Теплый пол под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему? Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности монтажа и использования теплого пола под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему?

Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности использования инфракрасного пола

Инфракрасный обогрев сравним с теплом живого организма и благотворно влияет на человека.

Воздух в помещении прогревается равномерно, не создавая пиковых температур в верхней его части и оставляя комфортной нижнюю, в которой и находятся обитатели жилья. Кроме того, выбирая инфракрасный теплый пол, вы сможете лично оценить слегка ионизированный, не высушенный воздух и антиалергенный эффект, что особенно важно, если в доме есть дети.

Другая особенность пленочных полов в том, что вы можете использовать его для покрытия, как всего помещения, так и отдельных его участков.

Если помещение, в котором устанавливается пленочный пол, имеет нестандартную геометрию, то термопленку с легкостью можно приспосабливать даже в этом случае, благодаря частоте расположения сегментов (через каждые 5-20 см в зависимости от выбранной модели).

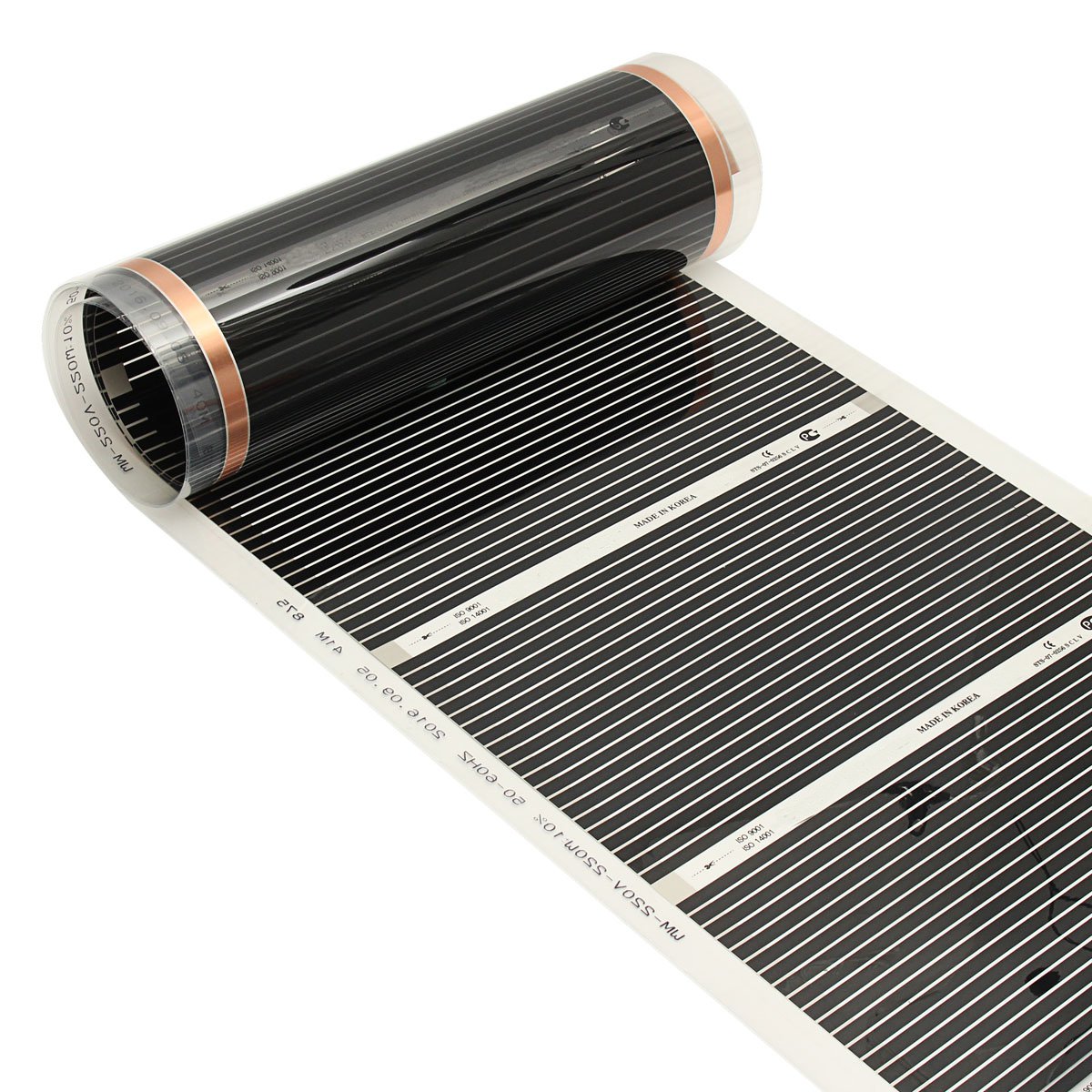

Почему инфракрасная пленка?

Выбирая теплый пол под ламинат, необходимо учесть особенности эксплуатации напольного покрытия. Высокая температура нагревательных элементов может испортить ламели, а их недостаточный нагрев не обеспечит комфортной температуры. В этом плане монтаж пленки, обеспечивающей инфракрасный обогрев, становится отпимальным решением. Температура теплого пола под ламинатом не превышает 30 градусов, что соответствует нормам СНиП и не разрушает напольное покрытие. Температура воздуха в помещении составляет порядка 20 — 23 градусов, что обеспечивает комфорт пребывания в нем. А так как основной способ обогрева – инфракрасный, он не влияет на влажность в помещении, а потому и не вредит ламинату. Наиболее щадящий обогрев из ассортимента CALEO у модели полной саморегуляцией мощности CALEO PLATINUM. Она автоматически снижает мощность в необходимых участках после достижения требуемой температуры. Поэтому на неё даже можно ставить мебель, не переживая за сохранность напольного покрытия.

Кроме этого, монтаж теплого пола под ламинат обладает неоспоримыми преимуществами:

  • Укладка пленки происходит очень быстро и может быть выполнена даже самостоятельно. Если поверхность чернового пола ровная, то вам не понадобится использовать клей или стяжку для монтажа.
  • Антиискровая технология предотвращает возможность возгорания, поэтому устройство теплого пола под ламинат пользуется высокой популярностью.
  • Цена инфракрасной пленки доступна для различных потребителей, а возможность приобрести от 1 до 10 квадратных метров в одном комплекте существенно упрощает его укладку.

Теплые полы от компании «Калео Рус» по праву считаются лидерами на российском рынке систем обогрева. Наши полы не только обладают всеми вышеперечисленными преимуществами, но и не устают подтверждать своё безупречное качество с 2006 года!

Как правильно укладывать инфракрасный теплый пол под ламинат и паркет


Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество — излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.

  1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
  2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.


Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

  • Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
  • Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
  • Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.


Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

  • ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
  • Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.


Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Монтаж пленочного теплого пола под ламинат

При начале работы над данной публикацией перед автором стояла дилемма. Можно было пойти по самому простому пути – изложить своими словами типовую инструкцию по монтажу пленочного инфракрасного «теплого пола», разбавив ее «надёрганными» из общего доступа иллюстрациями.

Но тогда статья мало бы отличалась от массы других, и польза от нее была бы сомнительна. Поэтому более рациональным и полезным для потенциального читателя виделся все же другой подход – поделиться своим опытом работы. Дело в том, что два года назад был проведен собственноручный ремонт детской комнаты, именно с укладкой пленочного подогрева пола, и именно с последующей отделкой поверхности ламинатом.

Монтаж пленочного теплого пола под ламинат

И хотя этот портал посвящен вопросам утепления и отопления, сама тема публикации — «монтаж пленочного теплого пола под ламинат» предполагает рассказ не только о монтаже нагревательных элементов, но и о последующей укладке напольного ламинированного покрытия. Поэтому видится целесообразным показать весь цикл проведенных работ, чтобы у читателя, собирающегося заняться такой реконструкцией, появилось достаточно ясное представление о масштабе предстоящих задач. Автор надеется, что его опыт, в том числе – и разбор допущенных ошибок, окажется полезным для тех, кто планирует заняться этим впервые и выполнить все собственными руками.

Исходные условия

Содержание статьи

Ремонт проводился в детской комнате частного дома – необходимость в реконструкции назревала давно, и вот наконец было принято окончательное решение, что откладывать дальше незачем.

Место, где происходило все описываемое – город Бендеры, Молдова, Приднестровье. Работы проводились в первой декаде сентября 2016 года. То есть практика эксплуатации созданной системы – уже два зимних сезона.

Дом постройки 50-х годов прошлого века. Стены глинобитные толщиной около 700 мм, в достаточной степени теплые, чтобы обходиться в условиях нашего климата без дополнительной термоизоляции. Специфика стен, кстати, наложила определенные нюансы и на ход дальнейших работ – на это будет обращено внимание в свое время.

Дом на момент проведения работ. При его покупке все выглядело гораздо хуже.

Дом приобретался в 2002 году, и до нашего вселения он пару лет пустовал. Так что пришлось поначалу поднапрячься, чтобы к ближайшей зиме успеть привести его в обжитый вид. В особенности это касалось детской, так как дочке тогда было всего 3 года.

Полы во всем доме – дощатые на лагах, поднятые над уровнем грунтовой засыпки примерно на 300 мм. Они не радовали прямизной, но были прочными, надежными, собранными из добротных досок толщиной 40 мм.

Однако, учитывая то, что игровая сфера детей в раннем возрасте процентов на 50 приходится именно на полы, было тогда принято решение застелить в детской комнате ковролин приятного голубого цвета. – и тепло, и мягко.

По тем временам, когда изобилия строительно-отделочных материалов еще не наблюдалось (во всяком случае здесь у нас), ковролин виделся оптимальным вариантом. Можно сказать, что на первых порах он был и симпатичен, и, как казалось, вполне справлялся со своими задачами. Но постепенно стали проявляться все его негативные качества.

  • Во-первых, он стал попросту некрасив. На его поверхности образовалась масса не удаляемых пятен от пролитых за прошедшие годы соков, чая, и даже от протекшего картриджа принтера.
  • Во-вторых, он требовал чуть ли не ежедневной уборки пылесосом. И чем дальше – тем больше: даже мелкий мусор невозможно иначе собрать с его поверхности. А прибавить к этому наличие котов (как без них в частном доме) – и картина станет понятной.
  • В-третьих, он устарел и морально. Подросшая дочка – старшеклассница категорически высказалась, что хочет изменить облик своих «владений». Ну что ж, имеет право! Она захотела ламинат, и даже подобрала в каталоге магазина приглянувшуюся ей модель.

Печальная картина – вот так выглядело ковролиновое покрытие перед его демонтажем.

Итак, решение было принято – меняем покрытие пола. Но сразу было задумана и организация подогрева пола – просто потому, что сам ламинат довольно «холодный» материал. Система предполагалась, безусловно, не взамен классического отопления (с этим в доме все в порядке), а просто для создания максимально комфортных условий, чтобы по полу было приятно ходить босыми ногами, когда за окном промозглая осенняя или морозная зимняя погода.

Теперь – о некоторых особенностях самой комнаты. Она небольшая, всего около 6,5 м², близкая по форме к квадрату. И вроде бы – ничего особенного, однако, есть ряд нюансов, которые несколько осложняли задачу.

Особенности комнаты, в которой проводился ремонт

Если брать «чистые» размеры для расчетов, то они показаны на левом фрагменте иллюстрации. Но в действительности глинобитные стены, увы, не отличаются ровностью – на правом фрагменте красной линией показаны изгибы на уровне пола. Можно, конечно, предпринять попытку выровнять стены до идеала – гипсокартон в помощь. Но это обязательно приведет к потере и без того небольшой площади помещения. Имеющаяся кривизна стен для ощущения комфортности проживания для нас влияния не оказывала, и потому в свое время были выправлены лишь особо выделяющиеся на общем фоне дефекты. Частично недостатки были скрыты отделкой – облицовкой вагонкой и созданием прикроватной полки (она показана на схеме коричневой стрелкой, и ее решено было оставить, лишь с небольшой «модернизацией»).

Но вот при укладке ламината на стартовой стадии даже небольшая оставшаяся кривизна все же сказалась – этому будет уделено внимание ниже.

Второй нюанс – вдоль внешней стены чуть выше уровня старого пола проходит труба обратки контура отопления – она хорошо видна на фотографии выше, а на схеме показана синей стрелкой. Ранее система отопления работала по принципу естественной циркуляции, поэтому труба имеет уклон – с левой стороны комнаты под нее спокойно просовывается лист фанеры, справа же – щель для этого слишком мала. Это тоже наложило определенный отпечаток на последующие работы.

Для настила был выбран вот такой ламинат — компания «Krono Original», серия «Сastello classic» модель «Art Works». Доски размером 1285×192 мм, класс 32, замковое соединения типа «Dubble Click».

Дочке понравился именно такой нестандартный рисунок покрытия

Цены на ламинат серии Castello classic

Castello classic

Был проведен несложный расчет, и по его результатам приобретено 30 досок – три упаковки по 9 штук в каждой и еще плюс три доски. Делался запас примерно в 10%, и принималось во внимание, что одна доска уйдет на отделку оставляемой прикроватной полки. С администрацией магазина сразу был оговорен вопрос о возможности обмена брака, докупки недостающих досок и даже возврата неизрасходованных. Правда, ни к одной этой мере прибегать, как выяснилось, не пришлось.

Теперь – о системе «теплого пола». Решено было не делать подогреваемый участок сплошным по всей площади. Вполне достаточно тех зон, где обычно «ступает нога человека». В итоге остановились на следующей схеме.

Схема комнаты и задуманное расположение нагревательных пленочных элементов

Располагать инфракрасную пленку под кроватью (поз. 1) – никакого особого смысла нет. А вот когда встаёшь прохладным утром, то будет очень приятно поставить босые ноги на подогретый участок пола. Поэтому – здесь планируется метровый отрезок пленки (поз. 3) вдоль кровати.

В правом дальнем углу от входа разместилась рабочая зона – письменный стол (поз. 2) с компьютером. От двери к столу и частично под ним проходит вторая «зона комфорта» — двухметровый участок подогрева (поз. 4).

Итого – необходимо три погонных метра нагревательных пленочных элементов. Наиболее подходящим вариантом по цене и эксплуатационным параметрам оказалась плёнка южнокорейского производства шириной 500 мм с удельной мощностью 220 Вт/м². Суммарная мощность создаваемой системы получается невысока – всего 330 Вт, то есть особой дополнительной нагрузки на домашнюю электросеть не предполагается.

В магазине, где приобретался комплект для «теплого пола», инфракрасная нагревательная пленка фигурирует под названием «Теплоног». Впрочем, точно такая же в других торговых сетях имеет и иные названия – видимо, южнокорейский производитель ее выпускает с разным «неймингом», в зависимости от пожеланий заказчика.

В комплекте с плёночным нагревателем прилагалось два мотка провода (многожильный медный сечением 1,5 мм²) с синей и красной изоляцией, набор клемм и изоляционных накладок. Кроме того, отдельно был приобретен терморегулятор для установки в стандартный подрозетник. Была выбрана модель с кнопочным управлением и возможностью недельного программирования режимов работы.

Итак, основные материалы были приобретены. Применялись и другие – об этом будет упоминаться по ходу дальнейшего изложения.

Мы обновили статью по укладке ламината своими руками.  Также обязательно ознакомьтесь с материалом, как выбрать ламинат.

На работу планировалось отвести три дня. Но, как оказалось в действительности, ушло пять – сказалась неопытность, непредвиденные проблемы и т.п. Но в итоге все было решено положительно.

Итак, переходим к рассмотрению практической стороны — реального хода выполненных работ.

Пол с ламинированным покрытием и системой инфракрасного плёночного подогрева — поэтапно и пошагово

Первый этап – подготовка и выравнивание пола

Этот этап на стадии планирования выглядел вообще беспроблемным. На практике оказалось не все так «радужно» и просто.

Полы в комнате не отличались ровностью – наряду с вполне горизонтальным участком примерно от середины имелся явный нарастающий уклон в сторону левой стены. По все видимости, сказалась когда-то неравномерная усадка фундамента. Но вместе с тем – пол крепкий, без скрипов и нестабильных участков. Если у вас тоже неровные полы, тогда прочитайте материал — «Как сделать стяжку пола«.

Но под ламинированное покрытие такой перепад уровня недопустим – требуется соблюдение единой плоскости. Поэтому выравнивание было задумано провести с помощью листов OSB толщиной 10 мм.

Как это выполнялось практически – в таблице ниже (все картинки разворачиваются при клике мышкой).

ИллюстрацияКраткое описание выполняемых операций
Комната освобождается от все стоявшей в ней мебели.
Ковролин на некоторых участках смотрится еще ужасней, чем казалось ранее.
Произведен демонтаж старых деревянных плинтусов. Они настолько уже неприглядные, что отправились сразу в утиль – на дрова. Вместо них будут на финальном этапе работ устанавливаться пластиковые, в тон к покрытию пола.
Синим эллипсом показан участок прикроватной полки, где планируется переделка под удобную нишу для гаджетов. А под этой нишей как раз и разместится терморегулятор «теплого пола» и розетка для зарядного устройства.
Удобно – облицовка из вагонки избавляет от необходимости вырезать в стене гнезда под подрозетники и штрабу для кабеля питания.
Наконец-то сматывается в рулон и выносится во двор старый ковролин. Его тыльная часть когда-то имела прорезиненую основу. Этот слой на обширных участках уже раскрошился и остался на полу черной пылью (стрелками показаны сохранившиеся участки основы и с полным осыпанием подложки, вплоть до ворса).
Картинка страшная, и лишний раз убеждающая, что опыт с ковролином был наверняка последним.
Пришлось сразу заняться уборкой – очистить пол от чёрной резиновой пыли.
Это уже – после уборки, в ходе которой довелось перемазаться с ног до головы.
И вот такая картина открылась.
Кстати, про это мы с супругой уже не помнили – что под ковролин тоже выравнивали поверхность фанерой. Правда, фанерой – это очень громко сказано. На деле из-за дефицита (по тем временам) материалов в ход пошли все имеющиеся обрезки, и получилось вот такое «лоскутное одеяло».
Так что очередная и, получается, внеплановая задача – демонтаж этой «мозаики».
Говорится это легко, а на деле — заняло довольно много времени и потребовало немало сил.
Сложность в том, что только отдельные участки были закреплены к доскам саморезами. В основном преобладают мелкие гвозди с очень частым шагом (показано красной стрелкой). Так что возни было очень много.
Тем более что под электрическим «теплым полом», просто в целях обеспечения безопасности, не хотелось оставлять лишних гвоздей, поэтому их после выламывания фанерных «заплаток» не забивали в старый дощатый пол, а вытаскивали.
Открывающийся пол – в очень приличном состоянии, за исключением одного небольшого участка в углу – он обведен на иллюстрации желтым эллипсом.
На этом участке доски тоже без признаков разложения, но почему-то здесь покрытие собрано из коротких отрезков – возможно, когда-то намечался люк в погреб, а потом решение было изменено.
Снизу доски опирались на чурки, которые просели в грунт, что и дало общую нестабильность и проседание этого участка.
Ремонт оказался несложным. К добротным доскам пола были снизу закреплены три перекладины, под которые были враспор подложены те же чурки-подставки. Ну а затем – возвращены на место снятые короткие отрезки досок. Получилось прочно и стабильно.
После уборки поверхности перешли к выравниванию пола листами OSB.
С этой стороны и примерно до трех четвертей длины комнаты пол горизонтальный. А потом начинается уклон вниз.
Так как лист короче, чем длина комнаты, он смещен в неровную сторону. А здесь, на оставшихся горизонтальных участках, не требующих выравнивания, будет несложно закрепить недостающие узкие полосы OSB.
Иное дело – противоположная сторона. Здесь неровность выражается даже двояко.
Во-первых, дальний левый угол – не вполне прямой, и пришлось несколько подрезать кромку листа (показано красными линиями).
А во-вторых, и это главное – идет понижение уровня от почти нуля в дальнем углу и до примерно минус 45 мм в ближнем (нарастание перепада показано синей стрелкой).
Здесь предстоит повозиться.
Выравнивание решено проводить по следующему алгоритму.
Для начала примерен и закреплен к полу маяк-площадка, который обеспечивает горизонтальное положение листа. Этот маячок не что иное, как отрезок бруса подобранной толщины (показан красной стрелкой).
Затем лист был убран в сторону, и от этой площадки подобран уже с помощью обычного уровня и закреплен ряд маяков вдоль стены к дальнему углу, где перепад сходит к нулю, то есть площадки становятся все тоньше (направление показано синей стрелкой). А затем от каждого этого маяка аналогичным образом выполнена линия площадок уже вдоль листа, вплоть до границы перехода к ровному участку пола (череда желтых стрелок).
Все площадки после тщательной примерки прикручивались к дощатому основанию саморезами (с предварительным сверлением, чтобы не допустить растрескивания).
Вот эти площадки – перед укладкой листа на место.
Кстати, на дальних рядах даже не пришлось «выстраивать ряды», так как деформация плоскости там невелика.
А на отремонтированном участке пола даже появилась необходимость немного убрать рубанком получившийся выступ.
Лист отлично лег на место. Проверка уровнем доказала его соответствие горизонтальной плоскости.
Площадки-маячки расположены достаточно часто, и при передвижении по покрытию прогибов листа не было (а рост и вес у меня, поверьте, немаленький). Кроме того, чуть позднее был предпринят еще один шаг для большей стабильности покрытия – об этом будет сказано ниже.
Обратите внимание – ближний к краю ряд маячков сделан так, чтобы он одновременно являлся опорой и для второго листа, который будет укладываться далее встык с первым.
Начинается фиксация листа к дощатой поверхности пола. Использовались черные саморезы длиной от 35 мм (на ровном участке пола) до 75 – на участках больших перепадов.
На иллюстрации показана «траектория» вкручивания крепежа, с шагом примерно в 200 мм. От края листа – не менее 20 мм, иначе можно получить раскрошенный участок.
Момент затяжки на шуруповерте (трещотка) регулировался так, чтобы шляпка самореза погружалась в толщу листа примерно на полмиллиметра.
После прикручивания листа было решено ещё и заполнить оставшиеся полости снизу монтажной пеной. В нужных местах между площадками-маяками в OSB были просверлены отверстия диаметром 10 мм – так, чтобы в них хорошо входил носик пистолета. Заполнение велось до появления пены из соседнего отверстия.
Особо много пены не потребовалось – просветы не настолько велики.
На иллюстрации – это картина уже после расширения и застывания пены. Все выступившие излишки были срезаны и убраны.
А лист, кроме опоры на площадки, получил снизу еще и достаточно жесткую подушку. Его положение стало абсолютно стабильным.
Кроме того, деформированный участок пола приходится в аккурат на место расположения кровати. То есть особых динамических нагрузок здесь не предполагается. Так что за надежность выровненной поверхности переживать не приходится.
Алгоритм выравнивания второго листа – точно такой же.
От уже стоящего по центру маяка быть закреплен ряд площадок вдоль стены (красная стрелка) к точке наибольшего перепада уровня (зеленая стрелка). А потом выложены ряды маячков-площадок к центру комнаты, до перехода к горизонтальному участку (желтые стрелки).
Длинного правила под рукой не оказалось, поэтому вместо него использовался двухметровый отрезок профильной трубы – получилось даже удобнее: труба сама по себе тяжелая, и это упрощало подбор высоты площадок.
Пришлось, правда, повозиться с раскроем самого листа – его ближний край повторяет конфигурацию прикроватной полки и всех углов-выступов на входе в комнату. Но это – частности, просто немного больше разметки и работы лобзиком.
Кстати, при раскрое и подгонке листов вдоль стен оставлялся деформационный зазор порядка 7-10 мм (из-за неровности стены он несколько колебался в этих пределах). И между листами (и вставляемыми фрагментами) также оставлялся зазор около 5 мм. Эти зазоры — на случай линейного расширения материала при нагреве.
Полости под вторым листом также были заполнены пеной. После ее застывания – излишки срезаны и убраны.
Далее, пришел черед оставшихся не закрытыми участков. Здесь все просто – вырезались нужные по размерам фрагменты и после подгонки крепились к дощатому покрытию саморезами.
Затем все деформационные зазоры тоже были заполнены монтажной пеной.
Не обращайте внимания на неснятый плинтус на этой стене. Он просто так прочно вмурован в старую стену, что решено было его не трогать, иначе появился бы «новый фронт» работ. А так по предварительной прикидке после монтажа ламинированного покрытия он прекрасно закроется новым плинтусом.
Наконец, все закончено, излишки пены по деформационным швам срезаны, проведена уборка с помощью пылесоса.
Перед нами – готовое ровное надежное покрытие для последующего монтажа системы «теплого пола».

Второй этап – подводка линии питания «теплого пола»

По правде говоря, этот блок работ велся параллельно с первый этапом. Времени было достаточно – пока застывала монтажная пена после каждого уложенного листа выравнивающего покрытия. Да и хотелось сразу выполнить все «грязные» работы – оставлять их на потом, а затем вновь проводить уборку – вряд ли разумно.

Итак, мощность системы подогрева пола невелика – максимум 330 Вт. плюс к тому, параллельно с терморегулятором планируется установить розетку – для зарядки смартфона и планшета, при необходимости для включения блока питания ноутбука. То есть и мощность этой нагрузки невысока. Тем не менее, в комнате, где проводится ремонт, не нашлось удобной для подключения линии. Но зато в соседнем, через левую стенку, помещении, есть выделенная линия с медным проводом сечением в 1,5 мм² (то есть ее хватит и на 3 кВт). А на этой линии всего-навсего освещение (со светодиодной лампой на 13 Вт), ночник и две розетки, также в основном используемые для зарядных устройств. То есть к ней «цепляться» можно запросто. Да и расположение такое, что можно организовать подводку к месту установки терморегулятора «теплого пола» с минимальным нарушением отделки.

Хоть нагрузка и невысока, но на всякий случай для «теплого пола» с параллельной к нему розеткой решено установить отдельный автомат на 6 ампер.

Как это все выполнялось – в таблице ниже:

ИллюстрацияКраткое описание выполняемой операции
Сняты три панели облицовки прикроватной полки – они будут укорачиваться и несколько переделываться.
В верхней части будет сделана удобная ниша для всякой мелочёвки и телефона, а в нижней расположатся терморегулятор «теплого пола» и дополнительная розетка. Именно сюда и будет прокладываться кабель питания. Удобно – его легко спрятать за оставшейся облицовкой.
В соседней комнате временно демонтирована розетка, откуда пойдет питание на «теплый пол».
Для установки автомата приобретен небольшой встраиваемый бокс на четыре модуль-места.
Чтобы его утопить в стене, в ней вырезается ниша. Выравнивающая облицовка стены здесь сделана из гипсокартона, что позволило вырезать очень аккуратное «окно» ровно по размерам бокса. Под гипсокартоном — сначала старый штукатурный слой, а потом начинается глиняная стена, в которой несложно было вырезать нишу требуемой глубины.
Правда, под слоем глины обнаружилась еще и кирпичная кладка, толщиной в полкирпича. Но она — глубоко, и установке бокса не мешает.
Сквозь эту кладку в соседнюю комнату перфоратором пробуривается отверстие для пропуска кабеля.
Ниша для бокса, кроме того, соединяется скрытым каналом с соседней розеткой – для параллельного подключения к линии питания.
На фотографиях не показано, но через этот канал был сразу протянут отрезок кабеля и подключен к клеммам розетки. Фаза пойдет на разрыв через автомат, а ноль – через штатную нулевую шину бокса.
Вот это же отверстие, но уже в комнате, где проводится ремонт.
При сверлении, безусловно, выворотило изрядный кусок штукатурки. Но это не страшно – обои были предусмотрительно подрезаны и подвернуты.
Осталось только прорезать совсем небольшую штрабу (она условно показана здесь желтой стрелкой), порядка 200 мм длиной, до края облицовки. А затем кабель питания «нырнет» под облицовку, разместится под ней и «всплывет» только в месте установки терморегулятора. (Траектория его прокладки показана зеленой стрелкой).
Забегая вперед, скажу, что после укладки кабеля развороченный участок и штраба были аккуратно заделаны гипсовой шпатлевкой, а после ее высыхания обои возвращены на место. Так что и следов не осталось.
Вот он – кабель ВВГ 2×1,5 после прокладки к месту установки терморегулятора.
Снятые панели вагонки укорочены сверху.
В двух из них вырезаны лобзиком окошки для установки подрозетников. Подрозетники использовались такие, что применяются для гипсокартона, то есть с притягивающимися сзади стопорами.
В центральной панели снизу вырезана небольшая «арка» — это для пропуска проводов питания и сигнального провода термодатчика «теплого пола».
Панели с подрозетниками, понятное дело, пока просто приставлены на место, не закреплены.
Чуть-чуть забегая вперед, можно сразу показать, что в правой гнездо, как и планировалось, была установлена обычная розетка. Кабель из соседней комнаты подключён к ее клеммам.
А от клемм отходит еще один отрезок этого же кабеля – он как раз и будет коммутироваться к терморегулятору. Пока что он оставлен в покое.
Важно – при проведении этой коммутации не ошибиться с расположением фазы и нуля – это требуется для корректной работы программируемого терморегулятора. Поэтому лучше придерживаться рекомендуемой цветовой маркировки проводов. В моем случае – синий (ноль) и коричневый (фаза).
В соседней комнате также заканчивается коммутация проводов – фаза с разрывом через автомат, ноль – через шину без разрыва.
Возвращается на место розетка.  Бокс устанавливается в вырезанную нишу.
Бокс и так неплохо установился в нише, но для большей надежности решил все же закрепить его с помощью силиконового термоклея.
И с раствором возиться не пришлось, и получилось очень даже быстро, прочно и симпатично.

По сути, с электрической подводкой все – она готова для дальнейшего монтажа системы подогрева. Естественно, произвел проверку – кратковременное включение с ревизией правильности расположения фазы и нуля. Все оказалось так как надо.

Третий этап – монтаж пленочного инфракрасного «теплого пола»

Переходим к, пожалуй, самому интересному этапу. Все готово к началу работы уже непосредственно над системой «теплого пола».

ИллюстрацияКраткое описание выполняемой операции
Начинается этап проведением тщательной уборки. Важно, чтобы на поверхности пола не осталось никаким мелких твердых фрагментов – она должна быть совершенно чистой.
А затем очередным шагом последует настил на пол эластичной утеплительной отражающей подложки – фольгированного пенополиэтилена. Ее было приобретено с небольшим запасом – 7 м². Рулон имеет ширину 1000 мм, толщина подложки – 5 мм. Необходимые инструменты – острый нож, степлер со скобами, фольгированный скотч.
Укладкой этого слоя решаются сразу две важные проблемы:
— во-первых, монтаж инфракрасного пола уже сам по себе требует термоизоляционной отражающей прослойки, для направления лучистой энергии вверх;
— во-вторых, технология укладки ламината предполагает применение тонкой эластичной подложки, скрадывающей все возможные мелкие неровности основания.
Укладка подложки – операция очень несложная.
Вырезается из рулона полоса нужной длины и укладывается на пол фольгированной стороной вверх. Края – упираются в стены, так как никакого деформационного зазора здесь, понятно, не требуется.
Надо сказать, что даже степлер оказался не особо нужен – материал прекрасно лежит на слегка шероховатой поверхности OSB, не смещаясь. Поначалу крепил листы по углам скобами, потом прекратил – вполне можно и без них.
Очередная полоса укладывается встык с первой.
А затем эта линия стыка сверху проклеивается фольгированным скотчем. Получается сплошное бесшовное отражающее покрытие.
Последнюю полосу пришлось раскраивать под оставшуюся незакрытую площадь, но и это не вызывает никаких трудностей.
В итоге буквально за 15 минут комната полностью покрыта отражающей подложкой.
Оставшийся большой фрагмент подложки было решено тоже применить с пользой.
Из него был сделан отражающий экран, который закреплен за радиатором отопления.
Пришлось немного повозиться, чтобы подсунуть его туда, делая прорези для кронштейнов. Зато теперь теплоотдача батареи станет повыше.
С подложкой закончили – настал черед плёночных нагревателей.
Прежде всего, приобретённый трехметровый рулон режется на два полотна – 1 и 2 метра. Рез должен производиться исключительно по нанесенным линиям с соответствующей подписью. На данной модели пленки эти линии располагаются с шагом в 250 мм.
Вырезанные полотна укладываются на планируемые места. Важно – они должны лечь блестящей «медной» стороной вниз. Кстати, при правильном расположении все надписи на пленке становятся читаемыми. В противном случае они получаются в зеркальном отображении.
После тщательной выверки положения плёночных полотен, чтобы они больше не смещались, их следует зафиксировать на полу. Для этого использовался строительный армированный скотч – полотна приклеены к подложке по обоим длинным краям. Но пока – не всплошную.
Краям необходимо оставить «степень свободы» — их придётся еще не раз приподнимать при коммутации проводов и изоляции обрезанных шин.
Получилось так, как показано на иллюстрации.
Полотна нагревательной пленки готовы к коммутации. Самое время еще раз уточнить схему, по которой она будет производиться.
Чтобы не опустить пересечения проводов на полу, было решено подводить фазу и ноль с разных сторон полотен. Расход провода получается несколько больше, но того количества, что выдали в комплекте с нагревательными элементами – вполне хватило.
Где будет располагаться фаза, а где ноль – для нагревательной пленки абсолютно никакого значения не имеет. Главное, чтобы не посадить фазу и ноль по ошибке на одну шину
Итак, на иллюстрации показана схема электрической коммутации.
1 — зеленым цветом показан термодатчик со своим сигнальным кабелем. Он расположится под метровым полотном пленки, по центру, так, чтобы головка датчика пришлась в аккурат на нагревательную черную карбоновую полосу.
2 — точки подсоединения клемм фазных проводов к шинам нагревательных полотен. Соответственно, красными линиями показаны трассы укладки этих проводов.
3 — синим цветом показываются нулевые провода и точки из соединения в клеммах с шинами.
4 — в обязательном порядке должны тщательно изолироваться незадействованные в коммутации места обрезки шин пленочных нагревательных элементов.
Все провода сходятся в одной точке – а она в аккурат приходится на то самое арочное «окошко», вырезанное в одной из панелей облицовки.
Работа начата с изоляции обрезанных концов шин.
В комплекте с нагревателями шли специальные изоляционные накладки. Они представляют собой прямоугольный фрагмент довольно толстого эластичного резинобитумного полотна, с одной стороны покрытого полимерной пленкой, а с другой – бумажной защитной подложкой, закрывающей адгезионный слой.
Для изоляции места обрезки шины требуется одна такая накладка.
Для начала эта бумажная подложка аккуратно снимается.
Затем накладка адгезионным своим слоем прижимается снизу к месту обреза шины, так, чтобы примерно половина накладки очутилась внизу – приклеилась к поверхности пленки.
После этого изоляционная накладка перегибается по краю полотна и наклеивается сверху пленки.
Затем, с довольно значительным приложением усилий пальцев этот получившийся «кокон» обжимается по всей своей площади.
По сути, изоляция среза шины выполнена.
Этот изоляционный кокон в итоге даже после очень плотного обжима получается довольно толстым. А нам никак нельзя допустить, чтобы хоть что-то выпирало над поверхностью, иначе возникнут сложности с укладкой ламината.
Поэтому ровно по контуру получившейся «нашлепки» в подложке острым ножом вырезается окошко. В этом «гнезде» все будет прекрасно спрятано вровень с общей поверхностью.
Аналогичные операции проводятся на всех точках обрезки шин, гже не будет коммутации, то есть еще в трех местах.
Следующий шаг – это коммутация проводов подачи питания на нагревательные элементы.
Провода раскладываются на полу примерно по трасам их прокладки. Эти трассы, кстати, можно для удобства заблаговременно прочертить на подложке маркером.
Соединение проводов к шинами плёночных нагревателей осуществляется с помощью клемм, каждая из которых имеет по два больших лепестка и обжимной хомут для провода.
Верхний лепесток клеммы должен быть заведен в специальный «карман», имеющийся в месте обреза шины. Чтобы его легче было туда подсунуть, для начала рекомендуется этот «карман» несколько расширить жалом тонкой отвертки.
Затем верхний лепесток шины заводится в этот «карман» и задвигается внутрь до упора.
Лепестки клеммы сводятся – сжимаются, сначала просто усилием пальцев…
…а затем уже, окончательно – обжимаются с помощью плоскогубцев.
Контакт клеммы с шиной обеспечен – теперь необходимо подсоединить к клемме провод.
Это тоже несложно.
Провод зачищается от изоляции примерно на 8 мм от края, жилки скручиваются в тугую «косичку».
Затем этот оголенный участок заводится в контактный хомутик клеммы, который сразу вслед за этим тщательно обжимается плоскогубцами. Хомутик тоже состоит из двух лепестков, и их лучше обжимать не сразу, а по очереди.
Ну а если в клемме необходимо скоммутировать два провода, для параллельного подключения нагревательных пленок, то я использовал одну сторону хомута для одного проводника, вторую – для другого. Получилось надежно и аккуратно.
Сразу после такой сборки готовое клеммное соединение необходимо изолировать.
Будут использоваться уже две изоляционных накладки.
Первая, после снятия бумажной защитной подложки, наклеивается снизу. Она должна полностью перекрывать и вход в шину, и всю клемму, захватывая начало изолированного участка подведённого провода.
Зеркально к нижней сверху приклеивается, после снятия бумажной подложки, вторая накладка.
Получившийся узел очень тщательно обжимается пальцами.
Кстати, стрелкой на иллюстрации показано, что на всякий случай места изоляции обрезов шин были еще и проклеены сверху полосками строительного скотча. Это не является требованием и нигде не оговорено, но расход скотча копеечный, а надежность значительно выше.
Под эти изолированные коммутационные узлы тоже вырезаются окошки в фольгированной подложке.
Кроме того, в ней по намеченным линиям прорезаются тонкие канавки, в которые прячутся провода.
Аналогичные операции повторяются и со вторым проводом.
Важно, еще раз подчеркнем, не подсоединить два разных провода к одной и той же шине с двух сторон нагревательного плотна.
После того как провода питания подсоединены к нагревательным пленочным элементам, можно установить и термодатчик. Он будет размещаться по центру черной карбоновой полосы, посередине второго от края блока этих полос, на коротком метровом участке «теплого пола» — его положение снизу показано зеленой стрелкой.
А конкретно по месту головка датчика зафиксирована на тыльной стороне пленки полосой строительного скотча.
Для самого датчика в подложке тоже было прорезано окошко. Канавка сделана и для сигнального кабеля. Однако, оказалось, что головка датчика – все же слишком толстая, чтобы полностью спрятаться в слое эластичной подложки. То есть над ней получается недопустимый бугорок.
Пришлось поработать стамеской – вырезать углубление в выравнивающем листе OSB.
После этого были тщательно удалены все опилки, дно получившейся выемки – проклеено фольгированным скотчем. После укладки датчика канавка с сигнальным кабелем была сверху заклеена скотчем.
Коммутация нагревательных элементов, в принципе, завершена. Можно «наводить красоту» — полотна пленки окончательно фиксируются к поверхности пола по периметру скотчем.
Под провода вырезаются канавки, и после укладки – сразу запечатываются тем же скотчем.
Все три провода (красный фазный, синий нулевой и белый сигнальный термодатчика) в конце концов сходятся в одной «финишной» канавке, следуют в ней до стены и там «ныряют» в прорезанный арочный проход.
Нигде ни один провод на поверхности пола не пересекся с другим – это очень важно для обеспечения безопасности эксплуатации системы подогрева.
Наконец, когда провода заведены за обшивку, то есть к месту подключения терморегулятора, производится уже окончательное «запечатывание» скотчем всех элементов системы, расположенных на полу.
Получилась вот такая картина.
Можно переходить к установке термодатчика и последующей проверке работоспособности системы.
Чтобы не заниматься облуживанием оголенных концов проводов для их зажатия в винтовых клеммах терморегулятора, везде, где это потребовалось, установил и обжал вот такие клеммные наконечники.
Вот оба «холодных конца» — так обычно называют провода, идущие от нагревательных элементов.
На всякий случай мультиметром проверяю сопротивление нагрузки.
Получилось 137 ом – очень близко к рассчитанному по закону Ома значению в 146 ом.
Можно двигаться дальше.
Через оставшийся пока пустым подрозетник, прорезав в нем окошки, просовываю попарно провода – кабель питания, идущий от соседней розетки, «холодные концы» от нагревателей пола и сигнальный кабель от термодатчика. Все они будут соединяться с соответствующими клеммами терморегулятора.
Естественно, все работы проводятся при обесточенной линии питания – это сейчас можно обеспечить выключением недавно установленного автомата на 6 ампер.
И вот теперь уже панель с подрозетником окончательно занимает свое место и фиксируется саморезами к каркасу (головки крепежа будут скрыты впоследствии отделочными уголками).
По правилам терморегулятор должен находиться не ниже 400 мм от уровня пола. В данном случае получилось 450 мм, то есть все в пределах нормы.
Для системы «тёплый пол» был приобретен вот такой терморегулятор – в нем предоставляется возможность запрограммировать режимы работы по часам на день с учётом выходных и будней в течение недели.
Для установки терморегулятора его необходимо для начала разобрать, чтобы добраться до монтажного суппорта, которым он будет крепиться к подрозетнику.
Снимается декоративная рамка – она держится просто на пластиковых защелках. Сверху хорошо видна металлическая скоба.
Эта скоба с помощью отвертки сдвигается вверх и освобождает тем самым крепление прибора к суппорту.
Все, разборка закончена.
Суппорт сразу крепится на подрозетнике двумя саморезами.
Можно переходить к коммутации проводов.
На тыльной стороне терморегулятора расположены клеммы с очень понятными обозначениями их предназначения.
1 и 2 – это кабель питания, фаза (L) и ноль (N) соответственно.
3 и 4 – нагрузка, то есть сюда присоединяются «холодные концы» нагревательных пленочных элементов.
И 6 и 7 – это клеммы для подключения термодатчика. Здесь полярность расположения проводов роли не играет.
И так как все провода у меня уже готовы, коммутация занимает всего несколько минут.
Сначала установим и зажал в клеммах контакты термодатчика.
Затем – провода от нагрузки с соблюдением цветовой маркировки фазы и нуля (хотя, по большому счету, здесь это тоже не имеет особого значения).
И, наконец, подключены провода от линии питания, и вот здесь соблюдение правильности положения фазы и нуля – обязательное условие.
Прибор готов к проверке работоспособности системы.
Включаю на автомате питание.
На дисплее терморегулятора появилась надпись «OFF» — выключено. Уже хорошо – видны «признаки жизни».
Нажимаю кнопку включения. Нагрев пола не начинается.
Но это всего лишь потому, что заводские предустановки на терморегуляторе – 24 градуса. А работа ведется в начале сентября в условиях адовой жары. И поверхность пола в комнате уже сама по себе имеет температуру более 28 градусов, о чем красноречиво говорят показания датчика, размещенные в правой части дисплея. То есть терморегулятор-то как раз работает корректно – питание не включается.
Но проверить все равно нужно, поэтому в ручном режиме поднимаю границу нагрева до 33 градусов. Сработало мгновенно – появился на экране символ нагрева, а ноги уже спустя несколько секунд почувствовали повышение температуры пленки.
Большего и не надо.
Система функционирует нормально, поэтому можно заканчивать этот этап работы.
Питание снова выключается на автомате, а терморегулятор наконец-то занимает свое штатное место в подрозетнике. Больше его тревожить — нет нужды.

С монтажом системы подогрева пола закончено. И предстоит следующий этап – укладка ламинированного покрытия.

Цены на пленочный инфракрасный теплый пол

пленочный инфракрасный теплый пол



Четвёртый этап – укладка ламинированного покрытия

Укладка ламината, в принципе, не входит в перечень традиционных тем портала, посвященного отоплению и утеплению. Но бросать рассказ так, на полуслове – тоже не дело. Поэтому последующие этапы будут рассмотрены до конца ремонта, но уже не до малейших тонкостей, а просто с иллюстрированным перечислением основных операций. Но все же с обязательным акцентированием внимания на некоторых возможных ошибках.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Итак, этап начался с очередной тщательной уборки – под ламинатом недопустимо оставлять даже мелкий мусор, так как и укладка может не заладиться, и со временем способны появиться скрипы покрытия.

После уборки вся поверхность пола была покрыта полиэтиленовой пленкой толщиной 150 мкм. В моем случае обошлось одним полотном, с заходом на стены примерно по 100 мм. Если одного полотна недостаточно, то они укладываются внахлёст примерно на 100 мм, с обязательным проклеиванием линии этого нахлеста водостойким строительным скотчем.

Для чего это нужно? По сути – полиэтилен становится гидроизоляционной прослойкой. Как знать, не будет ли на пол случайно опрокинуто ведро воды, или выронена полная чашка чая? А проникновения жидкости к нагревательным пленочным элементам допускать никак нельзя.

Сам монтаж ламината не казался такой уж сложной задачей, так как в ролике-инструкции все выглядело чрезвычайно просто:

Видео: процесс монтажа пленочного теплого пола под ламинат

Была составлена примерная схема монтажа. При этом обращено внимание на один важный момент. В условиях имеющейся комнаты если начинать с укладки целой доски от стены (по ширине), то в конце оказывается узкая полоса толщиной всего примерно в 10÷12 мм. Естественно, столь узкий фрагмент качественно защелкнуть в замке – невозможно, да и щель такую тоже не оставишь. Значит, необходимо уменьшать по ширине стартовую полоску, примерно на 60 мм – тогда финишная полоса станет вполне приемлемой для укладки ширины.

Как видно из видеоинструкции, для замкового соединения панелей очередная стыкуется с ранее уложенной под углом, а потом, при опускании вниз – замок защелкивается.



Предварительная тренировка по замковому соединению досок ламината.

Но у меня вдоль одной стены идет труба обратки системы отопления, на что ранее обращалось внимание. Поэтому покрытие приходится несколько укорачивать (пространство за трубой впоследствии было заполнено мелкими обрезками – они там практически незаметны). Но это, в свою очередь, означает, что со стороны внешней стены невозможно проводить качественное расклинивание стартовой полосы.

Для расклинивания покрытия от остальных стен подготовлены вкладыши – напилены из оставшихся отходов OSB-листа 10 мм.

Запас вкладышей – ими ламинат будет временно расклиниваться от стен для создания деформационного просвета.

Все вроде бы готово – можно начинать.

Была подготовлена и уложена первая полоса. И сразу первая проблема – из-за имеющейся кривизны стены эту полосу не удаётся стабильно расположить вдоль нее с упором на вставки-клинья. Пришлось принять нетривиальное решение – временно в той области, которая будет закрываться плинтусом, зафиксировать собранную полосу к поверхности пола наживленными саморезами. Они будут убраны в конце монтажных работ.

Но эта проблема оказалась не главной. После сборки второй полосы было предпринято с десяток безуспешных попыток соединить ее замком с первой. Ничего не получалось – с одной стороны примерно до центра комнаты соединение идет – с другой замок не срабатывает. И наоборот. Откровенно говоря, появилась легкая паника, пока не догадался поискать советов на форумах в интернете. Оказывается, случай достаточно распространенный и может быть обусловлен несколькими причинами:

1 — поверхность пола может иметь хоть и не особо заметную криволинейную деформацию, которая мешает нормальной работе замков.

В прямизне своего пола я был уверен, но все же еще раз проверил, чтобы убедиться, что причина не в этом.

2 – ламинату после приобретения не дали вылежаться в температурных и влажностных условиях помещения укладки.

Тоже мимо – доски были распакованы и вылёживались в соседнем помещении с точно такими же условиями все то время, что выравнивался пол и монтировалась система его подогрева. То есть три дня – минимум.

3 – заводской брак ламината. В любой партии нет-нет, да и встречаются доски с незаметными искажениями форм. Причем, случается, что количество подобного рака доходит аж до 10%!

Решил проверить. И при ревизии первой же доски второго ряда обнаружилось, что торцевая ее сторона с замком не вполне перпендикулярна продольной! То есть при сборке полосы получается не прямая линия, а незаметная глазу ломаная, и ошибка к противоположному концу собранной полосы набегает в добрые полтора миллиметра! Естественно, ни о каком срабатывании замков по всей длине и речи идти не может.

Специально запечатлел на память – полное прилегание линейки в области зеленой стрелки и очень даже заметный просвет чуть не в полмиллиметра там, куда показывает красная стрелка. Явный брак!

Отложил эту доску в сторону – взял другую с предварительным контролем углов. И полоса легла с легкостью, замки тут же сработали по всей длине!

Все последующие доски с пристрастием проверял на прямизну углов. Но, как оказалось, эта была единственной бракованной – она затем пошла на отделочные работы.

Ну а в дальнейшем – никаких особых проблем не прорисовывалось, и укладка пошла очень споро. Были пару «шероховатостей» — о них упомяну ниже:

ИллюстрацияКраткое описание выполняемых операций
К сожалению, в запарке «борьбы» со стартовыми полосами и связанными с ней переживаниями позабыт про фотосъёмку. Так что на первой иллюстрации – уже два уложенных ряда.
Но самое главное все же видно.
Во-первых, это вставки, которые пришлось укладывать только вдоль одной стены – причина уже объяснялась.
Во-вторых – видны саморезы, которыми стартовая полоса была зафиксирована на поверхности пола. Они впоследствии были убраны.
А на этой картинке хорошо виден противоположный край – та самая труба обратки системы отопления, которая мешает «классической» укладке ламинированного покрытия.
Так что пришлось приспосабливаться.
Третья полоса уже собрана по длине (торцевыми замками) и выложена по продольной линии замка. Осталось ее приподнять подать чуть вперед и опустить – она легко вошла в соединение со второй.
Но вот с четвертой полосой – опять заминка, сопротивляется. Правда, причина обнаружилась быстро.
На углу, на пересечении двух фрезерованных канавок замка, остается вот такой тонкий шип. Он не имеет никакого практического значения – просто «издержка производства». Но зато, как оказалось, этот «гаденыш» способен заминаться и мешать соединению.
Решение банальное – перед сборкой очередной полосы все такие шипы срезались ножом.
Получалась вот такая картина.
А чтобы уже вообще не останавливаться – имеет смысл полностью проверять замки каждой доски. Времени это много не занимает.
Например, в замковом пазу одной из досок тоже был небольшой «сюрприз» в виде слежавшегося приклеившегося катышка.
Наверняка, останься он незамеченным – была бы проблема при сборке.
Для проверки пазов приспособил тыльную сторону пилочки от электролобзика. Провел по всей длине – и паз гарантированно чистый.
А будет какое препятствие – это обязательно почувствуется.
В остальном же укладка шла быстро, практически так же легко, как показано в видеоинструкции.
И основной проблемой стало, скорее, продуманное размещение досок по рисунку. Так, чтобы одинаковые узоры на этом, скажем, не вполне обычном оформлении поверхности, не шли подряд.
И плюс к тому – важно рационально использовать остающиеся обрезки, чтобы минимизировать отходы. Но предварительно составленная схема, в которой учитывается необходимый сдвиг досок и возможности использования остающихся фрагментов, помогает именно с этой проблемой справиться без особого труда.
Важно – под рукой всегда веник и совок.
На ногах может занестись мелкий мусор, о недопустимости которого уже говорилось.
Кстати, оставшийся под ламинатом твердый мелкий фрагмент может быть и весьма потенциально опасен. Он вполне способен со временем под действием динамической нагрузки на покрытие постепенно «прогрызть» и полиэтиленовую пленку, и нагревательный элемент.
Так что за чистотой следим от начала до самого конца укладки.
И вот буквально за несколько часов – готовое покрытие пола.
Последний ряд – узкий, всего около 80 мм шириной, но и он хорошо закрепился замком с предыдущим. А чтобы его не «топорщило» — временно поставлен пуфик. Он своей тяжестью (невеликой) поможет этой узкой полосе «прилечь» на место.
После окончания монтажа последнего ряда были выкручены саморезы из первой полосы, убраны все распорные вставки.
Пол оставлен в таком виде до следующего дня – желательно дать ему немного времени на адаптацию в смонтированном состоянии.

На следующее утро – все отлично, доски лежат изумительно ровно, нигде никаких ни скрипов, ни прогибов. Попробовали включить систему «теплого пола» (опять с несколько завышенным порогом нагрева). Уже буквально через минуту – вполне ощутимый эффект. Естественно, после этого система стразу была выключена – ее пора придет позднее, с наступлением холодов.

Пятый этап, завершающий – «наведение окончательной красоты»

Здесь постараюсь вообще максимально коротко – просто чтобы продемонстрировать итог проведения ремонта в целом.

ИллюстрацияКраткое описание выполняемой операции
Задача дня – привести все в порядок, закончить с отделкой, занести мебель и передать готовую комнату в распоряжение хозяйки.
Начинаю с полки-ниши над терморегулятором
Из оставшихся после раскроя фрагментов ламината вырезаю детали для дна и боковых стенок этой ниши.
Сразу монтирую их на место – дно на мелкие саморезы, шляпки которых затем будут скрыты декоративным уголком, стенки – на силиконовый термоклей. Фиксация получилась очень хорошая.
Следующий шаг – длинная прикроватная полка.
Вот сюда как раз и пойдет бракованная доска. Вырезается по размерам, укладывается, крепится мелкими саморезами.
Далее – идет обрамление всех внешних и внутренних углов декоративным пластиковым уголком.
Полка-ниша после обрамления.
После этого обрамляется длинная прикроватная полка.
Пришла пора монтажа плинтусов.
Первым шагом необходимо срезать выступающую по периметру из-под покрытия полиэтиленовую пленку.
Из плинтусов вынимаются планки-заглушки, закрывающие кабель-канал. Прокладки кабелей не предполагается – просто через этот канал будут вкручиваться крепежные саморезы.
Производится разметка – для начала будет оформлен самый сложный узел у двери, с несколькими внешними и внутренними углами.
Из коротких отрезков плинтуса и профильных деталей (внешних и внутренних уголков и заглушки) собирается узел.
А чтобы он не разваливался при окончательном монтаже, детали фиксируются между собой с тыльной стороны небольшими капельками силиконового термоклея.
Крепление углового узла через кабель канал саморезом.
На прямом участке – все гораздо быстрее.
После закрепления плинтуса вырезается планка-заглушка нужной длины и устанавливается на место.
Еще один внутренний угол – и левая стена.
Вдоль внешней стены плинтус не нужен (там труба обратки), то есть остается еще один небольшой участок справа от двери.
Аккуратно подклеен ранее удаленный фрагмент обоев – на месте прохода кабеля через стену.
Можно заносить мебель. Но чтобы не царапать ламинат, на ножки кровати, стульев, стола приклеены вот такие эластичные накладки. Они в широком ассортименте представлены в магазине, и стоят недорого.
Установлена на место кровать.
А затем – и временное рабочее место.
Временное потому, что старый письменный стол решено обратно не заносить. – уж слишком он будет дисгармонировать с обновленным видом комнаты.
Пойдёт на расходынй материал при изготовлении нового самодельного удобного стола.
Кстати, вот он, изготовленный несколько позднее стол – стиль и оформление в строгом соответствии с пожеланиями владелицы комнаты.

Ну вот и все – «точка» была поставлена примерно к обеду пятого дня.

*  *  *  *  *  *  *

Ремонт проводится уже два года назад. То есть можно оценить и промежуточные итоги эксплуатации.

Покрытие надежное – никаких скрипов или участков нестабильности не появилось.

Подогрев пола функционирует отлично. В соответствии с прилагаемой к терморегулятору инструкцией, было проведено программирование режимов работы системы. Она включается на подогрев до уровня в 25 °С в 5.45 и работает в этом режиме до 8.00 – пока дочка собирается на учебу (поначалу — в гимназию, а теперь – в университет). С 8.00 до 15.00 порог нагрева – 18 °С, так что нагревательные элементы в это время практически и не работают. Повторюсь, что в доме хорошее отопление, и холодно не бывает, то есть гонять «теплый пол» в то время, когда по нему никто не ходит – незачем. С 15.00 до 23.00 – опять в режиме 25 °С, на ночь – 18 °С. В выходные режим делится только на дневной (нагрев) и ночной.

Возможно, вас заинтересует информация о том, как монтируется теплый пол под плитку

Не могу сказать, что такой режим работы хоть сколь-нибудь чувствительно сказался на общем потреблении электроэнергии. Все получилось действительно очень экономным.

Но зато зимой в комнату действительно приятно зайти босиком – ощущение повышенного комфорта. И в особенности, конечно, это оценили кошка с котом – в холода они любят спать именно на полу в дочкиной комнате.

На этом заканчиваем. Не судите слишком строго – и с полом, и с ламинатом был первый опыт, как мне показалось – в достаточной степени удачный. Буду рад выслушать замечания, предложения, критические высказывания. Отвечу на вопросы. Конвектор в пол водяной читайте на сайте.

Возможно, вас заинтересует информация о том, как установить теплый пол под линолеум.

Теплый пол под ламинат и линолеум: выбор и монтаж

В качестве системы подогрева пола с легкими декоративными покрытиями (паркет, ламинат, линолеум) рекомендуется выбирать электрические теплые полы по экономическим причинам и в виду более простого и быстрого монтажа. Водяной теплый пол под ламинат и линолеум устанавливаются в том случае, если во всем доме уже предусмотрено водяное отопление и вся система спроектирована с учетом водяного обогрева пола.

Виды электрических полов под легкие покрытия

  • Инфракрасный пленочный теплый пол
  • Электрический кабельный теплый пол

Основная особенность ламината и линолеума как декоративного покрытия – его чувствительность к влиянию высокой температуры, а также перепадам температур. Это касается не только физического воздействия на само покрытие (изменение цвета, формы и т.д.), но и безопасности для здоровья человека.

При любом варианте обогрева пола с легкими напольными покрытиями важно соблюдать температурный режим 25-28°С. Для этого используется терморегулятор, осуществляющий управление по датчику температуры пола.

Характеристики напольного покрытия

Кроме того, необходимо учитывать характеристики самого напольного покрытия.

Для ламината
  • Фактическое предназначение материала для укладки на теплый пол. В данном случае производитель указывает информацию о том, что данное напольное покрытие разрешено для использования совместно с теплым полом. Самое простое решение – выбрать именно такое напольное покрытие, чтобы в дальнейшем избежать многих проблем.
  • Качество (класс) покрытия. Ламинат ниже 32 класса со временем потеряет стойкость к воздействию температуры и может деформироваться (появляются зазоры, или прогибы).
  • Толщина ламината – 6-8мм.
Для линолеума
  • Механическая прочность. В качестве финишного покрытия рекомендуется использовать линолеум полукоммерческого или коммерческого назначения.
  • Категорически запрещается использовать материалы с пробковой подложкой.
  • Запрещается использование однослойного линолеума, а также линолеума с теплоизоляционным слоем, так как при этом нарушается теплообмен между нагревательным элементом и поверхностью пола. Это может привести к локальному перегреву электрического пола и выходу из его строя системы. Кроме того, температура поверхности линолеума будет существенно ниже ожидаемой, т.к. тепло от нагревательных элементов будет частично поглощаться теплоизоляционным слоем.

Монтаж инфракрасного пленочного теплого пола под ламинат и линолеум

Инфракрасная пленка чаще всего используется в качестве нагревательного элемента под легкие напольные покрытия, так как монтируется «сухим» способом – без стяжки, клея и иных приспособлений. Преимущества пленочного теплого пола подробно указаны в соответствующем разделе. Одним из важных свойств пленочного пола является равномерное распределение тепла на поверхности, где он уложен. Таким образом, создается комфортный подогрев пола без зон повышенной и пониженной температуры (эффекта «зебры»).

Оптимальным по стоимости и характеристикам решением является инфракрасный пленочный теплый пол с карбоновыми полосами. Данный вид теплого пола непосредственно рекомендован для использования под легкие напольные покрытия и обладает всеми необходимыми свойствами для безопасной эксплуатации.

Характеристики нагревательной пленки

  • Укладка: Под линолеум, ламинат, паркет
  • Тип обогрева: Основной, комфортный
  • Удельная мощность, Вт/м: 220
  • Напряжение, Вольт: 220
  • Рабочая температура, °C: 45
  • Максимальная температура нагрева, °C: 60
  • Шаг отреза, см: 25
  • Толщина, мм: 0,34
  • Ширина, м: 0,5/0,8/1,0

Монтаж пленочного пола на плоское основание под ламинат и линолеум производится согласно инструкции к выбранной модели теплого пола. Основные правила монтажа:

Укладка под ламинат и паркетную доску

При укладке под ламинат на выровненное основание пола укладывается теплоизоляционный слой, затем нагревательная пленка. Сверху укладывается слой полиэтилена, а затем декоративное напольное покрытие.

Укладка под линолеум

При укладке под линолеум на нагревательную пленку кладут лист фанеры, ГВЛ или OSB, чтобы защитить пленку от механических повреждений, так как линолеум достаточно мягкий материал. Затем кладут полиэтилен и финишное покрытие.

Данный способ укладки пленочного теплого пола – самый простой вариант сухого монтажа системы электрообогрева. Подробное описание процесса монтажа, необходимых инструментов и комплектующих можно найти в инструкции, которая относится к выбранной модели теплого пола. Для примера предлагаем инструкцию нагревательной пленки типа Teplotex, Leel, Nanothermal.

Пленочный теплый пол от производителя

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Комплект пленочного теплого пола Teplotex 1м²
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Терморегулятор Intermo M-101 механический
  • Максимальная мощность: 3.5 к Вт
  • Возможность программирования: Нет
  • Датчик температуры: Встроенный (повоздуху)
  • Тип: механический
  • Управление обогревом: кнопочное
  • Рабочее напряжение: 220 В

Цена производителя

Монтаж кабельного теплого пола под ламинат и линолеум

Система электрического обогрева пола на основе нагревательного кабеля в своей основе монтируется в стяжке пола, на которую далее укладывается финишное напольное покрытие. Иногда применяют специальные монтажные пластины с алюминиевой поверхностью. В любом случае используется материал, аккумулирующий и распределяющий тепло под поверхностью пола.

Так как нагревательный кабель для теплых полов не имеет функции саморегуляции – неравномерное распределение температуры может привести к перегреву кабеля и нарушению работы системы обогрева, вплоть до выхода ее из строя.

Не рекомендуется укладывать нагревательный кабель непосредственно под декоративное покрытие без стяжки (плиточного клея, металлических платин), так как во-первых, температура нагрева кабеля может достигать 70С, что является недопустимой для многих видов напольного покрытия, во-вторых, при таком способе монтажа возникает повышенные механические нагрузки на сам кабель, что может привести к повреждению как самого нагревательного кабеля, так и напольного покрытия.

В качестве нагревательного элемента используется резистивный нагревательный кабель в секциях, либо матах. Для матов необходимо выполнить условие, что слой плиточного клея (стяжка) не превышает 1-2 см, в противном случае мощности кабеля на мате будет недостаточно для прогрева поверхности.

Сухой монтаж нагревательного кабеля под ламинат

В случае сухого монтажа используются секции нагревательного кабеля, при этом кабель раскладывается в канавки на специальных монтажных пластинах, которые представляют собой пенополистирол с алюминиевым покрытием. Шаг укладки – 100мм, толщина – 13мм, размер каждой пластины 1000х500мм.

Пластины укладываются на бетонное основание, опционально между пластинами и бетоном может быть проложен слой гидроизоляции. Поверх пластин укладывается нагревательный кабель линейной мощностью 10-14 Вт/м. Сверху прокладывается подложка (полиэтиленовая пленка), и затем финишное покрытие.

При монтаже нагревательного кабеля необходимо следовать правилам укладки выбранной модели, указанным в руководстве по монтажу и эксплуатации на данный вид кабеля.

Монтаж нагревательного кабеля под ламинат и линолеум в стяжку пола

В качестве аккумулирующего слоя при монтаже кабельного теплого пола под легкое напольное покрытие можно использовать цементно-песчаную бетонную стяжку, либо плиточный клей. При укладке возможно использовать как нагревательные секции, так и нагревательные маты.

Монтаж теплого пола производится согласно правилам, приведенным в инструкции к выбранной модели. Нагревательные секции монтируются в стяжку пола, нагревательные маты в клеевую смесь. Универсальный теплый пол применяется и в стяжку и в слой плиточного клея.

Укладка нагревательной секции в стяжку

Нагревательная секция укладывается на фольгированную теплоизоляцию. В качестве крепления используется монтажная лента, которая позволяет соблюдать одинаковый шаг укладки. Поверх греющего кабеля заливается бетонная стяжка.

Укладка нагревательного мата в плиточный клей

Нагревательный мат имеет клейкую основу и раскладывается непосредственно на теплоизоляции. Далее укладывается клеевая смесь, толщина которой зависит от типа раствора, не менее 8мм.

Электрическое подключение нагревательной секции или мата производится после высыхания раствора, согласно инструкции по его применению. После проверки системы обогрева производится укладка декоративного напольного покрытия.

Кабельный теплый пол от производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 20 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Вам также помогут статьи

Обратиться к производителю

  • Рассчитаем площадь укладки
  • Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Инфракрасный теплый пол пленочный под ламинат / линолеум



Инфракрасная пленка, пожалуй, самый быстрый и простой вариант для обогрев пола, не требующий стяжки и проведения других пыльных работ. Очень тонкая, но при этом очень прочная и эффективная греющая пленка, которая способна обогреть практически любое помещение.

Теплый пол электрический используется в качестве основного и/или дополнительного обогрева помещений.


Область применения инфракрасного пола:

Коридор, спальня, детская, гостиная, лоджия, подвал, гараж, павильон и др.

Под какие напольные покрытия подойдет электрический пленочный пол:

Ламинат, линолеум, ПВХ, ковролин, паркет.

Принцип работы:

  В отличие от конвекционного отопления, теплый пол дает тепло, начиная от пола и, равномерно, обогревая все самые холодные участки в помещении, поднимается вверх, что дает нам комфортную температуру в зоне головы, которая гораздо ниже, чем у пола.

  Большим достоинством пленочного теплого пола является низкая цена на систему и установку. При этом монтаж можно осуществить самостоятельно, для этого абсолютно не требуется специальных навыков. При дальнейшей эксплуатации расходы на электропотребление будут ниже, чем при использовании практически любого другого вида отопления.

Достоинства использования плёночного инфракрасного пола:

  • Низкая цена
  • Легкий монтаж
  • Стяжка не нужна
  • Система полностью незаметна после установки
  • Совместимость с системой «Умный дом», полная автоматизация
  • Не сушит воздух и не электризует его, гарантирует отсутствие пылевых клещей
  • Инфракрасное тепло положительно влияет на иммунную систему



Схема монтажа инфракрасной пленки для теплого пола:

  1. Важно знать, что для монтажа пленочной системы теплого пола необходимо ровное чистое основание. Это правило требуется и для напольного покрытия, которое будет уложено сверху.
  2. Электрический теплый пол обязательно укладываем на теплоотражающую подложку, чтобы тепло не уходило в соседние помещения или на улицу.
  3. Верхним слоем должна быть защитная пленка, которая служит препятствием попадания воды на систему. Подойдет обычная пленка, толщиной от 150 микрон.





  В нашем магазине теплых полов Тепло на пол .рф, Вы найдете, пожалуй, самый большой ассортимент инфракрасных пленочных полов следующих известных брендов: CALEO, MARPE, HEAT PLUS, EASTEC. Мы являемся официальными дистрибьюторами на территории Красноярска и Красноярского края. Весь товар в наличии. Осуществляем доставку во все города и населенные пункты. Работаем быстро и качественно!



плюсы и минусы, инструкция, отзывы

Благодаря развитию современных технологий, традиционные деревянные полы постепенно вытесняются ламинатом, имитирующим натуральную древесину и отличающимся устойчивостью к влаге, прочностью и дешевизной. Недостаток материала – пониженная теплопроводность. Она создает дискомфорт в отапливаемом помещении, которое за счет конвекции неравномерно прогревается. Теплый воздух стремится к потолку, а холодный находится у пола. Установив теплый пол под ламинат, можно легко решить проблему поддержания комфортного микроклимата.

Что собой представляет инфракрасный теплый пол под ламинат

Обогреваемый пол на пленочной основе постепенно приобретает популярность. Он уверенно конкурирует с кабельным и водяным подогревом, для обустройства которых необходимо выполнить значительный объем бетонных работ.

Конструкция пленочного обогреваемого пола под ламинат включает следующие слои:

  • основание из древесины или бетона, которое предварительно спланировано и воспринимает нагрузку;
  • прослойку из полипропилена, выполняющую гидроизоляционную функцию и обладающую теплоотражающими свойствами;
  • пленочный нагреватель инфракрасного типа, являющийся источником теплового излучения;
  • специальную пленку, защищающую излучатель от повреждений при укладке отделочного покрытия;
  • ламинированную поверхность, представляющую собой собранное из отдельных элементов финишное покрытие.

Остановимся детально на технических характеристиках, конструктивных особенностях, принципе функционирования источника обогрева. Зная размеры пленки, поставляемой в рулонах, несложно рассчитать потребность в материале для обогрева конкретного помещения, определить потребление электроэнергии.

Габариты рулона:

  • длина – 50 м;
  • ширина – 50–100 см;
  • толщина – 0,2–0,5 мм.

Главные технические параметры:

  • энергопотребление на один квадратный метр в час – 0,025–0,035 кВт;
  • рабочая температура обогревателя -32 °C.

Пленочный излучатель, обладает уникальными характеристиками. Он представляет многослойную конструкцию, обеспечивающую преобразование электрической энергии в тепловое излучение с коэффициентом полезного действия 98–99%.

Нагреватель включает:

  • внешние защитные слои, изготовленные на основе полимерной пленки, обладающей стойкостью к механическому воздействию и влаге. Прочный полимер свободно пропускает инфракрасное излучение, надежно защищая токопроводящие элементы;
  • карбоновый нагревательный элемент, выделяющий тепловую энергию в инфракрасном спектре. Пленочная поверхность сформирована токопроводящими полосами, которые соединены медными шинами.

Поддержание заданной температуры обеспечивает регулируемый термостат, через который токопроводящие маты подключаются к электрической сети. Пленка, уложенная под ламинат, формирует тонкую нагреваемую поверхность, которая при прохождении электрического тока нагревается, передавая тепловую энергию ламинату. Гидроизоляционный материал с отражателем затрудняет теплопередачу от излучателя к цементной стяжке. В результате тепловая энергия передается поверхности ламината, обеспечивая комфортную температуру в помещении.

Пленочный теплый пол под ламинат – плюсы и минусы

Пленочный пол с инфракрасным излучением, устанавливаемый под ламинат, по сравнению с другими видами обогреваемых полов обладает неоспоримым комплексом достоинств:

  • легкостью монтажа. Отсутствует необходимость выполнять трудоемкие работы по заливке бетонной стяжки;
  • возможностью укладки в отремонтированном помещении. При выполнении установки не выделяется пыль;
  • способностью обогреть различные виды чистовых покрытий. Наряду с ламинатом, пленка эффективно обогревает паркет и ковровые покрытия;
  • малой толщиной излучателя, не превышающий 0,5 мм. Благодаря указанной конструктивной особенности сохраняется полезный объем помещения;
  • ускоренным нагревом. Пониженная инерционность значительно сокращает время на обогрев поверхности;
  • возможностью равномерного нагрева помещения. Метод укладки инфракрасного полотна обеспечивает отсутствие температурных перепадов;
  • увеличенной несущей способностью. Прочность пленки позволяет использовать ее в помещениях с увеличенной нагрузкой на покрытие;
  • повышенным коэффициентом полезного действия. Конструктивные особенности нагревателя позволяют получить максимальный эффект от нагрева;
  • возможностью подключения к интеллектуальной системе «умный дом». Электрооборудование легко коммутируется с целью дистанционного управления;
  • отсутствием электромагнитного поля, отрицательно воздействующего на здоровье. Излучатель безопасен для людей;
  • простотой демонтажа отопительной системы. При необходимости, в случае переезда или замены, пленка легко извлекается;
  • длительным ресурсом эксплуатации. Нагревательный элемент отличается повышенной надежностью, может эксплуатироваться на протяжении десятилетий;
  • стойкостью к коррозии. Покрытые полимерной пленкой, нагревательные элементы не боятся повышенной влажности и разрушения в результате коррозии;
  • экономным энергопотреблением. Возможность выбора оптимального режима нагрева позволяет снизить затраты на отопление;
  • ускоренными темпами установки. Завершив укладку пленки, можно устанавливать покрытие, и завершить работы за пару часов.

Следует проакцентироваться, что при нарушении целостности токопроводящих элементов в результате механического воздействия, отопительная система продолжает функционировать, за исключением поврежденного участка. Указанная конструктивная особенность достигается благодаря параллельному подключению нагревательных элементов, которые равномерно распределены по площади секций.

Наряду с комплексом положительных моментов, конструкция имеет определенные недостатки:

  • повышенные затраты на приобретение рулонного обогревателя, стоимость которого достаточно высока;
  • необходимость формирования идеальной плоскостности с целью обеспечения целостности пленки;
  • проблематичность укладки в помещениях, где велика вероятность протечек воды и повышенная влажность.

Несмотря на ряд слабых мест, инфракрасная пленка постепенно приобретает широкую популярность, благодаря неоспоримым достоинствам.

Укладка инфракрасного теплого пола под ламинат

Несмотря на то что представители специализированных магазинов советуют выполнять установку пленочного пола силами специалистов, несложно самостоятельно выполнить укладку пленки, а если имеются навыки, подключить ее к электрической сети.

Укрупненно, технология монтажа инфракрасного обогрева предусматривает поэтапное выполнение следующих мероприятий:

  1. Разработку монтажной схемы.
  2. Планировку поверхности пола.
  3. Монтаж листового обогревателя.
  4. Подключение к сети и запуск.

Подробно рассмотрим специфику выполнения каждого этапа.

Составление схемы для монтажа

Разработка монтажной схемы – подготовительная операция, предшествующая непосредственной установке обогреваемого пола. Она предусматривает следующие работы:

  1. Определение места установки терморегулятора, к которому будут подключаться электрические провода.
  2. Разработку графической схемы размещения инфракрасных элементов на поверхности пола.
  3. Вычерчивание электрической схемы подключения кабелей к инфракрасным элементам.

На подготовительном этапе обратите внимание на следующие моменты:

  • правильность размещения на схеме температурного датчика, который должен располагаться в центре элемента, на наиболее прохладном участке помещения;
  • подсоединение нулевой и фазной жил, которые должны подключаться с противоположных сторон излучателя;
  • размер обогреваемой поверхности, который не должен быть меньше 3/4 общей площади помещения;
  • соблюдение зазора 4–5 см между параллельно расположенными инфракрасными пластинами и отсутствие нахлеста;
  • отсутствие нагревательных элементов под мебелью. Нагрузка от предметов интерьера может вызвать повышенное потребление и выход из строя;
  • обеспечение постоянного расстояния до стен и стационарно расположенных нагревателей – 20–25 см;
  • раскрой пленки, который должен производиться согласно рекомендациям изготовителя и обозначенным на материале линиям разреза.

Тщательно продумав указанной комплекс вопросов, начертив графические схемы, можно считать, что подготовительный этап выполнен, и приступать к подготовке поверхности.

Подготовка поверхности для инфракрасного пола

Подготовка основы предусматривает:

  • обеспечение горизонтальности;
  • устранение дефектов;
  • восстановление проблемных участков;
  • пропитку упрочняющим составом;
  • покрытие грунтовкой.

Завершив указанные работы, выполните следующие операции:

  1. Удалите строительный мусор, пропылесосьте основание.
  2. Постелите термоотражающую прослойку фольгированной частью к нагревателю.
  3. Обеспечьте неподвижность уложенных встык полос двусторонним скотчем.
  4. Вырежьте углубления в термоотражателе для датчика, клемм и кабелей.

Теперь можно приступать к установке инфракрасного обогревателя.

Как укладывать теплый пол под ламинат и выполнять коммутацию

Монтаж и коммутация пленочного обогревателя осуществляется согласно разработанной схеме и предусматривает:

  1. Нарезку пленочного материала на полосы требуемого размера.
  2. Изоляцию незадействованных мест контакта с помощью герметизирующей ленты.
  3. Укладку пленки на поверхности с расположением медных шин к полу.
  4. Фиксацию отрезанных фрагментов пленки с применением скотча.
  5. Установку контактных групп, которые вводятся в имеющийся на материале разрез.
  6. Плотное обжатие клипс с целью обеспечения электрического контакта.
  7. Разводку электрических кабелей с зажимом токоведущих концов в клеммах.
  8. Установку и крепление температурного датчика в центре пленочного покрытия.
  9. Тщательную изоляцию контактных групп с помощью битумной ленты.
  10. Укладку и фиксацию проводов в предварительно подготовленные пазы.

Подключение и рекомендации по запуску

Алгоритм работ по подключению и проверке работоспособности:

  1. Подключите кабеля к блоку температурной регуляции, расположенному на стене.
  2. Подсоедините защитный автомат к силовым проводам блока управления.
  3. Обеспечьте подключение к устройству защитного отключения.
  4. Проконтролируйте правильность коммутаций, выполните пробное включение.

Завершив проверку работоспособности, можно стелить ламинат на защитную пленку, предварительно уложенную на инфракрасный нагреватель. Применение рулонного полиэтилена, уложенного с нахлестом 20 см, позволит безопасно эксплуатировать пол, предохранит нагреватель при разливе жидкости на ламинированную поверхность.

Завершив монтажные работы, включите обогрев и установите оптимальный температурный режим, соответствующий 25 °C. Теперь можно в полной мере наслаждаться комфортом.

Теплый пол под ламинат – отзывы

Несмотря на то что среди специалистов ведется дискуссия об эффективности пленочного пола и его преимуществах по сравнению с традиционными видами обогреваемых полов, положительные отзывы клиентов свидетельствуют о повышенных эксплуатационных характеристиках:

  • экономном потреблении электрической энергии;
  • автоматическом поддержании заданной температуры;
  • равномерном нагреве поверхности;
  • ускоренном выходе на рабочий режим;
  • использовании для обогрева стен и потолка;
  • возможности самостоятельного монтажа;
  • высокой степени комфорта в помещении.

Заключение

Укладка пленочного теплого пола под ламинат может выполняться своими силами. Необходимо изучить технологию и использовать качественные материалы. При отсутствии уверенности в собственных навыках, целесообразно воспользоваться помощью специалистов. Профессионалы качественно выполнят порученную работу и предоставят гарантию на теплый пол под ламинат.

Инфракрасный пленочный теплый пол под ламинат – монтаж своими руками + фото-видео

Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.



Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

  • равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;
  • экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;
  • нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;
  • отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;
  • возможность использовать любой тип подложки;
  • доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:

  • структура (плотность) ламината. От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;
  • толщина ламината. При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;
  • содержание формальдегида. Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е., по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель. Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;
  • стоимость ламината. Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;
  • подложка. Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.
Какую подложку можно использовать для укладки на теплый пленочный пол
  • техническая пробка;
  • жидкая композитная система;
  • экструдированный пенополистирол;
  • полистирольная подложка;
  • материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки подразумевает выполнение нескольких последовательных шагов.

  1. Выбор комплекта инфракрасного пленочного теплого пола. Обратите внимание, у каждого производителя разная комплектность. Например, компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выбор несколько видов систем теплый пол. Естественно в зависимости от комплектации зависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.

    Примечание. Для автономного обогрева (основной источник отопления) нужно монтировать пленочный пол на 70% от площади помещения. При дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие предметы пленка не укладывается, чтобы исключить её перегрев.

  2. Подготовка места для установки терморегулятора. Для удобства пользования терморегулятор устанавливают на высоте 0,9-1 м.п. от высоты пола.

  3. Подготовка основания. Как пленочный пол, так и ламинат выдвигают особые условия к качеству поверхности. Не допускается перепад пола по высоте свыше 3 мм, присутствие помех на полу (впадин, выступающих частей), мусора.

    Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом, следует уложить пленку гидроизоляции на подготовленное основание.

  4. Укладка теплоизоляционного материала. Утеплитель устанавливается в соответствии с рекомендацией производителя. Места стыков утеплителя следует проклеить скотчем, чтобы полосы не разъезжались. Теплоизоляционный материал размещается не ближе чем за 100 мм. до стены. Место стыка проклеивается демпферной лентой.

  5. Раскрой пленки теплого пола. Инфракрасную нагревательную пленку допустимо резать только в предназначенном для этого месте. Разрезанная не по линии реза пленка, к эксплуатации не пригодна. Максимальная длина одной полосы не должна превышать 8 000 мм.

  6. Монтаж пленки теплого пола. Чтобы минимизировать число резов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной из сторон помещения. Пленка укладывается на расстоянии 100-400 мм до стен и других громоздких предметов, расстояние между соседними полосами составляет 50-100 мм. Укладка пленки внахлест недопустима и приведет к перегреву сегмента системы. Чтобы исключить движение пленки её крепят двусторонним скотчем к поверхности основания. Скотч укладывается не полосами, а отдельными кусками, чтобы скомпенсировать тепловое расширение материалов.

  7. Изоляция контактов. Если контакт не будет задействован в системе теплый пол, его нужно заизолировать герметизирующей лентой (битумной). Для соединения и подключения проводов нужно сделать специальные зажимы (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна его часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется плоскогубцами.

  8. Подключение проводов теплого пола. К клемме присоединяется провод и изолируется. При монтаже провода следует учесть, что высокую работоспособность системы обеспечивает параллельное соединение её элементов. Это означает, что правая сторона пленки соединяется проводом с правой стороной. Для удобства рекомендуется использовать разноцветный провод.

  9. Установка датчика температуры теплого пола. Мастера рекомендуют заводить датчик под вторую полосу ИК пленки ближе к середине. Это даст возможность получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Датчик приклеивается на нижнюю сторону пленки к черной полосе на пленке. Для того, чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в утеплитель.

    Примечание. Провод датчика можно уложить поверх утеплителя, а можно прорезать в его толще отверстия, и поместить провод датчика в гофру. Так, в случае необходимости можно выполнить ремонт провода или датчика.

  10. Установка и подключение теплого пола к терморегулятору. К терморегулятору подводятся провода от нагревательной пленки и датчика температуры. Подключение системы производится через УЗО.

    Примечание. Количество терморегуляторов зависит от мощности системы. Если выполняется монтаж системы на значительной площади, разумно использовать несколько терморегуляторов.

  11. Первое включение пленочного теплого пола (пробный запуск). Оцениваются основные показатели работы системы (напряжение, скорость и равномерность нагрева и т.п.).

  12. Укладка ламината на теплый пол. Монтаж ламината не имеет специфических особенностей и выполняется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, нужно чтобы ламинат «набрал температуру». Для этого его оставляют в комнате на несколько дней, и только затем приступают к монтажу. При этом важно знать, как правильно укладывать подложку под ламинат. Подложка укладывает не под нагревательную пленку, а на нее.
Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Нужна помощь в удалении матовости / пленки с темных ламинатных полов

Всем привет! Ну, как идиот после того, как наша дочь выросла и ушла, только мой муж, я и наши 2 собаки, мы наконец сделали все новые полы в доме, и, могу ли я добавить, профинансировали это! Ржу не могу! Не надо кричать, это становится еще хуже! Мы покрыли наши спальни коврами, ванная комната облицована плиткой, поэтому мы решили использовать ламинат Mannington, очень темный оттенок вишни / красного дерева, который действительно почти мог сойти за настоящую древесину твердых пород, как и цена, теперь мы сожалеем, что не выбрали настоящую твердую древесину после работа была завершена, не было бы так много денег, но о нет, компания продала нам, как легко за этим было ухаживать, у них был тот же этаж в их доме с собаками, ничего страшного! Я спросил их, как мне это нужно, и вот мы идем, и я не шучу, это будет звучать как ложь, но даю вам слово, это правда, до сих пор я никогда не пойму, как они могли быть так неправы о сообщении покупателю, который только что потратил на него большую сумму денег, неверную информацию.У нас нет большого дома, мы позволяем им делать весь наш дом. 1. Ошибка, они сказали мне использовать более быструю подметальную машину да сухой тип и приготовиться да влажные салфетки тоже, более быструю влажную струю с распылителем тоже, они сказали, что использовали обе, так как у них есть собаки! Они также сказали любое популярное паровое настроение, такое как Shark, Bissell и т. Д., И я не бросаю и марки или паровые швабры под автобус, я просто делюсь своей ужасной историей, потому что я остро нуждаюсь в помощи. Так что, конечно, я не знал, что лучше, я доверял компании, производящей ковры и пол, поэтому я пошел и купил все более быстрые продукты, влажные и сухие, а также паровую швабру от акулы.Вот и беда, и я понятия не имел. Конечно, было так легко просто схватить более быструю влажную струю, когда я хотел быстро протереть шваброй, или влажная салфетка застряла на дне, а затем использовать более быструю сухую салфетку теперь да, я сначала хорошо подместил или пропылесосил на самом деле Я купил паровую швабру для акулы что тоже пылесосил! Так что я бы тоже использовал его, и это было так просто, и мои единственные жалобы с самого начала заключались в том, что каждый след собаки проявлялся, как только вы ступали на этот пол! Он всегда выглядел грязным и размазанным только от того, что ходил по нему, и это сводило меня с ума.Я не мог вынести всей этой уборки полов, паровой чистки, а затем в изобилии отпечатков ног и мазков, и это как магнит для собачьей шерсти, которую я подметал миллион раз день! Прошло немного времени, и я увидел, как пол потускнел, потускнел и покрылся неприятной дымкой.Я не мог его поднять. Я читал в Интернете, что нельзя использовать паровую швабру, так как они могут разрушить ламинат, хотя акула говорит, что это безопасно для ламината, но я прошу не согласиться. Итак, я попробовал воду, уксус и спиртовую смесь на четвереньках, и мне 55 лет, хотя я не чувствую себя таким старым, пока не встану на четвереньки, медленно пытаясь мыть полы, пока я потею до смерть и обычно плач. Я использую микрофибру и вытираю ее мягкими махровыми полотенцами, как я читала, но как будто я читала очень много с той же проблемой.Я разрушил красивый блеск своих темных ламинатных полов, используя паровую швабру и более быстрые влажные продукты. Я никогда не использовал ничего, кроме воды, белого уксуса и спиртовой смеси. Нет, беру это обратно, я проехал 30 миль до другого дилера, который продавал Mannington Laminate Floor Cleaner, у них есть только один тип спрея, и он ничего не делал, не блестел, ничего, это была пустая трата денег, дилер, которого мы использовали, не сделал этого. На самом деле, я спросил, сделал ли Маннингтон такой уборщик, он ответил, что это пустая трата денег и он мне не нужен, поэтому меня это не беспокоило.Я доверился компании, у которой мы купили пол. Так что теперь у меня просто тусклая дымка, я боюсь, что никогда не верну блеск. Я боюсь покупать продукты, которые говорят, что они возвращают блеск ламинатным полам. Я читал так много негативных вещей, в которых говорилось, что не покупай их, и не покупать продукты, которые говорят, что они предназначены для ламината и кафельных полов. Есть ли у кого-нибудь предложения или у кого-нибудь была эта проблема, которая может предложить любую помощь? Надеюсь, я не разрушил блеск с помощью паровой швабры для акулы, более быстрых влажных салфеток и швабры.Есть места, где у меня все еще есть немного блеска, не как в новом, но в целом у меня тусклая дымка, и это так расстраивает, также есть ли какой-нибудь трюк, чтобы сделать это, когда ваши полы чистые, в ту минуту, когда вы идете по ним, везде следы, и они выглядят как их не трогали уже несколько недель! Буду признателен за любую помощь, я постараюсь сделать что угодно на этом этапе. Я просто не могу удерживать это на четвереньках, либо это не возвращает блеск и не удаляет дымку. Я не могу сказать, пленка, может быть, я думаю, что это дымка или блеск, лишенный, может быть, от того, что я использовал.Спасибо за любые предложения о том, что мне нужно купить для мытья полов? Очистить с помощью? Убрать дымку с помощью и попытаться восстановить сияние с помощью? Любые советы, чтобы полы выглядели чистыми. Мне надоело мыть шваброй и подметать тысячу раз в день, а полы все еще выглядят так, как будто я их не трогал. Я работаю полный рабочий день, и, честно говоря, все свое свободное время я провожу на этих полах. Пожалуйста помоги!

Полиэтиленовая пленка толщиной 6 мил — влагонепроницаемая и пароизоляционная подложка для всех полов

MoistureBlock — это полиэтиленовая пленка низкой плотности, которую можно использовать в процессе укладки плавающих ламинатных и деревянных полов.Не нужно беспокоиться о больших раскладывающихся, некачественных, нестандартных строительных пленках, которые утомительны и трудны в использовании перед укладкой пола.

MoistureBlock также рекомендуется для использования с предварительно прикрепленными парящими деревянными полами, у которых набивка прикрепляется к полу в процессе производства. При установке предварительно уложенного мягкого пола рекомендуется также установить влагостойкую пленку на бетон или любое основание, где влажность является проблемой.

  • Изготовлен из 100% полиэтилена для длительной защиты от влаги
  • Предназначен для использования на большинстве типов черных полов
  • Помогает защитить деревянный или ламинатный пол от вредной подповерхностной влаги.
  • Покрывает 100 кв.фут .; размеры рулона 40 футов x 30 дюймов
  • Раскатайте пленку и заклейте все швы для облегчения установки

Инструкции по установке

  1. Перед раскатыванием подкладки обязательно подместите, пропылесосьте и удалите с нее весь мусор.
  2. Заполните все значительные отверстия, зазоры или разрывы, которые могут существовать в опорной конструкции.
  3. Раскатайте подложку по поверхности основания.
  4. Соедините каждый рулон подкладки с помощью ленты толщиной 3 мил, изоленты или аналогичной самоклеящейся ленты, которая соответствует или превышает показатели пропускания водяного пара, рекомендованные производителем напольного покрытия.
  5. При установке подложки из пленки MoistureBlock с самоуплотняющейся кромкой пленки просто соедините рулоны, сняв подкладку с ленты и приклеивая ее к краю предыдущего рулона.
  6. Обязательно равномерно соединяйте рулоны пленки вместе с липкой лентой, чтобы не было зазоров между соседними рулонами пленки.

Как чистить ламинатные полы: 11 правил, которые можно и нельзя

Хотите знать, как чистить ламинатные полы и сохранять их великолепный вид на долгие годы? Хотя ваши ламинатные полы могут выглядеть так же хорошо, как паркетные, это не значит, что вы должны чистить их так же.Лучший способ мыть пол из ламината — это не тот метод, который вы использовали бы для придания сияния дубовым доскам. Полы из ламината нуждаются в особом уходе, потому что, в отличие от древесины твердых пород, поверхность нельзя просто отполировать в случае появления пятен или повреждений. Чтобы избежать дорогостоящей замены, важно поддерживать полы в надлежащем состоянии и бережно обращаться с ними. (Это означает отсутствие шпильки!) Если у вас новый ламинатный пол или вы просто хотите, чтобы существующая поверхность выглядела так же хорошо, как в день его установки, вот как очистить ламинатный пол на профессиональном уровне.

1. Обязательно прочтите инструкции по очистке, прилагаемые к ламинатному полу.

Перед тем, как приступить к уборке, ознакомьтесь с инструкциями производителя для ваших полов. У бренда могут быть конкретные рекомендации в зависимости от используемых материалов. У большинства компаний есть подробные руководства по продуктам и инструкции по очистке ламинатных полов на своих веб-сайтах.

2. Не допускайте попадания пятен на пол.

Улавливайте разливы по мере их появления. Лучший способ избежать пятен — немедленно вытереть пролитое вещество.Жидкости могут повредить ламинатные полы, поэтому крайне важно минимизировать их воздействие.

3. Не используйте абразивные инструменты.

Полы из ламината могут поцарапаться, поэтому держитесь подальше от абразивных материалов (например, стальной мочалки). Для уборки мусора используйте щетку с мягкой щетиной или швабру для пыли. Если вы пылесосите, будьте осторожны, используйте насадку без насадки или вращающейся щетки, которая может поцарапать поверхность.

4. (Тщательно) мыть ламинатный пол шваброй каждые два месяца.

Чтобы ламинат оставался свежим, мойте его шваброй каждые два месяца. Влажные швабры (они же швабры из микрофибры) достаточно мягкие, чтобы их можно было использовать на ламинатных полах. Если вы собираетесь использовать обычную швабру, просто отожмите ее, пока она почти полностью не высохнет.

5. Не используйте слишком много воды.

Традиционная швабра не подходит для ламинатных полов, так как вода может просочиться в швы и вызвать повреждение (например, вздутие или образование пузырей на полу). Бассейны с водой также могут вызвать появление пятен или выцветание.

6.Не пропускайте чистящие средства, на которых не указано, что они предназначены для ламината.

Моющие средства на масляной основе могут оставлять полосы и остатки или повредить защитный герметик полов. Если вы используете очиститель для ламината, делайте это экономно и наносите его на швабру или ткань из микрофибры, а не прямо на пол. Никогда не используйте воск или полироли для ламинированных полов.

7. Обязательно подумайте о средствах для чистки полов из ламината своими руками.

Вы можете приготовить средство для чистки полов прямо у себя дома. Для регулярной очистки просто смешайте чайную ложку чистого средства для посуды без запаха с галлоном горячей воды.Другой вариант? Если на вашем полу образовалась небольшая пленка или налет воска (что происходит со временем при использовании неподходящих чистящих средств), вы можете вместо этого смешать галлон горячей воды с чашкой белого уксуса. Уксус, являющийся натуральным чистящим средством, разрушает пленку, не повреждая поверхность ламината. (Примечание: те же правила относительно воды применимы к любому из этих решений для дома. Убедитесь, что ваша швабра немного влажная, и никогда не допускайте попадания воды на пол.)

8.Добавьте обычные предметы домашнего обихода в свой арсенал для чистки ламината.

Для удаления стойких пятен, таких как воск от свечей или чернила, лучшие методы очистки всегда под рукой. Приложите пластиковый пакет со льдом к жевательной резинке и воску для свечей и удалите его пластиковым ножом, скребком или кредитной картой, когда он затвердеет. Смочите краску, тушь, лак для ногтей и мелок медицинским спиртом.

9. Защитите поверхность от повреждений в будущем.

Чтобы избежать царапин в будущем, добавьте мягкие подкладки под ножки стульев и столов, особенно если их часто перемещают.Коврики и коврики — особенно у входов — также помогут предотвратить износ.

10. Не забудьте бросить приветственный коврик.

Грязь, попадающая снаружи, не только загрязняет ваш пол, но также может повредить пол. Например, песок от грязного дна обуви может стать одним из главных врагов ламинатного пола, так как он загрязняет, тускнеет и даже может поцарапать. Остановите следы грязи с помощью приветственного коврика, который дает посетителям возможность хорошо вытереть обувь.

11. Обрежьте ногти своему питомцу.

Это правда, это не совет «как мыть ламинатный пол», но надежный совет « ухаживать за полом» : держите ногти вашего питомца подстриженными! Ногти вашей кошки или собаки могут поцарапать ламинат. Подстриживая ногти питомца, вы не повредите пол, когда они бродят.

Ламинат для пола | My Decal Printer

Напольный ламинат | My Decal Printer

Наш ламинат для пола представляет собой устойчивый к царапинам прозрачный ламинат толщиной 5,0 мил с текстурированной матовой поверхностью.Эта пленка для ламинирования — недорогая и долговечная альтернатива поликарбонатной пленке. Он имеет постоянный акриловый клей, чувствительный к давлению, созданный для исключительной прозрачности. Его можно сочетать с одобренными пленками для печати для создания графики для плитки и ковра. Наш ламинат для пола был оценен по сопротивлению скольжению на основе нескольких методов испытаний.

Ламинат для пола

Области применения

Адгезия

Характеристики материалов

Предназначен для нанесения на гладкие внутренние поверхности пола в хорошем состоянии, включая вощеный промышленный ПВХ и керамическую плитку.Этот продукт не следует ламинировать с каким-либо продуктом, содержащим мигрирующие пластификаторы.

Температурные характеристики

Стабильность при хранении

Срок годности 2 года при хранении при температуре 73 ° F и относительной влажности 50%.

Ожидаемое внешнее воздействие

До 2 лет в нормальных условиях

Серия продуктов

0500225

0500238

0500240

0500250

0500254

25 ”x 150 ‘

25” x 150′

0002 ”X 150 ‘

51″ x 150′

54 «x 150 ‘

Поверхность пола должна быть чистой и сухой.Любой воск, краски или покрытия на поверхности должны иметь хорошую адгезию к основанию пола. Подождите 7 дней перед нанесением наклейки на только что окрашенную поверхность

Минимальная температура нанесения … ……………. + 50 ° F

Диапазон рабочих температур … ……………………… от -40 ° F до +180 ° F

Пленка … ……………………………………………………. 5 мил винила

Клей … …………………………………… ……… … 1,2мл Перм. Акрил

Лайнер (отклонение толщины ± 10%) ……………. 1,5 мил полиэстсер

Горючесть

Самозатухающий

Химическая стойкость

При нанесении на основу этот продукт обычно оказывается быть устойчивым к воде, слабым кислотам, солям, щелочам, смазкам на нефтяной основе, маслам и алифатическим растворителям

Наклейки и этикетки, изготовленные по индивидуальному заказу с 1988 года

Звоните сейчас |

Варианты отделки

Продукты





A Division of Advantage Signs & Graphics, Inc | Авторские права © 2021 www.mydecalprinter.com | Все права защищены.

Подложка для ламината | Шоу полы

Варианты подкладки из ламината

Всем нам нужна поддержка. Как ковру нужна подушка, так и ламинату Shaw необходима качественная подстилка между ним и черным полом. Мы хотели бы воспользоваться моментом, чтобы рассказать вам о наших многочисленных вариантах подстилки.


Подложка All-Stars: Селитак и Сайлент-Степ Ультра

Селитак Теплоизоляционный ламинат Подложка для пола *

  • легко режется, легко укладывается, легко фиксируется
  • повышает тишину, покой и комфорт вашего дома
  • Превосходная прочность шва
  • влаго- и паростойкость
  • простота установки
  • продлевает вашу гарантию

* Требуется использование алюминиевой фольги Selistop TM
Лента уплотнительная

Подложка для ламинированного пола Shaw Silent-Step Ultra
  • Подложка 3 в 1
  • идеальная толщина для комфорта и стабильности
  • обеспечивает превосходное звукопоглощение и самый реалистичный звук ходьбы из твердых пород дерева.
  • подходит для использования на бетонных или деревянных основаниях на всех уровнях качества
  • Превосходная влагостойкость чернового пола
  • быстрая и простая установка
  • производство США

Команда СП: SofSound II, пена и пена 2-в-1

Подложка для ламината SofSound II
  • Смесь синтетических волокон с ламинированным полиэтиленовым влагонепроницаемым барьером
  • на 100% из отходов постиндустриального волокна
  • Прочное соединение пленки с подушечкой для повышения производительности и простоты использования
  • одобрен для лучистого тепла
  • производство США
Подложка для полов из вспененного ламината Shaw 2-в-1
  • для использования на бетонных или деревянных основаниях на всех уровнях качества
  • гидроизоляция для защиты вашего пола
  • производство США

Подложка для полов из вспененного ламината Shaw

  • для использования на уровне земли или над деревянным черным полом
  • производство США

Влагозащита: VersaShield и VersaShield MBX

  • Подавляет экстремальные уровни выделения влаги в бетоне до 95% относительной влажности
  • Экономит время и деньги на установку до 85%
  • Быстрая и простая установка без перемешивания, специальных инструментов или очистки
  • Устойчивость к плесени и грибку
  • Состоит из полимерного минерального верхнего покрытия и внутреннего запатентованного стекловолоконного мата.
  • Защищает от щелочей и способствует адгезии полов
  • 10-летняя ограниченная гарантия

VersaShield MBX
  • подавляет экстремальные уровни выделения влаги в бетоне до 99%
  • экономит время и деньги на установку до 85%
  • быстро и легко устанавливается без перемешивания, специальных инструментов или очистки
  • Устойчивость к плесени и грибку
  • состоит из полимерного минерального верхнего покрытия и внутреннего запатентованного стекловолоконного мата
  • защищает от щелочности и способствует адгезии полов
  • 10-летняя ограниченная гарантия


PSGFL6 Глянцевая прозрачная пленка для ламината для пола 6 мил

РЕКОМЕНДАЦИИ ПО ОТДЕЛКЕ Поверхности: Read & Co.ламинаты специально разработаны для работы с Read & Co. струйный носитель. Read & Co. рекомендует использовать Read & Co. струйный носитель для получения наилучших результатов. Все испытания проводились с использованием наших фирменных носителей. Защита поверхности: убедитесь, что ваша графика полностью высохла перед ламинированием. Если чернила не высохнут перед ламинированием, это может отрицательно повлиять на адгезию ламината; Может произойти газовыделение чернил, что приведет к образованию серебра под ламинатом. Ламинирование: Если во время ламинирования приложить слишком большое натяжение, продукт может скручиваться в сторону ламинированной стороны, а края могут приподняться над съемным вкладышем и / или поверхностью нанесения.Всегда перепроверяйте настройки машины. УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Упаковка: Если распечатка отправляется без крепления на подложку, например, на пенопласт, всегда свертывайте ламинированные отпечатки графическим изображением наружу. Не рекомендуется отправлять в тубах диаметром менее 6 дюймов. Уход и обслуживание в полевых условиях: если графика должна стать грязной во время работы в поле; мы рекомендуем использовать влажную ткань для удаления пыли и грязи. Не используйте Windex® или другие чистящие средства; Эти продукты содержат силикон и могут повредить изображение.Если влажная ткань не справляется с работой, используйте раствор изопропилового спирта с содержанием до 20% (одна часть изопропилового спирта на четыре части воды) и аккуратно протрите. Отметки можно удалить, аккуратно используя резиновый ластик. Обращение с материалами: Неиспользованный ламинат следует поместить обратно в его оригинальную упаковку и хранить при температуре 70ºF (21ºC) не более 1 года; для получения максимальной адгезии.

Технические характеристики
КЛЕЙ 1 мил
КЛЕЙ ТИПА Акрил на водной основе
КАВЕРНОМЕР 7 мил
ТИП ЛАЙНЕРА Ремесло, с полиэтиленовым покрытием
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА ПРИМЕНЕНИЯ

50 ° F (10 ° C)

ПВХ 6 мил
ЗАЩИТА ОТ УФ да

Как очистить полы из ламината, не оставив пленки — отличный совет

Как очистить полы из ламината, не оставляя пленки

Знание того, как мыть ламинатные полы, не оставляя пленки, — это навык, который может снять много стресса и разочарований в будущем.

Все больше и больше предприятий обращаются к твердому полу, а ламинат является очень экономичным решением. Это обычное место для кабинетов врачей, стоматологов и многих других секторов, включая офисы.

Ламинированные полы сейчас широко распространены на рабочих местах.

Почему ламинат — хороший выбор для рабочих мест?

Ламинированный пол имеет ряд преимуществ для рабочей среды, в том числе следующие:

Доступный — Ламинированный пол — это более экономичный вариант пола по сравнению с некоторыми другими вариантами.Это также долговечный вариант, и его не нужно будет заменять каждые несколько лет, как ковер — вы можете положить его и забыть о нем (кроме чистки — подробнее об этом чуть позже!)

Durable — Ламинат прочный. Он может справиться с царапинами, вмятинами и даже выцветанием. Большинство вариантов ламината имеют сверху защитный слой, который помогает ему выглядеть великолепно в течение длительного периода времени.

Простота установки — Большинство вариантов ламинированного пола имеют механизм щелчка и блокировки, что делает установку намного более простой процессом, чем когда-то.Это сводит к минимуму время простоя на рабочем месте.

Экологичный — По сравнению с большинством других вариантов ламинат является экологически чистым выбором. Для очистки не требуются агрессивные химикаты, что приводит к значительному сокращению использования с течением времени, когда он остается на месте.

Гипоаллергенный — Герметичный ламинат не задерживает загрязняющие вещества, в том числе пыль, что делает его отличным выбором для сотрудников, страдающих аллергией.

Если вы выбрали ламинат на рабочем месте, сейчас самое время научиться чистить ламинат, не оставляя пленки.

Как очистить полы из ламината, не оставляя пленки

Ежедневная профилактическая чистка

Первое, что вам нужно сделать, чтобы подготовить полы из ламината, не оставляя пленки, — это пропылесосить пол от угла к углу, чтобы удалить мусор. Если вы сначала не выполните этот важный шаг, вы рискуете поцарапать пол, если на следующем этапе шваброй переместит какие-либо острые куски мусора.

Хотите моющий раствор для ламината своими руками?

Старомодная смесь уксуса и воды часто обеспечивает превосходную очистку по сравнению со многими альтернативными чистящими средствами известных брендов.

Чтобы приготовить чистящее средство для ламинатных полов, просто смешайте в равных частях горячую воду и уксус в пульверизаторе. Используйте бутылку для опрыскивания пола перед тем, как протереть его шваброй из микрофибры, и все готово.

Если вы не переносите запах уксуса, помните, что он быстро уходит после использования. Если это все еще вас отталкивает, вы всегда можете добавить несколько капель эфирного масла с ароматом, который вам нравится (лимон, апельсин и т. Д.), Или несколько капель средства для мытья посуды с приятным запахом в смесь для пульверизатора.Просто имейте в виду, что эти продукты могут притупить блеск, создаваемый уксусом и жиром на локтях.

Этот чистящий раствор своими руками не только намного дешевле, чем розничный бренд (он буквально стоит несколько пенни за бутылку), но и гораздо более экологически безопасен и не приносит дополнительных химикатов на ваше рабочее место.

Этот метод гарантирует, что вы будете чистить ламинатные полы, не оставляя каждый раз пленки.

« Никогда не допускайте попадания на ламинатный пол излишков жидкости во время уборки — это приведет к деформации пола и необратимым повреждениям. «

Аккредитованный тренер Green Fox Cleaning

К снять пленку с ламинатных полов

Если на вашем ламинатном полу образовалась восковая пленка, это резко ухудшит эстетику пола. Хорошая новость заключается в том, что есть простой способ удалить эту пленку. Лучшим растворителем для его удаления является просто уайт-спирит (также известный как растворитель Стоддарда). Вам нужно смочить светлую тряпку уайт-спиритом и скрабом, нанеся немного локтевой смазки.Если тряпка потемнела, значит, процесс работает.

Убедитесь, что вы вращаете тряпку, и продолжайте использовать секцию клана с регулярной заменой тряпки для достижения наилучших результатов.

Мы надеемся, что вы нашли это руководство по чистым ламинатным полам, не оставляющим пленки, полезным.

Самый простой способ сохранить великолепный вид полов на рабочем месте — это воспользоваться услугами профессиональной коммерческой клининговой компании. Щелкните здесь, чтобы узнать больше о Green Fox Cleaning и о том, как мы можем помочь улучшить внешний вид вашего бизнеса, в каком бы секторе вы ни работали.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
