Технология монтажа кровельных сэндвич панелей: подробная инструкция

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.

Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет

В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет

С наружных обкладок пленку снимают по завершении монтажа.

Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

в длину – 12.5 мм,
диаметры резьбы – 6.3 мм под головкой шестигранной формы,
к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно

Все элементы крепления должны располагаться перпендикулярно, под углом в 90

°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.
Требуемое количество шурупов рассчитывается, исходя из таких данных, как
тип объекта;
расположение плит
ветровая нагрузка.
Технология монтажа сэндвич панелей: описание укладки ↑
Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
Первая плита должна формировать свес.
Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.

При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.
Выполнение поперечного стыка
Поперечный стык кровельных плит выполняют со следующим нахлестом:
5–10⁰ (9–18%) – 300 мм;
10–20⁰ (18–36%) – 200 мм.
У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
Удаляют также и слой утеплителя.
На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки
Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

© 2021 stylekrov. ru
Что нужно знать о кровле из сэндвич-панелей
Сэндвич-панели – это строительные изделия, предназначенные для возведения наружных, а также внутренних стен и перегородок, покрытия кровель зданий с несущим каркасом. Конструкция панелей состоит из пары тонкостенных металлических листов, плоских или профилированных, и слоя утеплителя, заключенного между ними. Элементы панелей соединяются специальным двухкомпонентным клеем на полиуретановой основе.

Разновидности и параметры стеновых и кровельных панелей

Сэндвич-панели подразделяются по назначению на 2 вида – стеновые и кровельные, при этом стальной лист покрытия панелей может иметь 4 разновидности профилирования: гладкий, трапециевидный, волнистый и с накаткой. Торцы стеновых панелей обрабатываются особым образом для создания замков при соединении панелей при монтаже, типы замков делятся на 2 вида – с открытым и скрытым креплением.
Крыша из сэндвич-панелей сооружается с особыми, кровельными замками.
Параметры панелей:

Назначение панели

Вид замка

Толщина

см

Ширина

м

Длина

м

Стеновая

Открытое крепление

5—25

0,90—1,2

2,00—14,00

Стеновая

Скрытое крепление

5—15

0,9—1,2

2,00—14,00

Кровельная

Кровельный

5—30

1,00

2,00—14,00

Отличия стеновых и кровельных панелей

Отличия кровельных сэндвич-панелей от стеновых заключаются в следующем:
толщина и прочность кровельных панелей больше, чем у стеновых, так как на кровлю, помимо собственного веса, воздействуют поперечные нагрузки, вызываемые атмосферными явлениями – наледь после дождя в холодное время года, скопление снега, град, ветер. Толщину панелей принимают по расчету в зависимости от параметров несущего каркаса, на который опираются панели, и климатических условий региона, где осуществляется строительство. Необходимая прочность кровельных панелей достигается за счет использования стального листа с высоким профилем гофры, придающим большую жесткость, применения утеплителя с большей плотностью. Высокие гофры к тому же служат водоотводными каналами, способствующими стоку воды с крыши;

замковые соединения кровельных панелей осуществляются особым, отличным от замков стеновых панелей образом – с нахлестом, в целях обеспечения лучшей герметичности. Для этого на одной кромке изделия оставляют свободную гофру на верхнем стальном листе, которая будет накладываться сверху на гофру примыкающей панели, создавая надежное водонепроницаемое соединение;

кровельные сэндвич-панели сооружается из материалов, имеющих одну ширину – 1,0 м, тогда как ширина стеновых панелей может варьироваться в пределах 0,90—1,20 м;

влагостойкость кровельных изделий выше, чем у стеновых, для чего используются специальные полимерные влагозащитные покрытия, наносимые на лицевую сторону, утеплители с ячеистой влагонепроницаемой структурой. Полимерное покрытие также защищает от солнечного ультрафиолетового излучения, способного влиять на качество материалов;

стоимость панелей для кровли на 10—15 % выше, чем стен.

Преимущества и недостатки кровельных панелей
Сэндвич-панели имеют свои преимущества и недостатки.
Преимущества:
панели обеспечивают хорошую тепло-, звуко- и гидроизоляцию при небольшой толщине, что позволяет увеличить полезную площадь и объем здания;

имеют небольшой вес, что не требует установки массивных фундаментов, упрощает транспортировку и работы по монтажу,

монтаж выполняется без больших трудозатрат, что позволяет выполнить сооружение объекта в кратчайшие сроки;

кровельные сэндвич-панели могут монтироваться в любое время года в любую погоду;

эстетичный внешний вид достигается с помощью окраски стального покрытия в различные цвета по международной классификации RAL, что удовлетворяет практически любые запросы заказчика;

сравнительно низкая стоимость;

высокая устойчивость к атмосферным воздействиям, большим перепадам температуры при смене времен года;

нет необходимости производить внешнюю и внутреннюю отделку.

Недостатки:
могут быть пожароопасными и не экологичными при использовании в качестве утеплителя пенополистирола и других горючих утеплителей, способных выделять токсичные вещества;

невысокая долговечность – 25 лет;

низкая устойчивость к механическим воздействиям, возможность повреждения покрытия стальных листов, вмятин и царапин.

Технология и особенности устройства кровли

Крыша из сэндвич-панелей устанавливается по несущим элементам каркаса покрытия здания, в качестве которых обычно используются прогоны из стального проката – швеллера и уголка. Перед началом работ необходимо ознакомиться и в дальнейшем руководствоваться решениями проектной документации, где содержатся указания по типоразмерам используемых изделий, схемы узлов крепления к несущим элементам, устройству замков на стыках, количеству и расположению деталей крепежа и т. д.
Минимальный уклон кровли из сэндвич-панелей по нормам должен составлять 5 %. При минимальном уклоне необходимо использовать на одном скате кровли цельные изделия по всей длине, не допуская образования поперечных стыков. Если уклон составляет 9—18 %, то размер нахлеста в месте поперечных стыков должен составлять не менее 300 мм. При уклоне в пределах 18—36 % длина нахлеста должна составлять не менее 200 мм.
Схема порядка монтажа панелей

Монтаж начинается с панели, укладываемой на прогоны у крайней оси в месте примыкания к фронтону здания. Если на скате нужно уложить несколько рядов, то первый ряд начинается от свеса, а следующая панель укладывается по направлению к коньку. Подъем осуществляется краном, оборудованным специальным захватом. Первая уложенная плита формирует свес и служит направляющей для монтажа следующих панелей. После укладки положение первой плиты тщательно выверяют и прикрепляют ее к несущей конструкции с помощью самосверлящих шурупов. Количество шурупов, необходимое для крепления одного изделия, определяется проектировщиками в зависимости от назначения здания, его габаритов, места расположения панели, нагрузок и воздействий.
Непосредственно перед началом подъема второй панели с внутренней стороны изделия удаляют защитную пленку и обрабатывают кромку, предназначенную для формирования замка – торцевую или боковую, в зависимости от того какой стык будет выполняться – поперечный или продольный. В специально оборудованном месте на стойках с мягким покрытием ручной электропилой с мелкозубчатым полотном или электролобзиком срезают край нижнего стального листа обшивки на длину нахлеста и удаляют часть утеплителя, поверхности тщательно зачищают от стружки и остатков утеплителя и покрывают слоем силиконового герметика.
Формирование поперечного замка с нахлестом, начало монтажа

Вторую панель поднимают и укладывают встык с первой панелью, накладывая свободный конец верхней обшивки сверху, формируя замок с нахлестом. После устройства замка вторая панель крепится к несущей конструкции самосверлящими шурупами. Далее все операции повторяются.
Окончательное положение панелей на стыке после формирования замка

Продольный стык кровельных панелей

В месте нахлеста продольных стыков покрытие панелей дополнительно скрепляется саморезами.
Самосверлящие шурупы и саморезы должны располагаться строго перпендикулярно к поверхности покрытия изделий. Крепление к несущему каркасу и между собой производят с помощью электродрели и высокооборотного шуруповерта. Головки шурупов должны примыкать к покрытию панелей через уплотняющие шайбы, до упора, но так чтобы шайбы не деформировались.
Правильная и неправильная посадка шурупов

Устройство конька кровли

В каких условиях и для каких зданий применима эта технология

Сэндвич-панели применяются при возведении производственных цехов и административных зданий промышленных предприятий, помещений складов, торговых и выставочных комплексов, спортивных сооружений, сельскохозяйственных объектов, автозаправок, гаражных комплексов и т. п.
Панели могут применяться в климатических условиях любого региона России, но при монтаже должны соблюдаться следующие условия:
нельзя производить работы во время дождя во избежание замачивания минераловатного утеплителя;

при перерывах в работе каждое уложенное изделие должно быть закреплено к несущим элементам;

запрещается нагружать панели монтажным оборудованием и тяжелым инструментом;

панели следует оберегать от ударов и механических воздействий для того, чтобы исключить повреждение защитного покрытия металлических листов обшивки;

для предотвращения образования наледей и скопления снега покрытие крыши следует оборудовать антиобледенительной системой с использованием электрических нагревательных кабелей;

защитное покрытие, в местах повреждений, которые могут возникнуть в ходе работ, необходимо тщательно восстановить с помощью ремонтной краски и грунтовки.

Выбор сэндвич-панелей с определенными параметрами осуществляется при разработке проектов в зависимости от функционального назначения здания, его конструктивных особенностей, архитектурных требований, климатических условий региона строительства и других факторов.
Видео монтажа кровельных сэндвич панелей
Монтаж кровельных и стеновых сэндвич панелей от ООО СП-Монтаж
Монтаж стеновых панелей | Монтаж кровельных панелей
Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей — не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м² за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания «СП-Монтаж» и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону — бесплатно.
Работы по монтажу стеновых сэндвич-панелей
Оборудование для монтажа сэндвич панелей >>>
Монтажные работы выполняются в следующей последовательности:
подготовка мест для монтажа стеновых сэндвич-панелей

установка стеновых сэндвич-панелей в проектное положение

крепление стеновых сэндвич-панелей

монтаж фасонных элементов стеновых сэндвич-панелей

Подготовка мест для монтажа стеновых сэндвич-панелей
До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.
Установка стеновых сэндвич-панелей в проектное положение
Монтаж перегородок из сэндвич панелей >>>
Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости — от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.
Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки — это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.
Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.
Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.
Крепление стеновых сэндвич-панелей
Крепление к стальным конструкциям панелей при вертикальной раскладке.
Как правило панели устанавливают так называемым «шип в паз» (гребнем вперед). Но возможно устанавливать и обратно, т.е. «паз в шип». Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:

Толщина стеновой панели, мм

Минимальная длина винта, мм

50

85

80

105

100

135

120

155

150

185

200

235

Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой — шайба не будет деформирована, а если тугой — будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.
К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок «паз» смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм. Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.
Крепление к стальным конструкциям панелей при горизонтальной раскладке.
На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок «паз» и устанавливают ее на предыдущую панель «паз в шип». Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.
Монтаж фасонных элементов трёхслойных сэндвич-панелей
Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов — 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.
Работы по монтажу кровельных сэндвич-панелей
Монтажные работы выполняются в следующей последовательности:
подготовка и разметка мест для укладки кровельных сэндвич-панелей

укладка кровельных сэндвич-панелей в проектное положение

крепление кровельных сэндвич-панелей

монтаж фасонных элементов кровли

Подготовка мест для укладки кровельных сэндвич-панелей
Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту. Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.
На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.
Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:
со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.

у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.

Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):
в торце примыкания панели отрезают на необходимую длину нижний металлический лист.

удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.

механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.

Укладка кровельных сэндвич-панелей в проектное положение
При укладке панелей выполняются следующие операции:
строповка панелей,

подъём и перемещение панелей к месту укладки,

приёмка панелей и укладка в проектное положение,

временное крепление панелей,

расстроповка панелей.

В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей. Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой — наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.
Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку. Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.
Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок «паз» нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.
Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.
Крепление кровельных сэндвич-панелей
Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:
Толщина кровельной панели, мм Минимальная длина винта, мм

50

126

80

156

100

176

120

196

150

226

200

276

Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.
С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой — не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др. ). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.
Монтаж фасонных элементов кровли
Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.
Кровля из сэндвич-панелей: уклон, узлы примыкания, правильный монтаж
Оптимальный вариант для БМЗ — кровля из полностью готовых к монтажу трехслойных металлических сэндвич-панелей: не нуждается в дополнительном утеплении, проста в монтаже, экономически эффективна, отличается эстетической привлекательностью, неприхотлива в обслуживании.
Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!
Уклон кровли из сэндвич-панелей
Для гарантированного отвода воды при обледенении крыши, уклон скатов кровельного покрытия не должен быть меньше:
5 % для кровель, смонтированных из цельных панелей без поперечного соединения и световых люков,

8 % для кровель, смонтированных из панелей, соединяемых по длине и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется сверять соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.
Промежуточные опоры
Крайние опоры
Монтаж кровельных сэндвич-панелей: общие рекомендации
Правильный монтаж начинается с правильной транспортировки и складирования. Именно на этом этапе высок риск повреждения панелей и снижения их качественных характеристик. Во избежание ошибок, читайте:
Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.
При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.
Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.
Подъем панелей на крышу
В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.
Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.
Монтаж кровельных панелей: крепление к прогону, конек, отлив
Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.
Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.
По окончании основных монтажных работ необходимо:
между коньковыми прогонами смонтировать внутреннюю коньковую планку

полиуретановой пеной заполнить свободное пространство в стыках панелей;

когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.
Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.
Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.
Узел примыкания кровли к сэндвич-панелям
Монтажные узлы, узлы примыкания панелей кровельного покрытия, закрепление панелей и декоративных планок выполняется в строжайшем соответствии с проектной документацией, разработка которой осуществляется специализированной организацией, имеющей лицензию на осуществление проектирования.
Стандартные узлы для панелей строительной серии «АлюТерм» изложены в «Рекомендациях по проектированию».
Технология и монтаж кровельных сэндвич панелей, крепление узлов и козырька
Сегодня для возведения кровли все чаще применяются специальные панели с наполнителями, которые несут в себе сразу несколько важных функций: пирог кровли, сконструированный в одной панели.
Монтаж кровельных сэндвич панелей технология не является очень сложной. Здесь можно осуществлять подгонку по месту, что обеспечивает вполне достаточную для возведения крыши со сложной конфигурацией гибкость.
Прежде чем выполнять устройство кровли из сэндвич панелей, необходимо выполнить ряд мероприятий по подготовке к этому процессу.
Всю конструкцию необходимо проверить на ее соответствие заданному проекту, а особое внимание необходимо уделить следующим аспектам:
Технология подгонки профилей и панелей
Крышные сэндвич панели, как и любые другие элементы кровли, обязательно рано или поздно придется подгонять. Для этого рекомендуется применять пилы, имеющие мелкие зубы, а болгарки или инструменты с абразивными поверхностями использовать не стоит, так как особое антикоррозионное покрытие панелей может быть повреждено от перегрева.
Применять дисковые пилы можно на стационарном станке, оснащенном системой точной отрезки. Стружка после отрезания должна быть сразу же удалена, поскольку это поможет защитить панельную поверхность от повреждений. В том случае, если поперечное сечение уменьшается от вырезок, то нужно выполнить упрочнение. Для резки жестяных профилей применяются ножницы по металлу.
Чтобы поверхность лучше сохранилась, рекомендуется подкладывать войлок или схожий по структуре материал. Резать панели на каких быт о ни было возвышениях (крыша, леса, механические леса) не стоит, поскольку это довольно опасно. Защитную пленку лучше всего будет снять с материала непосредственно перед началом монтажа.
Крепление сэндвич панелей
Специальные соединители представляют собой узлы крепления кровельных сэндвич панелей. Те или иные соединители производятся для панелей с разной толщиной и вариантом конструкции.
Для того чтобы закрепить их правильно, необходимо внимательно следить за тем, чтобы при сверлении соблюдалась перпендикулярность. Также нужно использовать угольники, так как при сверлении ни в коем случае не стоит руководствоваться лишь глазомером.
По причине слишком большой длины соединителей для их сборки будет лучше применять шуруповерты, оснащенные специальной головкой.
Защита крыши должна заключаться в недопущении воздействий не только извне, но и изнутри здания. Для этого используются особые саморезы, выполненные из нержавеющей стали.
Применять их нужно в том случае, если:
влажность внутри здания слишком большая;

здание имеет химически агрессивную среду;

содержимое здание должно быть тщательно защищено.

Соединители панелей защищают отверстия посредством вулканизированного слоя, который имеется на них. Полной герметизации они подвергаются еще в процессе сборки, кроме того, они имеют особую опорную резьбу, помогающую обеспечить водонепроницаемость. Так, защищаются сразу 2 места: и под соединительной головкой, и в месте, где панель соединяется с опорой.
Цветовые оттенки
Технология монтажа кровельных сэндвич панелей предусматривает применение длинных деталей. Согласно нормам производства некоторое изменение цвета может иметь место вдоль длины изделия.
Поэтому укладывать панели нужно исключительно по их расположению в пачке, постоянно сверяясь с номером цвета. Наиболее строго это правило должно соблюдаться при работе с панелями цвета «металлик».


Лучше всего при укладке панелей по цвету будет отойти на некоторое расстояние, примерно на 50 метров. Такой визуальный контроль поможет обеспечивать правильную укладку панелей по цвету.
Кровельный уклон
При монтаже сэндвич панелей для кровли допускаться может следующий минимальный уклон крыши:
более 5%, если на скате крыше имеется одна панель, а световые люки и кусочки отсутствуют;

более 7%, если на крыше есть соединения по склону или имеются световые люки.

Также не стоит пренебрегать и информацией о допустимых нагрузках на кровельные опоры.
Технология подъема и монтажа сэндвич панелей
При укладке панелей больших размеров не обойтись без применения подъемного крана.
Осуществлять их подъем необходимо, соблюдая ряд четких требований:
за один раз нужно поднимать не больше одной панели;

для того чтобы захватить сэндвич панели навесные, нужно применять столярные струбцины, имеющие резиновые или войлочные прокладки, иначе поверхность материала может быть испорчена;

укладывая панель длиной более 8 метров, нужно использовать балку-траверсу, имеющую длину около 8 метров;

подвешивать панель к балке нужно через каждые 3 – 4 метра;

важно принимать во внимание наклонный угол кровли для того, чтобы при опускании не нанести ущерб краям панелей;

перед непосредственно процессом укладки с внутренней стороны панели необходимо снять защитную пленку;

обувь работников должна иметь мягкую подошву для недопущения повреждения панельного покрытия;

каждый из элементов должен вплотную прилегать к предыдущему, так, чтобы выступ на одной панели попадал во впадину другой;

на внутренний слой панелей, имеющих наполнитель из пенополистирола или минеральной ваты, наносится уплотняющий слой для обеспечения защиты от воды. Силикон с кислой реакцией в данном случае использовать не стоит.

Шуруповерты для крепления сэндвич панелей
Устанавливая длинные соединители, нелишним будет применять шуруповерты, на которых имеются специальные головки для установки и регулирования глубины болтовой головки.
Наиболее подходящие технические характеристики шуруповертов:
обороты равны 1500 – 2000 об./мин;

мощность равна 600 – 750 Вт;

вращательный момент равен 600 – 700 Н см.

Монтаж сэндвич панелей
Алгоритм монтажа является следующим:
Начинается крепление козырька к сэндвич панели путем фиксации одного соединителя к прогону, который находится под кровельным коньком. Далее панели закрепляются ко всем прогонам за исключением конькового.

Панели, расположенные по краям крыши, закрепляются к опорному прогону при помощи трех саморезов. В верхушки панельных трапеций ввинчиваются соединители. Ввинчивать их в те промежутки, которые выступают, нельзя.

При помощи двух саморезов к опорным прогонам крепятся все оставшиеся панели.

Саморезы-соединители для панелей холодного и горячего прокатов применяются разные.

Для того чтобы герметизировать панели в местах их стыков, необходимо пользоваться саморезами третьего типа, которые имеют шаг 400 миллиметров. Закручивать их можно стандартными шуруповертами, не имеющими насадок.

Количество всех креплений конструкции должно зависеть от расчетов нагрузки, осуществляемой ветром и весом материала.

Монтаж кровельных сэндвич панелей, подробно на видео:

Устройство конька
После завершения монтажа панелей устраивается внутренняя коньковая планка.

Межпанельное пространство заполняется монтажной пеной.

После застывания пены и ее зачистки монтируется профильная полиуретановая прокладка.

Стыки панелей, наполненных минеральной ватой, заполняются как этой же ватой, так и особыми уплотнителями.

Панельные гребни обоих скатов служат местом крепления соединителями приконьковой планки.

Полиуретановая прокладка на самоклеющейся основе укладывается на вершину.

При помощи коротких соединителей сверху устанавливается коньковая планка. Это и является завершающим моментом установки кровельных сэндвич панелей.

Так, монтаж кровельных сэндвич панелей инструкция по установке с детальными фото и видео можно при желании легко найти на нашем сайте.
Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей.
Опубликовано: 4 Декабря 2019 Просмотров: 3522 Поделиться:
Монтаж сэндвич-панелей.
Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей.
Монтаж кровельных сэндвич-панелей производится на кровлях с уклоном до 6 градусов. Уклон необходим для естественного отвода влаги с крыши. Допускается и меньший уклон, но с герметизацией стыков и нахлестов панелей, так же необходимо установить большее число несущих прогонов, это повысит несущую способность панелей. Рекомендуемый минимальный шаг прогонов не менее 2 метра.
Перед выполнением монтажных работ с нижней плоскости панели удаляется защитная пленка. Монтаж сэндвич-панелей на кровлю ведется по порядку, начальную панель подвергают тщательной выверки согласно раскладке, только потом устанавливаются следующие. Крепление панелей саморезами производится в каждый прогон от конька вниз.
На длинных крышах, если нет возможности изготовить соответствующую панель, монтаж начинается со свеса кровли, то есть снизу. Каждая последующая панель должна подрезаться с торца. Вырезается нижняя часть панели до верхней гофры на длину до 200 мм.

С торца, перпендикулярно ширине панели, накладывается каучуковый герметик. Так же герметик или силикон рекомендуется наносить вдоль стыков гофр. Место подрезки торца панели крепится саморезами в последнюю очередь.
По окончании монтажа, выполняются заключительные работы по заполнению пустот утеплителем или монтажной пеной и установка конькового элемента и нащельников. Под конек устанавливается коньковый уплотнитель. Теперь можно снять верхнюю защитную пленку.
Основные узлы, сопряжения и соединения при монтаже кровельных сэндвич-панелей.
Узел сопряжения кровельных сэндвич-панелей двускатной кровли

Узел сопряжения кровельных сэндвич-панелей односкатной кровли

Торцевое соединение кровельных сэндвич-панели со стеной

Продольное соединение кровельных сэндвич-панелей со стеной

Парапетное сопряжение стеновых и кровельных сэндвич-панелей

Узел сопряжения карнизный свес карнизное сопряжение со свесом панели

Узел сопряжения карнизный свес карнизное сопряжение со свесом листа

Карнизный свес кровельных сэндвич-панелей без выпуска панели

Карнизный свес кровельных сэндвич-панелей с боковым выпуском панели

Карнизный свес кровельных сэндвич-панелей с выпуском панели и подрезкой гофры

Узел кровли из сэндвич-панелей с организацией системы водостоков и водосливов водосточной системы

Монтаж сэндвич-панелей цена
Монтаж сэндвич-панелей цена включает в себя укладку сэндвич-панелей на кровлю, аренду спецтехники (преимущественно кран или манипулятор), монтаж доборных элементов и уплотнителей, нанесение герметика. На стоимость монтажа сэндвич-панелей в первую очередь влияют все эти факторы.
Не путайте никогда с фактической стоимостью монтажа сэндвич-панелей тот факт, когда Вы звоните в «контору», а на другом конце провода говорят: «Стоимость монтажа сэндвич-панелей столько-то». Вполне вероятно, что за монтаж сэндвич-панелей цена за м2 будет соответствовать, но полная же цена за работу будет совсем другой. Цена за работу м2 включает в себя так же монтаж всех нащельников, уплотнительных лент и герметизирующих составов.
Поэтому полную стоимость монтажа сэндвич-панелей цена за 1 м2 можно узнать после предоставления полного проекта здания на завод изготовитель или в монтажную фирму.

Куда обратиться чтобы посчитать стоимость монтажа сэндвич-панелей и основные узлы сэндвич-панелей

Если Вам требуется рассчитать стоимость монтажа сэндвич-панелей и узнать цену, то звоните в компанию «Профпанель» по телефону (3452) 60-55-05 или приезжайте к нам по адресу: город Тюмень, Велижанский тракт, 5-й км, стр. 3. Имеются так же офисы компании в Сургуте, Омске, Перми и Екатеринбурге, смотрите раздел «Контакты».
В третьем разделе мы опишем узлы и сопряжения стеновых сэндвич-панелей, поэтому подписывайтесь в наши соцсети из главной странице нашего сайта и следите за анонсами. Уже совсем скоро!
Кликабельные ссылки на разделы.
Монтаж сэндвич-панелей. Раздел 1: Транспортировка, разгрузка, способы крепления захватами

Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей
Монтаж стеновых сэндвич-панелей. Раздел 3. Узлы сопряжения стеновых сэндвич-панелей, технология, стоимость

Технология монтажа кровельных сэндвич-панелей
Кровельные сэндвич- панели — это современный кровельный материал, который применяется для быстрого создания кровель жилых и нежилых зданий. Они обладают небольшим весом, хорошими теплоизоляционными и звукоизоляционными свойствами.
Кровельный сендвич состоит из трех слоев: утеплителя и двух слоев металлической обшивки, покрывающих его с обеих сторон. Металлические листы изготовлены обычно из оцинкованной стали, один из них обычно профилированный с ребрами жесткости, в качестве утеплителя применяется базальтовая вата или пенополистирол. Между собой панели соединяются замком, который позволяет создать плотный стык, не пропускающий влагу. Как выполняется монтаж кровельных сэндвич панелей?
Условия монтажа

Рекомендуется использовать панели длиной не более 10 м. Сэндвич большего размера сложнее монтировать, кроме того, он больше деформируется при перепадах температур.
Угол наклона крыши должен быть не менее 7 градусов, иногда допустим уклон в 5 градусов. При минимальном угле на поверхности кровли не должно быть поперечных стыков. Внутренний замок в этом случае необходимо герметизировать, для этого применяют нетвердеющий герметик, таким как силиконовый.
При угле наклона больше 15 градусов на свесе крыши необходимо дополнительно установить упоры, чтобы сэндвич- панели не сползали вниз.
Подготовка к монтажу

Перед установкой кровельных панелей проводятся подготовительные работы. Они включают:
проверку размеров и уклона крыши,
проверку правильной установки ригелей и столбов,
проверку плоскостей прогонов,
проверку перпендикулярности столбов и ригелей,
проверку того, что работы в цоколе и гидроизоляция завершены,
подготовку необходимого инструмента.
Внимание! На момент установки кровельных панелей все работы, связанные со сваркой, должны быть закончены. Это позволит избежать повреждения панелей искрами.
Подгонка размеров

Сэндвич- панели пилят пилами с мелкими зубьями. Не рекомендуется использовать инструменты с абразивными дисками типа болгарки. Можно использовать дисковые пилы, но только на стационарных станках с системами точной отрезки. Стружку при этом нужно сразу же удалять, чтобы не повредить поверхность материалы. Также для лучшей сохранности плит при резке рекомендуют подкладывать мягкий материал, например, войлок.
Для монтажа панелей также используются металлические профили. Их режут ножницами по металлу.
Монтаж

Поднимают сэндвич- панели с помощью крана. При этом необходимо соблюдать следующие требования:
не поднимать больше одной сэндвич- панели за один раз,
для захвата материала используют струбцины с мягкими подкладками, чтобы не испортить плиту,
если плита длинная (более 8 м), то для ее подъема используют специальные приспособления — траверсы, к которым подвешивают панель через 3- 4 м. К траверсам панель крепят механическими захватами или вакуумными присосками.
Соединяют панели саморезами при помощи шуруповерта. Строительный шуруповерт должен быть мощностью 600- 700 Вт, число оборотов в минуту — 1500- 2000, вращательный момент — 600- 700 Н*см. Саморезы должны быть специальные, кровельные из углеродистой стали длиной 12,5 см и 6,3 мм в диаметре под головкой. Саморезы имеют прокладку EPDM, которая герметизирует место вкручивания. Число крепежных элементов рассчитывается для каждого случая, исходя из типа сэндвич- панели, особенностей объекта и ветровой нагрузки.
Внимание! Саморезы необходимо вкручивать строго перпендикулярно панели таким образом, чтобы прокладка не раздавливалась, но была плотно прижата.
Технология монтажа включает следующие правила.
Панели укладывают рядами от свеса крыши к коньку, то есть вертикальными, нельзя укладывать их рядами вдоль свеса.
Первая плита формирует свес кровли, далее при укладке сэндвич- панелей место стыка заполняют герметиком, следующие панели укладывают с нахлестом, прикрепляют и к уже уложенным, и к обрешетке.
Точный монтаж обеспечивает хорошую герметичность кровли, поэтому плиты необходимо укладывать, следя, чтобы выступ на одной попадал в паз на другой.
Работники должны быть в обуви на мягкой подошве, которая не может повредить поверхность кровли.
На видимую часть слоя утеплителя внутри плиты наносят состав для защиты от воды. В качестве герметика можно использовать только нейтральные составы, нельзя применять силикон с кислой реакцией.
Пленку с внутренней части панели снимают непосредственно перед монтажом, а с внешней — после монтажа.
После того, как панели будут установлены, монтируют конек крыши — устанавливают внутреннюю коньковую планку. Пространство между плитами заполняют монтажной пеной, после ее застывания устанавливают профильную полиуретановую прокладку. Стыки заполняют утеплителем (минватой или другим). На гребни панелей крепят приконьковую планку. На вершину конька устанавливают полиуретановую прокладку на самоклеящейся основе. Завершающий этап — установка коньковой планки с помощью коротких соединителей.
<noscript><img src='/800/600/https/integrametall.ru/upload/img/krovelnye-sendvich-paneli-preimushchestva-i-tonkosti-montazha-43.jpg' /></noscript> youtube.com/embed/LPBO58qQP80″>
При монтаже должны быть соблюдены следующие условия.
Монтаж не проводят при ветре больше 9м/с, так как это довольно легкий материал.
Если на объекте нет искусственного освещения, работ проводят только в светлое время суток.
Не выполняется монтаж сендвича во время дождя и снега.
Сжатие стыков для их герметизации делают, если температура воздуха не ниже +4 С.
Соединения

Технология выполнения продольных и поперечных стыков панелей отличается.
Поперечный стык делается следующим образом. Для формирования нахлеста обрезают часть стальной обшивки верхней плиты снизу и утеплитель. Таким образом, на нижнюю плиту накладывается только верхний слой обшивки верхней. Величина нахлеста зависит от уклона крыши. Для крыш с уклоном 5- 10 градусов делают нахлест 30 см, с уклоном 10- 20 градусов — 20 см. На верхний профиль наносят герметик. После этого панель прикрепляется к каркасу и скрепляется с уже уложенной панелью. Такое соединение показано на рисунке.
Продольный стык выполняется через места соединения в замках. Перед тем, как уложить панель, в замок закладывается силиконовый герметик.
Смета на монтаж сэндвич- панелей

Смета на монтаж сэндвич- панелей включает:
стоимость самих материалов, оборудования, средств защиты,
расходы на доставку материала, оборудования, зарплату монтажников,
спецодежду и питание рабочих, а также доставку спецодежды и питания до объекта,
расходы, связанные с хранением материала.
Стоимость работ по монтажу зависит от вида панелей, объема работ, расположения объекта (чем труднее до него добраться — тем дороже), сложности работ, стоимости аренды оборудования.
Сэндвич- панели — это современный кровельный материал, который используют, например, в быстровозводимых зданиях. С его помощью можно быстро создать кровлю, однако для того, чтобы установить панели, нужен подъемный кран и несколько рабочих.
Что еще почитать по теме?
Автор статьи:
Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:
Facebook
Twitter
Вконтакте
Одноклассники
Google+

Как монтировать сэндвич-панели? Инструкция по сборке
Пошаговая инструкция по монтажу сэндвич-панелей.

Как установить сэндвич-панели? Инструкция по сборке
Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.
Balex Metal предоставляет
полное сопровождение своего представителя на инвестиционной площадке
индивидуальное обслуживание клиентов
техническая консультация
сопровождение специалистами конструкторского бюро
транспортировка материалов на инвестиционную площадку
Для чего предназначены сэндвич-панели?
Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор. Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.
Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например каменная кладка.
Для возведения чаще всего используются сэндвич-панели:
Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.
Подробнее о сэндвич-панелях:
Сколько стоят сэндвич-панели?
Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов, а также разные масштабы инвестиций.
В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:
Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто
Цена сэндвич-панели с минераловатной сердцевиной — от 79 злотых за м2 нетто
Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто
Помимо цены закупки сэндвич-панелей, в смете необходимо учесть:
Затраты на оплату труда
Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)
Покупка фурнитуры (крепеж, накладки, пломбы) — их на счет ок. 10-15% от закупочной стоимости всех материалов
Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента
Пошаговая инструкция по монтажу сэндвич-панелей
Монтаж сэндвич-панелей можно разделить на несколько этапов.
1. Транспортировка панелей на строительную площадку и разгрузка
Для пакетов длиной до 6 метров
Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.
Для упаковок длиной более 6 метров
Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.
Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.
2. Контроль качества готовой конструкции
Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к появлению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся в одной плоскости).
3. Удаление защитной пленки
Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.
4. Уплотнение
Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.
Использование уплотнителей эффективно предотвращает механические повреждения футеровки.
5.
Монтаж сэндвич-панелей
Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.
Установите первую панель, используя крепеж, пронизывающий всю толщину панели до элемента конструкции.
6. Монтаж дверных профилей, оконных профилей и мансардных окон
Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.
В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые упрощают их крепление к сэндвич-панелям без необходимости покупки и установки дополнительных элементов для их крепления.
Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:
Лобзики
Пилы сабельные
Высечные ножницы
Запрещается использовать высокотемпературные режущие инструменты, например, угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.
7. Монтаж последующих панелей
При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.
Панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов», если они правильно вдавлены в крепежные детали.
Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.
8. Маскирующие процедуры
Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.
9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.
Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации
Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.
Крепеж должен проходить через всю панель (сердцевину и обе облицовки; категорически запрещается крепить их только к одной облицовке).
Установите шайбу диаметром не менее 40 мм на противоположную сторону закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).
См. Также
Полезные материалы
Монтаж кровельных и стеновых сэндвич-панелей
Проекты VIAVAC: монтаж кровельных и стеновых сэндвич-панелей
Эта страница содержит проектов с нашими вакуумными подъемниками.
Посмотрите другие проекты на нашей странице в Facebook.
При строительстве всего промышленного здания Lamcon Constructie & Montage столкнулась с рядом проблем. Одной из проблем было ограниченное пространство, в котором им приходилось маневрировать, что усложняло установку кровельных и стеновых панелей. И вместо стандартных сэндвич-панелей они использовали экопанели, которые тоньше, легче и гибче, но также более склонны к изгибу.И как будто этого мало, эти панели были длиной 25 метров. Другими словами, отличная работа для CladBoy CB5!
Подробнее о проекте
Для обеспечения беспроблемной установки Cladboy CB5 использовался в сочетании с цепью. Это предотвращает изгиб и позволяет панелям красиво висеть горизонтально, облегчая маневрирование. Дополнительный радиоуправление для всасывания и разгрузки было приятным дополнением, так как избавляло от необходимости ходить туда-сюда к базовому блоку.С панелями длиной 25 метров это экономия времени!
Вим Лам (владелец Lamcon) регулярно работает с подъемным оборудованием VIAVAC и очень доволен CladBoy CB5:
Меньше об этом проекте
В этом проекте используется CladBoy CB5.
В настоящее время в Оденсе, Дания, ведется строительство нового центра обработки данных Facebook. Этот дата-центр станет одним из самых современных и энергоэффективных зданий в своем роде.Голландская строительная компания TSV участвует в этом проекте и использует вакуумные подъемники VIAVAC.
Подробнее о проекте
Для строительства огромной крыши центра обработки данных Facebook несколько сторон используют различные вакуумные подъемники VIAVAC. Специально для этого проекта TSV приобрела два новых CladBoy CB4, которые используются для установки стальных кровельных панелей в этом здании.
Решение Facebook о строительстве центра в Оденсе было принято из-за благоприятного климата.Компания сэкономит деньги на кондиционировании воздуха, которое в противном случае привело бы к потере энергии. Это третий центр обработки данных Facebook за пределами США, площадь которого составляет 56 000 квадратных метров. На серверах в центре обработки данных будут храниться изображения, видео и другая информация.
Меньше об этом проекте
В этом проекте используется CladBoy CB4.
Новый CladMaster был успешно использован на стадионе Geusselt в голландском городе Маастрихт.Компания Kempen Cladding арендовала этот вакуумный подъемник и установила сэндвич-панели с основным материалом из каменной ваты на нижней стороне трибуны.
Подробнее о проекте
Футбольный стадион MVV Maastricht был расширен спортивным залом, для которого была использована часть пространства под трибуной. Для изоляции этого пространства на нижней стороне трибуны было установлено около 300 изоляционных панелей весом 200 кг каждая под углом 36 ° и высотой до 14 метров.
CladMaster наиболее удобен для этого типа работ; Панели устанавливаются с помощью вилочного погрузчика, поэтому их можно транспортировать и устанавливать эффективным и безопасным способом.
Благодаря шести движениям с гидравлическим приводом панели можно размещать с точностью до миллиметра. Движениями можно пропорционально управлять на двух скоростях с помощью дистанционного радиографического контроля.
Благодаря VIAVAC CladMaster эта работа была завершена в срок и с соблюдением всех стандартов безопасности и гигиены труда.
Меньше об этом проекте
В этом проекте используется CladMaster.
Крыша существующего склада была заменена и расширена одновременно. Старое кровельное покрытие было заменено на кровельные сэндвич-панели, после чего увеличенная площадь была оборудована солнечными батареями. Все это было выполнено с помощью CladBoy CB5.
Подробнее о проекте
Используя панели длиной 21 метр, мы смогли перекрыть всю конструкцию крыши и не нуждались в корректировке существующей несущей конструкции.Поскольку вакуумный подъемник имеет присоски в нескольких местах, сэндвич-панели не будут изгибаться во время подъема. При использовании CladBoy CB5 с двойным вакуумом дополнительные ремни безопасности больше не требуются.
Монтаж кровельных панелей более 1200 м ² осуществила строительная компания Lont. Механики, использующие вакуумный подъемник VIAVAC, остались очень довольны его удобством и скоростью.
Посмотрите видео с инструкциями здесь:
Меньше об этом проекте
В этом проекте используется CladBoy CB5.
В 2016 году была проделана большая работа по строительству крупнейшего в Дании стадиона, Royal Arena, многофункционального крытого стадиона в районе Южного Эрестад в Копенгагене. VIAVAC поставил датской компании HS Hansen вакуумный подъемник CladBoy compact GB-750 для сборки сэндвич-панелей.
Подробнее о проекте
Вакуумный подъемник подходит для подъема панелей весом до 750 кг, он очень компактен и удобен в транспортировке, а также эффективно справляется с различными монтажными работами.
Арена отвечает самым высоким международным стандартам в отношении комфорта, акустики и функциональности. Арена открылась в начале 2017 года и вмещает 12500 зрителей для спортивных мероприятий и до 16000 зрителей для концертов.
Меньше об этом проекте
В этом проекте используется CladBoy compact GB-750.
Для монтажа многослойных кровельных и стеновых панелей здания холодильной камеры использовались различные вакуумные подъемники VIAVAC.CladBoy CB4 использовался для кровли, а CladBoy compact для стеновых панелей. Монтажные работы были выполнены KIM Nederland, ведущим специалистом в области модульных утепленных конструкций.
Холодильная камера состоит из стальной конструкции высотой 40 м с сэндвич-панелями для крыши. Фасад имеет толщину 20 см и панели длиной до 19 м.
Подробнее о проекте
Строгие требования безопасности на стройплощадке
Для этого проекта были установлены очень строгие требования по безопасности на строительной площадке и условиям труда сотрудников.Использование вакуумных подъемников VIAVAC, помимо прочего, позволило безопасно и эффективно установить очень длинные и тяжелые сэндвич-панели.
Холодильный склад имеет более 21 000 поддонов и полностью автоматизированную логистическую систему обработки при рабочей температуре -17 градусов.
Меньше об этом проекте
В этом проекте используется CladBoy CB4.
Вакуумный подъемник VIAVAC используется для установки кровельных сэндвич-панелей из минеральной ваты длиной 22 м.Панели (при полной толщине 150 мм) весят 450 кг. В этом проекте используется CladBoy CB5 с технологией двойного вакуума.
Подробнее о проекте
Безопасный и эффективный
Из-за значительного веса в сочетании с длиной панелей используются дополнительные промежуточные присоски для достижения хорошего распределения веса. Для монтажной бригады работа с вакуумным подъемником VIAVAC была безопасным и эффективным методом установки длинных панелей.
Меньше об этом проекте
В этом проекте используется CladBoy CB5.
Для монтажа фасада нового центрального склада компании Henkel успешно использовался компактный блок CladBoy GB2-375. Центральный склад — это крупнейший в мире полностью автоматизированный складской центр с общей площадью 16 000 м², 10 этажами и вместимостью 90 000 поддонов.
Подробнее о проекте
Минимальные усилия
Фасады построены из сэндвич-панелей с сердцевиной из минеральной ваты, поставлены и установлены фирмой Brucha.Этот компактный вакуумный подъемник оснащен двойной вакуумной системой, поэтому нет необходимости в дополнительных устройствах безопасности. Благодаря этому тяжелые сэндвич-панели (около 300 кг и длиной около 12 м) можно было быстро и эффективно установить с минимальным использованием персонала.
Меньше об этом проекте
В этом проекте используется CladBoy compact GB2-375.
Для дальнейшего расширения производственного цеха в Германии компания Brüninghoff GmbH установила кровельные панели на основе сэндвич-минеральной ваты длиной 22 метра для компании Friedrich Hippe с использованием вакуумного подъемника CladBoy CB5.
Подробнее о проекте
Из-за длины панелей этот вакуумный подъемник оснащен двойной вакуумной системой, присосками между ними и цепной подвеской. Цепная подвеска гарантирует, что панель остается ровной и не сгибается, что предотвращает повреждение панелей.
С помощью вакуумного подъемника панели могут быть установлены сотрудниками с минимальными усилиями, быстро и безопасно. CladBoy CB5 позволяет устанавливать панели длиной до 25 метров.
Меньше об этом проекте
В этом проекте используется Cladboy CB5.
Компания VIAVAC разработала специальный вакуумный подъемник для компании Neptunus со штаб-квартирой в Кесселе. Neptunus специалист по проектированию, аренде и строительству палаток для мероприятий, а также разборных построек. От 10 м² до 20 000 м² и более, от простого до роскошного. Для быстрой и безопасной установки изогнутых панелей Neptunus искал специальный вакуумный подъемник.
Подробнее о проекте
Им нужен был вакуумный подъемник, с помощью которого можно было монтировать длинные кровельные сэндвич-панели максимальной длиной до 24 метров за одну операцию. Вакуумный подъемник должен был быстро и легко регулироваться по длине сэндвич-панелей. Дополнительным требованием было то, что панели можно было устанавливать как прямые, так и изогнутые.
Что касается дизайна, компания VIAVAC — по согласованию с Хансом Эйлерсом, директором Neptunus — разработала вакуумный подъемник с телескопической траверсой для регулировки расстояния до присоски для различных длин панелей.
Для того, чтобы можно было установить панель на арке, была разработана регулируемая по высоте подвеска присосок, которая устанавливается на конце устройства. Это позволяет определять изгиб панели и настраивать ее по длине.
Для простоты эксплуатации устройство оснащено двойной вакуумной системой, при этом не требуется использование дополнительных ремней безопасности, а органы управления оснащены беспроводным пультом дистанционного управления.
Для транспортировки вакуумного подъемника предусмотрена специальная рама с дополнительной опорой для длинной траверсы, так что машину можно легко транспортировать с одного проекта на другой.
Меньше об этом проекте
В этом проекте используется CladBoy CB5.
Наш веб-сайт использует файлы cookie для улучшения функциональности, а также для повышения производительности и удобства работы пользователей, которые мы предоставляем, а также для повышения актуальности наших предложений. Если вы согласны с нашей политикой в отношении файлов cookie, нажмите «Я согласен».
Я согласен
Здесь вы можете ознакомиться с нашим заявлением о конфиденциальности и политикой использования файлов cookie.
Услуги по установке сэндвич-панелей, стен здания и крыши
Монтаж сэндвич-панелей: полное руководство
После отправки сэндвич-панелей Zonsteel также отправит вам список инструментов для установки.Это позволяет получить их до прибытия сэндвич-панелей в пункт назначения. К таким установочным инструментам относятся подъемные машины, присоски для сэндвич-панелей, инструменты для выравнивания, электрический заклепочный пистолет, электрическая ручная дрель, силиконовый пистолет и т. Д.
Поскольку сэндвич-панель разрезается по размеру на заводе-изготовителе, вы можете избежать повторной резки на месте . Это значительно сокращает время установки и сохраняет рабочую площадку в чистоте.
Для установки сэндвич-панелей из PIR в холодильной камере в специальном месте должна быть отрезка линии на поверхности стального листа, чтобы разрушить мост холода, и между двумя панелями необходимо распылить пену FU для усиления соединения, болты больше не нужны.
Для панелей из пенополистирола, это самая легкая из сэндвич-панелей из PIR, полиуретановых панелей и панелей из минеральной ваты. Самое приятное то, что его теплоизоляция и цена по-прежнему хорошие. Таким образом, панель широко используется в промышленных зданиях. Плотность обычно составляет от 12 кг / м3 до 28 кг / м3.
Панель из минеральной ваты имеет лучший класс огнестойкости А. Поэтому она широко используется в качестве тепло- и звукоизоляционного материала для сушильных камер, покрасочных цехов, промышленного оборудования и зданий. Кроме того, его можно использовать для перегородки стены и потолка чистой электронной комнаты, комнаты очистки, взрывозащищенной и пожаробезопасной мастерской.
Панель из минеральной ваты имеет высокую плотность от 80 кг / м3 до 120 кг / м3, поэтому длина обычно составляет менее 4 м. Учитывая, что панели будут тяжелыми, установка может быть трудоемкой.
Zonsteel завершила проекты в ИТ, фармацевтике, пищевой промышленности, новой энергии, лабораториях и многих других отраслях. Благодаря этому компания приобрела богатый опыт монтажа сэндвич-панелей.
Свяжитесь с нами сегодня, чтобы завершить свой проект!
Установка сэндвич-панелей: полное руководство по часто задаваемым вопросам
Сэндвич-панели потрясающие, поскольку они могут быть довольно универсальными.Когда вы подберете подходящие сэндвич-панели для работы, монтаж сэндвич-панелей не составит труда.
Если вы новичок в установке сэндвич-панелей, это руководство для вас. Мы рассмотрим некоторые из часто задаваемых вопросов по сэндвич-панелям и процессу установки. Что ж, продолжайте читать, чтобы узнать больше о сэндвич-панелях.
Рис. 1 Сэндвич-панели, готовые к транспортировке
Сэндвич-панель — это материал, используемый для облицовки стен и крыш зданий различных типов.Панель будет иметь теплоизоляционный сердечник с металлическим листом с обеих сторон. Можно рассматривать сэндвич-панели как ограждающие или конструкционные материалы. Вот почему у них будут конкретные приложения в зависимости от того, где вы хотите их использовать.
В зависимости от области применения лучше всего рассмотреть различные типы сэндвич-панелей. Наиболее распространенные типы включают EPS, минеральную вату, PIR и другие.
Типы сэндвич-панелей сильно различаются по теплоизоляционным характеристикам, огнестойкости, весу и звукоизоляционным характеристикам.
Лучше всего проверить различные типы сэндвич-панелей и сравнить их характеристики, прежде чем принимать решение.
Рисунок 2 Соединение двух сэндвич-панелей
Возможно, вы впервые сталкиваетесь с сэндвич-панелями. Типичный вопрос, который у вас возникнет, будет: зачем вам вообще их использовать? Что ж, прежде чем вы сможете приступить к процессу установки сэндвич-панелей, вот несколько причин, по которым стоит подумать о приобретении панелей.
Простая и быстрая установка сэндвич-панелей
Первое, что должно заинтересовать многих, — это количество усилий, которые вкладываются в процесс установки сэндвич-панелей.
В отличие от традиционных материалов, сэндвич-панели просты в сборке и установке. Если они обрезаны до нужного размера, установка сэндвич-панелей может быть выполнена быстро.
Возможно, вам понадобится кто-то и оборудование для помощи в подъеме и установке панелей на место, но в целом процесс установки сэндвич-панелей прост и быстр.Должно быть, поэтому некоторые люди находят это простым и в целом легким в обращении.
Теплоизоляция
Еще одна причина, по которой необходимо выполнить установку сэндвич-панелей, заключается в том, что панели обеспечивают идеальную теплоизоляцию.
Поскольку теплоизоляция варьируется от одного типа панели к другому, изоляция в целом хорошая.
В зависимости от того, где вы живете, утеплитель из сэндвич-панелей может быть полезен для сохранения тепла зимой и прохлады летом.
Хорошая теплоизоляция также предотвращает появление плесени и влаги в результате конденсации и тепловых перемещений. Самое приятное то, что теплоизоляция остается хорошей на долгие годы.
Aesthetics
Любой, кто ищет услуги по установке сэндвич-панелей, хотел бы знать, насколько хорошо такие панели выглядят. Что ж, эстетика хорошая. Когда вы используете сэндвич-панели, вы заметите, что эстетика здания становится лучше.
Люди часто экспериментируют с ориентацией панелей, чтобы придумывать различные узоры.Цель состоит в том, чтобы сэндвич-панели выглядели лучше, чем раньше.
Еще можно получить сэндвич-панели разных цветов. Цвета будут определять, насколько хорошо они будут выглядеть, в зависимости от существующего декора. Всегда обращайтесь к производителю, чтобы узнать, можно ли получить панель другого цвета.
Огнестойкость
Долгое время монтаж сэндвич-панелей производился в основном из-за их огнестойкости.
Благодаря огнестойкости сэндвич-панели нашли различное применение в различных областях.Вот почему вы найдете гораздо больше людей, которые будут обращаться за ними, поскольку они знают, что могут помочь защитить свои машины и другое оборудование в случае возникновения пожара.
Выбирая лучшую сэндвич-панель для противопожарной защиты, убедитесь, что вы понимаете ее общую огнестойкость и продолжительность ее сохранения.
Различные панели изготовлены из разных материалов. Таким образом, их характеристики огнестойкости в значительной степени будут варьироваться от одного типа панели к другому.
Водонепроницаемость и воздухонепроницаемость
Благодаря тому, как сэндвич-панели спроектированы и установлены, они также хорошо предотвращают утечки воды и воздуха. Стыки выполнены хорошо до такой степени, что даже при соединении двух панелей теплоизоляция будет продолжаться. Скорее всего, вы обнаружите, что в здании не будет потерь тепла.
Наличие водонепроницаемой структуры означает, что панели будут хорошо работать в местах со снегом и дождем. Они также хорошо защищают от влажности и плесени. Поскольку внешние поверхности изготовлены из цветной стали, они также хорошо защищены от коррозии.
Звукопоглощение
Другой причиной установки сэндвич-панелей является обеспечение звукоизоляции и звукопоглощения.Все зависит от того, какую сэндвич-панель вы решите использовать.
Звукоизоляция отличная, особенно если вы живете в районе, где может быть много шума на улице. Когда вы установите панели, они будут хорошо поглощать звук, оставляя вам чувство комфорта.
Для большинства людей панели из минеральной ваты выделяются своей лучшей звукоизоляцией. Их основной материал хорошо разбивает и поглощает звуковые волны, что делает их еще лучше.
Каковы области применения сэндвич-панелей?
Рис. 3 Сэндвич-панель PIR для холодильной камеры
Как объяснялось ранее, процесс установки сэндвич-панели обеспечит ваше здание лучшим теплоизоляционным материалом.Это по этой причине; Вы обнаружите, что сэндвич-панели сегодня находят множество применений.
Некоторые из наиболее распространенных областей применения сэндвич-панелей:
— Складские помещения
— Логистические центры
— Спортивные сооружения
— Холодильные и морозильные камеры
— Офисные здания
— Производственные цеха
— Крупная розничная торговля store
Ну приложений может быть и больше в зависимости от вашего использования. Некоторые используют их в своей продукции для жилищного строительства.К ним относятся конструкции гаража, перегородки и многое другое.
Какие бывают типы сэндвич-панелей?
Рис. 4 Две сэндвич-панели, готовые к соединению
Теперь, когда вы знаете больше об использовании и особенностях сэндвич-панелей, также полезно узнать о различных типах, прежде чем приступать к установке сэндвич-панелей.
Общие типы включают следующие
Полиуретановые (PUR) сэндвич-панели
Полиуретановые сэндвич-панели имеют жесткий пенополиуретан в качестве основного материала.В этом материале используются полиол и изоцинат в дополнение к катализатору для формирования сэндвич-панели. Реакция протекает при высоком давлении и других специальных производственных условиях.
Полиуретановые сэндвич-панели известны своей высокой стабильностью размеров. Это делает его водонепроницаемым, поскольку вы продолжаете использовать его в разных областях.
Материал также хорош в том, что он не содержит бактерий, поскольку в них нет питательной ценности, которая заставила бы бактерии считаться живущими в панели.
Что касается механических характеристик, многие считают эту сэндвич-панель хорошей. Это связано с высокой прочностью на сжатие.
Сэндвич-панели из полиизоцианурата (PIR)
Еще одним лучшим выбором в качестве сэндвич-панелей являются PIR-панели. В основе этих панелей лежит полиизоциануратный материал. Здесь основные компоненты пенополиуретана смешиваются с другими материалами, образуя жесткую пену.
Поскольку используются другие материалы, общая жесткость даже лучше.Он также будет иметь лучшую огнестойкость и водостойкость по сравнению с полиуретановыми сэндвич-панелями.
Сэндвич-панели из минеральной ваты
Вы также можете рассмотреть возможность использования сэндвич-панелей из минеральной ваты. Они получили свое название, потому что материалы сердцевины — это волокна, полученные из неорганических горных пород и других типов неорганических оксидов. Волокнистая структура с открытыми ячейками делает его идеальным выбором для тех, кому, возможно, потребуется использовать панели для различных целей.
Основные материалы этих панелей обеспечивают хорошую теплоизоляцию, огнестойкость и звукопоглощение.Если вам когда-либо нужна лучшая звукоизоляция, рассмотрите вариант установки сэндвич-панелей.
Сэндвич-панели из пенополистирола (EPS)
Сэндвич-панели из пенополистирола (EPS) — еще один лучший выбор для тех, кому нужны лучшие сэндвич-панели для различных областей применения.
Сырьем для изготовления сэндвич-панелей является нефтепродукт. Их сначала нагревают, а затем расширяют с помощью водяного пара. Затем газ пентан используется для надувания гранул, и именно так вы получаете разные формы в зависимости от используемой формы.
Благодаря технологии производства сэндвич-панели EPS выделяются как наиболее экономичные. Вы всегда можете найти различные варианты применения сэндвич-панели из пенополистирола.
Как происходит установка сэндвич-панелей?
Рис. 5 Установка сэндвич-панелей на строительный элемент
Установка сэндвич-панелей не должна быть сложной, если у вас есть подходящие инструменты и люди, работающие над проектом. Ниже приведены некоторые общие этапы процесса установки сэндвич-панелей.
Транспортировка панелей на строительную площадку
Для панелей длиной около 6 метров рассмотрите возможность разгрузки вручную или с помощью вилочного погрузчика. Если вам нужно использовать вилочный погрузчик, убедитесь, что у него есть возможность отрегулировать ширину, чтобы вы могли поднимать больше панелей и обрабатывать их с нужной шириной.
Если вам приходится иметь дело с панелями длиной более шести метров, подумайте об использовании конвейерных лент и распорных стрел.Следуйте инструкциям производителя о том, как прикрепить транспортировочные ремни, чтобы панели можно было правильно разгрузить без защелкивания.
Проверка общего качества панелей
Следующим шагом будет проверка общего качества ваших панелей перед установкой сэндвич-панелей. Если стыки неправильные, в будущем могут возникнуть утечки. К счастью, большинство панелей выдерживают нагрузки при транспортировке и остаются функциональными даже на строительной площадке.
Снимите защитную пленку, чтобы можно было начать процесс установки. Некоторые могут решить удалить пленку после установки, но подумайте о том, чтобы удалить ее перед установкой сэндвич-панели.
Уплотнение
Панель должна иметь наилучшее уплотнение. Вот почему вам нужно приклеить герметизирующую ленту PES к поверхности, прежде чем вы сможете приступить к ее приклеиванию.
Рекомендуется использовать уплотнители, чтобы не было механических повреждений футеровки сэндвич-панели.
Установка сэндвич-панелей
Теперь, когда уплотнительная лента на месте, можно приступить к установке сэндвич-панелей. Используйте вакуумные подъемники для транспортировки панелей в нужное положение для установки.
Используйте крепеж, который может проникнуть на всю толщину панели в строительную стену или элемент. Это должно удерживать панель на месте без ее перемещения.
Установка оконных профилей, дверных профилей и световых люков
В зависимости от того, где вы устанавливаете панели, может потребоваться также установка дверных профилей и оконных профилей.
Если вы делаете кровельные панели, вам могут понадобиться световые люки.
Вам также понадобятся простые инструменты для врезания профилей в сэндвич-панели. Используйте такие инструменты, как лобзики, высечные ножницы и сабельные пилы.
Не используйте высокотемпературные режущие инструменты, такие как угловые шлифовальные машины. Это связано с тем, что они могут повредить антикоррозионное покрытие сэндвич-панели.
Установка последующих панелей
Каждый раз, когда вы устанавливаете последующие панели, вы должны убедиться, что они прижаты правильно.Это гарантирует, что и вы получите максимальную затяжку крепежа.
Каждый раз, когда нужно правильно прижимать панели, вы устраняете такие проблемы, как мосты холода.
Наконец, теперь вы можете установить маскирующие процедуры. В основном это применяется к углам, стыкам, ветровым подпоркам, выступам и цоколям. После завершения маскировки у вас должна получиться чистая стена или крыша из сэндвич-панелей.
Несложно заметить, что монтаж сэндвич-панелей несложный.С правильными людьми установка может занять меньше времени, но при этом будет выполнена правильно.
Почему сэндвич-панели используются для изоляции?
Рис. 6. Сложенные друг с другом сэндвич-панели, готовые к транспортировке
Одно можно сказать наверняка: основная цель установки сэндвич-панелей — обеспечить пользователя теплоизоляцией. Это может заставить некоторых задуматься, почему теплоизоляция сэндвич-панелей так важна. Вот некоторые из причин, по которым вы должны установить сэндвич-панели уже сегодня.
— Когда в комнатах установлены панели, вы получаете максимальный комфорт в помещении на долгие годы. Это связано с тем, что в теплоизолированных помещениях будет тепло зимой и прохладно летом. Вот почему вы найдете гораздо больше людей, устанавливающих эти панели в своих домах.
— Изоляция из сэндвич-панелей также помогает сэкономить на отоплении и охлаждении. Поскольку панели помогают поддерживать оптимальную температуру, вам не придется постоянно нагревать или охлаждать комнату.
— Если вам приходится иметь дело с большим количеством деликатных поверхностей, лучше всего подумать о приобретении панелей EPS. Они легкие и при этом обеспечивают лучшую теплоизоляцию. Это не похоже на использование тяжелых материалов, таких как кирпич, дерево или бетон.
— Изоляционные сэндвич-панели также рекомендуются, потому что они универсальны, надежны и могут оставаться прочными. Что ж, у вас должны быть лучшие сэндвич-панели, чтобы обеспечить максимальную производительность, когда вы хотите иметь правильную изоляцию, в то же время панели остаются прочными.
— Еще одна причина, по которой люди могут подумать об установке сэндвич-панелей, заключается в том, что панели огнестойкие. Убедитесь, что вы понимаете, что каждая из панелей может предложить с точки зрения огнестойкости, прежде чем выбирать правильную. Некоторые из них обладают более высокими показателями огнестойкости по сравнению с другими.
Как правильно обращаться с сэндвич-панелями и правильно хранить их?
Рис. 7 Правильно хранящиеся сэндвич-панели
Сэндвич-панели отлично подходят для различных применений, поэтому важно помнить, как обращаться с ними при установке и хранении сэндвич-панелей.Вот несколько советов, о которых следует помнить всегда.
— Панели следует размещать вдали от источников возгорания. Мы уже указывали на огнестойкость сэндвич-панелей, но это не означает, что вы постоянно подвергаете их опасности. Итак, держите панели от участков со сварными швами или постоянным прожигом.
— При перемещении сэндвич-панелей убедитесь, что они защищены от истирания. Насколько панели могут выдерживать истирание, это не означает, что вы станете небрежно перемещать их.
— Края и углы панели довольно уязвимы. Итак, убедитесь, что они остаются защищенными каждый раз, когда вы их перемещаете.
— Поднимайте панели за концы, а не за края. Помните, что панели могут иметь острые края, поэтому при работе с панелями надевайте защитные перчатки.
— Когда вам нужно хранить панели на открытом воздухе, убедитесь, что они уложены друг на друга и не касаются земли. Защитное покрытие, устойчивое к ультрафиолетовому излучению, по-прежнему можно использовать для покрытия панелей, чтобы вы могли иметь лучшую защиту для ваших панелей.
Заключение
Из приведенного выше руководства ясно, что сэндвич-панели — это круто. Они универсальны, просты в установке, обладают хорошей теплоизоляцией и многими другими характеристиками. Итак, несложно понять, насколько вам понравится установка сэндвич-панелей.
Если вы не знаете, с чего начать, Zonsteel вам поможет. Компания может предоставить вам подходящих специалистов для работы. Цель состоит в том, чтобы помочь правильно настроить панели, чтобы вы могли их лучше использовать.
Если у вас есть дополнительные вопросы, команда поддержки клиентов Zonsteel всегда готова помочь.Вы также будете сопровождены на протяжении всего процесса покупки, чтобы в конечном итоге выбрать сэндвич-панель, соответствующую вашим потребностям.
Решения для изолированных металлических панелей
В этом блоге мы рассмотрим наиболее популярное применение изолированных металлических панелей: фотоэлектрическую крышу. Во-первых, мы объясняем, какой тип изолированных металлических панелей является наиболее подходящим в качестве основы для фотоэлектрических солнечных панелей. Во-вторых, мы расскажем, какую сталь и предварительную окраску выбрать.В результате металлическая сэндвич-панель прослужит столько же, сколько и фотоэлектрическая солнечная панель, что позволяет избежать дорогостоящего ремонта.
В качестве предпосылки я хотел бы подчеркнуть, что наш опыт использования фотоэлектрических солнечных панелей на изолированных металлических кровельных панелях основан на продажах и установках, которые мы производили в Европе за последние 15 лет.
ФОТОЭЛЕКТРИЧЕСКИЕ СОЛНЕЧНЫЕ ПАНЕЛИ МОГУТ КОМПРОМИРОВАТЬ ВАШУ ИЗОЛЯЦИОННУЮ КРЫШУ СЭНДВИЧ-ПАНЕЛИ 4 РАЗНЫМИ СПОСОБАМИ:
1. Необходимо просверлить внешнюю поверхность изолированной металлической панели, чтобы установить на крыше опорный кронштейн фотоэлектрической панели. панель.Таким образом подвергается стальной сердечник (тот, который не защищен предварительной окраской) воздействию атмосферных агентов и, следовательно, риску коррозии.
2. После того, как мы установим фотоэлектрические солнечные панели на изолированные металлические кровельные панели и подключим их к электрической цепи, они начнут преобразовывать солнечную энергию в электричество. Этот процесс нагревает фотоэлектрическую солнечную панель, вызывая химические реакции, которые могут повредить краску изолирующей сэндвич-панели.
3. Обычно нет необходимости мыть изоляционные сэндвич-панели крыши, потому что часто дождь смывает агрессивные частицы. Но в случае фотоэлектрической крыши солнечные панели не позволяют дождю должным образом омывать поверхность изоляционных сэндвич-панелей.
Мы можем устранить первые три риска, выбрав изолированную металлическую панель с предварительно окрашенной сверхпрочной сталью. Мы рекомендуем Colorcoat HPS200 Ultra® производства Tata Steel с гарантией до 20 лет.
4. Прохождение электрических цепей фотоэлектрических солнечных панелей может вызвать искры, которые могут воспламенить металлические многослойные панели и, следовательно, вызвать опасный пожар.
Как предотвратить распространение огня за пределы очага возгорания? Прежде всего, мы рекомендуем установку изоляционных панелей из пеноматериала PIR или Rockwool. Эти типы утеплителей обладают отличными характеристиками и огнестойкостью.
Конечно, наш технический персонал будет рад порекомендовать продукт, который наилучшим образом соответствует вашим потребностям.
СВЯЗАТЬСЯ С НАМИ
Если у вас есть какие-либо вопросы о решениях для изолированных панелей для фотоэлектрических приложений , свяжитесь с нами, и мы с радостью ответим на них. Вы можете связаться с нами по телефону +44 7887 884768 или заполнив форму ниже. Вы также можете написать нам по адресу [email protected]. Когда вы свяжетесь с нами, мы сможем предоставить вам коммерческое предложение и обсудить наши товары и услуги. Пообщайтесь с нашей технической командой, чтобы запросить предложение металлической сэндвич-панели, подходящей для ВАШЕГО проекта.
Это произведение находится под лицензией Creative Commons Attribution-NonCommercial 4.0 International License.
Прочтите другие статьи из серии «Агрессивная среда», в которую входят:
USA | МЕКСИКА | ЯМАЙКА | ЦЕНТРАЛЬНАЯ АМЕРИКА
Понимание и установка изолированных металлических панелей
Установка
IMP обычно выполняется после установки стального каркаса. Более распространенная вертикальная установка позволяет быстрее закрывать двери для внутренних торговых работ.Фотографии: Метл-Спан
Изолированные металлические панели, или IMP, включают композитную конструкцию с изоляцией из пенопласта, зажатой между металлической поверхностью и облицовкой. IMP образуют единую систему, в которой один компонент выполняет функции наружного дождевого экрана, барьера для воздуха и влаги и теплоизоляции. Панели могут быть установлены вертикально или горизонтально, идеально подходят для любого климата и могут быть покрыты рядом высокоэффективных систем покрытий, которые предлагают минимальное обслуживание и динамические эстетические возможности.
Преимущества IMP
В основе системы IMP лежат тепловые характеристики в виде полиуретановой изоляции. Толщина панелей обычно колеблется от 2 до 6 дюймов, при этом самые широкие панели часто используются для холодильного хранения или обработки пищевых продуктов. Изоляционные материалы IMP примерно в три раза выше, чем у стекловолоконных систем, собранных на месте, а толщина панели и варианты покрытия могут быть адаптированы для удовлетворения большинства требований к R-значению.
IMP
предлагают герметичную внутреннюю поверхность панели для создания непрерывного атмосферного барьера, а используемые материалы не способствуют удержанию воды.Металл — обычно оцинкованная сталь, нержавеющая сталь или алюминий — в сочетании с изоляцией с закрытыми ячейками создает оболочку, непроницаемую для диффузии пара. Изоляция с закрытыми ячейками имеет гораздо более плотную и компактную структуру, чем большинство других изоляционных материалов, что дает преимущество в конструкции воздухо- и пароизоляции.
Время, бюджет и дизайн могут быть самыми высокими ожиданиями для любого строительного проекта. Ценной характеристикой IMP является их способность удерживать вас вовремя и в рамках бюджета, обеспечивая гибкость проектирования, чтобы соответствовать даже самым жестким строительным нормам.Уникальный состав изолированных металлических панелей из одного источника позволяет одной команде выполнить быстрое и полное ограждение здания, чтобы можно было начать внутренние дела. Это сокращает сроки и оптимизирует бюджет, устраняя необходимость в дополнительных командах для завершения внешней оболочки и изоляции.
Минимизация влажности
Швы работают как барьер и как соединение для выравнивания давления, обеспечивая долгосрочную защиту, требующую минимального обслуживания.Многокомпонентные системы часто зависят от точного и последовательного нанесения герметика, а также могут требовать периодического обслуживания. Кроме того, в IMPS вентилируемый горизонтальный стык предназначен для выравнивания давления, и даже при наличии несовершенного воздушного барьера столярные изделия с выравниванием давления поддерживают целостность работы системы. В многокомпонентных системах дефекты могут привести к проникновению влаги.
Настоящее повреждение происходит, когда вода проникает через стену в здание и становится захваченной, что приводит к коррозии, плесени, гниению или расслоению.В отличие от IMP, некоторые многокомпонентные стеновые системы включают в себя множество различных монтажных материалов, которые могут удерживать воду, например, стекловолокно или гипс с бумажной облицовкой. Когда эти материалы намокают, они могут удерживать воду, что может привести к образованию плесени и разрушению.
Установка
Как правило, установкой IMP занимаются бригады из 2-4 человек. Требуется очень мало оборудования, кроме стандартных строительных инструментов, включая ручные дрели, ленточные и дисковые пилы, пистолеты для герметика и другие материалы.Панели могут быть установлены на земле или на лифте, а материалы могут быть размещены на внутренних этажах или на уровне земли. Установка панели обычно происходит после того, как стальная рама установлена, и до внутренней отделки. Более распространенная вертикальная установка позволяет быстрее закрывать двери для внутренних торговых работ.
Металлические кровельные панели со стоячим фальцем
Metl-Span CFR сочетают в себе прочную внутреннюю и внешнюю поверхности с исключительными тепловыми характеристиками. Фотографии: Метл-Спан
IMP
часто устанавливаются с помощью скрытых зажимов и креплений, которые прикрепляются к структурным опорам (трубы с минимальной толщиной стенки 16 калибра или каркас с стойками).Панели обычно устанавливаются снизу вверх и слева направо непосредственно над стальным каркасом. Никаких внешних гипсовых или погодных барьеров не требуется, поскольку эти панели действуют как погодные барьеры здания.
Высокое соотношение прочности и веса продукта позволяет увеличить монтажные пролеты и снизить затраты на конструкцию. Металлические оболочки действуют как фланец балки, сопротивляясь напряжению изгиба, в то время как сердцевина из пенопласта действует как перемычка балки, сопротивляясь напряжению сдвига. Этот важный аспект также способствует долгому жизненному циклу продукта.
Гибкость дизайна
IMP
предлагают уникальное сочетание эстетических вариантов дизайна, включая скошенные края панелей и широкий спектр профилей, текстур и конфигураций открытий. Плоские стеновые профили идеально подходят для дизайнеров, которым нужен монолитный архитектурный фасад без ущерба для эксплуатационных характеристик. Красивые панели заподлицо стали основой проектов на многих рынках элитной архитектуры.
Производственное предприятие AgroChem площадью 35000 квадратных футов в Саратога-Спрингс, штат Сев.Y., демонстрирует вертикально установленные изолированные металлические панели Metl-Span CF36. Фотографии: Метл-Спан
Стеновые профили с бороздками или оребрением чаще используются в коммерческих и промышленных целях. Продукты предлагают смелые вертикальные линии для отличительного сочетания современного и утилитарного дизайна, сохраняя при этом безупречную симметрию от фасада к фасаду или от комнаты к комнате на открытых внутренних поверхностях. Ребристые панели также работают в тандеме с естественным освещением, создавая эффектный дизайн. Различные текстуры, такие как тиснение или имитация лепнины, добавляют объемный нюанс и контраст проектам любых форм и размеров.
IMP
доступны в неограниченной палитре стандартных и нестандартных цветов для удовлетворения любых эстетических требований, а также стандартов энергоэффективной отражательной способности. Панели обычно окрашиваются покрытием из поливинилиденфторида (PVDF) с дополнительными перламутровыми и металлическими эффектами и могут даже имитировать дорогую древесину и природные металлы. Отделка из ПВДФ обладает исключительными эксплуатационными характеристиками, которые могут быть адаптированы для удовлетворения большинства потребностей проекта, в том числе для морской воды и экстремальных погодных условий.
Конфигурации крыши
По всем вышеперечисленным причинам IMP также стали популярным строительным продуктом для кровельных работ. Изолированные металлические кровельные панели со стоячим фальцем обеспечивают желаемый эстетический вид традиционных однослойных металлических крыш с дополнительными тепловыми характеристиками. Панели крыши со стоячим фальцем имеют приподнятую кромку на оконных рамах панелей, что не только повышает общую устойчивость к атмосферным воздействиям, но и обеспечивает желаемый чистый, гладкий обзор.
Установка
IMP обычно выполняется после установки стального каркаса.Более распространенная вертикальная установка позволяет быстрее закрывать двери для внутренних работ. Фото: Metl-Span
Как правило, в этих системах используются скрытые застежки со швом по месту, которые не подвергаются воздействию элементов. Как и их аналоги стеновых панелей, изолированные металлические кровельные панели со стоячим фальцем доступны различной толщины и внешней отделки.
Еще одно популярное применение для изолированной металлической кровли представляет собой перекрывающиеся профильные панели. Перекрывающиеся столярные изделия со сквозным креплением позволяют быстро устанавливать на крышах, что приводит к снижению затрат на рабочую силу и более быстрому закрытию.
И, наконец, изолированные системы металлических кровельных панелей сочетают в себе стандартный стальной настил, изоляцию и основу, необходимые для однослойных мембран или неструктурных кровельных покрытий со стоячим фальцем. Многогранные преимущества этой системы включают более длинные промежутки между опорами, превосходное сопротивление прогибу и рабочую платформу во время установки.
Изолированные металлические стеновые и кровельные панели предлагают исключительную ценность по сравнению с традиционными многокомпонентными стеновыми системами.Уникальная однокомпонентная конструкция продукта сочетает в себе выдающиеся характеристики с простой и быстрой установкой, разнообразием эстетических возможностей и гарантией качества от одного поставщика.
Как это:
Нравится Загрузка …
Кровельная плита и фотоэлектрические панели
Фотоэлектрическая энергия важна как для экономики, так и для окружающей среды, и в то же время является устойчивым решением для растущего спроса на электроэнергию.Оптимальные места для фотоэлектрических инсталляций — крыши промышленных, складских и спортивных объектов. Подавляющее большинство крыш новостроек этого типа покрывают сэндвич-панелями с сердцевиной PIR.
Перспективы развития
Фотоэлектрические системы важны как для экономики, так и для окружающей среды, и в то же время являются устойчивым решением для растущего спроса на электроэнергию.Сегодня предложение польских компаний, работающих в этой области, впечатляет .
Из-за страны происхождения 65% добавленной стоимости в средней фотоэлектрической установке в 2018 году приходилось на польские компании, а для некоторых установок эта доля составляла 70% (в случае использования польских инверторов). Эти цифры включают стоимость любых лицензионных сборов или иностранных прав интеллектуальной собственности. Помимо фотоэлектрических панелей (на которые приходится примерно 32% общих затрат, понесенных инвестором солнечной электростанции в течение ее жизненного цикла), остальные элементы польского происхождения.Таким образом, в частности, 100% польская добавленная стоимость в настоящее время включает польские компании, которые производят следующие элементы фотоэлектрических установок: трансформаторная подстанция, строительство, ограждение, мониторинг, подготовка проекта и отключение от сети, а также польские компании, предоставляющие следующие услуги для фотоэлектрических систем. установки: O&M (эксплуатация и обслуживание), охрана, страхование. Более того, почти 11% общих затрат в жизненном цикле фотоэлектрических установок получают арендаторы земли в Польше и местные органы власти в виде налогов.В то же время стоит отметить, что мы уже можем покупать качественные фотоэлектрические панели у польских производителей (например, Selfa, Solar Energy, Solar Future Energy, Bruk Bet), и ведутся серьезные обсуждения относительно строительства заводов польскими компаниями. с производственными мощностями, превышающими 100 МВт годового производства панелей (например, проект KGHM).
Таким образом, инвесторы теперь могут выбирать решения, в которых 100% инвестиционных затрат будет приходиться на Польшу. Согласно отчету Института возобновляемых источников энергии «Рынок фотоэлектрической энергии в Польше 2018», за этот период в Польше было 16 производителей фотоэлектрических модулей.По оценкам, их максимальная производственная мощность может составить 580 МВт в год, что достаточно для покрытия годового спроса в Польше, поэтому, вопреки распространенному мнению, существует конкуренция для панелей из Китая. Однако необходимо понимать, что добиться доминирующей роли польских производителей (без специальной поддержки) будет сложно. Помимо производителей модулей, другие отрасли также увеличат занятость для осуществления инвестиций в фотоэлектрические системы — девелоперы, строительные компании, поставщики крепежных конструкций, компании по подключению к сети, охранные компании и т. Д.
Одной из основных проблем, стоящих сегодня перед дальнейшим развитием этой отрасли, является предоставление места для новых установок в общественных местах. Строительство наземных солнечных ферм — не оптимальное решение. Он исключает большие площади земли из нормального использования (например, сельскохозяйственного). Кроме того, он требует индивидуальной защиты. Этот тип установки также невозможно реализовать в городских условиях.
Оптимальным местом для установки фотоэлектрических установок являются крыши промышленных, складских и спортивных объектов.Подавляющее большинство крыш новостроек этого типа покрывают сэндвич-панелями с сердцевиной PIR.
Установка фотоэлектрических панелей на кровельные сэндвич-панели с сердечником из PIR.
Сегодня производители крепежа для фотоэлектрических панелей предлагают стандартный набор решений для кровельных сэндвич-панелей, используемых в случае установки на крышу, покрытую обычным трапециевидным листовым металлом. Итак, давайте посмотрим на типовые решения:
ęcia>
На фотографиях выше показана система крепления с помощью рельса, прикрученного к вершинам трапециевидного выступа саморезами по металлу с уплотнительной манжетой.Между рейкой и листом используется дополнительная прокладка (обычно EPDM).
енча>
енча>
На рисунке выше показан монтаж на монтажной рейке системы с несколькими пазами, которая крепится к крыше с помощью трапециевидных захватов. Трапециевидные ручки подобраны к форме листа и прикреплены к его бокам фермерскими винтами (по шесть на ручку). Также в этом решении используется прокладка между рукояткой и трапециевидным листом.
Оба вышеперечисленных решения в настоящее время являются основными решениями, используемыми на крышах, покрытых сэндвич-панелями.Главное преимущество этих систем — простота и скорость сборки. К сожалению, это связано с необходимостью проделать в покровном листе большое количество отверстий. Это приводит к определенным требованиям, которым должна соответствовать сэндвич-панель крыши при использовании креплений для фотопанелей. Прежде всего, ключевым параметром в данном случае является толщина верхнего, внешнего листа сэндвич-панели.
На сегодняшний день отсутствуют подробные испытания на прочность, позволяющие точно определить взаимосвязь между нагрузочной способностью соединения рукоятки и пластины в зависимости от толщины используемого листа и типа стали, из которой он был изготовлен.Производители крепежа в большинстве случаев предоставляют минимальную толщину покровного листа в довольно широком диапазоне от 0,5 мм до 0,7 мм. В случае кровельных сэндвич-панелей под фотоэлектрическими панелями мы рекомендуем минимальную толщину верхнего листа 0,7 мм. Выбранная таким образом толщина должна защитить подрядчика от возможности скручивания шурупов листового металла в листе и, таким образом, потери герметичности и несущей способности соединения. Кроме того, лист такой толщины намного лучше переносит нагрузки давления и разрывные нагрузки сэндвич-панели от сердцевины PIR.
Также должны быть ограничения на расположение точек крепления на крыше из сэндвич-панелей. Эти точки не следует устанавливать в местах стыков панелей крыши (продольный и поперечный замок). Расположение ручек в этих местах может привести к отклеиванию кровли. Помните, что в случае с сэндвич-панелью у нас нет дополнительной защиты в виде начального покровного слоя, который встречается в классических крышах. Это накладывает обязательство уделять особое внимание качеству сборки элементов фотоэлектрических систем.
На горизонте становится все более очевидной необходимость представить на рынке комплексное предложение производителей сэндвич-панелей с точки зрения фотоэлектрической энергии. С точки зрения заказчика, наиболее безопасным решением будет покупка полной кровельной системы с элементами крепления солнечных батарей у одного поставщика. Это позволит провести полную программу испытаний и сертификации такого комплекта. Это также позволило бы клиенту иметь дело с возможными судебными разбирательствами, вытекающими из гарантии, предоставленной производителем (один поставщик — одна гарантия).Мы надеемся, что этот рыночный пробел будет восполнен в ближайшем будущем.
Конкурентоспособная цена 50 мм 4-реберные многофункциональные кровельные сэндвич-панели для солнечных фотоэлектрических решений Продажа
Что такое кровельные сэндвич-панели для солнечной фотоэлектрической системы?

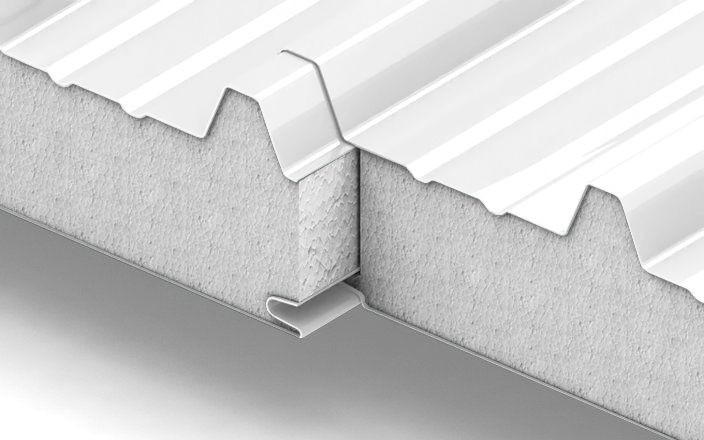

Наша специально разработанная панель имеет специальный профиль на внешнем металлическом листе, который позволяет устанавливать специальные кронштейны и аксессуары непосредственно на крышу.Это быстрое и простое решение для установки солнечной фотоэлектрической системы.
Пример подключения аксессуаров:

Солнечные кронштейны на крышных панелях
Солнечные кронштейны на стеновых панелях

Для большего количества стыков у вас может быть одна ссылка, как на видео ниже:

Основные характеристики панели:
Тип панели:
Кровельные сэндвич-панели для солнечной фотоэлектрической системы
Тип соединения:
4 ребра скрытого соединения
Полезная ширина:
1000 мм
Толщина панели:
50/75/100/150 мм
Тип покрытия:
ПЭ, СМП, ХДП, ПВДФ
Поверхностные листы:
Стальной лист (GI / PPGI / PPGL): 0.40-0,75 мм
Металлические алюминиевые листы: 0,60-1,20 мм
Алюминиевая фольга: 0,065 мм
Листы ПВХ
Материал сердечника:
PIR / PUR
Rockwool с краями из полиуретана
Стекловата с краями из полиуретана
Плотность ядра:
35-45 кг / м³
110-150 кг / м³
48-64 кг / м³
Теплопроводность:
≤ 0.023 Вт / м · к
0,035-0,041 Вт / м · к
0,037-0,043 Вт / м · к

Элементы панели:
· 3 вида основных материалов на выбор;
· Различные виды поверхностных листов для опций;
· Панель, которая может быть закреплена соответствующими кронштейнами непосредственно на внешнем листе для крепления солнечных батарей;
· Скрытый шов с 4 ребрами улучшает водонепроницаемость крыши или стены.
Отрисовок:
Закрыть вид:
Заводской корпус:
Упаковка и доставка:
☆ Упаковка:
· 10 ~ 12 панелей в упаковке;
· 20-футовый контейнер макс. Количество загрузки:
Толщина
50 мм
75 мм
100 мм
Макс. Л загружаемые объемы / м²
354
259.6
200,6
Пакеты
4
4
4
· 40-футовый контейнер макс. Количество загрузки:
Полезная ширина
50 мм
75 мм
100 мм
Макс. Л загружаемые объемы / м²
788.7
595
478
Пакеты
4
4
4
· Мореходные стандарты упаковки:
ПВХ с двух сторон для защиты поверхностей кровельных панелей;
Упакована крафт-бумагой для защиты торцов панелей;
Положите пенополистирол на каждое пространство, чтобы панели не сдавливали друг друга.
Если у вас есть особые требования, пожалуйста, обсудите с нами это, чтобы сделать нас лучше и хорошо защитить ваши товары.
☆ Доставка:
Срок поставки для стандартных цветов, типов покрытия и толщины: 7-10 дней;
Срок поставки для специальных цветов, типов покрытий и толщины: 15-25 дней;
Срок поставки: FOB / CIF / CFR / DDP доступен;
Мы можем найти хорошего экспедитора для клиента или принять назначенного экспедитора от клиентов.
