Полувальмовая четырехскатная крыша: стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание:

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции. Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.


Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.


В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

  • Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
  • У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.


Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: «Чем хороша крыша конверт – виды и правила монтажа своими руками»).

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.


Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин.

В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок — коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Для этого потребуется сделать расчет фронтона, чтобы заказать необходимые материалы. Наиболее эффективный вариант — устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.


Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.


Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве.  Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.


Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.


Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая — по центральной линии внутренней несущей стены. Третья — вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

  • Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
  • Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
  • Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
  • На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
  • Определяют величину верхнего запила и переносят ее на нижний край заготовки.
  • Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
  • Заготовку снимают на землю и выполняют необходимые запилы.


Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.


Для выполнения завершающих действий нужно сделать следующее:

  • Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
  • Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
  • Наращивать диагональные элементы нужно доской соответствующих размеров.


Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.



Полувальмовая крыша: фото, двускатная, четырехскатная, схема

При строительстве домов используют совершенно разные типы крыш.

Различаются они, в первую очередь, своей конструкцией.

Принято разделять крыши на совмещенные и скатные.

Крыши скатные устраивают там, где планируют создать чердачное пространство.

Такое пространство может быть жилое (мансарда) или холодное (чердак).

Одна из самых удачных и используемых скатных крыш – это крыша полувальмовая.


Еще такую крышу называют голландской.

Это обычная скатная крыша, у которой по торцам имеются небольшие свесы.

Полувальмовая крыша – это одновременно и очень красивое, и очень практичное решение.

Поскольку после ее устройства образуется одновременно и надежная долговечная кровля, и получается довольно просторная мансарда.

Такая конструкция отличается высокой устойчивостью к ветровым нагрузкам большой интенсивности и воздействию различных атмосферных осадков.

Варианты исполнения


Конструктивно полувальмовая крыша разделяется на двухскатную и четырехскатную.

Двухскатная крыша имеет по торцам свесы небольшого размера.

Именно благодаря этим свесам крыша способна выдержать сильные потоки ветра, и качественно защитить от осадков фронтоны дома.

У полувальмовой крыши такого типа много преимуществ.

Такая крыша позволяет получить на чердаке довольно большое пространство.

И конструктивно ее можно сделать какой угодно в зависимости от климата и вида кровельного материала.

Если в местности, где строится дом, зимы суровые и с большим количеством снега, то скаты крыши будут крутыми, а свесы – небольшими.

Если же климат более мягкий, и снега выпадет немного, то свесы делают побольше, а скаты более пологими.

Полувальмовая четырехскатная крыша является мансардной конструкцией с изломанным скатом.

Такую крышу устраивают, когда площадь помещения невозможно вписать в треугольную форму.

Под крышей в итоге остается очень много пространства, которое можно использовать, как хозяину здания будет угодно.

Хоть в роли жилой комнаты, хоть в роли чердака для хлама.

Преимущества и недостатки


Основное преимущество полувальмовой крыши – это возможность на чердаке обустроить жилое пространство.

Верхняя часть ската в таком случае желается пологой, а его нижняя часть – крутой.

Практически отвесной.

Использование кровли такого типа позволяет защитить фронтоны от ветра, снега и дождя.

Но, кроме преимуществ, такая крыша имеет и недостатки.

Их несколько:

  1. Стропильная система полувальмовой крыши довольно сложна. В ней содержится большое количество ребер, ендов, всевозможных подкосов, промежуточных стропил, нарожников, упоров, шпренгелей и иных элементов.
  2. При устройстве крыши такого типа расходуется большое количество кровельного и пиломатериала.
  3. Устроить такую крышу своими руками очень сложно и заниматься этим должны профессионалы.

Фотографии


Этот тип кровли может выглядеть довольно разнообразно.

Но все варианты очень красивы.



Устройство полувальмовой крыши


Полувальмовая кровля включает в себя довольно большое количество элементов.

Каждый элемент играет в общей картине свою специфическую роль и исключить его нельзя.

Роль несущего скелета играют мауэрлат и стропильная система.

Еще о способах крепления стропил к мауэрлату.

Об утеплении крыши изнутри в статье: https://proroofer.ru/montaz/uteplenie/uteplenie-kryshi-iznutri.html. Описано утепление кровли различными материалами.

О свойствах шифера здесь. О размерах и свойствах волнового и плоского шифера.

Стропильная система состоит из:

  • стропильных ног и полуног;
  • подкосов и ригелей;
  • конькового бруса и упоров;
  • обрешетки;
  • ендов и иных элементов, которые используются для того, чтобы обеспечить прочность и надежность в целом всей стропильной системы.

Если имеется определенная подготовка и уровень навыков, то разработать проект дома с полувальмовой крышей несложно и самостоятельно.

Но предпочтительнее, чтобы этим занимался профессионал.

Тогда можно гарантировать, что конструкция крыши будет соответствовать чертежу и получится прочной и надежной.

Виды стропильных систем


Вальмовая крыша, как и любая другая, состоит из стропильной системы и каркаса.

Сверху укладывается «кровельный пирог».

Очень важно, чтобы распределение нагрузки производилось равномерно на всю конструкцию, стены сооружения и его фундамент.

При возведении вальмовой крыши могут быть использованы разные типы стропильных систем.

Использование конкретной системы зависит от того, существуют ли в конструкции дома опоры или внутренние несущие стены.

Системы стропил существуют наслонные и висячие.

Висячая конструкция имеет 2 опоры, без промежуточной поддержки.

Опирается конструкция на несущие стены здания.

При использовании висячей конструкции на стены здания передается большое распирающее усилие.

Чтобы снизить его, используют затяжки из металла или дерева, которые соединяют стропильные ноги.

Система, имеющая наслонные стропила, используется там, где имеются внутри дома промежуточные стены.

Торцами стропила опираются на мауэрлат, который уложен и закреплен по периметру несущих стен.

Опорой для средней части стропила служит конструкция, которую устанавливают на среднюю несущую стену.

Такая конструкция весит меньше, чем при использовании висячих стропил и пиломатериалов на ее сооружение требуется меньше.

Такую конструкцию отличает от других высокая прочность и жесткость.

Монтаж стропильной системы


Процесс монтажа начинается с укладки на несущие стены здания мауэрлата.

Поверх стен заливается бетонный пояс с металлическими шпильками, установленными вертикально.

Шаг между шпильками составляет 120 см.

Чтобы в дальнейшем не возникло сложностей между стыковкой мауэрлата и стропила, располагать шпильки следует между стропилами.

Затем на бетонный пояс кладут несколько слоев рубероида и устанавливают мауэрлат, в котором предварительно устраивают отверстия под шпильки.

Для мауэрлата, как правило, используют брус, имеющий сечение 150 х 150 мм.

Конструктивно устройство полувальмовой крыши представляет собой устройство конька, к которому присоединяются диагональные или накосные стропила.

Стропильная система полувальмовой крыши» class=»size-full wp-image-1064″ height=»202″ src=»https://proroofer.ru/wp-content/uploads/2014/09/stropila-poluvalmovoy-kryshi.jpg» width=»300″ /> Схема стропильной системы полувальмовой крыши


Для присоединения изготавливают особые вырубки и затем соединяют элементы при помощи скоб с мауэрлатом или коньком.

Продолжением конька являются диагональные стропила.

Эти элементы сходятся с углами здания и большая часть нагрузки от кровли лежит именно на них.

Поскольку на диагональные стропила опираются стропильные полуноги (нарожники), то изготавливают стропила из спаренных досок.

В итоге увеличивается несущая способность.

Затем, после того, как установлены нарожники, производят монтаж рядовых стропил, которые опираются на мауэрлат и конек.

Шаг стропил зависит от того, какой планируется использовать материал для утепления.

Если требуется перекрыть пролет большой длины, то используются дополнительные подкосы и упоры.

Монтаж кровельного материала


После того, как стропильная система установлена, можно укладывать «кровельный пирог».

Работы выполняются в такой последовательности:

  1. Между стропилами укладывается теплоизоляция. Используют для этого пенополистирол, вату минеральную или другие подходящие материалы.
  2. Поверх теплоизоляции укладывается гидроизоляция.
  3. Для закрепления гидроизоляции используется контробрешетка, которую монтируют поверх мембраны.
  4. Затем монтируется обрешетка в шахматном порядке. Если кровля планируется мягкая, то обрешетку изготавливают сплошной, без зазоров.
  5. Поверх обрешетки укладывается кровельный материал, который закрепляется к обрешетке;
  6. Для того чтобы защитить утеплитель от сырости, с внутренней стороны его закрывают пароизоляцией;
  7. Поверх пароизоляции монтируют декоративную обшивку;
  8. Выполняют установку коньков, обшивают карнизную коробку.

Конечно, такая система сложна, но она и надежна при этом.

Не следует забывать, что кровля должна проветриваться, и заранее позаботиться об этом.

Видео о полувальмовой крыше.

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

90 фото постройки своими руками

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

  • Голландская — от боковых скатов отрезают часть от торцевой верхней стороны.
  • Датская — от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

  • Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
  • Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши

Также рекомендуем посетить:

65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

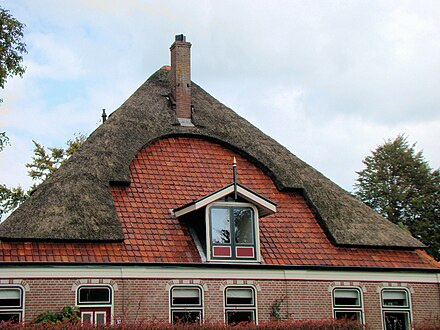

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка четырехскатных крыш

Стропильная система четырехскатной крыши: вальмовой, шатровой

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Содержание статьи

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полувальмовая крыша: стропильная система — Кровля крыши для дома

Автор Кровельщик На чтение 9 мин Просмотров 116 Обновлено

При строительстве крыши в наше время используют различные варианты стропильных систем. Тип крыши определяется в основном ее геометрической формой.

По форме различают:

  • односкатные;
  • двухскатные;
  • четырехскатные или вальмовые;
  • полувальмовые;
  • шатровые;
  • многощипцовые;
  • мансардные.

В нашей статье подробно рассмотрим вариант полувальмовой стропильной системы.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

  1. двухскатная
  2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

  • Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
  • Большой расход кровельного материала.
  • Сложность чистки и ремонта кровли
  • Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

  • Красивый внешний вид
  • Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
  • Устойчива к вибрации

Устройство полувальмовой крыши

Стропильная система полувальмовой крыши включает в себя большое количеств узлов. Каждый узел выполняет важную роль и пренебрегать ею никак нельзя. Рассмотрим более подробно каждый элемент.

  1. Первый этап при строительстве полувальмовой крыши включает в себя укладку опорного бруса-мауэрлата по периметру здания. Также можно использовать швеллер, если конструкция будет железной. Закрепляют мауэрлат анкерами или при помощи шпилек. Мауэрлат выполняет роль «фундамента» для всей стропильной системы.
  2. Стойки конька, на который опирается коньковый брус (прогон).
  3. Конек (прогон) – балка, являющаяся опорой для стропил.
  4. Диагональные (или как их еще называют – накосные) стропила – это продолжение конька, который раздваивается в верхней точке и расходится к углам дома. На них опираются и нарожники (наро́жник — элемент кровельной конструкции, более короткая стропильная нога, которая поддерживает участок ската между накосным стропилом и свесом крыши. Служат для равномерного распределения нагрузки), таким образом, диагональные стропила находятся под большой нагрузкой.
    Для увеличения несущей способности стропил, их делают из сдвоенных досок и укрепляют с помощью шпренгельной фермы.
  5. Рядовые стропила делятся на наслонные и стропильные фермы (висячие). В полувальмовой кровле используются и те и другие, их выбор зависит от размеров дома, расположения несущих стен и расположения опор. В соответствии с тем, какие стропила будут использоваться, составляется чертеж кровельной системы.
  6. Вспомогательные элементы: боковые прогоны, раскосы, подкосы, ригели, лежни и др., необходимые для увеличения несущей способности конструкции.

Виды стропильных систем

Если говорить коротко, то стропильная система – это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные.

В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Материал для возведения кровли полувальмовой крыши

Исходя из материала, из которого изготавливается стропильная система, каркас может быть:

  • стальной;
  • деревянный;
  • комбинированный.

Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.

Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 – 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

  • Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше.
    Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два.
    Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
  • Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
  • Длина и ширина пролетов.
  • Размеры отверстий под вентиляцию, дымохода и других выступов и отверстий кровли.
  • Длина ската. Ее вычисляем с помощью теоремы Пифагора. Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 1\2 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

  • Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
  • Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
  • Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
  • Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
  • При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
  • Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
  • Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.
    Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.
    Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
  • Покрытие кровельным материалом.

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Кровельный материал Недостатки Преимущества Долговечность
Мягкая черепица
  • горючая
  • выцветает
  • нельзя монтировать в холода
  • прочная на излом
  • можно быстро и легко осуществить ремонт
  • идеальна для сложных крыш
  • очень хорошая шумоизоляция
  • не гниет и не ржавеет
 15-25 лет
Металлочерепица и профнастил
  • низкая шумоизоляция
  • высокий процент отходов при монтаже





  • невысокая цена
  • просто и быстро монтировать
  • устойчивость к воздействию погодных явлений
  • большой выбор цветов
 50 лет
Натуральная (керамическая) черепица
  • большой вес и как следствие – укрепление и удорожание стропильной системы
  • хрупкая
  • сложности в использовании для покрытия крыш с большим количеством углов
  • хорошая шумоизоляция
  • не подвержена коррозии
  • морозостойка
  • большой выбор цветов и форм
  • паропроницаема, то есть выводит влагу из чердачного помещения





 более 100 лет
Шифер
  • влагозащита снижается со временем
  • хрупок
  • накапливает влагу
  • асбест вреден для здоровья человека
  • низкая стоимость
  • простота монтажа
  • устойчив к влиянию высоких и низких температур
  • хорошая теплоизоляция
  • хорошее шумопоглощение
  • негорючий
 15 лет
Алюминиевые листы
  • расширяются от воздействия высоких температур, в результате чего нуждается в специальных креплениях – кляймерах
  • долговечны
  • устойчивы к выгоранию и к погодным условиям
 более 100 лет

Не существует идеального кровельного материала. Каждый выбирает сам по цвету, фактуре, долговечности, цене или простоте монтажа. Но любой кровельный материал прослужит долгие годы при правильной его установке и эксплуатации.

Подводя итог, нужно отметить сложность конструкции полувальмовой крыши. Но, при должной теоретической подготовке и внимательному отношению к каждому этапу строительства стропильной системы, построить кровлю своими силами вполне возможно.

Не пренебрегайте точными расчетами каждого элемента, составлением чертежа, правильным выбором крепежа и советами опытных строителей, и вы избежите многих ошибок при возведении кровли. Надежная и красивая крыша будет радовать вас долгие годы только при соблюдении технологии всех этапов строительства. Удачи!

Расчет полувальмовой крыши — Кровля и крыша



Расчет стропильной системы вальмовой крыши: как все сделать правильно и избежать ошибок

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком. Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Что собой представляет вальмовая крыша?

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

  • Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
  • Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
  • Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
  • Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
  • Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
  • Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
  • Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

  • Мауэрлат – это нижняя опора для стропил.
  • Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
  • Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
  • Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
  • Шпренгель – еще одни дополнительный элемент стропильной опоры.
  • Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

  • Незначительную погрешность в параллельности исправляем мауэрлатом.
  • Незначительную разницу высот разных стен исправляем прокладками.
  • Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

  1. Угол наклона крыши, с каждой стороны вальмовых скатов.
  2. Угол наклона крыши с боковых сторон.
  3. Точную площадь всей поверхности крыши
  4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
  5. Длину диагональных стропил.
  6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
  7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный калькулятор для расчетов.

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

  • Общий вес планируемого кровельного материала.
  • Дополнительный вес гидроизоляции и утеплителей.
  • Ветровая и снеговая нагрузка в вашем регионе.
  • Местные особенности климата (узнайте у соседей).
  • Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
  • Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Расчет стропильной системы вальмовой крыши: пошаговое руководство


Все о том, как правильно рассчитывать стропильную систему правильной четырехскатной крыши.

Источник: krovgid.com



[content-egg module=GdeSlon template=compare]

Как сделать полувальмовую крышу: стропильная система и покрытие

Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската. Сегодня данный вариант кровли часто используется, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Такая крыша оригинальна из-за использования дополнительных деталей (башни и других элементов).

В большинстве случаев такая крыша устанавливается на домах с маленькой площадью, так как пространство под ней часто используется в качестве мансарды. Под этой крышей можно с легкостью устроить дополнительное помещение, а в некоторых случаях и не одно. Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Недостатком такого типа конструкций является высокая себестоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут и немалые трудовые затраты.

Как рассчитать подобную крышу?

Формула для расчета необходимого количества материала для стропильной системы полувальмовой крыши.

Определить площадь крыши очень просто. Для этого надо разделить крышу на несколько фигур.

При подсчете голландской конструкции надо разбить скаты на прямоугольники и трапеции. Площадь первой фигуры можно вычислить умножением ее сторон. Чтобы определить площадь второй фигуры, нужно умножить суммы оснований на высоту и разделить произведение на 2. Далее понадобится сложить полученные значения и умножить их на 2. В итоге можно получить площадь скатов.

Далее высчитывается площадь треугольников. Для этого надо умножить длину основания фигуры на высоту и разделить на 2. В конце следует сложить площади скатов, чтобы получить общую площадь конструкции.

Чтобы рассчитать датскую крышу, надо разделить скат на прямоугольник и несколько треугольников. Площадь первой фигуры следует вычислить по способу, указанному выше. Площадь треугольника равняется произведению его катетов, которое нужно будет разделить на 2. Далее надо сложить значения площади первой фигуры и нескольких треугольников. В результате можно будет получить площадь ската. Полученное значение нужно умножить на 2.

Далее понадобится рассчитать площадь вальмовых скатов. Полученное значение надо умножить на 2. Если сложить данные величины, то можно получить площадь крыши.

Существующие виды систем стропил полувальмовых крыш

Виды полувальмовых крыш.

Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.

По виду вальм крыши можно разделить на:

  1. Голландские. В нижней части вальма обрезается, а к карнизному свесу идет фронтон в форме трапеции.
  2. Датские. Выполняются в обратном порядке. Вальма в форме трапеции идет от карнизного свеса, а над ней устанавливаются небольшие фронтоны треугольной формы.

Конструкция голландской крыши

Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.

Чтобы соорудить данную крышу, понадобится подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги различных видов, упоры, подкосы и шпренгели.

Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:

Рисунок 1. Схема полувальмовой крыши.

  1. Перед тем как укладывать мауэрлат, понадобится по периметру частного дома сделать армированный пояс из бетона с установкой крепежных элементов под брусок. В качестве крепежа можно использовать шпильки, которые размещаются с шагом 10-12 см. Чтобы упростить монтаж, рекомендуется вставлять шпильки в местах, которые не совпадают с фиксацией стропильных ног к бруску.
  2. Далее понадобится уложить слой утеплительного материала и смонтировать мауэрлат. Это брусок, который нужен для привязки стенок к крыше здания. Он будет распределять нагрузку от стропильных ног на верхнюю часть частного дома. Закрепление мауэрлата производится с помощью гаек, которые закручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые скаты. На вальмовых скатах он устанавливается на верхнюю часть фронтонов и закрепляется анкерами. Элемент можно изготовить из бруска 150х50 мм.
  3. На следующем этапе понадобится установить коньковую рейку. Это важная деталь системы стропил. Она являет собой горизонтальную планку, которая устанавливается в верхней части крыши. Ее следует размещать между скатами. Элемент нужен для скрепления стропил.
  4. В голландской крыше стропильная система предусматривает монтаж скатов вальм с использованием различных стропильных ног, длина которых может изменяться в соответствии с конструкцией. Накосные стропильные ноги монтируются от углов постройки к торцевой части прогона конька. На них будет приходиться максимальная нагрузка.
  5. Накосные элементы монтируются одной частью на мауэрлат фронтонов, размещенных под вальмой, а другой закрепляются к торцевой части бруска конька.
  6. Рядовые стропильные ноги боковых скатов скрепляются с главным мауэрлатом и прогоном конька.
  7. Нарожные стропильные ноги фиксируются с накосными.

Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.

Если было принято решение соорудить полувальмовую крышу самостоятельно, то следует с ответственностью отнестись к выбору материала для изготовления деталей системы стропил. Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода дерева — сосна. Если выбирать придется из лиственных пород, то следует отдавать предпочтение лиственнице. Материал должен быть сухим, чтобы исключить деформацию устройства во время дальнейшего использования. Дополнительно надо будет выполнить обработку дерева составом против микробов.

Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.

Подкосы и упоры являются дополнительными брусками, которые поддерживают элементы основного сооружения. Шпренгель является балкой или приспособлением, которое усиливает основное здание. Все данные детали будут опираться на плиты или на балки перекрытия. В последнем случае понадобится использовать затяжки.

Далее понадобится приступить к завершающему этапу строительных работ: установке обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу подобного типа?

Рисунок 2. Схема постройки датской крыши.

Подобная крыша является конструкцией, которая соединяет в себе обыкновенную двускатную крышу и вальмовую. Большой чердак, как и в голландской конструкции, может использоваться в качестве мансарды.

Сооружение датской конструкции является более затратным вариантом в сравнении с голландской. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всей постройке.

Для установки системы стропил датской крыши будут нужны такие элементы:

  • рейки;
  • коньковый брусок;
  • вальмовые, рядовые и угловые стропильные ноги;
  • опорные доски;
  • шпренгели;
  • затяжки.

Монтаж данных элементов выполняется по тем же правилам, что и для голландской крыши, однако есть некоторые отличия. Датская крыша являет собой изделие со сложными скатами. Схему данной постройки можно увидеть на рис. 2.

В датской конструкции стропильные ноги скатов в форме трапеции не подходят к коньковому бруску, а упираются в верхней части в брусок-прибоину, который размещается на основаниях фронтонов и фиксируется к стропильным ногам боковых скатов. В нижней части элементы будут опираться на мауэрлат.

Прибоину можно зафиксировать с помощью гвоздей. Чтобы усилить данный брусок в местах фиксации, понадобится использовать подкосы. Они монтируются нижней частью на лежень.

По верхней части скатов вальм надо сформировать небольшие фронтоны, в которых в большинстве случаев устанавливается маленькое окно. Световые окна можно соорудить в вальмовой части скатов.

Стропильные ноги, балки и брусок конька должны сооружаться из материала одинаковой породы дерева и иметь одинаковое сечение.

В противном случае конструкция усложнится, могут появиться перекосы и понадобится проводить ремонтные работы.

Двускатная или любая другая полувальмовая крыша сооружается сложно, однако если следовать технологии, то проблем в процессе возведения не возникнет.

Стропильная система полувальмовой крыши: схема


Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската.

Источник: 1pokryshe.ru



[content-egg module=GdeSlon template=compare]

Двускатная крыша | Вальмовая крыша | Двускатная крыша | Вальм против двускатной крыши | 5 видов двускатных крыш | Крыша двускатная

Достоинства и недостатки двускатной крыши

  • Преимущества : Их легко спроектировать, они снижают затраты, а также обеспечивают наклон для стока воды.
  • Недостатки : Сильный ветер может быть проблемой для двускатных крыш , если они плохо сконструированы, особенно если имеется слишком большой свес, и в этом случае вся крыша может быть оторвана.

Достоинства и недостатки шатровой крыши

  • Преимущества : Четырехсторонний уклон делает его намного более устойчивым, чем другие типы кровли , и позволяет легко стекать воде и снегу.
  • Недостатки : Вальмовые крыши более сложны, чем плоские или двускатные крыши , поэтому вероятность неудачи немного выше.

Разница между шатровой и двускатной крышей

Основное различие между двускатной крышей и вальмовой крышей состоит в том, что все четыре стороны вальмовой крыши спускаются вниз от каркаса конструкции .На двускатной крыше всего два основных ската. Вальмовая крыша обычно состоит из двух треугольных частей и двух трапециевидных секций.

Двускатная крыша Плюсы и минусы

Плюсы : Двускатная крыша легко отводит воду и снег, дает больше места для чердаков или сводчатых потолков, а также обеспечивает большую вентиляцию. Их простая конструкция делает их проще в сборке и дешевле, чем более сложные конструкции. Минусы : Двускатные крыши могут быть проблематичными в районах, подверженных сильному ветру и ураганам.

Фронтон с мансардной крышей: преимущества и недостатки

Преимущества : Их легко спроектировать, они снижают затраты, а также обеспечивают наклон для стока воды. Недостатки : Сильный ветер может быть проблемой для двускатных крыш , если они плохо сконструированы, особенно если имеется слишком большой свес, и в этом случае вся крыша может быть оторвана.

Преимущества двускатной крыши

Двускатная крыша Конструкции легко сбрасывают воду и снег, что делает их идеальными для участков с сильным снегопадом.Крутой наклон двускатных крыш обеспечивает отличный отвод воды и меньшее количество протечек. Они также обеспечивают большую вентиляцию и предоставляют больше места для чердака или сводчатых потолков.

Виды двускатной крыши

Существует четыре основных типа двускатных крыш — боковые фронтоны , скрещенные фронтоны , передние фронтоны и голландские фронтоны . Боковые фронтоны — наиболее распространенный и простой стиль двускатной крыши , с двумя сторонами, скошенными в форме треугольника.

Что такое скатная крыша и двускатная крыша?

Основное различие между вальмовой крышей и двускатной крышей будет заключаться в общем дизайне и функциональности каждой. Шатровые крыши имеют стиль, при котором все стороны крыши наклонены вниз над стенами вашего дома. Двускатная крыша имеет две стороны или пики, которые наклонены вниз к вашему дому.

Что такое вальмовая крыша?

Вальмовая крыша , также называемая Вальмовая крыша , крыша , которая наклонена вверх со всех сторон конструкции и не имеет вертикальных концов. бедро — это внешний угол, под которым сходятся смежные наклонные стороны крыши . Треугольная наклонная поверхность, образованная бедрами , которые встречаются на гребне крыши , называется концом бедра .

Что такое скат крыши?

Фронтон — это обычно треугольная часть стены между краями пересекающихся скатов крыши. Фронтонная стена или фронтальный конец чаще всего относится ко всей стене, включая фронтон и стену под ним.Некоторые типы крыш не имеют фронтона (например, вальмовые крыши не имеют).

Для чего нужна двускатная крыша?

Конструкции двускатной крыши легко сбрасывают воду и снег , что делает их идеальными для участков с сильным снегопадом. Крутой скат двускатных крыш обеспечивает отличный отвод воды и меньшее количество протечек. Они также обеспечивают большую вентиляцию и предоставляют больше места для чердака или сводчатых потолков.

Из чего сделана двускатная крыша?

Асфальт — самый популярный кровельный материал и очень распространенный выбор для двускатных крыш.Этот материал обладает хорошей всесторонней атмосферостойкостью и доступен в широком диапазоне цветовых вариантов. Как правило, асфальтовая черепица — лучший материал, если на двускатной крыше есть мансардное окно, вальм или впадины.

Двускатная крыша — это композиция?

Двускатная крыша состоит из различных секций. Если бы его убрали из дома для осмотра, он бы выглядел как длинная треугольная фигура.

Как долго прослужит двускатная крыша?

Хотя существует множество факторов, которые помогают определить, как долго будет срок службы, правильно установленный обычно может прослужить около 40 лет в среднем .Иногда они могут длиться даже дольше, если у них есть адекватная поддерживающая основа.

Что такое двускатная крыша в строительстве?

Двускатная крыша — это классическая , наиболее часто встречающаяся форма крыши в тех частях мира с холодным или умеренным климатом. Он состоит из двух секций крыши, наклоненных в противоположных направлениях и расположенных таким образом, чтобы самые высокие горизонтальные края пересекались, образуя конек крыши.

Поперечно-двускатная крыша

Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом , чаще всего с двумя выступами, расположенными перпендикулярно друг другу.Дома с такой конструкцией часто имеют более сложную планировку из-за изменения формы, которую поперечно-двускатная крыша будет иметь в конструкции дома.

Конструкция двускатной крыши

Двускатная крыша — это крыша с двумя наклонными сторонами, которые сходятся на коньке , образуя наверху торцевые стены с треугольным выступом, называемым фронтоном. Двускатные крыши, также известные как скатные или остроконечные крыши, являются одними из самых популярных крыш в США.

В чем разница между шатровой и двускатной крышей?

Двускатная крыша: Основное различие между вальмовой крышей и двускатной крышей будет заключаться в общем дизайне и функциональности каждой. Шатровая крыша имеет стиль, при котором все стороны крыши наклонены вниз над стенами вашего дома. У двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому.

Что такое дом в стиле фронтон?

Дом с фронтоном, также известный как дом с фронтоном или фронтальный дом, представляет собой дом народного (или «народного») типа, в котором фронтон обращен к улице или к входу в дом . Обычно они использовались как жилища рабочего класса, большинство из которых были довольно просты по конструкции.

Что такое коробчатая двускатная крыша?

Коробчатая двускатная крыша имеет треугольную надстройку на каждом конце дома , с секцией крыши, заключенной в коробку на конце. Эта конструкция очень похожа на стандартную двускатную крышу, но больше отличает треугольную часть конструкции.

Что такое двускатная крыша?

Двускатная крыша — это конструкция крыши типа , где две стороны наклонены вниз к стенам , а две другие стороны включают стены, которые простираются от нижней части карниза до вершины конька.Цель крыши вашего дома — защитить всю конструкцию (и вас) от непогоды.

Как называется полускатная крыша?

Односкатные крыши , изображенные на трех мансардных окнах этого дома, наклонены только в одном направлении. Они попадают в основную категорию остроконечных крыш, если вы думаете о них как о полуприкрытых. Односкатные крыши легко построить, потому что все стропила идентичны.

Как выглядит двускатная крыша?

Формы двускатной крыши. Остроконечные крыши обычно рисуют маленькие дети.У них есть две наклонные стороны, которые сходятся вместе на гребне, образуя торцевые стены с треугольным выступом , называемым фронтоном наверху.

Как поддерживается двускатная крыша?

При установленных стропилах в обрамлении фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами . На них сделаны выемки, чтобы они подходили к стропилам фронтона. После установки обшивки устанавливаются висячие или «летучие» стропила.

Какой угол у рамной крыши?

Самая распространенная форма — равносторонние балки и стропила одинаковой длины, расположенные под углом 60 градусов друг к другу . Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между перекрытиями и стропилами» ниже).

Насколько должна выступать двускатная крыша?

Концевые свесы фронтона, обрамленные лестницей, не должны выступать на более чем на 8 дюймов от дома и должны быть прибиты гвоздями через каждые 4 дюйма по центру.

Какая крыша лучше двухскатная или вальмовая?

Конструктивная прочность шатровой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша — лучший вариант.

Вальмовая крыша прочнее двускатной?

Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень.Плюсы: Вальмовые крыши более устойчивы, чем двускатные . Наклон всех четырех сторон внутрь делает его более прочным и долговечным. Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий.

В чем разница между шатровой и двускатной крышей?

Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень. Плюсы: Вальмовые крыши более устойчивы , чем двускатные крыши . Наклон всех четырех сторон внутрь делает его более прочным и долговечным. Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий.

Какая крыша лучше шатровая или двускатная?

Плюсы: Вальмовые крыши более устойчивы, чем двускатные. Наклон всех четырех сторон внутрь делает его более прочным и долговечным. Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

В чем преимущество двускатной крыши над вальмовой крышей?

По сравнению с шатровыми крышами, фронтоны обеспечивают лучшую вентиляцию и больше места на чердаке.Они также идеально подходят для сводчатых потолков. Двускатные крыши — хороший выбор для климата с большим количеством осадков, так как их конструкция позволяет дождю и снегу легко соскальзывать, не скапливаясь.

Вальмовая крыша прочнее фронтальной?

Плюсы: Вальмовые крыши более устойчивы, чем двускатные. Наклон всех четырех сторон внутрь делает его более прочным и долговечным. Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий.

Что такое голландские фронтоны?

Голландский фронтон или фламандский фронтон — это фронтон, стороны которого имеют форму, состоящую из одной или нескольких кривых, и имеют фронтон наверху .Термин «голландский фронтон» также используется в Америке и Австралии для обозначения двускатной крыши.

Где наиболее распространены голландские двускатные крыши?

Крыша также находится в Аррасе на севере Франции и Брюгге, Бельгия . Стиль крыши также был перенесен на Барбадос и Южную Африку, где он часто используется, поскольку голландские двускатные крыши очень полезны в тропическом климате.

В каком стиле используется голландский фронтон?

Голландский фронтон был примечательной чертой архитектуры эпохи Возрождения , которая распространилась в северную Европу из Нидерландов, прибыв в Британию во второй половине 16 века.Позднее голландские фронтоны с плавными изгибами стали частью архитектуры барокко.

Где наиболее распространены голландские двускатные крыши?

Крыша также находится в Аррасе на севере Франции и Брюгге, Бельгия . Стиль крыши также был перенесен на Барбадос и Южную Африку, где он часто используется, поскольку голландские двускатные крыши очень полезны в тропическом климате.

Что такое голландский стиль вальмовой крыши?

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, на вершине плоскости вальмовой крыши.

Почему голландская двускатная крыша?

Голландские двускатные крыши пропускают больше естественного солнечного света, чем традиционные шатровые или двускатные крыши . Это может снизить счета за отопление зимой. Они также предоставляют больше места для хранения вещей, чем шатровые крыши, а в фронтоне можно добавить окно, создавая больше вентиляции и света.

Что такое голландский дизайн вальмовой крыши?

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, на вершине плоскости вальмовой крыши.

Почему голландские крыши такие крутые?

К тому времени, когда голландцам было поручено восстановление после двух крупных пожаров, были изобретены каменные дымоходы и широко распространен уголь, поэтому в этих новых зданиях были не только дымоходы, но и лестницы. Но поскольку пространство было ограничено, строителей должны были проявить изобретательность , поэтому лестницы были неидеально крутыми и узкими.

Почему у голландских домов крутые крыши?

До 1800 года более распространенным термином для этого была голландская крыша.Также очевидно, что существует практическая причина, по которой двухскатная крыша была популярным форматом для зданий, используемых для хранения. Максимально увеличенная высота пола под крышей . Более крутая нижняя часть крыши действует почти как стена.

Поперечно-двускатная крыша

Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом , чаще всего с двумя выступами, расположенными перпендикулярно друг другу. Дома с такой конструкцией часто имеют более сложную планировку из-за изменения формы, которую поперечно-двускатная крыша будет иметь в конструкции дома.

В чем разница между шатровой и двускатной крышей?

Основное отличие вальмовой и двускатной крыши — скатов по сторонам . На шатровой крыше все стороны спускаются к стенам дома. Двускатные крыши имеют только два ската треугольной формы, которые простираются от нижней части карниза крыши до вершины ее конька.

Есть ли фронтоны на вальмовой крыше?

Шатровая крыша, шатровая крыша или шатровая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша по определению представляет собой шатровую крышу с крутыми скатами, поднимающимися до пик).Таким образом, дом с шатровой крышей не имеет фронтонов или других вертикальных сторон к крыше.

Есть ли у вальмовой крыши фронтон?

Вальмовая крыша имеет наклон со всех сторон, обычно четыре, в результате чего получается пирамидальная форма. Шатровые крыши обычно встречаются в регионах с сильным ветром и снегом. Они очень прочные и бывают разных стилей. С другой стороны, двускатная крыша имеет наклон с двух сторон и соединяется со специализированными стенами , известными как фронтоны.

Крыша какого типа не имеет фронтона?

Вальмовая крыша имеет скаты со всех четырех сторон.Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень. Плюсы: Вальмовые крыши более устойчивы, чем двускатные.

Что такое двухскатная крыша по сравнению с четырехскатной крышей?

Двускатная крыша состоит из скатов треугольной формы , идущих от низа карниза до вершины конька. В отличие от шатровых крыш, где все скаты сходятся под карнизами, у двускатных крыш только два ската, а остальное пространство ограничено стеной дома.

Что лучше вальмовой или двускатной крыши?

Конструктивная прочность шатровой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег.Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша — лучший вариант.

Вальмовая крыша дороже фронтальной?

Шатровая крыша

на дороже в строительстве, чем двускатная крыша , потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил.

Что такое двускатная крыша?

Двускатная крыша — это классическая, наиболее часто встречающаяся форма крыши в тех частях мира с холодным или умеренным климатом.Он состоит из двух секций крыши, имеющих наклон в противоположных направлениях и расположенных так, чтобы самые высокие горизонтальные края пересекались, образуя конек крыши.

Шатровые крыши дороже?

Вальмовые крыши на дороже в каркасе, чем двускатные крыши на . Получите смету расходов на кровлю от местных подрядчиков ниже. Вальмовые крыши дороже в строительстве, чем двускатные, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил.

Как построить двускатную крышу

  • Обрамление фронтона
  • Добавление коньковой доски и стропил
  • Укладка черепицы

Фронтонная часть

Словарь определяет фронтон как « часть стены, которая закрывает конец скатной крыши ». Википедия описывает фронтон как «треугольную часть стены между краями пересекающихся скатов крыши».

Как устроена крыша?

Современные деревянные крыши в основном имеют каркас из пар обычных стропил или сборных деревянных ферм, скрепленных между собой соединительными пластинами .Деревянные и исторические здания могут быть обрамлены основными стропилами или деревянными стропилами крыш. Это достигается с помощью металлических стяжек, прикрепленных к каждому стропилу или ферме.

Что такое открытая двускатная крыша?

Открытая двускатная крыша: Вальмовая крыша на квадратной конструкции, где все стороны соединяются в один пик. (Также известна как крыша пирамиды)

Поперечная двускатная крыша

Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом , чаще всего с двумя выступами, расположенными перпендикулярно друг другу.Например, дома с поперечно-двускатной крышей могут иметь отдельные флигели, большую веранду или пристроенный гараж.

Достоинства и недостатки вальмовой крыши

  • Преимущества: Четырехсторонний уклон делает ее намного более устойчивой, чем другие типы кровли, и позволяет воде и снегу легко стекать.
  • Недостатки: Вальмовые крыши сложнее плоских или двускатных крыш, поэтому вероятность отказа немного выше.

Как выглядит фасад дома?

У них две наклонные стороны, которые сходятся на гребне , образуя торцевые стены с треугольным выступом наверху, называемым фронтоном.

Передний фронтон

Дом с фронтоном, также известный как дом с фронтоном или фронтальный дом, представляет собой дом народного (или «народного») типа, в котором фронтон обращен к улице или к входу в дом . Они были построены в большом количестве по всей территории Соединенных Штатов, в основном в период с начала 19 века до 1920 года.

Детали конструкции двускатной крыши

Двускатная крыша представляет собой комбинацию из двух односкатных крыш , каждая из которых начинается с противоположных сторон здания с одинаковым углом или уклоном, следовательно, «двускатная»; Вальмовые: шатровые крыши — это двускатные крыши, которые имеют скаты как с торцов здания, так и по бокам.

Фронтальный фасадный дом

Дом с фронтоном, также известный как дом с фронтоном или фронтальный дом, представляет собой дом народного (или «народного») типа, в котором фронтон обращен к улице или к входу в дом . Они были построены в большом количестве по всей территории Соединенных Штатов, в основном в период с начала 19 века до 1920 года.

Боковая двускатная крыша

Боковой фронтон: Боковой фронтон , базовая скатная крыша . Он состоит из двух одинаковых панелей или сторон, скошенных под углом.Обе стороны фронтона сходятся на гребне посреди здания. Треугольник можно оставить открытым для открытой двускатной крыши или закрыть для двускатной крыши коробчатого типа.

Достоинства и недостатки двускатной крыши

Преимущества: Эти легко спроектировать, они снижают затраты на , а также обеспечивают наклон для стока воды. Недостатки: Сильный ветер может стать проблемой для двускатных крыш, если они плохо сконструированы, особенно если у них слишком большой свес, и в этом случае вся крыша может быть оторвана.

Где чаще всего используются двускатные крыши?

Двускатные крыши чаще всего встречаются в холодном климате. Это традиционные крыши Новой Англии и восточного побережья Канады. Поклонники литературы в обеих странах узнают стиль крыши из популярных романов.

Что такое концы крыши?

Фронтон — это часть стены, расположенная в конце скатной крыши между краями пересекающихся скатов. Термин «двускатная стена» (или «фронтальный конец») используется для обозначения фронтона и всей стены под ним .В классической архитектуре фронтон назывался фронтоном.

Что такое односкатная крыша?

Односкатная крыша, также известная как скиллион или односкатная крыша, — это крыша, спускающаяся в одном направлении . Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах.

Односкатные крыши дешевле?

Простота конструкции односкатной крыши также делает более экономичным .В этом стиле используется меньше материалов, что снижает эту часть стоимости. Кровельщикам легко строить, поэтому они могут выполнять работу быстрее и с меньшими затратами рабочего времени, и нет никаких сложных частей работы, которые могли бы резко поднять цену.

Односкатная крыша дешевле?

Да, односкатная крыша — это экономичный вариант из-за своей простоты. Базовая конструкция кровли с одним уклоном проще и требует меньше времени для подрядчиков, а это приводит к снижению затрат на строительство кровли.

Односкатная крыша дешевле двускатной?

Для крыльца с сеткой есть два типа крыш на выбор: двускатная и односкатная. Хотя последний обычно на 10-15% дешевле , анализ плюсов и минусов обоих вариантов ясно показывает, что один превосходит другой.

Где чаще всего встречаются односкатные крыши?

Несмотря на то, что они строились по всей стране, дома в стиле сараев в основном были замечены в западных и юго-западных районах США.S. Этот стиль представляет собой золотую середину между гладкой отделкой современного движения и множественными массами постмодернизма.

Каковы недостатки односкатной крыши?

  • Потребность в коробчатых желобах. Поскольку односкатная крыша имеет только один наклон, водосточные желоба должны удваиваться, чтобы справляться с водой во время дождя.
  • Базовый дизайн подходит не всем.
  • Не для больших домов.

Что такое скатная крыша?

Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом , чаще всего с двумя выступами, расположенными перпендикулярно друг другу.Дома с такой конструкцией часто имеют более сложную планировку из-за изменения формы, которую поперечно-двускатная крыша будет иметь в конструкции дома.

Где наиболее распространены скатные крыши?

Часто встречается в Кейп-Код и домах в стиле ранчо , двускатная крыша является наиболее распространенным стилем кровли в Новой Англии. В домах с крыльцами, гаражами, мансардными окнами или пристройками часто используется конструкция с поперечно-двускатной крышей; по сути, два фронтона пересекаются под углом 90 градусов.

Где наиболее распространены крыши Gambrel с географической точки зрения?

Здания в стиле гамбрел с крышей обычно встречаются по всей стране на сельскохозяйственных постройках, таких как сараи , но их также можно найти в домах в голландском и колониальном стилях.

Почему так популярны двускатные крыши?

Двускатные крыши пользуются большой популярностью и не без оснований. Благодаря более крутому уклону эта крыша может легко сбрасывать как воду, так и снег , что делает ее идеальной для районов, которые испытывают сильные дожди или суровые зимы. Снег и дождь легко соскользнут с крыши, уменьшая вероятность протечек и повреждений водой.

В чем преимущества двускатной крыши?

Конструкции двускатной крыши легко сбрасывают воду и снег , что делает их идеальными для участков с сильным снегопадом.Крутой скат двускатных крыш обеспечивает отличный отвод воды и меньшее количество протечек. Они также обеспечивают большую вентиляцию и предоставляют больше места для чердака или сводчатых потолков.

Что образует пересекающаяся крыша?

Крыша с двумя скатами, которые пересекаются на коньке (в центре), образуя и фронтон на каждом конце здания. Это наиболее распространенный тип кровли, поскольку он прост, экономичен и может использоваться на любом типе конструкции. Эта крыша состоит из двух пересекающихся вальмовых крыш.

Как называется отделка крыши?

Вертикальная облицовка крыши, расположенная по периметру здания, обычно ниже уровня крыши, для прикрытия опор стропил у карниза и герметизации верхней части сайдинга вдоль граблей; также называемые водосточными досками.

Вальмовая крыша дороже двускатной?

Вальмовая крыша на дороже, чем на , чем двускатная крыша, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил.

В чем преимущества двускатной крыши?

Конструкции двускатной крыши легко сбрасывают воду и снег , что делает их идеальными для участков с сильным снегопадом. Крутой скат двускатных крыш обеспечивает отличный отвод воды и меньшее количество протечек. Они также обеспечивают большую вентиляцию и предоставляют больше места для чердака или сводчатых потолков.

Где наиболее распространены скатные крыши?

Часто встречается в Кейп-Код и домах в стиле ранчо , двускатная крыша является наиболее распространенным стилем кровли в Новой Англии.В домах с крыльцами, гаражами, мансардными окнами или пристройками часто используется конструкция с поперечно-двускатной крышей; по сути, два фронтона пересекаются под углом 90 градусов.

Сильны ли двускатные крыши?

Из-за более сложной конструкции (по сравнению с другими типами двускатных крыш) фронтоны считаются более прочными, чем прямые фронтоны . В этом смысле они больше похожи на шатровые крыши.

Как долго служат двускатные крыши?

Хотя существует множество факторов, которые помогают определить, как долго будет срок службы, правильно установленный обычно может прослужить около 40 лет в среднем .Иногда они могут длиться даже дольше, если у них есть адекватная поддерживающая основа.

Сколько стоит двускатная крыша?

Стоимость постройки двускатной крыши крыльца составляет от 16 до 30 долларов за квадратный фут . Вы можете заплатить больше за более высокий уклон или необычную планировку, например, крыльцо в углу дома.

Двускатные крыши — дорогое удовольствие?

Из-за довольно простой конструкции двускатные крыши зачастую дешевле, чем крыши других типов . Первоначальная стоимость строительства ниже, а из-за крутого уклона и меньшего риска повреждения водой вам не придется беспокоиться о расходах на техническое обслуживание в будущем.

Какая крыша дешевле шатровой или двускатной?

Вальмовые крыши дороже в строительстве, чем двускатные, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил.

Почему его называют двускатной крышей?

Фронтон — это обычно треугольная часть стены между краями пересекающихся скатов крыши. … Один из распространенных типов крыши с фронтоном, двускатная крыша, назван в честь выступающих фронтонов.

Двускатная крыша дороже?

Шатровые крыши дороже обрамлять, чем двускатные крыши . Получите смету расходов на кровлю от местных подрядчиков ниже. Вальмовые крыши дороже в строительстве, чем двускатные, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил.

Насколько высоки двускатные крыши?

Наиболее распространенные уклоны для домов — 5/12 и 6/12, а наиболее распространенные уклоны — 12 или 14 футов, для крыш шириной 24 или 28 футов.12-футовый бег имеет пик 60 дюймов при 5-м шаге, 72 дюйма — 6. 14-футовый бег будет иметь сопоставимые пики 70 и 84 дюймов.

Какую крышу построить проще всего?

Самый простой тип крыши — , двускатная крыша . У него только одна гребешковая крышка, и он менее подвержен утечкам, чем куча бедер и впадин.

Какая крыша лучше всего при сильном ветре?

Для защиты от ветра вам нужна вальмовая крыша с четырьмя скатами , идеально наклоненная под углом около 30 градусов.Идея состоит в том, что большее количество уклонов будет лучше справляться с сильным ветром, поэтому все, что больше, чем двухскатная двускатная крыша, будет более устойчивым к повреждению ветром.

Hip vs Gable Roof В чем их разница?

Шатровая и двускатная крыша В чем их разница? Основная цель крыши над вашей головой — защитить ваш дом и вас от всего постороннего содержимого. Обычно большая часть крыш имеет наклонную форму, так что вода, мокрый снег и тающий снег могут стекать в водосточную систему. Однако существуют различные варианты конструкций крыш, которые могут сделать ваш дом красивым и повлиять на его эффективность.

Обычно в некоторых районах разных городов используются шатровые и двускатные крыши. Основное отличие двух крыш — наклоны по бокам. На шатровой крыше все стороны спускаются к стене дома. Однако в двускатных крышах два треугольных ската проходят от низа карниза крыши до вершины ее конька. Мы здесь, чтобы помочь вам узнать, чем отличаются двускатные и шатровые крыши.

Что такое шатровая крыша?

Бедро без вертикальных концов.Это означает, что у него есть наклоны со всех сторон, и все они встречаются на вершине крыши и образуют там квадратную структуру. Однако, если конструкция представляет собой прямоугольник, уклон заканчивается внутрь, образуя гребень со смежными сторонами.

Кроме того, разницу между двускатной и вальмовой крышей легко определить, проверив, что все стороны крыши имеют наклон к стенам дома, а стены находятся под карнизом со всех сторон крыши.

Преимущества вальмовых крыш

Вальмовые крыши более устойчивы, а наклон внутрь со всех четырех сторон делает их прочными и долговечными.

Недостатки шатровых крыш

Они дороже, чем двускатные крыши, имеют сложную конструкцию и требуют больше навыков и материалов для их установки.

Варианты вальмовой крыши

Вот некоторые из доступных вам вариаций вальмовой крыши:

  • Полу-вальмовая крыша: Обычно это надстройка к двускатной крыше. Это происходит, когда конец двускатной крыши включает полувальмовый участок на краю ската.
  • Крыша павильона: Эта крыша представляет собой квадратную конструкцию, в которой стороны соединяются, образуя один пик в центре.
  • Мансардная крыша: Эта крыша идет со скатами, имеют разные углы, обычно более пологие вверху и точку обрыва посередине.

Что такое двускатная крыша?

Двускатная крыша имеет структуру треугольных скатов, которая простирается от низа карниза до пика конька. У двускатной крыши всего два ската, а остальное пространство заключено в стенах дома.Они также носят другое название, то есть скатные или остроконечные крыши, и это одни из наиболее распространенных типов крыш для жилых домов.

Преимущества двускатных крыш

Они отлично справляются с проливанием воды, снега и другого мусора и предлагают много места для чердаков. У них легкая конструкция и простой способ постройки.

Недостатки двускатных крыш

Двускатные крыши подвержены повреждениям при сильном ветре и снегопаде, что может быть проблематичным при ураганах.Сильный ветер может создать приподнятую над фронтонами высоту, что приведет к отслоению крыши.

Варианты двускатной крыши

Некоторые из вариантов, доступных в двускатной крыше:

  • Передняя двускатная крыша: Это одна из самых распространенных конструкций, используемых в течение десятилетий, когда передняя часть дома является фронтальной и входная дверь под этим фронтоном.
  • Поперечно-двускатная крыша: Эта крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом, что обычно наблюдается в домах с разными крыльями или пристроенном гараже.
  • Голландская двускатная крыша: Это смесь двускатной и четырехскатной крыши, при этом двускатная крыша размещается поверх четырехскатной крыши, что дает больше места на чердаке.

Если у вас есть вопросы о кровельных материалах или о том, как следует заменить новую жилую крышу, позвоните в RRG сегодня по телефону 678-325-6949

Общие и популярные стили и формы крыш

Просмотрите наш словарь стилей крыш с изображениями , чтобы узнать о формах и стилях крыш.Кроме того, узнайте об интересных типах крыш и деталях, а также узнайте, что ваша крыша говорит о стиле вашего дома.

Боковой фронтон

Фото Де Агостини / Getty Images

Самым популярным типом крыши может быть боковой фронтон, потому что он один из самых простых в строительстве. Фронтоны этого дома обращены в стороны, поэтому скат крыши спереди и сзади. Фронтон — это треугольный сайдинг, образованный формой крыши. Фронтальные двускатные крыши имеют фронтон перед домом.Некоторые дома, такие как популярный Minimal Traditional, имеют как боковые, так и передние фронтоны. Вопреки распространенному мнению, двускатная крыша — НЕ американское изобретение. Показанный здесь дом находится в Жемайчю-Калвария, Литва.

В США боковые двускатные крыши часто встречаются в домах в американском колониальном, грузинском колониальном и колониальном стиле.

Вальмовая крыша или шатровая крыша

Клаас Лингбек- ван Кранен / Getty Images

Эта французская провинциальная кузнечная мастерская 18-го века (ныне таверна) имеет шатровую крышу с мансардными окнами.Убедитесь сами во французском квартале Нового Орлеана!

Вальмовая (или вальмовая) крыша со всех четырех сторон спускается к карнизу, образуя горизонтальный «хребет». Кровельщик обычно ставит вентиляционное отверстие на вершине этого конька. Хотя вальмовая крыша не остроконечная, у нее могут быть слуховые окна или крылья, соединяющие фронтоны.

Когда здание квадратное, вальмовая крыша заострена вверх, как пирамида. В прямоугольной форме шатровая крыша наверху образует конек. Вальмовая крыша не имеет двускатной крыши.

В США шатровые крыши часто встречаются на домах во французском стиле, например, французских креольских и французских провинциальных; Американский Foursquare; и неоколониалисты в средиземноморском стиле.

Вариации стиля вальмовой крыши включают в себя пирамидальную крышу, крышу павильона, полускатную крышу или крышу с откидной крышкой и даже мансардную крышу.

Мансардная крыша

Том Брейкфилд / Getty Images

Второе административное здание Эйзенхауэра в стиле ампир в Вашингтоне имеет высокую мансардную крышу.

Мансардная крыша имеет два ската с каждой из четырех сторон. Нижний склон настолько крутой, что может выглядеть как вертикальная стена с слуховыми окнами. Верхний склон имеет небольшой уклон и плохо просматривается с земли. Мансардная крыша не имеет фронтона.

Термин «мансарда» пришел от французского архитектора Франсуа Мансара (1598–1666) из Школы архитектуры изящных искусств в Париже, Франция. Мансар возродил интерес к этому стилю кровли, который был характерен для архитектуры французского Возрождения и использовался для частей Лувра во Франции.

Еще одно возрождение мансардной крыши произошло в 1850-х годах, когда Париж перестроил Наполеон III. Стиль стал ассоциироваться с этой эпохой, и термин Вторая империя часто используется для описания любого здания с мансардной крышей.

Мансардные крыши считались особенно практичными, поскольку позволяли размещать на чердаке полезные жилые помещения. По этой причине старые здания часто перестраивали с мансардными крышами. В Соединенных Штатах Вторая империя — или мансарда — была викторианским стилем, популярным с 1860-х по 1880-е годы.

Сегодня крыши в мансардном стиле изредка используются в одно- и двухэтажных жилых домах, ресторанах и домах в стиле неоэклектики.

Jerkinhead Roof

Кэрол М. Хайсмит / Getty Images

В доме Гарриет Бичер-Стоу в Хартфорде, штат Коннектикут, есть шатровая или двускатная крыша.

Крыша с остроконечной крышей имеет шатровую двускатную крышу. Вместо того, чтобы подниматься в точку, фронтон коротко обрезается и, кажется, поворачивается вниз. Эта техника создает менее резкий, более скромный эффект на жилую архитектуру.

Крышу с остроконечной головкой можно также назвать крышей с откидной крышкой, крышей с полушатровой крышей, обрезанным фронтоном или даже крышей с остроконечной головкой.

Крыши Jerkinhead иногда встречаются на американских бунгало и коттеджах, небольших американских домах 1920-х и 1930-х годов и в различных стилях домов викторианской эпохи.

«Jerkinhead» — грязное слово?

Слово jerkinhead фигурирует в списке «50 слов, которые звучат грубо, но на самом деле не являются» по версии mental floss magazine .

ресурсов

Gambrel Roof

Пол Хоторн / Getty Images

У дома ужасов голландского колониального возрождения Амитивилля в Амитивилле, штат Нью-Йорк, есть крыша из карниза.

Двускатная крыша — двускатная крыша с двумя скатами. Нижняя часть крыши полого скатывается вверх. Затем линия крыши приобретает более крутой уклон.

Крыши Gambrel часто называют амбарными, потому что этот стиль кровли так часто используется на американских амбарах.Многие дома в стиле голландского колониального и голландского колониального возрождения имеют двускатные крыши.

Butterfly Roof

Джеки Крейвен

Имея форму крыльев бабочки, крыша бабочки опускается посередине и поднимается вверх на каждом конце. Крыши-бабочки ассоциируются с модернизмом середины века.

У показанного здесь дома есть крыша-бабочка. Это современная причудливая версия двускатной крыши середины века, только перевернутая.

Стиль крыши-бабочки также можно найти в архитектуре Googie, но чаще всего это дизайн крыши, который можно увидеть на домах середины двадцатого века, таких как Alexander Home в Палм-Спрингс, Калифорния, показанный здесь.

Крыша соляного ящика

Барри Виникер / Getty Images

Соляной ящик иногда называют стилем дома, формой дома или типом крыши. Это модификация двускатной крыши. Редко бывает фронтон на переднем, выходящем на улицу фасаде соляной ямы.

Крыша соляного ящика отличается и характеризуется чрезмерно длинной и вытянутой крышей в задней части дома — часто с северной стороны, чтобы защитить внутренние помещения от суровой зимней погоды Новой Англии. Говорят, что форма крыши имитирует ящик для хранения с наклонной крышкой, который колонисты использовали для соли, обычного минерала, используемого для хранения еды в колониальной Новой Англии.

Показанный здесь дом, Daggett Farmhouse, был построен в Коннектикуте в 1760-х годах. Сейчас он выставлен в Гринфилд-Виллидж на Генри Форде в Дирборне, штат Мичиган.

Справочник по вальмовой крыше

Хотя существует множество вариантов стиля и материалов вальмовой крыши, основная форма этого типа — четыре наклонные стороны, которые пересекаются посередине на одном горизонтальном выступе. Шатровые крыши сегодня являются одними из самых популярных стилей крыш в США, как правило, вторым по распространенности стилем после двускатной крыши в зависимости от географического региона.

Шатровые крыши стали обычным явлением для домов в Северной Америке с начала 1700-х годов из-за их связи с британскими архитектурными стилями. Считается, что самой старой шатровой крышей в Соединенных Штатах является Block House в Клеймонте, штат Делавэр, который был построен в 1654 году.

Дома в георгианском стиле в Средней Атлантике и на юге часто имеют кирпичный фасад с прямоугольной вальмовой крышей, которая является наиболее типичной формой для этого стиля. Шатровые крыши также встречаются на южных плантационных домах, особенно на тех, которые построены в французском колониальном или французском креольском стиле.На юге шатровые крыши часто строят с глубоким свесом, чтобы затенять стены или закрывать крыльцо. С 1890-х до 1930-х годов американские дома в стиле четырех квадратов, простой и простой архитектурный стиль, стали популярными и почти всегда имели шатровую крышу. В 1950-х годах шатровые крыши были обычным явлением в домах в стиле ранчо. Большинство беседок имеют шатровую крышу, часто с несколькими шатрами восьмиугольной или шестиугольной формы.

Преимущества вальмовой крыши

Когда вы оцениваете стили крыши для дома по индивидуальному заказу или дома по индивидуальному заказу, вы, скорее всего, начнете с эстетики.Проконсультируйтесь со своим архитектором или строителем, чтобы получить индивидуальный совет о лучшем стиле крыши для дома, который вы строите.

Ниже приведены шесть преимуществ вальмовой крыши:

  • Привлекательный внешний вид и дополнение практически к любому домашнему стилю.
  • Как правило, более прочная и устойчивая, чем другие крыши, из-за наклона всех четырех сторон внутрь.
  • Хороший выбор для районов с сильными ветрами и ураганами благодаря более низкому наклону, саморегулирующейся конструкции и меньшей площади поверхности.
  • Идеально подходит для участков с сильным дождем, льдом и снегом, так как наклонные стороны облегчают сток.
  • В зависимости от высоты ската на вальмовой крыше можно разместить слуховые окна, которые создают жилое пространство на чердаке.
  • Энергоэффективность, поскольку четыре стороны крыши защищают дом от чрезмерной жары летом и от сильного снегопада зимой.

Недостатки вальмовой крыши

Несмотря на свою популярность, выбор вальмовой крыши, а не двускатной или другого стиля, имеет некоторые недостатки, например:

  • Вальмовые крыши сложнее построить, чем двускатные, а это значит, что требуется больше материалов, и это может занять больше времени.Это делает этот вариант более дорогим.
  • Вальмовая крыша обычно имеет более низкий наклон, чем двускатная крыша, что делает добавление жилого пространства на чердаке немного менее привлекательным. Чаще можно увидеть чердак под шатровой крышей, чем спальню или бонусную комнату.
  • В зависимости от стиля вальмовой крыши она может быть подвержена утечкам. Впадины крыши и соединения наклонных сторон крыши могут пропускать воду, поэтому важно убедиться, что крыша установлена ​​с гидроизоляцией и надлежащим гидроизоляцией.

Варианты материалов для вальмовой крыши

Несмотря на то, что долговечность вальмовой крыши является главной достопримечательностью этого стиля, ее срок службы частично зависит от погодных условий в вашем районе, правильной установки, обслуживания и материалов, которые вы выбираете. Вальмовые крыши могут прослужить до 50 лет, если проверять их не реже одного раза в год и после штормов на предмет обломков и повреждений.

Вальмовые крыши могут быть построены из битумной черепицы, металла или черепицы. Металлическая или глиняная черепица, как правило, обеспечивает максимальную долговечность.

Архитектурные вариации вальмовой крыши

  • Бедро. Базовая вальмовая крыша имеет четыре наклонные стороны с треугольниками на двух сторонах и многоугольниками на двух других сторонах, которые пересекаются посередине на горизонтальном коньке.
  • Бедро и долина. Вальмовая крыша состоит из нескольких секций с наклонными сторонами. Область, где встречаются эти наклонные стороны, называется долиной. Этот тип крыши часто встречается в домах в современном стиле. В долине может скапливаться вода после ливня или таяния снега, поэтому важно нанести на эту часть крыши гидроизоляцию и проверить возможные повреждения или утечки.
  • Крест бедренный. Поперечно-скатная крыша похожа на перекрестно-двускатную крышу и включает отдельные вальмовые крыши на разных крыльях дома. Поперечно-вальмовая крыша будет иметь впадину на стыке двух секций. Различные крылья обычно образуют L- или T-образную форму.
  • Пирамида бедра. Шатровая пирамида, также иногда называемая крышей павильона, обычно имеет четыре равные стороны наклонной крыши, которые встречаются в центральной вершине. Стороны вальмовой крыши пирамиды представляют собой треугольники.
  • Полубедренный. Половарная крыша имеет две более короткие стороны и две более длинные стороны, а не четыре ровные стороны. Более короткие стороны создают карниз. Этот тип крыши, часто называемый остроконечной или остриженной двускатной крышей, имеет преимущество более легкого дренажа из желобов.
  • Бедро двоякое. Двухскатная вальмовая крыша имеет крутой уклон верхней и нижней части с пологим уклоном.
  • Капот. Крыша капота распространена во французской архитектуре, часто встречается в Луизиане.Этот тип крыши имеет двойной уклон со всех четырех сторон с более крутым уклоном на верхних участках и более пологим уклоном на нижних участках. Как правило, нижние откосы нависают над крыльцом или патио, обеспечивая тень, а крутая верхняя часть дает место для чердака или готового чердака под крышей.
  • Голландское двускатное бедро. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для спальни на чердаке или бонусной комнаты, потому что она включает фронтон около вершины крыши, часто со слуховым окном.

Шатровые крыши можно увидеть по всей территории США в жилых домах самых разных архитектурных стилей. Они предлагают практическое решение в условиях сильного дождя, льда и снега, а также в ветреных или подверженных ураганам районах. Поговорите со своим строителем или архитектором, чтобы узнать, соответствует ли вальмовая крыша вашему стилю, местоположению и бюджету.

Мишель Лернер — отмеченный наградами писатель-фрилансер, редактор и автор, писавший на темы недвижимости, личных финансов и бизнеса более двух десятилетий.

Разница между шатровой и двускатной крышей

Если бы вам дали фотографии разных конструкций крыш, узнали бы вы, что собой представляет каждая из них? Если вы не работаете в индустрии лучших кровельщиков в Канзас-Сити, мы предполагаем, что вы, вероятно, не работаете. Чтобы пополнить свой глоссарий кровельных терминов, сегодня мы собираемся обсудить разницу между шатровой и двускатной крышей.

Вальмовая крыша

Вальмовая крыша — это очень распространенная конструкция, которую строят для домов ваши кровельные компании в Канаде.Вальмовая конструкция не имеет вертикальных концов, и все стороны крыши спускаются к стенам, причем все скаты сходятся на вершине. Бедро — это внешний угол, который образуется при встрече двух соседних сторон. Эта конструкция крыши немного дороже для кровельных компаний в Канзас-Сити, чем другие, но по-прежнему широко популярна.

Типы вальмовых крыш включают:

  • Павильон
  • Полу-бедра
  • Голландский фронт
  • Мансарда
  • Тент

Вальмовая крыша не требует такого большого количества диагональных распорок, как другие конструкции.Он также хорош тем, что имеет желоба по краям, а его долговечность хорошо выдерживает погодные условия. Однако при таком дизайне не ожидайте много места на чердаке.

Двускатная крыша

В тех случаях, когда у шатровых крыш все стороны наклонены вниз и сходятся на вершине, конструкция двускатной крыши означает, что только две стороны имеют наклон вниз с фронтоном на каждом конце, в то время как две другие стороны являются стенами дома. По словам кровельных подрядчиков в Канзас-Сити, двускатная крыша так же популярна, как и шатровая, и, как и шатровая, существуют разные типы двускатных крыш:

  • Гамбрель
  • Открытый фронтон
  • Фронтальный бокс
  • Flying Gable
  • Крестовина

Ведущая кровельная компания в Канзас-Сити может предложить остроконечную крышу, если вам нужно чердак, так как там много места.Эту конструкцию намного проще спроектировать и построить, чем вальмовую крышу, и она отлично смотрится в сочетании с другими конструкциями крыш.

Продолжайте следить за нашим блогом, чтобы узнать больше о различных конструкциях кровли и советы по кровельным покрытиям. Если вы ищете кровельные компании в Канзас-Сити, Shamrock Roofing and Construction — это высоко оцененная и награжденная компания, специализирующаяся на кровле как для жилых, так и для коммерческих зданий в Канзас-Сити.

Вальмовая крыша против двускатной крыши и ее преимущества и недостатки

Вальмовая крыша против двускатной крыши — Если вам нужно построить дом с фундамента или если вы хотите отремонтировать свой дом, вы никогда не должны ошибаться, пренебрегая дизайном крыши.

Часто крышу очень недооценивают при проектировании и строительстве дома, но на самом деле это основная часть дома, которая защищает от ветра, дождя и снега.

По этим причинам очень важно выбрать тип крыши, подходящий для дома, чтобы максимально использовать ее преимущества.

На сегодняшний день в США в моде два типа крыш: Hip и Gable. Но какая из этих двух типов кровли лучшая?

В этой статье вы найдете все советы, необходимые для выбора подходящего типа крыши для вашего дома.
Вы откроете для себя плюсы и минусы вальмовой и двускатной крыши, чтобы выбрать вид крыши, который наилучшим образом подходит для вашего дома.

Что такое шатровая крыша?

В Америке все больше и больше людей выбирают шатровую крышу благодаря ее современному и простому дизайну и высокой прочности.

Эти крыши действительно очень устойчивы и могут выдерживать значительные нагрузки, такие как торнадо, метели и наводнения.

У этого типа крыши есть скаты одинаковой длины с каждой стороны, образующие гребень на вершине крыши.

«Вальм» — это зона крыши, где одна часть крыши встречается с другой. Особая форма этих крыш идеально подходит для районов с частыми порывами ветра или для районов в горах, где часто идет снег.

Особая форма крыши позволяет снегу скатываться вниз и предотвращает попадание снега на крышу с риском обрушения. Таким образом можно избежать обвалов.

Однако в случае сильного ветра форма крыши толкает ее вверх, снижая ее мощность и сводя к минимуму повреждения.

На этапе строительства эта крыша этого типа позволяет проектировщикам вставлять в дом характерные элементы, такие как потолки, увеличивая вентиляцию дома, и впоследствии можно будет добавить другие украшения поверх крыши.

Кроме того, другим значительным преимуществом этих крыш является возможность установки желобов с каждой стороны, чтобы обеспечить лучший поток воды и избежать возможных проникновений в случае наводнения или сильного дождя.

Эта крыша может иметь несколько форм; вы можете выбрать квадратное основание и пирамидальный наконечник или прямоугольное основание и пирамидальный наконечник.

Они могут быть построены из различных материалов, и все больше и больше дизайнеров выбирают их для своих проектов, и они подходят для коттеджей, бунгало и ранчо.

Стоимость вальмовой крыши

Из-за своей особой формы этот тип крыши намного дороже, чем двускатная крыша. Причина проста: он имеет гораздо более сложную конструкцию, которая требует больше времени, чтобы спроектировать наилучшим образом и построить больше материалов со сложной системой ферм или стропил.

Но хорошая новость заключается в том, что, выбрав этот тип крыши, вы можете сэкономить деньги на строительстве стен, потому что стены должны быть на одной высоте, и это делает строительство стены проще и быстрее, без каких-либо дополнительных работ, так как это тип кровли — саморез.

Установка вальмовой крыши в новом доме намного дешевле, чем замена крыши старого типа на шатровую, потому что сначала нужно снести старую крышу, снять ее (потратив много денег), а затем спроектировать новую крышу и установить Это.

Энергоэффективность

Они отлично подходят для зимних мест с большим количеством снега, благодаря своей форме, которая предотвращает скопление снега на крыше, но они также полезны в более теплом климате, поскольку позволяют воздуху свободно циркулировать в доме, сохраняя его свежим даже в помещении. лето. Карнизы вальмовой крыши защищают стену от солнечных лучей.

Техническое обслуживание

Если крыша построена правильно и правильно спроектирована, то техническое обслуживание будет минимальным.Следует иметь в виду швы вальмовой крыши.

Эти швы должны быть выполнены правильно, а крыша должна быть собрана с соблюдением всех правил. В противном случае швы не смогут обеспечить гидроизоляцию крыши, что приведет к проникновению воды и появлению мокрых пятен.

Однако этой проблемы можно избежать благодаря правильной установке.

Общие проблемы с шатровой крышей

Многие люди не ценят этот тип крыши, так как она оставляет очень мало места для чердака.Однако потерянную площадь можно компенсировать более хорошей вентиляцией дома и большим количеством вертикального пространства, которое можно использовать для установки потолков, вороньих гнезд и других аксессуаров, которые могут сделать дом уникальным и особенным.

Преимущества и недостатки вальмовой крыши

В заключение, здесь описаны преимущества и недостатки именно этого типа кровли

Плюсы
  • Они более устойчивы, чем двускатная крыша, благодаря уклонам.Вальмовая крыша более прочная и крепкая.
  • Они подходят для ветровых и заснеженных мест. Особая форма крыши позволяет снегу легко соскальзывать, а крыша может минимизировать воздействие ветра.
  • Они могут предложить отличную вентиляцию, а вертикальное пространство можно использовать для индивидуализации дома.
Минусы
  • Они очень дорогие. У них изысканный дизайн, и для них нужно много стройматериалов.
  • Кровля должна быть установлена ​​правильно с водонепроницаемыми швами.В противном случае вы обнаружите множество протечек воды.

Типы вальмовой крыши

Существует три типа вальмовой крыши.

Простое бедро:

Самый распространенный и используемый тип. Многоугольник с двух сторон и треугольник с двух других. Бока соединяются вместе с верхом, образуя простой гребень.

Поперечное бедро:

Этот вид аналогичен двускатной поперечно-двускатной крыше. Здесь используются отдельные вальмовые крыши с разными крыльями. Линия, где две крыши встречаются друг с другом, называется долиной и должна быть очень хорошо гидроизолирована, потому что это будет точка, где вода будет проникать больше.

Половина бедра:

Стандартная вальмовая крыша с двумя более короткими сторонами для создания карниза.

Двускатная крыша; Что такое двускатная крыша?

Двускатная крыша — еще один тип крыши, популярный в Америке. Этот тип крыши сильно отличается от крыши Hypo, и у него есть плюсы и минусы, которые мы рассмотрим в этой статье, где у вас будет вся информация, чтобы выбрать наиболее подходящий тип крыши для вашего дома. .

Происхождение названия.

«Фронтон» относится не к типу крыши, а к двум внешним стенам, поддерживающим крышу. Их называют «Концы Габеля».

Описание

Эта крыша имеет две противоположные наклонные стороны, которые соединяются в верхней части линии крыши, образуя своего рода перевернутую букву «V». Козырёк крыши перпендикулярен торцу фронтона.

Эти крыши классифицируются по номерам (например, 8 из 12, 12 из 12).

Первое число обозначает подъем крыши; второй — это бег.Первое число нужно рассматривать по вертикали, второе число по горизонтали.

Они не ограничены определенной ориентацией и могут быть размещены в любом месте дома. Положительным моментом является возможность объединения нескольких фронтонов вместе.

Этот тип крыши уже использовался много веков назад и описан в нескольких книгах Натаниэля Хоторна, автора «Алой буквы».

Некоторые люди называют эту крышу «скатной» или «остроконечной», а двускатные крыши очень популярны в США, где вы можете найти множество домов с их знакомой треугольной формой.

Достоинства и недостатки двускатной крыши

Плюсы
  • Защищают от воды и снега.
  • У вас будет много места под чердак.
  • Обеспечивают хорошую вентиляцию.
  • Легко построить и дешевле, чем вальмовая крыша.
Минусы
  • Они не подходят для районов, подверженных ветрам и ураганам, потому что крыша может обрушиться, если она не будет построена должным образом. Ветер может с большой опасностью отделить некоторые материалы от фронтона и оторвать крышу от стены.В случае двускатной крыши в ветреной зоне будьте осторожны, используйте соответствующие распорки и проводите регулярные осмотры после каждого шторма, чтобы предотвратить дальнейшие повреждения в будущем. Материалы Эти крыши могут быть покрыты всеми наиболее распространенными строительными материалами, такими как асфальт или терракота. Однако мы рекомендуем использовать металлическую черепицу или стоячий шов, чтобы предотвратить проникновение воды. Также для регионов с большим количеством снега лучше использовать крышу класса 10/12.

Виды двускатной крыши

Боковой фронтон:

Односкатная односкатная крыша с двумя наклонными сторонами.Обе стороны встречаются в центре здания. Секция может быть открытой (открытая двускатная крыша) или закрытой (двускатная крыша коробчатой ​​формы).

Пересеченный фронтон:

Соединение двух двускатных частей крыши. Гребни перпендикулярны друг другу, а длина, шаг и высота могут отличаться друг от друга.

Этот дизайн отлично подходит для домов с отдельными крыльями, потому что дизайнер может использовать скрещенную двускатную крышу, чтобы акцентировать внимание на различных частях дома. Его используют в домах «Кейп-Код» и «Тюдор».

Передний фронтон:

Фронтальная двускатная крыша размещается у входа в дом. Используется в домах в «колониальном» стиле.

Голландская двускатная крыша:

Этот стиль представляет собой гибрид вальмовой и двускатной крыш. Вы можете сделать это, разместив двускатную крышу наверху вальмовой крыши, чтобы освободить больше места и сделать дом более стильным.

Стоимость двускатной крыши

Этот тип кровли дешевле шатровой; это моделирование, основанное на данных, собранных во время строительства новых домов.Превращение крыши в двускатную крышу может привести к увеличению расходов на 5000/10000 долларов США в зависимости от размера проекта.

В любом случае, это просто моделирование, позволяющее получить общее представление о затратах.

  • Работы по обрамлению двускатной крыши обходятся в 8/12 $ за квадратный фут поверхности. Цена на крышу площадью 1500 квадратных футов составит от 12000 до 18000 долларов США. Работа над несколькими фронтонами и мансардными окнами может увеличить эту сумму до 25000 долларов США.
  • Материалы для каркаса стоят 1-2 доллара за квадратный фут.На нашей крыше площадью 1500 квадратных футов стоимость составит до 1500/3000 долларов.
  • Покрытие крыши (необходимо для предотвращения протекания воды) может быть выполнено из различных материалов, таких как асфальт, тряска, шифер, стоит около 4/20 $ за квадратный фут. Эта цена зависит от материала, который выбран для покрытия крыши. На нашей крыше площадью 1500 квадратных футов цена будет в раме 6000/30000 $.
  • На рынке доступны предварительно собранные фермы фронтона, которые могут позволить значительную экономию в этом процессе, около 30%, поскольку крышу нельзя строить с нуля.Представьте эту опцию подрядчику, чтобы точно узнать, сколько денег вы можете сэкономить.

Вальмовая крыша и завершение двускатной крыши

Основное различие между вальмовой крышей и двускатной крышей будет заключаться в общем дизайне и функциональности каждой из них. Шатровые крыши имеют стиль, при котором все стороны крыши наклонены вниз над стенами вашего дома. У двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому.

Выбрать тип крыши вместо другой непросто, потому что это операция, которая требует от вас изучения различных факторов, таких как эстетика дома, местоположение, погодные условия и многое другое.

Кроме того, затраты на строительство крыши — это вариант, который может повлиять на ваше решение.

Информация о статье предназначена для того, чтобы помочь вам выбрать лучшую крышу, но вам нужно проконсультироваться с архитектором или каменщиком, чтобы получить лучший совет и сделать правильный выбор.

Не пытайтесь сэкономить на крыше, потому что она является неотъемлемой частью дома и защищает его от ветра, дождя и снега. Некачественная работа будет опасна для всей семьи и может привести к таким проблемам, как влажность и протечка воды.

Выберите качественную крышу для полной безопасности и защиты.

Какой тип крыши я должен сделать шатровой или двускатной?

Автор: Чак Маги | Февраль 2021 в 16:14

Какой тип крыши мне следует сделать вальмовой или двускатной? Вы проектируете свой новый дом? Итак, это идеальный момент, чтобы определить некоторые важные характеристики кровли и конструкции. Сделав правильный выбор при проектировании дома, вы с годами извлечете из него максимум пользы. В этом смысле решающим решением является выбор правильного типа крыши для вашего дома.

Все типы крыш преследуют одну и ту же цель: защитить семьи и их дома. Большинство из них имеют наклон, поэтому дождевая вода и тающий снег могут стекать в желоба. Но какую крышу я должен дать своему дому?

Мы можем классифицировать крыши не только по материалам, но и по форме. Здесь мы покажем вам типы крыш по их конструкции и критерии, по которым вы должны выбрать лучшую для вас.

Как в Атоке, так и в районе Мемфиса, штат Теннесси, вы обычно найдете два типа жилых крыш.Это вальмовые и двускатные крыши.

В чем разница между ними? Он находится на склонах по бокам.

Двускатная крыша имеет два ската, идущих от пика конька до карниза крыши. Эти склоны имеют форму треугольника. Между тем, вальмовые крыши имеют четыре ската, соединяющиеся на пике крыши и спускающиеся к стенам дома.

Далее мы опишем существующие стили кровли, чтобы вы могли выбрать лучший для своих нужд.

Пояснения к вальмовой и двускатной крыше

Вальмовая крыша имеет четыре смежные наклонные стороны.Каждая сторона имеет одинаковую длину. Все они соединяются наверху крыши, образуя вершину пирамиды.

Этот тип крыши не имеет вертикальных концов, независимо от того, квадратная или прямоугольная конструкция дома. Кроме того, соседние стороны наклонены внутрь, образуя гребень.

Можно сказать, что у вас вальмовая крыша, если каждая сторона крыши наклоняется вниз, пока не наткнется на стены дома. Кроме того, карниз крыши располагается поверх стен.

  1. Вальмовые крыши более устойчивы, чем двускатные.Если вы живете в районе, где часты сильные ветры и штормы, это важное преимущество.
  2. Они прочные и прочные благодаря наклону внутрь. Таким образом, они являются отличным вариантом кровли для ветреных областей с большим количеством снега, таких как Новая Англия.
  3. Наклон сторон облегчает скольжение снега и дождя без стоячей воды.
  4. Вы можете добавить слуховые окна, чтобы получить дополнительную жилую площадь.
  1. При неправильной установке они могут иметь протечки вокруг слуховых окон или дополнительных швов.
  2. Они предлагают более низкое чердак, так как каждая из их сторон наклонная.
  3. Вальмовые крыши имеют более сложную конструкцию. Поэтому для их установки требуется больше материалов и квалифицированный персонал.
  4. Как прямое следствие предыдущего афера, вальмовые крыши дороже, чем двускатные.

Тем не менее, модернизация кровли возможна с помощью Long Roofing, которая предоставляет в ваше распоряжение несколько вариантов оплаты.

Вы можете найти следующие типы вальмовых крыш:

Крыша павильона: Этот вариант вальмовой крыши возвышается над квадратным зданием.Здесь все стороны крыши сходятся вместе, образуя центральную вершину. Он имеет форму пирамиды.

Мансардная крыша: В этом типе каждая сторона крыши состоит из двух частей, каждая из которых имеет разные углы наклона. Нижняя часть имеет более выраженный уклон, чем верхняя.

Половатная крыша: она также получила название двускатной крыши. Этот вариант имеет место, когда двускатная крыша включает в себя скатную часть крыши, отходящую от конька. Эти секции дополняют двускатную крышу.

Двускатные крыши также получили название скатных или остроконечных крыш.Их легко узнать по форме треугольника. У них две наклонные стороны, образующие вид наверху, а стороны оканчиваются карнизом крыши.

Этот тип крыши является самым популярным в США, потому что его легко построить. Кроме того, они позволяют легко стекать дождю, снегу и мусору. Двускатные крыши устанавливаются на каркас, установленный вместе с конструкцией дома.

  1. Этот тип крыши отлично подходит для защиты от снега, воды и мусора.
  2. Они предлагают место для чердаков, что позволяет вентилировать ваш дом.Итак, это ключевое различие, если вы выбираете между постройкой двускатной или вальмовой крыши.
  3. У них простая конструкция, и их относительно легко построить.
  4. Их простота делает их более доступным вариантом по сравнению с другими более сложными стилями крыш.
  5. Комбинируя двускатные крыши, можно получить красивый дизайн.
  1. Двускатные крыши не так устойчивы к сильным ветрам и ураганам. Следовательно, для тех районов, где часто бывают сильные ветры, они не лучший выбор.
  2. Эти крыши требуют прочного каркаса и конструкции, поэтому крыша имеет прочную опору, способную противостоять сильным ветрам.
  3. Если крыша имеет широкий свес, высока вероятность того, что сильный ветер поднимет и откроет крышу.

У вашего дома двускатная крыша, и вы живете в ветреной местности? Затем вы должны проверять свою крышу после каждого сильного ветра и убедиться, что она имеет надлежащую опору.

Варианты этого типа крыши следующие:

Dutch Gable: этот тип крыши представляет собой смесь двускатной и вальмовой крыши.Двускатная крыша располагается поверх вальмовой крыши. Эта комбинация предлагает большее пространство на чердаке.

Поперечно-двускатная крыша: этот стиль имеет место, когда как минимум две двускатные крыши пересекаются друг с другом, образуя угол. Обычно мы находим эти крыши в домах с гаражами, примыкающими к дому, или в домах с разными крыльями.

Передняя двускатная крыша: на этих крышах фронтон является передней частью дома, а входная дверь находится под фронтоном. Такой дизайн типичен для домов в колониальном стиле.

Какой стиль кровли вы предпочитаете?

Команда опытных кровельщиков Admiral Roofing получила аккредитацию Owens Corning Platinum Preferred для замены кровли.Только один процент кровельщиков в Соединенных Штатах достигает этой награды. Поэтому наша команда может установить кровлю любого стиля, подходящего для вашего дома.

Вы уже знаете, какой будет стиль кровли в вашем доме? Напоминаем, что вы всегда можете связаться с Admiral Roofing для получения бесплатной консультации на дому. Кроме того, вы можете посетить нас онлайн или позвонить нам по телефону 901-329-1500 для оценки в Атоке или Мемфисе, штат Теннесси.

Добавить комментарий

Ваш адрес email не будет опубликован.
