Котлы электрические двухконтурные: Электрические котлы двухконтурные, купить котел электрический двухконтурный в Москве

видео-инструкция по монтажу своими руками, особенности отопительных изделий, цена, фото

Несмотря на то, что газ является наиболее оптимальным топливом для систем отопления, в нашей стране газифицированы далеко не все поселки, особенно дачные. Поэтому двухконтурные электрические котлы отопления, которые обеспечивают не только обогрев, но и подачу теплой воды, пользуются определенным спросом среди потребителей. В данной статье мы подробней ознакомимся с особенностями и видами этих устройств.

Электрический двухконтурный котел

Особенности электрических котлов

Достоинства

В первую очередь рассмотрим достоинства двухконтурных котлов, благодаря которым они и пользуются определенной популярностью:

  • Простота монтажа – в отличие от газовых установок, электрические котлы не требуют подведения газовых труб к дому, чем не только упрощают монтаж системы отопления, но и удешевляют ее.
  • Экологичность и бесшумность
    – в процессе работы эти приборы не выделяют продуктов горения, а также работают совершенно бесшумно. Поэтому нет необходимости выполнять в стене отверстие и устанавливать дымоход.
  • Пожаробезопасность и простота эксплуатации – двухконтурные электрические отопительные котлы могут работать в автоматическом режиме, к тому же они более пожаробезопасные, так как при работе отсутствует открытый огонь.
  • Небольшие габариты и незначительный вес, что позволяет сэкономить место в доме и не выделять отдельное помещение для установки котла.
  • Невысокая цена – электрические аппараты стоят дешевле, чем газовые.

По этим причинам электрические котлы иногда используют не только в загородных домах, но и городских квартирах.

Электрический котел в интерьере

Недостатки

Конечно же, недостатки у этого устройства тоже имеются, и заключаются они в следующих моментах:

  • Перебои с электроснабжением – нередко возникают по причине природных катаклизмов, а также работы соответствующих служб;
  • Высокая стоимость электроэнергии – является основным недостатком электрокотлов.
  • Потребность в мощной электропроводке – если провода в доме имеют малое сечение, то их придется заменить, в противном же случае устройство невозможно будет использовать на полную мощность.

Отсюда следует, что прежде чем остановить свой выбор на электрокотле, необходимо взвесить все за и против. Устанавливать его имеет смысл только в том случае, если нет возможности использовать отопительный прибор, работающий на более дешевом виде топлива.

Напольный электрический котел

Устройство и виды

Электрический двухконтурный котел отопления имеет довольно простое устройство и состоит всего из двух основных элементов:

  • Теплообменника с нагревательными элементами;
  • Блока управления.

Для бытовых нужд эти устройства изготавливаются в двух вариациях:

  • Двухфазные;
  • Трехфазные.

Если мощность превышает 12 кВт, то аппарат обязательно трехфазные. Менее мощные устройства делают двухфазными. Кроме того, все котлы различаются по способу монтажа в помещении, они бывают:

Напольные Как не сложно догадаться, эти устройства устанавливаются на полу. Как правило, напольными делают котлы мощностью превышающей 6 кВт, что связано с их довольно крупными габаритами. Их особенностью является высокий КПД, который достигает 90 процентов.
Настенные Пользуются большой популярностью в коттеджах и загородных домах, так как монтируются на стену и не отнимают много места.

Следует также отметить, что помимо двухконтурных котлов, которые работают как на обогрев помещений, так и для системы горячего водоснабжения, существуют и одноконтурные. По сути, это упрощенный вариант аппаратов, которые подогревают воду только для нужд отопления.

На фото – электродный котел

По способу нагрева устройства делятся на несколько видов:

Электродные Нагрев воды в этих аппаратах осуществляется за счет пропускания через нее переменного тока.В случае коротких замыканий или утечки теплоносителя эти аппараты автоматически отключаются, поэтому являются безопасными.
ТЭНовые В этих устройствах нагрев воды осуществляется за счет использования ТЭНов, работающих по принципу обычных кипятильников.
ТЭНовые котлы зарекомендовали себя как достаточно простые и надежные устройства.

Совет!
После того как вы установите двухконтурный электрический котел отопления , возникнет вопрос – как снизить энергозатраты и сделать отопление дешевле?
Обеспечить некоторую экономию могут специальные устройства – программаторы.
Их использование позволит уменьшить энергопотребление до тридцати процентов без потери качества обогрева.

Электрический котел в загородном доме

Область применения

Инструкция по применению электрокотлов отопления допускает их использование для обогрева:

  • Квартир;
  • Дач и загородных домов;
  • Офисов;
  • Производственных помещений;
  • Больниц и школ;
  • Складов и пр.

Зачастую их применяют как для традиционных систем отопления, так и устройства теплых полов.

Совет!
Электрокотел можно использовать не только как основной прибор отопления, но и резервный, к примеру, он может быть дополнением к аппарату, работающему на твердом топливе.

Схема подключения электрического котла

Особенности подключения

Подключение электрического котла к системе отопления не отличается от монтажа газовых или твердотопливных приборов. Единственное, как уже было сказано выше, прибор не требует наличия дымохода.

Как правило, подключение аппарата осуществляется к готовой системе отопления, устройство которой зависит от особенностей жилья, таких как:

  • Площадь;
  • Количество этажей;
  • Количество комнат и т.д.

После монтажа системы, котел подключается к трубам резьбовым соединением. При этом необходимо правильно соединить своими руками выходной и входной патрубки. Кроме того, двухконтурные котлы имеют дополнительно два патрубка для входа холодной воды и выхода горячей.

Чтобы включить устройство, достаточно просто подключить его к электричеству. После выполнения монтажных работ, следует проверить работу системы отопления и горячего водоснабжения. Если проверка прошла успешно, далее нужно лишь задать определенные режимы работы прибора, после чего он будет работать автоматически.

Котел от отечественного производителя – Галан

Совет!
В настоящее время на рынке представлены электрокотлы как от зарубежных, так и отечественных производителей.
Причем, качество последних ничуть не уступает импортным изделиям, при том, что стоимость их значительно ниже.

Вот, собственно и все основные особенности электрических двухконтурных котлов.

Вывод

Использование электрических двухконтурных котлов является отличным способом обеспечения комфортных условий проживания в тех случаях, когда жилье не подключено к газопроводу. Эти устройства не только эффективны, но и удобны в эксплуатации, хотя и не лишены некоторых недостатков.

Из видео в данной статье можно подчерпнуть некоторую дополнительную информацию по этой теме.

Электрический двухконтурный котел отопления частного дома

Как и одноконтурный, электрический двухконтурный котел для отопления дома может быть настенным и напольным. Он может подключаться к однофазной и трехфазной сети. При этом некоторые модели оснащены двумя схемами соединения тэнов: одна на 220 вольт, а другая на 380 вольт. Переключение с одной схемы на другую выполняется вручную специальным тумблером. Более подробно о принципе работы всех видов электрокотлов мы рассказывали в предыдущий раз. Сегодня же мы поговорим только про двухконтурные агрегаты, как они работают и почему они так непопулярны среды населения нашей необъятной родины.

Принцип работы двухконтурного электрического котла

Двухконтурный котел обогревает помещение и снабжает дом горячей водой.

Принцип работы электрического двухконтурного котла для отопления дома заключается в том, что он может работать сразу в нескольких направлениях:

  • подогрев теплоносителя;
  • подогрев воды для бытовых нужд (горячее водоснабжение).

Сразу определимся, что двухконтурный электрический котел отопления – это по определению только тэновый нагреватель, в котором нагрев осуществляется посредством тэнов. Помимо этого существуют индукционные и электродные котлы, но в них контура ГВС быть не может, конструктивно это невозможно.

В двухконтурном электрическом котле отопления есть два кольца циркуляции, одно из которых замкнутое. Между собой они не пересекаются, по крайней мере, по задумке этого быть не должно, а на практике все же случаются сбои.

Получается, что для каждого контура должен быть отдельный нагреватель, который сможет работать независимо в своем, собственном режиме. Помимо этого электронный блок управления должен предусматривать возможность регулировки температуры нагрева жидкости для каждого контура отдельно.

Нагревательные элементы на контуре высокотемпературного отопления поддерживают определенную пользователем температуру в самой системе или же в помещении. Разница в том, какие датчики и где установлены. Датчик температуры, встроенный в котел электрический отопительный двухконтурный, может снимать показания температуры теплоносителя или воздуха в доме. Исходя из этих данных, блок управления включает или выключает нагреватель. Контроль температуры воздуха удобнее, так как можно задать одинаковую температуру для всего отопительного периода.

Например, надо чтобы в доме было 22 градуса. Если на улице сильный мороз, то котел электрический отопительный двухконтурный будет работать больше, чем в теплые дни. Таким образом, температура воды в контуре изменяется, подстраиваясь под погодные условия. Контур ГВС работает несколько по-иному. При открывании крана срабатывает датчик, который мгновенно включает тэн. Проточная вода из водопровода нагревается. Естественно, агрегат потребляет больше электроэнергии, когда задействованы оба контура. Степень нагрева контролируется прямо в котле, при этом от нагревателя до смесителя должно быть не более 10 метров.

Современные газовые котлы в квартире показали себя на все 100%, только положительные отзывы.



О том как умный дом управление отоплением берет под свой контроль можно прочитать здесь.

Почему не стоит покупать двухконтурный электрокотел

Если у вас стоит двухконтурный электрокотел, то однажды вы можете увидеть нечто похожее.

Двухконтурный электрокотел для отопления дома не пользуется спросом. Да и предложений по такому виду оборудования крайне мало, что также свидетельствует о невысокой его популярности, ведь если есть спрос, предложение не заставит себя ждать. Начнем с того, что двухконтурные электрические котлы для отопления частного дома достаточно сложные и дорогие аппараты. К примеру, если вы купите отдельно одноконтурный котел для отопления и бойлер для горячей воды, то ваши расходы будут втрое меньше. Дальнейшая эксплуатация будет удобнее, а счета за электроэнергию будут приблизительно одинаковые.

Любой инженер вам скажет, что чем проще прибор, тем он лучше и надежнее. Все дополнительные опции и навороты ведут к тому, что появляется больше потенциальных неисправностей. Следует понимать, что поломка какого-либо элемента котла непременно ведет к тому, что дальнейшая его эксплуатация становится невозможной. Без горячей воды можно потерпеть, как показывает жизненный опыт, достаточно долго, а вот без отопления – никак.

Двухконтурные электрокотлы для отопления частного дома не рекомендуют использовать совместно с антифризом, тем более этиленгликолевым.

Подмес теплоносителя в контур ГВС, как мы уже отметили ранее, случается часто. Поэтому, в таких системах вы можете увидеть, бегущую из-под крана голубую или зеленую жидкость. Это антифриз. Мало того, что химия, так он же еще уходит в канализацию. Значит, придется восполнять потери, а это растраты, да и заниматься нужно, чтобы залить жидкость в систему отопления.

Подытожим минусы двухконтурных котлов:

  • очень дорого;
  • слишком сложный аппарат, в котором есть много чему поломаться;
  • нельзя использовать антифриз в качестве теплоносителя;
  • нельзя чтобы до кранов с горячей водой было больше 10 метров.

Из преимуществ только компактность. Как-то маловато за такую-то цену и сложности с эксплуатацией взамен получить всего лишь компактность.  Для наглядности сравним цены на двухконтурные котлы с комплектом одноконтурного агрегата и бойлера.

  • двухконтурный котел стоит порядка 600 американских долларов;
  • одноконтурный электрический котел отоплениястоит от 90 долларов;
  • за бойлер для нагрева воды объёмом 80 литров производители просят от 65 долларов.

Все цены указаны за дешевые модели, чтобы быть объективными, так как любой из приборов можно найти в несколько раз дороже. Как видите, за одноконтурный нагреватель и бойлер вы отдадите 155 долларов США, что почти в четыре раза меньше чем один двухконтурный агрегат. Пусть обвязка электрокотла для отопления и бойлера для ГВС обойдется дороже, но стоимость нескольких дополнительных фитингов и кранов несопоставима с такой колоссальной разницей в цене.

Интересно, как сделать так, чтобы система отопления коттеджа работала как часы на протяжении долгого времени? Тогда уделяйте внимания, даже как казалось бы, мелочам.



О том как обустроить отопление коттеджа тепловыми насосами читайте здесь.

Трехконтурные электрические котлы?

Это коллектор. Он размещается в отдельном ящике.

Бывают ли трехконтурные электрические котлы отопления? Ответ очевидный – нет, не бывает. Хотя техническая возможность создать несколько контуров есть даже для самого простого нагревателя. Рассмотрим, какие могут быть варианты. Допустим, у нас есть двухэтажный дом и мы хотим отдельно пустить отопление на первом и втором этажах, а также систему водяного теплого пола, которую также можно разделить для разных этажей. В итоге мы получим даже четыре контура.

Разделять контуры между собой будет коллектор. Коллектор – это металлическая трубка с отверстиями для входа и обратки теплоносителя. Применение коллектора позволит отключать один из контуров независимо от остальных. Это может пригодиться, когда потребуется ремонт. При этом надо понимать, что котел будет нагревать теплоноситель одинаково для всех контуров. К коллектору подходит одна труба подачи и от него к котлу идет одна труба обратки. Разветвления начинаются после коллектора.

В теплом полу температура теплоносителя не должна превышать 35 градусов, иначе пол будет слишком уж теплый, что создает некий дискомфорт. Как же быть, когда котел поднимает температуру воды до 65, что необходимо для прогрева помещения. Для этого устанавливаются трехходовые клапаны, которые регулирует степень нагрева жидкости, подмешивая воду из обратки.

Но в случае с электрическими котлами такие сложные манипуляции просто неуместны. Оптимальный вариант:

  • одноконтурный котел для высокотемпературной системы отопления;
  • электрический теплый пол там, где это необходимо;
  • бойлер для ГВС.

По сути, разницы в энергопотреблении не будет, при этом все приборы будут автономными, что существенно облегчает их обслуживание. К тому же купить их можно постепенно, по мере поступления средств. Монтаж также проще, не надо выдумывать сложных схем с дополнительным оборудованием. По поводу теплых полов, то современные инфракрасные маты можно расстилать прямо под линолеум. Их можно демонтировать и переносить в другое место.

P.S. (post scriptum)

Покупка двухконтурного электрокотла для отопления квартиры в перспективе не несет за собой никакой выгоды своему потенциальному владельцу. Если купить нагреватели для системы отопления и ГВС отдельно, то это будет значительно дешевле и удобнее. Про водяные теплые полы, работающие от электрокотла, вообще лучше забыть. Есть альтернатива – электрические теплые полы, которых несколько видов. Вероятность утечки теплоносителя исключается и даже при появлении поломки перестанет функционировать только какая-то часть теплого пола. Самые новые инфракрасные маты вообще не боятся повреждений.

Двухконтурные электрические котлы отопления: основные характеристики, виды, особенности

Содержание:

1. Особенности
2. Принцип работы двухконтурного электрического котла отопления
3.  Характеристики отопительных котлов
4. Стоимость
5. Выбор лучшей продукции

Особенности погодных условий нашей страны требуют обязательного обустройства системы отопления. В то же время, не во всех населенных пунктах имеется газовая магистраль. Исключая вариант с печным отоплением, попытаемся разобраться, как же быть в таком случае.

В наши дни существует отличный вариант – установить двухконтурный электрический котел отопления. Оборудование не требует сложных инженерных расчетов и занимает совсем немного места. Котел позволит поддерживать температуру в автоматическом режиме.

Модели отопительной системы представлены широким ассортиментом. Выбранные устройства должны подходить к конкретным условиям эксплуатации. И для того, чтобы соотнести все параметры, достаточно понять, как устроены двухконтурные электрические отопительные котлы.

Особенности

Система котла представляет собой устройство для подогрева теплоносителя и подачи тепла. Двухконтурные электрические котлы существенно превосходят газовую технику, в том числе и по конструкционным особенностям.

Принцип работы оборудования может иметь одноконтурную или двухконтурную систему отопления. Второй вариант позволяет не только обогреть помещение, но и обеспечивает подачу горячей воды. В этом заключаются практические или бытовые функции прибора. Читайте также: «Одноконтурная система отопления — возможные схемы реализации».

Элементы подогрева теплоносителя в двухконтурных отопительных системах:
  • Электронагревательный прибор, имеющий вид металлической трубки.
  • Электроды.
  • Обогреватели инфракрасной технологии.
Двухконтурные электрические котлы используются в домах, не имеющих горячего водоснабжения. Поэтому такой котел выполняет не только отопительные функции, но еще и снабжает жильцов горячей водой в достаточном количестве. Оборудование не представляет опасности в эксплуатации и не выделяет вредных химических веществ. Котлы способны осуществлять автоматическую работу, не требуя обязательного присутствия жильцов в доме.

Принцип работы двухконтурного электрического котла отопления

Модель включает в свой состав два контура. Эти элементы работают самостоятельно, и не связаны между собой. В задачу первого контура входит подача теплоносителя для отопления, а второй контур отвечает за обеспечение дома горячей водой.

В стандартную комплектацию отопительного котла входят:

  1. Нагреватели температуры (2 элемента).
  2. Объемный бак.
  3. Клапан для предохранения.
  4. Отвод воздуха во время циркуляции тепла и воды.
  5. Насос.
  6. Автоматическая система котла.

Действенный принцип работы котла связан с преобразованием электрической энергии в тепло. Для этого используются электронагреватели в виде трубок – ТЭН. Они создают условия для нагрева теплоносителя. После этого в работу вступает насос, обеспечивающий циркуляцию теплоносителя.

Рабочий контроль находится в ведении регулятора управления (прочитайте также: «Погодозависимое управление отоплением»). При снижении комнатной температуры, аппарат подает специальный сигнал. Происходит запуск нагревательной системы. Параллельно с ней в дело вступает насос, отвечающий за рабочее давление теплоносителя. Достигнув оптимального значения, система отключает блоки механизма.

Современные двухконтурные электрические котлы отопления используют систему предохранения. Если давление теплоносителя будет превышено, сработает клапан безопасности. Это будет означать, что допустимый предел следует снизить. Нагревательный блок не должен перегреваться. За его эксплуатацию отвечает выключатель температуры.

Характеристики отопительных котлов

Как известно, отопительные котлы различаются между собой. Разницу рационально рассматривать, опираясь на модель конкретного производителя теплового оборудования. В качестве примера, попытаемся сравнить несколько котлов от фирмы Bosch.

Немецкая компания занимается выпуском электрических двухконтурных отопительных систем. При этом качество продукции находится на самом высоком уровне. Но наравне с надежностью, котлы стоят немалых денег, что делает их своеобразным продуктом. В этом отношении следует определиться, что важнее: стоимость или качество. Котлы от компании Bosh прослужат долгое время.

Рассматривая конкретные модели, остановимся на котле – GWR 5/15. Источник его питания может включать три фазы. Котлы обладают объемным бачком и насосом для распределения тепловой энергии.

Любой электрический отопительный двухконтурный котел немецкого производства имеет следующие преимущества:
  • Относительно небольшую массу;
  • Небольшие размеры;
  • Эстетичный дизайнерский вид;
  • Высокие экологические параметры;
  • Отсутствие значительного шума.
Двухконтурный электрический котел является наиболее продаваемой моделью. О причинах такого выбора мы говорили чуть выше. В то же время, на сегодня газовое оборудование гораздо популярнее, чем электрическое.

Причины не использования электрических отопительных котлов:

  1. Немалые затраты на электричество.
  2. Отсутствие площадей для выделения более 10 кВт электроэнергии.
В этих условиях рациональным выглядит использование отопительных котлов в качестве резерва. Вышеперечисленные недостатки перекрывают все плюсы отопительной системы.

Стоимость

Стоимость отопительных котлов связана с различными факторами. Главный из них – брендовая отопительная продукция. Такие котлы будут существенно превосходить в цене отечественные модели электрического теплового оборудования.

Продукция таких брендов, как Vaillant, Protherm или Baxi обойдется в 500 или в 1000 евро, в зависимости от товара. Но даже такие цены существенно ниже цен на газовые модели.

При небольшом бюджете, рекомендуем ориентироваться на импортные модели и продукцию отечественных производителей.

Стоит отметить, что современные предприятия нашей страны стараются использовать импортные узлы котлов. Это делает их продукцию конкурентоспособной на рынке теплового оборудования. Все это существенно отражается на стоимости товара.

Выбор лучшей продукции

Дать четкий ответ невозможно, но если учесть все требования, то картина будет более понятной (детальнее: «Как выбрать электрокотел: полезные советы»). При покупке основного отопительного котла следует обращать внимание на его экономичные характеристики.

В этом компоненте лучше других преуспели итальянские и немецкие модели. Производители позаботились об оснащении продукции современными технологиями. Поэтому техника способна экономно расходовать электроэнергию. Двухконтурные электрические котлы зарубежных производителей пользуются большим спросом.  Читайте также: «Какой электрический двухконтурный котел для отопления лучше выбрать».

При покупке резервного оборудования рекомендуется остановить свой выбор на дешевых системах. Их мощности будет достаточно для замены основного котла, при выходе последнего из строя.

Какой двухконтурный электрический котел выбрать? Или круглый год водопровод или

Когда принимается ответственное решение о приобретении электрокотла для организации отопительной системы жилого дома и подачи горячей воды, то следует брать во внимание, что для оптимальной работы потребуется обеспечить подведение стабильного источника электричества к котлу.

Также спланировать бюджет ежемесячных расходов на его обслуживание.

Двухконтурные электрические котлы – плюсы и минусы

Если современный жилой объект невозможно подключить к стандартной отопительной и водоснабжающей системе, то выходом является приобретение качественного электрического котла двухконтурного типа.

При покупке котла каждый покупатель рассматривает приобретение с точки зрения приемлемой цены, технических характеристик изделия и экономической целесообразности его приобретения.

Давайте более предметно рассмотрим основные преимущества использования двухконтурного электрического котла, чтобы подойти к его покупке осознанно.

Основной сферой применения котлов производства являются частные жилые дома. Именно там продуктивность их работы особенно очевидна. Для установки потребуется лишь рабочая поверхность, которая находится в непосредственной близости от источника электричества.

Именно электрический котел способен обеспечить бесперебойную подачу воды в доме, который находится на отдаленной местности и не имеющий возможности быть подключенным к газовой магистрали.

И все же главным преимуществом изделия является компактность и доступный монтаж.

Нельзя также забывать, что двухконтурный котел, выполняющий функцию отопительной системы, основывается на экологически чистой технологии. Отопительный электрический двухконтурный котел не излучает никаких вредных веществ и не использует для работы воздух в помещении.

Для его практического применения не нужно заботиться об организации отдельной комнаты, поскольку электроприбор с комфортом размещается на малой площади, тем самым экономя пространство.

А двухконтурный электрический настенный котел вообще может найти своё место на любой стене. Следовательно, отпадает необходимость задумываться об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!

В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно если вы приобретаете электрический двухконтурный котел производства Германии!

Немаловажным фактором является показатель потребления электричества, где двухконтурным электрокотлам из Германии просто нет равных! Электроприбор работает абсолютно бесшумно и не издает никакого гула и вибраций.

Что касается обслуживания электрокотла, то практика показывает невероятную стойкость и долговечность агрегата. Единственным узлом системы, который требует от обладателя пристального внимания – это надежное подключение котла к электричесокй сети.

В случае резких скачков в электрической сети электрокотел подвергается нагрузкам, способным нарушить его работу.

Своевременная диагностика оборудования поможет оперативно выявить проблему и избавиться от неё без последствий. Поскольку электрокотел работает без использования открытого очага огня, то ремонт становится весьма посильной задачей.

Для дополнительного, комфортного обогрева комнаты в вашем доме с помощью электричества – подойдет камин электрический угловой. Поверьте, он впишется в любой интерьер.

Схема электроотопления частного дома описана по адресу:  https://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html

Как перед приобретением подсчитать свои расходы на эксплуатацию отопления?

Расчет можно произвести исходя из практичных показателей, например, чтобы отопить 10 кв. м. помещения, то расход электроэнергии составит около 1 кВт.

Кроме того, если в доме планируется установка двухконтурного котла, чтобы обеспечить подогрев и подачу горячей воды, то потребуются дополнительные резервы мощности.

Сделать оптимальный подсчет также помогут среднестатистические показатели расхода воды сопоставимые с техническими возможностями электрокотла.

Зная среднестатистические данные о нагреве воды электрокотлом, и подсчитав все расходные точки воды в доме, можно достаточно точно расчитать необходимые объемы котла для обеспечения горячего водоснабжения.

Двухконтурный электрокотел подключается к обычной электрической сети. При этом котел оборудован автоматикой, благодаря которой он сначала включает функцию нагнетания температуры в теплоноситель, а потом переходит в дежурный режим и лишь поддерживает постоянную температуру.

Виды и критерии выбора двухконтурных электрических котлов

Если нет возможности провести в дом газ, решать проблему с автономным отоплением и нагревом воды приходится с помощью альтернативных источников энергии. Можно установить солнечные генераторы, топить дровами или пеллетами. Однако лучшим решением может стать двухконтурный электрический котел.

В представленной нами статье подробно описан принцип работы и разновидности оборудования, перерабатывающего электрическую энергию в тепловую. Перечислены ориентиры, которые стоит учесть будущим владельцам агрегата перед его покупкой. Даны рекомендации по экономной эксплуатации.

Содержание статьи:

Принцип работы устройства

Конструкция двухконтурного котла предусматривает размещение в одном приборе двух нагревательных элементов для нагрева воды и теплоносителя. Работает же система благодаря преобразованию электрического тока в тепловую энергию.

Конструкционные особенности двухконтурного котла

Для обогрева помещения к котлу подключается отопительный контур замкнутого типа, по которому движется теплоноситель. Второй трубопровод предназначен для подачи горячей воды, которая подогревается во встроенной накопительной емкости или по проточному принципу.

В теплое время года обогрев можно выключать и использовать котел только как бойлер.

Два контура электрического котла могут функционировать как независимо друг от друга, так и одновременно, отапливая дом и нагревая воду

Состоит прибор из следующих основных элементов:

  • корпуса с теплоизоляцией, входной и выходной арматурой;
  • теплообменника, по которому циркулирует теплоноситель;
  • системы управления и блока автоматики, позволяющего устанавливать температурные параметры и отключать/включать прибор;
  • нагревательного устройства;
  • расширительного бака для сброса давления;
  • предохранительного клапана;
  • воздухоотводчика (автоматизированного или ручного) для выведения воздушных пробок;
  • циркулярных насосов для системы ГВС и отопления;
  • группы безопасности с температурными датчиками и реле.

Принцип работы электрокотла заключается в теплообмене: циркулярный насос закачивает внутрь бака воду, которая прогревается до определенной температуры термоэлементом и выводится либо в отопительный контур, либо в систему ГВС.

По сути, двухконтурный электроприбор, как и его газовый аналог, может выполнять функцию и домовой котельной, и проточного нагревателя для воды.

Преимущества и недостатки электрооборудования

Электроотопление относиться к экологически чистым способам обогрева, ведь оно не загрязняет воздух дымом и копотью подобно твердотопливному котлу, угарным газом и другими вредными «отработками», как газовое оборудование.

Кроме того, особенность работы практически исключает аварийные форс-мажоры при утечке воды – если теплоносителя в системе не будет, оборудование автоматически отключается.

У электрического котла отличный показатель КПД – 95-99%, но даже такая высокая теплоотдача не компенсирует большое потребление электричества, поэтому в сравнении с газовым котлом электроприбор проигрывает

Также к общим плюсам электрооборудования можно отнести:

  • Простой монтаж – нет нужды оборудовать дымоход, систему принудительной вентиляции, подводить газовый трубопровод и оформлять кучу разрешений, как при установке газового котла.
  • Безопасность – вероятность протечки или закипания электрического котла очень мала, кроме того, конструкция прибора не предусматривает использование открытого пламени, легковоспламеняющихся материалов и взрывоопасного газа.
  • Компактные размеры – немаловажный момент для маленьких помещений. Кроме того, прибор можно устанавливать не только в специально предусмотренных проектом местах (как газовое оборудование), а в любом удобном месте, где есть возможность подключения к электросети и отопительной системе.
  • Бесшумность – электрокотел работает без вибраций, «выхлопов»» и прочих звуков, которыми грешат твердотопливные и газовые приборы.
  • Доступная стоимость как самого прибора, так и его монтажа, обслуживания.

Что касается недостатков, то один из самых существенных – стоимость потребляемой энергии. Если речь идет об и ГВС для большого коттеджа, суммы будут внушительны.

Поэтому не лишним будет перед покупкой сделать хотя бы приблизительный расчет потребления, проанализировав информацию о площади, расходе воды и мощности прибора. А потом решать – стоит ли «овчинка» таких затрат.

Существенно снизить затраты поможет установка специальных контроллеров, накопительных устройств и дифференцированных счетчиков, работающих в режиме «день-ночь»

Другие минусы:

  • Зависимость от энергоснабжения – в местности с постоянными перебоями с электричеством установка такого отопительного прибора теряет смысл. Впрочем, если отключения носят случайный характер, а не являются нормой жизни, решить проблему поможет покупка генератора, накапливающего энергию.
  • Скачки сетевого напряжения губительно воздействуют на чувствительную автоматику котла, поэтому перед установкой оборудования стоит приобрести хорошие стабилизаторы энергии.
  • Отложение осадка. Так как для ГВС используется проточная вода, теплонагревающие элементы постепенно покрываются накипью, которую нужно удалять из оборудования. Решением может стать установка фильтров на входе холодной воды и регулярное сервисное обслуживание.

Кроме того, прежде чем установить , стоит узнать, рассчитана ли ваша домовая сеть на такую нагрузку. К примеру, для площади в 200 квадратов потребуется не менее 16-20 кВт.

И это только на отопление, без учета других электроприборов. И если в новых коттеджных поселках такая мощность предусмотрена подключением к трехфазной сети, то для дачного участка обычно выделяют не более 10 кВт.

Виды электрических котлов

Современные электрокотлы комплектуются нагревателями с различным принципом работы. Но одновременно использоваться и для отопления, и для горячего водоснабжения могут только приборы с ТЭНовой конструкцией.

Подключение электрического котла к системе отопления и ГВС чаще всего предусматривает установку бойлера с теплообменником или емкости для накопления горячей поды

Другие виды оборудования можно использовать для ГВС только если подключить к отопительному контуру бойлер косвенного нагрева.

Электроприборы с ТЭНами

В самые распространенные модели электрокотлов встроены нагревательные элементы – ТЭНы, которые изготовлены из керамики или металла, имеют форму стержней, спирали или изогнутого дугой полого прута, внутри которого помещена нить определенного сопротивления. Они и выступают «посредниками», нагреваясь при прохождении электрического тока и передавая тепло воде.

Схема устройства двухконтурного электрокотла. Количество элементов зависит от мощности прибора и его внутреннего объема, но дополнительные ТЭНы не только увеличивают скорость нагрева, а и расходы на электроэнергию и сервисное обслуживание

Основной недостаток прибора – быстрое образование накипи на ТЭНах, которое ухудшает его работоспособность. К примеру, при толщине известкового налета всего в 0,5 мм, КПД прибора уменьшается на 10% от номинального, а при 2 мм – на 35-40%!

В результате устройство медленней нагревает воду, поэтому расход электричества при этом увеличивается. Поэтому котел нуждается в постоянных чистках и периодической замене вышедших из строя нагревательных элементов.

Чтобы продлить срок службы ТЭНа рекомендуется использовать систему очищающих фильтров или добавлять в теплоноситель специальные смягчающие средства, а в контур отопления заливать дистиллированную воду.

Кроме того, котлы с ТЭНом требуют регулярного сервисного обслуживания, ведь речь идет о безопасном использовании оборудования. Нагревательный элемент постепенно изнашивается и может перегореть.

Если это произойдет с разгерметизацией корпуса – еще полбеды. В этом случае разогретый нихром просто рассыплется от контакта с водой и опасности для человека не представляет. Но если же отсоединившийся элемент останется в неповрежденном корпусе и продолжит работу, весь металлический корпус благодаря проводнику-воде окажется под напряжением.

Индукционное отопительное оборудование

Работа индукционного котла основана на магнитной индукции, которая позволяет преобразовывать электричество в тепловую энергию. Внутри корпуса располагается первичный контур с индуктивной катушкой, которая при подаче напряжения создает переменное магнитное поле.

В результате возникают так называемые токи Фуко (или вихревые), которые нагревают металл, а тот передает свое тепло циркулирующему носителю.

Проверенные временем ТЭНовые котлы можно без опасения устанавливать даже в жилой комнате, а вот для индукционных приборов лучше предусмотреть отдельное помещение – несмотря на рекламные заявления производителей, медициной не подтверждено безвредность электромагнитных полей для человека

Преимущества индукционных котлов по сравнению с ТЭН-овыми приборами:

  • Самый высокий уровень КПД – 98-99%.
  • Большая площадь нагрева и, соответственно, более быстрая передача тепла.
  • На нагревательном элементе не образуется накипь.
  • Полностью автономны, и не требуют сервисного обслуживания.
  • Кроме воды в качестве теплоносителя можно использовать нефтепродукты и масло.

Основной недостаток таких приборов – высокая цена и необходимость подключения или накопительной емкости для обеспечения дома горячей водой. Поэтому, несмотря на ряд преимуществ индукционного оборудования, пальму лидерства потребительского спроса прочно удерживают двухконтурные ТЭНовые котлы.

Котлы с электродными нагревателями

Работа электродного котла основана на высоких показателях теплопроводности у воды. Внутри корпуса располагают минусовые и плюсовые электроды, вырабатывающие электрический ток, между ними циркулирует .

Нагрев происходит за счет энергии, которая выделяется при расщеплении молекул на заряженные ионы, и их движения к электроду соответствующей полярности. Благодаря этому нагрев воды в камере котла происходит практически мгновенно.

Обязательное условие для электродного котла – хорошее заземление, поскольку приборы относятся к потенциально опасным устройствам и корпус может «пробивать» сильным зарядом тока

Преимущества электродных котлов по сравнению с ТЭН-овыми приборами:

  • Нагревают воду в 10 раз быстрее.
  • Тратят на 20-30 % меньше электроэнергии.
  • Имеют компактные размеры даже при высокой продуктивности (чаще всего модели представлены в настенном исполнении).
  • Не выходят из строя при скачках напряжения.

Но из-за существенных недостатков электродные котлы пока не получили широкого распространения. В основном их используют для отопления, но организовать второй контур для ГВС можно при условии дооборудования системы бойлером косвенного нагрева.

Эти приборы очень требовательны к составу жидкости, которая является теплоносителем. Обычная водопроводная вода исключена, рекомендуется использовать специальную жидкость со сбалансированным солевым составом. Кроме того, электроды в процессе работы постепенно растворяются и требуют замены.

Электродные котлы очень компактны, но не отличаются высокой мощностью, поэтому для отопления больших площадей предусмотрены модули с несколькими последовательно подключенными приборами

Для безопасного использования электродный котел рекомендуется оснастить дополнительным комплектом автоматики, который реализуется отдельно и зачастую стоит дороже самого устройства. Прежде всего, это циркуляционный насос и электронный регулятор температуры, который управляет температурой нагрева.

Необходим и контроллер тока, регулирующий силу тока, с возможностью отключать оборудование, чтобы не допустить закипания воды.

На что обратить внимание при покупке?

Когда вы разобрались, какой именно вид прибора хотите купить, самое время подумать о его размерах и технических параметрах.

Чаще всего электрокотлы устанавливают на кухне, но можно оборудовать и мини-котельную, которая позволит спрятать малопривлекательные коммуникации и дополнительное оборудование (накопительную емкость, бойлер косвенного нагрева и т.д.).

Выбор прибора по способу монтажа

Вне зависимости от вида конструкции, все двухконтурные котлы можно разделить на две большие группы – настенные и напольные. Габариты и выбор модели напрямую зависят от площади, которую вам необходимо отопить, да еще и от количества свободной места под сам прибор.

Настенный котел отличается от напольного малыми размерами – при необходимости, его можно спрятать в навесную тумбу или шкаф, но даже незамаскированный прибор не выглядит громоздко и прекрасно гармонирует с другой бытовой техникой

Навесные приборы предназначены для обогрева относительно небольших площадей – до 100 м2, поэтому чаще всего устанавливаются в квартирах или маленьких дачных домиках. Их крепят на специальные кронштейны к любой вертикальной поверхности, которая выдержит такую нагрузку.

Напольные котлы – довольно громоздкие устройства, зато могут обеспечить дом площадью до 200 м2 теплом и бесперебойной подачей воды, причем накопительные емкости могут либо встраиваться в сам прибор (что значительно увеличивает его габариты), так и монтироваться отдельно

Если квадратура коттеджа превышает 200 м2, можно с несколькими электрокотлами либо использовать дополнительные источники отопления – или .

Расчет необходимой мощности

Самый простой способ – разделить отапливаемую площадь на 10. Считается, что при обогреве 10 м2 будет затрачено 1 кВт, но полученная цифра будет весьма условной, ведь такой расчет имеет смысл только для помещений с высотой не более 3 метров.

Кроме того, затраты тепла во многом зависят от наличия утепления, качества окон и их размеров, климатических особенностей местности и материалов, примененных в строительстве дома.

Если же в доме высокие потолки, нужно сначала определить объем помещения (площадь умножить на высоту). Затем уже вычислить необходимую мощность из расчета, что на 1 м3 потребуется 35 Вт.

При покупке рассматривайте модели, мощность которых на 15-20% превышают ваши расчетные показатели – лучше установить котел на более слабый режим, чем мерзнуть холодной зимой при работающем на пределе оборудовании

К полученному результату необходимо добавить «запас»:

  • 10% – при большой площади остекления (панорамные окна, веранда и т.д.).
  • 15% – при отсутствии домового утепления.
  • 10-15% – для местности с холодными зимами.
  • 20% – на дополнительную нагрузку при работе ГВС в режиме проточного нагрева.

При расчете требуемой мощности для котлов со встроенным накопителем ориентироваться нужно на указанные производителем данные в техдокументации.

От технических параметров котла зависит и способ его питания. Приборы до 10 кВт можно подключить к обычной сети в 220 В, а более мощные котлы – в трехфазную сеть (причем, на это может потребоваться разрешение от местных энергосетей, если в дом не подведена линия в 380В).

Другие немаловажные нюансы

По принципу нагрева воды двухконтурные электрокотлы можно разделить на проточные и накопительные. Первые – хороший вариант для небольшого дома и семьи, он сможет спокойно обслужить 1-2 точки водоразбора вдобавок к отоплению. Но несмотря на компактность и комфорт в эксплуатации, прибор «2 в 1» имеет значительный недостаток – высокую нагрузку на электросеть.

А вот занимает куда больше места из-за дополнительного резервуара, в котором хранится запас горячей воды. Преимущество такого типа оборудования в том, что он сможет снабжать водой в больших количествах и позволяет сэкономить до 10% на электричестве, поскольку не тратит энергию на постоянный нагрев, а только поддерживает ее температуру.

Благодаря утеплительному кожуху, теплопотери воды в емкости за час составят не более 0,5 градуса. В техническом паспорте устройства, предназначенного для подключения к системе ГВС, должна быть указана его пропускная способность – температурный минимум и максимум, объем воды и необходимое время для его нагрева.

Современные электрические котлы позволяют управлять устройством и контролировать температуру отопления в помещении с помощью смартфонов или системы «умный дом»

Дополнительно котел может быть укомплектован:

  • Блоком автоматики для дистанционного управления с пульта или через сеть.
  • Защитой от замерзания, которая позволит поддерживать минимальную температуру в системе, что актуально для дачных и загородных домов, где нет постоянных жильцов.
  • Датчиками, которые отслеживают изменение погоды, включают прибор при понижении температур и выключают в солнечные часы.
  • Оборудованием, понижающим температуру воды для подключения к .
  • Датчиками с возможностью программирования микроклимата во всем помещении или отдельных комнатах по своему усмотрению.

Разумеется, «бонусы» от производителя повышают стоимость прибора, но с их помощью эксплуатировать котел куда комфортнее.

Способы экономии при эксплуатации

Чтобы уменьшить затраты на электроэнергию при использовании электрического котла в качестве отопительного прибора и водонагревателя, нужно снизить общие теплопотери дома.

Прежде всего, стоит заменить старые деревянные рамы современными окнами с 2-3 воздушными камерами и позаботиться об утеплении стен (лучше всего наружном) пенопластом, минватой или другими материалами с низкой теплопроводностью

Другие варианты экономии:

  1. Дополнительное подключение или отдельные устройства, работающие на альтернативной энергии (солнечные батареи, ветрогенераторы, дровяной камин), значительно уменьшат потребление электричества.
  2. Многотарифный счетчик позволит меньше платить за ночное отопление, а на период утренних и вечерних «часов пик» прибор можно и отключить (дороже всего стоит электроэнергия, израсходованная в промежутках 8.00 – 11.00 и 20.00 – 22.00). А если дополнить систему внешним теплоаккумулятором, можно накапливать ночную «дешевую» энергию, чтобы расходовать ее днем.
  3. Рекуператор в вентиляционной системе поможет сохранить нагретый воздух внутри дома.
  4. Недельный программатор соберет данные о работе системы за указанный период времени, чтобы подобрать наиболее комфортный и экономичный режим эксплуатации с минимальным расходом энергии.
  5. Комнатные терморегуляторы будут контролировать изменения в микроклимате дома и передавать данные на встроенный внутри котла датчик, который будет отключать/включать отопление, уберегая от перегрева воздуха и лишних теплопотерь.

При правильной организации работы электрического котла можно снизить потребление электроэнергии и сопутствующие расходы до 40%.

С энергосберегающими вариантами отопления загородной собственности ознакомит , детально разбирающая этот весьма интересный вопрос.

Выводы и полезное видео по теме

Рекомендуем ознакомиться с подборкой обзоров и практических советов по применению электрокотлов различной конструкции для отопления и горячего водоснабжения дома.

Нюансы электрического отопления – котлы и другие электроотопительные приборы, расчет мощности оборудования и затрат на отопительный сезон:

Хотя двухконтурные электрокотлы кажутся весьма комфортными в использовании, прежде чем отправляться за покупкой, подсчитайте расходы на электричество за холодный период года или обратитесь к теплотехникам.

Возможно, вам посоветуют более экономную систему с одноконтурным котлом с бойлером косвенного нагрева или спроектируют комбинированное отопление, где «прожорливость» электроприбора будет компенсироваться дополнительными источниками энергии.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите, что для вас стало решающим аргументом в выборе модели двухконтурного котла. Делитесь полезными сведениями, которые пригодятся посетителям сайта, задавайте вопросы.

устройство, принцип работы и способы экономии

Отопление и горячее водоснабжение с помощью электрокотла – это непростое решение, поскольку цена на электричество довольно высока. Однако, кроме цены за электропотребление, которая может быть серьезным минусом при принятии решения о приобретении такого устройства, двухконтурный электрокотел, пожалуй, может похвастаться только выгодами.

Электрокотлы отопления экологически чистые, безопасные, очень компактны, часто привлекательны по дизайну, не требуют специально отведенного помещения. Настенные электрокотлы вообще практически не занимают места, что важно при ограниченной площади. Кроме того, они работают тихо, имеют до 100% КПД, просты в установке и обслуживании.

Кто их покупает?

Обычно решение купить котел электрический отопительный двухконтурный принимается в связи с непостоянным характером отопления помещения, например, жильцы бывают в помещении наездами, изредка, или с невозможностью подключить отопление другого типа: очень маленькая площадь, отсутствие коммуникаций. Электрокотлы не считаются экономным вариантом и созданы как альтернативный отопительный прибор для случаев, когда иное невозможно.

Электрические двухконтурные котлы отопления – отличный вариант для дачи, для установки в квартире в качестве подстраховки, для ее обогрева, когда централизованное отопление уже отключено, а также для частного дома, жильцы которого хотят иметь максимально комфортный вариант отопления и горячего водоснабжения.

Как они устроены?

В качестве питания электрического котла используется однофазная (220 В) или трехфазная (380 В) сеть. Мощность устройства от 2 до 60 кВт и выше. Котлы мощностью от 12 кВт требуют только трехфазной сети.

Двухконтурные электрокотлы имеют простое устройство:

  • теплообменник с термонагревателями;
  • расширительный бак;
  • предохранительный клапан;
  • воздухоотводчик;
  • блок управления;
  • насос.

Насос нужен, чтобы тепло быстрее распространилось по трубам, не требуя для этого дополнительного расхода электроэнергии, однако он не является обязательным элементом электрокотла. Котел отопления электрический двухконтурный работает с двумя контурами, функционирующими независимо друг от друга: один отвечает за отопление, второй – за обеспечение горячей водой.

Принцип работы

В термонагревателях, часто это ТЭНы, вмонтированных в теплообменник, электрическая энергия превращается в тепловую и передается теплоносителю, движение которого обеспечивает циркуляционный насос. Предохранительная система предусматривает контроль за давлением теплоносителя, в случае превышения которого во избежание перегрева нагревательного блока, срабатывает выключатель, реагирующий на уровень температуры.

Виды электрокотлов

Электрокотлы бывают напольные и настенные. Обычно все они комплектуются насосом, расширительным баком, программатором. Такие котлы легко управляемы и практически незаметны при эксплуатации. По принципу работы бывают также CCкомбинированные котлы, работающие одновременно на электричестве и на твердом топливе или электро-газовые котлы.

Установка электрокотлов

Для установки требуется лишь одно: подключение к постоянному электропитанию, а также водоснабжению, если предусматривается двухконтурное отопление. Электрокотлы как правило служат долго и надежно. Однако скачки в сети потенциально способны нанести вред такому оборудованию. Тем, кто решил купить электрокотел для отопления, перед установкой будет полезно убедиться в бесперебойном и равномерном поступлении электроэнергии, усилить проводку и обеспечить заземление.

Если вопрос с перебоями напряжения не решен, при покупке следует обратить внимание на готовность прибора выдерживать подобные колебания, возможно, подобрать более дорогую импортную модель.

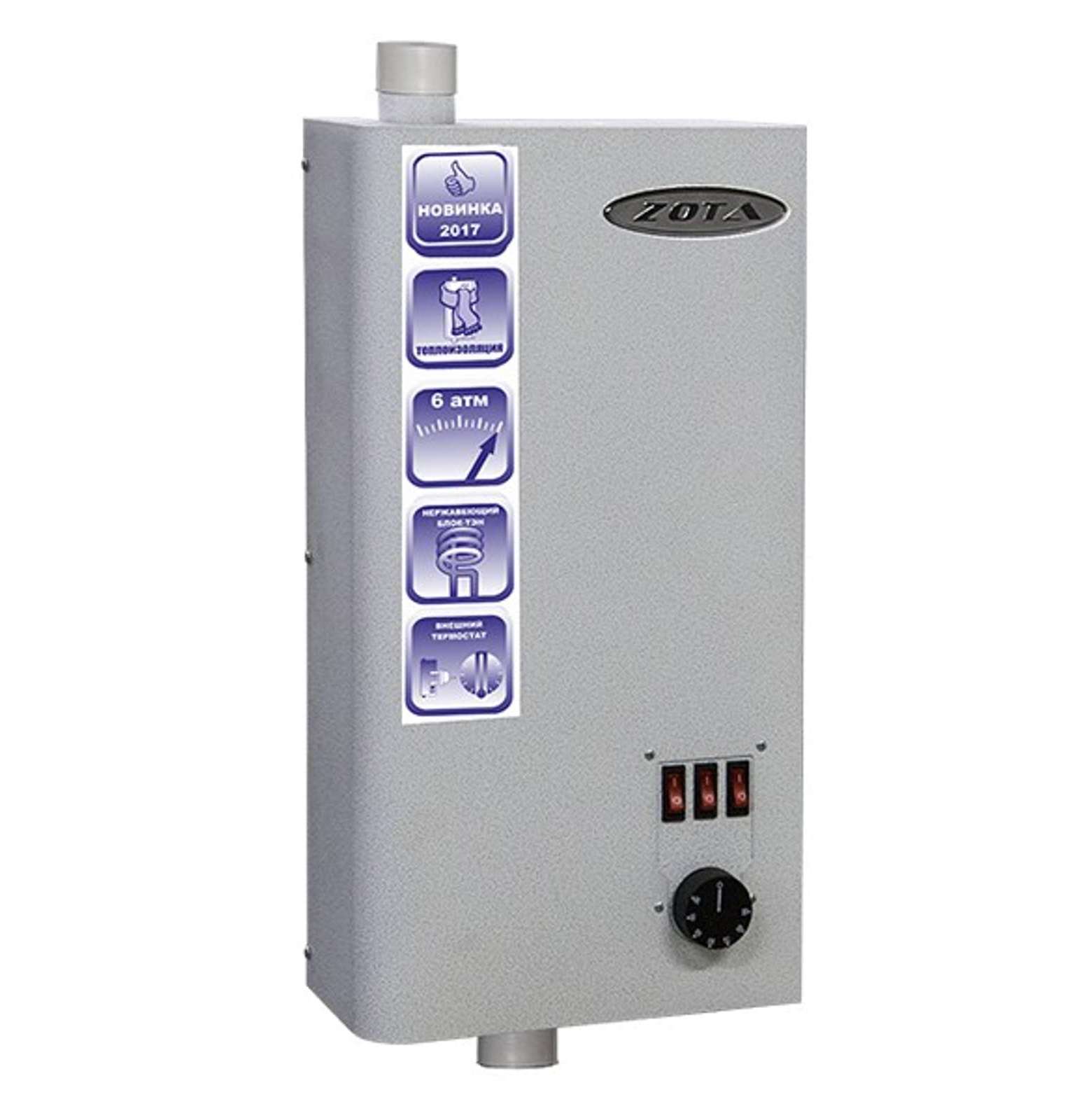

К примеру, многие, кто приобрел котёл электрический ZOTA российского производства, столкнулись с выходом из строя некоторых элементов именно при причине перебоев в сети. Отечественный котёл электрический ЗОТА снабжен датчиком перегрева, но при нарушении эксплуатационных требований, если напряжение в сети поднимается выше 240 В, котел может перегреваться выше установленной нормы.

Расходы, связанные с электрокотлами

Стоимость электрокотлов сравнительно невысокая, что позволяет приобрести оборудование в качестве запасного источника отопления. Расходы электроэнергии и мощности котла производятся довольно просто: при средней высоте помещения до 3 м на каждые 10 метров кв. приходится расход электроэнергии в 1 кВт. Однако для полноценных расчетов необходимо знать объем воды в системе и средний расход кВт в час, температуру на улице и желаемую температуру в помещении.

В среднем для достижения температуры +22 — +24 при типичных зимах для отопления 10 м. кв. электрическим котлом в сутки потребуется 8 кВт, а в месяц около 200 кВт. Таким образом, квартира в 50 м.кв. потребует для своего отопления около 1000 кВт.
Однако эта цифра весьма условна.

Автоматика, которой комплектуется любой электрокотел, контролирует достижение нужной температуры, переводя котел в режим поддержки полученного режима.

Таким образом, котел работает непостоянно, соответственно, включается котел на нагрев, когда воздух охлаждается. Учитывая это, расходы на электроэнергию напрямую зависят прежде всего от теплопотерь. Если мощность котла необходимо рассчитать для покупки устройства, способного обеспечить отопление при максимальных теплопотерях и морозах при известной площади, то энергозатраты можно корректировать уже в процессе эксплуатации путем грамотного использования прибора и комплекса мер с целью экономии.

Обладателям двухконтурных котлов следует не забывать, что кроме электрозатрат на отопление, дополнительные затраты понадобятся еще и на подогрев и подачу воды.  От тех, кто уже приобрел электрокотел для отопления отзывы, как правило, положительные, включая отзывы о затратах на отопление. Некоторые обладатели электрокотлов признаваясь, что обходится он недешево, отмечают, что все же дешевле, чем оплата ЖЭКу за отопление.

Учитывая, что на котлы электрические настенные двухконтурные цены приемлемые, а пользоваться ими одно удовольствие, возможно, удобство в использовании компенсирует немалые растраты на электричество и обращает внимание пользователей на способы сэкономить при эксплуатации электрокотлов. Об этом свидетельствуют отзывы их обладателей.

К примеру, купившие электрокотлы Руснит вполне довольны возможностью котла отапливать немалые помещения даже в 30-градусные морозы, однако, жалеют, что эти котлы не оснащены хронотермостатом, как это бывает в других электрокотлах. Хронотермостаты, или программаторы, устанавливаемые на электрокотлах, позволяют задавать недельную энергосберегающую программу, что позволяет экономить на отоплении.

Как экономить с электрокотлом

Поскольку основной минус электрокотлов – цена электроэнергии, а в остальных характеристиках, это, пожалуй, самый привлекательный вариант отопления и горячего водоснабжения, вопрос экономии электроэнергии для этих типов котлов стоит особенно остро. Несмотря на распространенное мнение об отоплении электричеством как о непомерно дорогом, при экономном подходе можно выйти на вполне доступные затраты при довольно существенных преимуществах.

Существует ряд способов сократить расходы электричества при использовании таких котлов:

  1. Выбор котла. Расходы электричества зависят от типа нагревательного элемента. Они есть трех видов: ТЭНы (самые распространенные), катодные и пленочные. ТЭНы преобразуют электричество в тепло при помощи спирали, катодные нагревают теплоноситель путем процесса ионизации, пленочные для своей задачи используют инфракрасные лучи. Самыми экономными считаются катодные, а ТЭНы считаются самыми энергозатратными.
  2. Системы контроля и планирования температуры, программаторы. Способ экономии, позволяющий контролировать мощность котла, устанавливать нужную температуру, в том числе по заданному графику, выбирать режим отопления зависимо от температуры за окном и пр.
  3. Утепление дома. Этот путь поможет при любом отоплении, но особенно существенно экономия скажется при использовании электрокотла.

Не следует забывать об экономии от самого выбора электрокотла. Существует ряд факторов, которые можно отнести к разным видам экономии при использовании электроотопления:

  • Простое решение вопросов отопления и горячего водоснабжения. При выборе электрокотла на два контура на лицо экономия времени, сил, материальных затрат, сопряженных с проведением различных коммуникаций, связанных с подключением другого вида отопления и подачи горячей воды.
  • Цена. На двухконтурный электрокотел для отопления дома цена практически всегда более привлекательна, чем на другие виды отопительного оборудования.
  • Стоимость обслуживания. Такие котлы имеют очень простое устройство, редко выходят из строя и требуют минимального технического обслуживания. Достаточно такой котел отопления купить, а установка и пользование в большинстве случаев не доставят хлопот.
  • Экономия места. Яркий пример – котел электрический двухконтурный настенный, который почти не занимает места, а меж тем решает серьезные задачи отопления и бесперебойной подачи горячей воды.
  • Забота о здоровье и спокойствии жильцов. Высокий уровень безопасности, чистота при работе, отсутствие экологически вредных отходов, а также бесшумная работа – все это бережет нервы и здоровье хозяев жилища, а это немалого стоит.

Электрокотлы имеют множество преимуществ, при грамотном подходе не настолько затратны, как может показаться, и в любом случае имеют право быть достойной альтернативой для выравнивания температуры при использовании других видов отопительных систем и в качестве резервного варианта.

Котел электрический для отопления дома: как выбрать?

Автор Михаил Стахов На чтение 8 мин. Просмотров 81.4k. Опубликовано

Рассматривая варианты отопления своего дома, можно обратить внимание на котел электрический. Он более прост в установке, как в монтажном, так и в «бюрократическом» смысле (на него нет необходимости «добывать» разрешение на установку). Отсутствуют такие черты характера, как «взрывоопасность» и «недержание газа». Но вот в отношении мощности электрического ввода в дом он требователен. Ведь для отопления дома площадью 250-300 м2 понадобится мощность не менее 25 кВт.

Как правильно подобрать электрический котел?

Трехфазныйэлектрический котел отопления

Газовые котлы — оптимальный выбор отопительных приборов с точки зрения экономичности (газ является самым дешевым энергоносителем) и автоматизации процесса отопления. Но в случае отсутствия магистральной трубы возле дома, трудностей с получением разрешения на установку и эксплуатацию оптимальным выходом из ситуации может стать котел электрический, жидкотопливный или твердотопливный. Разберемся более подробно с электрическим типом устройства отопления.

Преимущества электрических котлов

Электрические котлы отопления надежны, неприхотливы в работе, работают бесшумно и без отходов «производства». Они не «требуют» к себе постоянного внимания и отдельного помещения для установки, как твердотопливные или даже котлы на жидком топливе. Для таких котлов характерны также малый размер, невысокая цена, безопасность эксплуатации, отсутствие дымохода, отсутствие вредных выбросов (экологичность) в процессе эксплуатации. Напряжение питания котлов небольшой мощности (до 12 кВт) может быть как 220 В так и 380 В. Котлы большей мощности уже все имеют трехфазную систему питания 380 В. Отопление загородного дома электрическим котлом малой мощности, например, можно без согласования с поставщиком электроэнергии.

Внимание! Установка и эксплуатация нагревательного оборудования большой мощности (более 10 кВт) осуществляется после получения согласия и разрешения от энергоснабжающей организации! Подводящая линия может быть просто не рассчитана на такую мощность!

Электрические котлы отопления по типу нагрева воды делятся на:

  • ТЕНовые;
  • Электродные.
Нагревательный элемент ТЕН

Вообще, при сравнении различных типов котлов (твердотопливных, газовых, электрических, жидкотопливных), можно сделать вывод: все они структурно подобны (подключаются к одинаковым системам отопления, используют циркуляционный насос, расширительный бак и пр.), а отличаются только конструкцией теплообменника и принципом преобразования различных видов энергоносителей в тепловую энергию!

ТЭНовый котел

Устройство котла

Котел электрический, использующий ТЕНы как нагревательные элементы, имеет простую и «очевидную» конструкцию. Он состоит из теплообменника и блока управления и автоматического регулирования. В качестве теплоносителя в таких котлах обычно используется вода. При необходимости и после изучения технической документации на котел можно использовать незамерзающие жидкости — антифризы.

Котел электрический

Принцип действия и схема подключения

Вода проходит через теплообменник, где ей ТЕН (ы) передают тепловую энергию. Далее теплоноситель (вода) по трубам системы отопления поступает в радиаторы, где и отдает тепло окружающему их воздуху.

Устройство электрического котла отопленияСхема подключения котла электрического в систему отопления

Функциональность электрических котлов

Проточный электрический котел обычно имеет один контур нагрева теплоносителя, но… С его помощью можно организовать в доме или квартире горячее водоснабжение для хозяйственных нужд. Обычный котел в «одиночку» с такой задачей не справится. Поэтому для получения горячей проточной воды используется специальный бойлер косвенного нагрева, через теплообменник которого циркулирует вода из системы отопления.

Бойлер косвеного нагрева

Рабочий объем таких бойлеров косвенного нагрева колеблется в пределах от 80 до 1000 литров. Соответственно величине объема изменяется и время нагрева воды в таком бойлере от 15-30 минут до нескольких часов. Эта «временная» величина зависит еще и от мощности отопительного котла и мощности (площади поверхности) нагревательного змеевика в нем.

Схема подключения бойлера косвенного нагрева к системе отопления

По способу подключения котлов к системе отопления различают:

  • котлы с нижним расположением входного и выходного патрубков;
  • котлы с нижним расположением входного патрубка и верхним выходным патрубком.

Двухконтурные котлы электрические

Электрический котел отопления может иметь два контура для нагрева воды: первый используется для системы отопления, второй для обеспечения горячей воды в доме. При этом контуры такого котла могут работать независимо друг от друга. Например, для чего включать отопление в летний период? А горячая вода в доме нужна практически постоянно – контур ГВС это обеспечит!

Двухконтурный электрический котел

Котлы отопления электрические двухконтурные обычно уже укомплектованы двумя термонагревателями, расширительным баком, системой безопасности (предохранительным клапаном и воздухоотводчиком), системой автоматики и циркуляционным насосом. Подключать такие котлы рекомендуется с качественным заземлением и устройствами защитного отключения (УЗО).

Электродный электрический котел

Электродный котел относится к группе агрегатов прямого действия — в нем нет нагревательного элемента. А нагрев теплоносителя происходит в процессе протекания электрического переменного тока с частотой 50 Гц через теплоноситель, который является электролитом из-за находящихся в нем солей. Нагрев происходит из-за хаотичного движения ионов жидкости от анода к катоду с частотой 50 колебаний в секунду (50Гц). Это «принудительное» движение ионов приводит к увеличению температуры самого теплоносителя (воды). То есть «проводник» благодаря своему сопротивлению нагревается при прохождении по нему электрического тока (Забыли? Идем в школу!..)

Принцип действия электродного котла

Это интересно! «Качество» нагрева теплоносителя будет зависеть от концентрации примесей в нем. Кроме этого, в такой системе явления электролиза (разложения воды на водород и кислород) не наблюдается, так как через теплоноситель проходит не постоянный, а переменный ток, который «меняет местами» анод и катод 50 раз за секунду.

Электродный мини-котел ЭВН-2,5 кВт

Преимущества и особенности электродных котлов

  • Высокий коэффициент полезного действия (КПД) до 96-98%. Аргументируется простотой конструкции и минимизацией тепловых потерь.
  • Отсутствие проблемы «сухого кода» — работы котла на «перегрев» при вытекании теплоносителя и з системы отопления. В случае возникновения такой ситуации электродный котел просто перестанет функционировать из-за размыкания электрической цепи и не создаст аварийной ситуации.
  • Потребляемая мощность электродного котла зависит от температуры теплоносителя. Более низкая температура теплоносителя соответствует более низкому энергопотреблению. Режим номинального энергопотребления устанавливается при температуре теплоносителя в сисетеме75ОС. Превышение этого значения температуры приводит к повышению потребляемой мощности котла.
  • Электродные котлы обладают меньшей инертностью, что позволяет более динамично и оперативно изменять температуру в системе, используя управляющую автоматику.
  • Такие котлы не чувствительны к перепадам напряжения в сети — эти «скачки» просто влияют на изменение мощности, а не работоспособность устройства.
  • Супер-малые габариты котлов.
  • «Требовательность» таких котлов к качеству теплоносителя!

Осторожно! Внимание! Отопление электрическим котлом электродного типа возможно только при наличии КАЧЕСТВЕННОГО ЗАЗЕМЛЕНИЯ! Установка устройств защитного отключения (УЗО) для таких котлов нецелесообразна из-за высоких токов утечки.

Способы монтажа электродных котлов

Электродные котлы устанавливаются в системы с естественной циркуляцией теплоносителя ( подъем до 20м) и с принудительной циркуляцией.

Система отопления с естественным движением теплоносителя и электродным котломПодключение в систему с циркуляционным насосом электродного котла отопления

При необходимости возможны варианты последовательного и параллельного подключения таких электродных котлов.

Ступенчатое подключение в систему электродных котловПараллельное подключение в систему электродных котловПодключение в систему электродного котла отопления

Как выбирать котел электрический?

  1. Если Вы ищете электрический котел для отопления дачи или дома, то вначале следует определиться с его типом и функциональностью. Это будет ТЕНовый или электродный, одноконтурный или двухконтурный электрический котел отопления.
  2. Далее определяется необходимая мощность котла из расчета 1 кВт на 30 м3 отапливаемого помещения. При использовании двухконтурного котла с предполагаемым активным режимом использования горячей воды мощность котла необходимо выбирать с запасом.
  3. К однофазной линии электроснабжения может быть подключен котел мощностью до 6 кВт. Если качество электропроводки хорошее можно выбирать котел мощностью до 12 кВт при напряжении питания 220 В. Для установки более мощного котла электрического необходима сеть трехфазного тока 380 В.

Обратите внимание! Некоторые модели котлов предполагают два варианта подключения 220/380 В. И все же перед покупкой уточните предельную допустимую потребляемую мощность для Вашего дома.

  1. Когда Вы установите электрические котлы отопления расход электроэнергии следует «ожидать» существенный. С целью экономии «недешевой» электроэнергии при использовании котлов большой мощности их делают с возможностью ступенчатого регулирования мощности, что позволяет использовать только часть мощности котла в весенний или осенний период. Оптимально такая функция реализована в котлах с программируемыми автоматическими блоками управления.
  2. Выбирайте электрический котел для отопления дома, соответствующий необходимой мощности и укомплектованный циркуляционным насосом, расширительным бачком, группой безопасности. Для комфортного управления может стать полезным и выносной программатор.
  3. Важно! Уделите особое внимание наличию у котла оборудованной системы безопасности, которая защищает котел от падения или превышения давления теплоносителя в системе, от перегрева. Наличие фильтра, очищающего теплоноситель, также может быть полезным.

Итак, выберите «правильный» электрический  котел! И будьте в тепле и с горячей водой.

горячее водоснабжение и отопление

Климатические условия России требуют оборудования системы отопления в каждом доме. Но что делать в ситуации, когда в населенном пункте отсутствует газопровод? Топить дом печкой?

Но это не лучший вариант, сегодня есть возможность использовать еще по простому — установить двухконтурный электрокотел. Он довольно прост в уходе, занимает мало места и способен автоматически поддерживать температуру.

Их модельный ряд достаточно широк, чтобы можно было выбрать наиболее подходящий образец для конкретных условий. Как это сделать? Для начала рассмотрим, что такое нагревательные приборы.

Особенности устройства

Любой отопительный прибор предназначен для нагрева теплоносителя и подачи его в систему. Двухконтурные электрокотлы не исключение, они тоже выполняют эту функцию, но при этом намного проще по конструкции, чем образцы, использующие в качестве топлива газ.

По принципу действия подразделяются на одно- и двухконтурные.Последние способны не только отапливать помещение, но и проводить приготовление горячей воды для хозяйственных нужд.

Теплоноситель в таких устройствах нагревается с помощью:

  • Нагревательные элементы
  • Электроды
  • Инфракрасные обогреватели

Двухконтурные электрокотлы выгодно устанавливать в домах, не подключенных к системе горячего водоснабжения, так как он способен не только поддерживать комфортную температуру в помещении, но и обеспечивать жильцов горячей водой в количестве, достаточном для удовлетворения потребностей потребности семьи.Они безопасны в эксплуатации, не выделяют в атмосферу вредных примесей и могут работать в автоматическом режиме, что удобно для тех, кто часто отсутствует дома.

Принцип работы двухконтурных котлов

Такие модели отопительного оборудования имеют два контура, которые работают независимо друг от друга, один из них используется для системы отопления, а другой — для обеспечения жителей горячей водой.

Котел отопления двухконтурный электрический обычно поставляется в следующей комплектации:


Принцип действия таких устройств основан на преобразовании электрической энергии в тепловую с помощью ТЭНов — ТЭНов.Они встроены в теплообменник. С их помощью нагревается теплоноситель, а его циркуляция обеспечивается насосом.

Работа котла контролируется блоком управления. При понижении температуры в помещении регулятор дает сигнал на включение режима отопления и запуск насоса, что обеспечивает достижение необходимого рабочего давления теплоносителя. При получении требуемого значения происходит поэтапное отключение агрегатов аппарата.

Современные двухконтурные электрокотлы имеют системы безопасности.Они контролируют работу предохранительного клапана, который срабатывает при превышении максимально допустимого давления теплоносителя в системе. Перегрев нагревательного блока контролируется специальным термовыключателем, который реагирует на превышение допустимого температурного порога.

Отличительные особенности оборудования

Принципиальную разницу между отдельными видами отопительных приборов удобнее всего рассматривать на примере модели от одного производителя.Например, сравните различные устройства от Bosch.

Производит электрические двухконтурные котлы, Германия всегда считалась одной из европейских стран, производящих лучшие отопительные приборы. Немецкие устройства отличаются высокой надежностью, но тоже по цене. И если стоимость не является для вас главным критерием при выборе, стоит купить Бош. Котел немецкого производителя, модель GWR 5/15, может работать от одно- и трехфазной сети. Все устройства имеют расширительный бак и циркуляционный насос.

Все электронагревательное оборудование данной марки имеет ряд преимуществ:

  • Облегченный
  • Компактные размеры
  • Стильный дизайн
  • Совершенно экологически чистый
  • Бесшумный

Двухконтурные модели наиболее популярны, так как способны выполнять две функции: обогрев помещения и приготовление горячей воды. Но, не смотря на все преимущества, они встречаются реже, чем газовое оборудование.

Основными причинами такой ситуации являются:

  • Высокая цена на энергию
  • Не на всех участках есть возможность выделить 10 и более кВт, необходимых для больших домов

Поэтому на современном этапе наиболее выгодным является использование таких устройств в качестве резервного при газовом отоплении или в паре с твердотопливным котлом.Однако они не требуют строгих стандартов монтажа, как газовое оборудование, поэтому они выигрывают в этом вопросе для всех типов отопительной техники, доступных сегодня.

Стоимость иногда критична

Цена на электрический двухконтурный котел зависит от нескольких факторов, но марка все равно имеет решающее значение. Оборудование известных европейских производителей дороже аналогичного оборудования отечественных предприятий. Поэтому при выборе модели нужно в первую очередь ориентироваться на ее стоимость.

Если рассматривать такие известные бренды, как Vaillant, Protherm, Baxi, то их продукцию можно купить в ценовом диапазоне от 500 до 1000 евро, по сравнению с газовыми моделями — это дешево. Эта разница обусловлена ​​мощностью котлов, наличием одного-двух контуров и другими конструктивными особенностями.

Тем, у кого ограниченные средства, стоит выбирать между самыми дешевыми импортными моделями и продуктами местного производителя.

Причем последние, имея гораздо более низкую цену, по качеству практически не отличаются от зарубежных моделей эконом-класса.

Большинство местных предприятий используют в своих устройствах агрегаты импортных производителей, что является гарантией их надежной работы … Например, электрические двухконтурные отопительные котлы марки РусНит имеют цену от 150 евро, что позволяет даже самым экономным потребителям. купить их.

Чей товар самый лучший?

Над этим вопросом задумывается каждый, кто выбирает отопительное оборудование. Однозначно ответить на него довольно сложно. Все зависит от требований, которые будут предъявляться к устройству при эксплуатации.Если котел приобретается как основной источник нагрева теплоносителя, то в первую очередь необходимо обратить внимание на его КПД.

В этом случае преимущество будет на стороне самых известных итальянских и немецких производителей, которые оснащают свое оборудование новейшими разработками, позволяющими экономно расходовать электроэнергию. Их двухконтурный электрокотел имеет лучшие отзывы.

Приобретая устройство как устройство резервного копирования, вы можете выбрать более дешевые модели.Они хорошо справятся со своими функциями на время ремонта или неожиданного выхода из строя основного котла.

Но, в любом случае, необходимо помнить о мощности устройства, если она подобрана по точным расчетам, то это сэкономит вам электроэнергию и сделает его более производительным.

Когда нет возможности подвести газ в дом, решить проблему с автономным отоплением и горячим водоснабжением можно с помощью альтернативных источников энергии.Можно установить солнечные генераторы, отапливать дровами или пеллетами, но если вы привыкли не только жить в тепле и уюте, но и тратить на это минимум усилий, то выходом может стать двухконтурный электрокотел.

Умеет отапливать дом и обеспечить необходимое количество горячей воды.

Конструкция двухконтурного котла предусматривает размещение в одном приборе двух ТЭНов для нагрева воды и теплоносителя. Система работает за счет преобразования электрического тока в тепловую энергию.

Особенности конструкции двухконтурного котла

Для обогрева помещения к котлу подключают отопительный контур замкнутого типа, по которому движется теплоноситель. Второй трубопровод предназначен для подачи горячей воды, которая нагревается во встроенном накопителе или проточно.

В теплое время года можно отключать отопление и использовать котел только как бойлер.

Два контура электрокотла могут работать как независимо друг от друга, так и одновременно нагревать дом и нагревать воду

Устройство состоит из следующих основных элементов:

  • корпуса с теплоизоляцией, входной и выходной арматурой. ;
  • теплообменник, по которому циркулирует хладагент;
  • блок системы управления и автоматики, позволяющий задавать температурные параметры и включать / выключать прибор;
  • отопительный прибор;
  • расширительный бак для сброса давления;
  • предохранительный клапан;
  • воздухоотводчик (автоматический или ручной) для снятия воздушных пробок;
  • Циркулярные насосы для систем ГВС и отопления;
  • группы безопасности с датчиками температуры и реле.

Принцип работы электрокотла — теплообменный: циркуляционный насос закачивает воду в бак, который нагревается до определенной температуры термоэлементом и выводится либо в отопительный контур, либо в систему ГВС. По сути, двухконтурный электроприбор, как и его газовый аналог, может выполнять функцию как домашней котельной, так и проточного нагревателя воды.

Достоинства и недостатки электрооборудования

Электрический обогреватель относится к экологически чистым методам обогрева, так как не загрязняет воздух дымом и сажей, как твердотопливный котел, угарный газ и другие вредные «отработки», как газовое оборудование.Кроме того, особенность работы котлов на электрике практически исключает возникновение непредвиденных обстоятельств непреодолимой силы при протечке воды — при отсутствии теплоносителя в системе оборудование автоматически отключается.

Электрокотел имеет отличный показатель КПД — 95-99%, но даже такая высокая теплоотдача не компенсирует высокое потребление электроэнергии, поэтому по сравнению с газовым котлом прибор проигрывает

Также, К общим достоинствам электрооборудования можно отнести:

  • Простая сборка — не нужно обустраивать дымоход, систему приточной вентиляции, спускать газопровод и оформлять кучу разрешений, как при установке газового котла.
  • Безопасность — вероятность протечки или закипания электрокотла очень мала, к тому же конструкция устройства не предусматривает использование открытого пламени, легковоспламеняющихся материалов и взрывоопасного газа.
  • Компактные габариты — важный момент для небольших помещений. Кроме того, устройство можно устанавливать не только в специально предусмотренных проектом местах (например, газовое оборудование), но и в любом удобном месте, где есть возможность подключения к электросети и системе отопления.
  • Бесшумность — электрокотел работает без вибраций, «выхлопа» и прочих звуков, которыми грешат твердотопливные и газовые приборы.
  • Доступная стоимость как самого устройства, так и его установки, обслуживания.

Что касается недостатков, то один из самых существенных — стоимость потребляемой энергии … Если речь идет об отоплении и горячем водоснабжении большого коттеджа, то суммы будут внушительными, поэтому не лишним будет внести хотя бы примерный расчет расхода перед покупкой, предварительно проанализировав информацию о площади, расходе воды и мощности устройства.А затем решите, стоит ли «игра» своих затрат.

Установка специальных контроллеров, накопителей и дифференцированных счетчиков, работающих в режиме «день-ночь», поможет значительно снизить затраты

Прочие минусы:

  • Энергозависимость — в зоне с постоянными отключениями электроэнергии, установка такого обогревателя не имеет смысла. Однако, если отключения электроэнергии случайны, а не являются нормой, покупка генератора, накапливающего энергию, поможет решить проблему.
  • Скачки напряжения губительно сказываются на чувствительной автоматике котла, поэтому перед установкой оборудования стоит приобрести хорошие стабилизаторы энергии.
  • Поскольку для ГВС используется проточная вода, нагревательных элемента постепенно увеличивают до , чтобы удалить их с оборудования. Решением может быть установка фильтров на входе. холодная вода и регулярное обслуживание.

Кроме того, перед установкой электрокотла стоит выяснить, рассчитана ли ваша домашняя сеть на такую ​​нагрузку.Например, на площадь в 200 квадратов потребуется не менее 16-20 кВт. И это только для отопления, исключая другие электроприборы. И если в новых коттеджных поселках такая мощность предусмотрена путем подключения к трехфазной сети, то на дачу обычно выделяют не более 10 кВт.

Типы электрокотлов

Современные электрокотлы комплектуются нагревателями с различным принципом работы. Но при этом для отопления и горячего водоснабжения можно использовать только устройства с конструкцией ТЭНа.

Подключение электрокотла к системе отопления и горячего водоснабжения чаще всего предполагает установку котла с теплообменником или резервуара для накопления горячей воды

Другие виды оборудования можно использовать для горячего водоснабжения только при наличии котел подключен к отопительному контуру косвенного нагрева.

Электроприборы с нагревательными элементами

Нагревательные элементы встроены в самые распространенные модели электрических котлов — нагревательные элементы, которые выполнены из керамики или металла, имеют форму стержней, спиралей или дуги изогнутой формы, полого стержня, внутри которого находится помещается нить определенного сопротивления.Они действуют как «посредники», нагреваясь при прохождении электрического тока и передавая тепло воде.

Схема устройства двухконтурного электрокотла. Количество элементов зависит от мощности устройства и его внутреннего объема, но дополнительные ТЭНы увеличивают не только скорость нагрева, но и стоимость электроэнергии и обслуживания.

Основным недостатком устройства является быстрое образование накипи на нагревательных элементах, что ухудшает его работоспособность.Например, при толщине накипи всего 0,5 мм КПД устройства снижается на 10% от номинала, а при 2 мм — на 35-40%!

В результате устройство нагревает воду медленнее, поэтому увеличивается потребление электроэнергии. Поэтому котел нуждается в постоянной чистке и периодической замене вышедших из строя ТЭНов.

Кроме того, котлы с ТЭНами требуют регулярного обслуживания, ведь речь идет о безопасном использовании оборудования.Нагревательный элемент постепенно изнашивается и может перегореть.

Если это произойдет при разгерметизации корпуса, это еще полбеды. В этом случае нагретый нихром просто рассыпается от контакта с водой и не представляет опасности для человека. Но если отсоединенный элемент останется в неповрежденном корпусе и продолжит работу, весь металлический корпус, благодаря проводнику-воде, будет запитан.

Оборудование для индукционного нагрева

Индукционный котел работает на основе магнитной индукции, которая преобразует электрическую энергию в тепловую.Внутри корпуса находится первичная цепь с индуктивной катушкой, которая при подаче напряжения создает переменное магнитное поле. В результате возникают так называемые токи Фуко (или вихревые токи), которые нагревают металл, и металл передает свое тепло циркулирующей среде.

Проверенные временем нагревательные элементы можно смело устанавливать даже в жилом помещении, но для индукционных приборов лучше выделить отдельное помещение — несмотря на рекламные заявления производителей, медицина не подтвердила безвредность электромагнитных полей для человека

Преимущества индукционных котлов перед ТЭНами:

  • Самый высокий уровень КПД 98-99%.
  • Большая площадь нагрева и соответственно более быстрая теплоотдача.
  • На нагревательном элементе не образуется накипь.
  • Полностью автономный и не требует обслуживания.
  • В качестве теплоносителя, кроме воды, могут использоваться нефтепродукты и масло.

Главный недостаток таких устройств — высокая цена и необходимость подключения бойлера косвенного нагрева или накопительного бака для обеспечения дома горячей водой. Поэтому, несмотря на ряд преимуществ индукционного оборудования, двухконтурные отопительные котлы прочно удерживают пальму первенства потребительского спроса.

Котлы с электродными нагревателями

Работа электродного котла основана на высокой теплопроводности воды. Внутри корпуса расположены минусовой и плюсовой электроды, вырабатывающие электричество, между ними циркулирует теплоноситель.

Нагревание происходит за счет энергии, которая выделяется при расщеплении молекул на заряженные ионы и их перемещении к электроду соответствующей полярности. Благодаря этому нагрев воды в камере котла происходит практически мгновенно.

Обязательным условием для электродного котла является хорошее заземление, так как устройства являются потенциально опасными устройствами и корпус может «пробиться» сильным током заряда

Преимущества электродных котлов по сравнению с ТЭНами:

  • Тепло вода в 10 раз быстрее.
  • Они тратят на 20-30% меньше электроэнергии.
  • Имеют компактные размеры даже при высокой производительности (чаще всего модели представлены в настенном исполнении).
  • Не выйдет из строя при скачках напряжения.

Но из-за существенных недостатков электродные котлы пока не получили широкого распространения … Используются в основном для отопления, но возможна организация второго контура горячего водоснабжения при дооснащении системы бойлером косвенного нагрева.

Эти устройства очень требовательны к составу жидкости, являющейся теплоносителем. Обычная водопроводная вода исключена, рекомендуется использовать специальную жидкость со сбалансированным солевым составом.К тому же электроды в процессе эксплуатации постепенно растворяются и требуют замены.

Электродные котлы очень компактны, но не отличаются большой мощностью, поэтому для обогрева больших площадей предусмотрены модули с несколькими устройствами, соединенными последовательно.

Для безопасного использования Электродный котел рекомендуется оснастить дополнительным комплектом автоматики, который продается отдельно и часто стоит дороже, чем само устройство. В первую очередь, это циркуляционный насос и электронный терморегулятор, регулирующий температуру нагрева.Также необходим регулятор тока, регулирующий силу тока, с возможностью отключения оборудования, чтобы вода не закипела.

На что обращать внимание при покупке

Когда вы разобрались, какое устройство хотите купить, пора задуматься о его габаритах и ​​технических параметрах. Чаще всего на кухне устанавливают электрокотлы, но можно оборудовать и мини-котельную, что позволит скрыть непривлекательные коммуникации и дополнительное оборудование (накопительный бак, бойлер косвенного нагрева и т. Д.).

Подбор устройства по способу установки

Вне зависимости от типа конструкции все двухконтурные котлы можно разделить на две большие группы — настенные и напольные. Размеры и выбор модели напрямую зависят от площади, которую нужно отапливать, и даже от количества свободного места под самим устройством.

Настенный котел отличается от напольного небольшими размерами — при необходимости его можно спрятать в навесном шкафу или шкафу, но даже прибор без маски не выглядит громоздким и отлично гармонирует с другим домом техника

Навесные приборы предназначены для обогрева относительно небольших площадей — до 100 м2, поэтому их чаще всего устанавливают в квартирах или небольших загородных домах… Их крепят специальными скобами к любой вертикальной поверхности, способной выдержать такую ​​нагрузку.

Напольные котлы — довольно громоздкие устройства, но они могут обеспечить теплом и бесперебойным водоснабжением дом площадью до 200 м2, а накопительные баки могут быть встроены в само устройство (что существенно увеличивает его габариты), либо монтируется отдельно

Если площадь коттеджа превышает 200 м2, можно оборудовать котельную несколькими электрокотлами или использовать дополнительные источники тепла — твердотопливное оборудование или солнечные батареи.

Как рассчитать необходимую мощность

Проще всего отапливаемую площадь разделить на 10. Считается, что при обогреве 10 м2 будет затрачено 1 кВт, но полученная цифра будет очень условной, потому что такой расчет имеет смысл только для помещений высотой не более 3 метров. Кроме того, стоимость тепла во многом зависит от наличия утеплителя, качества окон и их размеров, климатических особенностей местности и материалов, использованных при строительстве дома.

Если в доме высокие потолки, необходимо сначала определить объем комнаты (площадь умножить на высоту). Затем рассчитайте необходимую мощность исходя из того, что на 1 м3 требуется 35 Вт.

При покупке учитывайте модели, мощность которых на 15-20% выше ваших расчетных показателей — лучше поставить котел на более слабый режим, чем замерзать холодной зимой с оборудованием, работающим на своем пределе

К К полученному результату необходимо прибавить «сток»:

  • 10% — с большой площадью остекления (панорамные окна, веранда и т. д.)).
  • 15% — при отсутствии утепления дома.
  • 10-15% — для территорий с холодными зимами.
  • 20% — для дополнительной нагрузки при работе ГВС в режиме проточного нагрева.

При расчете необходимой мощности для котлов со встроенным накопителем нужно руководствоваться данными, указанными производителем в технической документации.

От технических параметров зависит и способ его электроснабжения от котла. Устройства до 10 кВт можно подключать к обычной сети 220 В, а более мощные котлы можно подключать к трехфазной сети (к тому же для этого может потребоваться разрешение местных электросетей, если к дому не подключена линия 380 В. ).

Прочие важные нюансы

По принципу нагрева воды двухконтурные электрокотлы можно разделить на проточные и накопительные. Первый — хороший вариант для небольшого дома и семьи, он сможет помимо отопления спокойно обслуживать 1-2 точки водозабора. Но, несмотря на компактность и удобство использования, у устройства «2 в 1» есть существенный недостаток — высокая нагрузка на электросеть.

Но накопитель занимает гораздо больше места за счет дополнительного резервуара, в котором хранится запас горячей воды.Преимущество такого типа оборудования в том, что оно может подавать воду в больших количествах и позволяет сэкономить до 10% на электроэнергии, поскольку не тратит энергию на постоянный нагрев, а только поддерживает его температуру.

Благодаря изоляционному кожуху теплопотери воды в емкости за час будут не более 0,5 градуса.

В техническом паспорте устройства

В, предназначенного для подключения к системе ГВС, должна быть указана пропускная способность — минимальная и максимальная температура, объем воды и необходимое время для ее нагрева.

Современные электрические котлы позволяют управлять устройством и регулировать температуру нагрева в помещении с помощью смартфонов или систем умного дома

Дополнительно котел может быть укомплектован:

  • Блок автоматики для дистанционного управления с пульта ДУ или через сеть.
  • Защита от замерзания, которая позволит поддерживать в системе минимальную температуру, что актуально для дачных участков и загородных домов, где нет постоянных жителей.
  • Датчики, отслеживающие изменения погоды, включают устройство при понижении температуры и выключают его во время работы солнечных часов.
  • Оборудование для понижения температуры воды для подключения к системе «теплый пол».
  • Датчики с возможностью программирования микроклимата во всем помещении или в отдельных помещениях по вашему усмотрению.

Конечно, «бонусы» от производителя увеличивают стоимость устройства, но с их помощью управлять котлом намного комфортнее.

Способы экономии при эксплуатации

Для снижения затрат на электроэнергию при использовании электрокотла в качестве водонагревателя и водонагревателя необходимо снизить общие тепловые потери дома.

Прежде всего стоит заменить старые. деревянные рамы современные окна с 2-3 воздушными камерами и позаботимся об утеплении стен (желательно наружных) пеной, минеральной ватой или другими материалами с низкой теплопроводностью

Другие варианты экономии:

  1. Дополнительное подключение или отдельные устройства, работающие на альтернативной энергии (солнечные батареи, ветряки, дровяной камин) значительно снизят потребление электроэнергии.
  2. Многотарифный счетчик позволит вам меньше платить за ночное отопление, а в утренние и вечерние «часы пик» прибор можно будет выключать (дороже всего электричество, потребляемое с 8.00 — 11.00 и 20.00 — 22.00). . А если дополнить систему внешним тепловым аккумулятором, можно накапливать «дешевую» энергию в ночное время, чтобы использовать ее днем.
  3. Рекуператор в системе вентиляции поможет сохранить теплый воздух в доме.
  4. Еженедельный программист будет собирать данные о работе системы за указанный период времени, чтобы выбрать наиболее удобный и экономичный режим работы с минимальным потреблением энергии.
  5. Комнатные термостаты будут отслеживать изменения микроклимата дома и передавать данные на датчик, встроенный в котел, который будет включать / выключать отопление, защищая его от перегрева воздуха и ненужных потерь тепла.

При правильной организации работа электрокотла позволяет снизить потребление электроэнергии и связанные с этим расходы до 40%.

Выводы и полезное видео по теме

Нюансы электронагревательных котлов и других электронагревательных приборов, расчет мощности оборудования и затрат на отопительный сезон:

Хотя двухконтурные электрокотлы кажутся очень удобными в эксплуатации, раньше Вы ходите по магазинам, рассчитываете затраты на электроэнергию для холодных лет или обращаетесь к теплотехнику.

Возможно, вам посоветуют более экономичную систему с одноконтурным котлом с бойлером косвенного нагрева или конструкцию комбинированного отопления, где «прожорливость» электроприбора будет компенсирована дополнительными источниками энергии.

При принятии ответственного решения о приобретении электрокотла для организации системы отопления жилого дома и подачи горячей воды следует учитывать, что для оптимальной работы необходимо будет обеспечить котел стабильным источником электроэнергии. .

Также спланируйте бюджет для ежемесячных затрат на техническое обслуживание.

Двухконтурные электрокотлы — плюсы и минусы

Если современный жилой дом невозможно подключить к штатной системе отопления и водоснабжения, то выход — приобретение качественного двухконтурного электрокотла.

При покупке котла каждый покупатель рассматривает покупку с точки зрения приемлемой цены, технических характеристик продукции и экономической целесообразности ее приобретения.

Рассмотрим подробнее основные преимущества использования двухконтурного электрокотла, чтобы осознанно подойти к его покупке.

Основная область применения промышленных котлов — частные жилые дома … Именно там продуктивность их работы особенно очевидна. Для установки понадобится только рабочая поверхность, которая находится в непосредственной близости от источника электричества.

Это электрокотел, способный обеспечить бесперебойное водоснабжение дома, который находится на удаленной территории и не имеет возможности подключения к газовой магистрали.

Тем не менее, главное преимущество продукта — компактность и простота установки.

Также не следует забывать, что двухконтурный котел, выполняющий функцию системы отопления, построен по экологически чистой технологии. Отопительный электрический двухконтурный котел не выделяет вредных веществ и не использует для работы воздух помещения.

Для его практического применения не нужно беспокоиться об организации отдельного помещения. , потому что прибор удобно помещается на небольшой площади, тем самым экономя место.

А настенный двухконтурный электрический котел вообще может найти свое место на любой стене. Следовательно, не нужно думать об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!

В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно при покупке двухконтурного электрического котла производства Германии!

Немаловажным фактором является показатель расхода электроэнергии, где двухконтурным электрокотлам из Германии просто нет равных! Прибор работает абсолютно бесшумно, не издает шума и вибрации.

Что касается обслуживания электрокотла, практика показывает невероятную прочность и долговечность агрегата. Единственный элемент системы, требующий от хозяина пристального внимания, — это надежное подключение котла к электрической сети.

В случае резких скачков напряжения в электросети на электрокотел действуют нагрузки, которые могут нарушить его работу.

Своевременная диагностика оборудования поможет быстро выявить проблему и без последствий избавиться от нее.Поскольку электрокотел работает без использования открытого огня, ремонт становится вполне посильной задачей.

Как рассчитать эксплуатационные расходы на отопление перед покупкой?

Расчет можно произвести исходя из практических показателей, например, на отопление 10 кв. помещения, то потребление электроэнергии составит около 1 кВт.

Кроме того, если в доме планируется установка двухконтурного котла для обеспечения отопления и горячего водоснабжения, то потребуются дополнительные резервы мощности.

Средние показатели расхода воды, сопоставимые с техническими возможностями электрокотла, также помогут сделать оптимальный расчет.

Зная среднестатистические данные по нагреву воды электрокотлом, и просчитав все точки потребления воды в доме, можно точно рассчитать необходимые объемы котла для обеспечения горячего водоснабжения.

Двухконтурный электрокотел подключается к штатной электросети.При этом котел оснащен автоматикой, благодаря которой сначала включает функцию подкачки температуры в теплоноситель, а затем переходит в дежурный режим и только поддерживает постоянную температуру.

Действительно, это отличный вариант, особенно если поблизости нет централизованного газопровода. В последнее время большим спросом пользуются двухконтурные модели, которые могут не только стать основным источником тепла, но и обеспечить горячее водоснабжение.

Если вам необходима система с электрическим двухконтурным котлом для отопления и водоснабжения, то двухконтурный агрегат должен соответствовать характеристикам электрической сети, а также квадратуре отапливаемого помещения.Традиционные модели, работающие от электричества, состоят из следующих элементов:

Вне зависимости от способа отопления на электричестве цена двухконтурного электрокотла для отопления и водоснабжения в первую очередь зависит от политики производителя.

Электрокотлы двухконтурные 220в

Для обеспечения бесперебойного отопления покупка двухконтурного электрического котла в Москве и Санкт-Петербурге — вполне рациональное решение … Это связано с тем, что такое оборудование не требует постоянного ухода, обслуживание и очень проста в установке даже в небольшой квартире… Прогрессивные двухконтурные электрокотлы оснащены специальными предохранительными элементами, которые срабатывают при превышении давления теплоносителя в системе отопления. Специальный выключатель, реагирующий на повышенный уровень температуры, не даст нагревательному блоку перегреться.

Отопительный энергосберегающий двухконтурный электрокотел для квартиры — прекрасная альтернатива газовому оборудованию, не выделяющему выбросов в атмосферу.

Котлы электрические двухконтурные для отопления и водоснабжения

У нас внушительный ассортимент электрокотлов, поэтому вы без труда найдете двухконтурный электрокотел 220В, энергосберегающие нагревательные блоки индукционного типа, электродное оборудование и т. Д. .

К основным достоинствам данного типа отопительного оборудования можно отнести:

  • удобство использования;
  • простая и понятная панель управления;
  • безаварийная работа, при которой не нужно следить за давлением газа, проводить постоянную чистку или менять фильтры;
  • быстрый монтаж, не требующий специальной сопроводительной документации, разрешающей установку;
  • многофункциональные и сложные автоматизированные функции, которые легко адаптируются к необходимым условиям;
  • Экологичность и пожарная безопасность.

Отопительные энергосберегающие двухконтурные электрические котлы

Если Вам нужна энергосберегающая модель с однофазным подключением 220В, то двухконтурный электрокотел для отопления и водоснабжения в Санкт-Петербурге или Москве будет лучший вариант.

На что в первую очередь следует обратить внимание при выборе конкретной модели?

  1. производитель, его репутация, наличие сервисных центров и дилерской сети;
  2. требуемая мощность с учетом квадратуры и теплопотерь отапливаемого помещения;
  3. Наличие системы безопасности, предохраняющей от перегрева, прерывания подачи воды и т. Д .;
  4. возможность подключения программаторов, аккумуляторов тепла и другого дополнительного оборудования, способного значительно повысить КПД котла, а также долговечность его работы.

При покупке двухконтурного электрокотла 220В в интернет-магазине «Технодом» вы можете получить скидку на доставку и установку данного оборудования … Если вы живете в Москве или Санкт-Петербурге, посетите представительства компании «Технодом». компании, где вы сможете самостоятельно ознакомиться с оборудованием. Для консультации звоните по указанным номерам или закажите обратный звонок.

Электрокотлы отопления успешно применяются для отопления коттеджей за городом и домов на даче… Они зарекомендовали себя по производительности, надежности и скромным размерам. Но для жилья за городом важно наличие горячего водоснабжения. На помощь в этом случае приходит двухконтурный электрокотел.

Этот агрегат заменяет работу всей котельной, может быть выполнен в стене или на открытом воздухе … Может быть подключен к однофазной или трехфазной сети. Отдельные образцы выполнены с двумя электрическими цепями для подключения ТЭНов — 220 и 380 В.Купить электрические двухконтурные отопительные котлы вы можете в компании «Насос-Котел».

Купить электрические двухконтурные котлы отопления

.

Два контура циркуляции теплоносителя выполняют функции обогрева жилого помещения и подачи горячей воды. Причем первая цепь замкнута, что снижает затраты на электроэнергию. Двухконтурный котел электрического отопления имеет контуры, не имеющие общих магистралей теплоносителя.

Отдельный контур оборудован собственным нагревательным элементом, работающим по заданному температурному режиму… Электронная система регулирования контролирует температуру воды для двух независимых контуров. Есть возможность контролировать температуру воздуха в жилой зоне. Это зависит от того, где установлены датчики. Датчик температуры в помещении предпочтительнее.

В состав агрегата помимо двух подогревателей входят расширительный бачок, предохранительный клапан и насос для циркуляции теплоносителя. Автоматическое включение ТЭНа для обогрева помещения происходит по заданным температурным параметрам. А ТЭН для горячей воды включается при открытом кране горячей воды.

Преимущества электрокотла

Эти устройства снимают с хозяина дома проблему обеспечения горячей водой и имеют несомненные преимущества:

Небольшие габариты по сравнению с газовыми установками;

как подключить котел к двухконтурному газовому котлу

Мощность газового котла должна быть минимум вдвое больше энергии, потребляемой котлом. В противном случае вода в бойлере не нагреется достаточно быстро, и система отопления не будет работать эффективно.

Внимание!
Схема подключения газового котла должна предусматривать отключение отдельных контуров потребления теплоносителя. Чтобы можно было выключить отопление, но при этом котел продолжал работать и наоборот.

Например, мощность котла для дома площадью 100м2 при примерном расчете может составлять 20 кВт. (2 кВт. На 10 м2 площади). В этом случае максимальное потребление котла не должно превышать 10 кВт. Но лучше всего иметь запас мощности котла.

Таким образом, при правильном подборе оборудования можно добиться нормальной и непрерывной работы отопления и горячего водоснабжения.

Люди, которым не хватает места в квартире или доме для обустройства котельной, часто пытаются сэкономить место и приобретают двухконтурный котел. Это разумный выбор, однако, чтобы обеспечить семью горячей жидкостью для ванны и домашнего хозяйства, следует позаботиться о наличии дополнительного оборудования. Подобрать подходящий резервуар несложно; можно взять цистерну или другую емкость. Однако, чтобы облегчить задачу, можно просто купить специальный газовый котел с бойлером. .

Возможность подключения котла

Котел для газового котла — это накопительный бак с теплообменником внутри. Данная модель, по сути, двухконтурная, так как имеет подключение как для системы отопления, так и для горячего водоснабжения.

Двухконтурные модели имеют встроенный водонагреватель проточного типа, чем одноконтурные модели похвастаться не могут. Преимущество газового котла со встроенным накопительным баком в том, что нет необходимости создавать бойлер косвенного нагрева.К тому же вода нагревается намного быстрее, чем в одноконтурных вариантах, и не снижает эффективность теплоносителя по нагреву.

К двухконтурным котлам также можно подключить отдельный котел для обеспечения большего количества горячей воды. Такое оборудование относится к технике послойного нагрева. Также можно купить двухконтурный газовый котел со встроенным бойлером косвенного нагрева. Такие устройства совмещены с котлом, хотя можно приобрести отдельные устройства. В зависимости от того, что для вас лучше: удобство транспортировки и установки или компактное размещение — вы можете выбрать отдельную или смежную модель.

Если уже установлен одноконтурный котел, можно приобрести специальный котел послойного отопления, который укомплектован проточным нагревателем жидкости. Если вам нужно сэкономить место в квартире, вы можете остановить свой выбор на одноконтурном котле со встроенным бойлером косвенного нагрева.

Мощность нагревателя

В зависимости от мощности газовой горелки расход жидкости в проточном водонагревателе меняется. Также скорость нагрева воды зависит от конструктивных особенностей теплообменника.Особенностью нагрева жидкости является ее кратковременный контакт с теплообменником, поэтому для того, чтобы нагреть теплоноситель до нужной температуры, необходимо много тепла. Для увеличения производительности ТЭН необходимо увеличить мощность горелки и увеличить расход газа.

Для того, чтобы температура воды в душе была 40 градусов, придется настроить конфорку на вырабатываемую мощность 20 кВт, но если конфорка не рассчитана на такую ​​мощность, то принимать теплый душ невозможно.Для бани тоже нужно иметь мощную горелку, так как вода должна быстро нагреваться в больших объемах для нормального набора.

Большинство котлов имеют мощность около 20-30 кВт, а 10 кВт достаточно для обогрева дома. Таким образом, всю разницу можно использовать для обеспечения ГВС. Для водогрейных котлов разработаны модулирующие горелки, охватывающие диапазон от 30 до 100 процентов максимальной мощности.

Однако даже самые слабые котлы имеют избыточную мощность, что приводит к частому включению и выключению горелки.Этот процесс приводит к быстрому износу оборудования и увеличению расхода топлива. Эти проблемы делают покупку котла более мощной модели для обеспечения большего количества горячей жидкости невыгодным и неоправданным решением.

Поэтому в двухконтурных моделях предусмотрен бойлер, в котором есть горячая вода, что позволяет подавать ее в большом объеме при принятии душа или ванны. Таким образом, послойный нагрев воды оптимален: он обеспечивает нормальную работу оборудования и не приводит к износу горелки.

В двухконтурных моделях со стратифицированным нагревом вода нагревается с помощью пластинчатого радиатора или трубчатого водонагревателя. Наличие дополнительного теплообменника выгодно в конденсационных моделях, так как обеспечивает дополнительное тепло от продуктов сгорания. Жидкость поступает в бойлер с послойным подогревом уже нагретого, что позволяет быстро приготовить горячую жидкость в необходимом объеме.

Напольные двухконтурные газовые отопительные котлы с бойлером имеют ряд преимуществ.

  1. Подача горячей воды в верхние слои котла позволяет принять душ через 5 минут после включения теплообменника. Напротив, котлы с бойлером косвенного нагрева обеспечивают более длительный нагрев жидкости, так как время уходит на конвекцию теплой воды снизу источника тепла.
  2. Отсутствие теплообменника внутри накопительного бака позволяет собирать больше теплой воды для хозяйственных нужд. Производительность таких котлов в 1,5 раза выше, чем у моделей с косвенным нагревом.

Работа газового котла с котлом — видео

Часто задаваемые вопросы

Чаще всего люди не понимают, почему в котле тоже стоит бойлер. Дело в том, что встроенная модель позволяет обеспечить комфортное использование теплой воды. Это позволяет быстро обеспечить наличие горячей жидкости при открытии нескольких точек водозабора, с чем обычный двухконтурный котел никогда не справится.

Кроме того, бывают случаи, когда требуется небольшой напор теплой воды, это котел с проточным водонагревателем, так как он имеет ограниченный нижний предел напора.

Напольные модели со встроенным накопительным баком похожи на холодильник. Они вмещают до 100 литров жидкости, чего вполне достаточно, чтобы обеспечить всю семью теплой водой.

Схема подключения двухконтурного газового котла с бойлером практически не отличается от штатного подключения. Важное отличие — необходимость подключения не только к системе отопления, но и к водопроводу. Необходимо врезаться в систему до точек выхода воды, но после унитаза. Это позволит горячей жидкости вытекать из всех водозаборных кранов. Лучше всего посоветоваться с мастерами, чтобы все правильно подключить.

1.
2.
3.
4.
5.

Газовые котлы — это генераторы, вырабатывающие тепло для нагрева воздуха в помещении и нагрева воды путем сжигания жидкого топлива — газа. Устанавливать газовый котел со встроенным котлом возможно только при возможности подключения его к магистральному газопроводу. При отсутствии газоснабжения использовать такое отопительное оборудование невозможно.Как выглядят газовые котлы, можно увидеть на фото.

Различия между одноконтурными и двухконтурными котлами

Одноконтурный газовый котел с бойлером может только обогревать помещение — в нем нет встроенной системы, необходимой для обеспечения горячего водоснабжения. Но если к нему подключить выносной котел с теплообменником, то он сможет нагревать воду для бытовых нужд.

Двухконтурные котлы имеют более сложное устройство, соответственно и стоят дороже. Они служат для нагрева воды не только в системе отопления, но и в системе водоснабжения.Для увеличения количества нагретого теплоносителя к таким котлам можно подключить бойлер.

Характеристики котла

Котлы предназначены для организации подачи горячей воды на нужды потребителей через краны. Имея в своем доме такое устройство, его жители не будут зависеть от наличия горячей воды в кране.

Котлы могут использовать разные виды энергии:

  • газ бытовой;
  • электричество;
  • тепловой энергии, вырабатываемой при работе котла.

Вне зависимости от того, какой тип устройства выбрал потребитель, его установку необходимо согласовать с компетентными организациями и доверить специалистам, чтобы впоследствии не возникло проблем. Очень важно произвести правильное подключение оборудования — в этом случае двухконтурный газовый котел с бойлером может быть высокоэффективным и обеспечивать горячую воду, которая будет подаваться не только в систему отопления, но и через несколько одновременно нажимает (см. также: «»).

Расположение котла в доме

Есть настенные и напольные газовые котлы с бойлером. Чаще всего встречается напольная техника. Их рекомендуется размещать в подсобных помещениях. Обычно они имеют массу менее 100 килограммов и горелки атмосферного или нагнетательного типа.

Настенные котлы часто устанавливают в квартирах и небольших домах … Они весят менее 100 кг и имеют небольшие размеры, благодаря чему их можно повесить на стену.Для экономии места можно установить котел в нише (читай: «»).

Преимущества двухконтурных котлов и их применение

Двухконтурные котлы более функциональны, но и дороже. Перед покупкой следует определиться, как именно будет использоваться техника.

В настоящее время на рынке представлены следующие модели двухконтурных котлов:

  • с проточным водяным теплообменником;
  • со встроенным бойлером на 40-60 литров;
  • со встроенным бойлером на объем 80-500 литров.
На выбор бойлера влияет не только цена и способ установки, но и потребности жителей дома в горячей воде.

Котлы навесные с проточным водяным теплообменником имеют следующие особенности:
  • одновременно обогревают помещения общей площадью до 300 «квадратов», а также обеспечивают две точки водоснабжения;
  • небольшие размеры позволяют встраивать технику в нишу стены;
  • низкая стоимость;
  • простой и недорогой монтаж;
  • несложное управление;
  • наличие элементов самодиагностики.
Газовые отопительные котлы с бойлером объемом 40-60 литров обладают рядом преимуществ:
  • способный отапливать дом площадью до 300 «квадратов» и обеспечивать одновременную подачу воды непосредственно на 4 водозабора;
  • Легкость управления;
  • наличие системы самодиагностики.
Котлы с бойлером на 80-500 литров бывают трех типов. К первому и второму из них относятся устройства, оснащенные всем необходимым, имеющие небольшие габариты и позволяющие полностью контролировать систему.Котлы третьего типа требуют установки дополнительного оборудования и различных комплектующих. В результате вам нужно будет потратить большие деньги на покупку всех необходимых элементов и работу квалифицированных специалистов.

Устройство газового котла с бойлером, подробное видео:

Как выбрать газовый котел

Выбирая газовый котел для своего дома, нужно обращать внимание на различные технические характеристики (подробнее: «»). Что касается материала, то такое устройство должно быть из чугуна или стали.Стальные модели более подвержены коррозии из-за конденсации. Срок их службы обычно не превышает 15 лет. Чугунные котлы служат до 50 лет, но они намного дороже стальных и весят вдвое больше (читай: «»).
Следует учитывать, что напольные газовые котлы нельзя устанавливать в жилых помещениях — для них необходимо отвести подвал или подсобное помещение. Пол в помещении, где будет установлен котел, должен быть из негорючего материала.Монтаж настенных устройств стал проще. Они имеют небольшие размеры и их можно разместить в стенных нишах или мебельных шкафах. В любом случае подключение котла к газовому котлу должно производиться специалистами (читай: «»).

Котлы со встроенными газовыми горелками не позволяют самостоятельно заменить вышедшую из строя горелку. Продукты дутья приобретаются отдельно от котла, а в случае поломки их можно заменить самостоятельно. Кроме того, устройства с таким типом горелки имеют более высокий КПД.Читайте также: «».

Основная характеристика котлов — мощность. Если дом хорошо утеплен, а высота потолков не более 3 метров, то 1 кВт мощности хватит на обогрев 10 «квадратов». Таким образом, для дома площадью 100 «квадратов» следует приобрести устройство мощностью 10 кВт. Если в здании нет хорошей теплоизоляции, а высота потолков более 3 метров, то мощность котла должна быть выше. Чтобы получить и подогретую воду для хозяйственных нужд, нужно выбирать оборудование, мощность которого на 30-50% выше рекомендуемой.Подключение котла к двухконтурному котлу лучше доверить специалистам.

Теперь разберемся, как выбрать газовый котел со встроенным котлом и чем отличается одноконтурный от двухконтурного. В конце посмотрим, кто выпускает лучшие модели в этом сегменте.

Установить и оборудовать систему горячего водоснабжения в доме можно разными способами … Один из вариантов — установка газового котла со встроенным бойлером.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Котел со встроенным бойлером

Отличия и преимущества одноконтурных и двухконтурных котлов

Одноконтурный газовый котел предназначен исключительно для отопления дома — в нем нет встроенного водонагревателя, обеспечивающего жителей горячей водой.Если к нему подключить бойлер, он будет нагревать воду для различных бытовых нужд.

Механизм двухконтурных агрегатов сложнее и цена на них выше.

Главное преимущество газового котла со встроенным накопительным баком в том, что вам не нужно покупать и устанавливать дополнительно. К тому же вода в нем нагревается намного быстрее, чем в одноконтурных котлах.

Для устройств с двумя контурами можно подключить отдельный бойлер для большего количества горячей воды. Если у вас уже есть одноконтурный котел, то в дополнение к нему можно купить специальный, который оборудован проточным жидкостным нагревателем.

Если вы являетесь владельцем небольшой по площади квартиры и вам необходимо сэкономить место, то лучшим вариантом будет одноконтурный котел со встроенным бойлером.

Во избежание всевозможных проблем, которые могут возникнуть из-за неправильной установки оборудования, установку должны проводить специалисты.

В настоящее время можно встретить следующие модели двухконтурных котлов:

  • с проточным водяным теплообменником;
  • со встроенным бойлером на 40-60 литров;
  • со встроенным бойлером на 80-599 литров.

Основные характеристики настенных котлов с проточной водой:

  • одновременно могут отапливать помещения общей площадью до 300 м²;
  • они компактны, их можно монтировать в нише в стене;
  • приемлемая цена;
  • отличаются простой установкой;
  • простое и удобное управление.

Котел газовый со встроенным котлом

Преимущества газовых отопительных котлов с котлом на 40-60 литров:

  • может обогревать площадь до 300 м² и одновременно подавать воду сразу в 4 точки водоснабжения;
  • прост в управлении;
  • имеют систему самодиагностики.

Установки с бойлером на 80-500 литров бывают трех типов. К первым двум относятся устройства, которые включают в себя все необходимые детали, они компактны и позволяют полностью управлять системой. К третьему типу относятся котлы, для которых нужно установить дополнительное оборудование и купить другие запчасти. В результате, чтобы приобрести все недостающие предметы, вам придется потратить много денег.

Как уже было отмечено, большинство пользователей отдают предпочтение одноконтурным газовым котлам с отдельно стоящим котлом.

Отметим основные достоинства таких устройств:

  1. Большое внутреннее сечение теплообменника, благодаря чему образуется гораздо меньше накипи.
  2. Отличаются своей надежностью.
  3. Механизм и принцип работы устройства просты.
  4. Тепловая энергия расходуется рационально, в результате чего повышается КПД, а расход топлива более экономичен.
  5. Они просты в обслуживании.
  6. С газовым котлом и бойлером гарантированно обеспечены горячей водой в любое время суток.

Производители

Сегодня ведущими производителями газовых котлов со встроенным бойлером являются: Electrolux, Ariston, Viessmann, Baxi, De Dietrich, Vaillant, Wolf, Chaffoteaux, Biasi.

Модель
Производитель Модель Характеристика
Электролюкс Электролюкс GCB Magnum 28 Fi Котел настенный газовый с бойлером на 60 литров .
Мощность: 28,70 кВт.
Эффективность: 92.4%.
Напряжение: 220 В.
Камера сгорания: закрытая.

Теплообменник: раздельный.
Размеры (ВxШxГ): 900x600x460.

Аристон Ariston Clas B Evo 24 FF Котел газовый настенный со встроенным бойлером.
Мощность: 24,00 кВт.
КПД: 92,0%.
Напряжение: 220 В.
Камера сгорания: закрытая.
Количество контуров: двухконтурный (отопление и горячее водоснабжение).
Теплообменник: раздельный.
Аристон Ariston Clas B Evo 30 FF Накопительный бак: 8 литров.
Мощность: 30,00 кВт.
КПД: 92,0%.
Напряжение: 220 В.
Камера сгорания: закрытая.
Количество цепей: двухконтурная.
Теплообменник: раздельный.
Размеры (ВxШxГ): 943x600x460
Viessmann Viessmann Vitopend 100-W WHKB025
Мощность: 25,10 кВт.
КПД: 90,0%.
Напряжение: 220 В.
Камера сгорания: открытая.

Теплообменник: раздельный.
Размеры (ВxШxГ): 725x450x360

Viessmann Viessmann Vitopend 100-W WHKB026 Вместимость: 4 литра.
Мощность: 30,00 кВт, КПД: 90,0%.
Напряжение: 220 В.
Камера сгорания: открытая.
Количество контуров: двухконтурный (отопление и горячее водоснабжение).
Теплообменник: раздельный.
Габаритные размеры (ВxШxГ): 725x450x360
Бакси Baxi Nuvola-3 B40 280 и Предназначен для отопления частных домов, коттеджей, загородных домов, дачных участков площадью до 280 м², а также для организации горячего водоснабжения.
Характеристики: бойлер на 40 литров; отдельные теплообменники; погодозависимая автоматика; ЖК дисплей; кнопочное управление; гидрогруппа из латуни; расширенный функционал; программирование.
Де Дитрих Де Дитрих MS 24 Настенный газовый котел с накопительным баком на 6 литров.
Мощность: 24,00 кВт.
КПД: 91,0%.
Напряжение: 220 В.
Камера сгорания: открытая.
Количество цепей: одноконтурная.
Теплообменник: раздельный.
Габаритные размеры (ВхШхГ): 730х400х299

Таким образом, приобретая газовый котел со встроенным бойлером, можно добиться значительной экономии средств без потери функциональности и удобства использования.

Разъяснение котельной системы

(LTHW) — Инженерное мышление

Описание котельной системы (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Есть много вариантов того, как это можно настроить, но эта версия довольно типична для коммерческих зданий новой постройки.

Прокрутите вниз, чтобы просмотреть учебник YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно.Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это наиболее распространенный тип конфигурации для современных систем отопления. Другая версия будет подключена последовательно, но это устаревшая конструкция, которая не так практична, по крайней мере, для коммерческих офисов.

Пример разных котлов Котлы

бывают разных исполнений, несколько примеров я привел выше.Это может быть пара больших котлов или несколько более мелких. В лучших проектах будет использоваться сочетание размеров, чтобы эффективно удовлетворить спрос. Возможно, большой зимой и меньше летом.

Эти котлы служат источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

В системах такого типа вы встретите два термина: первичные и вторичные цепи.

В первичном контуре горячая вода будет циркулировать от котлов к гидравлическому разделителю.Гидравлический разделитель будет подавать горячую воду во вторичные контуры, а затем возвращать использованную горячую воду из охладителя обратно в другой конец гидравлического коллектора.

Вода первичного контура может течь прямо через гидравлический разделитель и обратно в котел, чтобы забрать больше тепла, или может течь вверх через вторичные контуры. Путь прохождения воды будет зависеть от потребности в горячей воде во вторичных контурах. Вода может протекать прямо, потому что бойлерам для работы требуется минимальный расход, в противном случае они могут повредить или разрушить свои внутренние части.

Каждый первичный и вторичный контуры имеют свои собственные насосные агрегаты.

Первичные насосы обычно представляют собой более крупные насосы, обычно центробежного типа с приводом от асинхронного двигателя. Это зависит от размера системы, хотя они также могут быть встроенными, особенно в небольших офисных помещениях.

Подробное описание первичной и вторичной сторон , описанных здесь

Первичные насосы будут проталкивать воду только по первичному контуру.Эта горячая вода выходит из котла, попадает в этот трубопровод, всасывается первичным насосом и затем выталкивается в гидравлический разделитель.

Эта вода может затем либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо некоторая ее часть будет проходить через другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно в котел, но при более низкой температуре, чтобы собрать больше тепла и повторить этот цикл.

Из коллектора с горячей стороны выходят несколько небольших насосов, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас четыре вторичных цепи. Вторичные контуры 1–3 имеют сдвоенный насос, а четвертый — только один, так как тепловая нагрузка небольшая и находится поблизости, возможно, возле стойки регистрации.

Вторичные насосы

Выше вы можете увидеть пример некоторых вторичных насосов меньшего размера.Это могут быть и большие центробежные насосы, это зависит от размера системы отопления. Эти насосы будут нагнетать горячую воду туда, где это необходимо, но только для выбранной области здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в дежурном и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой действует как резервный на случай выхода рабочего насоса из строя.

Вторичные контуры будут обеспечивать водой определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой вентиляционные установки и фанкойлы только на восточной стороне здания и т. Д. И т. Д.

После того, как горячая вода проходит через теплообменник и теряет часть своей тепловой энергии, она возвращается через возвратный стояк, откуда она течет обратно в гидравлический разделитель и обратно в котел для сбора большего количества тепла.

Горячее водоснабжение

В этом примере у нас также есть вторичный контур, который идет в водонагреватель.Водонагреватель — это место, где производится горячая вода, это горячая вода, которая выходит из кранов.

Почему мы отделяем бытовую воду от горячей воды, циркулирующей по всему зданию? Много химикатов попадает в первичную систему отопления системы LTHW, систему горячего водоснабжения с низкой температурой, и вы действительно не хотите пить это.

Горячая вода подается из котла во вторичный контур, где она затем нагнетается насосом в теплообменник в водонагревателе.Затем он будет передавать свое тепло свежей воде, которая находится внутри резервуара. Температура пресной воды неизбежно повысится из-за теплообменника. Эта подогретая пресная вода затем подается на кухни, чайные зоны и раковины в ванных комнатах, где она используется и стекает в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из котла во вторичном контуре будет вытекать из теплообменника внутри водонагревателя с более низкой температурой, потому что она отдала часть своего тепла пресной воде, и она вернется обратно в водонагреватель. Гидравлический разделитель и обратно в котел.

Блок наддува

Выше вы можете увидеть пример расширительного бака и блока повышения давления. Давление в системе изменится, например, если включится вторичный насосный агрегат, тогда первичный насосный агрегат увидит снижение давления, потому что теперь больше воды течет из коллектора во вторичный контур.

То же самое, если температура воды повышается или понижается, ее плотность изменится, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

Расширительный бак и блок повышения давления подключаются к главному трубопроводу, обычно где-то около гидравлического коллектора. Если давление становится слишком высоким, то, очевидно, расширительный бак поглотит часть этого, а когда оно станет слишком низким, блок повышения давления заставит его вернуться в систему, чтобы выровнять его.

Система дозирования

Выше вы можете увидеть пример дозирующей емкости. Обычно это устанавливается с помощью тонких трубопроводов, соединенных через гидравлический разделитель.Затем он будет использовать перепад давления, чтобы пропустить через него горячую воду. Дозатор просто позволяет заливать химические ингибиторы в систему, что сохраняет ее чистоту и отсутствие бактерий.


Котел одно- или двухконтурный. Какой лучше выбрать газовый котел

Вопрос, как будет организовано горячее водоснабжение в доме, следует решить как можно скорее — еще на этапе выбора газового котла. Оптимальное решение учитывает все особенности дома.

На фото:

В чем разница?

В системе горячего водоснабжения (ГВС). Однокотел, при использовании без дополнительного оборудования, нагревает воду только для отопления. Двухконтурный — как на отопление, так и на ГВС.

Пароварка. В его конструкции предусмотрены специальные устройства для организации горячего водоснабжения: дополнительный теплообменник, в котором горячий теплоноситель нагревает воду из системы холодного водоснабжения (ХВС), и клапан, регулирующий движение теплоносителя.В одном положении клапан направляет нагретый теплоноситель в систему центрального отопления (DH). Но как только открывается вентиль горячей воды (кто-то начинает им пользоваться), вентиль меняет положение: теплоноситель движется к теплообменнику и нагревает воду для системы ГВС. Во всех таких устройствах заложен приоритет горячей воды: пока кран горячей воды открыт, система центрального отопления отключается от котла.

Котел одноконтурный. Современные одноконтурные котлы также могут нагревать воду для бытовых нужд, но для этого необходим котел, который приобретается отдельно.Это резервуар со спиральным теплообменником внутри; пропускает теплоноситель от котла и нагревает воду для горячего водоснабжения. Также есть клапан, регулирующий подачу теплоносителя из котла, тоже в зависимости от приоритета ГВС. Практически все современные одноконтурные котлы оснащены устройствами для работы котла. Если котел приобретен без этих элементов, то их должен выбрать и установить специалист.


а) 1 — одноконтурный котел, 2 — система центрального отопления, 3 — подключение к системе ГВС, 4 — бойлер косвенного нагрева, 5 — холодная вода; б) 1- двухконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- холодная вода

Размеры и мощность

Котлы газовые двухконтурные напольные. Требуют особого внимания к выбору мощности — от этого зависит «мощность» струи из крана горячей воды. Для приготовления горячей бани минимальная мощность котла должна составлять 18 кВт, для душа — не менее 10 кВт. Однако, чтобы в момент открытия второго крана горячей воды ваш душ не превратился в контрастный, выбирайте газовый двухконтурный отопительный котел с минимальной мощностью 28 кВт.

Котлы одноконтурные. В них определяющим значением является объем котла.Чем больше в доме жильцов и чем чаще они любят нежиться в ванной, тем больше нужен объем. Стандартный объем бойлера в комплекте с бойлером составляет 100-120 литров, однако большую ванную с гидромассажем бойлер на 300 литров не потянет.


1) корпус котла, 2) изоляция из пенополиуретана, 3) насос, циркулирующий теплоноситель через теплообменник котла, 4) теплообменник, 5) патрубок подачи холодной воды, 6) расширительный бак, 7) не- обратный клапан, 8) система горячего водоснабжения, 9) циркуляционная труба, 10) циркуляционный насос, 11) термостат, 12) предохранительный клапан, 13) аварийный слив

Полнота

В двойном контуре — все есть. Как правило, двухконтурный напольный газовый котел для отопления уже укомплектован всем необходимым: циркуляционным насосом, предохранительным клапаном, диафрагменным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной, — это подвести газ, трубы с водой и трубу для отвода продуктов сгорания.

В одиночном — все отдельно. Не только дополнительное оборудование нужно покупать, но и устанавливать его в котельной, для чего требуется много места.В этом смысле настенные одноконтурные котлы удобнее — в них уже есть часть необходимых агрегатов, остается только подключить водогрейный котел для системы ГВС с элементами защиты.

Одноконтурный. Вам нужно место — как под сам котел, так и под расширительный бак, помпу, предохранительный клапан. Учитывая не только размер системы, но и ее неэстетичный вид, лучше размещать ее подальше от глаз. При этом установка и этих, и других котлов не составляет труда для хорошего специалиста.

Какой компактнее?

Двухконтурный. Если в доме минимум свободного места, то пароварка станет лучшим выбором. Из-за непригодности котла и из-за уже установленных в корпусе арматуры ему легче найти место.

Что лучше?

Двухконтурный более экономичный. Двухконтурный котел включают только при возникновении потребности в воде. Одноконтурный всегда включается при охлаждении воды (в котле это происходит через пару часов).И даже если он не используется, он тратит топливо на отопление.

Одноконтурный удобнее. Горячая вода течет из-под крана сразу и равномерно. Не становится холоднее, если кто-то где-то откроет другой кран. Котел нагревает сразу весь объем воды, поэтому пользоваться им можно без особых ограничений.

В статье использованы следующие изображения: viessmann.com

Комментарий в ФБ Комментарий в ВК

Единственная задача, которую решает одноконтурный газовый котел, — это подогрев теплоносителя в системе отопления.Двухконтурные устройства, помимо этой функции, также нагревают воду для технических, санитарных нужд (например, мытье посуды). Принцип работы одноконтурного устройства прост: вода в теплообменнике с помощью газа нагревается и поступает в систему отопления дома. Сдвоенный котел сложнее.

В аппаратах этого типа есть пара контуров плюс теплообменник, один из контуров которого подключен к системе отопления, а второй — к системе горячего водоснабжения (или ГВС).При работе системы отопления в контур, подключенный к ГВС, не подается горячая вода; Этому препятствует специальный клапан. Как только открывается кран или другой подключенный к ГВС потребитель, автоматика срабатывает (из-за падения давления) и клапан перекрывает подачу горячей воды в систему отопления дома — весь поток направляется в систему отопления. ГВС. Как только горячая вода больше не используется, происходит обратное, она снова начинает течь на отопительные нужды.

Специальное применение двухконтурного котла

Двухконтурные устройства предпочтительнее с точки зрения комфорта, так как одновременно отапливают дом и обеспечивают его горячей водой для хозяйственных нужд.Однако бывают ситуации, когда экономически нецелесообразно использовать более сложные по конструкции и дорогие «двухконтурные». Например, если в доме уже есть централизованное ГВС (это может быть источник тепла). Другая ситуация — высокая постоянная потребность в горячей воде. Стоит помнить, что при работе потребителей ГВС теплоноситель в системе отопления помещения будет остывать, не обеспечивая необходимую температуру. В этих двух случаях преимущество однокотлового оборудования очевидно.Однако такие ситуации редки, поэтому «двухконтурные» популярны среди большинства домовладельцев как наиболее эффективные средства отопления и подачи горячей воды.

В российских условиях, когда давление воды непостоянно, двухконтурный котел с бойлером представляет особую привлекательность. Такие устройства не зависят от давления воды; в случае ее уменьшения система отопления будет работать с такой же эффективностью. Единственный минус двухконтурного котла с бойлером — более высокая стоимость.


Газовые котлы получили распространение благодаря невысокой стоимости газа и большой простоте эксплуатации. Эти факторы являются причинами, по которым люди продолжают оснащать свои системы отопления таким котельным оборудованием. Но перед установкой таких котлов многим домовладельцам приходится выбирать между одноконтурным и двухконтурным котлом.

Особенности конструкции

Конструкция одноконтурного котла очень проста. Представлен:

  1. Горелка газовая.
  2. Автоматика, управляющая горелкой.
  3. Устройство зажигания специального газа.
  4. Трубка над горелкой, по которой течет хладагент.

Благодаря такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Его также можно использовать для горячего водоснабжения, но это требует покупки, что часто отмечается в различных видеороликах. Также они рассказывают, чем отличаются газовые приборы и какой лучше выбрать.

Что касается конструкции, то отличие ее от конструкции вышеописанного агрегата имеется:

  1. Трехходовой клапан.
  2. Теплообменник малый.
  3. Расширительный бачок.
  4. Группы безопасности
  5. Насос

В остальном тоже самое. Среди этих дополнительных узлов наибольшее значение имеют первые два элемента. Остальное необходимо для безопасной работы прибора и всей системы отопления.

Трехходовой клапан может изменять направление движения нагретой охлаждающей жидкости . По умолчанию он допускает нагретую воду в системе отопления. Если кто-то из жильцов дома открывает кран горячей воды, срабатывает датчик протока, и по его команде клапан закрывает отверстие, подающее воду в систему отопления частного дома, и открывает отверстие, через которое поступает теплоноситель. теплообменник с небольшими габаритами.

Емкость со спиральной трубкой. Внутри бака находится проточная вода, и горячий теплоноситель движется по спирали, которая также нагревает проточное вещество для горячего водоснабжения . Хладагент будет подаваться в теплообменник, пока клапан горячей воды остается открытым. Система отопления дома в это время остается без источника тепла. Понятно, что остывает.

Как видно из вышесказанного, конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне.Это одна из причин, по которой люди хотят его выбрать.

Плюсы однокотловой

Его главное преимущество в том, что цена одной единицы без много меньше, чем стоимость второго типа. Это связано с простотой конструкции. Однако этот плюс оборачивается немалыми трудностями, ведь нужно покупать дополнительные элементы для обвязки и искать специалиста, который сможет их соединить.


Если рассматривать преимущества котла только с точки зрения системы отопления, то преимуществ у него уже нет.Однако они появляются при подключении к нему бойлера косвенного нагрева. Разумеется, дополнительный узел становится частью обвязки. Однако его включают, чтобы при необходимости теплоноситель мог перемещаться по нему. Положительными сторонами однокотлового котла являются:

  1. Независимость работы от давления в водопроводе.
  2. Постоянная подача теплой воды. Хорошая новость в том, что бойлер позволяет создать циркуляцию нагретой воды. Это значит, что после открытия крана сразу потечет горячая жидкость.
  3. Горячую воду можно использовать без ограничений (особенно если одновременно открыты краны на кухне, в ванной и других помещениях).

Минусы агрегатов с одноконтурной

Минусы:

  1. Для подключения системы отопления дома необходимо приобрести группу безопасности, уравнительный бак и помпу. О трудностях, связанных с их установкой, рассказывать не нужно.
  2. Большой размер моделей напольного котла, а также необходимость места для вышеперечисленных дополнительных элементов.Это значит, что на кухне разместить его не получится. Требуется дополнительное место.
  3. Сложность установки. Усиливается тем, что необходимо дополнительно подключить бойлер косвенного нагрева и сделать более сложную систему трубопроводов ГВС. Дополнительные трубы необходимы для постоянной циркуляции теплой воды через ГВС. Он не может циркулировать сам по себе. То есть нужна помпа.
  4. Стоимость котла вместе с котлом выше цены двухконтурного котла.
  5. Поскольку вода в горячей воде постепенно остывает, ее необходимо время от времени нагревать. Дополнительное тепло требует больше газа. Плохо то, что такой нагрев происходит в то время, когда горячая вода не нужна.


Конечно, эти недостатки можно свести к минимуму. По разным видеороликам, чтобы избежать трудностей с нехваткой места и сложностью монтажа, можно приобрести комплект с настенными вариантами котельного аппарата и косвенного бойлера.В первом элементе встроено все необходимое оборудование. Оба блока небольшие по размеру и поэтому могут быть установлены на кухне. Здесь нужно понимать, что нужно ограничивать себя в объеме бойлера, из-за чего не всегда будет горячая вода.

Что касается нагрева воды в системе теплоснабжения горячей воды, то можно использовать трехходовой клапан и автомат, который контролирует работу клапана. Автоматика позволяет настроить режимы работы клапана, который перекроет подачу теплоносителя к котлу в ненужное время (ночью или когда все сбежали на рабочие места).

Плюсы газовых котлов двухконтурные

Это:

  1. Аппарат дешевле на , чем одноконтурный котел с бойлером. Если цена котла не входит в стоимость альтернативы, то он дороже.
  2. Компактность . Он имеет небольшие размеры, а потому без проблем монтируется на кухне.
  3. Наличие всего необходимого дополнительного оборудования.
  4. Простота установки .Практически все модели настенные. Для подключения соедините трубы системы отопления дома и ГВС. Также необходимо присоединить газовую трубу, но это должны делать специалисты компании, поставляющей газ.
  5. Подогревает необходимое количество воды. Тем самым экономичнее .

Минусы двухконтурных устройств

Газовый котел с двумя контурами может разочаровать желающих выбрать его такими недостатками:

  1. Вода в ГВС имеет непостоянную температуру .Это связано с тем, что при открытии крана вода только начинает нагреваться. Поскольку он течет, сначала течет холодная жидкость, а потом теплая. Также непостоянство температуры влияет на напор в водопроводе. Чем он меньше, тем холоднее жидкость. При сильном падении давления в сантехнике горячей воды ждать не приходится.
  2. Температура падает при открытии нескольких кранов . По этой причине агрегат с двумя контурами не подходит для домов с большим количеством точек потребления.Для такой постройки лучше выбрать 1-петлевой агрегат с бойлером.
  3. Чем дальше от котла находится точка потребления, тем дольше нужно ждать теплой воды . Это связано с тем, что в системе ГВС нет циркуляции, а жидкость постоянно охлаждается. Чем дольше семья не пользуется ГВС, тем холоднее становится вода в трубе между котлом и краном. Из этого минуса возникает еще один — холодная вода, которая течет ранее теплой, просто льется в канализацию, потому что жители дома ждут теплой жидкости.
  4. Включение второго контура происходит только тогда, когда поток воды очень заметен. Из-за этого об экономии можно забыть.

Стоит сказать, что такие недостатки есть не у всех. Таким образом, устройство с накопительным баком (объем варьируется в пределах 15-60 литров) или бойлер послойного отопления способен подавать жидкость с постоянной температурой независимо от того, какое давление в системе водоснабжения. .

Двухконтурный котел

Корейский котел отопления

Не зависеть от качества центрального отопления и горячей воды довольно просто.Необходимо только установить котел дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления в целях безопасности может быть запрещена, в зависимости от этажности, в одноэтажных коттеджах и частных домах, это лучшее решение проблемы отопления и горячего водоснабжения.

Главное в автономной системе отопления конечно котел. Их несколько видов.В качестве топлива они используют как традиционное топливо — газ и уголь, так и альтернативное топливо — щепу и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

Одноконтурные отопительные котлы

Однокотельные в первую очередь работают на обогрев помещений и создание в них комфортной температуры. Как следует из названия, через котел проходит один контур теплоносителя. При желании к источнику тепла можно прикрепить теплообменник для нагрева воды. Принцип работы одноконтурного котла предельно прост.В топку поступает топливо, которое нагревает теплоноситель, циркулирующий по трубопроводам внутри котла. Циркуляция теплоносителя в отопительном контуре происходит либо за счет разницы температур, либо с помощью циркуляционного насоса. Для качественного отопления помещения циркуляция воды в контуре должна быть постоянной.

одноконтурный котел с подключенным котлом, горячая вода идет от котла


Что касается подключения дополнительного отопительного контура, который находится вне котла, то подключить его не составит труда.Но есть ли в этом польза? Дело в том, что подключение бойлера для нагрева воды сделает котел нестабильным. Это связано с тем, что количество тепла, необходимое для нагрева воды, в течение дня непостоянно. Максимальное потребление воды происходит утром и вечером. Котел требует ремонта, и в горелку подано больше топлива. После прекращения потребления котел может работать только от системы отопления. Такая работа одноконтурного котла будет неэкономичной и приведет к перерасходу топлива.

Преимущества одноконтурного котла:

  • Такие котлы оснащены автоматической системой безопасности. Позволяет выбрать оптимальный режим работы оборудования и расход топлива.
  • На базе одноконтурных котлов можно создавать самые разные системы отопления с разной разводкой по комнатам. Правильный выбор позволяет увеличить срок эксплуатации котла, а также улучшить его технические характеристики.
  • В новые модели одноконтурных котлов встроены датчики погодного контроля.Это означает, что управление подачей топлива в горелку и, следовательно, снижение или повышение температуры в подающей магистрали происходит по температуре наружного воздуха.
  • Простота конструкции делает однокотловые модели очень надежными и простыми в управлении и регулировке.

Двухконтурный котел

Если в планы не входит проживание без горячей воды, то стоит задуматься о приобретении двухконтурного котла. Он отличается от одноконтурного тем, что в его конструкции предусмотрен дополнительный теплообменник для нагрева воды.В зависимости от мощности котла можно организовать нагрев воды и подачу ее в две точки водоснабжения одновременно. Чтобы минимизировать охлаждение воды на пути к точкам анализа, желательно располагать котел поближе к ним.

Есть два типа пароварки: с одним и двумя теплообменниками. В первом случае теплоноситель проходит через теплообменник для нужд отопления. Если необходимо нагреть холодную воду, отключают подачу теплоносителя в теплообменник и открывают подачу холодной воды в отопление.Это не очень удобно, особенно в холодное время года.

Самые популярные котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике нагревается отопительная вода, а в другом — для нужд горячего водоснабжения. Современные двухконтурные котлы оснащены стальными нагревателями, которые нагревают воду за короткий промежуток времени.

двухконтурный котел, горячая вода идет от котла


Преимущества двухконтурного котла:
  • Покупка такого котла обойдется дешевле, чем полный комплект, состоящий из одноконтурного котла и бойлера.
  • Котел достаточно компактный.
  • Вода не собирается в накопительном баке, но количество воды, которое необходимо в данный момент, нагревается. Это снижает потери тепла из-за охлаждения.

Как выбрать котел соответствующей мощности

Если выбор в пользу одно- или двухконтурного котла уже сделан, то необходимо выбрать котел соответствующей мощности. Для того, чтобы температура воздуха в комнатах была комфортной, а температура горячей воды около 50 градусов по Цельсию, можно произвести несложный расчет мощности установленного котла.Для этого площадь всех отапливаемых помещений суммируется и делится на 10. Это примерная нагрузка на отопление. Увеличивая ее примерно на 15-20%, мы получаем общую мощность котла с учетом горячего водоснабжения. Однако, как советуют профессионалы, котел следует приобретать чуть большей мощности, чем полученная расчетным путем. Все дело в том, что со временем производительность оборудования снижается, теплоотдача от топлива к теплоносителю уменьшается, из-за загрязнения поверхностей нагрева.Кроме того, при выборе оборудования следует учитывать величину потерь тепла от трубопроводов, возможные перепады напряжения.

Производители котлов — какая модель лучше?

В многообразии брендов, предлагающих свою продукцию, легко запутаться. Как выбрать бойлер и не ошибиться с выбором. Сейчас на рынке теплоэнергетики в основном предлагается оборудование нескольких стран. Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые отличия, связанные с техническими характеристиками работы, а также существенные различия в стоимости.
Немецкие отопительные котлы.



Котлы Bosh уже зарекомендовали себя с лучшей стороны. Их конструкция постоянно совершенствуется. Котел оборудован автоматикой и предохранительными устройствами, которые регулируют подачу топлива в горелку и срабатывают в случае возникновения аварийной ситуации. Для улучшения теплоотвода в процессе работы котла все теплообменники изготовлены из меди, которые покрыты специальным составом для предотвращения процесса коррозии. Расчетный срок службы такого котла — 20 лет.

Еще одна немецкая компания, производящая котлы высокого класса — viessmann company . Они специализируются на производстве как одно-, так и двухконтурных котлов. Их оборудование отличается прекрасными сборочно-техническими характеристиками. По заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, предотвращающую конденсацию дымовых газов в дымоходе и, как следствие, их замерзание.

Итальянские котлы отопления

Котлы итальянских компаний также имеют хорошее качество сборки. Один из самых известных итальянских брендов — Beretta, производит котлы большой мощности. В модельном ряду можно подобрать отопительное оборудование мощностью до 24кВт. Это могут быть как одноконтурные, так и двухконтурные котлы, котлы со встроенным и отдельно стоящим котлом. Отличительной особенностью оборудования Beretta является то, что оно может работать при очень низких температурах окружающей среды.

Baxi на рынке отопительного оборудования несколько лет.За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена ​​горелка атмосферного типа, которая работает практически бесшумно. Техника Baxi представлена ​​широким диапазоном мощности от 10 до 80 кВт. Котлы имеют относительно небольшие размеры и высокий КПД — до 90%.

Корейские котлы отопления

Котлы корейского производства сочетают в себе современные технологии и надежность. Они оснащены системами защиты от скачков напряжения, давления и температуры в резервуарах.Также в котел встроен датчик утечки природного газа. При его обнаружении автоматика котла перекрывает подачу газа к горелке.

Navien занимает лидирующие позиции среди производителей котлов. Выпускает котлы, работающие на другом виде топлива с разным количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того, в котел встроен регулятор напряжения, который защищает систему от перегрузок.

Компания «Олимпия» специализируется на производстве двухконтурных котлов, оборудованных системой контроля погодных условий. Ассортимент силовых моделей этой марки достаточно широк, что позволяет подобрать котел для размещения любой площади. Все модели котлов оснащены новейшей системой автоматизации, позволяющей плавно регулировать работу оборудования и даже защищать систему от замерзания.
Котлы отечественного производства.

Котельное оборудование компании «Данко» регулярно получает хорошие отзывы пользователей и экспертов.Из представленного компанией модельного ряда в диапазоне от 7 до 15 кВт подобрать котел для отопления небольшого загородного дома или квартиры несложно, имея путевку. Котельная установка оснащена газовым фильтром, стальным теплообменником и экономичной горелкой с микроперепуском.

Еще одно предприятие по производству конкурентоспособного котельного оборудования — ОАО «Боринское», ИШМА БСК. Отличительной особенностью этих котлов является то, что они доступны со встроенным циркуляционным насосом. При этом работа котла возможна как при работающем насосе, так и без него.Это очень удобно при частых перебоях в подаче электроэнергии.

На что обращать внимание при покупке котла

  1. Горелка. От нее зависит экономичность работы котла. Важно, что конструкция горелки способствует качественному смешиванию газа и воздуха, а значит, полному сгоранию топлива без химического недожога. Наиболее экономичными считаются автоматические горелки со встроенным вентилятором. Перед подачей в топку газ смешивается с воздухом и затем подается в котел.Обратной стороной этой горелки является дополнительный шум, создаваемый вентилятором.
  2. Теплообменник Качество передачи тепла от продуктов сгорания в окружающую среду зависит от материала теплообменника. Лучшим выбором станет теплообменник из стали или меди. Они отличаются высокой теплопроводностью и устойчивостью к агрессивным воздействиям окружающей среды. Кроме того, следует учитывать, что под воздействием высоких температур и коррозии его элементы часто выходят из строя.Чем известнее будет марка котла, тем проще будет подобрать деталь для замены.
  3. Электроника и автоматика. Котел оснащен датчиками и позволяет регулировать работу простым нажатием нескольких кнопок, прост и удобен в эксплуатации. Но стоит учесть, что при отключении питания сработает защита котла и подача топлива в него прекратится. Следует выбирать технику, на которой есть возможность ручного регулирования ее работы в любых случаях.
По отзывам покупателей, лучшими по их мнению являются котлы немецкого и отечественного производства. За ними легко ухаживать. Ремонт тоже несложный, так как существует множество сервисных центров, которые заказывают комплектующие и запчасти для ремонта прямо с завода. Котлы итальянских брендов, наоборот, вызвали претензии потребителей из-за короткого гарантийного срока, трудностей в ремонте и подборе запчастей.
Важно обратить внимание на выбор котла.Ведь он прослужит не один десяток лет и создаст ощущение комфорта и уюта зимними вечерами.

Выбрать отопительный котел в доме — серьезная задача. И если вы уже определились с типом топлива, то задача № 2, которая стоит перед вами, — это выбор количества контуров для оборудования. И здесь нужно разбираться повнимательнее и подробнее. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей.Постараемся провести подробное сравнение этих видов по нескольким пунктам. Готовый? Идти!

Разница между одно- и двухконтурным котлом

Установленный двухконтурный котел

Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.

Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома .Они подключаются к аккумуляторной системе (радиаторам) и греют воду только для них. Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы способны как обогревать дом, так и нагреть воду. для мытья посуды, принятия душа и других бытовых нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Бывает 2-х типов:

  • Flow Heat Exchanger — в таких котлах стоит «приоритет горячего водоснабжения».Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС. Такие модели подходят для домов и квартир небольшой площади (до 70-80 квадратных метров), поскольку в такие модели встраиваются теплообменники малой мощности.
  • Котлы со встроенным бойлером-накопителем — Объем бака в среднем колеблется от 150 до 180 литров. Может нагревать воду как в накопительном режиме, так и в проточном. Однако стоит учесть, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при накопительном.

Принцип работы и устройство двухконтурного котла

Такая модель изначально оснащалась дополнительным теплообменником для горячего водоснабжения: в нем вода из системы холодного водоснабжения (холодное водоснабжение) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , который контролирует направление движения теплоносителя.

Принцип приоритета системы ГВС .Теперь объясните, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.

Получается, что при использовании горячей воды отопительный контур дома не работает. В тот момент, когда закрывается кран горячей воды, котел моментально отправляет теплоноситель в радиаторы.

Таким образом, 2 контура не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точках водозабора. Если точек 2, то котел лучше разместить примерно посередине между ними. Если один — то как можно ближе к ней.

Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, сначала потечет холодная жидкость, а потом теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать горячей воды.

Принцип работы и устройство одноконтурный котел

Схема котла с одним контуром и двумя

В их конструкции всего один теплообменник , который нагревает воду для системы отопления. Если вы хотите, чтобы он снабжал вас горячей водой, то вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

Основными элементами являются камера сгорания , в которой расположены горелка и змеевик .Сверху последней и стоит теплообменник. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

Кстати, все модели спроектированы таким образом, что в будущем вы сможете подключить к ним этот котел.

В этом случае система будет работать аналогично системе двухконтурного котла: по принципу приоритета контура ГВС с помощью клапана, регулирующего перемещение теплоносителя из одного контура в другой.

Плюсы и минусы однокотлового котла

Однокотловый котел

Самое главное, что влияет на наш выбор, — это достоинства и недостатки той или иной модели.

профи

  • Более низкая стоимость — по сравнению с двухконтурной моделью. Стоимость покупки, установки и обслуживания такого котла вам уйдет значительно меньше, чем у брата с двумя контурами.
  • Высокая мощность и эффективность . Многие одноконтурные модели имеют напольный способ монтажа, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального.А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы могут справиться с обогревом даже больших площадей (более 100 квадратных метров). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
  • Меньше расхода газа — это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход значительно превысит.

Минусы

  • Пожалуй, только отопление дома — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло. Чтобы иметь возможность нагревать воду для горячего водоснабжения, вам придется озаботиться установкой БКН (бойлер косвенного нагрева). Для этого вам нужно будет выбрать, купить соответствующие детали для его установки и т. Д.
  • Требуется отдельное помещение — котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.

Плюсы и минусы пароварки

Аналогичная информация нам необходима и по двухконтурным котлам.

профи

  • Малогабаритный — поскольку конструкция котлов с 2 контурами изначально заточена под отопление и ГВС, ее не нужно ничем дополнять. А это значит, что модель того, каких размеров вы купили изначально, отнимает у вас столько места.
  • Возможность размещения в подсобном помещении — в отличие от одноконтурного котла не нужно искать место под котельную, чтобы разместить там котел.Вся разводка труб и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного места.
  • Простота эксплуатации — как упоминалось ранее, второй контур отвечает за нагрев воды. Так что вам не придется мучиться с подбором и подключением БКН, а также необходимой для этого фурнитуры.

Минусы

  • Нестабильное давление воды и температура теплоносителя — Это особенно заметно, если котел работает на 2 точках всасывания.Из-за не очень большой мощности оборудования водопроводная вода может не всегда течь с сильным напором и быть не такой горячей, как вы заказывали. Кстати в одноконтурной с котлом
  • такой проблемы не наблюдается. Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к высокому содержанию солей в теплоносителе и очень быстро обрастает окалиной и налетом. Поэтому нужно регулярно чистить оборудование или следить за содержанием примесей в теплоносителе.
  • Более высокая стоимость — по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если рассматривать покупку и установку БКН, то двухконтурный котел дешевле.

Мощность и размер

Это первые два параметра, по которым мы сравниваем наших «соперников».

Power

Итак, сначала проанализируем одноконтурный отопительный котел .

Рассчитать мощность устройства довольно просто: 10 кв.м. На квадрат требуется 1 кВт мощности. Плюс не забываем про резерв в 20%. Здесь все просто. Однако особого внимания заслуживает бойлер косвенного нагрева объемом , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если выбрать бойлер с бойлером, идущим в комплекте, то в среднем его объем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека. Однако о частом купании в ванной можно забыть.

Если БКН вы выбираете отдельно, то здесь стоит исходить из предпочтений вашего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

Пароварка : его мощность — важнейший параметр при выборе, ведь от нее зависит, какой температуры и под каким давлением вода будет течь из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Тем, кто любит периодически отдыхать в ванной, понадобится техника уже на 18 кВт Но для стабильной подачи воды в обе точки водозабора также рекомендуем покупать бойлер на 24 кВт. При меньшей мощности

Размеры и компактность

Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане гораздо практичнее , чем одноконтурный, так как это уже готовое изделие без необходимости что-то подключать дополнительный. Его можно установить в любом удобном для вас помещении.

Для одного контура нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.

Оборудование отопительный котел с 1 схемой

Этот параметр напрямую взаимосвязан с габаритами устройства.

Пароварка — готовое изделие, мини-котельная, в конструкции которой уже есть все оборудование, необходимое для отопления и горячего водоснабжения (вентиль, циркуляционный насос, арматура и т. Д.) для организации системы газоудаления

Котел одноконтурный — это основное оборудование. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения вашего дома теплом и горячей водой. Более полную комплектацию имеют настенные одноконтурные котлы, которые частично укомплектованы необходимыми комплектующими.

Особенности работы одноконтурных и двухконтурных котлов

Напоследок дадим вам несколько полезных советов, которые наконец помогут сделать правильный выбор.

  • Если вы выбрали двухконтурный котел, то нужно знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, потому что, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы просто сливаете деньги в канализацию.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел от точки водозабора не дальше 5-7 метров.Увеличение расстояния значительно снижает эффективность работы.

  • В одноконтурных устройствах недостатка в этом нет, но есть другой. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно тратиться энергия.

Заключение

Итак, какой казан лучше: одинарный или двойной? Однозначного ответа на этот вопрос нет — каждая семья выбирает устройство под свои нужды и условия.

Если вы за экономию топлива и места — то вам однозначно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: один контур будет включаться каждые несколько часов — когда вода в котле остынет.

Также двухконтурные жители предпочитают ставить квартиры, в которых не так много свободного места, как собственники своих коттеджей.

Если вы за удобство и повышенную надежность — этот одиночный контур — ваш выбор.Никакой контрастный душ, если второй клапан открыт, и слабый напор воды.

Выбор между одинарным и двойным контуром: видео

Обязательно посмотрите это видео: оно поможет определиться с выбором:

Мы надеемся, что наша статья дала вам общее представление об этих двух типах котлов, и вы уже сделали свой выбор. Удачи!

Конструкция двухтопливного котла

| NewYork Engineers

New York Engineers пользуется доверием клиентов в Чикаго и США.Это потому, что мы предлагаем эффективные и экономичные решения MEP. От котлов, чиллеров и кондиционеров до паровых радиаторов, трансформаторов и т. Д. Мы предлагаем широкий спектр услуг по проектированию MEP в Чикаго и других штатах. Если вам нужны передовые решения MEP, вы всегда можете рассчитывать на нас.

Вот некоторые из причин, по которым вам нужно выбрать NY Engineers для проектирования двухтопливных котлов:

Будь то для вашего комфорта дома или для эффективности ваших бизнес-процессов, мы понимаем срочность ваших проектов двухтопливных котлов.Вот почему мы всегда стараемся предоставить вам быстрое выполнение работ. Мы используем процесс быстрого проектирования, чтобы обеспечить быстрый и безошибочный процесс проектирования вашего двухтопливного котла. Наши сроки выполнения работ на 50% быстрее, чем у других проектировщиков MEP в отрасли.

В New York Engineers мы строго следим за качеством наших проектов. Это сделано для того, чтобы гарантировать ненужные ошибки, которые могут только добавить сбои и дополнительные расходы вашему проекту. Каждый шаг процесса безопасен и надежен, и проекты постоянно отслеживаются для исправления ошибок, как только они обнаруживаются.NY Engineer обещает гарантию отсутствия изменений в заказе — вот насколько мы уверены в своей работе.

Сначала вы можете подумать, что конструкция двухтопливного котла и других систем MEP стоит дорого, но с NYE вы можете получить высококачественные услуги по проектированию по доступной цене. Мы всегда стремимся разрабатывать системы таким образом, чтобы они были одновременно эффективными, экономичными и безопасными.

  • Опытные специалисты

Работа с NY Engineers означает работу с опытными профессионалами, которые являются экспертами в области MEP.Наша команда состоит из знающих, умелых и высококвалифицированных профессионалов MEP, которые работают в отрасли много лет. Механические, электрические и сантехнические услуги — это не шутка. Вот почему с вами должна быть только лучшая команда — инженеры Нью-Йорка.

  • Лицензированные архитекторы, разработчики и руководители зданий

Если вы станете нашим партнером, вы получите команду архитекторов, разработчиков и руководителей зданий, которые будут заниматься вашим дизайнерским проектом MEP, в какую бы область он ни входил.Наша прочная команда инженеров MEP пользуется спросом в Чикаго и за его пределами.

  • Программное обеспечение и инструменты для проектирования

Мы используем высокотехнологичное программное обеспечение и инструменты для проектирования проектов наших клиентов. С помощью этого программного обеспечения и инструментов для проектирования мы можем быть более эффективными и систематичными в проектировании. Кроме того, мы можем гораздо быстрее и точнее решать задачи проектирования, такие как определение размеров, балансировка и перекрестные ссылки.

NYE является экспертом в проектировании систем MEP, но команда может охватить гораздо более широкий круг вопросов.Это потому, что инженеры Нью-Йорка могут выполнить практически любые проекты в области механики, электричества и сантехники.

За прошедшие годы NY Engineering успешно завершила более 800 проектов MEP. Это означает, что вы можете положиться на нас, поскольку мы можем гарантировать безупречное завершение вашего дизайн-проекта. Это также означает, что наша команда занималась различными проектами MEP, и все это помогло нам развить все больше и больше знаний и навыков. Самое главное, это доказывает, насколько мы надежны как ваш инженер-партнер.

NY Engineers видит в каждом дизайнерском проекте максимально возможный потенциал. Благодаря нашему активному циклу обратной связи мы можем выявить малейшие возможности для улучшения. Наши мастер-шаблоны обеспечивают высочайшее качество дизайнерских услуг, кратчайшие сроки выполнения проекта и минимальную стоимость.

У нас есть широкая клиентская база, которая доверяет нам и предоставляемым нами услугам. Наши существующие клиенты продолжают возвращаться к нам, и наши новые клиенты всегда впечатлены. Фактически, наш уровень одобрения впервые составляет 80%, что значительно выше, чем у других компаний.

  • Благоприятное обслуживание клиентов

Не все команды обеспечивают отличное обслуживание клиентов. Как компания, которая ставит во главу угла удовлетворение потребностей клиентов, мы стараемся предоставлять им наилучшее обслуживание. В NYE мы всегда относимся к нашим клиентам с терпением и уважением, и мы обязательно протягиваем им руку, особенно в трудные времена.

Нью-Йорк Инженеры: команда, предлагающая широкий спектр услуг Инженеры

NY Engineers предлагают не только конструкции двухтопливных котлов, но и другие услуги по проектированию, которые включают проекты в области механики, электричества и водопровода.Мы — универсальный центр проектирования MEP, так как у нас есть команда знающих, умелых и опытных архитекторов, разработчиков и руководителей зданий, которые выполняют все интенсивные задачи MEP, связанные с вашими дизайн-проектами.

Мой котел не включается! Нью-йоркский техник объясняет — Ranshaw

Если ваш котел вообще не включается (т. Е. Вы не слышите щелчка термостата, а котел даже не пытается запустить ), не тянитесь к телефону. только пока…

На самом деле есть довольно много вещей, которые вы можете попробовать дома, прежде чем обращаться к профессионалам.

Прежде чем обращаться за помощью, проверьте, …

  1. Термостат работает правильно

  2. Выключатель котла находится в положении «ВКЛ», а автоматический выключатель не сработал.

  3. Газовый клапан включен.

В этой статье мы подробно рассмотрим каждый из этих шагов, чтобы вы могли решить проблему самостоятельно.Однако, если вы испробовали все вышеперечисленное, а ваш котел по-прежнему не запускается, вам необходимо вызвать специалиста.

Хотите, чтобы ваш котел отремонтировал работа сделана правильно с первого раза? Запишитесь на прием к нашим специалистам онлайн или позвонив нам по телефону (718) 767-0707. У нас более 50 лет опыта, на который вы всегда можете положиться.

Это может показаться очевидным, но сначала нужно проверить, включен ли термостат и установлен ли на «обогрев» или «авто».Также убедитесь, что батареи внутри термостата все еще работают.

Или, возможно, проблема связана с самим термостатом.

Чтобы проверить правильность работы термостата, поднимите температуру как минимум на 5 ° выше текущей температуры в помещении. Если ваш котел не включается, возможно, ваш термостат не работает должным образом, и вам может потребоваться вызов профессионала для диагностики проблемы. Если котел запускает при повышении температуры, скорее всего, с вашим бойлером или термостатом нет серьезных проблем.

Вот основная проблема: Различные термостаты имеют разные «дифференциалы». Проще говоря, некоторые термостаты запрограммированы на включение тепла только после того, как температура в помещении упадет на определенное количество градусов ниже установленной температуры. Например, некоторые термостаты имеют дифференциал +/- 1 °, в то время как другие имеют более высокий дифференциал +/- 4 °.

Если вы предпочитаете, чтобы ваш бойлер / термостат имел более низкий дифференциал, вы можете связаться с техническим специалистом, чтобы прийти к вам домой и сбросить настройки термостата.

Даже в случае газового котла частям вашей системы требуется электричество для работы, например, электронной системе зажигания. Если нет электричества, эти компоненты не могут запуститься, и процесс запуска вашего котла будет полностью остановлен.

В первую очередь проверьте, включен ли выключатель питания котла. Выключатель, который выглядит как выключатель света, обычно находится у котла или рядом с ним, или у входа в котельную / подвал. Если переключатель находится во включенном положении, следующее, что вам нужно проверить, — это автоматический выключатель.

Чтобы проверить выключатель, подойдите к электрической панели и найдите выключатель с надписью «котел». Еще раз проверьте, что ваш выключатель находится в положении ВКЛ. Если выключатель сработал, переведите его в положение ВКЛ. Если вскоре после этого ваш котел автоматически включится, значит, проблема обнаружена. В противном случае проблема может быть в другом.

Примечание: Если прерыватель сразу же снова срабатывает при попытке запуска котла, обратитесь к специалисту, так как у вас, вероятно, возникла более серьезная проблема с электричеством.

Если автоматический выключатель вашего котла не сработал, перейдите к шагу 3.

Каждый газовый котел имеет клапан, который регулирует подачу газа в котел. Для того, чтобы ваш котел запустился, он должен быть открытым. Вы можете проверить, находится ли газовый клапан вашего котла в открытом положении, найдя газовую трубу. Газовая труба обычно проходит рядом с котлом и имеет клапан. Убедитесь, что рычаг клапана работает параллельно трубе, а не перпендикулярно.

Если рычаг расположен перпендикулярно газовой трубе, газ перекрывается и в котел не подается.

Примечание. Если вы не знаете, где находится газовый клапан, не пытайтесь выполнить этот шаг. Неправильная регулировка газового клапана / трубы может привести к опасной утечке газа. Если вы не знаете, как работает ваш котел, всегда будьте профессиональны.

Если вы выполнили все действия по устранению неполадок, но газовый котел по-прежнему не включается, скорее всего, у вас более серьезная проблема, и вам потребуется профессиональная помощь. Если это так, мы вас позаботимся.Запишитесь на прием к нам, и мы будем рады диагностировать и отремонтировать ваш котел.

Обладая более чем 50-летним опытом ремонта котлов в районе Квинс, наши специалисты являются отраслевыми экспертами, когда дело доходит до ремонта большинства марок или моделей. Они смогут быстро осмотреть и диагностировать ваш котел, а также предоставить вам справедливые и честные варианты ремонта и цены.

Выберите Ranshaw, если ремонт котла сделан правильно с первого раза.

Методы определения уровня воды в паровых котлах

Методы определения уровня воды в паровых котлах

На паровом котле есть три очевидных применения устройств контроля уровня:

  • Контроль уровня — для обеспечения того, чтобы в котел в нужное время добавлялось нужное количество воды.
  • Аварийный сигнал о низком уровне воды — для безопасной работы котла сигнализация о низком уровне воды гарантирует, что сжигание топлива не продолжится, если уровень воды в котле упал до или ниже заданного уровня. Для паровых котлов с автоматическим управлением национальные стандарты обычно предусматривают наличие двух независимых аварийных сигналов низкого уровня для обеспечения безопасности. В Великобритании нижний из двух аварийных сигналов «заблокирует» горелку, и требуется ручной сброс, чтобы вернуть котел в рабочее состояние.
  • Авария высокого уровня воды — Аварийный сигнал срабатывает, если уровень воды поднимается слишком высоко, информируя оператора котла о необходимости перекрыть подачу питательной воды.Хотя обычно это не обязательно, использование аварийных сигналов высокого уровня является разумным, поскольку они уменьшают вероятность уноса воды и гидроудара в системе распределения пара.

Методы автоматического определения уровня

В следующих разделах этого модуля обсуждаются основные типы устройств определения уровня, которые подходят для паровых котлов.

Основы теории электричества

То, как течет электричество, можно сравнить с жидкостью.Жидкость течет по трубе так же, как электричество течет по проводнику (см. Рисунок 3.16.2).

Проводник — это материал, такой как металлическая проволока, который обеспечивает свободное протекание электрического тока. (Противоположностью проводнику является изолятор, который сопротивляется потоку электричества, например, из стекла или пластика). Электрический ток — это поток электрического «заряда», переносимый крошечными частицами, называемыми электронами или ионами. Заряд измеряется в кулонах. 6,24 x 1018 электронов вместе имеют заряд в один кулон, что в единицах системы СИ эквивалентно 1 ампер-секунде.

Когда электроны или ионы перемещаются, поток электричества измеряется в кулонах в секунду, а не в электронах или ионах в секунду. Однако термин «ампер» (или А) используется для обозначения единицы измерения электрического тока.

  • 1 A = поток 6,24 x 1018 электронов в секунду.
  • 1 А = 1 кулон в секунду.

Сила, вызывающая протекание тока, известна как электродвижущая сила или ЭДС. Это может быть батарея, динамо-машина велосипеда или генератор электростанции (среди других примеров).

Аккумуляторная батарея имеет положительную и отрицательную клеммы. Если между клеммами подключен провод, ток будет течь. Батарея действует как источник давления, аналогично насосу в водяной системе. Разность потенциалов между выводами источника ЭДС измеряется в вольтах, и чем выше напряжение (давление), тем больше ток (расход). Цепь, по которой протекает ток, представляет собой сопротивление (подобное сопротивлению труб и клапанов в водяной системе).

Единицей измерения сопротивления является ом (обозначается символом), а закон Ома связывает ток, напряжение и сопротивление, см. Уравнение 3.16.1:

Где:

I = ток (амперы)

В = Напряжение (вольт)

R = Сопротивление (Ом)

Еще одно важное электрическое понятие — это «емкость». Он измеряет емкость заряда между двумя проводниками (примерно аналогично объему контейнера) с точки зрения заряда, необходимого для повышения его потенциала на величину в один вольт.

Пара проводников имеет большую емкость, если им требуется большой заряд, чтобы поднять напряжение между ними на один вольт, точно так же, как большой сосуд требует большого количества газа, чтобы заполнить его до определенного давления.

Единица измерения емкости — один кулон на вольт, что называется фарадой.

Зонды электропроводности

Представьте себе открытый резервуар с небольшим количеством воды. В резервуаре подвешен зонд (металлический стержень) (см. Рисунок 3.16.3). Если подано электрическое напряжение и в цепи есть амперметр, последний покажет, что:

  • Когда зонд погружен в воду, через цепь будет течь ток.
  • Если зонд вынуть из воды, ток не будет течь по цепи.

Это основа зонда проводимости. Принцип проводимости используется для точечного измерения. Когда уровень воды касается наконечника зонда, он запускает действие через связанный контроллер.

Это действие может быть для:

  • Пуск или остановка насоса.
  • Открыть или закрыть клапан.
  • Подать сигнал тревоги.
  • Открыть или закрыть реле.

Но одиночный наконечник может обеспечить только одиночное или точечное действие. Таким образом, требуются два наконечника с датчиком проводимости, чтобы включать и выключать насос на заданном уровне (рисунок 3.16.4). Когда уровень воды упадет и покажет наконечник в точке A, насос начнет работать. Уровень воды поднимается, пока не коснется второго наконечника в точке B, и насос выключится.

Зонды можно устанавливать в закрытые сосуды, например, в бойлер.На рисунке 3.16.5 показан металлический резервуар с закрытым верхом — Примечание; Изолятор необходим там, где зонд проходит через верхнюю часть резервуара.

снова:

  • Когда зонд погружен, ток будет течь.
  • Когда зонд вынут из воды, ток прекращается.

Примечание: Для предотвращения поляризации и электролиза (расщепления воды на водород и кислород) на датчике используется переменный ток. Для подачи сигнала тревоги о низком уровне воды в бойлере необходимо использовать стандартный датчик электропроводности.

Согласно правилам Великобритании, это необходимо проверять ежедневно.

Для простого зонда существует потенциальная проблема — Если бы на изоляторе скопилась грязь, между зондом и металлическим резервуаром образовался бы проводящий путь, и ток продолжал бы течь, даже если бы кончик зонда был из воды. Этого можно избежать, спроектировав и изготовив зонд проводимости таким образом, чтобы изолятор был длинным и был защищен по большей части гладким изоляционным материалом, таким как PTFE / Teflon®.Это минимизирует риск скопления грязи вокруг изолятора, см. Рисунок 3.16.6.

Проблему решил:

  • Использование изолятора в паровом пространстве.
  • Использование длинной гладкой оболочки из ПТФЭ в качестве изолятора практически по всей длине металлического зонда.
  • Регулируемая чувствительность на контроллере.

Для сигнализации низкого уровня доступны специальные датчики электропроводности, которые называются «самоконтролем».Включено несколько функций самопроверки, в том числе:

  • Наконечник компаратора, который непрерывно измеряет и сравнивает сопротивление земли через изоляцию и наконечник пробника.
  • Проверка на утечку тока между зондом и изоляцией.
  • Другие процедуры самопроверки.

Согласно правилам Великобритании использование этих специальных систем позволяет проводить еженедельные проверки, а не ежедневные. Это связано с присущим им более высоким уровнем безопасности.

Наконечник зонда проводимости должен быть обрезан до нужной длины, чтобы он точно представлял желаемую точку переключения.

Сводка по датчикам электропроводности

Зонды электропроводности:

  • Обычно устанавливается вертикально.
  • Используется там, где подходит контроль уровня включения / выключения.

Добавить комментарий

Ваш адрес email не будет опубликован.
