Профнастил ширина листа какая бывает: Профнастил – размеры листа, технические характеристики, свойства, виды, типы

размеры листа, ширина и толщина металлопрофиля, профлиста, инструкции на фото и видео

Содержание статьи:

Профнастил на сегодняшний день является наиболее распространенным видом кровельных материалов. Профнастил размеры листа зависят от двух параметров: желания заказчика и целей использования. Материал является стальным листом волнообразной формы со специальным полимерным покрытием.

Профнастил размер листа

Материал применяют при возведении кровли, заборов, облицовке стен, создании каркаса для нежилых помещений и т. д. Данный материал используется как для внешней, так и для внутренней облицовки, размеры листа профлиста это позволяют.

Металлопрофиль — размеры и виды листов:

  • Н — несущий, кровельный профнастил. Высота гофры листа составляет более 44 мм. Такой профнастил отличается повышенной устойчивостью к механическим воздействиям и жесткостью. Благодаря этому он нашел свое применение при строительстве опорных и несущих конструкций, перекрытий и кровли.
  • С — стеновой профнастил. Ввиду меньшей высоты гофры (от 8 до 44 мм) имеет не столь высокие показатели жесткости. Поэтому данный тип профлиста используется в качестве облицовочного материала.
  • НС — несуще-стеновой, универсальный профнастил. Высота гофры составляет 35-44 мм. Имеет хорошие показатели жесткости, а поэтому может эффективно использоваться как для создания стен и заборов, так и для монтажа кровли.

Обычно используется профнастил для крыши — размеры листа у которого не превышают 4 метра. При больших значениях длины с листом становится неудобно работать.

Длина и ширина металлопрофиля

Профнастил длина листа может быть абсолютно разной, так как его изготавливают из рулонной стали. Поэтому этот габарит зависит от потребностей заказчика. При расчете профнастила на крышу учитывают не только длину самого ската крыши, но и свес козырька.

Обычно используется профнастил ширина листа которого колеблется в диапазоне 980 — 1850 мм. При этом стоит различать полезную и реальную ширину листа. Так, полезная ширина, за счет монтажа профнастила внахлест, всегда на 4-8 см меньше реальной.



Не меньшее значение имеет и назначение материала. Так, металлопрофиль размеры которого составляют 2,4- 12 метров может использоваться для абсолютного числа задач в строительстве. Стандартные размеры металлопрофиля используются для кровель больших зданий — это позволяет уложить профиль в определенном порядке, тем самым достигаются высокие показатели герметичности и отличный внешний вид кровли.

Но, не зависимо от своих размеров, все листы металлопрофиля для крыши обладают высокими показателями прочности и надежности.

Как выбрать профнастил, подробно на видео:

Металлопрофиль — толщина и высота

Толщина листов металлопрофиля напрямую влияет на прочность материала — чем она больше, тем большие нагрузки способен выдержать материал. Стандартно толщина профнастила бывает 0,5 и 0,55 мм, также встречаются листы толщиной 0,7, 0,8 и 1 мм (прочитайте: «Какой бывает профнастил»). При определении необходимой толщины листа для строительства, следует отталкиваться от площади возводимого объекта и возможных нагрузок (также читайте: «Профнастил — размеры для крыши»).

Высота профиля материала может быть разной, как и другие размеры профлиста. В случае с профнастилом, высотой называют расстояние между двумя смежными гофрами. Чем больше размер гофры, тем больший объем приобретает покрываемый объект. Обычно высота колеблется в районе 15-130 мм и она зависит от рисунка прогибов. Для ограждения используют листы с невысоким профилем, в то время как объемные листы применяют для возведения кровли и облицовки фасадов.



Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

  • Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
  • Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
  • Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

  • Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
  • С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
  • НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

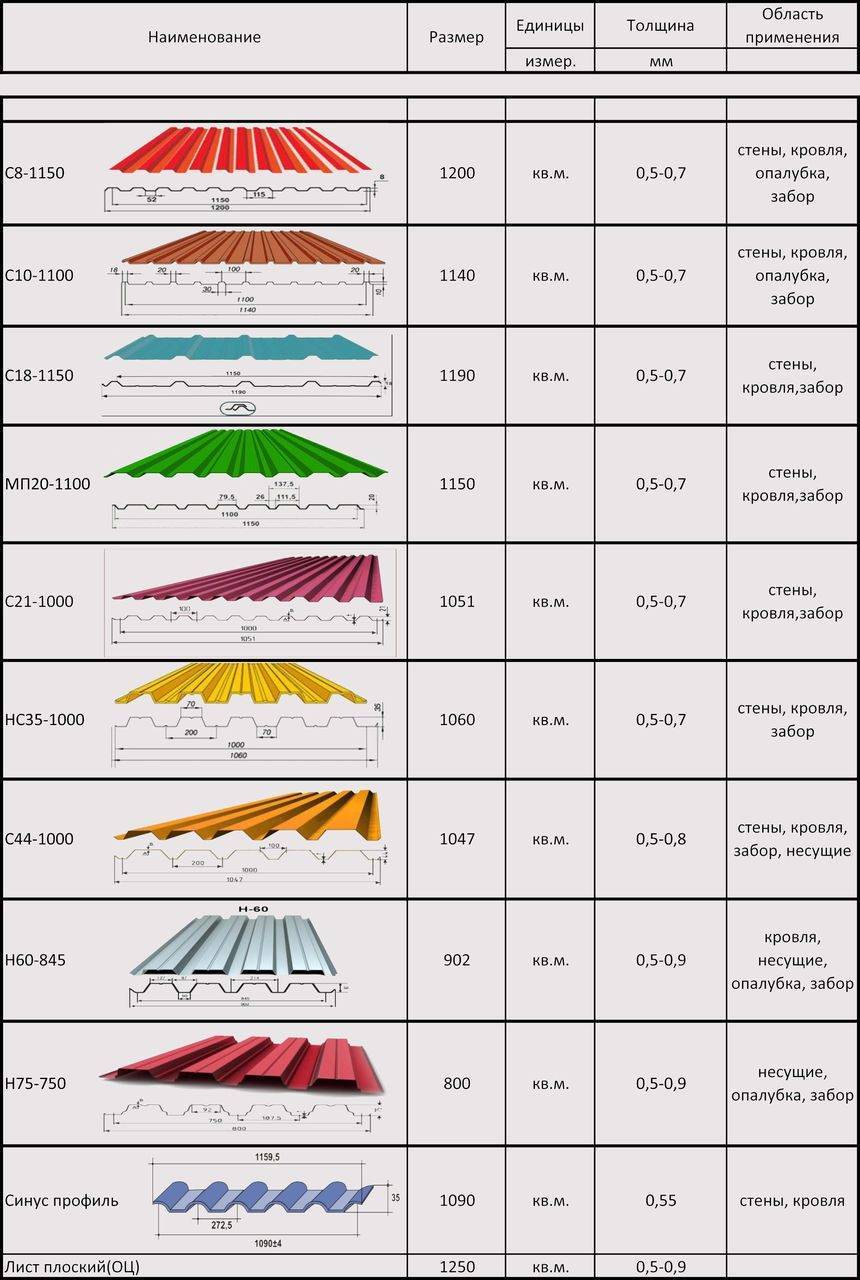

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

  • 115,0 см полезная ширина;
  • 120,0 см полная ширина;
  • 8 мм высота профилей;
  • 62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

  • рабочая ширина равна 110,0 см;
  • общая ширина 115,5 см;
  • шаг ребер жесткости 4,5 см;
  • толщина листа 0,4-0,8 мм;
  • высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

  • рабочая ширина 100,0 см;
  • общая ширина 105,1 см;
  • толщина 0,4-0,7 мм;
  • высота гребней 2,1 см;
  • расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21


Профлист марки С20 имеет следующие размеры листа:
  • рабочая ширина 110 см;
  • общая ширина 115 см;
  • высота гофры 2,0 см;
  • расстояние между ребрами 13,75см;
  • толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

  • рабочая ширина 100,0 см;
  • общая ширина 106,0 см;
  • толщина стенок 0,5-0,9 мм;
  • расстояние между ребрами 7,0 см;
  • высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.

Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.

О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

размеры листа и профиля, виды, технические характеристики

Современный профнастил – универсальный строительный материал, который пользуется достаточно большим спросом. Его используют и как основание для перекрытия и усиления строительных конструкций, как кровельное покрытие, облицовка стен и для многих других задач.

 Изогнутый в гофру металлический лист выглядит аккуратно, имеет простой и надежный профиль, окрашивается практически в любой цвет и до гениальности прост в монтаже.

И, если вы обратили внимание именно на этот материал, необходимо выбрать подходящий для нужной задачи вид. А для этого важно знать, какие нужны размеры листов профнастила, до какой меры прочные и с какой высотой профиля. И, в зависимости от этих важных трех параметров, профнастил делят на конкретные виды и типы, о которых мы вам сейчас и расскажем.

Самый большой ассортимент технических металлических листов сегодня представлен именно в виде профилированных и плоских листов.

Можно сказать, это один из самых лучших материалов для малоэтажного строительства, который замечательно подходит как для покрытия крыши, так и для строительства заборов, создания перекрытий и облицовки стен:

В качестве основания для современного профлиста используется тонколистный прокат с алюминиевым или цинковым покрытием, а процесс изготовления происходит по двум разным технологиям – ТУ 14-11-247-88 (ац) и ТУ 14-11-236-88.

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

  • Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
  • Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
  • Возможность многократного использования, чего нельзя сказать о мягкой кровле.
  • Большой выбор крепежных элементов и их расцветок.
  • Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

К слову, профнастил часто сравнивают с металлочерепицей как материал, схожий по процессу изготовления и эксплуатации. Та же основа, тот же холодный пресс, только вид другой. На самом деле между ними – огромная разница! Все дело в так называемых «мертвых зонах» металлочерепицы, из-за которой ее сложно разрезать. Например, если заранее не заказать нарезку покрытия в заводских условиях по определенному проекту, то не избежать большого перерасхода. Кроме того, отдельные куски металлочерепицы довольно сложно стыковать между собой, чтобы добиться ровного и герметичного шва, а вот с профнастилом все куда проще.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Современный профнастил производят методом холодного проката из качественной оцинкованной стали. Цинк здесь необходим, ведь он хорошо защищает от воздействия внешней среды, но дополнительно его нужно защищать полимерными покрытиями. Современные покрытия обеспечивают не только привлекательный внешний вид, но и значительно улучшают его механические показатели, защищают от атмосферных воздействий и придают долговечности.

В основном это либо оцинковка, которая замечательно защищает от коррозии, либо алюмо-оцинковка, когда лист покрывается смеси цинка и алюминия. Это – более экономичный вариант покрытия, но и менее прочный. Дело в том, что дешевый алюминий уменьшает защитные свойства профнастила. Вот почему такие листы дополнительно покрываются еще один декоративным слоем, например, полиэстером.

А самый бюджетный профнастил, который часто встречается на отечественном рынке, выпускается вообще без цветного покрытия. Мало того, что у него непрезентабельный вид, но и качество материала низкое. Но для создания перекрытия для больших площадей эстетика не нужна, а вот невысокая стоимость – в приоритете.  Немногим отличается от такого варианта оцинковка с добавлением кремния, но все-таки получше.

Изготавливают профнастил со специальным полимерным покрытием. Ведь без покрытия оцинкованный лист быстро изнашивается, и его постоянно нужно очищать от грязи и ржавчины. Поэтому для крыши – это не вариант, и лучше отдать предпочтение профилям с внешним слоем из пурала и ему подобных покрытий.

Сам цвет покрытия важен не только в качестве эстетического аспекта, но и для дизайнеров. Например промышленное здание нужно выдерживать в выбранном корпоративном стиле.  И цветное полимерное покрытие также имеет виды:

  • Глянцевый полиэстер, который замечательно выглядит и хорошо защищает от коррозии. Его часто используют для профнастила наружной отделки стен и фасада. Полиэстера достаточно для того, чтобы он сопротивлялся возникновению коррозии и не обязательно, чтобы был стоек механическим повреждениям, которых там мало. Поэтому такие профлисты часто заказывают для промышленных зданий, которые обычно имеют больше одного этажа. Но если вы выбираете профнастил для отделки собственного дома, подумайте о том, что ветром будут разносить ветки и прочий мусор, а поэтому царапины здесь более вероятны и не стоит экономить.
  • Пурал – более дорогое покрытие. Его изготавливают на основе полиуретана и полиамида. Обеспечивает высокую надежность и замечательную стойкость к ультрафиолетовому излучению и низким температурам. Для кровельного профнастила лучше и не найти.
  • Пластизол – самое прочное из всех видов покрытия, толщиной 200 мкм. В его основе поливинилхлорид, и в заводских условиях на такой покрытие наносится рельефное тиснение с насечкой, для особо сложных климатических условий.

Реже встречается на профнастиле такое покрытие, как акрил, поливинилхлорид PVC и PVDF, у которых также есть свои преимущества:

Если мы говорим о кровле, решающее значение имеет толщина цинкового покрытия и метод его нанесения. Если такового будет недостаточно, любые царапины на крыше приведут к быстрой коррозии. Также важен вид проката, который влияет на долговечность будущей крыши:

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

  1. Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
  2. Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
  3. Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет.  А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Современный профнастил востребован в строительстве и архитектуре, и особенно ценится в быстровозводимых технологиях. Его применяют не только для обустройства крыш, но и для отделки стен, фасадов и много чего другого, и такой профлист более тонкий, чем это необходимо конкретно для покрытия кровли.

Вот почему так важно разбираться в его видах:

Если детальнее рассмотреть сферу использования профнастила, его изготавливают для таких сфер:

  1. Стеновой профнастил используется для обшивки стен и облицовки различных ограждений. Обычно высота профилирования у него не больше 20 мм.
  2. Кровельный профнастил предназначен для покрытия крыши, от простых до сложных  форм. Стандартная высота гофры – 20-45 миллиметров.
  3. Несущий профнастил с высотой 45-160 мм выпускается специально для создания перекрытий складских и промышленных объектов.

Чтобы покупатели не путались, стеновой профнастил обозначают буквой «С», кровельный «СН» или отдельной аббревиатурой, несущий «Н», и еще есть отдельный вид профнастила с трапециевидной формой, которой обозначается буквой «Т».

Цифра, которая будет стоять рядом с основной буквой, означает высоту профиля, хотя некоторые производители дополнительно также могут указать толщину металла, вид покрытия и свою торговую марку:

Давайте рассмотрим каждый из видов по отдельности.

Стеновой профнастил: легкость и жесткость

Сегодня буквой «С» помечают все профили с волнообразной и трапециевидной формой высоты от 8 до 44 мм. Используют такие профили для стеновых ограждений, сэндвич-панелей, перегородок и заборов. Главная функция С-профиля – защитно-декоративная.

C8 – стеновой декоративный профнастил. Он имеет профиль высотой 8 мм, что считается самой подходящей рельефностью облицовки, и все благодаря малому периоду повторяемости. А жесткость листа достигается не формой профиля, а небольшим радиусом гибки листа и увеличенным наклоном боковых полок. Европейские аналоги – Т6 и Т8.

С10 уже включен в список профилированных листов, которые включены в ГОСТ 24045-94. Для изготовления этого вида используются не стандартные заготовки с шириной 1000 и 1100 мм, а необычные, с параметром 1250 мм. Благодаря этому листы получаются с толщиной от 0,35 до 0,8 мм. Именно С10 чаще используют для устройства заборов, имитирующие текстуру древесины и другие задумки современных дизайнеров. Также С10 – основной материал для сэндвич-панелей.

С13 – тонкая листовая оцинкованная сталь для крыши и стен. Этот профнастил активно используется в ограждении, облицовке, сборных панелях и конструкциях. Причем забор, благодаря повышенной жесткости, уже можно строить выше 2,5 м. Рабочая монтажная ширина таких листов – 1100 мм. И в этом случае уже разрешена цветная полимерная окраска с обоих сторон. Европейские аналоги – С15, Т14 и RAN-15.

С17 – более прочный профлист для забора и крыши, который дополнительно еще применяют для внутренней и наружной облицовки металлических зданий и ограждения участков от огня и молний. От предыдущих вариантов этот профлист также отличается еще наличием канавки для стока воды, которая случайно просачивается в стык соседних листов. Монтажная ширина С17 – 1090 мм. Европейские аналоги профлистов С17, 18 и 20Т18 и Т20, RAN-20, МП20.

Такое кровельное покрытие отлично смотрится на скатах простой формы, но имеет некоторые ограничения: минимальный угол наклона должен быть 14 градусов, за исключением некоторых видов профнастила, где допустимы и 8, и 9 градусов. А также есть специальный профнастил для практически плоских крыш с уклоном 3-4 градуса.

С18 – более-менее качественный профнастил с небольшими ребрами жесткости. Они устраняют главный недостаток, которым обычно страдает металлическая кровля – хлопанье плоского листа при каждом порыве ветра. Ради этого этот вид металлопрофиля наделили отличной стыкуемостью и плотной герметификацией узких гофр. Присутствует и канавка для стекания влаги. Монтажная ширина – 1150 мм. Аналог – финский профиль RAN-19R и «Орион».

Еще один вид С18 – С18 (волна). Как вы уже догадались, этот профиль отличается волнистой формой.  Это дает ему большой радиус гибки и, в то же время, слишком малую жесткость. Из-за этого – максимальная монтажная площадь не превышает 1100 мм. Аналоги: В18-1000, А18-1000, МП 18 и RAN-18R.

С20 – немного более крепкий вариант, чем предыдущий. Аналоги: Т20 и RAN-20.

С21 – это стеновой профиль, который соответствует ГОСТу 24045-94. У него правильная, похожая на соты трапециевидная структура. Она придает изделию универсальности в использовании и качество в стыкуемости. Монтажная ширина – до 1000 мм.

НС35 – это один из самых популярных металлопрофилей для стен, ограждений и кровель хозяйственных построек. Ребра жесткости здесь имеют глубину 7 мм. Благодаря этому такой профлист подходит для обустройства несъемной опалубки и покрытия с обрешеткой до 1,5 м.

НС44 и для покрытий, и для стен, и для ограждений. Изготавливают его из листа шириной 1400 мм и по прочности, которая соответствует профлисту Н114 с шириной 750 мм. Укладывают такое покрытие на шаг обрешетки до 2,5 м.

Еще один вариант – НС44 ТУ, как имитирующий аналог НС44-1000, где для внешнего сходства также есть ребра жесткости на широких и узких полках. Но здесь заготовка меньше по ширине, благодаря чему периоды профиля уменьшены с пяти до четырех, уменьшен также угол наклона у боковых полок, а размеры – у широких и узких.

С44 изготавливается по ГОСТу 24045-94. Здесь нет дополнительных ребер жесткости, а рельефные линии выглядят аккуратно и просто. Монтажная ширина – 1000 мм, и такой профлист используют для стен, кровли и облицовки стен. Укладывать такие листы можно на обрешетку с шагом 2 м.

Несуще-стеновой профиль: пограничные значения

Отдельный вид профнастила – с пометкой «НС». В какой-то степени он слишком хорош для обычной отделки стен и слабоват для того, чтобы из них делать перекрытия. Но есть много сфер, где как раз такие и нужны: высокие сплошные заборы, стеновые ограждения и даже некоторые кровли.

Н750 – несущий профнастил. Благодаря тому, что он включен в ГОСТ 24045-94, его успешно применяют даже малоопытные проектировщики. Единственный недостаток этого вида – в отсутствии нужной для него рулонной заготовки 1100 мм.

Н900 – более прочный листовой металлопрофиль, который заводы сегодня производят по своим техническим условиям. Его разрешено укладывать на шаг обрешетки, который не превышает 3 метров.

Несущий профнастил: прочность и толщина

Для устройства конструкции междуэтажных перекрытий применяют профлисты с гофрой высотой от 57 мм. Если пролеты более 3 метров, то выбирают гофру от 57 до 75 мм, если больше – тогда от 75 мм и толщину профнастила 0,7-0,8 мм. Выпускается такой профнастил с дополнительными ребрами жесткости, для более высокой несущей способности.

Несущий профнастил применяется для междуэтажных перекрытий, армирующей несъемной опалубки, опорной конструкции и, конечно же, кровли. Кроме того, такие листы используют также как элемент несущей конструкции каркаса дома или здания:

Н60 – гнутый листовой профнастил для несущих конструкций под мягкую кровлю, несъемной опалубки и обустройства металлической кровли. В качестве основы берется оцинкованный лист шириной 1250 мм, у которого марка проката не ниже 220. Устанавливается также на опорах не шире 3 м. ГОСТ – 24045-94. Его аналог, изготовленный из конструкционной заготовки, сегодня используют как замену Н57-750, которую считают менее надежной.

Н75 – самый ходовой профнастил, который активно применяют в стальных конструкцию для любых климатических зон. Его можно укладывать даже на обрешетку, которая установлена с шагом до 4,5 м! А изготавливают Н75 из рулонного проката марки 220-350 по ГОСТу 52246-2004.

Н114 – металлопрофиль, который используется в качестве перекрытия. При ширине 600 мм Н114 обладает самой большой несущей способностью среди других стальных настилов. Производят его из стали толщиной 0,7-1,0 м и шириной 1250 мм. Подходит также для несъемной опалубки.

Его подвид Н114 750 при ширине заготовки 1400 мм значительно ограничивает возможности применения такого профнастила и увеличивает ширину перекрытия одним листом, куда больше, чем Н114-600. Еще у Н114 – самая высокая трапециевидная гофра, параметры которой определяет стандарт ГОСТ 24045-94. Благодаря этому такие листы уже укладывают при шаге опор до 6 м. Аналог Н114 – RAN-113.

Н153 – это несущий профлист европейского качества, иначе называемый «европрофилем». Для него допустимый шаг обрешетки – до 9 метров! Вот почему он применяется и для кровли, и для обустройства междуэтажных перекрытий, и тогда, когда нужна максимальная несущая способность, но без серьезного увеличения веса всей конструкции. Аналоги: Т150.1 и RAN-153, который выпускается только в белом цвете.

Н158 – самый высокий и прочный европрофиль, который выпускается в России. Его производят по европейским нормам. Аналог для Н158 750 – Т.160.1.

К слову, у несущего профнастила есть два подвида: несущий и самонесущий. Несущий нужен при строительстве бассейнов и в другом частном строительстве, а самонесущий используется на крупных промышленных объектах.

Давайте подведем итог: современный профнастил выпускают разной толщины, покрытия и ширины листа. И для каждой своей задачи подходит свой тип и вид. Важно только приобрести продукт действительно с теми параметрами, которые были заявлены, а так бывает не всегда.

«Кустарный» профнастил на практике может оказаться тоньше, чем нужно, и менее защищенным от коррозии. Стоит ли говорить, какими проблемами в будущем это обернется? Особенно, когда речь идет о перекрытии.

От того, в каких именно условиях производится профнастил, и какой контроль происходит за его качеством, зависит точность геометрии профиля, и надежность стыковки предыдущей сборки листов, и будущая прочность их сцепления. Обычно крупные производители ищут хороших поставщиков металла и выдают на свою продукцию нормальный сертификат, который вы, кстати, можете потребовать у продавца.

Подойдите к вопросу выбора профнастилаответственно, и он прослужит вам многие годы!

рекомендуемая ширина, длина и толщина профнастила

Впервые профилированный лист появился на рынке строительных материалов в начале XIX века в Великобритании и сразу завоевал популярность. Его сразу стали использовать при отделке стен и кровель. Впоследствии стали ставить заборы из профлиста.

Виды профнастила

Этот строительный материал в первую очередь разделяют по типу нанесенного покрытия.

Выпускается типовой материал с цинковым покрытием, толщина которого составляет 20-30 мкм. Его применяют при сооружении перекрытий и навесов. Стоимость такого материала ниже на 40% других пластин, которые применяют в строительстве.

На поверхность металлопрофиля наносят слой покрытия, изготовленного на основе синтетических смол. Такие изделия защищены от коррозии, добавление красящих пигментов дает широкую цветовую гамму. Толщина покрытия достигает 200 мкм.

На рынке встречаются изделия, на поверхности которых имитированы изображения других стройматериалов — природного камня, кирпича и древесины.

Какой размер профлиста выбрать

Подбор материала для сооружения ограды производится на основании эксплуатационных условий.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Отметим, что к покрытию изгороди нет особых требований по герметичности. Для ограждений применяют детали толщиной от 0,5 до 0,7 мм с малой гофрой. Это изделия марок С8, С10, С20.

При подборе материала для ограды, устанавливаемой на территории с высокой ветровой нагрузкой, стоит помнить, что в таких условиях использование изделия марки С8 нецелесообразно.

Несмотря на малую толщину, разумным материалом для изготовления ограждения считают детали марки С20 или С21. Они надежны, прочны и хорошо гасят посторонние звуки.



Как и любые изделия, выпускаемые металлургической промышленностью, продукцию этого типа производят в соответствии с требованиями ГОСТ.

Ширина

Ширина детали определяется маркой. При выборе подходящего материала руководствуются полезной и полной шириной изделия.

Например, для листа С20, часто применяемого для ограждений:

  • полезная — 1100 мм;
  • полная — 1150 мм.

Полезной шириной называют расстояние между центральными осями крайних профилей. По осям устанавливают крепеж при соединении профилированного материала.

Полной шириной изделия называют габарит, его измеряют от края до края листа.

Длина

Производители, которые выпускают профильные материалы, по умолчанию изготавливают детали длиной 2 м.

Высота ограды составляет 2 м. Вместе с тем, длина может быть другой, это обусловлено тем, что профнастил изготавливают из рулонной стали. Производители нарезают его с кратностью 200 или 300. Т. е., какой высоты будет сооружение, определяет потребитель.

Толщина

Для производства настила используют лист из стали толщиной от 0,5 до 0,7 мм. Кстати, толщина профнастила для забора указывается без учета покрытия.

Какую толщину выберете?

0,50,7

Что учесть при монтаже

Из профнастила выполняют временные и постоянные ограды. Для минимизации расходов на сооружение целесообразно устанавливать пластины с большой шириной. Для надежной ограды рекомендуется использование деталей меньшей ширины. Такая конструкция увеличивает жесткость ограждения.

Для надежной ограды рекомендуется использование деталей меньшей ширины.

Для изготовления ворот допустимо использование прочного листа, но ворота и калитку усиливают металлическим профилем прямоугольного сечения. Размер сечения равен 40*20 мм, а толщина стенки не менее 2 мм. Для упрочнения конструкции устанавливают дополнительные ребра жесткости в виде косынок или перемычек.

Параметры металла, покрытого цинком, определены в ГОСТ 24045-2010, требования к материалу изложены в ГОСТ 14918-80. ГОСТ 30246-94 определяет требования к качеству пластин с полимерным покрытием.

Маркировка

Маркировка представляет собой набор букв и цифр, в них зашифрованы характеристики детали.

Буквы

Металлургическая промышленность предлагает потребителям следующие виды профнастила:

  • Н – несущий лист, который применяют для перекрытий и кровельных сооружений.
  • С – стеновой тип, эти листы нашли применение в изготовлении ограждений и стеновых конструкций строительных объектов.
  • НС – универсальный материал, который применяют, когда требуется использование профилированного изделия.
  • Кроме указанных буквенных обозначений, применяют еще две буквы А и R.

    Мнение эксперта

    Владимир Ульянов

    Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

    Задать вопрос эксперту

    Для ограждений допустимо использование только изделия марки А. Они не оборудованы гидрозатвором и окрашены только с одной стороны.

Цифры

Цифровые значения, которые указывают в маркировке профилированного настила, говорят о высоте гофры.

Размеры

Стандартные размеры изделия С21: полезная ширина 1000 мм, полная ширина 1050 мм, высота гофры на листе 21 мм. Высотный размер профнастила составляет два метра.

Расчет количества листов

При монтировании забора из профнастила тщательно рассчитывают требуемое количество деталей, количество металлического профиля, объем крепежа.

Расчет количества материалов выполняют по следующему алгоритму:
  • Определяют периметр земельного надела с указанием месторасположения ворот и калитки.
  • Получив размеры периметра, рассчитывают длину. Размеры ворот и калитки не включают.
  • Определение количества опор, необходимых для установки профнастила для забора.
  • Из полученного числа, связанного с длиной периметра, вычитают сумму ширины столбов. После этого будет получено количество изделий, требуемых для возведения ограждения.

Смогли рассчитать необходимое количество?

ДаНет

Рассмотрим использование этого алгоритма на примере:
  • Размер периметра равен 100 м. Это число требуется разделить на полезную ширину выбранного изделия – 1,1 м. Результат будет равен 90,9, это число округляют до целого значения. Для возведения забора потребуется 91 профильный лист, стройматериал закупают с небольшим запасом. Поэтому потребуется 92 профильных листа.
  • Для определения количества опор значение периметра делят на ширину секции, результатом станет требуемое количество опор для забора. Длина столба равняется высоте забора и подземного участка, как правило, он составляет 0,7 – 1 м, т. е. для сооружения такой ограды будет, потребуется приобрести 40 столбов размером 2,7 м в длину.
  • Профнастил крепят к каркасу. Для создания применяют прямоугольный металлопрофиль с размером сечения 40*20 и толщиной стенки 2 — 2,5 мм.
  • При монтаже забора высотой два метра устанавливают две горизонтально расположенные лаги. Для этого потребуется 200 погонных метров профиля.
  • Для прикрепления профнастила к лагам применяют саморезы со сверлом, на один квадратный метр потребуется использование 8-ми саморезов.

Использование профнастила дает строителям создавать долговечные надежные заборы, которые по стоимости доступны большинству владельцев загородных домов и дачных участков.

ширина листов заборного профнастила и стандарты длины. Каким бывает профнастил по размеру?

Профлисты – это рулонная сталь, которая подверглась профилированию в ходе холодного прессования. Этот материал отличается хорошими эксплуатационными характеристиками, доступной ценой и привлекательным внешним видом. Из таких листов можно сделать кровлю, обшить ими стены зданий или соорудить забор. Выбор профлистов довольно широкий как по ширине, так и по форме профиля. Подобрать под требующуюся прочность или к особым условиям (дополнительное покрытие от коррозии) не составит проблем.

Размеры разных листов

Чтобы понимать, какие размеры профлиста для забора подобрать, следует заранее ознакомиться с возможными вариантами. Желательно также разбираться в специальной маркировке, которая зачастую представляет собой комбинацию из букв и цифр. Именно по ней можно определить, для чего предназначен профнастил, и каковы его характеристики.

Например, если в начале стоит буква «С», то это значит, материал подходит для стен, буква «Н» ставится, если листы несущие, а «НС» – если универсальные. За буквами всегда имеется цифра, которая говорит о высоте волны, измеряемой в миллиметрах. Последующая цифра – это толщина листа, за ней следует ширина и длина профнастила. Зная об этом, несложно расшифровать маркировку материала. К примеру, С21-0,5-750-11000 представляет собой стеновой лист, у которого высота волны 21 миллиметр, толщина 0,5 миллиметра, ширина 75 сантиметров, а длина 11 метров.

У профлистов, как правило, есть стандартная длина, которая для заборов бывает 1.06, 1.2, 2.3 и 6 метров. Стоит уточнить, что при желании можно у производителя заказать листы любой необходимой длины. Что касается стандарта ширины, то она составляет 1 метр. Специалисты рекомендуют заборный лист выбирать толщиной от 0,5 миллиметра. При создании заборов чаще всего выбираются листы определенных видов. Все они являются наиболее подходящими для обустройства качественной ограды. При этом желательно, чтобы волна имела трапециевидную форму и высоту в диапазоне от 0,8 до 2-х сантиметров. Это позволит сделать заграждение прочным, устойчивым, продлит срок его службы.

Чтобы достичь высокого качества, следует подбирать листы одного размера. При этом важно обратить внимание на их ширину и необходимую высоту забора. Помимо размеров, следует учесть цветовую составляющую и металлосплав, которые должны быть на всех профлистах идентичными. Если профиль качественный, то края листов будут ровные, без малейших повреждений или заусенцев. В качестве классической высоты забора из профлистов выбирается 2-метровый вариант. Реже можно увидеть ограждения с высотой 180 или 250 сантиметров. Это обусловлено тем, что листы с нестандартными параметрами делаются под заказ и нужны редко.

Обычно длину пролета выбирают от 3-х до 3,5 метра. Если делать меньшие пролеты, то это увеличит стоимость забора, так как понадобится большее число столбов.

С8

Профлисты «С8» считаются самыми экономными. У них высота гофры достигает 8 миллиметров, а толщина может варьироваться от 0,5 до 0,8 миллиметра. Что касается общей ширины, то она составляет 1,2 метра, а полезная – 1,15 метра. Длина таких листов может колебаться в диапазоне 3,9 – 6,87 метра.

Такой материал лучше выбирать для создания невысоких заборов. Причем не стоит стремиться сделать пролеты слишком большими, чтобы поверхность ограждения обезопасить от сильных повреждений в результате ударов и нагрузок от ветра.

С10

Марка листов «С10» является оптимальным вариантом для забора. По ширине и длине этот профнастил полностью соответствует марке «С8». Однако высота гофры составляет один сантиметр, а форма – прямоугольная. Это делает материал более прочным при том же маленьком весе. Шаг между ребрами будет равен 45 миллиметрам, а толщина самого листа колебаться от 0,4 до 0,8 миллиметра.

Этот вид отличается оптимальными ценой и качеством. При этом он не поддается случайным деформациям и выдерживает большие нагрузки. Можно выбирать для сооружения любых ограждений.

С20

Профнастил марки «С20» представляет собой прочные листы, у которых высота гофры составляет 2 сантиметра. Общие размеры материала составляют 2500х1150 миллиметров. При этом рабочая ширина листа равна 1,1 метра. Эту марку можно использовать для создания ограждений в условиях, где сложная эксплуатация. Желательно такой профнастил не брать для заборов с высотой более 2,5 метра.

НС35

Универсальные профлисты «НС35» одинаково хорошо подходят в качестве кровельных, стеновых и оградительных материалов. Гофра с высотой 3,5 сантиметра и с дополнительной канавкой жесткости позволяет создать надежный забор с высокими эксплуатационными характеристиками. Ширина листов общая и полезная составляет 1,06 и 1 метр соответственно. Что касается длины листов, то она варьируется от 39,2 до 98 сантиметров. Ребра удалены друг от друга на 70 миллиметров, а толщина профлиста колеблется в диапазоне от 0,7 до 0,9 миллиметра.

Внешние и внутренние ребра листов оснащены желобками, которые позволяют производить фиксацию к несъемной опалубке. Все марки, рассмотренные выше, могут быть оцинкованными или с покрытием из полимеров. Как правило, форма профиля делается такой, чтобы можно было подобрать шаг обрешетки от 1,2 до 1,5 метра.

Конечно, под некоторые конкретные задачи стоит подбирать листы других марок. Например, для забора, который будет установлен там, где наблюдаются сильные нагрузки от ветра, лучше выбирать профлист «C14». Такой вариант также позволяет делать ограждения сложных форм и оригинальные ворота. Если нравится профнастил с широкими ребрами, то стоит обратить внимание на марку «C15».

Выбор с учетом размеров других элементов

При выборе профлистов в первую очередь смотрят на такие параметры, как ширина, длина и толщина. А также надо учитывать дополнительные характеристики в виде высоты волны. Такой параметр, как длина, подбирается в зависимости от того, какую площадь необходимо оградить. Что касается ширины, то она чаще всего стандартная – 1,25 метра, но может различаться из-за высоты гофры. Стоит уточнить, что ширина может быть геометрической, измеренной при помощи рулетки, и полезной (рабочей). В последнем случае учитывается, что листы накладываются одной волной на другую в местах перехлеста. Толщину профнастила лучше выбирать в диапазоне от 0,3 до 0,5 миллиметра, так как этот параметр отвечает за прочность и надежность. Однако несущие листы должны быть толще – от 0,7 до 1,3 миллиметра.

Чем больше будет высота волны, тем более прочный и жесткий профнастил. Наибольшая величина этого параметра может достигать 4,4-11,4 сантиметра. При выборе профлистов следует не забывать и о других составляющих забора. Например, столбы выбираются под высоту листов. При этом совершенно неважно, каково их сечение (в виде круга или квадрата) и материал, из которого они изготовлены. Желательно размер подбирать по высоте будущего забора плюс 30-50 сантиметров, которые будут закопаны в грунт при монтаже. Для низкого ограждения можно вместо столбов установить металлический штакетник.

Что касается размера труб для ограждения, к которым в последующем будут прикреплены листы, то он не должен превышать длину опорных столбов и быть таким же, как высота профнастила. Крепить лаги лучше всего при помощи электросварки с шагом в 50 сантиметров. При выборе саморезов для ограждения из профлистов следует учитывать параметры других используемых материалов. Важно помнить, что соединительные места и крепежи являются несущими частями всей конструкции ограды.

Для создания классического ограждения из профнастила можно воспользоваться специальными таблицами, где есть все необходимые размеры. Число столбов и длина направляющих зависят в первую очередь от ширины листа. Что касается высоты забора, то здесь ограничениями станут только пожелания. Надо учесть, что для любого забора понадобятся ворота с калиткой. Они делаются из основы и листов профнастила. Их высота должна сочетаться с высотой всего ограждения. Стоит отметить, что у многих производителей профлистов есть готовые решения как для всего забора, так и для ворот.

Особенности расчета

Чтобы понять, какое количество профнастила понадобится для ограждения, необходимо длину последнего (периметр) разделить на рабочую ширину листа. А также надо учесть параметры ворот. К примеру, если длина забора равна 50 метров, а профлисты выбраны марки С10-1000-0,6, то всего понадобится 50 листов. Не всегда этот параметр получается в виде недробного числа. В таком случае, его надо округлить в большую сторону.

Важно, чтобы был некоторый запас профлистов. К примеру, лучше взять по одному дополнительному листу на каждый поворот или угол. А также можно рассчитывать по площади конструкции. Это делается, если профнастил будет монтироваться внахлест и по ширине, и по длине. В таком случае от длины листов отнимается величина их наложения по вертикали при монтаже. Получившееся значение необходимо умножить на рабочую ширину. В итоге получится площадь объекта, которую нужно покрыть материалом. Всегда этот параметр округляется в большую сторону. А также надо немного добавить листов про запас, особенно если ограждение со сложной геометрией.

Конечно, каждый забор индивидуален, и нужно заранее предусмотреть, как и в каком месте будет лежать профнастил. Если это сложно сделать самостоятельно, то можно воспользоваться помощью профессионалов.

назначение определённых видов профнастила, их маркировка, длина и ширина

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: 10 или 20. Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

  1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
  2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
  3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно.

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

  • С — стеновой;
  • НС — универсальный, или кровельный;
  • Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

Размеры плоскости листа

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

  1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
  2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
  3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
  4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

Маркировка С8−1150 С20А-1100 НС35−1000 НС75−750
Ширина габаритная/полезная, см 120/115 115/110 106/100 80/75
Толщина металла, мм 0,4―0,8 0,4―0,8 0,5―1,0 0,7―1,2
Высота профиля, см 0,8 1,8 3,5 7,5

Как можно заметить, тяжёлые листы с высотой гофры больше 75 мм спросом не пользуются. Стеновой профнастил и несущий востребованы по наибольшей ширине.

Профлист с8 — цена, размеры, цвета

Купить профнастил с8 — цена, технические характеристики, фото. Профлист с8 размеры листа для забора и фасада, профилированный лист оцинкованный и с покрытием. Замер, доставка и монтаж.

Профнастил С-8 предназначен для облицовки стен зданий снаружи и внутри, а также для монтажа заборов.

Высота волны у этого типа профлиста 8 мм. На стене такой лист выглядит очень аккуратно и при использовании рисунка под камень или кирпич может получиться оригинальная отделка для дома или сарая.

Ширина профиля С-8 полная 1200 мм, полезная 1150 мм.


Полная ширина 1200мм
Полезная ширина 1150мм
Высота профиля 8мм

Фото профлиста с 8

На фото профнастила С-8 можно посмотреть, как и где он применяется. Особенно привлекательно выглядит профлист с рисунком под дерево, камень и кирпич. Забор из такого листа выглядит интересно и подходит владельцам домов и частных владений.

Профнастил – это вид строительного материала, выполненный из стального листа толщиной 0,4-0,5 мм. В зависимости от страны-производителя материала, лист стали может иметь оцинковку от 90 до 245 гр. на м². Соответственно, лист бывает эконом или премиум класса.

Производится он методом холодного проката из рулона стали с полимерным покрытием. В зависимости от потребности может быть произведен любой длины до 6,5 м.

Виды профлиста

Различают несколько видов профнастила:

  • кровельный
  • стеновой
  • несущий

Цвета

Цвет профлиста зависит от вида полимерного покрытия. Большинство цветов выпускается по карте RAL. Также возможно изготовление по шкале RR, а также в цветах «под дерево, кирпич или камень».

белый камень камень песчаник кирпич

Профлист под дерево для заборов

Обратная сторона профнастила покрыта грунтовой краской серого или бежевого цвета, но на заборе она тоже видна. Мы рады предложить вам совершенно новые варианты профлиста для заборов — двухсторонний или с коричневым полимерным покрытием.

Двухсторонний профнастил

Если стандартный металл с обратной стороны имеет полимерное грунтовое покрытие серого или бежевого цвета, то двухсторонний профлист имеет одинаковое покрытие с обеих сторон. Такой материал наиболее актуален для заборов. В двухстороннем варианте выпускаются несколько стандартных цветов и многие цвета под дерево или камень.

О полимерных покрытиях

При выборе профнастила обратите внимание на выбор покрытия. Профлист может производиться из стали с покрытием – полиэстер, принтек printech, а также экостил ecosteel, PVDF, Pural, Pural Matt и многих других.

Рассмотрим наиболее популярные виды:

Полиэстер – базовое покрытие стали. Толщина 25 мкм. Стойкость и механическая прочность средняя, но главное – это цена. Она намного ниже других видов.

Ecosteel – производится по заказу компании Металл Профиль (МП). Его отличает высокая степень надежности, так как оно имеет алюмин-цинковый слой (Al 55% + Zn 45%), а также толщину 30 мкм. Наносится на лист толщиной 0,5 мм. Относится к премьер классу (по классификации МП).

Принтек Printech – покрытие, которое выпускает компания Донгу Бу Стил (Южная Корея). Сталь с Принтек активно используется разными производителями профнастила в России. Толщина листа 0,47 мм, покрытия 35 мкм. Оцинковка не менее 245 грамм на м².

Профнастил с8 — цена

Цена готового изделия складывается от длины листа и типа покрытия. Мы указываем стоимость в м². Для расчета точной стоимости заказа необходимо рассчитать площадь одного листа (умножить полную ширину 1,2*длину листа*цену за м²) и на количество листов. Также учитывайте, что для сохранения товарного вида, листы на заводе упаковываются на поддон (стоимость зависит от завода).

Купить профнастил С-8 можно в наших офисах продаж – Химки, Тульская, Аннино. Наши менеджеры произведут расчет материала, организуют доставку и монтаж. Обратитесь к нам сегодня, и вы получите материал по выгодной цене и в кратчайшие сроки.

Гофрированное железо ZINCALUME® Кровельные стены

Кровля и облицовка из гофрированного железа из стали ZINCALUME®

Кровельные листы из гофрированного железа

из стали Zincalume® являются одними из самых популярных в мире металлических кровельных материалов благодаря их высокому качеству и универсальности. Эти кровельные панели из гофрированного железа подходят как для традиционных, так и для современных кровельных проектов. Он длинный, широкий, прочный, легкий и имеет экономичный профиль, который можно быстро и легко выровнять.Уже сами по себе эти характеристики обеспечат вам стальную крышу с исключительной стоимостью!

Один из самых прочных и долговечных кровельных материалов на рынке, практически не требующий обслуживания. Изготовленный из высокопрочной стали, этот профиль не только прочный, но и легкий, что сводит к минимуму повреждение листа. Может использоваться как для кровли, так и для стен, а широкое покрытие (762 мм) обеспечивает быструю установку, экономию как на материалах, так и на рабочей силе. Этот универсальный профиль можно использовать при минимальном уклоне крыши 5 градусов.Профнастил фиксируется проколом, что обеспечивает легкую фиксацию обычным способом. Для максимальной защиты от атмосферных воздействий наш гофрированный материал имеет перекрытие в 1,5 ребра.

Рекомендуемый метод крепления

Здесь, в Metal Roofing Online , мы используем и рекомендуем только винты класса 4 при креплении кровли, поскольку они значительно дольше служат в элементах. В стандартном кровельном применении, при креплении к деревянным или металлическим прогонам, в нашем ассортименте есть шуруп Multifix, который является идеальным выбором для этого кровельного железа.

При использовании гофрированного стального листа для облицовки стен можно выбрать крепежные винты для дерева размером 12 x 25 мм. В противном случае при креплении к стали подойдет размер 10 x 16 мм. Эти винты короче, поскольку они фиксируются в поддоне (или впадине) гофры.

Узнайте о преимуществах установки кровли из цинкового сплава на вашем участке.

Лучший способ удивительно преобразить вашу собственность — это заменить существующую крышу новой, так как это может мгновенно улучшить внешний вид вашего жилого пространства.Это также лучший способ сделать ваш дом безопасным и надежным, но для этого вам следует изучить различные варианты кровли, доступные для жилой недвижимости. Вы можете найти большое количество кровельных продуктов, доступных для вашей жилой недвижимости, но лучший вариант для вас — рассмотреть продукты Zincalume. Это удивительный вариант кровли, который, как известно, предлагает такие преимущества, как энергоэффективность, минимальное обслуживание и долговечность, поэтому у вас будет лучшая крыша. Есть много причин, по которым вам следует рассмотреть стальную кровлю Zincalume, и самая важная причина заключается в том, что вы сможете насладиться ее преимуществами, которые вы ищете.Для покупки крыши Metal Roofing Online может предоставить вам самый широкий ассортимент кровельной продукции, которая предназначена для удовлетворения требований коммерческой и жилой недвижимости.

Кровля из гофрированного железа не уменьшится в своей стоимости, так как она будет расти с каждым днем, и вы сможете использовать крышу в течение длительного периода времени, чтобы она защитила вас и членов вашей семьи. Если вы хотите обновить свой дом с помощью продукта, который предлагает долгосрочную ценность, вам следует использовать Zincalume, поскольку он сможет функционировать желаемым образом.Более того, это привлекательный, прочный и экологически чистый вариант для вашей жилой недвижимости, который поможет вам сохранить ваши вложения в целости и сохранности, поскольку вы получите продукт, стоящий своих денег. Этот кровельный материал также является огнестойким вариантом, который не вызовет травм или несчастных случаев в результате пожара, поэтому вы будете наслаждаться жизнью в безопасном и защищенном доме. Следовательно, вам следует подумать об использовании надежной «австралийской кровли из стали Bluescope», которая имеет наивысшие возможные рейтинги защиты от всех видов опасностей и угроз.Металлическая кровля, как известно, является самым популярным вариантом среди домовладельцев, которые хотят сделать рентабельный выбор при установке кровли в вашем доме. Это энергоэффективный вариант, который поможет вам снизить затраты на обслуживание и эксплуатацию кровельных систем, что повысит эффективность вашей собственности. Он также известен своей прочностью, долговечностью и экологичностью, что делает его лучшим выбором по сравнению с другими кровельными материалами, которые продаются на рынке.Вы также можете получить лучшие кровельные продукты с быстрой доставкой и по самым низким ценам, чтобы они были использованы для повышения прочности и долговечности вашей кровли.

Кровля из цинкового сплава

считается лучшей инвестицией, которую вы можете сделать для повышения общей стоимости и снижения привлекательности вашей собственности, чтобы вам было приятно жить в комфортном пространстве. Это также более долговечный и надежный вариант для ваших жилых крыш, который сделает вашу крышу вечным элементом вашей собственности.Если вы хотите заменить крышу или установить новую крышу, важно учитывать этот кровельный материал для вашей новой кровельной системы. Известно, что она доказала свою эффективность и прослужит более 50 лет, так что вы можете быть уверены, что кровля будет иметь повышенный срок службы. Эта крыша защитит вас от всех неблагоприятных погодных условий, так что вам не придется беспокоиться о безопасности ваших близких. Кроме того, небольшой вес кровли из гофрированного железа помогает сохранить структурную целостность вашей собственности, так что вам не придется менять крышу в ближайшее время.Вы можете сделать свой дом энергоэффективным, установив крышу, потому что это поможет поддерживать комфортную температуру в помещении независимо от температуры наружного воздуха. Поэтому вам следует рассмотреть этот экологически чистый вариант для вашего дома, если вы хотите пользоваться его преимуществами еще много лет.

Зачем нужна крыша из гофрированного железа над домом

Существуют различные типы материалов, которые вы можете выбрать для крыши своего нового дома или для замены нынешнего.Кровельные материалы могут быть из стали, алюминия, шифера, черепицы и цемента или черепицы — и это лишь некоторые из самых популярных вариантов, предпочитаемых многими домовладельцами.

Гофрированное железо — тоже довольно популярный кровельный материал; но вы часто будете видеть их в сараях, гаражах, промышленных и даже сельскохозяйственных зданиях и других объектах инфраструктуры, а не в жилых домах. Однако это не значит, что вам никогда не следует рассматривать его в качестве кровельного материала для дома.

Есть много причин, по которым вам следует подумать о выборе гофрированного железа в качестве материала для вашей кровли. Во-первых, специалисты говорят, что кровля из гофрированного железа может пережить крыши из других материалов. Хотя они могут быть более дорогостоящими по сравнению с черепичной крышей, вы все равно получаете больше за свои деньги из-за дополнительной прочности, обеспечиваемой их формой и дизайном гофра. Они также легче, чем другие типы кровельных материалов, но их качество и долговечность не вызывают сомнений, даже если они легкие.Его небольшой вес также означает, что для их установки требуется меньше опорных конструкций.

Долговечность и долговечность кровли из гофрированного железа также во многом зависит от того, как они были установлены в вашем доме. Если у вас нет предыдущего опыта или знаний об установке этого конкретного типа кровельного материала, не стесняйтесь обращаться за помощью к профессиональным подрядчикам, чтобы ваша крыша могла обеспечить вам долгие годы надежной защиты.

Как определить, сколько кровли нужно для вашей беседки | Хвойные породы


Пришло время заняться кровельной работой, которую вы откладывали, и теперь вы хотите выяснить, сколько листов крыши вам нужно.Это руководство покажет вам, как это делается. Это довольно простой процесс, который должен быть легким даже для самых требовательных бойцов выходного дня.
Расчет необходимого количества листов — это простое математическое упражнение. Если вы уже построили беседку, вам понадобится рулетка и прочная стремянка. Обязательно соблюдайте правила безопасности при использовании лестницы. Если у вас есть друг, который может держать другой конец рулетки, это немного упростит работу и повысит точность ваших измерений.
Если вы еще не построили беседку, вы можете работать прямо в соответствии со своими планами. Стандартная фактическая ширина листов Polycarb составляет 860 мм для гофрированного картона и 810 мм для гофрированного картона. Но после рекомендованного перекрытия у вас останется 760 мм покрытия в обоих профилях.
Разделите длину площади крыши на 0,760, чтобы определить необходимое количество листов. Например, конструкция длиной 6,0 м составляет 6000/760 = 7,89 листов. Следующим шагом будет округление до ближайшего целого числа, так как в этом примере будет 8.Вам нужно будет округлить, даже если это, скажем, 7,1 листа, так как вам нужно покрыть всю площадь. Если у вас двускатная крыша, вам нужно будет удвоить количество листов, чтобы вы могли покрыть кровлей с обеих сторон.
Примечание : Поликарбовые листы Suntuf также могут поставляться с покрытием 1210 мм, но ограничиваются только профилем Greca и только окраской Diffused Grey.
Теперь, когда у вас есть количество обработанных листов, вам нужно определить, какая длина листа вам нужна. При этом нужно учитывать угол наклона крыши.Если вы уже построили крышу (или имеете список ее количеств), это просто. Проведите рулеткой по длинной длине стропила и оставив выступ в желобе не менее 50 мм, вы получите необходимую длину. Для гофрированной кровли или кровли Greca требуется падение не менее 5 градусов от верха конструкции до желоба (получается, что падение составляет 88 мм на метр). Вы также должны помнить об общем правиле строителей: всегда лучше проверять дважды перед резкой.
Если у вас нет планов и вы проектируете свою конструкцию самостоятельно, определение длины становится немного сложнее.Большинство домов в Австралии имеют уклон 22 градуса, поэтому, если вы хотите, чтобы ваша беседка отражала уклон вашего дома, вам нужно будет рассчитать длину стропил, используя нашу старую знакомую теорему Пифагора. Для начала вам нужно знать длину двух сторон вашего треугольника (в данном случае половину ширины вашей беседки и высоту конька от балки). На конструкции с крышей, наклоненной под углом 22 градуса, вы можете Определите высоту, используя информацию с этой страницы. Например, если половина ширины вашей беседки равна 2.9 м, высота гребня будет 1,2 м (при 22 градусах высота склона составляет 40,4% от заявленной ширины).
Листы поликарбоната продаются с шагом от 300 до 600 мм. Если ваша крыша имеет ширину 2,5 метра, вам необходимо приобрести лист толщиной 2,7 метра. Посетите наш интернет-магазин, чтобы узнать о доступной длине, чтобы узнать, что лучше всего соответствует вашим потребностям. Листы легко разрезать, вы можете использовать острые ножницы, ножницы или лезвие для циркулярной пилы с мелкими зубьями.

Как определить, какие кровельные аксессуары мне нужны?

Теперь, когда у вас есть количество листов, пора подсчитать, сколько креплений вам понадобится.Кровельные листы обычно поддерживаются деревянными или стальными элементами, известными как «прогоны». Рекомендуется, чтобы размер и расстояние прогонов соответствовали техническим характеристикам устанавливаемых листов крыши. Например, для листов поликарбоната профиля Greca максимальное расстояние между прогонами для конечного пролета составляет 900 мм, максимальное расстояние для среднего пролета составляет 1200 мм, но, как правило, все прогоны должны находиться на равных расстояниях ниже этих максимальных расстояний (для этого примера — 900 мм). придаст крыше однородный вид и не будет превышать максимальные характеристики листов.Винты из поликарбоната известны как винты для фиксации прозрачных / полимерных материалов. Эти винты имеют продуманную конструкцию, которая предварительно просверливает отверстие диаметром 10 мм, чтобы учесть расширение и сжатие листов, которое произойдет при изменении температуры. Чтобы рассчитать количество винтов, которые вам понадобятся, умножьте квадратный метр вашей крыши на 8. Для крыши площадью 30 квадратных метров в этом примере потребуется 240 винтов
. Следующим элементом, который вам понадобится, является Purlin Tape. Лента обрешетки — это в основном полоска поролона, на одной стороне которой есть клей, который приклеивается к верхней части обрешетки.Идея состоит в том, чтобы свести к минимуму шум расширения ваших кровельных листов. Лента продается в рулонах по 20 метров, поэтому, например, если у вас есть 5 прогонов длиной 6,0 м, вам понадобится 30 м, для чего потребуется 2 рулона.
Для крыш типа skillion вам, возможно, потребуется рассмотреть задний канал и заполнение, которые предназначены для размещения на высокой стороне листов у вашего дома, чтобы предотвратить ветер и дождь, дующий обратно на лист, делая его водонепроницаемым. Это также придает листу аккуратный вид по краям, а профилированные полосы заполнения не позволяют паразитам и насекомым поселиться в наиболее защищенных частях вашей конструкции.Если вы используете заполнитель и обратные каналы, вам понадобится достаточно, чтобы покрыть всю длину вашей конструкции.
Приобретите все необходимое для кровли в интернет-магазине кровли Softwoods.

Металлический кровельный материал и калькулятор цен

Оцените, сколько металлических кровельных панелей вам нужно, с помощью нашего калькулятора панелей. При желании введите стоимость панели, чтобы оценить материальные затраты.

Оценка материала:

Количество необходимых металлических панелей

Эта ценовая оценка отражает цену панелей, но не включает другие материалы, такие как винты, подложка, вентиляционные отверстия конька или панели отделки.



Металлическая крыша — один из самых прочных материалов для дома. При заказе расходных материалов важно правильно оценить материалы, чтобы обеспечить эффективный процесс установки.

Расчет необходимого количества металлического кровельного материала начинается с оценки площади самой крыши в квадратных футах.

Получите бесплатную оценку проекта

Найдите квалифицированных специалистов по кровельным работам в вашем районе

Шаги для оценки металлических кровель

Измерьте длину и ширину каждой секции крыши в футах, затем умножьте их, чтобы получить квадратные метры.

Если вы не можете ползать по крыше, вы можете оценить, измерив площадь крыши и определив ее площадь в квадратных футах. Умножьте площадь в квадратных футах на коэффициент уклона вашей крыши, чтобы найти фактическую площадь крыши в квадратных футах.Воспользуйтесь нашим калькулятором уклона крыши, чтобы определить уклон вашей крыши.

Затем найдите квадратные метры металлических кровельных панелей, которые вы хотите использовать. Измерьте длину и ширину в футах, затем умножьте их, чтобы найти квадратные метры. Панели часто измеряются в дюймах, поэтому вы можете использовать наш калькулятор преобразования дюймов в футы, чтобы преобразовать их в футы.

Наконец, разделите квадратные метры крыши на квадратные метры металлической кровельной панели, чтобы найти количество панелей, необходимых для вашей крыши.Рекомендуется заказать дополнительные 10% для учета сокращений и отходов.

Для более сложных крыш с множеством пиков и секций найдите квадратные метры каждой секции крыши и сложите их все вместе, чтобы определить общую площадь в квадратных футах. Подумайте о том, чтобы заказать несколько дополнительных панелей, чтобы учесть больше порезов и отходов.

Кровельные панели бывают разных стилей и размеров с разными размерами перекрытия. Наиболее распространенная длина — 8 футов, 10 футов, 12 футов и 16 футов, однако многие дистрибьюторы разрезают ее до нужной длины.

Чаще всего используется открытая ширина 24 дюйма и 36 дюймов, но фактическая ширина панели будет больше, чтобы учесть перекрытие. Каждый стиль панели уникален и может иметь различную фактическую ширину и открытую ширину.

Металлические кровли красивы и очень прочные. При правильной установке они могут прослужить очень долго при минимальном обслуживании. См. Другие наши кровельные ресурсы для получения дополнительных калькуляторов и инструментов для кровли.

Сделайте свою собственную крышу из профнастила.Советы и пошаговый план

1. Установить несущую конструкцию

Расстояние между обрешетками, на которые крепятся профнастилы, зависит от угла наклона кровли и материала профнастила. На расстоянии 60 см в большинстве случаев все в порядке. В строительном магазине, где вы покупаете гофрированные листы, вам могут посоветовать лучшую опорную конструкцию для вашего проекта. Уклон кровли должен быть не менее 10 градусов, что означает уклон 17 см на метр.

2. Подсчитайте необходимое количество профнастила

Подсчитайте необходимое количество профнастила с учетом перекрытия. Гофрированные листы должны перекрываться по длине не менее 15 см, а по ширине — не менее полной гофры.

3. Поместите первые два гофрированных листа

Поместите первый гофрированный лист внизу справа или внизу слева на крыше. Оставьте лист выступающим на несколько сантиметров снизу и сбоку.Затем поместите над ним гофрированный лист и дайте ему нахлест не менее 15 см. Теперь сначала забейте гвоздь во второй и предпоследней гофре, чтобы проверить, имеют ли листы квадратную форму. Если это так, закрепите их гвоздями из гофрированного листа: по ширине на каждой гофре и по длине на каждой балке. Закройте гвозди пластиковыми защитными колпачками, чтобы предотвратить протекание.

Примечание: всегда выбивайте гвозди через вершину волны.

Совет: для гофрированных листов ПВХ вы предпочитаете не гвозди, а шурупы для гофрированных листов.Предварительно просверлите отверстия для шурупов сверлом немного большего размера, чтобы гофрированный лист мог расшириться.

4. Нанесите следующие гофрированные листы

Теперь таким же образом закрепите следующие гофрированные листы. Заканчивайте ряд за рядом, чтобы вам не приходилось ходить по крыше, потому что ни один гофрированный лист не выдержит этого. Сохраняйте перекрытие не менее одной гофры по ширине. Для листов с небольшой гофрой рекомендуется нахлест побольше, рассчитывать примерно на 30 сантиметров.

5. Прикрепите ребро конька

Если на крыше есть конек, сразу же прикрепите первый ряд листов с другой стороны и поместите конек перед тем, как приступить к следующему ряду.

6. Положите последний ряд

Вам, вероятно, придется обрезать последний ряд гофрированных листов по размеру. Для прочности конструкции этот замыкающий ряд должен состоять как минимум из трех гофр, поэтому здесь может потребоваться большее перекрытие.

7.Установить баржевые доски

В качестве защиты от шторма целесообразно отделать крышу по концам так называемыми баржовыми досками. Вы можете легко сделать их из двух водонепроницаемых фанерных реек, которые вы прикрутите под прямым углом друг к другу. Закрутите заглушки через верх гофра в обрешетку крыши.

Подумайте о своей безопасности. Используйте хорошую лестницу или лестницу и убедитесь, что она устойчива. Также прочтите наши советы по безопасной работе с лестницей.

Таблица веса и толщины

• Roof Online

Связанные страницы

Стандартный калибр производителя для листовой стали

В таблице ниже указаны значения толщины и веса листовой стали как в США, так и в метрических единицах согласно Стандартному калибру изготовителя для листовой стали (MSG), которая является основной коммерческой измерительной системой, используемой сегодня производителями листовой стали в Соединенных Штатах.

Стандартный калибр изготовителя для листовой стали предполагает, что средняя плотность углеродистой стали составляет 41,82 фунта. на квадратный фут на дюйм толщины, и стандарты для каждого номера датчика выводятся из этого.

Когда вы покупаете листовую сталь, это обычно вес и толщина, которые вы получите, хотя фактическая готовая продукция может незначительно отличаться в зависимости от принятых в отрасли производственных допусков (небольшие отклонения от стандарта из-за практичности в производственном процессе).

Эти допуски варьируются от примерно (+ -) 4,5% для стали толщиной 10 до примерно 8,5% для стали толщиной 15 и выше. (Если бы это были детали ракетных кораблей, допуски были бы намного, намного меньше.) Полную таблицу допусков листовой стали стандарта ASTM-AISI по номеру калибра можно увидеть здесь.

Старый стандартный калибр для листовой стали

Чтобы посмотреть на старый юридический «Стандартный калибр для листового, листового железа и стали», который больше не используется в коммерческих целях, посетите эту страницу на веб-сайте Корнельской школы права.

Кусок оцинкованной стали 24-го калибра, используемый для ремонта заржавевшего участка стального настила крыши.

Вес и толщина оцинкованной стали

Оцинкованную сталь получают путем нанесения очень тонкого слоя цинка на стальной лист.

Примерно одинаковое количество цинка наносится независимо от толщины стали, поэтому толщину и вес оцинкованной стали по толщине можно определить, добавив константу к значениям для толщиномеров из гладкой стали (см. Таблицу ниже).

Вес гофрированной стали

Гофрированная сталь , которая используется для настилов крыши и некоторых кровельных и стеновых панелей, будет весить на 30-70% больше на квадратный фут в готовом продукте, чем плоский стальной лист. такой же калибр из-за гофры.

Точное увеличение веса зависит от глубины и расстояния между ребрами, которые варьируются от продукта к продукту. Вес на квадратный фут должен быть доступен на сайте производителя.

О весах из листовой стали

Значения, указанные в таблице, являются стандартными; реальные продукты будут отличаться.

Эти значения не следует использовать, если для критических инженерных расчетов требуется высокая точность. Когда требуется такая точность, всегда обращайтесь к техническим паспортам конкретного продукта, который вы собираетесь использовать, или, что еще лучше, свяжитесь с техническим отделом производителя продукта.

Листы технических данных производителя (с указанием веса и толщины материала) почти всегда доступны на сайтах известных производителей.

Если вам нужно определить или проверить размер куска листовой стали (например, если вам нужно узнать размер существующего стального настила крыши), см. Полезный и недорогой инструмент на Amazon. *

Вы также можете увидеть информацию о продукции для листовой стали на складе Home Depot . *

Таблица веса и толщины листовой стали

Оценка стоимости установки гофрированной кровли

Уникальный дизайн профнастила не только привлекателен, но и очень функционально.Конструкция катящейся волны выдерживает ветер и град, как никакой другой кровельный материал. В то время как конструкция гофрированной крыши может быть изготовлена ​​из разных материалов, металл является наиболее распространенным. Гофрированная металлическая крыша направляет дождь, снег и любой мусор вниз и подальше от дома. На самом деле гофрированная металлическая крыша во время ливня производит не больше шума, чем асфальтовая или глиняная крыша. Гофрированная металлическая крыша имеет небольшой вес, но благодаря своей конструкции выдерживает сильный снегопад и не имеет повреждений. Все эти преимущества, а также один из самых экономичных кровельных материалов.Стоимость профнастила крыши можно оценить с относительной точностью при помощи несложных расчетов. Стоимость будет варьироваться в зависимости от используемого материала или подрядчика, которого вы нанимаете, если вы решите не устанавливать его самостоятельно. Примеры здесь для металлической гофрированной кровли; однако основной принцип расчетов будет одинаковым для любого материала.

Расчет количества гофрированных листов

Вам необходимо определить количество гофрированных листов, которые потребуются для проекта кровли.Сначала измерьте периметр нижнего края крыши в дюймах. Средняя ширина гофрированного листового металла составляет 44 дюйма. Разделите размер края крыши на 44; именно столько листов нужно на ширину проекта.

  • Пример: 440 дюймов по краю: 440 дюймов разделить на 44 = 10 листов

Вам нужно рассчитать ряды, необходимые для покрытия крыши от пика до нижнего края. Измерьте в футах расстояние от самого верха крыши до ее нижнего края; не забудьте включить кровлю, необходимую для мансардных окон.Гофрированная кровля имеет длину 6 футов, разделите это число на 6.

  • Пример: 36 футов, измеренные от пика до нижнего края: 36 футов, разделенные на 6 = 6 листов

Теперь умножьте вычисления краев и вычисления от края до края, чтобы получить общее количество листов, которое вам понадобится.

  • Пример: 10 листов X 6 листов = 60 листов

Это общее количество гофрированных листов, которые вам понадобятся для завершения вашего кровельного проекта.

Рассчитайте количество коньков

Вам нужно будет измерить длину коньков на вершине крыши в футах. Преобразуйте размеры края в футы, сложите два измерения и разделите на 6 футов. Крышки конька бывают длиной 6 футов. Это определит, сколько гребешков вам потребуется.

Дополнительные расходы

Гофрированная крыша действительно экономична, однако вам необходимо включить такие вещи, как войлочная или тарбумажная подкладка.Не забудьте указать стоимость гвоздей. Используйте оцинкованный гвоздь или гвоздь с круглым хвостовиком. Вам понадобится не менее 40 гвоздей на лист. Всегда разумно добавить 10% амортизатора к любым числам, которые вы рассчитываете. Ошибки случаются, поэтому приготовьтесь с небольшим дополнительным материалом.

Suntuf Руководство по установке и советы

Установить Suntuf легко, если правильно спланировать работу!

Прежде чем приступить к установке нового продукта Suntuf, помните о наших основных советах по установке.

Падение, наклон или наклон?

Во-первых, осень. Рекомендуется падение как минимум на пять градусов, чтобы убедиться, что он не протекает, остается чистым и поддерживает структурную целостность.

Хороший уклон помогает отводить воду с крыши. Плоские крыши более склонны к скоплению воды (в серьезных случаях) и протеканию, когда вода не может быть достаточно быстро разогнана. Хорошая осень всегда важна в начале проекта.

Все листы поликарбоната прозрачные (сквозь них видно) или полупрозрачные (сквозь них проходит свет, но сквозь них плохо видно).Это означает, что вы в какой-то степени сможете увидеть, что на них сверху. Листья, грязь, пыль, птичий помет и т. Д. Чем лучше вы упадете на крышу, тем легче будет этим вещам упасть или смыться.

Большинство производителей рекомендуют падение минимум на 5 градусов (или 8,8%). Это означает, что на каждый метр листа, проходящего по горизонтали, он должен опускаться примерно на 88 мм.

Пролетов — Где вам понадобятся прогоны

Все профилированные поликарбонатные листы требуют для крепления прогонов или реек.Эти структурные отрезки древесины или металла проходят перпендикулярно падению листа — см. Изображение ниже для визуального объяснения. У разных профилей разные возможности охвата. Приведенные ниже пролеты даны для стандартной ветровой нагрузки N3. Если вы находитесь в зоне сильного ветра, вам могут потребоваться дополнительные крепления и конструкция — позвоните нам, чтобы обсудить.

Гофрированные торцевые пролеты 800 мм и средние пролеты 1000 мм

Greca Концевые пролеты 900 мм и средние пролеты 1200 мм

Trimdek Концевые пролеты 900 мм и средние пролеты 1200 мм

Изгиб

Листы поликарбоната Suntuf можно гнуть холодным способом.Форма листа (профиля) будет определять, насколько сильно он может изгибаться. Если вы хотите определить, может ли лист изгибаться в холодном состоянии в соответствии с вашей структурой, вам потребуется следующая информация:

Пояс: горизонтальное расстояние от одной стороны крыши до другой.

Высота: расстояние по вертикали от воображаемой горизонтальной линии хорды до вершины вершины.

См. Диаграмму ниже.

Раскрой

Мы можем бесплатно разрезать листы по длине.В противном случае листы можно разрезать с помощью циркулярной пилы с мелкими зубьями, лобзика или даже хороших ножниц. При использовании электроинструмента вам необходимо зажать лист как можно ближе к концу, чтобы остановить вибрацию. Не забудьте оставить некоторый выступ, чтобы вода из листа попадала в желоб, а не на вашу конструкцию.

Механизм

Все материалы расширяются и сжимаются при нагревании и охлаждении, а поликарбонат перемещается больше, чем большинство кровельных материалов.Это означает, что важно, чтобы простыня немного сместилась после ее установки. Это легко сделать, соблюдая несколько правил.

Во-первых, просверлите в листе отверстие большого размера для крепления винтом. В винты с логотипом Clearfix и OneShot встроены фрезы, чтобы сэкономить время при выполнении этого шага — они прорезают отверстие, когда вы вставляете винт.

Во-вторых, оставив небольшой промежуток между краями листов и там, где они могут упираться в другой объект, например, на облицовку стены.На сторонах баржи это не так важно, поскольку большая часть расширения будет происходить по длине листа.

Силиконы

Как правило — не рекомендуются. Силиконы могут действовать как клей, который может остановить движение листа (см. Выше). Некоторые силиконы также могут влиять на химические вещества в листе, которые защищают его от УФ-излучения. Если этого не удается избежать, экономно используйте нейтральное средство или некислый кремний. Не кладите его по длине листа, где вы увидите наибольшее расширение и сжатие.

Принадлежности

Лента

Purlin может использоваться для предотвращения скрипа листа при расширении и сжатии. Как следует из названия, он наносится на прогон перед установкой листа и действует как буфер. Это особенно полезно для окрашенных прогонов, где в жаркую погоду краска может стать липкой, что приведет к прилипанию листа и увеличению шума при его расширении и сжатии.

Накладки используются для герметизации краев листа. Существует несколько распространенных типов.Коньковая накладка используется для высечки фронтона на пике крыши. Баржа-оклад используется по бокам конструкции, чтобы покрыть края листа и иногда защитить деревянную конструкцию под ним. А Apron Flashing используется для уплотнения между вертикальной стеной или облицовкой и самой крышей. Вы можете заказать ряд таких элементов из поликарбоната или сделать их из металла.

Плоское перекрытие баржи Suntuf

Покрытие Suntuf Flat Ridge

Профилированный гребень Suntuf

Профилированный фартук Suntuf мигающий

Заполнение

можно использовать между листом и любыми планками или конструкцией для защиты от атмосферных воздействий.Заполнения доступны в стандартных кровельных профилях: гофрированный, греческий или тримдек (5-реберный). Заполнение может быть использовано между листом и фартуком на верхнем крае крыши или между прогоном и листом на конце листа с водосточным желобом для защиты от атмосферных воздействий.

Обратные каналы обычно используются, когда верхний конец листа устанавливается непосредственно под желобом. Металлический канал С-образного сечения объединяется с пеной для герметизации конца листа в этих условиях.

Винты

Поставляем винты 2-х марок; Clearfix или Oneshot.

Винты

One Shot доступны в исполнении T17 по дереву или по металлу Tek. При ввинчивании в твердую древесину или металл большего размера они являются предпочтительным выбором. Они поставляются с резаком для предварительного вырезания 10-миллиметрового расширительного отверстия в листе поликарбоната и мягкой резиновой шайбой для закрытия большого отверстия.

Винт Clearfix — это головка двойного назначения, подходящая как для деревянных, так и для металлических конструкций. Они также поставляются с резаком и шайбой, подходящими для поликарбоната.

Хранилище

Храните Suntuf на ровной поверхности вдали от прямого света и влаги.

Очистка

В теплой мыльной воде протрите мягкой губкой. Будьте осторожны, чтобы не поцарапать лист. Хорошо ополоснуть. Не используйте другие химические вещества.

Установка поликарбоната

Стандартное руководство по установке хорошо описывает собственно крепление листов. Обязательно прочтите это. Его можно найти здесь… Руководство по установке Suntuf.

Позвольте листу выступать за нижнюю обрешетку на 50 мм.

листов будет доставлено с наклейками «Эта сторона вверху», и очень важно установить листы в правильной ориентации. УФ-слой на поликарбонате защищает лист от преждевременного выхода из строя. Неправильно установите его, и срок службы вашего поликарбоната сократится.

При завинчивании листов держите винт прямо, чтобы обеспечить герметичность шайбы. Не затягивайте винты слишком сильно. Если вы не используете упомянутый выше фирменный винт, обязательно просверлите в листе отверстия диаметром 10 мм.

Установите первый лист, привинтив его вдоль «нижней (желоба) прогона» снаружи (со стороны баржи) по направлению к середине конструкции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
