Профлист толщина: проф листы, стандартные размеры, максимальная длина профнастила, какие бывают размеры листа, ширина волны кровельного профнастила

проф листы, стандартные размеры, максимальная длина профнастила, какие бывают размеры листа, ширина волны кровельного профнастила

Содержание:

Среди кровельных материалов, используемых в частном и промышленном строительстве, лидером можно назвать профнастил. Популярность этому материалу обеспечивает практичность, долговечность, устойчивость к любой погоде и приемлемая стоимость. Незначительный размер листа профнастила не доставляет сложностей при перекрытии кровли любой геометрии и уклоне скатов. Благодаря своей универсальности материал широко используется при возведении дачных и садовых домиков. Однако прежде чем начинать строительство с использованием профнастила нужно подробнее изучить качественные характеристики материала, размеры проф листов, а также узнать, как правильно рассчитать необходимое количество.


Описание профлиста и его разновидности

Профнастил — это материал для кровли, изготовленный из листовой стали высокого качества, прошедшей холодную прессовку.

В результате этого процесса гладкий стальной лист приобретает волнистый профиль. Его вертикальные стенки выступают в качестве дополнительных ребер жесткости, благодаря которым материал становится более прочным и жестким. Защитой профнастила от образования коррозии становится слой специальной краски или полимерного покрытия.


Эксплуатационные качества и область применения определяют следующие виды профнастила:

  • Стеновой материал. Представители этого класса изготовлены из стальных листов незначительной толщины и имеют невысокий профиль. Следовательно, материалу присуща низкая несущая способность. Поэтому в большинстве случаев такие листы используют при строительстве оградительных конструкций и для обшивки стен. В качестве кровельного материала стеновой профлист может использоваться для временного покрытия.
  • Несущий профлист. Для производства такого материала используется более толстая сталь, чем в предыдущем варианте, а высота профиля может быть более 10 см. Несущая способность имеет более высокие показатели, что позволяет использовать такой вид покрытия при строительстве ангаров и гаражей. Допускается покрывать несущим профнастилом плоские и односкатные крыши большой площади.
  • Универсальный профнастил
    . Этому материалу свойственны средние характеристики между несущим и стеновым профлистом. Широко используется в качестве кровельного покрытия, так как имеет достаточную толщину и несущую способность в совокупности с приемлемой стоимостью.


Качество профилированных листов определяется тремя параметрами: толщина, ширина волны профлиста и его геометрия, которые регламентированы ГОСТ 24045 от 1994 года. Согласно этому документу профнастил имеет стандартные параметры и допустимые нормы погрешностей.

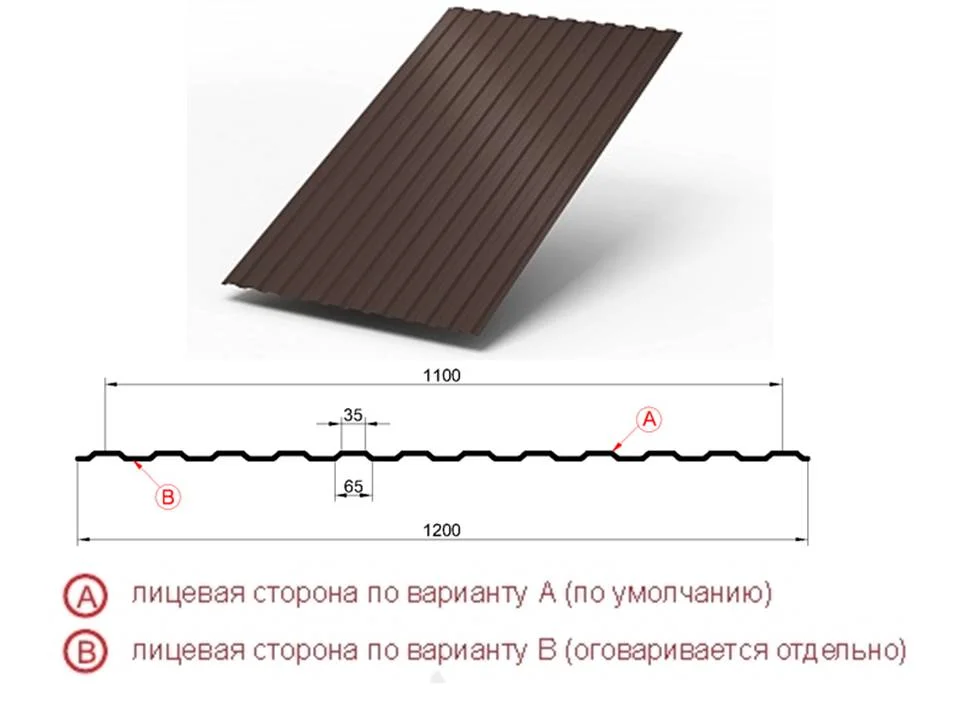

Стандартные размеры профнастила — толщина, максимальная длина

Среди достоинств можно выделить размеры листа профлиста оцинкованного, благодаря которым можно выбрать оптимальный вариант кровельного материала.

Марку профлиста определяют по четырем параметрам:

  • Толщина стали.
  • Максимальная длина профлиста и его ширина.
  • Геометрия профиля.
  • Высота волны.


По этим критериям формируется цена на материал и определяется сфера применения. К примеру, для забора рекомендуется выбирать листы небольшой толщины и длины для удобного размещения между столбами. В качестве кровельного покрытия лучше использовать профилированные стальные листы, высота волны которых составляет более 5-6 см.


Кровельные материалы на основе профлиста должны иметь следующие параметры:

  • Длина кровельного профнастила определяется областью применения. Перекрытие кровли жилых домов выполняется листами длиной 6 метров, хотя производитель может выпускать материал длиной до 14 метров.
  • В отличие от длины ширина профлиста не может быть произвольной по причине определенных условий производства. Стандартный размер профнастила, поступающего для профилирования — 125 см, параметры готового листа напрямую зависят от высоты и формы волны. К примеру, профлист марки С75 имеет ширину 80 см, а стеновой профнастил С8 — 120 см.
  • Толщина профлиста  для покрытия кровли может составлять от 0,45 до 1,2 мм. На основании этого определяются прочностные характеристики и несущая способность материала. Помимо этого  с увеличением толщины листа возрастает его стоимость.

Профнастил для кровли должен иметь более высокую волну, чем стеновой аналог. Это необходимо для эффективного отвода с крыши талой и дождевой воды.

Правила расчета материала для кровли

Очень часто встречаются случаи, когда приобретенного материала не достаточно для полного завершения работы. Такая ситуация может стать причиной некачественного выполнения кровельных работ и повлечь за собой дополнительные расходы. Избежать возникновения такой проблемы помогает расчет необходимого количества листов.


Для этого достаточно выполнить следующие действия:

  • Вначале высчитывают площадь одного ската. Самым легким вариантом можно назвать простую крышу с двумя прямоугольными скатами. Нужное значение определяется умножением длины прямоугольника на его ширину. Полученный результат умножается на два.
  • Теперь нужно определить полезную площадь одного листа выбранного материала для кровли. Для этого от геометрической площади листа следует вычесть величину вертикального и горизонтального нахлеста. На размер этих параметров влияет марка профилированных листов и угол наклона крыши.
  •  Далее общую площадь кровли делят на полезную площадь одного листа, полученное значение округляют до целого числа в большую сторону.

По мнению профессиональных кровельщиков, нужно покупать профнастил с запасом 10-15%. Причем запас увеличивается с возрастанием уровня сложности конструкции.

Для качественного выполнения кровельных работ необходимо знать, какие бывают размеры профнастила для крыши, какой формы и высоты должна быть волна профиля, а также какое необходимо количество листов кровельного материала.



Профнастил для забора: какая толщина оптимальна?

Одним из недорогих и прочных материалов для сооружения оградительных конструкций считается профнастил, или профилированный лист из стали. Его штампуют способом холодного проката на специальных станках, в результате получаются листы стали с характерными изгибами-волнами, придающими дополнительную жесткость и прочность стройматериалу.

Чтобы ограда прослужила долго, важно грамотно подобрать профнастил и его оптимальную толщину для забора.

Если вы желаете купить профнастил в Ярославле, перед покупкой ознакомьтесь с разновидностями данного материала, научитесь читать маркировку и некоторыми нюансами выбора.

Виды профлистов и их назначение

Различают профлисты по маркировке, в ней зашифрована высота гофры и назначение материала. Для забора рекомендуются листы с высотой изгиба от 8 до 21 мм, но наиболее востребованной считается высота 8, 10 и 21 мм.

Первая литера в маркировке обозначает зону применения:

С — профилированный стальной лист для стен с небольшой массой и высокой эстетикой. Применение стенового профлиста для забора вполне оправдано, так как небольшая толщина компенсируется глубиной гофры и прочным каркасом. В результате пользователь получает надежную и красивую ограду.

Н — несущий профлист характеризуется повышенной прочностью и отличается дополнительной бороздой в центре волны, которая повышает устойчивость листа. Сооружение забора из профлиста с маркировкой Н – мероприятие дорогостоящее и финансово нецелесообразно.

НС — универсальный профнастил, вобравший частично характеристики несущего и стенового листа, но при этом стоимость его ниже, чем у материала с маркировкой Н.

МП – означает, что профилированный лист был изготовлен на лобнинском заводе «Металл Профиль».

Первые цифры после буквы означают высоту волны, и чем она выше, тем устойчивее и дороже материал. Далее через дефис указываются толщина профлиста, его ширина и максимальная длина.

Рекомендованная толщина профлиста для забора

Следующий вопрос, какова должна быть толщина профилированного стального листа для забора. В магазинах рекомендуют покупать металл толщиной 0,5-1 мм, но мастера предпочитают усиливать каркас, на который крепятся листы профнастила небольшой толщины. Укрепленный каркас нивелирует парусность стальных листов и придает им жесткость. Слишком тяжелая конструкция со временем завалится, также стоит учесть финансовый фактор: утяжеленный забор требует сооружения полноценного ленточного фундамента.

Рекомендованная толщина профнастила для огорожи — 0,45 мм, а с учетом отклонения +/- 6 мм фактически вы работаете с материалом толщиной 0,39 мм. Отклонения допускаются согласно ГОСТ 24045-2010 и ЕN 10143.

Мы работаем с тремя видами профлиста марки С:

С8 – стеновой облегченный профнастил оптимально подходящий для строительства забора. В качестве кровельного материала профлисты С8 монтируют только при сплошной обрешетке.

С20 – стеновой универсальный лист, применяемый при сооружении кровли, заборов и облицовки. Профилированные листы марки С20 характеризуются разным размером трапеций с двух сторон, большим сроком эксплуатации и доступной ценой.

С21 – универсальный материал с одинаковым размером трапеций с двух сторон, упроченный дополнительными ребрами жесткости. Отличается сроком службы до 50 лет и увеличенной прочностью.
Листы профнастила отличают по форме волны, и для оградительных конструкций выбирают модели с гофрой в форме трапеции.

Если вы решили построить долговечный и прочный забор, остановите свой выбор на профнастиле с маркировкой С8, С20 или С21, трапециевидной волной и толщиной 0,45 мм.

Источник: truby76.ru металлопрокат в Ярославле по низким ценам

РаспечататьЯрославльПроофнастил

Профнастил, вопросы и ответы. Особенности выбора.

Какой профнастил выбрать для кровли?

    Для кровли лучше всего использовать профнастил марки С20 с полимерным покрытием. Полимерное покрытие продлит срок службы, а цена на этот вид профлиста не ударит по карману. Дополнительно информацию, как выбрать профнастил, можно прочитать в статье  далее…



Какой толщины профнастил выбрать для кровли?

    Толщина профлиста напрямую влияет на его стоимость. Профлист изготавливают из толщины 0,35-1 миллиметр. Большая толщина металла, вместе с ценой, предполагает и большую прочность, но излишняя прочность повлечёт за собой и повышение расходов. Нужно учитывать, какая максимальная нагрузка возможна в каждом конкретном случае. В основном для устройства кровли частного дома в Тюмени, достаточным будет использовать профлист с толщиной 0,45-0,50 миллиметров. Использовать профлист толщиной 0,35-0,4 мм на кровлю возможно, но только при сплошной обрешетке.

Какой должна быть обрешетка под профнастил?

    Обрешетку делают из досок с интервалом или вплотную. Интервал зависит от особенностей крыши, вида и формы профилированного листа. Если угол наклона кровли менее 15 градусов обычно применяют профнастил С20, делают сплошную обрешетку, а сам профилированный лист укладывают с нахлестом в две волны. Если угол наклона крыши более 15 градусов, то делают обрешетку с шагом от 350 миллиметров, а нахлест – в одну волну. Обрешетка крепится к контробрешетке. Под контробрешетку укладывают супердифузионную мембрану и утеплитель, обязательно оставляют необходимый вентиляционный зазор. Если подкровельное помещение будет холодным (не отапливаемым), то под контробрешетку нужно укладывать гидроизоляцию.



Какой длины можно заказать профнастил?

    Профнастил можно изготовить любой длины от 0,5 м до 12м.

Как правильно крепить профнастил на кровлю саморезами?

    Для закрепления профилированного листа к крыше используют саморезы 4,8*35 с пресс-шайбой (ЭПДМ прокладка). Закрепляя листы следует знать, что саморезы прикручивают только в нижнюю часть волны. Для конька берут саморезы 4,8*70 с пресс-шайбой (ЭПДМ прокладкой), которые отличаются большей длиной. Прикручивая саморез, не следует прилагать большое усилие. Если зажать его очень сильно, то уплотнитель-резинка потрескается, что приведет к потере герметичности в этой точке. Для прикрепления профилированного листа используется 5-6 саморезов на один квадратный метр.





Какой профнастил выбрать для забора?

    Профлист для забора бывает разных видов. Профлист марки С 8 самый простой и бюджетный материал, подходит для временных ограждений. Если забор нужен «на века», то используют профлист С 18, так как он имеет максимальную жесткость. К выбору покрытия для профлиста стоит подойти со всей серьезностью. Лучше всего оцинкованный лист, покрытый полимерным слоем. Цинк — предотвратит от ржавчины, а полимерное окрашивание придаст красивый внешний вид.



Какая разница между оцинкованным профнастилом и профнастилом с полимерным покрытием?

    Основная разница заключается в сроке службы профлиста. Если профлист изготовлен из листа с полимерным покрытием, то это значит, что на оцинкованный лист нанесены дополнительные защитные слои из грунтовки, антикоррозийного покрытия и полимерного слоя. Полимерные покрытия придают профлисту дополнительную защиту и презентабельный внешний вид.



Какой толщины выбрать профлист для забора?

    Профлист для забора бывает толщиной от 0,25 до 0, 7 миллиметра. Профлист толщиной 0,4 мм легкий и хрупкий, легко повреждается в процессе монтажа. Толщину 0, 7мм использовать нерационально, т.к. дорого. Следует выбирать «золотую середину» 0,45-0,5мм. Стоит ли использовать 0,35мм толщину листа читайте в статье…

Сколько нужно профнастила на забор?

    Профлист продают листами шириной 1,05-1,15 м. Для точного расчета измеряют периметр участка, делят его на полезную ширину листа. Это помогает узнать количество листов которое необходимо для забора. Но лучше брать с запасом, т.к. в процессе установки возможны повреждения при подрезке. С помощью «калькулятор забора» на нашем сайте можно сделать правильный расчет материалов.

Как сделать забор из профнастила?

    Сначала делают разметку, это нужно для расчета количества материала. Затем, устанавливают столбы. Для этого выкапывают ямы глубиной от 1,2 метра, с интервалом 2,5м-3м. После этого столбы бетонирую или утрамбовывают щебнем. Далее к столбам приваривают сверху и снизу прожилины из профилированной трубы. На этот каркас крепят профлист с помощью саморезов по металлу. Более подробная информация представлена в статье – «Установка забора своими руками»

Как и чем резать профнастил?

    Ответ дан в статье на нашем сайте читать далее…



Профнастил толщиной 0,3 мм.

(0.30) от производителя

Профлист толщиной 0,3 мм: доступная цена при среднем эксплуатационном ресурсе

Профнастил он же профлист (профилированный лист) — стройматериал, имеющий завидный набор характеристик. Этим собственно и объясняется его востребованность у потребителей, начиная с обычных дачников и заканчивая крупными логистическими центрами и гипермаркетами. Но профнастил при всей своей универсальности бывает разным. Важным показателем является толщина металла, из которого он изготовлен. От этого параметра зависит прочность, сфера применения и долговечность материала. Рассмотрим профлист толщиной 0,3 мм, его характеристики, где применяется, преимущества и недостатки.

Характеристика продукта

Под толщиной профнастила понимают именно толщину стали. Цинк, нанесенный по обе стороны листа, защищает основу от коррозии. Чем больше цинка, тем лучше защита, но соответственно и выше цена.

Толщину металла невозможно проверить визуально и даже с использованием микрометра. Надежный продавец представляет документы на материал, из которого выполнен прокат. Он рекомендует покупать толстый профлист. Но, по мнению пользователей и мастеров, малая толщина вполне компенсируется надежным каркасом, который нивелирует парусность и придает материалу жесткость.

У специалистов есть формула, по которой они вычисляют долговечность профлиста: 0,1 мм — это 5 лет эксплуатации. Хотя данное правило весьма условное и корректируется количеством цинка, качеством и видом защитного полимера, а также профилем, то есть высотой волны.

Сфера применения

Профнастил толщиной 0,3 мм — это продукт эконом класса, который используется для решения конкретных задач. Он применяется при сооружении временных конструкций, например, им по сплошной обрешетке обивают стены. Зачем тратиться на дорогой материал, когда строительную площадку на 1 год можно обнести забором из надежного и стойкого к выгоранию С8-1150.

Когда важна скорость возведения временных конструкций, можно использовать профлист С20-1100. Он легковесный и простой в монтаже. Основную нагрузку при этом берет на себя гофра высотой 18—20 мм. При сооружении ветростойких конструкций подойдет профнастил стеновой категории С21-1000.

У профнастила толщиной 0,3 мм есть преимущество, которое особенно нравится потребителям — это невысокая стоимость при среднем эксплуатационном ресурсе. Оцинкованные модели без ремонта прослужат 10—15 лет, а защищенные полимером более 20 лет.

таблица массы по видам профлиста

Профнастил — это востребованный строительный материал, используемый для формирования качественного кровельного покрытия на крыше. Перед его покупкой оцениваются все его параметры, чтобы подобрать оптимальный материал. Особенно обращается внимание на вес профнастила, так как важно, чтобы покрытие не оказывало значительную нагрузку на стены дома.

Особенности материала

Важно! Профлист – это доступный, востребованный, практичный и привлекательный кровельный материал, формируемый с использованием прокатной стали небольшой толщины, представленной прямоугольными листами.

Во время его изготовления непременно используется специальный пресс, за счет которого выдавливается на листе трапециевидный профиль. Для производства его применяется оцинкованная сталь, причем сверху она обязательно покрывается полимерами или разными защитными лакокрасочными составами.

Важно! На рынке можно найти профилированные листы, являющиеся несущими, стеновыми или универсальными, причем они имеют значительные отличия по стоимости, удельной массе и по другим параметрам, читайте подробнее про виды профлиста.

К плюсам применения профлистов относится:

  • небольшой вес профнастила, который меньше других материалов, предназначенных для формирования кровли, поэтому снижаются затраты на транспортировку и формирование системы стропил;
  • вес профилированного листа на 1 м2, который часто используется не больше 10 кг;
  • долгий срок службы, обусловленный стойкостью покрытия перед коррозией, изменениями температуры, плесенью и гниением;
  • материал отличается надежностью и прочностью за счет хорошей несущей способности, поэтому даже значительная нагрузка от снега не станет причиной разрушения покрытия;
  • легкость и оперативность монтажа профнастила, поэтому крыша может быть покрыта данным материалом любым владельцем своими руками, причем для этого не надо пользоваться специализированными инструментами.

Важно! За счет того, что металлопрофиль обладает небольшой массой, с его помощью получается легкая кровля, идеально подходящая для разных сооружений.

Вес наиболее популярных марок материала

Профлист считается универсальным, поэтому может применяться для жилых сооружений, временных построек, гаражей или иных строений. Он может иметь полимерное покрытие или защитный слой из краски. Обладает разной толщиной и иными параметрами, поэтому пред выбором конкретных листов рекомендуется тщательно изучить их свойства. Особенно это относится к их весу на квадратный метр. Так как существует много видов профлиста, требуется оценивать характеристики каждой разновидности.

Стеновой профлист

Предназначается для обшивки стен строений, а также для формирования прочных и надежных ограждений. Для его производства используется качественная сталь, толщина которой варьируется от 0,5 до 0,7 мм, подробнее читайте: размеры профнастила.

Вес стенового профлиста зависит от его толщины, поэтому если толщина равна 0,45 мм, то вес листа на 1 кв. м. равен 4,52 кг, а вот при толщине 0,7 мм этот показатель равен 6,78 кг.

Несущий профнастил

Имеет высокий показатель несущей способности, поэтому выбирается для возведения прочных и долговечных ангаров, павильонов или аналогичных сооружений.

Для его изготовления используются специальные стальные заготовки, толщина которых варьируется от 0,7 до 1 мм. Вес так же зависит от толщины, поэтому если она равна 0,7 мм, то масса будет 8,67 кг/м2, а если она равна 1 мм, то масса будет 17,17 кг/м2.

Универсальный профнастил

Вес профнастила универсального требуется определять наиболее часто. Именно он используется в процессе формирования кровельного покрытия на разных строениях. Он представлен в многочисленных марках, причем каждая используется при тех или иных условиях. При выборе конкретной марки учитывается толщина листа и условия эксплуатации.

Таблица веса профнастила:

Марка материалаТолщина листа в ммШирина листа в ммВес 1 м длины/1 м2 листа в кг
МП200,5011505,42/4,70
0,5511505,91/5,13
0,7011507,40/6,44
С210,5010005,40
0,5510005,90
0,7010007,40

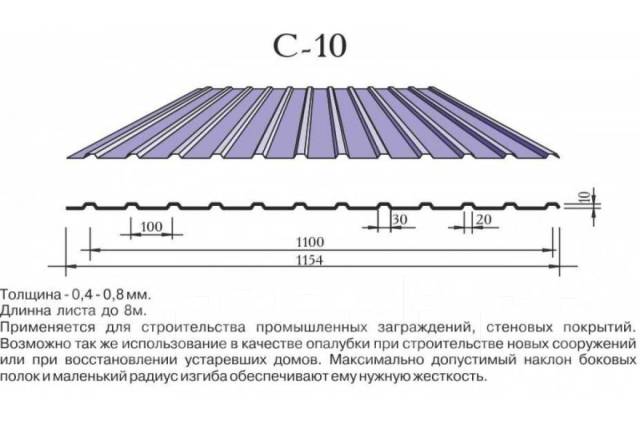

С100,5010004,77
0,5510005,21
0,7010006,50
С80,5011505,40/4,70
0,5511505,90/5,13
0,7011507,40/6,43
НС440,5010005,40
0,5510005,90
0,7010007,40
НС350,5010005,40
0,5510005,90
0,7010007,40
Н1140,806008,40/14
0,906009,30/15,50
160010,30/17,17
Н750,707507,40/9,87
0,807508,40/11,20
0,907509,30/12,40
Н600,708457,40/8,76
0,808458,40/9,94
0,908459,30/11,01
Н570,707506,50/8,67
0,87507,49,87

Важно! Информация относительно веса 1 м2 является необходимой для правильного расчета основных показателей и параметров каркаса крыши, так как если эти параметры не будут учитываться, то велика вероятность, что сделанная стропильная система не будет справляться с нагрузками, что гарантирует опасность проживания в таком доме, читайте также: расчет стропильной системы.

Критерии правильного выбора профнастила

Специалисты утверждают, что чем толще приобретается профилированный лист, тем более высокой надежностью он обладает.

Важно! Материал значительной толщины имеет хорошую стойкость перед процессом коррозии, выдерживает существенные нагрузки от ветра и снега, поэтому может использоваться в сложных условиях на протяжении длительного времени.

Для правильного выбора качественного кровельного материала учитываются важные критерии:

  • Толщина листа. Чем она больше, тем более тяжелым и надежным будет профлист. Желательно выбирать средний показатель, чтобы нагрузки на систему стропил, мауэрлат и строение в целом были небольшими, но при этом листы прекрасно справлялись с разными воздействиями.
  • Металлоемкость. Параметры и состав используемой для создания материала стали непосредственно влияет на вес листа, поэтому перед непосредственным приобретением рекомендуется тщательно изучить качество имеющегося материала. Желательно ориентироваться на покупку премиум марки стали, так как это положительно скажется на сроке службы и качестве покрытия.
  • Высота волны. Чем она выше, тем больше масса и несущая способность профлиста. Высокий профиль дополнительно уменьшает полезную площадь материала, что приводит к увеличению его расхода в процессе формирования кровельного покрытия.
  • Наличие антикоррозийного покрытия. Оно обеспечивает стойкость листов перед процессом коррозии, но при этом значительно увеличивает вес кровельного покрытия.

Таким образом, при выборе материала надо учитывать множество разных критериев, позволяющих получить действительно качественное и долговечное покрытие, дополнительно читайте: какой профнастил выбрать для крыши.

Видео по теме:

Для чего определяется масса листа?

Вес данного кровельного материала считается небольшим по сравнению с другими аналогичными материалами. Расчет массы требуется для решения множества вопросов:

  • какими параметрами должна обладать стропильная конструкция, чтобы она справлялась с массой кровли и разными нагрузками от снега, ветра и других атмосферных воздействий;
  • какая нагрузка будет влиять на стены и фундамент строения, причем этот момент должен продумываться до непосредственного возведения сооружения;
  • как будет осуществляться транспортировка и поднятие листов на крышу.

Важно! Наиболее востребованным считается профнастил, обладающий небольшой массой, так как он подходит для разных стропильных систем и не оказывает значительное воздействие на конструкцию дома.

Таким образом, знать, сколько весит профнастил, необходимо для разных целей. Это позволяет правильно рассчитать нагрузку на стропила и стена дома. Вес зависит от толщины листа и марки материала. Расчет должен производиться до непосредственного приобретения листов.

Посмотрите еще статьи:

Профлист Н75: размеры, характеристики, толщина, применение

Профнастил Н75 – оцинкованный стальной лист с трапециевидной гофрой, она наносится методом холодного проката. Он представляет собой высокопрочный материал с высокой несущей способностью, ребра гофры увеличивают стойкость к механическим нагрузкам. Материал способен выдерживать интенсивные внешние воздействия, в том числе ветровую и снеговую нагрузку.

Профлист Н75: технические характеристики

Профлист Н75 относится к классу несущих, о чем говорит буква Н в маркировке. Его производство ведется в соответствии с требованиями ГОСТ 24045 и ТУ 5285-002-78099614-2008, в стандартах детально прописаны технические показатели. Этот материал обладает следующими параметрами:

  • Общая ширина листа составляет 800 мм, полезная ширина – 750 мм. Разница между ними обусловлена необходимостью оставлять припуски для установки листов внахлест.
  • Высота профиля составляет 75 мм. Он выполнен в форме трапеции и снабжен дополнительными ребрами жесткости для увеличения прочности и способности противостоять нагрузкам. Стандартная длина волны профиля составляет 187,5 мм.
  • Стандартами предусмотрено 4 варианта толщины металлического листа: она может быть равна 0.65, 0.7, 0.8 или 0.9 мм. От этого показателя будет зависеть вес готового материала.
  • Стандартная длина может варьироваться от 0,5 до 4,5 м. Чем короче профнастил, тем проще его устанавливать.
  • Вес 1 метра профнастила может варьироваться от 6,9 до 9,3 кг. Расчет ведется в зависимости от толщины металлического основания.

Дополнительные канавки на полках гофры используются для улучшенного водоотведения. Это позволяет использовать данную разновидность профнастила в кровельных работах: он способен выдерживать значительный вес снега и хорошо отводит дождевую и талую воду.

Каждая разновидность профлиста маркируются числовым и буквенным обозначением. Например, Н75 750/800 расшифровывается следующим образом:

  • Н – несущий тип профнастила с повышенной стойкостью к нагрузкам.
  • 75 – высота гофры.
  • 750/800 – соотношение полезной и полной ширины листа.

В маркировке также может присутствовать информация о продольной длине листа и его толщине. Последний показатель напрямую влияет на прочность материала, а также на нагрузку, которую он будет оказывать на фундамент при установке. Правильно подобранный материал способен долгое время противостоять высоким нагрузкам.

Возможности применения профнастила Н75

Благодаря увеличенной прочности и высокой несущей способности этот материал стал широко востребованным в различных направлениях строительства. Он может использоваться для выполнения следующих видов работ:

  • Установка кровельных покрытий любой площади под любым уклоном. Это один из основных способов использования: металлические кровли служат долго и эффективно противостоят нагрузкам внешней среды. Металлические кровли отличаются сравнительно небольшим весом, поэтому не оказывают высокой нагрузки на основание здания.
  • Монтаж несъемной опалубки. Прочность этого вида профлиста позволяет ему выдерживать интенсивное давление бетонного раствора. Такая опалубка быстро разрезается на фрагменты требуемого размера, производитель поставляет на рынок листы с различной длиной. Они могут использоваться при возведении промышленных, коммерческих и иных монолитных строений, а также при заливке высокопрочных фундаментов.
  • Стеновая обшивка различных каркасных сооружений. Хотя профнастил называется несущим, он также может использоваться в фасадных работах, так как долго служит и хорошо смотрится.
  • Установка навесов и козырьков различного размера. Профлист легко устанавливается, с его помощью удобно укладывать прочный настил навесов для хранения стройматериалов, стоянки автомобилей и других целей.
  • Установка внутренних перегородок цехов, ангаров, складов и других строений большой площади. Перегородки из профлиста помогают зонировать пространство и дополнительно повышают жесткость каркасных сооружений.
  • Строительство капитальных ограждений высокой прочности. Профлист с увеличенной высотой гофры отличается высокой стойкостью к различным методам взлома.
  • Строительство быстровозводимых зданий: торговых центров, павильонов и т.д. Материал может использоваться при обшивке каркасов для создания прочных наружных стен.

Это только часть возможных способов применения профлиста Н75 в малоэтажном, коммерческом и промышленном строительстве. Он пользуется высоким спросом в том числе благодаря удобству монтажа. Для его установки не требуется использование спецтехники, материал позволяет быстро обшить каркас большой площади или установить настил кровли. Профлист рассчитан на длительное использование, все затраты на его приобретение оправдаются долговечностью.

Основные виды покрытий профнастила Н75

Чтобы продлить срок использования стального листа, он снабжается защитным антикоррозийным покрытием. Для этого вида профнастила могут использоваться покрытия следующих типов:

  • Цинк. Оцинкованная поверхность приобретает повышенную устойчивость к атмосферной влаге и другим природным воздействиям. Также слой цинка придает стали светлый цвет с приятным блеском, что улучшает ее эстетические качества. Стандартная плотность цинкового слоя составляет 275 гр/м.кв – этого достаточно для обеспечения эффективного противодействия коррозии. Слой белого металла равномерно покрывает сталь с двух сторон, при производстве обязательно проводится контроль качества нанесения цинкового покрытия. Средний срок эксплуатации оцинкованного листа – 20 лет.
  • Полиэстер. Это защитный полимерный слой, улучшающий антикоррозийные свойства материала. Кроме того, он улучшает декоративные качества: полиэстер предлагается в широком диапазоне цветовых оттенков. Профнастил с полимерным покрытием хорошо смотрится и способен более долгий срок противостоять уличной влажности и осадкам. Срок использования такого материала достигает 50 лет.

Выбор покрытия зависит от условий использования и назначения материала. Профлист с полимерным покрытием чаще используется для кровель гражданских зданий, материал с цинковым защитным слоем активно применяется для перекрытия кровли торговых центров, ангаров, складов и других сооружений.

Цвета профилированного листа Н75

RAL 1015
Светлая слоновая кость
RAL 2004
Оранжевый
RAL 3003
Рубиново — красный
RAL 3005
Винно — красный
RAL 3009
Оксид красный
RAL 3011
Коричнево — красный
RAL 3020
Транспортный красный
RAL 5002
Ультрамариново — синий
RAL 5005
Сигнальный синий
RAL 5021
Водная синь
RAL 6002
Лиственно — зелёный
RAL 6005
Зелёный мох
RAL 7004
Сигнальный серый
RAL 7024
Графитовый серый
RAL 8017
Шоколадно — коричневый
RAL 9002
Светло — серый
RAL 9003
Сигнальный белый
RAL 9006
Бело — алюминиевый
RAL 9010
Белый

Основные преимущества материала

Эта разновидность профлиста получила широкое применение в строительстве благодаря нескольким основным преимуществам:

  • Отличная коррозионная стойкость. Благодаря цинковому и полимерному покрытию материал выдерживает продолжительный контакт с атмосферным воздухом, не разрушается дождем, снегом, изморосью.
  • Простота использования. При монтаже не возникает проблем с разрезанием листов на фрагменты и креплением к каркасу, для этого не требуются специальные знания и оборудование. Работать с профлистом можно без привлечения спецтехники.
  • Невысокая стоимость. Профлист Н75 – недорогой материал, поэтому его использование позволяет уменьшить стоимость строительства и готового здания. Это обеспечило ему постоянный спрос на строительном рынке.
  • Долговечность. Материал не теряет первоначальных свойств десятилетиями, это делает его идеально подходящим для возведения как гражданских, так и промышленных построек.
  • Экологическая чистота. Материал безопасен для окружающей среды, его можно использовать для обшивки стен и укладки кровель любых зданий.
  • Отсутствие сложного ухода. Профлист не нуждается в дополнительном окрашивании или иных способах защитной отделки. Пыль и грязь с него можно убирать струей простой воды из шланга.
  • Небольшой вес. Благодаря этому свойству материал дает минимальную нагрузку на несущие конструкции. Это позволяет уменьшить затраты на возведение заглубленного фундамента.
  • Негорючесть. Материал пожаробезопасен, поэтому он продлевает срок использования зданий и сооружений.

Все эти преимущества обеспечили несущему профнастилу Н75 постоянно высокий спрос на строительном рынке. Это один из самых долговечных и надежных видов покрытия для кровли, материалов для стеновой облицовки или возведения малоэтажных зданий. Эта марка повсеместно применяется для перекрытия кровли большой площади с различным уклоном, она отличается повышенной устойчивостью к нагрузкам.

Аналоги профлиста Н75

  • в качестве кровельного материала можно использовать: C-21, С-44, МП-10, МП-18, МП-20, МП-35, Н-60, Н-75, Н-114
  • для установки перегородок: профнастил С8 и МП20
  • для облицовки фасада: С-8, С-21 и МП-20

В статье упоминается:

БЦ Бесцветный

Купить в 1 клик

Читайте другие наши статьи

Какой толщины профнастил подойдет для забора | популярные марки профлиста

Профнастил – современный строительный материал, чрезвычайно удобный для возведения различных строительных конструкций. В том числе – для сооружения заборов для ограждения любых участков.

Помимо эстетических требований к современным ограждениям предъявляются серьезные требования к долговечности, надежности и устойчивости.

Общие сведения

В качестве строительного материала для забора могут использоваться как оцинкованный профнастил, так и листы с полимерным покрытием. Оба типа монтируются одинаково быстро и отличаются демократичной стоимостью.

Особенности заборного профнастила в том, что на его поверхности имеются специальные ребра жесткости, обеспечивающие его прочность. Различают:

  • Оцинкованный профнастил — покрыт тонким слоем цинка (25-30 мкм), применяются для сооружения несложных ограждений и перекрытий.
  • Профнастил с полимерным покрытием. Листы имеют красивый внешний вид и обладают хорошей способностью противостоять коррозии.

По предназначению профлисты делятся на:

  • Н – несущие, которые можно использовать для кровель и перекрытий;
  • С —  стеновые, предназначенные для обшивки стен;
  • НС – универсальные, сфера применения которых очень широка.

В качестве материала для забора может использоваться любой из названных типов. При этом основной характеристикой, важной для выбора типа ограждения, является толщина листов.

Толщина профнастила  и надежность заборов

У специалистов по работе с профнастилом есть правило, определяющее долговечность заборов: 0,1 мм толщины обеспечивает 5 лет эксплуатации. Естественно, данное утверждение достаточно условно и может корректироваться многими факторами: от качества и вида защитного покрытия до внешних условий.

Как бы ни было, но слишком тонкие профлисты для сооружения долговременных заборов применять не рекомендуется. Диапазон толщин наиболее распространенных марок профнастила составляет 0,4-1,2 мм.

Те, которые ниже 0,4 мм для забора не годятся из-за низких прочностных характеристик. В среднем оптимальная величина составляет 0,45 -0,5 мм. Естественно можно строить заботы и из более толстых конструкций (при условии обеспечения надежного фундамента). Однако стоимость реализации такого проекта удорожиться, а более высокая прочность существенных «плюсов» забору в большинстве случаев не принесет.

Популярные марки

Для строительства заборов советуют приобретать профнастил марки С со следующими характеристиками:

  • высота гофры не менее 10 мм;
  • толщина от 0,45 до 0,7 мм (иногда – больше).

Оптимальная толщина листов для конкретного забора обделяется условиями эксплуатации и должна обеспечивать: достаточную прочность и стойкость и ветровым и иным нагрузкам.

При выборе профнастила нужно помнить, что его толщина указывается без учета полимерного слоя. Для невысоких (до 1,5-1,8 м) заборов достаточно толщины в 0,5 мм. Массивные заборы могут потребовать листов в 0,7 мм и более. В некоторых случаях предпочтение придется отдать даже профилю Н с достаточно большой толщиной.

При возведении ограждений для приусадебных заборов  чаще всего используют:

С-2,5

С-8

С-10

НС-20

НС-44

Технические характеристики листов с цветным покрытием

1 Толщина (мм) 0,35, 0,40, 0,45, 0,50, 0,60
2 Допуск толщины + 0 / -0,030 мм
3 Профиль полной ширины 1150 мм
4 Ширина покрытого профиля 1090 мм
5 Допуск ширины ± 10 мм
6 Длина (метр) 2.4384, 3,048, 3,6576, 4,2672, 4,8768, 5,4864, 6,096, 6,7056, 7,3152
7 Субстрат Высококачественное алюминиево-цинковое покрытие
8 Тип краски — Верх SDP
9 Тип краски — низ RMP
10 Устойчивость к растворителям Верхнее покрытие 100 DR Пройдено
11 Устойчивость к царапинам «2.0 кг мин. Для Top Coat
Не менее 1,5 кг для Back Coat ”
12 Глянец Глянцевый
13 Защитная пленка Защитная пленка JSW Everglow
14 Испытание в солевом тумане Пропуск на 1000 часов

Листы настила — Листы настила крыши, Листы настила пола

Листы настила — это плоские поверхности или платформы, способные поддерживать листы полов и кровли, и они соединены с внешней или внутренней частью конструкции здания.Эти листы очень помогают снизить концентрированное нагрузочное воздействие кровли на строительные конструкции за счет правильного распределения нагрузки. В качестве основного материала для изготовления этих листов обычно используется сталь, алюминий или сплав. В обычных кровельных и половых покрытиях настил позволяет передавать усилия сдвига и помогает сохранить надлежащую структуру кровли. Кроме того, для надлежащей защиты кровли от протечек, ультрафиолетовых лучей, растрескивания настил является отличной опорой. Мы предлагаем различный ассортимент профнастила, в который входят:

Листы настила крыши

Профнастил

поддерживает элементы крыши, обеспечивая исключительную прочность и прочную конструкционную платформу.В дополнение к этому, эффективное перекрытие крыш может быть достигнуто, если использовать эти листы для настила крыш. С этими листами настила может быть обеспечено прочное основание в любой ситуации без использования прогонов или обрамления под кровлей. Благодаря идеальному сочетанию кровельных листов и кровельных настилов долговечность и прочность всей крыши значительно увеличиваются.

Характеристики:

  • Не хрупкий
  • Большая грузоподъемность
  • Превосходный дизайн
  • Лаконичный вид
  • Защита от атмосферных воздействий
  • Обеспечивает отличную изоляцию от электричества и тепла
  • Увеличенный диапазон
  • Стабильность размеров этих листов отличная
  • Содержат материалы, пригодные для вторичной переработки

Материал конструкции:

Кровельные настилы

являются отличным материалом для покрытия кровли и способны выдерживать различные типы нагрузок, поэтому для проектирования этих листов используется только сырье высшего качества.Такие материалы, как сталь, алюминий или сплавы, являются важными базовыми материалами для прочной конструкции. Чтобы обеспечить отличную изоляцию, металлические листы зажаты между изоляционными полимерами, такими как полиуретан и полистирол.

Рекомендации по проектированию:

Мы учитываем следующие конструктивные особенности при производстве этих листов:

  • Адгезия, фиксация или балластировка являются важными конструктивными факторами, обеспечивающими длительный срок службы
  • Материалы выбранные огнестойкие
  • Хорошо выдерживает дополнительные нагрузки
  • Риск конденсации также является расчетным фактором
  • Обеспечивает лучшую изоляцию
  • Соответствует акустическим требованиям
  • Вся конструкция компактна и легка
  • Тщательно продуманный с учетом эстетической важности

Доступная отделка:

  • Оцинкованный
  • Оцинкованный с обеих сторон
  • Холоднокатаный

Приложения:

  • Химические заводы
  • Цементная промышленность
  • Высокоэтажные дома
  • Офисные здания

Листы настилов пола

Листы настилов полов используются как устойчивые перекрытия строительных конструкций.Эти настилы очень полезны для легкого и быстрого изменения внешнего вида интерьеров домов, балконов или других строительных конструкций. Листы настила пола представляют собой временные платформы, которые можно легко заменить в соответствии с требованиями. Эти листы настила необходимы для создания прочной конструкции для создания нового уровня в здании.

Характеристики:

  • Легкие по весу, что помогает снизить давление на другие уровни пола
  • Легко монтируется, поэтому легко укладывается или заменяется
  • Большая грузоподъемность позволяет переносить слишком большую нагрузку
  • Защита от землетрясений, поэтому серьезные землетрясения не могут быть легко устранены
  • Высокая интенсивность
  • прочный
  • Имеют хорошую стабильность размеров
  • Огнестойкий
  • Защита от воды и эрозии, благодаря которой эти листы не подвержены воздействию грунтовых материалов.
  • Требует низких эксплуатационных расходов
  • Устойчивость к растрескиванию, деформации и раскалыванию
  • Устойчив к температуре
  • Не подвержен влиянию влаги

Материал конструкции:

Сталь, дерево, волокна в основном используются в качестве основного материала для изготовления этих настилов.Используемая сталь в основном оцинкована и прокатывается в различных формах в соответствии с требованиями.

Цвета: Кедр, красный, коричневый, черный, зеленый

Приложения:

  • Наружный: Конструкция крыши, будка, двор, парк, поверхностный лист балкона, оконная рама, дверь, дверь гаража, фургон-рефрижератор, садовое сообщество, дверь рольставни и так далее.
  • Внутри: Дверь, изолятор, прихожие, холлы, легкая стальная конструкция дома, терраса, раздвижная дверь, складной экран, потолок, внутренняя отделка туалета и галерей.

Изолированный лист

Самый простой и легкий способ добавить изоляцию навеса — это лист Pushpak Thermoguard. Это прочный, легкий и эластичный материал для быстрых проектов. Это один из самых дешевых методов изоляции и лучшее решение для дорогостоящих многослойных кровельных панелей. Он имеет лист PPGI / PPGL, прикрепленный к вспененному полиэтилену с односторонней алюминиевой фольгой.Лист Thermoguard обладает свойством поглощения ударов и гашения вибрации. Он имеет отражающую алюминиевую фольгу, которая снижает передачу тепла за счет излучения. Лист Thermoguard надежен при любых обстоятельствах и легко справляется как с тропическими температурами, так и с морозами. Thermo Guard обеспечивает высочайшее качество листового кровельного профиля с индивидуальными характеристиками металла, такими как толщина, GSM, предел текучести и т. Д.

Характеристики:

    • Простота установки.Сводит к минимуму утомляемость труда. И увеличивает производительность.
    • Увеличивает срок службы машины за счет уменьшения нагрева.
    • Без пыли, запаха, влаги. Огнестойкий материал.
    • Защита от излучения и вибрации. Сопротивление ржавчине.
    • Высокая отражательная способность отражает около 97% теплового излучения и ультрафиолетовых лучей.
    • Тепло- и звукоизоляция. Химически инертный.
    • Холодильные камеры.
    • Фармацевтические компании, текстильные компании.
    • Изоляция нижней палубы.
    • Производственные единицы и промышленные шторы.

Технические характеристики:

  • Материал: PPGI / PPGL Лист с полиэтиленовой пеной (односторонняя алюминиевая фольга)
  • Лист PPGI / PPGL Толщина: 0,40 мм, 0,45 мм, 0,50 мм TCT
  • Толщина пены: 6,00 мм
  • Объем: 325 см
  • Плотность: 0.503 г / куб.см
  • Коэффициент излучения: 3-5%
  • Отражательная способность: 95 97%
  • Теплопроводность: 0,02998 Вт / м · К
  • Огнестойкость: Да
  • Рабочая температура: от -40 ° C до 115 ° C
  • Подавление шума: от 7 до 8 дБ
  • Коррозионная стойкость: без видимых признаков коррозии

Изолированный профильный лист

Самый простой и легкий способ добавить изоляцию навеса — это лист Pushpak Thermoguard.Это прочный, легкий и эластичный материал для быстрых проектов. Это один из самых дешевых методов изоляции и лучшее решение для дорогостоящих многослойных кровельных панелей. Он имеет лист PPGI / PPGL, прикрепленный к вспененному полиэтилену с односторонней алюминиевой фольгой. Лист Thermoguard обладает свойством поглощения ударов и гашения вибрации. Он имеет отражающую алюминиевую фольгу, которая снижает передачу тепла за счет излучения. Лист Thermoguard надежен при любых обстоятельствах и легко справляется как с тропическими температурами, так и с морозами.Thermo Guard обеспечивает высочайшее качество листового кровельного профиля с индивидуальными характеристиками металла, такими как толщина, GSM, предел текучести и т. Д.

Характеристики:

    • Простота установки. Сводит к минимуму утомляемость труда. И увеличивает производительность.
    • Увеличивает срок службы машины за счет уменьшения нагрева.
    • Без пыли, запаха, влаги. Огнестойкий материал.
    • Защита от излучения и вибрации.Сопротивление ржавчине.
    • Высокая отражательная способность отражает около 97% теплового излучения и ультрафиолетовых лучей.
    • Тепло- и звукоизоляция. Химически инертный.
    • Холодильные камеры.
    • Фармацевтические компании, текстильные компании.
    • Изоляция нижней палубы.
    • Производственные единицы и промышленные шторы.

Технические характеристики:

  • Материал: PPGI / PPGL Лист с полиэтиленовой пеной (односторонняя алюминиевая фольга)
  • Толщина листа PPGI / PPGL: 0.40 мм, 0,45 мм, 0,50 мм TCT
  • Толщина пены: 6,00 мм
  • Объем: 325 см
  • Плотность: 0,503 г / куб.см
  • Коэффициент излучения: 3-5%
  • Отражательная способность: 95 97%
  • Теплопроводность: 0,02998 Вт / м · К
  • Огнестойкость: Да
  • Рабочая температура: от -40 ° C до 115 ° C
  • Подавление шума: от 7 до 8 дБ
  • Коррозионная стойкость: без видимых признаков коррозии

Теплоизоляционный лист

Самый простой и легкий способ добавить изоляцию навеса — это лист Pushpak Thermoguard.Это прочный, легкий и эластичный материал для быстрых проектов. Это один из самых дешевых методов изоляции и лучшее решение для дорогостоящих многослойных кровельных панелей. Он имеет лист PPGI / PPGL, прикрепленный к вспененному полиэтилену с односторонней алюминиевой фольгой. Лист Thermoguard обладает свойством поглощения ударов и гашения вибрации. Он имеет отражающую алюминиевую фольгу, которая снижает передачу тепла за счет излучения. Лист Thermoguard надежен при любых обстоятельствах и легко справляется как с тропическими температурами, так и с морозами.Thermo Guard обеспечивает высочайшее качество листового кровельного профиля с индивидуальными характеристиками металла, такими как толщина, GSM, предел текучести и т. Д.

Характеристики:

    • Простота установки. Сводит к минимуму утомляемость труда. И увеличивает производительность.
    • Увеличивает срок службы машины за счет уменьшения нагрева.
    • Без пыли, запаха, влаги. Огнестойкий материал.
    • Защита от излучения и вибрации.Сопротивление ржавчине.
    • Высокая отражательная способность отражает около 97% теплового излучения и ультрафиолетовых лучей.
    • Тепло- и звукоизоляция. Химически инертный.
    • Холодильные камеры.
    • Фармацевтические компании, текстильные компании.
    • Изоляция нижней палубы.
    • Производственные единицы и промышленные шторы.

Технические характеристики:

  • Минимальное количество заказа: 100 квадратных метров
  • Материал: PPGI / PPGL Лист с полиэтиленовой пеной (односторонняя алюминиевая фольга)
  • Толщина листа PPGI / PPGL: 0.40 мм, 0,45 мм, 0,50 мм TCT
  • Толщина пены: 6,00 мм
  • Объем: 325 см
  • Плотность: 0,503 г / куб.см
  • Коэффициент излучения: 3-5%
  • Отражательная способность: 95 97%
  • Теплопроводность: 0,02998 Вт / м · К
  • Огнестойкость: Да
  • Рабочая температура: от -40 ° C до 115 ° C
  • Подавление шума: от 7 до 8 дБ
  • Коррозионная стойкость: без видимых признаков коррозии

Изоляционный лист для крыши

Самый простой и легкий способ добавить изоляцию навеса — это лист Pushpak Thermoguard.Это прочный, легкий и эластичный материал для быстрых проектов. Это один из самых дешевых методов изоляции и лучшее решение для дорогостоящих многослойных кровельных панелей. Он имеет лист PPGI / PPGL, прикрепленный к вспененному полиэтилену с односторонней алюминиевой фольгой. Лист Thermoguard обладает свойством поглощения ударов и гашения вибрации. Он имеет отражающую алюминиевую фольгу, которая снижает передачу тепла за счет излучения. Лист Thermoguard надежен при любых обстоятельствах и легко справляется как с тропическими температурами, так и с морозами.Thermo Guard обеспечивает высочайшее качество листового кровельного профиля с индивидуальными характеристиками металла, такими как толщина, GSM, предел текучести и т. Д.

Характеристики:

    • Простота установки. Сводит к минимуму утомляемость труда. И увеличивает производительность.
    • Увеличивает срок службы машины за счет уменьшения нагрева.
    • Без пыли, запаха, влаги. Огнестойкий материал.
    • Защита от излучения и вибрации.Сопротивление ржавчине.
    • Высокая отражательная способность отражает около 97% теплового излучения и ультрафиолетовых лучей.
    • Тепло- и звукоизоляция. Химически инертный.
    • Холодильные камеры.
    • Фармацевтические компании, текстильные компании.
    • Изоляция нижней палубы.
    • Производственные единицы и промышленные шторы.

Технические характеристики:

  • Материал: PPGI / PPGL Лист с полиэтиленовой пеной (односторонняя алюминиевая фольга)
  • Толщина листа PPGI / PPGL: 0.40 мм, 0,45 мм, 0,50 мм TCT
  • Толщина пены: 6,00 мм
  • Объем: 325 см
  • Плотность: 0,503 г / куб.см
  • Коэффициент излучения: 3-5%
  • Отражательная способность: 95 97%
  • Теплопроводность: 0,02998 Вт / м · К
  • Огнестойкость: Да
  • Рабочая температура: от -40 ° C до 115 ° C
  • Подавление шума: от 7 до 8 дБ
  • Коррозионная стойкость: без видимых признаков коррозии

Теплоизолированный кровельный лист

Мы поставляем теплоизоляционные кровельные листы, устойчивые к высоким температурам.

Технические характеристики:

  • Минимальное количество заказа: 200 квадратных метров
  • Толщина: от 6 мм до 30 мм
  • Толщина листа: 0,50 мм TCT
  • Бренд: Jindal
  • Изоляция: от 6 мм до 30 мм
  • Обработка поверхности: с цветным покрытием
  • Длина: до 13 метров
  • Форма: прямоугольная
  • Область применения: Жилая и коммерческая
  • Цвет: Любой
  • Размеры: ширина 1100 мм, длина настраивается
  • Технология производства: изоляция кровельным листом PPGI
  • Стандартная длина: мы можем обеспечить длину до 13 метров
  • Вес: зависит от длины
  • Толщина покрытия: 0.50 мм
  • Эффективная ширина крышки: 1100 мм

Профлист по размерам забора. Профнастил

(часто также называемый «профлист для забора» ) стал самым популярным материалом при возведении временных и постоянных заборов. Этот материал заменил использовавшиеся ранее деревянные варианты. И сейчас подавляющее большинство строительных организаций и частных лиц предпочитают использовать профнастил при установке забора.

Цены на листы профнастила для забора высотой 2 м.

24.08.17 введен в действие прайс-лист, актуальная информация размещена.

Толщина металла / количество
До 25 шт.
26-75шт. 76-250шт 251-500шт
с полимерным покрытием
0.35-0,37 мм полиэстер
560 546 536 530
0,45 мм полиэстер 648 622 608 598
0,5 мм полиэстер 704 678 664 654
0,45 мм двусторонний полиэстер 730 704 690 680
0.47мм дерево / камень (printtek) 1060 1034 1020 1010
Оцинкованный
0,35-0,37 мм 480 454 440 430
0,45 мм 530 504 490 480
0,5 мм 580 554 540 530

Цены указаны в рублях за 1 лист высотой 2м.Цены на количество более 500 листов и листы других форматов — в полном прайс-листе

* Помимо стандартных 2-х метровых листов на нашем производстве вы можете заказать листы для забора любой высоты . Срок заказа от нескольких часов до 1 дня!

Профнастил для забора по своим потребительским характеристикам — надежности, прочности и экономичности — является лидером среди всех заборных материалов.


  • Надежность заключается в том, что забор из профлиста выдерживает довольно серьезные нагрузки.Он не гнется под воздействием сильного ветра, абсолютно не боится влаги и достаточно устойчив к атакам вандалов.

  • Долговечность профилированных металлических заборов измеряется десятилетиями. Такие заборы можно использовать не только как временные конструкции для ограничения периметра строительных объектов, но и как долговременные ограждения дач, различных учреждений, предприятий и жилых домов.

  • Экономия заборов из профнастила объясняется не только доступной ценой самого материала, но и простотой монтажа, за счет чего минимизируются трудозатраты на возведение.

Цвета профнастила

Цены на профнастил

Определившись с выбором марки, нужно определиться, где покупать материал — в ближайшем розничном магазине или напрямую у производителя. Главный фактор при покупке профнастила для строительства забора от производителя, имеющего собственное мощное производство, — это, конечно же, цена. Прямые поставки от производителя, без учета посредников и розничных наценок, всегда выгоднее с финансовой точки зрения.

Все цены можете посмотреть у нас.

Компания ЗАО «Фрегат» производит профлист для забора всех основных марок. Наш гофрированный забор подвергается строгому контролю качества на каждом этапе производства, а ценовая и маркетинговая политика направлена ​​на максимальное удовлетворение потребностей клиентов. Заказывая профлист в ЗАО «Фрегат» для строительства забора или любых других целей, вы можете быть уверены как в своевременной доставке, так и в качестве полученного материала на все сто процентов.

Профнастил — популярный кровельный материал, представляющий собой оцинкованный и гофрированный стальной лист, поверх которого нанесено специальное полимерное покрытие.

В зависимости от размера, веса и производителя могут отличаться виды покрытия и другие параметры, которые в конечном итоге определяют выбор профнастила.

Учитывая большое разнообразие продукции, представленной на рынке, покупатели задаются вопросом: какой профнастил нужен для кровли? Подходит ли он для? Какие в принципе размеры и маркировка? Мы ответим на вопросы и предоставим читателю информацию, которая будет ему полезна.

Маркировка и виды профнастила

Узнать основные характеристики этого стройматериала достаточно просто. Необходимо учитывать надписи, которые есть на каждом листе — они одинаковы для всех производителей и стандартизированы под отечественный ГОСТ 24045-94.

Согласно этому ГОСТу принято различать следующие виды профнастила:

Важно: несмотря на разную маркировку, допускается использование профнастила по назначению.

Например, профилированные листы «С» можно использовать при кровельных работах, но при этом необходимо делать крышу с большим уклоном, и она должна быть очень плотной, если не сплошной. То же касается и кровельных листов — их можно использовать для установки заборов, но необходимо смонтировать дополнительные поперечные балки.

Чтобы избежать подобных технологических усложнений строительного процесса, рекомендуется использовать листы только по прямому назначению.

Область применения профнастила

Часто профнастил разных марок имеет схожие характеристики, из-за чего выбирать материал приходится исключительно по стоимости и внешнему виду листов.

Мы изучили наиболее популярные марки профнастила и составили соответствующую таблицу, чтобы читатель мог ориентироваться в функциональном назначении каждой марки:

Маркировка профнастила

В какой работе используется материал?

Облицовочные работы Кровля Монтаж несущих конструкций Монтаж несъемной опалубки Установка заборов
C8 + +
MP18 (тип A) + +
MP18 (тип B) + +
MP20 (A, B) + +
MP20 (правый) +
C21 (тип A) + +
C21 (тип B) + +
NS35 (А) + +
HC35 (В) +
MP35 (A) + +
MP35 (В) + +
MP40 (A) + +
C44 (А) + +
C44 (В) + +
H60 (А) + +
H60 (В) + + +
H75 (A, B) + + +
h214 (А, Б) + +


Ассортимент профнастила с характеристиками

Исходя из области применения, необходимо определить конкретные параметры профилированного листа.

Итак, исходя из параметров, можно использовать профнастил для строительства ворот. Сделано и красиво оформлено, прекрасно впишется в окружающий ландшафт.

После того, как ворота будут установлены, нужно сделать замок. Замок на калитку из профнастила может быть самым разнообразным. Перечисляет все возможные замки на воротах. Выбор будет за вами.

Профилированный лист размером

Размеры нужны для определения необходимого количества материала для монтажных работ.Кроме того, необходимо знать вес профилированных листов — таким образом рассчитывается предельная нагрузка и определяется тип обрешетки, которую следует использовать для установки профнастила.

Длина и ширина профилированного листа

Рассмотрим типоразмеры профнастила самых распространенных видов:

Для определения длины профлиста нужно посмотреть последние цифры в маркировке на изделии. Длина одного листа может быть как 2.5 метров и 11 метров и более.

Толщина листа и высота волны

Высота волны зависит от типа профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм и более. Соответственно, высота волны каждого следующего вида будет на 3-3,5 мм больше.

Толщина листа:

  • Листы с маркировкой «H» имеют толщину от 0,55 до 0.9 мм. Соответственно, вес одного квадратного метра листа может колебаться в пределах 7,4-11,1 кг
  • Листы с маркировкой «NS» имеют толщину 0,55-0,8 мм. Масса — от 6,3 до 9,4 кг
  • Листы с маркировкой «С» самые легкие и тонкие — толщина в пределах 0,55-0,7 мм, а вес от 5,4 до 7,4 кг.


Размеры гофрокартона разных видов

Заключение

После всех вышеперечисленных параметров читатель сможет определить, какой материал оптимально подойдет для того или иного вида монтажных работ.При этом необходимо учитывать, что все типы, размеры были составлены в соответствии с действующим ГОСТом. При приобретении зарубежных профлистов, не имеющих сертификации ГОСТ, возможно отклонение от вышеперечисленных характеристик.

Видео о размерах профнастила

Несколько видеороликов, рассказывающих о популярном, приобретаемом профнастиле с особенностями.

Общие характеристики профнастила

Профнастил C8

Профнастил C20

Профнастил C21

H57 профнастил

H209 профнастил 906 H209 профнастил 906 H606 профнастил 906

Профнастил НС35

Профнастил НС44

Один из самых недорогих, но при этом качественных и надежных строительных материалов — это металлический профиль.Под этим материалом можно понимать листы профнастила или металлические полосы, которые обычно используются для создания каркасов различной конструкции.

Благодаря прекрасным эксплуатационным характеристикам металлический профиль, размер листа которого позволяет легко и быстро смонтировать необходимую конструкцию, часто выбирается в качестве строительного материала для различных ограждений или отделки построек. практически не подвержен влиянию окружающей среды, имеет отличную прочность и жесткость, а также отличается длительным сроком службы.

Листы для металлических профилей

Полотна из металлических профилей широко используются для отделки стен и крыш или строительных конструкций. При этом при выборе материала часто возникает вопрос, какое полотно необходимо в том или ином случае. Дело в том, что металлический профиль, размеры которого более чем разнообразны, различают на несущий, пристенный и универсальный. Причем каждая из них имеет свою толщину и высоту гофры, наиболее подходящую для определенного вида строительных работ и обеспечивающую необходимую жесткость.

Использование профнастила

Для правильного выбора материала нужно понимать, в чем разница между видами профнастила и в каких случаях предпочтительнее использовать тот или иной металлический профиль.

Размеры профнастила имеют два параметра ширины: общий и рабочий. Эти значения обусловлены особенностями монтажа профнастила, так как при установке каждый лист завален хотя бы одним листом на предыдущем листе.Поэтому при расчете необходимого количества листов для отделки поверхности или строительства забора необходимо учитывать этот нюанс. В зависимости от типа металлического профиля для забора они могут отличаться на 50-60 мм.

Длина листа зависит от пожелания клиента, как правило, профнастил на производстве разрезается на листы длиной 1,5; 1,8 или 2,0 м. Однако возможно изготовление профлиста на заказ: от желаемой высоты будущего забора будет зависеть, какой размер металлического профиля будет вырезан.

Разновидности металлических профилей

Профнастил делится на три основных типа, в зависимости от их размеров, толщины листа и высоты гофра. От этих параметров зависит жесткость материала, благодаря чему металлический профиль используется для различных строительных и отделочных работ:

  • Наиболее распространенным является стеновой металлический профиль (размеры гофры около 8-44 мм по высоте), применяемый. для отделки домов, обустройства легкой кровли, а также строительства заборов из профнастила.
  • Универсальный металлический профиль с высотой гофра 35-44 мм применяется для потолков, заборов и обшивки различных конструкций хозяйственного назначения.
  • Несущий металлический профиль, размеры гофры которого начинаются от 60 мм, чаще всего используют для кровли, а также в качестве несъемной опалубки при строительстве крупных производственных объектов.


Характеристики стенового профнастила

Металлический профиль маркируется буквой «С» и отличается небольшим ребром жесткости (гофром).От этого размера зависят прочность, производительность и стоимость материала. Чем меньше ребро, тем ниже все эти параметры. Сама гофра имеет трапециевидную форму, что гарантирует устойчивость полотна. Размеры металлического профиля для забора:

  • Лист с высотой ребра 8 мм — наиболее экономичный вариант, толщина варьируется от 0,5 до 0,8 мм. Заявленная производителем ширина составляет 1,2 м, а рабочая — 1,15 м.
  • Профнастил под торговыми марками «С10» и «С20», то есть с высотой ребер жесткости 10 и 20 мм соответственно.Именно такой размер листа металлопрофиля для забора применяется чаще всего благодаря отличному соотношению стоимости и производительности. Обычно применяется для ограждений разной высоты и для наружной отделки построек. Общая ширина такого листа 1,15 м, рабочего 1,1 м.

Универсальный и несущий профлист

«НС 35» уже относится к универсальному металлическому профилю и применяется для ограждений, испытывающих высокие ветровые нагрузки, крыш и перегородок. Из-за высокой гофры 35 мм и толщины листа 0.4-1 мм, отличается хорошей прочностью и устойчивостью. Ширина листов (заявленная и фактически использованная) составляет 1,06 м и 1,0 м соответственно.

Несущий профнастил в частном строительстве в основном используется для создания капитальной кровли. Небольшая популярность такого металлического профиля в первую очередь связана с довольно высокой стоимостью материала. Стандартная ширина листа 1,06 м, толщина 0,6-1,0 мм.

Как известно, примерная рабочая ширина листов профнастила составляет примерно 1-1.1 мес. В этом случае обязательно обратите внимание на толщину материала.

Для частного строительства рекомендуется приобретать металлический профиль, размеры гофры которого составляют 10-20 мм из листа толщиной 0,5-0,8 мм. Более тонкие даже на большой высоте гофры не будут иметь достаточной жесткости, слишком толстые обойдутся довольно дорого.

для гипсокартонных конструкций

Металлический профиль может изготавливаться не только листовым, но и в виде профиля для создания конструкций, которые имеют легкий вес и в то же время обладают достаточной прочностью и надежностью.Чаще всего этот материал используют для создания каркасов под обшивку из гипсокартона. С помощью такого металлического профиля можно быстро соорудить в комнате перегородку или навесную стену.

Такой металлический профиль для гипсокартона, размеры и форма которого различаются в зависимости от назначения, делятся на стоечные (PS / CW), направляющие (PN / UW и PNP / UD), потолочные (PP / CD). и маяк. Каждый профиль используется по прямому назначению, при этом все размеры рельсов, которые используются для его изготовления, связаны между собой.Поскольку стойка каркаса при установке вставляется в направляющий или потолочный профиль, стандартные размеры обоих типов выполняются с учетом этой особенности.

Типовые размеры металлических профилей для конструкций из гипсокартона

При строительстве различных конструкций, таких как перегородки, ниши или навесные стены, в первую очередь рассчитывается приблизительная прочность конструкции. В зависимости от необходимой жесткости и способности воспринимать заданную нагрузку определяется, какой металлический профиль использовать для гипсокартона.Размеры переклассифицируются по ширине спинки профиля. Как правило, выбор начинается с того, что может иметь ширину 50, 75, 100 мм и стандартную глубину 40 мм, длина варьируется от 3 м до 4 м.

В зависимости от выбранного направляющего профиля выбирается установка в стойку. Несмотря на то, что производители заявляют ширину такого профиля 50, 65, 75 и 1000 мм, реальный размер металлического профиля на 1-2 мм меньше. Это нужно для того, чтобы беспрепятственно вставить стеллаж в потолочный профиль.Глубина стойки всегда 50 мм, длина 3-4 м.

В дополнение к этим основным материалам существует еще угловой металлический профиль, предназначенный для защиты краев гипсокартона и конструкционных углов, а также маяк — для выравнивания стен, пола и потолка.

Профнастил (стеновой, кровельный, несущий) — один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, видов и расцветок делают профлист достойной альтернативой другим материалам.

Что такое профнастил?

Профнастил — это профилированный лист металла с широким спектром применения в строительной отрасли (для заборов и ограждений, для облицовки стен и кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей он известен как профнастил или профлист. Производится на заводе методом прокатки листовой стали.

Стальной сердечник придает профилированному листу жесткость, покрытию — эстетичный вид и устойчивость к внешним воздействиям, профилирование — дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие этих материалов — особое расположение валов на прокатном стане, что позволяет формировать конфигурацию, аналогичную натуральной черепице. Однако монтаж профнастила и монтаж металла осуществляется по разным друг от друга технологиям.

Профнастил — ГОСТ

О том, что профнастил для внутреннего рынка является новым, но демонстрирующим бурное развитие материала, свидетельствует принятие в 2012 году нормативных условий его производства.Сегодня производители, отвечающие за качество профнастила, руководствуются положениями ГОСТ 24045-2010 «Профили стальные гнутые с трапециевидным рифлением для строительства».

Другие стандарты включают:


Производители настилов

Отметим, что производство профнастила — довольно дорогостоящий проект, так как качественное оборудование стоит дорого. Но этого недостаточно, чтобы служить серьезным препятствием для кустарного производства.

На внутреннем рынке представлены всемирно известные производители: Ruukki (Финляндия), Pruszynski (Польша) — один из первых поставщиков профилированного листа. Следует знать, что производство профнастила под брендом Pruszinski организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена на профнастил тоже.

Среди тех, кто запустил производство профнастила в России и зарекомендовал себя как надежный поставщик, есть несколько компаний, деятельность которых не ограничивается отдельными регионами.Тем не менее, в силу характера транспортировки в каждом регионе есть крупные производители гофрокартона.

Например, где можно купить профнастил от производителя:

  • в Москве: ООО «ПрофСтальПрокат», Завод Сталь-Пласт, ООО «ММК Профиль-Москва», ООО «Сталькомпрофиль»;
  • в Самаре: «КСП» (завод кровельных и стеновых профилей), ООО НПФ «Кровля», завод «Электрощит», завод «Маяк»;
  • в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе относительно немного крупных поставщиков, в основном компаний, которые предлагают популярные виды профнастила: стеновой и кровельный (низковолновый). Однако по габаритам производителя нельзя судить о качестве товара. Выбор профнастила сложнее и осуществляется по ряду факторов.

Основными характеристиками и свойствами профнастила являются структура металла, виды, виды и разновидности профилированного листа, толщина металла, длина, ширина, толщина листа, вид покрытия.

Профнастил — это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев с четкой границей между ними и заключается особенность металла, используемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается синергетический эффект.

Состав металла различается у разных производителей количеством слоев — от 3 до 10 и толщиной каждого слоя.

Независимо от того, сколько защитных слоев у гофрокартона, обязательными компонентами являются: стальной лист и двухсторонний слой оцинкованного покрытия.Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большую гарантию на профнастил дает производитель. Это связано с тем, что каждый слой выполняет свою функцию. Слои различаются не только толщиной нанесения, но и внешним видом и способностью противостоять воздействию внешней среды.

Покрытие террасное (цвет и фактура)

Покрытие определяет срок службы профлиста, который составляет 5-50 лет.Согласитесь, стоит разобраться, от чего это зависит. В первую очередь из освещения. По степени покрытия весь профнастил, представленный на рынке, можно разделить на 3 группы:

Профнастил оцинкованный

В этом случае стальной сердечник покрыт цинком с плотностью покрытия 275 г / м2. (минимальная толщина 90 мкм). Это стандартная толщина покрытия, предписанная немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие составляет 5 лет. Расчетный срок службы — до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных заборов, опалубки и т. Д. Некоторые производители вообще не предоставляют гарантию.

Примечание. Цинк — летучий материал. Чем меньше его слой, тем быстрее он исчезнет и обнажится стальная сердцевина профлиста. Соответственно, тем быстрее заржавеет гофра.

Профнастил алюминиевый оцинкованный

Для покрытия используется смесь цинка и алюминия.Гарантия на него 10 лет. Расчетный срок службы — до 30 лет.

По сравнению с цинком алюминиево-цинковое покрытие имеет более высокую коррозионную стойкость (в два раза).

Листовое покрытие с полимерным покрытием

Гарантия на покрытие зависит от его типа и составляет от 10 до 20 лет, а расчетный срок службы — более 50 лет.


Материал подготовлен для сайта www.site

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие.При этом толщина цинкового покрытия профнастила по стандарту неизменно должна составлять 275 г / м2. (всего с двух сторон).

Полиэстер, пурал, полиуретан — разновидности покрытий, основным назначением которых является защита от цинка. Толщина полимерного покрытия профнастила 25-200 мкм. Цвет покрытия определяется каталогом таблиц RAL и RR (в Ruukki).

  • полиэстер (PE) . Популярное покрытие, придающее дополнительную устойчивость к коррозии.Что касается текстуры поверхности, то она может быть глянцевой или матовой. Глянцевый ПЭ наносится толщиной 25 мкм, матовый — 35 мкм. Покрытие предназначено для использования в нормальных климатических условиях;
  • полураль . Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;
  • пластизол (ПВХ и ПВС200) . Основа — поливинилхлорид (ПВХ). Толщина покрытия 200 мкм.Рекомендуется к использованию в сложных климатических условиях;
  • полидифторионад (ПВФ2) . Одним из компонентов смеси являются фторсодержащие полимеры;
  • композитные материалы . Покрытия, содержащие дополнительный слой различных материалов, обеспечивающих эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;
  • печать . Он отличается от ряда других покрытий тем, что представляет собой имитацию дерева, камня или кирпичной кладки.Заборы из профнастила выглядят как камень, кирпич, дерево.

Дополнительный вид покрытия — пленка (ламинация). Он накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10%. Поэтому его применение часто обсуждается с заказчиком и предпочтительнее для дорогостоящих покрытий, целостность которых трудно восстановить с помощью колеровки.

Бумага предназначена для упаковки гофрированного картона.Таким образом, снижается вероятность повреждения при транспортировке или хранении.

На практике выбор профнастила основывается на цветовом решении, которое довольно разнообразно.

Виды и разновидности профнастила

Можно выделить три основных типа гофрированного картона в зависимости от высоты волны. Каждый из типов имеет типы, связанные с конфигурацией волны (трапеция, цилиндр и ее высота), что, в свою очередь, приводит к значительному количеству разновидностей.

Характеризуется более тонкой профилировкой, что обеспечивает большую рабочую ширину листа. Маркировка стенового профлиста у каждого производителя своя. Однако распространенной маркировкой является надпись, указывающая на принадлежность к стене, и число, обозначающее высоту профилирования (высота волнистой стены). К стене приставляют листы с высотой волны 8, 10, 15, 20 и 21 мм.


Примечание. Стеновой профнастил отличается таким качеством, как парусность.Сплошной лист подвержен ветровой нагрузке, которую можно уменьшить, выбрав лист с более высокой волной или устроив мощный каркас.

Отличается высшей волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается так же стеной, буквой и цифрой. Например, ПК-35 — кровельный профнастил высотой волны 35 мм. Кровля включает листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.


Примечание. Под кровлей понимается любой профнастил с высотой волны более 20 мм. Это значение является пограничным и встречается у кровельного и стенового профнастила. А назначение (отличие) определяется наличием или отсутствием капиллярной бороздки или при использовании более простого оборудования в ориентации цветной стороны (см. Рисунок).

В эту категорию входят листы с высотой волны 75, 80, 90 и 100 мм. Применяются при устройстве полов, в том числе железобетонных.?]? _? 0MW8MW8MWMWx \? KQMWϦ +} 6] a ~ 6] ttt + 5}: WrgԞA! j + XF WR; 7k8 r; f6h @ n_ \ y =,;: `{[6 ( ml8k] *> q7r; 8% 244pv8; ouXpJ {= Tkw ݓݽ] /] / ݝ 8] 9 Ń`1Xd1YLdX, / 3u9X5 (7Et {㞙 7bX4TtCӁt٧w, b, & bX, 0L0 = Z * ԡ2u 2zke * gJ $$ ճ 6 Например! HEHU $ W \ ErU $ W \ ErU $ bX, LWLWL7DrM $ 7DrM $ 7DrLngwnnnnn «& Hn» & Hn «Mnrv000 ݰڰ DmM6QDmM ~ ns ܱ ڱڱڱڱڱڱ Em] vQEm] ~ sjs.. N9 生 S ~ N9tb: 1NQ6Em) jS ​​~ N9 生 S ~ N9 生 Ӊt) jSԦMQs) S $ s)? ‘ӉtC $

C $

y`GF, DoC $

C $ yC $

C $

C $ 9 {Cr»V’Vv) jvS ~ ‘V’V’V’V’V’V’Vv) jvS ~ 󔟧SNQ; ES ~ 󒟗%? / YK.hs $ cmϠgx͟H’ ~ iϠ \ ޝ S9sx / P RUgn * 4l6 [vFj [mfUHP4.Q4Jm˅mfv # W3 / 6} 72 + 6HϠB3I9PT ڡ «vQD4»:> FY ~ O | ߏ jϠ [F2Hя * 4 AD 廨 [F2Hя * 4? F6қF

и _W6b1} ~ j و me = k و 7 мг # Gl1xxt_ ڊ 6 v & | 996T6Mjӵ. P $ DcaYY?>. Re j

Проектирование композитных полов с профилированным листом

% PDF-1.7 % 1 0 объект > / Метаданные 2 0 R / Контуры 3 0 R / Страницы 4 0 R / StructTreeRoot 5 0 R / Тип / Каталог / ViewerPreferences> >> эндобдж 6 0 obj > эндобдж 2 0 obj > транслировать application / pdf

  • Ян В. Б. Старк
  • Проектирование композитных перекрытий с профилированным листом
  • Князь 12.5 (www.princexml.com) AppendPDF Pro 6.3 Linux 64 бит 30 августа 2019 Библиотека 15.0.4Appligent pdfHarmony 2.02020-03-27T09: 52: 11-07: 002020-03-27T09: 52: 11-07: 002020-03- 27T09: 52: 11-07: 001uuid: 5e52c431-ae01-11b2-0a00-f0ad11010000uuid: 5e52f306-ae01-11b2-0a00-6011ab26fd7fpdf Harmony 2.0 Linux Kernel 2.6 64bit 13 марта 2012 Библиотека 9.0.1 конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > / MediaBox [0 0 612 792] / Родитель 9 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / StructParents 0 / Вкладки / S / Тип / Страница >> эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 37 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 38 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 39 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 40 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 41 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 42 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 43 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 44 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 45 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 46 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 47 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 48 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 49 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 50 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 51 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 52 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 53 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 54 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 55 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 56 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 57 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 58 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 59 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 60 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 61 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 62 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 63 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 64 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 65 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > / П 28 0 Р / S / Ссылка >> эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > / Граница [0 0 0] / Contents (Ссылка на логотип masthead) / Rect [72.0 648,0 138,466 707,5] / StructParent 1 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 87 0 объект > / Граница [0 0 0] / Contents (Ссылка на логотип masthead) / Rect [138,466 692.8047 138,466 705,6953] / StructParent 2 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 88 0 объект > / Граница [0 0 0] / Содержание (Шахта ученых) / Rect [436.0391 650.625 540.0 669.375] / StructParent 3 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 89 0 объект > / Граница [0 0 0] / Содержание () / Rect [72,0 618,0547 282,6167 630,9453] / StructParent 4 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 90 0 объект > / Граница [0 0 0] / Содержание () / Rect [72.0 607,0547 189,9653 619,9453] / StructParent 5 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 91 0 объект > / Граница [0 0 0] / Содержание (\ (1978 \) — 4-я Международная специализированная конференция по холодногнутым стальным конструкциям) / Rect [313,1895 618,0547 540,0 630,9453] / StructParent 6 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 92 0 объект > / Граница [0 0 0] / Содержание (\ (1978 \) — 4-я Международная специализированная конференция по холодногнутым стальным конструкциям) / Rect [381.6279 607.0547 540.0 619.9453] / StructParent 7 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 93 0 объект > / Граница [0 0 0] / Содержание / Rect [230.8867 255,8227 394,666 267,5414] / StructParent 8 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 94 0 объект > / Граница [0 0 0] / Содержание (Structural Engineering Commons) / Rect [137,2383 234,9906 283,7617 246,7094] / StructParent 9 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 95 0 объект > / Граница [0 0 0] / Содержание / Rect [72,0 154,2406 361,1357 165,9594] / StructParent 10 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 96 0 объект > / Граница [0 0 0] / Содержание ([email protected]) / Rect [104,5239 72,3516 199.2612 82,8984] / StructParent 11 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 97 0 объект > транслировать xXɎG + Sd @ c

    Профнастил из гофрированной стали, платформа B


    РАЗРАБОТАНО СТАЛЬНЫЕ ИЗДЕЛИЯ
    По цене Полный каталог продукции
    20 Technology Way • West Greenwich, RI 02817
    Бесплатный звонок: (800) 421-0314 • В РИ: (401) 272-4570 • Факс: (401) 421-5679
    Назад в категорию продуктов
    серый окрашенная поверхность
    вид на палубу B
    охватывающий несколько
    поддерживает
    Смола и дерево
    Композитный пол
    Панели верхней деки
    слой со сверлом
    крепеж винтами
    (кроме C10 TEK
    винт который
    используется для крепления B
    Палуба до
    поддерживает)
    Б Палуба с белой нижней стороной обеспечивает преимущества освещения
    Размеры

    Заказать Онлайн, по телефону или по электронной почте

    ~ Добавьте товары в корзину ~
    Нажмите Цена товара вы хотите купить.

    Заказ Примечания: Для заказа материала укажите количество штук, калибр, отделка и длина панели.
    $ 1000 минимальный заказ.
    Грузы в таблицах ниже приведены допустимые равномерные нагрузки. в фунтах на квадратный фут (килопаскалях).
    Для пролетами 4 фута 6 дюймов.(1,37 м) и более, грузы, указанные в скобках указывают, что указана допустимая общая нагрузка
    ограничивается динамической нагрузкой, производя прогиб, равный диапазону / 240 плюс 10 фунтов на квадратный дюйм (0,5 кПа). Для пролетов менее
    чем 4 фута 6 дюймов (1,37 м), нагрузки в скобках указывают что допустимая общая нагрузка ограничена web
    наносить вред вместо того, чтобы сгибаться.
    Обслуживание Таблицы нагрузок (фунт-фут)
    Тип Номинал
    Толстый (дюйм.)
    ОДИНАРНЫЙ ПРОЛЕТ (футы)
    4,00 4,50 5,00 5,50 6.00 6,50 7,00 7,50 8,00 8,50 9.00 9,50 10,00
    22 0,030 150 (117) (88) (69) (55) (46)
    20 0.036 183 145 (110) (85) (68) (56) (46)
    18 0.048 251 198 (154) (118) (94) (76) (63) (53) (45)
    16 0.060 315 249 (192) (147) (115) (93) (76) (64) (54) (47) (41)
    Тип Номинал
    Толстый (дюйм.)
    ДВОЙНОЙ ПРОЛЕТ (футы)
    4,00 4,50 5,00 5,50 6.00 6,50 7,00 7,50 8,00 8,50 9.00 9,50 10,00
    22 0,030 152 121 98 81 69 59 51 44
    20 0.036 186 148 120 100 84 72 62 54 47 42
    18 0.048 256 203 164 136 114 97 84 73 64 57 51 45 41
    16 0.060 318 251 204 168 141 120 104 90 80 70 63 56 51
    Тип Номинал
    Толстый (дюйм.)
    ТРОЙНОЙ ПРОЛЕТ (футы)
    4,00 4,50 5,00 5,50 6.00 6,50 7,00 7,50 8,00 8,50 9.00 9,50 10,00
    22 0,030 188 148 120 99 83 71 61 53 (46) (40)
    20 0.036 229 181 146 121 102 87 75 65 (56) (48) (42)
    18 0.048 313 247 200 166 139 119 102 89 (76) (65) (57) (50) (44)
    16 0.060 394 312 252 209 175 149 129 (112) (94) (80) (69) (60) (53)
    Обслуживание Таблицы нагрузок (кПа)

    Тип

    Номинал
    Толщина (мм)

    ОДНОПРОЛЕТ (мм)

    1200

    1350

    1500

    1650

    1800

    1950

    2100

    2250

    2400

    2550

    2700

    2850

    3000

    22

    0.76

    7,42

    5,86

    (4,41)

    (3.43)

    (2,75)

    (2,27)

    20

    0.91

    9,04

    7,15

    (5.50)

    (4.25)

    (3,39)

    (2,77)

    (2.31)

    (1.97)

    18

    1.21

    12,38

    9,78

    (7,72)

    (5.92)

    (4,67)

    (3,78)

    (3.12)

    (2.63)

    (2,25)

    (1,95)

    16

    1.52

    15,59

    12,32

    (9,61)

    (7.34)

    (5,76)

    (4,64)

    (3.81)

    (3.18)

    (2,71)

    (2.34)

    (2,04)

    Тип

    Номинал
    Толщина (мм)

    ДВОЙНОЙ ПРОЛЕТ (мм)

    1200

    1350

    1500

    1650

    1800

    1950

    2100

    2250

    2400

    2550

    2700

    2850

    3000

    22

    0.76

    7,52

    5,97

    4,85

    4.02

    3,39

    2,89

    2,50

    2.18

    1,92

    20

    0.91

    9,19

    7.30

    5,93

    4.92

    4,14

    3,53

    3,05

    2.66

    2,34

    2,07

    18

    1.21

    12,67

    10.01

    8,11

    6.70

    5,63

    4,80

    4,14

    3.60

    3,17

    2,81

    2,50

    2.25

    2,03

    16

    1,52

    15.72

    12,42

    10.06

    8,32

    6.99

    5,95

    5,13

    4,47

    3.93

    3,48

    3,11

    2,79

    2.52

    Тип

    Номинал
    Толщина (мм)

    ТРОЙНОЙ ПРОЛЕТ (мм)

    1200

    1350

    1500

    1650

    1800

    1950

    2100

    2250

    2400

    2550

    2700

    2850

    3000

    22

    0.76

    9,27

    7,33

    5,94

    4.91

    4,12

    3,51

    3,03

    2.64

    (2,29)

    (1,99)

    20

    0.91

    11,31

    8,93

    7,24

    5.98

    5,02

    4,28

    3,69

    3.22

    (2,79)

    (2.41)

    (2.10)

    18

    1.21

    15,47

    12,23

    9,90

    8.18

    6,88

    5,86

    5,05

    4.40

    (3,82)

    (3,26)

    (2,82)

    (2.47)

    (2,19)

    16

    1,52

    19.49

    15,40

    12,47

    10,31

    8.66

    7,38

    6,36

    5,54

    (4.69)

    (3,99)

    (3,43)

    (2,99)

    (2.63)

    Физический Недвижимость
    Номинал
    Толщина
    Типовой проект дома
    Толщина
    Всего
    Глубина
    Вес Допустимая реакция Секция Модули Момент
    инерции
    Подшипник 3 дюйма(76 мм) М + М-
    конец интерьер
    Тип в. дюйм дюйм фунт / фут 2 фунт фунт в. 3 дюймы 3 дюймы 4
    (мм) (мм) (мм) (кг / м 2 ) (кН) (кН) (мм 3 ) (мм 3 ) (мм 4 )
    22 0.030 0,0300 1,49 1,68 485 954 0.178 0,185 0,148
    (0,76) (0,762) (37,7) (8.22) (7.08) (13,92) (9580) (9961) (202100)
    20 0.036 0,0358 1,49 2,01 649 1,433 0.217 0,226 0,189
    (0,91) (0,909) (37,8) (9.83) (9,47) (20.91) (11680) (12165) (258530)
    18 0.048 0,0479 1,50 2,66 1 037 2 631 0.297 0,304 0,273
    (1,21) (1,217) (38,1) (12.97) (15,14) (38,39) (15984) (16365) (372703)
    16 0.060 0,0595 1,51 3,33 1,848 4 075 0.374 0,378 0,344
    (1,52) (1,511) (38,5) (16.22) (26,98) (59,47) (20131) (20302) (469816)
    Недвижимость основаны на ширине блока 12 дюймов.для имперских единиц и ширина блока 1000 мм для блоков S.I.
    Свойства в таблице рассчитаны согласно AISI. 1996 Технические условия на проектирование холоднокатаного
    Стальные конструктивные элементы, учитывая сталь, произведенную в соответствии с согласно ASTM A 653 SS Grade 33,
    предел текучести = 33 тыс. фунтов на квадратный дюйм (230 МПа).
    Установка
    Сталь листы настила накладываются друг на друга из стороны в сторону и от длины к длине.Палуба крепится по предложенным способам палубы
    . крепление опор с помощью винтов 12-24 x 1 ¼ «TEK # 5 (C10 необязательно). Конец панелей настила должен иметь винт (C10)
    в каждой гофре, касающейся опор, и они должны быть установлен в альтернативных гофрах там, где они соответствуют
    каналы по внутренней длине панели настила. ПРИМЕЧАНИЕ: Если для крепления настила к опорам используются винты,
    Рекомендуется 12-24 x 1 ¼ «TEK # 5. Если настил сварной тогда дуговая сварка в ванне, как правило, наиболее эффективна и
    экономичный метод крепления стального настила к конструкционным опорам. Сварочные стержни E60XX или E70XX —
    . рекомендуется, а сила тока должна быть адаптирована к индивидуальному Требования к строительной площадке: Американское сварочное общество
    Технические условия на сварку листовой стали в конструкциях должны следовать.
    гофрированный Стальной настил, Палуба B, Настил антресоли, ResinDek, Сверло Винтовые застежки, пол антресоли, панели настила,

    Оцинкованный настил B и настил крыши из вашего источника материалов подъемно-транспортное оборудование.
    Назад в категорию продукции

    Стальные профилированные листы для облицовки | Панели и профили Thomas

    Основные особенности

    Сильный
    Легкий
    Длительный
    Относительно проста в установке с помощью простых инструментов
    Доступен в различных цветах и ​​вариантах отделки, а заказы могут быть адаптированы к вашим требованиям.

    Стальные профилированные листы также могут быть адаптированы.Когда необходим тепловой барьер для предотвращения конденсации (например, когда воздух внутри здания теплее, чем снаружи, например, в животноводческих помещениях или отапливаемых помещениях) на нижнюю сторону листа можно нанести антиконденсационный флис.

    Как это сделано?

    Мы производим листы из рулонов стали с плоским покрытием, которые обрабатываются на профилегибочной машине, укладывая профили (или узор) и придавая листу прочность.Мы можем изготовить лист практически любой длины от 500 мм до 9000 мм плюс, единственным ограничивающим фактором длины является транспортировка и обработка очень длинных листов.
    Возможность выбора точной длины означает, что соединение листов по длине крыши осталось в прошлом!
    Покрытие с эффектом плитки проходит через пресс-тормоз, чтобы придать им вид плитки, но, как и в случае с другими профилями, все начинается с того же основного материала.

    Цвета и покрытия

    Под верхним слоем из полиэстера и пластика весь материал перед цинкованием подвергается ряду основных покрытий, а затем покрывается финишным покрытием.Поскольку они наиболее популярны, мы предлагаем стандартный диапазон цветов, которые выбираются для того, чтобы гармонировать с окружающим миром, а также доступны многие другие цвета. Если вам или вашему клиенту требуется специальный цвет, мы можем покрыть его по номеру Ral, но это может повлиять на цену и время выполнения заказа. Для покрытий существуют разные допуски, мы можем посоветовать наиболее подходящее для вашего проекта.

    ТПП Пластизоль

    TPP Plastisol — это стальной продукт с покрытием, специально разработанный Thomas для обеспечения отличных эксплуатационных характеристик в течение всего срока службы по конкурентоспособной цене.

    Это более прочное покрытие, чем полиэстер, и его всегда указывали на проектах, где требуется гарантия срока службы. Многие подрядчики по облицовке предпочитают использовать эту более жесткую отделку, поскольку она упрощает установку. Мы ожидаем 15-25 лет, хотя мы полагаем, что это может быть намного дольше.
    N.b. Гарантия производителя на срок службы покрытия зависит от продолжающейся обработки и очистки.

    * Цвета могут отличаться на разных экранах — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

    См. Цвета пластизоля

    TPP Полиэстер

    TPP Полиэстер — продукт со стальным покрытием, разработанный для агрессивных требований сельскохозяйственного сектора.
    В целом полиэфирная или окрашенная отделка — более дешевый вариант, чем пластиковое покрытие, и, хотя на этот продукт нет официальной гарантии, наш опыт показывает, что этот продукт долговечен.
    Факторы, влияющие на ожидаемый срок полезного использования, включают
    Аспект
    Близость к морю
    Загрязнение
    Физические повреждения (из-за свисающих веток и т. Д.)

    Одно огромное преимущество заключается в том, что по прошествии x лет, если отделка нуждается в уходе, это просто вопрос слоя краски.
    При подгонке к листам из полиэстера необходимо осторожно обращаться, так как цветное покрытие легко поцарапать. Если это произойдет, базовое покрытие будет по-прежнему обеспечивать защиту от элементов, и можно будет нанести краску для подкраски.

    Мы тщательно выбрали наш многослойный полиэстер различных цветов, чтобы он гармонировал с окружающей средой в сельской местности. В результате получается продукт, который предлагает превосходный внешний вид и долговечность по конкурентоспособной цене.

    * цвета могут отличаться на разных экранах — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

    См. Цвета полиэстера

    Какой профиль?

    Доступно более 300 коробчатых профилей и гофрированных рисунков, поэтому есть много разнообразия! Но если вы специально не подбираете существующий лист (т. Е. Если вам нужно подогнать его «встык», чтобы продлить пробег крыши), фактический профиль, который вы используете, обычно не имеет решающего значения.Большинство из них характеризуется охватом, который дает листы при наложении друг на друга, обычно 1000 мм, и высотой выступа или профиля, скажем, 32 мм. Итак, этот профиль известен как 1000-32. Многие рисунки незначительно отличаются друг от друга (из-за различий в профилегибочном оборудовании разных производителей). Наш ассортимент означает, что у нас будет что-то подходящее для вас, даже если ваши требования носят особый характер.
    Если требуется абсолютное совпадение, с нашим знанием профилей мы предлагаем услугу идентификации.Все, что нам нужно, — это след на бумаге профиля и некоторые основные измерения. Пожалуйста, звоните для получения более подробной информации.

    ТПП 1000-32 Форвард

    Облицовка коробчатым профилем — это современная альтернатива гофрированному металлическому листу. Благодаря более современному внешнему виду, он становится все более популярным среди сельскохозяйственных зданий и сооружений.

    Коробчатый профиль TPP 1000-32 имеет эффективную ширину покрытия 1 метр при глубине профиля 32 мм. Он имеет капиллярную канавку на одном крае, что исключает необходимость использования уплотнительных лент и является стойким к атмосферным воздействиям.

    TPP 1000-32 Диапазон нагрузки вперед

    Изображение передней секции ТПП 1000-32

    ТПП 1000-32 Передняя без нервюр

    ТПП 1000-32 Передний (без ребер) Размах нагрузки

    ТПП 1000-32 Передняя (без ребер) Изображение сечения

    ТПП 1000-32 Реверс

    Все TPP 1000-32 могут использоваться как однослойная пленка или поверх облицовки существующей крыши или части многослойной изолированной системы.
    Это — Экономичный и прочный
    Может быть изготовлен в длинной длине
    Легкий
    Быстро и легко устанавливается

    TPP 1000-32 Диапазон обратной нагрузки

    Изображение обратной секции TPP 1000-32

    ТПП 1000-32 Реверс без ребер

    ТПП 1000-32 Реверс (без ребер) Диапазон нагрузки

    TPP 1000-32 Реверс (без ребер) Изображение сечения

    ТПП 1000-34 Форвард

    TPP 1000-34 Диапазон нагрузки вперед

    Изображение передней секции ТПП 1000-34

    ТПП 1000-34 Реверс

    TPP 1000-34 Диапазон обратной нагрузки

    TPP 1000-34 Изображение обратной секции

    ТПП Гофрированный 14/3

    Этот традиционный гофрированный профиль используется уже более века.Его можно использовать в качестве однослойной пленки и облицовки, поверх облицовки существующей крыши или части застроенной изолированной системы. Гофрированные листы не требуют особого ухода, их можно изгибать, и мы можем нанести противоконденсатный флис на нижнюю часть, если под листами будет находиться домашний скот.
    В последнее время гофрированные листы снова стали популярны в жилых домах в Европе и Великобритании.

    ТПП 14-3 Пролет нагрузки гофрированной кровли

    Изображение гофрированного профиля TPP 14-3

    ТЭЦ 1000-19 над железнодорожным транспортом

    Изображение сечения надрельсового лайнера ТЭС 1000-19

    ТЭЦ 1000-19 под рельсами

    Изображение разреза под рельсовым покрытием ТЭС 1000-19

    TPP 1000-32 Гнездо для ходьбы без ребер

    TPP 1000-32 Шагающий футляр (без ребер) Изображение в разрезе

    ТПП 1000-32 Лайнер пешеходный

    ТПП 1000-32 Изображение подвижной секции футеровки

    ТПП 1000-20 Лайнер

    Изображение секции хвостовика TPP 1000-20

    ТПП 1000-20 Гильза без ребер

    Футеровка TPP 1000-20 (без ребер) Изображение в разрезе

    Лайнер для птицы TPP 1000-20

    TPP 1000-20 Изображение сечения футеровки для птицы

    ТПП 1000-32 Облицовка птицы

    ТПП 1000-32 Изображение сечения оболочки птичника

    TPP Pro — Плитка

    Изображение профиля TPP Pro-Tile

    ТПП 1000-35 Форвард

    ТПП 1000-35 Диапазон нагрузки вперед

    Изображение передней секции ТПП 1000-35

    ТПП 1000-32 перфорированная

    Иллюстрация перфорированного профиля TPP 1000-32

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
