Подключение терморегулятора к обогревателю: Как подключить терморегулятор к обогревателю. Способы монтажа, советы, правила

Подключение терморегулятора к обогревателю Nobo

Терморегулятор, термостат, регулятор температуры и некоторые схожие названия описывают один и тот же элемент из системы управления обогревательными приборами. В частности, термостат является неотъемлемым элементом почти любого обогревателя. Назначение всех термостатов – каким-либо образом зафиксировать необходимую температуру, и поддерживать ее каким-либо способом.

Можно классифицировать все терморегуляторы по следующим параметрам:

1. По принципу регулирования температуры:

  • механические;
  • электронные.
2. По способу соединения с обогревателем:
  • съемные;
  • несъемные.
3. По расположению:
  • на самом обогревателе;
  • выносные.
4. По способу управления
  • проводные;
  • радиоуправляемые;
  • самопрограммируемые.

Давайте попробуем разобраться в каждой отдельной модели.

В век компьютерных технологий механические терморегуляторы – наиболее простой способ регулирования температуры. Такие термостаты имеют ползунок или колесико, с помощью которого устанавливается необходимое значение температуры и обогреватель поддерживает такую температуру. Особенностью обогревателей с механическим термостатом является отсутствие точной градуировки значения температур на корпусе термостата, и поэтому установить точное значение температуры, например, 21С, невозможно. Данное значение может колебаться в пределах ± 1С, а в некоторых случаях и больше. Не всем потребителям такая точность регулировки нравится.

Часто люди хотят видеть конкретное числовое значение заданной температуры. В этом случае следует приобретать обогреватель со встроенным или съемным терморегулятором, который имеет дисплей, и где с помощью кнопок устанавливается необходимое значение температуры – это электронный термостат. Данное значение высвечивается на дисплее. Терморегулятор с электронным управлением значительно дороже, чем с механической регулировкой. Хочется отметить разночтение в определениях «электронный термостат» или «электронная регулировка температуры».

Выше был описан принцип механической и электронной регулировки температуры. Но способ измерения и обработки сигнала температуры у всех существующих на сегодняшний день терморегуляторов почти один – электронный.

Расположение и подключение термостатов к обогревателям тоже могут быть различными. Самый бюджетный вариант обогревателя имеет встроенный терморегулятор, который можно единоразово снять и заменить на другой. У обогревателей Nobo есть линейка с таким встроенным термостатом — серия Nordic. Более распространенными обогревателями Nobo являются модели со съемными термостатом. Он легко снимается и заменяется. На сегодняшний день все обогреватели серии NFC, NFK, NTE, NTL имеют съемный терморегулятор. Обогреватели со встроенным термостатом дешевле и менее мобильны в системе управления.



Установка термостата тоже может быть разнообразна. Чаще всего он крепится на самом конвекторе независимо от того, является ли он съемным или не съемным. Схема управления обогревателем во всех случаях единая. Значительно реже встречается несколько иная схема работы обогревателя и термостата. Сам терморегулятор располагается в удобном или легкодоступном месте, а обогреватель – в другом месте. При этом терморегулятор управляет работой конвектора или по проводному соединению, или по радиосигналу. И в том и в другом случае температура, которая должна поддерживаться в помещении, выставляется на терморегуляторе.

Компания Nobo особое внимание уделяет способам управления обогревателями и, соответственно, термостатами. В зависимости от требований самого потребителя он может выбрать один из трех существующих способов управления. Самым простым регулированием конвектора Nobo (и не только Nobo) является ручное управление с помощью термостата. Его подключение к обогревателям может осуществляться за счет термостатов: съемного или не съемного, механического или электронного. В любом исполнении потребитель своей рукой устанавливает необходимую температуру, и обогреватель поддерживает ее.

Именно поэтому управление называется «ручным». Значение выставленной температуры при таком управлении может быть только одно, но в любой момент оно может быть изменено в ручном режиме.

Более современный и удобный способ на сегодняшний день – установить на обогреватели радиоуправляемые терморегуляторы. На сегодняшний день компания Nobo единственная, которая широко внедряет технологию удаленного управления обогревателями, применяя при этом беспроводную связь. Подключение к конвекторам может осуществляться через съемные или несъемные термостаты. На рынке с трудом можно встретить подобные системы, но они применяют термостаты несъемного типа. Nobo имеет пять типов съемных термостатов, из них три вида радиоуправляемых. Среди них механические и электронные.

Радиоуправляемые терморегуляторы в своей маркировке имеют букву «R» — NCU 1R, NCU 2R, NCU ЕR. Для удаленного управления следует приобрести дополнительное оборудование – блок управления Eco Hub, который подключается к роутеру. В качестве первоначального инструмента управления выступает смартфон или планшет, на который устанавливается, бесплатно, программа Nobo Energy Control. После всех необходимых настроек со смартфона потребитель передает необходимые сигналы по wi-fi роутеру, тот по кабелю связывается с Eco Hub, и уже последний по радиоканалу передает все необходимые режимы работы термостату обогревателя. Если роутер подключить к Интернету, то управление можно осуществлять из любой точки земного шара, где есть Интернет.

Радиоуправляемые термостаты обычно имеют более широкий функционал в отличие от ручных терморегуляторов. Кроме удаленного управления, в программе Nobo Energy Control можно прописывать время включения и выключения конвектора в течение суток, на неделю, с последующим еженедельным повторением. Имеется возможность устанавливать числовое значение нескольких температур (режимов). У обогревателей Nobo 4 режима: комфортный, который соответствует максимальной температуре в помещении, когда там находятся люди; экономичный режим, который соответствует пониженной температуре в помещении, когда там нет людей некоторое время; режим незамерзания (антизамерзания), который соответствует температуре от + 5С до + 8С в помещении, когда там долгое время никого нет; режим «все выключено», который соответствует отключению подачи электричества на обогреватели, а термостаты переходят в спящий режим.

К одному блоку управления Eco Hub можно подключить неограниченное количество обогревателей. Расстояние действия радиосигнала от Eco Hub до обогревателя – 100 метров прямой видимости, но при этом каждый их радиоуправляемых термостатов является ретранслятором сигналов от Eco Hub. Такая система удаленного управления пользуется огромным спросом у потребителей, имеющих загородный дом, и в зимнее время, при длительном отсутствии людей, нет необходимости полностью прогревать дом, а при необходимости, в любое время можно связаться с помощью смартфона и произвести все необходимые изменения.

У Nobo имеется еще один способ управления. Его можно назвать промежуточным между ручным управлением и удаленным, это самопрограммируемые термостаты.

Маркировка такого термостата Nobo NCU2T. Он съемный, с электронным управлением и выставлением температуры на дисплее. Для его работы нет необходимости приобретать дополнительное оборудование. На самом термостате производятся все соответствующие настройки, программируется его работа на 24 часа, на 7 дней в неделю, с последующим еженедельным повторением.

Есть возможность программировать две любые температуры в течение дня. Все регулировки и изменения в настройках производятся в ручном режиме. По цене такой термостат дешевле, чем радиоуправляемый со всей системой управления, но сложнее в настройках. Если происходит частое и длительное отключение электричества (более суток), то самопрограммируемый термостат сбрасывает все настройки и при появлении электричества начинает работать в хаотичном режиме.

В зависимости от потребностей и финансовых возможностей потребитель может выбрать любой тип термостата Nobo, а при желании легко и быстро сменить термостат и перейти на другой способ регулирования, с ручного на радиоуправляемый или наоборот.

Подключение терморегулятора EBERLE-6121 к действующей розетке 220В

ПРОСТОЙ СПОСОБ ПОДКЛЮЧЕНИЯ ТЕРМОРЕГУЛЯТОРА EBERLE-6121 (монтажный) к действующей розетке 220В.

     Для минимизации монтажных работ при подключении терморегулятора при эксплуатации обогревателя МКТЭН (или нескольких обогревателей) с целью регулировки температуры воздуха в помещении, можно подсоединить терморегулятор EBERLE-6121 к уже имеющейся розетке 220В  (потребуется относительно небольшой кусок 2-х жильного электрического провода необходимого сечения от розетки до терморегулятора, который будет находиться  на высоте 1,5 метра от уровня пола).

В розетку электроэнергия будет подаваться через терморегулятор в зависимости от температуры воздуха в помещении. Включенный в эту розетку обогреватель МКТЭН будет работать и нагревать воздух в помещении до той температуры, которая задана на терморегуляторе. При нагреве воздуха до заданной температуры, терморегулятор прекратит подачу электроэнергии, и соответственно, обогреватель отключится. После того, как температура воздуха опустится на градус-полтора ниже заданной, терморегулятор возобновит подачу электроэнергии в розетку и обогреватель снова начнет нагревать воздух в помещении. В эту розетку, оборудованную терморегулятором, можно включить несколько обогревателей МКТЭН, например, через тройник, но нужно обязательно проконсультироваться со специалистом-электриком по поводу соответствия сечения электрической проводки и подключаемой нагрузки, из расчета, что мощность одного обогревателя МКТЭН составляет 0,5 кВт, двух обогревателей 1,0 кВт, трех обогревателей 1,5 кВт и т.д.
Рекомендуется на один терморегулятор подключать не более 6 обогревателей МКТЭН.

Рисунок 1.
Выбираем розетку 220В, к которой планируем подключить терморегулятор.



Рисунок 2.
Примерная схема подключения терморегулятора к розетке 220В. Фаза приходит к розетке через терморегулятор (гнёзда 1 и 2). В данной схеме терморегулятор производит подачу  (прекращает подачу) электроэнергии к розетке, в зависимости от температуры воздуха в помещении. Подача электроэнергии прекратится, когда воздух в помещении прогреется до установленной на терморегуляторе температуры и возобновится, когда температура воздуха в помещении опустится на 1-2 градуса ниже установленной.

Рисунок 3.
Крепим терморегулятор на высоте 1,5 метра от уровня пола. Отсоединяем в розетке фазу, подсоединяем фазу к одному из жил двухжильного провода с помощью винтовых клемм. Вторую жилу присоединяем к розетке. Отмеряем необходимую длину провода от розетки до терморегулятора. В терморегуляторе одну жилу подключаем в гнездо 1, а другую в гнездо 2.

Рисунок 4.
После подключения терморегулятора к розетке, включаем вилку обогревателя в розетку и устанавливаем на терморегуляторе желаемую температуру воздуха. Если нужно включить два или три обогревателя, то подключаем через двойник (тройник) или устанавливаем двойную (тройную) розетку.



Схема подключения терморегулятора к инфракрасному обогревателю

Одним из основных положительных моментов отопительных систем с использованием инфракрасных обогревателей является возможность их подключения через различные устройства управления. Обычно такими устройствами являются электронные и механические терморегуляторы, способные поддерживать температуру в доме в заданных параметрах.

Рисунок 1. Схема параллельного подключения нескольких обогревателей к одному регулятору.

Подключение инфракрасного (ИК) нагревателя через терморегулятор позволяет снизить потребление электроэнергии в доме до 25%.

С помощью регулятора осуществляется автоматическое включение и выключение отопительного устройства при понижении и повышении температуры в комнате. Выполняя подключение ИК обогревателя через терморегулятор, необходимо строго следовать инструкции, которая идет в комплекте к отопительному агрегату.

Виды терморегуляторов

Терморегуляторы делятся на механические и электронные. Цена на вторые выше, так как они могут выполнять ряд дополнительных функций. Далее будет рассмотрен каждый вид более детально.

Схема механического терморегулятора.

Механические регуляторы производятся многими компаниями, при этом они мало чем отличаются друг от друга. Почти все модели монтируются на стену врезным или накладным способом, что позволяет их подсоединять к любому типу проводки.

Внутри устройства находится термоэлемент, чувствительность которого определяет точность и цену всего прибора. Стандартная погрешность составляет не более 0,5 °C. Предел регулировки составляет 5-30 °C. Терморегуляторы для ИК обогревателей по принципу своей работы похожи на реле, которые срабатывают при повышении или понижении температуры до заданного значения (имеются входные и выходные контакты, а задача регулятора состоит в их замыкании и размыкании). Работа данного устройства полностью механическая, то есть ему не нужно питаться от стационарной сети 220 В.

Электронные регуляторы отличаются не только наличием жидкокристаллического дисплея и наглядностью работы, но и возможностью программировать работу обогревателя на день, неделю или месяц вперед. То, что на механических устройствах необходимо делать вручную, здесь осуществляется автоматически. Это очень удобно: если вы находитесь на работе или в командировке, то инфракрасный обогреватель может работать на минимальной мощности, периодически прогревая помещение, а нагрев воздуха до комфортного значения можно запустить за 10-20 мин до вашего возвращения домой.

Вернуться к оглавлению

Выбор терморегулятора

Схема подключения инфракрасного обогревателя.

Одной из основных характеристик терморегулятора является его максимальная мощность (сила тока). Поэтому, выбирая данное устройство, необходимо обращать внимание на данное значение. Термостат одновременно может управлять работой нескольких отопительных агрегатов, поэтому он может быть один на весь дом. При этом важно соблюдать одно условие: максимально подключаемая нагрузка должна быть на 15% выше суммарной мощности ИК обогревателей.

Например, мощность регулятора составляет 3 кВт, а для обогрева дома используется 3 обогревателя: 1 кВт, 1 кВт и 0,5 кВт. Общая их мощность будет составлять: 1+1+0,5 = 2,5 кВт. Поэтому для управления их работой достаточно одного термостата на 3 кВт (2,5*0,15+2,5 = 2,875 кВт).

Вернуться к оглавлению

Подключение регулятора к инфракрасному обогревателю

Для обеспечения качественной работы терморегулятора его следует монтировать в месте, свободном от воздействия любых источников тепла, в том числе и солнечных лучей. Высота места установки должна составлять 150 см от уровня пола. Между стеной и устройством рекомендуется уложить слой теплоизоляционного материала, чтобы предотвратить негативное влияние низких температур на точность работы системы. В каждую комнату необходимо устанавливать отдельное устройство, которое может управлять работой нескольких обогревателей, установленных в данном помещении.

После установки терморегулятора в выбранном месте к нему подключаются провода от инфракрасного обогревателя согласно схеме. При этом некоторые схемы предполагают последовательное подключение обогревателя через терморегулятор, а некоторые — параллельное. Параллельное подключение нескольких обогревателей к одному регулятору показано на рисунке 1.

http://1popechi.ru/www.youtube.com/watch?v=m22gBlTrz9s

Все манипуляции необходимо осуществлять при выключенном питании. При этом соединительные провода в комплект терморегулятора не входят, поэтому их следует приобрести самостоятельно. Если токовая нагрузка превышает максимально допустимое значение, которое для механических регуляторов составляет 16 А, а для электронных — 8 А, нужно использовать несколько регуляторов или контактор.

Спрос на инфракрасные системы увеличивается с каждым годом. В основном это связано с тем, что при их работе выделяется тепло, похожее на энергию солнечных лучей. С помощью инфракрасного обогревателя, подключенного через электронный или механический терморегулятор, можно создать комфортные условия для проживания, избежав высушивания воздуха в помещении.

Терморегулятор для инфракрасного обогревателя: виды, схема подключения

Использование в системе обогрева дома современных технологий и разработок существенно снижает ежемесячные расходы на электроэнергию, а также помогает добиться необходимого результата за меньшее количество времени. Установка терморегулятора для инфракрасного обогревателя повышает эффективность отопительных приборов. С его помощью создается система «умный дом».

Виды термостатов

Терморегулятор для обогревателя – это градусник, который измеряет температуру в помещении и управляет самим источником тепла. Если воздух уже достаточно прогрелся, то питание ограничивается, и обогреватель перестает работать. А если в комнате становится прохладно, то включается вновь.

В зависимости от того, какой терморегулятор для ИК обогревателя используется, устанавливаются и режимы управления.

1. Механические представляют собой пластиковую коробку с круглым переключателем, который обеспечивает плавную регулировку температуры. Этот показатель изменяется в зависимости от модели, например, в описании терморегулятора Timberk для инфракрасного обогревателя указано, что шаг может быть точным – каждый градус, или выставляться диапазонами – от 2 до 5 °C. Кроме ручки-переключателя на корпусе имеется кнопка включения, а также диодный индикатор, который показывает, работает ли прибор в данный момент.

Более дорогие изделия дополнительно оснащаются небольшим дисплеем, на котором высвечиваются немногочисленные данные. Инфографика, как у терморегулятора Ballu, воспринимается нагляднее и более эстетично. Нужные градусы можно выставить двумя кнопками.

Использовать механический регулятор удобно в доме, где постоянно есть люди, потому что он может обеспечивать тот температурный режим, который выставлен на данный момент. Управлять им дистанционно не получится.

2. Электронные более разнообразны по дизайну. Обзор терморегуляторов для бытового ИК обогревателя показывает, что к уже имеющимся стандартным элементам управления добавляется жидкокристаллический экран. Для управления и точной настройки появляется небольшая кнопочная панель, если экран не сенсорный. Установка градусов может быть скролльной или кнопчной. Чтобы защитить экран и сделать регулятор более незаметным, его оснащают специальной откидной крышкой.


Использовать можно даже в домах сезонного проживания или семьях, где распространены частые командировки, и жилье долгое время остается законсервированным. Главный плюс – программируемость и гибкость в управлении системой отопления, возможность регулировать ее дистанционно, с помощью мобильных устройств. Однако цена программируемого терморегулятора будет намного выше однозадачного.

Варианты установки и подключения термостатов

Для корректной работы устройства его монтируют в подходящем месте. Вблизи не должно быть источника тепла и прямых солнечных лучей (например, под окном или напротив него). Также стоит избегать сквозняков и мест с повышенной влажностью. Иначе измерение будет произведено необъективно, что не позволит поддерживать требуемый уровень тепла в помещении.

Чтобы подключить инфракрасный обогреватель к сети через терморегулятор, нужно присоединить к автоматическому выключателю реле. Потом от него запитать источник тепла.

Существуют разные схемы подключения инфракрасного обогревателя к терморегулятору:

  • 1 термостат и 1 бытовой нагреватель. От автомата на регулятор приходят 2 провода – ноль и фаза, которые цепляются к нему соответственно. Второй парой проводов соединяется с прибором по такому же принципу.
  • 1 терморегулятор и 2 бытовых обогревателя. Ноль и фаза с автомата приходят к термостату, а с него уже делается разводка на отопительные приборы. Это параллельное подключение.
  • 1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель и для каждого конкретного случая нужно выбирать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу техники.

При установке на большом объекте предполагается сложная система подключения. На 1 обогреватель могут приходиться 2 и более регулятора, и наоборот, 1 термостат способен контролировать работу нескольких отопительных приборов. В этом случае лучше купить терморегулятор Эберле, потому что к нему можно приобрести оригинальный магнитный пускатель, комплект проводов, необходимых для подключения и прочие аксессуары. Это позволит упростить монтаж сложной отопительной системы. Доверить подключение лучше профессионалам, потому что придется не только правильно подобрать и оценить технические характеристики терморегулятора, но и разработать действенную схему соединения.

Примерные цены на самые популярные модели термостатов

Производитель и модельОсобенностиСтоимость, рубли
TimberkTMS 09.CHЛаконичный дизайн, режим-контроль 10-30 °С.700
Ballu RTR-E 6202Приятный информативный интерфейс, возможность использовать в любых помещениях.1100

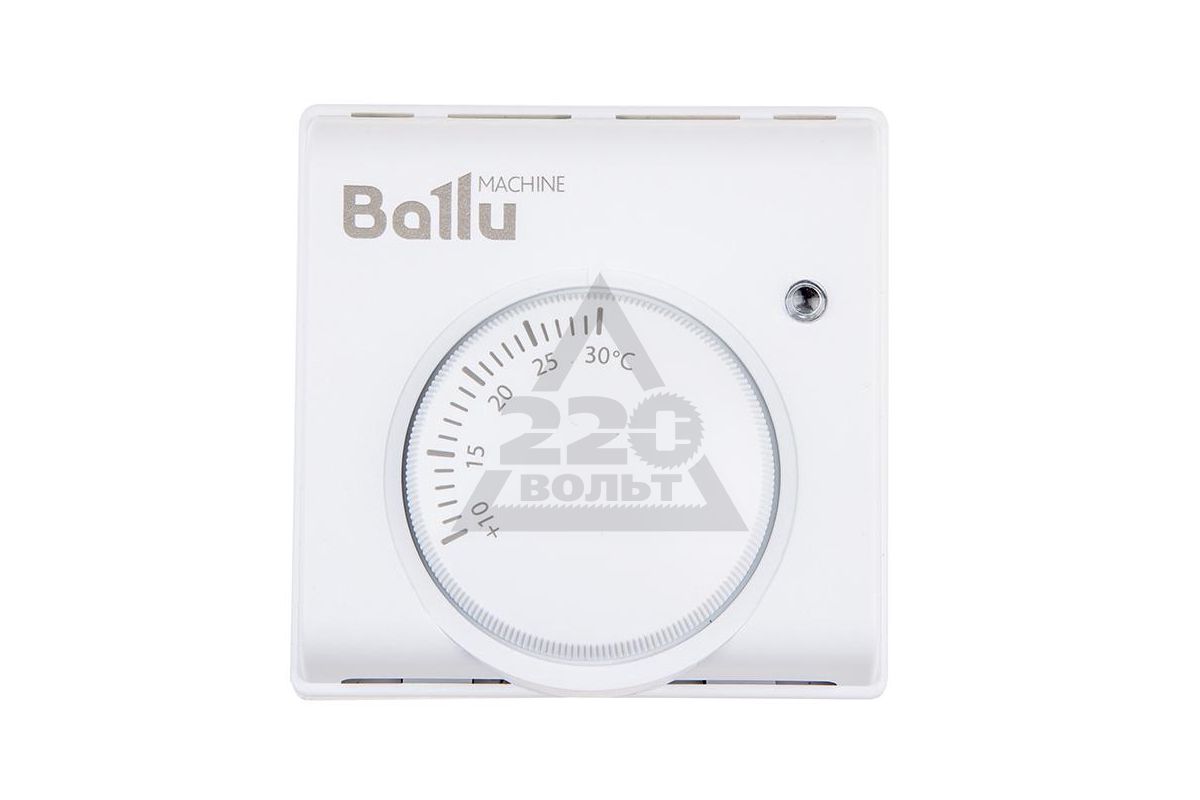

Ballu TA2N-SДиодный индикатор работы, включение и выключение совмещено с регулятором температуры. 700
Eberle RTR — E6163Диапазон регулировки от +5 до 30 °С, возможно использовать как для ИК обогревателей, так и для системы теплый пол.1150
Eberle Instata 2Температура регулируется 2 кнопками, оснащен небольшим черно-белым дисплеем.2850
Eberle Instat +3rЭлектронный программируемый термостат,3600

Orbis Clima ML

Терморегулятор марки Orbis Clima ML производства испанской компании ORBIS TECNOLOGIA ELÉCTRICA, S.A. — это простой, но очень надёжный и точный прибор для управления системами электрического отопления или охлаждения (вентиляции).

В терморегуляторе Orbis Clima ML в качестве основного рабочего элемента используется газонаполненный сильфон или как его ещё называют — газовая мембрана, которая весьма точно и чутко реагирует на изменение температуры окружающего воздуха. Давление газа внутри мембраны изменяется и мембрана давит на контакты, замыкающие или размыкающие фазовый проводник, идущий на нагревательный прибор или вентилятор (кондиционер).

Orbis Clima ML

Терморегулятор, или как его ещё иногда называют, термостат Orbis Clima ML устанавливается на стену помещения в котором надо поддерживать постоянную температуру без резких колебаний. Корпус терморегулятора пластиковый и выполнен для монтажа под наружную проводку, хотя терморегулятор можно установить и на стандартную монтажную коробку для внутренней проводки.

Подключение терморегулятора Orbis Clima ML

Для подключения терморегулятора к обогревателю или вентилятору используются винтовые клеммы, расположенные под крышкой. Схема подключения нарисована на внутренней стороне крышки терморегулятора:

Схема подключения терморегулятора Orbis Clima ML
  • К винтовой клемме №1 подаётся приходящая фаза от вводного электрощита или распределительной коробки.
  • К винтовой клемме №2 присоединяется отходящая фаза, идущая на нагреватель или группу нагревателей (исходящая фаза).
  • Винтовая клемма №3 используется только для работы с системами охлаждения. К ней присоединяется отходящая фаза на кондиционер или вентилятор.
  • Нулевой провод в терморегулятор Orbis Clima ML не заводится, а идёт напрямую к потребителю электроэнергии (нагреватель, кондиционер или вентилятор).
  • В похожем терморегуляторе модели Orbis Clima MLI есть клавиша on/off и светодиодный индикатор работы. Для свечения индикатора существует дополнительная винтовая клемма, обозначаемая на схеме под №7 (крайняя слева) для ответвления нулевого провода.
  • Следует помнить, что терморегулятор Orbis Clima ML расчитан на максимальную токовую нагрузку в 16 А (3,6 кВт). Если подключаемые обогреватели или другие потребители превышают это значение, то нагрузку следует разделить на 2 или несколько терморегуляторов. Так же можно воспользоваться магнитным пускателем или модульным контактором. Хотя производитель и указывает максимальный ток 16 А, мы не рекомендуем подключать через 1 терморегулятор Orbis Clima ML нагрузку более 12 А (≈ 2,8 кВт).

Разборка терморегулятора Orbis Clima ML

Чтобы добраться до винтовых клемм терморегулятора, к которым подключаются токоведущие провода, надо аккуратно снять поворотную рукоятку, поддев её небольшой плоской отвёрткой через паз, расположенный внизу температурной шкалы (на 6 часов). Сняв её, вы увидите чуть левее паза маленький саморез, который фиксирует переднюю крышку термостата. Открутите его и снимите лицевую крышку. Заведите провода в терморегулятор сзади через специальные отверстия. Каждый провод желательно обернуть вокруг винта на один оборот по направлению закручивания винтов (по часовой стрелке. После этого установите терморегулятор на стене, закрепив его как минимум на два самореза. Не применяйте большую силу при затяжке саморезов, так как это может вызвать перекос корпуса (особенно если стена не ровная) и привести к неправильной работе терморегулятора. Оденьте лицевую крышку и закрепите её маленьким саморезом. Вставьте на место поворотное регулировочное колёсико. Оно должно вращаться свободно, без видимых усилий. При прохождении точки реальной температуры в обе стороны должен отчётливо слышаться щелчок срабатывания контактов, даже при отключенном питании.

Терморегулятор Orbis Clima ML в работе

Установочные размеры и крепление терморегулятора Orbis Clima ML

К стене или к монтажной коробке терморегулятор крепится саморезами через специальные отверстия в корпусе. При закручивании саморезов важно их не перетягивать, чтобы избежать перекоса корпуса терморегулятора, что может нарушить его работу. Как правило, терморегуляторы крепят к стене возле входных дверей рядом с выключателями на той же высоте, но это не обязательно.

Установочные размеры Orbis Clima ML(I)

Подключение терморегулятора (термостата): схема подсоединения и разновидности

Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

Механический терморегулятор

Что собой представляет терморегулятор

Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).

Назначение

Подключение терморегулятора направлено на то, чтобы сохранять нужный уровень температуры в конкретном объёме определённого содержания. Приборы используют в воздушных, жидких средах и твёрдых телах.

Принцип действия

Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.

Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.

Виды терморегуляторов

В основном терморегуляторы бывают 3-х видов:

  1. Биметаллическая пластина;
  2. Термопара;
  3. Инфракрасный датчик.

Биметаллическая пластина

Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.

Термопара

Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.

Инфракрасный датчик

Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.

Сферы применения терморегуляторов

В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.

Автомобильный термостат

В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.

Электронный терморегулятор

Подключение и установка термостата

Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.

Подсоединение двужильного кабеля к термостату

Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.

Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.

Обратите внимание! Примером подсоединения двужильного провода может служить схема, как нужно подключить термостат к циркуляционному насосу водонагревательного котла.

Схема подключения к циркуляционному насосу

Подсоединение к термостату одножильного кабеля

Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.

Варианты подключения

  1. К системе тёплого пола;
  2. К ТЭНу;
  3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

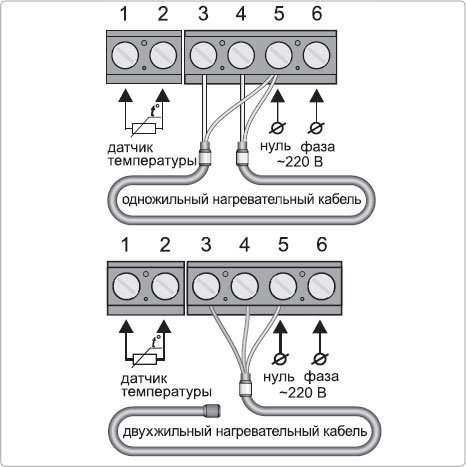

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Советы по установке

Несколько советов:

  1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
  2. Выбирать установку прибора нужно в наиболее доступном месте.
  3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
  4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Видео

Как подключить терморегулятор к настенному обогревателю

Часто бывает так, что системное отопление не способно создать оптимальный микроклимат у вас дома. Оно либо слишком сильно нагревает помещение, что приходится открывать окна, либо недостаточно, и в комнате вы все равно мерзнете. В первом случае вы получаете тепло в избытке и, по сути, тратите больше, чем могли бы. Во втором — просто платите за тепло, которое даже не чувствуете. Складывается такое ощущение, что вы просто выбрасываете деньги на ветер, не правда ли?

Поэтому многие покупают обогреватели, чтобы контролировать уровень тепла у себя дома. Но в большинстве моделей не предусмотрена функция регулирования мощности. Поэтому на помощь приходят терморегуляторы. Благодаря им вы можете выставить необходимую температуру и не переплачивать за электричество. В этой статье мы расскажем, как подключить терморегулятор к инфракрасному настенному обогревателю, а также о принципе его работы.

Терморегуляторы способны работать циклично, то есть электросеть замыкается и размыкается. При этом прибор работает на протяжении длительного времени. С помощью него вы можете отопить помещение заранее, при этом он не дает обогревателю перегреться, что исключает возникновение пожара. Сама техника оснащена специальными датчиками, которые фиксируют значения температуры на временной шкале. Таким образом сама система может анализировать температуру в комнате и корректировать ее.

Типы терморегуляторов

На данный момент существует много разных типов терморегуляторов. К основным мы можем отнести механический и цифровой.

Механические терморегуляторы – это устройства небольшие по своим размерам, которые имеют ручное управление и работают с помощью рычажка. На нем есть специальные деления, благодаря которым вы можете выставить необходимую вам температуру.

Цифровые терморегуляторы – это более современная модель. Здесь есть 2 вида управления: сенсорное или же с помощью кнопок.

Оба варианта терморегуляторов являются действенными и простыми, вам только нужно определиться, с каким вам будет удобнее работать.

Одни из самих простых терморегуляторов являются те, которые подсоединяются к розетке. Здесь вам нужно просто вставить вилку от обогревателя в разъем терморегулятора и выставить необходимую температуру.

С настенными терморегуляторами будет немного сложнее. Здесь мы поэтапно распишем все шаги, поэтому вы с легкостью с этим справитесь.

Шаг 1. Прежде всего вам нужно подключить термостат к электропитанию. Обогреватель может подключаться двумя способами: через розетку или же к линии автомата на термощитке. Ваш терморегулятор должен быть установлен в сеть между обогревателем и термощитком.

Шаг 2. Далее вам нужно рассмотреть термостат и найти у него 4 клеммы. Обычно 2 находятся на выходе и 2 на входе. При подключении обогревателя вам нужно подсоединить два провода к клеммам на выходе, при этом не забудьте учитывать полярность (+, -).

Шаг 3. Нужно соединить клеммы с самим обогревателем. ВАЖНО! Мы расписали вам основную схему подключения обогревателя к термостату, обязательно при установке ознакомьтесь с инструкцией от вашей установки, поскольку техника разных брендов имеет свои нюансы.

Если же вам все равно сложно и непонятно, как подключить терморегулятор, лучше обратитесь к специалисту, который сможет сделать все качественно. Или же выбирайте простой терморегулятор, который подключается к розетке.

Преимущества пользования терморегулятором

Некоторые люди считают термостат глупой тратой денег и не видят в его использовании значительных плюсов. Для пояснения мы выделим основные плюсы на базе наших установок от Uden-S:

  • На данный момент существует большое разнообразие различных терморегуляторов. В нашем магазине вы можете найти технику, которая имеет более 5000 циклов работы. При этом вы можете планировать температурный режим на неделю, учитывая при этом время суток.
  • С помощью сенсора вы можете с легкостью устанавливать необходимую температуру, а также техника имеет опцию сохранения заданных настроек после выключения.
  • Есть модели, которые работают с помощью Wi-Fi управления. На товар предоставляется гарантия от года. Также к 1 терморегулятору вы можете подключать несколько обогревателей.
  • При работе терморегулятора, вы контролируете мощность обогревателя и можете значительно снизить свои расходы за электричество.

Учитывая все вышесказанное, можем сказать, что подключить терморегулятор не сложно. Все зависит от его типа. Во всяком случае, с помощью него вы сможете создать у себя дома комфортные условия.

Руководство по подключению термостата

для домовладельцев 2021

Это полное руководство по подключению термостата на 24 В охватывает все вопросы подключения термостата, от простых до сложных. Мы обращаемся к ним в порядке от наиболее распространенных к наименее распространенным. Мы не покрываем вопросы о проводке термостата на 110/240 вольт и милливольтного термостата.

Не стесняйтесь переходить к разделу, посвященному вашей конкретной теме:

Является ли моя система отопления, вентиляции и кондиционирования 24-вольтовой системой?

Успех начинается с знания, какой тип проводки термостата у вас есть или нужен.Возможны следующие варианты: 24 В, 110/240 В и милливольтный термостат. Это руководство касается 24-вольтовых систем, большинства систем отопления, вентиляции и кондиционирования воздуха.

24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос с дополнительными нагревательными полосами или без них
  • Охлаждение: Кондиционер, PTAC (комплектный терминальный кондиционер), тепловой насос
  • Принадлежности: Увлажнитель, осушитель, вентилятор ERV / HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

Эти системы могут быть традиционными сплит-системами с одним компонентом снаружи и другими внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты размещены в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или переменной производительностью. Двухтопливные системы с топкой и тепловым насосом представляют собой системы с напряжением 24 В / низкого напряжения.

Более 90% всех систем HVAC (отопления, вентиляции, кондиционирования) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ системами на 24 В:

  • Котлы
  • Электропечи
  • Плинтус электрический
  • Печи на твердом топливе (дрова, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтные печи, не требующие электричества

3 Способ подключения термостата

Начнем с самого простого.Если старый термостат все еще установлен, то это сработает. Если старый термостат был удален, то подход немного сложнее, но все же можно сделать самодельный проект.

# 1 Заменить провод термостата на провод:

Если вы не меняли компоненты системы HVAC, но хотите установить новый термостат, воспользуйтесь этим подходом.

# 2 Найдите соединения проводки в печи или воздухообрабатывающем устройстве:

Если термостат был снят, ваша работа немного сложнее.Один из двух подходов может сработать. Вот самый верный подход.

# 3 Используйте стандартные цвета проводки для подключения термостата:

Этикетки

Цвета проводов

Функции подключения

Y Желтый

Охлаждение

Y2 Голубой / Другие цвета

Двухступенчатое охлаждение

Вт Белый

Отопление

W2 Коричневый / Другие цвета Двухступенчатое отопление
G Зеленый Внутренний вентилятор / кондиционер
С Синий / Черный Общий провод
R Красный Питание 24 В
RC Красный Питание 24 В
E Нет универсального цвета Аварийное отопление
X / AUX Нет универсального цвета Дополнительное отопление
Б Темно-синий Обратный клапан для отопления
О Оранжевый Обратный клапан для охлаждения
S1 / S2 Нет универсального цвета для наружного блока

Если термостат был снят, поэтому вы не знаете, какие провода были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно, входя в печь, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют внутреннего значения. Провода все одинаковые: сплошной медный провод, покрытый цветной ПВХ изоляцией. Цветовой код был введен, чтобы облегчить работу, которую выполняете вы. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждого терминала.

  • Подсоедините красный провод к клемме R (вызов для нагрева и / или охлаждения).
  • Подсоедините зеленый провод к клемме G (вентилятор).
  • Присоедините белый провод к клемме W (Нагрев).
  • Подсоедините желтый провод к клемме Y (переменного тока).
  • Подсоедините синий провод к клемме C (Общий провод — подробности см. Ниже).
  • Оберните все дополнительные провода вокруг жгута, чтобы они не соприкасались с оголенным проводом или клеммами.

Примечание: Если какой-либо из компонентов поддерживает ступенчатый нагрев или охлаждение, эта конфигурация либо не будет работать, либо не обеспечит полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, например, поэтапное нагревание или охлаждение, обратитесь к специалисту по HVAC. Техник проверит соединения в печи или воздухообрабатывающем устройстве и завершит подключение термостата.

Добавление провода термостата C

Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Issue: Что делать, если у меня нет C-Wire . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие климатические особенности.Целью этого является создание максимально точного комфорта в помещении.

Многие термостаты работают без провода C, периодически отбирая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Проволока необходима для большинства марок и моделей, включая ecobee и Honeywell Lyric.

Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-образного провода.Термостат Nest не требует этого провода для большинства установок ». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или заменяющий его аксессуар.

Если вы снимаете старый термостат и к клемме C не подсоединен провод, у вас есть несколько вариантов. Полная информация находится в руководстве по выпуску C-Wire, упомянутом в двух абзацах выше. Вот их обзор:

  • Замените термостат на термостат, для которого не требуется провод C (Nest, Lux Geo — два), и живите с несовершенными результатами.
  • Используйте неиспользованный провод в жгуте в качестве провода C.Подключите его к клемме C в печи / воздухообрабатывающем устройстве и к клемме C термостата. Не забудьте выключить печь перед тем, как открывать ее крышку (крышки).
  • Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимый контроль над вентилятором. Присоедините его к клемме C в печи и на термостате.
  • Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать энергию от другого терминала. См. Наше руководство по C Wire для получения полной информации, фирменных продуктов для Honeywell, Sensi и ecobee, а также полезного видео.
  • Обратитесь к специалисту по HVAC для установки.

Примечание по электропроводке термостата для обмена данными между системами отопления, вентиляции и кондиционирования воздуха

Если у вас есть коммуникационная система HVAC, вам понадобится коммуникационный термостат и соответствующая проводка. Подробная информация доступна в нашем руководстве «Связь между собой и без связи» HVAC . В коммуникационных системах используется всего 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или кондиционера и соответствующей клемме термостата.

Как заменить провод термостата

Вам потребуется заменить проводку термостата, если ваша новая система HVAC относится к другому типу (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддержки повышенной производительности новой системы (два — ступень, заменяющая, например, одноступенчатую систему).

Важным первым шагом является выбор подходящего типа провода для замены. Поставляется в связках по 2, 3, 5, 6 и 8 проводов.Когда вы будете покупать его, они будут помечены как 18/2, 18/3, 18/5 и т. Д. Для большинства систем сегодня требуется минимум 5 проводов, если в систему включено как отопительное оборудование, так и оборудование для кондиционирования воздуха.

Наша профессиональная рекомендация — использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провода для термостатов в катушках от 50 до 250 футов и в ногах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже пешком. В катушках дешевле.

Проводка рыболовного термостата проста, если все сделано осторожно и осторожно:

  • Снимите старый термостат, но оставьте настенное крепление на месте, чтобы защитить гипсокартон, когда вы протягиваете новый провод через отверстие.
  • Осторожно вытяните из стены около 6 дюймов старого провода термостата и наденьте на него зажим, например, зажимные клещи, достаточно большие, чтобы предотвратить падение провода в стену при отсоединении.
  • Снимите проводку со старого основания термостата.
  • Перекрыть старую проводку новой проводкой не менее чем на 4 дюйма и плотно обернуть изолентой место нахлеста.
  • Из места расположения печи осторожно потяните жгут проводов к печи. Если второй человек будет подавать проволоку из бобины или бухты в стену, это поможет предотвратить заедание проволоки.
  • Как только появится новый провод, протяните столько, сколько нужно, чтобы добраться до клемм проводов на печи или воздухообрабатывающем устройстве, плюс дополнительный фут провода. Снимите клейкую ленту или отрежьте ее. Пока не перерезайте провод на конце термостата.
  • Снимите старую проводку с печи или воздухообрабатывающего устройства, если она еще прикреплена.
  • Зачистите ½ дюйма изоляции с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома по цене менее 15 долларов. При необходимости добавьте соединители к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
  • Подсоедините провода к клеммам на печи, используя цветовой код и схему, предоставленную для термостата и / или печи или устройства обработки воздуха.
  • На термостате подсоедините зажим к новому пучку проводов на расстоянии около 8 дюймов от стены, разрежьте пучок проводов и снимите старое монтажное основание термостата.
  • Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и прикрепите ее к стене. Если вам необходимо снять зажим для этого процесса, повесьте за проводку и замените зажим, когда закончите.
  • Зачистите провода, которые вы будете подключать к новому термостату.
  • Используйте электрическую схему и код, чтобы прикрепить провода к клеммам на термостате, которые соответствуют соединениям на печи или воздухообрабатывающем устройстве.Некоторые модели термостатов требуют, чтобы сначала на провода были установлены разъемы.
  • Оберните неиспользованные провода вокруг жгута, снимите зажим и аккуратно вставьте жгут в стену перед установкой термостата на опорную пластину.

Примечание: Если вы не знаете, какие инструменты и расходные материалы необходимы, воспользуйтесь этим руководством для составления списка. Отнесите его в электрический отдел вашего местного дома по ремонту или в магазин электротоваров. Эксперт поможет вам собрать все необходимое, например: провод термостата, разъемы, устройство для зачистки проводов, изоленту и т. Д.

Pro Советы по установке электропроводки термостата

Если вы меняете расположение термостата или устанавливаете его в новой конструкции, тщательно выбирайте расположение. Он должен быть на внутренней стене, так как внешние стены могут быть прохладными зимой и теплыми летом. Это приведет к неправильным показаниям, чрезмерной нагрузке на систему отопления, вентиляции и кондиционирования воздуха, к потере энергии, а также к тому, что в вашем доме будет слишком тепло зимой и слишком прохладно летом. Лучшее расположение термостата — на внутренней стене посередине вашего дома, на которую не влияет:

  • Прямой солнечный свет
  • Сквозные двери или окна
  • Тепло или пар из ванной
  • Тепло от прибора или от готовки
  • Ближайшая решетка для обогрева / охлаждения или регистр

Если установка нового термостата и электропроводки — это не то, что у вас есть время или желание сделать самостоятельно, есть предварительно квалифицированные местные подрядчики по HVAC, которые могут выполнить работу по конкурентоспособной цене.Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашей службы бесплатных местных расценок.

Электромонтаж и устранение неисправностей термостата печи

— HVAC How To


Электропроводка термостата печи подпадает под категорию «сделай сам», которую может подключить или отремонтировать обычный человек.

Конечно, если сомневаетесь, обязательно вызовите профессионала.

При работе с термостатом крышку можно снять, чтобы оголить проводку.

Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их.Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт цветовой кодировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?
Термостат — это переключатель, который может автоматически включать печь при достижении заданной температуры.

Если предполагается, что термостат неисправен, его можно отключить с помощью перемычки.

Термостаты используют 24 В переменного тока от трансформатора для управления печью.

Трансформатор понижает напряжение с 120 до 24 вольт, необходимых термостату, и отправляет 24 вольт по двум проводам. Два провода на 24 В идут к клемме R и клемме C внутри термостата.

Печь, трансформатор на 24 В

R — горячая сторона, а C — общая сторона трансформатора.

Два провода на 24 В НИКОГДА не должны касаться , иначе произойдет короткое замыкание трансформатора, и его необходимо будет заменить.

Несмотря на то, что красный провод должен идти к R, а черный провод к C, цвета проводов иногда могут отличаться.

Часто установщики следуют своей собственной цветовой кодировке, поэтому всегда следите за клеммами на термостате, а не за цветом проводки.

Как плата управления печи, так и термостат обычно имеют одинаковые буквы клемм.


Схема подключения термостата печи


Буквы на клеммах термостата и то, что они контролируют

Горячий провод (24 В), обычно красный от трансформатора, является основным проводом питания для включения или выключения компонентов печи .

Например, если красный провод подключен к W на термостате, печь должна включиться.

Когда красный провод отключен от W, печь должна выключиться.

Термостат должен автоматически завершить эти соединения при достижении заданной температуры.

Клеммы термостата



Устранение неисправностей Термостат печи
Когда термостат достигает заданной температуры, он соединяет клеммы R и W, чтобы включить печь.

Если есть подозрение на неисправность термостата, то эти клеммы можно перемыть перемычкой на печи, чтобы это исключить.

Если печь запускается после перемычки R и W, термостат, скорее всего, неисправен.

Имейте в виду, что это также может быть обрыв провода, хотя такое случается нечасто.

Соединения проводки могут выйти из строя по любому количеству причин, но сначала устраните термостат, заменив батарею и убедившись, что он находится на правильной настройке (обогрев) и температуре, чтобы активировать запрос на обогрев для устройства.

Затем соедините перемычкой провода R и W на клеммах термостата, чтобы исключить проводку.

Замените термостат в последнюю очередь после проверки всего остального.





Как подключить термостат линейного напряжения к нагревателю

В отличие от низковольтных термостатов, которые управляют системами центрального отопления и кондиционирования воздуха, в электрических обогревателях плинтуса используются термостаты с линейным напряжением, которые устанавливаются как часть цепи полного напряжения, питающей обогреватель.Термостат можно установить непосредственно на самом обогревателе или на стене, чтобы электрическая проводка сначала проходила через термостат на пути к обогревателю плинтуса. Новый термостат сетевого напряжения необходимо будет подключить как часть установки нового обогревателя плинтуса. Термостаты также могут изнашиваться и требовать замены. Где бы он ни находился, подключить термостат сетевого напряжения электрического обогревателя плинтуса — довольно простая задача.

Как работают термостаты линейного напряжения

Термостат линейного напряжения для нагревателя плинтуса на самом деле представляет собой просто регулируемый переключатель, установленный вдоль электрической цепи, которая проходит от панели автоматического выключателя к нагревателю плинтуса.Он работает примерно так же, как переключатель диммера, обеспечивающий регулируемое управление осветительной арматурой. В базовых термостатах линейного напряжения используются простые регуляторы с круговой шкалой, но существуют и более сложные модели с электронным программированием. Хотя программируемые термостаты предлагают больше возможностей управления, проводка выполняется так же, как и для базовых термостатов с циферблатом.

Термостат линейного напряжения может управлять одним нагревателем плинтуса или несколькими нагревателями, соединенными вместе. Термостат работает, измеряя температуру в комнате и контролируя количество тока, который проходит по проводам к обогревателю.В большинстве систем отопления плинтусов используются цепи на 240 вольт, но также доступны нагреватели на 120 вольт, поскольку они часто используются для обеспечения дополнительного тепла в отдельных комнатах, которые также обслуживаются системой центрального отопления.

Сравнение однополюсных и двухполюсных термостатов

Термостаты сетевого напряжения для нагревателей на 240 вольт бывают двух типов: однополюсные и двухполюсные. Однополюсные термостаты иногда называют «двухпроводными» термостатами, а двухполюсные термостаты — «четырехпроводными».»Некоторые термостаты можно подключить любым способом.

В однополюсных термостатах только один из двух горячих проводов, входящих в коробку термостата, присоединен к термостату, а другой провод проходит в обход коробки термостата и продолжается к нагревателю основной платы. Это означает, что на плинтус всегда будет течь ток.

В двухполюсных термостатах к термостату подключаются оба провода под напряжением. Двухполюсные термостаты предлагают функцию истинного «выключения», потому что ток к нагревателю плинтуса полностью прерывается, когда термостат выключен.

Подсказка

Выберите тип термостата, указанный производителем обогревателя плинтуса. Большинство будет указывать либо однополюсный, либо двухполюсный термостат, хотя некоторые могут допускать любой тип.

Перед тем, как начать

В этом проекте предполагается, что электрический кабель для термостата сетевого напряжения уже проложен от панели автоматического выключателя к месту термостата на стене и от места термостата к нагревателю плинтуса.При настенной установке в этих инструкциях также предполагается, что электрическая коробка установлена ​​в надлежащем месте в стене.

Когда звонить профессионалу

Эти предварительные мероприятия уже будут выполнены, если вы заменяете существующий термостат, но установка нового нагревателя потребует прокладки нового кабеля, установки новой электрической коробки и монтажа нагревателя плинтуса на стене. Запуск новых цепей для электрических обогревателей плинтуса обычно выполняется профессиональным электриком, потому что это требует специальных навыков и включает работу с главной панелью автоматического выключателя, где существует явная опасность поражения электрическим током.Такие работы должны выполняться домашними мастерами только при наличии существенных знаний и опыта. Однако, как только эта работа будет сделана, подключение термостата сетевого напряжения станет довольно простой задачей, которую вы легко сможете сделать.

Как добавить термостат к настенному обогревателю? (Простой ответ!)

Как добавить термостат к настенному обогревателю? Знаете ли вы …

Вы думаете о добавлении термостата к настенному обогревателю? Тогда вы должны знать, что это то, что требует некоторых знаний, прежде чем углубляться в проводку и установку.Добавление термостата не так уж сложно, но вы не захотите совершить ошибку, потому что это может вызвать задержку или неработающий нагреватель. Если вы совершенно не знаете, как это сделать, то вы попали в нужное место. Прочтите, чтобы узнать, почему термостат лучше разместить на стене и как его установить.

Зачем устанавливать термостат на стену?

Во-первых, не все обогреватели имеют комплекты термостатов, в которых вы можете прикрепить настоящий термостат к любой части стены.На самом деле к корпусу нагревателя можно прикрепить множество термостатов. Это термостаты, которые вы видите у пола в нижней части стены. Если подумать, должен быть более простой способ отрегулировать термостат, не наклоняясь. Вот здесь и пригодятся настенные термостаты.

Неудобное размещение — не единственное, что заставляет вас хотеть разместить термостат выше. Это еще и потому, что есть много неточностей, из-за которых ваш термостат может неправильно считывать температуру.Это связано с тем, что в нижней части комнаты часто бывает прохладнее, так как в нее опускается холодный воздух. Поэтому, если вы действительно хотите знать реальную температуру в вашем окружении, правильное место для установки термостата — от уровня груди до шеи.

Как установить термостат на стену

Хотите установить термостат для вашей комнаты? Вот руководство о том, как это сделать. Обратите внимание, что это непростая задача, и вам придется обращаться с проводами, поэтому, если вам это не нравится, лучше всего нанять профессионала.

Во-первых, вам понадобится несколько инструментов, чтобы упростить установку. Вам понадобится термостат линейного напряжения, соединители (или гайки), приспособления для зачистки проводов и отвертка.

Во-вторых, вы должны знать, что на термостате есть несколько проводов. Обычно это четыре провода черного или белого цвета. Здесь вы увидите два типа проводов: провода, которые подключаются к нагревателю, и те, которые подключаются к проводам питания цепи. Все провода находятся под напряжением, поэтому будьте осторожны при обращении с ними.

Шаги по установке термостата:

1. Отключите электричество

Прежде чем даже взяться за провода, убедитесь, что блок термостата выключен. Очень важно, чтобы по проводам не проходило электричество, иначе вы получите электрошок. Лучший способ убедиться, что все выключено, — это выключить автоматический выключатель.

2. Используйте электрическую схему в качестве руководства

После отключения электричества выньте руководство по подключению термостата.У каждого термостата есть свой набор инструкций по подключению (в основном потому, что не все цвета проводов стандартные). Рассмотрите схему подключения в руководстве как руководство по подключению как нагревателя, так и питающих проводов цепи. Вы должны быть на 100% уверены, что знаете, какие провода будут передавать электричество от источника питания, а какие — передавать ту же мощность на нагреватель.

3. Частично удалите изоляцию.

Используйте инструменты для зачистки проводов, чтобы удалить ¾ дюйма изоляции с каждого провода.Некоторые предпочитают не снимать изоляцию, но это обеспечивает подключение максимальной мощности.

4. Соедините провода заземления

Когда медные провода оголены, используйте гайку для соединения двух проводов заземления. Здесь вам также понадобится третий провод: шнур, который идет в комплекте с устройством, или другой провод заземления. Этот провод должен быть присоединен к устройству так, чтобы он был заземлен через провод «косичка». Этот гибкий провод соединяет другой конец провода с ранее заземленными проводами.Поскольку термостаты не пропускают через них ток, вы должны подключить настоящие провода к проводу, в котором есть ток.

5. Выполните подключение к линии

Теперь, когда у вас есть провода заземления, пора выполнить подключение к линии. Здесь вам снова понадобятся проволочные гайки, потому что вам нужно соединить два питающих провода с двумя проводами, идущими от источника питания внутри коробки термостата. Используйте цвета, указанные на схеме подключения, чтобы понять, какие провода какие.Поскольку оба провода теперь заземлены, не имеет значения, какие провода касаются коробки термостата.

6. Подключите нагрузку

После подключения к линии подключите нагрузку, потому что по вашим проводам уже передается электричество от источника питания. Используя другой набор проволочной сетки, подключите другой конец цепей к нагревателю. Поместите их в порт термостата с надписью «нагрузка».

7. Расположение проводов.

После того, как все соединения выполнены, вы можете заправить провода в электрическую коробку и убедиться, что они не ослаблены, чтобы избежать неправильного подключения и поражения электрическим током.В идеале провода должны быть достаточной длины, чтобы их можно было вставить в электрическую коробку. В противном случае вам, возможно, придется снова изменить размер проводов и проделать тот же процесс.

8. Прикрутите термостат к стене

Когда ваши провода аккуратно уложены, теперь вы можете закрепить термостат с помощью винтов из комплекта поставки. Чтобы проверить, работают ли соединения, включите автоматический выключатель и нагреватель.

Если вы новичок в ремонте термостатов и проводки в целом, это может сначала сбить с толку.Если это не сработает, вернитесь к выполненным соединениям проводов, но не забудьте выключить автоматический выключатель. Что касается термостатов, то все провода горячие, что означает, что по ним протекает ток. Цвета проводов различаются в зависимости от термостата, поэтому лучше всего узнать, какой из них, просмотрев руководство.

Если после второй попытки он по-прежнему не работает, вы можете вызвать электрика, чтобы убедиться, что все соединения (и сами нагреватель и термостат) работают.

Wire A Thermostat


Обязательно посмотрите мой магазин термостатов по низким ценам
(самый низкий в Интернете)


Как подключить термостат.Чтобы подключить термостат, вы должны сначала знать, какой тип системы есть у вас дома. В подавляющем большинстве домов сегодня есть система отопления, вентиляции и кондиционирования, содержащая печь (газовую, газовую или электрическую) и кондиционер. Электропроводка термостата в этих системах может иметь очень похожие свойства. Но что, если у вас есть система, которая немного отличается от системы с тепловым насосом, тогда ваш термостат также будет подключен немного по-другому.

В первую очередь, когда вы собираетесь подключать термостат, если у вас есть какие-либо сомнения относительно типа вашей системы HVAC и неудобства с подключением, то я настоятельно рекомендую использовать квалифицированного специалиста по обслуживанию HVAC для выполнения вашей задачи.Это может сэкономить вам много ненужных расходов в долгосрочной перспективе.

Теперь схемы термостата, которые я буду рассматривать, будут состоять из двух сценариев, о которых я упоминал выше. Но важная проблема здесь заключается в том, что схемы и цветовые коды проводки будут наиболее распространенным методом стандартизации. Всегда имейте в виду, что тот, кто когда-либо подключал термостат, возможно, не выполнил эти процедуры, и ваши цветовые коды не будут соответствовать приведенным ниже примерам. Вам нужно будет определить это, прежде чем вы начнете отключать любую проводку термостата.

Я бы очень рекомендовал вам записать провод какого цвета к какому терминалу идет. Таким образом, если ваши цветовые коды не соответствуют нормальному коду, как показано в таблице ниже, вы все равно можете получить хорошее представление о том, какой провод должен идти на вашем новом термостате.

Если вы меняете термостат старого образца на программируемый, то большинство систем HVAC совместимы и будут отлично работать с программируемым блоком. Но в случае системы с тепловым насосом вам действительно придется провести некоторое исследование, чтобы убедиться, что программируемый термостат будет работать.Системы с тепловым насосом работают совершенно иначе, чем стандартные системы HVAC, и требуют большего количества контуров.

Ниже приведена диаграмма, показывающая наиболее распространенные клеммы и их соответствующие цветовые коды, а также то, для чего этот конкретный провод используется в цепи. Теперь у большинства термостатов не будет всех этих точек подключения, но таблица поможет вам определить цветовой код и точки подключения для вашего конкретного устройства.


На схеме ниже показано, как подключается базовый 4-проводный термостат, как указано в таблице цветовых кодов выше.В базовом термостате системы Heat + A / C обычно используется только 5 клемм.

RC — красный провод (питание 24 В переменного тока)
RH или 4 — красный провод с перемычкой (питание 24 В переменного тока)
W — белый провод (для включения обогрева)
Y — желтый провод (для включения охлаждения)
G — зеленый провод (для управления вентилятором ON-Auto)

На схеме показано, как работает проводка. Однако на самом термостате ваши соединения могут немного отличаться. Достаточно взглянуть на картинку под диаграммой. КРАСНЫЙ провод или провод питания 24 В переменного тока подключается прямо к клеммам RC & 4.Некоторые термостаты имеют специальную клемму R и внутреннюю перемычку к клеммам RC, RH или 4. Клеммы W, Y и G должны быть довольно простыми на большинстве термостатов всех типов.

Следующее изображение является одним из самых популярных сегодня сценариев. Термостат этого типа относительно легко подключить или переключить на термостат программируемого типа. Как упоминалось в предыдущем абзаце, единственная разница может заключаться в отсутствии соединения «R».

На следующем изображении представлен термостат системы теплового насоса.Системы этих типов более сложны из-за компонентов, связанных с системой. Цветовые коды могут отличаться от одного домохозяйства к другому, но в целом концепция должна быть одинаковой. Со стороны владельцев потребуется небольшое исследование, чтобы заявить, что связано с вашей системой теплового насоса, и проверить правильность цветовой кодировки. Если вы меняете термостат системы теплового насоса на программируемый термостат, убедитесь, что новый термостат совместим с вашим стилем системы. Как только это будет проверено, руководство пользователя должно быть достаточно информативным, чтобы завершить изменение очень легко.

Обязательно загляните в мой магазин термостатов, чтобы найти отличные скидки на все типы термостатов.

Программируемый термостат может сэкономить до 60% на счетах за отопление. Я знаю это факт.

Щелкните здесь, если вам нужен квалифицированный специалист по обслуживанию систем отопления, вентиляции и кондиционирования воздуха.

Посмотрите это видео, чтобы получить помощь по обновлению или установке программируемого термостата

Как мне подключить мой новый термостат? Что означают цвета проводов? • Сервисная компания Арнольда, Inc.

Проблема : Купил новый программируемый термостат. В проводке моего термостата всего три провода. В инструкциях к термостату требуется красный, желтый, зеленый и белый провод питания. Три цвета моих проводов — белый, желтый и зеленый. Как подключить термостат?

Ответ : Перед снятием термостата обязательно сделайте снимок или пометьте провода лентой или этикетками, к какой клемме они были подключены на старом термостате. Я мог бы легко помочь вам, если бы у меня был снимок, на котором видно, где провода были подключены к старому термостату.У вас есть и отопление, и охлаждение? У большинства термостатов есть красный провод, который является проводом питания, который обычно подключается к клеммам R & RC термостата, зеленый провод, который питает реле вентилятора, подключенный к клемме «G» на термостате, желтый провод, который питает наружное устройство. контактор устройства (если у вас есть кондиционер) и белый провод, который запитывает газовый клапан, электрическое тепловое реле или масляную горелку, когда вам нужно тепло. Белый провод обычно подключается к клемме «W». Термостат действует как выключатель, как выключатель света.Переключатель с красного на белый включает нагрев. От красного к зеленому включается вентилятор, от красного к желтому — кондиционер. Главный вопрос: включается ли у вас кондиционер? Один из проводов должен быть проводом под напряжением, идущим от стороны питания вашего низковольтного трансформатора. Этот провод питания обычно является красным проводом. Цвет может быть не красным, но, возможно, установщик использовал другой цвет для горячей проволоки. Вам нужно будет посмотреть на свой низковольтный трансформатор, проследить провод, выходящий из трансформатора, чтобы определить цвет.Ниже у нас есть очень информативное видео на Youtube, сделанное grayfurnaceman, в котором объясняются цветовые коды проводов термостата. У нас также есть еще одно действительно хорошее видео, снятое Дэвидом Джонсом, в котором показано, как подключить термостат. Эти универсальные цветовые обозначения проводов уже много лет используются профессионалами в области отопления и кондиционирования воздуха. Вы должны иметь возможность использовать этот цветовой код проводов для установки Nest, Honeywell, Ecobee и почти любого термостата. Если у вас есть термостат теплового насоса и у вас есть вопросы по подключению термостата теплового насоса , нажмите здесь, где у нас есть сообщение с видео на YouTube, в котором показано, как подключить термостат теплового насоса .Если у вас есть другие вопросы, напишите нам: [email protected] или оставьте комментарий ниже. Мы будем рады помочь вам и развить ваш бизнес!

Как подключить программируемый термостат к газовой печи | Руководства по дому

Программируемый термостат помогает снизить расходы на отопление за счет автоматического выключения системы, когда вас нет дома. С помощью программируемого термостата вы можете определить, какая температура в вашем доме должна быть в установленное время суток и дни недели.Когда вас нет дома, ваша печь будет потреблять меньше топлива, потому что она будет поддерживать более низкую температуру. Процесс установки и подключения одинаков для всех типов печей, будь то газовые, пропановые, масляные или электрические.

Отключите электропитание печи выключателем печи или автоматическим выключателем. Это отключит питание термостата. Снимите крышку термостата, открутив винты или зажимы, удерживающие ее на месте. Отвинтите старый термостат и его пластину для настенного монтажа и снимите их со стены.

Посмотрите, где провода от печи присоединяются к старому термостату. Большинство термостатов используют буквы для обозначения клемм проводов. Обычно проводов всего два, но некоторые термостаты используют три. Цвета проводов ничего не значат. Положите полоску ленты на каждый провод и отметьте на ленте букву клеммы, к которой идет провод. Ослабьте винты клемм или другие разъемы и отсоедините провода. Закрепите провода, завязав их в петлю или прикрепив клейкой лентой к стене, чтобы они не упали обратно в стену.

Еще раз проверьте, совместим ли ваш новый термостат с вашей печью. Установите монтажную пластину для нового термостата. Пропустите провода через монтажную пластину. Выровняйте монтажную пластину с помощью уровня и при необходимости просверлите новые монтажные отверстия электродрелью. Прикрутите монтажную пластину к стене с помощью отвертки. Большинство моделей термостатов имеют монтажные винты или другие крепежные детали.

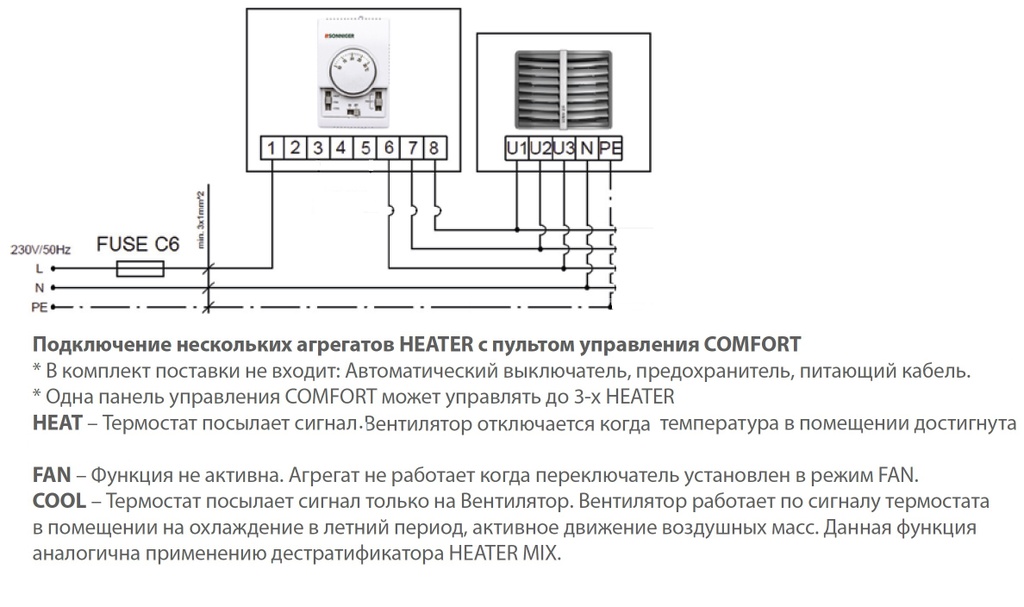

Установите каждый маркированный провод на клеммную колодку нового термостата, сопоставив буквы на каждом проводе и клемме.Подключите каждый провод к соответствующей клемме, работая по одному проводу за раз. Некоторые модели термостатов могут использовать винтовые клеммы. В других моделях могут использоваться вставные клеммы или другая система подключения.

При необходимости установите батареи в программируемый термостат. Прикрепите термостат к пластине для настенного монтажа с помощью шурупов, зажимов или других креплений. Снова включите печь и запрограммируйте календарь и часы термостата с указанием даты и времени. Запрограммируйте дни и время, в которые вы хотите вернуть температуру, и градусы, которые вы хотите вернуть.Некоторые модели поставляются с заранее запрограммированным расписанием, которое вы можете настроить в соответствии со своими потребностями.

Ссылки

Writer Bio

Херб Кирхгоф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах по ремонту и реконструкции домов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
