Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

  1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

  • Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

  1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

  • Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

  • Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

  • Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования.

Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

  • Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
  • Размещение в одном помещении более двух котлов – запрещено
  • В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
  • Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
  • Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
  • Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
  • Наличие водопровода и канализационного трапа
  • Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
  • Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
  • Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

  • Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
  • Наличие средств тушения пожара, датчиков задымленности и сигнализации
  • Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
  • Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

  • Источник естественного освещения
  • Прямой выход наружу
  • Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

  • Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
  • Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

  • Минимальный объем – не менее 15 м3
  • Минимальная площадь – не менее 6 м2
  • Минимальная высота потолка – 2,5 м
  • Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
  • Наличие точки канализации
  • Минимальная допустимая ширина дверного проема – 80 см
  • Наличие эффективного заземления котла
  • Отдельный вход с улицы в помещение топочной
  • Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
  • Огнестойкость пола, стен и потолка – не менее 0,75 часа
  • Наличие форточек в окнах
  • Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
  • Наличие приточно-вытяжной вентиляции и дымохода
  • Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
  • Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
  • При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

  • Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
  • Минимальный размер внешнего резервуара – 1,5 м3
  • Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

  1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

  • Минимальное расстояние от котла до стены – более 0,1м
  • Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
  • Под топкой котла должен быть лист из стали
  • Минимальный размер площади твердотопливной топочной – 8м2
  • В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
  • Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
  • Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта
  1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

  • Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
  • Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

  • Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
  • Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
  • Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
  • При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
  • Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
  • При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
  • Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий
Читайте другие статьи по данной тематике
Услуги по данной тематике

Отопление. Котельная в частном доме, требования, нормы.

Котельная в частном доме.

При строительстве частного дома место для установки котла необходимо выбрать заранее.

Решение этого вопроса связано в первую очередь с производством строительных работ. Если вы затеяли серьезный ремонт или реконструкцию частного дома «без удобств», и планируете превратить его в комфортабельное жилье, решение вопроса с местом установки котла и выбором системы отопления должно быть первоочередным.  Ведь о каком комфорте может идти речь без качественной системы отопления?

Бывает так, что старая планировка не позволяет разместить котельную в доме без нарушения действующих требований и норм. А если вы все-таки впишете котельную в небольшое помещение без знаний правил, то получите множество мелких, а порой и крупных неприятностей.

Где размешать котельную в доме или за его пределами — очень важный вопрос. И решать его нужно естественно на первых этапах строительства или реконструкции частного дома.

При реконструкции вы можете поместить котельную в пристроенном помещении, хотя, как правило, подобные архитектурные решения, безнадежно портят внешний вид дома. Оптимальным решением в данном случае будет отдельно стоящая котельная.

При новом строительстве под котельную обычно выделяется отдельное помещение, хотя и в этом случае котел не обязательно устанавливать внутри дома. Вполне возможно установить его в специальном помещении, на отдельном фундаменте и на определенном расстоянии от дома.

Не буду загружать Вас преимуществами и недостатками этих двух вариантов устройства котельной в частном доме, а лишь постараюсь подробно объяснить нормы и требования устройства котельных, и почему эти требования мы обязаны беспрекословно соблюдать.

Котельная в частном доме, требования.

Требования и нормы при устройстве котельных подлежат соблюдению независимо от того, где вы располагаете котел — в пристройке, внутри дома, или в отдельно стоящем здании.

Основные документы, на которые мы будем ориентироваться это – «Инструкция Минстроя России по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» и «Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов».

Читаем выдержки:

Требованиями к размещению тепловых агрегатов предусматривается:

на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;

— в отдельном помещении на любом этаже (в том числе в цокольном или подвальном)

при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;

— в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

высота от пола до потолка должна быть не менее 2,5 м.

объем помещения не менее15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

при установке газового котла на кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3х  кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

— кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение дополнительно должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;

— естественное освещение — из расчета остекления 0,03 м2 на1 м3 объема помещения, но не менее не менее 0,5 м2;

— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа, при этом вентиляционное отверстие должно иметь сечение не менее 150 х200 мм;

— при отсутствии вентиляционного отверстия под всеми дверьми делается щель не менее двух сантиметров;

— на входе в котельное помещение и во все смежные должны быть установлены двери открывающиеся наружу.

— необходима также форточка или фрамуга для экстренного проветривания;

К отдельно стоящей котельной необходимо подвести канализационную трубу для отвода аварийных стоков от котла, а также предусмотреть слива конденсата из дымохода.

Существуют также отдельные нормы и требования пожарной безопасности для газовых котельных, которые считаются взрывоопасными.

Электрооборудование газовых котельных должно быть полностью вынесено за ее пределы, за исключением светильника. Светильник в этом случае должен быть во взрывобезопасном герметическом исполнении. Электропроводка делается скрытой, в стальных трубах.

Котельные, работающие на твердом не пылеобразном топливе — угле, не относятся к взрывоопасным помещениям. Однако и в них электропроводка делается скрытой, в идеале в стальных трубах, а осветительная аппаратура используется с завинчивающимся стеклом и металлической сеткой для защиты от механических повреждений.

Система отопления — самая сложная и дорогостоящая из инженерных решений в строящемся или реконструируемом частном доме, и поспешности и непродуманных решений она не терпит. Словом, подойдите обдуманно к размещению котельного оборудования в частном доме.

Далее — Чем заполнить систему отопления дачного или садового дома? Бытовой антифриз и все о его правильном применении.

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

  • в помещении имеется окно с форточкой;
  • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
  • высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

  • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
  • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
  • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Требования к газовой котельной в частном доме

Построили дом – стройте котельную в рамках и по указке инструкции. Примерно так звучит основная мысль государственных требований в СНиП, называемых строительными нормами и правилами, к организации работы котельных устройств частного дома. Изложены они в своде правил за номером СП 60.13330.2012, утвержденном постановлением правительства 1521 от 2014г.

Большинство положений из СНиП для газовой котельной в частном доме направлено на организацию безопасной работы с газом и газовым оборудованием.

Основные требования к газовой котельной

Условно требования к газовой котельной в частном доме можно сгруппировать на основные позиции:

  • Требования к установке и монтажу котельного оборудования;
  • Основные правила подведения и обеспечения функционирования газовых, электро и водных коммуникаций;
  • Строительные нормы для здания котельной, обеспечения вентиляции и требований безопасности.

Совет! Документ большой и тяжелый для восприятия, и изучать его требования лучше в комплексе с множественными комментариями на тематических форумах об устройстве газовой котельной в частном доме.

Газовая котельная для частного дома требует немалых затрат, и дороже будет переделывать ее, если допущены ошибки, или ужесточились требования закона. При строительстве частного дома стоит позаботиться заранее о помещении, где будет находиться котел и вспомогательное оборудование. Требований много, и соответствие нормам будут проверять и пожарные, и службы газового хозяйства, поэтому большинство проблем необходимо продумать заранее.

После эскизного планирования расположения и размеров выполняется проект газовой котельной для частного дома. Требуемую работу выполняют проектные организации и фирмы, имеющие лицензию и допуск к работам. Зачастую в качестве основы для проектного решения используется типовой вариант с привязкой на местности. На этом этапе исполнителями могут допускаться неточности и ошибки в деталях котельной. Поэтому до окончательного утверждения и согласования проекта газовой котельной во всех инстанциях будет полезным самостоятельно сравнить детали чертежа с требованиями правил. Переделывать будет дороже и сложнее.

Для выполнения проектной и сметной документации необходимо предварительно составить список требований для оборудования будущей газовой котельной и собрать паспортные данные приборов и сертификаты соответствия устройств.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм2. Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Помещение для приборов контроля

В котельной обязательно оборудуется закрытый и защищенный отсек для установки приборов контроля и учета расхода газа. Если в конструкции котла используется открытая камера сгорания газа, в помещении котельной устанавливается прибор контроля содержания продуктов сгорания в воздухе.

В помещении, согласно требованиям, выполняется окно с фрамугой для притока воздуха и естественного освещения днем.

Требования к расширительному баку

Горячий теплоноситель выходит из котла в распределительный коллектор и закачивается в системе отопления насосом циркуляции. По требованию норм безопасности в системе должен быть установлен расширительный бачок для компенсации забора воды и аварийный клапан сброса давления. В систему также врезают устройство подпитки водой основного отопительного контура.

В последнее время для выполнения контура отопления используют двухслойные полипропиленовые трубы с алюминиевым усилителем. СНиПом допускается использование пластиковых сертифицированных труб для систем отопления при условии соблюдения требований к теплоносителю: давления не более 3 бар и температуры не более 105оС.

Работу газового котла обеспечивают система газового подвода, горелок и автоматики, контролирующей процесс сжигания природного газа. Один или два электровентилятора подают воздух в камеру сгорания.

Зачастую в газовых котельных устанавливают два котла – основной, рассчитанный на проектную мощность отопления, и вспомогательный. Меньший по мощности востребован для получения горячей воды в период отсутствия отопления.

Требования к размерами и устройству газовой котельной

Перечень основных требований СНиП к размерам и устройству газовой котельной в частном доме:

  1. Помещение котельной должно быть выполнено по капитальной схеме из камня или негорючих материалов, на бетонном фундаменте. Требования к общему объему газовой котельной в частном доме определены в 15 кубов внутреннего пространства, с потолками не менее 250см;
  2. Вход в котельную, равно как и бетонное основание — подушка, на которую будет смонтирован котел, приподнимается над уровнем пола в 20см. Требуется высокая огнестойкость — показатель расхождения огня по конструкции должен быть равен нулю. Входная дверь из жилого помещения выполняется из негорючих и термостойких материалов, с герметичным уплотнением контура. Кроме того, в газовой котельной обязательно наличие отдельного наружного входа с дверью, надежно закрывающей вход от атмосферных осадков;
  3. Котельная оборудуется приточно-вытяжной системой. Вентиляция в газовой котельной частного дома должна обеспечивать трехкратную замену воздуха за час с возможностью отсечения фронта горения специальными перегородками в сторону жилого помещения.
  4. Забор воздуха для газового котла осуществляется снаружи, вход в трубу обязательно закрывается сеткой и колпаком, препятствующим попаданию насекомых и птиц, а также снега и дождя в воздуховод.
  5. Продукты сгорания выбрасываются по теплоизолированной трубе на крыше с подветренной стороны, на расстоянии около метра от выхода вентиляционных каналов;
  6. Система удаления продуктов сгорания газа должна иметь теплоизоляцию и датчик остановки работы вытяжного вентилятора;
  7. В системе отопления, кроме бойлера и расширительных емкостей, должен быть выполнен кран аварийного слива теплоносителя в систему канализации;
  8. Электропроводка в обязательном порядке укладывается в металлические трубы, органы управления автоматикой работы горелок и электромоторов, выключатели освещения выносятся за пределы котельной в водонепроницаемый бокс, лампа освещения монтируется в герметичном плафоне;
  9. Газовый котел должен быть заземлен в соответствии с требованиями монтажа силового электрооборудования.

Строительные нормы для газовой котельной в частном доме требуют также учесть ряд вспомогательных условий для обеспечения безопасности работы оборудования.

Прежде всего, вся электропроводка по сечению и типу изоляции должна соответствовать суммарной пиковой мощности электродвигателей вентиляции и подачи воздуха в горелочное устройство.

Требования к фундаменту газовой котельной

Для фундамента газового котла используют бетонную смесь с высоким содержанием кварцевого песка или дополнительный металлический лист, толщиной до 5мм.

Фланцевые соединения труб горячей воды и отопления должны быть окрашены светлой краской и теплоизолированы. В местах захода труб с водой и теплоносителем в бетон или грунт в обязательном порядке выполняется гидроизоляция поверхности.

Одно из требований пожарной безопасности: в  котельной не должны храниться посторонние предметы, захламляющие пространство, и, тем более, горючие или воспламеняющиеся материалы.

Важно! Работа горелок, даже в изолированном пространстве, генерирует сильный шум, поэтому размещение газовой котельной в изолированном строении значительно уменьшит шумовую нагрузку.

СНиПом допускается установка в одном контуре с газовым котлом дополнительного котла, работающего на альтернативном твердом или жидком топливе, при условии выполнения требований по хранению и подводу в камеру горения топлива, отдельных отвода продуктов горения и подвода воздуха. Но при этом сопротивление теплообменников обоих котлов должно быть одинаковым.

Газовая котельная в частном доме

Газовое отопление сегодня является самым оптимальным при наличии газификации частного дома. Но газовый котел требует повышенных мер безопасности. В России действуют строгие нормы по установке таких котлов и повышенные требования по их эксплуатации. Одно из них – размещение газового котла в специально отведенном для этого помещении.

1. Устройство газового котла

Газовый котел – это нагревательный прибор, который использует в качестве топлива природный газ. Предназначение газового котла – отопление дома и в большинстве случаев – горячее водоснабжение. Самый распространенный вариант – двухконтурное водяное отопление и водоподогрев.

  1. Газовый котел и сопутствующее оборудование включает в себя
  2. Камеру сгорания, где происходит нагрев теплоносителя
  3. Теплообменник с заключенным в нем теплоносителем – водой
  4. Устройство отвода отработанных газов
  5. Система отвода конденсата
  6. Система электроснабжения
  7. Автоматическая система работы всех узлов
  8. Запорная арматура

Относительно функциональных возможностей котлы различаются по мощности. Самые маломощные могут быть предназначены только для нагрева проточной воды или упрощенной системы отопления небольшого дома. Самые мощные котлы могут обеспечить отопление и горячее водоснабжение жилого дома большой площади.

С точки зрения монтажа котлы различаются на настенные и напольные. Именно тяжелые напольные котлы имеют большую мощность, сложность, сопутствующее оборудование, и для их размещения требуются отельные помещения.

Принцип работы газового котла

2. Котельное оборудование

Сам газовый котел представляет собой замкнутую емкость с горелкой, теплообменником и отводами дли подачи топлива и вывода отработанных газов и конденсата. Все остальное оборудование либо крепится к корпусу котла, либо выполнено в отдельных блоках:

  • Щиток электропитания и электрозащиты
  • Труба дымохода
  • Сливная арматура
  • Устройства водораспределения

Непосредственно к котлу «привязаны» и система отопления и горячего водоснабжения, так что некоторые их узлы должны тоже монтироваться в непосредственной близости от самого котла:

  • Расширительный бак
  • Трубопроводы
  • Бойлер
  • Контроллеры
  • Датчики
  • Регуляторы

Размещать все это оборудование удобнее  в одном месте.

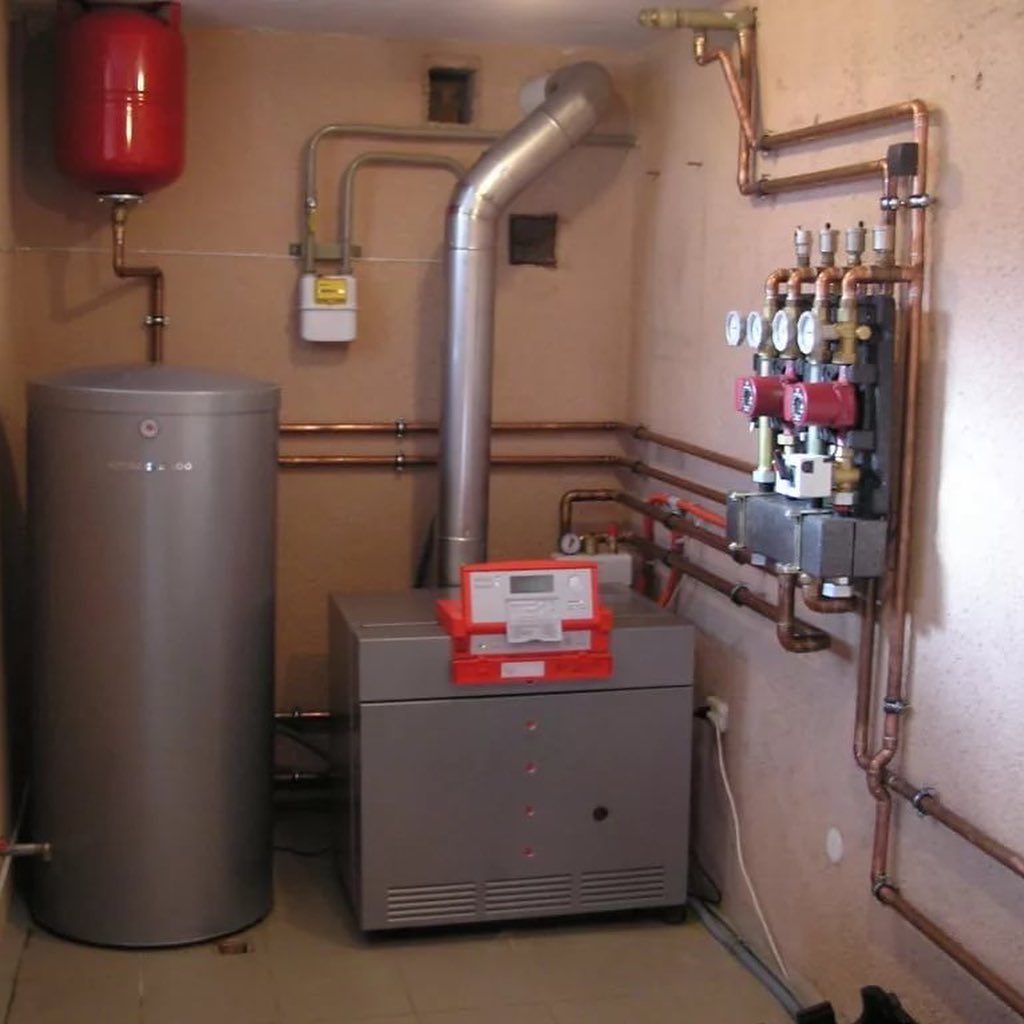

Типовая газовая котельная

3. О необходимость отдельного помещения для газовой котельной

Почему необходимо оборудовать отдельное помещение?

Во-первых, из-за повышенной опасность газового оборудования.  Это в первую очередь способность газа к взрыву в большом объеме. В системе возможны утечки, и в лучшем случае вся газовая системы должна быть как-то локализована. Тогда газ имеет возможность уходить из специально оборудованного помещения за счет вентиляции, не попадая в жилые комнаты. Помимо всего прочего газ ядовит и опасны даже небольшие утечки, не приводящие к взрыву.

Во-вторых, даже взрыв и пожар могут быть локализованы и не приведут сразу вреда людям, находящимся в жилых помещениях – давая некоторое время для спасения в аварийных ситуациях.

Понятно, что помещение должно быть специально оборудовано по сравнению с жилыми комнатами, о чем мы расскажем ниже.

Другая причина размещения газовой котельной в отдельном помещении – удобство эксплуатации и обслуживание всей системы.  В конце концов, в остальных частях дома будет комфортнее без гудящего котла и шумных вентиляторов дымоотводной системы.

Принцип работы котельной в системе водяного отопления

4. Классификация помещений

Есть три варианта размещения котельной в доме. Они определяются мощностью котла, составом оборудования и общей площадью дома:

  1. Отдельное помещение в доме
  2. Пристройка к дому
  3. Отдельно стоящее здание

Понятно, что более удобными считаются встроенные котельные – у хозяина нет необходимости в мороз ежедневно выходить из дома и следить за работой оборудования. Но зачастую само оборудование издает достаточно сильный шум или ни одно из возможных помещений не соответствует утвержденным нормам. Особенно это касается случая перевода старого дома на систему газоснабжения.

Как бы то ни было, все виды помещений должны соответствовать нормам, как общим, так и конкретно по каждому из трех видов.

5. Нормативная база

Сегодня главным действующим документом, определяющим нормы устройства котельных частных домов является СНиП 42-01-2002.

Застройщику необходимо знать эти нормы, даже если он поручает установку газового оборудования специализированным организациям. В конце концов, эксплуатировать оборудование и жить в доме ему, да и спорные моменты могут возникнуть на любом этапе согласования и монтажа.

В зависимости от мощности котла допускается его установка:

  • Менее 60кВт – на кухне
  • От 60 кВт до 150 кВт – в отдельном помещении, независимо от этажа
  • От 150 до 350 кВт – только на первом этаже или цоколе, в пристройке или отдельном здании

Требования к объему помещения:

  • До 30 кВт – не менее 7.5 м3
  • От 30 до 60 кВт – не менее 13,5 м3
  • От 60 до 200 кВт – не менее 15 м3.

При требуемой высоте потолка от 2,5 метров, соответственно, площадь помещения для котельной должна быть не меньше 6 м2. На деле, конечно, помещение обычно бывает более просторным.

6. Общие требования к помещениям для газовой котельной

Как мы уже говорили, газовый котел должен размещаться в помещении с хорошей вентиляцией. Кроме того, общее требование – хорошая освещенность, необходимая для обслуживания котла. Это закреплено в нормах:

  • Естественное освещение, из расчета не менее 0,03м2 остекления на 1м3 объема помещения.
  • Распашное открытие окон
  • Наличие форточки или фрамуги для проветривания
  • Обязательное наличие дымохода
  • Подвод воды для системы и канализации для отвода конденстата или стока теплоносителя (при проточном нагреве)
  • Обязательный контроль загазованности специальными датчиками, автоматически отключающими подачу газа при протечке.

7. Требования к внутренним помещениям

Кроме общих требований, внутренние помещения дома, где расположена газовая котельная, должны соответствовать следующим нормам:

Отделение от других помещений негорючей стеной с пределом огнестойкости от 0,75 часа

(этому требованию удовлетворяют кирпич, шлакоблок, бетон)

  • Высота потолка – не менее 2.5 метра
  • Принудительная вентиляция, обеспечивающая трехкратный воздухообмен в течение часа.
  • При размещении котельной в цокольном этаже добавляется необходимый объем для достаточного утепления – 0,2 м2 площади на каждый киловатт мощности котла. Перекрытия цоколя должны быть газопроницаемыми. В помещении должен иметься отдельный выход на улицу.
  • Двери в котельную должны быть выполнены из металла.
Стены и пол встроенной котельной облицованы негорючим кафелем

8. Требования к пристроенным котельным

Дополнительно к уже означенным требованиям, пристроенные котельные должны:

  • Примыкать только к сплошным участкам стены
  • Иметь отдельный фундамент, рассчитанный на вес оборудования
  • Быть построены из негорючего материала (те же кирпич, шлакоблок или бетон)
  • Не быть конструктивно связана со стеной дома, то есть иметь все четыре стены.
Пристроенная к дому газовая котельная

9. Требования к отдельным зданиям для газовой котельной
  • Дополнительные требования к отдельным зданиям для котельной:
  • Несгораемый материал не только стен, но и отделки, и кровли
  • Дополнительное утепление здания и увеличение его площади из расчета 0,2 м2 на каждый киловатт мощности котла
  • Отдельный фундамент
  • Наличие системы аварийного отключения
  • Неусиленные слабозакрепленные двери (чтобы при взрыве основная энергия была направлена и имела выход не через стены)
  • Дополнительная вентиляция двери через систему отверстий в нижней части двери.
Отдельный модуль для котельной на участке

10. Проектирование котельной

Проектирование котельной необходимо доверить специалистам. Они учтут все нюансы, как оборудования, так и привязки его к дому. Им легче согласовать проект с госслужбами, а таковых не одна, а сразу несколько:

  • Пожарная служба
  • Газовики
  • Санитарная инспекция
  • Технадзор

Впрочем, основные знания по проектированию нелишни для застройщика.

В проект должно быть четко указано месторасположение котельной и прочие исходные параметры:

  1. Мощность котла
  2. Размер и план помещения для котельной
  3. Общий план дома и размещение всех помещений
  4. Проект отопительной системы и при наличии – системы горячего водоснабжения
  5. Общий план первого или цокольного этажа, где будет размещена котельная или пристроенного здания.
  6. Сведения об общем устройстве дома – материале стен, системе утепления, вентиляции и т.д.

11. Заключение

Газовая котельная – самое важное техническое помещение в доме, здесь сосредоточен источник питания системы отопления и горячего водоснабжения. К тому же это единственное помещение в доме, эксплуатация которого должна быть разрешена гос ударственными надзорными органами.

Именно поэтому ему нужно уделить особое внимание уже на стадии проектирования нового дома, а также при строительстве – уже при закладке фундамента.

Специалисты фирмы «К-Дом» окажут консультационную помощь по всем вопросам, касающимся строительства дома, его отопления и водоснабжения – с учетом использования газового оборудования. Мы предложим вам соответствующие типовые проекты нового дома или проекты реставрации уже построенных домов при подключении газа и устройстве газовой котельной, выполним пристройку котельной или строительство для нее отдельного здания.

Отдельностоящая мини-котельная, принцип работы и устройство


Что делать, если места для установки газового или другого отопительного оборудования в жилом доме нет, а построить отдельное здание под эти потребности, нет времени? В таком случае, мини котельная для частного дома поможет решить эти проблемы наилучшим образом. Компактная котельная быстро монтируется и имеет все необходимое оборудование для обеспечения системы отопления дома.

Принцип работы мини котельной

Автономные мини котельные для частного дома и дачи представляют собой контейнер укомплектованный оборудованием для отопления. В базовую комплектацию входит:

  • Один или несколько водогрейных котлов разной мощности объединенных в одну сеть. Максимальная производительность может достигать нескольких мВт.
  • Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.
  • Система автоматики – контроль над работой и циркуляцией теплоносителя в системе осуществляется с помощью оборудования установленного в контейнере. При определенной комплектации существует возможность установить удаленное управление работой котлами с помощью интернета или СМС сообщений.


Наружная отдельно стоящая мини котельная для частного дома работает следующим образом:

  • Котлы подогревают теплоноситель до указанной температуры.
  • С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.
  • Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.
  • В зависимости от типа выбранного котла, для подачи топлива в топочную камеру могут использоваться насосы, шнековая и вибрационная передача.

От выбранного топлива зависит время работы мини – котельной в автономном режиме. Газовые, пеллетные и жидкотопливные котлы практически не нуждаются в обслуживании, в твердотопливные агрегаты необходимо постоянно подкладывать дрова или уголь.

Правила постройки отдельностоящей мини-котельной

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно. Существуют определенные требования, предъявляемые к таким котельным. А именно:

  • Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
  • У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
  • Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней.

Твердотопливная мини котельная в частном доме

Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья. В комплектацию входит:

  • Твердотопливный агрегат – выбирается по желанию заказчика. Может быть выбрана необходимая производительность и мощность.
  • Контейнер для хранения топлива – конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.
  • Автоматика – включает системы необходимые для предотвращения перегрева теплоносителя и сброса давления при необходимости. Автоматизированные системы контроля также регулируют работу всего отопительного оборудования и регулируют весь процесс, начиная от подачи топлива топку и заканчивая поддержанием необходимого температурного режима в доме.

Если возможность подключения к системе газоснабжения отсутствует, отдельные пеллетные мини котельные являются практически оптимальным вариантом отопления. Мини-котельная на гранулах-пеллетах не занимает места в жилом доме и может работать в автономном режиме до нескольких месяцев.

Мини котельные для отопления на угле

Блочные котельные, работающие на угле, имеют свои преимущества и определенные недостатки. Относительно преимуществ таких котельных можно выделить следующее:

  • Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.
  • Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.
  • Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.
  • Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.
  • Легкий контроль, регулирование работы угольного котла осуществляется с помощью специального шкафа управления.

Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.

Существенным недостатком котельных работающих на угле является необходимость в большом резервуаре для хранения топлива, что может потребовать большое количество дополнительной площади.

Газовая мини котельная для дома

Небольшая модульная отдельностоящая котельная в частном загородном доме на газе не имеет недостатков присущих предыдущим вариантам отопительного оборудования. Кроме всего прочего небольшие котельные на газе отличает:

  • Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.
  • Автономность – для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.
  • Экономичность – даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.
  • Скорость монтажа – даже с учетом необходимости в регистрации, установка газовой мини котельной и подключение вместе с оформлением всех бумаг составит около месяца. Само подключение выполняется за несколько дней.

Газовая котельная отдельно от частного дома имеет только один недостаток – необходимость в получении разрешения на подключение газа и ввод оборудования в эксплуатацию. Но так как уже при производстве учитываются эти нюансы, обычно этот вопрос решается быстро.

Домашняя мини котельная на жидком топливе

Еще один популярный вариант мини – котельной это установка блока с жидкотопливным отопительным агрегатом. Метод обогрева дома жидким топливом также имеет свои преимущества и особенности. Среди технических характеристик и плюсов можно выделить следующее:

  • Возможность работы на всех видах жидкого топлива. Если планируется отапливать большое здание, то можно установить котел промышленного типа. Промышленные жидкотопливные модели обычно используют модулируемые горелки. Горелки модулируемого типа могут работать не только на солярке, отходах нефтепродуктов, но и на сжиженном газе. Возможно также переоборудование на природный газ.
  • Автоматизация процесса – отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.
  • Экологичность – первоначально котлы, работающие на отработанном масле, назывались утилизаторами и были предназначены для уничтожения отходов нефтепродуктов наиболее экологическим способом. Жидкотопливные мини котельные для отопления частных домов и дач и сейчас могут устанавливаться в местности, в которой предъявляются высокие ограничения относительно вредных выбросов в атмосферу.


Установка жидкотопливных котлов имеет и свои недостатки. Большой расход топлива требует установки вместительного резервуара для хранения. Топливный бак может устанавливаться либо в хорошо отапливаемом помещении и, следовательно, забирать много места, либо монтироваться в грунт ниже уровня промерзания, что потребует проведения дополнительных земляных работ.

Как оборудовать мини-котельную в частном доме

Все – же если вариант с приобретением уже готовой мини – котельной не подходит по каким-либо причинам, можно переоборудовать одно из помещений в своем доме под эти нужды. Приобрести и установить всю необходимую технику вряд ли получится самостоятельно, но экономия по сравнению с приобретением готового модуля все же будет существенной. Потребуется следующее оборудование для мини котельных:

  • Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.
  • Гидрострелка – ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.
  • Вспомогательное оборудование. Для обеспечения нормальной работы оборудования может понадобиться установить ИБП и выпрямитель напряжения, распределительный щиток.


Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома.

Котельная в подвале частного дома

Давно известно, что жилое помещение – не самое лучшее место для расположения газового котла. В этом случае оптимальным решением видится расположить этот самый газовый котел в подвале дома. Но какие же требования предъявляются к котельной? Как сделать так, чтобы все СНИПы и государственные стандарты соблюдались?

Можно ли ставить котел в подвале?

Газовый котел в подвальном помещении сегодня устанавливают многие загородные домовладельцы. Но есть и исключения. Так, котел размещать не стоит, если система работает на основе сжиженного углеводородного газа, добытого из нефти. На протяжении многих лет государственные стандарты запрещали располагать котельные в подвале частного дома, потому что системы СУГ использовались повсеместно.

Размещать систему отопления в подвале можно. если соблюдать необходимые требования.

После того как состоялся повальный переход на природный газ и специальные котлы, требования по запрету были сняты. Теперь в подвале и на цокольном этаже допускается монтаж не более 4 газовых котлов (водонагревательного или отопительного типа), общая мощность которых не превышает 200 кВт. При необходимости допускается установка газового котла даже на чердаках.

Не стоит забывать о том, что перед монтажом газового котла в своем доме требуется утвердить проект котельной. Это обязательно нужно сделать перед тем, как вы поставите котел и запустите систему, потому что в дальнейшем возможны серьезные проблемы с пожарной инспекцией, где могут потребовать перестроить или демонтировать котельную. Кроме того, такой подход позволит обезопасить себя от того, что нерадивые инспекторы будут требовать взятку. Если проект приносится заранее, то чиновники без проблем вносят определенные корректировки в него, которые нужно учесть и исправить на практике.

Каким должно быть помещение?

Решив сделать котельную на цокольном этаже дома, необходимо учесть некоторые требования, которые обычно предъявляются к таким помещениям. Вне зависимости от расположения будущей котельной, действуют следующие нормы и требования:

  • Высота помещения должна составлять более 200 см. Идеальный вариант – 250 см.
  • Помещение должно быть отделено от жилых комнат. Монтаж газового оборудования в соседнем с жилой комнатой помещении запрещается.
  • На 1 котел (любого типа) в котельной должно приходиться не менее 4 м2 пространства. Кроме того, система должна располагаться на расстоянии более 1 м от стены.
  • Необходимо обеспечить полный доступ к любой детали газового котла с любой стороны, чтобы при необходимости его можно было быстро отключить или отремонтировать.
  • Котельная должна иметь окно, выходящее на улицу. Размер окна не может быть меньше ¼ м2. Оптимальный вариант – 0.03 м2 на м3 помещения.
  • Дверной проем в котельной должен быть удобным и безопасным (с шириной не менее 80 см).
  • Напольное покрытие должно быть выполнено из цементной стяжки, чтобы пол был прочным. Не рекомендуется стелить линолеум, ламинат и другие горючие материалы. Идеальный вариант – облицовка пола плиткой и покрытие специальными огнеупорными материалами.
  • Поверхности стены и потолка также должны быть выполнены из огнеупорных материалов и отделаны плиткой или штукатуркой. Если около топки расположены материалы, которые потенциально могут гореть или портиться под температурным воздействием, их требуется закрыть щитами с утеплительным материалом.
  • У входной двери в котельную требуется предусмотреть наличие вентиляционного отверстия, которое обычно располагается в самом низу дверного полотна.
  • Обязательное требование – устройство в котельной вентиляции приточно-вытяжного типа.
  • Также требования устройства котельной на цокольном этаже предусматривают ограничение доступа в помещение лиц, которые не участвуют в ремонтных работах или обслуживании установленного там оборудования. Запрещается доступ детей и домашних животных в котельную.

Все требования, которые были описаны выше, рассчитаны, прежде всего, на обеспечение высокого уровня безопасности проживания в частном доме. Помимо этого, они позволяют эксплуатировать отопительное оборудование в оптимальном режиме. Если этими требованиями пренебрегать, то серьезно повышаются риски возникновения аварии, пожара и других чрезвычайных ситуаций. Котельная, в большинстве случаев, является небольшим по площади помещением, поэтому при благоприятных для возникновения огня условиях он там возникает достаточно быстро.

Покрытия стен и пола должны быть негорючими.

Требования на объем помещения для котельной действуют только в том случае, если у котла есть открытая топка. Если у котла топка закрыта, то объем котельной может быть любой. Более 90% современных котлов имеют герметичную топку, однако, если вы пользуетесь старым агрегатом, то объем помещения должен быть следующим: 7.5 м3, 13.5 м3, 15 м3 при тепловой мощности котлов до 30, 30-60 и 60-200 кВт соответственно.

Чтобы определить объем помещения, умножаем площадь котельной в подвале на расстояние от пола до потолка. В инструкции к газовому оборудованию всегда имеется указание на тепловую мощность котла. Современный газовый котел в подвале дома может быть размещен при любом объеме помещения.
Если котельная будет расположена в подвале, цокольном или первом этаже здания, необходимо предусмотреть наличие выхода на улицу. В том случае, когда предполагается сделать еще один вход из дома, дверь там надо отделать противопожарными материалами.

Когда здание уже построено, а подходящего помещения для устройства котельной найти не удалось, не рекомендуется выделять под эти нужды жилые комнаты. Оптимальный вариант в этом случае – строительство отдельного здания. Одновременно с этим, нужно принимать во внимание некоторые нормы и ограничения, которые были описаны выше.

Коммуникации

Помещение, оборудованное для котельной, должно иметь все требуемые коммуникации для оптимальной работы системы. Котельная частного дома должна в полной мере отвечать достаточно строгим требованиям: туда необходимо подвести не только газ и водопровод, но и канализацию с электроэнергией. Кроме того, при подведении коммуникаций следует соблюдать следующие требования:

  • Необходимо монтировать однофазную электросеть со стандартным номинальным напряжением и максимальной силой тока в 20 А. Также должно быть выполнено заземление и установлен автомат. Кроме того, не стоит забывать о качественной изоляции на проводах.
  • Если установлен один котел, то хватит монтажа одного запорного узла, который ставится на газовую магистраль. Когда котлов 2 и более – на каждый требуется устанавливать свой запорный узел.
  • Водопровод в котельной должен работать в одной системе с горячим водоснабжением здания и системой отопления. Котельная в этом случае становится помещением, в котором можно установить не только котел, но и выполнять какие-либо работы.
  • В системах водоснабжения, вентиляции, а также в дымоходах и бойлерах требуется предусмотреть устройство устранения конденсата и другой влаги. Это очень важный момент для системы мгновенного слива воды.
  • Государственные стандарты четко регламентируют показатели коммуникаций для котельных на цокольном этаже, поэтому с ними желательно ознакомиться еще до начала работы.

Монтаж настенного котла

Если вы хотите монтировать газовый котел для частного дома своими руками, то первым делом нужно выбрать тип оборудования: напольный или настенный котел. Каждый из них имеет свои достоинства и недостатки.

Крепление котла на стену должно быть максимально надежным.

Далее будет рассказано про установку настенного котла:

  1. Выбор места для монтажа. Нужно предусмотреть тот момент, что для другого оборудования расстояние от стенки котла должно превышать 20 см. Кроме того, от стены придется делать небольшой отступ в 30–50 мм (зависит от мощности котла). Допускается крепление котла на стену над другим оборудованием, размещенными на цокольном этаже дома, если в котельной несколько агрегатов.
  2. Перед установкой нужно обязательно проверить, все ли необходимые элементы для работы на месте: проект монтажа, инструкция, кронштейны для крепления, винты и т. д.
  3. На крышке котла обязательно размещается табличка со всеми техническими характеристиками агрегата. Перед монтажом необходимо сверить указанные показатели с теми, которые отображены в инструкции и на упаковке. Если все совпадает, то можно начинать монтаж.
  4. Если стены на цокольном этаже дома выполнены из дерева или любого другого материала, подверженного воздействию огня, то между стеной и агрегатом обязательно нужно монтировать щит из теплоизоляционного материала толщиной от 3 мм. Помимо этого, требуется предусмотреть расстояние от котла до стены в 50 мм.
  5. Далее, происходит крепление кронштейнов. Фиксировать кронштейны лучше всего дюбелями. В инструкции всегда указывается схема, в соответствии с которой это лучше всего делать. Следует отметить, что настенный котел рекомендуется по правилам монтировать на высоте в 80–150 см над полом.
  6. Затем осуществляется крепление монтажных планок к котлу. Крепление может быть произведено разными способами (все будет зависеть от специфики агрегата и производителя). Как правило, используются обычные болты или саморезы. Каких-либо непонятных деталей в этом случае не будет.
  7. Перед навешиванием котла на кронштейны требуется промыть холодной водой все трубы агрегата, чтобы устранить из них частицы, которые попали в систему еще на этапе производства и транспортировки оборудования.
  8. Котел необходимо навесить на установленные заранее кронштейны при помощи крепежной планки. Это производится так, как указано в предоставленной производителем инструкции. Котел должен располагаться горизонтально, иначе возможны проблемы при эксплуатации.
  9. Находим трубу, которая подает воду в теплообменник, после чего монтируем на нее специальный фильтр, призванный предотвратить засорение котла при эксплуатации. Фильтр с обеих сторон должен быть оснащен шаровыми кранами, с помощью которых при необходимости можно оперативно произвести ремонт и обслуживание оборудования.
  10. Котлы газового типа подключаются и вводят в эксплуатацию только лицензированные сотрудники соответствующих компаний, поэтому самостоятельно это делать нельзя.

Котельная загородного дома может иметь сразу несколько котлов, если, например, дом многоэтажный или большой, либо требуется отопление соседних хозяйственных построек (гаража, сарая и т. д.). Требования в этом случае меняются незначительно.

Установка напольного котла

Перед тем как начать установку агрегата, требуется устроить для него фундаментную подушку или опорную раму. Котельная в подвале, по большому счету, может быть отделана как угодно. Кроме того, в это же время подготавливается место для подключения трубопровода и дымохода.

Если вашего опыта для выполнения монтажных работ недостаточно — доверьтесь специалистам.

  1. Выполняется монтаж котла на предварительно подготовленное место. Многие агрегаты оснащаются удобными винтовыми ножками, с помощью которых необходимо выставить котел строго горизонтально.
  2. После нехитрой установки котла, необходимо подключить его к возвратной и подающей трубе, которые будут вести к системе циркуляции агрегата. Если газовый котел двухконтурный, то к теплообменнику необходимо подвести водопроводный патрубок и выполнить гибкую обвязку системы. Помимо этого, на возвратную трубу требуется установить очищающий фильтр, который предотвратит проникновение ржавчины внутрь оборудования.
  3. Далее, котел подсоединяется в системе подачи газа и дымоходу. В большинстве случаев, эти работы выполняются профессионалами, а не своими руками, потому что на данном этапе есть множество технологических особенностей оборудования, которые надо предусмотреть во время установки.
  4. Как только все работы по установке будут завершены, рекомендуется лишний раз проверить герметичность всех швов и соединений котла. Обычно для этого используется мыльный раствор, который наносится на стыки.

Как и в случае с настенным котлом, все работы по подключению и запуску в эксплуатацию должны проводиться только профессионалами. Это является залогом того, что будут соблюдены все необходимые требования.

Что делает котельная. Устройство котельной в частном доме своими руками

Грамотное проектирование инженерных систем с полным соблюдением строительных норм и правил — это не только залог комфортной температуры в частном доме даже самой сильной зимой, но и защита от различных поломок и происшествий, в том числе опасных для жизни и имущества. . К тому же правильная и горячая вода избавит вас в будущем от проблем с приемкой, проверками, согласованиями и прочими бюрократическими процедурами.Важнейшей составляющей инженерных систем является котельная в частном доме — о выборе оборудования для нее и полных схемах установки, о выборе которых вы можете получить основную информацию здесь, в этой статье.

Котельная в частном доме — подбор оборудования, полная схема установки

Котельная в частном доме — основные виды

Нет единой и обязательной для всех частных домов котельной — размеры, расположение и параметры помещения могут иметь существенные отличия.Они зависят от целей и задач, которые ставятся перед отопительным оборудованием, размеров коттеджа, который необходимо отапливать, бюджета, который необходимо построить на строительство, и личных предпочтений земельного участка. Исходя из расположения, выделите четыре типа котельной в частном доме. Вы можете прочитать в нашей статье.


Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройки к нему часто используется термин «дымоход».

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения важнейшей составляющей котельной является размещаемое в нем оборудование.От грамотного подбора зависит не только функциональность, мощность и долговечность отопительной системы, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приводим перечень оборудования для котельной в частном доме.

Таблица. Котельная для коттеджа — необходимое оборудование.

идентификация оборудования Выполненная функция

Основа системы отопления и горячего водоснабжения.За счет сжигания газа, дров, угля, пеллет или электричеством нагревается теплоноситель, которым является обычная вода.

Устройство для подогрева воды, используемое в бытовых нуждах — для душа, мытья посуды и прочего.

Емкость, в которую вода поступает из системы отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может произойти прорыв.

Емкость, содержащая воду или другую охлаждающую жидкость. Собирает «лишнее тепло», выделяемое котлом, и отдает его в радиаторы отопления при сильных морозах.

Инженерные коммуникации, предназначенные для удаления продуктов сгорания топлива отопительного котла.

Устройство, равномерно распределяющее охлаждающую жидкость для всех радиаторов.Без него опора одинаково комфортна во всех помещениях — задача крайне сложная.

Устройство, применяемое в системе отопления с принудительной циркуляцией теплоносителя. Обеспечивает необходимое давление в магистрали.

Комплекс приборов, регистрирующих температуру и давление в котле, котле и магистралях, а также концентрацию вредных веществ в воздухе котельной.

Различные краны и клапаны, необходимые для управления потоком теплоносителя в системе отопления.

Основной элемент системы отопления — от котла и коллектора теплоноситель по ним поступает в радиаторы.

Комплекс датчиков и оборудования, предназначенный для поддержания заданной пользователем температуры и давления в системе.

Устройство очистки воды перед поступлением в котел отопления и магистраль системы отопления.

В следующих разделах статьи будут рассмотрены нюансы выбора и правила размещения важнейшего оборудования для котельной из таблицы выше. «P Вы можете прочитать в нашей статье.»

Отопительный котел — Схема установки

Начнем с отопительного котла — «сердца» системы отопления и горячего водоснабжения большинства загородных домов.В качестве записи дадим классификацию размещения и подключения обогревателей.

Начнем с первого — по своему расположению делятся на два типа:

Как видно из названия, утеплители первого вида устанавливаются непосредственно на стене жилого дома. В большинстве случаев к таким устройствам также относятся насос, распределительный коллектор, датчики и другое оборудование. С точки зрения пользователя такой дизайн чрезвычайно удобен — все в одном месте и по одной цене.К тому же настенный котел прекрасно устанавливается на кухне или в коридоре, он не занимает много места и не требует обустройства длинного и сложного дымохода — возможно удаление продуктов сгорания через размещенную короткую трубку. в стене сразу за обогревателем.

Но, как и любое сложное устройство, у настенного котла есть свои недостатки. Во-первых, это высокая сложность всей системы — большое количество оборудования размещается в небольшом количестве.И у него большая вероятность поломки, особенно при неграмотной установке и неправильной эксплуатации. Второй недостаток котлов настенного отопления — относительно слабая мощность. Такой прибор в силу своей конструкции не может обеспечить количество тепла, достаточное для обогрева очень большого загородного коттеджа. А вот для домиков в деревне или частном секторе котел настенного отопления будет в самый раз.

Напольные устройства размещения имеют прямо противоположные достоинства и недостатки.Они обладают большой мощностью, достаточной даже для самых больших зданий. Кроме того, котлы теплого пола спроектированы с расчетом на максимальную надежность даже при размерах повреждений и бесшумности работы. При этом им лучше отвести отдельное помещение, называемое топкой, или построить собственную котельную. Также котлам теплого пола потребуется дымоход и целый комплекс оборудования, необходимого для подачи теплоносителя к радиаторам и надежной работы всей системы.

Что касается схем построения нагревателя, то они классифицируются по способу циркуляции в нем жидкости (естественная или принудительная).В первом случае теплоноситель движется к трубам из-за разницы плотности и температуры. Обустройство системы отопления с естественной циркуляцией воды позволяет сэкономить на насосах, но общая длина магистралей ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы следует устанавливать под углом. Некоторые владельцы загородных домов считают этот недостаток — наклонные магистрали выглядят с точки зрения эстетики не лучшим образом.

Подключение системы отопления с принудительной циркуляцией теплоносителя имеет прямо противоположные достоинства и недостатки. Из плюсов следует отметить, что длина магистралей не имеет никаких ограничений, кроме того, сами трубы можно раскладывать так, как вы считаете удобными и красивыми. Также в самой системе будет поддерживаться постоянное и высокое давление жидкости. Но для всего этого необходимо обзавестись комплектом насосов, который помимо своей стоимости потребует для работы электричества.

Еще одна особенность, которую котел отопления относится к классу классификаций, — это способ прокладки подводящих и отводящих труб. По этой характеристике система отопления делится на однотрубную и двухтрубную. В первом случае подающая и отводящая магистраль представлена ​​одной трубой — теплоноситель от котла прогоняется последовательно по всем радиаторам. При этом хозяин дома выиграет по стоимости всей системы, но проиграет по ее функционированию — самое близкое к месту скопления батареи будет излишне горячим, а дальнее, наоборот, холодно.

Важно! Еще одна проблема стандартной однотрубной схемы — невозможность регулирования температуры в радиаторах. Этот недостаток устраняется при установке программного обеспечения системы отопления. Вы можете увидеть его устройство на изображении ниже.

Двухтрубная магистраль подключения к котлу отопления обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулировки мощности каждой отдельной батареи.Но при этом собственнику частного дома придется вложить больше средств и сил на устройство инженерных коммуникаций еще на этапе строительства или ремонта.

В свою очередь двухтрубная схема делится на следующие подвиды:

  • вертикальный с верхней разводкой;
  • вертикальный с нижней разводкой;
  • горизонтальный тупик;
  • горизонтальный проход;
  • горизонтальное излучение.

Процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в рамках проектной организации есть схема установки и расположения котла, котла, расширительного бака, прочего оборудования и магистралей.

Шаг 2. Проект согласован в различных аудиторских организациях, в том числе в региональной газовой службе.

Шаг 3. В дымоходе выделена котельная или помещение.

Шаг 4. После дымохода прокладываются остальные инженерные сети — канализация, разводка, вкладыш и отвод системы отопления, газ и водопровод, вентиляция.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона выполняется отделка негорючими материалами.

Шаг 6. Котел, бойлер и расширительный бак устанавливаются и подключаются.

Цены на отопительный котел

котел

Газовый отопительный котел — Требования к установке

Отопительные котлы, вырабатывающие тепло на газе, сегодня получили широкое распространение.Во многом это связано с доступностью и невысокой ценой на топливо для них. Но в то же время у таких теплогенераторов есть одна серьезная проблема — существует опасность возгорания или даже взрыва при неправильной установке и эксплуатации. Ведь установка газовых отопительных котлов требует учета множества достаточно жестких норм. Без их соблюдения обогреватели не пройдут приемку соответствующих организаций. Собираетесь оборудовать котельную на газе в своем коттедже? Тогда обязательно прочтите этот раздел статьи.Здесь мы собрали основные нормативные требования к установке газовых котлов отопления. Они представлены тремя списками. Первый относится к обогревателям, установленным на кухне или коридоре, второй — к тем приборам, которые расположены в специально отведенном для этого помещении в доме. Последний перечень содержит в себе требования к котельной как отдельному зданию от жилья.

Устанавливать газовый котел отопления на кухне или в коридоре в том случае, если мощность агрегата менее 60 кВт.Требования к его размещению следующие.


Если газовый теплогенератор имеет мощность более 60 кВт, но менее 350, то разместить его на кухне или в коридоре невозможно (а учитывая габариты всего оборудования и производимый шум, это также будет неудобно. ). Есть необходимость устроить топку — отдельное помещение, где будет располагаться котел, котел, коллектор и все остальное. Безусловно, такая котельная для частного дома должна соответствовать совокупности требований.


Совет! Независимо от места установки отопительного котла обязательно оборудовать его датчиком, реагирующим на повышенные концентрации газа в помещении.

Для котлов мощностью 350 кВт требуется наличие отдельной конструкции-котельной. Держа его, обязательно обратите внимание на изоляцию труб с горячей водой, идущей от этого здания к основному дому — так вы снизите теплопотери, сэкономите топливо и деньги.Что касается требований к отдельной котельной на газ для частного дома, то они следующие.

  1. Наличие охладителя отдельного собственного фундамента.
  2. Стены должны быть выполнены из материала с повышенной устойчивостью к горению.
  3. Внутренняя отделка пола, стен и потолка должна быть негорючей.
  4. Наличие окна и окна обязательно.
  5. Ширина двери в котельную не менее 0,8 м.
  6. Электропроводка в котельной должна быть защищена от возгорания и искрения.
  7. Под напольным газовым котлом обязательно наличие подложки высотой от 15 до 25 см. По своей длине и ширине она должна быть по краям агрегата не менее 10 см.
  8. Требования к объему и высоте котельной такие же, как и в предыдущих перечнях.

Дачное отопление — важное условие комфортного проживания в доме.Именно по этой причине о котельной следует позаботиться до окончания облицовочных работ. Сегодня производители предлагают различные генераторы энергии для отопления.

Таким образом, газовое оборудование для котельной в частном строении спроектировано, а также оборудовано в соответствии с самыми строгими требованиями. Основная причина — возможность взрыва.

Второе почетное место занимают котлы на твердом, а также жидком топливе. По сравнению с газовыми приборами они не такие взрывоопасные, однако должны размещаться в отдельном помещении.Важно оборудовать качественную приточно-вытяжную систему вентиляции и предусмотреть специальный канал для вывода дымовых газов.

Простая установка электрокотлов. Они не требуют установки в специальной комнате для отдыха. Но в этом варианте есть особые правила, связанные с безопасным использованием.

Поскольку самые высокие требования в домашнем хозяйстве самые высокие требования, соответственно и поговорим об этом оборудовании соответственно.Остальные типы отопительных установок автоматически подходят под те требования, которые создаются для газовых приборов.

Требования к размещению газового котельного оборудования

Тем, кто желает оборудовать котлы минимальной мощности в жилище, следует знать, что отдельная топка для топки необязательна. Именно по этой причине оборудовано газовое устройство в кухонном пространстве, соответствие требуемым нормам:

  • Площадь помещения должна быть не менее 15 квадратных метров;
  • Поверхность потолка более двух метров;
  • В оконной двери обязательно должно быть окно;
  • Приточно-вытяжная система вентиляции помещения;
  • В поверхности стены над поверхностью пола в нижней части полотна двери должны быть отверстия для забора воздуха, обеспечивающие приток воздуха;
  • Важно оборудовать котел рядом с поверхностью стены из негорючего материала.

Если в помещении нет стеновых поверхностей из негорючих материалов, то при установке котельной в частном строении допускается установка прибора на оштукатуренной стене из натурального массива. Но его обязательно нужно закрыть металлическим экраном, отражающим тепло.

Для установки газа мощностью не менее 30 кВт необходимо отдельное помещение. Требования к его обустройству во многом зависят от размещения.Поговорим о самых востребованных устройствах.

Установка в отдельном помещении

Обустройство котельной в загородном доме, работающем на газе природного происхождения, допустимо как на чердаке, так и на желаемом этаже.

В этом варианте соблюдайте следующие требования:

  • хорошее освещение;
  • отдельно расположен вне улицы;
  • комната должна быть больше 15 кубометров;
  • свободный доступ к агрегату и дополнительному оборудованию;
  • система вытяжной вентиляции;
  • помещения, расположенные рядом с обмоткой, следует отделить от нее стеновой поверхностью с огнестойкими характеристиками.

Вентиляция

Для качественной работы газового отопительного прибора необходим бесперебойный приток воздуха. Этого должно хватить как на поддержание горения, так и на газы.

Для обеспечения хорошего воздухообмена минимальной мощности в ветхом сооружении, как правило, достаточно естественной вентиляции топки для топки. Воздух сюда поступает из щелей в оконных, дверных проемах, а также через другие неплотности.

Если в котельной есть герметичные окна и двери, то без дополнительной вентиляции не обойтись.

Выбор и установка прибора

Тем, кто хочет знать, как обустроить саму котельную, важно знать, что перед установкой установки стоит выбрать комплект желаемого оборудования. Котел подбирается в зависимости от климатических условий и объема помещения для отопления.

Для расчета мощности котла для малогабаритного помещения площадью не более 200 квадратных метров, где поверхность потолка не превышает нескольких метров, а поверхность стены утеплена, а также окна, двери не много усилий. Для этих целей метод следует умножить на мощность установки, как на фото котельная, приходящая на каждые 10 метров квадратной площади. Этот показатель был получен экспериментально для различных климатических территорий России.

Специалисты демонтируют необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, оснастят автоматизированную систему, а также проведут пусконаладочные работы.

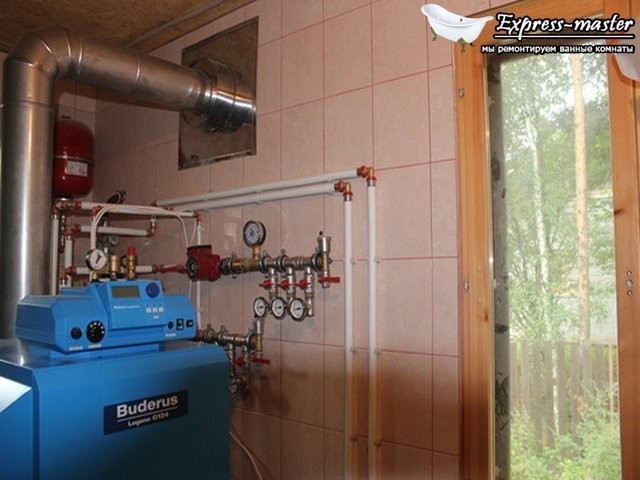

Фото Котельная в частном доме

.

Необходимость устроить систему отопления для частного домостроения встает перед каждым хозяином.Не все знают требования нормативных документов и как пристроить котельную к дому. Правильная установка которого обеспечит безопасное использование любого вида топлива. Популярный вариант — строительство котельной примыкающей к одной стене прямо к дому.

Максимальное количество отопительных приборов в одном помещении — не более двух. Дымоходная и приточно-вытяжная вентиляция Б должны быть укомплектованы характеристиками и параметрами мощности агрегата.

Мнение эксперта

Сергей Юрьевич

Задать вопрос эксперту

Кирпич и бетон — лучшие составляющие для возведения стен.Наружное покрытие сверху покрывает лист металла или может оставаться бетонным. Часто используемый метод — укладка керамогранита на пол. Облицовка стен выполняется минеральной штукатуркой негорючих марок или кафелем. Дверное полотно изготавливается с учетом пожарных требований.

Техническая документация определяет структуру конструкции. При этом в пристроенной котельной возле агрегата следует предусмотреть свободное пространство для наиболее удобного обслуживания котла во время эксплуатации.

Выбор используемой энергии

Очень важно заранее решить, на каком топливе будет работать агрегат. От учета выбора котла во многом зависит, как правильно пристроить и обустроить комнату. В основном используются 4 вида энергоносителей:

  1. С точки зрения экономии выделим природный газ. Его использование имеет еще одно преимущество — идеальные показатели экологической чистоты. Минимальное количество сажи после сгорания значительно снижает вероятность проведения профилактических мероприятий по очистке дымохода и котла.
  2. Использование жидкого топлива не требует разрешения других организаций. Конструктивное исполнение необходимо с учетом свободного входа в бак топливного бака.
  3. Самый дешевый вариант — использование твердой энергии. К минусам можно отнести ручную загрузку топлива и быстрое засорение дымохода.
  4. Электрокотлы работают в нечастотном режиме и практически не нуждаются в чистке. К недостаткам можно отнести высокие затраты на электроэнергию и длительный процесс оформления разрешительной документации при подключении агрегатов мощностью более 12 кВт к трехфазной сети.

Выбрав нужную модель, можно переходить к подготовительным работам.

Особенности помещения для электрокотлов

Самый оптимальный агрегат — электротехнический — не выделяет вредных продуктов сгорания. На этот вид топлива нельзя монтировать вентиляционную систему. К достоинствам следует отнести КПД до 99%, бесшумный и простой монтаж. Электрокотели неприхотливы в обслуживании.

Мнение эксперта

Сергей Юрьевич

Строительство домов, террас, террас и веранд.

Задайте вопрос эксперту

На обогреваемую площадь более 200 кв. м, потребуется агрегат мощностью 20 кВт.

Требования к модификациям твердого топлива

Низкая взрывоопасность не требует значительных требований к пристроенной котельной для сжигания дров, угля и других твердых компонентов. Расстояние между оборудованием и стенами должно быть не менее 10 см. Чтобы предотвратить возгорание от падающих на пол частиц, необходимо перед топкой уложить металлический лист.

Поверхность стен и пола отделена негорючими материалами. Для установки окон была использована универсальная формула, выведенная из практических занятий: на 1 кВт единицы агрегата требуется 8 квадратных метров. см квадрат окна.

Котельные с газовыми отопительными приборами

Использование газового топлива, наиболее популярного среди владельцев частных домов, требует значительных требований.

Полная пристройка газовой котельной к дому в связи с высокой взрывоопасностью энергоносителя.Особенно важно обратить внимание на такие моменты:

  • Нормативные параметры размера комнаты — 15 м. Куб, а площадь от 6 кв. м;
  • наличие проверенной естественной вентиляции;
  • высота потолков должна быть не менее 2,5 м;
  • площадь оконных проемов — от 0,5 м;
  • подключение к канализации для конденсата и аварийного слива;
  • Обязательное условие при установке трубы дымохода — она ​​должна быть выше конька крыши.Для удобства очистки система вентиляции оборудована дополнительными каналами.

Мнение эксперта

Сергей Юрьевич

Строительство домов, террас, террас и веранд.

Задайте вопрос эксперту

Для удобства необходимо предоставить бесплатный доступ к агрегату.

Подготовительный этап

Еще на стадии разработки проекта важно уточнить условия нормативных актов, по которым будет построен объект.К основным рекомендациям этих документов относятся:

  • планирование искусственного отопления помещений. Тепла, выделяемого агрегатом, недостаточно для поддержания необходимой температуры;
  • применение оборудования поможет учесть указания производителя по устройству технологических отверстий и месту установки агрегата;
  • Запрещается планируемая пристройка котельной к деревянному дому в местах с наличием оконных и дверных проемов.Можно только использовать полностью глухую поверхность или закрыть все отверстия в местах прилегающей к стене дома котельной;
  • размеры конструкции для газового оборудования представлены выше, а для вариантов с другими видами топлива эти параметры по высоте — 2,5 м, площади — 4 кв. м, объем — 15 куб. м;
  • рекомендуется не придерживаться минимальных значений, а выдерживать размеры, установленные для газовых котлов.

Вытяжка должна перекачивать как минимум в 3 раза больший объем воздуха за час по сравнению с суммой количества воздуха, потребляемого при горении, и самого помещения.

Технические условия строительства пристройки к деревянным постройкам

Для объектов данного типа существует строгая последовательность различных этапов, которые необходимо соблюдать в обязательном порядке:

  1. Начало производственного процесса — возведение Фонд. Обязательное условие качественного нулевого цикла — дать возможность выделиться и осесть монолитную конструкцию. На его надежность потребуется год. Это правило особенно важно в случае соседства с деревянным предметом, подверженным легкому возгоранию.
  2. Обратите внимание на особенности рельефа прилегающей территории. Это поможет выбрать один из вариантов фундамента с учетом стока дренажных вод и возможных осадков, обусловленных структурой почвы.
  3. Помимо бетонных и кирпичных стен популярны и. Такой материал проще всего соединить с массивом дерева, а планки идеально выполняют скрепляющие функции. Легко убивается настенным покрытием.
  4. Последний пояс — конструкция крыши.В нем аккуратно проделана дырочка для крепления дымохода.

Начало монтажных работ

В первую очередь следует смонтировать цепь заземления, что требуется по правилам нормативной документации. Самый популярный и простой способ — использование 4-х металлических труб. Они равномерно расположены по всему периметру конструкции. Для соединения между собой трубы связывают уголком с последующей сваркой. Подведение итогов дома выполняется стержнями диаметром 12 миллиметров.

Запрещается соединять несущие стены конструкции с уже имеющимися.Пристройка к дому выполняется отдельными самостоятельными элементами дизайна. В процессе строительства вводится втулка, если в качестве топлива планируется использование газа. Любая заглушка размером 100х100 мм крепится в стене керамзитобетоном.

Предназначен для опорожнения системы при профилактических и ремонтных работах. На поверхности пола делается яма (яма) глубиной до 0,5 метра.

Для обеспечения притока свежего воздуха через вытяжной вентилятор выполняется отверстие соответствующих размеров.При естественной подаче воздуха с улицы параметры площади окон должны соответствовать следующим требованиям — на 1 кВт мощности не менее 8 квадратных метров. см, а при нанесении из соседних комнат — 30 кв. Смотрите на единицу мощности. Запрет на установку принудительной вентиляции действует в газовых котлах, которые обязательно утеплены.

Сегодня практически во всех типах частных домов используются разные виды отопления, предполагающие размещение специальных котлов. Это накладывает некоторые ограничения на помещения, в которых они монтируются.

Соблюдение определенных стандартов позволяет значительно повысить безопасность всей системы и несколько продлить срок ее службы. Чтобы подробно узнать все требования, можно перейти на сайт профильной организации, где все расписано вполне понятно.

Общие требования

Установка котлов часто предполагает размещение их в отдельных помещениях, за исключением небольших газовых котлов, которые можно монтировать прямо на кухне.Существует несколько основных правил, которым должны соответствовать практически любые типы помещений, предназначенных для таких целей:

  1. Для одного помещения не допускается применять более 2-х котлов.
  2. Все элементы конструкции котла, такие как дымоход, вентиляция, должны соответствовать его мощности и техническим параметрам его системы.
  3. Стены котельной выполнены из прочных материалов, например, из бетона или кирпича. При этом пол в помещении должен быть не аптечным и залитым бетоном.Иногда для защиты его накрывают металлическими листами. В этом случае всю поверхность необходимо отделать негорючими материалами, например плиткой.

Требования к котельным с твердотопливными котлами

При обустройстве таких построек следует учитывать несколько рекомендаций:

  • Котел расположен таким образом, чтобы у человека был свободный доступ к нему. При этом минимальное расстояние от стены до этого механизма должно быть больше 10 см.
  • Площадь окна рассчитывается в зависимости от мощности котла. Таким образом, 1 кВт — это примерно 8 кв. См проема.
  • На полу рядом с местом расположения горючего должен быть размещен металлический лист.

Еще есть несколько основных требований к газовым котлам:

  1. Перекрытия в котельной должны быть высотой более 2,5 м, площадью не менее 6 м2.
  2. Наличие окна обязательно и его площадь должна быть больше 0.5 кв.м.
  3. Котел при этом расположен таким образом, что к нему можно получить доступ со всех сторон.

Есть и другие критерии, которые зависят не только от типа котла, но и от самого помещения. Поэтому следует очень внимательно ознакомиться с этими показателями, и только потом приступать к обустройству котельной.

Принципы работы в частном доме можно узнать из этого видео:

Если в доме нет централизованного отопления, то для обогрева помещения применяют котлы.Для размещения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления, кроме котла, используются и другие элементы. При обустройстве помещения под котельную собственник постройки должен придерживаться всех норм и требований. В этом случае затраты на обслуживание оборудования будут сведены к минимуму, а в помещениях будет теплая атмосфера.

Компоненты системы отопления для частного дома

Существуют следующие различных схем отопления .Каждый собственник подбирает наиболее подходящую для своей постройки. При выборе отталкивайтесь от вида топлива. Наряду с ним учитывается и мощность системы. Если постройка отличается большой площадью, то котельная, оснащенная коллектором и гидрогидравликой, чаще всего располагается в специальном помещении. Если конструкция небольшая, вполне хватит для установки расширительного бачка. Такая схема для рассматриваемого случая — наиболее подходящий вариант. Далее мы представляем полный перечень оборудования, необходимого для создания котельной в частном доме, а также объясняем принцип работы, чтобы понять, какая котельная будет оптимальной в тех или иных условиях.

Котельная, подходящая для отопления частного дома, состоит из следующих элементов:

Устройство помещения для отопления котлов

Каждый вид отопительного оборудования имеет свои особенности эксплуатации . Поэтому оборудование комнаты в зависимости от выбранных настроек будет разным. Фото позволяют увидеть, каким должно быть помещение под котельную, оборудование в котором работает на разных видах топлива. Об основных особенностях помещения мы расскажем дальше.

Требования и нормы

Если вы решили оборудовать котельную в частном доме для эффективного обогрева помещений, то, посмотрев фото на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности При проведении работ по ее обустройству.

Устройство внешней котельной в частном доме

Во избежание проблем в процессе эксплуатации котельной все работы следует проводить с соблюдением определенных правил и требований .

Требования

В некоторых домах кухня — Отдельная комната , где можно разместить оборудование котельной. В таких случаях к обустройству этого помещения предъявляются следующие требования:

  • высота потолков в помещении должна быть не менее 2,5 м. Минимальный объем помещения должен составлять 15 кубометров. На каждый установленный в помещении киловатт мощности должно приходиться 0,2 м куб.
  • Обязательным условием является наличие на кухне вентиляции в рабочем состоянии.За час он должен обеспечить трехкратный оборот воздуха (приток, компенсация выхлопа и сгорания кислорода).

При выполнении расчета мощности системы вентиляции на кухне используется следующая формула:

M = (S x H x 12) + 30%, где:

M — мощность вытяжки;

H — высота потолков;

S — котельная;

12 — величина смены воздуха в час, 30% — это минимальная мощность котельной для эффективной очистки воздуха.

Из помещения должен быть выпущен вентиляционный ход . Он должен доходить до высоты дымохода. Только в этом случае будет обеспечен трехкратный оборот воздуха. Декоративная решетка должна быть закрыта выходом из комнаты. От потолка он должен располагаться на расстоянии 30 см.

Обязательным требованием для котельной в частном доме является наличие на кухне окна, через которое будет обеспечиваться аварийная вентиляция.

Настенные газовые установки в котельных устанавливаются на поверхностях, отделанных материалами, не поддерживающими горение.Как выполнить монтажные работы, вы сможете узнать, увидев фото из инструкций, которые есть на специализированных интернет-ресурсах. Если в помещении, которое ставится под котельную, таких условий нет, то в этом случае монтаж следует проводить по оштукатуренным плоскостям. При этом между стеной и блоком отопления должно выдерживать расстояние 10 см.

Для утепления трудноиспользуемых стен частного дома применяется металлический экран.Это список асбеста, на который уложен стальной лист. При этом экран размещают так, чтобы он выходил за корпус устройства по бокам на 10 см, а сверху и снизу — на 70 см. Готовый вариант наглядно демонстрирует фото котельных в частном доме.

Заявка на обвязку котла

После установки оборудования котельной в подвале и получения полноценной системы отопления, котел должен быть выполнен.Следует предусмотреть, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже пола. Это крайне важно в тех случаях, когда выполняется система систем с естественной циркуляцией. Далее можно перейти к основной сцене .



Принцип автоматики и расположение оборудования. Котельная на твердом топливе Требования Проект котельной на твердом топливе

Планировочные и технико-экономические показатели котельных

Генеральные схемы котлов.№ Из-за взрывоопасности котлов, возможности возгорания и по санитарно-гигиеническим требованиям котельные установки в большинстве случаев размещают в отдельных зданиях. Строить и устанавливать котельные в жилых и общественных зданиях, где возможно скопление людей, запрещено.

Котлы включают в себя ряд таких помещений и сооружений, как: котельная, в которой установлены котлы, принадлежности для вспомогательного оборудования, служебные и бытовые помещения, ГРУ, объекты электроснабжения, средства экономии топлива и системы откачки шлакозоля, батареи горячей воды, бункер мокрого хранения Соли и прочее.Часть строений находится внутри здания котельной, другие — на территории котельной. На генплане изображено взаимное расположение здания котельной и других построек.

Рис.75. генеральные планы Котельные:

а — на жидком топливе; б — на твердом топливе

На рисунке 75 показаны генеральные проектировщики котельных, работающих на мазуте и угле. Экономия мазута представлена ​​приемной железнодорожной эстакадой, двумя резервуарами мазута и мазутонасвалом.Эта часть области нарисована, чтобы предотвратить растекание мазута.

Рядом с котельной находится продувочный колодец 2, резервуар мокрого хранения соли 3, две батареи горячей воды 4 и дымовая труба 8.

Уголь на склад доставляется по железной дороге и хранится штабелями. Подача угля в котельную осуществляется подъемником, который полностью успевает под навесом 10. Шлак хранится до следующего вывоза самосвалом в бункере 9.

Размещение котлов и принадлежностей. Котлы I. Вспомогательное оборудование Расположено в котельной таким образом, чтобы их обслуживание было безопасным и удобным, а устройство связи характеризовало оптимальные затраты на их конструкцию и минимальные тепловые и гидравлические потери при эксплуатации.

В котельной котлы, как правило, устанавливают фасадом обслуживания в одну линию и обращены к окнам котельной. При однорядной планировке передняя часть котлов имеет хорошее естественное освещение и удобный обзор котлов.Упрощена эвакуация обслуживающего персонала при авариях и пожарах через двери, расположенные в передней части передней части котла.

Для уменьшения протяженности газо-воздушных трактов перед котлами устанавливают нагнетательные вентиляторы, а за котлами — экономайзеры, коптильни и шореры. Топливные ресурсы, перекачка шлакозоля, водоочистные сооружения, энергосистемы и другие системы обычно являются общими для всей котельной.

Основная часть вспомогательного оборудования располагается, как правило, справа или слева от котлов на полу котельной.Деаэраторы; А часто и сетевые водонагреватели устанавливают на участках, расположенных на отметке до 5 — 7 м.

Нормы проезда и расстояние. Для обеспечения удобного и безопасного обслуживания котлов и комплектующие, согласно требованиям Ростехнадзора, устанавливаются на определенном расстоянии друг от друга, а также до стен и перекрытий. Например, минимальные расстояния от оборудования до стен

и перекрытия, а также проходы между оборудованием должны быть:

— расстояния от передней части котлов или выступающих частей топки до противоположной стены котельной…… 2-3 м;

— расстояние от выступающих частей горелочных устройств до стены котельной …. 1 м;

— Ширина свободного прохода по передней части котлов ………. 1,5 м;

— проход между котлами при необходимости их бокового обслуживания ….. 1,5-2 м;

— То же, но при отсутствии обслуживания, а также другие проходы между оборудованием и стенами ……. 0,7-1 м;

— расстояние от площадки обслуживания до перекрытия……… 2м;

— расстояние от верхнего элемента котла до перекрытия при отсутствии обслуживания ….. 0,7 м.

К устройству площадок для обслуживания котлов и вспомогательного оборудования и подключения их лестниц предъявляются определенные требования.

Детские площадки и лестницы выполняются из листов или элементов с невысокой поверхностью и разделяются перилами. Ширина свободного прохода площадок и лестниц устраивается не менее 0,6-0,8 м, а высота перил — не менее 0.9 мес. Высота ступеней должна быть не более 200 мм, а их ширина — не менее 80 мм. При высоте лестницы более 1,5 м угол наклона к горизонтали не должен превышать 50 °. Имеется сплошная обшивка перил снизу на высоту не менее 100 мм.

Здания и котельные. В современных котлах чаще всего используются постройки каркасного типа, с пролетами одного направления, одинаковой ширины и высоты. Для изготовления зданий, унифицированных железобетонных и металлических конструкций, которые используются в промышленном и специальном строительстве.Например, конструкции зданий принимаются равными 6, 9, 12, 18, 24 или 30 м, а шаг колонн — 6 или 12 м. Высота помещений (этажей) и разбивка оконных проемов учитывается с учетом используемых панелей и крупных блоков.

Рис.76. Производственно-отопительная котельная с котлами ДЦВР- 4-13:

1 — вентиляторы выдувные; 2 — паровые котлы; 3 — Сетевые насосы; 4 — Насосы Supreme; 5 — питательные насосы; 6 — фильтры; 7 — резервуар мокрого хранения; 8 — продувочный колодец; 9 — продувочный сепаратор; 10 — водонагреватели; 11 — Деаэратор; 12 — водяные экономайзеры; 13 — курильщики; 14 — дымовая труба.

Котельные обычно делают одноэтажными и без мансардных этажей. Помимо помещения в котельной, предусмотрены помещения под цех, лабораторию шимберри и лабораторию электрораспределения. Согласно требованиям производственной санитарии в котельных устраиваются гардеробные с умывальниками, душевые, туалеты, приемная, начальник котельной и другие службы, бытовые помещения располагаются в торце здания или в отдельной пристройке в нескольких этажи.В отдельных случаях котлы могут включать помещения (пристройки) для гидроразрыва пласта, трансформаторные подстанции, а иногда и для хранения запасов топлива.

Здания (помещения) и сооружения котельных в зависимости от степени взрывоопасности и пожарной опасности делятся на разные категории продукции и для каждой из них устанавливается степень огнестойкости. Например, котельные относятся к категории производства G и должны иметь степень огнестойкости II, а объекты СЗП — к категории А со степенью огнестойкости II.

При проектировании и строительстве здания котельной учитывается возможность его расширения, поэтому одна из торцевых стен котельной остается свободной. Для переноски и транспортировки оборудования в стенах котельной предусмотрены монтажные проемы. С этой же целью используются дверные и оконные проемы.

Для эвакуации персонала при пожарах и авариях котельная должна иметь две открывающиеся двери. Один вывод предусмотрен в котлах малой мощности с площадью пола не более 200 м 2 при длине передней части котлов не более 12 м.Двери из других помещений необходимо открывать в сторону котельной.

Пол котельной перед фасадом котлов не ниже уровня прилегающей территории. Укладка пола ухудшает санитарно-гигиенические условия и затрудняет выход при авариях.

Для поддержания температуры воздуха, удаления вредных газов, пыли и влаги котельные оборудуют системой вентиляции, а при необходимости и отопления. Например, производственные помещения оборудованы воздушным отоплением, а вспомогательные — системами местного отопления.Котельные с постоянным обслуживающим персоналом оборудованы естественной вытяжкой с учетом подачи воздуха в газонапорный тракт котла. При необходимости применяют принудительную вытяжную вентиляцию, в том числе приточно-вытяжную. В помещениях масутонасса осуществляется десятикратный воздухообмен продолжительностью 1 час с использованием двух приточных и двух вытяжных вентиляционных устройств мощностью 100% каждое.

Важным для правильного обслуживания оборудования является хорошее освещение рабочих мест: указатели уровня, измерительные приборы, тепловые экраны, пульты управления.фронтальные котлы и т. д. Поэтому котлы имеют достаточную освещенность при естественном и искусственном освещении. Кроме того, в местах установки средств измерений применяется местное освещение со степенью освещенности не менее 50 ЖК. Также предусмотрено аварийное освещение.

Электроснабжение Электроприборы для электроснабжения относятся к 1-й и 2-й категории (включая категорию котельной).

23.2. Технико-экономические показатели котельных

Основные технико-экономические показатели котельных:

— установленная тепловая продукция котельной, гкал / час;

— годовая выработка и отпуск тепла потребителям, тыс. Гкал;

— годовые затраты природного и условного топлива, воды и электроэнергии;

— численность персонала, чел .;

— Общая сметная стоимость строительства котельной (капитальные затраты), тыс. Руб .;

— годовые операционные затраты, тыс. Руб. / Год;

— стоимость 1 гкал отпущенного тепла, руб / Гкал;

— строительный объем основного корпуса котельной, м 3 и др. .

Наиболее важными показателями являются капитальные затраты и годовые эксплуатационные расходы.

Капитальные затраты на котельную. Сметная стоимость котельной определяется ее теплоэнергетическим и техническим оснащением и зависит от типа, количества, производительности котлов и вида топлива, от типа и количества вспомогательного оборудования, от конструкции строительной части. и местные условия.

Капзатраты складываются из стоимости оборудования с установкой до стоимости строительных работ На страницу:

К = к о + к стр.

Доля стоимости оборудования с установкой 45-60%.Больше всего стоят котельные, работающие на твердом топливе. При этом стоимость монтажных работ составляет 30-40% от стоимости оборудования.

Стоимость строительных работ достигает 40-60% от общих капитальных затрат. При этом наименьшие затраты имеют котельные с водогрейными котлами, работающими на газообразном топливе.

Для сравнения стоимости котлов используется понятие удельной капитализации, т. Е. Capzatt на 1 МВт (1 Гкал / час) установленной мощности в тысячах рублей / МВт (тысячах рублей / гкал / час).Самые большие специфические Cabzrath имеют котельные с паровыми котлами на углу, самые маленькие — водогрейные со стальными котлами. С увеличением тепловой мощности удельные котировки уменьшаются. Например, в ценах 1985 года удельные коэффициенты котельных с паровыми котлами на углу составляют: мощностью 10 МВт — 40 тыс. Руб., Мощностью 40 МВт — 25 тыс. Руб. Наименьшие затраты у котлов, работающих на газе, а самые большие — на угловой.

Годовые операционные расходы Определены на годовой период эксплуатации и включают затраты на топливо, электроэнергию, воду, заработную плату, демпфирующее оборудование, на текущий ремонт и общевременные затраты в размере тыс. Руб. В год:

С года = s t + с e + c + с zp + s am + с tr + s

Расходы на топливо находятся в формуле:

С t = c t в год

Цена топлива c Т. Принимается по действующим прейскурантам отпускных цен с учетом транспортировки его в котельную. Годовой расход топлива В ГОДУ находится на тепле Q вя года :

В год = q вя год / q n r η

, где η — Котел средний CPD. Q n r — тепловое сжигание топлива

К этому расходу добавлен расход топлива на фрезерные котлы и потери топлива на складах.

Затраты на топливо составляют 50-70% и более от суммы годовых затрат на работу котельной.

Затраты на электроэнергию. С установленным электрокотлом R Затраты на электроэнергию свыше 100 кВА включают сумму начислений за потребленную электроэнергию E. ЭВЧ / год и плату за установленную электрическую котельную:

С u = c uh e + c r r,

где c E. — цена 1 кВтч, руб .; c Р. — Цена 1 кВА установленной мощности, руб / кВА.

Установленную электрическую мощность котельной можно приблизительно найти при известной тепловой мощности котельной Q устье Из следующего соотношения: Р / q устье = 10-30 кВ / Гкал / ч. Следует отметить, что коэффициент использования установленной мощности составляет 0,5-0,7.

Затраты на электроэнергию составляют примерно 10-12% годовых общих затрат времени.

Стоимость воды прямо пропорциональна расходу воды и стоимости 1 кубометра воды.

Расходы на заработную плату Учитывать прямые ежемесячные выплаты производственному персоналу с учетом заслуги, премий, отпусков, социального страхования, за выполнение и перевыполнение плановых показателей. В соответствии с ориентировочными расчетами годовой фонд оплаты труда принимается равным 1650 — 1800 руб. / Чел. В год. Количество персонала зависит от типа установленного оборудования, его производительности, вида топлива, степени механизации и автоматизации технологических процессов и установленного штатного расписания.Для определения численности персонала котельной используется штатный коэффициент — количество человек на единицу установленной тепловой мощности котельной. Например, для котлов на твердом топливе мощностью от 5 до 15 МВт штатный коэффициент принимается равным 4 чел / МВт, а при мощности от 15 до 30 МВт — 2,6 чел / МВт.

Амортизационные отчисления — Это деньги, предназначенные для проведения текущего, капитального ремонта и замены физически изношенного или морально устаревшего оборудования. Амортизационные отчисления формируются как сумма отчислений от Cabzratt по оборудованию и стоимости строительных работ:

С АМ = а п к п / 100 + и около / 100,

Где и p = 3%, и Обь. = 5,5 — 9% — нормативные коэффициенты отчислений соответственно на стоимость строительной части и оборудования в зависимости от типа оборудования, вида топлива и количества часов использования оборудования в год.

Большая часть амортизационных отчислений расходуется на выполнение капитального ремонта.

Текущие ремонты , связанные с очисткой оборудования, заменой дефектных деталей, ревизиями и настройкой оборудования и выполняются в составе амортизационных отчислений:

С tr = a tr s am

где а ТР = 0.2-0.3 Доля отчислений на текущий ремонт.

Общие расходы включают затраты на эксплуатационные материалы (масло, химикаты, прокладочные материалы и т. Д.), На удаление шлака и выгрузку топлива, на содержание аппарата защиты и управления, налоги, сборы и другие обязательные отчисления. Их доля составляет , а обыкновенная = 0,3-0,45 от суммы затрат на заработную плату, амортизационные отчисления и текущий ремонт:

С общим = итогом (с zp + s am + s tr)

Стоимость отпущенного тепла:

c = с года / кв ОТП руб / Гкал,

где q de — годовое количество отпущенного тепла, Гкал / год.

При отсутствии централизованного отопления котлы берут на себя отопление жилья. Для размещения такого оборудования необходимо подготовить отдельное помещение, соответствующее требованиям и нормам безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы проектирования, можно будет самостоятельно спланировать помещение. Типовая схема котельной частного дома разрабатывается с учетом конкретного типа котла и перечня дополнительного оборудования системы отопления.

Поможем разобраться в вопросе, опишем особенности различных котельных, обозначим требования и правила их обустройства. Тематические видеоролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от того, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

  • встроенные;
  • ,
  • отдельно стоит;
  • добавлено.

Размер помещения под котельную выбирается исходя из вида топлива,.

Когда обустройство спец затруднительно, есть еще один вариант — мини-котельная.

Помещается в собранный по принципу металлоконструкции контейнер, который можно разместить во дворе дома. Остается только подключить к коммуникациям мини-котельную.

Галерея изображений

Основные параметры котлов:

Давление первичного пара на котел 255 кгс / см 2

Температура первичной пары 245 0 с

Нормальная температура воды 260 0 C

Производительность на вторичной паре 830 т / час

Давление вторичной пары на входе 39.5 кгс / см 2

Температура вторичной пары на входе 320 0 с

Давление вторичного пара на выходе 37 кгс / см 2

Температура вторичного пара на выходе 545 0 с

Температура горячего воздуха 350 0 C

Температура уходящих газов 142 0 С

Каждый котел имеет следующие аксессуары:

Мельница острая барабанная типа W-50A — 3 шт .;

Ленточный питатель сырого угля Б = 500 мм — 3 шт.;

Вентилятор мельничный типа ВМ100 / 1200, Q = 113000 м 3 / ч, H = 1100 мм.т.ст .;

Дутьевой вентилятор ВГД-20 — 2 шт., Q = 183000 м 3 / ч, H = 252 мм.В.С.;

Даймосы осевого типа ДОД-31,5 — 2 шт., Q = 1080000 м 3 / час, H = 380 мм.В.С .;

Рекуперативный воздухонагреватель: Котлы №1-3 — типа РВВ-68; Котлы № 4-6 типа РВВ-68М; Котлы № 7, 8 типов РВП;

Циклон пылеулавливающий Niogas Ø 3250 мм — 3 шт .;

Пылеуловитель ТКЗ-ВТИ Ø 4750 мм — 3 шт.;

Приточный вентилятор ВДН — 24х2 — II, Q = 560000 м 3 / ч, H = 270 мм. — 2 шт .;

Питатели типа АПП и УЛПП — 12-24 шт / котел.

Загрузочные группы подключены к 4-м железобетонным дымовым трубам:

Котельная №№ 1, 2 до дымовой трубы №1 высота 180м, диаметр устья 6,3м

Котельная №№ 3, 4 до дымохода №2 высота 250м, диаметр устья 7,2м

Котельные ст.5, 6 до дымохода №3 высотой 250м, диаметр устья 7,2м

Котлы станции №7, 8 до дымовой трубы №2 высотой 250м, диаметр устья 9,6м

2.2.2. Горелки.

Горелка — устройство для образования смесей твердого, газообразного или жидкого топлива с воздухом или кислородом и подачи их к месту сжигания.

В котле ПП-830 (950) / 255ж установлены горелки вихревые пылевые и комбинированные газовые:

1) Вихревой пылеугольный бак (Таганрогская котельная).

1 — Улитка первичного воздуха.

2 — Улитка вторичного воздуха.

3 — Сопло сливное.

Все вихревые горелки дают короткий, широкий и несовместимый факел.

2) Горелка газогазовая комбинированная ТКЗ:

1 — форсунка.

2 — газораспределительный коллектор.

3 — секция ножевого блока.

4 — Диск Шибера (при смещении влево / вправо расхода воздуха при сохранении степени воздушного потока).

Wink ≈ 80 м / с, w в ≈ 40 м / с, p r = 300 ÷ 1000 кг / м 2, в r = 1 ÷ 6 т / ч.

2.2.3. Решающие установки

Для очистки дымовых газов от летучей золы установлено следующее оборудование:

На энергоблоках №1-4 — 4 односекционных электорфильтра на ашлерах типа УГ2-1 × 53 и 8 ин-4200 с трубами Вентури конструкции Уральского филиала ОрГРЭС;

На энергоблоках №№ 5-6 — 4 четырехкатанных электростатических потока типа ЭГА-И-30-12-6-4;

На энергоблоке № 7-4 четырехполевого электрофильтра типа ЭГБМ-И-25-12-6-4;

На энергоблоке No.8 — 4 четырехвалкового электрофильтра типа ЭГА-И-30-12-6-4.

2.2.4 Летняя система

На НПГРЭС применена гидросистема улавливания золошлаков. Золошлаковая пульпа подается в заградительные насосы по отдельным самотановым каналам:

К базовому насосу №1 от котлов №№ 1, 2;

К базовому насосу № 2 от котлов №№ 3, 4, 5, 6;

К базовому насосу № 3 от котлов №№ 7, 8;

в насосе Baver No.1 установлено следующее оборудование:

2 баржированных насоса типа 12г-8т, q = 1320 м 3 / час, n = 50 м.д. ст .;

2 Дренажные насосы типа AR-100, Q = 54 м 3 / ч, H = 20 м дюйм. Арт.

Подача золошлаковой пульпы на гидратор производится по двум трубопроводам D = 350 мм.

В базовом насосе № 2 установлено следующее оборудование:

1 Насос Бахерто типа 12гр-8т, Q = 1320 м 3 / час, H = 50 м В.ул .;

2 Дренажные насосы типа АР-100М, Q = 97 м 3 / ч, H = 30 м дюйм. Арт.

Подача золотосодержащей пульпы на золоточецителе производилась по трем трубопроводам D = 350 мм.

На насосе Baherto № 3 установлено следующее оборудование:

3 базовых насоса БГТ-1250/71;

2 Сливные насосы типа АР-100М.

Подача золошлаковой пульпы на виселицу производится по двум трубопроводам D = 350 мм. Все заглушенные насосы устанавливаются на один водяной эжектор с производительностью q = 80 м 3 / час, выход шлака с одного котла — 3.75 тонн / час.

Расчетное количество золы, уловленной в позолоченных установках энергоблоков:

Энергоблоки №№ 1-4 — 21 тонна в час;

Энергоблоки №№ 5-8 — 21,5 тн / час.

Расчетное количество смазочной пульпы от баржевой откачки:

Насос Бахерто №1 — 1330 т / ч;

Подкачивающий насос №2 — 2700 тн / час;

Насос Бахерто № 3 — 1345 т / час.

Золоточетилойл расположен в пойме реки Аксай и состоит из трех участков общей площадью 179 га, вместимостью 29.84 млн м 3.

В настоящее время в документе представлен участок №1, рассчитанный на увеличение плотины до отметки 31 м с увеличением пропускной способности на 5 млн м3. Участок Золотеликовилюля №2 проработан, поверхность обсыпана глиной и заделана. с песком. Участок Ковеля № 3 Золотелко разработан и находится в процессе рекультивации. Отработанная пульпа вывозится грузовым железнодорожным транспортом.

Установлено золоотбойник:

3 насоса осветленной воды, Q = 3240 м 3 / ч, H = 32 м в.ул .;

2 промывных насоса типа 200д-60, Q = 600 м 3 / ч, H = 82 м дюйм. Ст .;

4 насоса поливной воды типа 650D-90A, Q = 600 м 3 / ч, H = 35 м. Ст.

Котельные на твердом топливе применяются как постоянный или резервный источник тепла, для снабжения горячей водой частных домов или небольших хозяйственных построек.

Преимущества и недостатки котельной на твердом топливе

1.Достоинства агрегатов:

  • Основным преимуществом является автономный тип систем. На базе твердотопливной котельной, независимо от коммунальных систем, предусмотрены индивидуальные системы горячего водоснабжения и отопления жилья;
  • организация отопления с естественным типом циркуляции теплоносителя не требует дополнительного подключения электроприборов;

    автономность
  • — идеальное решение задачи по обеспечению удаленности от центральных зданий;
  • для территорий с нестабильным электроснабжением, дизельным топливом или газом, твердотопливные настройки являются вспомогательным источником теплоснабжения;
  • при современной нестабильности решающим фактором при использовании твердотопливного отопления является экономический фактор;
  • оптимальное отопительное решение для районов, где основным топливом являются дрова, уголь;
  • экономически целесообразное решение отопительной твердотопливной установки на предприятиях деревообрабатывающей промышленности.Брикеты из прессованной стружки и пиломатериалов стоят копейки, уменьшая отходы от вывоза мусора и его утилизации.

2. Недостатки твердотопливных установок:

  • Самым главным недостатком твердотопливной системы является невозможность полной автоматизации процесса. При создании теоретически идеальных условий работа котла на угле не превышает 3 суток, а на дровах только сутки. На самом деле времени намного меньше. Использование твердого топлива не дает полного комфорта для проживания, так как дает установку на жидком и газообразном топливе;
  • использование угля определяет размещение титана в отдельном помещении, установку дымохода, выбор места для хранения угля;
  • сезонные черновые работы по отбору и дроблению угля с учетом его складирования.

3. Альтернативное топливо для твердотопливных агрегатов:

    Современное производство
  • начало выпуск альтернативного топлива взамен угля или дров. Установки для отопительных работ на специальных гранулах древесных пеллет;
  • Основное преимущество таких котельных: КПД, низкий уровень выхлопных газов, гигиеничность, высокая тепловая калорийность;
  • возможность автоматизации подачи топлива в котел;
  • Отсутствие системы отопления — энергозатратность.Котельная выпадает из разряда автономных.

Твердотопливная котельная

При строительстве важен дизайн котельной, как и кладка печи. Избежать финансовых потерь, которых следует избегать, получить гарантию безопасного использования можно только при обращении в проект к профессиональному подрядчику.

1. Перечень требований заказчика к проектно-строительной организации:

  • обязательное наличие у исполнителя всех сопроводительных документов: разрешительные мероприятия, подтверждающие уровень квалификации, гарантирующий профиль;
  • привлечение заказчика к составлению технического задания, содержащего проект и список пожеланий по установке;
  • совместная разработка и согласование технических изменений устройства твердотопливной котельной в частном строении;
  • составление и утверждение сметы на проектирование, уточнение увеличения стоимости монтажных работ;
  • попадает в руки готовый проект с чертежами, ТУ, с расчетом тепловых нагрузок на отопление и горячее водоснабжение.

2. Обязательные функции подрядчика:

  • организация подрядчика обязана согласовать и зарегистрировать проект в соответствующих государственных органах;
  • обеспечивает подбор котельной со специальным оборудованием;
  • изготовление твердотопливной котельной с последующим вводом в эксплуатацию;
  • Передать установку Заказчику «Под ключ»: произвести контрольный пуск котельной в присутствии компетентных лиц;
  • предоставит заказчику наиболее приемлемый вариант реализации проекта.

Котел твердотопливный, схема:

Предлагаемый видео сюжет ведет профессионал с отличным опытом Составление схем и монтаж твердотопливных котлов. Наглядная информация для начинающих мастеров, для самоделок. Сюжет насыщен полезной нагрузкой и не содержит рекламной направленности:

Требования к твердотопливным котлам

1. Обязательные требования к установке при топке дровами, углем, пеллетами:

  • руководствуясь необходимыми требованиями Нормы и правила устройства помещения котельной, топлива, топки.Правила составлены на основании опыта тушения пожаров и ликвидации заливов водопровода;

  • Монтаж твердотопливных котлов производим в отдельном техническом помещении. Заранее возводить сооружение такого помещения при строительстве жилого, частного дома, так как требования к котельной оказывают влияние на конструкцию системы отопления при строительстве;
  • Помещение под котельную необходимо сделать с отдельным выходом.Он не должен быть предназначен для жилья;
  • мощность котла принята равной показателю 0,15 + 0,2 м3 на 1000 Вт. Максимальное значение не должно превышать 7 м3;
  • необходимо обеспечить естественное освещение. Окно выбирается из условий 0,03 м2 на 1 м3 топки. При невозможности установки окна проводится электрическое освещение;
  • пристройка для котельной размещается на одной из глухих стен здания, не имеющей примыкания к стене жилища.Выдерживать горизонтальное и вертикальное расстояние от окон окон или дверей не менее 100 см;
  • Котельная из других помещений с перекрытиями из негосударственного материала тушить. Предел огнестойкости принимается не менее 0,75 часа. Оптимальный материал для стен котельной — огнеупорный кирпич, облицовка керамической плиткой. Экономный вариант — нанести на стену 2 слоя штукатурки из минерального состава;
  • Обустройство помещения под котельную в подвале или цокольном этаже с открывающейся дверью наружу.Дверь без выпаса не закрывается во время обогрева на замке;
  • ширина проема должна выдерживать не менее 0,8 м. Закройте металл изнутри поверхности или сразу установите металлическую калитку;

  • от котельной в жилом помещении, направление открывания дверцы внутри топки. Дверь автоматически заводит пружину;
  • высота настила не менее 2500 см;
  • недопустимо устраивать чердачное помещение над котельной;
  • выдерживают минимальное расстояние от стены до передней части твердотопливного котла не менее 2000 см;
  • вокруг котла — это свободное пространство по всему периметру Титана.Должен быть свободный доступ для чистки и закладки топлива;
  • монтаж промышленных агрегатов осуществляется в соответствии с инструкциями в сервисном портале;
  • отходы отопления: раскаленная зола, шлак — укладываются в специальную металлическую емкость, заливают водой и кладут на место для отходов;
  • при сжигании котла использует воздух из помещения. Следите за его составом, не допускайте утечки горючих, легковоспламеняющихся веществ.

2. Требования к установке вентиляции в топке:

  • для процесса горения в котельную должен постоянно поступать свежий воздух.Поддерживающая и вытяжная вентиляция. Это может быть естественная приточно-вытяжная система;
  • схема вентиляции разработана с участием профессиональных мастеров;
  • для самостоятельных расчетов вентиляции приняты такие значения:

Сечение приточно-вытяжного вентиляционного канала принимается больше дымового сечения дымохода.

Запрещается притормаживать, заслонять или увеличивать сечение вентиляционного отверстия в топке максимально.

При мощности твердотопливного котла до 30 000 Вт площадь вентиляции получается 0,2 м2.

  • установка вентиляции производится в нижней части стены, двери напротив передней части котла;
  • при необходимости можно использовать вентиляционную решетку, уже встроенную ранее в наружную стену котельной. Сечение не менее 25 см2;
  • расчет минимальной площади поперечного сечения для производства специалистов;
  • при самостоятельном расчете возьмем объем поступающего воздуха в 3 раза больше объема помещения.

Стоимость котельной на твердом топливе

Цена зависит от монтажа, монтажа, типа котла, подсобных работ.

Обзор цен в фирмах, средняя стоимость установки модульной котельной:

  • мощность котла от 60 до 150 кВт — от 2050 $;
  • мощность котельной от 150 кВт до 300 кВт — от 3100 $;
  • силовая котельная от 350 до 600 кВт — от 6500 $;
  • Установка
  • с котельной своими руками, по материалам стоит от 100 $.

Модульные котельные на твердом топливе

Тип котельных, выполненных в виде отдельного автономного мобильного модуля, блочных модулей, оснащенных необходимым оборудованием. Виды котельной модульного типа с подачей топлива: автоматический, ручной.

Монтаж котельной производится на ровной поверхности. Подключите K. General System Быстро и легко.

Преимущества модульных котельных:

  • отпала необходимость в проектировании системы;
  • строительство капитальных сооружений для размещения котельных не требуется;
  • возможность транспортировать и перемещать по необходимости.

Мини-котлы на твердом топливе

Оптимальная, экономически выгодная установка для отопления небольшой площади, например, частного дома, мастерской, хостела

1. Типы мини-котельных по принципу установки:

  • монтируется в подвале дома. Удобное расположение для обслуживания. Оператору котла не нужно выходить из зоны комфорта, выходить на мороз или в непогоду. Быстрее по заказу выполняется монтаж системы отопления и горячего водоснабжения.Не нужно тянуть трубы из пристройки, их достаточно протянуть из подвала в дом;
  • Котельная
  • расположена в изолированном помещении отдельно. Это, например, гараж или сарай.

2. Особенности отделки помещения под котельную:

Для дома из дерева существуют определенные требования к отделке котельной. Тип горения в твердотопливной установке сопровождается сжиганием топлива в специальной камере.В случае сбоев в системе котла в помещении могут возникнуть проблемы. Поэтому его заранее экранируют термальными материалами. Корпус котла расположен вдали от легковоспламеняющихся материалов. В идеале бывает приточно-вытяжная естественная вентиляция.

Стены комнаты облицованы плиткой или оштукатурены. Проведите вентиляцию.

Передвижные котельные на твердом топливе

Передвижные котельные представляют собой мини-постройки под ключ. Стены выполнены из сэндвич-панелей.Внутренние и внешние стены разделены изоляционными негорючими материалами. Установки используются для резервного отопления удаленных от систем связи зданий, передвижных ячеек.

Стоимость мобильных котельных высока, что ограничивает сферу их использования в частном хозяйстве.

Преимущества мобильных котельных:

  • ввод в эксплуатацию быстрый, без получения соответствующих инстансов. Только получение регистрационного номера и заводской сертификации;
  • минимум монтажных работ.Мини-котельные поставляются в полу в готовом к заводе виде. Исполнитель Необходимо просто собрать модули приставкой и подключить к системе отопления;
  • полностью или частично автоматизированные технологические агрегаты. Удаляет вопрос об обслуживании. При необходимости оснащается оборудованием для полной автоматизации;
  • Мобильные настройки
  • изначально разработаны с возможностью регулировки мощности. Увеличьте или уменьшите давление подачи воды, увеличьте или уменьшите температуру теплоносителя.Есть возможность собрать мини-станцию ​​мощностью до 4 МВт.

% PDF-1.6 % 95 0 объект > эндобдж xref 95 177 0000000016 00000 н. 0000004416 00000 н. 0000004553 00000 н. 0000004720 00000 н. 0000004846 00000 н. 0000004877 00000 н. 0000005082 00000 н. 0000005117 00000 н. 0000006756 00000 н. 0000007103 00000 н. 0000007451 00000 п. 0000007567 00000 н. 0000007694 00000 н. 0000008281 00000 п. 0000008826 00000 н. 0000008863 00000 н. 0000009069 00000 н. 0000009269 00000 н. 0000009384 00000 п. 0000010243 00000 п. 0000011027 00000 п. 0000011818 00000 п. 0000012572 00000 п. 0000013307 00000 п. 0000014011 00000 п. 0000014852 00000 п. 0000015575 00000 п. 0000018246 00000 п. 0000050198 00000 п. 0000084359 00000 п. 0000084385 00000 п. 0000084457 00000 п. 0000084568 00000 п. 0000084660 00000 п. 0000084701 00000 п. 0000084804 00000 п. 0000084845 00000 п. 0000084972 00000 н. 0000085061 00000 п. 0000085200 00000 п. 0000085358 00000 п. 0000085465 00000 п. 0000085506 00000 п. 0000085643 00000 п. 0000085778 00000 п. 0000085880 00000 п. 0000085921 00000 п. 0000086026 00000 п. 0000086067 00000 п. 0000086186 00000 п. 0000086227 00000 п. 0000086333 00000 п. 0000086374 00000 п. 0000086424 00000 н. 0000086474 00000 н. 0000086524 00000 п. 0000086574 00000 п. 0000086615 00000 п. 0000086665 00000 п. 0000086706 00000 п. 0000086819 00000 п. 0000086860 00000 п. 0000086999 00000 п. 0000087040 00000 п. 0000087153 00000 п. 0000087194 00000 п. 0000087307 00000 п. 0000087348 00000 п. 0000087473 00000 п. 0000087514 00000 п. 0000087644 00000 п. 0000087685 00000 п. 0000087817 00000 п. 0000087858 00000 п. 0000087959 00000 п. 0000088000 00000 н. 0000088105 00000 п. 0000088146 00000 п. 0000088240 00000 п. 0000088281 00000 п. 0000088388 00000 п. 0000088429 00000 п. 0000088546 00000 п. 0000088587 00000 п. 0000088691 00000 п. 0000088732 00000 п. 0000088864 00000 п. 0000088905 00000 н. 0000089014 00000 п. 0000089055 00000 п. 0000089187 00000 п. 0000089228 00000 п. 0000089328 00000 п. 0000089369 00000 п. 0000089420 00000 п. 0000089470 00000 п. 0000089520 00000 н. 0000089570 00000 п. 0000089620 00000 н. 0000089670 00000 н. 0000089720 00000 н. 0000089770 00000 п. 0000089821 00000 п. 0000089872 00000 н. 0000089923 00000 н. 0000089974 00000 н. 00000

00000 п. 00000

00000 п. 00000
00000 п. 00000

00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

00000 п. 00000

00000 н. 00000

00000 п. 00000 00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 н. 00000 00000 н. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000
  1. 00000 п. 00000
  2. 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

    00000 п. 00000

  3. 00000 п. 00000
  4. 00000 п. 00000

    00000 п. 00000 00000 п. 00000 00000 п. 00000

    00000 н. 00000

    00000 п. 0000092243 00000 п. 0000092364 00000 п. 0000092405 00000 п. 0000092537 00000 п. 0000092578 00000 п. 0000092738 00000 н. 0000092779 00000 п. 0000092910 00000 п. 0000092951 00000 п. 0000093078 00000 п. 0000093119 00000 п. 0000093231 00000 н. 0000093272 00000 п. 0000093405 00000 п. 0000093446 00000 п. 0000093495 00000 п. 0000093546 00000 п. 0000093598 00000 п. 0000093650 00000 п. 0000093701 00000 п. 0000093750 00000 п. 0000093799 00000 н. 0000093849 00000 п. 0000093899 00000 п. 0000093949 00000 п. 0000093999 00000 п. 0000094049 00000 п. 0000094099 00000 п. 0000094150 00000 п. 0000094201 00000 п. 0000094251 00000 п. 0000094301 00000 п. 0000094351 00000 п. 0000094401 00000 п. 0000094442 00000 п. 0000094491 00000 п. 0000094544 00000 п. 0000094595 00000 п. 0000094636 00000 п. 0000003913 00000 н. трейлер ] >> startxref 0 %% EOF 271 0 объект > поток 71NB3R $ JʻqlyLoZspwzid? 佧 nz ؔ PG۔pLFͦG4 + # Py \ iVlUiYnSN (& h’4 ~ v

    Фотография котельной квартиры — ID: 167

    2 — Royalty Free Фотография котельной квартиры — ID: 167

    2 Изображение — Stocklib 167

    2 Вы здесь:

    • Дом
    • Котельная многоквартирного дома с трубами и приборами учета.Длинная комната с …
    © Stocklib / Cees Schaap
    • Id: 167

      2

    • Тип носителя: Фотография
    • Автор: Cees Schaap / casamediacasamedia
    • Ключевые слова:

    Котельная многоквартирного дома с трубами и приборами учета.Длинное помещение с инженерными коммуникациями в современной квартире

    Подробнее TIFiff формат 914
    Размер Ширина * Высота МБ Кредиты
    Мелкая паутина (jpg) 450 px * 300 px 0,39 1
    Большая паутина (jpg) 847 пикселей * 565 пикселей 1,37 2
    Мелкий шрифт (jpg) Мелкий шрифт (jpg) 1677 пикселей * 1119 пикселей 5.37 3
    Средняя печать (jpg) 2507 пикселей * 1673 пикселей 12 4
    Крупный шрифт (jpg) 381441 2556 пикселей 28 5
    Очень крупный шрифт (jpg) 4000 пикселей * 2670 пикселей 30,56 6
    5000 пикселей * 3338 пикселей 47.75 10
    Дополнительная информация 47,75
    Размер Ширина * высота МБ Кредиты
    POEL (tiff) 5000 px * 333814 px 50
    EOEL (tiff) 5000 пикселей * 3338 пикселей 47,75 75
    CEL (tiff) пикселей (tiff) пикселей 47.75 100

    Вы не авторизовались!

    Войдите, чтобы скачать это изображение.

    Невероятные материалы. Гибкая ценовая политика. Купите кредиты и начните скачивание сегодня.

    Подождите, идет загрузка вашего изображения

    Принцип работы и критерии выбора

    Природный газ — настолько привлекательный вид топлива, что домовладельцы выбирают его, несмотря на любые сложности с конструкцией устройства.

    Одноконтурный газовый котел для отопления частного дома — отличный вариант, так как дает тепло по доступной цене.

    Надежнее и проще в установке, чем двухконтурный родной. Все, что важно знать об одноконтурных котлах, ниже.

    Конструкция одноконтурного котла настолько продумана, что производителям сложно что-либо «прибавить или вычесть», чтобы покупатели предпочли их оборудование. Однако отдельные детали могут быть различных модификаций, и важно понимать их отличия, чтобы сделать выбор для ваших условий.

    Во-первых, давайте посмотрим, как работает одиночный контур:

    • Система датчиков контролирует температуру в помещении, контроллер анализирует необходимое количество тепла и, используя запорные клапаны, подает необходимое количество газа в горелка.
    • Когда пламя горелки доводит воду в теплообменнике до требуемых значений температуры, хладагент проталкивается циркуляционным насосом через систему труб отопления.
    • Когда t в комнатах превышает значение, установленное потребителем, автоматика приостанавливает работу горелки.

    Все процессы происходят без человеческого контроля: котел запускается хозяином в начале отопительного сезона и выключается весной, когда на улице становится достаточно тепло. Автоматическую работу обеспечивают множество встроенных датчиков, реле и клапанов:

    • Давление воды;
    • Air;
    • Клапан предохранительный и др.

    Устройство не требует дополнительного оборудования, в его конструкцию входит все необходимое: циркуляционный насос, расширительный бак, клапаны и т. Д.

    Купить газовый котел — это половина дела. Еще необходимо произвести установку правильно. , прочитай внимательно.

    Вы найдете инструкцию по изготовлению твердотопливного котла длительного горения своими руками.

    Знаете ли вы, что с помощью теплового насоса можно обогреть дом? Здесь мы рассмотрим принцип его работы и приведем пример расчета.

    Требования к установке котла

    Первое, что повлияет на способ установки, — это камера сгорания.

    Если он открытый (т.е.с естественной тягой), то для котла понадобится котельная и полноценный дымоход.

    Воздух для процесса горения будет использоваться внутри, из дома, поэтому к вентиляции также предъявляются серьезные требования.

    Для одноконтурных котлов с закрытой тягой требования не такие строгие. В его конструкцию входит вентилятор (а то и два), создающий тягу. Это позволяет:

    1. Вместо длинного дымохода сделать горизонтальный отвод газов через коаксиальную трубу.
    2. Установите устройство в жилом районе (например, на кухне).
    3. Не беспокойтесь о вентиляции, так как коаксиальная труба подает воздух снаружи.

    Помещение, в котором устанавливается котел, должно быть определенного размера: не менее 15 м 3. Но для очень мощного оборудования действует норма: 0,2 м 3 на 1 кВт мощности. Ширина входной двери — 80 см, и обязательно должно быть окно.

    Прочие требования для установки:

    • Устройство не следует ставить против стены ближе 5 см.
    • Стена из горючих материалов, возле которой (или на которой) находится устройство, должна быть изолирована металлическим листом или другим негорючим материалом толщиной не менее 3 мм.
    • До потолка должно быть не менее полуметра, до пола 80 см.
    • Тщательно проверено, насколько плавно, без перекосов установлен агрегат.

    Система отопления с одноконтурным газовым котлом и теплый пол в визуальной схеме

    Электрическая часть:

    • Для летучих котлов необходимо проложить отдельный кабель, выключатель и стабилизатор.
    • Оборудование должно быть заземлено.
    • В документации на устройство указано, какой диаметр дымохода у него должен быть. Меньшие размеры недопустимы.
    • Горизонтальные колена не должны быть длиннее 3 м с уклоном в сторону котла;
    • По всей длине газохода — не более 3-х изгибов или витков;
    • При соединении фрагментов газопровода одна труба должна входить в другую на 0,5 и более своего диаметра;
    • При использовании естественной тяги труба должна подниматься на 50 см над коньком крыши.
    • Дымоход не должен проходить через жилые комнаты.
    • Не следует изготавливать из пористых, шлакобетонных строительных материалов.

    При сгорании газов образуется конденсат с высоким содержанием серной кислоты. Это необходимо учитывать при организации сбора конденсата и при выборе стройматериалов для газопровода.

    Выбор одноконтурного газового котла для отопления частного дома

    Котлы могут быть:

    1. Настенный.
    2. Напольный.

    Настенные, как правило, легче, менее мощны и больше внимания уделяется их дизайну, ведь такое оборудование можно закрепить на видном месте: на кухне или в холле. Напольные приборы громоздки и предназначены для установки на прочном фундаменте в любом месте подсобного помещения.

    Котел напольный одноконтурный газовый

    1. Атмосфера.
    2. Турбина.

    Горелка атмосферная — это естественная тяга дымохода, воздухозаборник для ее работы идет из помещения.Он входит в комплект и входит в стоимость котла. Горелка с турбонаддувом (наддувная или вентиляторная) приобретается отдельно. Но не спешите отказываться от более дешевого варианта! Сравним конфорки по другим показателям:

    • Тяговая горелка имеет более высокий КПД, топливо сгорает практически полностью.
    • Атмосферная горелка чувствительна к падению давления газа в системе.
    • В Европе у бестселлеров есть вентилятор-горелка, потому что эти модели более экологически чистые.
    • Котел с атмосферной горелкой необходимо устанавливать в помещении с отличной вентиляцией. В противном случае увеличивается риск отравления.

    Кроме того, можно заменить турбинную горелку и перевести котел с сжиженного газа на основной (котел можно установить, если магистральный газ еще нет, но планируется установка в ближайшее время).

    Теплообменник газового котла

    Теплообменники состоят из:

    1. Чугун.
    2. Стань.
    3. Медь.

    Стальная версия менее долговечна, поскольку подвержена коррозии и имеет небольшую толщину стенок. Чугун утяжеляет конструкцию, боится накипи, которая на ней образуется, но срок службы вдвое больше, чем сталь. Несомненный лидер характеристик — медь. Он не подвержен коррозии и прослужит долго.

    Чугунный теплообменник можно повредить во время транспортировки. Но даже если внешние повреждения не видны, на теплообменнике могут появиться микротрещины, и эти повреждения будут ощущаться позже, например, когда оборудование подвергнется резкому перепаду температур.

    Также теплообменники различаются по конструкции и способу передачи тепла:

    1. Первичный. Это трубка с пластинами (мощность будет зависеть от длины и количества пластин). Энергия передается от газа к жидкости.
    2. Среднее. Это пластины, скрепленные между собой. Энергия передается от горячего теплоносителя к холодному.
    3. Битермальный. Это труба внутри трубы, и энергия передается от газа к воде, а затем от воды к воде.

    Определившись перед покупкой, какие из них вам больше подходят:

    • горелка,
    • теплообменник,
    • газоход;
    • котельная…

    Вы упростите себе процесс выбора оборудования в магазине. А выполнив сразу все работы на совесть, можно на годы забыть о проблемах с отоплением.

    Электрокотлы выбирают, как правило, либо обеспеченные семьи, либо если другие способы обогрева помещения невозможны, либо как альтернативный источник тепла на короткое время. , а также достоинства этого устройства.

    Разновидности и конструктивные особенности кварцевых обогревателей рассмотрим в рубрике.

    Видео по теме


    Предлагаемые административные правила безопасности котлов

    Глава 65. Котлы
    Предложение подано: 16 января 2020 г. — опубликовано в Техасском реестре: 31 января 2020 г.
    Крайний срок для общественного обсуждения: 2 марта 2020 г.

    Подчеркнутый текст — новый язык.

    [ Зачеркнутый текст ] — удаленный язык.

    Департамент лицензирования и регулирования Техаса (Департамент) предлагает поправки к существующим правилам в 16 Административном кодексе штата Техас (TAC), глава 65, подраздел A, §65.2; Подраздел C, §65.13; Подраздел N, §65.206 и §65.214; Подраздел O, §65.300; и Подглавы R, §65.603 и §65.607, относительно Программы Котлов.

    ПОЯСНЕНИЕ И ОБОСНОВАНИЕ ПРАВИЛ

    Правила в соответствии с главой 65 TAC 16 реализуют Техасский Кодекс здоровья и безопасности, глава 755, Котлы.

    Предлагаемые правила являются результатом анализа и обсуждения среди персонала и Совета по правилам котла. Основное внимание и цель — защита общественного здоровья, безопасности и благополучия. Все участники согласились с тем, что для этой защиты необходимо реализовать простой метод предотвращения дополнительных смертей и травм техасцев. Другие несвязанные изменения включены в предложение, касающееся административных вопросов и общей ясности правил.

    Предлагаемые правила включают три компонента. Во-первых, для котлов, установленных в котельных 1 июня 2020 года или после этой даты, вновь требуются детектор угарного газа (CO) и система блокировки, что значительно снизит смертность и травмы в результате отравления CO. Это требование необходимо для защиты здоровья, безопасности и благополучия населения. Во-вторых, предлагаемые правила предоставляют Департаменту возможность учесть комментарии общественности, полученные в ходе последнего четырехлетнего обзора правил котла.Наконец, в предлагаемые правила вносятся правки и уточнения для единообразия и понятности.

    Предложенные правила были представлены и обсуждены Советом по правилам котельной на заседании 7 ноября 2019 года. Совет не внес никаких изменений в предлагаемые правила. Правление проголосовало и рекомендовало опубликовать предлагаемые правила в Техасском регистре для общественного обсуждения.

    ПОРЯДОК РАЗДЕЛОВ

    Поправки к §65.2 обновить определение модульного котла и уточнить определение уполномоченного инспектора.

    Поправки к § 65.13 добавляют уточняющие формулировки для временных разрешений на эксплуатацию котлов.

    Поправки к § 65.206 обновляют название раздела, чтобы отразить его расширенный объем, и добавляют требование о детекторе CO и системе блокировки для отключения горелок любого котла, вырабатывающего CO, если концентрация CO в котельной достигает опасного уровня. уровень.Поправки также уточняют применимость и обновляют ссылки. Нумерация раздела изменена соответствующим образом.

    Поправки к §65.214 обновляют формулировку требований к модульному котлу в соответствии с пересмотренным определением модульного котла и обновляют цитату.

    Поправки к §65.300 вносят уточняющие изменения формулировок.

    Поправки к §65.603 изменяют существующие требования к вентиляции котельной, чтобы более четко описать как применимость, так и варианты вентиляции.

    Поправка к §65.607 исправляет цитату.

    Кодекс правительства штата Техас, §2001.039 требует, чтобы агентства штата пересматривали свои правила каждые четыре года, чтобы определить, продолжают ли существовать причины для первоначального принятия правил. Уведомление о намерении пересмотреть правила котла было опубликовано в Техасском реестре 24 августа 2018 г. (43 TexReg 5545). В течение последующего периода общественного обсуждения было отправлено два комментария.Содержание комментариев и заключение процесса проверки появилось в Техасском регистре 8 февраля 2019 г. (44 TexReg 594). В процессе проверки правил не было внесено никаких изменений в правила котла, и никаких изменений в правилах, связанных с проверкой правил, не предлагается. Однако Департамент пользуется этой возможностью, чтобы учесть эти комментарии как часть ответа на комментарии, полученные в отношении этого предлагаемого правила.

    ВЛИЯНИЕ ФИНАНСИРОВАНИЯ НА ГОСУДАРСТВЕННОЕ И МЕСТНОЕ УПРАВЛЕНИЕ

    Тони Кувийон, аналитик по политическим исследованиям и бюджету, определил, что для каждого года из первых пяти лет применения предложенных правил нет никаких предполагаемых дополнительных затрат или сокращения затрат для правительства штата или местного самоуправления в результате применения или администрирования. предлагаемые правила.Г-н Кувийон также определил, что не будет увеличения или потери доходов местных органов власти или государства.

    ЗАЯВЛЕНИЕ О ВОЗДЕЙСТВИИ НА МЕСТНУЮ ЗАНЯТОСТЬ

    Г-н Кувийон определил, что предлагаемые правила не повлияют на местную экономику, поэтому агентство не обязано подготавливать заявление о воздействии на местную занятость в соответствии с §2001.022 Правительственного кодекса.

    ГОСУДАРСТВЕННЫЕ ВЫГОДЫ

    г.Кувийон определил, что для каждого года первого пятилетнего периода действует предложенное правило, требующее наличия детектора CO и системы блокировки, что принесет пользу обществу — спасение жизней и предотвращение болезней, значительная выгода для общественного здравоохранения, безопасности и благополучия. . За последние шесть лет Департамент выполнил 13 расследований аварий с угарным газом, связанных с котельными. Каждая авария привела либо к множественным травмам, либо к смертельному исходу, либо к обоим. Три из этих инцидентов произошли в школах, где несколько сотен детей и учителей прошли курс лечения от воздействия CO либо в школе, либо были доставлены в местную больницу для оказания помощи.Пять инцидентов произошли в отелях, в результате облучения пострадавшие были доставлены в больницу. Пять из инцидентов произошли в многоквартирных домах. В двух из этих инцидентов три человека погибли и несколько арендаторов были ранены. Большинство или все эти инциденты можно было бы предотвратить, если бы были установлены системы обнаружения CO и блокировки. Помимо спасения жизней и предотвращения травм от отравления угарным газом, преимущества нового требования к блокировке для населения будут включать сокращение госпитализаций и медицинских расходов, а также уменьшение потребности в службах экстренного реагирования.

    Множественные правки в измененных разделах, включая обновления, исправления и улучшенный выбор слов, делают правила котла более понятными и более простыми в использовании. Эти улучшения и повышенная ясность обновленных требований к вентиляции котельной облегчат соблюдение этих требований затронутыми регулируемыми организациями.

    ВЕРОЯТНЫЕ ЭКОНОМИЧЕСКИЕ РАСХОДЫ ДЛЯ ЛИЦ, НЕОБХОДИМЫХ ДЛЯ ВЫПОЛНЕНИЯ ПРЕДЛОЖЕНИЯ

    г.Couvillon определил, что для каждого года первой пятилетки предлагаемые правила будут в силе, будут дополнительные расходы для лиц, которые должны соблюдать части предложенных правил. Для затронутых организаций предполагаемая стоимость приобретения и установки детектора CO и системы блокировки оценивается примерно в 750 долларов США на покупку системы и примерно 250 долларов США на установку, что в сумме составляет примерно 1000 долларов США на котельную. Ожидается, что стоимость покупки и установки системы не будет значительно выше для котельных с несколькими котлами.Ожидается, что стоимость периодической калибровки системы после установки не приведет к добавлению к текущим расходам на техническое обслуживание котла.

    ВЛИЯНИЕ ФИНАНСОВОГО ПРЕДПРИЯТИЯ НА МАЛЫЙ БИЗНЕС, МИКРОПРЕДПРИЯТИЯ И СЕЛЬСКИЕ СООБЩЕСТВА

    За исключением правила, требующего установки детекторов CO и систем блокировки в котельных, предлагаемые правила не окажут отрицательного воздействия на малый бизнес, микропредприятия или сельские сообщества.Поскольку агентство определило, что это требование окажет неблагоприятный экономический эффект на малый бизнес и микропредприятия, агентство подготовило Заявление об экономическом воздействии и Анализ гибкости регулирования, как это подробно описано и требуется в соответствии с Кодексом правительства штата Техас §2006.002.

    Отчет об экономическом воздействии

    Требование об установке детектора CO и системы блокировки применяется ко всем новым и существующим котельным в Техасе, в которых установлены или переустановлены после 1 июня 2020 года котлы, которые регулируются Департаментом и могут производить CO.Практически любое предприятие, использующее горячую воду, включая такие объекты, как жилые комплексы, больницы и дома престарелых, использует бойлеры для нагрева воды. Другие затронутые организации включают государственные и частные школы, правительственные здания, склады, рестораны, отели, фитнес-центры и пивоварни. В настоящее время в Техасе установлено около 53 500 котлов, регулируемых Департаментом. Около 3000 котлов устанавливаются снаружи (промышленные котлы), и на них не влияют предлагаемые требования к детектору CO и блокировке.Примерно 5% существующих котельных уже по своей конструкции должны иметь детектор CO и систему блокировки. Ежегодно примерно в 2000 новых и существующих котельных устанавливаются бойлеры. Существующие котельные, в которых нет котлов, предлагаемое требование не распространяется.

    Приблизительно 20% установок котлов ежегодно происходит на малых или микропредприятиях, поэтому около 400 малых и микропредприятий будут подпадать под предлагаемые требования к системе обнаружения и блокировки CO при установке котлов, вырабатывающих CO, каждый год в течение следующих пяти лет. .Детектор CO и систему блокировки необходимо установить только один раз в каждой затронутой котельной. Среди затронутых видов малого и микробизнеса — химчистки, отели, жилые комплексы и пивоварни. Реализация предложенных правил потребует, чтобы все котельные с новыми или переустановленными котлами, производящими CO, были оборудованы детектором CO, который отключит все котлы, производящие CO, в помещении, если концентрация CO в котельной превышает 50 частей на миллионов (допустимый предел воздействия Управления по охране труда и технике безопасности).

    Предполагаемая стоимость покупки и установки системы блокировки детектора CO оценивается примерно в 1000 долларов на котельную (примерно 750 долларов на покупку системы и примерно 250 долларов на установку). Ожидается, что стоимость покупки и установки системы не будет значительно выше для котельных с несколькими котлами. Стоимость периодической калибровки системы после установки не должна увеличивать текущие расходы на техническое обслуживание котла.Требование по установке детектора CO и системы блокировки является единовременной платой, и любые последующие действия, связанные с калибровкой детектора, должны быть частью текущего обслуживания. Дополнительные затраты на калибровку в годы после установки не должны быть незначительными.

    Не существует альтернативных методов, которые позволили бы достичь цели предлагаемого правила. Детектор CO и система блокировки работают, чтобы немедленно отключить горелки котла (ов) в котельной, когда концентрация CO превышает 50 ppm, эффективно отключая котел (ы) и предотвращая дальнейшие выбросы CO.Повышение концентрации CO в котельной неизбежно является следствием неисправности, требующей профессионального внимания для восстановления работоспособности.

    В некоторых котельных есть система блокировки, которая отключает котел (-ы) в случае пожара, но такая система не обеспечивает защиты от опасных уровней CO и, следовательно, не может заменить ее. Точно так же система только сигнализации недостаточна, потому что любой ответ для решения проблемы не приведет к немедленному отключению и, следовательно, не предотвратит дальнейшее накопление CO и не обеспечит защиту здоровья и безопасности находящихся поблизости людей или ремонтного персонала до возможный ответ на сигнал тревоги.Кроме того, время, необходимое для реагирования на сигнал тревоги, может и будет широко варьироваться и не обязательно приведет к остановке продолжающегося накопления CO до того, как могут произойти катастрофические последствия.

    Анализ гибкости регулирования

    Как обсуждалось в Заявлении об экономическом воздействии, цель предлагаемых правил — защитить здоровье, безопасность и благополучие населения, и для достижения этой цели нет альтернативных методов регулирования.Система сигнализации не обеспечивает немедленную и абсолютную защиту здоровья и безопасности, которую обеспечивают детектор CO и система блокировки, и поэтому она не является разумной или подходящей альтернативой.

    Департамент рассматривал возможность введения новых требований к существующим объектам, но решил, что необходимость модернизации будет чрезмерно обременительной, особенно для малых и микропредприятий. Поскольку новое требование будет применяться к котлам, установленным и повторно установленным после 1 июня 2020 года, у владельцев будет достаточно времени, чтобы спроектировать систему обнаружения и блокировки CO в плане установки котла и завершить ее при установке, что позволит избежать модернизации и дополнительных посещений монтажным персоналом. .Это поможет свести к минимуму негативное воздействие на малый и микробизнес.

    ТРЕБОВАНИЕ ОДИН ЗА ОДИН ДЛЯ ПРАВИЛ, ВЛИЯЮЩИХ НА ФИНАНСОВЫЙ ВЛИЯНИЕ

    Предлагаемые правила содержат фискальную накладную, налагающую расходы на регулируемых лиц, которые должны установить детектор CO и систему блокировки. Однако предлагаемые правила подпадают под исключение для правил, которые необходимы для защиты здоровья, безопасности и благополучия жителей этого штата в соответствии с §2001.0045 (с) (6). В связи с применимым исключением от агентства не требуется предпринимать никаких дальнейших действий в соответствии с §2001.0045 Правительственного кодекса.

    ЗАЯВЛЕНИЕ О ВЛИЯНИИ НА РОСТ

    В соответствии с §2001.0221 Правительственного кодекса, агентство предоставляет следующее Заявление о влиянии на рост правительства для предложенных правил. Для каждого года первых пяти лет будут действовать предложенные правила, агентство определило следующее:

    1.Предлагаемые правила не создают и не отменяют правительственную программу.

    2. Реализация предложенных правил не требует создания новых должностей сотрудников или ликвидации существующих должностей.

    3. Реализация предложенных правил не требует увеличения или уменьшения будущих законодательных ассигнований для агентства.

    4. Предлагаемые правила не требуют увеличения или уменьшения комиссионных, выплачиваемых агентству.

    5. Предлагаемые правила не создают новых правил.

    6. Предлагаемые правила расширяют, ограничивают или отменяют существующее постановление.

    7. Предлагаемые правила увеличивают или уменьшают количество лиц, подлежащих применению.

    8. Предлагаемые правила не влияют ни положительно, ни отрицательно на экономику этого штата.

    Приблизительно в 2 000 новых и существующих котельных ежегодно устанавливаются бойлеры.Существующие котельные, в которых нет котлов, предлагаемое требование не распространяется. Примерно 5% существующих котельных по своей конструкции уже должны иметь детектор CO и систему блокировки. Приблизительно 20% установок котлов ежегодно осуществляется на малых или микропредприятиях, поэтому около 400 малых и микропредприятий теперь будут подпадать под предлагаемые требования к системе обнаружения и блокировки CO при установке котлов, вырабатывающих CO, каждый год в течение следующих пяти. годы.

    ОЦЕНКА ВОЗДЕЙСТВИЯ

    Департамент определил, что предлагаемые правила не затрагивают интересы частной недвижимости, и предлагаемые правила не ограничивают, не ограничивают и не налагают бремени на права владельца на его или ее частную недвижимость, которые в противном случае существовали бы в отсутствие действия правительства. В результате предлагаемые правила не представляют собой оценку воздействия выручки и не требуют ее проведения в соответствии с §2007 Правительственного кодекса.043.

    ОБЩЕСТВЕННЫЕ КОММЕНТАРИИ

    Комментарии к предлагаемым правилам могут быть отправлены Далме Сотеро, помощнику главного юрисконсульта, Департамент лицензирования и регулирования Техаса, почтовый ящик 12157, Остин, штат Техас, 78711, или по факсу (512) 475-3032, или в электронном виде: erule.comments @ tdlr.texas.gov . Крайний срок для комментариев — 30 дней после публикации в Техасском регистре .

    ЗАКОНОДАТЕЛЬСТВО

    Предлагаемые правила предлагаются в соответствии с Кодексом профессий Техаса, глава 51, и Кодексом здоровья и безопасности штата Техас, глава 755, которые уполномочивают Техасскую комиссию по лицензированию и регулированию, руководящий орган Департамента, принимать правила, необходимые для выполнения этих глав и любых других требований. другой закон, устанавливающий программу, регулируемую Департаментом.

    Законодательные положения, затронутые предлагаемыми правилами, изложены в Кодексе профессий Техаса, Глава 51 и Кодексе здоровья и безопасности Техаса, Глава 755. Никакие другие законодательные акты, статьи или кодексы не затрагиваются предлагаемыми правилами.

    ПОДРАЗДЕЛ А. ОБЩИЕ ПОЛОЖЕНИЯ.

    §65.2. Определения.

    Следующие слова и термины, когда они используются в этой главе, имеют следующие значения, если контекст явно не указывает иное.

    (1) — (6) (Без изменений)

    (7) Уполномоченный инспектор — инспектор, нанятый уполномоченным инспекционным агентством, имеющий [ уполномоченный инспекционный орган, имеющий ] комиссию, выданную исполнительным директором.

    (8) — (40) (Без изменений)

    (41) Модульный котел — A [ паровой или водогрейный ] агрегат отопительного котла, состоящий из группы отдельных котлов, называемых модулями, предназначенных для установки как единое целое, с одним входом и одним выходом.Модули могут быть под одной оболочкой или могут быть индивидуально закрыты.

    (42) — (69) (Без изменений)

    ПОДГРУЗКА C. РЕГИСТРАЦИЯ КОТЛА И СЕРТИФИКАТ РАБОТЫ — ТРЕБОВАНИЯ.

    §65.13. Установка котла.

    (a) — (b) (Без изменений.)

    (c) Временное разрешение на эксплуатацию котла.

    (1) Владелец или оператор может запросить временное разрешение на эксплуатацию котла по утвержденной ведомством форме.

    (2) Владелец или оператор должен оплатить применимый сбор, предусмотренный [ требуется ] в соответствии с §65.300.

    (3) После утверждения Временного разрешения на эксплуатацию котла от отдела, котел может эксплуатироваться до требуемой первоначальной проверки в течение 30 (тридцати) дней.

    ПОДРАЗДЕЛ N. ОБЯЗАННОСТИ ВЛАДЕЛЬЦА И ОПЕРАТОРА.

    §65.206. [ Уход за ] Котельная.

    (a) Каждая котельная, в которой находится один или несколько котлов, из которых может производиться окись углерода, должна быть оборудована детектором окиси углерода с ручным сбросом.

    (1) Детектор окиси углерода и бойлер (-ы) должны быть заблокированы для отключения горелок, когда измеренный уровень CO поднимается выше 50 ppm.

    (2) Детектор угарного газа должен отключать горелки при отключении питания детектора.

    (3) Детектор угарного газа должен калиброваться в соответствии с рекомендациями производителя или каждые восемнадцать месяцев после установки детектора. Протокол калибровки должен быть вывешен на котле или рядом с ним либо быть легко доступным для инспектора.

    (4) Требования данного подраздела распространяются на котельные, в которых новые установки или переустановки одного или нескольких котлов завершены 1 июня 2020 г. или после этой даты.

    (b) [ (a) ] В котельной не должно быть скоплений мусора и материалов, затрудняющих доступ к котлу, его настройке или топочному оборудованию.

    (c) [ (b) ] Хранение легковоспламеняющихся материалов или оборудования, работающего на бензине, в котельной запрещено.

    (d) [ (c) ] Крыша над котлами, предназначенная для установки внутри помещений, должна быть герметичной и содержаться в хорошем состоянии.

    (e) [ (d) ] Должен быть обеспечен надлежащий дренаж.

    (f) [ (e) ] Все выходные двери должны открываться наружу.

    (g) [ (f) ] Рекомендуется использовать Кодекс ASME, Раздел VI, Уход и эксплуатация отопительных котлов, [, охватывающий уход и эксплуатацию отопительных котлов ] в качестве руководства для надлежащего и безопасного методы эксплуатации.

    (h) [ (g) ] Рекомендуется использовать Кодекс ASME, Раздел VII, Уход и эксплуатация энергетических котлов [ уход и эксплуатация энергетических котлов ], в качестве руководства для правильной и безопасной эксплуатации. .

    §65.214. Модульные котлы.

    Все модульные [ паровые отопительные и водогрейные ] отопительные котлы, отвечающие всем требованиям Кодекса ASME, Раздел IV, [ HG-716, ], должны быть зарегистрированы под одним номером котла Техас.

    ПОДРАЗДЕЛ O. ТАРИФЫ.

    §65.300. Сборы.

    (a) — (c) (Без изменений.)

    (d) Комиссионные сборы. Уполномоченный инспектор, ищущий или удерживающий Комиссию, уплачивает следующие сборы:

    (1) Новая комиссия — 50 $

    (2) Восстановление комиссии — 50 $

    (3) Продление комиссии — 50 $

    (4) Дубликат карты — 25 $

    (5) Перевыпуск карты после трудоустройства — 50 $

    (6) Плата за просрочку продления для комиссий, выданных в соответствии с этой главой, предусмотрена в соответствии с §60.83 настоящего раздела (в отношении сборов за просрочку продления).

    (e) Уполномоченное инспекционное агентство [/] Благодарственное письмо. Уполномоченный [ уполномоченный ] инспекционный орган должен произвести оплату следующих сборов:

    (1) Первоначальное [ Оригинальное ] Заявление — 100 долларов США

    (2) (Без изменений.)

    (f) — (j) (Без изменений.)

    (k) Временный сбор за разрешение на эксплуатацию котла. Владелец или оператор должен внести плату в размере 50 долларов США.

    ПОДРАЗДЕЛ R. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.

    §65.603. Вентиляция котельной.

    (a) Каждая котельная, содержащая один или несколько котлов, из которых может производиться окись углерода, должна [ Котельная должна ] иметь надлежащую и бесперебойную подачу воздуха для обеспечения надлежащего горения и вентиляции.

    (b) Воздух для горения и вентиляции может подаваться либо через открытое отверстие, либо с помощью мощных вентиляторов или вентиляторов, как указано ниже.

    (1) Для одного открытого отверстия размер отверстия должен быть рассчитан на основе одного квадратного дюйма (645 квадратных миллиметров) свободной площади на каждые 2000 БТЕ / час (0,586 киловатт), потребляемую комбинированными горелками, расположенными в котле. комната.

    (2) Для двух открытых отверстий, одно из которых начинается не более чем на 12 дюймов (304.8 миллиметров) от потолка комнаты и один, начинающийся на расстоянии не более 12 дюймов (304,8 миллиметра) от пола комнаты, размер проема должен определяться из расчета одного квадратного дюйма (645 квадратных миллиметров) свободной площади для каждого Входная мощность 3000 БТЕ / час (0,879 киловатт) на одно открытие комбинированных горелок, расположенных в котельной.

    (3) [ (2) ] Мощность вентилятора или вентиляторов должна быть рассчитана исходя из 0,2 кубических футов в минуту. (5,6 литра в минуту) на каждые 1000 БТЕ / час (.29 киловатт) расход топлива на комбинированные горелки, расположенные в котельной. Котел и вентиляторы должны быть заблокированы для отключения [, так что ] горелки [ не будут работать ], если не будет обеспечена подача воздуха для горения, вентиляции и разбавления в соответствии с [, как требуется ] рекомендациями производителя котла. поддерживается.

    (4) Силовые вентиляторы или вентиляторы, предназначенные для поддержания давления в котельной, должны иметь размер 0.2 куб. (5,6 литра в минуту) на каждые 1000 БТЕ / час (0,29 киловатт) топлива, потребляемого для комбинированных горелок, расположенных в котельной. Управление котлом и вентилятором должно быть заблокировано для отключения горелок, если не будет обеспечена подача воздуха для горения, вентиляции и разбавления в соответствии с рекомендациями производителя котла.

    (c) Котлы закрытого сгорания от производителя [ производство ].

    (1) Если котел (-ы) в котельной имеет герметичную конструкцию сгорания, установленную производителем котла [ производство ], и забирает воздух для горения снаружи здания, вентиляция котельной не требуется. [ необходимое вентиляционное отверстие не предусмотрено, котельная должна быть оборудована детектором угарного газа с ручным сбросом.Детектор угарного газа и бойлер должны быть взаимосвязаны, чтобы горелки не работали, когда измеренный уровень CO поднимается выше 100 ppm. Детектор угарного газа должен отключать горелки прибора при отключении питания детектора ].

    (2) Когда котельная сконфигурирована так, чтобы включать обе конструкции, то есть котел (ы) с герметичной конструкцией горения от производителя [ производство ] котла, который забирает воздух для горения снаружи здания и котла (s) который не имеет конструкции с закрытым сгоранием, разработанной производителем [, производство ] котла, котельная должна соответствовать требованиям к вентиляции в подразделе (b) только для котлов, которые не относятся к закрытому сгоранию. конструкция, в которой воздух забирается снаружи здания [ требования пунктов A или B ниже должны выполняться ].

    [ (A) Котельная должна соответствовать подразделу (b) (1) или (b) (2) ].

    [ (B) Котел (-ы), не имеющий герметичной конструкции сгорания, должен соответствовать требованиям к вентиляции подраздела (b) (1) или (b) (2) . Котел (котлы) с герметичной конструкцией горения должен соответствовать требованиям по вентиляции подраздела (c) (1). ]

    [ (d) Детекторы угарного газа должны калиброваться каждые восемнадцать месяцев, а протокол калибровки должен быть вывешен на котле или рядом с ним либо в легкодоступном для инспектора.]

    §65.607. Энергетические котлы, кроме необогреваемых паровых котлов и технологических парогенераторов.

    (а) Предохранительные клапаны и предохранительные клапаны.

    (1) — (4) (Без изменений)

    (5) За исключением переключающих клапанов, как определено в § 65.2 (14) [ § 65.1 (13) ], другие клапаны не должны устанавливаться:

    (A) — (B) (Без изменений.)

    (6) — (14) (без изменений)

    (b) — (i) (Без изменений.)

    ОБЗОР СОВЕТА АГЕНТСТВА

    Агентство удостоверяет, что юрисконсульт рассмотрел предложение и установил, что его принятие находится в рамках законных полномочий государственного агентства.

    Подано в канцелярию Государственного секретаря 16 января 2020 г.

    Брэд Боуман
    Главный юрисконсульт
    Департамент лицензирования и регулирования штата Техас

    Общий закон — Часть I, Раздел XX, Глава 146, Раздел 46


    Раздел 46:

    Необходимость; исключения

    Статья 46. Никто не должен заряжать или эксплуатировать паровой котел или двигатель или его принадлежности, за исключением котлов и двигателей на локомотивах, турбин на испытательных стендах, эксплуатируемых исключительно с целью испытания таких турбин квалифицированным испытательным персоналом, утвержденным турбиной. проектировщик и производитель автомобилей, котлов и двигателей в частных резиденциях, котлов в многоквартирных домах с количеством квартир менее пяти, котлов и двигателей, находящихся под юрисдикцией Соединенных Штатов, котлов и двигателей, используемых исключительно для сельскохозяйственных, садоводческих и цветочных целей, котлов и двигатели мощностью менее девяти лошадиных сил и котлы, оснащенные устройством, одобренным государственным пожарным маршалом, ограничивающим переносимое давление до 15 фунтов на квадратный дюйм, если он не имеет лицензии, указанной в разделе 49.Котлы и двигатели, не подпадающие под действие настоящего раздела, мощностью от девяти до 250 лошадиных сил, в совокупности, должны требовать периодического обслуживания, котлы и двигатели мощностью от 251 лошадиных сил до 500 лошадиных сил, в совокупности, должны требовать непостоянного обслуживания, а котлы мощностью 501 лошадиных сил или более , в совокупности, требуют постоянного присутствия. Владелец или пользователь парового котла или двигателя, кроме указанных выше котлов или двигателей, не должен эксплуатировать или приводить в действие паровой котел или двигатель или его принадлежности в течение периода более одной недели, за исключением случаев, когда лицо, отвечающее за и работа с ним должным образом лицензирована; при условии, что на производственных предприятиях лицо без лицензии может эксплуатировать под руководством дежурного с лицензией простой двигатель без конденсации мощностью не более ста пятидесяти лошадиных сил, и на любом заводе одно лицо, не имеющее лицензии, может быть нанято под личным руководством каждого имеющего лицензию человека на заводе для эксплуатации оборудования котла или двигателя.

    В данном разделе следующие слова должны, если контекст явно не требует иного, иметь следующие значения:

    «Непрерывное дежурство» — дежурное присутствие лицензированного оператора в течение всего периода эксплуатации.

    «Непрерывное обслуживание», в дополнение к требованиям о периодическом посещении, должна быть установлена ​​станция удаленного мониторинга, которая может отключать котел, и котел должен проверяться оператором от четырех до шести раз в смену. .

    «Периодическое обслуживание», лицензированный инженер должен выполнять ежедневное техническое обслуживание в соответствии с требованиями журнала технического обслуживания отдела, инженер должен оставаться в том же здании, что и работающий котел, котел должен быть оборудован автоматическими отключающими устройствами по мере необходимости. в соответствии с законом; при условии, однако, что безопасная работа котла должна быть основной обязанностью оператора, и такой оператор должен сохранять полное право по своему усмотрению возвращаться в котельную для целей мониторинга, и все такие посещения должны регистрироваться в журнале регистрации отдела. .

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
