Укладка теплых полов под ламинат: укладка на бетонный пол, что лучше, монтаж своими руками (+ видео)

Электрический теплый пол под ламинат: укладка своими руками

Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.

Содержание статьи

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента.

Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Инфракрасная пленка может быть шириной 30 см, 50 см, 80 см и 100 см. Толщина ее менее миллиметра

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно.

То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры.

Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Пленку надо класть только там, где нет мебели или ковров

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т. д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Инфракрасную пленку можно использовать разной ширины

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике.

Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

Как подключать пленочный пол к электричеству — схема

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленки

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода  продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

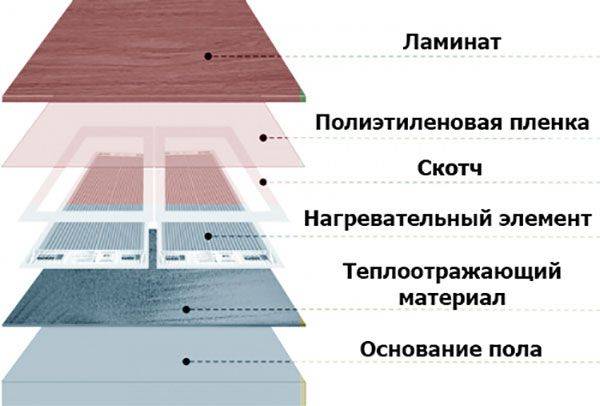

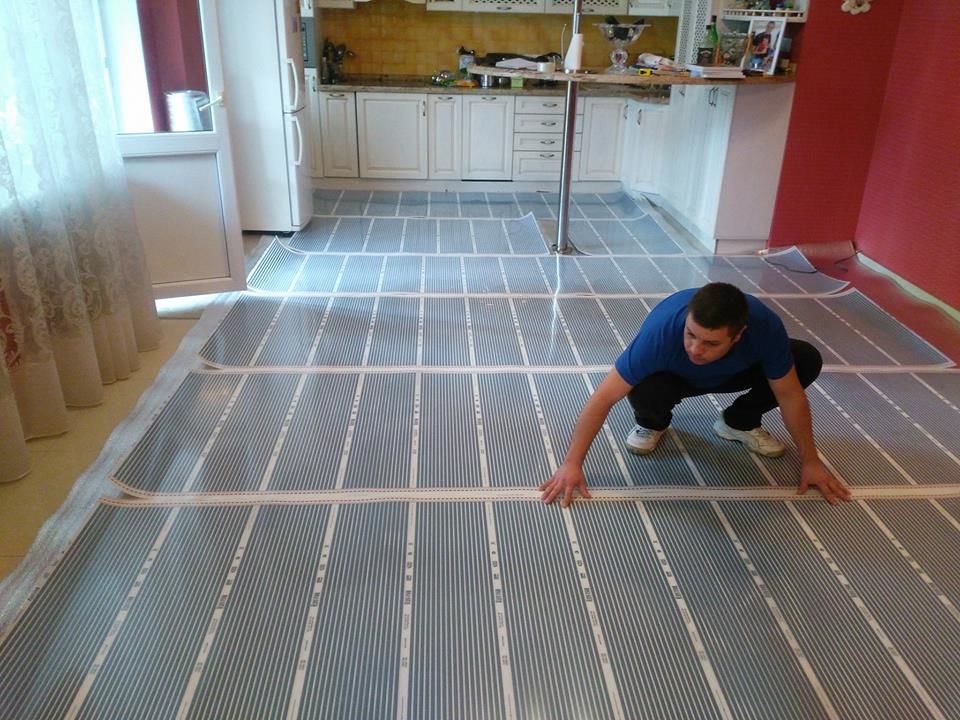

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

укладка своими руками, можно ли стелить, кладут ли, какой выбрать. Как класть -монтаж на примерах фото и видео

Содержание:

Уже сейчас система «теплый пол» организуется как для вспомогательного обогрева, так и в качестве основного отопления помещения. Такой пол не рекомендуется использовать в сочетании с массивной доской или натуральным паркетом, так как дерево может деформироваться из-за изменения влажности и температуры в комнате. А можно ли стелить ламинат на теплый пол? Данная статья поможет разобраться в этом вопросе.

Какой тип ламината разрешено укладывать на теплый пол

Всем обладателям пола из ламината известно, что независимо от того, какой утеплительный материал уложен под ламинатом пол не станет теплым и комфортным для хождения по нему босиком. В верхнем слое ламината отсутствует дерево. Он состоит из крепкой смолы, которая защищает покрытие от стирания. А она при любой температуре в помещении всегда прохладная.

Решить проблему холодного пола из ламината поможет система теплый пол. Однако ответить однозначно на вопрос: кладут ли теплый пол под ламинат, будет не совсем правильно. Все потому что использовать можно не всякий ламинат и не любой вид теплого пола.

Сначала о том, какой ламинат можно использовать в сочетании с теплым полом.

В состав ламината входит древесина в переработанном виде, поэтому в некоторой степени он наделен ее свойствами. К ним относится способность вбирать в себя воду и набухать, а если температура повышена, то усыхать и деформироваться. Входящие в состав ламината в большом количестве смолы снижают проявление этих свойств до минимума.

Однако, подбирая ламинированное покрытие для теплого пола, необходимо внимательно отнестись к таким показателям, как:

Какой вид теплого пола выбрать

Выпускаются такие виды теплого пола, как:

1. водяной;
2. кабельный;
3. пленочный инфракрасный.

Они все являются востребованными, но какой теплый пол выбрать под ламинат?

Водяным теплым полом является система труб, имеющих небольшой диаметр, которая располагается под полом и подсоединяется к центральному отоплению. Такой вариант под ламинат подходит, но лишь для частного дома. В квартирах над другими помещениями, в общем-то, запрещается укладывать водопроводные трубы.

Разумеется, можно попробовать согласовать проект или сделать систему без него, однако данный вариант обладает несколькими достаточно весомыми недостатками:

• Высокая цена на установку и последующее обслуживание водяного обогрева пола под ламинат.
• Если произойдет поломка, то ремонт будет очень дорогим.
• Если вдруг потекут трубы, то, кроме замены нагревательных элементов, потребуется поменять и ламинат уложенный сверху, так как из-за воды он станет непригодным для дальнейшего использования.
• Так как класть теплый пол под ламинат в данном случае необходимо с подключением к центральной системе отопления, то установить нужную температуру нагрева практически невозможно, а ламинат нельзя нагревать слишком сильно.

Наиболее популярным видом теплого пола является электрический или как его еще называют кабельный. Однако его нецелесообразно использовать в сочетании с материалами, имеющими низкий показатель теплопроводности. Ламинат относится именно к таким материалам.

Нагревающий электрический кабель заливается цементной стяжкой, на которую затем кладется напольное покрытие. Провод, находящийся внутри стяжки, должен вначале прогреть ее, а затем от нее нагревается напольное покрытие.

На теплый пол под ламинат стелется подложка (детальнее: «Как стелить подложку под ламинат правильно – делаем своими руками»). Она имеет низкий показатель теплоотдачи, что еще больше уменьшает эффективность обогрева. Поэтому ламинат станет теплым примерно через час, при этом будут понесены большие энергозатраты.

Лучше всего теплый электропол подходит для обогрева поверхности из плитки или керамогранита. Эти материалы обладают достаточно высокой степенью теплопроводности и укладываются непосредственно на стяжку без использования подложки (прочитайте также: «Какая бывает подложка для теплого пола и как используется»).

Пленочным теплым полом называют тонкую пленку, имеющую полоски токопроводящего материала. В основе данной системы обогрева лежит эффект инфракрасного излучения. Благодаря имеющимся достоинствам данный вид теплого пола лучше всего подходит для ламината (подробнее: «Как уложить пленочный теплый пол под ламинат»).

К достоинствам пленочного теплого пола относится следующее:

• Пленочный пол укладывается без применения клея и заливки стяжки.
• При использовании с напольными покрытиями, имеющими низкий показатель теплопроводности, является экономичным и эффективным.
• Не наносит вред здоровью и не портит ламинат, потому как поддерживает установленную температуру нагрева.

Ламинат нельзя нагревать больше 28-30°С, в противном случае он может деформироваться. К тому же при температуре выше разрешенной ламинат начнет выделять опасные для здоровья химические вещества формальдегиды.

Итак, на основе вышеизложенного материала можно сделать вывод, что наилучшим вариантом под ламинат является инфракрасный теплый пол. Заметим, что монтаж инфракрасного пола под ламинат — весьма несложная задача, с которой можно справиться и самому. В отдельных западных фирмах уже налажено производство ламината со встроенной системой обогрева. Однако имеется существенный минус – стоимость такого покрытия очень высокая.

Установка инфракрасного теплого пола

Если есть понимание в электрике и владение навыками необходимыми в данном случае, то укладка теплого пола под ламинат своими руками не вызовет затруднений. Монтаж не отнимет много времени. К тому же не потребуется делать конструкции, из-за которых поднимется уровень пола, так как это тонкий теплый пол под ламинат (детальнее: «Как сделать полы с подогревом под ламинат – пошаговое руководство»).

Рассмотрим монтаж теплого пола под ламинат своими руками на примере термопленки Caleo, которая на данный момент входит в число самых популярных пленок.

Теплый пол фирмы Caleo поставляется в комплекте с:

• собственно термопленкой;
• контактными зажимами;
• изолирующим материалом для них;
• проводами для подсоединения системы.

Для работы также понадобятся следующие дополнительные материалы:

• мягкий теплоотражающий материал с металлизированным верхним слоем. Им можно застелить всю поверхность пола, даже в тех местах, где теплый пол будет отсутствовать. Такой материал будет служить в качестве подложки. Ни в коем случае нельзя применять материалы, верхний слой которых покрыт алюминиевой фольгой.
• Полиэтиленовая пленка для гидроизоляции.
• Скотч.
• Терморегулятор с датчиком температуры. Он позволяет настроить необходимую температуру нагрева пола.

Далее рассмотрим, как сделать теплый пол под ламинат.

Для этого необходимо выполнить следующую последовательность действий:

1. Подготавливается поверхность под теплый пол. Она должна быть ровной.
2. Расстилается теплоотражающий материал, полосы которого склеиваются друг с другом скотчем.
3. По указанным линиям разреза нагревательная пленка нарезается на полосы нужного размера. Полученные полосы расстилаются на теплоотражающем материале впритык друг к другу. Для предотвращения сдвига нагревательной пленки ее полосы склеиваются между собой скотчем.

Перед тем как стелить теплый пол под ламинат следует определиться с расстановкой мебели в комнате, так как нагревательную пленку можно укладывать лишь на свободные от тяжелой мебели участки.

1. Устанавливается терморегулятор.
2. При помощи проводов различных цветов, имеющихся в комплекте, полосы термопленки подсоединяются друг к другу. Соединение следует выполнять параллельно.
3. Контактные зажимы необходимо плотно прижать к медным полосам. Затем места подключения следует заизолировать битумной изоляцией, которая поставляется вместе с термопленкой.
4. Согласно схеме подключения, которая прикладывается к теплому полу, идущие от последней полосы нагревательной пленки провода подсоединяются к терморегулятору.
5. С обратной стороны термопленки изоляцией на основе битума крепится датчик температур. В теплоизоляции под него и провода, отходящие от него, следует вырезать углубления.
6. Терморегулятор подключается к электросети и выполняется проверка системы на работоспособность.
7. Сверху на теплый пол стелется полиэтиленовая пленка.

На этом монтаж теплого пола завершен. Теперь можно приступать к укладке ламината непосредственно на систему подогрева.

Заключение

Зная, какой вид обогрева подходит и как правильно положить теплый пол под ламинат можно создать в любом помещении комфортные условия. Сделать пол теплым можно даже тогда, когда ламинат уже уложен, так как его легко разобрать и положить на место снова, но уже сверху на теплый пол.

Электрический теплый пол под ламинат

Ламинат на сегодняшний день является одним из самых популярных видов напольного покрытия. Поэтому многие люди, которые занимаются ремонтом и приобретают данный материал, часто задумываются над тем, как правильно установить теплый пол под ламинат. К выполнению работ следует подходить как можно более ответственно, ведь только в этом случае теплый пол будет выполнять все свои функции, а покрытие будет радовать своим долгим сроком службы.

Теплый пол под ламинат

Ламинат – это покрытие, которое в сравнении с паркетом или паркетной доской обеспечивает куда более низкую температуру пола. Поэтому все люди, использующие данное покрытие для отделки помещения, должны сделать пол более теплым. Монтаж теплого пола под ламинат задача вполне осуществимая, но при этом требующая определенного подхода в своей реализации.

Какой ламинат под теплый пол лучше использовать? При проведении работ следует использовать только специальные виды ламината, которые предназначены как раз для таких систем. Данные виды ламината могут хорошо переносить постоянное воздействие высокой температуры, благодаря чему установка теплого пола не окажет никакого отрицательного воздействия на внешний вид покрытия. Несмотря на это, при укладке ламината все же следует придерживаться определенных рекомендаций.

Маркировка на упаковке ламината

Теплый пол, достоинства и недостатки

Теплые полы обладают целым рядом достоинств:

• Благодаря установке теплых полов можно достигнуть максимально комфортной температуры в каждом помещении.
• Полы такого типа идеально сочетаются с любым интерьером.
• Отлично подходят как для городской квартиры, так и для загородных коттеджей.

Теплый пол делится на несколько типов, каждый из которых обладает своими недостатками и преимуществами:

• Обогрев помещения, при котором используется монтированное под полом покрытие с основой в виде трубопровода. К недостаткам этого типа относится высокие расценки за обслуживание и установку. Помимо этого, для правильной установки данной системы требуется тщательное изучение проекта дома с дальнейшим согласованием с некоторыми инстанциями операций, которые вы собираетесь провести.
• Электрический теплый пол. Недостатком являются высокие траты за потребляемую электроэнергию. Преимуществом – удобство и легкость монтажа.

Одним из наиболее эффективных способов обогрева помещения является инфракрасный теплый пол. Этот экономичный, экологический чистый тип пола идеально сочетается практически с любым видом напольного покрытия.

Если вы укладываете ик теплый пол под ламинат, то никаких серьезных проблем во время проведения работ возникнуть не должно. Чтобы свести к минимуму температурные перепады, которые могут негативно сказаться на состоянии ламината, систему теплого пола необходимо оснастить терморегулятором. Особенно это важно в тех случаях, если ламинат приклеивался к полу.

Пленочный пол идеально подходит для укладки под ламинат

Прежде чем начинать укладку покрытия необходимо включить систему отопления на несколько дней и отключить примерно за 60 часов до работы, что позволит тщательно прогреть пол. Затем можно приступать к укладке материала.

Инструкция по установке

Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.

Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.

Рекомендуем к прочтению:

Электрический кабельный теплый пол

Из всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.

Инструкция по монтажу

Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.

Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.

Склеивание стыков теплоизоляции скотчем

Инфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.

Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.

Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.

Подключение терморегулятора теплого инфракрасного пола

Затем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.

Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.

Рекомендуем к прочтению:

Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.

Советы по укладке теплого пола под ламинат

Чтобы при самостоятельной укладке теплого пола свести к минимуму вероятность появления различных проблем, следует воспользоваться несколькими проверенными советами от профессионалов.

Для начала необходимо подготовить план, в соответствии с которым будет осуществляться укладка. Подготовку этого плана желательно доверить профессионалам, которые также могут посоветовать, какой именно лучше купить теплый пол под ламинат. Помимо этого, можно использовать специальные компьютерные программы.

План теплых полов 3-х комнатной квартиры

• Если в квартире потолки не слишком высокие, то рекомендуется выбирать системы с небольшой высотой конструкции. Если вы ищете какой-то определенный бренд теплого пола, отзывы людей, которые приобретали данные системы, обязательно помогут определиться с выбором.
• Рекомендуется отдавать предпочтение именно тем системам, которые предусматривают возможность непрофессионального монтажа.

Во время работ под систему подогрева пола следует использовать слой дополнительной теплоизоляции. Благодаря этому тепло не будет уходить вниз, а станет подниматься вверх.

• В тех случаях, если пол находится рядом с грунтом или сырым погребом, следует подумать о дополнительной гидроизоляции.
• Термодатчик необходимо располагать в середине конструкции, что позволит сэкономить провода. Кроме этого, он обязательно должен располагаться в прохладном месте. Для термодатчика с проводами потребуется использование гофротрубы.

Установка термодатчика ИК пола

• Монтаж конструкции нужно выполнять с учетом возможности ее дальнейшей замены или ремонта.
• В помещениях, в которых температурный режим отличается друг от друга, нельзя использовать одинаковую систему подогрева (например, если речь идет о балконе и спальне). Теплый пол, стоимость которого зависит от вида нагревательных элементов, обязательно должен подходить к климату того или иного помещения.

Крайне не рекомендуется установка термопленки в помещениях с повышенным уровнем влажности.

• Пленочные материалы запрещается крепить при помощи шурупов или гвоздей.
• Устанавливая на инфракрасный пленочный пол тяжелую и массивную мебель, необходимо заранее позаботиться об обустройстве воздушных карманов.
• Пленочный пол запрещается монтировать рядом с электрическими обогревателями, печами, каминами и т.д.
• Допустимая длина отрезка пленки не должна быть больше 15 метров.
• Запрещается выполнять монтаж пленки, если температура воздуха минусовая.
• Запрещается самостоятельно делать в пленке отверстия.
• Кроме этого, запрещается осуществлять монтаж пленки без заземления.

Пленочные теплые полы под ламинат – рекомендации и особенности

После укладки ламината на протяжении 3х дней в помещении следует оставлять один и тот же температурный режим. С началом отопительного сезона температуру необходимо тщательно регулировать: теплый пол требуется прогревать до тех пор, пока его температура не станет наиболее оптимальной, постепенно увеличивая мощность на 5-6 градусов. Такую температуру устанавливают на 4 дня, после чего температуру снижают по той же системе на 5-6 градусов ежедневно до тех пор, пока температура пола не станет порядка 15-20 градусов. Под мебелью и высокими коврами температура пола может быть выше, поэтому во время укладки ламината заделку швов следует делать прочнее. Наиболее оптимальный уровень влажности в помещении будет составлять порядка 50-70%.

При укладке ламината на теплый пол в стяжке могут появиться определенные проблемы. В большинстве случаев теплые полы включают в себя нагревательные кабели, укладываемые в стяжку. Когда система включается, она сначала прогревает стяжку, после чего уже начинается обогрев напольного покрытия.

В таких ситуациях начинаются проблемы с подложкой, которая используется для шумо- и  теплоизоляции. Обычно ламинат укладывается на эту самую подложку, из-за чего тепло пропускается очень плохо, не позволяя прогреться полу до необходимой температуры. Если же отказаться от использования подложки, то шумы от работы теплого пола станут слишком заметны.

В таких случаях нагревательный кабель рекомендуется укладывать под наливной пол или тонкую стяжку. Толщина подложки в этом случае должна составлять до 3х мм., которая под весом конструкции потеряет еще 1мм. свой толщины. Шумоизоляционные качества при этом останутся такими же, а теплопроводность будет находиться на самом высоком уровне.

Ламинат уложен на бетонную стяжку с теплым электрическим полом

Также рекомендуется использовать нагревательные маты или фольгу. При укладке теплого пола по такой технологии в применении стяжки нет никакой необходимости, а эффективность обогрева заметно повышается.

Теплый пол под ламинат

За последние годы методики отопления жилого помещения подверглись значительным изменениям. Например, сегодня можно полностью отказаться от известной радиаторной системы отопления. На смену пришли новые технологии, а, в частности, система теплого пола. Эта уникальная разработка позволяет внутри помещения достигать наиболее комфортной температуры. Более того, эту систему можно монтировать под абсолютно разные покрытия. Например, в этой статье, мы расскажем вам о том, можно ли использовать ламинат для теплого пола. Более того, вы узнаете о существующей технологии комбинации этих материалов.

Особенности использования ламината

Ламинат преимущественно имеет основу из дерева или стружки. Как известно, любая древесина капризна к резким перепадам температуры. Например, если ламинат подвергнуть сильному перегреву, то он может начать пересыхать. Если ламинат будет подвергаться продолжительному воздействию влаги, то он попросту разбухнет и будет также непригодным для дальнейшего использования. Учитывая эти особенности, ламинат для теплого пола следует правильно выбирать.

Разновидности теплого пола

Установка теплых полов под ламинат возможна с использованием разных технологий, например, кабельный электрический обогрев, пленочный инфракрасный и даже водяной. Каждый из этих теплых полов под ламинат имеет свои достоинства и недостатки. Чтобы вы могли иметь общее представление, мы рассмотрим все особенности каждой из представленных технологий. При этом уделим особое внимание монтажу инфракрасного теплого пола под ламинат. Сразу отметим, что из всех существующих, этот обогрев наиболее популярный и используемый. Более того, его монтаж не вызывает особых затруднений.

Особенности выбора ламината

Сегодня можно найти немало критиков идеи о том, чтобы осуществлять монтаж теплого пола под ламинат. В какой-то степени они правы. Ведь далеко не каждый тип ламината можно укладывать на теплый пол. При выборе ламината крайне важно обращать внимание на указания от производителя. Тот ламинат, который допускается к использованию в комбинации с теплым полом обязательно будет иметь соответствующее обозначение. Специальный знак будет указывать на то, что покрытие можно нагревать. При этом в воздух не будут выделяться никакие вредные химические соединений. Более того, в паспорте производитель будет указывать и допускаемую температуру нагрева. Лучше придерживаться рекомендуемой температуры, а не максимальной. В таком случае вам получится наслаждаться комфортом и уютом данной отопительной системы.

Важно! Монтаж теплого пола под ламинат требует обязательного использования терморегулятора. В противном случае обогрев будет сильно перегревать ламинат, что приведет к его порче.

Итак, теперь предлагаем вам рассмотреть особенности каждой из существующих технологий. Это поможет вам определить, какой лучше выбрать.

Водяной теплый пол

Теплый пол под ламинат на бетонный пол лучше всего реализовывать с использованием водяного отопления. В этом случае в слой стяжки закладывается труба, по которой будет передвигать теплоноситель. Его нагрев будет осуществляться через котел. Данный способ напольного обогрева преимущественно используется в частном доме. Особенно там, где имеет индивидуальная система отопления. Если вы проживаете в квартире, то сделать теплый водяной пол будет проблематично, ведь необходимо получать специальные разрешения от коммунальных служб.

Суть этой технологии в том, что в стяжку укладывается отопительный контур. В процессе прогрева, стяжка аккумулирует тепловую энергию, а потом отдает ее в помещение. Технология укладки сверху такого пола ламината сводится к тому, чтобы не использовать толстой подложки на теплоизоляционной основе под ламинированный настил. В противном случае это негативно скажется не теплопередаче. Все уложенные контуры должны подводиться к коллектору или гребенке. Обязательно устанавливается терморегулятор и другое оборудование для контроля температуры.

Важно! Установка теплого водяного пола под ламинат может оказаться дорогим удовольствием. По этой причине лучше воспользоваться альтернативными технологиями.

Электрический теплый пол

В этом случае используются специальные нагревательные кабеля, который укладывается на черновую стяжку. Сверху кабель обязательно заливается чистовой выравнивающей стяжкой. Уже сверху происходит установка ламината. Важно заметить, что черновое основание должно быть идеально ровное.

Суть работы такого обогрева та же, что и при использовании водяного обогрева. В первую очередь нагревательный кабель прогревает бетон, потом он аккумулирует тепло и пропускает его через ламинат. Таким путем осуществляется прогрев воздуха. Чтобы коэффициент полезного действия был на высоком уровне, обязательно укладывается теплоотражающая пленка под нагревательный кабель.

Однако, в случае использования ламината здесь есть одна особенность. Если вы планируете использовать данный способ отопления как дополнительный к основному, то могут наблюдаться значительные расходы на электроэнергию. Так, при включении теплого пола потребуется около одного часа чтобы поверхность ламината стала теплой. Что касается практичности, то данный способ будет идеальным решением для керамической плитки. Эти материалы обладают высоким коэффициентом по теплопроводности.

Инфракрасный пленочный обогрев

Если говорить за инфракрасный теплый пол под ламинат, то это самый оптимальный вариант для отопления помещения. В этом случае нагревательный контур крепится к специальной пленке. Отопление осуществляется под воздействием инфракрасных лучей.

Данный способ отопления пола под ламинат имеет ряд положительных сторон, среди которых:

• Отсутствует потребность в том, чтобы заливать стяжку или использовать какой-либо клей. Как следствие тепловая энергия не будет расходоваться на стяжку, а сразу прогревать ламинат.
• Это экономичный способ обогрева ламинированного покрытия.
• При низком показателе теплопроводности ламината, достигается высокая эффективность.
• Для человека и домашних животных этот способ обогрева считается наиболее безопасным.
• Инфракрасный теплый пол отличается излучением мягкого тепла, так что никакого негативного воздействия на ламинат не оказывается.

Важно! При таком отоплении важно понимать, что ламинат прогревать выше 30 градусов по Цельсию нельзя. Если превысить этот показатель, то покрытие попросту деформируется. Поэтому при обустройстве теплого пола под ламинат обязательно используется терморегулятор и температурный датчик.

Итак, как видно, выбрать инфракрасный обогрев под ламинат наилучшее решение. По этой причине мы приводим последовательную инструкцию по укладке инфракрасного теплого пола под ламинат.

Пошаговая инструкция

Для выполнения этой работы иметь особые знания и способности не нужно. Вы сможете вполне справиться с этой работой самостоятельно своими руками. Как следствие, вы сэкономите деньги на вызове специалистов. Главное, что требуется от вас – соблюдение технологии, описанной ниже. Но перед этим упомянем о материале, без которого вам никак не обойтись:

• Теплоизоляционный материал.
• Отражающая пленка.
• Полиэтилен.
• Скотч.
• Температурный датчик.
• Терморегулятор.
• Инфракрасная пленка.

Важно! Помните о том, что под инфракрасный обогрев укладывать отражающий материал на основе алюминия запрещено.

Итак, процесс монтажа сводится к следующим последовательным этапам:

• В первую очередь осуществляется тщательная подготовка чернового основания. На нем не должно быть трещин и сильных изъянов. Более того, она должна быть идеально ровной.
• Сверху стяжки укладывается слой теплоизоляционного материала. Обычно используется рулонный материал.
• Последующий слой укладывается отражающая пленка. Учтите, что как теплоизоляция, так и отражающая пленка между собой должна соединяться скотчем. Никаких зазоров не должно быть, в противном случае образуются мостики холода.
• Далее вам необходимо расстелить инфракрасную пленку. Укладывать нагревательный элемент под габаритные и стационарные предметы не рекомендуется. Поэтому предварительно вам следует знать планировку в помещении.
• К основанию пленка фиксируется при помощи скотча. Это позволит ей оставаться на своем месте на протяжении всех монтажных работ.
• На следующем этапе происходит процесс подключения пленки к терморегулятору. Подключение провода к пленке осуществляется посредством специальных зажимов, которые идут в комплекте.
• Процесс подключения выполняете параллельно. Эти зажимы обязательно устанавливаются на медные полоски. Полученное соединение обязательно изолируется битумной изоляцией. Она также должна быть в комплекте теплых полов.
• Идущий провод от последней полосы подключается к терморегулятору. Как подключить провод к терморегулятору можно узнать на обратной стороне устройства. Там указывается схема и последовательность подключения проводов от нагревательного элемента, температурного датчика и электричества.
• Далее укладывается температурный датчик, который будет подавать всю информацию на терморегулятор для включения и выключения теплого пола.
• Далее осуществляется настил полиэтиленовой пленки.
• Сверху укладывается ламинат.

Итак, как видно, технология монтажа теплого пола под ламинат сравнительно простая. С вашей стороны, главное, соблюдать технологию последовательности всех работ.

Заключение

Итак, как мы увидели, выполнить монтаж теплого пола под ламинат вполне реально. Тут самое главное, правильно выбрать сам ламинат, чтобы его можно было подвергать нагреву. Более того, теплый пол под ламинат отзывы помогут вам принять верное решение, касательного этой технологии. Прочитав эти отзывы, вы узнаете о том, что уже многие люди уложили инфракрасный теплый пол под ламинат и наслаждаются комфортной температурой. В дополнении ко всему этому материалу, мы также предлагаем вам посмотреть подготовленное видео, из которого вы узнаете о других нюансах этой работы.

установка, монтаж теплого пола, как укладывать, как уложить пленку, инструкция по укладке инфракрасного пола, как подключить, подключение

Содержание:

Использование ламинированных панелей в качестве напольного покрытия с каждым днем становится все популярнее. Покрытие внешне смотрится весьма красиво, при этом цена остается доступной практически для каждой современной семьи даже со средним уровнем дохода. Материал способен практически в полной мере имитировать натуральную древесину, привнося в интерьер свой неповторимый комфорт и уют. Конечно, до уюта от настоящего дерева еще весьма далеко. Однако существует промежуточный вариант, дающий возможность решить такую проблему – а именно, использовать пленочный теплый пол под ламинат. О нем, собственно, и пойдет речь ниже.

Изо всех разновидностей теплых полов именно инфракрасный пленочный пол под ламинат будет оптимальным выбором, так как он идеально подходит для укладки под данное покрытие. А если сюда еще добавить и легкость укладки пленочного отопления, в данном случае и сомневаться не приходится – смело останавливайте свой выбор именно на этом варианте.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

• Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции. Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
• Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат. Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
• В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
• Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
• Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
• Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Комплектация пленочных теплых полов

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

• Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.
• Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом. Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
• Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
• Терморегулятор, то есть блок управления системой теплого пола. По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м², иногда в продаже можно встретить и более мощные приборы – 440 Вт/м². Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Согласно инструкции укладка теплого пола под ламинат должна выполняться на подложку с толщиной не менее 3 мм. Желательно использовать фольгированный материал, который будет отражать инфракрасные лучи по направлению в комнату. Тем не менее, проследите, чтобы поверхность подложки не проводила ток. Между собой полотнища подложки стыкуются с помощью специального скотча.

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

• По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными. Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя.
• По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов. Согласно нормам данное расстояние должно составлять не менее 25-30 см.
• Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений.
• Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала.
• Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест.
• Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий. Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить. Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать.

Последнее, что стоит предусмотреть на схеме, это локализация термодатчика. Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя.

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Предварительные работы

По инструкции монтаж теплого пола под ламинат можно производить только на предварительно подготовленное основание – ровное, без дефектов поверхности, покрытое грунтовкой.

Дальнейшие подготовительные работы сводятся к следующему:

1. Вся поверхность чернового пола должна быть тщательно очищена от пыли и любых фрагментов мусора – это позволит избежать повреждения подложки и пленки с нагревательными элементами.
2. На следующем этапе на поверхности пола по всей площади помещения необходимо расстелить специальную подложку под ламинат. Укладывать подложку необходимо фольгированной стороной к верху. Укладка отдельных полотен производится встык с фиксацией к поверхности пола на двухстороннем скотче. Кроме того, швы между полосами проклеивают строительным скотчем с фольгированной поверхностью.
3. Выбирая подложку, обратите особое внимание на ее толщину. Ее должно быть достаточно, чтобы при укладке в прорезанные пазы термодатчика кабелей, клеммных соединений и заизолированных контактов, уровень пленочного покрытия не поднимался. Кроме того, конструктивные элементы системы не должны мешать укладке ламината.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом. Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

• Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.
• Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.
• В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.
• На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.
• Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.
• Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.
• Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки. Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.
• Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

• После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
• Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
• К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
• Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
• Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 ^оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Укладка инфракрасных теплых полов под ламинат: правила выбора, монтаж, цены

Долгие годы основным источником тепла в квартирах и частных домах выступало радиаторное отопление. Однако в последнее время на рынке обогревательного оборудования произошли большие изменения. Появилось много новых систем для создания комфортной температуры в собственном жилище.

Сравнительно недавно для потребителей на российском рынке стали доступны пленочные термопроводники, которые можно укладывать под любые напольные покрытия. У них, как и у других решений для обогрева жилищ, имеются свои достоинства. Далее в этой статье мы подробно поговорим о том, как устроить под ламинат инфракрасный теплый пол.

Виды и нюансы выбора

В настоящий момент существуют две разновидности инфракрасных систем обогрева:

• пленочные;
• стержневые.

Объединяет их то, что они, различаясь своей ценой, имеют один и тот же принцип работы. Что же до различий, то первые представляют собой пленку минимальной толщины с графитовыми элементами. У полов второго вида основу конструкции составляют стержни из карбона или меди, скрепленные между собой при помощи перемычек из полиуретана.

Маты стержневого типа используют только для целей подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется на вертикальную, а также на наклонную поверхности.

И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако по той причине, что такие системы подключаются через терморегулятор, потребление при работе инфракрасных теплых полов варьируется в диапазоне от 160 до 200 Вт.

Если выполнить по всему жилищу монтаж «теплого» пола из пленки или стержневых матов под ламинат, то можно обеспечить в любой из комнат своей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

Сколько стоит?

Многих людей, которые подумывают о том, чтобы устроить в своем жилище ИК пленочный теплый пол под ламинат, конечно же, интересует вопрос цены такой системы обогрева. По этому поводу следует сказать, что цена на устройство инфракрасного пола во многом зависит от таких факторов, как:

• ширина;
• потребляемая мощность.

Популярная система пленочного теплого пола, предлагаемая в настоящее время на рынке, Caleo Gold имеет ширину пленки 50 см, а её мощность составляет 200 Вт. Что касается цены, то потенциальному покупателю он обойдется в 730 р. Если владелец решит устроить в жилище менее мощную систему обогрева, то можно выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Ватт. Что касается цены, то она заметно ниже – 430 р.

Расчет стоимости

Теперь давайте посчитаем, какие затраты несет владелец при обустройстве такой системы обогрева в своем жилище под ламинат:

• затраты на рулон пленочного пола — 1720 р.;
• отдельно необходимо приобрести терморегулятор с температурным сенсором. Цена на него варьируется от 2250 до 2900 р. В этом случае значение имеет канальная мощность приборов;
• на создание стяжки толщиной 3 см на площади 4 кв. м. потребуется 6 мешков сухой смеси по цене 230 р. В общем, получается 1380 р.;
• при выполнении работ по устройству инфракрасного теплого пола потребуется использование пенофола с фольгированным слоем. Цена этого материала составляет 40 р. за один квадратный метр. В некоторых системах теплого пола он уже входит в комплект.

Проведя несложные подсчеты, можно увидеть, что, потратив 6500 р., можно устроить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решите проводить работы не самостоятельно, а силами специалистов, то дополнительно к этому придется оплатить услуги мастера из расчета 240 р. за один квадратный метр по готовому основанию или 650 р. за квадратный метр с созданием бетонной стяжки.

Дороже обойдется стержневой теплый пол. Используя для его создания маты Unimat Rail с аналогичной площадью, на такую систему придется потратить 7990 р.

Устройство инфракрасного пола под ламинат на покрытие

Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно класть на бетонную стяжку или настил из досок. Какое основание устроить — каждый владелец решает сам, отталкиваясь от состояния базовой поверхности пола.

Также во внимание необходимо принимать конструктивные особенности строения. Чтобы все работы по устройству пленочных систем обогрева были выполнены быстро, а после завершения работы ею можно было пользоваться, при установке необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

Если инфракрасный пленочный теплый пол устраивается в деревянном доме, в котором бетонное покрытие отсутствует, то выполнять работы по созданию бетонной стяжки не стоит. Это лишь дополнительные расходы. Используя фанеру или плиты ОСП, можно смонтировать верхний слой балочной конструкции. Такое основание будет вполне подходящим для укладки нагревательных элементов. Если дом только строится, и уже решено, что в качестве системы обогрева в нём будут использоваться теплые пленочные полы, то для устройства основания следует применять цементно-стружечные плиты. В этом случае вы сможете неплохо сэкономить. Если вы хотите получить более качественное основание, то выбор стоит делать в пользу магнезитовых листов.

Следует отметить, что все вышеперечисленные материалы могут использоваться в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия производятся непосредственно на лаги. Прежде чем выполнить их укладку, необходимо по поверхности пола устроить гидроизоляционный слой. В качестве материалов для его создания можно использовать следующие:

• мастику;
• жидкое стекло;
• пропитку глубокого проникновения.

Крошку полистирола или вермикулит обычно засыпают в ячейки между лагами, потом укладывают настил.

Самостоятельный монтаж ИК теплого пола

Процесс устройства теплого пола под ламинат предусматривает укладку термоизолирующего слоя. Для его создания используют изолятор рулонного типа небольшой толщины. С одной стороны он имеет фольгированное покрытие.

Материалы

Чаще всего для устройства такого слоя применяются следующие материалы:

• эковер;
• изодом;
• пенофол.

Технология работ

Чтобы избежать зазоров, при укладке материала необходимо края полоски зафиксировать, используя скотч. После этого можно переходить к самому ответственному этапу — монтажу теплого пола и его подключению. Прежде всего, необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагают на стене.

Далее необходимо раскатать на полу пленку металлической чертой вниз. После этого следует нарезать полосы нужных вам размеров и выполнить их изоляцию.

Процедуру укладки термоотражателей следует начинать с центральной части помещения. Если проводятся работы по утеплению пола по всей площади, то необходимо от стены оставить зазор не менее 10 см.

• Полотна пленочного теплого пола необходимо также зафиксировать, используя скотч. Специальные зажимы можно обнаружить на медных шинах. К ним и нужно присоединить провода.
• Контакты следует хорошо прижать и обмотать изолентой.
• В гофрированной трубке следует расположить температурный датчик, а потом разместить его внутри конструкции.
• Провод, который имеет защиту гофрой, можно далее подсоединить к регулятору. Подключение следует производить через устройство защитного отключения.

Монтаж теплого пола является несложной задачей. Его устройство можно выполнить своими руками. Главное — придерживаться рекомендаций, содержащихся в инструкции.

Прежде чем приступать к укладке финишного покрытия, необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать переносной инфракрасный датчик. Направляя на отдельные участки этот прибор, вы сможете увидеть на табло температуру. Если же после запуска системы отдельные участки теплого пола остались холодными, то в этом случае необходимо проверить соединение.

Возможно, отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все участки теплого пола работают, их необходимо покрыть подложкой из вспененного полиэтилена. Также можно использовать покрытия из пробки. Поверх уложенного слоя необходимо разместить панели ламината.

Наличие настила основания — необязательное условие. Вы можете устроить стяжку, используя обычный раствор, состоящий из цемента, песка и воды. Или же можно создать наливной пол, для которого используется сухая смесь с определенным составом компонентов.

Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, поскольку в их составе присутствуют пластификаторы. Они не только увеличивают прочность покрытия, но и делают его влагостойким. Перед тем как выполнить заливку основания, необходимо обработать поверхность бетоноконтактом, а углы и стыки необходимо проклеить изолирующей лентой. Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

Заключение

Во многих квартирах в качестве напольного покрытия используется ламинат. Под него можно легко устроить теплый пол, если вы хотите добавить свое жилище дополнительную систему обогрева. Сложностей с этой работой не возникает. Каждый владелец может выполнить монтаж теплого пола под ламинат своими руками. Для этого самое главное — правильно подобрать систему обогрева, а при выполнении монтажных работ строго следовать инструкции. Тогда теплый пол будет служить продолжительное время, а в вашем жилище будет царить теплая атмосфера. Оцените статью: Поделитесь с друзьями!

Теплый пол под ламинат: виды преимущества монтаж

Сегодня на рынке представлен огромный ассортимент различных вариантов напольного покрытия. Несмотря на появление новых материалов, традиционно популярны и классические способы отделки пола. Среди них достаточно распространены и деревянные покрытия, несмотря на «капризность» в укладке и эксплуатации. В частности, это касается ламината, который хоть и не является полноценным древесным покрытием, но обладает схожими качествами и свойствами.

Вместе с напольным покрытием можно использовать и систему напольного обогрева – теплый пол. Данные конструкции также имеют свою специфику в назначении, укладке и эксплуатации. Одна из главных задач, которые стоят перед собственником, — это правильное сочетание декоративного покрытия и системы теплого пола.

Современные теплые полы могут применяться не только в качестве вспомогательного средства отопления, но и как основной источник обогрева помещения, в связи с чем многие задумываются — какой лучше теплый пол под ламинат? Ответ на этот вопрос усложняется тем обстоятельством, что деревянное покрытие абсорбируется при его использовании. То есть ламинат способен изменяться в геометрических пропорциях под влиянием температуры и влажности. Ламинированные панели могут сочетаться с теплыми подложками, однако для этого следует правильно подойти и к выбору системы обогрева, и к ее монтажу.

Вернуться к содержанию

Какой ламинат подойдет для теплого пола?

Каждый хозяин, у которого напольное покрытие в доме выполнено ламинатом знает, что ни один теплоизолятор, выложенный под панели, не обеспечит их теплом в нужном объеме. Сама поверхность ламинированных элементов не содержит древесины, — это покрытие выполнено из прочных смол, главная задача которых заключается в обеспечении защиты от истирания. При этом ламинат остается холодным независимо от внешних температурных условий.

Ситуацию можно кардинально изменить, если под имеющимся напольным покрытием установить систему теплого пола – при грамотной регулировке температуры ламинат не только будет согреваться, отдавая тепло помещению, но и не повредится от резких температурных перепадов.

Однако теплый пол сооруженный под ламинатом накладывает некоторые ограничения на применение данного покрытия – к примеру, его нельзя класть или покрывать отдельными видами лаков и эмалей. Конечно, это касается не всех типов панелей и зависит от используемого теплого пола.

Поскольку ламинированные панели – это, хоть не полностью, но деревосодержащее изделие, то им в определенной мере соответствуют свойства дерева. В частности: они впитывают влагу, после чего расширяются, а под воздействием высокой температуры – усыхают и деформируются.

Разумеется, содержание смол нивелирует данные проявления, но это не избавляет от необходимости тщательного подхода к выбору панелей, максимально сочетающихся с теплым полом. Главное, на что следует обращать внимание при покупке ламината, это специальная маркировка, которая свидетельствует именно о возможности сочетания данной модели ламината с теплым полом. Кроме того, высота ламелей должна составлять не менее 0,8 см, в ином случае панели могут подвергаться деформирующим процесса из-за температурных перепадов.

Вернуться к содержанию

Как выбрать теплый пол для ламината?

На данный момент используются три способа организации напольного обогрева: электрический, водяной и пленочный. Каждый из них имеет свои особенности, которые следует учитывать при выборе подложки именно для ламината. Теперь подробнее рассмотрим основные виды теплого пола под ламинат.

Водяной пол

Такое решение предполагает устройство скрытой под напольным покрытием трубопроводной системы небольшого диаметра, которая подсоединяется к основной отопительной магистрали. Подобные системы под ламинированные панели целесообразно устанавливать в частных зданиях, поскольку монтаж водопровода в многоквартирных постройках над «сухими» помещениями запрещается.

Разумеется, при желании можно согласовать такой проект или устроить систему без получения разрешения, однако ламинат для теплого водяного пола должен выбираться с особой тщательностью, так как многослойные панели не терпят воды. Кроме того, следует быть готовых к следующим неприятным обстоятельствам:

• Вложения в укладку и обслуживание такого пола под ламели довольно велики.
• Любая аварийная ситуация может привести к неисправностям, которые, в свою очередь, повлекут еще большие затраты на ремонт.
• При подсоединении к центральному отоплению сложно настраивать температуру обогрева, а нерегулируемые повышенные температуры очень вредны для ламинированных панелей.
• Если в трубе образуется протечка, то потребуется демонтировать систему вместе с ламинатом, поскольку он деформируется из-за воды.

Вернуться к содержанию

Электрические полы под ламинат

Этот способ является наиболее востребованным, как система обогрева напольных покрытий. Однако и в этом случае имеют место ограничения. Электрическая подложка будет малоэффективной при работе с покрытиями низкой теплопроводности, а ламинированные панели именно к таким и относятся. Нагревающий электро-кабель в ходе монтажа заливают бетонной смесью, на которую в дальнейшем укладываются панели, керамическая плитка или другое напольное покрытие. Сначала контуры нагревают стяжку, в нише которой они располагаются, а затем уже сама бетонная основа отдает тепло чистовому покрытию.

При устройстве панелей на теплый электрический пол необходимо укладывать и специальную прослойку, также обладающую низкой тепловой отдачей и снижающей эффективность теплоснабжения. Следовательно, кабельный теплый пол под ламинат нагревается около часа, не говоря о больших затратах электричества.

Гораздо эффективнее применение кабельного пола при обогреве помещений, в которых напольное покрытие представлено керамическими изделиями и керамогранитом. Такие материалы отличаются высокой термопроводностью и укладываются непосредственно на бетонную стяжку.

Вернуться к содержанию

Система пленочного пола

Особенность данной нагревательной подложки заключается в создании инфракрасного теплового излучения. Название пленочной данная система получила благодаря конструкции, представленной тонкой термопленкой с токопроводящими полосками.

Именно этот пол является оптимальным решением в создании обогрева для ламинированных панелей, поскольку он отличается следующими достоинствами:

• Монтаж пленочной нагревательной конструкции выполняется без применения клеящего средства и даже цементной стяжки (редкое исключение для теплых покрытий). В результате формируется минимальная толщина теплого пола под ламинат.
• На сегодняшний день это наиболее рациональный и эффективный обогрев напольных материалов, обладающих низкой теплопроводностью.
• Это экологически чистая система, безопасная как для людей и домашних животных, так и для ламелей, поскольку стабильно поддерживает строго заданный уровень температурного режима.
• Инфракрасное излучение проникает в ламинат, нагревая его и расположенные на нем предметы.

Ламинат не рекомендуется нагревать более 28 грд., поскольку в этом случае есть риск деформирования панелей. Помимо этого, сильные перегревы могут вызвать образование на поверхности ламелей формальдегидных испарений, что представляет опасность как для самого покрытия, так и для человеческого здоровья.

Наиболее подходящим способом утепление напольного покрытия из ламината является пленочный теплый пол. Кстати, многие зарубежные производители ламинированных панелей разрабатывают такие покрытия уже с интегрированной системой нагрева, однако, стоимость их значительно превышает стандартные варианты теплых полов.

Вернуться к содержанию

Монтаж теплого пола под ламинат

Инфракрасный пол легок в укладке, поэтому его можно уложить без сторонней помощи. И все же определенные знания в электрике лишними не будут. Как правило, теплый пол без стяжки под ламинат устраивается за минимальные временные сроки и не требует создания конструкций, сокращающих высоту комнаты, поскольку пленка сама по себе тонкая, а ламинированные элементы укладываются непосредственно на нее без дополнительных прослоек.

Для установки таких полов достаточно лишь приобрести комплект термопленки, спроектировать схему укладки и осуществить монтаж. Производители реализуют пленочный теплый пол под ламинат в наборе с элементами зажима, электропроводкой для подключения и специальной изоляцией.

В монтаже потребуются следующие материалы:

• Теплоотражающий мягкий материал, на поверхности которого имеется металлизированное покрытие. Утеплитель можно стелить по всему участку, даже в местах, где теплый пол не действует. Данный материал под ламинатом выступит в качестве подложки. Однако стоит учесть, что применение материалов с покрытием из алюминия недопустимо.
• Скотч.
• Пленка на основе полиэтилена, обеспечивающая защиту нагревательного элемента от влаги.
• Терморегулятор с температурным индикатором, который позволит регулировать уровень обогрева ламината.

Вернуться к содержанию

Технология укладки пленочного теплого пола

После того, как мы разобрались какой из видов теплого пола лучше использовать под ламинат, можно приступить к монтажу. На подготовленную чистую поверхность необходимо уложить материал для утепления, скрепив скотчем его отдельные элементы. Далее следует нарезать пленку на полоски необходимых размеров по специальным линиям реза. Укладку полосок следует производить максимально плотно, не оставляя зазоров. На теплоотражающую подложку их следует закреплять скотчем, чтобы они не сдвигались в процессе работы.

Перед монтажом термопленки нужно спланировать размещение предметов мебели в комнате, поскольку монтаж пленочного пола можно производить только на площади, свободной от габаритной мебели. Затем нужно установить терморегулятор и соединить между собой полоски пола, при этом используя разноцветные кабели, которые входят в теплый пол под ламинат.

Подключение следует осуществлять параллельно. Для начала на медных полосках устанавливаются зажимы, обеспечивающие плотную фиксацию. С помощью битумной изоляции, которая также входит в набор пола, следует выполнить изоляцию мест подключения.

Кабели от последней полоски инфракрасного пола необходимо подключить непосредственно к терморегулятору. Подробная схема подключения должна быть представлена в инструкции, прилагаемой к набору. Далее с помощью битумной изоляции к тыльной стороне пленки фиксируется температурный датчик. На участке, где будет располагаться это устройство, в утепляющем материале следует проделать отверстие и специальную выемку для кабелей.

Для проверки следует подключить терморегулятор и запустить работу теплого пола. Нужно подождать некоторое время, чтобы пол нагрелся, а затем проверить функционирование всех сегментов покрытия: температура теплого пола под ламинатом на всех участках должна соответствовать заданному показателю. В случае обнаружения холодных элементов пола, следует проверить качество их подключения. Также не будет лишним использовать тестер для проверки участков соединений и срезов.

Заземление выполняется с помощью фольгированного скотча по всему периметру термопленки и по диагонали. Окончание скотча необходимо соединить с кабелем. В качестве дополнительной защиты от механических повреждений можно расстелить пленку из полиэтилена или использовать поливиниловую вспененную ленту. После этого, если система работает, можно закупать ламинированные панели с нужной маркировкой и устанавливать их на обогревательную систему.

Правильное устройство инфракрасного пола под ламинированные панели обеспечит комфортные условия для проживания. Как правило, ламели используются в спальнях или детских. Несмотря на высокие требования к безопасности таких помещений, пленочный пол все чаще используется именно в этих помещениях.

Похожие статьи:

Как уложить пол на теплый пол

Различные типы теплого пола и теплого пола Полы

Quick-Step можно сочетать с полами с низкотемпературным подогревом . В зависимости от выбранного этажа возможны два варианта:

• Водяные или электрические нагревательные элементы , которые устанавливаются в черный пол. Это работает со всеми полами Quick-Step: ламинатом, паркетом и винилом.
• Нагревательная пленка : последнее поколение систем теплого пола. Утеплительная пленка укладывается на стяжку или цоколь пола. Он совместим с нашими ламинатными и паркетными полами.

Все полы Quick-Step совместимы также с системой охлаждения пола . Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная вода.

Важность термического сопротивления и изоляции

Чтобы воспользоваться преимуществами полов с подогревом, вам нужен пол с низким термическим сопротивлением , который пропускает тепло.Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет пол с подогревом.

Кроме того, важно разместить изоляционный слой под полом с подогревом . Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом.Тем не менее, наша серия ламинатных полов и паркетных полов также предлагает подходящие и экономичные варианты.

Установка теплого пола и теплого пола

При укладке пола в сочетании с подогревом или охлаждением важно соблюдать особые правила для каждого типа пола.

Полы с подогревом для ламинатных полов

В более чем 74% домов ламинат является самым популярным полом из существующих.В холодные месяцы года домовладельцы ищут теплые полы для ламинатных полов.

Подходит ли ламинат для полов с подогревом?

Да, большинство ламинатов подходят для полов с подогревом (электрическим и водяным), но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия. Некоторые производители напольных покрытий рекомендуют не превышать температуру 27 ° C или 80,6 ° F. Использование термостата лучистого тепла не позволяет системе достичь максимальной температуры.Он также должен включать датчик пола, который посылает сигналы на регулятор термостата.

Различные типы ламината имеют разные термические свойства, поэтому их пригодность для использования с системой теплых полов различается. Чем плотнее и тоньше плиты, тем лучше они проводят тепло и, как правило, больше подходят для использования с теплыми полами.

При выборе ламината или паркета важно обеспечить хорошую теплопроводность, что лучше всего при использовании более плотной древесины.Чем тоньше материал напольного покрытия и чем выше его плотность, тем короче время нагрева и более отзывчивой будет система.

Просмотреть продукты лучистого нагрева

Какой тип подложки для теплого пола из ламината?

Если у вас пол с подогревом для ламината , вы можете использовать любую подложку. По сути, подложка сохраняет термостойкость в допустимых пределах. Использование правильной подложки может остановить подъем влаги или конденсата, а также снизит риск образования открытых швов в период нагрева.

Для некоторых систем лучистого отопления во время установки требуется мембрана (не нуждающаяся в подкладке), которая увеличивает высоту пола. Если вы ищете подложку, которая обладает звукоизоляционными свойствами и способностью к лучистому теплу, QuietWalk является рекомендуемой подложкой в ​​индустрии напольных покрытий. При толщине 2,5 мм это позволит разводке электропроводки по высоте и не увеличит высоту вашего пола.

Если вы используете более тонкую подложку, на черновом полу необходимо сделать выемку для размещения проводки.

Посмотреть Подложку для систем лучистого отопления

Ламинат с подогревом

Подходит ли ламинат для полов с подогревом?

Ламинат

— популярный выбор для тех, кто хочет воспроизвести внешний вид деревянного или каменного пола, не беспокоясь об уходе за самим деревом или камнем. Ламинированные полы часто доступны с отделкой, устойчивой к царапинам, и более устойчивы к воде и проливам, что делает их идеальными для семей с маленькими детьми или домашними животными.

Как и паркетные полы, ламинат состоит из нескольких слоев. Сердцевина из древесноволокнистой плиты высокой плотности обеспечивает стабильность, а дизайнерский слой и защитный слой обеспечивают внешний вид и защиту. Качественный ламинат может эффектно имитировать внешний вид деревянного или каменного пола.

Если вы хотите установить пол с подогревом под ламинат, вам стоит подумать о некоторых вещах.

Преимущества ламината с теплым полом

Ламинированный пол намного более износостойкий, чем массивная древесина или даже паркетный пол, поскольку защитный слой поверх ламината помогает ему противостоять износу.легче дерева.

Одним из особых преимуществ ламината является то, что он не так склонен к короблению при перепадах температуры при укладке на теплый пол. Когда древесина используется в системах теплых полов, следует проявлять осторожность, чтобы не «сотрясать» деревянный пол. Ламинат гораздо более устойчив к перепадам температуры и, как следствие, не деформируется и не изменяет форму при более высоких температурах.

Укладка ламината с теплым полом

Половые доски из ламината

можно легко установить поверх вашей системы теплого пола.Как и деревянные половые доски, ламинатные половые доски спроектированы так, чтобы их можно было легко установить друг с другом.

Оставление компенсационного зазора при установке

Оставление расширительного зазора по краю ламината устраняет риск «коробления» из-за повышения влажности или температуры в комнате. Расширительный зазор в 15 мм обычно достаточен для учета расширения и обычно скрывается плинтусом.

Способы крепления ламинатных полов

Клей

Клеи

можно использовать для создания прочного уплотнения между плитами ламината и бетонной стяжкой.Рекомендуется уточнить у поставщика напольных покрытий, какие типы клея подходят для выбранного вами напольного покрытия.

Плавающий

«Плавающий» ламинатный пол включает в себя прорезание досок и укладку их на подложку и черновой пол без клея или дополнительной фиксации. Это распространенный вариант для экономии времени и труда во время процесса установки, а также дает ламинатным плитам большую гибкость для адаптации к изменениям температуры и влажности.

Полы с подогревом и ламинат — на что обратить внимание.

Максимальная температура

Хотя ламинат подходит для использования как с электрическими, так и с влажными системами обогрева полов, рекомендуемая максимальная температура, до которой следует нагреть пол, составляет 27 ° C, чтобы избежать повреждения ламината. Датчик температуры пола — лучший способ контролировать температуру пола, и Nu-Heat предоставляет его в стандартной комплектации при использовании чувствительных к температуре напольных покрытий.

Толщина ламината

Более толстые ламинатные плиты будут влиять на теплопередачу, замедляя ее, а не проводя тепло в комнату. При использовании ламината с полом с подогревом мы рекомендуем, чтобы его толщина не превышала 18 мм, чтобы обеспечить максимальную теплопередачу.

Первый прогрев пола

Как и в случае со всеми типами напольных покрытий, медленный нагрев вашей системы UFH в первый раз — лучший способ запустить систему. Повышение температуры системы теплых полов на 5 градусов в день, до желаемой температуры.

Если у вас есть вопросы по установке системы теплых полов с ламинатом, пожалуйста, свяжитесь с нами.

ThermoSoft в системе подогрева пола, 120 В, 7,5 кв. Футов, 1,5 x 5 футов —

Размер: 7,5 футов² (1,5 футов x 5 футов)

Нагревательная подушка ThermoFloor — это подогреваемая, изолирующая, шумоподавляющая и отводящая влага подкладка 4-в-1 с подогревом, предназначенная для быстрой и простой установки, без использования цемента, под плавающий или клееный ламинат, паркетные и деревянные полы.ThermoFloor производится в США с использованием самой безопасной и передовой технологии обогрева FiberThermics. Подобно волоконной оптике, проводящей свет через волокна, FiberThermics проводит электричество через саморегулирующиеся волокна для создания максимально безопасного и здорового тепла, которое можно спокойно укладывать непосредственно под горючим ламинатом и деревянными полами. Он не только согревает пол, но и его цельная подстилка премиум-класса изолирует холодный черный пол (значение R = 0,5). Более того, класс изоляции ThermoFloor от ударного воздействия поля (FIIC) 60 превышает стандарт 50 Международного строительного кодекса для изоляции шума полов в кондоминиумах и многоэтажных зданиях.Грелка ThermoFloor обработана и отводит случайные разливы и влагу по периметру пола, где она может испариться. ThermoFloor обеспечивает разделительную мембрану при укладке плиток и других цементных полов для предотвращения трещин на линии затирки. ThermoFloor заменяет обычные подкладочные плиты и укладывается без цемента! ThermoFloor идеально подходит для нового строительства или при реконструкции, чтобы сделать любую комнату в доме уютнее и комфортнее. Используйте ThermoFloor для обогрева или дополнения любой комнаты, пристройки или подвала.Установить теплый пол проще простого. Выберите размеры матов ThermoFloor, которые лучше всего подходят для вашего напольного покрытия. Просто раскатайте грелки ThermoFloor, заклейте швы изолентой, подсоедините провода к термостату (приобретается отдельно) и уложите пол. Соблюдайте отдельные инструкции для клееных и плиточных полов. Не требуются понижающие трансформаторы, монтажные соединения на месте или специальные инструменты.

Электрический теплый пол под ламинат пленка Vs. Мэтт

Полы с подогревом отключены уже некоторое время, однако главное, что пол — это массивный накопитель тепла, поэтому, когда он нагревается, он остается теплым в течение недели, даже с современными системами он согревает ткань здания, и работа остается прежней. состоит в том, чтобы предотвратить попадание тепла в землю, это то, что стоит всех денег, с одним в моем доме нам все равно пришлось выкопать пол для дренажа, после того, как вся эта изоляция будет уложена, пол станет естественно теплым, плитка никогда не бывает того, что вы сказали бы холодно.В системе горячего водоснабжения температура воды регулируется, поэтому пол не может перегреваться, в случае с электричеством даже химической системе требуется датчик в полу, чтобы гарантировать, что он не перегревается, при хорошей изоляции датчик помещается в карман, в Другими словами, труба, чтобы ее можно было заменить, эта труба должна изгибаться вверх по стене с широким изгибом, чтобы датчик можно было вытащить и вставить новый. Таким образом, от бетонного основания уровень отделки должен быть как минимум на 6 дюймов выше. Это также имеет эффект стука, я помню, как тщательно установил все розетки на 300 мм, затем вошел пол с подогревом, и теперь они были слишком низкими.

Он может работать, но при этом должны быть очень низкие тепловые потери, так как тепло поступает так медленно, поэтому вам понадобится блок рекуперации тепла, и я не уверен, что это хорошо на кухне? Если кулинарные газы откладывают жир на теплообменнике, он может заблокировать его и стать причиной возгорания, поэтому его нужно будет легко чистить и его нужно будет регулярно чистить.

Даже тип приготовления пищи имеет значение: с электрической индукционной плитой в комнату поступает очень мало тепла и отсутствуют дымовые газы, но с газовой плитой вам нужно удалить дымовые газы, поэтому вам понадобится вытяжка, выведенная наружу, простой уголь фильтры плохо справляются с газом.

Вам действительно нужно смотреть на работу в целом, а не на отдельные части, так как каждый бит меняет работу всего, простая вещь, например, объединение подсобного помещения и кухни вместе, чтобы сушилка для белья была на кухне, которая высасывает воздух. кухни и выбросить ее на улицу окажет огромное влияние на отопление. Другие типы, скорее всего, повлияют на охлаждение, хотя на моей кухне есть окна велокс в крыше, чтобы отводить тепло летом, некоторым нужны вытяжные вентиляторы.

Если смотреть на плинтусный обогреватель, они не занимают место на стене, выглядят довольно аккуратно и при таком низком уровне будут держать пальцы ног так же жарко, как пол с подогревом, и прекрасно впишутся в большинство кухонь.KISS или keep — это просто глупо, а с электрическими версиями очень легко и просто установить, водяные версии немного сложнее, однако все трубы спрятаны под шкафами, поэтому это не так сложно.
Поищите здесь, на другом форуме, где кто-то разместил фотографии установки обогревателя плинтуса.

Кажется форуму не нравится моя картина римского гипокоста так изменилась. Обратите внимание, римляне также отапливали стены.

«Полы с подогревом» — провода, маты и пленка

Вы думаете об установке системы «теплый пол» в своем доме? Подумайте только: теплый пол означает, что прогулка босиком станет удовольствием — ноги больше не будут холодными!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления.В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления. Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как это делают радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в полы с подогревом могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня изоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем такие варианты теплого пола, как неплотный провод (также называемый незакрепленным кабелем), липкие маты и маты из фольги. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент типов полов с подогревом представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении — вы устанавливаете пол с подогревом только для того, чтобы ваши полы оставались теплыми, или как метод обогрева для всей комнаты? — и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м ² , тогда как для обогрева плохо изолированных помещений, например, в старинных помещениях, зимних садах и гаражах, требуется не менее 190 Вт / м ² .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь нагрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со свободной проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в маты, кабели могут вписываться в небольшие пространства и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, таких как ванные комнаты. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь обогреть стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом — 150 Вт / м ² . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированную комнату, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м ² Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Клейкие коврики

Клейкие маты можно использовать под всеми теми же напольными покрытиями, что и свободная проволока, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это раскатать коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие коврики требуют дополнительной подготовки перед укладкой пола сверху.Сюда могут входить клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть две разновидности липкого коврика: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м ² , но различаются размерами, термостатами и доступными вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванной. Вы можете просмотреть эти продукты здесь.

Маты из фольги

Коврики из фольги — это самый особенный из всех наших типов полов с подогревом. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои перед тем, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочных матов под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, так как клеевые слои не прилипают к поверхности фольги.

У нас есть две марки теплых полов из фольгированных матов, каждая из которых имеет мощность 140 Вт / м ² , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м ² , и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов полов, мы рекомендуем установить систему с неплотной проволокой или липким ковриком, чтобы обеспечить безопасность вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем их подключения к электросети.

Для получения дополнительной информации о теплых полах посетите наши страницы с советами или позвоните в нашу дружную службу поддержки клиентов.

Полы из ламината и полы с подогревом?

Это сервис веб-аналитики.

Процессинговая компания

Google Ireland Limited
Google Building Gordon House, 4 Barrow St, Dublin, D04 E5W5, Ирландия

Цели данных

• Маркетинг
• Реклама
• Веб-аналитика

Используемые технологии

Атрибуты данных

• IP-адрес (анонимный)
• Информация о браузере (тип браузера, ссылающиеся страницы / страницы выхода, файлы, просмотренные на нашем сайте, операционная система, отметка даты / времени и / или данные о переходах)
• Данные об использовании (просмотры, клики)

Собранные данные

В этом списке представлены все (личные) данные, которые собираются с помощью этого сервиса.

• IP-адрес
• Дата и время посещения
• Данные об использовании
• Путь щелчка
• Обновления приложений
• Информация о браузере
• Информация об устройстве
• Поддержка JavaScript
• Посещено страниц
• URL перехода
• Загрузки
• Версия прошивки
• Информация о местонахождении
• Закупочная деятельность
• Взаимодействие с виджетами

Правовая основа

В дальнейшем правовая основа для обработки персональных данных, требуемая ст.6 I 1 GDPR указан.
Арт. 6 п. 1 с. 1 лит. GDPR

Место обработки

Европейский Союз

Срок хранения

Срок хранения зависит от типа сохраненных данных. Каждый клиент может выбрать, как долго Google Analytics будет хранить данные перед их автоматическим удалением.

Получатели данных

• Alphabet Inc.
• Google LLC
• Google Ireland Limited

Перевод в третьи страны

по всему миру

Дополнительная информация и отказ

https: // инструменты.google.com/dlpage/gaoptout?hl=de

Нажмите здесь, чтобы отказаться от этого процессора во всех доменах https://safety.google/privacy/privacy-controls/

Щелкните здесь, чтобы прочитать политику конфиденциальности обработчика данных https://policies.google.com/privacy?hl=en

URL политики в отношении файлов cookie https://policies.google.com/technologies/cookies?hl=en

.
