Диаметры трубопроводов таблица: Стандартные диаметры стальных труб — таблица наружного и внутреннего диаметра

Трубы, трубопроводы. Диаметры труб и другие характеристики.

	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Фланцы, резьбы, трубы, фитинги….Элементы трубопроводов.  / / Трубы, трубопроводы. Диаметры труб и другие характеристики. Поделиться:    Выбор материала трубы, трубопровода, водовода, газопровода, магистрали, водопровода, газовоздухопровода, продуктопровода, илопровода, воздухопровода, паропровода, теплотрассы, мазутопровода, пенопровода, пылепровода, паромазутопровода, газонефтепровода Поиск в инженерном справочнике DPVA. Введите свой запрос: Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела: Соединения («гигиенические», «асептические») трубопроводов в пищевой, молочной и фармацевтической промышленности. Типы присоединений трубопроводной арматуры к трубопроводу и другому технологическому оборудованию. Типы патрубков кранов, задвижек, затворов, вентилей, клапанов и др. трубопроводной арматуры Резьбы. Резьба на трубах. Резьба крепежная. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб. Вы сейчас здесь: Трубы, трубопроводы. Диаметры труб и другие характеристики. Фитинги. Фланцы по ГОСТ, DIN (EN 1092-1) и ANSI (ASME). Соединение фланцев. Фланцевые соединения. Фланцевое соединение. Элементы трубопроводов. Материалы труб и гальваническая коррозия. Таблица совместимости металлов. Типичные значения шероховатости (чистоты обработки) поверхности для основных материалов труб, теплообменников и насосов — мм и дюймы. Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Таблица диаметров труб из дюймов в мм. Торговый Дом «Профиль»

Таблица перевода диаметров труб из дюймов в мм.



Диаметр условного прохода трубы, мм	Диаметр резьбы, дюйм	Наружный диаметр трубы, мм
		Труба стальная водогазопроводная	Труба бесшовная	Труба полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160



Таблица перевода дюймовых размеров в метрические



Таблица перевода дюймовых размеров в метрические
1 дюйм (inch) = 25,4 мм.
дюймы	мм.	дюймы	мм.	дюймы	мм.	дюймы	мм.	дюймы	мм.
—	—	1	25,4	2	50,8	3	76,2	4	101,6
1/8	3,2	1 1/8	28,6	2 1/8	54,0	3 1/8	79,4	4 1/8	104,8
1/4	6,4	1 1/4	31,8	2 1/4	57,2	3 1/4	82,6	4 1/4	108,8
3/8	9,5	1 3/8	34,9	2 3/8	60,3	3 3/8	85,7	4 3/8	111,1
1/2	12,7	1 1/2	38,1	2 1/2	63,5	3 1/2	88,9	4 1/2	114,3
5/8	15,9	1 5/8	41,3	2 5/8	66,7	3 5/8	92,1	4 5/8	117,5
3/4	19,0	1 3/4	44,4	2 3/4	69,8	3 3/4	95,2	4 3/4	120,6
7/8	22,2	1 7/8	47,6	2 7/8	73,0	3 7/8	98,4	4 7/8	123,8





Диаметры труб по Госту — полимерные и пластиковые теплотрассы.

Небольшой вес, высокая пропускная способность и низкий коэффициент теплопроводности определяют основные качества полимерных труб, которые послужили толчком для повсеместной замены металлических изделий на пластик.

Геометрический диаметр полимерных труб — один из самых существенных параметров, который учитывается при проектировании современных систем отопления, канализации или снабжения водой, а также в проектах трубопроводов для теплотрасс.

Не менее важными величинами, чем диаметры пластиковых труб, выступают толщина стенки, термопласт для их изготовления, а также параметры предельного допустимого давления.

Отечественные и зарубежные нормативные документы

Главным нормативным документом при производстве трубопроводов из пластика является разработанный в 2003 году ГОСТ Р 52134 — который определяет основные параметры для напорных труб из термопластов, а также для соединительных деталей и фитингов к ним. В 2013 году данный стандарт был преобразован в межгосударственный (ГОСТ 32415) и стал действовать на территории Армении, Беларуси, Киргизии, Молдовы, Таджикистана и Узбекистана.

В основу разработки отечественных нормативных документов были положены европейские и международные стандарты, которые были разработаны и приняты в середине девяностых годов прошлого века — ISO 161-1:1996, ISO 4065:1996 и ISO 11922-1:1997.

Необходимо отметить, что некоторые производственные предприятия выпускают продукцию по собственным техническим условиям, необходимость которых вызвана нестандартным исполнением трубопроводов.

Нормативный ряд типоразмеров для трубопроводов отопления, водоснабжения и канализации, а также диаметры трубы теплотрассы составляют 34 наименования от 10 до 1600 мм.

Основные понятия и определения

В регулирующих документах приведены несколько основных понятий и определений, которые связывают диаметры труб (ГОСТ 52134) и термопласты для их изготовления — полиэтилен, полибутилен, ПВХ, полипропилен и сшитый полиэтилен:

• наружный диаметр в миллиметрах служит для удобного выбора пластиковых труб по всем видам отопительных систем, а также для проектов водоснабжения и канализации. По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты;
• условный размер под названием номинальная толщина стенки в миллиметрах соответствует ее минимально допустимой величине в каждой точке сечения;
• два безразмерных определения S и SDR связывают диаметры пластиковых труб с толщиной их стенок. Коэффициент SDR прямо указывает на отношение внешнего диаметра трубы к толщине ее стенки, а коэффициент S связывает напряжения в стенках трубопровода с допустимым рабочим давлением. Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.

Для некоторых видов труб принято использовать такое определение как PN, которое указывает на предельную величину давления трубопровода в барах. При инженерных расчетах часто используют давление в МПа, одна единица которого соответствует 10 барам.

Рабочее давление труб PN

Основные материалы для полимерных труб различного назначения

В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:

• основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению. По этой же причине трубопроводы ПВХ не получили широкого распространения при проектировании систем водоснабжения;
• линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения. Также этот материал очень популярен при прокладке внешних канализационных труб большого диаметра;
• разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С. Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
• поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;
• развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.

Диаметры полимерных труб различных материалов

Появление новых видов термопластов пока не привело к их широкому распространению, однако отчеты о новых разработках свидетельствуют о том, что в самом ближайшем времени состоится полная замена металлических труб на изделия из термопластов.

Диаметр трубы канализации

Канализационные трубы не подвергаются длительному воздействию высоких температур и давления, и по этой причине при их производстве используются самые дешевые полимерные материалы — полиэтилен, поливинилхлорид и полипропилен.

Табличные параметры диаметров пластиковых трубопроводов для напорной канализации приведены в ГОСТ Р 52134-2003, однако для самотечной канализации, которая применяется в большинстве многоквартирных и частных домов, рекомендации в нормативном документе отсутствуют. Согласно старому ГОСТ 22689.1-89 существует всего три типоразмера, которые определяют диаметры полиэтиленовых труб — 50, 90 и 110 мм. В 2014 году межгосударственным стандартом для стран СНГ (ГОСТ 22689-2014) ассортимент безнапорных канализационных трубопроводов из полиэтилена был расширен до 14 типоразмеров от 32 до 315 мм.

Безнапорные трубопроводы канализации из ПВХ или полипропилена выпускаются на основании технических условий, которые разрабатывает сам производитель и согласует с заказчиками в договорах поставки таких изделий.

Диаметр труб для отопления

В системах отопления должны использоваться трубы, которые имеют максимальную рабочую температуру до 95°С и рабочее давление до 10 атмосфер. Из известных промышленных полимеров под эти требования подходят только трубы из полипропилена (PN25) и сшитого полиэтилена. Диаметры полимерных труб для отопления лежат в пределах от 16 до 110 мм, что позволяет прокладывать любые отопительные сети.

Из линейки типовых диаметров трубопроводов для отопления коттеджа, квартиры или частного дома, приведем самые распространенные типоразмеры, которые используются для следующих целей:

• трубопровод 16 мм применяется для коллекторной разводки системы отопления, для подключения одного или нескольких радиаторов, а также эта труба хорошо подходит для обустройства теплого пола;
• трубопроводы диаметром 20 мм используются в работе систем отопления с принудительно циркуляцией в домах площадью до 100 м²;
• трубопроводы 25 мм оправдывают себя в стояках отопления в многоквартирных домах до 5 этажей;
• трубы 32 мм хорошо подходят для однотрубной разводки в домах площадью до 150 м² или используются в качестве стояков в домах повышенной этажности;
• самотечные трубопроводы диаметром 40 мм используются в гравитационных системах отопления, где движение теплоносителя происходит естественным путем без циркуляционных насосов.

Диаметры труб отопления

Показатели	Наружный диаметр
	16	20	26	32	40
Внутренний диаметр, мм	12	16	20	26	33
Толщина стенки трубы, мм	2,0	2,0	3,0	3,0	3,5
Вес 1 п.м. трубы, г	115	170	300	370	430
Объем жидкости в 1 п.м. трубы, л	0,113	0,201	0,314	0,531	0,855



В последнее время на рынке стали широко использоваться трубопроводы из полибутена, который при прочих равных характеристиках превосходит ПП и PEX по предельному рабочему давлению.

Диаметр труб для водопровода

Типоразмер трубы для водопровода зависит от гидравлических расчетов проектировщика конкретной системы водоснабжения и, как правило, не выходит за рамки диаметров от 16 до 55 мм. Для внутренней разводки используют диаметры 16 и 25 мм, а для внутренних стояков полиэтиленовую или полипропиленовую трубу диаметром 32 мм. Трубопроводы 55 мм используют для наружных коммуникаций или транспортировки холодной воды от скважины до входа в дом.

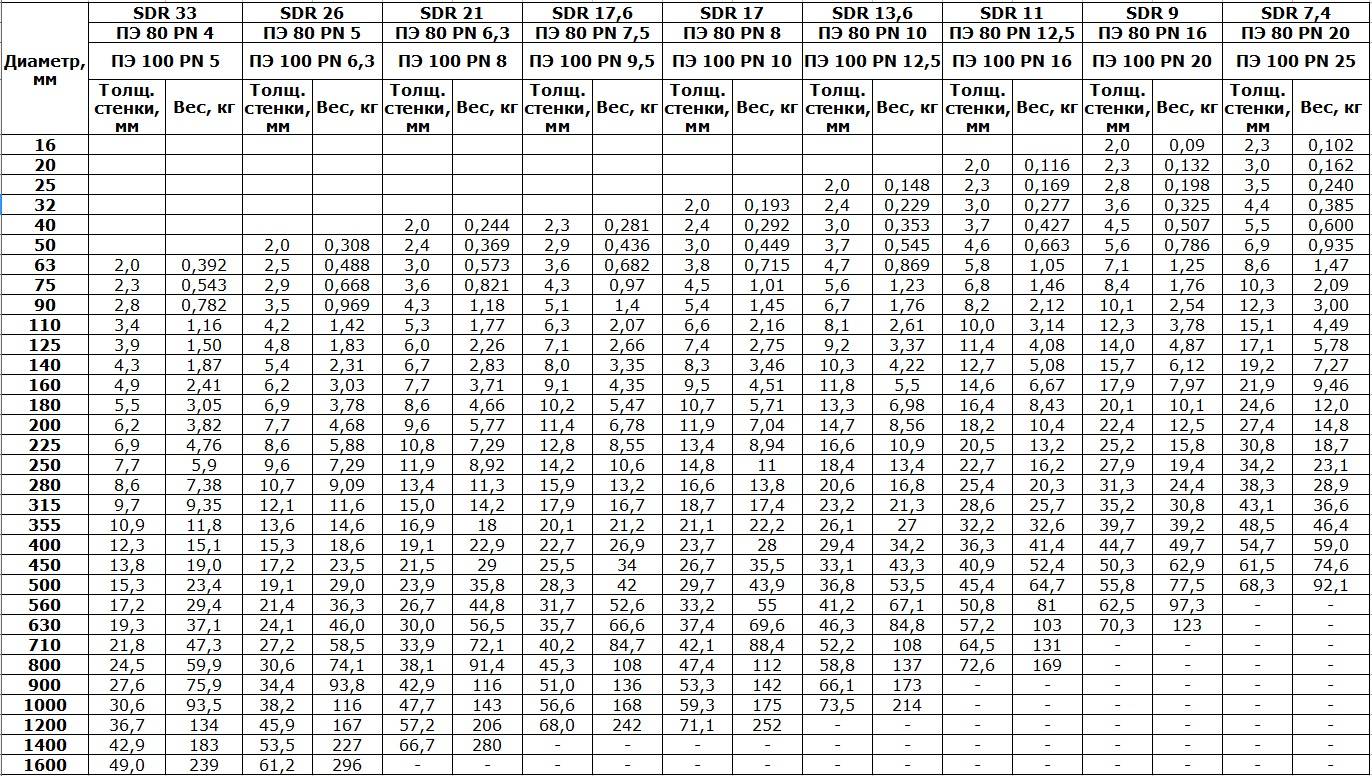

Таблица: Толщина стенок труб водопровода по наружному диаметру

При расчетах систем водоснабжения учитываются характеристики насосов и суточное потребление воды, а для наружных коммуникаций — глубину промерзания грунта в конкретном регионе. Также при проектировании желательно соблюдать единый диаметр трубопроводов внутренней разводки, что исключает гидравлические удары и неприятный шум при открывании смесителей холодной или горячей воды.

Читать так же: Полимерные трубы большого диаметра

Теплоизолированные трубопроводы Изопрофлекс и Касафлекс

Трубы Касафлекс и Изопрофлекс представляют собой отдельную категорию трубопроводов, основным отличием которых от обычных полимерных изделий является уже готовый слой теплоизоляции, заключенный в полимерную оболочку.

Трубопроводы Касафлекс предназначены для теплотрасс, диаметр которых лежит в пределах от 55 до 163 мм. Нержавеющая внутренняя труба работает при температурах до 160°С и рабочих давлениях до 16 атмосфер.

Трубопроводы Изопрофлекс изготовлены на основе сшитого полиэтилена, что допускает их применение в системах отопления и ГВС с максимальной температурой от 75 до 115°С. Параметры предельного давления трубопроводов Изопрофлекс лежат в пределах от 6 до 16 атмосфер и зависят от конкретной марки изделия. Номинальный ряд диаметров Изопрофлекс находится в диапазоне от 25 до 225 мм, что позволяет считать трубопроводы этого типа наиболее универсальным набором изделий для всех сфер применения.

К типовым характеристикам Изопрофлекс и Касафлекс необходимо добавить широкий модельный ряд трубопроводов этого типа, что позволяет использовать изделия одного производителя при монтаже всего комплекса системы отопления или водоснабжения — от теплотрассы до конечных отопительных приборов и точек раздачи воды.

Наружный диаметр полимерных труб

Эквивалентный проход, мм	Наружный диаметр, мм
10	16
15	20
20	25
25	32
32	40
40	50
50	63
65	75
80	90
100	110
125	125
150	160
160	180
200	225
225	250
250	280
300	315
400	400
500	500
600	630
800	800
1000	1000
1200	1200



Как разобраться в диаметрах водопроводных труб

Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб

Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб

Строительство — Инженерное оборудование.

Автор: Administrator

23.06.2010 09:57

Наружный диаметр трубы, Dн (мм)  Условный проход, Dу (мм) Диаметр резьбы, G (мм) Трубы ВГП(водогазопроводные) Трубы электросварные Трубы полимерные (ПВХ, ПНД, ПП)  10  3/8”  17 16  16   15  1/2”  21,3 20 20  20  3/4″  26,8 26 25  25  1”  33,5 32 32  32  1·1/4″  42,3 42 40  40  1·1/2″  48 45 50  50  2″  60 57 63  65  2·1/2″  75,5 76 75  80  3″  88,5 89 90  90  3·1/2″  101,3      100  4″  114  108  110  125  5″  140  133  125*  150  6”  165  159  160  200      219  225  225      245  250  250      273  280  300      325  315  400      426  400*  500      530  500*  600      630  630  800      820  800*  1000      1020  1000*  1200      1220  1200* * — Полимерные трубы этих наружных диаметров имеют нестандартный диаметр условного прохода. Например — Наружный диаметр 125 мм соответствует напорным трубам ПНД (полиэтилен) и трубам из ПП (полипропилена). У первых толщина стенки будет 6 мм (соответственно диаметр условного прохода — 113 мм), у вторых толщина стенки будет 11,4 мм (Dу=114 мм). Dн=400 мм. ПВХ Dу=380 мм, ПНД Dу=362 мм. Dн=500 мм. ПВХ Dу=475 мм, ПНД Dу=452 мм. Dн=800 мм. ПНД Dу=724 мм. Dн=1000 мм. ПНД Dу=905 мм. Dн=1200 мм. ПНД Dу=1108 мм.

Расчёт диаметра труб для отопления

Трубы являются одними из самых распространённых, разнообразных и необходимых изделий. Их назначения и сферы использования так многочисленны, что и перечислить сложно. Трубопроводы для выполнения самых разных задач изготавливают из металла, стекла, пластика, керамики. Размеры варьируются, могут быть от миллиметра и до огромных труб для транспортировки нефти и газа.

В данной статье разберём, как рассчитать диаметр труб для отопления. Не стоит недооценивать важность расчёта, потому что неточности в выборе трубного диаметра могут существенно ухудшить гидродинамику отопительного контура, снизить коэффициент полезного действия и стать причиной слишком высоких затрат на приобретение труб забольшого диаметра.

Ключевые параметры труб:

• усреднённый диаметр;
• внешний диаметр трубы;
• внутренний трубный диаметр;
• материал трубопровода.

Советы перед расчётом и установкой системы

Узнать необходимый диаметр трубопровода под отопление очень важно, так как именно от этого параметра зависит гидродинамическое сопротивление и пропускная способность контура. Ещё перед расчётом требуется чётко определиться с типом труб и их материалом.

Нанесённая маркировка для изделий различается. Трубы из пластика маркируют с указанием наружного диаметра, а из чугуна и стали – по внутреннему диаметру. Взять на заметку этот факт придётся, если установка трубопровода будет осуществляться комбинированным способом.

Перед самой работой также необходимо составить схему планируемой системы отопления, выбрать диаметр труб для отопления в частном доме и купить все материалы. К тому же найти комплектующие, в том числе тройники, клапаны, переходники и воздушные клапаны.

Подробнее о переходниках и фитингах можно прочитать в этой статье

Расчёт диаметра трубы для отопления должен производиться аккуратно и внимательно, в какой последовательности всё рассчитывать рассмотрим ниже.

Что нужно для расчёта

Как правило, вычисления начинают с определения тепловой мощности – Q. Необходимое количество тепла узнают произведением объёма помещения V в м³ на норму, которая равна 40 Вт/м³.

Q = V х 40 Вт/м³

Затем устанавливают тип системы отопления: одно- или двухтрубная. Для загородных домов лучше подойдёт 2-трубная, однако для будущего расчёта выбор типа системы – не самое важное.

Лучше направить своё внимание на выбор метода движения теплового носителя:

• будет ли он конвекционным либо естественным;
• либо же принудительным, с использованием насоса циркуляции.

Главное отличие этих методов в том, что при организации системы выбирается уклон отопительных труб при естественной циркуляции, где жидкость движется самотёком, а второй вариант подразумевает движение с помощью насоса, что делает скорость обмена тепла намного выше.

Скорость движения теплового носителя – очень важный показатель.

В зависимости от него, в том числе, выбирают диаметр труб для обогрева. Расчётные единицы для естественной циркуляции – от 0,3 м/с. Скорость движения теплоносителя зависит от напора, поэтому при выборе варианта с естественной циркуляцией он определяется высотой подъёма расширительного бачка открытого типа. Каждый метр подъёма добавляет величину давления в 0,1 атм.

Рассчитать объем расширительного бака можно тут

В случае с циркуляцией при помощи насоса выбирают величину скорости – 0,7 м/с. Высчитывая скорость необходимо идти на определённые уступки, ведь при высокой скорости появляется шум в системе и существенно повышается гидравлическое сопротивление, а при очень низкой — забольшие размеры отопительных изделий приведут к увеличению финансовых затрат. Потому зачастую выбирают меньший диаметр в связи с:

• облегчённым монтажом;
• относительно низкой стоимостью труб диаметра поменьше;
• увеличением динамичности системы при меньшем количестве жидкости.

Расчёт по этапам

Вы определили исходные данные: нарисовали схему отопительной системы, решили с типом, вовремя рассчитали величину тепловой мощности для всех помещений? Тогда действуйте дальше. Обычно расчёт начинают с наиболее удалённого помещения.

Объёмный расход жидкости вычисляют по формуле:

G = 0.86*Q / 20

где:
G – объёмный расход теплоносителя, кг/ч;
Q – расчётное количество тепла, Вт;
20 – температурная разница в подаче и «обратке». Для расчётов равна 20 °C.

По приведённой формуле определяют массу жидкости, однако горячая вода характеризуется при 80 °C плотностью р = 971.6 кг/м³. Потому объёмный расход Vo вычисляют формуле:

Vo = G / р

При знании объёма и скорости движения нетрудно вычислить площадь поперечного сечения:

S = Vo / (3600 х Vт)

где:
S – площадь поперечного сечения;
Vo – расход (объёмный) теплового носителя;
Vт – выбранная скорость потока жидкости.

И в конце производят расчёт диаметра:

D = корень квадратный из выражения 4S /3,14.

После того, как вы вычислили диаметр для дальней комнаты, рассчитать размер трубопровода для следующего помещения не составит труда. Однако стоит помнить, что через это помещение необходимо пропустить суммарное количество тепла для двух комнат и т.п. Расчёт в целом не трудный, но для тех, кто не занимался ранее подобными вычислениями, достаточно громоздок.

Потому для того, чтобы облегчить сам процесс, существуют таблицы, дающие ответ и решающие задачу – как определить диаметр трубы для отопления. Из таблиц чётко ясно: диаметр отопительных труб с естественной циркуляцией нужен большой, так как скорость движения потока 0,3 м/с. Выбирать трубы стоит по ближайшему большему диаметру, взяв на заметку несовпадение логики маркировки труб из разных материалов:

1. Водогазопроводные трубы из стали – прописан внутренний диаметр.
2. Электросварные изделия из стали – наружный диаметр.
3. Полиэтиленовые, металлопластиковые, из полиэтилена низкого давления, полипропиленовые трубы для отопления – диаметр наружный.

Диаметры медных и стальных труб для отопления:

Таблица диаметров труб

Каким диаметром должны быть трубы отопления полипропилен

Вы решили использовать изделия из полипропилена и не знаете, как подобрать диаметр в связи с вышеприведёнными формулами? Аналогично. Однако у труб из полипропилена большой срок службы, около века, потому система отопления, которая правильно рассчитана и качественно установлена, будет служить довольно долго. Загляните в таблицу диаметров труб для отопления.

Наружный диаметр, мм	PN10		PN20		PN30
	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10. 6	2.7
20	16.2	1.9	13.2	3.4	13.2	3.4
25	20.4	2.3	16.6	4.2	16.6	4.2
32	26.0	3.0	21.2	5.4	21.2	3.0
40	32.6	3.7	26.6	6.7	26.6	3.7
50	40.8	4.6	33.2	8.4	33.2	4.6
63	51.4	5.8	42	10.5	42	5.8
75	61.2	6.9	50	12.5	50	6.9
90	73.6	8.2	6	15
110	90	10	73.2	18.4

Полипропиленовые трубопроводы пользуются популярностью, так как они стоят не так дорого, как металлические, экологичны и внешне привлекательны. К тому же и установка контуров систем при применении подобных изделий становится существенно проще. Существуют специальные аппараты для сварки труб, разные переходники, фитинги, краны и иные нужные комплектующие. Процесс установки чем-то напоминает сборку системы из конструктора.

Подробнее о разновидностях и способах монтажа полипропиленовых труб для отопления читайте в этой статье

Оребрённые трубы

Такие изделия изготавливаются методом поперечно-винтовой прокатки. На них наносятся рёбра, увеличивающие площадь поверхности, которая отдаёт тепло. Применение таких труб даёт возможность сократить вес тепловых обменников, потому что тепло будет отдавать и оребрённая труба, по которой циркулирует жидкость.

Оребренная труба

Такая труба, если сравнивать её с обычной гладкой, имеет площадь теплового обмена в 2-3 раза больше. Популярности оребрённых труб мешает их высокая стоимость. Изделия выполняются из алюминия, латуни и меди. Организация системы отопления с использованием такого типа трубопроводов требует существенных денежных затрат, потому их расчёт в этой статье не будем рассматривать.

При не очень разветвлённой и сложной системе трубный диаметр можно рассчитать самостоятельно. Для этого необходимо иметь данные о тепловых потерях помещения и мощность каждого радиатора. Потом, заглянув в таблицу, можно определить сечение трубы, соответствующей подаче нужного количества тепла. Расчёт трудных многоэлементных схем лучше оставить для профессионалов. В крайнем случае, рассчитайте сами, но постарайтесь хотя бы получить консультацию.

Диаметр трубы

: простое руководство по определению размеров и спецификаций

Если вы новичок в мире обработки на месте, одна из важных вещей, которую вы должны изучить, — это то, как работает определение размеров труб.

Здесь не так уж много нужно запоминать, но вам необходимо ознакомиться с терминологией и лежащими в основе методами классификации труб производителями в нефтегазовом секторе.

Что такое NPS трубы?

Так что именно означает NPS? Это внутренний диаметр или внешний диаметр? или толщина стенки?

Ответ — ни один из вышеперечисленных.

«NPS» — это аббревиатура от номинального размера трубы, который является термином, используемым в качестве нормативного числа, определяющего диаметр трубы.

Что такое диаметр трубы (условное отверстие)?

Это то же самое, что и NPS. (Это обычный способ описания размеров труб, используемый в США).

Что такое DN (номинальный диаметр)?

Это международный и европейский метрический метод, используемый для описания NPS (или NB).

Следовательно, номера размеров труб DN

отличаются от NPS.Например, метрический эквивалент трубы NPS 6 (6 дюймов) — DN 150. (Чтобы преобразовать NPS 6 в DIN, просто умножьте 6 x 25 = 150. (150 мм)

Что такое график трубопровода?

Спецификация трубы (SCH) — это то, как описывается толщина стенки трубы. Это не фактическое измерение, а ориентировочное число, основанное на формуле толщины стенки.

Две трубы одинакового диаметра могут иметь разные спецификации, что означает, что они имеют разную толщину стенки. Таким образом, кто-то, определяющий трубу для приложения высокого давления, выберет большее число, которое соответствует большему графику (толщине стенки).

Кроме того, в случае нержавеющей стали спецификации трубопроводов указываются буквой «s» в качестве суффикса после номера. Пример для иллюстрации — труба NPS 14 с графиком 40 с, показанная в таблице ниже.

Причина, по которой нержавеющая сталь обрабатывается таким образом, связана с их повышенной прочностью. Чтобы выдерживать такое же давление, требуется меньшая толщина стенки по сравнению с другими сталями.

NPS Номинальный размер трубы	40 График	40s График
14	0.438 ″ толщина стенки	0,375 ″ толщина стенки

Перечень используемых сегодня схем трубопроводов следующий; 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Как только вы подумали, что начинаете разбираться в размерах труб, к сожалению, есть дополнительная сложность, о которой следует помнить:

Трубы разных размеров производятся по-разному, и это повлияло на процесс определения размеров труб.

Это означает, что размеры (NPS) от ⅛ ″ до 12 ″ имеют наружный диаметр на больше, чем ее номинальный размер трубы, тогда как размеры трубы 14 ″ и выше имеют внешний диаметр , равный ее номинальному размеру трубы. . Схема ниже иллюстрирует это.

Таблицы размеров труб

Если вы введете в Google «Таблицы размеров труб», вы найдете множество производителей труб, которые предлагают их загрузить со своих веб-сайтов. Мы также создали собственный, чтобы вы могли загружать документы в формате PDF по ссылкам ниже.В зависимости от вашего местоположения выберите дюйм или мм и загрузите бесплатно.

Скачать таблицу размеров трубы NPS (дюймы) — (размер букв США, Pdf)

Загрузить таблицу размеров трубы DN (мм) — (размер A4, Pdf)

Какое оборудование доступно для обработки труб?

Если вы хотите резать, снимать фаску или врезаться в металлические трубы, существует широкий выбор портативных станков.

Резка труб и снятие фаски

Для резки и снятия фаски на трубопроводах на месте в таких местах, как морские платформы, нефтехимические заводы и электростанции, испытанным и испытанным решением является использование грейферного ножа (также известного как нож для отделения от ножа).Они доступны во многих размерах, а некоторые даже способны обрабатывать диаметры до 180 дюймов!

Горячая врезка

При необходимости технического обслуживания активного трубопровода можно использовать машину для врезки горячей врезки. Это может быть ремонт участка трубопровода или необходимость добавления новой ветви. Преимущество машины для врезки горячей врезки заключается в том, что работа может выполняться без серьезного нарушения потока продукта по трубопроводу.

Фрезерование сварных швов труб

В случаях, когда подводные соединители труб используются для присоединения нового участка трубопровода, может потребоваться удалить сварные швы с трубы, чтобы обеспечить хорошее прилегание. Эта операция выполняется с помощью переносной фрезерной рейки, прикрепленной к трубе цепным хомутом.

Вывод трубопроводов из эксплуатации

Для вывода из эксплуатации трубопроводов можно использовать подводную алмазную канатную пилу или переносную ленточную пилу для тяжелых условий эксплуатации. Их можно либо спустить с палубы над поверхностью, либо подключить к дистанционно управляемому транспортному средству (ROV).

Расширьте свои знания

Получите больше экспертной информации, как это

Свяжитесь с нами Свяжитесь с нами

Номинальный размер трубы и спецификация

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур.Номинальный размер трубы относится только к внешнему диаметру (OD) трубы, что делает его несколько неопределенным. Например, когда мы говорим, что размер трубы составляет 2 NPS, это относится ко всем трубам с внешним диаметром 2,375 дюйма (или 60,3 мм) независимо от толщины стенки и, следовательно, внутреннего диаметра. Конкретная труба идентифицируется диаметром трубы и другим безразмерным числом для толщины стенки, которое называется графиком (SCH). Спецификация трубы устанавливает толщину стенки трубы. Увеличение толщины стенки трубы увеличивает механическую прочность трубы, позволяя ей выдерживать более высокие расчетные давления.

Термины «Номинальное отверстие» (NB) и «Номинальный диаметр» (DN) также часто используются как взаимозаменяемые с «Номинальным размером трубы» (NPS). Номинальное отверстие (NB) — это европейское обозначение, эквивалентное NPS. Для NPS 5 и более номинальный диаметр (DN) равен NPS, умноженному на 25.

Изначально используются только три толщины стенки трубы —

• Стандарт (STD)
• Экстра прочный (XS)
• Двойной сверхпрочный (XXS)

Однако с наступлением индустриальной эпохи и использованием труб в различных условиях давления и температуры эти три размера не подходили для всех областей применения. В таблицы размеров труб было внесено множество изменений и дополнений, основанных на использовании в промышленности и на стандартах API, ASTM и других. Сегодня у нас есть диапазон толщины стенок, а именно:

• SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Трубы из нержавеющей стали, в связи с меньшим риском выхода из строя из-за некоррозионных свойств, допускают использование труб с меньшей толщиной стенки. Первоначально были разработаны спецификации 5S и 10S для более тонких труб, а позже последовали и другие размеры «S».Трубы из нержавеющей стали чаще всего доступны в стандартных весовых размерах (отмечены обозначением S ; например, Sch 10S ). Однако трубы из нержавеющей стали также могут быть доступны в других комплектациях. Из-за их тонких стенок меньшие размеры «S» не могут быть соединены резьбой в соответствии со стандартами ASME, но должны быть сварены плавлением.

В новой системе расписания,

• Schedule Standard (STD) идентичен SCH 40S, а 40S идентичен 40 для NPS от 1/8 до NPS 10 включительно.
• Schedule Extra Strong (XS) идентичен SCH 80S, а 80S идентичен 80 для NPS от 1/8 до NPS 8 включительно.
Стенка
• с двойной сверхпрочной толщиной (XXS) толще, чем у сорта 160, от NPS 1/8 дюйма до NPS 6 включительно, а стенка сортамента 160 толще, чем стена XXS для NPS 8 дюймов и больше.

Номинальный размер и спецификация трубы совместно задают внешний диаметр трубы (OD) и толщину стенки (и, следовательно, внутренний диаметр (ID) автоматически фиксируется).Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов (360 мм) и толщину стенки 0,437 дюйма (11,1 мм).

Однако значения номинального диаметра трубы (NPS) и наружного диаметра (OD) не всегда равны, что может создать путаницу.

• Для NPS ⅛ до 12 — Значения NPS и OD отличаются. Например, внешний диаметр трубы NPS 12 на самом деле составляет 12,75 дюйма (324 мм). Чтобы найти фактический OD для каждого значения NPS, обратитесь к справочным таблицам, основанным на стандартах ASME B36. 10М и Б36.19М.
• Для NPS 14 и выше — Значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов (360 мм).

Несколько общих правил относительно номинального размера трубы (NPS) и спецификации,

1. Для данного NPS наружный диаметр остается фиксированным, а толщина стенки увеличивается с увеличением номера спецификации.
2. Для данного номера спецификации наружный диаметр увеличивается с увеличением NPS, в то время как толщина стенки либо остается постоянной, либо увеличивается.
3. Используя уравнения и правила в ASME B31.3 Process Piping, можно показать, что номинальное давление уменьшается с увеличением NPS и постоянным графиком.

Расчет внутреннего диаметра трубы (ID)

Для инженеров-технологов наиболее важной информацией является внутренний диаметр (ID) трубы, поскольку он используется в расчетах размеров линии
. Как обсуждалось выше, для данного номинального размера трубы (NPS) внешний диаметр трубы (OD) остается постоянным. По мере изменения расписания труб изменяется ИД трубы.

Внутренний диаметр трубы можно легко рассчитать, если известны NPS и график трубы. Внутренний диаметр трубы равен
NPS трубы минус удвоенная толщина стенки трубы (которую можно получить из спецификации трубы).

Например, для трубы 12 NPS (DN 300 мм) сортамента 40 наружный диаметр и толщина стенки составляют соответственно 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм). Таким образом:

• Внутренний диаметр трубы = 12,75 дюйма — 2 x 0,406 дюйма = 11,94 дюйма, или
• Внутренний диаметр трубы = 324 мм — 2 x 10.4 мм = 303,2 мм.

Следует иметь в виду, что толщина стенок находится в пределах указанного допуска в зависимости от используемого технического стандарта. Типичный допуск толщины стенки составляет 12,5%. Это означает, что фактический внутренний диаметр трубы может незначительно отличаться от указанного выше.

Таблица номинальных размеров труб и их спецификации

(Загрузить файл PDF)

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Таблица труб

ANSI — нержавеющая сталь Penn Таблица труб

ANSI — нержавеющая сталь Penn Таблица трубок ANSI — нержавеющая сталь Penn

Главная / Ресурсы / Ресурсы для продукта / Диаграмма ANSI

Полный список графиков трубопровода ANSI.

• Толщина стенок указана в золоте
• Вес на фут указан в черный

Все измерения являются стандартными / эмпирическими (дюймы и фунты), если не указано иное.

Sch 5 — Sch 60

Спецификация трубопроводов Ansi — Sch 5 по Sch 60

Размер трубы	O.D. Дюймы	5с	ИСТИНА 5	10 с	ИСТИНА 10	20	30	40-х годов и STD	ИСТИНА 40	60
1/8	0.405		0,35	0,049	0,049			0,068	0,068
			0,1383	0,1863	0,1863			0,2447	0,2447
1/4	0,54		0,049	0,065	0. 065			0,088	0,088
			0,257	0,3297	0,3297			0,4248	0,4248
3/8	0,675		0,049	0,065	0,065			0,091	0.091
			0,3276	0,4235	0,4235			0,5676	0,5676
1/2	0,84	0,065	0,065	0,083	0,083			0,109	0,109
		0.5383	0,5383	0,671	0,671			0,851	0,851
3/4	1. 05	0,065	0,065	0,083	0,083			0,113	0,113
		0,6838	0,6838	0.8572	0,8572			1,131	1,131
1	1,315	0,065	0,065	0,109	0,19			0,133	0,133
		0,8678	0,8678	1.404	1.404			1.679	1.679
1 1/4	1,66	0,065	0,065	0,109	0,109			0,14	0,14
		1,107	1,107	1,806	1,806			2,273	2,273
1 1/2	1. 9	0,065	0,065	0,109	0,109			0,145	0,145
		1,274	1,274	2,638	2,638			2,718	2,718
2	2,375	0,065	0.065	0,109	0,109			0,154	0,154
		1,604	1,604	2,638	2,638			3.653	3.653
2 1/2	2,875	0,083	0,083	0,12	0.12			0,203	0,203
		2,475	2,475	3,531	3,531			5,793	5,793
3	3,5	0,083	0,083	0,12	0,12			0.216	0,216
		3,029	3,029	4,332	4,332			7,576	7,576
3 1/2	4	0,083	0,083	0,12	0,12			0,226	0,226
		3.472	3,472	4,97	4,97			9,109	9,109
4	4,5	0,083	0,083	0,12	0,12			0,237	0,237	0,281
		3,915	3,915	5.613	5,613			10,79	10,79	12,66
4 1/2	5							0,247
								12,53
5	5,563	0,109	0,109	0.134	0,134			0,258	0,258
		6.349	6.349	7,77	7,77			14,62	14,62
6	6,625	0,109	0,109	0,134	0,134			0.28	0,28
		7,585	7,585	9,289	9,289			18,97	18,97
7	7,625							0,301
								23,57
8	8.625	0,109	.109	0,148	0,148	0,25	0,277	0,322	0,322	0,406
		9,914	9,914	13,4	13,4	22,36	24,7	28,55	28.55	35,64
9	9,625							0,342
								33,9
10	10,75	0,134	0,134	0,165	0,165	0,25	0.307	0,365	0,365	0,5
		15,19	15,19	18,65	18,65	28,04	34,24	40,48	40,48	54,74
11	11,75							0,375
								45.55
12	12,75	0,156	0,165	0,18	0,18	0,25	0,33	0,375	0,406	0,562
		21.07	22,18	24,2	24,2	33.38	43,77	49,56	53,53	73,16
14	14	0,156		0,188	0,25	0,312	0,375	0,375	0,437	0,593
		23,06		27,73	36.71	45,68	54,57	54,57	63,67	84,91
16	16	0,165		0,188	0,25	0,312	0,437	0,375	0,562	0,75
		27,9		31.75	42,05	52,36	62,58	62,58	82,77	107,5
18	18	0,165		0,188	0,25	0,312	0,437	0,375	0,562	0,75
		31.43		35,76	47,39	59,03	82,06	70,59	104,8	138,2
20	20	0,188		0,218	0,25	0,375	0,5	0,375	0,593	0,812
		39.78		46,05	52,73	78,6	104,1	78,6	122,9	166,4
24	24	0,218		0,25	0,25	0,375	0,562	0,375	0,687	0,968
		55.37		63,41	63,41	94,62	140,8	94,62	171,2	238,1
26	26				0,312	0,5		0,375
					85,6	136,2		102,6
28	28				0.312	0,5	0,625	0,375
					92,26	146,8	182,7	110,6
30	30	0,25		0,312	0,312	0,5	0,625	0.375
		79,43		98,93	98,93	157,5	196,1	118,6
32	32				0,312	,5	0,625	0,375	0,688
					105.6	168,2	209,4	126,7	230,1
34	34				0,312	0,5	0,625	0,375	0,688
					112,3	178,9	222,8	134,7	244,8
36	36				0.312		0,625	0,375	0,75
					118,9		236,1	142,7	282,3
40	40							0,375
								158.7
42	42							0,375
								166,7
48	48							0,375
								190.7

Более Sch 60

Спецификация трубопровода Ansi — более Sch 60

Размер трубы	O.D. Дюймы	80-х годов и XH	ИСТИНА 80	100	120	140	160	XXH
1/8	0,405	0,095	0,095
		0.3145	0,3145
1/4	0,54	0,119	0,119
		0,5351
3/8	0,675	0,126	0,126
		0.7388
1/2	0,84	0,147	0,147				0,187	0,294
		1.088	1.088				1,304	1,714
3/4	1.05	0,154	0.154				0,218	0,308
		1.474	1.474				1,937	2.441
1	1,315	0,179	0,179				0,25	0,358
		2,172	2.172				2,844	3.659
1 1/4	1,66	0,191	0,191				0,25	0,382
		2,997	2,997				3,765	5,214
1 1/2	1,9	0,2 ​​	0.2				0,281	0,4
		3,631	3,631				4.859	6,408
2	2,375	0,218	0,218				0,344	0,436
		5,022	5.022				7,462	9,029
2 1/2	2,875	0,276	0,276				0,375	0,552
		7,661	7,661				10.01	13,7
3	3,5	0,3	0.3				0,437	0,6
		10,25	10,25				14,32	18,58
3 1/2	4	0,318	0,318					0,636
		12,51	12,51					22.85
4	4,5	0,337	0,337		0,437		0,531	0,674
		14,98	14,98		19.01		22,51	27,54
4 1/2	5	0,355						0.71
		17,61						32,53
5	5,563	0,375	0,375		0,5		0,625	0,75
		20,78	20,78		27,04		32,96	38,55
6	6.625	0,432	0,432		0,562		0,718	0,864
		28,57	28,57		36,39		45,3	53,16
7	7,625	0,5						0,875
		38.05						62,08
8	8,625	0,5	0,5	0,593	0,718	0,812	0,906	0,875
		43,39	43,39	50,87	60,63	67,76	74,69	72.42
9	9,625	0,5
		48,72
10	10,75	0,5	0,593	0,718	0,843	1	1,125
		54.74	64,33	76,93	89,2	104,1	115,7
11	11,75	0,5
		60,07
12	12,75	0,5	0,687	0,843	1	1.125	1,312
		65,42	88,51	107,2	125,5	139,7	160,3
14	14	0,5	0,75	0,937	1,093	1,25	1.406
		72.09	106,1	130,7	150,7	170,2	189,1
16	16	0,5	0,843	1.031	1,218	1,437	1,593
		82,77	136,5	164,8	192,3	223.5	245,1
18	18	0,5	0,937	1,156	1,375	1,562	1,781
		93,45	170,8	208	244,1	274,2	308,5
20	20	0.5	1,218	1,531	1,812	2,062	2.343
		104,1	208,9	256,1	296,4	341,1	379
24	24	0,5	1,218	1,531	1.812	2,062	2.343
		125,5	296,4	367,4	429,4	483,1	541,9
26	26	0,5
		136,2
28	28
30	30	0.5
		157,5
32	32	0,5
		168,2
34	34
36	36	0.5
		189,6
40	40	0,5
		210,9
42	42	0,5
		221.6
48	48	0,5
		253,6

Будьте на опережение

Будьте в курсе последних новостей от Penn Stainless.Подпишитесь на нашу рассылку новостей.

График-график трубопровода

| Металлические супермаркеты

При работе с трубами их принято описывать их «графиком». Кто-то, не знакомый с графиками трубопроводов, может не понять, как определять измерения. Спецификация трубы — это безразмерное число, которое относится к толщине стенки и влияет на внутренний диаметр. Он используется, чтобы помочь классифицировать трубы для применений с высоким или низким давлением и температурой.Чтобы помочь, в этом блоге представлена ​​диаграмма графика трубопроводов и объясняется, как вы можете использовать ее для определения размеров и графика трубопровода, с которым вы работаете.

Приведенная ниже таблица преобразования — отличный способ увидеть взаимосвязь между размером трубы, спецификациями и толщиной стенки. Если вы хотите определить спецификацию трубы или номинальный размер трубы, мы предлагаем:

1. Измерьте внешний диаметр и толщину стенки трубы
2. Обратитесь к таблице спецификации труб и найдите внешний диаметр
3. Найдите толщину стенки в соответствующем столбце
4. Это покажет номинальный размер трубы и график

Например, если вы измеряете трубу с внешним диаметром 3.500 и толщиной стенки 0,300, используя таблицу спецификации трубопровода, вы можете определить, что это труба сортамента 80 размером 3 дюйма.

Скачать версию для печати

Спецификации и вес трубопровода
		График 40		График 80
Номинальный размер трубы	Внешний диаметр	Толщина стенки	Вес на фут.	Толщина стенки	Вес на фут.
1/8	0,405	0,068	0,245	0,095	0,315
1/4	0,540	0,088	0,425	0,119	0,535
3/8	0,675	0,091	0,568	0,126	0,739
1/2	0.840	0,109	0,851	0,147	1.088
3/4	1.050	0,113	1,131	0,154	1.474
1	1,315	0,133	1,679	0,179	2,172
1-1 / 4	1,660	0,140	2,273	0,191	2,997
1-1 / 2	1.900	0,145	2,718	0.200	3,631
2	2,375	0,154	3.653	0,218	5,022
2-1 / 2	2,875	0,203	5,793	0,275	7,661
3	3,500	0,216	7,576	0,300	10,250
3-1 / 2	4.000	0,226	9.109	0,318	12,510
4	4.500	0,237	10,790	0,337	14,980
5	5,563	0,258	14,620	0,375	20,780
6	6,625	0,280	18,970	0,432	28,570
8	8.625	0,322	28,550	0,500	43,390
10	10.750	0,365	40.480	0,594	64,490
12	12,750	0,406	53,570	0,688	88.710

Metal Supermarkets — крупнейший в мире поставщик металла небольшими партиями, насчитывающий более 90 обычных магазинов в США, Канаде и Великобритании.Мы эксперты по металлу и обеспечиваем качественное обслуживание клиентов и продукцию с 1985 года.

В Metal Supermarkets мы поставляем широкий ассортимент металлов для различных областей применения. В нашем ассортименте: нержавеющая сталь, легированная сталь, оцинкованная сталь, инструментальная сталь, алюминий, латунь, бронза и медь.

Наша горячекатаная и холоднокатаная сталь доступна в широком диапазоне форм, включая пруток, трубы, листы и пластины. Мы можем разрезать металл в точном соответствии с вашими требованиями.

Посетите одно из наших 80+ офисов в Северной Америке сегодня.

Penn Machine | Таблица технических характеристик стальных труб 40

Технические характеристики стальных труб, Приложение 40

Изготовлен в соответствии с ASME B36.10
Все значения веса и размеров являются номинальными.

Стандартный (Std) График веса 40
Номинальный размер (IPS)	Внешний диаметр (дюймы)	Диаметр внутренний (дюймы)	Толщина стенки (дюймы)	Вес на ногу с гладкими концами (фунты)	Внутренняя площадь (кв.Дюймы)	галлонов в минуту при 10 фут / сек (скорость)
1/8 дюйма	.405	0,269	0,068	.244	0,057	1,8
1/4 «	.540	.364	.088	.424	.104	3,2
3/8″	.675	.493	.091	. 567	.191	6,05
1/2 «	.840	.622	.109	.852	.304	9,5
3/4″	1.050	.824	.113	1.130	.533	16.6
1 «	1.315	1.049	.133	1.678	.864	26.9
. 1-1 / 4 «	1.660	1,380	,140	2,272	1,495	46,6
1-1 / 2 «	1.900	1,610	.145	2,717	2,036	63,5
2 «	2.375	2.067	.154	3.652	3.355	105.0
2-1 / 2″	2.875	2.469	.203	5,793	4,788	149,0
3 «	3,500	3,068	. 216	7,575	7,393	230,0
3-1 / 2″	4.000	3.548	.226	9.109	9.886	308.0
4 «	4.500	4.026	.237	10.79	12.73	397,0
5 «	5,563	5,047	.258	14,62	20,01	623,0
6″	6,625	6.065		18,97	28,89	900,0

Как определить размеры труб

[Версия этой статьи была изначально опубликована в NOMMA Fabricator]

Это труба или это труба? Понимание различий поможет вам получить нужный материал нужного вам размера.

Помните, как вы были удивлены, когда узнали, что размер «2 на 4» на самом деле не составляет 2 на 4 дюйма? Вам когда-нибудь говорили, что трубы диаметром 1-1 / 8 дюйма не существует? Использование правильной терминологии при заказе материалов (или фурнитуры, инструментов или других предметов, которые должны использоваться с этими материалами) может сэкономить много времени, головной боли и денег!

Многие продукты имеют название, которое для удобства приблизительно соответствует размеру материала. Иногда их называют номинальными размерами.Webster’s описывает номинал как «только по названию». Другими словами, вы не можете доверять «именным» размерам в реальных измерениях или расчетах. Различия и трудности в правильном описании трубы и трубы обычны в металлообрабатывающей промышленности.

Труба — это широко используемый материал в производстве ограждений, чаще всего для заборов и ворот из цепных звеньев. Однако трубы — это разные материалы! Изначально труба использовалась для движения воды, поэтому внутренний диаметр (внутренний диаметр) был критическим размером.Номинальный размер трубы — это внутренний диаметр. Таким образом, труба диаметром 1½ дюйма НЕ имеет наружного диаметра 1½ дюйма, а имеет номинальный (приблизительно) внутренний диаметр 1½ дюйма. Трубы обычно производятся с меньшими допусками и дешевле в приобретении. Однако в заборной и строительной индустрии, где обычно используется труба, ее часто называют по ее внешнему размеру, поскольку фитинги, заглушки и другие детали чаще всего соприкасаются с внешней стороной трубы.

Толщина стенки трубы обозначается различными «таблицами», чаще всего 5, 10 и 40.Точная толщина стенки любого расписания зависит от размера трубы. Размер 1 дюйм. 40 труба имеет стенку 0,33 дюйма, но 2 дюйма Sched. 40 имеет толщину стенки 0,154 дюйма.

С другой стороны, трубки

обычно производятся с более жесткими допусками и рассчитаны на постоянные механические и структурные свойства. Поскольку производство таких труб обычно обходится дороже, они редко используются для ограждений из цепных звеньев, строительных лесов и т. Д. Чтобы еще больше усложнить ситуацию, некоторые компании продают трубы для производства ограждений как «трубы для ограждений».«Толщина стенки трубы обычно измеряется мерой. В то время как конкретная спецификация труб будет означать разную толщину стенок в зависимости от размера трубы, конкретный калибр будет постоянным независимо от OD (внешнего диаметра) трубы.

Рассмотрим типичный пример…

Агенту по закупкам предлагается купить «2-дюймовый трубный нож», на самом деле существует много разных размеров, которые могут соответствовать этому описанию, как показано ниже.

Имя	Наружный размер.	Толщина стенки
1 ½ дюйма x, вид 5, труба	1,90 ″	.065 ″
1 ½ ”x, сортамент 40, труба	1,90 ″	.145 ″
2 дюйма x 10 труба	2.375 ″	.065 ″
2 дюйма x, сортамент 40, труба	2.375 ″	.154 ″
1-7 / 8 ″ OD x 18 калибр трубы	1.88 ″	.049 ″
Труба диаметром 2 дюйма x 16	2.00 ″	.065 ″

Это неполный список! Вы можете видеть, что все перечисленные материалы имеют размер около 2 дюймов, но в зависимости от допуска и точности инструмента или сопрягаемой детали описание всех их как 2-дюймовых труб обязательно вызовет проблемы.

Итак, учитывая все возможные размеры трубок и трубок и все различные названия, используемые для их описания, как средний человек должен все это делать прямо? Независимо от того, думаете ли вы, что ваш материал — труба или труба, при описании помните следующие ключевые моменты:

• Это размер OD (внешний диаметр) или ID (внутренний диаметр)?
• Размер точен (измерен микрометром или штангенциркулем)?
• Размер приблизительный (измерен с помощью рулетки, наглаз и т. Д.))?
• Какая толщина / график / калибр стенок?

Если бы агенту по закупкам посоветовали заказать труборез для «трубы примерно на 2 дюйма снаружи и стенкой примерно на 1/16 дюйма», то он бы сузил возможности. Скорее всего, он использует 1-½ дюйма от Sched. 5 труба.

Вы, вероятно, работаете с одними и теми же размерами снова и снова. Посмотрите и узнайте, как поставщик материалов называет ваш материал. Вы можете получить и создать постоянный файл со «спецификациями материалов» для каждого размера трубы, которую вы обычно используете.В этом документе должны быть указаны точные размеры, диапазон допусков, метод производства, покрытия или обработки и т. Д. Эти документы могут быть ценными и даже служить инструментом продаж. Ваши клиенты, которые внимательно изучают каждую деталь, могут захотеть понять, почему одна и та же работа по ограждению из звеньев цепи может стоить намного дороже, в зависимости от качества заказанного материала.

У вас, вероятно, есть справочные таблицы в вашем офисе для дробей и десятичных дробей, дюймов в миллиметры и т. Д. Если трубы и труба являются обычным материалом для вашего бизнеса, разместите диаграмму, показывающую размеры трубы по внешнему диаметру, различные спецификации и калибры для труб.Убедитесь, что сотрудники, занимающиеся закупками, понимают эти различия и умеют правильно описывать различные материалы.

Ссылка ниже представляет собой удобную распечатанную таблицу стандартных размеров и графиков труб.

Схема трубопроводов по ANSI

Что означает расписание трубопровода? Таблица размеров труб и Таблица размеров труб 40 толщина — Что такое трубопровод

Таблица размеров труб описывает толщину стенок трубы. С увеличением номера спецификации трубы толщина трубы увеличивается. Основная функция труб — перенос текучей среды (жидкость, газ, псевдоожиженные твердые частицы, суспензия, продукты смешанной фазы и т. Д.) Под давлением (внутренним, внешним или обоими), поэтому для поддержания давления текучей среды труба должна быть достаточно прочный, чтобы безотказно выполнять возложенные на него обязанности. Очевидно, что для труб, содержащих жидкости под давлением, толщина стенки и, как следствие, прочность трубы является наиболее важным параметром. Толщина стенки трубы выражается «графиками или номерами графиков», называемыми графиками трубопроводов или графиками трубопроводов.

Что такое график трубопровода?

Номер спецификации трубы или номер спецификации трубы — это безразмерное число , которое связано с Толщина стенки трубы . Номер спецификации трубопровода для трубы определенного размера — это обозначение толщины трубы для этого размера.

Как рассчитать график трубопровода?

Таблицы номеров для комбинаций размера трубы / толщины стенки рассчитываются (приблизительно), чтобы получить однородное соотношение, равное , 1000 умноженное на P / S (P = Расчетное давление и S = ​​Допустимое напряжение), содержащееся в модифицированном выражении Барлоу. формула для толщины стенки трубы. Спецификация труб сокращенно SCH. Итак,

SCH = 1000 * (P / S)

Характеристики спецификации труб

Для данного размера трубы и спецификации толщина трубы фиксирована и определена в применимом стандарте ASME (B 36.10M / B 36.19 М). Несмотря на то, что толщина трубы также может быть указана в миллиметрах или дюймах в соответствии со значением, указанным в стандарте ASME, номера спецификаций строго используются в качестве удобной системы обозначений при заказе элементов трубопроводов.

Для любого заданного размера трубы и различных номеров спецификации или толщины ее внешний диаметр (OD) остается постоянным, а внутренний диаметр (ID) варьируется. С увеличением толщины прочность увеличивается, но его внутренний диаметр уменьшается. Внешний диаметр поддерживается постоянным, чтобы облегчить конструкцию опорного оборудования, чтобы одно и то же опорное оборудование можно было использовать для труб одного и того же размера (различной толщины).

Номера спецификации труб могут быть одинаковыми для труб разных размеров, но это не означает, что толщина трубы одинакова.Они могут быть одинаковыми или различаться в зависимости от размеров труб. Например, 6-дюймовая труба сортамента 40 имеет толщину 7,11 мм, в то время как 8-дюймовая труба сортамента 40 имеет толщину 8,18 мм, что означает, что толщина увеличивается, даже несмотря на то, что оба сортамента 40. Опять же, стандартная длина 15 дюймов и стандарт спецификации 16 дюймов имеют одинаковые 9,53 мм. толщина трубы.

Спецификация трубопроводов

Управляющие стандарты

В нефтегазовой и смежных отраслях переработки и сбыта наиболее распространенными стандартами являются

• ASME B 36.10 Сварные и бесшовные трубы из кованой стали и
• ASME B36.19 Труба из нержавеющей стали

Что такое

Номинальный размер трубы

Размер всей трубы определяется как номинальный размер трубы . Производство труб от NPS 1⁄8 (DN 6) до NPS 12 (DN 300) включительно основано на стандартизированном наружном диаметре (OD). Этот наружный диаметр изначально был выбран таким образом, чтобы труба со стандартным внешним диаметром и толщиной стенки, типичной для того периода, имела внутренний диаметр (ID), приблизительно равный номинальному размеру.Хотя такой связи между существующей стандартной толщиной — наружным диаметром и номинальным размером нет — эти номинальные размеры и стандартные наружные диаметры продолжают использоваться как «стандартные».

Производство труб NPS 14 (DN 350) и более осуществляется на основание внешнего диаметра, соответствующего номинальному размеру. Таким образом, OD в мм трубы NPS 14 или выше можно легко рассчитать, просто умножив NPS (здесь 14) на 25,4. Но для меньших размеров рассчитать OD не так просто.

График трубы и размер трубы

Для всех размеров трубы внешний диаметр остается постоянным. Следовательно, любые изменения в спецификации трубы, например, толщины стенки, влияют только на внутренний диаметр. По мере увеличения номера спецификации трубы толщина стенки увеличивается, а фактическое отверстие уменьшается.

• Standard (STD) идентичен SCH 40 до NPS 10. Все большие размеры Standard (STD Schedule) имеют толщину стенки 9,53 мм.
• Extra-Strong (XS) идентичен SCH 80 до NPS 8. Все большие размеры Extra-Strong имеют толщину стенок 12,70 мм.
• Двойная сверхпрочная стенка (XXS) толще SCH 160 от NPS 1/8 до NPS 6, а SCH 160 толще, чем стена XXS для NPS 8 и больше.
• С увеличением толщины трубы внутренний диаметр трубы уменьшается, так как внешний диаметр трубы остается постоянным.

Труба с размерами и толщиной стенок, отличными от стандартных, сверхпрочных и двойных сверхпрочных, и номер спецификации были взяты из Спецификации 5L API.

Спецификация трубы / Расчет толщины стенки трубы

Расчет толщины стенки зависит от использования кода. Все коды (B 31.3, B 31.1, IBR, B 31.4, B 31.8, ядерный кодекс и т. Д.) Содержат уравнения для расчета минимальной толщины стенки на основе давления, которое труба должна выдерживать. Основными параметрами, используемыми для расчета толщины, являются расчетное давление, наружный диаметр трубы и допустимое напряжение при расчетной температуре. После расчета минимальной толщины стенки необходимо добавить припуски на коррозию и механические свойства. После этого из кодовых таблиц ASME выбирается фактическая толщина трубы (сразу больше расчетной толщины) в зависимости от материала трубы (CS или SS).

Вас могут заинтересовать следующие две статьи:

Расчет толщины трубы в соответствии с ASME B31.3
Расчет толщины стенки трубопровода на примере

Таблица размеров труб: Таблица размеров трубы

Таблица размеров трубы или График спецификации труб представляет собой табличное представление NPS труб и их толщин с учетом различных номеров спецификации. Толщина стенки, связанная с конкретной спецификацией, зависит от размера трубы .Размеры (внешний диаметр, внутренний диаметр, толщина и номер спецификации) и вес труб из нержавеющей стали и нержавеющей стали указаны в упомянутых выше стандартах ASME. Таблицы в соответствующих кодах являются полными по размерам для всех размеров и толщин стенок в пределах его объема, но некоторые из более крупных и тяжелых секций стенки выходят за рамки возможностей производства бесшовных прокатных станов и должны быть получены из кованых и просверленных заготовок или других источников.

Трубы из нержавеющей стали чаще доступны в стандартных весовых размерах (обозначаются буквой «S», например, «NPS SCH 10S»).Однако трубы из нержавеющей стали также могут быть доступны в других комплектациях.

Используемые сокращения:

• STD — Standard,
• XS — Extra Strong,
• XXS — Double Extra Strong,

График труб или таблица размеров труб представлены в следующей таблице в отношении номинальных труб размер и толщина трубы.

5240042675778648 900 26,6772 3,352586474 900,9 900 108,28282491 5 ″ 0,375667

Номинальный размер трубы	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Графики	Толщина стенки трубы (дюймы)	Вес стальной трубы (фунт / футов)	Внешний диаметр (мм)	Внутренний диаметр (мм)	Толщина стенки трубы (мм)	Вес стальной трубы (кг / м)
1/8 ″	0.405	0,307	10, 10S	0,049	0,1863	10,287	7,7978	1,2446	0,277244942
1/8 ″	0,405	0,269	40, STD, 40, 40 0,068	0,2447	10,287	6,8326	1,7272	0,364153716
1/8 ″	0,405	0,215	80, XS, 80S	0,095	0.3145	10,287	5,461	2,413	0,468027559
1/4 ″	0,54	0,41	10, 10S	0,065	0,3297	13,716	10,414	0,45
1/4 ″	0,54	0,364	40, STD, 40S	0,088	0,4248	13,716	9,2456	2,2352	0.632172042
1/4 ″	0,54	0,302	80, XS, 80S	0,119	0,5351	13,716	7,6708	3,0226	0,7
3/8 ″ 0,675	0,545	10, 10S	0,065	0,4235	17,145	13,843	1,651	0,630237429
3/8 ″	0,675	0.493	40, STD, 40S	0,091	0,5676	17,145	12,522	2,3114	0,844681852
3/8 ″	0,675	0,423	80, XS, 80S	0,12	0,7388	17,145	10,744	3,2004	1.09	19
1/2 ″	0,84	0,674	10, 10S	0,083	0,671	21.336	17,12	2,1082	0,9
1/2 ″	0,84	0,622	40, STD, 40S	0,109	0,851	21,336	15,79940	2,7686	1,299
1/2 ″	0,84	0,546	80, XS, 80S	0,147	1,088	21,336	13,868	3,7338	1,61
1/2 ″	0.84	0,466	160	0,187	1,304	21,336	11,836	4,7498	1,
1/2 ″	0,84	0,252	XXS	0,294	1,7 21,336	6,4008	7,4676	2,550712993
3/4 ″	1,05	0,884	10, 10S	0,083	0,8572	26.67	22,454	2,1082	1,275654129
3/4 ″	1,05	0,824	40, STD, 40S	0,113	1,131	26,67	20,93	2,8683 40	2,86840 900
3/4 ″	1,05	0,742	80, XS, 80S	0,154	1,474	26,67	18,847	3,9116	2,1
3/4	1.05	0,614	160	0,218	1,937	26,67	15,596	5,5372	2,882573552
3/4 ″	1,05	0,434	XXS	0,308	XXS	0,308	11,024	7,8232	3,632608178
1 ″	1,315	1,097	10, 10S	0,109	1,404	33.401	27,864	2,7686	2,08
1 ″	1,315	1,049	40, STD, 40S	0,133	1,679	33,401	26,645	3,378249
26,645	3,378249	1 ″	1,315	0,957	80, XS, 80S	0,179	2,172	33,401	24,308	4,5466	3,2322
1 ″	1.315	0,815	160	0,25	2,844	33,401	20,701	6,35	4,232338245
1 ″	1,315	0,599	XXS	0,358	3,65	15,215	9,0932	5,4451
1 1/4 ″	1,66	1,442	10, 10S	0,109	1,806	42.164	36,627	2,7686	2,687624076
1 1/4 ″	1,66	1,38	40, STD, 40S	0,14	2,273	42,164	35,052	3,55625
3,55625
1 1/4 ″	1,66	1,278	80, XS, 80S	0,191	2,997	42,164	32,461	4,8514	4,460027328
1 1/4 ″	1.66	1,16	160	0,25	3,765	42,164	29,464	6,35	5,602	4
1 1/4 ″	1,66	0,896	XXS	0,382		42,164	22,758	9,7028	7,75	83
1 1/2 ″	1,9	1,682	10, 10S	0,109	2,085	48.26	42,723	2,7686	3,102821815
1 1/2 ″	1,9	1,61	40, STD, 40S	0,145	2,718	48,26	40,894	3,683
1 1/2 ″	1,9	1,5	80, XS, 80S	0,2	3,631	48,26	38,1	5,08	5,403523266
1 1/2 ″	1.9	1,337	160	0,281	4,859	48,26	33,96	7,1374	7,230988584
1 1/2 ″	1,9	1,1	XXS	0,4	6,408 900	48,26	27,94	10,16	9,536154528
2 ″	2,375	2,157	10, 10S	0,109	2,638	60.325	54,788	2,7686	3,
2 ″	2,375	2,067	40, STD, 40S	0,154	3,853	60,325	52,502	3,	3
2 ″	2,375	1,939	80, XS, 80S	0,218	5,022	60,325	49,251	5,5372	7,473559307
2 ″	2.375	1,689	160	0,344	7,462	60,325	42,901	8,7376	11,10467932
2 ″	2,375	1,503	XXS	0,436	1,503	XXS	0,436	38,176	11,0744	13,43663221
2 1/2 ″	2,875	2,635	10, 10S	0,12	3,531	73.025	66.929	3.048	5.254706872
2 1/2 ″	2.875	2.469	40, STD, 40S	0.203	5.793	73.025	62.713	4 5.156220
2 1/2 ″	2,875	2,323	80, XS, 80S	0,276	7,651	73,025	59,004	7,0104	11,3859423
2 1/2 ″	2.875	2,125	160	0,375	10,01	73,025	53,975	9,525	14,8	04
2 1/2 ″	2,875	1,771	XXS	0,552	73,025	44,983	14,0208	20,38784598
3 ″	3,5	3,26	10, 10S	0,12	4,332	88.9	82.804	3,048	6,446726188
3 ″	3,5	3,068	40, STD, 40S	0,216	7,576	88,9	77,927	5,4864	110049	3 ″	3,5	2,9	80, XS, 80S	0,3	10,25	88,9	73,66	7,62	15,25368039
3 ″	3.5	2,624	160	0,438	14,32	88,9	66,65	11,1252	21,31050762
3 ″	3,5	2,3	XXS	0,6	88,58	58,42	15,24	27,65008601
3 1/2 ″	4	3,76	10, 10S	0,12	4,937	101,6	95.504	3,048	7,347065372
3 1/2 ″	4	3,548	40, STD, 40S	0,226	9,109	101,6	90,119	5,7404	13,5554	3	3 1/2 ″	4	3,364	80, XS, 80S	0,318	12,51	101,6	85,446	8,0772	18,616
3 1/2 ″	4	2.728	XXS	0,636	22,85	101,6	69,291	16,1544	34,00454603
4 ″	4,5	4,26	10, 10S	0,12	5,613	3,048	8,353064195
4 ″	4,5	4,026	40, STD, 40S	0,237	10,79	114,3	102.26	6,0198	16,05728891
4 ″	4,5	3,826	80, XS, 80S	0,337	14,98	114,3	97,18	8,5598	22,2	8,5598	22,2		4,5	3,624	120	0,438	19	114,3	92,05	11,1252	28,27511486
4 ″	4.5	3,438	160	0,531	22,51	114,3	87,325	13,4874	33,4	29
4 ″	4,5	3,152	XXS	0,674	27,51	XXS	0,674	27,5	80,061	17,1196	40,
4 1/2 ″	5	4,506	STD, 40S	0,247	12,54	127	114.45	6,2738	18,66157581
4 1/2 ″	5	4,29	XS, 80S	0,355	17,61	127	108,97	9,017	26,20656698
5,563	5,295	10, 10S	0,134	7,77	141,3	134,49	3,4036	11,56303381
5 ″	5.563	5,047	40, STD, 40S	0,258	14,62	141,3	128,19	6,5532	21,7569568
5 ″	5,563	4,837	80, XS, 80S	20,78	141,3	122,25	9,525	30,
5 ″	5,563	4,563	120	0,5	27.04	141,3	115,9	12,7	40,239
5 ″	5,563	4,313	160	0,625	32,96	141,3	109,55	15.87549
109,55	15.87549

6 ″ 9140 913079 900,75 14365 2088 596,9 2429 3057 36 36

5 ″	5,563	4,063	XXS	0,75	38,55	141,3	103,2	19,05	57,36871989
6 ″	6.625	6,357	10, 10S	0,134	9,29	168,275	161,47	3,4036	13,825043
6 ″	6,625	6.040	40, STD, 408 0,2 900	18,97	168,275	154,05	7,112	28,23046994
6 ″	6,625	5,761	80, XS, 80S	0,432	28.57	168,275	146,33	10,9728	42,51684377
6 ″	6,625	5,501	120	0,562	35,39	168,275	139,73	168,275	139,73	168,275	139,73	6,625	5,189	160	0,719	43,35	168,275	131,8	18,2626	64,5119068
6 ″	6.625	4,897	XXS	0,864	53,16	168,275	124,38	21,9456	79,11079505
8 ″	8,625	8,329	10, 10S		0,125 219,075	211,56	3,7592	19,68
8 ″	8,625	8,125	20	0,25	22,36	219.075	206,38	6,35	33,2753457
8 ″	8,625	8,071	30	0,277	24,7	219,075	205	7,0358	36,75749		7,0358	36,75749		8,625	7,981	40, STD, 40S	0,322	28,55	219,075	202,72	8,1788	42,48708049
8 ″	8.625	7,813	60	0,406	35,64	219,075	198,45	10,3124	53,03816282
8 ″	8,625	7,625	8040 43 XS, 80S 0,5	219,075	193,68	12,7	64,57143336
8 ″	8,625	7,439	100	0,594	50,95	219.075	188,95	15,0876	75,821
8 ″	8,625	7,189	120	0,719	61,71	219,075	182,6	18,2626	182,6	18,2626	8,625	7,001	140	0,812	67,76	219,075	177,83	20,6248	100,8379886
8 ″	8.625	6,813	160	0,906	74,79	219,075	173,05	23,0124	111,29
8 ″	8,625	6,875	XXS		0,875	XXS		72,79	174,63	22,225	107,7728325
10 ″	10,75	10,42	10, 10S	0,165	18,65	273.05	264,67	4,191	27,75425748
10 ″	10,75	10,25	20	0,25	28,04	273,05	260,35	6,35	41.72811688	10,75	10,136	30	0,307	34,24	273,05	257,45	7,7978	50,	331
10 ″	10.75	10,02	40, STD, 40S	0,365	40,48	273,05	254,51	9,271	60,24087629
10 ″	10,75	9,75	60, XS, XS, XS 0,5	54,74	273,05	247,65	12,7	81,46209408
10 ″	10,75	9,564	80	0,594	64.43	273,05	242,93	15,0876	95,88240265
10 ″	10,75	9,314	100	0,719	77,03	273,05	236,58	273,25	236,58		10 ″	10,75	9,064	120	0,844	82,29	273,05	230,23	21,4376	122.4610106
10 ″	10,75	8,75	140, XXS	1	104,1	273,05	222,25	25,4	154, 62
10		10,75 160	1,125	115,6	273,05	215,9	28,575	172,0317515
12 ″	12,75	12,39	10, 10S	0.18	24,16	323,85	314,71	4,572	35,
12 ″	12,75	12,25	20	0,25	33,38	323,85	311,61,65		323,85	311,6
12 ″	12,75	12,09	30	0,33	43,77	323,85	307,09	8,382	65.136
12 ″	12,75	12	STD, 40S	0,375	49,56	323,85	304,8	9,525	73,75340487
12 ″			40	0,406	53,52	323,85	303,23	10,3124	79,64653407
12 ″	12,75	11,75	XS, 80S	0.5	65,42	323,85	298,45	12,7	97.35568495
12 ″	12,75	11,626	60	0,562	73,15	323,85	295
12 ″	12,75	11,376	80	0,688	88,63	323,85	288,95	17,4752	131.89597
12 ″	12,75	11,064	100	0,844	107,9	323,85	281,03	21,4376	160,5728891
12	12,75	120,75 XXS	1	125,5	323,85	273,05	25,4	186,7645745
12 ″	12,75	10,5	140	1.125	136,7	323,85	266,7	28,575	203,4320106
12 ″	12,75	10,126	160	1,312	150,3	323,85	257 257 150,3	323,85	257 257
14 ″	14	13,624	10S	0,188	27,73	355,6	346,05	4,7752	41.26678606
14 ″	14	13,5	10	0,25	36,71	355,6	342,9	6,35	54,63049824
14 ″	14			0,312	45,61	355,6	339,73	7,9248	67,8751573
14 ″	14	13,25	30, STD, 40S	0.375	54,57	355,6	336,55	9,525	81,20	1
14 ″	14	13,124	40	0,438	63,44	355,6	333,33,3
14 ″	14	13	XS, 80S	0,5	72,09	355,6	330,2	12,7	107.2817384
14 ″	14	12,814	60	0,594	85,05	355,6	325,48	15,0876	126,5683431
14 ″	14		0,75	106,1	355,6	317,5	19,05	157,8
14 ″	14	12,124	100	0.938	130,9	355,6	307,95	23,8252	194.8006597
14 ″	14	11,814	120	1,09	150,8	355,6	300,0840	355,6	300,84
14 ″	14	11,5	140	1,25	170,2	355,6	292,1	31,75	253.2855026
14 ″	14	11,188	160	1,406	189,1	355,6	284,18	35,7124	281,4118011
16			16		0,188	31,75	406,4	396,85	4,7752	47,24
16 ″	16	15,5	10	0.25	42,05	406,4	393,7	6,35	62,57729368
16 ″	16	15,375	20	0,312	52,27	406,4	390,53 724840	406,4	390,53 24840
16 ″	16	15,25	30, STD, 40S	0,375	62,58	406,4	387,35	9,525	93.12	7
16 ″	16	15	40, XS, 80S	0,5	82,77	406,4	381	12,7	123,1753293
16 ″	16		60	0,656	107,5	406,4	373,08	16,6624	159,
16 ″	16	14,314	80	0.844	136,6	406,4	363,58	21,4376	203,2831942
16 ″	16	13,938	100	1,031	164,8	406,4	354	164,8	406,4	354	354,1
16 ″	16	13,564	120	1,22	192,4	406,4	344,53	30,988	286.3227421
16 ″	16	13,124	140	1,438	223,6	406,4	333,35	36,5252	332.753457
16 ″	12	1,594	245,3	406,4	325,48	40,4876	365,0466145
18 ″	18	17,624	10S	0.188	35,76	457,2	447,65	4,7752	53,21674249
18 ″	18	17,5	10	0,25	47,99	457,2	444,59840	444,59840
18 ″	18	17,375	20	0,312	58,94	457,2	441,33	7,9248	87.71238262
18 ″	18	17,25	STD, 40S	0,375	70,59	457,2	438,15	9,525	105,04
18 ″			30	0,438	82,15	457,2	434,95	11,1252	122,2526677
18 ″	18	17	XS, 80S	0.5	93,45	457,2	431,8	12,7	139,0689202
18 ″	18	16,876	40	0,562	104,7	457,2	428,65
18 ″	18	16,5	60	0,75	138,2	457,2	419,1	19,05	205,6642565
18 ″	18	16.126	80	0,938	170,9	457,2	409,6	23,8252	254,3272173
18 ″	18	15,688	100	1,156	208		1,156	208			29,3624	309,5380995
18 ″	18	15,25	120	1,38	244,1	457,2	387.35	35,052	363,2608178
18 ″	18	14,876	140	1,562	274,2	457,2	377,85	39,6748	408,0545523	39,6748	408,0545523	39,6748	408,0545523	14,438	160	1,781	308,5	457,2	366,73	45,2374	459.0
20 ″	20	19.564	10S	0,218	48,05	508	496,93	5,5372	71,50627732
20 ″	20	19,5	10	0,25	52,73	50	0,25	52,73	50	6,35	78,47088456
20 ″	20	19,25	20, STD, 40S	0,375	78,6	508	488.95	9,525	116,96
20 ″	20	19	30, XS, 80S	0,5	104,1	508	482,6	12,7	154, 62
20	18,812	40	0,594	123,1	508	477,82	15,0876	183.1
20 ″	20	18.376	60	0,812	155,4	508	466,75	20,6248	231,2606763
20 ″	20	17,938	80	1,031	208,9	26,1874	310,8774471
20 ″	20	17,438	100	1,281	256,1	508	442.93	32,5374	381,118785
20 ″	20	17	120	1,5	296,4	508	431,8	38,1	441,0
20 ″	441,0
		16,5	140	1,75	341,1	508	419,1	44,45	507,6127199
20 ″	20	16.064	160	1,969	379,2	508	408,03	50,0126	564,311766
24 ″	24	23,5	10, 10S	0,25	63,41	6,35	94,36447544
24 ″	24	23,25	20, STD, 40S	0,375	96,42	609,6	590.55	9,525	143,4887671
24 ″	24	23	XS, 80S	0,5	125,5	609,6	584,2	12,7	186.7645745
186,7645745
22,876	30	0,562	140,7	609,6	581,05	14,2748	209,3846664
24 ″	24	22.626	40	0,688	171,3	609,6	574,7	17,4752	254,
24 ″	24	22,064	60	0,969	238,4	60	0,969	238,4	24,6126	354,7782833
24 ″	24	21,564	80	1,219	296,8	609,6	547.73	30,9626	441,6870574
24 ″	24	20,938	100	1,531	357,4	609,6	531,83	38,8874	531,86								20,376	120	1,812	429,4	609,6	517,55	46,0248	639,0175958
24 ″	24	19.876	140	2,062	483,1	609,6	504,85	52,3748	718,	94
24 ″	24	19,314	160	2,344	542,1	160	542,1 900	59,5376	806,7336719
30 ″	30	29,376	10, 10S	0,312	98,93	762	746.15	7.9248	147.2240586
30 ″	30	29.25	STD, 40S	0.375	118.65	762	742.95	9.525	176.5706515	9.525	176.5706515	29	20, XS, 80S	0,5	157,53	762	736,6	12,7	234,4304655
30 ″	30	28.75	30	0,625	196,06	762	730,25	15,875	291,76
36 ″	36	35,376	10	0,312	118.92	9149	7,9248	176,
36 ″	36	35,25	STD, 40S	0,375	142,68	914,4	895.35	9,525	212,331231
36 ″	36	35	XS, 80S	0,5	189,57	914,4	889	12,7	282,1112381
34,75	30	0,625	235,13	914,4	882,65	15,875	349, 72
48 ″	48	47.25	STD, 40S	0,375	190,74	1219,2	1200,2	9,525	283,8523899
48 ″	48	47	XS, 80S	0,5	253 12,65	1193,8	12,7	377,4727834

Таблица размеров труб — Таблица размеров труб

Таблица размеров труб 40 Размеры труб

В следующей таблице будет представлен пример размеров стальных труб Schedule 40 .

NPS трубы	Номер спецификации	Внешний диаметр, дюймы	Толщина стенки, дюймы	Вес гладкого конца, фунт / фут	Внешний диаметр, мм	Толщина стенки, мм	Масса гладкого конца, кг / м
1/8	40 / STD	0,405	0,068	0,24	10.3	1,73	0,37
1⁄4	40 / STD	0,540	0,088	0,43	13,7	2,24	0,63
3⁄8	40 / STD	0,675	0,091	0,57	17,1	2,31	0,84
1⁄2	40 / STD	0,840	0,109	0,85	21,3	2.77	1,27
3⁄4	40 / STD	1,050	0,113	1,13	26,7	2,87	1,69
1	40 / STD	1,315	0,133	1,68	33,4	3,38	2,50
1-1⁄4	40 / STD	1,660	0,140	2,27	42,2	3,56	3.39
1-1⁄2	40 / STD	1.900	0,145	2,72	48,3	3,68	4,05
2	40 / STD	2,375	0,154	3,66	60,3	3,91	5,44
2-1⁄2	40 / STD	2,875	0,203	5,80	73,0	5,16	8,63
3	40 / СТД	3.500	0,216	7,58	88,9	5,49	11,29
4	40 / STD	4,500	0,237	10,80	114,3	6,02	16,08
540	40 / STD	5,563	0,258	14,63	141,3	6,55	21,77
6	40 / STD	6,625	0.280	18,99	168,3	7,11	28,26
8	40 / STD	8,625	0,322	28,58	219,1	8,18	42,55
10	42,55
10 900 СТД	10,750	0,365	40,52	273,0	9,27	60,29
12	40	12,750	0,406	53.57	323,8	10,31	79,71
14	40	14,000	0,438	63,50	355,6	11,13	94,55
16	40	16,000	82,85	406,4	12,70	123,31
18	40	18,000	0,562	104,76	457	14.27	155,81
20	40	20,000	0,594	123,23	508	15,09	183,43
24	40	24,000	0,688	171,4105	17,48	255,43
32	40	32,000	0,688	230,29	813	17,48	342.94
34	40	34,000	0,688	245,00	864	17,48	364,92
36	40	36,000	0,750	282,62	914 900	420,45

Таблица размеров стальных труб Schedule 40 (Ссылка: ASME B 36.
