Принцип действия обратный клапан: виды, конструкция, принцип работы, как выбрать

Виды и принцип работы обратных клапанов

Зачем нужен обратный клапан?

Основное его назначение — перекрыть поток воды или иной среды в одном из направлений. Он защищает оборудование, насосы, сосуды и помещения от обратного потока в случае засоров, протечек и прочих неисправностей трубопровода.

Принцип действия обратных клапанов основан на перекрытии потока запирающим элементом под действием обратного давления. Когда среда оказывает давление на запирающий элемент в нужном направлении, он открывается.

Области применения

Обвязка насосного оборудования;
Обвязка котельного оборудования;
Подводы холодной воды к накопительным водонагревателям;
ЖКХ: на подаче горячей, холодной воды, на выводе канализации внутри квартиры и т.д.

Виды обратных клапанов

Подъемный обратный клапан

Подъемные обратные клапаны схожи по своей конструкции с запорным вентилем. Однако, подпружиненный затвор в них открывается автоматически, под действием напора среды.

При падении давления запор опускается на седло, препятствуя обратному потоку.

Подъемные обратные клапаны хорошо поддаются ремонту даже без полного демонтажа, обеспечивают хорошую герметичность. Однако, они весьма чувствительны к загрязненности среды: запор может заклинить.

Устройство подъемного обратного клапана

Штоковый обратный клапан

В штоковом клапане потоком управляет шток из латуни или термостойкого пластика. Когда среда оказывает давление в нужном направлении, шток открывается. Если давление отсутствует или является обратным, пружина прижимает шток к уплотнителю.

Устройство штокового клапана

Двустворчатый обратный клапан

Запором в двустворчатых обратных клапанах являются две створки, закрепленные на оси по центру проходного сечения. При прохождении среды в нужном направлении створки складываются, открывая для среды проход. При обратном токе или отсутствии среды створки закрываются.

Такой тип клапанов используется с незагрязненными средами, т. к. велика вероятность застопоривания створок. Однако, благодаря тому, что материал уплотнителя широко варьируется, возможно использовать двустворачатые клапаны для сложных, активных сред (например, нефтепродукты).

Вид двустворчатого обратного клапана

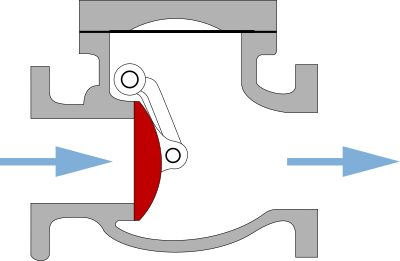

Поворотные (подъемные) обратные клапаны

Запорным элементом является откидная створка, которая открывается при токе среды в нужном направлении. При обратном токе створка опускается и перекрывает проток.

Такие клапаны можно использовать при высокой загрязненности среды, и они широко применяются в системах центрального отопления.

Устройство поворотного клапана

Шаровые обратные клапаны

Запором в шаровых клапанах является шар. При обратном токе шар перекрывает проток. Такая конструкция обладает достаточно высокой надежностью и используется чаще всего с небольшими диаметрами трубопровода в ЖКХ.

Устройство шарового обратного клапана

Дисковые обратные клапаны

В дисковых обратных клапанах запором является плоский диск, связанный с подпружиненным штоком. Давление среды в нужном направлении отжимает диск, при понижении давления диск прижимается к уплотнителю, перекрывая проток.

Малый размер дисковых клапанов позволяет установить их между фланцами и в различных положениях.

Устройство дискового обратного клапана

Ознакомьтесь с нашим ассортиментом обратных клапанов! Мы всегда рады помочь Вам в выборе нужного типа клапана и предоставить товар по выгодным ценам!

виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

: Внешний вид обратного клапана

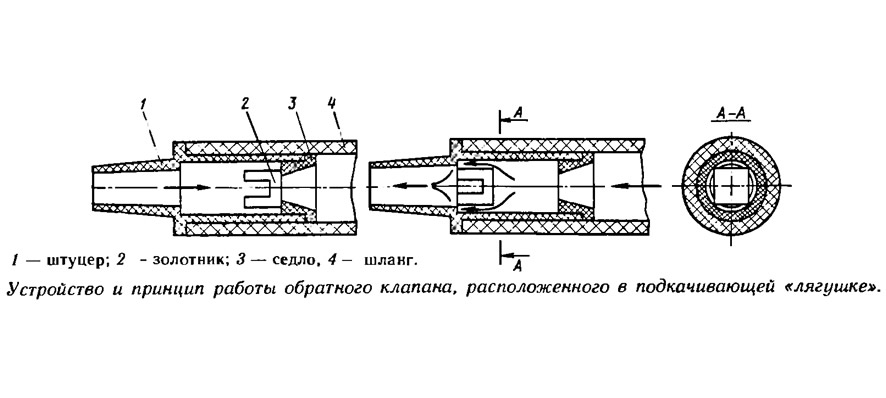

: Внутреннее устройство обратного клапана

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

корпуса;
золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
уплотнительной прокладки;
пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

Подъемного типа . Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.

Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

Латунные — надежные и износостойкие, чаще всего применяются в быту.
Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

На входе в квартиру от централизованной подачи горячей воды.
После счетчика для защиты его от гидроудара.
Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.

В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
При использовании погружного насоса затвор необходимо поставить на его выходе.
При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Устройство обратного клапана дискового

Для обеспечения надежной работы различных систем трубопроводов следует проводить установку обратных клапанов. Подобный механизм может иметь различный принцип действия и изготавливаться при применении различных материалов, от чего зависят эксплуатационные характеристики. Довольно большое распространение получил клапан дискового типа. Он обладает своими определенными особенностями, о которых далее поговорим подробнее.

Конструктивные особенности

Рассматриваемый клапан встречается в самых различных системах. Его отличительным особенностями назовем нижеприведенные моменты:

Корпус напоминает плоский диск. Конструкция характеризуется относительно небольшой длиной, за счет чего упрощается монтаж и запорному элементу требуется небольшое количество места.
Особенностью подобного клапана можно назвать то, что в качестве запорного элемента выступает стальной плоский диск. Он связан со штоком и пружиной, которые отвечают за фиксацию устройства.
Для повышения степени герметизации устройства создается специальное седло из упругих материалов. Они могут прослужить в течение длительного периода даже при условии транспортировки агрессивной среды.

Крепление клапана может проводится самым различным образом, выбор проводится в зависимости от требований, предъявляемых всей системе.

Принцип действия

Конструктивные особенности клапана определяют особенности его функционирования. Работает он следующим образом:

На момент отсутствия давления в системе диск находится в созданном седле. За счет этого исключается вероятность обратного тока и падения давления в системе.
На момент подачи среды формируется давление, которое воздействует на диск. Давления должно быть достаточно для преодоления усилия, создаваемого пружиной.
Для фиксации запорной пластины в центре устройства также имеется своеобразный шток.

Стоит учитывать, что диаметр клапана намного больше диаметра запорного диска. Это делается для повышения пропускной способности механизма.

Достоинства и недостатки

У рассматриваемого клапана есть довольно большое количество различных достоинств и недостатков. Плюсами можно назвать следующие моменты:

Низкая вероятность заклинивания устройства.
Механизм может устанавливаться в систему, предназначенную для передачи воды и жидкостей с крупными примесями.
Устройство довольно просто, но при этом характеризуется высокой надежностью.
Вероятность заклинивания при работе в рекомендуемых условиях эксплуатации практически минимальная.

Однако, у рассматриваемого клапана есть довольно большое количество недостатков. Примером можно назвать нижеприведенные качества:

Диск даже в открытом состоянии снижает пропускную способность устройства. Именно поэтому эффективность всей системы снижается.
Степень герметичности устройства относительно невелико.
В большинстве случаев конструкция неразборная. Именно поэтому при ее выходе из строя приходится покупать новый клапан и заменять его.

Дисковые варианты исполнения на сегодняшний день устанавливаются реже других. В большинстве случаев это связано с увеличением гидравлического сопротивления в системе.

Применяемые материалы

При изготовлении клапана могут применяться самые различные материалы. От их свойств во многом зависят эксплуатационные качества обратного клапана. Чаще всего применяются:

Чугун использовался при изготовлении клапанов на протяжении длительного периода. Этот материал устойчив к коррозионному воздействию, сравнительно недорогой, но при этом получаемая поверхность не обладает требуемой гладкостью. Шероховатость становится причиной повышения гидравлического сопротивления и снижения эффективности системы.
Сталь в последнее время применяется чаще других материалов при изготовлении клапанов. Добавление определенных легирующих элементов привело к повышению коррозионной стойкости. Сталь характеризуется высокой прочностью и надежностью.
Цветные сплавы широко распространены в последнее время. За счет соединения различных сплавов достигаются более высокие эксплуатационные характеристики Чаще всего встречаются обратные клапана из латуни, которые имеют небольшой вес и повышенную коррозионную стойкость. Однако, латунь не выдерживает воздействие высоких температур и механического воздействия. Из подобного сплава изготавливаются клапана небольших размеров.

В большинстве случаев корпус получается путем литья. За счет этого обеспечивается высокая прочность и надежность конструкции. Запорный диск изготавливается при применении нержавеющей стали, уплотнители зачастую резиновые, пружина изготавливается из специального упругого металла.

Метод крепления

Классификация обратных клапанов проводится также по способу подсоединения. Наибольшее распространение получили следующие варианты исполнения:

Фланцевый метод подсоединения применяется для подсоединения самых различных запорных элементов. Он характеризуется высокой надежностью, а также герметичностью.
Муфтовый способ подсоединения используется при создании систем бытового предназначения. Он характеризуется тем, что муфты имеют резьбовую поверхность. При применении специальных уплотнительных материалов достигается требуемый уровень герметичности от резьбового соединения.
В некоторых случаях подключение обратного клапана проводится методом сварки. Подобным образом можно провести подсоединение практически любых запорных элементов.

Наиболее подходящий способ подсоединения выбирается в зависимости от того, какие требования предъявляются к системе. Наибольшее распространение получил фланцевый способ подсоединения.

Обратный клапан-назначение,устройство и принцип работы

Назначение обратного клапана

Обратный клапан предназначен для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении.

В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.

Назначение обратного клапана

Обратный клапан предназначен для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении. В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.

Устройство обратного клапана

Устройство обратных клапанов показано на (рис.1).

У линейного обратного клапана (рис.1 а) в корпусе 1 имеющем шестигранную форму, размещаются затвор 2, пружина 3, опорная шайба 4 и стопорное кольцо 5. При подводе жидкости к присоединительному отверстию “А” она отжимает затвор http://www.promarmatura.ua/zatvory-diskovye от седла и через щель, образованную затвором и кромкой расточки в корпусе, и радиальные сверления “В” и центральную расточку в теле затвора поступает к выходному отверстию “Б”. При подводе жидкости к отверстию “Б” поток оказывается запертым.

Устройство обратного клапана стыкового исполнения (рис.1 б) отводящий клапан выполнен под углом 90 градусов к оси затвора, и оба присоединительных отверстия выведены на нижнюю монтажную плоскость.

Клапан встраиваемого исполнения(рис.1 в) содержит гильзу 1, затвор 2, пружину 3, переходную втулку 4 и фланец 5. Гильза и втулка размещаются в гнезде, которое выполняется в той корпусной детали, куда клапан должен быть встроен. Уплотнение по наружной поверхности гильзы и втулки осуществляется с помощью резиновых колец круглого сечения и защитных шайб выполненных из пластмассы.

Работа обратного клапана

Работа обратного клапана заключается в следующем, при подводе жидкости к отверстию “А” затвор клапана приподнимается над седлом, преодолевая усилие возвратной пружины. Перепад давления жидкости на клапане зависит от расхода жидкости через него, а давление, при котором клапан открывается, припуская через себя минимальный расход, зависит только от усилия пружины и составляет от 0,05 до 0,3 мПа (от 0,5 до 3 кгс/см²).

Обратный клапан на канализацию: виды, типы, установка

Временами мы сталкиваемся с ситуацией, когда по канализационным трубам их содержимое течет в обратном направлении. Основная причина этого явления — засор в канализации. В частном доме это может случится при переполнении колодца. Избежать подобной неприятности можно. Надо поставить обратный клапан на канализацию. Это несложное, но эффективное устройство полностью блокирует обратный ход стоков.

Для разных диаметров труб

Содержание статьи

Для чего и кому он нужен

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения — квартиры нижних этажей в многоэтажках, особенно — в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» — горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку — унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо ставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше — фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб стоков обычно не поднимается — он продавливает пробку, все уходит.

Однако жителям высоких этажей не стоит радоваться — пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией — кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже — зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл поставить обратный клапан ставить — «на всякий случай».

Пример установки в частном доме

Третья группа потребителей — владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Даже если и так, многие предпочитают перестраховаться, чем потом выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает через канализационную трубу проникнуть грызунам и другой живности.

Вентиляция в ванной и туалете описана тут.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить читайте тут.

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

Из чего делают и каких размеров бывают

Наиболее распространенные обратные клапана на канализацию — из пластика (ПВХ) и чугуна. Если канализационные трубы у вас пластиковые, имеет смысл ставить такой же клапан, подобрав его по размеру. Точно такая же ситуация с чугуном. Дело не в том, что материалы не походят, а в необходимости дополнительных переходников, которые делают конструкцию еще более громоздкой.

По способу установки запорный клапан на канализацию может быть горизонтальным и вертикальным. Выбирают вид в зависимости от места установки. Ставится он обязательно того же диаметра, что и труба, сужения не допускаются. Соответственно, под каждый размер есть клапана. Параметры некоторых приведены в таблице.

Когда и куда ставить

Как уже говорили, обратный клапан на канализацию — устройство довольно громоздкое. В квартирах обычно санузлы маленькие, место найти сложно, но приходится — если не хотите иметь гейзер вместо унитаза.

Точные размеры канализационных клапанов зависят от диаметра трубы, на которую устройство ставят. Например, для 100 диаметра канализационной трубы, минимальная длина — 40 см, высота и ширина — чуть меньше. Такой ящик надо установить перед входом в стояк.

Обратный клапан для канализации установлен

При этом часто приходится разбивать пол, уложенную уже плитку — надо совместить отверстия в корпусе с трубами, отцентровать все, проследить за требуемым углом наклона. Особенно «радует» такая перспектива если недавно сделан ремонт. В этом случае тоже есть вариант — врезать обратный клапан в стояк выше вашего входа. Но на такие работы — вмешательство в общедомовую систему (установка сантехнических приборов на вашем отводе под эту категорию не попадает), а на них требуется письменное разрешение, придется оповещать жильцов, перекрывать воду, работать будут представители эксплуатационной организации или водоканала. В общем, морока та еще, потому такой способ решения проблемы применяют очень редко.

Если места для общего устройства не нашлось, ставят обратные канализационные клапана на каждый сантехнический прибор — отдельно на унитаз, ванну, умывальник, раковину и т.п. Это если к стояку отдельно идут трубы от каждого из приборов. Если же у вас, только два направления — на унитаз, а потом на ванну-умывальник- мойку и т.д., то обойдется установкой двух устройств — один персональный на унитаз (диаметр совпадает с диаметром выходного патрубка) и второй — общий, на ветку, которая идет ко всем остальным приборам. Его размер должен совпадать с диаметром трубы разводки, а чаще всего это 50 мм.

Как ставить унитаз своими руками смотрите тут.

Правила монтажа

Основное что надо учесть — направление движения стоков. На корпусе оно обозначено большой стрелкой. Устройство надо поворачивать так, чтобы нормальное направление стоков совпадало со стрелкой. Далее особенности установки таковы:

виды и конструкция устройства, принцип работы и сфера использования

На чтение 8 мин. Просмотров 1.7k. Опубликовано 16.09.2019

Обратный клапан — механизм прямого действия, который обеспечивает циркуляцию воды только в одну сторону. Запорная арматура работает благодаря передвижению жидкости и не нуждается в подключения дополнительных источников питания. Устройство поддерживает стабильную работу водяной и тепловой системы, а также защищает водопровод от выхода из строя при появлении аварийных ситуаций.

Основные задачи

Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.

Назначение запорной арматуры:

Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
Не допускает обратной циркуляции воды.

Последняя функция особенно актуальна для систем канализации. Обратный невозвратный клапан блокирует обратный проход сточных вод, не допуская их выхода из унитаза или мойки.

Место установки

Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:

Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели.
Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой.
Погружные помпы. Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом. При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом.
Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.

Предохранительный клапан не допускает обратную циркуляцию воды в любом из описанных выше случаев.

Описание устройств

Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:

маленькая пружинка, выполняющая функцию задержки затворного механизма;
затвор с уплотнителем — может изготавливаться из прочного пластика или стали;
металлический корпус (как правило, разборной для удобства обслуживания), состоящий из двух резьбовых частей.

Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:

штоком;
штифтом на шарнирах;
шариковыми подшипниками;
пружинами;
эластомерами;
дисковыми рычагами.

Чтобы правильно подобрать запорный элемент, необходимо отталкиваться от конструкции системы и основного назначения установки.

Принцип работы

В основе работы — элементарные законы гидродинамики и физики. Когда жидкость перестает попадать в трубопровод, пружина полностью закрывает затвор. При появлении напора и давления на клапан пружинка ослабевает, открывая доступ для прохода воды. После отключения насоса и снижения напора затворный механизм заново срабатывает. Сопротивление пружины повышается под воздействием непосредственно давления. Это не допускает открытие клапана.

Предохранительная конструкция в канализационной системе имеет другой принцип работы. Сам клапан конструктивно состоит из круглой пластины с уплотнителем, пружинистого рычага и корпуса. Когда вода поступает в мойку, рычаг открывается. При падении давления запорный механизм закрывается и предотвращает обратный проход канализационных вод.

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

В бытовых условиях чаще всего устанавливают подъемные виды клапанов. Это обусловлено простотой ремонта: в них просто надо заменить пружину.

Способы монтажа

Чтобы определить, какой выбрать клапан, также нужно обратить внимание на способ установки. Следует определить, подходит ли он для определенной отопительной или водопроводной системы:

Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Герметичность корпусных элементов во всех моделях обеспечивается с помощью уплотнителей, которые находятся на участках соединения.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Технология выбирается с учетом целей эксплуатации запорного клапана. Также нужно не забывать, что предохранительный механизм можно установить горизонтально или вертикально: это зависит от вида системы, куда он монтируется.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Внимание: Сегодня на рынке сантехники существует много подделок на популярные бренды. Поэтому во время приобретения требуемого клапана необходимо обращаться только к надежному продавцу с хорошей репутацией.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Обратный клапан для канализации: устройство и принцип работы

Система канализации практически всегда работает по одной схеме и предназначается для отвода сточных вод из жилых и технических помещений в специально оборудованные колодцы. Однако очень часто возникают ситуации, когда коллекторы и трубопроводы системы могут потерять изначальную пропускную способность в результате засора. В таких случаях, сточные воды начинают двигаться по пути наименьшего сопротивления и поступают обратно к источнику.

С целью предотвращения подобного эффекта (противотока), был разработан и внедрен специальный обратный клапан для канализации, задача которого предотвратить поступление сточных вод в обратном направлении.

Основное предназначение обратных клапанов

Обратный клапан для канализации 110 мм представляет собой устройство, которое в большинстве случаев устанавливается на трубные магистрали и его основной задачей является предотвращение перемещения рабочей среды (сточных вод и фекальных масс) в обратном направлении.

Причиной возникновения обратного потока может стать засор стояка канализации или магистрали посторонними предметами или её повреждение, что в результате приводит к созданию избыточного давления в системе.

Обратный клапан канализации является неотъемлемой частью любой системы и его применение предусмотрено санитарными требованиями и нормативными актами служб технического контроля.

Устройство

Корпус устройства и его внутренние элементы обычно изготавливают из того же материала что и основные элементы всей системы. Это может быть чугун, сталь или ПВХ пластик. В зависимости от производителя, конструктивных особенностей и области применения, эти устройства могут иметь различную сложность внутренней конструкции, но общий принцип у всех одинаков.

Каждый клапан состоит из таких функциональных зон как:

приёмная часть, обеспечивающая соединение входного отверстия с основной магистралью;
ограничитель, который обеспечивает проход рабочей среды только в одном направлении и препятствует обратному движению;
система крепления ограничителя, которая одновременно выполняет роль смотрового люка для технического обслуживания и укомплектована резиновыми уплотнителями;
выпускная часть, которая обеспечивает выход жидкости из ограничительной зоны и соединение устройства с отводящей магистралью.

В зависимости от конструкции устройства, варианты исполнения всех рабочих зон могут отличаться друг от друга, но принцип их работы одинаковый у всех. По способу ограничения потока, приборы можно разделить на:

механические,
автоматические.

В механических устройствах блокировка жидкости производится при помощи специального механизма, который приводится в движение человеком непосредственно на корпусе или дистанционным методом. В автоматических устройствах запорный механизм срабатывает самостоятельно в случае появления обратного потока.

Установка

Устанавливать эти приборы каждый может на любой участок системы по собственному усмотрению, однако при монтаже необходимо заранее предусмотреть смотровую шахту, которая позволит в случае необходимости провести техническое обслуживание устройства или ремонтные работы.

Если система канализации имеет специальные септики или сепарационные колодцы, то установка обратного клапана на канализацию осуществляется непосредственно перед ними.

Во многих частных домах и загородных коттеджах отвод нечистот осуществляется непосредственно в почву через дренажные колодцы и если для этой местности характерны высокие уровни грунтовых вод или сезонное их повышение, то клапан на канализацию устанавливают сразу на выходе из дома.

Специальные виды клапанов

В современных замкнутых и открытых сточных магистралях могут применять специальные виды обратных клапанов с шаровым затвором. Обратный шаровый клапан для канализации устанавливается в тех случаях, когда магистраль оборудована фекальным насосом для принудительной откачки нечистот под давлением.

Такое устройство обычно монтируется на вертикальные трубы и имеет внутри шар, который при наличии входящего давления снизу приподнимается вверх и открывает отверстие для прохода рабочей жидкости. Как только давление уменьшается, шар под собственным весом опускается на посадочное место, перекрывая собой возвратное движение.

Места расположения и виды обратных клапанов рекомендуется обозначать заранее, ещё на начальной стадии проектирования системы канализации.

Обратный клапан

| Принцип действия обратного клапана

Обратный клапан позволяет потоку в одном направлении и предотвращает поток в обратном направлении. Доступны обратные клапаны с различной жесткостью пружины для обеспечения определенного давления срабатывания.

Самый простой тип направленного регулирующего клапана — это обратный или обратный клапан, который позволяет потоку в одном направлении и предотвращает поток в обратном направлении. Такой клапан, его обозначения и характеристика показаны на рисунке 1.

Обратные клапаны доступны с различной жесткостью пружины для обеспечения определенного давления срабатывания. Давление открытия — это давление, при котором обратный клапан просто открывается. Если для функционирования контура необходимо определенное давление срабатывания, обычно на символе обратного клапана отображается пружина. Падение давления на обратном клапане зависит от расхода; чем выше скорость потока, тем дальше шар или тарелка должны оторваться от своего седла и, следовательно, тем выше сила пружины.

Шаровые обратные клапаны имеют наименее дорогую конструкцию, но поскольку шар не направляется, существует тенденция к утечке. Хотя производители заявляют, что их обратные клапаны не имеют утечек в одном направлении потока и допускают свободный поток в обратном направлении, крошечные царапины, следы износа или дефекты на тарельчатом клапане или царапине позволят некоторую утечку. В обратных клапанах с мягким седлом используется делрин или аналогичный полимерный материал для рифления, и возможно 100% образование накипи, но за счет срока службы клапана.Однако они обычно не подходят для давлений выше 200 бар или температур выше 35 ° C. Клапаны, которые обеспечивают удовлетворительное уплотнение при высоком давлении, могут протекать при более низком давлении. При высоком давлении тарелка гидравлически прижимается к седлу, обеспечивая хорошее уплотнение; при низком давлении уплотняющая сила меньше, и клапан может протекать.

Рис. 1: Обратный клапан тарельчатого типа с символами и кривыми.

Клапаны обратные с пилотным управлением

Это нормально закрытые обратные клапаны, которые могут открываться пилотным сигналом или, реже, удерживаться закрытыми пилотным сигналом.Давление пилотного клапана, необходимое для открытия обратного клапана против давления нагрузки, зависит от соотношения площадей пилотного поршня и обратного клапана. Обратный клапан с пилотным управлением показан на Рисунке 2 (а). Большинство производителей предлагают диапазон управляющих отношений, т.е. если пилотное отношение составляет 4: 1, управляющее давление, необходимое для открытия клапана, составляет 25% от давления нагрузки. Типичное применение показано в схеме на Рисунке 2 (b), где обратный клапан с пилотным управлением используется для блокировки давления и предотвращения падения нагрузки.В цилиндре с длинным ходом опускание груза может быть рывками. Если нагрузка выходит за пределы допустимого диапазона, давление в полнопроходном конце цилиндра падает, обратный клапан закрывается, и цилиндр резко останавливается. Давление на полнопроходном конце увеличивается, чек открывается, цилиндр снижает нагрузку, перебег груза и т. Д. Эту проблему можно решить, используя:

1. Дозирующий клапан управления расходом для ограничения скорости цилиндра;

2. Уравновешивающий клапан для предотвращения выбега; или

3.Перепускной клапан.

Рис. 2: Обратный клапан с пилотным управлением. (секция. (б) Заявление.

Когда гидрораспределитель находится в среднем положении и нагрузка поднята, обратный клапан с пилотным управлением будет иметь тенденцию к утечке при низких нагрузках, поскольку гидравлическое уплотняющее усилие на тарелке обратного клапана также уменьшается. Отсутствие утечки возможно при использовании версий клапана с мягким седлом.

Рис. 3: Обратный клапан с пилотным управлением и вентиляцией.

Давление на управляющем отверстии X пилотного обратного клапана, показанного на Рисунке 2, должно не только преодолевать давление закрытия, которое присутствует в канале C цилиндра, но также чувствительно к любому противодавлению в канале V клапана. преодолеть, как показано на рис. 3, путем включения уплотнения на шток пилота и отдельного вентиляционного или дренажного соединения D для камеры пружины. Любое противодавление в канале V поможет пилоту открыть клапан.

Клапаны предварительного наполнения

Клапаны предварительного наполнения — это в основном большие обратные клапаны с пилотным управлением.Они используются в контурах гидравлического пресса для предварительного заполнения основного цилиндра жидкостью, пока штампы пресса закрываются. Клапан, схематически показанный на рис. 4, похож на большой обратный клапан с пилотным управлением как по конструкции, так и по работе, но имеет функцию декомпрессии.

Рис. 4: Клапан предварительного наполнения с функцией декомпрессии.

Гидравлические жидкости сжимаемы до разной степени, и объем свободной жидкости, сжатой в цилиндр, превышает его внутреннюю емкость.Например, в цилиндре, имеющем внутренний объем 0,3 м ³, примерно 0,31 м ³ типичной гидравлической жидкости на основе минерального масла при атмосферном давлении сжимается в цилиндр под давлением 400 бар. (Это количество будет намного больше, если масло будет аэрированным). Для управления декомпрессией больших цилиндров необходимо использовать специальные клапаны, поскольку дополнительная жидкость (в данном случае 10 литров) будет пытаться сливаться мгновенно, что приведет к чрезвычайно высоким ударным силам.

Функция декомпрессии, встроенная в клапан предварительного наполнения (рис. 4), состоит из небольшой тарелки, встроенной в основную тарелку. Когда клапан открывается с помощью патрубка X, основная тарелка изначально прочно удерживается на своем седле за счет давления внутри цилиндра. Первая часть движения приводит в действие управляющую тарелку, открывая небольшой путь потока, облегчая контролируемую декомпрессию. Дальнейшее движение открывает главный тарельчатый клапан, и клапан работает как обычная проверка с пилотным управлением.

На рис. 5 показан контур пресса, в котором используется клапан предварительного заполнения. Рабочий гидрораспределитель. Переход к условию перехода инициирует закрытие штампов. Боковой цилиндр B опускает главный плунжер C, и жидкость из резервуара, который установлен над прессом, всасывается через клапан предварительного заполнения D, чтобы заполнить полнопроходной конец C. По мере приближения штампа к обрабатываемой детали давление увеличивается. Открытие клапана последовательности E и поток от насоса создает давление на полнопроходном конце главного цилиндра.Во время операции прессования клапан предварительного наполнения изолирует баллон от резервуара. Во время хода втягивания (клапан A в состоянии технологической колеи) клапан предварительного наполнения открывается, и когда боковой цилиндр отводит назад главный гидроцилиндр, жидкость из конца с полным проходом проталкивается в резервуар. Использование клапана предварительного заполнения таким образом позволяет быстро перемещать цилиндр с большим диаметром из небольшого контура подачи.

Рис. 5: Цепь пресса с клапаном предварительного заполнения.

Пилот для закрытия обратных клапанов

В клапане, показанном на Рисунке 6 (a), приложение достаточного управляющего давления в канале X предотвращает прохождение потока через чек в любом направлении.В других случаях клапан работает как обычный контрольный клапан со свободным потоком в одном направлении (от B к A) и блокирует поток в обратном направлении (от A к B). Типичным примером применения может быть предохранительный клапан. На Рисунке 6 (b), если давление в контуре № 1 пропадает, из контура № 2 сразу же выходит выхлоп.

Рис. 6: Пилот для закрытия обратного клапана. (секция. (б) Заявление.

Промежуточные плиты

Как обратные клапаны, так и обратные клапаны с пилотным управлением изготавливаются в виде одинарных или двойных блоков в многослойных пластинах для установки в блок клапанов между направляющим регулирующим клапаном и опорной пластиной.

Проверки ограничителя

Доступны обратные клапаны с небольшими отверстиями, проходящими через тарельчатый клапан или в обход тарельчатого клапана, чтобы обеспечить контролируемую скорость утечки в нормально заблокированном направлении. Такой клапан может быть пилотным в качестве средства безопасности в контурах тома или для подачи пилотного питания через закрытый клапан в нижний по потоку контур.

Челночный клапан

Челночный клапан представляет собой однокомпонентный обратный клапан с двумя альтернативными входами A и B и одним выходом C.Он используется для измерения нагрузки и принимает сигнал от более высокого из двух входов давления.

Типичное применение — схема двигателя с реверсивным тормозом (рис. 7), где используется для отпускания тормоза, когда двигатель вращается в любом направлении.

Двухшариковый челночный клапан или обратный клапан с обратной связью может воспринимать сигналы с разных входов, но предотвращает обратную связь по давлению или взаимодействие с другими цепями. При его использовании необходимо соблюдать осторожность, так как можно «заблокировать» сигнал давления на выходной стороне.

Рис. 7: Челночный клапан в цепи реверсивного тормозного двигателя.

Как работает обратный клапан?

Обратные клапаны отвечают за обеспечение надлежащего потока в жидкостной системе. Обратные клапаны, также известные как обратные или односторонние клапаны, специально разработаны для предотвращения обратного потока в трубопроводе. Но как работает обратный клапан?

Функционирование и работа обратного клапана

Чтобы действительно понять вопрос: как работает обратный клапан, вы должны сначала понять, как они устроены.Большинство обратных клапанов имеют корпус, седло, диск и крышку. Обратные клапаны других типов могут поставляться с дополнительными деталями, такими как пружина, шар, шток или шарнирный палец, в зависимости от их конструкции.

Обратные клапаны управляются в зависимости от скорости потока в системе. Как только система достигнет давления открытия или минимального давления на входе, необходимого для работы клапана, диск поднимется и позволит жидкости пройти. Если давление жидкости снижается или если направление потока начинает меняться, диск автоматически закрывает клапан, чтобы жидкость не протекала через него.Это помогает предотвратить обратный поток.

Поскольку обратные клапаны при работе зависят от давления и скорости потока жидкости в системе, они обычно могут работать без какой-либо автоматизации или вмешательства человека. С учетом сказанного, обратные клапаны обычно не разрабатываются с какими-либо внешними рабочими механизмами, такими как рычаг или ручка.

Применение обратного клапана

Теперь, когда вы понимаете основы; как работает обратный клапан, рассмотрим общие области применения. Обратные клапаны обычно используются для промышленных насосов и гидравлических систем в нефтегазовой промышленности.На химических и энергетических предприятиях также используются обратные клапаны для предотвращения обратного потока в современном оборудовании. Кроме того, обратные клапаны могут быть установлены во многих технологических системах для разделения жидкостей с разным давлением.

Выбор обратного клапана

Хотя все обратные клапаны предназначены для обеспечения правильного направления потока, они не все одинаковы. Существует много типов обратных клапанов, каждый из которых предназначен для конкретного применения и условий эксплуатации.

Идеальный обратный клапан должен быть изготовлен из материала, совместимого с типом жидкости или газа, с которым вы работаете.Вам также следует убедиться, что вы выбрали соответствующий тип обратного клапана (например, линейный обратный клапан с пружинным механизмом, бесшумный обратный клапан) для конкретного применения.

Как работает обратный клапан Выводы

Самое главное, вам необходимо убедиться, что выбранный вами обратный клапан имеет правильный размер для области применения, а не размер линии. Выбор клапана, размер которого соответствует области применения, обеспечивает устойчивость диска на внутреннем упоре, когда клапан открыт или закрыт. Это помогает предотвратить дрожание диска и продлевает общий срок службы клапана.

Из этой статьи вы узнали: Как работает обратный клапан? Чтобы узнать еще больше о том, как работают обратные клапаны и как выбрать обратный клапан для конкретного применения, прочитайте наш пост, в котором обсуждаются основы обратного клапана.

Типы обратных клапанов | Принцип работы | Запчасти | Преимущества | Недостатки | Запчасти

Обратный клапан — это тип клапана, который предназначен для обеспечения потока жидкости в одном направлении за счет подъема диска под давлением жидкости или прерывания потока в обратном направлении путем автоматического опускания диска.

Определение клапана: это механическое устройство, которое предназначено для управления или прерывания потока жидкости в трубопроводе путем опускания, подъема или вращения диска относительно опорной поверхности или путем управления движением шара. Основная функция клапана — контролировать или прерывать поток жидкости в трубопроводе.

Делается в чек v / v с помощью опускания диска.
1. Задвижка: — Диск подъема или опускания Здесь диск — шибер

2. Шаровая задвижка: опускающаяся или поднимающаяся Диск
3.Шаровой кран: — шарнирный шарнирный
4. дисковый затвор: — шарнирный диск

Обратный клапан — это обратный клапан, также известный как обратный клапан, удерживающий клапан, обратный клапан или односторонний клапан.

Обратные клапаны — это двухходовые клапаны, что означает, что они имеют два отверстия в их корпусе: одно для входа жидкости и одно для выхода жидкости. Поскольку они пропускают среду только в одном направлении, обратные клапаны также известны как односторонние клапаны или обратные клапаны. Основная функция обратного клапана — предотвращение обратного потока в системе.

Обязательно к прочтению: — Центробежный насос

Для чего используется обратный клапан?

Они обычно устанавливаются в приложениях, где обратный поток может вызвать проблемы. Однако, поскольку это обратные клапаны, они являются дешевым, эффективным и простым решением потенциальной проблемы. Обратный поток может быть проблемой, если он загрязнен и, таким образом, загрязняет среду выше по потоку.

Например: -В канализационной линии будет установлен обратный клапан, чтобы отходы могли выходить, но не возвращаться в систему.

Они также используются, если обратный поток вызовет повреждение вышестоящего оборудования, которое может позволить среде течь только в одном направлении. Например: -Фильтр обратного осмоса может пропускать воду только в одном направлении, поэтому для предотвращения этого на выходе установлен односторонний клапан.

Существуют обратные клапаны различных размеров, конструкций и материалов, чтобы гарантировать, что они найдутся для каждого применения.

Как работает обратный клапан?

Обратный клапан работает на разнице давлений между входом и выходом клапана.Для открытия клапана требуется более высокое давление на входе, чем на выходе. Когда давление на стороне выхода слишком высокое (или давление на стороне входа недостаточное), клапан закрывается. Механизм закрытия различается в зависимости от типа клапана. В отличие от других клапанов, для их правильного функционирования не требуется ручка, рычаг, привод или человек.

В рабочем состоянии

A. Давление открытия: -Давление открытия обратного клапана — это минимальное давление на входе, при котором клапан открывается.

Конкретное давление открытия различается в зависимости от конструкции и размера клапана, поэтому убедитесь, что ваша система может создавать это давление открытия и подходит для применения.

B.Закрытие: -Клапан закроется, если давление на входе упадет ниже давления открытия или если будет противодавление (поток пытается перейти от выпуска к впуску). Механизм закрытия обратного клапана может различаться в зависимости от его конструкции. Короче говоря, противодавление прижимает заслонку, шар, диафрагму или диск к отверстию и закрывает его.В зависимости от конструкции, процессу закрытия может способствовать пружина или сила тяжести.

C. Ориентация при установке: — Поскольку мы знаем, что это односторонний клапан, очень важно знать правильную ориентацию установки. Часто стрелка на корпусе клапана указывает направление потока. В противном случае необходимо проверить клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. Если его перевернуть, поток не сможет проходить через систему, а повышение давления может привести к повреждению.

Преимущества и недостатки обратного клапана

Преимущества

1. защитить насосы и компрессорное оборудование от повреждений противотока и обратного потока
2. уменьшить время простоя и производственные потери, вызванные выходом из строя неподходящих клапанов
3. Низкое падение давления ведет к большей экономии энергии.
4. Обратные клапаны чрезвычайно эффективны для предотвращения гидроудара.
5. уменьшить вибрацию и возможность внезапного отказа клапана
6. снизить затраты на техническое обслуживание за счет меньшего количества движущихся частей
7.имеет меньшую площадь основания, чем традиционные обратные клапаны
8. адаптируемость к изменяющимся условиям потока
9. взаимозаменяемость с большинством обычных поворотных обратных клапанов без необходимости дорогостоящей модификации трубопроводов
10. Не требует энергии для работы

Недостатки

1. Не работайте в пульсирующих системах.
2. Запорный элемент может захлопнуться, что приведет к повреждению или износу.
3. Используйте полностью закрытую систему.
4. Невозможно проверить, открыты они или закрыты
5.Внутренние компоненты не подлежат проверке.
6. Диски могут застревать в открытом состоянии.
7. Шум от хлопающих дисков
8. Гидравлический удар
9. Проблемы с обратным потоком

Применение обратного клапана

Функции обратного клапана

1.Для защиты оборудования, расположенного ниже по потоку, от повреждений, вызванных обратным потоком
2.Для предотвращения загрязнения из-за обратного потока
3.Для предотвращения сифонирования
4.Для сохранения вакуумного уплотнения

Благодаря своим функциям, они используются практически во всех отраслях промышленности.

Бытовое использование: -Они обычно встречаются в бытовых приборах, таких как посудомоечные и стиральные машины, а также в канализационных сетях.

В садах они контролируют поток удобрений и воды в оросительных системах.

Они также обычно используются в качестве обратных клапанов в аквариумах на линиях подачи воды и CO2.

Промышленные процессы: — Они используются в промышленных приложениях, таких как котлы, печи, газовые системы, насосные установки и вакуумные системы.

В аэрокосмической и авиационной промышленности обратные клапаны используются для контроля агрессивных жидкостей, гидравлических систем и расхода топлива.

, однако другие приложения включают:

● Процесс
● Горнодобывающая промышленность
● Продукты питания и напитки
● Нефть и газ
● Фармацевтика
● Энергетика

3. Насосы

Конкретное применение обратного клапана определяется конфигурацией компонента. Например, подъемные и шаровые обратные клапаны должны всегда устанавливаться так, чтобы подъемник был вертикальным. С другой стороны, необходимо установить поворотные обратные клапаны, чтобы гарантировать, что диск всегда закрывается свободно и положительно под действием силы тяжести.

Типы обратных клапанов

Различные типы обратных клапанов : —

Качели

Обратные клапаны с поворотным механизмом также известны как обратные клапаны с поворотным диском. Они состоят из шарнирного диска (или цапфы), который открывается при приложении давления на входе. Когда давление на входе падает или возникает обратный поток, диск закрывается. Если нет пружины, способствующей закрытию, ориентация установки по отношению к силе тяжести имеет решающее значение для обеспечения закрытия диска под действием силы тяжести.

Используется в приложениях с высоким содержанием твердых частиц и коротким циклом включения / выключения.

Наклон

Наклон: — Точка поворота обратного клапана наклонного диска находится в центре диска, позволяя жидкости течь как по верхней, так и по нижней части диска. Они часто используются в областях, где часто происходит реверсирование потока.

Когда диск открыт, поток держит его открытым, в отличие от поворотного обратного клапана, который остается открытым за счет скорости потока. Диск небольшой и легкий, с центром тяжести, близким к точке его поворота.Он имеет низкий перепад давления при малых расходах и более высокий перепад давления при высоких расходах

Мяч

В шаровом обратном клапане используется свободно плавающий или подпружиненный шар, который опирается на седло уплотнения для закрытия отверстия. Седло уплотнения обычно имеет коническую форму, чтобы направить шар в седло и создать надежное уплотнение, предотвращающее обратный поток.

Когда давление жидкости на впускной стороне превышает давление открытия, шар выталкивается из своего седла, позволяя течь.Когда давление на входе не превышает давление открытия или имеется противодавление, шар закроется под действием противодавления или через пружину, эффективно закрывая отверстие.

Диафрагма

В трубопроводе гибкая резиновая диафрагма помещается в сетку или перфорированный конус с точкой, указывающей направление потока (см. Рисунок). Течение вперед отклоняет диафрагму внутрь, позволяя жидкости проходить свободно.

При отсутствии потока или наличии противодавления диафрагма возвращается в исходное положение, закрывая клапан.Материал мембраны обычно ограничивает применение мембранного обратного клапана жидкостями ниже 180 ° C и 16 бар.

Бабочка

Обратный клапан-бабочка также известен как двойной, складной диск, двойной диск или разделительный обратный клапан. Они состоят из бабочки или вафельного диска на шарнире и пружине.

Когда давление на входе превышает давление открытия, как показано на рисунке, обе стороны открываются. Когда давление на входе падает или возникает обратный поток, пружина петли (или противодавление) закрывает диск, эффективно уплотняя его.Этот тип клапана обеспечивает прямой поток среды с минимальными препятствиями.

Подъемник

Подъемный обратный клапан состоит из направляющего диска, который поднимается (поднимается) над седлом клапана, чтобы позволить потоку среды. Эти клапаны аналогичны по конфигурации шаровым клапанам, за исключением того, что диск или плунжер работают автоматически.

Требуется давление срабатывания для преодоления силы тяжести и / или пружины, а направляющая удерживает диск в вертикальном положении, так что его можно повторно установить с надлежащим выравниванием и уплотнением.Проверка подъема v / v обычно требует, чтобы среда повернулась на 90 градусов, как показано на рисунке, но есть обратные клапаны подъема, которые расположены на одной линии или под углом.

Когда давление на входе падает ниже давления открытия или возникает противодавление, клапан закрывается под действием силы тяжести, пружины и / или противодавления. Если нет пружины, способствующей закрытию, ориентация установки по отношению к силе тяжести имеет решающее значение для обеспечения закрытия диска под действием силы тяжести.

Бесшумный

Бесшумные обратные клапаны, также известные как тарельчатые обратные клапаны, предотвращают гидравлический удар или сотрясение, закрываясь перед изменением направления потока жидкости.Преимущество бесшумного обратного клапана заключается в том, что он закрывается быстро и плавно, предотвращая повреждение окружающих материалов.

Стоп

Запорный обратный клапан — это подпружиненный Y-образный обратный клапан или подъемный обратный клапан с функцией ручного управления. Это позволяет им функционировать как стандартный обратный клапан и предотвращать обратный поток; тем не менее, можно использовать внешний механизм для обхода этого и удержания клапана в открытом или закрытом состоянии.

В результате этот клапан может работать как два клапана в одном.Они часто встречаются в электростанциях, циркуляционных котлах, парогенераторах, системах охлаждения турбин и системах безопасности.

Утка

Клапаны

Duckbill позволяют потоку проходить через мягкую трубку с естественно сплющенным концом. Эта приплюснутая форма напоминает утиный клюв, отсюда и название обратного клапана.

Поток позволяет жидкости проходить через плоский конец утконоса. Когда давление на впускной стороне снимается, конец утконоса возвращается в сплющенное состояние, перекрывая поток.

Мяч для ног

Обратный клапан — это просто обратный клапан с сетчатым фильтром на входе, который устанавливается в конце участка трубопровода / шланга, поскольку на их входе нет точки соединения. Прямые пружинные обратные клапаны или проходные шаровые обратные клапаны являются распространенными типами обратных клапанов, включенных в нижний клапан; в результате они пропускают поток только в одном направлении и закрываются с помощью пружины.

На впускной стороне сетчатый фильтр предотвращает попадание мусора в обратный клапан и засорение или повреждение чего-либо ниже по потоку.Обычно они устанавливаются на конце всасывающей линии насоса в водяной скважине, топливном баке или в любом другом месте, где всасывающая линия расположена под насосом. В результате их можно использовать для предотвращения заправки насосов, предотвращения обратного сифона жидкости и удаления мусора из линии. Обратный клапан изображен на рисунке.

Материалы для обратного клапана

Большинство обратных клапанов изготовлены из прочных материалов, выдерживающих высокое давление. Обратные клапаны обычно изготавливаются из ПВХ, ХПВХ, бронзы, латуни, железа и нержавеющей стали.

1.Латунь: — Обратные клапаны из латуни идеальны для применений, связанных с использованием воздуха, воды, масла или топлива. Однако он не устойчив к морской, очищенной или хлорированной воде. Они менее устойчивы к нагреванию и коррозии, чем нержавеющая сталь, и обычно используются в небольших системах с низким давлением.

2. Нержавеющая сталь: — Обратные клапаны из нержавеющей стали обладают превосходными механическими свойствами, а также превосходной коррозионной стойкостью, термостойкостью и низкотемпературной стойкостью.По сравнению с обратными клапанами из ПВХ или латуни нержавеющая сталь, как правило, не является экономичным решением для приложений, не требующих высокой прочности или устойчивости.

3.ПВХ: — Обратные клапаны из ПВХ обычно используются в системах орошения и управления водными ресурсами. Они устойчивы к большинству агрессивных сред, включая морскую воду, кислоты, щелочи, хлоридные растворы и органические растворители. Они не устойчивы к ароматическим или хлорированным углеводородам, а их максимальная температура обычно составляет около 60 ° C.

4. Полипропилен: — Обратные клапаны из полипропилена используются для воды, агрессивных сред и жидких пищевых продуктов. Они устойчивы к большинству агрессивных сред, включая неорганические кислоты, основания и водные растворы, которые быстро разъедают металлы. Однако они не устойчивы к концентрированным кислотам и окислителям, а их максимальная температура обычно составляет около 80 ° C.

5. Железо: -Железо используется в таких приложениях, как пар, вода, нефть и газ. Он может выдерживать широкий диапазон температур и давлений.Его высокая стоимость компенсируется отличными характеристиками.

Критерии отбора

При выборе обратного клапана для вашего применения учитывайте следующие критерии:

1. Совместимость материалов со средой
2. Ширина линии для точек подключения
3. Требования к максимальному давлению и давлению открытия
4. Горизонтальная или вертикальная установка
5. Габаритные размеры
6. Требования к доступности для осмотра и ремонта
7. Температура (внешний и медиа)

Источник: -Tamesons

Принципы работы и функции обратных клапанов

Принцип работы и функции обратных клапанов

Принцип работы и функции обратных клапанов

Принцип работы обратных клапанов Обратные клапаны относятся к клапанам, чьи щелчки открываются и закрываются автоматически под действием потоков и сил среды, чтобы предотвратить обратное течение среды к клапанам, реверсирование двигателей насосов и приводов и утечку среды внутри контейнеров.Обратные клапаны, относящиеся к автоматическим клапанам, в основном предназначены для трубопроводов, в которых среда может течь только в одном направлении. Обычно жидкость открывает задвижку под давлением, и она течет со стороны входа на сторону выхода. Когда давление на впускной стороне ниже, чем на выпускной стороне, клапан автоматически закрывает канал под действием давления жидкости и собственной силы тяжести, чтобы предотвратить обратный поток жидкости. В зависимости от различных режимов движения клапанов обратные клапаны можно разделить на 3 категории: подъемные обратные клапаны, поворотные обратные клапаны и обратные клапаны-бабочки.Корпус обратного клапана подъема аналогичен корпусу шарового клапана. Обратный клапан подъема может создавать большую силу сопротивления для жидкости. Щелчок подъемного обратного клапана находится на уплотнительной поверхности седла клапана на корпусе клапана и может свободно подниматься. Давление жидкости поднимает клапан над уплотнительной поверхностью седла клапана, а обратный поток среды заставляет щелчок падать на седло клапана и перекрывает поток. В зависимости от условий эксплуатации, задвижка может быть цельнометаллической, либо в виде резиновой прокладки, либо кольца, встроенного в форму рамы клапана.Поворотный обратный клапан создает небольшую силу сопротивления для жидкости и обычно применим к трубопроводам со средним или низким давлением и большим диаметром. По форме обратный клапан-бабочка похож на бабочку. Он имеет простую конструкцию и создает небольшие силы сопротивления для жидкости. Если обратные клапаны закрываются слишком быстро, это может вызвать гидравлический удар по трубам, заполненным жидкостью, что приведет к шумам и даже к повреждению деталей клапана. Чтобы избежать этой ситуации, при необходимости вы можете использовать обратный клапан с буферной функцией для увеличения времени закрытия.
Функции обратных клапанов

Обратные клапаны предназначены для предотвращения ударов по рабочим колесам водяного насоса в системе водоснабжения насоса, которое происходит за счет воды, текущей под высоким давлением. Если во время работы системы насос внезапно прекращает работу по какой-либо причине, давление в насосе исчезнет, и вода под высоким давлением, подключенная к выпускному отверстию насоса, будет течь к насосу в обратном направлении. Если выпускной патрубок насоса оборудован обратным клапаном, обратный клапан немедленно закроется, чтобы предотвратить возврат воды под высоким давлением обратно в насос.В противном случае вода под высоким давлением будет течь к насосу в обратном направлении, и крыльчатка насоса будет реверсировать под воздействием воды под высоким давлением. Это также может привести к ослаблению или повреждению крыльчатки насоса или других запасных частей. Когда насос снова работает, это может вызвать вылет крыльчатки, что создаст серьезную угрозу для безопасного производства.

Принцип работы поворотного обратного клапана

Принцип работы поворотного обратного клапана
Поворотный обратный клапан, также известный как обратный (проточный) клапан, представляет собой автоматический клапан, используемый на односторонних проточных трубопроводах для предотвращения обратного потока среды .Открытие или закрытие клапана зависит от давления среды трубопровода. Его можно разделить на тип с одним клапаном, тип с двумя клапанами и тип с несколькими клапанами, которые являются одними из наиболее часто используемых клапанов. Поворотные обратные клапаны обычно подходят для трубопроводов с относительно чистой текучей средой. Они не подходят для

Принцип работы обратного клапана

рабочих условий с высокой вязкостью или твердыми частицами. В противном случае обратный клапан будет нечувствителен к открытию и не сможет обеспечить полную герметичность.Ответ недостаточно надежен. Поворотный обратный клапан позволяет среде течь только в одном направлении, что может эффективно предотвращать обратный поток среды и предотвращать несчастные случаи.

Принцип работы обратного клапана поворота:
Диск поворотного обратного клапана и коромысло соединены вместе и могут поворачиваться на определенный угол вокруг оси пальца. Когда жидкость в трубопроводе течет в указанном направлении (слева направо), давление на входе диска выше, чем давление на выходе.В это время диск отталкивается от седла клапана и вращается вокруг пальца до определенного положения, а клапан находится в открытом состоянии. Когда разница давлений между двумя сторонами створки клапана уменьшается до определенного уровня, створка клапана опускается и возвращается в закрытое состояние. Когда жидкость течет справа налево, то есть обратный поток, давление на правой стороне диска клапана выше, чем давление на левой стороне, и сила, создаваемая разностью давлений с обеих сторон, прижимает диск клапана на седле клапана, и жидкость не может пройти, среда не может течь обратно; и чем больше давление жидкости, тем плотнее уплотняемая поверхность и тем лучше уплотняющий эффект.Кому

Положение установки обратного клапана не ограничено. Он может быть установлен горизонтально в трубопроводе, на вертикальном или наклонном трубопроводе, но если он установлен на вертикальном трубопроводе, направление потока среды должно быть снизу вверх.

TH Valve является профессиональным производителем дроссельных заслонок , задвижек , обратных клапанов , шаровых клапанов , шиберных задвижек , шаровых кранов с API, JIS, стандарта DIN, используемых в Нефть, газ, морская промышленность, водоснабжение и водоотведение, пожаротушение, судостроение, водоочистка и другие системы, с номинальным диаметром от DN50 до DN1200, NBR / EPDM / VITON, сертификаты и одобрения: DNV-GL, Lloyds, DNV, BV , API, АБС, CCS.Стандарты: EN 593, API609, API6D

Новости / знания по теме:
Базовые знания клапана;
Что такое двухстворчатый обратный клапан;
Принцип использования дроссельной заслонки и инструкция по установке;
Двухдисковый поворотный обратный клапан бесфланцевого типа Введение

Универсальность обратного клапана

Шаровые обратные клапаны

Шаровой обратный клапан имеет шар в качестве запорной части. Обычно шар прикреплен к пружине сжатия, причем шар обращен в направлении потока.В других типах шаровых обратных клапанов пружина отсутствует. Обратный клапан без пружины требует для закрытия обратного потока. Корпус шарового обратного клапана имеет коническую форму, чтобы направлять шар в положение посадки и обеспечивать надежное уплотнение.

Шаровой обратный клапан работает очень просто. Часто они относительно небольшие и дешевые. Шары изготовлены из металла или других материалов, в исключительных случаях, когда требуется долговечность или инертные условия.

Шаровые обратные клапаны отдают предпочтение в процессах, которые не требуют контроля, поскольку они требуют очень небольшого обслуживания.Они распространены в распылительных устройствах, ручных воздушных насосах, многоразовых шприцах, насосных станциях и т. Д.

Двухдверные обратные клапаны (двухдисковые)

В обратном клапане с двойной дверцей два диска, которые открываются как дверца, пропускают жидкость. Диски прикреплены к торсионным пружинам, которые удерживают диски закрытыми, предотвращая протекание жидкости.

Двухдверные обратные клапаны имеют небольшой вес, занимают меньше места и просты в установке. Они используются с чистыми жидкостями в нефтехимической промышленности, сжижении газа, системах отопления, вентиляции и кондиционирования воздуха, на нефтеперерабатывающих заводах и в других обрабатывающих отраслях, поскольку они экономичны и не требуют значительного обслуживания.Как правило, они должны быть сжаты между двумя фланцами.

Обратный клапан подъема имеет конструкцию, аналогичную шаровому клапану. Этот обратный клапан использует силу тяжести или более высокое давление на выходе клапана, чтобы вернуть клапан в положение седла и предотвратить обратный поток. В некоторых типах подъемных обратных клапанов используется подпружиненный диск.

Подъемные обратные клапаны

можно устанавливать горизонтально, вертикально или под углом. Поток поступает в обратный клапан снизу седла и поднимает диск, расположенный между двумя направляющими.Подъемные обратные клапаны рекомендуются в процессах с высокими скоростями потока, таких как пар, воздух, газ или паропроводы.

Клапан запорный обратный

Когда вы объединяете функции подъемного обратного клапана и шарового клапана, вы получаете запорный обратный клапан. Запорный обратный клапан имеет ручку, которая может быть соединена с приводом, и шток, ограничивающий движение диска. Шток не соединен с диском. Ручка привода вращается, чтобы либо предотвратить поток жидкости через клапан, либо ограничить поток, ограничивая расстояние перемещения диска.

Поршневой обратный клапан имеет те же характеристики, что и обратный клапан подъема. Функционально главное отличие — механизм закрытия клапана — подпружиненный поршень в цилиндре. Цилиндр направляет движение поршня вверх и вниз во время работы. Применяется к обратному клапану подъема

Клапан обратный поворотный

Поворотный обратный клапан состоит из диска, который поворачивается на шарнирном шарнире, чтобы обеспечить поток в одном направлении, и поворачивается к седлу, чтобы предотвратить поток в другом направлении.Вес диска определяет запорные характеристики клапана.

Механизм поворотного обратного клапана обычно используется в откидных клапанах, устанавливаемых в унитазах со смывом. Он используется в канализационных системах в качестве обратного клапана для предотвращения затопления сточными водами во время сильных дождей.

Вафельный обратный клапан очень похож на поворотный обратный клапан. Он прост по конструкции и может использоваться в ограниченном пространстве. Основное отличие состоит в том, что они ограничены фланцами, которые удерживают их на месте.Это означает, что диск не может быть полностью открыт по сравнению с поворотным клапаном с корпусом клапана, который позволяет полное открытие. Вафельный обратный клапан обычно используется, когда поток не является проблемой или если пространство для установки клапана ограничено.

Обратный клапан с диафрагмой имеет эластичную мембрану в качестве уплотняющего механизма в нормально закрытом положении. Когда давление на входе клапана выше, чем на выходе, обратный клапан открывается и пропускает жидкость. В противном случае обратный клапан остается закрытым.Обычно они используются в системах низкого давления с пластиковыми трубопроводами.
Регулирующие клапаны

и принципы их работы

Почему используются регулирующие клапаны?

Технологические установки состоят из сотен или даже тысяч контуров управления, объединенных в сеть для производства продукта, который будет выставлен на продажу. Каждый из этих контуров управления предназначен для поддержания некоторых важных переменных процесса, таких как давление, расход, уровень, температура и т. Д., В требуемом рабочем диапазоне для обеспечения качества конечного продукта.Каждый из этих контуров принимает и внутренне создает помехи, которые пагубно влияют на переменную процесса, а взаимодействие со стороны других контуров в сети создает помехи, которые влияют на переменную процесса.

Чтобы уменьшить влияние этих возмущений нагрузки, датчики и преобразователи собирают информацию о технологической переменной и ее отношении к некоторой желаемой уставке. Затем контроллер обрабатывает эту информацию и решает, что нужно сделать, чтобы вернуть переменную процесса туда, где она должна быть после нарушения нагрузки.Когда все измерения, сравнения и вычисления выполнены, какой-либо тип конечного элемента управления должен реализовывать стратегию, выбранную контроллером.

Принципы работы

Наиболее распространенным конечным элементом управления в отраслях управления технологическими процессами является регулирующий клапан. Регулирующий клапан управляет текучей средой, такой как газ, пар, вода или химические соединения, чтобы компенсировать возмущение нагрузки и поддерживать регулируемый параметр процесса как можно ближе к желаемой уставке.

Регулирующие клапаны могут быть самой важной, но иногда самой игнорируемой частью контура управления. Причина обычно заключается в незнании инженером КИП многих аспектов, терминологии и областей инженерных дисциплин, таких как механика жидкости, металлургия, контроль шума, а также проектирование трубопроводов и сосудов, которые могут быть задействованы в зависимости от серьезности условий эксплуатации.

Любой контур управления обычно состоит из датчика состояния процесса, преобразователя и контроллера, который сравнивает «переменную процесса», полученную от преобразователя, с «уставкой», т.е.е., желаемые условия процесса. Контроллер, в свою очередь, отправляет корректирующий сигнал на «конечный элемент управления», последнюю часть контура и «мускул» системы управления технологическим процессом. Если датчиками переменных процесса являются глаза, а контроллером — мозг, то конечным элементом управления являются руки контура управления. Это делает его наиболее важной, а иногда и наименее понятной частью системы автоматического управления. Частично это происходит из-за нашей сильной привязанности к электронным системам и компьютерам, что приводит к некоторому пренебрежению к правильному пониманию и правильному использованию всего важного оборудования.

Что такое регулирующий клапан?

Регулирующие клапаны автоматически регулируют давление и / или расход и доступны для любого давления. Если разные системы завода работают до и при комбинациях давления / температуры, для которых требуются клапаны класса 300, иногда (если позволяет конструкция), все выбранные регулирующие клапаны будут соответствовать классу 300 для взаимозаменяемости. Однако, если ни одна из систем не превышает номинальные значения для клапанов класса 150, в этом нет необходимости.

Проходные клапаны обычно используются для управления, и их концы обычно имеют фланцы для облегчения обслуживания.В зависимости от типа питания диск приводится в движение гидравлическим, пневматическим, электрическим или механическим приводом. Клапан регулирует поток за счет движения плунжера клапана относительно порта (ов), расположенного внутри корпуса клапана. Плунжер клапана прикреплен к штоку клапана, который, в свою очередь, соединен с приводом.

Расположение регулирующего клапана

На изображении ниже показано, как регулирующий клапан можно использовать для управления скоростью потока в линии. «Контроллер» принимает сигналы давления, сравнивает их с падением давления для желаемого потока и, если фактический поток отличается, регулирует регулирующий клапан для увеличения или уменьшения потока.

Можно разработать сопоставимые устройства для управления любой из множества переменных процесса. Температура, давление, уровень и скорость потока являются наиболее распространенными контролируемыми переменными.

Изображение взято с http://www.steamline.com/

Типы клапанов и типовые области применения

Тип клапана	Обслуживание и функции
Тип клапана	IoS	ТН	ПР	постоянного тока
Ворота	ДА	НЕТ	НЕТ	НЕТ
Глобус	ДА	ДА	НЕТ	ДА (примечание 1)
Чек	(примечание 2)	НЕТ	НЕТ	НЕТ
Остановить проверку	ДА	НЕТ	НЕТ	НЕТ
Бабочка	ДА	ДА	НЕТ	НЕТ
Мяч	ДА	(примечание 3)	НЕТ	ДА (примечание 4)
Заглушка	ДА	(примечание 3)	НЕТ	ДА (примечание 4)
Мембрана	ДА	НЕТ	НЕТ	НЕТ
Разгрузочное устройство	НЕТ	НЕТ	ДА	НЕТ

Условные обозначения:

DC = изменение направления
IoS = Изоляция или останов
PR = Сброс давления
TH = Дросселирование

Примечания:

Для изменения направления потока на 90 градусов можно использовать только угловые шаровые краны.
Обратные клапаны (кроме запорных) останавливают поток только в одном (обратном) направлении. Запорные клапаны могут использоваться и используются в качестве запорных, запорных или стопорных клапанов в дополнение к использованию в качестве обратного клапана.
Некоторые конструкции шаровых кранов (обратитесь к производителю клапана) подходят для дросселирования.
Многопортовые шаровые краны используются для изменения направления потока и смешивания потоков.

Принцип действия обратный клапан: виды, конструкция, принцип работы, как выбрать

Виды и принцип работы обратных клапанов

Зачем нужен обратный клапан?

Области применения

Виды обратных клапанов

виды, устройство, принцип работы, монтаж

Из чего состоит и как работает обратный клапан для воды для насоса

Как работает обратный клапан

Виды обратных клапанов

Места установки клапанов

Как сделать правильный выбор

Устройство клапанов разных типов

Клапан обратный пружинный муфтовый

Поворотный лепестковый

Шаровая модель

Изделие подъемного типа

Обратные клапаны для погружных насосов

Правила установки обратного клапана

Как монтируются обратные клапаны для насосных станций

Устройство обратного клапана дискового

Конструктивные особенности

Принцип действия

Достоинства и недостатки

Применяемые материалы

Метод крепления

Рекомендации по выбору

Обратный клапан-назначение,устройство и принцип работы

Назначение обратного клапана

Обратный клапан предназначен для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении.

Назначение обратного клапана

Устройство обратного клапана

Работа обратного клапана

Обратный клапан на канализацию: виды, типы, установка

Для чего и кому он нужен

Виды обратных клапанов и принцип их работы

Поворотные (лепестковые)

Подъемный обратный клапан на канализацию

Шаровый обратный клапан

Межфланцевый

Из чего делают и каких размеров бывают

Когда и куда ставить

Правила монтажа

виды и конструкция устройства, принцип работы и сфера использования

Основные задачи

Место установки

Описание устройств

Принцип работы

Виды механизмов

Способы монтажа

Технология установки

Особенности крепления своими руками

Обратный клапан для канализации: устройство и принцип работы

Основное предназначение обратных клапанов

Устройство

Установка

Специальные виды клапанов

| Принцип действия обратного клапана

Как работает обратный клапан?

Функционирование и работа обратного клапана

Применение обратного клапана

Выбор обратного клапана

Как работает обратный клапан Выводы

Типы обратных клапанов | Принцип работы | Запчасти | Преимущества | Недостатки | Запчасти

Для чего используется обратный клапан?

Как работает обратный клапан?

В рабочем состоянии

Преимущества и недостатки обратного клапана

Преимущества

Недостатки

Применение обратного клапана

Функции обратного клапана

Типы обратных клапанов

Качели

Наклон

Мяч

Диафрагма

Бабочка

Подъемник

Бесшумный

Стоп
