Дымоход из кирпича для котла на твердом топливе: Надежный кирпичный дымоход для твердотопливного котла

устройство, модели из кирпича и нержавейки

Без качественного отопления нельзя добиться благоустройства жилья, т.к. дискомфорт от нестабильной температуры в доме будет сказываться на всех членах семьи. В квартирах отопление — централизованное, в частных же домах владельцу нужно продумывать его самому. Очень часто для снабжения дома теплом пользователи отдают предпочтение агрегатам, функционирующим на твердом топливе. Для того, чтобы продукты горения выводились из котла, нужно позаботиться о системе дымоотвода, т.к. от ее качества будет напрямую зависеть эффективность обогрева и безопасность всех проживающих. Дымоход для твердотопливного котла должен обеспечить хорошую тягу.

Очень важно, чтобы дымовая труба для твердотопливного котла обладала хорошей работоспособностью и была надежной, т.к. от нее будет зависеть то, насколько хорошо прогреваются комнаты. Для нормального протекания процесса отвода газов требуется хорошая тяга, в непосредственной зависимости от которой находится эффективность работы дымоходной системы.

В статье мы рассмотрим. какие бывают дымоходы для твердотопливных котлов, а также расскажем. как выполнить их расчет и монтаж.

Утепленный дымоход

Требования для дымоходной трубы для твердотопливного котла

Очень важно, чтобы дымовая труба для твердотопливного котла отвечала всем общепринятым нормам, описанным в СНиП по строительству 2.04.05-91, 41-01-2003; СП 7.13130.2011, СП 60.13330.2012; ДБН В 2.5-20-200 и НПБ 252-98. В нормативных документах описаны все нормы и требования, которые касаются установки и безопасности агрегатов. Дополнительные требования описаны в правилах безопасности.

Производители отопительных котлов подробно излагают нормы, которые касаются показателей: диаметр, высота, сечение трубы. То, насколько точно соблюдаются положения, представленные в документах, напрямую зависит стабильность тяги, количество выпадающего конденсата, время, которое требуется дымоходу для прогревания, а также выход котла на рабочую мощность.

При выборе сечения дымоходной трубы для твердотопливного котла нужно опираться на технические характеристики отопительного прибора. Особое внимание нужно обращать на два показателя:

Тип сечения — скорость выходящего наружу дыма постепенно увеличивается. Дымовые остатки завихряются, в результате чего и образуется необходимая для функционирования котла тяга. Скорость прохождения находится в непосредственной зависимости от типа сечения и наличия/отсутствия углов, изгибов и горизонтальных участков. Для твердотопливных котлов сечение может быть круглым или овальным. Системы дымоотведения с квадратным и прямоугольным сечением не могут обеспечить нормальные показатели тяги. Традиционное квадратное сечение кирпичного дымохода не соответствует требованиям, предъявляемым для подсоединения к современным твердотопливным котлам, но оно может применяться при подсоединении к обычным дровяным печкам.
Диаметр сечения — от того, насколько узкий и ровный дымоходный канал, зависит качество тяги. Диаметр трубы никак не воздействует на скорость, а свидетельствует об общем возможном объеме одновременного прохождения дымовых газов. Расчет данного показателя производится в индивидуальном порядке, все зависит от объема топки. Недостаточная тяга в дымоходе свидетельствует о том, что канал дымоотведения по ширине больше требуемого размера. Для того, чтобы справиться с этой неполадкой, не прибегая к демонтажу системы, на оголовок трубы необходимо поместить дефлектор тяги, который предоставляет возможность вручную менять скорость движения дымовых потоков.

Помимо этого необходимо обязательно учитывать еще два критерия:

Высота трубы находится в непосредственной зависимости от диаметра дымохода. От ширины канала зависит высота, на которую нужно поднять дымоход, для того, чтобы достичь требуемой тяги. (Чем больше ширина, тем и выше помещается дымоход).
Диаметр дымохода определяется исходя из мощности котла. В технической документации описывается минимальный размер внутреннего канала дымоходной трубы. Расчет ведется исходя из объема топки, а также во внимание принимается пропускная способность канала.

Сечение качественно сооруженного дымохода для твердотопливного котла должно быть круглым или овальным, с диаметром, который указан производителем в технической документации.

Пожарные требования, предъявляемые к дымоходам

Обязательным условием является то, чтобы устройство дымохода для твердотопливного котла полностью отвечало правилам пожарной безопасности. Характерной чертой использования таких конструкций, является высокий температурный режим отходящих газов, более 300°С. Когда происходит возгорание сажи, нагрев доходит до 1000°С. И как итог — возрастает риск случайного возгорания здания.

В нормах пожарной безопасности указывается необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли.

Пример теплоизоляции трубы дымохода

В правилах пожарной безопасности описаны следующие пункты:

В процессе прохождения через кровельные и межэтажные перекрытия, выполненные из горючих материалов, следует позаботиться о противопожарных разрывах. От утепленного дымохода, толщина теплоизоляции которого составляет 50 мм и более, с применением стальной одностенной трубы, разрыв должен равняться 25 см. В зазоры помещается негорючая теплоизоляция. В бетонных плитах нет нужды в обеспечении разрывов. Для установки следует прорезать отверстие, на 10 мм превышающего диаметр трубы.
Для рулонной битумной кровли обязательно нужно использовать фильтр искроулавливателя, который монтируется на оголовок дымохода. Узел не снижает характеристики тяги, но он не позволяет горящим частичкам уйти из дымоходного канала. Такое же требование предъявляется к домам, которые окружены зелеными насаждениями. В качестве межэтажного утеплителя можно использовать бальзатовую вату с высокими теплоизоляционными характеристиками, огнестойкостью и стойкостью к деформации. Рабочий температурный режим — от 500°С. Весь дымоход необходимо утеплять при помощи ваты с идентичными характеристиками.
Монтаж дымохода на выходной патрубок осуществляется посредством отрезка нержавеющей трубы или специального адаптера, который подсоединен к системе дымоотведения. Если вы производите установку дымохода для твердотопливного котла в деревянном доме, то прилегающие к трубе стены необходимо обработать огнезащитой и выполнить обшивку огнестойким материалом.
Максимальная длина горизонтальных участков дымохода равняется 3 м. Если кусок трубы больше одного метра, то его устанавливают под небольшим уклоном. Это необходимо для увеличения характеристик тяги.
Дистанция до несущих конструкций и узлов здания начинается от одного метра.
Система периодически подвергается обслуживанию — чистятся трубы и удаляется конденсат. Когда вы избавляетесь от сажи, то это способствует снижению количества периодических возгораний в дымоходе. В процессе горения сажи происходит резкий выброс тепловой энергии, а также поднимается температура в самой трубе, доходит до 1000°С. Что очень часто становится причиной разгерметизации системы дымоотведения, в результате чего дымоход попросту ломается.
Дистанция от дымохода твердотопливного котла до близлежащего дома должна быть как минимум 8 метров. Это безопасная дистанция, если вдруг случайно произойдет возгорание. Можно произвести монтаж искрогасителя в оголовке дымохода. Пользователи отмечают, что чаще всего инспекторы пожарной безопасности дают согласие на эту процедуру, при уменьшении расстояния до 5 метров.
Ни в коем случае нельзя совмещать конструкцию для твердотопливного агрегата и газового. Если одновременно функционирует несколько приборов отопления, работающих на твердом топливе, то согласно правилам безопасности, следует монтировать обособленную систему дымоотведения для каждого.

Искрогаситель для дымохода. Для чего он нужен можно узнать здесь

Пожарные нормы обустройства дымохода могут различаться, все зависит от конкретной местности. Именно поэтому, прежде чем начинать монтажные работы, следует ознакомиться с существующими требованиями в пожарной инспекции МЧС.

Температура в дымоходе в процессе функционирования твердотопливного котла находится в промежутке от 70 до 1000°С. Данный показатель нужно обязательно учитывать, осуществляя выбор подходящей трубы для системы дымоотведения.

Разновидности дымоходов для твердотопливного котла

Осуществляя выбор дымохода для твердотопливного котла, нужно учитывать материал, из которого он изготавливается. Важно, чтобы он был термостойким, т.к. температура внутри трубы может достигать 500°С.

Кирпичный дымоход для твердотопливного котла

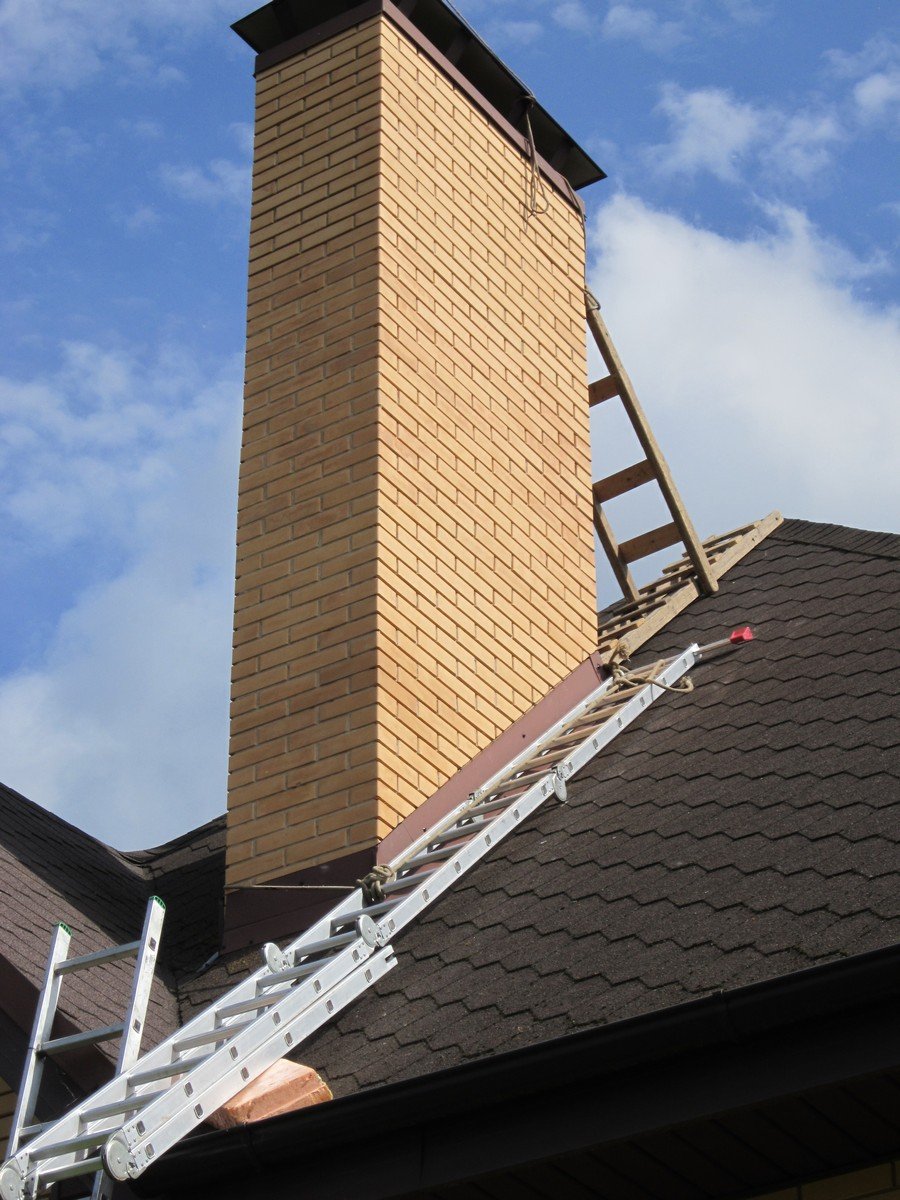

Кирпичный дымоход для котла

Дымоход, выполненный из кирпича, считается традиционным вариантом, поскольку именно этот материал начал использоваться самым первым еще много лет назад. Но до сих пор такие конструкции не потеряли своей актуальности. Безусловно, подобные дымоходы имеют более сложное устройство с разным числом каналов внутри.
Дымоход из кирпича для котла на твердом топливе подходит только для агрегатов, отличающихся высокой эффективностью и производительностью. Стенки подобных установок нагреваются медленно, т.к. имеют большую толщину. Следовательно, отвод газа у котла с невысоким КПД будет слабым.

Преимущество такого материала: высокие показатели термостойкости — кирпичные дымоходы хорошо переносят движение газов с температурой до 900°С.

Недостаток: быстрое разрушение — на внутренней поверхности стенок появляется сажа и конденсат, что является причиной возникновения сколов и трещин в материале. Решить этот недочет просто: достаточно проложить стальную трубу внутри кирпичной.

Дымоходы из нержавеющей стали для твердотопливных котлов

Здесь вы можете выбрать дымоход из обычной стали или нержавейки. Безусловно, более широким спросом пользуется второй вариант, поскольку успешно прослужить дымоход из обычной стали может от 3 до 5 лет.

Больше информации о трубах для дымохода из нержавейки в этой записи

Дымоход из нержавеющей стали

Достоинства дымоходов из нержавейки для ТТ котла:

высокие показатели термостойкости — они способны переносить температурный режим от 500°С до 700°С;
редко появляется конденсат, что в свою очередь говорит о надежности и длительном сроке службы самой системы. 316, 316L, 321 — это марки нержавейки, которая является пригодной для дымохода твердотопливного котла;
приемлемая ценовая политика — еще одно преимущество, благодаря которому подобные конструкции пользуются большим пользовательским спросом;
если понадобится изменить конструкцию дымохода, то вы можете это осуществить (чего нельзя сделать в кирпичных или стеклянных устройствах). Вы можете добавить какие-либо детали, например, шибер, в случае, если он не был установлен изначально.

Дымоход из сэндвич-труб

Такой вариант вполне приемлем для сооружения дымохода. Последние несколько лет он особенно пользуется широким спросом, особенно среди конструкций, устанавливаемых снаружи. Как и конструкции, изготовленные из других материалов, он имеет свои плюсы и минусы.

Сэндвич-труба для дымохода

Достоинства:

его не нужно утеплять — в конструкции таких дымоходов предусмотрен теплоизоляционный материал и жаростойкая прослойка;
небольшой размер;
в процессе сборки не возникает трудностей, все просто и понятно;
для описываемых труб не характерно появление конденсата; О высокотемпературном герметике для дымохода можно прочитать здесь
высокая производительность. За счет гладкой внутренней поверхности возникает турбулентность, что способствует быстрому выводу продуктов горения. Также гладкая поверхность защищает дымоход от появления сажи;
хорошие показатели пожарной безопасности.

Недостатки:

высокая цена;
подобные конструкции не могут похвастаться долгим сроком эксплуатации, в среднем они могут проработать на протяжении 10-13 лет;
со временем плотность соединения ухудшается.

Керамический дымоход для котла на твердом топливе

Керамическая труба для дымохода

Подобный дымоход считается самым подходящим вариантом для котлов длительного горения. Он сконструирован из трех слоев:

внутренний, в качестве которого представлена непосредственно сама керамическая труба;
средний — он представлен утеплителем (минеральной ватой). Данный слой характеризуется устойчивостью к возгоранию;
внешний представлен облицовочным каркасом, его выкладывают из огнестойкого кирпича.

Достоинства:

хорошо справляется с высокими температурами, способен переносить температурный режим, доходящий до 850-900°С;
на внутренней поверхности дымохода не происходит оседание сажи, это обусловлено зеркальной гладкостью;
на стенках не появляется конденсат;
влага никак не сказывается на конструкции дымохода, это означает, что ржаветь он не будет;
подходит для агрегатов, функционирующих на любом топливе;
монтаж — очень простой;
хорошая герметичность, обеспечивается это благодаря малому количеству швов на составных деталях;
материал характеризуется высокой прочностью;
длительный срок эксплуатации, такой дымоход может прослужить более тридцати лет.

Устройство и особенности керамических дымоходов тут

Дымоход из стекла

Подобные конструкции только начинают приобретать свою популярность у российских пользователей.

Дымоходы из стекла отличаются надежностью, жаростойкостью и продолжительным сроком службы. Внешне они очень привлекательны. Если вы решили прибегнуть к монтажу такой конструкции, то будьте готовы потратиться на материал и профессиональную установку.

Расчет дымохода для твердотопливного котла

Прежде чем производить монтаж конструкции, очень важно подобрать дымоход в соответствии с требованиями, предъявляемыми к длине, а также произвести верный расчет диаметра дымохода для твердотопливного котла.

Если использовать слишком короткую дымоходную трубу, то вы столкнетесь с такой проблемой, как ухудшение тяги. Помимо этого, топливо будет сгорать не полностью, что может поспособствовать попаданию летучих продуктов сгорания в само помещение. Именно поэтому, нужно строго соблюдать высоту и площадь сечения дымохода.

Многие отечественные компании, занимающиеся производством твердотопливных котлов, описывают минимально допустимую высоту дымохода в технической документации на устройство. Зачастую, для твердотопливных котлов, мощность которых составляет 18-70 кВт, диаметр дымохода равен примерно 130-200 мм.

Ниже представлена таблица, в которой описаны высоты и диаметры дымохода для котлоагрегатов малой и средней мощности, наиболее часто применяемых для отопления средних по площади частных домов и дач.

Мощность котла, кВт	Диаметр дымохода, мм	Высота дымохода, м
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11-13

При больших высотах дымоходов может наблюдаться ухудшение тяги. В таких ситуациях необходимо приобрести и установить дымосос для бытового твердотопливного котла.

Если вам известна температура выходящих газов (ТемпГазов(К)) и статическая тяга, то минимально допустимую высоту дымохода можно рассчитать по формуле:

(Высота(м) = СтатТяга(Па)*ТемпГазов(К)*ТемпВоздуха(К)/3459*(ТемпГазов(К)-1.1*ТемпВоздуха(К)): СтатТяга(Па) — статическая тяга в Паскалях;
ТемпВоздуха(К) — температура наружного воздуха в Кельвинах. Для вычислений лучше брать показатели максимально высокой среднегодовой температуры;
ТемпГазов(К) — температура продуктов сгорания в Кельвинах на выходе из твердотопливного котла.

Как правильно сделать дымоход из кирпича для твердотопливного котла

Рассмотрим на примере дымохода из кирпича.

Само по себе возведение трубы — не сложное, особенно для тех, кто имеет хотя бы минимальный опыт работы с таким материалом. Однако, в процессе строительства необходимо учитывать некоторые особенности, которые позволяют возводить надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Кирпичный дымоход для котла может монтироваться только во время сооружения дома, поскольку такая труба весит немало и для нее нужен прочный фундамент.

Высота фундамента должна начинаться от 30 см, а ширина определяется исходя из ширины самой конструкции. Фундамент должен быть выше ее на 15-50 см с обеих сторон.

Для укладки нужно применять огнеупорный кирпич М75 или М50. Закрепляются они посредством цементного раствора или смеси цемента и извести. Качественный дымоход может получиться в случае, если осуществлять кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.

В процессе возведения внутреннюю поверхность необходимо обрабатывать и убирать шероховатости. Заканчивать верхнюю часть дымохода лучше оголовком, который выступает на 10 см за пределы кирпичной основы.

Соблюдая все эти принципы, вы сможете соорудить дымоход для твердотопливного котла своими руками, будь это прямая труба через крышу или уходящая в стену.

Каждый способ имеет свои достоинства:

дымоход, который проходит через чердак или кровлю, будет отдавать тепловую энергию всем помещениям, через которые проходит. В связи с этим может монтироваться в двухэтажных домах. К тому же, его очень просто возводить;
дымоход, который проходит через стену, отличается компактным размером и характеризуется высокой безопасностью.

Вовнутрь кирпичного дымохода можно поместить металлическую трубу, которая будет препятствовать образованию сажи на стенках.

Монтаж дымоходных труб

От правильной и безопасной установки дымохода зависит и срок службы самого твердотопливного котла, а также безопасность его владельца. Лучше всего, чтобы монтажом занялись специалисты, т.к. они могут выполнить эти работы, согласно требованиям и нормам:

важно, чтобы система дымохода полностью выводила продукты сгорания;
сечение дымохода должно превышать (или хотя бы быть равным) сечение выходного патрубка котла на твердом топливе;
дымовая труба должна быть изготовлена из антикоррозийной стали, толщина которой превышает показатель в 1 мм;
нужно обеспечить специальный кармашек в основании дымохода, чтобы была возможность очищать конструкцию от сажи;
допустимы три поворота трубы, не более;
высота трубы должна начинаться от 5 мм, а также не быть меньше показателя, указанного в паспорте конкретной модели котла.

К расположению дымовой трубы на кровле также предъявляются требования:

верхнее окончание должно возвышаться как минимум на 50 см над плоской кровлей или на 50 см над парапетом;
не ниже конька крыши при размещении менее чем в трех метрах от нее;
если высота над уровнем крыши превышает показатель в 1,8 м, нужно произвести его закрепление при помощи растяжек.

Расположение дымохода

Монтаж выполняется согласно схеме сверху-вниз, что означает от твердотопливного котла к крыше. Есть ряд общих требований к монтажу описываемых систем, которые регулируются СНиП-91:

к стенам секции крепятся при помощи кронштейнов;
стыки секций нужно зафиксировать хомутами;
нужно следить за тем, чтобы дымоход не контактировал с газовыми трубами и электропроводкой. А также нельзя допускать его контакта с кровлей, перекрытиями и т.д. В процессе монтажа нужно соблюдать отступ 150 мм для изолированных труб и 300 мм для неизолированных;
горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен наклоняться в сторону котла;
также нужно контролировать, чтобы соединения колен не попадали в перекрытия между этажами;
чтобы избежать образования конденсата, следует обустроить участок, который проходит через неотапливаемые помещения при помощи дополнительного утеплителя;
в нижнем участке дымохода монтируется тройник с системой слива конденсата.

Применяя секционные системы, нужно быть очень аккуратным в эксплуатации.

Представим ряд ограничений:

для растопки твердотопливного котла нельзя применять жидкое топливо;
ни в коем случае нельзя использовать дымоход как место для просушивания одежды или обуви;
осуществляя очистку дымовой трубы, нельзя выжигать сажу;
для тушения твердого топлива в топочной камере котла нельзя использовать воду.

Подводя итог всего вышеописанного, стоит еще раз отметить, что лучше всего расчет и монтаж дымохода для твердотопливного котла доверить профессионалам. Так вы будете уверены в качестве и точности подключения, а главное в своей безопасности.

как сделать, кирпичный, из нержавеющей стали, схема

Дымоход для твердотопливного котла требуется для отвода газообразных продуктов сгорания. Он же отвечает за приток к горелке кислорода, без которого горение невозможно (коаксиальные).

Существуют разные конструкции этой системы. Выбор зависит и от типа котла, и от планировки дома. Каким должен быть дымоход для твердотопливного котла?

Особенности конструкции

Главный параметр труб для котлов на твердом топливе – тяга. Характеризуется скоростью перемещения газов: СО₂ и водяные пары наружу, свежий воздух – внутрь. Движение происходит за счет перепада температур и давлений на разных концах отводящего канала.

На скорость влияют геометрия трубы дымовой для твердотопливного котла, длина дымохода для твердотопливного котла, сечение трубы. Число перегибов должно быть минимальным, большая часть канала ориентирована по вертикали, протяженность горизонтальных и диагональных участков – до метра, угол наклона – 30 градусов.

Оптимальный вариант устройства отопительной системы: под сам агрегат выделено отдельное помещение, из него дымоход для котла на твердом топливе выходит прямо наружу, через чердак на крышу.

Внутрь трубы перпендикулярно ее оси помещают заслонку, которой можно регулировать силу тяги. Признаки плохой вытяжки – газы и воздух по трубе перемещаются шумно, угарный газ проникает в дом.

Оптимальная высота дымохода для твердотопливного котла – 5 метров. Если этажей больше одного, труба длиннее. Короче – ни при каких обстоятельствах. Наружная часть должна выступать над коньком минимум на полметра, над плоской кровлей – на метр.

Важное требование к дымоходам для твердотопливных котлов: сечение трубы для дымохода для твердотопливного котла – круглое или овальное, размер одинаков по всей длине. Стенки гладкие, иначе будут возникать дополнительные препятствия для перемещения газов.

При наличии углов в потоке образуются завихрения, внутри скапливается нагар. Это не только ухудшает тягу, но и способствует засорам.

Размер сечения должен соответствовать диаметру отводящего патрубка самого котла.

Материалы изготовления

Какой лучше дымоход для твердотопливного котла? Температура эксплуатации – 180-500 градусов, есть непосредственный контакт с пламенем. Материал трубы должен быть огнестойким, термоустойчивым.

Из чего сделать дымоход для твердотопливного котла:

асбоцементные трубы;
кирпич;
металл;
керамика;
стекло.

Асбоцементная труба – не лучший вариант: материал не горючий, но были случаи, когда асбоцементные дымоходы лопались вследствие перегрева. Труба не гнется, выполнить ей криволинейные участки нельзя. Практически невозможно сделать герметичные стыки.

Стенки впитывают конденсат, что приводит к их быстрому износу. Большая масса. Плюс только один – дешевизна.

Кирпичный дымоход для твердотопливного котла выкладывается из шамотного кирпича. Огнестойкость, термостойкость, можно не опасаться разрывов и потери герметичности.

Минус: большой вес, устройство дымохода для котла на твердом топливе требует монтажа дополнительного фундамента. Второе: кирпичом невозможно выложить гладкую округлую внутреннюю стенку. Тяга в кирпичной трубе неидеальна, скапливается сажа. Конденсат не может стекать свободно, часть остается на кирпичах и разрушает их.

Металлические трубы дороже других, менее долговечны. Еще один их минус – металл проводит тепло. Дымоход для твердотопливного котла из нержавеющей стали требует продуманной теплоизоляции: она будет предотвращать теплопотери и защитит от возгорания материалы, окружающие трубу.

Для изготовления используется жаростойкая (до 450 градусов) сталь от миллиметра и больше, устойчивая к воздействию сернистого конденсата. Весят эти трубы мало по сравнению с аналогами. Материал пластичный, схема дымохода для твердотопливных котлов может быть любой. Марки сплавов для изготовления печных труб – 316L и 321.

Есть три основных подвида труб из металла: одностенные, двухстенные-сэндвичи (с прослойкой из жаропрочного теплоизолятора), коаксиальные – труба в трубе: по внутренней подводится воздух снаружи, по внешней отводится дым. Коаксиальными дымоходами комплектуются котлы с закрытой топкой.

Комбинированная конструкция кирпич-металл.

Внутренняя труба металлическая одностенная, круглая и гладкая, снаружи кирпичная рубашка. Так получается избавиться от основных недостатков двух предыдущих типов: у внутренней трубы идеальная тяга, рубашка служит теплоизолятором.

Минусы – большой вес, сложный монтаж, дороговизна. Кирпичный или комбинированный дымоход для котла на твердом топливе своими руками выкладывают полнотелым кирпичом, фиксация – цементно-песчаным раствором. Толщина стенки – от 12 сантиметров.

Керамика – самый долговечный, но дорогой вариант. Внутренняя поверхность гладкая. Термостойкость до 650°, химическая устойчивость самая высокая. Во избежание впитывания конденсата нужна качественная вентиляция внешней стенки. Дымоход модульный, собирается из отрезков в пределах метра.

Отрезки соединяют фасонными деталями, склеивают термостойкой мастикой. Керамическую внутреннюю трубу убирают в рубашку из бетона с вентканалами. Керамическим трубам необходимо армирование как минимум на отрезке, выступающем над крышей. Утепление и изоляция трубы от горючих материалов выполняются негорючим теплоизолятором – базальтовой ватой.

Огнеупорное стекло. Недавнее изобретение, пока еще малораспространенное. По техническим качествам превосходит аналоги. Минусы – самая высокая цена и самый сложный монтаж.

Самостоятельное изготовление и монтаж

Устройство дымохода твердотопливного котла обойдется дорого. Однако во многих случаях установку трубы (а иногда и изготовление) можно осуществить самостоятельно. Как сделать дымоход для твердотопливного котла своими руками?

При составлении схемы дымохода для твердотопливного котла следует исключить соприкосновение с коммуникациями – электропроводкой, газовыми трубами и т.д.

При проходке через перекрытия или кровлю расстояние от трубы до материалов перекрытия – 15 см при наличии изоляции, 30 – если ее нет. Расстояние от дымохода до легковоспламеняющихся материалов по всей протяженности трубы – 0,4 метра.

Основные рекомендации:

дымоход монтируют снизу вверх;
фасонные элементы – отводы, тройники – нужно крепить металлическими хомутами. Расположение соединительных деталей – вне перекрытий;
тройники крепят кронштейнами;
фиксация трубы к стенам – с шагом 2 метра;
т.к. многие материалы деформируются под действием температур, переходник от котла к дымоходу должен быть из гибкого материала, а соединение трубы и кронштейна – не слишком жестким;
верхний обрез трубы необходимо закрыть от осадков защитным козырьком;
если кровельные материалы горючие, непосредственно под козырьком монтируют искрогаситель (обносят трубу по периметру сеткой с ячейкой 5 на 5 мм).

Возможно Вы захотите прочитать следующие статьи:

Котлы пиролизные твердотопливные.
Что такое обвязка котла твердотопливного.

Видео о расчете дымохода для твердотопливного котла.

Кирпичный дымоход для газового котла: кладка своими руками

Кирпичные дымовые трубы очень красиво смотрятся

Благодаря отличным эксплуатационным качествам и высокой эффективности, котлы, работающие на природном газе, получают все большее распространение.

При монтаже такого оборудования необходимо обеспечить отвод продуктов сгорания. Кирпичный дымоход для газового котла один из вариантов. Рассмотрим особенности его конструкции и требования, предъявляемые к нему работниками газовой службы и пожарного надзора.

Также в помощь вам видео в этой статье:

Чем отличается дымоход газового котла от котла твердотопливного

Газовый котелКотел на твердом топливе

Основная задача любого дымохода — отвести отработанные газы и поддержать тягу необходимую для поступления воздуха в зону горения. При сгорании как твердого топлива, так и газа, образуются в основной массе двуокись углерода (углекислый газ) и пары воды.

Также в дыму присутствую другие примеси (чаще всего вредные) и частицы несгоревшего топлива (сажа). Но все-таки к дымоходам для газовых котлов предъявляются особые требования. Расскажем почему.

Безопасность

Не самые худшие последствия от взрыва газового котла из-за дымохода

При правильно отрегулированной горелке наличие примесей в уходящих газах минимально. Поэтому дымоходы газового котла загрязняются меньше. Но осматривать и чистить их нужно гораздо чаще. Дело в том, что отсутствие тяги может привести к более тяжелым последствиям, чем у твердотопливных котлов.

Неполное сгорание топлива приводит к образованию ядовитого угарного газа. Изменение настроек горелки может произойти и из-за уменьшения тяги. Причем в отличие от твердотопливного котла это трудно заметить. Дым от газа чистый и незаметный, запаха гари в помещении может и не быть.
Погасание пламени может вызвать накопление газа в помещении и последующему взрыву (особенно при неисправной или отключенной автоматике безопасности). Во многих моделях котлов проконтролировать отсутствие пламени можно только индикаторам, сам горелка чаще спрятана внутри кожуха.

Поэтому дымоход для газового котла из кирпича должен иметь конструкцию, которая позволяет легко проводить их осмотр и очистку. Также к дымоходам газовых котлов предъявляют и особые требования по пожаробезопасности. Причина та же — возможное накопление газа в помещениях.

Если перегрет кирпичный дымоход для твердотопливного котла или через его дефекты проникли искры, в обычном помещении могут загореться обстановка и строительные конструкции, то в случае наличия газа слово «могут» неприменимо. Вероятность пожара или взрыва возрастает в десятки раз.

Особые условия работы

Еще одна особенность дымоходов газовых котлов — возможное образование конденсата на поверхностях. При сгорании обычного топлива водяных паров образуется меньше, а температура на срезе дымовой трубы выше точки росы. Для газового оборудования это условие соблюдается не всегда.

Сосульки на срезе трубы из-за конденсата

Отметим, что некоторые модели котлов предполагают специальное снижение температуры отходящих газов (например, Vitocond). Таким способом повышается использование тепла от сгорания топлива.

Если вы видите в рекламе что коэффициент полезного действия больше 100 % (что противоречит законам термодинамики) то, скорее всего, имеете дело именно с такой конструкцией. Нереальная цифра связана с применением методики расчета КПД, в которой не учитывается пониженная температура дымовых газов.

Конденсат вызывает накопление влаги в материалах, из которых сделаны дымоходы, что приводит к их разрушению. Части трубы находящиеся вне помещения разрушаются зимой еще быстрее — вода замерзает, лед вызывает трещины.

Второй неприятный фактор, связанный с конденсатом — разрушение материалов от химических веществ. Углекислый газ растворяется в воде, образуя слабую, но все же кислоту. При повышенном содержании серы в сжигаемом газе образуется уже более агрессивная среда (про действие серной кислоты знают все).

Серная кислота содержится в конденсате

Поэтому дымовые трубы для газовых котлов должны иметь устройства для отвода конденсата. Материалы для устройства трубы должны быть устойчивыми не только к повышенной температуре, но и к воздействию влажности и агрессивных веществ.

Кирпич может работать в таких условиях недолго, поэтому часто дымоход газового котла имеет внутри стальную или керамическую гильзу. Допустимый вариант — оштукатуренный специальными смесями кирпич.

Дымоход кирпичный для газового котла с внутренними гильзами

Теперь остановимся подробнее, что нужно учесть при строительстве кирпичного дымохода для газового котла, чтобы он был безопасным и долговечным, а при приемке соответствующими службами не возникало вопросов.

Сечение дымохода

Дымоход газового котла должен обеспечивать полный отвод продуктов сгорания. Поэтому площадь его поперечного сечения оговаривается в инструкции котла. Если такой информации нет, то следует брать исходя из нормы не более 5,2 квадратных сантиметров на киловатт мощности. Больше можно, меньше нельзя.

Совет. Можно также ориентировать по площади выхода котла, оно не может быть меньше допустимого.

Геометрическая форма выбирается такой, чтобы площадь контакта конструкции с газами была минимальной. В идеале круг, но по технологическим причинам для кирпича чаще выбирают прямоугольник. Также часто применяю вариант, когда вокруг круглой гильзы возводят кирпичную прямоугольную коробку.

Это уменьшение площади контакта с газами нужно по двум причинам:

Уменьшается теплоотдача от дыма к конструкции. Труба нагревается меньше, следовательно, она более безопасна в пожарном плане. Также, чем больше температура дымовых газов, тем меньше в них образуется конденсата.
Улучшается тяга. Хотя сопротивление потоку из-за образования завихрений у стенок минимально, но и эта небольшая величина важна.

Кроме того для сечения трубы существуют еще два ограничения:

Не допускается расширение и сужение трубы на всей ее протяженности;
Если труба прямоугольного сечения, то соотношение сторон не более одного к двум.

Толщина стенок

Как уже говорилось выше, устройство дымохода из кирпича для газового котла должно быть таким, чтобы теплопередача через стенки была минимальной. Керамика сама по себе имеет неплохие теплоизоляционные свойства, как показывает практика (даже не прибегая к расчетам), кладки в полтора-два кирпича достаточно. Но учтите, при проходе через сгораемые конструкции толщина должна увеличиваться. Об этом чуть ниже.

Форма дымохода

Форма дымоходов газового котла

Для того чтобы устройство кирпичного дымохода для газового котла минимально создавало сопротивление потоку газов он должен иметь минимальное количество изгибов. Для котлов без устройств принудительного наддува воздуха или дымососов (исключая канал через который котел присоединяется к дымоходу), труба вообще должна быть строго вертикальна.

Перечислим все требования к форме дымохода:

Количество изгибов не больше трех.
Отклонение от оси не разрешается более чем на один метр.
Уклон не должен быть более 30 градусов.
Не допускаются уклоны вниз.
Диаметр закруглений должен быть больше диаметра трубы.

Все эти требования понятны — поток газов должен двигаться исключительно вверх, устройство дымохода для газового котла из кирпича не допускает участки со снижением.

Высота дымохода

Высота дымохода над коньком

Чем больше она будет, тем лучше тяга дымохода. Конечно, для частного дома строить вариант заводской трубы не стоит, особенно если котел с наддувом или дымососом. Правила требуют, чтобы труба была выше кровли на 1 метр.

Если крыша скатная, то вот инструкция по подбору минимальной высоты:

если труба ближе полтора метра к коньку — то 0,5 метра;
если труба дальше, но не более чем на три метра — можно делать вровень с коньком;
при большем расстоянии разрешается снижать трубу до такой высоты чтобы ее верхняя точка составляла с коньком угол к горизонтали не более 10 градусов.

Подключение других отопительных приборов к трубе газового котла

Несколько дымоходов под одной облицовкой

Дымоходы из кирпича для твердотопливных котлов позволяют одновременное подключение к себе нескольких отопительных устройств (котла, камина, печи). Для газовых котлов такой подход недопустим.

Даже если хватает сечения дымохода, это запрещено в связи с тем, что через канал дымового хода возможно проникновение газа в другие помещения. Если не хотите украшать крышу несколькими трубами, то просто сблокируйте их в одной общей облицовке.

Поверхность внутренних стенок

Такая поверхность внутренних стенок котла недопустима

Для того чтобы исключить налипание сажи и опять же улучшить условия удаления дыма поверхность внутри дымохода должна быть максимально гладкой. Поэтому состав для оштукатуривания труб без гильз не должен иметь крупных заполнителей. Затирать свежеуложенную на поверхность смесь следует максимально качественно.

Проход через перекрытия и кровлю

Тут устройство дымохода для газовых котлов из кирпича подчиняется тем же требованиям, что и к обычным дымовым трубам.

Порядовка разделки дымохода

При проходе через перекрытие из сгораемых материалов должна быть обеспечена разделка (утолщение внешнего размера трубы) на расстояние не менее 250 мм. Допускается уменьшить этот размер до 150 мм, если использовать тепловую защиту из асбеста и стали.
При проходе через несгораемые перекрытия должен быть обеспечен зазор не менее 100 мм.
На выходе дымохода через кровлю из листовых материалов, в месте прохода трубы делается фартук из жести или подобного материала, отстоящий от ее периметра не менее чем на 100 мм для несгораемых кровельных покрытий (асбестоволокнистые листы, черепица и т. п.) и 250 мм для горючих (ондулин, мягкие покрытия на основе битума). Также не менее 25 см должно быть расстояние до деревянных элементов стропильной конструкции и обрешетки.

На оголовке дымохода желательно устанавливать дефлектор. Он обеспечит увеличение тяги и защитит канал трубы от влаги и попадания посторонних предметов.

Совет. Дефлектор или козырек дополнительно нужен еще и потому, что почему-то птицы не только привыкли отдыхать на оголовках труб, но и засорять их своим пометом. Часто причиной уменьшения тяги трубы является уставшая, отравившаяся ворона или голубь, упавшие внутрь, и естественно не способные выбраться.

Даже самодельный козырек спасает от засора

Дополнительные устройства на дымоходе для газового котла

Итак:

Для осмотра внутренней поверхности дымохода и его очистки необходимо предусмотреть герметично закрывающиеся люки ревизии. Они располагаются на вертикальных и горизонтальных участках и должны иметь размер не менее 250 мм. Если есть гильза промышленного изготовления, то ревизия, как на фото ниже, будет являться ее фитингом, который можно приобрести в комплекте

Гильза из нержавейки с ревизией

Внизу вертикальных участков предусматриваются карманы для сбора сажи. Они тоже должны иметь люки для чистки (можно совместить с ревизиями).
Устройство газового дымохода из кирпича должно включать для отвода конденсата внизу на вертикальных участках отверстия — капельники.

Требования к соединениям гильз

Соединение гильз с использованием герметика

Если вы собираетесь устраивать гильзовую трубу, то обратите внимание на требования к гильзам:

Гильзы выполняются из материалов устойчивых к высоким температурам и агрессивной среде. Наилучший вариант — нержавеющая сталь.
Соединения гильз не допускается выполнять в местах, где дымоход проходит через стену или перекрытие.
На стыках детали гильз должны входить друг в друга на величину не меньше диаметра.
Все стыки должны быть герметичными.

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
Устанавливаем люк для чистки трубы.
Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
Подходя к кровле здания, снова переходим на цементный раствор.

После выхода на кровлю снова используем цементный раствор

Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.

Выход дымохода через кровлю

Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.

Установка дефлектора заканчивает монтаж

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла, и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть ваш дом всегда будет теплым и безопасным.

Дымоход для твердотопливного котла своими руками: инструкция

Одним из наиболее важных элементов локальной системы отопления является дымоход, так как без него функционирование котла невозможно. Выбирать и строить дымоход для твердотопливного котла нужно с соблюдением всех правил, так как от этого зависит не только эффективность отопления, но и безопасность жильцов дома.

Дымоход для котла – это элемент для отведения продуктов сгорания – газов, частичек сажи и копоти. Чтобы котел функционировал нормально, важно правильно построить этот элемент. Кроме того, трубу в процессе эксплуатации нужно будет периодически очищать от осевшей на стенках сажи и копоти. В противном случае процесс выведения наружу продуктов сгорания будет затруднен. Рассмотрим какие дымоходы для твердотопливных котлов можно использовать.

Сила тяги – основная характеристика дымохода

Сила тяги – это основная техническая характеристика дымохода, отражающая производительность этого элемента отопительной системы. Характеризуется тяга скоростью передвижения продуктов сгорания по трубе. На силу тяги оказывает влияние ряд следующих факторов:

диаметр и длина трубы;
форма сечения;
наличие на пути изгибов и колен.

Совет! Чтобы сила тяги была лучше, рекомендуется делать путь прохождения продуктов сгорания максимально прямым (без поворотов и изгибов), а диаметр трубы должен сужаться к выходу.

Характеристики работы

Качество работы дымохода можно измерить следующими характеристиками:

Низкая тяга. Если сила тяги недостаточна, то топочные газы начнут поступать в помещение, в котором установлен котел. Если эти признаки отмечаются при работе котла, необходимо выключить агрегат, пересмотреть конструкцию и исполнение дымохода.

Повышенная тяга. Если тяга излишне высокая, то в трубе слышится гудение или гул. В этом случае, тягу регулируют поворотом заслонки, добиваясь оптимальных показателей.

Материалы изготовления

Из каких материалов может быть сделана труба дымохода? Вот наиболее распространенные варианты:

Кирпичный дымоход отличается устойчивостью к высоким температурам. Однако стенки трубы из кирпича нагреваются очень медленно, а это снижает КПД отопительного агрегата;

Совет! Делать кирпичный дымоход для твердотопливных котлов не рекомендуют. Дело в том, что труба из кирпича быстро разрушается под действием конденсата, образующегося при работе этих котлов.

Обычная и нержавеющая сталь часто используется для устройства дымохода. Однако труба из обычного стального листа разрушается еще быстрее, чем дымоход из кирпича, поэтому лучше использовать сталь нержавеющую;

Керамические материалы отличаются устойчивостью к высоким температурам и огню, в то же время не разрушаются под действием конденсата и внешних факторов;
Стеклянные конструкции в нашей стране применяют чрезвычайно редко, так как они очень дороги и недостаточно практичны.

Совет! Рекомендуется выбирать трубу круглого или овального сечения, так как именно в этом случае будет обеспечен наиболее эффективный отвод газов. В элементах прямоугольного сечения образуются завихрения, поэтому на внутренней поверхности осаждается большое количество нагара и сажи.

Выбор лучшего варианта

Чтобы решить какой дымоход следует строить, нужно учесть такие параметры:

температура газов, подлежащих отведению. Каждый из материалов имеет свой температурный максимум. Так, конструкция из нержавейки выдержит температуру до 800 градусов, труба из кирпича может быть использована при температуре газов до 900 градусов. Самые же термостойкими оказываются керамические элементы, выдерживающие до 1200 градусов;

давление газов: дымоход может работать, как на естественной тяге, так и с наддувом;
устойчивость материала к внешним воздействиям;
устойчивость к коррозии при воздействии конденсата;
расстояние до строительных конструкций. В нормах обязательно указывается расстояние, которое должно отделять трубу от перекрытия и прочих конструкций, собранных из легковоспламеняющихся материалов.

В большинстве случаев, дымоход для котлов на твердом топливе рекомендуется делать двухконтурным с прокладкой между контурами теплоизолирующего материала.

Особенности монтажа

Присоединение дымохода к котлу редко вызывает затруднения. Важно только убедиться в том, что диаметр трубы равен размеру выводного патрубка котла. Вот несколько правил, которые нужно будет соблюдать в процессе выполнения работ:

все соединения систем обрабатывают специальным термостойким герметиком;
если используются трубы разного диаметра, обязательно следует использовать переходники, иначе обеспечить герметичность соединения будет сложно;
длина трубы не должно быть менее пяти метров, она обязательно должна выступать над уровнем конька;
если нет возможности сделать трубу прямой, нужго следить, чтобы горизонтальные участки трубопровода не были длиннее одного метра;
важно продумать возможность чистки трубопровода, для этого организуют специальные места доступа;

важно обеспечить надежное крепление трубы, чтобы даже при сильном ветре избежать серьезной вибрации. Это необходимо не только для обеспечения бесперебойной работы котла, но и безопасности людей. Крепление к стене осуществляется с интервалом не более одного метра;
при проходе трубы через перекрытие необходимо уложить дополнительный слой теплоизоляции;
на конце трубы следует установить дефлектор или грибок, это необходимо для исключения попадания внутрь осадков и мусора;

Итак, дымоход для твердотопливного котла – это важный элемент системы отопления. От того насколько правильно сделана эта деталь будет зависеть эффективность работы топливного оборудования, а также безопасность жильцов дома, поскольку продукты горения при большой концентрации воздухе могут привести к отравлению. Кроме того, при нарушении противопожарных норм не исключено возникновение возгорания конструкций дома.

Дымоход для твердотопливного котла: основные виды, монтаж, размеры

На чтение 6 мин Просмотров 31 Опубликовано 30.11.2019 Обновлено 28.11.2019

От эффективности работы дымохода для котла на твердом топливе зависит его производительность, тяга и безопасность для живущих в здании людей. В процессе сгорания топлива образуется дым и сажа. Эти вещества могут вызвать засорение трубы и стать причиной возгорания, когда скапливаются в большом количестве. Дымоход для твердотопливного котла должен быть прочным, огнеупорным и долговечным. Условием достижения этих критериев является правильный выбор материала и соблюдение технологии монтажа.

Виды дымоходов для твердотопливного котла

При обустройстве дымохода важное значение имеет высота и диаметр трубы — от этих параметров зависит тяга

Дымоходы для тт котла можно сделать самостоятельно или приобрести уже готовые к установке изделия. Выбор определяется конструктивными особенностями печи и здания, собственными способностями и финансовыми возможностями.

Варианты материала трубы для котлов отопления на твердом топливе:

Металл. Сооружения из черного железа отличаются прочностью и доступной стоимостью. Канал круглого сечения обеспечивает хорошую тягу. Минус в том, что металл быстро ржавеет под воздействием кислоты, образующейся при взаимодействии сажи и конденсата.
Кирпич. Это проверенный временем материал, устойчивый к самым высоким температурам. Может быть использован для строительства дымохода для угольного котла. Однако кирпич быстро разрушается от перепадов уровня влажности.
Огнеупорное стекло. Такие трубы по праву считаются лучшими. Они выдерживают высокую температуру, не реагируют на кислоты, на внутренних стенках не образуется нагар. Минус только в высокой стоимости продукции.
Керамические трубы. Дымоходы устойчивы к сильному нагреванию и коррозии. Гладкие стенки не собирают сажу, что способствует эффективной работе котла и повышению уровня безопасности.
Асбоцементные трубы. Изделия недорогие и простые в установке. Однако, они не выдерживают сильного нагрева, могут быть установлены в печах длительного горения и на участках дымохода, где температура снижается до 350 градусов.
Из нержавеющей стали. Такие трубы хорошо переносят сильный жар даже от угля. Изделия прочные, надежные и долговечные. Однако со временем и они могут стать жертвой коррозии.

По месту установки дымоходы подразделяются на внутренние и внешние виды. Выбор определяется конструкцией здания и мощностью нагревательного оборудования.

Показатели при выборе дымохода

Нержавеющая сталь соответствует всем параметрам выбора по прочности и устойчивости к коррозии

Рекомендации по диаметру трубы для дымохода для котла производители указывают в документации, которой комплектуется продукция.

Существуют следующие критерии, по которым определяется соответствие устройства для отведения дымовых газов и нагревательного оборудования:

Высота трубы. Чем она больше, тем лучше будет тяга. Но это приведет к повышенной ветровой нагрузке и увеличению длины плоскости соприкосновения с продуктами горения. Минимальным значением является возвышение среза на 100 см над плоской кровлей или на 50 см над коньком двухскатной крыши.
Сечение. Оптимальным вариантом является окружность. Ломаные линии снижают тягу, а в углах откладывается нагар, который способствует образованию едких кислот.
Температурный порог. Он должен быть на 20-30% выше, чем температура, производимая выбранным топливом. Дерево горит при 300 градусах, а уголь может создавать жар, доходящий до 900 градусов.
Долговечность. Это качество обуславливается устойчивостью материала к коррозии и его гигроскопичностью.
Внутренняя площадь. В идеале она должна соответствовать патрубку котла. Увеличение диаметра приводит к снижению тяги, а уменьшение затрудняет отвод продуктов горения.

Всем перечисленным требованиям соответствуют керамические, стеклянные и стальные трубы из нержавейки.

При проведении проектирования и расчетов нужно учитывать стоимость материалов и трезво оценивать свои возможности по их монтажу.

Основные правила установки

При близком расположении к горючим материалам может возникнуть пожар

При строительстве дымохода для котла на твердом топливе рекомендуется придерживаться ряда правил, которые обеспечат эффективную работу нагревателя.

Правила следующие:

Располагать трубу на безопасном расстоянии от горючих поверхностей и объектов. Если это невозможно, защищать их экранами из материалов с низкой теплопроводностью.
Избегать образования прямых и острых углов на пути прокладки магистрали. Такие места снижают тягу, собирают грязь и сажу.
Если высота трубы превышает 150 см, необходимо делать растяжки, чтобы предотвратить ее опрокидывание или переламывание сильным ветром.
Снизу первого отсека трубы необходимо устанавливать сборник конденсата. Это позволит избежать ее засорения твердыми отложениями.
Если форма патрубка не соответствует конфигурации дымохода, необходимо использовать переходник. Оставшиеся щели замазывать термостойким герметиком.

Главным требованием к конструкции является ее пожарная безопасность и отсутствие риска задымления помещения.

Дымоход из кирпича своими руками

Кирпичный дымоход с гильзой из нержавеющей стали

Кирпичный дымоход для твердотопливного котла имеет довольно большой размер, но это не является его недостатком. Вертикальное сооружение обладает хорошей теплоемкостью и может быть использовано для дополнительного нагрева помещения, контура с водой и отопления чердака.

Строительство ведется в такой последовательности:

Изготавливается раствор из смеси песка и глины в пропорции 3:1.
Готовится полнотелый обожженный кирпич красного цвета, проверяется качество камней.
Выкладывается башня со стороной в 2-2,5 кирпича и толщиной в 1 кирпич. Толщина раствора берется 1,5-2 см. За 4 высоты камня до перекрытия кладка приостанавливается.
Выкладывается распушка для снижения тяги и температуры выходящих газов. После прохода потолка начинается сужение башни на ширину 1/8 камня в каждом ряду.
Кладка выводится через кровлю, в этом месте делается очередное расширение (выдра), общая высота которого составляет 6 рядов.
Изготовление дефлектора, который предотвращает попадание в трубу воздушных завихрений.

В заключение проводятся тепло- и гидроизоляционные работы после чего выполняется контрольная топка.

Устройство дымохода твердотопливного котла: конструкция и расчет

Твердотопливный котел – это агрегат, который вырабатывает тепловую энергию с целью отопления и работает на твердом топливе – дрова и уголь. Для того чтобы отопить помещение, одного котла будет недостаточно. Одним из важнейших элементов является дымоход. На него возложено большое количество задач. Однако, чтобы отопительная система правильно функционировала, необходимо отдельное внимание уделить выбору дымохода – его материалу, высоте, диаметру и типу конструкции. Только так можно максимально продлить срок службы котла, а также избежать серьезных последствий. Итак, каково устройство дымохода для твердотопливного котла и как правильного его выбрать?

Зачем нужен дымоход для твердотопливного котла

Для чего нужен дымоход? Дымоходом называют трубу, которая выводит продукты сгорания топлива при работе котла в атмосферу. То есть вредные газы, которые выделяются из твердого топлива при сгорании, не попадают внутрь помещения, а выходят на улицу, обеспечивая тем самым безопасность отопительной системы и жильцов дома. Это далеко не единственная функция устройства – дымовой трубы. На дымоходный канал возложены следующие задачи:

Устранение негативного влияния продуктов сгорания в котле.
Через дымоход поступает воздух в котельное оборудование, что позволяет гореть огню.
Благодаря дымоотводному каналу, который выходит наружу, создается тяга, а с ее помощью котел работает на полную мощность.

Однако, чтобы все перечисленные функции в полном объеме выполнялись дымоходом, он должен соответствовать техническим нормам согласно паспорту твердотопливного котла, а также требованиям СНиП.

Если конструкция и способы ее установки не будут соблюдены, то дымоход не сможет обеспечить полную безопасность отопительной системе и жильцам. Отсутствие тяги приведет к снижению КПД котельного оборудования, а вредные газы начнут проникать в помещение. И это далеко не все последствия. Правильно подобранный и подключенный дымоход – это залог успешной работы и долгой службы котла и других элементов отопления.

Варианты устройства дымохода

Конструкция дымохода может быть выполнена в виде одностенной трубы или двухстенной. Каждый из этих видов относится к металлическим дымоходам.

Одностенный

Более доступным вариантом для дымохода является одностенный стальной канал. Выбирайте трубу из нержавеющей стали, которая прослужит намного дольше, чем гофрированная. Они представлены из тонкой стали овальной формы. Продаются в виде частей, которые вставляются друг в друга и позволяют оптимизировать прокладку дымохода в труднодоступных местах. Такой подход очень удобен, а также помогает повысить аэродинамические свойства трубы. Кроме того, овальный дымоход для твердотопливного котла создает лучшую тягу, чем круглый.

Однако сразу стоит отметить, что одностенные дымоходы имеют очень тонкие стенки, поэтому размещаются внутри здания. Кроме твердотопливных котлов они совместимы и другими видами печей. Но больше всего подходят для оборудования, где эффективность работы не превышает 60%. А как известно, дымоход для твердотопливного котла накапливает конденсат при работе и, соответственно, если агрегат с показателем КПД выше 60%, то утепления труб не избежать. Поэтому лучше сразу приобретать трубы с утеплением, иначе они долго не прослужат и просто перегорят.

Двухстенный

Двухстенные дымоходы намного прочнее одностенных, но и цена у них на уровень дороже. Они более универсальны в эксплуатации и подходят абсолютно под любое отопительное оборудование. Благодаря хорошему уровню изоляции их можно устанавливать как внутри здания, так и снаружи, а слой утепления является экологически безопасным и при нагреве до высоких температур не выделяет вредных веществ. Кроме того, у них не происходит деформации, они не горят при накаливании и не подвергаются усадке.

Высокую цену дымохода для твердотопливного котла с утеплением оправдывает не только их долговечность, но и хорошие эксплуатационные характеристики. Двухстенные дымоходы создают сильную тягу, при этом отсутствие большой разницы из-за температур ввиду наличия теплоизоляции позволяет исключить накопление конденсата на стенках труб, на оцинкованный слой не будет налипать сажа и другие вещества, которые образуются в результате горения. Из недостатков таких дымоходов, сэндвич-труб, можно отметить только их немалый вес и существенный размер. Поэтому здесь вам нужно будет заручиться помощью специалистов.

Материалы дымовой трубы

Дымоход для твердотопливного котла может быть выполнен из разных материалов. Отдельные виды отличаются прочностью и рабочими характеристиками. Перед тем как приобрести дымовую трубу, сначала ознакомьтесь со всеми материалами и выберите для себя оптимальный вариант.

Металлический дымоход

Это один из популярных и доступных дымоходов, которые присоединяются к твердотопливным котлам. Хорошо себя зарекомендовали вытяжки из нержавеющей стали, которые легко собрать даже без помощи профессионалов. Они очень стойкие к агрессивному воздействию температуры и летучих газов горения. Прочность трубы позволяет выдерживать до +800 градусов. Благодаря гладкой внутренней поверхности конденсат легко стекает в поддон и выводится через патрубки, тем самым не создает налипание смолянистой корки. Если выбрать такой дымоход для твердотопливного котла с утеплением и внутренним защитным слоем, то он прослужит больше 15 лет.

Керамическая труба

Керамические дымоходы не уступают по своим характеристикам металлическим, наоборот, даже считаются более прочными. Они способны выдерживать температуру накала до 1000 градусов и при этом очень долговечны. Круглые керамические дымоходы чаще всего устанавливают с пиролизными котлами, где создается предельно высокая температура. Однако ввиду их высокой стоимости они не очень востребованы среди владельцев твердотопливных котлов.

Кирпичный дымоход

Для строительства такого дымохода применяют огнеупорный кирпич, который способен выдержать температуру в 900 градусов. Кирпичный дымоход выполнен в виде прямоугольной трубы. Это привычный вариант для загородных домов, однако стоит отметить его недостатки, связанные с квадратным сечением. Во-первых, из-за неровной внутренней поверхности и стыков между кирпичами он быстро засоряется и собирает конденсат, которые впоследствии снижает уровень тяги, а во-вторых, он слишком долго прогревается и остывает, что может сказаться на скорости выхода газов.

Стеклянная труба

Такой вид дымохода для твердотопливного котла применяется редко, потому что стоимость его запредельно высокая, и несмотря на хорошие технические характеристики многие выбирают его по большей степени из-за стиля. Огнеупорное стекло хорошо предотвращает скопление конденсата и быстро выводит вредные газы при сгорании топлива. Кроме того, стекло может выдерживать высокую температуру и не уступает керамике.

Какой дымоход выбрать

Дымоход твердотопливного котла должен соответствовать ряду требований. Перед его выбором или покупкой оцените перечисленные параметры, которые напрямую зависят от типа котельного устройства:

Уровень прочности и стойкость к высоким температурам (более 350 градусов).
Наличие теплоизоляции.
Внутреннее покрытие защитным слоем от коррозии.
Соответствие материала дымохода нормам пожарной безопасности.
Отсутствие на внутренней поверхности зазоров, сколов и прочих неровностей.
Соотношение диаметра, высоты и сечения конструкции согласно требованиям в паспорте отопительного устройства.

Лучшими на сегодняшний день являются керамические и металлические трубы, однако ввиду высокой стоимости керамики они пользуются меньшим спросом, хотя по функциональным характеристикам превосходят. При строительстве дома или установке автономного отопления владельцы отдают предпочтение кирпичным дымоходам, даже несмотря на то, что они быстрее засоряются, что со временем приводит к снижению тяги. Поэтому среди доступных и практичных конструкций первое место занимают металлические сэндвич-панели из нержавеющей стали. Если выбирать между одностенными и двухстенными, то второй вариант будет куда надежнее и долговечнее.

Если вы все-таки решили выложить дымоход из кирпича в привычном его варианте, то заранее позаботьтесь об усилении фундамента ввиду его тяжелого веса и при регулярном использовании котла раз в месяц проводите чистку от загрязнений.

Помните, что не стоит экономить на дымоходе для твердотопливного котла, так как от его правильной работоспособности зависит эффективность и функциональность всей отопительной системы. Также очень важно правильно подобрать диаметр и высоту дымохода. Хорошая тяга при корректно подобранных параметрах дымовой трубы позволит избежать таких серьезных последствий, как проникновение вредных газов в помещение, а также нарушение работы котла.

Как сделать дымоход для твердотопливного котла своими руками? — Все о печи в доме

Если в многоквартирных домах отопление осуществляется централизовано, то в частном доме хозяину самому приходится заботиться о том, чтобы в нем было тепло. Возникает вопрос, как правильно подключить твердотопливный котел и как самостоятельно сделать дымоход.

Кладка дымохода из кирпича.

Чаще всего для отопления частного дома в качестве топлива используют дрова или уголь, поэтому многие люди принимают решение установить угольный котел своими руками.

Для твердотопливного котла дымоотвод может быть выполнен из разных материалов: кирпич, металл или керамика. Делать выбор материала для изготовления дымохода в каждом случае надо индивидуально, многое зависит от типа используемого котла, а также от предпочтений и финансовых возможностей хозяев.

Дымопровод из кирпича для твердотопливного котла своими руками

Наиболее распространенным и привычным является дымоход из кирпича.

Такая конструкция имеет отличную стойкость к высоким температурам и может использовать для отвода газов как в печах, так и от твердотопливного котла.

Данная конструкция имеет большой вес, поэтому ее необходимо устанавливать только на надежный фундамент. Выполнять кладку необходимо герметично и если у вас нет таких навыков, то лучше всего для выполнения указанного этапа работ пригласить специалиста.

Подключение твердотопливного котла своими руками к дымоходу несложная задача и ее может выполнить любой домашний мастер.

Устройство дымохода.

Особенности строительства дымоотвода из кирпича заключаются в том, что его внутренняя поверхность получается шероховатой и на ней со временем накапливается сажа. То, что конструкция имеет прямоугольную форму и негладкую внутреннюю поверхность, значительно затрудняет проводить ее чистку.

Если у вас твердотопливный котел, то дымоход из кирпича будет служить долго, так как температура газов будет высокой, а это не дает возможности для образования конденсата и кирпич не разрушается.

Если у вас автоматический угольный котел или пиролизный котел, то они работают длительное время при медленном горении топлива, поэтому температура отходящих газов невысокая, а это приводит к быстрому разрушению кирпичной кладки.

В газах, что выделяются в процессе горения, есть большое количество серы, она соединяется с конденсатом, в результате чего получается серная кислота, которая и разрушает конструкцию. Признаками того, что идет активное разрушение кирпичной кладки, являются темные пятна, которые проявляются на ее внешней поверхности.

Вернуться к оглавлению

Керамический дымоход

Если возникает вопрос, как правильно подключить котел своими руками к дымоотводу, то оптимальным решением будет использование керамического дымоотвода.

Керамика устойчива к действию различных химических элементов, поэтому срок службы такого дымопровода самый большой. Чтобы понять, как правильно подключить такую конструкцию, необходимо знать, что есть разные керамические трубы, они используются в зависимости от температуры отходящих газов:

Схема установки сендвич дымохода.

Если установлен твердотопливное оборудование, то необходимо использовать трубы, которые не повреждается при кратковременном возгорании сажи и могут работать в диапазоне 600-650°С. Такие дымоотводы должны работать без конденсата, то есть в сухом состоянии.
Для котлов, которые функционируют на жидком топливе, конструкция из керамики будет работать в мокром состоянии, поэтому в ней должен быть конденсатоотводчик. Температура газов будет не более 400-450°С.

То, что дымоходы из керамики имеют цилиндрическую гладкую поверхность, значительно облегчает процесс их чистки. Такие трубы обычно помещают внутри канала, выполненного из кирпича или блоков.

Для того чтобы защитить окружающие предметы от действия высокой температуры, конструкцию необходимо покрыть утеплителем, обычно это минеральная вата. Это также позволяет уменьшить образование конденсата и значительно снизить естественную тягу в трубе.

Существуют керамические трубы, что находятся в специальной металлической оболочке. Для них не надо строить дополнительные конструкции, а можно сразу приступать к монтажу.

Вернуться к оглавлению

Особенности дымохода из стали

Для котлов, работающих на твердом топливе, используют металлические трубы, сделанные из стали, выдерживающей высокие температуры. Их толщина не менее 1 мм. Если используется котел, работающий на газе, то труба может быть сделана из нержавеющей стали. При этом толщина ее стенки может быть всего 0,5 мм.

Преимуществом стального дымоотвода является простота его установки, небольшой вес и простота ремонта, но он довольно дорого стоит.

Часто такой вариант применяют для реконструкции кирпичного дымохода, в таком случае стальная труба вставляется в уже существующую конструкцию.

https://1popechi.ru/youtu.be/5qLrAhOehf4

Дымоход из металлической трубы выполнен в виде сэндвич-конструкции. Внутри находится труба для отвода газов, а снаружи защитный корпус, между ними — теплоизоляция.

Вернуться к оглавлению

Особенности установки дымохода

Как правильно подключить дымопровод для твердотопливного котла своими руками? Параметры для выбора трубы:

ориентируются на температуру отходящих газов;
давление газов, так как котлы могут работать при естественной тяге или с наддувом;
от присутствия конденсата будет зависеть наличие или отсутствие в трубе конденсатосборника и конденсатоотводчика;
по стойкости к коррозии;
по стойкости к возгоранию сажи, так как в этот момент температура может достигать до 1000°С.

Если у вас обычное твердотопливное оборудование, то вполне достаточно кирпичной трубы. Если будет возможность перейти на газ, то внутрь вставляют стальную трубу.

Для современных котлов на газе или твердом топливе, которые работают длительное время в медленном режиме горения, больше всего подойдет керамический дымоход.

https://1popechi.ru/youtu.be/rep3bmz6z0M

Стальная конструкция лучше всего подходит для реконструкции существующего дымохода.

Как обустроить дымоход для твердотопливного котла

Если вы решили построить дом, в котором для системы отопления предусмотрен твердотопливный котел, необходимо определиться с местом для установки его дымохода. При разработке проекта и при установке последнего необходимо учитывать взаимосвязь между развитием и потерей тепла. Кирпичный дымоход для твердотопливного котла необходимо монтировать с соблюдением всех мер по чистоте воздуха в помещении и пожарной безопасности.

Наша задача сегодня — рассказать о правилах установки дымохода такого типа, его кладке, а также о материалах и инструментах, необходимых для работы.

Общие сведения о частях дымовой системы

Начнем с твердотопливного котла, который представляет собой отопительный прибор классического типа. Его можно встретить практически в каждом частном доме, где нет протока газовой магистрали. Это удобно, потому что в топливном элементе можно сжигать уголь, дрова и торф.

Чтобы получить от оборудования максимальную теплоотдачу, необходимо правильно рассчитать и сделать дымоход, в нашем случае из кирпича.

Должен соответствовать следующим требованиям:

не создавать препятствий для подачи воздуха, необходимых для эффективной работы нагревательного устройства;
создают тягу, возникающую из-за разницы температуры и давления, достаточной для удаления продуктов сгорания.

Дымоходы твердотопливного котла могут изготавливаться из:

кирпича ;
сталь определенных марок ;
керамика .

Классический вариант — дымоход из кирпича, который можно сделать своими руками.

Правила монтажа

Часто домовладельцы торопятся или сталкиваются с нерадивыми работниками, которые считают, что могут немного отойти от общепринятых требований. В результате происходят аварии, которые, увы, могут закончиться летальным исходом.

На фото — высота трубы над крышей в зависимости от выноса котла из центра здания

Чтобы с вами этого не случилось, настоятельно рекомендуем соблюдать следующие рекомендации:

Посторонняя безопасность	Между горючими поверхностями и наружной стенкой дымохода должно быть не менее 380 мм. Когда канал проходит через межпоколенческое перекрытие, нужно делать качественную изоляцию. Это необходимо для предотвращения возгорания.
Высота	Очень важный параметр в конструкции дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания. Следите за тем, чтобы дымовая труба находилась над крышей. Например, если крыша плоская, достаточно поднять над ней конструкцию на 1 м.
Удаление конденсата	Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть отвод конденсата, обслуживание, а также очистку от сажи и возможного мусора. Ни в коем случае постепенно тяга уменьшится настолько, что дым попадет внутрь помещения.
Участок	Площадь внутреннего сечения по всей длине трубы должна быть одинаковой.В противном случае это сильно ухудшит проход продуктов сгорания.
Дополнительно	В конструкции должна быть стена толщиной не менее 100 мм. Запрещается делать горизонтальные участки длиной более 1 м.

Почему многие предпочитают кирпичный дымоход? Это зависит от того, что отходящие газы могут быть теплыми до температуры 600 ° C, поэтому конструкция должна быть к этому устойчива.

Максимум соответствует этому параметру кирпича, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый.Но после установки можно долго не переживать.

Совет: нанесите огнеупорный раствор на внутренние стены кирпичного дымохода во время его строительства, и тогда вы сможете защитить его от вредного воздействия агрессивных кислотных осадков и конденсата.

Как сделать каменный дымоход из кирпича

Кладку нельзя назвать простым занятием, для этого потребуются определенные знания и навыки для понимания технологических процессов.

Простой вариант — устройство дымохода, когда канал из кирпича необходимо делать внутри стен. В этом случае оставьте без изменений шахту сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2. Соответственно, если мощность твердотопливного котла будет 10 кВт, сечение трубы дымового кирпича должно быть не менее 0,8 м. 2 или около 300×300 мм.

При создании отдельного дымохода следует соблюдать повышенную осторожность и ответственность.Ведя, обратите особое внимание на углы, которые должны быть идеально ровными. Следите за тем, чтобы на стенах не было выпуклостей.

Совет: Не прилегающие нужно выполнять строго в вертикальной плоскости.

Бездымный дымоход для надежности следует дополнительно закрепить анкерами, которые нужно расположить примерно в 4-5 рядов. В этом случае также необходимо заранее определить, где будут располагаться технологические и ревизионные отверстия.

Совет: Обязательно снимите нижнюю часть дымового люка, через которую можно легко удалить скопившуюся сажу.

Для повышения эффективности конструкции внутренняя поверхность трубы должна быть гладкой и гладкой, тогда дым сможет беспрепятственно выходить наружу.
Один из самых распространенных вариантов внутренней отделки канала, штукатурка «под рукавицы». Благодаря использованию этого метода его сечение по форме будет максимально приближено к окружности. Хотя некоторые специалисты считают такой способ сопряжения нецелесообразным, так как через некоторое время штукатурка начнет отслаиваться и забивать канал дымохода.

Совет: На внешнюю часть дымохода выложить облицовочный кирпич или укрытие рубероидом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота конструкции заключается в том, что достаточно иметь под рукой кирпич и раствор для его кладки.

Однако не следует понимать работу Самого Себя, это нужно делать по всем правилам и очень аккуратно, иначе ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а они высокие. расходы.

Выбирая кирпич, убедитесь, что он хорошо обгорел. Поворот материала должен быть равномерным со всех сторон. Грани гладкие и четкие, что даст возможность делать швы небольшой толщины.
Раствор готовят особым образом и в его состав входят песок, глина, цемент и вода. Особенно важен выбор песка, который должен быть небольшого размера, что сделает раствор более пластичным.
Приготовить из инструментов:

челма;
молоток Кирка;
рулетка;
уровень строительный и отвес;
лопата для раствора;
Строительная леска.

Средства для ухода за лицом

Начните работу прямо с нагревателя.
Соединить котел с кирпичным дымоходом можно трубкой соответствующего размера и диаметра.
Кладка должна вестись с перевязкой между рядами.
В принципе напоминает возведение перегородок или стен, хотя есть некоторые особенности, которые необходимо обязать:

проверить каждый ряд до уровня в вертикальной и горизонтальной плоскости;
в растворе, обязательно задействовать глина;
толщина шва должна быть примерно 5-10 мм.Больше не рекомендуем, так как из-за периодического перепада температур раствор начнет крошиться, а это неизбежно приведет к разрушению дымохода;
герметизация всех швов должна быть качественной, сквозные отверстия недопустимы; №
при кладке следует использовать только цельные кирпичи, сокращая использование половинок.

Мощность

Для твердотопливного котла необходим правильно установленный дымоход. В этом случае он сможет работать максимально эффективно — сжигая все топливо и передавая теплоносителю необходимую тепловую энергию.

Часто домовладельцы останавливаются на кирпичном дымоходе, хотя его кладка и требует много времени и сил, но он полностью справляется со своей задачей надолго. Видео в статье поможет найти дополнительную информацию по этой теме.

% PDF-1.6 % 117 0 объект > эндобдж xref 117 172 0000000016 00000 н. 0000004395 00000 н. 0000004533 00000 н. 0000004707 00000 н. 0000004836 00000 н. 0000004869 00000 н. 0000005149 00000 п. 0000005184 00000 п. 0000006028 00000 н. 0000006375 00000 н. 0000006723 00000 н. 0000006839 00000 н. 0000007409 00000 н. 0000007879 00000 н. 0000008130 00000 н. 0000008375 00000 н. 0000008453 00000 п. 0000009201 00000 н. 0000009904 00000 н. 0000010547 00000 п. 0000011234 00000 п. 0000011857 00000 п. 0000012440 00000 п. 0000013147 00000 п. 0000013823 00000 п. 0000013849 00000 п. 0000013921 00000 п. 0000014031 00000 п. 0000014123 00000 п. 0000014164 00000 п. 0000014267 00000 п. 0000014308 00000 п. 0000014434 00000 п. 0000014522 00000 п. 0000014658 00000 п. 0000014815 00000 п. 0000014924 00000 п. 0000014965 00000 п. 0000015105 00000 п. 0000015239 00000 п. 0000015342 00000 п. 0000015383 00000 п. 0000015488 00000 н. 0000015529 00000 п. 0000015648 00000 п. 0000015689 00000 п. 0000015794 00000 п. 0000015835 00000 п. 0000015885 00000 п. 0000015935 00000 п. 0000015985 00000 п. 0000016035 00000 п. 0000016076 00000 п. 0000016126 00000 п. 0000016167 00000 п. 0000016282 00000 п. 0000016323 00000 п. 0000016463 00000 п. 0000016504 00000 п. 0000016618 00000 п. 0000016659 00000 п. 0000016772 00000 п. 0000016813 00000 п. 0000016937 00000 п. 0000016978 00000 п. 0000017110 00000 п. 0000017151 00000 п. 0000017284 00000 п. 0000017325 00000 п. 0000017426 00000 п. 0000017467 00000 п. 0000017572 00000 п. 0000017613 00000 п. 0000017707 00000 п. 0000017748 00000 п. 0000017856 00000 п. 0000017897 00000 п. 0000018015 00000 п. 0000018056 00000 п. 0000018160 00000 п. 0000018201 00000 п. 0000018332 00000 п. 0000018373 00000 п. 0000018482 00000 п. 0000018523 00000 п. 0000018654 00000 п. 0000018695 00000 п. 0000018795 00000 п. 0000018836 00000 п. 0000018886 00000 п. 0000018936 00000 п. 0000018986 00000 п. 0000019036 00000 п. 0000019086 00000 п. 0000019136 00000 п. 0000019186 00000 п. 0000019236 00000 п. 0000019287 00000 п. 0000019339 00000 п. 0000019390 00000 п. 0000019441 00000 п. 0000019493 00000 п. 0000019544 00000 п. 0000019595 00000 п. 0000019646 00000 п. 0000019697 00000 п. 0000019750 00000 п. 0000019800 00000 п. 0000019841 00000 п. 0000019892 00000 п. 0000019933 00000 п. 0000020045 00000 п. 0000020086 00000 п. 0000020227 00000 п. 0000020268 00000 п. 0000020392 00000 п. 0000020433 00000 п. 0000020545 00000 п. 0000020586 00000 п. 0000020711 00000 п. 0000020752 00000 п. 0000020910 00000 п. 0000020951 00000 п. 0000021083 00000 п. 0000021124 00000 п. 0000021225 00000 п. 0000021266 00000 п. 0000021371 00000 п. 0000021412 00000 п. 0000021516 00000 п. 0000021557 00000 п. 0000021667 00000 п. 0000021708 00000 п. 0000021827 00000 п. 0000021868 00000 п. 0000022000 00000 н. 0000022041 00000 п. 0000022201 00000 п. 0000022242 00000 п. 0000022371 00000 п. 0000022412 00000 п. 0000022539 00000 п. 0000022580 00000 п. 0000022692 00000 п. 0000022733 00000 п. 0000022867 00000 п. 0000022908 00000 н. 0000022957 00000 п. 0000023008 00000 п. 0000023060 00000 п. 0000023111 00000 п. 0000023163 00000 п. 0000023212 00000 п. 0000023261 00000 п. 0000023310 00000 п. 0000023360 00000 п. 0000023411 00000 п. 0000023461 00000 п. 0000023511 00000 п. 0000023561 00000 п. 0000023612 00000 п. 0000023663 00000 п. 0000023713 00000 п. 0000023763 00000 п. 0000023814 00000 п. 0000023864 00000 п. 0000023905 00000 п. 0000023954 00000 п. 0000024007 00000 п. 0000024058 00000 п. 0000024099 00000 п. 0000003816 00000 н. трейлер ] >> startxref 0 %% EOF 288 0 объект > поток 8 䬽 u ~ 2xEI Y6bu% (u0 & z & | xW P &; zIѹO

Статья 19 — КАМИНЫ, КАМИНЫ И КОМНАТНЫЕ КАМИНЫ — НА ТВЕРДОМ ТОПЛИВЕ — Административный кодекс Нью-Йорка 0.0.1 документация

 § 27-848.08 Дровяное оборудование: установка. (а) Объем. Древесина
Горючее оборудование включает в себя заводские камины, печи-камины,
комнатные обогреватели и каминные топки.
  (б) Листинг. Оборудование для сжигания древесины должно быть зарегистрировано и принято и
устанавливаются в соответствии с условиями их листинга и
принятие.
  (c) Расположение приборов.
  (1) Каждый прибор должен располагаться по отношению к зданию.
строительное и другое оборудование, чтобы разрешить доступ к
прибор.Должен быть сохранен достаточный зазор для очистки
поверхностей, замена воздушных фильтров, нагнетателей, моторов, органов управления
и соединителей дымохода, а также смазку и обслуживание движущихся
части.
  (2) Дровяные приборы нельзя устанавливать в замкнутых пространствах.
или альковы. Минимальный размер помещения или комнаты, в которой
находится триста кубических футов. Должно быть не менее
одно открывающееся окно, обслуживающее такое пространство или комнату.
  (3) Дровяные приборы нельзя устанавливать в любом месте.
где бензин или любые другие легковоспламеняющиеся жидкости, пары или газы
присутствует или может присутствовать.(4) Дровяные приборы нельзя устанавливать ни в одном гараже.
  (d) Воздух для горения и вентиляции. Дровяные приборы должны
быть установлен в месте, в котором есть помещения для вентиляции
обеспечить надлежащую тягу в дымоходе и поддержание безопасной температуры ниже
условия использования и обеспечить достаточное количество воздуха для предотвращения образования окиси углерода
от входа в жилое помещение. Приборы следует располагать так, чтобы
препятствовать нормальной циркуляции воздуха в отапливаемом помещении.Там, где здания настолько плотно закрыты, что нормальная инфильтрация невозможна.
обеспечить необходимый воздух, вводится наружный воздух.
  (e) Монтаж бытовой техники.
  (1) Дровяные приборы жилого типа, прошедшие испытания и
внесен в список одобренной национальной испытательной лаборатории для установки на
полы из горючих материалов укладываются на такие
этажей в соответствии с требованиями листинга и
условия приема.Такие приборы, которые не указаны для
установка на горючие полы в соответствии с принятыми национальными испытаниями
лаборатория должна быть обеспечена защитой пола в соответствии с
положения подраздела (g) этого раздела. Жилой тип древесины
Горючие приборы разрешается размещать без защиты пола
любым из следующих способов:
  а. на бетонных основаниях, имеющих адекватную опору на уплотненном грунте, раздробленном
камень или гравий;
  б. на бетонных плитах или каменных арках, не имеющих горючих материалов.
материалы, прикрепленные к нижней стороне; или
  c.на принятых сборках, полностью изготовленных из негорючих материалов.
материалы, имеющие рейтинг огнестойкости не менее двух
часов, с полами из негорючих материалов.
  (2) Любая сборка перекрытия, плита или арка должны вытягиваться не менее чем на
на восемнадцать дюймов от устройства со всех сторон.
  (3) Вместо требований к защите пола, указанных в настоящем документе,
напольное покрытие, внесенное в список признанной испытательной лаборатории и
установлен в соответствии с инструкциями по установке.(4) Приборы должны опираться на бетонные основания, бетонные плиты,
кладки арок и конструкций перекрытий и их опор, которые
спроектирован и изготовлен для поддержки устройства.
  (е) Крепление для каминных печей и комнатных обогревателей.
  (1) Каминные печи и комнатные обогреватели на ножках или
пьедесталы, обеспечивающие не менее шести дюймов вентилируемого открытого пространства

под топку или основание прибора можно размещать на
этажи из горючего строительства, при условии, что пол под
прибор защищен плотно расположенными каменными блоками не менее
толщиной более двух дюймов.Верхняя поверхность кладки должна быть
покрыты листовым металлом не менее 24 калибра (0,024 дюйма). В
защита пола должна выступать не менее чем на восемнадцать дюймов за пределы
прибор со всех сторон.
  (2) Каминные печи и комнатный обогреватель на ножках или
пьедесталы, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под
топку или основание прибора можно размещать на полах
горючая конструкция при условии, что пол под устройством
защищается одним ходом пустотелых блоков не менее четырех
дюймов в толщину.Каменные блоки следует укладывать с открытыми концами.
и стыки подобранные таким образом, чтобы обеспечить свободную циркуляцию воздуха
через основные пространства кладки. Верхняя поверхность кладки
должны быть покрыты листом толщиной не менее 24 (0,024 дюйма).
Защита пола должна выступать не менее чем на восемнадцать дюймов за пределы
прибор со всех сторон.
  (3) Каминные печи и комнатные обогреватели с ножками или пьедесталами, которые
Обеспечьте менее двух дюймов вентилируемого открытого пространства под огнем
камеру или основание прибора нельзя ставить на пол
горючие конструкции.(g) Разрешения. Дровяные приборы должны устанавливаться с
следующие минимальные расстояния до горючей конструкции: Над верхом
прибора - тридцать шесть дюймов; спереди - тридцать шесть дюймов; из
спина - тридцать шесть дюймов; с боков - тридцать шесть дюймов. Минимум
зазор до негорючей конструкции должен составлять шесть дюймов, когда стол
14-1, за исключением того, что должно быть сохранено сорок восемь дюймов.
куда вставляется топливо. Принятые печи освобождаются от
вышеупомянутые зазоры и должны быть установлены в соответствии с
соответствующий эталон и определенные на нем зазоры
посредством испытаний, указанных в эталонном стандарте.(h) Уменьшение зазоров от дровяных приборов.
  (1) Допуски от перечисленных и не включенных в перечень дровяных приборов для
количество горючего материала может быть уменьшено, если горючий материал
защищен, как описано в таблице 14-1 здесь и как показано на рисунках 14-6
по 14-10 здесь.
  (2) Расстояние от дровяных приборов до горючих материалов.
может быть уменьшено за счет использования материалов или продуктов, перечисленных для
цель уменьшения таких зазоров. Материалы и продукты, перечисленные для
такое назначение устанавливается в соответствии с условиями
листинг и инструкция производителя.(3) Для систем уменьшения зазоров, использующих воздушное пространство между
воспламеняющиеся стены и защитное ограждение стен, должна быть обеспечена надлежащая циркуляция воздуха.
обеспечивается одним из следующих способов, как показано на рисунке 14-10.
здесь:
  а. Для обеспечения надлежащей циркуляции воздуха оставьте все края
стены открываются с воздушным зазором не менее двух дюймов.
  б. Если защитное ограждение установлено на одной плоской стене вдали от
углов, можно обеспечить адекватную циркуляцию воздуха, оставив только
нижний и верхний края или только боковые и верхние края открываются с воздушным зазором
не менее двух дюймов.c. Защитные ограждения, закрывающие две стены в углу, должны быть открыты в
нижний и верхний края с воздушным зазором не менее двух дюймов.

                               ТАБЛИЦА 14-1
        Уменьшение разрешения на использование оборудования с указанными формами
                    Защита {1,2,3,4,5,6,7,8,9,10}

Уменьшение зазора Максимально допустимое При требуемом зазоре
система, применяемая к, и уменьшение просвета без защиты
охват всего горения (в процентах) составляет 36 дюймов, зазоры
Возможные поверхности, указанные ниже, являются минимальными
расстояние, указанное как допустимый зазор.Для
требуемый зазор с другими необходимыми зазорами
без защиты без защиты,
                                              рассчитать минимум
                                              допустимый зазор от
                                              максимально допустимый
                                              сокращение. {9,10}

                                                     Как стена, как потолок
                              Как стена, так и потолочный протектор
                             Protector Protector (дюйм.)     (в.)
                             _________ __________ _________ _________
  (a) 3 1/2 дюйма толщиной 33% __ 24 __
кладка стены без
вентилируемое воздушное пространство.
  (b) толщиной 1/2 дюйма 50% 33% 18 24
негорючий изолятор
доска более 1 дюйма
стекловолокно или минеральное
шерстяные войлоки без вентиляции
вентилируемое воздушное пространство.
  (c) 0,024 дюйма (калибр 24) 66% 50% 12 18
листовой металл более 1 дюйма
стекловолокно или минеральное
шерстяные войлоки усиленные
с проводом или аналогом,
на тыльной стороне с вентиляционным отверстием
вентилируемое воздушное пространство
  (d) 3 1/2 дюйматолстая 66% __ 12 __
кладка стены с вентиляцией
вентилируемое воздушное пространство
  (e) 0,024 дюйма (калибр 24) 66% 50% 12 18
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство.
  (f) 1/2 дюйма негорючие 66% 50% 12 18
изоляционная плита с вентиляционным отверстием
вентилируемое воздушное пространство.
  (g) 0,024 дюйма (калибр 24) 66% 50% 12 18
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство над
0,024 дюйма (калибр 24)
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство.
  (h) 1 дюйм.стекловолокно 66% 50% 12 18
или ватины из минеральной ваты
зажатый между двумя
листы 0,024 дюйма (24 калибра)
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство.

Примечания:
  {1} Распорки и стяжки из негорючего материала. Без проставок
или стяжки должны использоваться непосредственно за прибором или проводником.

  {2} Со всеми системами уменьшения зазоров с использованием вентилируемого воздушного пространства,
должна быть обеспечена соответствующая циркуляция воздуха. Должно быть не менее 2
дюймов между системой уменьшения зазора и горючими стенами и
потолки для систем уменьшения зазоров с использованием вентилируемого воздушного пространства.{3} Вата минеральная (одеяло или доска) должна иметь минимальную плотность.
8 фунтов на фут {3} и имеют минимальную температуру плавления 1500 ° F.
  {4} Изоляционный материал в составе системы уменьшения зазоров
должен иметь теплопроводность 1,0 (БТЕ-дюйм.) / (кв. фут-час- ° F) или меньше.
Изоляционная плита должна быть изготовлена из негорючего материала.
  {5} При прохождении одностенного соединителя через кладочную стену, используемую в качестве
стеновой экран, должно быть не менее 1/2 дюйма открытого вентилируемого воздуха.
пространство между разъемом и кладкой.{6} Между прибором и прибором должно быть не менее 2 дюймов.
защитник. Ни в коем случае не допускается зазор между прибором и
поверхность стены должна быть уменьшена ниже допустимой в таблице.
  {7} Зазоры перед загрузочной дверью и / или дверкой золоудаления
прибор не должен быть меньше, чем в Разделе 8-6.
  {8} Все зазоры и толщины минимальные: зазоры больше и
толщины приемлемы. Зазоры не должны быть менее 12 дюймов.
от бытовой техники.{9} Для расчета минимально допустимого зазора:
можно использовать формулу: C {pr} = C {un} x (1-R / 100). C {pr} - это минимум
допустимый зазор. C {un} - необходимый зазор без защиты,
и R - максимально допустимое уменьшение зазора.
  {10} Остальные уменьшенные зазоры см. На рисунках 14-11 и 14-12
с использованием материалов с (a) по (h).

ВИД СПЕРЕДИ - (см. Рисунок 14-6)

ПРОЗОР ДО ГОРЯЧЕЙ СТЕНЫ С ЗАЩИТЫ, КАК УКАЗАНО - (см.
Рисунок 14-7)

СИСТЕМА УМЕНЬШЕНИЯ ЗАЗОРА КЛАДКИ - (См. Рис. 14-8)

СТЕНОВАЯ СТЕНКА MASONRY - (см. Рис. 14-9)

СТЕНОВЫЕ ЗАЩИТЫ - (См. Рисунок 14-10)

Защита стен с использованием материалов из Таблицы 14-1 - (См. Рисунок 14-11)

Защита потолка с использованием материалов, указанных в таблице (см. Рис. 14-12)

  (4) Все зазоры должны измеряться от внешней поверхности
горючие материалы до ближайшей точки на поверхности дерева
горящего устройства, не обращая внимания на какие-либо меры защиты, применяемые к
горючие материалы.(5) Все зазоры между дровяными приборами и
горючие материалы должны быть достаточно большими, чтобы
зазор между соединителями дымохода и горючими материалами, как
требуется в пятнадцатой главе этой главы.
  (i) Принадлежности. Заводские аксессуары для дровяных приборов
такие как теплообменники, коврики для печи, напольные покрытия и защитные экраны
должны быть перечислены и приняты, и должны быть установлены в соответствии с
условия их включения и принятия.

Дымоход — обзор | Темы ScienceDirect

6.5.1 Вентиляция для черного и белого курильщика

Гидротермальные вытяжные трубы также известны как курильщики , потому что они выделяют дым. Выбрасываемый дым может быть черным или белым в зависимости от содержания минералов в дыме. По цвету дыма, излучаемого дымоходами, они делятся на две группы; а именно, черных курильщика и белых курильщика . Черные курильщики — самые горячие из вентиляторов.Поля черного курильщика состоят из множества дымоходов, некоторые из которых достигают десятков метров в высоту, образующих группы или курганы. Их минералогический состав сильно варьирует, но состоит из сульфидной, сульфатной и силикатной фаз; основными минеральными компонентами являются сульфиды железа, цинка и меди. Соединение моносульфида железа, образованное соединением железа и сульфида, придает курильщику черный цвет. Напротив, белые курильщики выделяют воду, которая часто содержит соединения бария, кальция и кремния, которые имеют белый цвет.Согласно Демингу и Бароссу (1993), глубоководные курильщики — это окно в подземную биосферу.

Поле «черного курильщика», расположенное вдоль EPR в области между 20 ° 50′N и 20 ° 55′N и 109 ° 05′W и 109 ° 00′W, как было показано Баллардом, образует большие сросшиеся холмы с активные гидротермальные источники, выводящие воду с температурой до 350 ° C. Эдмонд убедительно показал, что эти черные курильщики представляют основные процессы, посредством которых на дне океана образуются массивные отложения полиметаллических сульфидов.

Изучая поля курильщиков «21 ° с.ш.» на EPR, Эдмонд отметил, что «белые курильщики» выделяют насыщенную минералами воду при температуре 270 ° C. Белый курильщик состоит из силикатов барита и магния, при этом образующие сульфид элементы осаждаются на подповерхностном уровне.

Черные курильщики, такие как комплекс Faulty Towers в гидротермальном поле Mothra на сегменте Endeavour хребта Хуан-де-Фука, расположены непосредственно над магматическими очагами, которые находятся на 1–3 км ниже морского дна (Kelley et al., 2002). Из дымоходов «черного курильщика» выделяется горячая (до 405 ° C) химически модифицированная морская вода (Von Damm, et al., 2003). Под трещиноватым морским дном стекающая вниз морская вода вступает в тесный контакт с магматическим очагом во время своей циркуляции со дна океана, прежде чем продвигаться через кору и снова выйти из жерл. Стоки у черных курильщиков обычно кислые (pH 2–3) и богаты растворенными переходными металлами, такими как Fe (II) и Mn (II). Поскольку системы черного курильщика подпитываются вулканами, жидкости черного курильщика обычно содержат высокие концентрации (4–215 ммоль на кг ^{— 1}) магматического углекислого газа, сероводорода (3–110 ммоль на кг ^–1) и растворенного водорода. (0.1–50 ммоль кг ^{— 1}) с различным количеством метана (0,05–4,5 ммоль кг ^{— 1}), который образуется как в результате биогенных, так и абиогенных процессов (Kelley et al., 2002). Существует диапазон температур: от жарких внутренних помещений черных курильщиков до границы с холодной (2 ° C) кислородсодержащей морской водой (Martin et al., 2008).

Доказательства различных явлений активного гидротермального выброса, в том числе черных курильщиков, были обнаружены на участке САХ исследовательской группой правительственных и университетских ученых.Работа была выполнена в круизе корабля Researcher Национального управления по исследованию океанов и атмосферы (NOAA) в июле 1985 года в рамках программы NOAA Vents Program . Местом сброса явлений было гидротермальное поле ТАГ на восточном стенке рифтовой долины САХ на 26 ° с.ш. Гидротермальное поле ТАГ было первым гидротермальным полем, обнаруженным на океаническом хребте. До 1980-х годов (см. Rona, 1985) документировалась только низкотемпературная гидротермальная активность, а существование более высокотемпературной гидротермальной активности вдоль медленно распространяющихся океанических хребтов (половинная скорость 2 см в год), таких как САХ, было обсуждаемый.

Согласно Rona et al. (1986) открытие черных курильщиков, массивных сульфидов и жерловой биоты в рифтовой долине САХ демонстрирует, что этот комплекс гидротермальных явлений не ограничивается океаническими хребтами со средним или быстрым распространением. Таким образом, процессы гидротермального обмена могут иметь важное значение на хребтах, которые простираются через Атлантический океан и западную часть Индийского океана, составляя более половины из 55 000 км глобальных центров спрединга на морском дне.

С 2009 года Rogers et al.(2012) исследовали два сегмента ЭПР в Южном океане с помощью ROV. В каждом сегменте они разместили глубоководные гидротермальные жерла, в которых черные курильщики нагреваются до 382,8 ° C и имеют диффузную вентиляцию.

AMOR представляет собой одну из самых медленно распространяющихся систем хребтов на Земле. По разным причинам только пара попыток определить местонахождение гидротермальных жерл и выяснить природу вентиляции, а также происхождение жерловой фауны на этой северной и островной оконечности глобальной системы хребтов не увенчались успехом.Однако после двух неудачных посещений проб в 2008 и 2009 годах Pedersen et al. (2010a, b) добились успеха в изучении AMOR и впервые обнаружили вентиляционное поле черного курильщика (замок Локи) на хребте AMOR на 73 ° 30 ′ с.ш. и 8 ° в.д. на этом северном полярном хребте. Это жерловое поле черного курильщика расположено на вершине осевого вулканического хребта (AVR).

AVR имеет длину около 30 км, и жерловое поле здесь связано с рифтом глубиной 50–100 м, который проходит вдоль гребня вулкана.Месторождение состоит из четырех действующих дымовых труб «черного курильщика», высотой до 13 м, на вершине холма гидротермальных сульфидных отложений. Выброс жидкостей черных курильщиков с температурой 310–320 ° C происходит на двух участках, расположенных на расстоянии около 150 м друг от друга. Эти области выхода, кажется, расположены над двумя полупараллельными разломами северо-восточного простирания, которые определяют северо-западную окраину рифта. Вокруг дренажных зон образовались два холма с высотой 20–30 м сульфидов. Каждый холм имеет диаметр 150–200 м в основании, где они сливаются в большой композитный холм.По размеру он сопоставим с курганом ТАГ, который является одним из крупнейших гидротермальных курганов, известных на сегодняшний день в глубоководных районах океана (Humphris et al., 1995).

Pedersen et al. (2010a, b) сообщили, что месторождение черного курильщика в замке Локи связано с необычно большим гидротермальным отложением. В результате гравитационного керна, взятого из насыпи, были взяты образцы гидротермальных отложений, богатых медью, на глубине 0,5 м под поверхностью, что указывает на то, что выбросы более высоких температур имели место в прошлом. На восточном склоне кургана располагалась зона с низкотемпературной вентиляцией.Здесь плотное поле небольших (<1 м) дымоходов, состоящих в основном из барита, связано с бактериальными матами и богатой жерловой фауной. Местами видны прозрачные мерцающие жидкости с температурой ~ 20 ° C, исходящие из этого низкотемпературного поля.

Замок Локи является местом обитания отчетливой фауны жерла, которая отличается от фауны к югу от САХ. Pedersen et al. (2010a, b) считают, что обширные вентилирующие и долгоживущие гидротермальные системы существуют на сверхмедленных хребтах, несмотря на их сильно сниженную вулканическую активность.Новая жерловая фауна, по-видимому, возникла в результате местной специализации и миграции фауны из холодных выходов и Тихого океана.

НЕ УСТАНАВЛИВАЙТЕ футеровку дымохода ДО тех пор, пока не прочитаете 10 наиболее часто задаваемых вопросов

В. Допущены ли футеровки для дымохода Rock-Flex?

A. Качество и качество изготовления облицовки дымохода Rock-Flex отражено в признании, присвоенном этой продукцией лабораториями Underwriters Laboratories. Наши лайнеры внесены в списки UL и ULC и соответствуют всем спецификациям кодов UL1777 и ULC-S640.Строгие требования к испытаниям и спискам UL — это ваша гарантия постоянного качества материалов и производственных стандартов, используемых для этих систем футеровки. Кроме того, лидирующая в отрасли пожизненная и передаваемая гарантия на Rock-Flex является еще одним свидетельством нашей уверенности в качестве этого продукта.

В. Нужно ли заменять футеровку дымохода?

A. Большинство каменных дымоходов, начиная с 1940-х годов, были сделаны из глиняных плиток, которые выстилали внутреннюю часть дымохода.Со временем эта плитка портится или трескается. Это оставит зазоры, позволяя токсичному оксиду углерода и, возможно, искрам огня из дымохода выйти через трещины в дом, что приведет к возгоранию. Когда это происходит, дымоход становится небезопасным, и его необходимо заменить. Даже печь и водонагреватель будут лучше проветриваться и больше не будет проблем с конденсацией.

В. Каковы преимущества замены футеровки дымохода?

A. Спокойствие и уверенность в том, что ваша семья, дом и имущество лучше защищены от опасного угарного газа и потенциальных пожаров в дымоходе за счет установки футеровки дымохода из нержавеющей стали.Будь то печь, водонагреватель, дровяная топка или печь, или даже существующий камин, добавляя изоляцию, вы также повышаете защиту и добавляете дополнительную ценность вашему дому.
Сейчас, когда дома продаются, многие новые покупатели и риэлторы просят провести осмотр дымохода, и если у вас нет облицовки, они попросят установить ее перед покупкой. Поскольку наши гарантии на лайнеры могут передаваться, они также будут покрываться, если у них когда-либо возникнут проблемы.

Безопасность , зная, что газы и искры не попадут в ваш дом.
Повышенная эффективность за счет лучшей тяги и уменьшения накопления креозота.
Доступная по цене альтернатива ремонту или восстановлению дымохода, более простая в уходе.
Пожизненная гарантия Поскольку футеровка из нержавеющей стали является устойчивой к коррозии, можно ожидать, что футеровка прослужит весь срок службы и практически не требует обслуживания.

В. Это проект «сделай сам»?

A. Обычно да, вам нужно встать на крышу и дотянуться до верха дымохода, и вам может помочь владение бытовыми инструментами.У нас также есть опытные сертифицированные трубочисты, которые помогут вам преодолеть даже самые сложные ситуации, нам достаточно позвонить по телефону 866-708-2446, даже отправить нам свои фотографии по электронной почте, и мы можем устранить неполадки прямо на месте.

В. Является ли вкладыш из нержавеющей стали лучшим вариантом?

A. Нержавеющая сталь всегда будет лучшим вариантом, когда речь идет о производительности, долговечности, безопасности и стоимости.

Вкладыш дымохода из нержавеющей стали подходящего размера для печи, топки или камина будет поддерживать или улучшать вентиляционные характеристики (тягу).Если вы выберете лайнер Smooth Wall, он дополнительно улучшит вашу тягу до 20% для газа и до 15% для приборов, работающих на жидком топливе.

Наши футеровки для дымоходов из нержавеющей стали в основном используются для модернизации и ремонта существующих дымоходов. Эти системы футеровки U.L. протестированы и внесены в список, и при правильной установке и обслуживании являются чрезвычайно безопасными и долговечными. Нержавеющая сталь подходит для сжигания древесины, газа или нефти. Лайнер защищает дом от теплопередачи к горючим материалам при установке в каменном дымоходе.В испытаниях NBS, дымоходы без футеровки позволяли теплу проходить через дымоход так быстро, что соседние деревянные конструкции загорелись всего за 3,5 часа.

В. У меня прямоугольный дымоход. Могу ли я использовать прямоугольный вкладыш?

A. Наверное, нет, почти все можно установить с круглым вкладышем, за исключением некоторых вкладышей для каминов. Когда дело доходит до футеровки дымохода, не обязательно лучше. Слишком большой размер приведет к медленной вытяжке и плохой производительности, а слишком маленький — к ограничению тяги.

Если вы подключаете его к газовой печи, бойлеру или водонагревателю, вам необходимо знать общее количество БТЕ. Если вы подключаете масляную систему, это будет галлонов в час (галлонов в час), которые указаны на устройстве. Также поможет знание высоты дымохода. Имея эту информацию, мы можем рассчитать необходимый диаметр гильзы. Если это для вашей печи или топки, то он будет таким же, как внутренний диаметр выхлопной трубы агрегата. Имейте в виду, что все круглые вкладыши снаружи на 1/4 дюйма больше, чем изнутри, поэтому вкладыш размером 6 дюймов будет 6 дюймов.25 дюймов на внешнем диаметре. Попробуйте наш удобный калькулятор размера лайнера или позвоните нам, чтобы получить помощь по размеру!

В. Сколько лайнера мне понадобится?

A. Это будет зависеть от того, что вы подключаете. Размер футеровки из нержавеющей стали, проходящей через отверстие для наперстка, будет измеряться от центра отверстия до верха дымохода. Подкладка, идущая к топке или печи в камине, будет измеряться от верха дымохода до верха топки или печи или до центра отверстия в задней части печи.Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15 футов, 20 футов, 25 футов … так, например, для дымохода 18 футов потребуется вкладыш диаметром 20 футов.

В. Требуется ли теплоизоляция моего лайнера?

A. Всегда полезно изолировать гибкую облицовку дымохода. Изоляция позволит дымоходу быстрее нагреваться, что увеличивает тягу, уменьшает креозот, упрощает очистку и делает вашу систему более эффективной и безопасной. Изоляция толщиной 1/2 дюйма обеспечит соответствие вашего лайнера стандарту UL1777.

В. Как мне опустить ТРОЙНИК в дымоход?

A. Не для всех установок требуется тройник, но если он есть у вас, то нет ничего проще. Если требуется тройник, а дымоход из каменной кладки имеет небольшие смещения или совсем не имеет смещений, соедините корпус тройника с нижней частью вкладыша с помощью прикрепленного зажима, заглушка тройника должна быть прикреплена к нижней части корпуса тройника. Перед тем, как опустить гибкий вкладыш и корпус тройника в дымоход, вставьте тройник (труба, выходящая из тройника, проходящего через стену) в отверстие в каменном дымоходе.Теперь опустите узел гибкого вкладыша вниз через дымоход, рекомендуется использовать два человека при установке вкладыша через дымоход. Тело тройника нужно будет пропустить через зажим, который прикреплен к носику, а затем затянуть зажим, используя крепежный винт на внутренней стороне носика, чтобы закрепить их вместе. Посмотрите короткое видео здесь.

В. Как мне отрезать футеровку из нержавеющей стали?

A. Осторожно … это лучший ответ. Концы лайнера будут очень острыми, поэтому будьте осторожны.Надевайте перчатки для защиты. Мы нарезали эти футеровки множеством инструментов, но самый быстрый, чистый и прямой — это угловая шлифовальная машина с абразивным кругом. Для тех, кто хочет использовать ножовку, ножницы для жести, Sawzall или другое устройство, это прекрасно, оно может выглядеть не очень красиво, когда вы закончите резку, но все же прикрывается верхней пластиной и дождевой крышкой, а также когда ты закончишь, этого никто не увидит.

Виды дровяных приборов | Агентство по охране окружающей среды США

Люди используют несколько типов дровяных приборов для обогрева своих домов либо в качестве основного источника тепла, либо в качестве дополнительного тепла, либо для обогрева окружающей среды.

На этой странице:

Камины

Есть два основных типа дровяных каминов: традиционные каменные камины, которые обычно строятся из кирпича или камня и строятся каменщиком на месте; и камины «малой массы», которые проектируются и собираются на заводе перед установкой. Большинство каминов, каменных или небольших по массе, не используются в качестве основного источника тепла; их функция в первую очередь для создания атмосферы. Камины, как правило, очень неэффективные обогреватели.Найдите модели, соответствующие требованиям EPA.

Каминные топки

Каминные топки аналогичны по функциям и характеристикам отдельно стоящим дровяным печам, но предназначены для установки в топку существующего кирпичного или металлического камина. Сертифицированный установщик проследит за правильностью установки вкладыша дымохода в каменном дымоходе. Если ваш камин изготовлен на заводе (или «с нулевым зазором»), вы должны использовать вставку, которая была специально разработана и протестирована для вашего устройства, чтобы сделать его более эффективным и менее загрязняющим.Найдите модели, сертифицированные EPA.

Модернизация камина

Модернизация камина — это устройство, которое устанавливается в существующий дровяной камин. Существующий камин может быть либо заводским, либо каменным. Основная цель модернизации — уменьшить загрязнение древесным дымом от существующих каминов. Камин можно дооснастить более эффективной газовой плитой или устройством, отвечающим требованиям EPA. Обратитесь к производителю модернизации, чтобы узнать, какие модификации подходят для вашего камина.При правильной установке и эксплуатации устройства для переоборудования камина могут снизить загрязнение примерно на 70%.

Дровяные печи

Дровяная печь — это прибор, который обычно изготавливается из чугуна, стали или камня. Дровяные печи, сжигающие дрова в качестве топлива, могут использоваться в качестве основного или вторичного источника тепла. Большинство печей в домах не имеют сертификатов EPA. Печи с сертификатом EPA более экологически чистые и более энергоэффективные.

Газовые плиты

Газовые плиты предназначены для сжигания природного газа или пропана и, как правило, очень энергоэффективны.Огонь в современных газовых плитах очень похож на настоящий дровяной камин. Они очень мало загрязняют окружающую среду, не требуют особого ухода и могут быть установлены практически в любом месте дома. Газовые плиты могут вентилироваться через существующий дымоход или напрямую через стену за печью. Хотя для некоторых газовых плит не требуется вентиляция снаружи, EPA не поддерживает использование этих моделей из-за проблем с качеством воздуха в помещении. Подробнее о качестве воздуха в помещении и источниках продуктов сгорания.

Гидравлические нагреватели

Гидравлические нагреватели — это жидкостные нагреватели под давлением или без давления, расположенные внутри или снаружи.Гидравлические обогреватели также известны как дровяные котлы, котлы на пеллетах, наружные котлы и водонагреватели на открытом воздухе. Они сжигают древесное топливо, такое как кордная древесина, древесные гранулы, щепа или кукуруза. Тепло передается либо воде, либо раствору воды / антифриза, который подается по трубопроводу в обогреваемую зону. Эти типы обогревателей используются для домов, сараев, теплиц и гаражей. Найдите водонагреватели, сертифицированные EPA.

ПРИМЕЧАНИЕ. Добровольной программы EPA для водяных обогревателей больше не существует. Гидравлические обогреватели теперь подпадают под действие NSPS 2015 для деревянных обогревателей.Большинство моделей, отвечающих требованиям EPA для этой программы, были автоматически признаны сертифицированными EPA в соответствии с NSPS 2015 года, если они были протестированы по методу 28 WHH Агентства по охране окружающей среды и соответствовали пределу выбросов Step 2015. Частые вопросы о программе водяного обогревателя.

Печи с принудительной циркуляцией воздуха

Печи с принудительной подачей воздуха (также известные как печи с теплым воздухом) предназначены для сжигания дров, древесных гранул или щепы для обогрева всего жилого помещения. Тепло от этих печей, которые обычно расположены в помещении, распределяется по воздуховодам с помощью нагнетательного вентилятора.Стыки или дымоходы для этих печей обычно находятся на крыше дома, который они отапливают. Большие печи с принудительной подачей воздуха способны выдавать 65 000 БТЕ в час или более, в то время как небольшие печи с принудительной подачей воздуха производят менее 65 000 БТЕ в час. Найдите печи с принудительной подачей воздуха, сертифицированные EPA.

Каменные обогреватели

Каменный обогреватель — это твердотопливное отопительное устройство, строящееся или собираемое на месте, состоящее из топки, большой каменной массы и лабиринта каналов теплообмена. Он накапливает тепло от быстро разгорающегося огня в своей каменной кладке и медленно отдает тепло в дом в течение дня.Каменные обогреватели обычно являются очень эффективными обогревателями и в настоящее время не требуют сертификации EPA. Ассоциация каменных нагревателей Северной Америки предоставляет дополнительную информацию о каменных нагревателях и установщиках в вашем регионе.

Пеллетные печи

Пеллетные печи внешне похожи на дровяные; однако вместо дров печи на гранулах сжигают возобновляемое топливо, состоящее из измельченной, высушенной древесины и других отходов биомассы, спрессованных в гранулы. Пеллетные печи работают за счет заливки пеллет в бункер, который автоматически подается в печь.В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы.

Камин декоративные газовые поленья

Декоративные каминные поленья можно установить в уже существующий камин. Хотя декоративные бревна не предназначены для использования в качестве значительного источника тепла, они представляют собой альтернативу сжиганию дров. Поскольку они сжигают природный газ или пропан, они имеют низкие выбросы. Хотя для некоторых газовых бревен не требуется вентиляция снаружи, EPA не поддерживает использование этих моделей из-за проблем с качеством воздуха в помещении.Подробнее о качестве воздуха в помещении и источниках продуктов сгорания.

Сколько вентиляционных отверстий я могу добавить в дымоход

Начнем с нескольких определений.
Бытовые приборы включают камины, дровяные печи, печи, бойлеры, печи на гранулах, водонагреватели и т. Д. Все они индивидуальные.
Дымоход — это конструкция, в которой находится один или несколько дымоходов .
Дымоход — это просто проход в дымоходе, через который отходят дымы от всего, что к нему прикреплено.(Дымоход — это не то же самое, что и заслонка; заслонка — это то, что может заблокировать дымоход.) Это просто проход в дымоходе, через который отводится дым от всего, что к нему прикреплено. (Дымоход — это не то же самое, что и заслонка; заслонка — это то, что может заблокировать дымоход.)
Сколько приборов у вас на дымоходе?
И хотя всегда возникает вопрос «сколько на одном дымоходе?» давайте обязательно обсудим «сколько на один дымоход?» Ответ на вопрос: «Это зависит».
Правила содержатся в различных стандартах NFPA и в IRC (International Residential Code). Эта статья носит общий характер, но для тех, кто хочет углубиться в детали, большую часть информации можно найти в главах IRC 10, 13. , 18 и 24.

Установки на твердом топливе.
Твердое топливо включает уголь, кукурузу или вишневые косточки, но для большинства из нас это кордная древесина или пеллеты. Правило здесь простое и ясное.
IRC M1801.12 Использование нескольких видов твердого топлива запрещено. Приборы, работающие на твердом топливе, или камин не должны подключаться к дымоходу, через который осуществляется вентиляция другого прибора.
Другими словами, только один прибор на дымоход , период. Само собой разумеется, что я надеюсь, что газовые или масляные приборы нельзя сбрасывать в дымоход, который также выводит воздух из твердотопливного прибора. КАЖДОЙ ПРИБОР ДЛЯ ТВЕРДОГО ТОПЛИВА ИМЕЕТ СОБСТВЕННОЕ ВЕНТИЛЯЦИОННОЕ УПРАВЛЕНИЕ!
Как насчет того, чтобы подключить дровяную печь к существующему дымоходу каменного камина?
Это нормально, пока:
Камин заблокирован.Помните, только один прибор на дымоход!
Подкладка для дровяной печи должна быть подходящего размера, что обычно означает тот же размер, что и размер воротника, исходящего от прибора.
Перед установкой меньшего вкладыша убедитесь, что в дымоходе нет горючих материалов.
Вентиляция газовых и нефтяных устройств
Газовые камины — это системы заводского изготовления. Перечень и инструкции производителя не позволяют прикреплять к нему какие-либо другие устройства.
Несколько газовых или масляных печей или котлов, а также водонагревателей могут быть отведены в один дымоход. Следует упомянуть несколько правил:
Правила применяются к перечисленным устройствам. Хотя я никогда в своей жизни не видел не включенных в перечень газовых или масляных печей, если они у вас есть, вас отсылают к правилам для приборов для сжигания твердого топлива — по одной на дымоход.
При вентиляции двух или более устройств в одном дымоходе вы должны знать, что дымоход может справиться с этим, в соответствии с определением, кроме входа в БТЕ и других факторов.
Обе или все приборы должны находиться на одном этаже. Итак, никаких печей в подвале или комнатных обогревателей на втором уровне вашего дома.
Разъемы для приборов должны быть смещены. Они не могут входить в дымоход на одинаковой высоте, и тем более прямо напротив друг друга.
Меньший из двух соединителей входит в дымоход над большим (обычно имеется в виду водонагреватель).

Дымоход из кирпича для котла на твердом топливе: Надежный кирпичный дымоход для твердотопливного котла

устройство, модели из кирпича и нержавейки

Требования для дымоходной трубы для твердотопливного котла

Пожарные требования, предъявляемые к дымоходам

Разновидности дымоходов для твердотопливного котла

Кирпичный дымоход для твердотопливного котла

Дымоходы из нержавеющей стали для твердотопливных котлов

Дымоход из сэндвич-труб

Керамический дымоход для котла на твердом топливе

Дымоход из стекла

Расчет дымохода для твердотопливного котла

Как правильно сделать дымоход из кирпича для твердотопливного котла

Монтаж дымоходных труб

как сделать, кирпичный, из нержавеющей стали, схема

Особенности конструкции

Материалы изготовления

Самостоятельное изготовление и монтаж

Кирпичный дымоход для газового котла: кладка своими руками

Чем отличается дымоход газового котла от котла твердотопливного

Безопасность

Особые условия работы

Сечение дымохода

Толщина стенок

Форма дымохода

Высота дымохода

Подключение других отопительных приборов к трубе газового котла

Поверхность внутренних стенок

Проход через перекрытия и кровлю

Дополнительные устройства на дымоходе для газового котла

Требования к соединениям гильз

Устройство дымохода

Дымоход для твердотопливного котла своими руками: инструкция

Сила тяги – основная характеристика дымохода

Характеристики работы

Материалы изготовления

Выбор лучшего варианта

Особенности монтажа

Дымоход для твердотопливного котла: основные виды, монтаж, размеры

Виды дымоходов для твердотопливного котла

Показатели при выборе дымохода

Основные правила установки

Рекомендации по монтажу дымохода

Дымоход из кирпича своими руками

Устройство дымохода твердотопливного котла: конструкция и расчет

Зачем нужен дымоход для твердотопливного котла

Варианты устройства дымохода

Одностенный

Двухстенный

Материалы дымовой трубы

Металлический дымоход

Керамическая труба

Кирпичный дымоход

Стеклянная труба

Какой дымоход выбрать

Как сделать дымоход для твердотопливного котла своими руками? — Все о печи в доме

Дымопровод из кирпича для твердотопливного котла своими руками

Керамический дымоход

Особенности дымохода из стали

Особенности установки дымохода

Как обустроить дымоход для твердотопливного котла

Общие сведения о частях дымовой системы

Правила монтажа

Как сделать каменный дымоход из кирпича

Что нужно приготовить для работы

Средства для ухода за лицом

Мощность

Статья 19 — КАМИНЫ, КАМИНЫ И КОМНАТНЫЕ КАМИНЫ — НА ТВЕРДОМ ТОПЛИВЕ — Административный кодекс Нью-Йорка 0.0.1 документация

Дымоход — обзор | Темы ScienceDirect

6.5.1 Вентиляция для черного и белого курильщика

НЕ УСТАНАВЛИВАЙТЕ футеровку дымохода ДО тех пор, пока не прочитаете 10 наиболее часто задаваемых вопросов

Виды дровяных приборов | Агентство по охране окружающей среды США

Камины

Каминные топки

Модернизация камина

Дровяные печи

Газовые плиты

Гидравлические нагреватели

Печи с принудительной циркуляцией воздуха

Каменные обогреватели

Пеллетные печи
