Крепление к газобетону: Рекомендуемый крепеж для газобетона — крепления для газобетона от YTONG

Рекомендуемый крепеж для газобетона — крепления для газобетона от YTONG

Чтобы быть уверенным в надежности крепления, выбор крепежа для газобетона стоит осуществлять с учетом множества моментов:

  • Длина/диаметр крепежного элемента. Чем больше крепеж, тем большей нагрузке он может противостоять. Несущая способность указывается в сертификате или на упаковке, в которой поставляется материал. К категории самых прочных относятся химические анкеры.
  • Антикоррозионная стойкость. Важный параметр, если крепежный элемент устанавливается на наружной стене или в неотапливаемом помещении, где высок риск образования коррозии. Крепеж должен обязательно иметь защитный слой.

Если крепежным элемент под газоблок подобран неправильно, то он не будет эффективно справляться с поставленной задачей. Отверстия под крепежи рекомендуется выполнять при помощи безударного инструмента (ручная дрель с пробойником или коловорот).

Какой крепеж использовать для газобетонных стен?

Существует много видов крепежных элементов для газобетонных материалов.

Рассмотрим только самые востребованные варианты, чем крепить к газобетону. Это следующие виды дюбелей:





  • Дюбель-гвоздь. Крепление для всех видов бетона.
  • Фасадный. При помощи такого изделия к газобетонной поверхности закрепляются профили под фасадные панели для подвешивания навесных шкафов/полок.
  • Распорный (нейлон). Может выдерживать лишь небольшие нагрузки.
  • Рамный. С помощью таких дюбелей к газоблочным поверхностям крепятся дверные и оконные короба, навесные шкафы и т.д
  • Из стали (с покрытием цинком). Отличается широкой областью применения, используется для всех видов бетонов ячеистого типа.
  • Анкер из стали. Для крепления тяжеловесных предметов, начиная навесными шкафами и кондиционирующим оборудованием, заканчивая подвесными трубами и водонагревателями.

Подбирая анкер или дюбель для газоблоков с учетом расчетных характеристик изделия, обеспечивается максимальная прочность фиксации вместе с дополнительным армированием стены. Также рекомендуем использовать только качественный инструмент для кладки газобетона.

Как выбрать крепеж для газобетона, разновидности креплений

Ввиду ячеистого строения газобетон характеризуется некоторой хрупкостью, из-за чего проблема выбора крепежей становится действительно важной.

Ныне в строительных магазинах можно обнаружить весьма обширный ассортимент крепежных элементов (гвозди, шурупы, анкера, дюбеля), хотя далеко не все из них подойдут, когда дело касается газобетона.

В данной статье мы постараемся разобраться, какие крепежи являются для газоблоков наиболее эффективными и доступными, но для начала обратим ваше внимание на ряд важных моментов, о которых нужно помнить при выборе и использовании крепежей:

  1. Подбирая крепежные изделия, помните, что чем выше плотность газобетона, тем он прочнее и тем лучше будут держаться крепежи.
  2. Шурупы и гвозди обязательно должны иметь высокий уровень защиты от коррозии.
  3. Размеры дюбелей непосредственно связаны с прочностью соединения: чем выше параметры длины и диаметра, тем надёжней будет крепление в газобетоне.
  4. Отверстия для дюбелей лучше всего сверлить с помощью безударной дрели или шуруповерта.

Тестирование крепежей для газоблока

Саморезы по дереву

Для крепления легких предметов и элементов декора вполне подойдут широко распространенные саморезы по дереву. Доступная и популярная альтернатива – гвозди, производимые специально для ячеистых строительных материалов.

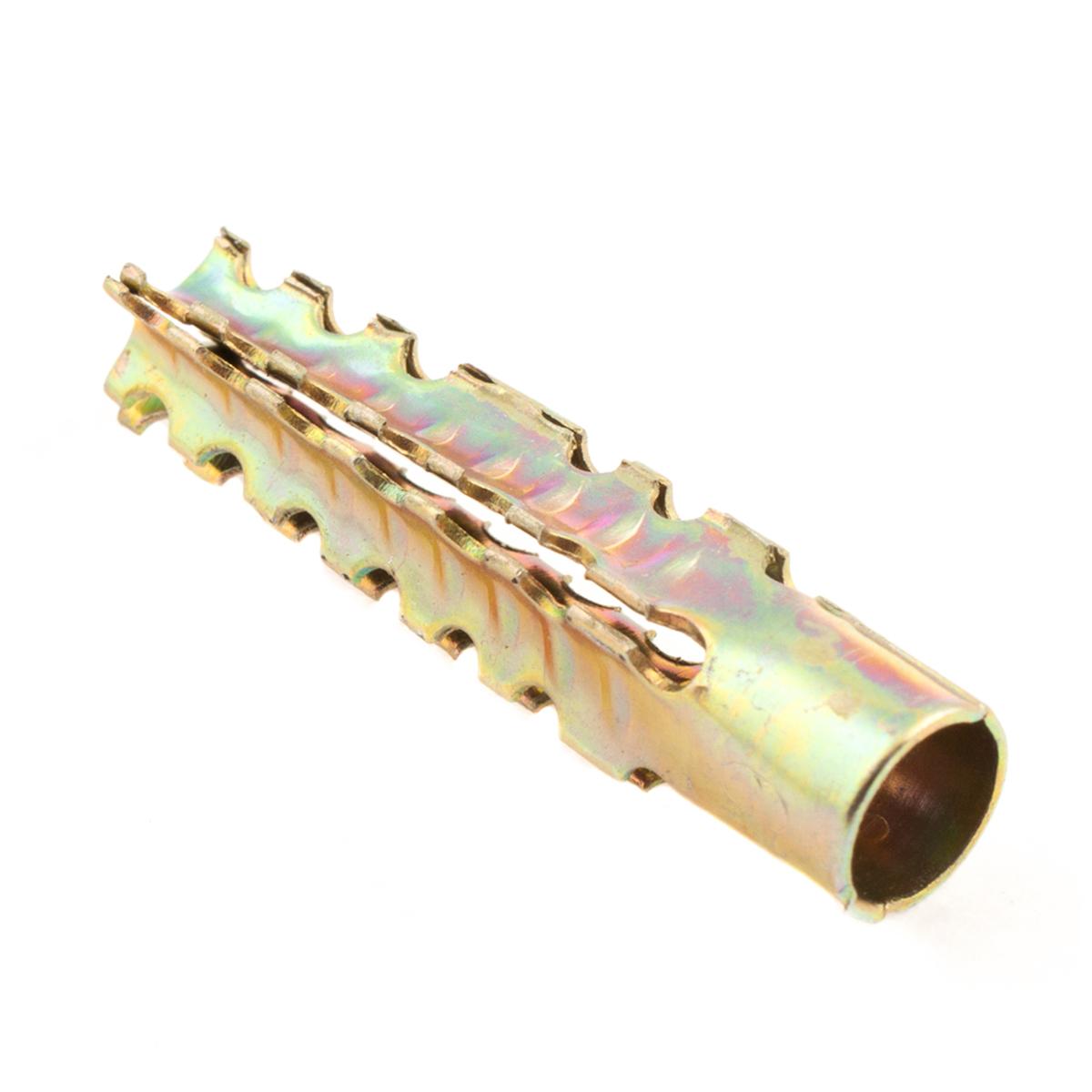

Стальные дюбели для газобетона

Металлические дюбели – популярные крепежные элементы, часто использующиеся и в случае с газобетонными стенами. Они представляют собой стальные трубки с четырьмя лопастями, которые и отвечают за прочность соединения. Сверху такие изделия покрываются желтым цинком, используются они в комплексе с обычными саморезами. Отверстия под стальные дюбели делаются с помощью всё той же безударной дрели.

Забивные усиленные анкеры для газобетона

Такие стальные крепежи с цинковым антикоррозийным покрытием отлично подойдут для закрепления подвесных потолков, труб, кухонной мебели, средств вентиляции и пр. Металлические анкеры позволяют создать действительно долговечное и эффективное крепление в газобетоне с прочностью 2-7 H/mm. Стоимость таких анкеров довольно высока.

Анкер molly, молли, бабочка

Недорогие, но довольно эффективные анкера, выдерживающие средние нагрузки на вырывание.

Гвозди HEMA

Хорошее соединение с газобетоном в случае с данными гвоздями обеспечивает их своеобразная металлическая гильза, которая распахивается после забивания и прочно фиксируется в материале. Рассматриваемые крепежи часто применяются и для креплений в обычный бетон.

Дюбели КВТ

И нейлоновый, и цинковый дюбель KBT представляют собой достаточно жесткий цилиндр с крупной резьбой на внешней стороне, благодаря которой достигается высокая прочность крепления в газобетоне.

Монтаж таких дюбелей осуществляется с помощью специального шестигранника в предварительно сделанные отверстия в газобетонных панелях. Внутрь дюбеля вворачивается саморез или подходящий по резьбе болт.

Фасадные дюбели

Нейлоновые фасадные дюбели также подойдут для соединения с газобетонными конструкциями. Вместе с ними используются оцинкованные шурупы, которые разнятся типом головок (потайные или шестигранные). Цена таких дюбелей невысока, но со временем такие крепежи теряют сцепление с газобетоном, так что использовать их для крепления тяжелых вещей не стоит.

Как и с другими крепежными элементами, монтаж проходит в три этапа:

  1. просверливание отверстия;
  2. вставка дюбеля;
  3. закручивание шурупа.

Спиральные гвозди Turbo Fast

Стальные гвозди с цинковым покрытием и спиралевидной формой легко монтируются (потребуется только обычный молоток), не разрушают ячеистую структуру газобетонных материалов и отлично справляются с ролью крепежных элементов, выдерживая нагрузки тяжёлых предметов.

Анкер-шуруп для газобетона «BEFAST»

Основное преимущество данного крепежа в том, что он способен нести большую нагрузку в газобетоне как низкой (от D200) так и высокой плотности!

Раздел об анкер-шурупе для газобетона «BEFAST» (https://anker.befast.ru/).

Положительную оценку данному анкеру высказал директор Ассоциации производителей автоклавного газобетона (НААГ) — Гринфельд Глеб. Видеоролики с его участием приведены ниже:

Рамные дюбели

Такой тип дюбелей, как правило, используется именно для сквозного монтажа в стены из разных материалов, среди которых и газобетон. Крепкое соединение обеспечивает ряд внешних рёбер в форме спирали, которые расклиниваются под давлением стального самореза.

Химические анкеры

Использование химических анкеров ныне считается самым надёжным и долговечным способом крепежа в газобетоне и других стеновых материалах. Данные изделия окромя металлической основы имеют специальные трубки с клейким веществом внутри, благодаря которому мы и получаем очень крепкое соединение газобетона и самого приспособления.

Синтетические смолы, содержащиеся в химической массе таких анкеров, проникают в поры газобетона и надёжно фиксируют металлическое основание. После правильного монтажа несущая способность крепления может превышать отметку даже в 400 кг и сохраняться десятилетиями.

Какой Использовать Крепеж для Газобетона: Обзор Видов

Обычные метизы для газобетона не подходят

Обладая длинным списком положительных характеристик, газобетон является довольно хрупким материалом. Это вызывает проблемы при креплении к нему конструктивных элементов постройки, облицовки, электро- и сантехнического оборудования, мебели.

Поэтому был разработан специальный крепеж для газобетона, с помощью которого эти задачи решаются просто и эффективно.

В этой статье будут описаны самые распространенные крепежи и способы их применения.

Содержание статьи

Крепежные изделия для ячеистых бетонов

На обычные саморезы по дереву к газобетону можно крепить только очень легкие предметы типа рамки для фотографий. Во всех остальных случаях потребуются специальные крепежные изделия.

Требования к крепежу

Выбирая, какой крепеж использовать для газобетона, нужно учитывать такие моменты:

  • Плотность стеновых блоков, обозначаемая в маркировке изделий цифрами после литеры D. Чем она больше, тем меньше в материале пор, и тем он прочнее. Предел нагрузки при вырывании крепежа зависит именно от этого показателя, и инструкция от производителя на упаковке содержит эти сведения.

Цифры показывают, сколько килограмм в кубическом метре материала

  • Параметры крепежа – его длина и диаметр. Чем они больше, тем большую нагрузку он способен выдержать. Несущая способность также должна быть указана на упаковке или в сертификате.

Самой высокой несущей способностью обладают химические анкеры

  • Устойчивость к коррозии. Этот параметр особенно важен, когда крепеж в газобетон осуществляется со стороны наружных стен или в не отапливаемых помещениях. Стальные метизы должны быть покрыты защитным слоем.

Это важно! Даже правильно подобранные крепежи для газобетона не будут работать эффективно, если их неправильно установить. Очень важно делать отверстия в основании безударным инструментом – коловоротом, ручной дрелью со специальным пробойником.

Пробойник для газобетона

Варианты крепежа

Рассмотрим подробнее, какой крепеж по газобетону применяется наиболее часто.

Начнем с традиционных видов:

Изображение Применение

Дюбель-гвоздь

При вхождении гладкого стального гвоздя в гильзу, её основание раскрывается и входит в материал под углом. Применяется для всех видов бетонов.

Дюбель фасадный универсальный

Позволяет прикрепить профиль к газобетону для крепления фасадных панелей и подвесить навесные шкафы и полки.

Дюбель распорный универсальный нейлоновый

Используется только для небольших нагрузок: крепления легких полок, гардин, плинтусов, выключателей, кабель-каналов и т.д.

Дюбель рамный

Помогает осуществить крепеж к газобетону оконных и дверных коробок, навесных шкафов.

Нейлоновый дюбель для газобетона

Специальная разработка для газобетона. Применяется с обычными саморезами при монтаже деревянных и металлических фасадных подсистем, окон, дверей, подвесных потолков, санитарно-технического оборудования, трубопроводов.

Стальной дюбель для газобетона с цинковым покрытием

Предназначен для любых ячеистых бетонов, область применения обширная.

Стальной анкер для газобетона

Решает проблему, как крепить тяжелые предметы на газобетон: водонагреватели, кондиционеры, подвесные трубы, тяжелые навесные шкафы и т. д.

Все эти элементы могут иметь и другие разновидности, отличные от изображений, приведенных в таблице. Например, из нейлона производят турбо-дюбели с самонарезающей резьбой.

Турбо-дюбель FTP K

А из оцинкованной стали – распорные четырехлепестковые зубчатые дюбели. Их сегменты в момент вкручивания шурупа раздвигаются в стороны, надежно вгрызаясь в ячеистые материалы.

Стальной распорный дюбель

Как уже говорилось, выбирают тот или иной метиз и способ крепления в зависимости от предполагаемой нагрузки.

  • Если вам необходимо выполнить крепление полок газобетон нужно аккуратно просверлить под прямым углом, вставить в отверстие дюбель и вкрутить в него шуруп.

Полки со крытым креплением на газобетонной стене

  • А для подвешивания легкой картинки или монтажа электрического выключателя достаточно обычного самореза, вкрученного под углом 45 градусов к стене.
  • Если же необходимо обеспечить надежное крепление тяжелого оборудования или установить металлическую входную дверь, лучше всего воспользоваться химическими анкерами.

В установленном виде они представляют собой капсулы из синтетических смол и органических полимеров, которые замоноличивают отверстия в стене из газобетона, крепко удерживая в нем металлический стержень или резьбовую шпильку.

К преимуществам такого крепления относятся исключительная надежность и долговечность, не подверженность клеящей основы температурным расширениям и устойчивость к воздействию агрессивных сред.

Обратите внимание. Разметку под такой крепеж нужно делать очень точно и аккуратно, так как вытащить его из стены будет невозможно. Впрочем, это касается и других метизов для газобетона.

Особой квалификации для крепления с помощью химических анкеров не требуется, все можно сделать своими руками.

Для этого:

  • В стене сверлится отверстие нужной глубины, его дно слегка расширяется колебательными движениями сверла;
  • Из отверстия выдувается строительная пыль, а в его горловину вставляется втулка;
  • Полость заполняется клеевым раствором с помощью монтажного пистолета;
  • В неё сразу устанавливается анкерный стержень;
  • После затвердения раствора можно осуществлять крепеж.

Цена такого крепежа выше, чем у других видов, но и надежность не вызывает ни малейших сомнений.

Крепление строительных конструкций к газобетону

На таких хрупких стенах приходится фиксировать не только провода и трубы, но и тяжелые конструкции: перекрытия, элементы кровли и т.д. В таких случаях крепление саморезов в газобетон – не выход, нужно серьезное решение.

Как правило, оно осуществляется ещё в процессе кладки стен, когда на уровне установки таких конструкций выполняется монолитный железобетонный армопояс. В него во время заливки устанавливаются шпильки и другие закладные детали, на которые впоследствии и осуществляется крепление.

Если по какой-то причине вы не сделали армопояс, или не предусмотрели в нем закладные, крепление производится только на химические анкеры.

Заключение

Посмотрев видео в этой статье, вы сможете лучше познакомиться с ассортиментом изделий, с помощью которых на стенах из газобетона можно надежно закрепить не только кабель-каналы и легкие предметы, но и тяжелые навесные шкафы, подвесные потолки или бытовое оборудование. Крепеж для газобетонных блоков настолько разнообразен, что вам останется только сделать правильный выбор.

С помощью чего и как осуществлять крепление к газобетонным блокам?

Вас приветствует Кузьмич! Предлагаю рассмотреть тему крепления в газобетон, поскольку бытует мнение, что газо- и пенобетонные блоки плохо держат нагрузку в виде прикрепленных предметов, например, тяжелой мебели или внешней отделки домов: навесных фасадов, кровли, потолочных систем. Современный стройматериал газобетон все чаще применяется для возведения жилых и общественных зданий, поэтому, вопрос крепления в блоки весьма актуален.

Чем и как крепить?

Каждый застройщик уже во время проектирования будущего дома из газобетонных блоков должен решить, какой способ и вид крепежа использовать для монтажа навесных систем, узлов и элементов. Это не составит особого труда, поскольку проблема уже решена разработкой специальных крепежных конструкций, предназначенных именно для газобетона — это анкеры, механические и химические дюбели. Остается лишь рассмотреть, что это за конструкции, и сделать свой выбор.

Анкеры — виды и способы крепления

Почему крепежным деталям при монтаже на газобетон уделяется такое пристальное внимание? Как в частных домах и коттеджах, так и в многоэтажных зданиях приходится крепить такие дорогостоящие предметы, как современная бытовая техника и мебель, вентиляторы, кондиционеры, а также, масштабные системы — воздуховоды и подвесные трубы, навесные фасады. Такие конструкции будут успешно держаться на специальных анкерах, рассчитанных на такую нагрузку. Анкера, или как их еще называют, анкерные дюбели подразделяются на химические и механические.

Химические анкеры бывают инъекционными и ампульными. Что это означает? В данных разновидностях крепления важную роль играет клей. При использовании инъекционных анкеров, которые распространены больше, чем второй вид, клеем заполняют подготовленные под анкер отверстия.

Для удобства работы такой клей поставляется в картриджах по 800 мл, а затем его набирают в специальный строительный шприц. При креплении недорогими инъекционными анкерами с помощью клея заполняются все пустоты, при этом, скорость монтажа значительно увеличивается.

Ампульные анкеры еще более удобны для крепления, но и цена у них выше. Клей уже содержится в специальной ампуле, целостность которой нарушается во время того, когда стержень анкера вкручивается, и пространство крепежного отверстия заполняется быстроотвердевающим веществом.

Механические анкеры состоят из двух деталей: стержня и гильзы, на которой предусмотрены цанги (прорези). Распиранием цанг при ввинчивании стержня в гильзу осуществляется прочное крепление, которое еще усиливается болтом или гайкой.

Дюбели — специализированное крепление в газобетон

Самые разнообразные элементы и строительные конструкции крепятся к поверхности газобетонных блоков несколькими видами дюбелей:

  • металлическими;
  • нейлоновыми;
  • пластиковыми;
  • рамными.

Чтобы вы смогли правильно выбрать дюбели, надо иметь представление о величине нагрузки на них и интенсивности эксплуатации прикрепляемых систем. Понятно, что для самых больших нагрузок и сложного монтажа используются металлические дюбели, которые при необходимости вполне могут быть применены повторно.

Конструктивно дюбель, выполненный из оцинкованной стали, это цилиндрическая шейка, к которой прикреплены четыре распорных зубчатых элемента. Специальный стопорный бортик, а также плотная посадка в отверстие, не дают дюбелю проворачиваться. Диаметр отверстия под дюбель равен диаметру завинчивающегося в него болта.

К разновидностям пластиковых дюбелей относятся нейлоновые дюбели, к слову, самые прочные из них. Они представляют собой трубку с лопастями, которые размещены на ней по спирали. Поверхность лопастей разработана так, что сцепление с газобетоном осуществляется по самой максимальной площади. Монтаж нейлоновых дюбелей осуществляется вставлением их в подготовленные отверстия, с последующим вкручиванием самореза, расширяющего дюбель, который ребрами врезается в материал.

Весьма надежными считаются дюбели GB производителя FISCHER, их применяют в самых нагруженных местах: для крепления потолочных чердачных, фасадных систем, поскольку этот крепеж отвечает всем европейским требованиям.

Пластиковые дюбели также осуществляют превосходное сцепление с газобетоном, благодаря спиралевидным ребрам, похожим на крупную резьбу. Монтаж происходит аналогично нейлоновым дюбелям, а результат — прочное и надежное крепление для определенной величины нагрузки. Между прочим, с такими спиралевидными резьбовыми ребрами производят и металлические дюбели.

Что такое рамные дюбели? Их главное отличие в том, что они обладают удлиненными размерами, вследствие чего выдерживают большие нагрузки. При этом, они могут быть, как металлическими, так и нейлоновыми, и пластиковыми. Такие дюбели просто находка для крепежа в оконные и дверные проемы, где их длина играет решающую роль, уменьшая нагрузку на блок и повышая надежность крепления всей конструкции.

Я уверен, что для всех застройщиков важно знать, как правильно осуществить выбор дюбелей?

Обратите внимание на упаковку, почитайте сертификаты, там обязательно производителями должны быть указаны допустимые нагрузки. Когда их рассчитывают, то учитывают многие факторы: массу и толщину прикрепляемого элемента, расстояние крепежа от крайней линии, диаметр анкера или дюбеля и т. д. То есть, при выборе учитывается не только материал, из которого изготовлен дюбель, но и его размер, соответствующий нагрузке.

Когда начнете монтаж, то при сверлении отверстия под дюбель, учтите, что его диаметр должен быть равен диаметру вкручивающейся в дюбель крепежной детали, а длина немного больше размера самого дюбеля.

И еще, мой совет: не используйте перфоратор для сверления отверстий в газоблоке, в этом случае лучше применить дрель, чтобы не нарушить его целостность.

Не слушайте никого, кто говорит, что увлажнение газобетонных блоков ведет к срыву их несущей способности. Это не так. Лабораторные испытания анкерных дюбелей от ведущих производителей, таких, как HILTI, FISCHER, SORMAT показали, что вырывное усилие у влажных ячеистых блоков плавно снижается всего на 10-15%, что совершенно не критично. Поэтому, не надо беспокоиться, осуществляя крепление к газобетонным блокам, из которых возведены стены здания. Они не уступают по прочности кирпичным стенам домов, даже если учитывать ветровую нагрузку на фасадные системы, как в частных постройках, так и многоэтажных.

В нашем интернет-магазине стройматериалов Кузьмич24 можно приобрести крепеж от лучших производителей, отличного качества, с высокими характеристиками прочности. Используя в своем строительстве легкий современный ячеистый бетон, обладающий множеством достоинств, вы сможете просто и надежно закрепить на него любые элементы и системы при внутренних и наружных работах, используя специальные анкеры и дюбели, совершившие прорыв в сфере технологий крепления к газобетону.

Крепление к газобетону

В этой статье мы рассмотрим нюаны крепления различных узлов к газобетонным блокам. В большинстве случаев нюансов нет как таковых, неважно к чему вы крепите — к газобетону, кирпичу или керакаму — всегда руководствуйтесь проектом и здравым смыслом.

Например, вы решили повесить кованный козырек весом 250 кг. Если вы используете слабый крепеж без расчетов, то рискуете своей головой… причем в прямом смысле.

Монолитный пояс и газобетон

Многих интересует вопрос о креплении монолитного пояса к газобетону.  Никаких особенностей тут нет.

Ставится опалубка, закладывается пространственный каркас и
заливается бетоном.



Пространственный каркас состоит из нескольких стержней арматуры, перевязанной между собой, допустим, если у нас несущая арматура 10-ка А3 4 прутка, перевязку можно делать из 6-ки или
из 8-ки гладкой А1. Это для того, чтобы во время бетонирования
пространственный каркас держал форму.

В качестве несъемной опалубки можно использовать газобетонные У-образные блоки, подробнее об этих блоках читайте в разделе перемычки.



Крепление мауэрлата к газобетону

Мауэрлат — это деревянная балка,
которая передает нагрузку от крыши на стены. Сечение балки выбирается
согласно проекту, как правило, из бруса 100 на 100 либо 150 на 150.
Закрепить мауэрлат необходимо таким образом, чтобы крышу не сорвало. Крыша должна быть надежно закреплена и выдерживать ветровые, снеговые и прочие нагрузки.

Раньше стропила скрепляли с помощью прутков и засовывали в шов кладки. Это, так
называемый, дедовский способ.

Есть более современный и надежный способ – закрепить мауэрлат шпильками.

Бурим отверстие сквозь мауэрлат метровым буром диаметром 14-16 мм, проходим пару рядов блоков и высверливаем с внутренней стороны стены отверстие, для того, чтобы была
возможность скрепить шпильку. Диаметр шпильки -12.

Засовываем шпильку, скручиваем гайкой с усиленной шайбой с двух
сторон.

Далее это отверстие, которое просверлили, мы можем запенить монтажной пеной и с внутренней стороны еще заштукатурить.

У нас получается красивый и надежный узел. Тогда уж точно крышу никуда не снесет. Шаг шпилек практически совпадает с шагом стропил(0,8 -1,0 м).



Крепление козырька к газобетону

Как правило, к газобетону крепят несущую часть козырька.

Если это дерево, то – брусок 100 на 100. В идеале, можно сделать нишу в стене специально для этого бруска на этапе кладки, а потом связать брус со стеной либо химическим анкером, либо шпилькой.


Пластиковый, стеклянный или кованый козырек, как правило, крепится на угол 100 на 100.

В свою очередь, этот угол крепится на уголки. Масло масляное, но строители называют и то и это уголками. Продолжим.

При креплении уголков к газобетону используйте специальные анкера для ячеистого бетона. Они продаются в большинстве строительных магазинах, в том числе в Леруа-Мерлен и Кастораме.

 Угол 100 на 100 можно также прикрепить к стене через нишу — сделать штробу и засунуть туда уголок, закрепив его шпилькой.

Но нужно изначально определить какую функцию козырек выполняет, какую нагрузку он будет нести, чтобы подбирать под этот узел конструкцию.

Если вы для козырька используете материалы с большим весом, лучше посоветуйтесь с архитектором, который делал вам проект и не экономьте на специальном крепеже. Голова дороже.

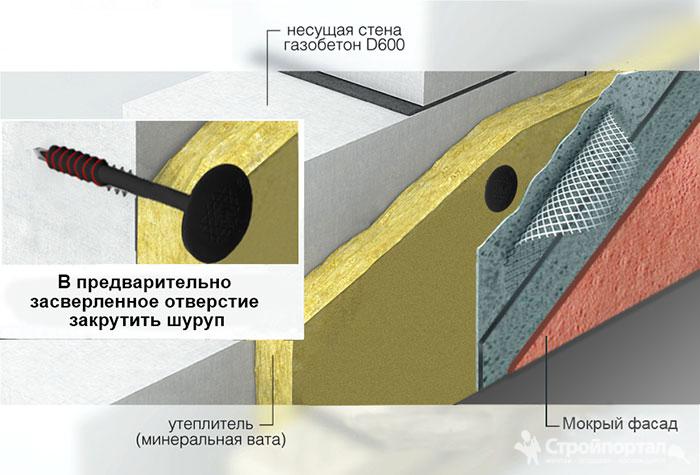

Крепление утеплителя к газобетону.

Берем базальтовый утеплитель, делаем шлепков 5 клея на базальтовую плиту,
размер которой где-то 0,5 м на 0,5 м.

Под мокрую штукатурку необходимо брать плотный утеплитель плотность 80-100 кг на куб. метр.

Мы делаем шлепки, чтобы склеить утеплитель с основанием и дополнительно скрепляем  утеплитель и газобетон так называемыми «грибками». Грибки – специальный крепеж  для утеплителя, продается там же, где и сам утеплитель.

Важно использовать грибки с нержавеющими гвоздями, чтобы в дальнейшем на фасаде не образовались ржавые точки.

 Надо 23 размера гвоздя загнать в газобетон. Так, если у нас 50 утеплитель, то дюбель-гвоздь гвоздь должен быть 150.



Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»



В этой статье я постарался раскрыть важные моменты, которые касаются крепления различных элементов к стене из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!



Виталий Марков
Ведущий эксперт по газобетону в Самарской области.



Крепление к газобетону — Bonolit

Газобетон – крепкий, надежный и вполне доступный строительный материал, обладающий массой преимуществ. Единственным его минусом является хрупкость, поэтому к фиксации материала нужно подойти особо аккуратно.  На сегодняшний день существует несколько возможных методов крепления блоков из газобетона. О каждом из них, их преимуществах, особенностях исполнения и креплении для разных типов газобетонных конструкций, вы узнаете в нашей статье.

Особенности и виды крепежей для газобетона

Для крепления газобетона используются различные методы. Каждый из крепежей подходит для удержания определенных предметов, а именно:

  • саморезы – фоторамки, картины и другие легкие элементы декора;

  • нейлоновые дюбели с продольными ребрами – светильники, телевизор, держатели для труб водостока и другие легкие конструкции;

  • нейлоновые дюбели с поперечными ребрами – полки, вешалки, навесные шкафчики и стеллажи, батареи;

  • дюбели из металла – выдерживают тяжелые элементы фасада, кронштейны, конструкции из гипсокартона;

  • химический анкер – сложный в креплении и дорогой крепеж, использующийся преимущественно для фасадных работ, выдерживает нагрузку до 800 кг.

Выбор того или иного метода зависит от конструкции газобетона и нагрузки, которую та должна будет удерживать.

Разновидности стеновых блоков

Газобетонный материал разделяется на стеновые блоки – толстые, массивные конструкции для возведения внешних стен (от 25 до 50 см) и газоблоки – конструкции, толщиной до15см для возведения перегородок. По форме газобетонные стеновые блоки бывают следующих типов:

  • паз-гребень – отличаются наличием нескольких гребней с одной стороны блока и пазами с другой стороны, подобная система улучшает монтаж блоков и надежность укладки материала; при укладке такой конструкции не нужен клей, что исключает образование холода;

  • прямые – традиционные блоки, используются для возведения стен внешнего и внутреннего типа, могут иметь ручки для захвата;

  • дугообразные – используются при возведении круглых конструкций;

  • U-образные – используются преимущественно для возведения арок, дверных проемов, перемычек, колон и других декоративных конструкций.

Виды газоблоков по производству

В зависимости от способа производства газоблоки разделяются на автоклавные и неавтоклавные. Автоклавные материалы названы так, потому что они заливаются для затвердения в автоклавы, где и застывают под высоким давлением пара. Подобный тип материала отличается повышенной прочностью, отличной геометрией, качеством и дороговизной, поэтому используется для возведения несущих стен.

Неавтоклавные газоблоки затвердевает в специально отведенных для этого сушильных камерах, иногда – при естественной температуре. Такой тип материалов отличается хорошей прочностью и часто производится непосредственно на месте строительства, что исключает оплату за его перевозку.

Особенности газобетонных стен

Стеновые блоки из газобетона разделяются на виды в зависимости от основных характеристик материала, которые мы разберем подробнее.

Плотность стеновых блоков

Плотность —  один из основных показателей прочности материала. Она также влияет на выбор крепежного метода. На газобетонных блоках можно встретить разные типы маркировки, которые обозначают его плотность и основные теплоизоляционные характеристики:

  • теплоизоляционный (D200-D3050) – плотный материал с низким показателем теплопроводности, отличается повышенной хрупкостью, поэтому зачастую используется для тепловой изоляции несущих внутренних стен;

  • конструкционный (D700-D1200) – не имеют особых теплоизоляционных характеристик, но отличаются высокой прочностью, благодаря чему используются для возведения высоких построек;

  • конструкционно-теплоизоляционный (D500-600) – идеальное сочетание прочности и теплоизоляции, служат для возведения несущих стен или перегородок.

Плотность газобетонного материала обозначается цифрой. Чем она выше, тем выше плотность. Но стоит учитывать, что при повышении плотности уменьшается теплоизоляционные возможности блоков, поскольку низкая плотность подразумевает больше пор.

Гибкие связи

Гибкие связи – базальтопластиковые анкеры или стержни с круговым сечением, используемые для фиксации облицовки к внутренней стене. Как правило, они применяются при обустройстве стен монолитного типа и других двух и трехслойных конструкций из газобетона. Использование таких способов крепления делает конструкцию прочнее, не дает облицовке сместиться, стабилизует влажностно-теплый режим, а также исключает появление мостиков холода.

Устойчивость к коррозии

На данный параметр газобетонного материала следует уделить особое внимание при осуществлении фиксации со стороны внешних стен, а также в помещениях с недостаточной отапливаемостью. Используемые элементы крепления из металла обязаны иметь высокую защиту от коррозии и при необходимости покрываться дополнительным слоем антикоррозийного материала. Лучше всего для этой цели подойдут усиленные анкеры для газобетона из оцинкованного металла.

Крепежные изделия для ячеистых бетонов

Главная особенность газобетона – наличие ячеек, благодаря которым он приобретает повышенную хрупкость. В виду высокой пористости материала выбор креплений становится задачей повышенной сложности, ведь, несмотря на огромный ассортимент строительных магазинов, далеко не все крепежные элементы подходят для этого материала. Рассмотрим самые оптимальные варианты креплений для газобетона.

Саморезы по дереву

Могут быть использованы для крепления легких, несложных конструкций на газобетонной стене. Зачастую такие крепежи используются для фиксации элементов декора, таких, как рамки, картины, фотографии и другие.

Стальные дюбели

Для лучшей фиксации в газобетонной стене используются дюбели из крепкой стали. Металлические дюбели имеют несложную конструкцию из трубы с четырьмя оцинкованными лопастями. Как правило, они используются в паре с саморезами в отверстия, проделанные безударной дрелью.

Забивные анкеры

Представляют собой особый тип креплений из стали с оцинкованной поверхностью для защиты от коррозии. Подобное крепление отличается повышенной прочностью и высокой надежностью, поэтому чаще всего применяется для фиксации потолочных конструкций, мебели, вентиляционных элементов и прочих. Единственный недостаток данного крепления – дороговизна.

Анкеры по типу бабочка

Металлические анкеры по типу бабочки или молли отличаются средней прочностью, креплением на вырывание и недорогой себестоимостью. Это выгодная альтернатива дорогостоящим крепежным элементам. Анкеры молли имеют узкую специализацию и предназначены для фиксации элементов на тонкостенную основу. Зачастую они используются для крепления предметов к листовым материалам, таким, как гипсокартон.

Фасадные дюбели

Фасадный дюбель представляет собой двойное крепление, состоящее из стального оцинкованного шурупа и пластикового покрытия, выдерживающим большую нагрузку. Этот тип крепления считается универсальным и служит преимущественно для монтажа элементов фасада, часто применяется для фиксации настенных шкафов, панелей, полок.

Химические анкеры

Уникальные крепежные элементы с наивысшей несущей способностью, способный выдержать до 800 кг веса. Обычно они используются для фиксации тяжелых, габаритных элементов фасада, оборудования, металлической двери и т.д. Главное отличие этого крепления в том, что оно заливается в подготовленное отверстие в жидком виде, в которое затем вставляется крепежный элемент. При затвердевании химический анкер прочно фиксирует элемент, обеспечивая долговечное крепление.

Спиральные гвозди

Недорогим, но прочным креплением для газобетонной стены считается спиральный гвоздь – крепежный элемент из оцинкованной стали со спиралевидной формой. Его главная особенность – вворачивание в газобетон при забивании без повреждения материала. Использование подобного крепления выгодно по цене и времени, а также не требует особой подготовки, ведь сам монтаж осуществляется посредством обычного молотка.

Нейлоновые дюбели

Универсальный распорный дюбель из нейлона используется совместно с обычными саморезами. В силу неустойчивости материала, такой тип крепежа не может удерживать большой вес, поэтому используется для крепления сверхлегких предметов, таких, как: выключатель, плинтус, навесная полка, карниз для шторы и т. д.

Как правильно установить крепежи для газобетона

В установке креплений для газобетонного материала нет ничего сложного, если знать особенности материала и технологию монтажа. Мы подготовили несколько рекомендации, на что стоит обратить внимание при фиксации газобетона для успешности процесса.

Требования к крепежу

При выборе типа крепления для газобетонных стен, важно учитывать не только особенности крепления, но и настенного материала, а именно:

  • плотность газобетонных блоков – обозначается маркировкой D, чем выше показатель плотности, тем выше его прочность и теплоизоляция;

  • длина и диаметр крепежа – большие крепления способны выдерживать повышенные нагрузки;

  • защиты от коррозии – обязательный параметр при выборе крепления, металлические элементы обязаны быть покрыты антикоррозийным покрытием.

Выбор креплений с учетом толщины, плотности блоков и параметров крепежных элементов индивидуально, поэтому при отсутствии знаний в данной сфере, это дело лучше поручить в руки профессионалов.

Параметры крепежей

Выбор длины, ширины и диаметра крепежных элементов для газобетона зависит от места их монтажа, а также нагрузки, которую они должны будут выдержать. Так, для фиксации фасадных элементов или потолочных конструкций лучше подойдут крепежи больших размеров. При этом, длина самореза обязана включать длину дюбеля и диаметр фиксируемого элемента.

Варианты крепежа

Для того чтобы выбрать подходящий метод крепления, необходимо для начала знать все типы крепежных элементов, используемых для газобетонных покрытий. Рассмотрим подробнее все возможные методы крепления газобетона и цели их применения:

  1. Традиционный гвоздь-дюбель – отличается раскрытием основания при вхождении в поверхность стены, обеспечивает надежную фиксацию и используется для бетонного покрытия любого типа.

  2. Фасадный дюбель – универсальный крепеж, используется для монтажа панелей фасада, профиля, шкафов, навесных полок к газобетону.

  3. Распорный дюбель – крепление из нейлона, служит для монтажа легких элементов (полки, плинтус, карниз, кабель-каналы и т.д.).

  4. Рамный дюбель – используется для фиксации окон, рамы входной двери и шкафов.

  5. Дюбель из нейлона – крепление, специально созданное для работы с газобетоном, используется совместно с саморезами для монтажа конструкций из дерева, металла, фасадных элементов и сантехники.

  6. Дюбель из стали – обладает оцинкованным покрытием для защиты от коррозии, предназначен для крепления в ячеистые покрытия любого типа.

  7. Анкер из стали – разработан для монтажа сверхтяжелых, габаритных предметов, позволяет удерживать водонагреватели, системы отопления и кондиционирования, трубы.

  8. Турбо-дюбель – особый четырехлепестковый тип крепления с зубчатой структурой, лепестки которого раскрываются при вбивании в стену.

Как установить химический анкер – пошаговая инструкция

При необходимости надежно закрепить тяжелое оборудование или фасадный элемент, для этой цели идеально подойдет химический анкер. Обладая уникальной  несущей способностью, эти крепления не требуют особых условий установки. Главное, что необходимо сделать – это грамотно подготовить отверстие под анкер.

Сама процедура установки химического крепления выглядит следующим образом:

  1. Для начала следует проделать в стене отверстие нужного размера под шпильку.

  2. Затем отверстие тщательно очищается от пыли и вставляется втулка.

  3. Отверстие заполняется химическим составом посредством монтажного пистолета, в который сразу же фиксируется  анкерная шпилька.

  4. Отверстие оставляется до полного затвердевания состава.

После того, как химический состав анкера полностью высох, можно приступать к креплению необходимого предмета.

Заключение

Как видите, существует достаточно много способов, как закрепить предмет на газобетонной стене, при этом, не повредив и не раскрошив ее. Вы можете выбрать самый доступный или самый надежный способ. Выбор будет зависеть только от ваших пожеланий, особенностей помещения и закрепляемого предмета.


Крепеж для газобетона

Газобетон, имея ячеистую структуру, является относительно хрупким стеновым материалом, поэтому возникает много вопросов связанных с креплением к такой стене. Однако существует широкая номенклатура крепежных изделий, позволяющих выполнить крепеж в газобетоне достаточно надежно и быстро. Мы опишем лишь самые распросраненные и наиболее эффективные крепежные изделия для ячеистых бетонов, а подробнее информацию можно получить у фирм производителей и поставщиков.

Легкие предметы, имеющие небольшой вес можно крепить обычными саморезами по дереву или специальными гвоздями для ячеистого бетона. Используемые для крепежа гвозди, работающие на вырывание, должны быть клиновидным или же иметь форму, загибающую свой кончик при внутреннем упоре.

Для более тяжелых предметов, таких как навесные кухонные шкафы, бойлеры т. д., в стенах из газобетонных блоков рекомендуются выполнять крепеж с помощью инъекционных или расклиниваемых дюбелей, закрепление которых происходит за счет внутреннего упора элементов фиксации. Отверстия под дюбели рекомендуется сверлить с использованием безударной ручной дрели или коловорота.

Выбирая крепежные элементы для монтажа в стенах из газобетона необходимо помнить и о том, что чем больше длина и диаметр дюбеля, тем больше выигрыш в прочности и надежности соединения (короткие и с маленьким диаметром дюбели лучше не использовать).
Информацию о несущей способности выбранного крепежного изделия можно получить у поставщиков данной продукции.

Обратите внимание, что крепежные изделия (шурупы или гвозди) для газобетона должны обладать высокой устойчивостью к коррозии (иметь антикоррозийную защиту). Это требование в наибольшей степени относится к крепежным элементам, которые планируются использовать в неотапливаемых помещениях или с внешней стороны наружных стен. Лучше всего если крепеж для газобетона будет изготовлен из горячеоцинкованных или нержавеющих материалов.

Очень важно при выборе крепежных элементов обращать внимание и на плотность газобетона (чем больше плотность, тем прочнее стена). Именно от показателя плотности (D) зависит предел нагрузки при вырывании крепёжных изделий. Производители или импортеры указывают на упаковке или в сертификатах на товар, предельно допустимые нагрузки для крепежных элементов в зависимости от плотности газобетона (пенобетона).

Рассмотрим самые популярные изделия, с помощью которых  можно выполнить надежный крепеж в газобетоне.

 Дюбель для газобетона стальной

Стальной дюбель для газобетона с покрытием из желтого цинка, пожалуй самый распространенный крепежный элемент, имеющий довольно интересную структуру. Верхняя часть представляет собой металлическую трубку, и является несущей конструкцией для четырех отдельных лопастей дюбеля. Лопасти дюбеля не скреплены между собой, а крепятся только в верхней части. Они имеют шипованную структуру, благодаря которой происходит хорошее сцепление с мягкими стеновыми материалами. Монтаж стального дюбеля в газобетон производится путем предварительного сверления безударной дрелью, совместно с дюбелем используются универсальные саморезы.

Гвозди НЕМА

Особенность данной разновидности гвоздей состоит в конструкции специальной гильзы. Гильза гвоздя устроена таким образом, что забивая гвоздь, он изгибается и входит в основание материала под углом. Гвозди НЕМА в основном применяются для монтажа не только в в основания из газобетона (пенобетона), но и в бетонные основания.

Спиральные гвозди  Turbo Fast

Гвозди Turbo Fast из оцинкованной стали и имеют спиралевидную форму, при вбивании отлично вворачиваются в газобетон, не кроша и не разрушая его структуру. Монтаж спиралевидных гвоздей «Turbo Fast» выполняется при помощи обычного молотка.

Дюбели КВТ


Дюбели KBT Н (нейлон), KBT M (сплав цинка) изготовлены в виде жесткого цилиндра, имеющего высокую шнековую нарезку. Они имеют широкую резьбу по всей длинне внешней поверхности и специально разработаны для крепления различных элементов в газобетон. Передача усилия происходит за счет формы, распределяющей нагрузку на максимальную площадь основания материала. Дюбели вворачиваются в предварительно просверленное отверстие специальным с шестигранником. В центре дюбеля имеется отверстие, куда вворачивается саморез или винт (болт) с метрической, резьбой. В комбинации с дюбелями КВТ используются универсальные саморезы и саморезы по дереву.

Фасадные дюбели KAT N


Фасадные дюбели KAT N предназначены для сквозного монтажа в стенах из хрупких стеновых материалов (пустотелый кирпич, ячеистые бетоны, керамзитобетон). Манжета фасадного дюбеля имеет потайную цилиндрическую форму, а тело – удлиненную зону раскрытия, что обеспечивает надежный крепеж различных элементов фасадных конструкций, а так же различных элементов большой толщины, например, деревянные рейки или оконные рамы. Фасадные дюбели изготавливаются с различными видами оцинкованных шурупов с потайными и шестигранными головками. Для монтажа фасадных дюбелей в газобетон необходимо безударной дрелью высверлить отверстие, затем поместить в него дюбель и закрутить шуруп.

Рамные дюбели

Рамные дюбели применяются для сквозного монтажа в основания стен из газобетона и других стеновых материалов (ракушечник, керамзитобетон, пенобетон и т.п.). Они представлены самыми разными типами, формами и размерами. Несущую способность рамных дюбелей обеспечивают спиралевидные наружные ребра и их расклинивание при ввинчивании самореза.

Химические анкеры


Химический анкер – это ампула-трубка ( внешне напоминающая силиконовый герметик) заполненная химической клеящей массой, которая является связующим веществом между материалом основания стены и металлической частью крепежного элемента. Клеящая масса химического анкера состоит смеси синтетических смол и специальных органических полимеров. Кроме жидкой клеящей массы в химическом анкере имеется анкерный стержень, представляющий собой металлический шток или шпильку с резьбой.

Принцип действия химических анкеров основан на способности синтетических смол (клеев) глубоко проникать в поры материала основания (газобетона). При креплении анкерного стержня связующие вещество после затвердевания образует монолитную конструкцию анкера с основанием стенового материалла. Благодаря своему особому составу, химические анкерные соединения не подвержены температурным деформациям, их клеящая основа не восприимчива к воздействию агрессивных сред, их несущая способность не теряется десятилетиями.

Для выполнения крепежа при помощи химических анкеров не нужна особая квалификация.
Вначале под анкер необходимо высверлить отверстие, из него выдуть весь мусор, затем из картриджа при помощи специального пистолета отверстие следует заполнить клеящей массой, после этого в него вставляется анкерный стержень. Химические анкеры являются одним из самых прочных и надежных способов крепежа в газобетоне (да и в любом другом стеновом материале), их несущая способность намного превышает (может составлять более 400 кг) несущую способность привычных анкеров.

Как видим, крепеж для газобетона представлен широкой номенклатурой изделий, позволяющих надежно крепить не только легкие предметы, но также и полки, зеркала, тяжелые кухонные шкафы, водонагреватели, остается только сделать оптимальный  выбор.

Выбор и установка решеток на ячеистый бетон

Проблемные зоны

Газобетон обладает хорошим изоляционным эффектом, но также имеет значительно меньшую прочность на сжатие, чем обычный кирпич. Их можно легко просверлить, если избежать проблемных мест. Иногда можно встретить специальных (толстых) штукатурок в сочетании с этими кирпичами. Не просверливайте навесы или внешние жалюзи (над окнами). Как правило, избегайте установки над окнами (перемычками) и в области потолка или пола, используя кольцевые анкеры и встроенные в стену опоры.Иногда эти элементы изготавливаются из бетона и немного смещены назад, затем утепляются (4-10 см) и облицовываются заподлицо со стеной специальными сэндвич-кирпичами перед равномерным нанесением окончательной штукатурки, что позволяет избежать тепловых мостов на уровне бетона. элементы. Здесь могут возникнуть трудности (с изоляцией), такие, что вы не сможете прикрепить кабель или деревянную решетку непосредственно со стандартными креплениями / фитингами. Эти изолированные места больше не видны после наложения штукатурки; их можно найти, осторожно постучав по стене и прислушиваясь к пустым звукам.Так, с газобетоном следует проверить все просверленные участки, чтобы определить наличие или отсутствие теплоизоляции. Если сверление изолированного участка неизбежно, используйте крестовины WM 12XX2 . При сверлении бетонных перемычек и подобных вещей возможно попадание в бетонную арматуру / арматуру .

* Специальные штукатурки толщиной более 2 см тоже могут быть проблематичными.

Подходят все сверла в нашем ассортименте.Все сверления выполняются без перкуссии и с предварительным сверлением. Помните, на какой глубине вы достигнете несущей стены; это можно исправить по изменению цвета буровой пыли.

Подходящие настенные крепления и розетки

Light и Medium Classic и Premium — хороший выбор, хотя они требуют специального сверления. Особенно подходит наша версия Heavy (для ячеистого бетона не требуются заглушки для композитного раствора и ситовых гильз).

Также можно использовать наборы

Easy , а также средний Eco , но в этом случае соответствующие пластиковые заглушки должны быть сначала приклеены композитным раствором. Для герметизации композитным раствором необходимо просверлить отверстие конической формы, увеличенное к задней части («поднутрение»): для этого наклоните сверло в сторону просверленного отверстия и поверните. Особенно сильная подрезка — с помощью приспособлений или специальных сверл, которые могут расширить конусное отверстие на 20-25 градусов — может увеличить значения удержания в десять раз!

Наша версия Massive тоже подойдет, но условно.Отверстия должны быть «стыкованными», а не просверленными (см. Ниже). Подробнее см. Крепление WM 12153 .

Бурение в пенобетоне

Стены из пенобетона можно легко просверлить, если избегать проблемных зон (обычно изоляции) или обрабатывать их отдельно. Подходят все сверла в нашем ассортименте. Всегда предварительно просверливайте, сверлите без удара и сверлом меньшего размера. Помните, на какой глубине вы столкнетесь с несущей стеной, что можно определить по изменению цвета пыли от сверления. * Специальные штукатурки (толщиной более 2 см) могут нуждаться в специальной обработке.

Мы рекомендуем просверливать только штукатурку, а затем углублять отверстие только инструментами, доступными в специализированных магазинах. Это позволяет лучше сжать материал и значительно улучшить удерживающие свойства после поверхностного монтажа. Сверление окончательного диаметра отверстия проводится аналогичным образом: просверливаем штукатурку, а затем пробиваем отверстие в кирпиче / камне киянкой.Если дюбели не держатся, отверстие следует просверлить конусом (расширяясь к задней части) и вклеить пробку, как описано выше. См. Также наши советы / рекомендации по сверлению .

Fischer SX — Крепежные детали Blacks


Описание продукта

Расширительная пробка Fischer SX оптимально передает силу в строительном материале за счет четырехстороннего расширения. Помимо обычного расширения, высококачественный нейлон, используемый для его производства, гарантирует надежную и прочную фиксацию.Разъем доступен в размерах от 4 x 20 до 16 x 80 мм и опционально с винтами. Дюбель Fischer SX — это лучший выбор при креплении, например, освещения, колодок, ванн и туалетов и легких навесных шкафов в бетоне и ячеистом бетоне, а также в кирпичной кладке из твердых или пустотелых строительных материалов. Варианты с предварительно сформированными краями предотвращают проскальзывание пробки в просверленное отверстие. Варианты с большей глубиной анкеровки идеально подходят для крепления в полых строительных материалах, в ячеистом бетоне и для штукатурных покрытий.

Чтобы купить этот продукт НАЖМИТЕ ЗДЕСЬ

Преимущества

  • 4-стороннее расширение обеспечивает оптимальное распределение усилий в материале и обеспечивает высокую несущую способность в твердых и полых строительных материалах.
  • Нерасширяющаяся шейка заглушки предотвращает создание расширяющих сил на поверхности материала при завинчивании винта. Это помогает предотвратить повреждение плитки и штукатурки.
  • Выраженный обод предотвращает проскальзывание пробки в просверленное отверстие, что упрощает установку.
  • Большая глубина анкеровки SX 6×50, 8×65 и 10×80 означает, что дюбель особенно подходит для крепления в пустотелых строительных материалах, ячеистом бетоне и к штукатурке мостов.

Области применения

• Освещение • Световые шкафы • Вешалки для полотенец • Зеркальные шкафы • Телевизионные консоли

Функционирование

  • SX подходит для предварительной и сквозной установки.
  • При заворачивании винта SX расширяется в четырех направлениях, обеспечивая надежную фиксацию в строительном материале.
  • Требуемая длина винта определяется по формуле: длина дюбеля + толщина зажимного приспособления + 1 диаметр винта.
  • Подходит для дерева, ДСП и распорных шурупов (fischer ASL, см. Стр.).

Строительные материалы

  • Бетон
  • Вертикально перфорированный кирпич
  • Пустотные блоки из легкого бетона
  • Пустотные плиты перекрытия из кирпича и бетона
  • Перфорированный силикатный кирпич
  • Полнотелый силикатный кирпич
  • Натуральный камень с плотной структурой
  • Газобетон
  • Сплошная панель из гипса
  • Полнотелый кирпич из легкого бетона
  • Полнотелый кирпич

SX_Load_Table. pdf

Химические анкеры для газобетона

Современные темпы строительных работ и высокие требования к теплоизоляции зданий и сооружений требуют применения пенобетона * — высокоэффективного теплоизоляционного материала, доступного и технологичного.

Безопасность и долговечность фасадной системы гарантируется как крепежными, так и фундаментными (стеновыми) характеристиками. Самыми массивными вставными стеновыми элементами, применяемыми в настоящее время в зданиях из монолитного железобетона, являются малогабаритные блоки из газобетона различных марок.Чаще всего используются предметы классов B0,5-B2,5. В то же время ЦНИИСК, НИИЖБ и ЛенЗНИИЭП в своих «Рекомендациях по применению пенобетонных элементов» (1992 г.) призывают использовать для самонесущих стен пеноблоки не ниже марки В2,5.

Это должно обеспечить долговечность и эксплуатационную надежность наружных стен не менее 50 лет. В настоящее время на строительном рынке России наблюдается определенный дефицит высокопроизводительного пенобетона (В2,5 и выше).Широкое применение пенобетона ниже класса В2,5 для самонесущих стен резко снижает надежность как самих стен, так и фасадных систем. Действительно высокопроизводительный пенобетон широко используется в качестве основы для крепления навесных вентилируемых стен (КВВ).

Поскольку такие конструкции становятся все более востребованными, вопрос надежности крепления фасада к пенобетонным стенам стал актуальным. Следовательно, ключевым моментом является разумный выбор крепления фасада.Химические анкеры (ХА) используются для крепления к пенобетонным элементам, так как металлические упорные анкеры могут вызвать разрушение стены. Bolt.Ru предлагает промышленные химические анкеры от известной французской компании Spit, подразделения транснациональной корпорации ITW.

Российские клиенты до сих пор практически не знают о таких продуктах. Для выбора наиболее подходящего состава изделий Spit для крепления фасада к пенобетонным стенам ЦНИИСК провел тестовые исследования на сопротивление рывку.

Полную версию вы можете скачать здесь

Текст канд.Тех. Наук, Александр Петров (Bolt.Ru)., АРКАДИЙ Грановский, канд. Тех. Наук, Киселев Дмитрий (Кучеренко ЦНИИСК)

Анкер для газобетона FPX-I — fischer fixings

Анкер для газобетона FPX-I — fischer fixings

Прочный анкер с внутренней резьбой и уникальным четырехсторонним расширением для крепления в ячеистом бетоне.

Анкер fischer Aircrete FPX-I изготовлен из оцинкованной стали.После предварительного сверления FPX-I забивается только с помощью молотка. Чистить просверленное отверстие не нужно. Анкер fischer Aircrete устанавливается с помощью шестигранной отвертки, аккумуляторной отвертки или трещотки. Затем конус втягивается в расширительную втулку. В этом случае четыре крыла создают поднутрение в просверленном отверстии. После расширения шестигранник автоматически освобождается. Анкер fischer Aircrete FPX-I идеально подходит для крепления подвесных потолков, перил или кухонных шкафов к ячеистому бетону.

Преимущества

  • FPX-I позволяет легко затягивать шестигранным ключом с помощью аккумуляторной отвертки или трещотки и, следовательно, обеспечивает максимальный комфорт при установке.
  • Расширение анкера с контролируемой деформацией с помощью шестигранного ключа обеспечивает безопасный, равномерный и бережный монтаж.
  • Уникальное четырехстороннее расширение FPX-I с квадратной распорной втулкой предотвращает вращение анкера в просверленном отверстии и обеспечивает высокие нагрузки на растяжение и сдвиг, что означает меньшее количество точек крепления.
  • Освобождение шестигранного ключа гарантирует автоматический контроль настройки для каждого процесса установки.
  • Первый стальной анкер с ETA-Approval и сертификатом противопожарной защиты для креплений в ячеистом бетоне позволяет использовать их также и для безопасных креплений.

7 Найденные варианты продукта

Найдено 7 вариантов продукта

ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M6
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158359
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M6
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ 2 x FPX M6 I, 1 x установочный инструмент
Упаковка Блистерная карта
Количество 2 [г.]
GTIN (код EAN) 4048962218732
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M8
Мин.проникновение болта

л E, мин.

8 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ 2 x FPX M8 I, 1 x установочный инструмент
Упаковка Блистерная карта
Количество 2 [г.]
GTIN (код EAN) 4048962181869
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M8
Мин.проникновение болта

л E, мин.

8 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158366
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M10
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ 2 x FPX M10 I, 1 x установочный инструмент
Упаковка Блистерная карта
Количество 2 [г.]
GTIN (код EAN) 4048962181876
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M10
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158373
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M12
Мин.проникновение болта

л E, мин.

12 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158380

Легенда знак равно Доступно разрешение знак равно Разрешение недоступно

Применения

  • Подвесные потолки
  • Кабельные лотки
  • Трубопроводы
  • Вентиляционные каналы
  • Поручни / поручни
  • ТВ-консоли
  • Кухонные шкафы
  • Отдельные установки

Строительные материалы

Одобрено для:
  • Пенобетон с прочностью на сжатие от 2 до 7 Н / мм²
  • Стеновые или потолочные плиты из пенобетона с прочностью на сжатие 3.От 3 до 4,4 Н / мм²
  • Кладка из пенобетона, напр. оштукатурены, облицованы плиткой, оклеены обоями и т. д.

Подробную информацию о строительных материалах можно найти в регистрационном документе.

Разрешение

  • ETA-12/0456
  • ДОП № 0132
  • ДОП № 0176

Подробности см. В соответствующих документах.

Функциональность

  • FPX-I с внутренней резьбой подходит для предварительной установки.
  • Предварительное сверление позволяет легко забивать даже высокопрочный газобетон. Очистка просверленного отверстия не требуется.
  • Когда анкер затягивается шестигранным ключом, втулка с внутренней резьбой начинает вращаться, и конус втягивается в квадратную распорную втулку. Газобетон сжимается с четырех сторон и образует поднутрение в просверленном отверстии.
  • При достижении оптимального расширения шестигранный ключ автоматически снимается с анкера.

Ударное сверло Quattric II

Этот веб-сайт использует файлы cookie.Если вы продолжите навигацию, пожалуйста, подтвердите использование файлов cookie.

fe80 :: 24df: 3718: f52e: 7cbe% 5

Анкеры для кирпича и бетона — Expandet — J C Gupta & Sons

Этот набор креплений подходит для нескольких типов кладки, включая кирпич и бетон.

Экстремальный PRO

ESI Xtreme Pro — это профессиональный универсальный клееный анкер для надежного, безопасного и быстрого крепления резьбовых стержней, анкеров с внутренней резьбой, арматуры и т. Д.в большинстве основных материалов. Также подходит для использования во влажных, затопленных ямах. Маркировка ETA и CE в варианте 1 (бетон с трещинами) и сейсмическое использование. Маркировка ETA и CE для арматуры после монтажа в соответствии с EC2. Рекомендуется использовать профессиональный инъекционный пистолет (h345). Испытано на огнестойкость R120.

Преимущества
Использование в полнотелом и пустотелом кирпиче, бетоне, легком бетоне / пенобетоне.

Маркировка

ETA и CE для использования в несущих конструкциях при использовании стали марки 4.6, 5.8, 8.8, 10.9, A4-50 и A4-70 в бетоне.

Широкий диапазон глубины заделки — позволяет оптимизировать глубину заделки.

Может использоваться близко к краю и с небольшим расстоянием.

Применяется в сухих / влажных и затопленных скважинах.

Сейсмические зоны

Expandet-ESI-Xtreme-PRO-Catalog-Download


Настенная пробка

Оригинальный дизайн, в котором используется эта технология.

Чрезвычайно надежный стеновой анкер для крепления в полнотелый кирпич и бетон.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


Супер Разъем

Высокая грузоподъемность.

Восьмиугольная шейка / прочные крылья предотвращают проворачивание в просверленном отверстии.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


Super Plug с длинным расширением

Специально разработан для крепления в пустотелый кирпич, пенобетон, легкие блоки и пористые стены.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


Крепление суперрамки 8 мм

Специально разработан для крепления дверных и оконных рам, деревянных реек, подконструкций, облицовки и т. Д.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


Крепление рамы с длинным расширением — CSK

Специально разработан для крепления оконных рам и т. Д. В легкие блоки, пенобетон, пустотелый кирпич и пористые стены.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


Винт по бетону

Революционный уникальный продукт. Идеально подходит для крепления дверных и оконных рам из алюминия, дерева и ПВХ.

Также отлично подходит для крепления перил к бетону. Аккуратное и элегантное решение.

Дистанционный винт для крепления дверей, оконных рам и т. Д. В бетоне, полнотелом кирпиче, ячеистом бетоне и других твердых материалах.

Преимущества:

Оцинкованный.

Не требует расширения, быстрый и простой монтаж без использования заглушки.

Обработка воском для облегчения фиксации.

Не требует предварительного сверления в материалах малой плотности или пористых материалах.

Доступен в CSK и Headless. Также доступен из нержавеющей стали.

Expandet-305-Concrete-Screw-CSK-Catalog-Download


Анкер-гвоздь

Для крепления плинтусов, скоб, реек, рам, реек и т. Д. В полнотелом кирпиче и бетоне.Якорь с молотковой фиксацией.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


MFA Анкер CSK

Expandet MFA с потайной головкой — это многофасадный / рамный анкер, который подходит для крепления фасадов, дверей, окон, ворот, кабельных лотков, металлических кронштейнов и т. Д. В бетоне, полнотелом кирпиче, пустотелом кирпиче и ячеистом бетоне.

Для получения более подробной информации посетите Нейлон и анкеры рамы Страница


Молотковая заклепка из квасцов

Для крепления облицовки, стальных профилей и стеновых покрытий.

Быстрая и простая установка.

Коррозионностойкий — очень подходит для использования на открытом воздухе.

Рекомендуется для облицовки цинком и алюминием.

Огнестойкий.

Малая глубина и диаметр сверления.

Из цинкового сплава алюминия с гвоздем из нержавеющей стали Inox A2.

Квасцы, молоток, заклепки, каталог


Монтаж стальной двери в газобетон.Установка и крепление окон, дверей и ворот в доме из газобетона

Ячеистый бетон в целом и пенобетон в частности быстро вытесняют привычный каждому на рынке кирпич и шлакоблок. У газобетона масса достоинств, но есть и определенные недостатки. Из-за пористой структуры материала инструкция по установке дверей и окон несколько отличается от традиционной.

На фото показан монтаж двери.

Подготовительные мероприятия

Многие владельцы опасаются, что газобетонные блоки, имеющие ячеистую структуру, легко разрушаются. Из-за этого злоумышленники могут просто вырвать вставленную металлическую дверь, не удосужившись ее открыть. Отчасти они правы, ведь если установить окна или двери по традиционной технологии, то такая опасность существует.

Конкретно технология вставки будет рассмотрена ниже, а теперь мы остановимся на препарировании.В первую очередь следует отметить, что и окна, и двери нужно заказывать с небольшим зазором. То есть размер конструкции должен быть меньше оконного или дверного проема на 20-60 мм.

Перед установкой поверхность блоков необходимо подготовить. Многие мастера советуют просто оклеить снаружи гидроизоляционным, самоклеящимся скотчем. Но мы думаем иначе.

Газобетон — это гигроскопичный материал и велика вероятность попадания влаги в места стыка.Поэтому блоки целесообразнее пропитать гидроизоляцией, укрепляя грунт глубокого проникновения. Таким образом, вы не только обеспечите надежную гидроизоляцию, но и укрепите поверхность блока на глубину до 50 мм.

Монтажная техника

Не бойтесь устанавливать такие конструкции своими руками. Технология монтажа, конечно, предусматривает дополнительные затраты на усиление, но цена на эти материалы несравнимо меньше, чем оплата труда профессионалов.

Установка металлической двери

Как известно, металл — это тяжелый материал, а установка металлической двери в газобетон — довольно ответственное дело.

Особенно, если вы предпочитаете надежные бытовые двери из толстого металла с хорошей защитой.

  • Как упоминалось ранее, дюбели, которые идут в комплекте с дверью, не удерживаются надежно, поэтому здесь можно сделать две вещи. Мы рекомендуем более простой способ. Для него потребуется дополнительно приобрести металлический уголок и позаботиться о сварочном аппарате.
  • Для стандартной входной металлической двери достаточно угла 35 мм. … Если вам необходимо установить большую двустворчатую дверь или гаражные ворота, то советуем брать угол не менее 50 мм.
  • Углы обрезаются по размеру проема и накладываются изнутри и снаружи проема … Между собой их нужно сваривать с помощью нескольких перемычек.
  • Перемычки лучше всего вырезать из листового металла шириной около 50 мм. … Толщина перемычек подбирается в зависимости от вместимости конструкции.Для стандартной двери достаточно металла толщиной 1,5 — 3 мм. Их нужно разместить в тех местах, где крепится лут.

Совет: некоторые хозяева пытаются сэкономить, сваривая всего две вертикальные противоположные конструкции.
Такая дверь непременно выдержит, но советуем из угла делать полностью цельносварную ограждающую конструкцию.
Цена немного увеличится, но надежность значительно повысится.

  • Рама закреплена на перемычках … В этом случае за счет П-образной рукоятки конструкция уже будет хорошо держаться, но для уверенности в каждую перемычку можно вкрутить 1 саморез длиной не менее 120 мм. Учтите, что дверь все равно будет прикреплена к перемычкам, и крепежные винты не должны совпадать.
  • Далее по уровню вставляется прорезь двери и фиксируется деревянными клиньями … Для крепления двери также можно использовать мощные саморезы по металлу длиной менее 150 мм.Но если дюбеля вам ближе, то отверстия предварительно просверливаются обычным сверлом, а затем в них закрепляются специальные.
  • Надежно закрепив дверную планку, как в стене, так и в угловой коробке, нужно покрыть снаружи герметиком и задуть все щели пеной. Для лучшей герметизации специалисты советуют после застывания и срезания излишков пены еще раз смазать швы герметиком изнутри.

Важно: шабашники могут предложить вбить в стены несколько длинных кусков арматуры и закрепить на них дверь.Это можно сделать с кирпичной стеной, но на газобетоне такая дверь расшатывается в течение 1 года и придется все делать заново.

На видео в этой статье показано, как монтировать двери.

Несколько слов об установке окон

Установка окон в газобетон несколько проще, чем установка металлических дверей, но все же требует внимания.

Окна не подвергаются таким нагрузкам, как двери, к тому же вес этих конструкций намного меньше.

  • Оконная рама крепится на специальные металлические анкерные пластины … Плиты можно купить в любом строительном магазине или вырезать своими руками из металла толщиной 1,5 мм. Изначально плиты необходимо закрепить саморезами на концах оконной рамы.
  • После этого необходимо четко установить оконную раму в проем по уровню и отвесу и закрепить заранее подготовленными деревянными клиньями. Расстояние от каркаса до стены желательно сделать таким же.
  • Оптимальный вариант, когда оконный проем предварительно изготовлен из газобетонных блоков с четвертью … Четверть — это расположенный снаружи Г-образный выступ, в который вставляется оконный блок. Если эта деталь не предусмотрена заранее, то делается фальшивый квартал.

  • Анкерные пластины изогнуты и плотно прилегают к стене … Крепятся так же, как двери, с помощью длинных саморезов 120 — 160 мм.После фиксации пластинами деревянные клинья вытаскиваются и зазор по периметру заполняется мелкопористым пенополиуретаном. Как и в случае с дверьми, щель с двух сторон необходимо замазать герметиками.

Важно: как установку дверей, так и установку окон в газобетон можно провести и другим способом.
Предусматривает подготовку при строительстве.
Для этого по периметру проема монтируются специальные П-образные блоки.
Впоследствии в них можно укладывать деревянную балку или заливать железобетон и монтировать на них конструкции.

На видео в этой статье показан монтаж окон в газобетон.

Выход

Мы изложили основные принципы установки. Также стоит отметить, что межкомнатные двери, а также любые металлопластиковые или деревянные конструкции монтируются по технологии оконной установки. Допускается использование металлического сварного каркаса, но в этом случае нецелесообразно.

Ячеистый бетон, особенно газобетон, быстро вытеснил шлакоблоки и кирпичи с рынка строительных материалов. Плюсов у газобетонного блока достаточно, но есть и отрицательные моменты. Из-за пористости структурной структуры материала установка двери в пенобетонную стену имеет свои особенности.

Подготовительные работы

Многие опасаются, что из-за пористости газобетонные блоки быстро разрушатся.А установка входной металлической двери в газобетон не гарантирует надежной защиты жилища, так как злоумышленники просто вырвут ее, не тратя лишнее время на открытие замков. И они не далеки от истины — если монтажные работы дверной конструкции производятся по обычной технологии, то опасность вполне вероятна.

Технологию вставки мы рассмотрим позже, а сейчас стоит немного поговорить о подготовительных мероприятиях. В первую очередь отметим, что дверной блок рекомендуется заказывать с зазором.

Размер всей конструкции должен отличаться от проема на 2-6 см.

Перед установкой дверей в газобетон необходимо подготовить поверхность блока. Опытные специалисты рекомендуют просто оклеить внешние стороны гидроизоляционным самоклеящимся материалом (лентой). Не согласны с этим решением. Дело в том, что газобетонный материал считается гигроскопичным, и велика вероятность проникновения влаги в местах стыковки.Отсюда напрашивается вывод, что лучше всего обрабатывать блоки гидроизоляционной, укрепляющей грунтовкой, характеризующейся глубоким проникновением. Так вы сможете обезопасить себя от влаги и укрепить поверхность блока на пять сантиметров в глубину.


Рекомендуем обратить внимание на дверной блок. Его следует распаковать, осмотреть и проверить компоненты. Также убедитесь, что запорные механизмы работают, а вылет петель регулируется.Если на дверном блоке нет защитной пленки, придется натянуть полотно полиэтиленовым материалом, а короб заклеить скотчем для покраски.

Само место готовится к работе. Соседние предметы защищают от возможных повреждений и пыли, выбирайте сторону, в которую дверь будет открываться. При замене дверного блока следует демонтировать старую конструкцию. Для новых домов этот этап неактуален.

Материалы и инструмент

Чтобы сделать все работы своими руками, необходимо подготовить:

  • перфоратор со специальными сверлами для просверливания отверстий;
  • Строительный нож
  • ;
  • малый уровень;
  • набор отверток;
  • якорь;
  • молоток;


  • рулетка трехметровая;
  • электродрель;
  • ножовка по металлу;
  • Зубило
  • ;
  • зажимов;
  • кв .;
  • металлический уголок;
  • сварщик.

Приведен набор основных инструментов для установки металлических и деревянных дверных конструкций.

Крепление

Так как установить дверь в пенобетонную стену? Для этого строители предпочитают использовать три основных способа:

  • на специальном расширительном или химическом анкере;
  • на раме проема, деревянная;
  • на сварном каркасе из металла.

У каждого метода есть свои положительные и отрицательные стороны.

Крепление

Такой простой и экономичный прием подходит для установки легкой и узкой конструкции, не рассчитанной на значительные нагрузки при эксплуатации. Для использования этого метода крепеж, поставляемый с дверной конструкцией, заменяют анкерами для газобетона, которые по принципу действия делятся на распорные и клеевые.


Рабочий стержень, вкручиваемый в стену, разделяется на две части и образует распорку, надежно фиксирующую болт в рыхлой бетонной конструкции.

Для клеевого анкера в стене просверливаются отверстия и заполняются полимерными смолами. Затвердевший композитный состав отлично удерживает резьбовой участок анкера в блоке.

С помощью таких анкеров дверная коробка фиксируется в проеме обычным способом.

Для снижения способности газобетона впитывать влагу и уплотнения его конструкции проем обрабатывают грунтовкой.

Если железная дверь будет установлена ​​в газобетон, двухстворчатую конструкцию или гаражный вариант, то в местах крепления к стенам газобетонные блоки будут передавать значительные деформационные и ударные нагрузки, от которых проем будет постепенно разрушаться.


Для предотвращения крошения в местах установки анкеров дверные коробки устанавливают на деревянные панели, обвязочные рамы или закладные балки, обеспечивающие равномерное распределение сил нагрузки по всему периметру двери.

Для изготовления таких промежуточных элементов используются брус, толстая фанера, прочные доски. Перед возведением обвязки древесный материал обрабатывают антисептическими составами и просушивают.

Легкая дверь может быть установлена ​​на брус или панели, заделанные в проем с помощью специального клея и дополнительно зафиксированные болтами.Если монтаж ведется на отдельные куски досок, то все зазоры между закладными элементами вспениваются.

Стальной ящик крепится к готовому деревянному каркасу с помощью мощных саморезов. Если дверь тяжелая и громоздкая, то перед ее установкой устраивают полноценную обвязку, изготовленную из прочного бруса. Такой каркас фиксируется клеевыми анкерами.

По окончании работ на обвязочном устройстве на него навешивают петли или навешивают дверную коробку.

Установка на каркас из металлического уголка

Для установки стальной двери в газобетон проем можно укрепить рамой, сваренной из стальных уголков и стянутой перемычками для увеличения прочности. Этот вариант вполне доступен и наиболее надежен, поэтому стоит продумать технологию до мелочей.

Если необходимо установить входные двери в проем из газобетона, то приварить каркас нужно уголком 35-40 мм. Массивную дверь рекомендуется монтировать на раму из угла 5 х 5 см.

Последовательность работ следующая:


Иногда мастера предлагают закрепить короб на вбитых в стену штифтах арматуры. На такой способ монтажа соглашаться не стоит, так как для газобетонной стены он неприемлем. Арматура не будет надежно закреплена в стене и нарушит целостность блоков. Даже во время монтажных работ будет наблюдаться его небольшой люфт, что в дальнейшем повлечет за собой существенные проблемы в виде выхода коробки и открывания.

Каждый из описанных выше вариантов монтажных работ имеет свои преимущества, но наиболее надежную фиксацию конструкции можно обеспечить только с помощью металлических элементов, которые закладываются в проемах при проведении строительных работ.


Заключение

Мы рассмотрели способы установки двери в проем. Не стоит экономить на таких работах, чтобы не выполнять их снова в будущем. Правильно установленная дверная конструкция надежно защитит ваш дом от посторонних.Не бойтесь проделать такую ​​работу самостоятельно. Естественно, на крепеж потребуются дополнительные затраты, но стоимость их будет ниже, чем оплата услуг специалиста.

Дом построен из газобетона. При строительстве армопояс не монтировался. Балки перекрытия 1-го и мансардного этажей опираются на газоблок. В перегородках и над окном основной стены появились трещины. Что делать и опасно ли так оставлять? Дмитрий

Здравствуйте Дмитрий!

Появление трещин — признак неравномерного деформирования строительных конструкций.Давайте разберемся, когда в стенах образуются трещины.

  1. Неравномерные деформации основания здания. Они могут проявляться в проблемных грунтах из-за различного рода включений в основании здания (строительный мусор под одним из углов здания, проявление просадочных свойств при протечке водопроводных коммуникаций и т. Д.) . Еще одна возможная причина — неравномерное морозное пучение почвы, особенно часто затрагивающее частные дома несимметричной формы с цокольными этажами без отоловки и утеплителя.
  2. Недостаточная несущая способность отдельных конструкций, неверные проектные решения, нарушение правил (технологии) возведения сооружения.
  3. Подрыв фундамента.
  4. Недостаточная глубина фундамента (над УПГ) при пучинистом грунте.
  5. Выбран неправильный тип фундамента. Почвенные исследования не проводились. Слабая несущая способность грунтов (зыбучие пески, торф).
  6. Отсутствие или брак гидроизоляции между стенами и фундаментом.
  7. Если стены покрыты множеством мелких трещин — как пить дают, оштукатуривают. Причем штукатурка была сделана слишком быстро, до высыхания блоков, и материалом с низкой паропроницаемостью.

Результат поспешности и использования неправильной штукатурки. Быстро уложили зеленый блок и быстро оштукатурили смесью с низкой паропроницаемостью

Сформировать перечень необходимых мероприятий без определения причин трещин и на основании предоставленной информации невозможно.На место необходимо вызвать специалиста (прораба или инженера-конструктора проектной организации), имеющего опыт работы по усилению конструкций. Предоставьте ему как можно больше информации, а именно:

  1. Уровень грунтовых вод. Если вы этого не знаете, сообщите нам, появилась ли вода в траншеях при заливке фундамента, есть ли весной сезонные паводки, есть ли вода в подвалах соседей (или ваших, если есть).
  2. Прочность на сжатие (в обычном употреблении — марка прочности) газобетонных блоков, на какой состав (раствор) они были уложены.Шаг и размеры балок перекрытия, стропил, из которых делают перемычки над дверными и оконными проемами, на которых стоят деформируемые перегородки (на их фундаменте или просто на полу).
  3. Устройство полов, перекрытий и крыш.
  4. Акт инженерно-геологических изысканий.
  5. Необходимо на месте проверить эффективность водоотвода из здания (целостность, угол наклона и ширину отмостки).
  6. Если дом оштукатурен, то какой смесью и через какое время после возведения стен.
  7. Сколько времени прошло от приобретения блоков до монтажа стен. В каких условиях они хранились.

На основании этих данных и по результатам полевого обследования специалист должен сформировать перечень мероприятий по усилению конструкций. К сожалению, информации о перемычках над проемами нет. Наличие или отсутствие внутренней / внешней отделки дома может иметь большое значение.

Общий принцип усиления неармированных стен из газобетонных блоков надежным фундаментом и доступом к поверхностям стен следующий:


Еще раз подчеркиваем — приведенный перечень является не более чем ориентировочной рекомендацией.Окончательное решение не может быть принято без полномасштабного обследования здания. Кроме того, некоторые работы по армированию могут потребовать установки временных опор перекрытия и т. Д. Проводить работы по армированию самостоятельно без консультации со специалистом, непосредственно осмотревшим ваш дом, опасно.

Если дом простоял довольно долго (не менее года), и только потом появились трещины, причем небольшие, можно попробовать ограничиться установкой штукатурных маяков на самих трещинах.В первый месяц их нужно осматривать раз в неделю, затем раз в месяц в течение года. Если на маяках появляются трещины, значит, деформации продолжаются и вызова специалиста не избежать.

Треснувший маяк — признак возрастающих деформаций

Новые виды газобетона: газо- и пенобетон заменяют обычные шлакоблоки и кирпич. У этих материалов много преимуществ, но есть и недостатки.Инструкция по установке дверей отличается от традиционной, так как газобетон пористый.

Обучение

Заказывая окна или двери, помните, что размеры конструкции должны быть на 1 сантиметр меньше проема. Перед установкой входной двери поверхность из газобетона необходимо тщательно подготовить. Строители рекомендуют оклеивать внешнюю сторону материала гидроизоляционным скотчем. Но поскольку газобетон — это гигроскопичный материал, он может пропускать влагу в местах стыков.По этой причине целесообразнее пропитать блоки специальной грунтовкой, проникающей глубоко в поры. Это даст хорошую гидроизоляцию и укрепит поверхность блоков.

Технология монтажа

Не бойтесь устанавливать входные конструкции самостоятельно. Конечно, на усиление потребуются дополнительные затраты, но цена материалов ниже, чем оплата работы мастера.

Технология крепления двери к газобетону отличается от других вариантов.Отличие заключается в конкретных характеристиках материала, из которого построен дом. Газобетон пористый, хрупкий и легкий.

Металлические двери стандартных размеров весят до 100 кг. Из-за этой разницы блок, установленный традиционным способом, может не удержаться в дверном проеме и выпасть из него. По этой причине строители рекомендуют устанавливать в доме из газобетона узкие металлические двери, а монтаж выполнять с использованием дополнительных конструкций или специального крепления.

Как установить двери

Для начала нужно подготовить инструмент, который не является узкоспециализированным или профессиональным.

  1. Обучение. Приобретенная дверная конструкция распаковывается, тщательно продумывается комплектность. Обязательно проверьте исправность замка и возможность регулировки петель, входящих в комплект.

Важно! Если дверь окажется без защитной пленки, то вам придется защитить ее самостоятельно полиэтиленовой пленкой, а коробку закрыть малярным скотчем.

Потом начинают готовить место, где будет крепиться изделие. Если поблизости есть какие-либо предметы, их тоже нужно защитить. Кроме того, определитесь, в какую сторону будут открываться двери, и выдерживайте толщину зазора.

  1. Демонтаж. При замене входных конструкций в загородном или частном доме этот процесс актуален. Но если дом новый, то этот этап пропускают. Если полотно подвешено на петли, которые нельзя разобрать, то снимают его, приподняв.Таким способом дверь легко снимается. Металлические двери тяжелые, поэтому демонтировать их можно ломом. Если петли разборные, их откручивают отверткой. При демонтаже деревянной двери нужно открутить анкер, а проем привести в порядок.
  1. Подготовка дверного проема. Перед установкой входной двери учтите, что металлические конструкции нельзя резать. Дверное полотно имеет стандартные размеры и, конечно же, нельзя разрезать, чтобы не нарушить целостность и внешний вид.Поэтому перед монтажом двери необходимо тщательно замерить параметры проема. Практично использовать двери шириной не менее 86 см, так как через них удобнее переносить в комнату мебель или бытовую технику. Иногда приходится уменьшать проем, чтобы поставить металлический каркас. Недостатком этого метода является появление мостиков холода. Но выход есть — оборудовать откосы утеплителем. Для расширения проема часть стены снимается болгаркой.

Внимание! Чтобы проем получился шире, не используйте ударные методы, чтобы не нарушить конструктивную структуру здания.

Металлическая входная дверь тяжелая, потому что оптимальная толщина металла — 2 или 3 мм. Непрочные стены из пустотелых блоков могут не выдержать такой вес. В этом случае монолитный портал отливают и соединяют арматурой со стеной. Затем в него устанавливается дверная коробка.

Не рекомендуется устанавливать стальную дверь в стену толщиной менее 15 сантиметров.Если да, подумайте о том, чтобы сделать стену толще. Увеличивается нагрузка на пол, поэтому проверьте его прочность. Если для старой конструкции использовался кирпич или брус, их демонтируют, а место очищают и заливают бетоном.

Способ установки изделия в газобетон

Двери в здания из газоблоков устанавливаются тремя способами:

  • на специальные анкеры: химические или распорные;
  • на сварном металлическом каркасе; №
  • на обшивке проема из дерева.

Каждый из этих вариантов имеет свои положительные и отрицательные характеристики.

Первый метод — якорь. Это недорогой и простой способ, который применяется только в случае монтажа узких или легких конструкций, не испытывающих больших нагрузок в процессе эксплуатации. При использовании этого метода поставленные дюбели заменяются анкерами, предназначенными для ячеистого бетона, распорками или клеями.


Когда рабочий конец анкера ударяется о стену, он разделяется на две части, так что болт фиксируется в газоблоке.Если используются клеевые анкеры, под них заранее проделываются отверстия и заливаются полимерной смолой. Этот композит удерживает резьбовую часть анкера в стене. Чтобы снизить впитывающую способность газобетона, его структуру уплотняют с помощью грунтовки, которая проникает глубоко в поры материала.

Второй метод — привязка к каркасу. Начнем с того, что дверной проем армируют с помощью стальных уголков, которые укрепляют металлическими перемычками. Получается каркас двусварной.Осталось наладить конструкцию.


Третий способ — крепление к деревянной обвязке. Если планируется установка массивной стальной двери, в местах крепления коробки к стене газобетон рискует обрушиться из-за деформации и ударных нагрузок. Чтобы ячеистый материал не рассыпался под головками болтов, дверную коробку монтируют на деревянных панелях, обвязке каркаса или на балках, которые помогают равномерно распределять нагрузку по проему. Все эти промежуточные конструкции изготавливаются из дерева или толстой фанеры.Перед использованием древесина обрабатывается специальными антисептиками, а затем просушивается.

Легкие дверные конструкции разрешается монтировать на балках, заглубленных в сам газобетон, или на панелях, врезанных в толщину стены и уложенных в дверном проеме. Их крепят на клей, а затем скрепляют болтами, которые разработаны специально для газобетона.


Если монтаж осуществляется на куски досок, образовавшиеся между планками зазоры заполняются пенополиуританом (жестким).К деревянному каркасу с помощью саморезов прикреплен металлический ящик.

Громоздкие дверные изделия монтируются на раме-обвязке, которая изготавливается из толстых балок. Их крепят к стенкам проема специальными клеящимися эпоксидными анкерами.

Установка двери

Установка тяжелых металлических входных дверей непосредственно в пенобетон — ответственный процесс. Не забудьте заменить поставляемые дюбеля на специальные анкеры, либо купить металлический уголок 35 или 50 мм. Этот параметр зависит от размера и веса устанавливаемой двери.Углы привариваются и накладываются с обеих сторон проема (внутренней и внешней). Между собой они скрепляются перемычками, которые лучше вырезать из металла, шириной не менее 50 мм и толщиной 3 мм. Каркас крепится к перемычкам, но для уверенности можно добавить несколько саморезов длиной 120 мм. По уровню установите поддон и закрепите его клиньями.


Все трещины заделаны пеной. Затем на сварной каркас устанавливается дверная конструкция.

Какие крепежи использовать для газобетона и пенобетона расскажет видео:

В контакте с

Комментарии

К сожалению, комментариев и отзывов пока нет, но вы можете оставить свой…

Новые статьи

Новые комментарии

Владимир

Оценка

Дмитрий

Оценка

Замки Замки

Оценка

Роман

Оценка

По поводу железной двери комментариев нет …

Оценка

Последние отзывы

Novel

Стены из пенобетона менее долговечны, чем стены из кирпича.

Установка входной двери в газобетон имеет некоторые особенности. Газобетон имеет более низкие показатели прочности, чем кирпич или бетон, что необходимо учитывать при проведении монтажных работ.В противном случае срок службы дверей может оказаться менее долговечным, чем хотелось бы.

Установка входной двери типоразмера

Если устанавливается деревянная дверь, ширина которой не более 91 см, то установка производится по стандартной технологии. То есть с креплением с помощью металлических анкеров или пластиковых дюбелей длинными шурупами.

Для этого потребуются следующие инструменты:

  • дрель;
  • Отвертка
  • ;
  • Отвес
  • ;
  • строительный уровень;
  • молоток;
  • Сварочный аппарат с электродами.

Вот алгоритм действий.

  1. Торцы проема очищены от грязи и пыли.
  2. В него устанавливается дверная коробка, с которой ранее было снято дверное полотно. Ящик располагается посередине проема, под ним и по бокам устанавливаются клинья для временной опоры.
  3. Ящик строго выставлен в плоскостях, для чего используется отвес и уровень. В первую очередь выставляется планка, на которой закрепляются петли.
  4. В боковой вертикальной балке просверливаются сквозные отверстия, при этом отверстия в газобетоне проделываются непосредственно на концах дверного проема. То есть это разовая операция. Тем, кто не уверен, что они смогут все сделать аккуратно и правильно, можно предложить сначала подготовить отверстия в коробке перед установкой ее в дверной проем, а затем проделать через них отверстия в стене. Глубина отверстия в стене 8– 10 см, расстояние между креплениями — не более 60 см.
  5. В полученные отверстия устанавливаются анкеры для газобетона (забиваются молотком), которыми крепится ящик (вкручивается отверткой).
  6. Дверное полотно навешивается на петли.
  7. Зазор между коробкой и торцами проема заполнен пенополиуретаном. Держите дверцу закрытой, пока пена не затвердеет.

Установка металлической двери в газобетон требует особого подхода к процессу установки. Здесь нужны более сложные крепежи.Все дело в том, что места крепления дверной коробки подвергаются большим и частым ударным нагрузкам. Именно в этом месте газобетон начинает крошиться, поэтому необходимо снизить эти нагрузки, равномерно распределив их по плоскости торцов проема, а также увеличить площадь контакта короба и заканчивается.

Для этого можно установить по периметру проема деревянную балку, образующую дополнительную коробку, либо установить деревянные закладные.Учтите, что все дополнительные предметы должны быть сухими и обработанными антисептиками. Считается, что первый вариант с установкой планки — оптимальное решение. Необязательно устанавливать его по всему периметру: двух вертикальных элементов будет достаточно. Очень важно, чтобы оба элемента были точно выровнены в одной плоскости.

Есть еще несколько требований, которые определяют качество конечного результата.

  • Крепление бруса к концам проема из газобетона осуществляется клеем для газобетона или плиточным клеем.Здесь важно, чтобы между двумя плоскостями не было зазора.
  • Дополнительное крепление — анкеры или шурупы для дюбелей. Что касается саморезов, то их длина должна быть не менее 7,5 мм.
  • Можно использовать не массивный брус, а его отрезки, выставив их так, чтобы расстояние между крепежами было 61 см. После установки входной двери в газобетон щели заполняются пеной.

Если устанавливаются тяжелые металлические двери, то крепление следует проводить на клеевой состав.Яма в газобетоне должна быть глубиной не менее 15 см. В него вставляется шпилька или анкер, резьба которого смазывается эпоксидным клеем. Учтите, что использовать клей для газобетона для этих целей не рекомендуется. Он имеет жидкую консистенцию, поэтому при затяжке крепежа он будет выливаться из монтажного отверстия. Именно к этим деталям крепится деревянная обшивка проема в стене из газобетона. И уже ей — или каркас металлической двери, или петля самой двери.Все будет зависеть от толщины и ширины установленных балок.

Некоторые мастера используют технологию установки металлической двери в газобетон, что приводит к быстрому выходу из строя крепежа. В торцах проема проделывают отверстия, куда забивают металлические штифты, обычно сделанные из арматуры. Затем с внутренней стороны этой коробки приваривается край, торчащий из дверной коробки. Это грубейшая ошибка, потому что забитая в газобетон арматура не сидит прочно в пористом материале.Это первое. Во-вторых, отверстия не всегда просверливаются заранее. Арматура нагло вбивается в газобетон, где материал измельчается. При воздействии больших нагрузок якорь начинает двигаться, то есть образуется люфт. Буквально два — три месяца такой эксплуатации приведут к растрескиванию газобетона и выпадению двери с места установки.

Самым идеальным вариантом установки металлической двери в газобетон является установка металлических закладных деталей в проем при возведении стены.Сама вставка состоит из двух или трех стержней арматуры, расположенных в одной плоскости, которые приварены к стальной пластине. Сварка выполняется перпендикулярно плоскости пластины. В газобетоне проделываются пазы, в которые устанавливаются куски арматуры, все это заливается эпоксидной смолой или клеем для газобетона. Затем сверху кладется верхний блок. Плита остается на плоскости торца дверного проема. Таких плит по вертикали должно быть несколько, расстояние между арматурой по вертикали — 61 см.Именно к закладным приваривается металлический каркас двери.

Регулировка дверного полотна

После установки дверной коробки в проем необходимо повесить дверное полотно на петли. Казалось бы, не самый сложный процесс, но в нем есть несколько нюансов. Особенно если речь идет о металлических дверях.

  • Необходимо забросить шарик в полость нижнего шлейфа (можно с подшипника).
  • Сами петли очищаем и смазываем любым техническим маслом, но лучше графитовой смазкой.
  • Затем полотно развешивается и закрывается.
  • Это крышка, которая покажет, правильно ли он установлен, коснулся ли он коробки. Если это обнаружится, то дверь придется отрегулировать.

Петли бывают разных конструкций, но большинство из них регулируются по принципу винта, который регулирует положение шара. Для этого сначала нужно определить, какой край холста касается коробки. Именно с его стороны необходимо регулировать петли.

  • Сначала нужно открутить стопорный винт, расположенный перпендикулярно петлям (обычно находится на нижней части петли).
  • Затем ослабляется зажимной винт, который находится в нижнем элементе с нижнего конца. Именно он поддерживает мяч.
  • Необходимо передвигать полотно из стороны в сторону и найти место, чтобы оно не касалось коробки.
  • Затяните зажимной винт.
  • Привинтить стопорный элемент.

Как видите, установка дверей в газобетон — дело не самое сложное, но требует знания некоторых нюансов монтажа.Особое внимание стоит уделить точкам крепления, от которых зависит длительная и безотказная работа двери.

Назначение, установка, кладка и армирование. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен.Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Мауэрлат крепление с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен, для газобетона ширина бронепояса составляет около 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут выступать в роли опалубки для заливки. бетонный раствор.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после затвердевания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

Устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стеклоомаст. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.


Схема крепления с помощью шпилек (справа) и скоб (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит распилом, распилом, распилом, но при этом должно занимать не более 25% древесины. Крепление производится саморезами, болтами, уголками, металлическими пластинами и пенополиуретаном.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и подсобных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов.Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции достаточно высока, однако при большом периметре мауэрлата такой способ будет стоить дорого.
  • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • Брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?


На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать ожидаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он выполняется из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для лучшего качества склейки желательно брать материал большего сечения. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, трансформируя и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат ставят с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки — основной материал, из которого делают мауэрлат.

Как закрепить мауэрлат стальной проволокой Проволока стальная

способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

На готовый армопояс бруски укладываются болтами. Ударом по дереву молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции.Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат.В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению.И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Лучше использовать швеллер на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

  • Гофрокартон
  • Медный лист
  • Металлочерепица
  • Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Строительство стропильной системы мансарды — сложный процесс. Перед началом работы запомните некоторые особенности установки:

  • Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
  • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции.
  • Узлы мансардной конструкции лучше крепить толстыми металлическими скобами.
  • Дерево, используемое для элементов конструкций, должно быть хорошо просушено и обработано антисептическим и противопожарным составом
  • Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид.Укладывается по всему периметру стен и ничем не фиксируется.

Этап 2 — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания. Однако есть анкеры с дистанционной системой внизу.Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если дома с мансардной крышей из газобетона будут двухскатными, то мауэрлата потребуется два, если четырехскатные, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше сделать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Берем штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша на доме из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между стойками. Дополнительно фиксируется болтами или другим способом.

С ранее выбранным шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек
Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Монтаж нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Монтаж обрешетки

Из того, какой кровельный материал выбран, умещается в прочную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в подкосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно отдают предпочтение устройству классических схем распорных стропил, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, либо жестко привязанный к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Т- либо Г-образные анкеры с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Такая конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые стержни анкеров надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то необходимо обеспечить доступ к горе Мауэрта, чтобы эту гайку затягивайте один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), пока мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил, или в том случае, если вы не знаете, будет ли конструкция стропил дистанционной или не распорной, имеет смысл устроить контрфорс из пиленого газобетонного блока с внешней стороны. укладки мауэрлата (через гидроизоляционную прокладку). На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Сдвиг в этом шарнире также невозможен из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции разрывная нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене дома из газобетона

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать древесину твердых пород, обработанную антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать цельную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на газобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

  1. Площадь и длина периметра здания.
  2. Тип крыши.
  3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

  1. Classic — крыша с 1, 2, 3 или 4 скатами.
  2. Крестообразная.
  3. В форме шпиля.
  4. Бедро, полуовальное или бедренное.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L — периметр дома или длина бруса;
  • S — поперечное сечение стержня.
  • В — объем;
  • r — плотность материала;
  • м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата использовать брус сечением 10х10 — 15х15 см, желательно использовать материал из твердой древесины, обработанный антисептиком.
    Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
    Желательно дополнительно укрепить, закрепив замки большими гвоздями.
  • В результате получится жесткая цельная конструкция, состоящая из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены, брус укладывается по внутреннему краю так, чтобы между внешним срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
  • Не забудьте, , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современной конструкции применяются следующие виды фиксации этого элемента:

  1. Прочная стальная проволока
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, чтобы его хватило, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата можно сделать путем создания усиленного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, имеют низкую прочность — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных железобетонных изделий П-образной формы, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладывают анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно разместить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует как можно точнее разметить. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для кровельной конструкции.

После застывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами с помощью гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к арматурным стержням анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приваренной по горизонтали закладной или с квадратным металлическим основанием шириной не менее 5 см.

Даже при кладке стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянная балка и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

  • в пенобетоне просверлено отверстия с шагом 1 — 1,5 м;
  • в них вставляем шпильку и заливаем отверстие цементным молоком;
  • после этого делается гидроизоляция , чтобы не было контакта газобетона с деревом;
  • Мауэрлат кладут сверху и закрепляют гайками;
  • После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология крепления мауэрлата, позволяющая надежно закрепить его в стенах из газобетона. Для работы необходимо будет приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость этой работы важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
