Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Читайте так же:

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.


Расширительный бак в системе отопления



Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют

парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.


Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется.

При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.


Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.


Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:


Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.


Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.


Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.


Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.


Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов.
 Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

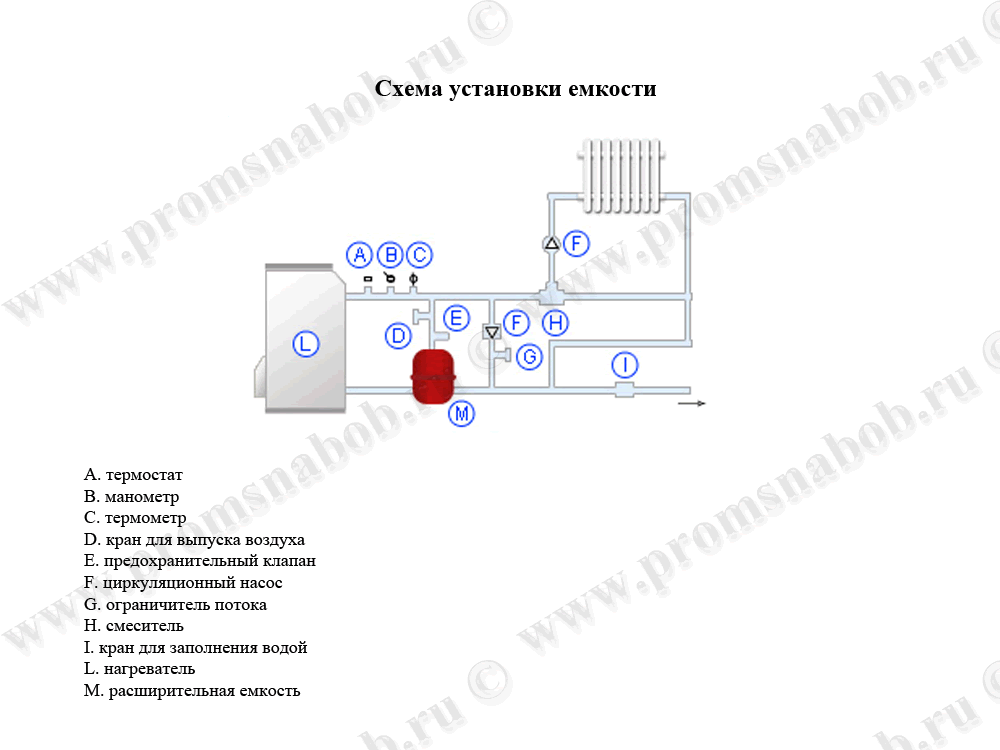

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него.

Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Монтаж расширительного бака системы отопления: как установить

Тщательная подготовка поможет произвести монтаж расширительного бака без лишних затруднений. Правильная установка упрощает настройку системы отопления и ее последующую эксплуатацию.

Куда ставить расширительный бак

Конкретная схема системы отопления является определяющим фактором при решении вопроса, куда поставить бачок (гидроаккумулятор). Если она открытая, то воздух будет скапливаться в самой высокой точке. Именно там и рекомендуется произвести крепление емкости, компенсирующей расширение теплоносителя при нагреве.

При необходимости гидроаккумулятор выполняют из металлических листов с использованием сварных соединений. В верхней части оставляется отверстие с крышкой для залива воды по мере ее испарения.

Разумеется, можно приобрести подходящий бачок фабричного производства.

Если эксплуатируется закрытая система отопления, то установка буферной емкости производится поблизости от котла. Монтаж бачка надо производить на прямом участке трубопровода, до насоса. Крепление осуществляется в вертикальном положении.

Для закрытой схемы отопления приобретают гидроаккумулятор мембранного типа. В нем часть объема перекрыта гибкой герметичной перегородкой, которая выполняет функции демпфера. Для стравливания избыточного воздуха из бачка производители оснащают их автоматическими клапанами.

Совет! Точно определить место крепления буферной емкости можно только с учетом особенностей архитектуры объекта, использованного технологического оборудования и предпочтений пользователей.

Монтаж бачка в открытой системе отопления

h3_2

Расширительный бак ставится в верхней точке, но схема установки бака допускает не только подключение его к трубопроводу после котла, но и крепление на обратной магистрали. Последний вариант позволит работать с охлажденным теплоносителем. Это значит, что будет устранена проблема кипения, не возникнут посторонние шумы. Крупный бачок устанавливают на достаточно прочном основании. Его подсоединяют с использованием стандартных фитингов к системе отопления.

Такой гидроаккумулятор не герметичен, дополнительная настройка его работы не требуется. Контакт воды с окружающим воздухом активизирует коррозийные процессы, поэтому необходимо производить регулярный осмотр буферной емкости. При выявлении течей их ликвидируют, восстанавливают целостность стенок и сварных швов.

Внимание! Так как монтаж бачка в открытой системе отопления часто производят на чердаке, необходимо предусмотреть, чтобы в этом помещении температура никогда не опускалась ниже 0 °С.

Монтаж бачка в закрытой системе отопления

Установка расширительного бака в данном случае будет сложнее. В процессе выполнения операций с баком не следует прикладывать к емкости слишком сильные механические воздействия. Надо убедиться в отсутствии статических нагрузок на него со стороны других элементов системы отопления. После завершения работ должен быть сохранен свободный доступ к защитному воздушному клапану, крану, иным функциональным частям буферной емкости.

Для корректного присоединения гидроаккумулятора заранее подбирают необходимый инструмент. Чтобы соблюдать технологии работы с металлопластиковыми трубопроводами используют специальные ключи. Соединения расширительного бачка уплотняются с помощью герметиков. Эти расходные материалы должны быть предназначены для сантехнических систем, функционирующих под давлением, в соответствующем диапазоне температур.

Когда монтаж бачка завершен, установлены все другие элементы инженерной системы, производят пробный пуск. Устраняются выявленные течи. Проверяется работоспособность воздушного клапана буферной емкости. Чтобы последующее использование не сопровождалось проблемами, обязательно надо выполнять официальные инструкции производителя расширительного бака.

Совет! Чтобы обслуживать бачок можно было без лишних затруднений, перед ним устанавливают кран. Такое решение, в частности, пригодится для замены испорченной мембраны расширительного бака.

Ошибки и советы по их устранению и предотвращению

Выше были рассмотрены правильные варианты установки бачка. Но обычные пользователи способны произвести неправильные действия, не понимая сути возможных проблем. Чтобы исключить возникновение подобных ситуаций, пригодится следующая информация:

  • Гидроаккумулятор, поставленный непосредственно за котлом, будет работать с теплоносителем, разогретым до максимальной температуры в контуре, что не рекомендуется. На этом участке жидкость расширяется сильнее, что способно вызвать слишком большие перепады давления;
  • Частое изменение напора происходит сразу за насосом. Именно поэтому туда также не советуют устанавливать бачок;
  • Расширительный бак при полном заполнении становится значительно тяжелее по сравнению с исходным состоянием. Именно поэтому крепление буферной емкости должно быть рассчитано на соответствующие нагрузки;
  • Гидроаккумулятор подбирают с объемом не менее 10% от количества теплоносителя во всем отопительном контуре.

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Установка и подключение мембранного расширительного бака в системе отопления

Мембранный расширительный бак – часть системы отопления дома или квартиры. Установка расширительного бака позволяет избежать разрывов трубопроводов с горячей водой путем компенсации увеличения объема теплоносителя, вызванного повышением температуры.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

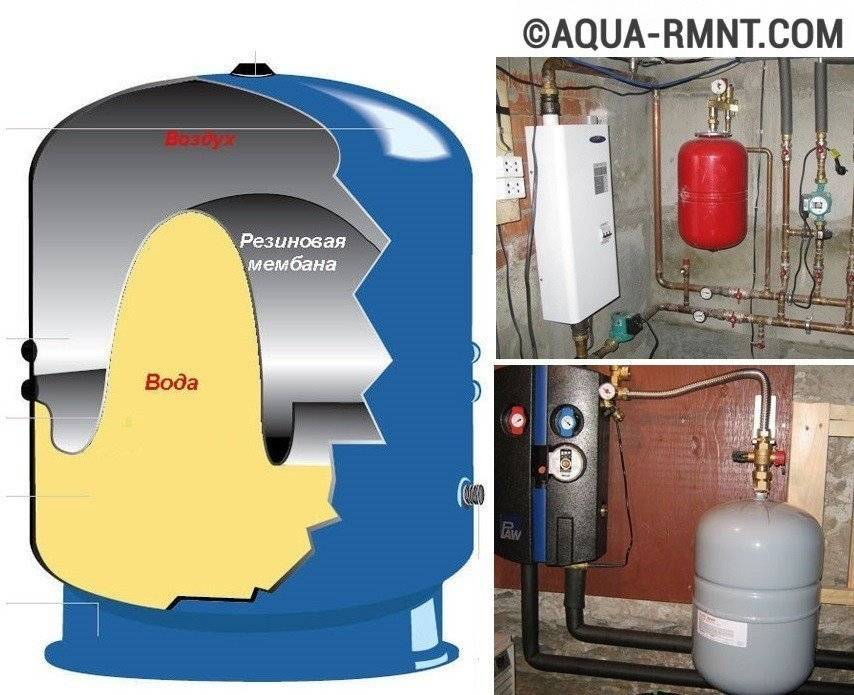

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

  • баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
  • диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

  • бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
  • качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
  • при подкачке требуется небольшое количество газа или воздуха;
  • теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
  • минимальные затраты на эксплуатацию системы;
  • монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

  • массивная конструкция;
  • создаются благоприятные условия для процесса коррозии;
  • нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

 V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.0;

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта. Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:

Где устанавливается расширительный бак на отопление

Установка мембранного расширительного бака в системе отопления может быть выполнена в любом месте. Рассмотрим два варианта: на обратке и на падающем участке трубопровода.

На обратке – признается, как наиболее удачный вариант, который способствует работе мембранного бака в оптимальных условиях. Это позволяет продлить срок эксплуатации оборудования.

Вариант присоединения бака на подающем участке магистрали не отличается стабильной работой. Вода, проникающая в бак будет иметь повышенную температуру. Не исключено проникновение пара в расширительную емкость. Давление компенсируется слабо, снижается срок службы расширительного оборудования.

Важно! Присоединяйте бак в систему через «американку» с краном для отсечения системы. Мембранный расширитель в любое время можно вывести из схемы для ремонтных работ или замены на новый бак. Тройник позволяет сливать воду не затрагивая остальные части отопительной системы.

Как правильно установить мембранный расширительный бак в системе отопления

Требования к месту установки расширительного бака:

  • не ставьте оборудование близко к стене. Ремонт и обслуживание требует свободного доступа к установке;
  • установите бак на высоту удобную для обслуживания;
  • установите запорную арматуру, позволяющую отключить бак от системы;
  • зафиксируйте на стене все подводящие к баку трубы, чтобы снять с патрубка излишнюю нагрузку;
  • температура окружающей среды в помещении не должна опускаться ниже 0 градусов.

Какие материалы и инструменты нужны для работы. Каким шлангом подключить расширительный бак к отоплению

Чтобы установка расширительного бака – экспанзомата, прошла корректно, потребуются специальные ключи и герметик (уплотнение соединений) для сантехнических устройств, работающих под давлением. При покупке средств и инструментов уточните диапазон температур на которые они рассчитаны. Нарушение этих правил может привести к самым серьезным последствиям. Так например это может произойти при использовании дешевого герметика для пластиковых окон. Привлекательный внешний вид не обеспечивает надежность.

Часто при монтаже бака применяют обычный разводной ключ. Приобретите дополнительно ключ, который специально предназначен для соединения трубопроводов из металлопластика. Потребуется ступенчатый ключ, чтобы работать с разъемными соединениями.

Для крепления расширительных баков на стене есть стандартные комплекты. Они способны выдержать вес 50 кг и более.

Если найти такой комплект не удалось, приобретите все составляющие по отдельности.

Убедитесь в надежности стены и приступайте к креплению кронштейна. Наметьте фломастером место отверстий и с помощью сверла сделайте углубления. Диаметр сверла – 8 мм. После забивки дюбелей закрепите скобу специальными шурупами. Проденьте хомуты через отверстия, и зафиксируйте бак.

В системе отопления широко используют подводку в виде надежного крепежного устройства – гибкого шланга. Это обеспечивает подвижность приборов. Ведь очень часто при монтаже теплоснабжения схемы расположены так, что сделать жесткий стык практически невозможно. Отметим преимущества соединения с помощью гибких шлангов:

  • длительный срок службы;
  • надежны в процессе эксплуатации;
  • простота при сборке и разборке соединения при необходимости замены оборудования;
  • снижение уровня шума;
  • устранение вибрации;
  • не подвержены действию коррозии;
  • внутренняя резьба для безопасного соединения;
  • эластичны;
  • обладают устойчивостью к изменению температурного режима и давления.

Изготавливают гибкие шланги из нержавеющей стали. При покупке уточните диаметр соединительного штуцера. Выбирайте шланги в соответствии с диаметром соединения на расширительном бачке.

Читайте еще: Гидроаккумулятор (гидробак) для систем водоснабжения: устройство и принцип работы, разделение видов

Пошаговая инструкция.

Разные способы подключения

Экспанзомат – еще одно название расширительного мембранного бака. Рациональнее, если установкой займется специалист. Если решили установить самостоятельно, то в неясных моментах свяжитесь с ним и получите консультацию. Установить бак можно как на подающей части магистрали, так и на обратке.

Последовательность и особенности установки:

  • расположение расширительного бачка в пространстве. В принципе, как уже было сказано, бак можно расположить как угодно. Но с точки зрения рациональности, воздушная камера должна располагаться вверху, чтобы не подвергаться воздействию гравитации. Это усилит и без того значительное воздействие на мембрану со стороны теплоносителя и воздуха. Потребуется замена или ремонт через меньший промежуток времени, чем указано в гарантийных обязательствах;
  • на смонтированной схеме отопительной системы выбирают свободное от завихрений место. Обычно это участок трубы перед рециркуляционным насосом. Это наиболее оптимальный вариант;
  • крепят бачок к стене и соединяют гибким шлангом с системой.

Не важно, куда вы поставите бак: на подачу, или это будет обратка, важно чтобы он был расположен на минимальном расстоянии от всасывающей стороны центробежного насоса.

Как проверить и накачать расширительный бак. Какое должно быть давление в установленном расширительном баке

Перед установкой расширительного бака требуется провести проверку давления. Для нормальной работы всей системы это важный момент. Определитесь, где у вашего гидроаккумулятора находится воздушная камера. При покупке аппарата вы получаете инструкцию, в которой есть схемы подключения и внутреннее устройство бачка. Снимите или открутите заглушку со стороны воздушной камеры. Под ней располагается золотник, такой как на камере автомобильного колеса. Замерьте давление в воздушной камере.

Как правило, техническая документация содержит такую информацию. Полагаться на эти цифры не стоит. В процессе транспортировки, да и просто со временем, какое-то количество воздуха может выйти из системы через неплотности в соединениях. Неправильный установленный перепад давления в воздушной камере и системе отопления постепенно снизит эффективность работы всей тепловой установки. Перед замерами не надо заполнять бак водой. Просто заполните систему водой.

Теперь надо подогнать перепад давления под свою тепловую установку. Допустим, рабочее давление в трубах составляет 1,3 бар. Разница между давлением в системе и воздушном отсеке бака должна быть оптимально 0,3 бар. Таким образом мембрана всегда будет всегда поджата со стороны теплоносителя. Это необходимо, чтобы при снижении температуры в отопительной системе не происходило засасывание воздуха в воду. Слабым местом в этом случае являются воздухоотводчики работающие в автоматическом режиме. Именно они могут пропускать воздух в тепловую систему, а это недопустимо. Если нужный перепад не соответствует требованиям, требуется подкачать или стравить воздух из камеры бака.

После процедуры замеров заполните трубы водой, и запускайте котел.

Заключение

Все работы связанные с установкой мембранного расширительного бака в системе отопления не требуют высокой квалификации и вполне могут быть выполнены самостоятельно. Познакомившись с материалами вы сможете определить объем мембранного бака и выбрать модель оборудования в магазине.

К изделию прилагается инструкция по монтажу и установке.

Если помещение которое вы собираетесь отапливать имеет большие размеры, можно установить не один, а сразу несколько мембранных расширительных бачков.

Установка расширительного бака в системе отопления подключение и монтаж

Как установить мембранный расширительный бак системы отопления

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков

Мембранные баки применяют в следующих случаях:

  • при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
  • для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
  • в системах, где задействуют тепловые навесы и солнечные коллекторы;
  • в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств

Мембранные расширительные баки в системах отопления имеют ряд преимуществ:

  • мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
  • устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
  • при необходимости мембрану можно без проблем заменить;
  • мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
  • отсутствует риск, что питьевая вода будет загрязнена;
  • потребуется минимальная подкачка воздуха;
  • отсутствуют потери теплоносителя в результате испарения;
  • низкие эксплуатационные затраты;
  • монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.
Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

  • начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
  • в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары. Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.


Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:


V = C*Bt / (1 – (Pmin /Pmax)), где

  • С – объём теплоносителя в системе;
  • Bt – коэффициент теплового расширения теплоносителя;
  • Pмin – начальное давление в баке;
  • Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.


Расширительная ёмкость внутри газового котла
Система на основе твердотопливного котла требует установки расширительного бака
Схема с электрическим котлом

Правила установки закрытых расширителей

Установленный расширитель отопления.

  1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
  2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
  3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
  4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
  5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
  6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

Установка мембранных расширительных баков

До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.
Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

  • бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
  • место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: «Монтаж и установка расширительного бака в системе отопления своими руками «).

Посмотрите также видео о мембранных расширительных баках системы отопления:

В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Монтаж герметичных резервуаров

Установка расширительного бака в динамической (закрытой) системе отопления осуществляется в любой точке контура. Это так, но не совсем. Все же есть важные аспекты, которые следует учитывать. Ниже представлены несколько примеров, куда нельзя устанавливать расширительный бак в системе отопления:

  • нельзя монтировать расширительный бачок после насоса, нагнетающего давление в контуре.

Как установить расширительный бачок в системе отопления? Непосредственно за насосом точно нельзя, это приведет к постоянным скачкам стрелки манометра. Все дело в том, что нанос постоянно нагнетает давление, которое на участке за ним выше, чем на возврате.  Работа бачка в таких условиях будет некорректной. Технически грамотной и рациональной будет установка расширительного бачка в системе отопления на участке обратного хода теплоносителя. Он, проходя по контуру, испытывает на себе силу трения и сопротивления. Это снижает его скорость. Помимо этого, проходя весь цикл, теплоноситель отдает свое тепло и, соответственно, уменьшается в объёме. Все эти факторы сопутствуют уменьшению давления в системе отопления. И в результате получается, что на возврате теплоносителя давление немного меньше и оно более стабильное, чем сразу за насосом;

  • нельзя ставить расширительный резервуар по ходу теплоносителя сразу за котлом.

Монтаж расширительного бака в закрытой системе отопления сразу за котлом выполнять нельзя, потому что на этом отрезке самая высокая температура теплоносителя. Жидкость в этом месте находится в состоянии своего максимального расширения для данного контура. Поэтому давления там выше, чем во всей системе. Не стоит забывать, что бачок настраивается под определенное давление в системе, и отклонения могут привести к перепадам. Нестабильность давление на этом участке также может быть вызвано наличием встроенного насоса в электрическом котле;

  • нежелательно расположение герметичного бачка таким образом, чтобы жидкость в него поднималась.

Бак в разрезе

Установка расширительного бачка в системе отопления должна выполняться таким образом, чтобы ниппель воздушной камеры смотрел вниз. Все дело в воздухе, который может быть в контуре. Мембранный бак является герметичным. Связи между камерами, разделенными мембраной, также нет. Если установить бак таким образом, что теплоноситель будет спускаться в бачок, то весь возможный воздух туда попасть никак не сможет. Так как по законам физики его выталкивает вверх и он успешно может добраться до места его выхода наружу. В системе предусмотрена установка в самой высокой точке воздухоотводчика. Это такой клапан, который автоматически стравливает воздух из контура. Также в радиаторах современного образца, вверху на торце, есть спусковой клапан для воздуха, который работает в ручном режиме. Перед тем как установить расширительный бак в систему отопления, нужно помнить, что мембранный бачок не может выводить воздух из системы. Если ниппель будет смотреть вверх, то проходящие мимо пузырьки воздуха непременно окажутся в бачке. После этого его уже будет не выгнать, что постепенно приведет к уменьшению полезного объёма резервуара.

Ставьте расширительный бачок перед котлом на обратке, там же нужно ставить манометр. Так как на этом участке стабильное давление.

Расширительный бачок для отопления закрытого типа устанавливается посредствам специальных фитингов, в народе именуемых «американкой». Это вид соединения, который легко откручивается, при этом он надежный и герметичный. Его конструкция состоит из двух частей, которые не имеют резьбового соединения. При ее накручивании можно не использовать паклю или герметик, так как внутри есть уплотнительная резинка. Если при монтаже расширительного бака не использовались американки, и он был посажен намертво, то дальнейшее обслуживание становится затрудненным.

Перед тем как установить расширительный бак для отопления, надо поставить кран. Это позволит проводить текущее обслуживание и проверить работоспособность резервуара. Для определения исправности бака, перед запуском котла нужно перекрыть доступ рабочей жидкости в резервуар, перекрыв кран. Затем включить систему и не открывать его, пока стрелка шкалы манометра не дойдет до единицы. После этого надо открыть вентиль и наблюдать за показаниями манометра. Если бак работает исправно, давление дойдет до 0,2 атмосферы, так как в него вытисниться лишняя жидкость.  Распространенная ошибка, которую допускают при монтаже расширительного бака отопления закрытого типа – это установка крана после американки, перед самим баком, а не до нее.

Например, порвалась мембрана и надо устранять неполадку. Есть разборные модели бачков, а есть неразборные. В разборных можно поменять только мембрану, а вот неразборные меняются целиком. В любом случае надо снимать бак с контура. Перекрываем кран, который стоит после американки, и весь теплоноситель из системы вытечет после того, как буде снят расширительный бак для отопления. Если бы схема установки была правильной, и кран стоял до американки, такое не произошло бы.

Расширительный бак крепится к стене. Для этого к его корпусу приварены уши, с отверстиями для крепежа. Если таких креплений в конструкции бака не предусмотрено, можно использовать универсальное крепление с хомутом. Сначала оно крепится на стену, а затем вокруг резервуара затягивается хомут.

Монтаж негерметичных резервуаров

Возможные схемы

Установка расширительного бака в открытой системе отопления осуществляется в самой высокой точке контура. У него часто даже крышки нет. Основное ее назначение – это защита теплоносителя от попадания в него мусора. Получается, что вода в бачке контактирует с воздухом. Этот аспект является одним из недостатков данной системы. Повышенный уровень кислорода в воде ведет к разрушению стенок трубы. Воздух вступает в реакцию с металлом и чем его больше, тем разрушительный эффект сильнее. Правильно установленный бачок помимо того, что компенсирует изменения объема теплоносителя, он также выводит из него воздух. Так как является самой высокой точкой в системе. Открытые системы отопления работают без насосов. Жидкость в них циркулирует самотеком. Такие системы делаются под наклоном. Теплоноситель движется медленно, медленнее, чем в замкнутых системах.

Есть несколько вариантов, где устанавливать расширительный бак в системе отопления:

Первый и самый классический вариант – это установка расширительного бака в системе отопления на стояке, прямо над котлом. В этом случае нагретый в котле теплоноситель поднимается вверх и не только продвигается по контуру, а и попадает в бачок. В результате там всегда высокая температура, иногда доходит даже до кипения, если были допущены ошибки в расчетах. При этом бачок будет издавать звуки, похожие на те, которые появляются при кипении чайника. Не свист, но слышно хорошо;

В расширительном баке для отопления открытого типа, установленном на обратке, теплоноситель будет холоднее, чем на подаче. Поэтому проблемы кипения и постоянных звуков исключаются;

  • комбинированно;

Бывает и так, что устанавливают два резервуара: один на подаче, второй на обратке. Это в тех случаях, когда возникают карманы для воздуха в системе отопления, а установка дополнительного расширительного бака на обратном ходе теплоносителя решает эту проблему.

На форумах есть мнение, что в схеме установки расширительного бака на обратке в замкнутой системе отопления должны присутствовать насосы. Есть и опровержения этому, в частности, личный опыт автора, который успешно эксплуатирует подобную систему без насоса больше двадцати лет.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Закрытый бак своими руками

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

  • изготовить каркас, состоящий из двух половинок;
  • на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
  • в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
  • купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
  • установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.



Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.


Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Неисправности

Одной из самых распространённых поломок мембранного расширительного бака считают разрыв мембраны из-за превышения допустимого давления и неравномерных нагрузок. Для запрессованных мембран используют более прочные материалы, так как их нельзя поменять, поэтому сменные мембраны рвутся довольно часто. Из-за разрыва мембраны расширительный бак выйдет из строя, потому что вода попадёт на внутреннюю поверхность, и бак заржавеет, что недопустимо. Поэтому материал, из которого сделана мембрана, сильно влияет на надёжность и качество расширительного бака. Нужно быть внимательным при выборе нужной модели, установке и обслуживании устройства. Прежде всего, его необходимо правильно настроить.

Обзор принципа работы расширительного бака смотрите в следующем видео.

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

  • Плохое качество требуемых инструментов или их отсутствие.
  • Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
  • Установка расширителя в недоступном месте.
  • Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
  • Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Полезные советы от профессионалов

Напоследок предлагаем вам ознакомиться с дельными советами, которые, возможно, предупредят возникновение определенных ошибок в рабочем процессе:

Как вы могли догадаться, реальный объем расширительного бака вычисляется согласно сложной формуле и, если вы не специалист, то не стоит слишком усердствовать и вникать в цифры – берите за основу стандартно принятый показатель в 10% от общего объема теплоносителя.
Если в процессе эксплуатации собственноручно изготовленного расширительного бачка в системе отопления слишком часто срабатывает предохранительный клапан, это говорит о том, что объем бака был вычислен неверно. А это, в свою очередь, означает, что вы ошиблись с расчетом общего объема теплоносителя в системе

Решение в данной ситуации весьма простое: добавьте в систему еще один расширительный бак, который компенсирует недостающий объем.
Чтобы трубная разводка была установлена грамотно, следует особое внимание уделить лишь двум местам в системе: месту поступления теплоносителя в расширительный бак (должно осуществляться в верхней точке) и месту его ухода (осуществляется снизу).
Чтобы избежать закипания жидкости в расширительном баке, позаботьтесь о двух вещах: грамотно выбранном диаметре труб контурной разводки и наличии уклона контуров.

Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками. Желаем вам удачи!

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Видео описание

В видео о том, как настроить правильно работу расширительного бака:

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Источники

  • https://msklimat.ru/ustanovka-membrannogo-rasshiritelnogo-baka-dlya-otopleniya.html
  • https://stroy-podskazka.ru/otoplenie/membrannyj-rasshiritelnyj-bak/
  • https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
  • https://msklimat.ru/ustanovka-rasshiritelnogo-baka-v-zakrytoj-sisteme-otopleniya.html
  • https://mr-build.ru/newsanteh/rassiritelnyj-bak-dla-otoplenia-otkrytogo-tipa.html
  • https://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/ustanovka-rasshiritelnogo-baka
  • https://opechkah.ru/bez-rubriki/rasshiritelnyj-bak-dlya-otopleniya-ustanovka-svoimi-rukami
  • https://otivent.com/kak-pravilno-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
  • https://ogon.guru/otoplenie/komponenti-sistemi/ustanovka-rasshir-baka.html
  • https://m-strana.ru/articles/rasshiritelnyy-bachok/
  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html

Как вам статья?

Мне нравитсяНе нравится

Сергей Владимирович

Задать вопрос

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

Устройство расширительного бака. Нажмите на фото для увеличения.

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление.
После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

[nggallery id=52]

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием “американка”. “Американка” представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть “американки” монтируется к резьбе на дополнительном баке. Для соединения двух частей “американки” понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить “американку”.

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

[nggallery id=53]

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается “американка”. Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел.
Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Оцените статью: Поделитесь с друзьями!

7 простых шагов по установке расширительного бачка водонагревателя

Теперь, когда вы знаете правильный размер расширительного бака для вашей системы, вам следует установить его в своем здании. К счастью, для этого не требуется специальных навыков. Вам понадобится только это руководство и несколько инструментов для выполнения этой задачи.

Но сначала вам нужно отправиться в магазин и купить танк. Вы можете купить устройство всего за 40 долларов, а более крупные модели — за несколько сотен долларов. Если вы хотите использовать изделие с нагревателем на 40-50 галлонов, выберите модель на 2 галлона.

Для крепления расширительного бачка можно использовать 3/4 резьбовое соединение. Для идеальной посадки вам нужно будет разместить тройник над водонагревателем. Теперь вот шаги, необходимые для установки расширительного бачка для воды.

Как установить расширительный бачок водонагревателя

Шаг 1. Отключите воду и электропитание

Отключите подачу воды к водонагревателю. Если ваш агрегат прикреплен к подающей линии с запорным клапаном, отключите подачу воды из подающей линии в ваше здание.

Если ваши устройства работают от электроэнергии, выключите прерыватель. Для водонагревателя, работающего на газе, отключите подачу газа. Но если вы не знаете, как выполнить эту задачу, позвоните своему местному поставщику газа за помощью.

Шаг 2: Извлеките расширительный бак и аксессуары

Найдите расширительный бачок, который подойдет вашему устройству. Вы можете сделать это, отметив размер нагревателя перед тем, как достать резервуар. Если дойдете до строительного магазина, то сможете еще раз проверить размер.

Не забудьте взять водопроводную ленту и тройник. Вы также должны добавить несколько винтов (1,5 дюйма) и монтажные кронштейны.

Шаг 3: Подтвердите линию водоснабжения для холодной воды

Подойдите к линии холодной воды и найдите ту, которая расположена горизонтально к водонагревателю. Эта линия понадобится вам для подключения к устройству.

Шаг 4: Установите расширительный бак

Поместите агрегат над трубкой, по которой идет холодная вода, так, чтобы он был ближе к нагревателю.Отметьте место на стене и просверлите несколько отверстий для монтажных труб. Вкрутите расширительный бачок и подсоедините трубопровод подачи холодной воды.

Шаг 5: Присоедините бак нагревателя

Направляйтесь к нижней части соединителя на расширительном бачке, затем оберните место водопроводной лентой и прикрепите соединитель к тройнику. Зафиксируйте это соединение гаечным ключом. Не делайте это слишком туго.

Шаг 6: Восстановите подачу воды и питания к нагревателю

Включите подачу воды к водонагревателю.Затем включите питание вашего устройства, включив автоматические выключатели. Если ваш обогреватель работает на газе, закрепите трубу подачи газа и включите газ.

Шаг 7: Проверьте расширительный бак

Проверьте бак, открыв кран. Затем поместите руку под кран, чтобы проверить, горячая ли вода.

Как узнать, работает ли расширительный бачок?

Допустим, расширительный бачок не пропускает воду через диафрагму. Если он расположен в конце водопровода, который обеспечивает холодную воду.Осторожно ударьте по верхней и нижней части расширительного бачка.

Если резервуар звучит глухо, значит, он в идеальном состоянии. Но если вы слышите стук, это означает, что вода попала в верхнюю камеру из-за поврежденной диафрагмы.

Коснитесь верхней и нижней части резервуара, чтобы проверить его температуру. Обычно нижняя часть должна быть теплой, поскольку в ней накапливается нагретая вода из бака. В верхней части вы должны почувствовать прохладу, так как она поддерживает холодный воздух.

Если бак водонагревателя находится под высоким давлением при работе с неисправным расширительным баком, вода будет капать через клапан TPR.

Общие вопросы по установке расширительного бачка водонагревателя

1. Обязательна ли установка расширительного бачка водонагревателя по закону?

Да, особенно если вы используете закрытые системы водоснабжения. Однако его можно использовать в зданиях с открытыми системами водоснабжения. Не стоит беспокоиться о цене, она стоит менее 50 долларов.

2. Стоит ли ставить расширительный бак рядом с

Водонагреватель?

Возле водонагревателя необходимо установить расширительный бачок.Вы можете разместить его в любом месте на водопроводе. В большинстве случаев он остается зафиксированным с помощью Т на входе холодной воды, которая питает водонагреватель. Однако можно установить его и со стороны линии подачи холодной воды.

3. Каков идеальный угол для моего расширительного бачка?

Расширительный бачок можно закрепить под любым углом. Но некоторые производители рекомендуют вешать его в вертикальном положении. Но подойдет любой другой вертикальный угол.

Просверлите отверстие в трубопроводе и закрепите зажимами.Таким образом он совмещается с резьбовыми отверстиями бака. Но этот метод может разочаровать, поскольку позволяет разместить его в одной позиции.

Если вы покупаете расширительный бачок, он включает в себя седловой фитинг. Этот фитинг используется для простого крепления системы без нагрева или использования специальных инструментов. Он подходит к трубе, но при этом имеет функции, которые можно подключить к расширительному бачку.

Стоимость установки расширительного бачка водонагревателя — Модернизированный дом

Расширительный бак водонагревателя — это средство безопасности, которое защищает водонагреватель и трубы от чрезмерного давления.Он работает, принимая избыточную воду из резервуара для воды в любое время, когда давление становится слишком высоким. Расширительный бак является обязательным только в домах с водонагревателями замкнутой системы с клапанами ограничения давления или устройствами предотвращения обратного потока.

Стоимость установки расширительного бачка водонагревателя может составлять от 200 до 500 долларов. Сам расширительный бак водонагревателя может стоить от 20 до 100 долларов, в зависимости от размера и материала. Вам также необходимо учитывать монтажные материалы, дополнительные трубопроводы и другие материалы.

Стоимость 200 долларов — это только стоимость материалов. Если вы уверены в своих сантехнических навыках, вы можете значительно сэкономить, выполнив это как самостоятельный проект. Если вы наймете профессионала, который установит за вас, общая сумма будет ближе к оценке в 500 долларов.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Стоимость расширительного бачка водонагревателя

Размер расширительного бака Средняя цена
2 галлона 20–40 долларов
4 галлона 50–70 долларов

Наиболее распространенные размеры расширительных баков водонагревателя — 2, 2.1, 4,5 или 4,8 галлона. 3-галлонный резервуар встречается реже, но вы определенно можете найти его, если немного поищете. Поскольку расширительные баки предназначены только для того, чтобы удерживать перелив из резервуара для воды, точный размер не имеет значения.

До тех пор, пока ваш расширительный бак достаточно велик, чтобы вместить лишнюю воду, с вами все будет в порядке. Если вы не знаете, какой размер вам нужен, его очень легко определить. Вы можете прокрутить вниз для получения дополнительной информации о том, как определить размер расширительного бачка водонагревателя, который вам подходит.

Более прочные изделия, такие как стальные резервуары, и товары от компаний, предлагающих более длительные гарантии, будут немного дороже. В любом случае, вы можете видеть, что все эти расширительные бачки очень доступны. Поэтому вы не удивитесь, узнав, что большая часть затрат на этот проект приходится на оплату труда.

Стоимость работ по установке расширительного бака водонагревателя

Подрядчик Тарифы на оплату труда
Лицензированный сантехник 75–150 долларов
Разнорабочий 60–100 долларов

Как видите, почасовая ставка на установку расширительного бачка, вероятно, составит около 100 долларов.Затраты на оплату труда специалиста по установке расширительного бачка составят большую часть стоимости этого проекта. По крайней мере, он точно окажется дороже самого танка.

Расчетное время для завершения установки расширительного бачка водонагревателя

Именно по этой причине некоторые опытные энтузиасты DIY могут решить взять на себя этот проект. Таким образом можно сэкономить много денег, снизив стоимость проекта более чем вдвое.Однако рекомендуется иметь некоторый опыт работы с сантехником, прежде чем идти по этому маршруту.

Если у вас нет сантехнического опыта или инструментов для работы, наймите профессионала. Ниже приводится примерное время, необходимое для завершения этого проекта. К счастью, вы видите, что это очень простая установка для профессионала, поэтому затраты на рабочую силу будут минимальными.

Установщик Срок реализации проекта
Профессиональный сантехник или разнорабочий 1-2 часа
Любитель DIY (Вы!) 2–4 часа

Дополнительные расходы, которые необходимо учитывать

Надеемся, что приведенные выше диаграммы помогут вам лучше понять стоимость вашего проекта установки расширительного бака.Однако, прежде чем двигаться дальше, следует помнить о некоторых других расходах. Помимо резервуара и рабочей силы, существуют затраты на дополнительные материалы и инструменты, если у вас их нет.

Дополнительные материалы Стоимость
Кронштейны крепления резервуара 50 — 200 долларов в зависимости от материала
Ремень для подвешивания (как альтернатива для крепления) Около 10 долларов
Необходимые трубопроводы Около 15 долларов
Необходимые инструменты Стоимость
Труборез Около 20 долларов
Ключ трубный Около 15 долларов
Набор для пайки 30–50 долларов

Если вы раньше не выполняли никаких сантехнических работ, вам нужно будет купить несколько инструментов, чтобы завершить этот проект.Эти затраты невелики, но они немного увеличивают общую стоимость вашего проекта в процентном отношении.

Подрядчик взимает с вас плату за дополнительные материалы, но, разумеется, не за инструменты. Поэтому, если вы раньше не выполняли никаких сантехнических работ, возможно, вам лучше нанять профессионала. Вы не только сэкономите на инструментах, но и сможете быть уверены в добросовестности работы.

Имея всю эту информацию, вы сможете приблизительно оценить общую стоимость вашего проекта.Надеюсь, вы сможете использовать эту информацию, чтобы решить, имеет ли смысл платить профессионалу. Вы можете продолжить чтение, чтобы увидеть, стоит ли вам расширительный бачок своих затрат.

Для чего нужен расширительный бак водонагревателя?

Как вы, возможно, помните из школьного урока химии, вода расширяется при нагревании. В закрытом контейнере, таком как водонагреватель, это создает дополнительное давление, которое может вызвать нагрузку на ваш резервуар и трубы. Чтобы защитить ваш резервуар и обеспечить более длительный срок хранения, расширительные баки подключаются для приема перелива.

Расширительные баки требуются строительным нормам только при определенных обстоятельствах. Например, открытые системы водонагревателей позволяют горячей воде перемещаться в окружающие трубы и рассеивать давление. Это делает расширительные баки ненужными, хотя у некоторых людей они есть на всякий случай. Кроме того, безбаквальные водонагреватели, которые работают, прокачивая воду через горелки по запросу, никогда не будут иметь этой проблемы.

Поскольку расширительный бак предназначен только для хранения перелива, он не обязательно должен быть очень большим.Как видно из приведенной ниже таблицы, они относительно недорогие. Если вы не уверены, нужен ли вам расширительный бачок и если да, то какого размера, вы можете попросить совета у сантехника.

Какой размер расширительного бачка водонагревателя мне нужен?

Типичному семейному дому не понадобится расширительный бак на 2 галлона. Тем не менее, рекомендуется провести исследование и убедиться, что вы выбрали правильный размер для вашего водонагревателя. Ниже приведены инструкции, которым вы можете следовать, а также таблица, которая поможет вам выбрать подходящий размер резервуара.

Определение потребности в расширительном баке водонагревателя

Необходимый размер расширительного бачка зависит от двух факторов. Это размер вашего водонагревателя и давление воды в вашей водопроводной системе. Чтобы определить это для себя, сначала проверьте мощность вашего водонагревателя, чтобы получить нужный размер. Он должен быть написан прямо на резервуаре, или вы можете проверить информацию производителя.

Во-вторых, чтобы определить давление воды в вашей системе, вы можете использовать манометр на любом кране.Просто запускайте воду несколько раз в течение дня, чтобы найти среднее значение. В качестве альтернативы, если у вас нет манометра, вы можете позвонить в свою компанию по водоснабжению, чтобы спросить.

Рекомендуемые размеры расширительного бака водонагревателя

Как только вы узнаете эту информацию, вы можете использовать эту таблицу, чтобы определить подходящий размер расширительного бачка водонагревателя. Обратите внимание, что рекомендуемые размеры расширительного бачка являются приблизительными. Как отмечалось выше, можно использовать бак на 2,1 галлона (вместо 2 галлонов) или бак на 4,5 галлона (вместо 4 галлонов).

Размер водонагревателя Давление воды Размер расширительного бака
40-60 галлонов 40-50 фунтов на кв. Дюйм 2 галлона
40-60 галлонов 60-80 фунтов на кв. Дюйм 3 галлона
60-80 галлонов 40-50 фунтов на кв. Дюйм 3 галлона
60-80 галлонов 60-80 фунтов на кв. Дюйм 4 галлона

В типичном жилом семейном доме будет водонагреватель на 40 галлонов, 50 галлонов или 60 галлонов.Для резервуара такого размера со стандартным давлением 40 фунтов на квадратный дюйм или 50 фунтов на квадратный дюйм расширительного бака на 2 галлона вполне достаточно. Для водяного бака емкостью до 80 галлонов с высоким давлением подачи 80 фунтов на квадратный дюйм рекомендуется расширительный бак на 4 галлона.

Поскольку они недорогие, вы можете смело покупать их побольше, чтобы быть в безопасности. Если вы не уверены, какой размер вам нужен, нет недостатка в слишком большом 4-галлонном баке. Кроме того, вы всегда можете обратиться к местному сантехнику за консультацией или советом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Можно ли установить расширительный бачок водонагревателя вверх дном?

Да, перевернуть расширительный бачок водонагревателя — это нормально. Фактически, большинство из них устанавливаются в перевернутом виде прямо поверх водонагревателя.Их также можно установить сбоку, иногда это проще. В этом случае для присоединения расширительного бачка к трубопроводу холодной воды следует использовать тройник.

Независимо от того, в каком направлении вы его установите, расширительный бачок водонагревателя будет работать правильно. Не следует ожидать каких-либо неблагоприятных последствий из-за монтажного положения расширительного бачка.

Что более важно, так это то, что вы правильно поддерживаете резервуар. При первом заполнении из-за лишнего веса монтажная труба может сломаться.Обязательно установите расширительный бачок с надлежащей опорой, независимо от того, в каком положении он находится.

На сколько хватит расширительного бачка водонагревателя?

Расширительные баки обычно служат от пяти до десяти лет. В расширительном бачке есть резиновая диафрагма, разделяющая воду и воздух. Эта деталь обычно изнашивается первой и требует замены.

Чтобы обеспечить исправность расширительного бачка, следует помнить о двух вещах. Во-первых, убедитесь, что он надежно закреплен и поддерживается, чтобы соединительная труба не была деформирована.

Во-вторых, вам необходимо убедиться, что ваш водонагреватель и расширительный бак имеют постоянное давление воздуха. Это называется настройкой «предварительной зарядки» в воздушной части расширительного бачка. Это очень важно, так как любая разница приведет к неправильной работе расширительного бачка.

Слишком низкое давление означает, что в расширительный бак поступает больше воды, чем необходимо, поэтому он быстрее устареет. Слишком высокое давление будет означать, что вода не течет, когда это необходимо, что может привести к выходу из строя самого резервуара.

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль. Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу для ваших клиентов. Он заменяет громоздкий расширительный бак, запорный клапан и фитинг прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением.Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды. Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Как и расширительный бак, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

  • Уравнительное давление
  • Управление тепловым расширением воды
  • Защита труб от преждевременного разрыва или износа

Однако вместо хранения воды предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

  • Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено неправильно во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
  • Утечки в отверстиях. Расширительные баки также известны развитием точечных утечек в резиновом баллоне, и невозможно узнать об этом, не стараясь проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
  • Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к грязному скоплению, опасному капанию и, в конечном итоге, к ржавому расширительному бачку.

Поскольку внутри и снаружи водонагревателя имеются координирующие клапаны и детали, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем — и все это без предупреждения.

Почему предохранительный клапан теплового расширения — лучший вариант

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов добиться успеха с помощью нового предохранительного клапана от теплового расширения SharkBite.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Установленный там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в канализацию, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. А что самое приятное? Он соответствует требованиям кода.

Установка

Вам также будет проще установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Независимо от того, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для резервуара. Изготовленный с помощью торцевых соединений SharkBite с защелкивающимся соединением, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу — дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, — это предохранительный клапан теплового расширения и сливная линия, тогда как для расширительного бачка требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и потребностью в пространстве. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бачка.

Учить больше Расширительный бак водонагревателя

— нужен ли мне расширительный бак?

«Что это за странный резервуар над моим водонагревателем?» «Кто-то сказал мне, что мне нужен« расширительный бак »на мой водонагреватель! Почему?» «Когда я впервые включаю кран, давление воды у меня странно колеблется. В чем дело?» Если у вас есть какие-либо из этих вопросов, читайте дальше! Вот все, что вы должны знать о расширительном бачке, о котором часто забывают. Примечание: эта статья предназначена только для информационных целей. Сантехнические работы должны выполняться только лицензированным, застрахованным профессионалом. Legacy Plumbing не несет ответственности за любой ущерб или травмы, возникшие в результате использования или неправильного использования этой информации. Вы получаете доступ, используете и полагаетесь на любую информацию, представленную на нашем веб-сайте, исключительно на свой страх и риск.

Как выглядит расширительный бачок?

Обычный бытовой расширительный бак чем-то похож на небольшой пропановый баллон.Самые распространенные цвета — кремовый или синий. Сверху у него есть воздушный клапан, как и на большинстве шин, который называется клапаном Шредера. Внизу — резьбовое соединение трубы. Обычно они размером с баскетбольный мяч — более или менее в зависимости от размера водонагревателя (ов), который они обслуживают.

Как работает расширительный бачок водонагревателя?

Когда вы нагреете чайник с водой на плите, в конце концов чайник начнет свистеть, так как давление внутри него выдувает пар.Хотя вода в вашем водонагревателе не достигает точки кипения и не превращается в пар, она расширяется при нагревании. Это называется тепловым расширением. Это дополнительное давление будет просто поглощено системой водоснабжения муниципалитета и станет незначительным. Без проблем. Однако, если обратный клапан или клапан регулирования давления (PRV) установлен на водопроводной линии, входящей в ваш дом, он удерживает все это избыточное давление в водопроводной системе вашего дома, что вызывает нагрузку на ваши линии подачи, арматуру и приборы.Вот тут-то и пригодится расширительный бак. Правильно установленный, он поглощает это избыточное давление. Половина бака заполнена водой из основной водопроводной системы вашего дома. Другая половина заполнена сжатым воздухом. Посередине находится баллон из бутилкаучука. По мере того, как вода в водонагревателе нагревается и расширяется, она давит на мочевой пузырь и еще больше сжимает воздух с другой стороны.

Когда это требуется?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная каким-либо обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.Обычная иллюстрация сравнивает высокое давление воды в доме с высоким кровяным давлением. Обычно это не имеет немедленных негативных последствий. Однако длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе. Самыми слабыми частями системы обычно являются клапаны наполнения унитаза, линии подачи и электромагнитные клапаны стиральных, посудомоечных и льдогенераторов. Они гораздо более склонны к преждевременному выходу из строя при воздействии высокого давления воды.Если у вас избыточное давление более 80 P.S.I. Подключаемый к вашему дому из городского водопровода, расширительный бак сам по себе ничего не исправляет. Это работа редукционного клапана (PRV). Когда давление, подаваемое в ваш дом, находится на должном уровне от 40 до 80 P.S.I. и у вас есть PRV или обратный клапан, в который входит расширительный бак. Он защищает от постоянных колебаний высокого давления, вызванных тепловым расширением в замкнутой системе. В зависимости от того, где вы живете, в городе может потребоваться расширительный бак, независимо от давления воды, для прохождения проверки сантехники — например, при установке нового водонагревателя.Например, во Фриско, штат Техас, в настоящее время во всех новых домах требуются PRV и расширительный бак. Кроме того, на момент написания этой статьи расширительный бак требовался на всех водонагревателях, установленных или замененных в Литтл-Вязах, штат Техас. Это связано с тем, что водомеры поставляются с обратными клапанами, которые образуют замкнутую систему. Проконсультируйтесь с инспектором по сантехнике в вашем городе, чтобы узнать, какие правила водоснабжения действуют в вашем районе.

Нужно ли мне больше одного, если у меня несколько водонагревателей?

Вам необходимо решение для теплового расширения, размер которого соответствует вашей сантехнической системе.Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона. Если у вас более одного нагревателя в одной или подключенной системе, вы можете использовать расширительный бак для каждого нагревателя или один расширительный бак большего размера. Опять же, сверьтесь с местными поправками к нормам водоснабжения и со спецификациями производителя расширительного бачка, чтобы убедиться, что у вас есть точная информация для вашей ситуации.

Каков ожидаемый срок службы расширительного бачка?

Срок службы расширительного бачка очень непредсказуем.Есть много переменных, которые могут повлиять на продолжительность работы, например, качество установленного резервуара, качество воды и надлежащее наполнение резервуара — и это лишь некоторые из них. Мы видели, как некоторые резервуары выходили из строя всего за два года, что привело к серьезному ущербу от воды, а некоторые длились восемь лет или дольше. В качестве меры предосторожности мы рекомендуем заменять их не позднее, чем через год после истечения срока гарантии производителя. На резервуары, устанавливаемые в этой зоне, обычно предоставляется гарантия сроком на один или пять лет, поэтому замену следует производить каждые два-шесть лет.

Может ли мой расширительный бачок протечь?

Да, как и любая другая часть водопроводной системы вашего дома, расширительный бачок может выйти из строя в процессе эксплуатации. Обычно они терпят неудачу по двум причинам. Во-первых, резиновый баллон внутри них изнашивается, и резервуар перестает функционировать как средство уменьшения теплового расширения. Во-вторых, точка соединения между водяным трубопроводом и резервуаром может подвергнуться коррозии и начать протекать. Единственное, что вы можете сделать, чтобы предотвратить повреждение расширительного бачка, — это поручить ему установить его надлежащим образом квалифицированным водопроводчиком.Хороший сантехник установит резервуар, убедившись, что он имеет надлежащую опору и хорошее соединение. Он также разместит его (если возможно) над поддоном водонагревателя или где-нибудь, что минимизирует риск повреждения в случае утечки. Еще одна вещь, которую вы можете сделать, чтобы увеличить долговечность вашего решения для теплового расширения, — это приобрести качественный резервуар с пятилетней гарантией производителя. Хорошие резервуары имеют резьбовое соединение из нержавеющей стали и изготавливаются из высококачественных материалов: толстого бутилкаучука, полипропилена, толстой углеродистой стали и т. Д.Большинство производителей рекомендуют проверять расширительные бачки ежегодно, когда они новые, и чаще, когда баки стареют.

Как я могу проверить, работает ли мой расширительный бак?

ПРИМЕЧАНИЕ: Перед тем, как начать тестирование, убедитесь, что перед расширительным баком есть работающий запорный клапан. Если во время тестирования произойдет катастрофический сбой, это может привести к серьезным повреждениям. Мы рекомендуем проводить любое тестирование у лицензированного специалиста. Если вы видите какие-либо признаки коррозии на соединении расширительного бачка (см. Рисунки), отключите подачу воды и вызовите лицензированного специалиста.Legacy Plumbing не несет никакой ответственности за ущерб, вызванный неправильным тестированием или отказом фитингов во время тестирования. Есть несколько вещей, которые вы можете сделать, чтобы определить, находится ли ваш расширительный бачок в рабочем состоянии.

Контроль давления: Easy

Самый простой — визуально следить за напором воды. Без рабочего расширительного бака в системе с замкнутым контуром вы сможете заметить колебания давления воды при определенных условиях. Всякий раз, когда за периодом интенсивного использования горячей воды следует период, когда вода не используется, это приведет к повышению давления в системе.Включите горячую воду в кран и смотрите. Он начнет выходить с заметно высоким давлением, а затем начнет опускаться. Когда избыточное давление стравливается, поток выравнивается и остается стабильным. Просто имейте в виду — из-за других факторов, влияющих на расход и давление, это не окончательное испытание вашего расширительного бачка.

Наружное нарезание резьбы: Easy

Второй способ узнать, работает ли расширительный бачок, — это постучать по нему металлическим предметом. Хотя это тоже не полный контрольный тест, это очень простой способ проверить.Нижняя половина исправно функционирующего расширительного бака заполнена водой из водопровода вашего дома. Верх заполнен сжатым воздухом. Поочередно постукивая металлическим предметом по верхней и нижней части резервуара, вы должны получить отчетливую разницу в издаваемых звуках. Там, где есть воздух, должно быть больше полого кольца, а не лязга. Если нет разницы в звуке, возможно, у вас поврежденный расширительный бачок.

Проверьте клапан: Easy

Другой, гораздо более надежный способ определить, был ли поврежден ваш расширительный бак, — это выпустить немного воздуха из клапана Шредера наверху.Если выходит воздух, значит, резиновый пузырь цел. Если выходит вода, значит, произошел разрыв.

Проверка давления: расширенный

Наконец, после того, как вы выполнили предыдущие тесты и ваш расширительный бачок прошел успешно, есть окончательный способ определить, находится ли ваш расширительный бачок в хорошем состоянии и правильно ли он отрегулирован. Для этого потребуются манометр и воздушный насос, который вы используете для автомобильных шин.
  1. Включите наружный водопроводный кран со шлангом и дайте ему поработать примерно 15 секунд.Это снизит любое потенциальное избыточное давление, создаваемое тепловым расширением, и оставит вам только то давление, на которое настроен ваш PRV.
  2. Подсоедините манометр к крану и определите текущее давление воды в вашей системе.
  3. Перекройте подачу воды в свой дом с помощью главного запорного клапана.
  4. Откройте кран и слейте все давление из вашей системы.
  5. Подойдите к расширительному бачку и подсоедините выпуск вашего насоса к клапану Шредера.
  6. Манометр на вашей помпе покажет вам, какое давление воздуха в баллоне. Большинство производителей требуют, чтобы предварительная заправка их баков была такой же, как в предыдущем показании давления воды, которое вы получили на шаге 2.
  7. Если предварительная заправка вашего бака не соответствует давлению поступающей воды, вы можете отрегулировать его с помощью насоса до нужного P.S.I.
  8. После отключения помпы вы можете восстановить подачу воды в дом и дважды проверить герметичность.
После выполнения этой процедуры вы можете быть уверены, что расширительный бачок работает должным образом. Распространенная ошибка сантехников (особенно сантехников) состоит в том, что они забывают предварительно заправить расширительный бак до надлежащего давления при его установке. Эта процедура может исправить эту ошибку установки, если бак еще не был поврежден.

У вас остались вопросы?

Здесь, в Legacy Plumbing, каждый из наших технических специалистов по обслуживанию обучен диагностировать любые проблемы с расширительными баками и правильно их устанавливать.Если у вас есть какие-либо вопросы или опасения по поводу расширительного бачка и его установки, просто свяжитесь с нами, и мы будем рады вам помочь.

Иллюстрированное руководство — Home Inspection Insider

Еще до того, как мы посмотрим, где установлены расширительные баки и на горячей или холодной линии, мы должны понять, что включает в себя этот бак. Расширительный бак — это предохранительное устройство, устанавливаемое в системе отопления для защиты арматуры и труб в водопроводной системе, оснащенное устройством предотвращения обратного потока или клапаном ограничения давления.

В большинстве случаев большинство местных строительных норм и правил должны устанавливать расширительный бак при установке нового водонагревателя.

Расширительные баки устанавливаются на трубе холодной воды над водонагревателем. Обычно расширительные бачки устанавливаются в вертикальном положении. Однако расширительный бак можно установить перевернутым или на бок, при условии, что он закреплен ремнями для поддержки. Расширительный бак — это небольшой заполненный воздухом резервуар, который действует как расширительная камера, чтобы контролировать увеличение объема воды, создаваемое при нагревании и расширении воды.

В этой статье будет рассмотрено, где устанавливается расширительный бак и как самостоятельно управлять установкой.

Как работает расширительный бак

Расширительный бак требуется при определенных обстоятельствах и может помочь водонагревателю прослужить дольше. Все мы знаем, что вода расширяется при нагревании. Без расширительного бака, подключенного к водонагревателю, любая закрытая водопроводная система может серьезно пострадать из-за теплового расширения.

Например, когда вы нагреваете воду с 50 до 120 градусов по Фаренгейту, ее объем увеличивается примерно на 2%. Если у вас установлен расширительный бак, в нем будет место для расширяющейся воды, что снизит давление на трубы, арматуру и резервуар для воды.

Расширительные баки необходимы в закрытых водопроводных системах. Существуют обратные клапаны или клапаны ограничения давления, которые предотвращают попадание расширяющейся воды обратно в центральный водопровод. Расширительный бачок имеет две секции; первая имеет воздушную камеру под давлением при расширении диафрагмы, в то время как другая секция принимает расширяющуюся воду при нагревании.

Расширительные баки могут быть обязательными

Для установки водонагревателя требуется разрешение на установку водопровода от местных властей. Вы узнаете о требованиях к расширительному бачку при подаче заявления на получение разрешения на водонагреватель. Однако в большинстве случаев местные власти могут вынудить вас установить резервуар для воды там, где у вас есть водонагреватель.

Однако в расширительном баке для воды нет необходимости, если в вашей системе нет обратных клапанов или клапанов ограничения давления.Если в вашей системе есть эти клапаны, было бы разумно установить резервуар, даже если ваш местный кодекс не делает это обязательным.

Где установить расширительный бак

Если вы только что купили новый расширительный бак, где бы вы его установили? Сначала устанавливается расширительный бак с помощью тройника над сердцем воды и в трубе подачи холодной воды. Затем резервуар обычно ставят горизонтально.

Однако в случаях, когда у вас ограниченное пространство, вы можете установить бак вертикально. Сантехническая арматура, которая вам понадобится для установки, будет зависеть от типа имеющихся у вас труб и ориентации резервуара.

Соединения при установке выполняются с помощью медных фитингов и труб. Расширительный бак имеет штуцер 3/4 дюйма, присоединенный к трубе холодной воды с помощью тройника и труб с резьбой, пайкой или короткой длины.

Расходные материалы и инструменты, необходимые во время установки

Существуют различные расходные материалы и инструменты, которые необходимо иметь при установке расширительного бачка, как показано ниже:

  • Медный тройник ¾ дюйма
  • Трубка- уплотнительная лента
  • Тепловой расширительный бак
  • Медная трубка ¾ дюйма
  • Гибкие медные трубки
  • Ниппель диэлектрического водонагревателя
  • Паяльное оборудование
  • Плоскогубцы или трубный ключ
  • Не менее двух ¾-дюймовых внутренних- резьбовые медные соединения
  • Дополнительный медный фитинг ¾ дюйма

Подготовка к установке расширительного бачка

Если у вас уже есть расширительный бак и вы хотите добавить еще один сверху, вы должны сначала слить воду из водонагревателя.Еще до начала работы необходимо убедиться, что над водонагревателем у вас достаточно места для размещения расширительного бачка.

Если вы производите совершенно новую установку, сливать что-либо не нужно. Поэтому будет лучше, если вы сразу перейдете к процессу установки бака. Во-первых, давайте посмотрим, как можно подготовиться к установке, опустив воду из бака:

  1. Первый шаг — отключить основной водопровод, который подключается непосредственно к стороне холодной воды водонагревателя.
  2. Затем вы можете присоединить шланг к сливному клапану под нагревателем и провести его к другому концу ближайшего слива.
  3. Сбросьте давление в баке водонагревателя, открыв слив на горячей стороне более плотного крана и водонагревателя. Не открывайте клапан слишком быстро или слишком сильно; это может привести к сползанию из слива.
  4. После слива в течение нескольких минут, слегка приоткройте клапан T&P, чтобы проверить давление. Если давления нет, переходите к шагу 5. Если вы заметили некоторое давление, подождите несколько минут и затем повторите шаг 4.
  5. Наконец, вы можете закрыть кран и закрыть сливной клапан, как только заметите, что в водонагревателе больше нет давления.

Этапы установки расширительного бачка для воды

После подготовительных работ настало время для установки расширительного бачка. Однако сначала есть шаги, которые вы должны выполнить, если хотите добиться успеха. Давайте посмотрим на эти шаги:

Составьте план

Ничего успешного не начинается без плана.Даже самые успешные военные экспедиции начинаются с плана на бумаге. Для этого проекта вам понадобится хороший план для прокладки ответвления к расширительному бачку от резервуара для горячей воды и холодной воды.

Нарисуйте схему. Вы также можете приобрести подходящую арматуру, которая понадобится вам для управления линией от расширительного бачка до тройника, вставленного в линию подачи холодной воды. Если вам повезет, вам может потребоваться только один тройник и один фитинг на конце расширительного бачка.

Обычно требуется по крайней мере один угловой фитинг.

Выберите место

Установка может быть более простой, если в вашей квартире есть линии PEX. Если есть медные линии, все еще выполнимо, но может быть как-то сложно. Первый шаг здесь — выбрать точное место, где вы хотите установить расширительный бачок.

Расширительный бак должен быть установлен над водонагревателем не менее чем на 18 дюймов. Также он должен быть ближе к водонагревателю.

Сомневаюсь, что вы видели такие, которые соединены с медной трубой, которая торчит прямо в воздухе. Хотя это все еще может работать, это не рекомендуется. Если в какой-то момент медная труба порвется, ваш подвал превратится в бассейн.

Стоит сэкономить силы и приобрести универсальное крепление расширительного бачка. Эти крепления подходят практически к любому резервуару и, вероятно, сохранят вашу безопасность.

Приобретите соответствующее оборудование

Помимо кронштейнов бака и расширительного бачка, дополнительное оборудование должно завершить проект, который вы должны приобрести.К ним относятся несколько фитингов, немного тефлоновой ленты для надежного соединения и фитинг, который соединяет ваш расширительный бачок с водяными линиями соответствующего размера.

Вы можете использовать PEX для соединения фитингов. Однако, если у вас есть медь, вы можете сделать одно из следующих двух действий: приобрести толкатель из PEX, который подходит для фитингов, потому что они соединяют трубы из PEX и меди, или приобрести медный фитинг и узнать, как их паять.

Возможно, вам придется вырезать небольшую часть из медной трубы подачи холодной воды, прежде чем вставлять тройник из PEX.Однако это простая задача, которую вы можете выполнить самостоятельно.

Если у вас стальные оцинкованные трубы, пора их заменить.

Монтажный кронштейн и подготовка бака

Первое, что вы должны сделать здесь, это использовать тефлоновую ленту, чтобы прикрепить соединительный фитинг к концу вашего расширительного бачка. Было бы лучше, если бы вы запомнили, что фитинг, который вам нужен на стороне, соединяющей ваш расширительный бачок, — ¾ гнездовой. С другой стороны, ваша медная труба или размер PEX составляет ½ дюйма.

Можно приступить к установке кронштейна расширительного бачка. Монтаж необходим перед установкой расширительного бачка.

СОВЕТ : Всегда проверяйте, что воздушный клапан, расположенный напротив водопровода, доступен и есть достаточно места для крепления велосипедного насоса. В какой-то момент он вам понадобится, если вам нужно отрегулировать давление. Например, если давление воды ниже или выше 50 фунтов на квадратный дюйм, вы должны сбросить давление или накачать резервуар, чтобы он соответствовал давлению в водяной системе.Поднимите давление как можно ближе к отметке 50. Перед установкой резервуара необходимо проверить и отрегулировать давление.

Отключите подачу воды и установите резервуар

На этом этапе отключите подачу воды в ваш дом. Было бы лучше, если бы вы открыли самый нижний кран, чтобы слить воду из водопровода. Далее вы можете выключить водонагреватель и закрепить расширительный бачок на кронштейне бачка.

Добавить тройник

Удерживайте или поместите полотенце ниже точки, в которой вы вставляете тройник в линию холодной воды резервуара для горячей воды.Вы заметите там остаточную воду, которая потечет. Затем вы можете перейти к отрезанию линии подачи там, где вы хотите вставить тройник.

Используйте тройник, чтобы оценить, на сколько нужно отрезать линию, чтобы он подошел. Затем, в зависимости от того, как вы управляете своим PEX, вы можете согнуть его, чтобы вам вообще не приходилось вырезать какую-либо часть.

Обратите внимание на направление, в котором будет проходить расширительный бачок и линия между тройником. Вы должны вставить тройник так, чтобы соединение, ведущее к расширительному бачку, было обращено в этом направлении.Затем надавите на два других шарнира и обожмите их до тройника.

Подсоедините расширительный бачок к тройнику

Отрежьте кусок Pex, который проходит между тройником и расширительным бачком. Если между ними есть какие-то другие фитинги, вам придется разрезать несколько кусков PEX, чтобы соединить их.

Контрольный тест

После того, как вы подключили все фитинги и полную линию между подачей холодной воды и резервуаром, вы можете теперь проверить на утечки.Краны, которые вы открыли для слива воды и давления, на этом этапе должны оставаться открытыми.

Затем вы можете перейти к открытию клапана, соединяющего ваш дом с основным водопроводом. Закройте кран, как только увидите, что из него вытекает ровная струя воды. Убедитесь, что все установленные вами фитинги не протекают.

Если вы заметили утечки, отключите подачу в дом, снова слейте воду и давление, используя тот же кран, и проверьте новые фитинги.Негерметичные соединения потребуют большего давления или обжима, чтобы получить лучшее соединение.

Убедившись, что соединение установлено, повторите процедуру включения.

Горячая вода

Наконец, перезапустите бак с горячей водой.

Нужна дополнительная информация о расширительных баках водонагревателя? Посмотрите это видео на YouTube ниже.

Почему расширительный бак находится на стороне холодной воды?

Как мы видели выше, расширительный бак расположен на стороне холодной воды в системе водоснабжения.Причина этого может быть связана с тем, что резервуар не изолирован.

Когда расширенные объемы воды попадут в резервуар, он охладится из-за того, что находится ближе к холодной воде. Таким образом, расширенная вода проходит через холодную воду, прежде чем уйти через краны.

Должен ли мой расширительный бак быть горячим?

Один из наиболее частых вопросов, которые задают люди, — должен ли расширительный бачок быть горячим. К сожалению, однозначного ответа нет. Верхняя часть расширительного бачка должна быть теплой, а нижняя часть — комнатной температуры.

Если весь резервуар теплый, высока вероятность того, что весь резервуар заполнен горячей водой. Ситуация возможна только в тех случаях, когда диафрагма выходит из строя.

Заключение

Теперь ясно, что установка расширительного бачка включает врезку в трубу холодной воды, которая находится над водонагревателем. К нему прилагается небольшой заполненный воздухом резервуар, который действует как расширительная камера, которая контролирует любое увеличение объема воды. Поскольку расширительный бак — это защитное устройство, устанавливаемое в системах отопления для защиты арматуры и труб, при использовании такой системы отопления вы должны соблюдать все имеющиеся строительные нормы и правила.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Расположение расширительного бака — Fine Homebuilding

Расширительный бак, такой как показанный выше, помогает поглощать давление воды, возникающее в результате теплового расширения.Бак можно установить в любом месте на линии холодной воды между главным клапаном дома и водонагревателем или на линии горячей воды на расстоянии от 3 до 5 футов от водонагревателя. Расширительный бак следует устанавливать вместе с редукционным клапаном в условиях высокого давления.

Вопрос:

Устанавливаю расширительный бак горячей воды. Я устанавливаю его в линию горячей или холодной воды? На каком расстоянии от запорного клапана должен находиться резервуар, чтобы соответствовать нормативам?

Джеймс Хизер, по электронной почте, нет

А:

Георг Эфирд, владелец A2Z Plumbing Inc.( www.eatsleepplumb.com ) в Эшвилле, Северная Каролина, ответы: Ваш вопрос часто встречается даже среди сантехников и строителей. Во-первых, важно понимать, что резервуар предназначен для уменьшения теплового расширения. В водяном трубопроводе тепловое расширение происходит, когда вода нагревается и находится под давлением. В большинстве расширительных баков используется небольшой объем воздуха, разделенный диафрагмой, которая поглощает повышенное давление.

Резервуары наиболее распространены в системах водоснабжения высокого давления и часто требуются по нормам.Если ваш водонагреватель протекает или капает из предохранительного клапана сверху или сбоку, это, вероятно, связано с тем, что в системе нет расширительного бака или клапана снижения давления.

Большинство сантехников устанавливают расширительные бачки в линии горячей воды рядом с водонагревателем. Похоже, они делают это, чтобы использовать запорный клапан на водонагревателе для обслуживания расширительного бачка, или потому, что они просто не знают, что есть другие варианты.

В отличие от общепринятой практики, расширительный бак может быть установлен в трубопроводе холодной воды.Он должен быть расположен в самой большой трубе, ближайшей к входной магистрали после клапана снижения давления. Установите запорный клапан рядом с расширительным баком, чтобы бак можно было обслуживать при необходимости.

Поручите водопроводчику ежегодно проверять резервуар и следить за тем, чтобы в нем всегда было заданное давление воздуха. Некоторые местные правила водоснабжения требуют, чтобы резервуар находился на расстоянии от 3 футов до 5 футов от водонагревателя на стороне горячей или холодной воды, чтобы гарантировать, что резервуар не будет скрыт.Обратитесь к водопроводчику или специалисту по сантехнике, чтобы убедиться, что вы соблюдаете или превышаете местный кодекс.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Герметичная система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое расширительным баком, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения в водопроводной системе обеспечивается установкой расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Элемент давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В этих ситуациях важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеупомянутые работы лучше всего может выполнять имеющий лицензию сантехник.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ.

Добавить комментарий

Ваш адрес email не будет опубликован.
