Котел галан схема подключения: Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Основные требования к системе отопления:


1. Система отопления – двухтрубная, закрытого типа (закрытый расширительный бак с мембраной, по объему -1/10L)

2. Котел монтируется строго вертикально, не выше уровня радиаторов

3. Соотношение диаметров обвязки:

— котельный блок -Ø32

— стояк — Ø 32 (1″/1/4)

— стояк для модульных систем (несколько котлов в пакете) – рассчитывается индивидуально, от количества   котлов в модуле.

— магистраль — Ø 25

— выводы на радиатор — Ø 20.

4. Первые 120 см трубной обвязки котла на подаче:

труба металл не оцинкованная (1″/1/4),  до перехода на пластик, без сужения диаметра выходного патрубка котла. Это увеличивает зону ионизации теплоносителя (рекомендуется).Монтаж – вертикально.

5. При подборе радиаторов строго соблюдать соотношение мощности котла и суммарной мощности секций радиаторов. Суммарная мощность секций (панелей) радиаторов не должна превышать номинальную мощность котла.

6. При врезке котла в действующую систему, промывка ингибитором «Протектор» – обязательна. Солевые отложения (при предыдущей эксплуатации с обычной водой)  на элементах системы, не позволят правильно настроить плотность теплоносителя для электродного котла.

7. Система отопления с котлом электродного типа, в комплектации «Галан-BeeRT», заправляется только дистиллированной водой, с дальнейшим подбором плотности.

8. В случае пониженного напряжения в эл.сети (200v и ниже при включенном котле) необходимо применять нормализатор тока соответствующей мощности.

9. Клемма «0» котла обязательно заземляется.

10. Строго придерживаться указаний по монтажу (место расположения в помещении) выносного устройства климат-контроль. От этого зависит правильность и экономичность работы всей системы.

11.  Строго придерживаться рекомендации производителя по литражу системы — не более 12л/1кВт мощности (идеально 8-10л/1кВт)

12. Электродный котел может работать в системе «теплый пол», при условии выполнения рекомендации производителя по схеме монтажа.

13. Правильно подобранный циркуляционный насос обеспечит эффективное распределение теплоносителя по системе и правильный процесс ионизации в камере котла.

14. Наличие группы безопасности (манометр, подрывной клапан, клапан-обезвоздушиватель) в верхней точке системы – обязательно.

15. Корпус котла, места креплений датчиков, обвязка котельного узла, стояк – упаковываются в теплоизолятор типа «мирелон», или аналогичные.

16. Алюминиевые радиаторы некоторых производителей имеют  «грязный» сплав. Некоторые компоненты таких сплавов с течением времени растворяются и  изменяют удельное сопротивление воды, засоряют электроды котла. В этом случае рекомендуется добавлять в раствор  специальную присадку «Поток», или использовать в системе отопления сепаратор шлама и воздуха.

17. Рекомендуем использовать при монтаже сепаратор воздуха и шлама (как вариант –«Spirovent Air&Dirt»). Этот элемент навесного оборудования позволяет исключить такие проблемы как:

  • — недогрев системы
  • — прожиг нагревающих элементов или электродов
  • — падение мощности котла (любого типа)
  • — увеличение энергопотребления
  • — сезонное техобслуживание системы отопления по очистке от шлама

18. Рекомендуемые радиаторы:

  • — биметаллические

  • — чугунные евро-стандарта (Чехословакия, Турция)

  • — алюминиевые (из первичного алюминия)

  • — допускается система «регистров», с условием соблюдения рекомендаций по литражу, в стандартной    комплектации (радиаторные вентиля, кран «маевского»)

19. ВНИМАНИЕ ! При зажиме гаек на клемах подсоединения кабеля к электродам котла, использовать только два ключа. Одним ключом удерживая контргайку, другим затягивать зажимную гайку. Внимательно следить за фиксацией электрода и не допускать его проворачивания в посадочной втулке. В случае проворачивания электрода, или перетяжке фиксирующей гайки, посадочная втулка лопается и электрод приходит в негодность. Данная проблема является нарушением правил монтажа и не подпадает под гарантийные обязательства.

Типовые схемы подключения электродных котлов

Схема стандартного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности

Схема параллельного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Иной котел

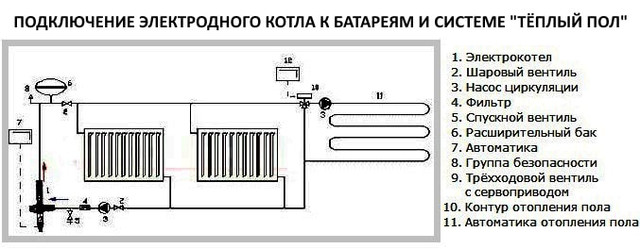

Схема подключения — радиатор + подогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Трёхходовой вентиль с сервоприводом
  10. Контур отопления пола
  11. Автоматика отопления пола

Схема подключения — обогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Контур отопления пола
  10. Автоматика отопления пола
  11. Комнатный термостат
  12. Вентиль с сервоприводом
  13. Байпас с обратным клапаном и термовентилем

ЭЛЕКТРОДНЫЙ КОТЕЛ ГАЛАН ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ

Сегодня мы поговорим об одном довольно интересном отопительном устройстве – электродном котле Галан. Почему речь пойдет именно об этой продукции? А потому, что за относительно короткое время существования этих котлов они успели завоевать хорошую репутацию на рынке отопительной техники, получили довольно широкое распространение при построении различного рода бытовых отопительных систем и точно представляют интерес для тех, кто только строит дом или же производит модернизацию существующей коммуникации.

Для начала несколько слов о том, что же представляет собой электродный котел. Итак, электродный котел – прибор, в котором нагревание теплоносителя осуществляется за счет протекания электрического тока через тот теплоноситель, которым заполнена система. Если углубиться в физику, то в данном случае нагревание возникает в результате хаотичного перемещения ионов от анода к катоду вследствие воздействия электрического тока. Более простыми словами, нагрев происходит в результате расщепления молекул теплоносителя на положительно и отрицательно заряженные частицы. Для тех же, кто не хочет углубляться: по большому счету речь идет о «техническом решении», которым очень часто пользуются домашние знатоки и умельцы для быстрого нагрева воды – двух лезвиях, к которым подключают электрический ток.

С этим разобрались. Теперь непосредственно об электрических электродных котлах Галан. На сегодняшний день, компанией Галан выпускается несколько разновидностей электродных устройств нагрева – «Очаг 2», «Очаг 3», «Очаг 5», «Очаг 6», «Гейзер 9», «Гейзер 15», «Вулкан 25», «Вулкан 50». Модели отличаются друг от друга по мощности, а соответственно и по площади обогрева, и по типу используемого для обогрева электрического тока: так, модели «Очаг» используют для работы однофазный электрический ток, а модели «Грейзер» и «Вулкан» — трехфазный.

Принцип работы котла Галан и основные особенности использования

Принцип действия данных нагревательных устройств, как уже упоминалось выше, основан на расщеплении молекул теплоносителя на отрицательно и положительно заряженные ионы. Двигаясь, эти ионы выделяют большое количество тепла, что тем самым и нагревает теплоноситель — воду.

Подчеркнем, что данные котлы предназначены для использования в отопительных системах замкнутого типа, то есть в таких системах, где теплоноситель циркулирует по замкнутому кругу.

Иными словами, применять такие устройства, например в системе, где вода поступает непосредственно из водоема (скважины или иного источника), категорически запрещено. Однако это вовсе не означает, что данные нагреватели не могут работать совместно с какими-либо иными отопительными приборами и элементами. Так, например, Галан может работать с радиаторами абсолютно любого типа – стальными, биметаллическими, алюминиевыми. (Алюминиевые секционные радиаторы). Единственное: котел не рекомендуется применять совместно с крупноразмерными радиаторами – трубами большого диаметра и чугунными радиаторами.

Что касается электрики, то здесь каких-либо особых требований к подключению нет. Естественно, необходимо подобрать провод соответствующего сечения (Сечение электропровода) и соблюсти схему подключения, то есть фаза и ноль должны подсоединяться к соответствующим выводам электрического электродного котла.

Отметим также, что электродный котел комплектуется блоком автоматики, который представляет собой электронное устройство с датчиком, посредством которого можно контролировать и изменять температуру теплоносителя в отопительной системе.

Схема подключения электродного котла Галан

Как правильно подключить электродный котел? Какая правильная схема подключения? Разберемся с этими вопросами. Итак, котел может использоваться не только в качестве основного источника нагрева, но и в качестве дополнительного или в качестве устройства нагрева системы «теплый пол». Структурные схемы подключения представлены ниже:



А вот схемы подключения для работы с системой «Теплый пол»:


Характеристики электродных котлов

Ну и напоследок нашего небольшого обзора предоставим таблицу, в которой отобразим основные технические характеристики котлов Галан для систем отопления:

Данная статья не является рекламной, а носит сугубо ознакомительный характер.

Рекомендуем ознакомиться:

Электродный котел Галан, что это такое, как установить электродный котел.

Бытовые отопительные котлы  пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы  электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.


Электролиз и перенос тепла  нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для  обогрева площади 120, 230 и 280 куб.м.

Например, электродный котел галан очаг 3 имеет такие характеристики:

  • габаритные размеры: длина 275 мм,  35 мм, вес прибора менее 1 кг.
  • мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм,  130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.



конструкция электродных котлов

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.


Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических.

Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа  сводится  к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки

В комплект поставки электродного котла от производителя входят:

  • электродный блок мощностью от 3-50 кВт
  • силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
  • цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

  • предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
  • котел монтируют вертикально, не превышая уровень радиаторов
  • при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка  Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).



Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

  • расширительный бак
  • насос циркуляционный
  • группа безопасности
  • краны обратки и фильтр грубой очистки
  • кран залива теплоносителя
  • кран слива теплоносителя из системы
  • кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла  рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла  или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление  представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления  поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи.

Эксплуатация электрокотла Галан Гейзер

___________________________________________________________________________

Электродный котел Галан Гейзер 9 является одним из популярных агрегатов для потребителей и имеет мощность 9 кВт. Он способен работать как при однофазном, так и трехфазном подключении к электросети.

Легко может обогреть двухэтажный коттедж общей площадью 450 куб.м. Из других теплотехнических характеристик: объем теплоносителя — 300 л, вес — 6,5 кг.

Установка (монтаж) электродного котла Галан Гейзер 9 в отопительную систему

Перед установкой произвести осмотр агрегата и проверить его комплектность. Электрокотёл Галан Гейзер 9 устанавливается в отопительную систему строго вертикально.

При этом клеммная группа (токовводы котла) для подключения к электросети, защищённая от внешнего воздействия, случайного прикосновения защитным кожухом (колпаком) должна располагаться снизу.

Соединение патрубков котла с трубопроводами отопительной системы производится при помощи сантехнических муфт с ДУ не меньшим ДУ патрубков агрегата и в соответствии с проектом.

Если в системе использованы пластиковые трубы, необходимо 2-2,5 метра труб после выхода из прибора заменить на неоцинкованные («чёрные») металлические трубы.

При проектировании отопительной системы должно быть предусмотрено:

— Электрокотёл Галан Гейзер 9 необходимо устанавливать как можно ниже по отношению к радиаторам отопления, так как это повышает давление на выходе из котла.

— При этом желательно предусмотреть зазор по вертикали от котла до пола, достаточный для свободного извлечения электродной группы, осмотра и очистки его внутренних поверхностей.

— Диаметр вертикального стояка над прибором, так же как диаметры всех трубопроводов отопительной системы, должен быть строго по проекту Вашей отопительной системы.

— Высота вертикального стояка над электродным котлом Галан Гейзер 9 не менее 2 м. Это одна из предпосылок для неприменения циркуляционного насоса.

— При монтаже котёл должен быть прикреплён к стене независимо от способа его соединения с отопительной системой.

— Для удобства обслуживания отопительной системы установить запорные краны на трубопроводе сразу после расширительного бака и перед входным патрубком аппарата.

— Допускается при монтаже системы отопления закрытого типа установка запорной арматуры до расширительного бака при условии наличия группы безопасности непосредственно после котла.

— Расширительный бак закрытого типа в этом случае рекомендуется ставить на обратку до котла.

Подготовка электрокотла Галан Гейзер к работе

Установить электродный котел Галан Гейзер 9 в отопительную систему согласно выбранной схеме. Надежно заземлить корпус электрокотла согласно ПУЭ и ГОСТ 12.1.030-81. Заполнить отопительную систему теплоносителем.

При заполнении системы обеспечить отсутствие в ней воздушных пустот. Снять защитный кожух, подсоединить электропитание согласно руководству по эксплуатации блока управления.

Произвести подключение котла Галан Гейзер 9 к электрической сети согласно схеме, при этом датчик температуры “вход” устанавливается, как правило, на трубопровод, выходящий из последнего радиатора; датчик температуры “выход” устанавливается на трубопровод, выходящий из котла.

Подсоединение датчиков осуществляется медным многожильным проводом сечением 0,5-1 мм2. Автомат защиты служит для включения и отключения электропитания котла, а также является автоматическим предохранительным устройством при токовых перегрузках.

Кнопка на корпусе магнитного пускателя служит для включения и отключения теплового реле, и при нормальной работе электросхемы питания агрегатапостоянно находится во включенном (утопленном) состоянии.

Её срабатывание означает перегрев проводов из-за неисправности в электросхеме. Включение теплового реле производится нажатием кнопки.

Установить величину необходимой температуры на “выходе” из электрокотла Галан Гейзер 9 (70-75°С).

Установить величину необходимой температуры на “входе” котла. Эта величина зависит от объема помещения, качества теплоизоляции помещения и т.п., как правило, составляет 40-45°С. Чем ниже эта температура, тем выше КПД работы отопительной системы.

Включить автомат защиты. При правильно собранной отопительной системе и электросхемы подключения котла отопительная система начнет быстро прогреваться.

Дальнейшее включение и выключение электродного котла Галан Гейзер 9 происходит в автоматическом режиме:

— при достижении температуры на входе котла 40-45°С автоматика отключит электропитание котла. При понижении температуры включение электропитания прибора произойдет в автоматическом режиме.

— при достижении температуры на выходе 70-75°С котел отключится. Его включение произойдет автоматически при понижении температуры.

В силовом блоке управления применен терморегулятор «BeeRT» имеющий два накладных температурных датчика с чувствительностью 0,25 градуса.

Их задача контролировать температуру теплоносителя на выходе из агрегата и на его входе («подача»- «обратка»), в заданных пользователем температурных пределах.

То есть, выключать котел Галан Гейзер 9 при достижении заданной (желаемой) температуры и включать при остывании теплоносителя до заданной (желаемой) температуры.

При этом терморегулятор фиксирует показания как датчика по «подаче», так и датчика по «обратке», это позволяет учитывать минимальные изменения в теплообмене радиаторов и в то же время исключить возможность аварийного перегрева.

Терморегулятор «BeeRT» цифровой, построен на базе раздельно программируемых процессоров. Это дает возможность работу циркуляционного насоса программировать отдельно от работы котла, по своему циклу.

Циркуляционный насос с терморегулятором , в отличии от большинства аналогичных систем, работает не постоянно.

Насос включается за 3 минуты до включения агрегата, прокачивает теплоноситель, уравновешивая температуру в разных радиаторах и так же выключается через 3 минуты после отключения котла, что позволяет равномерно раздать теплоноситель по радиаторам.

В результате мы имеем радиаторы с одинаковой температурой в разных помещениях и на разном удалении от прибора.

Комнатные термостаты COMPUTHERM Q7 могут управлять большей частью предлагаемыми на рынке котлами.

Просты в подключении и дают возможность управлять любым газовым или электрическим котлом Галан Гейзер 9 и системой кондиционирования, которые подсоединяются с помощью двухжильного кабеля, независимо от управляющего напряжения – 24V или 230V.

Термостат может программироваться с учетом ваших потребностей и позволяет регулировать установленные приборы для нагревания и охлаждения и поддерживать заданную температуру вашего дома или офиса с высокой точностью, достигая максимального комфорта и экономичности.

Для каждого дня недели может быть установлена отдельная температурная программа.

Днём могут быть выбраны 6 (шесть) различных времён включения (с шагом в 10 мин.) и для каждого из времени настроен разный градус нагревания/охлаждения с шагом 0. 5 С.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Электронный котел Галан — принцип работы и особенности функционирования

Если рядом нет газовой магистрали, и не хочется запасаться на зиму твердым топливом, можно использовать для обогрева дома электронный котел Галан — его простой принцип работы основан на ионизации теплоносителя. Поэтому отпадает необходимость в дополнительных технических узлах.

Почему подобное устройство способно работать долгие годы без ремонта? И каковы преимущества его использования? Обо всем этом подробнее.

Как работают электродные котлы?

Электродный котел Галан

Принцип работы электродного котла Галан довольно прост. Это устройство выступает сразу в двух ролях:

  • В качестве нагревательного прибора.
  • В роли циркуляционного насоса.

Вода нагревается в результате процесса ионизации — электричество формирует энергию тока и передает ее молекулам воды. Жидкость расщепляется на положительные и отрицательные ионы. Противоположные заряды ускоряют их и заставляют полюса меняться со скоростью 50 раз в минуту. Этот процесс сопровождается выделением большого количества тепла.

Вода разогревается моментально напрямую без использования дополнительных нагревателей. Если подача воды по каким-то причинам прекращается, процесс останавливается сам собой, и прибор просто перестает работать. Именно поэтому риск возникновения взрывов и пожаров сведен к минимуму.

Электродные котлы Галан имеют разборную конструкцию, поэтому при необходимости можно легко заменить старый электрод на новый. Как это сделать, подробно описывает инструкция, прилагающаяся к изделию.

От чего зависит работа котла?

На эффективность работы котла Галан влияют несколько важных факторов:

  • Чтобы система нормально функционировала, необходимо использовать жидкость с определенной удельной проводимостью. Для этого нужно максимально точно установить силу тока. Его показатели подробно описаны в паспорте изделия. Там же обозначена схема подключения электродного котла.
  • Если подобное устройство является частью отопительной системы, его мощность должна соответствовать параметрам ее работы. Его можно подключать только к двухтрубной открытой системе, имеющий верхний разлив. При этом диаметр труб подачи и обратки должен быть не менее 32 мм, а высота стояка, подающего воду — не менее 2 метров. Расчет объема пропускной способности производится по формуле —12 литров на 1 единицу мощности котла.

Обратите внимание! Электродные котлы Галан очень требовательны к качеству теплоносителя.

  • Теплоноситель в этом случае является частью электрической цепи, поэтому, если его нет в системе, она просто не работает.
  • Потребление электричества напрямую зависит от температуры воды — чем она выше, тем больше света расходуется. Повышение температуры свыше 75 градусов способно привести к порче электросети. Ведь бытовые магистрали не приспособлены под такие мощности. Перепады же напряжения для подобных установок не страшны. Скачки влияют лишь на эффективность нагрева теплоносителя, которая падает вместе с понижением напряжения и поднимается тоже вместе с ним.
  • При монтаже важно соблюдать существующие требования. Схема подключения предполагает наличие хорошего заземления, поэтому без навыков работы с электричеством самостоятельная установка котла невозможна.

На какие преимущества можно рассчитывать, делая выбор в пользу электродного котла?

  • Во-первых, описываемое оборудование — самый доступный вариант организации отопления. Стоимость установки в разы ниже, чем у газовых и твердотопливных аналогов, при этом электронный котел выдает 98% КПД. Это позволяет экономить на расходе электроэнергии. И это не предел. Можно увеличить экономию на 60%, установив на устройство электронные терморегуляторы или электромеханическую автоматику.
  • Во-вторых, очаг электродного типа — очень компактное устройство. Прибор мощностью в 6 кВт весит всего 1 кг 100 г.
  • В-третьих, производить монтаж подобного оборудования можно в уже имеющиеся отопительные системы. Тем самым вы просто увеличите их мощность. Подобный вариант уместен при необходимости обогрева огромных площадей.
Котел на кухне

Но для осуществления поставленной цели необходимо предпринять определенные меры. Предварительно систему нужно тщательно промыть, установить фильтры, очищающие теплоноситель, и приложить все усилия, чтобы в электродный котел не попала грязная вода.

Обобщение по теме

Фирма Галан ориентируется только на спрос, поэтому в продаже можно найти ограниченное количество серий отопительного оборудования. Каждая модель строго рассчитана на определенную площадь, что указано в техническом паспорте изделия. Для городских квартир больше всего подходят модели из серии «Очаг». Они специально создавались для этих целей. Для отопления больших производственных площадей выпускаются модели из серии «Гейзер» и «Вулкан».

Электродный котел Галан — принцип работы, отзывы

Здесь вы узнаете:

Электрическое отопительное оборудование применяется для создания отопительных систем в зданиях, не подключенных к газовым магистралям. Нельзя сказать, что это самый дешевый способ обогрева, но иногда он является единственно приемлемым. Для того чтобы сделать отопление более экономичным, необходимо приобрести электродный котел Галан, принцип работы которого заключается в нагреве теплоносителя без ТЭНов.

В этом обзоре мы рассмотрим:

  • Принципы ионного нагрева в отопительных котлах Галан;
  • Популярные модели котлов;
  • Отзывы пользователей.

После прочтения материала вы сможете сделать свой выбор и решить, нужны вам электродные котлы или нет.

Особенности котлов Галан

Схема работы и устройства электродного котла отопления.

Электрические котлы Галан производятся более 20 лет, начиная с 1994-го года – именно в этом году стартовали производственные мощности завода. Спустя несколько лет компания приступила к изготовлению электродных котлов, в которых задействовались проверенные военные технологии. В результате на свет появилось надежное отопительное оборудование, отличающееся эффективностью и безопасностью.

Эффективность достигается за счет конструктивных особенностей оборудования – электродные котлы Галан нагревают теплоноситель напрямую, без использования медленных и не всегда эффективных ТЭНов. Что касается безопасности, то здесь все просто – при отсутствии теплоносителя подача электроэнергии на электроды прекращается. Но можно было бы обойтись и без этого, так как без теплоносителя между электродами образуется воздушный зазор.

Обычные ТЭНовые котлы нередко становятся причиной пожаров, так как при аварии в системе и исчезновении теплоносителя ТЭНы остаются запущенными, что вызывает их перегрев и возгорание.

В чем заключаются преимущества электродных котлов Галан? В первую очередь нужно отметить их продолжительный срок службы, так как ломаться тут практически нечему. ТЭНов здесь нет, на их месте располагаются электроды, нагревающие теплоноситель. Даже если они выйдут из строя, то их можно будет легко заменить – для этого в продаже представлены сменные электроды. Кроме того, электродная схема влияет на экономичность оборудования, так как помещения прогреваются гораздо быстрее.

Благодаря этой схеме вы сможете оценить простоту монтажа и размеры электродных котлов Галан.

Электрические котлы обладают минимальными размерами – здесь нет громоздких камер сгорания, больших газовых горелок и прочих крупногабаритных узлов. Что касается электродных моделей, то они еще более компактные, так как ионизационная камера у них очень маленькая. Благодаря своей миниатюрности, они не занимают много места в котельных и в прочих помещениях – идеальный выбор для малогабаритных жилых домов.

Электродные котлы Галан отличаются тем, что создают более высокое давление в отопительных системах. За счет этого достигается еще более быстрый прогрев помещений. Если нужно создать отопление одноэтажного частного дома, то можно обойтись без циркуляционного насоса. Иногда используют следующую схему – сначала теплоноситель циркулирует с помощью насоса, а потом переходит на естественную циркуляцию. При небольшой площади домовладения циркуляционный насос не нужен.

Принцип работы электродного котла Галан

В электродных котлах теплоноситель нагревается за счет переменного тока подаваемого на электроды.

Электродные котлы Галан оснащаются ионизационными камерами – здесь находится их сердце. В камерах располагаются электроды, отвечающие за нагрев теплоносителя. На них подается переменный ток с частотой 50 Гц, заставляющий распадаться молекулы воды на положительно и отрицательно заряженные ионы, двигающиеся к электродам с противоположным зарядом. Тепловая энергия в электродных котлах образуется прямо в теплоносителе, а не в ТЭНах, что и обеспечивает более быстрый прогрев.

В качестве теплоносителя может выступать обыкновенная вода или специальные незамерзающие жидкости – их изготовлением занимается компания Галан.

Принцип работы электродных котлов Галан очень прост. И сегодня на этом принципе выпускаются сразу три модельные линейки:

  • ГАЛАН ОЧАГ – от 3 до 6 кВт;
  • ГАЛАН Гейзер – от 9 до 15 кВт;
  • ГАЛАН Вулкан – от 25 до 36 кВт.

Электродные котлы ГАЛАН ОЧАГ работают от однофазных электрических сетей, а для питания котлов ГАЛАН Гейзер и ГАЛАН Вулкан необходима трехфазная сеть.

Для подключения электрического оборудования мощностью свыше 3 кВт необходима отдельная электрическая линия с УЗО, тянущаяся от электрического щита. Управление оборудованием осуществляется с помощью автоматики – она производится на том же предприятии, но приобретается отдельно. Также имеется возможность приобрести пульты дистанционного управления по GSM-каналу.

Где купить электродные котлы Галан и уточнить цены? Они продаются во многих магазинах сантехники и теплотехники. Если вы хотите приобрести оборудование по максимально доступной цене, воспользуйтесь товарными агрегаторами и сервисами сравнения цен.

Основные модели котлов Галан

Электродные котлы из линейки Галан Очаг являются наилучшим выбор для отопления частных домов площадью до 60 кв.м.

Электродные котлы из модельного ряда ГАЛАН ОЧАГ включают в себя модели мощностью 2, 3, 5 и 6 кВт. Они обладают минимальными размерами и не загромождают помещения. Все модели являются одноконтурными и ориентированы на установку в вертикальном положении. Питание осуществляется от однофазных сетей. Если подключать к сети модели мощностью 5-6 кВт, к оборудованию нужно подвести отдельный провод и оснастить его УЗО. Котлы ГАЛАН ОЧАГ подходят для обогрева помещений площадью 20-60 кв. м. – отличный вариант для частного дома.

Линейка ГАЛАН Гейзер включает в себя два электрических котла мощностью 9 и 15 кВт. Они могут использоваться для обогрева помещений любого типа, площадью от 90 до 150 кв. м. Для питания оборудования необходимо подключение к трехфазной электрической сети. Управление осуществляется с внешних пультов. Монтаж производится исключительно в вертикальном положении.

Нужно создать отопительную систему в здании большого размера? Тогда нужно присмотреться к линейке электродных котлов ГАЛАН Вулкан – в нее входят модели мощностью 25, 36 и 50 квт. Все представленные устройства питаются от трехфазных электрических сетей. Максимальная отапливаемая площадь для данных моделей составляет от 250 до 500 кв. м, в зависимости от мощности используемого оборудования.

Электродные котлы Галан — отзывы пользователей

Ознакомившись с отзывами пользователей об электродных котлах Галан, можно получить реальное представление о возможностях оборудования. Как обычно, мы приведем в пример три отзыва от реальных покупателей, столкнувшихся с данными котлами.

Антон 37 лет

Меня не очень вдохновляла перспектива использования жидкостного котла, так как я всерьез опасался возгорания. Да и вонь солярки по всему дому никак не стыкуется с понятиями об уюте. По совету соседей по дачному товариществу я приобрел электродный котел ГАЛАН ОЧАГ 5, мощностью 5 кВт. Оборудование работает великолепно, оно с легкостью пережило две зимы. Никаких нареканий на котлы нет, они не текут и исправно греют воду. Комнаты прогреваются очень быстро, даже быстрее, чем от обычного электрического котла. Приходиться мириться лишь с высокими расходами, но от этого уже никуда не денешься – реально экономичных котлов еще не изобрели.

Аслан 52 года

Когда через наш поселок начали вести газовую магистраль, я обрадовался. Но уже через месяц постигло разочарование – очередь до нашей улицы дойдет лишь через 2-3 года. А зная цену обещаниям, в ближайшем будущем газа можно не ждать. Дочка работает в магазине сантехники, и мы с ней подобрали электродный котел Галан 6. В доме к тому времени сделали ремонт, а старый самодельный электрический котел отправился в металлолом. Электродный котел Галан порадовал небольшими размерами – он чуть больше самой отопительной трубы. Пространство не загромождает, греет хорошо, стоит дешево. Рекомендую всем, кто мучается отсутствием в доме газа.

Евгения 33 года

Покупка электродного котла стала для нас… ошибкой! Мы купили его лишь по той причине, что нам была заявлена экономичность. Когда мы взглянули на результаты недельной работы, ошеломлению не было пределов. А в конце месяца у нас на руках был фантастический по своим размерам счет. Где обещанная экономичность? Сплошные расходы и ничего больше! Теперь раздумываем над двумя вариантами – или покупаем дровяной котел, или ставим двухконтурный газовый с настройкой на баллонный газ. Склоняемся в сторону газового котла, так как в нашем доме нужна горячая вода. А электродный котел отправиться пылиться в сарай, а там и до свалки недалеко.

видео-инструкция по выбору своими руками, особенности отопительных изделий, цена, фото

Использование электрической энергии для обогрева помещений сейчас можно встретить довольно-таки часто, особенно это касается тех местностей, которые не газифицированы. И одним из видов подобного оборудования является отопительные электрические котлы Галан.

Сам принцип работы у таких агрегатов в корне отличается от ТЭНовых приборов, но это отличие только идёт на пользу, так как увеличивается КПД процесса и уменьшается потребление электроэнергии. Конечно, два последних качества можно поставить во главу угла, поэтому, в этой статье мы расскажем о таком оборудовании, а также покажем вам видео ролик, отражающий данную тему.

Электрические котлы отопления Галан производятся в России

Электродные котлы

Как это работает

Фирменный бренд

Примечание. Прежде всего, следует отметить, что любой электрический отопительный котел ГАЛАН, независимо от его размеров и мощности, представляет собой систему проточного типа с ионным методом нагрева теплоносителя.
Все эти агрегаты совместно с отопительным контуром, будь то радиаторы или тёплый пол, согласно нормам и требованиям ПУЭ и ГОСТ 12.1.030-81 допускаются к работе только при наличии заземления.

Схема нагрева теплоносителя

На практике отопительный котел ГАЛАНТ представляет собой ёмкость с двумя полярными электродами и двумя отверстиями для входа и выхода теплоносителя (чаще всего отопители имеют цилиндрическую форму).

Сетевое напряжение для прибора, в зависимости от его модификации, может быть:

  • либо 220В;
  • либо 380В.

Но в любом случае частота тока остаётся равной 50Гц, и эта цифра приведена неспроста. Получается, что принцип нагрева здесь основан на замыкании цепи, точно так же, как и в случае с ТЭНом, только там перемычкой служит нихромовая спираль, а здесь – сам теплоноситель.

Когда теплоноситель проходит через ёмкость, то полярность электродов меняется по 50 раз в секунду. Следовательно, ионам тоже приходится менять направление движения с той же частотой. От такой скорости температура жидкости поднимается, то есть, говоря языком физики, происходит процесс её ионизации (не электролиза, как думают некоторые).

Электродные котлы. Фото

Для тех, у кого вызывает тревогу погруженный в жидкость электрод (как бы током не ударило!) можно сказать, что инструкция по технике безопасности исключает такую возможность и вот почему.

Ток, как известно, проходит по пути наименьшего сопротивления, а этот путь находится как раз между двумя окончаниями стержней и никак не может влиять на жидкость в отопительном контуре за исключением её нагрева. Также можно успокоить тех, кто боится пожара в случае протечки ёмкости нагревателя – в случае утечки жидкости цепь между электродами размыкается и система, естественно, отключается.

Категория измерения Возможность применения котлов по названиям
Очаг 2 Очаг 3 Очаг 5 Очаг 6 Гейзер 9 Гейзер 15 Вулкан 25
Размеры помещения в м куб (м3) 80 120 200 250 340 550 850
Потребляемая мощность номинальная (кВт) 2 3 5 6 9 15 25
Напряжение номинальное (В) 220 220 220 220 380 380 380
Средний расход электроэнергии при достаточном утеплении помещения (кВт/час) 0,5 0,75 1,25 1,5 2,5 4 6,6
Максимальная сила тока каждой фазы (А) 9,1 13,7 22,7 27,3 13,7 22,7 37,5
Номинальная сила тока для автоматики в электромеханическом варианте (А) 10 16 25 32 3 по 16 3 по 25 3 по 40
Сечение медного провода (мм2) 220В 4 4 4 6
380В 4 4 6
Необходимое (рекомендуемое) количество теплоносителя в системе отопления (л) 20 – 40 25- 50 30 – 60 35 – 70 50 – 100 100 – 200 150 – 300
Внутренний диаметр (ДУ) патрубков на входе и выходе теплоносителя в котле (мм) 25 25 25 25 32 32 32
Длина агрегата (мм) 250 275 320 335 360 410 460
Масса агрегата (кг) 0,85 0,9 1,05 1,1 5,0 5,3 5,7

Используя настоящую таблицу, вы сможете подобрать модификацию котла для своего дома

Примечание. Отопительные системы, которые функционируют от различных модификаций системы Галан, могут быть дополнены терморегуляторами.
Их могут устанавливать либо на батареи отопления, либо арматуру автоматики котла и они будут следить за состоянием микроклимата в помещении.

Подключение

Стандартное подключение: 1- отопитель любого типа; 2 – шаровый вентиль; 3 – насос; 4 – сетчатый фильтр; 5 – спусковой кран; 6 – расширитель; 7 – арматура автоматики; 8 – защита

  • На верней схеме вы видите, как отопительный электрический котел ГАЛАН подключается к радиаторному контуру отопления. Всё очень просто – главное, чтобы вы правильно рассчитали соотношение мощности самого котла и потребностей системы, но это сделать легко – в паспорте радиаторов и в паспорте котла вы всегда сможете прочесть эти данные. Но не следует также забывать о том, что, прежде всего, вам нужно подсчитать нужную мощность для помещения.

Схема подключения для тёплого пола: 11 – отопительный контур; 12 – автоматика контура; 13 – термостат для комнаты; 14- клапан с сервоприводом; 15 – терморегулятор и обратный клапан врезаны в байпас

  • При подключении системы тёплого пола обязательно промойте её и желательно, чтобы это был ингибитор “Проектор” – если там раньше стоял другой отопитель, то в контуре обязательно есть соли, которые не позволят вам скорректировать плотность жидкости для настройки котла. Заправку системы обязательно нужно производить дистиллированной водой.

Смежное подключение радиаторов и тёплого пола

  • Также, вы можете подключить своими руками двухконтурную систему – радиаторы и тёплый пол, где монтаж котла производится аналогично двум верхним установкам. Но эти контуры нуждаются в разной температуре теплоносителя, поэтому в трубе подачи на тёплый пол врезают трёхходовой клапан (10). Этот прибор будет автоматически сбрасывать горячую воду в трубу возврата при достижении достаточной температуры в системе тёплого пола.

Заключение

Следует отметить, что цена ГАЛАН по сравнению с ТЭНовым котлом одинаковой мощности будет меньше. Также не забывайте, что отопитель всегда должен находиться выше трубы подачи и быть в вертикальном положении. Первые 120 см выхода следует делать из оцинкованной трубы.

Котлы «Галан»: отзывы. Котлы «Галан»: характеристики, схема подключения

.

В настоящее время существует большое количество производителей отопительного оборудования. Большинство котлов устанавливают специалисты, к тому же перед установкой нужно будет получить много разрешительных документов. Но есть и альтернативные решения, немного упрощающие процедуру. Речь идет об электрическом отоплении. Посмотрим на полезные обзоры. Котлы «Галан» — об этом и поговорим в этой статье.

Общая информация и описание

Сегодня компания производит два вида отопительного оборудования: ТЭН и электродные котлы.Последние пользуются большим спросом. Это связано с тем, что не требуется согласования соответствующих органов, а это, как показывает практика, в разы ускоряет процесс установки.

Довольно интересен процесс нагрева таких устройств. Принцип — ионизация теплоносителя. Оказывается, его ионы делятся на положительные и отрицательные, соответственно они перемещаются на положительный и отрицательный электроды. Колебания ионов приводят к тому, что выделяется энергия, и теплоноситель нагревается.

Ионизационная камера относительно небольшая, что положительно сказывается на скорости нагрева. Однако далеко не всегда среди потребителей такое решение находит однозначный отклик. Котлы «Галан» у кого-то просто не вызывают доверия. Причина в том, что большинство покупателей разочарованы в отечественном производителе. Но если присмотреться, можно увидеть, что у этой компании довольно высокий рейтинг. Что говорит о достойном качестве продукции. Ну а теперь пойдем дальше и разберемся в основных моментах.

Особенности монтажа электрооборудования марки «Галан»

Примечательно, что монтаж можно выполнить вручную. Это не только сэкономит вам деньги на установку, но и получите бесценный опыт. Как было отмечено выше, установка не так уж и сложна, но требует элементарных знаний электриков.

Мы уже решили, что разрешение Вам не нужно получать, однако необходимо будет сделать заземление, соответствующее ГОСТу.Это связано с тем, что котел «Галан», схема подключения которого обязательно должна включать землю, питается от сети напряжением 220/380 В. Для человека такой силовой ход обязательно станет фатальным. Помимо заземления рекомендуется делать обнуление.

Сам по себе процесс монтажа не сильно отличается установкой другого отопительного оборудования. Стоит отметить, что самостоятельно поставить термостат очень сложно. Его калибровку должны проводить специалисты.Если вы покупаете Галан (отопительный котел с наличием датчика климат-контроля), то установку лучше доверить профессионалам. Причина в том, что если контроллер откалиброван неправильно, то в комнате будет либо жарко, либо холодно.

Не забываем, что котел «Галан», схема подключения которого приведена ниже (на фото), работает исключительно на воде или антифризе. Из-за использования другой жидкости оборудование быстро выйдет из строя, и на случай не будет гарантии.Ну а теперь рассмотрим еще несколько интересных моментов.

Отзывы покупателей

Необходимо отметить такой важный момент, как отзывы покупателей электронных котлов. По большей части пользователи ими довольны. Многие пишут о реальной экономии. Кроме того, в сети можно найти большое количество положительных отзывов, которые касаются сервиса. Помимо быстрой доставки радует доброжелательность сотрудников компании. Но на этом все самое интересное только начинается.Много отзывов о реальной экономии с котлами «Галан» линий «Гейзер», «Очаг» и др. Пользователи могут добиться значительного снижения затрат на электроэнергию. Для отопления двухэтажного дома достаточно устройства мощностью 15 кВт. Согласитесь, это лучшее решение, например, для дачи, где нет возможности подключить газовую магистраль.

А газ не всегда хорошо смотрится на фоне электродного оборудования фирмы «Галан». Отопительный котел имеет высокую скорость нагрева. Многие также пишут о том, что электродный котел всегда имеет смысл подключить как резервный.Если есть проблемы с газом, то он может стать основным источником тепла. Однако есть и другие отзывы.

Котлы «Галан» очень чувствительны к изменению напряжения, поэтому вам понадобится мощный выпрямитель или дополнительный генератор, который в случае небольшого отключения электроэнергии поддержит работу котла. Многие пользователи обращают внимание на этот момент, так как он весьма важен.

Электронный котел «Галан»: особенности

Как уже неоднократно отмечалось в этой статье, не требуется получение разрешения на установку, что является основной особенностью оборудования компании «Галан».Стоит обратить ваше внимание на то, что котел этого типа, будь то Вулкан или Очаг, — это не только своего рода ТЭН, но и циркуляционный насос. Для пользователя это значительная экономия средств. Электродное нагревательное оборудование отличается высокой точностью и работает в автоматическом режиме. Потребляемая мощность будет зависеть от установленной вами температуры охлаждающей жидкости. К тому же само оборудование настраивается на требуемый режим работы. Например, большинство котлов работают круглосуточно, но около 14 часов простаивают в режиме ожидания.Проще говоря, в приборе есть датчик, который снимает температуру воздуха и отправляет ее на элемент управления. Если она упадет до определенного предела, котел запустится.

Кроме того, при желании за дополнительную плату можно получить климат-контроль. Таким образом, вы можете регулировать температуру воздуха в помещении в соответствии с запрограммированным циклом, который будет содержать недели, дни и даже часы. Если необходимо, чтобы электронный котел «Галан» в вечернее время работал на пониженной мощности, то можно без проблем попросить «умную» технику.Все это делает котлы этого производителя уникальными в своем роде.

Самая маленькая и самая большая

«Очаг-03» считается самым маленьким отопительным оборудованием от рассматриваемого производителя. Его вес вам может показаться нелепым — всего пятьсот граммов. Но, несмотря на это, агрегат развивает мощность в 3 кВт, и этого достаточно для обогрева семидесяти литров теплоносителя или помещения площадью 25 квадратных метров. Удельное сопротивление начинает увеличиваться с увеличением температуры носителя, с течением времени электрод-электрод «Галан» «Очаг» развивает максимальную мощность.За месяц постоянной работы это оборудование потребляет около 500 кВт.

На данный момент компания предлагает своим клиентам две комплектации: «Стандарт» и «Люкс». Последний помимо самого котла и блока управления включает еженедельную регулируемую программу климат-контроля.

Что касается самой мощной модели отопительного оборудования фирмы «Галан», то это «Вулкан-25». Такое оборудование подходит не только для использования в квартире или доме, но и для небольшой котельной. В отличие от предыдущей версии, номинальное напряжение составляет 380 В, поэтому вам понадобится отдельный источник питания.Фактически, электрический котел отопления «Галан» «Вулкан-25» может обогреть помещение в 850 кубометров при ежемесячной стоимости 3 000 кВт. Объем теплоносителя для такого котла должен быть не менее 150 литров и не более 300 литров.

Преимущества и недостатки котлов «Галан»

Подчеркнем, что покупка отопительного оборудования необходима только после ознакомления с полным перечнем плюсов и минусов подобных устройств. Говоря конкретно о продукции Galan, в первую очередь стоит отметить значительную экономию электроэнергии.Дело в том, что электродное оборудование позволяет устанавливать минимальную температуру во время отсутствия людей в доме. Такой подход решает сразу две проблемы: во-первых, экономится энергия, а во-вторых, в жилище поддерживается нормальная температура. Этого можно добиться с помощью термостатов, которые находятся в каждом отапливаемом помещении. Периодически датчики проводят измерения и анализируют информацию. Еще один важный момент — не нужно устанавливать дымоход и хранить топливо, как в случае с углем.Помимо прочего, подключение котла Галан может быть выполнено без участия специалистов, и даже в таком устройстве не скапливается грязь и пыль.

Что касается недостатков, то, конечно, и они есть. Основным недостатком является то, что оборудование крайне чувствительно к перепадам напряжения, в частности к скачкам напряжения, что может испортить как защиту, так и начинку оборудования. Эта проблема решается установкой стабилизатора.

Еще один недостаток — некоторые модели требуют качественной охлаждающей жидкости.Это может быть дистиллированная вода или антифриз. А теперь давайте подробнее рассмотрим, как правильно установить такие котлы.

Подробнее об установке

На сегодняшний день активно используются четыре типа подключений:

  • параллельное;
  • стандарт;
  • теплый пол;
  • модульный.

Наиболее популярными являются параллельное и стандартное подключение. Давайте разберемся, как подключить бойлер таким способом.

Первым делом нужно определить подходящее место.Далее с помощью гребешка подключите основное устройство, которое необходимо для распределения воды или антифриза по радиаторам. На последнем есть специальные краны, с помощью которых можно регулировать количество проходящего теплоносителя.

Обращаем ваше внимание, что компоновка котла «Галан» любой модели подразумевает установку системы отвода лишнего воздуха из системы. Это поможет поддерживать оборудование в исправном состоянии и предотвратить его преждевременный выход из строя. На завершающем этапе котел подключается к сети.

Хотите подключить бойлер к теплопроводу? Сделайте следующее. Подключите вытяжку к теплому полу. Установите датчики, контролирующие температуру и давление. Затем в нише устанавливаем контроллеры и подключаем устройство к сети. Помните, что выполнять монтаж нужно только тогда, когда у вас есть опыт проведения подобных работ, в противном случае лучше привлечь специалистов, так как вы имеете дело с электричеством. Несоблюдение элементарных правил безопасности может привести к травмам и даже смерти в результате поражения электрическим током.

Немного о цене оборудования

Как уже было сказано выше, существуют различные отопительные котлы «Галан». Сегодня компания продает агрегаты модельных рядов «Очаг», «Гейзер» и «Вулкан» мощностью 3, 5, 9, 15 и 25 кВт.

Малогабаритные модели подходят для помещений с небольшой площадью, а самые мощные котлы могут обогреть огромные помещения. Цена агрегатов варьируется в зависимости от их эффективности. Электродные модели обойдутся как минимум в три с половиной тысячи рублей, а максимум в пятнадцать тысяч.Учтите, что есть разные виды оборудования. Например, в базе поставлен только котел и автоматика, в более дорогих также есть климат-контроль.

Особого внимания заслуживает тот факт, что сегодня случаи мошенничества увеличились. По этой причине стоит очень внимательно проверять качество продукта. Кстати, помимо идеального технического состояния устройства в полном порядке должен быть его паспорт. Если у компании есть лицензия и положительные отзывы, что немаловажно, можете смело совершать покупку.В заключение не забудьте уточнить особенности процедуры возврата котла, если он оказался бракованным или бракованным. И пусть вас не соблазняет низкая цена. Покупайте только оригинальные электрические котлы отопления «Галан». Отзывы владельцев такой техники подскажут, где искать качественный товар.

Очень важный момент

Несмотря на то, что сам котел имеет относительно небольшие размеры, его необходимо правильно установить. Заранее подготовьте нишу и обеспечьте удобный выход в сеть.Не забывайте, что оборудование питается от трехфазной сети. Как отмечалось выше, в качестве охлаждающей жидкости можно использовать антифриз или питьевую воду. Удельное сопротивление жидкости должно быть не менее трех и более тридцати двух тысяч Ом / см при максимальной температуре 150 градусов. Кстати, качество СМИ можно улучшить. Таким образом вы продлеваете срок службы котла. Сделать это довольно просто. Возможна установка фильтра очистки от механических примесей, который желательно установить на трубопроводе.Будет сохранено значительное количество нерастворимых соединений, что положительно скажется на долговечности оборудования.

Выше подробно обсуждались котлы «Галан». Характеристики оборудования зависят от модели. Но если говорить в целом, то подобные устройства могут обогреть комнату размером от 75 до 550 кубометров. В этом случае мощность варьируется от 3 до 25 кВт. Но сколько вы сэкономите, зависит только от утепления помещения. Некоторые пользователи говорят об экономии 45% по сравнению с газовым оборудованием.Это впечатляющие цифры, но это достигается далеко не всеми. Но снизить затраты на 5-20% под силу каждому, главное — правильно выполнить установку и калибровку электронного оборудования.

Заключение

Как видите, очень важно читать отзывы. Котлы «Галан», без сомнения, являются выгодной отопительной техникой. С какой стороны ни посмотришь, везде практически одинаковые достоинства: небольшие габариты, энергосбережение и простота монтажа. Все эти качества присущи отопительному оборудованию, которое выпускает отечественная компания.

Мы рассмотрели все самые частые вопросы и сделали вполне логичный вывод, что при должном качестве электросети установить такой котел можно. Конечно, такое решение не подойдет, если вы живете в месте, где большая нагрузка в сети или напряжение не достигает предписанных 220 В. В этом случае стабилизатор может выручить. Кстати, лучшим решением в качестве альтернативного источника тепла станет котел «Галан» «Очаг-3». Отзывы владельцев говорят о том, что он очень поможет в трудную минуту.Даже мощный обогреватель не заменит трехкиловаттный камин.

На этом мы заканчиваем рассказ об электродных котлах этого производителя. Оборудование такой планировки с каждым годом становится все более популярным, особенно для загородных домов и дач, где нет газопровода. Более того, можно комбинировать электродные котлы между собой и создать полноценную котельную.

Функциональная схема системы отопления помещений на базе электродных котлов …

Контекст 1

… контроллер температуры TC, контактор K и устройство ручной настройки опорного сигнала h3. Приборы TI и PI показывают температуру и давление теплоносителя. Для регулирования температуры можно использовать обычный двухпозиционный регулятор (ВКЛ / ВЫКЛ). Как видно на функциональной схеме системы отопления помещения (рис.1), источник питания электродного котла всегда будет иметь достаточно стабильное напряжение независимо от значения скорости ветра, что положительно скажется на качестве контроля температуры. .Представленная схема преобразования и управления ветроэнергетикой (рис.1) является гибкой и позволяет полностью использовать мощность, вырабатываемую ветряной турбиной. Когда мощность ветряной турбины превышает мощность, потребляемую электродным котлом, подается излишек мощности …

Контекст 2

… Схема автоматического управления предлагаемой системой отопления помещений состоит из блоков , которым соответствуют следующие узлы системы: двухпозиционный регулятор (1 блок), контактор (2 блока), электродный котел (3, 4, 5 и 7 блоков), радиатор (6, 8, 9 и 13). блоки), нагревательное пространство (блоки 10, 11 и 12) и датчик температуры (блок 14).Программный пакет MATLAB / SIMULINK использовался для математического моделирования системы отопления помещений, представленной на рис. 1 — рис. 3. Параметры элементов передаточных функций (рис. 3) рассчитывались в соответствии с техническими параметрами системы отопления. Электродный котел «Очаг-3» торговой марки «ГАЛАН» имеет следующие технические характеристики: потребляемая мощность — 3000 Вт, напряжение питания –220 В, расход энергии на обогрев помещения 120 м 3 — 0,75 кВтч в час, потребляемая мощность. АС — 13,7 А, объем теплоносителя (антифриза) в системе отопления — 25 ÷ 50 л, длина электродного котла — 275 мм, диаметр электродного котла — 35 мм [4].Температура теплоносителя при нормальных условиях эксплуатации обычно составляет около 65 ÷ 75 ° C на выходе и около 35 ÷ 45 ° C на входе в котел. В системе отопления установлен стальной радиатор РИДЕЛ-33К-3-1800 номинальной мощностью 2,5 кВт. Этой мощности достаточно. Как показано на рис. 4, модель двухступенчатого регулятора состоит из 2 и 3 блоков. Модель исполнительного устройства представляет собой блок 5, регулирующий подачу электроэнергии (блок 4) в электродный котел. Модель котла состоит из 6, 7 и 9 блоков.Модельное отопление площадью 48 м², при этом объем помещения 120 м². В системе отопления также имеется циркуляционный насос HUP 25-6,2 U 180, обеспечивающий расход теплоносителя 3,5 м 3 / час. Коэффициенты передаточных функций системы отопления рассчитываются по хорошо известным формулам. Коэффициенты, характеризующие физические свойства используемых материалов, взяты из руководств. Определены следующие значения коэффициентов передачи: тепловая мощность котла C tB = 1108,594, Дж / К, тепловая мощность радиатора C tR = 83800, Дж / К, тепловая мощность помещения C tS = 150792, Дж / K, коэффициент расхода теплоносителя cw = 4073.6, Дж / Кс, тепловое сопротивление радиатора R tR = 0,01777, К / Вт, тепловое сопротивление помещения R tS = 0,0533, К / Вт, коэффициент передачи датчика температуры в отапливаемом помещении k Θ = 0,025, В / К. Двухступенчатый регулятор и усилитель сигнала ошибки используются для контроля температуры в отапливаемых помещениях. Точность регулирования температуры зависит от величины области неоднозначности контроллера и от коэффициента усиления усилителя сигнала ошибки. Контроллер действует как исполнительная единица.Схема математической модели системы отопления представлена ​​на рис. 4. Радиатор выполнен с помощью 8, 9 и 10 блоков. Блоки под номерами 11, 12, 13 и 14 составляют модель отапливаемого помещения. Управляемой переменной является температура отапливаемого помещения Te_S. Значение этого параметра можно установить по сигналу из справочника …

Контекст 3

…: В статье анализируется управление системой отопления помещений на базе электродного котла торговой марки GALAN.Котел питается в основном от ветряной турбины, но также имеет возможность питаться от электросети при низкой скорости ветра. Ветряная турбина также подключена к электрической сети, чтобы использовать энергию, вырабатываемую ветряной турбиной, когда она не нужна для системы отопления. Двухступенчатый регулятор используется для поддержания стабильной температуры в отапливаемых помещениях. Разработана математическая модель системы отопления помещений, которая используется для исследования рабочих процессов системы. Результаты исследований подтвердили жизнеспособность предложенной системы отопления.Ключевые слова: гибридная система электрообогрева, управление системой отопления помещений, двухступенчатый регулятор, малая ветряная турбина, электрическая сеть. Использование возобновляемых источников энергии в течение последних двух десятилетий стало очень актуальным бизнесом в широком спектре областей, где необходимы электроэнергия и тепло. Этот процесс постоянно стимулируется экономическими, экологическими проблемами, проблемами глобального потепления и периодически растущими ценами на ископаемое топливо. Поэтому разработка новых эффективных технологий возобновляемой энергии стала одним из важнейших направлений научных исследований.Солнечная энергия, энергия ветра и биомассы имеют наилучшие возможности быть среди наиболее часто используемых для удовлетворения потребностей в энергии в зданиях. Однако ветровая энергия имеет некоторые недостатки, когда она поставляется пользователям по распределительной сети и сети передачи, поскольку она может быть потенциально вредной из-за проблем со стабильностью и резервированием в случае, когда кумулятивные прерывистые источники энергии составляют значительное количество. Поэтому появляются новые технологии микросетей, чтобы сделать возможным более значительное использование прерывистой возобновляемой энергии [1, 2].В этом случае периодическая возобновляемая энергия в основном используется на местном уровне, без передачи и распределения большей части энергии по электрической сети. В электрическую сеть может подаваться только избыток электроэнергии для достижения большей эффективности использования периодически возобновляемых источников энергии. Небольшие ветряные турбины (до 100 кВт) также могут использоваться для питания микросетей, предназначенных для удовлетворения потребностей зданий в энергии, включая обогрев помещений и воды, электрооборудование и даже электромобили [3].Эффективность использования ветряной турбины — немаловажный момент для ее владельца; поэтому подача избыточной электроэнергии в электрическую сеть должна быть спроектирована в алгоритме работы микросети. Системы отопления помещений должны быть установлены в соответствии с требованиями стандартов. Температура в отапливаемых помещениях должна соответствовать гигиеническим нормам независимо от температуры наружного воздуха. Поэтому необходим автоматический контроль температуры отапливаемого помещения. В статье анализируется система автоматического регулирования температуры в помещении, отапливаемом инновационной системой электрообогрева на базе электродного котла торговой марки «ГАЛАН» [4, 5], который питается от малой ветряной турбины и резервируется электросетью. бумага.Основными проблемами, которые здесь предстоит решить, являются использование энергии ветра в периоды, когда температура в отапливаемых помещениях нормальная, и питание электрокотла в периоды, когда скорость ветра низкая или он не дует совсем. Для решения этих проблем могут быть приняты различные меры. Один из них представлен в данной статье — подключение ветряной турбины к электросети. В этом случае энергия ветра подается в электрическую сеть, если она не нужна для котла, а в другом случае — мощность может подаваться от электросети к котлу, когда скорость ветра недостаточна.Функциональная схема системы управления системой отопления помещений на базе электродных котлов торговой марки GALAN представлена ​​на рис. …

Контекст 4

… на рис. 1, обсуждаемая система управления состоит из следующее оборудование: ветроэнергетическая установка 3⁄4 с синхронным генератором SG, 3⁄4 преобразователь мощности UZ, 3⁄4 согласующий трансформатор MT, 3⁄4 автоматический выключатель 1Q, F, 3⁄4 система обогрева помещения, 3⁄4 автоматические КИПиА и панель управления. Система отопления помещения состоит из следующего оборудования: 1 — электродный котел ТМ ГАЛАН, 2 — шаровой кран, 3 — радиаторы, 4 — циркуляционный насос, 5 — фильтр, 6 — выпускной клапан, 7 — расширительный бачок, 8 — сапун. .Концепция системы отопления помещений на основе электродных котлов, работающих от ВЭУ и электросети, изложена в справочнике [6]. Выбор типа ВЭУ проанализирован в статье [7], а рекомендации по его подбору — в статьях [8] и [3]. Система автоматического управления обогревом помещений имеет две подсистемы автоматического регулирования параметров: подсистему управления нагрузкой генератора ветряной турбины и подсистему управления температурой отапливаемого помещения. Система управления нагрузкой генератора состоит из датчика скорости ветра ST1, датчика угловой скорости вала ветряной турбины ST2, датчика выпрямленного тока генератора ET, регулятора нагрузки генератора EC и устройства ручной регулировки нагрузки h2.Нагрузка генератора регулируется таким образом, что позволяет максимально увеличить мощность ветряной турбины. Работа этой системы проанализирована в предыдущей статье авторов [10]. Подсистема контроля температуры помещения состоит из преобразователя температуры ТТ, установленного в обогреваемом преобразователе мощности УЗ, который преобразует нестабильную и нестандартную мощность, поступающую от синхронного генератора ветряной турбины, в электроэнергию, пригодную для подачи в электрическую сеть. Согласующий трансформатор используется для согласования номинальных параметров синхронного генератора с параметрами электрической сети с целью облегчения подачи энергии в электрическую сеть.Необходимые напряжения вторичных обмоток согласующего трансформатора U 2p и U 3p можно определить по следующей формуле …

GEYSER 9 KW — ЭЛЕКТРИЧЕСКИЙ КОТЛ GALAN — 在 Qoovee 市场 批发 购买

Процесс нагрева теплоносителя в электродном котле Гейзер мощностью 9 кВт происходит за счет его ионизации, т. Е. Расщепления молекул теплоносителя на положительно и отрицательно заряженные ионы, которые перемещаются соответственно к отрицательному и положительному электродам, выделяя энергию, i .е. процесс нагрева теплоносителя идет напрямую, без «посредника» (например, нагревательного элемента). Электродный котел Гейзер — это точно рассчитанное устройство, которое самонастраивается под требуемую потребляемую мощность. Когда теплоноситель нагревается, его электрическое сопротивление уменьшается. Электрический ток, проходящий через электроды, увеличивается, и соответственно увеличивается потребляемая мощность. Котел начинает «набирать» электроэнергию и отдавать ее в виде теплоносителя.Конечная потребляемая мощность будет зависеть от установленной потребителем температуры охлаждающей жидкости и ее количества. По желанию покупателя электродный котел Гейзер мощностью 9 кВт комплектуется автоматикой, которая позволяет потребителю не только устанавливать желаемую температуру радиаторов или температуру воздуха в помещении, но и автоматически поддерживать ее круглосуточно, включение и выключение. Электродный котел Галан Гейзер 9 кВт предназначен для помещений площадью до 125 м2 с высотой потолков 2.7 мес. Отлично подходит для отопления дома, офиса, магазина, дачи, автошколы, склада. Пусковой ток 7 А. Экономичный отопительный котел Гейзер 9 без блока управления (без автоматики). Характерная черта: Номинальное напряжение: 220 В / 380 В Текущий тип: переменная Номинальная частота тока: 50 Гц Максимальный ток котла для каждой фазы, частота 50 Гц: 13,7 A / 40 A Номинальная потребляемая мощность: 9 кВт Пуск: ток 7 А Объем теплоносителя: 50-100 л Объем отапливаемого помещения: 340 м3 Сечение токопроводящей медной жилы соединительного провода: 4 мм2 Подключение к системе отопления муфты DN: 32 мм Вес: 5.0 кг Длина: 360 мм Диаметр: 130 мм Класс защиты от поражения электрическим током: 1 Защита от влаги: защита от брызг IPx3 Потребляемая мощность в месяц отопительного сезона: до 1300 * кВт / мес. — указаны * — максимальные данные для непрерывной работы котла 24 часа в сутки. В комплект входит: Электродный котел Галан Гейзер 9 кВт Рекомендации со схемами подключения Неоспоримые преимущества — небольшие габариты, возможность каскадного подключения, энергоэффективность и невысокая стоимость. ООО «ОПТОП» является официальным импортером электрокотлов обогрева ООО «Галан» — приглашаем к сотрудничеству физических лиц и оптовых покупателей. Всегда в наличии и под заказ.

Монтаж котла Галан — Пользователь

Электродные котлы Галан начал разработку инноваций в технологии индивидуальных систем отопления. Агрегаты — это современная модификация котла с электрическим центральным отоплением. В классической модели Галан ТЭН заменил электродный узел, решивший основную проблему электрокотлов — хрупкость работы ТЭНа, дала возможность управлять процессом нагрева современных автоматических систем.Экономия энергии в электродных котлах составляет более 30% по сравнению с традиционным электрооборудованием.

Состав:

  1. Преимущества действия электронного отопительного котла Galan
  2. Общий принцип работы моделей Galan
  3. Описание моделей котлов Galan
  4. Установка котлов Galan
  5. Котел Galan.Проводка

Преимущества действия электронного отопительного котла Galan

  • Полная тепловая нагрузка агрегата постепенно увеличивается с увеличением температуры охлаждающей жидкости.
  • надежная и экономичная система отопления.
  • Простая сбалансированная конструкция электронных компонентов.
  • Использование современных автоматических систем, мобильная настройка параметров, поддержка выбранного расписания.
  • производство тепла с помощью отапливаемого помещения без превышения и снижения энергии, отдаваемой специальной встроенной автоматической системой.
  • Применение автоматического регулирования высокого уровня возможно благодаря контролируемой инерции нагрева.

  • теплоноситель, поступающий в камеру котла, нагревается от всего своего объема, что снижает повышение температуры и позволяет установить заданный параметр за считанные минуты.Эффективность обогрева холодного помещения — главное преимущество котлов Галан.
  • Плавный пуск 50% номинальной мощности.
  • Система закрытых труб лучше подходит для радиаторов отопления.
  • Использование современных материалов для изготовления нагревательных элементов.
  • Надежность при работе «до отказа».
  • При одинаковой мощности электронный котел нагревает поток теплоносителя в 1,5 раза быстрее, чем электрический.
  • Возможность автоматического поддержания минимальной температуры при длительном отсутствии людей в доме.Этот фактор снижает энергопотребление до 50%.
  • не выделяют канцерогенных газов или выхлопных газов с неприятным запахом. Уровень экологических характеристик оценен по стандарту Euro III.

Общий принцип моделей Galan

  • Принцип основан на законах физики и химии, а также на законе преобразования одной энергии в другую.
  • Под действием электрода в жидкости происходит расщепление отрицательных и положительных ионов.
  • Происходит естественное движение заряженных частиц, которые начинают соединять противоположно заряженные в одну, выделяя при этом большое количество энергии.
  • В этом процессе начинается нагрев теплоносителя. Описанный процесс
  • происходит без участия третьего элемента, такого как TENa.
  • Быстрый нагрев теплоносителя приводит к повышению давления в котле до двух атмосфер.

  • Вода под давлением выталкивается в вашу систему отопления.Аналог — природные гейзеры, кофеварки и т. Д.
  • Создавая водяной напор воды более 25 метров, система обеспечивает полную циркуляцию теплоносителя по периметру трубы.

Описание моделей котлов Галан

1. Модель Галан-03 центр:

  • Компактная конструкция агрегата считается наименьшей из всех известных аналогов.
  • Уникальный легкий агрегат массой 500 г в сочетании с выходной мощностью 5000 Вт позволяет отапливать помещение объемом 250 м3.
  • Заполнения и продуктивной работы системы достаточно 70 литров воды. Особенностью
  • пускового устройства является низкий энергетический порог, максимум достигается через 12 А.
  • дальнейший прогрев системы приводит к увеличению удельного сопротивления, увеличению мощности до номинального значения.

2. Модель Гейзер Галан:

  • комплекты среднего размера и мощности. Самая популярная потребительская модель.
  • Компактная конструкция в сочетании с высокой мощностью 9000 Вт позволяет использовать модель для отопления частных домов общей площадью 200 м2.Особенностью
  • является возможность подключения котла Галан, газовой колонки к одно- или трехфазной электросети. №
  • для заполнения системы отопления потребуется 300 литров воды, что немного больше объема воды для стандартной бани.
  • Блок нетто 7 кг дает возможность установить мини-бойлер в небольшом помещении, замаскировать его в интерьере.

3. Модель-Galan Volcano:

  • минибойлер самой мощной марки в модельном ряду.
  • Блок питания 25000 Вт дает преимущества при использовании систем для средних частных подсобных хозяйств в нескольких домах, для отопления частных пансионатов, небольших производственных помещений объемом 800 м3.
  • источник питания для подключения — однофазный или трехфазный.
  • объем заливки воды 500 литров.
  • Максимальное создаваемое давление до 2 атмосфер.
  • Блок нетто 7 кг. Возможность установки на ограниченном пространстве в узких производственных помещениях.

Установка котла Галан

1. Особенности котла Галан:

  • Компактная конструкция, малый вес агрегата Галан создают оптимальные условия для облегчения монтажа.
  • экономия при установке электродного котла Галан. Отсутствие необходимости в установке котла, насоса и других аксессуаров, как у классических отопительных электрокотлов.
  • Использовать в качестве теплоносителя очищенную, дистиллированную воду. Жидкость зимой не сбрасывается из системы отопления, не замерзает при — 40 С.
  • Незаменима для термоизоляции стен и защиты от тепла.

2. Необходимые меры безопасности:

  • При установке электродной системы котла выполняется обязательное заземление агрегата.
  • Все выводы и токоведущие части агрегата защищены от влаги и контакта с поверхностью котла.
  • Установите прерыватель — выключатель для отключения тока. Рекомендуемый автомат 25 А.
  • Следуйте схеме подключения, рекомендованной в техническом паспорте для конкретной модели Galan.

  • Обязательное требование — соблюдать подключение фаза — нол — земля.
  • Перед запуском котла проверьте герметичность резьбовых сварных соединений.
  • исключить возможность попадания воды при попадании в открытые части тела и ионного котла. №
  • к управлению и электронной эксплуатации котлами Галан допускаются люди старше 18 лет, знакомые с туберкулезом, имеющие опыт впоследствии установки этого типа.
  • Обязательное требование при нормальной эксплуатации — наличие расширительного бака. При образовании системы
  • Обогрев льда отключите котел от системы и проведите размораживание.

3.Подготовительный этап:

  • Монтаж системы отопления. При сборке главное условие — соблюдение чистоты трубопровода, исключая проникновение полост металлической cтружки, посторонних веществ.
  • Принудительная грубая очистка фильтра подключена.
  • При окончании Монтаж цистем тщательно промытый ингибитором Галан.

4. Монтаж котла Галан:

  • Котельная установка выполнена в вертикальном положении, с расположением защитного колпака внизу.
  • Используйте чугунные радиаторы. Процесс электролиза приводит железо в состояние не состояние. При электролизе химические составляющие решетки ионы железа вступают в химическую реакцию с ионами теплоносителя. В результате образовавшаяся в металлической оболочке начинается прогрессирующая коррозия. Современные ферросплавы обладают высокой стойкостью к растворам электролитов.
  • Котел обязательно крепится к одной стене помещения. Способ подключения к системе отопления не критичен.
  • Клапаны не установлены между выпускным отверстием и расширительным бачком.№
  • профессиональным заземлением системы отопления. Выбрать провод сечением 2,5 м, обеспечивающий показатель сопротивления 0,1 Ом.
  • Подключение котла к электросети осуществляется только специалистами — электриками, имеющими допуск к работе на электросети до 1 кВт.
  • Все работы выполняются с необслуженными электрическими многопроволочными медными жилами. Размер провода подбирается с учетом токовых нагрузок.
  • Конец провода для соединения тщательно очищен от оксидной пленки и изоляционного материала.

котел Галан.Проводка

Применяются несколько схем подключения агрегата Галан:

1. Принципиальная схема. Выпускается в следующем порядке:

  • Минитепловая станция Галан.
  • радиаторный отопительный агрегат с запорной арматурой.
  • датчик температуры реле и отображение показаний.
  • Расширительный бачок.
  • клапан для слива.
  • запорный клапан.
  • Циркуляционный насос с фильтрующим элементом.

2. Параллельное соединение. Производится со следующей компоновкой:

  • Агрегат для жидкости или твердого газа.
  • Радиатор отопления с запорной арматурой.
  • реле контроля температуры датчика.
  • Расширительный бачок.
  • клапан для слива.
  • запорный клапан.
  • сетчатый фильтр.
  • циркуляционный насос.
  • Выбрана модель котла Галан.

3. ПРЕДЛАГАЕМЫЙ монтаж:

  • — прерыватель на 25 А.
  • магнитный пускатель 25 А.
  • Датчики температуры в / в.
  • катушка магнитного пускателя.
  • Реле обогрева.
  • Светодиод мощности / амперметр.
  • котел Галан.

4. Правило датчика:

Подключение электрода

котла Галана производится по описанной схеме. Обязательно соблюдайте правильное расположение датчиков:

  • Датчик температуры на входе. Устанавливается на выходном патрубке последней секции. радиатора.
  • Датчик параметра температуры на выходе всегда устанавливается на выходе из трубопровода котла.
  • Оба датчика соединены многожильным медным проводом сечением от 0,5 до 1 мм2.
  • Автоматический 25А, необходимый для защиты от перегрузки в блоке питания, используется как обычный двухпозиционный выключатель.
  • нормальное, рабочее положение кнопки отключения / включения теплового реле — утопленное. Кнопка расположена на корпусе магнитного пускателя. Работа кнопки свидетельствует о неисправности в электросети.После неисправности включение теплового реле нажатием на кнопку.

5. Установка рабочего параметра температуры:

  • Температура подачи на выходе регулируется в пределах 70-75 C. Температура на входе
  • рассчитывается на основе многих факторов: объема системы отопления, температуры окружающая атмосфера или воздушное пространство внутри здания, объем обогреваемого помещения и показатель состояния теплоизоляционных средств защиты.Рекомендуемое значение входящего потока от 40 до 45 С.
  • включить автоматический выключатель. Правильное подключение приведет к быстрому нагреву системы отопления, о чем свидетельствует амперметр. Отображение текущего параметра будет не менее 23 А.
  • Использование котла в нормальном режиме автоматически. Достижение параметра предельной температуры отключит котел Галан. Понижение температуры теплоносителя — вызовет автоматическое включение. Датчик
  • определяет входной параметр установки температуры в секциях радиатора.Срабатывает повышенное отключение котла, понижение настройки провоцирует его включение.

6. Выбор модели охлаждающей жидкости Galan:

  • Выбор электродных котлов с жидким теплоносителем производится с особой тщательностью. От состава и качества воды зависит возраст и производительность машины.
  • необходимо, чтобы вода соответствовала качеству питьевой воды.
  • В качестве альтернативы используйте кипяченую воду с добавлением ингибитора Галана.
  • Удельное сопротивление теплоносителя при + 15 С не менее 1300 Ом / см.Показателем измерения служит специальный прибор — кондуктометр.
  • Лучшая охлаждающая жидкость — специальная жидкость, предназначенная для использования в котлах Галан.

ТОВАРОВ. Электрокотлы ГАЛАН. Электродные котлы. Водогрейные котлы. Электронное оборудование для климат-контроля. Обогрев. Цифровые регуляторы температуры. Высокотехнологичные охлаждающие жидкости, антифризы, продажа котлов.

История производства GALAN

Современное во всем мире отопительное устройство для индивидуального использования (котлы для жидкого, твердого, газообразного топлива, ТЭНовые котлы) неэффективны, дорогой, громоздкий, неудобный в установке и опасный в эксплуатации.Их технико-экономические показатели не соответствуют современным требованиям. С 1992 г. компания «Галан», использующая стандарты и обмен военной техники развития, приступили к созданию нового поколения электрообогревателей. приборы — электродные котлы проточного типа, в основе которых ионизация теплоносителя.

1994

Первая серийная модель, эксплуатация которой подтверждена. правильность пути, выбранного фирмой.Использование отопления систем с электротехнической компанией «Галан» позволит: снизить удельную мощность расход на отопление помещений и горячую воду, а также на приборы у «Галана» он на 30-40% ниже по сравнению с другими теплогенераторами.

1995

Использование систем отопления с электроэнергией компании «Галан». приведет к: размещению тепла и обеспечению горячего водоснабжения, вдали от коммуникации (городки в глубинке, железнодорожные полустанки, заставы, склады, вагоны и т. д.) o быстро обеспечить тепло и горячую воду в регионы, пострадавшие от стихийных бедствий или в результате военных действий действие. o сэкономить потребителю много средств, ведь электрокомпания «Галан» В 2-3 раза дешевле, чем все существующие отопление и отопление устройств.

1996

Использование современных материалов и технологий, новый дизайн решения и автомат, позволяющий сделать эти устройства полностью электрические и пожаробезопасные.

Энергосберегающий режим сэкономит потребителям много ресурсов. Электричество расход на 30-40% ниже, чем у других типов электрокотлов.

1997

Современные электрические обогреватели фирмы «Галан». для отопления дома, коттеджи, производственные здания и бизнес-комплексы. Обогреватели серии европейского качества и дизайна, мощность от 3 до 25 кВт, который может обогреть помещение до 600 м3.

ГАЛАН-ПИРС Термостат специальный многофункциональный для отопления «Галан».

Электронный блок управления ГАЛАН-0456.

Антифриз GALAN C для дальнейшего повышения надежности и эффективности система отопления с приборами компания разработала специальную антифриз до точки замерзания — 65 С. В состав препарата входят присадки. добавлено, «влияя на образование накипи на стенках теплообмена. продукты и способствуют растворению существующих, а также добавок к замедлить процесс коррозии.

1998

Переход на более современные материалы и новый дизайн решения помогли новой модели котла ГАЛАН — Очаг-3 выиграть всеобщая любовь заказчика по своим техническим характеристикам и качественный.

1999

Следующим шагом было изготовление более мощного котла. компания ГАЛАН Очаг-5, которая новыми дизайнерскими решениями обогрева помещений до 100 кв.

2000

Для повышения надежности и долговечности отопления в ГАЛАН-ПОТОК добавлены добавки к образовательной шкале на стенах теплообменников и облегчить растворение существующих, присадок интерферирующая коррозия (Гигиенический сертификат) на отопление Минздрава.

2001

В 2001 году освоено производство котлов, способных легко разбираются и имеют сменный картридж с электродами, что делает их более пригодными для ремонта.Эти котлы смогли отапливать большие коттеджи и производственные помещения до 350 кв. ГАЛАН -ГЕЙЗЕР-9 и Галан — ГЕЙЗЕР-25

2002

Автоматический температурный контроль систем отопления. Галан — НАВИГАТОР — Различные программы управления, привязанные к времени суток недели. Микроконтроллер с цифровой индикацией, автоматический защитное электромагнитное реле-контактор (25 кВт). Высокая надежность, современный дизайн, оптимальное соотношение производительности и цены.

2003

Для расширения ассортимента обогреваемых помещений горшок был установил, что находится в диапазоне -25 мощность 9 кВт. Гала — ГЕЙЗЕР-15. Котел способен отапливать жилые и хозяйственные помещения до Площадь 250 кв.

Сдвоенный электронный терморегулятор GALAN NAVIGATOR.

Энергосберегающий, модульный, без таймера, управляет насосом и подключается к датчик в воздухе. Нагрузка от 3кВт до 25кВт.

2004

Новое семейство ТЭНовых котлов ЭВПУ-1 мощностью от 4 до 30 кВт рассчитан на отопление помещений от 150 до 750 м3.

GALAN ISTOPNIK 103 — Электронный цифровой регулятор температуры.

ГАЛАН-GSM — сотовая система управления отопительным оборудованием.

Заменена конструктивно устаревшая модель котла ГАЛАН-ОЧАГ. по новой. Замена модели была также связана с тем, что причастность к подделке.Приобретена новая модель GALAN-OCHAG. дополнительное потребительское качество при сохранении стоимости.

2005

Увеличенная мощность пода электродных котлов. Там являются дополнительной мощностью 2 и 6 кВт.

2006

Электронный программируемый индикатор комнатной температуры GALAN ИСТОПНИК 203.

2007

Сотовая система управления отопительным оборудованием с встроенный GALAN GSM GSM — модуль.В этой модели не требуется использование сотовый телефон.

Electric Galax — революционный шаг в Технология производства котлов.

ОЧАГ ТУРБО — агрегаты на базе электрокотлов Десять новых поколение с использованием новейших импортных материалов.

2008

Электрокотлы СТЕЛС предназначены для отопления домов, коттеджей, садовые домики, многоэтажные жилые дома, гаражи, бани, офисы и здания, коммунальные услуги, коммерческие, общественные, промышленные и сельскохозяйственные цели, а также другие конструкции при отсутствии или неэффективности центрального отопления.

Электромеханический температурный МР-15 предназначен для поддерживать заданный тепловой режим водонагревателей до 6 кВт при 220В и до 15 кВт при 380В. Температура в пределах 10 до 60 C на обратной температуре трубки. Канал предоставляет защита от перегрева отключение подогрева при включении температура трубы опускается около 90 С.

Электронные котлы Галан. Какой электродный котел Галан выбрать?

В настоящее время существует большое количество производителей отопительного оборудования.Большинство котлов устанавливают специалисты, к тому же перед установкой нужно будет получить много разрешений. Но есть альтернативные решения, несколько упрощающие всю процедуру. Речь пойдет об электрическом отоплении. Давайте рассмотрим полезные обзоры. Котлы «Галан» — это то, о чем мы поговорим в этой статье.

Общая информация и описание

Сегодня компания производит два вида отопительного оборудования: ТЭН и электродные котлы. Последние пользуются большим спросом.Это связано с тем, что нет необходимости получать согласование в соответствующих инстанциях, а это, как показывает практика, в разы ускоряет процесс установки.

Весьма интересен процесс нагрева таких устройств. Принцип заключается в ионизации охлаждающей жидкости. Получается, что его ионы делятся на положительные и отрицательные, соответственно они движутся к положительному и отрицательному электродам. Колебания ионов приводят к тому, что выделяется энергия, и теплоноситель нагревается.

Ионизационная камера относительно небольшая, что положительно сказывается на скорости нагрева. Однако далеко не всегда среди потребителей такое решение получает однозначные отзывы. Котлы «Галан» кому-то просто не внушают доверия. Это связано с тем, что большинство покупателей разочаровались в отечественном производителе. Но если присмотреться, можно заметить, что у этой компании довольно высокий рейтинг. Что говорит о достойном качестве продукции. Что ж, теперь давайте разберемся с основными моментами.

Особенности монтажа электрооборудования марки «Галан»

Примечательно, что можно выполнить монтаж вручную. Это позволит не только сэкономить на установке, но и получить бесценный опыт. Как уже было сказано выше, установка не такая сложная, но требует базовых знаний электриков.

Мы уже решили, что разрешения получать не нужно, но нужно будет сделать заземление по ГОСТу. Это связано с тем, что котел Галан, схема подключения которого обязательно должна включать заземление, питается от сети 220/380 В.Для человека удар такой мощи обязательно станет смертельным. Помимо заземления рекомендуется произвести обнуление.

Сам процесс монтажа мало чем отличается от монтажа другого отопительного оборудования. Стоит отметить, что самостоятельно установить термостат очень сложно. Его калибровку должны проводить специалисты. Если вы покупаете «Галан» (отопительный котел с наличием датчика климат-контроля), то установку лучше доверить профессионалам.Это связано с тем, что при неправильной калибровке контроллера в помещении будет либо жарко, либо холодно.

Не стоит забывать, что котел Галан, схема подключения которого приведена ниже (на фото), работает исключительно на воде или антифризе. Из-за использования других жидкостей оборудование быстро выйдет из строя и на случай не будет гарантии. Ну а теперь рассмотрим еще несколько интересных моментов.

Отзывы потребителей

Обязательно коснитесь таких важных моментов в отзывах покупателей электронных котлов.По большей части пользователи ими довольны. Многие пишут о реальной экономии. Кроме того, в сети можно встретить большое количество положительных отзывов, касающихся сервиса. Помимо быстрой доставки радует дружный коллектив компании. Но на этом все самое интересное только начинается. Очень много отзывов о реальной экономии с котлами «Галан» линий «Гейзер», «Очаг» и др. Пользователям удается добиться значительного снижения затрат на электроэнергию. Для отопления двухэтажного дома достаточно устройства мощностью 15 кВт.Согласитесь, это лучшее решение, например, дать там, где нет возможности подвести газопровод.

А газ не всегда выгодно смотрится на фоне электродного оборудования Галана. Отопительный котел имеет высокую скорость нагрева. Многие пишут, что электродный котел всегда имеет смысл подключить как резервный. Если есть проблемы с газом, то он может стать основным источником тепла. Однако есть и другие отзывы.

Котлы Галан очень чувствительны к колебаниям напряжения, поэтому вам понадобится мощный выпрямитель или дополнительный генератор, который в случае отключения света поддержит работу котла.Многие пользователи обращают внимание на этот момент, так как он достаточно важен.

Электронный котел «Галан»: особенности

Как уже неоднократно отмечалось в этой статье, разрешение на установку не требуется, что является основной особенностью оборудования Галан. Стоит обратить внимание на то, что этот тип котла, будь то «Вулкан» или «Центр», является не только своеобразным обогревателем, но и циркуляционным насосом. Для пользователя это значительная экономия средств. Оборудование для нагрева электродов очень точное и работает автоматически.Потребляемая мощность будет зависеть от того, какую температуру охлаждающей жидкости вы установите. К тому же техника самостоятельно настраивается на нужный режим работы. Например, большинство котлов работают круглосуточно, но около 14 часов простаивают в режиме ожидания. Говоря простыми словами, в приборе есть датчик, который измеряет температуру воздуха и отправляет ее на элемент управления. Если он упадет до определенного предела, котел запустится.

Дополнительно при желании за дополнительную плату можно получить климат-контроль. Таким образом, вы можете регулировать температуру воздуха в помещении по запрограммированному циклу, который будет содержать недели, дни и даже часы.Если необходимо, чтобы электронный котел Галан работал в вечернее время на пониженной мощности, то это легко можно настроить с помощью «умного» оборудования. Все это делает котлы от этого производителя уникальными.

Самая маленькая и самая большая

Очаг-03 считается самым маленьким отопительным оборудованием от рассматриваемого производителя. Его вес может показаться вам нелепым — всего пятьсот граммов. Но, несмотря на это, агрегат развивает мощность в 3 кВт, и этого достаточно, чтобы нагреть семьдесят литров теплоносителя или комнату площадью 25 квадратных метров.Удельное сопротивление начинает расти с увеличением температуры носителя; Со временем электродный котел «Галан» «Очаг» развивает максимальную мощность. За месяц непрерывной работы это оборудование потребляет около 500 кВт.

На данный момент компания предлагает своим клиентам две конфигурации: «Стандарт» и «Люкс». Последний, помимо самого котла и блока управления, включает недельную регулируемую программу климат-контроля.

Что касается самой мощной модели отопительного оборудования компании «Галан», то это «Вулкан-25».Такое оборудование подходит не только для использования в квартире или доме, но и для небольшой котельной. В отличие от предыдущей версии, номинальное напряжение составляет 380 В, поэтому нужен отдельный источник питания. Фактически котел электрического отопления «Галан» «Вулкан-25» может обогреть помещение в 850 кубометров при ежемесячной стоимости 3000 кВт. Объем теплоносителя для такого котла должен быть не менее 150 литров и не более 300 литров.

Достоинства и недостатки котлов «Галан»

Подчеркнем, что приобретать отопительное оборудование необходимо только после ознакомления с полным списком достоинств и недостатков таких устройств.Если говорить конкретно о продукции компании «Галан», то в первую очередь стоит отметить значительную экономию электроэнергии. Дело в том, что электродное оборудование позволяет устанавливать минимальную температуру во время отсутствия людей в доме. Такой подход решает сразу две проблемы: во-первых, экономится электричество, а во-вторых, в жилище поддерживается нормальная температура. Это достигается с помощью термостатов, которые находятся в каждом отапливаемом помещении. Периодически датчики снимают индикаторы и анализируют информацию.Еще один важный момент — не нужно устанавливать дымоход и заготавливать топливо, как в случае с углем. К тому же подключение котла «Галан» можно выполнить без участия специалистов, и даже в таком устройстве не скапливается грязь и пыль.

Что касается недостатков, то, конечно, они есть. Основным недостатком является то, что оборудование крайне чувствительно к перепадам напряжения, в частности, к скачкам напряжения, что может испортить как защиту, так и начинку оборудования.Эта проблема решается установкой стабилизатора.

Еще один недостаток — некоторые модели требуют качественной охлаждающей жидкости. Это может быть дистиллированная вода или антифриз. А теперь давайте подробнее рассмотрим, как правильно установить такие котлы.

Подробно о монтаже

На сегодняшний день активно используются четыре типа подключения:

  • параллельное;
  • стандарт;
  • теплый пол;
  • модульный.

Наиболее популярными являются параллельное и стандартное подключение.Давайте разберемся, как подключить котел таким образом.

Прежде всего необходимо определиться с подходящим местом. Далее с помощью гребешка подключаем основное устройство, которое необходимо для раздачи воды или антифриза по радиаторам. На последних есть специальные краны, с помощью которых можно регулировать количество проходящей охлаждающей жидкости.

Обращаем ваше внимание, что схема котла «Галан» любой модели предполагает установку системы отвода лишнего воздуха из системы.Это поможет поддерживать оборудование в исправном состоянии и исключит его преждевременный выход из строя. На завершающем этапе котел подключится к сети.

Хотите подключить котел к системе теплого пола? Сделайте следующее. Подключите вентиляционное отверстие к теплому полу. Установите датчики температуры и давления. Затем установите контроллеры в нишу и подключите устройство к сети. Помните, что установка необходима только тогда, когда у вас есть опыт проведения подобных работ, в остальных случаях лучше привлечь специалистов, так как вы имеете дело с электричеством.Несоблюдение элементарных правил безопасности может привести к травмам и даже смерти в результате поражения электрическим током.

Немного о цене оборудования

Как уже было сказано выше, существуют различные отопительные котлы «Галан». Сегодня компания продает агрегаты моделей «Очаг», «Гейзер» и «Вулкан» мощностью 3, 5, 9, 15 и 25 кВт.

Модели небольших размеров подходят для помещений с небольшой площадью, а самые мощные котлы могут обогреть огромные помещения. Цена на единицы варьируется в зависимости от их эффективности.Электродные модели обойдутся минимум в три с половиной тысячи рублей, а максимум — в пятнадцать тысяч. Учтите, что существуют разные конфигурации. Например, в базовой поставлен только котел и автоматика, в более дорогом — еще и климат-контроль.

Особого внимания заслуживает тот факт, что сегодня часты случаи мошенничества. По этой причине стоит внимательно проверять качество продукта. Кстати, помимо идеального технического состояния устройства, его паспорт должен быть в полном порядке.Если у компании есть лицензия и положительные отзывы, что немаловажно, то можете смело совершать покупку. В заключение не забудьте уточнить особенности процедуры возврата котла, если он окажется некачественным или бракованным. И пусть вас не соблазняет низкая цена. Куплю только оригинальное отопление Галан. Отзывы владельцев такой техники подскажут, где искать качественный товар.

Очень важный момент

Несмотря на то, что сам котел имеет относительно небольшие размеры, его необходимо правильно установить.Заранее подготовьте нишу и предоставьте бесплатный доступ в сеть. Не забывайте, что оборудование питается от трехфазной сети. Как отмечалось выше, в качестве охлаждающей жидкости можно использовать антифриз или питьевую воду. Удельное сопротивление жидкости должно быть не менее трех или более тридцати двух тысяч Ом / см при максимальной температуре 150 градусов. Кстати качество носителя можно улучшить. Таким образом, вы продлеваете срок эксплуатации котла. Сделайте это довольно просто. Можно установить фильтр очистки от механических примесей, который желательно установить на трубопроводе.Будет задерживаться значительное количество нерастворимых соединений, что положительно сказывается на долговечности оборудования.

Выше котлы Галан были рассмотрены подробно. Характеристики оборудования зависят от модели. Но если говорить в целом, то подобными устройствами можно отапливать комнату размером от 75 до 550 кубометров. В этом случае мощность варьируется от 3 до 25 кВт. Но сколько вы сэкономите, зависит только от утепления помещения. Некоторые пользователи говорят об экономии 45% по сравнению с газовым оборудованием.Это более впечатляюще, чем число, но не всем это удается. Но чтобы снизить затраты на 5-20% для всех, самое главное — правильно собрать и откалибровать электронное оборудование.

Заключение

Мы рассмотрели все самые частые вопросы и сделаем вполне логичный вывод, что при надлежащем качестве электросети такой котел можно установить. Конечно, такое решение не подойдет, если вы живете в месте, где большая нагрузка в сети или напряжение не достигает предписанных 220 В.В этом случае может выручить стабилизатор. Кстати, лучшим решением в качестве альтернативного источника тепла станет котел «Галан» «Центр-3». Отзывы владельцев свидетельствуют о том, что в трудную минуту будет очень кстати. Даже мощный обогреватель не заменит ваш трехкиловаттный «Очаг».

На этом завершается рассказ об электродных котлах этого производителя. Оборудование такого плана с каждым годом становится все популярнее, особенно для загородных домов и дач, где нет газопровода.Более того, есть возможность совмещения электродных котлов между собой и создания полноценной котельной.

Электронагревательное оборудование применяется для создания систем отопления в зданиях, не подключенных к газовой сети. Нельзя сказать, что это самый дешевый способ обогрева, но иногда это единственно приемлемый. Чтобы обогрев был более экономичным, необходимо приобрести электродный котел Галан, принцип работы которого заключается в нагреве теплоносителя без ТЭНов.

В этом обзоре мы рассмотрим:

  • Принципы ионного нагрева в отопительных котлах Галан;
  • Популярные модели котлов;
  • Обзоры пользователей.

Ознакомившись с материалом, вы можете определиться с выбором и определиться, нужны вам электродные котлы или нет.

Особенности котлов Галан


Схема работы и устройство электродного отопительного котла.

Электрокотлы «Галан»

выпускаются более 20 лет, начиная с 1994 года — в этом году были запущены производственные мощности завода.Спустя несколько лет компания начала производить электродные котлы, в которых использовалась проверенная военная технология. В результате родилось надежное отопительное оборудование, отличающееся эффективностью и безопасностью.

КПД достигается за счет конструктивных особенностей оборудования — электродные котлы Галан нагревают теплоноситель напрямую, без использования медленных и не всегда эффективных нагревательных элементов. С безопасностью все просто — при отсутствии теплоносителя подача электричества на электроды прекращается.Но можно было обойтись и без этого, так как воздушный зазор между электродами образуется без теплоносителя.

Обычные отопительные котлы часто являются причиной возгорания, так как в случае аварии в системе и исчезновения теплоносителя нагревательные элементы остаются работающими, что вызывает их перегрев и возгорание.

В чем преимущества электродных котлов Галан? В первую очередь необходимо отметить их длительный срок службы, поскольку ломаться здесь практически нечего.Нагревателей здесь нет, на их месте электроды, нагревающие теплоноситель. Даже в случае выхода из строя их можно легко заменить — для этого имеются сменные электроды. Кроме того, электродная схема влияет на КПД оборудования, поскольку помещения прогреваются намного быстрее.


По такой схеме можно оценить простоту монтажа и габариты электродных котлов Галан.

Электрокотлы

имеют минимальные габариты — отсутствуют громоздкие камеры сгорания, большие газовые горелки и другие крупные узлы.Что касается моделей электродов, то они еще более компактны, так как их ионизационная камера очень мала. Благодаря своей миниатюрности они не занимают много места в котельных и других помещениях — идеальный выбор для небольших жилых домов .

Электродные котлы «Галан»

отличаются тем, что создают в системах отопления более высокое давление. За счет этого достигается еще более быстрый обогрев помещений. Если вы хотите создать отопительный одноэтажный частный дом, можно обойтись без циркуляционного насоса.Иногда применяется следующая схема — сначала теплоноситель прокачивается с помощью насоса, а затем переходит в естественную циркуляцию. При небольшой площади домовладения циркуляционный насос не нужен.


В электродных котлах теплоноситель нагревается за счет переменного тока, подаваемого на электроды.

Электродные котлы «Галан»

оснащены ионизационными камерами — это их сердце. В камерах расположены электроды, отвечающие за нагрев теплоносителя.На них подается переменный ток с частотой 50 Гц, который заставляет молекулы воды распадаться на положительно и отрицательно заряженные ионы, перемещаясь к электродам с противоположным зарядом. Тепловая энергия в электродных котлах образуется непосредственно в теплоносителе, а не в нагревательных элементах, что обеспечивает более быстрый нагрев.

В качестве охлаждающей жидкости может выступать обычная вода или специальные незамерзающие жидкости — их производством занимается компания «Галан».

Принцип работы электродных котлов Галан очень прост.И сегодня по этому принципу выпускается сразу три модельных ряда:

.
  • GALAN CENTER — от 3 до 6 кВт;
  • ГАЛАН Гейзер — от 9 до 15 кВт;
  • GALAN Volcano — от 25 до 36 кВт.

Электродные котлы GALAN OCHAG работают от однофазных электрических сетей, а для питания котлов GALAN Geyser и GALAN Vulcan требуется трехфазная сеть.

Для подключения электрооборудования мощностью более 3 кВт требуется отдельная электрическая линия с УЗО, отходящая от электрощита.Управление оборудованием осуществляется с помощью автоматики — оно производится на том же предприятии, но приобретается отдельно. Также возможно приобретение пультов дистанционного управления через GSM-канал.

Где купить электродные котлы Галан и узнать цены? Они продаются во многих магазинах сантехники и отопительного оборудования. Если вы хотите приобрести технику по максимально доступной цене, воспользуйтесь агрегаторами товаров и сервисами сравнения цен.

Базовые модели котлов Галан


Электродные котлы серии Галан Очаг — лучший выбор для отопления частных домов до 60 кв.м.

Электродные котлы из модельного ряда ГАЛАН ЦЕНТР включают модели мощностью 2, 3, 5 и 6 кВт. Они минимальны по размеру и не загромождают комнаты. . Все модели одноконтурные и ориентированы на установку в вертикальном положении. Питание осуществляется от однофазных сетей. Если вы подключаете к сети модели мощностью 5-6 кВт, нужно подключить к оборудованию отдельный провод и оснастить его УЗО. Котлы GALAN OCHAG подходят для обогрева помещений площадью 20-60 квадратных метров.м. — отличный вариант для частного дома.

Линия ГАЛАН Гейзер включает в себя два электрокотла мощностью 9 и 15 кВт. Их можно использовать для отопления помещений любого типа, площадью от 90 до 150 квадратных метров. м. Для питания оборудования необходимо подключение к трехфазной электрической сети. Управление осуществляется с внешних пультов дистанционного управления. Монтаж осуществляется исключительно в вертикальном положении.

Необходимо создать систему отопления в большом доме? Тогда вам необходимо присмотреться к линейке электродных котлов GALAN Vulcan — в нее входят модели мощностью 25, 36 и 50 кВт.Все представленные устройства запитаны от трехфазных электрических сетей. Максимальная отапливаемая площадь для этих моделей — от 250 до 500 квадратных метров. м в зависимости от мощности используемого оборудования.

Котлы с электродом Галан — Отзывы пользователей

Прочитав отзывы пользователей об электродных котлах Галан, можно составить реальное представление о возможностях оборудования. Как обычно, приведем в пример три отзыва реальных покупателей, столкнувшихся с этими котлами.

Антон 37 лет

Перспектива использования жидкостного котла меня не очень вдохновила, так как серьезно боялась пожара.Да и вонь солярки по всему дому не укладывается в представления о комфорте. По совету соседей по дачному товариществу приобрел электродный котел GALAN OCHAG 5, мощностью 5 кВт. Техника работает отлично, две зимы легко пережила. К котлам претензий нет, они не протекают и регулярно нагревают воду. Помещения прогреваются очень быстро, даже быстрее, чем от обычного электрокотла. Приходится мириться только с высокими затратами, но уже никуда не деться — по-настоящему экономичных котлов еще не изобрели.

Выбор основного источника тепла для гостиной — процесс достаточно скрупулезный и ответственный. Если рядом с домом нет местного газопровода, то стоит присмотреться к обогреву электроприборов. Как показывают отзывы владельцев, электрическое отопительное оборудование Galan хорошо себя зарекомендовало. Работа таких электрокотлов основана на физических принципах ионизации теплоносителя, который переносит тепло за счет движения расщепленных ионов между электродами.

Чем так привлекательны котлы Галан?

Многие владельцы подобного отопительного оборудования в своих отзывах отмечали ряд фактов, которые их заинтриговали. По их мнению, себя зарекомендовали себя электродные галановые котлы:

  1. Достаточно качественный уровень.
  2. Маленький размер.
  3. Надежная работа.

Как работает отопление

Чтобы определиться с выбором отопительного оборудования, необходимо четко понимать, как работает тот или иной котел.В установках Galan теплоноситель нагревается за счет пропускания электрического тока через нагреватели. В отопительном оборудовании другого типа теплоноситель нагревается за счет нагрева самого ТЭНа. Это не совсем экономично. По словам владельцев, контакт с охлаждающей жидкостью происходит через электроды, подключенные к шипам, которые находятся под напряжением.

В котлах Галан электроды меняют полюса примерно 50 раз за секунду. Эти части подключены к сети переменного тока. Из-за быстрой и попеременной смены полюсов ионы теплоносителя в разряженном состоянии начинают беспорядочно перемещаться.Другими словами, в разные стороны. Такие колебания всегда сопровождаются выделением достаточно большого количества энергии. Это явление вызывает повышение температуры. Участие ТЭНа необязательно.

Как показывают отзывы, ионизационная камера является основным элементом отопительного оборудования Galan. Именно здесь происходит основной нагрев. Сама камера небольшого размера. Следует отметить, что при резком нагреве теплоносителя происходит повышение давления почти до двух атмосфер.Это позволяет ТЭНу выполнять функции не только основного отопления, но и насоса.

Как работают котлы Галан

В обзоре многие владельцы указывают на простоту устройства котлов . К основным элементам такого оборудования следует отнести:

Как видите, электродные котлы Галан и принцип их действия практически не отличаются от традиционных. В генераторе нагревается теплоноситель. После этого теплоноситель проходит по основной схеме.Попадая в радиаторы отопления, теплоноситель отдает свое тепло. В результате воздух в помещении нагревается. В качестве теплоносителя в таких системах отопления можно использовать не только воду, но и антифриз.

Отзывы владельцев показывают, что для более эффективной работы отопительного оборудования Галан лучше использовать специальный состав argus galan .

Главное преимущество котлов Галан в том, что они обеспечивают не только обогрев жилых помещений, но и могут стать основным источником горячей воды.Некоторые модели котлов Галан имеют накопительный внешний бойлер, в котором вода нагревается за счет теплоносителя от основного источника.

Разновидности казанов Галан

На данный момент компания Галан выпустила несколько серий отопительного оборудования. Отзывы показывают, что товары каждого модельного ряда имеют свои достоинства и недостатки. Главное правильно выбрать котел, ориентируясь на условия, в которых будет эксплуатироваться оборудование. Это единственный способ избежать многих проблем.

Модельный ряд «Очаг»

На сегодняшний день выпускается несколько модификаций отопительного оборудования серии «Очаг»:

  1. Подчин — 2.
  2. Очаг-3.
  3. Очаг-5
  4. Очаг-6

Судя по отзывам, электродные котлы этой серии имеют небольшую мощность. Этот показатель составляет всего 2 — 6 кВт . Рассчитаны такие модели в основном для обогрева малогабаритных помещений, объемом порядка 80 — 250 кубометров. Объем охлаждающей жидкости в системе отопления от 20 до 70 литров.

По габаритам котлы Галан серии «Очаг» тоже небольшие. Длина изделия всего 25 — 33,5 сантиметра, а в диаметре — 35 сантиметров. Оборудование весит около килограмма. Котлы Галан модельного ряда «Очаг» работают от обычной сети 220 В.

Модельный ряд «Гейзер»

Данное отопительное оборудование доступно в нескольких вариантах:

  1. Гейзер 6.
  2. Гейзер 9.

Такое отопительное оборудование предназначено для обогрева помещений, внутренний объем которых составляет 250 — 340 кубометров .Для установки котла Галан из серии Гейзер потребуется трехфазная сеть напряжением 380 Вт. Котлы Галан, как написано в отзывах, при правильной теплоизоляции расходуют всего 2,5 — 4 кВт в час. Вес такого отопительного оборудования около пяти килограммов. В системе отопления объем теплоносителя должен составлять от 50 до 200 литров.

Модельный ряд «Вулкан»

Это самый большой электродный котел из всей линейки Galan. Подобный нагревательный прибор весит почти шесть килограммов и имеет мощность 25 кВт.Работает котел из серии «Вулкан» только от трехфазной сети . Котел Галан данной модификации способен отапливать помещение с внутренним объемом до 850 кубометров.

Недостатки и преимущества котлов Галан

Как показывают отзывы, у котлов Галан есть определенные достоинства и, конечно же, недостатки. Такое оборудование изготавливается по инновационным технологиям. Однако по конструктивным возможностям такое отопительное оборудование имеет явное преимущество перед обычными отопительными котлами.В своих отзывах владельцы выделяют следующие достоинства:

Конечно, у любого отопительного оборудования есть свои недостатки . В своих отзывах владельцы выделяют несколько «минусов»:

  1. Высокая стоимость электроэнергии, потребляемой агрегатом.
  2. Невозможность использования агрегата Галан для устройства грядок в теплице, системы теплого пола. Кроме того, это оборудование нельзя использовать для обогрева бассейна.
  3. При установке отопительного оборудования мощностью более 10 кВт необходимо согласование с Энергонадзором.

Насколько экономичны котлы Галан?

Этот вопрос интересует многих. В некоторых обзорах можно найти подробную информацию о стоимости отопления. Однако о том, сколько оборудования Galan тратит электроэнергии, постоянно ведутся споры. Большинство продавцов утверждают, что такое отопительное оборудование намного экономичнее, чем тэновые котлы. Некоторые даже указывают определенную цифру — 30% . Другие утверждают, что если котел 9 кВт, то он будет потреблять 9 кВт.

Конечно, есть.Однако есть и отрицательные отзывы, в которых многие превозносят старое ПЭТ-оборудование. Часто такие сообщения оставляют теоретики, никогда не применявшие котлы Галан. От владельцев таких систем отопления сложно найти отрицательный отзыв.

Электродные котлы «Галан»

отличаются малой инерционностью системы. Между носителями нет разрывов. Вся полученная энергия сразу же передается теплоносителю. Это очень важно не только при первом запуске всей системы, но и в дальнейшем для поддержания определенного температурного режима.При этом нагрев теплоносителя осуществляется мгновенно. Котлу не нужно время на нагрев десятки.

Точно такая же ситуация с выключением. При прекращении подачи тока нагрев немедленно прекращается. В этом случае инерции тоже нет. При этом поддерживается определенная температура и нет потерь электроэнергии. Однако для обустройства такой системы отопления требуется качественная автоматика. Но это дорого.

Наконец

Отопительное оборудование Галан в последнее время набирает популярность. Это можно объяснить не только хорошими эксплуатационными и техническими характеристиками. Котлы этой компании оснащены множеством дополнительных деталей , например, программаторами, устройствами защиты от перегрева, насосами и накопительными баками. Охлаждающая жидкость очень быстро нагревается и особых проблем при эксплуатации нет. В этом случае агрегаты имеют небольшие габариты. Благодаря этому их можно устанавливать даже в небольших помещениях.

Компания «Галан» основана в 1992 году. Уже тогда в ее распоряжении были интересные конверсионные разработки. Кроме того, она использовала различные образцы военной техники. Компания «Галан» понимала, что старые жидкие и твердотопливные котлы малоэффективны. К тому же они занимают много места, в большинстве случаев небезопасны для человека и могут навредить его здоровью. То же касается котлов, работающих на газообразном топливе. Учитывая это, все понимали необходимость создания совершенно новых систем отопления.

Поэтому компания «Галан» в 1993 году начала свои исследования в области производства электродных котлов. Они классифицируются как проточные устройства. Фактически эти устройства были электрическими, функционировавшими за счет ионизации теплоносителя.

С чего все началось?

Первый электрод получил положительный результат. Ее изобрели в 1994 году. Всем сразу стало ясно, что эта технология имеет право на существование. По результатам некоторых испытаний ученые пришли к выводу, что новые котлы позволяют значительно сэкономить.В результате появилась возможность отапливать большое помещение и тратить на него меньше электроэнергии по сравнению с обычным котлом.

Дополнительным преимуществом таких устройств стала их стоимость. Сразу после выпуска устройства начали устанавливать на различных постах и ​​складах, удаленных от сетей связи. Они также использовались как средство борьбы со стихийными бедствиями. При этом была большая экономия, что не могло не радовать людей.

В 1997 году компания «Галан» начала улучшать все свои фабрики.В первую очередь были закуплены современные материалы для изготовления котлов. Также апробированы новые технологии, которые могут упростить производственный процесс. Дополнительно компания постаралась автоматизировать все процессы и исключить человеческий фактор. В результате последующие модели электродных котлов стали более безопасными. Во многом это связано с решением проблем с закрытием сети. Также новые огнестойкие материалы смогли гарантировать безопасность при эксплуатации устройства.

В 1998 году все модели электродных котлов «Галан» были оснащены новой функцией.Она позволила существенно сэкономить электроэнергию. В результате испытаний ученые пришли к выводу, что стоимость снизилась на 30% по сравнению с предыдущими моделями.

Далее компания Галан нацелена на выпуск новых электродных котлов для отопления больших домов и хозяйственных помещений. Их выпускали с удельной мощностью от 4 до 26 кВт. Такие котлы были рассчитаны на обогрев площади около 500 кубометров. м. Они имели привлекательный внешний вид и не портили интерьер комнаты.

Регулятор вскоре был усовершенствован для управления такими котлами. Он имел множество функций и позволял постоянно контролировать работу устройства. Первый блок управления назывался «Галан 0456».

Антифриз

С момента создания электродных котлов остро стоит проблема, связанная с образованием накипи на поверхности теплообменных секций. В результате появилась коррозия, и тогда такой агрегат уже не мог нормально эксплуатироваться.

В 1988 году ученые Galan приступили к разработке нового антифриза, который мог бы справиться с такими проблемами.Вскоре его отпустили, и в первые дни он проявил себя с положительной стороны. Его преимуществом была возможность использования устройства при низких температурах. Антифриз разрешалось использовать даже при -60 градусах. В то же время он предотвращал образование накипи на поверхности и мог удалить существующий слой. Растворение накипи даже при столь низких температурах происходило с помощью специальных присадок, которые добавлялись в антифриз.

Удачная новинка

Реальную популярность рассматриваемые устройства заработали в 1999 году.В это время была выпущена новая модель — электродный котел «Галан» «Центр-3». Он кардинально отличался от предыдущих разработок и имел хорошие характеристики. Во многом это стало возможным благодаря использованию инновационных материалов. Кроме того, научно-исследовательский центр «Галан» смог значительно продвинуться в своих исследованиях и не переставал совершенствовать технологию производства. В связи с этим галановый электродный котел «Центр-3» считался самой популярной моделью и пользовался большим спросом.Однако вскоре была выпущена новая модель «Галана» «Центр-5». От предыдущего экземпляра он отличался гораздо большей мощностью. Как правило, его использовали в помещениях площадью более 80 кв.м.

В 2001 году компания выпустила новый антифриз Галан-Поток. Он отличался присадками, которые лучше справлялись со своими задачами. Имеющийся накипь хорошо удалили, не допустили образования нового слоя. Все это отражается на долговечности использования таких устройств, как электродные отопительные котлы «Галан». Вскоре антифриз был одобрен Минздравом РФ и стал широко использоваться потребителями.

Электродные котлы «Галан» со сменными кассетами

В 2001 году специалисты приступили к работе над новыми установками со сменными кассетами для электродов. Целью данной разработки было усовершенствование конструкции устройства. Котлы со сменными кассетами очень удобны в эксплуатации. В отличие от предыдущих моделей, их ремонт был намного проще. Дополнительное обслуживание было недорогим. В этом случае устройства были намного мощнее. К таким типам электродных котлов относятся «Галан», «Гейзер-9» и «Галан», «Гейзер-25».По характеристикам они способны отапливать помещения площадью более 320 кв. м

Терморегулятор

В 2003 году был выпущен первый автоматический Галан под названием «Навигатор». Особенность этого устройства была в его программе. С помощью этого устройства появилась возможность программировать систему отопления в зависимости от времени суток. На микроконтроллере устройства есть специальные индикаторы, показывающие все настройки. Дополнительно навигатор был оснащен автоматическим выключателем с электромагнитным реле.Мощность этого контактора составляла 20 кВт. Все это обеспечило большую надежность и удобство использования. Навигатор имел интересный дизайн и хорошо смотрелся в любом помещении. Также следует отметить его невысокую стоимость.


Электродный режим работы котла

Принцип работы рассматриваемых устройств построен на электродах, которые устанавливаются во внутренний блок. Весь процесс начинается после подачи напряжения на этот блок. В этом случае ионы воды начинают перемещаться от анода к катоду.Частота напряжения на этом этапе 50 Гц. От постоянного движения температура воды начинает повышаться. В результате аккумуляторы нагреваются, но не сразу. В результате сеть в доме не перегружается, а система отопления может работать без сбоев при работе электродных котлов Галан. Схема подключения устройства представлена ​​ниже.


Установка

Установить электродный котел «Галан» своими руками довольно сложно.Как правило, установку доверяют только специалистам. Однако сделать это можно самостоятельно. В первую очередь необходимо убедиться в наличии всех необходимых для установки деталей. В полный комплект входит непосредственно бойлер, терморегулятор и патрубок для стояка.

Для подключения котла к системе отопления необходимо соединить выход с стояком. Обязательно нужно обращать внимание на диаметр отводного патрубка. Как правило, люди пытаются установить электродный котел Галан своими руками, соединив трубы разного размера с помощью разных приспособлений.Однако это грубое нарушение правил использования электродного устройства. Выпускное отверстие нельзя сужать или расширять.

Последняя подключена Чтобы правильно починить надо внимательно изучить инструкцию. Сегодня компания производит терморегуляторы различных типов, поэтому установка электродного котла «Галан» может происходить разными способами.

Модель «Галан» «Очаг-3»

Этот электродный котел «Галан» имеет хорошие отзывы и пользуется большим спросом.Лучше всего подходит для обогрева небольших помещений. Из особенностей данной модели можно выделить качественную ионизационную камеру. Он имеет компактные размеры, поэтому прогревание происходит постепенно. Нагрузка на сеть минимальна при включении электродных котлов Галан. Схема подключения устройства довольно проста.


Характеристики прибора

Номинальное напряжение этого устройства составляет 220 В. Ток в системе переменный. Номинальная частота напряжения 50 Гц. Дополнительно следует отметить высокий порог максимального тока.Для каждой фазы с частотой 50 Гц этот показатель составляет 13,7 А. Номинальная потребляемая мощность составляет 3 кВт.

Также стоит отметить, что данный электрокотел «Галан» «Центр» (электродный) имеет большой объем теплоносителя (от 20 до 50 литров). При этом отапливать помещение можно до 120 куб. м. Также необходимо знать сечение токопроводящего кабельного соединения. В этой модели он имеет диаметр 4 мм. Выход для подключения к муфте системы отопления 32 мм.Общая масса электродного котла 1 кг. При этом его длина составляет чуть более 300 мм, а ширина — 90 мм. Класс защиты — первый. Дополнительно предусмотрена защита от влаги. Суммарная потребляемая мощность электродного котла находится на уровне 500 кВт за месяц работы.

Оборудование

Стандартным комплектом для такого устройства, как электродный котел Галана, является инструкция по эксплуатации, само устройство и блок управления. Контроллер имеет целых три канала и позволяет регулировать температуру каждую неделю.Также возможно запрограммировать устройство. В специальном режиме можно сохранить любую программу с климат-контролем.


Модель «Очаг-5»

Этот электродный котел «Галан» получил положительные отзывы благодаря своей высокой мощности. В результате он может отапливать большие дома и коттеджи. Из функций можно выделить удобное управление. В этом случае блок управления имеет множество функций, и вы можете настроить его различными способами. Расход электроэнергии будет напрямую зависеть от выбранной температуры.Также следует отметить возможность установки температуры радиатора. При этом у этой модели высокий класс защиты. При возникновении короткого замыкания в сети котел моментально отключится. То же самое происходит, например, если провода в приборе перегреваются.

В случае утечки теплоносителя (жидкости для электродных котлов Галан) система защиты сообщит вам об этом, и вы сможете немедленно принять меры по предотвращению аварии. В качестве теплоносителя используется не только питьевая вода, но и дистиллированная вода.Некоторые даже используют дождевую воду. Производители в свою очередь советуют всем покупателям приобретать специальную жидкость «Галан Аргус».

Характеристики модели «Очаг-5»

Номинальная мощность прибора — 220 В. Переменный ток. Номинальная частота напряжения 50 Гц. Максимально допустимый ток устройства достигает 22,7 А. При этом потребляемая мощность электродного котла составляет 5,5 кВт. Объем теплоносителя находится в пределах от 30 до 60 литров.Все это позволяет успешно отапливать площадь более 200 кубометров. Диаметр токопроводящей проволоки 4 мм. Выход для муфты — 32 мм. Масса установленного электродного котла 1,05 кг.

Описываемый электрод «Галан» «Центр 5» имеет длину 310 мм и ширину 90 мм. Суммарная потребляемая мощность 830 кВт в месяц. Это достаточно высокий показатель, но многое в этой ситуации зависит от выбранного режима во время работы.

Модель «Очаг-6»

Этот электродный котел «Галан» заслуживает хороших отзывов.Во многом это связано с большой мощностью устройства. Отличие этой модели — малая инерция. Плюс установлен удобный датчик, следящий за температурой нагрева. Автоматическая система управления работает надежно. Также предусмотрена система защиты, позволяющая бороться с падениями напряжения в сети. При изменении частоты тока мощность котла падает, но он продолжает работать.

К тому же эта модель имеет скромные размеры, что хорошо. При этом он, как и предыдущие разработки, быстро прогревается и обеспечивает нужную температуру.


«Очаг-6». Технические характеристики

Потребляемая мощность устройства около 1000 кВт в месяц. Дополнительно предусмотрена защита от влаги, которая классифицируется как «IP-3». Также следует отметить высокий класс защиты от поражения электрическим током. Как уже говорилось ранее, эта модель славится небольшими габаритами. Его длина составляет 300 мм, а ширина — 85 мм. Масса в сборе — 1 кг. Также стоит отметить удобный разъем для подключения муфты к системе отопления.Диаметр отверстия 32 мм. Диаметр соединительного провода 6 мм, что немного больше, чем у предыдущих моделей.

Объем теплоносителя устанавливается в пределах от 35 до 70 литров. При этом он может обогреть помещение объемом более 250 кубометров. м. Также следует отметить высокий уровень энергопотребления. Номинальное потребление 6 кВт, но многое зависит от выбранного климат-контроля.

Максимальный ток котла при частоте 50 Гц — 27.3 А. Этот показатель основан на расчете только одной фазы. Общая номинальная частота напряжения составляет 50 Гц. Сила тока в системе переменная. При этом номинальное напряжение электродного котла 220 В. Подключение электродного котла «Галан» «Центр-6» зависит от его конфигурации.

Что включено?

Стандартный набор устройств типа электродного котла «Галан» — это инструкция по эксплуатации, котел и блок управления. Дополнительно можно выбрать удобный регулятор температуры.Самый распространенный прибор имеет небольшое количество опций, при этом им очень легко пользоваться. Однако трехканальный электронный блок способен справиться со сложными задачами. Как правило, он программируется отдельно на каждый день недели. В этом случае вы всегда можете внести дополнительные корректировки.

Отопительное оборудование от компании Галан ассоциируется с потребителями, прежде всего, с электродными котлами. За относительно короткое время своего существования они приобрели отличную репутацию и получили широкое распространение.Этим устройствам посвящена данная статья.

Общие сведения

Принцип работы электродных котлов отличается от традиционных электрических. Нагрев в них осуществляется ненагревательными элементами (ТЭНами), а также протеканием электрического тока через теплоноситель.

Более конкретно, тепловая энергия возникает в результате хаотического движения ионов от анода к катоду, т.е. молекулы теплоносителя расщепляются на положительно и отрицательно заряженные частицы.Фактически, это тот же принцип, который домашние специалисты часто используют для быстрого нагрева воды, когда в воду опускаются две лопасти, подключенные к электричеству.

Следует отметить, что такая система отопления не нова. Еще в советское время его использовали на атомных подводных лодках и кораблях. В 1992 году российская компания «Галан», исходя из стандартов военной техники и конверсионных разработок, начала производство бытовых электродных проточных котлов.

В 1994 году в продаже появилась первая серийная модель, эксплуатация которой показала перспективность выбранного направления.Ниже мы подробнее рассмотрим, насколько привлекательна система отопления Galan.

Примечание!
Компания Галант производит не только электродные отопительные котлы, но и обычные нагревательные элементы.
Причем последние зарекомендовали себя как прочные и надежные устройства.


Особенности нагрева электродов Galán

В первую очередь следует сказать, что система отопления Galant представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу.Другими словами, электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

По радиаторам, которые можно использовать, ограничений практически нет, это могут быть:

  • Сталь;
  • биметаллический;
  • Алюминий.
  • Радиаторы большие;
  • Трубы большого диаметра.

К подключению электриков особых требований тоже нет. Единственное, нужно использовать кабель подходящего сечения, а также соблюдать схему подключения, содержащую инструкцию к оборудованию.

Достоинства

Система отопления Галан имеет множество преимуществ, среди которых можно выделить следующие моменты:

  • Энергоэффективность , которой производитель смог добиться благодаря новой технологии преобразования электрического тока в тепловую энергию.
  • Энергосбережение — электродные котлы, работающие в сочетании с цифровыми электронными блоками управления, потребляют на 30-40 процентов меньше электроэнергии по сравнению с традиционными нагревательными элементами.
  • Благодаря применению современных технологий и качественных материалов, а также применению автоматических устройств, эти устройства являются полностью энерго- и пожаробезопасными.
  • Системы отопления Galan полностью автоматизированы. . Благодаря этому не требуется участия человека для обеспечения стабильного и комфортного температурного режима вне зависимости от погодных условий. Автоматика от Галана способна поддерживать температурный фон с высокой точностью (± 0,2 градуса). Оборудование может быть укомплектовано системой климат-контроля для недельного программирования режима работы.
    Кроме того, при использовании незамерзающих теплоносителей типа «Flow» нет необходимости сливать их из радиаторов даже в случае длительного простоя котла.


  • Система отопления «Галант» — отличный вариант для тех населенных пунктов, где есть нестабильное напряжение в сети. Даже если напряжение упадет до 180В, котел продолжит работу.
  • Электродные котлы не требуют разрешения на установку .
  • В случае утечки в системе прибор сразу отключается, так как электрический ток не может замкнуться в цепи.
  • Камера нагрева жидкости имеет небольшой объем, и при ионизации теплоноситель в ней резко нагревается, в результате чего давление повышается до двух атмосфер. Таким образом, котел не только. Это снижает стоимость приобретения оборудования, а также стоимость эксплуатации системы отопления.
  • Низкая цена .

Совет!
Использование антифриза Galan сделает систему более эффективной, а также повысит ее надежность.

Таким образом, популярность данных устройств оправдана.

недостатки

Как и любое другое отопительное оборудование, электродные котлы также имеют ряд недостатков, которые перечислены ниже:

  • Требовательность к воде — дело в том, что система может использовать далеко не любую воду, но с определенным характеристики. При запуске отопления необходимо подготовить теплоноситель согласно рекомендациям производителя.
    Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.


  • В воде циркулирует электрический ток, поэтому не исключена вероятность сильного поражения электрическим током в случае контакта с радиатором. Чтобы не допустить такой ситуации, необходимо выполнить заземление в соответствии с Правилами устройства электроустановок и ГОСТ 12.1.030-81.
  • Периодически необходимо очищать систему и заменять электроды, которые со временем становятся тоньше, что снижает эффективность нагрева.Таким образом, по долговечности электродные котлы не имеют преимуществ перед традиционными аппаратами ТЭН.

Как видим, недостатки не критичные, но все же о них стоит помнить.


Модели электродных котлов Галан

Компания Галан на сегодняшний день выпускает несколько модельных рядов этих устройств:

Все устройства различаются техническими характеристиками. Ниже для сравнения приводим основные параметры некоторых моделей:


Следует отметить, что котлы могут быть оснащены разной электроникой:

  • BeeRT — это оборудование самое недорогое, однако имеет ряд ограничений. :
    • В качестве теплоносителя нельзя использовать обычную дистиллированную воду, так как ее предварительно нужно довести до необходимой плотности; №
    • использование некачественных алюминиевых радиаторов отопления запрещено; №
    • при подключении к существующей системе отопления его необходимо предварительно промыть ингибиторами.
  • CROS — комплектация с данной автоматикой универсальна и лишена недостатков BeeRT. В частности, такой обогреватель Галант позволяет использовать любые радиаторы и подключение к старой системе отопления без предварительной промывки ингибиторами.


Кроме того, в системе можно использовать дополнительную электронику и устройства, которые сделают систему более функциональной.

Примечание!
В случае использования оборудования, не рекомендованного производителем, или, наоборот, без использования устройств, рекомендованных производителем, гарантийные обязательства аннулируются.

Особенности установки

Для самостоятельной установки электродного котла потребуется двухтрубная система отопления, как уже говорилось выше, закрытого типа. Монтаж котла выполняется в строго вертикальном положении.

Обвязка должна выполняться трубами диаметром 32 мм или четвертью дюйма. Для параллельных модульных систем диаметр стояка необходимо рассчитывать индивидуально, так как он зависит от количества котлов в системе.

Примечание!
Чтобы электродный нагрев был эффективным, при выборе радиаторов необходимо учитывать мощность котла — мощность секций конструкции не должна превышать мощность нагревателя.


Для того, чтобы система работала экономично и правильно, климат-контроль должен быть установлен в определенном месте, указанном в инструкции по установке. Кроме того, нужно придерживаться определенного количества воды или другого теплоносителя в системе, которое берется из расчета 12 литров на киловатт потребляемой мощности. Еще лучше, если объем достигнет в среднем 8-10 литров на киловатт.

Конечно, необходимо выполнить проект отопления и использовать котел необходимой мощности.

В остальном процесс монтажа отопления не отличается от конструкции системы с традиционными типами котлов. Причем под отоплением могут подразумеваться не только радиаторы батареи, но и теплый пол.

Вот, собственно, все основные особенности электродного обогрева Galant.

Заключение

Электродные котлы от Galant являются отличной альтернативой ТЭНовым, однако не лишены некоторых недостатков, которые необходимо учитывать при выборе.С помощью этого оборудования можно реализовать отопление как в частном доме или квартире, так и на предприятии.

Из видео в этой статье вы можете узнать больше по этой теме.

Сайт недоступен | UK2

Сайт недоступен | UK2

МЕНЮ

Домен {{domain-name}} заблокирован. Если вы являетесь владельцем счета,
, пожалуйста, свяжитесь с выставление счетов или служба поддержки отделы как можно скорее.

Домены

Домены

С сотнями расширений доменных имен на выбор, мы уверены вы найдете правильный веб-адрес для размещения вашего веб-сайта.

Щелкните здесь, чтобы просмотреть

Перенос домена

Трава действительно зеленее с UK2, поэтому мы упростили эту задачу. чтобы передать нам адрес вашего веб-сайта или доменное имя от других компаний.

Щелкните здесь, чтобы просмотреть

Сайтов

Сайты электронной коммерции

Создайте свой идеальный интернет-магазин за считанные секунды, создав профессиональный веб-сайт который выглядит безупречно на всех устройствах. Вы даже можете попробовать это бесплатно!

Щелкните здесь, чтобы просмотреть

Конструктор сайтов

Создайте свой собственный красивый веб-сайт с помощью нашего простого конструктора веб-сайтов, который упакован бесплатными шаблонами и автоматически оптимизирует ваш сайт для мобильного использования.

Щелкните здесь, чтобы просмотреть

Хостинг

Веб-хостинг

Сделайте свой веб-сайт домом в сети с помощью пакета виртуального хостинга, начиная с всего от 2,98 фунтов стерлингов в месяц!

Щелкните здесь, чтобы просмотреть

Хостинг WordPress

Разместите свой сайт WordPress с помощью экспертов: мы управляем WordPress сайты более десяти лет.

Щелкните здесь, чтобы просмотреть

VPS

Гибкие, надежные и доступные по цене, наши серверы VPS созданы, чтобы расти вместе с Ваш бизнес.

Щелкните здесь, чтобы просмотреть

SSD VPS

SSD VPS

UK2 сочетает в себе сверхбыстрое подключение и точное управление.

Щелкните здесь, чтобы просмотреть

Выделенные серверы

Мощь хостинга в ваших руках с надежным выделенным сервером от UK2.

Щелкните здесь, чтобы просмотреть

Прочие услуги

Sitelock — детектор вредоносных программ

Ежедневно атакуются 5000 небольших и крупных веб-сайтов.Не рискуй своим!

Щелкните здесь, чтобы просмотреть

SEO-гуру веб-сайтов

Узнайте, где ваш сайт уступает в рейтинге поисковых систем и получите простые инструкции по повышению вашего SEO.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
