Биметаллические радиаторы технические характеристики: технические характеристики, разновидности и ключевые параметры

технические характеристики, устройство, срок службы и соответствие госту

Появление на рынке тепловых технологий обогревателей, созданных сразу из двух видов металлов, вызвало настоящий переполох. То, из чего состоит биметаллический радиатор, его свойства и возможности, мгновенно сделали его любимцем «публики», несмотря на высокую стоимость.

Особенности новинки

До появления биметаллических радиаторов потребители довольствовались долгое время чугунными изделиями, затем рынок наполнился продукцией из стали и алюминия. Каждый раз производители предлагали батареи отопления лучшего качества, более высокой прочности и мощности. Когда впервые были представлены радиаторы биметаллические, технические характеристики которых выходили за рамки известных аналогов, к ним отнеслись скептически, так как цена казалась слишком завышенной.

После того, как их стали устанавливать в квартирах с централизованной системой обогрева, и они с доблестью выдержали все ее недостатки, у биметалла появилась масса поклонников. Сегодня они лидируют на рынке тепловых устройств, хотя цена по-прежнему остается высокой.

Первые биметаллические модели состояли из стального змеевика (трубы), по которой проходил теплоноситель, и алюминиевого корпуса. Изобретатели объединили лучшие стороны двух металлов в одной конструкции. Стали не страшна коррозия, и она прекрасно противостоит даже воде в централизованной системе обогрева, обеспечивая быстрый нагрев алюминиевого кожуха. Все знают, что этот алюминий имеет самые высокие показатели теплопроводности, но слишком требователен к качеству носителя.

Если сравнивать алюминиевые и биметаллические радиаторы, разница будет в том, что при более высокой мощности последних, они не обладают слабостью первых. Так как корпус из алюминия не соприкасается с водой, то ему не страшна коррозия, а сталь, по которой она бежит, «равнодушна» к ее составу.

Эти особенности стали развивать дальше, и так появились полу биметаллические радиаторы и аналоги, в которых вместо стальных труб установлены медные. Какие бы составляющие у них ни были, устройство биметаллических радиаторов отопления уникально, как по своим техническим характеристикам, так и по эффективности работы. Наверное, поэтому их можно все чаще встретить в отопительных системах многоквартирных домов.

Как устроены батареи из двух металлов

Если посмотреть на биметаллические радиаторы в разрезе, то будет видно, что это обычные стальные трубы, прикрытые со всех сторон алюминиевыми панелями. На самом деле, сегодня можно столкнуться с двумя их видами:

  1. Полностью биметаллические конструкции состоят из вертикальных трубок и горизонтальных коллекторов, изготовленных из стали. Их объединяют алюминиевые секции, выполненные по методу литья. В этом варианте составляющие кожуха не соприкасаются с теплоносителем, который проходит исключительно по стальным частям устройства. Все элементы батареи соединены между собой электродуговой сваркой, которая признана самым надежным способом скрепления деталей. Отличительной чертой этого типа радиаторов является долговечность, так как им не страшна коррозия и прочность. Им не страшно давление до 30 атмосфер, а теплоноситель может быть нагрет до 120-130 градусов. Особой прочностью отличаются изделия итальянских производителей, но и стоимостью так же.
  2. Полу биметаллические радиаторы характеристики имеют несколько иные. У них из стали выполнены исключительно нижний и верхний коллекторы, что еще больше увеличивает их устойчивость к высокому давлению, тогда как корпус и вертикальные коллекторы состоят из алюминия. Естественно, что его соприкосновение с водой делает конструкцию уязвимой перед составом теплоносителя и может всего за несколько лет вывести ее из строя. Подобная конструкция биметаллических радиаторов отопления применима исключительно в автономных системах обогрева, где можно проследить за составом и качеством воды.

На рынке большой популярностью пользуются секционные литые модели, в которых можно наращивать или укорачивать количество секций. Панельные радиаторы из двух видов металлов – это, скорее, дизайнерская «фишка», которая и смотрится, и стоит дорого, но при этом обладает практически теми же параметрами, что и обычные модели.

Плюсы биметаллических радиаторов

«Петь дифирамбы» этому типу обогревателей можно долго, но, как и у всего хорошего, у них есть недостатки. Прежде чем решиться на их покупку и установку, следует разобраться, насколько преимущество биметаллических радиаторов совместимо по своим техническим характеристикам с имеющейся отопительной системой.

  • Их можно использовать с любыми типами теплоносителей, что значительно облегчает выбор тем, кто подключен к централизованной системе обогрева. Ни химический состав, ни загрязненность воды для стальных коллекторов не имеют значение, поэтому, несмотря на цену, они так востребованы потребителями.
  • Уровень теплоотдачи у биметаллических батарей достаточно высокий за счет их алюминиевой наружной части. У некоторых моделей она сопоставима с аналогами, полностью выполненных из этого металла. Например, радиатор итальянской фирмы Global из модельного ряда Style Plus 500 обладает тепловой мощностью 185 Вт. Средний показатель теплоотдачи биметаллических батарей – 166 Вт.
  • Срок службы биметаллических радиаторов один из самых высоких – в среднем производители дают гарантию на 25 лет.
  • Батареи этого типа единственные способны выдерживать давление от 30 до 40 атмосфер, что делает их первыми в «кандидаты» на подключение к централизованной системе обогрева. Проводимый на прочность тест биметаллических радиаторов на заводах производителях показывает, что они способны противостоять гидроударам до 60 атмосфер.
  • Биметаллические конструкции легко монтировать, а секционные модели можно наращивать или сокращать, что выручает, если в расчетах на необходимую мощность радиатора были допущены ошибки.
  • Объем биметаллического радиатора составляет от 0.16 до 0.18 л, что значительно меньше, чем у самых экономных алюминиевых аналогов (0.25 л). Это означает, что этот тип обогревателей нагревается практически мгновенно, что крайне важно в вопросах экономии энергозатрат и снижении стоимости отопления.
  • Вес биметаллического радиатора составляет 1.5-2 кг, что несколько больше, чем у его алюминиевого аналога, но устойчивость коррозии вполне возмещает этот нюанс.
  • Размер секции у подобных конструкций составляет 575х80х80 мм или 425х80х80 мм.

Перечисленные достоинства биметаллических радиаторов присущи далеко не всем моделям, представленным на отечественном рынке. Если сравнивать параметры китайских и итальянских изделий, то качество будет присуждено вторым, а лучшая цена – первым.

Минусы

Если озвучить недостатки биметаллических радиаторов, то их так же можно назвать достоинствами, но другого плана:

  • На что указывают продавцы в качестве минуса подобных изделий, так это их стоимость, и они правы. Эти модели до сих самые дорогие на рынке тепловых технологий, но это так же и их достоинство, так как их технические параметры – это гарантия, что они прослужат очень долго при достаточно эффективной работе.
  • Небольшая потеря тепла за счет применения стальных трубок внутри конструкции – это небольшая плата по сравнению с тем, что они способны «пережить» самые сильные гидроудары центрального отопления. Всегда можно нарастить несколько секций, чтобы увеличить мощность батареи.

Как показала практика, устройство биметаллического радиатора таково, что их целесообразно использовать исключительно в системах, где бывают большие перепады давления, и теплоноситель не отличается ни чистотой, ни качеством.

Устанавливать подобные конструкции в автономных системах – это излишество, так как там они не смогут проявить себя в полной мере.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

  • Качество и безопасность производства.
  • Соответствие температурному режиму и давлению в трубах.
  • Что должно быть указано в техпаспорте готового изделия.
  • Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Полезное видео

Технические характеристики и свойства биметаллических радиаторов

В силу особенностей эксплуатации централизованных сетей теплоснабжения отопительные батареи должны длительное время контактировать с грязным и химически активным теплоносителем, а также иметь высокий порог рабочего давления. Предложим вашему вниманию технические характеристики биметаллических радиаторов разного типа, которые относятся к подобным  приборам.

Конструкции и виды биметаллических батарей

Как правило, данные отопительные устройства изготавливают в виде небольших идентичных частей – секций, оттого батареи имеют дополнительное название — секционные. Каждая секция представляет собой цельнометаллический каркас из труб, надежно соединенных методом сварки. Стенки металлических труб каркаса имеют толщину в несколько миллиметров, что делает изделие устойчивым к перепадам давления в сети и гидроударам. Устройство таких радиаторов можно увидеть на схеме, где изделие показано в разрезе.

Готовый каркас методом промышленного литья покрывается слоем алюминиевого сплава с высокой характеристикой теплоотдачи. За счет этого образуется сложная ребристая конструкция, призванная интенсивно передавать тепловую энергию воздушной среде помещения. Так работает конвективная составляющая теплового потока, а есть еще лучистая, что реализуется выделением теплоты от нагретых поверхностей радиатора. Цель, которую преследует такое непростое устройство прибора, заключается в том, чтобы полностью исключить контакт теплоносителя с алюминиевым сплавом и уберечь его от растрескивания вследствие гидроударов.

По особенностям конструкции биметаллические радиаторы можно разделить на такие виды:

  • псевдобиметаллические;
  • приборы со стальным каркасом из труб;
  • батареи с каркасом из нержавеющей стали.

В отличие от вышеописанной конструкции в псевдобиметаллических нагревателях стальные трубки установлены только в вертикальный канал, в горизонтальных протоках теплоноситель свободно соприкасается с алюминием. Благодаря этому стоимость изделия удалось уменьшить ориентировочно на 30%. И наоборот, настолько же дороже практически вечный радиатор с трубками из нержавеющей стали. По долговечности с подобным нагревателем может соперничать лишь чугунная батарея.

Сравнение характеристик ведущих производителей

Биметаллические батареи предлагаются многими производителями как российскими, так и зарубежными. Приводить здесь характеристики изделий всех брендов нет смысла, тем более что они во многом схожи. Например, межосевые размеры биметаллических радиаторов лежат в пределах от 200 до 800 мм, самые «ходовые» из них – 350 и 500 мм. Полная высота таких изделий составляет ориентировочно 420 и 580 мм соответственно. Глубина и ширина каждой секции изготавливается в диапазоне от 80 х 80 мм до 100 х 85 мм.

Существуют приборы отопления с межосевым расстоянием 200 и 800 мм, первые предназначены для монтажа под низким подоконником или витражом и часто имеет напольное крепление и нижнее подключение. Типоразмер 800 мм хорошо смотрится возле глухих стен.

Эксплуатационные характеристики радиаторов отопления рассмотрим на примере ведущих итальянских и российских брендов: GLOBAL, RADENA и RIFAR. Все данные сведем в таблицу.

Проведя экспресс-анализ приведенных характеристик, можно сказать, что в итальянских продуктах сделан максимальный упор на надежность и долговечность изделий, пусть даже в ущерб располагаемой тепловой мощности. Это видно по увеличенному весу и высокому порогу рабочего давления батарей. Хотя увеличение веса незначительно в плане усложнения монтажа радиаторов. В то же время российский производитель RIFAR отдельно предлагает модель MONOLIT, функционирующую при рабочем давлении до 100 Бар. Такой показатель достигнут за счет монолитной конструкции, где секции биметаллической батареи неотделимы друг от друга и резьбовые соединения отсутствуют.

Заключение

Поскольку стоимость биметаллических отопительных приборов достаточно высока, рекомендуется при покупке внимательно изучать их технические характеристики и при этом консультироваться со специалистами. Следует помнить о стремлении некоторых производителей завышать рабочие параметры своих детищ.

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм — 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Рабочее давление

Это важная характеристика оборудования, она показывает, при каком рабочем давлении разрешается эксплуатировать радиатор. В продаже есть алюминиевые радиаторы двух видов: выдерживающие до 16 атмосфер и классические, рассчитанные выдерживать до 6 атмосфер. В зависимости от этих характеристик выбираются радиаторы для эксплуатации в частных отопительных системах или для подключения к тепловым магистралям высокого давления.

В домах с автономной системой отопления среднее значение давления не более 10 атмосфер. В системах, подключенных к центральным сетям отопления рабочее давление выше, оно достигает 15 атмосфер. Если система отопления подключена к тепловым магистралям, то это значение может быть еще выше и достигать отметки 30 атмосфер. Эти данные нужно учитывать при выборе радиаторов.

У каждого вида радиатора свое разрешенное рабочее давление. У биметаллических моделей варьируется от 16 до 49 атмосфер. Точные технические характеристики смотрите в техническом паспорте прибора или выясняйте у консультанта магазина. В сопровождающей товар документации также содержится информация об испытании оборудования под опрессовочным давлением. Это значение в 1,5 раза превышает рабочее давление.

При выборе оборудования учитывают, что в системе отопления централизованного типа стандартное давление не превышает 15 атмосфер, а в индивидуальных автономных системах оно не более 10 атмосфер. Также нужно знать, что биметаллические радиаторы выдерживают гидроудары до 6 МПа, а алюминиевые всего 4,8 МПа. Исходя из этих характеристик, специалисты рекомендуют алюминиевые приборы использовать в автономных отопительных системах, чтобы они дольше служили, а биметаллические – для подключения к центральному отоплению.

Предельная температура и объем теплоносителя

Радиаторы биметаллического типа выдерживают воду температурой до 90 градусов по Цельсию. А алюминиевые – температуру теплоносителя до 110 градусов С. Объем теплоносителя рассчитывается путем умножения количества секций на емкость одной из них. Он зависит от высоты прибора и толщины оболочки. Для алюминиевых секций это значение – 250-460 мл.

Емкость секций биметаллического отопительного оборудования меньше, чем у алюминиевого. Стандартные значения в среднем следующие: для батареи с межосевым расстоянием 200 мм емкость канала теплоносителя – 0,1-0.16 литров. Для приборов с расстоянием между осями в 350-мм – 0,15-0,2 литра.

Продукция каждого производителя отличается параметрами и техническими характеристиками, это относится к любому типу отопителей. Например, в алюминиевом радиаторе Profi 500 — это всего 0,28 литра, а на 10-секционный радиатор уйдет 2,8 литра.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением.

Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см. В ином случае устанавливаем радиаторы высотой 350 мм. Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.


Технические характеристики биметаллических радиаторов отопления

Для нашей страны характерны ранние заморозки и продолжительные зимы, отопительный сезон в нашем регионе длится полгода. Большое значение в вопросе отопления жилья и других помещений играет не только качество работы системы отопления и её тип, но и непосредственно качество обогревательных приборов, которых на сегодняшний день появилось невероятно большое количество.

Биметаллический радиатор — современное решение вопроса отопления

Разнообразие представленных на российском рынке марок и видов теплотехники является несомненным преимуществом, однако создает определенные сложности для большинства покупателей. Человеку, не имеющему специальных знаний, очень сложно сориентироваться в многообразии разного вида радиаторов, сразу учесть все нюансы и сделать правильный выбор.

Конечно же, на помощь всегда готовы прийти квалифицированные специалисты, но все же перед тем как приступить к выбору новых радиаторов, потратьте хотя бы час свободного времени  на то, что узнать не только о разновидностях, но и особенностях современных отопительных элементов.

Если же Вы не имеете свободной минутки для того, чтобы погрузиться в изучении технических характеристик и конструкционных особенностей разных видов батарей, то присмотритесь к универсальным радиаторам из биметалла, пришедшим на смену громоздким чугунным отопительным системам.

Приборы данного типа в свое время стали действительно прорывом в сфере отопления, поскольку благодаря инновационной технологии удалось добиться максимальной эффективности при внешней изящности. На сегодняшний день агрегаты являются лучшими из предложенных видов, отличаются высокой теплоотдачей, надежностью, прекрасным дизайном и долговечностью. Биметаллические радиаторы демонстрируют прекрасные технические характеристики, экологически безопасны, подходят для отопительных систем с высоким давлением, устойчивы к гидроударам и прекрасно вписываются в помещения, благодаря современному дизайну.

Технические характеристики и особенности выбора биметаллических радиаторов

Обратите внимание, что каждая серия приборов состоит из разных моделей, отличающихся не только по габаритам, но и по рабочим возможностям. В инструкции или карточке каждой модели содержится подробная информация о приборе, она поможет определиться с выбором необходимой модели, однако, прежде чем приступить к выбору техники, необходимо узнать следующую информацию об особенностях собственной системы отопления:

  1. Вид системы теплоснабжения: централизованная или автономная.
  2. Схему подвода: двухтрубная или однотрубная.
  3. Давление в системе.
  4. Диаметр подводящей трубы.
  5. Определиться с типом подключения: классическое боковое или нижнее.
  6. Узнать точную площадь помещения и определенной комнаты.

После сбора всей информации обратитесь к квалифицированному специалисту, который поможет сделать правильный расчет тепловой мощности агрегатов необходимых для той или иной комнаты вашего дома, квартиры, офиса или предприятия, в соответствии с площадью и инженерными особенностями. Грамотный расчет это залог эффективной работы системы теплоснабжения. Ниже приведенные статистические данные, являются ярким примером высоких рабочих показателей биметаллических батарей.


К основным рабочим характеристикам относятся:

  • тепловая мощность,
  • давление: рабочее и опрессовачное,
  • масса,
  • объем теплоносителя,
  • максимальная температура теплоносителя.

Сравнение технических характеристик упростит выбор, позволит оценить возможности прибора, сравнить его с другими моделями, похожими по типоразмеру и параметрам. Каждый покупатель подходит  к выбору радиаторов основательно, поскольку от эффективности его работы напрямую зависит погода в доме. Поэтому необходимо сделать правильный выбор в соответствии с рабочими и эксплуатационными возможностями отопительных установок. Да и стоимость биметаллических радиаторов достаточно высока, для того, чтобы совершить ошибку.



Радиатор биметалл Royal Thermo Revolution Bimetall 500 – 12 секц.


Основные

Бренд ROYAL THERMO

Количество секций 12 шт

Гарантийный срок 15 лет

Тип радиатора Биметаллический

Цвет радиатора Белый — RAL 9016

Серия Revolution Bimetall

Страна производства РОССИЯ

Потребительские

Эффективен для помещ. площадью до 19 м2

Область применения Универсальное оборудование

Потребительский класс Эконом

Производительность

Макс. тепловая мощность 1.92 кВт

Рабочее давление 30 бар

Монтажные

Давление опрессовки 45 бар

Тип подключения Боковое

Вид установки (крепления) Настенная

Вариант размещения Внутри помещения

Расчетное рабочее давление в системе водоснабжения 30 бар

Объем воды в радиаторе 2.46 л

Межосевое расстояние 500 мм

Резьба присоединения радиатора 1 «

Вес и габариты товара

Глубина товара 80 мм

Ширина товара 960 мм

Габаритные размеры товара (В*Ш*Г) 0,564*0,96*0,08 м

Высота товара 0.564 м

Глубина товара 0.08 м

Ширина товара 0.96 м

Вес товара (нетто) 21.84 кг

Высота товара 564 мм

Комплектность

Набор крепежных элементов в комплекте Нет

Дополнительные

Серия Revolution Bimetall

Гарантийный документ Паспорт

Биметаллический радиатор — технические характеристики и преимущественные особенности

Биметаллические радиаторы имеют свои преимущества

Батареи — неотъемлемая часть любой отопительной системы, и от их правильного выбора во многом зависит эффективность ее работы. Поэтому важно детально изучать существующий ассортимент, вникать в его особенности, анализировать преимущества и недостатки каждого вида изделий. Давайте поговорим о технических характеристиках биметаллических радиаторов, обозначим их достоинства и недостатки, а также затронем нюансы выбора.

Современные производители постоянно экспериментируют и выпускают изделия нового поколения, лишенные недостатков предыдущих моделей. Не так давно выбор у отечественного покупателя был невелик. На протяжении 50 с лишним лет использовались только чугунные батареи, идеально подходящие к системе центрального отопления.

Чугун менее всего подвержен коррозии, он не боится гидравлических ударов и выдерживает высокое давление внутри системы. Этот металл, хоть и медленно нагревается, зато прекрасно сохраняет тепло и медленно остывает. Высоки и эксплуатационные сроки чугунных радиаторов. Но есть у них пара существенных недостатков — неприглядный внешний вид и слишком большой вес. Когда возникли новые требования к декору, стало понятно, что данные изделия совершенно не вписываются в концепцию новых стилей

Потом появились алюминиевые аналоги — компактные, эффективные и очень привлекательные внешне. Оригинальный дизайн многим пришелся по душе, но оказалось, что использовать алюминиевые батареи можно не везде. Алюминий — мягкий металл, который очень боится щелочной среды. Щелочь, вступая в реакцию с ним, разрушает и истончает его, делая похожим на губку. Со временем возникает большой риск разрыва отопительного прибора, а чем заканчиваются подобные аварии, всем хорошо известно.

Обратите внимание! Именно из-за некачественного теплоносителя невозможно использовать алюминиевые радиаторы в центральной системе отопления. Не подходят к ней и стальные батареи, потому что сталь боится кислорода. Она окисляется, и в приборах начинают стремительно развиваться коррозийные процессы, приводящие к быстрой поломке батареи.

К тому же сталь оказалась менее эффективной, чем алюминий. Поэтому производители давно мечтали разработать продукт, способный преодолеть описанные трудности. Так на свет появились радиаторы, выполненные из сплава двух металлов — алюминия и стали, а также алюминия и меди.

История появления

Трудно сегодня точно сказать, кому принадлежала идея создания такого интересного изделия. На это счет существует следующая легенда.

На одном из производств проходили привычные технические изыскания. Перед технологами была поставлена задача — отлить алюминиевую секцию с идеально ровными каналами. Секции эти выливали целиком под высоким давлением. Чтобы внутри образовалась полость, в заготовку вставляли прочный стержень. Потом его оттуда с большим трудом вынимали, и эта трудоемкая работа отнимала много времени.

Кто-то из инженеров предложил заменить формовочный стержень стальной трубкой, которую потом не нужно будет вынимать. Попробовали — получилось, но себестоимость изделия значительно возросла. Однако одновременно снизились затраты на изготовление алюминиевых секций. И когда подсчитали разницу, оказалось, что все расходы взаимокомпенсировались.

Новая технология прошла успешное испытание, и на свет появился отопительный прибор, положивший начало новому поколению радиаторов.

Особенности конструкции

С помощью подобной конструкции можно избежать многих проблем

Описываемый тип устройств имеет своеобразное строение. Транспортировка теплоносителя осуществляется по стальной или медной трубе, которая заключена в корпус из высококачественного алюминия. Он никак не контактирует с водой. Горячая вода нагревает стальной кожух, он, в свою очередь, нагревает алюминиевый корпус, а тот отдает тепло в помещение. Что это дает? Массу преимуществ.

При производстве биметаллических изделий сначала из стали сваривают внутренний сердечник, а потом заливают его алюминиево-кремниевым сплавом. Качество стали и сварки влияет на надежность изделия. Внутренние трубы изготавливают посредством цельнотянутой технологии, а отдельные детали соединяют при помощи технологии короткого замыкания. Внутри могут образовываться скрытые дефекты, самый распространенный из которых — пористость поверхности. Но это никак не влияет на работу прибора, так как алюминий не контактирует с горячей водой.

Ребра сделаны с определенным шагом, причем каждое имеет характерный изгиб. Поэтому конструкция способна воспроизводить максимальную тягу, создающую турбулентные завихрения. Принцип действия таков. Холодный воздух забирается снизу, а алюминий, обладающий высокой теплоотдачей, максимально быстро нагревает его. Горячий воздух поднимается вверх, там остывает и опускается вниз.

Конвекция считается более эффективной, а внешний вид биметаллических приборов ничем не отличается от алюминиевых. Есть только одна характеристика, которая поможет «на глаз» отличить друг от друга описываемые разновидности — это вес. Биметаллические батареи весят больше, чем алюминиевые.

Ощутимые плюсы

  • Во-первых, продукт нового поколения обладает повышенной устойчивостью к коррозийным явлениям. Дело в том, что все стальные детали изнутри покрыты специальными полимерами, которые предотвращают окислительные процессы.
  • Во-вторых, из стали изготавливают вертикальный коллектор, способный выдержать давление 20-40 атмосфер. И это притом, что отечественная центральная система имеет рабочее давление 15 атмосфер. Поэтому даже в случае гидравлического удара радиатор вполне его выдержит.
  • В-третьих, биметаллические батареи имеют небольшой диаметр внутренних каналов. А значит, для их заполнения потребуется небольшое количество теплоносителя. Объем воды в 3 раза меньше, чем у чугунных аналогов, поэтому биметаллические изделия намного меньше весят.
  • В-четвертых, многие модели снабжены термостатом, самостоятельно контролирующим режим отопления. Установить его в чугунные изделия не представляется возможным.
Такой радиатор хорошо вписывается в любой интерьер

Таким образом, технические характеристики биметаллических радиаторов можно обозначить очень четко:

  1. Высокий уровень теплоотдачи — 170-190 Вт.
  2. Среднее рабочее давление — 20 атмосфер.
  3. Небольшой объем теплоносителя.
  4. Высокая устойчивость к химическому составу теплоносителя.
  5. Элегантный внешний вид.
  6. Большой модельный ряд.

Есть у описываемых приборов один существенный недостаток. На сегодняшний день это самые дорогие батареи. Поменять всю систему и установить биметаллические радиаторы во всех помещениях квартиры будет крайне накладно, поэтому пока что они не настолько популярны.

Параметры выбора

Трубы биметаллического радиатора изготовлены из стали

Тот, кто решил отдать предпочтение подобным батареям, должен при выборе моделей учитывать определенные критерии. Прежде всего, нужно взять во внимание функциональное назначение помещения. Для нестандартных комнат подойдут габаритные размеры.

Полезно заранее связаться с коммунальными обслуживающими организациями и поинтересоваться у них, какое рабочее давление имеет система отопления. А потом детально изучить технический паспорт изделия. В нем следует обратить внимание на тепловую мощность прибора, объем каждой секции, общий вес изделия, допустимый температурный уровень теплоносителя, а также на гарантии, которые дает производитель.

Обратите внимание! Биметаллические радиаторы «не любят» спуска воды в системе, поскольку стальные детали быстро окисляются. По этой причине специалисты не рекомендуют выбирать данные приборы для монтажа в многоквартирных домах. Как правило, там на лето вся вода из батарей сливается.

Как видите, наибольшим количеством преимуществ обладают именно биметаллические радиаторы — характеристики их говорят о том, что это самые прочные и надежные отопительные приборы.

Обобщение по теме

Биметаллические радиаторы буквально за несколько лет стали известны во всем мире. Сегодня рынок продукции постоянно растет. Приборы выпускают в виде отдельных секций, которые затем собирают в конструкции необходимой мощности. Секции соединяются между собой ниппельной системой.

Технические характеристики биметаллических радиаторов отопления

БИМЕТАЛЛИЧЕСКИЙ РАДИАТОР KLIBWI 500/80, 500/100, 350/80

Биметаллические секционные радиаторы KLIBWI применяются в двухтрубных и однотрубных системах отопления с вертикальным и горизонтальным расположением теплопроводов, объединяющих отопительные приборы. Настоящие радиаторы имеют Сертификат Соответствия ГОСТ Р.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Габаритные размеры: 570*80*78мм; 560*80*96мм; 402*80*85мм
Емкость: 0,18 л; 0,26л; 0,16 л
Вес: 1,5 кг; 1,58 кг; 0,98 кг
Диаметр горизонтального коллектора: 1″
Материал: алюминий, сталь
Покрытие: порошковая эмаль
Рабочее давление: 2,0 Мпа
Максимальная температура теплоносителя -110С°
Теплоотдача: 152 Вт; 165 Вт; 95Вт



ТРАНСПОРТИРОВКА И МОНТАЖ РАДИАТОРА

Транспортировка радиаторов KLIBWI допускается любыми видами транспорта с соблюдением мер по предотвращению ударов и других существенных механических воздействий на радиатор. Радиаторы должны храниться в закрытых помещениях или под навесом и должны быть защищены от воздействия влаги и химических веществ.

1. Монтаж радиаторов производится согласно требованиям СНиП 3.05.01-85г. «Внутренние санитарно-технические системы» после окончания отделочных работ. Для монтажа радиаторов рекомендуется привлечения специалиста, имеющего лицензию на проведение данных работ.

2. Радиаторы рекомендуется устанавливать на расстоянии 30мм. от поверхности стены, 100мм. от пола с зазором 80-120мм между верхом радиатора и низом подоконника.

3. Монтаж радиатора необходимо производить в следующем порядке:

— разметить места для установки кронштейнов;

— закрепить кронштейны дюбель — винтами;

— установить радиатор на кронштейны;

— подсоединить радиатор к системе отопления, используя соответствующие пробки и переходники;

— установить воздухоотводчик в верхнюю пробку.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. В процессе эксплуатации рекомендуется производить промывку радиатора в начале отопительного сезона.

2. Не рекомендуется дополнительная окраска радиатора, так как при этом снижается теплоотдача радиатора на 8-12%.

3. При эксплуатации систем отопления с алюминиевыми/биметаллическими отопительными приборами рекомендуется обеспечивать pH теплоносителя в пределах 7,5 — 9,5. Содержание кислорода не должно превышать 20 мг/л. Содержание в воде железа (до 0,5 мг/л) и других примесей должно соответствовать «Правилам технической эксплуатации электрических станций и сетей РФ» РД.34.20.501 -95 (Минтопэнерго РФ.М.1996г.).

4. В случае необходимости отключения радиатора от системы отопления, обязательно открыть воздухоотводчик и не закрывать до подключения радиатора.

5. Запрещено использование радиаторов в качестве элементов электрических цепей.

6. При вводе в эксплуатацию радиатора в действующую систему, запрещено резко открывать краны, установленные на входе и выходе радиатора.

7. При манипуляциях с воздухоотводчиком необходимо исключить доступ к радиатору горящих или тлеющих предметов.

8. Запрещено допускать к манипуляциям с кранами и воздухоотводчиком детей и людей, незнакомых с правилами эксплуатации радиатора.

ГАРАНТИЙНЫЕ УСЛОВИЯ

На радиаторы KLIBWI, поставляемые в Россию официальными дистрибьюторами завода-изготовителя, распространяет¬ся гарантия 10 лет со дня продажи при наличии у покупателя настоящего паспорта с полностью заполненным и гарантийным и монтажным талонами. Срок службы радиаторов KLIBWI не менее 20 лет с даты производства при условии соблюдения инструкций по установке радиаторов и условий их эксплуатации. Претензии по качеству радиатора принимаются от покупателя при предъявлении следующих документов:

1. Заявление с указанием паспортных данных заявителя или реквизитов организации, а так же именем и адресом специалиста, производившего монтаж радиатора, с пометкой обладает ли он страховым полисом, покрывающим ущерб, нанесенный неправильной установкой.

2. Копия договора с монтажной организацией, производившей монтаж радиаторы, копия лицензии монтажной организации.

3. Документ, подтверждающий покупку радиатора.

4. Оригинал технического паспорта, подписанный покупателем и монтажной организацией.

5. Справка из ЖЭКа о давлении воды в день аварии.

6. Акт рекламации, подписанный представителем ЖЭКа, продавцом и покупателем, с подробным описанием, фотографиями аварии и нанесенного ущерба.

7. Результаты оценки нанесенного ущерба, составленную независимым оценщиком.

Изделия, выведенные из строя по вине пользователя, монтажной организации или эксплуатирующих организаций, а также по причине нарушения условий их эксплуатации, транспортировки, монтажа, обмену или компенсации не подлежат.

Биметаллические радиаторы Sira: технические характеристики, отзывы, установка

Биметаллические радиаторы от популярного итальянского производителя на рынке отопительного оборудования появились не так давно, но, несмотря на это, уже завоевали признание большинства потребителей. Например, на сегодняшний день биметаллические радиаторы Sira пользуются невероятной популярностью, что обусловлено их многочисленными достоинствами.

Описание

Секции нагревательных устройств состоят из парных стальных каналов (трубок) для прохода теплоносителя, расположенных вертикально и залитых алюминиевым высококачественным сплавом.В результате образуется симметричная и унифицированная современная конструкция относительно центра тяжести. Минимальная поверхность контакта алюминиевого сплава с теплоносителем и отсутствие «карманов» в головках секций — шламовых и газовых коллекторах — сводит к минимуму риск газообразования и коррозии.

Оригинальность конструкции концов секции позволяет при их соединении ниппелями зажимать кольцевые прокладки из термостойкой резины внутри пазов, что обеспечивает хорошую герметичность.

Достоинства и конструктивные особенности

  • Биметаллические радиаторы Sira отличаются необычным дизайном. Полное отсутствие острых углов прекрасно сочетается с изящно изогнутой формой. Это не только удобно, но и красиво, что подтверждают многочисленные отзывы потребителей.
  • Эти нагреватели устойчивы к высокому давлению.
  • Биметаллические радиаторы Sira отличаются хорошей теплоотдачей.

Неоспоримым достоинством этих устройств является возможность стыковки любого количества секций.Низкая стоимость, эффективность, надежность, долговечность и качество — лишь малая часть причин, по которым стоит покупать радиатор этой марки.

Биметаллические радиаторы отопления Sira, по сравнению с другими отопительными приборами, отличаются:

  • Тихая работа и быстрый нагрев.
  • Высокая теплоотдача благодаря особой комбинации металлов.
  • Отсутствие сварных швов.
  • Длительный срок эксплуатации, который при правильном использовании может составить более 25 лет.

Технические характеристики

Выбирая оборудование для отопления, необходимо знать об основных характеристиках, на которые нужно обратить внимание, чтобы подобрать устройства, полностью соответствующие предъявляемым требованиям.

  • Рабочее давление. Этот параметр может быть указан в МПа или атм. Следует отметить, что 1 МПа = 10 атм. Параллельный биметаллический радиатор Sira рассчитан на работу при рабочем давлении от 16 до 35 атм. При этом давление в системе централизованного теплоснабжения не более 15 атм., В автономной — не более 12 атм.
  • Теплопередача (Вт). Этот параметр зависит от мощности ТЭНа, поэтому при выборе данных устройств очень важно уделить этому максимум внимания.
  • Межцентровое расстояние (мм) — это длина, измеренная между нижним и верхним коллекторами, и составляет 200, 300, 350, 500 и 800 мм.

Советы по выбору

Чтобы выбрать биметаллические радиаторы Sira, необходимо ответственно подойти к расчету необходимого количества секций. Приобретать отопительные приборы следует исходя из отапливаемой площади.

Одна секция может иметь мощность до 2,4 кВт. Если при расчете возникнут проблемы, всегда можно обратиться за помощью к специалистам, которые подберут необходимое количество секций с учетом всех требований.Если вы уверены в собственных силах, то эти расчеты можно произвести самостоятельно.

Расчет

  • Если из помещения выходит одна стена, есть один оконный проем и высота потолка 2,7 м, то полный обогрев 1 м 2 обеспечит устройство мощностью 100 Вт.
  • Если в комнате две стены, выходящие на улицу, имеется один оконный проем, то для отопления 1 м. 2 потребуется радиатор мощностью 120 Вт.
  • Если в помещении на улице две стены, два оконных проема и высота потолка 3 м, то для обогрева 1 м 2 Требуется прибор мощностью 130 Вт.

Также при расчетах важно помнить, что экраны для радиатора отопления уменьшают теплоотдачу нагревателей.

Установка

Биметаллические радиаторы можно устанавливать в системах отопления с медными, стальными и полимерными трубопроводами.

Для достижения расчетной теплоотдачи при установке необходимо соблюдать следующие оптимальные расстояния:

  • Не менее 100 мм до подоконника.
  • Не менее 30 мм до стены.
  • Не менее 100 мм до конструкции пола.

Для защиты элементов системы отопления от коррозионных процессов и отложений солей жесткости (что характерно не только для котлов, трубопроводов, но и для радиаторов отопления, независимо от того, из какого материала они изготовлены, будь то чугун, сталь или алюминия) рекомендуется добавлять в циркулирующую жидкость специальные реагенты на основе алифатических полиаминов. Примерный расход: на 200 литров воды на 1 литр реагента.

Для каждого радиатора биметаллического Sira 500 или любого другого рекомендуется установить ручной или автоматический выпускной клапан. При установке клапана очень важно следить за тем, чтобы ТЭН был отключен от общей системы.

Категорически запрещается отключать приборы от системы отопления (блокировать оба запорных устройства на входе и выходе), за исключением случаев их демонтажа и обслуживания.

Забор воды из системы отопления запрещен.

Также категорически запрещена работа отопительных приборов на воде из системы горячего водоснабжения.

Крайне нежелательно устанавливать радиаторы в системах отопления, где в качестве теплоносителя выступает отработанная жидкость технологических процессов, содержащая агрессивные компоненты.

Запрещается забирать воду в тепловую сеть непосредственно из системы горячего водоснабжения без предварительной качественной водоподготовки.

Стоимость

Ориентировочная средняя стоимость обогревателей данной марки указана в таблице ниже.В то же время есть предложения, где биметаллические радиаторы Sira RS стоят от 379 до 813 рублей за секцию. Также стоит отметить, что цена постоянно меняется в зависимости от рыночной ситуации и сезона.

Кол-во секций Длина Теплоотдача Стоимость
1 80 мм 199 Вт 700 руб.
4 320мм 796 W 2700 руб.
5 400 мм 995 W 3000 руб.
6 480 мм 1194 W 4000 руб.
7 560 мм 1393 W 4700 руб.
8 640 мм 1592 W 5300 руб.
9 720 мм 1791 W 6000 руб.
10 800 мм 1990 W 6600 руб.
12 960 мм 2388 W 8000 руб.

Отзывы клиентов

Биметаллические радиаторы Sira, несмотря на хорошую теплоотдачу, имеют невысокую стоимость. Все модели этого производителя разработаны с учетом особенностей нашего климата. При эксплуатации биметаллических радиаторов производитель гарантирует, что радиаторы выдерживают рабочее давление в системе отопления до 40 атм.По этой причине мы можем с уверенностью сказать о высокой надежности и отличном качестве этого продукта.

Также стоит отметить, что, просмотрев отзывы об этих радиаторах, можно найти много положительной информации о том, что данные отопительные приборы отличаются современным и изысканным дизайном. Это позволяет устанавливать их в жилых помещениях независимо от их конструкции. И при этом совершенно не требуется дополнительно приобретать специальные экраны для радиатора отопления.

Биметаллический настенный алюминиевый радиатор отопления, 11000 БТЕ, нагреватель 4 Hydro Теплица — EconoSuperStore

Предложение 65, официально являющееся Законом о безопасности питьевой воды и токсичных веществ от 1986 года, представляет собой закон, который требует, чтобы потребители в Калифорнии получали предупреждения о том, что они могут подвергнуться воздействию химических веществ, которые в Калифорнии определены как вызывающие рак или репродуктивную токсичность. Предупреждения призваны помочь потребителям из Калифорнии принять информированное решение о воздействии этих химикатов на продукты, которые они используют.Калифорнийское управление по оценке рисков для здоровья в окружающей среде (OEHHA) управляет программой Proposition 65 и публикует перечисленные химические вещества, в которые входит более 850 химикатов. В августе 2016 года OEHHA приняло новые правила, вступившие в силу 30 августа 2018 года, которые изменяют информацию, требуемую в предупреждениях Предложения 65.

Мы предоставляем следующее предупреждение для наших продуктов:

ВНИМАНИЕ! Этот продукт содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.

Продукты

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Все содержит вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции.

Инструменты

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Некоторая пыль, образующаяся при шлифовании, пилении, шлифовании, сверлении и других строительных работах, содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы.Вот некоторые примеры этих химикатов:

  • свинец из красок на свинцовой основе,
  • кристаллический кремнезем из кирпича, цемента и других каменных изделий, а также
  • мышьяк и хром из химически обработанных пиломатериалов.

Ваш риск от воздействия этих химикатов варьируется в зависимости от того, как часто вы выполняете этот вид работы. Чтобы уменьшить воздействие, работайте в хорошо проветриваемом помещении и используйте одобренное оборудование для обеспечения безопасности, например респираторы, специально разработанные для фильтрации микроскопических частиц.

Свинцовые хрустальные очки

Уровни свинца в хрустальных стаканах, продаваемых в нашем магазине для кухни и дома, соответствуют стандартам FDA. Калифорния требует следующего отдельного уведомления:

ПРЕДУПРЕЖДЕНИЕ. Употребление продуктов или напитков, которые хранились или подавались в продуктах из кристаллов свинца, подвергнет вас воздействию свинца — химического вещества, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе. Это предупреждение не относится к декантерам Baccarat, флаконам, кувшинам с пробками, а также горшкам с горчицей и джемом.

Керамическая посуда

Содержание свинца в керамической посуде, продаваемой в нашем магазине кухонной и домашней утвари, соответствует стандартам FDA. В Калифорнии требуется следующее отдельное уведомление для керамической посуды на упаковке:

ПРЕДУПРЕЖДЕНИЕ. Использование этой посуды подвергнет вас воздействию свинца — химического вещества, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе.

Ювелирные изделия и лампы в стиле Тиффани

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Этот продукт содержит свинец — химическое вещество, которое, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другие нарушения репродуктивной системы.Вымойте руки после работы.

Шнуры электрические

Калифорния требует следующего уведомления:

ВНИМАНИЕ! Провода этого продукта содержат химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы. Вымойте руки после работы.

Автомобили

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Автомобили содержат топливо, масла и жидкости, клеммы аккумуляторных батарей, клеммы и соответствующие аксессуары, которые содержат свинец и соединения свинца и другие химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты и другие нарушения репродуктивной функции.Эти химические вещества содержатся в транспортных средствах, их частях и принадлежностях, как новых, так и замененных. При обслуживании эти автомобили выделяют отработанное масло, отработанные жидкости, смазку, пары и твердые частицы, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты и наносят вред репродуктивной системе.

Косметические товары

Калифорния требует следующего уведомления о косметических средствах и средствах по уходу за кожей, содержащих прогестерон:

ВНИМАНИЕ! Этот продукт содержит прогестерон — химическое вещество, которое, как известно в штате Калифорния, вызывает рак.Перед использованием этого продукта проконсультируйтесь с врачом.

Свежие фрукты, орехи и овощи

Калифорния требует следующего уведомления:

ВНИМАНИЕ! Этот продукт может содержать химическое вещество, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной системы.

Напитки алкогольные, включая, без ограничений, пиво, солод, напитки, вино и крепкие спиртные напитки

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ: употребление дистиллированных спиртных напитков, пива, холодильников, вина и других алкогольных напитков может повысить риск рака, а во время беременности — вызвать врожденные дефекты.

Консервы и напитки в бутылках

Калифорния требует следующего уведомления:

ВНИМАНИЕ! Многие банки для пищевых продуктов и напитков имеют подкладку, содержащую бисфенол А (BPA), химическое вещество, которое, как известно в штате Калифорния, наносит вред женской репродуктивной системе. Крышки банок и крышки бутылок также могут содержать BPA. Вы можете подвергнуться воздействию BPA, когда потребляете продукты или напитки, упакованные в эти контейнеры. Для получения дополнительной информации посетите: www.P65Warnings.ca.gov/BPA.

Кофе и некоторые жареные орехи, выпечка и закуски

Калифорния требует следующего уведомления:

ВНИМАНИЕ! В кофе и некоторых жареных орехах, выпечке и закусках, таких как чипсы, известны химические вещества, которые в штате Калифорния вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы, включая акриламид. Акриламид не добавляется в эти продукты, а является естественным результатом процесса обжарки, выпечки или приготовления.FDA не советовало людям отказываться от жареных, жареных или запеченных продуктов. Для получения дополнительной информации о взглядах FDA посетите сайт www.fda.gov.

Особенности и характеристики биметаллических радиаторов

О биметаллических радиаторах мы узнали давно — в начале этого века, набирали обороты. И они уже полюбились нашим землякам более традиционные чугунные батареи. Мало того — они Сейчас популярны и алюминиевые радиаторы, и стальные.А все благодаря тому, что мощные биметаллические радиаторы имеют отличные характеристики. Хотите узнать что — читайте дальше.

Содержание:

  1. Характеристики и разновидности биметаллических радиаторов
  2. Подробнее о характеристиках биметаллических радиаторов
  3. Теперь о недостатках биметаллических радиаторов
  4. Как производители биметаллических радиаторов могут доверять
  5. Таблица: Сравнительные характеристики разные производители и модели биметаллических радиаторов
  6. Как рассчитать необходимое количество секций батареи
  7. Видео: Технические характеристики биметаллических радиаторов

Характеристики и разновидности биметаллических радиаторов

Каждая биметаллическая батарея отопления состоит из трубчатых стальных и алюминиевых панелей.При этом он

at передается очень эффективно, не теряясь напрасно. Горячая вода, проходя через сердечник, состоящий из стальной трубы, быстро нагревает алюминиевую оболочку и, соответственно, воздушные массы в помещении. Фигурная алюминиевая оболочка

этого сердечника не только элегантно и стильно выглядит, но и помогает лучше распределять тепло. Кроме того, за счет использования алюминиевой батареи становится очень легко (особенно по сравнению с тяжелыми железными аналогами). Это дает дополнительные преимущества. комфорт при установке.А замысловатая форма корпуса отлично смотрится, и значительно увеличивает теплоотдачу.


стальные трубы, составляющие сердечник, очень прочные — они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды — и 110, и даже 130 градусов по Цельсию.

Конкретные пределы рабочего давления и температуры можно узнать, посмотрев паспорт прибора. Ведь это зависит и от модели, и от того, кто эту модель изготовил.

Сегодня в магазине можно купить батареи биметаллические двух разновидностей:

1.радиаторы, которые полностью биметаллические. Это означает, что они имеют сердечник из стальной трубы, окруженной алюминиевой оболочкой. Отличаются высокой прочностью, исключены протечки. Эти батареи производятся итальянскими компаниями:

  • Global Style;
  • Royal Thermo BiLiner.

своих заводов и российских производителей — например, фирмы Сантехпром БМ.

2. Полубиметаллические — радиаторы, у которых только половина биметаллические.Формируются только из стальных труб, вертикальные армирующие каналы. Там, где алюминий частично контактирует с водой. Такие половинные биметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущая модель, и стоят на 20 процентов меньше.

, их выпуск :

  • российский производитель Rifar,
  • китайский — Gordi,
  • итальянский — Sira.

Специалисты еще не пришли к единому мнению, какой из двух типов радиаторов для центрального отопления лучше, какие — для индивидуального отопления.Таким образом, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. Но при повышенном давлении вода будет вести себя лучше, чем алюминий. В одном специалисте сошлись во мнении, что если у вас дома старые трубы отопления ( им более 40 лет) лучше всего брать биметаллический аккумулятор.

Разъемное или неразъемное?

Основная часть такого радиатора состоит из ряда секций. То есть сначала делается каждая из секций полностью, а затем соединяется их патрубками.Это делается на заводе, общее количество секций — четное.


квалифицированным специалистом достаточно силы, чтобы при необходимости удалить лишнее или добавить недостающий участок.

Однако, кроме секционного, в продаже есть и целые батареи из биметалла. Сердечник сделан из стальных труб сразу нужного размера. Потом его «обернули» декоративным покрытием из алюминия. Этот аккумулятор не лопнет даже если давление достигнет ста атмосфер.

Подробно о характеристиках биметаллических радиаторов

Выбирая радиатор, необходимо изучить заветную паспортную модель.А теперь о том, какие важные параметры там перечислены.

теплоотдача

количества тепла, отдаваемого радиатором при температуре воды плюс 70 градусов Цельсия, измеряется в ваттах. Среднее значение теплоотдачи от батареи биметалла — от 170 до 190 Вт. Это просто великолепно.


Теплоотдача происходит как за счет нагрева воздуха, так и благодаря особой конструкции радиатора — за счет конвекции.

выдерживают рабочее давление

Оно составляет от 16 до 35 атмосфер в зависимости от модели и производителя.Если в системе центрального отопления стандартное давление не более 14 атмосфер, а в автономной системе — не более примерно 10 атмосфер. Чтобы аккумулятор не лопнул при повышении давления, обычно производитель указывает эту опцию со штоком.

Колесная база

Это расстояние (в миллиметрах), которое отнесено к верхнему резервуару радиатора снизу. Типичные значения: 800, 500, 350, 300 и 200 миллиметров. Это разнообразие позволяет вам выбрать аккумулятор, который хорошо впишется в существующую разводку труб отопления.


Чаще всего востребованы радиаторы с 50, 35 и 20 сантиметрами между осями коллектора.

предельная температура теплоносителя

В основном биметаллические радиаторы выдерживают горячую воду до 90 градусов. Иногда производитель немного лукавит, обещая, что кипяток 95 градусов выйдет за пределы батарей. Не надо верить — больше 90 0С нет производителей не выдаются. На этот показатель стоит присмотреться — он зависит от коэффициента теплопередачи.

надежность и ресурс

Учитывая характеристики биметаллических радиаторов, в течение двадцати лет вы можете спокойно ими пользоваться. Никакого обслуживания не требуется. Это довольно хорошее время.

Простая установка

Секционные данные радиаторов абсолютно идентичны. Это позволяет устанавливать их даже слева от подходящих труб отопления, по крайней мере, справа. Где соответствующая трубка присоединяется к трубе радиатора. С противоположного конца установленного. колпачок, который завершает спускной винт (сбоку) и еще одну пробку (внизу).

Кран, названный в честь своего изобретателя — Маевского — очень удобное устройство. В начале отопительного сезона часто возникает проблема с «проветриванием» системы — из-за воздуха, оставшегося в трубах, батареи холодные. Отводной винт позволяет один раз спустить воздух из радиатора без отключения всего стояка. Что хорошо — можно сделать это самостоятельно, без помощи наведенных мастеров.

в дополнение к вышеперечисленному, также выпускается с трубами и радиаторами, расположенными на нижней стороне.К этим клапанам подключается термостат, который контролирует температуру воздуха в помещении. Розетки, заглушки и спускной винт снабжают каждый биметаллический радиатор. Также на него полагается и набор скоб для установки панелей на стену.

Теперь о недостатках биметаллических радиаторов

Самым существенным недостатком этих аккумуляторов можно назвать их дороговизну. Они намного дороже обычных чугунных радиаторов. Однако изделия из биметалла намного аккуратнее выглядят, хорошо вписываются в современный интерьер.И по продолжительности жизни они превосходят другие типы батарей.

Не годится

и то, что при воздействии воды и воздуха одновременно сердечник стальных труб может начать «съедать» коррозию. А это случается, когда во время ремонта или аварии сливается вода из системы отопления. И ржавчина с труб и антифриз, который часто присутствует в системах отопления небольших домов. В этом случае от биметаллических батарей следует отказаться — лучше брать неразъемные, либо полностью алюминиевые.

приемлем и этот вариант — радиаторы с медной сердцевиной и алюминиевым корпусом. Оксидная пленка на медных трубках достаточно прочная — это убережет их от коррозии. Можно вместо медной сердцевины и нержавеющей стали использовать — тоже неплохой вариант.

Технические характеристики биметаллических радиаторов некоторых производителей

1. Надежные и качественные, но дорогие аккумуляторы производства итальянской компании Global Style. К тому же технические характеристики биметаллических радиаторов, выпускаемых этой компанией, можно назвать безупречными.Российские покупатели давно оценили аккумуляторы, зная, что они одобрены специалистами Института сантехники и рассчитаны на российские условия. На вторую линейку из трех моделей увидели свет. Десять-двадцатилетняя гарантия от производителя.

с большим коэффициентом теплоотдачи (не хуже моделей из полубиметалла) славятся аккумуляторами Global Style Extra и Global Style Plus. Они красивы и долговечны, но дороги. Модели попроще и дешевле, немного хуже передают тепло и менее элегантны. но и хорошо выглядеть.Они аккуратные и маленькие, и имеют очень приличные характеристики. Четное количество секций, окрашенных в теплые оттенки белого, от 6 до 14.

2. Итальянская компания Sira производит аккумуляторы более полувека. Ее «конь». »- напольные биметаллические изделия с высоким коэффициентом излучения. Компания« Радиаторы »выпускает три разновидности. Достаточно скучные изделия квадратной формы, аккумуляторы с красиво очерченными плавно закругленными углами и модель под названием« Гладиатор ».


Последняя форма довольно необычная и креативная.

Аккумуляторы нечетного сечения (может быть от 4 до 10) окрашены в теплые оттенки белого цвета. Гарантия — 20 лет. Заводы компании находятся не только в Италии. Некоторые из них находятся в Китае :).

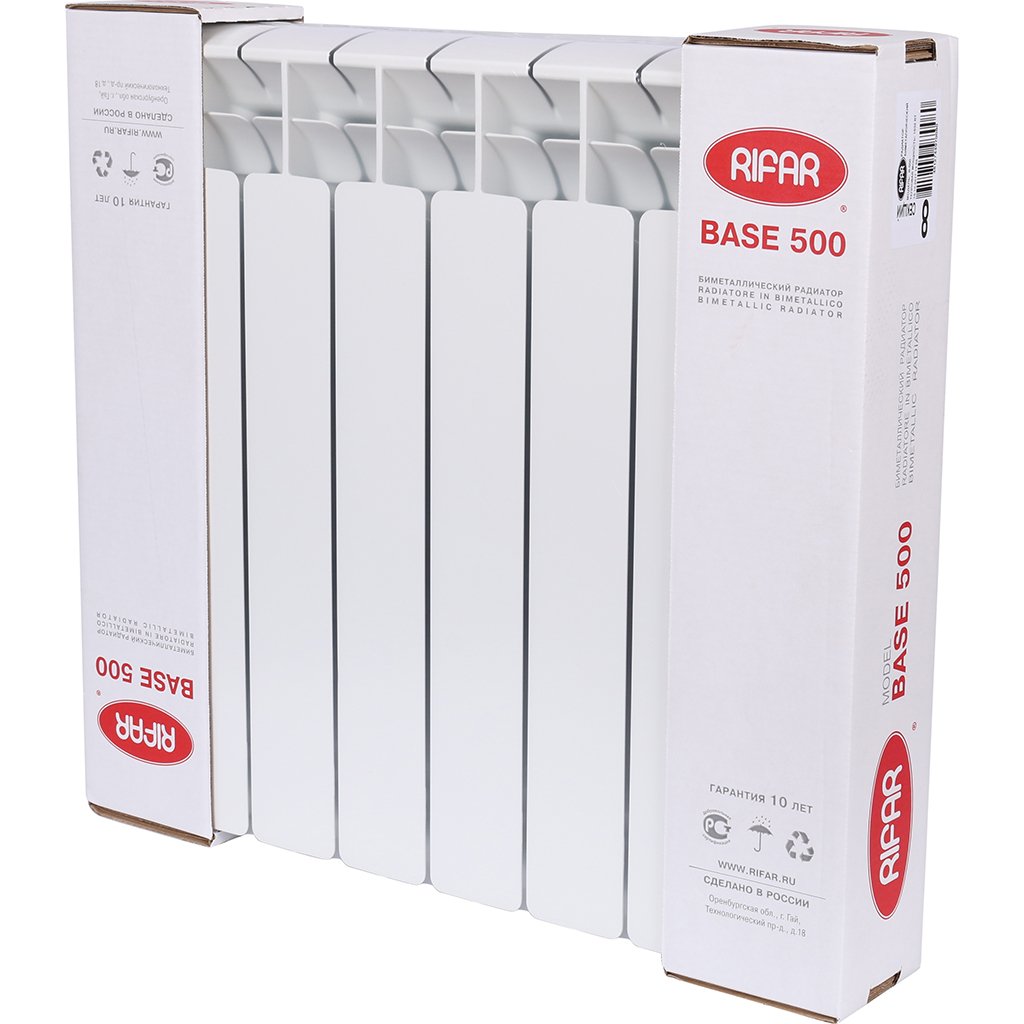

3. Российская компания Рифар (Оренбургская область) производит аккумулятор сравнительно недавно — с 2002 года. Но на отечественном рынке она уже завоевала симпатию и успешно вышла на уровень СНГ. Ее продукция — семь видов радиаторов полубиметалла. Особо популярны модели. «Монолит» (новая разработка, на которую есть патент) и «Рифар Флекс» (имеет возможность загибаться под эркеры).

Ярко-белые секции этих радиаторов поставляются партиями от 4 до 14 штук. Рифар гарантирует безотказный срок службы продукции в течение 10-25 лет. На складе обычно имеется три основные модели. Остальной ассортимент доступен под заказ.

Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов

9104 9 0104 62020100190,16108 , 20 185
Страна производитель. Модель -е Расстояние между осями, мм Размеры В / Ш / Г (сечение) Максим.Рабочее давление бар. Тепловая мощность, В объем воды в секции,
л
Вес Макс. Температура, комплект удлинения степоно

Италия

STYLE 350STYLE 500STYLE PLUS 350STYLE 9010 5006 350 500 425/80/80575/80/80425/80/95575/80/95 35 125168140185 0,160,20,170,19 1,561,971,51,94 110000
BiLiner Inox 500BiLiner 500 500 574/80/87 20 171 0,2 2,01 90

90

Германия 9000AD3 9010EN

400/80/77550/80/77 24 120161 0,150,22 1,221,44 120

Россия

RIFAR Forza 350RIFAR Forza 500RIFAR MONOLIT 350RIFAR MONOLIT 500350500350500 415/90/80570/100/80415/100/80577/100/80 1,361,841,52,0 135

Китай

Горди 350 Горди 500 350500 412/80/80572/80/80 30 160181 0,210,3 1,41,7 110

Италия

Гладиатор 200Гладиатор 350Гладиатор 500200350500 275/80/8010623/803 9046/80 0,10,130,42 0,650,851,6 110

Как рассчитать необходимое количество секций батареи

Для примера рассмотрим Россию и ее среднюю полосу и обычную панель высокой- высотное здание.Умножьте площадь комнаты на 100 Вт, а затем разделите это число на количество выделяемого тепла на одну секцию.

Если межосевое расстояние 500 мм, расчет будет простым. Разделите пополам площадь комнаты — и все. Например, комнату 12 квадратных метров. У нас есть 6 секций с теплопроизводительностью 180 до 190 Вт. 10 процентов приходится перебрасывать на последний или первый этаж, угловые комнаты с большими окнами (более двух квадратных метров) и тонкими стенами (менее 250 миллиметров).

Коттедж, построенный на даче, придется повозиться с расчетами. Сначала выясняем коэффициенты теплопроводности каждого материала, из которого построен дом. Это не только стена, но и крыша, и пол. Для этого предпочтительнее пригласить профессионала из надежной компании. Квалифицированный мастер и все точно рассчитает, а аккумулятор посоветует, подходит для вашего дома и не требует лишних денег.

Видео: Технические характеристики биметаллических радиаторов

Дополнения

  • Отзывы о биметаллических радиаторах отопления и их применении

Не получил ответа на свой вопрос? Неужели не было четких моментов?
Задайте вопрос нашим специалистам и посетителям:

+ Добавить новый вопрос


Биметаллическая нагрузка секции радиатора.Технические характеристики биметаллических радиаторов

Биметаллические радиаторы для систем отопления были изобретены сравнительно недавно — всего 50-60 лет назад и сразу же с огромной скоростью приобрели широкую популярность среди населения. Столь высокие рейтинги обусловлены тем, что технические характеристики — прочность, мощность, долговечность и т. Д. — дают стабильные гарантии отличной работы любой отопительной системы.

Особенности конструкции

Название биметаллических радиаторов говорит само за себя — их двухслойные стенки состоят из пар разных металлов.Теплоноситель проходит через внутренний сердечник, выполненный в виде трубок. Наружная оболочка обычно состоит из одной или нескольких фигурных пластин.


Радиаторы отопления биметаллической конструкции, предлагаемые на современном рынке отопительного оборудования, могут быть двух вариантов:

  1. Биметаллические батареи из стали и алюминия — это устройства, секции которых состоят из стальных труб. алюминиевый корпус. Есть упрощенные версии — без внутренних трубок Сталь, но с усиленными стальными швеллерами.В этом случае охлаждающая жидкость может частично контактировать с алюминием. Такие радиаторы удобны тем, что вероятность засорения их коллекторов намного ниже, а теплоотдача намного выше.
  2. Биметаллические батареи из меди и алюминия. Характеристики этих устройств даже немного выше, чем у стали, благодаря способности меди выдерживать нагрузки и коррозию, а также высокой теплопроводности. Они служат значительно дольше стальных секций, обладают большей мощностью, отлично справляются с задачей обогрева любого помещения.

Оба они могут быть цельными (литыми) или секционными. Для изготовления односекционной батареи используется метод герметичного внутреннего крепления, позволяющий при необходимости уменьшить или увеличить количество элементов в секции.

Размеры биметаллических радиаторов очень малы (размеры межосевого расстояния 20, 35 или 50 см), что дает возможность использовать небольшие объемы теплоносителя, тем самым экономя деньги на эксплуатации отопительного котла. .

Технические характеристики

Технические характеристики биметаллического нагревательного оборудования можно разделить на несколько позиций:

  • Рабочее давление внутри устройства. Двухслойные радиаторы выдерживают достаточно высокое давление теплоносителя на своих стенках — до 30-40 атм. Это достигается за счет прочного стального сердечника биметаллического аппарата, давление разрыва которого составляет около 90 атм. Высокие значения одной из этих характеристик позволяют использовать биметаллические радиаторы в достаточно экстремальных условиях — при наличии частых гидроударов.
  • Теплоотдача (или мощность) секции такого радиатора тоже очень высока — 170-190 Вт. Это уже результат «работы» алюминиевого корпуса, обладающего очень высокой теплопроводностью. Мощность устройства обычно указывается в прилагаемом к нему паспорте, а необходимая для вашей квартиры мощность радиаторов отопления рассчитывается несложным арифметическим способом.
  • Температурный диапазон использования охлаждающей жидкости. Значение этой характеристики более 100 0 С.
  • Высокая устойчивость к коррозии.Еще более высокие параметры этой характеристики достигаются в биметаллических радиаторах с сердечником из нержавеющей стали.
  • Конструкция биметаллических устройств — форма, размеры, отделка лицевой панели позволяют использовать их для обогрева абсолютно любого интерьера. Кроме того, компактные размеры секции биметаллических инструментов и нейтральный цвет делают их практически незаметными в вашей комнате.

недостатки

Обладая высокими техническими характеристиками, биметаллические радиаторы все же имеют ряд недостатков:

  • Небольшие размеры секции устройства, позволяющие сэкономить деньги, могут сослужить плохую службу в экстренных случаях.При аварийных отключениях отопления на несколько часов зимой такие радиаторы быстро остывают.
  • Вялотекущие химические реакции радиаторов в местах соприкосновения различных металлов дают небольшое газообразование внутри секции. Хотя он и имеет небольшие размеры, но при отсутствии автоматических воздушных клапанов может однажды привести к разрыву аккумулятора.
  • Сравнительно высокие цены.

Расчет необходимой мощности

Мощность радиаторов, то есть их размеры и количество секций, рассчитывается исходя из объема помещения и тепла, уходящего через двери и окна.

Для расчета количества секций, необходимых для отопительного прибора, площадь помещения необходимо разделить на вместимость одной секции и умножить на 100. Если есть дополнительные (более одного) окна и двери, то это необходимо установить от 2 до 3 дополнительных секций.

Внимание! Наиболее правильный расчет необходимой мощности может произвести только специалист. Поэтому даже при полной уверенности в своей правоте тепло своего дома лучше доверить профессионалам.

Видео

Замена радиаторов при ремонте квартиры на биметаллические

Радиаторы алюминиевые и биметаллические — как выбрать и не ошибиться?

Технические характеристики биметаллических радиаторов включают ряд основных параметров, по которым можно оценить эффективность устройства. К ним относятся геометрические данные, масса и объем теплоносителя, допустимое рабочее давление и давление, а также тепловая мощность.В статье мы рассмотрим физический смысл и диапазоны значений каждого из параметров, а также сравним самые популярные модели ведущих российских и мировых производителей.

Биметаллический радиатор — это обогреватель, в котором теплоноситель циркулирует по стальному сердечнику, помещенному внутри алюминиевого кожуха. Батареи этого типа относятся к секционным отопительным приборам и работают по принципу комбинированного (конвективного и лучистого) теплообмена.

Технические характеристики биметаллических радиаторов отопления включают в себя ряд параметров и конструктивных особенностей, позволяющих оценить обогреватель и сравнить его с другими моделями аналогичных размеров.

Как правильно сравнивать биметаллические радиаторы между собой?

Каждый, кто досконально подходит к выбору батарей отопления для дома или квартиры, стремится приобрести продукцию с оптимальными рабочими и эксплуатационными характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного размера. В справочных данных параметры приведены для одного раздела, поэтому сравнивать необходимо не устройства в целом, а их конструктивные части.Основным параметром, по которому происходит деление на типоразмеры, является расстояние между осями.

Межосевое расстояние — это величина между осями верхнего и нижнего коллектора. Как и полностью алюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния и, как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора) — большая редкость.Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.


Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора являются его высота, а также ширина и глубина секции. Высота, как правило, на 60-80 мм больше межосевого расстояния.

Большинство производителей выпускают модели с шириной профиля 80 мм. Зная количество секций, можно легко определить общую ширину устройства.

Глубина разреза 80 — 100 мм. Радиатор может быть постоянной глубины или переменной высоты, как у стильных и элегантных устройств серии DreamLiner от Royal Thermo.


Установка радиатора на деревянную стену.

Тепловая мощность

Этот параметр позволяет определить, сколько секций радиатора нужно той или иной модели для обогрева помещения определенной площади. Тепловая мощность измеряется в ваттах и ​​находится на межосевом расстоянии:

.
  • 500 мм — от 170 до 200 Вт;
  • 350 мм — от 120 до 140 Вт;
  • 300 мм — от 100 до 145 Вт;
  • 200 мм — около 100 Вт.

В своей информации, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы с указанием количества секций, оптимальных для обогрева помещений разной площади.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллекторов, соединенных вертикальной трубой (теплопроводом).Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут быть соединены с помощью стальных ниппелей. Такая конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, у которых теплопровод имеет овальное поперечное сечение, в стальных сердечниках биметаллических моделей используются только круглые трубы, а это означает, что каждая секция имеет меньшую емкость. Таким образом, биметаллический Rifar Base 500 имеет емкость секции 0,20 литра, а алюминиевая модель Rifar Alum 500 того же размера характеризуется объемом 0.27 литров.


Вес секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (а значит, и масса) превышает таковую у алюминия. Например, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя — 1,2 кг.

Давление

Рабочее давление биметаллических радиаторов 16-40 атм (1,6-4,0 МПа).Согласно нормативным документам, приборы следует испытывать путем нажатия на систему отопления давлением в 1,5 раза превышающего рабочее значение. Также в документации указано значение максимального давления, при котором он может начать выходить из строя.


Соединительные секции.

Сравнительные технические характеристики биметаллических радиаторов

Для удобства сравнения различных моделей в таблицах 1-3 собраны данные об основных характеристиках продукции 11 производителей.Информация указана как для самого распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряду лишь части производителей.

Таблица 1 — Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочие тест.

Bilux

плюс R500

563 80 85 0,21 1,82 20 30 182

Industrie Pasotti

Elegance
Wave биметаллико

565 80 100 0,19 2,06 35 52 176

Глобальный

Стиль Экстра 500

566 81 80 0,21 1,87 35 52,5 170,7

Коннер

Биметалл 80/500

563 80 80 0,40 2,18 30 45 190

Рифар

База 500

570 79 100 0,20 1,92 20 30 204

Royal Thermo

БиЛайнер 500

574 80 87 0,205 2,01 30 45 171

Тенрад

BM500

550 80 75 0,22 1,45 24 36 161

Вармега

Бимега 500/80

565 80 80 0,3 1,75 30 45 190

Сантехпром

РБС-500

560 80 95 0,23 2,34 16 24 185

Sira Industrie

RS Биметалл 500

572 80 95 0,199 2,03 40 60 201

Скола

JB-SA 500

565 78 80 0,28 1,85 30 40 188


Разнообразие размеров.

Таблица 2 — Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочие тест.

Глобальный

Стиль Экстра 350

416 81 80 0,17 1,42 35 52.5 119,6

Коннер

Биметалл 80/350

413 80 80 0,30 1,28 30 45 140

Рифар

База 350

415 80 90 0,18 1,36 20 30 136

Royal Thermo

BiLiner 350

424 80 87 0,175 1,52 30 45 118

Тенрад

BM350

400
80 75 0,15 1,18 24 36 120

Вармега

Бимега 350/80

412
80 80 0,22 1,43 30 45 140


Таблица 3 — Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочие тест.

Межосевое расстояние 300 мм

Bilux

плюс R300

365 80 85 0,17 1,29 20 30 142

Сантехпром

РБС-300

360 80 95 0,178 1,67 16 24 121

Sira Industrie

RS Биметалл 300

372 80 95 0,165 40 60 145

Скола

JB-SA 300

365 78 80 1,45 30 40 106

Межосевое расстояние 200 мм

Bilux

плюс R200

550 80 75 0,22 1,45 24 36 161

Рифар

База 200

565 80 80 0,3 1,75 30 45 190

Используемые материалы

Сердечник биметаллической секции радиатора выполнен из стальных труб.Для аккумуляторов нормальной прочности (рабочее давление 16-20 атм) сердечник изготавливается из углеродистой стали марки Ст.3 или ее зарубежных аналогов (например, радиаторов Tenrad). Сердечник (каркас) моделей повышенной прочности сварной из нержавеющих труб. Высокопрочные устройства с сердечником из нержавеющей стали (например, Biliner от Royal Thermo) выдерживают разрывное давление более 100 атм.

Наружная часть биметаллических радиаторов выполнена из алюминия методом литья под давлением. В этом случае нельзя использовать метод экструзии, используемый при производстве некоторых алюминиевых моделей, так как перед началом формовки внутрь заготовки необходимо поместить стержень.Уплотнительные кольца изготовлены из термостойкой силиконовой резины.


любящий

Ребра служат для увеличения общей площади рассеивания тепла нагревателем. В современных моделях используются различные дизайнерские решения, делающие оребрение более эффективным.

Эффективность теплопередачи повышена за счет введения в конструкцию дополнительных ребер, а также профилирования конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, за счет которого увеличивается скорость воздушного потока, что увеличивает интенсивность конвективного теплообмена.Наружные края ребер закруглены для повышения безопасности травм.


Способ соединения секций

Биметаллические батареи

АТ. Нагревательное соединение секций между собой осуществляется с помощью стальных резьбовых ниппелей. При изготовлении радиаторов Monolit от Rifar используется еще один вид соединения — сварка. Данная модель нагревательных приборов выдерживает высокие давления (рабочие до 100 атм) и температуры (до 135 ° C против 110 ° C для ниппельных моделей).


Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для систем водяного отопления. Сочетая в себе высокий КПД и хорошие показатели производительности, этот тип инструментов оптимален для использования в домашних условиях. Зная технические характеристики биметаллических радиаторов различных моделей, вы сможете выбрать обогреватель, наиболее подходящий условиям работы в конкретном помещении.

Сопутствующие материалы.

Как правило, необходимость замены чугунных радиаторов на биметаллические возникает, чтобы получить лучшую теплоотдачу.В этом случае расчет биметаллических радиаторов довольно прост, так как они передают тепло немного лучше, чем чугун с межосевым расстоянием в полметра, 350 мм или другое. Этот параметр отображается на этикетке продукта.

Устройство биметаллического радиатора


Предварительные расчеты

Перед тем, как рассчитать количество секций биметаллических радиаторов, необходимо сделать предварительную оценку. Мощность одной секции варьируется от 150 до 180 Вт.Но следует учитывать, что в таких ситуациях лучше перегреть, чем замерзнуть. Несмотря на глобальное потепление, зимы в нашей стране по-прежнему остаются холодными и приносят сюрпризы в виде морозных заморозков.

Также есть специальные устройства для регулирования температуры воздуха в помещениях. В самом примитивном варианте — два крана. Первый монтируется на байпасе, второй служит для перекрытия подачи воды. Последовательными манипуляциями с ними можно добиться плавной регулировки теплоотдачи устройства.

Важно! При колебании между меньшей и большей мощностью выбирайте большую. Во-первых, практически во всех конструкциях есть средства для регулировки теплоотдачи, а во-вторых, всегда есть возможность открыть окно.

Некоторые нюансы при замене радиатора типа


Проверка уровня радиатора

Расчет сечений биметаллических радиаторов рекомендуется производить исходя из повышенной мощности по сравнению с чугунными батареями.Список возможностей установки:

  1. Биметаллические материалы лучше проводят тепло. Следовательно, если поставить батарею с одинаковым количеством секций, будет достигнут запас тепла и температурная стабильность.
  2. Со временем теплопередача секций в некоторой степени ухудшается.
  3. Более мощные устройства не так сильно нагружают отопительный котел или бойлер.

Расчет на новую комнату

С расчетом количества тепла при замене аккумуляторов все более-менее понятно, но как с нуля рассчитать биметаллические радиаторные секции для комнаты? Во-первых, нужно учитывать теплопроводность каждой секции в отдельности.Как правило, эта техническая характеристика является основной и должна быть указана производителем в паспорте изделия.

Для расчета биметаллических радиаторов необходимо знать несколько определяющих факторов:

  1. Радиатор питания. Записано производителем на основании испытаний в техпаспорте. Если он утерян, необходимую информацию можно будет найти в Интернете.
  2. Площадь комнаты или комнаты, которая будет отапливаться.

Важно! В расчет берут не окончательное значение, а площадь каждой комнаты в отдельности.

  1. И напоследок формула расчета количества секций биметаллического радиатора. Он прост в использовании и доступен каждому человеку с улицы.

K = S x 100 / P

Число 100 обозначает необходимое количество мощности для комнаты со стандартным потолком 2,7 метра. K — необходимое количество секций. S — площадь отдельной комнаты. P — номинальная мощность радиатора.


Таблица мощности радиаторов различных типов

Пример

Чтобы лучше понять принцип формулы для биметаллических радиаторов и рассчитать количество секций, рассмотрим простой пример.

Пусть площадь помещения 25 кв. метров. Высота от пола до потолка нормальная и равна 2,7 метра. Заявленная производителем мощность устройства — 180 Вт.

Подставляем в формулу начальные значения и получаем:

К = 13,8 шт.

Поскольку количество секций должно быть целым (иначе абсурдно), необходимо округлить найденное значение до целого числа. И тогда возникает вопрос: в какую сторону округлять? На ум приходят три варианта:

  1. Возьмите меньшее значение.
  2. Раунд по математическим правилам. Если дробная часть числа от 0 до 4 — уменьшить, если от 5 до 9 — увеличить.
  3. Примите большее значение.

Настоятельно рекомендуется выбрать третий вариант. В противном случае вы рискуете не нагреть комнату и замерзнуть в случае сильного холода. А если будет слишком жарко, лишнее тепло можно убрать проветриванием.

Важно! Лучше побольше тепла, чем немного. Выберите больше разделов.

Особые случаи

А что делать, если высота потолка нестандартная? Многие дома, особенно сталинской эпохи, имеют высоту более 2-х.7 мес. В этом случае на помощь приходит другая формула:

P = V x 41

P — мощность аккумулятора, V — необходимый объем помещения, а 41 — постоянная величина, необходимая для нагрева 1 кубометра воздуха в помещении без устройств энергосбережения. К ним относятся изолированные окна, стены и прочее. Цифра верна для Беларуси, европейской части России, Украины и Молдовы.

Сначала рассчитывается общая мощность, которую радиатор должен выделять окружающей среде для обогрева.А количество секций легко вычислить, разделив P на мощность отдельной секции.

Точный счет

Все вышеперечисленные методы расчета количества секций биметаллических радиаторов отопления являются приблизительными. Есть формулы для точного расчета. Они учитывают множество факторов:

  1. Высота помещения.
  2. Параметры теплоизоляции стен и окон (до 70% теплопотерь происходит через окна).
  3. Частота, с которой открываются двери или окна (особенно актуально для офисов и магазинов).
  4. Атрибуты системы отопления.
  5. Средняя сезонная температура в этом регионе.
  6. Наиболее частое направление ветра и так далее.

Для всего этого на сайтах есть специальные сервисы, но зачастую нет возможности или желания скрупулезно выяснять все детали. В большинстве случаев вы можете ограничиться приблизительными данными.

«San Teh Raj» Производство алюминиевых, биметаллических радиаторов и других изделий из алюминия. «… С нами наши партнеры зарабатывают…»

Презентация на тему: «San Teh Raj» Производство алюминиевых, биметаллических радиаторов и других изделий из алюминия.www.santehraj.com.ua «… с нами наши партнеры зарабатывают…» »- стенограмма презентации:

ins [data-ad-slot = «4502451947»] {display: none! important;}} @media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = «4502451947»]) {display: none! important;}} @media (max-width: 800px) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 «San Teh Raj» Производство алюминиевых, биметаллических радиаторов и других изделий из алюминия.www.santehraj.com.ua «… с нами наши партнеры зарабатывают…»

2 Почему вам следует работать с нами?  Более высокая прибыль, чем у других радиаторов, благодаря четко определенной ценовой политике;  Безупречное качество нашей продукции и отсутствие срывов в сроках;  Наши радиаторы европейские качественные, но на 15-20% дешевле европейских;  Стоимость 1Вт тепла является наиболее конкурентоспособной ценой на рынке;  Гарантия на товар 15 и 25 лет;  Имеются все протоколы испытаний и страховые полисы;  Каждый радиатор дважды окрашен анодным и порошковым покрытием;  Теплопроводность радиаторов нашего производства 190 Вт на секцию на глубине 96 мм подтверждена фактическими испытаниями;  Обучение наших клиентов и предоставление непревзойденной технической поддержки и услуг для всех нужд литья алюминия под давлением или литья пластмасс;  Мы №1 в Украине и 30% украинского рынка литья алюминия под давлением;

3 Производство

4 Технические характеристики радиаторов Характеристики Алюминий Биметалл 500/96 мм 500/85 мм 300/85 мм 500/96 мм 500/76 мм Теплоотдача в одной секции (Вт) A70 ° C 1140 195150 Вес в кг одной секции 1,281,080,851,51,751,28 Объем циркуляции (л) 0,280,380,230,160,280,23 Максимальная температура теплоносителя 120 ° С Максимальное рабочее давление 16 30 Испытательное давление 2450 Значение pH (pH) 6,5-10,5 pH

5 Внешний вид радиатора Mirado глубиной 96 мм

6 Внешний вид радиатора DIVA глубиной 96 мм

7 Внешний вид радиатора РЭНС глубиной 96 мм

8 Внешний вид ELEGANCE глубиной 96 мм

9 Экстерьер Summer, глубина 85мм AL, би 76мм

10 Внешний вид ЭКВАТОР глубиной 85мм АЛ, Би 76мм

11 Гарантия и страхование  Радиаторы поставляются в Россию, страны СНГ и Европы со следующей гарантией:  Биметаллические радиаторы имеют ГАРАНТИЮ 25 лет. Алюминиевые радиаторы имеют ГАРАНТИЮ 15 лет.  Вся продукция застрахована по договору № 3125615 «Аска».


Выбрать радиаторы — биметаллические и алюминиевые? | Отопление

, а также биметаллические и алюминиевые радиаторы зарекомендовали себя как не менее качественный и доступный товар на рынке домашних отопительных приборов. Оба радиатора способны качественно прослужить долгие годы, обогревая ваш дом, дачу или другую небольшую комнату. Сегодня многие потребители перед тем, как сделать выбор, ищут способы перестать отапливать свои дома.Они не знают, каким радиаторам отдать предпочтение; Он может быть алюминиевым, биметаллическим или просто самым дешевым бытовым отопительным прибором. Попробуем помочь им в принятии такого важного решения.

Конечно, у каждого из этих обогревателей есть свои достоинства и недостатки. Попробуем проанализировать, выявить самые яркие стороны этого дела. Алюминиевый радиатор в первую очередь привлекает своим удивительным качеством — воздух в помещении нагревается в 5 раз быстрее, чем любой другой тип радиатора.Единственный его недостаток — то же самое с его величайшим достоинством — высокая температура в домах с плохой теплоизоляцией; из-за этого его можно назвать экологически расточительным. Следует отметить, что далеко не все алюминиевые радиаторы выдерживают давление бытовой тепловой системы.

Среди компаний, производящих алюминиевые радиаторы, можно назвать такую, как Sira Heatline, с исключительным качеством сварочных компонентов. Они производятся по технологии, используемой в самолете, что немаловажно. Компания Alux убеждает покупателей доступностью товара, интересным дизайном и возможностью трансформировать радиатор, переводя его в вертикальное или горизонтальное положение, чтобы помочь найти место, подходящее для вашей квартиры.Elegance — известный производитель отопительного оборудования. Радиаторы, выпускаемые компанией, отличаются качеством и надежностью, поэтому при покупке гарантия десять лет.

Резюмируя по этому типу радиаторов, следует отметить, что алюминиевый радиатор — это отличный вариант, однако рекомендовать его следует еще новичкам из новых разработок.

Биметаллическим радиаторам

нельзя отнести никаких сверхъестественных качеств, разве что по эргономике и дизайну они ничем не уступают алюминиевым. Кроме того, они идеально подходят для стандартной системы давления из-за синергетического сочетания легированной стали и алюминия. Это означает, что для старых домов подходят спецификации радиаторов такого типа. Среди качественных и доступных по цене можно назвать продукцию компании General Radiator, которая к тому же предлагает покупателю и алюминиевые модели Sira RS, а также эргономичную и безопасную технику….

Алюминиевый радиатор

, Алюминиевые радиаторы

в Китае

Алюминиевый радиатор

Литые алюминиевые радиаторы и биметаллические радиаторы, передающие тепловую энергию от одной среды к другой, обычно используются для обогрева зданий. В Европе он используется более 60 лет и является самым популярным радиатором. Благодаря передовой технологии литья под давлением качество нашего радиатора гарантировано. Обладая хорошей устойчивостью к кислородной коррозии, наш радиатор обеспечивает увеличенный срок службы и повышенную надежность.

Наш алюминиевый радиатор обладает выдающимся энергосберегающим эффектом.
1. Алюминий обладает хорошей теплопроводностью и высокой теплоемкостью. Это означает, что наш алюминиевый радиатор изготовлен из меньшего количества материала, но обеспечивает большую теплоотдачу, что позволяет экономить ресурсы.
2. Тепловую мощность нашего алюминиевого радиатора легко регулировать и контролировать. Вы можете отрегулировать температуру в помещении в соответствии с вашими потребностями, исключив ненужные отходы.
3. Благодаря высокому тепловому КПД нашего радиатора.Количество передаваемого теплоносителя воды уменьшается, тем самым уменьшая передаваемую энергию.
Благодаря простому и стильному внешнему виду радиаторы LONTEK могут быть полностью интегрированы в вашу стену, мебель и украшения, отвечая вашим уникальным эстетическим стандартам.

Характеристика алюминиевого радиатора:
1. Технология электрофореза и автоматический спрей для пластика.
2. Большое количество теплового излучения и отличный радиационный эффект.
3.Водный путь с очень маленьким объемом, более экологичный.
4. Модный внешний вид и элегантный дизайн.
5. Быстрое повышение температуры во избежание горячей лени обычных продуктов.
6. Свободная комбинация плавников, которые легко регулировать.

Lontek — китайский производитель и поставщик алюминиевых радиаторов. Мы производим алюминиевые радиаторы всевозможных спецификаций и различных типов. В то же время мы предлагаем аксессуары для радиаторов.Мы обладаем 10-летним опытом производства и международного маркетинга, поэтому хорошо знаем, как производить качественную и долговечную продукцию. Наша компания расположена в Уи, провинция Чжэцзян, всего в 2 часах езды на грузовике от порта Нинбо. Мы можем предложить вам качественную и недорогую продукцию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
