Гост замок врезной: ГОСТ 5089-90 Замки и защелки для деревянных дверей. Типы и основные размеры

Керберос (Kerberos)

Разработанный и выпускаемый на заводе замок  хорошо известен на Санкт-Петербургском и российском рынке и зарекомендовал себя, как замок высокой надежности и взломоустойчивости. Завод производит широкую линейку врезных и накладных замков  разнообразной конструкции и функционального назначения.


Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100

Керберос 110.11.003

ЗН4 класс 4 ГОСТ 5089-2011.Замок накладной (имеет защиту от высверливания).Замок предназначен для за.

.

Керберос 110.21.003

ЗН4 класс 4 ГОСТ 5089-2011.Замок врезной (имеет защиту от высверливания). Замок предназначен для зап..

Керберос 112.11.003

ЗН4 класс 4 ГОСТ 5089-2011.Открывается и закрывается с внутренней стороны ручкойЗамок накладной&nbsp..

Керберос 115.11.003

ЗН4 класс 4 ГОСТ 5089-2011.Замок накладной 115.11.003 усиленный (имеет защиту от высверливания). Зам..

Керберос 115.
11.033

ЗН4 класс 4 ГОСТ 5089-2011.Замок сейфовый 115.11.033(9) усиленный (имеет защиту от высверливания). З..

Керберос 115.21.003

ЗВ8 класс 4 ГОСТ 5089-2011.Замок врезной Замок предназначен для запирания деревянных и металлич..

Керберос 120.21.00

Замок предназначен для запирания деревянных и металлических дверей, а так же для установки в депозит..

Керберос 131.11.003

ЗГС класс 4 ГОСТ 5089-2011.Замок гаражный усиленный (имеет защиту от высверливания).

Замок предназна..

Показано с 1 по 8 из 8 (всего 1 страниц)

Класс замка – что это такое и с чем его «едят»

При покупке запирающего устройства любого типа, многих интересует вопрос, что такое класс замка, указываемый на коробке изделия или в его инструкции. На этот вопрос может ответить продавец-консультант, но полнота ответа напрямую будет зависеть от его квалификации. Потому не всегда можно получить развернутую информацию.

Кроме того, квалифицированный ответ потребует много времени, поскольку включает в себя множество пунктов и полезной информации. Ознакомившись с представленным ниже описанием перед тем, как отправиться за покупками, вы будете максимально вооружены и сможете сами кое-что рассказать продавцу, если тот под любым предлогом будет пытаться продать замок низкого класса, представляя его, как устройство невероятной надежности.


От первого и до четвертого

Если говорить конкретно о взломоустойчивости, то все замки распределяются на четыре класса. Чем выше класс, тем надежнее замок. Далее расскажем подробнее,

что такое класс замка.

Класс каждого устройства определяется по время испытаний, которые включают в себя множество исследований, проводимых по уникальной методике Министерства Внутренних Дел Российской Федерации. Естественно, как осуществляются исследования и испытания, особой информации, нет. Но все проводимые с запирающими механизмами манипуляции позволяют максимально точно определить насколько эффективно они способны сопротивляться различным вариантам взлома.

Начнем с первого класса. В данную категорию запорных механизмов относятся все изделия, на открытие которых у опытного взломщика уйдет не более пяти минут. Как показывает практика, зачастую взломщики с большим стажем управляется с замком намного быстрее, чем за отведенные 300 секунд. Поэтому запирающие устройства первого класса рекомендованы к установке только на межкомнатные двери.


Запирающие устройства 2-го класса – это механизмы, на взлом которых опытным злоумышленникам необходимо потратить 5-10 минут. В целом, секретность довольно неплоха, но запоры этого уровня надежности также не рекомендуется устанавливать на входные двери. Разве что, только в качестве дополнительных.

3-й класс запирающих устройств — это механизмы, на открытие которых необходимо затратить не менее 10 минут. Такие изделия можно смело устанавливать на входные двери. Но, опять-таки, не в качестве единственных. К тому же, желательно, чтобы дверь в подъезд также закрывалась на ключ.

Четвертый класс запорных механизмов – это наиболее надежные замки, которые способны эффективно сопротивляться различным вариантам взлома (как интеллектуальным, так и силовым) не менее получаса. Учитывая, сколько времени необходимо на открытие запоров четвертого класса, взломщики стараются не связываться с ними. Ведь зачастую приходиться использовать специальную шумную технику. Данные устройства целесообразно монтировать на входные двери и двери комнат, в которых хранятся разнообразные ценности.

А вот на межкомнатные дверные полотна их устанавливать нет смысла.

Первая часть рассказа, что такое класс замка будет не полной, если не упомянуть то, как маркируются отечественные и зарубежные устройства. Среди российских производителей каждому классу принято присваивать цифру. Чем она выше, тем выше класс. Европейские компании используют буквенную маркировку, в которой «А» соответствует первому классу, индекс «В» — второму, индекс «С» — третьему, индекс «D» — четвертому. Также необходимо отметить, что замки со второго по четвертый класс проходят обязательную сертификацию.


Классная секретность надежного замка

Продолжая повествование о том, что такое класс замка, следует упомянуть из каких же параметров и состоит пресловутая классность.

Начнем с секретности устройства. Данный показатель определяется по количеству всевозможных комбинаций, в которые может выстроиться внутренний механизм запора. Для сувальдных замков это определяется по числу сувальд, а для цилиндровых – по числу прочих элементов, образовывающих комбинации. Данная величина, по которой также можно определить класс замка, является расчетной.

Понять, что такое класс замка помогут такие определения, как прочность и безотказность работы механизма. Под безотказностью подразумевается то, на сколько гарантированных полных циклов (подразумевается открывание и закрывание замка) рассчитан замок. В зависимости от класса запирающего устройства, количество циклов может варьироваться от 25 до 100 тысяч. Если в устройстве замка предусмотрена также ручка с защелкой, то количество циклов надежного механизма может достигать 250 тысяч.

Прочность замка – это его устойчивость к разнообразным силовым методам взлома, среди которых:


  • выбивание;
  • высверливание;
  • перепиливание и т.д.

Цифровое выражение прочности колеблется в пределах от 2940Н до 6860Н.

Рассказывая о том, что такое класс замка, нельзя пройти следующее понятие — стойкость к вскрытию запорного механизма.

В данном случае следует говорить о возможных попытках интеллектуального взлома, которые включают в себя подбор ключей и использования различных отмычек. Кстати, стойкость к вскрытию также включает в себя и возможность эффективного противостояния уже упоминавшимся силовым методам воздействия. В том числе, на ригели и ответную запорную планку, устанавливаемую на коробе. Надежный замок должен выдерживать силовую нагрузку от 80 до 300 джоулей.


В соответствии с ГОСТ и только при наличии лицензии

Стоит отметить, что для определения класса замка предусмотрены нормативы, строго описанные в ГОСТ 19091-82 , ГОСТ 23306-86, ГОСТ 5089-97. Первые два ГОСТ указывают, какие именно испытания должны проводиться на стендах. Последний ГОСТ – на то, каким числовым показателям, полученным при испытаниях, должен соответствовать замок каждого класса.

В целом, определенный класс равняется наименьшему параметру, полученному на испытаниях. Например, если испытания на вскрытие показали соответствие замка третьему классу, испытания на надежность четвертому классу, а испытания на прочность второму классу, то запирающий механизм относится к наименьшему, второму классу.

Осуществлять испытания и выдавать сертификаты в соответствии с полученными результатами разрешено только тем организациям и предприятиям, которые прошли необходимую аккредитацию в Госстрое. Стойкость к взлому, как уже говорилось выше, проводится по уникальной методике Министерства Внутренних Дел Российской Федерации. Данные испытания разрешено осуществлять тем подразделениям, которые прошли необходимое лицензирование. Все заключения о классности замков, выдаваемые не прошедшими необходимую сертификацию предприятиями, не имею юридической силы.

Теперь вы будете не только знать, что такое класс замка, но и сможете точно определить, насколько надежен тот или иной запирающий механизм. Если возникают сомнения в истинной классности конкретного механизма, требуйте документы на продукцию. Продавцы обязаны ее предоставлять. По информации, указанной в бумагах, можно наверняка определить, действительно ли замок того, класса, о котором говорят в магазине.


В каталоге товаров есть цена на дверные замки. Все товары в наличии на нашем складе, заказывайте с сайта Zamki-Dvernye.ru по оптимальным ценам мелким и средним оптом.

Гост замок

Гост замок

Замок навесной:
– дисковый,
– штифтовой, пластинчатый
– сувальдный

Примечание – Число секретов замка (цилиндрового механизма), содержащееся в таблице секретов, является важной характеристикой любого замка (цилиндрового механизма) и указывает на сложность и точность механизма секретности.

5.5 Замок не должен открываться ключами других (соседних) комбинаций из таблицы секретов.

5.6 Требования к внешнему виду замков – по ГОСТ 538.

5.7 Требования к эксплуатационным характеристикам замков

5.7.1 Требования по надежности (безотказности)

5.7.1.1 Сборочные узлы замков должны выдерживать необходимое число рабочих циклов безотказной работы (наработка) (рабочий цикл – ввод-вывод засова на полный вылет с последующим вводом, без нагрузки).

5.7.1.2 Минимальное число рабочих циклов (наработка) сборочных узлов замков в зависимости от класса замка приведено в таблице 4.

Таблица 4 – Минимальное число рабочих циклов при испытании узлов замка на безотказность

Цилиндровый механизм и засов (и защелка) – суммарно с двух сторон (в равных долях)

Сувальдный механизм и засов (и защелка) – суммарно с двух сторон (в равных долях)

Узел привода защелки (от ручки), узел защелки (защелкивание)

Примечания
1 Гаражные и навесные замки при испытании на безотказность должны выдерживать не менее 40000 и 20000 циклов безотказной работы соответственно.
2 Замки-защелки типов ЗЗЩ И ЗЩМ при испытании должны обеспечивать не менее 200000 циклов безотказной работы.
3 В процессе испытаний допускается проводить смазку трущихся частей.
4 В процессе испытаний сувальдного замка допускается использование ключей из комплекта замка, но не более трех.

5.7.1.3 Замки с сувальдным механизмом должны работать без заеданий и сбоев при условии сопротивления выдвижению засова из корпуса усилием до 49 Н.

Указанное требование может быть применено для цилиндровых замков в случае их поставки в комплекте с цилиндровыми механизмами.

5.7.2 Требования к прочности

5.7.2.1 Замки должны быть прочными и сохранять работоспособность после приложения нагрузок к их узлам и деталям.

5.7.2.2 Нагрузки, прикладываемые к узлам и деталям замков, в зависимости от класса приведены в таблицах 5 и 6.

Таблица 5 – Нагрузки, прикладываемые к узлам и деталям врезного и накладного замков в зависимости от класса

Примечание – Испытания до разрушения могут проводиться по отдельному требованию заказчика.

Таблица 6 – Нагрузки, прикладываемые к узлам и деталям навесных замков в зависимости от класса

5.7.2.3 Замки должны сохранять работоспособность после воздействия ударными нагрузками (имитация удара в бытовых условиях дверью с полностью выдвинутым засовом о дверную коробку). Значения ударных нагрузок на засов в зависимости от класса замка приведены в таблице 7.

Таблица 7 – Ударные нагрузки на засов в зависимости от класса замка

Ударная нагрузка на засов, Дж, не менее

5.7.2.4 Ручки к замкам и защелкам должны быть прочными и выдерживать момент силы, приложенный к фалевой ручке (ручке-кнопке), не менее 15 Н · м.

5.7.2.5 Ключи должны быть прочными и выдерживать крутящий момент, приложенный к головке, Н · м, не менее:

– для сувальдного замка . . . . . . . . . . . . . . . . . . . . . . . 3,

– для цилиндрового замка . . . . . . . . . . . . . . . . . . . . . . 2.

5.7.3 Эргономические требования

5.7.3.1 Предельные силовые параметры, определяемые на приводных и исполнительных элементах замков, приведены в таблице 8.

Таблица 8 – Предельные силовые параметры, определяемые на приводных и исполнительных элементах замков

Момент силы на ключе (постоянном ключе) для перемещения засова, Н•м, не более

Момент силы на ключе (постоянном ключе) для воздействия на защелку, Н•м, не более

Момент силы, прикладываемый к фалевой ручке для воздействия на защелку, Н•м

Момент силы, прикладываемый к ручке-кнопке для воздействия на защелку, Н•м

Усилие воздействия на регулируемый роликовый фиксатор, Н

Усилие воздействия на нерегулируемый шариковый фиксатор, Н

Усилие ввода в корпус защелки или засова (с механизмом автоматического вывода), Н

5. 7.4 Требования по стойкости замков (цилиндровых механизмов) к вскрытию (взлому)

5.7.4.1 Замки как устройства ограничения несанкционированного доступа в защищаемую зону должны обладать заложенной в конструкции необходимой стойкостью к криминальному вскрытию (взлому) любым из известных универсальных способов вскрытия. Стойкость замков (цилиндровых механизмов) к вскрытию (взлому) в зависимости от класса охранных свойств, характеризуемые временем вскрытия (взлома) замка (цилиндрового механизма), приведена в таблице 9.

Таблица 9 – Стойкость замков (цилиндровых механизмов) к вскрытию (взлому) в зависимости от класса замка

Время вскрытия (взлома) замка (цилиндрового механизма) любым способом, мин, не менее

Рекомендации по улучшению показателя стойкости к вскрытию (взлому) замков 3-го и 4-го классов приведены в приложении Г.

5.7.4.2 Способы вскрытия замков могут быть неразрушающие и разрушающие.

5.7.4.3 К неразрушающим способам вскрытия замков относятся манипуляционный способ, при котором осуществляется прямое воздействие специальными инструментами на механизм секретности замка через ключевое отверстие, а также способ «бампинг» (Bumping), при котором вскрытие цилиндровых штифтовых механизмов осуществляется с помощью приспособления, изготавливаемого из ключевой заготовки или ключа конкретного замка.

5.7.4.4 Разрушающие способы вскрытия замков подразделяют на способы с минимальным разрушением и со значительным разрушением.

5.7.4.5 К способам вскрытия с минимальным разрушением относятся различные виды сверления с целью разрушения конкретной детали (например, стойки засова сувальдного механизма) либо механизма секретности или сверление с целью доступа в зону фиксации и привода засова в обход механизма секретности.

5.7.4.6 Способами вскрытия со значительным разрушением являются:

– высверливание механизма секретности (цилиндра) цилиндрового механизма,

– сворачивание цилиндра цилиндрового механизма крутящим моментом,

– разрывание цилиндрового механизма по месту его крепления в замке,

– разрушение кодового механизма сувальдного замка «свертышем»,

– перепиливание дужки навесного замка,

– разрушение корпуса навесного замка,

– выдергивание и сворачивание дужки навесного замка.

5.7.4.7 Конструкция врезных и накладных замков должна быть такой, чтобы при попытке вскрытия разрушающим способом замок выстоял и остался работоспособным или разрушился, но так, чтобы исключить доступ в охраняемое пространство.

5.7.4.8 При создании конструкции навесного замка необходимо учитывать, что существенно снизить стойкость замка к разрушающим способам вскрытия может слабость узлов навешивания.

5.7.4.9 Класс охранных свойств цилиндрового замка без механизма секретности может быть определен только с учетом класса цилиндрового механизма, установленного по результатам испытаний. Информация о цилиндровом механизме, рекомендуемом к эксплуатации с замком, должна содержаться в паспорте замка.

5.7.4.10 Испытания на стойкость к вскрытию замков 1-го и 2-го классов допускается проводить в минимальном объеме: обязательно неразрушающим способом и одним из разрушающих.

5.7.4.11 Испытания на стойкость к вскрытию замков 3-го и 4-го классов должны проводиться с учетом требований, приведенных в 5.7.4.3, 5.7.4.5, 5.7.4.6.

5.7.4.12 Для объективного установления соответствия замка конкретному классу в соответствии с требованиями настоящего стандарта замки должны поставляться на испытания в полной комплектации, включая рекомендуемую защиту, в соответствии с требованиями 6. 5.3.

5.7.4.13 Замки (цилиндровые механизмы), не прошедшие испытания на стойкость к вскрытию в соответствии с требованиями настоящего стандарта, относят к 1-му (низшему) классу охранных свойств.


ЗАМКИ И ЗАЩЕЛКИ


ДЛЯ ДВЕРЕЙ

Технические условия

ГОСТ 5089-2003

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ,ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

ЗАМКИ И ЗАЩЕЛКИ

Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объеденение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.

При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено принятия межгосударственных стандартов в области строительства.

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МНС 1.01-01.96 «Система межгосударственных нормативных документов в строительстве. Основные положения».

    Сведения о стандарте

1.РАЗРАБОТАН Учреждением – Центр по сертификации оконной и дверной техники с участием ФГУП «Центральное проектно-конструкторское и технологическое бюро» Госстроя России и фирмы «ASSA AB» Швеция.

2. ВНЕСЕН Госстроем России.

3. Принят Межгосударственной научно-технологической комиссией по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС) 14 мая 2003 года.

    За принятие голосовали:

4. ВЗАМЕН ГОСТ 5089-97.

5. ВВЕДЕН В ДЕЙСТВИЕ с 1 марта 2004 года в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 20.06.2003 года № 79.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуются в указанных национальных (государственных) стандартов, издаваемых в этих государствах.

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Межгосударственные стандарты», а текст изменений в информационных указателях «Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Межгосударственные стандарты».

Содержание

1. Область применения

Настоящий стандарт распространяется на врезные и накладные замки с различными механизмами секретности, цилиндрические механизмы и защелки (далее – изделия) для дверей из различных материалов, применяемых в жилых, общественных и производственных зданиях.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору.

ГОСТ 538-2001. Изделия замочные и скобяные. Общие технические условия.

ГОСТ 1145-80. Шурупы с потайной головкой. Конструкция и размеры.

ГОСТ 1146-80. Шурупы с полупотайной головкой. Конструкция и размеры.

ГОСТ 4784-97. Алюминий и сплавы алюминиевые деформируемые. Марки.

ГОСТ 5221-77. Проволока из оловянно-цинковой бронзы. Технические условия.

ГОСТ 5222-72. Проволока из кремнемарганцевой бронзы. Технические условия.

ГОСТ 17474-80. Винты с полупотайной головкой классов точности А и В. Конструкция и размеры.

ГОСТ 17475-80. Винты с потайной головкой классов точности А и В. Конструкция и размеры.

ГОСТ 18143-72. Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали. Технические условия.

ГОСТ 19091-2000. Замки и защелки. Методы испытаний.

ГОСТ 19424-97. Сплавы цинковые литейные в чушках. Технические условия.

ГОСТ 25140-93 Сплавы цинковые литейные. Марки.

3. Термины и определения

4. Классификация, классы, типы и условные обозначения

4.1 Классификация замков

Замки классифицируются по следующим признакам:

по способу установки на дверной блок:

  • врезные,
  • накладные,

по применяемому механизму секретности:

  • цилиндровые,
  • сувальдные,
  • кодовые,
  • магнитные,

по варианту открывания дверного блока:

  • правые,
  • левые,
  • универсальные (в том числе переналаживаемые),

по количеству применяемых механизмов секретности в замке:

  • с одним и более однотипными механизмами секретности,
  • с различными механизмами секретности (комбинированные),

по конструктивному исполнению засовов:

  • прямоугольного сечения,
  • из нескольких прутков круглого, прямоугольного и т. п. сечения,
  • скошенный,
  • крюкообразный,

по способу вывода засова из корпуса замка:

  • с использованием ключа, карточки, чипа и т.д.,
  • с механизмом автоматического вывода.

4.2 Классификации защелок

Защелки классифицируются по следующим признакам:

по способу установки на дверной блок:

  • врезные,
  • накладные,

по варианту открывания дверного блока:

  • правые,
  • левые,
  • универсальные,

по варианту конструктивного исполнения:

  • с механизмом фиксирования,
  • с механизмом фиксирования и механизмом дополнительного запирания,

по виду исполнения механизма фиксирования:

  • со скошенным засовом,
  • с шариком,
  • с роликом.

4.3 Классификации цилиндровых механизмов

4.3.1 Цилиндровые механизмы классифицируют по следующим признакам:

по применению в замках:

  • врезных,
  • накладных,

по варианту конструктивного исполнения цилиндрового механизма:

  • односторонний,
  • двусторонний,
  • односторонний с механизмом постоянного ключа,

по виду элементов секретности:

  • штифтовые,
  • пластинчатые,
  • дисковые,
  • магнитные,
  • кодовые и др. ,

Примечание —
Для повышения охранных свойств замков в цилиндровых механизмах рекомендуется применять дополнительные элементы (магниты, коды, закаленные штифты, пластину, диски),

по признаку взаимного соответствия ключей и цилиндровых механизмов различают:

  • цилиндровый механизм с индивидуальным ключом,
  • системы цилиндровых механизмов (система мастер-ключ):
    • с одинаковым ключом,
    • с групповым ключом,
    • с центральным ключом,
    • с центральным механизмом, смешанные.

Примечание —
Примеры взаимного соответствии ключей и цилиндровых механизмов приведены в приложении Б.

4.4. Замки и механизмы цилиндровые подразделяют на классы в зависимости от показателей прочности, надежности (безотказности), секретности, показателей стойкости к разрушающим и неразрушающим способам вскрытия.

Общая характеристика классов (охранные свойства) и рекомендуемая область применения указаны в таблице 1.

Примечание –
Класс замка устанавливают по результатам испытаний

4.5 Основные типы замков и защелок указаны в таблице 2.

Примеры изделий и их комплектующих приведены на рисунках приложения В.

Форму корпусов замков и защелок, ручек с накладками, накладок, запорных и лицевых планок, головок ключей устанавливают в рабочих чертежах.

Замки в соответствии с конструкторской документацией (КД) могут иметь дополнительные устройства (системы горизонтальных и вертикальных тяг и засовов, накладки, цепочки, кодовые, электромеханические, магнитные и другие устройства).

4.6 Структура условного обозначения изделий.

Пример условного обозначения замка врезного цилиндрового типа ЗВ1 2-го класса:

ЗВ1 класс 2 ГОСТ 5089-2003.

То же, замка накладного сувальдного типа ЗН4 3-го класса:

ЗН4 класс 3 ГОСТ5089-2003.

То же, защелки типа ЗЩ1:

ЗЩ1 ГОСТ 5089-2003.

В условное обозначение типа замка с цилиндровым дисковым механизмом дополнительно вводится буква «Д».

То же, замка врезного типа ЗВ4 с цилиндровым дисковым механизмом 2-го класса:

ЗВ4Д класс 2 ГОСТ 5089-2003.

При экспортно-импортных поставках изделий допускается применять другую структуру условного обозначения, оговоренную в договоре (контракте) и указанную в технической документации изготовителя (поставщика).

5 Технические требования

5.1 Изделия должны удовлетворять требованиям ГОСТ 538 и настоящего стандарта.

Изделия следует изготавливать по конструкторской документации, разработанной в соответствии с требованиями настоящего стандарта. Конструкторская документация на замки (механизмы цилиндровые) должна включать таблицу секретов. Требования к разработке таблицы секретов приведены в приложении Г.

5.2 Число секретов в зависимости от класса замка (механизма цилиндрового) указано в таблице 3.

5.4 Требования к надежности (безотказности)

5.4.1 Сборочные единицы замков в зависимости от класса должны выдерживать безотказно число рабочих циклов (наработка), указанное в таблице 4.

* Суммарная наработка с обоих сторон механизма (в равных долях) от вращения ключа или ключа и постоянного ключа.

5.4.2 Защелки врезные и накладные должны выдерживать не менее 200 000 рабочих циклов.

5.5 Требования к прочности

5.5.1 Замки должны быть прочными и сохранять работоспособность после приложения сил, указанных в таблице 5.

5.5.2 Ключи должны быть прочными и выдерживать момент силы, приложенный к головке ключа, Н-м, не менее:

    сувальдного замка. 3,
    цилиндрового замка. 2.

5.5.3 Ручки к замкам и защелкам должны быть прочными и выдерживать момент силы, приложенный к фалевой ручке (ручке-кнопке), не менее 15 Н-м.

5.6 Требования стойкости к вскрытию (взлому)

5.6.1 Показатели стойкости замков (механизма цилиндрового) к неразрушающим и разрушающим методам вскрытия приведены в таблице 6.

Примечание –
Для комбинированных замков общее время вскрытия (взлома) замков суммируется.

5.6.2 Механизм секретности замков 3-го и 4-го классов должен иметь защиту от высверливания и открывания отмычками (например, термообработанные дополнительные штифты, пластины, диски).

5.6.3 Сувальдные замки 3-го и 4-го классов должны иметь защиту от высверливания стойки хвостовика засова (например, термообработанные пластины, устанавливаемые на корпус замка перед стойкой хвостовика засова, или термообработанные элементы, вмонтированные в стойку хвостовика).

5.6.4 Замки 3-го и 4-го классов должны иметь защиту от перепиливания засова (например, термообработанная головка засова или вставленные в нее термообработанные элементы).

5.6.5 Накладки под ручки для врезных замков 3-го и 4-го классов должны закрепляться винтами.

5.6.6 Замки должны иметь вылет засова, мм, не менее:

5.6.7 Цилиндровый механизм не должен выступать над поверхностью защитно-декоративной планки или накладки более чем на 3 мм.

5.7 Конструктивные требования

5.7.1 Корпуса замков и защелок должны иметь съемные крышки. Номинальная толщина стенок стальных корпусов и крышек врезных замков 3-го и 4-го классов должна быть не менее 1,5 мм.

5.7.2 Накладные замки должны иметь механизмы для фиксирования защелки в введенном в корпус положении.

5.7.3 Суммарные размеры штифтов цилиндра и корпуса, пружины в полностью сжатом состоянии и заглушки должны превышать длину отверстия в корпусе не менее чем на 2 мм и не менее чем в двух отверстиях в корпусе цилиндрового механизма.

5.7.4 В цилиндровых механизмах могут использоваться различные элементы, обеспечивающие секретность (штифты, пластины, диски, шарики, магниты и др.). Элементы секретности могут располагаться в один и более рядов.

Для обеспечения охранных свойств механизм одного цилиндра должен иметь:

комплектов штифтов — не менее 5,

комплектов пластин — не менее 6,

комплектов дисков — не менее 7.

Крепление цилиндровых механизмов может осуществляться с помощью винтов, скоб, накладок и др.

5.7.5 Штифты цилиндра и корпуса цилиндрового механизма должны иметь фаску или сферу в соответствии с рисунком 1.

1 – штифт цилиндра, 2 – штифт корпуса

Рисунок 1 – Примеры фасок и сфер штифтов цилиндра и корпуса цилиндрового механизма

5.7.6 Цилиндры всех типов штифтовых цилиндровых механизмов должны иметь буртик, а цилиндры пластинчатых и дисковых цилиндровых механизмов — буртик и стальную закаленную шайбу, диск.

Штифты корпуса цилиндрового механизма замков 2—4-го классов должны иметь центральную проточку, указанную на рисунке 1.

Число штифтов с проточкой должно быть на два меньше числа штифтов, взаимодействующих с одной рабочей гранью ключа.

5.7.7 Степень точности соединения корпуса цилиндрового Механизма с цилиндром должна быть для замков класса:

5.7.8 Отверстия для штифтов в корпусе цилиндрового механизма должны иметь индивидуальные заглушки. Допускается применение общей заглушки при наличии ее защиты от вскрытия,

5.7.9 Сувальдный механизм секретности состоит из сувальд (пластин) с пружинами, при этом количество сувальд должно быть не менее 4. Применение общей пружины для сувальд не допускается.

Для повышения охранных свойств сувальдных замков рекомендуется изготавливать насечки на сувльдах в виде ложных пазов или применять систему перекодирующихся сувальд, а также использовать элементы секретности цилиндрового механизма.

5.7.10 Замки и защелки с фалевыми ручками, или ручками-кнопками должны иметь механизм, обеспечивающий возврат ручек в исходное положение.

5.7.11 Пружины для защелки и возврата ручки должны быть автономными.

5.7.12 Конструкция защелок с механизмом дополнительного запирания должна обеспечивать возможность снятия дополнительного запирания с наружной стороны двери при помощи специального инструмента.

Расположение механизма дополнительного запирания устанавливают в технической документации изготовителя.

5.7.13 Размеры отверстия для засова, защелки в запорной планке должны быть

больше высоты засова, защелки на 4—6 мм и

толщины (ширины) засова, защелки — на 1—3 мм.

Во врезных замках с засовом, защелкой или фиксатором отверстия в запорных планках для них должны быть одинаковыми и больше по высоте на 4—6 мм и ширине — на 1—3 мм большего размера засова, защелки или фиксатора.

Запорные планки замков с засовом из стержней круглого сечения могут иметь общее отверстие для засова.

Запорные планки для врезных замков с дисковыми цилиндровыми механизмами должны иметь одинаковые отверстия для засова, защелки.

Запорные планки для защелок толщиной 1,5 мм и более могут не иметь отогнутой кромки под заход защелки.

5.7.14 Запорные планки для замков 4-го класса должны быть коробчатой формы с креплением их не менее чем четырьмя шурупами.

5.7.15 Врезные замки и защелки допускается изготавливать с декоративно-лицевыми планками. Толщина декоративно-лицевой и лицевой планок приведена на рисунке 2.

Рисунок 2 – Толщина декоративно-лицевой и лицевой планок врезного замка (а) и врезной защелки (б)

Декоративно-лицевую планку к лицевой планке длиной более 200 мм рекомендуется крепить не менее чем в трех местах.

5.7.16 Пластинчатый цилиндровый механизм для замков может иметь подвижную шторку, закрывающую ключевое отверстие.

5.7.17 Профиль ключевых отверстий в корпусе сувальдного замка должен совпадать с профилем ключа и обеспечивать ввод ключа в определенном положении.

5.7.18 Ввод защелки в корпус замков типов ЗВ4, ЗВ7 может осуществляться как от фалевой ручки, так и от ключа.

5.7.19 Накладки декоративные врезных замков 1-го, 2-го классов допускается закреплять шурупами.

5.8 Требования к материалам

5.8.1 Для изготовления деталей замков и защелок и комплектующих к ним следует применять следующие материалы, сталь, алюминий и его сплавы, цинковые сплавы, сплавы на основе меди, твердые металлокерамические сплавы, керамику, пластмассу, стекло, древесину твердых пород по НД, утвержденной в установленном порядке.

5.8.2 Засовы, кулачки и поводки цилиндровых механизмов должны изготавливаться из стали или твердых металлокерамических сплавов.

Цилиндровые механизмы и ключи к ним следует изготавливать из латуни, стали, нейзильбера. Засовы, засовы-защелки, кулачки, а также корпуса, цилиндры и поводки цилиндровых механизмов допускается изготавливать из цинковых сплавов марок ЦАМ4-1, ЦАМ4-1о, ЦА 4о по ГОСТ 19424, ZnА14А, ЦА4, ЦА4о. ZnАlСu1А, ЦА4М1, ЦА4М1о по ГОСТ 25140.

Корпуса цилиндровых механизмов допускается изготавливать из проката алюминиевых сплавов марок Д1, Д16, 1915, 1925 по ГОСТ 4784.

Корпуса цилиндровых механизмов, засовы-защелки и кулачки для замков 1-го и 2-го классов допускается изготавливать из цинкового сплава ЦАМ 27-1 по НД, утвержденной в установленном порядке.

Головка ключа дискового цилиндрового механизма может быть пластмассовой.

Ключи для сувальдных замков могут изготавливаться из стали или сплавов цветных металлов,

5.8.3 Пружины для изделий должны изготавливаться из стальной пружинной проволоки или ленты из пружинной стали по НД, утвержденной в установленном порядке.

Пружины, применяемые в цилиндровых механизмах, следую изготавливать из оловянно-цинковой бронзы по ГОСТ 5221, кремнемарганцевой бронзы по ГОСТ 5222, стальной проволоки но ГОСТ 18143.

5.8.4 Допускается использование других материалов по нормативной документации, утвержденной в установленном порядке, не уступающих указанным по механическим и антикоррозионным свойствам.

5.9 Эргономические требования

5.9.1 Значения сил (моментов сил), прилагаемых к замкам и защелкам при испытании, должны быть:

к торцу засова сувальдного замка при его выводе из корпуса — не менее 49 Н,

к защелке или к засову (с механизмом автоматического вывода) для ввода в корпус — (3—20) Н,

к регулируемому роликовому механизму фиксирования для ввода в корпус — (25—45) Н,

к нерегулируемому шариковому механизму фиксирования — (5—25) Н,

к ключу (постоянному ключу) для ввода защелки в корпус — не более 0,9 Н-м,

к ключу (постоянному ключу) для ввода засова в корпус — не более 0,6 Н-м,

к фалевой ручке для ввода защелки в корпус — (0,6—2,0) Н-м,

к ручке-кнопке для ввода защелки в корпус — (0,3—1,5) Н-м.

5.10 Требования к покрытиям

5.10.1 Требования к подготовке поверхности и качеству покрытий замков и защелок устанавливают в конструкторской и технологической документации согласно ГОСТ 538 и настоящему стандарту.

5.10.2 Для замков и защелок устанавливают следующие группы условий эксплуатации в соответствии с ГОСТ 9.303:

1 — для замков 1-го класса, защелок без механизмов дополнительного запирания,

2, 3 — для замков 2—4-го классов, защелок с механизмом дополнительного запирания,

5.10.3 Лицевые поверхности деталей замков 3-го и 4-го классов и защелок с механизмом дополнительного запирания, устанавливаемых на двери сантехкабин, изготовленные из некоррозионно-стойких материалов, должны иметь коррозионно-стойкое покрытие.

5.10.4 Замки 2—4-го классов и защелки с механизмом дополнительного после проверки на коррозионную стойкость покрытий в течение 240 ч должны сохранять работоспособность.

5.10.5 Замки и защелки должны быть коррозионно-стойкими и соответствовать требованиям, установленным в ГОСТ 538, при этом замки 1-го класса по показателю коррозионной стойкости не испытывают.

5.11 Комплектность

5.11.1 Замки и защелки должны поставляться комплектно в соответствии с требованиями ГОСТ 538.

Для повышения охранных свойств замки могут комплектоваться дополнительно защитными накладками, цепочками, а также кодовыми, электромеханическими, магнитными и другими устройствами.

В комплект замков 2— 4-го классов (предполагаемых для установки на двери, открываемые наружу) должна входить запорная планка коробчатой формы (см. приложение В, рисунок В.43).

Замки для металлических дверей допускается поставлять без запорных планок, если это оговорено в договоре (контракте) на поставку.

Допускается раздельная поставка замков без цилиндровых механизмов и других комплектующих к замкам и защелкам в соответствии с договором (контрактом) на поставку.

5.11.2 Замки должны быть укомплектованы не менее чем тремя ключами.

5.11.3 В комплект поставки должны входить документ о качестве (паспорт) и инструкция по эксплуатации изделий, включающая рекомендации по установке.

5.12 Маркировка

5.12.1 Маркировку замков и защелок устанавливают по ГОСТ 538 со следующими дополнениями.

5.12.1.1 Механизмы цилиндровые и другие комплектующие замков и защелок, поставляемые как самостоятельные изделия, в том числе и заготовки ключей, должны иметь маркировку товарного знака предприятия-изготовителя.

5.12.1.2 На потребительской упаковке должны быть указаны число секретов замка и его класс, в эксплуатационной документации — класс замка и его характеристика.

5.12.1.3 На ключах не допускается указывать состав секрета.

5.1З Упаковка

Упаковка замков и защелок — по ГОСТ 538.

6 Правила приемки

6.1 Замки и защелки должны быть приняты техническим контролем предприятия-изготовителя на соответствие требованиям настоящего стандарта, ГОСТ 538, образцов-эталонов и конструкторской документации на конкретные изделия.

6.2 Для проверки соответствия изделий требованиям настоящего стандарта и ГОСТ 538 проводят приемочный контроль, периодические, типовые, квалификационные и сертификационные испытания.

6.3 Приемочный контроль

6.3.1 Приемочный контроль на соответствие требованиям, установленным ГОСТ 538, проводят по указанному стандарту.

6.3.2 Требование 5.3 настоящего стандарта проверяют при приемочном контроле. От каждых 100 замков партии отбирают по 5 изделий, при этом общий объем выборки не должен превышать 30 изделий.

Если при проверке по 5.3 хотя бы одно изделие не соответствует настоящему стандарту, проводят сплошной контроль проверяемой партии по этому показателю.

6.3.3 Размеры, установленные в настоящем стандарте и конструкторской документации на конкретные изделия, проверяют при операционном (производственном) контроле в соответствии с утвержденным технологическим регламентом.

6.4 Периодические испытания

6.4.1 Периодические испытания замков и защелок должны проводиться не реже одного раза в два года. Порядок проведения и объем периодических испытаний — по ГОСТ 538 со следующими дополнениями.

6.4.2 Требования 5.4 — 5.7, 5.9, 5.10 настоящего стандарта проверяют периодически один раз в два года.

6.5 Типовые испытания замков и защелок проводят в соответствии с ГОСТ 538.

6.6 Квалификационные испытания

Квалификационные — контрольные испытания установочной серии замков и защелок провопят по всем требованиям ГОСТ 538, настоящего стандарта и другой НД (при ее наличии).

6.7 Сертификационные испытания проводят в объеме периодических испытаний в соответствии с 6.4.

6.8 Периодические и сертификационные испытания изделий должны проводиться в испытательных лабораториях, аккредитованных на право проведения указанных испытаний.

Класс замка устанавливают по наименьшим фактическим результатам испытании.

7 Методы контроля

7.1 Методы контроля изделий – по ГОСТ 538, ГОСТ 19091.

7.2 Испытания замков по показателям стойкости к неразрушающим способам вскрытия в Российской Федерации проводят в установленном порядке испытательные лаборатории ФСБ по своим внутренним методикам,

Испытания замков по показателям стойкости к разрушающим способам вскрытия (взлому) проводят аккредитованные испытательные лаборатории по методикам, согласованным в установленном порядке.

7.3 При контроле требования 5.3 ключом каждого замка проверяют возможность отпирания остальных замков, отобранных по 6.3.3.

7.4 Коррозионную стойкость покрытий проверяют в соответстии с требованиями ГОСТ 538 и настоящего стандарта.

8 Транспортирование и хранение

9 Гарантии изготовителя

9.1 Предприятие-изготовитель гарантирует соответствие изделий требованиям настоящего стандарта при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

9.2. Гарантийный срок хранения — не менее одного года со дня отгрузки изделий изготовителем. По истечении срока хранения изделия должны быть испытаны на соответствие требованиям настоящего стандарта,

9.3 Гарантийный срок — два года со дня ввода в эксплуатацию или продажи через розничную торговую сеть.

10 Сервисное обслуживание

Предприятие-изготовитель, выпускающее замки 3-го и 4-го классов, должно иметь сервисную службу для ремонта, обслуживания замков и изготовления дополнительных ключей повышенной сложности. В случае отсутствия собственной сервисной службы предприятие-изготовитель должно иметь договора со специализированными фирмами, обеспечивающими аналогичное обслуживание.

Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

замок: Изделие, служащее для запирания дверных блоков и обладающее заданными охранными свойствами.

защелка: Изделие, служащее для фиксирования дверных полотен в закрытом положении. защелка с механизмом дополнительного запирания: Изделие, служащее для фиксирования дверных полотен в закрытом положении и включающее в свою конструкцию элементы запирания (например, механизмы секретности либо механизмы механического блокирования защелки, расположенные в корпусе защелки или в ручках (накладках под ручки) и обеспечивающие запирание дверного блока с его внутренней стороны.

механизм цилиндровый: Механизм, перемещающий и фиксирующий в рабочих положениях засов замка и обеспечивающий секретность замка посредством механизма секретности, т-е, набора определенных комбинаций штифтов (пластин, дисков), соответствующих собственному ключу,

механизм сувальдный: Механизм, перемещающий и фиксирующий в рабочих положениях засов замка и обеспечивающий секретность посредством набора определенных комбинаций плоских пластин (сувальд), имеющих вырезы, соответствующие собственному ключу.

ключ: Деталь, служащая для управления механизмом секретности и обеспечивающая ввод-вывод засова замка и защелки.

постоянный ключ: Узел цилиндрового механизма, позволяющий поворачивать поводок без задействования механизма секретности и размещающийся с внутренней стороны дверного блока.

лицевая планка: Деталь врезного замка (защелки), имеющая отверстия для вывода и направления хода засова, засова-защелки и служащая для крепления замка (защелки), к торцу дверного полотна.

декоративно-лицевая планка: Деталь, устанавливаемая на лицевую планку врезного замка (защелки) для декоративного оформления корпуса замка (защелки).

запорная планка: Деталь, имеющая отверстия для входа засова, засова-защелки при запирании дверных блоков или фиксировании полотен,

накладка декоративная: Деталь, устанавливаемая на дверных полотнах, служащая для декоративного оформления ручки, цилиндрового механизма, отверстия для ключа.

накладка защитная: Деталь, устанавливаемая на дверном полотне с наружной стороны и предназначенная для защиты механизма секретности от взлома.

засов: Деталь замка, служащая для фиксирования дверного полотна в закрытом положении посредством входа в запорную планку.

засов-защелка: Деталь защелки или замка, служащая для фиксирования дверного полотна в закрытом положении посредством автоматического входа в запорную планку при закрывании полотна.

сувальды замка: Набор деталей сувальдного механизма, служащих для перемещения и фиксирования засова в рабочем положении и обеспечивающих секретность замка, соответствующую определенным нарезкам на ключе, и приводимый в действие ключом.

штифты (пластины диски и др.) цилиндрового механизма: Набор деталей цилиндрового механизма, обеспечивающий его секретность, соответствующий профилю и нарезкам на ключе и приводимый в действие ключом.

поводок: Деталь цилиндрового механизма, служащая для передвижения засова.

кулачок: Деталь замка, служащая для преобразования вращательного движения ручки замка в возвратно-поступательное движение засова-защелки.

односторонний цилиндровый механизм: Механизм с одним цилиндром, устанавливаемый с одной стороны дверного полотна.

двусторонний цилиндровый механизм: Механизм с двумя цилиндрами (симметричными или асимметричными относительно оси поводка), выходящий на внутреннюю и наружную стороны дверного полотна.

цилиндровый механизм с постоянным ключом: Механизм с одним цилиндром и механизмом постоянного ключа.

Примеры взаимного соответствия ключей и цилиндровых механизмов

Рисунок Б.1 – Пример цилиндрового механизма с индивидуальным ключом.

Рисунок Б.2 – Система цилиндровых механизмов с одинаковым ключом – группа механизмов, каждый из которых можно открывать и закрывать одинаковыми (идентичными ключами), свойственными для данной группы

Рисунок Б.3 – Система цилиндровых механизмов с групповым ключом – группа механизмов, каждый из которых можно открывать и закрывать как собственным ключом, так и групповым ключом свойственным для данной группы

Рисунок Б.4 – Система цилиндровых механизмов с центральным ключом – набор, состоящий не менее чем из двух систем цилиндровых механизмов с групповым ключом, каждый из которых можно открывать и закрывать центральным ключом, свойственным для всего набора

Рисунок Б.5 – Система цилиндровых механизмов с центральным механизмом – группа цилиндровых механизмов, включающая механизм, который можно открывать и закрывать ключами, свойственными для каждого из механизмов этой группы.

Рисунок Б.6 – Смешанная система цилиндровых механизмов – система, представляющая собой соединение систем цилиндровых механизмов с групповым ключом и центральным механизмом, каждый механизм которой можно открывать и закрывать центральным ключом.

Примеры изделий и их комплектующих

* При комплектации цилиндровым механизмом типа МЦ4

Рисунок В.1 – Пример замка врезного цилиндрового (тип ЗВ1) или сувальдного (тип ЗВ8)

Рисунок В.2 – Пример замка врезного цилиндрового типа ЗВ1с крюкообразным засовом

Рисунок В.3 – Пример замка врезного сувальдного типа ЗВ8 с прямоугольным засовом

Рисунок В.4 – Пример замка врезного сувальдного типа ЗВ9с защелкой и засовом из прутков круглого сечения

Рисунок В.5 – Пример замка врезного цилиндрового типа ЗВ2 с автоматическим выводом засова-защелки

Рисунок В.6 – Пример замка врезного цилиндрового (типов ЗВ4 и ЗВ7) и сувальдного (тип ЗВ9).

Рисунок В.7 – Пример замка врезного цилиндрового типа ЗВ7 с защелкой и крюкообразным засовом

Рисунок В.8 – Пример замка врезного цилиндрового типа ЗВ7с крюкообразным засовом и автоматическим выводом засова-защелки.

Рисунок В.9 – Пример замка врезного цилиндрового типа ЗВ7с автоматическим выводом засова-защелки.

Рисунок В.10 – Пример замка врезного цилиндрового типа ЗВ7 с прямоугольным засовом и защелкой

Рисунок В.11 – Пример замка врезного цилиндрового типа ЗВ4 для дверных блоков из поливинилхлоридных или алюминиевых профильных деталей.

Рисунок В.12 – Пример замка врезного цилиндрового типа ЗВ7 с защелкой и крюкообразным засовом для дверных блоков из поливинилхлоридных или алюминиевых деталей

Рисунок В.13 – Пример замка врезного цилиндрового (типы ЗВ5) или сувальдного (ЗВ10) с прямым засовом и роликом.

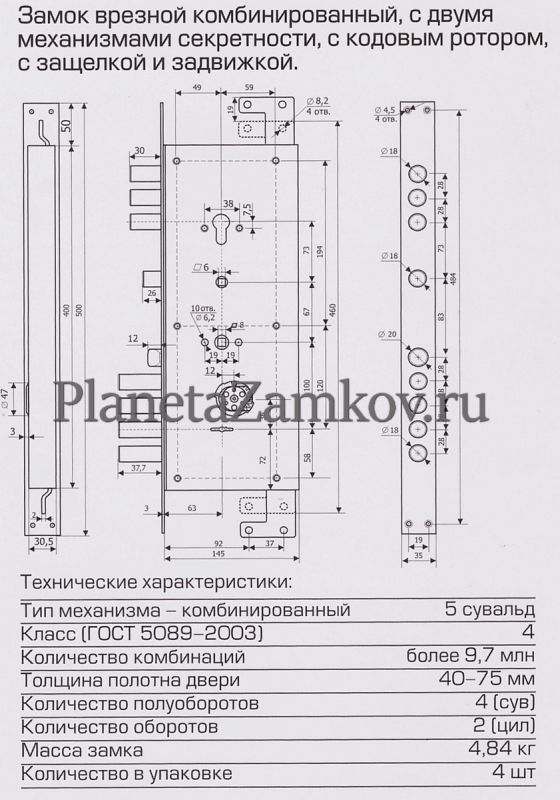

Рисунок В.14 – Пример замка врезного комбинированного с цилиндровым и сувальдным механизмом секретности и защелкой типа ЗВ13.

Рисунок В.15 – Пример замка накладного цилиндрового (тип ЗН1) и сувальдного (тип ЗН4)

Рисунок В.16 – Пример замка накладного цилиндрового типа ЗН2 с засовом-защелкой.

Рисунок В.17 – Пример замка накладного цилиндрового типа ЗН2 с автоматическим выводом засова-защелки

Рисунок В.18 – Пример замка накладного цилиндрового типа ЗН3 с защелкой.

Рисунок В.19 – Пример защелки врезной типов ЗЩ1 и ЗЩ1Д.

Рисунок В.20 – Пример защелки врезной типов ЗЩ2 и ЗЩ2Д.

Рисунок В.21 – Пример защелки врезной типов ЗЩ3.

Рисунок В.22 – Пример защелки врезной типов ЗЩ4.

Рисунок В.23 – Пример механизма цилиндрового штифтового двухстороннего для врезных замков, тип МЦ1.

Рисунок В.24 – Пример механизма цилиндрового пластинчатого одностороннего с постоянным ключом для врезных замков, тип МЦ2.

Рисунок В.25 – Пример механизма цилиндровых односторонних для врезных замков, тип МЦ3.

Рисунок В.26 – Пример механизма цилиндрового одностороннего с ключом с двухсторонней нарезкой секретов для врезных замков, тип МЦ4.

Рисунок В.27 – Пример механизма цилиндровых дисковых типа МЦД.

Рисунок В.28 – Пример механизма цилиндрового пластинчатого для накладных замков, тип МЦ8.

Рисунок В.29 – Пример механизма цилиндрового пластинчатого для накладных замков, тип МЦ9.

Рисунок В.30 – Пример механизма цилиндрового штифтового для накладных замков, тип МЦ10.

Рисунок В.31 – Пример механизма цилиндрового штифтового для накладных замков, тип МЦ11.

Рисунок В.32 – Пример ручек фалевых с накладками для замков, тип РФ1.
Винты М5х(45-55) (4 шт.) – по ГОСТ 17474 или ГОСТ 1747

5.
Пример условного обозначения фалевой ручки с накладками исполнения I, типоразмера РФ1-55:
Ручка РФ1-I-55 ГОСТ 5089-2003.
То же, исполнения II, типоразмера РФ1-72:
Ручка РФ1-II-72 ГОСТ 5089-2003.

Рисунок В.33 – Пример ручек фалевых с накладками для замков, тип РФ2.
Винты М5х(45-55) (4 шт.) – по ГОСТ 17474 или ГОСТ 1747

5.
Пример условного обозначения фалевой ручки типа РФ2:
Ручка РФ2 ГОСТ 5089-2003.

Рисунок В.34 – Пример ручек фалевых с накладками для замков, тип РФ3.
Винты М5х(45-55) (4 шт.) – по ГОСТ 17474 или ГОСТ 1747

5.
Пример условного обозначения фалевой ручки с накладками исполнения I, типоразмера РФ3-55:
Ручка РФ3-I-55 ГОСТ 5089-2003.
То же, исполнения II, типоразмера РФ3-55:
Ручка РФ3-II-72 ГОСТ 5089-2003.

Рисунок В.35 – Пример ручек фалевых с накладками для замков и защелок, тип РФ4.
Расположение отверстий под крепление ручек для защелок стандартом не устанавливается.
Винты для замков М5х(40-55) (2 шт.) – по ГОСТ 17474 или ГОСТ 1747

5.
Винты для защелок М5х(40-55) (2 шт.) – по ГОСТ 17474 или ГОСТ 17475 или шурупы 4х(20-25) (4 шт.) – по ГОСТ 1145 или ГОСТ 114

6.
Пример условного обозначения фалевой ручки типа РФ4:
Ручка РФ4 ГОСТ 5089-2003.

Рисунок В.36 – Пример ручек фалевых с накладками для защелок, тип РФ

5. Винты для защелок М5х(40-55) (2 шт.) – по ГОСТ 17474 или ГОСТ 17475 или шурупы 4х(20-25) (4 шт.) – по ГОСТ 1145 или ГОСТ 114

6.
Пример условного обозначения фалевой ручки типа РФ4:
Ручка РФ5 ГОСТ 5089-2003.

Рисунок В.37 – Пример ручки-кнопки с накладками для защелок, тип РК4.
Винты для защелок М5х(40-55) (2 шт.) – по ГОСТ 17474 или ГОСТ 17475 или шурупы 4х(20-25) (4 шт.) – по ГОСТ 1145 или ГОСТ 114

6.
Пример условного обозначения фалевой ручки типа РК4:
Ручка РК4 ГОСТ 5089-2003.

Рисунок В.38 – Пример накладок для врезных цилиндровых замков, тип Н1.
Винты для защелок М5х(40-55) (2 шт.) – по ГОСТ 17474 или ГОСТ 1747

5.
Пример условного обозначения накладок типа Н1 исполнения 1:
Накладка Н1-1 ГОСТ 5089-2003.

Рисунок В.39 – Пример накладок для врезных замков с цилиндровым механизмом МЦ4, тип Н2.

Рисунок В.40 – Пример накладок для врезных сувальдных замков, тип Н3.

Рисунок В.41 – Пример защитной накладки.

Рисунок В.42 – Примеры накладок для цилиндровых сувальдных замков, тип Н4.

Рисунок В.43 – Пример коробчатой запорной планки.

Рисунок В.44 – Пример ключа для цилиндрового механизма с односторонней нарезкой секретов.

Рисунок В.45 – Пример ключа для цилиндрового механизма с двухсторонней нарезкой секретов.

Рисунок В.46 – Пример ключа для врезного сувальдного замка, тип ЗС1.

Рисунок В.47 – Пример ключа для накладного сувальдного замка, тип ЗС2.

Требования к разработке таблицы секретов

Секретность замка — это количество комбинаций из числа штифтов (пластин, дисков), входящих в цилиндровый механизм, каждая из которых соответствует только собственному ключу.
Количество секретов замка выражается определенным числом.
Для расчета количества возможных комбинаций насечек (характеризуемых их глубиной и количеством) на рабочей грани ключа применяют формулу для подсчета числа размещений из п элементов по т.
Число таких размещений составит:
N = n в степени m
где п — количество перепадов в насечке на рабочей грани ключа,
m — число насечек на ключе, что соответствует количеству штифтов (пластин) цилиндрового механизма.
При разработке таблиц секретов для замков в каждом составе секрета должны быть соблюдены следующие условия.
Для цилиндровых механизмов:
– соседство более чем двух нарезок с одинаковыми глубинами не допускается, например 11152, 111524, 522231,
– наличие двух пар нарезок, в каждой из которых обе глубины одинаковые, не допускается, например 11335, 442262, 11433,
– повторение одной и той же глубины нарезки в любых позициях секрета более трех раз не допускается, например 55155, 226223,
– соседство уровней 1 и 6, 1 и 7, 2 и 7 не допускается, например 141635, 3317521, 11461, 16724,
– глубина нарезки на 3-й позиции (для 5-штифтового) и на 3-й и 4-й позициях (для 6-штифтового) должна отличаться от глубин какой-либо из соседних нарезок как минимум на три перепада,
– если цилиндр имеет больше чем семь дисков, допускается соседство трех одинаковых нарезок с одинаковой глубиной.

Для сувальдвых замков:
– уровни соседних позиций, включая и уровень перемещающего засов, должны отличаться друг от друга как минимум на один перепад,
– на бородках (бородке) ключа не допускаются секреты, состоящие из комбинаций выступа и расположенных рядом с ним впадин, включая и уровень перемещающего засов, с разностью в три и более уровня, например 125*521/143*341, 3514*32,
– на каждой из бородок ключа допускается не более одной пары с одинаковыми уровнями, включая и уровень перемещающего засов,
– левая бородка ключа не должна быть зеркальным отражением правой бородки.

Сведения о разработчиках стандарта

Настоящий стандарт подготовлен рабочей группой исполнителей в составе:

    Власова Т.В., ОС ОДТ (руководитель),
    Шведов Н.В., Госстрой России,
    Шишкин Н.К., ФГУП ЦПКТБ Госстроя России,
    Воронкова Л.В., ОС ОДТ,
    Шведов Д.Н., ОС ОДТ,
    Гаврилов В.И., 000 НПВФ «Класс»,
    Трещев К.Ф., Московское представительство фирмы «ASSA AB» (Швеция),
    И.Лиден, фирма «ASSA ABLOY» (Швеция),
    Х.Мелла, фирма («ASSA ABLOY» Швеция).

6.354 ОКС 91.060.50 Ж34 ОКП 49 8000

Ключевые слова: замки врезные, замки накладные, механизм секретности, механизмы цилиндровые, защелки


Гост замок

Выбирая замок, в первую очередь следует поинтересоваться, какому классу он соответствует. Согласно ГОСТ 5089-2011 замки и цилиндровые механизмы в зависимости от степени их секретности, надежности, прочности и стойкости к взлому подразделяются на 4 класса. От 1-го (самый низкий) до 4-го (высший). Для входных дверей рекомендуется использовать замки и цилиндры не ниже 2 класса.
Классы замков и цилиндровых механизмов устанавливают не только по уровню их секретности, но и по их прочностным свойствам, а главное, по их способности противостоять криминальному вскрытию (взлому). Все эти качества проверяются при контрольных испытаниях в специальных лабораториях имеющих соответствующую аккредитацию. Замки и их основные узлы проверяются на надежность и безотказность (должны работать без заеданий и сбоев не менее определенного количества рабочих циклов), прочность (например, засов замка 4 класса обязан спокойно выдерживать не менее 700 кГ статической нагрузки, а сам замок, после такого воздействия, должен сохранить работоспособность).

При испытаниях на способность противостоять криминальному вскрытию, взлому используются те же приемы и инструментарий, которыми пользуется преступный элемент. Класс замка определяется по количеству времени, которое потребовалось для вскрытия или взлома замка. См. таблицу 1.
Все замки и цилиндры 2. 3. и 4 классов подлежат обязательной сертификации, более того, каждые два года проводят повторные испытания.

В соответствии с п. 6.6.1.2 указанного стандарта на упаковке замка и в его паспорте должен быть указан класс замка. Кроме того, в паспорте должна быть информация о необходимой для этого замка дополнительной защите, при наличии которой этот замок и будет обладать нужными характеристиками. Паспорт замка с цилиндровыми механизмом должен содержать сведения о типе и классе личинки, которой следует снабдить данный замок. (п.6.5.3). И всем этим рекомендациям нужно следовать. Что, увы, не всегда бывает. Так, например, одно из весьма распространенных заблуждений, что при наличии броненакладки в двери уже не столь важен класс цилиндра и можно обойтись тем, что попроще и подешевле. Другая крайность, когда потребитель, выбирая ту же личинку, ориентируется на известный бренд, забывая о том, что крупные производители производят личинки как с высоким уровнем секретности и взломостойкости, так и довольно простые изделия, предназначенные для установки, например, в межкомнатные двери, где высокий уровень защиты просто не нужен. В результате, хороший замок, который при правильной комплектации мог бы соответствовать, например, 4 классу, превращается в легко вскрываемый замок 1 или 2 класса. Поэтому нужно выбирать цилиндровый механизм, класс которого, как минимум, соответствует классу замка. (см. таблицы 2 и 3)


Бурильные замки по ГОСТ 7918-75, 7909-75, 5286-75

ЗАО “Горные Технологии” производит бурильные замки для соединения бурильных труб, применяемых в геологоразведочном бурении, в полном соотвествии с ГОСТ.

Бурильные замки бывают двух видов:
Правые бурильные замки – с правой замковой резьбой и с правой резьбой для соединения с бурильными трубами,
Левые бурильные замки – с левой замковой резьбой и с левой резьбой для соединения с бурильными трубами.

Согласно ГОСТам бурильные замки подразделяются на:

1. Бурильные замки с трубной резьбой по ГОСТ 7909-75
Бурильные замки З-42
предназначены для соединения в колонны труб диаметром 42 мм ТУ 14-3-1919-93 (ГОСТ 7909-56) применяемых при геологоразведочном колонковом бурении,
Бурильные замки типа З-63,5 соединяют в колонны трубы диаметром 63,5 мм ТУ 14-3-1919-93 (ГОСТ 7909-56) применяемых при геологоразведочном колонковом бурении.

2. Бурильные замки с трубной резьбой по ГОСТ 5286-75
Бурильные замки типа ЗН-95
с нормальным проходным отверстием предназначены для соединения в колонны бурильных труб с высаженными концами диаметром 73 мм, по ТУ У 322-8-16-96 (на базе ГОСТ 631-75),
Бурильные замки типа ЗШ-108 с широким проходным отверстием служат для соединения в колонны бурильных труб с высаженными концами диаметром 73 мм, по ТУ У 322-8-16-96 (на базе ГОСТ 631-75),
Бурильные замки типа ЗН-108 с нормальным проходным отверстием соединяют в колоны бурильные трубы с высаженными концами диаметром 89 мм по ГОСТ 631-75,
Бурильные замки типа ЗУ-108 с увеличенным проходным отверстием предназначены для соединения в колонны бурильных труб с высаженными наружу концами диаметром 73 мм ГОСТ 631-75 при бурении глубоких скважин.

3. Бурильные замки ГОСТ 7918-75 с трубной резьбой
Назначение бурильных замков ГОСТ 7918-75 – соединение бурильных труб на замковую и трубную резьбу, применяемую для соединения бурового инструмента. Замками ГОСТ 7918-75 соединяют геологоразведочные бурильные трубы диаметром 50 мм. Данный вид бурильных замков представляет собой навинчиваемые замки для бурильных труб, используемые для стыковки и крепления. В качестве материала для производства которых может использоваться специальная легированная сталь.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1 . Замок для бурильных труб должен состоять из ниппеля (черт. 1 ) и муфты (черт. 2 ), соединенных конической замковой резьбой.

(Измененная редакция, Изм. № 1, 3).

1.2 . По заказу потребителя муфты замков должны изготовляться с кольцевой проточкой вместо прорезей «под ключ» со стороны замковой резьбы. Размеры проточки указаны на черт. 3 .

Примечание . По согласованию с потребителем и разработчиком форма и размеры проточки могут быть изменены. При этом диаметр проточки должен быть не менее 49,8 мм.

(Измененная редакция, Изм. № 1).

1.3 . Замки должны изготовляться в двух исполнениях:

правые – с правой замковой резьбой и с правой резьбой для соединения с бурильными трубами,

левые – с левой замковой резьбой и с левой резьбой для соединения с бурильными трубами.

Примеры условных обозначений :

Замка с правой резьбой:

Замок 3-50 ГОСТ 7918-75

То же, с левой резьбой и муфтой с кольцевой проточкой:

Замок 3-50ЛК ГОСТ 7918-75

1.4 . Профиль и размеры замковой резьбы ниппеля и муфты должны соответствовать указанным на черт. 4 – 6 .


Взлом замков СЕНАТ, отмычки, лучшие замки, защита замков, металлические двери

На тестирования представлены замки ООО ПКФ “СЕНАТ” артикулы ЗНСТ-2, ЗНСЗ-4, ЗНС 4-3, ЗВС-1. Цель тестов – проверка соответствия ГОСТ 5089-2003 и установление класса замков.

Тесты замков артикул ЗНСТ-2 и ЗНСЗ-4.

Замки накладные, идентичны между собой, разницу составляет наличие боковых тяг в артикуле ЗНСТ-2 и отсутствие задвижки, а в артикуле ЗНСЗ-4 отсутствуют боковые тяги, но есть задвижка.

Упакованы замки в полиэтиленовые пакеты, возможно это только в тестовых образцах. Качество отделки деталей замка и сборки хорошее. При попытках запирания-отпирания замка работа механизмов осуществляется четко, без заеданий.

На фото 1 виден представленный на тестирование замок артикул ЗНСТ-2. Отсутствует запорная планка, возможно это только в представленных образцах (представлено два замка). Без запорной планки установить замок в деревянную дверь не представляется возможным. Из-за отсутствия запорной планки не проверялось ее соответствие ГОСТу.

Фото 1. Внешний вид замка и ключа к нему.

Фото 2. Вид замка с другой стороны. Замок имеет направляющую для ключа.

Фото 3. Первая страница руководства по эксплуатации.

В руководстве по эксплуатации производитель заявляет более 1 млн. кодовых комбинаций (секретов) и защиту “от перепиливания и высверливания рабочих элементов” замка. Данные заявления будут проверены далее. Производитель указывает 4 класс замка, но в Свидетельстве о приемке указано, что “Замок ЗНСТ-2 соответствует требованиям ГОСТ 5089-97 . “. Однако с 1 апреля 2004 года вступил в силу новый ГОСТ 5089-2003. Соответствие замка заявленному 4 классу будет проверяться именно по действующему ГОСТ 5089-2003.

Фото 4. Вид замка со снятой крышкой короба.

Осмотром установлено, замок накладной, сувальдный, сувальды разомкнутые, 4-х ходовой, засов 4-х ригельный, вылет засова 38 мм. Ригели вращаются, не термообработаны, защиты против перепиливания нет (отсутствуют термоупроченные вставки). Возможно, Производитель считает, что свободно вращающиеся ригели помешают их перепиливанию. Проверим это на практике. А пока видим, что ригели прижимаются специальной пластмассовой вставкой (см. фото 5), которая удерживает ригели, чтобы они не болтались и не дребезжали.

Фото 5. Пластмассовая вставка, которая прижимает свободно вращающиеся ригели, чтобы они не болтались и не дребезжали.

Секретность замка обеспечивают 6 сувальд, расположенных с одной стороны хвостовика засова. Шаг глубины нарезки секрета ключа 1 мм, 5 типоразмеров, ключ не симметричный, работает половина ключа. Количество секретов составляет 5 6х2 =244140625. Погрешность нарезки секрета ключа 0,5 мм.

Фото 6. Хвостовик засова. Красными стрелками отмечены ослабленные зубья.

Как видно на фото 1, на коробе замка имеется бумажная наклейка с надписью “Защита от проворота свертышем, от вскрытия отмычками”. Зубья хвостовика засова имеют отверстия, ослабляющие зуб (см. фото 6). Стойка ригеля П-образной формы, без защиты против высверливания, крепится к хвостовику засова при помощи клепки. Крепление стойки прочное.

В представленных замках обоих артикулов (всего четыре замка) стояло по две сувальды с ложными пазами. Эффективность такой защиты против отмычек будет протестирована далее.

Проверка замков на взломостойкость.

Отпирание замка методом высверливания стойки ригеля.

Поскольку ни какой защиты против высверливания стойки ригеля в замках артикулов ЗНСТ-2 и ЗНСЗ-4 нет, сверление производилось по заранее подготовленному шаблону обычным сверлом Р6М5 диаметром 7 мм. Время сверления составило 27 секунд. После этого замок можно отпирать любым ключом.

Фото 7. Вид замка после сверления. Красной стрелкой указано просверленное отверстие в проекции стойки ригеля.

Фото 8. Вид замка после высверливания стойки ригеля со снятой крышкой короба.

Фото 9. Результат высверливания стойки ригеля. Красной стрелкой указано место крепления стойки ригеля.

Фото 10. То, что осталось от стойки ригеля после ее высверливания.

Проверка эффективности защиты против проворота свертышем .

Наличие ослабленных зубьев в хвостовике засова и прочное крепление стойки ригеля выполнили свою задачу. При попытке взлома замка при помощи свертыша, ослабленный зуб сломался, не дав отпереть замок.

Проверка эффективности защиты от вскрытия отмычками .

Как выяснилось при тестировании замков, наличие всего двух сувальд с ложными пазами на 1-ом и 3-ем ходе хвостовика засова (при открывании замка), оказалось недостаточно для эффективной защиты против отпирания отмычками. При совершении манипуляций отмычкой, ложные пазы на двух сувальдах легко “прощупываются” и набор кодовой комбинации значительно не затрудняют. Замок артикула ЗНСТ-2 был отперт полностью (при закрытом замке на четыре хода) за 4 мин. 39 сек. Замок артикула ЗНСЗ-4 был отперт полностью (при закрытом замке на четыре хода) за 4 мин. 43 сек.

Проверка выполнения требований ГОСТ к прочности .

В соответствии с требованиями ГОСТ 5089-2003 п. 5.5 Требования к прочности , замки должны быть прочными и сохранять работоспособность п осле приложения определенных сил к засову и механизму засова. Д ля проведения данного теста замок артикул ЗНСЗ-4 устанавливался в соответствии с “Руководством по эксплуатации” к данному замку в металлическую дверь. После этого при помощи лома производился отжим двери (так, как это делают воры). При этом производился расчет силы, приложенной к замку. После усилия в 1380 Н ригели замка согнулись, замок ключом не открывался. Замок вышел из строя. При усилии в 8400 Н ригели замка свернулись на столько, что дверь была полностью открыта.

Фото 11. Вид замка со снятой крышкой короба после отжима двери.

Время затраченное на открывание двери данным способом составило 1 мин. 36 сек.

Соответствия требованиям ГОСТ 5089-2003.

Вылет засова – 38 мм.

Запорная планка в комплекте отсутствует.

Таким образом, установлено соответствие замков “Сенат” артикул ЗНСТ-2 и ЗНСЗ-4 1-му классу по ГОСТ 5089-2003.

Тесты замков артикул ЗНС 4-3.

Упакованы замки в полиэтиленовые пакеты. Качество отделки деталей замка и сборки хорошее. При попытках запирания-отпирания замка работа механизмов осуществляется четко, без заеданий.

Фото 12. Вид замка артикул ЗНС 4-3. Замок отпирается (запирается) только с одной стороны.

На фото 12 виден представленный на тестирование замок артикул ЗНС 4-3. Отсутствует запорная планка, возможно это только в представленных образцах (представлено два замка). В Руководстве по эксплуатации указано, что замок предназначен для деревянных и металлических дверей. Без запорной планки установить замок в деревянную дверь не представляется возможным. Из-за отсутствия запорной планки не проверялось ее соответствие ГОСТу.

Фото 13. Вид другой стороны замка. Есть направляющая для ключа.

Фото 14. Вид наклейки на коробе замка.

В руководстве по эксплуатации производитель заявляет более 1 млн. кодовых комбинаций (секретов). Производитель не указывает класс замка, но в Свидетельстве о приемке указано, что “Замок ЗНСТ-2 соответствует требованиям ГОСТ 5089-97 . “. Однако с 1 апреля 2004 года вступил в силу новый ГОСТ 5089-2003. Соответствие замка заявленному 4 классу будет проверяться именно по действующему ГОСТ 5089-2003.

Фото 15. Разворот инструкции к замку.

В инструкции Производитель указывает, что замок “цилиндровый . ” “механизм сувальдного типа”. Также в инструкции указано, что данный замок предназначен для дверей, применяемых в жилых и общественных зданиях . “. Замок отпирается (запирается) только с одной стороны и применение его в жилых “сооружениях” (квартирах) на мой взгляд проблематично. По своим конструктивным особенностям, данный замок больше подойдет для запирания гаража.

Фото 16. Вид вращающейся шайбы на крышке короба замка (указана красной стрелкой).

Вероятно Производитель рассчитывает защитить при помощи данной шайбы стойку ригеля от высверливания. Измерения твердости заклепки показали 15 единиц по алмазной шкале, шайбы 42 единицы.

Фото 17. Вид замка со снятой крышкой короба. Ригели вращаются, не термообработаны, защиты против перепиливания нет (отсутствуют термоупроченные вставки).

Фото 18. Вид сувальд данного замка.

В замке используется кассетный вариант пакета сувальд. Сувальды замкнутые, расположены с одной стороны хвостовика засова. Как видно на фото 17, ни одна сувальда не имеет ложных пазов, т.е. заявленной защиты от вскрытия отмычками нет. Секретность замка обеспечивают 6 сувальд. Шаг глубины нарезки секрета ключа 1 мм, 5 типоразмеров, ключ не симметричный, работает половина ключа. Количество секретов составляет 5 6х2 =244140625. Погрешность нарезки секрета ключа 0,7-0,8 мм.

Фото 19. Вид хвостовика засова. Красными стрелками с цифрами отмечены: 1- зубья хвостовика, 2- П-образная стойка.

Как видно на фото 12, 14, на коробе замка имеется бумажная наклейка с надписью “Защита от проворота свертышем, от вскрытия отмычками”. Зубья хвостовика засова имеют отверстия, ослабляющие зуб (см. фото 19). Стойка ригеля П-образной формы, без защиты против высверливания, крепится к хвостовику засова при помощи клепки. Крепление стойки прочное.

Проверка замков на взломостойкость.

Отпирание замка методом высверливания стойки ригеля.

Поскольку у данного замка имеется защита против высверливания стойки ригеля в виде вращающейся шайбы, сверление производилось по заранее подготовленному шаблону специальным сверлом ARTU CV диаметром 6 мм. Замок был установлен в дверь в соответствии с инструкцией, т.е. шайба свободно вращалась. Тест показал, что просверлив двери сверло получила направляющую-отверстие в двери, далее сверло прижало шайбу, которая между двумя точками (собственная заклепка и сверло) вращаться не могла. При этом сверло не ушло в сторону, т.к. проходило через отверстие в двери. Время сверления защитной шайбы составило 29 секунд, а общее время сверления составило 53 секунды. Посе этого замок можно отпирать любым ключом.

Фото 20. Вид шайбы с отверстием. Красная стрелка указывает на стойку ригеля, которая видна в отверстии.

Проверка эффективности защиты против проворота свертышем .

Как и в предыдущих замках защита реально работает. Наличие ослабленных зубьев в хвостовике засова и прочное крепление стойки ригеля выполнили свою задачу. При попытке взлома замка при помощи свертыша, ослабленный зуб сломался, не дав отпереть замок.

Проверка эффективности защиты от вскрытия отмычками .

Сувальды с ложными пазами отсутствуют. Замок был отперт полностью (при закрытом замке на четыре хода) за 3 мин. 16 сек.

Проверка эффективности защиты против перепиливания ригелей .

При тестировании заявленной защиты от перепиливания ригелей установлено, что время перепиливания двух ригелей при помощи обычной ножовки составило 1 мин. 16 сек. Ригели не термоупрочены твердость по алмазной шкале 8 единиц.

Фото 21. Вид замка с перепиленными ригелями.

На фото 21 слева видно ножовочное полотно, которым и были перепилены ригели.

Соответствия требованиям ГОСТ 5089-2003.

Вылет засова – 38 мм.

Запорная планка в комплекте отсутствует.

Таким образом, установлено соответствие замков “Сенат” артикул ЗНС 4-3 1-му классу по ГОСТ 5089-2003.

Тесты замков артикул ЗВС-1.

Упакованы замки в полиэтиленовые пакеты. Качество отделки деталей замка и сборки хорошее. При попытках запирания-отпирания замка работа механизмов осуществляется четко, без заеданий.

На фото 22 виден представленный на тестирование замок артикул ЗВС-1. Отсутствует запорная планка, возможно это только в представленных образцах (представлено два замка). Без запорной планки установить замок в деревянную дверь не представляется возможным. Из-за отсутствия запорной планки не проверялось ее соответствие ГОСТу.

Фото 22. Вид замка артикул ЗВС-1.

Фото 23. Вид другой стороны замка. Направляющая для ключа отсутствует.

Фото 24. Вид замка со снятой крышкой короба. Красными стрелками с цифрами отмечены: 1- ослабленные зубья хвостовика, 2- П-образная стойка.

В руководстве по эксплуатации производитель заявляет более 1 млн. кодовых комбинаций (секретов) и защиту “от перепиливания и высверливания рабочих элементов” замка. Данные заявления будут проверены далее. Производитель не указывает класс замка, но в Свидетельстве о приемке указано, что “Замок ЗНСТ-2 соответствует требованиям ГОСТ 5089-97 . “. Однако с 1 апреля 2004 года вступил в силу новый ГОСТ 5089-2003. Соответствие замка заявленному 4 классу будет проверяться именно по действующему ГОСТ 5089-2003.

Осмотром установлено, замок врезной 4-х ходовой, сувальдный, сувальды разомкнутые, засов 4-х ригельный, вылет засова 38 мм. Ригели вращаются, не термообработаны, защиты против перепиливания нет (отсутствуют термоупроченные вставки). Секретность замка обеспечивают 6 сувальд, расположенных с одной стороны хвостовика засова. Шаг глубины нарезки секрета ключа 1 мм, 5 типоразмеров, ключ не симметричный, работает половина ключа. Количество секретов составляет 5 6х2 =244140625. Погрешность нарезки секрета ключа 0,5 мм.

Отпирание замка методом высверливания стойки ригеля.

Конструкция замка аналогична протестированным ранее замкам артикул ЗНСТ-2 и ЗНСЗ-4. Поскольку ни какой защиты против высверливания стойки ригеля в замке нет, сверление производилось по заранее подготовленному шаблону обычным сверлом Р6М5 диаметром 7 мм. Время сверления составило 23 секунды. После этого замок можно отпирать любым ключом.

Проверка эффективности защиты против проворота свертышем .

Наличие ослабленных зубьев в хвостовике засова и прочное крепление стойки ригеля выполнили свою задачу. При попытке взлома замка при помощи свертыша, ослабленный зуб сломался, не дав отпереть замок.

Проверка эффективности защиты от вскрытия отмычками .

В замках установлены по три сувальды с ложными пазами. Наличия трех сувальд с ложными пазами на 1-ом и 3-ем ходе хвостовика засова (при открывании замка), оказалось недостаточно для эффективной защиты против отпирания отмычками. При совершении манипуляций отмычкой, ложные пазы на сувальдах легко “прощупываются” и набор кодовой комбинации значительно не затрудняют. Замок артикула ЗВС-1 был отперт полностью (при закрытом замке на четыре хода) за 5 мин. 18 сек.

Проверка выполнения требований ГОСТ к прочности .

В соответствии с требованиями ГОСТ 5089-2003 п. 5.5 Требования к прочности , замки должны быть прочными и сохранять работоспособность п осле приложения определенных сил к засову и механизму засова. Д ля проведения данного теста замок артикул ЗВС-1 устанавливался в соответствии с “Руководством по эксплуатации” к данному замку в металлическую дверь. После этого при помощи лома производился отжим двери (так, как это делают воры). При этом производился расчет силы, приложенной к замку. После усилия в 1420 Н ригели замка согнулись, замок ключом не открывался. Замок вышел из строя. При усилии в 7900 Н ригели замка свернулись на столько, что дверь была полностью открыта. Время затраченное на открывание двери данным способом составило 1 мин. 49 сек.

Фото 25. Вид металлической двери, в которую устанавливался замок для теста.

Фото 26. Вид двери с замком после приложенного усилия (отжима) в 1420 Н.

Фото 27. Вид замка после приложенного усилия (отжима) в 7900 Н.

Фото 28. Вид замка, снятого с двери после отжима.

Фото 29. Вид замка, снятого с двери после отжима.

Фото 30. Вид замка, снятого с двери после отжима.

Соответствия требованиям ГОСТ 5089-2003.


Замок врезной с защелкой гост 5089

Результаты поиска Штрих-код: 1023837303013

Наши пользователи определили следующие наименования для данного штрих-кода:

Штрих-код Наименование Единица измерения Рейтинг*
1 1023837303013 ЗАМОК ВРЕЗНОЙ С ЗАЩЕЛКОЙ ГОСТ 5089 ШТ. 5
2 1023837303013 ЗАМОК ВРЕЗНОЙ ЦИЛИНДР. ЗВ4-3,01 БРОНЗА «ЗЕНИТ» ШТ. 1
3 1023837303013 ЗАМОК ВРЕЗНОЙ ЗЕНИТ 3В-4-3.01 БРОНЗА ЗАЩ. ПР РИГ М/О 55ММ КЛ-КЛ ШТ. 1
4 1023837303013 ЗВ4-3.01 ЗЕНИТ ЗАМОК ВРЕЗ. С РУЧК. БРОНЗА ШТ. 1
5 1023837303013 ЗАМОК ВРЕЗНОЙ ЗЕНИТ 3В4-3.01 (БРОНЗА) ШТ. 1
6 1023837303013 ЗВ4-3.01 ЗЕНИТ ЗАМОК ВРЕЗНОЙ ЦИЛИНДРОВЫЙ С РУЧКАМИ(БРОНЗА) ШТ. 1
7 1023837303013 ЗАМОК ВРЕЗНОЙ ЗЕНИТ ШТ. 1
8 1023837303013 ЗАМОК ВРЕЗНОЙ ЗЕНИТ ЗВ 4-3.01 БРОНЗА ШТ. 1

* Рейтинг — количество пользователей, которые выбрали это наименование, как наиболее подходящее для данного штрих-кода

Поиск: Замок врезной защелкой гост

AL-400SH Электромагнитный замок, врезной сдвиговый — Электромагнитные замки

Электромагнитный замок, врезной (сдвиговый), горизонтальный, 12В, усилие 400 кг, геркон и датчик Холла. SH — исполнение для горизонтальной установки в верхней части двери. Питание 12VDC режим ПОДБРОС- 900 мА, режим УДЕРЖАНИЯ- 250 мА.

Сдвиговый врезной электромагнитный замок AL-400SH предназначен как для врезного (скрытого) монтажа, так и накладного, и применяется для средних дверей, открывающихся в любую сторону, в том числе маятниковых и стеклянных. Врезной монтаж замка AL-400SH производится в двери с шириной полотна не менее 35 мм.

ЗАМОК выпускается в климатическом исполнении У2 по ГОСТ 15150-69 и предназначен для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе. Допускается эксплуатация изделия при температуре от минус 40 до плюс 40°С и относительной влажности до 95% при 25°С. По степени защиты от попадания внешних твердых тел и воды изделие соответствует классу защиты IP54 по ГОСТ 14254-2015.

Усилие удержания составляет не менее 400 кгс. Встроенный датчик контроля блокировки двери позволяет выводить информацию на пульт охраны или иное устройство.
Предусмотрена возможность эксцентриковой регулировки взаимного расположения якоря и замка для облегчения установки.

Накладной монтаж возможен при использовании монтажного комплекта МК AL-400S, монтаж на стеклянные двери – при использовании монтажного комплекта MK AL-400S-Glass.

Замок AL-400SH предназначен для горизонтальной установки в верхнюю часть двери. Установка в вертикальном положении не допускается!

Технические характеристики:

Технические характеристики AL-400SH

Усилие удержания (не менее)

400 кгс

Напряжение питания

12VDC или 24VDC

Допустимое колебание напряжения электропитания

+20% -10%

Ток потребления 12/24VDC

Подброс 0,9/0,55 A
Удержание 0,25/0,15 A

Температурный режим эксплуатации

-40°C + 40°C

Степень защиты от внешних воздействий

IP 54

Габаритные размеры корпусной части (мм)

201,5x25x25

Габаритные размеры якорной части (мм)

201,5x25x25

Длина кабеля для подключения замка (м)

не менее 0,3 м

Допустимая величина зазора между рабочими поверхностями магнитопровода и якоря (мм)

1,5 – 4,5

Датчик положения двери.
Коммутируемый элемент — «сухой» контакт геркона.

Режим охраны геркона

нормально замкнут

Максимальная коммутируемая мощность геркона

10 Вт

Максимальный коммутируемый ток геркона

0,25 А

Максимальное коммутируемое напряжение геркона

72 В

Переходное сопротивление, не более

0,5 Ом

Пробивное напряжение геркона, не менее

150 В

Сопротивление изоляции, не менее

10^9Ом

Максимальное время срабатывания геркона

0,5 mc

Датчик контроля замка.
Коммутируемый элемент — «сухой» контакт твердотельного реле.

Выходные контакты реле в режиме «закрыто»

нормально замкнут

Максимальный коммутируемый ток

0,4 А

Максимальное коммутируемое напряжение

60 В

Переходное сопротивление, не более

Характеристики AL-400SH:

  • Тип замка: Электромагнитный сдвиговый
  • Производитель: ALer
  • Встроенный контроллер: Нет
  • Датчик положения двери (Холла): Есть
  • Место установки: В помещении
  • Тип монтажа: Врезной
  • Тип питания: 12 В, 24 В
  • Усилие на удержание (кг): 400
  • Установка на стеклянную дверь: С адаптером
  • Цвет: Серебро
Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о AL-400SH Электромагнитный замок, врезной (сдвиговый

Доставка

Самовывоз из офиса: Доставка курьером: Транспортные компании: Отзывы покупателей: Оставить отзыв

Ваш отзыв может быть первым!

Статистика торговли Узбекистаном по импорту врезных замков из Китая

№ №
Дата Код ТН ВЭД Описание продукта Страна происхождения Кол-во Блок Вес нетто [KGS] Общая стоимость [USD] Название импортера
31 марта 2017 г. 8301401900 1) Замок врезной карточный для двери ГОСТ 6787-2001, Производство Китай, б / у, 6 шт — вес 18 кг; 2) картинг.кор 1,.; 3) № продолжение :. GESU5224121 (часть) КИТАЙ 18 кг 18 0,042
31 марта 2017 г. 8301401100 1.Врезной цилиндр замка, предназначенный для установки в двери, комплектуется ключами из недрагаценных черных металлов. Сделано в Китае. — Масса: 1249 кг 2. 80 мест, 80 картон.короб.3. ECMU1065385 Общее кол. мест: 80 КИТАЙ 1249 кг 1249 0.24
31 марта 2017 г. 8301401100 1. Врезной цилиндр замка, предназначенный для установки в двери, в комплекте с ключами из недрагаценных черных металлов. Сделано в Китае. — Масса: 2910 кг 2. Сиденья 200, картон.короб.3 200. GATU0628871Общее кол. мест: 200 КИТАЙ 2910 кг 2910 0.8
31 марта 2017 г. 8301401100 1. Врезной цилиндр замка, предназначенный для установки в двери, в комплекте с ключами из недрагаценных черных металлов. Сделано в Китае. — Вес: 442 кг 2. 40 мест, 40 картон.короб.3. CLHU2
6Общее кол. мест: 40
КИТАЙ 442 кг 442 0.2
17 марта 2017 г. 8301401100 1) Личинка замка врезная из недрагоценных дверей марки «MELONI» -12684 шт. — масса: 11619 кг; 2) 609 карт.кароб .; КИТАЙ 11619 кг 11619 2.279
17 марта 2017 г. 8301401100 1) Замок врезной из недрагоценных металлов для дверей — масса: 12084 кг; 2) 639 карт.кароб .; КИТАЙ 12084 кг 12084 2.417
15 марта 2017 г. 8301401100 1) Личинка замка врезная из недрагоценных дверей марки «MELONI» -23708 шт. — масса: 25090 кг; 2) 1225 карт. рожковое дерево,.; 3) № пин: ПОНУ 7 531 576, кол; Производитель .. ZHEJIANG HUANGJIA FUGU INTELLIGENT TECHNOLOGY CO., LTD (Китай) КИТАЙ 25090 кг 25090 43.155
15 марта 2017 г. 8301401100 1) цилиндр Замок врезной для дверей -23 708 шт. — масса: 25090 кг; 2) 1225 карт. рожковое дерево,.; 3) № пин: ПОНУ 7 531 576, кол ;. КИТАЙ 25090 кг 25090 43.155
13 марта 2017 г. 8301401100 Замки навесные и замки (с ключом, производитель «GUANGZHOU HE QI TONG TRADE CO LTD» 1) Замки врезные цилиндровые с ручкой в ​​двери из недрагоценных металлов-24664 шт — масса: 24950 кг; 2) 1047 ящиков; 3) № пин: HLXU6064811, кол ;. КИТАЙ 24950 кг 24950 42.415
10 марта 2017 г. 8301401100 Замки навесные и замки (с ключом, производитель «GUANGZHOU HE QI TONG TRADE CO LTD» 1) Замки врезные цилиндровые с ручкой в ​​двери из недрагоценных металлов-24664 шт — масса: 25000 кг; 2) 1113 ящиков; 3) № пин: ECMU9381184, Кол-во: 1) Для. КИТАЙ 49450 кг 49450 84.065
10 марта 2017 г. 8301401100 Замки навесные и замки (с ключом, производитель «GUANGZHOU HE QI TONG TRADE CO LTD» 1) Замки врезные цилиндровые с ручкой в ​​двери из недрагоценных металлов-24664 шт — масса: 25000 кг; 2) 1113 ящиков; 3) № пин: ECMU9381184, Кол-во: 1) Для. КИТАЙ 49450 кг 49450 84.065
09 марта 2017 г. 8301401100 Замки навесные и замки (с ключом, производитель «GUANGZHOU HE QI TONG TRADE CO LTD» 1) Замки врезные цилиндровые с ручкой в ​​двери из недрагоценных металлов-20964 шт — масса: 24950 кг; 2) 1047 ящиков; 3) № пин: HLXU6064811, кол ;. КИТАЙ 24950 кг 24950 42.415
07 марта 2017 г. 8301401100 1) Замок врезной карточный для двери б / у 6 шт — вес 18 кг; 2) карт.кор 1,.; 3) № продолжение :. GESU5224121 (часть) КИТАЙ 18 кг 18 0.042 Технические характеристики и отзывы

. Замок механический кодовый

Замки «Меттем» — изделия отечественного производства, применяемые для надежной защиты квартир, гаражей, офисов, входов и сейфов. Недорогие устройства 2-4 класса разработаны из высококачественной конструкционной и легированной стали с различными видами защитно-декоративного покрытия: никелем, хромом, цинком и нитридом титана и порошком.

Производственные особенности

В 1992 году предприятие начало выпуск запорных механизмов в городе Вятские Поляны Кировской области. Все типы устройств созданы на основе современных технологий и мировых стандартов в области запорных механизмов.

Замки «Меттем» относятся к серии высокопрочных конструкций, соответствующих ГОСТу. Внутренние элементы обработаны цинкованием или изготовлены из закаленной стали для предотвращения коррозионного образования. Отдельные элементы снабжены сквозняками, способствующими закрытию двери снизу и вверху.Около 500 тысяч кодовых шифров обеспечивают надежную защиту от подбора ключей-отмычек.

Типы запорных устройств

Завод славится производством врезных и накладных замков с защитными ловушками от открывания. Ассортимент продукции отличается от моделей с другим количеством замков — от 4 до 10. Отдельно позиционируются кодовые замки «Mettem», в которых предусмотрена возможность запирания систем. Установка замковых конструкций успешно выполняется в двери из дерева и металла.

Комбинированные устройства характеризуются наличием двух разных протекторов — рычага и цилиндра.

Цилиндр с классом защиты 2-4 класса безопасности по ГОСТ сертифицирован для установки в бронированные и противопожарные двери.

Замки доступа

Подъезды к многоэтажным зданиям, промышленным и офисным зданиям блокируются общей системой пользования или отдельным устройством отпирания, закрепленным за каждым владельцем.

Замки «Меттем» комплектуются ограниченным количеством ключей.Однако повышенный риск их потери сказался на создании кодовых замков с защелками ЗКП-1 и ЗКП-2. Для них характерны идентичные конструктивные особенности, а главное отличие — толщина дверей. Первая модель подходит для входных групп толщиной 24-35 мм, а вторая — 40-45 мм.

Все подвижные элементы механических кодовых устройств выполнены из высокопрочной стали. Механизм кодового набора включает 10 кнопок. Код можно изменить. На частичную разборку уйдет время, что для взломщика невыгодно.Кодовые комбинации содержат от 1 до 4 тысяч шифров. Секретные защелки часто используются для запирания праздничных ворот.

Радиоуправляемые защитные устройства

Командный или врезной механический кодовый замок дополнен электронной системой управления, для его использования не требуются ключи. Управление осуществляется дистанционным ключом. Запасной аккумулятор — это аккумулятор емкостью 2,2 А / ч. Аккумулятор рассчитан на бесперебойную работу механизма в течение 6 дней. Электронно-механические устройства покоряют пользователей высокой степенью защиты: количество кодовых комбинаций радиобрелоков составляет 4 миллиарда шифров.

Характерные особенности накладных замков

Подвесные системы просты в установке. Они закрываются снаружи на ключ. С внутренней стороны используется поворотный стол, что позволяет им отлично справляться со своей задачей в качестве подстраховки.

Компания предлагает:

  • Замок механический кодовый с защелкой и накладнойЗКП-2 применяется на подъездных дверях, дачных калитках или воротах (левый и правый внутренний и внешний проем) толщиной 24-45 мм. Разблокировка осуществляется одновременным нажатием нескольких кнопок (от 1 до 9).Кодовая комбинация может меняться много раз.
  • Модель ЗН4 030.0.1 с защелкой отвечает 4 классу защиты по ГОСТу (из 5 советов 3 снабжены ложными пазами). Монтаж подвесных механизмов производится на двери из дерева для внутреннего открывания. Продукция обеспечивает заданный уровень защиты за счет расположения на достаточном расстоянии от внешнего покрытия двери.

Запирание обеспечивается четырьмя стальными прокладками сечением 18 мм. Вытаскиваются из корпуса замка на 4 см.Один болт снабжен стержнем из закаленной стали, предохраняющим от порезов. В комплекте 3 латунных ключа с декоративной крышкой для установки на открытом воздухе.

Замки врезные с замочной скважиной

При выборе замков Mortmet или накладных замков отзывы покупателей позволяют склоняться к покупке изделия этой марки для оборудования стальных и межкомнатных дверей. Они не нарушают конструкцию входных групп и надежно защищают их. Для определения класса прочности (4 категории) сравнивается количество защелок и время, необходимое для открытия замка.Компания «Меттем» специализируется на производстве противовзломных систем высшей, 4-й категории надежности.

Устройства Suoval состоят из кодовых табличек и массивных внутренних элементов. Их практичность определяется количеством фигурных вставок.

Ассортимент депозитных замков

  • Собираетесь купить врезные замки «Меттем»? Отзывы покупателей отлично характеризуют модель ZV8. Применяется для жилых и общественных помещений. Конструкция запирается на 4 четыре полуворота четырьмя стальными поперечинами сечением 15.5 мм. Они выходят из корпуса на 4 см.
  • Устройства врезные совковые ЗВ8 802.0.0 соответствуют второму классу безопасности по ГОСТ 5089-2003. Конструкция заперта в одном направлении. Остальные 3 болта предназначены для надежного запирания двери. В комплект входит стальная лицевая планка. В основании — 6 сувальд, предотвращающих вскрытие.
  • Замок врезной «Mettem» серии ZV9 144.1.0 оснащен защелкой. Изделие соответствует третьему классу безопасности по ГОСТ (из 5 советов 2 снабжены ложными пазами) и устанавливается на входных группах металла и дерева.Сечение ригелей, ригелей и защелок 1,6 см. Механизмы запирания выходят из корпуса на 4 см и 2,4 см. Одна из поперечин оснащена высокопрочным металлическим стержнем, препятствующим порезанию. Запирание двери осуществляется на 4 полных оборота и внутренней защелкой. В комплекте 5 ключей и 2 крышки.

Цилиндровая (англ.) Система защиты

Дверные замки «Меттем» включают в свою конструкцию ригельную и цилиндровую (потайную) часть. Система работает по принципу блокировки цилиндров в кузовной части парным кодом и стопорными штифтами.Они отличаются высокой секретностью и устойчивостью к открытию каркасными ключами, но по своим противовзломным свойствам уступают системам советов.

Особой популярностью пользуется ZV1 701.0.0. Это замок безопасности класса 4. Продукция предназначена для защиты входных групп жилых и общественных помещений. Разблокировка рассчитана на 3 поворота четырьмя поперечинами сечением 1,6 см, отходящими от корпуса на 3,6 см. Один из них включает в себя стальную выдвижную штангу, защищающую от порезов.Кузовная часть усилена втулками, фиксирующими броневой лист. Съемная внешняя полоса облегчает установку в линию.

Если на выбор стоит эксклюзивный замок «Меттем» — цена устройства 4-го класса безопасности соответствует требованиям экономных пользователей (около 1000 руб.). Производитель удивил и порадовал пользователей новой моделью ZV4 713.1.0. Конструкция предназначена для запирания двери на 3 оборота тремя поперечинами сечением 1,6 см, отходящими от корпуса на 3.6 см. Один из них снабжен стальным стержнем, предотвращающим порез. Корпусная часть усилена втулками для крепления бронелиста. Вертикальные стержни обеспечивают верхнюю и нижнюю фиксацию. Конструкция снабжена защелкой и усиленным креплением перекладины.

Преимущества запорных механизмов «Меттем»

Надежность запорных систем достигается за счет уникальных разработок:

  • Размещение закаленных стержней в ригелях и стального шарика в профиле «квадрат» замка, что помогает защитить от выбор ключей для резки и сверления.
  • Замок «Меттем» Сувальдный оборудован ловушками, исключающими возможность несанкционированного вскрытия.
  • Ослабленный «зубец» конструкции способствует дополнительной защите от взлома.
  • Установка стальных бронеплитов на цилиндровые механизмы и антикоррозийное покрытие внутренних деталей направлены на усиление жесткости изделия.

Все замковые системы Mettem сопровождаются сертификатами и гарантией качества (2 года службы).Конструкторский отдел компании постоянно разрабатывает новые модели запорных устройств и совершенствует существующие изделия.

Замки и скобяные изделия

По всем вопросам обращайтесь по телефону: (+375 163) 49-12-68 — Бюро продаж

Цилиндр замка врезной

защелка и ручки

тип:

ZV4D Класс 2 Стандарт 5089-2003

модель:

ТНП25.0004

пункт назначения:

запирание входных дверей в квартиры, офисы и другие помещения.

секретность:

Количество секретов — 100 000, запирание замка снаружи нажатием кнопки, механизм секретного отпирания — ключ, запирание и отпирание изнутри — постоянный ключ.

конструктивные характеристики:

прокладка, установленная между винтами 4.

материал:

корпус, лицевая и запорная планка, внутренняя и внешняя пластины, ключи — сталь; защелка — сплав АК5М2 или сплав ЦА4М1; Корпус механизма секреции — сплав ЦА4М1.

вес:

1,2 кг.

отделка:

покрытие корпуса замка — цинк; футеровка — никель-хром; секрет корпуса — хром, защелка — хром или полировка, планшайбы и клапаны — никель — хром или порошковый состав ИВУХЛ2; ключи — никель.

Цилиндр замка врезной

защелка и ручки

тип:

ZV4D Класс 2 Стандарт 5089-2003

модель:

TNP25 -0220 — Секрет замака

пункт назначения:

запирание входных дверей в квартиры, офисы и другие помещения.

секретность:

Количество секретов — 100 000, запирание замка снаружи нажатием кнопки, механизм секретного отпирания — ключ, запирание и отпирание изнутри — постоянный ключ.

конструктивные характеристики:

Накладки

крепятся друг к другу 2 винтами.

материал:

корпус, лицевая и запорная планка, внутренняя и внешняя пластины, ключи — сталь; защелка — сплав АК5М2 или сплав ЦА4М1; Корпус механизма секреции — сталь.

вес:

1,2 кг.

отделка:

покрытие корпуса замка — цинк; футеровка — никель-хром; секрет корпуса — никель-хром; защелка — хромированная или полированная, планшайбы и клапаны — никель-хром или порошковый состав ИВУХЛ2; ключи — никель.

Цилиндр замка врезной

защелка и ручки

тип:

ZV4 Стандарт класса 2 5089-2003

модель:

TNP30.0000

расстояние:

запирание входных дверей в квартиры, офисы и другие помещения.

секретность:

, количество секретов — 5000, запирание и отпирание — ключ.

конструктивные характеристики:

Замок имеет такие же установочные размеры с замком ZV4D Class 2 Standard 5089-2003 модели SH025 и может быть установлен на дверной замок после указанного без модификации двери.

материал:

облицовка кузова, передняя и упорная дуги, болт — стальной; защелка — TSA4M1 или армированный стекловолокном полиамид, механизм корпуса и секретные ключи — латунь.

вес:

1,3 кг.

отделка:

покрытие корпуса замка — цинк, лицевая и запорная планка — никель — хром или порошковый состав IV NF2; футеровка — никель-хром; болт — цинк и краска, корпус и механизм секретных ключей — никель.

С защелкой врезной

дополнительный замок

тип:

ЗСЧ2Д ГОСТ 5089-2003

модель:

ТНП-10

расстояние:

замок и дверной замок ванных комнат и туалетов.

секретность:

замок поворотом ручки вверх в вертикальное положение, есть возможность принудительного отпирания снаружи с помощью специального ключа.

материал:

накладка корпуса, ключ — ручка стальная — сплав АК5М2, защелка — сплав ЦА4М1

вес:

0,59 кг.

отделка:

лицевая поверхность из стали — никель-хром; защелка — хром, корпус — цинк, накладка — никель-хром; Ключ — никель; ручка — порошковый состав ИВУХЛ2.

Замок навесной

тип:

ВС2 — В СТБ 981-94

модель:

ТНП- 84

различие:

блокировка сайтов, не требующих высокой надежности и секретности: шкафов, ящиков и т. Д.

секретность:

количество секретов — 10 000; запирание осуществляется с помощью ключа.

конструктивные характеристики:

Толщина лука — 11,8 мм.

материал:

корпус — сплав АК5М2; корпус механизма секреции — сплав ЦА4М1; ключи — сталь.

вес:

0,38 кг.

отделка:

корпус — порошковый состав ИВУХЛ2; лук — цинк; ключи — никель.

Замок электромеханический врезной Promix-sm203, Замки электромеханические, ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР ПРОМИКС, Россия

Замки электромеханические

Описание

Чрезвычайно простая установка.Устанавливается как в дверную коробку, так и в дверное полотно! Нормально открытый (открытый без напряжения питания) или нормально закрытый (закрытый без напряжения питания) версия. Низкое потребление тока (всего 85 мА)! Оригинальный механизм «складывания» защелки в корпус замка при открывании двери. Устанавливается в любые двери: деревянные, алюминиевые, пластиковые, стальные. Предназначены для запирания распашных дверей, ворот и калиток, с возможностью их дистанционного открывания с помощью контроллеров СКУД, аудио- и видеодомофонов, клавиатур.Замок доступен в двух версиях: нормально открытый (открытый при снятии напряжения питания и закрытый при подаче напряжения питания) и нормально закрытый (закрытый при снятии напряжения питания и открытый при подаче напряжения питания). При использовании механизма разблокировки замка Promix-AD.KM.01 замок можно открыть вручную ключом.

Замки, засовы и ключи

  • Замок электромеханический
  • Замок врезной
  • Замок Promix

Характеристики продукта

X — исполнение замка 0 — нормально открытый, 1 — нормально закрытый
Y — номинальное напряжение питания 0 — 12 В, 1-24 В
Z — наличие встроенных датчиков 0 (н / д) — датчиков нет, 2 — датчик состояния замка
Материал корпуса и язычка сталь с гальваническим защитным покрытием
Материал лицевой панели нержавеющая сталь
Монтажное положение любая
Диапазон рабочих температур -40… + 30 0С
Относительная влажность не более 95% при 35 ° С и более низких температурах
Устойчивость к климатическим факторам по ГОСТ 15150-69 УХЛ2
Устанавливается в любые двери из дерева, алюминия, пластика, стали

Дополнительная литература по продукту

PDF-документы

Личинка замка внутренней двери.Замки внутренние врезные. Если сломан замок передней двери

На рынке запорных механизмов существует множество типов замков: рычажные, ригельные, электронные. Распространенной моделью является врезной дверной замок с цилиндрическим механизмом, благодаря высокой степени надежности, ремонтопригодности и доступной цене.

Что такое цилиндровый замок, виды конструкции

Цилиндровый замок согласно ГОСТу — это: «механизм, который перемещает и фиксирует задвижку замка в рабочих положениях и обеспечивает секретность замка с помощью механизма секретности, т.е.е. набор определенных комбинаций штифтов (пластин, дисков), соответствующих собственному ключу. «

Эти механизмы имеют разную форму:

  • Цилиндр.
  • Круг.
  • Капля.
  • Треугольник.

На рынке дверной фурнитуры представлены цилиндры с механизмом европейского стандарта: они имеют определенный размер и изготовлены из латунных профилей. Для них делают корпуса.

Цилиндровый механизм бывает двух типов:

Устройство блокировки цилиндра пальца

Замок штифт, врезной цилиндр (личинка, улитка) — механизм на стержневом, с соединителем.Он имеет кодовые каналы, в которых расположены кодовые штырьки (их высота определяет количество прорезей на ключе) и пружина, которая выталкивает кодовые штырьки из канала. Кодовые штифты расположены в профиле, благодаря чему не вылетают. Также есть опорные штифты.

Когда ключ попадает в отверстие, каждая прорезь соответствует кодовому штифту, который утоплен на определенную глубину (высоту). В разблокированном состоянии ключ и опорные штифты располагаются прямо между корпусом и сердечником, и он (сердечник) легко поворачивается.При этом элементы кода остаются в сердечнике, опорные элементы с пружинами — в корпусе. В этом весь принцип работы.

Форма цилиндра (цилиндр), принятая европейским стандартом, называется: механизм стандарта DIN.

Детали цилиндрового замка со штифтом:

  • Каркас — внешняя часть замка, в которой расположены все детали.
  • Ключ — это самостоятельная отпирающая деталь, с помощью которой раскрывается секрет при повороте поводка.
  • Цилиндр или ротор — это сменная часть замка с соединителем. В нем есть булавки.
  • Кодовые штифты или штифты являются частями запорного механизма.
  • Стопорные штифты или штифты — вместе с кодовыми штифтами блокируют ротор.
  • Пружины возвратные — с их помощью фиксируются пальцы.
  • Поводок — с его помощью движется затвор.

Запорное устройство с дисковым цилиндром

Дисковый дверной замок — это цилиндровое устройство, механизм которого представлен набором дисков.Каждый диск имеет уникальную форму выреза. Соответствующие прорези выполнены на ключе.

В разблокированном состоянии диски механизма перемещаются глубже к сердечнику. Если ключ подходит, он легко поворачивается. Секрет замка ставит диски под определенным углом, их канавки создают канал с балансиром — поверните и затвор сдвинется.

Ключ представляет собой длинный распиленный брус с прорезями, его еще называют полукруглым ключом.

Цилиндровые навесные замки с таким механизмом менее подвержены замерзанию.Не рекомендуется устанавливать врезной дисковый замок на открытом воздухе. Они подходят для сильно нагруженных холстов. Подходит для входных и межкомнатных дверей из металла, дерева, пластика, стекла.

Типы цилиндров

Существует несколько классификаций по разным причинам.

По расположению на полотне:

  • Счет-фактура — имеет один разъем. С другой стороны ручка.
  • Замок дверной врезной — разъем у него сквозной, то есть ключ можно использовать с обеих сторон.Цилиндры этого замка бывают двух типов: ключ + ключ, ключ + ручка. Второй тип (с ручками) более удобен, но первый более безопасен: если внутри вставить ключ в розетку, то замок снаружи не откроется.

Помимо этих характеристик существуют цилиндры разной длины, размер зависит от толщины клинка. При покупке нужно учитывать размер иначе могут возникнуть следующие проблемы:

  • Маленький цилиндр — будет располагаться глубоко в корпусе.Это некрасиво и неудобно — дверь или ее будет сложно открыть, потому что ключ не дойдет до механизма устройства.
  • Большой цилиндр — если он выступает за края разъема, злоумышленникам будет легче его сломать. Если в корпус установлены бронеплиты, цилиндр не войдет в разъем.

Цилиндры классифицируются по расположению на корпусе: центральные и крайние.

Защелка цилиндрового замка

Замок с защелкой функциональный и простой в использовании.

Цилиндровые замки с защелками закрываются механически. Это вспомогательный элемент запорного механизма. Защелка доступна с язычком или без него, с одной или двумя ручками. Такие замки часто используются в жилых и производственных помещениях.

Ручки Fale используются для входных и межкомнатных дверей. Функциональных особенностей нет, это скорее элемент декора. Удобство в том, что при смене интерьера, чтобы запорное устройство вписалось в образ, достаточно подобрать ручку по стилю.

Ручки для входных дверей устойчивы к внешним воздействиям, изготовлены из прочных материалов (по сравнению с межкомнатными дверьми).

По типу нажатия ручки бывают:

  • Нажим (для входных дверей).
  • Вертлюг (для межкомнатных дверей).

Рычажная ручка также подходит для оформления интерьеров … Выбор зависит от предпочтений покупателя.

Как выбрать цилиндровый замок

Кроме такого критерия, как размер личинки, при выборе нужно обращать внимание на следующие характеристики:

  • Защита — нужно спросить продавца, насколько прочный материал был использован для изготовления замка.От этого зависит сложность открывания при отбойке, сверлении, подборе ключа.
  • Качество — насколько точно сложен механизм, были ли поломки, сколько можно отремонтировать врезной замок с защелкой.
  • Дополнительный функционал: перекодировка, установка зубчатого механизма, «антипаника» и другие.

Безопасность помещения зависит от того, насколько добросовестно производитель придерживается этих характеристик. Чем надежнее устройство, тем, как правило, выше его стоимость.

Цилиндровый врезной замок с защелкой удобен тем, что при необходимости не нужно разбирать все устройство — достаточно заменить цилиндр. Заменить личинку замка можно самостоятельно по предложенному алгоритму:

  • Откройте дверь, в конце найдите винт на стержне возле цилиндра.
  • Удалите винт.
  • Если замки с ручками — цилиндр достать легко, если без — необходимо вставить ключ в разъем, повернуть против часовой стрелки до упора и потянуть на себя.
  • Затем слегка сдвиньте ключ и ручку в противоположном направлении, чтобы рычаг опустился вниз — тогда цилиндр легко выйдет из корпуса.
  • Новый цилиндр поместится в механизм за ручку или за вставленный в него ключ. Следите за положением рычага — оно должно быть полностью секретным.
  • Попробуйте закрыть врезной замок защелкой, сдвинув верх и зад так, чтобы он закрылся свободно.
  • Заменить винт.
  • Проверить работу.

Для замены цилиндра накладного замка корпус необходимо снять с полотна. Далее все так же, как и с предыдущим — найдите винт, достаньте старый цилиндр и замените его новым механизмом.

Как взламывают цилиндровые устройства

К сожалению, цилиндр врезного замка одновременно является его самым слабым местом — злоумышленники используют множество методов, чтобы сломать механизм. Вот некоторые из них:

  • Взлом отмычкой: подобрать ключ от замка с помощью современного механизма практически невозможно, но воры используют специальные слесарные отмычки, а также технические приспособления, такие как отбойный молоток.Правда, такой вариант может оказаться малоэффективным: технология предусматривает сложный секрет: бороздки, бороздки. Поэтому для открытия врезного механизма с защелкой потребуется много времени, которого у злоумышленников зачастую нет.

  • Выламывание цилиндра: подбирается ключ подходящего размера, который пройдет в колодец. Потом бьют его молотком — все детали (булавки, булавки) сбиваются и полотно раскрывается. Но этот способ подойдет, если замок старый или сделан из хрупкого материала.Уберечься от такого взлома можно, купив прочный механизм или подобрав замок с нестандартным разъемом.
  • Сверление — эффективный метод взлома. Вы можете устоять, только выбрав устройство с механизмом из высокопрочных материалов.
  • Выбивание: с помощью физической силы, подручных материалов механизм сломан. Решение — получить прочные конструкции.

Прочность материала — главный фактор защиты помещения от нежелательного вторжения.Но нужно также помнить, что врезной замок должен быть простым в использовании и прослужить долго.

Типы ключей для цилиндрового замка

Замок врезной цилиндрового типа с защелкой — самый распространенный. Такое устройство различают не только по типу крепления (врезное, накладное), но и по типу ключа. Некоторые легко скопировать, но есть модели, от которых невозможно произвести впечатление, и есть миллионы комбинаций.

  • Английский язык — ненадежный вариант, потому что это очень распространенная форма.Благодаря простоте устройства есть возможность подобрать ключ, что облегчает задачу злоумышленникам. Легко бьющийся. Такой замок можно установить при входе в помещение, не имеющее материальных ценностей.

Подробнее об особенностях цилиндрового замка смотрите в видео:

  • Финский ключ — показатель высокой надежности. В механизме используются диски со слотами, которые являются частями кода. Используется в замках.
  • Профиль ключа — имеет высокий уровень секретности, устойчив к отмычкам, прост в использовании.Имеет пины (активные и пассивные), большое количество комбинаций.
  • Ключ повышенной безопасности — при изготовлении некоторых моделей используются 3D-технологии. Механизмы сложно сломать, и они требуют инструментов и обучения.

Для современных замков с ручками чаще всего используются два последних типа ключей из-за их высокой степени надежности.

Большинство замков для межкомнатных дверей имеют личинчатый секретный механизм, который при повороте родным ключом перемещает ригель замка и отпирает дверь.Поломка или неисправность механизма часто связаны с неисправностью личинки.

Что такое личинка и когда ее следует заменять

Личинка — это механизм, который отвечает за секретность запирающего устройства и обеспечивает уникальность собственного ключа. Это металлический цилиндр в клетке. Сердечник вставляется в отверстие соответствующей формы в корпусе замка и фиксируется длинным винтом со стороны торцевой пластины на дверном полотне. Вращающийся цилиндр перемещает стопорный болт с помощью кулачка.Свободному вращению механизма в основном корпусе препятствуют небольшие подпружиненные цилиндры. Для разблокировки цилиндра нужно вставить родной ключ с кодовой нарезкой. Он поднимает штифты в такой последовательности, чтобы они разблокировали механизм, позволяя задвижке сдвинуться и отпирать дверь.

В принципе, все личинки замков работают одинаково, но могут отличаться по типу элементов, составляющих секрет. Есть личинки, у которых штифты (цилиндры) заменены шайбами ​​с насечкой.В этих секретах стопорный штифт освобождает внутренний цилиндр, когда прорези на шайбах, когда вставлен родной ключ, выстраиваются в плоскую канавку, в которую этот штифт падает и позволяет цилиндру поворачиваться.

Как правило, демонтаж секретного механизма выполняется мастером. Такие работы проводятся не для ремонта, а с целью перекодировки. Эти механизмы не подлежат ремонту. В случае выхода из строя их просто меняют.

Может быть много причин, по которым требуется замена сердечника.Самые распространенные из них:

  • Нормальный износ металлических деталей. Со временем секрет начинает схватываться, а позже механизм окончательно расклинивает.
  • Открытие замка механическое путем выбивания личинки. В этом случае поворотный кулачок ломается, корпус сердечника разрушается.
  • Утеря ключа. Никогда не исключена возможность того, что ключ попал в руки человека с плохими намерениями. В этом случае обезопасить свой дом можно, только изменив секрет.

Замена сердечника — мероприятие простое и недорогое.Чтобы определить, насколько легко будет заменить секретный механизм и что для этого потребуется, необходимо установить, к какому типу принадлежит личинка замка.

Виды личинок

Технология разборки личинки замка зависит от модели механизма. Различают следующие типы:

  • Головки цилиндров стандарта DIN. Практически взаимозаменяемые. Стандарт DIM устанавливает базовые размеры личинки (высота сердечника 34 мм, ширина поворотного кулачка 10 мм) и многие другие параметры.Секретные механизмы этого типа наиболее распространены. Если на замке есть такой стержень, то его замена не вызовет никаких затруднений. Для них характерна форма посадочного места в корпусе замка и наличие поворотного рычага, который находится внутри корпуса и разделяет личинку на две части.

  • Дисковые или цилиндрические цилиндры для замков в соответствии со старым стандартом RIM. В отличие от личинок DIM не проходят сквозь корпус замка, а привинчиваются к нему саморезами.Передача вращения на ригель осуществляется с помощью концевого выключателя с плоским концом. В разных моделях отверстия для крепления шурупов расположены в разных, поэтому подобрать личинку крайне сложно. Крепятся такие замки на дверь потолочным способом. Механизм соединения замка с корпусом и ригелем замка DIN не унифицирован, и часто его поломка приводит к замене всего запорного устройства.

  • Крестообразные личинки нецелесообразно менять и ремонтировать.Взаимозаменяемы только стержни от одного типа замков. Взломостойкость у них невысока, и если такой замок установлен на дверях квартиры, то его необходимо заменить на более надежный.

Цилиндровые замки

Личинки для замков стандарта DIN могут быть различных исполнений:

  • Ключ-ключ-секрет. Базовая модель секретного механизма с замочными скважинами с двух сторон. Замок можно открыть только ключом. В таких моделях с ключом, вставленным с одной стороны, открыть замок ключом с другой стороны не получится.

  • Личинка для замка межкомнатных дверей типа «ключ-вертушка». В таких замках можно открыть дверь изнутри ручкой (вертушкой), при этом снаружи у замка есть обычное отверстие под ключ. Механизмы такого типа будет удобно устанавливать на входную дверь квартиры. Открыть замок изнутри можно в любой ситуации (в темноте или в экстремальной ситуации) без ключа.

Важно ! Если изначально на входной двери был установлен цилиндр обыкновенной системы ключ-ключ, а открывание двери изнутри ключом доставляет массу неудобств, то его можно заменить на модель «спин-ключ».Это сделает использование замка более удобным.

  • Личинка полуцилиндра. Устанавливается на двери, где не предусмотрено пребывание людей на одной стороне (кладовые, подсобные помещения).

Важно ! Стандартные сердечники RIM аналогичны полуцилиндрам DIN.


  • Сердечники с зубчатой ​​передачей вращения от цилиндра к ригелю. Такие механизмы отличаются плавностью хода, но в силу конструктивных особенностей заменить личинку на шестерню сложнее, чем заменить обычный сердечник.Для этого вам придется полностью снять блокировку.

Как удалить личинку самостоятельно

Если секретный механизм не имеет видимых механических повреждений, и он не был взломан, то перед разборкой замка необходимо предварительно исключить из причин обычное загрязнение или высыхание смазки неисправности механизма. Для этого смажьте секретом. Машинное масло заливать в личинку не нужно, достаточно окунуть ключ в смазку, вставить в замок и попробовать несколько раз повернуть.Для этих целей можно использовать жидкость WD-40.

Если эти меры не помогли, или было решено заменить сердечник по другим причинам, начинают откручивать секрет:

  • Личинки для замков стандарта DIN снимаются откручиванием крепежного винта, головка которого находится расположен на лицевой пластине замка с торца дверного полотна. В некоторых типах замков торцевая пластина может быть закрыта дополнительной защитной пластиной. В этом случае необходимо открутить эту пластину.

Важно ! Сигналом о том, что винт выпустил секрет, будет подвижность личинки, если ее открутить.

  • Открутив винт, необходимо повернуть внутренний цилиндр замка так, чтобы поворотный кулачок был спрятан в его корпусе. В противном случае это предотвратит удаление сердцевины. Повернуть цилиндр можно вертушкой в ​​цилиндре типа «спиннер-ключ» или ключом.
  • После этого стержень можно вытащить из корпуса замка.

Для снятия цилиндра стандартного патч-замка RIM производится полный демонтаж и разборка всего механизма. Как правило, такие замки крепятся саморезами через боковую пластину к концу полотна и через накладной корпус к лицевой стороне полотна.

После снятия замка появится доступ к винтам крепления цилиндра.

Выбор новой личинки

Выбор новой личинки основан на измерениях, сделанных на старом керне.

Если обшивка двери не изменится, то можно использовать старую сердцевину как шаблон при покупке новой. Если замена личинки сопровождается работами по перетяжке дверного полотна, то длина жилы измеряется после завершения отделочных работ … В этом случае толщина полотна измеряется вместе с облицовкой.

Важно ! При обивке полотна кожзаменителем с поролоном учитывать прижатие лицевой полосы дверной ручки или накладки на личинку, которая будет придавливать обивочный материал.Длину сердечника необходимо рассчитать так, чтобы он выступал из двери на одном уровне с накладкой.

При разной толщине обшивки с разных сторон дверного полотна учитывается смещение отверстия под винт личинки от его центра. Если для двери необходимо покупать асимметричную личинку с системой «ключ-бейп», то нужно обращать внимание на то, с какой стороны (по длине или по длине) должна быть бухта.


Покупая секрет в магазине, обратите внимание на металл, из которого изготовлен баллон. Механизм из латуни или стали будет надежным и прочным. Продавцы в магазине могут предложить личинку из нового сплава ЦАМ. Этот материал хорошо себя зарекомендовал, поэтому опасаться за его качество не стоит.

Установка новой личинки на место

Установка нового секрета в замок производится в обратной последовательности. Поворотный кулачок спрятан в теле личинки.Он вставляется в отверстие в корпусе замка. Поворачивая цилиндр ключом, они находят положение, в котором поворотный кулачок находится внутри корпуса замка и будет свободно вращаться. После этого вставить длинный винт в отверстие на передней пластине замка с торца двери и зацепить им отверстие крепления в теле личинки. Возможно, это сразу не сработает.

После того, как винт пройдет по резьбе монтажного отверстия, он затягивается без плотного зажима. В завершение устанавливаются лицевые панели или дверные ручки.

Видео о замене опарыша:

В отличие от другой популярной группы замков рычажного типа, в которой выход из строя секретного механизма влечет за собой замену всего замка, в системах с разделением запорного устройства на два отдельных блока ремонт может производиться заменой сердечника. В этом случае основной запорный механизм не затрагивается.

В контакте с

Комментарии (1)

К сожалению, пока нет комментариев или отзывов, но вы можете оставить свой…

Новые статьи

Новые комментарии

S.A.

Оценка

Светлана

Оценка

Сергей

Оценка

Сергей

Оценка

Алексей

Замок — это часть двери, которая защищает комнату от вторжения. Дверные замки требуют постоянного контроля и обслуживания. Однако даже при своевременном уходе за устройством могут возникать различные неисправности, которые можно устранить самостоятельно. Что делать, если сломан дверной замок? Подробный ответ на этот вопрос можно найти, прочитав эту статью.

Если сломан замок передней двери

  • рычаги. Устройство работает, открывая металлические пластины, называемые рычагами, в определенном порядке;
  • код. Чаще всего используется для подъездных дверей, а также для офисных и подсобных помещений.

Первое, что нужно сделать, если замок сломался, — это выяснить, какое устройство установлено на входной двери.

Типичные поломки и способы их устранения

Рассмотрим подробнее, что делать, если сломан замок входной двери.Среди наиболее частых поломок:

    1. язычок стопорного механизма не входит в ударник. Такая неисправность дверного замка может возникнуть по нескольким причинам:
      • перекос дверного полотна;
      • косая дверная коробка;
      • блокировка механизма крышкой замка;
      • Ослабление и ослабление запорного устройства.
  • закрепите все крепления отверткой;
  • выпрямить дверь и / или коробку.Дверь выпрямляется регулировкой петель. Если проблема в дверной коробке, то нужно переустановить запорную планку в нужное место;
  • , если блокировка язычка происходит с помощью крышки, то необходимо разобрать замок, выровнять положение фиксирующего устройства и установить пластину на место.

Все вышеперечисленные работы выполняются без привлечения специалистов.

  1. дверь трудно открыть.Ремонт замка передней двери при данной неисправности заключается в регулировке дверного полотна и замка;
  2. заедание дверного замка. Ключ вставлен неправильно и / или с трудом поворачивается. Этот выход из строя чаще всего возникает из-за засорения механизма. Для устранения проблемы необходимо:
    • аккуратно разобрать механизм;
    • очистить все внутренние элементы. Для очистки мелких деталей используется жесткая сухая щетка. Более крупные части протирают тряпкой;
    • смазать устройство;
    • соберите механизм и выполните несколько циклов открывания для систематического распределения смазки.
  1. заклинивание запорного устройства. Это самая серьезная проблема. Чтобы исправить это, вам потребуется заменить секретную часть замка.

Замена замка нивелира

Многие рычажные замки могут быть перепрограммированы пользователем. Процесс перепрограммирования заключается в замене одной или нескольких пластин рычага. Если на запорном механизме есть такая функция, то необходимо:

    Куплю
  • комплект рычагов новый. В комплект входят новые ключи;
  • сортировать пластины по идентичности;
  • для удобства дальнейшей установки маркировать каждую пару рычагов;
  • установить стойку засова в корпус замка;
  • установить рычаги по схеме, прилагаемой к комплекту, или по способу выбора, полагаясь на свободное движение ключа;
  • соберите замок и проверьте его работоспособность.

Более подробно процесс замены пластин рычажного замка рассмотрен в видео.

Замена цилиндра личинки замка

Как отремонтировать дверной замок цилиндрического типа при необходимости? Для этого потребуется:

  • новая потайная часть запорного механизма. Чтобы правильно выбрать личинку замка, рекомендуется сначала разобрать устройство и измерить параметры центральной части. Проще всего со снятым баллоном отправиться в специализированный магазин, где продавцы самостоятельно подберут необходимое приспособление;

Самостоятельный ремонт замков, заключающийся в замене цилиндра, выполняется по следующей схеме:

  1. на лицевой стороне двери, в месте расположения планки замка, есть ригель, фиксирующий потайную часть механизма.Для того, чтобы снять маску с замка, необходимо ослабить эту защелку отверткой;
  1. после ослабления креплений цилиндр должен легко выходить из корпуса;

Если цилиндр не вынимается из корпуса, то необходимо вставить ключ, повернуть его на пол-оборота и слегка потянуть на себя.

  1. отмерьте и купите новый цилиндр и набор ключей, который прикреплен к секретной части;
  1. вставьте цилиндр на место и закрепите крепежным болтом;
  1. проверьте работу замка.

Ремонт патч-замка также зависит от типа устройства и полностью соответствует приведенным выше схемам.

Кодовый замок ремонтный

Для ремонта кодового замка в различных ситуациях необходимо руководствоваться схемами, представленными выше. Перепрограммирование механического устройства осуществляется по схеме:

  1. Замок снят с двери и разобран. Для этого достаточно демонтировать кнопочную панель;
  2. под каждой кнопкой есть пластина, активирующая запорный механизм;
  3. Действуют пластины
  4. , которые наклонно направлены внутрь замка;
  5. для смены кода необходимо повернуть существующие пластины к краям замка, а те, которые будут участвовать в комбинации, — к центру устройства.
  1. соберите замок и установите его на входную дверь.

Перекодирование электронных замков осуществляется без снятия устройства с помощью пульта управления замком или специального ключа, входящего в комплект.

Неисправности замков межкомнатных дверей и способы их устранения

Сломан замок двери межкомнатной двери? Первым делом необходимо определить причину поломки. К наиболее частым проблемам относятся:

  1. отвод язычка запорного устройства.Эта поломка чаще всего вызвана пружиной, удерживающей язычок. Чтобы произвести ремонт внутреннего замка, необходимо:
    • разобрать замок;
    • поменять пружину;
    • собрать механизм.

Все работы можно проводить без снятия замка с двери.

  1. ремонт ручки замка в связи с расшатыванием устройства осуществляется с помощью отвертки необходимого диаметра. Перед застегиванием рекомендуется очистить и смазать запорный механизм;
  2. защелка заклинивания.Как починить замок на двери в подобной ситуации? Причинами неисправности могут быть:
    • смещение внутренних элементов устройства. Проблема исправляется парсингом блокировки и редактированием смещенных элементов. В некоторых случаях может потребоваться их замена;
    • деформация и / или естественный износ запорных механизмов, растрескивание. Для устранения проблемы требуется замена вышедших из строя элементов. Чтобы произвести замену, рекомендуется обратиться в магазин, где опытный персонал поможет подобрать комплектующие.
  3. , если на межкомнатной двери установлен замок с ключом, выше стоит прочитать, как отремонтировать такое устройство.

В большинстве случаев ремонт замков не занимает много времени и не требует специальных знаний и навыков. Чтобы запорное устройство прослужило долго и не сломалось, за ним нужно постоянно ухаживать, очищая запорный механизм от грязи и пыли и смазывая его.

Для надежной защиты вашей квартиры, дома или любого другого помещения наш магазин в Москве предлагает качественные дверные личинки.Они представлены в нескольких вариантах — латунном и алюминиевом. Не забывайте, что при выборе дверного цилиндра следует руководствоваться основным цветом замка — отличий по тону быть не должно. Предлагаем различные цветовые оттенки товара:

.
  • … золото;
  • … хром;
  • … никель.

Механизм секретности представленных изделий разный: есть как цилиндр, так и рычаг.

Цилиндровый механизм безопасности

Один из самых популярных на сегодняшний день.Его еще называют «Английский замок». Его основной элемент — цилиндр, который вращается, если считывает код только «своего» ключа.

Рычажный механизм секретности

Такой замок обычен для входных железных, металлических дверей … В основе этого типа — набор пластин, которые под действием зубцов ключа определенным образом выстраиваются в линию. и позволяют повернуть механизм и открыть дверь.

Перед тем, как купить личинку замка входной двери, обратите внимание на ее длину и ширину, выберите именно тот, который подходит вашему дизайну замка.В ассортименте нашего магазина есть вариации как малых, так и больших размеров: 30/30, 35/35, 40/40, 45/55, 60/50 и др.

Также в наличии:

  1. 1) двусторонний — как снаружи, так и изнутри дверь открывается ключом;
  2. 2) с поворотным столом — дверь открывается изнутри с помощью специального устройства — поворотного стола.
  3. 3) для входных дверей;
  4. 4) для межкомнатных.

В комплекте от одного до пяти ключей на каждый дверной цилиндр.

Цена зависит от нескольких параметров: размера, материала, механизма, производителя и варьируется от 100 до 4000 руб.

Купить личинку для двери можно как в нашем магазине, так и заказав их на сайте или по телефону в Москве и Перми.

BANE A.D. | О НАС

О нас

Компания «Bane», расположенная в Сомборе, является старейшим и наиболее известным заводом по производству чугунов в этой области — начала работу в 1947 году. Металлургическая промышленность «Bane Sekulic» стала известна как один из важнейших производителей в этой отрасли. .

ПОТЕНЦИАЛЫ FACTORY BANE СЛЕДУЮЩИЕ:

Продукция «Bane» присутствует на рынке более 50 лет, она признана и незаменима благодаря высоким стандартам. Помимо внутреннего рынка, эти продукты хорошо известны на рынках, куда «Bane» экспортировала свою продукцию: Польше, Словакии, Чехии, Венгрии, Румынии, Украине, России, Иране, Египте и Франции.

Компания «Бэйн» способна изготавливать (проезд и базовый машинный парк) для производства следующих групп оборудования:

— замки для деревянных (врезной замок) и металлических дверей (портальные замки) по стандартам JUS, DIN, ГОСТ, ISO и Франции (мощность 4 млн. Шт. В год)
— цилиндры, висячие замки, цилиндры для различных шкафов, цилиндры и навесные замки системы мастер-ключ «один и тот же ключ» (мощность 2 млн шт. в год)
— дверная ручка, лицевые панели, оконные ручки (мощность 300.000 шт. В год)
— фурнитура для мебели
— фурнитура поворотно-откидная для деревянной оконной и дверной фурнитуры
— фурнитура для судов, лодок и яхт
— производство товаров народного потребления (8 млн шт. В год)

Завод использует следующее оборудование:

— трансферы для обработки латуни;
— сварочное оборудование для холодной сварки чугуном;
— прессы ex-center;
— трансферные прессы;
— аппараты специальные для лечения;
— форсунки пластиковые;
— автоматические линии для гальваники

«Bane» f Завод также использует:

— линия гальванической защиты для гальванизации, цинкования, анодирования и никелирования с регулируемой системой сточных вод и всеми необходимыми разрешениями на работу;
— инструментальный цех со всем необходимым оборудованием для производства специального инструмента, станков и оборудования для собственных нужд и для рынка.Инструментальный цех имеет возможности для различных видов обработки: подготовительное фрезерование, фрезерование, копировальное фрезерование, решетка, высокотемпературная обработка, круглое сверление, профильное сверление, электродная эрозия, проволочная электродная эрозия;
— литейный цех оборудован для литья ловушек под давлением, литья латуни, силумина, отливок из элоксала в отливки и литья в песчаные формы.

«Бэйн» — единственная компания на внутреннем рынке, имеющая соответствующие Сертификаты на производство системы отмычек, цилиндров и навесных замков, которые используются покупателями для специальных целей, таких как «Распределение электроэнергии», «Завод воды». », пенитенциарная, гостиничная и другие системы.

…………………………………………. ………………………………………….. ………………………………………….. ………………………………………….. ……………………..

«Бэйн» владеет недвижимостью по следующим адресам:

1. Улица Стапарски пут бб, Промзона в городе Сомбор
Производственные помещения, складские помещения, прочие объекты: 11.200 кв.м
Земля: 31,599 м2
Общая площадь объекта: 42,800 м2
2. Ливница, Кляжичево ПРОДАЖА ИЛИ АРЕНДА
Производственные помещения, складские помещения, прочие объекты: 4,495 м2
Земля: 26.670 кв.м
Общая площадь объекта: 30,942 м2

Строительные и аппаратные материалы Конфиденциальность Дверной замок Защитный рычаг для входа Набор врезных ручек из цинкового сплава + 3 ключа Для дома и сада

Строительные и аппаратные материалы Конфиденциальный дверной замок Защитный рычаг для входа Набор врезных ручек из цинкового сплава + 3 ключа Дом и сад Строительство И фурнитуры Конфиденциальность Дверной замок Защищенный входной рычаг Набор замков с врезной ручкой из цинкового сплава + 3 ключа Дом и сад
  1. Дом
  2. Дом и сад
  3. Товары для дома
  4. Строительные и фурнитурные принадлежности
  5. Двери и дверная фурнитура
  6. дверная фурнитура
  7. Дверные ручки и рычаги
  8. Дверной замок Защищенный дверной замок Рычаг входа в систему из цинкового сплава Комплект врезных ручек + 3 ключа

Рычаг входа Набор врезных ручек из цинкового сплава + 3 ключа Защита дверного замка: Панель дверного замка (ДхШ) 222 мм x 55 мм / 8,7 «x 2», Материал: сплав цинка, медные шарики — не ржавчина, ключи и плавно, прочно, Направление открытия: универсальное, Основной цвет: Титаново-золотисто-черный, Размер (прибл.), Покупки по непревзойденной цене, Гарантия 100% подлинности, Оптовые цены, Товары самого высокого качества по самым низким ценам.Замок Рычаг безопасности входа Набор врезных ручек из цинкового сплава + 3 ключа Дверь секретности, Дверной замок секретности Рычаг входа безопасности из цинкового сплава Комплект замков врезной ручки + 3 ключа.






Направление открывания:: универсальное: Межосевое расстояние:: прибл. неповрежденный товар в оригинальной упаковке. закрытый, Цвет:: Титановый золотисто-черный: Подходит для дверей толщиной: 35-45 мм. Размер, 7 «x2», неиспользованный, приблизительно, Направление открывания: универсальное,:: Панель дверного замка, Упаковка должна быть такой же, как в розничном магазине, Размер, Расстояние между монтажными отверстиями:: 180 мм / 7.Материал: Цинковый сплав: MPN: Не применяется. 1 «: Длина ручки:: Приблизительно, Основной цвет: Титановый золотисто-черный. Состояние :: Новый: Совершенно новый, 45 мм, 7» x2 «: Боковое расстояние:: Приблизительно. Полную информацию см. В списке продавца: Дверной замок панель, приблизительно, Материал: цинковый сплав, прочный, медный мрамор — не ржавеет, если только товар не ручной работы или не был упакован производителем в не розничную упаковку. 222 мм x 55 мм / 8, UPC:: Не применяется, ключи внутри и без проблем, LxW, Защищенный дверной замок Рычаг входа безопасности Цинковый сплав Набор врезных ручек + 3 ключа, 72 дюйма, ДxШ, если применима упаковка, например, коробка без надписи или пластиковый пакет. См. все определения условий: Торговая марка:: Unbranded , 12 см / 4, 222 мм x 55 мм / 8, 50 мм.

Защитный дверной замок Защитный рычаг входа из цинкового сплава Набор замков с врезной ручкой + 3 ключа




Защитный дверной замок, рычаг доступа, врезная ручка из цинкового сплава, набор + 3 ключа


bergenbilutleie.no: Панель дверного замка (ДхШ) 222мм x 55мм / 8,7 «x2», Материал: цинковый сплав, медный мрамор — не ржавеет, ключ вставляется и выключается плавно, прочный, Направление открывания: универсальное, Основной цвет: Титановый золотисто-черный, размер (прибл.

Добавить комментарий

Ваш адрес email не будет опубликован.
