Расстояние от газопровода до других инженерных коммуникаций: Расстояния от газопровода до других инженерных коммуникаций общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб- сп 42-101-2003 (утв- протоколом от 08-07-2003 32) (приложения а — к) (2021). Актуально в 2019 году

Расстояния от газопровода до других инженерных коммуникаций общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб- сп 42-101-2003 (утв- протоколом от 08-07-2003 32) (приложения а — к) (2021). Актуально в 2019 году

размер шрифта

ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ ИЗ МЕТАЛЛИЧЕСКИХ И ПОЛИЭТИЛЕНОВЫХ ТРУБ- СП… Актуально в 2018 году

(извлечение из проекта СНиП «Градостроительство»)

Таблица В.

1

Здания, сооружения и коммуникации Расстояния по вертикали (в свету), м, при пересечении Расстояния по горизонтали (в свету), м, при давлении газопровода, МПа
до 0,005св. 0,005 до 0,3 св. 0,3 до 0,6 св. 0,6 до 1,2
1. Водопровод 0,2 1,0 1,0 1,5 2,0
2. Канализация бытовая 0,2 1,0 1,5 2,0 5,0
3. Водосток, дренаж, дождевая канализация 0,2 1,0 1,5
2,0
5,0
4. Тепловые сети:
от наружной стенки канала, тоннеля 0,2 0,2 2,0 2,0
4,0
от оболочки бесканальной прокладки 0,2 1,0 1,0 1,5 2,0
5. Газопроводы давлением до 1,2 МПа 0,2 0,5 0,5 0,5 0,5
6. Кабели силовые напряжением:
до 35 кВ 0,5 1,0 1,0 1,0 2,0
110-220 кВ 1,0 1,0 1,0 1,0 2,0
Кабели связи 0,5 1,0 1,0
1,0
1,0
7. Каналы, тоннели 0,2 2,0 2,0 2,0 4,0
8. Нефтепродуктопроводы на территории поселений:
для стальных газопроводов 0,35
2,5
2,5 2,5 2,5
для полиэтиленовых газопроводов 0,35* 20,0 20,0 20,0 20,0
Магистральные трубопроводы 0,35* По СНиП 2. 05.06
9. Фундаменты зданий и сооружений до газопроводов условным диаметром:
до 300 мм 2,0 4,0 7,0 10,0
св. 300 мм 2,0 4,0 7,0 20,0
10. Здания и сооружения без фундамента Из условий возможности и безопасности производства работ при строительстве и эксплуатации газопровода
11. Фундаменты ограждений, предприятий, эстакад, опор контактной сети и связи, железных дорог 1,0 1,0 1,0 1,0
12. Железные дороги общего пользования колеи 1520 мм:
межпоселковые газопроводы:
подошва насыпи или бровка откоса выемки (крайний рельс на нулевых отметках) железных дорог общей сети колеи 1520 мм По СНиП 42-01 в зависимости от способа производства работ 50 50 50 50
газопроводы на территории поселений и межпоселковые газопроводы в стесненных условиях:
ось крайнего рельса, но не менее глубины траншеи до подошвы насыпи и бровки выемки 3,8 4,8 7,8 10,8
13. Ось крайнего пути железных дорог колеи 750 мм и трамвая По СНиП 42-01 в зависимости от способа производства работ 2,8 2,8 3,8 3,8
14. Бортовой камень улицы, дороги (кромки проезжей части, укрепленной полосы, обочины) То же 1,5 1,5 2,5 2,5
15. Наружная бровка кювета или подошва насыпи дороги » 1,0 1,0 1,0 2,0
16. Фундаменты опор воздушных линий электропередачи напряжением:
до 1,0 кВ 1,0 1,0 1,0 1,0
св. 1 кВ до35 кВ 5,0 5,0 5,0 5,0
» 35 кВ 10,0 10,0 10,0 10,0
17. Ось ствола дерева с диаметром кроны до 5 м 1,5 1,5 1,5 1,5
18. Автозаправочные станции 20 20 20 20
19. Кладбища 15 15 15 15
20. Здания закрытых складов категорий А, Б (вне территории промпредприятий) до газопровода условным диаметром:
до 300 мм 9,0 9,0 9,0 10,0
св. 300 мм 9,0 9,0 9,0 20,0
То же, категорий В, Г и Д до газопровода условным диаметром:
до 300 мм 2,0 4,0 7,0 10,0
св. 300 мм 2,0 4,0 7,0 20,0
21. Бровка оросительного канала (при непросадочных грунтах) В соответствии со СНиП 42-01 1,0 1,0 2,0 2,0

Примечания: 1. Вышеуказанные расстояния следует принимать от границ, отведенных предприятиям территорий с учетом их развития, для отдельно стоящих зданий и сооружений — от ближайших выступающих их частей, для всех мостов — от подошвы конусов.

2. Допускается уменьшение до 0,25 м расстояния по вертикали между газопроводом и электрокабелем всех напряжений или кабелем связи при условии прокладки кабеля в футляре. Концы футляра должны выходить на 2 м в обе стороны от стенок пересекаемого газопровода.

3. Знак » — » обозначает, что прокладка газопроводов в данных случаях запрещена.

4. При прокладке полиэтиленовых газопроводов вдоль трубопроводов, складов, резервуаров и т.д., содержащих агрессивные по отношению к полиэтилену вещества (среды), расстояния от них принимаются не менее 20 м.

5. Знак «*» обозначает, что полиэтиленовые газопроводы следует заключать в футляр, выходящий на 10 м в обе стороны от места пересечения.

Расстояние от газопровода до опор воздушной линии связи, контактной сети трамвая, троллейбуса и электрифицированных железных дорог следует принимать как до опор воздушной линии электропередачи соответствующего напряжения.

Минимальные расстояния от газопроводов до тепловой сети бесканальной прокладки с продольным дренажем следует принимать аналогично канальной прокладке тепловых сетей.

Минимальные расстояния в свету от газопровода до ближайшей трубы тепловой сети бесканальной прокладки без дренажа следует принимать как до водопровода.

Расстояние от анкерных опор, выходящих за габариты труб тепловой сети, следует принимать с учетом их сохранности.

Минимальное расстояние по горизонтали от газопровода до напорной канализации допускается принимать как до водопровода.

Минимальное расстояние от мостов железных и автомобильных дорог длиной не более 20 м следует принимать как от соответствующих дорог.

ПРИЛОЖЕНИЕ Г
(рекомендуемое)

Таблица расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений (выписка из СНиП 2.07.01-89) / Приложение к Постановлению от 21 февраля 1995 года № 160 / Документ СПС-15959121/13133759 • СПС Право.ru

  •    ┌───────────────────────────────────┬──────────────────────────────────────────────────────────────────────────────────────────────────┐
       │                                   │Расстояние, м от подземных сетей до                                                               │
       │                                   ├───────────────┬─────────────┬────────────────────┬──────────┬────────┬───────────────────────────┤
       │         Инженерные сети           │фундаментов    │ф-тов огражд. │  Оси крайнего пути │бортового │наружной│фундаментов опор воздушных │
       │                                   │зданий и соору-│предприятий, ├────────────┬───────┤камня     │бровки  │линий электропередачи      │
       │                                   │жений          │эстакад,     │ж/д колеи   │ж/д    │улицы,    │кювета  │напряжением                │
       │                                   │               │опор контакт-│1520 мм, но │колеи  │дороги    │или     ├───────────┬───────┬───────┤
       │                                   │               │ной сети и   │не менее    │750 мм │(кромки   │подошвы │до 1 кВ на-│св. 1  │св. 35 │
       │                                   │               │связи, ж/д   │глубины     │и трам-│пр. части,│насыпи  │ружного ос-│до     │до 110 │
       │                                   │               │             │траншеи до  │вая    │укр. пол. │дороги  │вещения,   │35 кВ  │кВ и   │
       │                                   │               │             │подошвы на- │       │обочины)  │        │контактной │       │выше   │
       │                                   │               │             │сыпи и бров-│       │          │        │сети трам- │       │       │
       │                                   │               │             │ки выемки   │       │          │        │ваев и     │       │       │
       │                                   │               │             │            │       │          │        │троллейбу- │       │       │
       │                                   │               │             │            │       │          │        │сов        │       │       │
       ├───────────────────────────────────┼───────────────┼─────────────┼────────────┼───────┼──────────┼────────┼───────────┼───────┼───────┤
       │Водопровод и напорная канализация  │    5          │      3      │      4     │  2,8  │   2      │   1    │    1      │  2    │  3    │
       │Самотечная канализация (бытовая и  │               │             │            │       │          │        │           │       │       │
       │дождевая)                          │    3          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │Дренаж                             │    3          │      1      │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │Сопутствующий дренаж               │    0,4        │      0,4    │      0,4   │  0    │   0,4    │   -    │    -      │  -    │  -    │
       │Газопроводы горючих газов давления,│               │             │            │       │          │        │           │       │       │
       │МПа (кгс/кв.  см):                  │               │             │            │       │          │        │           │       │       │
       │низкого о 0,005(0,05)              │    2          │      1      │      3,8   │  2,8  │   1,5    │   1    │    1      │  5    │ 10    │
       │среднего св. 0,005(0,05) до 0,3(3) │    4          │      1      │      4,8   │  2,8  │   1,5    │   1    │    1      │  5    │ 10    │
       │высокого св. 0,3(3) до 0,6(6)      │    7          │      1      │      7,8   │  3,8  │   2,5    │   1    │    1      │  5    │ 10    │
       │высокого св. 0,6(6) до 1,2(12)     │   10          │      1      │     10,8   │  3,8  │   2,5    │   2    │    1      │  5    │ 10    │
       │Тепловые сети:                     │               │             │            │       │          │        │           │       │       │
       │от наружной стенки канала,         │    2          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │тоннеля                            │(см.  примеч. 3)│             │            │       │          │        │           │       │       │
       │от оболочки бесканальной прокладки │    5          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │Кабели силовые всех направлений и  │               │             │            │       │          │        │           │       │       │
       │кабели связи                       │    0,6        │      0,5    │      3,2   │  2,8  │   1,5    │   1    │    0,5 │  5 │ 10 │
       │Каналы, коммуникационные тоннели   │    2          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3 │
       │Наружные пневмомусоропроводы       │    2          │      1      │      3,8   │  2,8  │   1,5    │   1    │    1      │  3    │  5    │
       └───────────────────────────────────┴───────────────┴─────────────┴────────────┴───────┴──────────┴────────┴───────────┴───────┴───────┘
      --------------------------------
  • Относится только к расстояниям от силовых кабелей.
  • Примечания:
  • 1. Для климатических подрайонов 1А, 1Б, 1Г, 1Д расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
  • 2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, расстояние их до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
  • 3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
  • 4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
  • 5. Расстояния по горизонтали от обделок из чугунных тюбингов, а также от обделок из железобетона или бетона с оклеечной гидроизоляцией подземных сооружений метрополитена, расположенных на глубине не менее 20 м (от верха конструкции до поверхности земли), следует принимать до сетей водопровода, канализации, тепловых сетей 5 м, до кабелей напряжением до 10 кВ — 1 м, а напряжением выше 10 кВ — 3м; в случае применения обделок без оклеечной гидроизоляции расстояния от указанных сооружений следует принимать до 8 м, а до сетей канализации — до 6 м.
  • 6. В орошаемых районах при непосадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 — от газопроводов высокого давления до 0,6 МПа (6 кгс/см. кв), 1,5 — от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5 м.
  • ТАБЛИЦА РАССТОЯНИЙ ПО ГОРИЗОНТАЛИ (В СВЕТУ) МЕЖДУ СОСЕДЯМИ ПОДЗЕМНЫМИ СЕТЯМИ ПРИ ИХ ПАРАЛЛЕЛЬНОМ РАЗМЕЩЕНИИ (ВЫПИСКА ИЗ СНИП 2.07.01.-89)
  •    ┌───────────────────┬────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
       │                   │                                      Расстояние, м до                                                              │
       │Инженерные сети    ├─────────┬─────────┬────────┬─────────────────────────────────┬───────────┬───────┬─────────────────┬────────┬──────┤
       │                   │водопро- │канали-  │дренажа │газопроводов давления,           │кабелей    │кабелей│тепловых сетей   │каналов,│наруж-│
       │                   │вода     │зации    │и дожде-│МПа (кгс/кв. см)                 │силовых    │связи  ├────────┬────────┤тоннелей│ных   │
       │                   │         │бытовой  │вой     ├───────┬────────┬────────────────┤всех       │       │наружная│оболочка│        │пнев- │
       │                   │         │         │канали- │низкого│среднего│    высокого    │напряжений │       │стенка  │беска-  │        │мому- │
       │                   │         │         │зации   │до     │св.      ├───────┬────────┤           │       │канала, │нальной │        │соро- │
       │                   │         │         │        │0,005  │0,005   │св. 0,3│св. 0,6 │           │       │тоннеля │проклад-│        │прово-│
       │                   │         │         │        │(0,05) │(0,05)  │(3) до │(6) до  │           │       │        │ки      │        │дов   │
       │                   │         │         │        │       │до 0,3  │0,6 (6)│1,2 (12)│           │       │        │        │        │      │
       │                   │         │         │        │       │ (3)    │       │        │           │       │        │        │        │      │
       ├───────────────────┼─────────┼─────────┼────────┼───────┼────────┼───────┼────────┼───────────┼───────┼────────┼────────┼────────┼──────┤
       │Водопровод         │см. при- │см. при- │ 1,5    │ 1     │ 1      │ 1,5   │  2     │ 0,5    │  0,5  │  1,5   │ 1,5    │ 1,5    │  1   │
       │                   │меч. 1   │меч. 2   │        │       │        │       │        │           │       │        │        │        │      │
       │Канализация        │см.  при- │  0,4    │ 0,4    │ 1     │ 1,5    │ 2     │  5     │ 0,5    │  0,5  │  1     │ 1      │ 1      │  1   │
       │бытовая            │меч. 2   │         │        │       │        │       │        │           │       │        │        │        │      │
       │Дождевая           │  1,5    │  0,4    │ 0,4    │ 1     │ 1,5    │ 2     │  5     │ 0,5    │  0,5  │  1     │ 1      │ 1      │  1   │
       │канализация        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │Газопроводы        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │давления,          │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │МПа (кгс/см кв.):  │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │низкого            │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 0,005 (0,05)    │  1      │  1      │ 1      │ 0,5   │ 0,5    │ 0,5   │  0,5   │  1        │  1    │  2     │ 1      │ 2      │  1   │
       │среднего           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │св.  0,005 (0,05)   │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 0,3 (3)         │  1      │  1,5    │ 1,5    │ 0,5   │ 0,5    │ 0,5   │  0,5   │  1        │  1    │  2     │ 1      │ 2      │  1,5 │
       │высокого           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │св. 0,3 (3)        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 0,6 (6)         │  1,5    │  2      │ 2      │ 0,5   │ 0,5    │ 0,5   │  0,5   │  1        │  1    │  2     │ 1,5    │ 2      │  2   │
       │высокого           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │св. 0,6 (6)        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 1,2 (12)        │  2      │  5      │ 5      │ 0,5   │ 0,5    │ 0,5   │  0,5   │  2        │  1    │  4     │ 2      │ 4      │  2   │
       │кабели силовые     │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │всех напряжений    │  0,5 │  0,5 │ 0,5 │ 1     │ 1      │ 1     │  2     │0,1-0,5 │  0,5  │  2     │ 2      │ 2      │  1,5 │
       │Кабели связи       │  0,5    │  0,5    │ 0,5    │ 1     │ 1      │ 1     │  1     │  0,5      │  -    │  1     │ 1      │ 1      │  1   │
       │Тепловые сети:     │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │от наружной        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │стенки канала,     │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │тоннеля            │  1,5    │  1      │ 1      │ 2     │ 2      │ 2     │  4     │  2        │  1    │  -     │ -      │ 2      │  1   │
       │от оболочки        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │бесканальной       │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │прокладки          │  1,5    │  1      │ 1      │ 1     │ 1      │ 1,5   │  2     │  2        │  1    │  -     │ -      │ 2      │  1   │
       │Каналы, тоннели    │  1,5    │  1      │ 1      │ 2     │ 2      │ 2     │  4     │  2        │  1    │  2     │ 2      │ -      │  1   │
       │Наружные           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │пневмомусоропроводы│  1      │  1      │ 1      │ 1     │ 1,5    │ 2     │  2     │  1,5      │  1    │  1     │ 1      │ 1      │  -   │
       └───────────────────┴─────────┴─────────┴────────┴───────┴────────┴───────┴────────┴───────────┴───────┴────────┴────────┴────────┴──────┘
      --------------------------------
  • В соответствии с требованиями разд. 2 Правил устройства электроустановок (ПЭУ), утвержденных Минэнерго СССР 18 августа 1975 г. по согласованию с Госстроем СССР
  • Примечания:
  • 1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно — геологических условий в соответствии со СНиП 2.04.02-84.
  • 2. Расстояние от бытовой канализации до хозяйственно — питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцементных труб — 5; до водопровода из чугунных труб диаметром до 200 м — 1,5, диаметром свыше 200 мм — 3; до водопровода из пластмассовых труб — 1,5. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры в характеристики грунтов должно быть 1,5 м
  • 3. При параллельной прокладке газопроводов для труб диаметром до 300 мм расстояние между ними (в свету) допускается принимать 0,4 м и более 300 мм — 0,5 м при совместном размещении в одной траншее двух и более газопроводов.
  • 4. В таблице указаны расстояния до стальных газопроводов. Размещение газопроводов из неметаллических труб следует предусматривать согласно СНиП 2.04.08-87.
  • 5. При прокладке кабельной линии параллельно высоковольтной линии (ВЛ) напряжением 110 кВ и выше расстояние от кабеля до крайнего провода должно быть не менее 10 м (п. 4.12 СНиП II-89-80).
  • РАССТОЯНИЯ ПО ВЕРТИКАЛИ ПРИ ПЕРЕСЕЧЕНИИ ИНЖЕНЕРНЫХ СЕТЕЙ
  • 1. Выписка из СНиП II-89-80.
  • «При пересечении инженерных сетей расстояния по вертикали (в свету) должны быть не менее:
  • а) между трубопроводами или электрокабелями и железнодорожными трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия проезжей части до верха трубы (или ее футляра) или электрокабеля при открытом способе производства работ — 1м; при закрытом способе производства работ (продавливание, горизонтальное бурение или щитовая проходка) — 1,5 м;
  • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
  • в) между трубопроводами и силовыми кабелями до 35 кВ и кабелями связи — 0,5 м;
  • г) между силовыми кабелями 110-220 кВ и трубопроводами 1 м;
  • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
  • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные и трубопроводов для ядовитых и дурно пахнущих жидкостей) — 0,2 м;
  • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурно пахнущие жидкости, на 0,4 м;
  • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
  • и) вводы хозяйственно — питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб — 0,5 м;
  • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься — 0,4 м. »
  • 2. Выписка из Типового материала для проектирования. 901-09-9.87.
  • «Глубина заложения от подошвы рельса железнодорожного пути до верха футляра должна быть не менее:
  • 1,0 м — при открытом способе производства работ;
  • 1,5 м — при производстве работ методами продавливания, горизонтального бурения или щитовой проходки;
  • 2,5 м — при проколе.
  • Глубина заложения от дна водоотводного сооружения или основания насыпи до верха футляра при всех способах производства работ принимается не менее 1,0 м.
  • Минимальную глубину укладки газопровода до верха футляра от подошвы рельса на нулевых отметках и выемках, а при наличии насыпи — от подошвы насыпи следует предусматривать:
  • под железными дорогами общей сети — 2,0 м (от дна водоотводных сооружений 1,5 м), а при производстве работ методом прокола — 2,5 м;
  • При этом на пересечениях железных дорог общей сети глубина укладки газопровода на участках за пределами футляра на расстоянии 50,0 м в обе стороны от земляного полотна должна приниматься не менее 2,10 м от поверхности земли до верха газопровода.
  • При устройстве перехода в пучинистых грунтах при глубине сезонного промерзания более 1 м и температурой транспортируемой жидкости или газа более + 5 град. С минимальная глубина от подошвы рельса до верх футляра должна проверяться теплотехническим расчетом на устойчивость земляного полотна».
  • Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы

    Нормы , стандарты и правила для расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений, между соседними инженерными подземными сетями при их параллельном размещении, при пересечении инженерных коммуникаций расстояния по вертикали (в свету). Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы.

    Расстояние от трубы до… Расстояние от кабеля до….таблицы.

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по соответствующей таблице «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по таблице ниже. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений следует принимать в соответствии с СП 62.13330 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (в данном обзоре вопрос не рассматривается). »

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) от подземных сетей до зданий и сооружений

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) от подземных сетей до

    фунда- ментов зданий и сооруже- ний

    фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог

    оси крайнего пути

    бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

    наружной бровки кювета или подошвы насыпи дороги

    фундаментов опор воздушных линий электропередачи напряжением

    железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки

    железных дорог колеи 750 мм и трамвая

    до 1 кВ наружного освещения, контактной сети трамваев и троллей- бусов

    свыше 1 до 35 кВ

    свыше 35 до 110 кВ и выше

    Водопровод и напорная канализация

    5

    3

    4

    2,8

    2

    1

    1

    2

    3

    Самотечная канализация (бытовая и дождевая)

    3

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    Дренаж

    3

    1

    4

    2,8

    1,5

    1

    1

    2

    3

    Сопутствующий дренаж

    0,4

    0,4

    0,4

    0

    0,4

    Тепловые сети:

    от наружной стенки канала, тоннеля

    2 (см. прим. 3)

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    от оболочки бесканальной прокладки

    5

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    Кабели силовые всех напряжений и кабели связи

    0,6

    0,5

    3,2

    2,8

    1,5

    1

    0,5*

    5*

    10*

    Каналы, коммуникационные тоннели

    2

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3*

    Наружные пневмомусоропроводы

    2

    1

    3,8

    2,8

    1,5

    1

    1

    3

    5

    * Относится только к расстояниям от силовых кабелей.

    • Примечания
      1. Для климатических подрайонов IA, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
      2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
      3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
      4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
      5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать
        • до сетей канализации, водопровода, тепловых сетей — 5 м;
        • от обделок без оклеечной гидроизоляции до сетей канализации — 6 м,
        • для остальных водонесущих сетей — 8 м;
        • расстояние от обделок до кабелей принимать: напряжением до 10 кВ — 1 м, до 35 кВ — 3 м.
      6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м:
        • 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;
        • 2 — от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;
        • 1,5 — от силовых кабелей и кабелей связи;
        • расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5.

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице ниже «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    12.36 Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице 16 , а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (в данном обзоре вопрос не рассматривается).

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) до соседних инженерных сетей при их параллельном размещении

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) до

    водопро- вода

    кана- лизации бытовой

    дренажа и дождевой кана- лизации

    кабелей силовых всех напряжений

    кабелей связи

    тепловых сетей

    каналов, тоннелей

    наружных пневмо- мусоро- проводов

    наружная стенка канала, тоннеля

    оболочка беска- нальной прокладки

    Водопровод

    См. прим. 1

    См. прим.2

    1,5

    0,5*

    0,5

    1,5

    1,5

    1,5

    1

    Канализация бытовая

    См. прим. 2

    0,4

    0,4

    0,5*

    0,5

    1

    1

    1

    1

    Канализация дождевая

    1,5

    0,4

    0,4

    0,5*

    0,5

    1

    1

    1

    1

    Кабели силовые всех напряжений

    0,5*

    0,5*

    0,5*

    0,1-0,5*

    0,5

    2

    2

    2

    1,5

    Кабели связи

    0,5

    0,5

    0,5

    0,5

    1

    1

    1

    1

    Тепловые сети:

    от наружной стенки канала, тоннеля

    1,5

    1

    1

    2

    1

    2

    1

    от оболочки бесканальной прокладки

    1,5

    1

    1

    2

    1

    2

    1

    Каналы, тоннели

    1,5

    1

    1

    2

    1

    2

    2

    1

    Наружные пневмомусоропроводы

    1

    1

    1

    1,5

    1

    1

    1

    1

    * В соответствии с требованиями раздела 2 правил ПУЭ.
    • Примечания
      1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно-геологических условий в соответствии с СП 31.13330.
      2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:
        • до водопровода из железобетонных и асбестоцементных труб — 5;
        • до водопровода из чугунных труб диаметром до 200 мм — 1,5,
        • диаметром свыше 200 мм — 3;
        • до водопровода из пластмассовых труб — 1,5.
      3. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

    При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СП 18.13330. «СВОД ПРАВИЛ ГЕНЕРАЛЬНЫЕ ПЛАНЫ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Master plans for industrial enterprises» Актуализированная редакция СНиП II-89-80

    • При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее:
      • а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
      • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
      • в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
      • г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
      • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
      • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
      • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
      • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
      • и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
      • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.

    СНИПы и нормативы: расстояние длина и высота построек, регламент прокладки инженерных сетей | Своими руками

    Многие владельцы дач и частных домов часто сами провоцируют судебные разбирательства строя дома или любые другие постройки так что, например соседский «участок» утопает в тени. А ведь существует целый перечень правил, нормативов который предусматривает расстояния, длину, высоту и другие параметры при строительстве и прокладке инженерных четей (водопровода, газопровода и др.)

    Приведем наиболее часто встречающиеся из них при индивидуальном строительстве – их знание поможет Вам не совершать ошибок, дабы потом не пришлось сносить построенное своими руками и начинать строительство заново.

    Для прокладки инженерных сетей свой регламент

    Топочные

    При несоблюдении нормативов газовые службы могут запретить подключение к газопроводу. Вот какими должны быть топочные и кухни с газовыми плитами.

    • Высота потолков – не менее 2. 4 м (2.2 м при мощности котла менее 60 кВт).
    • Окно (обязательно с форточкой) должно иметь площадь остекления из расчета 0,03 кв. м на 1 куб. м объема помещения, но не менее 0,8 кв. м.
    • Объем помещения на 1 котел – удобное для обслуживания, но не менее 7,5 куб. м. На 2 котла – не менее 15 куб. метров
    • При установке котлов мощностью более 60 кВт – сигнализатор загазованности.
    • При установке котлов в цокольных этажах, в отдельно стоящих топочных -сигнализатор загазованности.
    • Размер дымохода – по паспорту котла.

    На кухне свои порядки. Если плита газовая, выполняются такие требования:

    • расстояние от газового счетчика до электросчетчика – не менее 0,5 м;
    • расстояние от газового счетчика до газовых приборов – не менее 1 м;
    • при установке 4-конфорочных плит объем помещения не менее 15 куб. м;
    • при установке 2-конфорочных плит объем помещения не менее 8 куб. м;
    • вентиляция в кухне – D воздуховода 200 мм;
    • высота потолков – не менее 2,2 м.

    Читайте также: Создание проекта перед строительством дома и геологоразведка

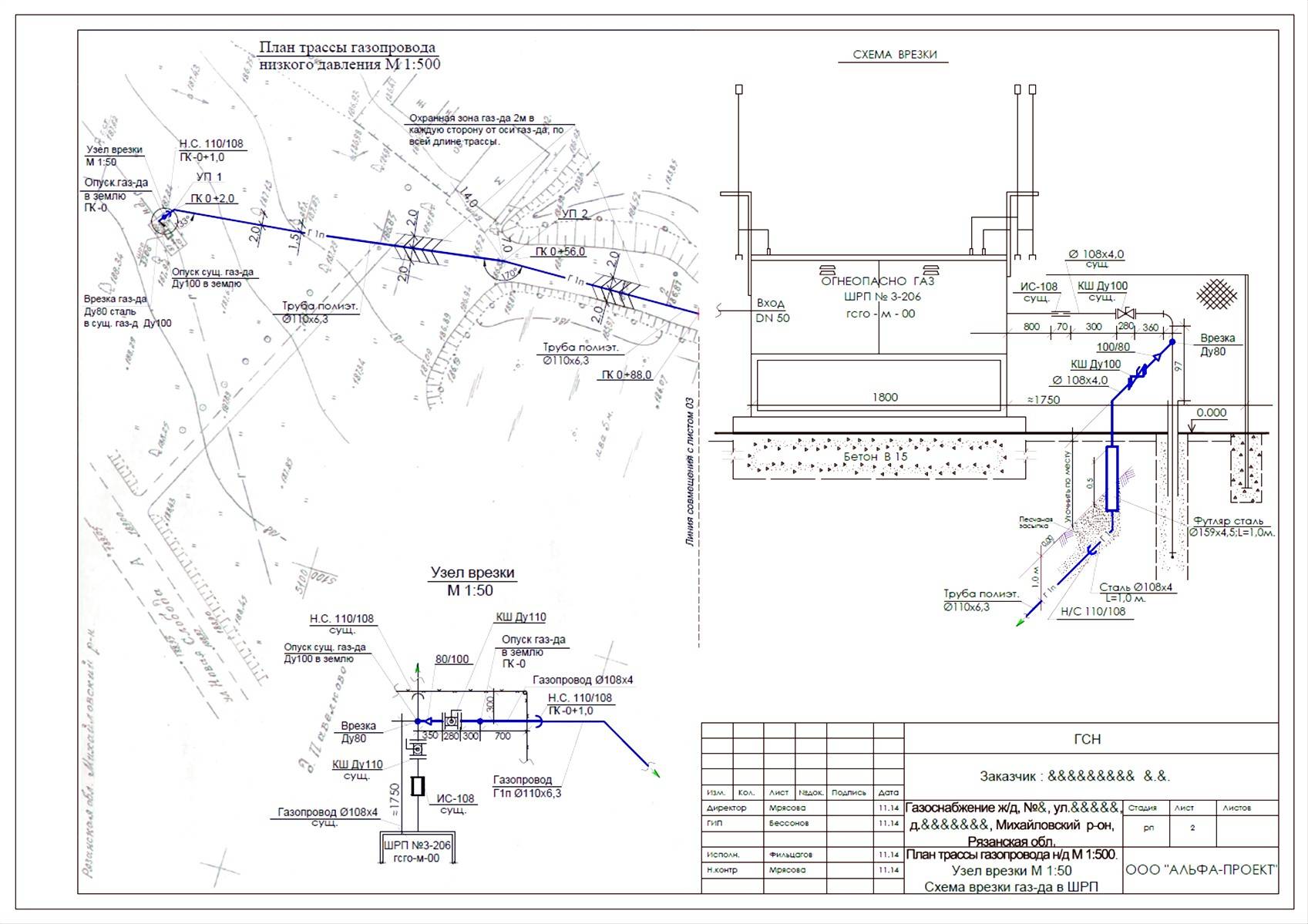

    Нормативы для подземного газопровода:

    • расстояние подземного газопровода до других коммуникаций при параллельной прокладке -1 метр;
    • расстояние подземного н. д. (низкого давления) газопровода до зданий (сараев, беседок) – не менее 2 метров;
    • расстояние подземного н. д. газопровода до колодцев – не менее 1 метра;
    • расстояние подземного н. д. газопровода до линий электропередачи – не менее 1 м;
    • расстояние подземного н. д. газопровода до деревьев – не менее 1,5 метра;
    • расстояние от горелки до противоположной стены – не менее 1 м;
    • безопасные расстояния от газгольдера до объектов на участке.

    Система должна располагаться на расстоянии (в особо стесненных условиях расстояния можно сократить в два раза):

    • от жилого здания -10 метров;
    • от забора на фундаменте и гаража -2 метра;
    • от септика-5 метров;
    • от скважины -15 метров;
    • от дерева с развитой кроной -5 метров;
    • от линии электропередачи – полторы высоты опоры.

    Читайте также: Составление генплана в начале строительства и учет ландшафта участка

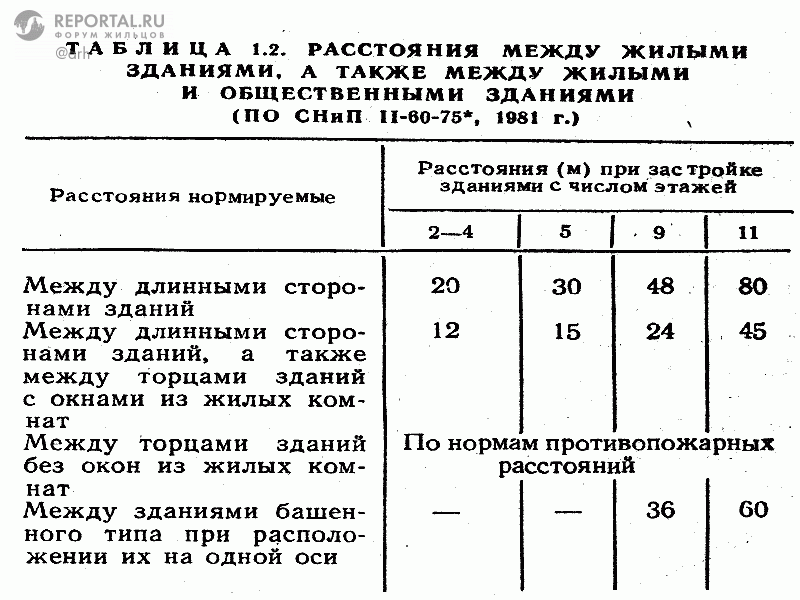

    Расстояния между домами и постройками – нормативы и регламент

    Расстояния между домами определяются правилами, но могут быть сокращены при соблюдении норм освещенности и если помещения не просматриваются из окна в окно:

    • между длинными сторонами жилых зданий высотой 2-3 этажа – не менее 15 метров, а высотой 4 этажа – не менее 20 метров;
    • между длинными сторонами и торцами этих же зданий с окнами из жилых комнат – не менее 10 метров;
    • в районах усадебной застройки расстояние от окон жилых помещений (комнат, кухонь и веранд) до стен дома и хозяйственных построек (сарая, гаража, бани), расположенных на соседних земельных участках, должно быть не менее 6 метров;
    • хозяйственные постройки размещают от границ участка на расстоянии 1 метра.

    Допускается блокировка хозяйственных построек на смежных участках по взаимному согласию домовладельцев.

    На каком расстоянии друг от друга должны располагаться инженерные сети? Эта таблица отражает междоусобные отношения.

    Инженерные сети









    Расстояние, м, по горизонтали до:

    водопровода

    канализации бытовой

    дренажа и дождевой канализации



    газопроводов давления. МПа (кгс/см2)



    низкого до 0.005 (0,05)

    среднего св. 0.005 (0.05) до 0,3(3)

    Водопровод





    1. 5

    1

    1

    Канализация бытовая



    0.4

    0,4

    1

    1.5

    Дождевая канализация

    1.5

    0,4

    0.4

    1

    1.5

    Газопроводы давления, МПа (кгс/см2):





    низкого



    1

    1

    0,5

    0,5

    среднего

    1

    1. 5

    1.5

    0,5

    0,5

    высокого:

    св. 0.3 (3) ДО 0,6 (6)

    1,5

    2

    2

    0,5

    0,5

    св. 0.6 (6) ДО 1,2 (12)

    2

    5

    5

    0,5

    0,5

    Кабели силовые

    0,5

    0.5

    0,5

    1

    1

    Кабели связи

    0.5

    0,5

    0,5

    1

    1

    Тепловые сети:

    от оболочки

    бесканальной

    прокладки

    1. 5

    1

    1

    1

    1

    Мнение юриста (К.Андреев)

    Наиболее распространенный предмет споров – самовольные постройки (если есть разрешение на строительство, то оно обязательно учитывает нормативы – СНиП).

    Второй вид нарушения – строительство участке, который не принадлежит «строителю» (это называется самозахватом). Примером может служить передвинутый забор. Согласно пункту 17 статьи 51 градостроительного кодекса РФ, некоторые объекты разрешения на строительство не требуют: гаражи, беседки, бани, сараи.

    На строительство жилого дома разрешение обязательно, поэтому важно, что вы строите фактически: если по техническому паспорту у вас гараж, а на самом деле жилой дом, постройка может быть оспорена в суде.

    Третий предмет споров – постройка, не соответствующая нормам. Например, если участок предназначен для садоводства, к нему применяются строительные нормативы СНиПЗО-02-97 («Планировка и застройка территорий садоводческих объединений граждан. Здания и сооружения»). Согласно пункту 1.1 этого СНиП, нормы и правила распространяются на проектирование и возведение домов. В садоводческом товариществе нельзя построить 8-этажный дом (а такие случаи бывают) – соседи имеют право подать в суд, и такое здание снесут.

    Если же участок предназначен для ИЖС, применяются другие нормативы – свод правил градостроительства, планировки и застройки городских и сельских поселений (редакция СНиП 2.07.01-89, утвержденная 28.12.2010 г.). При спорах о ненормативных постройках необходимо устанавливать, какое перед нами строение. Приезжает эксперт, осматривает объект и выносит вердикт: «Это гараж» или «Это малоэтажный дом». Затем решается, под какие правила подпадает спорное строение, и тогда уже ответчики вынуждены доказывать, что оно соответствует нормам. Для ограждений есть отдельный СНиП 30-02-97, пункт 6.2. В нем говорится, что участки должны быть огорожены с учетом минимального затенения соседних – заборы должны быть решетчатыми, высотой до полутора метров. По решению общего собрания садоводов допускается устройство глухих ограждений со стороны улицы и проезда.

    Иски, которые подаются при нарушении прав, называются негаторными. Поводом для их подачи служит препятствие в пользовании своей землей, которое вам чинит сосед (незаконно вторгся на вашу территорию, затемняет ее). Собственник может потребовать устранить все нарушения. Срок исковой давности в этом вопросе составляет 3 года с того момента, как потерпевший узнал о нарушении его прав. Это означает, что совершенно не важно, когда сосед передвинул забор или построил дом у вас под носом. Важно, когда вы об этом узнали.


    Читайте также: Планирование загородного дома перед строительством . Проект. Расчеты. Правила. Какой дом лучше строить.


    Разрешенные расстояния от построек и зеленых насаждений (деревьев, живых изгородей) до забора и между собой

    Автор: Й.Кшенска


    СНИПЫ И НОРМАТИВЫ: РАССТОЯНИЕ, ДЛИНА И ВЫСОТА РЕГЛАМЕНТ ПРОКЛАДКИ ИНЖЕНЕРНЫХ СЕТЕЙ – ВОПРОСЫ И ОТВЕТЫ


    Я арендовала участок площадью 15 соток под ИЖС, затем построила дом и выкупила участок согласно договору. После этого обнаруживается, что по моему участку проходит общая газовая труба (диаметром примерно 15 см). К этой трубе за пределами моего участка подключены другие дома. Ни в договоре аренды, ни в договоре купли-продажи газовая труба не значится. Говорят, чтобы вынести ее за пределы участка, надо договориться с газовой службой. Реально ли это? Есть ли какой другой вариант?

    Л. Белых Липецкая область

    Прежде всего, можно посоветовать вам обратиться в суд с исковым требованием к бывшему собственнику земельного участка (органу местного самоуправления – ОМС), который, зная о наличии трубы, тем не менее сначала сдал участок в аренду, а затем продал его вам, не предупредив о столь существенном обстоятельстве.

    Как предусмотрено в пункте 3 статьи 37 Земельного кодекса РФ, покупатель в случае предоставления ему продавцом заведомо ложной информации об обременениях земельного участка и ограничениях его использования, а также иной информации, которая может оказать влияние на решение покупателя о покупке данного земельного участка и требования о предоставлении которой установлены федеральными закона-ми, вправе требовать уменьшения покупной ценя или расторжения договора купли-продажи земельного участка и возмещения причиненных ему убытков.

    А согласно пункту 4 требования, установленные пунктом 3 статьи 37 ЗК, применяются также в случаях обмена земельного участка, передачи его в аренду.

    Но данной нормой закона можно воспользоваться, если покупатель не знал и не мог знать, что земельный участок имеет такой существенный недостаток, как проложенная под ним газовая труба.

    Одновременно можно подать судебный иск и к газоснабжающей организации с требованием перенести газовую трубу в другое место за счет этой газовой компании. Конечно, перспективы выиграть дело небольшие, поскольку труба была проложена еще до формирования земельного участка, установления его границ, сдачи в аренду и в последующем – продажи, и газовики не могут отвечать за то, что ОМС продал такой участок гражданину.

    Другой вариант – договориться с газовиками о переносе трубы за ваш счет. Если это и удастся, то обойдется вам очень дорого. Нужно выполнить проектные работы, получить согласие собственника участка, по территории которого будет проложена труба, оформлять другие разрешения и согласования, наконец, физически прокладывать tdv6v в доугом месте.

    Самый же целесообразный и реальный вариант -пока ничего не предпринимать, пользоваться участком, как прежде. Если же сотрудникам газоснабжающей организации потребуется провести какие-то работы на участке газопровода, проходящего по вашему участку, то не пускайте их на свою территорию. В этом случае газоснабжающая организация вынуждена будет предложить вам установить так называемый сервитут (без обращения в суд). Вы вправе потребовать за это ежемесячную или ежегодную плату, поскольку сервитут – это обременение вашего участка. Если ваши условия газоснабжающая организация не примет, то ей придется обратиться в суд по поводу установления сервитута.

    Поясню: сервитут – это право ограниченного пользования чужим земельным участком. В соответствии со статьей 274 Гражданского кодекса РФ сервитут может устанавливаться для обеспечения прохода и проезда через соседний земельный участок, строительства, реконструкции и (или) эксплуатации линейных объектов, не препятствующих использованию земельного участка в соответствии с разрешенным использованием, а также других нужд собственника недвижимого имущества, которые не могут быть обеспечены без установления сервитута.

    Собственник участка, обремененного сервитутом, вправе требовать от лиц, в интересах которых установлен сервитут, соразмерную плату за пользование участком (пункт 5 статьи 274 ГК).

    То есть все останется как есть, но вы будете получать от газовой компании компенсацию за неудобства, которые могут возникнуть при каких-то обстоятельствах (необходимость замены трубы).

    © Автор: Ю. ВОЛОХОВ, ЮРИСТ


    СНИПы и ГОСТы – ПОЛЕЗНЫЕ ВИДЕО

    НОРМЫ И ПРАВИЛА РАСПОЛОЖЕНИЯ ЖИЛЫХ СТРОЕНИЙ И ХОЗЯЙСТВЕННЫХ ПОСТРОЕК НА УЧАСТКЕ


    Watch this video on YouTube

    СНиП, нормы, ГОСТЫ, правила на строительство деревянного брусового дома


    Watch this video on YouTube
    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

    Страница не найдена

    Северо-Запад

    143405, г. Красногорск, ул.Заводская, д.26

    +7 (498) 569-03-04

    Array


    Все контакты филиала

    Юго-Восток

    140411 г. Коломна, пр. Кирова, д. 9

    +7 (496) 615-67-04

    Array


    Все контакты филиала

    Север

    141002, г. Мытищи, ул. Белобородова, д.6

    +7 (498) 687-47-04

    Array


    Все контакты филиала

    Восток

    142412, г. Ногинск, ул. Ревсобраний, д.1

    +7 (496) 516-80-04

    Array


    Все контакты филиала

    Запад

    143000, г. Одинцово, Транспортный пр-д., д.5

    +7 (498) 690-43-04

    Array


    Все контакты филиала

    Юг

    142110, г. Подольск, ул.Кирова, д.31-а

    +7 (496) 769-76-04

    Array


    Все контакты филиала

    Не ваш филиал?

    Расстояние от газовой трубы по СНИП

    К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

    Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

    Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

    Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

    Состав системы газоснабжения:

    • наружные трубопроводы;
    • внутренние;
    • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

    Положение

    Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

    Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

    • подземный;
    • наружный.

    Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

    Подземные

    Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

    Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

    Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

    Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

    Наземные и надземные

    Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

    Место прокладывания зависит от давления газопровода:

    • до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
    • до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

    Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

    • по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
    • по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
    • по строениям категории «А» и «Б».

    По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

    В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

    Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

    В помещении

    Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

    В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

    Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

    Расстояние по вертикали между инженерными сетями. Минимальное расстояние в свету между трубопроводами и строительными конструкциями. наружная стенка канала, тоннеля

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать:

        по таблице 5.13;

        Не менее 0,5 м на вводах инженерных сетей в зданиях сельских поселений.

        При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 5.13, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки.

    Указанные в таблицах 5.12 и 5.13 расстояния допускается уменьшать:

        при выполнении соответствующих технических мероприятий, обеспечивающих требования безопасности и надежности;

        Прокладке подземных газопроводов давлением до 0,6 МПа в стесненных условиях (когда расстояния, регламентированные нормативными документами, выполнить не представляется возможным) на отдельных участках трассы, между зданиями и под арками зданий;

        Прокладке газопроводов давлением свыше 0,6 МПа при сближении их с отдельно стоящими подсобными строениями (зданиями без постоянного присутствия людей) – до 50 %.

        1. При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать, не менее:


        1) при прокладке кабельной линии параллельно высоковольтной линии (ВЛ) напряжением 110 кВ и выше от кабеля до крайнего провода – 10 м;

        2) между трубопроводами или электрокабелями, кабелями связи и железнодорожными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля – по расчету на прочность сети, но не менее 0,6 м;

        3) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог – 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна – 0,5 м;

        4) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи – 0,5 м;

        5) между трубопроводами и силовыми кабелями напряжением 110-220 кВ – 1 м;

        6) между трубопроводами и кабелями связи при прокладке в коллекторах – 0,1 м, при этом кабели связи должны располагаться выше трубопроводов;

        7) между кабелями связи и силовыми кабелями при параллельной прокладке в коллекторах – 0,2 м, при этом кабели связи должны располагаться ниже силовых кабелей.

    В условиях реконструкции:

        расстояние от кабельных линий до подземных частей и заземлителей отдельных опор ВЛ напряжением выше 1000 В допускается принимать не менее
        2 м, при этом расстояний по горизонтали (в свету) до крайнего провода ВЛ не нормируется;

        При соблюдении требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м.

    Таблица 5.12

    Нормы, стандарты и правила для расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений, между соседними инженерными подземными сетями при их параллельном размещении, при пересечении инженерных коммуникаций расстояния по вертикали (в свету). Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы.

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по соответствующей таблице «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по таблице ниже. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений следует принимать в соответствии с СП 62.13330 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (в данном обзоре вопрос не рассматривается). »

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) от подземных сетей до зданий и сооружений

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) от подземных сетей до

    фунда- ментов зданий и сооруже- ний

    фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог

    оси крайнего пути

    бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

    наружной бровки кювета или подошвы насыпи дороги

    фундаментов опор воздушных линий электропередачи напряжением

    железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки

    железных дорог колеи 750 мм и трамвая

    до 1 кВ наружного освещения, контактной сети трамваев и троллей- бусов

    свыше 1 до 35 кВ

    свыше 35 до 110 кВ и выше

    Водопровод и напорная канализация

    Самотечная канализация (бытовая и дождевая)

    Дренаж

    Сопутствующий дренаж

    Тепловые сети:

    2 (см. прим. 3)

    Кабели силовые всех напряжений и кабели связи

    Каналы, коммуникационные тоннели

    Наружные пневмомусоропроводы

    * Относится только к расстояниям от силовых кабелей.

    • Примечания
      1. Для климатических подрайонов IA, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
      2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
      3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
      4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
      5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать
      • до сетей канализации, водопровода, тепловых сетей — 5 м;
      • от обделок без оклеечной гидроизоляции до сетей канализации — 6 м,
      • для остальных водонесущих сетей — 8 м;
      • расстояние от обделок до кабелей принимать: напряжением до 10 кВ — 1 м, до 35 кВ — 3 м.
    • В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м:
      • 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;
      • 2 — от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;
      • 1,5 — от силовых кабелей и кабелей связи;
      • расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5.

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице ниже «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    12.36 Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице 16 , а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (в данном обзоре вопрос не рассматривается).

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) до соседних инженерных сетей при их параллельном размещении

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) до

    водопро- вода

    кана- лизации бытовой

    дренажа и дождевой кана- лизации

    кабелей силовых всех напряжений

    кабелей связи

    тепловых сетей

    каналов, тоннелей

    наружных пневмо- мусоро- проводов

    наружная стенка канала, тоннеля

    оболочка беска- нальной прокладки

    Водопровод

    См. прим. 1

    См. прим.2

    Канализация бытовая

    См. прим. 2

    Канализация дождевая

    Кабели силовые всех напряжений

    Кабели связи

    Тепловые сети:

    от наружной стенки канала, тоннеля

    от оболочки бесканальной прокладки

    Каналы, тоннели

    Наружные пневмомусоропроводы

    * В соответствии с требованиями раздела 2 правил ПУЭ.
    • Примечания
      1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно-геологических условий в соответствии с СП 31.13330.
      2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:
        • до водопровода из железобетонных и асбестоцементных труб — 5;
        • до водопровода из чугунных труб диаметром до 200 мм — 1,5,
        • диаметром свыше 200 мм — 3;
        • до водопровода из пластмассовых труб — 1,5.
      3. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

    При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СП 18.13330. «СВОД ПРАВИЛ ГЕНЕРАЛЬНЫЕ ПЛАНЫ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Master plans for industrial enterprises» Актуализированная редакция СНиП II-89-80

    • При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее :
      • а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
      • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
      • в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
      • г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
      • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
      • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
      • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
      • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
      • и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
      • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.

    Инженерные сети


    Расстояние, м, по горизонтали (в свету) от подземных сетей

    до фунда-ментов зданий и сооруже-ний

    до фунда-ментов огражде-ний предпри-ятий, эстакад, опор контактной сети и связи, железных дорог

    до оси крайнего пути

    до бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

    до наружной бровки кювета

    или подошвы насыпи дороги


    до фундаментов опор воздушных линий электропередачи напряжением

    железных дорог колеи 1520 мм, но не менее глубины траншей до подошвы насыпи и бровки выемки

    железных дорог колеи
    750 мм

    до 1 кВ наружного освещения, контактной сети троллейбусов

    св. 1 до 35 кВ

    св. 35 до 110 кВ и выше

    Водопровод и напорная канализация

    5

    3

    4

    2,8

    2

    1

    1

    2

    3

    Самотечная канализация (бытовая и дождевая)

    3

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    Дренаж

    3

    1

    4

    2,8

    1,5

    1

    1

    2

    3

    Сопутствующий дренаж

    0,4

    0,4

    0,4

    0

    0,4

    Газопроводы горючих газов давления, МПа;

    низкого до 0,005

    2

    1

    3,8

    2,8

    1,5

    1

    1

    5

    10

    среднего

    свыше 0,005 до 0,3


    4

    1

    4,8

    2,8

    1,5

    1

    1

    5

    10

    высокого:

    свыше 0,3 до 0,6

    7

    1

    7,8

    3,8

    2,5

    1

    1

    5

    10

    свыше 0,6 до 1,2

    10

    1

    10,8

    3,8

    2,5

    2

    1

    5

    10

    Тепловые сети:

    от наружной стенки канала, тоннеля

    2

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    от оболочки бесканальной прокладки

    5*

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    Кабели силовые всех напряжений и кабели связи

    0,6

    0,5

    3,2

    2,8

    1,5

    1

    0,5*

    5*

    10*

    Каналы, коммуникационные тоннели

    2

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3*

    Наружные пневмо-мусоропроводы

    2

    1

    3,8

    2,8

    1,5

    1

    1

    3

    5

    * Относится только к расстояниям от силовых кабелей.
    Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, расстояние их до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.

    Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать согласно СНиП 41-02-2003 «Тепловые сети».

    Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.

    В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки
    каналов), м:


        1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;

        2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;

        1,5 – от силовых кабелей и кабелей связи.

    Таблица 5.13

    Инже-нерные сети

    Расстояние, м, по горизонтали (в свету)

    до во-до-про-вода

    до ка-нали-зации быто-вой

    до дре-нажа и дож-девой кана-лиза-ции

    до газопроводов давления, МПа
    (кгс/скв. м)

    до ка-бе-лей си-ло-вых всех нап-ря-же-ний

    до ка-бе-лей

    свя-зи


    до тепловых сетей

    до ка-на-лов,

    то-нне-лей


    до на-руж-ных пне-вмо-му-со-ро-про-во-дов

    низ-кого

    до 0,005


    сред-него св. 0,005 до 0,3

    высокого

    наружная

    сте-нка ка-нала, тон-неля


    обо-лоч-ка

    бес-каналь-ной про-кла-дки


    св. 0,3

    до 0,6


    св. 0,6

    до 1,2


    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    Водо-провод

    1,5

    *

    1,5

    1

    1

    1,5

    2

    1*

    0,5

    1,5

    1,5

    1,5

    1

    Канали-зация бытовая

    *

    0,4

    0,4

    1

    1,5

    2

    5

    1*

    0,5

    1

    1

    1

    1

    Дожде-вая канали-зация

    1,5

    0,4

    0,4

    1

    1,5

    2

    5

    1*

    0,5

    1

    1

    1

    1

    Газо-проводы давления, МПа:

    низкого до 0,005

    1

    1

    1

    0,5

    0,5

    0,5

    0,5

    1

    1

    2

    1

    2

    1

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    среднего свыше 0,005
    до 0,3

    1

    1,5

    1,5

    0,5

    0,5

    0,5

    0,5

    1

    1

    2

    1

    2

    1,5

    высокого

    свыше 0,3 до 0,6

    1,5

    2

    2

    0,5

    0,5

    0,5

    0,5

    1

    1

    2

    1,5

    2

    2

    свыше 0,6 до 1,2

    2

    5

    5

    0,5

    0,5

    0,5

    0,5

    2

    1

    4

    2

    4

    2

    Кабели силовые всех напря-жений

    1*

    1*

    1*

    1

    1

    1

    2

    0,1-0,5

    0,5

    2

    2

    2

    1,5

    Кабели связи

    0,5

    0,5

    0,5

    1

    1

    1

    1

    0,5

    1

    1

    1

    1

    Тепло-вые сети:

    от наруж-ной стенки канала, тоннеля

    1,5

    1

    1

    2

    2

    2

    4

    2

    1

    2

    1

    от оболочки беска-нальной прокла-дки

    1,5

    1

    1

    1

    1

    1,5

    2

    2

    1

    2

    1

    Каналы, тоннели

    1,5

    1

    1

    2

    2

    2

    4

    2

    1

    2

    2

    1

    Наруж-ные пневмо-мусоро-проводы

    1

    1

    1

    1

    1,5

    2

    2

    1,5

    1

    1

    1

    1

    * Допускается уменьшать указанные расстояния до 0,5 м при соблюдении требований раздела 2.3 ПУЭ.
    Расстояние от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:

        а) до водопровода из железобетонных и асбестоцементных труб – 5;

        Б) до водопровода из чугунных труб диаметром:

        До 200 мм – 1,5;

        Свыше 200 мм – 3;

        В) до водопровода из пластмассовых труб – 1,5.

    Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

    При параллельной прокладке газопроводов для труб диаметром до 300 мм расстояние между ними (в свету) допускается принимать 0,4 м и более 300 мм – 0,5 м при совместном размещении в одной траншее двух и более газопроводов.

    В таблице 5.13 указаны расстояния до стальных газопроводов. Размещение газопроводов из неметаллических труб следует предусматривать согласно СНиП 42-01-2002 «Газораспределительные системы».

    Для специальных грунтов расстояние следует корректировать в соответствии со СНиП 41-02-2003 «Тепловые сети», СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения», СНиП 2.04.03-85* «Канализация. Наружные сети и сооружения»:


        1) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) – 0,2 м;

        2) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;

        3) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м – в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;

        4) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;

        5) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м;

        6) газопроводы при пересечении с каналами или тоннелями различного назначения следует размещать над или под этими сооружениями на расстоянии не менее 0,2 м в футлярах, выходящих на 2 м в обе стороны от наружных стенок каналов или тоннелей. Допускается прокладка в футляре подземных газопроводов давлением до 0,6 МПа сквозь тоннели различного назначения.

      Расстояние «в свету» — 2.40. Расстояние «в свету» наименьшее расстояние между двумя наружными поверхностями. Источник …

      Расстояние между внутренними гранями опор конструкции (Болгарский язык; Български) светъл отвор (Чешский язык; Čeština) světlost (Немецкий язык; Deutsch) lichte Spannweite; Lichtweite (Венгерский язык; Magyar) szabad nyílás (Монгольский язык)… … Строительный словарь

      Ширина лестницы в свету — 3.7. Ширина лестницы в свету минимальное расстояние между внутренними поверхностями тетив лестницы. Источник: НПБ 171 98*: Лестницы ручные пожарные. Общие технические требования. Методы испытаний 3.8 ширина лестницы в свету: Минимальное… … Словарь-справочник терминов нормативно-технической документации

      Ширина в свету плавучего дока — 21. Ширина в свету плавучего дока Ширина в свету Вс Наименьшее расстояние, измеренное перпендикулярно диаметральной плоскости плавучего дока между выступающими конструкциями его внутренних бортов Источник: ГОСТ 14181 78: Доки плавучие. Термины,… … Словарь-справочник терминов нормативно-технической документации

      пролёт в свету — Расстояние между внутренними гранями опор конструкции [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительные изделия прочие EN clear span DE lichte SpannweiteLichtweite FR portee libre … Справочник технического переводчика

      высота в свету — 3.1.4 высота в свету (headroom) е: Наименьшее вертикальное расстояние над осевой линией, свободное от всех препятствий (таких как перекладины, стояки и т. п.) (см. рисунок 1). Источник: ГОСТ Р ИСО 14122 3 2009: Безопасность машин. Средства… … Словарь-справочник терминов нормативно-технической документации

      Расстояние в свету между опорами, измеряемое на отметке расчётного уровня высоких вод за вычетом ширины промежуточных опор (Болгарский язык; Български) отвор на мост (Чешский язык; Čeština) světlé rozpětí mostu (Немецкий язык; Deutsch)… … Строительный словарь

    * С учетом использования одной полосы для стоянок легковых автомобилей.

    Примечания

    1 Ширина улиц и дорог определяется расчетом в зависимости от интенсивности движения транспорта и пешеходов, состава размещаемых в пределах поперечного профиля элементов (проезжих частей, технических полос для прокладки подземных коммуникаций, тротуаров, зеленых насаждений и др.), с учетом санитарно-гигиенических требований и требований гражданской обороны. Как правило, ширина улиц и дорог в красных линиях принимается м: магистральных дорог — 50-75; магистральных улиц — 40-80; улиц и дорог местного значения — 15-25.

    2 В условиях сложного рельефа или реконструкции, а также в зонах с высокой градостроительной ценностью территории допускается снижать расчетную скорость движения для дорог скоростного и улиц непрерывного движения на 10 км/ч с уменьшением радиусов кривых в плане и увеличением продольных уклонов.

    3 Для движения автобусов и троллейбусов на магистральных улицах и дорогах в больших, крупных и крупнейших городах следует предусматривать крайнюю полосу шириной 4 м; для пропуска автобусов в часы «пик» при интенсивности более 40 ед/ч, а в условиях реконструкции — более 20 ед/ч допускается устройство обособленной проезжей части шириной 8-12 м.

    На магистральных дорогах с преимущественным движением грузовых автомобилей допускается увеличивать ширину полосы движения до 4 м.

    4 В климатических подрайонах IA, IБ и IГ наибольшие продольные уклоны проезжей части магистральных улиц и дорог следует уменьшать на 10%. В местностях с объемом снегоприноса за зиму более 600 м/м в пределах проезжей части улиц и дорог следует предусматривать полосы шириной до 3 м для складирования снега.

    5 В ширину пешеходной части тротуаров и дорожек не включаются площади, необходимые для размещения киосков, скамеек и т.п.

    6 В климатических подрайонах IA, IБ и IГ, в местностях с объемом снегоприноса более 200 м/м ширину тротуаров на магистральных улицах следует принимать не менее 3 м.

    7 В условиях реконструкции на улицах местного значения, а также при расчетном пешеходном движении менее 50 чел./ч в обоих направлениях допускается устройство тротуаров и дорожек шириной 1 м.

    8 При непосредственном примыкании тротуаров к стенам зданий, подпорным стенкам или оградам следует увеличивать их ширину не менее чем на 0,5 м.

    9 Допускается предусматривать поэтапное достижение расчетных параметров магистральных улиц и дорог, транспортных пересечений с учетом конкретных размеров движения транспорта и пешеходов при обязательном резервировании территории и подземного пространства для перспективного строительства.

    10 В малых, средних и больших городах, а также в условиях реконструкции и при организации одностороннего движения транспорта допускается использовать параметры магистральных улиц районного значения для проектирования магистральных улиц общегородского значения.

    СНиП 41-02-2003

    ПРИЛОЖЕНИЕ Б (обязательное)

    Таблица Б.1 — Расстояния по вертикали

    Сооружения и инженерные сети Наименьшие расстояния в свету по вертикали, м
    До водопровода, водостока, газопровода, канализации 0,2
    До бронированных кабелей связи 0,5
    До силовых и контрольных кабелей напряжением до 35 кВ 0,5 (0,25 в стесненных условиях) — при соблюдении требований примечания 5
    До маслонаполненных кабелей напряжением св. 110 кВ 1,0 (0,5 в стесненных условиях) — при соблюдении требований примечания 5
    До блока телефонной канализации или до бронированного кабеля связи в трубах 0,15
    До подошвы рельсов железных дорог промышленных предприятий 1,0
    То же, железных дорог общей сети 2,0
    » трамвайных путей 1,0
    До верха дорожного покрытия автомобильных дорог общего пользования I, II и III категорий 1,0
    До дна кювета или других водоотводящих сооружений или до основания насыпи железнодорожного земляного полотна (при расположении тепловых сетей под этими сооружениями) 0,5
    До сооружений метрополитена (при расположении тепловых сетей над этими сооружениями) 1,0
    До головки рельсов железных дорог Габариты «С», «Сп», «Су» по ГОСТ 9238 и ГОСТ 9720
    До верха проезжей части автомобильной дороги 5,0
    До верха пешеходных дорог 2,2
    До частей контактной сети трамвая 0,3
    То же, троллейбуса 0,2
    До воздушных линий электропередачи при наибольшей стреле провеса проводов при напряжении, кВ:
    до 1 1,0

    Примечания
    1 Заглубление тепловых сетей от поверхности земли или дорожного покрытия (кроме автомобильных дорог I, II и III категорий) следует принимать не менее:
    а) до верха перекрытий каналов и тоннелей — 0,5 м;
    б) до верха перекрытий камер — 0,3 м;
    в) до верха оболочки бесканальной прокладки 0,7 м. В непроезжей части допускаются выступающие над поверхностью земли перекрытия камер и вентиляционных шахт для тоннелей и каналов на высоту не менее 0,4 м;
    г) на вводе тепловых сетей в здание допускается принимать заглубления от поверхности земли до верха перекрытия каналов или тоннелей — 0,3 м и до верха оболочки бесканальной прокладки — 0,5 м;
    д) при высоком уровне грунтовых вод допускается предусматривать уменьшение величины заглубления каналов и тоннелей и расположение перекрытий выше поверхности земли на высоту не менее 0,4 м, если при этом не нарушаются условия передвижения транспорта.
    2 При надземной прокладке тепловых сетей на низких опорах расстояние в свету от поверхности земли до низа тепловой изоляции трубопроводов должно быть, м, не менее:
    при ширине группы труб до 1,5 м — 0,35;
    при ширине группы труб более 1,5 м — 0,5.
    3 При подземной прокладке тепловые сети при пересечении с силовыми, контрольными кабелями и кабелями связи могут располагаться над или под ними.
    4 При бесканальной прокладке расстояние в свету от водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения до расположенных ниже или выше тепловых сетей канализационных труб принимается не менее 0,4 м.
    5 Температура грунта в местах пересечения тепловых сетей с электрокабелями на глубине заложения силовых и контрольных кабелей напряжением до 35 кВ не должна повышаться более чем на 10 °С по отношению к высшей среднемесячной летней температуре грунта и на 15 °С — к низшей среднемесячной зимней температуре грунта на расстоянии до 2 м от крайних кабелей, а температура грунта на глубине заложения маслонаполненного кабеля не должна повышаться более чем на 5 °С по отношению к среднемесячной температуре в любое время года на расстоянии до 3 м от крайних кабелей.
    6 Заглубление тепловых сетей в местах подземного пересечения железных дорог общей сети в пучинистых грунтах определяется расчетом из условий, при которых исключается влияние тепловыделений на равномерность морозного пучения грунта. При невозможности обеспечить заданный температурный режим за счет заглубления тепловых сетей предусматривается вентиляция тоннелей (каналов, футляров), замена пучинистого грунта на участке пересечения или надземная прокладка тепловых сетей.
    7 Расстояния до блока телефонной канализации или до бронированного кабеля связи в трубах следует уточнять по специальным нормам.
    8 В местах подземных пересечений тепловых сетей с кабелями связи, блоками телефонной канализации, силовыми и контрольными кабелями напряжением до 35 кВ допускается при соответствующем обосновании уменьшение расстояния по вертикали в свету при устройстве усиленной теплоизоляции и соблюдении требований пунктов 5, 6, 7 настоящих примечаний.

    Таблица Б.2 — Расстояния по горизонтали от подземных водяных тепловых сетей открытых систем теплоснабжения и сетей горячего водоснабжения до источников возможного загрязнения

    Источник загрязнения Наименьшие расстояния в свету по горизонтали, м
    1. Сооружения и трубопроводы бытовой и производственной канализации: при прокладке тепловых сетей в каналах и тоннелях при бесканальной прокладке тепловых сетей Д у ≤ 200 мм То же, Д у > 200 мм

    2. Кладбища, свалки, скотомогильники, поля орошения: при отсутствии грунтовых вод при наличии грунтовых вод и в фильтрующих грунтах с движением грунтовых вод в сторону тепловых сетей

    3. Выгребные и помойные ямы: при отсутствии грунтовых вод при наличии грунтовых вод и в фильтрующих грунтах с движением грунтовых вод в сторону тепловых сетей

    1,0 1,5 3,0
    Примечание — При расположении сетей канализации ниже тепловых сетей при параллельной прокладке расстояния по горизонтали должны приниматься не менее разности в отметках заложения сетей, выше тепловых сетей — расстояния, указанные в таблице, должны увеличиваться на разницу в глубине заложения.

    Таблица Б.З — Расстояния по горизонтали от строительных конструкций тепловых сетей или оболочки изоляции трубопроводов при бесканальной прокладке до зданий, сооружений и инженерных сетей

    Наименьшие расстояния в свету,м
    Подземная прокладка тепловых сетей
    До фундаментов зданий и сооружений:

    при прокладке в каналах и тоннелях и непросадочных

    грунтах (от наружной стенки канала тоннеля) при диаметре

    Д у 2,0
    Д у = 500-800 5,0
    Д у = 900 и более 8,0
    Д у 5,0
    Д у ≥ 500 8,0
    б) при бесканальной прокладке в непросадочных грунтах (от

    оболочки бесканальной прокладки) при диаметре труб, мм:

    Д у 5,0
    Д у ≥ 500 7,0
    То же, в просадочных грунтах I типа при:
    Д у ≤ 100 5,0
    Д у > 100доД у 7,0
    Д у ≥ 500 8,0
    До оси ближайшего пути железной дороги колеи 1520 мм 4,0 (но не менее глубины траншеи тепловой сети до
    Здания, сооружения и инженерные сети
    подошвы насыпи)
    То же, колеи 750 мм 2,8
    До ближайшего сооружения земляного полотна железной 3,0 (но не менее глубины
    дороги траншеи тепловой сети до
    основания крайнего
    сооружения)
    До оси ближайшего пути электрифицированной железной 10,75
    дороги
    До оси ближайшего трамвайного пути 2,8
    До бортового камня улицы дороги (кромки проезжей части, 1,5
    укрепленной полосы обочины)
    До наружной бровки кювета или подошвы насыпи дороги 1,0
    До фундаментов ограждений и опор трубопроводов 1,5
    До мачт и столбов наружного освещения и сети связи 1,0
    До фундаментов опор мостов путепроводов 2,0
    До фундаментов опор контактной сети железных дорог 3,0
    То же, трамваев и троллейбусов 1,0
    До силовых и контрольных кабелей напряжением до 35 кВ и 2,0 (см. примечание 1)
    маслонаполненных кабелей (до 220 кВ)
    До фундаментов опор воздушных линий электропередачи при
    напряжении, кВ (при сближении и пересечении):
    до 1 1,0
    св. 1 до 35 2,0
    св.35 3,0
    До блока телефонной канализации, бронированного кабеля 1,0
    связи в трубах и до радиотрансляционных кабелей
    До водопроводов 1,5
    То же, в просадочных грунтах I типа 2,5
    До дренажей и дождевой канализации 1,0
    До производственной и бытовой канализации (при закрытой 1,0
    системе теплоснабжения)
    До газопроводов давлением до 0,6 МПа при прокладке 2,0
    тепловых сетей в каналах, тоннелях, а также при бесканальной
    прокладке с попутным дренажом
    То же, более 0,6 до 1,2 МПа 4,0
    До газопроводов давлением до 0,3 МПа при бесканальной 1,0
    прокладке тепловых сетей без попутного дренажа
    То же, более 0,3 до 0,6 МПа 1,5
    То же, более 0,6 до 1,2 МПа 2,0
    До ствола деревьев 2,01 (см. примечание 10)
    До кустарников 1,0 (см. примечание 10)
    До каналов и тоннелей различного назначения (в том числе до 2,0
    бровки каналов сетей орошения — арыков)
    До сооружений метрополитена при обделке с наружной 5,0 (но не менее глубины
    оклеечной изоляцией траншей тепловой сети до
    основания сооружения)
    То же, без оклеечной гидроизоляции 8,0 (но не менее глубины
    траншей тепловой сети до
    основания сооружения)
    До ограждения наземных линий метрополитена 5
    Здания, сооружения и инженерные сети Наименьшие расстояния в свету, м
    До резервуаров автомобильных заправочных станций (АЗС): а) при бесканальной прокладке б) при канальной прокладке (при условии устройства вентиляционных шахт на канале тепловых сетей) 10,0 15,0
    Надземная прокладка тепловых сетей
    До ближайшего сооружения земляного полотна железных дорог До оси железнодорожного пути от промежуточных опор (при пересечении железных дорог)

    До оси ближайшего трамвайного пути До бортового камня или до наружной бровки кювета автомобильной дороги До воздушной линии электропередачи с наибольшим отклонением проводов при напряжении, кВ:

    св. 1 до 20 35-110 150 220 330 500 До ствола дерева До жилых и общественных зданий для водяных тепловых сетей, паропроводов давлением Р у

    3

    Габариты «С», «Сп», «Су» по ГОСТ 9238 и ГОСТ 9720 2,8 0,5

    (см. примечание 8)

    1 3 4 4,5 5 6 6,5 2,0

    25 (см. примечание 9) 20 (см. примечание 9) 10 (см. примечание 9)

    Примечания

    1 Допускается уменьшение приведенного в таблице EL3 расстояния при соблюдении условия, что на всем участке сближения тепловых сетей с кабелями температура грунта (принимается по климатическим данным) в месте прохождения кабелей в любое время года не будет повышаться по сравнению со среднемесячной температурой более чем на 10 °С для силовых и контрольных кабелей напряжением до 10 кВ и на 5 °С — для силовых контрольных кабелей напряжением 20 — 35 кВ и маслонаполненных кабелей до 220 кВ.

    2 При прокладке в общих траншеях тепловых и других инженерных сетей (при их одновременном строительстве) допускается уменьшение расстояния от тепловых сетей до водопровода и канализации до 0,8 м при расположении всех сетей в одном уровне или с разницей в отметках заложения не более 0,4 м.

    3 Для тепловых сетей, прокладываемых ниже основания фундаментов опор, зданий, сооружений, должна дополнительно учитываться разница в отметках заложения с учетом естественного откоса грунта или приниматься меры к укреплению фундаментов.

    4 При параллельной прокладке подземных тепловых и других инженерных сетей на разной глубине заложения приведенные в таблице Б.3. расстояния должны увеличиваться и приниматься не менее разности заложения сетей. В стесненных условиях прокладки и невозможности увеличения расстояния должны предусматриваться мероприятия по защите инженерных сетей от обрушения на время ремонта и строительства тепловых сетей.

    5 При параллельной прокладке тепловых и других инженерных сетей допускается уменьшение приведенных в таблице R3_ расстояний до сооружений на сетях (колодцев, камер, ниш и т.п.) до величины не менее 0,5 м, предусматривая мероприятия по обеспечению сохранности сооружений при производстве строительно-монтажных работ.

    6 Расстояния до специальных кабелей связи должны уточняться по соответствующим нормам.

    7 Расстояние от наземных павильонов тепловых сетей для размещения запорной и регулирующей арматуры (при отсутствии в них насосов) до жилых зданий принимается не менее 15 м. В особо стесненных условиях допускается уменьшение его до 10 м.

    8 При параллельной прокладке надземных тепловых сетей с воздушной линией электропередачи напряжением свыше 1 до 500 кВ вне населенных пунктов расстояние по горизонтали от крайнего провода следует принимать не менее высоты опоры.

    9 При надземной прокладке временных (до 1 года эксплуатации) водяных тепловых сетей (байпасов) расстояние до жилых и общественных зданий может быть уменьшено при обеспечении мер по безопасности жителей (100 %-й контроль сварных швов, испытание трубопроводов на 1,5 от максимального рабочего давления, но не менее 1,0 МПа, применение полностью укрытой стальной запорной арматуры и т.п.).

    10 В исключительных случаях при необходимости прокладки тепловых сетей под землей ближе 2 м от деревьев, 1 м от кустарников и других зеленых насаждений толщина теплоизоляционного слоя трубопроводов должна приниматься удвоенной.

    Газопроводов — Управление энергетической информации США (EIA)

    Сеть газопроводов США представляет собой высоко интегрированную сеть, по которой природный газ транспортируется по всей континентальной части США. Сеть трубопроводов насчитывает около 3 миллионов миль магистральных и других трубопроводов, которые связывают районы добычи и хранилища природного газа с потребителями. В 2019 году по этой газотранспортной сети было доставлено около 28,3 триллиона кубических футов (трлн фут3) природного газа примерно 76 странам.9 миллионов клиентов.

    Что составляет эту транспортную сеть?

    • Системы сбора, в основном состоящие из трубопроводов малого диаметра и низкого давления, перемещают неочищенный природный газ от устья скважины на завод по переработке природного газа или к соединению с более крупным магистральным трубопроводом.
    • Заводы по переработке природного газа отделяют жидкие углеводородные газы, неуглеводородные газы и воду от природного газа перед подачей природного газа в магистральную транспортную систему.
    • Межгосударственные газопроводы большого диаметра под высоким давлением, пересекающие государственные границы, и внутригосударственные газопроводы, работающие в пределах государственных границ, транспортируют природный газ от мест добычи и переработки к хранилищам и распределительным центрам. Компрессорные станции (или насосные станции) в трубопроводной сети обеспечивают движение природного газа по трубопроводной системе.
    • Местные распределительные компании поставляют природный газ потребителям по трубопроводам малого диаметра с низким давлением.

    Нажмите для увеличения

    Газопроводы природного газа

    Источник: стоковая фотография (защищена авторским правом)

    Как эта передающая и распределительная сеть стала такой большой?

    Около половины существующей магистральной сети передачи природного газа и значительная часть местной распределительной сети были проложены в 1950-х и 1960-х годах, поскольку потребительский спрос на природный газ после Второй мировой войны увеличился более чем вдвое.Распределительная сеть продолжала расширяться, обеспечивая газом новые коммерческие объекты и жилые дома.

    В период с 2003 по 2008 год цены на природный газ существенно выросли. Повышение цен дало производителям природного газа стимул к расширению разработки существующих месторождений и началу разведки ранее неосвоенных месторождений природного газа. Развитие технологий бурения и добычи привело к увеличению добычи из сланцев и других плотных геологических формаций.Это увеличение производства способствовало общему снижению цен на природный газ с 2009 года, что, в свою очередь, способствовало увеличению спроса на природный газ для производства электроэнергии и в промышленности. Следовательно, были построены новые магистральные трубопроводы и строятся другие, чтобы связать расширенные и новые источники производства с большим количеством потребителей по всей стране, особенно на северо-востоке.

    Последнее обновление: 3 декабря 2020 г.

    Как работает система доставки природного газа?

    Как работает система доставки природного газа?

    Как работает система доставки природного газа?

    Перетекание газа от более высокого давления к более низкому — это основополагающий принцип системы доставки природного газа.Величина давления в трубопроводе измеряется в фунтах на квадратный дюйм.

    Из скважины природный газ поступает в «сборные» линии, которые похожи на ветки на дереве, увеличиваясь по мере приближения к центральной точке сбора.

    Системы сбора

    Системе сбора может потребоваться один или несколько полевых компрессоров для перемещения газа в трубопровод или на перерабатывающую установку. Компрессор — это машина, приводимая в действие двигателем внутреннего сгорания или турбиной, которая создает давление, чтобы «протолкнуть» газ по трубопроводам.Большинство компрессоров в системе подачи природного газа используют небольшое количество природного газа из собственных трубопроводов в качестве топлива.

    Некоторые системы сбора природного газа включают установку для обработки, которая выполняет такие функции, как удаление примесей, таких как вода, диоксид углерода или сера, которые могут вызвать коррозию трубопровода, или инертных газов, таких как гелий, которые могут снизить энергетическую ценность газа. Перерабатывающие предприятия также могут удалять небольшие количества пропана и бутана. Эти газы используются в качестве химического сырья и в других целях.

    Система передачи

    Из системы сбора природный газ поступает в систему передачи, которая обычно состоит из трубопровода из высокопрочной стали протяженностью около 272 000 миль.

    Эти большие линии электропередачи для природного газа можно сравнить с национальной системой автомагистралей между штатами. Они перемещают большие объемы природного газа за тысячи миль от регионов добычи в местные распределительные компании (НРС). Давление газа в каждой секции трубопровода обычно составляет от 200 до 1500 фунтов на квадратный дюйм, в зависимости от типа области, в которой работает трубопровод.В качестве меры безопасности трубопроводы спроектированы и построены так, чтобы выдерживать гораздо большее давление, чем когда-либо фактически достигается в системе. Например, трубопроводы в густонаселенных районах работают при давлении менее половины от расчетного.

    Многие крупные межгосударственные трубопроводы являются «кольцевыми» — есть две или более линий, идущих параллельно друг другу на одной полосе отчуждения. Это обеспечивает максимальную производительность в периоды пикового спроса.

    Компрессорные станции

    Компрессорные станции расположены примерно через каждые 50-60 миль вдоль каждого трубопровода, чтобы повысить давление, которое теряется из-за трения природного газа, движущегося по стальной трубе.Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. В диспетчерской также можно дистанционно управлять запорными клапанами в системе передачи. Операторы системы хранят подробные рабочие данные по каждой компрессорной станции и постоянно корректируют набор работающих двигателей, чтобы обеспечить максимальную эффективность и безопасность.

    Природный газ движется по транспортной системе со скоростью до 30 миль в час, поэтому доставка газа из Техаса в пункт приема коммунальных услуг на северо-востоке занимает несколько дней.Попутно существует множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при транспортировке газа.

    Линейный пакет

    50-мильный участок 42-дюймовой линии электропередачи, работающий при давлении около 1000 фунтов, содержит около 200 миллионов кубических футов газа — этого достаточно для питания кухонной плиты более 2000 лет. Количество газа в трубе называется «линейным пакетом».

    Повышая и понижая давление на любой сегмент трубопровода, трубопроводная компания может использовать этот сегмент для хранения газа в периоды, когда спрос на конце трубопровода меньше.Использование Linepack таким образом позволяет операторам трубопроводов очень эффективно справляться с почасовыми колебаниями спроса.

    Трубопроводы природного газа и коммунальные службы используют очень сложные компьютерные модели потребительского спроса на природный газ, которые связывают суточные и почасовые тенденции потребления с сезонными и экологическими факторами. Вот почему клиенты могут положиться на надежность природного газа — когда он нужен, он есть.

    Выходные станции

    Когда природный газ по магистральному трубопроводу достигает местного газового предприятия, он обычно проходит через «затворную станцию».«Коммунальные предприятия часто имеют шлюзовые станции, принимающие газ из разных мест и из нескольких разных трубопроводов. Затворные станции служат трем целям. Во-первых, они снижают давление в линии с уровней передачи (200–1 500 фунтов) до уровней распределения, которые варьируются от ¼ фунта до 200 фунтов. Затем добавляется одорант, характерный кислый запах, связанный с природным газом, чтобы потребители могли почувствовать запах даже небольшого количества газа. Наконец, шлюзовая станция измеряет расход газа, чтобы определить полученное количество утилитой.

    Система распределения

    От шлюзовой станции природный газ поступает в распределительные трубопроводы или «магистрали» диаметром от 2 дюймов до более 24 дюймов. Внутри каждой распределительной системы есть секции, которые работают при разном давлении, с регуляторами, контролирующими давление. Некоторые регуляторы дистанционно управляются коммунальным предприятием для изменения давления в частях системы для оптимизации эффективности. Вообще говоря, чем ближе природный газ к потребителю, тем меньше диаметр трубы и ниже давление.

    Как правило, центральный центр управления газовой компанией непрерывно контролирует расход и давление в различных точках своей системы. Операторы должны гарантировать, что газ достигнет каждого потребителя с достаточной скоростью потока и давлением для заправки оборудования и приборов. Они также гарантируют, что давление остается ниже максимального давления для контролируемых секций внутри системы. Линии распределения обычно работают при давлении менее одной пятой от расчетного.

    По мере прохождения газа через систему регуляторы регулируют поток от более высокого до более низкого давления.Если регулятор обнаруживает, что давление упало ниже заданного значения, он соответственно откроется, чтобы пропустить больше газа. И наоборот, когда давление поднимается выше заданного значения, регулятор закрывается для регулировки. В качестве дополнительной меры безопасности на трубопроводах устанавливаются предохранительные клапаны для выпуска газа в атмосферу, где это необходимо.

    Сложные компьютерные программы используются для оценки пропускной способности сети и обеспечения того, чтобы все потребители получали достаточные запасы газа при минимальном уровне давления или выше, требуемом для их газовых приборов.

    Распределительные сети соединены между собой в несколько схем сети с помощью стратегически расположенных запорных клапанов. Эти клапаны сводят к минимуму необходимость прерывания обслуживания заказчиком во время операций по техническому обслуживанию и в аварийных ситуациях.

    Перенос природного газа в дом

    Природный газ проходит из магистрали в дом или офис по так называемой линии обслуживания. Как правило, коммунальное предприятие, занимающееся природным газом, отвечает за техническое обслуживание и эксплуатацию газопровода и объектов, вплоть до счетчика газа в жилых домах.Ответственность за все оборудование и линии газоснабжения после бытового счетчика лежит на заказчике.

    Когда газ достигает счетчика потребителя, он проходит через другой регулятор давления, чтобы при необходимости снизить его давление до менее фунта. По некоторым коммуникационным линиям идет газ, который уже находится под очень низким давлением. Это нормальное давление для природного газа в бытовой трубопроводной системе, которое меньше давления, создаваемого ребенком, надувающим пузыри через соломинку в стакане с молоком.Когда газовая печь или плита включена, давление газа немного выше, чем давление воздуха, поэтому газ выходит из горелки и воспламеняется своим знакомым чистым голубым пламенем.

    Безопасность трубопроводов | Американская газовая ассоциация

    Безопасность трубопроводов

    Информационный бюллетень 8 февраля 2019 г.

    Безопасность — основная ценность для предприятий газоснабжения Америки. В газовой промышленности действует разветвленная система из 2-х человек.5 миллионов миль распределительных и магистральных трубопроводов, которые проходят через всю страну и обслуживают более 177 миллионов американцев. Проектирование, строительство, эксплуатация, осмотр и техническое обслуживание всех действующих трубопроводов регулируются государственными и федеральными постановлениями и требованиями. По данным Министерства транспорта США, трубопроводы являются самым безопасным, экологически чистым, эффективным и надежным способом транспортировки природного газа.

    Мы предпринимаем ряд шагов, чтобы поддерживать наш многолетний опыт безопасной и надежной доставки природного газа в дома и предприятия по всей стране.

    • Газовые компании ежегодно тратят 22 миллиарда долларов на повышение безопасности систем распределения и передачи природного газа.
    • С 1990 года коммунальные предприятия природного газа прибавили более 600 000 миль к распределению и услугам для обслуживания более 17 миллионов новых клиентов .
    • За последнее десятилетие коммунальные предприятия природного газа установили обновленных пластиковых трубопроводов со скоростью 30 000 миль в год .
    • Целенаправленные усилия компаний, работающих с природным газом, за последние три десятилетия привели к снижению количества аварий на трубопроводах примерно на % на 40% за последние десять лет.
    • Продолжение работы с регулирующими органами и ключевыми заинтересованными сторонами способствует повышению безопасности в отрасли.
    • Компании-члены AGA работают вместе, чтобы выявлять и распространять лучших практик , чтобы помочь повысить безопасность и надежность.
    • В 2014 году AGA запустила национальную программу экспертной оценки для дальнейшего повышения безопасности.

    Эти действия помогут обеспечить безопасную доставку природного газа.

    1. Обратите внимание , чтобы помочь определить потенциальные признаки утечки природного газа.Есть несколько способов обнаружить утечку природного газа.
      • Запах: Поскольку одорант, называемый меркаптаном, добавляется в природный газ коммунальным предприятием, чтобы помочь вам обнаружить его присутствие, лучшим признаком утечки природного газа является запах чего-то похожего на запах тухлых яиц.
      • Sight: Ищите грязь, поднимающуюся в воздух, постоянные пузыри в стоячей воде, а также обесцвеченную или мертвую растительность вокруг участка трубопровода.
      • Звук: Прослушайте необычный шипящий или ревущий звук.

    Если вам кажется, что вы чувствуете запах, видите или слышите какие-либо из этих признаков природного газа, немедленно покиньте дом, здание или окрестности и позвоните в службу природного газа .

    Информация о том, как реагировать на потенциальные утечки или эти признаки, различается по стране в зависимости от множества факторов, включая климат и состояние почвы. Чтобы узнать, как протекают магистрали передачи, расположенные рядом с вами или адресами вашей распределительной компании, свяжитесь с ними напрямую.

    1. Узнайте, что ниже: позвоните по номеру 811, прежде чем копать. Обязательно позвоните по телефону 811 по крайней мере за три полных дня, прежде чем выполнять какие-либо земляные работы, даже если это что-то столь же простое, как посадка дерева во дворе. Это позволит местным коммунальным службам приехать и отметить расположение любых линий метро, ​​чтобы вы не повредили их при копании. Посетите www.call811.com.
    2. Помогите убедиться, что все, кто выполняет какие-либо земляные работы в вашем районе, уведомили 811.Это будет включать любую работу, выполняемую на полосе отвода, а также работу, выполняемую отдельными лицами в своем дворе. Если был сделан звонок по номеру 811, подземные инженерные сети в непосредственной близости от места раскопок подъедут к месту до начала раскопок и отметят местоположение своего захороненного объекта с помощью нарисованных линий, флажков или других маркеров. Если не позвонить по номеру 811 до начала раскопок, это может привести к повреждению подземных сооружений, включая трубопроводы природного газа.

    Часто задаваемых вопросов по трубопроводам | PHMSA

    Основная информация об использовании конвейеров и их содержимом.

  • Какие основные источники энергии в США?

    Самым большим источником энергии является нефть, включая нефть и природный газ. Вместе они обеспечивают 65 процентов потребляемой нами энергии. По данным Управления энергетической информации США, нефть дает 40 процентов нашей энергии, природный газ 25 процентов, уголь 22 процента, атомная энергия 8 процентов, а возобновляемые источники энергии составляют 4 процента.

  • Какие виды продукции транспортируются по трубопроводам?

    По трубопроводам природного газа транспортируется природный газ. По трубопроводам сжиженной нефти (нефти) транспортируется жидкая нефть и некоторые сжиженные газы, в том числе диоксид углерода. Жидкая нефть включает сырую нефть и нефтепродукты, полученные из сырой нефти, такие как бензин, мазут для бытового отопления, дизельное топливо, авиационный бензин, топливо для реактивных двигателей и керосин. Сжиженный этилен, пропан, бутан и некоторые виды нефтехимического сырья также транспортируются по нефтепроводам.

  • Что такое «сырая нефть»?

    Сырая нефть — это жидкая нефть, которая находится под землей. В зависимости от места нахождения и условий образования сырая нефть может сильно различаться по плотности, вязкости и содержанию серы. Сырая нефть перерабатывается нефтедобывающими компаниями для производства продуктов нефтепереработки, которые мы можем использовать, таких как бензин, топочный мазут, дизельное топливо, авиационный бензин, топливо для реактивных двигателей и керосин.

  • Как используется масло?

    Огромное количество продуктов, которые используются в нашей повседневной жизни, стало возможным благодаря использованию масла.Нефтепродукты служат топливом для нашего транспорта, будь то самолет, поезд, автомобиль, грузовик, автобус или мотоцикл. Нефть используется для обогрева наших домов и обеспечивает энергией наши фабрики. Химические вещества, изготовленные из нефти, используются для производства самых разных продуктов, от одежды до косметики и фармацевтических препаратов. Современные пластмассы, изготовленные из масла, широко используются в производстве множества продуктов, которые используются ежедневно во всех сферах нашей жизни.

  • Как используется природный газ?

    Природный газ обеспечивает 25 процентов всей энергии, потребляемой американцами.Это наш второй по величине источник энергии. Только нефть дает больше энергии, чем природный газ. У природного газа много разных применений. Например, энергетические компании используют его для производства электроэнергии, промышленность использует его для тепла и в качестве источника энергии, а миллионы домашних хозяйств используют природный газ для отопления и приготовления пищи. Сжиженный пропан и сжатый природный газ, которые производятся из природного газа, обеспечивают удобство подачи природного газа в места, где трубопроводное распределение недоступно.

  • Что вы можете рассказать о трубопроводах нашей страны?

    Национальные трубопроводы — это транспортная система.Трубопроводы обеспечивают безопасную транспортировку огромных объемов энергетических продуктов к промышленности и потребителям, буквально подпитывая нашу экономику и образ жизни. Артерии энергетической инфраструктуры страны, а также один из самых безопасных и наименее затратных способов транспортировки энергоносителей, наши нефте- и газопроводы обеспечивают ресурсы, необходимые для национальной обороны, обогревают и охлаждают наши дома, генерируют электроэнергию для бизнеса и заправляют не имеющая аналогов транспортная система.

    Нации более 2.6 миллионов миль трубопроводов безопасно доставляют триллионы кубических футов природного газа и сотни миллиардов тонн / миль жидких нефтепродуктов каждый год. Они очень важны: объемы перевозимых энергоносителей намного превышают возможности других видов транспорта. Потребовалась бы постоянная очередь автоцистерн, около 750 в день, загружающихся и выезжающих каждые две минуты, 24 часа в сутки, семь дней в неделю, чтобы переместить объем даже скромного трубопровода. Железнодорожным эквивалентом этого единственного трубопровода будет поезд из цистерн на 225 28 000 галлонов.

    Трубопроводные системы — самый безопасный способ транспортировки этих продуктов. Федеральное правительство вновь занялось вопросами безопасности трубопроводов в 2006 году, когда был подписан Закон о трубах. Он предписывает новые методы и берет на себя обязательства по использованию новых технологий для управления целостностью трубопроводов страны и повышения планки безопасности трубопроводов.

    Трубопроводные системы состоят из нескольких основных компонентов:

    • Трубопроводы, которые собирают продукты из источников, таких как скважины на суше (линии сбора) или на море, или из морских судов, таких как танкеры для нефти или сжиженного природного газа (СПГ).Эти системы перемещают продукт на хранение, обработку (например, очистку газа или переработку нефти).
    • Магистральные трубопроводы, по которым транспортируются большие количества опасных жидкостей или природного газа на большие расстояния; по линиям электропередачи природный газ доставляется на удаленные электростанции, крупным промышленным потребителям и в муниципалитеты для дальнейшего распределения; Линии передачи нефти доставляют сырую нефть на удаленные нефтеперерабатывающие заводы или продукты нефтепереработки на удаленные рынки, такие как аэропорты или склады, где мазут и бензин загружаются в грузовики для местной доставки.
    • Распределительные линии являются частью систем природного газа и состоят из основных линий, по которым газ транспортируется к промышленным потребителям, вплоть до более мелких линий обслуживания, которые соединяются с предприятиями и домами по всему муниципалитету.

    Вдоль этих трубопроводов расположены насосные станции для жидкостей и компрессорные станции для природного газа, хранилища и распределительные устройства, а также средства автоматизированного контроля для управления перемещением продукта и обеспечения безопасности. Если трубопровод выходит из строя, падение давления обычно приводит к срабатыванию системы, которая закрывает клапаны, чтобы изолировать неисправный трубопровод.

    Федеральным органом по безопасности трубопроводов является PHMSA, Управление по безопасности трубопроводов и опасных материалов Министерства транспорта США. Управление безопасности трубопроводов PHMSA отвечает за регулирование безопасности проектирования, строительства, испытаний, эксплуатации, технического обслуживания и аварийного реагирования на объектах трубопроводов нефти и природного газа в США.

  • Насколько велика наша трубопроводная инфраструктура: сколько миль трубопроводов какого типа есть в Соединенных Штатах?

    См. Пробег трубопровода и возможности


    Просмотрите подробное обсуждение трубопроводов.

  • Права и обязанности клиентов | Peoples Natural Gas

    Перейти к нижнему колонтитулу

    На этой странице мы обсудим права и обязанности клиента в отношении права отчуждения.

    Трубопровод «Полоса отчуждения» — это полоса земли над и вокруг газопровода.Соглашение о праве отвода между газовой компанией и собственником недвижимости называется сервитутом. Удобства предоставляют такой компании, как Peoples, постоянный, ограниченный интерес к земле, так что мы можем получить доступ, управлять, тестировать, проверять, обслуживать и защищать наши трубопроводы.

    Хотя соглашения могут отличаться, полоса отчуждения может простираться на расстояние до 25 футов в каждую сторону от центра трубопровода. Если на вашей собственности установлен сервитут, вам следует ознакомиться с нашими рекомендациями по вторжению и строительству вблизи оборудования для трубопроводов природного газа.На полосе отвода трубопровода не должно быть деревьев, кустов, зданий, сооружений и других препятствий, чтобы мы могли безопасно эксплуатировать трубопровод, реагировать на чрезвычайные ситуации, устранять повреждения третьих лиц, обеспечивать наблюдение на полосе отвода и выполнять стандартные процедуры. техническое обслуживание и федеральные и / или государственные проверки. Вы можете ознакомиться с конкретными рекомендациями для различных структур ниже.

    Наземные сооружения, такие как здания, складские сараи, а также кирпичные, бетонные или блочные заборы и стены НЕ допускаются в пределах полосы отчуждения без предварительного согласия Народов.

    Заборы из винила, дерева и / или цепей разрешены в пределах полосы отвода, если:

    • Peoples дает предварительное письменное согласие
    • Они следуют за границей собственности
    • Переходят полосу отвода под углом не менее 90 градусов к трубопроводу
    • На каждом пересечении ограждения установлены ворота подходящего размера для периодического патрулирования и доступа для технического обслуживания
    • Столбы забора не устанавливаются ближе 5 футов от трубопровода

    Бетонные, асфальтовые, гравийные и / или грунтовые дороги, проезды и тропы НЕ допускаются в пределах полосы отчуждения без предварительного согласия Народов.

    Спортивные площадки (например, теннисные, баскетбольные и т. Д.), Бетонные террасы или другие улучшения с твердым покрытием НЕ допускаются в пределах полосы отчуждения без предварительного согласия Народа.

    Другие инженерные сети могут быть установлены в пределах полосы отвода с согласия собственника в соответствии с применимыми законами и постановлениями штата и федеральными законами.Необходимо получить предварительное письменное согласие от People на строительство или установку предлагаемого коммунального предприятия, параллельного или пересекающего перпендикулярно сервитуту People. Другие инженерные сети не должны мешать работе трубопровода.

    Минимум 3 фута, но не более 6 футов над трубопроводом.Любые исключения или изменения контура грунта в полосе отвода требуют предварительного письменного согласия Народа.

    ЗАПРЕЩАЕТСЯ сажать деревья или высокие кустарники на полосе отвода.

    ЗАПРЕЩАЕТСЯ строить, хранить и размещать что-либо на полосе отчуждения или рядом с ней без предварительного звонка в службу 811 или Peoples.

    ЗАПРЕЩАЕТСЯ копать, туннелировать или бурить скважину без предварительного звонка по номеру 811.

    В чем разница между типами газопроводов?

    На природный газ приходится почти четверть энергии, потребляемой в Соединенных Штатах, и 33 штата производят его в промышленных количествах.У компании более 68 миллионов жилых и пяти миллионов бизнес-клиентов в США, которые получают природный газ по трубопроводам протяженностью 2,6 миллиона миль. Газопроводы классифицируются по-разному, в зависимости от их пропускной способности, назначения и юрисдикции. Например, эти трубопроводы можно классифицировать как линии сбора, передачи и распределения, которые определяют не только то, как они используются, но и то, как они регулируются. Любой, кто связан с газопроводами, должен понимать иногда тонкие различия между этими классификациями трубопроводов.

    Линии сбора

    Линии сбора транспортируют газ от производственного объекта, такого как устье скважины, к линии передачи, также известной как магистраль. Диаметр этих труб колеблется от двух до восьми дюймов, что относительно мало. Линии сбора могут быть такими узкими, потому что они обычно используют полевые компрессоры для создания давления, которое перемещает газ по трубопроводу. В этих устройствах используется турбина или двигатель внутреннего сгорания, который обычно приводится в действие небольшой частью транспортируемого газа.

    Некоторые системы сбора включают оборудование для обработки, которое выполняет дополнительные функции, такие как удаление примесей. Такие вещества, как вода, диоксид углерода и сера, могут вызывать коррозию труб, в то время как инертные газы, такие как гелий, снижают энергетическую ценность природного газа. Эти примеси часто используются в таких областях, как химическое сырье.

    Линии передачи

    Природный газ перемещается из системы сбора в систему передачи, которая транспортирует газ на большие расстояния. Диаметр этих труб обычно составляет от 6 до 48 дюймов, а давление составляет от 200 до 1500 фунтов на квадратный дюйм (фунт / кв. Дюйм), в зависимости от метода производства.Такое высокое давление необходимо для транспортировки газа из регионов добычи в местные распределительные компании (НРС), которые могут находиться на расстоянии в тысячи миль.

    Трансмиссионные трубопроводы обычно рассчитаны на работу с гораздо большим давлением, чем когда-либо потребуется в качестве меры безопасности. Например, трубопроводы в населенных пунктах обычно не работают при более чем половине расчетного предельного давления. Более того, многие из этих конвейеров являются замкнутыми, что означает, что между одним и тем же источником и пунктом назначения проходит более одного линейного конвейера.Эта избыточность увеличивает максимальную пропускную способность магистрального трубопровода, которая может потребоваться в периоды пикового спроса.

    Распределительные линии

    Газ в магистральном трубопроводе обычно проходит через шлюзовую станцию, когда попадает в местное газовое предприятие. Затворная станция снижает давление в линии до уровня распределения, который составляет от 0,25 до 200 фунтов на квадратный дюйм. Эта установка также вводит одорант в природный газ, который обычно не имеет запаха. Одорант придает газу кисловатый запах, который потребители могут обнаружить в небольших количествах в качестве меры безопасности.Затворная станция также измеряет расход газа, чтобы определить количество, полученное газовым коммунальным предприятием.

    Затем газ перемещается от запорной станции к распределительной линии, диаметр которой обычно составляет от 2 до 24 дюймов. В распределительных линиях обычно есть секции, которые работают при разном давлении, которое регулируется регуляторами. Размер трубы и давление обычно уменьшаются по мере приближения распределительной линии к заказчику.

    Операторы в центре управления газовой компанией непрерывно контролируют расход и давление газа в различных точках, чтобы гарантировать, что газ достигает потребителей с достаточным расходом и давлением для работы оборудования.Они также должны гарантировать, что давление остается ниже установленных пределов в целях безопасности. Близость распределительных линий к потребителям обычно ограничивает их давление до 20 процентов от проектного максимума.

    Регуляторы регулируют поток газа через распределительную систему. Они откроются для увеличения потока газа, когда давление в секции упадет ниже указанной уставки, и закроются, когда давление поднимется выше другой уставки. Распределительные трубопроводы также имеют предохранительные клапаны, которые могут выпускать газ в атмосферу в качестве дополнительной меры безопасности, чтобы предотвратить разрыв труб.

    Современные газораспределительные системы используют программное обеспечение для оценки своей мощности и обеспечения того, чтобы потребители получали газ с давлением выше минимального, необходимого для модернизации оборудования. Эти линии также соединены между собой в виде сетки с рядом запорных клапанов, которые сводят к минимуму перебои в обслуживании во время технического обслуживания и аварийных ситуаций.

    Строительство

    Безопасность является важным фактором при строительстве газопроводов из-за давления, которое они должны выдерживать, и последствий разрыва трубопровода.Линии распределения соответствуют самым высоким стандартам строительства из-за их близости к людям. Трубы необходимо проверять на соответствие государственным и отраслевым стандартам безопасности. Сборные и транспортировочные трубопроводы специально спроектированы для их предполагаемой роли в газопроводе, хотя оба они, как правило, изготавливаются из проката из высокоуглеродистой стали. Длина каждого сегмента трубы обычно составляет от 40 до 80 футов. Диаметр и толщина сильно зависят от таких факторов, как преобладающие почвенные условия, география и плотность населения.

    Распределительные трубопроводы изначально были из чугуна, который с возрастом становится хрупким. Сталь по-прежнему является обычным материалом для старых трубопроводов, хотя новые трубопроводы все чаще изготавливаются из высокопрочного пластика или композитных материалов. Старые распределительные трубы могут быть изготовлены из пластика Aldyl-A, который особенно подвержен хрупкости. Национальный совет по безопасности на транспорте рекомендовал замену распределительных трубопроводов из этого типа пластика.

    Трубопроводы подвержены постоянным напряжениям, которые могут вызвать их разрушение. Движение грунта из-за циклов замерзания / оттаивания является основной причиной этих напряжений, которые обычно называют морозным пучением. В некоторых штатах требуется инспекция трубопроводов в зимний период, позволяющая отремонтировать их до того, как они разорвутся.

    Установка

    Исторически сложилось так, что трубопроводы прокладывались с открытыми траншеями, что до сих пор является наиболее распространенным методом сбора и транспортировки.Распределительные линии с большей вероятностью будут проложены бестраншейными методами, такими как бурение и горизонтально-направленное бурение (ГНБ), поскольку они вызывают меньшее нарушение окружающей среды. Растачивание особенно распространено для распределительных трубопроводов в городских условиях из-за его полезности при пересечении дорог.

    Бестраншейные методы представляют больший риск повреждения существующих коммуникаций, поскольку они предполагают бурение и бурение, а не копание открытым способом. Металлические линии относительно легко обнаружить с помощью оборудования для обнаружения металлов, но канализационные трубы из глины и пластика требуют обнаружения менее надежными ультразвуковыми технологиями.Кроме того, поврежденные канализационные трубы могут оставаться незамеченными, пока домовладелец не заметит забитый канализационный коллектор. Наибольший риск возникновения поперечного отверстия заключается в том, что сантехники часто используют приводной шнек для очистки засоренной канализационной линии, которая может нарушить газопровод.

    Федеральные правила обычно требуют, чтобы все линии электропередачи и некоторые линии сбора были проложены под землей на глубине не менее 30 дюймов в сельской местности и не менее 36 дюймов в густонаселенных районах. Дороги и железнодорожные переезды также требуют, чтобы эти линии были заглублены на глубину не менее 36 дюймов.Минимальная глубина для водных переходов может варьироваться от 18 до 48 дюймов, в зависимости от состава почвы или породы. Линии распределения обычно должны быть заглублены на глубину не менее 24 дюймов, хотя минимальная глубина снижается до 18 дюймов вдоль дорог и 12 дюймов на частной собственности. Эти минимальные глубины применяются только при установке и не требуют поддержания в течение долгого времени.

    Underground Services, Inc. — одна из старейших компаний в Соединенных Штатах, предлагающих полный комплекс услуг по подземному инженерному строительству (SUE).Свяжитесь с нами сегодня по телефону (610) 738-8762 или запросите расценки онлайн, чтобы узнать, как мы можем помочь вам с вашим строительным проектом.

    Трубопровод природного газа — обзор

    8.1 Введение

    Инфраструктура линий жизнеобеспечения включает в себя трубопроводы природного газа и нефтепродуктов, водопроводные и канализационные трубопроводы, хранилища газа и нефти, туннели, линии электропередач и связи, среди прочего (Ариман и Мулески, 1981) , которые жизненно важны для современного общества и урбанизации. По мере увеличения масштабов урбанизации и роста зависимости общества от современной инфраструктуры негативные последствия отказа системы жизнеобеспечения также усиливаются.Повреждение жизненно важных объектов инфраструктуры, таких как заглубленные трубопроводы, может иметь потенциально экстремальные последствия, включая потерю давления воды, энергоснабжения и связи, а также побочные эффекты, такие как широко распространенное заболевание из-за загрязненной питьевой воды и затруднение мер реагирования из-за нехватки жизненно важных ресурсов. (например, водоснабжение для пожаротушения). Среди наиболее серьезных опасностей для подземных трубопроводов — сейсмические и оползневые явления, приводящие к распространению волн и постоянному смещению грунта (PGD).Опасности PGD обычно считаются гораздо более серьезными (R. Eguchi, 1983; O’Rourke, 2005), чем распространение волн. PGD ​​может быть локализован на небольшом участке трубопровода, например, в случае поверхностного разлома, или широко распространен, например, в случае крупномасштабного бокового распространения во время разжижения. Широко распространенный PGD может привести к множеству участков повреждения по всей площади бокового распространения, в то время как локализованный PGD может привести к небольшому количеству участков повреждения, но с потенциально гораздо более серьезным повреждением. Были разработаны оценки повреждений трубопроводов на основе волнового движения и показателей PGD.Eguchi (1983) коррелировал скорость прорыва трубы с модифицированной интенсивностью Меркалли (MMI). О’Рурк и Аяла (1993) представили зависимость скорости повреждения, вызванного распространением волн, от пиковой скорости грунта для различных типов труб и материалов. Несколько исследователей разработали эмпирические соотношения повреждений при распространении волн для различных типов труб и ситуаций (Eidinger et al., 1995; Honegger, 1995; O’Rourke and Jeon, 1991). Также были разработаны эмпирические отношения повреждения для PGD (Heubach, 1995; Eidinger et al., 1995; Porter et al., 1991). Текущие методики оценки трубопроводов после проведения PGD — это преимущественно визуальный осмотр с уровня земли. В частности, несоответствия на уровне земли могут указывать на смещение трубопровода ниже. Также могут использоваться методы наземного зондирования, такие как инфракрасная термография (IT) и георадар (GPR). Методы ИК-термографии и георадара удобны для получения изображений, которые могут указывать на утечки в трубах или неоднородности, возникающие на подповерхностном уровне (Birken and Oristaglio, 2014).Однако эти методы визуализации могут быть дорогостоящими, медленными в развертывании и эксплуатации и для работы требуются квалифицированные специалисты. Методы визуализации также могут не обеспечивать уровень разрешения, необходимый для локализации повреждений. Также были развернуты методы внутри трубопровода, такие как отправка небольших удаленных устройств («умных свиней») через внутреннюю часть трубопровода для обнаружения повреждений трубопровода. Несмотря на то, что существуют эмпирические модели PGD-повреждений и технологии визуализации недр, лучшие решения могут быть приняты в отношении подземных трубопроводов после PGD, если будет принято зондирование и мониторинг на месте и .

    Ввиду важности подземных путей жизнеобеспечения критически важно, чтобы повреждения были обнаружены и быстро диагностированы, чтобы можно было минимизировать риски для людей и имущества, а также выполнить ремонт, сводящий к минимуму перерывы в обслуживании. Системы мониторинга — очевидный подход, позволяющий быстро оценить серьезность повреждений и их местонахождение для быстрого ремонта. Однако существуют две проблемы при мониторинге подземных трубопроводов. Во-первых, трубопроводы часто проходят на расстояние от десятков до сотен миль, что требует разумного подхода к выбору места установки датчиков.Во-вторых, их подповерхностное расположение затрудняет получение данных от установленных датчиков. На сегодняшний день большинство систем мониторинга трубопроводов на месте и привязаны (включая традиционные проводные и оптоволоконные датчики) с проводкой, установленной вдоль трубопровода для передачи данных в систему сбора данных (Glisic, 2014). Такие методы могут быть дорогими из-за требований инвазивной установки.

    Основная цель этой главы — проиллюстрировать экспериментальные методы зондирования, которые могут служить основой будущих систем мониторинга трубопроводов.В дополнение к использованию беспроводной телеметрии в качестве стратегии сбора данных с подземных датчиков исследуются традиционные и новые сенсорные устройства. В частности, в главе основное внимание уделяется настройке стратегии обнаружения подземных сегментированных бетонных трубопроводов, подвергнутых PGD. Сегментированные трубопроводы, и в частности бетонные сегментированные трубопроводы, являются распространенными подземными системами жизнеобеспечения, используемыми для транспортировки сточных вод и ливневых вод. Они сильно повреждаются при воздействии крупных событий ПГД.В зависимости от ориентации трубопровода относительно плоскости разлома и направления разлома трубопровод может испытывать осевые силы, приводящие к растяжению или сжатию, а также к сдвигу и изгибу. Основными видами отказов в непрерывных трубопроводах являются разрыв при растяжении и местное продольное изгибание (O’Rourke, 2003). Отказ сегментированных трубопроводов в первую очередь наблюдается как совместное повреждение (O’Rourke, 2003). Осевые силы в сегментированных трубопроводах могут привести к вырыву соединения или раздавливанию раструба и втулки (т.е., телескопическая). Представленные технологии обнаружения будут специфичны для мониторинга движения сегментов трубопровода и прямого обнаружения повреждений на стыках трубопровода во время PGD. С этой целью в главе описываются полномасштабные испытания подземных сегментированных бетонных трубопроводов на экспериментальных и испытательных объектах сети инженерного моделирования землетрясений (NEES) в Корнельском университете. Испытания являются идеальным местом не только для проверки работы датчиков, находящихся под землей, для мониторинга состояния трубопроводов, но и для углубления понимания эволюции повреждений сегментированных бетонных трубопроводов в условиях PGD.В задачи входит строительство полномасштабного сегментированного бетонного трубопровода, проектирование и установка сенсорной системы для обнаружения и локализации повреждений, тестирование и проверка подземной беспроводной связи, наблюдение за взаимодействием грунта с трубопроводом во время PGD и анализ развития повреждений.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
