Можно ли укладывать инфракрасный теплый пол в деревянном доме

Главными преимуществами деревянного дома является его натуральность, экологичность, а также хорошие теплосберегающие характеристики. Единственным недостатком, с которым сталкиваются хозяева – это повышенная горючесть материалов.

По мере строительства, чтобы в будущем избежать возникновения пожара, приходится учитывать высокие нормы безопасности при проведении электрической проводки и системы отопления.

Практика показывает, что инфракрасный теплый пол в деревянном доме – это правильное решение проблемы обогрева здания из дерева.

Можно ли использовать ИК пол в доме из дерева

Долгое время отечественный потребитель был знаком только с двумя видами теплых полов: электрическим и водяным.

Первый метод редко использовался в деревянных зданиях по причине высокой пожароопасности. Второй способ, водяной, как показала практика, со временем сказывался на внешнем виде ламинита, паркета или доски из массива.

Инфракрасное отопление деревянного дома лишено этих недостатков, приспособлено к любым видам последующей отделки пола и полностью безопасно в эксплуатации.

Преимущества ИК решения состоят в следующем:

Простота монтажа – инфракрасный пленочный теплый пол на деревянный пол может быть уложен самостоятельно. В комплект входят уже полностью готовые к укладке блоки, состоящие из резистивных полос. Для монтажа потребуется попросту выровнять основание и уложить полы согласно инструкции.
Безопасность – допускается монтаж по деревянному, бетонному, металлическому и любому другому перекрытию. Резистентные пластины запаяны в сверхпрочный пластик, который сохраняет целостность даже при сильных механических нагрузках. Соответственно, все элементы, находящиеся под напряжением, полностью изолированы и вероятность удара электрическим током отсутствует.
Универсальность – монтаж инфракрасного плёночного теплого пола не ограничен исключительно укладкой в деревянном доме. ИК пол можно простелить под дорожки на улице, в беседке, гараже, обеспечив, таким образом, систему атизамерзания.

Согласно заверениям производителя, укладка под деревянный пол не требует использования дополнительных систем безопасности. Проведение работ проводится таким же образом, как и на другое основание.

Можно ли отопить дом из дерева ИК полом

Отопить дачу или жилой дом из дерева тёплыми плёночными полами можно без особого труда. Принцип работы системы основан на ИК излучении, которое лучистыми потоками направляется на человека и окружающие предметы, а после нагревает воздух.

При обогреве используется натуральное тепло, подобное тому, которое исходит от солнца и нагревает земную поверхность. Единственным недостатком является рентабельность инфракрасного отопления пола на даче.

Стоимость электроэнергии с учетом себестоимости материала намного выше, чем у обычной дровяной печки. Но если учесть, что, обогрев загородного дома из бруса или оцилиндрованного бревна инфракрасными полами, выполняется в полностью автоматическом режиме, и помещения при этом прогреваются практически моментально, становится понятно, что этот вид отопления практически не имеет конкурентов.

Высокая стоимость электроэнергии побуждает большинство хозяев использовать ИК полы в качестве дополнительной системы обогрева дома.

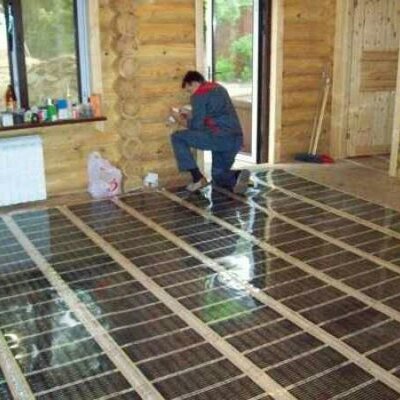

Монтаж тёплых ИК полов в деревянном доме

Укладка ИК полов в деревянном доме практически не отличается от того, как осуществляется монтаж в других зданиях. Крайне важно, чтобы основание перед укладкой пленки было сухим и ровным.

Основные этапы монтажа:

Пленка укладывается таким образом, чтобы избежать наложения двух стыков друг на друга.
Расчет осуществляется с учетом того, что ИК пленку можно разрезать в случае необходимости. Во время заводского производства, между секциями специально оставляют место для разреза. Длина одного отдела 25 см. Разрезать необходимые участки можно обычными ножницами.
Укладка под деревянный пол требует предварительного утепления основания. Категорически запрещается использование в качестве теплоизоляции любого утеплителя с металлическим покрытием (алюминиевой фольгой). Если планируется укладка пленочного теплого пола на деревянный пол, необходимость в теплоизоляции отсутствует. Будет нужно предварительно уложить гидробарьер.
После укладки пленка запитывается посредством медных проводов и подключается к терморегулятору. При отоплении помещения большой площади, устанавливается несколько комнатных термостатов по общей тепловой мощности.
Запитывающий кабель проводят по деревянному основанию в специальной металлической гофре. Провод в отличии от ИК пленки может перегреться и расплавить, что приведет к пожароопасной ситуации. Этого же правило необходимо придерживаться, выполняя электроразводку на дереве (стенах, балках, перекрытия).

Возможен ли монтаж ИК плёнки на стены

Принцип работы пленочных полов позволяет их применение для стен и даже потолков, без снижения эффективности. Некоторые производители отдельно изготавливают продукцию под деревянные полы, стены и плиты перекрытия.

Единственное, чем отличается устройство деревянного теплого пола на инфракрасной пленке от монтажа на вертикальную поверхность, это методом укладки и направлением самой пленки:

Электрический провод подключается к верхней стороне пленки.
Допускается исключительно вертикальная направленность нагревательных элементов.
Исключается попадание влаги под пленку.
Чтобы обеспечить равномерный прогрев помещения, стены предварительно необходимо выровнять под «ноль». Только в таком случае ИК обогрев на деревянном покрытии будет обеспечивать нагрев комнат, без появления холодных зон.

ИК воздействие инфракрасного тёплого пола на деревянное покрытие полностью отсутствует. Поэтому, финишное покрытие можно выбрать любое, по своему усмотрению. Подойдет ламинат, паркет, доска массива, плитка, стяжка, гипсокартон и т.д.

Какие меры безопасности надо соблюдать

Сами по себе пленочные полы полностью безопасны и подходят как для внутренних работ при отоплении каркасного, щитового или деревянного загородного дома, так и для наружного утепления открытой стоянки, дорожек и т.д.

Как показывает практика, проблемы возникают в основном при подключении термодатчика к основному источнику питания. Поэтому при строительстве щитовой дачи или каркасного дома, необходимо заранее предусмотреть прокладку кабеля внутри стен, использовать специальную противопожарную гофру.

В доме из бруса лучше всего провести открытую проводку в декоративных коробах. Вывод питающего кабеля осуществляется непосредственно на автомат, выходящий от счетчика. Обязательна установка УЗО.

ИК пленочные полы полностью безопасны, устойчивы к механическим повреждениям и атмосферному воздействию, быстро прогревают помещение и имеют простую схему монтажа и эксплуатации. Являются оптимальным решением проблемы отопления загородного дома или дачи, из дерева.

Теплые полы в деревянном доме под ламинат: Как сделать правильно

Теплые полы — уже давно не роскошь, а скорее жизненная необходимость. И все-таки до сих пор бытует много мифов и предрассудков на тему того, можно ли укладывать ламинат на теплый пол. В этой статье Вы узнаете о том, какие бывают виды теплых полов, и какие из них лучше всего использовать для монтажа под ламинат в деревянном доме.

Теплый пол под ламинатом — это безопасно?

Действительно, под воздействием постоянной высокой температуры ламинат начинает выделять различные вредные химические вещества, которые неизбежно содержатся в его составе и используются в процессе производства. Но это не причина отказывать себе в удовольствии ходить по теплым полам в любое время года. Главное — правильно выбрать толщину ламината и оптимальную температуру нагрева.

Совет: рекомендованная толщина доски ламината должна составлять примерно 7 мм. Этого достаточно для того, чтобы давать необходимое количество тепла в помещении, прогревать весь пол полностью, а также создать все необходимые условия для долговечности ламината.

Учитывая, что в производстве ламината используются фенол формальдегиды, которые способны выделять различные вредные соединения, то оптимальной считается температура нагрева не выше 30-32 градусов. При соблюдении данного условия вред от ламината будет примерно таким же, как и от любой мебели из ЛДСП.

Выбор системы теплых полов под ламинат: какие бывают и чем отличаются

Системы теплых полов бывают разные. Главное отличие — нагреватель. В зависимости от него, различают следующие виды систем теплого пола.

Водяной теплый пол

Принцип работы системы водяного теплого пола заключается в использовании водяного теплоносителя — горячая вода циркулирует по металлопластиковым или полипропиленовым трубам. Система труб заранее монтируется в толще «пирога» пола. Этот вид теплых полов считается самым экономически выгодным для частных домов и коттеджей.

Учитывая особенности ламината, важно соблюдать правила его эксплуатации при системе водяного теплого пола. Нагрев воды не должен превышать 50 градусов, а температура в помещении должна быть не выше 28 градусов. В обратном случае ламинат начнет слишком быстро разрушаться. Кроме того, важно учитывать все мелкие детали и правильно делать монтаж труб, чтобы прогрев пола и ламината был равномерным.

Инфракрасный теплый пол

Данная система теплого пола представляет полосы из графита, углепластика или карбона, которые соединяются между собой с помощью медного провода. Они запаяны с двух сторон в пленку из полиэтилена или лавсана.

Преимущества данной системы:

быстрый нагрев и охлаждение;

температура нагрева легко регулируется;
небольшой вес материала;
легкость;
высокая скорость монтажа.

Кроме того, ремонт такого теплого пола осуществляется оперативно и без проблем — путем замены вышедших из строя полос. Но самое главное, что этот вид теплого пола недорогой и отлично сочетается с ламинатом, что дает возможность успешно использовать его в деревянных домах.

Электрический теплый пол

Главная особенность данного вида теплого пола в том, что в качестве элемента обогрева используется электрический кабель, расположенный по всему периметру помещения. Температура нагрева может регулироваться, что является преимуществом этой системы теплого пола, в сравнении с водяным. Доступная стоимость и простота укладки импонируют тем, кто решил сделать теплый пол своими руками.

Единственный и самый главный недостаток — возможность короткого замыкания, легкая воспламеняемость в сочетании с деревянными полами и ламинатом. Рекомендуется этот вид теплого пола использовать под керамическое покрытие, к примеру, под плитку.

Плюсы: низкая цена, скорость монтажа, простота укладки, возможность использования как в квартирах, так и в частных домах.

Устройство теплого пола под ламинат в деревянном доме

Выбор и монтаж системы теплого пола в деревянном доме требует внимательного и продуманного подхода. Важно предусмотреть все мелочи, чтобы избежать неприятных последствий. Учитывайте не только выбор системы нагрева, но и влажность воздуха в доме, строительные материалы, используемые в процессе укладки пола и стен, а также последующую эксплуатацию системы обогрева полов.

Из вышеперечисленных систем можно выделить водяной и инфракрасный теплые полы, которые считаются безопасными и долговечными в процессе эксплуатации, а также прекрасно сочетаются с ламинатом. Правильный выбор температуры обогрева гарантирует, что ламинат будет служить долго, не теряя своей привлекательности и главных характеристик.

Учитывая особенности деревянных и каркасных домов, важно предварительно продумать систему гидроизоляции пола. Мы рекомендуем использовать гидро-пароизоляционные пленки. Они отличаются долговечностью и простым монтажом. Не требуют специальных навыков для укладки и не пропускают влагу под ламинат. Используя пленки Вы сможете избежать появления конденсата под ламинатом, что значительно увеличит его эксплуатационные качества.

Для гидроизоляции пола подойдут пленки Ондутис D, для пароизоляции Ондутис B Смарт (Rv).

Монтаж системы теплого пола под ламинат

1 шаг — перед укладкой ламината система теплого пола должна хорошо прогреться. За два-три дня до монтажа ламината стяжка отключается.

2 шаг — ламинат должен «привыкнуть» к температуре помещения. Поэтому хорошо его оставить также на два-три дня для адаптации к среде в комнате.

3 шаг — перед монтажом ламината в обязательном порядке важно проложить подложку — специальный слой, который возьмет на себя шумоизоляционные свойства, а также улучшит теплоизоляцию. На этом же этапе монтируется гидро-пароизоляционная пленка, которая надежно защитит ламинат от конденсата и разрушительного воздействия влаги.

4 шаг — после укладки ламината на систему теплого пола в течении трех дней температура воздуха в комнате должна оставаться неизменной.

Инфракрасный теплый пол в деревянном доме

Теплый пол в деревянном доме

В этой статье мы подробно опишем все варианты установки системы теплых полов в деревянном доме на деревянные полы. Будут выбраны подходящие типы теплого пола и описан самостоятельный монтаж.

Устройство отопления жилища в наших климатических условиях всегда оставалось актуальной и непростой проблемой. Тепло в доме – это уют и здоровье, возможность качественно восстановить силы для активного трудового дня.

Вместе с прогрессивными методами строительства жилых домов совершенствуются и системы отопления.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

Конвекционные радиаторные.
Системы «теплого пола».
Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных.

Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

демонтировать верхнее покрытие пола и черновой пол;
проверить состояние лаг, при необходимости заменить подпорченные детали;
выставить лаги, тщательно проверить уровнем, закрепить;
насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
обработать черновой пол антисептиком;
на черновой пол уложить пергамин;
настелить покрытие пола;
зазоры между полом и стенами заделать монтажной пеной;
настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
щели между листами фанеры зашпаклевать;
перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
демонтировать плинтуса;
настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

демонтировать плинтуса;
настелить на пол фанеру как описано выше.

Монтаж пленочного теплого пола

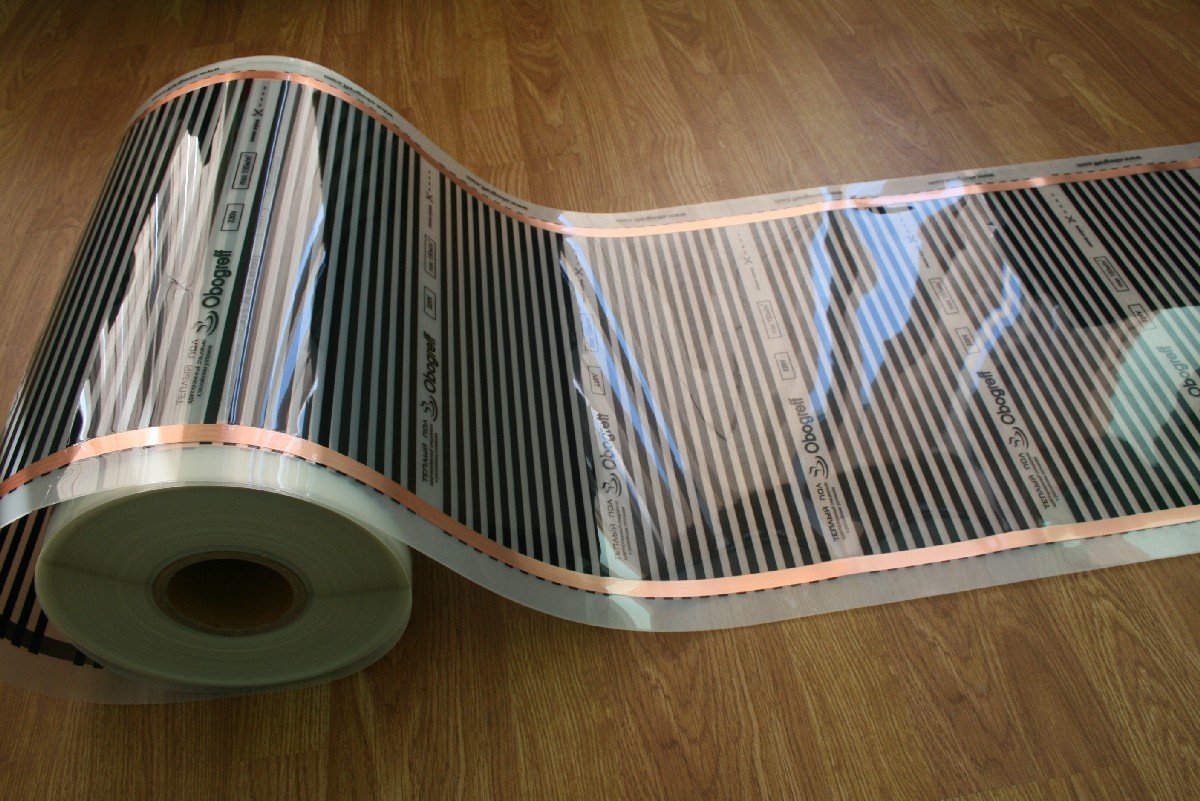

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Важно! Термопленку запрещено укладывать внахлест.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление, используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40 о С.

О некоторых правилах установки теплого пола

Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
Максимальная длина одного отрезка пленки не более 15 метров.
Не производить монтаж пленки при минусовой температуре.
Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.

Нужно подключить все провода к терморегулятору согласно инструкции

Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола. Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

Важно! Помните о недопустимости стыковки трубы под полом.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

Применение матов для теплых водяных полов

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

листовые инфракрасные пленочные обогреватели;
фольгированные маты;
стержневые греющие маты;
кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Видео по теме

Постройка из дерева не подразумевает толстую монолитную цементную стяжку пола, в которую укладывается «традиционный» водяной или кабельный (электрический) теплый пол. Как правило, в такого рода домах межэтажное перекрытие и основание (чаще всего лаги) – деревянные. При этом напольное покрытие, например, массив доски (шпунтовка), может укладываться на сами лаги или, в случае с ламинатом и паркетом, поверх листовых материалов, таких как фанера и ОСП.

В связи с этим у многих возникают трудности в выборе и монтаже теплого пола в деревянном доме. Наша статья поможет Вам в этом разобраться.

Системы теплого пола в деревянном доме бывают нескольких типов. Рассмотрим каждый из них.

1. Инфракрасный пленочный теплый пол

Термопленка – самый простой и эффективный вид теплого пола в деревянном доме, разработанный специально для термочувствительных покрытий (шпунтовки, линолеума, ламината, паркета и ковролина) и его монтаж не требует стяжки и клея. Пленка устанавливается на любое основание пола: старое покрытие, черновой деревянный пол и деревосодержащие листовые материалы (фанеру, ДСП, ДВП, ОСП).

Пленочный теплый пол представляет собой источник дополнительного обогрева, а при хорошей теплоизоляции и установке на 70-80% от всей площади пола – основной источник тепла.

Теплый пол для основного обогрева деревянного дома:

Как дополнительный источник тепла и поддержания комфортного климата в помещении:

Монтаж такого теплого пола одинаков для всех помещений. Подробная инструкция размещена в следующей статье.

Пленочный теплый пол в деревянном доме

30.10.2016

Системы напольного обогрева все чаще можно встретить в квартирах и коттеджах.

А как быть, если дом деревянный?

Многолетняя практика установки и эксплуатации показывает, что и в таких домах теплый пол очень эффективен и при этом вполне безопасен.

Общие сведения об электрополах

Электрические нагревательные элементы имеют высокий КПД и благодаря регулятору температуры позволяют поддерживать точное значение температуры в каждой комнате. Поэтому электричество расходуется более экономно, чем при других системах отопления (конвекторы, котлы и прочее). Теплые полы имеют и другие достоинства: простота и удобство использования, отсутствие шума при работе и особых требований по уходу.

Напольный электрообогрев работает по принципу преобразования электричества в тепло, без участия теплоносителей (таких, как вода, газ, масло). Именно поэтому окружающий воздух нагревается до заданной температуры за минимальный период времени.

Таким образом, даже в деревянном доме не стоит отказываться от теплого пола: он безопасен, экологичен, бесшумен, и как источник отопления дома удовлетворяет всем требованиям.

Что использовать?

О возможности использования в деревянном доме кабелей и матов на сетке мы поговорим в статье «электрический теплый пол под плитку в деревянном доме».

Под ламинат, линолеум, ковролин и паркет в деревянном доме целесообразнее всего использовать ИК-пленку: она не создает повышенных нагрузок на перекрытие и проста в монтаже. Для нее технология укладки практически не меняется.

Исходная поверхность (обычно доски по лагам) покрывается фанерой. Затем, если сверху будет ламинат, на фанеру кладется фольгированная теплоотражающая подложка (из-за повышенной мягкости ее не стелют под линолеум и ковролин).

Далее размещается само инфракрасное полотно, а затем – финишное покрытие: в деревянном доме чаще всего это линолеум или ламинат.

Пленочный пол может быть как основным, так и дополнительным обогревом помещения: высокая эффективность и экологичные преимущества инфракрасного отопления делают его одним из лучших решений. В случае использования в качестве основной системы обогрева, пленочные рулоны должны покрывать хотя бы 70% всего пола.

Особенности пленочного теплого пола

В инфракрасных полах нагревателем является гибкая тонкая пленка. В нее впаяны полосы углеродной пасты с дополнительными примесями – она-то и проводит ток. Снаружи пленка надежно изолирована, что обеспечивает высокий уровень безопасности.

Использование инфракрасных полов удобно тем, что их можно стелить под основные финишные покрытия: ламинат, линолеум, паркет и другие. А можно закрепить их на стенах – это позволит не трогать имеющиеся полы и прогревать воздух за минимальное время.

Под плитку в деревянном доме традиционно используется теплый пол на основе нагревательного кабеля, тонкого мата или карбоновых стержней.

Защита и безопасность

Модели с влагозащищенным покрытием можно укладывать в местах с высокой влажностью, в том числе и ванной комнате. Однако настоятельно не рекомендуется использовать пленку в прачечных, душевых и подобных помещениях.

Пленочные полы защищены от коррозии и предназначены для длительного использования. Для защиты от перегрева пленка содержит проводники, соединенные параллельно. Они равномерно распределяют энергию по нагревательным элементам, поэтому при неисправности отдельных пластин пол продолжит стабильную работу без видимых изменений.

Если вам необходима консультация – звоните и мы ответим на все вопросы!

Инфракрасный теплый пол в деревянном доме

Можно ли укладывать инфракрасный теплый пол в деревянном доме

Можно ли использовать ИК пол в доме из дерева

Преимущества ИК решения состоят в следующем:

Простота монтажа – инфракрасный пленочный теплый пол на деревянный пол может быть уложен самостоятельно. В комплект входят уже полностью готовые к укладке блоки, состоящие из резистивных полос. Для монтажа потребуется попросту выровнять основание и уложить полы согласно инструкции.
Безопасность – допускается монтаж по деревянному, бетонному, металлическому и любому другому перекрытию. Резистентные пластины запаяны в сверхпрочный пластик, который сохраняет целостность даже при сильных механических нагрузках. Соответственно, все элементы, находящиеся под напряжением, полностью изолированы и вероятность удара электрическим током отсутствует.
Универсальность – монтаж инфракрасного плёночного теплого пола не ограничен исключительно укладкой в деревянном доме. ИК пол можно простелить под дорожки на улице, в беседке, гараже, обеспечив, таким образом, систему атизамерзания.

Можно ли отопить дом из дерева ИК полом

Монтаж тёплых ИК полов в деревянном доме

Основные этапы монтажа:

Пленка укладывается таким образом, чтобы избежать наложения двух стыков друг на друга.
Расчет осуществляется с учетом того, что ИК пленку можно разрезать в случае необходимости. Во время заводского производства, между секциями специально оставляют место для разреза. Длина одного отдела 25 см. Разрезать необходимые участки можно обычными ножницами.
Укладка под деревянный пол требует предварительного утепления основания. Категорически запрещается использование в качестве теплоизоляции любого утеплителя с металлическим покрытием (алюминиевой фольгой). Если планируется укладка пленочного теплого пола на деревянный пол, необходимость в теплоизоляции отсутствует. Будет нужно предварительно уложить гидробарьер.
После укладки пленка запитывается посредством медных проводов и подключается к терморегулятору. При отоплении помещения большой площади, устанавливается несколько комнатных термостатов по общей тепловой мощности.
Запитывающий кабель проводят по деревянному основанию в специальной металлической гофре. Провод в отличии от ИК пленки может перегреться и расплавить, что приведет к пожароопасной ситуации. Этого же правило необходимо придерживаться, выполняя электроразводку на дереве (стенах, балках, перекрытия).

Возможен ли монтаж ИК плёнки на стены

Электрический провод подключается к верхней стороне пленки.
Допускается исключительно вертикальная направленность нагревательных элементов.
Исключается попадание влаги под пленку.
Чтобы обеспечить равномерный прогрев помещения, стены предварительно необходимо выровнять под «ноль». Только в таком случае ИК обогрев на деревянном покрытии будет обеспечивать нагрев комнат, без появления холодных зон.

Какие меры безопасности надо соблюдать

Теплый пол в деревянном доме: технология и особенности

Строительство деревянных домов становится все популярнее. А это приводит к тому, что используемые технологии внутренней отделки должны соответствовать выбранному материалу и стилю. Поскольку упор в деревянном доме делается в первую очередь на экологичность здания, пол, стены и потолок необходимо правильно расположить. Это можно реализовать по-разному. Например, сегодня многие хозяева предпочитают делать теплый пол в деревянном доме.Есть ряд причин для этого.

Особенности конструкции

Для начала нужно сказать, что теплые полы в частном доме можно монтировать из досок или бетона. В нашем случае мы рассмотрим, как создать укрытие для деревянного жилого объекта. Итак, пол — это сочетание нескольких слоев:

черновая;
теплоизоляционный;
гидроизоляция;
финал;
напольное покрытие.

При необходимости между слоями можно укладывать нагревательные элементы с целью создания теплого пола в деревянном доме.Покрытие возводится на лагах или на столбах, если фундамент не бетонный. По дизайну полы могут быть однослойными или двухслойными. Их главное отличие — наличие шероховатого слоя во втором варианте.

Как утеплить?

Любой пол — деревянный или бетонный — обязательно необходимо утеплить. Для этого можно использовать теплоизоляционные материалы в виде минеральной ваты или матов, полиуретана. С их помощью создается толстый слой, который заполняет внутреннее пространство между слоями.Чтобы сделать теплый пол в деревянном доме , многие хозяева используют старые материалы, например, опилки или сухую листву. Самое главное при обустройстве такой конструкции — необходимость оставлять зазор над слоем теплоизоляции: это обеспечит свободную циркуляцию воздуха.

Устройство теплых полов в доме требует внимания к системе вентиляции. Именно поэтому возводят черновой пол: это фундамент, на который укладывается теплоизоляционный материал.Кроме того, его функция — это своеобразная воздушная прослойка, которая обеспечивает сохранение тепла в доме и долговечность эксплуатации всей конструкции.

Особенности технологии

Теплый пол в деревянном доме создается на нескольких этапах. Для начала устанавливается черновой слой, который должен хорошо проветриваться. Необходимо учитывать и хорошую гидроизоляцию фундамента с помощью грамотной отмостки или с применением рубероида, покрытия гидроизоляционными материалами.Все доски, лаги внизу, необходимо обработать антисептиками, чтобы защитить пол от гниения и гниения.

Непосредственно утепление может осуществляться в несколько слоев:

гидроизоляция; Обогреватель
;
пароизоляция.

Следующий этап — настил чистового пола, например из ДСП или шпунта. Уже на прекрасное покрытие укладывается линолеум, ламинат или другой материал. Что касается выбора последнего, то он должен соответствовать требованиям негорючести, гипоаллергенности, прочности, долговечности, простоты монтажа и легкости.Для утепления лучше всего использовать минеральную вату, в качестве гидроизоляции можно выбрать изопластик, ПВХ-мембрану или рубероид.

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат. инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Стеновые панели из автоклавного пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

Инфракрасная система подогрева пола под ламинатом Стоковое Изображение

Дизайнеры также выбрали эти стоковые фото

Теплый пол

Портрет коричневой крысы. Крыса известна во всем мире и, вероятно, является самым успешным из ныне живущих млекопитающих. мышь

Современные апартаменты с балконом с деревянным настилом

Инфракрасный обогреватель

Мужчина укладывает ламинат

Карбоновый пленочный теплый пол

Полный гараж деревянного дома

Паркет из ламината дубовый

Хромированная душевая лейка с каплями воды

Дополнительная комната над гаражом

Маленькая пустая голубая спальня со сводчатым потолком

Девушка в очках стоит возле стола, держит в руке маркер и печатает на клавиатуре.Магнитная доска

Злая женщина согревается в постели холодной зимой

Мужчина укладывает теплоизоляционный слой на крышу с использованием минеральной древесины

Похожие изображения

Теплый пол. Инфракрасный теплый пол под ламинат

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий укладывает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под

Инфракрасное волокно катушки с углеродной пленкой, материал для современного теплого пола

Современный электрический инфракрасный обогреватель на полу. Место для текста

Инфракрасный обогреватель в действии на деревянный пол

Мужчина устанавливает новый деревянный ламинат.инфракрасный обогрев пола

Укладка ламината на теплый пол

Виртуальная стена не пускает пылесос на кафельный пол. Барьер использует инфракрасный луч, чтобы блокировать робота от дверных проемов и других объектов —

Защитные очки желтая маска с выпускным клапаном и инфракрасным бесконтактным термометром на деревянном полу

СПА комната для инфракрасного отопления

Использование инфракрасной тепловизионной камеры в гостиной

Инфракрасное изображение радиатора

Бесконтактный инфракрасный лобный термометр.Температуру проверяли перед сбором улучшенных многоразовых масок.

стоковое изображение с подогревом полов. Изображение деревянное, корпус, решетка

Дизайнеры также выбрали эти стоковые фото

Иконки сантехников

Теплый пол

Группа учеников начальной школы в классе

Учитель помогает ученикам учиться за партами в классе

Коллектор, коллектор для обогрева пола

Распределительное устройство

Теплый пол

Мясо

Водопроводные трубы

Аппаратура для проверки и проверки слуха

Кухонная зона с мраморным полом

Симпатичные школьники в компьютерном классе с учителем

Женщина руками топит камин

Счастливый старик

Похожие изображения

Системы теплого пола

Теплый пол

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом

Прокладка трубы для теплого пола на стройплощадке

ч.

Теплый пол

Мастер уложил в пол трубы для отопления и теплого пола

Установка теплого пола

Теплый пол

Современная система теплого пола.

Карбоновый пленочный теплый пол

Труба водяного отопления красная труба

Труба напольного отопления. Монтаж инженерных систем

Теплый пол под ламинат на деревянный пол

У владельцев частных домов уже старой постройки нередко появляется желание провести ремонт, облагородив при этом старые деревянные полы. Ассортимент предлагаемых в продаже современных напольных декоративных покрытий в наше время довольно широк, и весьма часто выбор делается в пользу ламината – получается очень аккуратное износостойкое и простое в уходе покрытие, и вместе с тем – как бы «наследуется» визуальное оформление помещения в стиле классического дерева.

Теплый пол под ламинат на деревянный пол

Однако, при проведении ремонта многие хозяева не довольствуются только сменой «декораций», а желают изменить пол еще и принципиально, оснастив его системой подогрева поверхности. Какой теплый пол под ламинат на деревянный пол станет оптимальным? Как провести его монтаж собственными руками? Обо всем этом – читайте в предлагаемой публикации.

Какой «теплый пол» станет оптимальным в рассматриваемой ситуации?

Итак, исходные данные таковы:

— Имеется: деревянный пол – основа, состояние которого, с точки зрения несущих способностей и стабильности, вполне удовлетворительное, или же его можно исправить небольшим ремонтом, но без демонтажа.

— Необходимо: обновить поверхность пола укладкой ламинированной доски, и одновременно смонтировать систему ее подогрева.

Рассмотрим, какой из типов «теплых полов» подойдет в описываемом случае.

Водяной «теплый пол», то есть система расположенных под поверхностью трубных контуров, подключенных к домашней системе отопления. Надо сразу сказать, что такое решение не выглядит оптимальным, причем сразу по нескольким причинам:

Водяной «теплый пол» показывает все свои преимущества в том случае, если он располагается в монолитной стяжке, которая становится отличным аккумулятором тепла

— Во-первых, «классическая» технология водяного «теплого пола» предполагает размещения труб, по которым циркулирует теплоноситель, в толще монолитной бетонной стяжки, толщиной не менее 50 мм. А это, в свою очередь, значит, что старое деревянное покрытие придется демонтировать, и уже на освободившемся месте обустраивать «пирог», начиная от толстого слоя утепления и заканчивая ламинированным покрытием. Дело это – весьма масштабное, требующее «мокрых» работ с бетонным раствором, и, по сути, говорить уже о деревянном основании, как о таковом – не имеет смысла.

— Могут возразить, что водяной теплый пол вполне можно смонтировать и по «сухой» технологии, именно по деревянному основанию – с использованием теплообменных металлических профильных пластин.

Водяной теплый пол по деревянному основанию – используются специальные теплообменные пластины

Однако, эффективность и экономичность такого водяного подогрева, по сравнению с заливкой труб стяжкой, уже существенно ниже. Кроме того, монтажные работы весьма сложные – требуется создать каналы-пазы для укладки труб, что потребует или фрезерования, или подгонки деталей. Одним словом, без наличия опыта браться за такую затею – выглядит весьма опрометчиво.

Водяной «теплый пол» по деревянному основанию? – сложно, но возможно …
Если уж совсем не хочется использовать в качестве источника тепловой энергии электрический обогрев, то водяные контуры можно уложить на деревянную основу и «по сухому», то есть без заливки стяжки. Пошагово этот процесс расписан в специальной публикации нашего портала «Теплый пол под линолеум на деревянный пол».

— Следующий довод: укладка контура «тёплого пола» еще вовсе не означает, что его стоит только подключить к трубам подачи и обратки системы отопления – и все готово. Нет, требуется еще и установка специального оборудования, которое будет отвечать за поддержание необходимой температуры (а она значительно отличается от уровня нагрева радиаторов) и гарантированное обеспечение циркуляции по длинному контуру. Все это – и дополнительное растраты, и, как правило, привлечение специалистов, так как самому запустить и отбалансировать систему водяного «тёплого пола» – задача весьма непростая. Так что о быстром и самостоятельно проведенном ремонте в этом случае можно не мечтать.

Вывод по водяному теплому полу: возможность есть, но эффективность все же под сомнением, а стоимость, сложность и масштабность выполнения работ – весьма внушительные.

Электрические теплые полы. Они представлены нагревательными кабелями, матами (которые также, по сути, являются кабелями, но на сетчатой основе), стержневыми нагревателями и системами плёночного инфракрасного обогрева.

— С кабелями и матами все просто – они, так же, как и водяные «тёплые полы», требуют заключения в стяжку, то есть теряется сам принцип деревянной основы. На аналогии с трубами, здесь также прослеживаются поиски возможностей укладки кабелей «на сухую», но с применением специально предназначенных для этой цели изделий и с неизбежной потерей эффективности обогрева.

Эффективность кабельного «теплого пола», по аналогии с водяным, также зависима от наличия термоаккумулирующей бетонной стяжки

Что из себя представляет кабельный обогрев пола?
Существует несколько типов нагревательных кабелей, которые можно использовать в системах «теплый пол». Подробнее о принципах устройства таких систем – читайте в специальной статье нашего портала «Греющий кабель как тёплый пол».

— Инфракрасные стержневые маты, тем более в сочетании с последующим ламинированным покрытием пола, вообще не применяются без хотя бы тонкого (минимум в 30 мм) слоя стяжки – «сухие» варианты здесь даже не рассматриваются.

Использование инфракрасных стержневых нагревательных матов без тонкой стяжки – вообще невозможно

Любая из электрических систем «теплых полов» — значительно проще в монтаже и запуске, не требует особой отладки, так как управляется сравнительно недорогими компактными термостатическими устройствами. Провести монтажные работы по силам, наверное, любому хозяину дома, сколь-нибудь разбирающемуся в электрике и общестроительных работах. Но останавливает, опять же, наличие «мокрого цикла», то есть заливки стяжки, что для деревянного основания становится не лучшим вариантом.

Не беда – есть еще одна разновидность электрического «теплого пола». Это инфракрасные пленочные нагреватели, как нельзя лучше подходящие к рассматриваемому случаю. Они вообще не требуют «мокрых» строительных операций, и все работы по переустройству пола в комнате можно проделать буквально за считанные дни.

По сути, эти обогреватели представляют собой два слоя тонкой прочной пленки из полиэстера, между которыми пущены две медных токонесущих шины, для нуля и для фазы. Шины соединены между собой параллельно расположенными нагревательными элементами – черными полосами с карбоновым наполнением. Параллельное расположение обеспечивает «плотность» нагрева – полосы отстоят одна от другой довольно близко, а кроме того, полную независимость каждого из элементов. То есть в случае даже выхода из строя одного из элементов (хотя это и маловероятно), это не отразится на работоспособности системы в целом.

Цены на теплый пол

~~теплый пол~~

Очень удобная форма выпуска – можно приобрести ровно столько, сколько требуется для укладки «тёплого пола»

Нагревательные полоски собраны в «блоки» между которыми оставлен небольшой промежуток — шаг этого промежутка в большинстве моделей составляет 250 мм. По этим разрывам прочерчены линии, по которым пленку можно смело резать в нужный размер по длине.

Инфракрасные пленочные нагреватели легко режутся обычными ножницами, но только по намеченным производителем линиям

Ширина таких инфракрасных пленочных нагревателей – чаще всего 500 мм, но при необходимости можно приобрести и более широкие – 800 или 1000 мм. Толщина редко превосходит 0,4 мм, то есть система сама по себе практически нисколько не влияет на высоту создаваемого пола. Мощность может быть различной – обычна она варьируется в диапазоне от 150 до 300 Вт/м², что вполне достаточно для обеспечения эффективного подогрева пола при правильно выполненном монтаже. Правда, можно встретить в продаже и намного более мощные образцы – так, у некоторых моделей марки «TwinThermo» этот показатель достигает и 1100 Вт/м², но в бытовых условиях это выглядит абсолютным излишеством. Карбоновые нагреватели при работе на полной мощности способны создавать максимальный нагрев до 50÷60 градусов, но для ламинированных полов бывает достаточно максимум 27 °С. Ну а температура плавления самой пленки – не менее 110 градусов, то есть она при соблюдении технологии укладки и коммутации становится совершенно безопасной и в противопожарном плане, и с точки зрения электробезопасности.

Монтаж такого плёночного инфракрасного пола – довольно прост и понятен. Таким образом, подобной вариант для самостоятельного исполнения выглядит оптимальным — его мы и станем рассматривать далее в статье. И чтобы в полной мере доказать возможность проведения работ собственными силами, будет пошагово рассмотрен реальный пример создания теплого пола по деревянному основанию под ламинат. Выполнял эту работу автор этих строк, причем делал он это впервые.

Самостоятельный монтаж инфракрасного пленочного «теплого пола» по деревянному основанию под ламинат

С чего всё начиналось?

Дом традиционной южной постройки, с толстыми глинобитными стенами на ленточном фундаменте и деревянными полами на лагах, был приобретён в 2002 году – закономерный побег из «дурдома» седьмого этажа панельной девятиэтажки, да еще и с окнами на юг, что превращало летом квартиру в крематорий.

В доме была установлена газовая система водяного отопления, которая впоследствии подверглась некоторой модернизации. В принципе, ее эффективности вполне достаточно, так что «теплый пол» о котором будет идти речь, создавался лишь для повышения комфортности в отдельно взятой комнате.

К моменту покупки младшим членом семьи была дочка, которой едва исполнилось 3 года. Естественно, одним из первых направлений деятельности было создание комфортабельной детской, с учетом того, что пол в ней является традиционным местом игр ребенка такого возраста. Сами деревянные полы, как помнится, были в приличном состоянии (если не обращать внимание на точное соответствие горизонтальной плоскости), но несколько прохладные зимой, так как доски настелены непосредственно на лаги, а под ними, на расстоянии менее полуметра – грунт, со шлаковой засыпкой . Зимы у нас, конечно, стоят мягкие – серьёзными считаются морозы уже в -10° С, да и они стоят буквально неделю-другую, так что утеплением никто особо раньше и не заморачивался. Но все равно пол нельзя было назвать теплым: ноги, конечно, не мерзли, и из щелей не сквозило, однако, определенный дискомфорт все же чувствовался, и чтобы дочке было максимально комфортно, был приобретён ковролин, темно-синего цвета. Выбиралось, естественно, самое лучшее, и по тем временам мы были уверены, что это оптимальное решение. Что делать, интернет тогда был не у всех, да и не давал еще ответов на все поставленные вопросы.

Жутковатая картина – во что превратилось когда-то дорогое и, казалось бы, качественное ковролиновое покрытие

За четырнадцать лет эксплуатации ковролин успел проявить свои негативные качества – требования частых уборок, истирание, масса невыводимых пятен и т.п. Последней каплей, переполнившей чашу терпения, стало в прошлом году какое-то кошмарное нашествие блох, от которых в ворсе избавиться было чрезвычайно сложно. Вполне закономерно, что ковролину был вынесен «смертный приговор», и встал вопрос, что будет делать дальше.

Семнадцатилетняя барышня уже имеет полное право видеть свою комнату такой, какой ей хочется, и она избрала ламинат с очень оригинальным рисунком. Класс 32, то есть устойчивость к истиранию довольно высокая, и для домашних условий будет в самый раз.

Упаковочный ярлык приобретённого ламината на фоне разложенных досок

Но, памятуя о том, что сам по себе ламинат нельзя назвать теплым покрытием, было решено дополнительно оснастить пол системой пленочного инфракрасного обогрева. Так и сложился этот вариант, вынесенный в заголовок этой статьи – теплый пол под ламинат на деревянный пол.

Примерный план комнаты, в которой проводились работы (слева – «чистый» размер, справа – с нюансами)

Несколько слов о масштабах работы. Комната совсем небольшая, всего 6,5 квадратов. Особенности – не вполне ровные стены (известная беда глинобитных домов), а выравнивать их до идеала – это воровать какую-то часть и без того малой площади. Второй нюанс – наличие трубы обратки вдоль внешней стены, что осложнит монтаж уже финишного ламинированного покрытия. И третий – наличие выступа-полки, обшитой вагонкой, которую решено оставить на месте, только лишь подвергнув некоторому облагораживанию. С учетом небольшого запаса (в пределах 10%) было приобретено 7,4 м² ламината – 30 досок размером 1285×192 мм (то есть три упаковки по 9 досок плюс три доски «россыпью»).

Так как подогрев пола не рассматривался в качестве основного отопления, было решено создать две зоны «повышенного комфорта». Одна – непосредственно у кровати (приятно ставить утром ноги на теплую поверхность), а вторая – по центру комнаты, где по сути и происходит все движение – от двери до письменного стола. Для первого участка достаточно метра пленки, для второго – двух.

Цены на ламинат

~~ламинат~~

Подогрев пола спланирован вот с таким расположением: 1 – кровать, 2 – письменный стол, 3 и 4 – пленочные обогреватели

Пленка – южнокорейского производства, реализуемая в наших краях под названием «Теплоног». Ширина 500 мм, мощность – 220 Вт/м². Так как для укладки требуется 3 погонных метра, это составляет 1,5 м², стало быть – всего 330 Вт максимальной мощности. Согласитесь, совсем немного.

Одновременно был приобретен термостатический блок управления с возможностью недельного программирования. Он будет показан ниже, в ходе описания проведения монтажных работ.

Проводились еще кое-какие приобретения материалов, как до начала, так и по ходу работы – об этом обязательно будет упомянуто при пошаговом рассмотрении.

Весь комплекс работ занял четыре дня – проводился полностью в одиночку. Но рассмотрение выполняемых мероприятий лучше все же разбить не по дням, а по этапам, от подготовительного до завершающего – так, наверное, будет нагляднее.

Подготовительный этап – ревизия пола, мелкий ремонт, выравнивание

Итак, все готово к началу работ. Поехали…

Иллюстрация	Краткое описание выполняемой операции
	Первым шагом временно переселили дочку в гостиную и начали освобождать комнату от мебели. Странно, вроде бы и комната небольшая, но когда вынесли из нее все, оказались загроможденными все остальные помещения в доме.
	Следующий шаг – снятие старых деревянных плинтусов. Их особо не щадили – они свой век отжили и пригодны теперь только лишь на огородные тычки или в печку в качестве дров. На их место встанут пластиковые, которые мы пытались подобрать максимально под стиль приобретенного ламинированного покрытия. На снимке хорошо видна полка-выступ, обшитая вагонкой. Она остается на месте, просто будет немного переделываться и совершенствоваться.
	Очередная операция получилась очень грязной в буквальном смысле этого слова. Старое ковролиновое покрытие было снято, а под ним обнаружился тонкий слой тончайшей пыли черного цвета – это все, что осталось от каучуковой основы. На участках с максимальной динамической нагрузкой эта подложка просто истёрлась до самого «ковра». Вот на снимке вынесенный на улицу ковролин. Стрелками показаны участки, где еще сохранилась подложка (желтая стр.) и где она истерлась буквально начисто (красная). Стало жутковато от такой картины, так что, любители ковролина – вам есть о чем задуматься.-
	Прежде чем переходить к дальнейшим действиям, пришлось капитально очищать пол, просто чтобы не дышать в процессе работы этой мелкой черной пылью. Даже после промывки кое-где остались характерные следы. И вот открывшаяся картина – за прошедшее время как-то подзабылось, что прежде чем стелить ковролин, мы дощатый пол обшили фанерой, видимо, чтобы исключить поддувание снизу. Впрочем, это смело сказано – фанерой, так как в ход пошли обрезки самых разных размеров и из разных материалов – здесь и фанера, и фрагменты ДВП.
	В буквальном смысле слова – мозаика. Если вспомнить начало «нулевых» годов, то с качественными стройматериалами в наших краях действительно был «напряг», и выходили из положения как могли. Естественно, этот слой нам сейчас абсолютно не нужен – необходимо добраться до основного дощатого покрытия.
	Процесс удаления этой «мозаики» занял намного больше времени, чем предполагалось на первый взгляд. Дело в том, что лишь на отдельных участках фанера фиксировалась саморезами – их несложно выкрутить шуруповертом. Но в основной массе были применены гвозди, длиной 20 мм, причем, забитые с довольно частым шагом – вот с ними пришлось повозиться (красная стрелка). Старое дощатое покрытие сразу показало свое качество – гвозди извлекаются с большим трудом. Но все равно было решено не «опускаться» до забивания гвоздей в уровень пола – все они были извлечены гвоздодером. По мере снятия фанеры открываются доски пола. Были уже изначально определенные опасения за их состояние, так как сколько им лет – вообще неизвестно. Сразу после освобождения дальнего угла открылся участок, который стал наводить на печальные мысли (желтый овал со стрелкой).
	Однако, опасения были совершенно напрасными. Доски, несмотря на почтенный возраст, находятся в изумительном состоянии. При весьма избыточном весе мастера, они при проведении ревизии нигде, ни на одном участке не гнутся и не скрипят. По всей видимости, доски получили в свое время качественную обработку – нигде не обнаружено никаких признаков гниения или биологического поражения. А тот «проблемный участок» тоже оказался не столь и проблемным. Просто по каким-то соображениям при настиле пола он был выделен из общего массива (возможно, планировался погребок). И в этом месте просто лаги чуток просели в грунт. Проблема решена очень просто – набиты перемычки но нижнему обрезу общего дощатого покрытия, а снизу подставлены клинья-упоры. Затем по этим перемычкам перестелены снятые доски. И всё – участок обрёл требуемую стабильность.
	Прежде чем переходить к окончательному выравниванию пола листами ОСП, решено покончить с остальными «грязными» операциями. В частности, это касается прокладки кабеля питания к планируемому месту расположения термостатического регулятора. Было принято решение вести кабель из соседней комнаты – там есть розетка, совершенно не нагруженная, и связанная непосредственно с центральным щитком. Но автомат все же поставить желательно, поэтому в стену будет встраиваться небольшая коробка, где свободно разместится и однопозиционный автомат на 6 ампер, и, в перспективе, УЗО. Стена в соседней комнате ранее выравнивалась гипсокартоном, то есть вырезать аккуратное окошко под коробку не составило труда. Затем перфоратором и вручную был выбран толстый слой глиняной штукатурки – получилась ниша, в которую коробка становится, как влитая.
	Теперь необходимо проделать отверстие под кабель. По центру стены обнаружена тонкая кирпичная кладка – всего лишь в полкирпича. Буквально минута работы перфоратором – и сквозное отверстие готово.
	С другой стороны стены картина не столь красивая – выворотило немалый кусок штукатурки. Не страшно – это все легко заделывается. Теперь снимем панели вагонки, чтобы обеспечить продергивание кабеля – прямо под отверстием, чтобы запустить кабель за облицовку, и по месту будущей установки термостата. От отверстия к панельной облицовке выполнена штраба. После этого протягивается кабель – использовался двухжильный медный ПВС 2×2,5. После протяжки проводки обрушенный участок стены со штрабой после грунтования заделаны и выровнены строительным раствором (использовался плиточный клей, так как в приоритете было быстрое застывание этой «заплатки»). Панель обшивки непосредственно под этим участком установлена на место.
	А вот эти панели пока остаются снятыми – здесь будет располагаться термостатический пульт управления, а выше него, заодно, решено сделать удобную прикроватную полочку-нишу. Стрелкой снизу показан конец продернутого кабеля. После этого – очередная уборка поверхности пола от строительного мусора и всего ненужного, и можно переходить к процессу выравнивания поверхности.
	Пол, как уже упоминалось, стабилен и прочен, но очень далек от горизонтальной плоскости. Причем, если в районе входной двери и в направлении окна он относительно ровный, то к левой стене резко «ныряет» вниз – по всей видимости, от усадки этой самой стены. Мало того, и вдоль стены уровень понижения неодинаков – наблюдается уклон в левую сторону, где перепад достигает рекордных 45 мм (в сторону синей стрелки). То, на что не обращали особого внимания при ковролине, совершенно недопустимо с ламинатом – для его укладки требуется ровная плоскость. Для выравнивания будут применяется листы ОСП 10 мм («Кроноспан» белорусского производства, класса Е1, то есть вполне подходящие для жилой комнаты). Проводится начальная подгонка первого листа. Стены не совсем перпендикулярны друг другу, поэтому пришлось подрезать кромку листа.
	Вот этот лист с другой стороны – здесь пол практически ровный, то есть потом вставить небольшой «довесок» будет совсем не сложно. Кстати, могут заметить, что на показанной стене не убран старый плинтус. Это сделано намеренно – просто он буквально вмурован в штукатурку, и отдирать его – себе дороже. Ничего страшного – по прикидкам, после настила выравнивающего слоя и укладки ламината он почти полностью будет закрыт, а окончательно его скроет из виду новый пластиковый плинтус.
	Начинается выравнивание. Для начала у стены, примерно по центру комнаты (то есть в самой низшей точке для этого листа) выставлен первый маяк – прикрученный саморезами к полу брусок. Он размещен так, чтобы впоследствии стать опорой и для края второго листа ОСП. Этот маяк выверялся с помощью длинного правила и строительного уровня – лист расположился горизонтально по ближнему своему краю. После этого лист пришлось убрать и вынести, чтобы он не мешался – началась установка остальных опорных площадок – маячков. Последовательность их установки, с точной выверкой горизонтали от первого маяка, показана стрелками. Вначале вереница вдоль стены, с шагом порядка 250 мм, а после этого – рядами от стены к центру комнаты, до выхода на «ноль». В качестве маяков использовались обрезки брусков и фанеры, которые после выверки окончательно фиксировались на дощатом полу саморезами. Работа кропотливая, но при аккуратности и внимательности справиться с ней сможет каждый.
	На иллюстрации показаны ряды этих площадок маячков – сверху на них укладывается лист. Были определённые опасения, что лист начнет прогибаться между точками опоры. Ничего подобного – шаг установки маячков и толщина ОСП этого не допустили. Кроме того, успокаивает, что в этом месте все равно будет стоять кровать, то есть динамические нагрузки – минимальны. В том месте, где проводился мелкий ремонт пола, одна половица даже несколько выступила выше необходимого уровня – это устранено рубанком (показано стрелкой).
	Вот теперь лист уже окончательно ложится на свое «штатное» место. По краю стрелками показаны те маячки, которые работают одновременно на два листа – так обеспечится их точная стыковка по высоте. Важный нюанс – при настиле такого покрытия из фанеры или ОСП не забывайте про деформационный зазор вдоль стены и между соседними фрагментами. В данном случае оставлялось порядка 5 ÷ 7 мм – этот зазор позднее несложно заполнить монтажной пеной.
	Следующая операция, после, естественно, окончательной проверки горизонтальности покрытия во всех направлениях – это фиксация листа к дощатому полу. Использовались обычные черные саморезы по дереву. На ровном участке, откуда и началось закрепление, использовались 3,5×55 мм. На участке, где лист начал ложиться на площадки-маячки, потребовались более длинные – в ход пошли 4,2×75 мм. Саморезов особо не жалели – вкручивали с шагом около 200 мм, выдерживая его как между саморезами в линии, так и между линиями. В тех местах, где лист упирается в площадку – саморез старался загнать в нее же. Важно – не размещать крепеж ближе 20 мм от края листа, иначе может раскрошиться кромка. Головки саморезов погружает в толщу листа примерно на 0,5 мм – для этого достаточно правильно настроить трещотку-ограничитель вращающего момента.
	После того как лист был полностью зафиксирован, выполнено еще одно действие. А конкретно – на тех участках, где между выравнивающим слоем и старым покрытием имеются зазоры, между опорными площадками в ОСП высверлены отверстия диаметром 10 мм. Затем с помощью пистолета эти полости заполнены монтажной пеной – процесс несложно было отслеживать по выходу излишков по краям листа и из соседних отверстий. На иллюстрации показана картина уже после расширения и застывания пены – хорошо видны те отверстия, через которые проводилась закачка. Итак, помимо опоры на маячки, под листом еще и добротная подушка из застывшего пенополиуретана. Излишки срезаем, проверяем лист на стабильность – никаких нареканий! Кроме того, нет эффекта «барабана».
	Пришла пора установки второго листа. Вначале, понятно, он подгоняется по геометрическим размерам, с оставлением деформационных зазоров. Затем убирается в сторону – и начинается выставление маяков. Порядок – тот же, от центрального, уже установленного маяка к углу (там самая низкая точка, выделенная зеленой стрелкой), а затем от стены – к центру комнаты. В качестве правила применялся ровный двухметровый отрезок профильной трубы.
	После установки маячков лист ложится на место, «пришивается» к полу. Затем, по той же методике, что и раньше, полости заполняются пеной. Контролировать выход было несколько сложнее, так что с пеной немного переборщил – многовато излишков. Но на качестве и стабильности выравнивающего покрытия это никак не сказывается. Излишки по мере застывания удаляются.
	Большие листы уложены, и осталось закончить покрытие установкой оставшихся небольших участков. Здесь – все просто. После укладки заполнил пеной все деформационные зазоры между листами и по линии стен.
	Пока застывает пена, проведены некоторые доработки снятых ранее панелей декоративной обшивки. Три штуки обрезаны по высоте, так, чтобы получилась ниша – там будет прикроватная полочка. В двух крайних панелях вырезаны окошки, в которые установлены стандартные подрозетники – для термостатического блока управления и для обычной розетки, чтобы можно было включать зарядку ноутбука или, например, фен.
	В соседней комнате произведена коммутация кабеля. Фаза пущена через автомат. Естественно, он сейчас находится в выключенном состоянии.
	Коробка устанавливается в подготовленную ранее для нее нишу. А для окончательной фиксации коробки был применен обычный клеевой термопистолет с силиконовым «столбиком» – получилось очень аккуратно и надежно.
	Пена по деформационным швам застыла, излишки срезаны вровень с поверхностью. Еще раз проводим проверку горизонтальности и «нагрузочные испытания» – никаких нареканий: пол получился ровным и стабильным. Осталось провести тщательную уборку с помощью пылесоса – и подготовительный этап можно считать завершенным.

Монтаж инфракрасного пленочного «теплого пола» на подготовленное основание

Поверхность пола подремонтирована и выровнена в горизонтальной плоскости. Можно переходить к основному этапу работы – к, собственно, монтажу и коммутации системы подогрева пола.

Иллюстрация	Краткое описание выполняемой операции
	Сама система пленочного инфракрасного подогрева пола подразумевает обязательное наличие термоизоляционной отражающей подложки – она не будет давать неэффективно расходовать энергию на ненужный подогрев основания, станет направлять поток инфракрасных лучей вверх, в сторону помещения. Мало того, тонкая эластичная подложка необходима и для качественной укладки ламината. Таким образом, один слой решает сразу несколько задач. Для такой подложки приобретён фольгированный пенополиэтилен шириной 1000 и толщиной 5 мм (аналог известного «пенофола»). Взято с небольшим запасом – 7 квадратных метров. Для проклеивания стыков, чтобы создавалась бесшовная поверхность, необходим фольгированный скотч.
	Операция по настилу этой подложки – несложна. Рулон раскатывается по полу (естественно, фольгированной стороной вверх), и укладывается метровой полосой от угла. Материал легко режется и подгоняется по краю и имеющимся выступам, внешним и внутренним углам острым строительным или канцелярским ножом. Поначалу предполагалось, что пенофол будет фиксироваться к поверхности с помощью скоб степлера, но, как оказалось, в этом даже нет особой необходимости. Вдоль стен не оставляется зазоров и не делается припусков – укладка проводилась ровно по линии.
	После укладки первой полосы сразу же встык к ней укладывается вторая. Линия стыка после этого проклеивается фольгированным скотчем.
	Третью полосу уже пришлось подгонять по размерам, чтобы закрыть оставшиеся узкие участки. Но это тоже совсем несложно. После проклеивания всех линии стыков полотен покрытие лежит неподвижно по всей площади комнаты, что нам и требовалось.
	Прежде чем перейти к укладке пленочных обогревателей, выполнил еще одну операцию. Кабель питания (ясное дело, что обесточенный) идущий из соседней комнаты, подключается к розетке, и сразу же от розетки предусмотрен отрезок кабеля длиной 400 мм – это далее будет необходимо для подключения питания к термостату. Так как для термостата важна «полярность», то есть определенное расположение нуля и фазы, использую кабель с цветовой маркировкой проводов . Розетку после этого установил на свое место. В нижней части панели, на которой размещена эта розетка, лобзиком прорезано небольшое арочное окошко, высотой всего в 15 мм – здесь от пленочных обогревателей к термостатическому блоку будут проходить коммутационные провода и кабель термодатчика. Затем эта панель вагонки уже основательно крепится на свое место – все манипуляции с ней закончены. Остается незакрытой одна панель – в которой вскорости будет ставиться термостатический блок.
	Начинается раскладка пленочных обогревателей. Приобретённую трехметровую полосу ножницами по линии разрезал на два полотна – 1 и 2 метра. На поверхности фольгированного покрытия заранее маркером были нанесены контуры укладки пленки, в соответствии с ранее разработанной схемой. С одной стороны пленки токонесущие шины имеют характерный цвет меди – эта сторона должна лечь вниз. В принципе, есть еще одно правило укладки – при нормальном расположении пленки читаются все надписи на ней.
	Чтобы полотна пленки не смещались в ходе выполнения очередных операций, их прихватывают скотчем по длинным краям. Но при этом не забываем, что для коммутации нам еще придется приподнимать торцевые края пленки, особенно на том участке, где планируется разместить термодатчик. Поэтому со скотчем нужно не переусердствовать – окончательная фиксация будет производиться позже.
	Начинаем процедуру коммутации пленочных обогревателей. Для этого необходимо составить схему, чтобы затем не ошибиться при практической работе. В моем случае схема выглядела так. 1 – термодатчик с сигнальным кабелем. 2 – силовой провод – фаза. 3 – силовой провод – ноль. 4 – места изоляции обрезанных концов токонесущих шин. В комплекте с приобретаемыми пленочными нагревателями шли провода двух цветов (красный и синий), медные клеммы-«крокодилы» и набор специальной битумно-полимерной изоляции – по шесть прямоугольных накладок на каждое полотно. Каждое из полотен подключается двумя проводами: одна шина оказывается на фазе, вторая – на нуле. Для этих точек подключения требуется по две изоляционные накладки. Для изоляции мест обреза шин – по одной накладке. Предложенная схема коммутации (ноль и фаза подводятся с противоположных сторон пленки) привлекла тем, что так проще избежать пересечения проводов – их допускать не рекомендуется, тем более, если сверху застилается ламинированная доска.
	Начнем с изоляции обрезанных концов шин. Берем изоляционную накладку. Она с клеящей стороны закрыта защитной бумажной подложкой. Ее необходимо аккуратно снять.
	Под подложкой откроется очень клейкий черный битумно-полимерный слой.
	Этим клеевым слоем фрагмент прикалывается к обрезанной шине снизу, чтобы край пленки пришёлся примерно посередине накладки.
	Затем изоляционная накладка перегибается через край плёнки сильно обжимается усилием пальцев, с особым тщанием – по краям и линии перегиба. Получается герметичный «кокон», и шина с этой стороны надежно заизолирована.
	На краю получилось утолщение, но чтобы пленка не топорщилась, в утеплительной подложке по границам изоляционного «кокона» вначале маркером намечается, а затем ножом вырезается окошко. Вот теперь после окончательного приклеивания этот узел будет вровень с общей поверхностью.
	Точно такие же действия выполняются и на трех (в данном случае) оставшихся концах обрезанных шин – в соответствии со схемой.
	Теперь – более ответственная процедура: начинается коммутация кабельной части, по разработанной схеме. Удобнее будет заранее разметить на поверхности покрытия линии прохождения проводов питания, нарезать в соответствии с ними отрезки проводов.
	Начинаем с установки клемм на токонесущие шины. По месту обреза шина имеет щель между верхней и нижней пленками – именно в эту щель необходимо будет завести клемму. Сделать это сразу – несколько затруднительно, и лучше для начала завести в этот просвет тонкое жало отвертки, чтобы слегка его расширить, естественно, не повреждая саму шину.
	Клемма имеет два лепестка с острыми контактными зубчиками. Необходимо завести клемму в щель таким образом, чтобы один лепесток оказался задвинутым внутрь до упора, а второй расположился с нижней стороны плёночного нагревателя.
	После заведения лепестки клеммы тщательно обжимаются плоскогубцами, чтобы обеспечивался надежный электрический контакт между ними и шиной.
	Вот так предварительно будет выглядеть установленная клемма до коммутации провода.
	Для подключения провода с него снимается изоляция на участке около 10 мм. Этот зачищенный скрученный конец заводится в хвостовую часть клеммы, где имеется два лепестка-хомута для обжатия проводов. Эти лепестки также обжимаются плоскогубцами. Есть нюанс – если к одной клемме подключается два проводника, то лучше их не скручивать между собой, а обжать поочередно, сначала один, например, правым лепестком, а затем второй – левым. Металл на клеммах неплохой, и после обжатия получается отличное соединение – выдернуть провод при проверке на надежность не удается.
	Чтобы не откладывать « в долгий ящик», или, тем более, вообще не упустить из виду, выполненное соединение лучше сразу же изолировать. Для этого понадобятся две накладки.
	Вначале ставится накладка снизу. Все просто – снимается защитная подложка, и изоляционный фрагмент наклеивается снизу так, чтобы в его «рамки» полностью вошла клемма по всей своей длине и участок нагревательной пленки. Должно получиться так, как показано на этой иллюстрации.
	Затем аналогичным образом снимается защитная бумажка со второго фрагмента, и он наклеиваться строго зеркально первому. После наклеивания изоляция обжимается пальцами, с особым усилием по краям и по линии прохождения проводов, чтобы получилась гарантированно герметичная капсула с клеммой внутри.
	Вот коммутационный узел с клеммой после выполнения изоляции (вид снизу). Маленькая ремарка – сразу об этом не сказал, но обратите внимание – место изоляции обреза шины дополнительно заклеено качественным армированным водостойким скотчем (показано стрелкой. Это, в принципе, нигде не оговорено, но в рекомендациях мастеров на интернет-форумах такая мера встречается. Времени она занимает немного, скотча тоже много не потребует, а гарантии безопасности – существенно выше. Одним словом, решил этим не пренебрегать.
	Получившийся узел изоляции клеммы также необходимо сравнять с общей поверхностью, то есть вырезать под него окошко в пенофоле. Все выполняется так, как уже говорилось выше, но за тем исключением, что для провода необходимо еще прорезать узкую канавку, чтобы ничего не мешало будущей качественной укладке ламината.
	Закончив с «красной» коммутацией, перешел к «синей», чтобы не путаться. Все точно так же, без каких-либо особенностей, в точном соответствии со схемой. Требуется внимательность, чтобы не получилось, что фаза и ноль сойдутся с разных сторон на одной шине. Однако, если первым шагом правильно выполнить именно изоляцию обрезанных концов шин, то подобная ошибка становится в принципе невозможной.
	После того как с коммутацией проводов питания закончено, необходимо установить термодатчик и уложить его сигнальный кабель. Стрелкой показано задуманное место его установки – по центру черной нагревательной полоски и примерно по центру второго от края блока этих полос (все в соответствии с рекомендациями производителя). Датчик необходимо предварительно уложить на место, так как требуется наметить границы окошка в пенополиэтиленовой фольгированной подложке.
	А еще лучше – сразу же зафиксировать головку датчика на тыльной стороне нагревательной пленки с помощью отрезка качественного строительного скотча. Теперь он уже никуда не денется.
	Вырезано окошко под датчик и «канавка» под его сигнальный кабель. Но головка датчика имеет довольно большую толщину, и окошка в подложке оказалось недостаточно – этот участок начинает выпирать над общей поверхностью.
	Пришлось призвать на помощь стамеску и вырезать небольшое углубление непосредственно в слое ОСП. После удаления опилок это «гнездо» было проклеено фольгированным скотчем, а затем в него отлично лег термодатчик. Затем полоской этого же скотча заклеена сверху канавка с уложенным в ней сигнальным кабелем.
	Остается «навести марафет» — все провода прячутся в прорезанные для них канавки и сразу же запечатываются полосами скотча. Параллельно с этим проводится и окончательное закрепление пленочных элементов – полностью, по всему их периметру, также с помощью скотча. Сразу контролируется, чтобы ни на одном участке ни провода, ни места изоляции или коммутации не создавали неровностей.
	Вот они, три провода, которые сходятся в одном месте – у прорезанного в панели не стене окошка: синий и красный – ноль и фаза питания, белый – сигнальный термодатчика. Провода «ныряют» в окно, а снаружи сразу запечатывается скотчем.
	Вот такая картина после окончательной укладки – нигде не допущено ни одного пересечения проводов. Поверхность ровная, пригодная для монтажа ламината.
	Место проведения следующего этапа работ – проверки работоспособности системы подогрева и ее окончательной коммутации.
	Вначале вытащил «на свет» через проем оба «холодных конца» – это те самые провода, которые только что коммутировались с пленочными нагревательными элементами. Их кончики зачищаются от изоляции (примерно на 10 мм), а потом на них надеты и обжаты контактные наконечники – это проще и надежнее, чем проводить их залуживание.
	Прежде всего необходимо прозвонить систему обогрева – есть ли коммутация в принципе, и нет ли короткого замыкания. Кроме того, суммарное сопротивление системы должно сказать и о ее работоспособности. В паспорте значения сопротивления нагрузки не было – но это несложно рассчитать самостоятельно, исходя из паспортной мощности (330 Вт) и напряжения сети (220 В). По всем знакомому закону Ома получается сопротивление 146 Ом. Берем мультиметр, замеряем – показывает почти 137 Ом, то есть результат «на отлично». Вывод – нагреватели вполне работоспособны, их коммутация проведена правильно.
	А это, в свою очередь, означает, что можно смело переходить к дальнейшим коммутационным работам. Для начала все провода и кабели необходимо было продернуть наружу через отверстия в подрозетнике, Это кабель питания (черный, с двумя проводами), два холодных конца, красный и синий, и белый сигнальный кабель от термодатчика.
	После этого панель вагонки была установлена на место и окончательно зафиксирована на каркасе саморезами.
	Далее, начинается коммутаций термостатического блока правления. Вот такая модель была приобретена. Она привлекла возможностью недельного программирования и наличием встроенного датчика температуры воздуха в комнате.
	Для начала блок пришлось разобрать. Сначала снимается внешняя облицовочная рамка – она просто крепится на пластиковых защелках.
	Затем отверткой поднимается стопорная скоба…
	…и блок отделяется от металлической рамки-основания, или иначе – монтажной панельки.
	Эта монтажная панелька необходима для закрепления блока в стандартном подрозетнике. В нем есть два отверстия с саморезами – они точно совпадают с отверстиями в панели. Закрепить эту монтажную рамку – дело одной минуты.
	Разбираемся с клеммами на самом блоке. Все очень понятно – две крайних клеммы для питания, с обязательным соблюдением положения нуля (N) и фазы (L). Следующая пара контактов – для холодных концов с аналогичной «распиновкой». И, наконец, последняя, крайняя правая пара контактов – для проводников сигнального кабеля термодатчика. Их взаимное расположение не регламентируется.
	Все настолько просто, что не требуется особого опыта в электрике. Берется в руки отвёртка, и проводится коммутация. В первую очередь мною были вставлены и затянуты провода сигнального кабеля – у них, кстати, были штатные, заводские контактные наконечники.
	Следующими были подключены «холодны концы». И, наконец, провода питания, на зачищенные концы которых также были предварительно надеты и обжаты контактные наконечники. (Коммутация последней пары выпала из кадра, но там главное всего лишь соблюсти «полярность» — для этого, как мы помним, применялся кабель с цветной маркировкой проводников, а положение нуля и фазы отслеживалось, начиная от распределительного шкафа, и разрыв на автомате выполнен именно по фазе).
	Коммутационные работы завершены – система ожидает первого пробного запуска.
	Торжественный момент – на автомате включается питание.
	Есть – на панели индикации прибора появилась надпись «Off» — «выключено».
	После нажатия на кнопку включения загораются цифры на табло, но нагрев не начинается. Но лёгкая паника сменилась осознанием текущего момента. Заводские установки терморегулятора были настроены на нагрев до 24 градусов. А работы проводились в начале сентября, при очень жаркой погоде и температуре воздуха и на улице, и в помещениях, близкой к тридцати градусам (посмотрите на реальные показания встроенного датчика температуры воздуха!). То есть термодатчик попросту не давал «команды» на включение питания к нагревательным элементам. В экспериментальных целях с помощью кнопки управления задан порог температуры нагрева в 33 градуса. Пленочные нагреватели среагировали тотчас же – начался хорошо ощутимый босыми ногами нагрев. Ура, все работает!!!
	Система снова обесточивается выключением автомата. Терморегуляторный блок аккуратно крепится на свое штатное место – защёлкивается скобой-фиксатором, после чего операция завершается установкой декоративной рамки. Получилось очень симпатично, согласитесь.

По сути, работы по монтажу инфракрасного плёночного «теплого пола» можно считать законченными и переходить к настилу ламинированного покрытия. По ходу работы было забыто отснять еще одну операцию – необходимо обязательно предусмотреть гидроизоляционный барьер, чтобы в случае случайного разлива воды на поверхности пола она на проникла к нагревательным элементам.

Перед укладкой ламината на плёночные инфракрасные нагревательные элементы вся поверхность пола должна быть застелена гидроизоляционным барьером – плотной полиэтиленовой пленкой.

Но никакой сложности в этом нет – стелется самая обычная полиэтиленовая пленка, желательно толщиной не менее 200 мкм. Если есть возможность – то одним полотном, если нет – то с нахлестами порядка 150 мм и с проклеиванием линий нахлеста качественным водостойким скотчем, типа того, что использовался для фиксации пленочных нагревателей на поверхности пола. При этом края пленки заводятся на стены – излишек будет обрезаться уже после настила ламинированного покрытия, перед установкой плинтусов.

Несколько замечаний по укладке ламината и завершающим операциям

Целью настоящей статьи в большей мере видится освещение именно монтажа системы «теплого пола». Укладка же самого ламината – это уже несколько иной вопрос, относящийся к другому разделу. Поэтому на этом этапе выполненных работ подробно останавливаться не станем, тем более что технология укладки ламинированного покрытия во многом зависит от конкретной модели, а теме его выбора и монтажа на страницах портала уже уделено достаточно внимания.

Как выбрать и как уложить ламинированное покрытие пола?
Такой тип финишного покрытия привлекает и эстетичным внешним видом, и относительной простотой и понятностью технологии укладки, освоить которую сможет каждый. Читайте наши публикации, одна из которых поможет правильно произвести выбор ламината для дома или квартиры, а другая – познакомит с основными приемами укладки ламинированного покрытия.

Кроме того, на каналах YouTube размещено множество роликов как от производителей ламината, так и снятых мастерами-отделочниками. Есть возможность понаблюдать за работой укладчиков, послушать их советы. Один из таких сюжетов – предлагаем вниманию читателя:

Видео: Некоторые важные особенности укладки ламинированного покрытия

Тем не менее, чтобы не обрывать изложение, как говорится, на полуслове, стоит в общих чертах коснуться тех нюансов, с которыми пришлось столкнуться при дальнейшем выполнении работ.

Приобретая ламинат, постарайтесь сразу договориться с продавцами о возможности замены или возврата выбракованных досок. К сожалению, приходится констатировать, что в партии даже весьма качественного могут попасться негодные для использования экземпляры. И дело вовсе не в дефектах декоративного покрытия – это было бы полбеды. Проблема может заключаться в «геометрии» доски – даже малейшее отклонение создаст проблему монтажа или даже его невозможность.

Наглядный пример: в рассматриваемом случае при укладке уже второго ряда он категорически отказывался стыковаться с первым – замок не защелкивался и образовывалась щель. С причиной долго не мог разобраться, пока не полез на форумы отделочников и не увидел возможную причину. А она заключалась в том, что первая же доска имела искажение геометрии – ее боковая и торцевая стороны не были абсолютно перпендикулярны.

Красной стрелкой показан просвет – буквально полмиллиметра, говорящий о дефекте доски – ее стороны оказались не перпендикулярны

При проверке угольником обнаружен явный просвет, около полумиллиметра, который дал на длине 2,5 метра вполне ощутимый перекос собранного ряда, что и привело к невозможности стыковки со вторым, абсолютно ровным рядом. Можно сказать, что повезло, так как эта доска оказалась единственной с таким дефектом, и в дальнейшем работа по укладке шла гладко.

Понятно, что провести подобную ревизию всех досок в условиях магазина – затруднительно, поэтому и стоит заручиться договоренностью о возможности замены.

Рекомендуется предварительно разработать схему укладки досок и придерживаться ее в ходе монтажа. Дело в том, что необходимо соблюдать определенную разбежку поперечных стыков досок, и лучше будет, если сразу будет спланировано полезное использование получающихся обрезков.

Доски должны укладываться с разбежкой торцевых стыков, и схему лучше просчитать заранее.

Не торопитесь выкладывать первый ряд от стены с целой (по ширине) доски – может случиться неприятный казус. Поясняю на примере. В моем случае при длине комнаты 2700 мм (это за вычетом деформационных зазоров с обеих сторон) и ширине доски 192 мм необходимо 14,06 ряда. А что такое 0,06 ряда – это ведь всего около 12 мм. Понятно, что отрезать и качественно соединить в замке с предыдущим рядом столь тонкую полоску – просто не получится. Значит, есть смысл первый ряд досок сделать несколько уже, обрезав, скажем, 80 мм. В таком случае последний ряд уже составит 92 мм, и его состыковать и уложить не составит труда. Так и было исполнено.
Не ленитесь перед укладкой каждого последующего ряда проводить небольшую уборку отведённой для него площади – даже небольшие «инородные тела» могут со временем вызвать скрипение покрытия. А то и еще хуже – от динамических нагрузок какой-либо твердый фрагмент начнет «прогрызать» полиэтиленовый слой, а далее – и пленочный нагревательный элемент. Так что веник и совок должны быть под рукой, а много времени такая мини-уборка и не потребует.

Не забывайте перед укладкой каждого ряда очищать поверхность от возможно нанесенного ногами мелкого мусора

Доски перед укладкой необходимо готовить к ней. Желательно проверить состояние всех пазов – чтобы там не оказалось каких-либо частичек мусора или явных неровностей. Я это делал тыльной стороной старой пилочки от лобзика – она отлично входит в паз и при перемещении вдоль доски удаляет весь мусор.

Добрый совет – проверяйте состояние пазов на досках перед укладкой.

Еще один нюанс – на моих досках присутствовал вот такой шип, который никакой практической роли не играет, но имеет свойство загибаться, обламываться – одним словом, всячески мешать нормальному зацеплению замков. Начиная с укладки третьего ряда я стал просто его срезать ножом – и больше проблем не было.

Цены на инфракрасный теплый пол

~~инфракрасный теплый пол~~

Эти шипы – просто «следы» от пересечения двух перпендикулярных фрезерованных каналов. Они только мешают……поэтому от них лучше заранее избавиться. Качеству соединения досок это никак не повредит, а работа упростится

В остальном же – следуйте рекомендациям производителя выбранной ламинированной доски – и всё у вас получится.

Чтобы прийти к логическому завершению изложения, позволю себе разместить еще несколько иллюстраций, показывающих завершение ремонта:

Ламинированное покрытие полностью уложено. Выступающий край полиэтиленовой пленки обрезается ножом вровень с поломОставшимися обрезками ламината облагорожена длинная полка и отделана прикроватная полочка-ниша над розеткой и термостатомУстановлены новые плинтусы. Оштукатуренный участок стены, где прокладывался кабель, заклеен найденным фрагментом обоевЗанесена и расставлена мебель, хозяйка разложила по местам свои «сокровища»Вид со стороны двери. Маленький столик – временное явление, так как старый письменный стол взят на переделку, а точнее, будет использован в качестве «стройматериала» для изготовления чего-нибудь более удобного и функциональногоА вот, кстати, и более поздняя фотография – уже с новым письменным столом

И несколько слов, чтобы подвести итог. Все описанные работы проводились в начале сентября 2016 года. Таким образом, созданная система подогрева пола с ламинатом уже опробована сезоном непрерывной эксплуатации. Ничего иного, кроме выражения восторга, от дочки не слышал. Мы быстро освоились с программатором и установили почасовые режимы работы системы – чтобы пол был теплым утром к подъему, затем – к приходу из гимназии, и, наконец, во время вечернего досуга. Температуру нагрева никогда выше 26 градусов не устанавливали – этого было вполне достаточно для ощущения полного комфорта даже на пике январских холодов. Ни разу за все время показания счётчика не показались сколь-нибудь пугающими – такой подогрев, да в сочетании с программируемыми режимами работы, показал отличную экономичность.

И остался у нас невыясненным лишь один вопрос – а почему мы этого не сделали раньше? Но теперь уже, как говорится, рука набита, так что на очереди в этом году стоит гостиная.

Теплый пол в деревянном доме

Теплый пол в деревянном доме — эффективная система обогрева внутренних помещений, функционирующая как в паре со штатным отоплением, так и как основной источник отопления. Выбор вида теплого пола для дома из дерева зависит от множества факторов: КПД системы, экономичности в монтаже и эксплуатации, сложности в обустройстве и возможности комбинации с тем или иным напольным покрытием.

Итак, разберем пошагово с чего нужно начинать выбор теплого пола, в деревянном доме:

1.Определиться, будут ли лаги в полу

Если в деревянном доме пол будет вмонтирован в стяжку, можно использовать различные типы нагревателей: водяные, кабели, маты. Когда пол выполнен на лагах, большинство нагревателей будет работать неэффективно. Лаги — это деревянные или полимерные бруски различной формы и размеров, которые расположены под чистовым покрытием.

Чтобы тёплый пол обогревал дом хорошо, нагреватель должен соприкасаться с финишным покрытием. Когда используются лаги, между кабелем или системой труб с горячей водой и полом неизбежно будет оставаться воздушная прослойка.

Воздух — теплоизолятор, поэтому при нагреве система на основе кабеля или водяного пола будет греть сама себя и воздух, передавая напольному покрытию в виде тепла всего до 10% мощности. Расходы на отопление будут очень высокими, а эффективность низкой.

Рис 1. Пример расположение лаг на полу

2. Определиться с финишным покрытием пола

Ламинат;
Паркет;
Линолеум;
Ковролин;
Фанеру;
Виниловое или полимерное покрытие;
Плитку;
Наливной пол.

Исходя от выбранного покрытия, можно определиться и с видом теплого пола:

Довольно часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию. Но керамическая плитка не подходит для всех видов комнат, поэтому, чаще всего такое напольное покрытие с теплым полом можно встретить в прихожей, на кухне и в санузле. Кроме того, плитка предоставляет широкий выбор дизайнерских решений и цена на нее может быть самой разной. Керамическая плитка хорошо сочетается как с водяным теплым полом, так и с электрическим, на основе резестивных греющих кабелей. Её поверхность имеет низкую гигроскопичность – то есть изделие практически не способно впитывать в себя влагу. Кроме того плитка отличается высокой теплоотдачей, при нагреве она отдает большое количество тепла в помещение.

В свою очередь, следует помнить что водяные теплые полы обладают гораздо большей стоимостью оборудования, установки, обслуживания. А при длительном простое с легкостью могут выйти из строя.

Поэтому наиболее оптимальным будет использование кабельных теплых полов, под стяжку, или же в плиточный клей. К примеру такие теплые полы, как универсальный кабель в бухте и нагревательный мат (кабель на сетке), производства Южно-Корейской фирмы Eastec.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) — энергоэффективного способа согреться в холодные месяцы. Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном.Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подпольного отопления, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов. Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, что может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: Монтаж системы электрического лучистого отопления от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Как работают излучающие инфракрасные нагревательные панели?

Плагин Ember Glass (белый) Radiant Panel

Если вы только изучаете излучающие стеновые панели, вы, вероятно, одновременно очарованы и сбиты с толку. Они похожи на настенные обогреватели? Насколько они горячие? Их легко установить? Есть ли у них средства безопасности?

Излучающие стеновые панели обладают множеством преимуществ, не последним из которых является то, что для их установки не требуется такой же уровень разрушений, как излучающий пол с подогревом.Так же много преимуществ, как и у поджаренных теплых полов с нагревательным кабелем, если вы недавно перешли на дорогие паркетные полы или ковровые покрытия, последнее, о чем вы хотите думать, — это разорвать их, чтобы отключить систему отопления. С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель излучающего тепла?

Многие люди думают, что существует какой-то выбор между лучистым теплом и инфракрасным теплом, но в этом контексте они в значительной степени взаимозаменяемые термины, потому что излучающие панели работают через дальний инфракрасный обогрев или FIR.FIR — это технология, используемая для стеновых панелей, а также для полов с подогревом, многих бытовых водонагревателей и влажных систем центрального отопления. Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как угольно-графитовый полиимид, медь, никель и наносеребро, для генерации длинноволновой инфракрасной энергии, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительного воздушного и обогрева помещений, на которых мы все выросли, полагаются на нагревание воздуха вокруг нас. FIR, с другой стороны, поглощается веществом так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха.(Подумайте, насколько жарко вам может стать, сидя у окна на солнце, или насколько горячим становится песок или щебень в солнечный день.) Этот процесс требует гораздо меньше энергии, но при этом генерирует огромное количество тепла.

Инфракрасное тепло создает ощущение тепла и приносит пользу для здоровья

Системы с принудительной циркуляцией воздуха могут распространять аллергены

Люди, установившие в своих домах излучающие панели, сообщают, что это дает ощущение гораздо более теплого, чем сидение перед обогревателем. Есть также множество преимуществ для здоровья.Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, и воздух менее сухой. Дополнительным преимуществом является то, что твердотельная технология означает, что есть несколько частей, которые нужно сломать, и панели не требуют обслуживания.

Элегантный вид, интеллектуальная технология

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для любой комнаты, от ванной до гостиной.Их можно добавить в технологическую систему умного дома, чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергосбережения, и они оказывают почти немедленное влияние при активации, поднимая комнату до комфортной температуры намного быстрее, чем традиционные системы. . Вы можете спросить: «Излучающие обогреватели потребляют много электроэнергии?». Излучающие панели эффективны на 100% и не теряют тепло через котлы, трубы или отопительные каналы. Что наиболее важно, для работы им требуется очень мало энергии, что помогает домовладельцам значительно снизить свои счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это высококачественная линейка проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые обеспечивают еще больше эстетических возможностей для вашего дизайна.

Линия Ember — это более экономичная и удобная для использования в домашних условиях серия, но они по-прежнему производятся в соответствии с самыми строгими стандартами и обязательно станут поводом для разговора в любой комнате.

Ошибка жидкости: внутренняя

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

Что нужно знать о лучистом отоплении с деревянными полами

Благодаря успехам, достигнутым в области производства полов с подогревом, теперь можно уверенно укладывать паркетные полы на лучистое тепло. Это означает, что теперь домовладельцы могут наслаждаться естественной красотой гикори, дуба, вишни, ореха, клена, ясеня и других ценных твердых пород дерева, а также эффективностью и роскошным комфортом, обеспечиваемым лучистым отоплением.

В зависимости от того, где вы проживаете, лучистое отопление предлагает возможность использования в качестве единственного или дополнительного источника тепла в вашем доме.

Монтаж систем лучистого отопления

Существует несколько возможных методов установки систем лучистого отопления:

При ремонте дома обычная практика — прямая установка тепловых трубок под деревянным черным полом с нижней стороны, особенно с использованием фольги или традиционного стекловолокна для обеспечения дополнительной изоляции.

Другой вариант — установка тепловых трубок в системе фанерного покрытия либо поверх существующей бетонной плиты, либо непосредственно над существующим деревянным черновым полом.Однако настоятельно рекомендуется использовать традиционную пенопластовую изоляцию с закрытыми порами, разработанную для использования во влажных помещениях.

Встраивание радиационных тепловых трубок в бетонную плиту во время заливки бетона — вариант для новых конструкций.

Большинство напольных покрытий при правильной укладке могут быть успешно использованы на лучистом тепле, хотя, как все мы, возможно, знаем, паркетные полы предлагают наилучший уровень комфорта в дополнение к высочайшей эстетической ценности.

Лучистое отопление и полы из твердой древесины

Лучистое тепло обычно не рекомендуется для использования с массивной древесиной, так как это натуральный материал, подверженный воздействию высоких уровней влажности и значительных колебаний температуры, что приводит к сжатию и расширению. Таким образом, наличие сухого тепла непосредственно под паркетом из массивной древесины может привести к быстрому высыханию и усадке древесины, что может привести к образованию чашечек или образованию больших зазоров между половицами.Вот почему большинство гарантий на массивную древесину, предлагаемых производителями, редко распространяются на установку с использованием лучистого тепла.

Для домовладельцев, чьи сердца настроены на традиционный пол из массивной древесины толщиной ¾ дюйма, ниже приведены лишь некоторые рекомендации.

Выбор дерева

Выбор породы дерева очень важен, и это станет очевидным, когда вы поймете влияние доступных вариантов. Доски из бревен вырезают двумя способами, это;

Четверть-распил: зерно идет вертикально

Обычный пиломатериал: зерно идет горизонтально

Обычные пиломатериалы под воздействием колебаний температуры расширяются из стороны в сторону, и это, скорее всего, приведет к образованию чашечек и зазоров.С другой стороны, пиломатериалы, распиленные на четверть, при изменении температуры расширяются сверху вниз, уменьшая вероятность образования зазоров и коробок. Поэтому разумнее выбрать пиломатериал на четверть, даже если этот вид древесины редко обрабатывается на заводе.

Чем уже доски, тем больше швов будет в вашем настиле, а это значительно помогает поглощать возможные смещения. Поэтому более узкие доски — лучший выбор по сравнению с более широкими досками.

Вы также должны учитывать вид. Благодаря своей стабильности, массив белого дуба можно успешно использовать на лучистом тепле, в то время как некоторые другие виды древесины, в том числе бразильская вишня, клен и пекан, не рекомендуются для использования на тепловом излучении. Обсуждение различных вариантов полов с вашим поставщиком услуг по напольному покрытию поможет вам выбрать наиболее подходящий вариант для вашего дома.

Профессионализм

Прибивание или скрепление дерева скобами обычно является частью процесса укладки полов из массивной древесины толщиной ¾ дюйма, и это связано с риском возможных проколов труб излучающего тепла под деревом.Таким образом, это отличная идея — воспользоваться услугами сертифицированного и профессионального установщика, имеющего опыт в таких установках.

Спроектированные твердые породы

Для укладки паркета из твердых пород древесины на лучистое тепло лучше всего подходят паркетные доски. Расположение тонких слоев древесины таково, что волокна древесины движутся в противоположных направлениях. Благодаря конструкции с перекрестным слоем, доски, следовательно, более стабильны по размерам, предлагают меньше движений и намного лучше выдерживают влагу, а также перепады температур по сравнению с массивной древесиной.

Большинство деревянных деревянных конструкций также можно плавать, что, по сути, делает их идеальными для укладки на бетон, а также на большинство плоских и надежных оснований пола. Несмотря на то, что большинство производителей покрывают гарантийными обязательствами установку плавающих полов над системами лучистого отопления, все установки должны выполняться в соответствии со спецификациями и инструкциями производителя.

Преимущества лучистого отопления с деревянными полами

Системы лучистого отопления для пола довольно надежны и долговечны, к тому же они обеспечивают равномерное распределение и заданную температуру, что, следовательно, способствует сохранению паркетных полов и дает возможность прослужить до 35 лет.

Системы лучистого отопления нагревают комнаты от пола вверх, что позволяет устанавливать домашние термостаты на более низкие температуры, что эффективно снижает потребление энергии и экономит деньги, особенно в случае паркетных полов, поскольку они сохраняют тепло в течение более длительного периода по сравнению с другими. напольные материалы. Более того, если вы начнете использовать современные продукты, такие как дешевый интеллектуальный термостат, вы сможете еще больше сократить электрические отходы и повысить эффективность.

За счет минимального использования системы центрального воздушного отопления значительно сокращается выброс пыли, частиц грязи и аллергенов через вентиляционные отверстия в дома.

Деревянные полы также идеально подходят для лучистого отопления из-за возможности уменьшить дополнительный шум, в основном из-за характеристик приглушенности, хотя лучистое отопление не использует воздуходувки и обычно производит очень минимальные звуки.

Принцип действия

, правила устройства

Пленочный инфракрасный теплый пол

Еще совсем недавно для отопления использовался только кабельный или водяной теплый пол. Однако в развитых странах уже широко применялась новая революционная технология, о которой в России знали немногие — пленочный пол.Прошло время, и сегодня инфракрасный теплый пол очень популярен. Система доступна для создания комфортных теплых пространств в частных домах, офисных помещениях и квартирах.

Содержание

Пленочная конструкция пола
Принцип работы лучистого инфракрасного обогревателя
Преимущества инфракрасной пленки
Использование системы пленочного отопления
Совместимость полов
Устройство инфракрасного теплого пола

Подготовка к установке пленочной системы
Процесс укладки инфракрасной пленки
Подключение датчика температуры и терморегулятора

Конструкция пола из пленки

Что такое инфракрасный теплый пол — разобраться в этом вопросе помогут отзывы потребителей.Это система отопления, в основе которой лежит нагревательная пленка. Излучающий инфракрасный обогреватель конструктивно состоит из таких частей. Нагревательный элемент выполнен в виде токопроводящих полос с шагом 15 миллиметров, которые выполнены по технологии Carbon NanoTube.

Инфракрасная пленочная конструкция пола

Электроэнергия подается по медно-серебряным проводам. С обеих сторон вся система герметично ламинирована полимером, устойчивым к факторам окружающей среды, а также обладающим улучшенными огнестойкими, водонепроницаемыми и электроизоляционными свойствами.Подключение к сети осуществляется параллельно через термостат.

Высокое качество материалов, плотность стыка, огнестойкое полиэтиленовое покрытие, а также использование адсорбирующего углеродного осаждения гарантируют высокий уровень безопасности и бесперебойную работу нагревателей. При механическом повреждении выйдет из строя только поврежденный участок, а вся система продолжит функционировать.

Желательно установить в доме инфракрасный теплый пол — технические характеристики тому подтверждение.Конструктивные особенности системы способствуют равномерному распределению нагрева по поверхности и стабильности температуры в помещении.

Принцип работы лучистого инфракрасного обогревателя

Инфракрасная система теплого пола работает от сети. В домах с нормальной теплоизоляцией среднесуточное потребление электроэнергии приближается к 25-50 Вт на 1 квадратный метр в час.

Управление электрическим терморегулятором позволяет минимизировать затраты электроэнергии на отопление за счет оперативного регулирования температуры во всех помещениях.Наряду с этим достигается максимальный комфорт для людей в жилье.

Принцип работы инфракрасного обогревателя

Особенности конструкции, установка теплого пленочного пола и принцип его работы исключает наличие в помещении электромагнитного поля, которое присутствует в любой системе кабельного типа. При подключении пленка излучает длинные инфракрасные лучи и анионы — отрицательно заряженные ионы.

Тепло, создаваемое инфракрасным обогревателем, благоприятно сказывается на здоровье человека и ощущается по сравнению с солнечным светом.Чтобы направить тепловой поток не на обогрев соседей снизу потолок, а на обогрев пола в своем доме, принято использовать теплоотражающую подложку. Энергия, выделяемая инфракрасными полами, согревает не окружающий воздух, а предметы.

Преимущества инфракрасной пленки

Инфракрасный обогреватель быстро реагирует на изменения внешней среды, поэтому комната быстрее нагревается. Установка пленочного теплого пола подразумевает отключение отопления, когда в помещении стало теплее.

Достоинства системы теплых полов: схема сравнения с работой центрального отопления

Необходимо перечислить основные достоинства такой пленки:

равномерный обогрев помещения;
энергосбережение;
повышение эффективности использования энергоносителя по сравнению с конвективным типом отопления;
исключено охлаждение и перегрев помещения, а также замерзание самой системы;
уменьшение запыленности помещения;
полная независимость от графика центрального отопления;
стелс в интерьере;
расходы на техническое обслуживание не включены;
нет ощущения духоты;
сохранение естественной влажности;
бесшумная работа;
простота сборки и разборки.

Использование пленочных систем отопления

Системы теплых полов используются для установки под потолком и напольными покрытиями, а также используются в стеновых панелях и любых криволинейных поверхностях, не опасаясь деформации. Однако пленочный теплый пол нанотермический не предназначен для установки на открытом воздухе без какой-либо защиты.

Применение теплых полов в жилищном фонде: для создания комфортной температуры отапливается самая необходимая зона.

Система теплых полов применяется для обогрева помещений различного назначения.При необходимости инфракрасную пленку можно использовать как временный или дополнительный вариант обогрева. Кроме того, инфракрасные полы рационально использовать в зданиях, в которых просто нет стационарного отопления. В качестве аварийного источника отопления желательно установить теплый пол.

Инфракрасный пленочный теплый пол подходит для обогрева больниц, школ, детских садов, гостиниц и других общественных зданий. Подобные системы можно использовать в сельском хозяйстве, промышленных помещениях и в целом где угодно.

Кроме того, домовладельцы и предприниматели сами ищут новые способы использования пленки — например, для обогрева различного оборудования и нагревательных емкостей.Но наиболее популярен инфракрасный обогреватель для обогрева квартир, частных и загородных домов.

Совместимость с полом

Инфракрасный обогреватель совместим со всеми типами полов. Система пленочного обогрева подходит для установки под светлые покрытия — ламинат и паркет, ковролин и линолеум. Подключение пленочных нагревателей в этом случае не требует особых профессиональных навыков и не требует сложных технологических решений.

Инфракрасный пол, совместимый с любым типом пола

В то же время, при наличии достаточного опыта в проведении строительно-монтажных работ пленочный теплый пол можно безопасно укладывать под любые виды камня, композит и керамику. материалы.Надежность и экономичность этого отопления во многом превосходит существующие на рынке традиционные системы водяного и кабельного теплого пола.

Толщина пленки всего 0,4 миллиметра, а это в свою очередь позволяет устанавливать утеплитель прямо под полом, не опасаясь за его покрытие. Инфракрасная система отличается невысокой температурой нагрева, но при этом достигается максимальная теплоотдача.

Система теплых полов, сделанная на основе резистивной пленки, не нагревается выше 45 градусов по Цельсию.Это благотворно влияет на человеческий организм и напольное покрытие. К тому же любой интерьер можно воплотить в жизнь, не отказываясь от комфортных теплых полов.

Инфракрасный теплый пол

Инфракрасная пленка может быть установлена самостоятельно. Монтаж инфракрасного теплого пола не так уж и сложен, стоит лишь подробно изучить инструкцию и рассчитать необходимое количество материала. Систему можно штабелировать не по всей площади, а до 70-80% необходимого обогреваемого помещения без снижения качества обогрева.

Подготовка к установке пленочной системы

Если вы планируете покрыть ковролин или линолеум, то подойдет любой вид утеплителя, толщина листа должна достигать всего 3 — 5 миллиметров. Если на пол предполагается укладывать керамическую плитку, целесообразно использовать теплоизоляцию из технической пробки, толщина которой составляет 2 миллиметра.

Подготовка к устройству пленочного пола включает в себя обязательный этап — разработку схемы

При установке теплого пленочного пола стоит заранее определиться с местом расположения терморегулятора и составить монтажную схему для разметки инфракрасная пленка правильно на полу.Укладывать материал следует на открытых участках пола, где не будет располагаться мебель.

Процесс укладки инфракрасной пленки

Как установить пленочный теплый пол своими руками? На подготовленную очищенную поверхность пола укладывается теплоизоляционный материал. Пленку следует разрезать на полосы необходимого размера по специальным обозначенным на ней линиям. После этого пленку необходимо разложить на полу по составленной схеме монтажа с контактами к стене, где будет установлен терморегулятор, и с медной полосой.

Схема подключения без перекрещивания проводов

Тогда стоит подключить пленку к проводке, установив контактные зажимы по краям медной полосы и подключив к ним контактные провода. Все места подключения провода к зажимам и места разреза инфракрасной пленки рекомендуется изолировать битумной изоляцией.

Стандартная инфракрасная установка пленки

Подключение датчика температуры и терморегулятора

Датчик температуры пола подключается снизу пленки и также обязательно изолирован.Когда монтаж пленочного теплого пола закончен, все провода и контакты подключены, нужно установить терморегулятор, изолировать контакты и подключить прибор к электросети.

Подключение термостата — заключительные работы

Для дополнительной защиты поверх теплого пола нужно уложить полиэтиленовую пленку. Система пленочного пола имеет много скрытых контактов, в отличие от кабельного пола, поэтому обязательно проверьте новый инфракрасный пол. Поверхность должна быть равномерно прогрета без искр и нагрева места соединения контактов.

И только после этого можно приступать к укладке чистового паркета. Если необходимо укладывать керамическую плитку, то после работы следует дать стяжке под ней высохнуть в течение 20 дней, после чего можно использовать систему подогрева пола.

Таким образом, инфракрасный теплый пол не зря называют революционной технологией на рынке систем отопления. Монтаж пленки можно производить в помещениях разной направленности, так как материал имеет ряд преимуществ. С другой стороны, монтажные работы может выполнить даже человек, не имеющий профессиональных строительных навыков.Все это объясняет огромную популярность продукта.

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах теплого пола

Самая лучшая система отопления в доме — та, о которой вы даже не подозреваете. Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными. Однако их незаметность также может быть недостатком. Ведь как узнать, что с вашей системой отопления что-то не так? Единственный эффективный способ сделать это — использовать тепловизионную камеру.

В системе излучающих полов тепло обеспечивается трубками с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Системы теплого пола — это высокоэффективный способ обогрева дома, повышения комфорта и снижения затрат на электроэнергию. В новостройках с твердым полом труба отопления обычно встраивается в стяжку пола.

Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на управлении энергопотреблением и термографии, имеет многолетний опыт работы с системами излучающих полов.Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетических аудитов систем отопления и зданий.

Тепловизионная камера четко показывает подземную сеть трубопроводов системы лучистого отопления.

Обнаружение скрытых дефектов

«Системы излучения стали очень популярны в последние годы, особенно в новых жилых зданиях», — говорит Валерио Ди Стефано. «Однако иногда система, которая явно работает правильно, может иметь скрытые дефекты.Могут возникнуть проблемы с тем, как была сделана стяжка пола, с тем, как были проложены трубы, или проблемы с оптимизацией транспортировки энергии. Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизора ».

«Обычно без тепловизора вам придется смотреть на насосы и делать выводы из этой информации, что происходит под землей. Но с тепловизионной камерой у вас есть мгновенный обзор всей вашей системы теплого пола благодаря теплу, которое она выделяет.”

Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла мне выиграть больше проектов.

Термография для теплого пола на практике

На рисунках 1a / 1b / 1c показан коллектор, который питает систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 фактически имеют примерно одинаковую температуру, но установка одинакового значения коэффициента излучения приводит к ошибочным выводам. На самом деле, на Sp1 была наклеена изолента, коэффициент излучения которой очень близок к значению, установленному в приборе.Следовательно, на самом деле поток жидкости составляет 44 ° C, а не 30,5 ° C.

На рис. 2 показан излучающий контур во время запуска, в котором тепловое и визуальное изображения объединены в цифровом виде. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодную неровную область, которую следует изучить дополнительно, поскольку это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, подчеркивает это тепловое изменение, которое не должно происходить только на нескольких дециметрах трубы.

Рис. 1а: Визуальное изображение коллектора. Рисунок 1b: Тепловое изображение коллектора с неактивным левым насосом. Рис. 1c: Тепловое изображение коллектора с активно работающим левым насосом.

Есть некоторые споры о том, стоит ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может вызвать «потение» кухонных принадлежностей, что означает, что они собирают конденсат. Нагреватель, проложенный под блоками, также может нагревать сами блоки и все, что вы храните в них, включая продукты питания.Аргументы в пользу установки теплого пола под неподвижной мебелью разнообразны. Во-первых, в тех случаях, когда планировка комнаты не была определена, вероятно, целесообразно установить трубу теплого пола по всей комнате.

Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения и не помогает контролировать температуру в помещении. Фактически, он создает барьер для теплового потока к областям, занятым препятствиями, барьер, который, очевидно, требует затрат с точки зрения энергии.Это показано на рисунке 3.

FLIR E8: компактный и экономичный тепловизор

Валерио Ди Стефано использовал компактную наводящую камеру FLIR E8 для проверки систем напольного отопления.

«Я действительно открыл для себя возможности тепловидения во время курса инфракрасного учебного центра (ITC) в 2013 году», — говорит Валерио Ди Стефано. «Я оценивал разные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8« наведи и снимай », потому что она предлагала лучшее соотношение цены и качества и самые интересные функции в компактном корпусе.”

Рисунок 2: Излучающий контур во время запуска

FLIR E8 имеет детектор 320 × 240, бесфокусный объектив и простую кнопочную навигацию по экранным настройкам, режимам изображения, инструментам измерения и сохраненным JPEGS. С камерой удивительно легко работать, даже если нажать на нее большим пальцем в перчатке. E8 также имеет запатентованную FLIR функцию улучшения теплового изображения MSX®, которая добавляет ключевые детали, полученные от бортовой камеры видимого света, ко всему инфракрасному изображению в реальном времени.

Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения. Температура Sp1 23,8 ° C, Температура Sp2 19,3 ° C, Температура Sp3 22,2 ° C

«FLIR E8 дает мне хорошую детализацию изображения, и я могу использовать его для различных приложений, помимо проверки теплого пола, например, для мониторинга солнечных батарей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог мне выиграть больше проектов.”

Полы с лучистым обогревом — McMackin Mechanical

Реконструкция 101: 5 вещей, которые нужно знать о лучистом напольном отоплении, Кристин Чанг Хануэй

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая отводит тепло через поверхность пола, а не через воздух (как в обычные системы воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы.Фотография предоставлена Динесеном.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрический или водяной», подготовленный подрядчиком из Сан-Франциско Джеффом Кингом из компании Jeff King & Company, члена Директории архитекторов и дизайнеров Remodelista.

Вверху L: система электропроводки, устанавливаемая в ванной комнате.Фотография сделана Мод Плантига на Flickr. Вверху R: гидронная система, ожидающая укладки напольного покрытия. Фотография через Triangle Tube.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе принудительного воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективно доставляя тепло и комфорт, что можно не любить?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма через семинар по устойчивому развитию.

4. Каковы минусы лучистого теплого пола?

Систему лучистого теплого пола сложно установить после того, как пол уже уложен, и это реально возможно только в том случае, если вы готовы убрать полы или строите новый дом. Несмотря на то, что есть новые продукты, такие как электрические излучающие подушки, которые можно установить между балками под полом, для них требуется доступ снизу через подвал или подвал.Отсутствие того или другого является преградой для сделки.

Вверху: каменная плитка хорошо сочетается с лучистым напольным отоплением благодаря своим теплопроводным свойствам. На этом изображении грубая каменная плитка в ванной комнате от Atelier Am из Лос-Анджелеса. Фотография предоставлена Марком Д. Сайксом.

5. Какие напольные покрытия лучше всего подходят для теплового излучения?

В то время как все напольные покрытия могут использоваться с полами с подогревом, некоторые из них работают более эффективно, чем другие. Некоторые общие практические правила: материалы с теплопроводными свойствами (камень, бетон, керамическая плитка) эффективно проводят, передают и удерживают тепло, выдерживая при этом высокие температуры.Полы из массивной древесины могут сжиматься и расширяться при колебаниях температуры, оставляя неприглядные зазоры. Однако, если вам нравятся деревянные полы, опытный установщик деревянных полов сможет справиться с потенциальной усадкой. Полы из винилового и пластикового ламината также имеют ограничения по температуре, в то время как ковры обладают изоляционными свойствами, которые потенциально снижают тепловой поток.

Вверху: Полированные бетонные полы с лучистым подогревом согревают дом, переоборудованный из конюшни AR Design Studio.См. Manor House Stables, A Champion’s Home Reborn, чтобы узнать больше. Фотография сделана в AR Design Studio.

Пять способов сохранить тепло в доме этой зимой

Если вы живете в доме с плохой изоляцией, а многие из нас живут в этом доме, этой зимой вы могли бы потратить тысячи на счета за электроэнергию. Но у наших предков было много способов за небольшую плату или бесплатно. Теперь, благодаря современным инфракрасным камерам и достижениям в физике окружающей среды, мы можем понять, как работают эти методы, и измерить их эффективность.

Ключом к пониманию того, как согреться, является тот факт, что из-за излучения вы теряете больше тепла в окружающую среду, чем из-за конвекции в воздух. Вот почему ваш дом кажется таким холодным, когда вы возвращаетесь с зимнего перерыва, даже после того, как вы включили центральное отопление; хотя воздух быстро нагревается, стенам на это требуется гораздо больше времени, и вы можете по-прежнему дрожать в течение дня.

Что делать с этими теплыми окнами? Роланд Эннос, автор предоставил

Точно так же в домах с плохой изоляцией внутренняя часть внешних стен может быть на несколько градусов холоднее воздуха и внутренних стен, из-за чего вам будет холодно.

К счастью, есть пять простых способов решить эту проблему и минимизировать счета за электроэнергию.

Закрой шторы на ночь

В течение дня ваши окна пропускают больше лучистой энергии, чем выходит наружу; солнечный свет может проникать через стекло, но окно непрозрачно для инфракрасного излучения, которое пытается уйти. Ночью, однако, окна с одинарным остеклением могут быть очень холодными — в моем викторианском доме, который мы стараемся поддерживать при комнатной температуре 20 ° C, инфракрасная камера показывала температуру внутреннего окна до 7 ° C в морозную ночь. .

Изнутри вы можете увидеть разницу, которую вносит занавеска. Роланд Эннос, автор предоставил

Даже стеклопакеты не являются хорошими изоляторами и могут упасть до 14 ° C. Это приводит к потерям энергии в размере 50-100 Вт на квадратный метр, что эквивалентно работе старой лампочки.

Лучший способ предотвратить потерю тепла — закрыть шторы и опустить жалюзи сразу после наступления сумерек. Они создают дополнительный барьер для потери тепла, добавляют теплоизоляции и уменьшают сквозняки.Мои дешевые жалюзи повышают температуру внутренней поверхности до 16 ° C, а толстые занавески повышают ее практически до комнатной температуры, сводя к минимуму потери тепла и делая комнату более уютной.

Покройте свои стены

Полнотелые кирпичные или каменные стены лучше изолируют, чем стекло, но они все равно остывают и выделяют много тепла. В моем доме температура внешних стен упала до 16-17 ° C, что на 3-4 ° C холоднее воздуха в комнате, хотя они были сделаны из песчаника толщиной 50 см.

Картина в рамке, висящая на внешней стене, стоит около 1.На 5 ° C теплее, чем голая стена. Роланд Эннос, автор предоставил

К счастью, вы можете значительно снизить потери энергии, накрыв их картинкой или зеркалами. Даже простой плакат добавляет дополнительный слой оскорбительного воздуха, повышая температуру внутренней поверхности примерно на 1 ° C и сокращая потерю энергии на четверть. Картины в рамах или зеркала лучше, если они дороже. Не будучи российским олигархом или средневековым бароном, у меня нет ковров или гобеленов, которые можно было бы повесить на стены, но они были бы еще более эффективными.

Кому нужен Kindle, когда есть теплые книги? Роланд Эннос, автор предоставил

Лучше всего книжные полки. Мой партнер — заядлый коллекционер, и из ее старых книг получаются превосходные изоляторы. Корешки томов в нашем кабинете, выложенном книгами, подняты почти до комнатной температуры, что делает его уютным и теплым. По крайней мере, в термическом отношении печатные книги намного превосходят свои электронные аналоги.

Закройте входную дверь

Двери могут пропускать сквозняки, а будучи тонкими, а иногда и остекленными, они могут быть очень плохими изоляторами, опускающимися до 10-15 ° C в холодные ночи.Покрытие двери и окружающей стены толстой дверной занавеской с подкладкой может устранить практически все потери тепла.

Использовать экраны

Даже если вы не можете уменьшить все потери тепла наружными стенами, вы все равно можете защитить себя от холода. Наши предки ставили за собой деревянные перегородки и прижимались к костру. Находясь при комнатной температуре, экраны согревали спину, в то время как излучение огня нагревало их переднюю часть. Вы могли бы сделать то же самое, и вы даже могли бы защитить свое лицо от разрушительного воздействия ревущего огня, используя миниатюрные противопожарные завесы, как грузинские дамы.

Поместите свою мебель в теплое место

Насколько тепло вы чувствуете в комнате, зависит от того, где вы находитесь, даже если температура воздуха везде одинакова. Вы почувствуете себя теплее, если расположитесь ближе к внутренней части дома, потому что холодные внешние стены находятся дальше. Так что попробуйте поставить свою мебель рядом с внутренней стеной.

Если ваш стол упирается в внешнюю стену, чтобы вы могли смотреть в окно, ваши ноги будут замерзать, хотя вы можете уменьшить этот эффект, прислонив картонный лист к стене.Если изголовье вашей кровати находится рядом с холодной внешней стеной, у вас будет скованность в шее, хотя вы можете несколько противодействовать этому, используя прочное изголовье. Лучшее решение, конечно, — кровать с балдахином, но в большинстве спален просто недостаточно больших размеров.

Итак, знание того, как движется жара, может помочь вам пережить холодную зиму. Мой опыт также показал, что исследование тепловых свойств вашего дома с помощью инфракрасной камеры будет развлекать ваших детей в течение нескольких часов.
