Утеплитель для воздуховодов: Утепление воздуховодов вентиляции: выбор материалов и расчет толщины утеплителя

Изоляция воздуховодов. Виды термоизоляции, способы монтажа и закрепления

Системы вентиляции и кондиционирования – это незаменимые средства для обеспечения комфортной жизнедеятельности человека в помещениях, имеющих сложную планировку и достаточно большую площадь. Основная проблема, с которой приходится сталкиваться при эксплуатации воздуховодов – повышенное образование конденсата. Для того, чтобы система подачи чистого воздуха работала долго и правильно, воздуховод необходимо должным образом утеплить.

Изоляция воздуховодов — необходимое мероприятие, увеличивающее эффективность работы системы и снижающее теплопотери

Для чего применяется термоизоляция воздуховодов?

Благодаря своевременному утеплению воздуховодов можно решить сразу несколько важных задач:

  • уменьшение количества тепловых потерь;
  • предотвращение возгорания внутри воздуховода и дополнительная огнезащита;
  • снижение шума, возникающего при прохождении потоков воздуха по воздуховоду;
  • защита внутренних и внешних поверхностей воздушных каналов от конденсата.

Обратите внимание! Наиболее серьезной функцией теплозащиты воздуховодов можно назвать именно препятствие возникновению конденсата. Элементы вентиляционной системы, не защищенные термоизоляцией, практически всегда покрываются конденсатом, особенно в холодные период, когда по воздуховодам проходит достаточно теплый и влажный воздух.

Конденсат не только портит внешний вид отделки помещения и становится причиной возникновения плесени и грибка на воздуховодах и прилегающих поверхностях: капли воды, выпадающие на вентиляционных каналах, имеют очень агрессивный химический состав, поэтому способны испортить все металлические элементы системы подачи воздуха за вполне короткий срок. При помощи термоизоляции температура поверхности воздушного канала постоянно находится выше точки росы, поэтому конденсация влаги не происходит.

Термоизоляция необходима также и для систем, служащих для транспортировки холодного воздуха. В данном случае возникает обратная проблема – холодные воздушные потоки нагреваются окружающим канал теплым воздухом, что снижает эффективность работы системы кондиционирования и требует увеличения используемых ресурсов или дополнительных настроек конструкции.

Изолированный воздуховод не покрывается конденсатом и производит меньше шума при работе

Уменьшение шума, производимого воздуховодом при работе, также способно продлить срок эксплуатации системы. Шумоизоляция способствует снижению уровня вибраций, что препятствует износу металлических деталей вентиляционного канала.

Какие материалы используются для утепления вентиляционных систем?

Все материалы, применяемые для термоизоляции воздуховодов, в первую очередь должны отвечать всем современным требованиям пожарной безопасности и санитарным нормам. Рекомендуемые для изоляции воздуховодов материалы делятся на несколько категорий:

Закрытопористый вспененный полиэтилен. Основная сфера его применения – изоляция систем принудительной вентиляции с сечением небольшой или средней величины площади. Обычно состоит из нескольких слоев (двух или трех): пенополиэтилена и алюминиевой фольги, обладающей отражающими свойствами. С внутренней стороны вспененный полиэтилен может иметь слой клея, тогда данная изоляция будет самоклеющейся.

Наличие водостойкого клея значительно упрощает процесс установки термоизоляции на поверхность воздушного канала, самоклеющаяся пенополиэтиленовая изоляция не требует существенных усилий при фиксации.

Для помещений общественного назначения лучше всего подходит пенополиэтилен, покрытый алюминиевой фольгой. У такого типа изоляции есть несколько отличных положительных качеств:

  1. Не имеет токсических веществ в составе.
  2. Помимо теплоизоляции, имеет гидро-, звуко- и пароизоляционные свойства.
  3. Стоек к биологическим повреждениям: не подвержен порче насекомыми и возникновению плесени.

Изоляция из вспененного полиэтилена удобна в использовании и очень практична

Вспененный искусственный каучук. Этот материал имеет более низкую рыночную стоимость, поэтому чаще применяется в промышленных масштабах, чем для изоляции узлов с небольшой протяженностью. Каучуковая термоизоляция также выпускается самоклеящаяся и без клеевого слоя, с покрытием из алюминиевой фольги и без него.

Вспененный искусственный каучук для утепления продается как в рулонах, так и в виде рукавов, готовых к использованию. Правда, такие изделия могут быть применены только при монтаже вентиляционной системы. Также готовые изоляционные трубки не выпускаются для воздуховодов большого диаметра.

Термоизоляции из минеральных материалов. Применяются в основном для изоляции каналов с крупным сечением. Роль защитного покрытия может выполнять как алюминиевая фольга, так и полимерная пленка.

Скорлупы из пенополистирола. При помощи жестких скорлуп можно покрывать прямые участки воздуховодов. Места углов и поворот придется изолировать рулонными материалами.

Полезно знать! Использование рулонных утеплителей дает несколько преимуществ. Во-первых, такие материалы достаточно легко монтировать на уже готовую конструкцию. Во-вторых, слой изоляции получается очень герметичным, без швов и стыков. Также рулонные материалы позволяют снять нужное количество слоя при необходимости, например, при ремонте воздуховодной трассы.

Как правильно производится утепление воздуховодов?

Теоретически теплоизоляция воздуховодов может быть и внутренней, и внешней. Однако, на практике применяется только внешняя изоляция ввиду сложности работы с внутренним типом утепления.

Качество изоляционного слоя зависит от его толщины, соотносящейся с температурным режимом, агрессивностью окружающей среды, влажностью и другими факторами. Расчеты должны производиться специалистами, а формула для данных измерений приведена в СНИПе 2.04.14-88. Самостоятельно проводить вычисления не рекомендуется, так как конечный результат будет зависеть от множества важных факторов.

Утепление вентиляционных каналов производится в соответствии с правилами СНиП, требующими предварительных расчетов

Требования, предъявленные в СНИПе, регламентируются для систем, используемых и в промышленных помещениях, и в объектах частного или гражданского строительства. Температура транспортируемых сред в описываемых конструкциях колеблется в диапазоне от -180 градусов до +600 градусов.

При применении рулонных утеплителей рабочая схема будет выглядеть так:

  • воздушный канал обматывается утеплителем нужной толщины;
  • слой изоляции крепится при помощи гибкой проволоки, наносящейся через равные шаги. Самоклеющийся слой изоляции не требует дополнительного укрепления.

При изоляции воздуховодов большого диаметра посредство минеральной ваты необходимо дополнительное крепление штифтами. Металлические штифты привариваются к воздуховодному каналу, после чего он обматывается минеральной ватой. Минвата при этом должна накалываться на штифты. Намотанный слой изоляции дополнительно укрепляется прижимными шайбами, которые надеваются на каждый штифт. Последним шагом при фиксации будет использование проволоки, как в предыдущем шаге.

Если используются готовые скорлупы из пенополистирола, отдельное внимание стоит уделить герметизации стыков между двумя половинами изделия. В пазы скорлуп наносится водостойкий клей, также рекомендуется закрепить утеплитель при помощи скотча.

Изоляция воздуховодов минватой требует соблюдения техники безопасности, так как этот материал может быть вредным для человека

Использование противопожарной изоляции воздуховодов

Так как воздуховоды обычно соединяют несколько помещений в здании, незащищенные воздушные каналы могут служить средством передачи огня при возгорании в одном из отсеков. Для того, чтобы избежать воспламенения вентиляции, необходима установка защитного слоя противопожарных изоляционных материалов.

Для такого типа изоляции обычно используются минераловатные прошивные плиты или маты, а также цилиндры из базальтового волокна. Если требуется изоляция воздуховодов с квадратным сечением, применяются минераловатные плиты. Их фиксация производится при помощи фиксирующих шайб и шурупов. Минераловатные прошивные маты эффективны как для круглых, так и для квадратных воздуховодов. Для улучшения защитных свойств рекомендуется использовать фольгированные изоляционные материалы. Закрепляются прошивные маты обычной проволокой.

Это важно! На вертикально расположенных вентиляционных каналах, имеющих значительную протяженность, огнестойкая изоляция дополнительно фиксируется также на конструкциях здания.

Также для повышения свойств пожарной безопасности могут применяться антипирены – жидкие составы, замедляющие воспламенение материала и его горение. Они распыляются на поверхность воздуховода как аэрозоль или же наносятся валиком, кистью.

Выбор утеплителя должен зависеть от предъявляемых требований к воздушному каналу, но находится в пределах разрешенных материалов. Для удобства монтажа можно использовать самоклеющуюся теплоизоляцию, для дополнительной защиты и улучшения эстетических качеств – изоляцию с внешним фольгированным слоем. В первую очередь, качественный материал должен обеспечивать многоуровневую защиту воздуховода, а также продлевать эксплуатационный срок системы.

Теплоизоляция воздуховода (изоляция вентиляции, утепление)

В утеплении нуждаются не только стены и прочие элементы конструкции. Теплоизоляция нужна и вентиляционной системе здания.

Остро необходимым такое утепление не является, и о нем нередко забывают в малоэтажном строительстве. Однако польза в такой защите определенно есть. В статье ниже речь пойдет именно о теплоизоляции воздуховодов.

Зачем утеплять вентиляционную систему?

Чтобы понять, насколько важным является утепление вентиляции — нужно разобраться с тем, зачем оно делается.

Причины таковы:

  1. Предотвращение появления конденсата.

  2. Снижение теплопотерь.

  3. Уменьшение уровня шума.

Самый главный повод утеплить вентиляционную систему — предотвратить образование внутри нее конденсата.

Зимой воздух, удаляемый из помещения (через вытяжную вентиляцию) всегда оказывается теплее, чем воздух на улице. Участки воздуховода, проходящие через отапливаемые помещения — не страдают, а вот отрезки за пределами теплых зон — начинают обмерзать и обрастать инеем.

Поясним проще. Вытяжка забирает из комнаты влажный теплый воздух. Влага присутствует в нем из-за человеческого дыхания, из-за приготовления пищи (от кастрюль и сковородок поднимается насыщенный влагой пар), из-за сушки постиранных вещей. Соприкасаясь с холодным участком трубы (зимой), капли влаги оседают на ее внутренней поверхности. Чем больше будет разница температур — тем больше конденсата будет скапливаться.

Пока вытяжка работает — теплый воздушный поток выходит через трубу. Когда вытяжка выключается — температура падает ниже нуля, и влага замерзает.

Из-за этого просвет воздуховода может существенно сузиться (а из-за этого процесс обрастания инеем ускорится дополнительно). Если зима затяжная, и морозы сильные (долго держится температура намного ниже -10…-15º), то труба может даже полностью забиться. Как следствие — вытяжная вентиляция перестает работать.

Воздуховод, забитый инеем

Вторая причина — снижение теплопотерь — актуальна для систем приточной вентиляции с подогревом. Если в вашем доме поступающий с улицы свежий воздух дополнительно нагревается, то утепление позволит экономить на его обогреве. Благодаря утеплителю воздух не будет остывать, проходя весь путь от нагревателя до конечной точки (комнаты). Особенно это актуально, если от обогревателя до комнаты большое расстояние, и/или если по пути есть участки, проходящие в холодных помещениях.

Третья причина — снижение уровня шума. Слой теплоизоляции, даже тонкий, будет существенно скрадывать вибрацию и шум, которые возникают при прохождении воздуха через воздуховод. Слишком громким и досаждающим этот звук для городского жителя не является, но если речь идет о доме, стоящем в тихом месте — то тепловая изоляция будет полезной.

Некоторые ошибочно считают, что утепление создает и дополнительную защиту при пожаре. На самом деле это не всегда верно, поскольку не каждый утеплитель безопасен при воздействии высокой температуры.

Что и где надо утеплять?

Чтобы защитить воздуховод вытяжной вентиляции от появления конденсата, утеплять нужно отрезок, выходящий за пределы отапливаемой зоны.

Обычно это:

  1. Если труба выходит через стену: утепляется участок от места прохода через стену и до вентиляционного дефлектора.

  2. Если труба выходит через чердак и дальше через кровлю: утепляется участок, проходящий на чердаке.

  3. Если труба воздуховода проходит через неотапливаемое помещение, в котором температура зимой может упасть ниже 0º (к примеру — гараж, подвал): утепляется весь участок, который находится в этой зоне.

Утепленный воздуховод на чердаке

Если речь идет о теплоизоляции приточной вентиляции с подогревом — утеплитель следует монтировать по всей длине воздуховода, начиная от обогревателя.

Способы и материалы для утепления вентиляции

Способы утепления существуют такие:

  1. Применение рулонных материалов (минераловатные утеплители, вспененный полиэтилен, вспененный каучук).

  2. Применение «скорлупы» (цилиндров для труб, производиться могут из минеральной ваты, вспененного полиэтилена или каучука, пенопласта или ЭППС, пенополиуретана).

Листовые материалы (пенопласт, экструдированный пенополистирол, листовой ППУ) — для утепления воздуховодов использоваться могут, но только для прямоугольных и квадратных. Такой вариант применяется очень редко, поскольку монтировать его неудобно, это занимает намного больше времени, а между листами получается большое количество стыков.

В первую очередь способ и материал утепления выбирается исходя из формы вентканала:

  1. Для круглых каналов: можно применять рулонную изоляцию и «скорлупу». Листовой материал для круглого воздуховода не подойдет, поскольку его не получится согнуть.

  2. Для прямоугольных и квадратных каналов: можно применять только рулонную изоляцию.

Круглый и прямоугольный утепленные воздуховоды

Дополнительно поверх слоя изоляции на трубу может надеваться:

  1. Оцинкованный кожух.

  2. Пластиковый кожух.

В частных домах такая защита не обязательна, поскольку она предназначена предотвращать механические повреждения утеплителя.

Применение рулонных материалов

Этот вариант утепления воздуховодов применяется просто:

  1. Воздуховод плотно обматывается утеплителем.

  2. Чтобы утеплитель не спадал — его через равные шаги крепят мягкой проволокой.

Если речь идет о воздуховодах большого диаметра, которые утепляются минватой, то помимо проволоки для крепления используют штифты. Для этого:

  1. Штифты привариваются к внешней поверхности вентиляционного канала с помощью аппарата контактной сварки.

  2. Минеральная вата плотно наматывается на воздуховод, накалываясь на штифты.

  3. Сверху намотанный утеплитель фиксируется прижимными шайбами, которые крепятся на каждый штифт.

  4. Дальше для дополнительной фиксации используется проволока, которая наматывается поверх утеплителя.

Рулон фольгированной минеральной ваты

Способ с применением рулонной изоляции хорош по следующим причинам:

  • простой и быстрый в применении;

  • позволяет создать слой изоляции без швов и стыков;

  • при необходимости позволяет быстро снять теплоизолятор на нужном участке (к примеру — для ремонта трубы, или для замены утеплителя).

Материалы могут применяться следующие:

  1. Минераловатные утеплители. Вариант наиболее распространенный, дешевый и эффективный. Распространенная толщина — 5 см, в продаже можно найти рулоны с толщиной от 4 до 8 см. Более толстую минвату удобно использовать только для труб большого диаметра, которые в малоэтажном жилом строительстве не применяются. Существуют изоляторы с внешним фольгированным слоем (увеличивает эффективность и служит дополнительной механической защитой). Из минусов — минвата со временем слеживается и осыпается, а работать с ней — необходимо осторожно.

  2. Вспененный полиэтилен. Вариант более простой и дешевый, но и менее эффективный. Толщина такого утеплителя небольшая (от 2 до 40 мм), так что его придется наматывать в несколько слоев.

  3. Вспененный каучук. Практически то же самое, что и вспененный полиэтилен.

Если речь идет о выборе изолятора для воздуховода, то проще всего выбрать первый вариант.

Утепление прямоугольного воздуховода минватой (видео)

Применение скорлупы

Скорлупа являет собой цилиндр, который надевается на утепляемый участок. То есть по сути — это труба, выполненная из материала-утеплителя. Это может быть:

  • минеральная вата;

  • вспененный каучук;

  • вспененный полиэтилен;

  • пенопласт/ЭППС;

  • пенополиуретан.

Скорлупа может быть как цельной (может надеваться на трубу только при прокладке воздуховода), так и раздельной (может надеваться на уже готовую и работающую вентсистему).

Пенополиуретановая скорлупа для утепления труб

Использование скорлупы идеально подходит для участков, проходящих через стену: рулонный утеплитель наматывать там очень сложно и неудобно. Также скорлупу удобно использовать на прямых участках. А вот там, где труба поворачивает — цилиндр надеть уже не получится, и придется использовать мат.

Сам процесс использования скорлупы для утепления вентиляции выглядит так:

  1. На трубу надевается скорлупа.

  2. Если скорлупа раздельная — ее части скрепляются между собой с помощью клея (надежно, но сложнее будет при необходимости их разделить) или проволоки (более простой и удобный способ).

  3. Стыки между цилиндрами — проклеиваются строительным скотчем.

Изоляция систем вентиляции (воздуховодов)

Вентиляция дома – важная система, которая обеспечивает нормальные условия проживания. Но чтобы она работала по заданным параметрам, надо не только правильно ее смонтировать, но и провести дополнительные мероприятия, связанные с изоляцией воздуховодов.
Первая причина, зачем нужна изоляция системы вентиляции, защитить сами воздуховоды от появления конденсата в вентиляции. Все дело в том, что в неотапливаемых помещениях и на улице, при соприкосновении холодного и теплого воздуха, на металле воздуховодов тут же образуется конденсат. А это недалеко до коррозии. К тому же, зимой конденсат превращается в иней и наледь, которые постепенно перекрывают сечение вентиляционных каналов, снижая эффективность работы всей системы.

Вторая причина – тепловые потери, которые будут происходить за счет самих воздуховодов. Проведенная теплоизоляция воздуховодов от точки нагрева до комнаты – это решение проблемы, связанной с теплопотерями.

Причина номер три – шумоизоляция и огнезащита. В городских квартирах движение воздуха по трубам, а также вибрация последних незаметна. В частном доме, который был построен в тихом месте, все это слышно. Даже самый тонкий слой уложенного на воздуховоды утеплителя снижает уровень шума в несколько раз. А негорючая теплоизоляция не даст быстро распространиться огню, и не будет капать.

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Мы предлагаем:

1) Energoflex® Vent — специализированная самоклеящаяся теплоизоляция для тепло, -звукоизоляции воздуховодов систем вентиляции и кондиционирования. Обладает низкой теплопроводностью, высоким коэффициентом теплоотдачи, упрочненной поверхностью, эффективными шумопоглощающими и вибродемпфирующими свойствами, а также премиальным внешним видом. Группа горючести Г1

2) К-Флекс AIR — техническая теплоизоляция предназначена для теплоизоляции систем вентиляции и кондиционирования воздуха (с учетом допустимого диапазона температур)
• системы вентиляции;
• системы кондиционирования.
Группа горючести Г1, выпускается с покрытием Metal и без него.

3) PAROC Pro Wired Mat AL1 – негорючий прошивной мат на основе каменной ваты. Применяется для тепло-, звуко- изоляции и огнезащиты воздуховодов. Мат имеет одностороннюю обкладку из неармированной алюминиевой фольги, служащей для снижения тепловых потоков излучением и стальной оцинкованной сетки, существенно облегчающей монтаж. Фольга придаёт эстетичный вид воздуховоду.

4) Система огнезащиты ET ВЕНТ Тизол обеспечивает пределы огнестойкости от 30 до 240 минут для воздуховодов.
Состав решения
• Материал базальтовый огнезащитный рулонный МБОР Ф (фольгированный) толщиной 5-20 мм.
• Огнезащитный состав «ПЛАЗАС»
Преимущества:
• Надежность и долговечность;
• Экологическая чистота, радиационная безопасность;
• Технологичность монтажа, «чистота» процесса;
• Доступность контроля при монтаже и эксплуатации;
• Ремонтопригодность;
• Минимальные толщина покрытия и нагрузка на конструкцию;
• Дополнительная тепло- звукоизоляция, шумопоглощение;
• Виброустойчивость, влагостойкость;
• Сейсмоустойчивость;
• Эстетичность внешнего вида.

Изоляция воздуховодов

Воздуховоды относятся к категории важных компонентов вентиляционных систем, ответственных за своевременный и полный воздухообмен в жилых, производственных и общественных помещениях. Разработаны малогабаритные и компактные вентиляционные системы, справляющиеся с этой задачей с минимальными энергетическими затратами.

В зависимости от назначения, изоляция воздуховодов может быть шумопоглощающей, противопожарной или противоконденсатной.

Секреты подбора материалов

Для каждой конкретной задачи подбираются материалы, по всем показателям отвечающие заданным требованиям.

  • В частности, правильно выбранное покрытие теплового воздуховода обеспечит минимальную разницу в температуре входящего и выходящего воздуха на протяжении достаточно протяженных участков магистрали.
  • Тип изоляции, ее толщина и способ монтажа определяется с помощью теплотехнических расчетов и графиков.
  • Наружная теплоизоляция воздуховодов

    В криогенных технологиях изоляция воздуховодов предполагает защиту холодного воздуха от нагрева внешней теплой средой. В противном случае эффективность холодильных систем существенно снижается.

В качестве теплоизоляции рекомендованы материалы на основе минеральной ваты роквул и стекловолокна, вспененного каучука и полимеров. Для повышения эффективности многие теплоизоляторы фольгируются тонким алюминием, обладающим качественным теплоотражением. Теплоизоляция внутренняя уменьшает сечение воздухопроводов, что неизбежно сказывается негативно на их производительности, поэтому конструкторы чаще отдают предпочтение теплоизоляции наружной.

Весьма сложную задачу, представляет собой предотвращение образования конденсата на наружной поверхности холодных воздухопроводов: проблема решается применением объемного слоя изоляции, способного уменьшить температурный перепад до приемлемого значения.

В другом варианте допуск наружного водяного пара в объем изоляции ограничивается обустройством парозащитного барьера. Во многих изоляционных технологиях – это алюминиевая фольга, герметизированная по стыкам и сопряжениям клеящими лентами.

Почему без изоляции воздуховодов обойтись нельзя?

Изоляция вентиляционной системы

Неизолированные вентиляционные системы при возникновении пожара могут стать источником распространения огня в соседние помещения. В качестве термостойкой пожаробезопасной оболочки используются минераловолоконные прошивные маты, панели, гибкие фольгированные покрытия, выдерживающие высокотемпературное, до 800 градусов, воздействие на протяжении длительного времени.

Для жилых и общественных помещений увеличение объема воздухопроводов за счет изоляции – явление нежелательное, поскольку такие конструкции не вписываются во внутренние интерьеры. Проблема изоляции воздуховодов частично решается нанесением тонких антипиреновых покрытий, которые под воздействием высокой температуры вспучиваются и увеличиваются в объеме, создавая пористое термозащитное покрытие.

  • Перемещаемый со значительной скоростью воздушный поток создает в металлических воздухопроводах постоянный шумовой фон, образованию которого способствуют заслонки, шиберы и даже внутренние неровности стенок.
  •  Уменьшению турбулентности потока и снижению шума содействуют полимерные трубы, установленные в местах изгибов и поворотов, но в большей степени снизить давление шумового фона способна недорогая и удобная в монтаже минераловолоконная звукоизоляция.

Не менее эффективные, но более затратные технологии – пенополимерные и пенокаучуковые, позволяющие получить заданный уровень шумопоглощения при меньшем объеме изоляции.

Вспененный каучук на силиконовой основе сохраняет рабочие свойства при высокой температуре, что особенно важно при изоляции горячих конструкций.

  • Пенополистирольные и каучуковые изоляторы могут быть оснащены влагостойкими клеевыми покрытиями и фольгированием, которое дополнительно выполняет декорирующие функции.

Выбирая теплоизоляцию, рекомендуется учитывать условия, в которых материал будет в последующем эксплуатироваться. Как правило, наибольшая эффективность характерна не для дорогого изолятора, а для материала, оптимально соответствующего условиям поставленной задачи.

Покупайте качественную теплоизоляцию WIRED MAT 80 только у нас по наилучшей цене!

Изоляция воздуховодов

Воздуховоды – важная  часть любой системы климат-контроля, которая отвечает за подачу и отвод воздуха. Такие системы есть во всех жилых, офисных, торгово-развлекательных центрах, паркингах, складах, производственных предприятиях.

Вы используете  вентиляцию  или систему  кондиционирования? И хотите  создать комфорт в помещении с минимальными затратами энергии? Я хочу  помочь вам в этом вопросе!

Для этого  предлагаю  вам несколько вариантов решения этой проблемы с помощью качественных материалов для изоляции воздуховодов.
Чем выше качество изоляционного  материала, тем сильнее эффект тепло- и звукоизоляции. Поэтому, лучше один раз приобрести надежные материалы, чем тратить деньги на профилактические работы и аварийные ремонты.


Теплоизоляция, шумоизоляция, анти-конденсация, энергосбережение и безопасность – основные критерии при выборе теплоизоляционных материалов для воздуховодов.



Для изоляции воздуховодов мы предлагаем такие материалы:



вспененный полиэтилен вспененный каучук минеральная вата



Давайте рассмотрим, как монтируются эти материалы и их основные преимущества.


Изоляция из вспененного полиэтилена

Теплоизоляция воздуховодов на основе вспененного полиэтилена применяется, в основном,  для изоляции воздуховодов малых и средних диаметров.

Отличными свойствами пароизоляции обладает вспененный полиэтилен с фольгой. Материал состоит из слоя вспененного полиэтилена и алюминиевой фольги, которая придает изоляции отражающего эффекта. Такой вспененный полиэтилен обеспечивает полную теплоизоляцию и гидроизоляцию воздуховодов. Материал химически устойчив и экологически безопасен.

Преимущества:

  • Предотвращает образование конденсата
  • Влагонепроницаемость
  • Легкость монтажа

Монтаж:

Обязательно тщательно очистите монтажную поверхность от пыли и грязи и старой отслаивающееся  краски с помощью металлических щеток и ветоши!!!

  1. Для изоляции воздуховодов квадратного и прямоугольного сечения используются рулонные теплоизоляционные материалы, из которых вырезают листы по размерам сторон воздуховода с учетом толщины теплоизоляционного слоя. С этой целью при монтаже рекомендуется сначала изолировать нижнюю поверхность воздуховода. Затем изолируют боковые и верхнюю поверхности.
  2. Если используется обычный (не самоклеющийся) листовой материал, то клей необходимо наносить на всю поверхность листа и соответствующую поверхность воздуховода. Торцы листов в местах их стыка приклеиваются друг к другу. В местах присоединения элементов конструкции стыки теплоизоляции могут проклеиваться полосами листового материала. При больших размерах воздуховодов монтаж рулонным материалом  может выполняться обертыванием рулонов вокруг воздуховода. Торцевая незащищенная поверхность изделия проклеивается лентой DUCT TAPE (ДАКТ ТЕЙП).

​​​При расположении воздуховодов на открытом воздухе рекомендуется применение защитных покрытий  самоклеящихся видов изоляции с предварительно нанесенными покрытиями. В любом случае при расположении воздуховода вне помещения следует обеспечить герметизацию швов.



Изоляция из вспененного каучука

Для изоляции систем вентиляции и кондиционирования мы предлагаем использовать вспененный каучук в виде  листов (рулоны). В наличии есть  листы  обычные, с липким слоем и листы с липким слоем в сочетании с  алюминиевым покрытием.





Преимущества:

  • каучук имеет закрытую пористую структуру
  • высокое сопротивление диффузии водяного пара
  • обладает высокими теплоизоляционными свойствами
  • экологически чистый материал
  • защищает от коррози

Монтаж

листовой изоляцией с помощью клея:

  1. Размечаем лист изоляции   и вырезаем в нем участок который нужен для изоляции  воздуховода.
  2. Наносим клей на участок листа, который будем монтировать на воздуховод.
  3.  Наносим клей на сам воздуховод  с помощью шпателя. Ждем примерно 5 минут для лучшей адгезии.
  4. Приклеиваем лист к воздуховоду.

Стыки листов на воздуховоде  рекомендуется проклеить липкой лентой из вспененного синтетического каучука  или лентой ПВХ черной   для лучшей тепло- и звукоизоляции.

листовой изоляцией с липким слоем:​​

  1. Перед началом робот очистите и обезжирьте поверхность воздуховода
  2. При помощи линейки и рулетки размете лист теплоизоляции по размерам изолируемого воздуховода (при разметке к линейным размерам воздуховода добавляйте толщину выбранной теплоизоляции)
  3. Отрежьте размеченный лист теплоизоляции
  4. Аккуратно снимите антиадгезионный материал  теплоизоляции и приклейте к поверхности воздуховода
  5. После установки листов теплоизоляции проклейте стыки материала на ребрах воздуховода  лента из вспененного синтетического каучука  или лентой ПВХ черной.


Изоляция из минеральной ваты

В зависимости от назначения минераловатные маты  могут быть со слоем фольги (ламельные или ламинированные) и прошивные. Поставляются в рулонах. Это недорогой материал. Но если учесть что это очень трудоемкий процесс монтажа, то в конечном итоге этот материал с работой будет стоить дороже.

Преимущества:

  •  имеет высокие теплоизоляционные характеристики
  •  прочностные характеристики при высоких температурах
  •  имеет хорошие акустические свойства.

Монтаж:

  1. Воздуховод плотно обматывается утеплителем.
  2. Чтобы утеплитель не спадал — его через равные шаги крепят мягкой проволокой.

При утеплении минеральной ватой воздуховодов больших диаметров для монтажа помимо проволоки используют штифты. Для этого:

  1. Штифты привариваются к внешней поверхности вентиляционного канала с помощью аппарата контактной сварки.
  2. Минеральная вата плотно наматывается на воздуховод, накалываясь на штифты.
  3. Сверху намотанный утеплитель фиксируется прижимными шайбами, которые крепятся на каждый штифт.
  4. Дальше для дополнительной фиксации используется проволока, которая наматывается поверх утеплителя.

Процесс монтажа минеральной ваты занимает очень много времени и увеличивает стоимость всей конструкции.


Все теплоизоляционные материалы отличаться друг от друга и характеристиками и ценой. Какой бы материал, Вы не выбрали, нужно помнить, что теплоизоляция для воздуховодов должна иметь высокие показатели теплоизоляции и шумоизоляции, защищать от коррозии (а значит предотвращать образование конденсата), быть безопасной и огнеустойчивой. Качественная изоляция воздуховодов продлит срок службы  климатической системы.

Подробнее о монтаже каучуковой изоляции на воздуховоды, Вы можете узнать, посмотрев видео-уроки от наших специалистов.

инструкция по расчету толщины, фото и видео-уроки, цена

Наверняка многие владельцы цехов, частных домов, небольших мастерских, складов и т.п. задавались вопросом – какая теплоизоляция воздуховодов на улице лучше, внешняя или же внутренняя? Итак, постараемся разобрать данный вопрос как можно подробнее.

Теплоизоляция вентиляционных систем для предприятий

Внутренняя или внешняя теплоизоляция

В данном вопросе мнения специалистов расходятся, и тут нет однозначного мнения, какой вид утепления лучше. Чтобы вы смогли выбрать для себя какой-либо из них, рассмотрим каждый в отдельности.

Внутреннее утепление

Что касается внутреннего утепления вентиляции, то в данном случае воздушный поток будет непосредственно контактировать с утеплителем. Если теплоизоляция вентиляции на улице будет производиться с использованием стекловаты или минерального утеплителя, их ворсистую поверхность необходимо упрочнить, чтобы волокна под воздействием силы воздушного потока не отслаивались от материала и не проникали в вентилируемое помещение.

Внутреннее утепление конструкции

Для уплотнения утеплителя можно использовать специальные клеящие вещества, которые никак не влияют на огнестойкие качества материала.

Внимание! Клеящие вещества для уплотнения не должны быть токсичными!

В случае использования внутренней теплоизоляции, сечение воздуховода придется несколько увеличить – это позволит сохранить расчетную пропускную способность всего вентиляционного комплекса. Помимо всего прочего, следует учитывать тот факт, что поверхность утеплителя должна быть достаточно гладкой, для того чтобы не создавать дополнительного сопротивления воздуха.

Внешняя теплоизоляция

Но в связи с тем, что современная инженерия не стоит на месте и такие проблемы как лишний шум уже стали не актуальными, в большинстве случаев наши сограждане выбирают внешний вид утепления. На сегодняшний день, на теплоизолированные воздуховоды, в случае крайней необходимости, можно попросту поставить глушители.

На фото внешняя теплоизоляция своими руками

В силу использования более дешевых утепляющих материалов цена на внешнее утепление (даже с установкой глушителей или с применением шумоизоляционных мер) гораздо ниже, нежели на внутреннее утепление. В силу вышеприведенного факта, наружное утепление вентиляции значительно предпочтительнее внутренней.

Помимо всего прочего, внешняя теплоизоляция для воздуховодов гораздо легче обрабатывается специальными средствами, предназначенными для защиты от бактерий, образования грязи и пыли, из-за которых теплоизоляционный материал в скором времени может потерять свою целостность и начать выделять вредные вещества.

Внимание! С внешней теплоизоляцией гораздо меньше рисков, связанных с возгораниями, так как огонь попросту не сможет перемещаться из помещения в помещение по вентиляционным коробам.

Что касается установки

Вне зависимости от того, какой тип изоляции вы выберите, главное помнить то, что в вашей системе вентиляции необходимо предотвратить появление мостиков холода, которые в значительной степени снижают эффективность всей теплоизоляции. Что касается мостиков, то они могут возникнуть в местах крепления вентиляции к зданию.

Утепление огнестойкого воздуховода

Внимание! Гибкий теплоизолированный воздуховод может помещать скорой эрозии утеплителя, но следует быть внимательным к стыкам (местам скрепления элементов воздуховода со зданием).

Гибкий теплоизолированный воздуховод

Эрозии теплоизоляции могут препятствовать:

  • При внешнем типе теплоизоляции – использование наружной обшивки из неопрена, листового алюминия или листовой стали;
  • При внутреннем типе теплоизоляции – использование композитных материалов, в которых утеплитель комбинируется с армирующим (на металлической основе) слоем.

Характеристики утеплителя

Прежде чем приобрести материал, необходимо произвести расчет толщины теплоизоляции воздуховодов, а также ознакомится с характеристиками материалов, которые определяются по следующим параметрам:

  • Теплопроводность – самая важная характеристика утеплителя. Помните, что сопротивление теплопередаче можно значительно улучшить путем утолщения или же выбрать материал с наиболее низкой теплопроводностью. Расчет толщины теплоизоляции воздуховодов лучше производить еще на стадии проектирования самой вентиляционной системы;
  • Паропроницаемость – еще один немаловажный фактор, от которого во многом зависит срок службы выбранного вами утеплителя. Наиболее подвержены губительному воздействию влаги пористые и волокнистые материалы, но данную проблему поможет решить (увеличить сроки эксплуатации) самоклеющаяся лента, которая используется для обмотки труб и коробов;
  • Акустика – помните про такой факт как акустический показатель. Шумы могут распространяться не только от вибрации вентиляционных коробов, но и от звуковых воздушных волн. Используя  теплоизолированный гибкий воздуховод, данной проблемы можно избежать, так как конструкция не содержит в своей структуре жестких элементов;
  • Стойкость к биологическим реагентам. Некоторые утеплительные материалы излишне подвержены воздействию микроорганизмов, плесени, грибков, которые могут привести к разрушению их структуры;
  • Рабочая температура. Данный фактор указывает на устойчивость материала к высоким температурам. В большинстве случаев данный диапазон указывается в пределе -30°С  +60°С;
  • Санитарно-гигиенические характеристики: используемый тип утеплителя для воздуховодов не должен выделять вредные вещества, которые могут навредить здоровью и жизни человека.

Самоклеющаяся теплоизоляция избавит вас от шума

Вывод

Получается, что утепление вентиляционного короба вполне реально выполнить своими руками. Для этого вам не понадобиться каких-либо специфических знаний, достаточно лишь простейших навыков в использовании инструмента. Данная инструкция поможет вам определиться с выбором материала, который поможет улучшить условия для жизни или работы людей.

Если какие-то моменты все же остались неясными для вас, то в представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как крепить утеплитель к стене).


Изоляция воздуховодов: теплоизоляция и звукоизоляция вентиляции

Вентиляция дома – важная система, которая обеспечивает нормальные условия проживания. Но чтобы она работала по заданным параметрам, надо не только правильно ее смонтировать, но и провести дополнительные мероприятия, связанные с изоляцией воздуховодов. Здесь важно понимать, что утепленные воздуховоды – это в первую очередь полное отсутствие конденсата, который разрушает металлические изделия. Но это лишь одна из причин, почему проводят изоляционные работы.

Зачем нужна

Итак, первая причина, зачем нужна изоляция системы вентиляции, защитить сами воздуховоды от появления конденсата в вентиляции. Все дело в том, что в неотапливаемых помещениях (к примеру, на чердаках) и на улице, при соприкосновении холодного и теплого воздуха, на металле воздуховодов тут же образуется конденсат. А это недалеко до коррозии. К тому же, зимой конденсат превращается в иней и наледь, которые постепенно перекрывают сечение вентиляционных каналов, снижая эффективность работы всей системы.

Вторая причина – тепловые потери, которые будут происходить за счет самих воздуховодов. Обычно теплопотери – это бич приточной вентиляции, в которой присутствует система подогрева. То есть, входящий в дом воздух зимой должен подогреваться специальными нагревательными элементами. И если воздуховод на этом участке не теплоизолировать, то тепло, которое должно нагревать воздух частично или полностью, будет обогревать чердачное помещение. Проведенная теплоизоляция воздуховодов от точки нагрева до комнаты – это решение проблемы, связанной с теплопотерями.

Причина номер три – шумоизоляция. В городских квартирах движение воздуха по трубам, а также вибрация последних незаметна. В частном доме, который был построен в тихом месте, все это слышно. Даже самый тонкий слой уложенного на воздуховоды утеплителя снижает уровень шума в несколько раз.

Тепловая изоляция воздуховодов

Теплоизоляция воздуховодов в основном преследует две цели:

  • предупредить образование конденсата;
  • уменьшить или полностью исключить тепловые потери.

Чтобы этого добиться, используют различные теплоизоляционные материалы, которыми рынок забит до отказа. Но, как показывает практика, специалисты сегодня свое предпочтение отдают тем утеплителям, у которых соотношение цена и низкая теплопроводность находятся в оптимальном диапазоне. То есть, нет смысла переплачивать за утеплитель, если на рынке есть тот, который по цене дешевле, но по техническим характеристикам не уступает лучшим.

К тому же необходимо отметить, что для разных вентиляционных воздуховодов, здесь в основном имеется в виду форма сечения: круглая или прямоугольная, могут быть использованы разные типы утеплителей. К примеру, пенополистирольные плиты – отличный теплоизоляционный материал по всем показателям. Но их использовать для изоляции воздуховодов круглого сечения невозможно.

Зато производители стали выпускать так называемые скорлупы из разных теплоизоляторов. И в этой категории пенополистирольные тоже присутствуют. То есть, появление новых технологий дало толчок к появлению новых утеплителей для трубных конструкций. Кстати, во внутренних помещениях используют теплоизоляционные цилиндры без дополнительного защитного слоя, на наружные участки рекомендуется устанавливать скорлупы, покрытые алюминиевой фольгой.

Добавим, что утепление вентиляции проводится разными материалами и способами, где традиционные – это минеральная вата, которую оборачивают вокруг воздуховода, а затем еще и укрывают гидроизоляционными пленками.

Звуковая изоляция воздуховодов

К звукоизоляции воздуховодов подходить, как к отдельно проведенному процессу, нельзя. То есть, никто не будет ее проводить, не учитывая теплоизоляционные характеристики используемых материалов. Но это если касается неотапливаемых помещений и участков системы вентиляции, расположенных на улице.

Участки, расположенные в отапливаемых помещениях, требуют наличия звукоизоляционного слоя. Конечно, если вентиляция работает по естественному отводу воздуха из помещений, то нет никакого смысла проводить защитные мероприятия. Если система работает в принудительном порядке, тогда вопрос с шумом надо решать кардинально. Поэтому рынок сегодня предлагает достаточно широкий ассортимент звукоизоляторов в виде рулонов. Это небольшой толщины покрытия, но с хорошими звукосдерживающими характеристиками.

Специалисты рекомендуют для системы вентиляции использовать волокнистые и вспененные изоляторы. Хотя надо отдать должное резине, которая обладает неплохими звукоизоляционными качествами.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

  • минеральная вата;
  • стекловата;
  • пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
  • производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

  • это один из самых дешевых теплоизоляционных материалов;
  • его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
  • толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

  • это не токсичный материал;
  • обладает он звуко- и пароизоляционными качествами;
  • на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Материалы для звукоизоляции

Шумоизоляция для воздуховодов – это материалы, которые могут одновременно выполнять функции теплоизоляции. Как уже было сказано выше, если в неотапливаемых помещениях или на улице была проведена теплоизоляция, то стоит говорить сразу и о шумоизоляции.

Что касается внутренних отапливаемых помещений, то в промышленных масштабах используют различные методики, начиная от покрытия традиционными листовыми материалами типа гипсокартон, асбестовые листы и прочие, до высокотехнологичных шумопоглотителей на основе полимеров и резины. В частном домостроении не идут по пути усложнения проводимых процессов. Поэтому чаще всего используются вспененные или волокнистые шумоизоляторы. К примеру, неплохой вариант изоляции воздуховодов – обмотка стекловатой. Благо такая сегодня продается в рулонах, отделанная с одной или двух сторон фольгой.

Не стоит сбрасывать со счетом рулоны из вспененного каучука. О нем уже говорилось, как о хорошем утеплители. У него неплохие технические характеристики в плане поглощении шумов, поэтому, установив его в качестве теплоизоляции, можно смело утверждать и о снижении шума.

Рекомендации по монтажным работам

Основной упор надо делать на толщину теплоизоляции воздуховодов. Чем она толще, тем лучше. Но здесь надо учитывать и ценовую составляющую, потому что чем толще утеплитель, тем он дороже стоит. Поэтому и существуют нормативы, по которым и производится расчет толщины изоляции. В основу этих расчетов ложится теплопроводность.

Если монтаж проводится скорлупами, то в первую очередь учитывается совпадение диаметров воздуховодов и теплоизоляционных цилиндров. Последние состоят из нескольких частей, которые стыкуются на воздуховоде посредству соединения паз-шип. Крепление производится хомутами, проволокой или скотчем.

Что касается рулонных материалов, то строгих требований к их монтажу нет. Главное – не допустить образования неплотностей, зазоров и щелей, который впоследствии станут мостиками холода.

Уличную теплоизоляцию обязательно закрывают кожухами из оцинкованного металла или алюминия. Последние не являются частью термоизоляции вытяжной вентиляции, их основная задача – сохранение утеплителя от механического воздействия и природных нагрузок.

Как изолировать воздуховоды HVAC

Для оптимальной работы вашей системе отопления, вентиляции и кондиционирования необходима изоляция.

Если изоляция воздуховодов ОВК в вашем доме пережила лучшие времена, подумайте о замене или обновлении ее, чтобы повысить энергоэффективность и сократить счета за коммунальные услуги.

Это особенно верно, если воздуховод расположен на чердаке, где из-за сильной летней жары кондиционер может работать сверхурочно, чтобы охладить дом.

При работе с изоляцией из стекловолокна всегда носите:

Перчатки — тоже хорошая идея, но при ношении их может быть сложно выполнить деликатную подгонку и закрепление лентой.

Устранение утечек в воздуховодах HVAC

Начните с включения системы отопления / охлаждения и нащупайте воздуховоды на предмет утечек воздуха . Обратите особое внимание на любые стыки или соединения в воздуховоде и отметьте все обнаруженные утечки воздуха. Затем выключите блок HVAC.

Отремонтируйте отверстие в воздуховоде HVAC, используя ленту из фольги, а затем мастику для воздуховодов. (© Кучина, Adobe Stock Photos)

Закройте любые утечки воздуха лентой из металлической фольги, предназначенной для герметизации воздуховодов. Не используйте стандартную тканевую клейкую ленту для воздуховодов HVAC, поскольку клей не выдерживает экстремальных температур.

Для дополнительной защиты вы можете нанести канальную мастику на ленту и канал.

Изоляция воздуховодов HVAC

При изоляции воздуховодов HVAC используйте фольгированную изоляцию из стекловолокна с R-6 или выше R-value . Используйте изоленту из металлической фольги, рекомендованную производителем изоляции, для герметизации и удержания изоляции на месте.

Перед наклеиванием ленты убедитесь, что на поверхности фольги изоляции нет пыли. Снимайте бумажную основу с ленты по мере ее наклеивания, чтобы лента не прилипала к себе.

Если существующая изоляция воздуховода находится в довольно хорошем состоянии, поверх нее можно нанести дополнительный слой изоляции воздуховода. Если старая изоляция в плохом состоянии, удалите ее и замените новой изоляцией.

Отрежьте изоляцию по ширине и длине, используя квадратный и острый канцелярский нож, так, чтобы она плотно прилегала к воздуховоду, не сдавливая стекловолокно.

Оберните несколько небольших кусочков ленты поперек изоляционного шва, чтобы удерживать его на месте, затем заклейте всю длину шва в изоляции длинной полосой ленты.

Там, где части изоляции соединяются вместе, наложите ленту по всему периметру стыков, пропустив ленту под воздуховод, а затем снимите бумажную основу, как только она встанет на место.

Осторожно разрежьте и установите изоляцию в местах выхода ответвлений и регистров от основной магистрали, убедившись, что нет зазоров.

Убедитесь, что каждый шов и стык фольгированной облицовки изоляции воздуховода ОВК надежно заклеен лентой. Это предотвратит проникновение влажного наружного воздуха через изоляцию и конденсацию на воздуховодах.

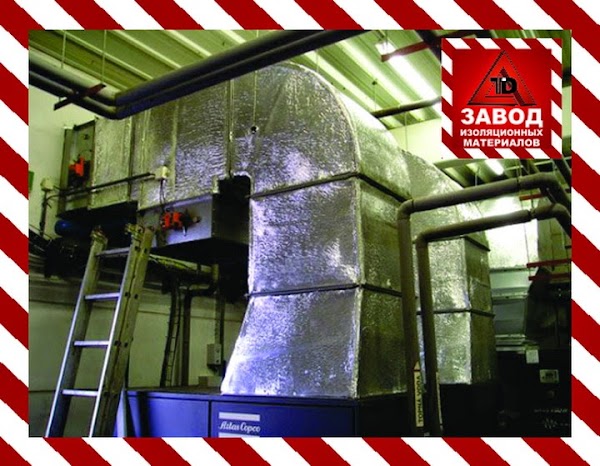

Так выглядит воздуховод HVAC с установленной новой фольгированной изоляцией.

Дополнительная информация

Минимизация потерь энергии в воздуховодах

При строительстве нового дома или при его модернизации решающее значение имеет правильная конструкция системы воздуховодов. В последние годы в энергосберегающих конструкциях стремятся включить воздуховоды и системы отопления в кондиционируемое пространство.

Эффективные и хорошо спроектированные системы воздуховодов правильно распределяют воздух по всему дому без утечек, чтобы поддерживать во всех комнатах комфортную температуру.Система должна обеспечивать сбалансированный приток и возврат для поддержания нейтрального давления в птичнике.

Даже хорошо загерметизированные и изолированные воздуховоды будут протекать и терять немного тепла, поэтому во многих новых энергоэффективных домах система воздуховодов размещается в кондиционируемом пространстве дома. Самый простой способ добиться этого — спрятать воздуховоды в подвесных потолках и в углах комнат. Воздуховоды также могут быть расположены в герметичном и изолированном желобе, выходящем на чердак или встроенном в фальшполы. В обоих последних случаях необходимо соблюдать осторожность во время строительства, чтобы подрядчики не использовали желоба для проводов или других инженерных коммуникаций.

В любом случае должны использоваться настоящие воздуховоды — желоба и полости в полу не должны использоваться в качестве воздуховодов. Независимо от того, где они установлены, воздуховоды должны быть хорошо герметизированы. Хотя воздуховоды могут быть сконфигурированы различными способами, конфигурации «ствол и ответвление» и «радиальная» конфигурация воздуховодов наиболее подходят для воздуховодов, расположенных в кондиционируемых помещениях.

Системы воздуховодов для возврата воздуха можно настроить двумя способами: в каждой комнате может быть обратный канал, который отправляет воздух обратно в оборудование для обогрева и охлаждения, или же решетки возврата могут быть расположены в центральных местах на каждом этаже.В последнем случае необходимо установить либо решетки, чтобы воздух мог выходить из закрытых помещений, либо можно установить короткие «перемычки» для соединения вентиляционного отверстия в одной комнате с другой, позволяя воздуху возвращаться к центральным возвратным решеткам. . Поднутрения дверей помогают, но их обычно недостаточно для возврата воздуха.

Вы можете выполнить простую проверку достаточной производительности возвратного воздуха, выполнив следующие действия:

  1. Закройте все внешние двери и окна
  2. Закройте все внутренние двери комнат
  3. Включите центральный кондиционер
  4. «Трещина» внутренние двери 1 по одному и наблюдайте, закрывается ли дверь или открывается «сама по себе».»(Закроется он или откроется, будет зависеть от направления воздушного потока, управляемого устройством обработки воздуха.) Помещения, обслуживаемые воздушно-перемещаемыми дверьми, имеют ограниченный поток возвратного воздуха и нуждаются в сбросе давления, как описано выше.

Невидимая проблема с изоляцией воздуховодов

Если вы немного разбираетесь в строительной науке, вы, несомненно, видели множество проблем, возникающих с системами распределения воздуха. Воздуховоды просто не получают должного внимания в большинстве домов, отчасти потому, что они скрыты от глаз.Я довольно много писал здесь о воздуховодах и показал проблемы, возникающие из-за плохой конструкции и монтажа. Все мы знаем, насколько глупы некоторые из этих проблем. (См., Например, охладитель пива с системой воздуховодов.) Итак, сегодня я собираюсь поговорить о проблеме, которая кажется невидимой: неадекватная изоляция воздуховодов даже при идеальной конструкции и установке.

Хорошо, может быть, дизайн не совсем идеальный. Если бы это было так, все воздуховоды находились бы в кондиционируемом пространстве. Это было бы разумно и сделало бы изоляцию воздуховодов практически неуместной.Я говорю о доме с воздуховодами в безусловном пространстве, особенно на чердаке без кондиционирования.

Когнитивный диссонанс нашей ценности R

Я нахожусь в Джорджии (климатическая зона IECC 3), где в соответствии с нашим нынешним кодексом штата требуется R-13 в наружных стенах, R-18 в подоконниках чердаков, R-19 в полах и R-30 в потолках. Если мы помещаем воздуховоды в безусловное пространство, они должны быть изолированы либо от R-8 (если они находятся на безусловном чердаке), либо от R-6 (в любом другом типе безусловного пространства).

Вы когда-нибудь задумывались о разнице температур (дельта-Ts) между этими разными изолированными поверхностями? Давайте посмотрим, какими они будут в летний день дизайна здесь, в Атланте. Наружная температура будет 92 ° F. Температура в помещении будет 75 ° F. Пространства для ползания могут сильно различаться, в зависимости от того, сколько есть надземной фундаментной стены, но обычно 85 ° F. Температура на чердаке составляет около 120 ° F, а температура кондиционированного воздуха внутри воздуховода составляет около 58 ° F. Таким образом, дельта-Ts будет:

.

Не знаю, как вы, но когда я смотрю на это, кажется, что мы, возможно, предписываем слишком низкую изоляцию для воздуховодов на чердаках без кондиционирования.Самая большая дельта-Т в доме имеет самое низкое значение R. Хмммм.

Какую нагрузку добавляет низкая изоляция воздуховода?

Как Кай Риссдал каждый день говорит на MarketPlace, давайте займемся числами. Я остановился на работе, которую мы выполняли несколько лет назад, чтобы поиграть с несколькими разными сценариями. Дом около 3500 квадратных футов, все на одном этаже. Все воздуховоды на чердаке. Согласно RightSuite (программное обеспечение, которое мы используем), воздуховоды подачи имеют площадь поверхности около 560 квадратных футов, а обратные каналы — 101 квадратный фут.Если рассматривать только сторону охлаждения, дополнительная нагрузка составит:

Изоляция воздуховода R-8 ==> 5227 БТЕ / час

Одна тонна кондиционирования воздуха равна 12 000 БТЕ / час, так что это будет почти полтонны (0,44) охлаждающей нагрузки.

А что, если у вас старый дом без изоляции каналов R-8? Или вы живете в штате, где не требуется R-8 на воздуховодах на чердаках? (Я смотрю на вас, штат Миссисипи и Алабама.) R-6 и R-4,2 — общие значения R для воздуховодов. Вот как получился бы дом из 3500 SF с такими:

Изоляция воздуховода

R-6 ==> 6,305 БТЕ / час (0.53 тонны)

Изоляция воздуховода R-4.2 ==> 7 948 БТЕ / час (0,66 тонны)

Для дополнительной тепловой нагрузки цифры еще больше.

Некоторые другие факторы, которые следует учитывать

R-значения изоляции воздуховода, упомянутые выше, указаны на этикетке продукта. Как вы думаете, как часто вы получаете полную маркированную R-ценность? Даже при действительно хорошей установке, как на фото ниже, обычно есть сжатие на опорах.

Если вы вспомните суть моей статьи Flat или Lumpy , вы поймете, что любые сжатые области или места, где изоляция вообще не покрывает воздуховоды или ее эффективность снижена по какой-либо другой причине, приведут к большему нагреву. потеря.Вернитесь назад и посмотрите на потрясающий эффект неизолированного чердачного люка на среднее значение R для потолка, чтобы понять, что я имею в виду.

И еще есть вопрос, как определяется значение R на этикетке. Тем не менее, это тема, достойная отдельной статьи, поэтому все, что я скажу здесь, это то, что когда продукт выкладывается для тестирования, а затем устанавливается цилиндрическим образом, фактическое значение R, скорее всего, не такое, как указано на этикетке. Следите за новостями об этом.

Какие лекарства?

Чердаки без кондиционирования — худшее место для прокладки воздуховодов.Если вы столкнулись с этим как с одним из вариантов выбора нового дома или если он у вас уже есть в вашем существующем доме, вот несколько способов уменьшить потери в воздуховодах:

  1. Выведите воздуховоды с чердака в кондиционированное пространство внизу. Это приведет к нулевой дополнительной нагрузке.
  2. Герметизировать чердак. Это не эквивалентно помещению их в кондиционированное пространство, поскольку у вас все еще будет дополнительная нагрузка на воздуховоды, но это намного лучше, чем их размещение на чердаке без кондиционирования.
  3. Закопайте воздуховоды в изоляцию.Вот что случилось с воздуховодами на первом фото этой статьи. Это одна из работ Майка МакФарланда в северной Калифорнии, где закопать воздуховоды — легкая задача. Во влажном климате закапывание воздуховодов может быть рискованной стратегией.
  4. Замените свою канальную систему на бесканальные тепловые насосы с мини-сплит-системой.
  5. Используйте гидравлическую систему распределения и держите все трубы внутри кондиционированного помещения. Используйте воду вместо воздуха для переноса тепла в кондиционируемое пространство или из него.

За последнее десятилетие мы получили новые дома, которые стали намного более эффективными благодаря нормам энергопотребления, которые требуют проверки на герметичность вентиляционных дверей и воздуховодов, улучшенных окон и более высокого уровня изоляции.Пришло время сосредоточиться на проблемах следующего уровня. А это значит, что пора заняться изоляцией воздуховодов более осмысленным образом, чем просто увеличить требуемое значение R до 8 для воздуховодов на чердаках.

Статьи по теме

Дело закрыто: вытащите воздуховоды кондиционера из чердака

Подземные воздуховоды Риск конденсации во влажном климате

Поднимитесь, уменьшите размер и установите эти воздуховоды в кондиционированное пространство

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Стоимость изоляции воздуховодов для систем отопления и охлаждения

В данном руководстве по изоляции воздуховодов обсуждаются причины, материалы и затраты на изоляцию воздуховодов ОВК. Средняя стоимость изоляции воздуховода составит от 0,95 до 2,00 долларов за квадратный фут. Стоимость установки будет варьироваться в зависимости от нескольких факторов, которые обсуждаются ниже, однако значения r имеют наибольшее влияние и, что неудивительно, изоляция со значениями r-3.5 — дешевле, до r-8.0 — самые дорогие.

Затраты на изоляцию воздуховодов ОВКВ
Базовый В среднем Высокий
кв. 1,45 — 1,85 доллара за кв. Фут. 1,50–2,00 доллара за кв. Фут.
Тип изоляции Стекловолокно Минеральная вата (с фольгой или без фольги) / Стекловолокно Минеральная вата (с фольгированной облицовкой)
Значение R-3.5 / R.6.0 R.6.0 R-8.0
Простота доступа Easy Средний Жесткий
DIY или Pro DIY / Pro Pro
Примечание. Вышеуказанные цены включают стоимость изоляции и рабочей силы / инструментов для установки.

Большая часть изоляции воздуховодов состоит из двух частей. Изоляция — это стекловолокно, изготовленное из стекловолокна или каменная вата, изготовленная из расплавленного шлака.Затем изоляция облицовывается алюминиевым тепло- и влагонепроницаемым барьером. Доступна также неизолированная изоляция воздуховодов.

Изоляция воздуховодов также известна в промышленности как изоляция HVAC, поскольку она способствует повышению эффективности системы HVAC (отопление, вентиляция, кондиционирование).

Материал изготавливается в виде одеяла для обертывания круглых и прямоугольных каналов с целью предотвращения потерь или проникновения тепла через листовой металл и швы. Изоляция воздуховодов — это экономичный способ снизить счета за отопление и охлаждение и контролировать влажность в вашем доме в течение всего года.

Причины для изолирования воздуховодов

Эксперты по энергетике из Министерства энергетики США заявляют, что около 20% очищенного (нагретого или охлажденного) воздуха, проходящего через воздуховоды в вашем доме, «теряется из-за утечек, отверстий и плохой работы». соединенные воздуховоды ». Это значительная трата энергии и денег. Добавление изоляции к воздуховодам сделает их более эффективными при обогреве или охлаждении вашего дома.

Вторая причина рассмотреть вопрос об изоляции воздуховодов — это контроль уровня влажности в доме.Если у вас есть увлажнитель на вашей печи, чтобы поддерживать уровень влажности на комфортно высоком уровне при нагревании, облицованная изоляция воздуховодов гарантирует, что влага попадет в жилые помещения вашего дома, а не будет потеряна через эти утечки, отверстия и швы.

При использовании центрального кондиционирования воздуха важно, чтобы воздух с дискомфортной влажностью достигал внутреннего теплообменника, где влага могла конденсироваться и отводиться. Вы будете чувствовать себя более комфортно при более высокой температуре, когда воздух относительно сухой, а это значит, что вы можете установить более высокую температуру на термостате.

Последняя причина, по которой следует использовать обертку для воздуховодов, заключается в том, что она предотвращает образование конденсата на воздуховодах при прохождении через них кондиционированного воздуха. Это предотвратит попадание капель из воздуховодов в жилое пространство.

Некоторые из предлагаемых на рынке изоляционных материалов для воздуховодов соответствуют федеральным требованиям по налоговым льготам при установке энергоэффективных строительных материалов. Узнайте у производителя или вашего подрядчика по изоляции, какие продукты являются частью программы налоговых льгот.

Рекомендуемые уровни изоляции для воздуховодов

Основная рекомендация подрядчиков по изоляции заключается в том, что вы должны добавить от одного до трех дюймов изоляции к вашим воздуховодам. Вот относительные значения:

  • 1 дюйм изоляции: R-значение 1,9
  • 1,5 дюйма изоляции: R-значение 3,5
  • 2,5 дюйма изоляции: R-значение 6,0
  • 3 дюйма изоляции: Значение R 8,0

Чем более суровый климат, в котором вы живете — очень жаркое лето или сурово холодная зима — тем больше утеплителя вам следует подумать о добавлении для рентабельной энергоэффективности в вашем доме.Получите оценки от нескольких подрядчиков по изоляции в вашем районе , чтобы определить лучший выбор для вашего дома по наиболее конкурентоспособным ценам.

Кроме того, чем дольше вы планируете жить в своем нынешнем доме, тем больше утеплителя имеет смысл добавить. Долгосрочные выгоды от добавления дополнительной изоляции выдаются.

Типы изоляции, используемой в воздуховоде

Пример стекловолоконной изоляции Пример фольгированной стекловолоконной изоляции

Самым распространенным типом изоляции воздуховодов является обертка из фольги.Облицовка действует как барьер для влаги, помогая контролировать влажность в помещении в любое время года. Чаще всего в качестве утеплителя используется стекловолокно или минеральная вата, также известная как минеральная вата. Как и стекловолокно, минеральная / минеральная вата производится из формованного расплавленного материала, в данном случае расплавленного шлака.

Изоляционная способность изоляции воздуховода варьируется от R-1,9 до R-8,0.

Затраты на изоляцию воздуховодов и их сравнение

Эти затраты на изоляцию воздуховодов, или затраты на изоляцию систем отопления, вентиляции и кондиционирования воздуха, помогут вам спрогнозировать стоимость проекта до того, как вы обратитесь к подрядчикам по изоляции в вашем районе.

Таблица 1: Цены указаны на изоляцию воздуховодов с разбивкой по материалам на кв. Пеший и трудозатрат на кв. Опора:

От 085 до 1,20 долл.
Класс изоляции Материал на кв. Фут Труд на кв. Фут
R-3.5 0,33 доллара США до 0,55 доллара США 0,60 доллара США до 0,72 доллара США
R-6.0 0,80 доллара США до 1,10 доллара США 0,65 доллара США до 0,75 доллара США
от 0,65 до 0,80 долл. могут повлиять на стоимость проекта. К ним относятся:

  • Длина воздуховода — Изоляция воздуховода рассчитывается в квадратных футах, поэтому чем длиннее воздуховод, тем больше изоляции потребуется для работы.Следовательно, на это повлияет рейтинг изоляции, который, как уже обсуждалось в таблицах выше, будет дешевле для R-3,5 и более дорогим для R-8,0.
  • Толщина изоляции воздуховода — Толщина воздуховода повлияет на стоимость, так как вам потребуется добавить дополнительную изоляцию, чтобы получить желаемую толщину. Как указано выше, существуют специально рекомендуемые уровни изоляции, которые зависят от значения сопротивления изоляции воздуховода, который вы используете. Однако само собой разумеется, что изоляция воздуховодов толщиной 1 дюйм будет дешевле, чем 3 дюйма изоляции воздуховодов.
  • Дополнительные материалы — Ожидается, что на каждые 1000 квадратных футов установленной изоляции дополнительные материалы и расходные материалы будут стоить от 25 до 40 долларов.
  • Pro или DIY Pro или DIY — Ожидайте дополнительных $ 0,60 — $ 0,80 за квадратный фут установленного материала, то есть за 200 квадратных футов. В этом случае затраты на рабочую силу увеличатся на 120–160 долларов. Изоляция воздуховодов несложна, но если вы не привыкли к этому, вам нужно будет не торопиться, так как это может быть утомительная работа, которая также потребует от вас точного определения того, сколько дюймов изоляции вы добавляете.Для небольших проектов мы рекомендуем DIY, если вы чувствуете себя уверенно, однако для более крупных проектов мы всегда рекомендуем профессионала.

Чтобы получить лучшую цену на проект для вашего дома, получите письменные оценки как минимум от трех подрядчиков, которые знают, что они борются за работу.

Другие типы и расположение изоляции

Это руководство по изоляции окон предлагает ряд способов снизить потребление энергии за счет добавления изоляционных материалов к вашим окнам … Стоимость.Установка покрытия для водонагревателя …
Подробнее затраты на изоляцию, так что у вас будет четкое представление …
Подробнее В этом руководстве по изоляции стен обсуждаются цели, типы и затраты на изоляцию стен, связанные с этим домом или проектом ремонта …
Подробнее

Следует ли изолировать старые воздуховоды или заменить Их?

Если в вашем доме есть неизолированные жесткие воздуховоды, то эти воздуховоды старые .

Изолированные воздуховоды уже несколько десятилетий являются стандартом. Ни один строительный инспектор, достойный своего внимания, не позволит любому строителю или подрядчику HVAC уйти с установкой неизолированных воздуховодов.

Это, конечно, хорошо! Изоляция воздуховода сохраняет воздух, который должен быть прохладным , прохладным и воздухом, который должен быть теплым, теплым . Если ваши воздуховоды не изолированы, вы, вероятно, платите намного больше, чем должны, за охлаждение и обогрев дома.

И поскольку вашей системе HVAC придется работать больше, чтобы обеспечить питание за счет тепловых потерь (или усиления), которые происходят в ваших воздуховодах, вам придется заменить ее раньше, чем если бы у вас были изолированные воздуховоды.

Хорошо, у меня старые неизолированные воздуховоды. Что мне делать?

Если вы хотите решить эту проблему, у вас есть два варианта:

  1. Изолируйте воздуховоды
  2. Замените воздуховоды изолированными воздуховодами

Выбор за вами, и вам будет лучше, какой бы вариант вы ни выбрали.Мы действительно думаем, что один вариант имеет больше смысла, чем другой, но пока не будем вдаваться в подробности. Во-первых, давайте рассмотрим, что задействовано в каждом начинании.

Изоляция воздуховодов

Добавить изоляцию к вашим воздуховодам не так просто, как получить обертку для воздуховодов и склеить их вместе. Хорошо, некоторые люди и подрядчики действительно изолируют свои воздуховоды таким образом. И технически воздуховоды после этого заизолированы .

Но если вы идете по этому пути, вы забываете кое-что очень важное: утечки в воздуховодах.

Утечки в воздуховодах — это бич для энергоэффективности и качества воздуха в помещениях. Зазоры, трещины, дыры, заржавевшие углы … Когда воздух просачивается через ваши воздуховоды, он приносит загрязняющие вещества в воздух в помещении и снижает эффективность вашей системы HVAC. Не устраняя утечки в воздуховодах, вы буквально загрязняете чистый, отфильтрованный, кондиционированный воздух грязным, нефильтрованным и некондиционированным воздухом!

Помните, большая часть воздуховодов находится либо в подвале, либо на чердаке. Вы действительно хотите дышать воздухом из этих помещений 24/7?

В любом случае, цель всего этого состоит в том, чтобы подчеркнуть тот факт, что вы должны герметизировать утечки, прежде чем изолировать воздуховоды.

Изоляция блокирует движение тепла, но не может остановить утечку воздуха. Грязный воздух по-прежнему будет попадать в ваши воздуховоды через утечки даже после того, как вы добавите изоляцию. Если вы решили изолировать свои старые воздуховоды, просто убедитесь, что вы или ваш подрядчик соблюдаете следующий порядок операций:

  1. Герметизируйте утечки мастикой или мастичной лентой (мы следуем высокоточному протоколу «герметизация и испытания», который идентифицирует все участки с утечками и приводит к утечке в воздуховоде 4% или меньше).
  2. Оберните изоляцию воздуховодов из стекловолокна вокруг воздуховодов и склейте швы вместе.

Конечно, вы также можете рассмотреть…

Замена старых воздуховодов

Долой старое, давай новое! Замена воздуховодов — еще один вариант, когда у вас старые неизолированные воздуховоды.

Наша команда тщательно следит за процессом замены воздуховодов. Но независимо от того, нанимаете ли вы нас или кого-то еще, убедитесь, что ваш подрядчик выполняет следующие шаги:

  • Выполните расчет нагрузки J вручную: Это шаг, который мы и другие предпринимаем для определения правильного размера для вашей системы HVAC.Зачем это делать до установки новых воздуховодов? Потому что если вы, то размер системы влияет на размер воздуховодов.
  • Выполнение расчетов для руководств S, T и D: Эти упражнения помогают нам выбрать правильные компоненты HVAC, определить размеры воздушного регистра и решетки, а также определить правильную длину и расположение участков воздуховодов.
  • Установите изолированные жесткие трубопроводы: Гибкие воздуховоды ( или гибкие воздуховоды) обычно лучше избегать. Они подходят для очень коротких участков воздуховодов, но более длинные гибкие воздуховоды имеют тенденцию провисать и со временем ограничивать поток воздуха.Это не невозможно иметь полностью гибкую систему, но для правильной установки гибких воздуховодов необходимо проявить особую осторожность. По этим причинам мы почти всегда предпочитаем воздуховоды из жестких труб.
  • Проверка на утечки и балансировка воздушного потока: В дополнение к герметизации утечек (см. Процесс, описанный выше), мы используем цифровой вытяжной шкаф для измерения воздушного потока в каждой комнате в соответствии с потребностями этой комнаты в воздухе. Затем мы уравновешиваем воздушный поток, чтобы обеспечить достаточное количество воздуха, движущегося в каждую комнату.

Если это звучит как большая работа, то это так! Но в итоге у вас будет самый оптимальный воздуховод для вашего дома.

Итак, что это такое? Заменить или заизолировать?

Выбор за вами, но, как правило, замена воздуховодов более рентабельна. К тому времени, когда вы заплатите за материалы и трудозатраты на герметизацию и изоляцию существующих воздуховодов, цена, как правило, резко упадет до цены, близкой к стоимости приобретения новых.

Если ваш подрядчик работает так, как мы, замена также приведет к созданию более совершенной системы воздуховодов, которая обеспечит вам больший комфорт и максимизирует эффективность.

С нами вы получите совершенно новую конструкцию воздуховодов, размер которой точно соответствует вашему дому и вашей системе отопления, вентиляции и кондиционирования воздуха. Очень немногие подрядчики HVAC сделают это. Большинство из них — «меняющие коробки», которые просто заменяют то, что у вас есть, на то же самое. Другими словами, система по-прежнему будет работать неэффективно — даже после изоляции каналов!

Если вы уже заменяете свою систему отопления, вентиляции и кондиционирования воздуха, самое время также заменить старые воздуховоды. Новая система воздуховодов минимизирует потери энергии и, при условии, что она установлена ​​компетентной компанией, будет предлагать лучшее качество и комфорт по сравнению с тем, что у вас есть сейчас.Он также будет хорошо сочетаться с вашим новым оборудованием HVAC. С другой стороны, ваши существующие воздуховоды могут и не работать.

Обеспокоены неизолированными воздуховодами? Мы можем помочь.

Если вы думаете, что ваши старые воздуховоды стоят вам денег, вы, вероятно, правы. Наша команда проанализирует воздуховоды и поможет вам принять правильное решение по их изоляции или замене.

Мы обслуживаем все метро Атланты, так что просто позвоните нам или отправьте запрос на обслуживание!

Изоляция воздуховодов

Изоляция воздуховодов

В системах с принудительной подачей воздуха воздуховоды, по которым нагретый или охлажденный воздух проходит по всему дому, часто расположены на чердаках или в других некондиционных помещениях, где температура сильно отличается от температуры воздух в воздуховодах.Эти температурные различия могут повлиять на температуру воздуха, проходящего через воздуховоды и увеличивают расходы на отопление и кондиционирование воздуха. Изоляция воздуховодов в некондиционных зонах дом может помочь снизить затраты на отопление и охлаждение помещений и повысить комфорт в помещении. Во влажном климате Правильно установленная изоляция воздуховодов также может уменьшить конденсацию влаги на металлических воздуховодах.

Рекомендуемый объем изоляции воздуховода, показанный в таблице ниже, зависит от вашего климата и расположение воздуховодов.

От R-2 до R-4
Изоляция воздуховода — рекомендуемые значения R в зависимости от климата и расположения воздуховода
Климат Чердак Неотапливаемый подвал или подвал
Теплый — охлаждение и минимальный обогрев R-4 до R-8
Смешанный — умеренный нагрев и охлаждение От R-4 до R-8 От R-2 до R-8
Холодный От R-6 до R-11 R-2 — R-11

Изоляционные материалы

Наиболее распространенным материалом для изоляции каналов отопления и охлаждения является стекловолокно.Изоляция воздуховодов из стекловолокна доступна различной толщины и R-значений, а также в гибкой или жесткой форме. Гибкий тип приходит в рулонах и относительно легко устанавливается на воздуховоды круглого или прямоугольного сечения. Жесткий тип лучше всего подходит для прямоугольные воздуховоды. В некоторых случаях сами воздуховоды изготавливаются из этого материала (так называемого «воздуховода»). уменьшение или устранение необходимости в дополнительной изоляции. Любой изоляционный материал воздуховода должен включать фольгу. или виниловое покрытие для предотвращения поглощения влаги изоляцией.Любая существующая изоляция, которая получила мокрый следует заменить.

Перед установкой

Перед установкой изоляции воздуховода обязательно заделайте все утечки или незакрепленные стыки мастикой для каналов или лентой из фольги. Тканевый скотч не рекомендуется, так как со временем он отслаивается. Для получения дополнительной информации см. «Уплотнение воздуховода».

Конденсация на металлических воздуховодах

Во влажном климате металлические воздуховоды могут быть склонны к конденсации влаги, которая происходит при контакте теплого влажного воздуха с холодным. поверхность.Обеспечение того, чтобы изоляция покрывала всю поверхность воздуховодов, включая соединения с регистрами питания, может минимизировать конденсацию. Все швы герметично заклеить фольгированной лентой (тканевой изолентой не рекомендуется). Популярной альтернативой во влажном климате является использование предварительно изолированных гибких воздуховодов и / или изолированных воздуховодов. Оба материала уменьшают вероятность образования конденсата, поскольку температура их поверхности ближе к температуре окружающего воздуха.

Воздуховоды в кондиционированном пространстве

Воздуховоды в кондиционируемом помещении не нуждаются в теплоизоляции.Для нового строительства или ситуаций, когда воздуховоды добавляются к существующему дому, включение воздуховодов в кондиционируемое пространство может устранить необходимость в изоляции воздуховодов а также предотвращает утечку нагретого или охлажденного воздуха в некондиционные помещения, такие как чердаки, подвалы или подвалы. В воздуховоды могут быть скрыты от взгляда за опущенными секциями потолка, пространствами над шкафами или другими конструктивными особенностями дома.

Связанные темы:

Для чего и нужно ли?

16
Сен

Изоляция воздуховодов ОВК: для чего нужна и нужна ли она?

Многие домовладельцы часто упускают из виду надлежащую изоляцию воздуховодов.Многие могут даже посчитать это ненужным, поскольку их неизолированная система работает так, как им нравится. Но что, если мы скажем вам, что большая часть усилий системы HVAC без изоляции оказывается напрасной? Или что это также может помочь продлить срок службы ваших воздуховодов и других компонентов системы?

Давайте посмотрим, почему вам следует установить изоляцию воздуховодов HVAC в вашей домашней системе.

Следует ли изолировать воздуховоды?

Воздуховоды HVAC проходят через несколько помещений с разной температурой, прежде чем подавать воздух через регистры.Это означает, что системе необходимо будет преодолеть температуру воздуховода, прежде чем желаемая температура воздуха будет распространена на другие части дома.

Печь в подвале будет пропускать воздух через холодные каналы, прежде чем он сможет обогреть ваш дом. Обратное верно, когда кондиционер включен в жаркий день. Ему придется бороться с теплыми воздуховодами, прежде чем он сможет эффективно охлаждать ваш дом.

Теплоотдача будет происходить несмотря ни на что, и это обычное препятствие, которое необходимо преодолеть во время начальной эксплуатации.Но ваша система будет работать достаточно часто, чтобы теплоизоляция сохраняла тепло внутри и снаружи между циклами. При этом системе придется меньше работать, чтобы преодолевать температуру воздуховодов.

Воздуховоды также имеют тенденцию протекать в стыках. Любая потеря воздуха означает, что системе потребуется больше времени, чтобы обеспечить достаточное количество горячего или холодного воздуха в желаемых зонах вашего дома. Изоляция поможет герметизировать эти утечки, увеличить поток воздуха и повысить эффективность системы.

Обеспечивает ли это эффективность?

За счет уменьшения теплопередачи и утечек вы увидите значительный прирост производительности.Система не только сможет выполнять свою задачу быстрее, но ей также придется меньше работать для этого.

Исследования показывают, что неизолированные воздуховоды могут снизить эффективность системы отопления, вентиляции и кондиционирования воздуха на 10–30 процентов. Это означает, что вы можете ежегодно экономить сотни долларов на счетах за электроэнергию, добавляя изоляцию в воздуховоды.

Есть ли другие льготы?

Снижение энергопотребления — лишь одно из преимуществ дополнительной теплоизоляции ваших воздуховодов. Как уже упоминалось, добавление изоляции снизит нагрузку на систему.

Это может помочь значительно продлить срок службы движущихся частей. Вы сэкономите не только на ежемесячных счетах, но и на дорогостоящем ремонте и замене.

В неизолированных воздуховодах переменного тока также будет образовываться конденсат из-за внешних температур. Это приведет к коррозии воздуховодов из листового металла.

Влага в системе также может вызвать появление плесени и многое другое. Устанавливая изоляцию, вы принимаете превентивные меры для борьбы с обеими этими проблемами.

Изоляция также может действовать как звуковой барьер.Какими бы удобными ни были системы HVAC, различные вибрации, щелчки и т. Д. Могут беспокоить. Этот барьер поможет снизить уровень шума в каждой комнате и повысить общий комфорт вашего дома.

Почему я должен изолировать свои воздуховоды?

Изоляция воздуховодов может быть чем-то, что вы можете сделать самостоятельно, чтобы сэкономить деньги. Однако в некоторых ситуациях может потребоваться профессиональная установка.

Изоляцию и герметики часто легко нанести, и это то, что вы можете быстро научиться делать.Если воздуховоды в вашем доме легко доступны, возможно, вы сможете этим заняться на выходных.

Но это не всегда простой процесс. Если система старая и не была изолирована, у вас могут быть секции, которые необходимо заменить, прежде чем вы сможете применить какую-либо изоляцию. Кроме того, многие воздуховоды проходят через проходы и другие труднодоступные места, в которых может быть трудно работать.

В этих случаях профессионалы будут обладать опытом, необходимым для достижения наилучших результатов.

Насколько это рентабельно?

Важно помнить, что это обновление — вложение. Изоляция для воздуховодов обычно стоит от 0,95 до 2 долларов за квадратный фут. Размер существующих воздуховодов, тип используемой изоляции и количество имеющихся воздуховодов могут привести к значительным расходам.

Это означает, что установка может смыть экономию на счетах за электроэнергию в первый год или около того в обычном доме.

Прежде чем вы позволите этому повлиять на ваше решение, вы должны помнить, что вы экономите деньги в других областях.

Добавить комментарий

Ваш адрес email не будет опубликован.
