Устройство водоснабжения частного дома: планы, схемы, примеры

  • Устройство и схема
  • Проектирование
  • Подбор и монтаж оборудования
  • Цены
  • Фото и видео
  • Полезная информация
  • Обеспечить подачу холодной и горячей воды можно практически в любом доме: деревянном, каменном, небольшом по площади или коттедже. Схема водоснабжения частного дома, дачи или коттеджа составляется индивидуально с учетом этажности, давления на входе и количества сантехнических приборов.

    • Специалисты компании канал «Канал» предложат вам несколько вариантов, для выбора наилучшей схемы водоснабжения и водоотведения в зависимости от финансовых возможностей.

    Работы лучше производить в новом или строящемся доме, хотя и в старом, при наличии навыков, это не проблема. Лучше, все же, уделить внимание этому вопросу на этапе проектирования. Устройство систем водоснабжения включает не только трубы и сантехнику, но и дополнительное оборудование (гидроаккумулятор, автоматику, коллектора, фильтры и т .

    д.), которое нужно где-то расположить. Оптимально предусмотреть для этого отдельное помещение.

    Отправить запрос на монтаж системы водоснабжения в компании «Канал»

    Принципиальная схема водоснабжения

    Если рядом с вашим домом проходит централизованная система, вам крупно повезло: не нужно нести немалые затраты на бурение скважины и покупку дополнительного оборудования. Для подключения к централизованной системе необходимо получить разрешение за достаточно символическую цену и произвести врезку. Упрощенно, устройство водоснабжения частного дома выглядит следующим образом:

    Комфорт и удобство обеспечивают сантехнические приборы. Сюда относятся мойки, раковины, ванны, душевые кабинки, посудомоечные машины, стиральные машины, унитаз, биде и т.д. Их подключение производят специалисты сантехники и хорошо, если есть их обозначения на схемах водоснабжения.

    Условные обозначения:
    1 — обратный клапан,
    2 — сливной вентиль,
    3 — запорный вентиль,
    4 — фильтр грязевой,
    5 — гибкая подводка к гидроаккумулятору,
    6 — гидроаккумулятор,
    7 — труба,
    8 — реле давления,
    9 — манометр,
    10 -коллектор,
    11 -труба,
    12 — унитаз,
    13- тройник,
    14 — фильтр,
    15-17, 19 — смесители,
    18 — предохранитель,
    20-21 — водонагреватели.

    Разводка из скважины или колодца

    Если в качестве точки водозабора используется скважина или колодец, то для бесперебойной работы потребуется установка дополнительного оборудования. Принципиальная схема системы водоснабжения в этом случае выглядит следующим образом:

    Условные обозначения:

    1. блок автоматики,
    2. манометр,
    3. скважина,
    4. тройник,
    5. гидроаккумулятор.

    Существует два варианта исполнения. На рисунке приведена схема системы водоснабжения с гидроаккумулятором. Если выбирается наружный насос, то вместо гидроаккумулятора (на рисунке — 5) используется насосная станция, которая снабжена ресивером.

    Заказать разводку воды из скважины

    Схемы разводки систем водоснабжения

    Трубная разводка небольшого дома или дачи отличается от коттеджа. В первом случае применяют последовательное (тройниковое) подключение, во втором – коллекторное.

    Последовательная схема рекомендуется при небольшом количестве точек потребления.

    Условные обозначения:

    1. кран холодной воды
    2. краны холодной и горячей воды
    3. краны холодной и горячей воды
    4. угол 90°
    5. тройник,
    6. американка,
    7. счетчик горячей воды,
    8. счетчик холодной воды,
    9. фильтр тонкой очистки,
    10. фильтр грубой очистки,
    11. кран,
    12. трубы горячей и холодной воды.



    Если речь идет о коттедже, то схема разводки водоснабжения частного дома выглядит следующим образом:

    Условные обозначения:

    1. кран холодной воды,
    2. краны холодной и горячей воды
    3. краны холодной и горячей воды
    4. коллектор разводки холодной воды,
    5. коллектор разводки горячей воды,
    6. американка,
    7. счетчик горячей воды,
    8. счетчик холодной воды,
    9. фильтр тонкой очистки,
    10. фильтр грубой очистки,
    11. кран,
    12. трубы горячей и холодной воды.



    Коллекторная разводка эффективна при большом количестве точек потребления и лишена недостатков последовательной, так как потери давления при одновременной работе нескольких точек незначительны.

    Чем сложнее схемы монтажа водоснабжения, тем большее количество оборудования задействуется. Это дороже, требует обслуживания, но необходимо для корректной работы. И, наоборот, чем проще, тем надежнее. Мы поможем выбрать оптимальный вариант.

    как выглядит схема подключения водоснабжения от скважины и центрального водопровода

    На сегодняшний день в жилых помещениях используется две схемы водоснабжения – автономная и с подключением к центральному водопроводу. Принципиальные отличия они имеют только на внешнем участке, и обусловлены они условиями водозабора. Внутренняя схема автономного водоснабжения частного дома и квартиры практически одинаковы и состоят непосредственно из ввода, трубопровода и вентилей. Могут иметь место некоторые отличия, если в квартире есть два ввода – горячей и холодной воды. Также могут существовать некоторые небольшие нюансы при подключении потребителей в систему и схемах водоотвода.

    Схема водоснабжения загородного дома, дачи, коттеджа и бани из колодца или скважины

    Самый простой способ обеспечить дом и участок необходимым количеством чистой воды – врезка в центральный водопровод. В этом случае необходимо получить разрешение в организации обслуживающей и эксплуатирующей его. Для этого необходимо также позаботится о водоотведении или, проще говоря, канализации. В разрешительных документах будет указано место возможной врезки, глубина залегания трубопровода и гарантированный напор. В этом случае схема водоснабжения дачи или загородного дома будет состоять из внешнего трубопровода, обычно он включает в себя вентиль, косой фильтр, обратный клапан и водомер, и внутренней схемы с вентилем и отводом для слива системы, главным вентилем, позволяющем перекрыть подачу воды в дом, а также разводки с вентилями ко всем предполагаемым потребителям (раковина, душ, стиральная машина и тому подобные).

    Но далеко не везде вопрос решается так просто. Во многих районах нет возможности подключения дома к центральному водопроводу или находится столь далеко, что прокладывать линию до него слишком дорого. В этом случае оптимальным решением станет схема водоснабжения из колодца, скважины или каптажной камеры родника. Ввод в систему в этом случае технически намного сложнее. Для водозабора используются электронасосы и насосные станции, которые поднимают воду и по вешнему трубопроводу доставляют ее в гидроаккумулятор, которым может служить обычный напорный бак или гидропневматическая установка. И только после этого делается необходимая внутренняя разводка с вентилями.

    Планируя автономную схему водоснабжения из скважины или колодца, особое внимание необходимо обратить на технические характеристики насоса, его производительность и напор (то есть высоту, на которую он может подать воду), кроме этого большое значение имеет и сам резерв источника. Так, колодцы в среднем могут обеспечить 200-300 литров воды, чего вполне хватит для семьи из нескольких человек, но будет явно недостаточно для полива большого участка.

    Для безопасности и удобства эксплуатации рекомендуется использовать автоматические системы подключения насоса, с защитой от сухого хода и контролем напора в системе.

    Дополнительные здания при автономном водоснабжении нередко подключаются путем разводки внешнего трубопровода. Отводы могут быть сделаны, как непосредственно после точки водозабора, так и на любом другом участке основной трубы. Все соединения рекомендуется делать в доступных для осмотра и ремонта местах (смотровых колодцах, подвалах, подполах, или внутри зданий). Так внешние отводные линии может иметь схема водоснабжения бани, летней кухни, садовой беседки или системы полива.

    Конечно же, невозможно сегодня представить благоустроенный дом без теплой воды. Для автономной системы есть несколько решений этой задачи. Схема подключения горячего водоснабжения частного дома может включать в себя водонагреватели разного типа: проточные и накопительные газовые и электрические, а также водопроводный контур в отопительных двухконтурных котлах.

    По действующим нормативам трубы и все элементы внутренней водопроводной сети должны находится вдоль стен, однако сегодня многие мастера их маскируют фальшстенами или утапливают в штробы. Чтобы избежать трудностей в будущей в случае необходимости ремонта или реконструкции необходимо иметь подробный план разводки в доме с сохранением, всех принятых условных обозначений на схемах водоснабжения. На нем должны быть отмечены не только места пролегания труб, но и все элементы запорной арматуры, водомеры, вентили, смесители, клапаны.

    Схема водоснабжения квартиры многоэтажного дома (горячего и холодного)

    Схема водоснабжения многоквартирного дома достаточно сложна и может иметь множество элементов, которые не используются в индивидуальных сетях. Однако внутренняя разводка квартиры вполне по силам и не специалисту, и включает в себя ввод (или два) от центрального стояка и отводы к сантехнике и бытовым приборам. Чаще всего на вводе устанавливается вентиль, косой фильтр, обратный клапан, водомер. Также рекомендуется включить в систему фильтр механической очистки. Кроме этого для кухонной раковины могут использоваться фильтры глубокой очистки для питьевой воды.

    Инженерное проектирование — Архитектурная мастерская META

    Ни один дом не может считаться комфортабельным для проживания, если в нём отсутствуют, хотя бы основные инженерно-технические системы – водоснабжение, теплоснабжение и электроснабжение. Однако современные дома этим не ограничиваются. Для повышения качества жизни в жилище проводят всевозможные телекоммуникации, устраивают вентиляцию и канализацию, системы пожарной сигнализации и пожаротушения и т.д.

    Другими словами, инженерное обеспечение дома – это один из ключевых моментов при его строительстве и, как и сами строительные работы, монтаж этих систем начинается с подготовки проектной документации. Рассмотрим основные моменты.



    Водоснабжение и канализация

    Проектирование водоснабжения и водоотведения включает в себя следующие задачи:

    • Поэтажная планировка трубопровода для подачи и отвода воды.
    • Аксонометрическая схема системы (т.е. чертёж скелета системы без обозначения стен и перекрытий дома).
    • Сводная спецификация материалов и оборудования (каким требованиям должны отвечать материалы, какие использовать инженерно-технические устройства, сантехническую арматуру и т.д.).



    Котельная

    Устройство котельной в частном доме под ключ – обычное явление при строительстве жилых объектов, расположенных вне досягаемости центральных систем отопления. Проект котельной включает в себя:

    • Принципиальная тепломеханическая схема – графический чертёж, на котором обозначено оборудование, приведена схема его расположения и объединения друг с другом.
    • План котельной – схема с указанием размеров помещения, расположения оконных и дверных проёмов, вентиляционных отверстий, оборудования и систем коммуникаций.
    • Сводная спецификация материалов и оборудования (как и в случае с проектом водоснабжения и канализации).



    Система отопления

    Проект системы отопления полностью или частично зависит от способа обогрева дома. В большинстве случаев – это обогрев при помощи газового, электрического или другого типа котла. Также встречаются воздушные, геотермальные, инфракрасные и прочие отопительные системы. Типичный проект системы отопления выглядит следующим образом:

    • Поэтажный план расположения конечного отопительного оборудования (например, радиаторы).
    • Если используется система «Тёплый пол» – поэтажный план укладки полов.
    • Полная схема системы отопления.
    • Аксонометрическая схема (скелет) отопительной системы.
    • Сводная спецификация материалов и оборудования (как и в остальных случаях).



    Электроснабжение

    Монтаж электрики в загородном доме под ключ может отличаться от процесса подключения к электросети домов, расположенных в черте города. Если здание невозможно подключить к центральной электросети, тогда в проекте предусматриваются разделы касательно способа выработки электроэнергии. В общих же чертах проект состоит из:

    • Поэтажного плана (схемы) сетей освещения.
    • Плана (схемы) расстановки розеток и выключателей.
    • Схема ввода электричества в дом (расположение и устройство центрального щита, использование воздушного или подземного кабеля и т.д.).
    • Схема и устройства молниеотвода.
    • Сводная спецификация материалов и оборудования.

    Проект электроснабжения также может быть расширен схемами прокладки информационных (коммуникационных) кабелей связи, описанием оборудования для передачи/приёма информации, систем сигнализации, пожарной безопасности и т.д. Но в большинстве случаев для этого создаётся отдельный проект.

    Проектирование инженерных систем – кропотливая и ответственная работа, от качества выполнения которой в большей степени зависит комфортабельность или даже безопасность проживания в доме. К этому вопросу необходимо отнестись со всей серьёзностью, с чем вам всегда готовы помочь квалифицированные специалисты компании «Meta».

    Принципиальная схема водоснабжения. § 47. Схемы водоснабжения населенных пунктов и промышленных предприятий


    Устройство водоснабжения частного дома: планы, схемы, примеры

  • Устройство и схема
  • Проектирование
  • Подбор и монтаж оборудования
  • Цены
  • Фото и видео
  • Полезная информация
  • Обеспечить подачу холодной и горячей воды можно практически в любом доме: деревянном, каменном, небольшом по площади или коттедже. Схема водоснабжения частного дома, дачи или коттеджа составляется индивидуально с учетом этажности, давления на входе и количества сантехнических приборов.

    • Специалисты компании канал «Канал» предложат вам несколько вариантов, для выбора наилучшей схемы водоснабжения и водоотведения в зависимости от финансовых возможностей.

    Работы лучше производить в новом или строящемся доме, хотя и в старом, при наличии навыков, это не проблема. Лучше, все же, уделить внимание этому вопросу на этапе проектирования. Устройство систем водоснабжения включает не только трубы и сантехнику, но и дополнительное оборудование (гидроаккумулятор, автоматику, коллектора, фильтры и т .д.), которое нужно где-то расположить. Оптимально предусмотреть для этого отдельное помещение.

    Отправить запрос на монтаж системы водоснабжения в компании «Канал»

    Принципиальная схема водоснабжения

    Если рядом с вашим домом проходит централизованная система, вам крупно повезло: не нужно нести немалые затраты на бурение скважины и покупку дополнительного оборудования. Для подключения к централизованной системе необходимо получить разрешение за достаточно символическую цену и произвести врезку. Упрощенно, устройство водоснабжения частного дома выглядит следующим образом:

    Комфорт и удобство обеспечивают сантехнические приборы. Сюда относятся мойки, раковины, ванны, душевые кабинки, посудомоечные машины, стиральные машины, унитаз, биде и т. д. Их подключение производят специалисты сантехники и хорошо, если есть их обозначения на схемах водоснабжения.

    Условные обозначения:1 — обратный клапан,2 — сливной вентиль,3 — запорный вентиль,4 — фильтр грязевой,5 — гибкая подводка к гидроаккумулятору,6 — гидроаккумулятор,7 — труба,8 — реле давления,9 — манометр,10 -коллектор,11 -труба,12 — унитаз,13- тройник,14 — фильтр,15-17, 19 — смесители,18 — предохранитель,20-21 — водонагреватели.

    Разводка из скважины или колодца

    Если в качестве точки водозабора используется скважина или колодец, то для бесперебойной работы потребуется установка дополнительного оборудования. Принципиальная схема системы водоснабжения в этом случае выглядит следующим образом:

    Условные обозначения:

    1. блок автоматики,
    2. манометр,
    3. скважина,
    4. тройник,
    5. гидроаккумулятор.

    Существует два варианта исполнения. На рисунке приведена схема системы водоснабжения с гидроаккумулятором. Если выбирается наружный насос, то вместо гидроаккумулятора (на рисунке — 5) используется насосная станция, которая снабжена ресивером.

    Заказать разводку воды из скважины

    Схемы разводки систем водоснабжения

    Трубная разводка небольшого дома или дачи отличается от коттеджа. В первом случае применяют последовательное (тройниковое) подключение, во втором – коллекторное.

    Последовательная схема рекомендуется при небольшом количестве точек потребления.

    Условные обозначения:

    1. кран холодной воды
    2. краны холодной и горячей воды
    3. краны холодной и горячей воды
    4. угол 90°
    5. тройник,
    6. американка,
    7. счетчик горячей воды,
    8. счетчик холодной воды,
    9. фильтр тонкой очистки,
    10. фильтр грубой очистки,
    11. кран,
    12. трубы горячей и холодной воды.



    Если речь идет о коттедже, то схема разводки водоснабжения частного дома выглядит следующим образом:

    Условные обозначения:

    1. кран холодной воды,
    2. краны холодной и горячей воды
    3. краны холодной и горячей воды
    4. коллектор разводки холодной воды,
    5. коллектор разводки горячей воды,
    6. американка,
    7. счетчик горячей воды,
    8. счетчик холодной воды,
    9. фильтр тонкой очистки,
    10. фильтр грубой очистки,
    11. кран,
    12. трубы горячей и холодной воды.



    Коллекторная разводка эффективна при большом количестве точек потребления и лишена недостатков последовательной, так как потери давления при одновременной работе нескольких точек незначительны.

    Чем сложнее схемы монтажа водоснабжения, тем большее количество оборудования задействуется. Это дороже, требует обслуживания, но необходимо для корректной работы. И, наоборот, чем проще, тем надежнее. Мы поможем выбрать оптимальный вариант.

    www.kanal-spb.ru

    Основные схемы водоснабжения. | САН САМЫЧ



    Основные схемы водоснабжения.

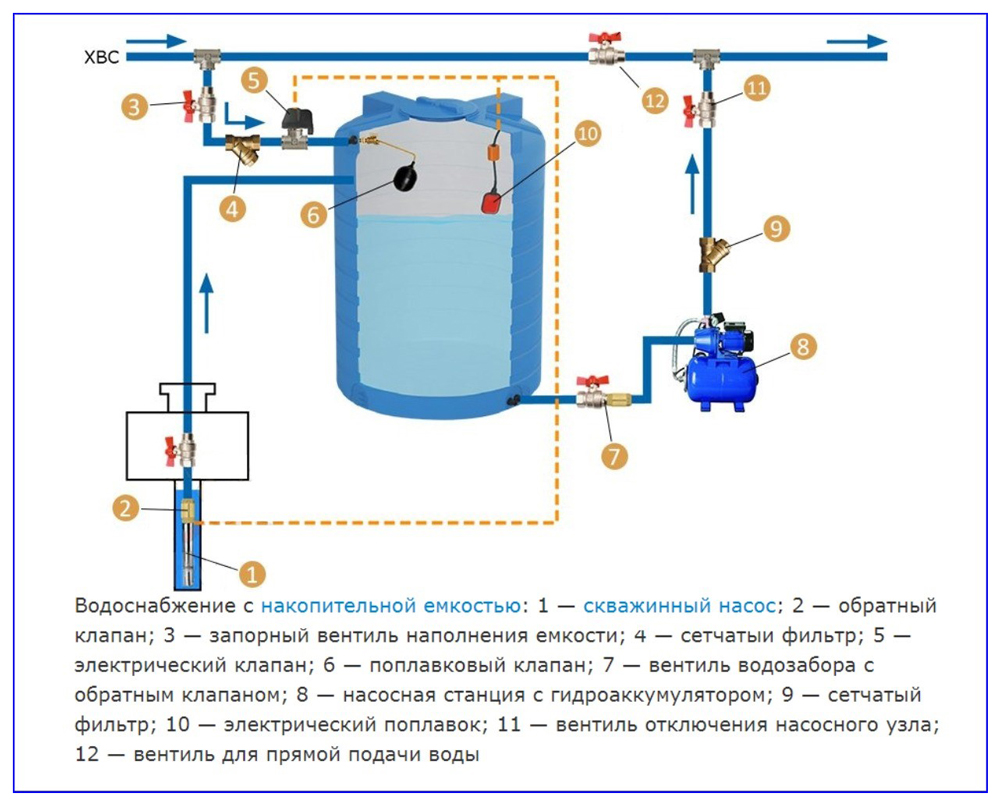

    Схема накопительного водоснабжения

    Если говорить откровенно, в чистом виде мне известны только две возможные схемы водоснабжения: напорная и накопительная. У каждой из этих схем есть свои достоинства и недостатки, поэтому на практике любая реальная схема водоснабжения – это разумное сочетание этих двух основных схем с уклоном в ту или в другую сторону, в зависимости от реальных условий эксплуатации системы и материальных возможностей хозяина усадьбы. При накопительной схеме водоснабжения обязательно наличие накопительного бака, от которого осуществляется подача воды в систему водоразбора дома. Какой это бак: гидроаккумулятор с резиновой мембраной или обычная бочка, где он стоит: на чердаке, в подвале или под насосом, — это уже другой вопрос. Главное, что он есть. Опять же, не имеет особого значения, каким образом этот накопительный бак будет наполняться: с помощью электрического насоса, ручной помпы или просто обыкновенным ведром.Основное достоинство такой схемы – её энергонезависимость. Т.е. если у вас по какой-то причине отключили электричество (или ветер затих, как у американцев времен дикого запада), вы совершенно спокойно можете использовать накопленный запас воды для своих нужд. А потом… вдруг электричество дадут (или ветер снова подует), в конце концов, можно и ведрами натаскать.Еще одно достоинство, о котором частенько забывают, это независимость расхода воды от его притока в накопительную емкость. Это очень важно для владельцев колодцев и скважин с крайне низким дебетом воды. Как-то пришлось решать проблему водоснабжения дома, где дебет скважины составлял всего 10-15 литров в час, естественно, когда другие средства (промывка и прокачка скважины) не помогли. (О том, как можно это сделать читайте здесь.)К недостаткам накопительной схемы водоснабжения относят большой размер накопительных емкостей. Их надо где-то разместить, так чтобы они не бросались в глаза и не отнимали жизненное пространство у жильцов дома. Ещё – вода в емкостях может замерзнуть, и тогда, в лучшем случае, вы лишаетесь на время возможности пользоваться водой (пока не отогреется или вы не отогреете), в худшем, разрыв емкостей и ремонт всей системы и интерьера дома, если баки стояли на чердаке. Также к недостаткам этой схемы можно отнести слабый напор воды на выходе из смесителей, по сравнению с напорной схемой водоснабжения, и, в редких случаях, невозможность определить количество оставшейся в запасе воды.

    Схема напорного водоснабжения

    Всех этих недостатков лишена напорная схема водоснабжения в силу того, что у неё просто отсутствуют накопительные емкости, которые могут замерзнуть, занимают место и т. д., а вода в трубах все время находится под постоянным избыточным давлением, поддерживаемым реле давления и насосом. Но все её достоинства оборачиваются в недостатки, как только у вас по какой-то причине отключился свет или сломался насос, потому как в этом случае получается: нет электричества, нет – воды.Таким образом, в зависимости от ваших конкретных условий, необходимо определить какая из схем водоснабжения будет доминирующей. Если с электричеством проблем нет, ваш источник дает достаточное количество воды, то основной схемой разумно принять напорную. Поставить, например, насосную станцию с небольшим гидроаккумулятором, объема, которого хватило бы, чтобы домыть посуду или смыть шампунь с головы при внезапном отключении света.Если же проблемы есть: свет периодически отключают, скважина или колодец дают не очень много воды, насосы ломаются из-за нестабильного напряжения или наличия в воде песчаной взвеси,- лучше искать место в доме для накопительных емкостей. А с недостатками накопительной схемы бороться утеплением емкостей, увеличением проходного сечения труб водоразбора или установкой дополнительного насоса для повышения давления в системе (подробнее здесь). Я считаю, что, немного подумав, можно решить любую проблему, потратив на это минимум сил и средств. И надеюсь, мои нехитрые рекомендации помогут вам в этом.

    sansamuch.ru

    Схемы водоснабжения промышленных предприятий

    Категория: Водоснабжение и канализация

    Схемы водоснабжения промышленных предприятий

    Схемы водоснабжения промышленных предприятий могут быть весьма разнообразны.

    На промышленных предприятиях, как уже указывалось, чаще всего устраивают отдельные производственный и хозяйственно-противопожарный водопроводы.

    Если при промышленном предприятии имеется рабочий поселок, то, как правило, одна система хозяйственно-противопожарного водоснабжения обслуживает как промышленное предприятие, так и поселок. При близком расположении двух или более предприятий друг к другу целесообразно устраивать общий хозяйственно-противопожарный водопровод, обслуживающий все предприятия с поселками.

    Применяемые в подобных случаях схемы хозяйственно-противопожарного водоснабжения принципиально ничем не отличаются от рассмотренных схем для населенных пунктов. Видоизменения, вносимые в схемы в зависимости от местных условий, касаются только частностей.

    В промышленных районах иногда устраивают районные системы хозяйственно-питьевого водоснабжения, обслуживающие ряд промышленных предприятий и населенных пунктов.

    Устройству районных систем водоснабжения благоприятствуют особые условия нашего социалистического хозяйства, позволяющие кооперировать водоснабжение ряда предприятий на основе их взаимной выгоды. В районных системах водоснабжения вместо отдельных сооружений для каждого предприятия устраивают общие, районные, сооружения: водозаборные сооружения, насосные станции, очистные станции, водоводы и др. Это значительно уменьшает строительную стоимость сооружений и стоимость их эксплуатации. Регулирование в государственном порядке использования водных источников для районного водоснабжения обеспечивает наилучший народнохозяйственный эффект такого использования и надежное снабжение водой всех кооперированных предприятий. Примерами районных систем являются водопроводы в Донбассе, в Сталинском, Тульском и Других районах.

    Промышленные предприятия, расположенные в городах, чаще всего снабжаются хозяйственно-питьевой водой из городского водопровода. В большинстве случаев хозяйственно-питьевой водопровод предприятия, получающий воду из городского водопровода, является одновременно и противопожарным. Если мощность городского водопровода не обеспечивает получение из него воды для тушения пожара в требуемом количестве и с требуемым напором, то на территории промышленного предприятия устраиваются резервуары для хранения запаса воды и насосная станция для повышения напора воды при тушении пожара.

    Производственное водоснабжение устраивают обособленное для одного предприятия или для группы предприятий, расположенных поблизости.

    Следует стремиться к устройству группового водоснабжения.

    Принципиально схема производственного водоснабжения не отличается от рассмотренных схем хозяйственно-питьевого водоснабжения.

    Во многих случаях в общезаводскую систему входит ряд отдельных систем водопровода, предназначенных для обслуживания потребителей, предъявляющих разные требования в отношении напора или качества воды. Сами по себе эти отдельные системы обычно просты, но общий их комплекс может быть весьма сложным.

    Рис. 1. Схема прямоточного водоснабжения промышленного предприятия

    В качестве примера на рис. 1 приведена одна из возможных схем производственного водоснабжения. Особенностью этой схемы является наличие двух обособленных сетей — низкого давления и высокого давления. Вода низкого давления (2 ат) подается только в цехи Л и 5, а ко всем остальным цехам поступает вода высокого давления (4 ат). Общая для обеих сетей насосная станция совмещена с водозаборным сооружением, на ней установлены две группы насосов — высокого и низкого давления. На сети высокого давления имеется водонапорная башня. На сети низкого давления водонапорной башни нет, так как вода расходуется равномерно (на охлаждение производственного оборудования). В данном случае отдельные сети высокого и низкого давления приняты потому, что вода низкого давления расходуется в значительно большем количестве по сразнению с водой высокого давления. Поэтому подавать всю воду под повышенным давлением было бы экономически невыгодно, тем более, что потребители воды низкого давления (цехи Л и Б) расположены неподалеку от насосной станции I подъема и протяжение (а следовательно, и стоимость) отдельной сети низкого давления невелико.

    Отработавшая в производстве вода отводится самотеком через водосточную сеть (показана пунктиром) в тот же водоем, ниже по течению. Такое водоснабжение называется прямоточным.

    Рис. 2. Схема оборотного водоснабжения промышленного предприятия

    Имеются такие производства, в которых используемая ими вода не загрязняется. Так, например, на металлургических заводах основная масса воды расходуется на охлаждение металлургических печей (доменных, мартеновских, нагревательных прокатных) и оборудования, причем она проходит закрытые охладительные устройства. На химических и нефтеперерабатывающих заводах много воды расходуется на охлаждение жидких и газообразных продуктов производства в теплообменных аппаратах, т. е. вода также не соприкасается с охлаждаемым продуктом. На тепловых электростанциях почти вся подаваемая им вода расходуется на охлаждение пара в конденсаторах, где она протекает по трубкам небольшого диаметра, омываемым паром.

    В таких случаях в целях уменьшения количества воды, получаемой из источника, часто устраивают оборотное водоснабжение, при котором отработавшая вода не сбрасывается в водоем, а вновь подается на производство для тех же целей после охлаждения ее на охлаждающих сооружениях. При этом из источника подают в систему оборотного водоснабжения только очень небольшое количество (3-5%) так называемой «свежей» воды для пополнения потерь из системы.

    Схема оборотного водоснабжения показана на рис. 2. Отработавшая в цехе А нагретая вода по трубопроводу (называемому обратным) поступает самотеком к насосной станции. Насосами одной группы вода подается для охлаждения на охлаждающее сооружение (брызгальный бассейн или градирню) по напорному трубопроводу. Охлажденная вода по самотечному каналу 6 вновь поступает к насосной станции и насосами другой группы подается на производство по напорным трубопроводам.

    Рис. 3. Схема водоснабжения с охлаждением воды в пруде 1 — охлаждающий пруд; 2 — плотина; 3 — водозаборное сооружение и насосная станция; 4 — территория промышленного предприятия; 5- водоводы; 6 — водопроводная сеть; 7 — водоотводящая сеть

    Свежая вода обычно подается в резервуар охлаждающего сооружения (трубопровод), но она может подаваться и в другую точку оборотной системы, например, в приемную камеру, из которой забирают воду насосы.

    Устройство оборотного водоснабжения вместо прямоточного обычно бывает целесообразным:а) если площадка промышленного предприятия расположена значительно выше уровня воды в источнике; в этом случае при устройстве оборотного водоснабжения основная экономия получается в расходе электроэнергии, так как из источника нужно поднимать не всю воду, расходуемую в производстве, а только небольшую ее часть — свежую воду;б) если промышленное предприятие находится на большом расстоянии от источника водоснабжения; в этом случае, помимо экономии электроэнергии, получается значительная экономия в строительной стоимости, так как водовод от источника водоснабжения до площадки промышленного предприятия, рассчитанный на подачу только свежей воды, имеет значительно меньший диаметр;в) если воды в источнике не хватает для прямоточного водоснабжения даже при устройстве водохранилища; в этом случае оборотное водоснабжение является единственным решением независимо от экономических соображений. Оборотным называют и такое водоснабжение, когда отработавшая вода охлаждается не на искусственных охлаждающих сооружениях, а в пруде (за счет поверхностного охлаждения), образуемом на реке водоподъемной плотиной (рис. гг). В этом случае отработавшая вода поступает в пруд самотеком, а охлажденная вода подается на производство насосной станцией.

    Оборотное водоснабжение может быть устроено и в том случае, когда вода в процессе производства загрязняется, но после простейшей очистки, например после отстаивания, может быть снова использована для этого же производства. Если вода, кроме того, в процессе производства нагревается, то после отстаивания она должна быть охлаждена и затем направлена на производство.

    В некоторых случаях на промышленных предприятиях может быть применено последовательное водоснабжение, при котором вода, отработавшая в одном каком-либо цехе, используется последовательно в другом цехе (а иногда даже и в третьем) и только после этого сбрасывается в водосток или в канализационную сеть.

    Очень часты случаи использования отработавшей воды для гидравлического транспортирования шлака и золы (для гидрозолоудаления) от энергетических установок.

    При большом количестве и сосредоточенном в одном месте выпуске отработавшей воды возможно использование ее для приведения в действие турбинной установки. При благоприятных местных условиях таким путем можно получить энергетическую мощность, исчисляемую десятками и даже сотнями киловатт.

    Водопроводные сети и сооружения наносят на генеральный план промышленного предприятия. При сложных системах водоснабжения, помимо такого плана, целесообразно для наглядности составлять еще балансовую схему водоснабжения. На этой схеме потоки воды изображают в виде эпюр, выполненных в каком-либо масштабе, пропорциональном количествам протекающей воды. Схема получается еще нагляднее, если эпюры потоков воды разного качества (свежей, нагретой, загрязненной и др.) изображены разным цветом или разной штриховкой.

    Рис. 4. Балансовая схема оборотного водоснабжения завода черной металлургии 1 — свежая иода; 2 — отработавшая чистая нагретая; 3 — охлажденная; 4 — отработавшая загрязненная; 5 — отработавшая загрязненная и нагретая; 6 — осветленная; 7 — нагретая осветленная; 8 — осветленная и охлажденная; 9 — безвозвратные потери в производстве; 10 — потери в охладительных сооружениях и отстойниках

    Для примера на рис. 4 приведена балансовая схема оборотного водоснабжения завода черной металлургии. На эпюрах желательно проставлять расходы воды в л/сек или м3/час. На приведенной схеме этого не сделано, чтобы не загромождать рисунок.

    Водоснабжение и канализация — Схемы водоснабжения промышленных предприятий

    gardenweb.ru

    § 47. Схемы водоснабжения населенных пунктов и промышленных предприятий

    Схема водоснабжения населенного пункта зависит прежде всего от вида источника водоснабжения.

    На рис. II. 1 приведена наиболее распространенная схема водоснабжения населенного пункта с забором воды из реки. Речная вода поступает в водозаборное сооружение, из которого насосами станции I подъема подается на очистные сооружения. Очищенная вода поступает в резервуары чистой воды, откуда забирается насосами станции II подъема для подачи по водоводам и магистральным трубопроводам в водопроводную сеть, распределяющую воду по отдельным районам и кварталам населенного пункта.

    На территории населенного пункта (обычно на возвышенности) сооружается водонапорная башня, которая, как и резервуары чистой воды, служит для хранения и аккумулирования запасов воды. Необходимость устройства башни объясняется следующими обстоятельствами. Расход воды из водопроводной сети значительно колеблется в течение суток, в то время как подала воды насосами станции II подъема относительно равномерна. В те часы суток, когда насосы подают в сеть воды больше, чем ее расходуется, излишек поступает в водонапорную башню; в часы максимального расходования воды потребителями, когда расход, подаваемый насосами, недостаточен, используется вода из башни. Водонапорная башня, расположенная в противоположном от насосной станции конце города, называется контррезервуаром. При наличии вблизи населенного места значительного естественного возвышения вместо водонапорной башни сооружают наземный водонапорный резервуар.

    При использовании в качестве источника водоснабжения подземных вод схема водоснабжения значительно упрощается. В этом случае очистные сооружения обычно не нужны — подземные воды часто не требуют очистки. В некоторых случаях не устраивают так­же резервуаров чистой воды и насосной станции II подъема, так как вода может подаваться в сеть насосами, установленными в буровых скважинах.

    Иногда населенный пункт снабжается водой из двух или более источников — водоснабжение с двухсторонним или многосторонним питанием.

    При расположении источника водоснабжения на значительной высоте по отношению к населенному пункту, когда возможна пода­ча воды из источника без помощи насосов — самотеком, устраивают гравитационный водопровод.

    Промышленные предприятия, отличающиеся значительным раз­нообразием технологических операций, потребляющие для отдельных процессов воду различного качества, требующие подачи ее под различными напорами, имеют сложные схемы водоснабжения.

    При расположении вблизи промышленного предприятия поселка для них устраивают единый хозяйственно-противопожарный водопровод.

    В районах, где имеется много относительно близко расположен­ных предприятий, применяют групповые системы водоснабжения. Устройство групповых (или районных) систем позволяет сокращать число очистных сооружений, насосных станций, водоводов и тем самым уменьшать строительную и эксплуатационную стоимость системы.

    Промышленные предприятия, расположенные на территории современного города, обычно получают хозяйственно-питьевую воду непосредственно из городского водопровода.

    Водоснабжение промышленных предприятий может быть прямоточным, оборотным и с последовательным использованием воды.

    Рис. II.1. Схема водоснабжения насел-енного пункта

    1 — водоприемник; 2 — самотечная труба; 3 — береговой колодец: 4 — насосы станции I подъема; 5 — отстойники; в — фильтры; 7—-запасные резервуары чистой воды; 8 — на­сосы станции II подъема; 9 — водоводы; 10 — водонапорная башня; // — магистральные трубопроводы; 12 — распределительные трубопроводы

    Рис. II.2. Схема прямоточного водоснабжения промышленного предприятия

    Рис. II.3. Схема оборотного водоснабжения промышленного предприятия

    На рис. II.2 приведена схема прямоточного водоснабжения про­мышленного предприятия. Насосная станция 4, расположенная1 вблизи водозаборного сооружения 5, подает воду для производствен­ных целей в цехи / по сети 2. Для хозяйственно-противопожарных нужд поселка 6 и цехов / насосная станция 4 подает воду в само­стоятельную сеть 7. Предварительно воду очищают на очистных со­оружениях 3.

    Нередко для производственных целей требуется подача воды раз­личного качества и под разными напорами. В этом случае устраи­вают две или несколько самостоятельных сетей.

    Воду, использованную в технологическом процессе, удаляют в ка­нализационную сеть и после соответствующей очистки сбрасывают в водоем ниже по течению относительно объекта водоснабжения.

    На ряде промышленных предприятий (химические, нефтеперерабатывающие, металлургические заводы, ТЭЦ и пр.) воду приме­няют для целей охлаждения и она почти не загрязняется, а только нагревается. Такую производственную воду, как правило, исполь­зуют вновь, предварительно охладив ее.

    На рис. II.З приведена схема оборотного водоснабжения промышленного предприятия. Нагревшуюся воду по самотечному тру­бопроводу 10 подают к насосной станции 2, откуда насосами 7 пере­качивают по трубопроводу 3 на специальные сооружения 4, пред­назначенные для охлаждения воды (брызгальные бассейны или гра­дирни). Охлажденную воду по самотечному трубопроводу 6 возвращают на насосную станцию 2 и насосами 8 по напорным трубопро­водам 9 направляют в цехи предприятия /. При оборотном водо­снабжении часть воды (3—5% общего расхода) теряется. Для вос­полнения потерь воды в систему подают «свежую» воду по трубопроводу 5.

    Оборотное водоснабжение экономически выгодно, когда про­мышленное предприятие расположено на значительном расстоянии от источника водоснабжения или на значительном возвышении по отношению к нему, так как в этих случаях при прямоточном водо­снабжении будут велики затраты электроэнергии на подачу воды. Также выгодно устраивать оборотное водоснабжение, если расход воды в водоеме мал, а потребности в производственной воде велики.

    Схему водоснабжения с последовательным (или повторным) использованием воды применяют в тех случаях, когда воду, сбрасы­ваемую после одного технологического цикла, можно использовать во втором, а иногда и в третьем технологическом цикле промышлен­ного предприятия. Воду, использованную в нескольких циклах, удаляют затем в канализационную сеть. Применение такой схемы водоснабжения экономически целесообразно, когда необходимо сократить расход «свежей» воды.

    studfiles.net

    Схемы водоснабжения населенных пунктов и промышленных предприятий

    Рисунок 1.1. Схема водоснабжения из поверхностных вод.

    1. источник водоснабжения;

    2. — фильтр;

    3. — водозабор;

    4. — насосная станция первого подъема;

    5. — очистные сооружения;

    6. — резервуары чистой воды;

    7. — насосная станция второго подъема;

    8. — водонапорная башня;

    9. — водоводы;

    10. — разводящие сети;

    Рисунок 1.2. Схема водоснабжения из подземных источников.

    1. источник водоснабжения;

    2. — фильтр;

    3. — буровая скважина;

    4. — насос первого подъема;

    5. — динамический уровень;

    6. — статический уровень;

    7. — павильон над буровой скважиной;

    8. — водовод от водозаборного сооружения до очистных сооружений;

    9. — очистные сооружения;

    10. — резервуары чистой воды;

    11. — насосная станция второго подъема;

    12. — водонапорная башня;

    13. — водоводы;

    14. — разводящие сети.

    Перечислим основные элементы систем водоснабжения и укажем их назначение:

    Водозаборные сооружения, предназначенные для забора воды из природного источника и первичной очистки ее.

    Водоподъемные сооружения, т. е. насосные станции, подающие под необходимым напором воду к местам ее очистки, хранения или потребления.

    Сооружения для очистки и улучшения качества природной воды – станции ХВО.

    Водоводы и водопроводные сети, служащие для транспортирования и подачи воды потребителям.

    Регулирующие и запасные емкости, предназначенные для сохранения и аккумулирования воды.

    В системах оборотного водоснабжения есть также сооружения для очистки и охлаждения отработанной воды. Кроме того, во всех СПВ существуют сооружения для очистки сточных вод.

    Система водоснабжения представляет собой сложный комплекс сооружений, взаимосвязанных в работе. Сооружения должны быть рассчитаны так, чтобы обеспечивалась их четкая работа в общей цепи, а потребитель в результате получал нужное количество воды заданного качества под необходимым напором.

    С этой целью для каждого из сооружений строго установлены расчетные расходы:

    Максимальный суточный расход,на который рассчитываются водозаборные сооружения, очистная станция, резервуар и насосные станции первогои второго подъема.

    Средний часовой расход в сутки наибольшеговодопотребления, необходимый для установления расчетной (средней) часовой производительности водозаборных сооружений, очистной станции и расчета водоводов первого подъема.

    Максимальный часовойи соответствующий ему секундный расходводы, на которые рассчитывается водопроводная сеть и производительность насосной станции при подаче пожарного или максимального хозяйственного расхода без напорно-регулирующих сооружений.

    Рис. 1.3. Схема прямоточного водоснабжения промышленного предприятия Рис. 1.4. Схема оборотного водоснабжения промпредприятия



    Промышленные предприятия, расположенные на территории современного города, обычно получают хозяйственно-питьевую воду непосредственно из городского водопровода.

    Водоснабжение промышленных предприятий может быть прямоточным, оборотным и с последовательным использованием воды.

    На рис. 1.3 приведена схема прямоточного водоснабжения про­мышленного предприятия. Насосная станция 4, расположенная вблизи водозаборного сооружения 5, подает воду для производственных целей в цехи / по сети 2. Для хозяйственно-противопожарных нужд поселка 6 и цехов 1 насосная станция 4 подает воду в самостоятельную сеть 7. Предварительно воду очищают на очистных сооружениях 3.

    Нередко для производственных целей требуется подача воды различного качества и под разными напорами. В этом случае устраивают две или несколько самостоятельных сетей.

    Воду, использованную в технологическом процессе, удаляют в ка­нализационную сеть и после соответствующей очистки сбрасывают в водоем ниже по течению относительно объекта водоснабжения.

    На ряде промышленных предприятий (химические, нефтепере­рабатывающие, металлургические заводы, ТЭЦ и пр.) воду применяют для целей охлаждения и она почти не загрязняется, а только нагревается. Такую производственную воду, как правило, используют вновь, предварительно охладив ее.

    На рис. 1.4 приведена схема оборотного водоснабжения про­мышленного предприятия. Нагревшуюся воду по самотечному трубопроводу 10 подают к насосной станции 2, откуда насосами 7 перекачивают по трубопроводу 3 на специальные сооружения 4, предназначенные для охлаждения воды (брызгальные бассейны или градирни). Охлажденную воду по самотечному трубопроводу 6 возвращают на насосную станцию 2 и насосами 8 по напорным трубопроводам 9 направляют в цехи предприятия 1. При оборотном водоснабжении часть воды (3—5% общего расхода) теряется. Для восполнения потерь воды в систему подают «свежую» воду по трубо­проводу 5.

    Оборотное водоснабжение экономически выгодно, когда про­мышленное предприятие расположено на значительном расстоянии от источника водоснабжения или на значительном возвышении по отношению к нему, так как в этих случаях при прямоточном водоснабжении будут велики затраты электроэнергии на подачу воды. Также выгодно устраивать оборотное водоснабжение, если расход воды в водоеме мал, а потребности в производственной воде вели­ки.

    Схему водоснабжения с последовательным (или повторным) ис­пользованием воды применяют в тех случаях, когда воду, сбрасываемую после одного технологического цикла, можно использовать во втором, а иногда и в третьем технологическом цикле промышленного предприятия. Воду, использованную в нескольких циклах, удаляют затем в канализационную сеть. Применение такой схемы водоснабжения экономически целесообразно, когда необходимо сократить расход «свежей» воды.

    Похожие статьи:

    poznayka.org

    Последовательная разводка водопровода | Электрика,Сантехника

    >



    Вступление

    Последовательная разводка водопровода, по-другому, называемая тройниковая, остается самым дешевым вариантом индивидуального водопровода. Невысокая цена последовательной разводки определяется меньшим, по сравнению с коллекторной и смешанной разводками, количеством необходимого материала, и меньшим объемом необходимых сантехнических работ.

    Последовательная разводка водопровода

    Определение последовательной разводки водопровода, понятно из ее названия. Все сантехнические приборы в квартире, требующие постоянной (стационарной) подводки воды, подключаются к водопроводному вводу в квартиру, от общей магистральной трубы через специальные сантехнические тройники. На рисунке это хорошо видно.

    Основной недостаток последовательной разводки водопровода это всем знакомое, падение напора воды, предположим в смесители душа при включении воды на кухне. То есть напор воды во всех сантехнических приборах зависит друг от друга. Кстате,этот недостаток почти отсутствует при коллекторной разводке водопровода в квартире.

    Для борьбы с этим недостатком, при монтаже тройникового водопровода, диаметр труб от тройника до прибора, делается на шаг меньше диаметра магистральной трубы. Например, магистраль D=20 мм, а подводка к приборам D=16 мм. Этим повышается напор воды в отводных трубах.

    Здесь хочу остановиться еще на одной особенности последовательного водопровода. Строго говоря, последовательная разводка водопровода делится на последовательную тройниковую разводку водопровода (рис выше) и последовательную разводку с использованием проходных водорозеток (рис.)



    Монтаж водопровода с использованием проходных водорозеток, еще больше увеличивает зависимость напора воды одного работающего прибора от другого.

    Для примера правильного, профессионального монтажа последовательного водопровода приведу монтажную схему последовательной (тройниковой) разводки водопровода.

    Схема последовательной (тройниковой) разводки водопровода

    Монтажная последовательная схема водопровода оцинкованными трубами

    class=»eliadunit»>

    Монтажная схема водопровода делается на основе плана квартиры с последовательной схемой водопровода и аксонометрической схемы последовательной разводки.

    На монтажной схеме вы можете видеть, что все отводы труб к приборам, делают из труб D=16 мм, тогда как магистральная труба имеет диаметр D=20мм.

    Для практики, посмотрите Спецификацию по материалам

    И, конечно же, не обойтись без условных обозначениях на сантехнических схемах.

    На этом тема Последовательная разводка водопровода закончена.

    ©Elesant.ru

    Другие статьи раздела: Водопровод





    >

    elesant.ru

    Принципиальная схема — водоснабжение — Большая Энциклопедия Нефти и Газа, статья, страница 1

    Принципиальная схема — водоснабжение

    Cтраница 1

    Принципиальная схема водоснабжения речной водой показана ва рис. I. Вода от ТЭЦ-22 поступает на завод по двум водоводам диаметром 700 и 300 мм. Учет воды ведется по двум хозрасчетным диафрагмам. Основное количество речной воды расходуется для получения химически очищенной воды, необходимой для работы котельных и котлов-утилизаторов технологических установок.  [1]

    Принципиальная схема водоснабжения и канализации нефтеперерабатывающих заводов, утвержденная Министерством нефтяной промышленности СССР в 1956 г., включает применение песчаных фильтров для доочистки сточных вод от нефтепродуктов.  [2]

    Принципиальная схема водоснабжения и канализации современных нефтеперерабатывающих и нефтехимических заводов представлена на рис. 1.2. Сбор и отвод сточных вод осуществляется по двум основным канализационным системам. Производственное водоснабжение имеет также две системы с максимальным водооборотом и возвратом очищенных стоков первой системы канализации в первую систему водоснабжения.  [3]

    Принципиальная схема водоснабжения и канализации нефтеперерабатывающих заводов, утвержденная Министерством нефтяной промышленности СССР в 1956 г. , включает применение песчаных фильтров для доочистки сточных вод от нефтепродуктов.  [4]

    Принципиальной схемой водоснабжения и канализации нефтеперерабатывающих заводов, разработанной бригадой проектировщиков и исследователей и утвержденной в декабре 1956 г. Министерством нефтяной промышленности, предусматривается иеэмульсионный сток после очистки в нефтеловушке и дополнительного отстоя в пруде доочищать на песчаных фильтрах, после чего направлять доочищенную воду в оборотную систему.  [5]

    На рисунке представлена принципиальная схема водоснабжения, канализации и очистки стоков перспективного нефтеперерабатывающего завода производительностью 12 млн. т / год, рассчитанного на глубокую переработку высокосернистой нефти. Для упрощения схемы технологические установки объединены в группы по схемам и по сырью. Системы водоснабжения на схеме объединены в одну, что несколько упрощает ее рассмотрение и дает представление об общей потребности завода в свежей и оборотной воде, а также о количестве горячей воды, сбрасываемой с установок.  [6]

    На рис. 2.1 приведена принципиальная схема водоснабжения газоочисток сталеплавильных агрегатов с использованием открытых гидроциклонов.  [8]

    На рис. 2 представлена принципиальная схема водоснабжения стана холодной прокатки листа без шламонакопителя. В данном случае использованы локальные схемы оборотного водоснабжения: 1) охлаждение прокатного стана и оборудования; 2) промывные воды травильных агрегатов; 3) промывные воды обезжиривающих агрегатов; 4) промывные воды агрегата покрытий.  [9]

    Трассу водоводов выбирают, руководствуясь принципиальной схемой водоснабжения. Водоводы необходимо прокладывать по пологой местности с минимальным количеством инженерных сооружений при условии обеспечения свободного доступа для их обслуживания. Исходя из — этих требований трассу водовода следует прокладывать вблизи существующих или проектируемых шоссейных дорог. Водоводы должны пересекаться с дорогами под прямым углом.  [10]

    На рис. 9 — 1, б изображена принципиальная схема водоснабжения предприятия и ТЭЦ от общей центральной насосной станции. Если ТЭЦ и технологические агрегаты предприятия требуют примерно равных напоров воды, то в центральной насосной могут быть установлены укрупненные однотипные агрегаты, работающие параллельно на общий коллектор. Подача всех работающих насосов должна быть равна максимальному расходу воды ТЭЦ и промышленного предприятия при совместной их работе. При неравенстве параметров воды по давлению от центральной насосной станции вода к технологическим агрегатам промышленного предприятия должна подаваться по обособленным водоводам от индивидуальных групп насосов.  [11]

    На основании проведенных институтом работ были внесены изменения и дополнения в принципиальную схему водоснабжения, канализации и очистки сточных вод НПЗ с учетом перспективного развития нефтепереработки и поступления на заводы высокосернистых нефтей.  [12]

    НП ( ныне ИПНХП АН РБ) в 70 — х гг. была разработана принципиальная схема водоснабжения и канализации без сброса в водоем за счет применения установки термического обезвреживания сточных вод ( УТОСВ) II системы каализации. Однако опыт внедрения УТОСВ на НПЗ показал, что эти дорогостоящие и сложные в эксплуатации установки порождают новую экологическую проблему — накопление больших объемов вредных отходов в виде неутилизированной соли. Захоронение этих отходов в солемогильниках только отодвигает тупиковое положение из-за невозможности ликвидации солевых отходов.  [13]

    В настоящее время проектными институтами Гипронеф-тезавод и Гипроспецпромстрой на основе опыта проектирования и научных исследований разработана принципиальная схема водоснабжения и канализации нефтеперерабатывающих заводов.  [14]

    В 1968 г. исполнилось 10 лет с момента пуска в эксплуатацию Ново-Горьковского нефтеперерабатывающего завода, на котором впервые была осуществлена принципиальная схема водоснабжения и канализации нефтеперерабатывающих заводов, разработанная Гипроспецпромстроем, Гипронефтезаводом, Гип-рогрознефтью, МИСИ им.  [15]

    Страницы:      1    2

    www.ngpedia.ru

    видео-инструкция по прокладке своими руками, схема, фото и цена

    Обустроить водопровод в частном доме из колодца с помощью погружного или поверхностного насоса вполне возможно, если только вы разбираетесь в схеме подключения того или иного электрического оборудования. В настоящее время большинство жильцов частного сектора отдают предпочтение погружным агрегатам, как более мощным и надёжным.

    Только вот они могут быть разными, поэтому, нужно понимать, что вы выбираете. О таких приборах, способе их подключения и прокладке труб мы расскажем ниже, а также вы увидите тематическую демонстрацию видео в этой статье.

    Принципиальная схема водопровода в дом из колодца

    Водопровод

    Выбираем насос

    Примечание. Нас на данный момент интересуют лишь те виды погружных (глубинных) насосов, которые используются для водозабора из колодцев и скважин. Кроме них также есть ещё фекальные и дренажные насосы, которые используются, как для чистки туалетов, так и для очистки водоёмов или тех же колодцев.  Кроме того, такие агрегаты подразделяются и по принципу работы  – они бывают центробежными и вибрационными.

    Такие насосы можно использовать для водозабора, как из колодцев, так и из скважин

    В настоящее время водозабор из колодцев и скважин можно осуществлять с помощью погружных насосов, причём, уровень зеркала от поверхности не имеет значения (некоторые модели способны качать воду с глубины 200-250м) – важно только чтобы это позволяла сделать глубина. Если нас интересует именно прокладка водопровода от колодца к дому, а не просто полив огорода, то, конечно, стоит отдавать предпочтение центробежным агрегатам.

    Только здесь важно правильно рассчитать мощность аппарата, чтобы её хватило на обслуживание всех сантехнических узлов в доме – для такого подбора обратите внимание на таблицу, расположенную ниже.

    Наименование санузла Расход воды
    Краны умывальника 0,4м3/час
    Унитаз-биде 0,4м3/час
    Унитаз 0,4м3/час
    Краны мойки 0,7м3/час
    Посудомоечная машина 0,7м3/час
    Машина-автомат для стирки 0,7м3/час
    Душевая кабина 0,7м3/час
    Гидрант для поливки сада (огорода) 0,7м3/час
    Ванна 1,1м3/час

    Расход воды в течение часа разными санузлами

    Для того чтобы определить общий максимальный расход воды, вам достаточно посмотреть на таблицу вверху и сложить вместе показатели всех имеющихся у вас приборов. На маркировке насоса, которая обязательно имеется в его техническом паспорте (инструкция по эксплуатации) и зачастую на корпусе самого агрегата, указывается его мощность и номинальные возможности по водозабору в м3/час.

    Количество воды

    Кроме мощности и принципа работы насосы также выбирают по диаметру и длине – если для колодца диаметр неважен, то в скважину пролезет не любой агрегат. А вот длина нужна для того, чтобы полностью погруженный прибор не доставал до дна, минимум, на 30-50 см, но уровень воды может меняться в зависимости от времени года или интенсивности водозабора.

    Существует два уровня воды – статический и динамический, от которых следует отталкиваться для определения длины погружного насоса. Статический уровень, это тот  показатель, когда  водозабор не производился в течение суток, но в основном отталкиваются от динамического уровня.

    Чтобы определить дебет скважины или колодца из него в течение часа откачивают воду и та отметка, на которой окажется зеркало по истечении этого времени, будет называться динамическим уровнем. Чем меньше разница между двумя показателями (динамический и статический), тем лучше способность к пополнению. Насос должен погружаться на 30 см ниже статического уровня и при этом на такое же расстояние не доставать до дна.

    Землеройные и другие подготовительные работы

    Траншея от колодца

    • Начнём с технических параметров – водопровод от колодца в дом прокладывается по траншее, глубина которой должна быть, как минимум, на 50 см глубже точки замерзания грунта в вашем регионе. Кроме того, в эту цифру также входит песочная подушка на дне траншеи, толщина которой должна быть не менее 2 см – это нужно для того, чтобы полиэтиленовый шланг не повредился о камни, и на него оказывалось равномерное давление насыпанным сверху грунтом.

    Так делается отверстие

    • Теперь по поводу отверстия, которое вам нужно будет проделать в бетонной стенке колодезного кольца – его нельзя сделать победитовой или алмазной фрезой, так как стенка армирована стальной проволокой, а иногда даже арматурой. Поэтому, вам нужно начертить круг нужного диаметра, чтобы туда можно было просунуть компрессионный угловой фитинг для полиэтиленового 32-миллиметрового шланга. Просверлите очерченный круг по периметру, как это показано на фото вверху и выбить средину молотком или перфоратором.
    • По такому же принципу вы сможете проделать отверстие в фундаменте, хотя там это будет несколько сложней – всё-таки, такая лента обычно имеет не менее 40 см в толщину, так что, лучше бить отверстие с двух сторон – с улицы и с помещения.
    • Для того чтобы у вас была возможность пробить отверстие в фундаменте, нужно вырыть приямок со стороны улицы и в помещении. Его размер должен соответствовать вашим габаритам и длине инструмента, то есть, у вас должна быть возможность работать там лопатой и перфоратором с длинным сверлом.
    • Кроме того, прежде чем вы будете прокладывать водопровод, вам нужно оборудовать место для насосной станции и лучше всего, если вы используете для этого тот же приямок в помещении. Вам только нужно будет выложить внутри кирпичную кладку и поштукатурить её, также для этого можно использовать широкое колодезное кольцо. Тем не менее, ничто не помешает вам оборудовать такой узел наверху, без использования приямка, но это займёт определённое место в помещении.

    Монтаж

    Примечание. В качестве водопроводной трубы, ведущей от самого насоса к водоразборному узлу лучше всего использовать полиэтиленовый шланг диаметром 32 мм. Он маркируется, как ПНД – полиэтилен низкого давления.

    Подключение погружного насоса

    Посмотрите на верхнюю фотографию – там вы видите подключение погружного насоса в скважине, но он точно также подключается и в колодце, только там уже нет оголовка, но давайте по порядку. На сам насос сверху накручивается обратный клапан, который не позволяет воде стекать вниз, в колодец или скважину, а насос крепится к кольцу колодца тросом, который поставляется в комплекте.

    Для фиксации наверху (в зоне досягаемости с поверхности) в кольце просверливают отверстие и заводят туда трос, который после натяжки фиксируют либо болтовым зажимом, либо просто наматывают на кусок арматуры (у скважин такое крепление осуществляется на оголовке).

    Опускаем насос в колодец

    Если у вас колодец, то на обратный клапан вы накручиваете (с помощью компрессионного фитинга) ПНД, чтобы этого отрезка хватило от утопленного насоса до проходного отверстия в колодезном кольце. Там этот шланг нужно соединить с другим отрезком, ведущим от колодца к водоразборному узлу, и делается это с помощью углового компрессионного фитинга.

    Сам фитинг уложите так, чтобы именно на него приходилась нагрузка от краёв проделанного в кольце отверстия, через это же отверстие протяните электрический кабель, который идёт от насоса.

    Специальные клеммы на оголовке скважины

    Если вы работаете со скважиной, то на оголовке есть специальные клеммы, с помощью которых осуществляется соединение двух отрезков кабеля – от дома  и от насоса.

    Если же вы работаете с колодцем, то такое соединение вам придётся осуществлять непосредственно в траншее, так как кабеля из комплекта вам в любом случае будет недостаточно. Скрутки лучше всего изолировать термонасадками, тем более что их цена копеечная, меньше стоимости изоленты.

    Узел подключения

    Теперь давайте перейдём к подключению, точнее, к сборке насосной станции  и для этого посмотрите на верхнюю фотографию – вы видите, как производится первый этап подключения.

    Давайте, мы опустим греющий кабель (он нам сейчас не интересен) и проследуем по узлам – от ПНД, которая идёт от насоса, врезается магистральный кран, затем фильтр грубой очистки и всё это переходит на блок реле давления и датчик сухого хода. Примечательно, что если датчик и реле находятся в одном блоке, то они менее надёжны, так что лучше приобретать эти узлы раздельно.

    Реле давления напрямую связано с отводом (той же ПНД) на мембранный бак, который обычно бывает не менее 70 литров. После этого устанавливается ещё один фильтр, но уже мелкой очистки (обычно, это модель со сменным  картриджем), а оттуда уже начинаются разводки на все сантехнические узлы в доме.

    Так выглядит насосная станция в приямке

    Если вы хотите оптимизировать работу погружного насоса, то есть, сократить разрывы между циклами запуска и остановки, то вам нужно будет изменить заводские настройки на реле давления.

    Так, автоматическая остановка центробежного двигателя по умолчанию на насосе происходит при достижении давления в мембранном баке 3 атмосферы, а его запуск производится, когда оно падает до 2 атмосфер. Вы можете изменить эти параметры, установив на отключение 5 атмосфер, а на запуск – 1,5 атмосфер, но будьте осторожны, чтобы не повредить при этом сам прибор.

    Кроме того, схема водопровода в частном доме от колодца должна ориентироваться на заводскую инструкцию насоса. Конечно, принцип подключения везде одинаков и он описан выше, но могут быть некоторые нюансы.

    Заключение

    В заключение следует сказать, что эксплуатационный ресурс погружного насоса во многом зависит от чистоты источника, откуда производится водозабор, так как такие агрегаты не рассчитаны на откачку песка и ила. Поэтому, как минимум, один раз в 3-5 лет вам нужно своими руками производить очистку колодца или скважины.

    Система водоснабжения частного дома с гидроаккумулятором

    Частный дом современного человека насыщен бытовой сервисной техникой, имеющей постоянное подключение к системе водоснабжения. Бойлеры, посудомоечные машины, котлы отопления с внутренним контуром горячей воды проектировались и изготавливались в расчете на стабильное давление воды в системе водоснабжения дома. Стоимость любого из перечисленных бытовых приборов будет значительно выше цены стандартного бытового гидроаккумулятора. А если водоснабжение выполняется через насос и скважину, без демпфирующего бака попросту не обойтись.

    Зачем нужен гидроаккумулятор

    Аргументов установить гидроаккумулятор для системы водоснабжения существует более чем достаточно. Мало того, даже в квартирах и домах с перебоями централизованного водоснабжения зачастую используется гидроаккумулятор. Чаще всего владельцами частных домов установка гидроаккумулятора в систему водопровода выполняется из следующих соображений:

    • Стоимость простенького гидроаккумулятора колеблется от 15 долларов за 24-х литровую модель до 45 долларов за 50-ти литровый бак. Это значительно дешевле ремонта котла индивидуального отопления или посудомоечной машины;
    • Производителями бытовых насосов для скважин сглаживающее действие гидроаккумулятора для систем водоснабжения давно признанов качестве наиболее эффективного средства борьбы с колебаниями давления воды;
    • При грамотном планировании системы водоснабжения гидроаккумулятор позволяет серьезно удлинять ресурс насоса, делать его работу более стабильной и даже экономить электроэнергию при переходе на ночной тариф работы.

    Простое устройство гидроаккумулятора позволяет легко устанавливать, обслуживать и ремонтировать прибор своими руками. Система водоснабжения частного дома с гидроаккумулятором получается более простой и надежной.

    Важно! Любые ухищрения с установкой на насос обратных компенсирующих магистралей или дополнительных электрических пусковых приспособлений оказываются малоэффективными в сравнении с гидроаккумулятором.

    Устройство и принцип работы гидроаккумулятора в системе водоснабжения

    Популярности прибора также способствовало достаточно простое внутреннее устройство. По сути, это стальной баллон из тонколистового металла, внутри которого помещена двухслойная оболочка из синтетического бутилового каучука. При заполнении оболочки водой она расширяется и увеличивается в размерах, параллельно сжимая газ или воздух, находящийся в пространстве между стенками бака и резиной.

    При падении напора воды в системе водоснабжения запас жидкости в гидроаккумуляторе, давление воздуха и стягивающие силы каучуковой оболочки выдавливают часть воды в водопроводную трубу, тем самым компенсируя изменения.

    Принципиальной разницы между гидроаккумуляторами большого и малого объема нет, устроены они одинаково, с небольшими отличиями в креплении резинового элемента в металлической колбе.

    Если отбор воды в скважине осуществляется с глубоких меловых водоносных пластов, или температура жидкости ниже 7-8оС, на поверхности в трубах системы водоснабжения обязательно будет выделяться ранее растворенный воздух. В этом случае необходимо устанавливать в кессоне, рядом с насосным оборудованием, вертикальный вариант гидроаккумулятора, позволяющий сбрасывать часть выделившегося воздуха через дренажный клапан.

    Такой вариант также предпочтителен для систем центрального водоснабжения городских квартир и систем отопления. Правда, в последнем случае прибор должен иметь специальное исполнение теплостойкой каучуковой мембраны, их легко отличитьпо красной окраске баллона.

    Как подобрать и установить нужный вариант гидроаккумулятора

    Наиболее правильным будет решение выбрать и установить гидроаккумулятор своими руками. Сделать это несложно, необходимо только выполнять рекомендации производителя насоса и гидроаккумулятора. Кроме того, вы будете уверены в качестве установленного прибора.

    Выбор параметров гидроаккумулятора

    Существует прямая зависимость размеров системы водоснабжения в доме, количества точек отбора воды – кранов, душа, кухонной техники, туалета и минимального объема воды в системе гидроаккумуляторе. При выборе необходимо ориентироваться на общий объем воды в системе водоснабжения в доме. Почему?

    В стандартном баллоне половину объема занимает воздух или газ, чаще всего азот. Например, в 50-ти литровом баллоне максимальный запас воды составит не более 25-30 л. Устройство будет эффективно компенсировать падение давления только на первых 40-50% расхода запаса воды, далее давление воздуха в камере баллона станет меньше, и выдавливать воду в трубу будет только эластичная оболочка.

    Можно воспользоваться самой простой методикой подбора эффективного объема для гидроаккумулятора или попытаться считать по формулам, рекомендуемым производителями бытовых водяных насосов. Возможно, последний случай более точен, но на практике его используют редко.

    Для практического определения достаточно открыть кран поочередно на всех точках потребления воды при работающем насосе. Измерив и пересчитав, сколько литров воды суммарно вытекло бы за одну минуту на всех точках, получим минимальный запас для гидроаккумулятора.

    Важно! По сути, мы получили только минимальный объем воды в каучуковой оболочке. Это число необходимо перевести в размерность объема гидроаккумулятора.

    Например, если за минуту у вас набралось в сумме 30 л воды, значит, выбирать необходимо ближайший верхний объем в 70-75 л.

    Вторым важным параметром, который необходимо контролировать и периодически регулировать своими руками, является давление воздуха в камере вытеснения. В салоне вам продадут бак с заводским давлением в 1,5 Бар или атмосфер.

    После подключения устройства в систему водоснабжения частного дома потребуется откалибровать давление воздуха так, чтобы давление при среднем наполнении оболочки было на 10-15% меньше давления воды в трубах при работающем насосе. Чаще всего перед запуском этот параметр поднимают до 2,5 Бар подкачкой воздуха в бак компрессором. После выставления максимального и минимального давления на пружинах управляющего реле в кессоне лишний воздух из воздушной камеры устройства стравливают до необходимого значения.

    Делать это нужно очень осторожно. Больше полезной информации можно почерпнуть из видео:

    Как установить своими руками гидроаккумулятор для систем водоснабжения

    Существует два основных способа установки гидроаккумулятора в кессоне и в помещении дома. Первый способ считается более оптимальным для обеспечения устойчивой работы защиты насоса и системы водоснабжения. Чем ближе находится гидроаккумулятор к насосу, тем эффективнее защищаются магистрали системы водоснабжения от самой страшной высокочастотной вибрации, возникающей при работе насоса.

    При этом не имеет значения, какой именно вариант насосного оборудования вами используется. Подключение бака осуществляется через пятивыводной штуцер, если в системе водоснабжения имеется магистраль с обратным перепуском воды на насос. Чаще всего это необходимо для погружных насосов.

    Для центробежного достаточно четырехвыводного штуцера, как на схеме. Сборку всей системы вполне по силам выполнить своими руками, если вы знаете правила пакования соединений штуцер-гайка водопроводных магистралей.

    Второй вариант предусматривает установку гидроаккумулятора в систему водоснабжения в приспособленном помещении дома. В этом случае можно получить некоторые дополнительные преимущества:

    1. Бак гидроаккумулятора размещается в закрытом помещении, меньше подвергается негативному влиянию перепадов температур, мороза, жары, высокой влажности, способствующих развитию коррозии корпуса и потере герметичности каучуковой оболочки;
    2. Под размещение прибора можно выделить больше места или убрать его в подвальное помещение. В этом случае значительно проще проводить периодический осмотр, обслуживание и при необходимости подкачку воздуха;
    3. В отличие от кессона, в доме можно установить гидроаккумулятор большой емкости, который будет играть роль не только защиты от гидравлических вибраций и ударов, но и послужит резервом воды.

    Важно! Последний критерий в ряде случаев является определяющим, если в доме используется двухтарифный счетчик.

    Закачивая воду в бак в ночное время, можно легко добиться экономии в 60-70% от затрат на работу насоса, при этом иметь огромный резерв воды и увеличить ресурс работы насоса, как минимум, на 100-150%.

    Особенности эксплуатации гидроаккумулятора

    Как любой механический прибор, гидроаккумулятор выходит из строя при неправильной эксплуатации. В среднем срок службы устройства может достигать 10-12 лет, но только в том случае, если нагрузка на резиновую оболочку не превышает максимально допустимой.

    Чаще всего каучуковая груша выходит из строя по следующим причинам:

    • Низкое давление воздуха в воздушной камере. В этом случае при наполнении водой оболочка растягивается до максимальных размеров, при этом в области крепления фланца в горловине ее стенки испытывают нагрузку на 20-30% выше допустимой, что рано или поздно приведет к разрушению материала. Как заменить мембрану или грушу своими руками, можно узнать из видео:
    • Накопление конденсата. Воздушная камера гидроаккумулятора практически изолирована от внешней среды, но, как ни странно, в ней все равно могут собираться микрокапли влаги и конденсата. Наличие воды и воздуха создает идеальные условия для коррозии металла, поэтому знатоки нередко предпочитают гидроаккумуляторы из нержавейки для системы горячего водоснабжения или в случае, если вода богата солями;
    • Плохое качество защитного лакокрасочного покрытия. Именно с этого критерия необходимо начинать выбор гидроаккумулятора для системы водоснабжения своего дома. Лучшими характеристиками обладают эпоксидные лаки с предварительным грунтованием и фосфатированием металла. Их можно легко узнать по очень ровной и твердой глянцевой поверхности.

    Заключение

    Несмотря на тот факт, что основная масса специалистов в сфере водоснабжения рекомендует рассчитывать емкость гидроаккумулятора по формулам в зависимости от мощности насоса, в большинстве случаев на практике владельцы частных домов предпочитают приобретать и устанавливать два гидроаккумулятора. Один – малой емкости, используется для подключения к насосу в кессоне. Для системы водоснабжения дачи или загородного дома этого достаточно.

    Для системы водоснабжения частного дома постоянного проживания зачастую приобретают второй прибор увеличенной емкости, в котором вода накапливается за ночь и расходуется в течение дня без включения насоса.

    Схема водоснабжения из скважины | ГЕОС

    Автономное водоснабжение с использованием артезианских скважин — это один из наиболее востребованных способов, применяемых в отсутствии централизованных коммуникаций. Подземные водозаборы используются для решения любых задач, начиная бытовыми и заканчивая промышленными. При этом нужно отметить, что схема системы водоснабжения и частного водопровода загородного дома или дачи почти не отличается от обустройства промышленной артезианской скважины. Конечно, во втором случае используется более мощное и производительное оборудование, а также более качественные системы водоподготовки, но принципиальных отличий между ними все же нет.

    Общая схема подключения, разводки и подачи воды в дом или на предприятие

    Итак, буровые работы закончены и кажется, что все самое сложное позади. В какой-то степени это действительно так, но не менее важно правильно обустроить скважину, а для этого необходимо выбрать оптимальную схему подключения водозаборного узла к дому, фермерскому хозяйству, промышленному предприятию или другому объекту.

    Основными элементами системы скважинного водоснабжения общего типа являются:

    • Погружной насос или насосная станция. В первом случае агрегат размещается внутри скважины, во втором, основная часть установки находится на поверхности в специально оборудованном помещении, а в скважину опускают только насос.
    • Фитинги, переходники, клапаны, шланги. Все элементы соединены между собой. При этом последовательность может меняться. К примеру, обратный клапан, препятствующий оттоку воды в скважину, может размещаться как непосредственно на насосе, так и на входном патрубке емкости для хранения воды.
    • Гидроаккумулятор. Это герметичный бак, который предназначен для хранения воды и защиты от гидроударов. Кроме того! К гидроаккумулятору подключают реле и манометр — когда давление падает, срабатывает реле, после чего происходит автоматический запуск насоса.

    А завершающим элементом схемы водопровода из скважины на даче, в многоквартирном доме или на предприятии являются магистральные сети, по которым вода поступает к точкам водоразбора. Основные элементы системы можно видеть на рисунке.

    Важно отметить, что мы привели общую схему, которая может изменяться в соответствии с техническими характеристиками скважины, условиями эксплуатации и другими факторами. К примеру, объем гидроаккумулятора варьируется в широчайших пределах. Так, схемой дачного водопровода из скважины может быть предусмотрено наличие небольшой емкости на 20-50 литров. В этом случае накопитель можно установить в подвале дома или в кессоне. Но когда речь идет о промышленных моделях, имеющих объем несколько кубометров, требуется предусмотреть специальное помещение, где будет размещаться гидроаккумулятор, а также другое оборудование.

    Схема обустройства скважины и подключения водоснабжения

    В настоящее время существует две основных схемы подвода воды из скважины в дом, на предприятие или другим потребителям — адаптерная или с использованием кессона. Рассмотрим обе, чтобы понять, в чем состоит отличие между ними и каковы преимущества каждого способа. Итак:

    • Схема подключения скважины с помощью адаптера. Данная методика используется сравнительно недавно, но уже успела стать востребованной. Главная причина ее популярности состоит в том, что при использовании адаптера нет необходимости в приобретении кессона. Таким образом, заметно снижается общая стоимость ВЗУ. В этом случае все оборудование размещается в помещении насосной станции (если речь о частном доме, в подвале), а водопроводная магистраль присоединяется к обсадной трубе при помощи адаптера. При этом следует отметить, что вся трубопроводная арматура монтируется на глубине 1,5-2 метра, чтобы исключить промерзание системы в холодное время года.

    • Кессонная схема обустройства скважины для воды. Кессон — это пластиковый либо металлический короб, который устанавливается в специально выкопанный приямок. Такое решение защищает трубопровод и наземную часть скважины как от промерзания, так и от действий вандалов. При этом все оборудование размещается внутри кессона. Благодаря этому обеспечивается экономия свободного пространства в подвале или в помещении насосной станции.

    Что же касается схемы подключения внутреннего водопровода и разводки воды из скважины, то здесь все зависит от нужд конкретного потребителя. Производственные предприятия могут включать в систему до нескольких сотен точек водоразбора, фермерские хозяйства обычно используют десятки. А в частном доме схема ввода воды из скважины еще более простая. Как правило, здесь используется не более десяти точек водоразбора.

    % PDF-1.3 % 192 0 объект > эндобдж xref 192 131 0000000016 00000 н. 0000002990 00000 н. 0000003132 00000 н. 0000004277 00000 н. 0000004435 00000 н. 0000004519 00000 н. 0000004643 00000 п. 0000004751 00000 п. 0000004867 00000 н. 0000004928 00000 н. 0000005104 00000 п. 0000005165 00000 н. 0000005347 00000 п. 0000005408 00000 н. 0000005508 00000 н. 0000005643 00000 п. 0000005704 00000 п. 0000005831 00000 н. 0000005892 00000 н. 0000006017 00000 н. 0000006078 00000 н. 0000006236 00000 п. 0000006297 00000 н. 0000006425 00000 н. 0000006486 00000 н. 0000006624 00000 н. 0000006685 00000 н. 0000006811 00000 н. 0000006872 00000 н. 0000007013 00000 н. 0000007074 00000 н. 0000007197 00000 н. 0000007258 00000 н. 0000007396 00000 н. 0000007457 00000 н. 0000007518 00000 н. 0000007641 00000 п. 0000007702 00000 н. 0000007785 00000 н. 0000007846 00000 н. 0000008000 00000 н. 0000008061 00000 н. 0000008233 00000 н. 0000008294 00000 н. 0000008385 00000 п. 0000008483 00000 н. 0000008544 00000 н. 0000008605 00000 н. 0000008754 00000 н. 0000008814 00000 н. 0000008899 00000 н. 0000009052 00000 н. 0000009113 00000 п. 0000009256 00000 н. 0000009317 00000 п. 0000009420 00000 н. 0000009481 00000 н. 0000009579 00000 п. 0000009640 00000 н. 0000009747 00000 н. 0000009807 00000 н. 0000009916 00000 н. 0000009976 00000 н. 0000010078 00000 п. 0000010138 00000 п. 0000010239 00000 п. 0000010299 00000 п. 0000010359 00000 п. 0000010521 00000 п. 0000010581 00000 п. 0000010683 00000 п. 0000010789 00000 п. 0000010849 00000 п. 0000010955 00000 п. 0000011015 00000 п. 0000011140 00000 п. 0000011200 00000 п. 0000011307 00000 п. 0000011367 00000 п. 0000011470 00000 п. 0000011530 00000 п. 0000011629 00000 п. 0000011689 00000 п. 0000011749 00000 п. 0000011888 00000 п. 0000011948 00000 п. 0000012074 00000 п. 0000012134 00000 п. 0000012220 00000 п. 0000012313 00000 п. 0000012373 00000 п. 0000012486 00000 п. 0000012546 00000 п. 0000012654 00000 п. 0000012714 00000 п. 0000012828 00000 п. 0000012888 00000 п. zr) / П -64 >> эндобдж 321 0 объект > ручей g = 4K’8 v $ & dQX 6

    Элементы общественного водоснабжения — питьевая вода и здоровье

    По сути, система водоснабжения может быть описана как состоящая из трех основных компонентов: источник подачи, обработка или очистка воды. вода и распределение воды для пользователей.Вода из источника подается на очистные сооружения по трубопроводам или акведукам, либо под давлением, либо под действием потока через открытый канал. После очистки вода поступает в распределительную систему напрямую или транспортируется в нее по подающим трубопроводам.

    Качество и очистка сырой воды

    Качество поверхностных вод варьируется. Обычно такие воды содержат микроорганизмы, а также неорганические и органические твердые частицы и растворенные твердые вещества. Также они могут иметь нежелательный цвет, вкус и запах.Поверхностные воды подвержены загрязнению сточными водами городов, промышленными отходами, сельскохозяйственными стоками и отходами животных и птиц. Температура поверхностных вод колеблется в зависимости от климатических изменений.

    Хотя подземные воды также подвержены загрязнению в результате деятельности человека, они часто прозрачны, бесцветны и содержат более низкие концентрации органических веществ и микроорганизмов, чем поверхностные воды, из-за естественной фильтрации, осуществляемой за счет просачивания воды через почву. песок или гравий.И наоборот, содержание минералов, включая ионы кальция и магния, которые вносят основной вклад в «жесткость воды», может быть выше в грунтовых водах, чем в близлежащих поверхностных водах. В целом минеральный состав грунтовых вод отражает минеральные характеристики почвы в данной местности. Со временем качество грунтовых вод обычно остается более постоянным, чем качество поверхностных вод. Температура подземных вод также более постоянна, обычно приближаясь к среднегодовой температуре региона, а не постоянным колебаниям, отражающимся в температуре поверхностных вод.

    Чтобы грунтовые воды стали приемлемыми для общественного водоснабжения, может потребоваться только дезинфекция для обеспечения надлежащей защиты здоровья. С другой стороны, может возникнуть необходимость удалить некоторые нежелательные компоненты из воды и / или снизить другие до приемлемых пределов, в зависимости от типа загрязнения, применимых критериев или стандартов и / или желания пользователей. Поверхностные воды обычно требуют более тщательной очистки, чем грунтовые воды. Обработка неочищенной воды может включать коагуляцию, осаждение, фильтрацию, умягчение и удаление железа в дополнение к дезинфекции.

    Коррозионная активность поверхностных и подземных вод сильно различается в зависимости от их pH, жесткости и других характеристик. Некоторые воды могут также содержать растворенные минералы, которые откладываются внутри трубопроводов, что приводит к образованию накипи. Сильно агрессивные неочищенные воды можно обрабатывать для снижения этого свойства в сочетании с другими необходимыми видами очистки. Температура очищенной воды обычно такая же, как и у сырой воды. Незначительные изменения могут быть вызваны температурой окружающего воздуха во время пребывания на очистных сооружениях.Высокая температура воды ускоряет коррозионное действие и снижает вязкость воды.

    Распределение воды

    Та часть общественной системы водоснабжения, которая транспортирует воду от очистных сооружений к пользователям, называется распределительной системой. Физические аспекты, такие как дизайн, конструкция. и эксплуатация таких систем может иметь важное влияние на качество воды. Сложность и требования к этим системам делают их наиболее дорогостоящим элементом в системе водоснабжения.

    Во избежание возможного загрязнения и в связи с тем, что она доставляется потребителям под давлением, очищенная или готовая вода транспортируется по трубопроводам или трубам, а не по открытым каналам. В дополнение к сети соединяющихся магистралей или труб, системы распределения воды обычно включают в себя хранилища, клапаны, пожарные гидранты, служебные соединения с объектами пользователей и, возможно, насосные станции. Способность распределительной системы доставлять достаточное количество воды для удовлетворения текущих и прогнозируемых потребностей бытовых, коммерческих и промышленных пользователей и обеспечивать необходимый поток для противопожарной защиты зависит от пропускной способности трубопроводной сети системы.Во всех системах, кроме самых крупных. поток, необходимый для тушения крупного пожара, обычно является основным фактором, определяющим требования к количеству воды, которая должна храниться, размеру магистрали в системе и поддерживаемому давлению. Стандарты пожарного потока требуют минимального остаточного давления воды 20 фунтов на квадратный дюйм манометра (фунт / кв. Дюйм) во время потока. Обычной практикой является поддержание давления от 60 до 75 фунтов на квадратный дюйм в промышленных и коммерческих зонах и от 30 до 50 фунтов на квадратный дюйм в жилых районах. Магистрали и трубы распределительной системы должны быть спроектированы таким образом, чтобы выдерживать такое давление.

    Расход в системах распределения воды можно регулировать самотеком или давлением (перекачивание). Часто в системах коммунального водоснабжения используется комбинация того и другого. В гравитационных системах вода задерживается в стратегически важных местах, достаточно возвышенных, чтобы создать рабочее давление, необходимое для перемещения воды в точки спроса. Когда повышенное водохранилище или хранение нецелесообразно, необходимое рабочее давление обеспечивается насосами внутри системы. В этих системах давления , насосы обычно расположены на очистных сооружениях и, возможно, внутри распределительной системы.В комбинированных системах часто предусматривается водохранилищ с оборудованием для перекачки. Этот тип системы обеспечивает хранение воды в периоды наименьшего спроса, обеспечивая при этом наличие достаточного количества воды для удовлетворения пикового спроса. Обычно вода закачивается прямо в распределительную систему. Количество воды, превышающее потребность, автоматически поступает в хранилище или резервуар. Система также может быть спроектирована так, чтобы насосы напрямую снабжали водохранилище; вода, в свою очередь, может поступать в распределительную систему под действием силы тяжести.

    Резервуары могут быть расположены в начале распределительной системы, т.е. сразу после очистки воды, или в промежуточной точке системы. Сохраненная вода может использоваться для удовлетворения изменяющихся потребностей или для выравнивания скорости потока или рабочего давления в системе. Резервуары можно разделить на подземные, наземные, надземные или стоячие. Подземный резервуар или бассейн, открытый или закрытый, может находиться на уровне или ниже уровня грунта и образовываться путем выемки грунта или насыпи.Такие резервуары принято облицовывать бетоном, гунитом, асфальтом или асфальтовой мембраной или бутилкаучуком. Напорная труба состоит из цилиндрической оболочки с плоским днищем, опирающейся на фундамент на уровне земли. Надземный резервуар — это резервуар, поддерживаемый над землей структурным каркасом. Сталь и дерево использовались при строительстве стояков и надземных резервуаров, которые обычно закрываются. Предпочтительно использовать закрытые резервуары для очищенной воды, поскольку вода в открытых резервуарах подвержена воздействию падающей пыли, переносимых пылью микроорганизмов и сажи; заражению животными, в том числе птицами и людьми; и рост водорослей.Может возникнуть необходимость контролировать рост водорослей и микробной слизи в открытых распределительных резервуарах путем добавления в воду сульфата меди и / или хлора. Кроме того, обычно считается, что для обеспечения адекватной дезинфекции во всей распределительной системе должно быть достаточное количество остаточного хлора. В большой распределительной системе может потребоваться повторное хлорирование воды. Часто это делается на распределительных резервуарах.

    Подробный план распределительной системы и ее характеристики потока зависят от обслуживаемой территории и ее топографии, плана улиц, местоположения источника снабжения и других переменных.Независимо от типа системы, обычно существует по крайней мере одна первичная питающая линия или магистраль передачи, которая транспортирует большое количество готовой воды от очистных сооружений и / или насосных станций в определенное место в системе. Если система распределения большая, может быть более одной магистрали передачи, каждая из которых обслуживает конкретную географическую область в рамках всей системы. Затем этот поток распределяется локально пользователям через серию постепенно уменьшающихся труб или магистралей.Обслуживаемые здания подключаются к электросети небольшими трубами, называемыми служебными линиями или соединениями.

    Эта сеть соединительных труб различных размеров обычно проектируется как сеть с серией петель, чтобы избежать тупиков. В результате получается циркуляционная система, способная подавать воду во все точки внутри системы, поддерживая обслуживание, даже если секция должна быть снята для обслуживания и ремонта или если часть системы должна быть выведена из эксплуатации из-за загрязнения.Для этого все распределительные системы должны иметь достаточное количество, типы и размеры клапанов, чтобы можно было изолировать разные секции.

    Сети обычно изготавливаются из чугуна, высокопрочного чугуна, стали, железобетона, пластика или асбестоцемента. Тип используемой трубы определяется соображениями стоимости, местными условиями и требуемым размером трубы. Материалом трубопроводов для коммуникаций, то есть бытовых соединений, может быть оцинкованное кованое железо, свинец, оцинкованная сталь, медь, пластик, чугун или высокопрочный чугун.Из них наиболее широко используется медь. Свинец, медь, цинк, алюминий и такие сплавы, как латунь, бронза и нержавеющая сталь, также могут использоваться в дополнение к черным металлам в насосах, небольших трубах, клапанах и других приспособлениях. Для предотвращения коррозии и / или уменьшения шероховатости труб можно использовать футеровки. Например, железные и стальные трубы и фитинги часто облицовываются цементным раствором и / или битумным материалом. Пластиковые трубы также могут использоваться в системах водоснабжения, особенно в бытовых соединениях.Термопластические материалы, используемые в пластиковых трубах, включают поливинилхлорид (ПВХ), полиэтилен (PE), акрилонитрил-бутадиен-стирол (ABS), полибутилен (PB) и пластик, армированный стекловолокном (FRP).

    Трубопроводы, используемые в распределительной системе, производятся разной длины в зависимости от материала и размера, и их необходимо соединять. С трубами из заданного материала используется несколько типов соединений. Соединения для чугунных или высокопрочных чугунных труб могут быть раструбными, механическими, фланцевыми, резьбовыми или вставными (резиновая прокладка).Во многих соединениях, таких как раструб и втулка, необходимо заполнить пространство, образовавшееся при соединении двух концов трубы. В случае чугунной трубы, например, пространство может быть заполнено или заделано пенькой или джутом, а затем залито свинец в стык для завершения герметизации. Таким образом, материалы, используемые для соединений, включают свинец и заменители свинца, соединения серы, смеси цементных растворов и резину вместе с асбестом, коноплей, джутом и другими веществами, применяемыми в качестве набивки. Секции стальной трубы могут быть соединены сваркой, резиновыми прокладками, резьбой или механическим соединением.Отрезки асбестоцементной трубы обычно соединяются вставным соединением и резиновым кольцом. Пластиковые трубопроводы обычно имеют вставные или роликовые соединения, в то время как развальцованные, компрессионные, зажимные или растворные соединения используются с линиями обслуживания.

    Пропускная способность магистральных и небольших труб является функцией их размера и длины, давления и сопротивления потоку, то есть внутреннего трения, изгибов или поворотов в трубе, соединениях, регулирующих клапанах и других устройствах. Внутренняя поверхность трубы, независимо от материала, из которого она изготовлена, обеспечивает сопротивление потоку воды.Например, новая стальная труба и труба из чугуна или ковкого чугуна без футеровки имеют примерно одинаковое сопротивление, в то время как у чугуна или чугуна с шаровидным графитом, асбестоцемента и пластика сопротивление несколько меньше. Отложения, вызванные бугорками, ржавчиной и отложениями различных солей, таких как осадки железа и марганца, также увеличивают сопротивление потоку воды.

    Считается, что образование бугорков является результатом коррозионного воздействия воды на металлические трубы. Бугорки, образованные скоплением продуктов коррозии, часто напоминают ракушки.Микроорганизмы посредством своих биохимических реакций также участвуют в коррозии и образовании бугорков. В последнем процессе могут участвовать сульфатредуцирующие бактерии. Рост других микроорганизмов, включая железобактерии, вызывает накопление биологических слизей, что также способствует сопротивлению трению. В распределительной системе эти события могут привести к ухудшению качества воды, подаваемой пользователям.

    Обзор установленной инженерной практики, относящейся к надлежащему проектированию, строительству и эксплуатации распределительных систем, выходит за рамки настоящего отчета.Однако следует признать, что случайные или случайные события, такие как разрыв трубы, или ситуации, приводящие к перекрестным соединениям или обратному сифонированию, могут серьезно повлиять на химическое или бактериологическое качество воды в распределительных системах и, таким образом, на подаваемую воду. пользователям. перечисляет несколько недавних инцидентов этого типа и их последствия.

    ТАБЛИЦА II-1

    Некоторые недавние происшествия, вызванные гидравлическими проблемами в распределительных системах и их последствиями.

    На качество воды в распределительных системах также могут влиять перекрестные соединения, которые могут представлять собой любое прямое или косвенное физическое соединение или конструктивное устройство, которое позволяет не питьевой воде или воде сомнительного или заведомо низкого качества попадать или обратно течь в систему. питьевое водоснабжение (Ангеле, 1974).Схема, при которой безопасная водная система физически присоединяется к системе, содержащей небезопасную воду или сточные воды, считается прямым подключением. Если устройство устроено так, что небезопасная вода может быть выпущена, засосана или иным образом отведена в безопасную систему, соединение считается косвенным. Загрязненная вода может попасть в питьевую систему либо через систему распределения, либо через дефект в водопроводной системе пользователя. Перекрестные связи. вместе с обратным потоком или обратным сифонированием являются наиболее важными факторами защиты распределительной системы от загрязнения.Обратный отток происходит, когда в питьевой или безопасной системе давление ниже атмосферного; в этой ситуации атмосферное давление в небезопасной системе будет направлять поток в сторону частичного вакуума, связанного с безопасной системой. Предотвращение обратного потока может быть достигнуто с помощью вакуумных прерывателей, предназначенных для впуска воздуха для разрушения любого вакуума в водопроводной магистрали или трубе, поворотных соединений, которые позволяют подключаться либо к источнику питьевой воды, либо к другому источнику воды, но не к обоим одновременно. , воздушные зазоры и устройства предотвращения противотока пониженного давления, т.е.е. устройство, по крайней мере, с двумя независимо действующими обратными клапанами, разделенными автоматическим предохранительным клапаном перепада давления.

    Подход к исследованию

    Хотя качество воды в системе водоснабжения может быть приемлемым сразу после очистки, оно может ухудшиться еще до того, как достигнет потребителей. Это может быть результатом химических или биологических преобразований.

    Общественные системы водоснабжения дезинфицируют, чтобы обезвредить инфекционных агентов, защитить пользователей от возможного повторного заражения и контролировать последующий рост микробов, которые могут повлиять на качество воды.По этим причинам обычной практикой является добавление хлора в воду для обеспечения остаточной концентрации, которая будет сохраняться до тех пор, пока вода не достигнет потребителя. Однако небольшие количества хлора или потеря остаточного хлора в системе распределения могут привести к повторному росту микробов и / или развитию слизи, что, в свою очередь, может повлиять на мутность воды или вызвать проблемы со вкусом и запахом. Например, истощение растворенного кислорода в результате микробной активности может способствовать производству сероводорода сульфатредуцирующими бактериями.Кроме того, микробное производство или высвобождение продуктов метаболизма, например эндотоксинов или внеклеточных продуктов водорослей, может напрямую влиять на здоровье пользователей. Имеются данные, свидетельствующие о том, что на коррозию трубопроводов из стали, чугуна и высокопрочного чугуна без покрытия может в значительной степени влиять микробная активность. Таким образом, микроорганизмы могут изменять качество воды в распределительных системах до того, как она попадет к пользователям.

    Коррозия металлов может не только изменить свойства поверхности трубы, но также привести к образованию растворимых продуктов коррозии, которые, в свою очередь, могут повлиять на качество воды.Также существует вероятность того, что некоторые компоненты чугуна, асбестоцемента, бетона, пластика и других материалов труб могут вымываться в воду. Образование накипи и отложений на стенках труб в периоды низкоскоростного потока может привести к высвобождению или повторному суспендированию связанных материалов при увеличении скорости воды.

    В этом отчете рассматриваются факторы или потенциальные условия, связанные с системами распределения воды, и их влияние на качество воды, с особым вниманием к их возможному влиянию на здоровье пользователей коммунального водоснабжения.Обсуждения сосредоточены на готовой воде, то есть изменениях качества, происходящих между моментом, когда вода покидает очистную установку, и тем временем, когда она достигает пользователей. Химический контроль на очистных сооружениях рассматривается только потому, что он влияет на изменение качества готовой воды в системе распределения. Рассмотрев и оценив эти условия или факторы, влияющие на ухудшение качества воды в распределительных системах, и, в некотором смысле, определив, что известно, а что неизвестно, комитет смог дать рекомендации относительно процедур контроля и определить существующие потребности в исследованиях.

    Подробное рассмотрение физической надежности или целостности коммунальной системы водоснабжения выходит за рамки настоящего отчета. Тем не менее, важно понимать, что качество воды в распределительных системах может пострадать, если система не будет спроектирована, построена и обслуживаться в соответствии с принятой инженерной практикой. Например, перекрестное соединение в системе вместе с обратным потоком или обратным сифоном, которое позволяет небезопасной воде или даже сточным водам попадать в систему, представляет собой наиболее серьезный источник потенциального загрязнения.Такое изменение качества воды может создать прямой риск для здоровья пользователей или сделать воду неприемлемой с эстетической точки зрения. Утечки или механические разрывы в трубопроводах распределительной системы могут иметь такой же эффект. В этом разделе следует уделить внимание надлежащим процедурам ремонта или, в этом отношении, установке трубопровода, например, необходимости надлежащей дезинфекции новой или отремонтированной распределительной трубы перед ее вводом в эксплуатацию. Кроме того, насосное оборудование должно соответствовать требованиям системы, и должны быть в наличии резервные блоки, готовые к немедленному вводу в эксплуатацию при необходимости.Низкоскоростной поток, при котором вода имеет продолжительный контакт с трубами, также может вызвать ухудшение качества воды. Тупики в распределительной системе или слишком большой размер труб или магистралей могут способствовать этому застою. Наконец, следует отметить, что открытые распределительные или обслуживающие резервуары в системе также могут привести к загрязнению воды до того, как она попадет к пользователям. Опять же, важность наличия правильно спроектированной и эксплуатируемой системы распределения, поскольку она связана с надежностью, невозможно переоценить.Персонал водоснабжения должен постоянно следить за дефектами и проблемами, связанными с системами распределения, поскольку они могут повлиять на качество воды. Например, каждая коммунальная система водоснабжения нуждается в постоянной программе контроля перекрестных соединений. Рассматривая надежность распределительной системы, было бы уместно указать, что поставщики воды несут юридическую ответственность в случае болезни или смерти в результате неисправности системы.

    Вода | Бесплатный полнотекстовый | Относительно доступа к подземным и питьевым водам через призму прав человека: самообеспечение как норма

    5.1.1. Способность правообладателей к самообеспечению и обязательство государства предоставлять

    Достижение прямой помощи для объектов или услуг водоснабжения не является автоматическим правом, за которое правообладатели могут требовать от государства ответственности в соответствии с обязательством выполнить (предоставить). Предоставление услуг водоснабжения и обеспечение доступа через сооружения в первую очередь не является государственной обязанностью. Согласно рассуждениям Хохфельда, правообладатели не имеют прав, если носители обязанностей не имеют соответствующих обязанностей.Если государства-участники обязаны предоставлять питьевую воду (услуги и сооружения) только в качестве крайней меры, когда правообладатели не могут сделать этого «по независящим от них причинам», самообеспечение становится нормой в реализации права на воду.

    Таким образом, не следует предполагать, что конечные пользователи воды всегда являются пассивными получателями услуг; скорее, они могут (должны) быть активными агентами в обеспечении воды из доступных источников. Фундаментальный элемент подхода, основанного на правах человека (ППЧ), заключается в предположении, что правообладатели способны вносить активный вклад в собственное благополучие.Согласно Общему пониманию ООН [65], они являются ключевыми участниками своего собственного развития. Следовательно, система прав / обязанностей не освобождает нормальных взрослых от ответственности за самообеспечение социальных прав, таких как право на питание и питьевую воду. Скорее, прямое предоставление государством является окончательным средством правовой защиты. Джеймс Никель [66] утверждает, что там, где люди имеют ограниченные возможности или обстоятельства слишком суровы для того, чтобы они могли получить достаточный доступ к безопасной воде и достаточному питанию, они имеют право на позитивные действия. со стороны государства посредством предоставления, например, социальной помощи.Подход, основанный на правах, также подчеркивает необходимость анализа власти и сосредоточения внимания на неблагополучных группах. Необходимо продвигать недискриминацию и равенство и учитывать, что некоторые люди могут не иметь возможности просить поддержки, на которую они имеют право. Недавние исследования фактически предполагают, что субсидии обычно доступны только людям (уже подключенным) к сетям водоснабжения / канализации, в результате чего люди, не подключенные к электросети, лишены льгот государственного финансирования [26].

    Главный вопрос в отношении самообеспечения в соответствии с международным правом прав человека заключается в том, что конечные пользователи «не могут по независящим от них причинам реализовать« право на воду »с помощью имеющихся в их распоряжении средств».Как указано в Общем комментарии № 15, он отражает общие комментарии по другим экономическим, социальным и культурным правам. Хотя общие комментарии не являются обязательными как таковые, нормативная ценность рассматриваемого положения усиливается аналогичным пониманием степени обязанности государства выполнять (обеспечивать) права на питание, здоровье, образование, социальное обеспечение и труд.

    Во-первых, как указано в Разделе 3.1.1, обязательство выполнять на трех различных уровнях прежде всего должно быть реализовано путем предоставления конечным пользователям возможности осуществлять свои собственные права.Это должно быть поддержано образовательными мерами и развитием потенциала. По словам Специального докладчика, прямое предоставление является «крайней мерой». С этими шагами связана негативная обязанность уважать, не вмешиваясь в существующий доступ (производство или закупки, в случае продуктов питания) и не лишая людей пространства и ресурсов для этого.

    Во-вторых, это вопрос о том, когда правообладатели могут разумно считаться по независящим от них причинам не имеющими средств для обеспечения себя.Это момент, когда возникает обязанность государства обеспечивать. Уязвимые и маргинализированные группы и малообеспеченные / обслуживаемые граждане могут быть найдены как в городской, так и в сельской местности. Стихийное бедствие дает правообладателям право на помощь и снабжение достаточным количеством безопасной питьевой воды для предотвращения болезней. Учитывая учащение наводнений и засух, вызванных климатическим кризисом, ситуации, когда государство должно выполнять свои основные обязательства, вероятно, станут более частыми и серьезными. Однако при обычных обстоятельствах «постепенная реализация» международных прав человека требует лишь максимальных усилий государства.Однако эти шаги должны быть продуманными, конкретными и целенаправленными, и бремя доказательства лежит на государстве, чтобы продемонстрировать немедленное выполнение с точки зрения происходящего процесса.

    Дело Grootboom в Конституционном суде Южной Африки предлагает руководство по самообеспечению как норме, по которой измеряется обязательство «активно обеспечивать» [67]. В нем говорится, что «для тех, кто может позволить себе платить за адекватное жилье, основная обязанность государства заключается в разблокировании системы, обеспечении доступа к жилому фонду и законодательной базе для облегчения строительства домов самостоятельно посредством законов о планировании и доступа к финансы.Вопросы развития и социального обеспечения ставятся перед теми, кто не может позволить себе обеспечить себя жильем. Государственная политика должна быть направлена ​​на обе эти группы »(id, пункт 36). Другими словами, реализация прав человека налагает на государство определенное «основное обязательство» по облегчению доступа к рынку жилья для тех, у кого есть ресурсы, чтобы обеспечить себя, но при этом «не требует от государства делать больше, чем позволяют имеющиеся у него ресурсы. »(Id, пункт 46). Тем, у кого нет средств, необходимы согласованные усилия со стороны государства для позитивных действий по улучшению условий бедности, бездомности или невыносимого жилья, а также их взаимосвязанности.Адекватное понимание уровней грунтовых вод, потока и неоднородных характеристик водоносных горизонтов обычно недоступно для непрофессионалов. Также в современной науке ограниченные знания затрудняют всестороннюю идентификацию источников, переноса и загрязнителей, даже в отношении поведения и прогнозирования хорошо известных загрязнителей подземных вод [4]. Общеизвестно, что трудно определить изменения в величине подпитки во времени и пространстве и их связь с климатом без прямых, долгосрочных наблюдений за уровнем грунтовых вод [68].

    Хотя экстремальные погодные явления могут рассматриваться как находящиеся вне разумной способности понимания конечными пользователями, многочисленные действия и упущения могут оставить самообеспеченные домохозяйства без средств для обеспечения себя. Изменения могут произойти внезапно, например, когда сосед или отрасль пробуривают более глубокую скважину и извлекают значительное количество воды, что приводит к падению уровня грунтовых вод и в результате к высыханию колодцев вокруг них. Изменения также могут развиваться медленно, например, когда концентрация азота из удобрений и сточных вод достигает токсичных уровней.В какой момент тогда правообладатели становятся не в состоянии обеспечить себе право на безопасную питьевую воду с помощью имеющихся в их распоряжении средств?

    Эти проблемы нельзя решить обычными способами. Суды и лица, принимающие решения, по необходимости должны будут учитывать основания разумности. В глобальном масштабе случаи, когда домохозяйства испытывают трудности с обеспечением себя безопасными, доступными, доступными, приемлемыми и доступными по цене грунтовыми водами, будут продолжать расти. Это означает, что государству, вероятно, придется чаще вмешиваться, чтобы помочь, напрямую поставляя воду.Точно так же субъекты частного сектора воспользуются возможностями и станут еще более важными. Это поднимает вопросы об ответственности за права человека и юридических обязательствах частного сектора, а также об обязанности государства защищать от третьих сторон (см. Раздел 5.1.2). В-третьих, определение того, когда для государства произойдет сдвиг, от обязательства уважать существующий доступ к воде, обязательство по прямому предоставлению услуг водоснабжения отражается в стандартах прав человека на адекватный образ жизни и здоровье.От государств требуется проактивно расширять доступ людей к ресурсам и средствам обеспечения их средств к существованию и их использование. Разумно сделать вывод о том, что государство имеет минимальные обязательства по обеспечению того, чтобы право человека на наивысший достижимый уровень здоровья не подвергалось риску из-за потребления воды, не соответствующей стандарту. Однако по сравнению с правом на питание существуют сложности, связанные с соотношением прав и обязанностей. Инга Винклер [69] отмечает, что, хотя основная обязанность государства по реализации права на питание состоит в том, чтобы дать людям возможность обеспечивать себя, оно не обязано позволять людям поддерживать определенный образ жизни, например, ведение натурального хозяйства.При эквивалентном чтении нормы самообеспечения в соответствии с Замечанием общего порядка № 15 домохозяйства не имеют права оставаться вне сети. Например, согласно шведскому законодательству, основным правилом является оплата обязательного тарифа за услуги водоснабжения и канализации муниципалитету, если собственность находится в пределах территории плана зонирования. В 2019 году долгожданное решение Суда по земельным и экологическим вопросам (Markoch Miljödomstolen) установило, что владельцы недвижимости, которые организовали собственное водоснабжение и очистку сточных вод, могут, с должным учетом аспектов устойчивости, безопасности и здоровья населения, быть освобождены от уплаты налогов. это требование [70].Доступ к подземным водам для бытового использования стал вопросом, тесно связанным с адаптацией к изменению климата и реагированием на прогнозы почти нулевого дня в нескольких частях мира. В Кейптауне в 2018 году скважины стали предпочтительным вариантом для владельцев недвижимости, которые могли позволить себе бурение. До недавнего времени домохозяйства, добровольно отключившиеся от электросети, предпочли полагаться на новую скважину на заднем дворе, а не на уже существующие коммунальные услуги. Среди драйверов — повышение тарифов на высших уровнях и / или периодическое, даже нормирование поставок.Некоторые владельцы колодцев могут получать приличный доход, продавая их другим. Сегодня в некоторых городах и пригородных районах такая практика рискует сделать поставщиков общедоступных услуг неактуальными. Более того, это может привести к сокращению потоков доходов и, в свою очередь, затруднить перекрестное субсидирование клиентов с низкими доходами и финансирование будущих инвестиций в инфраструктуру и т. Д. [71,72].

    Наконец, если государство должно поставлять и распределять воду только в крайнем случае, самообеспечение должно быть полностью признано — это норма.Самообеспечение необходимо отражать с помощью соответствующих показателей, которые позволяют:

    • контролировать общее потребление воды;

    • понимание тенденций в добыче и пополнении подземных вод

    • измерение других количественных аспектов;

    • измерения безопасности и другие измерения, связанные с качеством;

    • проверка того, кто остался позади, и потенциальной необходимости вмешательства государства для организации доступа к поставкам.

    Сантехнические условия — InterNACHI®

    Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, арматуры, приборов и принадлежностей, связанных со средствами канализации и ливневой канализации, вентиляционной системой, а также государственными и частными системами водоснабжения. Сантехника не включает торговлю бурением колодцев, установку оборудования для смягчения воды, а также производство или продажу сантехники, приборов, оборудования или оборудования.Сантехническая система состоит из трех отдельных частей: адекватная система снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

    Общие факторы

    Общая проверка дома касается безопасной системы водоснабжения, адекватной дренажной системы, а также достаточного количества надлежащих приспособлений и оборудования. В этой статье объясняются особенности жилищной водопроводной системы и основные сантехнические термины, которые инспектор должен знать и понимать, чтобы должным образом выявлять нарушения жилищного кодекса, связанные с водопроводом, и более сложные дефекты, о которых он / она сообщит в соответствующие органы.Только инспекторы InterNACHI имеют достаточную подготовку, чтобы выявлять сложные дефекты, которые другие не заметят.

    Определения

    Воздушные камеры

    Устройства для поглощения давления, устраняющие гидравлический удар. Их следует устанавливать как можно ближе к клапанам или крану и в конце длинных участков трубопровода.


    Воздушный зазор (дренажная система)

    Свободное вертикальное расстояние через свободную атмосферу между выпускным отверстием водопровода и кромкой уровня затопления резервуара, в который он выходит.


    Воздушный зазор (система распределения воды)

    Беспрепятственное вертикальное расстояние в свободной атмосфере между самым нижним отверстием любой трубы или крана, подающей воду в резервуар, водопроводную арматуру или другое устройство, и кромкой уровня затопления резервуара.


    Воздушный затвор

    Воздушный затвор — это пузырь воздуха, который ограничивает поток воды в трубе.


    Обратный поток

    Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемого.Обратный отток — это один из видов обратного слива.


    Обратный слив

    Обратный сток использованной, загрязненной или загрязненной воды из водопроводной арматуры или резервуара в систему питьевого водоснабжения из-за отрицательного давления в трубе.


    Ответвление

    Любая часть системы трубопроводов, кроме магистрали, стояка или трубы.


    Отводное отверстие

    Отводное отверстие, соединяющее одно или несколько отдельных отверстий с вентиляционной трубой.


    Дренаж здания

    Часть самого нижнего трубопровода дренажной системы, которая принимает сливы из почвы, отходов или других дренажных труб внутри стен здания (дома) и передает их в канализацию здания, начиная с 3 фута снаружи. стена здания.

    Перекрестное соединение

    Любое физическое соединение или расположение между двумя иными отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду с неизвестной или сомнительной безопасностью, либо пар, газ или химические вещества, в результате чего может возникать поток. от одной системы к другой, направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и Обратный сифон.)


    Поле захоронения

    Область, содержащая ряд из одной или нескольких траншей, выстланных крупным заполнителем и транспортирующих сточные воды из септика через керамическую глину Сосновая или перфорированная неметаллическая труба, проложенная таким образом, чтобы поток равномерно распределялся по естественной почве.

    Дренаж

    Любая труба, по которой сточные воды или водные отходы переносятся в канализацию здания (дома).

    Обод уровня затопления

    Верхний край резервуара, из которого вытекает вода.

    Клапан промывки

    Устройство, которое сбрасывает заранее определенное количество воды в приспособления для промывки и закрывается прямым давлением воды.

    Промывочный клапан

    Устройство, расположенное на дне резервуара, для промывки санузлов и аналогичных приспособлений.

    Жироуловитель

    См. Перехватчик.

    Горячая вода

    Питьевая вода, нагретая до температуры не менее 120 ° F и используемая для приготовления пищи, мытья, мытья посуды и купания.

    Санитарно-гигиенический

    В нарушение санитарных норм вредно для здоровья.

    Перехватчик

    Устройство, сконструированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества из обычных отходов и позволять нормальным сточным водам или жидким отходам сбрасываться в дренажную систему самотеком.

    Leader

    Наружная дренажная труба для отвода ливневой воды с крыш или водосточных желобов в ливневую канализацию здания, комбинированную строительную канализацию или другие средства отвода.

    Main Vent

    Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

    Основная канализация

    См. Общественная канализация.

    Пневматический

    Это слово относится к устройствам, в которых используется сжатый воздух, например, в резервуарах высокого давления с насосами.

    Питьевая вода

    Вода, не содержащая примесей в количествах, достаточных для того, чтобы вызвать заболевание или вредные физиологические эффекты, и соответствующая по своему бактериологическому и химическому качеству требованиям стандартов службы общественного здравоохранения для питьевой воды или отвечающая нормам общественного здравоохранения уполномоченный орган.

    Предохранительный клапан P&T (давление и температура)

    Предохранительный клапан, установленный на резервуаре для горячей воды для ограничения температуры и давления воды.

    P Сифон

    Сифон с вертикальным входом и горизонтальным выходом.

    Общественная канализация

    Обычная канализация, находящаяся под непосредственным контролем органов государственной власти.

    Сбросной вентиль

    Вспомогательный вентиль, обеспечивающий дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

    Септик

    Водонепроницаемая емкость, которая принимает сливы из канализационной системы здания или ее части и спроектирована и сконструирована таким образом, чтобы отделять твердое вещество от жидкости, переваривать органические вещества в течение периода содержания под стражей и позволять жидкости для сброса в почву за пределами резервуара через систему открытого или перфорированного трубопровода или через дренажную яму.

    Канализационная система

    Канализационная система включает в себя все трубопроводы, принадлежности и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.

    Грунтовая труба

    Труба, по которой сточные воды дома направляются в приемную канализацию, строительную канализацию или строительную канализацию.

    Грунт

    Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.

    Вентиляционное отверстие для дымовой трубы

    Расширение дымовой трубы для твердых отходов или отходов над самым высоким горизонтальным сливом, соединенным с этой трубой. Иногда называется отводом для отходов или отводом почвы.

    Ливневая канализация

    Канализационная труба, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.

    Сифон

    Сифон — это приспособление или устройство, которое обеспечивает жидкостное уплотнение для предотвращения выброса канализационных газов без существенного воздействия на поток сточных вод через него.

    Вакуумный выключатель

    Устройство для предотвращения обратного потока (обратного сифонажа) посредством отверстия, через которое может втягиваться воздух для сброса отрицательного давления (вакуума).

    Вентиляционная труба

    Вертикальная вентиляционная труба, устанавливаемая для обеспечения циркуляции воздуха в и из дренажной системы и проходящая через один или несколько этажей.

    Water Hammer

    Громкий стук воды в трубе, когда клапан или кран внезапно закрывается.

    Водопровод

    Обслуживаемая труба от водопровода или других источников питьевого водоснабжения до водораспределительной системы здания.

    Система водоснабжения

    Система водоснабжения состоит из водопровода, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующих клапанов и всех принадлежностей в здании или помещении или рядом с ним.

    Влажное вентиляционное отверстие

    Вентиляционное отверстие, через которое стоки выводятся не из туалетов.

    Вентиляционное отверстие хомута

    Труба, соединяющаяся вверх от трубы почвы или отходов с вентиляционной трубой с целью предотвращения изменений давления в штабелях.

    Основные характеристики внутренней водопроводной системы

    Основные функции водопроводной системы в доме следующие:
    1. Обеспечение адекватного и питьевого снабжения горячей и холодной водой пользователей жилища .
    2. Для слива всех сточных вод и сточных вод, сбрасываемых из этих приспособлений, в общественную канализацию или частную канализационную систему.
    Следовательно, очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия сантехники конструкции, а также другие нарушения норм.

    Элементы водопроводной системы

    Водоснабжение: трубопровод домашней сети должен быть как можно короче. Колена и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к светильникам в доме.Линия подачи дома также должна быть защищена от замерзания. Засыпание линии под 4 футами почвы является общепринятой глубиной для предотвращения замерзания. Однако эта глубина варьируется по стране с севера на юг. Рекомендуемую глубину в вашем районе страны следует узнать в местных или государственных нормативных документах по водопроводу.

    Материалами, используемыми для домашнего обслуживания, могут быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

    • Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно выполняется из латуни и может быть подключено к электросети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в стопор корпорации, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
    • Ограничитель бордюра: Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали на случай ремонта, неуплаты счетов за воду или затопления подвалов. Поскольку упор корпорации обычно находится под улицей и для достижения клапана потребуется сломать тротуар, упор используется в качестве запорного клапана.
    • Блок упора бордюра: Блок ограничителя бордюра представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
    • Ограничитель счетчика: Ограничитель счетчика — это клапан, расположенный со стороны улицы от счетчика воды, чтобы изолировать счетчик для установки или обслуживания. Многие нормы требуют наличия задвижки на стороне счетчика дома, чтобы перекрыть воду при ремонте водопровода. Бордюр и ограничители счетчика не должны использоваться часто, и при очень частом использовании они могут быстро выйти из строя.
    • Счетчик воды: Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющий контур. Многие счетчики поставляются с ярмом, которое поддерживает электрическую непрерывность, даже если счетчик снят.
    Магистрали горячей и холодной воды: Магистрали горячей и холодной воды обычно подвешиваются к потолку подвала и прикрепляются к счетчику воды и резервуару для горячей воды с одной стороны и стоякам подачи арматуры с другой.Эти трубы должны быть установлены аккуратно и поддерживаться трубными подвесками или ремнями достаточной прочности и достаточного количества для предотвращения провисания. Линии горячей и холодной воды должны находиться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это необходимо для того, чтобы линия холодной воды не забирала тепло от линии горячей воды. В питающей сети должен быть сливной клапан или запорно-сливной клапан для отвода воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце каждого стояка приспособления.

    Подступенки светильников начинаются от основной магистрали подвала и поднимаются вертикально к светильникам на верхних этажах. В одноквартирном доме ветви стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки приспособления не должны зависеть от стояков ответвления для поддержки, а должны поддерживаться кронштейном для труб. Затем каждое приспособление подключается к стояку ответвления отдельной линией. Последний прибор на линии обычно подключается непосредственно к стояку ответвления.

    Водонагреватели: Водонагреватели обычно работают от электричества, мазута, газа или, в редких случаях, от угля или дров.Они состоят из помещения для нагрева воды и резервуара для хранения горячей воды в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

    Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых креплений. Однако, как правило, минимальный размер трубы составляет 3/4 дюйма.Это позволяет образовывать отложения на трубе из-за жесткости воды и обычно дает удовлетворительный объем и давление.

    Дренажная система

    Вода, подаваемая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо систему канализации, по которой проходят только внутренние сточные воды, либо комбинированную систему, переносящую внутренние сточные воды и стоки с крыши.

    Санитарно-канализационная система: правильный размер канализационной или бытовой канализации зависит от количества обслуживаемых приспособлений.Обычный минимальный размер — 6 дюймов в диаметре. В качестве материалов обычно используются чугун, керамическая глина, пластмасса и, в редких случаях, свинец. Для обеспечения нормального потока в сливной трубе размер трубы должен быть таким, чтобы она протекала примерно наполовину. Это обеспечивает надлежащее очищающее действие, чтобы твердые частицы, содержащиеся в отходах, не оседали в трубе.
    • Определение размеров сточных вод в доме — Комитет по единому сантехническому кодексу разработал метод определения размеров сточных вод в домах в единицах «арматуры».«Один прибор» равен примерно 71 D2 галлону воды в минуту. Это импульсный расход воды, сливаемой из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.
    Размеры сантехнического слива
    • Уровень слива в доме — Слив в доме или в здании должен иметь уклон в сторону канализации, чтобы обеспечить промывку слива. Обычный шаг канализации дома или здания составляет 1 D4 дюйма на 1 фут длины.
    • Приспособление и отводные сливы — Отводной слив — это сточная труба, которая собирает отходы от двух или более приспособлений и направляет их в канализацию здания или дома.Его размер такой же, как и у домашней канализации, с учетом того, что все унитазы должны иметь слив диаметром не менее 3 дюймов, и только два унитаза могут соединяться в один 3-дюймовый слив.
    Все отводные стоки должны присоединяться к стоку дома с помощью Y-образного фитинга. То же верно и для дренажных водостоков, присоединяемых к отводным стокам. Y-образный фитинг используется для максимального исключения отложений твердых частиц в соединении или рядом с ним. Скопление этих твердых частиц вызовет закупорку слива.
    • Сифоны — Сифон для водопровода — это устройство, используемое в системе сточных вод, чтобы предотвратить попадание канализационного газа в конструкцию и, тем не менее, в значительной степени не препятствовать выпуску приспособления. На всех светильниках, подключенных к бытовой сантехнике, в линии должен быть установлен сифон.
    Влияние канализационных газов на организм человека известно; многие из них крайне вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов в конструкцию.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Ловушка с глубоким уплотнением имеет 4-дюймовое уплотнение.

    Назначение сифона — изолировать канализационные газы от конструкции. Поскольку водопроводная система подвержена большим колебаниям потока, и этот поток возникает во многих различных секциях системы, давление в сливных линиях сильно колеблется. Эти перепады давления имеют тенденцию разрушать гидрозатвор в сифоне. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что коррозионные жидкости, протекающие в системе, вызывают коррозию или забивают эти механические ловушки.Именно по этой причине большинство правил по сантехнике запрещают механические ловушки.

    Есть много производителей ловушек, и все они несколько изменили конструкцию. Сифон типа «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душах и других установках, которые не сбрасывают много воды.

    Барабанный уловитель

    Барабанный уловитель — еще один гидрозатвор. Обычно они используются в размерах 4×5 дюймов или 4×8 дюймов. Эти сифоны обладают большей герметизирующей способностью, чем сифоны типа «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно соединяют с ваннами, ножными ваннами, сидячими ваннами и модифицированными душевыми ваннами.

    Нежелательные ловушки

    Ловушки «S» 1 и 3h «S» не должны использоваться в водопроводных установках. Их практически невозможно проветрить должным образом, и 3-часовой S-образный сифон представляет собой идеальный сифон.
    Мешок-ловушка, крайняя форма S-ловушки, встречается редко.

    Любая ловушка, эффективность которой зависит от движущейся части, обычно неадекватна и запрещена местными правилами водоснабжения.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения утечки канализационного газа в конструкцию. Они не компенсируют перепады давления. Только надлежащая вентиляция устранит проблемы с давлением.

    Вентиляция

    Водопроводная система вентилируется для предотвращения потери уплотнения ловушки и порчи материала. и замедление потока.

    Потеря уплотнения ловушки

    Уплотнение водопроводной ловушки может быть потеряно из-за сифонации (прямого и косвенного или импульсного), противодавления, испарения, капиллярного притяжения или ветрового воздействия.Первые два из названных, вероятно, наиболее частые причины потерь. Если сливная труба размещается вертикально после сифона приспособления, как в сифоне «S», сточная вода продолжает течь после опорожнения приспособления и очищает сифон. Это вызвано тем, что давление воздуха на воду в арматуре больше, чем давление воздуха в сточной трубе. Действие воды, выпускаемой в сливную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в сливной трубе. В случае непрямого или импульсного сифонажа, поток воды, проходящий мимо входа в дренаж арматуры в сточной трубе, удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для распыления на инфицированное горло.

    Противодавление

    Расход воды в грунтовой трубе зависит от используемых приспособлений. Унитаз дает небольшой поток, а унитаз — большой поток. Небольшие потоки имеют тенденцию прилипать к стенкам трубы, но большие по мере падения образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет точку выхода. Это либо вентиляционное отверстие, либо выход приспособления. Если вентиляционное отверстие закупорено или отсутствует, единственным выходом для этого воздуха является выходное отверстие прибора. Давление воздуха заставляет ловушку запечатать трубу в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

    Размер вентиляционной трубы

    Установка вентиляционной трубы аналогична установке трубы для почвы и сточной трубы.Используются те же критерии приспособления. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Вентиляционные отверстия меньше этого диаметра имеют тенденцию закупориваться и не выполняют свою функцию.

    • Вентиляция отдельных приспособлений: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанов и т. Д.

    • Вентиляция агрегата: Система вентиляции агрегата обычно используется в многоквартирных домах. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в отдельных квартирах.

    • Мокрая вентиляция: Мокрая вентиляция водопроводной системы является обычным явлением в группе бытовой сантехники. Название подразумевает именно то, что следует из названия: вентиляционная труба используется как сливная линия.

    Общая дренажная система

    До сих пор мы рассматривали дренажные, почвенные отходы и вентиляционные системы водопроводной системы отдельно. Однако для работающей системы все они должны быть подключены.

    Нерегулируемые системы питьевого водоснабжения

    NCSL Контакт

    Дополнительные ресурсы

    Автор
    Дуг Фаркуар | Vol.26, No. 07 / Февраль 2018 г.

    Знаете ли вы?

    • Каждый девятый американец получает питьевую воду из частного колодца.
    • По оценкам, 20 процентов частных колодцев имеют загрязняющие вещества, превышающие стандарты для питьевой воды Агентства по охране окружающей среды.
    • По данным Центров по контролю и профилактике заболеваний, вспышки заболеваний из частных колодцев увеличиваются.

    Хотя 89,5% питьевой воды в США поступает из общественных систем водоснабжения, регулируемых федеральным законом о безопасной питьевой воде, остальные 10.5 процентов поступает из нерегулируемых источников. Эти источники — частные колодцы и системы, обслуживающие менее 15 жилых домов — обеспечивают водой более 34 миллионов человек.

    В период с 1971 по 2008 год количество вспышек заболеваний из общественных систем питьевого водоснабжения уменьшилось, но количество вспышек из частных источников водоснабжения увеличилось. После того, как частная водозаборная скважина построена, владелец колодца обязан проверить воду и убедиться, что она не содержит загрязняющих веществ. Большинство штатов рекомендуют ежегодное тестирование на наличие бактерий и нитратов, а многие рекомендуют тестирование на стандартные загрязнители и летучие органические соединения, а также проводить радиологический анализ каждые три-пять лет.

    Загрязнение этих колодцев происходит от свалок, вышедших из строя септиков, подземных топливных резервуаров, удобрений и пестицидов, встречающихся в природе мышьяка и урана, а также сточных вод из городских районов, которые могут просачиваться в частные колодцы.

    Использование загрязненной колодезной воды может привести к заболеванию. Самым распространенным заболеванием является заболевание желудочно-кишечного тракта, но также распространены гепатит и другие угрозы.

    Недавние исследования показывают, что 23 процента частных колодцев содержат загрязнители, превышающие стандарты EPA для питьевой воды.Исследование, проведенное в Айове, показало, что в 8% частных скважин содержание мышьяка превышает стандарты EPA; аналогичное исследование в Нью-Гэмпшире показало, что это число составляет 20 процентов. Большинство этих загрязнителей происходило из естественных источников, таких как радон и мышьяк, но нитраты из удобрений и септических систем были обнаружены в четверти всех колодцев в сельскохозяйственных районах.

    Федеральное действие

    Агентство по охране окружающей среды США (EPA) не регулирует использование частных колодцев с питьевой водой, но предоставляет домовладельцам информацию по уходу и обслуживанию частных колодцев для защиты их здоровья.

    Безопасная вода для здоровья населения (Safe WATCH) Центров по контролю и профилактике заболеваний (CDC) помогает департаментам здравоохранения штата снизить вредное воздействие из колодцев и других частных систем питьевой воды. Эта программа побуждает департаменты здравоохранения укреплять и улучшать свои программы:

    Государственное действие

    Как и федеральное правительство, ни один штат не требует обслуживания и ежегодного тестирования частных колодцев, но большинство из них рекомендуют это.Коннектикут требует тестирования недавно построенных колодцев, а Нью-Джерси требует, чтобы арендодатели проверяли свои колодцы каждые пять лет. Новое законодательство в Северной Дакоте требует, чтобы разработчики полезных ископаемых тестировали частные скважины в пределах полумили от их разработки. В штате Нью-Мексико требуются идентификационные бирки на частных колодцах.

    Штат Вашингтон регулирует частные системы, обслуживающие два или более домашних хозяйства, требуя от владельцев соблюдения требований к качеству воды и эксплуатации. Лунки необходимо ежегодно проверять на наличие бактерий.

    Некоторые штаты требуют, чтобы владельцы сообщали, использует ли их собственность нерегулируемый источник воды при продаже. Аризона, Коннектикут и Иллинойс требуют, чтобы продавцы сообщали о «любых проблемах» с частным водоснабжением. Результаты тестирования источника воды в собственности должны быть раскрыты продавцами на Аляске, Колорадо, Коннектикуте, Айове, Кентукки, Луизиане, Мэне, Мэриленде, Мичигане, Миссисипи, Небраске, Нью-Гэмпшире, Нью-Джерси, Нью-Йорке, Северной Каролине, Орегоне и Пенсильвании. .

    Государственные программы также предоставляют помощь частным владельцам скважин в испытании их скважин.Делавэр предлагает недорогой набор для тестирования. Айова предлагает домовладельцам субсидированную программу тестирования, а штат Иллинойс проведет испытания частной скважины по запросу домовладельца. Мэн предоставляет услуги тестирования, но взимает плату за услуги с домовладельца.

    В 2017 году было принято шесть законопроектов об испытании и очистке воды из частных колодцев. Коннектикут разрешает местным департаментам здравоохранения требовать проверки колодцев на наличие загрязняющих веществ, которые могут быть обнаружены в грунтовых водах. Мэн также требует, чтобы частные лаборатории сообщали о результатах тестирования частных колодцев в департамент здравоохранения штата.

    Северная Каролина разъясняет требования к разрешению на использование частных колодцев с питьевой водой. Северная Дакота предусматривает, что, если человек отказывается дать согласие на испытание колодца или водоснабжения разработчиком полезных ископаемых, это лицо лишается права требования о возмещении ущерба против этого разработчика.

    Сервисные соединения> Стандарты IDS для проектирования и строительства частных водопроводов

    Стандарты для проектирования и строительства частных водопроводов Charlotte Water

    1.01 Цель
    Цель этого документа — изложить объем ответственности, делегированной Департаментом окружающей среды и природных ресурсов Северной Каролины (NCDENR) и принятой Charlotte Water для разрешения строительства и / или расширения частных водопроводных сетей, обслуживающих две и более конструкции.

    1.02 Определения (См. Схемы 1 и 2 для визуальной ясности, как отмечено)
    Расширение — предлагаемая частная водопроводная магистраль длиной 40 футов или более, которая соединяется с существующей водопроводной магистралью Шарлотты или частной водопроводной магистралью, обеспечивая обслуживание двух или более сооружений.

    Противопожарная система — частный водопровод, подключенный к водопроводной сети Шарлотты и предназначенный для противопожарной защиты проекта или земельных участков. Пожарная система может состоять из таких объектов, как, помимо прочего:

    1. Гидранты частные пожарные
    2. Связь с пожарной службой
    3. Пожарные подкачивающие насосы. (См. Схемы 1 и 2)

    Частная — описывает инфраструктуру, принадлежащую и управляемую частными и государственными организациями, кроме Шарлотт Уотер, такими как ассоциации домовладельцев, Управление жилищного строительства Шарлотты, владельцев многоквартирных домов (например,г. жилые комплексы, бизнес-парки, трейлерные парки и т. д.), компании по управлению недвижимостью или другие поставщики воды, такие как Aqua Carolina или Utilities, Incorporated.

    Шарлотта Уотер — описывает инфраструктуру, принадлежащую и управляемую Шарлоттой Уотер.

    Трубопровод водоснабжения — водопровод от водопровода до CHARLOTTE WATER или Private

    Водопровод к точке в 5 футах за пределами сооружения. (См. Схемы 1 и 2)

    Система водоснабжения — водопроводные трубы, водораспределительные трубы и все необходимые соединительные трубы, фитинги, регулирующие клапаны и все приспособления в строении или помещении или рядом с ними.(См. Схемы 1 и 2)

    Водопровод — водопроводная труба или система труб диаметром 2 дюйма или больше, устанавливаемая и обслуживаемая организацией, ответственной за распределение воды. Водопроводная магистраль может принадлежать и управляться Charlotte Water или другими государственными или частными организациями. (См. Схемы 1 и 2)

    Водораспределительная труба — труба внутри строения или в помещении, которая передает воду из водопровода или от счетчика, когда счетчик находится в сооружении, к точкам использования.(См. Схемы 1 и 2)

    Подключение к водопроводу — точка, в которой трубопровод водоснабжения соединяется с водопроводом Шарлотты или частной водопроводной магистралью, обеспечивая обслуживание одной конструкции. (См. Схемы 1 и 2)

    1.03 Делегирование полномочий
    С 1 августа 2010 года NCDENR делегировал полномочия и обязанности по выдаче разрешений на расширение частных водопроводов компании Charlotte Water. Следовательно, для любой частной водопроводной магистрали диаметром 2 дюйма или более, обеспечивающей водоснабжение более чем одного сооружения, потребуется разрешение от компании Charlotte Water.NCDENR больше не выдает разрешения на эти типы водопроводов, если они подключены к водопроводной сети, принадлежащей и обслуживаемой Charlotte Water.

    Обратите внимание, что любое подключение к водопроводу или трубопровод для водоснабжения, независимо от размера, который обеспечивает обслуживание одной конструкции и не предназначен для дальнейшего расширения или дополнительных подключений к водопроводу, по определению не считается расширением и, следовательно, не требует разрешения через этот процесс. Однако заявитель несет ответственность за обеспечение соответствия проекта всем соответствующим местным разрешительным органам и требованиям.

    NCDENR продолжит выдачу разрешений на расширение водопроводных сетей, обслуживающих такие проекты, как подразделения или бизнес-парки, получающие воду из источника, отличного от Charlotte Water. Такие источники включают, но не ограничиваются ими, колодцы или источники поверхностной воды или другого поставщика коммунальных услуг, включая Utilities, Incorporated или Aqua Carolina. Кроме того, для типичных расширений водопроводных сетей большого диаметра, очистных сооружений и крупных модификаций общественных распределительных систем, таких как бустерные станции и резервуары для хранения, потребуются разрешения от NCDENR.

    Раздел 2 Руководства по выдаче разрешений

    2.02 Классификация проектов, требующая разрешения
    Разрешение на частное водоснабжение в Шарлотте требуется для таких проектов, как, помимо прочего:

    1. Расширение или замена частной водопроводной сети, обеспечивающей водоснабжение нескольких сооружений.
    2. Основные модификации существующей частной водопроводной сети, определенные инженером-водником Шарлоттой или его уполномоченным. Такие модификации включают, но не ограничиваются, изменением материала труб, местоположения и размеров больших участков частной водопроводной магистрали.

    2.03 Классификации проектов, не требующие разрешения
    Разрешение на частное водоснабжение Шарлотт Уотер не требуется для таких проектов, как, помимо прочего:

    1. Техническое обслуживание системы, будь то текущее или аварийное, существующей частной водопроводной сети.

    Такие модификации включают, но не ограничиваются:

    1. Ремонт электросети на прежнем месте
    2. Замена небольших участков частного водопровода в той же траншее на трубы того же размера и из сопоставимого материала
    3. Любое подключение к водопроводу или водопровод, независимо от размера, обслуживающий одну структуру.

    Раздел 3 Утверждение плана

    3.01 Утверждения, необходимые для заключения контракта или строительства
    Никакие строительные работы не должны проводиться, и никакой контракт на строительство, изменение или установку не может быть заключен, если только Charlotte Water не выдаст письмо о разрешении на строительство. Это разрешение выдается после завершения и подачи Плана управления водной системой, где это применимо, и отчета инженера, как указано в NCDENR 15A NCAC 18C (Правила NCDENR), и утверждения инженерных планов и спецификаций Шарлотт Уотер.Разрешение на строительство от Charlotte Water действительно в течение двадцати четырех месяцев с даты письма. Разрешение на строительство может быть продлено только в том случае, если Правила NCDENR и условия сайта не изменились. Разрешение на строительство и письмо об утверждении инженерных планов и спецификаций от Charlotte Water должно быть вывешено у главного входа на стройплощадку до начала строительства.

    3.02 Изменения в технических планах или спецификациях после утверждения (пересмотры)
    Отклонения от утвержденных инженерных планов и спецификаций или изменения в условиях площадки, влияющие на производительность, гидравлические условия, рабочие агрегаты, функционирование процессов очистки воды, качество воды, подлежащее контролю. доставлены, или любые оговорки, предусмотренные в первоначальном и последующих письмах-одобрении Charlotte Water, должны быть одобрены Charlotte Water до начала строительства или установки.Пересмотренные инженерные планы и спецификации должны быть представлены вовремя, чтобы позволить рассмотрение и утверждение таких планов или спецификаций до начала любых строительных работ, затронутых такими отклонениями. Судебный запрет в соответствии с G.S. 130A-18, оценка административного штрафа в соответствии с G.S. 130A-22 (b) или отмена или приостановка утверждения инженерного плана в соответствии с G.S. 130A-23 могут потребоваться за любое нарушение этого положения.

    Раздел 4 Руководство по представлению плана

    4.01 Требования к пакету подачи
    Специалисты, запрашивающие разрешение Charlotte Water Private Permit для частных проектов водоснабжения, должны направить свой пакет документов вниманию:

    Проекты, финансируемые разработчиками Section
    Charlotte Water

    5100 Brookshire Boulevard, Charlotte, North Carolina 28216.

    В комплект поставки должны входить следующие позиции:

    1. (2) полные комплекты инженерных планов строительства и (2) полные комплекты детальных
    2. Отчеты инженера и все применимые спецификации, подготовленные профессионалом
    3. Инженер с лицензией на практику в штате Северная Каролина,
    4. .
    5. Копия письма Шарлотт Уотер «Обзор обеспечения пропускной способности / приемка потока»,
    6. Применимый анализ пожарного потока пожарной охраны,
    7. Заполнено «Заявление на получение разрешения на расширение частных систем водоснабжения или магистрального водоснабжения»,
    8. Применимая плата за разрешение.

    4.02 Требования к инженерным планам строительства

    1. Планы должны состоять из разборчивой печати, с черными или синими линиями на белом фоне,
    2. Карта окрестностей, показывающая границы собственности по отношению к существующим и предлагаемым улицам.
    3. Общий план участка с четким указанием существующих и предлагаемых инженерных сетей в масштабе 1 «= 100» или меньше и по указанию инженера по водоснабжению Шарлотты,
    4. Если проект должен выполняться поэтапно, включите генеральный план, четко указав этап (ы), который (ы) должен быть утвержден,
    5. Все планы должны быть проштампованы и подписаны профессиональным инженером с действующей лицензией в Северной Каролине.Контактная информация Инженера, включая адрес и номер телефона, должна быть указана на плане:
    6. .
    7. Вид сверху должен иметь приемлемый масштаб, кратный 10, т. Е. 1 «= 40», 1 «= 50»,
    8. Все инженерные коммуникации и разделения должны соответствовать минимальным проектным требованиям NCDENR, указанным в Технических условиях Шарлотты или Правилах NCDENR .0906.

    Раздел 5 Требования к водному проектированию

    5.01 Требования к конструкции водоснабжения
    Все конструкции водоснабжения должны соответствовать, как минимум, требованиям к конструкции Правил NCDENR .0900 в дополнение к критериям, изложенным в последней утвержденной версии Политики Шарлотты в области водоснабжения, водоснабжения и канализации. Процедуры, стандарты и спецификации (Характеристики воды Шарлотты).

    Раздел 6 Общие требования

    6.01 Требования к предотвращению обратного потока
    Хотя требования NCDENR для предотвращения обратного потока должны применяться в этих документах, утверждение плана для этих типов проектов НЕ должно рассматриваться как необходимое утверждение, которое должно быть получено от отдела предотвращения обратного потока воды Шарлотты. .Требования Charlotte Water по предотвращению обратного потока включают дополнительные ограничения по местоположению и более подробные спецификации установки. Для получения необходимого отдельного разрешения свяжитесь с отделом предотвращения обратного потока воды Шарлотты по телефону 704-336-2997 до начала строительства.

    6.02 Требования к частной противопожарной системе Противопожарные системы
    должны быть рассмотрены соответствующим местным органом, выдающим разрешения, включая Управление пожарной охраны округа Шарлотта или Мекленбург и Управление водоснабжения и водоочистки Шарлотты, в соответствии с соответствующими местными, государственными, федеральными и международными правилами. .Защита общественной системы водоснабжения обеспечивается администрацией Программы предотвращения обратного потока воды Шарлотты.

    6.03 Общие технические требования к материалам
    Наиболее актуальные и применимые технические условия, указанные в Технических условиях Шарлотты, Санитарно-техническом кодексе Северной Каролины, Американском обществе испытаний и материалов (ASTM), Американском национальном институте стандартов (ANSI), Американском водном хозяйстве США. Производственная ассоциация (AWWA) и любые другие приемлемые спецификации материалов, утвержденные главным инженером компании Charlotte Water или его уполномоченным, должны применяться во всех случаях, когда материал покрывается элементом в этих спецификациях.

    6.04 Общие технические требования к конструкции и испытаниям
    Установка и испытания трубопроводов должны соответствовать самым актуальным и применимым процедурам и спецификациям, указанным в Технических условиях Шарлотты, Правилах .0900 и .1000 NCDENR, Сантехническом кодексе Северной Каролины или любых других приемлемых спецификации строительства и испытаний, одобренные главным инженером по водоснабжению Шарлотта или их уполномоченным.

    Раздел 7 Сертификаты

    Приведенные ниже сертификаты должны быть отправлены по следующему адресу:

    Руководитель программы, отдел проектов, финансируемых разработчиками
    Шарлотта Уотер
    5100 Brookshire Boulevard
    Charlotte, North Carolina 28216

    7.01 Заявитель
    После завершения строительства или изменения Частной водопроводной магистрали, требующей частного разрешения на использование воды в Шарлотте, заявитель должен подать Сертификат заявителя в соответствии с Правилами NCDENR .0303 (c). Это свидетельство должно быть предоставлено на бланке, предоставленном Charlotte Water, и должно быть подписано должным образом уполномоченным представителем заявителя, например:

    1. Для корпорации, общества с ограниченной ответственностью, ассоциации домовладельцев или некоммерческой организации: президент, вице-президент,
    2. .
    3. Для партнерства или индивидуального предпринимательства: генеральным партнером или собственником.

    7.02 Инженер
    Кандидат также должен представить заявление о сертификации, подписанное и заверенное профессиональным инженером, зарегистрированным в штате Северная Каролина, о том, что строительство было завершено в соответствии с утвержденными планами и спецификациями в соответствии с Правилами NCDENR 0303 (a).

    Сертификат инженера должен включать копию утвержденного плана инженерного строительства размером 8 ½ «x 14» или 11 «x 17» с соответствующим водопроводом, четко выделенным с указанием части (частей), где строительство и соответствующие испытания считаются завершенными, а main готов к вводу в эксплуатацию в соответствии с этой сертификацией.

    Раздел 8 Окончательное утверждение

    8.01 Окончательное одобрение
    Никакое строительство, изменение или расширение частной водопроводной магистрали, требующей получения частного разрешения на использование воды в Шарлотте, как указано выше, не должно быть введено в окончательную эксплуатацию или предоставлено для потребления человеком до тех пор, пока заявитель не представит как сертификат инженера, так и сертификат заявителя. и получил окончательное одобрение от Шарлотты Уотер. Изменения могут быть сделаны только в соответствии с требованиями, изложенными в этом документе.


    Железо и марганец в частных системах водоснабжения

    Источники железа и марганца

    Природные источники железа и марганца чаще встречаются в более глубоких скважинах, где вода контактировала с камнями в течение длительного времени. В угледобывающих регионах штата эти металлы могут также происходить как при глубокой, так и при открытой добыче полезных ископаемых. Железо и марганец часто встречаются вместе в подземных водах, но марганец обычно присутствует в гораздо более низких концентрациях, чем железо.

    И железо, и марганец легко присутствуют в системах питьевого водоснабжения. Оба придают воде сильный металлический привкус и вызывают появление пятен. Вода из колодцев и источников с высоким содержанием железа и / или марганца может сначала казаться бесцветной, но быстро появляются оранжево-коричневые (железо) или черные (марганец) пятна или частицы, поскольку вода подвергается воздействию кислорода (см. Проверка воды).

    Хотя железо и марганец могут встречаться в колодцах и источниках по всей Пенсильвании, они наиболее распространены в северных и западных графствах.Исследование, проведенное Penn State, обнаружило чрезмерные концентрации железа в 17% частных источников водоснабжения, отобранных в штате.

    Стандарты питьевой воды

    Железо и марганец в питьевой воде не опасны для здоровья. Вместо этого у них обоих есть вторичные или рекомендуемые стандарты питьевой воды, потому что они вызывают эстетические проблемы, которые делают воду нежелательной для использования в домашних условиях, и горький металлический привкус, который может сделать воду неприятной для питья как для людей, так и для сельскохозяйственных животных.

    Утюг также может вызвать появление оранжевых или коричневых пятен на раковинах и белье.Марганец часто приводит к образованию плотного черного пятна или твердого вещества. По этим причинам рекомендуется, чтобы питьевая вода содержала не более 0,3 мг / л (или 0,3 частей на миллион) железа и менее 0,05 мг / л марганца.

    Агентство по охране окружающей среды США также установило санитарную норму для марганца на уровне 0,3 мг / л. Рекомендации по охране здоровья — это не имеющий юридической силы стандарт питьевой воды, который предназначен для предупреждения потребителей о возможных последствиях для здоровья от компонентов питьевой воды. Рекомендация по здоровью 0,3 мг / л для марганца была создана из-за опасений по поводу различных неврологических последствий для здоровья от регулярного потребления воды выше 0.3 мг / л.

    Помните, что на частные системы водоснабжения, обслуживающие отдельные дома, не распространяются государственные или федеральные стандарты питьевой воды. Таким образом, эти стандарты предоставляют только рекомендации по надлежащему управлению этими типами водоснабжения.

    Тестирование воды

    Присутствие пятен, частиц и металлического привкуса часто указывает на присутствие железа и марганца в водопроводной воде даже без тестирования воды. Тем не менее, рекомендуется проверить воду, чтобы определить точную концентрацию каждого из этих металлов.Концентрация определит наиболее практичные и экономичные варианты очистки воды для решения проблемы.

    Помимо концентрации важно также определить форму железа и марганца. Если вода, собранная из колодца или источника, изначально прозрачная, но со временем образует оранжево-коричневые или черные твердые частицы, железо и марганец растворяются в воде. Это известно как «восстановленная» форма этих металлов. Растворенное или восстановленное железо и марганец чаще всего встречаются в грунтовых водах с pH менее 7.0.

    Иногда твердые частицы железа и марганца сразу обнаруживаются в воде из колодца или источника. В этом случае металлы уже находятся в окисленной форме. Это чаще встречается в источниках воды с более высоким pH или где кислород легко доступен для воды, например, в неглубоком источнике.

    Если вы заметили оранжево-коричневые или черные пятна от воды или металлический привкус, вам следует организовать проверку воды на содержание железа и / или марганца. Железо и марганец — распространенные загрязнители воды, которые могут быть проверены многими коммерческими лабораториями в Пенсильвании.Тщательно протестируйте воду в лаборатории, аккредитованной DEP, чтобы составить общий план очистки; см. раздел «Проверка воды» для получения дополнительной информации.

    Удаление железа и марганца из воды

    Железо и марганец можно эффективно удалить из воды с помощью ряда процессов обработки, зависящих как от формы, так и от концентрации металлов. Поскольку железо и марганец представляют собой эстетические проблемы, которые влияют на все потенциальные способы использования воды, их необходимо удалять из всей воды, поступающей в дом, с помощью очистных устройств Point-of-Entry (POE).

    Если к вашей проблеме применимы несколько процессов обработки, обязательно сделайте покупки и сравните единицы обработки и цены у нескольких авторитетных дилеров, которые продают различные устройства для обработки. Обязательно ознакомьтесь с требованиями к обслуживанию каждого устройства и получите письменную гарантию на любое устройство, которое вы решите приобрести. См. Дополнительные сведения в разделе «Советы по покупке оборудования для очистки воды».

    Умягчение воды (ионный обмен)

    Обычные умягчители воды иногда эффективны для удаления железа и небольших количеств марганца.Умягчители воды обычно используются для удаления из воды кальциевой и магниевой жесткости путем обмена. Кальций и магний удаляются из воды, а вместо них добавляется натрий. Удаление железа и марганца осуществляется таким же образом путем замены железа и марганца на натрий. Затем железо и марганец удаляются из слоя смолы-мягчителя путем обратной промывки и регенерации.

    Эффективность удаления умягчителями зависит от концентрации железа, жесткости воды и pH.Умягчители обычно рекомендуются только тогда, когда pH воды выше 6,7, жесткость воды составляет от 3 до 20 гран на галлон (50-350 мг / л), а концентрация растворенного железа меньше 5 мг / л.

    Окисленные формы железа и марганца загрязняют смолу пластификатора. Таким образом, очень важно, чтобы сырая вода не вступала в контакт с какими-либо окислителями, такими как воздух или хлор, перед попаданием в умягчитель. Использование пластификатора смолы в качестве механического фильтра для окисленного железа и марганца, как правило, не рекомендуется.Это может повредить слой смолы и потребовать более частой обратной промывки. Если в неочищенной воде присутствует окисленное железо и / или марганец, для ее удаления следует использовать фильтрацию.

    Дополнительную информацию о умягчителях и их обслуживании можно найти в статье «Умягчение воды».

    Добавление полифосфата

    Вода с концентрацией растворенного железа менее 2 мг / л может быть обработана добавлением полифосфата. Добавление фосфата обычно неэффективно при обработке марганца.Фосфат подается в воду с помощью насоса подачи химикатов, который часто требует корректировки дозы методом проб и ошибок. В этом случае железо окружено или «изолировано» фосфатом и фактически не удаляется из воды.

    У этого процесса есть несколько серьезных недостатков. Хотя изолированное железо не вызовет нежелательных пятен, оно все же придаст воде металлический привкус. Кроме того, если в воду будет добавлено слишком много фосфата, вода станет скользкой, а это может вызвать диарею.Полифосфат также может разлагаться в водонагревателе, что приводит к высвобождению секвестрированного железа.

    Окислительные фильтры

    Окислительные фильтры одновременно окисляют и фильтруют железо и марганец в одном устройстве. Фильтр обычно состоит из зелени, обработанной марганцем, хотя также могут использоваться другие материалы, такие как бирм. В случае фильтра из марганцевого зеленого песка фильтрующая среда обрабатывается перманганатом калия для образования покрытия, которое окисляет растворенное железо и марганец, а затем фильтрует их из воды.Поскольку в этих установках сочетаются окисление и фильтрация, их можно использовать для обработки сырой воды растворенным и / или окисленным железом и марганцем.

    Марганцевые фильтры с зеленым песком требуют значительного обслуживания, включая частую регенерацию раствором перманганата калия, так как он расходуется во время окисления растворенных металлов. Кроме того, эти устройства требуют регулярной обратной промывки для удаления окисленных частиц железа и марганца. Раствор перманганата калия, используемый для регенерации, токсичен, и с ним необходимо обращаться и хранить осторожно, соблюдая особые меры безопасности.

    При правильном уходе марганцевые фильтры с зелеными песком чрезвычайно эффективны для умеренных уровней как растворенного, так и окисленного железа и марганца. Обычно они рекомендуются, когда комбинированная концентрация железа и марганца находится в диапазоне от 3 до 10 мг / л. Имейте в виду, что частота обслуживания (обратная промывка и регенерация) будет увеличиваться по мере увеличения концентрации металлов.

    Фильтры Birm похожи на марганцевую зелень, но не требуют регенерации, поскольку используют кислород, присутствующий в неочищенной воде, для окисления металлов.В результате сырая вода должна содержать определенное количество растворенного кислорода, а pH должен быть не менее 6,8 для удаления железа и 7,5 для удаления марганца. Даже в идеальных условиях эффективность удаления марганца сильно варьируется с фильтрами Birm. Фильтры Birm требуют обратной промывки для удаления скопившихся частиц окисленного металла.

    Окисление с последующей фильтрацией

    Когда комбинированные уровни железа и марганца превышают 10 мг / л, наиболее эффективная обработка включает окисление с последующей фильтрацией.В этом процессе добавляется химическое вещество, которое превращает любое растворенное железо и марганец в твердые окисленные формы, которые затем можно легко отфильтровать из воды. В качестве окислителя чаще всего используется хлор, хотя также можно использовать перманганат калия и перекись водорода. Небольшой насос для подачи химикатов используется для подачи раствора хлора (обычно гипохлорита натрия) в воду перед смесительным баком или змеевиком пластиковой трубы. Смесительный бак или змеевик необходим для обеспечения времени контакта для образования осадков железа и марганца.Может потребоваться установка фильтра с активированным углем, чтобы удалить неприятный привкус и запах остаточного хлора. Хлор не рекомендуется в качестве окислителя при очень высоких уровнях марганца, поскольку очень высокий pH необходим для полного окисления марганца.

    Для этих устройств требуется серьезное обслуживание системы. Резервуары для раствора необходимо регулярно пополнять, а механические фильтры необходимо промывать обратной промывкой для удаления накопившихся частиц железа и марганца. Если также установлен угольный фильтр, угольный фильтр необходимо будет время от времени заменять по мере его истощения.Частота обслуживания в первую очередь определяется концентрацией металлов в сырой воде и количеством используемой воды.

    Другие методы обработки

    Методы, описанные выше, являются наиболее распространенными способами удаления железа и марганца, но другие, такие как аэрация, озонирование и каталитический уголь, также могут быть эффективными. Хотя эти устройства могут успешно лечить железо и / или марганец, их стоимость следует тщательно сравнивать с более традиционными методами лечения и, как всегда, вы должны получить письменную гарантию их эффективности.

    Агрегаты аэрации могут работать каскадом, барботажем или удалением газа из воды. Аэрация может быть полезной, потому что она не добавляет химикатов в воду. Затраты на техническое обслуживание установок аэрации низкие, но первоначальные затраты на приобретение часто выше, чем при других вариантах очистки. Агрегаты аэрации также требуют фильтра для удаления окисленного железа и марганца, которые необходимо промыть обратной промывкой. Вода также должна быть продезинфицирована, чтобы бактерии не заселили аэратор.

    Каталитический уголь адсорбирует, затем окисляет и фильтрует растворенное железо в одном устройстве.Он эффективен при концентрациях растворенного железа менее 1,0 мг / л. Требования к техническому обслуживанию меньше, чем у окислительных фильтров, поскольку химикаты не добавляются, но обратная промывка все же необходима. Каталитический углерод требует минимум 4,0 мг / л растворенного кислорода в исходной воде. Некоторые источники подземных вод могут нуждаться в предварительной обработке для увеличения концентрации растворенного кислорода.

    В последние годы озонированию уделялось все больше внимания как методу решения многочисленных проблем с качеством воды.Как и хлор, озон является сильным окислителем, но это гораздо более нестабильный газ, который необходимо вырабатывать на месте с использованием электричества. После образования озона его вводят в воду, где он окисляет растворенные металлы, которые затем необходимо отфильтровать. Озоновые установки обычно дороже, чем другие более традиционные варианты очистки, но они могут быть полезны там, где необходимо решить множество проблем с качеством воды (например, бактерии и металлы).

    Другие варианты отказа от железа и марганца

    Хотя доступны очистные устройства для восстановления железа и марганца из воды, нельзя упускать из виду и другие варианты.В некоторых случаях поблизости может быть муниципальный водопровод. Подключение к городскому водопроводу на начальном этапе может показаться дорогостоящим, но оно может быть экономически предпочтительным с учетом долгосрочных затрат и проблем, связанных с покупкой и обслуживанием устройства для очистки воды. Подключение к городскому водопроводу также обычно увеличивает стоимость недвижимости вашего дома.

    Другой вариант может заключаться в создании альтернативного частного водоснабжения. Другие источники воды, такие как неглубокий источник подземных вод или цистерна с дождевой водой, могут быть разработаны, чтобы избежать использования железа и марганца, но они оба могут представлять другие проблемы с качеством и количеством воды.Альтернативные источники воды должны быть тщательно изучены вместе с вариантами очистки при выборе стратегии, позволяющей избежать содержания железа и марганца в воде.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
