Как определить точку росы? Только проверенные способы!

Влажная трава под ногами, запотевшие окна, капельки на стенах сырого подвала – все это результат конденсации паров воды из атмосферного воздуха. Каждый с этим сталкивался, но не каждый интересовался, как определить точку росы. Чаще всего эту задачу приходится решать архитекторам, строителям и проектировщикам, а люди, далёкие от этой сферы, едва ли знакомы с таким понятием.

Как определить точку росы

Природа появления росы

Конденсация воды на различных поверхностях происходит следующим образом. Атмосферный воздух всегда в той или иной степени насыщен парами воды. Вода из газообразного состояния в жидкое переходит в случае понижения её температуры. Это происходит при соприкосновении атмосферного воздуха с более холодными поверхностями и последующей потере тепла. Как результат – появление капелек воды.

Утренняя роса легко объясняется законами физики

Температура, по достижению которой пары воды из воздуха переходят в жидкое агрегатное состояние, называется точкой росы

.

Чем выше содержание паров воды в воздухе (или другой смеси газов), тем выше температура конденсации воды, или точка росы. Так, при относительной влажности воздуха 100% точка росы точно совпадает с его температурой. И наоборот: чем меньше показатель относительной влажности воздуха, тем ниже и точка росы. Значит, для выпадения конденсата придётся охладить воздух сильнее.

Изучаем точку росы в строительстве

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.

В авиации также рассчитывается точка росы. Во время полёта на некоторых частях самолета выпадает конденсат. В таком случае конденсат замораживается и части самолета обледеневают.

Игнорирование точки росы может привести к крушению самолета

Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.

Точка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

Размещение точки росы

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

  1. Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
  2. Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
  3. Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
  4. Слои конструкции. Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
  5. Материал перекрытия или стены.
  6. Температура и относительная влажность внутреннего и наружного воздуха.

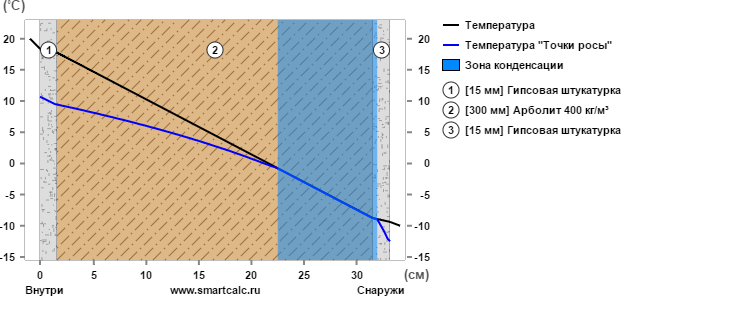

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

  1. Включите прибор. Обратите внимание на заряд батареи.

    Так выглядит один из популярных приборов

  2. Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

    Правильное положение прибора обеспечит точность замеров

  3. Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

    Зафиксировать – еще не значит сохранить

  4. Для сохранения данных нажмите кнопку Save.

    Возможность сохранения избавляет от необходимости записывать данные в блокнот

  5. При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

    Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон

  6. Скопируйте данные на компьютер.

    Компьютер – надежное хранилище данных

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Важность определения точки росы

Если не учитывать положение точки росы в стене, за этим последует ряд негативных событий.

Утеплительный материал быстро приходит в негодность, срок службы материала самой стены сокращается. Отделка из-за регулярного намокания держаться не будет: обои постепенно отклеиваются, штукатурка сыплется, краска шелушится. Из-за избыточной влажности в помещении за короткий срок на стенах, вентиляционных системах, потолке и других поверхностях развивается плесневый слой, грибок и другие патогенные микроорганизмы.

Игнорирование физической природы конденсации чревато антисанитарией в помещении

Как ведёт себя роса при неутеплённых стенах

При неутеплённых стенах есть несколько вариаций поведения точки росы. В некоторых ситуациях она располагается во внутреннем пространстве стены – ближе к улице либо ближе к комнате. Во втором случае при сильном понижении температуры место конденсации пара будет смещаться на внутреннюю поверхность стены.

Тогда на её поверхности непременно образуются капли конденсата.

Неутеплённые стены часто намокают

В некоторых случаях (холодный материал каркаса здания) точка росы может круглый год располагаться внутри помещения, то есть на внутренней поверхности стены. Тогда необходимо произвести прикладные расчеты и озаботиться утеплением стены с учетом климатических особенностей населенного пункта, в котором расположено здание.

В целом место нахождения точки росы в перекрытии или стене взаимосвязано с рядом физических факторов:

  • влажности наружного воздуха и воздуха внутри помещения;
  • температуры наружного воздуха и воздуха внутри помещения;
  • толщины перекрытия или стены.

Точка росы в утеплённых снаружи стенах

При корректном подборе материала и грамотно просчитанной толщине утеплительного слоя точка росы всегда будет находиться в утеплителе и никогда не будет сдвигаться в сторону внутренней поверхности. Стены сухие круглый год. Повреждается погодными условиями только утеплитель, износ стен замедляется.

Наружное утепление – верная защита от выпадения конденсата в квартире

В случае если толщина утеплителя меньше необходимой, либо не была учтена теплопроводность материала, точка росы будет вести себя так же, как и в неутеплённой стене, то есть влага будет продолжать скапливаться в помещении, если она скапливалась до утепления. Если это происходит, выход один – увеличить толщину утеплительного материала. Это можно сделать, добавив еще один слой термоизоляции либо заменив старый материал на новый, подходящий по толщине.

При избыточной толщине утеплительного слоя точка росы не будет выходить за его пределы на протяжении всего года. Никаких негативных последствий это за собой не повлечет: стена будет сухая круглый год. Однако расчеты для того и производятся, чтобы избежать необоснованных финансовых трат. Ведь если можно спастись от влаги и сохранить тепло меньшим количеством утеплителя, то зачем тратить больше?

Внутри или снаружи утеплять стены?

Точка росы в утеплённых изнутри стенах

Утепление стен только лишь с внутренней стороны неизбежно приводит к сдвигу точки росы в сторону помещения. Происходит это по причине того, что термоизоляционный материал удерживает тепло в комнате, тем самым делая стену более холодной. А, как известно, чем холоднее поверхность, тем вероятнее факт конденсации воздушной влаги на ней.

Если при нормальных для данного региона температурах точка росы располагается близко к внутренней поверхности стены и не доставляет неудобств, то в особо холодные дни она может смещаться в комнату, то есть на внутреннюю поверхность стены. Тогда стена будет намокать под утеплителем.

Если на неутеплённой стене влага скапливалась постоянно, то после проведения работ по внутреннему утеплению помещения весь холодный сезон стена будет продолжать намокать под утеплителем. Это приведёт к постепенной порче всех слоёв строительных материалов, расположенных на внутренней стороне стены, включая отделку.

Внутреннее утепление не спасает от намокания

В некоторых случаях после внутреннего утепления нормальной стены точка росы изменяет местоположение на утеплитель. Тогда в течение всей зимы будет мокрой не только стена, но и сам термоизоляционный материал.

Так или иначе, чтобы избежать порчи отделки и внутренних утеплительных слоёв, надо запомнить одно простое правило: утепление внутренней поверхности стены проводится только после наружного её утепления.

О точке росы в пластиковых окнах

Если речь заходит о точке росы в стеклопакетах, то многие представляют себе какое-то конкретное загадочное место. В действительности же точку росы увидеть нельзя, что мы с вами уже успели выяснить. Повторимся: под точкой росы подразумевается температура, при охлаждении до которой пар в воздухе насыщается и конденсируется. Существуют специальные таблицы, позволяющие рассчитать точку росы при относительной влажности и конкретной температуре. Одна из таких таблиц приведена ниже.

Точка росы при относительной влажности воздуха

На заметку! Допустим, влажность воздуха составляет 50%, а температура — +21 градус. При таких обстоятельствах точка росы составит +10,2. Что это значит? Если температура какой-то поверхности в квартире опустится до +10,2 градусов, то на ней (поверхности) начнет появляться конденсат. Как правило, самые холодные поверхности в квартире – это пластиковые окна, а потому именно на них в большинстве случаев выпадают излишки влаги.

Люди часто сталкиваются с выпадением конденсата на стеклопакетах. Если исходить из всего, сказанного выше, то можно сделать вывод, что с конденсатом можно бороться двумя способами – повышением температуры стекол и снижением влажности в квартире. Так, комфортной влажности можно добиться посредством обеспечения нормального воздухообмена. Вся лишняя влага – от стирки, кипящих кастрюль и проч. – должна покидать помещение, а не накапливаться в нем. В первую очередь, квартиру следует регулярно проветривать. Частота проветривания определяется в индивидуальном порядке, однако мы советуем делать это минимум по 10 минут дважды в день. Не стоит забывать и о специальных клапанах приточной вентиляции.

Видео — Что такое точка росы?

Точка росы определение и расчет на калькуляторе

Содержание статьи

Выполняем расчет

При определении требуемого значения следует учесть сразу несколько факторов:

  • температуру внутри и снаружи дома;
  • влажность воздуха.

Температура и относительная влажность

Значение зависит от месторасположения строения. В большинстве случаев речь будет идти о 20 – 22 °C. Тем, кто проживает в районах, где пятидневка наиболее холодная, то есть бывает –31°C и ниже, указанное значение будет составлять 21–23 °C.

Допустимое значение несколько отличается. Для холодных регионов оно составит 20 – 24 °C. Для средней полосы температурный диапазон расширится до 18 – 24 °C. Когда выполняется расчет, обычно берется в первом случае 20 °C, во втором – 22 °C.

Ищем табличное значение

Чтобы найти искомое значение, стоит воспользоваться специальной таблицей, в которой значение конденсации представлено в зависимости от температуры и влажности. Для этого, определившись с температурой и влажностью, можно найти искомое значение в месте их пересечения. Так, если влажность принята равной 55%, а температура 21°C, точка росы равна 11,6 °C. Это значит, что там, где стена охладится до 11,6 °C, выпадет конденсат.

Точное значение

Чтобы получить более точную цифру можно определить значение конденсации по реальным данным. Для этого следует обзавестись такими инструментами:

  • обычным термометром;
  • гигрометром;
  • бесконтактным термометром. При его отсутствии можно воспользоваться обычным.

Поиск значения стоит начать с измерения температуры воздуха на расстоянии 60 см от поверхности пола. Больший отступ от поверхности пола приведет к получению некорректных данных. Замеры в этом случае часто проводят, положив термометр на стол.

После этого выполняется замер влажности в помещении с помощью гигрометра. Сделать это следует в том же месте, где замерялась температура. Поиск значения конденсации производится в той же последовательности, как описано выше.

Определение точки росы

Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур


Значения точки росы в градусах Цельсия в разных условиях приведены в таблице.

Относительная влажность, % Температура шарика сухого термометра, °С
2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 −20 −18 −16 −14 −12 −9,8 −7,7 −5,6 −3,6 −1,5 −0,5
25 −18 −15 −13 −11 −9,1 −6,9 −4,8 −2,7 −0,6 1,5 3,6
30 −15 −13 −11 −8,9 −6,7 −4,5 −2,4 −0,2 1,9 4,1 6,2
35 −14 −11 −9,1 −6,9 −4,7 −2,5 −0,3 1,9 4,1 6,3 8,5
40 −12 −9,7 −7,4 −5,2 −2,9 −0,7 1,5 3,8 6,0 8,2 10,5
45 −10 −8,2 −5,9 −3,6 −1,3 0,9 3,2 5,5 7,7 10,0 12,3
50 −9,1 −6,8 −4,5 −2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
55 −7,8 −5,6 −3,3 −0,9 1,4 3,7 6,1 8,4 10,7 13,0 15,3
60 −6,8 −4,4 −2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
65 −5,8 −3,4 −1,0 1,4 3,7 6,1 8,5 10,9 13,2 15,6 18,0
70 −4,8 −2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
75 −3,9 −1,5 1,0 3,4 5,8 8,2 10,6 13,0 15,4 17,8 20,3
80 −3,0 −0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
85 −2,2 0,2 2,7 5,1 7,6 10,1 12,5 15,0 17,4 19,9 22,3
90 −1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
95 −0,7 1,8 4,3 6,8 9,2 11,7 14,2 16,7 19,2 21,7 24,1
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Диапазон комфорта


Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2473 дня].

Точка росы, °C Восприятие человеком Относительная влажность (при 32 °C), %
более 26 крайне высокое восприятие, смертельно опасно для больных астмой 65 и выше
24—26 крайне некомфортное состояние 62
21—23 очень влажно и некомфортно 52—60
18—20 неприятно воспринимается большинством людей 44—52
16—17 комфортно для большинства, но ощущается верхний предел влажности 37—46
13—15 комфортно 38—41
10—12 очень комфортно 31—37
менее 10 немного сухо для некоторых 30

Как вычислить место возникновения

Расположение места конденсата может быть как на внешней поверхности дома, так и на внутренней, но чаще — внутри. Зависит это от таких параметров:

  • теплоизоляционные свойства стены и ее толщина;
  • относительная влажность и температура воздуха внутри и снаружи дома.

Строители для расчета показателя используют сложную логарифмическую формулу, для которой помимо специфической информации о климатических особенностях региона, нужен ряд изыскательских сведений. А для их измерения понадобятся специальные приборы, такие как бесконтактный термометр и гигрометр.

Для самостоятельного вычисления точки росы рекомендуется пользоваться готовыми таблицами примерных значений. Они действительно примерные, поскольку учитывают только относительную влажность и температуру окружающей среды. В расчет не берутся многие показатели, такие как давление и скорость движения воздуха, плотность кирпича и утеплителя и другие. Однако эти таблицы все же надежнее самодельных интернет-калькуляторов, иногда работающих по принципу случайных чисел.

Точка росы в неутепленном кирпичном доме

В этой ситуации показатель точки росы будет зависеть от внешних погодных условий. При стабильном климате, без значительных перепадов температур, влага будет образовываться ближе к внешней стороне и это почти идеальный вариант. Но при похолодании ситуация кардинально меняется и местом накопления конденсата становится уже сама стена, то есть точка смещается внутрь. Такое развитие событий чревато последствиями и, в крайнем случае, весь холодный период года внутренние поверхности дома будут влажными.

Дом, утепленный внутри

Если климат переменчив и колебания дневных и ночных температур существенны, вариант внутреннего утепления не лучший выбор. При стабильной умеренной погоде конденсат будет собираться между центром стены и утеплителем, при похолодании — будет смещаться на их границу. Таким образом, обращенная в дом поверхность частично будет мокрой. Если же разница температур внутри и снаружи будет увеличиваться, то граница конденсата сместится уже внутрь утеплителя и поверхности будут сырыми постоянно. Применять такое утепление при влажном климате можно, но только в том случае, когда есть возможность поддерживать регулярно равномерную температуру во всем доме.

Дом, утепленный снаружи

При правильном расчете количества и качества материала для утепления, точка росы всегда будет только внутри или сместится на границу со стенкой. При таком способе защиты, внутренние поверхности останутся сухими при любых колебаниях влажности и температуры, а внешние, закрытые от прямого воздействия негативных факторов окружающей среды, прослужат намного дольше и качественнее.

Зачем рассчитывается

Этот важный физический параметр следует учитывать как при первоначальном строительстве, так и на этапе выбора и при расчете количества утеплителя. Он поможет определить где именно будет локализоваться конденсат:

  • в утеплителе;
  • внутри кирпичной кладки;
  • непосредственно в комнате, на внутренней стене.

Если конденсат оседает постоянно в неправильно выбранном месте, то из-за сырости появляется плесень, теплопроводность дома становится хуже, внутренние помещения перемерзают и портятся. При неверно рассчитанном показателе, кирпичная кладка не будет теплой, надежной и не прослужит долго. Определив точное место образования конденсата и выбрав правильный материал и способ утепления, можно продлить срок службы здания, а также обеспечить комфортный микроклимат в нем и сэкономить немалые средства.

Расчёт точки росы

На практике произвести измерения точки росы не сложно. Главное, обзавестись необходимыми инструментами.

Потребуется запастись:

  • рулеткой;
  • обычным термометром;
  • бесконтактным термометром — пирометром;
  • гигрометром.

Пирометр – прибор для дистанционного измерения температуры поверхности

Последовательность работ:

  • примерно на высоте 60 см от пола по стене ставится метка;
  • с помощью термометра измеряется температура и влажность;
  • находится полученный показатель в вышеуказанной таблице;
  • измеряется температура поверхности стены пирометром;
  • сравниваются два показателя;
  • определяется результат: если температура поверхности отличается от точки росы более, чем на 4ºС, значит, в комнате повышенная влажность. Ввиду чего, утепление надо выполнять под контролем специалиста.

Определение точки росы – важнейший момент в строительстве дома, а также при его правильном утеплении. Если не отслеживать все вышеназванные показатели, можно получить массу проблем, как с обслуживанием дома, так и со здоровьем ваших близких.

Предыдущая
СтроительствоДом из шлакоблоков: технология возведения, характеристики материала
Следующая
СтроительствоИз чего лучше строить дом — секреты использования разных материалов

Загрузка…

Что такое точка росы – калькулятор для вычисления, определяния

При неправильном определении точки росы, материал, из которого состоит несущая и теплоизоляционная конструкция дома, не сможет в полной мере выполнять свои функции. Кроме того, образуются проблемы с отелочными материалами, они начнут опадать, окна – запотевать, на стенах появится грибок и плесень. Чтобы избежать неприятных последствий, во время ремонта или при строительстве дома нужно предварительно определить, где именно находится точка росы. Калькулятор упростит задачу, но владельцу следует разобраться в основных аспектах данного показателя.

Содержание

  1. Что это такое
  2. Что влияет на показатель
  3. Определение местонахождения
  4. Что необходимо для правильного расчета
  5. Формула расчета
  6. Что делать при появлении конденсата

Что это такое

{add_n22}

Точка росы – показатель, определяющий концентрацию влаги в воздухе. Чем больше уровень влажности в доме, тем выше будет значение. Но при расчете точки росы учитывается множество критериев, основными из которых являются:

  • изменяемая степень давления;
  • температурный режим наружного воздуха.

Величина точки измеряется в градусах. Поэтому она считается определенной температурой воздуха, при которой окружающая среда начинает насыщаться испарениями. Здесь нужно принимать во внимание аспект – сама область образования конденсата физически не может превышать показатель температуры воздуха.

Как проступает конденсат при разном утеплении

Вспомните, как образуется конденсат – достаточно контакта нагретого кислорода с охлажденным предметом. Туман возникает при совпадении температурного режима наружного воздуха и точки росы. Если учитывать данные значения можно с точностью вычислить степень концентрации влаги на улице и в доме.

Что влияет на показатель

{add_n23}

На уровень точки росы в помещении имеют прямое влияние несколько основных факторов:

  • толщина стен, материал тепловой защиты здания;
  • температура в регионе;
  • влага – чем больше степень насыщенности в стенах (воздушном зазоре), тем выше коэффициент образования конденсата.

Тепловое сопротивление. График теплового сопротивления и смещение точки росы

Чтобы более точно понимать, как данные факторы влияют на показатель росы, рассмотрим более подробно наглядные примеры:

  1. Стены в доме не имеют внешнего и внутреннего утепления

Положение точки росы будет смещаться исходя из климатических показателей на улице. Если погода стабильная, температурный режим неизменен, показатель располагается ближе к наружной части кладки. В данной ситуации пагубных влияний для самого здания образование конденсата не имеет.

При наступлении заморозков или похолодания, местонахождение сдвинется к внутренней области. Следствием такого исхода считается образование конденсата в помещении и постепенному намоканию кладки.

  1. Имеется ли теплоизоляция снаружи перегородок

В этом случае калькулятор онлайн определит, что точка росы располагается внутри теплоизоляционной прослойки. Это очень важный фактор, который следует в первую очередь учитывать при подборе строительного материала и толщины утеплителя.

  1. Теплоизоляционная защита здания располагается изнутри

Здесь теплотехнический расчет обозначит, что точка росы находится между серединой стены и утеплительным стройматериалом. Если дом располагается в регионе с повышенной влажностью, то такое местонахождение показателя не является положительным. При резком понижении температурного режима область конденсата сместится на стык стены и теплоизоляции, что может негативно отобразиться на несущей конструкции, утеплительной системе.

Поэтому создавать теплоизоляционную защиту внутри дома можно только в случае наличия мощной отопительной системы, которая способна создать одинаковый микроклимат в каждой комнате.

Если ремонт уже завершен, но при этом строитель не пользовался для вычисления точки росы калькулятором Смарткалк или не производил подсчет самостоятельно, устранить проблему без больших затрат будет невозможно. Потребуется убрать весь утеплительный слой и устелить его повторно, но уже учитывая местонахождение параметра конденсата.

ВИДЕО: Утепление стен – убираем точку росы

Определение местонахождения

{add_n24}

Перед тем как выполнять расчет расположения точки росы требуется обозначить следующие нюансы:

  • погодные условия в городе, где находится дом, а также график изменения температуры;
  • толщина внешних перегородок, несущих конструкции здания;
  • стройматериал, из которого состоят сены;
  • интенсивность ветров.

В процессе возведения дома застройщику нужно подробно изучить, может ли в материале, который используется для возведения стен, повыситься показатель влаги. При обнаружении высокой степени конденсата, владельцу недвижимости потребуется переделывать ремонт, поскольку толщина теплоизоляции была подобрана неверно или при его монтаже строитель допустил ошибку.

Что необходимо для правильного расчета

Для расчета точки росы нужно использовать специальные элементы:

  • термометр стандартный и бесконтактный;
  • гигрометр.

Определите температурный режим на уровне 60 см от поверхности пола. Для этого можно положить обычный термометр на ровную поверхность в виде журнального стола или стула. Далее в этой же части помещения требуется вычислить степень влажности, в данном деле потребуется гигрометр. В представленной таблице найдите свои показатели, при помощи которых можно определить параметры.

Теперь зная необходимые значения можно определить, подходит дом для утеплительных работ или нет. Ответ поможет получить бесконтактный градусник, им следует измерить температурный режим на том же уровне – 60 см от пола.

Конечным этапом считается сравнение двух температур. В случае если разница в значениях превышает 4ºС, то в здании имеется повышенная влага и точка росы. Ремонтные работы следует проводить только при правильном определении толщины теплоизоляционного слоя и под контролем опытного строителя.

Формула расчета

{add_n25}

Общими формулами для расчета параметра с учетом теплоизоляционного слоя являются:

Определение символов:

  • h2, 2 – толщина утеплительного слоя и стены;
  • λ1, 2 – показатель проводимости тепла через перегородки и утеплитель;
  • N — коэффициент теплового сопротивления.

(T1-T2)*N=T3

Определение символов:

  • T1, 2 – температурный показатель с внешней и внутренне части стен;
  • Т3 – коэффициент перепада температурного режима в перегородке.

Результат:

Применив значения, которые получились в результате расчета, требуется создать график с диапазоном температурных режимов Т3, расположенным в стене и оставшимися градусами на теплоизоляцию. В необходимой области отметьте показатель.

>>>Онлайн калькулятор расчета точки росы<<<

Что делать при появлении конденсата

В любом доме существует несколько определенных мест, где может образоваться конденсат:

  1. Наружная честь перегородки. В данной области появление данного показателя сводится к минимуму. Как правило, внутренняя часть стены остается сухой.
  2. Между внешней и внутренней частью перегородки. Риск образования конденсата вырастает при резком понижении температурного режима на улице.
  3. Внутри стены дома. Образуется параметр в редких случаях, но даже при подтверждении его появления избавиться от испарений ничего не поможет. Остается смириться с увлажненными перегородками на протяжении всего холодного периода года.

В данных ситуациях частично решить проблему поможет монтаж пароизоляционного слоя. Пленка будет удерживать испарения, которые поступают с улицы.

ВИДЕО: Точка росы или почему выпадает конденсат

Как найти точку росы — opechkah.ru

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
  • Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия

Точка росы в стене дома, ближе к наружной стороне
  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
  •  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Как рассчитать точку росы и что это такое: tvin270584 — LiveJournal

Большинство из нас наверняка слышали про такое понятие, как точка росы. В этой статье мастер сантехник расскажет что это такое и почему данный физический фактор обязательно следует учитывать при проведении работ по теплоизоляции дома.

Что такое точка росы в строительстве

Точка росы — это расстояние от земли, где воздух, охлажденный до определенной температуры, образует росу. Этот показатель зависит от нескольких факторов.

Ключевым является давление воздуха внутри строения и на улице. Далеко не всегда удаётся просто определить этот показатель. Но заметим, что каждый владелец строения должен обязательно определить, какая в помещениях его дома точка росы, поскольку она оказывает влияние на комфорт при проживании.

Если в помещении точка росы завышена, в этом случае основные строительные материалы – бетон, металл и дерево – не обеспечат нужного эффекта при возведении дома, и срок их службы будет непродолжительным. Здесь понадобится либо высокий цоколь, либо дополнительная защита от влаги.

Если во внутренних помещениях строения выполняется настил полов из полимерных материалов, то попадание в структуру материала конденсата во время эксплуатации напольного покрытия может привести к возникновению таких дефектов:


  • Вздутие;

  • Отслоение;

  • Шагрень.

Чисто визуальным способом невозможно определить этот показатель в помещении. Для этого необходимо использовать специальный прибор под названием бесконтактный термометр. Кроме него следует пользоваться таблицей, в которой в специальной главе описано, как определить этот параметр в стенах сооружения и произвести его правильный расчет.

Под этим термином следует понимать показатель, который определяет уровень влажности в воздухе. То есть, можно говорить о том, что чем выше уровень влажности в помещении, тем выше точка росы. Однако при определении этого показателя необходимо принимать во внимание еще два важных критерия:


  • Изменяемые показатели давления;

  • Температура наружного воздуха.

О том, что измеряется показатель точки росы в градусах, знают далеко не все. В итоге получается, что точка росы — температура воздуха определенной величины, при которой он сам насыщается влажными парами. Однако необходимо принимать во внимание тот факт, что сама точка не может быть выше температуры воздуха.

Необходимо вспомнить, как возникает конденсат: он образуется при соприкосновении теплого воздуха с холодной поверхностью. Чтобы всем было понятно, как этот показатель работает в реальных условиях, будет правильным рассмотреть возникновение такого явления, как туман. Для его появления необходимо, чтобы температура наружного воздуха и температура точки росы совпадали между собой. Говоря другими словами, принимая во внимание эти показатели, можно точно определить уровень влажности на улице и в помещении.

Какие факторы оказывают влияние на точку росы

На такой показатель, как точка росы влияние оказывают несколько факторов:


  • Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге;

  • Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:


  • Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.

  • Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое. Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.

  • Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены. Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы. Однако это приведёт к большим затратам для владельцев строения.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:


  • По формуле;

  • По таблице;

  • С помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t — комнатная температура oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.

Таблица 1. Определения точки росы

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

Видео

В сюжете — Как работать с онлайн-калькулятором для расчета точки росы в стене

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Обратите внимание! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона
Таблица 2. Зависимость толщины материала стены от теплопроводности

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.


Источник
https://santekhnik-moskva.blogspot.com/2019/10/Kak-opredelit-tochku-rosy.html

Что такое «точка росы»

Правильное определение этого параметра важнейшее значение имеет в строительстве. От правильности расчётов зависит возможность образования конденсата на стенах, который резко снижает долговечность конструкций, а в ряде случаев делает проживание в помещении просто невозможным.

Той или иной влажностью обладает любая стена (если она не из металла). Причина образования конденсата кроется не только в материале самих стен, а в теплоизоляции, от правильного обустройства которой и зависит место образования конденсата. Температура, при которой он выпадает, зависит от:

  • температуры воздуха в помещении;
  • влажности в помещении.

Пользуясь таблицами, можно определить, что если температура, к примеру, в помещении +20С при влажности в 60%, то на любой поверхности, имеющей температуру в 12С и ниже, будет образовываться влага.

При уменьшении влажности до 40% конденсат будет появляться на поверхности, имеющей температуру ниже 6С. То есть, чем ниже влажность, тем точка росы дальше от температуры воздуха в помещении.


Месторасположение точки росы зависит от:

  • наружной влажности;
  • внутренней влажности;
  • температуры внутри и снаружи помещения;
  • толщины стен, утеплителя.

1. Как «ведет» себя точка росы в стене без утеплителя? Возможны несколько вариантов её нахождения:

  • между центром стены (по толщине) и наружной поверхностью: в этом случае внутренняя стена остаётся сухой;
  • между центром стены и внутренней поверхностью: внутренняя поверхность может замокать на несколько дней при резком снижении температуры воздуха в регионе;
  • на поверхности стены внутри помещения: в течение зимнего периода стена будет мокрой.

2. При использовании утеплителя картина будет несколько иной. Место образования конденсата может располагаться (утепление снаружи):

  • внутри утеплителя: это справедливо при верных теплотехнических расчётах, — стена будет сухой, точка рассчитана правильно;
  • в любом месте, описанном выше (п.1): это происходит в случае, если толщина утеплителя выбрана неверно.

3. Внутреннее утепление. В этом случае место образования конденсата сдвигается внутрь помещения; при этом температура под утеплителем понижается. Точка росы может быть:

  • между центром стены и утеплителем или на их границе в случае резкого похолодания;
  • только под утеплителем: стена будет частично мокнуть весь зимний период;
  • внутри утеплителя: он будет мокнуть в течение всего холодного периода.

Расчет точки росы онлайн калькулятор

Расчет точки росы online калькулятор

1. Итак, сначала работы вы обязаны определить среднюю и небольшую температуру и относительную влажность зимы региона, в котором предполагается строить здание.

2. Дальше необходимо подобрать слой за слоем составляющие конструкции ограждения начиная внутри строения, заканчивая внешней фасадной отделкой/кровли. В нашей базе данных есть самые главные и популярные материалы, используемые в строительстве, зато вы можете также редактировать данный список.

3. После завершения ввода данных их нербходимо проверить, чтобы не было слоев с нулевой или отрицательной толщиной и нажать кнопку «Расчет».

4. Результаты: черный график отображает понижение (увеличение) температуры втутри конструкции ограждения. Синий — температура точки росы. Если температура в каком либо слое опустится до точки росы — пар конденсируется, что отрицательно оказывает влияние на тепло-эффективность и долговечность конструкции. Зоны выпадения конденсата, если они есть, также обозначены голубым цветом.

5. Замечательный вариант — это когда температура внутреннего слоя равна или стремится к температуре воздуха изнутри, а температура последнего слоя на фасаде строения равна или практически равна температуре воздуха с улицы. График понижения (увеличения) температуры обязан иметь гладкую форму т.е температура должна уменьшаться без скачков. Зон появления конденсата не должно быть ни при средней температуры зимы и нежелательны при пико-невысоких температурах.
6. Чтобы достигнуть эффективности близкой к образцовой, располагайте слои с увеличивающейся паропрозрачностью от внутненнего слоя к наружному.

7. Значение теплоэфективности выражено в ватах на метр квадратный внутренней площади на один градус разницы внешней и внутренней температур. Это означает, что помножив данное значение на внутреннюю площадь конструкции ограждения и помножив на температурную разницу внешней и внутренней в градусах Цельсия, получаем мощность радиатора, которую требуется обеспечить для поддерживания введенной внутренней температуры.

8. Посчитайте теплопотери через стены, потолк, пол и чердачный этаж при помощи такой программы бесплатно. Не забывайте добавить потери тепла сквозь двери и окна (данные берите у изготовителя) и также венитиляцию. Применяйте средние температуры у вас в регионе каждые месяцы за ежемесячно сезона отопления.

Точка росы. расчет, обозначение

Точка росы

Причина №1. Большая паропрозрачность слоев внутри конструкции разрешают создать высокое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приводит к очень высокой конденсации.

Решение проблемы точки росы

Прибавьте слабо проницаемых слоев изнутри (пароизолцию) и/или прибавьте вент просвет с наружной стороны. Данная мера даст возможность сдержать поток паров воды сквозь стены. Однако не стоит перестараться т.к закрытые пары изнутри комнаты будут копиться и это может привести к ухудшении качества воздуха изнутри помещений.

Если эксплуатационного условия строения особенно жёсткие (-20 и ниже), то необходимо посмотреть на возможность принудительного поступления в пространство помещения подогретого воздуха при помощи теплообменных аппаратов или нагревателей. Это даст возможность задействовать герметичные пароизоляционные материалы без риска повредить климат в доме.

Как делается расчет потерь тепла?

Расчет потерь тепла определяется на основании температуры внутреннего воздуха, температуры поверхности внутри конструкции ограждения и температуры воздуха с улицы.

Температура изнутри стен меняется линейно. Наклонный угол графика зависит от значения термического сопротивления материала в самых разнообразных его слоях.

Среднее значение сопротивления передачи тепла изнутри строения принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108

Термическое сопротивление других слоев Re отвечает температурному перепаду между внутренней плоскостью стены и воздухом с улицы. (Т плоскости стены — T за границами строения ) dTe.

После по следующей формуле:

Ri / dTi = Re / dTe

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri

R = Ri (1 + dTe / dTi)

И, напоследок, значение потерь тепла

Температура в помещении: 20 ° C
на стену: 18 ° C
температура воздуха: -10 ° C

dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт

dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

ТП = 0,5 Вт / м2 K

Помимо потерь тепла отображаются зоны потенциальной конденсации .

  • Черный график демонстрирует падение/увеличение температуры изнутри конструкции ограждения в градусах.
  • Синий график — температура точки росы. Если этот график граничит с графиком температуры, то эти зоны называются зонами потенциальной конденсации (помечены голубым). Если во всех точках графика температура точки росы меньше температуры материала, то конденсата/росы не будет.
  • Расчет точки росы online калькулятор

    Калькулятор «ТеплоРасчет.рф» точки росы считается приватным проектом и не зависит от больших игроков сферы строительства.
    Любые пожертвования (независимо от суммы) сберегут этот сайт в дальнейшем. Благодарю!

    Прямо:
    Вебмани: R408361100457
    Yandex наличные средства: 410011049136440
    Альфа-клик: 40817810609770002454

    Автор: Анатолий
    Прекрасная программа! Однако есть недочеты: Как добавить больше 6-ти слоев? Небольшая кнопка «расчет». Долго её искал

    Автор: Макс
    Благодарю. Замечательный сервис!!

    Автор: Дмитрий
    Где и как можно скачать данную ПО? Погрешность расчета какая? Соответственно с какой НТД эта ПО расчитывает? Прошу отправить, если есть на адрес [email protected]

    Автор: ТОварищи! Выручайте- у меня дипломник горит
    Горит Дипломная в Бауманском по теплорасчетам. Помогите. Дайте воспользоваться ПО? Магарыч с меня!

    Автор: Константин
    Благодарю! Расчет, тот, что искал. Но кнопка «Расчет» на самом деле плохо расположена.

    Автор: Админ
    Убрал кнопку расчет по просьбам трудящихся

    Автор: Сергей
    Большое благодарю за ваши усилия, программа сильно помогла!

    Автор: Дмитрий
    Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.

    Автор: Дмитрий
    Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.

    Автор: Максим
    из-за чего то при задании 100% влаги с наружной стороны или в середине помещения точка росы там (где задаем 100%) на пару градусов ниже, хотя должна совпадать.

    Автор: Алексей
    благодарю, попробывал расчитать Сэндвич-панель(ОСП12м+пенополистирол150мм+ОСП12мм, пишет конденсат. Хм. Очень удивительно, ведь все уверяют, что в СИП конденсата не может быть, и я не понимаю, откуда взяться он может если изнутри пенополистирола нет воздуха с водяными парами. Подскажите. Благодарю. alexeysodru

    Автор: Админ
    Алексей, в Вашей конструкции (Сэндвич-панель) кол-во конденсата в границах возможного. Создатели сайта не зависят от изготовителей материалов для строительства, благодаря этому нам нет смысла занижать или завышать свойства индивидуальных решений. Только доктрина, и ничего личного. Благодарю

    Автор: Евгений (keber)
    Взялся было за написание программы расчета параметров конструкций ограждения в настоящих условиях с учетом динамики изменения внешних условий и перемен теплоемкости, влагоемкости, сопротивления тепла и влагосопротивления слоев, Но! наткнулся на Ваше открытие. Благодарю. Упростилась задача аппониров

    Автор: Админ
    Если решить Вашу задачу,Евгений, то это будет что-то очень отдаленное от реальности. Пожалуйста. Открытие не мое, я лишь совместил информацию ГОСТ 8.524-85 и DIN 4108 вместе и вывел на экран. Аналогичный сервис уже есть в Германии, но предусматривает лишь данные DIN 4108. Удачи

    Автор: Артур
    Прекрасная прога. А как выполнить больше 6 элементов стены?

    Автор: Евгений
    Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.

    Автор: Евгений
    Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.

    Автор: Андрей
    Сайт замечательный. Но расчет с прослойкой воздуха выполняется нетактично. R замкнутых прослоек воздуха нормирована СНиПом и зависит от ширины прослойки. А у вас данные цифры считаются совсем по иному. К примеру http://ТеплоРасчет.рф/?rid=20110829132510AKijwqg R подобного варианта у вас выходит 3,8 м2К/В

    Автор: Андрей
    Программа нужная с хорошим интерфейсом. Очень не хватает безопасных материалов на основе деревянных отходов, типа деревобетон, фибролит, арболит.

    Автор: Женя
    Красота. Только стала часто подвисать, по всей видимости становиться чрезмерно востребован расчет.

    Автор: Алла
    Нравится программка, но хочется большего, к примеру, более 6 слоев пирога, в данном случае большая правдивость и наглядность будет и в конечном итоге многие «хотелки» отпадут

    Автор: Админ
    Отвечаю всем сразу: Нынче установлено ограничение в 6 слоев программы потерь тепла. В скором времени это ограничение будет снято, но исключительно неизменным гостям нашего форума. Регистрируйтесь, общайтесь у нас на форуме, который не перегружен маркетинговой информацией.

    Автор: Игорь
    Скажите, в материал добавить можно поризованную керамику, особенно много выстраивается, хочется сосчитать сопротивление. Заблаговременно благодарю!

    Автор: Дима
    Где тёплая керамика?

    Автор: вова
    Хотелось чтобы в расчете оказались и инновационные материалы:ТСМ керамика,керамоизол,термошилд.Надеюсь и используемость программы возрастет!

    Автор: Valery2306
    Исправьте единицы измерения теплоемкости с (Дж/кг/К)на (Дж/кг*К)

    Автор: Valery2306
    И также теплопроводимости с (Вт/m/K) на (Вт/m*K)

    Автор: Александр
    Великолепный сайт! Просчитав ограждающие собственного дома заметны ошибки допущенные при утеплении. Выходит при использовании пенополистирола всегда будет конденсат.Не понимаю, почему его предлагают для стен из кирпича. Мой случай http://ТеплоРасчет.рф/?rid=20111105115559cFizoun

    Автор: Админ
    Благодарю, Александр! Что же касается Вашей стены, то конденсат в границах возможного, так что не нужно боятся. Достаточная система вентиляции решит данные проблемы и для средней температуры зимы -20 град. Это крайний север?

    Автор: Фёдор
    Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку «Мишка» ( Утеплительная смесь для штукатурки «Мишка» ) удалена маркетинговая ссылка И если несложно солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и не д

    Автор: Фёдор
    Большое благодарю. Необходимая вещь. Рад поблагодарить. Жаль что указан единственный способ — Вебмани: R408361100457. я пользуюсь яндекскошельком. И ещё, все таки мало готовых материалов. Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку мишка, солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и дешовый дом, а расчитать и выбрать ма

    Автор: Победит
    Очень бы хотелось видеть среди материалов ячеистое стекло (блочное и гранулированное), легкий керамзитобетон (плотностью не больше 300), пенополиэтилен, вермикулитобетон и перлитовый песок. Они уже очень популярны среди продвинутых рабочих. Заблаговременно благодарю.

    Автор: вова
    Вопрос к создателям программы:при параметрах стены:Композиционный материал из бетона и стали 200мм Минвата 100мм Прослойка воздуха 100мм Кирпич 120 влажность 35/50 Конденсат отсутствует.Если сменить ЖБ на пенобетонный блок конденсат рождается.Подскажите почему,напишите ответ пожалуйста.

    Автор: Админ
    Благодарю за вопрос, Вова! Взгляните параметры паропрозрачности пенобетонов и бетонов и найдёте ответ. Бетон лучше сдерживает пар перегретый, а что успевает проникнуть — испаряется. Для пенобетонов необходимо применять пароизоляционные материалы изнутри, чтобы достигнуть того же эффекта. Удачи!

    Автор: вова
    Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.

    Автор: вова
    Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.

    Автор: Андрей
    Добрый день, не могу связаться почтой, ссылка выкидывает на козявки. У меня предложение вопрос. Хочу встроить теплорасчет рф к себе на сайт. Чем могу Вас вызвать интерес?

    Автор: Азимхан
    нужно добавить разновидности материалов.Керамзитовая подсыпка.Замазка глиняной

    Автор: Alehandrovich
    Большое благодарю! Программа просто открыла глаза! К слову очень напрасно убрали кнопку расчета. Когда добавляешь слои и вводишь толщину материала программа каждый раз пересчитывает все. Например необходима толщина 10см. Вбиваешь 1 идёт расчет, добавляешь 0 снова перерасчет. Отсюда и нагрузка на сервер. Ещё правдивое слово непонятно как можно поддержать сайт! И рекламы мало 🙂

    Автор: Зоир
    Молодцы! Прекрасно! Никак руки не доходили до расчетов ручным способом. Результат получил за 5 секунд и никаких формул. Большое благодарю создателям. Желаю всего лучшего.

    Автор: DrNobell
    Программа просто замечательная!!Есть просьба добавить изменение показателей при ветрах (выдувает тепло или очень высокое охлаждение стен ,крыши,полов)как во время зимы так и в летнюю пору.Потому как влага недруг материалов можно ли добавить долговечность конструкции при получившейся влаги (или же просто когда постройка развалится).И добавте материалов нового поколения глину,бетон на пластиковой арматуре,плоский асбоцементный лист,а если возможно целые системы ( каркасник ,несьемная опалубка и т.д.). Заблаговременно благодарю автору . 19.01.12

    Автор: Алексей
    Было бы вообще отлично если расширить кол-во рассчитываемых слоев. А так большое благодарю авторам, все весьма просто и ясно !

    Автор: Артур
    Огромнейшее благодарю авторам программы. Все понятно и ясно. довольно удобно ставить опыты и выбирать правильные материалы. Только одна пожелание авторам. Вы могли бы добавить подобный материал как стеновой камень. У нас на Ставрополье он востребован. Или подскажите какой из материалов , который есть в вашей программе близок к строительному блоку. Благодарю большой еще раз за программу!

    Автор: Рая
    Собираемся дом строить по технологии Скандитек(с наружной стороны брус 7, каркас с теплоизоляцией эковатой 14,5, обшивка внутри 2).Демонстрирует конденсат((((( И что сейчас?!(((

    Автор: Админ
    Рая, прочтите тему про утепление внутри тут. Там, хотя и про подвалы, но кое что будет понятно. Ну и имейте в виду, что утепляют в 99% с наружной стороны, а не внутри

    Автор: Константин
    Программа понравилась. Однако не необходима для просчета в условиях позитивных температур (обратная диффузия). И еще, на iPad нереально добавить первую строку в другом выпадающем меню подбора материала. К примеру, выбираем «Пленка» потом пытаемся подобрать «фольга из алюминия», не подбирается.. Вторая строка и дальнейшие хорошо.

    Автор: кира
    А давление паров воды по сечению кирпича калькулятор показать может? И кто это подобная, паропрозрачность? и в каких лаптях она меряется? и как её узнать для определенного кирпича? В ТУ на кирпич подобного параметра нет, есть устойчивость к морозам.

    Автор: Кира
    А нестационарные процессы типа дымоотвода печи периодического действия Ваша программа не берёт?

    Автор: Елена
    Я из Белоруси благодарю большое за программу, довольно удобно, а ее можно скачать для последующего пользования? Я теплотехник.

    Автор: Тихон
    Храни Вас Джа, просто спасли в сложной ситуации!

    Автор: Света
    Большое благодарю. все просто и комфортно! т.к. строю дом сама, сильно помогли ваши расчеты. Приятно понимать, что еще есть реальные энтузиасты, готовые помочь не за копейку, хотя с радостью пожертвую! подскажите плиз — мы выстроили 1-й этаж из пенополистиролбетона,какую позицию лучше подставить для более похожего на реалии расчета. Заблаговременно благодарю!

    Автор: Роман
    Большое благодарю,собрался дом строить и все не могу решить из чего лучше по соотношению качество-цена. И вот нечаянно отыскал ваш сайт. Все проблемы приняли решение в миг!

    Автор: сергей
    интересно можно ли при помощи вашей программы высчитать точку росы для стен из шлака

    Автор: Сергей
    Большое благодарю за Ваш труд.

    Автор: Михаил
    Расчет прекрасен, однако не хватает все же инновационных материалов типа блока из ячеистого бетона. Информацию по ним скорее всего получите из новых СНиП и ДБН.

    Автор: Алекс
    Благодарю большое за программу, прекрасная визуализация и простота применения! Один вопрос: в категории «бетоны» есть «пенобетонный блок 1,3 W/mk». Что это за материал? Это простой газосиликат или пенобетонный блок плотностью 400 или 500?

    Автор: Алексей
    Здравствуйте! Большое благодарю за подобный инструмент! У меня вопрос. Купил коробку по Киевом с вот этими стенами http://ТеплоРасчет.рф/?rid=20120809194726Hiykoom. Как можно поправить ситуацию?

    Автор: Виктор
    Хороший расчет практичный ! Может кто поможет : Мансардный тёплый этаж — профнастиловая кровля сделан по традиционной схеме: Внутри: 1. ГКЛ 2. Слой воздуха (по доскам крепящим пенополистирол) 3. пароизоляция 3. пенополистирол 15 см 4. ветрозащита 5. каркасная рама непрерывная 6. слой воздуха (вентилируемый контур) 5см 7. по каркасу профильный лист. теплорасчет демонстрирует, что будет мощный конденсат, значит весь вентилируемый контур просто замерзнет ? http://ТеплоРасчет.рф/?rid=20120815162038A

    Автор: александра
    благодарю большое за вашу программу. Я абсолютно не строитель, достался в наследие дом старой постройки из «дикого» камня, добываемого у нас в Донбассе в карьерах. Пробовала при помощи вашей программы выбрать различные варианты стенового утепления, не все, правда, выходит, но хоть что-нибудь. Я пенсионерка, нанимать профессионалов нет средств. Да и «профессионалы» не все грамотные, не факт, что сделают все по правилам. Еще раз большое Вам благодарю.

    Автор: Андрей
    Большое благодарю за Вашу работу! Очень практичный ресурс. Однако, не нашёл в перечне материалов пустотных блоков керамзитобетона(КББ) — материал достаточно популярный. У меня стены как раз из них. Как правильно выполнить расчёт в моём случае?

    Теплотехнический расчет. Часть 2. Точка Росы.


    Навигация по записям

    Калькулятор точки конденсации / точки росы | Циркулярный проект

    Калькулятор точки конденсации / точки росы

    В Новой Зеландии снова наступило то время года — на наших окнах конденсат. Здесь мы дадим вам краткое объяснение различных терминов, касающихся влажности, относительной влажности, конденсации и точки росы. Мы следим за этим, приводя быстрые примеры того, что может случиться, когда мы ошибаемся. Затем мы предложим вам калькулятор для расчета точки росы. Наконец, мы дадим несколько советов, как обеспечить здоровье вам и вашему зданию.

    Влажность

    Влага или водяной пар — это присутствие воды в воздухе. В зависимости от погоды в воздухе содержится разное количество воды. Дома мы увеличиваем это количество, дыша, готовя пищу или принимая душ.

    Относительная влажность

    Относительная влажность описывает количество воды относительно того, что может удерживать частица воздуха. Представьте себе, например, чашку как частицу воздуха.Если мы наполовину наполним чашу водой, то у нас будет 50% относительная влажность (RH). Самый здоровый воздух в помещении имеет относительную влажность от 40% до 60%. Другими словами, чашка заполнена водой на 40-60%.

    Конденсация

    Когда воздух становится холоднее, он уменьшается в размерах. Наша чашка (с относительной влажностью 50%) может уменьшиться вдвое. Но содержание воды осталось прежним и теперь составляет 100%, поэтому вода переливается, поскольку чашка больше не может удерживать жидкость.Причина того, что конденсация обычно наиболее заметна на наших окнах, заключается в том, что окна — самые холодные места в доме — точка, в которой наш воздух больше не может содержать воду, поскольку она сжимается.

    Точка росы

    Точка росы описывает температуру, при которой чашка больше не может удерживать воду. Как только ваша поверхность охладит воздух до этой температуры, воздух будет выделять воду в виде конденсата; на вашем окне или оконной раме чаще всего.Точка росы зависит от температуры воздуха и относительной влажности при этой температуре. Конечная цель состоит в том, чтобы наши поверхности в помещении и в стенах находились выше точки росы, чтобы избежать конденсации.

    Что происходит при конденсации?

    Конденсация может возникать не только в ваших окнах, но и при прохождении воздуха через ваши стены наружу. Конденсация и высокая относительная влажность имеют следующие недостатки:

    • Он может сгнить наш подоконник, если за ним не ухаживать должным образом.

    • День за днем ​​вытирать конденсат с окон занимает много времени.

    • Обогрев здания с высокой относительной влажностью может быть на 30% дороже.

    • Ядовитая плесень может образовываться во влажных строительных материалах, потенциально вызывая астму и другие респираторные заболевания.

    • Конденсат

      , образующийся в каркасе нашего здания (внутри стены), может застрять и сгнить наш деревянный каркас или вызвать плесень в изоляции.

    • Большинство изоляционных материалов не справляются с конденсацией или влагой, и их эффективность резко снижается, иногда более 30%.

    Как избежать образования конденсата на окнах и конструкции здания?

    Есть способы уменьшить конденсацию в наших домах.

    По сути, мы должны снизить точку росы, температуру, при которой вода в нашей чашке начинает переливаться через край.Мы можем сделать это, снизив относительную влажность или обогрев само здание, хотя часто и то, и другое требуется в холодных и сырых домах. Исследования BRANZ ясно показали, что в наших домах холодно не потому, что они сырые, а сырые потому, что в них холодно. При нагревании испытательных помещений минимум до 18 градусов по Цельсию менее чем в 1% случаев высокая относительная влажность становилась проблемой в этом исследовании. Это означает, что правильное отопление помещений устранило 99% проблем с влажностью в домах (1).

    Для разных климатических условий, материалов и стилей проживания требуются разные продукты для достижения наилучших результатов. Свяжитесь с нами, чтобы получить бесплатную консультацию — мы поможем вам найти то, что лучше всего подходит для вас с точки зрения науки, а не маркетингового сообщения.

    1. Уменьшите относительную влажность

    Снижение относительной влажности воздуха в помещении до здорового уровня (от 40% до 60%) является важным шагом. Это снижает наши счета за отопление, сохраняет здоровье и здоровье здания, а также снижает точку росы.Мы можем снизить относительную влажность несколькими способами:

    • Используйте больше натуральных строительных материалов и отделок, которые удерживают влагу: они впитывают ее в периоды высокой влажности и снова высвобождают ее в дневное время, когда относительная влажность в помещении снижается. Примерами таких продуктов являются изоляция из овечьей шерсти или древесного волокна, коврики из овечьей шерсти, мебель из цельного дерева или штукатурка на глиняной основе. Различные исследования показали, что дома с большим количеством материалов, удерживающих влагу, могут сэкономить до 25-30% ваших затрат на электроэнергию.

    • Получите больше растений, которые минимизируют влажность воздуха. Использование таких растений, как бостонский папоротник, английский плющ или мирная лилия, поможет снизить количество влаги в воздухе.

    • Приобретите систему вентиляции. Система вентиляции заменит затхлый воздух с высокой относительной влажностью свежим и снизит относительную влажность. Пожалуйста, убедитесь, что для этого выбрана система вентиляции с теплообменником. Хотя в Новой Зеландии очень распространена система вентиляции, которая забирает воздух из полости крыши, эти системы не соответствуют требованиям стандарта вентиляции Новой Зеландии в отношении качества воздуха в помещении.

    Давайте проясним: посадить 1 растение в спальне не поможет, кроме того, это не отменяет необходимости регулярно открывать окна или использовать систему вентиляции. Использование буферных материалов снижает потребность в вентиляции, что особенно удобно в ночное время, если у вас нет системы вентиляции.

    2. Разогрейте здание

    Другой способ, который часто используется в сочетании с понижением относительной влажности, — это прогревание поверхностей здания.Например, в случае двойного остекления холодная температура блокируется на внешнем стекле, сохраняя внутреннее стекло более теплым и часто выше точки росы (хотя бывают случаи, когда конденсация все еще происходит из-за очень высокой относительной влажности или на алюминиевой оконной раме. ). Еще один способ уменьшить конденсацию на окнах — это внешние жалюзи, предотвращающие лучистое охлаждение с неба и поддержание более высокой температуры на окнах.

    Утепление оболочки нашего здания — это способ уменьшить или устранить конденсацию в наших стенах.Однако важно, чтобы водяной пар имел шанс выйти из здания и не застревал и не впитывался в конструкцию, вызывая проблемы со структурой и здоровьем. Для этого подойдут многие натуральные строительные материалы, такие как стеновые панели из оксида магния, натуральные краски и изоляция.

    Если утеплить наши стены, то внутренним частям стены будет теплее; это особенно важно для стального каркаса, поскольку сталь становится намного холоднее, чем, например, древесина. Вам также следует подумать об использовании более эффективных источников тепла, которые нагревают поверхности, сушат их и отражают тепло в воздух.Они часто позволяют сэкономить на текущих расходах, а также повышают комфорт в наших домах. См. Здесь для получения дополнительной информации.

    Заключение

    Очень важно поддерживать относительную влажность в наших домах на уровне 40% -60%. Это сохранит наше здоровье, позволит избежать нежелательных вещей, таких как более высокие счета за отопление, потенциальные структурные повреждения и последствия для здоровья, такие как астма.

    Когда частица воздуха не может удерживать содержащуюся в ней воду, происходит конденсация.Эта точка называется точкой росы. Чтобы снизить точку росы в зданиях, важно снизить относительную влажность до нормального уровня и согреть наше здание. Чтобы достичь этого, мы должны стараться использовать натуральные строительные материалы и отделку, когда это возможно, и подумать о добавлении системы вентиляции, двойного остекления, лучшего лучистого отопления и лучшей изоляции в нашем доме.

    Источники:

    (1) Отчет об исследовании BRANZ SR389; ‘Могли ли сырые дома быть слишком холодными / недогретыми?’; Автор: Эндрю Поллард, 2018

    Консультации — Специалист по спецификациям | Контроль точки росы

    Автор: Лью Гарриман, Mason-Grant Consulting, Portsmouth, N.ЧАС. 18 ноября 2009 г.

      Посмотреть всю историю, включая все изображения и цифры в нашем ежемесячном цифровом выпуске
      Почему сегодня в зданиях так часто бывает сыро, неудобно и немного пахнет, скажем так, «землистым»? Причины сложны, даже если решение довольно простое: контроль точки росы. Немного истории важно понять, почему этот метод, впервые примененный Уиллисом Кэрриером в 1902 году, стал такой популярной современной практикой. Контроль точки росы просто и надежно решил некоторые очень сложные проблемы современности.

      Совершенная буря невежества и добрых намерений

      Не так давно проектировщикам систем отопления, вентиляции и кондиционирования воздуха не нужно было особо заботиться о влажности. Обладая большим количеством дешевой энергии, промышленность могла позволить себе охладить воздух с помощью мощного охлаждения, чтобы высушить его, а затем поджарить с повторным нагревом, чтобы он не заморозил людей.

      Затем мы заинтересовались энергией и начали измерять (и регулировать) КПД. Но мы так привыкли к контролю влажности вместе с нашим охлаждением, что ни регуляторы, ни дизайнеры не заметили, что в погоне за разумной эффективностью охлаждения мы отказались от скрытой эффективности.Измерение эффективности и действенности осушения никогда не требовалось. Так что мы не получили этого, особенно в недорогом, высокоэффективном охлаждающем оборудовании постоянного объема, которое мы любим устанавливать на крышах домов.

      Затем начались дебаты о вентиляции 1980-х годов, которые начались с того, что зданиям не хватало наружного воздуха, а закончились их затоплением. В период с 1981 по 1989 год интенсивность вентиляции утроилась. Немногие проектировщики осознали, что нагрузка по осушению также увеличилась почти втрое из-за этого вентиляционного воздуха.Итак, в 1990-х годах у нас было охлаждающее оборудование, оптимизированное для рационального охлаждения. Но ему приходилось иметь дело с огромными нагрузками по осушению. Не то чтобы мы знали истинный размер этой нагрузки по осушению наружного воздуха, даже когда мы потрудились ее вычислить.

      Вот печальный факт. До 1997 года климатические расчетные данные ASHRAE даже отдаленно не описывали пиковую нагрузку по осушению. Исторически разработчики предполагали, что пиковая расчетная температура охлаждения по сухому термометру со средней температурой по влажному термометру представляет собой пиковые нагрузки как для охлаждения, так и для осушения.

      Но на самом деле, как наконец показали новые данные, напечатанные в 1997 году, пиковая точка росы на открытом воздухе наступает в то время, когда температура по сухому термометру является умеренной, а не экстремальной4. Нагрузка по осушению при максимальной точке росы на открытом воздухе составляет от 25% до 40%. % больше, чем нагрузка по осушению при максимальной температуре наружного воздуха.

      Итак, вот оно. На рубеже веков у нас было охлаждающее оборудование с низкой эффективностью осушения, когда адекватная вентиляция почти утроила нагрузку на осушение, плюс тот факт, что мы наконец осознали — благодаря исследованиям ASHRAE — что наши оценки пиковой нагрузки осушения для наружного воздуха всегда были равны примерно на 30% ниже реальной действительности.

      Что делать? Что ж, когда ваш любимый инструмент — молоток (высокоэффективная система охлаждения), тогда все ваши проблемы выглядят как гвозди (должна быть нужна более мощная система охлаждения). Обычный уклон в сторону большего — лучше побудил большинство проектировщиков систем отопления, вентиляции и кондиционирования воздуха увеличить размеры системы охлаждения, чтобы контролировать влажность.

      Но увеличение размеров охлаждающего оборудования дает прямо противоположный эффект. Когда система охлаждения слишком велика для ощутимой охлаждающей нагрузки, она очень быстро охлаждает пространство. Он охлаждается так быстро, что его незначительный эффект осушения происходит в течение такого короткого времени, что чистое осушение в течение тысяч непиковых часов почти равно нулю.5

      Осушение прекращается, когда прекращается охлаждение. И охлаждение часто прекращается, потому что этот большой и эффективный блок так быстро охлаждает пространство. С другой стороны, вентиляция (с ее огромной нагрузкой по осушению) не прекращается. Таким образом, в помещении накапливается влажность из вентиляционного воздуха, что приводит к проблемам.

      Этот идеальный шторм благих намерений и невежества помогает объяснить, почему так много гостиничных номеров такие сырые и почему так много зданий переохлаждены и неудобны, когда они должным образом вентилируются.

      Проблема плесени также усугубляется, когда здания переохлаждены, но это еще одна долгая и сложная история. А пока достаточно повторить очевидное. Ни клиентов, ни юристов не впечатляют наши добрые намерения, когда эти красивые, большие и негабаритные охлаждающие устройства приводят к плесени. Но хватит истории и проблем. Поговорим о решениях.

      Контроль точки росы

      Точка росы — это температура, при которой влажность в воздухе начинает конденсироваться.Это абсолютное измерение количества водяного пара в воздухе, в отличие от относительной влажности или температуры по влажному термометру. Для влажности оба эти показателя являются относительными. Сами по себе они не указывают абсолютное количество влаги в воздухе. Точка росы есть.

      Если вы хотите предотвратить проблемы с влажностью и влажностью, очень полезно думать о точке росы.

      Например, если точка росы на открытом воздухе выше точки росы в помещении, необходимо удалить водяной пар из вентиляционного воздуха.А если точка росы наружного воздуха в помещении ниже целевого значения, вам придется добавить водяной пар в вентиляционный воздух. Легко.

      Другой пример: летом, если система охлаждения охлаждает воздуховоды, диффузоры или близлежащие стены и потолки ниже точки росы в помещении, вы можете ожидать конденсации на этих прохладных поверхностях. Зимой, если наружный воздух охлаждает наружные стены ниже точки росы в помещении, вы можете ожидать, что внутри этих холодных стен будет конденсат, потому что влажность в помещении мигрирует наружу.

      Кроме того, тепловой комфорт человека обусловлен различиями между точкой росы в насыщенном воздухе на поверхности кожи и точкой росы в окружающем воздухе. Чем больше разница, тем больше высыхает.

      Это хорошо летом, когда нужно выпустить немного тепла, и плохо зимой, когда нужно сберечь тепло тела и уберечь глаза от высыхания. В любом случае, если вы знаете точку росы в помещении, вы хорошо знаете о потенциале комфорта и дискомфорта в любое время года.

      Для подавляющего большинства зданий практически во всех климатических условиях поддержание точки росы на уровне от 30 до 40 F в течение отопительного сезона и ниже 55 F во время сезона охлаждения обеспечивает разумный компромисс между конкурирующими интересами энергии, комфорта и долговечности здания. .

      Еще одна полезная функция контроля точки росы заключается в том, что это проще, чем регулирование на основе относительной влажности. Изменения температуры по сухому термометру в помещении означают, что относительная влажность (rh) широко варьируется по всему зданию, что заставляет систему «искать» контроль в пределах определенного диапазона относительной влажности.

      Напротив, когда сигнал температуры / относительной влажности преобразуется в точку росы и используется в качестве контрольного значения, система не будет колебаться вверх и вниз по мере изменения ощутимых нагрузок в помещении. Абсолютная влажность будет оставаться почти постоянной, поэтому система в целом не будет дергаться.

      Как это делается

      Чтобы контролировать влажность, найдите нагрузки для осушения и удалите их как можно ближе к источнику. Таким образом, большие нагрузки не нарушат стабильность влажности в остальной части здания.

      Рис. 1: Вентиляционный воздух создает самую большую нагрузку по осушению в большинстве зданий. Источник всех изображений: ASHRAE Humidity Control Design Guide

      . Практически во всех коммерческих и институциональных зданиях самая большая нагрузка — это избыточная влажность, вносимая в здание вентиляционным и подпиточным воздухом, как показано на Рисунке 1. Устраните эту нагрузку, осушив входящий воздух до того, как он попадет в остальную систему. Такой подход обеспечивает очень стабильную влажность в помещении.

      То же самое и с увлажненными зданиями в зимний период.Самым большим дефицитом влажности будет сухость вентилируемого и подпиточного воздуха. Таким образом, добавление влажности в этом месте снова имеет большое значение для стабилизации влажности во всем здании.

      На рисунках 2 и 3 показано, как это достигается. Отдельная установка обеспечивает предварительное кондиционирование и дозирование приточного и вентилируемого воздуха в здании. Затем другая система обеспечивает отопление и охлаждение, необходимые для компенсации нагрузок, возникающих внутри здания в каждой зоне.

      В последние годы такие устройства осушения вентиляционного воздуха стали известны как специализированные системы наружного воздуха или устройства DOAS.В дополнение к своей основной функции удаления избыточной влажности, блоки DOAS часто включают в себя функции рекуперации энергии, а также измерение и контроль переменного объема наружного воздуха. Это снижает годовое потребление энергии и позволяет избежать недостаточной или избыточной вентиляции здания. Неаккуратная вентиляция — очень распространенная проблема в зданиях, когда вентиляция и приточный воздух поступают через множество отверстий, а не через одну или две специальные системы наружного воздуха.7

      Рис. 2. Глубокая осушка вентиляционного воздуха позволяет контролировать точку росы в помещении.

      Кто это делает и почему

      В 2002 г. в Руководстве по проектированию ASHRAE для контроля влажности в коммерческих и общественных зданиях рекомендовалось регулирование точки росы вместо контроля относительной влажности для зданий, отличных от музеев. Кроме того, чтобы избежать недооценки нагрузки по осушению, в Руководстве по проектированию также рекомендуется проводить расчеты нагрузки на вентиляцию относительно точки росы наружного воздуха 0,4% вместо температуры 0,4% по сухому термометру.8 Эта рекомендация теперь более четко закреплена в стандарте ASHRAE 62.1 — Вентиляция для обеспечения приемлемого качества воздуха в помещении, а также в главах с информацией о климатическом проектировании изданий 2001, 2005 и 2009 гг. Руководства ASHRAE — Основы.

      В апреле 2003 года Служба общественных зданий Управления общего обслуживания США изменила механические требования своих Стандартов к сооружениям P-100, установив специальные системы наружного воздуха.9 С этой даты новые конструкции должны осушать входящий вентиляционный воздух с использованием специальных единиц — до точки росы 50 F всегда, когда точка росы наружного воздуха выше этого уровня, даже когда в здании мало людей.Учитывая требования к вентиляционному воздуху офисных зданий, такой уровень сухости вентиляционного воздуха будет поддерживать в здании точку росы на уровне 55 F или ниже.

      Рисунок 3: Специальные системы наружного воздуха (DOAS) могут обеспечить более точный контроль как точки росы, так и количества вентилируемого воздуха в каждом помещении.

      В 2008 году в Руководстве ASHRAE для зданий с жарким и влажным климатом точка росы в помещении 55 F описана как разумный максимум для зданий с механическим охлаждением, позволяющий избежать проблем с плесенью и влажностью без чрезмерных затрат на электроэнергию.10

      В 2009 году Агентство по охране окружающей среды США приняло максимальную точку росы в помещении 55 ° F в своем новом рекомендации для проектировщиков, подрядчиков и специалистов по техническому обслуживанию под названием «Контроль влажности в общественных и коммерческих зданиях». 11

      Наконец, в конце 2009 года Требования ВВС США по снижению риска образования плесени также включают в себя как специальные устройства осушения для вентиляции наружного воздуха, так и максимальную точку росы внутри помещений для зданий с механическим охлаждением.12

      Все эти ориентированные на точку росы рекомендации основаны на постоянной заботе о том, чтобы избежать проблем с качеством воздуха в помещении и повреждений, вызванных влажностью, при одновременном сведении затрат на энергию, связанных с вентиляционным воздухом, до абсолютного минимума.Сосредоточение внимания на точке росы в помещении помогает как дизайнерам, так и владельцам зданий уравновесить и настроить проблемы с энергопотреблением и комфортом, избегая путаницы, вызванной традиционным вниманием к относительной влажности.

      Надежный подход

      С акцентом на точку росы все это руководство по сути возвращается к подходу, открытому Уиллисом Кэрриером в 1902 году. Будучи молодым инженером, всего в 18 месяцев после окончания Корнельского университета, его попросили контролировать влажность для Sackett-Williams Lithographing Co.в Бруклине, штат Нью-Йорк,

      Компания

      Carrier быстро решила, что способ управления влажностью в помещении — это контролировать точку росы входящего воздуха для вентиляции и подпиточного воздуха. Именно это он и сделал для этого проекта, который, по мнению многих, помог ускорить более широкое внедрение технологии механического охлаждения для кондиционирования воздуха в зданиях в Соединенных Штатах.

      Интересно, что уровень контроля влажности в помещении, выбранный для этого проекта, представлял собой точку росы 53 F — не сильно отличавшуюся от того, к чему публикации ASHRAE, Федеральная служба общественных зданий и Агентство по охране окружающей среды вернулись столетие спустя.Обстоятельства и особые проблемы немного изменились за 100 лет. Но очевидно, что осушение вентиляционного воздуха и поддержание точки росы в помещении ниже 55 F остается хорошей идеей.

      Список литературы
      1. Купер, Гейл. Кондиционирование воздуха Америка: инженеры и контролируемая среда 1900-1960. 1998: Издательство Университета Джона Хопкинса.

      2. AHRI Стандарт ANSI / ARI 210 / 240–2003 Унитарное оборудование для кондиционирования воздуха и воздушного теплового насоса (процедуры проверки эффективности охлаждения для коммерческого оборудования для кондиционирования воздуха). ANSI.org.

      3. ASHRAE Стандарт 62.1-81,89,07 Вентиляция для обеспечения приемлемого качества воздуха в помещении. www.ashrae.org.

      4. ASHRAE Справочник — основы 1997, 2001, 2005, 2009. Глава 14 — Информация о климатическом проектировании. www.ashrae.org.

      5. Шири, Дон Б. III и Хендерсон, Хью. «Осушение при частичной загрузке». Журнал ASHRAE, апрель 2004 г., стр. 42-47. www.ashrae.org.

      6. Harriman , Brundrett G. and Kittler, R. Руководство по проектированию контроля влажности ASHRAE для коммерческих и общественных зданий. 2002 г. www.ashrae.org.

      7. Персили , Андрей; Горфаин, Джош; Бриннер, Грегори. «Дизайн и характеристики вентиляции в офисных зданиях в США». Журнал ASHRAE, апрель 2005 г., стр. 30-35. www.ashrae.org

      8. ASHRAE 0.Расчетное значение 4% — это точка росы, которая вряд ли будет превышена более чем на 35 часов в течение обычного года (8760 x 0,4% = 35).

      9. U.S. GSA Глава 5 — Машиностроение — Стандарты помещений P100 для службы общественных зданий. 2003 г. www.gsa.gov.

      10. Гарриман , L.G. и Lstiburek, J. Руководство ASHRAE для зданий в жарком и влажном климате (2-е издание). 2009. www.ashrae.org.

      11. Агентство по охране окружающей среды США . Контроль влажности в общественных и коммерческих зданиях: Руководство для специалистов по проектированию, строительству и обслуживанию, 2009 г. www.EPA.gov.

      12. HQ USAF Агентство поддержки гражданского строительства. Снижение риска возникновения плесени: 10 основных практик, 2009 г. www.afcesa.af.mil.

      Информация об авторе
      Гарриман — директор по исследованиям в Mason-Grant Consulting.Он является заместителем председателя Технического комитета ASHRAE 1.12 — Управление влажностью в зданиях, а в 2003 году он занимал должность председателя Президентского специального комитета ASHRAE по внутренней плесени. Гарриман был ведущим автором и руководителем проекта Руководства по проектированию контроля влажности ASHRAE. Отчасти в знак признания этой работы в июле 2009 года он был избран членом Общества.

      Lamtec Corporation | Технический бюллетень: Таблица точки росы

      Чтобы определить точку росы по приведенным ниже таблицам, найдите температуру рассматриваемого воздуха в левой части таблицы.Затем найдите относительную влажность рассматриваемого воздуха в верхней части таблицы. Пересечение этих двух чисел в матрице определяет температуру, при которой достигается точка росы.

      Когда воздух соприкасается с поверхностью, имеющей температуру точки росы или ниже, на этой поверхности образуется конденсат.

      Пример:

      Если температура в помещении составляет 75 ° F (24 ° C), а относительная влажность составляет 35%, пересечение двух значений показывает, что точка росы достигается при температуре 45 ° F (7 ° C), или ниже.Это означает, что пары влаги в воздухе с относительной влажностью 75 ° F / 35% будут конденсироваться на любой поверхности, имеющей температуру точки росы 45 ° F или ниже.

      В этом примере может быть изображена внутренняя часть здания с температурой 75 ° F и относительной влажностью 35% в течение дня. Ночью температура на улице падает. Маловероятно, что внутренний воздух здания будет охлаждаться с 75 ° F до 45 ° F, но вполне возможно, что каркас и любые открытые внешние поверхности достигнут температуры точки росы, создавая конденсацию.

      Температура воздуха в градусах Цельсия

      Проведите пальцем влево или вправо, чтобы просмотреть все данные таблицы.

      Температура воздуха ° C Относительная влажность,%
      100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10
      43 43 42 41 40 39 38 37 35 34 32 31 29 27 24 22 18 16 11 5
      41 41 39 38 37 36 35 34 33 32 29 28 27 24 22 19 17 13 8 3
      38 38 37 36 35 34 33 32 30 29 27 26 24 22 19 17 14 11 7 0
      35 35 34 33 32 31 30 29 27 26 24 23 21 19 17 15 12 9 4 0
      32 32 31 31 29 28 27 26 24 23 22 20 18 17 15 12 9 6 2 0
      29 29 28 27 27 26 24 23 22 21 19 18 16 14 12 10 7 3 0
      27 27 26 25 24 23 22 21 19 18 17 15 13 12 10 7 4 2 0
      24 24 23 22 21 20 19 18 17 16 14 13 11 9 7 5 2 0
      21 21 20 19 18 17 16 15 14 13 12 10 8 7 4 3 0
      18 18 17 17 16 15 14 13 12 10 9 7 6 4 2 0
      16 16 14 14 13 12 11 10 9 7 6 5 3 2 0
      13 13 12 11 10 9 8 7 6 4 3 2 1 0
      10 10 9 8 7 7 6 4 3 2 1 0
      7 7 6 6 4 4 3 2 1 0
      4 4 4 3 2 1 0
      2 2 1 0
      0 0

      Пример:

      Считайте температуру воздуха в левом столбце и влажность в верхней части таблицы.Если температура блока хранения составляет 75 ° F (24 ° C), а относительная влажность составляет 35%, пересечение двух значений показывает, что точка росы области составляет 45 ° F (7 ° C). Если температура поступающего металла ниже 45 ° F (7 ° C), вода будет конденсироваться на металле.

      Температура воздуха в градусах Фаренгейта

      Проведите пальцем влево или вправо, чтобы просмотреть все данные таблицы.

      Температура воздуха ° F Относительная влажность,%
      100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10
      110 110 108 106 104 102 100 98 95 93 90 87 84 80 76 72 65 60 51 41
      105 105 103 101 99 97 95 93 91 88 85 83 80 76 72 67 62 55 47 37
      100 100 99 97 95 93 91 89 86 84 81 78 75 71 67 63 58 52 44 32
      95 95 93 92 90 88 86 84 81 79 76 73 70 67 63 59 54 48 40 32
      90 90 88 87 85 83 81 79 76 74 71 68 65 62 59 54 49 43 36 32
      85 85 83 81 80 78 76 74 72 69 67 64 61 58 54 50 45 38 32
      80 80 78 77 75 73 71 69 67 65 62 59 56 53 50 45 40 35 32
      75 75 73 72 70 68 66 64 62 60 58 55 52 49 45 41 36 32
      70 70 68 67 65 63 61 59 57 55 53 50 47 44 40 37 32
      65 65 63 62 60 59 57 55 53 50 48 45 42 40 36 32
      60 60 58 57 55 53 52 50 48 45 43 41 38 35 32
      55 55 53 52 50 49 47 45 43 40 38 36 33 32
      50 50 48 46 45 44 42 40 38 36 34 32
      45 45 43 42 40 39 37 35 33 32
      40 40 39 37 35 34 32
      35 35 34 32
      32 32
      Пример расчета точки росы

      на угольной мельнице

      Пример расчета точки росы

      на угольной мельнице

      предотвратить конденсационную мельницу температура первичного воздуха росы

      Пример расчета точки росы в угольной мельнице Вы можете рассчитать точку росы в три простых шага: Выберите единицу измерения температуры между Фаренгейтом (° F), Цельсием (° C) или Кельвином ( К).Введите данные об относительной влажности и температуре воздуха. Щелкните ссылку «Рассчитать», чтобы определить точку росы.

      Узнать больше

      PDF Примечание по применению Расчет точки росы

      Определение точки росы: Температура точки росы — это температура, до которой воздух должен быть охлажден для достижения насыщения (при условии, что давление воздуха остается неизменным). Когда температура снижается до точки росы, может возникнуть туман или роса, и относительная влажность станет 100%.Расчет точки росы: Формула Магнуса [Sonntag90] связывает …

      Подробнее

      DOC) Расчет точки росы и пузыря для идеальных смесей P

      Точка росы — это точка, в которой первая капля газовая смесь начинает конденсироваться. Для чистого компонента точка пузырька и точка росы имеют одинаковую температуру — точку кипения. Например, чистая вода будет кипеть при одной температуре (при атмосферном давлении это 100 ° C) .Для идеальных смесей (т.е.е. смеси, в которых нет …

      Узнать больше

      Угольная мельница — обзор | Темы ScienceDirect

      Угольная мельница На угольных мельницах уголь измельчается в мелкий порошок, а первичный воздух, поступающий в мельницу, сушит и направляет уголь в печь электростанции для сжигания. Источник: Journal of Process Control, 2015 Связанные термины: Котельные бункеры (сельскохозяйственные) Печи на биомассе Измельченные

      Узнать больше

      Как рассчитать точку росы

      2020/9/25 · Пример: предположим, что была зарегистрирована относительная влажность 55% в районе с зарегистрированной температурой 27 градусов по Цельсию.Рассчитайте температуру точки росы в данной местности. Следовательно, ваша точка росы составляет 18 градусов Цельсия. Поделиться Tweet Reddit Pinterest …

      Подробнее

      Расчет точки пузырька и росы для идеальных смесей PA

      Точка росы — это точка, при которой первая капля газовой смеси начинает конденсироваться. точка пузырька и точка росы имеют одинаковую температуру — точку кипения. Например, чистая вода закипает при одной температуре (при атмосферном давлении это 100 o C).Для идеальных смесей (т.е. смесей, в которых нет …

      Узнать больше

      ОПРЕДЕЛЕНИЕ ТОЧКИ РОСЫ УГЛЕВОДОРОДА В ПРИРОДНОМ ГАЗЕ

      ОПРЕДЕЛЕНИЕ ТОЧКИ РОСЫ УГЛЕВОДОРА В ПРИРОДНОМ ГАЗЕ Andy Hollow Road 11 Michell Sugarments Danbury, CT 06810 РЕФЕРАТ В этой статье рассматриваются требования к контролю точки росы по углеводородам в природном газе

      Узнать больше

      Мельница для измельчения угля и точки росы Gold

      Мельница для измельчения угля и точки росы Пример расчета точки росы для золота в угольной мельнице. таблица расчета точек для нанесения клея и покрытий.Место пересечения этих двух значений — это точка росы. Пример 1 — относительная влажность. Транспортировка угля с воздушной подачей

      Подробнее

      Добавление расчета точки росы и примера · sparkfun / SparkFun

      Библиотека Arduino для управления влажностью и давлением BME280 датчик. — sparkfun / SparkFun_BME280_Arduino_Library

      Узнать больше

      Калькулятор влажного термометра

      Приложения калькулятора влажного термометра. Температура по влажному термометру может не быть широко известной мерой, но она имеет несколько ценных функций: Строительство — разные материалы по-разному реагируют на разную влажность, поэтому эта температура необходима при проектировании здания в разном климате.. Снежное производство — для производства снега необходимы низкие температуры, а при понижении влажности температура повышается.

      Подробнее

      Калькулятор формул для расчета точки росы Температура точки росы

      Калькулятор формул для расчета точки росы Метеорология Погода Водяной пар. Решение для температуры точки росы. Входные данные: относительная влажность (f) … Технические инструменты, спецификации, инструкции, обучение, приложения, примеры, учебные пособия, обзоры, ответы, ресурсы для обзора тестов, анализ, решения для домашних заданий, рабочие листы, справка, данные и информация…

      Узнать больше

      DOC) Расчет точки пузырька и точки росы для идеальных смесей P A

      Когда жидкая смесь начинает кипеть, пар обычно не имеет того же состава, что и жидкость. Компоненты с самой низкой температурой кипения (т.е. более летучие) будут предпочтительно выкипать. Таким образом, если жидкость продолжает кипеть,

      Узнать больше

      Точка росы по воде в сравнении с точкой росы по углеводородам — ​​Van Air Systems

      26 сентября 2012 · Термин «точка росы» является хорошим примером.В производстве сжатого воздуха точка росы всегда является мерой содержания воды. Однако в газовой промышленности, по крайней мере, в Северной Америке, содержание воды выражается в фунтах влаги на миллион стандартных кубических футов (MMSCF). В газовой промышленности точка росы часто относится к точке росы по углеводородам.

      Подробнее

      Определение точки росы пробы газа — Interscan

      Соответствующая температура составляет 46 ° C (114,8 ° F), и это точка росы для данного образца.4. Для 20% воды будет указано давление пара 152 мм рт. Из таблицы видно, что точка росы находится где-то между 60 и 61 ° C (140–141,8 ° F).

      Узнать больше

      Действительно ли необходимы расчеты точки росы

      Я попытался рассчитать точку росы, как описано в этой ветке. Переменные были следующими; Средняя наружная температура 2 F RH — 45% Общее значение R стены составляет 25. 70- (68 * 0,96) 70-65,28 4,72. Это намного ниже точки росы, которая, как я предполагаю, упадет около отметки 44.

      Узнать больше

      Теория влажности: понимание влажности — Vaisala

      фунтов на квадратный дюйм, температура точки росы 7 C (44,6 F) и общее давление 1 бар (14,5 фунтов на квадратный дюйм) Когда мы сжимаем газ изотермически до 4 бар (58 PSIA), давление пара увеличивается линейно. В результате давление пара будет 40 гПа (0,58 PSIA) и

      Узнать больше

      Датчик точки росы в вертикальных мельницах Loeche

      Пример расчета точки росы в датчике точки росы угольной мельницы в вертикальных мельницах Loeche Датчик точки росы в вертикальных мельницах Loesche Датчик точки росы в вертикальных мельницах Loesche какова оптимальная дозировка точки росы для кислотной росы как с портативной, так и с непрерывной кислотной росой…

      Узнать больше

      DOC) Методы / алгоритмы для расчета точки пузырька / точки росы

      Точка росы определяется как условия давления и температуры, при которых образуется первая капля жидкости (2). свойства, нам было поручено определить различные методы / алгоритмы для расчета точки пузырька / точки росы. Условие термодинамического равновесия между фазами описывается …

      Узнать больше

      Предотвращение конденсации путем расчета температуры… — Блог GAF

      10 апреля 2018 г. · В этом примере температура точки росы составляет 65 ° F. Примечание. Если расчетные значения не совсем соответствуют значениям в таблице, вы можете использовать линейную интерполяцию для определения температуры точки росы. Другой вариант — использовать приложение-калькулятор точки росы, например www.dpcalc.org. Шаг 8: Найдите значение температуры точки росы по температуре …

      Узнать больше

      Каково влияние содержания воды на точку росы и

      01 января 2011 · На рисунке 1 представлена ​​фазовая диаграмма, кривые гидратообразования и точки росы для этого газа с содержанием воды 0.06 мольных процентов, что эквивалентно 28,5 фунт-м / MMSCF (456 кг / 10 6 см 3). Обратите внимание, что до давления около 414 фунтов на квадратный дюйм (2854 кПа) кривая точки росы по воде находится немного левее кривой образования гидратов.

      Узнать больше

      Калькулятор формул формулы точки росы Температура точки росы

      Калькулятор точки росы вычисляет температуру точки росы с учетом относительной влажности и температуры Справочные материалы: Мартин Ванилиста, Роберт Керстен и Рон Иглин. 1997 г.Гидрологический контроль количества и качества воды. Джон Вили и сыновья. 2-е изд.

      Узнать больше

      Зависимость точки росы под давлением от точки росы при атмосферном давлении

      Сжатие и расширение воздуха влияет на точку росы. Вообще говоря, сжатие увеличивает точку росы, а расширение (то есть декомпрессия) снижает точку росы. Например, представьте, что сжатый воздух выходит из осушителя при давлении 200 фунтов на квадратный дюйм и точке росы под давлением -40º F / C при 200 фунтах на квадратный дюйм. Если давление в конечном итоге снижается до 100 фунтов на квадратный дюйм, давление росит…

      Подробнее

      Калькулятор температуры, точки росы и относительной влажности

      Расчет температуры, точки росы или относительной влажности Tweet. 1) Выберите температурную шкалу. 2) Введите значения в 2 из 3 полей. 3) Нажмите «Рассчитать», чтобы найти недостающее значение. Фаренгейта Цельсия Температура T (°) Точка росы T d …

      Узнать больше

      Точка росы в расчете / калькуляторе стены? — Fine Homebuilding

      В качестве альтернативы я могу прочитать о стеновых сборках / изоляции / точке росы и т. Д. Специально для климата Сиэтла (полагая, что он почти идентичен климату Ванкувера (Канада)).Насколько я могу судить, это будет «Зона 4 — Морская пехота».

      Подробнее

      Калькулятор точки росы

      Точка росы зависит от количества водяного пара, присутствующего в воздухе, при этом более влажный воздух приводит к более высокой точке росы, чем сухой воздух. Кроме того, чем выше относительная влажность, тем ближе точка росы к текущей температуре воздуха, а относительная влажность 100% означает, что точка росы эквивалентна текущей температуре.

      Подробнее

      Что такое точка росы? — 1 остановка горизонтальной подачи

      По сути, точка росы определяется как температура, при которой при определенных условиях образуется конденсат.Национальная метеорологическая служба NOAA определяет его как «температуру, до которой необходимо охладить воздух (при постоянном давлении), чтобы достичь относительной влажности (RH) 100%.

      Узнать больше

      Измерение точки росы по углеводородам с помощью газовых хроматографов

      Одной из проблем при измерении углеводородных газов является конденсация жидкостей в виде осадков, которая может повлиять на точность измерения и вызвать проблемы с обслуживанием. Шейн Хейл из Emerson является автором статьи «Измерение точки росы по углеводородам с помощью газовых хроматографов» в журнале Pipeline & Gas Journal.. Подобно росе, которая образуется на лужайке, когда температура опускается ниже точки росы …

      Узнать больше

      Ответ: Давление точки росы (T и V — это… | bartleby

      Библиотека вопросов и ответов по химической инженерии Точка росы давление (T и V¡ известны): 1) Рассчитайте давление пара чистых компонентов по уравнениям Антони 1 2) Рассчитайте давление точки росы по уравнению 11 (P vap 3) Определите состав жидкой фазы по уравнению 5 (y¿ P = x; PaP).вап. % 3D Пример 2: Оценить давление точки росы паровой смеси из 20 моль% н-бутана (1), 25% n …

      Подробнее

      GitHub — ElsistWebmaster / DewPointCalc Пример: Пример расчета точки росы

      Пример расчета точки росы. Участвуйте в разработке ElsistWebmaster / DewPointCalcExample, создав учетную запись на GitHub.

      Подробнее

      Точка росы — Wiki Проектирования Зданий

      Точка росы — Wiki Проектирования Зданий — Поделитесь своими знаниями строительной отрасли.Воздух обычно содержит влагу в виде водяного пара. Воздух обычно содержит влагу в виде водяного пара. Относительная влажность (RH) — это мера плотности водяного пара в воздухе по сравнению с плотностью водяного пара для насыщенного воздуха при той же температуре и давлении (то есть максимальном ..

      Подробнее

      Точка росы — обзор | Темы ScienceDirect

      Измерение точки росы связано с влажностью — например, более высокая точка росы означает, что в воздухе будет больше влаги.Кроме того, когда воздух охлаждается до точки росы за счет контакта с поверхностью, которая холоднее воздуха, вода будет конденсироваться на поверхности.

      Подробнее

      Точка росы — AcuRite

      Формула точки росы основана на данных об окружающей среде, включая относительную влажность и температуру окружающего воздуха. Температура точки росы всегда будет ниже или равна температуре воздуха. Например, предположим, что ваша метеостанция записывает наружную температуру 50 градусов по Фаренгейту (10 градусов Цельсия) и показание влажности 80%.

      Подробнее

      Относительная влажность и точка росы — относительные точки | WFXL

      Роса — это вода, которую вы обнаруживаете на траве или автомобиле рано утром. Если температура достигает точки росы, может образоваться роса. температура воздуха равна температуре точки росы …

      Подробнее

      Добавление расчета точки росы и пример · sparkfun / SparkFun_BME280

      Библиотека Arduino для управления датчиком влажности и давления BME280.- sparkfun / SparkFun_BME280_Arduino_Library

      Узнать больше

      Исследование характеристик низкотемпературной коррозии угля

      Исследование характеристик низкотемпературной коррозии угольной мельницы в условиях газокислородного горения Август 2014 г. Dongli Gongcheng Xuebao / Journal of Chinese Society of Энергетика 34 (8 …

      Подробнее

      Развитие росы и наледи

      Точка росы — это температура, при которой воздух насыщается водяным паром над поверхностью жидкости.Когда температура равна точке росы, относительная влажность составляет 100%. Обычные способы достижения 100% относительной влажности: 1) охлаждение воздуха до точки росы, 2) испарение влаги из воздуха до тех пор, пока воздух не станет …

      Узнать больше

      Предотвращение конденсации путем расчета температуры

      Температура точки росы находится на пересечении столбца расчетной температуры по сухому термометру и строки относительной влажности. В этом примере температура точки росы составляет 65 ° F.Примечание. Если расчетные значения не совсем совпадают со значениями в таблице, вы можете использовать линейную интерполяцию для определения температуры точки росы.

      Узнать больше

      PDF) Оценка точки росы кислой среды дымовых газов в течение

      Полученная информация может быть использована для оценки точки росы кислой среды дымовых газов для серы в различных видах топлива до 0,10 объемной доли в точке росы Газ-утилизатор (массовая доля в жидкости 0,10), доля избыточного воздуха до 0.25 и элементарной концентрации углерода. Избыточный воздух до 3.

      Узнать больше

      ПОСЛЕДНИЕ УЛУЧШЕНИЯ В ПОНИМАНИИ КИСЛОТНОЙ ТОЧКИ РОСЫ

      2 ТОЧКИ РОСЫ H 2O, NO 2 И SO 3 На основании литературных данных, точки росы различного состава газа могут быть рассчитаны и нанесены на график. Точка росы — это температура, при которой первая жидкость начинает конденсироваться из газовой фазы. Точку росы по воде можно построить из таблиц 1 давления водяного пара. Рисунок 1.

      Подробнее

      GitHub — Pygmalion69 / Ersa: Библиотека расчета точки росы

      Библиотека расчета точки росы. Участвуйте в разработке Pygmalion69 / Ersa, создав учетную запись на GitHub. Библиотека расчета точки росы Ersa Gradle Добавьте репозиторий JitPack в корневой каталог build.gradle в конце репозиториев: repositories {maven {url

      Подробнее

      Влажность, испарение и кипение | Физика

      Цели обучения

      К концу этого раздела вы сможете:

      • Объясните взаимосвязь между давлением водяного пара и способностью воздуха удерживать водяной пар.
      • Объясните взаимосвязь между относительной влажностью и парциальным давлением водяного пара в воздухе.
      • Рассчитайте плотность пара, используя давление пара.
      • Рассчитайте влажность и точку росы.

      Рис. 1. Подобные капли росы на банановом листе, сфотографированном сразу после восхода солнца, образуются, когда температура воздуха опускается до или ниже точки росы. В точке росы воздух больше не может удерживать весь водяной пар, который он удерживал при более высоких температурах, и часть воды конденсируется с образованием капель.(Источник: Аарон Эскобар, Flickr)

      Выражение «дело не в жаре, а во влажности» имеет значение. Мы сохраняем прохладу в жаркую погоду, испаряя пот с кожи и воду из дыхательных путей. Поскольку испарение сдерживается высокой влажностью, нам становится жарче при заданной температуре, когда влажность высокая. С другой стороны, низкая влажность может вызвать дискомфорт из-за чрезмерного высыхания слизистых оболочек и может привести к повышенному риску респираторных инфекций.

      Когда мы говорим о влажности, мы на самом деле имеем в виду относительную влажность .Относительная влажность говорит нам, сколько водяного пара содержится в воздухе по сравнению с максимально возможным. В максимуме, обозначенном как насыщение , относительная влажность составляет 100%, и испарение подавлено. Количество водяного пара, которое может удерживать воздух, зависит от его температуры. Например, относительная влажность повышается вечером по мере снижения температуры воздуха, иногда достигая точки росы . При температуре точки росы относительная влажность составляет 100%, и в результате конденсации капель воды может образоваться туман, если они достаточно малы, чтобы оставаться во взвешенном состоянии.И наоборот, если вы хотите что-то высушить (например, волосы), более эффективно обдувать их горячим, а не холодным воздухом, потому что, помимо прочего, горячий воздух может удерживать больше водяного пара.

      Способность воздуха удерживать водяной пар основана на давлении водяного пара. Жидкая и твердая фазы непрерывно выделяют пар, потому что некоторые молекулы имеют достаточно высокие скорости, чтобы войти в газовую фазу; см. рисунок 2а. Если над контейнером закрывают крышку, как на рис. 2b, испарение продолжается, увеличивая давление, пока не накопится достаточно пара для конденсации, чтобы уравновесить испарение.Тогда равновесие было достигнуто, и давление пара равно парциальному давлению воды в емкости. Давление пара увеличивается с ростом температуры, потому что скорости молекул возрастают с увеличением температуры. В таблице 1 приведены репрезентативные значения давления водяного пара для диапазона температур.

      Рис. 2. (a) Из-за распределения скоростей и кинетической энергии некоторые молекулы воды могут переходить в паровую фазу даже при температурах ниже обычной точки кипения.(b) Если контейнер запечатан, испарение будет продолжаться до тех пор, пока плотность пара не станет достаточной для скорости конденсации, равной скорости испарения. Эта плотность пара и создаваемое парциальное давление являются значениями насыщения. Они увеличиваются с температурой и не зависят от присутствия других газов, например воздуха. Они зависят только от давления водяного пара.

      Относительная влажность связана с парциальным давлением водяного пара в воздухе. При 100% влажности парциальное давление равно давлению пара, и вода больше не может попасть в паровую фазу.Если парциальное давление меньше давления пара, происходит испарение, так как влажность меньше 100%. Если парциальное давление больше, чем давление пара, происходит конденсация. Способность воздуха «удерживать» водяной пар определяется давлением водяного пара и не имеет ничего общего со свойствами воздуха.

      Таблица 1. Плотность насыщенного пара воды
      Температура (ºC) Давление пара (Па) Плотность насыщенного пара (г / м 3 )
      −50 4.0 0,039
      −20 1,04 × 10 2 0,89
      −10 2,60 × 10 2 2,36
      0 6,10 × 10 2 4,84
      5 8,68 × 10 2 6,80
      10 1,19 × 10 3 9,40
      15 1.69 × 10 3 12,8
      20 2,33 × 10 3 17,2
      25 3,17 × 10 3 23,0
      30 4,24 × 10 3 30,4
      37 6,31 × 10 3 44,0
      40 7,34 × 10 3 51,1
      50 1.23 × 10 4 82,4
      60 1,99 × 10 4 130
      70 3,12 × 10 4 197
      80 4,73 × 10 4 294
      90 7,01 × 10 4 418
      95 8,59 × 10 4 505
      100 1.01 × 10 5 598
      120 1,99 × 10 5 1095
      150 4,76 × 10 5 2430
      200 1,55 × 10 6 7090
      220 2,32 × 10 6 10 200

      Пример 1. Расчет плотности с использованием давления пара

      В таблице 1 показано давление пара воды при 20.0ºC как 2,33 × 10 3 Па Используйте закон идеального газа для расчета плотности водяного пара в г / м 3 , которая создаст парциальное давление, равное этому давлению пара. Сравните результат с плотностью насыщенного пара, приведенной в таблице.

      Стратегия

      Чтобы решить эту проблему, нам нужно разбить ее на два этапа. Парциальное давление соответствует закону идеального газа, PV = nRT , где n — количество моль. Если мы решим это уравнение для n / V , чтобы вычислить количество молей на кубический метр, мы можем затем преобразовать это количество в граммы на кубический метр, как требуется.Для этого нам нужно использовать молекулярную массу воды, которая указана в периодической таблице.

      Решение

      1. Определите известные и преобразуйте их в надлежащие единицы:

      температура T = 20ºC = 293 K

      Давление паров P воды при 20ºC составляет 2,33 × 10 3 Па

      Молекулярная масса воды 18,0 г / моль

      2. Решите закон идеального газа для

      [латекс] \ frac {n} {V} \\ [/ latex]: [латекс] \ frac {n} {V} = \ frac {P} {RT} \\ [/ latex]

      3.3 \ [/ латекс]

      Обсуждение

      Плотность рассчитывается исходя из давления, равного давлению водяного пара при 20,0ºC. Найденная плотность идентична значению в таблице 1, что означает, что плотность пара 17,2 г / м 3 при 20,0 ° C создает парциальное давление 2,33 × 10 3 Па, равное давлению пара воды при эта температура. Если парциальное давление равно давлению пара, то жидкая и паровая фазы находятся в равновесии, а относительная влажность составляет 100%.Таким образом, может быть не более 17,2 г водяного пара на м 2 3 при 20,0 ° C, так что это значение является плотностью насыщенного пара при этой температуре. Этот пример показывает, как водяной пар ведет себя как идеальный газ: давление и плотность соответствуют закону идеального газа (при условии, что плотность в таблице верна). Плотность насыщенного пара, указанная в таблице 1, представляет собой максимальное количество водяного пара, которое воздух может удерживать при различных температурах.

      Относительная влажность в процентах

      Мы определяем относительную влажность % как отношение плотности пара к плотности насыщенного пара, или

      [латекс] \ displaystyle \ text {относительная влажность в процентах} = \ frac {\ text {плотность пара}} {\ text {плотность насыщенного пара}} \ times100 \\ [/ latex]

      Мы можем использовать это и данные в таблице 1 для выполнения множества интересных вычислений, имея в виду, что относительная влажность основана на сравнении парциального давления водяного пара в воздухе и льду.

      Пример 2. Расчет влажности и точки росы

      1. Рассчитайте относительную влажность в процентах в день, когда температура составляет 25,0 ° C, а воздух содержит 9,40 г водяного пара на 1 м 2 3 .

      2. При какой температуре этот воздух достигнет 100% относительной влажности (плотности насыщения)? Эта температура и есть точка росы.

      3. Какова влажность при температуре воздуха 25,0 ° C и точке росы –10,0 ° C?

      Стратегия и решение

      1.3} \ times100 = 40,9 \% \ [/ латекс]

      3. Воздух содержит 9,40 г / м 2 3 водяного пара. Относительная влажность будет 100% при температуре, где 9,40 г / м 3 — плотность насыщения. Изучение таблицы 1 показывает, что это имеет место при 10,0 ° C, где относительная влажность будет 100%. Эта температура называется точкой росы для воздуха с такой концентрацией водяного пара.

      Здесь температура точки росы равна –10,0 ° C. Из таблицы 1 видим, что плотность пара равна 2.3} \ times100 = 10,3 \% \\ [/ латекс]

      Обсуждение

      Значение точки росы заключается в том, что температура воздуха не может опускаться ниже 10,0 ° C в части (b) или –10,0 ° C в части (c) без конденсации водяного пара из воздуха. Если происходит конденсация, происходит значительная передача тепла (обсуждается в разделе «Методы тепло- и теплопередачи»), что предотвращает дальнейшее падение температуры. Когда точка росы ниже 0ºC, вероятность замерзания выше, что объясняет, почему фермеры следят за точкой росы.Низкая влажность в пустынях означает низкие температуры точки росы. Таким образом, конденсация маловероятна. При понижении температуры пар не конденсируется в жидких каплях. Поскольку в воздух не выделяется тепло, температура воздуха падает быстрее, чем в воздухе с более высокой влажностью. Точно так же при высоких температурах капли жидкости не испаряются, поэтому тепло не отводится от газа к жидкой фазе. Этим объясняется большой диапазон температур в засушливых регионах.

      Почему вода кипит при 100ºC? Из Таблицы 1 вы заметите, что давление пара воды при 100ºC равно 1.01 × 10 5 Па, или 1,00 атм. Таким образом, он может испаряться без ограничений при этой температуре и давлении. Но почему при кипении образуются пузыри? Это связано с тем, что вода обычно содержит значительное количество растворенного воздуха и других примесей, которые наблюдаются как маленькие пузырьки воздуха в стакане с водой. Если пузырек появляется на дне контейнера при 20ºC, он содержит водяной пар (около 2,30%). Давление внутри пузыря зафиксировано на уровне 1,00 атм (мы игнорируем небольшое давление, оказываемое водой вокруг него).При повышении температуры количество воздуха в пузырьке остается прежним, но количество водяного пара увеличивается; пузырек расширяется, чтобы поддерживать давление на уровне 1,00 атм. При 100ºC водяной пар постоянно входит в пузырек, так как парциальное давление воды в равновесии равно 1,00 атм. Однако он не может достичь этого давления, поскольку в пузырьке также содержится воздух, а общее давление составляет 1,00 атм. Пузырек увеличивается в размерах и тем самым увеличивает выталкивающую силу. Пузырь отрывается и быстро поднимается на поверхность — мы называем это кипением! (См. Рисунок 3.)

      Рис. 3. (a) Пузырь воздуха в воде вначале насыщается водяным паром при 20ºC. (б) При повышении температуры водяной пар входит в пузырек, потому что его давление пара увеличивается. Пузырь расширяется, сохраняя давление на уровне 1,00 атм. (c) При 100ºC водяной пар постоянно входит в пузырь, потому что давление водяного пара превышает его парциальное давление в пузырьке, которое должно быть менее 1,00 атм. Пузырь растет и поднимается на поверхность.

      Проверьте свое понимание

      Сублимационная сушка — это процесс, при котором вещества, такие как пищевые продукты, сушат, помещая их в вакуумную камеру и понижая атмосферное давление вокруг них.Как пониженное атмосферное давление ускоряет процесс сушки и почему снижает температуру продуктов?

      Решение

      Понижение атмосферного давления приводит к снижению парциального давления воды и, следовательно, к более низкой влажности. Так, например, испарение воды из пищи будет усилено. Молекулы воды, которые, скорее всего, оторвутся от пищи, будут иметь наибольшую скорость. Таким образом, оставшиеся имеют более низкую среднюю скорость и более низкую температуру.Это может привести (и приводит) к замораживанию и сушке пищи; отсюда этот процесс удачно назван сублимационной сушкой.

      Исследования PhET: состояния вещества

      Наблюдайте, как различные типы молекул образуют твердое тело, жидкость или газ. Добавьте или уберите огонь и наблюдайте за изменением фазы. Измените температуру или объем контейнера и посмотрите график зависимости давления от температуры в реальном времени. Свяжите потенциал взаимодействия с силами между молекулами.

      Щелкните, чтобы загрузить симуляцию.Запускать на Java.

      Сводка раздела

      • Относительная влажность — это доля водяного пара в газе по сравнению со значением насыщения.
      • Плотность насыщенного пара может быть определена по давлению пара для данной температуры.
      • Относительная влажность в процентах определяется как [латекс] \ text {относительная влажность в процентах} = \ frac {\ text {плотность пара}} {\ text {плотность насыщенного пара}} \ times100 \\ [/ latex].
      • Точка росы — это температура, при которой воздух достигает 100% относительной влажности.

      Концептуальные вопросы

      1. Поскольку влажность зависит только от давления и температуры водяного пара, допустимы ли плотности насыщенного пара, указанные в таблице 1, в атмосфере гелия при давлении 1,01 × 10 5 Н / м 2 , а не в воздухе? На эти значения влияет высота на Земле?
      2. Почему стакан с водой 40,0ºC, помещенный в вакуумную камеру, начинает закипать, когда из камеры откачивается воздух (из камеры откачивается воздух)? При каком давлении начинается кипение? Будет ли пища готовиться в таком стакане быстрее?
      3. Почему медицинский спирт испаряется намного быстрее, чем вода при стандартной температуре и давлении?

      Задачи и упражнения

      1. Сухой воздух 78.1% азота. Каково парциальное давление азота при атмосферном давлении 1,01 × 10 5 Н / м 2 ?
      2. (а) Какое давление пара у воды при 20,0 ° C? б) Какому проценту атмосферного давления это соответствует? (c) Какой процент воздуха при 20,0ºC составляет водяной пар, если его относительная влажность составляет 100%? (Плотность сухого воздуха при 20,0 ° C составляет 1,20 кг / м3.)
      3. Скороварки увеличивают скорость приготовления за счет повышения температуры кипения воды выше ее значения при атмосферном давлении.а) Какое давление необходимо для повышения температуры кипения до 120,0 ° C? б) Какому манометрическому давлению это соответствует?
      4. (a) При какой температуре вода закипает на высоте 1500 м (около 5000 футов) в день, когда атмосферное давление составляет 8,59 × 10 4 Н / м 2 ? (b) Как насчет высоты 3000 м (около 10 000 футов), когда атмосферное давление составляет 7,00 × 10 4 Н / м 2 ?
      5. Какое атмосферное давление на вершине Mt. Эверест в день, когда вода там кипит при температуре 70.0ºC?
      6. В одном месте в высоких Андах вода закипает до 80,0 ° C, что значительно снижает скорость приготовления, например, картофеля. Какое атмосферное давление в этом месте?
      7. Какова относительная влажность в день 25,0 ° C, когда воздух содержит 18,0 г / м 2 3 водяного пара?
      8. Какова плотность водяного пара в г / м 3 в жаркий сухой день в пустыне при температуре 40,0 ° C и относительной влажности 6,00%?
      9. Глубоководный дайвер должен дышать газовой смесью с таким же парциальным давлением кислорода, что и на уровне моря, где в сухом воздухе содержится 20.9% кислорода и имеет общее давление 1,01 × 10 5 Н / м 2 . а) Какое парциальное давление кислорода на уровне моря? (b) Если дайвер дышит газовой смесью с давлением 2,00 × 10 6 Н / м 2 , какой процент кислорода должен быть в нем, чтобы иметь такое же парциальное давление кислорода, как на уровне моря?
      10. Давление паров воды при 40,0ºC составляет 7,34 × 10 3 Н / м 2 . Используя закон идеального газа, вычислите плотность водяного пара в г / м 3 , который создает парциальное давление, равное этому давлению пара.Результат должен быть таким же, как плотность насыщенного пара при этой температуре 51,1 г / м 3 .
      11. Воздух в легких человека имеет температуру 37,0 ° C и плотность насыщенного пара 44,0 г / м. 3 . (а) Если выдыхается 2,00 л воздуха и вдыхается очень сухой воздух, какова максимальная потеря водяного пара человеком? (b) Рассчитайте парциальное давление водяного пара, имеющего эту плотность, и сравните его с давлением пара 6,31 × 10 3 Н / м 2 .
      12. Если относительная влажность 90.0% душным летним утром при температуре 20,0ºC, что будет позже днем ​​при температуре 30,0ºC, если плотность водяного пара останется постоянной?
      13. Поздно, в осенний день, относительная влажность 45,0% и температура 20,0 ° C. Какой будет относительная влажность в тот вечер, когда температура упадет до 10,0 ° C, при условии постоянной плотности водяного пара?
      14. Атмосферное давление на вершине горы. Эверест 3,30 × 10 4 Н / м 2 .а) Какое там парциальное давление кислорода, если он составляет 20,9% от воздуха? б) Каким процентным содержанием кислорода должен дышать альпинист, чтобы его парциальное давление было таким же, как на уровне моря, где атмосферное давление составляет 1,01 × 10 5 Н / м 2 ? (c) Одна из самых серьезных проблем для тех, кто поднимается на очень высокие горы, — это чрезмерное высыхание дыхательных путей. Почему происходит это высыхание?
      15. Какова точка росы (температура, при которой будет достигнута относительная влажность 100%) в день, когда относительная влажность равна 39.0% при температуре 20,0ºC?
      16. В определенный день температура составляет 25,0ºC, а относительная влажность составляет 90,0%. Сколько граммов воды должно конденсироваться из каждого кубического метра воздуха, если температура упадет до 15,0ºC? Таким образом, при таком падении температуры может образоваться густая роса или туман.
      17. Комплексные концепции. Температура кипения воды увеличивается с глубиной, потому что давление увеличивается с глубиной. На какой глубине пресная вода будет иметь точку кипения 150ºC, если поверхность воды находится на уровне моря?
      18. Комплексные концепции. (a) На какой глубине в пресной воде достигается критическое давление воды, учитывая, что поверхность находится на уровне моря? б) При какой температуре закипит эта вода? (c) Требуется ли значительно более высокая температура для кипячения воды на большей глубине?
      19. Комплексные концепции. Чтобы получить представление о небольшом влиянии температуры на принцип Архимеда, вычислите долю веса медного блока, которая поддерживается выталкивающей силой в воде 0 ° C, и сравните эту долю с долей, поддерживаемой в 95.ºC воды.
      20. Комплексные концепции. Если вы хотите готовить в воде при 150ºC, вам понадобится скороварка, способная выдержать необходимое давление. а) Какое давление требуется, чтобы температура кипения воды была такой высокой? б) Если крышка скороварки представляет собой диск диаметром 25,0 см, какую силу он должен выдерживать при таком давлении?
      21. Необоснованные результаты. (а) Сколько молей в кубическом метре идеального газа при давлении 1.00 × 10 14 Н / м 2 и при 0ºC? б) Что неразумного в этом результате? (c) Какая предпосылка или предположение ответственны?
      22. Необоснованные результаты. (a) Автомеханик утверждает, что алюминиевый стержень свободно входит в отверстие на алюминиевом блоке двигателя, потому что двигатель горячий, а стержень холодный. Если диаметр отверстия на 10,0% больше диаметра стержня 22,0 ° C, при какой температуре стержень будет такого же размера, как и отверстие? б) Что неразумного в этой температуре? (c) Какая предпосылка ответственна?
      23. Необоснованные результаты. Температура внутри взрыва сверхновой составляет 2,00 × 10 13 К. (а) Какова будет средняя скорость v среднеквадратичных атомов водорода? б) Что неразумного в этой скорости? (c) Какая предпосылка или предположение ответственны?
      24. Необоснованные результаты. Предположим, что относительная влажность составляет 80% в день при температуре 30,0 ° C. а) Какой будет относительная влажность, если воздух остынет до 25,0 ° C, а плотность пара останется постоянной? б) Что неразумного в этом результате? (c) Какая предпосылка ответственна?

      Глоссарий

      точка росы: температура, при которой относительная влажность составляет 100%; температура, при которой вода начинает конденсироваться из воздуха

      насыщение: состояние относительной влажности 100%

      Относительная влажность процентов: отношение плотности пара к плотности насыщенного пара

      относительная влажность: количество воды в воздухе относительно максимального количества, которое воздух может удерживать

      Избранные решения проблем и упражнения

      1.7,89 × 10 4 Па

      3. (а) 1,99 × 10 5 Па; (б) 0,97 атм

      5. 3,12 × 10 4 Па

      7. 78,3%

      9. (а) 2,12 × 10 4 Па; (б) 1.06%

      11. (а) 8,80 × 10 −2 г; (б) 6,30 × 10 3 Па; два значения почти идентичны.

      13. 82,3%

      15. 4,77ºC

      17. 38,3 м

      19. [латекс] \ displaystyle \ frac {\ frac {F _ {\ text {B}}} {w _ {\ text {Cu}}}} {\ frac {F _ {\ text {B}}} {w_ { \ text {Cu}} {\ prime}}} = 1.02 \ [/ латекс]. Выталкивающая сила поддерживает почти одинаковую силу на медном блоке в обоих случаях.

      21. (а) 4.41 × 10 10 моль / м 3 ; б) оно неоправданно велико; (c) При таких высоких давлениях закон идеального газа больше не может применяться. В результате при его использовании возникают необоснованные ответы.

      23. (а) 7,03 × 10 8 м / с; б) скорость слишком велика — она ​​больше скорости света; (c) Предположение, что водород внутри сверхновой ведет себя как идеальный газ, является ответственным из-за высокой температуры и плотности в ядре звезды.Более того, когда достигается скорость, превышающая скорость света, классическая физика должна быть заменена теорией относительности, которая еще не раскрыта.

      Уравнения, описывающие физические свойства влажного воздуха

      Физика сохранения: Уравнения, описывающие физические свойства влажного воздуха

      Это формальное представление формулы, описывающей те свойства водяного пара в воздухе, которые беспокоят консерваторов. В вывод этих уравнений кратко объясняется, а полезные уравнения выделены жирным шрифтом .Это техническое описание предназначено для справки, не как дружеское введение в тему! См. Указатель для более дискурсивных экскурсий на тему атмосферной влажности.

      Используйте ярлыки ниже, чтобы перейти к соответствующему разделу, учитывая что в некоторых разделах используются концепции, описанные ранее! Если ты просто хочешь чтобы использовать уравнения, попробуйте калькулятор для свойства влажного воздуха (который требует браузер, который может интерпретировать JavaScript)


      Давление насыщенного пара
      Определение Паскаля
      Концентрация водяного пара в пространстве
      Относительная влажность
      точка росы
      Концентрация водяного пара в воздухе
      Энтальпия
      Психрометр

      Давление водяного пара

      В закрытой емкости, частично наполненной водой, будет немного воды. пар в пространстве над водой.Концентрация водяного пара зависит только от температуры. Не зависит от количества воды. и лишь незначительно зависит от наличия воздуха в контейнере.

      Водяной пар оказывает давление на стенки емкости. В приведенные ниже эмпирические уравнения дают хорошее приближение к насыщению давление водяного пара при температурах в пределах земных климат.

      Давление насыщенного пара, p с , в паскалях:
      p s = 610.78 * эксп (т / (т + 238,3) * 17,2694)
      где t — температура в градусах Цельсия.

      SVP ниже замораживания можно исправить после использования уравнения выше, таким образом:
      p s лед = -4,86 + 0,855 * p s + 0,000244 * p s 2

      Следующая формула дает прямой результат для насыщенного пара давление над льдом:
      p s лед = exp (-6140.4 / (273 + т) + 28.916)

      паскаль — единица измерения давления в системе СИ = ньютон / м 2 . Атмосферное давление составляет около 100000 Па (стандартное атмосферное давление определяется как 101 300 Па).

      Кривая давления пара для воды, и линии давления пара для 10% интервала RH, в pdf для печати.

      Концентрация водяного пара

      Определена взаимосвязь между давлением пара и концентрацией. для любого газа по уравнению:
      p = nRT / V
      p — давление в Па, В — объем в кубических метрах, T — температура в градусов Кельвина (+ 273 градуса Цельсия)15), n — количество газа, выраженное в молярной массе (0,018 кг в случае воды ), R — газовая постоянная: 8,31 Дж / моль / м 3

      Для преобразования давления водяного пара в концентрацию в кг / м 3 : (кг / 0,018) / V = ​​p / RT

      кг / м 3 = 0,002166 * p / (t + 273,16) где p — фактическое давление пара


      Относительная влажность

      Относительная влажность (RH) — это отношение фактического давления водяного пара. к давлению насыщенного водяного пара при преобладающей температуре.

      RH = p / p с

      RH обычно выражается в процентах, а не в виде дробей.

      Относительная влажность — это соотношение. Он не определяет содержание воды в воздухе. если не указана температура. Причина, по которой RH так широко используется в консервации состоит в том, что большинство органических материалов имеют равновесное содержание воды, которое в основном определяется относительной влажностью и лишь незначительно зависит от температуры.

      Обратите внимание, что воздух не участвует в определении относительной влажности.Безвоздушное пространство может иметь RH. Воздух — переносчик водяного пара в атмосфере. и в системах кондиционирования воздуха, поэтому фраза «RH of the air» широко используется и лишь изредка вводит в заблуждение. Независимость Относительная влажность от атмосферного давления на земле не важна, но имеет значение. имеют отношение к расчетам, касающимся воздушного транспорта, работ искусство и консервация путем сублимационной сушки.

      Точка росы

      Содержание водяного пара в воздухе часто называют точкой росы.Это температура, до которой необходимо охладить воздух, прежде чем конденсируется роса Это. При этой температуре фактическое содержание водяного пара в воздухе равно до давления насыщения водяного пара. Точка росы обычно рассчитывается от прав. Первый вычисляет p s , насыщенность давление пара при температуре окружающей среды. Фактическое давление водяного пара, p a , это:

      p a = p s * RH% / 100

      Следующий шаг — вычислить температуру, при которой p a будет давление насыщенного пара.Это означает бег назад приведенное выше уравнение для определения давления насыщенного пара из температуры:

      Пусть w = ln (p a / 610.78)
      Точка росы = w * 238,3 / (17,2694 — w)

      Этот расчет часто используется для оценки вероятности образования конденсата. на окнах, стенах и крышах увлажненных зданий.

      Точку росы можно также измерить напрямую, охладив зеркало до туман.Тогда относительная влажность определяется соотношением

      .

      RH = 100 * p с точка росы / p с окружающей среды

      Концентрация водяного пара в воздухе

      Иногда удобно указывать концентрацию водяного пара кг / кг сухого воздуха. Это используется в расчетах кондиционирования воздуха и указан на психрометрических диаграммах. Следующие расчеты для воды концентрация паров в воздухе применяется на уровне земли.

      Сухой воздух имеет молярную массу 0,029 кг. Он плотнее водяного пара, который имеет молярную массу 0,018 кг. Следовательно, влажный воздух легче чем сухой воздух . Если общее атмосферное давление P и вода давление пара p, парциальное давление компонента сухого воздуха П — р. Весовое соотношение двух компонентов, водяного пара и сухой воздух:

      кг водяного пара / кг сухого воздуха = 0,018 * p / (0.029 * (П — п))
      = 0,62 * п / (П — п)

      При комнатной температуре P — p почти равно P, которое у земли уровень близок к 100000 Па, поэтому примерно:

      кг водяного пара / кг сухого воздуха = 0,62 * 10 -5 * p

      Тепловые свойства влажного воздуха

      Теплосодержание воздуха повышается, обычно называемое энтальпией . при увеличении содержания воды.Это скрытое тепло, называемое скрытым теплом. инженеры по кондиционированию воздуха, должны быть доставлены или удалены, чтобы изменить относительная влажность воздуха даже при постоянной температуре. Это актуален для консерваторов. Передача тепла от воздушного потока к влажная поверхность, которая одновременно выпускает водяной пар в воздушный поток. время, пока оно его охлаждает, является основой психрометрии и многих других микроклиматических явления. Контроль теплопередачи можно использовать для контроля сушки и смачивание материалов при консервации.

      Энтальпия сухого воздуха неизвестна. Воздух при 0 градусах Цельсия определил как имеющий нулевую энтальпию. Энтальпия в кДж / кг при любой температуре, t от 0 до 60 ° C составляет приблизительно:

      h = 1,007t — 0,026 ниже нуля: h = 1,005t

      Энтальпия жидкой воды также определяется равной нулю при 0 градусах. по Цельсию. Чтобы превратить жидкую воду в пар при той же температуре, требуется очень значительное количество тепловой энергии: 2501 кДж / кг при 0C

      При температуре t теплосодержание водяного пара составляет:

      h w = 2501 + 1.84т

      Обратите внимание на то, что водяной пар, однажды образовавшийся, также требует большего количества тепла. чем сухой воздух, чтобы еще больше повысить его температуру: 1,84 кДж / кг.C против примерно 1 кДж / кг.C для сухого воздуха.

      Таким образом, энтальпия влажного воздуха в кДж / кг составляет:

      ч = (1,007 * т — 0,026) + г * (2501 + 1,84 * т)
      г — содержание воды в кг / кг сухого воздуха.

      Психрометр

      Последняя формула в этом сборнике — это психрометрическое уравнение .Психрометр — это ближайший к абсолютному методу измерения относительной влажности, консерватору когда-либо нужно. Надежнее электронных устройств, потому что это зависит от калибровки термометров или датчиков температуры, которые намного надежнее электрических датчиков относительной влажности. Единственное ограничение к психрометру заключается в том, что его трудно использовать в ограниченном пространстве (не потому что его нужно вращать, а потому что он выделяет водяной пар).

      Психрометр или термометр с влажным и сухим термометром реагирует на Относительная влажность воздуха таким образом:

      Ненасыщенный воздух испаряет воду из влажного фитиля.Требуемое тепло для испарения воды в воздушный поток отбирается воздушный поток, который охлаждается при контакте с влажной поверхностью, охлаждая, таким образом, термометр. под этим. Достигается равновесная температура влажной поверхности, которая составляет примерно на полпути между температурой окружающей среды и температурой точки росы.

      Потенциал воздуха по поглощению воды пропорционален разности между мольной долей водяного пара в окружающей среде, м a воздуха и мольная доля водяного пара в насыщенном воздух на влажной поверхности.Именно эта способность уносить водяной пар что снижает температуру до t w , влажный термометр температура, от температуры окружающей среды t a :
      (m w — m a ) = B (t a — t w )
      B — константа, числовое значение которой может быть получено теоретически. какой-то довольно сложной физикой (см. ссылку ниже).

      Концентрация водяного пара выражается здесь как мольная доля в воздух, а не как давление пара.Воздух участвует в психрометрии уравнение, потому что он приносит тепло, необходимое для испарения воды из влажная поверхность. Следовательно, постоянная B зависит от общего давления воздуха, P. Однако мольная доля m — это просто отношение давления пара p к общему давлению P: p / P. Давление воздуха одинаково для обоих окружающий воздух и воздух, контактирующий с влажной поверхностью, поэтому постоянная B может быть изменено на новое значение, A, которое включает давление, что позволяет мольные доли, которые необходимо заменить соответствующими давлениями пара:

      p w — p a = A * (t a — t w )

      Относительная влажность (как уже определено) — это отношение p к , фактическое давление водяного пара воздуха, p с , насыщение давление водяного пара при температуре окружающей среды.

      RH% = 100 * p a / p s = 100 * (p w — (t a — t w ) * 63) / p s
      Когда влажный термометр замерзает, постоянная изменяется на 56

      Психрометрическая константа взята из: R.G.Wylie & T.Lalas, «Точные коэффициенты психрометра для баллонов с мокрым и обледенелым покрытием. в ламинарных поперечных воздушных потоках », в Влажность и влажность 1985 , опубликовано Приборным обществом Америки, стр. 37 — 56.Эти ценности немного ниже, чем у обычных. Есть таблицы и слайд правила расчета относительной влажности с помощью психрометра, но программируемый калькулятор очень удобен для этой работы. Или скачайте калькулятор который прилагается к этой статье, и использовать его как файл, который можно прочитать в ваш браузер. Психрометрические диаграммы имеют графические версии всех этих формул и не нуждаются в электричестве.

      Чтобы проверить свою программу, подайте воздух при 20 ° C и 15 ° C.Температура по влажному термометру 7C. Относительная влажность 65%. Давление водяного пара составляет 1500 Па. Концентрация водяного пара в кг / м3 — 0,011, в кг / кг — 0,009. Точка росы — 13С.


      Эта работа находится под лицензией Creative Commons Attribution-Noncommercial-No Derivative Works 3.0 License.

      Относительная влажность и точка росы в системах кондиционирования воздуха

      Кондиционирование воздуха и контроль температуры, относительной влажности и точки росы

      Наш комфорт в доме зависит от комбинации влажности и температуры , что мы знаем как климат-контроль .Мы контролируем их с помощью нашего кондиционера, который выполняет две функции: он снижает температуру воздуха и снижает количество влаги (влажность) воздуха. Температура и относительная влажность напрямую связаны в так называемой точке росы . Что такое точка росы и насколько комфортно нам будет при различных уровнях температуры и относительной влажности?


      См. Также:


      Влажность

      Как мы все знаем, влажность может стать большой проблемой, когда вы живете в жарком климате.Он выращивает насекомых, портит наши изделия из дерева, мы получаем конденсат на стенах, наша одежда плесневеет в шкафу (кожа особенно уязвима), и он может нанести ущерб электронному оборудованию и объективам фотоаппаратов. Оставьте ноутбук или смартфон всего на пару недель, и они часто оказываются столь же полезными, как трехногая скаковая лошадь (я знаю кого-то, кто продолжает на них делать ставки).

      Влажность также оказывает значительное влияние на то, насколько комфортно мы себя чувствуем, что определяется не только температурой, но и влажностью воздуха вокруг нас.Вспомните те моменты, когда кажется, что не очень жарко, но с нас капает пот, или когда воздух прохладный, но кажется таким сухим, что наши губы начинают сохнуть и трескаться. Фактически, все это связано с балансом температуры и влажности воздуха, балансом, который определяет «точку росы».

      Точка росы

      Так что же такое точка росы?

      1. Когда мы нагреваем воду до 100 ℃, она испаряется и превращается в водяной пар (да, мы все это знаем). Но вода, конечно, не должна нагреваться до 100 ℃, чтобы испариться.Слава богу, вода все время пытается испариться. Когда мы моем посуду, мы складываем ее для просушки, и вода с нее испаряется.

      Все, что нужно сделать воде для испарения, — это собрать достаточно тепла от всего вокруг, чтобы превратить его из воды в водяной пар. Поскольку вода поглощает тепло, она делает все, с чем соприкасается, холоднее.

      Это, конечно, естественный способ охлаждения нашего тела: когда нам становится жарко, мы потеем, наши тела выливают на кожу немного воды, которая испаряется и охлаждает нас.

      2. Теперь, когда вода испаряется и водяной пар смешивается с воздухом, содержание влаги увеличивается, влажность воздуха увеличивается. В конце концов наступает момент, когда воздух не может больше удерживать влагу, он полон, он насыщен. Это, конечно, 100% влажность, и вода не может испаряться.

      Это вызывает у нас небольшую проблему, потому что, когда воздух вокруг нас полностью насыщен, он не может больше принимать влагу, поэтому наш пот не может испаряться, наши тела не могут нас охладить, и мы перегреваемся.Чем выше уровень влажности и тем тяжелее нам потеть и остыть.

      Горячий воздух удерживает больше воды, чем холодный

      3. Нам нужно знать еще кое-что — горячий воздух может содержать больше водяного пара, чем холодный.

      Если немного нагреть воздух, он может удерживать больше водяного пара. Допустим, у нас есть комната с температурой 25 ℃ и 100% влажностью. Если мы теперь нагреем комнату до 30 ℃, в комнате может удерживаться больше водяного пара, и поэтому влажность теперь меньше 100%, то есть фактически только при уровне влажности 74.63% и так больше воды может испариться, пока снова не достигнет 100%.

      Уровень влажности зависит от температуры воздуха, поэтому мы называем этот уровень относительной влажностью.

      4. Итак, снова у нас в комнате 100% влажность. Теперь, если мы охладим комнату, произойдет обратное: воздух не сможет удерживать столько водяного пара, поэтому часть пара должна снова превратиться в воду, она конденсируется, и в итоге мы получим росу.

      5. Теперь предположим, что температура в помещении 30 ℃, а относительная влажность 60%.Мы охлаждаем комнату, она не может удерживать столько водяного пара, поэтому влажность начинает повышаться. В конце концов, когда мы опустимся до определенной температуры (около 21 ℃), относительная влажность достигнет 100%. Это баланс — если мы повысим температуру, влажность упадет, но если мы снизим температуру, образуется роса.

      Эта точка балансировки известна как «точка росы», и мы можем рассчитать точку росы для любой комбинации температуры воздуха и уровня влажности.

      Если мы хотим жить в комфортных условиях, рекомендуется управлять влажностью, а также температурой воздуха.Это особенно важно для людей, которые управляют отелями или арендуют виллы.

      Уровни комфорта

      Естественная встроенная система контроля температуры нашего тела включает в себя 2 системы. Если нам холодно, мы сжигаем энергию, чтобы произвести тепло, чтобы согреться. Если нам жарко, мы потеем, выделяем воду, которая испаряется и вызывает охлаждение нашей кожи.

      Как мы уже говорили, способность нашего тела сохранять прохладу зависит от скорости испарения, на которую напрямую влияет относительная влажность окружающего нас воздуха.

      Водяной пар поднимается

      Также полезно отметить, что водяной пар легче других газов в воздухе, а это означает, что влажный воздух имеет тенденцию подниматься, поэтому, когда мы потеем, воздух рядом с нашими телами становится более влажным и поднимается, уступая место новому более сухому воздуху для замены. по сути, мы создаем собственный легкий ветерок, поток поднимающегося над нашей кожей воздуха, который уносит влагу.

      Теперь мы можем видеть, что ветерок и вентиляторы работают, направляя постоянный поток более сухого воздуха над нашими телами, который ускоряет испарение нашего пота и быстрее охлаждает нас.Но мы также можем видеть, что чем ближе мы приближаемся к точке росы, тем менее эффективными будут вентиляторы и ветерок.

      Как мы уже говорили, точка росы учитывает как температуру, так и относительную влажность, и мы можем определить, насколько комфортно мы будем чувствовать себя при разных точках росы.

      Диаграмма относительной влажности, температуры и точки росы

      ПРИМЕЧАНИЕ: Вы можете скачать полную версию этого графика здесь

      В приведенной выше таблице найдите комнатную температуру в левом столбце и в столбце относительной влажности внизу, где они пересекаются, и вы получите точку росы.Например, при температуре 25 ℃ и относительной влажности 55% точка росы составляет 15,33 ℃, это светло-зеленая зона. Светло-зеленый цвет говорит нам, насколько комфортной должна быть эта точка росы.

      Уровни комфорта с разными точками росы

      • При температуре ниже 10 ℃ (синяя область) сухо, мы можем проснуться с чешуей в глазах, а наши губы могут начать сохнуть и трескаться.
      • Точка росы от 10 до 15 ℃ (зеленый) очень удобна.
      • От 15 до 18 ℃ (светло-зеленый) все еще комфортно.
      • 20 ℃ (желтый) в порядке.
      • Как только мы дойдем до 21-24 ℃ (оранжевый), мы начнем чувствовать себя некомфортно.
      • от 24 до 26 ℃ (красный) очень неудобно.
      • При температуре выше 26 ℃ становится очень неудобно и, возможно, смертельно опасно для страдающих астмой.

      Примечания:

      • Если вы много лет жили в жарком климате или сидите на ветру или у вентилятора, вы, вероятно, сможете взять на пару цветов выше, прежде чем начнете чувствовать себя некомфортно.
      • Гости из более холодного климата, вероятно, предпочтут зеленые зоны.

      Чтобы быть максимально комфортными, нам нужно стремиться к точке росы около 12 ℃, когда наши естественные регуляторы температуры могут работать наиболее эффективно, поэтому, если температура в помещении составляет 24 ℃, вам будет наиболее комфортно при относительной влажности около 47%. .

      Измерение влажности

      Для измерения влажности вам понадобится гигрометр, вы можете купить недорогой гигрометр в Интернете, и есть много типов на выбор.Вы также можете загрузить любое количество приложений для расчета точки росы на свой смартфон.

      Расчет точки росы

      Вы можете использовать приведенную выше таблицу или загрузить любое количество приложений для расчета точки росы для своего смартфона.

      Мы контролируем влажность, разрабатывая соответствующую изоляцию и вентиляцию для наших домов, а также бережно используя вентиляторы, кондиционеры и осушители.


      См. Также:


      Фил Уилсон
      Авторское право © Фил Уилсон, декабрь 2016 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
