Утеплитель для вентфасада: Устройство вентилируемого фасада, рекомендации по монтажу и утеплению вентилируемого фасада от производителя утеплителя ISOVER

Устройство вентилируемого фасада, рекомендации по монтажу и утеплению вентилируемого фасада от производителя утеплителя ISOVER

Потери тепла через неутепленные стены составляет от 30 до 80% . Эффективным способом утепления стен являются системы навесных вентилируемых фасадов (НВФ).

Преимущества системы НВФ

  • эффективное удаление влаги из конструкции,
  • проведение фасадных работ в любое время года,
  • разнообразие архитектурных решений.

Решение для вентилируемых фасадов

Однослойное утепление:  используется при небольших расчетных толщинах теплоизоляции, особенно при реконструкции и ремонте фасадов.

  • ISOVER ВентФасад-Моно – фасадный утеплитель применяется при однослойной теплоизоляции без каких-либо ограничений, относится к категории негорючих материалов, возможен заказ других размеров.
  • ISOVER Венти – применяется как в однослойном, так и при двухслойном утеплении (наружный слой) в зданиях всех типов без ограничений по высоте, относится к группе негорючих материалов.
  • ISOVER ВентФасад-Оптима – утеплитель фасада зданий до 16 метров. Этот материал имеет минимальный коэффициент воздухопроницаемости и теплопроводности, негорючий.

Двухслойное утепление наиболее распространено при новом строительстве. Состоит из двух слоев теплоизоляции: внутреннего и внешнего слоя:

  • внутренний слой является основным теплоизоляционных слоем,
  • внешний слой выполняет функцию ветрозащиты.

При двухслойной теплоизоляции можно использовать фасадные утеплители.

Для прокладки верхнего слоя можно монтировать ISOVER ВентФасад-Верх, этот утеплитель обеспечивает высокую теплозащиту. Благодаря своим оптимальным размерам он сокращает количество крепежа на 40%, увеличивая скорость монтажа в 2 раза, негорючий.

  • ISOVER ВентФасад-Низ – фасадный утеплитель, позволяющий исключить образование «воздушных карманов», благодаря эластичности и упругости волокна плотно прилегает к стене.
  • ISOVER ВентФасад-Оптима –   используется в качестве нижнего слоя при двухслойной теплоизоляции и в качестве внутреннего слоя. Этот материал имеет минимальный коэффициент воздухопроницаемости и теплопроводности, негорючий.
  • ISOVER Лайт – используется в качестве внутреннего слоя в навесных фасадных системах с воздушным зазором ( НФС) при двуслойном выполнении изоляции. Отличный материал для теплоизоляции фасадов, обладает высокой теплозащитой и звукоизоляцией, прост в монтаже (не требует дополнительного крепежа, так как ставится враспор, легко режется), как и остальные этот фасадный утеплитель ISOVER относится к группе негорючих материалов.

Рекомендации по монтажу

  1. Плиты теплоизоляции должны устанавливаться вплотную друг к другу с заполнением (при необходимости) зазоров между ними этим же материалом. Допустимая величина незаполненного шва — 2 мм.
  2. Угловые теплоизоляционные плиты устанавливаются с перевязкой каждого слоя. Не допускается выполнять утепление угла путем перегиба на нем плит теплоизоляции.
  3. Наружный слой фиксируется 5-ю тарельчатыми дюбелями, внутренний – 1-2-я.

Утепление вентилируемого фасада

Достаточно популярное решение, т.к. работы по отделке фасада можно производить в любое время года. Дело в том, что при его устройстве отсутствуют мокрые процессы.

Требования к вентилируемым фасадам таковы, что использование в них горючих материалов запрещено. Исключение составляют лишь различные защитные пленки. Остальные требования тоже достаточно жесткие.

В частности, теплоизоляционный слой должен быть гидрофобизирован, не давать усадки при условии закрепления дюбелями.

Еще очень важно, что бы в толще утеплителя не возникало конвективных потоков параллельных плоскости фасада, которые бы снижали его теплоизоляционные показатели.

Для этого материал должен обладать низкой продуваемостью, которая связана внутренней структурой.

В качестве утеплителя в вентфасадах применяются исключительно негорючие минераловатные плиты или плиты из штапельного стекловолокна. С наружной стороны утеплителя в случаях предусмотренных проектом применяется ветрозащитная паропроницаемая мембрана.

Монтаж вентилируемого фасада

Обязательным требованием государственных надзорных органов, для разрешения применения вентилируемого фасада является прохождение сертификации системы и наличие Технического свидетельства (ТС) и Технической оценки Росстроя с описанием всех используемых в системе компонентов.

Кроме того, в связи с частыми случаями возгорания конструкций вентфасадов при их монтаже, либо быстрого распространения пожаров из-за горючих элементов систем, обязательным является требование о прохождении натурных огневых испытаний систем НВФ с присвоением конструкции определенной степени огнестойкости.

По этой же причине (частые случаи возгорания полимерных пленок) не утихают дискуссии по вопросу целесообразности применения ветрозащитной мембраны в конструкции вентилируемого фасада.

С одной стороны ветрозащитная пленка предотвращает эмиссию волокна из утеплителя и позволяет предотвратить фильтрацию воздуха, способствуя сохранению теплозащитных свойств конструкции.

С другой стороны, как уже говорилось ранее ветрозащитные пленки являются изделиями на полимерной основе и относятся к материалам группы горючести Г2, при воздействии на них открытым огнем происходит их возгорание (с вытекающими последствиями — при возникновении пожара они могут способствовать его развитию).

Одним из конструктивных решений устройства теплоизоляции в системах вентилируемых фасадов является использование плотных минераловатных утеплителей без ветрозащитной мембраны. В этом случае основным критерием выбора теплоизоляции является плотность материала. Плотность наружного слоя минераловатного утеплителя устанавливается не менее 80-90 кг/м3, плотность внутреннего слоя устанавливается не менее 30 кг/м3 (в случае использования двухслойной системы изоляции).

Достаточно жесткие волокнистые плиты, сами по себе являются хорошей ветрозащитой. Практика показала, что это действительно оптимальная плотность. Плиты остаются гибкими, и тем не менее довольно прочными. Они удобны при монтаже и надежны в эксплуатации. Требования к плотности утеплителя для навесных фасадных систем закреплены в ряде региональных строительных норм РФ.

В качестве наружного слоя подойдут такие плиты, как Роквул Венти Баттс, Лайнрок Венти, Лайнрок Венти Оптимал, ТехноВент, ISOVER RKL. В качестве внутреннего слоя подойдут плиты Роквул Лайт Баттс, Лайнрок Лайт, ТехноЛайт, ISOVER KL 34.

В случае если проектом предусмотрены ветрозащитные материалы (мембраны, пленки, стеклоткани), то их установка проводится в один слой, с перехлестом смежных полотен в зоне стыков не более 100-150 мм. В настоящее время появились мембраны, которые содержат в своем составе огнезащитные добавки позволяющие защищать от случайных возгораний: при проведении сварочных работ, при гидроизоляции цоколя, стен с паяльной лампой, при неаккуратном обращении с огнем.

Наиболее широкое распространение получили следующие марки ветрозащитных материалов: Изоспан A, Tyvek Housewrap (Тайвек), Ютавек 85, Ютавек 95, Изолтекс Фас, Изолтекс А.

Теплозащитные характеристики утеплителя могут ухудшиться также из-за наличия на его поверхности воздухопроницаемых щелей, через которые движется воздушный поток (сопротивление теплопередаче стены в этом случае уменьшается на 20-35%). Неплотности в щелях на местах стыковки минераловатных плит приводят к резкому снижению теплотехнической однородности стены – в месте разрыва плоскости теплоизоляции возникает «мостик холода». Одна из основных причин появления щелей и неплотностей – несоблюдение технологии при производстве работ.

Эту проблему в ряде случаев помогает решить использование двухслойной изоляции: плиты второго (наружного) слоя утеплителя укладываются таким образом, чтобы перекрыть стыки плит первого слоя. В этом случае удается устранить «мостики холода» и максимально уменьшить потери тепла в здании.

Для крепления теплоизоляционных плит в вентилируемых фасадах применяются крепежные тарельчатые дюбели. Количество тарельчатых дюбелей на 1 м2 поверхности фиксируется проектом и определяется расчетом, исходя из конкретных условий строительства, высоты здания, конструктивных решений, других факторов и фиксируется проектом.

Марки дюбелей для крепления плит определяют прочностными расчетами с учетом рекомендаций производителя дюбелей и результатов испытаний.

При монтаже плит теплоизоляции в два слоя плиты первого слоя закрепляют тарельчатыми дюбелями со шляпками диаметром 110 мм или тарельчатыми дюбелями с дополнительными шайбами диаметром 140 мм независимо от крепления второго слоя. При монтаже плит утеплителя необходимо обеспечить “перевязку” стыков (по типу кирпичной кладки) и зубчатое сопряжение на углах.


При устройстве теплоизоляции в два слоя: плиты укладываются плотно друг к другу, а швы плит нижнего (внутреннего) слоя не должны совпадать со швами верхнего (наружного) слоя. Зазоры между плитами утеплителя не должны превышать 2 мм. Зазоры более 2 мм заполняются теплоизоляционным материалом того же типа и объемного веса, что и материал наружного слоя.

Вентилируемый воздушный зазор располагается между наружным облицовочным покрытием и теплоизоляционным слоем. Ширина воздушной прослойки должна быть не менее 40 мм и не более 150 мм. По результатам натурных огневых испытаний определено, что оптимальная ширина воздушной прослойки составляет 60 мм.

Используемые материалы

← Назад к списку готовых решений

Утеплитель для вентилируемого фасада — обзор возможных вариантов

Как правило, под фразой «вентилируемый фасад» имеют ввиду фасадную систему с облицовкой и утеплителем под ней. Под утеплителем и облицовкой имеется воздушный промежуток. Такая система часто применяется в современном строительстве. Но вот именно от материала утеплителя будет зависеть комфорт, ведь без теплоизоляции потеря тепла из помещения может достигать до 80%.

Критерии выбора утеплителя

При утеплении вентилируемого фасада необходимо выбирать качественный материал, который соответствует нормам безопасности. Главными аспектами для выбора теплоизоляции под вентилируемый фасад выступают следующие критерии материала:

  • Прочность на отрыв слоев;
  • Негорючесть материала;
  • Плотность.

Также при выборе материала стоит и учитывать назначения здания, климат и материал стен.

Так как в вентилируемом фасаде есть воздушный зазор, который может способствовать распространению огня, по нормам безопасности строго запрещено использовать горючий материал. Также сейчас при строительстве утеплитель не накрывают ветро- и влагозащитной пленкой, потому что этот материал очень быстро возгорается. Именно поэтому утеплитель должен быть устойчив к влаге и ветру. Таким образом минимальная прочность на отрыв материала должна составлять от 3 кПа.

Достаточной плотностью материала служат значения 80−90 кг/м3. Именно при таких значениях материал достаточно гибкий и жесткий одновременно, а также снижен риск сползания плит под собственным весом.

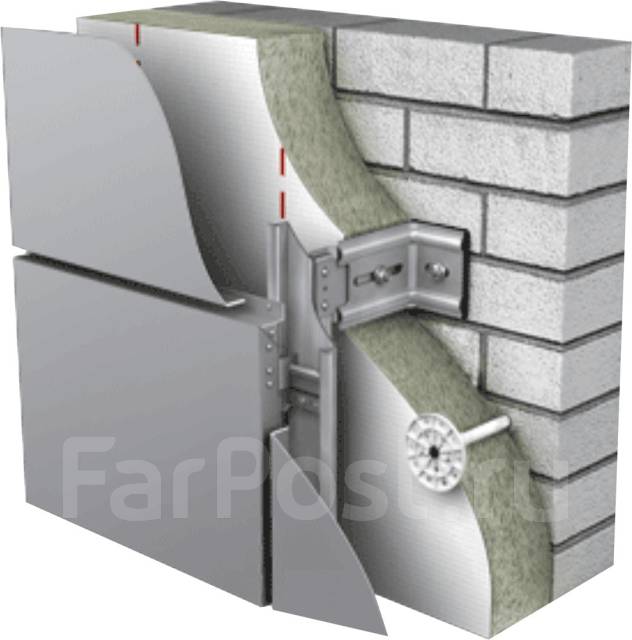

Принципиальная схема утеплённого вентилируемого фасада

Плюсы и минусы различных утеплителей

Каждый утеплитель для вентилируемого фасада имеет свои достоинства и недостатки. Рассмотрим самые популярные виды утеплителя и их преимущества.

Минеральная вата

Фасад дома обшит базальтовой минватой марки Изовер ФАСАД 80 для последующей облицовки мм

Минвата является самым популярным материалом в качестве утеплителя помещений как снаружи, так и внутри. Эта популярность обусловлена ее достоинствами, такими как:

  • Влагостойкость
    Минеральная вата имеет пористую структуру, которая отлично пропускает воздух и пар, но плохо впитывает влагу. Благодаря этому фасад с таким видом утеплителя прекрасно защищен от сырости.
  • Воздухообмен
    Благодаря своей структуре материал осуществляет умеренный воздухообмен. Таким образом утеплитель для вентфасада дышит при этом, обеспечивая комфортный микроклимат для человека в помещении. Поэтому при использование такого вида теплоизоляции нет необходимости устанавливать дополнительную вентиляцию. Также возможность появления конденсата очень мал.
  • Хорошая звукоизоляция
    Пористая структура материала обеспечивает отличную звукоизоляцию. Благодаря этому помещение будет защищено от постороннего шума с улицы.
  • Абсолютная негорючесть
    Минвата не возгорается, а также при горении не выделяет вредных веществ. Здание с утеплителем из минеральной ваты имеет отличную пожарную безопасность.
  • Долгий срок эксплуатации
    Минеральная вата — это практичный и долговечный материал. Срок эксплуатации этого материла составляет от 20 до 60 лет. Также долголетие ей прибавляет и то что грызуны не трогают этот материал.

Недостатки использования минеральной ваты под вентфасад:

  • Было выявлено что минвата содержит и выделяет вредные смолы, которые плохо отражаются на здоровье человека. Но в последних исследованиях было выявлено что количество этих смол ничтожно мало для нанесения вреда здоровью.

Важно! Со временем влагостойкие свойства материала теряются и от возникшего конденсата в вате могут образоваться плесень и грибок. Это может существенно снизить теплопроводность. Поэтому при монтаже минеральной ваты необходимо применять гидроизолянт.

Пенополистирол

Подготовка стен перед монтажом вентфасада

Пенополистирол (пенопласт) обладает следующими достоинствами:

  • Высокая влагостойкость и невосприимчивость к воздействию конденсата.
  • Отличные термоизоляционные свойства.
  • Устойчив к грибку и плесени, они не образуются на пенополистироле.
  • Легко разрезается и устанавливается.
  • Маленький вес;
  • Устойчив к перепадам температур, жаре и холоду.
  • Отличная звукоизоляция.
  • Не требует дополнительной гидроизоляции.
  • Долговечен.

Также у пенопласта есть и свои недостатки, а именно:

  • Низкая прочность. Требует дополнительной защиты от повреждения.
  • Не пропускает воздух.
  • Чувствителен к краскам и лакам (разрушается).

Пенополиуретан

Здание утепляют пенополиуретаном перед облицовкой вентилируемым фасадом

Использование пенополиуретана при утеплении вентилируемого фасада значительно облегчает процесс. Это происходит благодаря его замечательным свойствам:

  • Этот материал отлично крепится к любому типу материла даже к стеклу и металлу. Также нет никакой необходимости обрабатывать стену перед напылением;
  • Весь материал производится на месте стройки;
  • Материал очень легкий и никак не утяжеляет поверхность;
  • Укрепляет стены;
  • Нейтрален к перепадам температуры;
  • Отсутствие швов, так как материал наноситься единым полотном;
  • Огнестойкость;
  • Отлично тепло изолирует помещения.

Минусы:

  • Требует ограждения от солнца, так как ультрафиолетовые лучи плохо действуют на материал. Под солнцем материал быстро изнашивается.

Важно! Пенополиуретан очень огнеупорный материал, но под воздействием высоких температур он начинает тлеть. Этот процесс легко прервать, охладив материал.

Расчет толщины утеплителя

При теплоизоляции фасада очень важна толщина утеплителя. Ее можно рассчитать с помощью онлайн калькулятора или вручную. Расчет идет исходя из таких коэффициентов, как:

  • Теплопроводность ограждающей конструкции для климатической зоны;
  • Теплопроводность утеплителя;
  • Теплопроводность стен;

При вычислении толщины утеплителя необходимо учитывать все слои материалов, даже воздуха. В вентилируемом фасаде воздушный проток, как правило, неподвижен поэтому стоит учитывать теплопроводность именно неподвижного воздуха. Она равна 0,022 Вт/м*С.

Справка: воздух в неподвижном состоянии — самый лучший утеплитель.

При расчете необходимо понимать, что сопротивление теплопередачи конструкции должна быть не меньше теплопроводности конструкций для климатической зоны. Этот коэффициент можно найти в СНИП 81−05−02−2001.

Рекомендуемые марки утеплителей

При выборе производителя утеплителя для вентилируемого фасада стоит полностью изучить все предложения рынка. Как правило, в выборе необходимо опираться на приемлемое соотношение цена-качество.

Качественный материал всегда привлекает покупателя поэтому нужно смотреть на популярных марки производителей. Так, пенополиуретан отличного качества производят зарубежные бренды: Basf, Baymer, Synthesia, Dow, Huntsman-NMG. Также клиенты часто обращают свое внимание на производителя марки «Изолан».

Минеральную вату стоит покупать брендов с проверенной репутацией. Самыми лучшими считаются следующие марки: Rockwool, Paroc, Isover, Knauf, Ursa, IZOVOL, Белтеп. Ну, а пенополистирол обычно при строительстве используют марки «Пеноплекс».

Совет! При утеплении одного здания или этажа необходимо использовать один и тот же материал одной марки и производителя. Желательно также использовать материал одной партии.

Особенности монтажа некоторых материалов

При использовании некоторых материалов необходимо заранее знать об особенностях монтажа утеплителя. При применении пенополиуретана нет необходимости очищать поверхности и проводить какие-либо работы. Это обуславливает сам утеплитель. Но вот при монтаже минваты и пенополистерола следует следовать определённому плану.

Монтаж минеральной ваты

Перед установкой минеральной необходимо позаботиться о каркасе для нее. Решетку стоит делать уже самого утеплителя для установки материала в распор. Также минеральную вату крепят к каркасу с помощью дюбелей с пластиковыми шайбами на конце. Также необходимо позаботиться о дополнительной гидрозащите утеплителя чтобы в будущем она не отсырела и не покрылась плесенью. После нанесения гидроизоляции необходимо установить ветрозащиту. Ветрозащитную пленку крепят внахлест до 10 см. После нанесения дополнительной защиты плиты утеплителя необходимо скрепить облицовочным материалом. При соблюдении всех правил установки минеральной ваты можно добиться отличного, а самое важное долговечного материала.

Монтаж пенопласта

Как правило для такого вида утеплителя не нужен дополнительный каркас и решетка. Плиты пенопласта можно крепить с помощью клея предварительно очистив поверхность крепления. Но если вы решили использовать готовые плиты пенополистирола, то поработать над каркасом все же стоит. В шов между плитами вбивают дюбели с широкими шляпками таким образом закрепляя материал на месте. Плиты необходимо крепить на небольшом расстоянии друг от друга. Так как при повышении температуры пенопласт имеет свойство расширяться.

Что в итоге?

Теплоизоляцию для фасада стоит выбирать исходя из характеристик материала. Нужно выбирать именно тот материал что подойдет именно вам и вашему помещению. Также необходимо точно рассчитывать предполагаемую толщину. Иначе при ее недостатке в помещение будет холодно, а при избытке слишком жарко.

Утеплители для вентилируемых фасадов • «ИСМ»

Вентилируемый фасад может быть использован для утепления зданий и сооружений следующих типов:

  • Каркасные
  • Кирпичные
  • Деревянные
  • Блочные и железобетонные

Для устройства вентилируемого фасада создается вентзазор 25-50 мм между утеплителем и облицовочным материалом (сайдингом, блок-хаусом, фасадными панелями, вагонкой, профнастилом и т. д.). В вентфасаде не должно образовываться изолированных полостей, он должен обеспечивать вертикальное движение воздуха и тем самым выводить влагу из утеплителя. Сам принцип работы вентзазора регламентирует утеплители, которые могут использоваться в вентфасаде. Это должны быть устойчивые к выдуванию негорючие утеплители.

Такими теплоизоляционными материалами являются утеплители на основе базальтовой ваты и стекловолокна. При их производстве используются негорючие материалы. Так же особая структура и расположение волокон позволяет этим материалам сопротивляться выдуванию.

Если использовать в вентфасаде горючий материал, то в случае его возгорания огонь будет распространяться по утеплителю. Этому будут способствовать потоки воздуха, которые постоянно движутся в вентзазоре.

Выбирая утеплитель для вентилируемых фасадов следует обратить внимание на два основных параметра — устойчивость к выдуванию и класс горючести. Опираясь на показатели данных параметров в большинстве случаев для устройства вентфасадов используют теплоизоляцию на основе базальта.

Плотность утеплителя для вентфасада

Для вентфасада можно использовать утеплитель разной плотности, 35 кг/м³ как нижний (внутренний, расположенный ближе к стене) слой и 80-100 кг/м³ как верхний (наружный, внешний) слой.

Применение двухслойной теплоизоляции различной плотности позволяет снизить стоимость утеплительного слоя не снижая его характеристик и устойчивость к выдуванию. Кроме этого, плиты второго слоя перекрывают стыки внутреннего первого слоя утеплителя и сводят к минимуму риск образования «мостиков холода».

Есть вопросы? Необходима консультация? Обращайтесь, предложим варианты исходя из конкретных условий.

Цены и ассортимент утеплителей для вентилируемого фасада представлены ниже. Вы можете купить утеплитель для вентфасада оптом, мелким оптом и в розницу.

Утеплитель для вентфасада

Энергоэффективное жилище невозможно представить себе без использования утепляющих слоёв на всех ограждающих конструкциях. Защита от теплопотерь через стены выполняется разными способами, в силу очевидных причин, оптимальным вариантом считается теплоизоляция со стороны улицы. Среди нескольких рабочих технологий, тут хорошо себя зарекомендовали вентилируемые системы или фасады с вентиляционным зазором. Правильно реализованные подобные решения гарантированно дают необходимый результат, но их нельзя назвать простыми с точки зрения конструирования и монтажа, к тому же для вентилируемого фасада утеплитель нужен особый.

Как работают вентилируемые фасады

Многим известна проблема, когда после реконструкции старого дома или основательно ремонта в квартире – на окнах и входной двери начал появляться конденсат. Дело в том, что в жилом помещении люди стабильно генерируют водяной пар. Обычно из-за разницы давления значительный его объём посредством диффузии покидает здание через ограждающие конструкции. Если утеплить стены паронепроницаемым изолятором, влага будет заперта внутри помещений, и единственная надежда будет на систему принудительной вентиляции, производительности которой зачастую оказывается недостаточно.

Как раз чтобы устранить такую неприятность, были разработаны вентилируемые фасады (НВФ). Основу конструкции составляет навесная система, что состоит из несущего каркаса и наружной обшивки, в качестве которой могут выступать самые разные штучные и листовые материалы. Облицовка выполняет декоративную роль и защищает содержимое подсистемы от осадков. Каркас в основном металлический (бывает, собирается из брусьев). Он – двойной: есть основные профили, а есть «контробрешётка». Основной профиль несёт контробрешётку и облицовку, удерживает утеплитель. Основная задача контробрешётки – создать вентиляционный зазор между утеплителем и облицовкой, шириной от 40 до 150 мм.

Работа НВФ основана на процессе конвекции. В нижней части облицовки через специальные продухи воздух попадает под облицовку. Там он немного нагревается, и по вентиляционному зазору движется в верхнюю часть фасада, где через продухи выходит на улицу. Во время движения воздуха внутри системы, потоки подхватывают (и даже немного «вытягивают») влагу из теплоизолирующего слоя, которая оказывается там из помещений. Чтобы конструкция эффективно работала, необходимо обеспечить свободную стабильную циркуляцию и применить правильный утеплитель для вентфасада.

Чем же утеплять вентилируемый фасад

Раз уж основная идея вентилируемых облицовок в удалении пара, то становится ясно, что экструзионный пенополистирол и обычный пенопласт для таких целей не подойдут. Они неплохо утепляют и довольно практичны, но такие плиты почти на сто процентов непроницаемы для паров, а значит, вода даже не сможет проникнуть к их наружной стороне. Та же самая история получается, если материал стены паронепроницаем, или для каких-то целей на стенах применено полиэтиленовое полотно, плёнкообразующая краска, обмазочная гидроизоляция…

В качестве утеплителя под вентилируемый фасад следует брать минеральную вату. Она хорошо держит тепло, при этом свободно пропускает через себя пар, главное не дать ей перенасытиться водой. Не стоит также забывать об огнестойкости такой теплоизоляции, её звукоизоляционных свойствах.

В принципе, тут можно использовать:

  • и базальтовые материалы,
  • и продукцию из стекловолокна.

Например, компания Кнауф предлагает применить в НВФ стекловату ТеплоКНАУФ Дом/Коттедж или кэшированные стекловолокном базальтовые плиты Insulation FRK. Вообще, многие производители выпускают для вентилируемых фасадов утеплители специально для этого предназначенные. К таким можно отнести: Хотрок ВЕНТ, Технониколь ТЕХНОВЕНТ, Изорок ИЗОВЕНТ, Роквул ВЕНТИ БАТТС и т.д.

В любом случае, здесь применяются не маты из рулонов, а плиты, которые обладают достаточной плотностью, чтобы их можно было надёжно на месте закрепить на весь срок службы. Другой важной причиной выбора повышенной плотности/жёсткости является проблема выветривания волокон. «Лёгкая» вата со временем становится ещё более рыхлой, так как под облицовкой иногда возникают потоки воздуха очень большой силы, которые вместе с водой выносят и частицы утеплителя. В результате – теплопроводность прослойки увеличивается, и ослабевает удерживающая способность тарельчатых дюбелей.

По этой причине в НВФ применяют ветрозащитные полотна, либо монтируют вату в два слоя: внутри — лёгкие плиты, снаружи – более жёсткие. Но лучше для вентилируемого фасада купить утеплитель специализированный. Многие из них могут использоваться без ветрозащитных мембран, есть модели с двойной плотность (типа WENTIROCK MAX от Роквул) или со стойким к выветриванию покрытием — кэшированные.

Отдельная тема – защита от уличной влаги. Минеральная вата теряет свои изоляционные свойства, если воздух из её волокнистой структуры вытесняется водой. Дабы этого избежать, материал подвергается специальной пропитке. На гидрофобизированный утеплитель для вентфасада цена несколько выше, но его работоспособность в такой конструкции не подвергается сомнению.

Если говорить о необходимой толщине ваты, то она должна рассчитываться исходя из действующих норм по теплоизоляции зданий, в зависимости от фактических теплопотерь. Закрепляется утеплитель для фасада распиранием между элементами каркаса, а в качестве дополнительной фиксации применяются тарельчатые дюбели в количестве, определённом разработчиками вентсистемы.

плотность для вентфасада, какой лучше для мокрого

Утеплитель для фасада – это важный материал, основная задача которого состоит в повышении теплоизоляционных свойств дома. Сегодня действуют достаточно строгие требования по отношению к многоэтажным домам, которые заставляют застройщиков выполнять стены зданий с малой теплопроводностью. Достичь этого можно различными способами. Очень часто при выполнении внутренней облицовки применяют грунтовку и штукатурку.

Виды

Сегодня утеплитель для фасадов представлен в широком ассортименте. Но вся продукция подразделяется на вида: неорганические и органические теплоизоляционные материалы. К первым можно отнести минвату и ее подвиды, а ко вторым – пенопласт и его производные.

Пенополистирол

К этим теплоизоляционным материалам можно отнести пенопласт. Если утеплять им стены, то это не самый удачный вариант. Связано это с тем, что структура этого материала выполнена так, что влага будет легко сквозь него проходить, в результате чего он начнет крошиться и будет очень хрупким.

Пеноплекс – это экструзионный пенопласт. По сравнению со своим собратом он имеет единую монолитную массу. Это говори о том, что материал не крошится при его резании, обладает способностью изгибаться, при этом не ломается. Пеноплекс – это уникальный материал, так как не поддается влиянию механических факторов и не впитывает влагу. Плиты из пеноплекса могут выпускаться различной толщины и рекомендуется обрабатывать специальной штукатуркой по пеноплексу. А для тех кто хочет понимать, как приклеить пеноплекс к бетону, стоит перейти по ссылке и прочесть содержание статьи.

Пеноизол – это теплоизоляционный материал, который целесообразно использовать для деревянных домов. Его главное достоинство в низкой цене. Процесс установки не занимает много времени, хотя лучше доверить эту работу профессионалам. Пеноизол не способен противостоять погодным условиям, так что придется изолировать его от климатических воздействий. А вот какие сравнительные характеристики пенопласта и пеноизола существуют, поможет понять информация из статьи.

На фото – пеноизол:

Представленные утеплители на основе пенопласты достаточно удобны в работе. Они легкие и относительно дешевые. Но только эксплуатационные характеристики у них слабые, а это говорит о том, что сочень скоро после их установки нужно будет снова проводить теплоизоляционные работы.

Минеральные утеплители

По характеристике минвата представляет собой жесткий теплоизоляционный материал, в основе которого базальт. Он совершенно не боится влаги. Минеральная вата очень давно используется для утепления вентилируемого фасада. Раньше ее использовали в качестве утепления для мокрого фасада, но нельзя однозначно сказать, какая каменная вата лучше. После ее установки использовали черновой слой штукатурки, а затем выполнялась затирка. На чистовой слой наносился финишный слой покраски или декоративная штукатурка.

Сегодня же минеральная вата для утепления вентилируемого фасада применяется по-новому. Между ней и окончательной облицовкой должно присутствовать пространство. Благодаря ему будет происходить удаление конденсата. При этом сам теплоизоляционный материал подвергаться влиянию влаги не станет.

Вентилируемые фасады

Особенность вентилируемых фасадов в том, что там должен обязательно присутствовать зазор между теплоизоляцией и окончательной отделкой. Таким образом, ветер будет свободно гулять. Отсюда и названием фасада. Но эта особенность требует от материала определенных характеристик.

Теплоизоляционный материал для вентилируемых фасадов должен быть очень плотным и тяжелым. Благодаря этому можно предотвратить растрепывание и выветривание теплоизоляции по причине возникновения потока воздух. Если задействовать двойное утепление, то нижний слой должен быть представлен в виде стекловолокна, а поверх монтируется минвата.

Для тех кто хочет понимать о том, как утеплить межэтажное перекрытие в частном доме, стоит прочесть содержание данной статьи.

А вот какой утеплитель лучше для мансардной крыши и как его подобрать. рассказывается в данной статье.

Какой утеплитель на потолок в частном доме используется чаще всего, рассказывается здесь: https://resforbuild.ru/paneli/utepliteli/na-potolok-v-chastnom-dome.html

Возможно вам так же будет интересно узнать о том, какой утеплитель под линолеум на деревянный пол выбрать лучше всего.

Штукатурка

При помощи этого теплоизоляционного материала можно сразу решить несколько проблем – сделать дом теплыми при этом улучшить его привлекательный вид. Штукатурки для фасадов существуют в большом количестве. Можно отыскать обычные, полученные из песка и цемента, а еще есть структурные, в основе которых положены акриловые смолы. Чем будет толще слой чернового материал, тем эффективнее теплоизоляция. Что собой представляет и как используется декоративная штукатурка для внутренней отделки стен, поможет понять информация из статьи.

«Шубы», которые позволяет создать этот мокрый утеплитель, пользуются большим спросом при теплоизоляции загородных домов или частных зданий. А если задействовать такие материалы, как короед или барашек из минеральных составом, то полученную поверхность можно покрасить. Применяют такого рода штукатурку при обустройства мокрого фасада.

Как выбрать и какой лучше

Установка теплоизоляционных материалов осуществляется в один или два слоя.

При его выборе необходимо принимать ряд факторов, среди которых:

  1. Материал, из которого выполнена несущая стена, а также его теплоизоляционные характеристики;
  2. Назначение здания. Они могут быть жилыми, нежилыми, административными, складскими.
  3. Климатически условия в регионе.

Как вы успели заметить, технологий по утеплению и теплоизоляционных материалов существует множество. Перед тем как определиться с подходящим вариантом, необходимо понять, какой материал самый лучший для утепления фасада.

Если нужно утеплить вентилируемые системы и деревянное основание, то стоит задействовать минеральную вату с гидрофобной пропиткой. Для утепления кирпичного и бетонного дома отлично подходит слоистый теплоизолятор с отделкой верхнего слоя кирпичом или мокрого фасада. Если вы решили выбрать последний вариант, то необходимо серьезно отнестись к выбору штукатурки.

На видео – утеплитель для вентилируемых фасадов:

Вспененный полиуретан – это универсальный материал, который можно применять для любых поверхностей. При выборе подходящего материала необходимо обращать внимание на такие факторы, как трудоемкость, цена выбранных утеплителей.

Какие свойства керамзита как утеплителя существуют, поможет понять информация из статьи.

А вот какой утеплитель для стен каркасного дома выбрать лучше всего. подробно рассказывается в данной статье.

Какой утеплитель для стен дома снаружи под штукатурку самый лучший и как его правильно подобрать, рассказывается в данной статье.

Производители и цены

Сегодня на строительном рынке имеется достаточное количество производителей, каждый из которых предлагает свой ассортимент продукции.

Если для вас качество на первом месте, то предстоит обратить внимание на следующих производителей:

Утеплитель для фасада играет очень важную роль, ведь таким образом, можно сделать дом теплее, а еще улучшить его внешний вид. С выбором теплоизоляционного материала проблем возникнуть не должно, ведь сегодня рынок буквально переполнен самыми различными утеплителями. Выбор подходящего варианта нужно осуществлять, исходя из особенностей конструкции и климата в вашем регионе.

Утепление вентилируемого фасада. Утеплители. ООО «Кронаm»

Особенности вентилируемых фасадов

Перед тем как выбрать утеплитель для вентфасада, составим представление о самой конструкции, которую будем теплоизолировать.

Традиционный вентилируемый фасад – это металлический каркас, закрепленный на внешних сторонах здания при помощи анкеров, к которому в свою очередь крепится так называемый экран (облицовка).

Между стеной здания и экраном укладывается утеплитель.

Главная «фишка» такой конструкции заключается в том, что между экраном и утеплителем остается небольшой воздушный зазор. Он-то и придает фасаду ту самую «вентилируемость». Что же нам это дает?

Первое и самое главное – максимальную паропроницаемость стен, при этом отлично защищенных от ветра, дождя, механических повреждений и иных негативных факторов. На этом пункте, пожалуй, остановимся чуть подробнее.

Как правило, уровень влажности в помещении всегда выше, чем за его пределами. Избыток влаги непрерывно фильтруется через стены в виде пара. И любое непроницаемое для влаги покрытие становится неким барьером. Результат плачевный – стена накапливает влажность и в скором времени начинает разрушаться. Кстати, ее теплоизолирующие свойства также ухудшаются.

Ну а с другой стороны, всевозможные декоративные покрытия для фасадов, имея отличную паропроницаемость, хуже защищают здание от дождя. Стены будут намокать и опять же быстрее разрушатся

А вот удаление экрана от капитальной стены на небольшое расстояние полностью решает эту проблему.

Вентилируемый фасад в значительной степени снижает потери тепла, и плюс к этому является прекрасной защитой от шума. Этакая гасящая звук акустическая ловушка.

Логично будет предположить, что утеплитель для вентилируемого фасада должен иметь характеристики и качества, не противоречащие конструктивным особенностям данного вида фасада:

  • необходимо, чтобы паропропускаемость утеплителя, как минимум не уступала паропропускаемости стены;
  • теплоизоляционный материал должен максимально уменьшать потерю тепла от стены в окружающую среду;
  • неплохо было бы, если он еще обладал шумоизоляционными свойствами;
  • ну и, пожалуй, самое главное – утеплитель не должен впитывать влагу (или хотя бы должен легко сушился без потери своей первоначальной формы).

Если учитывать все эти требования, то какой теплоизоляционный материал лучше всего подойдет под вентилируемый фасад?

  • Превосходная негигроскопичность (материаль имеет структуру в виде закрытых ячеек), а это значит – данные утеплители могут переносить существенные температурные перепады, не разрушаясь при этом.
  • Устойчивость к влаге. Даже в том случае, если наружный слой теплоизолятора намокнет, выручит его эластичность. Как пенополистирол (например, утеплитель Пеноплекс), так и пенополиуретан способны без ущерба переносить многократное замерзание воды в порах.
  • Тепло- и шумоизоляция также на высоте.
  • Пластики не дают усадки, и уж тем более не слеживаются.
  • Как базальтовая, так и минеральная вата — весьма дешевые утеплители, их стоимость гораздо ниже, чем у пенополистирола и, тем более, у пенополиуретана.
  • Что самое важное – пар свободно проходит через эти утеплители.
  • Как базальтовая, так и минеральная вата обладают небольшим весом (что очень удобно при монтаже), пожаробезопасностью, химической и биологической стойкостью.
  • Оба утеплителя впитывают влагу, однако и легко отдают ее.
  • Шумо- и теплоизоляция также на должном уровне, хоть и уступает предыдущим материалам.
  • И самый больной вопрос – слеживание утеплителя. Дешевые изделия из минваты быстро теряют свои объемы, а вот плиты из базальтового волокна могут сохранять форму десятилетиями.

Вообще, конечный выбор теплоизолятора для того или иного вентфасада определяется климатическими условиями региона, свойствами стен и навесных покрытий, высотой строения и расположением ветровых зон. Уже, исходя из этих показателей, можно точно решить, с какой прочностью на сжатие, теплопроводностью, водопоглощением и плотностью покупать утеплитель.

Технология утепления вентфасада(базальтовая вата и минеральная вата)

В первую очередь к стене необходимо установить кронштейны для крепления будущего вентфасада.

Затем идет опорный угол: он крепится по горизонту к цоколю.

Плиты минваты или базальтовой ваты укладываются горизонтальными рядами с небольшим смещением вертикальных швов от ряда к ряду. Утеплитель надежно крепится к стене при помощи дюбелей-зонтиков (или, как их еще называют, грибков) из расчета – 2 дюбеля на 1 плиту.

На следующем этапе слой теплоизоляции дополнительно укрывается ветрозащитой, которая плотно накладывается горизонтальными полосами с нахлестом около 10 см.

И в завершение слой утеплителя окончательно фиксируется все теми же грибками – по 5 штук на 1 плиту.

На этом работа по теплоизоляции вентилируемого фасада заканчивается. Можно смело переходить к сборке каркаса.

Пеноплекс — один из современных утеплителей на основе экструзионного пенополистирола. Такой утеплитель обладает рядом достоинств и широко используется в строительстве. Неоспоримым преимуществом пеноплекса является низкая теплопроводность, паропроницаемость,нулевое водопоглощение и экологичность. А простота в использовании и легкий вес, делает пеноплекс незаменимым материалом, при строительстве конструкций любой сложности. Если говорить об утеплении брусового дома, то пеноплекс наиболее часто применяют в утеплении деревянных домов снаружи. Качественное и правильно сделанное утепление с вентилируемым фасадом, будет препятствовать проникновению холода в ваш дом, и уменьшит ваши расходы, связанные с оплатой энергоносителей. Принцип устройства вентилируемого фасада при утеплении довольно прост, и не нужно быть строителем-профессионалом , чтобы провести эту работу. По всему периметру здания к стене крепится пароизоляционная пленка. Она предназначена для предотвращения проникновения влаги к утеплителю изнутри помещения. Далее производится монтаж каркаса из деревянных брусков 50х50 мм. Ширина между брусками должна соответствовать ширине листов утеплителя. Обычная ширина пеноплекса 600 мм. Укладываем листы пеноплекса в каркас, и крепим их с помощью специально предназначенных дюбелей-зонтиков. Для качественной укладки теплоизоляции можно использовать монтажную пену. Гидроизоляционная пленка укладывается на слой утеплителя, и ее предназначение — перекрыть доступ влаги к утеплителю. Поверх каркаса набиваются рейки толщиной 50 мм на которые монтируется фасадная обшивка дома. При обшивке дома фасадными материалами необходимо оставить горизонтальные зазоры шириной 1-2 см внизу и вверху каркаса. Эти зазоры предназначены для доступа воздуха под обшивку, и именно благодаря таким зазорам, фасад вашего дома будет вентилируемым.

Какой утеплитель для фасадов лучший?

Использование систем изоляции и других энергосберегающих технологий в ограждающих конструкциях зданий имеет важное значение для повышения энергоэффективности зданий, как при новом строительстве, так и при реконструкции. Благодаря действиям, направленным на это, будет сэкономлено энергии и выбросов, что жизненно важно для создания более экологичных городов. Не следует забывать, что на здания приходится 40% общего спроса на энергию в ЕС.

Хорошая изоляция фасада имеет множество преимуществ: она предотвращает проникновение воздуха и проблемы с влажностью, нейтрализует мостов холода и укрепляет структуру самой оболочки.Таким образом, обеспечивается изоляция, требуемая национальными нормативами.

Чтобы узнать , как выбрать лучшую изоляцию для фасадов , необходимо оценить множество вариантов систем изоляции на рынке, адаптированных к различным требованиям конструкции. Кроме того, в случае ремонта при выборе изоляционного материала необходимо учитывать, будет ли он выполняться снаружи или изнутри, и какова основная цель работ.

Преимущества и недостатки различных видов фасадного утепления

Наиболее распространенные изоляционные материалы варьируются от полистирола — расширенного или экструдированного до полиуретана , пробки и минеральной ваты . Наиболее эффективной наружной теплоизоляцией будет та, которая обладает хорошей устойчивостью к жаре и холоду, а также водяному пару. Огнестойкость и способность к звукоизоляции также подлежат оценке.Из всех вариантов полиуретановые системы обладают наилучшей изоляционной способностью, а также являются гибкими, универсальными и прибыльными .

Система утепления вентилируемого фасада

Металлическая конструкция закрепляется на внутреннем листе фасада для поддержки изоляционного слоя и внешнего листа отделки, оставляя воздушную камеру размером в несколько сантиметров, которая защищает от неблагоприятных климатических условий. Снаружи его можно укладывать из камня на сэндвич-панели, шифер, дерево, фиброцемент и т. Д.. Полиуретан, благодаря своей гибкости, адаптируется к структуре и геометрии здания, не уменьшая полезного пространства и не влияя на срок службы интерьера во время установки. С другой стороны, он почти не нуждается в обслуживании. Он обеспечивает как тепловую, так и звукоизоляцию, а также защищает конструкцию здания.

Система внешней изоляции ETICS

Он заключается в размещении изоляционных панелей непосредственно на внешней стороне фасада с использованием клея и механического крепления.Это позволяет отделку в зависимости от эстетики здания. ETICS — это простая в установке и экономичная система.

Стартовые профили кладут перед изоляционными плитами, которые прикрепляются к профилю клеем. Затем углы защищают металлическими профилями и наносят слой основного раствора. После этого укладывается армирующая сетка, на которую наносится второй слой раствора для проведения грунтовки и финишного покрытия.

Впрыск теплоизоляции в воздушную камеру

Это лучший способ добиться полной адаптации к особенностям каждой камеры.Пенополиуретан с инжекцией обеспечивает жесткость без уменьшения полезного пространства внутри или снаружи. Кроме того, его уход минимален и более доступен, чем установка двойной кожи. Система Phono Spray I-905 с открытыми ячейками идеально соответствует этим требованиям.

Любой двухстворчатый фасад может быть облицован полиуретаном, независимо от его материала. Прекрасный вариант при санации построек. Важно то, что в нем есть воздушная камера.В него залито полиуретан, который расширяется внутри, образуя слой жесткого пенопласта с очень изоляционными свойствами и низкой плотностью.

Благодаря своей универсальности, простоте применения и тепловым и акустическим характеристикам полиуретан является материалом, который обеспечивает лучшую изоляцию для фасадов .

Фасадная система с вентилируемыми каналами для теплоизоляции новостроек и реконструируемых зданий

Основные особенности

Описана новая теплоизоляционная фасадная система с вентилируемыми каналами.

Приведены расчетные данные тепловых сопротивлений фасадной системы.

Выполняются нестационарные тепловые и влажностные расчеты стеновых слоев.

Приведены фотографии и термограммы фасадов зданий с теплоизоляцией.

Реферат

В данной статье описывается новая теплоизоляционная фасадная система для новостроек и реконструируемых зданий на основе теплоизоляционных панелей с вентилируемыми каналами.Приведены расчетные данные о тепловых сопротивлениях теплоизоляционных панелей и приведенных тепловых сопротивлениях кирпичных стен с внешней фасадной системой, образованной панелями с вентилируемыми каналами, в зависимости от толщины панели. Определены коэффициенты равномерности теплоотдачи кирпичных стен с разным количеством анкеров, используемых для крепления панели к кирпичной стене. Расчеты показывают, что коэффициенты однородности теплоотдачи вентилируемых панелей могут быть существенно увеличены по сравнению с аналогичными коэффициентами для традиционных систем вентилируемых фасадов.Проведены нестационарные тепловые и влажностные расчеты вновь построенных и реконструируемых зданий с кирпичными наружными стенами для определения динамики влажности теплоизоляционных и конструкционных слоев стен за трехлетний период. Расчеты показывают, что рассмотренная конфигурация вентилируемых каналов способна обеспечить низкую влажность и хорошие теплоизоляционные свойства стен. Приведены фотографии и термограммы фасадов зданий, утепленных вентилируемыми каналами.

Ключевые слова

Вентилируемый фасад

Теплоизоляционная панель

Вентилируемые каналы

Кирпичная стена

Анализ влажности

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

Copyright © 2014 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Что такое фасадная система облицовки? — Фасадные системы

Что такое фасадная система?

Эта фасадная система представляет собой систему облицовки, в которой между облицовкой и изоляцией остается вентилируемая камера, что устраняет проблемы образования тепловых мостиков и конденсации.

Это обеспечивает отличные тепловые характеристики и снижает влажность.

Таким образом, он считается наиболее эффективной системой с точки зрения решения проблемы теплоизоляции здания и пользуется широким признанием среди архитекторов, девелоперов и строителей.

В систему облицовки фасада входят:

  • Теплоизоляция
  • Алюминиевая рама
  • Вентилируемые фасадные панели из различных материалов

Эффект стека: энергоэффективность

Система вентилируемого фасада создает воздушную камеру между изоляцией и облицовкой.

Нагрев воздуха в буферном пространстве относительно температуры окружающей среды приводит к так называемому эффекту накопления, создавая непрерывную вентиляцию в камере.

Это обеспечивает постоянный отвод водяного пара как изнутри, так и снаружи здания, таким образом сохраняя изоляцию сухой и обеспечивая улучшенные характеристики, а также большой экономии энергопотребления.

Это можно увидеть графически на следующих фотографиях:

Преимущества вентилируемых фасадов

Теперь, когда вы знаете систему вентилируемого фасада и ее компоненты, мы собираемся представить некоторые преимущества установки фасадной облицовки ULMA в любом типе здания.

Экономия энергии

Самыми значительными преимуществами вентилируемых фасадов являются улучшение энергоэффективности здания и большая экономия средств, достигаемая благодаря вентилируемой камере.

Улучшенная тепло- и звукоизоляция

Эта система не только обеспечивает экономию энергии, но также улучшает звуко- и теплоизоляцию, обеспечивая больший комфорт внутри здания.

Более здоровая окружающая среда

Помимо повышения комфорта пользователя, система отвечает основным санитарным требованиям с точки зрения гигиены, охраны здоровья и окружающей среды.

Техническая износостойкость

Эта система предотвращает прямое излучение и плохую погоду на стенах и конструкции пола, защищая их от патологий, влияющих на здания, построенные с использованием традиционных систем.

¿Зачем нужна фасадная система ULMA?

Потому что долговечность вашего фасада является ключевым моментом, а фасадная облицовка ULMA изготовлена ​​из высококачественных, однородных и непористых каменных панелей, что делает их очень устойчивыми к течению времени.

Экономия на эксплуатационных расходах За панелями из искусственного камня

ULMA можно легко ухаживать, просто регулярно промывая их водой с мылом.

Это означает значительную экономию средств по сравнению с другими материалами.

Бесконечная гамма отделок

Одно из главных преимуществ искусственного камня — это эстетические возможности, которые он предоставляет.

У нас есть широкий выбор стандартных цветов и отделок, таких как гладкая текстура, каменная отделка и мини-волна.

Тот факт, что искусственный камень настолько пластичен, также позволяет создавать творческие индивидуальные фасады практически с любой текстурой.

Увеличенная площадь нетто

Конструкционная система, разработанная ULMA, увеличивает чистую площадь поверхности вашего проекта, избегая обшивки стен корпуса. Это также позволяет исправить любые дефекты ровности стен здания.

Как устанавливается облицовка фасада?

И в завершение предлагаем пошаговое руководство по установке вентилируемого фасада с указанием всех элементов.Вы увидите, что это система, которую легко и быстро собрать.

Напишите нам, если вы думаете об установке фасадной системы для вашей работы или проекта.

Вентилируемый фасад — Eco Habitat

Вентилируемые фасады защищают ограждающие конструкции здания от прямых солнечных лучей и природных стихий, улучшая их тепловые характеристики, прочность и внешний вид.

Вентилируемый фасад, находящийся снаружи конструкции, функционирует как тепловой буфер, уменьшая нежелательный приток тепла в период охлаждения, потери тепла во время отопительного сезона и тепловой дискомфорт из-за асимметричного теплового излучения.Он также поддерживает материал наружных стен в сухом состоянии, предотвращает образование конденсата внутри наружных стен и попадание дождевой воды в конструкцию здания. Эти функции подробно описаны ниже.

Считается наиболее эффективной системой для решения общих проблем изоляции в зданиях и устранения тепловых мостов и проблем с конденсацией. Это идеальная система, особенно для ремонта зданий. Его можно построить в любой климатической зоне, с той разницей, что требуется толщина теплоизоляции, которая зависит от местоположения здания.

Инвестируя в вентилируемые фасады, вы экономите не только свои деньги за счет снижения энергопотребления здания, необходимого для отопления и охлаждения, но также из-за низких эксплуатационных расходов и долговечности вашего здания.

Пассивная изоляция воздушной полости в сочетании с надлежащей системой изоляции стен помогает экономить энергию. Когда на улице жарко, эта буферная зона за системой облицовки позволяет горячему воздуху остыть, защищая внутреннее пространство дома или конструкции от теплового воздействия.Аналогичным образом, в более холодном климате или при более прохладной погоде в любом климате это воздушное пространство за облицовкой обеспечивает ту же буферную зону для предотвращения передачи тепла или потерь, что создает более энергоэффективное здание.

Как это работает?


Вентилируемый фасад состоит из элементов, которые прикреплены к основной конструкции здания. На ограждающей конструкции здания крепится толстая теплоизоляция, вентиляционная камера и система облицовки.

Теплоизоляция

Теплоизоляция уменьшает рассеивание тепла в холодные месяцы и поглощение тепла в теплые месяцы, помогая значительно сэкономить деньги на отоплении и охлаждении, а также значительно улучшить тепловой комфорт вашего дома.

Вентиляционная камера

Воздушная камера, расположенная между облицовкой и оболочкой здания, создает естественную вентиляцию за счет так называемого «эффекта дымохода / трубы». Во время отопительного сезона более теплый воздух поднимается вверх через фасад здания и выходит в верхней части камеры через вентиляционные отверстия в облицовке фасада, а свежий более прохладный воздух поступает на фасад здания через основание камеры. В период охлаждения эффект дымохода меняется на противоположный, но обычно он слабее из-за более низкой разницы температур.

Эти вентиляционные отверстия должны быть> = 20 мм и должны быть оставлены всякий раз, когда есть перерыв в облицовке фасада. Чтобы обеспечить циркуляцию воздуха в вентилируемой камере, воздухозаборник и выход воздуха должны быть правильно настроены. Благодаря этой проницаемости движущийся воздух рассеивает водяной пар изнутри наружу и облегчает «выдыхание» фасада. Кроме того, воздушный зазор поддерживает изоляционный материал в сухом состоянии, предотвращает образование конденсата за изоляцией и попадание дождевой воды в конструкцию здания.Воздушные зазоры способствуют перераспределению влаги и удалению влаги за счет воздухообмена.

Система облицовки

Система облицовки позволяет теплу, поглощаемому солнечным излучением, рассеиваться за счет естественной вентиляции воздуха из камеры. Система устанавливается на металлическую подвесную конструкцию / рейки, прикрепленные к каркасу здания (ограждающей конструкции) слоями изоляции.Основная функция внешней облицовки — защита и изоляция здания, а также создание воздушной полости между внешней средой. и несущая стена здания.

Что такое вентилируемый фасад

Вентилируемые фасады — это решение для наружной облицовки зданий, которое может применяться как в новостройках, так и в реконструируемых зданиях. Он представляет особый интерес для архитекторов по ряду причин, таких как:

  • Улучшенная теплоизоляция.
  • Улучшает сплошную отделку фасадов
  • Быстрее устанавливать и чистить

Вентилируемые фасады обеспечивают циркуляцию воздуха между несущей стеной и облицовочным материалом, таким как мрамор, керамическая плитка, металлические панели и т. Д.Таким образом, несущая стена защищена как от холода, так и от тепла, что дает сбережений энергии .

Воздух, циркулирующий в камере вентилируемого фасада

Оглавление

  1. Элементы вентилируемого фасада
  2. Как работают вентилируемые фасады

Элементы вентилируемого фасада

Вентилируемые фасады состоят из следующих элементов:

Несущая стена

Любой тип фасадного ограждения, который может использоваться в качестве опоры для крепления вентилируемого фасада.Это может быть стена из бетона или керамического кирпича.

Теплоизоляция

Это материал, обеспечивающий тепло- и звукоизоляцию. Это должно быть сплошное покрытие, чтобы избежать образования тепловых мостиков. Среди наиболее часто используемых вариантов — проекционная изоляция или изоляция на клеевом растворе.

Способ крепления

Эти типы фасадов могут быть прикреплены любым из следующих способов:

  • Точки крепления с пластмассовым анкером и резьбовой шпилькой.
  • Профили . Он состоит из ряда креплений, прикрепленных к несущей стене, и точек анкерного крепления, которые удерживают обшивку, прикрепленную к ранее установленным профилям.

Камера вентилируемая

Расстояние между несущей стеной и облицовочным материалом. Летом он защищает несущую стену, обеспечивая вентиляцию и предотвращая теплопроводность. В то время как зимой камера препятствует передаче влаги на опорную стену.

Панели из натурального камня

Монтаж облицовки — последний этап процесса вентилируемого фасада.

Один из наиболее подходящих материалов для вентилируемых фасадов — это плиты из натурального камня толщиной 3 см , так как они обеспечивают правильное крепление любым из описанных выше методов. Для фасадов этого типа не требуется определенного размера плиты. С другой стороны, мы должны избегать использования необработанной огранки и полированного натурального камня.

Ниже приводится список из натуральных камней , которые могут обеспечить хорошие характеристики этой строительной системе:

Элементы вентилируемого фасада

Как работают вентилируемые фасады

Вентилируемые фасады имеют разные характеристики в зависимости от температуры наружного воздуха, которая сильно различается в зависимости от сезона.

В течение лета воздушные камеры работают как дымоход, то есть солнечный свет попадает на фасад, нагревая облицовку, а также камеру.Затем этот горячий воздух поднимается вверх, освобождая место для более холодного воздуха, который охлаждает камеру и поддерживает комфорт в доме.

Эксплуатация вентилируемого фасада летом

Зимой солнечная радиация не настолько сильна, чтобы вызывать эффект дымохода. Однако воздух внутри камеры остается более теплым, чем наружный воздух, создавая эффект теплового аккумулятора, который поддерживает термическую стабильность системы вместе с теплоизоляцией, прикрепленной к несущей стене.

Эксплуатация вентилируемого фасада зимой

Источники:

Изображение: Википедия

Изображение на обложке: @acerojoaquintorres

Фасадная изоляция | Стекловата и стены | ОАЭ Саудовская Аравия

Фасад — это внешний фасад здания. Фасадная изоляция выполняет функцию барьера, защищающего от тепла, холода, шума и огня.

Он также защищает здания от суровых погодных условий и сохраняет здание сухим и безопасным.Рекомендуется использовать негорючие утеплители для фасадов, так как это уменьшит или замедлит распространение огня.
В типичном здании около 30% энергии, используемой для обогрева или охлаждения, тратится впустую из-за плохой изоляции стен. Наружные изолированные стены значительно сокращают потери энергии за счет обертывания здания термостойкой оболочкой, помогая повысить комфорт, снизить счета за электроэнергию и выбросы углерода.

Фасад нового или существующего здания может быть выполнен с помощью подходящей системы.KIMMCO-ISOVER предлагает прочные, легкие изделия из стекловаты для всех типов зданий и для различных систем, таких как вентилируемый фасад, изоляция стен для полостей и навесные стены.

Изоляционные материалы KIMMCO-ISOVER негорючие и гидрофобные по своей природе, не притягивают влагу. Структура с открытыми ячейками сохраняет изоляцию сухой. Фасадные изделия — отличный выбор для вентилируемого и невентилируемого фасада. Продукт доступен как без облицовки, так и с алюминиевой облицовкой.

Преимущества:

  • Негорючие — классифицированы как A1 в соответствии со стандартами EN
  • Улучшенные термические свойства
  • Оптимальные акустические характеристики
  • прочный
  • Механическая стойка
  • Влагостойкость

Система вентилируемых фасадов: Изоляционные материалы для фасадов KIMMCO-ISOVER негорючие и гидрофобные по своей природе. Изделия прочные и не имеют эффекта старения. Безопасные фасадные плиты (KSFI) изготовлены на основе стекловаты и доступны либо без облицовки, либо с алюминиевой фольгой или черной стеклотканью (BGT).Подходит для всех типов систем вентилируемых фасадов (стекло, гранит, мрамор и алюминий).

Рекомендуемые товары:

Безопасные фасадные плиты (КСФИ)

Система стенок для полостей: Стенка полости состоит из двух стенок с промежутком между ними, известным как полость; внешнее полотно обычно делается из кирпича, а внутренний слой — из кирпича или бетонного блока, при этом полость обычно заполняется изоляцией для получения отличного теплового и акустического комфорта.
Заполнение полости изоляционным материалом KIMMCO-ISOVER снижает приток тепла летом и теплопотери через стены здания зимой.
KIMMCO-ISOVER Стекловата гидрофобна по своей природе с низкой теплопроводностью. При заполнении полости она обеспечивает отличные тепловые характеристики, изоляция Safe Cavity (KSCI) доступна без покрытия и с алюминиевым покрытием.

Рекомендуемые товары:

Изоляция безопасных полостей (KSCI)

Навесная перегородка:

Системы навесных стен — это ненесущая конструкция внешней стены. Навесная стена отделяет внешнюю часть от внутренней, поддерживает собственный вес и передает другую нагрузку на конструкцию здания.Низкая теплопроводность и высокая огнестойкость системы навесных стен важны из-за потерь тепла через стену, которые влияют на стоимость отопления и охлаждения здания. Огонь обычно распространяется через область перемычки, рекомендуется использовать негорючие изоляционные материалы для таких применений, и это также обеспечит более высокое значение R в этих местах.

Рекомендуемые товары:

Строительные плиты (КБС)

Вентилируемые фасады или стены и облицовка

Обшивка здания — один из самых интересных аспектов дизайна, которым уделяют внимание архитекторы в последние годы.Некоторые интерпретировали это графически, другие — через текстуры материалов, а третьи — пытаясь избавиться от этого, но у всех этих экспериментов есть одно общее: вентилируемый фасад или вентилируемая стена.
Эта строительная система оставляет архитектору прекрасную эстетическую автономию, основанную на прочной основе с непревзойденными преимуществами теплоизоляции .
Вентилируемый фасад архитектурно охватывает здание и позволяет ему дышать, так что движение воздуха выполняет задачу сохранения тепла зимой и прохлады летом.Вентилируемый фасад состоит — снаружи внутрь — из слоя облицовки, удерживаемого на здании специальной анкерной конструкцией , обычно изготовленной из алюминия, и слоя изоляции , прикрепленного к опорной решетке. облицовка. Зазор 3-5 см, образованный между конструкцией и зданием, таким образом, становится пространством, в котором циркуляция воздуха уменьшает скачки температуры, улучшая эксплуатационные характеристики здания. На самом деле это простая система, которая работает за счет эффекта стека, естественного явления, благодаря которому горячий воздух, движущийся вверх, помогает поддерживать постоянную температуру, улучшая условия в здании.

Эта система также сохраняет определенную степень независимости от архитектурного дизайна здания, так как принцип, лежащий в основе ее, заключается в статической независимости каждой отдельной плитки, устраняя раствор, используемый для удержания плитки на месте. Этот аспект позволяет свободно использовать любой облицовочный материал на вентилируемом фасаде или стене, оставляя внешний вид здания полностью на усмотрение архитектора: компактное, как камень, с глянцевой или матовой отделкой, как керамика или керамогранит, прозрачное, как стекло, полупрозрачное как металл и т. д.
Движение и оседание в соответствии с коэффициентом расширения отдельных строительных материалов могут действовать, не влияя на внешний вид здания в целом.
Примером всех этих качеств являются вентилируемые стены Granitech, многослойные строительные решения, позволяющие «сухой» монтаж элементов облицовки.


Преимущества, предлагаемые системой, включают снижение риска растрескивания и отслоения; легкий монтаж; возможность обслуживания и работы на отдельных панелях; защита стеновых конструкций от воздействия атмосферных агентов; устранение тепловых мостов и поверхностной конденсации.

Таким образом, в архитектурном дизайне фасадной облицовки может быть использован скин нового поколения, способный сочетать технические характеристики, полученные в результате самых передовых исследований в области строительства, с талантом к композиции, характерным для классической архитектуры.

Добавить комментарий

Ваш адрес email не будет опубликован.
