Коллектор отопления своими руками для полипропиленовых труб

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.

Роль устройства в разводке и его особенности

Системы отопления, сделанные по схемам, позволяющим значительно сэкономить на трубах, и запорной арматуре, не обладают достаточной эффективностью. В условиях существенного подорожания теплоносителей их применение дорого обходится потребителям. Прокладка трубопровода к радиаторам с использованием коллектора изменит положение.

Не будет перерасхода топлива, нагрев каждого прибора регулируется.

Система приобретает новые функциональные возможности: повышается безопасность и пригодность к ремонту. Теперь для устранения протечки не понадобится отключать всю систему и сливать воду. Перекрывают ветку, ликвидируют неисправность, а отопление в остальных помещениях продолжает работать.

Коллектор, который еще называют гребенкой, – это цилиндрическая деталь, имеющая один вход и выводы, соединяющие ее с приборами. Размеры ничем не ограничены и зависят от количества подключенных отопительных устройств. На трубах устанавливают запорную арматуру, которой регулируют подачу теплоносителя для каждого отдельного контура. Применяют вентили двух видов. Для перекрытия участков обычно используются отсекающие шаровые краны. В качестве регулировочных они непригодны, требуются другого типа.

Работа осуществляется по следующему принципу: теплоноситель под принудительным давлением попадает в устройство. Отсюда он по отводам распределяется к радиаторам, теплому полу. Применяется коллекторная схема (называют еще лучевой), суть которой в параллельном подключении потребителей. Каждый имеет свою подающую магистраль и обратку, которые оснащены арматурой. Даже при одновременном включении всех приборов нагрев равномерный.

Для создания принудительного напора используется циркуляционный насос. Он выбирается исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, потому что в ней создается повышенное сопротивление. Разница температур на входе и выходе сокращается, нагревание более качественное. Вместо регулировочных кранов возможно использование термостатов, что гарантирует точную подачу тепла. Если трубы размещены под стяжкой, на каждом приборе устанавливают воздушный кран.

Коллекторы применяют с разнообразными системами:

1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижнее с полипропиленовыми трубами, которые прячут под покрытием или плинтусами.
2. Теплый водяной пол. В основном применяется в качестве вспомогательного.
3. Солнечный обогрев. При ясной погоде с одного квадратного метра устройства возможно получить 10 Квт/час энергии.

При лучевой разводке температура в каждом контуре регулируется отдельно, для чего на термостате выставляются нужные показатели. В гараже достаточно 10°, в детской требуется не меньше 20°, а для теплого пола – не более 35°, иначе ходить по нему будет неприятно, возможна деформация покрытия. В домах с несколькими уровнями гребенку монтируют на каждом этаже.

Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

Схема распределительной гребенки

Изготовление начинают с планирования, в котором разрабатывают характеристику элементов отопительной системы:

• сколько будет контуров, соответственно выходов к ним;
• количество и мощность нагревательных установок;
• наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Рекомендуется выделить отдельно контуры на теплые полы. Автономной работы требуют батареи в помещениях, где температура значительно отличается в одну или другую сторону, например гараж и детская комната. Подача теплоносителя на этажах и крыльях дома осуществляется независимо.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя. На обратную группу устанавливают расходомеры.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которую ему придется перекачивать. Покупают агрегат с производительностью, которая на 10% превышает расчетную. Если в системе используется несколько коллекторов, требуется отдельный для каждого. То же самое рекомендуется для теплого пола, где создается повышенное сопротивление.

Для него применяется другое оборудование:

1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.

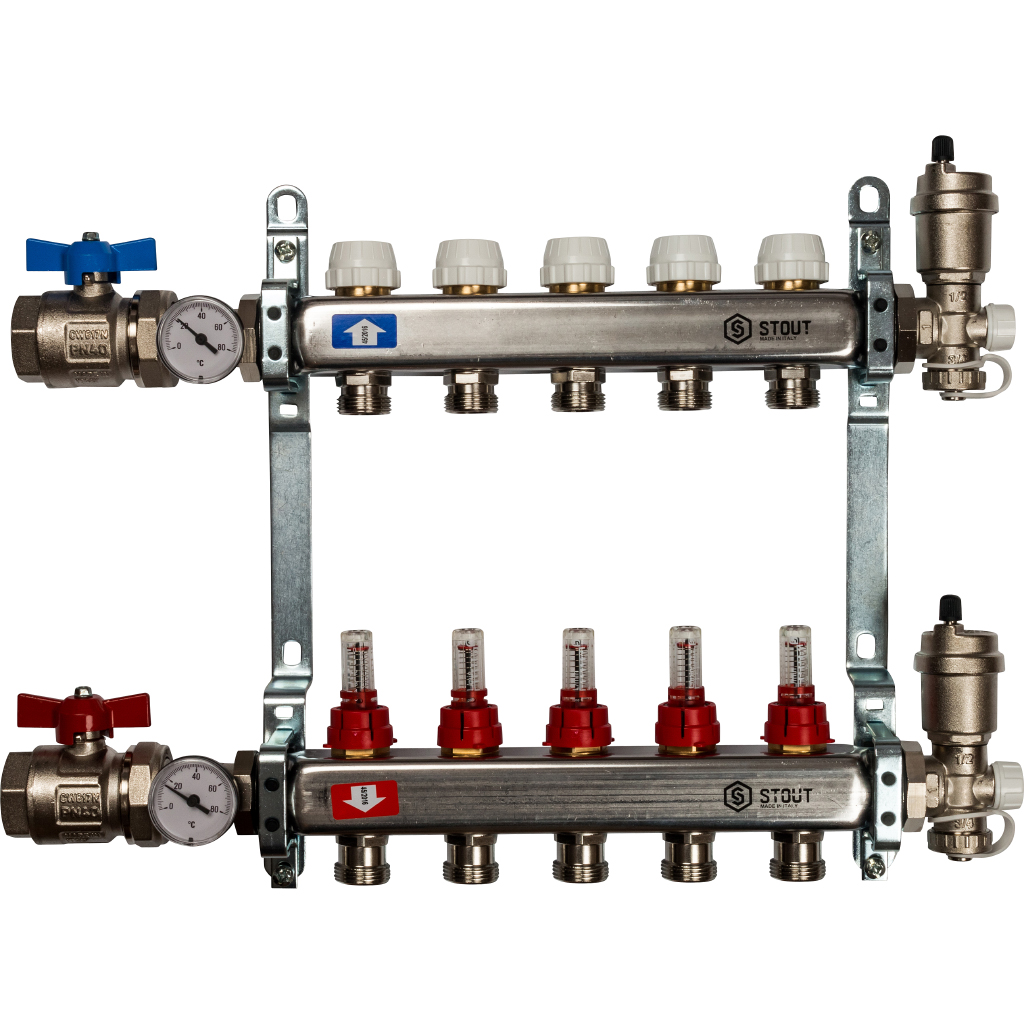

2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Несмотря на разницу конструктивного исполнения, все распределительные гребенки предназначены для обеспечения устойчивой работы отопления. В продаже имеются готовые изделия, но трудно подобрать под конкретную схему. Придется или устанавливать дополнительный коллектор, или глушить лишние входы и выходы. Лучше изготовить своими руками. Тогда максимально учитываются характеристики системы, что позволит использовать ее с наиболее эффективной отдачей.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

Изготовление и монтаж отопительного коллектора

Гребенка из полипропилена делается довольно легко. Требуется иметь тройники и для минимальной комплектации шаровые краны. Даже самое простое устройство, собранное своими руками, обладает многими достоинствами. К нему можно подключить требуемое количество отводов, система будет работать эффективно.

Коллектор для полипропиленовых труб, выполненный из такого же материала, предпочтительнее, чем из металла. Он дешевый и прочный, долговечный – не подвергается коррозии, на стенках не образуется накипь. Фитинги надежно соединяются сваркой, что обеспечивает хорошую герметичность.

Требования к материалу

О свойствах узнают из маркировки, нанесенной на стенки.

Для отопления используется марка PP-R, которая имеет повышенную термостойкость. Символы PN с числами, которые идут следом, обозначают давление, которое способны выдержать изделия. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

Марка	Диаметр, мм	Толщина стенок, мм	Максимально допустимая температура воды
PN-10	20-110	1,9-10	+20
PN-16	16-110	2,3-15,1	+45
PN-20	16-110	2,6-16,1	+60
PN-25	22-78	2,8-18,3	+80

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, подобные изделия не подвергаются расслоению. Они маркируются красной продольной полосой.

Чтобы изготовить коллектор отопления своими руками из полипропилена, понадобятся:

• трубы нужного размера;
• заглушки на одну сторону в каждой группе;
• муфты и тройники;
• шаровые краны.

Фитинги бывают одинакового диаметра со всех концов или переходные для присоединения труб разного размера. Стенки у них очень толстые, поэтому армирование не применяется. Это минимальная комплектация, при необходимости добавляют другие устройства.

Как соединить отдельные узлы

Чтобы собрать коллектор из полипропилена, используют специальный паяльник. Для домашних нужд можно приобрести дешевый непрофессиональный аппарат. Применяются особые ножницы, чтобы края получались ровными без перекоса, и торцеватель, которым зачищают патрубки от армирующего слоя вокруг соединения.

Используя рабочие чертежи, нарезают заготовки нужного размера. Места пайки обезжиривают, включают аппарат, выставленный на температуру 260°. Когда лампочка погаснет (в других моделях загорается зеленая), устанавливают соединяемые коллекторные детали в насадки. Когда пройдет определенное время, патрубок и муфту соединяют, дают остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность узла. Если недодержать, стык расслоится. О том, сколько длится сварка пластика, можно узнать из таблицы, которая имеется в наборе инструмента.

Сборку конструкции проводят, придерживаясь последовательности:

• сначала соединяют тройники;
• с одной стороны устанавливают заглушку, с другой – уголок, если подача снизу;
• на отводы приваривают отрезки, на них монтируют запорную арматуру для полипропиленовых труб и другие приборы.

Место для блока предусматривают при разработке проекта. Делают специальную нишу невысоко от пола. Можно купить шкафчик и закрепить на стене.

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

Делаем солнечный коллектор из полипропилена

Существует огромное множество схем, как самому можно сделать солнечный коллектор. Одним автором был предложен вариант коллектора, в котором в качестве основного элемента (змеевика) будет использовать полипропилен. Отличие полипропилена от поликарбоната в том, что он имеет много продольных перемычек. Сотовый полипропилен активно используют при создании рекламных вывесок. Купить его можно там, где продают различные виды пластика и материал для рекламных кампаний. Не следует путать поликарбонат с полипропиленом.

По словам автора, мощность такого коллектора составила 530 Вт. Если в цифрах, то 20 литров воды было нагрето за один час с 24 градусов до 47-ми. Такие цифры достигаются при размере коллектора 2400х550мм. Если нужна более высокая производительность, то коллектор можно сделать больше по размерам или сделать их несколько, а потом соединить последовательно.

Коллектор не имеет собственной рамы, в качестве нее выступают стропила в крыше. Это позволяет быстро и просто установить коллектор. Однако в случае протекания коллектора вода будет попадать в дом, поэтому все нужно делать качественно.

Материалы и инструменты для изготовления:
— сотовый полипропилен;
— пенопласт;
— труба ABS диаметром 1 1/4″;
— клей 3M Scotch-Weld™ DP-8005;
— клеевой пистолет;
— дрель;
— тиски;
— циркулярка;
— фанера толщиной 5-10мм;
— полиэтиленовая пленка;
— черная краска.

Процесс изготовления:

Шаг первый. Подготовка заглушек и труб
Коллектор будет изготовлен впритык, поэтому процесс его сборки должен быть точный, что немного усложняет задачу. В заглушках нужно просверлить отверстия. Сюда затем устанавливаются наконечники для шлангов.

Далее нужно взять трубы и с помощью циркулярной пилы сделать в ней продольные разрезы. Ширина пропила должна быть такой, чтобы в нее можно было вставить лист сотового полипропилена. При этом листы должны входить в разрез с некоторым натяжением. Аналогичные пропилы нужно будет сделать и в заглушках.
После этого можно вставлять лист полипропилена в трубу и проверить, все ли сделано верно.

Шаг второй. Клейка коллектора
Процесс клейки коллектора начинается с обезжиривания склеиваемых материалов. Для этих целей используется ацетон. Работу нужно проводить быстро, поскольку клей быстро схватывается. В заключении клеем нужно будет тщательно промазать углы коллектора.

Теперь клей должен высохнуть, на это уйдет сутки. После засыхания коллектор нужно проверить на предмет герметичности, для этого в него нужно налить воду. Проще всего это сделать, подключив коллектор к садовому шлангу. Если будет обнаружена протечка, нужно высушить коллектор, обезжирить место протечки, нанести клей и затем снова дать ему высохнуть сутки. После того как протечки будут полностью устранены, можно начинать изготавливать корпус для коллектора.

Шаг третий. Делаем корпус коллектора
В качестве основы для коллектора используется лист фанеры подходящих размеров толщиной 5-10 мм. В первую очередь в фанере нужно просверлить отверстия, через которые будут выходить отводы коллектора. Для того чтобы обеспечить термоизоляцию, на фанеру нужно положить лист пенопласта толщиной не менее 2 см.

Чтобы коллектор мог лучше поглощать солнечное тепло, его поверхность нужно окрасить в черный цвет.

Шаг четвертый. Установка и тестирование коллектора
Этот коллектор не имеет собственной рамы, поскольку он устанавливается непосредственно между стропилами в крыше, они и служат его рамой. Впрочем, если коллектор будет устанавливаться в другом месте, для него можно изготовить раму из брусьев. Всю конструкцию потом можно закрыть прозрачной пленкой из полиэтилена, при этом КПД коллектора увеличится.

Тестируется коллектор следующим образом. Его нужно установить под углом, чтобы жидкость могла циркулировать через него естественным образом. Емкость с водой устанавливается выше по уровню к коллектору. Таким образом, холодная вода будет опускаться и заполнять коллектор, а нагреваясь, она будет вытесняться в емкость с водой. Помимо этого всасывающий шланг коллектора должен находиться на самом дне емкости, лишь в этом случае вода в емкости будет нагреваться целиком, а не только верхняя ее часть.

В заключении следует отметить, что при тестировании из коллектора нужно выгнать все пузырьки воздуха, в противном случае он будет работать не на всю мощность. Как можно отметить, собирается коллектор довольно быстро и просто при наличии всех необходимых материалов и инструментов. Существенным недостатком такого коллектора является то, что клей и клеевой пистолет для склеивания полипропилена стоит довольного много, поэтому изготовление такого коллектора несколько затратное.

Какие результаты показал коллектор при тестировании, можно увидеть на графике.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Коллектор из полипропилена | ЮНИТРЕЙД

Полипропилен прочно вошел в жизнь человека. Изделия из данного полимера обладают массой положительных характеристик, в частности, прочностью и долговечностью. Особую популярность материал завоевал в изготовлении труб и прочих элементов трубопроводов. Одним из самых полезных является коллектор из полипропилена, или в простонародье «гребенка».

Преимущества использования коллектора из полипропилена

Полипропиленовый коллектор используется в системе «теплый пол», которая на сегодня является одной из самых эффективных и экономичных среди систем отопления. В данной системе ранее использовалась металлическая гребенка. Она и сейчас присутствует на рынке, однако имеет множество недостатков, включая сложный монтаж, подверженность коррозии, а также довольно высокую цену. Полипропиленовый коллектор, придя на замену металлической гребенке, позволил значительно упростить процедуру монтажа контуров отопления. К основным преимуществам данного изделия относится:

• Сокращение время монтажа трубопровода на четверть, минимизация варочных работ и средств, которые необходимо было бы потратить на эти операции. Обычно для монтажа необходим лишь специальный паяльник для полипропиленовых труб, который можно купить за небольшие деньги или одолжить на время.
• Эстетичный вид коллектора, который удачно вписывается в общую систему полипропиленовых труб отопления.
• Широкая область использования. К примеру, полипропиленовый коллектор с отсеченными кранами, применяемый для отопления, позволяет регулировать давление в трубопроводе на любом участке (секторе), упрощает стравливание воздуха, регулирует напор и направление воды или другой жидкости в магистралях. Также значительно упрощается регулировка температуры в различных помещениях, поскольку все это можно делать из одной точки.
• Надежность и качество. Полипропилен является невероятно прочным материалом, который может прослужить не один десяток лет без коррозии и повреждений. Помимо этого, распределительный коллектор безопасен для человека, поскольку не выделяет вредных веществ, не ржавеет и химически стабилен в отношении любых агрессивных веществ.
• Возможность самостоятельного монтажа без вызова мастера. Достаточно иметь минимальные навыки работы с паяльным аппаратом, чтобы собрать коллектор из полипропилена своими руками. Вы можете создать свой уникальный коллектор, соблюдая элементарные нормы и правила.
• Низкая стоимость изделия. Полипропилен дешевле металла. Себестоимость гребенки из полипропилена будет гораздо ниже, чем аналогичное изделие из металла. ·
• Широкие возможности для мастера, как профессионала, так и любителя. Полипропиленовые трубы представлены большим ассортиментом размеров. Для коллекторов в основном используются трубы диаметром 20 мм и 40 мм. Преимуществ у коллекторов из полипропилена большое множество, а выбор между полимером и металлом очевиден. Современная промышленность предлагает широкий выбор коллекторов в зависимости от количества кранов (2-6 штук).

Как правильно выбирать готовый полипропиленовый коллектор

Если вы не желаете создавать собственный коллектор из полипропилена, то можно приобрести уже готовый продукт. При этом следует обратить внимание на следующие особенности:

• С какой целью будет использоваться коллектор – от этого будет зависеть, к примеру, диаметр, поскольку, чем больше труб, тем больший поток теплоносителя нужен.
• Какой тип системы отопления имеется в наличии или планируется установить.
• Какое количество помещений (и соответственно количество отводов) планируется обслуживать.

От правильного выбора коллектора зависит качество и долговечность эксплуатации отопительного оборудования.

Сборка коллектора своими руками

Несмотря на более низкую по сравнению с металлическим коллектором стоимость, полипропиленовый распределитель является достаточно дорогим изделием. Именно поэтому многие домашние мастера изготавливают коллектор самостоятельно, к тому же сегодня на рынке материалов предостаточно.

При выборе труб для корпуса гребенки нужно учитывать, что их диаметр должен быть в 3 раза больше диаметра труб контура.

Основные мероприятия по изготовлению гребенки заключаются в следующем:

• Измеряется расстояние между патрубком на выходе и входе контура.
• Из полипропиленовой трубы соответствующего диаметра вырезается отрезок нужной длины.
• С помощью паяльного оборудования устанавливаются патрубки для монтажа контура.

Все мероприятия нужно проводить по заранее составленному плану, поскольку полипропиленовые конструкции являются неразборными, то есть при неправильном монтаже как коллектора, так и самого отопления придется заменять все материалы. Соблюдение элементарных правил монтажа коллектора позволит обеспечить надлежащее и комфортное функционирование системы отопления в вашем доме. К тому же инженерная коммуникация, созданная своими руками, станет предметом гордости любого хозяина. И для достижения этих целей у полипропилена нет конкурентов.

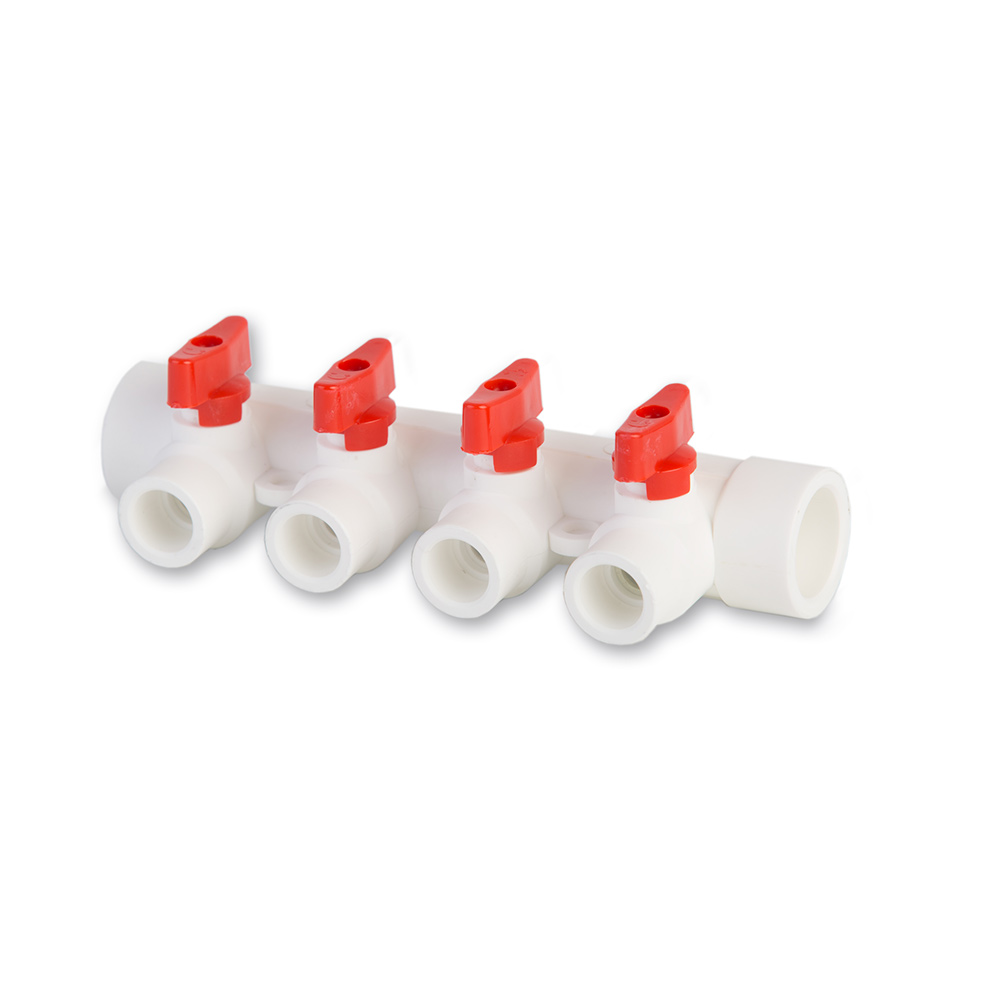

Коллектор из полипропилена

Применяется коллектор из полипропилена в системах холодного или горячего водоснабжения, а также в системах теплого пола. Предназначен для труб для параллельного подсоединения нескольких распределительных коллекторов отопления к одному источнику тепла. Подающая труба, это труба сорокового диаметра, с расположенными на ней шаровыми кранами. Шаровой механизм кранов выполнен из нержавеющей стали, что исключает, во время эксплуатации на коллектор из полипропилена образование коррозии. Производится из статического полипропилена PPRC тип 3 (рандом сополимера -Poly Propylene Random Copolymer). Коллектор для воды выпускается белого цвета с соответствующими температуре воды цветом кранов (красный и синий). Коллектор из полипропилена соединяется с трубой при помощи специального сварочного аппарата, методом сварки встык.

Основные свойства и показатели коллектора из полипропилена.

• Материал — рандом-сополимеры полипропилен.
• Усадка: 1-3%
• Наличие: на складе.
• Цвета: белого, серого.
• Срок службы: до 50 лет
• Дуг стойкость: 135-180
• Модуль Юнга: 1,1-1,6 ГПа
• Страна-производитель: РФ
• Диэлектрические свойства: да.
• Температура стеклования: -10°C
• Оптические свойства — Матовость: 11%
• Ударная вязкость по Изоду: 20-60 Дж/м
• Стойкость к действию УФ-излучения: Низкая.
• Оптические свойства — Глянецевость: 75–90%
• Коэффициент теплопроводности: 0,15-0,21 Вт
• Относительное удлинение при разрыве: 150-600%

Единицы измерения давления.

1. Бар. — 25
2. МПа. — 0,25
3. МПа. — 24,64

Подбор изделия как заказывать и купить коллекторы из полипропилена.

Сделать выбор необходимого товара очень просто, вам понадобится зарисованная схема вашего трубопровода со всеми размерами, а так же местами подключения санфаянса и сантехнических приборов, поворотами трубы её разветвлениями, креплениями и переходами на другой диаметр, далее вы можете подбирать товар по картинкам и видео в карточках товара, в таблицах выберете нужный диаметр, напротив будет цена за данное изделие. При возникновении сомнений выбора Вы можете заказать звонок или позвонить нам по тел. +73432077779 и проконсультироваться о товаре, если у Вас уже готовая заявка, то можете отправить ее нам на Email: [email protected]

Коллектор из полипропилена цены

НОМЕНКЛАТУРА
D 40 — 20х2 красный кран с возд
D 40 — 20х2 синий кран с возд
D 40 — 20х3 красный кран с возд
D 40 — 20х3 синий кран с возд
D 40 — 20х4 красный кран с возд
D 40 — 20х4 синий кран с возд
D 40 — 20х5 красный кран с возд
D 40 — 20х5 синий кран с возд
D 40 — 20х6 красный кран с возд
D 40 — 20х6 синий кран с возд
Крепления

Монтаж «установка» коллекторов из полипропиленов.



Монтаж полипропиленовой трубы и фитинга может осуществляется только при температуре не ниже 0°С, при установке соединения должны быть крепкими и надёжными без перегибов и перекосов, а детали фитинга и трубы чистыми, обезжиренными. Пайка осуществляется только специальным инструментом, не допускается использования «самопальных» или иных инструментов не сертифицированных для этого вида работ. Паяльник для полипропиленовых трубы и фитингов должен быть настроен на температуру не более 250?С.

Условия доставки по коллектору из полипропилену.

Цена доставки складывается из трех основных факторов: веса, количества, длинны товара. Клиент принимает оплаченные им изделия в течении 1-2 дней в период времени с 10 до 21 часа, время получения согласовывается для удобства клиента. Поставитель может изменять сроки и время поставки товара в одностороннем порядке если, затруднено дорожное движение в результате ремонтных или иных работ не дающих возможности доставки товара и других форс-мажорных и аварийных ситуаций. Наша служба доставки поставляет товар по всем городам России, где находятся пункты выдачи товара «LLC Pipe systems».

Гарантийный срок о коллекторе из полипропилене.

Гарантия составит один год со дня производства изделия. Производитель гарантирует соответствие товара требованиям безопасности при условии соблюдения Потребителем правил эксплуатации использования, перевозки, хранения, установки.
Не гарантийными случаями признаются: нарушение паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей перевозки и разгрузки. Наличия на товаре физического воздействия. Повреждение изделия в результате пожаров, стихии, или других форс-мажорных обстоятельств непреодолимой силы. Повреждений, вызванных действиями Потребителя. Наличия постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право на усовершенствование конструкции изделия для улучшения качества при сохранении основных технических характеристик.

Вашу оценку и мнение о коллекторах из полипропиленовых вы можете оставить в разделе «Отзывы клиентов»

Разводка труб, технология монтажа

Металлопластиковые и полипропиленовые трубы   |   Pазводка водопроводных труб в санузле

Главное, это то, что металлопластиковые и полипропиленовые трубы, в отличие от стальных (оцинкованных), не ржавеют и не гниют снаружи, также они не подвержены внутренней коррозии и наростам.

Pазводка водопроводных труб в санузле.

Любая разводка водопроводных труб в санузле: в ванной комнате и туалете начинается от основных (аварийных) шаровых кранов на стояке. К шаровым кранам предъявляются повышенные требования: кран должен быть качественным: иметь высокое рабочее давление до 60 атм. и высокую рабочую температуру до 150?. Фирм, изготавливающих шаровые краны очень много. Лидером является — BUGATTI (Италия). Но остерегайтесь китайских и польских подделок, ведь от качества шарового крана зависит многое. В случае протечки именно шаровой кран перекрывает подачу воды.

Шаровой кран «BUGATTI» 402 серии усиленный

Монтаж водопровода в санузле: в ванной комнате и туалете из полипропиленовых труб осуществляется с помощью специального паяльника, где при средней температуре нагрева в 250-260? в течение 5-6 секунд соединительные детали нагреваются и плотно состыковываются. Соединение получается прочным. Паять необходимо трубы и соединения одного типа и от одного производителя.

Неплохо зарекомендовали себя полипропиленовые трубы и соединения к ним чешского производства. Они идеально подходят для монтажа водопровода в квартире. Монтаж водопровода из металлопластиковых труб в санузле: в ванной комнате и туалете, осуществляется с помощью фитинговых соединений. При помощи пружины (внутренней или наружной) трубы гнутся, в пределах технических требований допустимого угла ручного изгиба, помогая избежать лишних соединений на поворотах и при изменении направления монтажа. Они идеально подходят для монтажа водопровода в квартире и для монтажа тёплых полов, но не все металлопластиковые трубы, а только качественные трубы — бесшовные, где полимерные слои плотно соединены с алюминием. Например, такие трубы изготавливает немецкая фирма «UNIPIPE», сейчас она называется «UPONOR».

Это же касается, и того, если разводка металлопластиковой трубой исключается из интерьера, то есть, убирается под плитку, в стены, в пол. Некачественные трубы будет заменить очень хлопотно и затратно. Очень важно производить разводку металлопластиковой трубой без лишних соединений, одной целой «ниткой», от коллектора к сантехническому прибору.

Что такое коллектор и для чего он нужен?

Коллектор «FAR» регулирующий с 4-мя отводами

Коллектор предназначен для равномерного распределения рабочей среды (воды) от основного трубопровода (стояка) к потребителям (унитаз, смесители, стиральная машина и так далее). Коллекторы бывают с 2-мя, 3-мя, 4-мя выходами. Если потребителей (сантехприборов) больше чем 4, то подбираются коллекторы с нужным количеством отводов и скручиваются между собой.

Использовать коллектор при монтаже водоснабжения в квартире, когда Вы делаете ремонт в санузле: ремонт ванной и туалета, очень важно. Регулирующий коллектор помогает перекрыть доступ воды для ремонта или замены одного потребителя, не отключая всей системы водоснабжения в квартире.

На каждый сантехнический прибор — отдельная труба подачи воды (без тройников, то есть, без лишних соединений). Коллекторы устанавливаются на горячую и холодную трубы после фильтров очистки воды и редукторов давления (по технологии монтажа металлопластиковых труб).

Когда производится монтаж водоснабжения в санузле: ванная и туалет с применением коллектора, удается избежать ненужных соединений, типа тройников. Качественные коллекторы изготовлены из высококачественной хромированной латуни, такие как «FAR» (не сочтите за рекламу) — это по нашему опыту, фитинги и переходы, которые будут необходимы при монтаже водопровода, также должны быть высокого качества, например «FAR» и «VIEGA» (не реклама). Еще есть неплохая торговая марка, выпускающая качественные сантехнические товары (арматуру) — это «RBM», конечно, если не подделка из Китая.

Что такое фильтры механической очистки воды и для чего они нужны?

Самопромывной фильтр «FAR» тонкой очистки с сеткой 100 мкм

Фильтр «FIV» — «грязевик»

Фильтры очистки воды необходимы, чтобы защитить сантехнические приборы и трубы от песка, мелких металлических частиц, окалин, присутствующих в огромном количестве в стояках. Фильтры бывают нескольких видов: «грязевики» и «самопромывные», мы не берём сейчас фильтры очистки питьевой воды. Лучшие фильтры механической очистки воды — это «HONEYWELL» и «FAR».

Редукторы (регуляторы) давления, что это такое, и для чего они нужны?

Редуктор давления «HONEYWELL» D-04

Редуктор давления «FAR»

Редукторы давления помогают сохранить ваши сантехнические приборы, трубы и фитинги, так как они помогают избежать повышенного давления в системе, чем оно необходимо. Многие импортные сантехнические изделия работают при давлении в трубах до 3 атм. Редукторы давления защищают систему водопровода и сантехнические приборы в квартире от резких перепадов давления в основном стояке. Наиболее качественные редукторы (регуляторы) давления производят фирмы «HONEYWELL», «FAR», «RBM» — это не реклама, это по нашему мнению.

Фото водопроводной разводки в санузле в типовой квартире.

---

Как сделать летний водопровод на даче.

Водопровод на даче из труб ПНД своими руками как проложить водопровод на дачном участке

Рассказывали, как организовать на участке постоянно обновляемый источник воды для полива. В этой статье мы рассмотрим вопросы, связанные с организацией подачи воды от источника к грядкам.

Работы на огороде, вопреки расхожему мнению, вполне могут доставить радость, а главное, правильно все организовать.Существует множество приспособлений, приемов и хитростей, позволяющих значительно облегчить работу в саду. В статье «Система автоматического полива сада: накопительный резервуар с контролем уровня воды» мы рассказали о том, как организовать постоянный источник воды на даче. Уже только его наличие является хорошим подспорьем для облегчения поливных работ. Следующим шагом, призванным еще больше упростить жизнь водонагревателю, станет обустройство летнего водопровода на участке. Расскажем, что и из чего можно и нужно делать летний водопровод.

Общие рекомендации по материалам и комплектующим для летнего водоснабжения

Прежде чем рассматривать, из каких материалов имеет смысл собирать систему прокладки труб, остановимся на одном элементе, без которого невозможна летняя подача воды — запорной арматуре, в простых кранах. Их устанавливают на трубы в начале, сразу после источника и в конце. Вначале они необходимы для полного перекрытия воды в водопроводе, в конце служат для временного перекрытия и регулировки напора.Из какого материала вы не ставили краны: чугун, латунь, полипропилен, есть один нюанс — они должны быть только вентильными. Это связано с тем, что, как известно, вода на зиму из летнего водопровода обязательно сливается, иначе, замерзая и расширяясь, она просто сломает трубы. Итак, как бы вы ни избавлялись от остатков влаги, между шаром и седлом, в котором он находится, водяной кран Microwelos все равно останется. Она сделает свой черный футляр, а весной ты найдешь разорванное тело своего журавля.Клапанных кранов такого микростилла попросту нет, поэтому проливают от этой проблемы.

Вернемся к трубам. Из них в принципе и делается сантехника.

Трубы стальные

Самый известный материал. Вся система монтируется на резьбовых соединениях или сварке.

Плюсы: Прочность и долговечность.

Минусы: Высокая цена, сложность монтажа, хрупкость и сложность — для этих труб нам придется пойти на поставку металла.

Продукт: Хорошие штучки Для летнего водоснабжения, если есть слесарно-сварочные навыки, позволяющие их смонтировать.

Трубы металлопластиковые

Продается в бухтах обычно белого цвета. Собрана на специальной металлической фурнитуре.

Плюсов: Наличие — продаются в любом магазине сантехники, простота монтажа.

Минусы: РАСПРОСТРАНЕНИЕ — В условиях эксплуатации такие трубы служат не более трех лет, довольно высокая цена.

Вывод: Хороший временный вариант, как возможная частичная замена вышедшего из строя постоянного водоснабжения.

Трубы полипропиленовые

Пластиковые трубы серого или белого цвета, достаточно эластичные. Собрана сваркой специальным паяльником. Его можно купить или арендовать практически в любом магазине сантехники.

Плюсы: Прочность, пластичность, долговечность, простота монтажа, доступность, невысокая цена.

Минусов: их нет.

Продукт: Прекрасный вариант для летнего водопровода. Полипропилен устойчив к солнечным лучам и пластику, что значительно увеличивает его шансы пережить зиму, даже если внутри трубы замерзла вода.

Полипропиленовые трубы низкого давления — PND

Это черные трубы, продаваемые в бухтах. Отличаются от обычных полипропиленовых труб Меньшая толщина стенки и способ монтажа — собирается система для специальной зажимной арматуры.

Плюсы: Пластичность, прочность, простота монтажа, доступность, невысокая цена — Трубы ПНД люфт по стоимости только полипропиленовыми трубками.

Минусы: Низкая прочность.

Мощность: Полный подходящий вариант. Единственное, что ему нужно, — это контролировать давление на входе.

Подведем итоги. Лучшим вариантом для обустройства летнего водопровода будут трубы полипропиленовые, они лучше и заглушки. Все запорные клапаны должны быть действительными и, желательно, из того же материала, что и сами трубы.

Принципы монтажа летнего водопровода

С вопросом, что было решено делать, давайте теперь решим, как это сделать.Первый этап — теоретический.

Топология летнего водопровода

На миллиметровом листе нарисуйте свой существующий или будущий сад. Отметьте источник воды. Ваша задача проложить трубы, то есть на листе провести прямые линии, чтобы их общая длина была минимальной, и они не пересекали грядки. При этом необходимо учитывать несколько нюансов.

Точки водоснабжения должны быть либо для каждой отдельной кровати, если они находятся на значительном расстоянии друг от друга, либо в одной точке для двух, максимум для трех кроватей, если рядом.При этом каждая точка должна находиться не дальше 1-2 м от обслуживаемой грядки.

Каждый виток трубы приводит к падению давления воды в системе. При их большом количестве вы рискуете на выходе вообще не достать воду. Идеальный вариант — звездная система, где перед каждой точкой забора воды из источника прокладывается прямая труба. Правда, в этом случае тухнет большая часть материала и сделать это, не пересекая грядку, не всегда удается. Также хороша основная система, где по саду проложена одна прямая труба, а трубы отводятся по грядкам.В этом случае, чтобы не было значительного падения давления, магистраль следует делать из труб на два размера больше, чем у подающих. То есть, если прокладывать трубу диаметром 20 мм и меньше не стоит, то магистраль нужно монтировать из трубы 32 мм. В сантехнике «Звездочка» все трубы прокладываются одним диаметром не менее 20 мм.

Нарисовал схему расположения. При этом учитывались не только существующие, но и будущие грядки. Переходим к практической части.

Монтаж летнего водопровода

Если нарисовать на миллиметре всю схему летнего водопровода в масштабе, то оценить количество материала и комплектующих будет довольно просто.Но прежде чем приступить непосредственно к работе, следует определиться еще с одним вопросом: как мы будем укладывать трубы?

Для летнего водопровода трубы укладывают двумя способами:

1. Откройте. Все трубы пройдут через поверхность Земли.

Плюсы: Сантехника открытая, доступна для ремонта и постоянного контроля, легко слить воду на зиму, для этого достаточно открыть кран водоподготовки и приподнять переднюю часть трубы напротив нет риска случайного повреждения.

Минусы: Трубы открыты для негативного воздействия окружающей среды, не психический вид Трубы могут мешать свободному движению.

2. Закрыто. Трубы вожжены в землю на глубину около 50 см.

Плюсы: Трубы защищены от негативного воздействия окружающей среды слоем земли, вся система выглядит аккуратно.

Минусы: Ремонт и модернизация сложны, сложнее в производстве, требует организации специальной системы слива воды на зиму.

На последнем вопросе стоит остановиться отдельно. Как уже было отмечено выше, необходимо слить воду, чтобы при замерзании не порывалась труба. Если с открытой сантехникой все предельно ясно, то для закрытой нужно оборудовать сливу специальные места — ямы. Чтобы вода вытекла, трубы нужно прокладывать с небольшим уклоном. В нижней части сделаны ямы. По торцам устанавливаются мигающие краны. Соответственно, вода сливается из бака осенью или кран перекрывается с системой, краны водоразделов открываются на концах труб, а краны слива открываются.Вода под откосом стекает в яму. Все, система обезвожена.

Как сделать водопровод, решает каждый сам. Сборка его мало чем отличается от системы, установленной внутри дома. В любом случае, если у вас нет соответствующих навыков, лучше обратиться к услугам специалистов. Ваша задача — следить за качеством работы и выполнением перечисленных выше требований.

Комплектующие для подключения к водопроводу с поливочными устройствами

Водопровод готов, можно пользоваться.Для подключения к нему могут использоваться различные устройства. Самыми простыми и популярными на сегодняшний день являются комбинации металлических или пластиковых фитингов, к которым шланги стягиваются хомутом.

В последнее время все большую популярность приобретают так называемые быстродействующие разъемы. Они хороши тем, что универсальны. Диски, соединительные муфты, сплиттеры, поливочные машины — все они подсоединяются к шлангам за счет быстрого распыления.

Принцип работы довольно простой. На конце шланга устанавливается муфта с запасом для шланга на одном конце и механизм быстрого разъединения на другом.Теперь любое устройство, имеющее в качестве соединения быстросъемный штуцер, легко подключается на простые защелки. Аналогичным образом можно соединить два шланга, соединив штуцер.

Завершив установку летнего водопровода, вы еще на шаг приближаетесь к оборудованию дачи системой автоматического полива. Осталось отмыть — для каждой грядки организовать индивидуальный полив. Это будет тема третьей, заключительной статьи нашего цикла.

Разводку воды на даче для полива можно в значительной степени упростить, если на загородный участок будет подведен центральный водопровод. Вариант с бурением артезианской скважины подойдет, когда другой возможности подвести воду на дачу нет. Этот способ более дорогой, но в будущем можно будет использовать жидкость без ограничений. В любом случае позаботиться о нормальном водопроводе дачного участка необходимо в первую очередь.

После подведения воды воплощается схема расположения труб на плане. Это позволяет правильно распределить потребность в поливе на даче.Если нет опыта работы с такими системами, можно обратиться к специалистам. Чтобы сэкономить средства, разводка водопровода поможет приведенные ниже рекомендации.

Решив, по каким частям дачи должна течь вода, переходите к чертежу схемы электропроводки. Для этого необходимо рассчитать выкройки труб, подобрать всю необходимую арматуру: переходники, муфты, краны, уголки, тройники и т. Д. Если вы подготовите план с учетом масштаба, на котором будут указаны все точки подачи воды , это быстрее сориентируется в водопроводе при его установке.

Полив водопровода потребуется не только для дома, но и для всех ключевых мест загородной местности. Им следует проверить трубы, подсоединить шланги и надеть на них краны. Обычно для полива близлежащих грядок устанавливают оросители. Тяжелые шланги переносить не слишком удобно, поэтому к проводке обычно подключают несколько шлангов одновременно. Наличие ряда точек водозабора позволит быстрее справиться с поливом растений на даче.

Схема водораспределения

Составив схему разводки, предусмотреть сливной кран в самой нижней точке участка.С его помощью можно слить воду до наступления морозов, так как мороз и холод приводят к замерзанию воды в трубах. Это способно разрушить систему, поскольку плотность жидкости, превращающейся в лед, будет увеличиваться. В результате трубы порвутся. Перед сливом воды всю электропроводку кранов необходимо закрыть, чтобы защитить водопровод от разрушения зимой.

Если трубы водопровода из полиэтилена, то специальный кран для слива не требуется.

На составленной схеме следует указать расположение кранов на трассе.

Необходимо предусмотреть кран и аварийное отключение водоснабжения.

Организовав разводку полива на даче, необходимо определиться с режимом его использования, так как водопровод бывает летним и зимним. Один способ укладки отличается от другого по глубине укладки труб. Для всесезонных коттеджей обычно предусматривают утепленные системы водоснабжения.Эта система требует укладки трубы ниже глубины грунтовки грунта.

Зимний вид разводки необходим, если на участке есть теплица. Такая ситуация потребует подготовки хорошей канавы и прокладки утепленных труб. Наиболее рациональным будет использование летнего варианта водоснабжения.

Для устройства электромонтажа можно использовать водопровод из полипропиленовых труб. Оборудована с учетом возможности слива воды на зимний период. Предварительно рассчитывается необходимое количество потребляемой воды, добавляя к полученному результату небольшое количество бульона.При расчетах следует учитывать не только объем жидкости для полива растений на участке, но и потребность в воде членов семьи хозяина.

Для устройства в доме отводящего патрубка насоса на даче понадобятся своими руками уложенные в траншею полиэтиленовые трубы, глубина которых составляет 50-60 см. Насос устанавливается в колодец или колодец, откуда должна поступать вода на потребление. Управлять насосом из дома можно с помощью кабеля, введенного в дом.

В трубу, проложенную заранее для трубы, укладывается вторая пластиковая труба, в которую необходимо провести кабель. Вводимая в помещение труба должна быть оборудована обратным клапаном и механическим фильтром грубой очистки жидкости.

Как сделать самодельный колодец на участке

Придя на дачу шахтный колодец своими руками, необходимо не только установить сруб из дерева, но и позаботиться о следующих элементах воды система электроснабжения:

1. 1 электросеть.
2. 2 Кран с краном.
3. 3 запорный вентиль.
4. 4 трубы.
5. 5 шлангов.
6. 6 песок.
7. 7 щебень.
8. 8 уп.
9. 9 сцен.
10. 10 глиняный замок.
11. 11 Крышка.
12. 12 Стояк вентиляционный и прочее.

Устройство шахтного колодца на даче производится на даче, если воду планируется расходовать небольшими объемами. Его конструкция довольно проста. Для нормальной работы устройства необходимо, чтобы грунтовые воды залегали на глубине от 3-4 до 10-15 м.Это зависит от региона, в котором находится загородный дом.

Составными элементами колодца являются:

1. 1 Наземная часть (устье и напор).
2. 2 кольца железобетонные.

Бетон иногда заменяют обломком дерева, сделанным из бруса диаметром 20-30 см. Сруб нужно вдувать в землю, а грунт колодца — в грунтовые воды на несколько метров. На дно траншеи поочередно необходимо насыпать песок, щебень и щебень слоями, каждый из которых должен иметь высоту не менее 20 см.После этого в скважину устанавливают погружной насос.

Если подземные воды расположены достаточно глубоко, более 15-20 м, то бурение скважин может быть следующих типов:

1. 1 простая («на песке»).
2. 2 артезианских колодца («на известняке»).

Скважины первого типа можно пробурить самостоятельно за 2-3 дня с применением бора. Также нам потребуются стальная труба, насос и специальная фильтрующая сетка. Этот видовой колодец обеспечит водой небольшой участок на 5 лет.Стоимость артезианского колодца завышена, но срок его службы составляет более 70 лет. Он позволяет подавать воду в объемах от 4 до 110 м3 / час. Чтобы пробурить артезианскую скважину, необходимо привлечь специалистов и получить разрешение на создание такой скважины у местных властей.

Устройство автономного водопровода

Выполнить водопроводную разводку на даче разными способами, магистральные из которых связаны с последовательным подключением труб или с помощью коллектора. Это устройство позволяет подключать трубу к каждой отдельной точке.Коллектор — это труба большего диаметра, чем у шлангов. Подключение к коллектору устройств, потребляющих воду по шлангам, должно быть параллельным. Благодаря этому в подводных трубах выравнивается давление. Подача воды в каждый из шлангов осуществляется равномерно, что не зависит от того, открыты соседние краны или нет.

Для полива участка могут использоваться разные типы водяных насосов. Эти агрегаты достаточно легкие, компактные. Для них не требуется специального обслуживания, так как они оснащены манометром, гидроаккумулятором и реле давления.Это позволяет поддерживать автоматический режим работы устройств, действующих по принципу насосных станций.

Водопровод на даче можно организовать при помощи бака, что позволяет не только иметь воду около водопровода в случае его отключения, но и собирать дождевую воду. Для очистки воды потребуется качественная система фильтров. На первом этапе производится грубая очистка, а на втором — тонкая. Последний более тщательный и требует использования нескольких защитных фильтров.

Использование резервуара в водопроводе на участке очень эффективно и для растений, так как вода в нем будет нагреваться, если он будет установлен на улице. Полив растений теплой водой позволяет добиться наилучшего плодоношения урожая. Коттедж можно оборудовать системой капельного полива, если подключить к тройникам специальные шланги.

В том, что на даче нужен водопровод, никого убеждать не нужно. Это так очевидно. А потому сразу более подробно перенесем, как сделать сантехнику на даче своими руками с учетом ее эксплуатации в разное время года.

Прежде всего, необходимо выбрать источник воды. Самый дешевый I. Простой способ Обеспечение коттеджа пресной водой — это строительство колодца. Он может иметь разную глубину. Все зависит от глубины расположения грунтовых вод. В основном она не превышает пятнадцати метров, поэтому строительство колодца ведется с минимальными затратами. Однако такая конструкция обеспечивает небольшое количество воды (до 200 литров в час), кроме того, она имеет самые разные примеси (нитраты, тяжелые металлы, бактерии).

Скважины и колодцы: что нужно знать

Схема устройства колодца

Более приемлемый вариант строительства песчаного колодца, глубина которого в зависимости от водоносного горизонта может составлять от 15 до 30 метров.

Такая конструкция в час может производить около 1,5 кубических метров воды, что достаточно для небольшого дома.

Что лучше хорошо или хорошо?

Бурение песчаной скважины ведется шнековым методом — порода добывается на поверхности.На это, как правило, уходит от 3 до 5 дней. Однако в песчаном водоносном горизонте много глины и песка, а потому в этом случае понадобится фильтрующее оборудование.

Изучая деревню на город, мало кто готов полностью отказаться от благ цивилизации, особенно если речь идет о водопроводе. Согласитесь, важность водоснабжения загородной местности сложно переоценить.

Вода необходима для полива грядки и грядки, а также для решения бытовых проблем.О чем говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для подвода воды к водопроводу можно привлечь специалистов или обойтись своими силами.

Чтобы сделать водопровод на даче своими руками, сначала следует определиться с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ. Именно эти вопросы мы поможем вам решить.

Для лучшего понимания процесса водоснабжения мы иллюстрировали материал наглядными схемами и фотографиями, заполненную информацию на видео роликах.

Устройство любого водопровода начинается с выбора источника воды. Хотя выбор обычно не велик. Это может быть централизованная система водоснабжения.

Откуда будет поступать вода, не только ее качество, но и способы устройства зависят от водопроводной системы, ее технической сложности и стоимости.

Галерея изображений

Зимнее водоснабжение — система намного сложнее. При этом нужно учитывать все — от естественной линии рельефа до глубины промерзания почвы.Обязательно наличие насоса для обеспечения напора воды. Одним словом, водопровод дачного водопровода ничем не отличается от водопровода жилого дома.

Галерея изображений

Трубы. Что лучше выбрать, решает хозяин дома или квартиры, а это сказывается на хорошей и продолжительной работе водопроводов.

Лидирующие позиции занимают изделия из полипропилена, ПНД и металлопластика, в которых начинают проявлять металл. Из характеристик материалов, цены, условий эксплуатации и финансовых возможностей пользователя выбраны водопроводные трубы.Что лучше? Отзывы потребителей склоняются к изделиям из полипропилена и металлопластика.

Трубка полипропиленовая

Определиться с тем, какие водопроводные трубы лучше установить в квартире, довольно сложно. Большинство владельцев останавливаются на изделиях из полипропилена. Трубопровод устрашающий, а сварные фитинги создают надежные и прочные соединения. Они могут быть разной конфигурации: муфты, уголки 90 0 и 45 0, крестовины, тройники.

Основной инструмент

Для сварки применяется специальный инструмент — полифезис (народным — утюгом или паяльником).На нагревательном элементе устанавливаются 2 насадки необходимых диаметров. Вставляют конец трубы и фитинг, после чего нагревают 6-10 секунд. Затем нагретые детали снимаются и соединяются между собой. В течение нескольких секунд происходит сварка, обеспечивающая надежную прочность соединения. Отключить предметы после этого уже невозможно.

Особые свойства полипропилена позволяют использовать его для отопления и водоснабжения. Одна из его разновидностей — «статистический сополимер» — наиболее термостойкая и применяется там, где температура воды допускается до 95 0 с, а ее повышение до 100 0 с при сбоях в работе не снижает долговечность. трубопровод.

Преимущества и недостатки изделий из полипропилена

У труб есть свои достоинства и недостатки. Преимущества следующие:

• устойчивость к действующим химическим веществам;
• простота и высокая скорость монтажа;
• высокая пластичность, предотвращающая разрушение трубы при движении воды в системе;
• долговечность при использовании в высокотемпературных сетях;
• экология.

Недостатком труб является их жесткость.В результате требуется большее количество поворотных фитингов. Кроме того, полимер имеет большую температурную деформацию, что следует учитывать при установке. При отсутствии термокомпенсаторов трубопровод может деформироваться и даже разрушиться.

делятся на 3 типа:

1. PN 10 — Конструкция для холодного водоснабжения и теплых полов.
2. PN 20 — для подводящих трубопроводов горячей воды с температурой до 80 0 с (универсальный).
3. PN 25 — для работы с высокими температурами (до 95 0 с).

Трубы последнего типа армируются алюминиевой или стекловолоконной фольгой. Перфорация металла позволяет не наносить клей для соединения слоев. Армирование увеличивает прочность и устойчивость изделий. Труба может быть покрыта металлом снаружи или внутри. Алюминий используется в основном для уменьшения теплового расширения.

Стекловолокно наносится без склеивания слоев. Он оплавлен слоем полипропилена, обеспечивая качественное соединение.

Труба металлопластиковая

Конструкция трубы состоит из 2-х слоев полиэтилена и расположенного между ними алюминиевого слоя. Металл соединяется с пластиком с помощью специального клея. Качество продукта зависит от его свойств. У всех производителей есть свои рецептуры клея, которые они постоянно улучшают. Полимер создает гибкость и гладкость, а алюминий — прочность и уменьшение температурного расширения трубы при нагревании. Наилучшими техническими характеристиками обладают изделия Германии, Бельгии и Италии.

Между собой трубы соединяются обжимными или прессовыми фитингами. В первом случае только гаечный ключ, а во втором — специальный инструмент.

Пятислойная конструкция трубы имеет небольшую толщину, что сохраняет гибкость изделия. Слой алюминия очень тонкий и больше напоминает фольгу, чем металлический слой.

Достоинства и недостатки металла

Продукция имеет свои плюсы и минусы. Положительные свойства труб следующие:

• гибкость, что позволяет часто обходиться без фитингов;
• малый вес;
• температура рабочего тела достигает +95 0 С;
• низкотемпературная деформация;
• устойчивость к коррозии и воздействию агрессивных сред;
• незначительный шум при транспортировке жидкости.

К недостаткам труб относятся:

• горючий материал;
элементы
• имеют разные температурные деформации, приводящие к пучку труб на клеевых слоях и в местах соединения с латунной арматурой;
• материал плохо выдерживает ультрафиолетовое излучение;
• узкие пределы диаметров — 16-33 мм;
• разрыв трубы при замерзании в ней воды;
• дороговизна арматуры.

Еще один недостаток — сужение проточного сечения фитинга по сравнению с диаметром трубы.Это создает дополнительное сопротивление движению воды.

ПНД Труба

Применяется в 2-х вариантах: для технической и питьевой воды. Она эластичная и продается в бухтах. Благодаря этому для установки требуется меньше фурнитуры, изготовленной из пластика.

Труба полиэтиленовая, применяемая в основном для наружного водоснабжения. Обладает устойчивостью к низким температурам до -50 0 С. Гибкость, прочность и невысокая цена сделали его популярным для систем водоснабжения и полива дачных участков. Трубы долго эксплуатируются, не зарастают и не подвержены коррозии.Для горячего водоснабжения обычные полиэтиленовые трубы не подходят, так как их рабочая температура не превышает 45 0 С. Сейчас часто используют сшитый полиэтилен на водопроводных трубах. Что лучше, здесь совершенно ясно. Но цена у них существенно выше, хотя качество тоже.

Какие водопроводные трубы лучше — полипропиленовые или металлопластиковые?

На рынке металлические изделия постепенно вытесняются пластиком. Если вам необходимо приобрести водопроводные трубы, какие лучше, определяйтесь по цене и качеству.

При этом необходимо учитывать стоимость не только труб, но и других комплектующих. Полипропилен стоит немного дешевле металлопластика, но особая экономия достигается на фурнитуре. Также не следует забывать, что для этого необходимо наличие сварочного аппарата, на покупку которого нужно потратиться. Для большого водопровода затраты на него будут не столь велики, так как паяльник легко освоить самостоятельно, а привлечение специалистов обойдется намного дороже.

Производятся в более широком диапазоне диаметров в сторону увеличения, начиная с 63 мм. Для больших диаметров вопрос о том, какие водопроводные трубы лучше — пластиковые или металлопластиковые, не стоит. Очевидно, необходимо использовать полипропилен.

Металлопластиковые изделия имеют значительно меньший коэффициент температурного расширения, чем полимерные, за счет наличия металлического слоя (в 5-6 раз ниже). Поэтому термокомпенсоры в виде петель необходимы для полипропиленовых труб.Наличие разных материалов в одной системе сокращает срок эксплуатации металлопластиковых труб при частых температурных воздействиях.

Металлопластиковый водопровод проще, и для этого не требуется дорогостоящий сварочный аппарат. Коммуникации из полипропилена получаются бездоказательно, но места сварки не отличаются по прочности от материала трубы.

Водопровод на даче

В домашнем хозяйстве для полива и личных нужд водопроводные трубы необходимы постоянно.Что лучше на даче? Очевидно, что это изделия из ПНД, которые выигрывают от других материалов по следующим показателям:

1. Соотношение цена-качество.
2. Прочность, гибкость и простота обработки.
3. Установка фурнитуры вручную не требует специальных инструментов, знаний и навыков.
4. Наличие специальных переходников для установки запорной арматуры и подключения потребителей (душевая кабина, раковина, поливочное устройство).

Все комплектующие и инструменты продаются в специализированных магазинах.Чтобы водопровод не мешал передвижению по участку, его можно прожарить в земле. Чтобы не повредить трубу садовым инструментом для нее, из пластиковых лотков делают траншею, сверху прикрытые решетками. Трубопровод можно монтировать ежегодно, но его тоже оставляют на месте. Затем на зимний период из него сливают воду, а систему прочищают, например, пылесосом.

Внутренний водопровод

Какой водопровод лучше использовать на даче, в загородном доме или квартире в жилом помещении? Технические характеристики полипропиленовых и металлопластиковых труб позволяют успешно применять их для внутреннего использования. Их легко спрятать за перегородками или под полом, что сохранит целостность интерьера. Надежные составы гарантируют трубы от протечек. Если есть недостатки, в основном это связано с неправильной установкой или нарушением технологии.

Вывод

Многие владельцы затрудняются выбрать водопроводные трубы. Чем лучше из существующих видов, сложно определить, чем металлопластиковые и полипропиленовые изделия имеют свои преимущества и недостатки. Все это отражается на характеристиках продукта, которые всегда следует детально изучать.Какие водопроводные трубы лучше поставить, зависит от качества, технических характеристик, предпочтений хозяев и их финансовых возможностей.

Трубы ПНД больше подходят для дачи и наружного водоснабжения. По цене и характеристикам они значительно опережают конкурентов.

Разводка холодной воды в доме. Схема расположения водопроводных труб в квартире

Тройник и коллектор в квартире — схемы монтажа

Будет ли лучше тройник или коллектор разводки водопроводных труб в квартире? Чтобы ответить на этот вопрос, следует не только внимательно изучить принцип установки в обоих случаях, но и оценить плюсы и минусы каждого варианта. Сравнение особенностей монтажа и эксплуатации с условиями конкретного объекта (дома или квартиры) позволит сделать лучший выбор. Важность выбора нельзя недооценивать — от этого зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и ремонтопригодность коммуникаций.

Тройник и его особенности

Технически схема разводки тройника водопровода в квартире представляет собой последовательное соединение — из стояка выходит одна труба, к которой с помощью тройников подключается сантехника и другое водозаборное оборудование.

Преимущества такой системы:

• рентабельность (при последовательном подключении требуется минимальное количество труб),
• простота установки.

Тройник, схема подключения водопровода в квартире имеет свои недостатки:

• большое количество соединений и последовательное соединение затрудняют поиск утечек,
• всегда есть риск перепадов давления в системе и снижения давления в точках, наиболее удаленных от стояка, при одновременном открытии нескольких кранов,
• при необходимости проведения ремонтных работ потребуется полное отключение водоснабжения, что является определенным неудобством,
• установка тройников не всегда удобна на небольшом пространстве.

Пример схемы подключения тройника для водопровода

Тройник схемы водопровода рекомендую выбирать для малогабаритных квартир … При небольшом количестве точек потребления и близком расположении их друг к другу многие недостатки становятся менее актуальными — в этом случае гораздо проще согласовать расход воды, а значит что риск падения давления сведен к минимуму.

При установке тройниковой схемы тройники часто прячут в стенах или под полом, что затрудняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Коллекторная цепь

Коллекторная разводка водопроводных труб в доме дает возможность подключить большое количество точек потребления, в том числе на удалении от стояка. Коллекторный контур представляет собой параллельное соединение — каждый элемент (смеситель, душ, унитаз, биде и т. Д.) Подключается к коллектору с помощью индивидуального выхода, снабженного клапаном.

Достоинства коллекторной схемы:

• постоянное давление независимо от количества включенной сантехники,
• простое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность связи за счет небольшого количества подключений в системе,
• возможность перекрыть подачу воды на линии, требующей ремонта, и сохранить возможность одновременного использования других линий (например, при ремонте душа можно мыть посуду, умываться и т. Д.),
Линии подключения коллекторной проводки
• легко маскируются в коробки, ниши и т. Д., Обеспечивая привлекательный внешний вид помещения.

Коллекторная разводка водопроводных труб в квартире имеет свои недостатки:

• для его реализации потребуется большее количество труб,
• установка параллельных подключений более сложна (в том случае, если вы планируете проводить ее не своими силами, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Схема подключения коллектора для водоснабжения в квартире

Коллекторная разводка водопроводных труб в квартире позволяет оптимизировать работу каждого устройства, входящего в ее состав. На отдельные краны легко поставить фильтры или регуляторы давления в соответствии с характеристиками водопотребляющего оборудования и его требованиями к условиям эксплуатации.

Коллекторная установка
Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу — центральная ветка не имеет кранов, а подключается к коллектору, к которому, в свою очередь, подводят линии для каждого устройства подключены. При установке систем отопления коллекторы устанавливаются в специальные шкафы (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Системы холодного и горячего водоснабжения монтируются аналогично. В квартирах коллекторы водоснабжения можно удобно установить за бачком унитаза. Коллекторный принцип подачи воды или теплоносителя еще называют радиальным, и он имеет свои особенности для систем водоснабжения и отопления.Эти нюансы заслуживают пристального внимания.

Схема устройства распределительного шкафа

Монтаж коллектора водоснабжения

Место соединения коллектора с центральной трубой оборудовано шаровым краном для возможности общего отключения подачи воды. Клапан дополнен предварительным (грубым) фильтром, улавливающим крупные нерастворимые включения, которые могут повредить остальное оборудование. Если следить за ходом потока воды, после фильтра грубой очистки должен быть расходомер жидкости (счетчик), а за ним — другой фильтр, удаляющий более мелкие (по сравнению с первым) включения. Следующий элемент грамотно спроектированной водопроводной системы в квартире — обратный клапан, не позволяющий жидкости стекать обратно из коллектора в центральную трубу при падении давления водопровода.

Примечание: Следует отметить, что установка вышеуказанного оборудования в начале трубопровода также необходима для последовательной разводки водопроводных труб в квартире.

Только после подключения вышеуказанного оборудования к коллектору. Каждый выход коллектора снабжен своим краном для перекрытия подачи воды в ответвление.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления … Оно должно соответствовать количеству кранов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования коллекторы с следует выбирать большое количество отводов. Те из них, которые до определенного момента не задействованы в системе, снабжены заглушками.

Если в дом или квартиру входят центральные ответвления как холодного, так и горячего водоснабжения, то монтаж проводки водопровода в квартире коллекторного типа в обоих случаях идентичен. При наличии только централизованного холодного водоснабжения один из отводов коллектора холодной воды направляет жидкость в водонагреватель, откуда нагретая вода поступает в отдельный коллектор — для разводки горячего водоснабжения.

В проекте радиального водопровода необходимо учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждой из них.Оптимальной точкой для установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для ответвлений не требовалось слишком много труб.

Совет: Сантехника в квартире из полипропилена многими специалистами названа оптимальным вариантом — материал прочный, устойчивый к внешним воздействиям и прост в установке.

Как установить водопровод из полипропиленовых труб своими руками. читайте в отдельной статье на сайте.

Описание типов предварительных фильтров можно найти здесь.

Если вам предстоит выбрать водонагреватель, рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных водонагревателей.

Коллекторное отопление

Схема обогрева коллектора реализована следующим образом:

Патрубок котла подключается к напорному трубопроводу, по которому теплоноситель поступает в коллектор No.1.

Выходы первого коллектора подключены к верхним штуцерам радиаторов, установленных в доме.

Рядом с коллектором №1 монтируется второй коллектор, отводы которого подключены к нижним разъемам радиатора.

Коллектор № 2 подключается к нагнетательному насосу, а он, в свою очередь, подключается к приемному патрубку котла.

В самой верхней точке контура врезается расширитель, соответствующий контуру отопления (открытый или закрытый).

На схеме коллектор обогрева проводка

При наличии центрального водоснабжения и отопления коллекторная схема подключения отопительных приборов реализуется аналогично, за исключением отсутствия в нем бойлера, расширителя и насоса.

Для эффективности системы важно правильно выбрать место для установки коллектора. Оптимально разместить его в геометрическом центре дома; расстояния от него до всех радиаторов отопления, которые обычно располагаются под окнами, будут примерно одинаковыми.

4 комментария

Исходя из своего опыта, все же предпочитаю тройник. Все равно в каждой точке водозабора ставят запорную арматуру, если давление в системе слабое, то его в любом случае будет не хватать. Вам просто нужно правильно рассчитать сечение труб и тогда не будет проблем с напором. Плюс для коллекторной системы нужна ниша с дверцей, или безель для доступа к кранам, а в любой ванной комнате место на вес золота.Да и перерасход материалов весьма заметен, что очень заметно в нынешней ситуации.

Согласен. Лишь иногда требуется совместить коллекторную и тройниковую системы. В своем доме хочу первый и второй этажи по тройниковой системе, а на этажах — по коллекторной.

Нет ничего лучше, чем воспользоваться услугами специалистов. Водоснабжение в моем загородном доме было выполнено командой megascat, и я абсолютно уверен в качестве работы.Используются только качественные материалы, люди работают на результат и это очень радует!

Ребята. вы еще на канализации, сделайте коллекторную систему))))))))))))))))) чтобы понять где он забит.

Сантехника в квартире своими руками

Надежность бытовой системы водоснабжения зависит от многих факторов. В первую очередь на его качество влияет грамотная разработка проекта и качественно выполненный монтаж инженерных коммуникаций по заданной схеме.Не будем вас уверять, что это очень простая задача, однако сделать разводку магистрали в квартире своими руками вполне возможно, а чтобы результат радовал, необходимо изучить некоторые тонкости. и составим план проведения сантехнических работ.

По единому стандарту

В первую очередь, схема водопровода нужна хозяину квартиры, чтобы правильно соединить все элементы и правильно рассчитать количество необходимых элементов. Необходимо указать параметры и характер прокладки водопровода, разводки до точек водопотребления и даже тип водопроводной арматуры, которую вы планируете использовать.

Схема сантехники в квартире

Последний пункт очень важен, так как для нормальной работы некоторых устройств достаточно трубы 16 мм (зона ручной стирки). Смесителю для кухни нужен более мощный напор, поэтому к раковине подводят трубы диаметром от 20 мм.Многие современные душевые системы следует подключать к коммуникациям диаметром 26 мм. Если размер форсунки меньше, вы больше не сможете полностью насладиться душем. Также необходимо указать направление потока воды, приборы учета, аварийную арматуру и слив, запорную арматуру, фильтры. Правильно будет показать вашу схему специалисту, он укажет на ошибки еще на этапе проектирования.

Совет. Не покупайте клапаны с рычагом. Материал, из которого изготовлен рычаг крана, имеет свойство ломаться в самый ответственный момент.Более надежные клапаны с ручкой-бабочкой.

Какой способ подключения выбрать: открытый или закрытый

Залог трансформации водопровода — грамотно продуманная схема. На первом этапе учитываются все сантехнические изделия, к которым потребуется подключить трубопровод. Второй вопрос — как укладывать трубы. Их всего двое.

• Открытый путь подразумевает, что весь водопровод остается снаружи. Этот способ прост в установке, нет необходимости долбить стены.Вы можете улучшить коммуникации в любой момент, не повредив стены и пол. В случае утечки ее легко обнаружить и вовремя устранить. Однако эстетическая составляющая такой установки оставляет желать лучшего, к тому же водопровод «съест» не менее 10 см полезной площади.

Открытый способ прокладки водопровода

• Скрытый путь говорит сам за себя — трубы не будут видны. Этот метод очень трудоемок и имеет ряд недостатков.Существуют ограничения по материалу и способу монтажа труб, так как разборные соединения скрыть невозможно. Обнаружить течь сложно, а ремонт потребует частичного демонтажа обшивки, что является отдельной статьей затрат для косметических работ. Со временем можно забыть, куда идут коммуникации и при необходимости просверлить стену для установки водонагревателя или зеркала, можно повредить трубопровод.

Важно. Запрещается долбить несущие стены.

Схема подключения

Следующим шагом является монтажная схема.Необходимо определиться, каким способом будут проложены трубы: последовательно или коллекторным.

Тройник Classic схема состоит в последовательном подключении потребителей к общему водопроводу с помощью тройника. Эта система проста в установке, компактна и доступна по цене. В случае поломки придется отключить воду на всю квартиру, но этот вопрос можно обойти, поставив дополнительный кран возле каждой точки водопровода. Главный недостаток — падение давления воды в водопроводе при одновременном включении нескольких кранов.

Схема подключения тройника водопровода

Коллекторный контур — это параллельное соединение точек забора воды от коллектора (гребенки). От каждого клапана гребня до каждой точки водозабора тянется своя труба. Клапан регулирует давление для каждой точки или отсечки воды. Цельная труба снижает риск поломки и значительно упрощает ремонт. Все краны расположены в сантехническом шкафу в одном месте. Поскольку вся водопроводная сеть подключена параллельно, в линии не возникает перепадов давления и температуры воды при одновременном открытии нескольких кранов.Монтаж такой системы более сложен, трудоемок и потребует материальных вложений, так как для сборки потребуется больше материалов.

Схема: сравнение тройников и коллекторных систем водоснабжения

Какую бы схему вы ни выбрали из двух предложенных, существует одно общее правило: соединительных узлов и изгибов должно быть как можно меньше. Пересечение трубопроводов с горячей и холодной водой оправдано только в исключительных случаях, когда другого выхода нет.В целом макет должен выглядеть аккуратно и лаконично.

Вопрос о трубе

Следующим шагом является выбор правильного материала трубы. Водные коммуникации могут быть выполнены из стальных оцинкованных труб, меди и различных полимерных материалов:

• полибутилен;
• полиэтилен с поперечными связями;
• полипропилен и ПВХ.

Трубы для питьевого водоснабжения должны соответствовать основным санитарно-гигиеническим нормам.

Тройник разводки из полипропиленовых труб

Чаще всего монтируют систему тройников из пластиковых или полипропиленовых труб.Соединение труб осуществляется с помощью специального метода пайки. Фитинги полипропиленовые с резьбой. Полипропиленовые трубы очень прочные, их можно спрятать под слоем штукатурки. Для горячего водоснабжения используются армированные трубы. При установке пластиковых коммуникаций сечением 32 мм следует учитывать, что минимальный радиус изгиба составляет восемь диаметров используемой трубы.

Для коллекторного контура водопровода применяются металлопластиковые трубы. они легко гнутся и хорошо выдерживают давление.На внутренних стенах не скапливаются отложения и ржавчина. Соединяют такие трубы цанговыми фитингами.

Со временем стальные оцинкованные трубы разрастаются внутри, ржавеют. Сборка такой коммуникации требует определенных навыков нарезания резьбы и соединения труб, ведь требуется высокая точность размеров.

Коллектор водоснабжения

Трубы из нержавеющей стали долговечны, но имеют высокую стоимость, а соединительные элементы к ним еще дороже.Этот материал часто используют при изготовлении полотенцесушителей.

Медные трубы универсальны, но стоимость кусается. Контакт изделий из меди с поверхностями других металлов вызывает коррозию этих металлов. Поэтому при установке медных труб используют крепеж с силиконовыми или резиновыми прокладками.

Важно. Максимальный изгиб металлопластиковой трубы составляет 5 наружных диаметров. Не стоит прибегать к различным ухищрениям и больше гнуть трубу. Покрытие трубы деформируется, остаточные напряжения изменяются, труба теряет свои свойства.

Последовательность монтажных работ

После перекрытия воды демонтировать старый стояк и установить на него запорную арматуру. Теперь вы можете включить подачу к соседям по стояку и продолжить монтаж своей водопровода. Учитывая качество центрального водоснабжения, не лишним будет установить фильтр грубой очистки. После фильтра устанавливается счетчик воды. Устанавливаются отдельные счетчики для холодной и горячей воды. Будьте осторожны при установке, чтобы не повредить заводскую пломбу, иначе счетчик будет сочтен непригодным для использования.После установки счетчика можно использовать воду и вызвать инспектора водоканала для снятия показаний и пломбирования.

Коллекторная проводка с фильтром очистки

При необходимости после счетчика можно установить фильтр тонкой очистки воды. Редуктор давления устанавливается, если давление воды в магистрали превышает установленную норму. Коробка передач должна иметь манометр для установки требуемых параметров в атмосферах.

Установить коллектор с необходимым количеством выводов.Или монтируется тройник, если планируется последовательное подключение линии.

Схема расположения сантехники: видео
Сантехника своими руками: фото

Распределение воды своими руками

Что может вас заставить задуматься об установке новой системы водоснабжения? Морально и физически устаревшие гнилые ржавые трубы, предстоящий капитальный ремонт в квартире — глупо не воспользоваться ситуацией и не обойти такой важный момент, как коммуникации. Ну, а еще вход в новостройку, где к санузлу подключены только магистрали и больше ничего: ни водораспределительных, ни канализационных труб, т.е. все остается на ваше личное усмотрение, как где и что разместить. Разводка воды в квартире — задача сложная, но вполне выполнимая для человека, имеющего хоть каплю инженерной мысли и прямые руки. Если вы решите выполнить всю работу самостоятельно, вам придется решить несколько проблем и сделать несколько вариантов, прежде чем приступить непосредственно к установке. Поэтому в этой статье мы обсудим, какую схему водораспределения лучше выбрать, из какого материала выбрать трубы, какие правила монтажа для тех или иных типов труб и как он выполняется.

Как сделать разводку воды: открытую или скрытую

Наверное, самый первый вопрос, который возникает у владельцев квартир — вклинить трубы в стены или провести разводку открытым способом. Для небольших помещений это актуальный вопрос, так как трубы, проложенные открытым способом, не дадут возможности разместить в ванной всю необходимую нам технику. Просто не хватает места. В больших помещениях можно поступать как угодно, но важно помнить о ряде ограничений.

Важно! Любые разъемные соединения на любых трубах нельзя встраивать в стены. Например, металлопластиковые трубы с обжимными фитингами, переходные муфты от пропилена к резьбе, любые американки, ниппели, бочки, резьбовые муфты и прочее — необходимо прокладывать открыто, чтобы можно было их обслуживать и ремонтировать.

Можно встраивать в стены: медные трубы. трубы полипропиленовые и трубы металлопластиковые с пресс-соединениями. Как видите, метод верстки уже накладывает определенные ограничения на возможность использования определенных материалов.Так что выбирая, как правильно сделать разводку водопровода, можно отталкиваться от того, какие трубы вы планируете использовать, и учитывать плюсы и минусы обоих способов разводки.

Преимущества водопроводных труб в стенах :

Все трубы скрыты от глаз, нигде ничего не видно — в результате красивый аккуратный вид помещения.

Вы можете расставить мебель и технику, не теряя полезной площади. В противном случае трубы «займут» около 10 см вдоль стен.

В случае пожара пластиковые трубы водопровода не будут повреждены.

Недостатки прокладки водопроводных труб в пазах :

Ограничения на выбор материала труб и способа их соединения и монтажа, так как невозможно скрыть разборные соединения.

Сложность подготовительных работ. Разрезать стены не только долго и сложно, но и пыльно.

Сложность и трудоемкость монтажа труб.Их нужно собирать с исключительной точностью, строго под стробоскоп, иначе в самый неподходящий момент станет ясно, что нужно доработать.

Невозможно провести ремонтные работы без разрушения отделки стен и демонтажа штукатурки и труб.

В случае протечки в трубе это будет обнаружено только тогда, когда соседи снизу придут с гневными угрозами и упреками.

При необходимости проведения ремонта придется сделать новый косметический ремонт в помещении, так как стены будут «потрепаны».Это не только дополнительные трудозатраты, но и финансовые потери.

Невозможно осмотреть трубы, проверить их состояние или заподозрить утечку.

Вы можете случайно повредить водопровод, если забудете, куда именно идет труба, когда вам нужно просверлить отверстие для крепления бойлера, зеркала или другого приспособления.

Очевидно, что скрытый способ установки имеет ряд недостатков. Так что перед его выбором нужно все тщательно взвесить. Не забывайте, что водопроводы относятся к опасным и требуют постоянного контроля.

Преимущества открытого способа прокладки водопроводных труб :

ЛЮБЫЕ трубы можно установить открытым способом. Нет никаких ограничений.

Вам не придется долбить стены, а значит, монтаж менее трудоемок.

Более простой монтаж труб, так как, не привязываясь к стробоскопу, собрать все проще.

Легкий, простой и экономичный демонтаж всей сантехники. В этом случае отделка стен и пола не пострадает.

В любой момент есть возможность следить за состоянием труб

При появлении течи она сразу видна, также ее легко заметить по наличию лужи на полу.

Систему водоснабжения можно улучшить в любой момент, добавить линию, не тратя время и деньги на полную разборку и ремонт помещения.

Недостатки открытого водопровода:

Непритязательный вид. Хотя трубы можно спрятать в ящики и аккуратно зашить, такая конструкция подойдет не для всех помещений.В некоторых такие ящики можно красиво обыграть или даже создать целые ниши и мини-кладовки для хранения всевозможных «банных» вещей.

Уменьшение полезной площади. Например, нельзя приближать стиральную машину или корзину для белья к стенам.

В случае сильного пожара пластиковые трубы перегорят, и вы потеряете воду. Правда, в этом случае вода частично потушит пожар, но проблему это не решит.

Чтобы сделать правильный выбор, обмерьте комнату и просчитайте все с точностью до сантиметра, что куда пойдет, а что не поместится.Возможно, правильнее будет пожертвовать свободным пространством и выполнить открытый монтаж.

Схема распределения воды

Важный вопрос — схема подключения. Наверное, каждый хоть раз сталкивался с такой ситуацией: вы моетесь в душе, наслаждаетесь чудесной теплой струей воды, и в этот момент кто-то смывает воду в унитазе или включает кран на кухне и просто кипятите воду. начинает течь из душа. Неприятно и опасно.Чтобы этого не произошло, необходимо правильно подобрать схему подключения и диаметры труб. Кстати, если вы хотите купить акриловые ванны, вы можете пойти в магазин и купить качественную ванну по разумной цене.

Всего существует две схемы разводки водопровода, но возможна и третья, которая является сутью совмещения этих двух.

Последовательная цепь или как ее еще называют «тройник», где все потребители подключаются последовательно.Те. одна труба идет от магистрали по всем потребителям и рядом с каждым ставится тройник, который ведет трубу к этому потребителю, а магистральная труба идет дальше, а тройник снова устанавливается на следующем потребителе и т. д. чревато тем, что при использовании сразу нескольких потребителей, у последних будет самое низкое давление в системе. Также результатом может быть описанная выше ситуация.

Коллекторная схема выполнена несколько иначе.Труба, соединенная с магистралью, входит в коллектор, от которого отдельная труба идет к каждому отдельному потребителю. На входе в коллектор и на выходе каждой трубы установлен шаровой кран. Это позволяет ремонтировать одну трубу и одного потребителя без ущерба для других, то есть вы можете ремонтировать унитаз и использовать раковину на кухне или в ванной одновременно. Также давление будет распределяться более равномерно и не будет ситуации, когда вдруг выльется кипяток или давление резко упадет.

Но при всех своих достоинствах коллекторная схема имеет и недостаток — потребуется больше материалов (труб, фитингов и кранов) и больше места для размещения всего этого. Так что установка по этой схеме несколько дороже.

Выбирая схему прокладки труб в квартире, следует также учитывать схему разводки воды в доме. Например, при планировке, где основная магистраль идет в ванную комнату, а обратный сток — на кухню (то есть вода проходит по всем квартирам на верхних этажах, а затем идет вниз и проходит по кухням) нельзя. пофилософствуйте и просто соедините на кухне раковину и посудомоечную машину гирляндной цепью.А вот разводка в ванной будет зависеть от количества потребителей.

В принципе, если все делать правильно, со знанием дела, то тройниковая система также может обеспечить правильное распределение давления, чтобы не было случайных потерь напора холодной воды.

Распределение холодной воды должно выглядеть примерно так: первый тройник должен быть с ответвлением к душевой кабине в ванной, второй — к душевой в туалете (если он есть), второй — к раковине на кухне, а потом ветка в туалет, стиральную машину и бойлер.Поскольку последние три точки не зависят от горячей воды, они не страдают от перепадов температуры, а связаны только с подачей холодной воды. Бывают такие планировки квартир, что первый тройник просто обязан вести в туалет. В этом случае можно схитрить. Например, если проводка велась трубой 25 мм, сделайте тройник в сторону унитаза с переходом на трубу 20 мм, затем поставьте шаровой запорный вентиль, а после сделайте ответвление с узкая труба 10 мм.Так вода в бак унитаза будет набираться медленнее, и не будет ощущаться перепад давления в системе ГВС.

Можно организовать подобие коллектора, используя трубы разного диаметра. Например, вставив трубу 25 мм и всю необходимую арматуру (шаровой кран, фильтр грубой очистки, счетчик, обратный клапан), ставим трубу диаметром 32 мм, а от нее выводим отводы к потребителям с диаметром 20 мм. трубка.

Распределение горячей воды может выглядеть примерно так: тройник с разветвлением на душ в ванной, потом на душ в унитазе, а потом на раковину на кухне.Обычно с этим проблем нет. Главное — установить обратный клапан на магистрали подачи холодной воды, чтобы горячая вода не уходила в стояк холодной воды. До пары можно установить ОК на ГВС, но это не обязательно.

При выборе системы водоснабжения в квартире учтите, что замуровать коллекторный контур в стенах (он может быть на полу) будет практически невозможно, а сам коллектор должен быть открыт для обслуживания и доступа к шаровые краны.

Какие трубы для водоснабжения выбрать

До недавнего времени такого вопроса вообще не было, так как выбора просто не было.Сегодня глаза разбегаются от выбора, так как рынок смог предложить не только трубы из различных металлов, но и пластиковые с разными характеристиками. Итак, какие водопроводные трубы можно купить?

Трубы стальные оцинкованные — старый добрый проверенный вариант. Они стойкие, прочные, долговечные (до 25 лет), но со временем ржавеют, внутри появляются наросты, что сказывается на качестве воды. К тому же установка таких труб сопряжена с некоторыми трудностями: придется обрезать резьбу и скручивать трубы между собой.При этом все нужно рассчитывать с точностью до миллиметра.

Трубы из нержавеющей стали — долговечны (до 50 лет) и не боятся ржавчины. Но цена у них высокая, а еще больше — стоимость фурнитуры к ним, хотя сам монтаж не так уж и сложен. Очень простой ремонт. Универсальный вариант, чаще всего применяемый для полотенцесушителей.

Труба медная — один из лучших универсальных вариантов, но очень дорогой.Они прочные, гладкие, не подвержены коррозии, не боятся высокого давления и вредных примесей в воде, не заводятся микроорганизмы, а также равнодушны к ультрафиолету. Самый прочный (до 70 лет). Установка не очень сложная, единственный недостаток — цена.

Трубы армированные — самые дешевые, но фитинги к ним средней стоимости. Служит 25-30 лет. Они просты в установке, гнутся, не боятся ржавчины, на стенах не скапливаются отложения.Но при этом металлопластиковые трубы боятся слишком высоких температур (более 95 ° С), а трубы с фитингами нельзя гнуть.

Полиэтиленовые трубы достаточно прочные, эластичные, средние по цене, фитинги к ним тоже, служат более 30 лет. Монтаж довольно простой — они свариваются. Такие трубы не гнутся и не выдерживают высоких температур, поэтому их можно использовать только для холодного водоснабжения. Также есть трубы из сшитого полиэтилена, они немного дороже, но их тоже можно использовать для горячего водоснабжения.

Трубы полипропиленовые в последнее время пользуются завидной популярностью по нескольким причинам: их можно спрятать в штукатурке, их не нужно часто проверять, они универсальны (холодное водоснабжение, горячее водоснабжение, отопление, теплые полы), прочный и долговечный (около 50 лет). Соединяются они сваркой, для чего требуется специальный сварочный аппарат и ножницы. Для горячего водоснабжения используются армированные трубы (алюминиевые или стеклопластиковые).

Выбор полностью зависит от желания владельца, а также от выбранной схемы и метода.

Распределение воды своими руками

Любой, кто уверен в своих силах и имеет минимальные инженерные навыки, может заменить или сделать новую водопроводную разводку своими руками. Но при этом схему подключения лучше согласовать с профессионалом. Возможно, он заметит недостатки или даст дельный совет по материалам и диаметрам труб.

Составляем схему водораспределения в квартире

Работы по замене водопровода необходимо начинать с составления схемы.В первую очередь, определяемся со способом установки: открытый или закрытый. Затем составляем схему. Его можно нарисовать на бумаге от руки, но при этом должно быть указано абсолютно все: габариты помещения, место установки и габариты техники и сантехники в ванной, места прокладки труб, их диаметр и точная длина до В каждом узле обязательно указать всю арматуру, их тип и размер, место установки, где труба изгибается, где она поворачивается.Ну вот и все. Прежде чем приступить непосредственно к установке, эту схему следует показать профессионалу. Нет смысла начинать демонтаж старого трубопровода до того, как будет готова окончательная планировка и закуплены все материалы.

Подбираем и закупаем необходимые материалы: трубы, фитинги, инструмент

После составления схемы необходимо рассчитать, сколько и каких труб, фасонных частей и другой арматуры потребуется. Желательно все покупать с наценкой 5-10%, так как в процессе установки может случиться всякое.Конечно, цена на разводку воды в квартире будет зависеть от выбранного материала трубы и способа прокладки. Коллекторный контур сразу увеличивает стоимость прокладки трубопровода в несколько раз. Средними по стоимости и оптимальными по характеристикам можно считать трубопроводы из металлопластиковых труб и полипропилена. Дороже будут медные трубы и нержавеющая сталь.

Только после того, как будут закуплены все материалы и инструменты для монтажа, можно приступать к демонтажу старой водопроводной сети.Если планируется замена не только внутренних труб, но и подающих магистралей, то необходимо перекрыть подачу воды в стояк. Самостоятельно этого сделать нельзя, только сантехник из управляющей компании.

Осуществляем монтаж водопровода из металлопластиковых труб

Трубы из армированного пластика можно соединять двумя способами: обжимными фитингами или прессовыми соединениями.

Металлопластиковые трубы, соединяемые компрессионными фитингами , можно использовать только для открытой прокладки труб.Подключение осуществляется так:

• Измеряем и отрезаем трубу до нужного размера.
• С помощью калибратора снятия фаски снимаем фаску с трубы.
• Надеваем на трубу гайку из комплекта фитингов.
• Затем вставляем кольцо.
• Вставьте фитинг и обожмите его двумя рожковыми ключами.

Это соединение считается резьбовым, а это значит, что оно подвержено утечкам, трубы необходимо проверять и подтягивать не реже одного раза в год.

Пресс-фитинги могут устанавливаться как открытыми, так и закрытыми. Делается это так:

• Отмеряем и отрезаем необходимый участок трубы.
• Калибруем.
• Вставляем трубу в фитинг и прижимаем ручным прессом.

Полученное соединение прочное, способное выдерживать резкий перепад давления, но неразрывное.

Трубы металлопластиковые гнутые, максимальный радиус изгиба 3 — 5 диаметров трубы.Сечение трубы до фитинга должно быть ровным не менее 5-7 см.

Осуществляем монтаж водопровода из полипропиленовых труб

Для холодной воды мы используем трубы диаметром 25 мм с толщиной стенки 2,8 мм, а для горячей воды — армированные трубы того же диаметра, но с толщиной стенки 3,2 мм.

• Трубы разрезаем на нужные участки специальными ножницами, держим строго перпендикулярно.
• На трубах отметьте глубину сварки (она зависит от глубины фитинга), например, 1.6 мм.
• С помощью облицовочного инструмента удалите средний слой трубы на глубину 1-2 мм.
• Устанавливаем на сварочный аппарат насадки необходимого диаметра и включаем его, выставляя температуру 240 — 260 ° С.
• Сварку начинаем, когда гаснет лампочка на сварочном аппарате. Надеваем обе трубы или трубу и фитинг на сопла сварочного аппарата равномерно, без прокрутки, до метки на трубе.
• Через 7 секунд снимаем трубы.Отсчет секунд мы начинаем с того момента, как мы натянули трубы на насадки и начали движение по ним. При снятии труб со сварочного аппарата необходимо, чтобы его держал второй человек, так как он очень легкий.
• Осторожно соединяем трубы между собой (или трубу и фитинг), наталкивая одну на другую. Ни в коем случае не совершаем вращательных движений. Все должно быть сделано плавно и быстро.

Ждем несколько секунд, пока соединение остынет, после чего трубы можно использовать.У вас должно получиться красивое перпендикулярное соединение, если результат вас не устраивает, то соединение следует разрезать и всю процедуру повторить, отрезав поврежденный кусок.

Разводка воды в квартире своими руками завершается проверкой собранного трубопровода, т.е. опрессовкой специальным приспособлением. Только после получения хороших результатов испытания соединений и трубопроводов высоким давлением можно подключать воду. Все трубы и соединения следует проверить на герметичность.

Статьи по теме

Водопровод уже прочно вошел в умы и на участки владельцев деревенских домов и дач. Это неотъемлемый атрибут комфортной жизни: проточная вода, душ, мытье посуды, приготовление пищи становятся приятным занятием.

Самостоятельная установка — сложная задача, но вы можете сделать большую часть работы в одиночку.

На самом деле цепей водоснабжения множество, но есть два разных способа подключения потребителей:

• Тройник.
• Коллекторное или параллельное соединение.

Для жителей небольших частных домов подключение гирляндой удовлетворит их потребности , план такого водопровода проще. Из самого источника вода течет по порядку от одного потребителя к другому по одному трубопроводу с тройником (1 вход, 2 выхода) для каждого потребителя.

Такая схема переключения отличается отсутствием давления на последнем потребителе при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при таком подключении понадобится коллектор … От него водопровод прокладывается напрямую к каждому потребителю. Таким образом, вы можете создать более или менее одинаковое давление в любом звене цепи трубопровода. … Обратите внимание, что последовательное соединение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса … И, при желании, фильтр или несколько фильтров до или после гидроаккумулятора.

Трубы сантехнические бывают нескольких типов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие — из меди, потому что служат дольше всех.

Если их смонтировать, придется вызывать специалиста. Лучший выбор — это полипропилен по соотношению цены и качества … Обратите внимание, пластик как материал категорически не подходит, так как выделяет вредные элементы в воду.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если больше 30 метров, то подойдет 32 мм, а в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20мм.

Далее по списку вам понадобится погружной насос, потому что он более прочный и эффективный, чем насосная станция … Высота насоса измеряется вместе со шлангом, а затем они соединяются с помощью резьбового соединения.Насос можно установить в любом положении с помощью тросов из нержавеющей стали. Его подвешивают к верху колодца.

Вода из насоса поступает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости. … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один идет в котел и нагревается, а второй остается холодной в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Патрубок, идущий к водонагревателю, снабжен предохранителем, расширительным бачком, установлен сливной кран. Такой же кран монтируется на выходе из водонагревателя, после чего труба подключается к коллектору с горячей водой и затем разводится во всех точках дома.

Котлы бывают разные. Воду можно нагреть газом или электричеством.Проточный газовый водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Сантехника заслуживает особого упоминания … Процесс подключения унитаза начинается с установки гофрированной трубы, которая в местах стыка смазывается силиконом. Далее проверяется надежность соединения, просверливаются отверстия, в которые вставляются дюбели. Унитаз присоединяется к гофре и скручивается.

Установка своими руками

Водоснабжение из скважины делится на два типа: летнее и зимнее:

• Летний вид на систему проложена над землей — переходники соединяют резиновые шланги и тем самым обеспечивают необходимую длину.
• Зимний вид водопровод работает в любое время года и прокладывается либо ниже промерзания почвы, либо выше, но с утеплителем.

Перед тем, как вывести воду из скважины, необходимо сделать для нее кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон из бетонных колец или других материалов … Если его днище и трубопровод оказываются выше промерзания грунта, нет смысла использовать кессон в случае разрыва трубы.

Подключение к центральной магистрали требует значительных вложений на первых этапах. Между тем, частично устраняется необходимость в земляных работах и ​​установке септика. Узнать информацию о ближайших трассах можно в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию ​​с гидроаккумулятором.

Обычно в квартирах трубы крепят к стене. … Канализационные трубы поддерживаются зажимами, прикрепленными к стене. Расстояние, измеряемое по горизонтали от зажима до зажима, должно быть меньше 10 диаметров трубы.

Можно использовать как металлические хомуты с резиновым уплотнением (жесткое крепление), так и без него, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).

Внутренняя маршрутизация — это более продвинутый метод маршрутизации , поскольку он снижает шум и выглядит лучше. Есть возможность укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая зазоры.

Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Его следует проводить при положительной температуре окружающей среды. Важно помнить, что трубы и фитинги имеют одинаковый состав и чистые. … Также не охлаждайте трубы после подключения водой.

Во время приготовления в розетке обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Цены на материалы и оборудование

• Насос погружной емкостью 1 шт.7 литров в час стоит 6700 рублей;
• Купить гидроаккумулятор на 50 литров можно за 4600 руб .;
• Труба полипропиленовая длиной 4 м от 1500 руб .;
• Водонагреватель электрический продается по минимальной цене около 1000 руб.

Видео

Хорошим подспорьем станет видео мастер-класс по прокладке водопроводной разводки в доме. Большим плюсом будут объяснения и пошаговые рекомендации мастеров:

Самостоятельная прокладка труб горячего и холодного водоснабжения в квартире или доме — задача не из легких, но настоящая.Даже если вы собираетесь нанять специалиста, вы должны сами знать основные моменты — контроль не помешает.

Сегодня в большинстве случаев обвязка в ванной производится из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Как разработать схему подключения сантехники

Сначала вы определяете места, где будут находиться все потребители холодной и горячей воды. Лучше делать все по плану, но можно отметить «на месте». Важны не только геометрические размеры устройств, но и точное расположение места, куда должна подаваться вода.

Начертите план с размерами и расстояниями — первый шаг

Многие устройства подключаются к водопроводной сети с помощью гибких шлангов. Тогда выход из линии может заканчиваться на 10-20 см до устройства. Главное, чтобы точка подключения была легко доступна. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ подключения проще в реализации — нет необходимости точно рассчитывать длину трубы.

Также жесткая подача воды к сантехнике или бытовой технике — трубы до самого входа.Такое подключение выполнить сложнее, поэтому такой вид разводки встречается реже. В основном так подключаются газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Прокладка внешняя или скрытая

В первую очередь стоит определиться с типом прокладки труб — они будут идти сверху или спрятаны в стене или полу. Скрытая проводка в ванной, туалет хорош с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить протечку, придется ломать стену, что совсем не радует.Поэтому в стене стараются укладывать только целые куски без стыков — меньше вероятность протечки.

Есть еще одна сложность при скрытой прокладке водопровода — необходимость в каналах в стене (стробе), в которых прокладываются трубы. Во-первых, не каждая стена позволяет проделывать в ней бороздки. Например, в панельных домах, где толщина стен всего около 10 см, делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть своей несущей способности.То, что это грозит объяснять, вероятно, не нужно. Во-вторых, укладка штробов в стену — дело не самое простое, даже с перфоратором на это уходит много времени. Так что недостатков у этого варианта хоть отбавляй.

Другой вид скрытых трубопроводов — за фальш-стеной. Для этого, отступив на некоторое расстояние от основной стены, устанавливается каркас, а на него гипсокартон, на который затем укладывается плитка. Второй вариант фальш стены — из пластиковых панелей.

С практической точки зрения лучше внешний трубопровод — все на виду, доступно для ремонта в любой момент.Но эстетическая сторона страдает. Чтобы скрыть свои коммуникации, их все — водопровод и канализацию — стараются проложить ближе к полу, затем сверху сооружают гипсокартонный ящик со съемной крышкой или верхней частью. Так что ко всем трубам доступ свободный, а сами они практически незаметны.

Способ укладки

В квартире или доме водопровод делается двумя способами — последовательным подключением всех потребителей или установкой коллектора, от которого к каждому из устройств идет отдельная труба.Оба варианта не лишены недостатков.

При последовательном соединении труб мало уходит, но если в ряд подключено более двух сантехнических приборов, при их одновременной работе давление может быть недостаточным. Такой вид разводки еще называют тройником — все ответвления от основной магистральной трубы выполняются тройниками (иногда крестовинами или уголками).

При коллекторной разводке водопровода много выходят трубы, кроме того требуется дополнительное оборудование — коллектор для водопровода.Таким образом, такая схема трубопроводов является дорогостоящим мероприятием, но нагрузка на все подключенные устройства, независимо от количества рабочих, одинакова.

Параллельное подключение — каждому устройству своя линия от коллектора

Есть еще один нюанс: большое количество труб нужно где-то проложить, к тому же компактно, а это совсем непросто. Поэтому этот вид разводки чаще используют со скрытой прокладкой или с открытой, но в тех местах, которые требуют такого подключения или могут быть обставлены мебелью.

Например, в ванной или туалете подключено всего два устройства. Там можно произвести последовательную разводку. На кухне соединены колонка (бойлер), кран для мойки, стиральная и посудомоечная машины. В этом случае есть смысл поставить на кухне коллектор, а от него отделить отдельные ответвления водоснабжения всем потребителям. Такой способ подключения называется смешанным — часть водопровода разводят тройниками, часть — от коллектора.

Обратите внимание, если холодная и горячая вода подведены одновременно, трубопроводы прокладываются параллельно.Когда трубопровод скрыт, есть смысл завернуть подачу горячей воды в теплоизоляцию — тогда вода действительно будет горячей и вы не нагреете стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют низкий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) очень желательна теплоизоляция.

Разводка труб: правила

Как и в любом деле, у сантехники свои правила. Также они существуют при прокладке водопровода.Собираетесь делать сантехнику самостоятельно, соблюдать их или нет — решать вам, но лучше все сделать правильно. У правил своя логика, которой придерживается большинство:

Если вы присмотритесь, то увидите, что большая часть водопроводных труб производится по этим правилам.

Какие трубы для водоснабжения лучше

Однозначно сказать какие трубы лучше всего для разводки невозможно — идеального материала нет, есть более-менее подходящие для этих условий.Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Трубы полипропиленовые

Вариант всем хорош, кроме большого теплового расширения — до 5 см на 1 метр, что очень много. При длинной трассе необходимо установить компенсатор или использовать армированные трубы. Их тепловое расширение в несколько раз меньше, но цены выше. Для горячей воды обязательно нужно использовать армированные трубы, а вот со стеклопластиком или фольгой — решать только вам.Разводку труб холодной воды можно выполнить и с обычной трубой ППР для холодной воды — здесь тепловое расширение не так критично.

Полипропиленовые трубы для водораспределения — отличный выбор

Еще один момент, который актуален, если вы делаете работу своими руками, собираетесь делать скрытую прокладку коммуникаций — качество соединений. В принципе, ничего сложного в этом нет, но без опыта можно «напортачить», в результате через время соединение может потечь.При отсутствии опыта сварки полипропилена прятать стыки под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет много положительных моментов:

• правильно выполненное соединение получается монолитным;
• нет сужения диаметров трубопровода в точках пайки;
• высокая ремонтопригодность;
• долгий срок службы;
• простота установки.

В общем, не зря этот материал пользуется такой популярностью в последнее время.

ПВХ для сантехники

При прокладке труб ПВХ применяется клеевое соединение. Есть специальный клей, растворяющий верхний слой полимера. Обе склеиваемые детали смазываются им, прижимаются друг к другу и выдерживаются некоторое время. В результате соединение получается практически монолитным, прочным и надежным.

Есть два типа соединения: встык, когда соединяются два отрезка трубы, и с помощью фитингов.С фурнитурой легче работать, но стыки уже. С стыковым соединением сужения нет, но качественно сделать намного сложнее.

В принципе все плюсы и минусы здесь одинаковы, добавляется несколько минусов — подходит только для перевозки только холодных сред — не выше + 40 ° С, то есть для горячей воды придется использовать другие трубы. поставлять. Царапины и сколы снижают прочность трубы, поэтому резьбовое соединение исключено.

Армированный пластик

Разводка водопровода из металлопластиковых труб подходит и для горячего водоснабжения — выдерживает температуру до + 105 ° С. Положительным отличием от всего вышеперечисленного является высокая пластичность — эти трубы можно гнуть. с довольно небольшим радиусом. Это упрощает и удешевляет установку (фурнитура стоит дорого).

Армированный пластик — не лучший выбор

Недостатком использования металлопластиковых труб для водоснабжения является сильное сужение в местах стыков — в штуцерах.Это приводит к значительному снижению давления в системе. Это то, что ограничивает их использование.

Примеры схем

Разводка труб в каждой квартире, даже в типичном доме, индивидуальна — сантехника и бытовая техника расставлены по-разному, конечно, схема будет разной. На самом деле все не так уж и сложно, нужно просто определиться с основными параметрами контура — куда нужно подвести воду и тип проводки — будете тянуть параллельно или последовательно.Далее все продиктовано позицией потребителей. Чтобы было немного проще, добавим еще несколько схем и фотографий.

Особенность данной схемы в том, что более толстая труба от горячего водоснабжения идет к полотенцесушителю. Это сделано для лучшего обогрева.

Пример серийной разводки — оборудование на входе в квартиру для повышения безопасности

При скрытом монтаже водопровода часть труб можно скрыть в полу.Отремонтировать их будет невозможно, но красиво …

Сгнила старая сантехника в квартире. Потливость на трубах, свищ после свища; выключите воду, а потом снова подавайте — из кранов бьет ржавчина. А кухню с санузлом планируется сделать ремонт, причем старые трубы не на что трогать и дышать — на них страшно смотреть. Его нужно менять, но работа дорогая. Возможна ли замена сантехники в квартире своими руками? Да, можно и без разрешительной регистрации.Достаточно будет только согласовать со слесарём ДЕЗ отключение подачи воды на стояки максимум на час; Скорее всего, удастся справиться за 10 минут. Или предупредить соседей, если не вредно, и заблокировать / повторно отправить самому.

Порядок замены

Замена водопровода проводится в определенной последовательности. Работа «на глаз» и «попутно» в непрофессиональном исполнении часто заканчивается утечкой. План работы примерно такой:

1. Выбор материала для новых труб.
2. Выбор схемы подключения горячей и холодной воды.
3. Разработка схемы водоснабжения квартиры.
4. Расчет диаметра трубы для выбранного материала и схемы.
5. Подготовка сборочного инструмента.
6. Закупка материалов.
7. Сборка узлов выборочного учета, установка их на стояки и регистрация.
8. Демонтаж старых труб и сантехники.
9. Подключение HMS и аквастопа, если предусмотрено.
10. Соединение для фильтра колбы (с HMS требуется).
11. Монтаж труб горячего и холодного водоснабжения.
12. Установка и подключение сантехники, старой или новой.
13. Пробное водоснабжение; устранение выявленных дефектов.
14. Установка и подключение котла.

HMS, колбовый фильтр и аквастоп

HMS, или гидромагнитная система, давно используется в промышленности для подготовки воды к фильтрации. В быту это устройство, не вдаваясь в подробности, превращает примеси в воде в тонкую суспензию, которая затем оседает на фильтре в виде ила и периодически удаляется.ГМС абсолютно безвреден, не требует электропитания и обслуживания в процессе эксплуатации, но обязательно требует установки водомера в антимагнитном исполнении (такие более дорогие) и, вслед за ним, по потоку воды, комбинированного колбу фильтр.

Колочный фильтр состоит из трех последовательно соединенных секций: первая собирает шлам, вторая удаляет хлор, а третья — тонкую очистку и умягчение воды. Последнее (водопроводную воду давно никто не пил) особенно актуально для бойлера стиральной машины.

HMS с колбами стоят дорого, но заботятся не только об оборудовании, но и о здоровье. Жаловаться или нет, возмущаться — не возмущайтесь, но питьевая вода прочно входит в десятку самых дефицитных ресурсов мира, и нет глобальных программ, способных довести ее качество до уровня хотя бы середины последнего. век. В общем, спасение утопающих — дело рук самих утопающих.

Аквастоп тоже полезный прибор, он тоже не требует питания и обслуживания, но его функция иная.При резком увеличении тока (прорыве) воды срабатывает аквастоп и его клапан отсекает всю квартиру от стояка. Аквастопы бывают разных систем, в том числе электродинамических, поэтому антимагнитный счетчик также необходим при установке аквастопа.

Выбор труб

Новая сантехника в квартире начинается с выбора труб. Сталь в повседневной жизни изжила себя, и выбирать приходится из металлопластика, пластика и паяной меди.Этот этап работы, пожалуй, самый ответственный — неправильный выбор сведет на нет все хлопоты, затраты и хлопоты.

Медь

О медных водопроводах можно сказать сразу: их пропагандисты не понимают, о чем говорят. Или знают, но сами не ставят. Во-первых, на меди при контакте с водой образуется оксид меди — та самая прядь-медь, о которой Том Сойер говорил с Гекльберри Финном. Да, медь человеку нужна, но в следовых количествах в виде микроэлемента, а не в составе сильного яда.В качестве контраргумента говорят, что медь с хлором из воды образует защитную пленку. Нелепость для всех, кто помнит хотя бы школьную химию.

Во-вторых, медный припой содержит олово. Белое олово, мягкий металл, со временем превращается в другую, как говорят химики, аллотропную модификацию — серое олово, рассыпчатый порошок. То есть, установив медные трубы (очень дорогие), мы тем самым гарантируем 100% утечку. И оплата работы компании, специализирующейся на медных трубах, так как самостоятельно их правильно спаять невозможно.

Металлопластик

Трубы из армированного пластика довольно дорогие, но соединить их можно самостоятельно, не имея опыта. Металлопластиковый водопровод монтируется на специальных резьбовых соединениях с прокладками или для опрессовки — фитингами. Кроме того, металлопластиковые трубы можно плавно гнуть. Гидродинамическое сопротивление и потери давления в металлопластике очень малы.

Для того, чтобы вставить трубу в фитинг, понадобится труборез, пресс-клещи и набор расширителей (разверток) под диаметр трубы.С их помощью работа идет резво, а подручными средствами — полная гарантия протечки. Кроме того, срок службы прокладок в арматуре ограничен, и со временем соединение начнет капать. Поэтому недопустимо закладывать металлопластик в стены, и настоятельно не рекомендуется прятать его в пазах.

Водопровод металлопластиком рекомендуется вести на отдельных открытых площадках, где важно минимальное сопротивление потоку воды и возможность простой и быстрой переборки стыка: при подключении бойлера, стиральной машины, мойки, и т.п.Всегда в продаже переходники из металлопластика на другие виды труб.

Пластик

Пластиковая квартирная сантехника стала стандартом, но пластик стал другим. Для правильного выбора необходимо знать их свойства и особенности.

Полибутилен (ПБ)

Гибкий пластик с хорошей теплопроводностью для пластика. Держит температуру до 90 градусов. Правильно пропаянный стык — это абсолютно надежно. Довольно дорого. Их используют для теплых полов.

Полиэтилен (PE)

Они дешевы, но для горячего водоснабжения необходимы трубы армированные полиэтиленом; обычный полиэтилен уже не выдерживает 60 градусов. Гнуть и склеить невозможно, паяный стык надежно выдерживает давление не более 3,5 атм, а давление воды в городском водопроводе может быть до 6 атм (0,6 мбар) для холодной воды и 4,5 атм для горячей воды. , так что вероятность внезапного прорыва. Однако гидравлическое сопротивление наименьшее из всех.

Вроде бы полиэтиленовые трубы плохи для всех, но у них есть преимущество, которое может окупить все их недостатки: они не боятся замерзания. Ледяная пробка расширяет их, а когда тает, они снова сжимаются и не лопаются, даже если вы треснете. Поэтому установка полиэтиленовой системы водоснабжения настоятельно рекомендуется в неотапливаемых, сезонных и подземных помещениях. Альтернативы полиэтилену нет. Но при постоянно полной системе аквастоп необходим.

ПВХ (PVC)

Свойства поливинилхлорида (ПВХ) хорошо известны: химически стойкий, недорогой, термостойкий до 80 градусов, легко склеивается, но не очень прочен и боится ультрафиолета. Стыки, как паяные, так и клееные, выходят более хрупкими, чем твердый материал, поэтому опасность прорыва сохраняется и необходим аквастоп. Замена отдельных участков у клееного ПВХ, конечно, сложнее, чем у разборного металлопластика, но проще, чем у паяных: нагревая стык бытовым феном, стык можно разъединить, а потом снова приклеить.В целом это бюджетный вариант или для начинающего мастера с длиной основного ответвления от стояка до самого дальнего водозабора не более 10 м и с не более чем 7 точками отбора проб.

Пропилен (ПП)

Прокладка квартирного водопровода трубами из полиизопропилена (пропилена) стала общепринятой. Материал не очень дорогой, прочный, стойкий, паяные соединения сохраняют все качества основы, жаростойкость — до 130 градусов, правильно сваривается, выдерживает до 12 ат.Гидравлическое сопротивление выше, чем у ПВХ, но все же накопление налета в просвете минимально, а с HMS оно исключено. Минусов при самостоятельном выполнении всего два:

• Не прилипает, но для пайки нужно специальное оборудование и строгое соблюдение технологии.
• Имеет достаточно высокий коэффициент теплового расширения. Врезанная в стену или спрятанная в желобе, плитка может погнуться и сломаться, поэтому при укладке каждой трубы нужно надевать чулок из мерилона или синтепона, что удорожает работу.

Однако пропиленовый трубопровод в настоящее время — единственный, который можно сделать раз и навсегда и забыть. Поэтому остановимся на пайке пропилена отдельно, тем более, что пайка других пластиков отличается только более низкой температурой (110-130 градусов для полиэтилена и около 150 для ПВХ).

Пайка пропиленовая

Пайка пропилена торцом кустарного «утюга» (см. Рисунок справа) недопустима:

1. Загрязнения накапливаются на «колбасе» внутри, и собранный таким образом трубопровод более подвержен засорению, чем сталь.
2. Давление воды, расширяющее трубы, приводит к разрыву соединения. При 16 градусах в трубе и 20-25 градусах снаружи примерно через три месяца порог усталости материала превышается, и соединение течет.

Сборка пропиленового трубопровода осуществляется на фитингах под пайку — прямые (для соединения участков труб), угловые, тройники, крестовины. Нагретая до размягчения труба вставляется в обойму также нагретого фитинга, и соединение затвердевает.В этом случае напор воды, наоборот, прижимает трубу к обойме изнутри, обеспечивая прочность, и остается только герметизация части оплавленной зоны. Достаточно высокая жесткость пропилена не позволяет клетке, окружающей трубу, упруго расширяться. Именно такая конструкция стыка в сочетании со свойствами материала делает трубопровод из пропилена пригодным для ограждения на десятилетия.

Примечание: более-менее приличный паяльник для пропилена стоит минимум 2000 руб.и для чего-то еще он непригоден, но от работы не изнашивается. Поэтому покупать его не нужно, лучше сдавать в аренду.

• Для скрытой проводки в типовой квартире в пазах или монолитной, это обязательно пропилен.
• Для длинных ответвлений с большим количеством водозаборов — открытых металлопластиковых или в каналах со съемными крышками.
• Для загородных домов, сезонного арендного жилья, загородных домов с удаленными хозяйственными постройками, теплиц и т. Д.- полиэтилен.
• Для бюджетного ремонта или в районах с дефицитом воды, низким давлением в водопроводе, с некачественной водой — ПВХ.

Схема подключения

Коллекторы коллектора

Возможны две схемы забора воды в помещения: последовательная и параллельная. При последовательной схеме точки разбора подключаются к общей трубе через тройники. Эта схема наиболее экономична, но при большой длине разводки, большом количестве точек разбора и / или при низком напоре воды она не подходит, так как сильно снижает напор.

В данном случае забор воды производится по параллельной схеме от коллектора-«гребенки», см. Рис. Гребенка представляет собой сборку перепускных клапанов, от каждого из которых идет сплошная ветвь к своей точке разбора. Клапаны регулируют давление отдельно по точкам. Отводы к точкам изготавливаются из металлопластика или полиэтилена: в этом случае играет роль их невысокое гидравлическое сопротивление, а в цельном исполнении они достаточно надежны.

Разработка схемы водозабора

Схема сантехники в квартире нужна в первую очередь себе, чтобы не запутаться, не прогадать и уже потом точно знать, где что находится — специального разрешения на эту работу не требуется.Но при регистрации счетчика инспектор водоканала может попросить вас взглянуть на схему, поэтому нужно правильно ее нарисовать.

Полная схема по всем правилам — серьезная работа для знающего специалиста; например — в целом схема водоснабжения частного дома с летней кухней, необходимая для утверждения проекта. А вот для замены труб в квартире особо заморачиваться не нужно, достаточно, чтобы схема была хорошо видна и понятна:

1. Трубы для горячей и холодной воды, их тип и диаметр просвета.
2. Приборы учета.
3. Аварийные клапаны и сливы.
4. Запорная арматура.
5. Пункты разбора с указанием потребителей.
6. Резервные отводы и устройства.
7. Направление потока воды.

Чтобы все это стало понятно не только себе, или себе через год, при рисовании необходимо соблюдать определенные правила. Давайте посмотрим на примеры, см. Рис. Слева — более-менее нормально, но с комментариями, справа — неправильно:

• Схема справа сделана в изометрии — для красоты, что ли? Его смущают пересечения труб, и это не дает представления о реальном расположении точек разбора: стиральная машина с бойлером уходит под пол.
• Слишком много стрелок, указывающих ток там, где уже ясно, куда он течет, что тоже сбивает схему с толку.
• Там же — запорная арматура с приборами учета изображена нечетко и не по правилам.
• Там же тип и диаметр труб не указываются.
• Там же — кто, где и когда видел, что вода в котел подавалась сверху, а унитаз смывался во время отлива?
• Но на схеме слева даже специалисту не понятно, что котел (6) резервный.Комментарий будет: «Где горячий обратный клапан? Без него при остановке подачи котел загонит его в стояк горячей воды, если клапан (10) не закрыт. «Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример условный, не соответствующий правилам оформления конструкторской документации, но вполне понятный и без изысков выполненной схемы отвода показан на следующем рисунке.Это тоже пример параллельной просадки; Где, конечно, гребни.

Расчет трубы

Прежде чем окончательно выбрать трубы, нужно хотя бы приблизительно рассчитать их диаметр. Для «сообразительности» это не нужно — чем уже труба, тем она, с одной стороны, дешевле. С другой стороны, слишком маленький диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом резко падает пропускная способность трубы, и при нормальном давлении на входе из крана почти не будет сочиться.

Точный расчет трубопровода — дело высококвалифицированных специалистов, но для городской квартиры, чтобы он протекал нормально, вы можете оценить сами. Исходные данные следующие:

1. Минимально допустимое давление составляет 0,3 бар.
2. Потеря давления на 1 м пропиленовой трубы диаметром 16 мм составляет 0,05 атм.
3. Средняя потеря давления для квартирной электропроводки на единицу арматуры составляет 0,15 атм.
4. Потеря давления в блоке дозирования отбора равна 0.25 ат.
5. При обычных значениях давления на входе в стояк 1,5-4,5 атм в трубе диаметром 12 мм периодическая турбулизация неизбежна, а в трубах диаметром 16 мм ее не наблюдается.
6. Запас для самой дальней точки должен быть не менее двух раз.

Осталось узнать давление (напор) на входе, и можно определить, хватит ли при последовательной разводке такой напорной трубы давления для самого дальнего отвода или придется брать шире и больше дорого.Давление внизу стояка можно узнать по манометру в подвале или у оператора здания; затем отнимаем 0,6 атм на этаж. Вы также можете оценить соседей, исходя из тех же 0,6 на / этаж: если, скажем, на три этажа вверх от кранов все еще течет, то у нас хорошие 2 на. Но в многоэтажках такая уловка не работает: чтобы не удорожать квартирную разводку, там делают отдельные стояки для нижнего и верхнего и даже для нижнего, среднего и верхнего этажей.

Пример расчета: второй этаж девятиэтажного дома; Жители верхних этажей на воду не жалуются. Напор у нас минимум 4 атм. 11 единиц арматуры (5 тройников, 6 колен, 1 клапан) дают потери 1,65 атм. Длина трубы от стояка до дальней стены кухни 6,5 м, это еще 0,325 атм потерь. Итого с учетом блока выбора имеем 0,325 + 1,65 + 0,25 = 2,225 атм потерь. Многовато, нужно проверить манометром давление и, скорее всего, взять магистральную трубу на 20-25 мм, либо развести параллельно с гребенкой, иначе на летней суше можно остаться «сухо».

Примечание: из этого понятно, насколько важно правильно выпрямлять трубы и насколько нежелательно удлинять и загромождать фитинги.

Зависимость потерь в трубах и фитингах нелинейная: они зависят от расхода, который, в свою очередь, зависит от сечения просвета трубы. Небольшое увеличение диаметра трубы резко снижает потери, поэтому в большинстве случаев хорошо работает обычная разводка для квартир трубой 20 мм с отводами на точки 16 мм.В сложных случаях можно произвести точный расчет по СНиП, внутренний водопровод и канализация зданий. Есть все необходимые формулы и номограммы; Расчет может произвести человек с инженерным образованием любого профиля.

Просто нужно иметь в виду, что на этом счету уже три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85 (2000) и 2.04.01-85 * «(Хозяйственное водоснабжение и водоотведение. системы в зданиях) ». Правильно — СНиП последний.

Инструменты, материалы, демонтаж старых

Специальные приспособления для монтажа квартирных трубопроводов описаны выше в презентации. Для закупки материалов, конечно же, потребуется рассчитать метраж, номенклатуру и количество на месте. Демонтаж старых труб производится обычным способом. Лучше делать это после установки и регистрации счетчика воды, чтобы на полы не отключать воду на длительное время.

Дадим только один совет: не берите клапаны с рычагом.Она сделана из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, когда нужно срочно ее накрыть. Возьмем шаровые краны с ручкой-бабочкой. Круглые гофрированные ручки тоже не ломаются, но по ним скользят мокрые или потные руки.

Учет и контроль

Блок отбора и учета состоит из запорной арматуры, фильтра грубой очистки, счетчика воды и обратного клапана. Собран как показано на рисунке. Каждое из приспособлений указывает направление течения воды для него, это необходимо соблюдать при сборке.

Сборка производится с гидроизоляцией стыков ФУМ лентой и также присоединяется к стояку, предварительно перекрыв воду; не забудьте закрыть запорный вентиль перед подачей воды. Это единственная операция, причем кратковременная, при которой необходимо перекрыть подачу воды соседям по стояку.

Для холодной и горячей воды требуются отдельные счетчики. Крайне желательно, чтобы счетчики и ручки клапанов имели цветовую маркировку.Показания счетчика должны быть четко читаемыми без каких-либо дополнительных операций (снятия люка и т. Д.), Поэтому часто бывает необходимо предварительно собрать часть всего трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояк. Кроме труб и паяльника для этого потребуются переходные муфты с пластикового на металлический MRV — муфта с внутренней резьбой. Присоединение пластика к узлам учета осуществляется с помощью МРН — муфт с наружной резьбой.

Счетчики продаются опломбированными, но это не значит, что можно сразу позвонить в водоканал и оплатить потребление воды.Заводская пломба — для (русская земля мастерами богата), чтобы никто не залез в счетчик и не закрутил и не подпилил там что-то. Заводская пломба должна быть защищена; без него счетчик считается непригодным для использования, как и без сертификата на него.

Об установке счетчиков воды нужно явиться в водоканал и вызвать его инспектора. Можно использовать воду до его приезда, инспектору не нужны нулевые показания, он запишет первоначальные показания, опломбирует счетчик и опорожнит фильтр своей пломбой.Плата за потребление воды пойдет после регистрации приборов учета.

HMS, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет воровать воду с ее помощью, и данное устройство не может быть опломбировано, подключение ГМС к счетчику недопустимо: турбина счетчика может забиться шламом. ГМС с колбовым фильтром подключается после приборов учета; фильтр — сразу после GMR. Аквастоп можно подключить сразу после фильтра, но если он электродинамический, то магнитное поле ГМС может вызвать его ложное срабатывание, но переносить аквастоп далеко от стояка нет смысла: он не реагирует на прорыв раньше Это.

Видео: обзор вариантов раскладки элементов сантехники

Монтаж трубопроводов

Итак, теперь делаем сантехнику. Сборка труб уже описывалась, но монтаж всей системы также имеет особенности неконструктивного характера, например устройство каналов в стяжке. Последние должны находиться не дальше 150 мм от стены и не ближе 200 мм к мебели. Сантехника, конечно же, снимается перед прокладкой труб.

В первую очередь необходимо установить дуги — пластиковые планки с уголками MRV под смесители. Крепятся к основной стене саморезами в дюбелях. При креплении нужно учитывать толщину отделки: штукатурка и плитка или другое декоративное покрытие.

Не имея большого опыта строительства, очень сложно добиться расположения отводных труб заподлицо со стеной. Их лучше заранее сделать так, чтобы они выступали над готовой стеной на половину ширины стороны декоративных колпачков миксера: если колпачки нерегулируемые, их можно легко завести на наждачном круге или вручную на наждачном бруске.

Следующий пункт — сборка участков трубопровода. Удобнее всего собрать на столе и разместить в пазах целиком. Но тогда возникает вопрос: как провести трубы через стены? С металлопластиком проблем нет, все на разъемной арматуре, а для паяных труб можно предложить два метода:

• С помощью переходников MPH / MPV и металлопластиковых вставок. В квартире это достаточно надежно, а в углах над воротами можно сделать съемные люки для ревизии и ремонта резьбовых соединений.
• Установите трубопровод на месте. Для этого нужен компактный паяльник. Этот более дорогой, и работать нужно в хлопковых перчатках, чтобы случайно не обжечься.

Перед любым капитальным ремонтом требуется тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки при установке приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться с типом проводки, необходимыми материалами и изучить основные правила процесса сборки.

Основные виды сантехнических систем

В зависимости от степени готовности коммуникаций к ремонту различают следующие типы систем:

Во втором случае узнать о произошедшей утечке довольно сложно — обычно ее первыми замечают соседи внизу, если таковые имеются.

Неисправности замкнутой системы могут привести к разрушению или деформации внешнего покрытия.

Подача воды потребителю из магистрального трубопровода может осуществляться в нескольких вариантах:

• коллектор водоснабжения — способ параллельного подключения, при котором каждый элемент имеет свое подключение к коллектору;
• тройник — все элементы подключены к общей линии последовательно через тройники.

Схема с коллектором, а также разводка тройник для водоснабжения имеет свои достоинства и недостатки.

Особенности тройника

Суть данного способа разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники подключаются другие устройства, потребляющие воду.

Преимущества тройникового метода:

• экономия средств — количество арматуры сокращено до минимума;
• легкий монтаж в работе.

Метод имеет свои недостатки:

• сложный поиск утечек из-за большого количества соединений;
• высокая вероятность изменения уровня давления в системе, а значит, снижения текущего давления воды в трубопроводах, удаленных от стояка;
• при ремонте требуется отключить все водоснабжение;
• неудобный монтаж водопровода в квартире при небольшом помещении.

Несколько расположенных поблизости точек потребления снижают риск скачков давления.При установке, как правило, выбирается скрытый монтаж тройников, в результате чего осмотр и ремонт коммуникаций становится затруднительным.

Особенности коллекторной схемы

Коллекторная схема подключения водопроводных труб в квартире позволяет подключить приличное количество точек потребления без снижения давления в каждой из них. Этот метод предполагает параллельное подключение элементов к коллектору посредством индивидуального крана с вентилем.

Преимущества данного способа подключения:

• простое устранение неисправностей;
• значение постоянного давления на всем подключенном оборудовании;
• высокая надежность за счет небольшого количества соединений;
• эстетичный вид обеспечивается тем, что соединительные линии можно просто спрятать в специальных коробках или нишах;
• возможность отключить подачу воды на отдельную ветку с целью ремонта водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо приобретение большого количества соединительной арматуры;
• сложность установки.

Коллектор водоснабжения оптимизирует работу всех устройств потребителей водоснабжения.

При желании фильтр и регулятор давления можно установить на любом отдельном ответвлении.

Необходимое оборудование

Типовая водопроводная разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций.Большинство из них находится в сантехническом шкафу, который, в свою очередь, монтируется рядом с зоной ввода сети.

Стандартный сантехнический прибор в квартире включает следующий перечень необходимых элементов:

Дополнительно может быть установлено аварийное оборудование для защиты от протечек. Такое оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Для начала нужно определиться со способом подключения — последовательная или параллельная прокладка коммуникаций.После этого нужно составить список всех устройств, которые вы планируете включить. Грамотно составленная схема поможет точно рассчитать метраж труб и количество различных фитингов. Кроме того, значительно сокращается время установки и снижается риск ошибки.

При расчете схем специалисты используют специализированные эталоны. Если есть такая возможность, рекомендуется заказывать работы у профессионалов, но при необходимости вы можете составить схему самостоятельно.В окончательном плане необходимо указать следующие позиции:

• расположение водопроводов;
• запорная арматура;
• направление потоков воды;
• клапаны аварийные и сливные;
• точка разбора с указанием каждого потребителя;
• приборов учета;
• резервный филиал и оборудование.

Расчет трубопроводов

Перед тем, как делать разводку в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке.Расчет производится с учетом следующих факторов:

• минимально допустимое давление у конечного потребителя 0,3 атм;
• каждый метр пластиковой трубы диаметром 16 мм теряет 0,05 атм;
• каждый штуцер и штуцеры снижают давление на 0,15 атм;
• в узле учета 0,25 атм потеряно.

Излишне малый диаметр может вызвать турбулентность потока воды.

В удаленной точке должно быть предусмотрено двойное поле.Давление на стояке можно узнать по показаниям манометра, который обычно устанавливается в подвале здания. Каждый этаж здания снижает значение примерно на 0,6 атм. Некоторые многоэтажки оборудованы отдельным подступенком для определенных групп этажей. Все приведенные цифры являются приблизительными и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при установке

Сантехника в квартире своими руками по всем современным стандартам — довольно сложная задача для обывателя.Чтобы избежать большинства ошибок, профессионалы рекомендуют:

• установить запорную арматуру на входе в каждую ветку системы и перед сантехническим оборудованием;
• изолирует трубы горячего водоснабжения, если планируется скрытая установка в потолке или полу;
• при установке закрыть отверстия неустановленных труб;
Припой
• в чистом помещении;
• перед пайкой проверить трубы на влажность и грязь;
• не перекрывают доступ к соединительным участкам системы с водопроводом.

Следование этим советам значительно облегчит обслуживание и ремонт коммуникаций.

Заключение

Монтаж водопровода в квартире — нетривиальная задача, решить которую без предварительной планировки достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а также качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательный дизайн значительно снижает риск возникновения неисправностей и вероятность ремонта в ближайшие годы.

Построить простой солнечный водонагреватель

Введение

Я видел несколько различных конструкций солнечных водонагревателей и хотел бы поделиться своими. Это довольно эффективная конструкция, поскольку каждый квадратный дюйм поверхности коллектора находится в прямом тепловом контакте с нагреваемой водой. Вы можете легко изменить дизайн до любого размера, который вам нравится. Я сделал свой 8 футов в длину и 22 дюйма в ширину, чтобы он мог поместиться между стропилами на моем чердаке. Тесты показали, что выходная мощность системы в среднем составляет около 530 Вт, нагревая 20 литров воды с 24 ° C (75 ° F) до 47 ° C (117 ° F) за один час.

Кроме того: я занимаюсь ремонтом крыши в моем доме и планирую построить прозрачную часть крыши на одном участке. Затем я могу поэкспериментировать с различными конструкциями солнечных коллекторов, подобных этому, и легко установить и удалить их изнутри моего чердака, вместо того, чтобы выходить на крышу. Это также упростит установку сантехники. Недостатком является то, что если коллектор дает течь, она просачивается в мой дом, а не в мой желоб. См. Подробности в разделе «Строительство солнечного чердака».

Реклама от Google

Предупреждение — не пейте воду

Я не собирался использовать эту конструкцию для нагрева питьевой воды.Используемые пластмассы и клеи будут вымываться в воду, поэтому пить воду, которая находилась внутри панели, — плохая идея. Если вы хотите использовать эту конструкцию для нагрева питьевой воды, вам следует сделать теплообменник. Пропустите воду из коллектора через змеевик из медной трубы, помещенный в резервуар для питьевой воды. Эта конструкция коллектора также не предназначена для того, чтобы выдерживать давление городской воды, но если вы используете теплообменник и соответствующий резервуар (например, коммерческий резервуар для горячей воды), вы можете использовать такой коллектор для нагрева питьевой воды под давлением городской воды.

Концепт

Коллектор изготовлен из Coroplast (см. Http://www.coroplast.com), который представляет собой гофрированный пластиковый лист, обычно используемый для изготовления вывесок. Он имеет несколько квадратных каналов, идущих вдоль от конца до конца. Когда я впервые увидел этот тип листа, я сразу подумал: «Ух ты, из него получился бы отличный плоский солнечный коллектор, если бы только был способ прокачивать воду через все эти маленькие каналы». Несколько недель спустя мне в голову пришёл способ сделать это. Если в какой-либо трубе из АБС продольно вырезать прорезь нужной ширины (так, чтобы поперечное сечение выглядело как «С»), то эту трубу можно надеть на конец гофрированного пластика.Швы можно заклеить, чтобы все было водонепроницаемо. Лист можно покрасить в черный цвет и вуаля … у вас есть плоский солнечный коллектор. Поскольку весь коллектор сделан из пластика, важно, чтобы температура не была слишком высокой, иначе он размягчится и, возможно, возникнет утечка. 80 градусов по Цельсию (176 градусов по Фаренгейту) — это предел. Не думаете, что здесь может быть так жарко? Подумай еще раз. На практике трудно гарантировать максимальную температуру. Вода может перестать циркулировать или полностью стечь по ряду причин, и панель будет перегреваться.Следовательно, это может быть непрактичная конструкция для установки в жилых помещениях, но это недорогая, легко создаваемая экспериментальная система, которая производит столько же или больше горячей воды, чем коммерчески доступные системы. Шахта стоила около 60 долларов за материалы (около 4 долларов за квадратный фут) и около 6 часов строительства.

Инструменты и материалы

Инструменты

• Настольная пила
• Ручная пила
• Пресс сверлильный
• Электродрель
• сверло 3/4 ″
• Кольцевая пила 1 ″
• Нож Exacto
• Рулетка
• Отвертка
• Термометр цифровой
• Пистолет для уплотнения клея
• Напильник круглый
грубый

Материалы для коллектора

• 1 — лист пластикового листа Coroplast (4’x8’x4 мм) нарезанный до 22 ″ x90 ″ — 8 долларов США.50
• 1–4 фута из 1 1/4 ″ трубки из АБС-пластика — 6 долларов США (Примечание: не используйте ПВХ, поскольку он размягчается при слишком низкой температуре, вызывая утечки.)
• 4–1 1/4 ″ заглушки из АБС-пластика — 10 $
• 2 штуцера с резьбой 1/2 ″ для шланга — 1,00 $
• 1 — картридж с силиконовым клеем / герметиком, подходящим для пластика — 3,50 доллара США (Примечание: с момента первоначальной публикации я обнаружил, что Marine GOOP лучше)
• 1 — баллончик с плоской черной аэрозольной краской — 5,00 $

Материалы каркаса

• Лист фанеры 1 — 1/2 дюйма (4х8 футов), разрезанный до 24 дюймов на 8 футов — 8 долларов.00
• 1–3 / 4-дюймовый лист полистирола (2’x8 ′), нарезанный до 22 ″ x87,5 ″ — 2,50 доллара США
• 2-2 × 3 x 8 ′ — $ 8,00 б / у
• 1 — не менее 4х10 футов прозрачного пластикового листа — лом 0 долл. США
• винты и скобы разное

Материалы для резервуара / циркуляции воды

• 1 — кулер (или другой резервуар для воды, желательно изолированный) — 20 долларов но у меня уже был один лом
• 1–15 футов садового шланга 5/8 ″ — 5,50 доллара США
• Хомуты для шлангов 2 — 1/2 ″ — 1,50 доллара США

Общая стоимость материалов = 59 $.50

Сборка коллектора

1. Используйте точильный нож, чтобы разрезать гофрированный пластиковый лист до размеров 22 ″ x90 ″. При продольной резке обязательно прорезайте один канал по всей длине.
2. Отрежьте трубу из АБС-пластика на две части по 20,25 дюйма каждая. Убедитесь, что общая длина колпачка на любом конце составляет 22 дюйма. Я выбрал эту ширину, чтобы она поместилась между стропилами крыши моего чердака.
3. Просверлите отверстие 3/4 ″ сбоку двух крышек из АБС-пластика.Это будет проще, если предварительно просверлить сверло меньшего размера и постепенно увеличивать его размер.

4. Увеличивайте отверстия грубым круглым напильником до тех пор, пока не сможете продеть в ниппель. Метчика нужной резьбы у меня не было, поэтому я планировал просто приклеить соски на место.
5. Просверлите полукруглую выемку диаметром 3/4 в конце каждой трубки из АБС-пластика. Проще всего зажать их в тисках встык. В качестве альтернативы вы можете просверлить это отверстие в трубке из АБС-пластика перед тем, как разрезать ее, а затем просто прорезать центр отверстия, чтобы сделать надрезы.Эти выемки подходят вокруг конца соски, когда крышки из АБС на месте.

6. Используя настольную пилу с упором, осторожно проделайте паз по всей длине каждой трубки из АБС-пластика. Полученное поперечное сечение должно выглядеть как «С». Трубка из АБС-пластика имеет тенденцию сжиматься во время резки, поэтому, когда вы закончите, ширина паза не будет такой же ширины, как ширина вашего пильного диска. Пропустите каждую трубу через пилу второй раз, чтобы срезать рез и получить одинаковую ширину.

7. Повторите процесс прорезания пазов с крышками из АБС-пластика, помня, в каком направлении вы хотите, чтобы ниппели указывали, когда панель полностью собрана.

8. Выполните сухую сборку, собрав трубки, крышки и ниппели из АБС-пластика. Возможно, вам придется немного вырезать выемку, чтобы прорезь в трубке совпала с прорезью в крышке.
9. Повторите сухую посадку на конце гофрированного пластикового листа. Разделите АБС по мере необходимости, чтобы везде было удобно.

10. После того, как все будет хорошо подогнано, повторите сборку, нанося клей на все сопрягаемые поверхности перед сборкой и нанося полоску клея на все швы после сборки.

11. Повторите то же самое для другого конца гофрированного пластика.

12. Дайте высохнуть не менее 24 часов.
13. После высыхания разрежьте садовый шланг пополам и прижмите обрезанные концы к ниппелям.
14. Наполните панель водой (просто подсоедините садовый шланг к крану в вашем доме) и проверьте на утечки.

15. Если есть утечки, слейте воду из панели, тщательно высушите область вокруг утечки и заклейте большим количеством клея, оставив для высыхания еще 24 часа.
16. Если вы хотите позже рассчитать эффективность вашего коллектора, вам необходимо знать его объем. Это хорошее время, чтобы слить его в ведро и измерить объем (включая шланги). В моем было 7,2 литра.
17. После устранения всех утечек покрасьте поверхность коллектора в черный цвет.

Реклама от Google

Сборка рамы

Вы можете использовать коллектор как есть. Просто разложите его на солнце и прокачивайте через него воду.Однако гораздо больше тепла можно уловить, построив для него изолированный корпус.

1. Отрежьте один 2 × 3 до двух отрезков 22 ″ для концов рамы. Ввинтите остальные 2 штанги 2×3 в концы, чтобы получилась прямоугольная рамка.
2. Оберните эту рамку прозрачным пластиком, чтобы прозрачная крышка закрывала коллектор. В моем случае это только для тестовых целей, поскольку я намерен в конечном итоге установить коллектор между стропилами крыши под прозрачным кровельным материалом, который обеспечит готовый каркас.

3. Обрежьте фанеру до размеров 24 ″ x8 ′.

4. Отрежьте лист пенополистирола до размеров 7 футов 4 на 3 9 дюймов и поместите его по центру фанеры. Это будет утеплитель для тыльной стороны панели.

5. Проверьте установку коллектора и просверлите в фанере отверстия диаметром 3/4 дюйма, через которые будут проходить шланги. Сделайте одно из этих отверстий в прорези, просверлив два отверстия диаметром 3/4 дюйма рядом и отрезав дерево между ними. Это сделано для того, чтобы учесть тепловое расширение коллектора. Пластмассы обычно имеют высокий коэффициент теплового расширения.Если ограничить расширение панели, она может деформироваться и вызвать утечку.

6. Теперь сложите все вместе: сначала фанеру, затем пенополистирол, затем коллектор, затем прозрачную крышку.
7. Прикрепите прозрачную крышку к задней части фанеры с помощью нескольких зажимов (или вы можете прикрутить ее, но сначала вы можете захотеть легко снять ее для доступа к коллектору).

Заполнить панель

Наполнить панель таким образом, чтобы удалить все пузырьки воздуха, легче, чем сделать, если не использовать несколько простых приемов.

1. Поднимите один конец панели и поставьте его на стул или другой предмет (я использовал свой забор). Другой конец положите на пару деревянных брусков, чтобы у нижнего шланга был зазор от земли (помните, что в конечном итоге я хочу установить его на нижней стороне крыши, между стропилами, поэтому я сделал шланги соединенными сзади. вместо боковых сторон).
2. Установите резервуар выше панели и воткните в него верхний шланг.
3. Подсоедините нижний шланг к крану в доме и осторожно включите воду.
4. Наблюдайте, как панель заполняется. Когда вода начнет выходить из верхнего шланга, дайте ей продолжить и наполните резервуар.
5. По мере наполнения резервуара временно наклоните панель так, чтобы угол выхода верхнего ниппеля был наивысшей точкой. Это заставляет весь воздух в системе перемещаться к выходному штуцеру, откуда он будет вытеснен.
6. Как только вы перестанете видеть воздух, выходящий из верхнего шланга, верните панель в исходное положение.
7. Закройте кран. Сделайте перегиб в нижнем шланге, чтобы вода не вытекла.Затем снимите шланг с крана.
8. Нижний шланг должен быть изогнут, а верхний шланг находиться в резервуаре под водой. Поднимите конец нижнего шланга над уровнем воды в баке и ослабьте перегиб. Медленно опускайте конец шланга, пока вода не начнет выходить, затем заткните его большим пальцем и быстро просуньте конец под воду в резервуаре, создавая герметичную систему с минимальным количеством воздуха в ней.
9. Расположите шланги так, чтобы нижний шланг забирал воду со дна бака, а верхний шланг подавал воду в верхнюю часть бака.Что бы вы ни делали, всегда держите оба конца шланга под водой, иначе вы «сломаете уплотнение» и попадете в систему, что предотвратит циркуляцию из-за термосифонирования.

Тестирование

Если вы удалили весь воздух и имеете герметичную систему, и на панель попадает достаточно солнечного света, она должна начать отвод тепла почти мгновенно.

1. Поверните панель к солнцу и поднимите или опустите верхний конец панели, чтобы лучше нацелить ее на солнце.Один конец панели должен быть поднят выше другого, чтобы термосифон работал. Резервуар для хранения также должен быть выше верхнего края панели.

2. Нащупайте верхний шланг на выходе из панели. Если ваша установка является термосифонной, она должна быть горячей. Нижний шланг должен быть прохладным. Если это не так, это, вероятно, означает, что у вас есть паровая пробка (пузырьки воздуха), препятствующая циркуляции воды. Снова подсоедините нижний шланг к крану и повторите процесс наполнения, пытаясь удалить все пузырьки воздуха.

3. Как только начнется термосифонирование, используйте цифровой термометр с зондом для измерения температуры воды. Вставив датчик температуры внутрь концов шлангов, можно измерить температуру на входе и выходе коллектора. После наполнения у меня ушло около минуты, прежде чем я настроил свой термометр. В то время температура на входе составляла 23 градуса C (в основном начальная температура воды), а температура на выходе составляла 50,7 градусов C (123 градуса по Фаренгейту).

4. Измерьте температуру на входе в течение часа или около того (или пока температура не стабилизируется).Температура на входе всегда должна быть самой низкой температурой в системе. Измерение здесь даст консервативные результаты при подсчете количества энергии, переданной воде.

Результаты

На изображении ниже показан график зависимости температуры от времени.

Расход термосифона

Шланги настроены таким образом, что нижний шланг забирает холодную воду из нижней части бака, а верхний шланг подает горячую воду в верхнюю часть бака. Вода в баке не сильно перемешивается из-за небольшого расхода.Таким образом, вода, всасываемая в нижний шланг, остается почти постоянной температуры (исходной температуры воды) до тех пор, пока вся вода в баке не будет выведена и заменена теплой водой, прошедшей через коллектор. Разделение объема резервуара на время до начала повышения температуры дает грубое приближение скорости потока через коллектор.

Объем бака = 12,8 литра (Примечание: я наполнил его так, чтобы общий объем воды был 20 литров)
Время опорожнения: 25 минут
Расчетный расход термосифона: 0.8 литров в минуту

Обратите внимание, что расход термосифона уменьшается по мере нагрева всей воды и разница дисбаланса плотности между баком и панелью меньше.

Расчет мощности

Изменение температуры, которого мне удалось достичь, составило около 23 ° C за 1 час. Теплоемкость воды 4,18 кДж / кг / ° C. В системе было 20 кг воды. Зная эту информацию, можно рассчитать среднюю мощность, фактически введенную в воду:

Мощность = 4.18 кДж / кг / градус Цельсия * 20 кг * 23 градуса Цельсия / 3600 секунд = 0,53 кВт или 530 Вт.

Расчет КПД

Площадь коллектора около 1,4 м2. Энергия солнечного света составляет около 1000 Вт / м2. Таким образом, панель получает около 1400 Вт входящей мощности, когда она направлена ​​прямо на солнце. Эффективность — это просто фактически извлеченная мощность, деленная на доступную мощность.

КПД = 530 Вт / 1400 Вт = 0,378 или 38%.

Это вполне сопоставимо с имеющимися в продаже солнечными коллекторами.Однако я делаю это на своем заднем дворе, используя неизолированные шланги, непроницаемую для воздуха панель, одну пластиковую панель, которая слегка непрозрачна, резервуар с открытым верхом и без насоса. Тот факт, что я могу достичь эффективности на коммерческом уровне с помощью этой установки, является свидетельством дизайна и указывает на то, что в отрасли есть много возможностей для улучшения.

Почему этот дизайн панели так хорошо работает

В большинстве конструкций бытовых и коммерческих солнечных коллекторов, которые я видел, используются металлические (обычно медные) трубки для отвода воды через панель.К медной трубке прикреплены металлические ребра. Плавники окрашены в черный цвет. Ребра нагреваются и передают тепло к трубке. Металл является хорошим проводником, но тепло должно пройти долгий путь через тонкое поперечное сечение, чтобы достичь трубки. В своей конструкции я использовал пластик, который является плохим проводником, но тепло должно пройти всего лишь около 0,3 мм через очень большое поперечное сечение от передней поверхности панели к воде. Я покажу, почему это лучше.

У любой тепловой системы есть свойство, называемое теплопроводностью, которое указывает, сколько тепла (мощности) может передаваться от точки «a» к точке «b» при заданном перепаде температур.Формула:

Теплопроводность = K * A / L
где:
K = теплопроводность (физическое свойство материала)
A = площадь поперечного сечения, через которую должно проходить тепло
L = расстояние, которое должно пройти тепло (расстояние от ‘a ‘к’ b ‘).

Сравнение типичного трубчато-ребристого коллектора с гофрированным пластиковым коллектором.

Рассчитаем теплопроводность типичного плоского коллектора.

Предположим, что панель имеет размер 2х8 футов с 4 медными трубками, идущими вдоль, и ребрами, выступающими на 3 дюйма с каждой стороны каждой трубки (6 дюймов на трубку х 4 трубки заполняют нашу ширину 2 дюйма).Предположим, что ребра толщиной 1 мм также сделаны из меди. Когда ребра нагреваются, площадь поперечного сечения, через которое это тепло должно проходить, чтобы достичь трубок, составляет 1 мм * 8 футов * 8 ребер = 19504 мм2. Среднее расстояние, на которое необходимо отвести тепло, составляет 1/2 ширины ребра или 1,5 ″ = 38 мм. Электропроводность меди составляет около 0,4 Вт / мм / градус Цельсия.

Следовательно, теплопроводность от поверхности коллектора к воде составляет 0,4 Вт / мм / градус Цельсия * 19504 мм2 / 38 мм = 205 Вт / градус Цельсия. Другими словами, разница в температуре воды и ребра в 1 градус Цельсия приведет к теплопередаче 205 Вт.Но панель получает порядка 1400 Вт входящей мощности от солнечного света. Чтобы передать всю эту мощность воде только за счет теплопроводности, ребра должны нагреться на 7 градусов Цельсия выше, чем температура воды.

Предполагается, что медное ребро толщиной 1 мм лучше, чем вы можете найти в большинстве конструкций самодельных труб и ребер. Например, в некоторых книгах для самостоятельного изготовления, которые я прочитал, рекомендуют делать плавники из алюминиевых банок (типичная толщина стенок менее 0,15 мм).

Теперь повторите расчет для гофрированной пластиковой панели.

Площадь поперечного сечения, через которую должно проводиться тепло, является принимающей областью самой панели (2 ′ * 8 ′ = 1486448 мм2). Расстояние, которое должно пройти тепло, чтобы достичь воды, составляет всего лишь толщину пластиковой стенки или около 0,3 мм. Электропроводность пластика составляет около 0,0001 Вт / мм / градус Цельсия. Обратите внимание, что он более чем в 1000 раз ниже, чем медь, что имеет смысл, поскольку пластик обычно рассматривается как изолятор, а не как проводник.

Следовательно, теплопроводность системы равна 0.0001 Вт / мм / градус Цельсия * 1486448 мм2 / 0,3 мм = 495 Вт / градус Цельсия. Другими словами, разница в температуре воды и поверхности коллектора в 1 градус Цельсия приведет к передаче тепла воде в 495 Вт. Чтобы передать мощность 1400 Вт, поверхность панели должна нагреться примерно на 3 градуса Цельсия сильнее, чем вода.

Конечно, на практике не все из этих 1400 Вт уходит в воду. Проводимость от поверхности коллектора к воде параллельна другой проводимости от поверхности коллектора к наружному воздуху.Относительные значения этих двух проводимостей определяют, сколько тепла куда уходит (кроме того: это аналогично току в электрической цепи с двумя параллельными резисторами).

Реклама от Google

Заключение

Несмотря на гораздо более низкую теплопроводность пластика, использование гофрированного пластикового листа в качестве коллектора обеспечивает более чем в два раза большую проводимость между поверхностью коллектора и водой по сравнению с конструкцией из медных труб и ребер с ребрами толщиной 1 мм.

Системы со встроенным считывателем

Если вы пытались построить один из этих солнечных коллекторов или что-то подобное, дайте мне знать (оставьте комментарий ниже). Я буду рад опубликовать фотографии вашей системы и любые данные, которыми вы готовы поделиться, или просто ссылку на ваш веб-сайт, если он у вас есть.

• Alex Nuget разработал похожую конструкцию с блестящим механизмом «выключения панели». Он использует черные частицы внутри панели, которые оседают на дно панели, если вода перестает течь.Это предотвращает катастрофический отказ из-за перегрева панели в случае неисправности циркуляционного насоса или какого-либо другого компонента системы. Он называет свой дизайн панелью частиц. Вы можете узнать об этом больше на сайте www.particlepanels.com.
• John Hearty построил дренажную систему, аналогичную моей конструкции, но с использованием черной краски в воде, а не окрашивания панели в черный цвет. Он поделился некоторыми фотографиями, которые я разместил здесь: солнечный водонагреватель Джона Харти.

Мероприятия по продвижению питьевого водоснабжения, санитарии и гигиены в двух общинах трущоб в Центральной Уганде

Плохое водоснабжение, санитария и гигиена (WASH) продолжают способствовать высокой распространенности диарейных заболеваний в странах с низким уровнем дохода, особенно в Уганде. в трущобах.Мы реализовали трехлетний проект WASH в двух городских трущобах Уганды, уделяя особое внимание безопасной питьевой воде и улучшению санитарных условий. В рамках проекта в дополнение к инициативам по наращиванию потенциала были реализованы мероприятия в общинах и школах. Вмешательства на уровне местных сообществ включали кампании по благоустройству дома, упражнения по уборке, оценку качества воды, продвижение питьевой безопасной воды посредством хлорирования в местах потребления, продвижение мытья рук и поддержку обращения с твердыми отходами. В школах проект поддерживал клубы здоровья и предоставлял им «говорящие сообщения».Инициативы по наращиванию потенциала включали обучение молодежи и работников здравоохранения в общинах. Оценка проекта выявила несколько улучшений в состоянии WASH в трущобах, включая увеличение использования водопроводной воды с 38% до 86%, сокращение использования незащищенных источников воды с 30% до 2%, сокращение неизбирательного удаления твердых отходов с 18% до 2%. % и повышение удовлетворенности услугами по обращению с твердыми отходами с 40% до 92%. Такие активные и устойчивые меры вмешательства на уровне общин могут не только улучшить жизнь обитателей трущоб в развивающихся странах, но и оказать долгосрочное воздействие.

1. Введение

Во многих африканских странах, включая Уганду, наблюдается быстрый рост населения трущоб, которые в основном расположены в городских условиях, таких как города [1]. Для трущоб характерен ряд проблем, масштабы которых варьируются от места к месту, включая плохое управление твердыми отходами; неправильное управление фекалиями и сточными водами; необорудованный дренаж, особенно ливневой воды; плохие жилищные условия; недостаточное количество питьевой воды; небезопасная еда; плохая борьба с переносчиками болезней и паразитами; и несоответствующая личная и общая гигиена [2, 3].Ситуация усугубляется отсутствием у городских властей ресурсов для удовлетворительного предоставления необходимых услуг и инфраструктуры [1]. В результате трущобы превратились в рассадник болезней [2], что делает поиск решений по улучшению здоровья в таких сообществах крайне актуальным.

В поселениях трущоб Кампала и Муконо, расположенных в центральной части Уганды, большинство членов сообществ недостаточно осведомлены о связи между водой, санитарией, гигиеной и здоровьем, о чем свидетельствуют эпидемии холеры и брюшного тифа, а также высокий уровень диарейных заболеваний. заболевания, особенно у детей до 5 лет [4, 5].Поселения трущоб в Кампале относятся к числу районов, которые испытали большинство вспышек холеры в Уганде [4], а в этом районе в 2015 году была зарегистрирована крупная вспышка брюшного тифа [5]. Другие состояния здоровья, распространенные в трущобах, от которых страдают в основном дети, включают недоедание, малярию и пневмонию. Имеющиеся данные показывают, что плохое водоснабжение, санитария и гигиена (WASH) играет важную роль в передаче диарейных заболеваний [6–8]. Более того, холера почти всегда передается при употреблении загрязненной питьевой воды и пищи [9].Основными факторами, ведущими к такому загрязнению, являются низкий уровень доступа к уборным и водным ресурсам, а также несоблюдение правил домашней и личной гигиены [10]. В результате плохого планирования расположение уборных с выгребными ямами и других санитарных сооружений таково, что они в конечном итоге загрязняют источники питьевой воды [5]. Большинство уборных, используемых в трущобах, не модернизированы, находятся в частной собственности и используются совместно несколькими домохозяйствами [11]. Небезопасное владение в этих общинах также способствует низкому охвату уборных, в то время как совместное использование уборных приводит к их плохому использованию и техническому обслуживанию [11].Данные систематических обзоров и метаанализов мероприятий WASH в бедных общинах с небезопасной водой и неадекватной санитарией показали, что вмешательства могут снизить риск диарейных заболеваний [6, 7] и заболеваний, связанных с водой, включая аскаридоз, дракункулез, анкилостомоз, шистосомоз и др. и трахома [12, 13].

Предполагаемые правдоподобные вмешательства, на которые был нацелен этот проект, заключались в поиске решений в затронутых сообществах с целью улучшения преобладающей плохой окружающей среды в трущобах в качестве целенаправленных усилий по улучшению здоровья сообщества.Таким образом, это потребовало реализации проекта в двух городских трущобах Уганды с целью улучшения состояния здоровья жителей путем проведения инициативных и устойчивых мероприятий на уровне общины, направленных на две приоритетные проблемные области: доступ к безопасной питьевой воде и улучшенным санитарно-техническим средствам. В этом документе описываются мероприятия, предпринятые в рамках проекта для улучшения статуса WASH в двух городских трущобах в Кампале и Муконо в центральной части Уганды. Трехлетний проект, который проводился в период с 2010 по 2013 год, состоял из трех этапов: подготовительный, реализация и оценка, как описано ниже.

2. Подготовительный этап

2.1. Партнеры по реализации

Проект был реализован в рамках партнерства между Школой общественного здравоохранения Университета Макерере (MakSPH), Уганда; Университет Олбани, Государственный университет Нью-Йорка, США; и Университет Таскиги, США. В то время как MakSPH отвечал за повседневную деятельность, партнеры из США участвовали в планировании и управлении проектом. Кроме того, американские партнеры посетили Уганду, чтобы поддержать команду Уганды в реализации, а также в целях мониторинга и оценки.

2.2. Участки проекта

Проект был реализован в двух городских трущобах в центральной части Уганды. Это зона Кикулу в округе Кавемпе, район Кампала, столица страны, и зона Кикоза в муниципалитете Муконо, примерно в 20 км от Кампалы. Районы Кампала и Муконо являются одними из самых густонаселенных районов Уганды, и по оценкам в 2014 году в них проживало 1 516 210 и 599 817 человек соответственно [14]. Зона Кикулу имеет площадь около 6 квадратных километров с населением 6 576 человек, с тремя начальными школами и одной средней школой [15].В этом районе нет государственных медицинских пунктов, а ближайшее медицинское учреждение находится примерно в 1,5 км от зоны. Район преимущественно жилой, с несколькими небольшими предприятиями, управляемыми жителями. Зона Кикудза также преимущественно жилая, с несколькими жителями, ведущими небольшие торговые предприятия, хотя некоторые жители также занимаются сельским хозяйством. Зона расположена в пределах одного километра от города Муконо, вдоль шоссе между Кампалой и Джинджей, крупным городом страны.В Кикузе нет государственных школ или медицинских учреждений; поэтому жителям приходится преодолевать расстояние около одного километра, чтобы добраться до ближайших объектов. Однако в этом районе существуют частные клиники и школы, хотя услуги, предлагаемые такими учреждениями, более дорогостоящие по сравнению с государственными.

2.3. Инициирование проекта

Команда проекта провела несколько встреч с местными лидерами, ответственными департаментами здравоохранения и общественностью, чтобы познакомить их с проектом.Затем в рамках проекта был создан полевой офис в каждом исследовательском центре для поддержки реализации мероприятий. Член сообщества был нанят из каждого района в качестве смотрителя в офисе и для мобилизации сообщества во время проектной деятельности. Инициирование проекта было важным для обеспечения того, чтобы различные заинтересованные стороны оценили проект. Кроме того, инициация подготовила их к активному участию в многочисленных проектных мероприятиях.

2.4. Этические соображения

Проект получил этическое одобрение Высших степеней, исследований и этического комитета факультета общественного здравоохранения Университета Макерере (101), а также разрешение на исследование Национального совета по науке и технологиям Уганды (HS 867).Было проведено несколько встреч с местными лидерами сообщества, которые проинформировали их о деятельности проекта, и все респонденты, которые участвовали в опросах, сделали это только после того, как четко осознали его цель и дали письменное информированное согласие.

2,5. Базовое обследование

Базовое обследование для оценки состояния WASH в сообществах было проведено с использованием как количественных, так и качественных методов. В этом опросе участвовали 102 и 111 домохозяйств в Кампале и Муконо, соответственно.Базовое обследование включало обследование домашних хозяйств с использованием анкеты, рассылаемой среди глав домашних хозяйств или следующего ответственного взрослого, находящегося дома во время сбора данных, и контрольного списка наблюдений, используемого для наблюдения за интересующими параметрами в домашнем хозяйстве. В анкету исследования входили вопросы о водоснабжении и санитарии в домашних условиях, источниках питьевой воды, ванных комнатах и ​​уборных, а также о вывозе мусора. Кроме того, анкета оценивала поведение домохозяйств при обращении за медицинской помощью и заболеваемость детей лихорадкой и диареей в течение двух недель, предшествующих обследованию.В анкете также фиксировались социально-демографические характеристики глав домохозяйств. С другой стороны, контрольный список наблюдений использовался для оценки различных аспектов WASH, включая экологическую санитарию, состояние санитарных сооружений и состояние водохранилищ. Опросники домохозяйств были разосланы респондентам в отобранных домохозяйствах, и для каждого домохозяйства был заполнен контрольный список наблюдений. Для отбора домохозяйств каждая зона была разделена на пять географических кластеров, из которых случайным образом было отобрано около 20 домохозяйств.В каждом кластере относительная центральная точка была отправной точкой, от которой сборщики данных затем двигались по спирали наружу, пропуская одно домашнее хозяйство. Только домохозяйства с детьми младше пяти лет имели право участвовать в опросе. В случае, если в домохозяйстве не было ребенка младше пяти лет, выбиралось следующее домохозяйство, которое соответствовало этим критериям. Кроме того, было проведено 8 обсуждений в фокус-группах для категорий населения, состоящих из взрослых мужчин, взрослых женщин, молодых мужчин и женщин, и проведено 24 интервью с ключевыми информаторами с местными лидерами, учителями, медицинскими работниками и религиозными лидерами.Обследование также включало бактериологический анализ питьевой воды во всех участвующих домохозяйствах.

Базовое обследование показало, что основными источниками воды, используемыми сообществом, были водопровод (38%), а также защищенные (30%) и незащищенные источники (20%). Кроме того, исследование показало, что, хотя в большинстве домохозяйств (86%) есть туалеты, санитарное состояние большинства из них было плохим. Это включало отсутствие крышек отверстий (84%) и средств для мытья рук (70%). Основным методом захоронения твердых отходов было захоронение в карьерах с последующим сжиганием (55%), в то время как другие захоронили их (11%), утилизировали без разбора (18%) или использовали скипы (7%).Только 40% домохозяйств были удовлетворены услугами по удалению твердых отходов в своем районе. Кроме того, в 48% домохозяйств не было мусорных баков, а более половины (55%) не имели внешних сушилок для посуды. Среди домашних хозяйств 40% сбрасывали сточные воды в дренажные каналы и 33% на заднем дворе, и только 2% использовали сливные ямы. Более того, хотя большинство домохозяйств (95%) заявили, что очищают питьевую воду, кипячение (94%) является наиболее часто используемым методом, только 39% образцов содержали воду без Escherichia coli .Большинство домохозяйств (54%) также держали питьевую воду на уровне пола.

Результаты базового исследования (включая качественный компонент) также выявили пробелы в WASH, включая низкое качество воды из источников, используемых сообществом; плохой санитарный статус, включая совместное использование туалетов некоторыми домашними хозяйствами и их плохое обслуживание; плохое управление твердыми отходами; а также плохие знания, отношение и практика в отношении WASH среди членов сообщества. Таким образом, это послужило основой для реализации проекта в этих областях.Информация, полученная в результате базового обследования, имела решающее значение для разработки мероприятий WASH для общин трущоб в рамках проекта и использовалась в качестве справочной информации для последующей оценки. Результаты базового исследования были доведены до сведения соответствующих сообществ, их лидеров и других заинтересованных сторон посредством встреч, плановых посещений, отчетов и учебных занятий.

3. Этап внедрения

3.1. Вмешательства проекта

В рамках проекта было проведено несколько мероприятий по WASH на участках проекта, работая рука об руку с различными заинтересованными сторонами, такими как сообщество, практикующие врачи, местные лидеры, работники здравоохранения в сообществе (МСР) и учителя, среди прочих.Мероприятия проекта были разделены на интервенции на уровне сообществ, школьные интервенции и инициативы по наращиванию потенциала, как описано ниже.

3.2. Вмешательства сообщества

3.2.1. Кампания по благоустройству дома

В рамках проекта совместно с мобилизаторами сообщества и МСР проводились кампании по благоустройству дома в этом районе. Это включало в себя посещение домохозяйств для выяснения статуса WASH в домохозяйствах. Основываясь на результатах инспекций, команда должна была проинформировать членов семьи об идеальных требованиях к дому.Это мероприятие было полезно для домашних хозяйств, поскольку им сообщили о нехватке услуг WASH в их подворьях и посоветовали о соответствующих мерах по улучшению ситуации. Основными проблемами, выявленными в домохозяйствах во время проверок, были техническое обслуживание туалетов, личная гигиена, удаление твердых отходов, а также качество воды и дренаж.

3.2.2. Учения по уборке

Команда проекта поддержала общины в регулярных учениях по уборке в их районе с целью улучшения санитарии посредством повышения осведомленности, мобилизации членов сообщества и предоставления необходимого оборудования, такого как грабли, метлы, косилки и, в частности, средства индивидуальной защиты. перчатки и резиновые сапоги.Учения по очистке включали сбор мусора у населения, подметание территории, рытье и опреснение дренажных каналов, а также вырубку заросшей растительности. Эти мероприятия выполнялись самими членами сообщества, а команда проекта оказывала только поддержку, включая необходимую логистику. Это улучшило эстетический вид территорий и уменьшило количество отходов в сообществе. В противном случае такие отходы стали бы источником размножения переносчиков в сообществе, таких как мухи и крысы.

3.2.3. Улучшение источников воды и оценка качества воды

Команда проекта провела плановую санитарную инспекцию источников воды для выявления опасностей в системе водоснабжения, которые могли привести к их загрязнению. Затем они вместе с членами сообщества работали рука об руку, чтобы устранить такие опасности и снизить вероятность загрязнения воды. Эта деятельность включала регулярное улучшение дренажа источников, а также обучение пользователей правильному использованию сооружений.В рамках проекта также проводился регулярный отбор и анализ проб воды из случайно выбранных коммунальных и домашних источников и поддерживалось вмешательство по улучшению качества воды. Результаты анализа качества воды регулярно доводились до сведения членов сообщества. Лица, ответственные за источники, которые оказались зараженными, были проинформированы о соответствующих мероприятиях, включая обработку питьевой воды, например, путем кипячения. Это обеспечило доступ населения к воде из более безопасных источников и ее использование.

3.2.4. Содействие хлорированию домашних хозяйств

В рамках проекта в партнерстве с неправительственной организацией Uganda Health Marketing Group (UHMG) было продвинуто использование таблеток хлора (Aquasafe ™) в качестве варианта очистки питьевой воды в домашних условиях. Это включало проведение тренингов по использованию Aquasafe и последующее продвижение его использования в обществе. Этот метод, который был неизвестен многим членам общины, получил высокую оценку, особенно в домохозяйствах, которым было трудно кипятить воду для питья.Действительно, использование Aquasafe в общинах во время проекта значительно расширилось, что в дальнейшем способствовало продвижению безопасной питьевой воды.

3.2.5. Пропаганда мытья рук

Проект продвигал мытье рук с мылом в критические моменты, особенно перед едой и после посещения уборной. В общине были проведены специальные тренинги по мытью рук, в частности по использованию технологии tippy tap (рис. 1). Напорный кран — это простое устройство для мытья рук в проточной воде, изготовленное из местных материалов.Он состоит из емкости с водой, которую наклоняют ножной палкой, и веревки, привязанной к небольшому отверстию в крышке емкости, для протекания воды во время мытья рук. После учебных занятий более 200 домохозяйств в исследуемых районах построили эти приспособления для мытья рук в своих уборных при поддержке проекта. Внедрение технологии tippy tap значительно улучшило практику мытья рук среди населения в целом, включая детей, которым нравилось пользоваться этим средством после посещения туалета.

3.2.6. Поддержка управления отходами

В начале проекта базовое обследование выявило проблемы в управлении твердыми отходами в трущобах. Таким образом, проект способствовал повторному использованию ресурсов и рекуперации бытовых отходов. Сюда входит разделение отходов на месте их образования, компостирование биоразлагаемых отходов и повторное использование пластмасс. Во время распространения исходных данных и последующего обучения сообщество ознакомилось с предпочтительными вариантами управления отходами, включая их переработку.Затем в рамках проекта была оказана поддержка молодежной организации (Сеть поддержки молодежных центров) по сокращению отходов на территориях путем сбора пластика. Эта поддержка включала предоставление защитного снаряжения, такого как перчатки и резиновые сапоги, а также обучение вовлеченной молодежи идеальным способам управления отходами. Кроме того, население было осведомлено об опасностях плохо утилизируемого пластика. Сбор пластика значительно улучшил управление твердыми отходами, поскольку после вмешательства в общий поток отходов оказалось меньше пластика.Позже пластмассы были проданы на завод по переработке в Кампале, от которого они получили некоторый доход.

3.2.7. Исследование стула у детей

В первый год проекта проводился непрерывный сбор и исследование стула у детей младше 5 лет с диареей. По результатам дети были направлены на лечение в ближайшие медицинские учреждения. Однако эта деятельность не была устойчивой, так как проект не смог удовлетворить ожидания сообщества относительно предоставления лекарств больным детям.Тем не менее, семьи, чьи дети были обследованы, высоко оценили инициативу проекта. Кроме того, проект повысил осведомленность о необходимости обследования детей с диареей медицинскими работниками сразу после их болезни.

3.2.8. Консультативные роли в WASH

Проект предоставил консультативные роли в WASH сообществам, участвующим в проекте. Это включало регулярные посещения сообществ, где проводились встречи для обсуждения возникающих проблем WASH. На этих встречах присутствовали команда проекта, местные лидеры, СРЗ и другие органы здравоохранения в этом районе.Это помогло поддержать сообщество и предоставило информацию, необходимую для продвижения WASH в этом районе. Опыт команды проекта в области WASH был особенно важен для поддержки улучшений в этой области.

3.3. Школьные интервенции

3.3.1. Поддержка клубов здоровья

В рамках проекта были поддержаны клубы здоровья в двух начальных школах в проектных сообществах. Этими школами были начальная школа Кикулу (Кампала) и начальная школа Львезы (Муконо). В рамках проекта было проведено несколько мероприятий по WASH среди членов клубов здоровья этих школ, включая обучение, санитарное просвещение, демонстрации и конкурсы рисунков.Обучение этих учеников принесло пользу не только им, но и коллегам, а также членам их семей. Члены клуба здоровья были послами WASH в школах, которые сыграли решающую роль в продвижении надлежащей санитарии и гигиены среди учеников. Покровители клубов здоровья, которые были школьными учителями, также были вовлечены в мероприятия. В конце проекта 200 воспитанников оздоровительного клуба были награждены за участие в мероприятиях школьными рюкзаками с надписями о здоровье.Такие надписи на пакетах, как «следите за чистотой окружающей среды», также пропагандировали WASH в школах.

3.4. «Говорящие составные» сообщения в школах

Чтобы продвигать соответствующие методы WASH в двух школах, проект поддержал разработку «говорящих составных» сообщений, которые отображались в соответствующих местах на территории комплекса (рис. 2). Сообщения были следующими: «Вымойте руки после посещения туалета»; «Сон под москитной сеткой»; «Мойте руки перед едой»; «Удалите застоявшуюся воду из вашего подворья»; и «Сохраняйте окружающую среду в чистоте. Эти послания способствовали продвижению санитарии и гигиены среди всего школьного населения и были очень популярны среди учеников и учителей. Эти сообщения также служили напоминанием ученикам о необходимости всегда соблюдать надлежащие санитарно-гигиенические правила.

3.5. Инициативы по наращиванию потенциала

3.5.1. Наращивание потенциала молодежи в WASH

Несколько молодых людей в проектных районах прошли обучение методам WASH, включая инспекцию домашних хозяйств и источников воды, использование оборудования для тестирования воды и исследования (Рисунок 3).Затем они работали рука об руку с персоналом проекта над реализацией мероприятий и мобилизацией сообщества для различных мероприятий. Это помогло укрепить потенциал молодежи на участках проекта в качестве стратегии устойчивого развития. После обучения и наставничества, предложенных молодежи, они смогли самостоятельно проводить мероприятия по улучшению WASH в общине, включая домашние инспекции.

3.5.2. Обучение членов сообщества WASH

В рамках проекта 41 член сообщества прошел двухдневный короткий курс WASH.Обученными были местные медицинские работники, местные лидеры и люди, участвующие в общественной работе в их районе. Стажеры отвечали за популяризацию WASH в своих сообществах посредством санитарного просвещения, посещения дома на дом, проведения мероприятий по очистке и совершенствованию управления твердыми отходами среди других обязанностей. Эти мероприятия должны были осуществляться не только во время, но и после проекта. Учебные занятия были организованы преподавателями Школы общественного здравоохранения Университета Макерере и проводились в общине.Стажеры получили сертификаты о прохождении обучения (Рисунок 4) и футболки. Футболки были особенно важны для самобытности во время их работы по укреплению здоровья в обществе.

3.5.3. Обменные визиты

В рамках проекта были организованы визиты между членами двух исследовательских центров (мобилизаторами проекта и работниками здравоохранения на уровне сообщества), чтобы учиться друг у друга и обмениваться опытом. Они имели решающее значение для каждой группы, чтобы оценить проблемы, с которыми сталкиваются другие районы трущоб, а также понять, как другие группы продвигают WASH в своих сообществах.Эти обменные визиты также предоставили возможность узнать, как другие сообщества реализовали проектные мероприятия. Это способствовало взаимному обучению между мобилизаторами проекта и МСР и еще больше укрепило их потенциал в области WASH. Было очевидно, что, хотя обе общины являются трущобами, есть чему поучиться друг у друга, включая подходы, используемые для решения проблем WASH. Например, на одном из предприятий твердые отходы превращались в брикеты для использования в качестве топлива для приготовления пищи, чему научили их коллеги.

3.5.4. Наращивание потенциала факультета Университета Макерере

Несколько сотрудников Департамента контроля заболеваний и гигиены окружающей среды Школы общественного здравоохранения Университета Макерере принимали участие в различных мероприятиях по проекту в качестве одной из форм наращивания потенциала. В этот штат входили преподаватели, научные сотрудники, лаборанты и помощники по административным вопросам. Персонал принимал участие в мероприятиях, включая санитарное просвещение, обучение в общинах и школах, исследования и предоставление сообществу консультативных функций в области WASH.Это также дало преподавателям возможность тесно сотрудничать с сообществом, а также оценить проблемы, с которыми сталкиваются городские трущобы в стране. Опыт, полученный преподавателями, был также полезен во время обучения студентов в университете, а также в ходе исследований. Один преподаватель также получил спонсорскую поддержку в рамках проекта по изучению степени магистра наук. получил степень доктора наук в области гигиены окружающей среды в Университете Олбани, США.

3.5.5. Укрепление лабораторного потенциала Университета Макерере

В рамках проекта были закуплены два микроскопа и три единицы оборудования для бактериологического анализа воды для Университета Макерере для поддержки лабораторных работ во время реализации мероприятий проекта, включая тестирование качества воды и исследование стула.Это оборудование укрепило лабораторный потенциал и продолжало использоваться студентами, изучающими гигиену окружающей среды Университета Макерере, для проведения практических занятий. Преподаватели также использовали оборудование во время своей исследовательской деятельности даже за пределами проекта.

3.5.6. Исследования и обучение

Проект поддерживал исследовательскую деятельность, проводимую в сообществах, включая исследование, в ходе которого оценивались знания, отношение и практика сообщества по управлению твердыми отходами.Это исследование предоставило информацию, которая была полезна для того, чтобы посоветовать сообществу, как улучшить управление отходами в их районе. Помимо распространения среди населения, результаты исследования были также представлены широкой научной аудитории через рецензируемую публикацию [3]. Проект также поддержал двух аспирантов из Соединенного Королевства (Великобритания), которые проводили свои академические исследования в изучаемой области. Один студент из Университета Ноттингем Трент, Великобритания, изучал роль МСР в развитии сообщества, а другой студент из Тринити-колледжа в Дублине, Ирландия, оценил практику мытья рук в сообществе.Кроме того, проект поддержал студентов Университета Макерере, занимающихся вопросами гигиены окружающей среды, в плане их участия в проектной деятельности (рис. 5). Мероприятия, в которых они были в основном вовлечены, включали посещения домашних хозяйств, санитарный осмотр источников воды и пропаганду мытья рук с использованием типовых кранов . Это полевое воздействие было очень важно для студентов, поскольку оно дополняло теоретические знания, полученные в классе. Территории проекта также использовались в качестве полевых площадок для других студентов, которые были заинтересованы в получении информации о деятельности проекта, в том числе тех, кто изучает сертификационный курс по WASH в Школе общественного здравоохранения Университета Макерере.

3.5.7. Устойчивость проекта

В ходе проекта было реализовано несколько инициативных мероприятий по устойчивому развитию. Сюда входило наращивание потенциала молодежи и МСР посредством обучения и ознакомления с WASH. В проекте также использовались уже существующие медицинские работники, что было средством дальнейшего наращивания их потенциала и обеспечения непрерывности их работы, поскольку они отвечают за укрепление здоровья на уровне сообщества и являются первой точкой контакта с системой здравоохранения в таких областях.Проект также обеспечил, чтобы внедрение вмешательств осуществлялось самим сообществом, что привело к владению проектом и способствовало его непрерывности. Кроме того, проект работал вместе с местными заинтересованными сторонами, такими как местные и религиозные лидеры, неправительственные организации и сообщество на всех этапах проекта, что в дальнейшем способствовало развитию ответственности и поддержки вмешательств проекта. Все эти вмешательства были направлены на обеспечение того, чтобы проектные вмешательства продолжались и после его завершения.

4. Этап оценки

4.1. Оценка проекта

После периода реализации проекта было проведено окончательное оценочное обследование среди 300 домашних хозяйств (по 150 с каждого участка) в сообществе. Обследование было кросс-секционным по дизайну и включало как количественные, так и качественные методы сбора данных. Тот же вопросник и контрольный список наблюдений, которые использовались во время базового исследования, использовались для оценки в конце срока. Из этих домохозяйств главы домохозяйств или их супруги ответили на вопросник, и были сделаны наблюдения за санитарной гигиеной и гигиеной окружающей среды в домохозяйстве.Чтобы определить домохозяйства, которые будут участвовать в опросе, каждый исследовательский участок был разделен на четыре (4) географических кластера, из каждого из которых было отобрано в среднем 38 домохозяйств. В каждом кластере относительная центральная точка была отправной точкой и двигалась по спирали наружу, минуя одно домашнее хозяйство. Все домохозяйства в этом районе имели право участвовать в опросе. Также пробы питьевой воды были собраны в домохозяйствах, участвовавших в исследовании. Кроме того, было проведено 24 интервью с ключевыми информаторами с местными лидерами, школьными учителями и медицинскими работниками, а также было проведено 8 обсуждений в фокус-группах с членами сообщества отдельно для взрослых женщин, взрослых мужчин, девушек и юношей.

Оценка выявила несколько улучшений в статусе WASH в общинах трущоб. Действительно, использование водопроводной воды увеличилось с 38% до 86% при сокращении использования незащищенных источников с 30% до 2%. Обработка питьевой воды улучшилась с 95% до 99%, при этом большее количество домохозяйств (96%) кипятили воду, чем 94%, которые делали это на исходном уровне. Кроме того, охват уборных увеличился с 86% до 99%, а также улучшилось состояние уборных. Беспорядочное удаление твердых отходов сократилось с 18% до 2%, а удовлетворенность услугами по обращению с твердыми отходами увеличилась с 40% до 92%.Количество домохозяйств без мусорных баков сократилось с 48% до 30%, а количество домохозяйств без сушилки для посуды увеличилось с 55% до 70%. Кроме того, количество сливных ям для удаления сточных вод в домохозяйствах увеличилось с 2% до 10%, а меньшее количество домохозяйств сбрасывали сточные воды на своих задних дворах, с 33% до 27%.

Оценочное обследование, включая качественный компонент, выявило значительные улучшения в статусе WASH в этих общинах после реализации нескольких многогранных мероприятий.Эти улучшения касались практики WASH, например мытья рук, кипячения питьевой воды, управления твердыми отходами, чистоты дренажных каналов, управления водными источниками, гигиены окружающей среды, общей чистоты территории и чистоты санитарных помещений. Сообщалось также о качественном сокращении диарейных заболеваний среди исследуемых сообществ. Результаты оценки проекта широко распространялись среди членов сообщества посредством встреч, регулярных посещений и составления отчетов.Результаты также были представлены широкой аудитории на конференциях, выставках и семинарах.

5. Проблемы, возникающие при реализации проектной деятельности

5.1. Миграция в сообщество и из него

Одной из основных проблем, с которыми столкнулся проект, была частая миграция людей в районы и из них. Некоторые жители трущоб не были постоянными жителями и поэтому переезжали в другие районы всякий раз, когда возникала необходимость, например, в поисках работы.Это негативно повлияло на проект, так как некоторые из обученных участников покинули сообщество. Эта проблема в основном решалась путем отбора участников для обучения по основному проекту, которые долгое время жили в этом районе и не ожидали, что покинут общину.

5.2. Нежелательное поведение сообщества

При определенных обстоятельствах поведение некоторых членов сообщества было нежелательным в отношении реализации проектных мероприятий. Например, даже при обширной мобилизации некоторые члены сообщества не будут приходить на занятия по санитарному просвещению.Это было связано с тем, что, будучи жителями трущоб, часть населения чувствовала меньшую озабоченность общественной деятельностью, поскольку это не было их районом рождения / родной деревней. Эта проблема также была более выражена в трущобах Кикулу, расположенных в столице, по сравнению с трущобами Кикудза в районе Муконо. Однако ожидалось, что многие люди, посетившие эти занятия, передадут сообщения другим членам сообщества. Несколько членов общины также украли кранов из уборных в этом районе.Это было либо для использования их в собственных уборных, либо для использования канистр для других целей. Это вынудило некоторых членов сообщества запереть канистру внутри уборной, а не устанавливать ее вне помещения. Хотя община была широко осведомлена о важности этих приспособлений для мытья рук, некоторые члены все еще продолжали эту негативную практику.

5.3. Неблагоприятная погода

В некоторые периоды года плохая погода, особенно сильные дожди, не позволяла проводить определенные мероприятия проекта, такие как посещения дома к дому и другие полевые работы.Как только погода улучшилась, команда проекта вместе с другими заинтересованными сторонами, включая сообщество, смогла осуществить запланированные на соответствующие периоды мероприятия.

5.4. Плохая инфраструктура WASH

На территориях, где реализуется проект, была плохая инфраструктура WASH, включая небольшое количество незащищенных источников воды, ветхое жилье, плохое состояние уборных, отсутствие условий для удаления твердых отходов, например, скипы и недостаточное количество медицинских учреждений. Эти инфраструктурные проблемы отрицательно повлияли на реализацию определенных проектных мероприятий; например, некоторые колодцы обветшали, и простая очистка населения и улучшение дренажа не улучшили бы качество воды.Кроме того, даже после информирования населения о совершенствовании практики обращения с твердыми отходами, не было достаточного количества пропусков для сбора мусора в общине, но в объем проекта не входило обеспечение такой инфраструктуры / объектов WASH.

6. Обсуждение

Этот проект продемонстрировал, как партнерство между университетами США и университетом в Уганде помогло улучшить жизнь жителей городских трущоб за счет реализации активных и устойчивых мероприятий в области WASH при полном участии сообщества.Действительно, проект в основном оказывал поддержку членам сообщества, которые затем активно участвовали во многих мероприятиях, таких как кампании по очистке, улучшение источников воды и установка устройств для мытья рук в своих домах. Участие сообщества в проектах WASH увеличивает ответственность за вмешательства и формирует положительное отношение к практике [16]. Кроме того, общинные проекты с элементами социальных действий, как правило, усиливают воздействие, обеспечивая преимущества как на уровне общины, так и на уровне отдельных домохозяйств, и поддерживают местное управление для надзора за мероприятиями [17–19], которые важны для обеспечения устойчивости проектных вмешательств.В рамках проекта также прошли обучение МСР, местных лидеров и молодежь в сообществах, чтобы они возглавили реализацию проектных мероприятий, которые имели решающее значение для наблюдаемого успеха и могут быть воспроизведены в других программах. Кроме того, обучение МСР обеспечило, чтобы лица, уже участвующие в укреплении здоровья, были лучше оснащены для улучшения здоровья и благополучия своих соответствующих сообществ, что вместе с наращиванием потенциала молодежи и местных лидеров имеет решающее значение для обеспечения продолжения реализации вмешательств WASH. по истечении срока действия проекта.Это подчеркивает важность создания компонентов устойчивости в мероприятиях по WASH на достаточно ранней стадии и в ходе реализации проекта, чтобы обеспечить преемственность даже после завершения проекта. Фактически, устойчивость вмешательств считается окончательным тестом, к которому должны стремиться все проекты развития [20, 21].

Клубы здоровья в двух начальных школах получили большую пользу от проектной деятельности в школах. Послания «говорящего соединения» в школах также сыграли ключевую роль в напоминании ученикам и продвижении идеальных методов улучшения их гигиены и здоровья.Таким образом, это была полезная стратегия, заключающаяся не только в работе с населением в целом, но и в продвижении санитарии и гигиены в школах. Ученики всегда были полны энтузиазма и стремились учиться, вероятно, потому что они были членами клубов здоровья и интересовались вопросами здоровья. Было отмечено, что занятия, проводимые в школах в рамках проекта, принесли пользу не только обученным людям, но и другим ученикам в школе, а также членам их семей. Действительно, предыдущие исследования показали, что меры вмешательства в области WASH в школах, нацеленные на детей, также могут оказать влияние на их родителей и более широкое сообщество [22–24].В будущих проектах, реализующих мероприятия по WASH, школы могут быть использованы как средство оказания значительного влияния на общество.

Проект оказал значительное влияние не только на сообщество, но и на институциональном уровне. В Университете Макерере лабораторный потенциал был значительно усилен за счет приобретения оборудования для тестирования воды и микроскопов, которых до проекта не существовало. Это оказало большую поддержку программе бакалавриата в области наук о здоровье окружающей среды, а также исследованиям сотрудников Школы общественного здравоохранения Университета Макерере.Студенты, участвовавшие в проекте, также стремились узнать о деятельности проекта на местах, а также принять участие в запланированных мероприятиях, которые принесли им пользу благодаря получению полевых исследований на объектах и ​​прохождению стажировки в сообществе. Сообщества получили пользу от различных проектных мероприятий, которые улучшили их знания, отношение и практику в области WASH. Это, безусловно, улучшило их жизнь и, следовательно, способствовало снижению частоты диареи и связанных с ней заболеваний, как было продемонстрировано в предыдущих исследованиях [6, 25, 26].

7. Ограничения

Хотя проект был сосредоточен на наращивании потенциала (обучение, повышение осведомленности и санитарное просвещение), общины также сталкивались с проблемами в инфраструктуре WASH, включая небольшое количество незащищенных источников воды, ветхое жилье, плохое состояние сооружений для удаления человеческих экскрементов. и недостаточное количество медицинских учреждений. Таким образом, эти общины выиграют от будущих вмешательств, направленных на улучшение такой инфраструктуры. Даже если это выходило за рамки проекта, это было воспринято как необходимость, которую можно было решить для дальнейшего улучшения жизни жителей этих (и других) трущоб Уганды.К тому же проект реализован всего в двух городских трущобах. Однако стоит отметить, что в одной только Кампале как районе насчитывается более 10 трущоб. Это показывает, что существует большой потенциал для повторения проектных мероприятий в других трущобах. Этот проект явно был пилотным, и его успех имел решающее значение для использования в улучшении WASH в других районах трущоб Уганды и Африки к югу от Сахары.

8. Заключение

Проект улучшил статус WASH в сообществах в двух городских трущобах в Уганде за счет реализации активных и устойчивых мероприятий как в сообществе, так и в школах.Городские трущобы могут выиграть от вмешательства WASH, когда сообщества полностью вовлечены во все стадии реализации с упором на наращивание потенциала. Достижения проекта могут использоваться для разработки и реализации будущих мероприятий по улучшению WASH в городских трущобах в развивающихся странах.

Аббревиатуры

::

CHW:	Работник общественного здравоохранения
MakSPH:	Школа общественного здравоохранения Университета Макерере
UHMG:	Уганда	Маркетинговая группа по вопросам водоснабжения
	санитария и гигиена.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Вклад авторов

Дэвид Мусок был координатором проекта и участвовал в написании рукописей. Роланс Ндеджо, Абдулла Али Халаге и Саймон Касаса участвовали в реализации проекта и написании рукописи. Джон С. Ссемпебва и Дэвид О. Карпентер были главными исследователями проекта и принимали участие в написании рукописей. Все авторы прочитали и одобрили окончательную рукопись.

Благодарности

Эта работа получила финансовую поддержку от Американского совета по образованию (ACE), офиса высшего образования для развития (HED), Исследовательскому фонду Государственного университета Нью-Йорка от имени Университета в Олбани в соответствии с соглашением о сотрудничестве AEG -A-00-05-00007-00 между Агентством США по международному развитию (USAID) и ACE / HED. Авторы благодарны за эту поддержку. Они хотели бы выразить свою благодарность местному сообществу, принявшему участие в проекте, включая мобилизаторов Роджера Семакула и Даниэля Кабириго.Они также выражают признательность всем заинтересованным сторонам, участвующим в реализации проекта, включая руководителей местных советов, районные органы здравоохранения и неправительственные организации. Они также благодарны всей команде проекта, которая поддержала различные компоненты проекта.

Как хранить свою коллекцию произведений искусства как эксперт

Пластик приводит к появлению плесени, выцветанию под солнечным светом и другим вещам, которые необходимо знать перед хранением произведений искусства

Знаете ли вы, что упаковка произведений искусства для хранения в Саран может привести к появлению плесени?

Мы поговорили с президентом AXIS Fine Art Installation и экспертом по хранению произведений искусства Дереком Смитом.Он рассказал нам печальную историю о клиенте, который Саран завернул картину для хранения, нечаянно удерживая внутри влагу, и позволил плесени повредить картину.

При хранении арт. Хотя это и нервно, если вы знаете, что делаете, вы можете сэкономить ежемесячные расходы, собрав место для хранения вещей дома. Даже если вы работаете с консультантами или складом, полезно знать, что вы ищете.

Подготовьте среду, соответствующую состоянию произведения искусства

Компания AXIS имеет собственное хранилище произведений искусства, и они также консультируют клиентов о том, как создать хранилище произведений искусства в своих домах.Благодаря многолетнему опыту Смит обладает уникальным пониманием наиболее важных факторов, которые следует учитывать при хранении произведений искусства дома или в хранилище.

Как правильно выбрать складское помещение

Можно превратить шкаф или небольшой офис в комнату для хранения произведений искусства, но вы должны знать, на что обращать внимание при выборе комнаты в своем доме. Помещение необходимо закончить. Избегайте чердаков или подвалов, если они не закончены и не оборудованы климат-контролем. Убедитесь, что нет вентиляционных отверстий или открытых окон.Если в вашем складском помещении есть вентиляционное отверстие, вы можете поговорить со специалистом о создании отклоняющего устройства, чтобы воздух не попадал прямо на произведение искусства. Также следует позаботиться о пыли, плесени и любых затхлых запахах, которые могут указывать на более серьезную проблему.

И последнее, чего следует избегать — хранить свои произведения искусства в комнате с внешней стеной. В идеале вы будете использовать комнату, полностью находящуюся внутри дома. Это устраняет риск попадания в окна солнечного света и непогоды, которые могут повредить произведения искусства и выцветут.

Как обеспечить правильную документацию при хранении Art

Несмотря на то, что существуют основные методы защиты своих произведений искусства, которым вы можете следовать, если вы храните их, вам нужно быть готовым к худшему. Архивирование вашей коллекции перед ее упаковкой абсолютно необходимо для защиты от повреждений или потери.

«Вам нужен фотоотчет и отчет о состоянии для каждой отдельной детали», — рекомендует Смит. «Что касается отчета о состоянии музея, обычно записная книжка отправляется вместе с экспонатом, и его содержимое и состояние сообщаются каждый раз, когда ящик открывается», — говорит он.Это идеальный способ управления хранилищем произведений искусства, позволяющий задокументировать любые изменения в произведениях искусства или пространстве для хранения с течением времени. По крайней мере, вам понадобятся «снимок, описание и запись любых существующих повреждений», — советует Смит.

Всю эту документацию можно выполнить в Интернете в облаке с помощью архива произведений искусства. Вы также можете обновить местоположение ваших деталей на «Склад», чтобы записывать дату, когда они ввели, и их обновленные отчеты о состоянии.

Просмотр ваших произведений искусства, упорядоченный по местоположению, доступен в вашей учетной записи архива произведений искусства. Просто нажмите «Места», а затем выберите тот, который хотите просмотреть.

Как подготовить произведения искусства к хранению

Очистка: Используйте чистую ткань из микрофибры, чтобы удалить пыль с твердых поверхностей. Мы рекомендуем использовать полироль для дерева или металла, если необходимо, чтобы избежать образования ржавчины или царапин. Вы можете проконсультироваться в хозяйственном магазине, чтобы узнать, какой полироль лучше всего подходит для вашего изделия.Это предотвратит оседание частиц пыли или, что еще хуже, ржавчины или повреждений на вашем произведении искусства. Другой вариант — проконсультироваться с вашим оценщиком для составления отчета о состоянии и профессиональной чистки изделия.

Проконсультируйтесь со специалистом по поводу наилучшей техники упаковки: коллекционеры нередко упаковывают свои художественные сараны перед хранением. Как уже говорилось, даже если вы используете все подходящие пенополистирол и картон, чтобы отделить искусство от сарановой пленки, вы рискуете задержать влагу внутри. «Обычно мы не упаковываем искусство для хранения», — отмечает Смит.

Используйте Crescent Board: Эксперты по хранению произведений искусства используют серповидную доску, которая представляет собой не содержащую кислоту профессиональную монтажную доску для отделения предметов от прикосновения при штабелировании или транспортировке. Таким образом изделие защищено, но при этом может дышать.

Убедитесь, что все материалы не содержат кислоты. Еще одна вещь, которую следует проверить при подготовке своих произведений искусства к хранению, — это использование бескислотных материалов для обрамления и бескислотных материалов для хранения. Материалы, которые не содержат кислоты, будут стареть быстрее и могут окрасить основу холста или принта, что отрицательно скажется на стоимости изделия.

Как поддерживать правильный климат

Идеальная влажность для хранения произведений искусства составляет 40-50% при температуре 70-75 градусов по Фаренгейту (21-24 градусов по Цельсию). Этого легко добиться с помощью увлажнителя. Суровые климатические условия могут вызвать потрескивание краски, коробление, пожелтение бумаги и рост плесени. Хотя, когда дело доходит до климат-контроля, «главный враг — это быстрые изменения температуры или влажности», — заявляет Смит.

Он также поднял интересный момент относительно долговечности произведений искусства в зависимости от их возраста.«Что касается антиквариата, если вы думаете об этом, — говорит нам Смит, — они выжили сотни лет в домах, в которых нет климат-контроля». Некоторые из этих предметов использовались еще до кондиционирования воздуха, поэтому они могут выдерживать определенный диапазон температур. Когда вы работаете с современным искусством, вам нужно быть более осознанным. Например, энкаустическая картина, сделанная из краски на основе воска, тает очень быстро. «Он растает, пока вы летом будете в продуктовом магазине», — предупреждает Смит.

Хотя возраст вашего искусства — вещь, которую нужно учитывать, лучше жить по золотому правилу. Независимо от состава или возраста работы, изменение влажности не должно превышать 5% за 24 часа.

Как держать свои работы подальше от земли

В мире искусства есть известное правило: никогда не хранить свои работы на земле. «Искусство всегда должно быть приподнято над полом, — подтверждает Смит, — подойдет простой стеллаж или стояк — все, что угодно, чтобы удержать искусство от пола.”

Если у вас есть место, вы также можете повесить свои работы в шкаф. Искусство предназначено для развешивания. Это также отличный способ избежать дополнительной защиты, если она сложена против других предметов. Смит описывает складское помещение, состоящее из рядов заборов из цепных звеньев, установленных на расстоянии примерно пяти футов друг от друга. Искусство висит на S-образных крючках по всей ограде. Если вам действительно нужно сложить предметы на небольшом пространстве, храните свои произведения искусства, как книги, на книжной полке, а не сложенными стопками, плоской стороной вниз.

Как хранить произведения искусства, если у вас нет места дома

Теперь, когда вы знаете особенности хранения произведений искусства, вы полностью готовы к хранению произведений искусства дома — если у вас есть место.Если у вас нет места для домашнего хранения, у вас есть два варианта: вы можете хранить свои работы в хранилище с контролируемым климатом или вы можете работать с хранилищем для предметов искусства. Если устройство соответствует указанным выше условиям, вы можете быть в безопасности.

При выборе между этими двумя нужно учитывать одну вещь: ваших соседей. Если вы работаете в хранилище, хотя в этих зданиях есть климат-контроль, в них нет управления содержимым. «У них есть хорошие системы климат-контроля, у них есть карточки-ключи, мониторы, камеры, некоторые из них вы даже можете выйти в Интернет, подключиться к их камерам и посмотреть на свои вещи, которые там лежат», — говорит Смит. «Одна вещь, которую они не могут контролировать, — это контент. .«Если блок вашего соседа заполнится молью или насекомыми, или что-то разольется, это также может повлиять на ваш блок.

Проявите должную осмотрительность при хранении произведений искусства

Надеюсь, к этому моменту вы чувствуете себя спокойнее и готовы хранить свои работы. После небольшого совета профессионалов и пристального внимания к деталям у вас есть все инструменты для надежной защиты вашей коллекции произведений искусства.

Особая благодарность Дереку Смиту из Axis Fine Art Installation за его вклад.

Получите больше информации от экспертов по уходу за вашей коллекцией в нашей бесплатной электронной книге Essential Guide to Collecting Art.

(PDF) Сбор воды из тумана для общественных нужд

[20] Ларрейн Х., Веласкес Ф., Эспехо Р., Пинто Р., Сереседа П., Оссес П. и др. Туман

Измерения

на участке Фалда-Верде к северу от Чаньяраля по сравнению с другими

станциями тумана в Чили. Атмосферные исследования 2002; 64: 273–84.

[21] Тидеманн К.Дж., Люммерих А.Уборка тумана на грани экономической конкурентоспособности

. В: Материалы 5-й международной конференции по туману,

улавливанию тумана и росе; 2010. с. 192.

[22] Ван Херден Дж., Оливье Дж., Ван Шалквик Л. Водно-туманные системы в Южной Африке:

— обновленная информация. В кн .: Материалы 5-й международной конференции по туману, сбору тумана

и росе; 2010. с. 202–6.

[23] Klemm O, Schemenauer RS, Lummerich A, Cereceda P, Marzol V, Corell D, et al.

Туман как ресурс пресной воды: обзор и перспективы. 2011. AMBIO

2012: 41: 221–34.

[24] Гликман Т.С., редактор. Глоссарий метеорологии. (2-е изд.). Бостон, Массачусетс: Американское метеорологическое общество

; 2000.

[25] Линакр Э., Хоббс Дж. Климатическая среда Австралии. Брисбен, Австралия:

John Wiley & Sons; 1977 г.

[26] Шеменауэр Р.С., Джо П. Эффективность сбора массивным сборщиком тумана.

Атмосферные исследования 1989; 24: 53–69.

[27] Шаненгана Е.С., Сандерсон Р.Д., Сили М.К., Шеменауэр Р.С. Тестирование зелено-

домовых сеток для улавливания тумана для водоснабжения. Journal of Water

Снабжение: исследования и технологии — AQUA 2003; 52: 237–41.

[28] Schemenauer RS, Cereceda P, Osses P. Руководство по сбору тумана и воды FogQuest.

Торонто, Канада: FogQuest: устойчивые водные решения; 2005. с. 99.

[29] Гультепе И. Измерения слабого дождя, мороси и сильного тумана. В: Michaelis S,

редактор.Осадки: достижения в области измерения, оценки и предсказания.

Берлин: Шпрингер-Верлаг; 2008. с. 59–82.

[30] Цереседа П., Шеменауэр Р.С. Возникновение тумана в Чили. Прикладной журнал

Метеорология 1991; 30: 1097–10 5.

[31] Эскобар С.М., Лопес А., Аристизабаль Х.Ф., Молина Дж.М. Оперативный сбор тумана и

его роль в экологическом образовании и социальной реинтеграции: тематическое исследование в

Колумбии. В кн .: Материалы 5-й международной конференции по туману, сбору тумана

и росе; 2010 г.133.

[32] Fogquest. Устойчивые водные решения (сбор тумана, сбор дождевой воды и проекты водоснабжения

в сельской местности). URL: 〈http://www.fogquest.org〉; 2009 [последний доступ

23.3.2011].

[33] Эстрела М.Дж., Валиенте Дж. А., Корелл Д., Фуэнтес Д., Вальдекантос А. Перспективное использование собранной туманной воды

для восстановления деградированных выжженных территорий в засушливых

средиземноморских условиях. Сельскохозяйственная и лесная метеорология 2009; 149:

1896–906.

[34] Эдвардс М., Сереседа П., Шеменауэр Р.С. Участие населения в системе сбора воды

для тумана в Чунгунго, Чили. В: Материалы 2-й международной конференции

по туману и улавливанию тумана; 2001. с. 277–9.

[35] Сереседа П., Шеменауэр Р.С., Костюм М. Альтернативный источник водоснабжения для чилийских

прибрежных деревень в пустыне. Международный журнал развития водных ресурсов

1992; 8: 53–9.

[36] Шеменауэр Р.С., Розато М., Картер В.Проекты по сбору тумана в Тохкиа и Ла

Вентоса, Гватемала. В: Материалы 4-й международной конференции по

туман, сбор тумана и роса; 2007 г. 383–6.

[37] Абдул-Вахаб С.А., Аль-Дамхи А.М., Аль-Хинай Х., Аль-Наджар К.А., Аль-Калбани М.С.

Общий сбор тумана и дождевой воды в районе Дофар Султаната

Оман в сезон дождей. Water International 2010; 35: 100–9.

[38] Абдул-Вахаб С.А., Аль-Хинай Х., Аль-Наджар К.А., Аль-Калбани М.С.Осуществимость тумана —

Сбор воды

: пример из Омана. Журнал водоснабжения: Research

and Technology 2007; 56 (4): 275–80.

[39] Абуалхамайель Х.И., Гандидасан П. Проектирование и тестирование больших коллекторов тумана

для сбора воды в районе Асир. Королевство Саудовская Аравия. В: Труды

5-й международной конференции по туману, улавливанию тумана и росе; 2010.

с. 202–6.

[40] Марзол М.В., Санчес Дж. Сбор воды из тумана в Ифни, Марокко.Оценка

потенциала и спроса. Die Erde 2008; 139 (1-2): 97–119.

[41] Аль-Хассан Г.А. Оценка сбора тумана и воды в регионе Асир — Саудовская Аравия.

Управление водными ресурсами 2009; 23: 2805–13.

[42] Абуалхамайель Х.И., Гандидасан П. Проектирование и тестирование больших коллекторов тумана для

сбора воды в районе Асир. Королевство Саудовская Аравия. В: Труды

5-й международной конференции по туману, улавливанию тумана и росе; 2010 г.

стр. 202–6.

[43] Оссес П., Шеменауэр Р.С., Лейббранд М. Оценка сбора тумана в провинции Сада

, Йемен. В: Материалы 3-й международной конференции по

туман, сбор тумана и роса; 2004. с. M1.

[44] Милета М., Ликсо Т. Сбор тумана и воды с помощью ЮФК на горе Велебит

(Хорватия) в период 2000–2009 гг. В: Материалы 5-й международной конференции по туману, улавливанию тумана и росе; 2010 г.п. 240–2.

[45] Шеменауэр Р.С., Оссес П., Лейббранд М. Оценка и эксплуатация сбора тумана

проектов в провинции Хаджа, Йемен. В: Материалы 3-й международной конференции

по туману, улавливанию тумана и росе; 2004. с. N2a-d.

[46] Шаненгана Е.С., Хеншель Дж. Р., Сили М.К., Сандерсон Р.Д. Изучение тумана как дополнительного источника воды

в Намибии. Атмосферные исследования 2002; 64:

251–9.

[47] Шеменауэр Р.С., Сереседа П.Качество туманной воды, собираемой для домашнего и сельскохозяйственного использования в Чили. Журнал прикладной метеорологии, 1992 г., 31: 275–90.

[48] Оливье Дж., Ван Херден Дж. Внедрение действующего прототипа системы сбора воды

туман. Отчет Комиссии по исследованию водных ресурсов за 2002 год.

[49] Эккардт Ф.Д., Шеменауэр Р.С. Химический состав тумана и воды в пустыне Намиб,

Намибия. Атмосферная среда 1998; 32: 2595–9.

[50] Картер В., Шеменауэр Р.С., Оссес П., Стритер Х.Проект сбора тумана пустыни Атакама

в Фальда-Верде, Чили. В: Материалы 4-й международной конференции по туману, улавливанию тумана и росе; 2007. с. 391–4.

[51] Валиенте Дж. А., Эстрела М. Дж., Корелл Д. Сеть сбора тумана в Валенсии

Региона (бассейн Западного Средиземноморья). В: Материалы 4-й международной конференции по туману, улавливанию тумана и росе; 2007 г. 399–402.

[52] Estrela MJ, Valiente JA, Corell D, Millán M.Сбор тумана в западном бассейне Средиземного моря

(Валенсия, Испания). Атмосферные исследования 2008; 87:

324–37.

[53] Марзол М.В., Санчес Дж., Янес А., Дерхем А., Баргач Дж. Метеорологические модели

и водяной туман в Марокко и на Канарских островах. В: Материалы 5-й международной конференции

по туману, улавливанию тумана и росе; 2010. 56–9.

[54] Сабино А. Коллекция туманов в природном парке Серра Малагета. Альтернативный источник воды

для населенных пунктов.В: Материалы 4-й международной конференции

по туману, улавливанию тумана и росе; 2007. с. 425–8.

[55] Шеменауэр Р.С., Сереседа П. Сбор воды из тумана в засушливых прибрежных районах.

AMBIO 1991; 20: 303–8.

[56] Кальдерон М., Сереседа П., Ларрайн Х., Оссес П., Перес Л., Ибаньес М. Туман Альто Патаче

оазис в пустыне Атакама: географическая основа для программы устойчивого развития

. В кн .: Материалы 5-й Международной конференции по туману, сбору тумана

и росе; 2010 г.п. 202–6.

[57] Хендерсон Б., Фальк Д. Сбор воды из тумана в Эквадоре: подходящая технология

для сельской бедноты? В: Материалы 2-й международной конференции

по туману и улавливанию тумана; 2001 г. 281–4.

[58] Эритрея. Финансовый отчет Vision Eritrea 2008.

[59] Росато М., Рохас Ф., Шеменауэр Р.С. Не только бенефициары: содействие участию

и потенциал местного управления в проекте сбора тумана Тохкиа,

Гватемала.В кн .: Материалы 5-й международной конференции по туману, сбору тумана

и росе; 2010. с. 248–51.

[60] Macquarrie KIA, Pokhrel A, Shrestha Y, Osses P, Schemenauer RS, Vitez F,

et al. Результаты проекта водоснабжения высокогорного тумана в Непале. В:

Труды 2-й международной конференции по туману и улавливанию тумана;

2001. стр. 227–9.

[61] Раутенбах CJ, Оливье Дж. Оперативная инициатива «вода из тумана» на

Lepelfontein вдоль западного побережья Южной Африки.В: Материалы 2-й международной конференции

по туману и улавливанию тумана; 2001. с. 243–5.

[62] Оливье Дж., Раутенбах Х. Внедрение системы сбора туманной воды в

ЮАР. Атмосферные исследования 2002; 64: 227–38.

[63] Суау К. Сбор тумана и устойчивая архитектура на побережье Атакамы. В:

Труды 5-й международной конференции по туману, улавливанию тумана и росе

; 2010. с. 179–88.

[64] Сарсур Дж., Стегмайер Т., Линке М., Планк Х.Бионическая разработка текстиля

материалов для сбора воды из тумана. В: Материалы 5-й международной конференции по туману, улавливанию тумана и росе; 2010. с. 248–51.

M. Fessehaye et al. / Обзоры возобновляемой и устойчивой энергетики 29 (2014) 52–6262

Системы сбора дождевой воды 101 и часто задаваемые вопросы ~ Homestead and Chill

Сбор дождевой воды, также известный как «сбор дождевой воды», является отличным способом компенсировать часть вашего использования воды для орошения из других источников.Это также простой способ получить и хранить желаемую воду без хлора для тех из нас, кто в противном случае полагается на хлорированную городскую водопроводную воду. Наши саженцы, воздушные растения, каннабис и микробы компостного чая любят это! Идея довольно проста — собрать дождевую воду из водосточной трубы и затем использовать ее для полива растений, верно? Конечно, это идея! Однако не все системы сбора дождевой воды одинаковы и не подходят для каждого климата, ситуации или предполагаемого использования.

Прочтите долго, чтобы изучить основы сбора дождевой воды, включая советы по настройке и использованию базовой системы сбора дождевой воды в домашних условиях.В этой статье рассматриваются варианты резервуаров для дождевой воды, расходные материалы и информация, чтобы помочь выбрать, какой тип системы лучше всего подходит для вашего климата или потребностей. Мы рассмотрим часто задаваемые вопросы, такие как законы о сборе дождевой воды, загрязнение воды и проблемы с бактериями, размножение комаров, как содержать резервуары для дождевой воды в чистоте и многое другое.

Раскрытие информации: этот пост может содержать партнерские ссылки на продукты для вашего удобства, например, на товары на Amazon. Homestead and Chill получает небольшую комиссию от покупок, совершенных по этим ссылкам, без каких-либо дополнительных затрат для вас.

НАчАЛО СБОРА ДОЖДЕВОЙ ВОДЫ

Законы о сборе дождевой воды

Прежде чем начать, убедитесь, что вы вообще можете законно собирать дождевую воду! Как бы безумно это ни звучало, сбор дождевой воды незаконен в некоторых местах. Поэтому перед тем, как вкладывать средства в резервуары для дождевой воды, сверьтесь с местными законами и законами штата. Вот список законов штата США, касающихся дождевой воды. К счастью, сбор дождевой воды разрешен и поощряется в большинстве мест.

Какой размер резервуара для дождевой воды мне выбрать?

Ответ на этот вопрос зависит от нескольких вещей, включая то, для чего вы собираетесь использовать дождевую воду, и, возможно, самое главное: ваш климат . Если в течение года у вас частые дожди, вы можете обойтись меньшим количеством баков меньшего размера — например, средними бочками на 50 галлонов. По мере того, как вы используете воду, резервуары могут наполняться чаще, если идет периодический дождь.

Напротив, в некоторых местах есть отчетливый «сезон дождей» с сухой погодой в остальное время года.Например, здесь, на Центральном побережье Калифорнии, только дождей зимой. Следовательно, нам необходимо достаточное количество резервуаров для сбора и хранения максимально возможного количества дождевой воды в течение нашего короткого 4-месячного сезона дождей — чтобы продержаться до следующей зимы. Одной 50-галлонной бочки нам долго не протянуть!

Чтобы в полной мере воспользоваться нашим ограниченным запасом дождевой воды, у нас есть один меньший дождевой резервуар на 140 галлонов и два больших 530-галлонных дождевых резервуаров — в общей сложности почти 1300 галлонов емкости для хранения дождевой воды в этой усадьбе. ! Подробнее о различных вариантах резервуаров мы поговорим ниже.

Площадь поверхности крыши и размер резервуара

Предполагая, что вы планируете собирать дождевую воду, которая падает на вашу крышу, имейте в виду, что ваши резервуары для дождевой воды заполнятся НАМНОГО быстрее, чем вы ожидали . Шторм, в результате которого выпадает один дюйм дождя, НЕ означает, что вы соберете один дюйм дождя в своем резервуаре для дождевой воды. Чтобы определить, сколько дождя вы можете собрать во время шторма, рассмотрите всю площадь поверхности, на которую падает и собирается дождь.

Рассмотрим этот пример сценария:

• Допустим, у вас дом площадью 2000 квадратных футов.
• Ваша крыша имеет скат посередине. Если вы подключите бочку от дождя к водосточной трубе на одной стороне дома, вы уловите дождь, который падает на эту половину крыши — может быть, 1000 квадратных футов. Предположим, что примерный размер крыши — 50 на 20 футов.
• Хорошая маленькая буря с 1 дюймом осадков.
• Если преобразовать площадь крыши 50 х 20 футов в дюймы, получится 600 х 240 дюймов. Умножьте это на 1 дюйм дождя, чтобы получить объем дождевой воды в кубических дюймах.600 x 240 x 1 дюйм = 144 000 кубических дюймов дождя.
• Стандартное преобразование для воды: 1 галлон = 231 кубический дюйм. Таким образом, если мы разделим 144 000 на 231, это означает….

… можно собрать до 623 галлона воды с крыши площадью 1000 квадратных футов всего за один 1-дюймовый ливень!

Как видите, скромная дождевая бочка на 50 галлонов очень быстро переполнится. Кроме того, сразу после шторма не нужно ничего поливать на улице! Таким образом, бочка будет оставаться полной и переполняться с каждым последующим штормом.Это вся драгоценная дождевая вода, которую вы иначе могли бы уловить.

Различные типы бочек или резервуаров для сбора дождевой воды

Емкости для сбора дождевой воды бывают всех форм и размеров. Действительно! Некоторые резервуары имеют классическую цилиндрическую форму или более угловатую, предназначенную для размещения в углах. Наши узкие резервуары для дождя на 530 галлонов выглядят как гигантские Cheez-Its, с отсутствующими секциями посередине для структурной поддержки. Другие системы сбора дождевой воды менее жесткие, например, гигантские мочевые пузыри или контейнеры мешочного типа, предназначенные для размещения в пространстве под домом или палубой.Некоторые резервуары для дождя доступны из пластика , не содержащего бисфенола А, для питьевой воды (более подробно обсуждается в следующем разделе о загрязнении).

Размеры варьируются от бочек на 50 галлонов до массивных резервуаров для воды на 5 000 галлонов и выше. Многие люди последовательно соединяют несколько меньших контейнеров вместе, либо соединяя их трубами внизу, либо позволяя им перетекать друг в друга — каскадом от одного резервуара к другому. Когда наши резервуары переполняются, мы храним излишки дождевой воды в 5-галлонных ведрах, а также в больших мусорных баках.

Множество бочек с дождевой водой меньшего размера, «соединенных гирляндой» вместе внизу, с одним краном для наполнения емкостей в крайнем левом углу. Изображение любезно предоставлено корреспондентом по окружающей среде штата Индиана.

По правде говоря, любой тип прочного резервуара для хранения воды, бочки или контейнера можно использовать в качестве резервуара для хранения дождевой воды! Особенно, если у вас есть руки и вы можете дооснастить его компонентами, описанными ниже.

В идеале резервуар для сбора дождевой воды, независимо от его размера и формы, должен иметь все эти общие элементы:

• Впускное отверстие или водосточная труба для направления дождевой воды в резервуар, как правило, сверху, но закрытого экраном.
• Выпускное отверстие , которое позволяет распределять и использовать собранную дождевую воду, обычно около дна. Для больших резервуаров идеально подходит нагрудник для шланга, к которому можно подсоединить шланг.
• Изготовлен из непрозрачного материала , который не пропускает солнечный свет, если только вы не можете полностью покрыть его брезентом (или краской), чтобы заблокировать солнечный свет. Солнечный свет + Вода = Водоросли .
• Установите сетки с мелкими ячейками , надежно закрепленные на всех отверстиях, чтобы предотвратить попадание насекомых, вредителей или мусора.

Где я могу купить бочки или резервуары для дождевой воды?

Обратитесь в местную компанию по поставке резервуаров для воды. Эти предприятия имеют большие резервуары для воды, предназначенные в первую очередь для хранения питьевой или поливной воды, например, для сельского дома или фермы. Опять же, вы можете довольно легко преобразовать большинство традиционных резервуаров для воды для хранения дождевой воды. Или, возможно, они будут нести резервуары, специально разработанные для систем сбора дождевой воды! Если у них нет под рукой того, что вы ищете, спросите о вариантах и ​​наличии специальных заказов.

Емкости для дождевой воды большого и небольшого размера также можно приобрести в Интернете. Однако доставка больших танков может быть дорогостоящей, так что если вы отправитесь на местный рынок, вы сэкономите кучу денег! Нам удалось найти наши резервуары для дождевой воды в компании по производству резервуаров для воды, но позже мы заметили, что многие из таких резервуаров есть и в нашем местном магазине Farm Supply.

«Стоит ли того» система сбора дождевой воды?

Это, в конечном счете, личное решение, определяемое вашей ситуацией и мотивами.В зависимости от стоимости вашего регулярного водоснабжения по сравнению со стоимостью установки системы сбора воды, может потребоваться несколько лет, чтобы «окупиться» или сравняться. Но для некоторых сбор дождевой воды — это не только экономия денег.

Некоторым людям нравится собирать дождевую воду из экологических и этических соображений — чтобы чувствовать себя уверенно, компенсируя хотя бы часть своего водопотребления. Особенно в районах с дефицитом и / или дорогой воды. У других есть сильное желание иметь запас легкодоступной воды без хлора , как у моего друга, серьезно увлекающегося орхидеями и тилландсией.Кроме того, некоторые люди считают самодостаточным и безопасным, чтобы иметь дома запас воды на случай чрезвычайных ситуаций. Наши мотивы совпадают со всем вышеперечисленным. С другой стороны, в некоторых местах дождевая вода используется в качестве основного источника воды для дома!

НАСТРОЙКА СИСТЕМЫ УБОРКИ ДОЖДЕВОЙ ВОДЫ

Вот несколько важных факторов, которые следует учитывать при выборе резервуара для дождевой воды и разработке конструкции системы сбора.

Место для резервуара для дождевой воды

Выберите место рядом с водосточной трубой для easy fill .Тем не менее, в зависимости от размера вашего резервуара или планировки вашей собственности, это не всегда возможно. При необходимости можно добавить наклонные вниз желоба или трубы для пассивного переноса дождевой воды с крыши в резервуар в непосредственной близости. Мы установили секцию желоба, по которой дождевая вода доставляется через нашу курятку и во входное отверстие резервуара на расстоянии около 12 футов. Другой более сложный вариант — перекачивать воду из небольшого участка сбора в резервуар большего размера.

Также идеально разместить бак где-нибудь , чтобы было удобно получить доступ к и использовать дождевую воду, например, для наполнения лейки.То есть, если вы не собираетесь перекачивать его до точки использования. Резервуар должен располагаться на прочном и ровном фундаменте или основании. К счастью, большинство резервуаров для воды настолько тяжелы, когда они наполняются, что их будет очень трудно опрокинуть. Для тех, кто поднимается на платформы, рекомендуются поддерживающие ремни.

Это немного неудобно, но наш лучший вариант для установки больших резервуаров для хранения дождевой воды был на боковом дворе рядом с самой большой долиной / зоной стока на нашей крыше. Тем не менее, этот район уже был довольно переполнен курятником и теплицей, поэтому мы остановили свой выбор на этих высоких и узких «тонких» резервуарах для дождевой воды Bushman.Они красиво спрятаны за направляющей для кур, и мы все еще можем получить доступ к патрубкам шланга на каждом конце. В теплице для рассады мы используем много дождевой воды, это довольно удобно! Наши два тонких дождевых бака соединены посередине шлангом для нагревателя горячей воды (нам нужно было что-то гибкое, безопасное для питьевой воды и долговечное для использования на открытом воздухе) и клапанами, чтобы мы могли закрыть каждый бак. Дождевая вода собирается в первом резервуаре, и мы открываем клапаны между ними, чтобы заполнить второй резервуар, как только первый заполнится.На каждом дальнем конце системы имеется легкий доступ к шланговому наконечнику на каждом резервуаре.

Воспользуйтесь преимуществом силы тяжести: напор

Если вы посмотрите изображения систем сбора дождевой воды, вы можете заметить, что многие резервуары меньшего размера приподняты на прочной ровной платформе. Это служит двум целям:

Во-первых, у большинства резервуаров есть кран или патрубок внизу. Чтобы наполнить лейку или ведро, вам потребуется места под краном, чтобы поместился контейнер .Планируйте хотя бы немного приподнять резервуар, если вы не собираетесь использовать насос и у вас довольно маленький резервуар.

Во-вторых, при подъеме танка используется сила тяжести. Вода тяжелая и давит на себя. Это называется «давление напора» . Чем больше объем воды и чем выше или выше резервуар, тем большее давление он оказывает. Это означает, что очень большой и высокий резервуар создаст достаточное давление напора, чтобы потенциально подключить к нему шланг, и вода будет течь через него с приличной скоростью.Тем не менее, не ожидайте подключения полноценной системы орошения к резервуару для дождевой воды без помощи подкачивающего насоса, если, возможно, все это не будет спускаться из резервуара.

С другой стороны, меньшие и более короткие резервуары излучают меньшее давление напора. Таким образом, если небольшой резервуар для дождевой воды стоит прямо на земле, вы, скорее всего, не сможете подключить шланг к крану внизу и получить давление, достаточное для наполнения контейнеров (не говоря уже о воде с помощью шланга непосредственно из резервуара), поскольку чтобы попасть в контейнер, шланг должен идти вверх.Слабый напор воды не сможет преодолеть силу тяжести или будет течь очень медленно.

Поднятые бочки с дождевой водой, наполняющие лейки за счет силы тяжести. Обратите внимание, что эта система собирает дождь с односкатной крыши — это замечательный момент! Системы сбора дождевой воды могут быть установлены вокруг любого сооружения с приличной площадью поверхности для сбора дождя. Фото любезно предоставлено Brooklyn Farm Girl.

Сохранение чистоты резервуара для дождевой воды с помощью сеток

Лучший способ содержать резервуары для дождевой воды в чистоте — это, в первую очередь, предотвратить попадание мусора! ! Чтобы мусор не попал в резервуары для дождя, важно, чтобы у них были сетки с мелкими ячейками на входе.Экраны должны быть достаточно тонкими, чтобы не пропускать листья, сползать с кровельной черепицы, насекомых или других мелких существ. Одним из преимуществ использования резервуаров, разработанных специально для сбора дождевой воды, является то, что они обычно оснащены экранами. Смотрите фото наших экранов для резервуаров от дождя ниже.

В дополнение к сеткам на самом резервуаре, вы, вероятно, также захотите добавить начальные сетки к желобам или водосточной трубе, чтобы улавливать листья, ветки или другой более крупный материал до достижения сетки резервуара — что также помогает поддерживать эту область более чистой.

Дивертеры первого сбора

Шагом за пределы экранов является добавление «переключателя первого смыва» (также известного как мойщик крыши) в вашу систему сбора дождевой воды. Отводное устройство для первого смыва — это приспособление, которое перенаправляет первый поток воды, поступающей с крыши во время шторма, в сторону от резервуара для дождевой воды. Это существенно смывает и предотвращает улавливание отложений, грязи и мусора, скопившихся на крыше после последнего дождя.

У нас нет переключателей первого слива.Тем не менее, они настоятельно рекомендуются людям, которые получают чрезмерное количество мусора с крыш, или всем, кто хочет пить дождевую воду. Мы поговорим о питьевой дождевой воде чуть позже, а также о регулярном обслуживании и очистке резервуара.

Переключающий клапан первой промывки. Фото любезно предоставлено RainBank

Как предотвратить образование водорослей в резервуаре для дождевой воды

Водоросли — обычная проблема в любом резервуаре для хранения воды. Как мы уже вкратце обсуждали, лучший способ предотвратить рост водорослей в вашем резервуаре для дождевой воды — всегда использовать непрозрачный резервуар , который не пропускает солнечный свет.Даже в этом случае небольшое количество водорослей может попасть с крыши, но они не смогут процветать внутри. Другие способы борьбы с водорослями включают обработку воды хлором или другими добавками альгицидов. На мой взгляд, такие попытки не позволяют нам собирать чистую воду. Даже после того, как мы просидели в наших резервуарах в течение почти 9 месяцев, наша дождевая вода имеет лишь очень легкий зеленый оттенок!

Могу ли я собирать дождевую воду, если у меня нет желобов?

Да! Вы можете полностью настроить систему сбора дождевой воды, даже если у вас нет желобов.В нашем доме нет. Все, что вам нужно сделать, это найти место вдоль линии крыши (при условии, что она наклонная), где дождевая вода естественным образом собирается, а наиболее сильно стекает вниз. Обычно это будет в углу или в нижней точке впадины на крыше. Затем создайте свой собственный водосточный желоб или водосточную трубу!

В нашем переднем дворе мы сделали старую медную воронку , прикрепленную к карнизу. К нему мы прикрепили трубку, которая плотно прилегала к нижнему отверстию воронки, и протянули ее к верхней части нашего резервуара для дождевой воды емкостью 140 галлонов.На нашем боковом дворе мы установили небольшой участок водостока ниже долины с обильным стоком, включая участок водосточного желоба. На каждый открытый конец короткого трехфутового участка желоба мы «приклеили» детали заглушек водонепроницаемым силиконом. Таким образом, вся вода, попавшая в желоб, направляется по водосливу в два наших ближайших резервуара для дождя на 530 галлонов.

КАЧЕСТВО ДОЖДЕВОЙ ВОДЫ И ПРОБЛЕМЫ ЗАГРЯЗНЕНИЯ

Риск заражения бактериями в системе сбора дождевой воды

Дождь. Это кажется таким чистым и освежающим, правда? Дождевая вода, которая падает прямо с неба, обычно довольно чистая. Тем не менее, он может собирать локальные взвешенные в воздухе твердые частицы или загрязнители при падении. Кроме того, дождевая вода будет оставаться чистой только в том случае, если она будет храниться в контейнере. Дождевая вода, собранная со стоком с крыши, может быть легко загрязнена несколькими способами. Грязь и мусор на крыше могут стать источником бактерий. Более того, дикие животные, которые гуляют или какают по крыше, могут занести более отвратительные бактерии, вирусы или паразиты , такие как E.Коли или лямблии.

Из-за этого вам нужно быть осторожными при использовании дождевой воды. Но не пугайтесь! Это не так страшно, как кажется. См. Следующий раздел «Использование собранной дождевой воды».

Материал резервуара для дождевой воды и загрязнение BPA

Помимо бактерий, растущих в вашем резервуаре, еще одной распространенной проблемой является выщелачивание химикатов из самого резервуара . Поскольку вода находится в резервуаре, контактируя с пластиком, существует вероятность миграции некоторых химических веществ из пластика в воду.Это особенно верно, когда пластик подвергается воздействию тепла, например, под прямыми солнечными лучами, или когда вода хранится в течение длительного периода времени. Но попадает ли это загрязнение в растения, которые вы поливаете?

Было проведено довольно мало исследований способности растений поглощать BPA, и большинство из них проводилось с использованием нереально высоких концентраций BPA. Однако это исследование проводилось с более низкими, более реалистичными концентрациями BPA (и других соединений, нарушающих работу эндокринной системы), обнаруженных в сточных водах.Исследование показало, что салат и листовая капуста действительно поглощают значительное количество бисфенола А в свои корни, но лишь небольшое количество — в надземные стебли и ткани листьев. Поэтому я был бы особенно осторожен при использовании дождевой воды из резервуара без BPA на корнеплодах , таких как морковь, редис, картофель, свекла или репа.

Когда мы покупали резервуары для сбора дождевой воды, я обнаружил, что большинство небольших резервуаров для дождевой воды не были перечислены как не содержащие бисфенол А. По мере того, как вы переезжаете в резервуары большего размера, вам легче найти варианты из пластика, не содержащие бисфенола А, поскольку многие из них также предназначены для использования с питьевой водой.В конце концов мы смогли найти варианты без BPA, хотя и по несколько более высокой цене. Классические синие бочки, предназначенные для аварийного хранения питьевой воды, не содержат бисфенола А, хотя обычно они не готовы к сбору дождевой воды с помощью кранов, входных отверстий, фильтров и т. Д.

Асфальтовая черепица загрязняет дождевую воду?

Наша крыша сделана из битумной черепицы, и я скажу так: я не позволю этому помешать нам собирать дождевую воду! Существует определенный риск попадания неидеальных веществ, содержащихся в битумной черепице, в дождевую воду.Однако «что» и «сколько» зависит от возраста и состояния крыши . Очень старые крыши (до 1980-х годов) могут содержать асбест, который позже был запрещен. Совершенно новые крыши выделяют более высокую концентрацию растворенного органического углерода (DOC), но это опасно только в том случае, если в сочетании с хлором образует диоксин. Другие распространенные загрязнители для гонтовой кровли включают цинк и железо. В некоторых влажных местах битумную черепицу можно предварительно обработать средством для удаления мха.

Если вы собираетесь поливать растения собранной дождевой водой, я бы не стал особо беспокоиться об этом. Мы скоро поговорим о том, какими удивительными могут быть природные токсин-буферы для почвы, червей и компоста. Тем не менее, если вы надеетесь потреблять дождевую воду, рекомендуется продвинутая очистка.

Как предотвратить размножение комаров в моем резервуаре с дождевой водой?

Вы знаете те заслонки от мусора, о которых мы говорили? Вот как. Как вы, вероятно, знаете, комары размножаются в стоячей воде, а открытые резервуары с дождевой водой — это магнит от комаров!

Чтобы комары не размножались в вашем резервуаре для дождя, вы должны полностью предотвратить их попадание внутрь резервуара.Убедитесь, что каждое отверстие вашего аквариума оборудовано плотно прилегающей, полностью герметичной и мелкоячеистой сеткой от насекомых . Это включает в себя зону входа, любые выходы перелива или вентиляционные отверстия.

Наш входной экран баков новый по сравнению с сезоном. Он поймал множество уже мертвых жуков, пытающихся проникнуть в резервуар, а также кусочки асфальта с крыши и несколько листьев. Большая часть более крупного мусора останавливается на экранах на желобах.

ИСПОЛЬЗОВАНИЕ СОБРАННОЙ ДОЖДЕЙ ВОДЫ В САДЕ И ЗА ПРЕДЕЛАМИ

Ручной полив по сравнению с насосами

Большинство основных систем сбора дождевой воды требуют, чтобы пользователь вручную собирал и распределял дождевую воду по целевым растениям, например, наполняя лейки или ведра непосредственно из крана или клапана около дна резервуара.Вот как мы сейчас используем дождевую воду. Если конструкция резервуара создает достаточное напорное давление (см. Раздел о гравитации выше), то можно подсоединить шланг и поливать им близлежащие растения. К большим резервуарам, расположенным на возвышении или в гору, потенциально могут быть подключены системы капельного орошения с гравитационной подачей.

В качестве альтернативы поливу вручную вы можете оборудовать систему сбора дождевой воды подкачивающим насосом . Маленькие насосы используются для создания давления для подачи дождевой воды через более крупные системы распределения орошения.Мы положили глаз на эту небольшую доступную помпу мощностью 1 л.с., которая получает отличные отзывы, и можем инвестировать в нее в ближайшее время!

Использование подкачивающего насоса наиболее выгодно, если у вас есть большая система сбора дождевой воды (например, хранится 500 галлонов или более) или если в небольших резервуарах часто идут дожди. Насос и обильный полив быстро опустошат небольшой резервуар для дождевой воды.

Наш меньший по размеру резервуар для дождевой воды Polymart на 125 галлонов в саду перед домом. На самом деле, когда он полностью заполнен, он вмещает около 140 галлонов! Мы используем ведра и лейки, чтобы набирать из него воду.Этот резервуар опорожнялся бы слишком быстро при использовании насоса (и не заполнялся бы месяцами), хотя подкачивающий насос будет хорошо работать с нашими более крупными резервуарами. В верхней части воронки есть экран, а также верхняя часть резервуара.

Использование дождевой воды для полива сада (или других растений)

Дождевую воду можно использовать для полива всего, что в ней нужно! Если у вас небольшой сад, приличная система сбора дождевой воды и достаточно частые дожди, чтобы поддерживать его большую часть времени, возможно, можно поливать ваш сад в основном собранной дождевой водой.С другой стороны, наш сад слишком обширен (и наши запасы дождевой воды слишком скромны), чтобы мы могли поливать ею подавляющее большинство наших растений. Кроме того, это займет слишком много времени — ведь мы поливаем дождевой водой вручную! Таким образом, наши грядки, фруктовые деревья и многолетние растения получают большую часть воды из автоматизированных систем капельного орошения, водосливных шлангов и городской воды. Прочтите эту статью, чтобы узнать больше о решениях и идеях для орошения сада.

Дождевая вода чертовски драгоценна, и растениям она нравится! В связи с ограниченными поставками мы используем дождевую воду на наших наиболее загрязненных и чувствительных к хлору установках .Например, для полива наших растений каннабиса, рассады в теплице, воздушных растений и комнатных растений. Мы также используем дождевую воду для приготовления активно аэрируемого компостного чая, для больших партий свежей воды с алоэ вера в качестве пропитки почвы для недавно пересаженных деревьев и других специальных проектов. В крайнем случае, еще один способ обеспечить воду без хлора — отфильтровать водопроводную воду с помощью угольного шлангового фильтра. (Щелкните любую ссылку в этом абзаце, чтобы узнать больше о каждом из этих предметов)

Дождевая вода слишком кислая для моих растений?

При среднем pH 5.От 0 до 5,6 дождевая вода имеет умеренную кислотность. Так уж получилось, что подавляющее большинство растений предпочитают слабокислую почву (от 6,0 до 6,5) нейтральной или щелочной. Тропические леса кажутся счастливыми! Здоровая почва и компост действуют как буфер для стабилизации pH. Однако почва, подверженная частым проливным кислым дождям, может стать чрезмерно подкисленной. Если это вызывает беспокойство, проверьте pH вашей почвы с помощью простого pH-метра. Используйте известняк, чтобы естественным образом повысить pH почвы по мере необходимости. (Хотя у нас никогда не было этой проблемы)

Будет ли дождевая вода загрязнять мои съедобные культуры?

Из-за возможности бактериального заражения лучше избегать прямого контакта неочищенной собранной дождевой воды со съедобной частью ваших культур. Особенно листовая зелень или то, что вы не собираетесь готовить перед употреблением. Однако для орошения почвы, на которой растут продовольственные культуры, безопасно использовать дождевую воду! Почва, компост и черви отлично справляются с буферизацией и очисткой бактерий и даже токсинов.

Овощные культуры заражаются бактериями, когда загрязненная вода применяется в больших концентрациях и бактерии прилипают к поверхности растений, а не из-за того, что бактерии попадают из почвы в ткани растений.Просто поливайте близко к линии почвы по периметру растения, и избегайте разбрызгивания и разбрызгивания .

Не позволяйте этому напугать вас! Полив почвы дождевой водой создает меньший потенциальный риск, чем проклятые птицы, грызуны и опоссумы, бегающие вокруг ваших грядок! Если вы сильно нервничаете, поливайте деревья, комнатные растения, декоративные растения и другие несъедобные продукты.

Полив почвы между съедобными культурами и под ними дождевой водой.

Можно ли пить собранную дождевую воду?

Ответ на этот вопрос: это зависит от обстоятельств! Безопасность потребления дождевой воды сильно различается в зависимости от того, как она собиралась, хранилась или обрабатывалась.Дождевая вода, которая падает прямо с неба и не попадает на крышу или другие поверхности, относительно безопасна для питья без обработки. То есть, если только не идет дождь в ядерной горячей точке, такой как Чернобыль.

Мы уже обсудили различные риски и источники загрязнения, которые могут повлиять на качество дождевой воды, собираемой со сточных вод с крыш: бактерии, водоросли / плесень, вирусы, паразиты или химические вещества. Другими словами, небезопасно потреблять дождевую воду, собранную с крыши, если ее сначала не обработать должным образом.

Способы очистки дождевой воды

• энергично вскипятите дождевую воду в течение нескольких минут. Это убивает большинство болезнетворных микроорганизмов. Соедините это с угольным фильтром, чтобы удалить загрязнения.
• Пропуск дождевой воды через высококачественную систему фильтрации , например фильтр Berkey или Life Straw, может сделать ее безопасной для питья. Оба предназначены для удаления бактерий, паразитов, вирусов и большинства химических загрязнителей.
• Добавьте домашний отбеливатель без запаха, одобренный NSF (5.25% хлора) в бак. Смешайте 1 галлон отбеливателя на каждые 1000 галлонов воды или 1 литр на каждые 250 галлонов воды. Вы можете соединить это с угольным фильтром или системой обратного осмоса для дальнейшей очистки и удаления побочных продуктов хлора.
• Все эти варианты , скорее всего, убережут вас от болезни. Тем не менее, низкий pH делает его менее чем идеальным для длительного употребления, если pH не регулируется.

Лично я не стал бы пить собранную дождевую воду.У нас просто нет возможностей или необходимости. В случае серьезной местной чрезвычайной ситуации мы готовы пить дождевую воду, если это необходимо, путем ее кипячения и использования Соломинки Жизни. Однако в некоторых регионах мира дождевая вода является основным источником питьевой воды, включая сельские районы Австралии. Оцените свою ситуацию, проведите дополнительное исследование и примите осознанное личное решение.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ СБОРА ДОЖДЕВОЙ ВОДЫ

Текущее обслуживание

Хорошо, ребята, я начинаю чувствовать себя побитым рекордом… так что мы завершим это этим разделом! Рекомендации по обслуживанию и очистке вашей системы сбора дождевой воды будут различаться в зависимости от вашей уникальной настройки, степени загрязнения, для чего вы ее используете и т. Д. Как минимум, регулярно очищайте желоба и сетки от мусора. Мы делаем это один раз в год (потому что 80% года вообще не идет дождь) вместе с промывкой резервуаров.

Чтобы смыть наши резервуары для дождевой воды, мы полностью опустошаем их каждую осень прямо перед началом сезона дождей. К тому времени мы, вероятно, израсходовали почти всю воду внутри. Если осталось небольшое количество воды, мы стараемся использовать ее в саду в течение нескольких недель вместо городской воды.Наконец, мы храним остатки воды в 5-галлонных ведрах или мусорных баках. Затем мы открываем нижние клапаны, чтобы высвободить остатки стоячей воды, эффективно смывая ее.

Дезинфекция резервуаров для дождевой воды

Последним шагом в нашей ежегодной процедуре является опрыскивание внутренних стен очень разбавленным водным раствором отбеливателя для дезинфекции резервуаров. Мы добавляем всего пару столовых ложек бытового отбеливателя в распылитель воды на 2 галлона. Я опрыскиваю внутренние стены и оставляю на минуту или две.Наконец, я использую шланг, чтобы смыть это водой.

Дезинфекция резервуаров для дождевой воды может не потребоваться. Во время обычного промывания загляните внутрь (если можете). Как это выглядит? В первый год у нас танки оставались довольно чистыми. Ко второму году использования на внутренних стенках накапливается грязь и небольшие водоросли. Имейте в виду, что вы не видите бактерий или паразитов!

Неразбавленный уксус потенциально может быть использован для промывки внутренней части резервуара для дождевой воды, хотя он не обладает почти такой же дезинфицирующей способностью, как хлор, а также требует гораздо большего времени контакта (10 минут).Помните, никогда не смешивайте уксус и отбеливатель! Другой вариант — использовать неразбавленную бытовую перекись водорода . Для эффективности перекиси также требуется постоянное время контакта около 10 минут.

До, во время и после нашей ежегодной очистки резервуаров. Я осторожно сижу на высоких резервуарах, чтобы получить доступ внутрь.

Подготовка системы сбора дождевой воды к зиме

Если вы живете в месте с отрицательными температурами зимой, обязательно полностью слейте воду из резервуаров до наступления морозов.Также слейте воду из любых системных трубопроводов. Переключите водосточную трубу, чтобы она больше не подавалась в сборный резервуар.
