Как на деревянный пол положить теплый пол: Теплый пол на деревянный пол

Монтаж электрического теплого на деревянный пол



Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона.

В отдельных случаях возникает необходимость укладки теплого электрического пола ( нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

Затем выполняется гидроизоляция пола. На деревянный пол настилается рулонный гидроизолирующий материал или полиэтилен 200 микрон. Поверх гидроизоляции укладывается рулонный теплоизолирующий материал, например Тизол. Это рулонный утеплитель с фольгированной стороной.

Укладывается утеплитель фольгой наверх. Тепловой электрический кабель укладывается поверх теплоизоляции. Крепится кабель на специальные держатели, петлями с заранее рассчитанным (в магазине) шагом. Стяжка заливается поверх уложенного теплового кабеля. Перед заливкой стяжки устанавливается регулятор температур (на стену) и датчик температур, между петлями уложенного кабеля.

Второй способ (без бетонной стяжки)

Если вы хотите сделать теплый пол в деревянном доме, то применяется деревянная система теплый пол. Суть технологии в следующем.

Подготавливается основание для укладки нового деревянного пола. Монтируются лаги будущего пола. Под лаги настилается рулонный теплоизолятор (минимум 3 см) с фольгированной стороной (фольгой вверх). Поверх фольги настилается монтажная сетка для крепления теплового кабеля. Тепловой электрический кабель укладывается петлями. Петли размечаются по лагам и в лагах делаются пропилы для петель кабеля. Нагревательный электрический кабель укладывается в сделанные пропилы и крепится к сетке хомутами.

На стене устанавливается терморегулятор, а между лагами кладется датчик температур. После подключения и проверки теплого пола, настилается финишное покрытие пола. Расстояние от кабеля до финишного покрытия должно быть 3-5 см.

В настоящее время в продаже имеется специальный ламинат, оснащенный кабелем для обустройства теплого пола. Однако стоимость его существенная: около 50 евро за 1 м

2.

©Opolax.ru

Другие Инструкции по устройству полов





Электрический теплый пол на деревянный пол

Содержание статьи

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

*

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

*

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

*

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

  • визуальный осмотр состояния поверхности деревянных досок;
  • ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
  • устранение треснувших и прогнувшихся досок;
  • выравнивание лагов в местах прогиба;
  • добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

*

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами.  Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

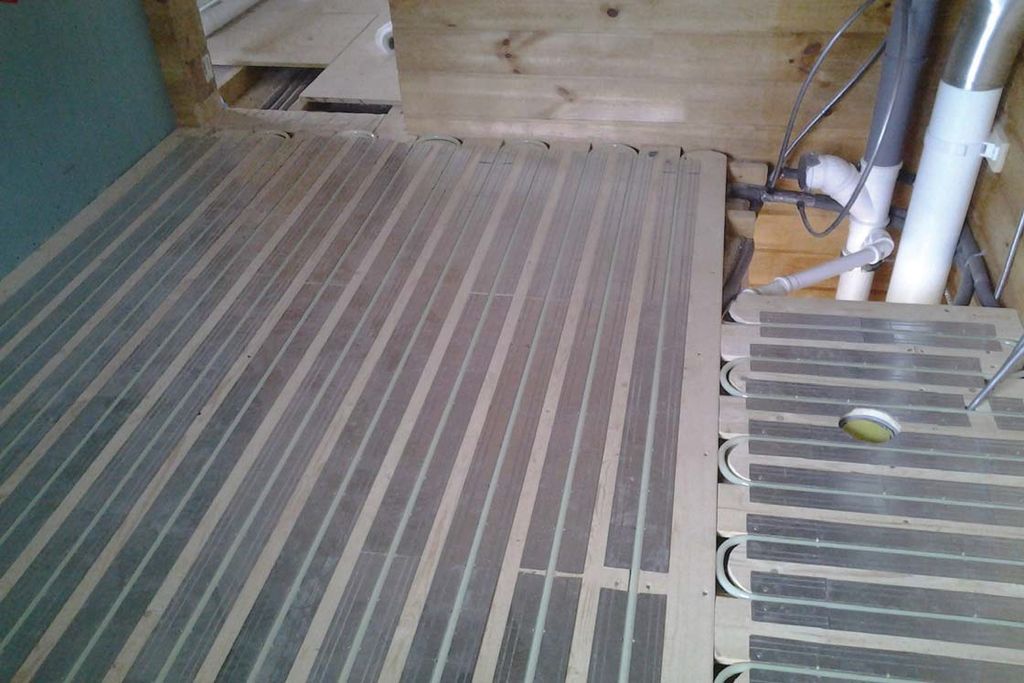

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

Благодаря пазам, укладка  отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -200С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

*

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

Электрический теплый пол на деревянный пол: как это сделать?

Краткое содержание


Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине. Действительно, в деревянном доме можно жить, не утепляя его. Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

  • Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола. Типы кабельного теплого пола
  • Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум. Инфракрасные маты теплого пола
  • Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола. Конструкция инфракрасного пленочного пола
  • Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами. Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

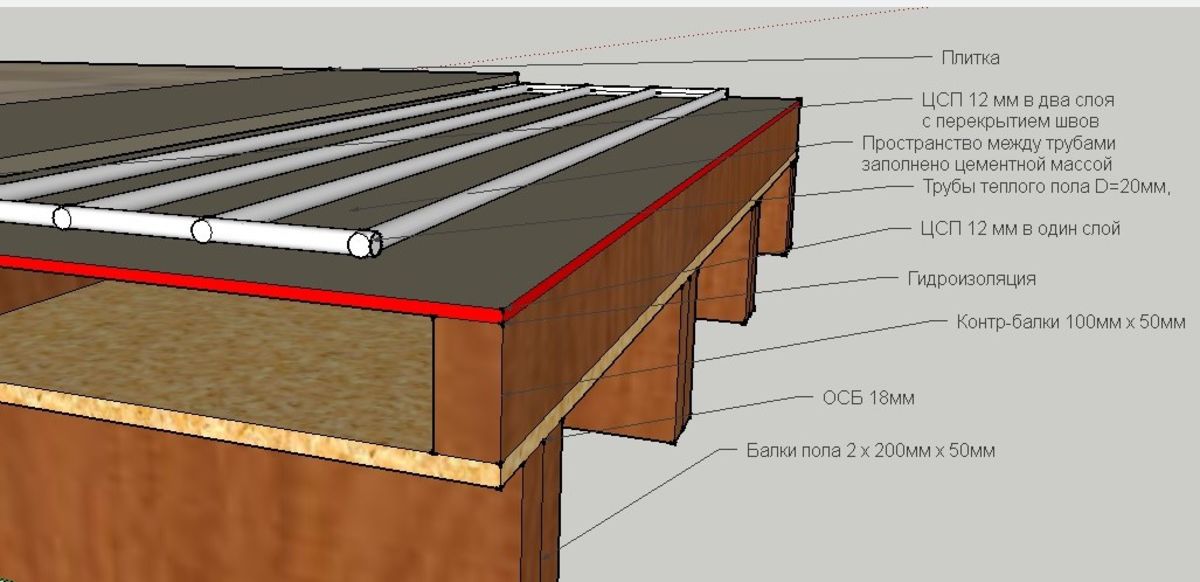

Схема устройства пола по деревянному основанию
  • Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
  • Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом. Монтаж теплого пола в деревянной системе
  • Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
  • Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
  • При укладке нагревательных элементов следует особое внимание уделить их изоляции.
  • Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
  • Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.


Врезка кабеля теплого пола в стяжку

[ads-mob-1][ads-pc-1]

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
[ads-pc-2][ads-mob-2]

Видео: Монтаж тёплого пола Electrolux

Теплый пол в деревянном доме

    Актуально использование электрического теплого пола в качестве дополнительной возможности отопления жилья. Так как в деревянных домах полы могут быть устроены по разному: непосредственно по грунту, дощатыми на первом этаже, по межэтажным перекрытиям, устройство теплого пола должно учитывать особенности каждого способа. Кроме того вид используемого нагревательного элемента зависит от финишного покрытия. А это может быть половая доска, линолеум, ламинат, керамическая плитка, мармолеум и пр.

   Вариантов обогрева тёплым полом два — основной, когда единственным источником тепла является пол со встроенным обогревом и комфортный, при котором обогреваются только отдельно выбранные зоны повышенного комфорта.
Главный вопрос про основной обогрев — можно ли его реализовать технически?
Тут нужно определить теплопотери конкретного помещения, и если тепловая мощность, отдаваемой полом превышает их, то всё хорошо. В любом случае, в деревянном доме утеплять пол, стены, потолок, нужно по максимуму. Не экономьте и на энергоэффективных стеклопакетах. От качества утепления будут зависеть будущие затраты на отопление.
Обычно для варианта основного обогрева подходят полы, с покрытием из керамической плитки. Используемые под плитку нагревательные элементы — греющий кабель, тонкие маты высокой мощности.
Всё дело в том, что поверхность плитки и керамогранита можно безболезненно нагревать до температур, при которых тепловой поток от пола компенсирует теплопотери помещения.


   Хороший вариант монтажа кабельных систем по деревянному полу — применение панелей РПГ. Это панели на базе экструдированного полистирола с цементно-полимерным покрытием, сочетающие в себе прочность, легкость и высокий коэффициент теплоизоляции. Особенность этих панелей в том, что они позволяют положить керамическую плитку без заливки толстой и тяжелой стяжки. Толщина панелей от 10 до 100 мм. С помощью панелей РПГ можно по черновому деревянному полу выложить плитку с минимальным подьёмом уровня пола.

Теплый пол под половую доску

    Отдельный, и к сожалению, самый проблемный случай, когда финишное  покрытие — половая доска. Дерево хороший теплоизолятор, и при толщине доски из хвойных пород более 24 мм и 32 мм для дуба, применение обогрева теплым полом нецелесообразно (по DIN EN 1264, тепловое сопротивление над греющей частью не должно превышать 0,15 м2К/Вт). В данном случае возможен лишь комфортный вариант обогрева.
Вариант установки греющего кабеля под деревянный пол на лагах:
Используется двужильный экранированный кабель Lavita, при этом удельная мощность не должна быть больше 100 вт/м2.

Пол из ламината и линолеума

  Если финишным покрытием является ламинат, линолеум, ковролин или паркетная доска, то как правило возможен только комфортный вариант обогрева. В этоим случае рекомендуется использовать инфракрасный пленочный тёплый пол — тонкую нагревательную пленку различных видов, в том числе саморегулирующуюся. Желательно выбрать мощность 220 ватт/м2. Толщина плёнок примерно 0,4 мм. То есть высота пола не изменяется.

   Инфракрасная пленка быстро и равномерно прогревает поверхность пола. Особенности вышеупомянутых покрытий — их нельзя перегревать выше температуры 24-27 градусов С. Уточнить пороговое значение температуры эксплуатации можно у продавцов напольных покрытий. При превышении этих температур начинаются химические и геометрические изменения.У ламината изменяется ширина швов, его может начать пучить. Линолеум может изменить цвет, и начать выделять продукты химического разложения.

В случае очень хорошей теплоизоляции помещения, можно отапливать помещение и с таким покрытием. Скорее всего придется уложить теплый пол на максимально возможной площади, то есть под всей свободной от стационарной мебели. Подробнее в этой статье про обогрев  помещений.

Просьба при самостоятельных расчетах учитывать наличие свободной электрической мощности. Нужно из выделенной на дом мощности вычесть суммарную мощность всех потребляющих энергию приборов.

За консультациями обращайтесь к специалистам Центра Теплых Полов

Google

Теплый пол на деревянный пол

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

  1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
  2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
  3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

  • температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
  • нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
  • нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

  • выравнивающая растворная стяжка;
  • утеплитель;
  • греющий кабель или пластиковые трубы;
  • выравнивающая стяжка, которая закрывает теплый пол;
  • финишное покрытие (плитка, ламинат, паркет).

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

  • произвести демонтаж верхнего покрытия пола и чернового пола;
  • проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
  • далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
  • затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
  • после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
  • черновой пол необходимо покрыть антисептиком;
  • затем на него кладется пергамин;
  • далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
  • на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
  • периметру каждого листа на дистанции 150-200 мм между ними;
  • щели, которые есть между листами фанеры, нужно зашпаклевать;
  • прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

  • пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
  • необходимо произвести демонтаж плинтусов;
  • произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

  • выполняется демонтаж плинтусов;
  • настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

  1. Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
  2. Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
  3. Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
  4. Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
  5. Максимальная длина одного отрезка пленки должна быть не более 15 метров.
  6. Нельзя выполнять укладку теплого пола при низкой температуре.
  7. Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

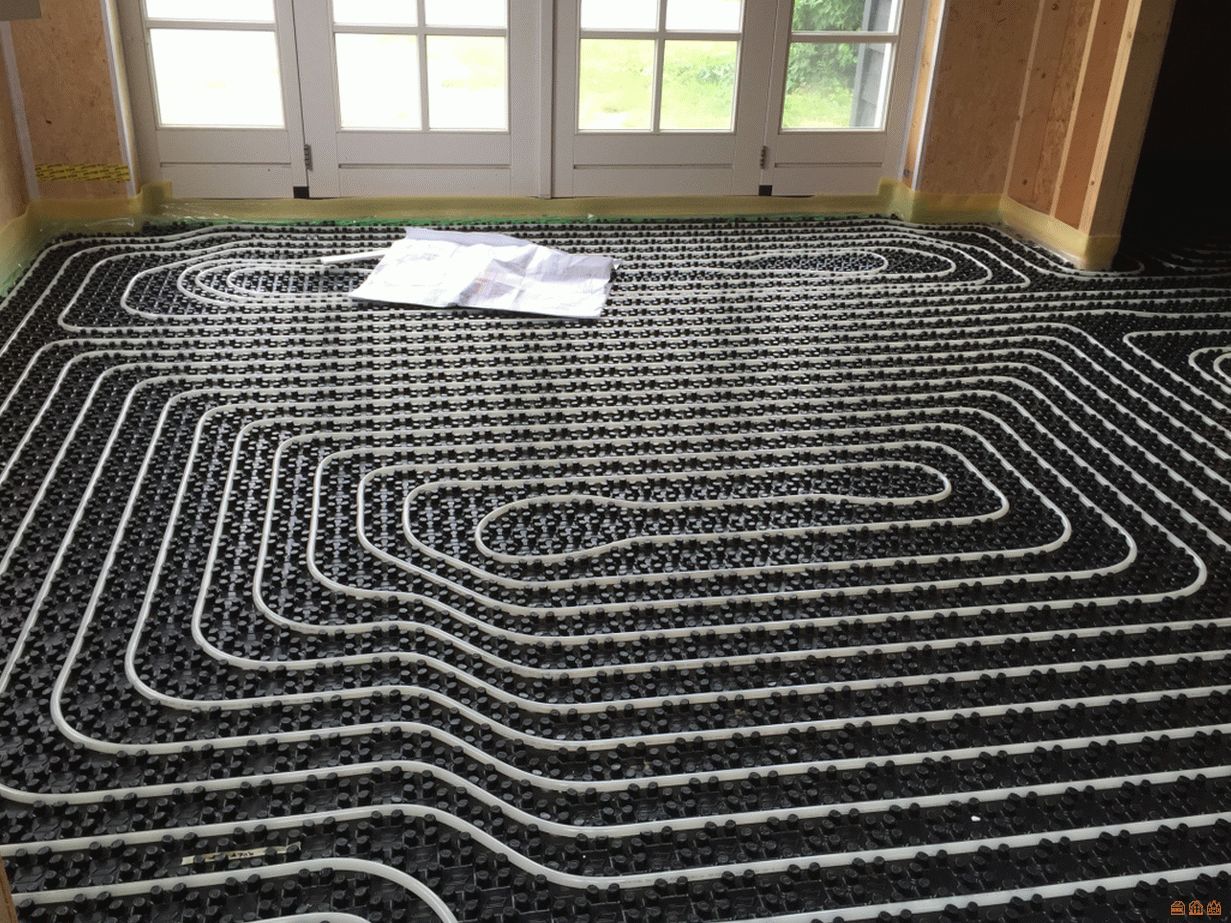

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

  • на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
  • помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
  • есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

  1. На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
  2. После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
  3. На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
  4. Доски закрепляются с лагами посредством саморезов.
  5. Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
  6. Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
  7. По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
  8. Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
  9. На следующем этапе нужно раскатать полосы фольги от стены до стены.
  10. Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
  11. Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
  12. Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
  13. По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
  14. «Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
  15. Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
  16. По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
  17. Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
  18. Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
  19. Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
  20. Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

  • инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;

    Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.

  • фольгированный утеплитель, который размещают по всей площади комнаты;
  • полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
  • фольгированный и строительный скотч;
  • фанера для двух слоев настила;
  • отрезки битумной изоляции и обычная изоляционная лента.

Также необходимо обзавестись следующими инструментами:

  • острый строительный нож;
  • ножницы;
  • отвертки;
  • плоскогубцы.

Процесс выполнения работы:

  • изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
  • поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
  • изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
  • после этого их стыки склеиваются посредством фольгированного или строительного скотча;
  • когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
  • обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
  • на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
  • полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
  • затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
  • важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
  • в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
  • одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
  • после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
  • уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
  • далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
  • стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
  • после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
  • другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
  • затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
  • термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
  • точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
  • прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
  • после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
  • затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
  • на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
  • в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
  • если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
  • на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
  • по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
  • далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
  • и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

как положить по деревянному перекрытию, устройство, как уложить теплый пол на деревянную доску

Содержание:

Наличие большого количества новейших технологий позволяет владельцам недвижимости делать собственный дом теплым и уютным. Такое инженерное решение как устройство теплого пола на деревянном полу вызывает немало вопросов. Часто хозяевам кажется, что воплотить его довольно сложно и даже невозможно. Но это не так.


Особенности подготовки основания

Пол с обогревом, уложенный на деревянные лаги, отличается таким преимуществом как отсутствие необходимости проведения «мокрых» работ, например, связанных с устройством стяжки. В этом случае основанием будут доски. Хотя, можно уложить теплый пол по грунту, но сейчас не будем рассматривать этот вариант.


К используемым при укладке теплого пола на деревянный пол пиломатериалам предъявляют ряд требований:

  • толщина настила из древесины дуба и бука максимум 24 миллиметра, а из лиственницы или сосны –22 миллиметра;
  • когда предстоит сделать новый настил, тогда доски нужно разложить на несколько дней в помещении на полу, чтобы они в будущем не подвергались деформации.

Варианты устройства основания

Прежде, чем прокладывать кабель или отопительные контуры, следует устроить основание под теплый пол по деревянному перекрытию, используя один из двух вариантов:

  1. По уже эксплуатируемой черновой поверхности. В таком покрытии заделывают щели и трещины, зазоры между досками, устраивают теплоизоляцию с использованием пенопласта или минеральной ваты.
  2. Обустройство основы с нуля. Лаги обрабатывают антисептиками, огне – и биозащитой и располагают с промежутком 60 сантиметров одну от другой. На досках не должно быть гнили, плесени, щелей.

Таким образом, вне зависимости от того, какой вариант выбран, укладка теплого пола на деревянный пол нуждается в создании чернового основания.

Далее приступают к следующему этапу, который заключается в монтаже теплоизоляционного слоя. Утеплитель помещают между лагами, тем самым, исключая образование мостиков холода. Теплоизоляцию укладывают на пароизоляционный материал. После того, как готово черновое покрытие, приступают к монтажу теплого пола на деревянный пол.

Электрический теплый пол по деревянному перекрытию

Теплый пол с электрообогревом — это конструкция, состоящая из кабелей, нагревательных матов и пленок.

При использовании электрических кабелей необходимо помнить, что:

  1. Систему следует качественно изолировать от проникновения влаги.
  2. Температура поверхности пола в результате нагрева не может превышать 27 градусов. По этой причине необходимо устанавливать термодатчики и термостаты.

Укладку кабелей для теплого пола на деревянном основании выполняют в определенной последовательности:

  1. Под лаги, монтируемые для будущего пола, помещают фольгированный теплоизолятор, располагая его фольгой к верху. Толщина этого слоя должна составлять минимум 30 миллиметров.
  2. Поверх помещают монтажную сетку, необходимую для фиксации кабеля.
  3. Электрокабель укладывают в форме петель, а в лагах создают для них пропилы.
  4. В них помещают нагревательный кабель и крепят его к сетке хомутами.
  5. Датчик температуры укладывают между лагами, а терморегулятор монтируют на стене.

Как положить правильно своими руками

Когда теплый пол на деревянный пол своими руками выполнен качественно и функционирует правильно, начинают финишную отделку напольной поверхности. Важно соблюдать промежуток между кабелем и чистовым покрытием — равняться он должен минимум 30 миллиметров.

Наиболее экономичным и простым в обустройстве считается инфракрасный теплый пол на деревянный пол, его монтируют так:

  1. На основании раскладывают материал для теплоизоляции.
  2. Поверх укладывают и фиксируют нагревательную пленку.
  3. ИФ пленку подключают к электросети.
  4. Выполняют финишную отделку напольной поверхности.

При использовании инфракрасной пленки в качестве главного источника тепла в комнате, нужно следить, чтобы она покрывала не менее 70% площади пола.

Нагревательные маты нужно укладывать в слой специального плиточного клея, в остальных случаях их не следует использовать.

Теплый пол с водяным нагревом на деревянный пол

Система теплого электропола, несмотря на все ее преимущества, имеет серьезный недостаток – она потребляет большое количество электроэнергии и поэтому не стала востребованной в частном жилом секторе. Чаще всего в загородных коттеджах монтируют водяные отопительные системы.

Для конструкций, функционирующих с использованием нагретого теплоносителя, прежде, как положить теплый пол на деревянный пол, необходимо приобрести котел, коллектор, насосное оборудование, арматуру регулирования водяного потока и контролирующие устройства.


Укладка водяного пола может осуществляться двумя способами, один из которых проще, а второй – более сложен, поскольку для его реализации требуется много комплектующих элементов.

В любом случае вне зависимости от выбранного варианта будут нужны:

  • отопительные трубы, шаг монтажа которых равен30 сантиметров;
  • теплоизоляционные материалы – например, минвата;
  • жесткая черновая основа.

Если выбран более сложный процесс монтажа, потребуется металлическая сетка для крепления элементов конструкции, трубы из полиэтилена под высокое давление жидкости, переносящей тепло, термодатчик, находящийся в гофре, алюминиевая фольга, регулятор температуры механического или автоматического типа.


Чтобы беречь тепло, используют теплоотражающие экраны, способные направлять потоки теплого воздуха вверх и греющие пространство помещения.

Нет ничего сложного в том, как уложить теплый пол на деревянный пол, но при обустройстве водяного обогрева нужно учитывать несколько нюансов. Так для прокладки отопительных контуров следует использовать трубы с диаметром 16 миллиметров, способные обеспечивать достаточный поток теплоносителя. Для снижения теплопотерь их заворачивают в фольгу.

Расчет длины контуров

Длина одного контура не должна быть более 100 метров, но специалисты рекомендуют снижать данный показатель до возможного минимума. Дело в том, что чем меньше протяженность контура, тем эффективнее будет работать вся система и в результате будет сохранено большее количество тепла.

Для уменьшения протяженности трубопровода, помещение нужно разделить на несколько участков, у которых максимальная площадь равна 40 «квадратам». При этом каждый из них оснащают отдельным контуром. Кстати, система теплого водяного пола может покрывать не всю поверхность, а только ее часть.


Профессионалы не советуют при создании теплого пола под деревянную доску экономить на приобретении нагревательного агрегата, насосного оборудования и вспомогательных деталей для системы водяного обогрева, от которых зависит функционирование и эффективное использование всей конструкции.

Главной проблемой, которую приходится решать владельцам частных домов при монтаже пола с водяным обогревом по деревянным перекрытиям, это его присоединение к общей системе теплоснабжения. Для этого потребуется наличие профессиональных навыков и определенных знаний.

Поэтому при неуверенности в собственном мастерстве домашним умельцам следует воспользоваться услугами специалистов в данной сфере. Безусловно, такая работа не может стоить дешево, но будет обеспечено стабильное функционирование системы обогрева на протяжении длительного периода.


Установка деревянного пола с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического теплого пола под паркетный пол — отличный способ добавить тепла и уюта в любую комнату. Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается.Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней. Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, — это разделить существующий канал отопления, чтобы подвести немного тепла на крыльцо.К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева свободной проволоки» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку паркетного пола на соседнюю веранду и повысить комфорт отопления. В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый готовый пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы. Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу.Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Контроль за влажностью в ползунках

Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность.Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки перекрытий полов изолированы стекловолоконной изоляцией, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке. Один из способов избежать этого — утеплить стены по периметру. Другой вариант — это наш метод заполнения всего пролета перекрытий пола и герметизация системы балок перекрытия (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми порами.

Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на полосы 3 ″.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для доступа, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь. Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и был такой же высоты, как и основной дом.

Спланируйте установку, как если бы вы выполняли любую стандартную работу по укладке полов, путем привязки линий для направления размещения досок и учета нестандартных размеров стен.

Соответствие высоты этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздезабивные ленты (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого обогрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, который необходимо закрепить в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, разнесенных на 3 дюйма.

Передовой опыт: установка кабелей лучистого тепла для прогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

  • Используйте 1/4 дюйма. или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
  • Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг — установка крепежных лент Warmup.

Примечание: В зависимости от ваших конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы обеспечить поддержку деревянного пола.

  • Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к крепежной планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами. Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

  • Прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Есть в наличии.
  • Грунтовка чернового пола не требуется.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для напольных покрытий с тепловым излучением. Бук, австралийский кипарис и многие изделия из бамбука — примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующему паркету из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола.Для всех полов естественно сжиматься и набухать в зависимости от сезона, поэтому мы выбрали дубовый дуб с трещинами и четвертьями, который считается примерно на 30 процентов более устойчивым, чем пол из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом. Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

  1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
  2. Используйте пиленый на четверть пиломатериал для досок шириной более 3 дюймов для большей стабильности размеров.
  3. Акклиматизируйте свой деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
  4. Перед укладкой деревянного пола включите систему обогрева до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в том месте, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует вашей местности. . Как правило, среднее содержание влаги составляет от 6 до 8 процентов.
  1. Инженерные полы по своей природе более устойчивы.
  2. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
  3. Паркет: В целом паркетные полы меньше растягиваются и сужаются.
  4. Темные полы: их цвет делает зазоры между досками менее заметными.
  5. Полы со скошенными краями делают зазоры менее заметными.

Устройство деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов.При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup для получения предложения. Определите расположение термостата и отметьте его на своем эскизе.

Для герметизации нагревательных проводов мы использовали модифицированный латексом тонкий слой (LMT).

Шаг 2: Найдите термостат.

Системы электрических лучистых нагревательных матов для подогрева разработаны для использования с программируемым термостатом, сертифицированным UL. Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры.Это означает, что при выборе «деревянных полов» в программе настройки температуры никогда не поднимутся выше 82F и обеспечат плавный и постепенный нагрев полов.

Распределите слой тонкого слоя на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 А к месту расположения термостата. Перед заделкой любых стен я протягиваю трос, идущий от коробки термостата, вниз по полости стены и через вырезанную часть настенной колодки 2 × 4.После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы шириной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

В качестве напольного покрытия мы выбрали рифтовую и четвертную доску. Они являются хорошим вариантом для теплых полов из твердых пород дерева, а также минимизируют сезонные зазоры, коробление и т. Д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.

Обмотайте нагревательный кабель на крепежной планке и проведите его вперед-назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

После того, как система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного разбавителя на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал. Выравнивающие составы / тонкие смеси / клей ДОЛЖНЫ содержать латексные составы и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам.Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальную температуру 81 ° F (26,5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Боковое примечание 1

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокируемых лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание 2

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + — это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без каких-либо специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры подходят друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.


Рекомендуемые статьи

советов по укладке деревянных полов поверх лучистого тепла

Паркетные полы красивы и создают ощущение комфорта в вашем доме.Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола. Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его укладки.

Прочтите ниже советы о том, как идеально укладывать паркетные полы поверх систем лучистого отопления.

При использовании систем лучистого обогрева не только профессионалы паркетных полов обязаны быть на высоте.Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.

Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления. Если все будут сотрудничать, то вы на пути к успешной укладке деревянного пола над системой лучистого отопления.Вы должны знать обо всех типах полов, устанавливаемых над системой лучистого отопления. Различные материалы для полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.

Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении. Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.

Как установщик паркетных полов, вы обязаны правильно установить паркетные полы в соответствии с системой лучистого отопления. После того, как вы установили его, покупатель должен знать обо всех тонкостях системы лучистого тепла. Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.

Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом — это слишком быстрое включение системы. Пользователи будут увеличивать нагрев, когда становится холодно.Это вызывает у деревянного пола своего рода «шок».

Лучший способ бороться с этой формой неудач — поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно. В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом они могут медленно включать систему лучистого тепла по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности.Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.

Во время процесса установки одним из наиболее важных шагов, которые необходимо предпринять, является включение системы лучистого тепла за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды).Этого шага не следует избегать независимо от времени года.

Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола никогда не должна превышать 85 ° F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем должна, и это может вызвать трещины.

Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед установкой и доставкой деревянного пола.Вы должны измерить показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация шпал из гипсокартона и дерева. Прежде чем приступить к укладке деревянного пола, узнайте содержание влаги в каждом из этих компонентов и убедитесь, что они соответствуют спецификации.

Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола. Допустимая влажность деревянного пола зависит от вашего местоположения.Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.

Помогите домовладельцу выбрать паркетный пол, подходящий для его сценария. Один из лучших способов избавиться от излучаемого тепла — использовать паркетный пол. Стабильность размеров, присущая паркетным полам, делает их отличным выбором для систем лучистого отопления. Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех.Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.

Твердые паркетные полы можно использовать над системами лучистого отопления. Однако при использовании чего-либо шире 4 дюймов учитывайте дополнительную акклиматизацию и используйте клей для деревянных полов, рекомендованный производителем деревянных полов. Quartersawn или riftsawn также считаются лучшим выбором для деревянного пола.

Если вы хотите узнать больше об укладке паркетных полов поверх систем лучистого отопления, позвоните в City Floor Supply по телефону (800) 737-1786 или напишите нам по адресу info @ cityfloorsupply.com.

Можно ли установить лучистое тепло под деревянными полами?

Представьте себе прогулку по деревянным полам с подогревом холодной зимней ночью? Лучистое тепло становится все более популярным в отоплении жилых помещений. Большинство людей не знают, как работает лучистое тепло. На самом деле, многие люди не знают, что лучистое тепло можно установить под деревянными полами. Если вы хотите подумать о лучистом тепле для своего дома, есть несколько вопросов, которые следует учитывать, прежде чем принимать окончательное решение.

Что такое лучистое тепло?

Лучистое тепло — это система, использующая электрические змеевики или трубы с горячей водой под полом. Традиционно он использовался для плиточных полов, но теперь он также используется для деревянных полов. Полы с подогревом становятся все более популярными из-за легкости утепления всего вашего дома. Одно из первых возражений скептиков заключается в том, что это увеличит ваши счета за электричество. На самом деле лучистые обогреватели очень рентабельны, и те, кто их установил, заметили небольшое снижение своих счетов за электроэнергию.

Действительно ли лучистые обогреватели согревают пол?

Да! Это не прихоть и не временная акция. Лучистые обогреватели действительно работают и могут нагреть пол до 85 градусов по Фаренгейту! Некоторые производители рекомендуют поддерживать постоянную температуру, в идеале от 78 до 80 градусов. Тип деревянного пола, который вы устанавливаете над механизмом лучистого тепла, в конечном итоге будет определять ваши рекомендации по температуре.

Ограничения

Существуют некоторые ограничения на тип деревянного пола, который может использоваться с лучистым теплом.Если вы подумываете о лучистом тепле в своем доме, проконсультируйтесь со специалистами, которые посоветуют вам, какие виды растений лучше всего подходят для этого применения. Обязательно обсудите, как толщина напольного покрытия повлияет на обогрев; как естественная усадка и набухание повлияют на пол и какие породы дерева наиболее устойчивы при нагревании. Этот фактор зависит от породы дерева и производства напольного покрытия.

Устройство деревянных полов

Если вы решили установить лучистое тепло под деревянными полами, следующим шагом будет планирование установки.Лучше всего подойдут плавающие полы. Рекомендуется не приклеивать и не прибивать деревянные полы. В ближайшем будущем на это может повлиять высокая температура, что может вызвать конфликт в случае ремонта. Вместо этого стремитесь к взаимосвязанным плавающим полам. Это позволит легко заменить любые полы в случае повреждения.

Не забывайте всегда уточнять у производителя, совместим ли рассматриваемый вами деревянный пол с лучистым теплом. Не все системы лучистого отопления будут работать с деревянными полами.Существует несколько производителей лучистого отопления, поэтому убедитесь, что у вас есть как можно больше информации. Хотя большинство систем лучистого отопления может быть установлено домовладельцем, необходимо учитывать различные технические аспекты, или вы можете выбрать их профессиональную установку.

Внутрипольное отопление для деревянных полов

Подберите гостеприимный вид деревянных полов

Поднимите свои великолепные деревянные полы на новый уровень и принесите тепло и уют в ваш дом на всю зиму.Благодаря инновационному дизайну и вниманию к деталям ThermoSoft добавление лучистого тепла к вашим деревянным полам безопаснее и проще, чем когда-либо. Не упустите шанс превратить свой дом в роскошное и уютное место для отдыха.

Обязательно ознакомьтесь с WarmStep®: единственным источником электрического излучения для прямого прибивания или приклеивания деревянных полов. Не требует заливки нагревательных элементов в цемент. Мы также предлагаем комплексную систему для плавающих полов или кабель, если вы заливаете новый бетонный пол!

читать дальше »

КАК СМОТРЕТЬ НА

КАК СМОТРЕТЬ НА

Системы обогрева магазинов по типу пола

Плитка и камень

Спроектированная и цельная древесина

Ламинат

Винил

Ковровое покрытие

Бетонная плита

решений для обогрева полов от ThermoSoft

  • Эффективная передача тепла

    Деревянные полы эффективно удерживают и излучают тепло.Вы будете чувствовать себя теплее дольше и быстрее.

  • Носки не нужны.

    Забудьте про холодный пол и ощутите гостеприимное тепло от пальцев ног.

  • Преобразует обычное пространство

    Благодаря полам с подогревом вы превратите повседневное пространство в роскошное убежище в собственном доме.

  • Минимизация времени и труда

    Системы, разработанные с учетом наиболее эффективного процесса установки.

  • Обогревает помещения всех форм и размеров

    Доступна профессиональная помощь в дизайне, поэтому любой проект — это легкий ветерок.

  • Разработано с определенной целью

    Мы не стремимся просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.

  • Подключается быстро и легко

    Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.

  • Практически универсальная совместимость

    Выбирайте напольное покрытие, которое вам больше всего нравится. Наши системы отопления подойдут для всего, что вы можете в них вложить.

  • Технологичность

    Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.

  • Совместимость

    Протестировано и одобрено многими производителями напольных покрытий, клея и крепежа.

  • Нет дополнительной высоты пола

    У нас есть решения, позволяющие добавить тепла без увеличения высоты.

  • Сертифицировано по безопасности

    Зарегистрировано UL или ETL для США и Канады.

  • 10-летняя или пожизненная гарантия

    Отопительные системы ThermoSoft рассчитаны на длительный срок службы.

  • Поддержка производителя премиум-класса

    Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам, что обеспечивает лучшую ценность в области лучистого отопления.

Инновационная и надежная конструкция

Продвижение отрасли вперед с помощью инноваций, и здесь для долгосрочных целей с высочайшей надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Избранные новости и видео

Веб-семинар NWFA, часть 1
59:12 мин.

Веб-семинар NWFA, часть 2
55:49 мин.
Вебинар NWFA, часть 4
54:56 мин.

Вебинар NWFA, часть 5
59:24 мин.

Вебинар NWFA, часть 6
50:43 мин.

Развенчание мифов о лучистом напольном отоплении

Традиционное тепло vs.Электрическое лучистое тепло

Выбор термостата для системы электрического отопления

Техническое обслуживание деревянного пола с лучистым обогревом

Установка лучистого тепла под деревянными полами

Деревянные полы и лучистое тепло

BigStockPhoto ©

Лучистое (напольное) отопление — это система отопления, которая размещается под полом здания. Лучистое отопление как технология — это метод намеренного использования принципов лучистого тепла для передачи лучистой энергии от излучающего источника тепла к объекту.Лучистое отопление может быть водяным (вода / жидкость течет по трубам) или электрическим (электрические резистивные нагревательные элементы).

Температура поверхности пола — ключ к определению необходимого уровня комфорта. Конечные пользователи могут чувствовать дискомфорт при контакте с поверхностями пола, которые слишком теплые или слишком прохладные. Тепловой комфорт определяется учеными-строителями и специалистами в области здравоохранения как «состояние души, выражающее удовлетворение тепловой средой.«Системы лучистого отопления и охлаждения обычно используются для обеспечения теплового комфорта человека (хотя системы лучистого охлаждения никогда не рекомендуются для использования под деревянными полами).

Чтобы обеспечить адекватную тепловую среду для конечного пользователя, необходимо принять во внимание множество факторов, включая размер комнаты, конструкцию дома, R-значение окон, системы HVAC, количество и возраст пассажиры и внутренняя отделка, на которые могут напрямую повлиять эти требования.

Согласно ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха), температура пола, которая создает оптимальный комфорт для большинства людей, составляет примерно 75 ° F, как показано на этом графике.

Источник: ASHRAE

Комфорт человека — это только одна часть уравнения. Не менее важно, как деревянный пол выдерживает лучистое тепло.

Способность / неспособность деревянного напольного покрытия передавать тепло напрямую влияет на конструкцию системы лучистого отопления.Способность системы лучистого отопления либо адекватно обогревать объект, либо просто нагревать пол, не повреждая древесину, должна быть принята во внимание при выборе системы лучистого отопления для любого объекта.

Это некоторые из наиболее важных переменных, которые следует учитывать при выборе или установке деревянного пола поверх любой системы лучистого отопления:

  • Все деревянные полы должны быть правильно подогнаны к ожидаемым условиям эксплуатации, в которых они будут работать.Если источник тепла расположен непосредственно под уложенным деревянным полом, влажность будет принудительно снижена в течение отопительного сезона, если не будет добавлено дополнительное увлажнение.
  • Часто может потребоваться дополнительная система контроля влажности, которая должна быть указана в проекте, чтобы должным образом поддерживать экологические требования производителя деревянных полов, или, если не указано иное, для поддержки условий окружающего воздушного пространства от 30 до 50 процентов относительной влажности и 60 ° F-80 ° F, в соответствии с Руководством по установке NWFA.Специалист по деревянным полам должен подтвердить и задокументировать наличие и работоспособность дополнительной системы увлажнения до спецификации или установки деревянных полов.
  • Подрядчик по укладке полов рекомендует устанавливать регистраторы данных в полу или под полом, чтобы гарантировать, что условия температуры и влажности не превышают допуски для пола. Размещение этих датчиков должно быть определено с помощью установщика системы лучистого отопления, чтобы получить наиболее точные показания температуры пола.
  • Конечный пользователь должен быть осведомлен о важности правильного использования и обслуживания системы увлажнения и регистраторов данных, чтобы обеспечить поддержание надлежащих уровней температуры и относительной влажности круглый год.

Типы деревянных полов, которые лучше всего подходят для систем лучистого отопления под полом, должны быть учтены, чтобы обеспечить их долгосрочную работу.

Породы
Как для твердых, так и для инженерных полов, некоторые породы известны своей присущей им стабильностью размеров, например мескит, черная вишня, черный орех и другие.Менее устойчивые породы, такие как гикори, бук и клен, менее подходят для использования на лучистом тепле.

Таблица размерной стабильности. Виды с более высоким числом менее стабильны и менее подходят для использования в условиях лучистого тепла.

Cut
Древесина является гигроскопичным и анизотропным материалом, что означает, что она впитывает и отводит влагу, а также сжимается и набухает в зависимости от этих изменений влажности по-разному в каждом направлении. Древесина сжимается и набухает больше всего по окружности вокруг годичных колец (по касательной), примерно вдвое меньше по кольцам (в радиальном направлении) и лишь незначительно по длине волокон (в продольном направлении).Способ, которым он вырезан из дерева для изготовления твердого пола, классифицируется как спиленный, четвертьзонный, рифтовый, живой или торцевый. Полы из четвертичной и рифленой древесины более стабильны по размерам по ширине, чем пол из гладкосиленной или торцевой древесины.

Ширина
Древесина меняет размер пропорционально ширине доски. Узкие доски расширяются и сжимаются меньше, чем более широкие доски того же вида и разреза.

Напольные покрытия Тип
Паркетные полы, как правило, более стабильны по размерам, чем полы из массивной древесины.Однако не все паркетные полы рекомендуются или подходят для использования в системах лучистого отопления. Инженерные полы с менее стабильными видами слоя износа, такими как гикори, бук и клен, обычно не лучше всего подходят для лучистого тепла, если иное не рекомендовано производителем пола. Срез и толщина ламината слоя износа (очищенного, разрезанного или распиленного) также могут повлиять на работу пола при тепловом излучении. Следуйте рекомендациям производителя напольных покрытий в отношении технического обслуживания, требований к окружающей среде (T и RH), требований к температуре поверхности и того, предназначен ли каждый конкретный продукт для использования в условиях теплового излучения.

Деревянные полы, производимые и рассчитанные на эксплуатационные характеристики при уровнях MC выше 9 процентов или в условиях относительной влажности выше 50 процентов, не должны использоваться с системами лучистого отопления.

Большинство деревянных полов можно укладывать на лучистое тепло при соблюдении всех необходимых условий. Успешная установка деревянных полов происходит, когда инженер-проектировщик систем лучистого отопления, установщик системы лучистого отопления, установщик деревянных полов и конечный пользователь общаются и полностью понимают, что требуется для всей устанавливаемой системы полов.Это сообщение должно включать в себя, какой тип деревянного пола использовать, какой метод укладки использовать, понимание того, как этот источник тепла может повлиять на деревянный пол, какие меры предосторожности следует предпринять до, во время и после укладки, а также постоянное общение между всеми сторонами при любых изменениях. место в любой части системы. Конечный пользователь также должен иметь четкое представление о требованиях к использованию и техническому обслуживанию напольных покрытий, а также о характеристиках, ограничениях и возможностях системы лучистого отопления, а также о том, как все это работает вместе в системе, чтобы оставаться
в пределах необходимого параметры.

Дополнительная информация о системах лучистого отопления, устанавливаемых под деревянным полом, включена в предстоящие обновления Руководства по укладке деревянных полов NWFA.

Бретт Миллер — вице-президент по образованию и сертификации Национальной ассоциации деревянных полов в Сент-Луисе. С ним можно связаться по адресу [email protected]

ИАПМО

«Можно ли укладывать деревянные полы над системами лучистого отопления?»

Совершенно верно! Теплый, приятный на ощупь деревянный пол — настоящее удовольствие в холодный зимний день.Это не только красиво; он добавляет комнате повышенного комфорта.

Нажмите здесь, чтобы увидеть результаты испытаний деревянных полов

По словам Микки Мура, технического директора Национальной ассоциации производителей напольных покрытий из дуба, температура, используемая для подогрева полов, никоим образом не повредит древесину. При приклеивании древесины непосредственно к черному полу температура является лишь важным фактором. Некоторые мастики чувствительны к температуре.

В то время как температура теплого пола не повредит древесине, разница в содержании влаги может привести к ее движению разными способами.При укладке полов из мягкой или твердой древесины в любой ситуации содержание влаги является ключевым фактором успешных характеристик пола. Добавление тепла к полу делает еще более важным обращать внимание на влажность. И установщик деревянного пола, и подрядчик по отоплению должны знать особые соображения, необходимые при совмещении полов с подогревом и деревянных полов.

Зазоры, коробление, деформация, проверка
Важно отметить, что почти все движения в деревянном полу происходят из-за влаги, и это движение будет происходить во всех деревянных полах.Следовательно, чем более постоянным будет поддерживаться влажность, тем меньше вероятность возникновения проблем с полом. Зазоры между досками и чеки (трещины на плите) являются результатом слишком низкого содержания влаги. Деформация или коробление — результат слишком высокого или неравномерного содержания влаги. В любом случае это обычно результат того, что древесина не может адаптироваться к окружающей среде до того, как она будет установлена.

Простые правила
Вот три простых правила, которым должен следовать подрядчик:

1.Низкая температура — поддерживайте минимальную температуру пола, но при этом продолжайте нагревать пространство. (здесь может помочь внешний контроль сброса)

2. Равномерное тепло — Распределите тепло по черному полу как можно более равномерно.

3. Акклиматизация — Перед укладкой дерева убедитесь, что черновой пол и деревянный пол нормализованы или адаптированы к готовому помещению. Черновой пол или плита должны быть сухими.

Температура не вредит древесине, но влияет на ее влажность.С повышением температуры содержание влаги обычно снижается. Слишком сильный нагрев древесины приведет к усадке древесины и образованию зазоров между досками. Как только температура понижается, влага возвращается, и промежутки закрываются.

В большинстве климатов зимний воздух суше, чем летний. Это может вызвать сезонный зазор между досками и произойдет независимо от того, установлена ​​ли система подогрева пола. Если контроль влажности в помещении отсутствует, жильцы должны ожидать сезонных зазоров на любом деревянном полу с лучистым обогревом или без него.

Хотя коробление досок может быть результатом неправильной укладки деревянного пола, оно также может быть результатом неравномерного нагрева пола. Низкое и равномерное распределение температуры — ключ к решению этой проблемы.

Влагобарьер между деревом и черным полом является обязательным при установке на бетонные или гипсовые полы и неплохой идеей даже для деревянного чернового пола. Барьер помогает поддерживать равномерный баланс влаги в полу.

Типы деревянных полов
Существует ряд типов деревянных полов, которые можно использовать поверх полов с подогревом.Они перечислены здесь в порядке стабильности, первый из которых является наиболее стабильным по размерам и с наименьшей вероятностью подвержен влиянию влажности. Последний наиболее подвержен проблемам с влажностью.

1. Ламинированный пол. Эти изделия обычно имеют поверхность из пластикового ламината, внешне напоминающую настоящую древесину, которая приклеена к прессованной древесине или фанерному основанию.

2. Паркетный пол. Этот пол состоит из нескольких слоев древесины, скрепленных между собой по диагоналям древесины.Верхний отделочный слой обычно представляет собой твердую древесину.

3. Полы из массива. Существует множество пород древесины, каждая из которых по-разному реагирует на содержание влаги. Ширина и разрез доски также определяют, насколько устойчивым будет пол из массивной древесины.
а. Более устойчивые породы — американская вишня, американский орех, мескит, тик, дуб и т. Д.
b. Менее устойчивые образцы древесины — клен, бразильская вишня и т. Д.
c. Хвойная древесина, как правило, менее устойчива, но механически удерживается на месте легче, чем твёрдая древесина.
г. Четверть- или рифленая древесина более устойчива, чем пол из гладких пиленых материалов.
e. Для деревянных полов рекомендуется использовать узкие доски (2 1/4 дюйма или меньше).

Установка деревянных полов
Деревянные полы можно укладывать разными способами. Выбор обычно является результатом сочетания типа конструкции здания и устанавливаемого деревянного пола.

Glue Down — (обычно ограничивается клееными изделиями из древесины). Деревянный пол приклеивается непосредственно к основанию пола, будь то бетонная плита, гипсовая подложка или деревянная конструкция.Нагревательный элемент либо встраивается в плиту, либо прикрепляется к нижней стороне чернового пола.

Direct Nail — Деревянный пол прибивается непосредственно к деревянному основанию. Этот метод обычно используется, когда система отопления применяется к нижней стороне деревянного чернового пола. Необходимо следить за тем, чтобы гвозди не проникали в черновой пол и не повредили систему отопления.

Гвоздь к шпалам — Шпалы (например, 2×3 дюйма плотности группы 1, обработанные под давлением, высушенные в печи пиломатериалы) прикрепляются к черному полу.Материал шпал должен быть достаточно плотным, чтобы в достаточной мере удерживать гвозди для деревянного пола. Мягкая сосна — плохой выбор для укладки деревянного пола.

Система обогрева размещается между шпалами и использует воздушное пространство или металлические ребра для передачи тепла на нижнюю сторону деревянного пола. Пространство между шпалами также можно заполнить вяжущим материалом для улучшения теплопередачи.

Деревянные планки пола можно прибивать гвоздями непосредственно к шпалам или к слою фанеры, прикрепляемому к шпалам.

Плавающие полы — Ряд производителей поставляют готовые полы, которые не прикрепляются к черному полу, а плавают над ним как одно целое. Эти полы могут быть склеены шипом и пазом, скреплены вместе или прикреплены к двойному слою фанеры, сконструированной так, чтобы образовать одно большое плавающее основание. Способ зависит от производителя.

Какая бы древесина или какой бы метод монтажа ни использовались, соблюдайте три простых правила (1. низкая температура, 2.равномерное тепло, 3. акклиматизация) обеспечит успешную работу системы теплого пола.

Как сохранить тепло полов из твердых пород древесины зимой

Решения для сохранения тепла в паркетных полах зимой включают:

  • Укладывать коврики в проблемные места
  • Добавить изоляционные уплотнители на двери и окна
  • Потолочные вентиляторы помогают уменьшить количество холодных точек за счет циркуляции воздуха
  • Перенаправьте воздушный поток, заменив крышки вентиляционных отверстий на разнонаправленные решетки
  • Замените занавески на трехслойные плотные плотные шторы с подкладкой
  • Ограничить доступ в комнату из входов, выходящих прямо на внешнюю территорию дома

Начнем с самого начала.Мы должны учитывать конструкцию дома (сплошной или подвесной пол) и тип используемой изоляции (например, пенопласт, стекловолокно). Затем мы должны рассмотреть саму лиственную древесину (например, дуб, клен, красное дерево) и способы устранения сквозняков и сырости.

Сплошные и подвесные полы

Сплошные полы состоят из бетонного основания, покрытого изоляцией и древесноволокнистыми плитами. Подвесной пол размещает параллельные ряды кирпичных опор между бетонным основанием и слоем ДВП. Разницу между сплошным и подвесным полом лучше всего проиллюстрировать как небольшой изолирующий зазор по сравнению с большим изолирующим зазором соответственно.Это существенно влияет на сохранение тепла.

В то время как правильно утепленный твердый пол поможет комнате относительно быстро нагреться, деревянный пол быстро охладится после удаления источника тепла (по сравнению со временем, которое требуется деревянному полу для охлаждения поверх правильно изолированного подвесного пола). Давайте посмотрим, как это влияет на общий срок службы массивных полов по сравнению с подвесными:

  • Сплошной пол: 8-10 лет рентабельности по расходам на отопление
  • Подвесные полы: срок рентабельности по расходам на отопление 3-5 лет

Примечание по изоляции : Фенольная пена часто используется для изоляции сплошных полов из-за ее относительной эффективности изоляции — тонкий синтетический материал используется в сочетании с древесноволокнистой плитой для достижения высоких характеристик при минимизации дополнительной высоты пола.Этот материал также обычно используется для подвесных полов, где между балками используется шерсть или стекловолокно.

Твердая древесина и мягкая древесина — выбор деревянного пола

Древесина лиственных пород имеет более высокую относительную плотность по сравнению с древесиной мягких пород. Эта более высокая тепловая масса означает, что паркетные полы поглощают, сохраняют и отводят тепло в течение более длительного периода. Паркетные полы с высокой термальной массой включают дуб, клен и орех. По возможности, отдавайте предпочтение полам из цельного дерева (толщиной от пяти восьмых до трех четвертей дюйма) вместо инженерных полов (деревянный шпон, приклеенный к фанере).Это увеличит рентабельную долговечность пола с точки зрения количества шлифовок пола.

Как сохранить тепло деревянного пола

После того, как мы рассмотрели конструкцию дома (твердый пол или подвесной пол) и выбрали правильную подложку, древесноволокнистую плиту и пол из твердых пород дерева, которые подходят как конструкции дома, так и вашим стилевым предпочтениям, мы переходим к изоляции и удалению возможные причины сквозняков и сырости (советы для профессионалов см. в списке вверху страницы).

Помните, пол из твердых пород дерева сохранит тепло намного дольше, чем пол из мягкой древесины или ковровое покрытие. Умное использование солнечного света также может помочь сохранить теплый паркет зимой. Откройте шторы в светлое время суток, чтобы древесина впитывала тепло солнца.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
