Отопительно-варочная кирпичная печь “Москвичка” – КЛАДКА ПЕЧЕЙ

Выбирая печь для своего дачного домика или пригородного котеджа заказчики в прежде всего хотят, минимальных габаритов, низкой стоимости материалов и при этом она должна иметь полный набор удобных функций и устроиств, таких как: самоварник, ниши для сушки, водогрейный котел, духовку, чугунную плиту с 2 конфорками, и варочную камеру с элементом вентиляции. Зная все это наш печных дел мастер Виктор Пилюш создал ответ западным Голандкам и Шведкам создав поистине универсальную отопительно варочную печь с родным названием “Москвичка” (патент РФ №1806311), всего печей под таким названием им создано 4 вида на 20 различных размеров . При этом автор добилися от печи уникального вовлечения всего печного массива в процесс теплонакопления за счет нижнего обогревательного канала.

Индекс универсальная печь Москвичка получила за возможность топки в двух вариантах: первый работает как простая отопительная печь, во втором варианте печь работает как отопительно-варочная

Шведка позволяя готовить пищу на чугунной плите и духовой камере. Так же имееться возможность изменения температуры духовки для различных целей.

osnovaremonta.ru

Так же инжинеры предусмотрели вариант кладки печи из бывшей в употреблении печной фурнитуры из разобраных печй по еще старым советским ГОСТам, так что вам не прийдеться изменять размеры чертежа из-за нестандартных размеров задвижек и дверок. Вот полный перечень необходимых для кладки печи “Москвичка” материалов:

  • Кирпич красный-400 шт;
  • Полоса стальная 40х4 мм-3 м;
  • Уголок32х32х4 мм-5 м;
  • Проволока стальная сечение=1,5 мм -20 м;
  • Плита чугунная 540х410 мм-1 шт;
  • Дверка поддувальня и прочистная 250х140 мм-2шт;
  • Дверца топочная 250х205 мм-1шт;
  • Прочистные дверцы 140х150 мм-2шт;
  • Дымовые задвижки 270х140 мм-3шт;
  • Колосниковая решетка 300х200 мм-1 шт;
  • Шкаф духовой 450х360х300 мм-1шт;
  • Оцинкованное железо толшиной 0,55 мм-2кв.м.

Порядовое описание кладки отопительно-варочной печи “Москвичка”


1 ряд. — Обозначаем контуры печи 890х640 мм, выводим отвесом шнурки к потолку чтобы растояние от стропил до края распушки трыбы было не менее 120 мм.

2 ряд-  Устанавливаем прочитсную и поддувальную дверцы на отрезки мягкой стальной или лучше оцинкованной проволоки
3 ряд-  По окончании кладки ряда его уровень должен совпасть с верхним уровнем рамки дверок. Слева ложим стальную полосу, служащую опорой рассечки(элемент печи
разделяющий два канала опускной и подемный)
4 ряд-  Опорой для колосника выложены 4 кирпича с размерами чуть больше половины кирпича (5/8)
5 ряд- Продолжаем тщательную перевязку швов не забывая “швабрить” дымовые каналы сырой тряпкой.

osnovaremonta.ru

6  ряд-      Рамку топочной дверцы тщательно обматываем асбестом она устанавливаеться впритык без использования раствора т.е. на сухую.

7-8  ряды-   Согласно порядовке с тщательной перевязкой швов
9  ряд –     Тоже самое
10  ряд-    Закругляем верхние ряды кирпичей, завершающих перегородку между дымовым каналом и топкой. далее формируем байспас-перепускной канал, необходимый для быстрой растопки Москвички, при этом ширину канала выдерждживаем порядка 40 мм.
11  ряд –    Устанавливаем плиту с задней части устанавливаем 3 кирпича 150 мм длины каждый и четвертушку. Впереди сверху кладки устанавливаем уголок на всю длину печи. Периметр плиты укладываеться полосками асбеста. Между чугунной плитой и уголком желательно уложить на раствор 4 “кабанчика”-керамические плитки размером 60х120 мм. Между кабанчиками и плитой зазоры засыпаем песком, Тщательно выверяем горизонтальность плиты по уровню.
11 а ряд-   На порядовке видим ряд с уложенной плитой и кабанчиками. По краям уголок крепим так же как печную фурнитуру на проволоку.
12  ряд –  4 передних кирпича перекрывающих плиту стесываем до создания зазора.кирпичи образующие боковые стенки варочной камеры кладуться на ребро. Начало их установки необходимо производить после тавокак будут выложены 12-17 ряды передней,задней и левой наружной стенок печи.
13-17  ряды-  Согласно порядовке аналогичны 12 ряду.

На 17 ряду устанавливаем вытяжку с помощью отрезка двухдюймовой трубы с заглушкой.

17  а  ряд-   Сверху 17 ряда ложим уголки и полоски для перекрытия варочной камеры, спереди полоска, после 2 уголкавертикальными полками друг к другу.
Поперек печи-2 полоски с опорами у задней стороны на кирпичную кладку, а спереди-на полку уголка.

18  ряд  –  Перекрываем варочную камеру при этом оставляем слева канал 70х400 мм.
19   ряд-   Устанавливаем самоварник с помощью проволоки и гвоздей. у внутренней части кирпича стесываем углы.
20  ряд –  Справа ложим оцинкованный лист (обозначен пунктиром), чтобы создать канал 140х160 мм.
21   ряд –  Ставим духовку 450 мм длины. Левая сторона духовки создает продолжение дымового канала, справа от нее
кирпичи кладем на ребро.

22  ряд-  Ставим еще 1 лист оцинкованного железа образуя канал 140х160 мм.
23  ряд – Так же как 21 ряд.
24  ряд – Ставим третий лист оцинкованого железа создавая канал такова же размера что и раньше.
С зади духовки кирпич ставим на “попа” дополняем четвертушками , доводя его до уровня ряда.
На передний ряд ставим стальную полоску для возможности замены духовки бехз разбора печи.
25-26 ряды- согласно порядовке.
26 а ряд- Ставим последний лист оцинкованого железа с вырезами для каналов летнего и зимнего хода, перед этим уложив под него стальную полосу.
27 ряд- образуем каналы зимнего и летнего хода по 140х140 мм каждый.
27 а ряд- Ставим 2 дымовых задвижки.
28 ряд- фиксируем задвижки прижатием на них кирпича.
29-30- ряды Иавим чистку под дымовую трубу крепим ее на проволоку и гвозди, стесываем углы кирпича согласно порядовке.
30 а ряд- Кладем лист железа с отверстием для дымовой трубы. сверху листа ставим 2 уголка согласно схеме.
31 ряд- Согласно чертежа с оброзованием отверстия 140х140 мм
31 а ряд- Ставим центральную задвижку.
32-34 ряд- начало кладки дымовой трубы. Более подробно описание кладки трубы читайте в статье: печные дымовые трубы, распушка и выдра.

Кирпичные печи для дома чертежи с порядовками

Существует большое количество разнообразных печей, которые могут служить как только для отопления, так и для обогрева дома и приготовления пищи. Некоторые проекты печей — достаточно объемные и массивные, другие — компактные, и для конкретного помещения выбирается нужный вариант, который будет наиболее эффективен для данной площади. Кроме этого, любая из печей должна устанавливаться с обязательным учетом разработанных специалистами требований согласно СНиП 41–01-2003.

Кирпичные печи для дома чертежи с порядовками

В условиях современного информационного пространства кирпичные печи для дома чертежи с порядовками можно всегда найти в интернете. Однако, необходимо помнить, что самостоятельно возвести это строение – достаточно сложно, так как у каждого печника есть свои наработки и профессиональные секреты, которые приобретаются только с опытом работы.

Критерии выбора кирпичной печи

Содержание статьи

Если все-таки решено произвести подобную работу самостоятельно, то необходимо определиться с моделью — со знанием дела, обратив внимание не только на внешний вид и конструкцию печи, но и на ее обогревательные способности применительно к помещению, которое она должна будет отапливать.

При выборе печи по размеру нужно учитывать, что боковые ее стенки отдают больше тепла, чем передняя и задняя. Этот фактор необходимо предусмотреть, планируя установку печки в том или ином месте.

Печи подразделяют не только по функциональности, но и по ее форме. Они могут быть прямоугольными, Т-образными, с выступом в виде лежанки или кухонной плиты и другими.

Печи могут быть использованы только для обогрева жилых комнат и устанавливаться, например, между гостиной и спальней, выполнять несколько функций и служить разделительной стеной между жилыми помещений и кухней.

Для помещений с небольшой площадью не стоит выбирать слишком массивные строения. Хотя многие из них многофункциональны, но при этом займут слишком много полезного места, которое может быть использовано для других нужд.

Естественно, большую роль играет и месторасположение обогреваемой комнаты в доме, а также степень утепления всего здания.

Таблица выбора печи в зависимости от отапливаемой площади и расположения комнат:

Площадь помещения, м²Поверхность печи, м²
Не угловое помещение, внутри домаПомещение с одним внешним угломПомещение с двумя внешними угламиПрихожая
81. 251.952.13.4
101.52.42.64.5
152.33.43.96
203.24.24.6
254.66.97.8

Все эти критерии должны быть заранее определены, и, опираясь на них, следует делать выбор в пользу одной или другой модели.

Виды печей из кирпича

Как уже говорилось выше, конструкция печей может быть разной — и весьма сложной для возведения, и достаточно простой. Самые известные из моделей — это «голландка», «шведка», «русская». Широкой популярностью пользуются модификации, названные именами их конструкторов. Так, весьма распространены печи Быкова, Подгородникова, Кузнецова и других мастеров.

Возможно, вам будет интересна информация о том, как возвести печь Кузнецова своими руками порядовка

Печь, выполняющая только отопительные функции

  • Существуют отопительные печи, не имеющие варочной плиты и других элементов, а состоят только из стен, в которых проходят дымоотводные каналы, топки, поддувальной и очистных камер.

Пример отопительно-варочной печи

  • Отопительно-варочные печи имеют в своей конструкции плиту для приготовления пищи, иногда — духовку, водогрейный бак и сушильную камеру.

Печь-камин

  • Еще одним видом отопительного строения является печь-камин, которая имеет в своей конструкции две топки — каминную и печную. Эту модель можно использовать, протапливая только одну из топок или обе одновременно.

Многофункциональная кирпичная печь с лежанкой

  • Существуют и печи, включающие в себя весь комплекс, необходимый для жизнедеятельности человека как в летний, так и в зимний период. Нередко они оснащены обогреваемой лежанкой, которая вполне может служить основой для кровати.

Возможно, вас заинтересует информация о том, что собой представляет камин с водяным контуром отопления

Цены на готовые отопительные печи

отопительные печи

Выбор места для установки печи

Немаловажно предусмотреть и правильное место установки печи. Оптимальным местом является перекрестье стен дома. Если он не имеет большой площади, то такой печкой можно обогреть все комнаты одновременно. Желательно, чтобы сооружение находилось недалеко от входа в здание, так как тепло, исходящее от него, будет создавать преграду для холодного воздуха, идущего от входной двери. Кроме этого, если дверца топки выходит в прихожую, то проще доставлять к ней топливо, не пронося его через весь дом.

Где лучше всего разместить печь?

При выборе места, нужно учесть и еще несколько факторов, имеющих важное значение для эксплуатации печи:

  • Строение должно быть установлено таким образом, чтобы был свободный доступ к любой из его стенок — это необходимо учесть для беспрепятственного контроля за целостностью стен и для очистки камер.
  • При возведении печи необходимо предусмотреть для нее отдельный фундамент, не соединенный с основанием дома.
  • Дымоходная труба должна проходить между балок чердачного перекрытия и не наткнуться на них при ее поднятии — это предусматривают при постройке дома, а если печь возводится в готовом здании, то до закладки фундамента под нее.
  • В целях пожаробезопасности, на полу перед топочной дверцей должен обязательно располагаться жаростойкий настил из металлического листа или керамической плитки.

Базовая конструкция кирпичной печи

Чтобы знать, как работает каждый из элементов печи, и для чего он предназначен, нужно рассмотреть базовую конструкцию отопительного сооружения:

Основные элементы кирпичной печи

  • Топливная камера предназначена для закладки и сжигания топлива. Она отделена от поддувальной камеры колосниковой решеткой и соединена с внутренними каналами, по которым следует дым и горячие газы через всю печь, перенаправляясь в трубу дымохода.
  • Поддувальная камера обеспечивает регулируемую подачу воздуха в топку и является сборником золы от сгоревшего топлива, поэтому требует периодической очистки.
  • Духовой шкаф, варочная плита и бак для нагрева воды — эти элементы встраиваются в отопительно-варочные печи.
  • Очистные камеры необходимы, так как в них собирается сажа, которая осыпается со стенок дымоходных каналов, проходящих внутри печи. С помощью их и производится периодическая очистка печи для поддержания нормальной тяги.

Пример внутренних каналов кирпичной печки

  • Дымоходные каналы, проходящие внутри печи, могут иметь различную конфигурацию в разных моделях. Горячие газообразные продукты сгорания , проходя по ним, нагревает стены печи, которые отдают тепло в комнату.
  • Каналы направляют дым с продуктами горения в дымоходную трубу, расположенную в самом верху печи и выходящую затем наружу здания.

Одним из важнейших условий эффективной работы печи является хорошая тяга, которая достигается качественной кладкой с соблюдением схемы-порядовки и периодической очисткой в сооружения в процессе эксплуатации. Кроме этого, необходимо соблюсти необходимую высоту дымоходной трубы и правильное ее расположение на крыше.

Возможно, вас заинтересует информация о том, почему плохая тяга в дымоходе дровяной печи

Материалы для постройки печи

Важным вопросом для долговечного функционирования печи является выбор качественных материалов для ее кладки, поэтому не стоит на них экономить. Для возведения строения потребуется:

  • Красный огнеупорный кирпич, количество которого определяется выбранной моделью. Нужно помнить, что это материал достаточно хрупкий, поэтому его транспортировку и выгрузку нужно проводить крайне аккуратно.
  • Шамотный кирпич используется для кладки топочной камеры, непосредственно контактирующей с огнем. Его потребуется от 40 до 200 штук, но точное количество можно узнать из схемы выбранной модели. Этот вид кирпича способен выдержать температуру в 1450–1500°, он долго держит тепло, постепенно отдавая его стенам печи.
  • Не обойтись в поднятии печи и без раствора для кладки кирпича, который изготавливается на основе глины. Печники советуют применять боровичевский состав раствора — он достаточно пластичен в процессе кладки и огнеупорен при эксплуатации.
  • Чугунные элементы — это дверцы для топки, поддувала и очистных камер, задвижки и колосник. Если поднимается отопительно-варочная печь, то потребуется одно— или двухконфорочная плита, духовой шкаф и бак для нагрева воды, предусмотренные конструкцией.

Базовый набор чугунных элементов печки

  • Стальная проволока для закрепления чугунных элементов в кладке.
  • Асбестовый шнур или лист — для прокладки между кирпичом и металлическими деталями.

Возможно, вас заинтересует информация о том, как распилить чугунную ванну, чтобы сделать из нее чугунную печь

Теперь, познакомившись с некоторыми нюансами постройки печи, можно рассмотреть несколько моделей, которые должны быть доступны для кладки даже новичкам.

Кирпичные печи для дома чертежи с порядовками

Отопительная печь В. Быкова

Эта печь предназначена только для отопления, так как в ней не предусмотрена установка плиты или духовки. Однако, несмотря на это, она достаточно популярна для домов, имеющих небольшую площадь, так как она компактна – занимает мало места, но при этом способна обогреть даже три комнаты.

Так внешне выглядит отопительная печь Быкова

Размер строения составляет 510 × 1400 мм, при его высоте без трубы в 2150 мм. Если брать размер в кирпичах, то он составляет 2 × 5½ кирпича.

Печь достаточно проста в кладке, так как не имеет сложных внутренних конфигураций. На внешний вид она вообще напоминает толстую стенку, поэтому сам конструктор назвал ее «толстой теплой стеной». Теплоотдача от всего строения составляет 2400 ккал/ч, но при этом на боковые стены приходится по 920 ккал/ч, а на переднюю и заднюю ее часть всего по 280 ккал/ч. Сечение дымоотводного канала составляет 130 × 260 мм.

Благодаря своей малой ширине, печь прекрасно вписывается между двумя комнатами, выходя передней частью в третью, например, в прихожую, и является не только разделителем для двух помещений, но и источником тепла для них.

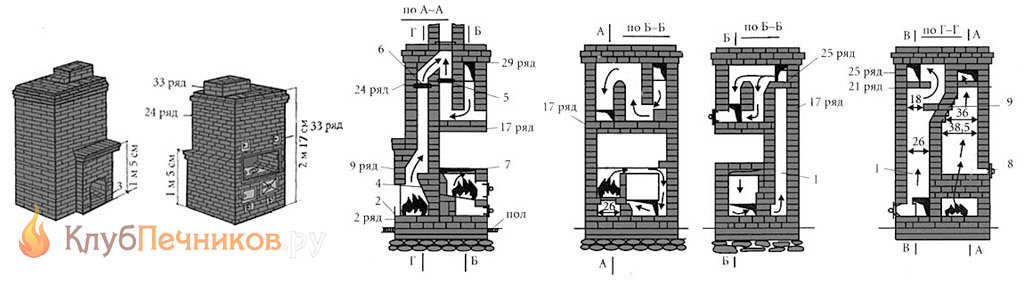

Схема печи в сборе

Вся конструкция этой модели разделяется условно на два отделения — это верхнее газоотводящее и нижнее — топочное. В нижней части проходят два канала — восходящий и нисходящий. Они помогают нагревать топочную часть печи и выравнивать температуру во всем строении, предотвращая его перегревание.

Разрез печи Быкова

Верхняя часть печи выполнена в виде колпака, разделенного, на пять вертикальных, нисходящих и восходящих каналов, которые на ⅔ перекрываются горизонтально уложенными в кладку кирпичами. Они создают своеобразное сито, задерживающее выход тепла напрямую в трубу. Стенки каналов не только направляют нагретый воздух в нужном направлении, но и значительно увеличивают внутреннюю площадь поверхности печи. Эти факторы повышают КПД отопительного строения, что приводит к большей теплоотдаче. Ей же способствует устанавливаемая в верхней части строения задвижка, которая регулирует выход теплого воздуха в трубу.

Для этой модели печи понадобятся следующие материалы:

  • Красный огнеупорный кирпич — 407 шт.
  • Белый шамотный кирпич ША-8 — 197 шт.
  • Топочная дверца 210×250 мм — 1 шт.
  • Поддувальная дверца 140×140 мм — 1 шт.
  • Дверцы прочистки 140×140 мм — 2 шт.
  • Колосниковая решетка 250×252 мм -1 шт.
  • Дымоходная задвижка 130×250 мм -1 шт.
  • Металлический лист для настила перед топкой, размером 500×700 мм -1 шт., вместо листа может быть уложена керамическая плитка.

Цены на готовые топки для кирпичные печей

Топка для кирпичных печей

Порядовка печи Быкова

Кладка печи происходит на подготовленный для нее фундамент, который должен иметь размер больший основания печи на 100 ÷120 мм в каждую сторону. Фундамент по высоте должен быть ниже чистового пола на два ряда кладки. Перед началом кладки он простилается слоем гидроизоляции – рубероида.

ПорядовкаОписание работ
По данной схеме представлены два нулевых ряда, которые находятся ниже уровня чистового пола.
Для каждого из рядов потребуется 22 красных кирпича.
Кладка, расположенная на одном уровне с чистовым полом, а также вмонтированный перед топкой металлический лист.
Поверхность пола вокруг печи облицовывается жаростойкой керамической плиткой.
1 ряд — формируется поддувальная камера. На входе в нее устанавливается стесанный кирпич, что облегчает выборку отходов сгорания.
Для кладки этого ряда нужен 21 кирпич.
2 ряд — при его кладке устанавливается дверца поддувала и продолжает формироваться сама камера.
Для кладки этого ряда потребуется 20 кирпичей.
3 ряд — продолжает формироваться поддувальная камера.
Проволока, закрепленная на ушках дверцы, вмуровывается в швы кладки.
Для ряда будет нужно 19 целых кирпичей и 2 по ⅓ кирпича, которые укладываются около установленной дверцы.
4 ряд — кирпичами перекрывается передняя часть поддувальной камеры вместе с установленной дверцей. В задней части конструкции начинает формироваться основание поворотного колодца.
На этот ряд уйдет 12 целых, 6 в ¾ и 2 в ½ кирпича.
5 ряд — над поддувальной камерой из шамотного кирпича формируется основание топливной камеры. В передней и задней части основания укладываются стесанные кирпичи, по которым отходы горения будут соскальзывать в зольно-поддувальную камеру через устанавливаемую на этом же ряду колосниковую решетку.
Между ней и кирпичами должен обязательно оставляться зазор в 5 мм.
На этом же ряду монтируется дверца топливной камеры.
Потребуется 17 целых и два по ⅓ кирпича.
6 ряд — начинают формироваться стенки топливной камеры, продолжает выкладываться дымоотводный колодец.
Используется 11 штук шамотного кирпича.
7 ряд — дымоотводный колодец разделяется надвое двумя кирпичами. Кирпичи над колодцем должны быть стесаны.
В результате кладки образуется основание двух вертикальных каналов — восходящий и нисходящий.
В данном ряду использовано 11 целых, 2 в ½ и 4 срезанных наискось по всей ширине шамотных кирпича.
8 ряд укладывается по схеме, повторяя предыдущий, отличием является только направление кирпича.
На ряд уйдет 15 кирпичей.
9 ряд — двумя кирпичами перекрывается дверца топливной камеры.
На этот ряд потребуется 16 шамотных кирпичей.
Задняя часть печи кладется по схеме.
10 ряд — кирпичи укладываются по схеме с соблюдением их направления.
На этот ряд нужно 16 кирпичей.
11 ряд — кирпич на задней стенке топки и на входе в ниспадающий канал должен быть стесан сверху, в остальном работа ведется по схеме.
На ряд потребуется 12 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
12 ряд — идет объединение ниспадающего дымоотводного канала и топливной камеры.
Для ряда нужно 13 целых и 2 в ½ шамотных кирпича.
13 ряд кладется, согласно представленной схеме, и в нем используется 10 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
14 ряд тоже укладывается по схеме, потребуется 10 целых и 6 в ¾ кирпича.
15 ряд — используя подготовленные кирпичи, размером ¾, устраивается сужение топливной камеры, объединенной с нисходящим каналом.
Общее количество используемых кирпичей 7 целых и 14 штук в ¾.
16 ряд — кирпичами полностью перекрываются объединенный нисходящий канал и топливная камера.
Этот и следующий ряд делят строение на две части — газовоздушную верхнюю и топливную нижнюю.
Для ряда используется 17 целых, 4 в ¾ и 2 в ½ кирпича.
17 ряд выкладывается из красного кирпича.
В нем оставляется отверстие восходящего канала, по его краям монтируются стесанные наискосок кирпичи.
Используется 14 целых, 6 в ¾ и 2 в ½ кирпича.
18 ряд — формируется горизонтальный канал печи, он является основой для монтажа пяти каналов, которые будут идти вертикально.
На этом же ряду устанавливается дверца прочистной камеры.
Для ряда необходимо 8 целых, 2 — ½, 2 — ¼ и 4 в ¾ кирпича.
19 ряд — идет формирование первого вертикального канала, верхней части строения. Он будет продолжением восходящего канала нижней топочной части печи.
Кирпичи, формирующие этот канал, нужно снизу стесать наискосок.
Используется 11 целых и 4 в ¾ кирпича.
20 ряд — начинает формироваться второй вертикальный канал таким же образом, как и первый.
Между первым и вторым каналами монтируется полкирпича. Эта часть в этом ряду и в последующих имеет двойное назначение — является основой для следующего ряда и формирует в кладке окошки для теплообмена со стенами и поддержания нормальной тяги.
В ряду используется 7 целых, 3 в ½ и 8 в ¾ кирпича.
21 ряд — в нем формируются третий, четвертый и пятый каналы. Кирпичи, укладываемые в основание разделяющих каналы стенок, снизу стесываются, как и в предыдущих случаях.
Для ряда понадобится 11 целых, 5 в ½ и 4 в ¾ кирпича.
22 ряд кладется по схеме с соблюдением формирования каналов.
Для ряда нужно 11 целых и по 4 штуки ½ и ¾ кирпича, в общей сложности 17 штук.
23 ряд тоже кладется по схеме и для него нужно подготовить 12 целых, 4 в ½ и 4 в ¾ кирпича.
24 ряд — на этом ряду завершается кладка стенки между вторым и первым вертикальными каналами. Верхний кирпич в стенке стесывается с двух верхних сторон наискосок.
Для ряда потребуется 9 целых, 3 в ½ и 8 в ¾ кирпича.
В общей сложности нужно использовать 18 кирпичей, некоторые из которых разделяются надвое.
25 ряд — в нем завершают кладку стенки между вторым и третьим вертикальными каналами. Верхний кирпич в стенке сверху стесывается с двух сторон.
Для кладки потребуется 10 целых, 4 в ¾ и 5 в ½ кирпича.
26 ряд — завершение кладки стенки между третьим и четвертым вертикальными каналами. Верхний кирпич стенки также стесывается с двух сторон.
Нужно подготовить 10 целых, 4 в ¾ и 4 в ½ кирпича.
27 ряд — работа идет по схеме, и для нее требуется 9 целых, 4 в ¾ и 4 в ½ кирпича.
28 ряд — в нем используются кирпичи, изготовленные в ¾ от цельного кирпича — ими формируется горизонтальный канал для дымовых газов, который и называют колпаком.
Для ряда используется 4 целых,14 штук — ¾, 4 стесанных наискось по всей толщине.
29 ряд — в нем сформированный в предыдущем ряду канал перекрывается полностью, за исключением проема, оставляемого для дымоходной трубы.
Для его кладки потребуется 17 целых, 4 — ¾ и 2- ½ кирпича.
30 ряд также выкладывается сплошным, по схеме, кроме проема для дымохода.
В нем используется 6 целых и 20 в ¾ кирпичей.
31 ряд выкладывается по схеме и для него подготавливается 17 целых, 4 в ¾ и 2 в ½ кирпича.
32 ряд — начинает выкладываться первый ряд дымоходной трубы, для него понадобится 5 целых кирпичей.

Далее, идет кладка шейки и «выдры» трубы.

Печь-камин «шведка» А. Рязанкина

Достаточно популярна, благодаря своей эффективности, отопительно-варочная печь типа «шведка». Ее конструкция способствует быстрому нагреву помещений и позволяет не только отопить дом, но и приготовить обед.

Внешний вид «шведки» Рязанкина

Такую печь обычно устанавливают между кухней и жилой зоной дома, располагая ее таким образом, чтобы варочная плита и духовка были повернуты в сторону кухни. В некоторых конструкциях «шведки» со стороны, предназначенной для обогрева гостиной или спальни, предусмотрен камин. Именно этот вариант и стоит рассмотреть, так как он отлично подойдет как для просторного, так и небольшого строения, а, как известно, многие владельцы частных домов мечтают о камине в одной из жилых комнат.

Передняя и задняя стенки печи

Эта модель печи отапливается дровами, имеет размер 1020 × 890 мм по периметру и 2170 мм в высоту без учета трубы. При этом нужно предусмотреть и то, что портал камина будет выступать за пределы строения на 130 мм. Фундамент должен быть больше размеров основания печи и составлять 1040 × 1020. Мощность «Шведки» достигает 3000 ккал/час.

Для возведения этой модели печи потребуются следующие материалы:

  • Красный кирпич, без учета кладки трубы — 714 шт.
  • Поддувальная дверца 140×140 мм — 1 шт.
  • Дверца для топочной камеры 210×250 мм — 1 шт.
  • Дверца для прочистных камер 140×140 мм — 8 шт.
  • Духовой шкаф 450×360×300 мм — 1 шт.
  • Двухконфорочная чугунная плита 410×710 мм — 1 шт.
  • Колосниковая решетка 200×300 мм — 1 шт.
  • Задвижка на дымоход 130×250 мм — 3 шт.
  • Стальной уголок 50×50×5×1020 мм — 2 шт.
  • Стальная полоса 50×5×920 мм — 3 шт.
  • Стальная полоса 50×5×530 мм — 2 шт.
  • Стальная полоса 50×5×480 мм — 2 шт.
  • Решетка для камина, ее можно изготовить самостоятельно из арматурных прутьев.
  • Металлический лист для настила перед топкой 500×700 мм — 1 шт.
  • Асбестовый лист или шнур для укладки между металлическими элементами и кирпичом кладки.
Кладка печи

На представленных схемах подробно показано расположение всех чугунных элементов печи-камина, а описание кладки поможет избежать ошибок на некоторых, достаточно сложных, этапах работы.

Расположение основных элементов печи

Опытные мастера-каменщики рекомендуют выполнить кладку всей печи для начала насухо, то есть без раствора, придерживаясь схемы и разбираясь в конфигурации каждого из рядов. Особенно этот процесс важно провести новичкам, которые едва знакомы с работой печника.

Еще одной хитростью опытных мастеров является предварительная подгонка и кладка каждого из рядов без раствора в процессе работы. Любой ряд сначала выкладывается, и, если есть необходимость, отдельные кирпичи срезаются или подтесываются, а затем уже производится их кладка на раствор.

Такой подход несколько замедлит работу, но позволит выполнить ее намного качественнее, без ошибок, способных негативно повлиять на создание нормальной тяги.

Выполняя кладку, под рукой нужно держать не только схему каждого из рядов, но и чертеж печи в разрезе. Он также будет в помощь – позволит представить все проходящие внутри каналы и конструкцию топок.

Разрезы и схема движения газов

Итак, кладка производится следующим образом:

Порядовка — с 1 по 6 ряд

  • Первый, сплошной ряд печи, укладывается на настеленный на готовый фундамент рубероид. Очень важно выложить ряд идеально ровно и правильно, так как от него будет зависеть качество кладки всей конструкции. Поэтому сначала стоит полотно рубероида разметить с помощью линейки, угольника и мела, вычертив на нем форму основания печи, соблюдая размеры. Затем, опираясь на схему и соблюдая конфигурацию укладки кирпича, производится сборка первого ряда насухо, а затем – кладка на раствор.
  • 2 ряд. В нем закладываются металлические элементы, состоящие из отрезков арматуры, на которые в дальнейшем будет зафиксирована с помощью сварки каминная решетка, или же этот декоративный элемент вмуровывается полностью. Остальная кладка осуществляется по схеме.
  • 3 ряд. На этом этапе монтируются дверцы первой очистной и поддувальной камеры, предварительно обмотанные асбестовой веревкой или обложенные отрезками асбеста. Для фиксации дверец на местах используется проволока, которую продевают в специальные петли-ушки чугунной рамы. Далее, проволоку располагают в швы кладки, где она закрепляется раствором и прижимается верхним рядом кирпичей. Временно, до окончательного закрепления, дверцы с двух сторон подпираются кирпичами.

Так устанавливаются чугунные дверцы

  • 4 ряд. Работа идет по схеме, но ряд примечателен тем, что дверцы с двух сторон фиксируются кладкой, которую нужно вывести идеально ровно. Швы в этой области могут быть на два — три миллиметра шире, из-за вмурованной в них проволоки.
  • 5 ряд рекомендовано выкладывать с применением шамотного огнестойкого кирпича, так же, как и все стенки топочной камеры. На этом же ряду монтируется колосниковая решетка и коробка духовки, которую обматывают или обкладывают асбестом, во избежание ее преждевременного прогорания.

Асбестовые прокладки на металлических элементах

  • 6 ряд. На этом ряду устанавливается топочная дверца, обвернутая асбестовым шнуром, и с зафиксированными в ней отрезками проволоки.

Порядовка с 7 по 12 ряд

  • 7 ряд. Кладка производится по схеме, над выложенными стенками камина монтируется стальная полоса, которая послужит опорой для следующего ряда кладки. Ее укладывают ровно или в виде полуарки, заранее придав ей нужную форму.
  • 8 и 9 ряды выкладываются согласно представленной схеме.
  • 10 ряд. Укрепляется передняя стенка печи, так как далее в этой части строения будет монтироваться чугунная варочная плита. На стенку с помощью двух проволочных крючков закрепляется стальной уголок, затем на место монтажа плиты укладываются отрезки асбестового листа, и устанавливается сама плита. В этом же ряду закрепляется дверца еще одной очистной камеры.
  • 11 и 12 ряды выкладываются по схеме без установки металлических элементов. На двенадцатом ряду идет перекрытие дверцы очистной камеры.

Порядовка — с 13 по 24 ряд

  • С 13 по 15 ряды кладутся по разработанной схеме, строго придерживаясь конфигурации кладки кирпича.
  • 16 ряд. Завершается устройство стенок камеры, расположенной над варочной плитой, которая перекрывается металлическими полосами. Они послужат основой для кладки кирпичей следующего ряда.
  • 17 и 18 ряды укладываются по схеме.
  • 19 ряд. На этом этапе монтируются еще две дверцы очистных камер, которые закрепляются так же, как предыдущие.
  • 20, а также 21 ряд кладется по схеме.
  • 22 ряд. Производится монтаж еще двух дверец очистительных камер.
  • 23 ряд. Кладка идет по схеме.
  • 24 ряд. Производится монтаж дымоходной задвижки, раму которой устанавливают на раствор.

Порядовка с 25 по 33 ряд

  • 25 ряд. Рядом с первой, на соседний канал дымохода, монтируется вторая дымоходная задвижка.
  • 26 ряд. Производится монтаж дверцы очистной камеры.
  • С 27 по 30 ряды выкладываются по схеме.
  • 31 ряд. На этом этапе устанавливается третья, последняя дымоходная задвижка.
  • 32—33 ряды. В этой области конструкции происходит переход на выкладывание трубы, которая поднимается до потолка.

При проводке трубы через чердачное перекрытие, необходимо изолировать от нее горючие материалы конструкции. Для этого вокруг дымохода устраивается металлический короб с бортами высотой больше толщины перекрытия на 100 ÷ 120 мм. Эта «разница» остается в чердачном помещении.

Если стены печи не будут покрываться декоративным материалом, то при произведении кладки кирпича еще влажный раствор в швах расшиваются специальным инструментом, то есть ему придают аккуратную выпуклую или вогнутую форму.

Печь—«шведка» может быть дополнена теплой лежанкой. Этот интересный проект представлен на видео.

Возможно, вам будет интересна информация о том, как возвести печь из кирпича для дачи

Видео: кирпичная «шведка» с лежанкой

И в завершение статьи — еще один добрый совет. Прежде чем решиться на самостоятельную постройку печи, не имея достаточного опыта в этой работе, рекомендовано, для начала потренироваться в обычной кладке кирпичей на раствор. Поверьте, этот процесс не так прост, как кажется на первый взгляд. Котлы отопления на дровах длительного горения вы можете узнать по ссылке.

Порядовка и чертеж кирпичной печи для дома: устройство, технологии строительства

Кирпичная печь пользуется популярность до сих пор, несмотря на современные решения. Основное преимущество — она дышит. Когда кирпичное тело нагревается, в помещение выделяются пары влаги, а при остывании, вбирает обратно. Из-за этого точка росы поддерживается на оптимальном для человека уровне.

Помимо положительного влияния на здоровье, имеется ещё одно преимущество: при расчёте оптимальной температуры, показатель можно снизить до 18°C, из-за идеального соотношения влажности в отопительный сезон. В кирпичных и деревянных домах печь даёт экономию на топливе: при 17 °C, физически здоровый человек не ощущает дискомфорта. А в бетонном доме и при 18 °C, ощущается зябко.

При отоплении водяными регистрами нижняя температура — 22 °C, а при использовании ИК излучателя, электрического и газового обогревателя, на градус выше. Поэтому кирпичная печь, при КПД в 50%, экономически выгоднее современных решений с КПД от 70%. Отопительный сезон начинается позже, заканчивается раньше. Для средней полосы это разница в неделю, а в южной до 3.

Материалы и приборы

Кирпич

Печной кирпич отличается от огнеупорного шамотного, в некоторых источниках их путают. Общий у них размер: строительный кирпич 250х125х65 мм, стандартный печной 230х114х40 мм. Если разобраться, то печной кирпич — это качественный М150, красного цвета. Он подходит для строительства русской и голландской печи. При термостойкости в 800 °C из него можно сделать и камни для дома, но он быстро остывает и мало впитывает тепла, поэтому используется только для открытых источников огня, где не нужен обогрев.

Из шамотного кирпича кладут топочные отделы печи с высоким тепловым режимом: банные, шведские, колпаковые. Теплостойкость — 1600 °C, что хватит для домашней печи. Высокая теплоёмкость делает его отличным теплоаккумулятором. Но из-за этих особенностей печка не делается целиком из шамотного кирпича, иначе она быстро накалялась и также стремительно охлаждалось. С наружной стороны кладка должна быть обложена керамикой, как минимум, в полкирпича.

Шамотная глина из разных месторождений имеет различный цвет, но это никак не влияет на характеристики и определить качественный продукт по внешнему виду не получится. Размер и обозначения ничем не отличаются от обычного.

Как узнать хороший кирпич:

  • Мелкозернистая структура без пор и включений.
  • При простукивании кирпича молотком, у хорошего продукта звонкий звук, у плохого глухой.
  • Если уронить хороший кирпич с высоты, то он разлетится на крупные куски, а плохой, на мелкие куски и пыль.

При кладке внутренних отверстий печей для дома, хорошо зарекомендовал себя клинкерный кирпич. Он состоит из керамики и при невзрачном внешнем виде показывает хорошие показатели жаростойкости и прочности. Клинкер стоит дешевле шамотного, но дороже красного.

Песок

Если вы рассчитываете, чтобы ваша печь прослужила 10 лет без регулярного ремонта, то в растворе нужно использовать горный песок без примесей. Другие виды содержать большое количество органики, что приводит к тресканью швов. Глиняный песок — перемолотый битый кирпич, по цене он дешевле горного, а качество кладки ничем не уступает.

Кладочные растворы

При кладке печей для дома используют глиняные и песчаные растворы. Для шамота применяют белый каолин и шамотный мергель. С керамическим кирпичом — молотая глина с огнеупорными качествами (серая или синяя кембрийская, серый каолин). На 100 шт. вам нужно 40 кг глины.

Когда покупаете глину обратите внимание на запах, если вы его чувствуете, это говорит о примесях, что не подходит для строительства печи. Перед кладкой нужно определить жирность, т. е. сочетание вязкости с адгезионной способностью, для правильного соотношения песка. Глина одного качества, но с разных месторождения, отличаются по этому показателю. Для проверки 1 кг порошка заливают водой до верхней грани и дают постоять сутки. Шамотный мергель закисает за 2 часа.

Закисшую глину смачивают водой и помешивают, до достижения консистенции густого теста. Получившийся состав разделяют на 5 равных частей и каждую смешивают с песком, в разных пропорциях (10%, 30%, 50%, 70%, 100% от объёма). После чего сушат 4 часа. Из каждой пробы делают колбаски диаметром 1,5 см, не менее 30 см, оборачивают вокруг круглого предмета диаметром 5 см и смотрят:

  • Если раствор улёгся без трещин, то он сгодится для постройки любой печи.
  • Сухая корочка порвалась, появились мелкие трещины — материал пригоден для использования.
  • Трещины разошлись вглубь на 1 мм — для печей, температура которых не поднимается выше 300°C (дачный камин, барбекю).

  • Изломы, глубокие трещины, разрывы — большое содержание песка, непригоден для использования.

Испытание кирпичного песка, для выявления правильного соотношения, позволят вам значительно сэкономить, качественная глина стоит дороже.

Рабочий раствор делается по тому же принципу:

  • Глину на сутки помещают в воду.
  • Получившуюся массу вмешивают до состояния теста.
  • Для удаления комков используют сито 3х3 мм.
  • По результатам предварительного замеса, добавляют песок.
  • Добавляют воду, пока смесь не дойдёт до густоты сметаны.
  • Жирность проверяют смачиванием кельмы.
  • Если нужно добавляют немного глины или песка.

Из поковки продажной глины получается 4 ведра раствора.

Печные приборы

Печные приборы (задвижки, дверцы), крепятся к печи усами, которые приходятся на швы или юбкой из стали, обмотанной в 5 мм асбестовый шнур. Первый вариант наиболее дешёвый, но не подходит для духовки, творила топки и жаровых заслонок, быстро приходит в негодность. А для замены необходимо нарушить кладку, что плохо для печи.

Кладка и перевязка

В зависимости от того какая сторона кирпича находится снаружи, кладку разделяют на тычковую и ложковую. «Постельная» кладка, когда кирпич укладывают на ложок или тычок, запрещена СНиП из-за непрочности, но применима в крайних случаях, для внешней отделки.

Кладку производят с перевязкой швов, ряды кирпичей должны идти со смещением. Иначе любая микротрещина пойдёт дальше места возникновения, разрушая целостность конструкции. Способов перевязки существует большое количество, их часто приходится изменять в процессе возведения сложного дымохода по чертежу.

Принципы кладки кирпичей:

  • Тычковый ряд начинает и заканчивает кладку.
  • Каждый кирпич должен стоять на 2 других.
  • Соседние ряды кирпичей должны перекрываться на 1/4 по ширине и длине.
  • Если вертикальные швы не заполнить раствором, то кладка расползётся на пласты.
  • Не должно быть совпадения вертикальные швов ложковых и тычковых рядов.
  • Участки под балками, выступающие пороги, вкладыши — только тычковые.
  • Обтёсанные кирпичи не используют наружу.

Минимальная ширина шва — 2 мм, максимальная — 3 мм. Допускается уширение в кладке до 5 мм, в своде и потолочных рядах — до 13 мм. В местах сопряжения керамической и шамотной кладки, максимальная ширина — 5 мм. Все ряды кладки должны быть перевязанными.

При сооружении перегородок, делают перепускные окна внизу и вверху. Перевал делается просто — пропускаются 2 кирпича. Но с перетоком так не получится, иначе будет висячая стенка. Опоры тычков чередуются каждые 3 ряда с окнами ложкового.

Стенки конвектора делаются по порядовке, а щитка — ложками с обычной перевязкой.

Своды в бытовых печах делаются полуциркульные. Порядок кладки:

  • Делается чертёж свода.
  • По нему подтёсываются кирпичи, на которых будет держаться свод.
  • Подпятники кладут на раствор и ждут полного высыхания.
  • Крылья свода выкладываются по шаблону, перевязка должна соблюдаться.
  • Замковые камни обильно смазываются раствором перед установкой, а потом вколачиваются деревянным молотком.
  • После полного высыхания раствора убирается кружалка и продолжается кладка печи.

Швы на крыльях не должны совпадать с замковыми. Чтобы избежать этого на чертеже их выполняют в зеркальном отображении, а не сдвигом. Угол расхождения не должен превышать 17 градусов. Для этого нужно использовать кирпич стандартного размера, толщина внутренних швов 2 мм, внешних 13 мм.

Количество кирпичей

До широкого распространения компьютеров, количество кирпичей на постройку считалось по специальным коэффициентам для проектов с добавлением 15%, на брак и воровство. Но при нынешних ценах на материалы, такой подход недопустим. Сейчас все постройки рассчитываются на САПР (системах автоматизированного проектирования). Программа автоматически выдаст необходимое количество полномерок, фасонных и дольных кирпичей, согласно чертежу. Но при самостоятельной постройке печи, самым простым способом будет подсчёт по порядовке. Для средней печи это займёт час, но позволит подсчитать материалы с точностью до 2%.

«Буслаевская» печь для дома

Конструкция снабжена встроенной вытяжкой и хорошо подойдёт для дома, так как может использоваться не только для обогрева (нижний), но и готовки (верхний). Чтобы соорудить «Буслаевскую» печь, вам потребуется:

  • Поддувало (0,14х0,14 м), дверки — топорки (0,2х0,25 м).
  • Чертежи с порядовкой.
  • Огнеупоры — 44 шт.
  • Полнотелый кирпич — 383 шт.
  • Чугунная плита с конфорками 0,7х0,4 м.
  • Духовой шкаф 0,28х0,33х0,5 м.
  • Дымовые задвижки 0,13х0,25 м.
  • Решётка колосник 0,3х0,25 м.
  • Уголок 0,45х0,45 м, 3 шт по 1 м.
  • Стальной кусок 0,3х0,28 м.
  • Чугунная плита 0,4х0,25 м.

Порядовка «Буслаевской» печи:

  • I — полный ряд.
  • II — поддувало.
  • III — окно прочистки.
  • IV — низ духовки выкладывается из огнеупора, с трёх сторон облицовываются железом.
  • V — устанавливается топочная дверь, колосник, перекрытие прочистки.
  • VI — монтаж ДШ.
  • VII — вокруг ДШ огнеупор устанавливается на ребро.
  • VIII — полный ряд
  • IX — верхняя часть духового шкафа обмазывается глиной (1 см).
  • X — устанавливается дымооборот.
  • XI — создание каналов и укладка 25 см полос, перекрытие чисток.
  • XII — монтаж крепёжной проволоки и окончание чисток.
  • XIII — колпак.
  • XIV — перекрытие.
  • XV–XVI — пичурки.
  • XVII — малая пичурка обкладывается железом.
  • XVIII — грани боковых стенок отёсываются.
  • XIX — кладка выступов.
  • XX — монтаж уголка, дублирование выступа.
  • XXI — перекрытие дымохода.
  • XXII — уменьшение диаметра дымохода до 0,26х0,13 м.
  • XXIII — и все следующие ряды — это дымоход.

При использовании для облицовки клинкерного кирпича габариты печи увеличиваются. Его не рекомендуется использовать вместо полнотелого. Облицовка конструкции изразцами, обеспечит долгий срок службы.

Советы: грамотная порядовка

Технология создания печей для дома отличается от традиционной. Часто используют укладывание рядов без использования раствора, согласно порядовке. Для придания нужной формы кирпич стёсывается и подрезается. Габариты печи меньше стен дома и перед постройкой тщательно отмеряйте диагонали. Каждые 4 ряда производите контрольный замер. Это удобно делать с помощь натянутого шнура и правила.

Использование готового раствора поможет существенно сэкономить время. У вас не будет необходимости 2 дня вымачивать глину, процеживать через сито, замешивать до необходимой консистенции. Для предотвращения быстрого высыхания, кирпич предварительно смачивают водой. Отсутствие прямоугольных уступов в конструкции поможет сэкономить на эксплуатационных расходах. Во время кладки контролируйте толщину швов, лишний раствор удаляйте. При постройке печи используют разные материалы и для их стыковки используйте различные растворы. Шамотный кирпич не перевязывается с глиняным, духовые шкафа, чугунные и стальные плиты, прутья, водяные баки, решётки не вмуровываются в кладку. Это связано с разными показателями расширения материалов в момент нагрева.

Оцените статью: Поделитесь с друзьями!

схемы, кладка, чертежи с порядовкой и прочее+ видео

Печное отопление загородных домов сегодня обретает вторую молодость. И это неудивительно, учитывая ту особую атмосферу и домашнее тепло, которую может создать простая печка из кирпича, даже сделанная свиоми руками. Нередко её устанавливают даже при наличии более технологичных обогревающих систем, стремясь получить стильный, самобытный элемент интерьера. Сегодня мы расскажем о наиболее популярных моделях кирпичных печей и поделимся секретами печного ремесла.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность. Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений.

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

  • фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;
  • топку, одновременно выполняющую роль топливника и камеры сгорания;
  • колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;
  • зольную камеру, которая облегчает очистку печи;
  • дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

  • быстрый нагрев поверхности;
  • возможность использования нескольких видов топлива;
  • низкие эксплуатационные расходы;
  • исключается опасность ожога при касании стенок отопительного прибора;
  • по-особенному мягкое, комфортное тепло;
  • не обезвоживается воздух в помещении;
  • широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

Классификация отопительных приборов. Критерии выбора оптимальной конструкции

Все существующие модели кирпичных печей можно разделить на несколько типов:

  • обогревающие приборы;
  • варочные агрегаты;
  • комбинированные печи;

Определившись с требуемой функциональностью, необходимо выбрать тот вариант, который можно будет сложить самостоятельно. Чтобы не рассматривать всё разнообразие стационарных агрегатов, остановимся на наиболее популярных вариантах:

  1. Голландские печи. Благодаря канальной конструкции они имеют неплохую теплоотдачу и занимают немного места. Подобные теплогенераторы функционируют в режиме медленного сжигания или тления, что значительно снижает требования к качеству стройматериалов. И хоть КПД «голландок» редко превышает 40%, они нашли немало поклонников, отчасти из-за невысокой стоимости и простоты строительства.

    Классическая «голландка» представляет собой чрезвычайно компактное сооружение

  2. Шведские дровяные печи имеют камерно-канальную компоновку, что позволяет поднять КПД до 50%. Точно так же, как и «голландки», «шведки» занимают немного места, но требуют более тщательного подхода при выборе материалов и немного сложнее в изготовлении. Тем не менее затраты труда и финансов полностью оправдываются увеличенной производительностью и расширенной функциональностью теплогенераторов этого типа.

    Шведская печь порадует своего владельца высоким КПД и функциональностью

  3. Русские печи имеют уникальную компоновку, благодаря чему несут непередаваемый колорит и самобытность. Их КПД превышает 60%, однако особенности эксплуатации понравятся не всем. Кроме того, сложить печь будет под силу не каждому новичку. Скорее всего, придётся нанимать профессионального печника, а это повлечёт дополнительные расходы, удорожающие и так не самую дешёвую конструкцию.

    Русская печь способна полностью преобразить интерьер, но потребует немало места для установки

  4. Колпаковые печи Кузнецова, знаменитые своей тепловой эффективностью, имеют КПД до 90%. Секрет их успеха заключается в особом устройстве, которое способствует наиболее полному сжиганию топлива и максимальной теплоотдаче. Особенностью «кузнецовок» является чрезвычайно чистый «выхлоп» и отсутствие сажи, благодаря чему минимизируются временные затраты по уходу за отопительным прибором. Что же касается минусов, то к ним можно отнести усложнение конструкции и высокие требования к материалам. Впрочем, последний недостаток компенсируется тем фактом, что кирпича для сооружения «колпаковки» потребуется значительно меньше, чем для любой другой печи.

    В отличие от канонических колпаковых печей, модифицированные агрегаты могут иметь варочную поверхность и духовой шкаф

Пошаговую инструкцию по кладке печи Кузнецова с порядовками вы найдёте в нашей следующей статье: http://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Рассмотрев все возможные варианты, мы подошли к наиболее ответственному моменту — выбору отопительного прибора, который сможет удовлетворять всем предъявляемым к нему требованиям. Основными критериями в этом случае являются функциональность и место установки. И если первое не представляет трудностей, поскольку полностью зависит от предпочтений и требований владельца, то второй пункт требует самого пристального внимания. О том, как выбрать печь в соответствии с типом строения, расскажем подробнее.

  1. Дом, предназначенный для постоянного проживания. Если печное отопление будет использоваться в качестве основного, то лучшего варианта, чем «шведка» или «колпаковка» не найти. Кроме того, что эти агрегаты имеют отличную производительность и не занимают много места, они ещё и легко дополняются другими элементами — варочной поверхностью, водяным контуром, духовкой, сушильными нишами или лежанкой. Если же функциональность отодвигается на второй план, а главным требованием является компактность, то неплохим вариантом является «голландка», обогревающая несколько смежных помещений.
  2. Загородный дом «выходного дня» или дача. Поскольку эти строения предполагают нерегулярное проживание, то достаточно будет установить небольшой отопительный прибор, оборудованный варочной плитой. Идеальным вариантом являются печи-камины с открытым очагом, поскольку с их помощью можно нагреть помещение в кратчайшие сроки. Подобное преимущество невозможно переоценить зимой, когда температура воздуха в помещении падает до минусовых температур.
  3. Печь в загородном доме с водяным или другим типом отопления. В этом случае отопительный прибор служит для того, чтобы создавать особую атмосферу. Если позволяет площадь помещения, то можно установить полноценную русскую печь или агрегат с топкой, камином и лежанкой.
  4. Отопительный прибор для бани. Для этого случая подойдёт простейшая печь-каменка, в которую встраивают ёмкость для получения горячей воды. Если же баня пристроена к дому, то вместо бака можно установить полноценный котёл, предназначенный для жидкостной системы отопления.
  5. Печи для открытых площадок. Чаще всего такие отопительные приборы устанавливаются на открытых верандах, в летних кухнях или беседках и используются для приготовления пищи. В этих целях конструкцию дополнительно оснащают варочной поверхностью, барбекю, мангалом, казаном и т. д.

Печь-барбекю украсит участок и наполнит место отдыха функциональностью

Определившись с типом и наполнением печи, не спешите приступать к строительству. Для того чтобы отопительный прибор смог оправдать все надежды, необходимо досконально разобраться в принципах его работы.

Расчёт основных параметров

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

При определении тепловой мощности печи во внимание принимают только те её поверхности, которые участвуют в теплообменных процессах. Например, в «голландках» не исключают из расчётов участки стен, расположенные у пола, ниже горизонтальных участков газохода.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Чертежи и схемы кирпичных печей

Топка

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах.
Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

Таблица расчётов основных элементов кирпичной печи

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:

  • Менее 3.5 кВт — 140х140 мм.
  • 5 – 5.2 кВт — 140х200 мм.
  • От 5.2 до 7.2 кВт — 140х270 мм.
  • От 7.2 до 10.5 кВт — 200х200 кВт.
  • 5 – 14 кВт — 200х270 мм.

Рекомендуемые размеры являются минимальными. И всё же нет необходимости чрезмерно увеличивать сечение дымового канала, поскольку по слишком широкому дымоходу в печь будет опускаться холодный воздух. Противоток, или «просвист» на языке профессиональных печников, грозит не только ухудшением производительности, но и более серьёзными проблемами.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы. Ниже приводим одну из них.

Расчёт количества кирпичей

Не следует переживать, если рассчитанный «навскидку» дымоход изредка начнёт дымить. При необходимости его можно нарастить куском асбоцементной трубы длиной 0.5–1 м или же положить ещё несколько рядов кирпичей. Нередко подобные мероприятия проводят при изменившейся аэродинамике местности. Например, после подрастания деревьев или возведения по соседству более высоких построек.

Подготовительные мероприятия

Подготовка к строительству включает в себя несколько этапов:

  • подбор инструмента и необходимых материалов;
  • определение оптимального места для монтажа отопительного прибора;
  • обустройство фундамента и подготовка места строительства;
  • изготовление печного кирпича (при необходимости) и приготовление кладочного раствора.

Необходимые материалы и инструменты

Инструменты печника

Для кладки кирпичной печи понадобятся:

  1. Молоток каменщика (с бойком и киркой).
  2. Метёлка для швабровки уложенных рядов.
  3. Уголок, отвес и уровень для контроля геометрических параметров кладки.
  4. Плоскогубцы.
  5. Молоток резиновый (киянка).
  6. Мастерок (кельма).
  7. Правило и трамбовка для обустройства фундамента.
  8. Чертилка свинцовая.
  9. Лопатка или миксер для замешивания раствора.
  10. Расшивка.
  11. Вёдра и другие ёмкости для сыпучих веществ и жидкостей.
  12. Решето.
  13. Болгарка (угловая шлифмашина) с кругом по камню.

Несмотря на то что кирпичные печи существенно отличаются по конструкции и размерам, список материалов, которые понадобятся для строительства, остаётся практически неизменным. Стандартный перечень всего необходимого выглядит так:

  1. Кирпич — красный, силикатный, огнеупорный и облицовочный (в зависимости от конструкции твердотопливного теплогенератора).
  2. Строительная смесь для кладки печей. При необходимости удешевления строительства можно заменить глиной и песком.
  3. Набор печного литья — поддувальная, топочная и прочистные дверцы, задвижки, плита, духовка и т. д.
  4. Колосниковая решётка.
  5. Проволока для закрепления чугунного литья.
  6. Асбестовый или базальтовый шнур.
  7. Стальные полосы и уголки для обустройства перекрытий и ниш.
  8. Жаростойкие плиты для защитной теплоизоляции.

Шамотный кирпич ШБ №22

Любая кирпичная печь представляет собой агрегат с внушительным весом, который требует капитального основания. Поэтому необходимо подготовить материалы для строительства фундамента:

  1. Песок.
  2. Щебень.
  3. Сетка армировочная.
  4. Доски и гвозди для сооружения опалубки.
  5. Цемент.
  6. Гидроизоляция.

Кроме того, если проектом предусмотрена внешняя отделка стен, то подготавливают инструменты и материалы, которые понадобятся для этих работ.

Особенности выбора места для установки отопительного прибора

Чаще всего кирпичную печь устанавливают у одной из стен или в углу помещения — это даст возможность использовать имеющуюся площадь наиболее рациональным образом. Если агрегат планируется использовать для отопления нескольких комнат, то его располагают в центре дома, ориентируя топкой и варочной поверхностью в кухню, а другими гранями — в спальню, зал или гостиную. На схеме наглядно показано, какие преимущества даёт правильный выбор места.

Правильный выбор места способен решить задачу отопления всех помещений загородного дома

При монтаже отопительного прибора не следует руководствоваться одним лишь удобством. Важно не забывать о минимально допустимых расстояниях до других поверхностей, а также оптимальных зазорах и расстояниях, которые определяются действующим СНиП:

  • от кирпичного дымохода до деревянных элементов перекрытия или кровли должно оставаться не менее 130 мм свободного пространства. Если же используется неизолированная керамическая или стальная труба, то зазор увеличивают до 250 мм;
  • между деревянным полом и внешними стенками печи оставляют промежуток не менее 100 мм;
  • расстояние от нагретой боковой поверхности теплогенератора до сгораемой стены здания зависит от того, будет ли использоваться теплоизоляция. С защитным экраном минимальный зазор составляет 130 мм, а без него — не менее 380 мм;
  • от потолка до перекрытия печи должен быть оставлен зазор не менее 0.35 м. При установке компактных агрегатов с невысокой теплоёмкостью это расстояние может быть увеличено до 0.7–1 м.

Опытные печники не рекомендуют ставить печь у внешних стен здания, аргументируя это её быстрым выхолаживанием.

Строительство фундамента

Лучше всего, если основание кирпичной печи будет сформировано одновременно с общедомовым фундаментом. При этом обе конструкции выполняют раздельно, иначе просадка стен здания неминуемо повлечёт нарушение геометрии, а то и повреждение отопительного прибора. Если печь будет возводиться в готовом доме, то первое, на что обращают внимание — удалённость дымохода от элементов перекрытия крыши, которое должно составлять не менее 15 см. И только после этого приступают к разметке и сооружению фундамента.

Учитывая вес печи, фундамент необходимо использовать основательный

Если в доме обустроены деревянные полы, то в месте установки печи их вырезают, отступив от внешнего контура 10–15 см. После этого копают котлован, глубина которого зависит от особенностей грунта и глубины его промерзания. Для средней полосы достаточно вырыть яму глубиной 0.7–0.8 м. После этого её дно покрывают 15-сантиметровым слоем песка и уплотняют, периодически проливая водой. Затем насыпают слой щебня толщиной 10–15 см, который так же тщательно утрамбовывают. После этого по углам сооружения забивают деревянные колышки, к которым крепят доски обрешётки. Чтобы исключить утечку цементного молока через щели формы, её стенки укрывают полиэтиленовой плёнкой. На расстоянии 5–10 см от пола устанавливают армировочную сетку, для чего используют как забитые в дно ямы металлические пруты, так и обломки кирпича.

Фундамент под кирпичную печь изготавливается из железобетона

Смешивая цемент М-400, песок и щебень в пропорции 1:3:4, готовят бетон. Воды добавляют ровно столько, чтобы получить раствор средней текучести, иначе прочность сооружения будет снижена. Смесь заливают в опалубку и уплотняют любым способом, после чего поверхность фундамента выравнивают при помощи правила. Заметим, что верхний уровень основания печи должен быть ниже пола на 15–20 см. По прошествии нескольких часов, необходимых для предварительного схватывания раствора, сооружение укрывают плёнкой и оставляют на несколько недель до полного высыхания.

Перед укладкой кирпича фундамент в обязательном порядке гидроизолируют при помощи рубероида или специальной плёнки. Если ширины материала недостаточно, то его полосы укладывают с перехлёстом не менее 10 см.

Приготовление раствора

Сейчас, когда в торговой сети можно найти готовые строительные смеси для кладки каминов и печей, практически нет проблем с приготовлением рабочего раствора. Всё, что для этого потребуется — смешать компоненты с водой, воспользовавшись деревянной лопаткой или строительным миксером. Тем не менее можно изготовить кладочный раствор и самостоятельно — это позволит дополнительно сэкономить. Кроме того, у владельца будет полная уверенность в экологичности сооружения.

Собственноручно приготовить строительную смесь можно из песка и глины, соотношение которых зависят от жирности последнего компонента. Чтобы выбрать оптимальный состав, проводят небольшой эксперимент, смешивая сыпучие материалы в разных пропорциях. После этого из раствора скатывают шарики диаметром 5–6 см, которые после предварительного подсушивания сдавливают между двумя дощечками. Лучшим составом считается тот, в котором проба начинает растрескиваться не ранее, чем будет деформирована на одну треть.

Существует несколько способов проверки качества глины

Ещё один способ определения правильного соотношения компонентов заключается в том, что в приготовленную смесь опускают лопатку. Налипание раствора менее 1 мм свидетельствует о его низкой пластичности — требуется добавить глины. Если толщина слоя больше 2 мм, то это говорит о жирности смеси, исправить которую можно добавлением песка. Норма — от 1 до 2 мм.

Глину перед использованием необходимо замочить в воде на сутки. Если требуется повысить её жирность, то используют способ вымучивания, который заключается в отстаивании глиняного раствора и изъятия средней его части.

Как правильно сложить кирпичную печь. Инструкция по ходу работ

Определиться с типом отопительного прибора, сделать предварительные расчёты и подготовить всё для начала строительства — это ещё только полдела. Для того чтобы правильно сложить печь, необходимо найти схемы раскладки кирпича в каждом ряду, так называемые порядовки. Мы подготовили несколько наиболее популярных вариантов, которые можно использовать в качестве рабочих проектов. Если же они вас по каким-то причинам не устраивают, то можно поискать готовые решения в Сети или заказать индивидуальную раскладку на одном из специальных сайтов.

Схемы порядовки печей на фото

Сегодня мы предлагаем сложить компактную, но очень производительную и функциональную кирпичную печь. Несмотря на кажущуюся сложность, построить её сможет даже новичок, если воспользуется нашей инструкцией и будет выполнять все рекомендации. Мы же в свою очередь поделимся секретами опытных печников и дадим необходимые рекомендации по ходу строительства.

Порядовки печи с варочной поверхностью и нишами для сушки

На представленной схеме порядовки можно увидеть, отопительный агрегат, оборудованный удобной варочной плитой и сушильной нишей, что даёт определённое сходство с классической шведской печью. Мы рекомендуем сначала выложить конструкцию насухо, без использования раствора. Это позволит детально изучить особенности каждого ряда и подготовить необходимые элементы сооружения. Далее работу проделывают в таком порядке:

  1. До уровня пола кирпичи выкладываются на цементно-песчаный раствор всплошную. На этом этапе следует быть особенно внимательным к геометрической точности, контролируя кладку по уровню и отвесу. От тщательного выполнения работы зависит, насколько ровной и устойчивой будет печь.
  2. Первым рядом тела печи начинают формировать поддувальную камеру.

    Установка поддувальной дверцы

  3. Прежде чем начать кладку второго ряда, устанавливают дверцу поддувала. Для этого в специально отлитые ушки на её корпусе продевают стальную проволоку, которую укладывают в кладочные швы. Чтобы предотвратить смещение и опрокидывание дверцы, её временно подпирают кирпичами.
  4. В четвёртом ряду выводят два канала для очистки печи от сажи. На каждом из них устанавливают отдельную дверцу.

    Колосниковая решётка не крепится никаким иным способом, кроме как за счёт очень точной укладки

  5. В пятом ряду устанавливают колосниковую решётку. Правильно уложить чугунное литьё помогут углубления, проделанные в кирпичах нижнего ряда. Здесь и далее топочная камера выкладывается исключительно огнеупорным кирпичом.

    В печи колосниковую решётку укладывают на огнеупорный кирпич

  6. Перед кладкой шестого ряда устанавливают топочную дверцу, которую временно фиксируют стопкой кирпичей, уложенных на колосники. При необходимости деталь с внешней стороны подпирают металлическим уголком или деревянной рейкой .

    Монтаж топочной дверцы

  7. Начиная с седьмого ряда начинают обустраивать газоходы печи. Вертикальные стенки топки выкладывают шамотным кирпичом, установленным на ребро.

    Чтобы обеспечить долговечность конструкции, внешнюю кладку отделяют от топочной камеры слоем базальтового картона.

    Кладка вертикальных каналов

  8. Прежде чем начать кладку девятого ряда, в кирпичах, которыми будет перекрываться топочная дверца, выбирается четверть. Благодаря этому конструкция будет выглядеть ровно и эстетично. Здесь же окончательно крепят чугунную деталь, укладывая проволоку в шов девятого ряда.

    Для точного прилегания кирпича к дверце его грани подрезают по месту

  9. В 11-м ряду на верхний проём топливной камеры укладывают варочную плиту. В качестве уплотнения используют тот же базальтовый картон или асбестовый шнур. Переднюю часть варочной ниши обрамляют стальным уголком.

    Топку отделяют от внешних стен базальтовым картоном или другим огнеупорным материалом

  10. С 12-го по 16-й ряд сооружают камеру над чугунной плитой.
  11. Перед перекрытием варочной ниши на её боковые стенки укладывают стальные полосы, которые будут служить опорой кирпичей 17-го ряда. Переднюю часть этого ряда оформляют металлическим уголком.
  12. 18-й и 19-й ряд выкладывается практически всплошную, наращиваются только три вертикальных теплообменника.
  13. В 20-м ряду обустраивают горизонтальный канал и дверцу для очистки от сажи и нагара, а также начинают формировать сушильную камеру.
  14. Кладкой 22-го ряда перекрывают дверцу.
  15. На 23-м ряду выполняют перекрытие горизонтального газохода. Открытыми оставляются только отверстия вертикальных каналов.
  16. Перед кладкой 24-го ряда над сушильной камерой укладывают стальные полосы.
  17. С 25-го по 28-й ряд устанавливают ещё одну очистную дверцу и перекрывают печную нишу.
  18. В 30-м ряду на два оставшихся вертикальных газохода устанавливают задвижки. Для этого сначала монтируют их рамки, а после этого вставляют сами перегородки.

    Монтаж печных задвижек

  19. С 31-го по 35-й ряд выкладывают переходной участок дымохода.
  20. С 36-го по 38-й ряд сооружают распушку.

На этом кладку тела печи можно считать завершённой. Оставшиеся порядовки помогут сложить печную трубу:

  1. Начиная с 1-го ряда начинают выкладывать стояк. В нашем случае он заканчивается 26-м рядом, но при необходимости длину трубы можно увеличить в соответствии с высотой здания.

    При сооружении дымоотводных каналов особое внимание уделяют внутренней чистоте их стенок. Необходимо помнить, что чем более гладкой будет их поверхность, тем меньше сажи будет на них оставаться.

  2. В третьем ряду дымохода устанавливают ещё одну дверцу для очистки печной трубы.
  3. На 27-м ряду устанавливают центральную заслонку.
  4. В 31-м ряду сечение кладки уменьшают для того чтобы вывести трубу через кровлю.

    Верхние ряды удобно выкладывать, используя деревянные козелки с дощатым помостом

В том месте, где печная труба проходит через потолок, её изолируют от перекрытия негорючими материалами. Для этого используют как минеральные утеплители, так и керамзит. Его засыпают в короб, который сбивают вокруг печной трубы.

Вот такую красавицу можно сложить своими руками

Кратко о монтаже духового шкафа и теплообменного регистра

Ранее мы рассматривали, каким образом монтируют и крепят печные дверцы. Не менее важно правильно установить и другие функциональные элементы.

Особенности монтажа духового шкафа

Если конструкцией печи предусмотрен монтаж духового шкафа, то его устанавливают так, чтобы поток разогретых газов омывал как можно большую площадь поверхности. Чаще всего этим условиям соответствует участок перехода от топки к теплообменнику. Предварительно на боковые стенки горизонтального газохода укладывают металлические уголки, а места соприкосновения шкафа с внешней стенкой печи уплотняют при помощи базальтового картона или асбестового шнура.

Водонагревающий котёл или жидкостный теплообменный регистр устанавливается в самой горячей зоне печи. В зависимости от типа теплогенератора это место может находиться в задней части топочной камеры, в начале газохода или под колпаком безоборотных агрегатов. Если планируется одновременно использовать варочную плиту и водонагреватель, то его верхнюю часть выполняют в виде поперечно расположенных металлических труб, которые вваривают в боковые ёмкости из печной стали. Между водонагревающим котлом и стенками топки оставляют компенсационный зазор 5–15 мм. Разумеется, необходимо предусмотреть, каким образом поверхность теплообменника будет очищаться от сажи. Для канальных и камерных печей это можно будет сделать через проём топливника, тогда как в других случаях может понадобиться установка дополнительной прочистной дверцы.

Котёл, предназначенный для встраивания в кирпичную печь

Вам также может быть полезен материал о том, какие материалы лучше использовать для облицовки кирпичной печи: https://aqua-rmnt.com/otoplenie/otdelka-pechi-v-dome-svoimi-rukami.html.

Особенности эксплуатации и чистки печи

Сразу же испытывать печь на максимальных режимах нельзя, необходимо подождать высыхания её стенок. Именно поэтому возводить отопительный прибор рекомендуется в тёплое время года. В этот период достаточно открыть все проёмы кирпичного агрегата и подождать одну-две недели. Если же возникает необходимость просушить печь в холодную погоду, то её дверцы закрывают, а в топочной камере включают тепловентилятор или мощную лампу накаливания.

По истечении указанного срока печь на протяжении 5–7 дней протапливают 2–3 раза в сутки, каждый раз используя небольшое количество дров. О полном высыхании стенок свидетельствует отсутствие конденсата на металлических поверхностях, который появляется через несколько минут после растопки. И даже после этого печь не топят «на всю катушку». Работу на максимальной мощности проверяют только после нескольких дней регулярного использования.

Если агрегат протапливают исключительно дровами, то каждый раз чистить его от золы необязательно. В случае использования торфяных брикетов и угля печь освобождают от золы и пепла в начале каждого нового цикла. Что же касается очистки внутренних каналов и дымовой трубы от сажи, то эту процедуру проводят не реже чем один раз в сезон. В этих целях используют различные скребки и щётки, которыми удаляют нагар с вертикальных поверхностей. После этого сажу выгребают из газоходов металлическим совком и кочергой.

Берёзовые дрова

Уменьшить сажеобразование поможет правильный выбор топлива. Лучшими дровами считается древесина твёрдых пород — дуб, граб, бук и т. д. Практически не оставляют нагара берёзовые дрова и осина. К слову, опытные печники рекомендуют каждую десятую топку проводить именно осиновыми поленьями, утверждая, что это способствует удалению сажи из каналов и дымохода.

Не рекомендуется чистить печь выжиганием с применением легковоспламеняющихся жидкостей, дымного пороха (да-да, можно встретить и такие «полезные» советы), нафталина и т. д. Хорошего эффекта от этого вряд ли можно добиться, а вот близлежащим постройкам и собственному здоровью можно нанести значительный ущерб.

Нередко вызывает трудности растопка печи после длительного выхолаживания, например, в коттедже или на даче. Связано это с тем, что в каналы печи опускается холодный воздух, образуя трудноудаляемые газовые пробки. Возобновить тягу поможет проверенный метод. Для этого берут сухую бумагу или ветошь, смоченную керосином или жидкостью для барбекю, укладывают её поближе к вертикальному газоходу и поджигают. Интенсивное горение мгновенно вытолкнет застоявшиеся воздушные массы и восстановит работоспособность отопительного прибора.

Вам также пригодится материал с инструкциями по чистке и мелкому ремонту кирпичных печей: https://aqua-rmnt.com/otoplenie/kak-pochistit-pech.html.

Видео: Компактная кирпичная печь оригинальной конструкции

Кирпичная печь сможет создать в помещении по-особенному тёплую атмосферу, станет изюминкой интерьера и местом сбора друзей и знакомых. Сложить агрегат по силам не только опытным мастерам, но и зелёным новичкам. Конечно, при этом надо быть щепетильным и максимально внимательным. И тогда отопительный прибор отплатит не только уютным теплом и комфортом, но и безопасной работой в течение долгих лет эксплуатации.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Кирпичные печи для дома с варочной плитой: чертежи с порядовками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику. Тем, кому интересно, как сложить печь с плитой для дома, как правильно сложить плиту своими руками, поможет статья, где есть схема печки и чертежи с порядовками.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты



Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Печь с плитой — виды

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций:

  • отопления;
  • приготовления еды;
  • сушки продуктов и трав;
  • хранения в тепле одежды.

Ее конструкция продумана для мелочей, печь оснащена:

  • варочной поверхностью;
  • духовкой;
  • отлично прогреваемыми нишами-печурками.

Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу доверху, благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой.

Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи.

Варочная поверхность печи не перегревается, так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива.

Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.

Схема кладки печи Шведки

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

  • кирпич красный полнотелый марки М 150 — 580 штук;
  • смесь сухая кладочная на глиняной основе — 200 кг;
  • колосниковая решетка чугунная;
  • дверца топки;
  • дверца поддувала;
  • чугунная плита с двумя разборными конфорками;
  • духовка сварная из листового металла;
  • задвижка дымохода — 2 шт;
  • чистка — 3 штуки;
  • стальной уголок равнополочный 40 мм — 170 см;
  • полоса стальная 5х50 мм — 65 см;
  • плоский шифер толщиной 10 мм — 1 лист;
  • кровельное железо.



Фундамент под «Шведку»

Фундамент под шведку делают основательный, из бетона.

Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка.

Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола.

После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

Выполняют теплоизоляцию так:

  1. На фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки.
  2. На асбест укладывают теплоотражатель — фольгу или тонкую оцинковку.
  3. Следом — еще один аналогичный слой асбеста с теми же размерами.
  4. Лист кровельного железа с теми же отступами, что и асбест.
  5. Поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.
Печь своими руками: порядовка печи с варочной плитой

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:

Первые два ряда — сплошные. Они образуют основание печи.

Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник.

В 5 ряду устанавливают колосник и духовку.

В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой.

В 7 ряду ставят дверцу топки, закрепляют ее.

В 8 и 9 рядах продолжают выкладку каналов.

10 ряд образует опору для варочной поверхности.

Чтобы правильно установить варочную поверхность, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.



Кирпичи для удобства кладки нумеруют.

Ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм.

После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор.

Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест.

При укладке плиты обязательно проверяют ее по уровню.
Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы.

Поверх 16 ряда кладут лист плоского шифера по размеру ниши.

В 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи.

Далее кладку ведут по схеме до 30 ряда.

В 30 ряду ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка — как сложить печь с плитой

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды.

В этом случае нет никакой необходимости тратить материал на дымооборот.

Отличная модель варочной печи для дома — чертежи с порядовками

Эта многофункциональная дровяная плита выполняет несколько функций:

  • на варочной поверхности можно варить и жарить,
  • в духовке — запекать,
  • греть воду во встроенном баке для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов.

Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива.

Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента.

Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Схема — порядовка:

Первые два ряда, как и у шведки, сплошные.

В 3 ряду устанавливают чистку.

В 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход.

В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак.

В 7 ряду на дно топки кладут колосник.

С 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку.

11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова.

В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках.

За эту особенность печки Кузнецова называют колпаковыми.

В числе его разработок:

  • отопительные;
  • варочные;
  • печи для бани;
  • печи для дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи.

При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход.

Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз.

Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.



Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой.

Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее.

Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Отопительно-варочная печка — схема с порядовкой

Печь Кузнецова для бани — схема

Видео: кладка отопительно-варочной печки Кузнецова

Печь Кузнецова для бани Видео

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами. Мы рассказали, как сложить печь с плитой,  приложили к описанию  чертежи с порядовками и надеемся, что теперь вы своими руками сможете сложить кирпичные печи для дома.

Или купить готовую печь.

Где купить готовую печь для дома с варочной поверхностью Цены

чертежи с порядовками, кладка своими руками

Дровяная кирпичная печь – традиционное решение для дачи и выгодная альтернатива газовому и электрическому оборудованию. Помимо очевидной экономичности, она радует теплоемкостью, высоким КПД и многофункциональностью. Но все эти преимущества могут стать реальностью только при обдуманном выборе конструкции печи и ее грамотном сооружении.

О чем эта статья

Проекты

Первый проект, который хотим предложить – комбинированная конструкция, отвечающая сразу за две функции: обогрев помещений и приготовление пищи, другими словами — варочно-отопительная печь. Возможно, это наилучший вариант дачной печи, так как она имеет небольшие размеры, достаточно экономична и проста в постройке. Внешний вид весьма аскетичен, но для дачи вполне достаточен.

Второй вариант заслуживающий внимания – компактная печь, предназначенная только для обогрева помещений. Конкурентное преимущество модели – небольшие габариты при высокой теплоемкости.

Еще одним прекрасно подходящей для дачи печью является печь малютка, являющееся компактной варочно-отопительной печью. Имеющей более высокое КПД по сравнению с первым вариантом, но немного сложнее в постройке. Мы подробно разобрали порядок строительства печи малютки в отдельном материале — проект и строительство печи малютки.

Возможно, кому-то из читателей захочется чего-то большего. Для вас мы подготовили подборку печей, которые как правило строятся не на даче, а в жилом доме. Разумеется, они сложнее и дороже в постройке:

  • «шведка» – отопительно-варочная конструкция с увеличенной духовой частью;
  • голландка – эргономичная отопительная печь с вместительным прямоугольным топливником без поддувала;
  • русская – крупногабаритная варочно-отопительная печь с характерной широкой верхней частью, которая может использоваться для хозяйственных нужд.
  • камин — для тех кому не нужно готовить на печи, а хочется лишь добавить уюта.

Строительство своими руками

К вашему вниманию главные правила и нюансы кладки печи по первому из приведенных на этой странице проектов. Мы выбрали этот вариант так как считаем его наиболее удачной печкой для дачи.

Выбор места размещения

Первое на что стоит обратить внимание — это безопасность. Согласно СНиП III-Г.11—62 такую печь необходимо размещать не менее чем в 26 см от стен, защищенных от возгорания. Защитой может выступать кирпичная кладка толщиной в полкирпича на глиняном растворе.

С точки зрения удобства, стоит расположить ее рядом со входом, чтобы не таскать дрова через всю комнату.

Обустройство фундамента

Учитывая, что рассматриваемая печь не является очень тяжелой, то возможны варианты строительства фундамента. Подробней они описаны в отдельной статье о строительстве фундамента для печи. Мы же рассмотрим самый надежный вариант, одинаково подходящий как для маленькой, так и для огромной печи — независимый бетонный фундамент.

Фундамент должен быть на 5–10 см шире с каждой стороны будущей печи.

Для его укладки первым делом разметьте рабочую площадку. Она должна быть отдельно стоящей, то есть не соединятся с фундаментом дома.

По периметру обозначенной зоны выкопайте котлован глубиной около 60–70 см. Насыпьте на дно ямы слой бутового камня в 15 см затем залейте его бетоном. После чего повторяйте процедуру до того моменты пока фундамент не достигнет нужной высоты.

Спустя 2–3 недели, уберите опалубку и засыпьте щели между фундаментом печи и дома мелким песком.

Последний шаг – гидроизоляция фундамента: застелите высохшее основание рубероидными листами.

Выбор кирпича

Функциональность и долговечность дачной печи напрямую зависят от кирпича, из которого она выполнена, поэтому выбору главного рабочего материала нужно уделять особое внимание. Исходя из эксплуатационных свойств, на эту роль подходят два вида кирпича. Шамотный — для кладки стен топки, полнотелый красный — для всего остального. Они изготавливаются посредством высокотемпературного обжига и прессования, поэтому отличаются повышенной огнеупорностью и плотностью.

При покупке внимательно осмотрите материал на наличие деформаций – кирпичи не должны иметь сколов и пустот.

Помимо кирпича, вам понадобятся следующие комплектующие:

  • дверцы для поддувала и топки;
  • колосники;
  • металлические уголки;
  • чугунная варочная панель.

Приготовление раствора

Следующий этап работы – замешивание раствора для качественной связки кирпичей. Оптимальный вариант – купить уже готовую сухую смесь для кладки и развести ее в воде в соотношении, указанном на упаковке продукта.

В случае если рядом нет хорошего строительного магазина – статья о подготовке печного раствора своими руками вам в помощь.

Кладка печи

Печь проста, поэтому по схеме понятно как ее класть. Мы же разберем некоторые особенности не видные на чертеже:

  1. При кладке первого ряда, сначала уложите кирпичи по периметру. Отрегулировав уровень ряда, заполните кирпичами оставшееся внутреннее пространство.
  2. Толщина сцепляющего раствора не должна превышать 5 мм. Дабы получить гладкие швы, после каждого нового ряда убирайте излишки раствора кельмой, а через каждые 3–4 ряда протирайте кирпичную кладку влажной кистью или тряпкой.
  3. Монтирую дверцы – сложите проволоку втрое и скрутите ее. Запустите в монтажные отверстия дверки и уложите в швы по всему периметру печи, проволока крепится раствором.
  4. Не забывайте о перевязке – центры кирпичей одного ряда должны проходить по швам следующего ряда.
  5. Перед тем, как вводить готовую печь в эксплуатацию, ее необходимо просушить. Естественная сушка должна длиться не менее пяти суток. Это время все дверцы и каналы печи должны быть приоткрытыми. И только спустя пять дней можно выполнить первую растопку маленькими порциями.

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И.В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

Печь Кузнецова из кирпича


Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи


Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака
6. При повышении температуры в колпаке, поднимается и давление в нем
7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него
9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные
— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например, отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

Схема отопительно-варочной печи Кузнецова


Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить
главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

Порядовка кладки печи с 1-го по 20-й ряд


Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.

Смотрим видео про сборку печи из кирпича

Читайте также:

7 причин, почему ваша дровяная печь не рисует (и как ее увеличить)

Дровяная печь требует достаточной мощности обеспечить непрерывный поток воздуха через печь, чтобы огонь не сбивался. прожигание дерева.

Дровяная печь, которая не тянет привести к пожару, который не загорится, не загорится, не сожжет дрова правильно или продолжает курить.

У нас были проблемы с нашей дровяной печью. рисования на протяжении многих лет, поэтому я собрал это руководство по причинам, по которым ваша дровяная печь может плохо работать.

К основным причинам, по которым ваша дровяная печь не тянет, можно отнести:

  • Печь или дымоход слишком холодны.
  • Дымоход или дымоход загрязнены.
  • Комната или дом слишком герметичны.
  • Вентиляционные отверстия недостаточно открыты.
  • Заслонка закрыта или слишком сильно закрыта.
  • Древесина слишком мокрая.
  • Погода слишком ветреная или теплая.

Есть также ряд вещей, которые вы можете сделать, чтобы помочь с рисованием на вашей плите, без необходимости что-либо менять структурные в вашем доме.

Основные способы увеличения тяги в дровяной печи:

  • Очищайте дымоход или дымоход не реже одного раза в год или каждые сезон, если вы регулярно сжигаете дрова.
  • Оставьте дверь печи на некоторое время открытой, прежде чем разводить огонь.
  • Теплый дымоход с источником тепла перед розжигом огня.
  • При разжигании огня оставьте вентиляционные отверстия широко открытыми и закройте их. вниз по мере того, как огонь прогрессирует, не заставляя огонь тлеть или гаснуть.
  • Откройте заслонку печи перед розжигом огня и оставьте открытой продолжительность пожара, если не требуется его прекращение.
  • Обязательно сжигайте только сухую древесину.
  • Откройте окно или вентиляционное отверстие рядом с плитой.
  • Не используйте плиту в очень ветреную погоду.

Я объяснил основные причины, по которым ваш дровяная печь или дымоход не показаны более подробно ниже, а также даны решения для каждого.

Почему моя древесина Печь не рисовать?

Печь или дымоход слишком холодный

Если дымоход или печь слишком холодные, или такая же температура, как и воздух снаружи это может повлиять на то, насколько хорошо печь рисует.

Тяга работает за счет всасывания холодного воздуха теплее воздух к нему. Таким образом, более теплый воздух в печи или дымоходе естественным образом подниматься вверх по дымоходу, а также всасывать в печь свежий воздух из дома заменить потерянный воздух.

Если вы пытаетесь зажечь огонь в ваша дровяная печь или продолжайте работать, вы можете помочь прогреть дымоход до разжечь огонь в печи. Мы хотели бы, чтобы оставил дверь нашей печи на некоторое время открытой, прежде чем разжечь огонь чтобы нагреть печь и дымоход до комнатной температуры.

Если оставить дверь дровяной печи открытой перед тем, как развести огонь, это поможет увеличить тягу.

Если дымоход еще холодный, вы можете использовать источник тепла , чтобы нагреть и запустить тягу на плите.

Используем свернутый кусок газеты который горит с одного конца, чтобы помочь согреть дымоход в нашей собственной дровяной печи.

Использование источника тепла, такого как зажженный кусок газеты, может помочь улучшить тягу в дровяной печи.

Если видно дым из газеты поднимаясь в дымоход, то, вероятно, в вашей плите будет достаточно тяги, чтобы способен зажечь огонь.

Видеть дым из газеты, поднимающийся в дымоход, — признак хорошей сквозняков.

Для моего полного руководства по разогреву дымохода вашей дровяной печи щелкните здесь.

Дымоход грязный

A дымоход грязный или забитый может быть причиной того, что ваша дровяная печь не Рисунок.

Дымоход должен быть достаточного размера в ширина и длина, чтобы обеспечить необходимую тягу на плите. Дымоход грязный или забитый может привести к уменьшению диаметра дымохода, и, следовательно, способность всасывать воздух из вашей печи.

Следовательно, обеспечит прочистку дымохода, если он не был очищен в последние 12 месяцев .

Дымоход или дымоход рекомендуется подмести не реже одного раза в год, в идеале — перед началом сезона горения. если ты регулярно или постоянно сжигать дрова в печи, тогда они должны быть у вас подметать каждый сезон, чтобы убедиться, что ваша плита работает эффективно.

Чтобы ваша печь и дымоход оставались чистыми, обязательно сжигайте только сухие дрова с низким содержанием влажность . Мокрая древесина может выделять больше смолы (креозота) в огне. потому что он будет гореть неэффективно, поскольку огонь пытается сжечь избыточная влажность.

Убедитесь, что не закрывает вентиляционные отверстия на плите слишком сильно. , как недостаток. кислорода также может привести к неэффективному горению огня.

Плохо горящий огонь ( тление) из-за недостатка кислорода или слишком влажной древесины может образоваться больше дыма и смолы, что может привести к необходимости более тщательной очистки дымохода. часто потому, что ваша дровяная печь не рисует.

Подробнее о том, как часто и почему требуется чистка дымохода, читайте в другой статье.

Комната слишком герметична

Дровяная печь, которая не рисует правильно может быть за счет комнаты или дома это слишком герметично .

Воздух, который потерял в дымоходе, необходимо заменить из воздуха в доме через вентиляционные отверстия печи. Если ваш дом слишком герметичен, тогда может возникнуть вакуум, и ваша дровяная печь не сможет правильно рисовать.

Для более современных домов, построенных для более высокие стандарты, часто можно увидеть вентиляционное отверстие, установленное вместе с дровяной печью чтобы обеспечить постоянный приток свежего воздуха для огня.

Если в вашей комнате есть вентиляционное отверстие , откройте его, прежде чем разжигать огонь в дровяной печи чтобы обеспечить достаточную циркуляцию воздуха на время Пожар.

Открытие вентиляционного отверстия или окна в комнате может помочь увеличить сквозняк в вашей дровяной печи.

Чтобы улучшить воздушный поток, вы должны также оставить любые двери для остальной части вашего дома. открыть при пожаре. Если ваша дровяная печь по-прежнему плохо рисует, попробуйте открыть окно рядом с вашим дровяной печи , или включите внешние вытяжные вентиляторы в пределах вашего дом, который может высасывать воздух.

Вентиляционные отверстия недостаточно открываются

Когда дверь в вашу дровяную печь в закрытом состоянии воздух может попасть к огню только через вентиляционные отверстия печи. Если воздух вентиляционные отверстия недостаточно открыты, это может ограничить сквозняк в огне, и, следовательно, насколько эффективно горит огонь.

Полностью закрытые вентиляционные отверстия вызовут пожар. выйти. Если оставить вентиляционные отверстия широко открытыми, поток воздуха будет максимальным. печь и привести к огню, быстро прожигающему дрова крупногабаритными пламя.

Чтобы печь сжигала дрова более эффективно, вентиляционные отверстия на плите должны быть закрыты до точки, где огонь прожигание дерева ровным темпом, не вызывая борьбы с огнем и тлеть.

Слишком сильно закрытые вентиляционные отверстия могут вызвать тот же эффект, что и при засорении дымохода, когда дровяная печь не работает должным образом.

Тлеющий огонь может означать, что пора открыть вентиляционные отверстия.

Таким образом, гарантирует, что вентиляционные отверстия на вашей плите не закрываются слишком сильно. что из-за этого огонь неэффективно сжигает дрова.

Заслонка закрыта

Если ваша дровяная печь имеет заслонку (обычно находится в дымоход чуть выше плиты) то есть закрыта или закрыта слишком сильно , это может помешать вашей печи вытягивать правильно.

Демпферы могут использоваться для уменьшения количества тепло теряется в дымоходе, и его обычно можно найти на старых моделях дерева печь. Заслонка может быть закрыта, когда печь не используется, чтобы помочь с теплом. потеря из дома, но должна быть полностью открыта до начала пожара.

Следовательно, если ваша дровяная печь не рисунок, убедитесь, что заслонка широкая открыть перед зажиганием огня в вашей печи и убедиться, что не закрылся слишком сильно во время пожара .

Вы можете узнать больше о амортизаторах, где они расположены и как их использовать, в нашем полном руководстве по амортизаторам здесь.

Дерево слишком влажное

Мокрая древесина — частая причина многих проблем ассоциируется с дровяной печью. Недостаточно сухую древесину труднее гореть, и таким образом может предотвратить возникновение пожара.

Тепло от первоначального пожара после зажигания помогает запустить тягу на плите и убедиться, что оставшаяся часть огонь более успешен. Если мокрая древесина предотвращая возгорание, это может помешать вашей дровяной печи правильно рисунок .

Влажность древесины должна составлять около 20%, а с помощью влагомера вы сможете определить фактическую влажность содержание.

Ветреная или теплая погода

Использование дровяной печи в ветреную погоду может вызвать обратную тягу. где ветер выталкивает воздух обратно в дымоход.Если вы обнаружите, что ваш дровяная печь борется в ветреную погоду, поэтому единственное реальное решение — подожди, пока утихнут ветры.

Подогреватель Погода также может повлиять на состояние вашей дровяной печи. Рисунок. Между вашей печью должен быть достаточный перепад давления. и наружный воздух, чтобы ваша печь хорошо тянула.

Другие причины

Если у вас нет возможности улучшить розыгрыш ваша дровяная печь, используя вышеуказанные методы, тогда могут возникнуть проблемы с размер дымохода и дымохода.

В общем, чем выше дымоход, тем лучше. тяга, которая может быть обеспечена на вашей плите. Дымоход тоже должен быть повыше чем линия крыши вашего дома (и других близлежащих зданий), чтобы тяги должно хватить для пожара в вашем доме.

Дополнительная литература

Как работает дровяная печь

Как пользоваться дровяной печью

Пример постройки русской печи — чертежи и заказы | Своими руками

Заказчик печи — мужчина, детство которого прошло в доме с русской печью, где всегда было тепло и уютно.

Это вполне современная женщина, профессионально умеющая готовить и на плите, и в микроволновке, и в духовке.

Однако детские воспоминания оказались решающими при выборе печи для загородного дома.

Печь пойдет по конструкции русской печи, имеющей ряд особенностей. Он оборудован духовкой с огнеупорным стеклом и датчиком температуры, встроенным в систему дымоудаления. В печи устраивают тротуар полуарочного типа, а для обогрева второго этажа обогревают теплозащитным экраном, обогреваемым транзитными дымовыми газами.

Поверхность задней стенки русской печи (запекания) используется для отвода тепла от недр и передачи его в помещение. Из загнотки (пространство над плитой затопить) для удаления лишних запахов и вытянутой вентиляции всего помещения. В конструкции духовки активно используются элементы декора из фигурного кирпича, современные чугунные отливки и огнеупорные стекла. При этом печь удобна в обслуживании и эффективно работает в разных режимах.


Смотрите также: Русская печь своими руками. Чертежи, устройство и описание кладочной печи


Устройство печи

В топочной части (топке) вместо заслонки используется распашная дверца. Ящик для золы, помимо своей непосредственной функции, служит для подачи воздуха в топку при закрытой дверце. Двухконфорочная плита имеет два выхода дымовых газов. Горячие дымовые газы по первому, боковому каналу омывают печь и выходят через вытяжку в трубу.Через второй канал, расположенный за проходом на задней стенке топки, горячие газы попадают во второй колпак с левой стороны и в заднее зеркало топки.

Подав тепло зеркалу, дымовые газы через отвертку уходят по верхнему горизонтальному каналу в трубу. Также существует укороченный путь отходящих газов из этого канала через задвижку, минуя вытяжку. Транзитные дымовые газы в этом случае можно использовать для обогрева теплозащитного экрана второго этажа.

Для компенсации температурных колебаний кирпичной кладки стальные полосы укладывают в двух поперечных направлениях таким образом, чтобы они не соприкасались с сильно нагретыми кирпичами кладки.

Для компенсации температурных колебаний кирпичной кладки стальные полосы укладывают в двух поперечных направлениях таким образом, чтобы они не соприкасались с сильно нагретыми кирпичами кладки.

Высота тарелки и пода 84 см. Высота от кровати до потолка около 90 см, чтобы на нее можно было сесть и не залезть туда пластуканским способом. Размеры кровати в плане -180 * 160 см.

Печь очищена, чтобы обеспечить доступ ко всем каналам дымохода.Все перекрытия над топкой и дверцами поддувала выполнены «в замок», крепления всех дверок выполнены металлическими шпильками.

Заказать 1 серия

Укладываем на подготовленное основание, способное выдержать вес конструкции, то есть около 6-7 т (давление на единицу площади будет 0,16-0,19 кг / см2).

2-7 серии

Формируем каналы дымохода, камеры, шуруповерт, зольный ящик, стенки подпочвы, устанавливаем зольную, топочную и чистящую дверцы, ставим печь, вентрушку, начинаем кирпичные стены, отделяющие каналы дымохода от дымохода. деревянная бревенчатая стена, к которой примыкает заднее зеркало печи.

Примыкая к кирпичной кладке печь и дверцу топки, укладываем негорючий утеплитель толщиной 3-5 мм.

Горячие дымовые газы, окружающие кожух печи, могут нарушить целостность красных печных кирпичей. Поэтому промывочные каналы формируют из огнеупорного кирпича с использованием огнеупорного раствора.

На 2-м-4-м рядах формируем ясеневый ящик из красного кирпича, а очаг печи и ее вертикальные стенки — из огнеупора. Для установки решетки шлифуем гнездо болгаркой.На 5-м ряду в топке со всех сторон формируем уклон в сторону решетки, спиливая кирпич. Стенки топки из огнеупорного кирпича кладем «на ребро», все остальное — «на плашку». Торцевое примыкание огнеупора к облицовке заполняют базальтовым картоном, остальные примыкания просушивают с зазором 3-5 мм.

На 6 серию устанавливаем дверцу обогрева при помощи шпилек, по периметру дверной коробки укладываем негорючую суперсиликоновую ткань толщиной 4-5 мм.

Стенка деревянная, прилегающая к кладке, покрываем пленкой всю высоту духовки, прикрепляем базальт

Картон

в 2-3 слоя (можно взять твердую базальтовую плиту толщиной 30-40 мм). Этот «пирог» опирается на кирпичную стену по краю. Здесь устраиваем воздушную камеру (50-70 мм), примыкающую к заднему зеркалу топки.

На серии 2-3 устанавливаем вентиляционную решетку для забора комнатного воздуха, который, нагретый в этой камере, выходит через верхнюю вентральную решетку.

Устройство полуарки на всю глубину начинается с изготовления круга для получения гладкой и гладкой поверхности лопаты по дереву. Его удобно делать из гибкого и прочного листа тонкой фанеры, жестко закрепив проставки.

8-11 серии

Продолжаем формировать вытяжки, стенки топки, полуарки дюбельного дома, воздушную камеру и дымоходные каналы, закрывающие печь. В 8-м ряду выкладываем узкий огнеупорный кирпич для создания потолочной опоры над духовкой.Под кирпичи, лежащие на духовке, прокладываем полосы утеплителя толщиной 5-7 мм. Устройте проход от топки к каналу, промывая духовку. Перекрываем нижние каналы. Перекрытие садовника позволяет устроить дымоход от подпитки в полость боковой заглушки. Это

швеллерная кладка из огнеупорного кирпича.

На 11 ряду устанавливаем вентиль №1. В закрытом состоянии дымовые газы, минуя заглушку, устремляются по вертикальному каналу к выходному каналу и далее через задвижку No.6 — в трубу.

12-13 серии

Комплектуем дровосек и выравниваем площадку для тигля. Продолжаем формирование заглушек, а над задвижкой №1 — вертикальный дымовой канал.

На 12 серии подготавливаем фальц для укладки чугунной двухконфорочной плиты, оставляя по периметру зазор 3-4 мм. Под край чугунной пластины кладем полоску супершелка, обеспечивая герметичность ее крепления к кладке. Формируем зольник.

В тигле кирпичи 13 серии укладывают с уклоном в сторону распашной двери, используя огнеупорный раствор с добавлением кирпичной крошки. В этом же ряду кладем решетку.

Распашная дверь накладывается на огнестойкую изоляцию и временно фиксируется распорками. Перед установкой размечаем и просверливаем отверстия в основании, чтобы зафиксировать шпильками, по периметру коробки двери укладываем негорючее полотно толщиной 4-5 мм.

14-19 серии

Продолжаем формирование шапки, а над клапаном No.1 — вертикальный дымовой канал. Выкладываем контур топки из огнеупорного кирпича.

В сериях 14 и 18 распашная дверь фиксируется стальными штифтами. На самом деле дверь жестко фиксируется только ими, а не кирпичной кладкой, поэтому шпильки должны быть прочными, достаточной длины и не иметь люфта.

Из 17 ряда формируем заднюю часть арки, разрезая кирпичи. В этом ряду выбираем розетку для установки на 18 серию поворотной задвижки №2. Если он открыт, то включаются дымоходные каналы духовки.Выше этого клапана дымовые газы устремляются по свободному каналу к клапану №6, а затем в трубу.

На 19 серию накрываем все шапки. Делаем отверстие для выхода дымовых газов из вертикального канала над задвижкой No1 для отвода их по укороченному пути.

Клапан №3, установленный в потолке первой вытяжки, также позволяет включить духовку. В этом случае дымовые газы проходят через этот колпак, практически не нагревая его.

На 19 ряду под пропилом кирпича начинаем формировать свод шеста (пространство над пластиной).

20-21 серии

На 20 серии делаем горизонтальный револьверный канал, а в повороте канала от левого зеркала печи устанавливаем чистую дверцу. Справа располагаем фигурные основания четырех душевых лейок, выступающих за зеркало печи.

На боковых стенках тигля, также обрезав кирпичи, начинаем формировать его боковую арку. Устраиваем перекрытие над распашной дверцей печи. Этот проем закрывается двойным стальным уголком.Поверхность углов снизу покрыть сверхсилой, зажав края кирпичом сверху. Кирпичи кладут внахлест перед установкой запилием болгар «в замке».

В левом переднем углу внутри тигля начинаем горловину выхода дымовых газов из тигля — также разрезая кирпичи.

При нагревании конструкции может произойти деформация кладки, поэтому устанавливаем стальные планки 4 х 50 * 1750 мм, фиксируя их в кладке шпильками.Стяжки в поперечном направлении будут ставить на 23 ряд.

На 21-м ряду ставим стопные пластины для устройства арочного перекрытия через шест.

Делаем четыре углубления в кладке на правом зеркале духовки, формируя душники.

22-23 серии

Разрезанием кирпича заканчиваем канал выхода дымовых газов из тигля и доводим его до уровня свода шеста. С лицевой (передней) стенки топки ставим чистку для доступа к этому каналу.Продолжить формирование углублений для гантелей и свода на правой и левой стене. Обустройте арочный свод полюсного окна, предварительно сделав арочный узор.

В 23 серии мы завершаем гантели, выясняя болгарку. Крепим прижимные планки в поперечном направлении, фиксируя их в кладке шпильками.

Дымоход, образованный на левом краю зеркала, необходимо объединить с дымоходом топки и вытяжным колпаком, то есть объединить в одну трубу, центр которой будет расположен на расстоянии -71 см от левого. зеркало печи.Его размеры 51 х 51 см. Поэтому все дымоходы и вентиляционные каналы должны быть смещены к этому центру. Таким образом, на 23-м ряду начинается формирование наклонных каналов, для объединения их в один общий.

24-26 серии

Со стороны переднего зеркала печи начинаем перетрубку, которая в русской печи представляет собой устройство для улавливания и контроля дымовых потоков, направляемых в трубу.

На 24 серии ставим поворотный клапан, закрывающий дымоход печи.

Продолжаем обрезать кирпичи, образуя арку свода на правой, левой и передней стенах. Дорисовываем арку окна шестом.

На 25 и 26 рядах продолжить наклонный, уже слившийся канал, уменьшив его сечение до размеров стандартной калитки 250 * 200 мм.


Ссылка по теме: Русская печь своими руками — вариант 2: чертежи и фото


27-29 серии

Продолжайте наклонный канал дымохода налево.На 27 серии устанавливаем вентиль №5 на вентиляционную трубу, подготовив посадочную муфту для ее установки. На правом плече рожка образовалась свободная площадка, которую завершаем изогнутым карнизом из фасонных кирпичей.

Вентиляционный канал может быть выведен в дымоход до общего клапана №6, затем он дважды закрывается и может быть активирован только при открытом общем клапане №6. Если вентиляционный канал выведен в общий патрубок над вентилем №6, он может работать автономно.

В моделях серии 28-29 активное смещение вентиляционного канала продолжается в сторону трубы.

30 серий

Распилом кирпича достраиваем общий канал дымохода и устанавливаем последнюю защелку №6.

31 серия

Сформируйте трубу сечением 51 * 51см.

© Автор: А. Смирнов Заказ, чертежи В. Ефанкин

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

LE Дровяные печи, Отдельностоящие Дровяные печи LE от Kuma Stoves

2020 Сертифицированные и самые эффективные печи на планете.

Современное дровяное отопление — это чистый, возобновляемый и эффективный способ обогрева вашего дома. Наши дровяные печи могут согреть даже самые холодные жилые помещения в современном или классическом исполнении.У нас есть печь, произведенная в США, с теплопроизводительностью 1800-2800 квадратных футов.

Aspen LE Чистые линии и доминирующая зона обзора огня в Kuma Aspen сочетают повышенную эффективность с элегантной простотой. Как и все модели Kuma, Aspen легко настраивается.

Осина LE

  • Длина дерева: 16 «
  • Размер топки: 1,8 фута 3
  • Время прожига: 9 часов
  • Cordwood BTU: 63000
  • КПД (HHV): 81%
  • Тепловая мощность: 1800 футов 2
Больше информации

Tamarack LE Названная в честь уникального дерева тамарак, эта печь до сих пор остается любимой за отчетливые тепловые характеристики поверхности ступеньки, а также проверенный временем американский вид очага.

Тамарак ЛЭ

  • Длина дерева: 16 «
  • Размер топки: 1,8 фута 3
  • Время прожига: 9 часов
  • БТЕ кордвуда: 63000
  • КПД (HHV): 81%
  • Тепловая мощность: 1800 футов 2
Больше информации

Aberdeen LE Приподнятая топка для простоты загрузки, место для хранения древесины под ней и превосходная система золоудаления Kuma являются стандартными функциями, которые делают отопление с помощью нашего Aberdeen приятным занятием.

Абердин LE

  • Длина дерева: 16 «
  • Размер топки: 1,8 фута 3
  • Время прожига: 9 часов
  • БТЕ кордвуда: 63000
  • КПД (HHV): 81%
  • Тепловая мощность: 1800 футов 2
Больше информации

Ясень LE Ясень, разработанный для тех, кто полагается на него как на основной источник тепла, прекрасно оборудован, чтобы стать надежным дополнением к вашему дому.

Ясень LE

  • Длина дерева: 19 «
  • Размер топки: 2,5 фута 3
  • Время горения: 12 часов
  • Кордвуд БТЕ: 82000
  • КПД (HHV): 79,4%
  • Тепловая мощность: 2800 футов 2
Больше информации

Wood Classic LE Созданная на основе нашей оригинальной и всеми любимой модели Wood Classic, Wood Classic LE продолжает традицию надежного домашнего обогревателя.

Вуд Классик LE

  • Длина дерева: 19 «
  • Размер топки: 2,5 фута 3
  • Время горения: 12 часов
  • Кордвуд БТЕ: 82000
  • КПД (HHV): 79,4%
  • Тепловая мощность: 2800 футов 2
Больше информации

Cambridge LE Этот прочный обогреватель готов обеспечить изобилие тепла в самые холодные зимние дни.Кембридж с чистым горением построен, чтобы прослужить всю жизнь.

Кембридж LE

  • Длина дерева: 19 «
  • Размер топки: 2,5 фута 3
  • Время горения: 12 часов
  • Кордвуд БТЕ: 82000
  • КПД (HHV): 79,4%
  • Тепловая мощность: 2800 футов 2
Больше информации

Есть вопросы? Позвоните нам по телефону 888-714-5294, и мы поможем вам выбрать подходящую дровяную печь Kuma.

Ищете нашу старую линейку дровяных печей? Кликните сюда.

Выбор подходящей дровяной печи

На этой странице:


Современные дровяные печи отличаются повышенной безопасностью и эффективностью — они почти не производят дыма, с минимальным количеством золы и требуют меньше дров. В то время как старые несертифицированные печи выделяют от 15 до 30 граммов дыма в час, новые сертифицированные EPA печи производят не более 4,5 граммов в час. Найдите сертификационную этикетку EPA на задней панели печи или проверьте текущий список дровяных печей, сертифицированных EPA.Также проверьте наличие маркировки безопасности в Underwriters ‘Laboratories of Canada (ULC) или другом органе тестирования и сертификации.

Пределы выбросов для дровяных печей

Внутренняя конструкция дровяных печей полностью изменилась с тех пор, как EPA выпустило стандарты производительности для новых дровяных печей в 1988 году. Обязательный предел выбросов дыма EPA для дровяных печей теперь составляет 4,5 грамма дыма в час (г / ч) в соответствии с Шагом 1 пересмотренные стандарты производительности для каменных обогревателей на древесном топливе; Шаг 2 вступит в силу 15 мая 2020 г., когда стандарт будет снижен до 2.0 г / ч. Обогреватели, использующие дополнительный метод проверки кордового дерева, должны соответствовать стандарту 2,5 г / ч. Добровольным ярлыком отмечены единицы, которые соответствуют этим стандартам до даты мая 2020 года.

Производители печей с годами усовершенствовали свои технологии сжигания, и теперь некоторые новые печи имеют сертифицированные выбросы в диапазоне от 1 до 4 г / ч. Сравнивая модели, обратите внимание на белую этикетку EPA на плите — более низкий показатель г / ч означает более чистую и эффективную дровяную печь.

Узнайте больше о правилах использования дровяных печей.

Виды дровяных печей

Двумя общими подходами к соблюдению пределов выбросов дыма Агентства по охране окружающей среды являются некаталитическое и каталитическое сгорание. Оба подхода оказались эффективными, но есть различия в производительности. Хотя большинство печей на рынке не являются каталитическими, в некоторых из наиболее популярных печей высокого класса используется каталитическое сгорание. Поскольку они немного сложнее в эксплуатации, каталитические печи подходят для людей, которые любят технологии и готовы правильно обслуживать печь, чтобы она продолжала работать с максимальной производительностью.

Некаталитические печи

Некаталитические печи не используют катализатор, но обладают тремя внутренними характеристиками, которые создают хорошие условия для полного сгорания. Это изоляция топки, большая перегородка для более длинного пути потока горячего газа и предварительно нагретый воздух для горения, вводимый через небольшие отверстия над топливом в топке. Перегородка и некоторые другие внутренние части некаталитической печи будут время от времени нуждаться в замене, поскольку они портятся из-за высокой теплоты эффективного сгорания.

Каталитические печи

При каталитическом сжигании дымные выхлопные газы проходят через керамические соты с покрытием внутри печи, где дымовые газы и частицы воспламеняются и горят. Каталитические печи способны производить длительную равномерную тепловую мощность.

Все каталитические печи оснащены клапаном перепуска катализатора с рычагом, который открывается для запуска и перезагрузки. Каталитические соты со временем разрушаются, и их необходимо заменять, но их долговечность в значительной степени зависит от пользователя печи.Катализатор может прослужить более шести сезонов при правильной эксплуатации печи; но если печь перегрета, сгорает неподходящее топливо (например, мусор и обработанные дрова), а если не проводить регулярную очистку и техническое обслуживание, катализатор может выйти из строя всего за 2 года. (Примечание EPA: мусор нельзя сжигать в дровяной печи или камине.)

Выбор подходящего размера и модели

При выборе дровяной печи учитывайте размер помещения, которое вы будете отапливать. Дровяные печи бывают разных размеров, и они могут быть рассчитаны на обогрев одной комнаты или всего дома.

  • Небольшие печи подходят для обогрева семейной комнаты или дачного участка. В больших домах со старыми центральными печами вы можете использовать небольшую печь для «зонального обогрева» определенной области вашего дома (семьи или гостиной). Это может снизить расход топлива, сберечь энергию и сэкономить деньги при сохранении комфорта.
  • Средние печи подходят для отопления небольших домов, средних энергоэффективных домов и коттеджей, используемых зимой.
  • Большие печи подходят для больших домов с открытой планировкой или старых, более протекающих домов в более холодных климатических зонах.

EPA ведет базу данных сертифицированных EPA дровяных обогревателей. Тем не менее, лучше всего поговорить с опытными розничными продавцами домашних продуктов, которые знают рабочие характеристики продуктов, которые они продают. При посещении местных магазинов возьмите с собой план дома; компетентные продавцы могут помочь вам найти дровяную печь, каминную топку или другое изделие для топки, которое хорошо подходит для помещения, которое вы хотите отапливать.

Если вы пытаетесь определить, сертифицирована ли ваша нынешняя дровяная печь EPA в соответствии с правилами EPA, поищите постоянную металлическую сертификационную этикетку EPA на задней панели печи, или вы можете проверить, указана ли ваша модель в текущем списке. база данных сертифицированных EPA дровяных обогревателей.

Дополнительные ресурсы для выбора дровяной печи

Ниже приведены дополнительные ресурсы и веб-сайты, которые могут помочь вам выбрать правильную дровяную печь для вашего дома:

Следующие ссылки выходят с сайта

  • Что подойдет вам? — Ассоциация очага, патио и барбекю дает рекомендации по выбору дровяной печи или каменки .
  • Alliance for Green Heat — Информация, которую следует учитывать при покупке дровяной печи.
  • Wise Heat — предоставляет обзоры и информацию об альтернативных системах отопления.
  • Hearth.com — всеобъемлющий веб-сайт, который поможет вам найти практически любой предмет для домашнего очага, который вы ищете, и / или ответить на любые ваши важные вопросы.
  • Сколько тепла нужно этой комнате? — Позволяет потребителям оценить количество БТЕ, необходимое для обогрева комнаты, путем ввода ее размеров.

Официальный интернет-магазин английских печных заводов

England’s Stove Works, Inc.
589 S Five Forks Rd
Monroe, VA 24574
США

Положения и условия

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ДАННОГО ВЕБ-САЙТА.Все пользователи этого сайта соглашаются с тем, что доступ к нему и его использование регулируются следующими положениями и условиями, а также другим применимым законодательством. Если вы не согласны с этими условиями, пожалуйста, не используйте этот сайт.

Авторские права
Все содержимое этого сайта, включая, помимо прочего, текст, графику или код, защищено авторским правом как коллективная работа в соответствии с законами США и другими законами об авторском праве и является собственностью England’s Stove Works, Inc. Работа включает в себя работы, лицензированные английской компанией Stove Works, Inc.Copyright 2018, England’s Stove Works, Inc. ВСЕ ПРАВА ЗАЩИЩЕНЫ. Разрешается копировать в электронном виде и распечатывать части этого сайта на бумажном носителе с единственной целью размещения заказа у England’s Stove Works, Inc. или покупки продукции England’s Stove Works, Inc. Вы можете отображать и, с учетом любых явно заявленных ограничений или ограничений, касающихся конкретного материала, загружать или распечатывать части материала из различных частей сайта исключительно для вашего собственного некоммерческого использования или для размещения заказа в England’s Stove Works. , Inc.или для покупки продукции England’s Stove Works, Inc. Любое другое использование, включая, но не ограничиваясь воспроизведением, распространением, отображением или передачей содержимого этого сайта, строго запрещено, если только это не разрешено английской Stove Works, Inc. Вы также соглашаетесь не изменять и не удалять какие-либо уведомления о правах собственности из загруженных материалов. с сайта.

Товарные знаки
Все товарные знаки, знаки обслуживания и торговые наименования England’s Stove Works, Inc., используемые на сайте, являются товарными знаками или зарегистрированными товарными знаками England’s Stove Works, Inc.

Отказ от гарантий

Плиты, грили, аксессуары, детали и другие продукты: пожалуйста, обратитесь к руководству пользователя вашего продукта для получения информации о гарантии для этого конкретного продукта.

Для веб-сайта, включая загрузки и т.д .: Этот сайт, а также материалы и продукты на нем предоставляются «как есть» и без каких-либо гарантий, явных или подразумеваемых. В максимальной степени, допустимой в соответствии с действующим законодательством, England’s Stove Works, Inc. отказывается от всех гарантий, явных или подразумеваемых, включая, но не ограничиваясь, подразумеваемые гарантии товарной пригодности и пригодности для определенной цели и ненарушения прав.Английская Stove Works, Inc. не заявляет и не гарантирует, что функции, содержащиеся на сайте, будут бесперебойными или безошибочными, что дефекты будут исправлены или что этот сайт или сервер, который делает этот сайт доступным, не содержат вирусов или другие вредные компоненты. England’s Stove Works, Inc. не дает никаких гарантий или заявлений относительно использования материалов на этом сайте с точки зрения их правильности, точности, адекватности, полезности, своевременности, надежности и т. Д.В некоторых штатах не допускаются ограничения или исключения из гарантий, поэтому указанные выше ограничения могут не относиться к вам.

Ограничение ответственности
England’s Stove Works, Inc. не несет ответственности за какие-либо особые или косвенные убытки, возникшие в результате использования или невозможности использования материалов на этом сайте или производительности продуктов, даже если England’s Stove Компания Works, Inc. была уведомлена о возможности таких повреждений. Применимое законодательство может не допускать ограничения исключения ответственности или случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.

Типографические ошибки
В случае, если продукт England’s Stove Works, Inc. ошибочно указан по неправильной цене, England’s Stove Works, Inc. оставляет за собой право отклонить или отменить любые заказы, размещенные на продукт, указанный по неправильной цене. Английская Stove Works, Inc. оставляет за собой право отклонить или отменить любые такие заказы, независимо от того, был ли заказ подтвержден и с вашей кредитной карты снята оплата. Если с вашей кредитной карты уже была снята оплата за покупку и ваш заказ отменен, английская Stove Works, Inc.предоставит кредит на счет вашей кредитной карты в размере неверной цены.

Срок; Прекращение действия
Эти условия применяются к вам после вашего доступа к сайту и / или завершения процесса регистрации или совершения покупок. Эти условия или любая их часть могут быть прекращены английской Stove Works, Inc. без предварительного уведомления в любое время и по любой причине. Положения, касающиеся авторских прав, товарных знаков, отказа от ответственности, ограничения ответственности, компенсации и прочего, остаются в силе после прекращения действия.

Уведомление
England’s Stove Works, Inc. может доставить вам уведомление по электронной почте, посредством общего уведомления на сайте или другим надежным способом на адрес, который вы предоставили England’s Stove Works, Inc ..

Разное
Использование вами этого сайта во всех отношениях регулируется законами штата Вирджиния, США, без учета положений о выборе закона, а не Конвенцией ООН 1980 года о договорах международной купли-продажи товаров. Вы соглашаетесь с тем, что юрисдикция и место проведения любого судебного разбирательства, прямо или косвенно вытекающего из этого сайта или относящегося к нему (включая, помимо прочего, покупку England’s Stove Works, Inc.продукты) должны рассматриваться в государственных или федеральных судах, расположенных в округе Амхерст, штат Вирджиния. Любые основания для иска или претензии, которые могут возникнуть в отношении сайта (включая, помимо прочего, покупку продукции England’s Stove Works, Inc.), должны быть предъявлены в течение одного (1) года после возникновения претензии или основания для иска. Неспособность компании England’s Stove Works, Inc. настаивать на строгом выполнении любого положения настоящих условий или предписывать их не должна толковаться как отказ от какого-либо положения или права.Ни поведение сторон, ни торговая практика не должны приводить к изменению каких-либо из этих условий. England’s Stove Works, Inc. может передать свои права и обязанности по настоящему Соглашению любой стороне в любое время без предварительного уведомления.

Использование сайта
Преследование в любой форме или в любой форме на сайте, в том числе по электронной почте, в чате или с использованием нецензурной или ненормативной лексики, строго запрещено. Выдача себя за другое лицо, включая England’s Stove Works, Inc. или другого лицензированного сотрудника, хозяина или представителя, а также других участников или посетителей сайта запрещена.Вы не можете загружать, распространять или иным образом публиковать через сайт любой контент, который является клеветническим, дискредитирующим, непристойным, угрожающим, нарушающим права на неприкосновенность частной жизни или гласности, оскорбительным, незаконным или иным образом нежелательным, который может представлять собой или поощрять уголовное преступление, нарушать права любой стороны или которые могут иным образом повлечь за собой ответственность или нарушить какой-либо закон. Вы не можете загружать коммерческий контент на сайт или использовать сайт, чтобы побуждать других присоединиться или стать членами любой другой коммерческой онлайн-службы или другой организации.

Заявление об ограничении ответственности
England’s Stove Works, Inc. не просматривает и не может просматривать все сообщения и материалы, размещенные или созданные пользователями, обращающимися к сайту, и не несет никакой ответственности за содержание этих сообщений и материалов. Вы признаете, что, предоставляя вам возможность просматривать и распространять пользовательский контент на сайте, England’s Stove Works, Inc. просто действует как пассивный канал для такого распространения и не берет на себя никаких обязательств или ответственности в отношении любого контента или деятельность на сайте.Однако английская Stove Works, Inc. оставляет за собой право блокировать или удалять сообщения или материалы, которые она считает (а) оскорбительными, дискредитирующими или непристойными, (б) мошенническими, вводящими в заблуждение или вводящими в заблуждение, (в) в нарушение авторское право, товарный знак или; другое право интеллектуальной собственности другого лица или (d) оскорбительное или иным образом неприемлемое для английской Stove Works, Inc. по ее собственному усмотрению.

Возмещение убытков
Вы соглашаетесь возместить ущерб, защитить и обезопасить компанию England’s Stove Works, Inc., его должностным лицам, директорам, сотрудникам, агентам, лицензиарам и поставщикам (совместно именуемым «Поставщики услуг») от всех убытков, расходов, убытков и издержек, включая разумные гонорары адвокатов, в результате любого нарушения настоящих условий или любых деятельность, связанная с вашей учетной записью (включая небрежное или противоправное поведение) со стороны вас или любого другого лица, осуществляющего доступ к сайту с помощью вашей учетной записи в Интернете.

Сторонние ссылки
В попытке повысить ценность для наших посетителей, England’s Stove Works, Inc.может ссылаться на сайты третьих лиц. Однако, даже если третье лицо является аффилированным лицом с английской Stove Works, Inc., английская Stove Works, Inc. не имеет никакого контроля над этими связанными сайтами, на всех из которых действуют отдельные методы обеспечения конфиденциальности и сбора данных, независимо от английской Stove Works, Inc. Эти связанные сайты предназначены только для вашего удобства, поэтому вы получаете к ним доступ на свой страх и риск. Тем не менее, английская Stove Works, Inc. стремится защитить целостность своего веб-сайта и размещенных на нем ссылок, и поэтому запрашивает любые отзывы не только о своем собственном сайте, но и о сайтах, на которые он ссылается (в том числе, если конкретная ссылка не работает).

Вопросы и ответы — Art Culinaire

Поскольку покупка Range будет жить в сердце вашего дома на долгие годы, нет никаких сомнений в этом. Ниже приведены ответы на некоторые из наших наиболее часто задаваемых вопросов.

У меня есть несколько вопросов ..

Где я могу посмотреть диапазон?

Поскольку мы выступаем в качестве единственного импортера и дистрибьютора Lacanche Ranges в США, у нас нет дилеров или дистрибьюторов за пределами наших выставочных залов в Нью-Йорке, Лос-Анджелесе и Сиэтле. Тем не менее, мы просим создать программу «Амбассадор» для таких клиентов, которые, возможно, не могут посетить выставочный зал, но определенно хотят увидеть ассортимент вживую перед покупкой.Поскольку это частные дома, мы стараемся делать эти связи немного дальше, когда мы уверены в ассортименте, который может лучше всего соответствовать вашему стилю приготовления и потребностям образа жизни сейчас и в ближайшие годы.

Для получения дополнительной информации и дальнейших действий отправьте электронное письмо по адресу [email protected] или позвоните по телефону 800-570-2433.

Lacanche, США Расположение:

Сиэтл (только по предварительной записи)
Art Culinaire | Lacanche US
1701 1st Street, Snohomish, WA 98290
Назначения | (800) 570-2433 или sigal @ frenchranges.com

Нью-Йорк (с понедельника по пятницу только по предварительной записи)
Art Culinaire | Lacanche US
1133 Broadway, New York, NY 10010
Назначения | (800) 570-2433 или [email protected]

Лос-Анджелес (только по предварительной записи)
Art Culinaire | Lacanche US
Санта-Моника, Калифорния
Назначения | (800) 570-2433 или [email protected]

Больше ассортимента Lacanche выставлено в следующих местах:

Дойлстаун, Пенсильвания — Superior Woodcraft, Inc.
Saint Louis, MO — Beck / Allen Cabinetry
San Francisco, CA — BSC Culinary

Пожалуйста, позвоните в каждый выставочный зал перед посещением, чтобы уточнить часы работы.

Каковы ваши диапазоны по сравнению с другими на рынке?

Аналоги по природе, но высокие характеристики, серия Lacanche привлекает клиентов, ценящих медленную жизнь, беспрецедентное мастерство и непоколебимое внимание к деталям. В то время как многие линейки на рынке предлагают переменную мощность горелки, уборку и оборудование, серия Lacanche позволяет вам выступать в роли маэстро, принося семью к столу и настоящий предмет французского наследия на кухне.

Сегодня доступно множество впечатляющих, надежных и высокопроизводительных моделей. Большинство из них предназначены либо для удобства и очистки (подумайте: герметичные горелки и низкая мощность), либо для сильного нагрева и строгого внешнего вида (подумайте: кошмарные поддоны для сбора капель и приготовление пищи в кафетерии). Lacanche предлагает непревзойденное сочетание доступной роскоши, ручной сборки, качественной конструкции и полного спектра характеристик с превосходной чистотой: функциональное искусство! Персонально настройте Lacanche так, чтобы он гармонировал с вашим личным пространством, индивидуальным стилем жизни и потребностями в приготовлении пищи.Наша команда с радостью поддержит вас в этом важном процессе. Лаканш Любовь.

Может ли моя плита быть отдельно стоящей на моей кухне или ее должны окружать шкафы?

Вы можете абсолютно свободно разместить свою плиту Lacanche на кухне, не окружая шкафов и стен. Для этого вам, скорее всего, захочется заказать 2 боковые панели, чтобы закрыть заднюю сторону ассортимента. Если в вашем ассортименте есть шкафы или стена с одной стороны, но нет другой, вы можете заказать боковую панель для этой стороны.Для получения дополнительной информации о наших боковых панелях из нержавеющей стали щелкните здесь.

ПЕЧИ:

Ваши духовки газовые, электрические или электрические конвекционные?

Ваш выбор! Если в вашем ассортименте две духовки, у вас есть несколько вариантов: газовая или полностью электрическая, 1 газовая и 1 электрическая или 1 газовая и 1 электрическая конвекционные. Примечание: конвекция не подходит для духовых шкафов моделей Cluny, Chagny, Beaune или Bussy.

Духовка газовая . Обеспечивает сильный влажный жар, первоначально более концентрированный у основания духовки.Горячий воздух с естественной конвекцией проходит вверх по бокам, сходится вверху и циркулирует обратно вниз через центр камеры, обеспечивая равномерное подрумянивание. Поскольку влажное тепло имеет тенденцию смешивать ароматы и удерживать натуральные соки, газовые духовки особенно ценятся за исключительные результаты обжарки. Поскольку газовая духовка теряет только 6% влажности в стенках духовки, мясо, хлеб и печеный картофель также будут более ароматными и влажными.

Духовка электрическая . Предлагает возможность более низкой температуры и различные режимы приготовления, контролируемые регулировкой верхних и нижних элементов.Электрическая духовка обеспечивает сухой жар и идеально подходит для запекания и жарки. Корки имеют тенденцию быть более хрустящими, например, при выпекании пиццы в электрической духовке. В более крупных духовых шкафах размера Салли предусмотрена возможность переключения в режим конвекции с вентилятором.

Дизайн вашего ассортимента отражает личные предпочтения и стиль. Большинство наших клиентов, у которых есть 2 печи, выбирают 1 газовую и 1 электрическую, но некоторые люди выбирают и то, и другое, исключительно газовое или электрическое, что обычно связано с особыми ограничениями объекта: внесетевые (газовые) или городские квартиры (обычно полностью электрические), Например.

Могу ли я получить конвекционную печь?

Да, для больших печей Салли (ширина 21 дюйм). Нет, для небольших печей Клюни (ширина 16 дюймов). Все большие электрические духовки оснащены конвекционным вентилятором. В вашем кухонном столе будет тумблер, чтобы вы могли готовить с использованием обычной статической электрической или электрической конвекции, в зависимости от ваших потребностей. Газовые духовые шкафы обеспечивают естественную конвекцию, а это означает, что при сжигании газа происходит интенсивная циркуляция горячего и холодного воздуха в полости духовки.

Конвекционный вентилятор удаляет примерно 2 дюйма из глубины духового шкафа, поэтому мы не рекомендуем конвекцию для моделей Cluny, Chagny, Beaune или Bussy, так как вы потеряете драгоценное пространство.Кроме того, конвекция сокращает время приготовления примерно на 15%.

Есть ли в духовках бройлеры?

Бройлеры Lacanche можно найти только в электрических или электрических конвекционных печах. Оба электрических элемента используют инфракрасное тепло как быстрое и эффективное средство передачи энергии. Электрическое инфракрасное излучение также обеспечивает низкопрофильные характеристики, которых нет в газовых духовках.

Каковы внутренние размеры духовок?

Маленькие духовки. Встречается на моделях Chagny, Cluny, Beaune и Bussy: приблизительно 16 ″ ш x 12 ″ в x 18 ″.

Большие духовки. 21 ″ ш x 12 ″ в x 18 ″ (имейте в виду, что электрическая духовка будет иметь глубину 16 дюймов, так как сзади будет конвекционный вентилятор). Встречается в Sully и всех других моделях, кроме перечисленных выше.

Духовка электрическая Grande. Найдено на Rully. 21 ″ ш x 6 ″ в x 18 ″.

Маленькая электрическая духовка. Нашел на моделях Chagny. 16 дюймов (ширина) x 6 дюймов (высота) x 17 дюймов (глубина).

Вертикальная конвекционная печь Бона и Бюсси. Встречается на моделях Бона и Бюсси. 12 3/4 дюйма x 17 5/8 дюйма x 16 1/8 дюйма.Примечание. В этих конкретных вертикальных конвекционных печах есть тумблер для включения или выключения вентилятора.

Вертикальная конвекционная печь. Встречается на моделях Citeaux, Saulieu и Savigny. 12 дюймов (ширина) x 16 дюймов (высота) x глубина (16 дюймов).

Подогревающий шкаф. Встречается на моделях Fontenay, Citeaux, Volnay, Vougeot, Chassagne, Chambertin, 1400, 1800 и 2200. 13 ″ ш x 20 ″ в x 21 ″.

Духовка Клюни кажется маленькой. Каковы будут мои ограничения?

Лучше меньше, да лучше! Небольшие встроенные духовые шкафы рано нашли поддержку во Франции, отчасти благодаря кулинарной практике под названием en-croûte .Говядину, птицу или рыбу заворачивали в тесто или траву и глину перед помещением в печь или огонь для смягчения и сохранения вкуса. Преимущества: 1. лучший вкус и текстура, 2. тепло концентрируется на пище, а не на пустом пространстве, 3. сохраняется влага, поэтому продукты не так легко подгорают.

Идеально прожаренная индейка весом 26 фунтов? Нет пота! Стандартные противни для печенья, формы для запеканок, формы для кексов и большинство голландских духовок подойдут к вашей духовке Cluny. Возможные проблемы — большие листы для пиццы и выпечки или дедушкина старинная жаровня для индейки с большими ручками.Мы предоставляем вам подогнанные листы для выпечки, которые фиксируются на решетках духовки, а жаровни с вертикальными ручками довольно распространены.

Самоочищаются ли духовки?

Нет. По уважительной причине. Профессиональные линейки никогда не предлагают самоочистку из-за опасений по поводу безопасности из-за чрезмерного количества жира и спорных проблем со здоровьем, связанных с токсичным тефлоновым газом (ПТФЭ) и другими выбросами при высоких температурах. Внутренние части духовки Lacanche просто безопасны, долговечны и непористые, фарфор-на-никеле-стали, что делает очистку чрезвычайно простой.Просто нагрейте духовку и потрите внутреннюю часть мягкой губкой, мягким мылом и водой. Использование противней и решеток, предоставленных Lacanche, уменьшит разбрызгивание.

Не используйте антипригарное покрытие, чтобы избежать опасностей, связанных с тефлоном | Рабочая группа по охране окружающей среды
Опасности тефлона: правда без шумихи

Что входит в мой ассортимент?

(1) — Кондитерский лист на духовку

(1) — Поддон на духовку

(2) — Количество стоек на духовку

(1) -Вставка для котлована

(1) — Вок-кольцо

(1) -Уменьшающая подставка (2 подставки для больших диапазонов)

(1) -Переносная пластина для кипячения (только модели Classique)

Что я могу разместить в ящиках для хранения / обогрева?

Ящики под духовками удобны для хранения посуды, решеток, противней для печенья и столовых приборов.При использовании верхних духовых шкафов выдвижные ящики являются идеальным местом для разогрева тарелок, булочек, влажных хлопковых полотенец для рук, гарниров (накройте фольгой) и т. Д.

Strong Advisory: НЕ кладите в ящики предметы, которые могут расплавиться или сгореть.

КУХОННЫЕ ПЛИТЫ:

В чем разница между топом Classique и Traditional?

Оба варианта горелки включают одну большую горелку на 18 000 БТЕ.

Classique. Горелка расположена под обычной чугунной решеткой, идентичной по стилю другим горелкам на плите.Подходит для кипячения воды или быстрого нагрева кастрюли до высокой температуры. С легкостью помешивайте жаркое по мере необходимости, очень мало термической массы для медленного приготовления. Для достижения результатов, аналогичных традиционным пластинам, в каждый заказ ассортимента Classique входит съемная пластина.

Традиционный. Пропитанный вековыми кулинарными традициями. Первоначально использовавшаяся для приручения угольных или дровяных печей, многофункциональная традиционная плита может удерживать плиты в течение нескольких часов с мягким рассеянным теплом. Гости опоздали? Подавайте без угрозы холодных порций.Горелка погружается в верхнюю часть печи, а затем полностью закрывается чугунной пластиной, так что тепло равномерно распределяется сверху. Центр пластины можно снять, чтобы получить прямой доступ к расположенной ниже горелке. Любимый персонал.

Совет: середина традиционной французской тарелки может сильно нагреваться даже при слабом огне! Здесь лучше всего подойдут большие толстые горшки.

Если суть французской кулинарии можно отнести к соусу, то суть французского соуса можно отнести к традиционной тарелке, которая, возможно, является сердцем и душой ассортимента.Французы ласково называют это пианино, когда человек перемещает горшок по пластине, часто с ловкостью виртуоза на клавишных.

Какие есть варианты Rangetop?

На некоторых моделях на варочной панели будет место, которое вы можете настроить в соответствии со своими потребностями. Этот «чистый холст» можно приспособить для одного из следующих:

(1) Рабочее место из нержавеющей стали — без доплаты

(2) горелки 11000 БТЕ — 825 долларов США

(2) горелки 15000 БТЕ — 875 долларов

(1) Classique, горелка 18000 БТЕ — 850 долларов

(1) Традиционная железная плита для кипячения над горелкой на 18000 БТЕ — 1100 долларов

(1) Plancha — электрическая сковородка с высокой температурой нагрева, очень похожая на гриль теппаньяки (доступна только на моделях с подогреваемым шкафом) — 1385 долларов США

(1) Пламенный гриль — 2495 долларов

(1) Мультиварка — 2650 долларов

(1) Вводный курс — $ 1,695

Если вы хотите обсудить, какая дополнительная опция Rangetop наиболее подходит для ваших нужд, позвоните нам по телефону 1-800-408-2433.

Что такое планча?

Планча — это универсальная электрическая сковорода с сильным нагревом, очень похожая на грили теппаньяки, которые можно найти в японских стейк-хаусах. Температура поверхности Plancha регулируется с помощью термостата от до 150-550 градусов по Фаренгейту, что делает его «швейцарским армейским ножом» среди сковородок. Приготовьте свои любимые продукты для завтрака или добейтесь идеального поджаривания мяса, морепродуктов и овощей.

Что такое Flame Grill *?

Пламенный гриль. По сути, привнесите аромат и удобство жарки на открытом воздухе… в помещении! Если вы хотите продлить сезон приготовления на гриле, чтобы избежать неблагоприятных погодных условий, то пламенный гриль станет прекрасным дополнением к вашему ассортименту.Необходимо учитывать профессиональную систему вентиляции, чтобы обеспечить более высокий выход дыма.

* Информационное сообщение: доступно только для моделей, оснащенных подогреваемым шкафом

ЦВЕТ:

Все ли панели в ассортименте будут совпадать по цвету?

Можно ожидать незначительных расхождений в цвете между партиями, учитывая сделанный на заказ, ручной труд ремесленный характер процесса фарфоровой эмали (цветного стекла). Пока комплекты панелей выпекаются в печах одновременно из одной партии, цветовые тона в полном наборе точно совпадают.

Обратите внимание: все панели управления могут быть немного более темного оттенка, чем остальные панели, так как они должны быть обожжены в печи во второй раз из-за нанесенных на эмалевой шелкографии отметок на циферблате поверх цвета эмали панели. Второй проход через обжиговую печь может естественным образом изменить цвет панели эмали до более темного оттенка. Это изменение оттенка зависит от основного цвета эмали (первый цветной слой под последними цветными слоями эмали будет белым или черным) и окончательного цвета панели.

Сколько цветов отделки премиум-класса вы предлагаете?

В настоящее время мы предлагаем 28 вариантов отделки премиум-цвета, включая нержавеющую сталь.

Какие цвета считаются «апгрейдами»?

Matte Black — наша фирменная отделка. Все остальные цвета отделки, включая нержавеющую сталь, считаются улучшением цветовой отделки премиум-класса. Пожалуйста, смотрите цены на обновление цвета на каждой странице соответствующего продукта. Также доступны индивидуальные цвета за дополнительную плату.Обратите внимание, что процесс создания индивидуального цвета добавляет минимум 6-8 недель к текущему времени выполнения заказа.

Цвет и отделка — Art Culinaire — Lacanche USA

ОТДЕЛКА:

Какая отделка входит в стандартную комплектацию?

Цельная, нелакированная, полированная латунь — наша визитная карточка. Никакой дополнительной платы за обновление для этой отделки. Латунь будет на концах направляющих планки для полотенец, ручках духовки и конфорок, а также на выдвижных элементах ящика. Сама вешалка для полотенец всегда будет из шлифованной нержавеющей стали.Поскольку латунная отделка Lacanche не имеет покрытия, она подвергается воздействию кислорода и со временем постепенно патинируется, придавая ей очень классический, старинный вид. Если внешний вид состаренной латуни нежелателен, все латунные детали можно легко восстановить до первоначального состояния с помощью неабразивной полироли для металла.

Какие варианты отделки у меня есть?

Доступны четыре варианта отделки отделки: латунь, никель, матовая нержавеющая сталь или хром. Выбранная вами отделка будет применена к концам направляющих планки для полотенец, ручкам духовки и конфорок, лицевой панели с логотипом и ручкам ящиков.Отделка чрезвычайно прочная и наносится электростатическим способом на твердый латунный сердечник.

ГРУЗ:

Какие у меня варианты перевозки грузов из Франции в Северную Америку?

Вы можете выбрать морской или воздушный фрахт. В дополнение к срокам изготовления вашего ассортимента, морские перевозки будут составлять примерно 8-10 недель; тогда как авиаперевозка займет около 2 недель. Если позволяют сроки вашего проекта, морские перевозки будут более экономичными, чем авиаперевозки.

Когда я могу ожидать доставку моего ассортимента?

Время доставки вашего ассортимента зависит главным образом от: (i) длины очереди на производство, когда вы заказываете свой ассортимент Lacanche, изготовленный на заказ (это зависит от того, насколько спрос превышает производственные мощности фабрики), и ( ii) ваш выбор воздушного или морского фрахта.

Пожалуйста, посетите наш инструмент конфигурации по адресу frenchranges.com/configure, чтобы узнать текущее время выполнения заказа и цены, а также запросите у нас последние обновления перед размещением заказа. Свяжитесь с нами по телефону 800-570-2433 или [email protected]

* Рекомендация : добавьте 4 недели, если время выполнения заказа включает август или декабрь, поскольку в это время завод обычно берет отпуск.

Что включает стоимость доставки?

Линия Lacanche поставляется напрямую из Франции.Стоимость доставки включает: фрахт, упаковку, страховку, таможню и доставку у лифта до вашего обочины или проезжей части. Обычно подрядчик или бригадир принимает доставку и берет на себя ответственность за внутреннее размещение.

ПОСТАВКА:

Куда будет доставлен мой ассортимент?

Доставка будет на бордюрный или ровный тротуар или подъездную дорожку. Пожалуйста, убедитесь, что по крайней мере 28-футовый грузовик может подъехать к вашей подъездной дорожке. Для перевозки вашего ассортимента внутри мы рекомендуем приобрести пару недорогих вилочных погрузчиков на предплечье и привлечь несколько сильных людей из вашей подрядной команды.

▶ Распаковка вашего ассортимента Lacanche — YouTube Пошаговые инструкции для информирования и поощрения вашей монтажной бригады

Кто будет устанавливать мой диапазон?

Install состоит из Uncrate & Set и Hookup. Обычно Uncrate & Set лучше всего предоставляется подрядчиком, который знаком с вашим проектом. Любой электрик или сантехник, сертифицированный для подключения к газовой линии, может обеспечить подключение для вашего диапазона.

Инструкции по установке — Art Culinaire — Lacanche USA

ОБСЛУЖИВАНИЕ:

Как мне получить обслуживание в моем районе?

В дополнение к официальному обслуживающему персоналу Lacanche, находящемуся в Сиэтле, штат Вашингтон, и Нью-Йорке, штат Нью-Йорк, Art Culinaire управляет национальной сетью сервисных центров по всей Северной Америке.Чтобы увидеть список сервисных центров, которые работали с сериями Lacanche в прошлом, посетите нашу страницу сервисных центров. Однако вы можете работать с любым поставщиком услуг, которому доверяете. Мы стремимся предоставить самую лучшую и надежную техническую поддержку и всегда открыты для обращений. Полный инвентарь всех запчастей поддерживается на нашем складе для удобства обслуживания.

Вы также можете решить небольшие проблемы самостоятельно, используя наши обучающие видео или позвонив в наш отдел обслуживания с вопросами: 888-222-2930.

Есть ли гарантия на мой ассортимент?

Да, для вашего ассортимента предоставляется трехлетняя гарантия на детали и работу. Становится лучше. Art Culinaire считает свое будущее в ваших руках как защитников интересов потребителей, поэтому мы очень заинтересованы и заинтересованы в том, чтобы ваш ассортимент был на 100% работоспособным. Наша цель — предоставить наилучшие возможности для вашего кулинарного успеха, и мы считаем, что каждый ассортимент Lacanche должен быть любимым. Остальное зависит от тебя.

Сервисная гарантия поддерживает первоначального пользователя и гарантирует, что в их ассортименте отсутствуют производственные дефекты материалов и изготовления в течение 3 лет с даты заводской отгрузки.Ответственность ограничивается заменой дефектных деталей и соответствующими работами, необходимыми в течение гарантийного срока.

ОПЛАТА:

Какие условия оплаты для моего ассортимента?

Серия

Lacanche изготавливается вручную по вашим требованиям бургундскими мастерами. Эта уникальная, устаревшая производственная практика отличает Lacanche от других серийных изделий. Поскольку каждая печь изготавливается по индивидуальному заказу, начиная с момента заказа, при размещении заказа требуется залог в размере 40%.

Консультации: из-за индивидуального характера каждого заказа депозиты не подлежат возврату . Дополнительные расходы могут начисляться, если изменения вносятся после того, как заказ был зарегистрирован на заводе. Оплата остатка в размере 60% должна быть произведена после того, как плита будет отправлена ​​с завода. Просмотрите свой заказ на продажу для получения более конкретных инструкций.

Какие формы оплаты депозита и баланса принимаются?

Мы принимаем Visa, American Express, MasterCard, чеки кассиров или банковские переводы.

При оплате кредитной картой по телефону (800-570-2433) укажите следующую информацию:

  • Тип карты: Visa, American Express, MasterCard
  • Номер карты, дата истечения срока действия и код проверки карты (3 цифры на обратной стороне Visa или MC, 4 цифры на лицевой стороне Amex)
  • Полное имя (как на карточке)
  • Платежный адрес, включая почтовый индекс

ЧИСТКА:

Как очистить внешнюю отделку и поверхность для готовки?

Ручки, фарфоровые и нержавеющие поверхности можно мыть мягким мылом и водой, смоченной влажной тканью.Промойте поверхность чистой водой и вытрите насухо мягкой тканью. Чтобы не повредить отделку, не используйте абразивные чистящие средства, губки Brillo или сильные жидкие чистящие средства для латунных, хромированных, фарфоровых и нержавеющих поверхностей.

Как очистить внутреннюю часть духовки?

Решетки духового шкафа и направляющие решетки следует снять и очистить мягким абразивным очистителем и губкой с губкой для чистки. Смойте чистой водой и вытрите насухо мягкой тканью. Стенки из керамогранита в духовках должны легко мыться водой с мылом.Сильные разбрызгивания или разливы могут потребовать очистки мягким чистящим средством для духовки. Не допускайте попадания на поверхность пролитых продуктов с высоким содержанием сахара или кислоты (молоко, помидоры, глазурь, квашеная капуста, фруктовые соки или начинка для пирогов). Это может вызвать тусклое пятно даже после очистки.

Дополнительную информацию по очистке см. На странице «Очистка».

Как очистить варочную поверхность и фарфоровую эмаль на плите?

Избегайте агрессивных абразивных материалов. Для изготовления фарфоровой эмали достаточно воды и мягкого мыла. Помните, что фарфоровая эмаль — это, по сути, стекло, сплавленное с металлом, а лаканш покрыт слоями фарфоровой эмали.

Мы рекомендуем Bon Ami (можно найти во многих аптеках или хозяйственных магазинах) для очистки традиционной тарелки и нержавеющей стали.

Как очистить горелки?

Горелки изготовлены из твердой латуни. Латунные горелки можно смочить в растворе воды / уксуса или воды / лимонного сока и отполировать средством для чистки латуни, например, брассо.Большинство людей допускают, чтобы их горелки потемнели и покрылись патиной, что свидетельствует о вашей серьезности как повара.

ЭКСПЛУАТАЦИЯ И НАСТРОЙКА:

Каковы электрические требования к диапазону?

Смогу ли я безопасно пользоваться своим диапазоном, если отключится электричество?

Да, поверхностные горелки можно вручную зажечь при отключении электроэнергии с помощью длинной спички или зажигалки для барбекю. Газовые печи также можно зажигать вручную, за исключением плит, произведенных в период с 2010 по 2016 год.

Газовое соединение какого размера необходимо?

Lacanche рекомендует подавать газовую трубу минимум ½ дюйма с гибким шлангом коммерческого типа.Для безопасного и полного отключения необходим удобно расположенный газовый запорный вентиль снаружи устройства. Для получения более подробной информации посетите Домашняя страница> Уход и обслуживание> Электрическое подключение на этом веб-сайте.

Есть ли на плитах и ​​варочных панелях постоянный световой индикатор?

Одним словом, нет. В газовых духовках и варочных панелях Lacanche удобное электронное зажигание идеально сочетается с надежной термопарой безопасности. При розжиге газовой духовки запальное устройство зажигает запальное пламя для каждого сеанса приготовления.При включении пилотное пламя нагревает предохранительную термопару, которая открывает клапан основной горелки. Эта система доказала свою безопасность, надежность и простоту ремонта за многие годы активной эксплуатации. Не беспокойтесь … если по какой-либо причине пламя гаснет, термопара автоматически перекрывает подачу газа к горелке духовки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

Предлагаем ли мы торговые цены?

Art Culinaire придерживается модели ценообразования от фабрики к покупателю, чтобы снизить розничные затраты.По этой причине мы не можем предлагать торговые цены. Как участники торговли, так и клиенты получат 5% скидку на повторный заказ на все повторные заказы.

Продает ли Art Culinaire системы вентиляции?

Мы не продаем вытяжки Lacanche, но, пожалуйста, посетите наш список рекомендованных поставщиков на нашей странице технической поддержки.

У меня остались вопросы. Как я могу получить дополнительную информацию?

Если у Вас возникнут дополнительные вопросы, свяжитесь с нами по телефону или электронной почте:

По вопросам, касающимся продаж, звоните или пишите в наш отдел продаж по адресу sales @ frenchranges.com или 800.570.2433.

По вопросам, касающимся обслуживания и использования, звоните в нашу службу поддержки клиентов по телефону 425-481-8850.

По вопросам, касающимся обслуживания, звоните или пишите в наш технический отдел по адресу [email protected] или 888-222-2930.

Чтобы получить полное представление о продюсерском сообществе, поддерживающем Lacanche, посетите: ▶ Lacanche Production Film — YouTube

Bienvenue! В нашем приветственном документе есть все.

разрешений на строительство и снос | Город Боулдер

Ниже приведен список типов разрешений и форм, которые необходимо отправить на рассмотрение.Это не полный список всего, что вам может понадобиться отправить на проверку. Требования к подаче варьируются в зависимости от объема проекта. Для вашего проекта может потребоваться вся или часть следующей документации. Формы, контрольные списки, руководства и документация доступны в базе данных приложений и форм.

Коммерческий / многоквартирный

Требуется для любой коммерческой застройки, включая новое здание, дополнения и реконструкцию существующего пространства.

Также может понадобиться:

  • Форма расчета платы за управление ливневыми водами и наводнениями и инвестиционного сбора (PIF) (для объектов недвижимости, которые увеличивают количество непроницаемой зоны на участке)
  • Форма подсчета количества сантехнических приборов
  • Контрольный список разрешений на коммерческое и многоквартирное строительство
  • Промышленная / коммерческая экологическая информация
  • Форма акцизного налога на жилищное строительство и строительство
  • Соответствие энергетическому кодексу (для получения дополнительной информации посетите веб-страницу с энергетическим кодексом)
  • Форма акцизного налога на развитие
  • План объекта
  • Анализ солнечного излучения
  • Поэтажный план
  • Копии номинальных сборок
  • Чертежи кровли
  • Высота
  • Чертежи конструкций
  • Планы фундамента / Раздел
  • Распределения
  • Копии любых одобренных чертежей Tec Doc (планы планировки и дренажа; сервитуты и т. Д.).
Жилой

Требуется для всей жилой застройки, за исключением повторной подачи разрешений.

  • Заявление на получение разрешения на жилое строительство с контрольным списком

Также может понадобиться:

  • План объекта
  • Анализ солнечного излучения
  • Поэтажный план
  • Высота
  • Чертежи конструкций
  • Планы фундамента
  • Разделы
  • Форма подсчета количества сантехнических приборов
  • Соответствие энергетическому кодексу (для получения дополнительной информации посетите веб-страницу с энергетическим кодексом)
  • Если вы находитесь в зоне LR-E, лист LR-E FAR
  • Отвод под новое жилое или снос / реконструкцию жилого
  • Форма расчета платы за управление ливневыми водами и наводнениями и инвестиционного сбора (PIF) (для объектов недвижимости, которые увеличивают площадь водонепроницаемой зоны на участке)
Обзор включительного зонирования

Вся жилая застройка, независимо от размера, подлежит инклюзивному зонированию, которое требует, чтобы 20 процентов от общего количества единиц жилья были постоянно доступны для семей с низкими доходами.Инклюзивное зонирование находится в ведении Жилищного отдела города Боулдера, Департамента жилищного строительства и социальных служб.

Повторная подача разрешения на строительство

Требуется для повторной подачи заявления на разрешение, которое было подано ранее, но было отклонено.

  • Форма повторной подачи разрешения на строительство
  • Письменное заявление, в котором конкретно объясняются внесенные изменения / исправления и подробно описывается, как вы решили проблемы, перечисленные в письме о недостатках, которое вы получили от City of Boulder Planning and Development Services
  • Два набора любых исправленных чертежей с «затуманенными» изменениями (облака нарисованы вокруг измененных областей)
  • Новые копии недостающих документов
Разрешение на снос

Требуется при сносе зданий или частей построек.

  • Заявка на разрешение на снос

Существует несколько различных типов разрешений на снос, в которых используются две разные формы заявок (одна форма предназначена для проверки сноса с сохранением исторического наследия, а другая форма охватывает все другие типы сноса). Дополнительные материалы, которые вы отправляете, будут зависеть от типа сноса, который вы выполняете. См. Форму заявки и / или специалиста по проекту в Центре P&DS для получения дополнительной информации.

Отзывные разрешения и договор аренды с правом отвода

Требуется для строительства или технического обслуживания любого здания, сооружения, забора, барьера, столба, ландшафтного дизайна или другого посягательства в пределах, под, над или на любом общественном полосе отвода или общественном сервитуте.Это также необходимо для внутренних двориков, навесов и указателей в пешеходной зоне в центре города.

  • Аннулируемые разрешения и заявление об аренде права отвода (включая другую информацию о требованиях)
Разрешения на электрооборудование

Требуется для всех электромонтажных работ.

  • Заявление на получение разрешения на электрооборудование
    OR
  • Однолинейные схемы и расчет нагрузки при мощности 400 ампер и более
Разрешения на лифты

Городские службы по планированию и развитию города Боулдер не проводят инспекции или лицензирование лифтов.

Разрешение на забор или подпорную стену

Требуется для всех работ по ограждению / подпорной стене.

  • Заявление на получение разрешения на забор или подпорную стену
  • Масштабный план участка, четко показывающий улицы и переулки, границы владений, расположение заборов (существующих и предлагаемых), проездов (на этом и прилегающих объектах), тротуарах, колодце для водомеров и стрелке на север.
Разрешения на разработку поймы

Требуется для всех работ в обозначенной пойме.Узнайте, как узнать, находится ли ваша недвижимость в зоне затопления.

Для получения более подробной информации см. Страницу с разрешениями на застройку поймы.

Разрешения на противопожарную систему

Требуется для всех работ противопожарной системы.

  • Заявка на получение разрешения на противопожарные системы

Также может понадобиться:

  • Два комплекта чертежей, инженерные расчеты
Разрешения на механические работы

Требуется для всех механических работ.

  • Заявление на получение разрешения на коммерческую механическую деятельность
  • Заявление на получение разрешения на механическое строительство в жилых помещениях

Также может понадобиться:

  • Два комплекта чертежей (для рекламы)
Разрешения на передвижной дом

Требуется для установки всех мобильных домов.(Для работ, отличных от настройки, вам потребуется разрешение на строительство.)

  • Заявление на получение разрешения на строительство передвижного дома
Разрешение на переезд на строительство

Требуется для переезда здания в город или за город.

  • Заявление о разрешении на перемещение
Разрешения на сантехнику

Требуется для всех сантехнических работ.

  • Заявление на получение разрешения на сантехнику

Также может понадобиться:

  • Два набора диаграмм подступенков для коммерческой / многосемейной работы
  • Форма подсчета количества сантехнических приборов
  • Отзывное разрешение (и послабления)
  • Требуется для работы на полосе отвода или работы в сервитуте
  • Пакет отзываемых разрешений и аренды с правом отвода.
Разрешение на отъезд

Требуется для работы на полосе отвода или работы в сервитуте.

  • Заявление на разрешение проезда

Также может понадобиться:

  • Комплект планов
  • План управления движением
  • Форма заявки на получение лицензии подрядчика полосы отвода

Дополнительные сведения см. На странице разрешений на отвод.

Разрешения на кровлю

Требуется для всех кровельных работ размером более одного квадрата (100 футов площади крыши).

  • Заявка на разрешение на кровлю
  • Руководство по кровле для новых и существующих жилых и коммерческих зданий

Также может понадобиться:

  • Инструкция производителя по установке
Знаки разрешения

Требуется для всех вывески.

Также может понадобиться:

  • План участка: чертежи с указанием размера знака, начертания, шрифта, размера шрифта и цвета
    Детали навесного оборудования / фундамента
  • Разрешение на отъезд
.

Добавить комментарий

Ваш адрес email не будет опубликован.
