Сарай для дачи своими руками, как и из чего построить

Сарай на даче одна из важнейших построек, часто ее возводят одной из первых. Он может иметь различное назначение. На первых этапах строительства дачи он служит укрытием от непогоды, а в дальнейшем как место хранения инвентаря. Сарай для дачи своими руками можно изготовить различных конструкций и из разных материалов. Однако наиболее простой и недорогой в постройке это деревянный сарай. О том, как его построить и чем обшить будет рассказано в этом материале.

Оптимальные размеры сарая

Сарай на даче должен быть простым в строительстве и удобным в использовании. Наиболее простой в постройке – деревянный сарай, по этой причине большинство дачников отдают предпочтение этому виду. Простота конструкции обеспечит его быструю постройку и минимальное вложение средств. Удобный сарай для инструмента тот, в котором все под рукой, поэтому важно его правильно спланировать.


Рис.1. Простой и удобный способ хранения инструмента.

Рис.2. Просторный и удобный сарай для инструмента.

Схема сарая сильно зависит от целей его использования. В зависимости от того, что и в каком количестве в нем будет храниться зависят габаритные размеры сарая, а также наличие полок и планировка мест хранения.


Рис.3. Сарай для инструмента. Для хранения простейшего садового инвентаря достаточно постройки размером 1,5х1,5 м. Чтобы в ней можно было сделать полки для хранения длина должна быть 2- 2.5 м. Для хранения садовой техники и прочего инструмента длину целесообразно увеличить до 3 метров.
Рис.4. Вместительный дачный сарай.
Рис.5. Небольшой сарайчик для самого необходимого.

Можно дать несколько рекомендаций по габаритным размерам в зависимости от хранящегося в нем инвентаря:

  • Садовый инструмент (грабли, лопаты, вилы и пр.). Для хранения этого инструмента достаточно постройки размером 1,5х1,5 м. В ней дополнительно можно установить крючки или специальную подставку для хранения секаторов, ножовок и пр.

Рис.6. Миниатюрный сарайчик.
Рис.7. Компактная, но функциональная постройка для дачного участка.
Рис.8. Небольшой сарай для хранения дачного инвентаря.
  • Садовый инструмент и дополнительные материалы
    (удобрение, краска, материалы для теплиц и парников и пр.). Для этих целей потребуется хозблок размерами 1,5х2 м. В нем будет достаточно места для широких полок, где будут храниться дополнительные материалы.

Рис.9. Красивый хозблок для небольшой дачи.
Рис.10. Сарай средних размеров.
Рис.11. Пластиковый сарай — готовая конструкция, которую легко собрать своими руками.
  • Садовый инструмент и парковая техника (газонокосилка, триммер и пр.). Для хранения всего набора дачного инвентаря необходим сарай шириной 1,5 и длиной 2,5 — 3 м.

Рис.12. Вместительный хозяйственный блок.
Рис.13. Постройка для хранения всего дачного инструмента.
Рис.14. Уютный сарайчик для красивой дачи.

Схема постройки сарая

Самый универсальный размер постройки: ширина 1,5 м, длина 2,5 – 3 м. Она будет достаточно просторной, в ней можно установить несколько рядов полок и останется место под газонокосилку и прочий габаритный инструмент. Конструктивно хозблок будет представлять собой постройку прямоугольной формы с односкатной крышей.


Рис.15. Проект сарая. Для стоек используется брус сечением 80х80 мм. В качестве стропил для крыши можно использовать доску 40х100 мм. Обрешётку можно делать из доски толщиной 20 -25 мм.
Рис.16. Схема с размерами стандартного сарая для дачи.
Рис.17. Схема постройки хозблока.

Проще всего построить сарай по каркасной технологии. Каркас изготавливают из деревянных брусков, а фасад может быть обшит любым материалом, начиная с вагонки, заканчивая сайдингом. Крышу можно покрыть также любым материалом, чаще всего для этих целей используют профлист.


Рис.18. Пример постройки сарая по каркасной технологии.
Рис.19. Если предполагается утепление, то внутри постройку обшивают фанерой или осб.

Для постройки сарая может использоваться брус сечением от 80х80 мм. В этом случае достаточно количества стоек указанных на чертеже. При меньшем сечение доски количество стоек необходимо увеличить.


Рис.20. Скелет и силовая конструкция постройки.
Рис.21. Возможный вариант каркаса сарая.

Для перекрытия может применяться доска 40х100 мм. Для настила профлиста дополнительно необходимо сделать обрешетку из доски толщиной 20 – 25 мм.

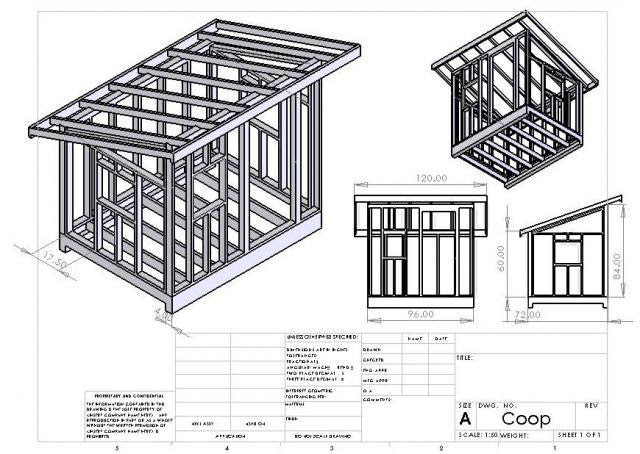

Рис.22. Пример каркаса сарая с односкатной крышей.

Фундамент для сарая

Несмотря на легкость постройки фундамент для сарая необходим. Важно отметить два момента. Если установить постройку без фундамента на почву, то доски основания очень быстро сгниют, даже если их предварительно обработать антисептиком.

Если грунт склонен к пучению и фундамент не заглубить ниже уровня промерзания, то после зимы конструкция покосится и потеряет свой изначальный внешний вид.

Для деревянного сарая, сделанного по каркасной технологии, хорошо подходят три вида фундаментов: блочный, свайный и монолитная плита.

  • Блочный фундамент – самый простой в сборке. Фундамент этого типа изготавливается из бетонных блоков. Блоки устанавливаются на песчаную подушку с шагом 1 — 1,5 м по периметру. Такой фундамент хорошо использовать на грунтах с низкой склонностью к пучению. В противном случае после зимы фундаментные блоки могут осесть, что приведет к искривлению постройки.

Рис.23. Фундамент из блоков.
Рис.24. Фундамент из бетонных столбов.
Рис.25. Фундамент для сарая из газобетонных блоков.
  • Свайный фундамент лишен недостатков блочного и может применяться на любых грунтах. Сваи могут применяться любые. Один из самых простых вариантов свай — это металлические трубы, которые заглубляются в землю на 1,5 м. Для деревянного сарая размером 1,5 х 3 м достаточно 6 – 8 свай в зависимости от толщины сечения бруса в основании.

Рис.26. Устройство фундамента на винтовых сваях.
Рис.27. Схема установки сарая на свайный фундамент.
Рис.28. Интересный дизайн оформления хозблока.
  • Монолитная плита наиболее универсальный вариант. Она изготавливается из цементно-песчаного раствора, уложенного на песчаную подушку. Для дачного сарая толщины плиты достаточно 10 см, а толщины песчаной подушки 15-20 см. Для повышения прочности плиты применяют арматуру. Монолитную плиту легко изготовить без специального оборудования за 1 день. У плиты есть свои преимущества, отсутствует необходимость настила пола. Полом будет являться фундамент.

Рис.29. Монолитная бетонная плита для сарая толщиной 10 см.
Рис.30. Установка хозблока на фундамент – монолитная плита.

Строим сарай по каркасной технологии

Постройка сарая по каркасной технологии достаточно проста. Начинают со сборки пола. Для этого устанавливают и скрепляют между собой 4 бруска. Бруски соединяют между собой в полдерева. Закрепляют брусья гвоздями или саморезами. Если постройка имеет ширину не более 1,5 м, то дополнительных поперечин не требуется. Если ширина больше, то необходимо установить дополнительные поперечины, в противном случае пол будет играть.


Рис.31. Фундамент для сарая и каркас пола. Каркас пола состоит из 4-х брусков, соединенных между собой в полдерева и скрепленных саморезами.



Далее устанавливают вертикальные стойки. Чтобы стойки стояли ровно их выставляют по уровню и временно закрепляют к основанию обрезками досок. Стойки крепят к основанию металлическими уголками. На установленные стойки закрепляют бруски, на которые будут установлены стропила.


Рис.32. Строительство сарая. Основой стен являются вертикальные бруски. На этом же этапе собирают мауэрлат. Мауэрлат необходим для установки стропил крыши.



После того как все вертикальные стойки собраны, устанавливают горизонтальные поперечины. Они необходимы для придания конструкции жесткости. Все элементы скрепляются по средствам конструкционных металлических уголков саморезами. На этом же этапе устанавливают стропила, формируют оконные и дверные проемы.


Рис.33. Строим сарай по каркасной технологии. Заключительный этап — это установка горизонтальных и наклонных перемычек. На этом же этапе формируют оконные и дверные проемы, а также монтируют стропила крыши.

Таким образом собирается каркас сарая. Заключительным этапом постройки является настил крыши и обшивка стен. Важно учитывать, что если хозблок будет обшиваться сайдингом или профлистом, то предварительно его стенки необходимо зашить ОСП или фанерой.

Чем обшить сарай?

Сарай для дачи можно обшить любым материалом. Хорошо для этих целей подойдет вагонка или обрезная строганная доска. Сарай из досок прекрасно впишется в любой дизайн участка.


Рис.34. Для обшивки можно использовать вагонку. Чтобы вагонка служила долго ее следует защитить от атмосферных осадков антисептиком.
Рис.35. Для обшивки можно использовать необрезную доску. В этом случае сарай будет иметь оригинальный вид.

Важно помнить, что без обработки древесина не прослужит долго. Поэтому желательно ежегодно обрабатывать постройку антисептиком.


Рис.36. Декоративная отделка деревянного сарая.
Рис.37. Отделка сарая вагонкой.
Рис.38. Отделка хозблока блокхаусом.

Для отделки строения хорошо подойдет сайдинг. Однако сайдинг это отделочный материал, а не конструкционный, поэтому перед зашивкой сайдингом сарай необходимо обшить фанерой или плитами OSB толщиной 10 мм. После чего можно крепить сайдинг.


Рис.39. Обшивка сарая пластиковым сайдингом.
Рис.40. Интересное решения для декоративного оформления сарая.
Рис.41. Горизонтальная обшивка сайдингом.
Рис.42. Если предполагается обшить постройку профлистом или сайдингом, то предварительно его неплохо зашить ОСБ или фанерой толщиной 10-12 мм.

Как показывает практика, самый простой способ постройки сарая — это каркасная технология. Щитовой сарай можно собрать за 2-3 дня. Однако несмотря на легкость такой конструкции необходимо позаботится о надежном фундаменте, в противном случае постройка может покоситься уже через 2-3 года. Обшивают каркас обычно сайдингом или доской. Выбор в пользу того или иного материала зависит от ваших эстетических предпочтений.

Сарай для дачи своими руками, как и из чего построить

Сарай на даче одна из важнейших построек, часто ее возводят одной из первых. Он может иметь различное назначение. На первых этапах строительства дачи он служит укрытием от непогоды, а в дальнейшем как место хранения инвентаря. Сарай для дачи своими руками можно изготовить различных конструкций и из разных материалов. Однако наиболее простой и недорогой в постройке это деревянный сарай. О том, как его построить и чем обшить будет рассказано в этом материале.

Оптимальные размеры сарая

Сарай на даче должен быть простым в строительстве и удобным в использовании. Наиболее простой в постройке – деревянный сарай, по этой причине большинство дачников отдают предпочтение этому виду. Простота конструкции обеспечит его быструю постройку и минимальное вложение средств. Удобный сарай для инструмента тот, в котором все под рукой, поэтому важно его правильно спланировать.


Рис.1. Простой и удобный способ хранения инструмента.
Рис.2. Просторный и удобный сарай для инструмента.

Схема сарая сильно зависит от целей его использования. В зависимости от того, что и в каком количестве в нем будет храниться зависят габаритные размеры сарая, а также наличие полок и планировка мест хранения.


Рис.3. Сарай для инструмента. Для хранения простейшего садового инвентаря достаточно постройки размером 1,5х1,5 м. Чтобы в ней можно было сделать полки для хранения длина должна быть 2- 2.5 м. Для хранения садовой техники и прочего инструмента длину целесообразно увеличить до 3 метров.
Рис.4. Вместительный дачный сарай.
Рис.5. Небольшой сарайчик для самого необходимого.

Можно дать несколько рекомендаций по габаритным размерам в зависимости от хранящегося в нем инвентаря:

  • Садовый инструмент (грабли, лопаты, вилы и пр.). Для хранения этого инструмента достаточно постройки размером 1,5х1,5 м. В ней дополнительно можно установить крючки или специальную подставку для хранения секаторов, ножовок и пр.

Рис.6. Миниатюрный сарайчик.
Рис.7. Компактная, но функциональная постройка для дачного участка.
Рис.8. Небольшой сарай для хранения дачного инвентаря.
  • Садовый инструмент и дополнительные материалы (удобрение, краска, материалы для теплиц и парников и пр.). Для этих целей потребуется хозблок размерами 1,5х2 м. В нем будет достаточно места для широких полок, где будут храниться дополнительные материалы.

Рис.9. Красивый хозблок для небольшой дачи.
Рис.10. Сарай средних размеров.
Рис.11. Пластиковый сарай — готовая конструкция, которую легко собрать своими руками.
  • Садовый инструмент и парковая техника (газонокосилка, триммер и пр.). Для хранения всего набора дачного инвентаря необходим сарай шириной 1,5 и длиной 2,5 — 3 м.

Рис.12. Вместительный хозяйственный блок.
Рис.13. Постройка для хранения всего дачного инструмента.
Рис.14. Уютный сарайчик для красивой дачи.

Схема постройки сарая

Самый универсальный размер постройки: ширина 1,5 м, длина 2,5 – 3 м. Она будет достаточно просторной, в ней можно установить несколько рядов полок и останется место под газонокосилку и прочий габаритный инструмент. Конструктивно хозблок будет представлять собой постройку прямоугольной формы с односкатной крышей.


Рис.15. Проект сарая. Для стоек используется брус сечением 80х80 мм. В качестве стропил для крыши можно использовать доску 40х100 мм. Обрешётку можно делать из доски толщиной 20 -25 мм.
Рис.16. Схема с размерами стандартного сарая для дачи.
Рис.17. Схема постройки хозблока.

Проще всего построить сарай по каркасной технологии. Каркас изготавливают из деревянных брусков, а фасад может быть обшит любым материалом, начиная с вагонки, заканчивая сайдингом. Крышу можно покрыть также любым материалом, чаще всего для этих целей используют профлист.


Рис.18. Пример постройки сарая по каркасной технологии.
Рис.19. Если предполагается утепление, то внутри постройку обшивают фанерой или осб.

Для постройки сарая может использоваться брус сечением от 80х80 мм. В этом случае достаточно количества стоек указанных на чертеже. При меньшем сечение доски количество стоек необходимо увеличить.


Рис.20. Скелет и силовая конструкция постройки.
Рис.21. Возможный вариант каркаса сарая.

Для перекрытия может применяться доска 40х100 мм. Для настила профлиста дополнительно необходимо сделать обрешетку из доски толщиной 20 – 25 мм.


Рис.22. Пример каркаса сарая с односкатной крышей.

Фундамент для сарая

Несмотря на легкость постройки фундамент для сарая необходим. Важно отметить два момента. Если установить постройку без фундамента на почву, то доски основания очень быстро сгниют, даже если их предварительно обработать антисептиком. Если грунт склонен к пучению и фундамент не заглубить ниже уровня промерзания, то после зимы конструкция покосится и потеряет свой изначальный внешний вид.

Для деревянного сарая, сделанного по каркасной технологии, хорошо подходят три вида фундаментов: блочный, свайный и монолитная плита.

  • Блочный фундамент – самый простой в сборке. Фундамент этого типа изготавливается из бетонных блоков. Блоки устанавливаются на песчаную подушку с шагом 1 — 1,5 м по периметру. Такой фундамент хорошо использовать на грунтах с низкой склонностью к пучению. В противном случае после зимы фундаментные блоки могут осесть, что приведет к искривлению постройки.

Рис.23. Фундамент из блоков.
Рис.24. Фундамент из бетонных столбов.
Рис.25. Фундамент для сарая из газобетонных блоков.
  • Свайный фундамент лишен недостатков блочного и может применяться на любых грунтах. Сваи могут применяться любые. Один из самых простых вариантов свай — это металлические трубы, которые заглубляются в землю на 1,5 м. Для деревянного сарая размером 1,5 х 3 м достаточно 6 – 8 свай в зависимости от толщины сечения бруса в основании.

Рис.26. Устройство фундамента на винтовых сваях.
Рис.27. Схема установки сарая на свайный фундамент.
Рис.28. Интересный дизайн оформления хозблока.
  • Монолитная плита наиболее универсальный вариант. Она изготавливается из цементно-песчаного раствора, уложенного на песчаную подушку. Для дачного сарая толщины плиты достаточно 10 см, а толщины песчаной подушки 15-20 см. Для повышения прочности плиты применяют арматуру. Монолитную плиту легко изготовить без специального оборудования за 1 день. У плиты есть свои преимущества, отсутствует необходимость настила пола. Полом будет являться фундамент.

Рис.29. Монолитная бетонная плита для сарая толщиной 10 см.
Рис.30. Установка хозблока на фундамент – монолитная плита.

Строим сарай по каркасной технологии

Постройка сарая по каркасной технологии достаточно проста. Начинают со сборки пола. Для этого устанавливают и скрепляют между собой 4 бруска. Бруски соединяют между собой в полдерева. Закрепляют брусья гвоздями или саморезами. Если постройка имеет ширину не более 1,5 м, то дополнительных поперечин не требуется. Если ширина больше, то необходимо установить дополнительные поперечины, в противном случае пол будет играть.


Рис.31. Фундамент для сарая и каркас пола. Каркас пола состоит из 4-х брусков, соединенных между собой в полдерева и скрепленных саморезами.



Далее устанавливают вертикальные стойки. Чтобы стойки стояли ровно их выставляют по уровню и временно закрепляют к основанию обрезками досок. Стойки крепят к основанию металлическими уголками. На установленные стойки закрепляют бруски, на которые будут установлены стропила.


Рис.32. Строительство сарая. Основой стен являются вертикальные бруски. На этом же этапе собирают мауэрлат. Мауэрлат необходим для установки стропил крыши.



После того как все вертикальные стойки собраны, устанавливают горизонтальные поперечины. Они необходимы для придания конструкции жесткости. Все элементы скрепляются по средствам конструкционных металлических уголков саморезами. На этом же этапе устанавливают стропила, формируют оконные и дверные проемы.


Рис.33. Строим сарай по каркасной технологии. Заключительный этап — это установка горизонтальных и наклонных перемычек. На этом же этапе формируют оконные и дверные проемы, а также монтируют стропила крыши.

Таким образом собирается каркас сарая. Заключительным этапом постройки является настил крыши и обшивка стен. Важно учитывать, что если хозблок будет обшиваться сайдингом или профлистом, то предварительно его стенки необходимо зашить ОСП или фанерой.

Чем обшить сарай?

Сарай для дачи можно обшить любым материалом. Хорошо для этих целей подойдет вагонка или обрезная строганная доска. Сарай из досок прекрасно впишется в любой дизайн участка.


Рис.34. Для обшивки можно использовать вагонку. Чтобы вагонка служила долго ее следует защитить от атмосферных осадков антисептиком.
Рис.35. Для обшивки можно использовать необрезную доску. В этом случае сарай будет иметь оригинальный вид.

Важно помнить, что без обработки древесина не прослужит долго. Поэтому желательно ежегодно обрабатывать постройку антисептиком.


Рис.36. Декоративная отделка деревянного сарая.
Рис.37. Отделка сарая вагонкой.
Рис.38. Отделка хозблока блокхаусом.

Для отделки строения хорошо подойдет сайдинг. Однако сайдинг это отделочный материал, а не конструкционный, поэтому перед зашивкой сайдингом сарай необходимо обшить фанерой или плитами OSB толщиной 10 мм. После чего можно крепить сайдинг.


Рис.39. Обшивка сарая пластиковым сайдингом.
Рис.40. Интересное решения для декоративного оформления сарая.
Рис.41. Горизонтальная обшивка сайдингом.
Рис.42. Если предполагается обшить постройку профлистом или сайдингом, то предварительно его неплохо зашить ОСБ или фанерой толщиной 10-12 мм.

Как показывает практика, самый простой способ постройки сарая — это каркасная технология. Щитовой сарай можно собрать за 2-3 дня. Однако несмотря на легкость такой конструкции необходимо позаботится о надежном фундаменте, в противном случае постройка может покоситься уже через 2-3 года. Обшивают каркас обычно сайдингом или доской. Выбор в пользу того или иного материала зависит от ваших эстетических предпочтений.

Как сделать план и чертеж сарая для дачи своими руками

Практически на каждом частном дворе или даче есть хозяйственная постройка, такая как дачный деревянный сарай. Это необходимое строения для любого хозяина, так как в нем можно хранить все используемые инструменты или стройматериалы. Используя нижеуказанные советы, вы сможете самостоятельно не только произвести планировку и чертеж будущей бытовки, но и самостоятельно провести все работы по установке и монтажу сарая своими руками.

Проект и планировка сарая для коз и хозяйственного инвентаря

Кроме того, вы узнаете, как правильно выбрать тип возводимого сарая и какие необходимые материалы для строительства вам понадобятся в работе. Сам процесс по планированию строения сарая на вашем участке не предоставит вам много проблем и сложностей, и поэтому практически всегда любой дачник сам проводит возведение нужной постройки.

Для начала проведите выбор места расположения вашего будущего хозблока на даче, после чего сделайте расчеты по размерам, которые вам нужны, и составьте план или чертеж, где будет указываться количество материалов и их стоимость.

Раньше самыми популярными материалами для проведения подобных работ считались пиломатериалы, которые были дешевыми и общедоступными в то время.

Но сегодня все больше дачников и хозяев своих участков при строительстве сарая используют каркасную технологию, которая позволяет купить все необходимое в готовом виде и просто собрать.

Пример готового сарая для установки на дачном участке

Благодаря такому материалу вам не нужно будет проводить сложные строительные работы или составлять подробный чертеж. Это потребует намного меньше времени.

Вернуться к оглавлению

Содержание материала

Какие материалы необходимы для проведения работ по строительству сарая

Существует множество технологий проведения работ планировки и составление чертежа сарая, которые основываются на ваших финансах и месторасположение будущей стройки. В основном выбранное место для сарая располагается там, где оно меньше всего бросается в глаза. Это может быть участок за жилым домом или дачей. Но стоит также помнить о том, что проводить такие работы и устанавливать сарай вблизи к вашему забору, особенно если он является деревянным, не советуется, так как это нарушает правила пожарной безопасности.

Кроме того, убедитесь, что вами выбранное место не является самой низкой точкой на всем участке, где проводятся работы.

Процесс установки сарая на столбчатом фундаменте

Это необходимо потому, что во время дождей или весной, когда снег будет таять, вы рискуете подтопить ваш сарай. Чтобы в будущем у вас не возникало вопросов о выборе необходимого участка для строения, лучше всего провести планировку вашей дачной местности. А уже после этого проводится выбор строительных материалов, ассортимент которых сегодня чрезвычайно широк, и вы можете подобрать тот вариант, который подходит как по вашему плану, так и по финансам.

Вернуться к оглавлению

Создание оригинального проекта для дачного участка

Существует большой выбор материалов и инструментов, которые вы сможете использовать для строительства сарая своими руками.

  1. Рассмотрим вариант с использованием пиломатериалов в виде основного строительного материала. Его преимущество состоит в небольшой себестоимости и намного упрощает проведение всех работ по монтажу и сборке сарая. Еще одним позитивным моментом использования пиломатериала и каркасных технологий является то, что вся конструкция будет иметь небольшой вес, благодаря чему вам не понадобится строительство серьезного фундамента.
  2. Следующим вариантом является использование конструкции из металла. Он является более надежным, но требует больше средств и усилий для составления плана и постройки.
  3. Третий способ — это использование пеноблоков и кирпичей, позволяющий построить красивый и в то же время довольно крепкий сарай, который будет служить вам на протяжении многих лет. Стоит заметить, что именно эти материалы являются самыми дорогостоящими и потребуют от вас большого мастерства и упорства при проведении планировки и самих работ. Но, тем не менее, если подумать о перспективах, то такое строение позволит сохранить все инструменты и мебель, которая будет находиться в вашем сарае в полной сохранности. Пример готового сарая из пеноблоков

    Стоит обратить ваше внимание на то, что при использовании кирпичей и блоков вы будете нести дополнительные затраты стоимости строительства и проведения работ. Кроме того, если вы решили использовать кирпич как основу для вашей бытовки, в любом случае придется воспользоваться металлическими конструкциями, что также значительно усложняет проведение строительства и увеличивает стоимость.

  4. Следующий вариант в выборе материалов — это деревянный каркас, который имеет крепления для панелей стеновых. Закупаемые в магазине панели могут быть изготовлены как из пластика, так и с деревянного материала. В некоторых случаях каркасная технология использует заготовки с металлическими стенами. Они являются самым прочным вариантом, но и в то же время имеют самую высокую цену.

    Пример сборки деревянного каркаса для сарая

Если же вы используете пластмассовые стены, то не стоит думать, что они хрупкие или имеют слишком низкую защищенность. Наоборот, такой пластик является специально выведенным материалом, который имеет повышенную прочность. Главным преимуществом использования технологий каркасного строительства является простота правил по строительству сарая своими руками, а также стоимость значительно ниже, чем у многих других вариантов.

Также такая технология имеет характеристики, которые позволяют эксплуатировать строения в течение многих лет. Именно этот вариант мы выберем как основу для дальнейшего строительства нашего сарая.

Вернуться к оглавлению

Строительство сарая каркасной технологии

Любые размеры дачного сарая необходимо рассчитывать в индивидуальном порядке исходя из вашего участка и пожеланий. Если говорить о самом распространенном варианте, — это строение с шириной в два и длиной в три метра. Стандартная высота для таких размеров является от двух с половиной метров — до трех. Но по желанию вы можете сделать ниже или выше крышу дачной бытовки.

В некоторых случаях проводится строительство удлиненных сараев из дерева или металла, которые в ширине равняются двум метрам, а по длине могут иметь до шести метров.

Если в ваших планах есть желание использовать кирпич как основной материал для строительства стен или опоры для крепления крыши, то стоит задуматься о немного больших размерах, которые позволят использовать построенные помещения в хозяйственных целях с большей продуктивностью.

Схема устройства каркасного сарая

Сейчас без проблем можно найти уже готовые проекты и чертежи для строительства сараев и бытовок с баней. Таким способом сможете сократить время на расчеты, необходимые для проведения работ по строительству сарая своими руками. Конечно, можно воспользоваться своим опытом и провести все работы без использования документации, особенно учитывая легкость монтажа каркасных технологий.

Но если все же планируете провести подробный чертеж для постройки, то стоит сделать план строительных работ. Для улучшения качества вашего строения лучшим способом будет привлечения специалистов по составлению плана или чертежа.

Вернуться к оглавлению

Строительство сарая для дачи при помощи дерева

Монтаж сарая из деревянных поддонов

Если в качестве основного материала выбрали дерево, то такие работы в основном не несут каких-либо больших затрат и то же время являются простыми, благодаря чему их можно провести самостоятельно.

Такой выбор позволяет избавиться от необходимости постройки крепкого фундамента из бетона и сложных технологий установки крыши. Чтобы ваше основание было крепким, можно использовать деревянный брус как материал для установки стен и их креплений. Учтите, что стоимость таких брусков не является самой низкой из доступных вариантов, а клейка и профилирование имеет свои особенности.

Если вы желаете укрепить основание постройки, можно использовать широкие брусья, которые укладываются под сарай. Из достоинства деревянного материала стоит упомянуть то, что они намного легче в работе по установке крыши по сравнению с пластиковыми аналогами.

Вернуться к оглавлению

Сарай для животных

Если вы запланировали построить сарай для ваших животных, то необходимо свериться с нормами региональных ГОСТов. В нашей стране, особенно в последнее время сильно ужесточили законодательство по экологическим и санитарным нормам, которые стали довольно требовательными как к масштабам, так и к расположению хозяйственных зданий. Чтобы провести работы вам понадобятся:

  • пенополиуретан;
  • пеноблоки;
  • молоток;
  • кирпичи;
  • гвозди;
  • шифер;
  • груз.

Перед началом проведения работ стоит учесть, что, даже если вы не планируете держать большое количество животных или домашней птицы, то все равно нужно соблюдать все соответствующие нормативы в полном объеме.

Чертеж и планировка большого сарая для разных видов животных

Также стоит учесть список птицы и животных, для которых требуются специальные помещения для содержания. К таким «требовательным» животным можно отнести крупный рогатый скот, птицу, такую как куры, индюки, утки и т. д., а также лошадей, свиней и других парнокопытных.

Кроме того, при несоблюдении указанных санитарных или пожарных норм вас могут привлечь к административной ответственности. Поэтому будет разумным перед началом проведения планировки сарая для животных ознакомиться с самыми актуальными правилами государственной безопасности по содержанию домашних питомцев.

Пример внутреннего устройства сарая для животных

Хозяйственные постройки в виде сарая чаще всего строятся из пеноблоков или обычного кирпича. Эксплуатировать для таких целей полистирол крайне не советуется, так как это идеальная среда обитания для грызунов. Но не стоит считать все эти требования особо строгими или ненужными, так как благодаря соблюдению этих правил вы получите хороший микроклимат в своем сарае, что отразится на высоком качестве содержание ваших животных.

Деревянный хозблок для дачи своими руками, чертежи

При любом строительстве на своем земельном участке, будь то большой коттедж или простой дачный домик, в глубине участка появляются несколько строений хозяйственного назначения. Хозблоки (сараи) – это небольшие неотапливаемые строения универсального назначения. В большинстве случаев дачники сооружают сарай своими руками. Представляемая вниманию читателей статья расскажет о возведении каркасного сарая своими руками, пошаговая инструкция также излагается.

Содержание материала

Материалы и инструменты, необходимые для строительства сарая

Все постройки планируются при составлении проекта строительства сразу же как застройщик приобрел земельный участок для дачи. Обычно недорогой сарай для дачи строится своими руками. В случае когда сарай расположен вблизи жилого дома, то есть смысл использовать те же материалы, что использовались при строительстве самого дома. Например, если дом обшит сайдингом, то для сарая можно использовать его, чтоб не сильно отличался и выделялся. Можно сарай можно возвести похожим на домик.

Но все-таки основными материалами являются брус деревянный, обрезные и необрезные доски, рубероид, ондулин или шифер. Сарай вовсе не обязательно строить из дорогостоящих материалов. В зависимости от желания и возможности застройщика, хозблок можно возвести на фундаменте или же без фундамента. Есть на рынке и готовые конструкции. Можно еще построить сараи из поддона своими руками. Но это потребует много времени, так как любой хозяйственник будет сбывать поддон уже не подлежащий ремонту.

Независимо от того, какой вариант хозяйственной постройки выбран, необходимо иметь следующий набор инструментов: ножовка, набор сверл, электродрель, лопата, топор, рубанок, отвертка.

Планирование

Возведение хозблока на своем участке поможет решить несколько задач:

  • Сарай будет хранилищем всех инструментов и инвентаря.
  • Станет местом для хранения малогабаритной техники.
  • При желании можно соорудить душевую кабину с отдельным входом.

И всё-таки, как сделать сарай своими руками? Чтобы достичь всего желаемого, нужно тщательное планирование. Можно соорудить три отдельных строения. Можно все соединить в одной постройке. Всё это зависит от желания владельца земельного участка. Своя дача является местом и для отдыха, и для труда. Поэтому в проект нужно обязательно включить душ. Это в том случае, если душ уже не был сооружен ранее.

При строительстве сарая на даче своими руками не следует исходить из того, что сарай надо делать неприметным. Не нужно стремиться к тому, чтобы строить сарай с наименьшими трудозатратами. Благодаря труду и стараниям можно построить прекрасный хозблок на дачном участке, который не уступит по красоте и самому дому. Но первым делом надо составить проект сарая, в котором предусмотреть все размеры. Это нужно для того, чтоб не купить лишнее количество строительных материалов.

Рисуя чертеж нужно подумать о количестве необходимых отдельных помещений со своим автономным входом, размерах этих помещений и высоте самого сарая. Кроме этого, надо помнить, что сооружение должно отвечать следующим требования:

  • Должно отстоять от границы участка не ближе одного метра.
  • Удобство проведения электричества, водоснабжения и водоотведения. Водоснабжение и водоотведение необходимо, если застройщик запланировал душевую кабину.
  • Надежность и долговечность сооружения.

В случае, когда застройщик по каким-либо причинам не может составить план будущего строения, то можно воспользоваться интернетом. Там он найдет чертежи сараев на любой вкус. Там специально для тех людей, которые не могут начертить план, многие размещают готовые уже чертежи. Надо выбрать из всего многообразия планов, только тот, где нет туалета. При планировании застройки своего участка рекомендуется уличный туалет размещать в дальнем углу.

Выбор вариантов хозблока

Проще всего построить деревянный сарай без фундамента с земляным полом. Дешево и быстро. Надо только вкопать шесть или восемь столбов по периметру сооружения. Прибить верхние и нижние прожилины досок сечением 150 мм на 50 мм. Обшить «дюймовыми» досками. Смонтировать крышу с небольшим наклоном, покрыть рубероидом. И, наконец, изготовить и навесить ворота для сарая. Этот вид сарая больше подходит для хранения техники, такой как мотоблок, колесная мотокосилка, бетономешалки и так далее.

Для хранения домашнего имущества, инвентаря и инструментов, устройства летнего душа следует возводить хозблок по каркасной технологии на легком малозаглубленном ленточном фундаменте. На песчаных грунтах можно фундамент сделать столбчатым или же из нескольких железобетонных блоков. На ленточном армированном фундаменте можно собрать каркасный хозблок даже на пучнистых почвах.

Перед сооружением фундамента необходимо очистить площадку от мусора и растительности. Вырыть траншею, если планируется устройство ленточного фундамента. При устройстве фундамента из отдельных блоков надо вырыть ямы по размеру большей на десять – двадцать сантиметров самих блоков. В траншее или ямах устроить песчаные подушки толщиной примерно в двадцать сантиметров. Песок необходимо тщательно утрамбовать. Следующим этапом является сооружение опалубки. Для опалубки нужно использовать доски толщиной 50 мм. Для армирования используются пруты диаметром от 10 до 14 миллиметров. Для заливки ленты рекомендуют бетон марки В-20.

Порядок сборки каркасного сарая

На готовый фундамент для гидроизоляции укладывается рубероид в два слоя. Затем собирается нижняя прямоугольная рама (нижняя обвязка) из бруса 10 мм на 15 мм. Брусья соединяются друг с другом в полдерева с помощью гвоздей. Рама крепится к фундаменту с помощью анкерных болтов.

Следующий этап – крепление лагов для пола. Обрезные доски сечением 50 мм на 150 мм укладываются на ребро с равным промежутком. Крепятся к нижней обвязке металлическими уголками.

Каркас стен сарая собирается по технологии «платформа». На лаги настилается пол и уже на платформе монтируется каркас. Пол можно делать из толстой влагостойкой фанеры, досок, ОСП. Сборка рамного каркаса производится на полу, а потом поднимается. Рекомендуется установить сначала угловые рамы. Для придания жесткости всего строения угловые рамы должны быть усилены укосинами.

Весь каркас собирается из досок сечением 150 мм на 50 мм. Можно еще использовать доски сечением 100 мм на 50 мм. Расстояние между стойками на более 600 миллиметров. Поднятые стены дома прочно прибиваются к брусу обвязки гвоздями длиной не короче 200 миллиметров. Установленные вертикально стены сверху обвязываются досками в два ряда. Проемы для окон и дверей делаются из сдвоенных досок, так как нагрузка на стойки в этих местах побольше.

Стены снаружи рекомендуется обшивать доской, толщина которой не более 25 миллиметров или вагонкой. Можно обшить и фанерой. Перед каждым входом в сарай делаются крылечки-ступеньки. Перед проемом в помещение, где по проекту запланировано помещение для хранения колесной техники, вместо ступенек сооружается подъем из грунта на требуемую высоту. Затем навешиваются двери и ворота.

Устройство крыши

При строительстве дома-сарая необязательно делать потолок. Достаточно смонтировать крышу. Их для дачного сарая делают в основном односкатные. Можно соорудить и двускатную крышу.

Проще соорудить односкатную крышу, так как тут стропильная система несложная для монтажа. До начала сооружения стропильной системы для создания небольшого уклона нужно на верхнюю обвязку прибить две доски. Выбранные под стропила доски укладывают на ребро. Нужно учесть, что свес должен быть не менее тридцати сантиметров. Крепятся стропила к верхней обвязке металлическими уголками. На них монтируется обрешетка из обрезной доски толщиной 25 мм с шагом сорок сантиметров. И завершающий этап – кровля. В качестве кровельного материала лучше подходит ондулин, так как он более легок, чем шифер.

Наружный деревянный туалет

Туалет на участке можно построить различных видов. Вариантов довольно много, поэтому следует исходить из следующих критерий. На определение конструкции влияют:

  • размер бюджета застройщика;
  • предполагаемая эксплуатационная загрузка туалета;
  • высота грунтовой воды.

Строительство уличного санузла своими руками не является столь уж сложным. Тут канализационная система заменена на яму соответствующей глубины. В ней отходы утилизируются путем впитывания через почву и испарения.

Многие застройщики своих участков предпочитают конструкции, выполненные из деревянных досок. Строительства каркаса из дерева проста, а стоимость мала.

В выбранном углу дачного участка выкапывается яма глубиной не менее двух метров. При выборе места надо учитывать то, что согласно СНиП все хозпостройки на даче должны отстоять от границы участка на один и более метров.

Стенки ямы укрепляют деревянными щитами. Это делается для того, чтобы земля не осыпалась вовнутрь. По краям ямы сооружается основание из бруса сечением 15 см на 15 см. На этот своеобразный деревянный фундамент монтируются лаги для пола. Вся технология строительства туалетной кабины идентична строительству каркасного дома. Только размеры материалов поменьше. Для поперечин и стоек можно использовать доски толщиной 25 миллиметров. Укосины сделать из бруска сечением 20 мм на 50 мм. Обшить кабинку можно тоже из тонкой доски.

Сарай своими руками, чертежи, список стройматериала

Поступило несколько вопросов по предыдущему материалу. Тема, в общем, та же – сарай своими руками. Чертежи, список стройматериала – это не было рассмотрено. Действительно, не было, но такая цель тогда и не стояла. Теперь тему расширим.

Поскольку запросы разные, чертеж приложим самый простенький, ориентированный на минимальные размеры. А список стройматериалов дадим на заинтересовавший некоторых проект 6000×3000 мм. На специфике сборки и монтажа на сей раз останавливаться не будем, все уже пройдено.

Чертеж сарая

Какой величины постройку можно сделать своими руками на дачном участке? Ответ однозначен: с самыми маленькими размерами, ибо нам помимо сарая нужно втиснуть в пресловутые 6 соток, как минимум дачный дом и туалет.

Кроме того, надо оставить место на огород и сад. Исходя из этого, определяем размеры сарая – 3000×1500 мм. Можно ли еще меньше? Можно. Но тогда это будет не сарай, а пенал для карандашей.

Итак, чертеж. Вообще-то это не чертеж сарая даже, а так, образмеренный набросок, эскиз.

Список стройматериала для сарая

Теперь перейдем к списку стройматериалов. С калькулятором высчитывать каждый погонный метр не будем, т.к. проекты могут быть самые различные. Наша задача – разобраться, какие стройматериалы идут на постройку, их ассортимент, иными словами – получить список.

  • На каркас сарая может идти.
  1. Брус 100×100.
  2. Доска 50×150.
  3. Доска 25×150.
    • На раскосы, стойки и перемычки — доска 50×150, 50×100 и 25×100 мм.



    • На настил пола — доска 25×100 мм.



    • На обрешетку можно пустить и «двадцатку». Смотря чем хозяин намеревается крыть крышу. При всей очевидной выгоде рубероида (по цене) этот вариант не всегда рентабелен, ибо под рубероид приходится набивать обрешетку с минимальными промежутками, а это большой расход древесины.



  • Чем обшивать стены? Если имеется в наличии ДВП — вполне сгодится. Подойдет и ОСБ. Будучи хорошо прокрашенными, эти стройматериалы могут прослужить долгий срок.

В таком строении уже можно хранить не только садовый инвентарь, а некоторые строительные материалы, малогабаритную технику и пр. размеры позволяют. Конечно, место такая постройка займет гораздо больше и обойдется дороже. Но тут каждый выбирает вариант по своему кошельку.

Но мы еще раз отметим: сарай для дачи своими руками лучше делать поменьше. Ориентируясь на представленный выше чертеж. В таком случае и список стройматериалов для него также сократится.

Александр

Проекты и чертежи сараев.

Проекты дачных сараев

Проектировать будущий сарай непросто без опыта за плечами. Однако такой подход позволит спроектировать сарай именно таким, каким вы его представляете. Не бойтесь отсутствия опыта — все когда-то начинали с этого. Хорошо, если у вас присутствует творческий подход и хорошее воображение, позволяющее представить в уме внешний вид сарая.

Имея представление о внешнем виде, уже проще будет подобрать материал для сарая. Ведь сарай может быть как капитальным (из кирпича, пеноблоков, древесины), так и сборно-разборным (из металлоконструкций или пластика). Если вы не планируете переносить сарай на другое место и строите его на долгие годы, стоит отдать предпочтение капитальным сооружениям.

Для чего необходим сарай

Ответом на этот вопрос также стоит обладать, если вы собрались строить сарай. Будут ли там храниться инструменты или вещи, а может это будет сарай для кур — каждый решает для себя. От этого зависит как внешний вид сарая, так и его размеры и внутренняя функциональность.

Например, будут ли в сарае окна (и если да, то сколько и где), проводить ли в сарай электричество, нужны ли внутри сарая полки и т.д.

Проектировать сарай или взять готовый проект?

При проектировании сарая можно обратиться за помощью к профессиональным архитекторам, либо воспользоваться уже существующими в интернете чертежами и проектами. Второй вариант наиболее популярный: с одной стороны можно взять уже готовый проект и просто реализовать его, с другой — можно позаимствовать различные решения из нескольких проектов сараев и таким образом собрать свой уникальный проект.

Ведь сарай строят не для того, что бы он был, а для решения конкретных задач. Если один из готовых чертежей сарая полностью удовлетворяет вашим потребностям, почему бы не взять его? Другое дело, если готовые проекты не подходят по тем или иным причинам. Тут-то и придется комбинировать и проектировать будущий сарай самостоятельно.

Какой должна быть крыша сарая

Не забудьте сделать крышу сарая с наклоном не менее 25 градусов. Это позволит не скапливаться на крыше влаге и снегу. Материал крыши тоже важная тема.

Обычно для крыши сарая выбирают лёгкий и недорогой материал. Битумная черепица или ондулин — отличный вариант для такой постройки. А вот от тяжелых материалов крыши лучше отказаться. Хотя, если вы строите сарай из кирпича или пеноблоков, какая-нибудь натуральная черепица будет смотреться весьма неплохо.

чертежи, список стройматериала, с туалетом, деревянный сарай, как сделать

Хозблок является строением небольшим по размерам, но универсальным по использованию, поэтому такое сооружение относится к категории нужных построек на любой приусадебной территории. Самостоятельное возведение позволяет получить не только индивидуальную, но и доступную по стоимости постройку, соответствующую всем требованиям.

Назначение и варианты устройства дачного хозблока

Хозяйственные строения или хозпостройки – это целый ряд нежилых помещений, к которым относятся сарай и дровяник, которые возводятся на земельном участке и относятся к категории подсобные строения. На небольших по площади приусадебных территорияхвозводятся хозяйственные блоки, назначение которых может быть следующим:

  • хранение садово-огородного инвентаря, инструментов и техники;
  • летняя мастерская;
  • многосекционное сооружение, включающее подсобку, летний душ и туалет;
  • многосекционная постройка, включающая кладовую, санузел и комнату отдыха или крытую веранду.

Часто обустройство стандартных хозпостроек заключается в пристраивании навеса для хранения дров, расположения птичника или небольшой оранжереи.

Виды готовых хозблоков

Производителями в настоящее время предлагается достаточно широкий выбор моделей бытовок, которые представлены моноблочными и сборно-разборными категориями:

  • моноблочные конструкции изготавливаются на основе металлических контейнеров или с применением сварных каркасов. Углы кровли обустроены специальными проушинами, предназначенными для транспортировки сооружения при помощи автокрана. Основные  достоинства таких моделей представлены наличиями внутренних сетей, которые необходимо после установки соединять с внешними коммуникациями, а также быстротой установки, занимающей не более двух-трёх часов. Стоимость определяют размеры, используемые материалы и показатели функциональности. Однако, сложность доставки до места установки и необходимость применения специальной техники делают такие модели не слишком популярными;
  • сборно-разборные конструкции чаще всего относятся к категории «под ключ». Они доставляются в разобранном виде и устанавливаются профессиональными монтажниками. К преимуществам таких блоков можно отнести простоту доставки и возможность, а прилагаемые подробная схема и инструкция значительно облегчают сборку конструкции на месте и описывают этот процесс пошагово. Минусы представлены отсутствием возможности самостоятельно выполнить монтаж и необходимостью заново устанавливать все необходимые коммуникации.

В соответствии с другой классификацией, все выпускаемые хозяйственные блоки можно подразделить в соответствии с  материалами, применяемыми в обшивке стен, пола и кровли:

  • пластиковые блоки представлены лёгкими панелями, которые отличаются простым соединением, относительно дешевы, но имеют ряд проблем теплоизолирующего характера;
  • блоки из дерева обладают внешней привлекательностью, имеют достаточно хорошие теплоизолирующие характеристики, а использование специальной обработки повышает гигроскопичность, но такие конструкции нуждаются в более тщательном уходе;
  • к категории наиболее прочных и долговечных конструкций относятся надежные металлические блоки, которые, впрочем, требуют обязательного антикоррозийного покрытия.

Не менее важно при выборе уже готовой модели обратить внимание на количество и площадь секций хозблока:

  • цельная конструкция;
  • двухсекционная конструкция;
  • трёхсекционная конструкция.

Назначение дополнительных секций может быть разным, но такая полезная площадь должна позволить обустроить внутри все необходимые устройства и коммуникации.

Каркасный хозблок своими руками (видео)

Как сделать хозблок для дачи своими руками

Сделать хозяйственную постройку рядом с загородным домом самостоятельно можно даже при отсутствии большого опыта в строительной сфере. Как правило, строительство любого сарая – мера вынужденная и возникает при необходимости выделить площадь под садово-огородный инвентарь, разные строительные инструменты или устройства и технику, нуждающуюся в хранении в сухих помещениях. Если строим блок самостоятельно, то в первую очередь необходимо определиться с основными параметрами возводимой конструкции, а также выбрать дизайн и составить грамотный чертеж.

Составление чертежа и выбор дизайна

При выполнении чертежа, очень важно правильно распределить общие размеры возводимой конструкции, включая высоту, ширину и длину, на количество необходимых отсеков. Кроме всего прочего, при проектировании постройки важно помнить, что такое строение обязательно должно соответствовать следующим основным критериям:

  • максимально эффективное распределение полезного пространства;
  • максимально долгий период эксплуатации;
  • высокий уровень надежности;

При необходимости должны быть возможность проведения всех необходимых коммуникаций, включая электричество и воду, а также канализационную сточную систему. Желательно построить строение, которое будет органично вписываться в окружающий ландшафт и станет достойным дополнений других сооружений на территории.

Очень важное значение имеет также правильный выбор места расположения хозблока с учётом всех требований, прописанных в СНиП 30-02-97 и в соответствии с основным назначением возводимой постройки. Если запланировано содержание скота, птицы или при обустройстве туалета – минимальное расстояние до жилых строений должно составлять не менее 12 м, а до границы соседних участков – не менее 4,0 м.

При обустройстве душевого помещения, до жилого строения минимальное расстояние обязательно должно быть больше 8,0 м, а до границы с соседними участками — один метр. Оптимальным вариантом является строительство «спиной к спине» с хозяйственным блоком соседей. В этом случае можно рассматривать угловой вариант расположения.

Стандартный чертеж постройки представлен сочетанием летнего душа, а также хозпомещения и туалета. Владельцам небольших по площади приусадебных участков можно рекомендовать отдать предпочтение многоэтажным блокам, позволяющим экономить свободное пространство. Подземная часть чаще всего используется в качестве погреба и компостной ямы. Первый этаж отводится под кладовую и мастерскую, санузел и летнюю кухню. Чердачное помещение идеально подходит для хранения сена, размещения голубятни или выращивания рассады.

Чертеж деревянного хозблока (видео)

Список стройматериалов и инструментов для строительства хозблока

От качественных характеристик выбранных строительных материалов напрямую зависят долговечность строения. Строительство самого простого, но практичного варианта сарая для хозяйства, предполагает конструкцию, представленную:

  • ленточным армированным фундаментом;
  • оцинкованным отливом;
  • каркасом на основе металлического профиля;
  • половой доской;
  • панелями блок-хауса;
  • оконной и дверной коробками;
  • обрешеткой;
  • кровлей.

Список используемых в строительстве хозяйственной постройки материалов:

  • арматура диаметром 12-14 мм и проволока для связки арматуры, используемые при возведении ленточного фундамента;
  • доски или влагостойкая фанера для возведения опалубки;
  • бетон марки M200.
  • металлопрофиль для возведения стоек и для ригелей в количестве согласно проекту;
  • половые доски шпунтованные в количестве согласно проекту;
  • оконный и дверной блоки в количестве согласно проекту;
  • панели блок-хауса;
  • обрезная доска для выполнения кровельной обрешетки;
  • кровельный материал в виде шифера, андулина или металлочерепицы;
  • водосточная система;
  • крепежи.

Набор инструмента варьируется в зависимости от типа возводимой конструкции и используемых в строительстве материалов. Технология самостоятельного строительства хозяйственной постройки на приусадебном участке следующая:

  • разметка участка под конструкцию и копка траншеи в соответствии с выполненной разметкой;
  • обустройство ленточного фундаментного основания посредством связывания арматуры и заливки бетонного раствора;
  • сборка в соответствии с чертежом металлического каркаса на основе алюминиевого профиля;
  • укладка на поверхность фундаментного основания пары гидроизолирующих слоев рубероида и последующая установка оцинкованного отлива;
  • установка собранного каркаса на фундаментное основание;
  • укладка на каркасные лаги половой доски;
  • фиксация на стропильных ногах обрешеточного каркаса;
  • обустройство кровли и водосточной системы;
  • установка дверной и оконной коробки. Деревянная рама до окончательной установки, наряду с другими деревянными элементами, обрабатываются антисептическим составом и парой слоев олифы.

На заключительном этапе необходимо обшить каркас конструкции панелями блок-хауса, после чего производится монтаж окон и дверей. В зависимости от назначения может потребоваться выполнить утепление строения. С этой целью с внутренней стороны стоек укладывается «пирог», состоящий из гидроизоляции, плит утеплителя и пароизоляции. После выполнения утепления можно приступать к внутренней отделке. В качестве внутреннего облицовочного материала чаще всего используется влагостойкая фанера или вагонка.

Пошаговая инструкция возведения деревянного хозблока с душем и туалетом

Значительная часть дачников предпочитают возводить подсобные сооружения своими руками. Самой популярной моделью в этом случае является практичный вариант с летним душем и туалетом свободной планировки. При строительстве деревянного хозблока с душем и туалетом необходимо придерживаться следующих несложных рекомендаций:

  • разметка и обустройство фундаментного основания. Стандартные сигнальные колышки должны устанавливаться в центральной части и в углах выполняемой разметки. В соответствии с выполненной разметкой удаляется четверть метра грунта, после чего засыпается песчано-щебеночная подушка;
  • под столбы нужно вырыть или проделать при помощи бура ямы глубиной в метр. На дно ям засыпается гравий. Установленные столбы с целью продления срока эксплуатации рекомендуется забетонировать. К следующему этапу нужно приступать через пару недель, когда бетонный раствор наберёт достаточный уровень крепости;
  • все используемые деревянные элементы нужно обязательно обработать специальными антисептическими составами или покрыть слоем краски на основе олифы. Прямоугольное каркасное основание выполняется из деревянного бруса с размерами 150х150 мм. Фиксация угловых частей выполняется «вполдерева», а для пазов используются оцинкованные саморезы;

  • перед установкой деревянного каркаса нужно уложить на фундамент гидроизолирующую рубероидную прослойку. Для упрочнения каркаса производится усиление при помощи трех поперечных лаг из бруса 100х100 мм;
  • дальнейшая сборка каркаса заключатся в фиксации торцов сооружения с учётом установки окон. Для фиксации вертикальных стоек применяются стальные уголки и оцинкованные саморезы, а угловые стойки крепятся при помощи дополнительных элементов и подкосов;
  • при обустройстве лицевой фасадной и задней части средние стойки фиксируются с расстоянием в 180 см. Также необходимо на фасаде учитывать дверные проемы и перегородку. Верхнюю развязку брусом размерами 50х100 мм нужно выполнять на высоте в пару метров с креплением оцинкованными уголками.
  • на последнем этапе возводится стропильная система и обустраивается кровля с углом наклона не менее десяти градусов. Для крепления стропильной системы применяются оцинкованные саморезы, а свесы и карнизы обшиваются обрезной обработанной антисептиком доской.

Варианты хозблоков на даче (видео)

На заключительном этапе осуществляется внутренняя и внешняя отделка, настил кровельного материала, а также установка окон и дверей.

Чертеж сарая — Как шаг за шагом нарисовать сарай

Сельскохозяйственные животные уже давно стали обычным предметом рисования. Что может быть лучшим фоном для сельскохозяйственных животных, чем хлев?

Сарай — это сельскохозяйственное здание , которое чаще всего встречается на фермах. Сарай можно использовать для хранения зерна, сена или соломы, а также для содержания домашнего скота.

Мы создали пошаговое руководство по рисованию сарая, которое состоит из 9 простых и быстрых шагов.

Более того, каждая инструкция снабжена иллюстрацией, которая служит вашим наглядным руководством при выполнении шагов один за другим.

Все, что вам нужно, это лист бумаги и ручка, и вы готовы начать рисовать сарай! Не забудьте захватить и свои любимые раскраски, чтобы вы могли раскрасить свой рисунок, когда он будет готов!

Развлекайтесь и используйте свое творчество, чтобы нарисовать красивый сарай!

Вот мои РЕКОМЕНДУЕМЫЕ товары для творчества!

Как нарисовать сарай — приступим!

Шаг 1

Начните с рисования сарая сверху, затем двигайтесь вниз к основанию.Проведите широкую перевернутую V-образную линию для самой верхней части сарая.

После этого нарисуйте диагональную линию на каждой конечной точке V-образной линии, которую мы только что нарисовали.

Сарай в основном состоит из прямых линий. Поэтому не стесняйтесь использовать линейку, которая поможет вам быстро и легко рисовать прямые линии. Это также помогает обеспечить правильные пропорции коровника.

Шаг 2 — Создайте контур сарая

Нарисуйте диагональную линию на каждой конечной точке линий, которые мы нарисовали на предыдущем шаге.Затем нарисуйте внизу горизонтальную линию, соединяющую обе конечные точки двух диагональных линий.

Если нарисовать правильно, он должен выглядеть как нижняя половина пятиугольника.

После завершения этого шага необходимо закончить контур сарая.

Шаг 3 — Затем нарисуйте крышу сарая

Нарисуйте платформу прямо над вершиной сарая по его контуру.

Это крыша сарая.

Шаг 4. Затем нарисуйте дверь сарая

Нарисуйте квадрат в нижней средней части сарая, чтобы создать дверь.Затем нарисуйте линию внутри двери по ее контуру. Это образует дверную коробку, окружающую дверь со всех сторон.

На этом этапе дверь сарая должна быть полностью структурирована.

Шаг 5 — Затем добавьте окно в сарай

Нарисуйте квадрат с другим квадратом поменьше внутри фигуры над дверью.

Это образует окно в верхней части сарая.

Шаг 6. Затем нарисуйте двери переулка

Нарисуйте пересекающиеся диагональные линии на двери.Первая диагональная фигура должна идти из верхнего левого угла в нижний правый угол, а вторая — из верхнего правого угла в нижний левый угол.

Убедитесь, что линии прямые и правильно выровнены, образуя узор X поперек двери сарая.

Шаг 7 — Нарисовать гребни по всему сараю

Поскольку сараи в основном делаются из дерева, эти здания обычно имеют параллельные вертикальные линии по всей своей поверхности. На этом этапе мы будем рисовать именно это.

Проведите несколько вертикальных линий по длине сарая, пока не будет готов весь сарай. Когда рисуете эти узоры, не забывайте про дверь и окно сарая.

Также линии должны быть прямыми и параллельны друг другу.

Шаг 8 — Добавьте узор на дверь сарая

После того, как вы нарисовали выкройки для всего сарая, самое время отделать дверь. Просто проведите несколько параллельных горизонтальных линий поперек двери.

Убедитесь, что горизонтальные линии не пересекаются с рисунком X, который мы нарисовали ранее.

Шаг 9 — Теперь добавьте детали в окно

Как вы можете видеть на иллюстрации выше, окно нашего сарая открыто, и вы действительно можете видеть сено внутри.

Чтобы создать сено, просто нарисуйте соединенные заостренные формы, образующие кривую в пространстве окна.

Не стесняйтесь добавлять настройки на этом этапе. Вы даже можете нарисовать курицу или любых других животных из сарая, видимых через окно!

Не забудьте провести вертикальную линию посередине двери.Это создает разделение между левой и правой дверью. Кроме того, не забудьте провести тонкую линию внутри крыши, чтобы добавить дополнительных деталей!

Теперь, когда мы успешно нарисовали сарай, пришло время для той части, которая нас больше всего волнует. На этом этапе мы будем выбирать цвета и раскрашивать сарай! Это необязательно, но мы определенно рекомендуем сделать это, чтобы ваши работы были красочными!

Поскольку сараи в основном делаются из дерева, его цвет варьируется от коричневого до темно-красного. Однако есть и сараи, окрашенные в яркие цвета.

Не стесняйтесь использовать любые цвета, которые вам нравятся! Вы даже можете использовать более одного цвета, чтобы сделать сарай разноцветным!

Играйте с цветами и наблюдайте, как сарай оживает!

Ваш чертеж сарая готов!

Надеюсь, вам понравится это пошаговое руководство по рисованию сарая. Теперь, когда вы можете нарисовать сарай, вы можете включить его в другие рисунки в будущем.

Может быть, теперь вы сможете нарисовать сарай, окруженный сельскохозяйственными животными? Ознакомьтесь с нашим каталогом руководств по рисованию, чтобы узнать, как нарисовать козла, лошадь, овцу и многих других животных!

Когда вы закончите рисовать и раскрашивать сарай, вперед и покажите свой шедевр! Сфотографируйте свои работы и поделитесь ими на нашей странице в Facebook и Pinterest.

Не стесняйтесь — вы много работали для этого, поэтому мы уверены, что он выглядит впечатляюще! Пока вы занимаетесь этим, не забудьте поставить лайк и на нашей странице в Facebook!

Нам не терпится увидеть ваш красивый рисунок сарая!

% PDF-1.4 % 1088 0 obj> эндобдж xref 1088 2003 0000000016 00000 н. 0000043147 00000 п. 0000043235 00000 п. 0000043436 00000 п. 0000074072 00000 п. 0000074525 00000 п. 0000074961 00000 п. 0000075382 00000 п. 0000075839 00000 п. 0000076583 00000 п. 0000076775 00000 п. 0000077282 00000 п. 0000077320 00000 п. 0000077400 00000 п. 0000077804 00000 п. 0000078216 00000 п. 0000078410 00000 п. 0000078488 00000 п. 0000078564 00000 п. 0000078937 00000 п. 0000079253 00000 п. 0000095819 00000 п. 0000107850 00000 п. 0000119302 00000 н. 0000130581 00000 н. 0000142563 00000 н. 0000154989 00000 н. 0000155042 00000 н. 0000167392 00000 н. 0000178915 00000 н. 0000181586 00000 н. 0000186006 00000 н. 0000189817 00000 н. 0000193091 00000 н. 0000195663 00000 н. 0000196620 00000 н. 0000197499 00000 н. 0000197641 00000 н. 0000197787 00000 н. 0000197940 00000 н. 0000198080 00000 н. 0000198327 00000 н. 0000198521 00000 н. 0000198665 00000 н. 0000198804 00000 н. 0000199104 00000 н. 0000199246 00000 н. 0000199386 00000 н. 0000199525 00000 н. 0000199686 00000 н. 0000199824 00000 н. 0000199966 00000 н. 0000200106 00000 н. 0000200301 00000 п. 0000200474 00000 н. 0000200670 00000 н. 0000200906 00000 н. 0000201090 00000 н. 0000201242 00000 н. 0000201380 00000 н. 0000201540 00000 н. 0000201776 00000 н. 0000201938 00000 н. 0000202086 00000 н. 0000202299 00000 н. 0000202438 00000 н. 0000202600 00000 н. 0000202742 00000 н. 0000202901 00000 н. 0000203050 00000 н. 0000203199 00000 н. 0000203350 00000 н. 0000203492 00000 н. 0000203632 00000 н. 0000203782 00000 н. 0000203931 00000 н. 0000204071 00000 н. 0000204211 00000 н. 0000204353 00000 н. 0000204493 00000 н. 0000204639 00000 н. 0000204797 00000 н. 0000204941 00000 н. 0000205095 00000 н. 0000205264 00000 н. 0000205420 00000 н. 0000205608 00000 н. 0000205768 00000 н. 0000205978 00000 н. 0000206127 00000 н. 0000206270 00000 н. 0000206436 00000 н. 0000206579 00000 н. 0000206727 00000 н. 0000206868 00000 н. 0000207006 00000 н. 0000207144 00000 н. 0000207301 00000 н. 0000207452 00000 н. 0000207621 00000 н. 0000207772 00000 н. 0000207913 00000 н. 0000208055 00000 н. 0000208206 00000 н. 0000208346 00000 н. 0000208484 00000 н. 0000208627 00000 н. 0000208769 00000 н. 0000208907 00000 н. 0000209049 00000 н. 0000209195 00000 н. 0000209361 00000 н. 0000209500 00000 н. 0000209640 00000 н. 0000209889 00000 н. 0000210032 00000 н. 0000210242 00000 п. 0000210380 00000 н. 0000210559 00000 н. 0000210712 00000 н. 0000210860 00000 н. 0000211000 00000 н. 0000211140 00000 н. 0000211343 00000 п. 0000211489 00000 н. 0000211630 00000 н. 0000211976 00000 н. 0000212115 00000 н. 0000212253 00000 н. 0000212402 00000 н. 0000212560 00000 н. 0000212698 00000 п. 0000212839 00000 н. 0000212982 00000 н. 0000213128 00000 н. 0000213267 00000 н. 0000213409 00000 н. 0000213553 00000 п. 0000213753 00000 п. 0000213897 00000 н. 0000214036 00000 н. 0000214204 00000 н. 0000214343 00000 п. 0000214486 00000 н. 0000214630 00000 н. 0000214768 00000 н. 0000214927 00000 н. 0000215064 00000 н. 0000215256 00000 н. 0000215407 00000 н. 0000215547 00000 н. 0000215866 00000 н. 0000216006 00000 н. 0000216325 00000 н. 0000216464 00000 н. 0000216608 00000 н. 0000216920 00000 н. 0000217084 00000 н. 0000217224 00000 н. 0000217390 00000 н. 0000217540 00000 н. 0000217678 00000 н. 0000217819 00000 н. 0000217988 00000 н. 0000218131 00000 п. 0000218282 00000 н. 0000218424 00000 н. 0000218573 00000 н. 0000218712 00000 н. 0000218853 00000 п. 0000218996 00000 н. 0000219137 00000 н. 0000219275 00000 н. 0000219414 00000 н. 0000219558 00000 н. 0000219698 00000 п. 0000219837 00000 н. 0000219979 00000 н. 0000220142 00000 н. 0000220293 00000 н. 0000220485 00000 н. 0000220725 00000 н. 0000220876 00000 н. 0000221020 00000 н. 0000221332 00000 н. 0000221476 00000 н. 0000221631 00000 н. 0000221771 00000 н. 0000221918 00000 н. 0000222068 00000 н. 0000222214 00000 н. 0000222366 00000 н. 0000222548 00000 н. 0000222687 00000 н. 0000222838 00000 н. 0000222988 00000 н. 0000223128 00000 н. 0000223280 00000 н. 0000223449 00000 н. 0000223587 00000 н. 0000223746 00000 н. 0000223885 00000 н. 0000224045 00000 н. 0000224185 00000 н. 0000224473 00000 н. 0000224622 00000 н. 0000224766 00000 н. 0000224905 00000 н. 0000225046 00000 н. 0000225187 00000 н. 0000225325 00000 н. 0000225468 00000 н. 0000225617 00000 н. 0000225910 00000 н. 0000226059 00000 н. 0000226208 00000 н. 0000226368 00000 н. 0000226508 00000 н. 0000226648 00000 н. 0000226792 00000 н. 0000226947 00000 н. 0000227099 00000 н. 0000227239 00000 н. 0000227377 00000 н. 0000227515 00000 н. 0000227658 00000 н. 0000227796 00000 н. 0000227937 00000 п. 0000228076 00000 н. 0000228213 00000 н. 0000228350 00000 н. 0000228490 00000 н. 0000228634 00000 п. 0000228777 00000 н. 0000228935 00000 н. 0000229084 00000 н. 0000229232 00000 н. 0000229383 00000 п. 0000229642 00000 н. 0000229810 00000 п. 0000229959 00000 н. 0000230113 00000 п. 0000230255 00000 н. 0000230544 00000 н. 0000230686 00000 н. 0000230846 00000 н. 0000231025 00000 н. 0000231165 00000 н. 0000231305 00000 н. 0000231489 00000 н. 0000231641 00000 н. 0000231785 00000 н. 0000231927 00000 н. 0000232077 00000 н. 0000232249 00000 н. 0000232419 00000 н. 0000232565 00000 н. 0000232707 00000 н. 0000232857 00000 н. 0000233013 00000 н. 0000233152 00000 н. 0000233293 00000 н. 0000233433 00000 н. 0000233571 00000 н. 0000233840 00000 н. 0000233981 00000 п. 0000234128 00000 п. 0000234269 00000 н. 0000234428 00000 н. 0000234576 00000 н. 0000234759 00000 н. 0000234980 00000 н. 0000235141 00000 п. 0000235290 00000 н. 0000235434 00000 н. 0000235642 00000 н. 0000235784 00000 п. 0000235948 00000 н. 0000236088 00000 н. 0000236259 00000 н. 0000236400 00000 н. 0000236553 00000 н. 0000236707 00000 н. 0000236849 00000 н. 0000237006 00000 н. 0000237149 00000 н. 0000237300 00000 н. 0000237462 00000 н. 0000237600 00000 н. 0000237802 00000 н. 0000237946 00000 н. 0000238084 00000 н. 0000238222 00000 н. 0000238362 00000 н. 0000238591 00000 н. 0000238739 00000 н. 0000238881 00000 н. 0000239047 00000 н. 0000239187 00000 н. 0000239325 00000 н. 0000239462 00000 п. 0000239623 00000 н. 0000239777 00000 н. 0000239925 00000 н. 0000240197 00000 н. 0000240338 00000 п. 0000240514 00000 п. 0000240668 00000 н. 0000240807 00000 н. 0000240950 00000 н. 0000241121 00000 н. 0000241274 00000 н. 0000241413 00000 н. 0000241557 00000 н. 0000241708 00000 н. 0000241859 00000 н. 0000241997 00000 н. 0000242139 00000 н. 0000242282 00000 н. 0000242422 00000 н. 0000242571 00000 н. 0000242710 00000 н. 0000242854 00000 н. 0000243005 00000 н. 0000243153 00000 н. 0000243293 00000 н. 0000243435 00000 н. 0000243575 00000 н. 0000243842 00000 н. 0000243982 00000 н. 0000244124 00000 н. 0000244284 00000 н. 0000244438 00000 н. 0000244586 00000 н. 0000244856 00000 н. 0000245004 00000 н. 0000245225 00000 н. 0000245387 00000 н. 0000245533 00000 н. 0000245691 00000 п. 0000245835 00000 н. 0000245988 00000 н. 0000246158 00000 н. 0000246301 00000 н. 0000246455 00000 н. 0000246599 00000 н. 0000246754 00000 н. 0000246894 00000 н. 0000247048 00000 н. 0000247188 00000 н. 0000247340 00000 н. 0000247481 00000 н. 0000247633 00000 н. 0000247866 00000 н. 0000248004 00000 н. 0000248223 00000 н. 0000248402 00000 н. 0000248545 00000 н. 0000248707 00000 н. 0000248936 00000 н. 0000249075 00000 н. 0000249216 00000 н. 0000249365 00000 н. 0000249540 00000 н. 0000249679 00000 н. 0000249825 00000 н. 0000249969 00000 н. 0000250111 00000 п. 0000250250 00000 н. 0000250387 00000 н. 0000250526 00000 н. 0000250664 00000 н. 0000250807 00000 н. 0000250948 00000 н. 0000251098 00000 н. 0000251237 00000 н. 0000251377 00000 н. 0000251519 00000 н. 0000251659 00000 н. 0000251801 00000 н. 0000251944 00000 н. 0000252105 00000 н. 0000252279 00000 н. 0000252417 00000 н. 0000252565 00000 н. 0000252717 00000 н. 0000252860 00000 н. 0000252998 00000 н. 0000253136 00000 н. 0000253276 00000 н. 0000253414 00000 н. 0000253566 00000 н. 0000253706 00000 н. 0000253845 00000 н. 0000253983 00000 н. 0000254122 00000 н. 0000254275 00000 н. 0000254417 00000 н. 0000254584 00000 н. 0000254721 00000 н. 0000254895 00000 н. 0000255034 00000 н. 0000255182 00000 н. 0000255320 00000 н. 0000255459 00000 н. 0000255605 00000 н. 0000255746 00000 н. 0000255885 00000 н. 0000256024 00000 н. 0000256163 00000 н. 0000256306 00000 н. 0000256447 00000 н. 0000256599 00000 н. 0000256737 00000 н. 0000256875 00000 н. 0000257016 00000 н. 0000257154 00000 н. 0000257295 00000 н. 0000257456 00000 н. 0000257637 00000 н. 0000257776 00000 н. 0000257917 00000 н. 0000258057 00000 н. 0000258207 00000 н. 0000258346 00000 н. 0000258503 00000 н. 0000258646 00000 н. 0000258789 00000 н. 0000258937 00000 н. 0000259079 00000 н. 0000259221 00000 н. 0000259360 00000 н. 0000259501 00000 н. 0000259638 00000 н. 0000259776 00000 н. 0000259916 00000 н. 0000260119 00000 н. 0000260263 00000 н. 0000260427 00000 н. 0000260564 00000 н. 0000260705 00000 н. 0000260847 00000 н. 0000260986 00000 н. 0000261124 00000 н. 0000261264 00000 н. 0000261408 00000 н. 0000261567 00000 н. 0000261711 00000 н. 0000261858 00000 н. 0000262009 00000 н. 0000262184 00000 н. 0000262351 00000 п. 0000262490 00000 н. 0000262631 00000 н. 0000262796 00000 н. 0000262934 00000 н. 0000263157 00000 н. 0000263312 00000 н. 0000263462 00000 н. 0000263606 00000 н. 0000263745 00000 н. 0000263899 00000 н. 0000264040 00000 н. 0000264217 00000 н. 0000264369 00000 н. 0000264555 00000 н. 0000264810 00000 н. 0000265005 00000 н. 0000265160 00000 н. 0000265302 00000 п. 0000265453 00000 п. 0000265612 00000 н. 0000265810 00000 н. 0000266046 00000 н. 0000266216 00000 н. 0000266490 00000 н. 0000266641 00000 н. 0000266815 00000 н. 0000266953 00000 п. 0000267111 00000 п. 0000267251 00000 н. 0000267389 00000 н. 0000267542 00000 н. 0000267774 00000 н. 0000267953 00000 п. 0000268159 00000 н. 0000268312 00000 н. 0000268455 00000 н. 0000268594 00000 н. 0000268738 00000 н. 0000269007 00000 н. 0000269163 00000 п. 0000269305 00000 н. 0000269455 00000 н. 0000269607 00000 н. 0000269770 00000 н. 0000269911 00000 н. 0000270081 00000 н. 0000270232 00000 н. 0000270403 00000 п. 0000270546 00000 н. 0000270729 00000 н. 0000270893 00000 п. 0000271057 00000 н. 0000271244 00000 н. 0000271416 00000 н. 0000271614 00000 н. 0000271854 00000 н. 0000271994 00000 н. 0000272134 00000 н. 0000272409 00000 н. 0000272572 00000 н. 0000272785 00000 н. 0000272924 00000 н. 0000273089 00000 н. 0000273239 00000 н. 0000273472 00000 н. 0000273615 00000 н. 0000273756 00000 н. 0000273913 00000 н. 0000274053 00000 н. 0000274193 00000 н. 0000274346 00000 н. 0000274484 00000 н. 0000274683 00000 н. 0000274822 00000 н. 0000274961 00000 н. 0000275125 00000 н. 0000275269 00000 н. 0000275443 00000 н. 0000275581 00000 н. 0000275721 00000 н. 0000275859 00000 н. 0000276015 00000 н. 0000276168 00000 н. 0000276381 00000 н. 0000276524 00000 н. 0000276693 00000 н. 0000276857 00000 н. 0000277102 00000 н. 0000277270 00000 н. 0000277410 00000 н. 0000277610 00000 н. 0000277763 00000 н. 0000277929 00000 н. 0000278096 00000 н. 0000278237 00000 н. 0000278376 00000 н. 0000278538 00000 н. 0000278676 00000 н. 0000278848 00000 н. 0000278998 00000 н. 0000279165 00000 н. 0000279305 00000 н. 0000279445 00000 н. 0000279602 00000 н. 0000279790 00000 н. 0000279957 00000 н. 0000280096 00000 н. 0000280235 00000 н. 0000280437 00000 н. 0000280621 00000 н. 0000280764 00000 н. 0000280907 00000 н. 0000281070 00000 н. 0000281231 00000 н. 0000281369 00000 н. 0000281583 00000 н. 0000281724 00000 н. 0000281937 00000 н. 0000282103 00000 п. 0000282273 00000 н. 0000282411 00000 н. 0000282574 00000 н. 0000282715 00000 н. 0000282890 00000 н. 0000283032 00000 н. 0000283174 00000 н. 0000283322 00000 н. 0000283465 00000 н. 0000283624 00000 н. 0000283774 00000 н. 0000283915 00000 н. 0000284089 00000 н. 0000284229 00000 н. 0000284367 00000 н. 0000284510 00000 н. 0000284690 00000 н. 0000284899 00000 н. 0000285043 00000 н. 0000285241 00000 н. 0000285385 00000 н. 0000285564 00000 н. 0000285795 00000 н. 0000285953 00000 п. 0000286132 00000 н. 0000286300 00000 н. 0000286439 00000 н. 0000286576 00000 н. 0000286808 00000 н. 0000286957 00000 н. 0000287112 00000 н. 0000287321 00000 н. 0000287461 00000 н. 0000287631 00000 н. 0000287770 00000 н. 0000287908 00000 н. 0000288048 00000 н. 0000288186 00000 п. 0000288330 00000 н. 0000288469 00000 н. 0000288610 00000 п. 0000288761 00000 н. 0000288920 00000 н. 0000289070 00000 н. 0000289209 00000 н. 0000289372 00000 н. 0000289510 00000 н. 0000289654 00000 н. 0000289792 00000 н. 0000289941 00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002 00000 н. 00002 00000 н. 00002

00000 н. 0000291016 00000 н. 0000291160 00000 н. 0000291368 00000 н. 0000291538 00000 н. 0000291686 00000 н. 0000291871 00000 н. 0000292087 00000 н. 0000292244 00000 п. 0000292407 00000 н. 0000292546 00000 н. 0000292685 00000 н. 0000292824 00000 н. 0000292966 00000 н. 0000293104 00000 н. 0000293318 00000 н. 0000293458 00000 н. 0000293612 00000 н. 0000293752 00000 н. 0000293917 00000 н. 0000294059 00000 н. 0000294229 00000 н. 0000294373 00000 п. 0000294528 00000 н. 0000294762 00000 н. 0000294902 00000 н. 0000295041 00000 н. 0000295179 00000 н. 0000295318 00000 н. 0000295516 00000 н. 0000295676 00000 н. 0000295844 00000 н. 0000296008 00000 н. 0000296158 00000 н. 0000296345 00000 н. 0000296529 00000 н. 0000296669 00000 н. 0000296831 00000 н. 0000296969 00000 н. 0000297139 00000 н. 0000297319 00000 н. 0000297468 00000 н. 0000297608 00000 н. 0000297748 00000 н. 0000297887 00000 н. 0000298051 00000 н. 0000298237 00000 н. 0000298387 00000 н. 0000298527 00000 н. 0000298671 00000 н. 0000298810 00000 н. 0000298978 00000 н. 0000299115 00000 н. 0000299275 00000 н. 0000299433 00000 н. 0000299576 00000 н. 0000299768 00000 н. 0000299922 00000 н. 0000300077 00000 н. 0000300234 00000 н. 0000300448 00000 н. 0000300589 00000 н. 0000300759 00000 п. 0000300923 00000 п. 0000301066 00000 н. 0000301231 00000 н. 0000301370 00000 н. 0000301539 00000 н. 0000301780 00000 н. 0000301922 00000 н. 0000302062 00000 н. 0000302200 00000 н. 0000302338 00000 н. 0000302484 00000 н. 0000302624 00000 н. 0000302770 00000 н. 0000302939 00000 н. 0000303098 00000 н. 0000303238 00000 н. 0000303423 00000 н. 0000303573 00000 н. 0000303776 00000 н. 0000303954 00000 н. 0000304105 00000 п. 0000304261 00000 н. 0000304432 00000 н. 0000304584 00000 н. 0000304752 00000 н. 0000304903 00000 н. 0000305065 00000 н. 0000305227 00000 н. 0000305368 00000 н. 0000305579 00000 п. 0000305759 00000 н. 0000305901 00000 н. 0000306061 00000 н. 0000306201 00000 н. 0000306364 00000 н. 0000306536 00000 н. 0000306686 00000 н. 0000306933 00000 н. 0000307081 00000 н. 0000307220 00000 н. 0000307358 00000 н. 0000307525 00000 н. 0000307696 00000 п. 0000307881 00000 н. 0000308071 00000 н. 0000308242 00000 н. 0000308408 00000 н. 0000308567 00000 н. 0000308731 00000 н. 0000308885 00000 н. 0000309047 00000 н. 0000309248 00000 н. 0000309403 00000 п. 0000309543 00000 н. 0000309745 00000 н. 0000309889 00000 н. 0000310066 00000 н. 0000310209 00000 н. 0000310355 00000 н. 0000310511 00000 п. 0000310654 00000 п. 0000310805 00000 н. 0000311000 00000 н. 0000311148 00000 н. 0000311307 00000 н. 0000311445 00000 н. 0000311608 00000 н. 0000311779 00000 н. 0000311933 00000 н. 0000312071 00000 н. 0000312209 00000 н. 0000312361 00000 п. 0000312519 00000 н. 0000312670 00000 н. 0000312814 00000 н. 0000312956 00000 н. 0000313094 00000 н. 0000313232 00000 н. 0000313376 00000 н. 0000313520 00000 н. 0000313661 00000 н. 0000313804 00000 н. 0000313943 00000 н. 0000314086 00000 н. 0000314349 00000 н. 0000314490 00000 н. 0000314629 00000 н. 0000314767 00000 н. 0000314908 00000 н. 0000315061 00000 н. 0000315199 00000 н. 0000315451 00000 н. 0000315654 00000 н. 0000315798 00000 н. 0000315968 00000 н. 0000316261 00000 н. 0000316427 00000 н. 0000316597 00000 н. 0000316743 00000 н. 0000316885 00000 н. 0000317056 00000 н. 0000317211 00000 н. 0000317350 00000 н. 0000317496 00000 н. 0000317634 00000 н. 0000317773 00000 н. 0000317926 00000 н. 0000318074 00000 н. 0000318213 00000 н. 0000318374 00000 н. 0000318522 00000 н. 0000318685 00000 н. 0000318823 00000 н. 0000318964 00000 н. 0000319112 00000 н. 0000319251 00000 н. 0000319434 00000 н. 0000319584 00000 н. 0000319721 00000 н. 0000319862 00000 н. 0000320097 00000 н. 0000320236 00000 н. 0000320374 00000 н. 0000320570 00000 н. 0000320734 00000 н. 0000320976 00000 н. 0000321146 00000 н. 0000321301 00000 н. 0000321449 00000 н. 0000321589 00000 н. 0000321759 00000 н. 0000321915 00000 н. 0000322086 00000 н. 0000322227 00000 н. 0000322378 00000 н. 0000322519 00000 н. 0000322657 00000 н. 0000322809 00000 н. 0000322947 00000 н. 0000323105 00000 н. 0000323247 00000 н. 0000323393 00000 н. 0000323533 00000 н. 0000323675 00000 н. 0000323863 00000 н. 0000324005 00000 н. 0000324144 00000 н. 0000324291 00000 н. 0000324445 00000 н. 0000324589 00000 н. 0000324813 00000 н. 0000324967 00000 н. 0000325278 00000 н. 0000325445 00000 н. 0000325656 00000 н. 0000325798 00000 н. 0000326097 00000 н. 0000326239 00000 н. 0000326394 00000 н. 0000326532 00000 н. 0000326680 00000 н. 0000326830 00000 н. 0000327004 00000 н. 0000327176 00000 н. 0000327330 00000 н. 0000327497 00000 н. 0000327635 00000 н. 0000327784 00000 н. 0000327922 00000 н. 0000328095 00000 н. 0000328246 00000 н. 0000328386 00000 н. 0000328584 00000 н. 0000328728 00000 н. 0000328970 00000 н. 0000329113 00000 н. 0000329275 00000 н. 0000329414 00000 н. 0000329585 00000 н. 0000329727 00000 н. 0000329992 00000 н. 0000330130 00000 н. 0000330272 00000 н. 0000330412 00000 н. 0000330553 00000 н. 0000330711 00000 н. 0000330913 00000 н. 0000331070 00000 н. 0000331210 00000 н. 0000331378 00000 н. 0000331520 00000 н. 0000331676 00000 н. 0000331826 00000 н. 0000331969 00000 н. 0000332107 00000 н. 0000332249 00000 н. 0000332395 00000 н. 0000332550 00000 н. 0000332714 00000 н. 0000332858 00000 н. 0000332997 00000 н. 0000333135 00000 н. 0000333275 00000 н. 0000333501 00000 п. 0000333669 00000 н. 0000333807 00000 н. 0000333957 00000 н. 0000334097 00000 н. 0000334237 00000 п. 0000334380 00000 н. 0000334563 00000 н. 0000334733 00000 н. 0000334965 00000 н. 0000335105 00000 н. 0000335259 00000 н. 0000335467 00000 н. 0000335611 00000 н. 0000335762 00000 н. 0000335905 00000 н. 0000336051 00000 н. 0000336225 00000 н. 0000336399 00000 н. 0000336547 00000 н. 0000336709 00000 н. 0000336857 00000 н. 0000336995 00000 н. 0000337142 00000 н. 0000337282 00000 н. 0000337429 00000 н. 0000337573 00000 н. 0000337713 00000 н. 0000337857 00000 н. 0000337995 00000 н. 0000338205 00000 н. 0000338347 00000 н. 0000338512 00000 н. 0000338652 00000 н. 0000338790 00000 н. 0000338932 00000 н. 0000339078 00000 н. 0000339218 00000 н. 0000339380 00000 п. 0000339522 00000 н. 0000339762 00000 н. 0000339938 00000 н. 0000340078 00000 н. 0000340242 00000 н. 0000340391 00000 н. 0000340544 00000 н. 0000340685 00000 н. 0000340823 00000 н. 0000340973 00000 п. 0000341117 00000 н. 0000341259 00000 н. 0000341410 00000 п. 0000341561 00000 н. 0000341709 00000 н. 0000341848 00000 н. 0000342022 00000 н. 0000342161 00000 п. 0000342303 00000 п. 0000342442 00000 н. 0000342581 00000 н. 0000342721 00000 н. 0000342860 00000 н. 0000343009 00000 п. 0000343162 00000 п. 0000343302 00000 п. 0000343442 00000 н. 0000343595 00000 н. 0000343767 00000 н. 0000343972 00000 н. 0000344123 00000 п. 0000344262 00000 н. 0000344422 00000 н. 0000344588 00000 н. 0000344774 00000 п. 0000344926 00000 н. 0000345084 00000 н. 0000345222 00000 п. 0000345368 00000 н. 0000345534 00000 н. 0000345692 00000 п. 0000345833 00000 н. 0000345977 00000 н. 0000346140 00000 п. 0000346298 00000 н. 0000346438 00000 н. 0000346602 00000 н. 0000346766 00000 н. 0000346908 00000 н. 0000347050 00000 п. 0000347189 00000 п. 0000347328 00000 н. 0000347478 00000 н. 0000347616 00000 н. 0000347803 00000 п. 0000347956 00000 н. 0000348100 00000 н. 0000348315 00000 н. 0000348475 00000 п. 0000348614 00000 н. 0000348768 00000 н. 0000348914 00000 н. 0000349212 00000 н. 0000349378 00000 п. 0000349554 00000 н. 0000349721 00000 н. 0000349869 00000 п. 0000350033 00000 н. 0000350175 00000 н. 0000350335 00000 н. 0000350473 00000 н. 0000350613 00000 н. 0000350751 00000 н. 0000350891 00000 н. 0000351029 00000 н. 0000351206 00000 н. 0000351358 00000 н. 0000351504 00000 н. 0000351645 00000 н. 0000351785 00000 н. 0000351946 00000 н. 0000352096 00000 н. 0000352399 00000 н. 0000352540 00000 н. 0000352680 00000 н. 0000352826 00000 н. 0000352975 00000 н. 0000353116 00000 п. 0000353280 00000 н. 0000353418 00000 п. 0000353557 00000 н. 0000353708 00000 н. 0000353960 00000 н. 0000354134 00000 н. 0000354272 00000 н. 0000354413 00000 н. 0000354575 00000 н. 0000354740 00000 н. 0000354892 00000 н. 0000355034 00000 н. 0000355174 00000 н. 0000355355 00000 н. 0000355497 00000 н. 0000355668 00000 н. 0000355810 00000 н. 0000355956 00000 н. 0000356094 00000 н. 0000356232 00000 н. 0000356383 00000 п. 0000356524 00000 н. 0000356672 00000 н. 0000356810 00000 н. 0000356950 00000 н. 0000357089 00000 н. 0000357239 00000 н. 0000357378 00000 п. 0000357521 00000 н. 0000357662 00000 н. 0000357803 00000 н. 0000357957 00000 н. 0000358105 00000 н. 0000358247 00000 н. 0000358445 00000 н. 0000358619 00000 н. 0000358759 00000 н. 0000358940 00000 н. 0000359107 00000 н. 0000359248 00000 н. 0000359418 00000 н. 0000359571 00000 н. 0000359712 00000 н. 0000359871 00000 п. 0000360009 00000 н. 0000360195 00000 н. 0000360350 00000 н. 0000360489 00000 н. 0000360657 00000 н. 0000360809 00000 н. 0000360959 00000 н. 0000361121 00000 н. 0000361265 00000 н. 0000361421 00000 н. 0000361560 00000 н. 0000361713 00000 н. 0000361928 00000 н. 0000362067 00000 н. 0000362287 00000 н. 0000362424 00000 н. 0000362667 00000 н. 0000362807 00000 н. 0000362951 00000 н. 0000363104 00000 п. 0000363252 00000 н. 0000363394 00000 н. 0000363551 00000 н. 0000363692 00000 н. 0000363830 00000 н. 0000364032 00000 н. 0000364173 00000 н. 0000364362 00000 н. 0000364514 00000 н. 0000364682 00000 н. 0000364823 00000 н. 0000365007 00000 н. 0000365264 00000 н. 0000365424 00000 н. 0000365585 00000 н. 0000365726 00000 н. 0000365903 00000 н. 0000366055 00000 н. 0000366211 00000 н. 0000366351 00000 н. 0000366518 00000 н. 0000366672 00000 н. 0000366825 00000 н. 0000366984 00000 н. 0000367164 00000 н. 0000367346 00000 н. 0000367519 00000 н. 0000367658 00000 н. 0000367851 00000 п. 0000368006 00000 н. 0000368209 00000 н. 0000368349 00000 н. 0000368489 00000 н. 0000368671 00000 н. 0000368813 00000 н. 0000368971 00000 п. 0000369145 00000 н. 0000369283 00000 п. 0000369486 00000 н. 0000369648 00000 н. 0000369870 00000 п. 0000370020 00000 н. 0000370162 00000 п. 0000370318 00000 н. 0000370457 00000 н. 0000370612 00000 н. 0000370881 00000 н. 0000371030 00000 н. 0000371202 00000 н. 0000371367 00000 н. 0000371530 00000 н. 0000371687 00000 н. 0000371856 00000 н. 0000372078 00000 н. 0000372242 00000 н. 0000372401 00000 н. 0000372539 00000 н. 0000372699 00000 н. 0000372845 00000 н. 0000373000 00000 н. 0000373141 00000 н. 0000373278 00000 н. 0000373476 00000 н. 0000373620 00000 н. 0000373768 00000 н. 0000373937 00000 н. 0000374076 00000 н. 0000374272 00000 н. 0000374446 00000 н. 0000374607 00000 н. 0000374769 00000 н. 0000374908 00000 н. 0000375057 00000 н. 0000375195 00000 н. 0000375336 00000 н. 0000375495 00000 н. 0000375790 00000 н. 0000375928 00000 н. 0000376074 00000 н. 0000376236 00000 п. 0000376389 00000 н. 0000376589 00000 н. 0000376765 00000 н. 0000376927 00000 н. 0000377089 00000 н. 0000377227 00000 н. 0000377392 00000 н. 0000377538 00000 п. 0000377692 00000 н. 0000377830 00000 н. 0000377992 00000 н. 0000378142 00000 н. 0000378284 00000 н. 0000378424 00000 н. 0000378584 00000 н. 0000378752 00000 н. 0000378913 00000 н. 0000379092 00000 н. 0000379243 00000 н. 0000379401 00000 п. 0000379544 00000 н. 0000379683 00000 н. 0000379835 00000 н. 0000380002 00000 н. 0000380155 00000 н. 0000380357 00000 н. 0000380532 00000 н. 0000380684 00000 н. 0000380836 00000 н. 0000380973 00000 п. 0000381129 00000 н. 0000381313 00000 н. 0000381454 00000 н. 0000381629 00000 н. 0000381789 00000 н. 0000382007 00000 н. 0000382145 00000 н. 0000382336 00000 п. 0000382474 00000 н. 0000382613 00000 н. 0000382778 00000 н. 0000382922 00000 н. 0000383060 00000 н. 0000383233 00000 н. 0000383385 00000 п. 0000383522 00000 н. 0000383671 00000 н. 0000383837 00000 н. 0000383978 00000 н. 0000384185 00000 н. 0000384341 00000 п. 0000384551 00000 н. 0000384713 00000 н. 0000384850 00000 н. 0000384993 00000 п. 0000385133 00000 п. 0000385277 00000 н. 0000385415 00000 н. 0000385572 00000 н. 0000385740 00000 н. 0000385945 00000 н. 0000386084 00000 н. 0000386309 00000 н. 0000386452 00000 п. 0000386630 00000 н. 0000386786 00000 н. 0000386984 00000 н. 0000387136 00000 н. 0000387296 00000 н. 0000387435 00000 н. 0000387579 00000 п. 0000387732 00000 н. 0000387879 00000 н. 0000388018 00000 н. 0000388162 00000 п. 0000388308 00000 п. 0000388460 00000 н. 0000388600 00000 н. 0000388740 00000 н. 0000388900 00000 н. 0000389060 00000 н. 0000389273 00000 н. 0000389416 00000 н. 0000389599 00000 н. 0000389762 00000 н. 0000389917 00000 н. 00003

00000 н. 00003
00000 н. 00003

00000 н. 00003

00000 н. 00003 00000 н. 0000390951 00000 н. 0000391101 00000 п. 0000391249 00000 н. 0000391422 00000 н. 0000391564 00000 н. 0000391770 00000 н. 0000391910 00000 н. 0000392105 00000 н. 0000392249 00000 н. 0000392418 00000 н. 0000392568 00000 н. 0000392727 00000 н. 0000392914 00000 н. 0000393054 00000 н. 0000393211 00000 н. 0000393357 00000 н. 0000393496 00000 н. 0000393644 00000 н. 0000393800 00000 н. 0000393939 00000 н. 0000394080 00000 н. 0000394245 00000 н. 0000394457 00000 н. 0000394595 00000 н. 0000394753 00000 н. 0000394896 00000 н. 0000395048 00000 н. 0000395220 00000 н. 0000395392 00000 н. 0000395547 00000 н. 0000395711 00000 н. 0000395923 00000 н. 0000396061 00000 н. 0000396237 00000 н. 0000396426 00000 н. 0000396592 00000 н. 0000396755 00000 н. 0000396923 00000 н. 0000397067 00000 н. 0000397220 00000 н. 0000397359 00000 н. 0000397505 00000 н. 0000397644 00000 н. 0000397793 00000 н. 0000397958 00000 н. 0000398143 00000 н. 0000398323 00000 н. 0000398473 00000 н. 0000398611 00000 п. 0000398749 00000 н. 0000398955 00000 н. 0000399095 00000 н. 0000399235 00000 н. 0000399379 00000 н. 0000399520 00000 н. 0000399815 00000 н. 0000400006 00000 н. 0000400169 00000 н. 0000400351 00000 п. 0000400495 00000 н. 0000400635 00000 п. 0000400947 00000 н. 0000401084 00000 н. 0000401257 00000 н. 0000401399 00000 н. 0000401549 00000 н. 0000401726 00000 н. 0000401874 00000 н. 0000402026 00000 н. 0000402165 00000 п. 0000402303 00000 п. 0000402464 00000 н. 0000402625 00000 н. 0000402763 00000 н. 0000402911 00000 н. 0000403061 00000 н. 0000403257 00000 н. 0000403418 00000 н. 0000403561 00000 н. 0000403746 00000 н. 0000403889 00000 н. 0000404031 00000 н. 0000404222 00000 н. 0000404389 00000 н. 0000404530 00000 н. 0000404683 00000 н. 0000404846 00000 н. 0000404988 00000 н. 0000405126 00000 н. 0000405336 00000 н. 0000405499 00000 н. 0000405746 00000 н. 0000405915 00000 н. 0000406095 00000 н. 0000406250 00000 н. 0000406414 00000 н. 0000406628 00000 н. 0000406770 00000 н. 0000406918 00000 н. 0000407059 00000 н. 0000407200 00000 н. 0000407353 00000 п. 0000407492 00000 н. 0000407630 00000 н. 0000407770 00000 н. 0000407913 00000 п. 0000408088 00000 н. 0000408249 00000 н. 0000408412 00000 н. 0000408552 00000 н. 0000408690 00000 н. 0000408832 00000 н. 0000409002 00000 н. 0000409152 00000 п. 0000409300 00000 н. 0000409443 00000 п. 0000409585 00000 п. 0000409755 00000 н. 0000409897 00000 н. 0000410063 00000 н. 0000410209 00000 н. 0000410409 00000 п. 0000410562 00000 п. 0000410704 00000 п. 0000410847 00000 н. 0000410986 00000 п. 0000411158 00000 н. 0000411314 00000 п. 0000411455 00000 н. 0000411597 00000 н. 0000411739 00000 н. 0000411879 00000 н. 0000412017 00000 н. 0000412159 00000 н. 0000412298 00000 н. 0000412436 00000 н. 0000412575 00000 н. 0000412714 00000 н. 0000412873 00000 н. 0000413015 00000 н. 0000413176 00000 н. 0000413315 00000 н. 0000413471 00000 н. 0000413640 00000 п. 0000413789 00000 н. 0000413960 00000 н. 0000414124 00000 н. 0000414291 00000 н. 0000414440 00000 н. 0000414579 00000 н. 0000414717 00000 н. 0000414891 00000 п. 0000415162 00000 н. 0000415313 00000 н. 0000415464 00000 н. 0000415638 00000 н. 0000415797 00000 н. 0000415943 00000 н. 0000416091 00000 н. 0000416249 00000 н. 0000416389 00000 н. 0000416535 00000 н. 0000416684 00000 н. 0000416823 00000 н. 0000416991 00000 н. 0000417155 00000 н. 0000417298 00000 н. 0000417438 00000 н. 0000417593 00000 н. 0000417735 00000 н. 0000417894 00000 н. 0000418041 00000 н. 0000418181 00000 п. 0000418323 00000 н. 0000418467 00000 н. 0000418636 00000 н. 0000418779 00000 н. 0000418919 00000 п. 0000419065 00000 н. 0000419207 00000 н. 0000419347 00000 н. 0000419512 00000 н. 0000419724 00000 н. 0000419889 00000 н. 0000420030 00000 н. 0000420170 00000 н. 0000420309 00000 н. 0000420475 00000 н. 0000420625 00000 н. 0000420764 00000 н. 0000420903 00000 н. 0000421046 00000 н. 0000421187 00000 н. 0000421327 00000 н. 0000421466 00000 н. 0000421606 00000 н. 0000421745 00000 н. 0000421901 00000 н. 0000422041 00000 н. 0000422179 00000 н. 0000422346 00000 п. 0000422486 00000 н. 0000422630 00000 н. 0000422769 00000 н. 0000422909 00000 н. 0000423077 00000 н. 0000423218 00000 н. 0000423368 00000 н. 0000423508 00000 н. 0000423665 00000 н. 0000423811 00000 п. 0000423962 00000 н. 0000424101 00000 п. 0000424241 00000 н. 0000424383 00000 п. 0000424551 00000 п. 0000424728 00000 н. 0000424893 00000 н. 0000425033 00000 н. 0000425177 00000 н. 0000425315 00000 н. 0000425454 00000 н. 0000425621 00000 н. 0000425762 00000 н. 0000425902 00000 н. 0000426057 00000 н. 0000426198 00000 п. 0000426337 00000 н. 0000426475 00000 н. 0000426614 00000 н. 0000426753 00000 н. 0000426910 00000 н. 0000427081 00000 п. 0000427246 00000 н. 0000427390 00000 н. 0000427532 00000 н. 0000427673 00000 н. 0000427813 00000 н. 0000427956 00000 н. 0000428097 00000 п. 0000428237 00000 п. 0000428390 00000 н. 0000428544 00000 н. 0000428695 00000 н. 0000428833 00000 н. 0000428981 00000 п. 0000429123 00000 н. 0000429262 00000 н. 0000429413 00000 н. 0000429555 00000 н. 0000429695 00000 н. 0000429835 00000 н. 0000429977 00000 н. 0000430145 00000 н. 0000430295 00000 н. 0000430452 00000 п. 0000430609 00000 н. 0000430748 00000 н. 0000430886 00000 н. 0000431040 00000 н. 0000431178 00000 н. 0000431328 00000 н. 0000431480 00000 н. 0000431637 00000 н. 0000431780 00000 н. 0000431918 00000 н. 0000432084 00000 н. 0000432224 00000 н. 0000432366 00000 н. 0000432540 00000 н. 0000432682 00000 н. 0000432885 00000 н. 0000433027 00000 н. 0000433170 00000 н. 0000433311 00000 п. 0000433459 00000 н. 0000433618 00000 н. 0000433757 00000 н. 0000433895 00000 н. 0000434034 00000 н. 0000434176 00000 п. 0000434319 00000 п. 0000434459 00000 п. 0000434600 00000 н. 0000434742 00000 н. 0000434897 00000 н. 0000435066 00000 н. 0000435213 00000 п. 0000435353 00000 п. 0000435519 00000 п. 0000435658 00000 п. 0000435798 00000 н. 0000435956 00000 п. 0000436097 00000 н. 0000436249 00000 п. 0000436411 00000 н. 0000436616 00000 н. 0000436757 00000 н. 0000436921 00000 п. 0000437071 00000 н. 0000437212 00000 н. 0000437407 00000 н. 0000437577 00000 н. 0000437736 00000 н. 0000437905 00000 н. 0000438068 00000 н. 0000438209 00000 н. 0000438347 00000 п. 0000438485 00000 н. 0000438640 00000 п. 0000438779 00000 п. 0000438926 00000 н. 0000439068 00000 н. 0000439208 00000 н. 0000439350 00000 н. 0000439488 00000 н. 0000439625 00000 н. 0000439765 00000 н. 0000439933 00000 н. 0000440073 00000 н. 0000440219 00000 п. 0000440359 00000 н. 0000440511 00000 п. 0000440657 00000 н. 0000440795 00000 н. 0000440938 00000 п. 0000441078 00000 н. 0000441220 00000 н. 0000441421 00000 н. 0000441559 00000 н. 0000441701 00000 н. 0000441872 00000 н. 0000442031 00000 н. 0000442231 00000 н. 0000442438 00000 н. 0000442643 00000 н. 0000442793 00000 н. 0000442965 00000 н. 0000443120 00000 н. 0000443260 00000 н. 0000443402 00000 н. 0000443542 00000 н. 0000443690 00000 н. 0000443849 00000 н. 0000443989 00000 н. 0000444163 00000 н. 0000444306 00000 н. 0000444474 00000 н. 0000444616 00000 н. 0000444756 00000 н. 0000444907 00000 н. 0000445045 00000 н. 0000445199 00000 п. 0000445340 00000 п. 0000445479 00000 п. 0000445618 00000 п. 0000445775 00000 н. 0000445913 00000 н. 0000446053 00000 н. 0000446195 00000 н. 0000446405 00000 н. 0000446576 00000 н. 0000446744 00000 н. 0000446911 00000 н. 0000447049 00000 н. 0000447278 00000 н. 0000447485 00000 н. 0000447645 00000 н. 0000447785 00000 н. 0000447954 00000 н. 0000448092 00000 н. 0000448229 00000 н. 0000448370 00000 н. 0000448525 00000 н. 0000448671 00000 н. 0000448823 00000 н. 0000448969 00000 н. 0000449107 00000 н. 0000449295 00000 н. 0000449433 00000 н. 0000449571 00000 н. 0000449713 00000 н. 0000449851 00000 н. 0000449991 00000 н. 0000450133 00000 н. 0000450272 00000 н. 0000450412 00000 н. 0000450556 00000 н. 0000450751 00000 п. 0000450893 00000 н. 0000451106 00000 н. 0000451248 00000 н. 0000451404 00000 н. 0000451545 00000 н. 0000451687 00000 н. 0000451840 00000 н. 0000451982 00000 н. 0000452223 00000 п. 0000493442 00000 н. 0000493607 00000 н. 0000493751 00000 н. 0000493890 00000 н. 0000494055 00000 н. 0000494193 00000 н. 0000494332 00000 н. 0000494476 00000 н. 0000494614 00000 н. 0000494754 00000 н. 0000494940 00000 н. 0000495104 00000 п. 0000495262 00000 н. 0000495410 00000 н. 0000495549 00000 н. 0000495718 00000 н. 0000495928 00000 н. 0000496070 00000 п. 0000496210 00000 н. 0000496348 00000 п. 0000496590 00000 н. 0000496732 00000 н. 0000496944 00000 н. 0000497086 00000 н. 0000497279 00000 н. 0000497439 00000 н. 0000497621 00000 н. 0000497857 00000 н. 0000497995 00000 н. 0000498161 00000 п. 0000498368 00000 н. 0000498520 00000 н. 0000498753 00000 н. 0000498896 00000 н. 0000499053 00000 н. 0000499210 00000 п. 0000499353 00000 п. 0000499521 00000 н. 0000499660 00000 н. 0000499798 00000 н. 0000499939 00000 н. 0000500111 00000 п. 0000500265 00000 н. 0000500436 00000 н. 0000500582 00000 н. 0000500732 00000 н. 0000500895 00000 н. 0000501048 00000 н. 0000501218 00000 н. 0000501374 00000 н. 0000501512 00000 н. 0000501694 00000 н. 0000501834 00000 н. 0000501990 00000 н. 0000502144 00000 н. 0000502351 00000 н. 0000502492 00000 н. 0000502654 00000 н. 0000502809 00000 н. 0000502962 00000 н. 0000503103 00000 н. 0000503241 00000 н. 0000503422 00000 н. 0000503645 00000 н. 0000503833 00000 н. 0000504037 00000 н. 0000504346 00000 н. 0000504526 00000 н. 0000504670 00000 н. 0000504826 00000 н. 0000504975 00000 н. 0000505150 00000 н. 0000505296 00000 н. 0000505450 00000 н. 0000505596 00000 н. 0000505733 00000 н. 0000505886 00000 н. 0000506049 00000 н. 0000506188 00000 н. 0000506353 00000 п. 0000506519 00000 н. 0000506660 00000 н. 0000506803 00000 н. 0000506955 00000 н. 0000507132 00000 н. 0000507286 00000 н. 0000507454 00000 н. 0000507596 00000 н. 0000507749 00000 н. 0000507903 00000 н. 0000508041 00000 н. 0000508210 00000 н. 0000508350 00000 н. 0000508492 00000 н. 0000508633 00000 н. 0000508777 00000 н. 0000508932 00000 н. 0000509114 00000 н. 0000509253 00000 н. 0000509399 00000 н. 0000509541 00000 н. 0000509703 00000 н. 0000509851 00000 н. 0000510030 00000 н. 0000510197 00000 н. 0000510335 00000 п. 0000510511 00000 п. 0000510672 00000 н. 0000510816 00000 н. 0000510968 00000 н. 0000511140 00000 н. 0000511321 00000 н. 0000511480 00000 н. 0000511640 00000 н. 0000511794 00000 н. 0000511935 00000 н. 0000512085 00000 н. 0000512261 00000 н. 0000512421 00000 н. 0000512606 00000 н. 0000512745 00000 н. 0000512922 00000 н. 0000513061 00000 н. 0000513213 00000 н. 0000513353 00000 н. 0000513523 00000 н. 0000513677 00000 n 0000513840 00000 n 0000513980 00000 n 0000514123 00000 n 0000514265 00000 n 0000514405 00000 n 0000514560 00000 n 0000514701 00000 n 0000514847 00000 n 0000515080 00000 n 0000515230 00000 n 0000515368 00000 n 0000515510 00000 n 0000515719 00000 n 0000515860 00000 n 0000516100 00000 n 0000516263 00000 n 0000516414 00000 н. 0000516575 00000 n 0000516744 00000 n 0000516914 00000 n 0000517071 00000 n 0000517226 00000 n 0000517397 00000 n 0000517591 00000 n 0000517734 00000 n 0000517940 00000 n 0000518082 00000 n 0000518276 00000 n 0000518462 00000 n 0000518601 00000 n 0000518781 00000 n 0000518945 00000 n 0000519099 00000 n 0000519249 00000 n 0000519387 00000 n 0000519541 00000 n 0000519681 00000 n 0000519851 00000 n 0000519994 00000 n 0000520167 00000 n 0000520348 00000 n 0000520491 00000 n 0000520645 00000 n 0000520788 00000 n 0000520947 00000 n 0000521086 00000 n 0000521223 00000 n 0000521363 00000 n 0000521514 00000 n 0000521678 00000 n 0000521849 00000 n 0000521987 00000 n 0000522185 00000 n 0000522327 00000 n 0000522486 00000 n 0000522674 00000 n 0000522817 00000 n 0000523045 00000 n 0000523187 00000 n 0000523325 00000 n 0000523463 00000 n 0000523605 00000 n 0000523767 00000 n 0000523970 00000 n 0000524131 00000 n 0000524269 00000 n 0000524441 00000 n 0000524615 00000 n 0000524776 00000 n 0000524931 00000 n 0000525093 00000 n 0000525261 00000 n 0000525405 00000 n 0000525548 00000 n 0000525686 00000 n 0000525859 00000 n 0000526000 00000 n 0000526168 00000 n 0000526310 00000 n 0000526484 00000 n 0000526656 00000 n 0000526806 00000 n 0000526950 00000 n 0000527091 00000 n 0000527235 00000 n 0000527375 00000 n 0000527529 00000 n 0000527669 00000 n 0000527864 00000 n 0000528008 00000 n 0000528151 00000 n 0000528295 00000 n 0000528543 00000 n 0000528686 00000 n 0000528862 00000 n 0000529135 00000 n 0000529284 00000 n 0000529433 00000 n 0000529587 00000 n 0000529777 00000 n 0000529961 00000 n 0000530127 00000 n 0000530271 00000 n 0000530478 00000 n 0000530624 00000 n 0000530765 00000 n 0000530916 00000 n 0000531067 00000 n 0000531231 00000 n 0000531408 00000 n 0000531617 00000 n 0000531787 00000 n 0000531933 00000 n 0000532079 00000 n 0000532293 00000 n 0000532461 00000 n 0000532610 00000 n 0000532825 00000 n 0000532993 00000 n 0000533171 00000 n 0000533310 00000 n 0000533451 00000 n 0000533593 00000 n 0000533733 00000 n 0000533874 00000 n 0000534012 00000 n 0000534152 00000 n 0000534290 00000 n 0000534430 00000 n 0000534568 00000 n 0000534711 00000 n 0000534859 00000 n 0000534997 00000 н. 0000535177 00000 n 0000535316 00000 n 0000535454 00000 n 0000535630 00000 n 0000535785 00000 n 0000535927 00000 n 0000536084 00000 n 0000536280 00000 n 0000536418 00000 n 0000536622 00000 n 0000536847 00000 n 0000537037 00000 n 0000537193 00000 n 0000537378 00000 n 0000537542 00000 n 0000537683 00000 n 0000537823 00000 n 0000537961 00000 n 0000538123 00000 n 0000538294 00000 n 0000538508 00000 n 0000538649 00000 n 0000538805 00000 n 0000539065 00000 n 0000539219 00000 n 0000539450 00000 n 0000539630 00000 н. 0000539774 00000 n 0000539963 00000 n 0000540121 00000 n 0000540283 00000 n 0000540528 00000 n 0000540667 00000 n 0000540806 00000 n 0000540946 00000 n 0000541104 00000 n 0000541250 00000 n 0000541394 00000 n 0000541543 00000 n 0000541712 00000 n 0000541861 00000 n 0000542029 00000 n 0000542184 00000 n 0000542332 00000 n 0000542472 00000 n 0000542632 00000 n 0000542782 00000 n 0000542933 00000 n 0000543079 00000 n 0000543302 00000 n 0000543456 00000 n 0000543629 00000 n 0000543869 00000 n 0000544012 00000 n 0000544175 00000 n 0000544315 00000 n 0000544553 00000 n 0000544692 00000 n 0000544899 00000 n 0000545077 00000 n 0000545272 00000 n 0000545467 00000 n 0000545608 00000 n 0000545751 00000 n 0000545912 00000 n 0000546093 00000 n 0000546232 00000 n 0000546389 00000 n 0000546550 00000 n 0000546693 00000 n 0000546831 00000 n 0000547082 00000 n 0000547230 00000 n 0000547391 00000 n 0000547585 00000 n 0000547835 00000 n 0000547976 00000 n 0000548139 00000 n 0000548279 00000 n 0000548528 00000 n 0000548693 00000 n 0000548861 00000 n 0000549107 00000 n 0000549321 00000 n 0000549496 00000 n 0000549657 00000 n 0000549795 00000 n 0000551053 00000 n 0000551292 00000 n 0000553382 00000 n 0000040356 00000 n трейлер ] >> startxref 0 %% EOF 3090 0 obj>stream xXmlUwνLFٚ%T\H\.% & F? 4zs {_z {׶ Rhy + / 2aΨ0Pf Df3 | D = sp ~ ‘y9 {, I | *

Summer House Gravråk / Carl-Viggo Hølmebakk

Summer House Gravråk / Carl-Viggo Hølmebaky of Carl-Viggo Hølmebakk

-Courtesy Hølmebakk

+ 30

Поделиться com / 801224 / дача-граврак-карл-вигго-холмебакк
  • Площадь Площадь этого архитектурного проекта Площадь: 25 м²
  • ПроизводителиБренды продуктов, использованных в этом архитектурном проекте
Предоставлено Карлом-Вигго Хёлмебакком

Текстовое описание предоставлено архитекторами. Этот проект для летнего уединения является дополнением и восстановлением старого «Nordlandshus» (традиционный северный норвежский дом) на удаленном участке в прибрежной части острова Лофотен. Первоначальная идея заключалась в том, чтобы заключить старую и изношенную деревянную сердцевину в новую климатическую оболочку, оставив старый дом стоять свободно и структурно без напряжения внутри, с открытыми традиционными деревянными конструкциями. Дополнительная конструкция следовала за собственным модулем сетки, который, помимо ряда технических преимуществ, давал интересную «синкопию» оконных проемов между старой и новой конструкциями.

Предоставлено Карлом-Вигго Хёлмебакком Предоставлено Карлом-Вигго Хёлмебакком Предоставлено Карлом-Вигго Хёлмебакком

Однако в построенном проекте для существующего дома был выбран более традиционный подход к ремонту. Это уменьшило наш архитектурный вклад, применимый к пристройке к западу и небольшой пристройке. Пристройка является чистым продолжением существующего здания и повторяет геометрический принцип с асимметричными слуховыми окнами, пропускающими свет и открывающими вид с чердака.Основная конструкция пристройки — это сборный клееный брус из сосны. Интерьер облицован березовой фанерой, а снаружи — необработанной елью, которая поседела после двух лет воздействия солнечного света и дождя. Крыша покрыта фальцевым цинковым покрытием, окна имеют двойные рамы с алюминием снаружи и деревом внутри.

Предоставлено Carl-Viggo Hølmebakk Планы этажей Предоставлено Carl-Viggo Hølmebakk

Климат в этом районе действительно весьма суровый, особенно с учетом ветровых условий.В то время как старый дом прикреплен к земле растяжками, пристройка прикреплена ветром к изолирующей бетонной плите, которая действует как стабилизирующий противовес.

Картина (это должно быть место) принадлежит шведскому художнику Яну Хафстрёму.

Предоставлено Карлом-Вигго Хельмебакком

Сараи и хозяйственные постройки, 1700-1930

История

В таком штате, как Пенсильвания, где сельское хозяйство играло огромную роль от его основания до настоящего времени, сараи и другие сельскохозяйственные постройки являются важной частью сельского ландшафта.Некоторые из этих типов зданий уникальны для региона из-за традиционных этнических способов строительства или специфической сельскохозяйственной деятельности, а другие универсальны и могут быть найдены по всей стране. Хозяйственные постройки всех типов были разработаны для удовлетворения самых разных потребностей. Часто усадьбы состоят из построек разных периодов, как исторических, так и современных. Это особенно верно для действующих ферм, которые построили новые здания, чтобы лучше адаптироваться к современным методам ведения сельского хозяйства. Фермерские дома могут принимать разные формы и стили и обычно являются ядром сельскохозяйственных комплексов.Некоторые из них отражают традиционный народный характер, например, известный фермерский дом с двойными дверями PA German Double Door Farmhouse, а другие могут быть версиями популярных архитектурных стилей в высоком или низком стиле. Фермерские дома также могут иметь очень простой и утилитарный дизайн, принимая общепринятые формы жилья, такие как базовый центральный зал I, дом с остроконечным двором, дом с остроконечным острием или даже современный дом на ранчо. Одной из важных особенностей многих голландских фермерских домов PA 18-19 веков является летняя кухня. Эти небольшие однокомнатные постройки обычно располагаются сразу за главным домом.Как следует из названия, они служили кухней в жаркие летние месяцы, позволяя жилым помещениям оставаться более прохладными. Большой камин летней кухни можно использовать для приготовления пищи, стирки и других задач.

Многие фермерские комплексы включают в себя жилой дом, который обычно представляет собой меньшее по размеру, менее детализированное и более просторное жилище, принадлежащее сельскохозяйственным рабочим или арендованное ими. Иногда дом арендатора — это старый дом на ферме, который использовался таким образом, когда был построен новый и более красивый главный дом.Иногда такие дома изначально строились для взрослых или других детей по мере расширения семьи. «Дом давди» — это термин, обозначающий дом, построенный для семейных старейшин рядом с главным домом в немецкой традиции ПА. Эту практику до сих пор можно увидеть на фермах амишей.

Аналогичным образом, некоторые ранние жилища были преобразованы в хозяйственные постройки, когда был построен более красивый или более постоянный дом. Есть много примеров небольших каменных или бревенчатых построек, которые, возможно, начинались как дома, но позже стали флигелями, сараями или небольшими амбарами.Другие хозяйственные постройки были построены только для одной цели, в зависимости от типа выращиваемых культур и потребностей пищевой промышленности на ферме. Эти хозяйственные постройки иногда легко идентифицировать, поскольку они специально предназначены только для одноразового использования, например, в стойлах для сушки табака, птичниках, подвальных помещениях, коптильнях и молочных домах. Их форма во многом определяется их использованием.

Сараи играют важную роль в сельском ландшафте, и в Пенсильвании есть много прекрасных примеров многих типов.Один из самых ранних типов сараев — сараи для детских кроваток, построенные из деревянных бревен с открытой внутренней планировкой и двускатной крышей. Один из самых характерных типов сараев в нашем штате — сарай Пенсильвании, каменный сарай на берегу с выступающим передним отсеком или навесом. Прототипы этого сарая можно найти в Германии и Швейцарии, демонстрируя его трансплантацию из Европы. По этой причине этот тип сарая также называют сараем Свитцера. Английские амбары, как правило, представляют собой высокие и узкие одноэтажные здания, не построенные в виде банка.Однако есть и английские амбары с банками. Уникальные амбары с декоративной открытой кирпичной кладкой можно найти особенно в южной части штата. На сараях также присутствуют декоративные элементы, связанные с архитектурными стилями, в виде куполов, остроконечных арочных окон и деревянной отделки. Star Barn, расположенный в округе Дофин, является узнаваемой достопримечательностью викторианских сельскохозяйственных построек, все они имеют характерный решетчатый звездный узор на двускатной крыше и декоративных куполах.Круглые, восьмиугольные или многоугольные амбары встречаются в штате с некоторой регулярностью, но встречаются относительно редко. Таким образом, амбары могут быть строго утилитарными сооружениями или отражать влияние различных стилей и народных традиций. В связи с тем, что так много амбаров потеряно из-за того, что они были запущены, снесены или переделаны для нового использования, становится все труднее знать наверняка, какие типы амбаров были обычными в определенных регионах или построены по всему штату.

Общие типы зданий

  • Сараи в Пенсильвании
  • Английский амбар
  • сараи круглые / многоугольные
  • табачных амбаров
  • жилых домов
  • домов Давди
  • летние кухни
  • родниковых домов
  • уборные
  • коптильни
  • прачечных
  • птичников
  • молочных домов
  • грибных домиков
  • подвалов
  • свинарники
  • мясных домов
  • ледяных домиков
  • силосы, навесы для вагонов / машин
  • вагонных дворов

Фото


Сельскохозяйственный комплекс, округ Ланкастер


Octagonal Barn, Округ Адамс


Banked English Barn, Mt.Приятный Twp., Вашингтон Ко.


Пенсильвания Forebay Barn, Bethlehem Twp., Washington Co.


Молочный амбар в стиле Висконсина, Ганновер, Вашингтон, округ Колумбия


Springhouse / Wash house, Whitely Twp., Greene Co.


Птичник, Грин Твп., Грин Ко.


Каретный дом, Грин Twp., Грин Ко.


Овцеводство, Н. Франклин Twp. Вашингтон Ко.

Помещение для телят и телок

Для достижения этой цели предприятие должно:

  1. производить ремонтных телок, готовых к размножению в возрасте от 13 до 15 месяцев;
  2. обеспечить комфортную, здоровую среду для телят и телок;
  3. обеспечивают удобную рабочую среду для оператора.Полноценное оборудование для выращивания телят и телок должно отвечать ряду других требований — от рождения животного до освежения.

Новорожденный теленок представляет собой наивысший генетический потенциал для производства молока на хорошо управляемой ферме. Поэтому забота, проявляемая при выращивании этого животного, должна соответствовать его высокой ценности. Для выращивания заменителя молочного скота можно использовать самые разные методы и приспособления. Помещения могут быть старыми или новыми, сложными или простыми. Тем не менее, они должны обеспечивать систему управления и содержания, которая позволяет доярку постоянно производить здоровых домашних животных на круглогодичной основе.

В системе содержания есть семь групп в зависимости от возраста теленка или телки. Потребности этих групп различаются в зависимости от требований к содержанию, кормлению и здоровью. Группы могут размещаться отдельно или объединяться в одном помещении. Возрастные группы следующие:

  • Группа I — от 0 до 2 месяцев, одно загон или стойло
  • Группа 2 — от двух до четырех месяцев, загон для отъема от трех до пяти телят того же возраста
  • Группа 3 — от четырех до шести возраст, разнообразие вариантов жилья
  • Группа 4 — возраст от шести до девяти месяцев, разнообразие вариантов жилья
  • Группа 5 — возраст от девяти до двенадцати месяцев, разнообразие вариантов жилья
  • Группа 6 — возраст от двенадцати до восемнадцати месяцев, разнообразие выбор жилья
  • Группа 7 — от 18 месяцев до отела, разнообразие вариантов жилья

Потребности растущего животного меняются с возрастом.В разных возрастных группах не всегда будет одинаковое количество животных. Необходима гибкая система, которая будет учитывать меняющиеся требования к содержанию, содержанию, кормлению и общему уходу за животными. Количество групп, размещаемых на отдельной ферме, зависит от помещений и, что более важно, от количества животных. Группы с 4 по 7 можно объединять в той или иной форме, когда общее количество телок невелико.

Загон для беременных

Хорошо спроектированное и правильно управляемое загон для беременных или отделение необходимы для хорошей программы содержания телят и телок.Травянистые пастбища, предназначенные исключительно для отела, представляют собой очень удобную зону для беременных в теплую погоду, но погодные условия в Пенсильвании диктуют, что домашние загоны для беременных должны использоваться в течение большей части года. Загон для беременных должен:

  1. находиться отдельно от других животных;
  2. быть чистым и хорошо засыпанным, желательно соломой;
  3. имеют противоскользящий пол;
  4. быть размером не менее 12 на 12 футов;
  5. иметь стойку для удержания животного и подъемное кольцо;
  6. есть питьевая вода.

На каждые 20-25 половозрелых коров должно быть предусмотрено отдельное загон для беременных. Эти загоны для беременных не следует обычно использовать для лечения или содержания больных животных. В случае, если для лечения больного животного используется загон для беременных, перед использованием для отела необходимо тщательно очистить и продезинфицировать это место.

Родильное отделение должно быть достаточно большим, чтобы позволять корове и теленку двигаться и позволять. доступ к корове в случае осложнений. Загон размером примерно 12 на 12 футов обеспечивает место для коровы и теленка и при необходимости облегчает лечение.Животное легко удержать за стойку, установленную с одной стороны загона. Подъемное кольцо или подобное устройство, расположенное по центру загона, должно быть обеспечено, чтобы · «опускать» коров. Ворота и двери должны быть достаточно широкими (6 футов или более), чтобы пропускать в зону электрооборудование для очистки или удаления сбитых животных.

Родильное отделение должно быть отдельно от дойного стада или других молодых телят. Лучше всего это делать в отдельном помещении. Это также может быть закрытая зона в том же помещении при условии, что в нем есть собственная система вентиляции.

Группа 1 (телята в возрасте до двух месяцев)

Следует предусмотреть специальные меры для хорошего старта телят. Чтобы свести к минимуму передачу болезней, их следует отделять от старых животных в сухих жилых помещениях без сквозняков, чтобы облегчить кормление и регулярное наблюдение.

Общие требования к телятам в возрасте до двух месяцев на преимущественно жидком рационе:

  1. индивидуальное содержание каждого теленка;
  2. изоляция от старых животных;
  3. помещения с хорошей вентиляцией, но без сквозняков;
  4. загоны сухие с просторной подстилкой;
  5. подходящее место для регулярного наблюдения;
  6. загоны, разработанные так, чтобы фермеру было удобно работать в этом районе;
  7. ручки легко чистятся и дезинфицируются между использованием.

Для удовлетворения этих требований можно использовать несколько типов корпусов. К ним относятся индивидуальные будки для телят, солнечные или групповые будки для телят и напольные загоны с твердыми стенками в хорошо вентилируемых зданиях. Опыт показывает, что правильная вентиляция намного важнее для здоровья теленка, чем теплая температура. Поэтому выбирайте такую ​​жилищную систему, которая обеспечивает хорошую вентиляцию круглый год. Естественно вентилируемые «холодные помещения» отлично подходят для поддержания хорошего здоровья телят. Домики для телят или домики на солнечной батарее превосходны, потому что они имеют собственную подходящую систему вентиляции.Ручки уровня пола можно использовать в холодных коровниках, которые хорошо проветриваются. Если невозможно обеспечить естественные вентиляционные отверстия, могут потребоваться вытяжные вентиляторы.

Изолированные, отапливаемые и механически вентилируемые помещения для телят не рекомендуются. Их строительство и правильная эксплуатация обходятся дороже, чем системы «холодного жилья». Увеличение заболеваемости и проблем с управлением перевешивают предполагаемые преимущества более высоких температур, обеспечиваемых этой жилищной системой.

Группа 2 (телята в возрасте от двух до четырех месяцев)

Этот период жизни телят также имеет решающее значение для хорошего роста.На период после отъема продолжительностью не менее одного месяца должно быть предусмотрено помещение для небольших групп, вмещающее от трех до пяти телят. Условия содержания и окружающей среды должны быть аналогичны помещению для телят и желательно располагаться в том же районе, чтобы минимизировать нагрузку на теленка, вызванную изменениями в · условиях проживания. Размещение с детенышами от 0 до 2 месяцев позволяет проводить регулярное кормление и наблюдение за двумя группами. Такое расположение также сводит к минимуму стресс у телят в этом раннем возрасте.Жилье для этой возрастной группы может включать в себя большие групповые домики, иногда называемые суперкарами, расположенные рядом с участком для телят, или открытый передний навес. В зданиях с индивидуальными загонами для телят также должен быть групповой загон размером не менее 12 на 12 футов для содержания от трех до пяти телят после отъема. Будь то групповая клетка или внутренний загон, зона отлучения должна обеспечивать:

  1. постоянно доступной морозостойкой водой;
  2. по крайней мере 18 дюймов койки для каждого теленка со стойками или разделителями для определения отдельных зон приема пищи;
  3. просторная подстилка и защита от сквозняков;
  4. место для поощрения регулярного наблюдения;
  5. легкая механическая очистка.

Группы с 3 по 7 (телки в возрасте от пяти месяцев до отела)

Когда теленок хорошо приспособится к групповому образу жизни и ест из общественных кормушек и поилок, существует множество вариантов размещения. Основные требования для этих возрастных групп продиктованы увеличением пространства, необходимого по мере взросления животного, изменениями в рационе, здоровьем стада, размножении и наблюдении. Степень необходимого укрытия уменьшается с возрастом.

В жилищном фонде для телок от пяти месяцев до опреснения должны быть предусмотрены:

  1. группировка по возрасту и размеру для каждой группы;
  2. легкость перемещения животных из одной группы в другую;
  3. простота наблюдения;
  4. кормление по возрастным группам по мере необходимости;
  5. изоляторов для лечения и разведения;
  6. удобное удаление навоза и подстилка по мере необходимости;
  7. постоянно доступная морозостойкая вода;
  8. хорошая естественная вентиляция.

Этим требованиям лучше всего удовлетворяют наличие ряда свободных стойл, пакетов с подстилкой или загонов вдоль кормушки. В Пенсильвании обычно используются три типа жилья: закрытые амбары со свободным доступом, закрытые коттеджи и закрытые сараи с противоположным уклоном. На многих фермах существующие постройки и защищенные пастбища также могут использоваться для кварталов некоторых или всех групп.

К преимуществам группировки в одну группу входят эффективный режим работы, легкость перемещения животных из группы в группу в помещении и более точное и последовательное наблюдение.Однако, если в разных местах имеются пригодные к употреблению помещения, этот метод также может быть адекватным при условии, что возможно безопасное и удобное перемещение животных между местами.

При использовании существующих помещений убедитесь, что они подходят для нормального роста телок. Неудобные, плохо вентилируемые, влажные конструкции могут привести к плохому росту телок, большим проблемам со здоровьем и увеличению рабочей силы. Переоборудование существующих помещений для содержания телок часто может стоить дороже, чем планировалось.Кроме того, расходы на ремонт и содержание могут стать финансовым бременем. Размещение животных, требующих регулярного наблюдения, в удаленных местах может снизить производительность. Рассматривая реконструкцию старого здания для содержания телок, оцените его местоположение, состояние и размер. Самый сложный шаг в ремонте старого здания — это реалистично оценить стоимость здания и сумму, которую нужно потратить. Важно помнить, что даже после обширного дорогостоящего ремонта объект может оставаться неудобным и устаревшим.

Хижины для телят

В условиях Пенсильвании отдельные хижины для телят размером 4 на 8 футов обеспечивают весьма удовлетворительное содержание телят. Индивидуальная клетка для телят представляет собой небольшую полностью открытую переднюю конструкцию, в которой одного детеныша выращивают с нуля до двухмесячного возраста или до момента отъема. Теленок удерживается в загоне для телят либо огороженным передним двором, либо короткой цепью. Наиболее распространенные и успешные клетки для телят сделаны из фанеры, стекловолокна или других твердых материалов и имеют примерно 8 футов в глубину, 4 фута в ширину и 4 фута в высоту.Огороженные площадки для тренировок обычно имеют ширину и длину от 4 до 8 футов и расположены перед клеткой. В прохладную или холодную погоду важно, чтобы боковые стенки и задняя часть клетки были полностью герметичны, чтобы предотвратить попадание сквозняков через клетку. В жаркое лето будки с небольшими вентиляционными панелями, открывающимися сзади, кажутся более комфортными для теленка. Если предусмотрен задний проем, очень важно, чтобы он был плотно закрыт зимой.

Клетку следует размещать на сухом, возвышенном месте, чтобы исключить попадание воды на поверхность. Часто для этого требуется основание из песка или гравия. Следует закрепить легкие клетки на якорях, чтобы их не обдувало ветром. Обычно клетка смотрит на юг, чтобы зимнее солнце могло проникать как можно глубже. Клетку нельзя размещать там, где у старых животных есть доступ к телятам, или рядом с вытяжными вентиляторами из молочных коровников. Клетка должна быть хорошо засыпана соломой, стружкой или другим подходящим материалом.Сено и зерно следует класть прямо в переднюю часть клетки, чтобы эти материалы оставались сухими. Стойка для небольшого ведра лучше всего подходит для подачи зерна и обеспечивает легкую подачу, очистку и дезинфекцию. Вторую стойку для ведер, расположенную за пределами клетки, обычно на ограждении загона, можно использовать для жидкого кормления. Расположение зоны кормления спереди и снаружи клетки помогает сократить необходимость ухода за подстилкой.

Когда теленок переводится в другую систему содержания, клетку следует опрокинуть, а весь навоз очистить с поверхностей, а также с территории под ним.Мытье и дезинфекция клетки дает дополнительную защиту от распространения болезни от одного теленка к другому. Если загон для телят будет использоваться немедленно, его следует переместить в другое место, чтобы дать высохнуть первоначальному участку.

Проблемы с отводом поверхностных вод вокруг участка, а также метель или метель должны быть учтены при выборе места для загона для телят. Он должен быть размещен рядом с местом, где готовится и хранится корм для телят, а также в удобном для регулярного наблюдения месте.


Хижины для индивидуальных телят должны быть размещены на сухом, приподнятом основании из песка или гравия. Ограда во дворе или короткая цепочка удерживают теленка. Предусмотрите стеллаж для двух ведер, одно для жидкости, другое для зерна. В клетке также должна быть стойка для сена.

Солнечная или групповая будка для телят

Другой тип автономного переносного вольера для телят — это домик на солнечных батареях. Это здание представляет собой переносное устройство на салазках, обычно содержащее от трех до пяти отдельных загонов для телят, шириной от 3 до 4 футов и глубиной примерно 7 футов.Открытый фасад и низкая покатая крыша пропускают солнечный свет в зимние месяцы и обеспечивают тень от жаркого летнего солнца.

Как и в случае индивидуальных домиков, домик для солнечных батарей должен быть расположен на возвышении из песка или гравия, чтобы исключить поверхностные воды. Размещение не должно допускать попадания метели в конструкцию. В районах с сильным ветром рекомендуется закрепить агрегат кольями или растяжками.

Перегородки между каждым теленком в загоне должны быть сделаны из твердого материала и выходить за пределы передней зоны кормления, чтобы предотвратить физический контакт между теленками.Доступ к загону обеспечивается съемной передней дверцей, которая также служит устройством подачи. Передний затвор может быть выполнен для размещения ведер для жидких кормов и зерна. Полку для сена можно разместить сбоку от загона или встроить в переднюю решетку.

В суровую холодную погоду съемный чехол можно накинуть на заднюю часть загона для телят на расстоянии от 3 до 4 футов в солнечной будке для большей защиты. В летнюю погоду верхние 8 дюймов задней стенки опускаются вниз, обеспечивая поперечную вентиляцию телят.При использовании загона на солнечных батареях убедитесь, что пространство между полозьями на обоих концах забито подстилкой, чтобы предотвратить перекрестные сквозняки.

После того, как телята «выйдут» из клетки, ее можно либо опрокинуть на зад, либо переместить в другое место, чтобы можно было очистить основание, а также очистить и помыть внутреннюю часть. Если клетку нужно использовать повторно сразу, может быть желательно переместить ее в новое чистое и сухое место.

Домики на солнечных батареях обеспечивают большую защиту кормушки для телят, но при этом обладают гибкостью портативной системы.Количество загонов в каждой солнечной будке, как правило, определяет количество телят, отнятых от груди и перемещенных за один раз. Фермеры, выращивающие небольшое количество телят, должны использовать клетки с меньшим количеством загонов на единицу. Телята можно удалить одновременно, а всю клетку очистить и продезинфицировать для повторного использования.


Крыша этой группы индивидуальных будок для телят позволяет солнечному свету зимой согревать теленка и защищает оператора во время кормления. Один теленок содержится в каждой секции размером 4 на 7 дюймов. Твердые бока предотвращают контакт между телятами.

Внутренние загоны

Очень удобные условия для выращивания телят могут быть обеспечены размещением переносных индивидуальных загонов с твердыми стенками внутри здания для защиты от ветра, дождя и снега. Для этой цели можно построить новые здания или использовать существующие машинные навесы, сеновалы или другие хозяйственные постройки. Основными критериями являются хорошая вентиляция для предотвращения накопления влаги и конденсации, а также удобство ухода за теленками и их очистки.Размер каждого загона для телят должен составлять минимум 4 на 6 футов. Лучше всего использовать ручку размером 4 на 8 футов. Загон должен иметь три твердые стороны и частично открытую переднюю часть, чтобы обеспечить кормление, а также предотвратить попадание в загон несвежего воздуха. Как и в случае домиков на солнечной батарее, передняя и боковая части загона должны быть спроектированы таким образом, чтобы предотвратить физический контакт между телятами.


Индивидуальный загон размером 4 на 8 футов, который можно легко разобрать для очистки, можно использовать в различных новых или существующих коровниках, особенно в холодных и хорошо вентилируемых.Твердые стенки защищают кают от сквозняков. Решетчатая передняя часть предотвращает попадание грязного воздуха в загон. Ведра для жидких и твердых кормов расположены снаружи для облегчения доступа и минимизации загрязнения навозом.

Ручки должны иметь модульную конструкцию, чтобы их можно было легко разобрать и вынуть для очистки. Портативные загоны, которые можно разобрать и очистить, а затем использовать в другом месте, позволяют сараю оставаться пустым в течение продолжительных периодов времени, что помогает контролировать распространение болезней.Хлевы и загоны следует очистить сразу после удаления телят и дать им простоять как можно дольше.

Как и в клетке, теленок может найти в загоне наиболее удобное для нее место. Съемные крышки можно надеть на заднюю часть на 3-4 фута в очень холодную погоду. Фронты кормления и приспособления для кормления сеном могут быть аналогичны тем, которые используются в домиках на солнечных батареях. Должны быть предусмотрены два держателя ведер: один для зерна, другой для жидких кормов. Также должна быть доступна полка для сена.

При проектировании новых построек или ремонте старых обеспечьте достаточно места, чтобы трактор можно было легко использовать для уборки под загонами.

Различные модификации этих систем содержания телят обычно весьма успешны при соблюдении основных принципов каждой системы.

Рядом с внутренними загонами следует располагать отапливаемые подсобные помещения для приготовления кормов и чистки посуды. Если для выращивания телят построен специальный хлев, подумайте о том, чтобы разместить внутри стойла небольшую изолированную комнату, в которой будут находиться резервуар с горячей водой, раковина для мытья, заменитель телят, лекарства и записи.Правильно расположенные окна в этом подсобном помещении позволяют наблюдать за зоной кормления телят.

Загоны для отъема

По крайней мере, один загон для отъема должен быть расположен в зданиях, где рождаются телят. Загон для отлучения должен быть минимум 12 на 12 футов и доступен для механической очистки. Если существует вероятность отлучения более пяти телят в месяц, потребуется более одного загона. Его расположение должно обеспечивать хорошую вентиляцию и предотвращать сквозняки. Во многих случаях желательно, чтобы загон имел две-три твердые стороны на уровне икр.Постоянно доступная свежая вода и кормушка должны быть расположены на одной стороне или в углу загона, чтобы отделить более грязные участки кормления и поения от области подстилки. Для большинства систем кормления и содержания важно, чтобы все телята могли есть корм из кормушки одновременно. Поэтому на каждого теленка должно быть 18 дюймов корма с разделителями или стойками, чтобы свести к минимуму толчки и скученность со стороны более агрессивных животных. Сено можно подавать в кормушку или с отдельной стойки, в зависимости от личного выбора.


Загон размером 12 на 12 футов рядом с отдельными загонами для телят обеспечивает легкий переход для телят после отъема. Твердые борта вокруг зоны отдыха уменьшают сквозняки. Корм и вода должны располагаться вдоль открытой стороны, в стороне от места для отдыха. Помещайте в загон от 3 до 5 телят, чтобы свести к минимуму скученность и конкуренцию за корм.

Если вдоль кормушки не предусмотрены фиксаторы, должна быть удобно расположена по крайней мере одна самоблокирующаяся стойка для удержания животных.

Групповой домик для отъема

Большой навес с открытым передом, смонтированный на салазках, шириной от 8 до 10 футов и длиной от 12 до 16 футов является очень подходящим средством для группового отъема, особенно когда используются клетки для телят.Также желателен внешний двор. Животные в групповой клетке должны иметь доступ к постоянно доступной свежей проточной воде и иметь 18 дюймов кормовой койки на теленка. Размещение устройства для кормления и поилки во дворе поможет поддерживать подстилку в лучшем состоянии. Накройте внешние кормушки крышкой, чтобы поддерживать качество корма и поощрять кормление в ненастную погоду.

Для уборки между отъемными группами сдвиньте клетку в сторону, тщательно вымойте и снимите навозную упаковку.Домик и передний двор должны быть приподняты над окружающими поверхностями, чтобы обеспечить хороший дренаж. Когда это удобно, меняйте расположение клеток и дворов между группами. Вода в больших переносных домиках может замерзнуть. Эту проблему можно устранить, установив морозостойкую поливочную машину с прилегающей бетонной подушкой. Переносными ограждениями и воротами можно манипулировать для обслуживания более чем одной клетки.

Поскольку животные в загоне для отъема крупнее и имеют достаточно свободного пространства, необходимо предусмотреть удерживающие приспособления для удержания животного для осмотра и ветеринарного лечения.Кормушки для забора со стойками могут удовлетворить эту потребность. Простое расположение откидных ворот, расположенных с одной стороны и спереди от клетки, также может обеспечить достаточные ограничения для ухода за животными.

Открытый передний навес

Открытый передний навес с двором для прогулок или без него — еще одно подходящее средство для отъема телят. Сарай может быть специально построенным зданием, отремонтированным сараем или концом существующего сарая. Требования к пространству такие же, как и для загонов для отлучения от груди или групповых укрытий.Необходима соответствующая вентиляция и контроль тяги как летом, так и зимой. Загон должен обеспечивать доступ для очистки трактора. Должны быть доступны другие помещения для содержания, чтобы загон для отъема можно было очистить и оставить без дела на короткое время между группами телят.


Постоянный или смонтированный на салазках открытый передний навес можно использовать для отлучения телят от жилищ. Установки на салазках можно перемещать для очистки или использовать более чем в одном месте. Требуется морозостойкая вода и желательно прогулочный двор.

Комбинированные загоны для телят и отъемов

Некоторые фермеры разрабатывают сооружения для выращивания телят, которые можно переоборудовать в подходящие загоны для отъема. Были разработаны различные блоки, которые могут содержать отдельных телят до отъемного возраста, когда разделительные перегородки удаляются, чтобы сделать загон большего размера для отъемной группы. Детенышам требуется индивидуальное жилье площадью от 24 до 32 квадратных футов на теленка с твердыми стенками, чтобы защитить их от сквозняков и предотвратить доступ к другим животным. Агрегат должен хорошо вентилироваться, чтобы обеспечить удаление влаги и запаха из пакетов с подстилкой.Во время отъема в отделении должно быть предусмотрено групповое проживание от трех до пяти телят без сквозняков, сухость, удобство подстилки и доступность для механической очистки. Другими требованиями являются постоянный доступ к свежей морозостойкой воде и достаточное пространство для кормления.

Огороженные стойла со свободным размещением

Жилые стойла со свободным ограждением популярны в Пенсильвании, поскольку с их помощью можно получать здоровых, чистых, хорошо выращенных телок с минимальными трудозатратами и подстилкой. Аллея с двумя рядами свободных стойл и аллея для кормления вдоль кормушки построены параллельно друг другу.В результате образуются два прямых прохода для скребков, обеспечивающие очень эффективное удаление навоза, а кормушка для непрерывного кормления обеспечивает легкое кормление. Свободная длина и ширина стойла регулируются в соответствии со спецификациями загонов возрастной группы. Ложные фасады используются для сокращения свободных стойл для молодых животных при сохранении прямой линии бордюра.

Разделительные ворота между группами в обоих переулках служат для перекрытия переулков во время уборки. Такое расположение позволяет оператору проходить через коровник, отгоняя животных в одну или другую сторону, открывая разделительные ворота для чистки и в то же время запирая телок на другой стороне коровника.Ворота должны быть подвешены на столбах, установленных достаточно далеко за бордюрами аллеи, чтобы ворота при открытии были защищены от трактора и скребка бетонным бордюром. Размещение поилок на кормовой аллее, чтобы две группы могли пользоваться одной поилкой, сокращает вложения в морозостойкие поилки. Самоблокирующиеся стойки могут быть размещены вдоль кормушки для удержания животных. Если самоблокирующиеся стойки не предусмотрены, следует сделать другие поправки на удержание животных и обращение с ними для каждой группы.

Рекомендуется, чтобы закрытые помещения со свободным помещением были «холодными» сараями с естественной вентиляцией.Это снижает затраты на строительство, упрощает управление системой вентиляции и приводит к хорошему здоровью животных. Для типичных закрытых стойловых стойл используется стойло шириной от 36 до 40 футов с естественной вентиляцией. Общая вместимость определяется длиной здания. Большие коровники могут быть построены с двумя закрытыми свободными стойлами, обращенными друг к другу вдоль центрального прохода для кормов. В любом случае требуются сплошные открытые выступы и проемы вдоль карниза на обеих боковых стенках. В жаркую погоду сарай должен быть максимально открыт.Как минимум, половина обеих боковин должна быть открыта по всей длине. Некоторые из этих отверстий должны находиться на уровне животных, чтобы в жаркие безветренные дни они могли свободно проветриваться.

Уборка навоза в закрытом стойле со свободным стойлом осуществляется с помощью трактора и скребка. Следует предусмотреть возможность соскребания этого навоза с помощью отбойной кромки или очистителя желобов для прямой загрузки в разбрасыватель или на площадку для хранения навоза.


Закрытое стойло со свободным помещением обеспечивает удобство содержания телят в возрасте от 4 месяцев и старше.Ворота через сарай позволяют посещать несколько групп. Эти же ворота, открываемые для чистки, удерживают животных с одной стороны коровника. Каждая секция должна иметь доступ к морозостойкой воде. Самоблокирующиеся стойки вдоль кормушки обеспечивают удобное удержание животных.

Конюшня с закрытой подстилкой

Конюшня с закрытой подстилкой похожа на стойло с закрытой подстилкой, за исключением того, что задняя часть представляет собой зону отдыха с подстилкой вместо свободных стойл. Единственная бетонная дорожка для скребка проходит вдоль кормушки на передней стороне подкладки.Ворота и перегородки, разделяющие животных на группы, расположены таким образом, чтобы их можно было открыть, чтобы очистить кормовую аллею, а также заблокировать телок на подстилке. Зона кормления и поения должна быть расположена вдоль бетонной аллеи, чтобы обеспечить удобную и регулярную уборку и сократить использование подстилки. Многие фермеры строят сарай размером с огороженный стойловый сарай, а затем начинают с системы пакетов с подстилкой.

Если позже такое расположение окажется неудовлетворительным, его можно легко переоборудовать в стойло со свободными воротами.Приблизительно от 30 до 50 квадратных футов подстилки требуется для каждого животного в стойле с подстилкой. Размер может варьироваться в зависимости от возраста животного. Приблизительно от 7 до 9 футов должно быть оставлено для переулка. Поскольку пакет с подкладкой накапливается по мере использования, важно, чтобы поперечные перегородки и ворота имели регулируемые петли и крепления, чтобы их можно было поднимать по мере того, как пакет с подкладкой становится глубже. Возводите строительные стены вокруг зоны набивки из бетона или тяжелых досок, где бы на них не скапливался навоз.Перегородки на стороне подстилки могут использоваться во время очистки подстилки для загона животных на кормовой аллее.


Строить стойло с закрытой подстилкой недорого при наличии достаточного количества подстилки. Разделительные ворота и проход для скребка вдоль двухъярусной полки позволяют проводить регулярную уборку и продлевать срок службы подстилки. Вдоль прохода должна располагаться морозостойкая вода. Самоблокирующиеся стойки вдоль кормушки делают удержание животных удобным.

Противосклонный корпус

Противоточный корпус — это модификация системы подстилки.Обычно его размещают в открытом фасадном здании, которое покрывает наклонную бетонную площадку для отдыха вдоль единственного переулка. Правильная ориентация позволяет солнечному свету попадать в зону отдыха в зимние месяцы. Движение животных перегоняет навоз из зоны отдыха в переделку. Зона отдыха и фартук кормушки имеют наклон от 1 до 2 дюймов на фут в сторону переулка. При правильном обращении эта система не требует подстилки. Однако некоторые операторы предпочитают использовать небольшое количество подстилки для самых маленьких животных или в суровую погоду.Поскольку подстилки обычно не используются, животные часто намного грязнее, чем те, что содержатся в других помещениях. Опыт не показал отрицательного воздействия на здоровье или скорость роста животных из-за отсутствия подстилки. Компоновка этой системы не обеспечивает легкий доступ к зоне отдыха для постельных принадлежностей или механической очистки. Таким образом, оператор, решивший это сделать, не оправдывает предназначение коровника и использует трудоемкую и неэффективную установку. Крытая кормушка расположена на другой стороне переулка.Как и в случае с зоной отдыха, пол имеет уклон, поэтому движение животных выбрасывает навоз в переулок.


Сарай для прилавков / опер предназначен для использования без подстилки. Площадки для отдыха и кормления спускаются к аллее для уборки навоза. Движение животных перерабатывает навоз в а / фей. Разделительные ворота распахиваются, чтобы удерживать животных в зоне отдыха, пока идет очистка аллеи. Ориентация позволяет солнечному свету согревать зону отдыха зимой. Поскольку подстилки не используются, а в зоне отдыха всегда есть навоз, животные часто бывают грязными.

Низкие сплошные перегородки используются для разделения зоны отдыха для желаемых групп. Дополнительную защиту обеспечат перегородки от пола до потолка для самой младшей группы. Распашные ворота через переулок и кормовой фартук разделяют животных на группы. В открытом состоянии ворота удерживают животных в зоне отдыха. Навоз можно убирать трактором-скребком вдоль аллеи, через решетчатый пол в аллее для хранения под полом или промывкой, самотечным желобом или механическим скребком.

Групповые загоны

При использовании существующих помещений иногда необходимо использовать животных в групповых загонах без доступа к внешним дворам или кормушкам. Загоны снабжены кормушками с одной стороны. Когда необходимо использовать групповые загоны, они должны быть спроектированы в соответствии с размером и количеством животных, которые будут находиться в загоне в любой момент времени. В общем, прикроватная ручка не рекомендуется из-за высоких требований к подстилке и трудозатрат. Если возможно, внутренние загоны должны иметь прямоугольную форму, обеспечивая определенную зону кормления на одном конце и зону отдыха на другом.Такое расположение будет иметь тенденцию поддерживать чистоту зоны отдыха и, при правильном расположении ворот, может стать миниатюрной версией закрытого стойла для стаи, позволяя держать животных с одной стороны, в то время как другая сторона чистится.

Приюты и пастбища

Трехсторонние открытые передние грядки или насыпи и ветрозащитные полосы могут использоваться при выпасе старых животных. В большинстве случаев необходимо предусмотреть дополнительное питание. Можно использовать переносные стеллажи для сена и нары для силоса, бетонную плиту с кормушкой для забора или механические нары, общие для старых коров.

Планируйте вперед

Перед проектированием и / или строительством собственного помещения для телят и телок убедитесь, что вы понимаете преимущества и недостатки каждой системы. Посетите некоторые предприятия в вашем районе и посоветуйтесь с молочниками, которые в настоящее время используют эти сооружения. Планируйте заранее, иначе вы можете получить систему, которая не подходит для ваших нужд.

Планы по содержанию телят и телят можно получить в окружном отделении или в здании сельскохозяйственной инженерии 204, Университет штата Пенсильвания, Университетский парк, Пенсильвания 16802

  • 723-214 Приют для телят с передвижным загоном
  • 723-219 Питомник для телят на солнечных батареях
  • 723-505 Group Хижина для телят
  • 723-506 Minnesota Super Calf Hutch
  • 723-202 Свободное стойло с воротами для телок
  • 723-204 стойло без стойл для телок (очиститель водосточных желобов)
  • 723-201 Свободное стойло для телок
  • 723-388 Помещение для содержания молодняка (с противоположным уклоном)
  • NRAES FS-34 Нормы содержания молочного скота с естественной вентиляцией
Самозакрывающаяся линия ограждения или желоб и стойка или верхняя дверь 905
Требования к содержанию телят и телок
Группа * Возраст Макс.Животных в группе Макс. Возрастной разброс в группе Макс. Изменение веса в группе Мин. Площадь загона или упаковки на животное Мин. Длина кормушки на животное + Рекомендуемая ширина стойла в свободном состоянии Рекомендуемая длина стойла в свободном состоянии Вода Удерживающие устройства
* Группы с 4 по 7 могут быть объединены в той или иной форме, когда общее количество телок мала. При выборе групп для объединения учитывайте потребности в кормлении, потребности в содержании, а также размер или возраст животных.
+ Кормовая площадь на одно животное может быть уменьшена примерно на 20 процентов в группах старше 6 месяцев, если скармливаются полные смешанные рационы.
1 0–2 месяца 1 24-32 фут² -Отдельное ведро для зерна
-Сетка для сена
Не рекомендуется Не рекомендуется
2 2-4 месяца 3-5 3 недели
30 футов² 18 дюймов с разделителями
Не рекомендуется Не рекомендуется Всегда
Доступно
Защита от замерзания
Стойка
3 4-6 месяцев
6-12 2 месяца
75 фунтов
30 футов² 15 дюймов
27 дюймов
4 6-9 месяцев 10-20 3 месяца s
150 фунтов
30 футов² 15 дюймов 30 дюймов
54 дюйма
5 9-12 месяцев
10-20 3 месяцев
30 футов² 18 дюймов 34 дюйма
60 дюймов
6 12-18 месяцев 10-20 6 месяцев 300 фунтов 40568 405 дюймы 38 дюймов 72 дюйма
7 18 месяцев до отела 10-20 6 месяцев 300 фунтов 40 футов² 22 дюйма 42 дюйма

Флоридский университет домов для летучих мышей

Добро пожаловать в крупнейшие в мире обитаемые дома летучих мышей.Два амбара летучих мышей и Дом летучих мышей Университета Флориды (крайний справа) расположены на северной стороне Музейной дороги напротив озера Элис в кампусе UF.

Самый распространенный вид, обитающий здесь — бразильская летучая мышь со свободным хвостом, Tadarida brasiliensis . Юго-восточная летучая мышь, Myotis austroriparius , и Вечерняя летучая мышь, Nycticeius humeralis , также обитают в структурах.

О вечернем появлении

Летучие мыши обычно появляются в течение 15-20 минут после захода солнца, до полной темноты тихими теплыми вечерами, когда температура превышает 65 F.Летучие мыши могут подлетать к тем, кто наблюдает за вылетом, чтобы поесть насекомых, которых привлекает углекислый газ в человеческом дыхании, однако они не будут нападать или причинять вред людям, когда их оставляют в покое. Сильный ветер, проливной дождь или низкие температуры удержат летучих мышей в доме на вечер. Теплыми зимними вечерами летучие мыши могут выйти к озеру попить воды и потренироваться; однако они могут есть только тогда, когда летают насекомые.

Максимальные возможности просмотра

Лучшее время для наблюдения за вылетом — весна — начало лета, когда дни становятся длиннее.В это время летучие мыши появляются раньше после захода солнца, тогда как сумерки длится дольше. Чтобы лучше понять появление летучих мышей, понаблюдайте за западным небом над соснами и уличными фонарями на Музейной улице. Тени от деревьев к северу от дома закрывают вид на появление летучих мышей.

Что важно помнить при наблюдении за летучими мышами

Летучие мыши определены в главе 372 Статутов Флориды как «неигровые дикие животные», и люди не должны беспокоить или беспокоить их среду обитания.

  • Пожалуйста, не бросайте никакие предметы в летучих мышей, Дом летучих мышей или Сарай летучих мышей.
  • Пожалуйста, избегайте громких или высоких звуков, так как летучих мышей легко побеспокоить. Родители, призовите детей подчиняться.
  • Держитесь на безопасном расстоянии от строений, оставаясь за деревянным забором смотровой площадки.
  • Остерегайтесь падающей мочи и гуано, когда летучие мыши летают над головой.
  • Никогда не поднимайте летучую мышь с земли.

Факты об этой колонии

Расчетная популяция: 450 000-500 000 летучих мышей

Вместимость домика для летучих мышей и стойла для летучих мышей: 750 000 летучих мышей

Ночное потребление насекомых: 2.5 миллиардов насекомых (более 2500 фунтов)

Типы потребляемых насекомых: Моль, жуки, комары, мухи, мошки, цикадки, мошки, крылатые муравьи и многие другие вредители газонов, кустарников, деревьев, сельскохозяйственных культур и людей.

История

The Bat House был построен в марте 1991 года при поддержке Спортивной ассоциации университета. Летучие мыши постоянно жили в этом доме в январе 1995 года и ежегодно в конце весны выращивают питомники.Сарай для летучих мышей был построен в марте 2010 года и стал постоянно заселенным в августе 2011 года.

Когда в 1987 году пожар уничтожил Джонсон-холл UF, колония летучих мышей, занимавшая чердак исторического здания, осталась без крова и вскоре заселила бетонные трибуны стадиона Джеймса Дж. Прессли на беговой дорожке и теннисного стадиона Скотта Линдера на северной стороне кампуса. . Запах и пятна от мочи и гуано, а также непосредственная близость летучих мышей к зрителям доставляли неудобства, поэтому UAA решила исключить летучих мышей из этих помещений и построить сооружение, чтобы они могли жить спокойно и на безопасном расстоянии от людей.В сентябре 1991 года несколько тысяч летучих мышей были пойманы со стадионов, перевезены и выпущены в Доме летучих мышей. На следующий вечер летучие мыши вышли и нашли другие места для проживания, в то время как Дом летучих мышей пустовал более трех лет, оставив чиновников UF и многих граждан под сомнением относительно успеха проекта переселения.

Но в 1995 году летучие мыши заселились навсегда, и колония продолжала расти. В 2009 году внутренняя конструкция дома обрушилась под тяжестью летучих мышей и дополнительных модулей для ночлега, которые были добавлены к первоначальному проекту.Внутренняя структура дома была перестроена, и первый сарай для летучих мышей был добавлен в 2010 году. Второй сарай для летучих мышей был завершен в феврале 2017 года, чтобы заменить оригинальный дом летучих мышей, который пришел в негодность и не подлежит ремонту. UF планирует удалить оригинальный Bat House в будущем.

Бешенство и меры предосторожности

Летучие мыши являются дикими млекопитающими и действительно переносят бешенство, однако бешенство встречается только у 0,5 процента (1 из 200) летучих мышей в популяции. Для сравнения, бешенство у диких енотов может достигать 35 процентов (1 из 3.)

В отличие от других млекопитающих, бешеные летучие мыши не проявляют агрессии, но чаще встречаются на земле, медлительны и легко поддаются детям. Детей нужно предупредить: НИКОГДА не прикасайтесь к летучим мышам, потому что летучие мыши, обнаруженные на земле, гораздо более подвержены бешенству и могут укусить в целях самозащиты. Вместо этого попросите взрослого уведомить обученного специалиста с защитным снаряжением и вакцинацией от бешенства перед контактом для обработки или удаления летучих мышей. Если нетренированный взрослый должен удалить летучую мышь, используйте банку из-под кофе с куском жесткого картона.Поместите банку на летучую мышь и аккуратно вставьте картон под банку, удерживая летучую мышь внутри, не касаясь ее, или используйте толстые кожаные перчатки.

Для получения помощи или дополнительной информации обращайтесь в UF Environmental Health and Safety Pest Management Services, 352-392-1591 или University Police, 352-392-1111.

Ссылки по сохранению летучих мышей

Флоридский заповедник летучих мышей
  • Эта некоммерческая организация, базирующаяся на острове Мерритт, штат Флорида, стремится сохранить и защитить местные популяции летучих мышей по всему штату.Этот сайт содержит полезную информацию обо всем, от строительства домиков для летучих мышей до того, что делать, если вы обнаружите летучую мышь в своем доме, и как выполнить исключение летучих мышей.
Bat Conservation International
  • Bat Conservation International выполняет миссию по сохранению летучих мышей и их экосистем в мире, чтобы обеспечить здоровую планету. Базирующаяся в Остине, штат Техас, BCI занимается природоохранными, образовательными и исследовательскими инициативами с участием летучих мышей и экосистем, которым они служат.
Lubee Bat Conservancy
  • Lubee Bat Conservancy — международная некоммерческая организация, занимающаяся спасением летучих мышей и их среды обитания посредством исследований, сохранения и образования.Расположенный в Гейнсвилле, штат Флорида, Люби хранит самую большую и разнообразную коллекцию летучих мышей в мире. Усилия сосредоточены на работе с глобальными партнерами по сохранению, чтобы защитить виды летучих мышей, которым угрожает опасность. Защищая этих летучих мышей, Люби работает над сохранением более 145 родов растений, которые зависят от летучих мышей для опыления и распространения семян, бесчисленных организмов, которые зависят от этих растений в качестве пищи и убежища, и, в конечном итоге, всех людей, которые зависят от здоровых экосистем.
Фестиваль летучих мышей во Флориде
  • Ежегодный фестиваль летучих мышей во Флориде в заповеднике летучих мышей Люби предлагает возможность увидеть гигантских фруктовых летучих мышей и насладиться природой, узнав, как летучие мыши приносят пользу окружающей среде Флориды и экосистемам во всем мире.

Благодарности

  • Смотровая площадка и киоск были частично профинансированы за счет щедрого пожертвования Джорджа Маркса из Центра летучих мышей Флориды, Бэй-Пайнс, Флорида.
  • Строительство смотровой площадки, скамеек, ограждений и пешеходных переходов силами УФ физических заводов.
  • Строительство дома летучих мышей строительной компанией Бобби Хенли, финансируемое Университетской спортивной ассоциацией.
  • Строительство Bat Barn компанией Anglin Construction Co., финансируется UAA, Bacardi Corporation и частными пожертвованиями через Lubee Bat Conservancy.
  • Техническая поддержка / помощь предоставляется Флоридским музеем естественной истории и Службой охраны здоровья и безопасности окружающей среды UF по борьбе с вредителями.

Джон Поусон проектирует свою собственную домашнюю ферму в Котсуолдсе

Домашняя ферма — это второй дом в минималистском стиле, спроектированный самим Джоном Поусоном в Котсуолдсе, Англия, с тремя кухнями, но без беспорядка.

Джон Поусон, британский дизайнер, известный своим минимализмом, превратил фермерский комплекс, построенный в 1610 году, в семейное убежище в английской сельской местности.

Его характерный минималистский стиль, отраженный в проектах, включая недавний ремонт квартиры в Барбакане и нового здания Музея дизайна в Лондоне, является продолжением его личного вкуса, сказал он Dezeen.

«Я думаю о себе, когда проектирую дома для других людей», — сказал он. «Думаю, люди приходят ко мне, потому что, может быть, им нравится то, что я делаю».

Коллекция построек включала фермерский дом и сарай с избушкой и конюшней. Джон Поусон преобразовал здания, соединив сарай с фермерским домом, чтобы создать дом длиной более 45 метров.

«Это возвращало места к тому, чем они были, а затем смотрело, как их занять», — сказал он.

Поскольку дом был таким длинным, он решил установить кухню в каждом конце здания вместе с третьей кухней в отдельном гостевом доме.

Жена Джона Поусона, Кэтрин Поусон, очень хорошо готовит, и вместе они пишут поваренную книгу, основанную на Home Farm.

Летом они в основном используют кухню в конце амбара, который находится ближе к саду и пруду, если они хотят выносить еду на улицу.

Зимой они используют меньшую и более уютную кухню в конце фермы, хотя в обеих есть камины. Кухня в гостевом доме меньше, для приготовления кофе и закусок.

Однако любимая комната Поусона — кладовая. «Это довольно мило», — сказал он. Полки из белого мрамора без видимых опор ».

Создание ощущения пространства было важным для Джона Поусона, который спроектировал Home Farm для размещения своей семьи.

«Единственное, что я когда-либо хранил, это фотографии», — говорит Джон Поусон.

«Мы хотели сделать его привлекательным для троих взрослых детей, чтобы увидеть их побольше.На самом деле это сработало слишком хорошо, — сказал он.

«Даже если они все придут одновременно, есть место, где можно уйти от людей».

Джон Поусон выбрал дополнительные, но современные материалы для новых дополнений к зданию, таких как многослойный бетон, используемый для соединения сарая и фермерского дома.

«Мы обнаружили местный заполнитель, поэтому он похож по цвету на камень Котсуолд, хотя это современный бетон и полосы», — сказал он. «Мы положили бетонный пол из терраццо такого же серого цвета.«

Вяз использовался для изготовления оригинальных деревянных элементов фермерского дома 17-го века, но стал редкостью с приходом голландской болезни вяза в 1960-х годах.

Лесозаготовительная компания, которую нанял Джон Поусон, смогла добыть несколько деревьев вязов, которые были срублены, чтобы сдержать болезнь, и которые были использованы для кухонных полов.

Для отделки стен и потолка вместо краски использовалась «дышащая» известковая штукатурка. Практическое решение также способствовало созданию бледных, минималистичных интерьеров.

«Это своего рода красивый розово-белый цвет», — сказал Джон Поусон.

В то время как Джон Поусон отвечал исключительно за архитектурные решения, Кэтрин Поусон имела больше права голоса при оформлении интерьера.

Джон Поусон переводит квартиру в Барбакане до «состояния пустоты»

«Очевидно, у Екатерины были очень сильные взгляды», — сказал он. «Ей нравятся шторы и диваны, так что приходится идти на компромисс.«

Хотя Джон Поусон заявляет, что не любит диваны, считая их «неуклюжими», он признает, что при определенных условиях он признает, что они находят свое применение в домашних условиях.

«Мне очень нравится спать на них после обеда. Есть бесконечное количество фотографий, на которых я сплю на диванах, чтобы доказать, что они мне действительно нравятся», — сказал он.

«Она купила очень красивый шведский диван в стиле Густавиана 18 века, который довольно прост. И на нем тоже можно спать».

во всем интерьере Поусон сохранил свой фирменный минимализм там, где это возможно.

«Там очень мало вещей», — сказал он.

«Я думаю, что привык к этому, но вы можете видеть на лицах людей, когда они смотрят по сторонам. В нем практически нет ничего лишнего. Там достаточно, чтобы сидеть, достаточно, чтобы осветить», — продолжил он.

«Очевидно, что когда вы готовите, вещи используются и выносятся, но это так приятно, когда вы их приводите в порядок, что мне это нравится. Но не все такие аккуратные, как другие. Мне просто доставляет удовольствие, когда вещи становятся бесплатными и Очистить.»

Хотя Поусон планировал использовать Home Farm для работы, когда начал этот проект семь лет назад, создаваемая им расслабляющая атмосфера слишком всеобъемлющая.

«Снаружи так тихо, нет ни шума дороги, ни пилонов. Внутри я подавил все механические шумы», — сказал он.

«Как только я туда прихожу, я просто полностью выключаюсь. Это потрясающе. Это как массаж, когда только что приехал.

Главный дом пары находится в лондонском районе Ноттинг-Хилл, который он спроектировал вместе со своим офисом на Кингс-Кросс.

Добавить комментарий

Ваш адрес email не будет опубликован.
