Как подключить электрокотел помимо счетчика: Хищение электроэнергии на 342 тысячи рублей. Житель Кировской области подключил мимо счетчика станцию прогрева бетона — Свет — Новости

Автоматика электрокотла — 3 схемы для «чайников». Как собрать и подключить.

Практически любой электрический котел требует обязательного наличия автоматики управления.

Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.

Должна быть определенная система безопасности и приборы отслеживания температуры теплоносителя. Давайте же рассмотрим, как собрать такую систему, разберем ее схему и функциональность отдельных элементов.

При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В.

Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С.

Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

  • по отдельности 2квт – 3квт – 4квт
  • вместе 2квт+3квт+4квт
  • раздельно 2квт+3квт
  • раздельно 2квт+4квт
  • раздельно 3квт+4квт
То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Зачем нужен предельный термостат

Обязательный элемент такой схемы – предельный термостат.



Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.

Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.



Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Рабочий термостат включается-выключается без вашего участия, в зависимости от выставленной на нем температуры.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером — за окном минус 25С. Соответственно и дома существенно похолодает.

Стены начнут выстывать, так как реле времени попросту не даст запуститься отоплению раньше запрограммированного часа. Чтобы этого не случилось вам и потребуется своеобразная “шунтирующая” перемычка.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

Статьи по теме

Подключение электроотопления по льготному тарифу под ключ



    И так. Известно что с декабря 2018 года Указом Президента Республики Беларусь, с целью стимулирования увеличения потребления электроэнергии, были установлены дополнительные (дешевые) тарифы на отопление и горячее водоснабжение с помощью электрической энергии для домов  не оборудованных в установленном порядке системами централизованного тепло- и газоснабжения. Этих тарифа 2. Так называемые тарифы под «3 копейки» и «7 копеек». Для простоты понимания и далее по тексту взяты цены 2019 года. Актуальные тарифы для  населения можно найти на сайте энергосбыта.

    Общие требования для выдачи разрешения (Технических условий) для перехода на дешевый тариф:
 — Отсутствие централизованного газоснабжения в доме;
 — Отсутствие централизованного теплоснабжения в доме;
 — Наличие необходимой мощности трансформаторной подстанции и сечения проводов питающей линии вашего населенного пункта.

   Дополнительные требования для применения тарифа:
 — Дом должен быть сдан в эксплуатацию;
 — В доме должен быть прописан собственник или ближайшие родственники.

   Для перехода на тариф «3 копейки» кроме основного счетчика (под «17 копеек») на дом необходимо будет установить отдельный счетчик за пределами вашего участка (это обязательное условие), протянуть отдельную линию в дом на отдельный распределительный щиток для нарева и подключить только! нагревательное оборудование дома (не бани, не сарая, не бассейна и тд). В качестве нагревательного оборудования может выступать: электрический котел, тепловой насос, теплый пол, конвектора инфракрасные обогреватели, емкостные водонагреватели (бойлеры), проточные водонагреватели и тд. Всё нагревательное оборудование должно быть подключено отдельными линиями от щитка нагрева и с общедомовой сетью не должно пересекаться. Подключение должно быть безштепсельное, т.е. напрямую к оборудованию, минуя розетки. Если нет возможности подключить оборудование напрямую, то необходимо отрезать вилку, установить распаячную коробку и подключится там. Всё нагревательное оборудование, распаячные коробки, распределительный щиток, и щиток учета нагрева будут опломбированы энергоснабжающей организацией (Энергосбытом).

   Для перехода на тариф «7 копеек» требования проще, в отличие от тарифа «3 копейки». У вас должен быть установлен котел (т. пол, конвектора и т.д.) и электроплита. Установка дополнительного счетчика не требуется. Меняется тариф для основного счетчика: вместо «17 копеек» будут «7 копеек».

Процедура оформления электроотопления такая же, как и оформление подключения жилого дома.

Заказать у нас услугу подключения под ключ можно здесь.



Актуальные тарифы на электрическую энергию для физических лиц можно на сайте энергосбыта.
Более подробная информация о тарифах на электроотопление для физических лиц  на сайте Белэнерго.

Электрокотлы для системы отопления: высокий КПД и комфорт

Идея установить электрокотел в качестве основного оборудования для отопления дома вполне разумное решение, особенно в условиях отсутствия возможности подключения к центральным сетям или к газовой магистрали. Но многих владельцев частных домов останавливает такой фактор, как стоимость электроэнергии и в качестве альтернативы они рассматривают варианты монтажа жидко- или твердотопливных установок. Но не стоит в таких случаях спешить с выводами и принимать экономически необоснованные решения, особенно учитывая, что по остальным характеристикам электрические котлы можно считать идеальным оборудованием. При правильно организованной отопительной системе дома, эксплуатации эффективных моделей и использования возможностей программирования работы установки с учетом данных температурных датчиков, расходы электроэнергии можно существенно снизить, но при этом даже увеличив комфортность проживания в доме.




Преимущества эксплуатации электрокотлов

Конечно, при возможности подключения к газовой трубе, вопрос выбора топлива для системы отопления дома решается в пользу газовой модели отопительного прибора, но для его установки придется провести довольно хлопотную и масштабную подготовительную работу: получить соответствующие разрешения, организовать систему вентиляции принудительного типа, а некоторых случаях потребуется и обустройство дымохода. Кроме того стоимость оборудования достаточно высока. Но электрокотел для отопления дома вполне может стать альтернативой, так как это недорогой и эффективный прибор, способный обеспечить теплом как городскую квартиру, так и большой загородный дом.

Из основных преимуществ этого вида оборудования для генерации тепла в доме следует выделить:

⦁ эффективность – КПД большинства моделей превышает 99%;

⦁ экономичность, несмотря на высокую стоимость электроэнергии, за счет использования возможностей регулирования, а также программирования режимов работы аппарата;

⦁ экологичность, так как в процессе работы полностью исключены выбросы продуктов горения;

⦁ доступность энергоресурса – нет необходимости в обустройстве специального хранилища для топлива: оно всегда в необходимом количестве поступает в дом по проводам;

⦁ отсутствие необходимости в проведении масштабных монтажных работ, за исключением подвода к дому сети с трехфазным напряжением в 380 В (это требование касается моделей котлов, мощность которых превышает 6 кВт), но если ведется строительство нового дома, то получить разрешение на этот тип энергоснабжения дома следует еще на этапе нулевого цикла. Владельцы старых объектов могут столкнуться с проблемой отсутствия технической возможности для этого, чаще всего, из-за невыполнимости увеличения нагрузки на существующие сети;

⦁ компактные размеры;

⦁ удобство в эксплуатации, простое и несложное обслуживание, потребность в котором появляется нечасто;

⦁ большой срок службы, который, впрочем, зависит не только от оборудования, но и от состояния электрических сетей дома;

⦁ более привлекательная, по сравнению с газовыми моделями, цена оборудование при сопоставимой мощности, что позволяет существенно снизить расходы на начальном этапе.




Но, принимая решение об использовании электрокотла для отопления, следует учитывать, что в сети случаются перебои, иногда даже продолжительные по времени, поэтому должна существовать возможность подключения к резервному источнику, например, генератору – это позволит сохранить комфортные условия в доме и защитит систему отопления от замерзания. Как вариант, при наличии альтернативного тепла в доме, для профилактики прорыва системы можно в нее заливать незамерзающий теплоноситель, например, антифриз.

Обязательно нужно помнить, что электрокотлы достаточно безопасные в эксплуатации установки, но только при исправной проводке.


Виды электрических котлов

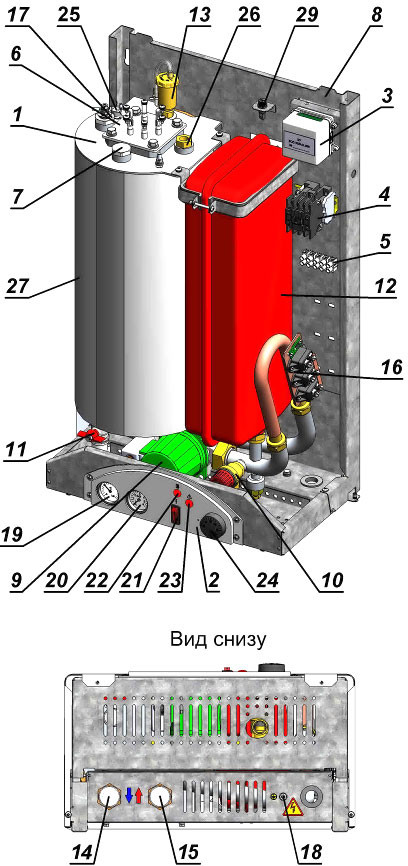

Обязательно, перед тем как совершить покупку оборудования, следует знать, что электрокотлы, используемые для отопления дома, бывают трех видов, что отражается не только в их конструктивных особенностях и принципе работы, но и в эффективности. Нагрев теплоносителя может происходить с помощью ТЭНов или электродов, а также индукционным способом. Но независимо от вида устройства, конструктивно это:

⦁ корпус;

⦁ емкость для нагрева теплоносителя;

⦁ нагревательные элементы;

⦁ теплообменник.



Обязательным элементом большинства современных моделей является наличие блока управления, в некоторых случаях наделенного функциями контроля, в том числе и автоматизированного. Дополнительно электрокотел может комплектоваться и циркулярным насосом.

Теновые электрокотлы

Самая популярная группа, в том числе и благодаря достаточно низкой цене и широкому ассортименту моделей с мощностью от 2-3 кВт до 27 кВт – это так называемые теновые устройства, получившее свое название от ТЭНов – нагревательных спиралей, установленных в металлический трубчатый корпус. Таким образом, процесс происходит двухступенчато: сначала нагревается спираль, которая отдает выработанное тепло трубкам, а последние и обеспечивают обмен с теплоносителем.

Из-за этой конструктивной особенности, КПД теновых приборов самый низкий среди всех видов электрокотлов, так как потери происходят на двух этапах передачи тепла. Также, вследствие использования некачественного теплоносителя возможно образование накипи на ТЭНах, что также приводит к снижению теплопередачи. Поэтому они более эффективны в закрытых системах, в которых используется специально подготовленная жидкость в качестве теплоносителя. Но наличие регулирующих элементов, термодатчиков вполне способно создать условия для экономичной работы этих котлов.




Электродные котлы

Этот вид электрокотлов отличается от теновых тем, что нагревательными элементами в нем являются специальные стержни: положительно заряженный катод и отрицательный анод. А принцип действия основан на использовании сопротивляемости жидкости, поэтому в качестве теплоносителя для них рекомендуется использовать специальные составы, стоимость которых также несколько повышает расходы на отопление дома, хотя допустимо заливать и воду, но она должна быть специально подготовленной. Из-за этого использовать их для открытых систем нерационально.

Пропущенный через жидкость электрический ток разлагает молекулы на положительно и отрицательно заряженные частицы: первые притягиваются к аноду, а вторые, соответственно к катоду. А в результате такой химической реакции происходит выделение тепловой энергии, которая и греет теплоноситель.

Из недостатков таких котлов можно считать более высокую цену, но не только. Так как в результате постоянно происходящих химических реакций происходит естественное разрушение стержней (электродов), то их требуется периодически менять – в среднем 1 раз в 3-5 лет.




Но, несмотря на то что это эффективный электрокотел для отопления, он не столь популярен у потребителей и во многом из-за особенностей монтажа. Так как использовать защитные устройства типа УЗО для них невозможно, его безопасность во время эксплуатации не является полной, даже при обязательном наличии заземления.

Индукционные электрокотлы

Эти устройства самые компактные среди электрокотлов, так как их основным элементом является диэлектрическая трубка, в которой создается индукционное поле за счет работы стального сердечника размещенного в колбе. Ее поверхность является индукционной катушкой и служит для передачи тепловой энергии носителю, потери которой практически исключены, что позволяет поднять КПД прибора почти до 100%. Поэтому если отопление дома планируется организовать с использованием электрического котла, то этот вид – самый оптимальный выбор, даже несмотря на то, что его стоимость выше, в сравнении с теновыми моделями равной мощности.



Особенностью эксплуатации этих приборов можно считать отсутствие накипи на рабочих и теплопередающих поверхностях, поэтому КПД не снижается. Кроме того, конструктивные особенности, исключающие наличие проблемных соединений – потенциальных мест протечек, гарантируют продолжительный срок эксплуатации. Не привередливы котлы этого типа и к качеству теплоносителя, поэтому могут устанавливаться и в открытых и в закрытых системах.

Как эффективно эксплуатировать электрические котлы

Перед тем как выбрать электрокотел для дома, потребуется рассчитать его мощность, определиться с местом установки и способом монтажа: навесным или напольным, но обязательно следует подумать над тем, как повысить его КПД для того, чтобы оптимизировать расход достаточно дорогого энергоресурса. Существует много приемов и способов: некоторые из них не столь эффективны, другие – не всегда применимы, но если пренебрегать применением универсальных, то следует смириться с тем, что часть использованной электроэнергии просто будет пропадать.




Самое главное правило – нужно максимально снизить потери тепла за счет уменьшения теплопроводности стен, окон дверей и т.д. Но, если эта работа проводится на этапе строительства или ремонта дома, то второе правило – обеспечить эффективную и слаженную работу всех элементов отопительной системы. В этом контексте важно продумать способы подключения радиаторов в помещениях с целью увеличения их теплоотдачи. Лучше всего выбрать для этого одностороннее подключение, при котором обеспечивается максимальный нагрев по всему объему батареи.

Но реально ощутить снижение энергозатрат можно, используя возможности регулирования мощности котла. Для этого применяются как механические, так и автоматические устройства. Преимущество вторых в том, что их работа осуществляется без вмешательства человека, что прибавляет комфортности и удобства при эксплуатации электрических котлов. Их функционирование происходит на основе сбора и анализа данных с датчиков, установка которых может производиться как на батареях отопления, так и на улице – в последнем случае режим работы котла будет синхронизироваться с погодными условиями за окном.




В том случае, если возможно использование двухтарифного счетчика, этим преимуществом при наличии электрокотла в доме обязательно следует воспользоваться. Но существует одна большая проблема: более низкая тарификация применяется в ночное время, когда энергопотребление котла часто минимально. Поэтому в таких случаях потребуется установка теплоаккумулятора, монтаж которого производится между котлом и отводящей трубой. Нагрев теплоносителя в нем можно осуществлять в ночное время, а активное использование – утром. Функционирование теплоаккумулятора требует наличие автоматики, а также циркулярного насоса: при понижении температуры носителя в системе, последний начинает перекачку нагретой жидкости. Время, на которое рассчитана работа одной зарядки зависит как от объема накопительной емкости, так и от размеров системы.

Выбор электрокотла для дома

Использование электроэнергии для отопления дома, вопреки сложившемуся мнению, может быть достаточно эффективным и экономичным. Конечно, основным критерием выбора является мощность прибора, рассчитываемая исходя из площади обогреваемых помещений. В среднем, 1 кВт достаточно для того чтобы обеспечить теплом площадь равную 10 м2, но всегда надо учитывать и климатический фактор, а также теплопроводность стен и т.д.

Учитывая важность такого решения, стоит воспользоваться помощью специалистов. А для этого достаточно обратиться в нашу компанию «Alfatep» или зайти на сайт интернет-магазина. С помощью сервиса обратной связи можно получить полноценную консультативную помощь не только в выборе электрокотла, но и по вопросам его эксплуатации.

В интернет-магазине «Alfatep», можно выбрать удобный способ оплаты. Одновременно решить и вопрос с доставкой товара на объект с помощью нашей транспортной службы, а монтаж электрокотла и другого оборудования для системы отопления рекомендуем доверить нашим мастера: они сделают эту работу оперативно и качественно.

Схема подключения электрического котла — ElectrikTop.

ru

Сейчас семимильными шагами развивается строительство коттеджей. Часто строители не успевают создать инфраструктуру для нормального обеспечения поселка энергоносителями.

Прежде всего, подводят электричество и воду, а на потом оставляют прокладку дорог и газификацию.

Перед владельцами коттеджей встает вопрос, как отопить свое жилище. Можно поставить печь, которая топится дровами или углем. Но такие печи требуют постоянного присутствия. Для подкладывания прогорающего топлива. И соблюдения правил пожарной безопасности.

Кроме этого при использовании угля возникает грязь и пыль, что не добавляет комфорта. Для изготовления отопительной печи на дровах или угле требуется специалист — печник, а их сейчас сложно разыскать.

Поэтому часто рассматривают отопительные котлы, работающие на электричестве. Достоинствами таких систем отопления является автономность работы.

Если известна схема подключения, электрический котел отопления можно подключить самому. А для его монтажа необходимы минимальные знания и набор инструментов.

Электрические котлы могут работать бесконечно долго без присутствия человека. При этом они достаточно надежны. И никакой грязи и пыли. Существует один недостаток — это стоимость электроэнергии.

Виды устройств по типу нагревателя

Сейчас промышленность выпускает отопительные котлы с различными нагревательными элементами:

  • Самыми распространенными являются системы, в которых применяются электронагреватели – ТЭНы;
  • Менее распространенные, но тоже популярные электродные котлы. В качестве теплоносителя используется подсоленная или щелочная вода;
  • И экзотические, индукционные, эти аппараты нагревают теплоноситель вихревыми токами Фуко.

Выбор котла и схема подключения

При выборе прибора не следует полагаться на рекомендации продавцов. Все устройства используют электроэнергию одинаково.

Среди них нет «энергосберегающих» или еще каких-то экономичных приборов. Это маркетинговый ход продавцов. При выборе следует обратить внимание, как будет использоваться котел.

Так, электродные устройства самые дешевые, но у них есть ограничения, их нельзя использовать с теплыми полами. А индукционные достаточно дорогие, а ремонт возможен только в мастерской.

Схема подключения электрического котла не зависит от типа нагревателя. Бытовые устройства монтируются на стене. Стена должна быть надежной лучше, если она несущая. Для монтажа приборов обычно выделяют специальное помещение котельной или топочной.

Если монтаж выполняется в деревянном доме, то между котлом и стеной монтируют железо или базальтовую прокладку. Для подключения электрического котла в котельной собирается схема. Которая представляет собой щит управления.

С автоматическим выключателем и устройством УЗО. Кроме того, схема подключения электрокотла включает в себя автоматическую систему регулирования температуры. Все подводящие провода должны быть уложены в защитный броне рукав.

А расположение проводов должно быть выше труб с водой. Если произойдет протечка, проводка останется сухой и не произойдет короткого замыкания. Если дом достаточно большой, то часто монтируется теплый пол.

При этом схема подключения электрокотла включает в себя установку электронасоса, а экономию электроэнергии можно обеспечить установкой двухтарифного счетчика.

Монтаж системы отопления

При монтаже устройства должны соблюдаться следующие условия:

  • Расстояние до потолка должно быть не менее 80 см;
  • При навесном исполнении до пола не должно быть менее 50 см;
  • Минимальное расстояние от корпуса до стен составляет 5 см и более;
  • До трубопроводов должно быть не менее 50 см;
  • Перед котлом рекомендовано расстояние 70 см.

При таком расположении не возникнет трудностей, как с эксплуатацией, так и с ремонтом. Для обеспечения безопасной работы при выборе проводов необходимо ориентироваться на подключаемую мощность.

Выбор кабеля подключения

Обеспечение коттеджа горячим водоснабжением

Часто возникает необходимость в обеспечении горячим водоснабжением. Это можно решить несколькими способами:

  • Установить двухконтурный отопительный агрегат;
  • Подсоединить к одноконтурному котлу бойлер косвенного нагрева;
  • Установить отдельный водонагреватель (бойлер), который решает автономное горячее водоснабжение.

В случае установки автономного водоснабжения требуется подвести трубопроводы с горячей водой к потребителям.

А схема подключения электрического водонагревателя выполняется отдельно и не синхронизируется с отоплением. Такая схема подключения предусматривает подключение электроводонагревателя к отдельному щиту управления, где устанавливаются автоматы защиты, а также монтируется УЗО. Выбор проводов осуществляется из условия установленной мощности.

При подборе сечения можно ориентироваться на приведенную таблицу. Это типовая схема включения горячего водоснабжения, когда бойлер требует отдельного подключения.

Использование двухконтурного котла не требует никаких изменений в электрическую схему подключения. Ко второму контуру устройства подключают трубы горячего водоснабжения.

Однако, оба варианта не отличаются особой экономией.

Для того чтобы полнее использовать возможности отопления применяется схема,где смонтирован бойлер косвенного нагрева к котлу и выполняется его подключение к трубам отопления с помощью трехходового клапана, подключенного к котлу.

Он управляется электрическим сигналом от автоматики. Такое подключение имеет свои преимущества. Это использование воды отопления для вторичного нагрева теплоносителя горячей воды. Сам бойлер своего нагревательного элемента не имеет.

Что является отличительной чертой таких емкостей. В домах с проживанием средней семьи достаточно установить емкость в 500 литров, чтобы обеспечить потребности в горячей воде. При этом можно существенно сократить расходы на нагрев воды.

Использование накопительных емкостей способно уменьшить расходы на нагрев воды. При правильном использовании нагрев происходит в ночное время,когда действует ночной тариф.

А днем будет расходоваться нагретая горячая вода. Несмотря на явные преимущества у такой схемы, имеется недостаток. Когда происходит нагрев воды, в бойлере трехходовой клапан отключает от котла батареи. Все тепло идет на нагрев жидкости в баке. Если емкость большая, а мощность котла отопления не велика, возникает опасность в охлаждении дома.

Автоматика настроена таким образом, что приоритет при нагревании имеет бойлер. Клапан переключится только после нагрева воды до заданной температуры. При организации такого водоснабжения следует учитывать этот фактор.

При такой схеме горячего водоснабжения вода нагревается только в холодное время года, когда работает отопление. А летом необходимо подключать дополнительный бойлер. Что является дополнительным неудобством.

Основные правила при монтаже

При монтаже системы отопления следует придерживаться основных правил техники безопасности. Все устройства должны быть заземлены, т. е. возле коттеджа или индивидуального дома, должен быть смонтирован контур заземления.

Это требование обязательно для использования трехфазного напряжения на 380 В. Но и при использовании котлов небольшой мощности при подключении к сети 220 В также желательно иметь контур заземления.

Для того чтобы подключение электрокотла отопления не подвело в отопительный сезон следует монтаж и расчет доверить профессионалам.

Которые произведут расчеты тепловой нагрузки. Используя объем помещения, а на основании полученных данных подобрать необходимый котел и бойлер. После чего произведут расчет электрических кабелей, коммутационной и защитной аппаратуры.

Статья об электрическом котле — правила выбора мощности и внутреннее устройство

Электрические котлы удобны и просты в эксплуатации, безопасны. По КПД (а это порядка 98-99%) уступают только конденсационным газовым котлам. Зато, в отличие от последних, не выделяют ни дыма, ни конденсата. Подходят для дома, квартиры, офиса, любого другого помещения, где есть электроснабжение. Правда, иногда такое отопление может оказаться слишком дорогим удовольствием. Особенно если упустить что-то важное при выборе и установке. Поэтому поговорим о том, как выбрать электрокотел и остаться в выигрыше.

Электрический котел для отопления квартиры и дома: как определить мощность

При расчете мощности исходят из того, что для отопления 10 м2 нужен 1 кВт тепловой мощности. Соответственно, для дома или квартиры площадью 100 м2 подойдет котел на 10 кВт. Но это усредненный вариант, который учитывает не все параметры помещения. За эталон принимают нормально утепленное помещение с потолками высотой 2,5 м.

В доме с высотой потолков 3 м котел должен быть уже 12 кВт. Эту величину легко определить, зная, что по нормам для обогрева жилого помещения объемом 1 м3 используется 40 Вт.

Если Вы живете в особо холодном регионе, а в доме много дверей и окон, это тоже стоит учесть. Теплопотери из-за 1 окна стандартного размера составляют около 100 Вт, 1 дверей – 200 Вт. Впрочем, для климатических условий Украины в большинстве случаев достаточно просто измерить высоту потолков.

Если Вы будете использовать электрический котел не только для отопления, но и для нагрева горячей воды, добавьте запас мощности 10-15%. Или берите электрокотел двухконтурный, в конструкции которого изначально предусмотрен дополнительный теплообменник ГВС.

И еще один момент. Если в доме однофазная электрическая сеть и модернизировать ее Вы не планируете, будьте осторожны с запасом мощности. Потому что в сеть 220 В можно включить только котел до 6-7 кВт. Для более мощных устройств понадобится трехфазная сеть (380 В).

Более подробно можно прочитать в нашей статье «Расчет мощности электрокотла — какой выбрать?«

Устройство электрокотла

Помимо стандартного набора узлов и механизмов (ТЭНа, теплообменника, входных и выходных патрубков и т. д. ), электрокотел для дома может комплектоваться другими не менее полезными элементами.

Клапан автоматического сброса воздуха

Незаменим для безопасной эксплуатации котла, так как позволяет исключить завоздушивание системы и предотвращает превышение давления. Если клапана нет в стандартной комплектации, его все равно придется покупать.

Циркуляционный насос

Без него может работать только электрокотел в квартире небольшой площади или при наличии отдельного циркуляционного насоса. В остальных случаях лучше брать модель со встроенным насосом. Это обойдется немного дороже, зато насос точно будет подходить котлу по параметрам.

Расширительный бак

Встроенными расширительными баками обычно комплектуют устройства класса люкс. Это удобно, если котел покупают для новой системы отопления на этапе проектирования. Тогда владельцам не придется выбирать и подключать резервуар отдельно.

Программатор

Регулирует температуру в зависимости от дня недели и времени суток. Это неплохо сокращает потребление электроэнергии. При правильном подборе режима экономия электричества составляет до 30-40%.

Комнатный термостат

Дает возможность точно и экономно управлять работой электрического котла в зависимости от температуры воздуха в помещении, а не температуры теплоносителя. Благодаря этому во время неожиданных потеплений на улице котел будет автоматически переключаться на меньшую мощность.

Автоматика электрокотла

Автоматика упрощает жизнь владельца котла, так как регулирует основные рабочие параметры устройства без постоянного присутствия человека.

В зависимости от способа работы автоматика бывает:

  • механическая (термореле, биметаллические термостаты, контакторы) – недорогая, но не очень точная, а часто еще и шумная;
  • электронная – более точная (и, естественно, более дорогая). Часто совместима с блоками дистанционного управления, выносными датчиками и т. д. С ней котел расходует электроэнергии на 15-20% меньше.

Регулирование мощности

Главная функция автоматики – держать в доме заданную пользователем температуру, путем регулирования мощностью котла. Вариантов регулирования может быть два:

  • ступенчатое – нагревательные элементы включаются и выключаются независимо друг от друга. Механизм простой, но не позволяет точно регулировать мощность нагрева. Применяется в большинстве бюджетных котлов;
  • плавное – достигается благодаря использованию реостата. Встречается в моделях класса стандарт и люкс.

Система безопасности

Обязательно обратите внимание, есть ли в комплекте группа безопасности, датчик давления, входной фильтр для очистки водопроводной воды, защитные механизмы от перегрева и замерзания. Эти устройства важны для нормального функционирования котла и Вашей безопасности. Все, чего в комплекте нет, придется приобретать за отдельную плату.

Монтаж электрокотла в квартире или частном доме

Чтобы подключить электрокотел не нужны особые навыки – нужно по сути подключить его к электросети и к системе отопления.  Однако мы рекомендуем обратиться к электрику, а не делать это самому. Главное, не забудьте посмотреть (и показать монтажнику) схемы подключения и рекомендованное сечение кабеля в паспорте котла.

Также рекомендуем нашу статью “Экономичный электрокотел — на что обратить внимание”.

Цена электрокотла – в чем отличие котла за 2 и 10 тысяч?

В сравнении с газовым или твердотопливным оборудованием электрокотлы стоят недорого. Но и тут есть определенная градация цен в зависимости от того, к какой категории относится котел (эконом, стандарт или люкс). Самые дешевые, эконом, стоят около 2-х тысяч гривен, но по сути это набор ТЭНов и блок управления ими же. А котлы премиум класса стоят в несколько раз дороже, но по сути это уже готовый к отоплению агрегат – с автоматикой, циркуляционным насосом, группой безопасности и т.д. Кстати, если нужен импортный электрокотел, умножайте на 2, а иногда на 3 раза. Котлы украинского производства при аналогичных характеристиках и комплектации обходятся дешевле. А принципиальной разницы в работе обычно не наблюдается.

Интересно, что иногда дорогие модели с полной комплектацией обходятся дешевле, чем бюджетные, к которым приходится докупать необходимые элементы системы отопления (циркуляционный насос, реле, расширительный бак и т.д.). Кроме того, они часто имеют более высокий класс энергоэффективности, т. е. потребляют меньше электроэнергии.

Кстати, оптимальным с точки зрения экономии средств будет использовать электрокотел для отопления домов с многотарифным счетчиком электроэнергии. Тогда можно настроить работу отопительной системы так, чтобы котел включался преимущественно в ночное время, когда электричество дешевле вдвое.

В общем, если у Вас возникли какие-либо вопросы по подбору электрического котла или нужна дополнительная консультация – звоните по вышеуказанным телефонам.

По ссылке можно ознакомиться со всем ассортиментом электрических котлов, посмотреть актуальные цены, подробное описание, фото и почитать отзывы.

Кабель для электрокотла — какой лучше, расчёт сечения

Электрический котёл — это обычно самый мощный электроприёмник в доме. И выполняет он одну из самых важных функций жизнеобеспечения дома — отопление, а в ряде случаев и горячее водоснабжение. При установке отопительного котла и выборе кабеля для его подключения должны быть соблюдены действующие правила устройства электроустановок, так как отказ этого оборудования зимой при отсутствии альтернативного отопления сделает ваш дом непригодным для проживания.


Кабель для электрокотла — какой лучше?

При выборе типа питающего кабеля для подключения электрического котла в первую очередь внимание следует обратить на условия его прокладки, которые зависят от места установки самого котла. Обычно котельная располагается в одном из помещений жилого дома, в этом случае можно выбрать любой установочный кабель, предназначенный для монтажа внутренней проводки. Что касается материала токоведущих жил, лучше отдать предпочтение меди. Это является общим правилом — преимущества меди перед алюминием очевидны.

Электропитание котла осуществляется отдельной линией от главного распределительного щита. Для этого можно использовать наиболее распространённые марки установочных кабелей ВВГ или NYM. Оба типа кабелей имеют двойную поливинилхлоридную изоляцию, для маркировки жил применена окраска изоляционного покрова. Может быть выполнен открытый или скрытый вид проводки, важно при этом соблюсти требования ПУЭ.

Чтобы разобраться в нюансах отличия NYM и ВВГнг, рекомендуем прочитать нашу статью «NYM или ВВГнг — в чем разница?»
Значительно реже электрокотельную размещают в отдельно стоящей постройке. В этом случае кабель для питания котла должен быть подведён к этому помещению. Котёл при этом подключается не напрямую, в котельной необходимо смонтировать распределительный щит, так как кроме котла там должно быть ещё как минимум освещение.

Непосредственное подключение электрокотла от щита внутри котельной также можно выполнить кабелем ВВГ или NYM. Что же касается кабеля, соединяющего главный распределительный щит и котельную, его тип также определяется способом прокладки. Для воздушной прокладки лучше всего использовать самонесущий изолированный провод, правда минимальное сечение СИП составляет 16 мм2, что соответствует мощности трёхфазного котла порядка 25 кВт. Также может быть применена воздушная прокладка кабеля ВВГ или NYM с креплением на несущем тросе, но в этом случае должна быть обеспечена дополнительная защита с помощью гофрорукава из металла или пластика, устойчивого к ультрафиолету.

Для повышения пожарной безопасности в случае групповой прокладки лучше использовать кабель, имеющий индекс «нг». Для одиночной прокладки годится и кабель без специальных индексов.

Хотите разобраться в нюансах огнейстойких и негорючих кабелей? Читайте рубрику блога  «Огнестойкий кабели»

Требуемое количество жил кабеля зависит от вида котла, который может быть однофазным или трёхфазным. Кроме фазных проводов и рабочего нулевого провода, кабель должен иметь жилу, подключаемую к защитному нулю. Таким образом, однофазный котёл подключается 3-х жильным кабелем (L, N, PE), а трёхфазный — 5-ти жильным (L1, L2, L3, N, PE).

Расчёт сечения кабеля для электрокотла

Необходимое сечение токопроводящих жил кабеля выбирается по величине номинального тока. Руководствоваться при этом нужно требованиями пунктов 1.3.10. и 1.3.11. ПУЭ. Рабочий ток котла указывается в технической документации на котёл и на табличке, закреплённой на нём.

На табличке на электрокотле всегда есть информация о мощности прибора

При отсутствии техпаспорта и нечитаемой табличке, когда приходится подключать бывший в употреблении котёл, характеристики которого не известны, можно определить номинальный ток путём измерений. Для этого выполняем следующие действия:

  • снимаем крышку клеммной коробки или обеспечиваем доступ к клеммам подключения другим способом, в зависимости от конструкции котла;

  • в однофазных котлах должны присутствовать клеммы с обозначением L, N,?, необходимо измерить сопротивление между клеммами L и N, значение тока вычисляется по формуле I = , где U — фазное напряжение 220 вольт, R — измеренное сопротивление в Ом;

  • в трёхфазном котле измеряется сопротивление между выводами L1-N, L2-N, L3-N, все три значения R должны получиться одинаковыми, так как нагрузка котлов обычно симметрична. Ток в фазе вычисляется по той же формуле, что и для однофазного котла, напряжение тоже берётся фазное.

Примечание: При выполнении измерений выключатель на котле должен быть включен, а переключатель нагрузки (при его наличии) установлен в максимальное положение.

Перед включением в сеть котла, как нового, так и бывшего в употреблении, он должен быть подвергнут испытаниям, предусмотренным ПУЭ. Для этого лучше воспользоваться услугами специализированного предприятия, обладающего правом на производство таких работ.

Требуемое сечение жил кабеля выбирается по таблице 1.3.4. из ПУЭ для меди

Выберем сечение кабеля для котла мощностью 6 кВт.

Так как для симметричной трёхфазной нагрузки:

P = 3*Uф·I,

I = P/3*Uф= 6000/3*220= 9 А.

При однофазном включении:

P = Uф·I,

I =P/Uф =6000/220  = 27 А.

По таблице 1.3.4. для однофазного котла выбираем сечение 4 мм2. Для трёхфазного принимаем по условиям минимально допустимого 2,5 мм2.

Выполняем аналогичные расчёты для электрических котлов 9, 12, 15, 24 кВт и сводим результаты в таблицу:

Мощность электрокотла, кВт

Однофазный 220 В

Трёхфазный 280 В



Сечение жил кабеля для электрокотла разной мощности, мм2

Электрокотел 6 кВт

4

2,5

Электрокотел 9 кВт

10

2,5

Электрокотел 12 кВт

-

2,5

Электрокотел 15 кВт

-

4

Электрокотел 24 кВт

-

10

Особенности подключения электрокотла

Подключение электрического котла осуществляется через защитные устройства дифференциального тока — УЗО (в паре с автоматическим выключателем соответствующего номинала) или дифференциальный автомат. При использовании электрической розетки с вилкой для подключения котла, розетка должна быть оборудована заземляющим контактом. Обычные бытовые розетки могут применяться только для котлов малой мощности (до 3 кВт), для более мощных котлов могут применяться специальные разъёмы, рассчитанные на соответствующий ток, либо котёл подключается к автоматическому выключателю.

Клемма со значком заземления должна соединяться с защитным проводом, системой уравнивания потенциалов и заземляющим устройством.

Если в вашем регионе действует дневной и ночной тариф на электроэнергию, то может оказаться выгодным установка в котельной теплоаккумулирующей ёмкости. Воду в ней можно нагревать котлом ночью, а запасённое тепло использовать днём, когда электроэнергия дороже. Для этого также должен быть установлен двухтарифный счётчик энергии.

Нужнен кабель для подключения электрокотла? Подберем лучший вариант!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Электрические котлы отопления. Виды и устройство. Применение

Электрические котлы отопления ключевой элемент системы отопления многих частных домов и квартир. Они имеют более широкое распространение, чем газовые котлы за счет доступности электросетей, а также превосходят по удобству твердотопливное оборудование благодаря полной автоматизации и отсутствию необходимости обслуживания.

Особенности подключения и использования

Электрические котлы отопления применяются исключительно в системах жидкостного отопления. Они выполняют функцию нагрева теплоносителя за счет преобразования электрической энергии в тепловую. Помимо котлов система оснащается радиаторами, трубами и циркуляционным насосом.

В зависимости от конфигурации электрокотел подключается к сети 220 или 380В. Большинство современных приборов поддерживают функцию автоматического управления. На них возможно регулировать температуру нагрева теплоносителя, а также время включения. Последняя функция крайне важна при использовании для учета потребления энергии двухтарифного счетчика. В таком случае, возможно отрегулировать включение котла в те часы, когда энергия предоставляется по сниженному тарифу. Кроме этого настройка позволяет отключать или снижать нагрев в моменты, когда в помещении никого нет согласно рабочему графику.

Установка электрического котла позволяет полностью исключить необходимость его ежедневного включения, отключения и настройки температуры.

В целом использование в системе отопления и именно электрокотла имеет ряд преимуществ:
  • Компактный размер оборудования.
  • Низкий уровень шума.
  • Пожарная безопасность.
  • Отсутствие выделения продуктов сгорания.
  • Умеренная себестоимость отопления помещения.

Электрокотел является самым компактным в сравнении с твердотопливным и газовым. Во время работы он практически не издает шума. В нем отсутствует горение, поэтому он не гудит. Звук работы электрического котла можно приравнять к шуму от чайника. Компактность позволяет его устанавливать путем скрытого монтажа. Зачастую прибор размещается в небольших шкафчиках, тумбах.

Отсутствие горения и подключение через УЗО делает устройство совершенно безопасным для человека. Оно не выделяет углекислый и угарный газ, не потребляет кислород в помещении. Все это позволяет размещать электрокотлы прямо в жилых домах и квартирах, не вынося их в отдельную подсобку или котельную.

Электрические котлы отопления в сочетании с двухтарифными счетчиками электроэнергии позволяют существенно снизить себестоимость отопления помещения. Во многих регионах использование электрокотлов является самым рентабельным методом отопления.

Виды электрокотлов в зависимости от устройства
Электрические котлы отопления разделяются по принципу устройства на 3 группы:
  • ТЭНовые.
  • Электродные.
  • Индукционные.

У ТЭНовых приборов используется сменный электронагревательный элемент, подразумевающий непосредственный контакт с жидкостью. Электродные приборы подогревают систему за счет пропускания непосредственно через жидкость электрического тока. Индукционные приборы нагревают ее за счет индукционного тока воздействующего на сердечник.

ТЭНовые

Оснащаются одним или несколькими ТЭНами. Они располагаются в теплообменной камере, через которую осуществляется циркуляция теплоносителя поступаемого из труб и батарей системы. ТЭНы управляются автоматикой. Кроме этого в устройствах этого типа может иметься собственный циркуляционный насос, что исключает необходимость его отдельного подсоединения. Также в устройстве может устанавливаться расширительная емкость и клапан для сброса воздуха при его подсосе в систему. Это позволяет минимизировать вероятность ее завоздушивания.

Электрические котлы отопления этого типа могут предусматривать подключение к сети 220 или 380 В. Однофазные обычно имеют мощность рассчитанную под стандартную электропроводку в пределах 1-7 кВт. Трехфазные устройства предлагаются с мощностью 6-30 кВт. При выборе в их пользу требуется подготовка специальной проектно-технической документации, получение разрешения, прокладка отдельного ввода и установка контура заземления рассчитанных параметров.

Устройства на ТЭНе пользуются спросом благодаря нескольким важным преимуществам:
  • Малая стоимость.
  • Простой монтаж.
  • Совместимость с водой в качестве теплоносителя.
  • Легкая точная регулировка мощности.

Недостатком устройств является образование накипи на ТЭНах при использовании в качестве теплоносителя обычной воды. Даже ее слой в 1 мм способен снизить КПД котла на 10-15%. Также недостаток в относительно небольшом ресурсе ТЭНов. Они недорогие, но их замена требует полного демонтажа котла. Нужно отметить, что если при работающем котле теплоноситель вытечет из системы, то оборудование перегреется и придет в негодность.

Электродные

Такие электрические котлы отопления еще более компактные, чем устройства с ТЭНом. Нагрев жидкости в них осуществляется за счет пропуска через нее переменного тока. Тот передается между двумя электродами, что и послужило названию устройства. Такой принцип работы требует использования в системе жидкости с четко установленным уровнем электрического сопротивления. В ее качестве выступает электролит с оптимальной для котла концентрацией солей. Проблема в том, что состав электролита по мере эксплуатации может меняться за счет коррозии в трубах и радиаторах. По этой причине его нужно периодически менять согласно рекомендациям производителя, или же тестировать на плотность.

Электродные котлы также бывают однофазными и трехфазными. За счет высокой эффективности нагрева именно таким способом данные приборы не производятся настолько мощными как ТЭНовые. Их можно встретить с параметрами мощности 1-16 кВт.

Электродные котлы отопления имеют ряд достоинств, по которым превосходят ТЭНовые приборы:
  • КПД до 98%.
  • Большой эксплуатационный ресурс самого оборудования.
  • Очень компактный размер.
  • При утечке жидкости из системы котел не ломается.
  • Ускоренный прогрев теплоносителя за счет прямого воздействия электрического тока без дополнительных приборов.
  • Малая чувствительность к перепадам напряжения в сети.

Приборы данного типа более выгодные для отопления в плане потребления энергии. Они являются самым удачным выбором, если в помещении нет места для размещения более массивного котла.

Однако при выборе электродного котла нужно учесть, что в нем имеются и недостатки, причем существенные:
  • Существует вероятность поражения электрическим током при контакте с системой отопления.
  • Несовместимость с УЗО, что позволяет выполнять защиту от поражения током только за счет заземления.
  • Необходимость периодического обновления теплоносителя.
  • Менее чувствительная регулировка мощности.
Индукционные электрические котлы отопления

Это самые современные приборы. Они оснащаются сердечником из ферромагнетика, который помещается в теплоноситель, поступающий из труб системы. Сердечник разогревается за счет воздействия индукционного тока, генерируемого катушкой. Сама катушка не контактирует с теплоносителем. Таким образом данные устройства как и ТЭНы греют жидкость за счет ее контакта с горячей поверхностью. Однако эти поверхности имеют разную природу тепла. Сердечник это полнотелый стержень, который имеет безграничный ресурс. У ТЭНа поверхность греет тонкая нихромовая спираль, которая склонна к перегоранию.

В целом, к уникальным достоинствам индукционных котлов можно отнести:
  • Самый большой ресурс из всех аналогов.
  • Сохранение КПД за счет отсутствия накипи.

Чаще всего у современных приборов сердечник делается по форме лабиринта, что позволяет увеличить площадь контакта с ним теплоносителя. При воздействии индукционных токов сердечник слегка вибрирует. Это предотвращает налипание на него накипи. Благодаря данному качеству КПД устройства не снижается так стремительно, как у ТЭНа. Фактический ресурс данных приборов без необходимости ремонта при качественном исполнении может составить до 25-30 лет.

Недостатки индукционных котлов отопления включают:
  • Высокую стоимость в сравнении с ТЭНовыми и электродными устройствами.
  • Имеют сухой вес несколько десятков килограмм.
  • Рассчитаны на системы с увеличенным давлением.
Зависимость мощности котла к площади отапливаемого помещения

При выборе электрокотла важным параметром является его мощность. Если ее будет недостаточно, то прибор при работе на полную нагрузку без перерывов все равно не сможет справиться с поддержанием установленной температуры. Считается, что на 10 м² помещения требуется мощность котла в 1 кВт. То есть для квартиры или дома площадью 70 м² нужен прибор на 7 кВт.

Стоит учитывать, что рекомендуемая мощность может применяться в современных системах отопления с нормальным объемом теплоносителя. При необходимости подключения котла к устаревшим системам с трубами избыточного диаметра и вместительными чугунными батареями требуется запас мощности для компенсации несоответствия.

При оборудовании системы отопления можно использовать избыточно мощные электрические котлы отопления, что никак не повлияет на фактическое потребление энергии. Он хотя и потребляет больше электричества в час, однако благодаря мощности работает меньшее количество времени, в сравнении с более слабым оборудованием. Другое дело, что стоимость самого котла с большей мощностью дороже. Главное правило при выборе не использовать прибор меньшей производительности, чем требуется.

Похожие темы:
Электрические котлы

Strom Руководство пользователя

  Руководство по эксплуатации котлов Strom Electric System

ВВЕДЕНИЕ

Пожалуйста, прочтите и соблюдайте эти инструкции по установке, а также соблюдайте правильные инструкции по эксплуатации, чтобы обеспечить долгий срок службы вашего электрического бойлера Strom. Эти инструкции необходимо сохранить и передать любому новому пользователю.

На все котлы предоставляется полная гарантия 2 года со дня регистрации. Гарантия распространяется на любые производственные дефекты и покрывает замену любых неисправных деталей и затраты на рабочую силу.Гарантия не распространяется на повреждения котла из-за неправильной установки и любые последующие повреждения воды или утечки в котел. Перед тем, как передать котел конечному пользователю, необходимо проверить всю водопроводную сеть на предмет нормальной работы и водонепроницаемости. Гарантия не распространяется на расходы, которые не были организованы Strom Ltd.

.

Этот прибор не предназначен для использования кем-либо (включая детей) с ограниченными физическими, сенсорными или умственными способностями или не имеющим опыта работы с прибором, если они не находятся под наблюдением или не прошли инструктаж со стороны компетентного лица, ответственного за их безопасность.

ПОДГОТОВКА / БЕЗОПАСНОСТЬ

Этот электрический котел должен быть установлен в соответствии со следующим: —

  • Местные строительные нормы и правила
  • Строительные нормы Великобритании

BS EN 12828
Системы отопления в зданиях: Проектирование систем водяного отопления.

BS EN 12831
Системы отопления в зданиях: Метод расчета проектной тепловой нагрузки

BS EN 14336
Системы отопления в зданиях: Монтаж и ввод в эксплуатацию систем водяного отопления

BS7671
Требования к электроустановкам.Правила проводки IEE. Семнадцатое издание

BS EN 7593
Свод правил по обработке воды в системах отопления

  1. Проверка нагрузки
    Проверка нагрузки необходимо учитывать при установке котлов большой мощности
  2. Проектирование центрального отопления
    Подробные рекомендации приведены в BS EN 12828 и BS EN 6700
  3. Расположение
    Котел может быть установлен практически в любом месте, но следует учитывать возможность мороза или сырости, а также необходимость технического обслуживания оборудования в будущем.Следует предусмотреть свободное пространство для снятия передней панели, если это необходимо, и для поступления воздуха в котел. Котел должен быть установлен в вертикальном положении, в противном случае гарантия будет аннулирована. Стена, на которой устанавливается котел, должна быть достаточно прочной, чтобы выдержать вес заполненного котла.
НЕОБХОДИМЫЕ ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ ПЕРЕД УСТАНОВКОЙ
  1. Убедитесь, что напряжение на индикаторной пластине котла совпадает с напряжением сети, к которой он будет подключен.
  2. Воздухозаборники и форточки котла обеспечивают его правильную работу и защищают устройство от перегрева. В результате они никогда не должны покрываться.
  3. Перед выполнением любых внутренних ремонтов котел необходимо отключить от электросети.
  4. Котел всегда должен быть заземлен.
  5. Цепь электропитания должна включать устройство защитного отключения.
  6. Сливные клапаны должны быть установлены в самой нижней точке трубопровода системы в доступном месте.Они должны быть установлены в соответствии с BS 2879.
  7. Неправильное использование котла запрещено.
  8. Все модели оснащены различными элементами безопасности. Если один или несколько из них активированы, они вызовут код ошибки на котле. Проконсультируйтесь с разделом об устранении неполадок в этом руководстве, и если проблема не исчезнет, ​​обратитесь в Strom.
  9. Можно установить подходящий внешний таймер / комнатный термостат, если внутреннее программирование котла не используется.
  10. Все компоненты герметичной системы центрального отопления встроены.Подходящий заправочный контур должен быть установлен снаружи на патрубке для пополнения воды в соответствии с правилами водоснабжения.
  11. Для любых предохранительных клапанов требуется трубопровод к безопасному месту слива
ВНУТРЕННИЕ КОМПОНЕНТЫ ТЕПЛОВОГО КОТЛА

  1. Автоматический выключатель
  2. Стекло доступа с электроприводом
  3. Запатентованный теплообменник системы отопления
  4. Термовыключатели
  5. Обогрев расширительного бака
  6. Датчик температуры теплового потока
  7. Датчик температуры обратного тепла
  8. Автоматический воздухоотводчик (доступ за насосом)
  9. Насос
  10. Манометр
  11. Датчик давления (связанный с манометром)
  12. Клапан ограничения давления и расширения
  13. Клапан пополнения системы отопления
  14. Термовыключатели
  15. Теплообменник ГВС
  16. Датчик температуры на выходе горячей воды
  17. Датчик температуры на входе холодной воды
  18. Датчик расхода ГВС
УСТАНОВКА
  1. Общие требования
    Котел должен устанавливаться квалифицированным и сертифицированным сантехником или инженером-теплотехником, а подключение к электросети должен производить квалифицированный электрик.Для трехфазных требований это должен выполнять электрик, сертифицированный по BS 7671 17-го или 18-го издания.
    Системы должны быть спроектированы в соответствии с действующими строительными нормами и правилами на момент установки. Перед подачей тока в устройство необходимо заземлить прибор. Strom Limited не несет ответственности за неправильную установку, выполненную неквалифицированными специалистами.
  2. Подвешивание котла
    Повесьте котел в вертикальном положении на предусмотренные точки крепления рамы, так, чтобы патрубки подающей и обратной линии были направлены к нижней части агрегата.
    Подключите котел к системе отопления, убедившись, что запорные клапаны установлены на подающем и обратном трубопроводе.
    СМОТРИТЕ ПРОЦЕДУРУ ПОДВЕСКИ НА НАД КРЫШКОЙ.
  3. Запорные клапаны
    Для облегчения демонтажа из системы рекомендуется установить полнопроходные запорные клапаны на подающем и обратном трубопроводах от котла. Не используйте стандартные шаровые краны, так как это может ограничить поток в котел и из него, что приведет к ухудшению рабочих характеристик.
  4. Auto Air Vents
    Автоматический воздухоотводчик уже встроен в котел.Однако, если котел будет использоваться в паре с водонагревателем, необходимо установить дополнительный воздухоотводчик рядом с змеевиком водонагревателя.
  5. Конструкция системы
    Необходимо установить внешний байпасный клапан, чтобы система могла циркулировать, когда все радиаторы закрыты.
    По возможности следует использовать термостаты для управления отоплением, а в соответствии со строительными нормами также следует использовать статистику баллонов (при необходимости). Радиатор следует установить и запереть открытым в помещении, в котором установлен комнатный термостат (если он установлен), чтобы избежать перегорания системы отопления.
  6. Подключение к водопроводу
    Для заполнения системы отопления следует обращаться к BS EN 14336. Не должно быть соединения между системами центрального отопления и основным водоснабжением, и должны быть соблюдены все местные постановления о водоснабжении. Любое соединение между водопроводной водой и системой отопления должно быть отключено после использования.
  7. Промывка
    Систему необходимо промыть до 10% PPM (хлорид и др.) Или ниже, чтобы система водоснабжения не влияла на срок службы котла.Если котел устанавливается в существующую систему отопления, необходимо выполнить промывку радиаторов и трубопроводов для удаления любого потенциального мусора.
ДИАГРАММА ПОДВЕСКИ ДЛЯ УКАЗАНИЯ ПО УСТАНОВКЕ

Пожалуйста, убедитесь, что стена, предназначенная для монтажа котла, имеет конструктивную целостность, позволяющую поддерживать агрегат в заполненном состоянии.

  1. Используйте ударную дрель, чтобы просверлить 6 отверстий, как показано на схеме настенного монтажа. Верхние отверстия должны иметь диаметр Φ8, а нижние отверстия могут быть идентичными или вместо этого могут иметь диаметр Φ6.
  2. Просверлите в общей сложности 6 распорных винтов диаметром Φ8 в верхних отверстиях и либо диаметром Φ8, либо Φ6 в нижних. Оттуда просверлите 3 подвесных винта в 3 верхних отверстия.
  3. Повесьте котел на 3 закрепленных верхних винта и затем закрепите на месте 3 дополнительными винтами снизу
ЗАЗОРЫ

Котел должен иметь зазор 100 мм со всех сторон от потолка, пола, боковой стены или неподвижных препятствий. Это должно быть соблюдено для безопасной и подходящей работы.

ПОДКЛЮЧЕНИЕ К ВОДЕ
  • Подключения подающей и обратной линии должны выполняться в соответствии с цветовым решением и маркировкой, нанесенной на котел.
  • Подключения на входе и выходе водопроводной воды должны выполняться в соответствии с цветовым решением и маркировкой, нанесенной на котел.
  • При затяжке или ослаблении резьбовых соединений всегда используйте подходящие инструменты, такие как гаечные ключи с открытым зевом. Не используйте трубные ключи, удлинители или неподходящие инструменты, которые могут вызвать повреждение или утечку воды.
  • Установить продувки в радиаторах и любых высоких точках системы отопления.

Регулируемое заправочное соединение входит в состав котла. Его необходимо закрыть, когда в системе будет достигнуто давление и будет удален воздух. В качестве альтернативы он может быть заблокирован открытым, и для заполнения системы отопления и замены воды, потерянной во время обслуживания или удаления воздуха из системы, можно использовать традиционный контур наполнения. Контур заполнения должен быть установлен в непосредственной близости от котла или подключен к штуцеру подпитки воды.Контур наполнения должен быть установлен в соответствии с действующими правилами водоснабжения и должен быть удален после наполнения, а клапаны закрыты подходящими крышками.

ПОТОК И ВОЗВРАТ ОТОПЛЕНИЯ

Эти соединения имеют размер ¾ ”для подключения к трубе диаметром 22 мм. На подающей и обратной линии должны быть установлены рабочие клапаны подходящего диаметра, чтобы можно было изолировать котел для обслуживания без опорожнения всей системы отопления. Мы рекомендуем гибкие шланги, так как зажимы для чрезмерной затяжки могут повредить внутренние детали котла, на что не распространяется гарантия.

ВХОД И ВЫПУСК ГОРЯЧЕЙ ВОДЫ

Эти соединения имеют размер 1/2 дюйма для подключения к 15-миллиметровой трубе с рабочим клапаном на входе для ограничения потока. Мы рекомендуем гибкие шланги, так как зажимы для чрезмерной затяжки могут повредить внутренние детали котла, на что не распространяется гарантия.

ТОЧКА СЛИВА

Точка слива должна быть установлена ​​в самой нижней точке системы отопления. Слив воды из котла через предохранительный клапан недопустим, так как мусор может помешать правильной работе клапана.

НАЧАЛЬНОЕ ЗАПОЛНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

Убедитесь, что запорные клапаны подачи и возврата открыты. Подсоедините заправочный контур к штуцеру пополнения воды, полностью откройте клапан и дайте системе медленно заполниться, пока манометр не покажет от 1 до 1,5 бар, после чего клапан пополнения должен быть закрыт. Удалите воздух из всех клапанов ручного выпуска до тех пор, пока из системы не будет удален весь воздух. Во время этой операции необходимо будет пополнить систему.

РАСШИРИТЕЛЬНОЕ СУДНО

Внутри котла установлен расширительный бак, чтобы обеспечить пространство для теплового расширения воды при нормальных рабочих условиях.Однако, если система содержит значительные объемы воды, необходимо установить дополнительный расширительный бак для обогрева снаружи.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Завершите все трубопроводы перед подключением котла к электросети.

Убедитесь, что доступное сетевое напряжение совпадает с указанным на паспортной табличке.

Важно убедиться, что общая мощность, подаваемая в здание, имеет достаточную нагрузочную способность для обеспечения котла требуемой тепловой мощностью в дополнение ко всем другим приборам, которые могут быть подключены одновременно.

Кабель питания котла должен быть достаточного сечения, чтобы выдерживать требуемую нагрузочную способность. Он должен быть подключен через связанный изолирующий выключатель с минимальным зазором между контактами 3 мм на каждом полюсе, а система должна быть защищена автоматическим выключателем подходящего номинала.

Важно, чтобы котел был правильно заземлен, а проводка была проверена на соответствие действующим нормам IEE.

РАЗМЕР ЭЛЕКТРОПИТАНИЯ

В следующей таблице приведены технические характеристики для полного выбора электрокотлов Strom

.

ПОДКЛЮЧЕНИЕ К КОТЛУ

Клеммная колодка находится в верхней правой части котла и доступна после снятия передней панели.Кабель питания должен быть безопасно проложен к этой точке через кабельный ввод в верхней части правой панели котла.

Убедитесь, что соединительные кабели правильно подключены к соответствующим клеммам и надежно закреплены.

ПРОВОДКА ВНЕШНЕГО УПРАВЛЕНИЯ

Рекомендуется подключение котла к внешнему блоку управления, например, комнатному термостату или канальному программатору. Коммутационное соединение блока управления должно быть без напряжения и подключено к соответствующим клеммам, как показано на электрической схеме.

ВВОД В ЭКСПЛУАТАЦИЮ

Включить электропитание котла. Убедитесь, что программатор установлен в нейтральное состояние, в котором он не требует нагрева.

НАСОС

Насос уже установлен в котле как часть отопительного контура и будет подключен к плате. При включении котла насос должен обеспечивать нормальную циркуляцию в рамках проверки работоспособности.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Внешние контроллеры следует подключать в соответствии со схемами подключения, показанными ниже.Любые радиочастотные контроллеры могут быть подключены согласно инструкции по установке от производителя.

ПОДКЛЮЧЕНИЯ КОТЛА

  1. Клеммная колодка
  2. Предохранитель на 6 А
  3. Плата питания обогрева
  4. Электропитание воды
  5. Температура воды на выходе. Датчик
  6. Температура воды на входе. Датчик
  7. Датчик расхода воды
  8. Сенсорная панель управления
  9. Реле давления
  10. Прерыватель нагрева
  11. Температура подачи в системе отопления
  12. Температура обратной линии отопления
  13. Зуммер
  14. Мощность теплообменника
  15. Батарея внутренней памяти
ЭЛЕКТРИЧЕСКАЯ СХЕМА

Все электромонтажные работы должны выполняться в соответствии с действующими правилами электропроводки IEE BS7671.
Все электрические соединения должны выполняться квалифицированным электриком.

ЭКСПЛУАТАЦИЯ КОТЛА
Панель управления котлом

Первое включение — ввод в эксплуатацию системы отопления

При первом включении котел выполнит самопроверку. Если обнаружены какие-либо неисправности, они будут отображаться на дисплее, и их можно будет определить в разделе «Устранение неисправностей» в данном руководстве. При подключении внешнего контроллера убедитесь, что он надежно подключен к котлу в соответствии со схемами подключения в данном руководстве, прежде чем включать питание котла.

При первом подключении питания к котлу, панель управления котла загорается, но питание не включается. В этом состоянии «Выкл.» Установщик может настроить время, день недели и температуру отопления на выходе из котла, а также желаемую температуру «приближения» на обратной линии отопления.

  1. Удерживайте кнопку меню в течение 2 секунд.
  2. Отображение изменится на «Часы». Регулировка с помощью знаков + и — позволит пользователю настроить день недели. Нажатие кнопки меню подтвердит настройку дня, а затем вызовет мигание времени, нажатие знаков + и — изменит час соответственно, нажатие кнопки меню подтвердит час и вызовет мигание минут, и это можно соответственно отрегулировать и подтвердить. нажав кнопку меню.
  3. Нажатие кнопки Power вернет котел в исходное меню дисплея «Часы». Нажатие кнопки меню переключит дисплей на «Нагрев» и отобразится температура. Это желаемая температура нагрева, которую будет достигать поток нагрева при выходе из котла, и ее следует устанавливать только в начале срока службы котла. Это должно быть установлено соответственно в зависимости от размера отопительного контура. Для небольшого жилища не нужно устанавливать значение выше 60-65 градусов.Однако для больших жилищ это значение должно быть установлено на уровне 65-70 градусов.
  4. Когда выбрана правильная температура, нажатие кнопки «Меню» переключит дисплей на «diff» с другим числом, отображаемым ниже. Это разница в температуре подачи и обратной линии системы отопления, при которой котел отключается, чтобы остановить любые избыточные потери энергии или потенциальный перегрев системы. Котел перестанет работать независимо от того, будет ли достигнута желаемая температура в обогреваемых помещениях. Как правило, дифференциальную температуру следует установить на уровне 10-15 градусов, чтобы избежать нежелательного отключения системы во время периода нагрева, но ее можно отрегулировать в соответствии с требованиями конечного пользователя.
  5. Меню удержания вернет котел в исходное состояние, при этом удерживание кнопки Power в течение 2 секунд включит котел для начальной самопроверки. После завершения этой проверки убедитесь, что система правильно реагирует, запрашивая тепло через подключенный контроллер отопления (обычно повышая желаемую температуру в помещении).
Первое включение — ввод в эксплуатацию системы горячего водоснабжения

Комбинированный котел Strom будет отдавать приоритет производству горячей воды для любого питьевого оборудования, такого как душевые и краны, как и любой газовый комбинированный котел.Расход воды следует регулировать с помощью предлагаемого рабочего клапана на входе холодной воды, чтобы обеспечить достаточное повышение температуры от бойлера для любых бытовых применений. Ниже приведены рекомендации по расходу для повышения температуры на 30 ° C для каждой модели котла:

Пользователь может изменить желаемую настройку температуры горячей воды на выходе из пароконвектомата только при включенном выходе горячей воды с помощью кнопок увеличения и уменьшения на панели управления.По умолчанию установлено значение 45 ° C.

УСТРАНЕНИЕ НЕПОЛАДОК

По любым другим вопросам обращайтесь в компанию Strom ltd по телефону 0333 344 2474.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Электрокотлы

Strom не требуют особого обслуживания, кроме следующих:

  • Система отопления должна заполняться и поддерживаться в рабочем состоянии при холодной воде при давлении 1–1,5 бар. Частое наполнение системы может вызвать образование накипи, коррозию и повреждение системы отопления, и этого следует по возможности избегать.Регулярная потеря давления может указывать на утечку в системе и должна быть исследована.
  • НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ДОПУСКАЕТСЯ ВКЛЮЧАТЬ КОТЛ, КОГДА СИСТЕМА СУХАЯ.
  • В котле установлена ​​программа защиты от замерзания. Для того, чтобы это работало, к котлу необходимо постоянно подавать электроэнергию. В систему отопления можно добавить антифриз (не более 20% по объему), если котел будет простаивать длительное время. В противном случае необходимо отключить котел от электросети и полностью слить воду из системы, чтобы избежать повреждений от мороза.
ИНФОРМАЦИЯ О ГАРАНТИИ:

Все продукты Strom поставляются в соответствии со стандартными положениями и условиями (доступны по запросу или через наш веб-сайт). Настоящая Политика также применяется в дополнение к нашим условиям и положениям к любым электрическим котлам Strom, и, устанавливая этот продукт, вы соглашаетесь соблюдать настоящие Положения и условия и настоящую Политику. Настоящая Политика устанавливает гарантийный срок и исключения, которые применяются к электрическим котлам, для других продуктов, пожалуйста, посетите наш веб-сайт или соответствующие руководства.Настоящая Политика регулируется нашими Стандартными положениями и условиями, и ее следует читать вместе с этими условиями. Мы оставляем за собой право вносить изменения в эту политику в любое время.

Подробная информация о гарантии:
С учетом исключений, изложенных ниже, и любых применимых пунктов наших Положений и условий, неисправные детали и продукты будут бесплатно заменены или отремонтированы компанией Strom или одним из ее представителей в течение применимого гарантийного периода. Если работа выполняется персоналом, не связанным со Strom, или без ведома Strom, мы не сможем покрыть связанные с этим расходы, запчасти и оплату труда.Если компания Strom или ее представители не могут своевременно явиться на вашу собственность в поместье, мы оставляем за собой право разрешить выполнение работ третьим лицам после того, как предварительно согласованная стоимость будет согласована напрямую со Strom (соглашения, заключенные через третьих лиц, не принимаются).

Исключения:

  1. Эта политика применяется только в следующих случаях:
    • Продукт установлен и используется строго в соответствии с Условиями и инструкциями, прилагаемыми к продукту; и
    • неисправность не связана с несчастным случаем, неправильным использованием, неправильным обращением, неподходящими условиями воды (включая загрязняющие вещества или несоответствующее давление воды), накоплением известкового налета или любыми изменениями, модификациями или ремонтом, выполненными какой-либо стороной, явно не указанной компанией Strom.
    • Неподходящие водные условия включают:
      1. Частное водоснабжение, не регулируемое органами водоснабжения
      2. Жесткая вода, не прошедшая обработку
      3. Добавки к воде, вызывающие коррозию продукта
      4. Отсутствие ингибитора коррозии в отопительных контурах
  2. Настоящая гарантия не распространяется на ущерб, возникший в результате простоя продукта или косвенный ущерб другим товарам, мебели или имуществу.
  3. Настоящая гарантия не распространяется на расходные материалы, связанные с продуктом.
  4. Установки, которые не выполнялись лицами, не обладающими соответствующей квалификацией, необходимой в их области для выполнения предпринятых работ (мы оставляем за собой право запросить копию сертификата на установку электроустановок)
  5. Гарантия
  6. не подлежит передаче и должна быть приобретена как новая у одного из наших дистрибьюторов.

Гарантийные сроки:
На все котлы Strom распространяется стандартная гарантия сроком 1 год, однако после завершения процедуры гарантии (см. Гарантийный ярлык) гарантия будет продлена до 2 лет бесплатно.

ПРИМЕЧАНИЯ:

_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________


Руководство пользователя котлов электрической системы Strom

— Оптимизированный файл
Руководство пользователя котлов электрической системы Strom — Исходный файл

Бесконтактные водонагреватели: руководство для покупателя

Подумайте об этом: большинство домашних хозяйств в этой стране нагревают воду до абсурда расточительно.Мы наполняем большие резервуары на 40-50 галлонов, а затем вливаем в них энергию 24 часа в сутки, 7 дней в неделю, из года в год, чтобы всегда иметь под рукой горячую воду.

Но часто так не получается. Если подросток принимает длительный душ или его супруг (а) устраивается принять ванну, может потребоваться долгое ожидание, пока опустошенный резервуар нагреется. Кроме того, есть беспокойство: наполнен ли он осадком, отнимающим энергию? Будет ли утечка? И то и другое вызывает разумные опасения, поскольку резервуары обычно выходят из строя через 8–12 лет.

Установка бесконтактного водонагревателя: стоит ли оно того?

Это аргументы в пользу покупки безбаквального водонагревателя. Он генерирует горячую воду только тогда, когда она вам нужна — и столько, сколько вам нужно, — экономя от 27 до 50 процентов затрат на топливо по сравнению с нагревателями резервуарного типа. (Типичный газовый бак выбрасывает от 40 до 50 процентов сжигаемого топлива.)

И поскольку нет резервуара, который может выйти из строя, почти нет шансов на катастрофическую утечку. Более того, с момента их появления в Соединенных Штатах в 1990-х годах безбаквальные обогреватели становятся все более сложными, с такими функциями, как встроенные рециркуляционные насосы (для «мгновенной» горячей воды) и возможность беспроводной связи, которая сообщает вам через смартфон, когда именно устройство нуждается в обслуживании.

Ниже приведено наше руководство по безрезервуарным водонагревателям. В нем мы объясним, как работает безрезервуарный водонагреватель, расскажем, что вам нужно знать, прежде чем покупать его — и до прибытия установщика — и расскажем вам об особенностях работы агрегатов, чтобы не было никаких проблем. сюрпризы, если вы пойдете без танка.

Как работает безбаковый водонагреватель?

Иллюстрация Дуга Адамса
  1. Все начинается при открытии крана горячей воды (1) .
  2. Датчик потока (2) обнаруживает воду, поступающую в водонагреватель, и посылает сигнал на панель управления о начале производства горячей воды.
  3. В газовом агрегате панель управления (3) включает вентилятор (4) , который втягивает наружный воздух, открывает газовый клапан (5) , который впускает газ, и зажигает горелка (6) .
  4. Теплообменник (7) улавливает тепло от пламени и передает его воде, движущейся по трубке теплообменника.
  5. Смесительный клапан (8) регулирует перегретую воду на выходе из теплообменника.
  6. Если датчик температуры (9) обнаруживает, что вода превышает или не соответствует требуемой настройке, панель отрегулирует газовый клапан, смесительный клапан и регулирующий поток водяной клапан (10) соответственно.
  7. Герметичный вентиль (11) (или пара вентиляционных отверстий) через крышу или внешнюю стену отводит выхлопные газы и подает воздух для горения к горелке.

Выражаем благодарность: Филиппу Максвеллу, менеджеру по жилым продуктам, Rheem; Эрик Манзано, супервайзер по обучению продукции, Noritz; Джо Холлидей, старший директор по развитию продуктов и бизнеса, Rinnai; Фред Молина, менеджер по продукции для водонагревателей, Bosch Thermotechnology

Что нужно знать о бесконтактных водонагревателях

Предоставлено Noritz

Стоимость бесконтактного водонагревателя

Цены варьируются от 170 долларов за небольшие газовые установки до более чем 2000 долларов за мощные обогреватели, которые могут одновременно снабжать два душа; 1000 долларов — это примерно в среднем.

Бесконтактные электронагреватели стоят от 90 до 900 долларов. Затраты на первоначальную установку включают больше, чем простую замену резервуара. (См. Подраздел ниже, озаглавленный «Установка электрического безбаквального водонагревателя».)

Как установить безбаковый водонагреватель

Это определенно работа для профессионалов, так как она включает в себя герметичные соединения воды, вентиляции и газа в случае газовых или пропановых агрегатов или модернизацию электропроводки и панели автоматического выключателя в случае электрических агрегатов. .

Техническое обслуживание водонагревателя без резервуара

Зарегистрируйтесь, чтобы получить ежегодное обслуживание у профессионального специалиста, включая чистку или замену водяных и воздушных фильтров и проверку горелки. В районах с жесткой водой промывка уксусом каждые 500 часов предотвращает засорение теплообменника отложениями минералов — накипью. Эту 20-минутную задачу может выполнить как профессионал, так и домовладелец.

Как долго прослужат безрезервуарные водонагреватели?

Газовые безбаквальные водонагреватели должны работать 20 и более лет, что в два или три раза дольше, чем баковые водонагреватели.Бесконтактные электрические агрегаты имеют более короткий срок службы, порядка 7-10 лет.

Где я могу купить?

Магазины сантехники, биг-боксы и интернет-магазины продают эти обогреватели. Или закажите у сантехника.

Бесконтактные водонагреватели за и против

Предоставлено Noritz

PRO: они компактные

Более новые водонагреватели резервуарного типа стали больше, поскольку федеральные правила теперь требуют более толстой изоляции для снижения потерь тепла в режиме ожидания.

Таким образом, они могут не поместиться в места, где мог бы разместиться старый обогреватель той же мощности. Бензобак-газовые обогреватели размером с чемодан висят на стене.

PRO: Они безопаснее

В отличие от обогревателя резервуарного типа, они не проливают галлоны воды, если они дают течь, не содержат бактерии Legionella или опрокидываются при землетрясении. А поскольку вентиляционные и вытяжные отверстия закрыты, угарный газ не может проникнуть в дом из-за обратной тяги.

PRO: их легко подготовить к зиме

Владельцы загородных домов хорошо знают, сколько времени нужно, чтобы слить воду из бака водонагревателя перед тем, как закрыть дом на зиму. С помощью компрессора вы можете слить воду из бака-обогревателя за несколько секунд; тогда вы просто отключаете его.

ПРОТИВ: они чувствительны к медленному потоку

Если в трубах образовалось слишком много накипи, или если смеситель и аэраторы для душа забиты, или если кран отклонен вниз, поток воды снижается примерно до нуля.3 галлона в минуту, эти устройства автоматически отключаются.

CON: расплата продолжается

По сравнению с нагревателем резервуарного типа стоимостью около 400 долларов, газовый нагреватель без резервуара стоимостью 1000 долларов может сэкономить семье всего около 100 долларов в год, в зависимости от того, насколько он эффективен и сколько горячей воды используется.

Но поскольку эти газобаллонные агрегаты служат дольше, экономия начинается через шесть лет, примерно когда многие резервуары близки к концу.

Новая технология бесконтактного водонагревателя

Предоставлено Noritz

Технология Tankless постоянно совершенствуется.Вот некоторые из последних усовершенствований:

Повышенная эффективность

Подогреватели конденсирующего газа могут отводить до 96 процентов тепла топлива — на 17 процентов больше, чем у безбаквальных агрегатов первого поколения — благодаря второму теплообменнику, который улавливает большую часть тепла выхлопных газов до того, как оно уйдет в вентиляционное отверстие.

Они примерно на 25 процентов дороже, чем нагреватели без конденсации, и образуют кислый конденсат, который необходимо нейтрализовать. Если обогреватель не оборудован встроенным нейтрализующим картриджем, установщик должен его добавить.

Мгновенное горячее водоснабжение

Бесконтактным установкам требуется около 15 секунд, чтобы довести воду до температуры, но вам все равно придется ждать, пока эта горячая вода достигнет вашей душевой лейки или крана, как и в случае с нагревателем резервуарного типа.

Если расстояние между нагревателем и приспособлением превышает 50 футов, ищите агрегаты со встроенным рециркуляционным насосом, который экономит воду и сокращает время ожидания. Насос, который можно включить таймером, кнопкой, датчиком движения, умным динамиком или смартфоном (вверху), проталкивает холодную воду в трубах обратно через нагреватель.

Примерно через минуту насос отключается, и через несколько секунд после открытия крана вы получаете горячую воду.

Совместимость с Wi-Fi Блоки

без резервуаров с цифровым подключением позволяют регулировать температуру и контролировать потребление газа и горячей воды на вашем телефоне.

Что еще более важно, устройство может определить источник проблемы. Передайте эту информацию своему сантехнику, и он сможет появиться, точно зная, что нужно делать. Эта функция также устраняет любые догадки о том, когда пора удалять накипь.

Скидки на бесконтактный водонагреватель: отличный способ сэкономить

Фото Карла Тремблея «Конденсационные водонагреватели без резервуаров настолько эффективны, что они сертифицированы по федеральной программе Energy Star, что дает им право на скидки для коммунальных предприятий по всей стране. Этих скидок часто бывает достаточно, чтобы преодолеть разницу в цене между более дорогими компрессорно-конденсаторными агрегатами и более дешевыми неконденсаторными.Тогда это будет в основном бесплатное или недорогое обновление, которое позволит сэкономить деньги в течение следующих 20 или более лет ». — Ричард Третуэй, TOH , специалист по сантехнике и отоплению

Водонагреватель какого размера мне нужен?

Вот как профессионалы обеспечивают подачу горячей воды достаточным количеством горячей воды.

Для того, чтобы безбаковый нагреватель превратил холодную воду в горячую всего за несколько секунд, требуется большой импульс в БТЕ.Но если мощность нагревателя в BTU не может удовлетворить спрос, он сократит поток или, в худшем случае, подаст теплую воду.

Чтобы определить, сможет ли обогреватель удовлетворить потребности домашнего хозяйства, сантехник учитывает три фактора: температуру воды, поступающей в водонагреватель, пиковую потребность в горячей воде галлонов в минуту (галлонов в минуту), и КПД нагревателя, о чем свидетельствует его коэффициент Uniform Energy Factor , указанный в технических характеристиках продукта.

  1. Первый шаг: профессионал выясняет, сколько Btus на галлон нужно обогревателю, чтобы поднять входящую воду до 120 градусов (см. Карту на следующем слайде).
  2. Далее идет пиковый спрос , сумма расходов для каждого прибора и приспособления, которые могут одновременно использовать горячую воду. (Эти показатели перечислены на следующем слайде.) Общая сумма снижается на 20 процентов, поскольку мы не принимаем ванну и не стираем в воде с температурой 120 градусов. Вы можете снизить пиковую нагрузку, установив приспособления с низким расходом воды и водосберегающие приборы или отложив стирку, когда используется душ.
  3. Общий объем производства в британских тепловых единицах рассчитывается путем включения в формулу значений Btus на галлон и пиковой нагрузки.Если этот результат находится между двумя моделями, выберите модель с более высоким рейтингом в британских тепловых единицах. А если мощность превысит 198 000 БТЕ, максимум для бытовых газовых обогревателей, вам понадобятся две установки меньшего размера, которые будут работать в тандеме.

Оценка выхода Btus

Не хотите заниматься математикой? Используйте эти цифры, чтобы оценить, какая мощность нагревателя вам понадобится.

1 ванная, 1–2 человека:

140 000 британских тепловых единиц

2 ванные комнаты, 2–3 человека:

190 000 британских британских фунтов

3 ванные комнаты, 3–5 человек:

380 000 британских тепловых единиц

БТЕ на галлон по регионам

Расход на приспособление

Душевая лейка

1.25–2,5 галлона в минуту

Cмеситель для кухни или ванны

1,5–2,2 галлона в минуту

Смеситель для заливной горловины

4 галлона в минуту

Посудомоечная машина

1–2,5 галлона в минуту

Стиральная машина

1,5–3 галлона в минуту

Чтобы определить фактическую скорость в галлонах в минуту для прибора, определите, сколько секунд требуется, чтобы заполнить ведро до отметки в 1 кварту. Разделив 15 на это количество секунд, получится галлонов в минуту.

Электрический водонагреватель без резервуара

Предоставлено Штибелем и Элтроном

Дома без газопровода или пропанового бака также могут воспользоваться преимуществами горячего водоснабжения по требованию, установив безбаковые блоки, работающие от электричества.Эти агрегаты, которые нагревают воду с помощью толстых медных стержней, тише и примерно на треть меньше, чем газовые или пропановые безбаквальные обогреватели. А поскольку им не нужны вентиляционные отверстия, их можно установить практически где угодно, в том числе под раковинами и в небольших шкафах.

Одним из недостатков электрических агрегатов является их ограниченная мощность, которая составляет 36 киловатт, или около 123 000 британских тепловых единиц. Этого может быть достаточно для снабжения всего дома теплыми грунтовыми водами, но в более холодном климате они лучше подходят для обслуживания в точках потребления, где потребность в горячей воде не слишком высока.Какой бы тип вы ни выбрали, для него потребуется достаточная сила тока на главной панели и провода большого сечения.

Кроме того, срок службы электрических обогревателей примерно вдвое меньше, чем у газовых: типичная гарантия составляет от трех до пяти лет. Как только нагревательные элементы жарятся, замена всего нагревателя обычно стоит примерно столько же, сколько и замена новых элементов.

Установка бесконтактного водонагревателя

Иллюстрация Дуга Адамса

Что вам и вашему сантехнику необходимо оценить перед установкой:

1.ГАЗОВЫЙ ТРУБОПРОВОД: Для правильной работы горелки безбаквального обогревателя ее необходимо подключить к линии подачи газа, которая обеспечивает достаточный объем при достаточном давлении. Во многих случаях это означает, что диаметр подающей трубы необходимо увеличить до 3⁄4 дюйма. А если давление упадет, газовой компании придется настраивать регулятор на счетчике.

Для справки: Некоторые безбаковые агрегаты, например, производства Rheem, могут работать со стандартной ½-дюймовой газовой линией, при условии, что она не длиннее 24 футов.

2. ВЕНТИЛЯЦИЯ: В газовых обогревателях без конденсации используются вентиляционные отверстия из нержавеющей стали, способные выдерживать высокую температуру выхлопных газов. Конденсаторные агрегаты имеют более холодный выхлоп и используют менее дорогие трубы из ПВХ. Концентрическое вентиляционное отверстие, которое имеет выхлопную трубу внутри большей воздухозаборной трубы, упрощает установку, поскольку в стене нужно вырезать только одно отверстие.

Для справки: Как правило, длина вентиляционного участка ограничена 10 футами. Но более мощные вентиляторы, такие как в серии Сенсей Риннаи, теперь позволяют вентиляционным отверстиям выходить на высоту до 150 футов.

3. ЖЕСТКОСТЬ ВОДЫ: Накипные отложения, которые образуются в теплообменнике (или на электрических нагревательных элементах), замедляют теплопередачу и ограничивают поток воды. Накипь не будет проблемой, если у вас уже есть умягчение воды в доме. Но если ваша вода не умягчается и ее жесткость превышает 120 миллиграммов на литр, то стоит инвестировать в систему очистки.

FYI: Специальный картридж для использования в месте использования, такой как кондиционер для воды TAC-ler (Stiebel Eltron), изменяет жесткость без добавления соли или других химикатов.

Открытый водонагреватель без резервуара

Фото Мэтта Райзингера

Рассмотрите преимущества подвешивания обогревателя на открытом воздухе, если это позволяют климатические условия и местные нормы.

  • Экономия места: Это на один прибор меньше, чтобы освободить место внутри.
  • Простота установки: Встроенная вытяжная вентиляция избавляет от необходимости проделывать большое отверстие (или два) в стене дома.
  • Простота обслуживания: Водопроводчик может добраться до него в любое время, дома вы или нет. Но учтите …
  • Строительные нормы и правила: Вам может потребоваться разрешение местного строительного управления, чтобы разместить его снаружи.
  • Холодная погода: Внутренние обогреватели сохраняют компоненты поджаренными до -22 градусов по Фаренгейту, но открытые водяные трубы должны быть изолированы и обернуты тепловой лентой, которая автоматически включается при отрицательных температурах.К югу от линии Мейсон-Диксон замерзшие трубы вызывают меньшую озабоченность.

Вентиляция водонагревателя без резервуара

Фото Карла Тремблея «Старые газовые водонагреватели резервуарного типа обычно направляют свои дымы в дымоходы, но это не место, чтобы удалить воздух из газовых обогревателей без резервуаров. Он должен быть подключен к специальным вентиляционным трубам, выходящим через крышу или внешнюю стену ». — Ричард Третуэй

Ищете помощь с ремонтом дома? Гарантия на дом может помочь.Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Сравнение электрических котлов и газовых котлов

В борьбе электрокотлов с газовыми котлами в большинстве случаев есть несомненный победитель.

Вы можете быть удивлены, узнав, что электрические котлы идеально подходят для определенных применений, независимо от эксплуатационных расходов. В США широко известно, что газовые котлы дешевле в эксплуатации, чем электрические. Однако есть приложения, в которых одни только эксплуатационные расходы не должны быть единственным фактором при выборе котла.

Во-первых, тарифы на газ и электричество сильно различаются в зависимости от того, где вы живете. В некоторых районах каждая из них может быть до пяти раз дороже, поэтому стоит знать стоимость энергии в районе, где вы живете.

Итак, вы хотите отапливать свой дом или офис и задаетесь вопросом, какой вариант лучше при сравнении электрических и газовых котлов? Чтобы найти ответ, важно задать себе несколько вопросов:

  • Вы устанавливаете всю систему отопления? Если это вы, газ может быть самым разумным выбором.
  • Добавляете комнату или хотите теплые полы в ванных комнатах или других часто используемых помещениях? В таком случае, как правило, лучшим выбором является электрический.

Но эти два вопроса — не единственное, на что следует обратить внимание, прежде чем принять решение. Давайте посмотрим, какой источник тепла является лучшим во многих приложениях, чтобы вы знали, какие модели имеют наибольший смысл: электрические или газовые.

Когда устанавливать электрический котел: точечное отопление

Электрические котлы сияют, когда теплые полы желательны в определенных зонах существующего дома.Для домов, в которых уже есть система отопления, добавление еще одной комнаты или, возможно, четырехсезонного крыльца потребует тепла, чтобы использовать пространство круглый год в холодном климате. Если пол не застелен ковровым покрытием, он может быть холодным и очень неудобным в отопительный сезон. Электрокотлы могут эффективно обогревать полы и помещения без сквозняков, связанных с топками с принудительной подачей воздуха и тепловыми насосами.

Ограниченное пространство — распространенная проблема при установке надстройки котельной системы отопления в существующем доме.Легкая и компактная конструкция электрических котлов Thermolec — идеальное решение. В отличие от газовых котлов, которые требуют вентиляции и дополнительных газовых трубопроводов, устройствам сгорания требуется внешний воздух для горения, а также необходимо выводить опасные побочные продукты (оксид углерода) за пределы дома. С другой стороны, электрические бойлеры не нуждаются в вентиляции (отсутствие горения), что экономит место и значительно снижает стоимость установки системы отопления.

Электрокотлы Thermolec оснащены модулируемым тепловыделением и способны производить низкие и точные уровни Btu.Они производят только то, что необходимо для обогрева помещения до желаемой температуры. Небольшие зоны обогрева или помещения, такие как ванные комнаты, холлы, домашние офисы и кухни, создают проблемы для газовых котлов. Это потому, что их минимальные выходы в британских тепловых единицах чрезмерны для таких областей. Они тратят энергию на перегрев, а не на создание потрясающего комфорта, который обычно присущ системе лучистого теплого пола.

Для пристройки помещений, где домовладельцы хотят лучистого теплого пола, установка дополнительного газового котла в существующем доме может стать монументальной задачей для техников HVAC.В конечном итоге это означает дополнительные затраты на установку для покупателей.

Оценка эксплуатационных расходов: сравнение электричества и газа

Электрический котел обычно дешевле газовых котлов аналогичного размера и модели. Хотя первоначальная стоимость устройства будет более доступной, если устройство будет электрическим, вы также должны принять во внимание стоимость его эксплуатации.

Невозможно дать точные цифры о стоимости энергии и топлива, поскольку цены на газ и пропан варьируются в зависимости от страны.Очевидно, что и тарифы на электроэнергию тоже действуют, поэтому трудно сказать, какая единица отопления более дорогая. В целом, электричество в большинстве районов США обходится дороже, чем газ.

Однако стоимость энергии — не единственное соображение. Вот еще несколько моментов, над которыми стоит задуматься:

  • Помимо более низкой стоимости установки, электрические котлы не требуют ежегодного обслуживания, что настоятельно рекомендуется всеми производителями высокоэффективных газовых котлов.
  • Газовые котлы более сложны по конструкции и с большей вероятностью будут иметь проблемы с производительностью.Две общие проблемы при первоначальной настройке котла — это получение надлежащей смеси воздуха и газа (часто из-за неправильной вентиляции).
  • Теплообменники в газовых котлах чувствительны к водным условиям и побочным продуктам сгорания, которые могут сократить срок службы котла или вызвать его выход из строя, если не проводить ежегодное техническое обслуживание.

Сейчас никто не утверждает, что с электрическими котлами никогда ничего не выходит из строя, но они не требуют строгого графика технического обслуживания, и большинство проблем / проблем можно определить с помощью вольтметра.В итоге расходы на техническое обслуживание газовых котлов не следует минимизировать, поскольку они значительны и, следовательно, должны учитываться в общих эксплуатационных расходах на продукт.

Почему электрические котлы Thermolec — правильный выбор

Тот факт, что электрические котлы в целом меньше, легче и дешевле газовых, не означает, что все марки электрических котлов могут предъявлять одинаковые претензии. На самом деле, марки электрических котлов могут существенно различаться по размеру, весу, функциям и занимаемой площади.

Электрокотлы Thermolec занимают меньше места и значительно легче электрокотлов других марок. Основные отличия заключаются в используемых компонентах и ​​функциональности их котлов.

Например, Thermolec использует резервуары из нержавеющей стали, сертифицированные ASME, которые более прочные и легкие, чем резервуары из углеродистой стали или чугуна. Компания Thermolec также использует самые передовые технологии в своих котлах, которые обеспечивают плавный модуляционный нагрев во всех моделях котлов.Чтобы сэкономить на затратах на установку, меньший размер и меньший вес котлов Thermolec означает, что для установки котла на строительную площадку необходимо направить только одного специалиста. Это не относится к большинству других электрических котлов, которым часто требуются два специалиста, чтобы провести агрегат через дверь в дом.

Хотите узнать больше о разнице между брендами электрических котлов и электрическими котлами и газовыми котлами, чтобы вы могли определить, какой из них вам подходит? Возможно, вам будет полезно связаться со специалистом, специализирующимся на котлах, или посетить следующий веб-сайт, чтобы узнать больше о котлах Thermolec для рынка США на www.epsalesinc.com. Дополнительная информация позволит вам лучше понять доступные варианты, чтобы вы могли выбрать подходящий котел для вашего приложения.

Воздушные тепловые насосы: полное руководство

Воздушные тепловые насосы

могут потребовать больших предварительных вложений. Но хорошая новость заключается в том, что они являются одним из самых эффективных способов обогрева вашего дома.

Тепловой насос с воздушным источником тепла производит больше тепловой энергии, чем используется в электроэнергии. Таким образом, в то время как современный газовый котел имеет КПД более 90%, а электрические нагреватели — 100%, КПД теплового насоса с воздушным источником может быть в три или четыре раза выше [9.1] [9.2] !

Их высокая эффективность означает, что эксплуатационные расходы воздушного теплового насоса могут быть намного ниже, чем те, которые вы обычно платите за свою систему отопления. Вот почему…

Отопление дома газом стоит около 4,6 пенсов за киловатт-час (кВтч). А при использовании стандартных электронагревателей [10] это около 9-16 пенсов за кВтч. Обычный тепловой насос с воздушным источником может стоить около 4,7 пенсов за кВтч. Но если вы используете дешевую электроэнергию эконом-класса 7 или тариф GoElec, это может быть всего 2.3п [11] !

Цены на электроэнергию различаются — и наши дома и способы использования тоже различаются. Поэтому сложно назвать точную цифру, сколько денег вы могли бы сэкономить за год. Но, основываясь на некоторых отраслевых данных, мы собрали этот пример:

Современному дому с четырьмя спальнями может потребоваться около 19 000 кВт / ч тепла в год [12] . Это будет стоить около 874 фунта стерлингов для газа [13] . При использовании теплового насоса с воздушным источником и электроэнергии по цене 16 пенсов за кВтч стоимость будет почти идентична [14] .Однако, даже если вы отапливаете только половину за ночь — используя самую дешевую электроэнергию по низким тарифам — вы можете сэкономить 25% [15] : около 215 фунтов стерлингов.

Экономия увеличивается, если учесть горячую воду. В среднем семья из четырех человек потребляет около 160 литров в день [16] . Для этого требуется еще около 2 800 кВт / ч в год [17] . Использование газового котла с КПД 90% — это еще 129 фунтов стерлингов. Но если вы получаете всю горячую воду от воздушного теплового насоса, работающего от дешевой электроэнергии, вы можете заплатить только 65 фунтов стерлингов [18] .

Сколько энергии потребляет мой водонагреватель?

Ваш водонагреватель — один из самых надежных потребителей энергии среди ваших бытовых приборов. По данным Министерства энергетики, в среднем доме на водонагреватель приходится около 17 процентов от общего потребления энергии. Однако если вы сможете подсчитать, сколько энергии вы расходуете на нагрев воды, вы будете вооружены информацией, необходимой для повышения эффективности и сокращения ваших счетов до минимума.

Сколько электроэнергии потребляет водонагреватель?

Точное количество ватт, которое потребляет электрический водонагреватель, зависит от ряда переменных, в том числе от возраста и размера агрегата, от того, является ли он резервуаром или моделью по запросу, на какую температуру вы его устанавливаете, сколько горячей воды вы используете. через день и другие факторы. Вы можете рассчитать стоимость, умножив количество ватт, которое использует ваш обогреватель, на цену, которую вы платите за киловатт-час, на количество часов, в течение которых обогреватель работает в день, а затем разделив на 1000.Обычно водонагреватель, использующий бак, работает от трех до пяти часов в день. Таким образом, нагреватель мощностью 4000 Вт, используемый в течение трех часов в день по цене 0,10 доллара за кВт · ч, будет стоить 1,20 доллара в день, около 36,50 долларов в месяц или 438 долларов в год.

Сколько газа использует водонагреватель?

Если вы используете газовый водонагреватель, на стоимость влияют те же факторы, что и на их электрические собратья. Формула для расчета вашего счета также аналогична: умножьте количество тепла, которое ваш обогреватель использует в час, на количество часов, в течение которых он работает, на цену, которую вы платите за термостат.Например, если вы платите 1 доллар за термостат и используете обогреватель, который потребляет 0,205 терма в час в течение трех часов в день,

ваши итоги составляют около 0,62 доллара в день, 18,70 доллара в месяц и 224 доллара в год.

Эксплуатационные расходы на газовые и электрические водонагреватели

Вообще говоря, газовый водонагреватель будет стоить меньше в месяц, чем электрическая модель, поскольку цены на природный газ, как правило, ниже, чем стоимость электроэнергии. Исходя из приведенных выше примеров, где электрический обогреватель стоит 438 долларов на топливо по сравнению с224 доллара на газ, вы сэкономите 214 долларов в год, используя газ, хотя точные цифры, которые вы видите, будут зависеть от всех других переменных, таких как эффективность вашего агрегата.

Чтобы уточнить свои расчеты, учтите, что количество газа, потребляемого водонагревателем, зависит от его коэффициента энергии или рейтинга EF. Чем выше число, тем лучше, поскольку самые эффективные модели весят около 0,67. Если вам необходимо приобрести электрический водонагреватель, ищите модели с рейтингом EF в 90-х годах. Вы также можете поискать модели, в которых используются альтернативные методы нагрева воды, такие как солнечные обогреватели или тепловые насосы.

Сколько электроэнергии потребляет безрезервуарный водонагреватель?

Бесконтактные водонагреватели нагревают воду по требованию, а не хранят резервуар, который постоянно поддерживается горячим. Вообще говоря, эти устройства будут потреблять меньше энергии, чем традиционные водонагреватели, хотя количество электроэнергии, потребляемой водонагревателями без резервуаров, по-прежнему будет зависеть от спроса, который вы создаете в своем доме. Поскольку им не нужно нагревать воду, когда вы их не используете, безрезервуарные обогреватели могут работать только два часа в день или около того.

По данным Министерства энергетики, безбаковые обогреватели примерно на 24-34 процента более эффективны, чем обогреватели с резервуарами в домах, которые используют 41 галлон или меньше горячей воды в день, или на 8-14 процентов более эффективны в домах, которые используют 86 галлонов горячей воды в день. вода или больше. Однако имейте в виду, что эти модели также будут стоить дороже и могут потребовать новой проводки в вашем доме, что компенсирует часть вашей экономии энергии.

Как свести ваши счета к минимуму

Чтобы сократить количество электроэнергии или газа, потребляемого вашей горячей водой, и снизить ваши счета, примите во внимание следующие советы:

  • Уменьшите температуру на термостате: Многие водонагреватели по умолчанию настроены на 140 градусов, но 120 — это достаточно горячая температура для большинства бытовых нужд и меньше риска ожога.
  • Не задерживайтесь в душе слишком долго: Горячий душ может быть расслабляющим удовольствием, и никто не предлагает вам страдать под холодным душем зимой. Однако подумайте о том, чтобы ограничить время купания и не заниматься 20 или 30-минутными продолжительными сеансами очистки. Один из способов свести потребление воды к минимуму — выключить душ на время мытья и мытья волос, а затем восстановить поток, чтобы смыть.
  • Установите смесители с низким расходом и насадки для душа: Чем меньше воды проходит через вашу арматуру в минуту, тем меньше тепла вам нужно израсходовать.
  • Изолируйте ваш резервуар: Недорогое теплоизоляционное одеяло может помочь вашему резервуару для воды сохранять тепло, поэтому он тратит меньше энергии на его повторное нагревание.
  • Найдите размер бака, который подходит вашей семье: Вам нужно, чтобы ваш водонагреватель был достаточно большим, чтобы выдержать самый загруженный час дня в вашем доме, но не настолько большим, чтобы расходовать энергию на отопление воды, которая вам не нужна. Ознакомьтесь с руководством Министерства энергетики по определению размеров нового водонагревателя, которое поможет рассчитать, сколько галлонов вам нужно в час, и найдите модель с соответствующей оценкой в ​​первый час.
  • Обновление до более эффективной модели: Технология повышения эффективности постоянно совершенствуется, поэтому в следующий раз, когда вам понадобится новый водонагреватель, вы сможете сэкономить несколько долларов на своих счетах, инвестировав в модель с Маркировка Energy Star, обещающая быть одним из самых скромных потребителей энергии на рынке.
  • Не забывайте о других ваших бытовых приборах: Большая часть энергии, потребляемой вашей посудомоечной и стиральной машиной, связана с использованием горячей воды, поэтому инвестиции в эффективные приборы и использование настроек с низким энергопотреблением уменьшат нагрузку на горячую воду. нагреватель воды.
  • Посудомоечная машина предпочтительнее мытья рук: Хотя посудомоечные машины используют свою долю энергии, они, как правило, используют меньше горячей воды, чем мытье посуды вручную, особенно если у вас есть высокоэффективная модель и вы ждете, чтобы запустить машину, пока у вас не появится полная загрузка посуды.

Постоянный ток с прямой энергией

Когда вы подпишетесь на план энергопотребления от Direct Energy, вы получите советы и инструменты, которые позволят вам быть в курсе вашего энергопотребления и сэкономить на счете.

Статьи по теме

Как рассчитать счет за электричество

Чтобы рассчитать счет за электроэнергию, вам нужно выполнить небольшую математику.

Сколько электроэнергии потребляет моя посудомоечная машина?

Узнайте, сколько электроэнергии потребляет посудомоечная машина.

Счет за электроэнергию

Оценка ежемесячных затрат на электроэнергию поможет вам определиться с планом и лучшим бюджетом для ваших счетов за коммунальные услуги.

Мемфис Свет, газ и вода

У меня нет с собой номера счета.Как я могу это получить?
Вы можете позвонить в Центр обслуживания клиентов MLGW по телефону (901) 544-6549 или отправить запрос по электронной почте [email protected] Будьте готовы предоставить дополнительную информацию о вашей учетной записи и месте жительства для проверки.

Почему взимается плата за услуги канализации, удаления твердых отходов и противопожарной защиты?
Включение платы за канализацию, удаление твердых отходов и пожарную охрану округа в счета за коммунальные услуги MLGW экономит время и деньги для всех.Однако эти услуги предоставляются городом Мемфис и округом Шелби, а не MLGW. Если у вас есть вопросы по поводу санитарии, звоните 576-6730. По вопросам канализации звоните (901) 576-6757. По вопросам противопожарной защиты округа звоните (901) 385-5127.

Почему налоги взимаются с воды?
В соответствии с Налоговым кодексом штата MLGW обязан собирать налоги с продажи воды в жилищном секторе. Согласно Аннотированному Кодексу Теннесси, Раздел 67-6-334 «Энергия для бытового использования», газ и электричество освобождены от налогов, но это освобождение не распространяется на воду.Вы можете ознакомиться с Налоговым кодексом и указанным выше разделом на веб-сайте штата Теннесси.

Почему цены на газ так сильно колеблются?
Поскольку товаром торгуют на открытом рынке, цены на природный газ колеблются в зависимости от законов спроса и предложения. И во времена, когда потребность страны в газе превышает имеющееся предложение, силы естественного рынка определяют цены, которые такие дистрибьюторы, как MLGW, должны платить за природный газ.

Как это повлияет на меня?
Как и большинство газовых компаний страны, MLGW использует поправку на закупленный газ (PGA), чтобы учесть разницу между стоимостью природного газа, хранения газа и транспортировки газа, заложенной в его базовый тарифный план, и тем, сколько MLGW должно платить за этот газ в компоненты рынков природного газа.MLGW не хранит деньги, полученные от PGA, для собственных расходов или использования; он выплачивается поставщикам природного газа. PGA является сквозным и выплачивается поставщикам природного газа.

Как MLGW считывает мой глюкометр?
Считыватели счетчиков MLGW используют современные портативные компьютеры для записи своих показаний, и информация загружается в мэйнфрейм утилиты в конце каждого дня. Портативный компьютер отличается высокой надежностью и значительно снижает вероятность ошибки.Во-первых, он практически устранил бумажную работу на протяжении всего процесса считывания показаний счетчика. Кроме того, он имеет встроенную защиту: если считыватель счетчика случайно вводит число, которое, по мнению компьютера, приведет к нереалистичному счету, он подаст звуковой сигнал, чтобы счетчик можно было повторно считать или проверить.

Когда показывается мой счетчик?
MLGW считывает почти 1 миллион метров каждый месяц. В правой части счета в столбце с синим затенением указаны дата и время, когда счетчик был снят с вашего текущего счета, а также точная дата следующего считывания показаний счетчика.Щелкните здесь, чтобы просмотреть интерактивный образец счета и узнать, где получить эту информацию.

Как я могу убедиться, что мой глюкометр считывается?
Помните, что важно, чтобы наши считыватели счетчиков имели легкий доступ к вашим счетчикам в запланированный день. Заросший кустарник может затруднить определение местоположения счетчика, в то время как запертые ворота или собака во дворе могут сделать ваш счетчик полностью недоступным. Эти и другие препятствия могут привести к тому, что ваш счет будет оценен.

Как я могу считать свой собственный счетчик?
Вы можете отслеживать использование собственной утилиты, используя эти инструкции для снятия показаний с вашего собственного счетчика.

Выполняет ли MLGW «оценку» счетов?
Как и одометр вашего автомобиля, который фиксирует, сколько миль вы проехали, ваши счетчики регистрируют, сколько электроэнергии, газа и воды вы израсходовали. Если по какой-либо причине мы не можем получить доступ к вашему счетчику или смягчающие обстоятельства, такие как плохая погода, не позволяют нам считать ваш счетчик, мы рассчитаем ваш счет на основе вашей истории использования и погоды в этом месяце. После следующего фактического чтения ваш счет будет автоматически согласован и скорректирован, если наша оценка была слишком высокой или слишком низкой.В любом случае вы платите только за те услуги, которыми пользовались.

Если ваш счет был оценен, это будет четко указано в счете.

Чтобы уменьшить вероятность оценки ваших счетчиков, убедитесь, что вы обеспечиваете легкий доступ ко всем счетчикам в тот день, когда наш считыватель счетчиков должен посетить. Эта дата отображается в заштрихованном синим столбце справа от вашего счета.

В тех редких случаях, когда показания вашего счетчика оцениваются в течение нескольких месяцев подряд, пожалуйста, позвоните нам, чтобы обсудить возможные проблемы, с которыми наши считыватели счетчиков сталкиваются при доступе к вашему счетчику.Это позволит вам определить проблему и запланировать фактическое чтение.

Электричество или газ: какой из них дешевле?
Поскольку цены на природный газ продолжают колебаться, а цены на электроэнергию также растут, многие клиенты MLGW, как и потребители коммунальных услуг по всей стране, задаются вопросом, следует ли им переходить с газовых приборов и оборудования на электрические модели. Окончательное решение должно включать несколько факторов: возраст и состояние существующего оборудования, закупочную цену и энергоэффективность нового оборудования, а также затраты на электроэнергию.Вооруженные этой информацией, потребители могут принимать решения о покупке, основываясь на эксплуатационных расходах в течение жизненного цикла устройства, а не на начальной закупочной цене или реакции на изменение тарифа.

Должен ли я отапливать дом электричеством?
Скорее всего, будет более экономически выгодно обогревать весь дом даже с помощью умеренно эффективной печи на природном газе, чем при использовании эквивалентного количества тепла электрического сопротивления. Другими словами, если вы купили несколько электрических обогревателей и поддерживали в доме ту же температуру, что и в газовой печи, это будет стоить дороже.

Использование электрического обогревателя на меньшей площади в течение ограниченного времени может быть выгодным. Было бы более экономически выгодно нагреть весь дом до 68 градусов и использовать обогреватель в ванной в течение одного часа, чтобы достичь температуры до 75 градусов утром, чем нагревать весь дом до 75 градусов. градусов с газовой печью.

Однако ответ меняется, когда вы говорите об электрическом тепловом насосе. Выше мы обсуждали нагрев электрическим сопротивлением — прохождение электричества через змеевик и выработку тепла.Хотя он на 100% эффективен, он требует много электроэнергии и стоит дорого.

Тепловой насос использует электричество для сжатия и перемещения хладагента. Вместо создания тепла тепловой насос перемещает тепло. В режиме кондиционирования передает тепло из помещения наружу; в режиме отопления он перемещает тепло снаружи внутрь. При температурах около нуля (точка баланса системы) и выше установленный и правильно подобранный тепловой насос может отбирать достаточно тепла из наружного воздуха для обогрева дома. При более низких температурах для удовлетворения потребности в тепле включается дополнительный вспомогательный источник тепла.Вспомогательное тепло может иметь форму электрического сопротивления (в электрическом тепловом насосе) или традиционной газовой печи (в двухтопливном тепловом насосе). В то время как климат Мемфиса может включать длительные периоды морозной погоды, общее количество часов, необходимых для работы вспомогательного источника тепла в течение отопительного сезона, обычно невелико.

Тепловой насос внешне практически неотличим от компрессорного агрегата кондиционера. Он имеет дополнительную внутреннюю часть, называемую реверсивным клапаном, которая позволяет устройству работать в режиме нагрева или охлаждения.В зависимости от размера и модели тепловой насос будет стоить на несколько сотен долларов дороже, чем кондиционер.

Высокоэффективный тепловой насос, установленный с обычной газовой печью в качестве дополнительного источника тепла, вероятно, будет иметь самые низкие эксплуатационные расходы. Эта гибридная система эффективно использует электричество для отвода тепла снаружи внутрь в течение большей части зимней погоды. Когда температура опускается ниже точки баланса, двухтопливная система использует природный газ для создания дополнительного тепла более эффективно, чем электрический резистивный нагрев.

Недостатком теплового насоса является потенциальная жертва комфорта. Воздух, выпускаемый из каналов системы теплового насоса, не такой горячий, как воздух из обычной газовой печи. Если дом и система воздуховодов установлены таким образом, чтобы пассажиры чувствовали этот движущийся воздух, может показаться, что тепловой насос распределяет холодный воздух.

Тепловой насос является подходящей альтернативой для нового строительства и для модернизации в ситуациях, когда дом достаточно энергоэффективен, а воздуховоды могут принимать воздушный поток, необходимый для работы системы в соответствии с проектом.Тепловой насос может быть неподходящим вариантом для вентилируемых домов с недостаточной изоляцией и / или несоответствующей системой воздуховодов, или где жильцам будет неудобно при более низких, чем обычно, температурах подаваемого воздуха.

Убедитесь, что вы учитываете рейтинг энергоэффективности печи или теплового насоса при замене старого оборудования. Чем эффективнее модель, тем меньше энергии будет потреблять ежемесячно. Для прибора со сроком службы 20-25 лет эта экономия может быть значительной. Кроме того, действуют новые федеральные налоговые льготы за установку высокоэффективного отопительного оборудования.

Как всегда, вам следует проконсультироваться с квалифицированным профессиональным подрядчиком по отоплению и охлаждению, чтобы он рассмотрел особенности вашего дома и предоставил информацию, которая поможет вам сделать лучший выбор.

Электрический водонагреватель дешевле газового?
Газовый водонагреватель с высоким КПД немного дешевле в эксплуатации, чем электрический водонагреватель с высоким КПД. Это, вероятно, останется верным для большинства ожидаемых колебаний цен на энергоносители. Газовые водонагреватели также имеют более быструю скорость восстановления, чем их электрические аналоги, а это означает, что, когда горячая вода заканчивается, требуется меньше времени для нагрева новой воды, набираемой в резервуар.

При замене изношенного газового водонагревателя потребителю проще всего заменить его моделью, работающей на том же топливе. Однако газовые водонагреватели различаются по эффективности от 55% до 99%, обычно с коэффициентом энергии от 0,55 до 0,99. Хотя более эффективная модель стоит дороже на входе, эти дополнительные вложения будут вознаграждены более экономным потреблением энергии в течение 13-20 лет жизни устройства.

Точно так же потребителю проще всего заменить электрический водонагреватель на аналогичную модель.Электрические водонагреватели с высоким КПД имеют энергетический коэффициент до 0,95 или 95% КПД. Переход на газ, вероятно, немного сэкономит ежемесячные счета за электроэнергию, но расходы на прокладку трубопроводов и вентиляцию газовой установки могут значительно продлить срок окупаемости инвестиций.

Альтернативой обычным системам накопленной воды являются варианты без резервуаров. Эти модели по запросу доступны как в электрическом, так и в газовом исполнении. Их большим преимуществом является исключение потерь энергии в режиме ожидания — постоянных потерь тепла через накопительный бак в окружающее пространство.(Эта повышенная эффективность делает водонагреватели без резервуаров доступными для новых федеральных налоговых льгот.) Недостатками являются дополнительные начальные затраты, а также ограничения на подачу горячей воды. Поскольку накопительного бака для нагретой воды нет, важна скорость потока агрегата, особенно если одновременно выполняется несколько операций с горячей водой (например, душ и посудомоечная машина). Ищите скорость потока в галлонах в минуту (галлонах в минуту), чтобы определить оптимальный размер для нужд вашей семьи.

Water Handbook — Preboiler & Industrial Boiler Corrosion Control

Коррозия — одна из основных причин снижения надежности паропроизводящих систем.Подсчитано, что проблемы, связанные с коррозией котельной системы, обходятся промышленности в миллиарды долларов в год.

Многие проблемы с коррозией возникают в самых горячих частях котла — водяной стене, экране и трубках пароперегревателя. К другим распространенным проблемным областям относятся деаэраторы, нагреватели питательной воды и экономайзеры.

Методы борьбы с коррозией различаются в зависимости от типа встречающейся коррозии. Наиболее частыми причинами коррозии являются растворенные газы (в первую очередь кислород и углекислый газ), атака под отложениями, низкий pH и атака на участки, ослабленные механическим напряжением, что приводит к растрескиванию под напряжением и усталости.

Эти условия можно контролировать с помощью следующих процедур:

  • поддержание надлежащего уровня pH и щелочности
  • Контроль загрязнения кислорода и питательной воды котлов
  • снижение механических напряжений
  • работа в рамках проектных спецификаций, особенно для температуры и давления
  • надлежащие меры предосторожности при запуске и отключении
  • эффективный мониторинг и контроль

КОРРОЗИОННЫЕ ТЕНДЕНЦИИ КОМПОНЕНТОВ КОТЕЛЬНОЙ СИСТЕМЫ

Большинство промышленных котлов и систем питательной воды построены из углеродистой стали.Многие из них оснащены нагревателями и конденсаторами питательной воды из медного сплава и / или нержавеющей стали. Некоторые из них имеют элементы перегревателя из нержавеющей стали.

Правильная очистка питательной воды котла эффективно защищает от коррозии нагреватели питательной воды, экономайзеры и деаэраторы. Консенсус ASME для промышленных котлов (см. Главу 13) определяет максимальные уровни загрязняющих веществ для контроля коррозии и отложений в котельных системах.

По общему мнению, содержание кислорода, железа и меди в питательной воде должно быть очень низким (например,g., менее 7 частей на миллиард кислорода, 20 частей на миллиард железа и 15 частей на миллиард меди для котла на 900 фунтов на кв. дюйм), а pH следует поддерживать в пределах 8,5–9,5 для защиты системы от коррозии.

Чтобы свести к минимуму коррозию котельной системы, необходимо понимание эксплуатационных требований для всех критических компонентов системы.

Подогреватели питательной воды

Подогреватели питательной воды котла предназначены для повышения эффективности котла за счет отбора тепла из потоков, таких как продувка котловой воды и отбор турбины или избыточный отработанный пар.Подогреватели питательной воды обычно подразделяются на нагреватели низкого давления (перед деаэратором), высокого давления (после деаэратора) или деаэрационные нагреватели.

Независимо от конструкции нагревателя питательной воды, основные проблемы одинаковы для всех типов. Основными проблемами являются коррозия из-за кислорода и неправильного pH, а также эрозия со стороны трубы или оболочки. Из-за повышения температуры в нагревателе поступающие оксиды металлов откладываются в нагревателе, а затем высвобождаются при изменении паровой нагрузки и химического баланса.Растрескивание сварных деталей под напряжением также может быть проблемой. Эрозия является обычным явлением со стороны кожуха из-за удара пара с высокой скоростью о трубы и перегородки.

Коррозию можно минимизировать за счет надлежащей конструкции (для минимизации эрозии), периодической очистки, контроля кислорода, надлежащего контроля pH и использования высококачественной питательной воды (для содействия пассивации металлических поверхностей).

Деаэраторы

Деаэраторы используются для нагрева питательной воды и снижения содержания кислорода и других растворенных газов до приемлемых уровней.Коррозионная усталость на сварных швах или вблизи них является серьезной проблемой деаэраторов. Сообщается, что в большинстве случаев коррозионно-усталостное растрескивание является результатом механических факторов, таких как производственные процессы, плохие сварные швы и отсутствие сварных швов со снятием напряжений. Рабочие проблемы, такие как гидравлический / паровой молот, также могут быть фактором.

Для эффективного контроля коррозии необходимы следующие методы:

  • регулярный контроль работы
  • минимизация напряжений при пуске
  • поддержание стабильного уровня температуры и давления
  • Контроль растворенного кислорода и pH в питательной воде
  • Регулярный контроль после прекращения эксплуатации с использованием установленных методов неразрушающего контроля

Другие формы коррозионного воздействия в деаэраторах включают коррозионное растрескивание под напряжением камеры лотка из нержавеющей стали, растрескивание пружины впускного распылительного клапана, коррозию выпускных конденсаторов из-за точечной коррозии кислорода и эрозию перегородок вблизи впускного патрубка для пара.

Экономайзеры

Контроль коррозии экономайзера включает процедуры, аналогичные тем, которые используются для защиты нагревателей питательной воды.

Экономайзеры помогают повысить КПД котла за счет извлечения тепла из дымовых газов, выходящих из топки котла. Экономайзеры можно разделить на непаровые или запаривающие. В паровом экономайзере 5-20% поступающей питательной воды становится паром. Экономайзеры с пропаркой особенно чувствительны к отложению загрязняющих веществ в питательной воде и, как следствие, к коррозии под отложениями.Эрозия на изгибах труб также является проблемой при пропаривании экономайзеров.

Кислородная коррозия, вызванная присутствием кислорода и повышением температуры, является серьезной проблемой для экономайзеров; поэтому в этих установках необходимо поддерживать практически бескислородную воду. Входное отверстие подвержено сильной точечной коррозии, поскольку часто это первая область после деаэратора, подвергающаяся повышенному нагреву. По возможности, трубы в этой области следует тщательно осматривать на предмет коррозии.

Поверхности теплопередачи экономайзера подвержены накоплению продуктов коррозии и отложению поступающих оксидов металлов.Эти отложения могут исчезнуть во время рабочих нагрузок и химических изменений.

Коррозия также может возникать на газовой стороне экономайзера из-за загрязнений в дымовых газах, образующих соединения с низким pH. Обычно экономайзеры предназначены для нисходящего потока газа и восходящего потока воды. Трубки, образующие поверхность нагрева, могут быть гладкими или иметь удлиненные поверхности.

Пароперегреватели

Коррозия перегревателя вызывается рядом механических и химических условий.Одной из основных проблем является окисление металла перегревателя из-за высоких температур газа, обычно происходящее в переходные периоды, такие как запуск и останов. Депозиты из-за переходящего остатка могут усугубить проблему. В результате отказы обычно происходят в нижних контурах — наиболее горячих участках трубок пароперегревателя.

Точечная коррозия, особенно в области подвесного контура, является еще одной серьезной проблемой коррозии в пароперегревателях. Это происходит, когда вода подвергается воздействию кислорода во время простоя. Тщательный контроль температуры помогает свести к минимуму эту проблему.Кроме того, для поддержания условий отсутствия кислорода во время простоя можно использовать азотную подушку и химический поглотитель кислорода.

Системы парового и водяного отопления низкого давления

Водогрейные котлы нагревают и циркулируют воду при температуре примерно 200 ° F. Паровые отопительные котлы используются для выработки пара при низком давлении, например 15 фунтов на кв. Дюйм. Обычно эти две основные системы отопления рассматриваются как закрытые системы, поскольку требования к подпитке обычно очень низкие.

Высокотемпературные водогрейные котлы работают при давлении до 500 фунтов на квадратный дюйм, хотя обычно диапазон составляет 35-350 фунтов на квадратный дюйм.Давление в системе должно поддерживаться выше давления насыщения нагретой воды для поддержания жидкого состояния. Наиболее распространенный способ сделать это — накачать систему азотом. Обычно макияж хорошего качества (например, деионизированная вода или вода, умягченная цеолитом натрия). Химическая обработка состоит из сульфита натрия (для удаления кислорода), регулирования pH и синтетического полимерного диспергатора для контроля возможного отложения железа.

Основной проблемой в системах отопления низкого давления является коррозия, вызванная растворенным кислородом и низким pH.Эти системы обычно обрабатываются ингибитором (например, молибдатом или нитритом) или поглотителем кислорода (например, сульфитом натрия) вместе с синтетическим полимером для контроля отложений. Вода должна обрабатываться в достаточном количестве, чтобы компенсировать потери в системе, которые обычно возникают в результате утечки циркуляционного насоса. Обычно в воде поддерживается Р-щелочность 200-400 ppm для эффективного контроля pH. Требования к ингибиторам различаются в зависимости от системы.

Электрокотлы также используются для отопления.Электрокотлы бывают двух основных типов: резистивные и электродные. Бойлеры сопротивления вырабатывают тепло с помощью спирального нагревательного элемента. Необходима качественная подпиточная вода, и обычно добавляют сульфит натрия, чтобы удалить все следы растворенного кислорода. Для контроля отложений использовались синтетические полимеры. Из-за высокой скорости теплопередачи в катушке сопротивления не следует использовать обработку, которая увеличивает твердость.

Электродные котлы работают при высоком или низком напряжении и могут использовать погружные или водоструйные электроды.Требуется подпиточная вода высокой чистоты. В зависимости от типа системы сульфит натрия обычно используется для контроля кислорода и регулирования pH. Некоторые системы разработаны с использованием медных сплавов, поэтому химическая добавка должна быть правильного типа, а контроль pH должен находиться в диапазоне, подходящем для защиты меди.

ВИДЫ КОРРОЗИИ

Методы контроля коррозии различаются в зависимости от типа встречающейся коррозии. Основные методы борьбы с коррозией включают поддержание надлежащего pH, контроль кислорода, контроль отложений и снижение напряжений за счет проектирования и эксплуатации.

Гальваническая коррозия

Гальваническая коррозия возникает, когда металл или сплав электрически соединяется с другим металлом или сплавом.

Самый распространенный тип гальванической коррозии в котельной системе вызван контактом разнородных металлов, таких как железо и медь. Эти дифференциальные ячейки также могут образовываться при наличии отложений. Гальваническая коррозия может возникать в сварных швах из-за напряжений в зонах термического влияния или использования различных сплавов в сварных швах.Все, что приводит к разнице электрического потенциала в отдельных участках поверхности, может вызвать гальваническую реакцию. Причины включают:

  • Царапины на металлической поверхности
  • перепад напряжений в металле
  • разница температур
  • токопроводящие отложения

Общая иллюстрация ячейки для коррозии железа в присутствии кислорода показана на рисунке 11-1. Из-за отложений металлической меди встречается точечная коррозия трубных труб котлов.Такие отложения могут образовываться во время процедур кислотной очистки, если процедуры не полностью компенсируют количество оксидов меди в отложениях или если этап удаления меди не включен. Растворенную медь можно наносить на свежеочищенные поверхности, создавая области анодной коррозии и образуя ямки, которые очень похожи на кислородные ямы по форме и внешнему виду. Этот процесс иллюстрируется следующими реакциями с использованием соляной кислоты в качестве очищающего растворителя.

Магнетит растворяется и дает кислотный раствор, содержащий хлориды железа (Fe² +) и железа (Fe³ +) (хлориды трехвалентного железа очень коррозийны по отношению к стали и меди)

Fe 3 O 4 + 8HCl ® FeCl 2 + 2FeCl 3 + 4H 2 O
магнетит соляная кислота хлористое железо хлорное железо вода

Металлическая или элементарная медь в котловых отложениях растворяется в растворе соляной кислоты по следующей реакции:

FeCl 3 + Cu ® CuCl + FeCl 2
хлорид железа медь хлорид меди хлористое железо

Как только хлорид одновалентной меди находится в растворе, он немедленно переотлагается в виде металлической меди на стальной поверхности в соответствии со следующей реакцией:

2CuCl + Fe ® FeCl 2 + 2Cu0
хлорид меди утюг хлористое железо оксид меди

Таким образом, очистка соляной кислотой может вызвать гальваническую коррозию, если не предотвратить осаждение меди на стальной поверхности.Для предотвращения повторного осаждения меди добавляется комплексообразователь. Следующие результаты химической реакции:

FeCl 3 + Cu + Комплексообразующий агент ® FeCl 2 + CuCl
хлорид железа медь хлористое железо Комплекс хлористой меди

Это может происходить как отдельный этап или во время кислотной очистки.И железо, и медь удаляются из котла, после чего поверхности котла могут быть пассивированы.

В большинстве случаев медь локализуется в определенных рядах трубок и вызывает случайную точечную коррозию. Если отложения содержат большое количество оксида меди или металлической меди, требуются особые меры предосторожности, чтобы предотвратить отслоение меди во время операций по очистке.

Каустическая коррозия

Концентрация каустика (NaOH) может происходить либо в результате паровой подушки (которая позволяет солям концентрироваться на металлических поверхностях котла), либо в результате локального кипения под пористыми отложениями на поверхностях труб.

Едкая коррозия (строжка) происходит, когда щелочь концентрируется и растворяет защитный слой магнетита (Fe3O4). Железо при контакте с котловой водой образует магнетит, и защитный слой постоянно восстанавливается. Однако, пока существует высокая концентрация каустической соды, магнетит постоянно растворяется, вызывая потерю основного металла и возможный выход из строя (см. Рисунок 11-2).

Паровая подушка — это состояние, которое возникает, когда между котловой водой и стенкой трубы образуется слой пара.В этом случае на поверхность трубы попадает недостаточно воды для эффективной теплопередачи. Вода, которая достигает перегретой стенки котла, быстро испаряется, оставляя после себя концентрированный щелочной раствор, который вызывает коррозию.

Отложения пористого оксида металла также допускают образование высоких концентраций котловой воды. Вода поступает в осадок, и тепло, прикладываемое к трубке, вызывает испарение воды, оставляя очень концентрированный раствор. Опять же, может возникнуть коррозия.

Едкая атака создает неправильные узоры, часто называемые выемками. Отложения могут быть, а могут и не быть в пораженной области.

Системы питательной воды котла, использующие деминерализованную или испаренную подпитку или чистый конденсат, могут быть защищены от воздействия щелочи посредством скоординированного контроля фосфата / pH. Фосфат служит буфером для котловой воды, снижая вероятность значительных изменений pH из-за образования высоких концентраций щелочи. Избыток каустика соединяется с динатрийфосфатом и образует тринатрийфосфат.Достаточное количество динатрийфосфата должно быть доступно для соединения со всей свободной щелочью с образованием тринатрийфосфата.

Динатрийфосфат нейтрализует щелочь по следующей реакции:

Na 2 HPO 4 + NaOH ® Na 3 PO 4 + H 2 O
динатрийфосфат гидроксид натрия тринатрийфосфат вода

Это приводит к предотвращению накопления щелочи под отложениями или в щели, где происходит утечка.Едкая коррозия (и щелочное охрупчивание, обсуждаемое позже) не происходит, потому что не возникают высокие концентрации щелочи (см. Рисунок 11-3).

На рис. 11-4 показано соотношение фосфат / pH, рекомендованное для контроля коррозии котла. Различные формы фосфата потребляют или добавляют каустик по мере того, как фосфат принимает правильную форму. Например, добавление мононатрийфосфата приводит к расходу каустика, поскольку он реагирует с каустиком с образованием динатрийфосфата в котловой воде в соответствии со следующей реакцией:

NaH 2 PO 4 + NaOH ® Na 2 HPO 4 + H 2 O
фосфат натрия гидроксид натрия динатрийфосфат вода

И наоборот, добавление тринатрийфосфата приводит к добавлению щелочи, что увеличивает pH котловой воды:

Na 3 PO 4 + H 2 O ® Na 2 HPO 4 + NaOH
тринатрийфосфат вода динатрийфосфат гидроксид натрия

Контроль достигается за счет подачи соответствующего типа фосфата для повышения или понижения pH при поддержании надлежащего уровня фосфата.Увеличение продувки снижает уровень фосфатов и pH. Поэтому для поддержания надлежащих уровней фосфата / pH используются различные комбинации и скорости подачи фосфата, регулировки продувки и добавления щелочи.

Повышенные температуры на стенке трубы котла или отложения могут привести к некоторому осаждению фосфатов. Этот эффект, называемый «убежищем от фосфатов», обычно возникает при увеличении нагрузки. При уменьшении нагрузки снова появляется фосфат.

Чистые поверхности котловой воды снижают потенциальные места концентрации щелочи.Программы обработки отложений, например программы на основе хелатирующих агентов и синтетических полимеров, могут помочь обеспечить чистоту поверхностей.

В случае образования паровой подушки коррозия может иметь место даже в отсутствие щелочи из-за реакции пар / магнетит и растворения магнетита. В таких случаях могут потребоваться эксплуатационные изменения или модификации конструкции для устранения причины проблемы.

Кислотная коррозия

Низкий уровень pH подпиточной или питательной воды может вызвать серьезное кислотное воздействие на металлические поверхности предварительного котла и системы котла.Даже если исходный pH подпиточной или питательной воды не является низким, питательная вода может стать кислой из-за загрязнения системы. К распространенным причинам относятся следующие:

  • ненадлежащая работа или контроль катионных установок деминерализатора
  • технологическое загрязнение конденсата (например, загрязнение сахаром на предприятиях пищевой промышленности)
  • Загрязнение охлаждающей воды из конденсаторов

Кислотная коррозия также может быть вызвана операциями химической очистки. Перегрев чистящего раствора может вызвать разрушение используемого ингибитора, чрезмерное воздействие чистящего средства на металл и высокую концентрацию чистящего средства.Неспособность полностью нейтрализовать кислотные растворители перед запуском также вызвала проблемы.

В котле и системе питательной воды кислотное воздействие может принимать форму общего разжижения или локализоваться в областях с высоким напряжением, таких как перегородки барабана, U-образные болты, гайки желудь и концы труб.

Водородная хрупкость

Водородное охрупчивание редко встречается на промышленных предприятиях. Проблема обычно возникает только в устройствах, работающих при давлении 1500 фунтов на квадратный дюйм или выше.

Водородное охрупчивание труб котлов из мягкой стали происходит в котлах высокого давления, когда атомарный водород образуется на поверхности трубы котла в результате коррозии. Водород проникает в металл трубки, где он может реагировать с карбидами железа с образованием метана или с другими атомами водорода с образованием газообразного водорода. Эти газы выделяются преимущественно по границам зерен металла. Возникающее в результате повышение давления приводит к разрушению металла.

Первоначальная коррозия поверхности, приводящая к образованию водорода, обычно происходит под твердой плотной окалиной.Кислотное загрязнение или локальные скачки с низким pH обычно требуются для образования атомарного водорода. В системах высокой чистоты просачивание сырой воды (например, утечка конденсатора) снижает pH котловой воды, когда выпадает гидроксид магния, что приводит к коррозии, образованию атомарного водорода и инициированию атаки водорода.

Скоординированный контроль фосфата / pH может использоваться для минимизации снижения pH котловой воды в результате утечки конденсатора. Уход за чистыми поверхностями и использование соответствующих процедур кислотной очистки также снижает вероятность воздействия водорода.

Кислородная атака

Без надлежащей механической и химической деаэрации кислород из питательной воды попадет в котел. Многое вспыхивает с паром; остаток может повредить котельный металл. Суть атаки зависит от конструкции котла и распределения питательной воды. Точечная коррозия часто видна в распределительных отверстиях питающей воды, на ватерлинии парового барабана и в сливных трубках.

Кислород в горячей воде вызывает сильную коррозию. Даже небольшие концентрации могут вызвать серьезные проблемы.Поскольку ямы могут проникать глубоко в металл, кислородная коррозия может привести к быстрому выходу из строя трубопроводов питательной воды, экономайзеров, труб котла и трубопроводов конденсата. Кроме того, оксид железа, образующийся в результате коррозии, может вызывать отложения железа в котле.

Кислородная коррозия может быть сильно локализованной или может охватывать обширную территорию. Его можно отличить по хорошо выраженным ямкам или по очень рябой поверхности. Ямки различаются по форме, но имеют острые края на поверхности. Ямки активного кислорода отличаются красновато-коричневым оксидным колпачком (бугорком).Снятие этой крышки обнажает черный оксид железа внутри ямы (см. Рисунок 11-5).

Кислородная атака — это электрохимический процесс, который можно описать следующими реакциями: Анод:

Fe ® Fe 2+ + 2e ¯

Катод:

½O 2 + H 2 O + 2e ¯ ® 2OH ¯

Всего:

Fe + ½O 2 + H 2 O ® Fe (OH) 2

Влияние температуры особенно важно в нагревателях питательной воды и экономайзерах.Повышение температуры дает достаточно дополнительной энергии для ускорения реакций на металлических поверхностях, что приводит к быстрой и серьезной коррозии.

При 60 ° F и атмосферном давлении растворимость кислорода в воде составляет примерно 8 частей на миллион. Эффективная механическая деаэрация снижает содержание растворенного кислорода до 7 частей на миллиард или меньше. Для полной защиты от кислородной коррозии после механической деаэрации требуется химический поглотитель.

Основными источниками кислорода в рабочей системе являются плохая работа деаэратора, утечка воздуха на стороне всасывания насосов, дыхание приемных резервуаров и утечка неаэрированной воды, используемой для уплотнений насосов.

Допустимый уровень растворенного кислорода для любой системы зависит от многих факторов, таких как температура питательной воды, pH, скорость потока, содержание растворенных твердых веществ, а также металлургия и физическое состояние системы. Основываясь на опыте работы с тысячами систем, 3-10 частей на миллиард кислорода питательной воды не наносят значительного вреда экономайзерам. Это отражено в отраслевых рекомендациях.

консенсус ASME составляет менее 7 частей на миллиард (ASME рекомендует химическую очистку до «практически нулевой» части на миллиард)

Технические рекомендации TAPPI — менее 7 частей на миллиард Рекомендации по ископаемым растениям EPRI — менее 5 частей на миллиард растворенного кислорода

МЕХАНИЧЕСКИЕ УСЛОВИЯ, ВЛИЯЮЩИЕ НА КОРРОЗИЮ

Многие проблемы с коррозией являются результатом механических и эксплуатационных проблем.Следующие методы помогают свести к минимуму эти проблемы коррозии:

  • выбор коррозионно-стойких металлов
  • снижение механических напряжений, где это возможно (например, использование надлежащих процедур сварки и сварных швов, снимающих напряжение)
  • минимизация термических и механических напряжений при эксплуатации
  • Эксплуатация в пределах проектных нагрузок, без перегорания, наряду с надлежащими процедурами запуска и останова
  • обслуживание чистых систем, включая использование питательной воды высокой чистоты, эффективную и строго контролируемую химическую обработку и кислотную очистку при необходимости

Там, где трубы котла выходят из строя в результате каустической хрупкости, могут быть видны окружные трещины.В других компонентах трещины проходят по линиям наибольшего напряжения. Исследование под микроскопом должным образом подготовленного участка охрупченного металла показывает характерный узор с прогрессирующим растрескиванием по определенным траекториям или границам зерен в кристаллической структуре металла (см. Рис. 11-6). Трещины не проникают внутрь самих кристаллов, а перемещаются между ними; поэтому используется термин «межкристаллитное растрескивание».

Согласно надлежащей инженерной практике, котловая вода должна быть оценена по характеристикам охрупчивания.Для этого используется детектор охрупчивания (описанный в главе 14).

Если котловая вода обладает хрупкими характеристиками, необходимо принять меры для предотвращения повреждения металла котла. Нитрат натрия — это стандартная обработка для предотвращения охрупчивания в котельных системах низкого давления. Для подавления охрупчивания требуется определенное соотношение нитрата к щелочности щелочности, присутствующей в котловой воде. В котельных системах высокого давления, где используется деминерализованная подпиточная вода, характеристики охрупчивания котловой воды можно предотвратить за счет использования скоординированного контроля обработки фосфатом / pH, описанного ранее в разделе «Едкая коррозия».«Этот метод предотвращает образование высоких концентраций свободного гидроксида натрия в котле, устраняя тенденцию к охрупчиванию.

Каустическая хрупкость

Едкое охрупчивание (коррозионное растрескивание под действием едкого натяжения) или межкристаллитное растрескивание давно признано серьезной формой разрушения металла котла. Поскольку химическое воздействие на металл обычно невозможно обнаружить, отказ происходит внезапно — часто с катастрофическими последствиями.

Для возникновения щелочного охрупчивания должны соблюдаться три условия:

  • Металл котла должен иметь повышенную нагрузку
  • должен присутствовать механизм концентрирования котловой воды
  • котловая вода должна иметь характеристики охрупчивания

Там, где трубы котла выходят из строя в результате каустической хрупкости, могут быть видны окружные трещины.В других компонентах трещины проходят по линиям наибольшего напряжения. Исследование под микроскопом должным образом подготовленного участка охрупченного металла показывает характерный узор с прогрессирующим растрескиванием по определенным траекториям или границам зерен в кристаллической структуре металла (см. Рис. 11-6). Трещины не проникают внутрь самих кристаллов, а перемещаются между ними; поэтому используется термин «межкристаллитное растрескивание».

Согласно надлежащей инженерной практике, котловая вода должна быть оценена по характеристикам охрупчивания.Для этого используется детектор охрупчивания (описанный в главе 14).

Если котловая вода обладает хрупкими характеристиками, необходимо принять меры для предотвращения повреждения металла котла. Нитрат натрия — это стандартная обработка для предотвращения охрупчивания в котельных системах низкого давления. Для подавления охрупчивания требуется определенное соотношение нитрата к щелочности щелочности, присутствующей в котловой воде. В котельных системах высокого давления, где используется деминерализованная подпиточная вода, характеристики охрупчивания котловой воды можно предотвратить за счет использования скоординированного контроля обработки фосфатом / pH, описанного ранее в разделе «Едкая коррозия».«Этот метод предотвращает образование высоких концентраций свободного гидроксида натрия в котле, устраняя тенденцию к охрупчиванию.

Усталостное растрескивание

Усталостное растрескивание (из-за повторяющихся циклических нагрузок) может привести к разрушению металла. Разрушение металла происходит в точке наибольшей концентрации циклического напряжения. Примеры такого типа отказа включают трещины в компонентах котла на опорных кронштейнах или скрученные трубы, когда котел подвергается термической усталости из-за многократных пусков и остановов.

Термическая усталость возникает в горизонтальных участках трубопровода в результате образования паровой подушки и в трубах с водяными стенками из-за частой и продолжительной продувки нижнего коллектора.

Разрушение вследствие коррозионной усталости возникает в результате циклического воздействия на металл в коррозионной среде. Это состояние вызывает более быстрый выход из строя, чем тот, который вызван либо только циклическими нагрузками, либо только коррозией. В котлах коррозионно-усталостное растрескивание может быть результатом продолжающегося разрушения защитной магнетитовой пленки из-за циклических нагрузок.

Коррозионно-усталостное растрескивание происходит в деаэраторах вблизи сварных швов и зон термического влияния. Правильная эксплуатация, тщательный мониторинг и подробные проверки при отключении (в соответствии с опубликованными рекомендациями) сводят к минимуму проблемы в деаэраторах.

Паровое горение

Горение на стороне пара — это химическая реакция между паром и металлом трубы. Это вызвано чрезмерным подводом тепла или плохой циркуляцией, что приводит к недостаточному потоку для охлаждения трубок.В таких условиях образуется изолирующая пленка перегретого пара. Как только температура металла трубы достигает 750 ° F в трубах котла или 950-1000 ° F в трубах пароперегревателя (при условии конструкции из низколегированной стали), скорость окисления резко возрастает; это окисление происходит многократно и расходует основной металл. Проблема чаще всего встречается в пароперегревателях и в горизонтальных генераторных трубах, нагреваемых сверху.

Эрозия

Эрозия обычно возникает из-за чрезмерных скоростей.Там, где существует двухфазный поток (пар и вода), сбои из-за эрозии вызваны ударами жидкости о поверхность. К оборудованию, подверженному эрозии, относятся лопатки турбин, трубопроводы пара низкого давления и теплообменники, на которые воздействует влажный пар. Трубопроводы питательной воды и конденсата, подверженные высокоскоростному потоку воды, также подвержены этому типу атак. Повреждение обычно происходит при изменении направления потока.

ОКСИДЫ МЕТАЛЛОВ В КОТЕЛЬНЫХ СИСТЕМАХ

Железные и медные поверхности подвержены коррозии, что приводит к образованию оксидов металлов.Это состояние можно контролировать путем тщательного выбора металлов и поддержания надлежащих условий эксплуатации.

Образование оксида железа

Оксиды железа, присутствующие в работающих котлах, можно разделить на два основных типа. Первым и наиболее важным является магнетит толщиной 0,0002-0,0007 дюймов (0,2-0,7 мил), образованный реакцией железа и воды в бескислородной среде. Этот магнетит образует защитный барьер от дальнейшей коррозии.

Магнетит образуется на металлических поверхностях котельной системы в результате следующей общей реакции:

3Fe + 4H 2 O ® Fe 3 O 4 + 4H 2
утюг вода магнетит водород

Магнетит, который обеспечивает защитный барьер от дальнейшей коррозии, состоит из двух слоев.Внутренний слой относительно толстый, компактный и непрерывный. Внешний слой более тонкий, пористый и рыхлый по структуре. Оба этих слоя продолжают расти за счет диффузии воды (через пористый внешний слой) и решеточной диффузии (через внутренний слой). Пока слои магнетита остаются нетронутыми, скорость их роста быстро уменьшается.

Второй тип оксида железа в котле — это продукты коррозии, которые могут попасть в котельную систему с питательной водой. Их часто называют «мигрирующими» оксидами, потому что они обычно не образуются в котле.Оксиды образуют внешний слой на поверхности металла. Этот слой очень пористый и легко проникает водой и ионами.

Железо может поступать в котел в виде растворимых ионов двухвалентного железа и нерастворимых гидроксидов или оксидов двухвалентного и трехвалентного железа. Бескислородная щелочная котловая вода превращает железо в магнетит, Fe 3 O 4 . Перелетный магнетит откладывается на защитном слое и обычно имеет цвет от серого до черного.

Образование оксида меди

По-настоящему пассивная оксидная пленка не образуется на меди или ее сплавах.В воде преобладающим продуктом коррозии меди является закись меди (Cu 2 O). Типичная реакция коррозии:

8Cu + О 2 + 2H 2 O ® 4Cu 2 O + 2H 2
медь кислород вода закись меди водород

Как показано на рисунке 11-7, оксид, образующийся на медных поверхностях, состоит из двух слоев.Внутренний слой очень тонкий, липкий, непористый и состоит в основном из оксида меди (CuO). Внешний слой толстый, прочный, пористый и состоит в основном из закиси меди (Cu 2 O). Внешний слой образуется за счет разрушения внутреннего слоя. При определенной толщине внешнего слоя существует равновесие, при котором оксид непрерывно образуется и выделяется в воду.

Поддержание надлежащего pH, удаление кислорода и применение средств для ухода за металлом может минимизировать коррозию медных сплавов.

Пассивация металла

Создание защитных слоев оксидов металлов за счет использования восстановителей (таких как гидразин, гидрохинон и другие поглотители кислорода) известно как пассивация металлов или кондиционирование металлов. Хотя «пассивация металла» относится к прямой реакции соединения с оксидом металла, а «кондиционирование металла» в более широком смысле относится к усилению защитной поверхности, эти два термина часто используются взаимозаменяемо.

Реакция гидразина и гидрохинона, приводящая к пассивации металлов на основе железа, протекает по следующим реакциям:

N 2 H 4 + 6Fe 2 O 3 ® 4Fe 3 O 4 + 2H 2 O + N 2
гидразин гематит магнетит вода азот

C 6 H 4 (OH) 2 + 3Fe 2 O 3 ® 2Fe 3 O 4 + С 6 В 4 О 2 + H 2 O
гидрохинон гематит магнетит бензохинон вода

Подобные реакции происходят с металлами на основе меди:

N 2 H 4 + 4CuO ® 2Cu 2 O + 2H 2 O + N 2
гидразин оксид меди закись меди вода азот

C 6 H 6 O 2 + 2CuO ® Cu 2 O + С 6 В 4 О 2 + H 2 O
гидрохинон оксид меди закись меди бензохинон вода

Магнетит и закись меди образуют защитные пленки на поверхности металла.Поскольку эти оксиды образуются в восстановительных условиях, удаление растворенного кислорода из питательной воды котла и конденсата способствует их образованию. Эффективное применение поглотителей кислорода косвенно приводит к пассивированию металлических поверхностей и меньшему переносу оксидов металлов в котел независимо от того, взаимодействует ли поглотитель непосредственно с поверхностью металла.

Значительное снижение содержания кислорода в питательной воде и оксидов металлов может произойти при правильном применении поглотителей кислорода (см. Рисунок 11-8).

ФАКТОРЫ КОНТРОЛЯ КОРРОЗИИ Сталь и стальные сплавы

Защита стали в котельной системе зависит от температуры, pH и содержания кислорода. Как правило, более высокие температуры, высокие или низкие уровни pH и более высокие концентрации кислорода увеличивают скорость коррозии стали.

Механические и эксплуатационные факторы, такие как скорости, напряжения металла и жесткость эксплуатации, могут сильно повлиять на скорость коррозии. Системы различаются по склонности к коррозии, и их следует оценивать индивидуально.

Медь и медные сплавы На скорость коррозии медных сплавов влияют многие факторы:

  • температура
  • pH
  • концентрация кислорода
  • концентрация амина
  • концентрация аммиака
  • расход

Влияние каждого из этих факторов зависит от характеристик каждой системы. Температурная зависимость является следствием более быстрого времени реакции и большей растворимости оксидов меди при повышенных температурах.Максимальные температуры, указанные для различных сплавов, составляют от 200 до 300 ° F.

Методы минимизации коррозии меди и медных сплавов включают:

  • замена на более прочный металл
  • удаление кислорода
  • поддержание состояния особо чистой воды
  • работа при надлежащем уровне pH
  • снижение скорости воды
  • Применение материалов, пассивирующих металлические поверхности

Контроль pH

Поддержание надлежащего pH во всех системах питательной воды котла, котла и конденсата имеет важное значение для контроля коррозии.Большинство операторов котлов низкого давления контролируют щелочность котловой воды, поскольку она очень тесно коррелирует с pH, в то время как для большинства питательной воды, конденсата и котловой воды высокого давления требуется прямой контроль pH. Контроль pH важен по следующим причинам:

  • Скорость коррозии металлов, используемых в котельных системах, чувствительна к изменениям pH.
  • низкий pH или недостаточная щелочность могут привести к коррозионному кислотному воздействию
  • высокий pH или избыточная щелочность могут привести к образованию щелочей / растрескиванию и вспениванию с последующим уносом
  • Скорость реакций поглощения кислорода сильно зависит от уровня pH

Поддерживаемый уровень pH или щелочности в котельной системе зависит от многих факторов, таких как давление в системе, металлы в системе, качество питательной воды и тип применяемой химической обработки.

Скорость коррозии углеродистой стали при температурах питательной воды приближается к минимальному значению в диапазоне pH 9,2–9,6 (см. Рисунок 11-9). Важно контролировать систему питательной воды на предмет коррозии с помощью испытаний на железо и медь. Для систем с цеолитом натрия или составом, размягченным горячей известью, корректировка pH может не потребоваться. В системах, в которых используется подпитка деионизированной водой, можно использовать небольшие количества каустической соды или нейтрализующих аминов, таких как морфолин и циклогексиламин.

В котле высокий или низкий pH увеличивает скорость коррозии мягкой стали (см. Рисунок 11-10).Поддерживаемый pH или щелочность зависит от давления, характеристик подпиточной воды, химической обработки и других факторов, специфичных для системы.

Оптимальный уровень pH для защиты медных сплавов несколько ниже оптимального уровня для углеродистой стали. Для систем, содержащих оба металла, pH конденсата и питательной воды часто поддерживается между 8,8 и 9,2 для защиты обоих металлов от коррозии. Оптимальный pH варьируется от системы к системе и зависит от многих факторов, включая используемый сплав (см. Рисунок 11-11).

Для повышения pH следует использовать нейтрализующие амины вместо аммиака, который (особенно в присутствии кислорода) увеличивает скорость коррозии медных сплавов. Кроме того, амины образуют защитные пленки на поверхностях из оксида меди, препятствующие коррозии.

Контроль кислорода

Химические поглотители кислорода. Поглотителями кислорода, наиболее часто используемыми в котельных системах, являются сульфит натрия, бисульфит натрия, гидразин, катализированные версии сульфитов и гидразина, а также органические поглотители кислорода, такие как гидрохинон и аскорбат.

Крайне важно выбрать и правильно использовать лучший химический поглотитель кислорода для данной системы. Основные факторы, определяющие наилучший поглотитель кислорода для конкретного применения, включают скорость реакции, время пребывания в системе, рабочую температуру и давление, а также pH питательной воды. Вмешательство в реакцию поглотитель / кислород, продукты разложения и реакции с металлами в системе также являются важными факторами. Другие способствующие факторы включают использование питательной воды для работы, наличие экономайзеров в системе и конечное использование пара.Следует использовать химические поглотители кислорода, чтобы дать достаточно времени для прохождения реакции поглотитель / кислород. Система хранения деаэратора и резервуар для хранения питательной воды являются обычно используемыми точками подачи.

В котлах, работающих при давлении ниже 1000 фунтов на квадратный дюйм, сульфит натрия и концентрированный жидкий раствор катализированного бисульфита натрия являются наиболее часто используемыми материалами для химической деаэрации из-за низкой стоимости и простоты обращения и испытаний. Свойство сульфита натрия поглощать кислород иллюстрируется следующей реакцией:

2Na 2 SO 3 + O 2 ® 2Na 2 SO 4
сульфит натрия кислород сульфат натрия

Теоретически 7.88 ppm химически чистого сульфита натрия требуется для удаления 1,0 ppm растворенного кислорода. Однако из-за использования сульфита натрия технических сортов в сочетании с потерями при транспортировке и продувке во время нормальной работы установки обычно требуется примерно 10 фунтов сульфита натрия на фунт кислорода. Концентрация избыточного сульфита, поддерживаемая в питательной или котловой воде, также влияет на потребность в сульфите.

Сульфит натрия необходимо подавать непрерывно для максимального удаления кислорода.Обычно наиболее подходящей точкой приложения является опора между деаэратором и отсеком для хранения. Там, где за пластификаторами горячего процесса следует установка горячего цеолита, рекомендуется дополнительная подача на выходе фильтра из узлов горячего процесса (перед установкой пластификатора на основе цеолита) для защиты ионообменной смолы и оболочки пластификатора.

Как и в случае любой реакции поглощения кислорода, на скорость реакции сульфит-кислород влияет множество факторов. Эти факторы включают температуру, pH, начальную концентрацию поглотителя кислорода, начальную концентрацию растворенного кислорода и каталитические или ингибирующие эффекты.Самый важный фактор — это температура. По мере увеличения температуры время реакции уменьшается; как правило, каждые 18 ° F повышения температуры удваивают скорость реакции. При температуре 212 ° F и выше реакция идет быстро. Избыточная подача сульфита натрия также увеличивает скорость реакции. Наиболее быстро реакция протекает при значениях pH в диапазоне 8,5-10,0.

Некоторые материалы катализируют кислородно-сульфитную реакцию. Наиболее эффективными катализаторами являются катионы тяжелых металлов с валентностью две или более.Железо, медь, кобальт, никель и марганец являются одними из наиболее эффективных катализаторов.

На рис. 11-12 сравнивается удаление кислорода с использованием промышленного сульфита натрия и катализированного сульфита натрия. После 25 секунд контакта катализированный сульфит натрия полностью удалил кислород. Некатализированный сульфит натрия удалил менее 50% кислорода за тот же период времени. В системе питательной воды котла это может привести к сильной коррозии.

Следующие рабочие условия требуют использования катализированного сульфита натрия:

  • низкая температура питательной воды
  • Неполная механическая деаэрация
  • Быстрая реакция, необходимая для предотвращения точечной коррозии в системе
  • короткое время пребывания
  • использование экономайзеров

Высокие остаточные содержания сульфитов в питательной воде и значения pH выше 8.5 следует поддерживать в питательной воде, чтобы защитить экономайзер от воздействия кислорода.

Некоторые природные воды содержат вещества, которые могут ингибировать реакцию кислорода / сульфита. Например, следы органических материалов в поверхностном источнике, используемом для подпиточной воды, могут снизить скорость реакции поглотитель / кислород. Та же проблема может возникнуть, если загрязненный конденсат используется как часть питательной воды котла. Органические материалы представляют собой комплекс металлов (природные катализаторы или разработанные катализаторы) и не позволяют им увеличивать скорость реакции.

Сульфит натрия следует подавать туда, где он не загрязняет питательную воду, которая будет использоваться для попыток продувки или охлаждения. Это предотвращает добавление твердых частиц в пар.

При рабочем давлении 1000 фунтов на квадратный дюйм и выше вместо сульфита обычно используются гидразин или органические поглотители кислорода. В этих применениях повышенное содержание растворенных твердых веществ, вносимых сульфатом натрия (продукт реакции сульфита натрия с кислородом), может стать серьезной проблемой. Также сульфит разлагается в котлах высокого давления с образованием диоксида серы (SO 2 ) и сероводорода (H 2 S).Оба эти газа могут вызвать коррозию в системе возвратного конденсата и, как сообщается, способствуют коррозионному растрескиванию под напряжением в турбинах. Гидразин в течение многих лет использовался в качестве поглотителя кислорода в системах высокого давления и других системах, в которых нельзя использовать сульфитные материалы. Гидразин — это восстановитель, который удаляет растворенный кислород по следующей реакции:

N 2 H 4 + О 2 ® 2H 2 O + N 2
гидразин кислород вода азот

Поскольку продуктами этой реакции являются вода и азот, в котловую воду не добавляются твердые вещества.Продуктами разложения гидразина являются аммиак и азот. Разложение начинается примерно при 400 ° F и происходит быстро при 600 ° F. Щелочной аммиак не разрушает сталь. Однако, если вместе присутствует достаточное количество аммиака и кислорода, коррозия медного сплава увеличивается. Тщательный контроль скорости подачи гидразина может ограничить концентрацию аммиака в паре и минимизировать опасность повреждения медьсодержащих сплавов. Аммиак также нейтрализует двуокись углерода и снижает коррозию возвратной линии, вызванную двуокисью углерода.

Гидразин — токсичный материал, с которым необходимо обращаться с особой осторожностью. Поскольку материал предположительно канцероген, необходимо соблюдать опубликованные на федеральном уровне инструкции по обращению и отчетности. Поскольку чистый гидразин имеет низкую температуру вспышки, обычно используется 35% раствор с температурой вспышки более 200 ° F. Теоретически требуется 1,0 ppm гидразина для взаимодействия с 1,0 ppm растворенного кислорода. Однако на практике требуется 1,5–2,0 части гидразина на часть кислорода.

Факторы, влияющие на время реакции сульфита натрия, также применимы к другим поглотителям кислорода.На рис. 11-13 показана зависимость скорости реакции от температуры и концентрации гидразина. Реакция также зависит от pH (оптимальный диапазон pH 9,0-10,0).

Помимо реакции с кислородом, гидразин также может способствовать образованию магнетита и оксида меди (более защитная форма оксида меди), как показано в следующих реакциях:

N 2 H 4 + 6Fe 2 O 3 ® 4Fe 3 O 4 + N 2 + 2H 2 O
гидразин гематит магнетит азот вода

и

N 2 H 4 + 4CuO ® 2Cu 2 O + N 2 + 2H 2 O
гидразин оксид меди закись меди азот вода

Поскольку гидразин и органические поглотители не добавляют твердых частиц в пар, питательная вода, содержащая эти материалы, обычно подходит для использования в качестве воды для охлаждения или охлаждения.

Основными ограничивающими факторами использования гидразина являются его медленное время реакции (особенно при низких температурах), образование аммиака, воздействие на медьсодержащие сплавы и проблемы с обращением.

Органические поглотители кислорода. Некоторые органические соединения используются для удаления растворенного кислорода из питательной воды котла и конденсата. Среди наиболее часто используемых соединений — гидрохинон и аскорбат. Эти материалы менее токсичны, чем гидразин, и с ними можно обращаться более безопасно. Как и в случае с другими поглотителями кислорода, температура, pH, начальная концентрация растворенного кислорода, каталитические эффекты и концентрация поглотителей влияют на скорость реакции с растворенным кислородом.При подаче в питательную воду сверх потребности в кислороде или при подаче непосредственно в конденсат некоторые органические поглотители кислорода уносятся вперед для защиты паровых и конденсатных систем.

Гидрохинон уникален своей способностью быстро реагировать с растворенным кислородом даже при температуре окружающей среды. Благодаря этому свойству, помимо эффективности в операционных системах, гидрохинон особенно эффективен для использования в хранилищах котлов, а также во время пусков и остановов системы. Он также широко используется в конденсатных системах.

Гидрохинон реагирует с растворенным кислородом, как показано в следующих реакциях:

C 6 H 4 (OH) 2 + О 2 ® С 6 В 4 О 2 + H 2 O
гидрохинон кислород бензохинон вода

Бензохинон далее реагирует с кислородом с образованием полихинонов:

C 6 H 4 O 2 + О 2 ® полихиноны
бензохинон кислород

Эти реакции необратимы в щелочных условиях, характерных для систем питательной воды котлов и конденсата.Фактически, дальнейшее окисление и термическое разложение (в системах с более высоким давлением) приводит к конечному продукту — диоксиду углерода. Промежуточные продукты представляют собой низкомолекулярные органические соединения, такие как ацетаты.

Контроль уровня кислорода. Мониторинг кислорода является наиболее эффективным средством контроля скорости подачи поглотителя кислорода. Обычно кормят небольшим избытком мусорщика. Остатки питательной и котловой воды указывают на избыточную подачу поглотителя и подтверждают скорость подачи химической обработки.Также необходимо провести тест на оксиды железа и меди, чтобы оценить эффективность лечебной программы. При отборе проб на оксиды металлов необходимо соблюдать соответствующие меры предосторожности, чтобы обеспечить репрезентативность проб.

Из-за летучести и разложения измерение остатков в котле не является надежным средством контроля. Количество подаваемого химиката следует регистрировать и сравнивать с уровнями кислорода в питательной воде, чтобы обеспечить проверку контроля растворенного кислорода в системе. При использовании сульфита натрия уменьшение количества химического остатка в котловой воде или необходимость увеличения подачи химиката может указывать на проблему.Необходимо принять меры для определения причины, чтобы проблему можно было исправить.

Пределы остаточного содержания сульфита зависят от рабочего давления котла. Для большинства систем низкого и среднего давления остаточное содержание сульфита должно превышать 20 ppm. Контроль гидразина обычно основан на избытке питательной воды 0,05-0,1 частей на миллион. Для разных органических поглотителей остатки и тесты различаются.

МОНИТОРИНГ И ТЕСТИРОВАНИЕ

Эффективный мониторинг контроля коррозии необходим для обеспечения надежности котла.Хорошо спланированная программа мониторинга должна включать следующее:

  • надлежащий отбор проб и мониторинг в критических точках системы
  • полностью репрезентативная выборка
  • Использование правильных процедур испытаний
  • Проверка результатов испытаний на соответствие установленным пределам
  • план действий, которые необходимо выполнить незамедлительно, когда результаты испытаний выходят за установленные пределы
  • план действий в чрезвычайных ситуациях на случай серьезных аварий
  • Система повышения качества и оценки результатов на основе испытаний и проверок

Методы мониторинга

Соответствующие методы мониторинга различаются в зависимости от системы.Тестирование следует проводить не реже одного раза в смену. Частоту испытаний, возможно, придется увеличить для некоторых систем, где управление затруднено, или в периоды более изменчивых рабочих условий. Все данные мониторинга, будь то точечный или непрерывный отбор проб, должны регистрироваться.

Необходимо измерить жесткость питательной воды котла, содержание железа, меди, кислорода и pH. Как железо, так и медь, а также кислород можно измерять ежедневно. По возможности рекомендуется установить кислородный измеритель непрерывного действия в системе питательной воды для обнаружения проникновения кислорода.В частности, следует с осторожностью измерять железо и медь из-за возможных проблем, связанных с загрязнением пробы.

Если кислородный измеритель непрерывного действия не установлен, следует использовать периодические испытания с использованием ампул для точечного отбора проб для оценки характеристик деаэратора и возможности загрязнения кислородом из уплотнительной воды насоса и других источников.

Для котловой воды необходимо провести следующие испытания:

  • фосфат (при наличии)
  • P-щелочность или pH
  • сульфит (если использовался)
  • проводимость

Отбор проб

Очень важно получить репрезентативные образцы для надлежащего мониторинга условий в системе питательной воды котла.Требуются линии отбора проб, непрерывно протекающие с нужной скоростью и объемом. Обычно скорость 5-6 футов / сек и поток 800-1000 мл / мин являются удовлетворительными. Следует избегать использования длинных линий отбора проб. К отбору проб железа и меди следует подходить с особой осторожностью из-за сложности получения репрезентативных проб и правильной интерпретации результатов. Для оценки результатов следует использовать тенденции, а не отдельные образцы. Отбор проб меди требует особых мер предосторожности, таких как подкисление потока.Композитный отбор проб, а не точечный отбор, также может быть ценным инструментом для определения средних концентраций в системе.

Отбор проб кислорода следует проводить как можно ближе к линии, поскольку длительное время пребывания в линиях отбора проб может позволить поглотителю кислорода продолжить реакцию и снизить показания кислорода. Кроме того, если происходит утечка, могут быть получены ложно высокие данные. Отбор проб кислорода также следует проводить как на выходе из деаэратора, так и на выходе насоса питательной воды котла, чтобы убедиться, что проникновение кислорода не происходит.

Результаты и необходимые действия

Все проверки оборудования должны быть тщательными и документированными.

Отмеченные условия необходимо сравнить с данными предыдущих проверок. Аналитические результаты и процедуры должны оцениваться, чтобы гарантировать соблюдение стандартов качества и принятие мер для постоянного улучшения. Диаграммы причинно-следственных связей (см. Рисунок 11-14) могут использоваться либо для проверки того, что рассмотрены все потенциальные причины проблем, либо для устранения конкретной проблемы, связанной с коррозией.

ЗАЩИТА ОТ КОРРОЗИИ ВО ВРЕМЯ ИНФОРМАЦИИ И ХРАНЕНИЯ

Кислородная коррозия в системах питательной воды котла может произойти во время пуска и останова, а также когда котельная система находится в режиме ожидания или на хранении, если не соблюдаются надлежащие процедуры. Системы должны храниться должным образом, чтобы предотвратить повреждение от коррозии, которое может произойти в течение нескольких часов при отсутствии надлежащих процедур укладки. Как сторона воды / пара, так и сторона возгорания подвержены коррозии во время простоя и должны быть защищены.

Коррозия автономного котла обычно вызывается утечкой кислорода. Низкий pH вызывает дальнейшую коррозию. Низкий pH может быть результатом реакции кислорода с железом с образованием соляной кислоты. Этот продукт коррозии, кислотная форма железа, образуется на границе раздела вода-воздух.

Коррозия также встречается в системах питания котлов и конденсата. Продукты коррозии, образующиеся как в секции предварительного котла, так и в котле, могут откладываться на критических поверхностях теплопередачи котла во время работы и увеличивать вероятность локальной коррозии или перегрева.

Степень и скорость поверхностной коррозии зависят от состояния металла. Если на поверхности котла имеется легкое покрытие из котельного шлама, поверхности менее подвержены атакам, поскольку они не полностью подвергаются воздействию воды, содержащей кислород. Опыт показывает, что с улучшением чистоты внутренних поверхностей котла необходимо уделять больше внимания защите от воздействия кислорода во время хранения. Котлы, которые простаивают даже на короткое время (например, в выходные), подвержены атакам.

Котлы, использующие неаэрированную воду во время пуска и вывода из эксплуатации, могут быть серьезно повреждены. Повреждение представляет собой точечную коррозию, беспорядочно разбросанную по металлическим поверхностям. Повреждения, возникшие в результате этих действий, можно не заметить в течение многих лет после установки устройства.

Выбор метода хранения зависит от продолжительности ожидаемого простоя и сложности котла. Если котел не будет эксплуатироваться в течение месяца или более, может быть предпочтительнее хранить в сухом виде.Влажное хранение обычно подходит для более коротких периодов простоя или если может потребоваться быстрое переключение агрегата в оперативный режим. Большие котлы со сложной схемой сложно сушить, поэтому их следует хранить одним из способов влажного хранения.

Сухое хранение

Для сухого хранения бойлер опорожняют, очищают и полностью сушат. Все горизонтальные и не дренируемые трубы котла и пароперегревателя должны быть высушены сжатым газом. Особое внимание следует уделять удалению воды из длинных горизонтальных трубок, особенно если они немного изогнуты.

Тепло применяется для оптимизации сушки. После высыхания блок закрывают, чтобы минимизировать циркуляцию воздуха. Обогреватели следует устанавливать по мере необходимости, чтобы поддерживать температуру всех поверхностей выше точки росы.

Сразу после высыхания поверхностей на водонепроницаемые деревянные или устойчивые к коррозии поддоны наносят один из следующих трех влагопоглотителей:

  • Известь негашеная используется из расчета 6 фунтов / 100 фут3 объема котла
  • используется силикагель из расчета 17 фунтов / 100 фут3 объема котла
  • Активированный оксид алюминия израсходован из расчета 27 фунтов / 100 фут3 объема котла

Поддоны размещаются в каждом барабане водотрубного котла или на верхних дымоходах дымогарного агрегата.Все люки, люки, вентиляционные отверстия и соединения заглушены и плотно закрыты. Котел следует открывать каждый месяц для проверки осушителя. При необходимости замените осушитель.

Мокрое хранилище

При влажном хранении агрегат проверяется, при необходимости очищается и заполняется до нормального уровня деаэрированной питательной водой.

Сульфит натрия, гидразин, гидрохинон или другой поглотитель добавляется для контроля растворенного кислорода в соответствии со следующими требованиями:

  • Натрия сульфит.3 фунта сульфита натрия и 3 фунта каустической соды следует добавить на 1000 галлонов воды, содержащейся в бойлере (минимум 400 ppm щелочности P для CaCO3 и 200 ppm сульфита для SO3).
  • Гидразин. 5 фунтов 35% раствора гидразина и 0,1 фунта аммиака или 2-3 фунта 40% раствора нейтрализующего амина можно добавить на 1000 галлонов (минимум 200 частей на миллион гидразина и 10,0 pH). Из-за проблем с гидразином обычно рекомендуются органические поглотители кислорода.
  • Гидрохинон.Материалы на основе гидрохинона добавляются для достижения примерно 200 ppm гидрохинона в ранее пассивированных онлайн-системах. В новых системах или системах с плохо сформированной пленкой магнетита минимальная скорость подачи гидрохинона составляет 400 частей на миллион. pH следует поддерживать на уровне 10,0.

Независимо от того, какая обработка используется, требуется доведение pH или щелочности до минимального уровня.

После добавления химикатов с открытыми вентиляционными отверстиями нагревают воду для кипячения в течение примерно 1 часа.Необходимо как можно скорее проверить котел на предмет надлежащей концентрации химикатов и произвести регулировки.

Если котел оборудован недренируемым пароперегревателем, пароперегреватель заполняется высококачественным конденсатом или деминерализованной водой и обрабатывается летучим поглотителем кислорода и агентом для регулирования pH. Обычный метод заполнения недренируемых пароперегревателей — заправка и слив в котел. После заполнения пароперегревателя котел следует полностью заполнить деаэрированной питательной водой.Морфолин, циклогексиламин или аналогичные амины используются для поддержания надлежащего pH.

Если пароперегреватель дренажный или котел не имеет пароперегревателя, котлу дают немного остыть после розжига. Затем перед созданием вакуума установка полностью заполняется деаэрированной питательной водой.

Расширительный бак (например, барабан емкостью 55 галлонов), содержащий раствор химикатов для обработки, или резервуар с азотом под давлением 5 фунтов на кв. Дюйм, подсоединен к вентиляционному отверстию парового барабана для компенсации изменений объема из-за колебаний температуры.

Дренаж между обратным клапаном и главным запорным клапаном пара оставлен полностью открытым. Все остальные стоки и форточки плотно закрываются.

Котловую воду следует проверять еженедельно с добавлением очистки по мере необходимости для поддержания уровня очистки. При добавлении химикатов их следует смешать одним из следующих способов:

  • Циркуляция котловой воды с помощью внешнего насоса
  • понизить уровень воды до нормального рабочего уровня и пропарить котел на короткое время

Если используется метод пропаривания, котел следует впоследствии полностью заполнить в соответствии с приведенными выше рекомендациями.

Хотя никакой другой обработки не требуется, могут присутствовать стандартные уровни химической обработки, применяемой при работе котла.

Котлы можно защитить азотом или другим инертным газом. Слегка положительное давление азота (или другого инертного газа) должно поддерживаться после того, как котел будет заполнен до рабочего уровня деаэрированной питательной водой.

Хранение подогревателей и деаэраторов питательной воды

Сторона трубы нагревателя питательной воды обрабатывается так же, как котел при хранении.Кожух может быть покрыт паром или залит обработанным конденсатом.

Во всех стальных системах можно использовать химические вещества в одинаковых концентрациях, рекомендованных для влажного хранения. Системы из медных сплавов можно обрабатывать вдвое меньшим количеством поглотителей кислорода, при этом pH регулируется на уровне 9,5.

Деаэраторы обычно закрыты паром или азотом; однако их можно залить раствором для укладки, как это рекомендуется для мокрой укладки котлов. Если используется влажный метод, в деаэратор необходимо создать давление азота 5 фунтов на квадратный дюйм, чтобы предотвратить проникновение кислорода.

Каскадная продувка

Для эффективного, но простого хранения котла чистая, теплая, непрерывная продувка может быть распределена в удобное нижнее соединение на неработающем котле. Избыточная вода может перетекать в соответствующее место для захоронения через открытые вентиляционные отверстия. Этот метод снижает вероятность проникновения кислорода и обеспечивает поступление в котел правильно очищенной воды. Этот метод нельзя использовать для котлов, оборудованных бездренажными пароперегревателями.

Хранение в холодную погоду

В холодную погоду необходимо принять меры для предотвращения замерзания.Для предотвращения проблем с замерзанием можно использовать дополнительное тепло, легкий розжиг котла, каскадную укладку или сухое хранение. Иногда для защиты от замерзания используется смесь 50/50 воды и этиленгликоля. Однако этот метод требует, чтобы котел был опорожнен, промыт и заполнен свежей питательной водой перед запуском.

Утилизация решений для укладки

Утилизация складских химикатов должна осуществляться в соответствии с применимыми федеральными, государственными и местными правилами.

Fireside Storage

Когда котлы снимаются с линии на длительное время, зоны возгорания также должны быть защищены от коррозии.

Отложения у камина, особенно в секциях конвекции, экономайзера и воздухонагревателя, гигроскопичны по своей природе. Когда температура поверхности металла опускается ниже точки росы, происходит конденсация, а при наличии кислых гигроскопических отложений может возникнуть коррозия.

Зоны у камина (особенно секции конвекции, экономайзера и воздухонагревателя) должны быть очищены перед хранением.

Щелочная вода под высоким давлением — эффективное средство очистки очагов пожара. Перед тем, как использовать для этой цели щелочную воду, промойте пресной водой с нейтральным pH, чтобы предотвратить образование гидроксидных гелей в отложениях (эти отложения могут быть очень трудно удалить).

После химической очистки водным раствором поверхность очага должна быть просушена теплым воздухом или небольшим огнем. Если котел необходимо полностью закрыть, можно использовать силикагель или известь для поглощения конденсата.В качестве альтернативы металлические поверхности можно покрыть распылением или протереть легким маслом.

Если камин остается открытым, металлические поверхности должны поддерживаться выше точки росы за счет циркуляции теплого воздуха.

Узнайте больше об очистке котловой воды SUEZ и о том, как с ее помощью можно избежать коррозии котельной системы.

Рисунок 11-1. Упрощенная коррозионная ячейка для железа в воде.

Икс

Рисунок 11-2. Трубка котельной системы показывает строжку с высоким pH.

Икс

Рисунок 11-3.Коррозию щелочных отложений можно контролировать с помощью скоординированной программы фосфат / pH.

Икс

Рисунок 11-4. Скоординированная программа фосфатов / pH предотвращает образование щелочи и возникающую в результате коррозию.

Икс

Рисунок 11-5. Кислородная ямка трубы питательной воды котла.

Икс

Рисунок 11-6. Едкое коррозионное растрескивание (охрупчивание) трубы котла. На микрофотографии видно межкристаллитное растрескивание.

Икс

Рисунок 11-7.Модель оксидных слоев на меди показывает толщину внешнего оксидного слоя.

Икс

Рисунок 11-8. Уровни кислорода, железа и меди в питательной воде резко снижаются при использовании материалов на основе гидрохинона вместо гидразина (данные получены во время пусков и экскурсий).

Икс

Рисунок 11-9. Выделение продуктов коррозии железа из углеродистой стали в питательную воду котлов.

Икс

Рисунок 11-10. Высокий или низкий pH котловой воды вызывает коррозию стали котла.

Икс

Рисунок 11-11. Среднее выделение меди как функция pH показывает оптимальное значение pH в диапазоне от 8,8 до 9,2 для различных сплавов на основе меди.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
