Лестница на второй этаж своими руками из дерева с поворотом на 90 расчет: Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов

Лестница на второй этаж своими руками из дерева с поворотом на 90

Для создания лестниц применяются самые разные материалы. Но всегда в моде деревянные варианты, которые считается образцом стиля и русских традиций. Использование древесины формирует ощущение комфорта и домашнего тепла. При создании лестницы важнейшими моментами считается продуманный монтаж, нормативы и расчеты. Лестница на второй этаж своими руками из дерева с поворотом на 90 устанавливается с соблюдением всех правил по проектированию. Подобное изделие займет немного места.

Роскошная лестничная конструкция выполняет практичную функцию и декоративную

Читайте в статье

Разновидности лестниц на второй этаж: фото вариантов

Чтобы подобрать вариант лестницы, нужно определиться с разновидностью устройства и материалом. Выбор системы зависит от размещения в комнатах, особенностей планировки и индивидуальных потребностей. В качестве материала применяется керамика, дерево, металл и оргстекло.

Конструкция должна сочетаться с общим стилем интерьера и фактурой стен

Выделяются следующие разновидности лестниц:

  • маршевые конструкции выполняются на тетивах или косоурах;
Такой вариант относится к традиционным
  • винтовые варианты выполняются на опорах в виде несущей стойки;
Подобная модель подойдет для помещения малой площади
  • модели на больцах представляют собой бескосоурые конструкции. Ступени монтируются к стене и соединяются при помощи больцов;
Такая разновидность впишется в комнату в современном стиле
  • комбинированные включают несколько разновидностей конструкций.
Подобный способ отличается практичностью

Можно сделать лестницу на второй этаж своими руками, для этого следует разобраться в чертежах и устройствах разных видов систем. Отличительной особенностью косоурой конструкции является то, что ступени монтируются поверх несущей системы. Ступени вставляются в подготовленные тетивные элементы.

При стесненном пространстве успехом пользуются поворотные устройства маршевых лестниц.  В домовладениях часто используются лестницы, сделанные из древесины. Они характеризуются легкостью, отлично вписываются в любые интерьеры и их можно создать своими силами.

Важные составляющие конструкции

В изделиях на больцах отсутствуют каркасные схемы. Ступени при помощи специального крепежа с одной стороны крепятся к стене, а с другой последовательно соединяются больцами.

Статья по теме:

Как самостоятельно создать удобные и стильные лестницы на второй этаж в частном доме — читайте в нашей публикации. Вы узнаете  не только возможные варианты конструкций и их достоинства и недостатки, а также стили оформления и секреты самостоятельной установки лестницы.

Виды маршевых лестниц

Маршевые изделия бывают поворотными и прямыми. Последний тип изделий подходит для просторных комнат. Чтобы соединить два этажа устанавливаются поворотные системы из древесины. Чаще используется лестница на второй этаж своими руками из дерева с поворотом на 180 и 90 градусов. Это П-образные и Г-образные варианты.

Марши Г-образного устройства могут соединяться поворотными ступенями или небольшими площадками. Лестницы, смонтированные в углах, имеют опорный столб с балясинами, тетивой и ступенями.

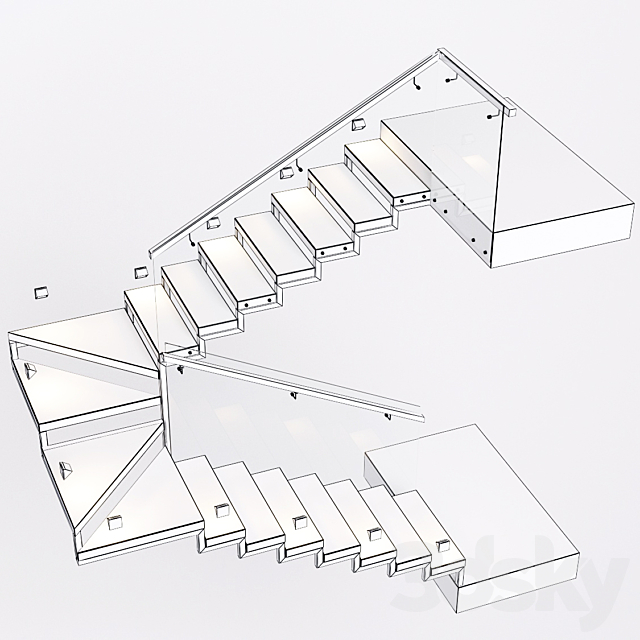

В П-образной конструкции также присутствует площадка и забежные ступеньки. Применение забежных ступеней способствует экономии площади.

Вариант П-образной системы

Пространство под поворотной конструкцией используется под шкаф или кладовку.

Лестница на второй этаж своими руками из дерева с поворотом на 90: особенности конструкции

Некоторые производители предлагают готовые наборы элементов для лестничных систем. Чтобы приобрести подобные конструкции необходимо правильно произвести замеры высоты пролета и определить длину и ширину изделия.

Важными показателями являются ширина марша и проема

Материалы для создания деревянной лестницы на второй этаж

Важно тщательно подбирать древесину для создания лестницы на второй этаж своими руками из дерева. Чертежи и схемы помогут собрать качественную конструкцию. Данный материал характеризуется прочностью, простотой обработки и экологичностью.

Важным достоинством древесины считается легкость обработки

Лестничную установку можно сделать из следующих материалов:

  • бук рекомендуется для жилья, где нет высокой влажности;
  • клен характеризуется стойкостью и обладает прочностью на сгиб;
  • отличным материалом считается дуб. Он обладает твердостью, прочностью и является твердым материалом;
  • лиственница – характеризуется прочностью, твердостью и стойкостью к гниению.

В некоторых случаях для лестниц применяют сосну, но при этом ее нужно проверить на наличие сучков. Для изготовления конструкции потребуется:

В таблице показаны основные этапы создания несложной лестницы на второй этаж:

Обратите внимание! Перед тем как приступить к изготовлению конструкции, дерево просушивается, обрабатывается специальными составами для придания стойкости к плесени, грибку и влаге.

В завершении работ поверхность конструкции покрывается лаком и краской

Особенности расчета лестницы на второй этаж своими руками

Выполняя проект и план лестницы на второй этаж, требуется определить точные размеры и изучить особенности конструкции. Система состоит из следующих элементов:

  • несущие тетивные или косоурые балки;
  • ограждения – балясины, поручни и перила;
  • ступени – поворотные и прямые.
На схеме показаны все основные замеры и параметры

Расчет поворотных конструкций выполняется с применением графических методов, геометрических формул или при помощи онлайн-калькулятора. Размеры лестницы подбираются исходя из индивидуальных предпочтений, но с учетом рекомендуемых параметров:

  • ширина пролета должна быть не менее 90 см;
  • крутизна конструкции – менее 45 градусов;
  • минимальное значение ширины поворотной ступени не менее 10 см;
  • ширина поворотной ступени  — не менее 20 см.

Лестница на второй этаж своими руками из дерева с поворотом на 90 проектируется с учетом определенных особенностей:

  • ширина и высота ступеней подбираются так, чтобы по ним мог передвигаться любой человек. Для вычисления данных значений используется формула – 2b+c=60, где средний шаг равен 60, а c и b это высота и ширина;
  • угол наклона конструкции должен быть в пределах 25-35 градусов;
  • при определении размеров поворотных ступеней, необходимо учитывать, что ширина узкой стороны не должна быть менее 100 мм.
На схеме показаны возможные варианты элементов в месте поворота конструкции

Изготовление несущей косоурой балки

С создания косоур из балки начинается изготовление деревянной конструкции своими руками. Пошаговая инструкция предполагает изготовление косоура из балки, которая по длине совпадает с размером лестничного пролета.

Перед тем, как распилить балку, нужно сделать шаблон, который делается из куска фанеры треугольной формы. По образцу наносится разметка и вырезается зубчатая конструкция. Затем на зубцах косоурных балок крепятся ступени лестницы. Монтаж начинается с верхних элементов. Один из косоуров присоединяется к потолочной балке и опорному брусу. Брус фиксируется при помощи анкерных болтов.

На схеме изображены косоуры и способы их крепления

Для косоура устанавливаются опоры, которые располагаются у стены. Работу необходимо контролировать при помощи уровня.

Важно! Для прочного крепежа косоура в брусе выпиливается небольшое углубление.

Нюансы изготовления лестницы из дерева на второй этаж: сборка и монтаж ступеней

Ступени выпиливаются с применением шаблона. Они должны быть одинакового размера. Все элементы покрываются защитными средствами и лаком. Затем изготавливается тетива для нижнего марша лестницы. Она делается из доски. Ступени будут входить в пазы, которые выпиливаются с внутренней стороны тетивы. Установка лестницы на чердак своими руками выполняется с помощью саморезов и столярного клея. В ступенях делаются пазы, для вхождения на косоур.

Сборка ступеней выполняется при помощи специальных инструментов

При креплении поворотных ступеней соединение с опорой будет жестким. Подступеньки начинают монтироваться с нижнего края лестницы.

Установка перил и балясин для лестницы из древесины

Балясины можно изготовить самостоятельно или приобрести готовые. Можно придумать красивый рисунок для данного элемента. Балясины монтируются к ступеням при помощи шкантов. При этом на каждой ступени просверливаются определенные отверстия. Перед соединением конструкций в отверстия заливается столярный клей.

На схеме изображены основные составляющие перил и балясин

На участках поворотов маршей устанавливаются более прочные балясины, которые называются маршами. Чтобы перила смонтировать ровно и аккуратно, натягивается специальная леска. С ее помощью ставятся отметки на всех балясинах. Лишние детали балясин обрезаются параллельно косоурной балке. Для крепежа поручня паз выбирается по всей длине. В него должна зайти рейка, которая прибивается к балясинам. Поручень монтируется на рейку и крепится на опорных балясинах.

Полезный совет! Чтобы по лестницы было безопасно передвигаться, рекомендуется ограждение из балясин делать на каждой ступени.

Монтаж перил

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180

Как вариант можно сделать лестницу с поворотом на 180 градусов. Их называют П-образными. В конструкции есть площадка, которая разделяет лестницу на два марша. Подобная система занимает меньшую площадь, чем конструкции с поворотом 90.

Делая проекты для подобной системы, нужно учитывать, что высота ступеней не должна быть больше ширины. Существует множество программ, которые помогают рассчитать все необходимые данные для будущей конструкции. С их помощью можно увидеть реалистичную модель планируемой лестницы.

Конструкция с поворотом 180 подходит для узких помещений

Установка и изготовление деревянных лестниц считается сложным занятием. Если нет опыта в работе с древесиной и столярными инструментами, то стоит заказать готовые наборы сборных лестниц. Конструкции из дерева отличаются долговечностью, экологичностью и выступают в роли великолепного декора любого загородного дома.

Деревянная лестница подходит как для роскошных интерьеров, так и для бюджетных вариантов

С помощью рекомендаций специалистов и пошаговой инструкции можно создать красивую и прочную лестницу в дом, которая прослужит долгие годы.



ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Лестница на второй этаж своими руками из дерева с поворотом на 90

Приобретение готовых изделий сопровождается дополнительными затратами. Не получится полностью контролировать процесс изготовления отдельных элементов. Усложнится решение нестандартных задач. При наличии элементарных навыков лестница на второй этаж своими руками из дерева с поворотом на 90 будет создана достаточно быстро и без ошибок. Но для предотвращения лишних трудностей понадобится предварительная подготовка. Для этого пригодятся данные, приведенные в этой статье.

Стильную и функциональную конструкцию сделать самостоятельно не слишком трудно. Изготовление сложных резных элементов можно заказать

Содержание статьи

Разные конструкции и определение основных параметров

Так как в дальнейшем будут упоминаться специальные термины, лучше сразу пояснить некоторые определения.

Составные части типичной конструкции

Косоуры выполняют функции опор. Именно на эти элементы устанавливают ступени. Тетива прикрывает элементы крепления. Вместо плавного поворота могут использоваться площадки.

Подступенки – это не обязательный элемент

Без этих вставок даже крупная конструкция выглядит легче.  На рисунке хорошо видно, что без подступенков обеспечивается хорошее естественное освещение. Недостатком является необходимость использования более толстых заготовок для ступеней. Это обеспечит отсутствие деформаций под весом пользователей в процессе эксплуатации.

Больцы

Это специфическое название образовано от немецкого слова bolz (болт). Таким приспособлением скрепляют между собой ступени для обеспечения жесткости конструкции.

Лестница на больцахКонструкция крепится к стене с применением анкеров и кронштейновУпрощенная конструкция

В этом варианте косоуры, больцы и другие видимые опорные части не используются. Внутри толстых ступеней скрыт прочный каркас. Он присоединяется к стене с помощью крупных анкерных болтов. Несмотря на внешнюю простоту, реализация такого проекта базируется на сложном точном расчете. Применяются усиленные элементы крепления. Явным недостатком является полное отсутствие перил.

В этом варианте дополнительная опора создана струнами. Они же повышают уровень безопасности

Статья по теме:

Фото лестниц на второй этаж в частном доме. В статье мы рассмотрим какие бывают конструкции, в чем преимущества металлического каркаса, как правильно осветить прямые и винтовые лестницы, а также рекомендации специалистов, которые необходимо учитывать при монтаже.

Какой материал лучше применять

Чтобы сделать лестницу на второй этаж своими руками без лишних затруднений, рекомендуется применение древесины. Недостатки иных материалов приведены ниже.

Для создания сложных конструкций из металла понадобятся сварочные аппараты, оборудование, трубогибочные станки, иное сложное оборудованиеВ этой конструкции также использованы комплектующие детали фабричного производстваСтеклянные элементы выглядят особенно эффектно с подсветкой. Для создания такой лестницы используют особо прочные разновидности материалов, многослойные конструкцииДеревянная обшивка строительной конструкции

Важно! При выборе материала оценивают внешний вид, трудность обработки, необходимость защитных мероприятий и условия эксплуатации. Комплексная проверка перечисленных параметров поможет принять правильное решение в конкретной ситуации.

Последний вариант не слишком сложно реализовать самостоятельно. Здесь надежное основание можно создать из бетона, кирпича. Но далее рассмотрены сооружения, целиком из дерева. Этот материал легче. Он хорошо поддается обработке, что упрощает изготовление изделий сложной формы. Ремонт и модернизация также будут выполнены без лишних затруднений и затрат.

Следует только отметить некоторые особенности разных видов древесины:

  • Сосна – самый «демократичный» материал. Она стоит недорого, но надо выбирать изделия высших сортов. Следует помнить о том, что сучки снижают прочность, а некоторые крупные дефекты значительно ухудшают эстетические характеристики.
  • Изделия из дуба – прочные и надежные, устойчивые к истиранию. Этот материал дорогой, но разовая инвестиция в долговечную конструкцию вполне может быть экономически целесообразной.
  •  Но такую сложную форму перил создать можно только при наличии хороших профессиональных навыков.
  • Лиственница успешно противостоит процессам гниения. Она лишь немного уступает дубу по твердости, но стоит дешевле.
  • Детали из бука портятся при повышенной влажности. Их надо хорошо защищать пропитками и лаковыми покрытиями, чтобы предотвратить образование трещин.
Дубовая лестница выглядит респектабельно

Какими параметрами отличается лестница на второй этаж своими руками из дерева с поворотом на 90°

К следующим иллюстрациям сделаны примечания. Они поясняют важные особенности разных вариантов.

Здесь угол поворота несколько больше 90°

Чтобы гармонично вписать лестницу в интерьер пришлось сделать изогнутые перила. Их значительная ширина необходима для обеспечения достаточной жесткости на нижнем участке. Верхняя часть опирается на строительные конструкции дома.

Поворотная площадка размещена на высоте более 1 метра

Такая конструкция занимает много места. Но подобное решение необходимо при большой высоте потолков. Для получения отличных эстетических характеристик нижняя видимая часть лестницы полностью закрыта деревянными панелями. В подоконнике создан вырез. Это — пример того, как важно при установке новых конструкций учитывать параметры определенного помещения.

Сосновая лестница на второй этаж своими руками из дерева с поворотом на 90 градусов

Подобный проект реализовать не слишком сложно. Здесь использованы недорогие материалы. Небольшое количество элементов и отсутствие сложных форм также надо отнести к явным преимуществам. Несмотря на простоту, изделие вполне функционально. Оно соответствует современному дизайну.

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180°

Такое решение увеличивает занимаемую площадь. Но оно необходимо для создания плавного подъема при большом расстоянии между этажами.

Конструкция с забежными ступенямиДля монтажа площадки требуется дополнительное пространствоВ этой винтовой лестнице поворот создан плавно, по всей высоте. Центральный столб выполняет функции основной опоры

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

ПараметрВеличинаПримечание
Угол подъема по отношению к горизонтали20 – 45 градусовЗдесь указаны предельные значения. Лучше использовать диапазон от 25 до 36 градусов.
Высота одной ступениОт 12 до 23 смКак и в предыдущем случае, средний уровень – самый комфортный.
Максимальная/минимальная глубина забежной ступени40/10При других размерах пользоваться лестницей будет неудобно.

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

Статья по теме:

В данной публикации мы поговорим о типах лестничных конструкций и разберемся, каким образом рассчитать все основные размеры. Выполнить расчет лестницы онлайн помогут специально разработанные нашей командой калькуляторы.

Пошаговая инструкция для изготовления лестницы из дерева на второй этаж

Для работы понадобятся:

  • Топор, дрель, молоток, напильник, ножовка с полотном по дереву.
  • Обрезная доска с толщиной от 40 до 50 мм; брус для силового каркаса (100 х 100 мм), балясины и поручни.
  • Саморезы, анкера, иные крепежные изделия.
  • Строительный уровень, угольник.
  • Пропитки, защитные и декоративные лаки.

Эта пошаговая инструкция деревянную лестницу своими руками поможет создать без ошибок:

Практические рекомендации

В этом списке собраны советы, которые упростят реализацию проекта:

  • Такие сооружения лучше размещать в нежилых помещениях.
  • Простую лестницу на чердак своими руками (с площадкой) сделать проще, чем конструкцию с забежными ступенями сложной формы.
  • Внешний вид должен соответствовать параметрам интерьера.
  • Если на второй этаж будут перемещаться крупногабаритные и тяжелые вещи, характеристики конструкции изменяют определенным образом.
Свободное пространство под маршами используют для монтажа шкафов, иных мест хранения

Общий вывод

Лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов создать можно с отличными потребительскими и эстетическими характеристиками. Для этого надо внимательно подготовиться с учетом сведений, изложенных в данной статье. Если изготовление отдельных элементов вызывает затруднения – поручите соответствующие работы профессионалам.

Следующая

ЛестницыЛестницы на второй этаж в частном доме: фото и практические советы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Лестница на второй этаж своими руками из дерева с поворотом на 90

Деревянная лестница является отличным украшением загородного дома. Для рационального использования пространства часто устанавливают Г-образную лестничную конструкцию с забежными ступенями или промежуточной площадкой. Поворотная лестница имеет достаточно сложную конструкцию, а ее изготовление требует точных расчетов основных параметров и грамотного монтажа.

  1. Выбор оптимального вида лестницы для дома
  2. Основные требования к лестницам
  3. Конструкция поворотной лестницы
  4. Расчет лестницы на второй этаж своими руками
  5. Делаем лестницу на второй этаж своими руками: подробная инструкция

Выбор оптимального вида лестницы для дома

К выбору типа лестничной конструкции следует подойти взвешенно, учитывая планировку и габариты дома, возраст жильцов и дизайн помещения. Необходимо заранее определить материал изготовления, габариты конструкции и то, как будет использоваться пространство под лестницей.

Каждый тип лестничного сооружения имеет свои особенности в плане установки и использования. К числу наиболее популярных лестниц для дома относятся следующие конструкции.

Маршевая лестница проста в изготовлении и монтаже, но занимает большую площадь в комнате. Такую конструкцию можно разместить вдоль стены или установить посредине помещения. Прямая конструкция не подходит для маленьких домов, где на счету каждый квадратный метр. Ее удачной альтернативой является поворотная лестница на второй этаж. Своими руками создать такой подъем не сложно, главное – выполнить правильные расчеты.

Поворотные лестницы обладают рядом достоинств:

  • компактность – занимают немного места, при этом оптимальные параметры конструкции сохраняются;
  • удобство эксплуатации – безопасны для ходьбы детей и людей пожилого возраста;
  • эстетичность – поворотные лестницы красиво смотрятся в интерьерах разного стилевого направления.

Важно! Лестница поворотной конфигурации на 90° обычно размещается в углу. Вывести поворот можно на любом участке. Направление движения для идущего человека практически незаметно и не снижает удобство передвижения.



Поворотные лестницы бывают двух типов: с площадкой или забежными ступенями. При выборе надо учесть, что чем меньше число поворотных ступеней, тем удобнее перемещение по ним.

Винтовые лестницы незаменимы при обустройстве ограниченного пространства. Минусы конструкции: низкая пропускная способность и сложности в подъеме крупных предметов.

Интересный вариант – комбинированная лестница с элементами маршевой и винтовой конструкции. Смотрится очень красиво и изысканно.

Основные требования к лестницам

Угловые лестницы проектируются с учетом общих требований:

  1. Рекомендуемая высота просвета от лестницы до потолка составляет 2 м. Если габариты помещения не позволяют, то расстояние от ступеней до потолка рассчитывается так: рост самого высокого члена семьи плюс 10 см.
  2. Ширина лестницы во многом определяет комфортность передвижения:
    • 1,5 м – высокий уровень комфортна, возможность подъема по лестнице сразу нескольких человек;
    • 1-1,2 м – средняя степень комфортности;
    • 0,8-1 м – допустимо только для маршевых конструкций, установленных вдоль стены;
    • 1,1 м – минимально возможная ширина для маршевых лестниц.
    • менее 0,8 м – уместно для вспомогательных лестниц.
  3. Угол наклона лестницы в жилых помещениях должен составлять от 20° до 45°. Наиболее комфортным считает подъем под углом в диапазоне 24-37°.
  4. Оптимальная высота ступеней – 12-22 см.
  5. Край проступи не должен быть меньше 4-х см.
  6. Требования к забежным ступеням:
    • максимальная глубина в широкой части – 40 см;
    • минимальная глубина в узкой части – 10 см;
    • глубина всех ступеней в середине должна быть одинаковой, минимальная ширина – 20 см.
  7. При разработке чертежа лестницы на второй этаж своими руками необходимо контролировать выполнение трех важных правил (h – высота подступенька, s – глубина ступени):
    • формула безопасности: h + s = 46 см;
    • формула удобства: s — h = 12 см;
    • формула шага: 2h + s = 62 см (допустимо 60-64 см).

Кроме существующих нормативов, при планировании и расчете лестницы желательно учитывать советы профессионалов:

  1. В жилой комнате лестницу лучше не размещать – это создаст определенные неудобства. Оптимальный вариант – непроходное место, которое задействовано меньше всего.
  2. К лестничной конструкции необходимо обеспечить свободный подступ.
  3. При самостоятельном строительстве предпочтение лучше отдать простому сооружению с площадкой, а не забежными ступенями.
  4. Сразу надо предусмотреть возможность заноса по лестнице крупной техники и мебели.
  5. Практичное решение для коридора – закрытая лестничная конструкция, пространство под которой можно использовать для хранения вещей. В небольшой комнате лучше размещать открытую лестницу – визуально пространство будет казаться больше.
  6. Заранее надо выяснить материал перекрытия (потолка), где будет выполняться проем под выход на чердак или мансарду. Работа с монолитной плитой создает существенные сложности.
  7. Металлическую лестницу на второй этаж своими руками в деревянном доме можно возводить только тогда, когда дом дал усадку. Как правило, это через 1-1,5 года после постройки. В противном случае, конструкция деформируется.

Конструкция поворотной лестницы

Все конструктивные элементы лестницы можно разделить на три группы:

  • несущие компоненты;
  • ступени и площадки;
  • ограждающие элементы.

К несущим составляющим относят:

  • косоуры – опоры, на которые монтируются ступени;
  • тетива – боковой элемент для поддержания ступеней с торцов и снизу; балка устанавливается под наклоном;
  • больцы – металлические болты для фиксации ступеней к стенам дома.

Несущая конструкция – основа лестницы, которая принимает на себя вес остальных элементов и нагрузку от передвижения по ней людей.

Ступени состоят из проступи и подступенька. В поворотных лестницах на 90° используются забежные ступени или промежуточная площадка.

Ограждающие элементы обеспечивают безопасность передвижения. Система ограждения включает:

  • балясины – вертикальные стойки, на которые опираются перила;
  • перила – используются для ограждения маршей и промежуточных площадок;
  • поручень – устанавливается на балясины или крепится к стене.

Важно! Согласно строительным нормам высота перил должна быть в диапазоне 86-110 см.

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

  1. Математические формулы. Сложный метод, для реализации которого необходимы знания сопромата.
  2. Онлайн-калькулятор. Для вычисления достаточно в программу ввести основные параметры лестницы: высоту ступеней, ширину/длину проема, размер выступа ступеней и толщину косоура.
  3. Графический способ. Наиболее простой вариант, который подходит для самостоятельного расчета.

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

  1. Средняя линия марша. Эта линия проходит на прямых отрезках марша по центру. На криволинейных отрезках линия проводится на расстояние равном ½ ширины ступени параллельно внутреннему краю лестничной конструкции.
  2. Радиус закругления линии забежных ступеней. Эта величина напрямую зависит от диаметра окружности между двумя перпендикулярными маршами лестницами.
  3. Угол поворота проецируется между внешними гранями ступеней.
  4. Ширина ступеней определяется по средней линии.

Для построения чертежа понадобятся базовые параметры лестницы:

  • L – длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени;
  • S – ширина марша;
  • R – радиус закругления;
  • B – ширина проступей.



Порядок действий:

  1. Начертить окружность с радиусом L/2.
  2. Разделить круг напополам – провести линию под углом 45°. Дорисовать к окружности две линии – это будет центр лестничного марша.
  3. В среднюю линию вписать отрезки, длина которых равна ширине ступеней.
  4. На средней линии вычертить прямые лестничные марши.
  5. По границам ступеней начертить две перпендикулярные линии AC и AB.
  6. От точки А провести две линии к краям центральной забежной ступени. Размер полученного отрезка «е» должен быть не менее 100 мм, а отрезка «d» — не больше 400 мм.

Делаем лестницу на второй этаж своими руками: подробная инструкция

Подготовка необходимых материалов и инструментов

Древесина не утрачивает популярность в производстве лестниц и сегодня, несмотря на появление большого количества современных строительных материалов. Для изготовления лестничной конструкции рекомендуется использовать твердые породы древесины:

  • клен – отличается прочностью на изгиб и устойчивостью, однако предрасположен к появлению трещин;
  • бук – рекомендован для помещений, где нет повышенной влажности;
  • дуб – достаточно тяжелый материал, обладающий твердостью и прочностью;
  • лиственница – устойчива к гниению.

Совет. Сделать лестницу на второй этаж своими руками можно из недорогой древесины, например, сосны. Главное выбрать качественный материал без сучков. Со временем из-за температурного колебания может произойти незначительная деформация лестничной конструкции. В результате сучки могут выпасть, что повлечет за собой ослабление конструкции.

Итак, из материалов понадобятся:

  • доска обрезная – толщина 40-50 мм;
  • несущий брус сечением 100*100 мм;
  • перила, поручни, балясины;
  • клей столярный для заделки зазоров и стыковочных линий.

Чтоб построить лестницу на второй этаж своими руками надо подготовит следующие инструменты:

  • ножовка по дереву, стамеска, напильник и комплект сверл;
  • перфоратор, электролобзик, дрель и шуруповерт;
  • молоток и топор;
  • строительный уровень, линейка,угольник;
  • боковые кусачки и газовый ключ;
  • уголки, анкера, саморезы и шурупы.

Важно! Работа с электроинструментом требует строго соблюдения техники безопасности. Необходимо пользоваться защитными средствами, не держать работающий инструмент за шнур и следить за положением провода.

Изготовление и монтаж простой лестницы на второй этаж своими руками

Этап 1. Изготовление косоуров. Работы выполняются в следующей последовательности:

  1. Изготовить шаблон в форме прямоугольного треугольника. Катеты фигуры равны глубине и высоте ступени. Для удобства пользования заготовку лучше зафиксировать на направляющей рейке.
  2. С помощью шаблона нанести разметку на деревянную балку и вырезать электролобзиком или ножовкой по дереву. Нельзя забывать, что наименьшая по ширине часть косоура должна быть не менее 15 см.

Этап 2. Установка косоуров. Порядок выполнения работы:

  1. В опорном столбе выдолбить паз для установки косоура.
  2. Установить опору, а в углу смонтировать основу для забежных ступеней.
  3. С верхней стороны прикрепить косоуры металлическими уголками к потолочной балке, а с нижней – к опорным балкам. При монтаже косоуров надо контролировать, чтоб пазы под ступени находились четко друг напротив друга. В противном случае ступени получаться перекошенными. При выравнивании ориентироваться надо не на поверхность пола, а на уровень.

Этап 3. Вырезание забежных ступеней. Для поворотной конструкции на 90° можно использовать три ступени. Изготовить эти элементы можно из доски размером 90*90 см, толщина – 4 см.

  1. Деревянное полотно разделить линиями на три сектора. Все линии должны идти из одного угла.
  2. Ступени вырезать по линиям и подкоректировать их длину.
  3. Ступени вскрыть лаком.

Этап 4. Сборка лестничной конструкции. Алгоритм действий:

  1. Для фиксации поворотных ступеней в столбе вырезать пазы.
  2. Со стороны стены из досок выложить опоры под забежные ступени.
  3. Внутреннюю сторону поворотных ступеней обработать клеем ПВА и вставить в распилы. Внешнюю часть ступеней прикрепить к основе на стене и зафиксировать саморезами.
  4. Обычные ступени (прямые) закрепить длинными саморезами. Чтобы скрыть выступающий угол поворотной ступени нижний лестничный марш желательно изготовить на тетиве, конец которой обрезается под углом 90°.

Этап 5. Установка перил выполняется в такой последовательности:

  1. Крепление балясин иногда выполняют при помощи саморезов. Но более надежный способ – применение шкантов (деревянных стержней).
  2. В ступенях высверлить отверстия – размер диаметра должен быть немного меньше сечения шканта. Такое же отверстие сделать в центре балясин. В прямоугольных балясинах центр определяется как пересечение его диагоналей. Отверстие должно быть строго вертикальным.
  3. Заполнить отверстия клеем ПВА, установить шкант и зафиксировать балясины.
  4. Натянуть веревку между первым и последним столбом. На балясинах отметить угол наклона перил и согласно нанесенной разметке срезать верхушки стоек.
  5. Закрепить поручень саморезами впотай. Места крепления зашпаклевать.

Совет. Для безопасной ходьбы по лестнице рекомендуется устанавливать балясины на каждой ступени. Это особенно актуально, если в доме есть дети.

Лестница на второй этаж своими руками из дерева с поворотом на 90: фото, схема, чертежи

В многоуровневом строении всегда должна быть лестница, ведущая на второй или третий этаж. Такую конструкцию можно сделать своими руками довольно быстро, если есть небольшие навыки строительного мастерства. Изготовление реально упростить, если прислушиваться к рекомендациям специалистов и заранее провести точный расчет конструкции.

Основа для изготовления лестниц

Довольно часто из-за нехватки жилой площади приходится отказываться от возведения маршевой конструкции, приходится строить своими руками винтовые лестницы или сооружения с поворотом на 90 градусов.

Конструкция на второй этаж с поворотным углом в 90 градусов чаще всего строится из хорошо высушенной древесины. За основу можно брать качественные доски из следующих пород:

  1. Дуб.
  2. Лиственница.
  3. Сосна.

Именно древесное основание поможет сделать своими руками легкую подгонку конструкции и провести необходимую корректировку, так как дерево хорошо поддается обработке. Такие манипуляции обязательны при сборке сооружения для поднятия на второй этаж, даже если расчет будут сделан тщательно и по правилам.

Читайте также: Деревянная лестница на второй этаж с поворотом 180

В настоящее время можно посетить строительные магазины и приобрести заготовочные материалы для конструкции, но это не означает, что сборка заготовок облегчит сборку сооружения. Как показала практика, намного проще скомпоновать своими руками все элементы лестничного марша, чем подгонять под нужный размер приобретенные заготовки. Да и к тому же, если лестница на второй этаж будет куплена, то никто не сможет гарантировать, что в качестве основы была выбрана качественная древесина.

Имея опыт в данном ремесле, лучше своими руками собрать сооружение, а в специализированных магазинах докупить сложные элементы, которыми в дальнейшем можно дополнить конструкцию, к примеру, резные балясины.

Поэтапная сборка

Лестница собирается поэтапно, а изначально нужно подготовить дополнительный материал:

  • хорошо высушенные доски шириной 45-50 миллиметров;
  • древесные бруски толщиной от 35 до 40 миллиметров;
  • уголки из метала для крепления основы, саморезы по дереву, клей для монтажных работ, винты и шурупы.

После того как все материалы и инструменты будут подготовлены, а расчет сооружения вы проведете по всем правилам, можно приступать к сборке конструкции, ведущей на второй или третий этаж:

  • лестница любого вида должна состоять из ступеней и подступов, поэтому этот этап следует осуществлять первоначально. При создании своими руками основных элементов следует учесть, что на ступенях в поворотной конструкции нужно сделать срез в самой узкой части элемента. Вырезанный уголок должен соответствовать размерам, которые зафиксированы в расчете;
  • под каждую ступень подкладывается подпорный брус в количестве двух штук и 4 металлических уголка для крепления;
  • изготавливается специальное лекало, с его помощью нужно нанести необходимые отметки на тетиву и косоур;
  • приступают к изготовлению своими руками столбов для опоры. На данный элемент в дальнейшем будут закреплены косоуры и тетива. Опорные столбы должны иметь диаметр 50 миллиметров, высота материала корректируется при процессе сборки, когда лестница почти готова.

Читайте также: Как делать металлическую лестницу на 2 этаж

Изначально следует работать с теми элементами конструкции, к которым доступ в дальнейшем затруднен. То есть лестница на второй этаж должна быть собрана с верхней части. Если на первых этапах мероприятия будут допущены ошибки, их можно легко устранить своими руками при сборке первой ступени.

Дальнейшие действия

Изготовление сооружения должно быть поэтапным:

  1. К поверхности стены при помощи надежных крепежей монтируют косоур.
  2. Приступают к установке своими руками столбов для опоры. Для этого можно использовать метод бетонирования или укрепить столбы из дерева к основанию пола при помощи болтов.
  3. Косоур ровно прикрепляют к опорным столбам, для контроля используют строительный или лазерный уровень.
  4. Ступени из дерева крепят к подпорным брусьям при помощи крепежных уголков, надежно соединяют тетивой. Каждое соединение, которое выполняется, необходимо тщательно проклеить надежной клеящей основой для дерева. Лестница на второй этаж должна иметь готовые ступени, которые будут расположены в строго горизонтальном положении.
  5. Проводится монтаж ступеней в угловом исполнении. На данном этапе самое главное – достичь плотного соединения углов к основной опоре конструкции. Если с первого раза монтаж не удался, нужно использовать новую ступень или провести корректировку старой.
  6. Делают своими руками установку подступов.
  7. Далее лестница на второй этаж украшается декоративными элементами, которые могут быть как резными, так и гладкими. Для этого используют любые виды балясин, перил, интересные для себя предметы декора из дерева.
  8. Заключительный этап сборки заключается в покраске сооружения лаком по дереву.

Читайте также: Как на даче сделать лестницу на второй этаж

Придерживаясь поэтапного возведения конструкции, лестница на второй этаж будет собрана быстро и качественно. Однако даже если имеются навыки столярного мастерства, удобнее и значительно проще собирать конструкцию в паре с помощником.

Простая лестница на второй этаж своими руками

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

  • первая глава содержит в себе общие рекомендации;
  • вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
  • третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
  • последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210 235 9 10 270° 202,5°
235 260 10 11 300° 225°
260 285 11 12 330° 247,5°
285 310 12 13 360° 270°
335 13 14 390° 292,5°
335 360 14 15 420° 315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Видео удалено.

Видео (кликните для воспроизведения).

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

  • тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
  • проступь – верхняя плоскость ступеньки;
  • подступенок – проем между двумя проступями;
  • опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
  • балясина – вертикальная опора для перил.

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

  1. Прямая маршевая с переходной площадкой или без нее.
  2. Поворотная на 90 или 180° с забежными ступенями.
  3. Винтовая.
  4. Компактная лесенка «гусиный шаг».

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

  • ширина проступи — не менее 26 см;
  • высота ступеньки – не более 20 см;
  • уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
  • высота перил – от 900 мм;
  • минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

  1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
  2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
  3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

  • ширину ступени уменьшить до 26 см;
  • высоту увеличить до 18 см;
  • выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

  • дуб;
  • бук;
  • ясень;
  • осина;
  • хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:

  1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
  2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
  3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
  4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
  5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
  6. Закрепите балясины на шкантах или шпильках, поставьте перила.

Схема крепления центральной опоры и сборки лестничного пролета

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:

Заключение

При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.

Видео удалено.
Видео (кликните для воспроизведения).

Источники:

  1. Канализация населенных мест. — М.: ОНТИ НКТП. Главная редакция строительной литературы, 1987. — 644 c.
  2. Строительные материалы. — М.: Феникс, 2009. — 704 c.
  3. Строительство автодорожных и городских тоннелей. Учебник. — М.: РИОР, Инфра-М, 2014. — 398 c.
  4. Свергузова, С. В. Экологическая экспертиза строительных проектов / С.В. Свергузова, Т.А. Василенко, Ж.А. Свергузова. — М.: Академия, 2011. — 208 c.

Простая лестница на второй этаж своими руками

Оценка 3 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

чертежи деревянной лестницы, фото, видео, пошаговая инструкция » Интер-ер.ру

Современные жилища часто строятся в два, а то и в три этажа, поэтому возникает необходимость оборудования лестниц, которые добавляют индивидуальность в интерьер любого дома. Часто деревянные лестницы стараются изготовить своими руками, но для этого нужно обладать некоторыми специальными знаниями. В этой статье – все о лестницах на второй этаж из дерева, чертежи конструкций с поворотом 180 и 90 градусов, видео и фото в помощь мастеру.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

  1. На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.

    Деревянная лестница — это прежде всего экологическая безопасность

  2. Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками. Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
  3. Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
  4. Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Виды внутридомовых деревянных лестниц

Для подъема на второй и последующие этажи в жилых строениях принято обустраивать двухмаршевые лестницы (угол поворота 90 или 180 градусов).

Для домов большой площади часто устраивают лестницы с промежуточной площадкой между маршами, которая позволяет получить дополнительную площадь для обустройства зон отдыха, кроме этого площадка может служить для объединения нескольких лестниц, обслуживающих дом.

Часто встречаются деревянная междуэтажная лестница с промежуточной площадкой, а также лестница с забежными ступенями. Последний вариант лестницы располагается обычно в углах строения, что значительно экономит площадь дома. Забежная лестница из дерева сочетает изящностью винтовой конструкции и практичностью классической маршевой.

Важно! Любая конструкция лестниц из дерева требует предварительных тщательных расчетов.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Совет! Используя сосну для устройства междуэтажной лестницы, стоит тщательно выбирать древесину без сучков. Древесина сосны при деформации ослабляется ввиду возможного выпадения сучков.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.

Деревянная лестница с коваными элементами

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

  • Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
  • Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
  • Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
  • Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Поворотная лестница на 90 (180) градусов

Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

  1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
  2. Ступени — различают прямые и забежные ступени в поворотных лестницах.
  3. Ограждающие элементы лестничных конструкций — деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

Схема: детали лестницы

Расчет поворотных лестниц выполняется несколькими способами:

  • Расчет по геометрическим формулам.
  • Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
  • Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.

Схема: деревянная лестница на одном косоуре

При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

  1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
  2. Разбег ширины узкой и широкой ступени — максимальное значение не должно превышать 10 мм.
  3. Ширина пролета (марша) для индивидуальных жилых домов — от 90 см.
  4. Ширина поворотной ступени по центру — не менее 20 см.
  5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
  6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.

Схема: косоур

При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

Расчет производят по формуле: 2b + c = 60 (см), где b, с — значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.

Деревянная лестница с забежными ступенями: видео

Деревянная лестница в доме: фото

Расчет лестницы с поворотом на 90 градусов на второй этаж с площадкой — калькулятор

Поворотная лестница удобна и практична в эксплуатации. Обеспечивает комфорт от перемещений, при этом экономит пространство. Но конструкция обладает некоторыми особенностями, требует точных расчетов. Независимо от материалов и конфигурации системы важно проводить их правильно.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Параметры для расчета лестницы с поворотом на 90°

Общий чертеж лестницы

Чертеж шаблона ступеней

Чертеж тетивы

Особенности расчета лестницы онлайн с поворотом

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

  • Высота проема – измеряется длина между полом первого и перекрытием второго этажей.
  • Измерения ступеней и подступенков – высота, ширина, глубина.
  • Общие размеры лестницы.

Оптимальные параметры для расчета поворотной лестницы

Г-образная лестница на второй этаж удобна и комфорта в том случае, если расчеты проведены правильно. Есть специальные строительные нормы. Параметры будущей конструкции должны входить в диапазон значений. Соблюдение правил и стандартов обеспечивает долговечную и безопасную эксплуатацию.

Оптимальные значения основных характеристик:

  • Ширина пролета. Для коттеджей и особняков с двумя этажами – от 90 до 110 см. При отсутствии свободной площади возможно сокращение до 80. Но пользоваться такой системой не совсем удобно.
  • Высота/ширина ступеней. Нормальная высота – от 15 до 17 см, ширина – 30 см.
  • Наклонный угол. Для комфортного подъема параметр должен составлять от 29 до 35 градусов.
  • Толщина ступени. Должна быть на уровне 4 см. Меньший размер приводит к скрипу.
  • Высота и надежность перил. Для безопасности использования конструкции минимальное значение — 90 сантиметров.

Как рассчитать лестницу под углом 90 градусов?

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

  • Пропорциональный.
  • Датский.
  • Перенос линий вверх.
  • Метод развертки.

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

В простую форму вбиваются данные будущей конструкции. Расчет лестницы с поворотом на 90 градусов с размерами и чертежами будет готов через несколько мгновений и полностью соответствует строительным нормам.

Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.

  •  Выезд замерщика в течении двух дней.
  •  Ответ специалиста в течении 15 минут.

Как рассчитать размер лестницы на второй этаж. Как сделать деревянную лестницу онлайн

Онлайн калькулятор Сайт рассчитает лестницу с поворотом на 90 и площадку по вашим исходным данным.

В итоге вы получите Все необходимые чертежи двухстраничной лестницы с поворотом на 90 градусов с обозначениями, подробными расчетными данными и 3D модель вашей будущей лестницы.

Плата деревянных лестниц с поворотом на 90 градусов производится онлайн-калькулятором сайта с учетом требований современного строительства за считанные секунды в реальном времени.

Попробуйте сами, это просто!

Отличие поворотной лестницы на 90 градусов От линейки заключается в том, что винтовая лестница имеет два марша, расположенных под углом 90 градусов и одну площадку, которая их соединяет. Лестница с поворотом на 90 градусов в виде М-образной формы.

Данные для расчета лестницы с поворотом на 90 градусов и площадки

Для начала нужно замерить высоту проема будущей лестницы на площадках — расстояние между первым и вторым этажами первого и второго этажей.Также необходимо ввести примерную длину, ширину лестницы, параметры ступеней, подъемника и подступенков, если вы предполагаете их использование при проектировании своей лестницы.

Если вы не знаете всех исходных данных, необходимых для расчета винтовой лестницы на 90, ниже мы приводим оптимальные размеры при строительстве деревянных лестниц в частных домах. Обязательно прочтите.

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Для строительства лестниц существуют определенные строительные стандарты и положения, регламентирующие методы расчета нагрузок и прочности, размеров, качества материалов и т. Д.Проектировать лестницу необходимо только по этим правилам, которые включают в себя различные соединители и ГОСТы, чтобы избежать обрушения конструкции или ее повышенного травмирования.

Для расчета деревянных лестниц отображаются целые «формулы характеристик». В строительной практике формируются общепринятые наиболее часто используемые параметры для удобной, прочной и безопасной лестницы.

Например, при расчетах часто прибегают к формуле «идеальной безопасной лестницы», несколько веков назад по проекту архитектора Франсуа Блондема: 2 высоты ступени + ширина ступени = 63 см (стандарт Длина Шаг 60 — 63 см).


  • Ширина лестницы. По оптимальному размеру Ширина пролета одного марша в частном доме составляет 90 — 110 см. При тесноте в частном доме лестницу уже можно делать, но не менее 80 см.
  • Высота и ширина ступеней. На практике идеальная высота ступеней находится в пределах 15-17 см. Оптимальная ширина Шаги 27 — 30 см. Максимальная высота Ступени не может превышать 200 мм.
  • Угол наклона лестницы.Удобный угол наклона деревянной лестницы — от 29 до 35 градусов.
  • Ступени и наставники изготовлены из деревянных досок, для подступенка толщиной около 3 см, для ступеней — 4 см.
  • Минимальные носки — выступ ступени над подступенком 30 мм, максимальный для деревянной лестницы 40 мм.
  • Количество ступеней на один пролет лестницы не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша.
  • В целях безопасности высота перил должна быть больше 90 см.
  • Минимальная высота лестницы в переходе — от любой ступеньки до ближайшего препятствия до вертикали, например верхнего этажа, должна быть не менее двух метров.

Что получится после расчета деревянной лестницы с поворотом на 90 градусов

Калькулятор лестницы с поворотом на 90 градусов рассчитает данные:

  1. количество необходимого материала
  2. угол наклона лестницы
  3. параметры косоэрса для двух маршей лестницы отдельно,
  4. длина, ширина и высота ступеней,
  5. параметры стояков, если вы решили их использовать,
  6. размер площадки, соединяющей оба марша лестницы.

Онлайн калькулятор подготовит для вас 5 чертежей лестницы с детской площадкой — разные виды На лестнице: сбоку, вверху, чертеж косомов, чертеж ступеней — все с подробными обозначениями.

Обратите внимание на вкладки — 3D — просмотр, сохранение и виджет. Помогают более гибко и удобно работать с лестничным калькулятором с поворотом на 90 градусов и другими версиями. 3D модель позволит лучше рассмотреть спроектированную лестницу и смоделировать наиболее удобный вариант.Виджет повысит качество посещений и количество посетителей вашего сайта, не переходя их на наш.

Используйте и проектируйте отличные лестницы, расчеты бесплатны!

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в проектировании и выборе нужных размеров и материалов.

В наши дни при строительстве частных домов часто используется место для лестницы. Как правило, такие конструкции могут выполнять несколько функций — это подъем с этажа на этаж или спуск в подвал.

Разнообразие лестниц достаточно велико, но качество зависит от выбранных вами материалов, дизайна и геометрии. Прежде чем браться за строительство, нужно хорошо продумать все нюансы.

Если вы не специалист в этом деле, но хотите все делать самостоятельно, то вам потребуется специальная программа, с помощью которой можно произвести расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которому легко рассчитать и получить все необходимые данные для постройки нужной лестницы.

Стоит попытаться разобраться и понять, как нужно производить расчет и какие материалы для этого потребуются.

Что нужно учитывать при строительстве

При строительстве лестницы существует несколько правил, например:

  • В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров и желаемый вариант не всегда подходит для выбранного участка.
  • Следует учесть, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, то лучше подобрать более безопасный и неизвестный вариант лестницы.
  • Монтаж такой конструкции обычно в принципе производят на стену. В этом случае вам понадобится пустое пространство без препятствий. Немаловажной является высота помещения, в котором будет находиться конструкция, так как от нее будет зависеть количество пролетов.


  • Выбор лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут обезопасить вас от травм.
  • Если ваш дом находится на стадии строительства, нужно учитывать расстояние до лестницы, исходя из окончательного напольного покрытия.Ведь если вас не накрыла чистовая отделка, а измеряли высоту, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена ранее, окажется напрасной.
  • Не экономьте на материалах, ведь готовую конструкцию не так-то просто изменить. Старайтесь выбирать качественные материалы, тогда лестница прослужит вам долгие годы.

Краткое описание программы расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как ее сделать.Но благодаря последнему нововведению это вполне возможно, вам на помощь придет специальная онлайн-программа для проектирования лестниц. Вы можете использовать абсолютно любое приложение, так как они практически идентичны друг другу.

Эта программа предоставляет основные функции, которые помогут определить следующие точки:

  • как начинается дизайн;
  • необходимых параметров при проектировании лестницы;
  • подборка необходимых материалов и фактур для строительства;
  • обеспечение ступеней различной формы и изгиба;
  • окончательный вид, который можно рассматривать в формате 3D.


Эти программы удобны тем, что с легкостью нескольких давлений плавление будет рассчитано, и в то же время вы сделаете желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

  • длина проема лестничной клетки;
  • высота от пола первого этажа до уровня пола второго этажа;
  • желаемое количество ступеней;
  • выступ ступеней;
  • толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для дизайна, которые будут созданы онлайн без каких-либо бумаг, карандашей, линий и других сложностей. Стоит отметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, то можете распечатать чертежи и приступить к строительству. Если вам по каким-то причинам не нужно самостоятельно создавать проект лестницы, обратитесь к специалисту в этой области.

Пошаговая процедура расчета деревянной лестницы

  1. Надо взять длину проема и разделить ступеньки на ширину, и мы получим количество ступеней безопасной и удобной лестницы.Например: проем 60 см, делим ширину ножек и получаем необходимое количество Ступеней, равное 20 шт.
  2. Берется высота просвета, примерно 20 см, и к ней добавляется толщина перекрытия. Если, например, взять 3 см, у нас получится расстояние 23 см, нужно в конце проема упасть в конце и потом количество ступенек разделить, и мы получим высоту 1 ступеньку.
  3. Если в расчете рассчитывать максимально допустимую высоту, необходимо увеличить количество футов в пролете на 1 шт.И сделайте новый расчет. Повторять расчет необходимо до тех пор, пока вы не выйдете за предельно допустимые нормы. Допустимая норма 23 см, если все получилось, то до потолка при спуске не вздумаешь.
  4. Далее нужно рассчитать шаги. Для этого измерьте расстояние между 2 уровнями этажа и разделите на полученную высоту сцены. Определив количество ступеней, отрегулируйте высоту ступеньки.

Стоит отметить, что все вышеперечисленные размеры не подходят для вашего проекта, ведь у каждой постройки своя высота стен.


После того, как вы просчитали, можно приступать к строительству лестницы, а необходимые материалы в этом случае будут служить:

  • молоток;
  • электроловик;
  • бурильные и дисковые погрузчики;
  • доски разных размеров;
  • гвоздей, шурупов;
  • лак финишный.

Основываясь на приведенных выше пошаговых инструкциях и советах, вы можете легко построить лестницу, потому что она может умереть. Кроме того, эти навыки смогут пригодиться в других домашних проектах, которые вы захотите реализовать самостоятельно.

Другие статьи по этой теме:

Если брать для выполнения таких работ металлическую лестницу своими руками, расчеты в этом деле крайне важны. С одной стороны, может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы можно восполнить массу серьезных недочетов, которые невозможно исправить. И тогда придется переустанавливать не только все расчеты, но и получившуюся конструкцию.

Довольно часто для таких задач, как расчет металлических лестниц используется программа, называемая калькулятором. Это значительно облегчает расчет параметров. Но, даже используя его, не забывайте, что технологию, по которой ведется расчет, лучше досконально освоить, чтобы иметь возможность контролировать и корректировать полученные данные, если они не полностью соответствуют существующим условиям. вашей комнаты.

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, а также конструкций и любого другого материала выполняется по специальным формулам, в которых используются основные параметры.

Перед тем, как приступить к расчетам, следует определиться с местом размещения в своем доме, расположением подъезда и другими нюансами.


  • Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего разместить рядом с коридором или прихожей.
  • Постройки с одним или двумя маршами займут довольно большую площадь. Поэтому установка такой лестницы в небольших помещениях нежелательна.Целесообразнее сэкономить место в небольшом помещении с винтовой лестницей или сборной.


  • Расчет металлической лестницы и ее размещение производить так, чтобы выход на второй этаж располагался в удобном месте. Нельзя прямо над выходом наклонную крышу, как это бывает, если есть мансардный этаж, потому что Б. темное время суток Днем вы рискуете получить травмы при движении по лестнице.


  • В верхней части и в нижней конструкции должны быть установлены свободные сосуды, минимальная ширина которых должна быть не менее 0.8 мес. Этот фактор существенно влияет на выбор места для размещения лестницы, ведь далеко не в каждом помещении можно установить крупногабаритные конструкции.

Примечание! Дополнительной опцией можно назвать использование раздвижной лестницы или конструкции откидного типа. Чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры строительства

Платежный металлический каркас Лестница — это первое, что вам нужно сделать.Конечно, применяя современные калькуляторы, вы можете гораздо быстрее спланировать свой дизайн, но эффективность такого подхода ниже, так как программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

  • подвалы I. Чердачные помещения Обычно используются не так часто, как жилые, поэтому вы побудете себя сэкономить на площади и возьмете лестницу шириной всего 0.8 м;
  • конструкция для второго этажа в жилом помещении должна иметь ширину не менее 1 м, если планируется парадная лестница с выходом из жилого помещения, можно сделать каркас шириной 1,5 м при условии, что площадь ваша комната позволяет установить столь крупную конструкцию;
  • Двухдневные конструкции
  • ставятся максимально близко, можно взять раму шириной 0,75 м.


Теперь можно перейти к расчету параметра высоты.

Примечание! Этот показатель зависит от такого элемента. общий дизайн, подобный просвету. Поэтому в своих расчетах вы должны отталкиваться от этого.

При расчете высоты необходимо учитывать:

  • Высота подъема измеряется от наружного покрытия на первом этаже до того же уровня на втором этаже;
  • просвет, то есть расстояние от поверхности ступени до преграды, расположенной над ней, как правило, такая преграда может перекрывать верхний этаж;
  • Минимальный размер просвета должен быть 1.9 м и более, иначе придется усилить проход на второй этаж или сделать конструкцию более привычной.


Примечание! Требования к размеру просвета для цокольных и чердачных лестниц Не такие уж и жесткие, так как такие конструкции используются очень редко.

Планировка ступеней и площадок

При расчете металлической лестницы детская площадка играет важную роль, так как позволяет произвести небольшую корректировку угла подъема.

Этот метод работает при таких условиях:

  • имея такое же количество ступеней, при равных параметрах и длине марша можно уменьшить расчетный угол конструкции за счет этого элемента;
  • используя простой вариант конструкции для облегчения его расчетов, вы можете рассматривать платформу в роли большой сцены, и у вас есть возможность увеличить марш полета за счет нее;
  • Самое оптимальное размещение сайта строго найден марш.

Примечание! Лестница требует более надежного и прочного закрепления, чем остальные ступеньки.

можно использовать специальные программы и приложения, помогающие построить и рассчитать лестницу.


Для таких целей и бесплатные приложения, которых очень много можно найти в Интернете.

Данное оформление конструкции, как и расчет ступеней металлической лестницы, выполняется в последнюю очередь. Среднее значение ширины человеческого шага, основанное на таких расчетах, как правило, составляет 60-60.5 см. Формула, используемая для расчетов, выглядит так: z + 2m = 60-60,5 см, где as m выступает в роли точного индикатора высоты, а As z — ширины липучки.


Если суммировать параметры ступеней для типовых проектов, то высота примерно 15-20 см, а ширина 25-35 см.

Примечание! Не стоит намеренно увеличивать ширину липучки, ведь такая лестница будет некомфортной, и вы постоянно будете сходить с ступеньки.

Света ступеньки тоже не стоит делать слишком большими, хватит и 5 см.

Расчетные параметры винта

Для выполнения расчета винтовой металлической лестницы необходимо произвести основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчета лестницы с параметрами:

  • ширина проема — 2 м;
  • высота этажа — 2.5 м;
  • угол скручивания — 2700.


Основные расчеты:

  1. Диаметр всегда должен быть меньше ширины проема, поэтому в нашем случае рассчитывается: 2 м — 0,2 м = 1,8 м.
  2. Для расчета длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
  3. По формуле L = 2PR можно рассчитать длину окружности. С нашими параметрами должно получиться: 2×3.14х0,9 = 5,65 м.

Примечание! Винтовую лестницу нельзя назвать замкнутой, поэтому полученный результат умножаем на 3/4 (этот показатель соответствует 2700). Итоговая длина лестницы — 4,24 м (внешний радиус). Если угол поворота 1800, то этот показатель делится на два.


  1. Рассчитать примерную длину лестницы можно, исходя из показателя удобной линии движения, который находится на расстоянии от центра — 2 / 3р.Расчеты выглядят так: 4,24 м х 2/3 = 2,83 м.
  2. При высоте этажа в 2,5 м можно рассчитать количество ступенек (шаг 15-20 см). Формула: 250: 17 = 14,7.
  3. Для уточнения точной высоты Шаг, полученный ранее числа (14,7), округляем до 15, и по формуле имеем: 250: 15 = 16,75 см.


Примечание! Если при расчете точного шага высоты ступеньки не получается целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16.7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Это рассчитано для этого: 250-14х16,7 = 16,2 см.

Работа с калькулятором

Калькулятор расчета металлической лестницы позволит рассчитать важнейшие параметры конструкций. С такой задачей справится даже самое обычное приложение. На первом этапе вам просто нужно ввести в программу все исходные данные.


К исходным данным относится:

  • высота вашего проема;
  • длина подъемной части лестницы;
  • планируемое количество маршей в конструкции и ступеней на каждом из них;
  • шаговых параметров (удаление, св и т. Д.).

В результате программа предоставит вам необходимый чертеж, где указаны все размеры, необходимые для изготовления лестницы.

Главная »Элементы конструкции и конструкции» Как рассчитать размер лестницы на второй этаж. Как сделать деревянную лестницу онлайн

Как сделать лестницу на второй этаж. Варианты компактной лестницы на второй этаж для небольших площадей.Лестница в классическом стиле

Данная статья представляет собой обзор наиболее популярных видов лестниц, а также содержит практические советы Как сделать и рассчитать лестницу на второй этаж в частном доме своими руками. Схема, расчеты, размеры и чертежи прилагаются. В конце каждой главы есть видео с визуальным отображением конструкции конструкции.

Для удобства чтения статья разбита на несколько глав:

  • первая глава содержит общие рекомендации;
  • во второй главе представлена ​​методика создания проекта винтовой лестницы, которую можно использовать при работе;
  • третья, четвертая и пятая главы содержат примеры создания обычных конструкций из дерева, бетона и металла;
  • последний предлагает 10 дизайн-проектов и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется панель навигации, с помощью которой можно перейти к любому элементу и начать чтение с нужной главы.

Пример проекта металлической лестницы

Как правильно рассчитать лестницу на второй этаж в частном доме своими руками — общие рекомендации

Лестница предназначена для комфортного перемещения между этажами. Как правило, такая конструкция используется ежедневно — двухэтажные дома чаще всего строятся с расположением спален и санузла на втором этаже.Отсюда можно вывести два важнейших правила при разработке дизайна — безопасность и удобство.


Над стойками

Важно: Лестница является источником повышенной травматичности для людей любого возраста. Падение может крайне негативно сказаться на здоровье человека, ведь оно должно быть максимально безопасным. Для этого есть несколько способов, позволяющих полностью минимизировать риски.

Прежде всего, необходимо сделать ступеньки оптимальной высоты и ширины.На слишком высоких ступенях просто спотыкаешься, а на узких ехать крайне сложно, поэтому легко можно поскользнуться. Это необходимо учитывать при проектировании, закладывая размер заранее в проект.


В большом доме

Самой оптимальной можно считать высоту ступеней 150-200мм. Этого достаточно, чтобы сделать уверенный шаг, не боясь споткнуться или ошибиться ногой. Глубина или ширина должна быть не менее 200мм — это требование несложно получить человеку из средней длины человека.

Кроме того, на каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью — значительно снижается риск падения.

Важно: Материал не должен быть скользким. Лестницу из плитки или лакированного дерева лучше не делать — у них гладкая поверхность, очень неудобная для передвижения. Если дерево все-таки используется, не лишним будет обработка наждачной бумагой или обивка ковролина.


Над диваном

Удобство часто зависит от безопасности.Если ступеньки безопасны, то и удобны. Конечно, иногда ради удобства можно несколько отступить от стандартных размеров — если можно использовать только человека большого роста, можно сделать высоту ступеней более 200 мм.


График наклона лестницы для удобства использования

Как самому сделать саморез

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания абсолютно непохожего ни на что.Кроме того, винтовая конструкция позволяет сэкономить много места на обоих этажах, делая комнату более эргономичной.


Винт

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет нужно начинать с количества ступеней и высоты их расположения. Исходя из сказанного в предыдущей главе, оптимальная высота между ступенями составляет 200 мм, а глубина — 200-300 мм. Но необходимо учитывать, что винтовые лестницы имеют форму расширяющихся конусов, поэтому их глубину нужно рассчитывать специальным образом.


С центральным счетчиком

Для расчетов лучше использовать математические формулы. Для начала нужно узнать длину окружности конструкции. Удобнее всего это делать по формуле 2 * 3,14 * R, где R — ширина пролета. Например, при ширине пролета в 1000 мм окружность будет равна 6280 мм. Чтобы получить ширину ступени с внешней стороны, этого расстояния достаточно разделить на количество ступеней в одном пролете. Например, на 10 ступенях расстояние составит 628 мм, что создаст плоскую лестницу без пустот.


Схема расчета модели винта

Высота конструкции определяется высотой помещения, а также при создании обычной лестницы. Высота между ступенями должна быть оптимальной — например, обычно достаточно 150-250 мм. Оптимальную высоту лучше рассчитывать на высоту помещения. Например, высота потолков в комнате 2700мм. Ступени будут толщиной 20 мм, толщина перекрытия — 150 мм.

Совет: Расчеты нужно начинать с этажа — этаж нулевая ступень.Для начала нужно суммировать высоту комнаты и перекрытия, так как именно на это расстояние должна идти лестница. В данном случае это 2850 мм. Чтобы получить количество ступеней, необходимо разделить ее на соответствующую высоту одной ступени с ее высотой — например, 220 мм. Результат с округлением — 13 шагов. Последняя, ​​13-я ступень, в этом случае будет перекрытие второго этажа.


Графическое построение и размеры

На данном этапе лучше всего создать проект на бумаге.Необязательно делать его максимально точным в плане чертежа, но даже простой набросок поможет лучше понять проект.

Винтовая лестница на второй этаж

При расчете размеров необходимо оттолкнуть от максимально удобной лестницы ширину в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом в руках, при этом не смущаясь в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).


Проект винтовой модели

Винтовая лестница представляет собой круг, потому что диаметр равен сумме ширины проходов, а если лестница построена с центральной опорой, — размеру опоры. В среднем диаметр такой конструкции составляет 1600-2000мм, чего достаточно для удобного использования вне зависимости от характеристик. Более подробно в таблице ниже

Совет: Очень часто размер лестницы зависит от высоты потолка.Для дачного домика нет смысла делать очень широкую лестницу — 700мм хватит, чтобы выйти на второй этаж. Для мансарды выполняется точно такое же правило.

Видеопроект Винт для лестницы тип

В этом видео показано, как сделать лестницу на второй этаж в частном доме своими руками (схема и размер проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с этим типом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может быть построена по аналогичным расчетам и методам. Деревянная лестница на второй этаж в частном доме делается своими руками на саморез намного проще, но занимает относительно больше места. Далее рассмотрим основные моменты расчета и видеоинструкцию.


Из дерева

Расчет деревянной лестницы на второй этаж

В этом случае необходимо отталкивать от тех же средних значений — при глубине 200-250мм и высоте 200-250мм.Расстояние необходимо разделить так же — ведение расчета от пола первого этажа до перекрытия этажа второго.


Пример расчета

Оплата деревянной лестницы Второй этаж следует учитывать длину — это сложение глубины всех ступеней. Чем их больше, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступенек, что будет плотно равным 2000-2500мм при глубине 200мм и 2500-3000мм при глубине 250мм.


Черновая лестница с поворотом на 90 градусов

Совет: Ширина аналогичной конструкции должна составлять 800-1000мм. Эта сумма должна обеспечивать полную свободу действий. Следовательно, если перила намечены, то для них обязательно должно быть дополнительное место на ступеньках.

Открытие конструкции следует начинать с того места, где от сцены до потолка остается менее 2000-2200мм — этого хватит на любой рост человека. Не делайте проем слишком коротким — экономия в этом случае может обернуться неудобствами и дополнительными трудозатратами.


Обозначения

Если планируется создание разворота, то необходимо рассчитывать его при тех же условиях — единственное изменение — ширина ступени — уровень в области поворота рассчитывается аналогично винту , но можно сделать с упором в стену.

Видеоинструкция

Это видео инструкция по проектированию и установке деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками — видео инструкция

Бетон — отличный материал для лестниц — он очень прочный и позволяет работать с любыми объемами.Часто для такой конструкции достаточно просто собрать каркас и залить его.


Опалубка для бетонной конструкции

Важно: Следует отметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений — огромное количество бетона приходится на полностью освещенную конструкцию. Скорее всего вам придется заказывать полноценную бетономешалку — обычным ручным методом процесс продлится крайне долго.


Навесная конструкция

Для облегчения этого процесса следует дополнительно укрепить пролёт разными блоками.Хорошая идея — создать каркас из пеноблоков, для которого впоследствии укладывается опалубка. Это позволяет получить дополнительное пространство под строительство и использовать его для покупок.

На видео ниже показан процесс сборки опалубки и его влияние с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками — расчет и видео инструкция

Металл чрезвычайно пластичный и при этом прочный материал.Металлическая лестница На второй этаж своими руками, к сожалению, не самый удобный — отапливать довольно сложно, но прочность будет очень высокой. К тому же лестница из металла занимает мало места — она ​​актуальна для домов с небольшой общей площадью.


Конструкция из утюга

К характеристикам расчета в данном случае следует отметить тот факт, что металлический предметный столик занимает очень мало места. Обычно их размер составляет 5-10 мм, а при всей высоте конструкции их общий объем редко превышает 90-100 мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8 мм, а для ступеней — арматуру не менее 7 мм. При этом при широких ступенях следует использовать утолщенные варианты, которые не будут кормить под весом человека.


Одночасовая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит выбирать их сечением не менее 5мм — квадратные профили намного устойчивее, чем круглый, за счет жестких граней.Можно работать с металлом как сваркой, так и крепежом.

На видео ниже показан пример создания металлической лестницы, которая впоследствии отделывается гипсокартоном. Отображает основные моменты работы.

Какой должна быть ширина лестницы на второй этаж в частном доме — правильные размеры?

Вопрос сугубо личный. Несмотря на оптимальную ширину пролета 800-1000мм, это значение может серьезно варьироваться в зависимости от личных предпочтений человека.При этом нужно учитывать, что чем шире будет проем, тем больше потребуется ресурсов.

Примеры ширины лестниц разного типа

Отдельно стоит установить бордюр минимум 500мм — более узкая конструкция будет совершенно неудобной для использования, а некоторые вещи или мебель сдвинуть по ней будет довольно проблематично. Максимальный бордюр зависит исключительно от помещения, но все же не стоит делать ширину более 2000-2500мм, особенно в тех случаях, когда в холле лестница не является основной.

Лестница на второй этаж в частном доме своими руками — схема и чертеж 10 проектов


Схема лестницы с прямыми маршами
Угол 90 градусов
Чертеж П-образной лестницы с поворотным кругом
План деревянный макет
Детальный чертеж
Оплата Простая лестница
С поворотом на 180 градусов
Проект прямой маршевой лестницы
Прямая двухчасовая

Малоэтажное строительство, если речь идет о жилых домах, подразумевает возведение как минимум двухэтажных домов.Следовательно, переходить на второй этаж без внутренней лестницы не обойтись. Приобретение готового комплекта, во-первых, обойдется достаточно дорого (не менее 35000 руб.), Во-вторых, необходимо перед установкой и адаптацией к конкретному помещению, либо заняться реконструкцией (перепланировкой). А это дополнительные затраты и время.

В большинстве случаев лестницу на второй этаж желательно сделать своими руками, тем более что сроки будут примерно такими же.Самый простой и недорогой вариант — конструкция из дерева. В этой статье подробно расскажут обо всех нюансах выбора пиломатериала, составлении чертежа лестницы и особенностях ее сборки.

Что касается частного дома, то наиболее распространены две — винтовая и маршевая лестница. Первый вариант довольно сложен, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Тут придется делать конкретные инженерные расчеты, а это значит, что без помощи профессионала хотя бы на данном этапе обучения не обойтись.Ориентироваться только на схемы, доступные в Интернете, не совсем правильно. В них не учитывается специфика конкретной конструкции, поэтому их необходимо будет обработать с учетом особенностей ее габаритов, планировок и ряда других факторов. Да и установка винтовой лестницы, тем более деревянной, — процесс далеко не простой.

Для сборки своими руками Оптимальное решение — походная деревянная лестница. В зависимости от высоты помещения первого этажа пролет может быть один или два (поворотная конструкция).

Но в деталях даже полностью идентичные лестницы могут быть самыми разными. И это легко объясняется тем, что производитель подразумевает элемент творчества своими руками. Поскольку все частные дома различаются по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать единому стандарту — дело бесперспективное. Кстати, на эту читалку автор уже обращал внимание. Поэтому далее — только общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей конструкции, и произвести ее установку на месте.

общая информация

Вариантов исполнения маршевой лестницы несколько. Их основные разновидности показаны на рисунках ниже. Какую модификацию выбрать для установки своими руками, решить несложно, зная все особенности дома и помещений первого и второго этажей.

При описании любого изделия или сборной конструкции не обходится без специальной терминологии. Следующие ниже рисунки хорошо поясняются, так как называются основные элементы лестницы.

Подготовка материалов

  • При выборе породы дерева, если вы ориентируетесь на разумное сочетание цена / качество, рекомендуется отдать предпочтение сосне или лиственнице. Последний даже лучше, потому что он менее подвержен гниению. К тому же, когда жидкость впитается, она становится только сильнее. Поскольку испарения будут в любом жилом помещении — более чем актуально, особенно если кухня находится в соседнем помещении. Все остальные породы — кедр, дуб и ряд других — вряд ли относятся к бюджетным вариантам деревянной лестницы.
  • Долговечность конструкции во многом зависит от степени сушки пиломатериалов. Если древесина в этом плане недостаточно обработана, то такая лестница быстро «ведет себя». Сушка досок своими руками — процесс и хлопотный, и сложный. Потребуется не только место для их хранения, но и знание всех особенностей техники. Придется обеспечить неизменность температуры, качественную вентиляцию и так далее. Вывод напрашивается однозначный — на материале для деревянной лестницы экономить невозможно.То есть если приобретать доски, то только высокой степени сушки, хотя и дороже.

Расчет основных параметров лестницы

Ширина

При определении этого параметра стоит ориентироваться на такие моменты. Во-первых, удобно ли будет двигаться по лестнице одновременно, навстречу друг другу. Во-вторых, можно будет переносить с пола габаритные нагрузки (предметы интерьера, бытовая техника и т. Д.).Для частного дома Рекомендуемая ширина внутренней лестницы 130 ± 20.

Высота лестницы

При расчете этого параметра мало серьезные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неправда. При подготовке чертежа лестницы в расчет берется не только этот параметр, но и общая толщина перекрытия и перекрытия второго помещения (вместе с финишной отделкой). То есть последний шаг должен быть на одном с ним.

Испытательная высота

Подразумевается расстояние между ступенями и перекрытием второго этажа (потолка). Понятно, что передвигаются по лестнице, постоянно складывать голову — не вариант экономии места. В основном мастера ориентируются на 200. Этого достаточно, так как редко кто превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон 40 ± 5º. Превышение этого значения затруднит подъем на второй этаж людям пожилого возраста, маленьким детям и тем, чьи физические возможности по каким-то причинам ограничены.Но более распространенная конструкция имеет ряд недостатков. Увеличивается расход древесины, а места для ее установки понадобится значительно больше. Здесь нужно выбрать наиболее приемлемый вариант для конкретного дома.

Ступени

  • Апелляция. Следует ориентироваться на 45-й размер стопы человека, тогда по лестнице удобно ходить всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28 ± 2.
  • Подступенки.Оптимальное значение вне зависимости от конструктивных особенностей Деревянная лестница, 18 ± 2. По ней будет удобно перемещаться и детям, и подрастающему человеку.
  • Количество ступеней. Здесь требуется расчет. Расстояние между соседними определяется просто — толщина их досок + подступенки. При получении дробного значения оно округляется до целого значения. Осталось только разделить высоту лестницы.

Что учитывать:

  • Размеры всех ступеней маршевой лестницы должны быть одинаковыми.То есть достаточно произвести расчеты только для одного.
  • Если ступеней больше 18, рекомендуется предусмотреть в конструкции лестничную площадку (соответственно не менее 2 марта). Он называется по-разному — наблюдательный, поворотный, промежуточный — но монтировать его нужно. Другой вопрос, где именно он должен располагаться — строго по центру пролета, ближе к началу лестницы? Здесь стоит задуматься, сообразуясь с особенностями дома и удобством переезда на второй этаж.

Длина лестницы

Это последний этап расчетов. Исходные данные — параметры шагов и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы часто не подходит по расчетной длине до помещения первого этажа. Как поступить? Несколько вариантов:

  • Добавьте один марш. Это решение более сложное, так как оно должно будет имитировать дополнительную платформу и, следовательно, повторно производить базовые вычисления.
  • Предусмотреть в конструкции лестницы несколько поворотных (долговечных) ступенек. Вариант более простой и удобный для выполнения своими руками. Именно он чаще всего реализуется.

Особенности монтажа деревянной лестницы

Вне зависимости от конструкции все основные технологические операции идентичны. Если разбираться в нюансах строительства одночасовой лестницы, то собрать ее по любой другой схеме не составит труда.

Специфика приготовления компонентов

Этапы. Для них подбираются отрезки доски, не имеющие дефектов в виде сколов, трещин, кривизны. Их рекомендуемая толщина с учетом заявленных нагрузок 35 ± 5. Это более нецелесообразно, так как увеличивается и расход материала, и общий вес конструкции. Менее нежелательно из соображений безопасности передвижения по лестнице (в том числе переносной груз).

На этапе подготовки ступеней необходимо скруглить острые края фрагментов досок, чтобы исключить риск травмирования.Кроме того, их лицевую поверхность и торцы следует тщательно отполировать — без сколов, трещин и так далее. Тут кстати нельзя. Длина ступеней подбирается в зависимости от выбранной схемы деревянной лестницы. А вот их выступы для стрел больше 3 (см) нежелательны.

Подступенки. Они не являются несущими элементами, а часто играют только декоративную роль. Здесь можно немного сэкономить, используя доску на 10 или 15. Кстати, некоторые деревянные лестницы собираются и без них.Такие конструкции выглядят еще эффектнее, к тому же значительно упрощается очистка пролетов.

Kosouras. Это опорные элементы для всей лестницы, поэтому брус для них следует выбирать особенно тщательно. Особого внимания заслуживает равенство всех параметров. Обе Куриры должны быть похожи на «Братьев-Близнецов», иначе лестница после сборки будет асимметричной, с вертелами, кривизнами и так далее. На рисунках показаны некоторые варианты кососов.

Об особенностях изготовления своими руками элементов забора и речи не идет. Хорошо, если есть возможность изготовить балазиновую обработку, поручни на станках. В противном случае лучше приобрести готовые образцы. С учетом того, что они (особенно с боковым обзором), прежде всего, бросаются в глаза, такие затраты полностью оправданы.

Нюансы монтажа деревянной лестницы

Монтаж косомрова. Крепление крайнего к стене возможно только при достаточно прочном основании (дом из кирпича, бруса и т. Д.). В остальных случаях на стойках монтируется вся конструкция лестницы.

Чтобы нижняя часть днища не попадала на пол первого этажа, устанавливается опорная планка. Верх пролета крепится в самом перекрытии (в балке по ее ширине уйдет вырез) или «прикручивается» к нему анкерными болтами. Сами косо тоже нужно скрепить между собой, чтобы в процессе сушки дерева они не «полюбились».»Например, так.

Подступенки. Если решено использовать их в лестничной схеме, они присоединяются к cosos.

Этапы. Чтобы не ошибиться, их монтаж начинается с низа конструкции. Боковые крепления — на опорных балках, если есть подступенки, то хотя бы в одной точке (по центру) на них.

Балаасины. Сначала монтируются только два — верхний и нижний. Между ними натяните шнур. Ориентируясь на него, легко установить лестницу по пролетам и выровнять все остальные.

Поручни крепления. Когда речь идет о деревянной лестнице, это априори не означает, что эти элементы обязательно должны быть деревянными. Сделать их своими руками довольно сложно. Здесь вам понадобится не только опыт, но и соответствующий инструмент. Варианты поручней — пластиковые или металлические.

Финишный этап

После проверки симметрии конструкции, надежности всех соединений проводится ряд мероприятий:

  • Шлифовка всех деталей конструкции.
  • Пропитка спец / составов (от огня, гнили, трупов насекомых).
  • Дизайн поверхности. Вариант покраски — не для частного дома. Желательно обработать лестницу тонирующим составом, а сверху или воскосодержащим раствором. Но это уже на усмотрение хозяина в зависимости от общей стилистики отделки.

Современные тенденции к рациональному использованию территории более чем когда-либо побуждают строить дома не «в ширину», а в «высоту».Это касается частных построек, но даже жители квартир стараются организовать многоуровневую планировку, тем самым расширяя полезную площадь. Для объединения верхнего и нижнего пространств необходимо возвести лестницу на второй этаж, на особенностях выбора которой мы остановимся.

Разновидности лестницы по конструкции

При проектировании лестницы в первую очередь необходимо ориентироваться не по дизайну, а по площади помещения, чтобы найти идеальное изделие по дизайну и размерам.Два основных типа тяжелых:

Марсейская лестница

Распространенный вариант лестницы, разработанный с учетом биомеханики движений и обеспечивающий удобное и безопасное передвижение. Они состоят из маршей от 3 до 15 ступеней. Если максимального количества не хватает, высота делится на два проема, между которыми устанавливается небольшая площадка или беговые ступеньки. Такие конструкции уже называют двукварками.

Маршевые лестницы различаются по форме и бывают прямыми, поворотными (М-образная или П-образная) или изогнутыми.При определении этого параметра необходимо опираться на площадь помещения, высоту потолков, расположение второго этажа.

По типу несущей конструкции различают два типа маршевых изделий: на корточках и ассертах. В первом случае ступени укладываются поверх балок, а во втором — с внутренней стороны опорного элемента проделываются специальные пазы.

Тип ступеней тоже придется выбирать. Детали с подступенками смотрятся массивнее и отлично вписываются в классический интерьер, а те, что без них, подходят для современного дома за счет облегченной конструкции.

В целом, маршевые лестницы представлены в широком ассортименте и даже для малогабаритных подходящих экземпляров либо сочетаются с другими предметами.

Винтовая лестница

Принцип таких конструкций очень прост: установленные штанги крепятся к ступеням, поднимающимся вверх по спиралям. Они не занимают лишнего места и достаточно компактны.

Основная причина, по которой винтовые лестницы уступают маршевым, — затруднения в движении из-за отсутствия прочной опоры.Не рекомендуется устанавливать такой экземпляр в доме, где живут дети или пожилые люди. Оптимальными считаются следующие параметры: центральная ширина ступеней должна быть не менее 20 см, а самая широкая часть — не более 40 см.

В остальных случаях винтовые лестницы можно считать отличным вариантом как для современного, так и для классического стилей. Благодаря спиральной форме они становятся ключевым элементом интерьера, а оформление изделий разной формы поможет разнообразить дизайн — от квадратного до восьмиугольного.

Лестница на Бользахе

Установить в центре помещения лестницу такого типа не получится — опорой для нее служит несущая стена, к которой ступени крепятся с помощью больниц (болтов). Собранные в единую систему, они образуют единый несущий элемент, который придает конструкции легкий, почти невесомый вид, благодаря чему ее часто используют в современных интерьерах.

Несмотря на внешнюю хрупкость, изделия выдерживают от 500 до 1100 кг, в зависимости от материала и производителя.Кроме того, болты позволяют регулировать высоту ступенек после установки.

Лестницы популярны у парод с перилами, которые принимают на себя часть нагрузки. Вы можете поэкспериментировать с основой, формой и освещением, чтобы создать неповторимый вариант для своего дома.

Выберите материал лестницы

Лестницы изготавливаются из различных материалов, которые придают им определенные эстетические и практические свойства.

Лестница деревянная

Представляя лестницу в доме, сразу возникает образ прочной деревянной конструкции с фигурными перилами и красивой глубокой фактурой.Это может быть роскошный венге, дуб или минималистичная древесина простых пород. Оптимальные варианты — ясень, орех, бук, но сосна недостаточно прочна, чтобы выдерживать необходимую нагрузку. Лаковое покрытие защитит от негативного воздействия окружающей среды, но обновлять его придется регулярно.

Такой материал подходит для любых конструкций, но наиболее органично смотрится марш. Для стиля Кантри или Америки такое решение просто незаменимо.

Металлическая лестница

Металлоконструкции послужат вам консолями, сохранив первозданный, аккуратный вид.Для этого выбирайте копии из нержавеющей стали, у которых не может быть коррозии, так как хромированные или окрашенные варианты имеют ограниченный срок службы — не более 6-7 лет.

Пластичность основания позволяет придать лестнице и ее деталям любую форму. Металл часто сочетают с другими материалами, такими как дерево, стекло, бетон. Элегантные перила из кованого железа.

Лестница бетонная

В отличие от более натуральных материалов бетон не отличается легкостью и изысканностью, в чистом виде он вряд ли впишется в классический интерьер, а вместо этого подарит ощущение солидности и целостности.

Такие конструкции достаточно надежны, выдерживают большие нагрузки и со временем не портятся. К сожалению, их сложно установить самостоятельно, но дешевизна сырья перекрывает этот недостаток.

Важным преимуществом бетонных лестниц является возможность их отделки: камнем, деревом или даже плиткой. Уникальная шероховатая фактура будет незаметна, зато вы получите эстетичный дизайн по доступной стоимости.

Каменная лестница

Мрамор

имеет потрясающую глубокую текстуру, но как лестница он быстро изнашивается, буквально за несколько лет.Противоположными свойствами обладают гранит или кварцит. Также со своей ролью отлично справляются и значительно более дешевые искусственные аналоги.

Каменные лестницы часто сочетаются с металлическими перилами, и корректировка декора может вписать их во многие стили.

Стеклянная лестница

Если первое место выходит на первое место, от которого не требуется десять лет безупречной службы, то со стеклянными конструкциями конкурентов нет. Материалы сделаны из ступеней, которые прикреплены к больницам или используются на винтовых лестницах.Гармонично работает в тандеме с металлом, который усиливает эффект блеска и придает надежность хрупкому изделию.

Действительно, лестница из стекла может быть повреждена при сильном ударе, но даже при его отсутствии на поверхности со временем появляются заметные царапины. Для большей прочности лучше брать закаленные или ламинированные разновидности. Акриловое стекло считается самым надежным, но имеет свойство со временем темнеть.

Стили и дизайн

Лестница благодаря своей форме часто выделяется среди внутреннего ансамбля, оставаясь при этом его органичной частью.Для этого при оформлении дизайна нужно ориентироваться на основную стилистику помещения.

Лестница в современном стиле

Современная эстетика любит лаконичность и сдержанность, используйте практичные материалы, их сочетание для создания более сложного образа. Предпочтение отдается чистым геометрическим формам, линиям, гладким поверхностям.

Style работает с особенностями пространства, поэтому стиль конструкции лестницы может быть любым, главное, чтобы она выгодно смотрелась в интерьере.

Лестница в классическом стиле

Как уже говорилось выше, для классики характерно использование трех материалов: дерева, металла и декоративного камня, среди которых явно лидирует первый.Изначально нужно выбирать комнаты с большой площадью, так как здесь даже лестница имеет массивный вид.

Часто это походные изделия на косомерах или наростах с закрытыми подступенками, разделенными несколькими пролетами и ограждением с прочными перилами, не реже с характерной резьбой.

Лестница-чердак

Бетонная лестница на второй этаж гармонично взаимодействует со стилистикой лофта, подчеркивая его индустриальный характер.Однако другие основы также будут выглядеть уместно.

Лестница должна иметь предельно простую конструкцию, обеспечивающую комфортное передвижение. Поскольку интерьер лофта по правилам размещен на больших площадях, то о размерах конструкции можно не переживать.

Минимализм лестница

Желательно, чтобы лестница в стиле минимализм как можно меньше привлекала внимание. В идеале они должны вписываться в общий объем помещения, образуя с ним единое функциональное целое.

Сведены к минимуму средства выразительности: фактура материала, плавные линии, естественная цветовая гамма. Отличное решение — ступеньки на пародиях.

Лестница ар-деко

Элегантный и многоканальный AR-Deco стремится подчеркнуть свой «статусность» во всех деталях — от основания лестницы до перил. Последние могут повторять сложные, переплетающиеся узоры, вдохновленные флористическими образами.

Маршевые лестницы будут смотреться монументально и эффектно, винтовые, за счет спиральной формы они сами соответствуют стилисту ар-деко, но больничные застежки покажутся слишком простыми.

Где разместить: Основные правила

Установка лестницы на второй этаж — слишком индивидуальный процесс, который зависит от размеров, планировки и высоты потолков в вашем помещении.

Самым популярным местом для лестницы остается вестибюль, особенно в просторных особняках. Таким образом, войдя в дом, вы сразу получаете доступ ко всем комнатам, не бродя по коридорам.

Вторая по популярности зона для подъема — гостиная.Это удобно для построек со средней площадью, если второй этаж ведет в отдельную комнату, например, спальню. В холле, совмещенном с кухней, лестницу можно использовать для зонирования.

Чтобы хоть как-то компенсировать внушительные размеры лестницы, ее можно совместить с другим функциональным предметом, используя пустое пространство. Имеется в виду маршевые конструкции, расположенные у стены. Строительство таких изделий более сложное, требует детальных замеров и тщательного планирования, но конечный результат позволит максимально увеличить каждый квадратный метр помещения.

Премиум-зона может служить каркасом для шкафов. Решение актуально в холле (хранение одежды и обуви) или гостиной (для домашней библиотеки и предметов домашнего обихода).

Лестницу можно оформить в виде стены в гостиной, по выступающим частям которой осуществляется движение по этажам.

Ценители качественных напитков могут оборудовать большую коллекцию вин, защитив ее стеклянными дверцами и установив освещение.

В получившейся нише можно поставить небольшой диван, устроить уютное место для отдыха и уединения, а на боковых стенках установить полочки.

Пространство под лестницей подходит для создания отдельного помещения — кладовой, рабочего кабинета или мини-мастерской. Любой ребенок будет в восторге от такой уединенной детской игровой комнаты.

Использование этих идей позволит по-другому взглянуть на лестницу в доме, которая из громоздкого предмета превратится в функциональное решение.

Конструкция лестницы второго этажа — Фото

Лестницу сложно не заметить даже в самом просторном интерьере, поэтому ее дизайну уделяется так много внимания.Еще больше разнообразных форм, вариантов декора и планировок — в нашем фото-спецификации. Приятного просмотра!

Одноэтажные дома в частном секторе возводятся только для хозяйственной деятельности и используются как хозяйственные постройки. Полноценный жилой дом минимум в 2 этажа. Следовательно, без такого функционального элемента, как лестница на второй этаж, не обойтись.

Проблема перехода с одного уровня на другой решается просто — купите готовый набор и установите сами.

Стоимость начинается примерно от 33 000 рублей (сосна, 14 ступеней, лестница вертлюжная с двумя пролетами).Монтаж сделать самому несложно. Проблема в другом — как он впишется в интерьер, не придется ли делать подгонку отдельных элементов или частичную реконструкцию 1 этажа?

Многие фирмы предоставляют услуги по изготовлению комплектов по чертежам заказчика, но, как показывает практика, такие лестницы стоят в 1,5 раза дороже. Именно поэтому чаще всего наиболее приемлемым вариантом является изготовление деревянной лестницы на второй этаж с «нуля», что вполне возможно своими руками.

Как сделать то, чему посвящена данная статья.

Терминология

Перед тем, как перейти к конструктивным особенностям, следует «расшифровать» некоторые конкретные определения. Основные элементы показаны на схемах.

  • Шаг. Его горизонтальная часть называется направляющей, вертикальная (может и не быть) — риской.
  • Опорные балки. Если ступеньки примыкают к торцевым частям к ним, то это веревка. Если они «накладываются» на балку и их края заходят за нее, то это называется косур.
  • Опоры рельсовые. Их чаще называют балясинами или столбами. Для винтовой конструкции используется термин «стойка».
  • Крепеж. В некоторых разновидностях лестниц фиксация ступеней непосредственно на прилегающей стене производится специальными болтами — больницами.

Виды конструкций лестниц

Для самостоятельного изготовления Самое простое — марши. Для частного дома их устанавливают в один или два пролета. Винтовые лестницы для самостоятельной сборки Намного сложнее ().К тому же производство необходимых для них расчетов имеет свою специфику.

Особенности расчета параметров лестницы

Далее даются общие рекомендации, по которым как раз и желательно ориентироваться при проектировании внутренней лестницы. Поскольку все дома (и комнаты) отличаются архитектурой, размерами, планировкой, то какого-то единого шаблона быть не может в принципе.

крутой

Оптимальный уклон пролетов — от 35 до 450.По острой лестнице подняться намного сложнее (особенно инвалидам, пожилым людям или маленьким детям). Да, перенос больших, тяжелых вещей с пола на пол тоже будет затруднен.

Чаще всего конструкция неудобна тем, что для ее установки потребуется больше места, так как длина каждого пролета будет увеличиваться. А какой именно ракурс выбрать — на усмотрение хозяина.

Ширина

Вряд ли кто-то в частном доме переместится с этажа на этаж в составе группы товарищей, поэтому при составлении схемы желательно ориентироваться в габаритах одного человека.Ширина лестницы около 1,2 — 1,5 м для частного дома — вполне приемлемый вариант. И ходить по нему, и даже переносить предметы интерьера будет довольно удобно.

Параметры ступеней

  • Апелляция. Она должна полностью подходить к стопе человека (исходя из 45-го размера), поэтому оптимальная ширина ступеньки находится в пределах 250 — 300 мм.
  • Подступенки. Для того, чтобы с комфортом передвигались люди любого роста и возраста, его высота принимается в пределах 150 — 200 мм.Достаточно вне зависимости от дизайна.

На заметку! Все указанные размеры абсолютно одинаковы для каждой ступени одной лестницы. В остальном об удобстве переезда говорить не приходится.

Высота лестницы

Определяется как расстояние от наружного покрытия нижнего этажа до потолка + толщина перекрытия. Например, 270 + 40 — 310 (см).

Количество ступеней

Высота конструкции (310) делится на срок приближения и толщину точильных досок, после чего округляется до целого значения (в основном).Например, если используется «Общество», то 20 + 4 = 24 см.

Итого — 310: 24 = 13 (шагов).

Рекомендация — Для лестниц с числом ступеней более 18 и крутизной в пределах 450 следует устанавливать специальные площадки. В зависимости от назначения их называют по-разному поворотными, наблюдательными, промежуточными. Поэтому сама лестница уже будет состоять из отдельных маршей (пролетов). Они могут быть однотипными, а могут быть выполнены в различных схемах, поскольку детская площадка не обязательно располагается точно в центре конструкции.

Длина лестницы

Это легко определить, зная количество шагов и величину каждой липкости. Эти значения приумножаются. Если ступеньки имеют выступы, они не учитываются.

Иногда расчеты показывают, что такая конструкция «не влезает» в конкретное помещение. В таких случаях либо увеличивают количество маршей, либо оборудуют так называемыми усталостными (поворотными) ступенями.

Пусков — вид сверху

Высота пролетов относительно пола

Надо ориентироваться на рост человека + небольшой запас.Оптимальной считается конструкция, в которой расстояние между крайними ступенями и потолком не менее 2 м. В противном случае поднимающемуся в конце пролета придется согнуть голову.

Материалы

В большинстве случаев выбирают такую ​​породу дерева, как сосна. Стоит недорого, но не отличается прочностью. Во многом предпочтительнее лиственница. Наличие в его составе специальной смолы делает материал при впитывании влаги еще прочнее. А это для домашней лестницы, учитывая специфику ее эксплуатации — важно.Все остальные варианты, такие как дуб, кедр, клен и ряд других бюджетных, назвать нельзя.

Перед тем, как приступить к работе с деревом, необходимо хорошо просушить. Дальнейшая усадка материала (в том числе скручивание) приведет к тому, что лестница буквально развалится.

Порядок установки лестницы

Рассмотрим на простейшем примере — лестница одночасовая. Этот вариант можно считать базовым, так как алгоритм действий одинаковый вне зависимости от количества пролетов.

Подготовка элементов конструкции

  • Kosouras. Главное требование — они должны быть абсолютно идентичными. Плата цельная, без дефектов, не менее «сорока». Соответственно, шаги делаются заранее.
  • Этапы. Края должны быть фигурными, так как острые края увеличивают риск травмы. Доска выбирается абсолютно гладкой, тщательно обработанной (полированной). Длина по их краям для бустеров не более 2-4 см. Толщина — в пределах 300 — 400 мм.
  • Подступенки. Они не испытывают значительной нагрузки, так как в основном должны приходиться на опорные балки. Чтобы не увеличивать общий вес пролета, досок для них достаточно.

Совет — Для частного дома стояки лучше не устанавливать, так как на лестничной клетке этого (закрытого) вида уборки намного сложнее.

  • Поручни, балясины. В одиночку сделать их так, чтобы лестница стала не только средством передвижения, но и украшением дома, вряд ли получится.Поэтому эти элементы конструкции либо покупаются в магазине, либо заказываются в мастерской.

Монтаж лестницы

Разметка стены

В соответствии с монтажной и чертежной схемой.

Крепление опорных балок (косомов)

Крепление верха марша выполнено иначе (как удобнее). Вариант №1 — скол в потолочной балке. Вариант №2 — Используются металлические упоры, которые фиксируются на анкерах балки. В любом случае место соединения элементов конструкции должно быть максимально надежным.

Для крепления нижней части козырька к полу монтируется опорный брус. К стене — фиксация на.

Установка прецизионная

Если монтируются, то прикручиваются к косомерам.

Укладка научила

Крепятся как на опорных балках, так и на подступенках (хотя бы в одной точке по центру).

Для удобства установка ступеней начинается с низа. Варианты показаны на схеме.

Установка Балясина

В первую очередь фиксируются крайние — верх и низ марша.Между ними тянется «АТА», ориентируясь на которую, можно смонтировать остальную часть стойки.

Поручни монтажные

Они закреплены на каждой из стоек, которые расположены на марше. Их можно сделать практически из любого материала — металла, пластика, а не только дерева.

Лечение

В статье изложена только общая процедура и даны основные рекомендации. Решаясь с конкретной конструкцией лестницы, следует изучить весь имеющийся по данной теме материал, так как для разных моделей есть нюансы и монтажа, и расчетов отдельных комплектующих.Например, поворотные ступени, которые могут быть прямоугольными или сегментированными.

Вы можете посмотреть видеоинструкцию по изготовлению деревянной лестницы:

Но общий график работы расписан подробно, и автор надеется, что эта статья поможет читателю в самостоятельном построении. Успехов!

В любом здании высота подъезда устанавливается больше пола. Такая конструкция требует детального расчета всех ее составляющих, навыков работы с сантехническим и столярным инструментом и некоторых дизайнерских навыков.Изучив эту инструкцию, вы узнаете, как деревянная лестница проектируется и изготавливается своими руками.

Деревянная лестница для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными участками.

Конструкция лестничного марша представляет собой сочетание различных компонентов разного функционального назначения:

  • Косур. Представляет собой деревянную балку каретки с вздутым гребнем. К подступенкам она крепится ступенями, поэтому изделие должно быть прочным.
  • ATTA. В некоторых случаях он становится альтернативой косомеру, выполняя опорные функции (особенно, если одна сторона конструкции примыкает к стене). Перед установкой репетитора нужно детально разместить так, чтобы ступеньки располагались на горизонтальном уровне.

  • Этап. Основной элемент любой лестницы, который крепится к одной из балок. Помимо обычных, есть утолщенные и радиусные ступени. Под рифленые элементы форма нестандартная и они монтируются в начальной точке марша.Радиусные ступени отличаются криволинейной передней кромкой, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенки. Изделие не является обязательным, но оно обеспечивает высокую прочность лестницы, удерживая сцену в центре. Для фиксации риска применяется дистанционная втулка. Под полукруглыми ступенями устанавливается радиусный тип, а криволинейный вариант монтируется под соответствующими ступенями или под площадкой между маршами лестницы.
  • Поляки для опоры. Ставят в начальной и конечной точках подъезда, а также по краям межмаршевых площадок.Элементы увеличивают прочность забора и служат опорными поручнями.
  • Балаасины. Это опорные стойки для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Обязательная деталь. Они опираются на балясины и опорные колонны. Главное требование к элементу — гладкая поверхность.
  • Выносная втулка. Такая подставка необходима для любой конструкции с несколькими маршами (даже при использовании Косомров).

При выборе лестницы главным фактором является размер площади, необходимой для ее строительства. На втором месте удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Важным критерием является и эстетика. Лестница обязательно должна сочетаться с интерьером помещения. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц сложной конфигурации требует больших временных и финансовых затрат, чем более простые по форме и исполнению вариантов.

Фильм

Самые популярные. Свое название они получили от маршей (пролетов) — группы совмещенных ступеней. В лестнице может быть один или несколько маршей.

Осторожно прямые конструкции (одночасовые и двухлетние, с площадкой для отдыха). Могут быть отдельно или у стены. Но прямые модели требуют большой площади, поэтому в целях экономии полезного пространства предусмотрены двухстраничные варианты с поворотом на угол от 90 до 180 градусов.

Марш имеет криволинейную форму с оптимальным углом подъема, затем используются поворотные ступени, которые также имеют в конструкциях с двумя и тремя маршами без площадок.

Самыми популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные односторонние. У них простая конструкция с пролетом в центре комнаты или у стены — самые прочные с надежной опорой.
  2. Curvoline одноместный одноразовый. Устанавливается в больших помещениях, чтобы подчеркнуть простор. Они отличаются плавным поворотом и расширенными снаружи ступеней.
  3. Марсемен с нижними поворотными ступенями. Иногда такой вариант, предусмотренный для планировки комнаты, может поддерживать выбранный архитектурный стиль.
  4. Простая система с двумя обезьянами. Лестницу с двумя маршами и межэтажным поворотным кругом можно установить над дверью и сэкономить место.
  5. 2 Маршаминовая М-образная конструкция. Расположен в прямоугольном проеме вдоль перпендикулярных стен и экономит место.
  6. 2 Маршамовская П-образная лестница с верхней площадкой и поворотными ступеньками. Дизайн монтируется в роскошных особняках с большим залом.
  7. 3 Movie System с двумя платформами. Такой вид лестницы экономит место, но требует значительной высоты потолка.

Для выбора конкретной конфигурации следует правильно рассчитать и измерить свободную площадь для монтажа, составить чертеж. Подробное руководство Как это сделать будет ниже.

Винт

Винтовые конструкции применяются реже, как правило, с ограниченной площадью или из эстетических соображений владельца частного дома. Они не такие удобные, как марши, на них сложно перевозить мебель. Для установки лестницы потребуется выполнить сложные расчеты, так как при небольшой погрешности она может потерять свои функциональные возможности.

Винтовые лестницы иногда выполняют декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с разворотом. Выделяют следующие типы:

  • с консольными ступенями наложения на внутреннюю стойку; №
  • со ступенями на внутренней стойке и стенах периметра;
  • с консольной опорной ступенькой на кожухе;
  • с опорой для ограждения и загнутыми тестерами.

Винтовые лестницы позволяют сэкономить место

Типы конструкций

Перед тем, как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для ее помещения.

Распространены следующие типы конструкций:


Самая простая — это лестница прямой формы, обеспечивающая прямолинейное движение на марше.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией Рассмотрим подробнее. Процесс включает два основных этапа: проектирование и монтаж.

Расчет размеров лестницы

Перед тем, как приступить к проектированию, необходимо произвести точный расчет, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые составят грамотный чертеж, который позволит выполнить монтаж поэтапно без ошибок.

Общая высота лестницы

Вы можете определить высоту, измерив расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1 этаже высота потолка 2700 мм, а толщина межэтажных перекрытий — 300 мм. В итоге общая высота составит 3000 мм.

Если чистового пола нет, то его размеры необходимо укладывать приблизительно.

Количество ступеней

Если высота лестницы и подступенка известна, можно определить количество ступеней конструкции. Для этого нужно один показатель разделить на второй. Например, при общей высоте лестницы 3000 мм, а высоте риска — 175 мм будет расчет: 3000: 175 = 171 мм.

После этого необходимо округлить значение, в результате получится 170 мм. В таблице указан пример расчета:


Зависимость высоты ступеней от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна быть 150-180 мм, по сути это размер человеческого шага. Эта высота может составлять 150-200 мм. Обычно среднее значение по стандарту составляет 160-170 мм.


Оптимальная дальность лестницы выделена зеленым цветом

Ширина ступеньки

Чтобы не получить травму в результате неправильно подобранной ширины ступеней, необходимо правильно ее рассчитать. Исходя из многолетней практики, ширина деталей должна быть в пределах 220-400 мм.

Чтобы определить более точное значение, вы можете использовать специальную формулу. Необходимо принять среднюю ширину человеческого шага (600 — 640 мм) и высоту подступенка, умноженную на 2, т.е.е. 640 — 2х175 = 290 мм. Этот индикатор будет оптимальным для переезда.

Ширина Марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не менее 80 см, но лучше брать не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен составлять 100 — 120 см.

Длина лестницы в плане

Чтобы вычислить этот параметр, нужно умножить количество ступеней и ширину липкой ленты.В нашем примере получается 29х17 = 493 см. То есть лестница достаточно длинная и для устройства одного марша потребуется комната не менее 6 метров. В маленькой комнате или деревенском доме вам понадобится 2 марша с поворотом на 90 или 180 градусов.

Между маршами монтируется площадка или ставятся поворотные ступени. Если самостоятельно выполнить расчет невозможно, можно воспользоваться специальной программой, представленной чуть ниже, где будет известна локализация деталей лестницы.

Размер проема потолка

При строительстве лестницы из деревянного массива нужно помнить расчет проема потолка, чтобы при подборе не пришлось прогибаться.Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но зачастую не удается соблюсти необходимый угол из-за небольшой площади помещения (чем круче будет уклон, тем меньше площадь он займет).

От угла марша лестницы будут зависеть размеры потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона — более значительный (до 2 м).


Размер проема в потолке определяется исходя из минимально допустимого значения для прохода человека

Длина по Курову

Для определения длины гребца используется формула Пифагора: (длина лестницы в плане) ² + (высота лестницы) ² = (длина курьера) ².


То есть при длине 493 см и высоте 300 см получаем следующее: L = √ (4932 + 3002) = 577 см (показатель взят с запасом — 580 см).

Онлайн калькулятор для расчетов

Для вашего удобства пользоваться можно удобно и наглядно.

Выбор материала

После того, как все расчеты произведены, нужно закупить материалы. Для этого потребуются доски. разная длина и плотность: для ступеней толщина 3-4 см; для подступенков — 2-2,5 см; Для конуса или кооовара толщина 5 см, а высота 150-250 мм. Поручни и балаасины лучше покупать готовыми, так как для их изготовления потребуется токарный станок 10х10, 15х15 см.Для крепления компонентов потребуются шурупы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и установка лестницы

Технология монтажа включает изготовление и установку всех элементов лестницы в соответствии с чертежом.

Сборка репетитора или косомов

На приготовленных досках нужно отметить длину и посыпать лишнее. На барной стойке с помощью кухни ставят высоту обступенки и ширину приклеивания щебнем 2-4 см.


Маркировка всего cowra

Сборка жесткой стяжки

Углубления под ступеньки вырезаются электролитом или пилой. Далее доводите заготовку до места установки так, чтобы нижний край упирался в пол, а верхний — внахлест. Настил под ступенями должен быть горизонтальным, без «перекатывания». После этого рекомендуется захватить поверхность бруса, произвести фрезеровку, раскручивая внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 корира, количество которых выбирается в зависимости от ширины лестницы.Иногда проще заказать готовый каркас, где все элементы с вырезами будут включать в себя обозначенные дозовые комнаты в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируются в подготовленную вину из кауравы, выравнивают и прослаивают. Крепление производится при помощи саморезов, которые после можно заточить или закрыть отделочным материалом.



Подготовка ступеней к конусу

После закрепления стояков устанавливаются ступени предварительной фрезеровки, длина которых должна превышать расстояние между парой крайних косомов на 1-2 см.Ширина элементов должна быть выше гребня на 2-3 см. Крепление ступеней к подступенкам и косомерам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.


Крепление Kooowa к верхнему перекрытию. Способы соединения элементов лестницы.
Крепление Cowra к полу

Установка заборов

Нажать конструкцию законченным видом можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические заборы.


Установка стоек с люльками считается сложной задачей, когда требуется точная разметка с фитингами. В ступеньке отверстие для манекена размещается на расстоянии от края, равном ½ ширины основания балясины. Затем проделываем дырочки на ступенях и вклеиваем в них стыковки (их следует выполнять на 1-1,5 см от поверхности).


После этого по диаметру куликов необходимо проделать отверстия в центре столбов и балясины, потеряв их при помощи клея.Все элементы высажены на заклинания с регулировкой по вертикальному уровню. Далее подготовьте поручни, обрезав края под нужным углом и фрезеровав их с нижней стороны. Для стыковки с опорами на участке элемента просверливают отверстия. Поручень устанавливается на желаемую стойку, вклеенную в опорную стойку.


После высыхания клея лестницу следует покрыть антисептической грунтовкой, затем поверхность обработать прозрачной или покрасить. Можно поставить декоративный плинтус.В винтовой лестнице можно выполнить конструкцию осевой опоры в виде бревна или балок, установить гнутый тент для опоры ступеней. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но конечный эффект того стоит.

Варианты компактной лестницы на второй этаж для небольших площадей. Как сделать лестницу на второй этаж в частном доме своими руками

В двухэтажном доме необходимо поставить удобный, безопасный и красивый подъезд.Можно пригласить мастеров или собрать из готового набора, но мы расскажем, как спроектировать и смонтировать самому.

Типы лестниц — классификация по форме

Лестницы второго этажа в частном доме различаются своей формой. Используется несколько конструкций: с маршами и шурупами. Первый может быть прямым поворотным на 90 °, 180 ° или 360 °. Компакты винтовые, но пользоваться ими неудобно, особенно маленьким детям и пожилым людям. Марши удобные, но занимают большую часть полезной площади, особенно прямые.Пространство под ними часто используется как подсобные помещения. Проще всего построить маршевую лестницу.

Включает в себя один или два марша с равномерно расположенными ступенями. Их количество — 3-15, если маршей больше одного. В среднем на каждом марше устраивается 8-11 ступеней, а между ними площадка. Если лестниц с одним маршем ступеней больше, также рекомендуется расположить площадки для увеличения прочности. Шаги выполняются открытыми или закрытыми, с подходами. Открытые удобны при недостаточной ширине выступа.

Маршевые лестницы могут выполняться с небольшими поворотами, менее 90 °, и называются поворотными. В свою очередь, он с большей вероятностью сделает разбег вместо сайта.

В больницах популярны лестницы — длинные стержни с резьбой на концах. Они служат для крепления ступеней и ограждения забора, который монтируется в стене. Они имеют легкий и воздушный вид, но на самом деле очень прочные и надежные. Конструкцию можно растянуть на всю стену, а можно построить компактно.Из-за особенностей приставки располагается только стена. Его можно собрать из готовых элементов, установку лучше доверить профессионалам.

Сложны в изготовлении, но занимают мало места, их можно установить где угодно, даже в центре гостиной. Многие так и поступают: лестница выглядит эстетично и становится украшением комнаты. Существуют различные варианты этих изделий, но для двухэтажных домов лучше всего подойдет модель со стеллажом и ступеньками клиновидной формы.Подставка крепится к полу внахлест, а ступеньки к ней закручиваются по спирали. Сбоку находится поручень, повторяющий форму винта изделия. К поручням и ступенькам сделайте крепление Балясин.

Используемые материалы — преимущества и недостатки

Помимо формы важную роль играет материал лестницы. Самый доступный материал, обладающий множеством достоинств, — дерево. Мода не проходит веками. Изделия из дерева прочны, красивы, украшают дом на долгие годы.Для сохранения вида следует обновлять декоративное покрытие раз в несколько лет. Можно не использовать лакокрасочное покрытие, а подчеркнуть структуру натурального дерева.

Между перекрытиями часто подходит как основа для крепления деталей из других материалов. Для ступеней используйте дерево, мрамор, стекло. Голый металл допускается на всю конструкцию, но контактировать с ним в прохладном помещении неприятно. Красиво смотрится металлическая лестница со стеклянными перилами — легкая и воздушная. Стекло и металл хорошо сочетаются с деревянными деталями из бука, тика, клена, кедра.

Новым словом в производстве лестниц является использование специального ударопрочного стекла. Он выдерживает большие нагрузки, полностью безопасен в использовании. Конструкция со стеклянной лестницей только выигрывает изяществом и элегантностью. Очень эффективно использовать для освещения неоновые лампочки.

Подбираем материалы согласно выбранному стилю интерьера. Для классического минимализма и барокко подходит металл. Современный и скандинавский стили предпочитают стекло. Бетон, мрамор характерны для стиля лофт, эклектики.Бетон отличается исключительной прочностью, из него мастера делают потрясающие вещи невероятной красоты.

Особенности изделия — из каких деталей лестница

Конструкция лестницы включает в себя множество деталей. Некоторые из них обязательно присутствуют во всех продуктах, другие — специфические, применимы только к некоторым видам. Даже самая простая межэтажная конструкция не обходится без опор и ступеней. Ступенька состоит из двух частей: одна по горизонтали, другая по вертикали.Горизонтальный называется проступью, вертикальный — подступенком. Подступенки играют роль опоры при усыновлении, но в некоторых случаях обходятся без них.

Machi из серии ступеней устанавливаются на опоры. Используются два их типа: АТТА и Косур — балки, различающиеся расположением. Театр размещен таким образом, что ступеньки крепятся с торца, а Kosourg поддерживает низ. Опоры изготавливаются из толстого материала: 50-70 мм. Бустеры имеют форму кожуры, на горизонтальной площадке размещаются, вертикальные — предотвращают.Когда ступени опираются на стену, может быть одна центральная или две. На шаблоне вырезаются пазы в активе для акта и подступенков. Балки стягивают деревянными или металлическими колпаками.

На лестнице почти всегда есть перила, хотя они и не требуются. Но для пожилых людей они просто необходимы. Перила дополнены баласинами — вертикальными опорами между ними и ступеньками. Часто они являются не просто функциональным элементом, а играют роль декоративного украшения.Их делают из разных материалов, разной формы. Если в доме есть маленькие дети, балясины устанавливаются обязательно, чтобы уберечь их от неожиданного падения.

Для отдельных конструкций используются детали, характерные только для них. Винтовые лестницы не обходятся без стеллажа. Выполняется из стальной трубы или деревянной, служит основой всего изделия. На некоторых моделях для крепления ступеней к стене больницы используются — специальные шпильки с резьбой.

Подготовка к дизайну — выбор вида, крепления, размеров

Приступая к изготовлению, сначала определитесь, какой вид изделия лучше использовать в существующих условиях.Для частного дома есть варианты лестниц:

  1. 1. Прямая — проста в расчетах и ​​установке, удобна в эксплуатации. Требуется большое пространство.
  2. 2. Поворотный с двумя-тремя маршами и площадками между ними. Повороты лестничных маршей на 90, 180 или 360 градусов позволяют сэкономить место.
  3. 3. Роторный ход — аналогичный предыдущему варианту. Ступени играют роль площадок, дополнительно экономится до 2 м 2 квадратов.
  4. 4. Винт — очень компактный, но не очень удобный в использовании.Рекомендуется для помещений с небольшой площадью.

Конструкция и дальше выбираем крепление:

  • рулонов крепятся на стену, конструкция элегантная, но выдерживает значительные нагрузки;
  • стойка — применяется в спиральных конструкциях или вертлюгах в качестве дополнительного крепления;
  • aTTA — ступени устанавливаются во внутренние пазы балок, концы закрыты;
  • косур — верхняя часть балки имеет фигурный профиль для опирания на нее ступенек, концы открытые.

  • высота проема между этажами первого и второго этажа;
  • ширина проема, которая помимо прямоугольной может быть круглой, овальной, что определяется опцией товара;
  • Высота от пола первого этажа до потолка.

Расчеты — Нормы и формулы строительства

На примере маршевой лестницы покажем, как спроектировать изделие. Чтобы не ошибиться, следует ознакомиться со строительными нормами возведения лестницы.Они разработаны многолетней практикой и гарантируют безопасность и удобство продукта. Основные нормы, которых следует придерживаться при выполнении всех расчетов в дальнейшем:

  • уклон маршей не более 45 °;
  • шириной не менее 90 см; №
  • высота ступеней не превышает 20 см, глубина не менее 25 см;
  • размеры всех ступеней одинаковые;
  • ограждение с минимальной высотой 90 см;
  • Расположение Балясина в доме с маленькими детьми высотой 10-12 см.

В поворотных конструкциях габариты интермаршевных прогнозов составляют не менее 75 см, а ступенчатые, если используются вместо площадок — шириной не менее 20 см.

Дальнейшая работа над проектом продолжается на бумаге. Нарисуйте план первого этажа со всеми размерами. В нем отмечают различные выступы, ниши, окна, двери, коммуникации. Проектируя, стараемся, чтобы они не перекрывали несущие конструкции. Укажите место начала марша на первом этаже и выхода на второй.Стараемся размазать возможно больше размеров, что облегчит установку изделия.

Далее работаем с измерениями, сделанными ранее. Рассчитываем количество ступеней: высота проема (расстояние между этажами первого и второго этажей) делится на высоту одной суповой. Пример: Раскрываем 290 см, шаг 18 см. Разделяя, получаем 16 шагов.

Узнаем длину изделия: количество подошв (у нас 16) умножаем на их оптимальную глубину — 25 см.В итоге получаем 4 метра. Длина такова, что в маленькой комнате может не хватить площади. Если вы разбиты на 2 марша по 8 ступеней, вам понадобится с учетом минимального размера 75 см почти вдвое большая площадь.

Напоследок узнаем длину опор, безразлично, для косомров эта или караула. Используя теорему Пифагора: C 2 = A 2 B 2. В данном случае A — длина изделия (4 м), B — проем (2,9 м). Требуется знать C — длина опор.Я получил квадрат a и b: 16 8,41 = 24,41. Убираем квадратный корень из 24,41, получаем 4,94 м — это необходимая длина одной опоры. Если сделать 2 марта, длина будет 3,5 м.

Все расчеты применяются к чертежу.

Простое решение — Прямая маршевая лестница на cosos

Легче монтировать на cosos одним прямым маршем. Правда, исходя из этого, длина его будет не менее 4 метров, а пролет превысит пять. Но если размеры комнаты позволяют, она станет украшением дома.Расчеты изделия приведены выше, мы расскажем, как изготовить изделия и собрать дизайн.

Для Косомрова берем сухую заготовку из сплошных досок. Нарисуйте на картоне или тонкой фанере выкройку, учитывая форму выступа и угол наклона. Применяем его к балке и убиваем крепление. На концах косомов прорезаем пазы крепления к верхней балке внахлест и нижней ТС. Фазы обрабатываем наждачной бумагой для исключения разрывов.В подготовленное место на полу к анкерным болтам подводится опорная балка. Вы можете установить на него анкер к потолочной балке на потолочную балку или просто присоединиться к Wheel Fashion.

Для изготовления грамоты используйте сухую доску толщиной после обработки 35 мм и более, для беспокойства достаточно 20 мм. Подступенки можно установить не по краю акта, а немного углубив, тогда более широкую доску не резать. Как вариант, можно не применять подступенки, конструкция будет проще.Длину деталей выбираем с учетом ширины марша плюс перила. Острие к действиям, шлифовке. Сначала на площадку крепятся стояки, потом акт. Используем столярные и саморезы. Клей нужен, чтобы лестница не скрипела при ходьбе.

Приступаем к изготовлению перил. Они состоят из перил и балазина. Для Балясина используем квадратные бруски, если есть возможность — натягиваем на токарном станке или покупаем красивую резную. Их устанавливают на ступеньках, обычно по одному балазину на каждую.Свежие саморезы, заглушки которых закрыты декоративными заглушками.

Сборка окончена, остались лакокрасочные материалы, которые одновременно защищают дерево от влаги и выполняют декоративные функции. Предварительно измельчаем собранное изделие, снимая мельчайшие посевы, куртки. Для покраски используем краску, лак или защитный бесцветный состав, колеровку. Краски, лак выбирайте такие, которые не обладают свойствами создавать гладкую поверхность. На скользких ступенях легко получить травму.

Винтовая лестница — Готовое решение с чертежами

Винтовая лестница для самостоятельного изготовления должна отличаться простой установкой и быть безопасной. Ширина ступеней играет решающую роль в предотвращении травм. Они в спиральных структурах ходовые, промежуточных участков нет. Есть несколько способов крепления: на стенах, на платформах, на пародиях. Они довольно сложны в расчетах и ​​установке. Самый лучший и надежный способ для дома — это крепление к стеллажу.

Конструкция выполняется из дерева или металла. Деревянное изделие, покрытое лаком, смотрится очень красиво, придает уют. Возможно использование любых твердых пород деревьев. Для поручней лучше применить сочетание дерева и металла. Для ступеней также используют, помимо дерева, металл, искусственный мрамор, стекло. Металлическая труба отлично подойдет для стеллажа. Ступеньки к ней крепятся на муфтах, болтах или сварке, в зависимости от материала ступеней. Для центральной стойки также используется кирпич, бетон, дерево.Главное, чтобы он выдерживал нагрузку.

Следует отметить, что это удобно и безопасно. Один из самых важных — это расстояние между ступенькой, на которой стоит человек, и той, что у него над головой. Чтобы не повредить голову, она должна быть 2 метра. По ширине лестница выбирается не менее 90 см, при размерах более 1,5 м по краю потребуется установка КООКО. Лестница должна быть шире диаметра лестницы по 10 см с каждого края, чтобы не поцарапать руки о перила при входе на второй этаж.Ниже приведены чертежи для расчета винтовой лестницы

Лучший вид винтовой лестницы — с металлической центральной опорой из трубы диаметром 50 мм. Вашему вниманию пошаговая инструкция по его изготовлению:

  1. 1. Опора устанавливается вертикально, проверяя отвес и уровень. К деревянному полу закрепить товар, применив крепеж, в заливном бетоне. Такой монтаж обеспечит надежность всего изделия.
  2. 2.Берем еще одну трубу еще на несколько диаметров, чтобы вырезать из нее гильзу. Обрезают их перпендикулярно на высоту 23-26 см. Рукава должны плотно прилегать к стойке. Если не удалось подобрать трубу нужного диаметра для втулки, можно провентилировать кольца для уплотнения.
  3. 3. Затем приступаем к изготовлению ступеньки. Они должны быть одинаковыми. Для этого сделайте кондуктор из ДСП и труб равным диаметру рукава.
  4. 4. Укладываем профильную трубу в кондуктор и подключаем сваркой — основа была основой.Затем совмещаем все основания приварными гильзами на одинаковом расстоянии от их края. Чтобы выдержать расстояние, используйте кондуктор.
  5. 5. К нижней части основания сбоку привариваем кронштейн, равный расстоянию по высоте между соседними ступенями. Подступенки можно сделать и развести, что несколько сложнее.
  6. 6. Ездим гильзой с металлическими площадками на стойку, разворачиваем вентилятор. Привариваем скобу, идущую от верхнего зацепления к низу.
  7. 7.Свариваем рукава между собой, устанавливаем панель с балясинами. Способ крепления зависит от материала, из которого они изготовлены. Можно использовать металл, дерево, пластик или их комбинации.
  8. 8. Собрав все элементы, зачищаем сварочные швы, вся конструкция покрывается нитроэмалем. Деревянные детали покрывают краской, если текстура насыщена бесцветным лаком или колеровщиком.

Межэтажные лестницы для человека, имеющего элементарный опыт строительства, создавать несложно, а удовольствие от результата будет большим.

Правильно спроектированная поворотная лестница прекрасно дополнит интерьер.

Любой частный дом, в котором больше одного этажа, заставляет хозяина строить межэтажную лестницу. Опытному в строительстве хозяину вполне реально сделать это своими руками. Но следует учитывать, что строительство лучше продумать заранее — еще до начала строительства дома, еще на этапе его проектирования.

Сложные лестницы получаются из-за элементарной нехватки места.Хозяева в таких случаях делают выбор в пользу винтовой лестницы или марша с поворотом. Добиться успеха в строительстве межэтажной лестницы своими руками можно, если правильно рассчитать всю лестницу и спланировать процесс возведения. Но проконсультироваться у специалиста, например, о допустимой нагрузке на лестницу, конечно, стоит.

Какую конструкцию выбрать

В первую очередь нужно определиться с целью и периодичностью ее использования.В некоторых случаях предпочтительным вариантом является облегченная складная конструкция, не имеющая поворотов и не рассчитанная на большие нагрузки. Например, когда 2-й этаж — чердак (или даже чердак), переносить туда крупные и тяжелые предметы вряд ли придется. Количество людей, регулярно поднимающихся на такой этаж, также будет небольшим.



В некоторых случаях такая лестница будет уместна.

Самая распространенная и простая конструкция, соединяющая второй этаж с первым, — это маршевая лестница.Это не только удобно, но и безопасно, а это важно, если по лестнице будут пользоваться дети и люди преклонного возраста. Кроме того, по качественно выполненной маршевой лестнице без проблем можно поднимать на верхний этаж и опускать крупногабаритные предметы — например, мебель или стройматериалы. Своими руками поднять легче. Обычно он строится из дерева или металла.



Маршевую лестницу не только очень удобно, но и очень легко построить самостоятельно.

Лестница на второй этаж часто делается в несколько маршей. Причина такого решения — необходимость ввести конструкцию в ограниченное пространство с сохранением правильного угла наклона.

Важно!

Если на лестнице слишком прохладно, пользоваться ею будет неудобно.



Винтовая лестница с удобным углом наклона маршей.

В чем преимущество чертежа

Владелец жилья имеет полное право делать все по своему усмотрению — выбирать высоту и ширину конструкции, строить ее из деревянных или металлических деталей, производить все работы с своими руками или наняв специалистов, сделайте выбор в пользу той или иной комплектации.Но все же стоит внимательно относиться к соблюдению определенных параметров лестницы. Так что безопасно и удобно, прежде всего, выдержать правильное соотношение высоты и глубины ступенек, ведь именно эти размеры определяют уклон всей конструкции.


Нестандартные ступеньки могут придать вашей лестнице оригинальный вид, но пользоваться ею будет не очень удобно.

В любом случае составление чертежа будущей лестницы позволит учесть все тонкости конструкции, соединяющей первый этаж со вторым, что значительно снизит вероятность ошибок.Даже подгонка деталей, скорее всего, не понадобится, если чертеж как следует устраивает (что, кстати, не так уж и сложно). Еще один положительный момент — возможность точно рассчитать количество материала, необходимого для изготовления лестницы.



Даже такой незамысловатый рисунок позволит избежать массовых ошибок.

Основные настройки

Чертеж должен начинаться с подготовки плана помещения. Сюда входят двери, окна, элементы мебели и другие возможные препятствия.Дальнейшие этапы проектирования желательно делать только после ознакомления с существующими строительными нормами, касающимися строительства лестниц. Вот список самых основных:

  • Уклон лестницы не должен превышать 45 °.
  • Минимальная ширина марша — 0,9 м.
  • Максимальная высота подступенка 20 см.
  • Глубина ступеньки не менее 25 см.
  • Ограждение (высота перил) — 0,9 м.

При этом все ступеньки должны быть одинаковой высоты, иначе ходить по лестнице будет неудобно.Исключением могут быть только первый и последний шаги. Иногда требует расчетов, а иногда первая ступенька делается в виде площадки перед лестницей.



Примечательно, что в пределах одной лестницы допускается разная ширина марша.

Средняя ступенька человека

Удобство лестницы будет зависеть от того, какое количество мужской ступеньки принимается при расчетах. Средний рост человека находится в диапазоне 160–180 см, соответствующему шагу: 60–64 см.

Также учитывается длина стопы. Здесь они исходят из того факта, что при ходьбе ощущается безопасность, когда 70% стопы находится на опорной поверхности. Опять же, исходя из средних значений, глубина сцены выбирается из диапазона 25-30 см. Существует формула, которая связывает три параметра: 2H + D ≈ 60-64 см, где 2H — удвоенная высота риска, D — глубина прилипания, а сумма этих чисел должна давать величину среднего человеческого шага. Стоит отметить, что эта формула не является «панацеей», поэт не должен принимать ее, как обязательное условие.

Альтернативный метод расчета лестницы Часть 1

Альтернативный метод расчета лестницы Часть 2

Насколько сложен чертеж

Чтобы нарисовать прямую схему марша, хватит школьных знаний из курса геометрии. Сделать это можно своими руками. Но прежде чем нанести чертеж будущей лестницы на план помещения, необходимо рассчитать все ее параметры. Для этого можно воспользоваться следующей инструкцией:

  1. Количество ступенек рассчитывается — высота помещения делится на высоту одной ступеньки.При этом необходимо учитывать перекрытие, то есть расстояние от пола 1 этажа до пола 2.
  2. Затем нужно определить длину конструкции, для этого глубину залипания умножают на количество ступенек. Если длина известна или есть серьезные ограничения на ее значение, то делают наоборот — рассчитываем глубину липкости, исходя из длины марша: предполагаемую длину делим на количество ступеней.
  3. Необходимые доработки делают дизайн комфортным и вписывающимся в интерьер помещения.
  4. Площадь лестницы вычисляется: значение ширины марша умножается на его длину.
  5. Длина опорных балок (TETIV или KOOROS) также необходима. Для расчета используется теорема Пифагора — в качестве катетов используется высота лестницы и ее проекция на горизонтальную ось. Квадратный корень из суммы квадратов этих размеров даст гипотенузу — желаемую длину.
  6. Полученные значения заносим в чертеж.

Лестница

Теперь самое главное — сначала рассчитать параметры поворотной части, а уже потом совершать марш. Здесь знаний больше, чем в случае с простой лестницей, и без грамотно построенного чертежа разобраться будет сложно. Рисунки, сделанные профессионалами, могут послужить хорошим примером для начинающих. Также следует иметь в виду, что расчеты часто являются процессом последовательного приближения, то есть сразу попасть в одни и те же измерения получается не всегда, необходимо задавать отдельные параметры шаг за шагом.



На чертеже должна быть изображена лестница в трех проекциях.

Как делается поворот? Возможны два варианта — межпролетная платформа или беговые ступени . Первый вариант проще, заставляет сделать своими руками. К тому же площадкой пользоваться удобнее, но нужно место.



Различные конструкции простота использования и сложность конструкции.

Второй вариант используется при нехватке места. Расчеты в этом случае сложнее — придется постараться, чтобы лестница была удобной и безопасной.Для расчета рабочих шагов используются следующие методы:

  • пропорциональный;
  • датский;
  • метод вращения линий;
  • метод сканирования.


Децимат рабочий шаг.

Важно!

При использовании обгонщиков необходимо контролировать их глубину на линии движения — она ​​не должна быть меньше 20 см.

Глубина наклеивания ступеней, как правило, увеличивает создание на 3-4 см.Превышать это значение нежелательно, так как спуск может стать неудобным и даже опасным. Когда недостаточно места для полноценной постановки стопы, человек может поскользнуться, что приведет к травмам. Подниматься на таких ступенях тоже неудобно — носок будет постоянно цепляться за слишком большую науку.

Поворотная конструкция на 180 ° требует соблюдения определенного расстояния между маршами. Минимально допустимое значение этого зазора составляет 75 мм.

Создание габаритных ступеней поворотной лестницы

Готовые варианты

Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда есть очень хорошие варианты готовых лестниц, собранных из модулей. Доступны самые разные модификации — прямая, винтовая, криволинейная. Одни собраны из деревянных элементов, другие — из металла. И все это не сложнее детского конструктора — тратятся часы. Высота и ширина деталей легко регулируются, позволяя лестнице проникать внутрь и обеспечивать доступ к верхнему этажу в кратчайшие сроки. Разнообразие стилевых решений позволит подобрать подходящий вариант для любой обстановки.



Современные модульные лестницы могут быть очень стильными и, в то же время, просто собираться.

Также стоит обратить внимание на специализированное программное обеспечение, предназначенное для расчета различных параметров — SolidWorks, StairDesigner и другие. С такими инструментами построить сложную конструкцию сможет даже тот, кто не занимался чертежами. Кроме того, существуют бесплатные онлайн-сервисы для проектирования простых конструкций, то есть любой желающий может попробовать свои силы в дизайне без установки дополнительного программного обеспечения на свой компьютер.

Проектирование лестницы в программе «Компас» (простой вариант)

Проектирование лестницы в программе AutoCAD (сложная версия)

Строительство двухэтажного частного дома, коттеджа или коттеджа — выгодное решение, позволяющее расширить жилое пространство. Для экономии полезной площади в таких постройках устанавливают малогабаритные лестничные клетки. Такие конструкции различаются количеством ступеней и формой маршей. При этом компактная лестница на второй этаж должна отвечать требованиям практичности и безопасности.

Стильные и компактные конфигурации лестниц

Маленькие лестницы устанавливаются для экономии полезного пространства. При их изготовлении ступени делают так, чтобы они были максимально приближены друг к другу, но им было удобно. Необходимо тщательно подходить к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Даже такая компактная лестница может выглядеть очень органично.

Особое значение имеет форма проема и его ширина. От этих показателей зависит выбор типа конструкции малых габаритов.Размеры ступеней и — основные данные, которые следует учитывать. Важно разобраться, какие типы конструкций лучше всего подходят для небольших помещений.

Одночасовые

Одночасовые модели проще. Однако при установке такой лестницы на второй этаж можно сэкономить место. Минимально необходимое место при высоте пола 3 метра — 80х180 см.

Дизайнеры решаются на разные нестандартные решения. Например, в него входят модели, зауженные с каждой стороны.

Лестницы с одним маршем также могут быть складными и выдвижными.

Клятва

Модели с маршевыми поворотами устанавливаются в углу или у стены. Платформы в них играют роль элемента, необходимого для разворота. Повороты выполняются на 90 ° или 180 °. Двухдневная лестница не занимает много места, но подниматься и спускаться по ней довольно удобно. Бегущие подножки в таких случаях просто незаменимы. Минимальное занимаемое место при высоте пола 3 метра — 160х180 см.


Удачное угловое решение для небольшой площади

Благодаря установке такого сооружения узкий проход на втором этаже получается более элегантным. По сравнению с прямыми маршами при движении необходимо менять направление движения. Есть и другие отличия:

  1. Компактность. Они не занимают много места, а параметры остаются оптимальными.
  2. Удобство — по ним удобно передвигаться даже с крупным предметом в руках.
  3. Эстетика. Интересно и аккуратно смотрятся угловые изделия.
  4. Безопасность. По этому показателю вертлюги — более безопасные винты.

Винт

Популярные сегодня малогабаритные винтовые модели. Эти конструкции устанавливаются как в многоуровневых квартирах, так и в загородных домах. Удобство эксплуатации таких конструкций заключается в соблюдении правил эргономики — движение вверх и вниз комфортно, а под ступеньками не создает мертвых зон. Размещать такую ​​лестницу на втором этаже дома на небольшой площади выгоднее.Минимальные габариты при высоте этажа 3 м — 130х130 см.

Ступеньки крепятся к вертикальной стойке на спирали. Одно из главных достоинств винтовых изделий — изящество форм. Создавайте их из металла или дерева — в любом случае они способны вписаться в современный интерьер.

Однако у винтовых изделий есть свои недостатки. Например, если человек несет в руках крупный предмет, спускаться будет неудобно. Деревянные модели придают уют домашней атмосфере.

Складной

Если подняться наверх, необходимо легко установить в загородном доме складной тип. Отлично подходит для чердака. Его преимущество — возможность складывания при необходимости. К люку на потолке крепятся малогабаритные выдвижные модели. Вы легко можете сложить конструкцию, а затем отодвинуть ее назад. Для обслуживания мансарда складная конструкция — отличный вариант.

Допускается установка такой модели на любом участке дома. Его выбор зависит только от расположения крупногабаритной мебели.К тому же установка складной модели никак не сказывается на интерьере.

Существует несколько разновидностей такой продукции:

  • телескопическая;
  • выдвижной;
  • складной;
  • в разрезе.

Ширина обычно приближается к показателям обычных отрядов. Как правило, это 60-65 см. При большом уклоне повернет на нем только назад.

Выбирая подходящий тип малогабаритных размеров, смотрите на общий дизайн помещения.Главное, чтобы он был прочным, эргономичным и безопасным. Монтируется такая небольшая лестница для дачи там, где чердак используется редко. Эффективно устанавливать подобные конструкции в домах с высотой потолков до 3 м.

Малогабаритные решения

При необходимости установить лестницу, которая не «перетирала» пространство и была максимально удобной, обратите внимание на малогабаритные конструкции. Существует несколько видов таких изделий, отвечающих требованиям практичности и надежности.

Модульные конструкции

При установке модульных лифтов на второй этаж можно поэкспериментировать с интерьером и выбрать разные варианты сборки. Их можно сделать своими руками, что является основным преимуществом. Модульные конструкции бывают винтовые, спиральные, Г- и П-образные. Их можно округлить. Модульная система позволяет создавать лестницы любой формы в плане, а добавление нужного количества элементов позволяет набирать произвольную высоту.


Устанавливайте их в проемы разной ширины и длины.Важно правильно установить модульную лестницу — от этого зависит безопасность жильцов. При этом обращаем внимание на размещение в доме инвалидов — детей и пожилых людей.

Выбирайте модульную лестницу с небольшим проемом на второй этаж в соответствии с такими рекомендациями:

  1. Перед выбором измеряется площадь помещения и заучиваются размеры.
  2. Лучше, если конструкция будет оборудована перилами, которые обеспечат безопасность передвижения.
  3. Для удобства подъема и спуска лестница выбирается без подступенка — это обеспечивается удобством при укладке ноги.
  4. Дизайн-дизайн создан с учетом общей стилистики помещения.

За счет небольших платформ и компактных поворотов легко сэкономить жилое пространство. В первую очередь обращайте внимание на безопасность продукта и только потом — на его внешний вид. Модульные конструкции устанавливаются в доме, где необходимо быстро перемещаться между этажами.Часто такую ​​конструкцию выбирают для установки в бане.

Лестница «Гусиный шаг»

Среди однотонных конструкций стоит выделить лестницу «Гусиный шаг». Не занимает места, но не сковывает движений при подъеме и спуске. Изменяя размеры марша, важно сохранить оптимальную ширину ступеньки и диапазон уклона. Если даже при выборе крайних значений подъем на второй этаж создать не удастся, экономить место для устройства лестницы не стоит.

Отличительной особенностью конструкции является попеременное сужение приставки с каждой стороны. Это позволяет создать комфорт при движении, при этом длина марша остается относительно небольшой.

Такой дизайн может стать изюминкой всего интерьера.

Лестница «гусиный шаг» предназначена для комфортного передвижения в ограниченном пространстве. Для таких моделей оптимальный уклон составляет 50 ° — 60 °. Их ширина уменьшена до 60-80 см. При этом соотношение подступенка и ширины подрубки в таких конструкциях довольно необычно.Если перенести его на обычную одночасовую лестницу, двигаться по ней будет небезопасно.

Важные вопросы удобства и безопасности

При установке лестницы на второй этаж небольшого дома важно сочетать дизайн с фоновой стилистикой интерьера. Еще необходимо учитывать некоторые требования:

  • компактные размеры;
  • безопасность;
  • комфорт передвижения.

Конструкция не должна быть слишком крутой — не более 60 °.Погрешность рассчитывается исходя из возможности его использования детьми и пожилыми людьми. Лучше оборудовать стоячую конструкцию. Покрытие выбрано так, чтобы не скользить по нему при движении. Если лестница сделана из полированного камня, по ней можно перебрать ковровую дорожку.

Часто конструкции приходится выполнять с большим уклоном — до 75 ° градусов. При этом устанавливают довольно большую глубину ступеней. Повысить удобство и безопасность лестницы можно с помощью установки ручек, за которые можно держаться при подъеме и спуске.

Правила техники безопасности:

  • начиная с первого метра лестница оборудована ограждением высотой 90 см;
  • просвет между бегами перил не должен превышать 10 см; №
  • ширина обклейки должна быть достаточной для комфортной посадки ноги — 25-30 см;
  • для удобства обхвата поручни созданы оптимального диаметра — 32-60 мм;
  • все ступени должны быть одной высоты.

Оптимальные размеры ограждений и перил

При проектировании лестницы на второй этаж важно позаботиться не только о ее эргономичности, но и о функциональности.Поэтому такие конструкции создают по индивидуальным чертежам. Вы можете производить расчеты и самостоятельно с бесплатной

Если в частном доме нет одного этажа, без подъезда не обойтись. Но помимо того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе дизайна нужно обращать внимание не только не на габариты и сколько места оно занимает в комнате, но и обязательно учитывать стилистику.Тогда лестница на второй этаж, сделанная своими руками, будет не только функциональным предметом, но и украшением интерьера. Работа сложная и ответственная, но справится.

Виды лестниц на второй этаж в частном доме

Все эти конструкции могут быть выполнены из металла, дерева, бетона, стекла, мрамора и других декоративных камней, часто используются комбинации этих материалов. Но чаще всего лестница на второй этаж делается из дерева, немного реже — из металла или сочетания металла и дерева.

Кроме того, есть два типа степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенки.

Нормы проектирования

При разработке проекта лестницы важно сделать ее удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:


Количество ступеней определяется элементарным делением высоты проектируемой лестницы на выбранную высоту подступенка.Например, высота комнаты 285 см. Угол подъема решено сделать 40 °. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получилось четным, соответственно, немного скорректируйте размер, чтобы получить нечетное число.

Если одна из ступеней меньше нескольких сантиметров, эта высота «выбирается» на первой ступеньке. Все остальные, в том числе и последний, должны быть такими же.

При выборе размеров ступенек можно проверить удобство.Если регулировка высоты высадки сложить с выбранной шириной сцены, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма форсунок и стояка оптимально равна 45 см, но допускаются отклонения на 2 см в обе стороны.

Все эти параметры необходимо заложить при проектировании дома. Если дом уже построен, нужно исходить от имеющихся и индивидуальных размеров к существующим размерам.

Лестница винтовая

Как уже говорилось, винтовая лестница в частном доме занимает меньше всего места.Но у нее есть серьезный недостаток: ей неудобно, да и что-то громоздкое поднять на второй этаж практически невозможно. Так что они не очень популярны, хотя хорошо смотрятся и вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы необходимо учитывать, что в одних положениях другие ступени располагаются над головой. Поэтому сделать небольшие подступенки не получится.

Следующая особенность — все ступени неравной ширины — одна уже, другая — шире.Узкая их часть крепится к центральной опоре (столбу), широкая — к стенам или балясинам. Норма ширины липучки измеряется в средней части, а ширина не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. По всей конструкции расстояние вдвое — обязательно квадрат со стороной от 100 см до 200 см.

Конструкция на колонне

Этот вид винтовой лестницы сделать проще всего: надевается труба, на которую надеваются деревянные элементы — ступеньки, промежуточные цилиндры и т. Д..

Если присмотреться побольше, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и баласина (есть в любой конструкции) есть точные деревянные цилиндры (сегменты), задающие расстояние от одного этап на другой.

С другой стороны, расстояние между ступенями выдерживается с помощью размеченных на баласинах. В эти пазы закрепляются ступеньки (на клей + крепеж).

Монтаж лестницы на второй этаж своими руками читаем с установки столба.В полу первого этажа и втором потолке проделайте отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, затягиваем гайку. Далее сборка проста: к штанге прикрепляются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней этой винтовой лестницы с заданными параметрами указаны на чертеже.

Ступени вырезаются из клееной доски или мебельного щита.Можно использовать массив, но мебельный качественный, то есть без дефектов и просушивания, с влажностью не более 8-12%. Хотя клееная древесина считается более надежной: она не будет точно такой же и при носке не трескается.

Пример сборки такой конструкции смотрите в видео. В нем колонна сборная, но использовать можно все, правда, собирать ступеньки будет неудобно — каждый раз придется подниматься по лестнице.

Конструкция винтовой лестницы из металла представлена ​​в следующем видеофрагменте.Тем, кто неравнодушен к сварке, этот вариант будет проще.

Распечатать лестницу на второй этаж: фото интересных вариантов

С перилами и без перил — ваш выбор. На фото справа деревянная винтовая лестница на гнутом крючке — сложный элемент кованой кованой лестницы — классика жанра

.

Кинолестница на второй этаж

Самыми популярными являются маршевые лестницы. Во-первых, им удобно пользоваться, во-вторых, давно отработана технология их строительства.Расчет особенности немного. Важно определить количество маршей. В одном сайте должно быть от 3 до 15 шагов. Удобнее всего есть 11-13 штук. Если при расчете оказывается, что ступени должны быть больше, они разбиваются на несколько участков, между которыми находятся площадки. Размеры детских площадок кратны длине ступеньки (600-630 мм). Тогда подъем и спуск не доставят неудобств.

Просмотры

Лестницы с детскими площадками занимают довольно много места.Если места недостаточно, поверните повороты. Самый распространенный вариант — проложить лестницу по двум соседним парным уголкам. Также для экономии места можно вместо площадки сделать усталые (поворотные) ступени. Только один момент: участок с обветшалыми ступенями — это самые соты. Если в семье есть маленькие дети или пожилые люди, лучше сделать платформу.

Как уже говорилось ранее, маршевые лестницы выполняются на кососах (балки с опилочной кромкой) и на территории (просто наклонная балка).Привязка ступеней к лучевым терапевтам требует больше времени и навыков. Обычно на каждом этапе вырезается «посадочное» место — выбирается паз в доске. Для дополнительной надежности бруски еще прибивают или устанавливают уголки. Вариант с уголками надежный, но довольно противоречивый с эстетической точки зрения. Если вся лестница сделана из дерева, то металлические детали очень «режут» вид. Тщательно обработанные батончики выглядят намного органичнее. Однако при достаточной толщине досок для ступеней и ширине ограждения можно обойтись без дополнительных креплений.В этом случае важно, чтобы ступеньки не кропили, иначе они могут выскочить из пазов.

Сборка ступеней на косомах более простая: у вас есть две-три опоры, которые фиксируются вырезанными деталями. Основная задача — правильно разместить и вырезать косуги.

Это лестница на косос — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косомеры изготавливают из широкой доски толщиной 75-80 мм и шириной 350-400 мм.Если нет массивной сухой доски, можно использовать клееную. Как рассчитать Косор описано в форме, но собрать лестницу на второй этаж можно не только отдельно.

Пример сборки лестницы на косос стены далее. Сначала прикрутите опорные столбы, на которые будут опираться беговые ступеньки. К этим колонкам подаются верхние бустеры.

Тогда ставим днище. Косур у стены кприпим поверх декоративной доски — ее легче мыть и грязь менее заметна, чем на стене.

Свежие нижние бустеры — один на столб, второй на финишную доску

Промежуточные бустеры устанавливаются в последнюю очередь. Легче послушать все элементы.

Запускает установку ступеней. После их нарезки, полировки и покраски все просто: ставим на место, делаем отверстие под саморез, потом закручиваем.

Следующий этап — застежка-балазин. В данном случае они изготовлены из нержавеющей трубы с деревянными вставками.Для каждой балясины просверливается отверстие, в которое она вставляется в трубопровод или любым другим доступным способом.

Фото Интересная маршевая лестница на 2-й этаж.

.

Металл и стекло — интересное сочетание интересная идея, а с торца — кладовая

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства второй возводят или отапливают и отдают под комфортабельное помещение, пригодное для комфортного проживания.А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестницу на второй этаж своими руками вполне можно собрать из готового комплекта, который можно приобрести в компаниях, которые профилируют разработку и изготовление этого функционального элемента интерьера. В предложенных справочниках можно выбрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобна и безопасна для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае ее необходимо изготовить, так как при отсутствии конструкции обычный элемент дома вполне может стать травматическим «тренажером».

Кроме того, нужно определиться, какую роль в интерьере будет играть лестница. Он может быть совершенно незаметным и не быть декоративным украшением комнаты, а может стать центром композиции, вокруг которой будет строиться весь дизайн комнаты.

Итак, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую я хотел бы видеть в своем доме, но вы можете найти готовый вариант и адаптировать его к конкретной комнате.

Прежде чем выбрать модель лестницы, необходимо знать, как она устроена, и как рассчитать ее правильные параметры.

Основные элементы лестничных элементов

Конструкция лестницы имеет множество компонентов, некоторые из них являются обязательными, другие могут не входить в устройства определенных типов данного объекта.

Итак, лестница не может обойтись без ступеней, а поддерживающие их опоры — основные элементы простейших конструкций межэтажных лестниц.

  • Сама ступенька состоит из двух частей — вертикальной и горизонтальной. Первый из них называется стояком, а второй — направляющим. Подступенка — это опора для делания, но иногда и без нее обходятся.
  • Опоры могут быть двух типов:

— Соглашение представляет собой балку, поддерживающую ступеньки с их концов;

— Косур — балка, опорные ступени снизу.

  • Перила также являются важным элементом лестницы, хотя они присутствуют не на всех их видах. Но если в доме есть дети или старики, без них не обойтись.
  • Balaasins — вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной частью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь разную форму.

Поскольку существуют разные типы лестниц, каждая из них может иметь детали, необходимые для определенной конструкции.

  • Стойка — этот элемент используется для устройства винтовой лестницы. На стойке с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся с первого этажа на второй.
  • Стойки — это специальные болты, которые также являются опорными ступенями с элементами, крепятся в стене и непосредственно к самим ступенькам. Применяются не для всех, а только для определенных типов лестниц.

Типы лестниц

Узнав, из каких элементов есть лестницы, нужно больше разобраться в том, как выглядит каждая из характеристик конструкций, установленных между этажами.

Маршаговская лестница

Этот тип лестницы популярен для частного дома любого типа. Он состоит из одного или нескольких прямых маршей, оборудованных точно расположенными сценами. Спускаться и подниматься по ней удобно, но недостаток этой модели в том, что для нее необходимо, чтобы в комнате было достаточно места.

Самая распространенная — маршевые лестницы

Если лестница состоит из нескольких маршей, в каждом из них должно быть не менее 3 ÷ 4 и не более 15 ступеней.Несоблюдение этого стандарта может привести к неудобству подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине ступеньки.

  • Марш-лестница может быть закрытой и открытой. Первые из них есть в конструкции подходов, а вторые — без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
  • Марш-лестница может иметь ступеньки, закрепленные на костылях или на ростовках. Для этих деталей подбираются доски толщиной не менее 45 ÷ 50, а еще лучше — даже 60 ÷ 70 мм.
  • Если прямая лестница без поворотов имеет более 8-9 ступенек, то для прочности также рекомендуется разделить ее площадкой.
  • В том случае, когда лестница строится с небольшим поворотом, ее называют вертлюжной, и иногда на этом участке вместо площадки устраивают ступеньки, которые называются разбегом.
Начало четверти карусельной лестницы
  • Кроме вышеперечисленных типов маршевые лестницы могут быть:

— четвертичные — угол поворота которых составляет 90 градусов, и располагаются они, в основном, на стыке двух стен;

— полукоординатные — их поворот на 180 градусов;

— Круглые модели — марши последовательно образуют поворот на 360 градусов.

Проектирование лестницы по размеру

Название лестницы в больницах произошло от немецкого слова «Bolzen», что означает болт.Таким образом, это лестница, закрепленная на болтах. По сути, это застежка в виде булавки с резьбой на концах. С помощью их ступеньки и ограждения скрепляются между собой и монтируются в стену. Благодаря этим устройствам конструкция выглядит легкой и воздушной. Способствует этому и отсутствие подступенков.

Кроме того, аналогичную модель можно растянуть на определенном участке стены, и она может выглядеть довольно компактно. Несмотря на кажущуюся легкость, конструкция надежна и долговечна, способна выдерживать сотни килограммов, поэтому лестницы на валиках становятся все более популярными.

Несмотря на «воздушный» вид, лестница у Болтов очень надежна.

Естественно, такую ​​конструкцию нельзя располагать посреди комнаты, так как ее необходимо крепить к стене, главное условие установки — ее прочность. материала, из которого он был возведен.

Лестницу на пароде довольно сложно рассчитать самостоятельно, но ее можно приобрести в комплекте или сделать заказ профессионалам на ее изготовление с учетом конкретных условий дома.

Видео: Монтаж деревянной лестницы на парод

Установка данной конструкции достаточно сложна, и доверить ее лучше квалифицированным мастерам, которые смогут оценить возможность ее установки. Поэтому перед приобретением комплекта лучше всего сначала проконсультироваться со специалистами.

Лестница межэтажная винтовая

Данная конструкция более сложна в установке, но имеет то преимущество, что занимает наименьшую площадь из всех существующих вариантов, поэтому идеально подходит для помещений с небольшой площадью.Кроме того, такую ​​лестницу можно установить в любом удобном месте комнаты и при желании сделать ее центром интерьерной композиции, так как конструкция имеет достаточно эстетичный вид.

Винтовая лестница — экономит место, но не всегда удобна для переноски габаритных предметов.

Виды могут быть разные, но для двухэтажного дома лучше всего подойдет модель, состоящая из их стоек и клиновидных ступеней. Для стеллажа выбирается металлическая труба или деревянная опора.

  • Сам стеллаж крепится к полу первого этажа и в межэтажном или мансардном потолке.
  • Ступени закреплены узкой стороной и вращаются так, что в целом конструкция напоминает спираль.
  • Балаасины устанавливаются на широкой стороне ступеней, верхняя часть которых фиксируется в поручнях, повторяя спиральное направление всей конструкции.
Видео: Монтаж винтовой лестницы

Неудобство в такой модели заключается в том, что какой-то массивный предмет мебели будет сложно поднимать или опускать вниз. К тому же, выбирая такую ​​модель для установки такой модели, нужно знать, что чем меньше протяженность для нее в межэтажном перекрытии, тем круче и неудобнее будет лестница.

Рассчитать конструкцию винта несложно. Для этого в помещении, где он будет установлен, определяется площадка, рассчитывается ее центр — это будет место установки стеллажа. Далее отмеряется расстояние от стойки до бордюра — это будет ширина пролета, т.е. длина начала.

Для комфортной ходьбы по такой лестнице размер средней ступени должен быть не менее 200 мм, а самая широкая часть — не более 400 ÷ 420 мм.

Данную конструкцию вполне возможно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умения рассчитать нагрузку на выбранный материал.Однако если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно обозначенная конструкция очень нарядная.

Требования к проектированию лестниц

Перед тем, как приступить к работе, необходимо изучить требования к конструкции лестницы.

Безопасность, пожалуй, самое главное условие. Чтобы она полностью выполнилась, очень важно точно рассчитать все параметры:

— рассчитывает угол наклона, ширину и высоту ступеней, способ крепления первой и последней из них;

— если лестница не находится между двумя стенами, необходимо ограждение, а его высота должна быть не менее 800 ÷ 850 мм;

— Если в доме есть маленькие дети, тюки, поддерживающие зарядку ограждений, не должны располагаться друг от друга более чем на 100 ÷ 120 мм;

— ширина ступеней должна быть 200 ÷ 300 мм;

— лестница должна выдерживать довольно большие нагрузки — для жилых домов они составляют 300 ÷ 350 кг / м²;

— Ступени нельзя быть скользкими — обязательно продумывается фактура их внешнего покрытия;

— Вся конструкция должна быть надежно и жестко закреплена между этажами;

— нежелательно устанавливать конструкцию при угле подъема более 45 градусов;

— ширина пролетов не должна быть меньше 850 мм, оптимальный вариант — 1000 ÷ 1200 мм;

— лестница будет менее травматичной, если она будет разделена площадками на две или три части;

— крепления для элементов конструкции должны быть из качественного материала, поэтому на них нельзя сэкономить;

— Если деревянные детали обрабатываются самостоятельно, то нужно довести их до идеальной ровности и соответствия размерам, заданным чертежом или выкройками.

Видео: Ошибки при проектировании и строительстве лестницы

Расчет параметров лестницы и изготовление деталей

Так как при самостоятельном изготовлении и установке походная конструкция с уложенными ступенями на Косоурис является наиболее доступной, а также удобной и безопасной в эксплуатации, стоит ее учесть.

В первую очередь необходимо рассчитать место, количество и размер ступеней, а также ширину лестницы.

Расчет параметров лестницы

Расчет конструкции маршевой лестницы следующий:

  • За основу берется высота помещения и длина всей или части стены — место, которое отводится для установки лестницы. Уменьшая эти значения по шкале, нарисуйте прямоугольный треугольник, в котором гипотенурием будет сама лестница, а по катеху — высота лифта и этажа.

Угол 45 градусов идеально подходит для установки лестницы, но его можно изменить, в зависимости от желания хозяина дома и от площади помещения.

  • Комфортная ширина усыновителя должна быть не менее 200 мм, поэтому катат пола, исходя из его длительной длины, делится на эту величину. Полученное количество ступеней размещаем на чертеже.
  • Высота подступенков, удобная для передвижения, не должна превышать 100 ÷ 120 мм.Для их расчета нужно разделить высоту габаритного подъемника на выбранную высоту подступенков, а также перенести на чертеж.
  • Таким образом, можно рассчитать размеры коровы по ступеням несушки.
  • Ширина подъезда будет зависеть от предпочтений жильцов и размера помещения.
Видео: Пример расчета маршевой межэтажной лестницы
Изготовление деталей лестницы

Для того, чтобы изделия были изготовлены правильно, нужно обязательно перенести размер нанесенного рисунка на материал, а также подобрать качественную хорошо просушенную древесину.

  • Самое сложное — это идеально вырубить cosos, ведь от этого будет зависеть надежность и долговечность, а также эстетика конструкции. Для этих несущих элементов доска выбирается цельной, без трещин и многочисленных крупных сук, толщиной не менее 45 ÷ 50 мм.
  • Полотно может иметь ширину на 1,5 см больше, чем место, предусмотренное для него на cosos, плюс толщина подступенков. Подложки должны быть идеально гладкими, с аккуратными закругленными краями, и это тоже очень важно учитывать.Для них подбирается доска толщиной 30 ÷ 35 мм.
  • Если планируется сделать подъезд закрытым, с подходами, то их тоже нужно сделать аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет приходиться на платформу, а подступенки будут играть опорную роль. Достаточно толщиной 15 ÷ 20 мм.
  • Балаасины и поручни лучше приобретать в готовом виде вместе с крепежом. Если в доме есть дети, то в целях безопасности следует установить по две балясины на каждую ступеньку.В случае, когда дети уже выросли, достаточно одного поддерживающего элемента поручня.
Цены на различные типы элементов лестниц

Элементы лестницы

Устройство лестницы

Монтаж лестницы — самый ответственный момент после изготовления всех элементов конструкции, и подходить к нему нужно с максимальной ответственностью.

  • Первыми установили бустеры заранее марки.На полу их закрепляют на прикрепленном в нужном месте несущем брусе, а в верхней части устанавливают в вырезанные зазоры в балке перекрытия. Иногда для закрепления верха косомеров используют металлические опоры, закрепленные на перекрытии потолка. Крепления к этим несущим элементам — анкерные болты.

Для того, чтобы детали были идеально ровными, их постоянно вставляют в процессе установки по отвесу и на строительном уровне.

  • Если есть подступенки, то перед укладкой полотна их прикручивают.
  • Затем поверх косомеров и подступенков сверху закрепляются панели внешнего вида.

Крепление стояков и платы происходит в комплексе, а спускается вверх.

  • Затем, когда ступени будут готовы, можно переходить к установке балазина.

С обеих сторон, то есть на полу первого этажа и наверху лестницы, установите опорные стойки, которые станут границей общей конструкции перил (перил).Они также будут играть и опорную, и декоративную роль.

Баляситы бывают разных размеров и из разных материалов, поэтому крепятся по-разному. Некоторые из них просто устанавливаются в просверленные отверстия в ступенях и поручнях, другие прикручиваются саморезами, а крепеж закрывается декоративными заглушками.

  • Они закрываются поверх поручней, закрепленных на опорных крайних стойках. При необходимости посреди лестницы можно установить еще одну опорную стойку.
  • Если стоек установлено три или даже четыре, то вместо балазина две-три гладких доски (планки), закрепленные параллельно лестнице, могут служить надежным ограждением.
  • Когда вся конструкция будет собрана, можно переходить к обработке поверхности шлифовальной машиной и наждачной бумагой. Подготовка осуществляется перед нанесением защитных и декоративных лакокрасочных материалов.
  • Первый слой, который наносится на дерево — это антисептические составы. Они защитят древесину от гниения, появления плесени или грибка, от домашних насекомых.После этого конструкции дают высохнуть.
  • Далее лестницу можно в несколько слоев покрыть лаком (желательно — на водной основе) горячим воском или краской.
  • Если необходимо затемнить древесину, ее предварительно покрывают шпоном или другими тонирующими составами, а затем, после высыхания, сверху наносят лаковое покрытие.

После высыхания лакокрасочного покрытия лестница будет готова к эксплуатации.

Фото-инструкция по созданию лестницы из дерева

Шаг 1 — Чертеж будущего дизайна
Видео: Еще один интересный монтаж лестницы на второй этаж

При необходимости установки в доме нужно тщательно просчитывать каждый шаг своей работы и подходить к нему со всей ответственностью и аккуратностью.

6 вариантов лестницы |

При планировке первого этажа в двухэтажном доме особое внимание следует уделить размещению лестничной конструкции

Многоэтажный дом предполагает установку внутренней лестницы, которая позволит вам свободно перемещаться между этажами. Планировка первого этажа двухэтажного дома позволит провести предварительные расчеты, которые помогут обустроить здание с нормами и правилами планировки жилого пространства. Для правильного проектирования и построения чертежей нужно знать особенности и характеристики конструкций разного типа.

Маршевые чертежи лестниц

Обустройство двухэтажного дома предполагает установку лестницы, которая будет вести с первого этажа на второй. Обычно в просторном помещении используют лестницу, так как это наиболее безопасный вид лестничной конструкции. Но перед установкой лестницы важно сделать чертежи, которые наглядно ознакомят вас с будущей конструкцией.

Изображение пола и места, где будет располагаться лестница, должно быть точным, понятным, простым и лаконичным.

Самым удачным выбором может стать лестница со сложной маршевой конструкцией. Предполагает наличие дополнительной зоны между маршами лестницы, позволяющей расслабиться во время подъема. Поворот марша может быть очень удобным, а конструкция может иметь несколько вариантов расположения.

Специалисты рекомендуют заранее подготовить чертеж конструкции лестницы, который должен быть простым, но информативным.

Варианты походных конструкций:

  • Прямой. Лестница имеет тетиву и ступени того же размера. Если добавляется промежуточная зона, она размещается между расположенными непосредственно лестницами.
  • Г-образный. Конструкция имеет поворот на 90 градусов. В качестве разделительного элемента выступает платформа.
  • П-образный. Двухмаршевые конструкции представляют собой широкие лестницы, а комбинированные конструкции снабжены ступенями в шахматном порядке.
  • С произвольным вращением. У них нетрадиционная платформа.Его форма может быть треугольной или трапециевидной. Конструкция иногда дополняется ступенчатыми ступенями.

Самостоятельно построить маршевое сооружение будет довольно сложно. Обычно такие лестницы изготавливают из железобетонных конструкций. Для внутренней отделки помещения основным материалом является дерево или металл.

Детальный чертеж лестницы на второй этаж

Процесс изготовления и установки лестницы своими руками довольно кропотливый.Вот почему так важно, чтобы все расчеты выполнялись правильно. Для составления чертежа каждого из маршей используется определенная схема. Но вот с основными параметрами должен быть ознакомлен каждый строитель.

Оформление конструкции лестницы выполняется на бумаге, стараясь максимально точно передать размеры, форму элементов лестницы и расстояние между ними.

Как правило, при рисовании лестницы на бумаге необходимо точно указать все параметры будущей конструкции

Очень важно определить все типы данных, так как от них зависит надежность и долговечность конструкции.Также перед измерением всех параметров важно ознакомиться с инструкцией, так как действия необходимо согласовывать и согласовывать. В плане следует указать нюансы и неточности, которые необходимо учитывать при установке конструкции.

Что нужно учитывать:

  • Высота пролета. Это расстояние от пола до потолка сверху.
  • Длина лестницы. Он включает в себя расчеты от начала марша до его завершения.Важно учитывать количество ступеней. Для каждого раздела оптимальное количество — от трех до шестнадцати.
  • Глубина проступи. Следует учитывать основную часть шага. Номинальное количество сантиметров от 25 до 30.
  • Высота ступеньки. Учитывайте размер подступенка.
  • Размер сайта. Размер прилегающего марша должен быть соизмерим с площадкой.
  • Наклон. Важно придерживаться уклона в 45 градусов.
  • Ширина лестницы. Стандартная модель может иметь ширину 70 см, а чердак — 60 см.

Нарисуйте рисунок в специальной программе. Она может проанализировать исходные данные и представить готовый дизайн лестничной конструкции. При составлении плана важно знать точный размер всех деталей.

Базовый чертеж лестницы с размерами

От знания основных параметров лестницы зависит качество чертежей, а как следствие надежность конструкции лестницы.При моделировании учитывается высота подъемника, тип лестницы, крутизна ступеней и их количество. Чтобы рассчитать параметры по ГОСТу, важно сначала определиться с типом конструкции, так как расчеты для каждой из них имеют свои особенности.

Очень важно правильно рассчитать высоту от пола первого этажа до пола второго. Модель конструкции лестницы будет точной с учетом наличия напольного покрытия.

Профессионалы измеряют высоту лестницы по углам конструкции, а не в одном месте. Если высота углов разная, всегда выбирается большее значение. Рисунки выполняются карандашом, чтобы при необходимости можно было внести правки.

При расчете конструкции лестницы важно учитывать не только размер лестницы, но и угол возвышения, а также планировку помещения, в котором она будет установлена.

Что нужно учитывать:

  • Толщина перекрытия;
  • Планировка всего помещения с учетом габаритов;
  • Длина шага человека;
  • Ширина трапа;
  • Угол возвышения;
  • Расположение подъезда;
  • Node;
  • разрез;
  • Клиренс;
  • Ширина лестничного марша.

С проектами лестниц и их чертежами можно ознакомиться в AutoCade или 3ds Max. Вы можете изучить область рисования и составления собственных проектов. Однако в случае неуверенности в правильности конструкции лучше показать проект профессионалам.

Чертежи лестницы с одним маршем

Самый распространенный вид лестницы — лестничный марш. Он, в свою очередь, имеет несколько разновидностей, позволяющих выбрать подходящий тип конструкции в зависимости от площади помещения и его интерьера.К составлению эскизов будущей конструкции лучше приступить еще до начала ремонта.

Изображение будущей лестницы позволяет наглядно представить, как будет выглядеть лестница и насколько она функциональна.

Самая практичная лестница — это цельная лестница. Это надежная конструкция, которая не занимает много места и гармонично вписывается в общий интерьер, если удачно подобран материал для ее изготовления. Готовый проект не забудьте показать дизайнеру интерьера.

Грамотно составленный чертеж поможет лучше представить себе лестницу в интерьере комнаты

Этапы изготовления одномаршевой конструкции:

  • Определить конструкцию лестницы.
  • Изготовление и крепление необходимых опорных элементов.
  • Крепление ступеней.

Реализация каждого этапа будет разной, так как зависит от типа конструкции, площади помещения и произведенных расчетов.Место следует определить заранее. Например, следует учитывать, находится ли лестница рядом с ванной комнатой. Расчет агрегата и крепление всех деталей должны быть прочными, так как некачественный монтаж может привести к падению и травмам.

Планировка дома 6х6 с лестницей

Сегодня вполне реально сделать проект небольшого дома 6х6, который гармонично зонирует комнату и разделяет пространство. Просторная квартира или дом не всегда позволяет правильно распорядиться площадью.Но обустройство дома средних размеров позволяет экспериментировать и добиваться отличных результатов.

Простая схема и план проекта позволят эффективно спланировать пространство и выделить в нем необходимые функциональные зоны.

Если дом двухэтажный, важно заранее позаботиться о выборе типа лестницы. Прямой маршевый тип наименее удачен, так как занимает много места. Но винтовая лестница сэкономит место и одновременно украсит интерьер.

Отличным вариантом для небольшого помещения станет деревянная винтовая лестница, которая находится в углу дома

.

Где разместить лестницу:

  • сбоку;
  • В центре;
  • В углу.

При выборе места для лестницы важно учитывать, какие комнаты расположены внизу комнаты, а какие сверху и сбоку. Просматривайте и скачивайте готовые проекты в формате dwg в ​​AutoCAD.При выборе локации для дизайна также важно учитывать «активную» и «пассивную» зоны помещения.

Обозначение лестницы на плане

При проектировании дома важно правильно определить лестничную конструкцию. Главное — выполнить план поэтапно. На плане должны быть указаны размеры помещения, оконных и дверных проемов, маршей и лестниц, конструкция здания и толщина несущих стен.

Составление строительных планов и схем лестничных конструкций можно производить с помощью программы Googlesketchup. Лестницу необходимо в обязательном порядке изобразить на плане.

На плане следует указать тип и тип лестничной конструкции. При составлении чертежа важно выбрать тип лестничной конструкции и знать ее основные характеристики. Важно продумать, в каком помещении будет располагаться лестница — гостиной, спальне, детской, кухне — от этого зависит выбор лестницы по функциональности и внешнему виду.

Чтобы правильно нарисовать эскиз лестничной конструкции, можно как обратиться за помощью к специалисту, так и сделать это самостоятельно с помощью онлайн-программы

Типы лестниц:

  • Винт. Закручивается вокруг столба. Ступени могут быть треугольными или трапециевидными.
  • Маршевый. Его отличает прямоугольные ступени и прямые линии.
  • Спираль. Отличается описанием круга на расстоянии от центра.
  • Модульный.Он состоит из отдельных функциональных элементов, объединенных в одну лестницу.

Важно заранее определиться с типом лестницы и способом ее крепления. Обычно его крепят к стене. Наклонная лестница — более надежная конструкция. Компания «Технониколь» представляет широкий спектр качественных дизайнов.

Грамотная планировка первого этажа двухэтажного дома с подъездом (видео)

Бизнес по продаже готовых лестниц сегодня очень прибыльный.Тем не менее многие предпочитают создавать проекты домов и квартир самостоятельно. При самостоятельном подходе важно знать вопросы правильного построения чертежей. Безопасность лестничной конструкции зависит от точности размеров, правильного позиционирования и крепления элементов.

Дизайн и планировка лестницы на второй этаж (фото интерьера)

Как спланировать лестницу | Руководства для дома

Джозеф Уэст Обновлено 17 декабря 2018 г.

Как один из наиболее сложных аспектов жилищного строительства, проектирование лестницы требует математических навыков, терпения и времени.Неправильно спроектированная лестница вызывает неудобства или ненужную усталость, особенно у людей с ограниченной подвижностью. Слишком крутая лестница может не соответствовать местным строительным нормам. Включив стандартные конструктивные ограничения и соблюдая местные строительные нормы и правила, вы можете спланировать функциональную, удобную и безопасную лестницу.

В поисках нужного места

Лестница занимает много места как на нижнем, так и на верхнем этажах, поэтому необходимо тщательно продумать ее расположение.Спланируйте типичную лестницу для дома с потолком высотой 8 футов и шириной 3 фута и площадью от 9 до 10 футов по горизонтали. Выделите 30 квадратных футов над и под лестницей для доступа между этажами. Вы можете ограждать пространство под лестницей на первом этаже для дополнительного хранения вещей, так как большая часть его имеет ограниченную высоту над головой. В домах со вторым этажом со стеной по колено убедитесь, что лестница не выходит на верхний этаж в зоне с низким потолком.

По номерам

Требования кодов различаются в зависимости от строительной юрисдикции города и округа в отношении глубины ступени и высоты лестницы, поэтому для получения точных технических характеристик обратитесь к местным строительным нормам.При проектировании лестницы учитывайте требования безопасности обрамления, чтобы убедиться, что она соответствует нормам. В Калифорнии, например, для каждой ступеньки требуется минимальный запас высоты в 6 футов 6 дюймов. Для выполнения этого требования может потребоваться удлинить проем в полу или лестничный пролет. Нормы Калифорнии также требуют минимальной ширины 30 дюймов для каждой ступеньки, высоты подступенка не менее 4 дюймов, не более 8 дюймов и минимальной глубины ступени 9 дюймов.

Подсчет ступеней

Чтобы определить количество ступеней, необходимых для перехода с одного этажа на другой, начните с определения общего подъема — вертикального расстояния, пройденного лестницей, — путем измерения от финишного этажа нижнего уровня. до чистового этажа верхнего уровня.Разделите это значение на типичную высоту подступенка, например 8 дюймов, чтобы получить представление о разумном количестве ступенек. Например, общий подъем 102 дюйма, разделенный на 8 дюймов, равняется 12,75 ступеням. Все ступени должны иметь одинаковые размеры, поэтому округлите их до ближайшего целого числа. В примере лестницы требуется 13 подступенков и 12 ступеней. Не считайте последний подступенок, потому что он находится на уровне второго этажа.

Rise and Run

Последние детали, необходимые для проектирования лестницы, включают расчет подъема каждой ступеньки и горизонтального перемещения всей лестницы, известного как пробег.Получив эти цифры, вы можете рассчитать угол, под которым вам нужно разрезать стрингеры, и найти высоту или подъем каждой ступеньки. Для примера лестницы возьмите общий подъем 102 дюйма, разделенный на 13 подступенков, чтобы получить 7,85 дюйма, округлив до 7 7/8 дюйма для каждого подступенка. Затем рассчитайте длину пролета лестницы, чтобы определить длину стрингера. Умножьте 12 ступеней на минимальную глубину ступени 9 дюймов, чтобы получить 108 дюймов для пролета лестницы. Добавьте толщину выступа и подступенка 2 1/4 дюйма, чтобы получить общий пробег 110 1/4 дюйма.Расчеты для примера лестницы приводят к подступенку 7 7/8 дюйма с 13 подступенками, 12 ступенями, глубиной ступени 9 дюймов и длиной лестницы 110 1/4 дюйма.

Сколько стоит установка перил лестницы?

Зачем устанавливать перила?

Основная причина установки поручня — простая безопасность. Без чего-либо, за что можно было бы держаться при подъеме или спуске по лестнице, маленькие дети или пожилые люди могут рисковать опасным падением. И даже люди с сильным чувством равновесия могут испытывать головокружение, поднимаясь по лестнице без поручней.

В целях безопасности поручень обычно устанавливается на высоте от 34 до 38 дюймов и должен выдерживать 200 фунтов или более. Настенные поручни являются наиболее экономичным выбором, но для открытых лестниц может потребоваться установка перил на открытой стороне с использованием балясин или шпинделей в соответствии со строительными нормами. Однако в каждой местности действуют свои особые правила.

Но не менее важно, что поручни могут улучшить внешний вид вашей лестницы, и на выбор предлагается широкий выбор стилей дизайна и материалов.Правый поручень может либо вписаться в остальной интерьер вашего дома, либо быть центром внимания сам по себе.

От чего зависит стоимость установки перил лестницы?

Каждый дом и лестница разные, но есть четыре основных фактора, которые определяют, сколько будет стоить установка перил. Некоторые из этих факторов добавляют дополнительное время проекту, а другие увеличивают затраты на материалы. В любом случае перед тем, как приступить к проекту, необходимо запросить подробную смету.

Размер

Чем больше ваша лестница, тем больше потребуется сырья и тем больше времени займет установка.Все это увеличивает цену.

Сложность

Простая прямая лестница с одним поручнем является наименее дорогостоящей, в то время как множественные лестничные марши или изогнутые конструкции увеличивают стоимость.

Тип перил

Материал, из которого изготовлены перила, сильно влияет на стоимость. Древесина — самая дешевая из стали и алюминия в среднем ценовом сегменте, а самая дорогая — из кованого железа.

Подготовительные или отделочные работы

Если старый поручень необходимо снять или вам нужно покрасить или отделать новый поручень, стоимость установки вырастет.Подготовительные работы могут быть особенно дорогостоящими, если они требуют удаления мусора и ремонта повреждений стен.

Стоимость замены перил лестницы

Замена перил лестницы обычно стоит дороже, чем установка с нуля, поскольку в зависимости от исходного материала и фурнитуры удаление старых перил может быть деликатной задачей.

Тем не менее, диапазон цен аналогичен установке, с начальной точкой около 700 долларов . Верхний предел диапазона может вырасти до , 10 000, или даже больше, в зависимости от сложности конструкции, используемого материала и размера лестницы.

Стоимость повторной отделки перил лестницы

Менее дорогой альтернативой замене может быть повторная полировка перил, которая стоит от 5 до 10 долларов за квадратный фут лестницы. Цена на ремонт перил обычно рассчитывается по площади лестницы, так как, хотя это меньше работы, чем ремонт всей лестницы, подрядчик устанавливает минимальную цену, чтобы работа окупилась.

Точно так же покраска перил будет стоить от 5 до 20 долларов за погонный фут , в зависимости от количества слоев и необходимого времени.

Какова цена перил?

Стоимость перил лестницы обычно указывается на погонный фут. Для типичной лестницы требуется перила длиной 25 футов, хотя большие или более сложные конструкции могут значительно увеличить длину.

Стоимость перил для лестниц по типу материала

Стоимость перил из хвойных пород

Стоимость перил сильно различается в зависимости от материала. На нижнем уровне цена на древесину составляет от 30 до 75 долларов за погонный фут . Древесина универсальна и подходит как для современного, так и для традиционного стиля декора.Более того, на него можно нанести любой цвет морилки, чтобы он вписался в ваш дом.

Перила из хвойных пород дешевле, но они менее долговечны, чем перила из твердых пород дерева. Если вы используете древесину для крыльца или террасы на открытом воздухе, всегда выбирайте в качестве материала направляющих твердую древесину, устойчивую к атмосферным воздействиям, обработанную под давлением.

Стоимость стальных рельсов

Стальные рельсы могут варьироваться от 60 долларов за погонный фут до 110 долларов, в то время как алюминий стоит от 70 до 80 долларов. Эти металлические поручни более прочные, что делает их идеальными для загруженных лестниц, но их может быть трудно вписать в более деревенский дизайн декора.Металл также является лучшим выбором для наружных поручней благодаря своей прочности и погодоустойчивости.

Стоимость кованых железных рельсов

На верхнем рынке кованое железо будет стоить не менее 100 долларов за погонный фут , при цене до 900 долларов за фут для самых сложных рельсов, изготовленных по индивидуальному заказу. Кованое железо может обеспечить самый впечатляющий дизайн перил и может при небольшом размышлении подойти как к классическому, так и к современному декору.

Стиль устанавливаемой лестницы зависит от имеющегося у вас пространства, планировки вашего дома и ваших личных предпочтений. В целом, чем сложнее конструкция лестницы, тем дороже будет стоить установка перил.

Прямая лестница

Это самый простой тип лестницы, на который дешевле всего установить перила. Они состоят из одного лестничного марша, соединяющего два этажа без углов, изгибов и разрывов.

U-образные лестницы

Эти лестницы повышают уровень приватности второго этажа, а также уменьшают передачу шума между этажами. Они также более компактны, чем прямые лестницы, но для этого потребуются два поручня, что увеличивает расходы.

L-образные лестницы

Основное преимущество этих лестниц — безопасность, разделение высоты на две части. Если кто-то поскользнется, его падение будет прервано средней посадкой, что снизит риск получения травмы. Как и в случае с лестницей в форме буквы U, потребуются две направляющие.

Винтовые лестницы

Эти лестницы имеют самую компактную конструкцию и идеально подходят для небольших домов, но означают значительное увеличение стоимости установки. Тем не менее, они также добавляют в дом изящный элемент стиля и элегантности.

Helical

По форме похожие на винтовые лестницы, спиральные конструкции шире и выразительнее, занимают больше места и стоят дороже для установки. Они сделают впечатляющий выбор, если позволяет пространство и бюджет.

Winder

Эта лестница тоже изогнута, но не так гладко, как спиральная или винтовая. Чаще всего лестница делает серию поворотов на 90 градусов, причем каждая ступенька устанавливается под углом, чтобы сделать плавный изгиб, а не использовать плоские площадки на каждом углу.

Есть также два типа более открытых лестниц, которые могут дать более просторный и воздушный вид.

Открытые подступенки

Эти лестницы не имеют вертикальной перегородки для каждой ступеньки, опираясь на опоры, установленные продольно либо посередине лестницы, либо с обеих сторон.

Плавающая

Для этих лестниц каждая лестница прикреплена к стене без опоры с открытой стороны и часто без ступенек. В результате получается лестница, которая кажется парящей в воздухе, и этот эффект практически полностью исчезает, если установить перила. Однако для повышения безопасности к плавающим лестницам иногда добавляют легкие перила со стеклянными панелями.

Стоимость установки перил лестницы и балясин

Если ваша конструкция перил включает балясины, которые представляют собой столбы, соединяющие перила с лестницей, это значительно увеличит стоимость по сравнению с настенными перилами. Цена варьируется в зависимости от материала, но ожидайте, что вы заплатите от 1200 долларов до 1600 долларов за типичную лестницу.

Стоимость установки лестницы

В зависимости от возраста вашей лестницы и ее состояния может быть разумным вариантом заменить лестницу одновременно с перилами, чтобы свести к минимуму поломки в будущем.

Для внутренних лестниц типичный диапазон затрат составляет от 173 долларов до 275 долларов за погонный фут . За внешние лестницы, такие как настил или крыльцо, рассчитывайте заплатить около 100 долларов за ступень или больше за каменные или бетонные лестницы.

В следующей таблице показаны средние затраты на установку перил лестницы на погонный фут:

Материал перил лестницы Средняя стоимость Самая низкая стоимость Самая высокая стоимость
Перила из мягкой древесины $ 52.50 30.00 $ 75.00 $
Стальной рельс $ 85.00 $ 60.00 $ 110.00
Кованый железный рельс $ 500.00 $ 500.00 0 Стоимость
$ $
Линейные опоры Средняя стоимость Самая низкая стоимость Наивысшая стоимость
10 $ 2750
25 $ 5,600 $ 4325 $ 6875
50 $ 11200 $ 8650 $ 13750
75 $ 16800 $ 12975 $ 20625
100 22 400 долларов 17 300 долларов 27 500 долларов
120 26 880 долларов 20 760 долларов 33000 долларов

Типичные затраты на кабельные перила, часто используемые для укладки кабеля на перила

составляет около 60 долларов за погонный фут .Преимущество такого типа перил состоит в том, что они обеспечивают высокую степень безопасности, обеспечивая при этом относительно неограниченный обзор.

И хотя они чаще всего используются на открытом воздухе, перила для кабелей могут стать отличным вариантом для современного или минималистского стиля интерьера. Для использования внутри помещения кабельные перила могут быть оснащены стальными, алюминиевыми, деревянными или коваными стойками, чтобы соответствовать и улучшить существующий дизайн интерьера.

Типичные затраты на рабочую силу для установки перил лестницы

Установка 25-футовых перил у опытного профессионала займет около восьми часов.Почасовая оплата будет варьироваться в зависимости от местоположения и собственных затрат установщика, но ожидается, что вы заплатите от 568 долларов до 922 долларов в среднем долларов.

Если работа более сложная, например, если необходимо снять оригинальный поручень, стоимость может значительно возрасти.

Установка перил своими руками против найма профессионала

Самостоятельная установка перил — непростая задача. Благодаря их важной функции безопасности качество работы должно быть наивысшим приоритетом.

И даже самому способному энтузиасту DIY, возможно, потребуется получить разрешение в соответствии с местными строительными нормами, прежде чем пытаться реализовать проект с такими последствиями для безопасности.

По обеим этим причинам установка или замена перил лестницы — это задача, которую лучше всего доверить опытным профессионалам, знающим правила до мелочей.

Пролетные перекрытия перекрытий для проектов жилищного строительства

При оформлении пола в рамках проекта жилищного строительства необходимо учитывать ряд факторов, включая:

  • Тип используемой древесины.
  • Сорт пиломатериала.
  • Ширина и толщина досок.
  • Расстояние между балками.
  • Груз помещен на пол.
  • Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и сопротивлению изгибу, причем некоторые породы намного прочнее других. Даже в пределах одного и того же вида существует значительная разница в силе в зависимости от условий роста дерева.

Пиломатериалы из медленно растущих деревьев, у которых больше колец роста концевых волокон на дюйм, намного прочнее и плотнее, чем быстрорастущие деревья того же вида.

Прочность обычных пород дерева, используемых для обрамления, включает:

  • Высокая прочность на изгиб: Южная желтая сосна и пихта Дугласа.
  • Средняя прочность на изгиб: Болиголов, ель и красное дерево.
  • Низкая прочность на изгиб: Красный кедр западный, сосна восточная белая и сосна пондероза.

Пиломатериалы Сорт

Сорт пиломатериалов, используемых для изготовления балок, также является фактором, определяющим прочность древесины.Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначенные как чистые, отборные или №1) считаются более прочными, чем пиломатериалы более низких сортов. Однако пиломатериалы более высоких сортов также намного дороже.

Пиломатериалы №2 являются наиболее распространенным выбором для перекрытий перекрытий и других пиломатериалов для обрамления. У него больше узлов и дефектов, чем у более высоких марок, но обычно недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низкого сорта (обозначенные как № 3, полезные и № 4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта пиломатериалов, старайтесь выбирать доски с небольшим количеством сучков или дефектов, прямые, с небольшим изгибом по длине края.

По возможности располагайте балки пола так, чтобы любой изгиб доски был направлен вверх, чтобы вес на балке мог их распрямить. Любые крупные сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериалов

Ширина доски является важным фактором при определении расстояния, на которое может простираться балка перекрытия, она играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние между досками увеличится примерно на 25%. Но если вы увеличите ширину досок вдвое, расстояние, которое могут перекрыть балки, увеличится от 80% до 100%, даже если вы используете те же опоры для досок из пиломатериалов.

Нагрузка на пол

Вес пола также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черновой пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов, а затем разделив их на количество квадратных футов, которые будут покрывать материалы.

Вес, который будет помещен на пол, является действующей нагрузкой и включает в себя мебель, людей и все остальное, что вы планируете хранить на полу. Динамические нагрузки колеблются от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых комнат и настилов.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на свою палубу, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Пролет балки

Объединение всех этих факторов дает минимальный размер балок, необходимый для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет возложена на пол.

Вы также должны проверить свои местные строительные нормы и правила перед началом строительства и проконсультироваться с инженером-строителем в необычных или экстремальных ситуациях.

Ниже приведена таблица, в которой указаны балки перекрытия минимального размера , необходимые для 16 ″ и 24 ″ по центру (o.c.) интервал при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтами живой нагрузки.

Сосна желтая
Пихта Дугласа
Редвуд
Тсуга, ель
Кедр красный западный
Сосна белый восточный
Размер балки 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c.
2 × 6 9 ′ 9 ″ 8 ′ 3 ″ 8 ′ 8 ″ 7 ′ 6 ″ 7 ′ 6 ″ 6 ′ 3 ″
2 × 8 12 ′ 8 ″ 10 ′ 8 ″ 11 ′ 0 ″ 10 ′ 2 ″ 10 ′ 5 ″ 8 ′ 6 ″
2 × 10 16 ′ 0 ″ 13 ′ 0 ″ 14 ′ 6 ″ 12 ′ 4 ″ 12 ′ 9 ″ 10 ′ 5 ″
2 × 12 18 ′ 6 ″ 15 ′ 0 ″ 17 ′ 6 ″ 14 ′ 4 ″ 14 ′ 9 ″ 13 ′ 0 ″

Вы всегда можете использовать пиломатериалы большего размера, меньшее расстояние или меньший пролет; просто не делайте меньше, дальше друг от друга или дольше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
