Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения.

В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе.

Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку.

Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета — нулевую, к клемме N
  • желто-зеленую — к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+

, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета
  • на клеммы V+
      красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

  • 12В, самый популярный вариант;
  • 24B, принцип подключения такой же, как у 12V;
  • 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

  1. соблюдаем полярность;
  2. не используем блоки питания с другим напряжением;
  3. во влажные помещения делаем герметичные соединения;
  4. не делаем последовательное длиной более 5 метров;
  5. отрезки длиной более 5 м. только параллельно.

Содержание

  • 1. Подключение ленты на 220 вольт
  • 2. Схема подключения ленты для дома на 12В и 24V
  • 3. Правильное подключение RGB
  • 4. Как припаять провода к светодиодной ленте
  • 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м. , то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для  очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

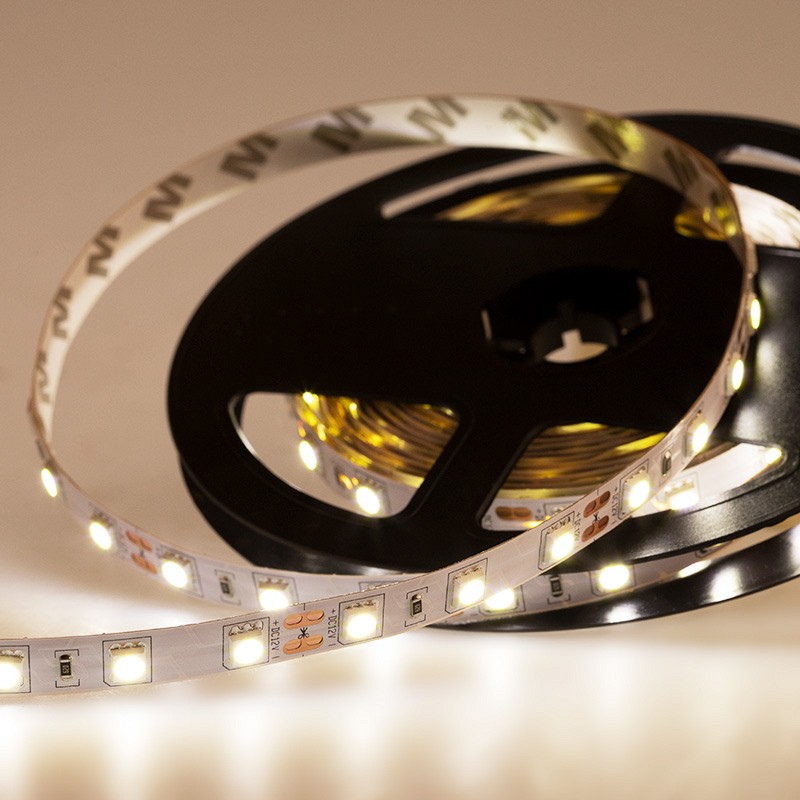

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 112604

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту


к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту к электросети».

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G — три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту


к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм2), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым пластиковым уголком, закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.


Gulnara 13.11.2013

Здравствуйте Александр Николаевич, посоветуйте пожалуйста как правильно осветить наружную рекламу.
Обтянули по плоскости вывеску диодной лентой, но при включении она отсвечивает так что не видно надписи.
Как правильно нужно было обклеивать? Заранее благодарна Вам за ответ.

Александр

Уважаемая Gulnara!
Конструкция освещения рекламной вывески была выбрана не для данного случая. Для освещения плоскости надо было выбирать светодиодную ленту не с прямым излучением светодиодов, а боковым, то есть параллельно поверхность плоскости.
Но ситуация поправима.
Для исправления полученного результата можно установить светоотражающий экран, который будет заслонять и одновременно отражать свет от светодиодов на плоскость рекламы.
А можно, что еще лучше, отклеить ленту. По торцу периметра рекламного щита закрепить планку из любого материала, выступающую на ширину ленты и уже на ее приклеить ленту, направив световой поток на рекламную надпись.

Подключение одноцветной светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату, шириной 8-10мм, толщиной 2—3 мм с расположеными на ней SMD светодиодами. В продажу они поступают в виде бабин (катушек) длинной до 5 метров, установка светодиодной ленты имеется ряд особенностей.

Выбор светодиодной ленты

Световой поток (Яркость)

  • от 600-900lm/m — декоративное освещение
  • >900lm/m — основное освещение

Степень защиты

  • ip20 — открытые ленты. smd чипы расположены прямо на гибкой плате
  • ip65 — влагозащитные ленты. Светодиодная лента с одной из сторон покрыта силиконом, для предотвращения отсыревания и попадания влаги на плату
  • Ленты герметичные IP68, целиком изолированы в силиконовой трубке

Производитель чипа

Самые лучшие чипы — это EPISTAR, OSRAM, SAMSUNG, SHARP. Очень часто встречаются производители, которые выдают свои (китайские) чипы за чипы фирм более успешных и крупных компаний, поэтому надо быть осторожными в выборе поставщика (интернет магазина). Мы предпочитаем сотрудничать с фирмой ULIGHT — это единственный дистрибьютор светодиодных лент HOKASU, разработанных в Японии, на территории РФ.

Расчеты и подбор необходимых компонентов

Самое главное в установке светодиодной ленты это правильный выбор необходимого блока (блоков) питания. Будьте осторожны при выборе блока питания! При неправильно подобранной мощности — блок питания начнет дико греться и в конце концов сгорит, возможно, прихватив с собой вашу квартиру.
Для того, чтобы правильно подобрать блок питания для установки светодиодной ленты вам необходимо знать:
Мощность блока питания вычисляется по формуле: P = m*Pl+20%

Монтаж светодиодной ленты

Вам следует знать, что светодиодная лента очень сильно греется и поэтому, для обеспечения безопасности и продолжительной работы ее необходимо клеить на теплоотводящуюю поверность (алюминиевый профиль). Для установки светодиодной ленты достаточно снять защитный слой, приклеить ее в нужное вам место и подключить.
Т.к сегменты светодиодной ленты соединены между собой параллельно, токопроводящие дорожки рассчитаны на мощность всех светодиодов, расположенных на ней. В силу этих обстоятельств есть одно очень важное условие, которое необходимо соблюдать при монтаже светодиодной ленты, собирая схему подключения. Нельзя подключать последовательно участки светодиодных лент так, чтобы их общая длина превышала 5 метров. Иначе токоведущие дорожки ленты просто не выдержат токовой нагрузки, перегреются и перегорят – лента выйдет из строя.

(схема подключения светодиодных лент – как надо и как не стоит)

Если мощности одного блока питания не достаточно, чтобы запитать всю светодиодную ленту сразу, то можно применить схему подключения с использованием нескольких блоков питания:

(схема подключения светодиодных лент с двумя и более блоками питания)

Такая схема также может пригодиться, если один блок для питания всей подсветки слишком габаритный из-за большой мощности и не помещается в специальную нишу. При такой схеме, каждый из двух и более блоков питания будут иметь меньшие габариты и легко смогут спрятаться. Однако стоимость реализации такой схемы может возрасти. Два блока питания будут стоить дороже, чем один, даже если их общая мощность не превышает мощность одного блока питания.
Тут также стоит отметить, что провода на стороне 220 В достаточно также применить сечением не более 0,75 мм.кв. (но и не меньше для механической прочности)

К сожалению, в данной статье мы не можем осветить все проблемы и сложности возникающие при профессиональном монтаже светодиодной ленты освещения. Поэтому рекомендуем обращаться к волшебникам-специалистам за плечами которых многолетний опыт создания уникального образа освещения.
Мы предлагаем профессиональный монтаж светодиодной ленты!
Светодиодное освещение — это безопасность, экологичность, современный дизайн, простое управление и экономия денежных средств.

все о подключении светодиолной ленты

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.



Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

  • Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
  • Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

  1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
  2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

  • Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
  • Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
  • Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
  • Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:
  • SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
  • RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.
Монтаж светодиодной ленты разделяется по видам исполнений лент:
  • Внутренний (в помещениях, лента не защищена от влаги).
  • Уличный (снаружи помещений, лента влагозащитного исполнения).
Советы и подготовка к монтажу
  • С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
  • Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
  • Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
  • Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
  • Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
  • Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
  • Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
  • Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
  • Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
  • Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
  • При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
  • В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.
Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты
Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа
  • Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.


На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

  • Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
  • Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
  • Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты
Преимущества
  • Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
  • Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
  • Малый расход энергии, по сравнению с другими приборами освещения.
  • Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
  • Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
  • Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
  • Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.
Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

Как подключить светодиодную ленту: схемы и нюансы подключения

Вступление

Светодиодная лента, отличное осветительное устройство, для декоративной подсветки потолка, пола, лестниц, ниш и т.д. Несмотря на скромные размеры, светодиодная лента это сложное устройство, из набора полупроводниковых приборов соединенных в схему токопроводящими дорожками, как печатная плата.

Как следствие, подключение светодиодной ленты сильно отличается от подключения простого светильника и имеет несколько технических нюансов, о которых поговорим в этой статье.

На что обратить внимание

1. Светодиодные ленты, продаются в двух основных вариантах:
  • Ленты монохромного (единственного) свечения;
  • Ленты универсальные (RGB), позволяющие добиваться свечение разного цвета.
2. Все светодиодные ленты работают от напряжения 12, 24, реже 36 Вольт, постоянного тока.

Это значит, что мы не можем подключить ленту напрямую к бытовой электросети. Для подключения нам понадобится блок питания (о нём чуть ниже).

3. Готовые к подключению светодиодные ленты не продаются длиннее 5 метров. Именно эта длина является оптимальной (по яркости и нагреву) для последовательного соединения светодиодов. Подсветка лентой длиннее 5 метров, делается из нескольких лент подключенных НЕ последовательно, а параллельно. 4. На ленте светодиоды «посажены» группами, по 6 – 12 светодиодов в группе. Это позволяет разрезать светодиодную ленту, и формировать необходимую длину ленты. Для удобства монтажа линии разреза ленты четко нанесены на неё и часто помечены значком «ножницы». Как соединить куски лент, чуть ниже.

5. Цвета проводов в подключении светодиодной ленты имеют значения. Так-как, питание ленты осуществляется постоянным током, то [+] соединяем с [+], а [-] с [-]. Обычная полярность:
  • Красный (коричневый) провод — это плюс [+],
  • Синий (черный) провод — это минус [-].

Эти пять особенностей, необходимо понимать перед покупкой ленты, а для справки посмотреть на маркировки светодиодных лент.

Как резать и соединять светодиодную ленту

Резать светодиодную ленту можно только по линиям отреза, нанесенным на ленту. После разрезания, на краях разрезанных лент видим два (для монохромной ленты) или четыре (для RGB ленты) контакта.

Важно: Можно соединить два куска ленты 3 и 2 метра, но ненужно соединять два куска 4 и 3 метра. Длина каждой ленты подключенной к блоку питания не должна превышать 5 метров. При необходимости подсветить длину более пяти метров используются два куска ленты, которые подключаются к блоку питания параллельно.

Подсветка потолка из четырех лент и двух блоков питания

Как соединять светодиодные ленты

Соединять светодиодные ленты:

  • Можно перемычками из монтажных проводов, припаивая их к контактам на краях.
  • Можно соединять непосредственно пайкой контактов, соединяя ленты встык (ненадежно).
  • Лучше для соединений светодиодных лент использовать специальные клипсы для соединений двух лент без пайки.

Фото соединений светодиодной ленты

Как выбрать блок питания для светодиодной ленты

Блок питания для подсветки светодиодной лентой выбирается по мощности всех лент входящих в подсветку. Мощность ленты берем из таблицы по типу светодиодов используемых в ленте.

Мощность блока питания выбираем с запасом 25-30% от расчетной.

Примечание: При подключении нескольких кусков ленты к одному блоку питания, мощность этих лент складывается.

Как подключить светодиодную ленту монохромную

Монохромная светодиодная лента подключается к блоку питания с соблюдением цветности (полярности) проводов, при помощи монтажных проводов сечением 0,5-1 мм. Для удобства последующего обслуживания, используются цветные провода.

Как подключить светодиодную ленту к блоку питанияКак подключить светодиодную ленту схема

Как подключить светодиодную ленту RGB

Светодиодная лента RGB подключается к блоку питания с соблюдением цветности (полярности) проводов, при помощи монтажных проводов сечением 0,5-1-1,5 мм. Для удобства последующего обслуживания, используются цветные провода.

Как подключить несколько лент

Несколько лент подключаются к блоку питания параллельно.

На практике, на каждый вывод блока питания подключается провод и на него ставится по одному разъёму Wago. Например, Wago 3×0,5 или 5×0,5. К этим клемникам (с соблюдением полярности) подключаются провода подключения лент.

Перед этим. Так как, выводы для подключения лент делают короткие (обычно 10 – 15 см) их сначала нужно перепаять на перемычки 40 – 50 см. Если нет желания паять, можно оставить короткие провода подключения и на каждый из них, поставить клемник Wago 222-214 (для двух проводов). Он позволит нарастить провода подключений. Скрутки в соединениях не используем!

©Ehto.ru

Еще статьи

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, способы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от низкого напряжения постоянного тока.Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.

Если оба эти условия соблюдены, электрически говоря, все в порядке. Схема подключения светодиодной ленты

Waveform Lighting

Далее нам нужно будет посмотреть, совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.

Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.


Как интерпретировать эту диаграмму:

Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим цветом). Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на источнике питания и «розетки постоянного тока» на светодиодной полосе, обратитесь к правому нижнему квадрату в таблице.

Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:





Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:


В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть — только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методика подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной полосе (закрашенной синим)

Почти все светодиодные ленты имеют медные контактные площадки, помеченные (+) и (-) на самой полосе. Это то место, где в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты. Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо оканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) выход постоянного тока блока питания на (-) медную площадку.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебных пособиях и обучающих видеороликах сразу же предлагается припаять провода к этим медным контактным площадкам, чтобы обеспечить электрическое соединение.Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками. Поскольку зажимы крепятся надежно, припой не требуется.


Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто открыть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)

Следует ли соединять части светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту последовательно или подключить два сегмента независимо к одному и тому же. источник питания.

Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения.См. Здесь для подробного анализа преимуществ и недостатков каждого подхода.

Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?

Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.

Закупка PN 7095 (штекерный адаптер постоянного тока)

Закупка PN 7094 (гнездовой адаптер переменного тока)

Закупка PN 3070 Беспаечный разъем

Другие сообщения



Все, что вам нужно знать о лампах A19

Что означает термин A19? Термин A19 используется для описания общей формы и размеров легкого бу… Подробнее


Полное руководство по светодиодным лампам E12

Не можете найти лампы канделябра E12? Не знаете, что именно означает E12? Наше руководство проходит через каждое из определений и помогает с y … Подробнее


Начало работы со светодиодным ленточным освещением для вашего дома

Светодиодное ленточное освещение — это новый тип осветительной техники, которого раньше никогда не было.Поскольку светодиодные технологии достаточно развиты, чтобы … Подробнее


Как выбрать светодиодную лампу BR30

Возможно, вы захотите заменить некоторые из старых осветительных приборов в своем доме и столкнетесь с форм-фактором BR30. Что это значит и хо … Подробнее


Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


Обзор продукции для освещения осциллограмм


Как повесить светодиодные ленты — видео-руководство в комплекте

Руководство по установке предназначено для комплекта светодиодной ленты 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стерео пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие действия, чтобы проверить, как устанавливать, резать и подключать светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2. Как разрезать ленту для светодиодных фонарей

Часть 3. Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность

Перед тем, как наклеить какие-либо полосы света, очистите поверхность области, на которой вы будете размещать лампы. Это жизненно важно для того, чтобы он оставался смонтированным в течение длительного времени. Рекомендуется наносить световые ленты на гладкие устойчивые поверхности.Его не следует размещать на шероховатых или текстурированных поверхностях или на любых поверхностях, которые могут сгибаться или двигаться.

Шаг 2. Световую полосу развернуть, приклеить к поверхности

Светодиодные ленты поставляются на катушке. Просто разверните светильник, с которым вы будете работать, снимите клейкую подложку и приклейте к желаемой поверхности. Надавите на каждую часть полоски, чтобы она плотно прилегала к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и обеспечить их фиксацию на месте.Снимите липкую ленту и нанесите ее на поверхность нелипкой областью над полосой света. При желании вы можете закрепить зажим дальше, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами, при необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши полосы света закреплены, вы можете подключить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке.Используя пульт дистанционного управления, сначала удалите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать ленту для светодиодных фонарей

На каждой полосе света есть специальные секции, на которых можно разрезать полосу. Убедитесь, что вы делаете чистый прямой разрез только на этих обозначенных участках. Если разрезать его в неназначенном месте, вы можете повредить световые ленты.

Часть 3. Как подключить секции светодиодной ленты

Знаете ли вы, что вы можете сконструировать свои ленточные светильники так, чтобы делать изгибы и повороты, обходить углы или даже над неровными поверхностями? Используйте угловые или прямые гибкие соединители и с зажимами.

Чтобы соединить две секции ленточного света вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы световые полосы загибали угол, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы можете даже настроить полосу света на неровную поверхность. Подключите гибкий соединитель полосы к полосе света и на неровной поверхности. Другой конец подключите к остальной части освещения.

Теперь вы можете свободно менять и выбирать световую атмосферу, которую хотите. Если вы используете пульт дистанционного управления, не забудьте перед использованием отсоединить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоска оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые полосы. А теперь вы можете проверить категорию светодиодных лент, чтобы узнать больше.

Можно ли соединить светодиодные ленты вместе?

Когда около 15 лет назад появилось светодиодное ленточное освещение, у увлеченных людей буря захватило воображение, когда они придумали способы осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

Светодиодные ленты

— это, пожалуй, самая любимая среди фанатов область применения светодиодного освещения. У них много применений, и они могут мгновенно изменить настроение комнаты.

Поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности полосы и вашего источника питания. Ленточные светильники можно подключать с помощью разъемов, кабелей или путем пайки соединительных швов.

Можно ли соединить несколько ленточных светильников вместе?

Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в катушках с отмеченными пунктирными линиями для разрезания полос до нужного размера.

Эти полосы затем можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полос.

Острым лезвием можно снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовые для подключения проводов или разъемов.

Можно ли соединить вместе светодиодные ленты разных производителей?

Вы можете соединять друг с другом светодиодные ленты разных производителей, при условии, что они имеют одинаковое напряжение.

Допустим, вы пытаетесь соединить две полоски с разным напряжением. В этом случае они просто не будут работать из-за различных требований к напряжению для каждой полосы, и вы рискуете повредить их — пустая трата денег.

Вам также необходимо убедиться, что при их подключении вы правильно соблюдаете полярность.Полярность световых полос разных производителей может немного отличаться — убедитесь, что положительные разъемы совмещены.

Вы должны увидеть символы плюса и минуса рядом с медными контактами, чтобы направлять вас.

Стоит отметить, что различные марки светодиодных лент также могут изготавливаться разного качества. Если вы решите подключить светодиодные ленты разных производителей, вы можете обнаружить, что одна из них изнашивается быстрее или начинает тускнеть.

Всегда проще и лучше всего подключать светодиодные ленты, произведенные одной и той же компанией, даже если это означает отказ от дешевой сделки в пользу более дешевой марки.

Безопасно ли подключать несколько ленточных светильников?

Совершенно очевидно, что безопасность — это всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, представляют опасность пожара, поскольку в них используется тонкий материал, который не выдерживает высоких токов и очень быстро нагревается.

Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, нагревание может стать реальной опасностью возгорания.

Теперь, учитывая, что вы используете подлинный продукт, есть еще несколько мер предосторожности.

Поскольку у вас может быть несколько разных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

Не все ленточные светильники можно соединить вместе, поскольку они не могут работать от одного источника питания. Напряжение питания блока питания и светодиодной ленты должно совпадать. Оценок может быть три.

Если для светодиодной ленты требуется 5 В постоянного тока, ваш блок питания должен быть 5 В постоянного тока. То же самое касается светодиодных лент на 12В и 24В.

Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных лент.

Это не самый энергоэффективный метод, соединяющий светодиодные ленты в одну линию и возвращающий ее в исходную точку для покрытия прямоугольного потолка.

Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка. Затем подключите две светодиодные ленты параллельно от источника питания. Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в углу, противоположном источнику питания.

Таким образом вы избегаете использования двух источников питания и предотвращаете падение напряжения, когда световые полосы ближе к концу цепи становятся тусклыми из-за падения напряжения.

Я расскажу о разнице между последовательным и параллельным подключением чуть позже, а теперь давайте рассмотрим, как безопасно подключать несколько светодиодных лент.

Как подключить несколько светодиодных лент вместе

Как я вкратце сказал ранее, есть два основных способа соединения планок между собой.

Самый простой способ — использовать ленточный соединитель, а более сложный (но не слишком большой) — припаять контактные площадки.

Итак, начнем сначала с простого маршрута.

Как подключить светодиодные полосы с помощью разъемов

Есть несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.

First — это простой соединительный зажим со штырьками (Amazon), который используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

Этот тип разъема отлично подходит, когда вы хотите сделать соединение невидимым, создавая впечатление, что это одна длинная цепочка световых полос.

Зажимы-соединители часто бывают разной формы в зависимости от ваших потребностей, с учетом различных углов и пересечений полос.

Далее идет разъем с двумя зажимами по бокам и кабелем посередине (Amazon). Он используется для удлинения двух светодиодных лент с помощью дополнительного кабеля для использования по углам или углам.

Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом станет отличным вариантом для обхода препятствия.

Небольшое предупреждение: убедитесь, что соединительный кабель не касается трубы напрямую, так как вы можете серьезно повредить ленточную установку.

Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод на другом с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (PSU).

В качестве альтернативы вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять настройкой.

Прелесть соединителей для лент заключается в том, что вы просто помещаете конец световой ленты в обозначенное место в зажиме и правильно выравниваете провода.

Большинство клипов совмещены с настройкой полосы, но всегда лучше перепроверить.

Вот небольшое видео, в котором показано, как соединить две планки.

Говоря о разных полосах, вам нужно знать одну вещь, а именно разницу при соединении белых полосок и полосок RGB.

Требуются ли для светодиодных лент RGB специальные разъемы?

Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные соединители для лент.Это из-за количества контактов, которые есть у каждого типа светодиодной ленты.

Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Полосы RGB имеют четыре контакта, поэтому убедитесь, что вы покупаете полосовые соединители с такими же четырьмя контактами.

Существует третий тип полос, также известный как RGBW. У них есть специальный белый чип. Хотя светодиодные ленты RGB могут создавать белый цвет, они не могут быть такими чистыми, как полоски RGBW.

Полосы

RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете полосовые соединители с пятью контактами.

Как подключить светодиодные ленты без коннектора?

Как я уже говорил, на самом деле возможно подключение светодиодных лент без разъема.

Можно стыки припаять! Вы можете использовать паяльник, чтобы припаять напряжение и красный, зеленый и синий контакты к следующей проводке.

Фактически, паяные соединения более прочны с механической точки зрения и могут обеспечивать большую эффективность за счет удлинения.

Поэтому рекомендуется припаять соединения, если вы используете слишком большой ток.

Более того, если светодиод имеет особенно высокую яркость, то некоторые соединительные провода не подходят из-за высокой выходной мощности полосы.

Итак, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша полоса будет работать с большим током.

После этого накройте термоусадочной пленкой, защитите стыки или заклейте стыки изолентой.

Следует ли подключать светодиодные ленты последовательно или параллельно?

Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной цепями.

В последовательной цепи ваши световые полосы будут подключены напрямую встык. Блок питания подключается непосредственно к первой светодиодной ленте в цепи.

В этих схемах ток постоянный, а напряжение делится между светодиодами.

Это означает, что вы можете получить неодинаковую яркость по всей цепи, и вам нужно будет убедиться, что источник питания, который вы используете, является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся цепь перестанет работать.

Напротив, в параллельной цепи каждая полоска подключена к источнику питания. Это означает, что ток разделяется между каждой полосой, но напряжение одинаково. Во-первых, их сложнее установить, но если одна из ваших полосок выйдет из строя, остальные будут гореть.

Однако вместо этого будет перенаправлен ток. Если вы соединили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную цепь только для двух полосок, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что может привести к ее перегоранию.

Если вам нужно постоянное освещение, лучше всего использовать последовательное соединение. Тем не менее, для более длительных подключений вам понадобится драйвер с очень высоким постоянным током, чтобы не было падения производительности. Если вы потеряете одну полосу, у вас не будет освещения, пока она не будет заменена.

Для сложных схем с большим количеством светодиодов параллельную схему будет сложнее установить, но она будет частично гореть, если полоска выйдет из строя.

Сколько светодиодных лент можно подключить в цепь к одному источнику питания?

Использование слишком большого количества полосок может максимально использовать драйвер в цепи и сократить срок службы драйвера и, следовательно, светодиодной ленты вдвое.

Поэтому будьте очень осторожны при выборе правильного количества полос и соответствующего блока питания.

Вот общее правило, которое следует использовать, учитывая, что у вас есть некоторая информация о светодиодных лентах и ​​блоке питания.

Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы запитываете.

Затем выберите блок питания, рассчитанный примерно на 20% БОЛЬШЕ указанного значения.

Предположим, у вас есть источник питания мощностью 60 Вт.Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользованной мощности, поэтому вы можете предположить, что вы можете потреблять 54 Вт от этого блока питания (PSU), забирая 10%.

Теперь вычислите мощность, потребляемую каждой полосой, умножив длину полосы на ватт на фут светодиода.

Информация о ваттах на фут обычно указывается на странице продукта или в спецификации.

Разделите полученное количество на 54, чтобы определить количество полосок, которое вы можете использовать.

Тем не менее, точное количество светодиодных лент, которые вы можете соединить, всегда будет зависеть от точных характеристик ваших устройств.

БОЛЬШИНСТВО производителей рекомендуют для питания от одного блока питания не более 2–3 полос.

Я также сделал для вас простой калькулятор, который поможет вам с математикой. Наслаждаться.

Важно знать, что с каждым добавлением светодиодной ленты необходимо увеличивать мощность блока питания.

Ваша светодиодная лента будет потреблять только необходимую мощность от блока питания, и не более того. А поскольку для того, чтобы потреблять электроэнергию, не нужно так много работать, ваша установка будет генерировать меньше тепла и прослужит дольше.

В противном случае большая мощность, потребляемая на полосе, может вызвать повреждение.

Одним из ярких признаков того, что вашего источника питания недостаточно или вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды станут тусклее и тусклее, что называется падением напряжения.

В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или светодиодов с высокой выходной мощностью на метр, вам необходимо ограничить общую длину подключенных лент.

Вот конкретный пример:

Если на светодиодном индикаторе 4.Полоса 8 Вт на метр рекомендуется питать максимум 10 метров в одной линии для источника питания 60 Вт, а для полосы 9,6 Вт на метр вы должны питать только 5 метров.

Что нужно учитывать при подключении светодиодных лент

Есть несколько вещей, на которые следует обратить внимание, начиная свой световой проект. Я уже указал на большинство из них, поэтому, прежде чем я подведу итоги, позвольте мне просто резюмировать.

При подключении множества светодиодных лент к одному источнику питания крайне важно использовать номинальный источник питания на БОЛЬШЕ ватт, чем требуется для вашей настройки светодиодных лент.

Мощность блока питания не должна быть меньше или равна суммарной мощности полосы. В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды на концах будут тусклыми.

Приступая к фактическим соединениям, вы всегда должны вырезать светодиодную ленту из медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые из светодиодных индикаторов в области разреза могут не работать.

Обязательно используйте термоусадочную пленку для защиты разъемов, которая различается для внутреннего и наружного использования.Как вариант, вы также можете использовать изоленту или изоленту.

Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я сказал ранее.

Заключительные слова

Всегда полезно составить план и составить план вашего проекта освещения, прежде чем что-либо покупать.

Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык, и вам лучше использовать соединительные кабели для увеличения длины в некоторых местах.

Расскажите мне обо всех ваших проектах.

Вы использовали разъемы или паяные соединения для соединения светодиодных лент?

Где вы планируете использовать светодиодные ленты?

Используя простые шаги — Brainy Housing

Сделать из ваших основных светодиодных лент SMART-полосы не так-то просто в первые дни. Для этого вам могут потребоваться значительные знания в области электроники.

В качестве альтернативы, самый простой способ — найти светодиодные ленты, совместимые с alexa, что-то вроде этого, чтобы управлять им через Alexa.

Тем не менее, у меня есть небольшой учебник, который может помочь вам превратить обычные светодиодные ленты в умные (не просто включать и выключать, но и изменять цвета и яркость с помощью голоса).

В конечном итоге вы можете управлять своими светодиодными лентами с помощью Alexa или Google Home.

Хорошо, давайте посмотрим, какие компоненты нам могут понадобиться для этого проекта.

Список обязательных компонентов для изготовления светодиодных лент SMART

  1. Типичные светодиодные ленты (ссылка на Amazon) — вы можете выбрать любую марку, пока она не будет иметь 4-контактную конфигурацию (красный, зеленый, синий, общий (черный)).
  2. Male Connector (ссылка на Amazon) — Есть только стандартные штыревые разъемы.
  3. Контроллер (ссылка на Amazon) — это наш мозг. Мы будем использовать это устройство для обучения наших светодиодных лент.
  4. Адаптер питания 12 В (ссылка на Amazon) — Мы должны использовать адаптер питания 12 В для питания нашего контроллера светодиодных лент.
  5. Герметизирующая лента (ссылка на Amazon) — в целях безопасности лучше заклеивать наши соединители проводов.

Как подключить Alexa к светодиодным лентам — шаг за шагом

Step 01 — Возьмите свои светодиодные ленты и проведите по их розетке.Он должен показать гнездо с 4 контактами. Здесь вы можете увидеть соответствующие провода как красный, зеленый, синий и черный. Затем подключите 4-контактный штекер к гнезду светодиодной ленты.

Иногда у вас могут быть светодиодные ленты без розетки — только розетки с медным проводом.

В этом случае вам нужно припаять штыревой разъем к этим медным контактным площадкам (надеюсь, у вас есть базовые навыки пайки). После того, как вы припаяли штекерный разъем, вы можете использовать его для следующих шагов.

Здесь вы можете разрезать светодиодные ленты и припаять 4-контактный штекер.

Шаг 02 — Теперь возьмите контроллер.Он имеет еще один гнездовой разъем с 4-контактной конфигурацией. Внимательно изучите контактное соединение и подключите 4-контактный штекер светодиодной ленты к этому гнезду. Красный = красный, зеленый = зеленый … и т. Д.

Убедитесь, что ваши разъемы правильно заклеены лентой.

Шаг 03 — Для подключения питания можно использовать адаптер питания 12. После подключения адаптера питания светодиодные ленты загораются вместе с питанием.

Шаг 04 — Хорошо, теперь вам нужно установить поддерживающее приложение на свой мобильный телефон.Ссылку на приложение можно найти через QR-код в контроллере. После установки этого приложения подключите свой мобильный телефон к сети Wi-Fi со светодиодной подсветкой контроллера.

Если вы не видите сеть светодиодной ленты, то сбросьте настройки контроллера 4 раза, включив и выключив.

Шаг 05 — Затем войдите в приложение и щелкните значок плюса. Он перенаправит вас к опции «Прямое подключение управления устройством». Используйте это, чтобы подключить ваше приложение к домашней сети Wi-Fi.

Шаг 06 — Когда вы завершаете шаг 05, вам будет предложено указать имя для вашего устройства.Вы можете увидеть это имя на своих устройствах Alexa. После этого управлять им с помощью голосовых команд довольно просто. Вы можете следовать своим обычным шагам, чтобы добавить новое устройство и управлять им через Alexa или Google Home.

В этом видео на Youtube есть шаги, аналогичные тем, что я упоминал в своей статье. Вы можете посмотреть это, если хотите получить дополнительную информацию.

Полное руководство по светодиодным лентам

Светодиодные ленты

— это сбывшаяся мечта домашнего мастера. Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего это руководство.

Это руководство поможет вам пройти путь от начинающего до готового проекта.

Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения. Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам.А попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.


Виды микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) на выходе светодиодных чипов на полосе.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть упаковано в полосу той же длины.

RGB — красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одной микросхеме: по одному для каждого цвета. Каждый цвет подключается к собственному каналу.Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W — Белый

Обычно одна буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW — теплый белый

Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

CW — Холодный (или холодный) Белый

Холодный белый цвет находится в диапазоне 6500K, но обязательно проверьте.

CCT — цветовая корреляционная температура

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними. Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных чипов:
Этикетка Описание
RGB Одноканальный трехканальный чип со светодиодами RGB
RGBW Одинарный 4-канальный чип с RGB и белыми светодиодами
905 + W Один
905 + W Один Трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белым светодиодом
RGB + CCT Один 3-канальный чип со светодиодами RGB и отдельный 2-канальный чип со светодиодами холодного и теплого белого цветов
RGBCCT Один 5-канальный чип со светодиодами RGB, CW и WW

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835.Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Аналогичным образом, микросхема 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер — это имя встроенной микросхемы контроллера светодиодов.

Источник 21 905 905 905 905 905 985
Общие адресные контроллеры светодиодов:
WS2811
WS2812 ECO
WS2812B
WS2813
WS2813
Размер имеет значение?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

Светодиод Площадь поверхности чипа Световой поток Потребляемая мощность
2835 9.8 мм2 22-24 лм 0,2 W
5054 27 мм2 45-55 0,5 W
5630 16,8 мм2 50-60 лм 50-60 лм

Обратите внимание на то, что 5630 излучает больше света, чем 5054, даже несмотря на то, что у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет роль в определении того, сколько светодиодов можно установить на полосу:

1.Узкая микросхема может быть прикреплена к полосе более близко друг к другу, создавая более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полос.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется постоянно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой — белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.


Как правильно выбрать светодиодную ленту

Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

50 50
Использование Рекомендуемый световой поток на фут
Акцентное / настроенное освещение 150-350
Подсветка шкафа 175-525
Рабочее освещение (закрытие)
Рабочее освещение (дальнее) 350-700
Непрямое освещение 375-575
Замена люминесцентной лампы 500-950
Источник

купить полосы Это хорошая идея с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

КПД

Luminosity не всегда рассказывает всю историю. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодной ленты может увеличить заявленный световой поток за счет увеличения мощности светодиодов. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода из строя светодиода, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как в противном случае.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. В противном случае вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

Нужен ли мне

для с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при освещении с низким индексом цветопередачи могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает высокий индекс цветопередачи световым. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

Видимый световой спектр Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодной лампой?

Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для имитации дневного света вам просто нужно купить светодиод с такой же CCT.Но все гораздо сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Source

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно так, как показано на рисунке слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки.Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

  • Стандартный светодиод
  • Светодиод с высоким индексом цветопередачи

Ниже показан тот же YUJILED в сравнении с дневным светом (белая пунктирная линия).

Светодиодный светильник может быть сконструирован для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «не так», если смотреть на них под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты

чаще всего доступны с напряжением питания 5 В, 12 В или 24 В.

Для аналоговых лент большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания.Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Чем выше напряжение, тем дольше работает

Полосы с более высоким напряжением обычно могут работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе всего к источнику питания) будут ярко светиться.В то время как светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример последствий падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал полоски 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.

Яркий свет слева — начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом.Фонари с правой стороны страдают от падения напряжения и намного менее ярки.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полоску достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь общее представление о том, как соединены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от питания 3 В постоянного тока, независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, также может быть установлен на полосе 24 В. Разница в том, как спроектирована схема полоски.

светодиодных чипов соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

На данный момент обратите внимание (на диаграммах выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами для 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода. Ниже приведен пример того, как это может произойти на полосе 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

  1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
  2. Эффект падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 компонентами на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует длинных полосок, это может быть хорошей идеей для полос на 24 В.Но даже полоски на 24 В имеют предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Нижнее напряжение имеет более близкие линии разреза

Как я уже упоминал, светодиодные ленты соединяются группами светодиодов. Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В — 3, а на полосе 24 В — 7.

Линии отреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором. Это может помочь свести к минимуму «мертвые» зоны по углам.

Чем выше напряжение, тем эффективнее

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько потрачено впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

% 24 В
Полное напряжение полосы Напряжение на резисторе % Мощность, потраченная впустую на резисторы
5 В 2 В 40%
12 В
12 В 3 В 3 В 12.5%

Легко видеть, что полоски с более высоким напряжением страдают меньшими потерями энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.


Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы есть слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут.Типичные значения для светодиодной ленты — от 1 до 4 унций. Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице спецификаций.


Как установить светодиодные ленты

Наилучший способ установки светодиодных лент — внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После обрезки канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

  1. Обеспечивает однородную поверхность для приклеивания полоски, обеспечивая надежное и долговечное соединение.
  2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
  3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
  4. Чехол также поможет защитить полосу от пыли и повреждений.
  5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не стоит того.

Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы клей не рассыпался, я рекомендую наносить немного горячего клея через каждые пару футов.

Как подключить светодиодные ленты

Пайка — обычно самый надежный метод соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.

Clips работают быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

Однако соединения, выполненные зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.

Поэтому рекомендую использовать припой, если полосы могут испытать:

  1. Погода — любая установка на открытом воздухе или нагрев и охлаждение, которые могут вызвать конденсацию
  2. Движение — любой вид гибкого канала или места, которое может испытывать вибрацию
  3. Очень постоянное — заключено в эпоксидную смолу или другой аналог

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих инсталляций, — это просто сделать небольшой изгиб за углом.

Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете выполнять изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Проведите полоску за угол и дайте полоске принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Также можно разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям их разреза.Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.

Источник
Метод складывания

Вы, , можете попытаться сложить полоски, но я не рекомендую это делать.Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами. Одноцветные полоски с низкой плотностью лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удалить светодиодные ленты

Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив полосу, практически невозможно.

Не тяните за полосу и надейтесь на лучшее. Вы рискуете порвать полоску или повредить отдельные разъемы светодиодов.

Вместо этого используйте зубную нить.

Нет, не такая зубная нить! Зубная нить.

Отрежьте кусок нити и протяните его под краем. Затем вращайте им взад и вперед по длине полосы.


Питание светодиодных лент

Светодиодные чипы

питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту непосредственно в розетку (переменный ток).Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие и качественные светодиоды. Таким образом, возникает соблазн удешевить блок питания. Но если заранее потратить деньги на хороший блок питания, то со временем он окупится.

Сколько мощности вам нужно?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши полоски, чтобы вы могли выбрать блок питания подходящего размера.

Каждый поставщик должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не волнуйтесь, нет необходимости получать абсолютно точный номер. Близко достаточно хорошо.

После того, как вы оцените энергопотребление вашего стрипа, хорошее практическое правило — добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность приведет к его нагреву.

Напряжение питания должно соответствовать светодиодам

Блок питания должен быть того же напряжения, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (с перегрузкой) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Защита от пыли

Даже если вас не беспокоит вода, вам может понадобиться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

КПД блока питания

Эффективность вашего блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с КПД 70% будет потреблять 100 Вт / 0,70 = 143 Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, за это нужно платить. Имеет ли смысл платить за повышение эффективности, как правило, зависит от размера вашего проекта.

Установка блока питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и проложить провода через стены.

Если вы хотите, чтобы он выглядел красиво и аккуратно, подумайте о том, чтобы разместить все блоки питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

DO купить блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы будете прокладывать какие-либо провода внутри готовых стен.

НЕ подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать источник питания внутри стены без съемной панели. Это должно быть само собой разумеющимся, но всегда есть тот парень . Источники питания действительно выходят из строя, и если они застревают в стене, это становится серьезной головной болью при обслуживании.

Как запитать очень длинные полоски

Если у вас есть достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине

Самый простой способ удвоить эффективную длину ваших полосок — это разместить мощность посередине двух полосок.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Использовать впрыск мощности

Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В таких случаях вам придется проложить больше проводов к нужным местам. Это называется впрыском мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инъекция мощности для аналоговых светодиодных лент

Аналоговые полоски не имеют встроенных микроконтроллеров, как цифровые полоски. Это означает, что необходимо установить какой-то регулятор напряжения между источником питания и полосой на всех соединениях .

Один из вариантов — купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторитель сигнала можно подключить в любом месте, где требуется подача мощности. Репитер будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, поскольку к сети умного дома добавляется только один контроллер.

Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к ретранслятору и подключить две полосы к ретранслятору.

Повторитель может питаться от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Инжекция мощности для цифровых светодиодных лент

Для цифровых полосок напряжение каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одиночного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- везде, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может привести к повреждению источников питания и потенциально вызвать возгорание.

Как выбрать правильный размер провода

Толстый провод имеет меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже. Спрятаться труднее. А если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно усложнить вашу работу.

Чтобы выбрать провод нужного размера, необходимо знать:

  1. Strip Voltage
  2. Current — Чтобы вычислить требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
  3. Длина провода
  4. Допустимая величина падения напряжения

Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна иметь маркировку, соответствующую классу 2.


Как контролировать светодиодные ленты

В этом разделе объясняется, как автоматизировать светодиодные ленты или управлять ими по беспроводной сети с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.

Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ — использовать умный диммер переменного тока, установленный в стене. Для этого проводка идет от переключателя диммера к источнику питания и фарам.

Плюсы / минусы этого метода:
Con — Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro — Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — Когда свет выключен, блок питания отключен.Это устраняет источник «вампирской» силы.
Con — Работает только с одноцветными светодиодными лентами.

Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

Плюсы / минусы этого метода:

Pro — Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
Pro — Не требует источника питания с регулируемой яркостью.
Con — Свет не подключен напрямую к настенному пульту управления.Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con — Электропитание всегда включено, что приводит к источнику силы вампира.

Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если он находится в области, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения везде, где это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты — это полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма — это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Использование контроллера со слишком большим количеством каналов — это нормально. Однако имейте в виду, что существует ограничение на то, сколько тока может проходить на каждом канале.

Контроллер имеет ограничение на пропускаемый через него ток. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер обменивается данными с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер Wi-Fi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и обычно дешевле, чем два других варианта.

Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue.Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, убедитесь, что это сертифицированный контроллер Zigbee 3.0.

Где установить контроллер

Контроллеры

обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения. Затем переключитесь на провод более легкого калибра от контроллера к полосам.

Как управлять цифровыми (адресными) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может настраивать светодиоды по отдельности.

Цифровой контроль полосы сильно отличается от аналогового.Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования таковы:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие люди используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.


Рекомендуемые продукты

Выполните поиск в Google светодиодных лент, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал, и работали ли они на меня.

Продолжая покупать и тестировать предметы, я буду обновлять этот список.

Светодиодные ленты

High CRI (Daylight White) — Светодиодная лента MARSWALL CRI 97+

RGBW — ОСВЕЩЕНИЕ BTF 16.4-футовая светодиодная лента RGBW 4 в 1

Контроллеры светодиодов

Wi-Fi

Z-волна

Работает с Hue — контроллер светодиодных лент GIDERWEL Zigbee RGBW

Источники питания

Класс 2 (CL2) — Блок питания 12 В 60 Вт

Dimmable — Драйвер для светодиодов HitLights 12V 60W с регулируемой яркостью


Последние мысли

Когда я назвал это «Полное руководство по светодиодным лентам», я имел в виду именно это. Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.

Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или что-то, что я пропустил, дайте мне знать в комментариях ниже, и я добавлю их в руководство.

Спасибо за чтение!

Разъемы, провода и аксессуары для светодиодного освещения

Разъемы, провода и аксессуары

Разъемы, провода и другие аксессуары для завершения ваших проектов.

  1. Создавайте простые, быстрые и надежные соединения для ленточных фонарей с помощью разъема для клеммной колодки 12 мм.

  2. Усиливает и разделяет сигналы DMX для размещения до 256 шайб DMX на разветвитель.

  3. Винтовой разъем для простых и надежных соединений со светодиодной лентой. Устанавливается внутри каналов для чистой профессиональной установки.

  4. Создает расстояние 10 футов между приборами DMX и аксессуарами с использованием соединений RJ45.

  5. 4-контактные клеммные колодки — это удобный аксессуар для подключения до трех светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.

  6. 8-проводные разветвители с жесткой проводкой — это удобный аксессуар для подключения до семи светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.

  7. Провода, включенные в список UL, предназначены для установки в стене.

  8. Многожильный провод обеспечивает гибкость для размещения больших светодиодных систем линейного освещения.

  9. Аксессуары для проводки помогают организовать и защитить проводку и светодиодные ленточные фонари.

  10. Помогает обеспечить жесткое соединение между светодиодным освещением и адаптером постоянного тока.

  11. Эти удлинители доступны во многих размерах и совместимы со многими продуктами для влажных локаций Diode LED.

  12. Помогает подключить от двух до пяти светодиодных источников света к одному источнику питания.

  13. Подключается напрямую к аксессуарам для штекеров постоянного тока, съемным адаптерам и светодиодной шайбе TRIANT®.

  14. Простой способ обеспечить защиту и рассеивание внутреннего светодиодного освещения, а также создать привлекательный и законченный вид.

  15. Выберите здесь любой из аксессуаров SPOTMOD® Tile, чтобы завершить установку.

  16. ПРОДУКТ ПРОИЗВОДСТВА
    Пока есть запасы!
    Разъемы K-RANGE® разработаны специально для использования с настраиваемой белой светодиодной лентой K-RANGE 24 В и контроллерами цвета K-RANGE.

  17. Корпус, внесенный в список UL, который сочетается с драйверами светодиодов для установки в соответствии с правилами.

  18. Выберите здесь любой из аксессуаров SPOTMOD® LINK, чтобы завершить установку.

  19. Принадлежности для запечатывания светодиодных лент для влажных мест — это все, что нужно для повторной герметизации светодиодных лент.

  20. Легко подключается к светодиодной ленточной лампе VALENT X 24 В.

  21. Вставной фиксатор EQUIFLUX® — лучший и самый безопасный способ закрепить светильник EQUIFLUX на поверхности. Полимерный материал предотвратит повреждение установленной поверхности на светильнике, в отличие от металлических винтов или болтов, которые могут представлять опасность для светильника и его функциональности.

  22. Доступны удлинительные кабели и разъемы питания.

  23. Монтажный кронштейн для использования с некоторыми драйверами постоянного напряжения.

  24. Эти аксессуары позволяют устанавливать светодиодное освещение HYDROLUME® 24 В в экстремальных условиях.

  25. Распределительная коробка Meanwell имеет серебряную отделку с отверстиями под резьбу 1/2 ″ NPT и имеет панель крышки, обеспечивающую легкий доступ.Предназначен для установки подрядчиками и представляет собой стальной корпус NEMA 1.

Подключение и управление светодиодными полосами RGB WS2812 через Raspberry Pi

#! / Usr / bin / env python3

# rpi_ws281x пример библиотеки strandtest

# Автор: Тони ДиКола ([email protected])

# Direct

# Порт примера strandtest библиотеки Arduino NeoPixel. Демонстрирует

# различных анимаций на полосе NeoPixels.

время импорта

из rpi_ws281x import *

import argparse

# Конфигурация светодиодной ленты:

LED_COUNT = 16 # Количество светодиодных пикселей.

LED_PIN = 18 # Вывод GPIO, подключенный к пикселям (18 использует ШИМ!).

#LED_PIN = 10 # Вывод GPIO, подключенный к пикселям (10 использует SPI /dev/spidev0.0).

LED_FREQ_HZ = 800000 # Частота сигнала светодиода в герцах (обычно 800 кГц)

LED_DMA = 10 # Канал DMA для генерации сигнала (попробуйте 10)

LED_BRIGHTNESS = 255 # Установите 0 для самого темного и 255 для самого яркого

LED_INVERT = False # Истина, чтобы инвертировать сигнал (при использовании сдвига уровня транзистора NPN)

LED_CHANNEL = 0 # установить в ‘1’ для GPIO 13, 19, 41, 45 или 53

# Определить функции, которые оживить светодиоды различными способами.

def colorWipe (strip, color, wait_ms = 50):

«» «Вытеснение цвета по пикселю за раз.» «»

для i в диапазоне (strip.numPixels ()):

strip. setPixelColor (i, color)

strip.show ()

time.sleep (wait_ms / 1000.0)

def TheaterChase (strip, color, wait_ms = 50, iterations = 10):

«» «Кинотеатр анимация преследователя в легком стиле. «» «

для j в диапазоне (итераций):

для q в диапазоне (3):

для i в диапазоне (0, полоса.numPixels (), 3):

strip.setPixelColor (i + q, color)

strip.show ()

time.sleep (wait_ms / 1000.0)

для i в диапазоне (0, strip.numPixels () , 3):

strip.setPixelColor (i + q, 0)

def wheel (pos):

«» «Создает цвета радуги в позициях 0-255.» «»

if pos <85:

return Color (pos * 3, 255 — pos * 3, 0)

elif pos <170:

pos — = 85

return Color (255 — pos * 3, 0, pos * 3)

иначе :

pos — = 170

return Color (0, pos * 3, 255 — pos * 3)

def rainbow (strip, wait_ms = 20, iterations = 1):

«» «Нарисуйте радугу, которая исчезает сразу по всем пикселям.»» «

для j в диапазоне (256 * итераций):

для i в диапазоне (strip.numPixels ()):

strip.setPixelColor (i, wheel ((i + j) & 255))

strip.show ()

time.sleep (wait_ms / 1000.0)

def rainbowCycle (strip, wait_ms = 20, iterations = 5):

«» «Нарисуйте радугу, которая равномерно распределяется по всем пикселям.» » «

для j в диапазоне (256 * итераций):

для i в диапазоне (полоса.numPixels ()):

strip.setPixelColor (i, wheel ((int (i * 256 / strip.numPixels ()) + j) & 255))

strip.show ()

time.sleep (wait_ms / 1000.0)

def TheaterChaseRainbow (strip, wait_ms = 50):

«» «Анимация преследователя в световом стиле кинотеатра Rainbow.» «»

for j in range (256):

for q in range (3 ):

для i в диапазоне (0, strip.numPixels (), 3):

strip.setPixelColor (i + q, wheel ((i + j)% 255))

strip.show ()

time.sleep (wait_ms / 1000.0)

для i в диапазоне (0, strip.numPixels (), 3 ):

strip.setPixelColor (i + q, 0)

# Основная логика программы следующая:

if __name__ == ‘__main__’:

# Параметры процесса

parser = argparse.ArgumentParser

000 () parser.add_argument (‘- c’, ‘—clear’, action = ‘store_true’, help = ‘очистить отображение при выходе’)

args = parser.parse_args ()

# Создать объект NeoPixel с соответствующей конфигурацией.

strip = Adafruit_NeoPixel (LED_COUNT, LED_PIN, LED_FREQ_HZ, LED_DMA, LED_INVERT, LED_BRIGHTNESS, LED_CHANNEL)

# Инициализировать библиотеку (необходимо вызвать один раз перед другими функциями).

strip.begin ()

print (‘Нажмите Ctrl-C для выхода.’)

, если не args.clear:

print (‘Используйте аргумент «-c» для очистки светодиодов при выходе’)

try:

while True:

print (‘Color wipe animations.’)

colorWipe (strip, Color (255, 0, 0)) # Red wipe

colorWipe (strip, Color (0, 255, 0)) # Blue wipe

colorWipe (strip, Color (0, 0, 255)) # Green wipe

print (‘Theatre chase animations.

Добавить комментарий

Ваш адрес email не будет опубликован.
