Монтаж ветровой доски: Как правильно прибить ветровую доску. Установка ветровой доски

Как правильно прибить ветровую доску. Установка ветровой доски

Все фото из статьи

Двускатные, вальмовые, полувальмовые и односкатные кровли, точно так же, как и все остальные, подвержены воздействию ветра. На крыше такого типа всегда есть уязвимое место – это её верхние торцы в местах соединения с кровельным материалом.

Если такое место не защитить, то существует риск срыва покрытия, поэтому, чтобы быстродвижущиеся потоки воздуха не проникали под него, в таких местах прикручивают или прибивают ветровую доску или планку. Более подробно о том, как это сделать самостоятельно мы расскажем вам ниже, а ещё покажем видео в этой статье для наглядности.

Ветровая доска

Существует несколько причин, по которым двускатная, односкатная, вальмовая и полувальмовая крыша не может обходиться без ветровых досок на торцах.

Во-первых:

  • любая крыша на здании является частью его утепления , вне зависимости от того, подкладывался ли под кровельный материал или укладывался на пол чердака утеплительный материал.
    В любом случае там есть воздушное пространство, которое совместно с покрытием служит в качестве теплового барьера;
  • даже при слабом ветре под покрытие (шифер, черепица, ондулин, профнастил) будет проникать поток воздуха , проникая внутрь чердака, следовательно, будет охлаждаться потолок и ваши расходы на отопление увеличатся;
  • кроме того, при штормовом ветре такие зазоры послужат местом для подрыва кровельного материала ;
  • поэтому инструкция рекомендует на торцах устанавливать такую защиту, как ветровая доска . Безусловно, она не способствует полной изоляции, и движение воздуха будет всё равно, но это уже можно назвать естественной вентиляцией.

Во-вторых:

  • второй аргумент в пользу такого устройства, это понижение влажности на чердаке , то есть, это, конечно, не гидроизоляция, но вместе со снижением интенсивности воздухообмена показатель влажности тоже падает;
  • а при стабильной, приближённой к нормальной влажности воздуха лучше сохраняется микроклимат в комнатах и не происходит усадка стен ;
  • было замечено, что без ветровой доски температура в доме менялась очень быстро в соответствии с погодой на улице и особенно сильно на это влиял влажный воздух , а влага, как известно, отличный проводник тепла;
  • после монтажа ветровых планок ситуация резко оптимизировалась , причём, без каких-либо дополнительных мероприятий по утеплению крыши здания.

В-третьих:

  • если планка прикручена или прибита достаточно плотно к кровельному материалу, то в разы понижается тенденция роения ос на чердаке , а это – немаловажный фактор;
  • кроме того, туда не смогут залетать мелкие птицы, типа воробьёв или голубей , после которых остаётся помёт;
  • а цена на такое устройство, особенно, если сделать его из , копеечная , можно сказать, чисто символическая.

В-четвёртых:

  • и, наконец, ветровые доски имеют декоративное значение – они красиво обрамляют крышу, подчёркивая его контуры;
  • существует, как минимум, три типа планок для ветровой защиты , но все они служат одной и той же цели и монтируются по одному и тому же принципу.

Примечание. Ветровая доска может быть в виде прямой планки из обрезной доски, может быть в виде уголка из такой же доски, но может быть в виде уголка из пластика, алюмооцинкованной или оцинкованной жести.

Делаем ветровую доску

Этап первый

Ниже мы разберёмся, как своими руками сделать ветровую доску для металлочерепицы, шифера, профнастила и для других кровельных материалов.

Для покрытий такого рода по стропильным балкам обязательно крепится поперечная обрешётка, края которой выступают на торцы.

Но бывает так, что кровля еже готова, а края этой самой обрешётки остались неровными – просто при монтаже в этом не было необходимости, так как никто не планировал монтировать ветровую планку.

Потому эти края следует сделать ровными и лучше всего позаботиться об этом ещё при строительстве дома или крыши – так будет гораздо проще вывести все по одной линии. Для этого вам просто нужно рассчитать ширину кровельного материала, когда будете устанавливать его последний ряд – это нужно делать только с одной стороны, на финише.

Если об этом не позаботились в самом начале, то подрезку придётся делать на готовой крыше с помощью ручной электроциркулярки – процесс достаточно сложный и неудобный, но вполне осуществимый. Для этого вам нужно отбить линию чоклайном (строительным шнуром для разметки), а затем, по одной рейке выравнивать весь край, держа дисковую пилу вверх ногами.

Этап второй

Как вы понимаете, обрезать обрешётку вплоть до фронтона нет возможности, так как она поддерживает козырёк кровли. А крепить доску только к ней очень неудобно, да и ненадёжно.

Поэтому, перпендикулярно рейкам обрешётки вам нужно прикрепить к фронтону такие же рейки или бруски (на рисунке вверху это показано чёрной стрелкой). Но, скорее всего, вы не сможете зафиксировать их непосредственно к фронтону, и вам нужно будет сделать короб, соответствующий ширине доски, из которой вы сделаете ветробарьер.

Этап третий

Теперь вам нужно закрепить саму доску, и вы это можете сделать гвоздями, но лучше всего, фиксировать её саморезами. Но у нас в этом случае есть два варианта крепления доски – мы можем крепить её на 15-20 мм выше шифера, а можем заподлицо.

В первом случае, когда доска будет выше, мы не будем её уже ничем закрывать сверху. А вот когда мы установим её заподлицо, то у нас есть возможность закрыть её сверху уголком из жести или пластика, хотя такой уголок можно собрать из двух обрезных досок.

Если вы делали короб, то его нужно подшить снизу – это можно сделать обрезной доской, деревянной или пластиковой вагонкой или сайдингом.

Для металлочерепицы и профнастила

Теперь давайте разберёмся, как крепить ветровую доску к металлочерепице, хотя здесь весь процесс остаётся точно таким же, как и для шифера, только вот доску не нужно будет выводить выше кровли, а только заподлицо.

Вам точно также нужно будет выровнять обрешётку, чтобы на неё легла доска и при этом получилась заподлицо с кровельным материалом. Если вам придётся ровнять эти края при готовой кровле, то не забывайте о том, что циркулярной пилой очень легко повредить покрытие металлочерепицы или профнастила и даже их прорезать (для такой пилы это очень просто).

После того как вы закрепите ветровую доску, её, конечно, нужно будет задекорировать, и сделать это вы сможете ветровыми планками разного типа. Например, такими, какие вы видите на верхнем изображении.

Обратите внимание, что здесь предоставлено три вида, но если ВП-1 и ВП-2 сделаны в виде уголков, то ВП-3 имеет выступ. Это означает, что ВП-3 подсовывается угловой частью под кровельный материал и сверху фиксируется уже сквозь него, хотя с торцевой части всё происходит, как и во всех других случаях.

Для этого вам нужно будет подобрать по цвету не только планки, но и саморезы. При работе будьте аккуратны, чтобы не поцарапать покрытие, в противном случае, металл будет ржаветь. Но если такое всё-таки произойдёт – закрасьте эти места подходящей краской из баллончика.

Примечание. В качестве уголка для всех без исключения кровельных материалов превосходно подойдёт околооконный ПВХ профиль для сайдинга.

Заключение

Как видите, устройство ветровой доски крыши очень просто и не требует большого умения, чтобы её смонтировать. Но не забывайте о том, что монтажные работы в таких случаях производятся с лестницы на высоте и вам следует быть очень внимательным. Особую осторожность нужно соблюдать при подрезке обрешётки электроциркуляркой. Удачи!

Ветровая доска функционально предназначена для предотвращения интенсивного продувания чердачного помещения, создания там сбалансированной температуры, а также придания эстетичного внешнего вида свесу крыши. Для изготовления ветровой доски используется не только дерево, но и металл, а также полимерные материалы.

Самостоятельная установка ветровой доски, обычно, не вызывает затруднений, но лучше пригласить профессионалов, которые правильно снимут все необходимые размеры, а также установят ветровую доску, не повредив кровлю.

На рынке представлены различные варианты ветровой доски, отличающиеся цветом, размером, материалом, фактурой. Существуют даже декоративные варианты, украшенные резьбой или рисунком, такие планки придадут кровле и дому неповторимый, индивидуальный и ухоженный вид.

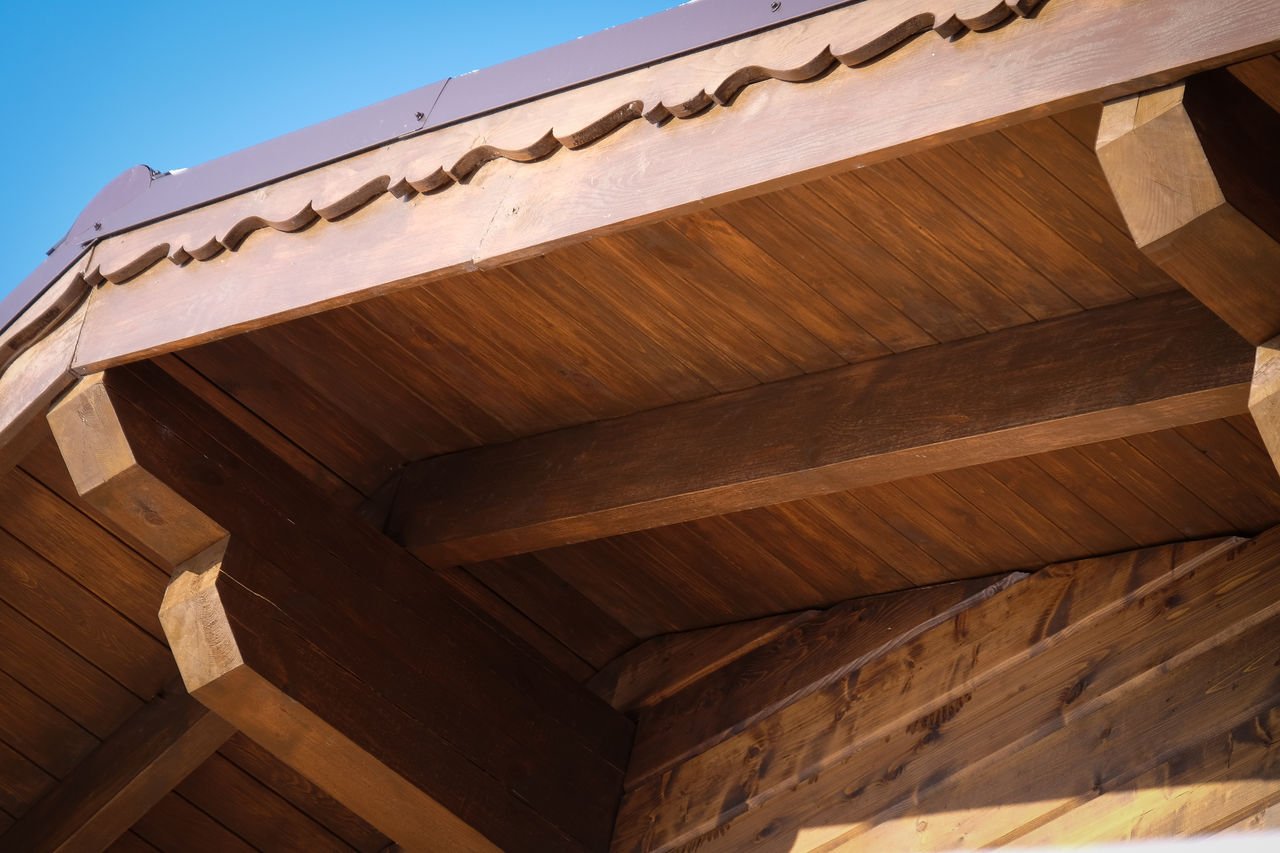

Дерево всегда в почете

Деревянная отделка – самый старый и известный способ отделки карнизного свеса. Доска для подшивки выпускается на предприятиях, изготавливающих столярные изделия. Пиломатериал для кровли – это древесина, делящаяся на группы способом нарезки.

Этот вид строительного материала, издавна применяющийся во многих сферах строительства, особенно актуальным становится на сегодняшний момент, благодаря своим экологическим качествам.

Для защиты древесины от жучков и гниения, а также для придания ей огнеупорных качеств исходный материал обрабатывается большим количеством специальных средств.

Для подшивки карнизного свеса используется обрезная доска произвольной длины и ширины с толщиной около 25 мм. Для защиты свесов, обычно, применяют доски сосны, ели или лиственницы. Последние более дорогие, но и более долговечные. Эти доски имеют разные торцы: профилированные паз-гребень, прямые или под врубку.

При прямых торцах они монтируются встык и между ними остаются щели, значит, вентиляционные отверстия дополнительно делать не нужно. Если же доски имеют перфорированные края или крепятся внахлест, необходимо сделать вентиляционные щели и прикрепить на них сетку. Расстояние между двумя креплениями доски не должно превышать 100 см.

Деревянная подшивка свеса требует постоянного контроля над состоянием. Примерно через каждые 5 лет ее необходимо обрабатывать защитными средствами от грибка и гниения, а также проводить биозащиту, после осуществления всех пропиток ветровую доску подкрашивают или вскрывают лаком.

Ветровая доска – принцип крепления

В строительных нормах нигде не указывается, что свесы крыши нужно обязательно зашивать. Можно обойтись и без этого, но если у конструкции крыши тонкие стропила и при этом видно низ сделанной подшивки, то такие свесы желательно зашить. Это предаст эстетичный вид конструкции и защитит чердачное пространство от перепадов температуры и появления птиц.

Прикрепить ветровую доску можно двумя способами . Первый – элементы подшивки крепятся непосредственно к стропильной системе, при втором – перпендикулярно к стене здания, т.е. под прямым углом.

Перед началом монтажа короба для подшивки утеплите стены, это особенно актуально при горизонтальной обшивке. Также после осуществления монтажа крыши необходимо произвести обрезку концов стропил, выступающих за фасад дома. Это нужно сделать по одной линии и параллельно стенам здания.

Для осуществления процесса монтажа коробки и самой обшивки необходимо использовать строительные леса или стремянку, шуруповерт, саморезы, пилу, карандаш и рулетку.

Для изготовления короба обшивки используем толстую доску или брус. Один край доски крепится к низу стропил, а второй – к предварительно опущенной и закрепленной с помощью сигнальных планок дополнительной доске, находящейся у стены.

На углах конструкции, где сходятся два ската кровли, доску ставьте не на ребро, а укладывайте плашмя, т.к. здесь будет стык, и нужно будет крепить два конца досок. Стыковое соединение должно точно проходить от угла крыши до угла стен. Этот способ крепления досок позволяет получить жесткую конструкцию короба, независимую от стены здания.

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

  1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: . Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
  2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

  • шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
  • приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
  • молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Монтаж

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Все чаще в строительстве применяют кровельные материалы из металла и на основе модифицированных битумов. Для защиты их от затекания воды по свесам традиционно применяют ветровую доску. Однако установка ветровой доски из дерева в конструкции таких кровель не может соответствовать стилю кровли, так как дерево в данной ситуации слишком массивно, да и подобрать необходимый цвет краски слишком сложно. Для того чтобы качество и стиль ветровой доски соответствовали стилю кровли, необходимо устанавливать металлическую ветровую доску. В основном это касается таких кровельных материалов как металлочерепица, битумный шифер, битумная черепица.

Металлическая ветровая доска – это Г-образная планка из крашенного оцинкованного железа. Размеры планки могут быть разными, равно как и конфигурация. Так, для битумной черепицы планка не имеет развальцованных кромок, так как устанавливается перед наклеиванием гонтов. После монтажа кровли такие ветровые доски практически незаметны. Крепление их осуществляется при помощи кровельных гвоздей с большими плоскими шляпками непосредственно к основанию поверх гидроизолирующего мата. Защита от протекания обеспечивается посредством напуска черепицы поверх ветровой доски.

Классически устанавливается ветровая доска из металла на кровли из металлочерепицы. При этом возможны два варианта. Первый из них предусматривает крепление бокового свеса ветровой доски в торцы обрешетки. А второй вариант, когда к торцам сначала крепится планка из строганной доски толщиной около 25 мм и шириной равной ширине бокового свеса ветровой доски из металла за вычетом высоты волны металлочерепицы, а уже к планке крепится боковой свес ветровой доски. Профиль ветровой доски из металла имеет сложную форму. Это не только развальцованные кромки, но и отогнутые края ветровой доски. Край на части, параллельной стене отогнут наружу, и образует капельник, предотвращающий подтекание воды на брусья обрешетки или на планку. Край на примыкании к поверхности кровельного материала отогнут внутрь, чтобы обеспечить более плотный контакт ветровой доски с его поверхностью.


Крепление ветровой доски из металла осуществляется саморезами, имеющими головки или термошайбы, с колпачками того же цвета, что и окраска покрытия доски. Боковая поверхность крепится к планке или торцам обрешетки, а верхняя поверхность к металлочерепице. Если на крыше лежит ондулин, то крепление осуществляется к обрешетке сквозь верх волны битумного шифера.

Стандартная длина ветровой доски из металла составляет 2 метра. Однако при изготовлении под заказ возможна большая длина. Чем меньше стыков при монтаже, тем больше прочность всей конструкции в целом.

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Rock, Истра.

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 — 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 — 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия — по середине торцев досок обрешетки, вторая — по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.



Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой. Торцевая планка представляет из себя полосу окрашенного листового железа согнутую под прямым углом. Ширина вертикальной и горизонтальной полок колеблется около 100 — 150 миллиметров. Длина планок — 2 метра. Поверхность может иметь продольные ребра или быть совершенно гладкой. Но края планки все равно имеют для жесткости небольшие загибы-отбуртовку по всей длине.

Торцевые планки устанавливают так, чтобы они закрывали лист металлочерепицы сверху, а своей вертикальной полкой прижимались к торцам досок обрешетки.

Требования все те же — плотнее прижимать торцевую планку к тем поверхностям, к которым она прилегает. Поскольку длина планок два метра, а крыша значительно длиннее, то сначала устанавливают нижнюю планку, потом вышележащую так, чтобы был нахлест не менее 50 миллиметров.

Крепление осуществляется цветными кровельными саморезами, которые располагают друг от друга на расстоянии от 400 до 600 миллиметров. Как вариант иногда боковое крепление делается прессшайбами по дереву. Главное — не промазать и попасть в деревянные доски. Если таковое случается, то лучше оставить саморез и не удалять его, иначе будет заметна дырка.

Заворачивая шуруповертом саморезы, не перестарайтесь, устанавливайте крутящий момент ближе к минимуму. При необходимости этот крутящий момент ослабьте. Иначе боковая поверхность торцевой планки будет напоминать морские волны.

Царапины, которые неизбежно будут сопутствовать процессу крепления планок лучше закрашивать краской из баллончика. Если пять — шесть лет тому назад они стоили 400 р за штуку, то сейчас в три раза дешевле. Иначе металл начнет корродировать уже на следующий год. А вам это надо? Сложность — в одном, как можно точнее угадать оттенок. Иначе места подкрашивания будут напоминать пятна леопарда.



При любом материале кровли. Когда дом обшивается сайдингом. Тогда все карнизы оформляются не ветровыми досками, не торцевыми планками, а панелями и финишными (завершающими) полосами. Вместо финишной полосы можно использовать джи-профиль.

Но деревянная основа в виде закрываемых досок обрешетки и подшивных досок должна присутствовать.

Поскольку сайдинг имеет свойство к большим линейным расширениям при перепадах температур, то крепление его в строгом соответствии с типовыми инструкциями монтажа. Когда прессшайбу (или толевой оцинкованный гвоздь с большой шляпкой) располагают строго посередине перфорационного отверстия любого винилового элемента. И с люфтом, а не намертво.

Панели продающиеся в придачу к сайдингу могут быть использованы и как оконные и как ветровые (торцевые). Эти панели по причине их широких полок мы называем «лопухами».

Широкая полка такого лопуха режется кровельными ножницами на всю длину и в необходимый размер. Так, чтобы вставить отрезанный край в финишный (завершающий) элемент. И этот край не должен быть виден. То есть край не должен упираться в финишный элемент, а иметь люфт около 5 миллиметров. Тогда не будет короблений и лопух будет по горизонтали ездить как угодно.

Чтобы не промахнуться по размерам, всегда сначала делают шаблон — образец из комплектующих элементов сайдинга. Прикладывают к месту монтажа. Если все сходится, то делаете один комплект, устанавливаете его на место. Все хорошо, тогда продолжайте.

Элементарная ошибка непрофессионалов — сразу нарезать детали на весь дом. После чего они устанавливают первые детали. И часто убеждаются в том, что ошиблись. Выкидывают массу материала и покупают новый. Не делайте этого. «Семь раз отмерь, один раз отрежь».

Пожалуй, третий вариант может быть и комбинированным, когда крыша из металлочерепицы и с наличием торцевой планки, а сочленение ее приходится дооформлять сайдингом. Фантазия приветствуется. В этом случае нижний край металлической торцевой планки должен на всем протяжении прилегать к верхнему краю винилового элемента сайдинга. Но не перехлестываться. Чтобы со стороны смотрелось благообразно и без щели.

Вот, вкратце о наиболее ходовых вариантах установки ветровых досок.

Поскольку не были даны исчерпывающие данные о том, какая у вас кровля. Так что многое из рассказанной информации может оказаться и лишним.

Другие вопросы по теме крыш:

  • Частичный ремонт кровли при отрицательной температуре

Ветровая доска – для чего нужна и как правильно произвести крепление? + видео

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.


Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

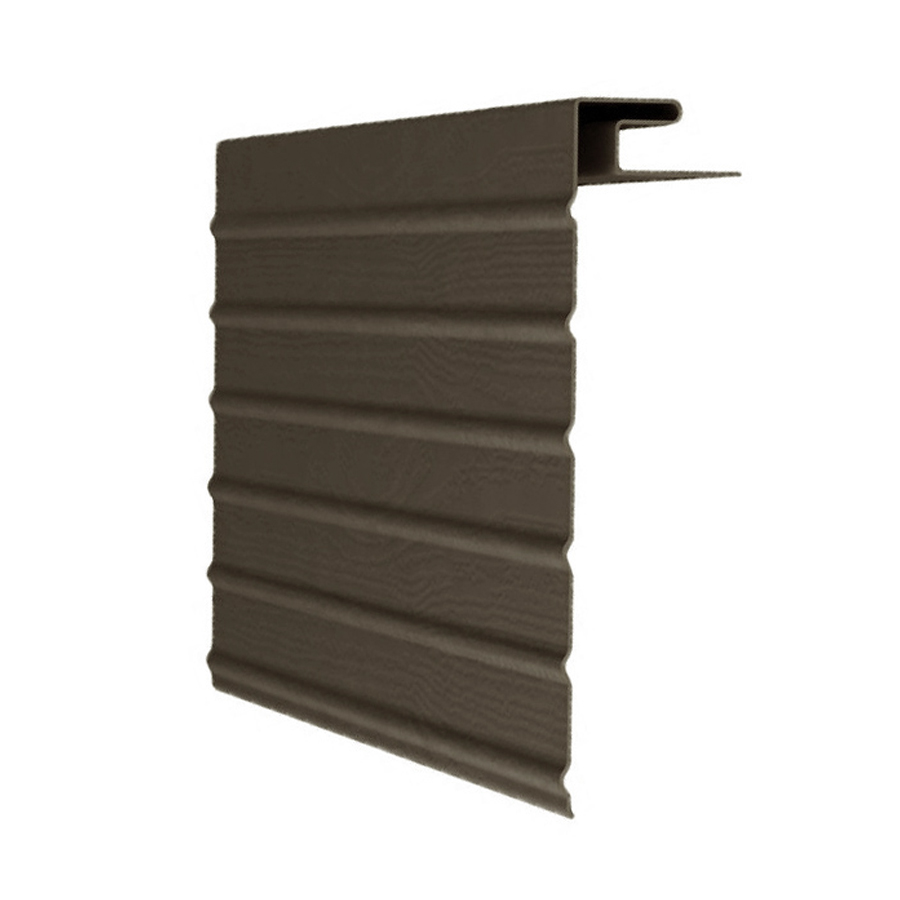

Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.



Оцените статью: Поделитесь с друзьями!

Ветровая планка для кровли

В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши. Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

Как работает ветровая доска


Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

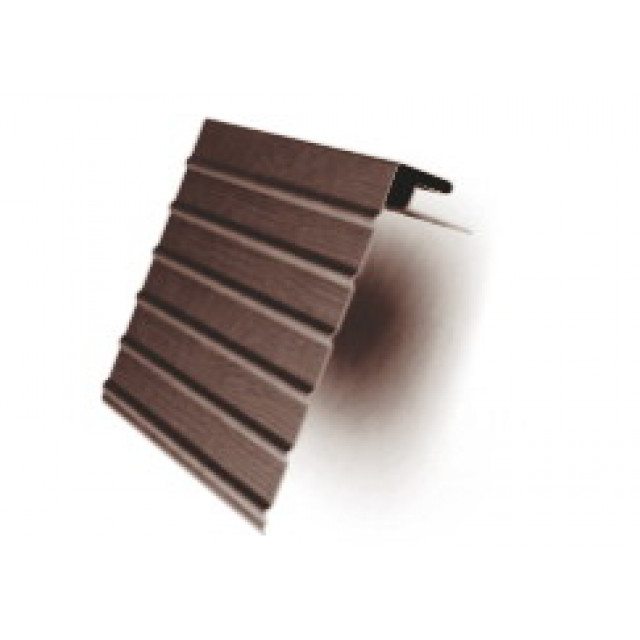

Ветровая доска для сайдинга


Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Монтаж ветровой доски на крышу


Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

  • Пытаются закрепить ветровую планку непосредственно на торцах обрешетки;
  • Нашивают вместо ветровой доски брус. Подобное решение можно использовать в качестве альтернативного варианта, но только для определенного рода кровельного материала, например, металлочерепицы;
  • Устанавливают верхнюю кромку ветровой доски слишком низко или слишком высоко, в результате защитная доборная планка не прилегает максимально плотно к кровельному покрытию.

Важно! Чтобы обеспечить гидроизоляцию кровли, ветровая доска должна в обязательном порядке нахлестываться полотном гидроизоляции.

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски


Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

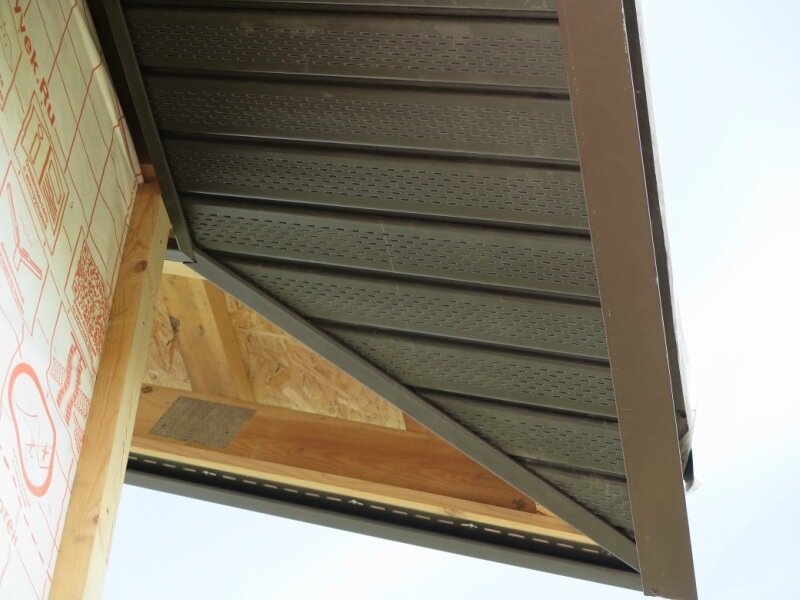

Монтаж ветровой доски на подшивку сайдингом


Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Для установки ветровой доски нужно сначала закрепить по свесу финишную планку. Крепление выполняется с помощью обычных столярных дюймовых саморезов. После чего можно обрезать ветровую доску и вставить ее в финиш. Далее необходимо вычислить расстояние от ветровика до плоскости фронтона. Обычно перед установкой внутренней планки сначала примеряют форму и размер доборного угла, закрывающего стык между фронтоном и обрешеткой крыши. Проще всего использовать стандартный сайдинговый J-образный профиль.

J-профиль представляет собой пластиковую планку с выносным элементом крепежа или монтажной фаской.

Для того чтобы правильно установить элемент, потребуется выполнить следующие операции:

  • Обрезаем материал по размеру ската крыши и прикручиваем профиль;
  • Устанавливаем к месту крепежа так, чтобы фаска не доходила до плоскости обрешетки крыши на 20-25 мм. Это примерно равно толщине стандартной сайдинговой панели с припуском на ребро жесткости.

Остается отметить положение J-профиля относительно внутреннего угла, вытащить доску и закрепить пластиковую планку, после чего внутренняя ветровая доска возвращается на место, и можно приступать к отделке свесов.

Использование профиля позволяет максимально точно выставить положение элемента относительно внутреннего угла и одновременно обеспечить его защиту от случайных попаданий дождевой воды или задувания снега под кровлю.

Аналогичным способом можно установить ветровую доску на карнизах с выносом. Такой способ особенно удобен, если весь карниз подшивается сайдингом без установки лобовой доски.

Для этого, прежде всего, потребуется выполнить разметку высоты установки профиля. Обычно первой укладывается внутренняя планка, после чего устанавливается одиночный фрагмент панели, выравнивается по горизонту с помощью уровня. Измерением вертикального расстояния от линии внутренней поверхности кровельного покрытия до сайдинговой панели можно определить, насколько необходимо подрезать ветровую доску. После чего остается только установить J-профиль, и проблема решена.

Заключение


Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

что такое, как установить на крышу, фото

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

  • Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
  • Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
  • Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

К сведению! Наборы ветрозащитной планки для кровли предлагаются ведущими производителями в комплекте к стандартному кровельному покрытию. Это упрощает подбор защиты, при этом можно получить лучшее качество доски из всех возможных вариантов.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

  • Для мягкой кровли используют ветровую планку с П-образным профилем;
  • Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

К сведению! Пластиковая ветровая доска для кровли должна быть пластичной и устойчивой к воздействию солнечного ультрафиолета.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

К сведению! Все модели ветровых планок должны иметь специальное полихлорвиниловое покрытие, это обеспечит надежную защиту от затекания влаги в точки крепежа.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

  • Ширина горизонтальной полки — 100 мм;
  • Вертикальная опорная полка — 85-90мм;
  • Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

К сведению! Лист металлопрофиля укладывают таким образом, чтобы пик трапециевидного или прямоугольного профиля располагался непосредственно над линией шва между ветровой доской и рейкой контробрешетки.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

Ветровая доска – особенности крепления на разные крыши

Используемая при обустройстве кровель лобовая доска – элемент отделки свесов крыши, набиваемый на вынос стропильных ног по всему периметру здания. Другие ее названия, знакомые большинству специалистов, – подшивка кровли или карнизная (ветровая) доска.

Блок: 1/7 | Кол-во символов: 282
Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Как работает ветровая доска


Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга


Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Блок: 2/4 | Кол-во символов: 1759
Источник: http://ProRoofer.ru/material/prochie-materialy/vetrovaya-doska.html

Ветровая доска – украшаем крышу с практической пользой

» Что

Блок: 2/7 | Кол-во символов: 63
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Блок: 3/8 | Кол-во символов: 236
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski. html

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

  1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
  2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Блок: 3/7 | Кол-во символов: 1101
Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Обратите внимание! Практически все известные антисептики содержат в виде добавки антипирен, существенно снижающий горючесть деревянных элементов конструкций.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания. При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок.

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Блок: 7/7 | Кол-во символов: 995
Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.

Блок: 4/8 | Кол-во символов: 1354
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski. html

Подшивка ветровой доски

Для человека далекого от кровельного дела вряд ли будет понятен термин ветровая доска. В кровле понятие ветровая доска – это планка, закрывающая пространство между кровлей и стеной здания. Ветровая доска имеет форму буквы Г и служит она для того, что бы ветер не продувал чердачное помещение, в котором скапливается тепло. Если вы не заградите доступ ветра при помощи ветровой доски, то температура в помещении не будет удерживаться. Зимой в помещение будет холодно, а летом, наоборот, слишком жарко, об оптимальной влажности в помещениях тоже можете забыть. Роль ветровой доски заметили давно. В сельской местности, специально не используют ветровые доски в сеновалах, что бы сено, запасенное на зиму, продувалось ветром.

Ветровая доска может быть выполнена не только из дерева, она может быть как из металла, так и из полимерных материалов. Установить ветровую доску не трудно, вы можете выполнить это сами, но все-таки лучше обратиться к профессионалам которые точно и грамотно снимут все размеры, закажут наиболее подходящий вариант материала ветровой доски и не испортят кровлю. Такие специалисты есть в нашей компании. Схема установки ветровой доски, выглядит следующим образом: ветровая доска крепится одним концом к стене здания, изгиб прикрепляется к кровле, а второй конец находится в висячем положение. Следует отметить, что при состыковке планок ветровой доски нужно пользоваться специальной фурнитурой, а если это не предусмотрено конструкцией ветровой доски, выбранной вами, то следует крепить планки внахлест 5 см. верхняя на нижнюю — соответственно.

Кроме того, ветровая доска применяется как околооконная планка, в случае, когда окна утоплены . Это делается для того, что бы ветер не мог продувать щели оставшиеся после установки окон.

Существую варианты декоративной ветровой доски. Они украшены различными рисунками или резьбой. Такие ветровые доски создадут приятный внешний вид не только кровли, но и всего здания в целом.

Блок: 4/7 | Кол-во символов: 1968
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Блок: 5/8 | Кол-во символов: 257
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html

Установка ветровой доски

Вопрос:

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Ответ:

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается деревянная доска или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Первый вариант крепления ветровой доски

Кровля крыши — из шифера асбоцементного. ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 — 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 — 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия — по середине торцев досок обрешетки, вторая — по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.

Второй вариант крепления ветровой доски

Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой.

Блок: 5/7 | Кол-во символов: 2440
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Блок: 6/8 | Кол-во символов: 1154
Источник: https://remoskop. ru/sdelat-kreplenie-vetrovoj-doski.html

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

Дополнительная информация! Хорошо проолифленная поверхность лобовой доски издалека кажется лакированной.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Блок: 6/7 | Кол-во символов: 822
Источник: https://DrevoGid. com/stroitelstvo/dom/krysha/lobovaya-doska.html

Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Блок: 7/8 | Кол-во символов: 315
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html

Карнизная планка для металлочерепицы: как правильно смонтировать

Важными элементами в обустройстве металлочерепичной кровли являются карнизная планка для металлочерепицы, а также – торцевая планка.

Несмотря на то, что эти элементы занимают незначительную (по сравнению со скатами кровли) площадь, они выполняют достаточно важные функции, сохраняя целостность кровли и защищая ее от повреждения.

Монтаж карнизной планки

Как торцевые, так и ветровые планки производятся по той же технологии, что и основные листы металлочерепицы, предназначенные для перекрытия скатов крыши.

В их основе лежит металлический профиль из оцинкованной и пассивированной стали толщиной 0,4 – 0,5 мм, при этом покрываются они теми же полимерами, что и остальная металлочерепица: планка торцевая и ветровая может выпускаться как с пластизоловым, так и с полиэстеровым покрытием, а для композитной металлочерепицы торцевые планки покрываются базальтовой крошкой.

В данной статье мы проанализируем, зачем нужны эти элементы, а также приведем технологию их монтажа.

Назначение карнизных и торцевых планок

Карнизная планка представляет собой продольный элемент кровли из металлочерепицы, главной задачей которого является защищать лобовую доску карниза от намокания при контакте с атмосферными осадками и как следствие – от проникновения влаги внутрь кровельного пространства.

Торцевая планка для металлочерепицы имеет конструкцию, сходную с конструкцией карнизной планки, однако в отличие от нее крепится она не в нижней части ската, а на боковых торцах кровли .

Перекрывая торец, торцевая планка не столько защищает обрешетку от попадания влаги, сколько предотвращает повреждение кровли вследствие ветровых нагрузок.

Именно эта функция и дала торцевой планке ее более распространенное название ветровая планка для металлочерепицы.

Монтаж карнизной планки

Кровля с установленными торцевыми планками

Монтаж карнизной планки  для металлочерепичной кровли производим по следующей схеме:

пока нет!

Блок: 7/7 | Кол-во символов: 2006
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.

Блок: 8/8 | Кол-во символов: 1464
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html

Кол-во блоков: 20 | Общее кол-во символов: 20877
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html: использовано 6 блоков из 7, кол-во символов 5039 (24%)
  2. https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html: использовано 6 блоков из 8, кол-во символов 4780 (23%)
  3. http://ProRoofer.ru/material/prochie-materialy/vetrovaya-doska.html: использовано 2 блоков из 4, кол-во символов 2493 (12%)
  4. https://jurnalstroyka.ru/vetrovaya-doska-dlya-kryishi/: использовано 1 блоков из 3, кол-во символов 2088 (10%)
  5. https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/: использовано 4 блоков из 7, кол-во символов 6477 (31%)

Источник: m-strana.ru

Отделка ветровой доски


Ветровая доска кровли

Главная / Материалы и инструменты /

Используемая при обустройстве кровель лобовая доска – элемент отделки свесов крыши, набиваемый на вынос стропильных ног по всему периметру здания. Другие ее названия, знакомые большинству специалистов, – подшивка кровли или карнизная (ветровая) доска.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Это интересно: Лоток ЖБИ: разбираем досконально

Ветровая доска – украшаем крышу с практической пользой

» Что

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

  1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
  2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Обратите внимание! Практически все известные антисептики содержат в виде добавки антипирен, существенно снижающий горючесть деревянных элементов конструкций.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания. При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок.

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Это интересно: Крыша шале — фото и устройство

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.

Подшивка ветровой доски

Для человека далекого от кровельного дела вряд ли будет понятен термин ветровая доска. В кровле понятие ветровая доска – это планка, закрывающая пространство между кровлей и стеной здания. Ветровая доска имеет форму буквы Г и служит она для того, что бы ветер не продувал чердачное помещение, в котором скапливается тепло. Если вы не заградите доступ ветра при помощи ветровой доски, то температура в помещении не будет удерживаться. Зимой в помещение будет холодно, а летом, наоборот, слишком жарко, об оптимальной влажности в помещениях тоже можете забыть. Роль ветровой доски заметили давно. В сельской местности, специально не используют ветровые доски в сеновалах, что бы сено, запасенное на зиму, продувалось ветром.

Ветровая доска может быть выполнена не только из дерева, она может быть как из металла, так и из полимерных материалов. Установить ветровую доску не трудно, вы можете выполнить это сами, но все-таки лучше обратиться к профессионалам которые точно и грамотно снимут все размеры, закажут наиболее подходящий вариант материала ветровой доски и не испортят кровлю. Такие специалисты есть в нашей компании. Схема установки ветровой доски, выглядит следующим образом: ветровая доска крепится одним концом к стене здания, изгиб прикрепляется к кровле, а второй конец находится в висячем положение. Следует отметить, что при состыковке планок ветровой доски нужно пользоваться специальной фурнитурой, а если это не предусмотрено конструкцией ветровой доски, выбранной вами, то следует крепить планки внахлест 5 см. верхняя на нижнюю — соответственно.

Кроме того, ветровая доска применяется как околооконная планка, в случае, когда окна утоплены . Это делается для того, что бы ветер не мог продувать щели оставшиеся после установки окон.

Существую варианты декоративной ветровой доски. Они украшены различными рисунками или резьбой. Такие ветровые доски создадут приятный внешний вид не только кровли, но и всего здания в целом.

Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Установка ветровой доски

Вопрос:

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Ответ:

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается деревянная доска или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Первый вариант крепления ветровой доски

Кровля крыши — из шифера асбоцементного. ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 — 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 — 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия — по середине торцев досок обрешетки, вторая — по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.

Второй вариант крепления ветровой доски

Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

Дополнительная информация! Хорошо проолифленная поверхность лобовой доски издалека кажется лакированной.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Карнизная планка для металлочерепицы: как правильно смонтировать

Важными элементами в обустройстве металлочерепичной кровли являются карнизная планка для металлочерепицы, а также – торцевая планка.

Несмотря на то, что эти элементы занимают незначительную (по сравнению со скатами кровли) площадь, они выполняют достаточно важные функции, сохраняя целостность кровли и защищая ее от повреждения.

Монтаж карнизной планки

Как торцевые, так и ветровые планки производятся по той же технологии, что и основные листы металлочерепицы, предназначенные для перекрытия скатов крыши.

В их основе лежит металлический профиль из оцинкованной и пассивированной стали толщиной 0,4 – 0,5 мм, при этом покрываются они теми же полимерами, что и остальная металлочерепица: планка торцевая и ветровая может выпускаться как с пластизоловым, так и с полиэстеровым покрытием, а для композитной металлочерепицы торцевые планки покрываются базальтовой крошкой.

В данной статье мы проанализируем, зачем нужны эти элементы, а также приведем технологию их монтажа.

Назначение карнизных и торцевых планок

Карнизная планка представляет собой продольный элемент кровли из металлочерепицы, главной задачей которого является защищать лобовую доску карниза от намокания при контакте с атмосферными осадками и как следствие – от проникновения влаги внутрь кровельного пространства.

Торцевая планка для металлочерепицы имеет конструкцию, сходную с конструкцией карнизной планки, однако в отличие от нее крепится она не в нижней части ската, а на боковых торцах кровли .

Перекрывая торец, торцевая планка не столько защищает обрешетку от попадания влаги, сколько предотвращает повреждение кровли вследствие ветровых нагрузок.

Именно эта функция и дала торцевой планке ее более распространенное название ветровая планка для металлочерепицы.

Монтаж карнизной планки

Кровля с установленными торцевыми планками

Монтаж карнизной планки  для металлочерепичной кровли производим по следующей схеме:

пока нет!

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.

Поделитесь в соц.сетях:

Оцените статью:

(Пока оценок нет) Загрузка…

Ветровая планка для кровли: что такое, как установить на крышу, фото

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

  • Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
  • Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
  • Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

К сведению! Наборы ветрозащитной планки для кровли предлагаются ведущими производителями в комплекте к стандартному кровельному покрытию. Это упрощает подбор защиты, при этом можно получить лучшее качество доски из всех возможных вариантов.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

  • Для мягкой кровли используют ветровую планку с П-образным профилем;
  • Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

К сведению! Пластиковая ветровая доска для кровли должна быть пластичной и устойчивой к воздействию солнечного ультрафиолета.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

К сведению! Все модели ветровых планок должны иметь специальное полихлорвиниловое покрытие, это обеспечит надежную защиту от затекания влаги в точки крепежа.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

  • Ширина горизонтальной полки — 100 мм;
  • Вертикальная опорная полка — 85-90мм;
  • Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

К сведению! Лист металлопрофиля укладывают таким образом, чтобы пик трапециевидного или прямоугольного профиля располагался непосредственно над линией шва между ветровой доской и рейкой контробрешетки.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

Ветровая лобовая и карнизная планка для кровли из металлочерепицы: материал изготовления, особенности монтажа

Металлическая черепица — хороший вариант для покрытия крыши частного дома. Однако долговечность кровли зависит не от одного этого материала: очень важно правильно выбрать различные комплектующие, как, например, ветровая планка для металлочерепицы. Хоть количество «доборников» составляет всего 5% от объема всей конструкции кровли, значимость их крайне велика.

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

  • Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
  • Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Это интересно: Крыша шале — фото и устройство

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.

Подшивка ветровой доски

Для человека далекого от кровельного дела вряд ли будет понятен термин ветровая доска. В кровле понятие ветровая доска – это планка, закрывающая пространство между кровлей и стеной здания. Ветровая доска имеет форму буквы Г и служит она для того, что бы ветер не продувал чердачное помещение, в котором скапливается тепло. Если вы не заградите доступ ветра при помощи ветровой доски, то температура в помещении не будет удерживаться. Зимой в помещение будет холодно, а летом, наоборот, слишком жарко, об оптимальной влажности в помещениях тоже можете забыть. Роль ветровой доски заметили давно. В сельской местности, специально не используют ветровые доски в сеновалах, что бы сено, запасенное на зиму, продувалось ветром.

Ветровая доска может быть выполнена не только из дерева, она может быть как из металла, так и из полимерных материалов. Установить ветровую доску не трудно, вы можете выполнить это сами, но все-таки лучше обратиться к профессионалам которые точно и грамотно снимут все размеры, закажут наиболее подходящий вариант материала ветровой доски и не испортят кровлю. Такие специалисты есть в нашей компании. Схема установки ветровой доски, выглядит следующим образом: ветровая доска крепится одним концом к стене здания, изгиб прикрепляется к кровле, а второй конец находится в висячем положение. Следует отметить, что при состыковке планок ветровой доски нужно пользоваться специальной фурнитурой, а если это не предусмотрено конструкцией ветровой доски, выбранной вами, то следует крепить планки внахлест 5 см. верхняя на нижнюю — соответственно.

Кроме того, ветровая доска применяется как околооконная планка, в случае, когда окна утоплены . Это делается для того, что бы ветер не мог продувать щели оставшиеся после установки окон.

Существую варианты декоративной ветровой доски. Они украшены различными рисунками или резьбой. Такие ветровые доски создадут приятный внешний вид не только кровли, но и всего здания в целом.

Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Установка ветровой доски

Вопрос:

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Ответ:

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается деревянная доска или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Первый вариант крепления ветровой доски

Кровля крыши — из шифера асбоцементного. ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 — 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 — 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия — по середине торцев досок обрешетки, вторая — по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.

Второй вариант крепления ветровой доски

Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

Дополнительная информация! Хорошо проолифленная поверхность лобовой доски издалека кажется лакированной.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Карнизная планка для металлочерепицы: как правильно смонтировать

Важными элементами в обустройстве металлочерепичной кровли являются карнизная планка для металлочерепицы, а также – торцевая планка.

Несмотря на то, что эти элементы занимают незначительную (по сравнению со скатами кровли) площадь, они выполняют достаточно важные функции, сохраняя целостность кровли и защищая ее от повреждения.

Монтаж карнизной планки

Как торцевые, так и ветровые планки производятся по той же технологии, что и основные листы металлочерепицы, предназначенные для перекрытия скатов крыши.

В их основе лежит металлический профиль из оцинкованной и пассивированной стали толщиной 0,4 – 0,5 мм, при этом покрываются они теми же полимерами, что и остальная металлочерепица: планка торцевая и ветровая может выпускаться как с пластизоловым, так и с полиэстеровым покрытием, а для композитной металлочерепицы торцевые планки покрываются базальтовой крошкой.

В данной статье мы проанализируем, зачем нужны эти элементы, а также приведем технологию их монтажа.

Назначение карнизных и торцевых планок

Карнизная планка представляет собой продольный элемент кровли из металлочерепицы, главной задачей которого является защищать лобовую доску карниза от намокания при контакте с атмосферными осадками и как следствие – от проникновения влаги внутрь кровельного пространства.

Торцевая планка для металлочерепицы имеет конструкцию, сходную с конструкцией карнизной планки, однако в отличие от нее крепится она не в нижней части ската, а на боковых торцах кровли .

Перекрывая торец, торцевая планка не столько защищает обрешетку от попадания влаги, сколько предотвращает повреждение кровли вследствие ветровых нагрузок.

Именно эта функция и дала торцевой планке ее более распространенное название ветровая планка для металлочерепицы.

Монтаж карнизной планки

Кровля с установленными торцевыми планками

Монтаж карнизной планки  для металлочерепичной кровли производим по следующей схеме:

пока нет!

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.

Поделитесь в соц.сетях:

Оцените статью:

(Пока оценок нет) Загрузка…

Ветровая планка для кровли: что такое, как установить на крышу, фото

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

  • Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
  • Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
  • Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

К сведению! Наборы ветрозащитной планки для кровли предлагаются ведущими производителями в комплекте к стандартному кровельному покрытию. Это упрощает подбор защиты, при этом можно получить лучшее качество доски из всех возможных вариантов.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

  • Для мягкой кровли используют ветровую планку с П-образным профилем;
  • Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

К сведению! Пластиковая ветровая доска для кровли должна быть пластичной и устойчивой к воздействию солнечного ультрафиолета.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

К сведению! Все модели ветровых планок должны иметь специальное полихлорвиниловое покрытие, это обеспечит надежную защиту от затекания влаги в точки крепежа.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

  • Ширина горизонтальной полки — 100 мм;
  • Вертикальная опорная полка — 85-90мм;
  • Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

К сведению! Лист металлопрофиля укладывают таким образом, чтобы пик трапециевидного или прямоугольного профиля располагался непосредственно над линией шва между ветровой доской и рейкой контробрешетки.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

Ветровая лобовая и карнизная планка для кровли из металлочерепицы: материал изготовления, особенности монтажа

Металлическая черепица — хороший вариант для покрытия крыши частного дома. Однако долговечность кровли зависит не от одного этого материала: очень важно правильно выбрать различные комплектующие, как, например, ветровая планка для металлочерепицы. Хоть количество «доборников» составляет всего 5% от объема всей конструкции кровли, значимость их крайне велика.

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

  • Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
  • Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Материалы и размеры

Карнизные ветровые планки изготавливаются из материала с высокой устойчивостью к негативному воздействию атмосферных явлений и механической прочностью. Заявленный срок службы кровли из металлической черепицы — 20−25 лет, следовательно, доборные элементы из стали или пластика должны прослужить не меньше.

  • Сталь. Элементы из этого материала наиболее часто используются для защиты карнизов и торцов. Оцинкованная сталь, покрываемая в процессе краской, пуралом или полиэстером, устойчива к воздействию воды, не ржавеет, и при этом довольно прочная и легкая.
  • Пластик. Термопластичный пластик или поливинилхлорид, из которого изготавливаются карнизные и торцевые планки, имеет легкий вес и выпускается в широкой цветовой гамме. Минусом пластиковых элементов является то, что они подвержены термическому расширению, и на них не рекомендуют монтировать тепловой кабель для обогрева крыши.

Длина пластиковой карнизной планки составляет, как правило, 1,5−2,5 м, а ширина ее крепежных полок — 15−30 см. Стальные изделия делаются на заказ.

Функции элементов

Итак, ветровые планки выполняют две функции:

  • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
  • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

  • Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
  • Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ. Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

  • Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
  • Для крепления к деревянному основанию.
  • Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см. В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

Как сделать ветровую доску: особенности изготовления для металлочерепицы и профнастила

Все фото из статьи

Двускатные, вальмовые, полувальмовые и односкатные кровли, точно так же, как и все остальные, подвержены воздействию ветра. На крыше такого типа всегда есть уязвимое место – это её верхние торцы в местах соединения с кровельным материалом.

Если такое место не защитить, то существует риск срыва покрытия, поэтому, чтобы быстродвижущиеся потоки воздуха не проникали под него, в таких местах прикручивают или прибивают ветровую доску или планку. Более подробно о том, как это сделать самостоятельно мы расскажем вам ниже, а ещё покажем видео в этой статье для наглядности.

Подшивка ветровой доски – белая с правой стороны

Ветровая доска

Планка в виде уголка

Существует несколько причин, по которым двускатная, односкатная, вальмовая и полувальмовая крыша не может обходиться без ветровых досок на торцах.

Во-первых:

  • любая крыша на здании является частью его утепления, вне зависимости от того, подкладывался ли под кровельный материал или укладывался на пол чердака утеплительный материал. В любом случае там есть воздушное пространство, которое совместно с покрытием служит в качестве теплового барьера;
  • даже при слабом ветре под покрытие (шифер, черепица, ондулин, профнастил) будет проникать поток воздуха, проникая внутрь чердака, следовательно, будет охлаждаться потолок и ваши расходы на отопление увеличатся;
  • кроме того, при штормовом ветре такие зазоры послужат местом для подрыва кровельного материала;
  • поэтому инструкция рекомендует на торцах устанавливать такую защиту, как ветровая доска. Безусловно, она не способствует полной изоляции, и движение воздуха будет всё равно, но это уже можно назвать естественной вентиляцией.

Во-вторых:

  • второй аргумент в пользу такого устройства, это понижение влажности на чердаке, то есть, это, конечно, не гидроизоляция, но вместе со снижением интенсивности воздухообмена показатель влажности тоже падает;
  • а при стабильной, приближённой к нормальной влажности воздуха лучше сохраняется микроклимат в комнатах и не происходит усадка стен;
  • было замечено, что без ветровой доски температура в доме менялась очень быстро в соответствии с погодой на улице и особенно сильно на это влиял влажный воздух, а влага, как известно, отличный проводник тепла;
  • после монтажа ветровых планок ситуация резко оптимизировалась, причём, без каких-либо дополнительных мероприятий по утеплению крыши здания.

Качественное устройство кровли предполагает монтаж ветровой планки

В-третьих:

  • если планка прикручена или прибита достаточно плотно к кровельному материалу, то в разы понижается тенденция роения ос на чердаке, а это – немаловажный фактор;
  • кроме того, туда не смогут залетать мелкие птицы, типа воробьёв или голубей, после которых остаётся помёт;
  • а цена на такое устройство, особенно, если сделать его из обрезной деревянной доски, копеечная, можно сказать, чисто символическая.

В-четвёртых:

  • и, наконец, ветровые доски имеют декоративное значение – они красиво обрамляют крышу, подчёркивая его контуры;
  • существует, как минимум, три типа планок для ветровой защиты, но все они служат одной и той же цели и монтируются по одному и тому же принципу.

Ветровая планка из жести

Примечание. Ветровая доска может быть в виде прямой планки из обрезной доски, может быть в виде уголка из такой же доски, но может быть в виде уголка из пластика, алюмооцинкованной или оцинкованной жести.

Делаем ветровую доску

Этап первый

На фото: монтаж обрешётки

Ниже мы разберёмся, как своими руками сделать ветровую доску для металлочерепицы, шифера, профнастила и для других кровельных материалов. Для покрытий такого рода по стропильным балкам обязательно крепится поперечная обрешётка, края которой выступают на торцы.

Но бывает так, что кровля еже готова, а края этой самой обрешётки остались неровными – просто при монтаже в этом не было необходимости, так как никто не планировал монтировать ветровую планку.

Потому эти края следует сделать ровными и лучше всего позаботиться об этом ещё при строительстве дома или крыши – так будет гораздо проще вывести все деревянные рейки или доски по одной линии. Для этого вам просто нужно рассчитать ширину кровельного материала, когда будете устанавливать его последний ряд – это нужно делать только с одной стороны, на финише.

Если об этом не позаботились в самом начале, то подрезку придётся делать на готовой крыше с помощью ручной электроциркулярки – процесс достаточно сложный и неудобный, но вполне осуществимый. Для этого вам нужно отбить линию чоклайном (строительным шнуром для разметки), а затем, по одной рейке выравнивать весь край, держа дисковую пилу вверх ногами.

Этап второй

Дополнительная рейка

Как вы понимаете, обрезать обрешётку вплоть до фронтона нет возможности, так как она поддерживает козырёк кровли. А крепить доску только к ней очень неудобно, да и ненадёжно.

Поэтому, перпендикулярно рейкам обрешётки вам нужно прикрепить к фронтону такие же рейки или бруски (на рисунке вверху это показано чёрной стрелкой). Но, скорее всего, вы не сможете зафиксировать их непосредственно к фронтону, и вам нужно будет сделать короб, соответствующий ширине доски, из которой вы сделаете ветробарьер.

Этап третий

Обустройство крыши

Теперь вам нужно закрепить саму доску, и вы это можете сделать гвоздями, но лучше всего, фиксировать её саморезами. Но у нас в этом случае есть два варианта крепления доски – мы можем крепить её на 15-20 мм выше шифера, а можем заподлицо.

В первом случае, когда доска будет выше, мы не будем её уже ничем закрывать сверху. А вот когда мы установим её заподлицо, то у нас есть возможность закрыть её сверху уголком из жести или пластика, хотя такой уголок можно собрать из двух обрезных досок. Если вы делали короб, то его нужно подшить снизу – это можно сделать обрезной доской, деревянной или пластиковой вагонкой или сайдингом.

Для металлочерепицы и профнастила

Планка для металлочерепицы

Теперь давайте разберёмся, как крепить ветровую доску к металлочерепице, хотя здесь весь процесс остаётся точно таким же, как и для шифера, только вот доску не нужно будет выводить выше кровли, а только заподлицо.

Вам точно также нужно будет выровнять обрешётку, чтобы на неё легла доска и при этом получилась заподлицо с кровельным материалом. Если вам придётся ровнять эти края при готовой кровле, то не забывайте о том, что циркулярной пилой очень легко повредить покрытие металлочерепицы или профнастила и даже их прорезать (для такой пилы это очень просто).

Виды ветровых планок для металлочерепицы

После того как вы закрепите ветровую доску, её, конечно, нужно будет задекорировать, и сделать это вы сможете ветровыми планками разного типа. Например, такими, какие вы видите на верхнем изображении.

Обратите внимание, что здесь предоставлено три вида, но если ВП-1 и ВП-2 сделаны в виде уголков, то ВП-3 имеет выступ. Это означает, что ВП-3 подсовывается угловой частью под кровельный материал и сверху фиксируется уже сквозь него, хотя с торцевой части всё происходит, как и во всех других случаях.

Для этого вам нужно будет подобрать по цвету не только планки, но и саморезы. При работе будьте аккуратны, чтобы не поцарапать покрытие, в противном случае, металл будет ржаветь. Но если такое всё-таки произойдёт – закрасьте эти места подходящей краской из баллончика.

Примечание. В качестве уголка для всех без исключения кровельных материалов превосходно подойдёт околооконный ПВХ профиль для сайдинга.

Заключение

Как видите, устройство ветровой доски крыши очень просто и не требует большого умения, чтобы её смонтировать. Но не забывайте о том, что монтажные работы в таких случаях производятся с лестницы на высоте и вам следует быть очень внимательным. Особую осторожность нужно соблюдать при подрезке обрешётки электроциркуляркой. Удачи!

Монтаж ветровой планки для профнастила и других кровельных материалов

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки.

Кажется, что их монтажу не стоит уделять особого внимания. Но это не так.

Все без исключения дополнительные части, предусмотренные конструкцией крыши, предназначены для того, чтобы защищать кровельный пирог здания от внешних воздействий и нести эстетическую привлекательность.

Ветровая планка — это обязательный элемент кровельного покрытия,

который устанавливается на торцевую часть крыши. Ветровой (торцевой) элемент закрывает отверстия, которые возникают между досками стропильной системы или обрешетки.

Ветровая планка для профнастила и других видов кровли

Ветровая планка представляет собой согнутую углом полосу из материала. Одна продольная часть угла крепится сверху покрывного материала снаружи, вторая — закрывает пролет торца и чаще всего имеет отгиб наружу (у металлического профиля).

Зависит материал изготовления от того, каким кровельным материалом покрыта крыша. Элемент планки может быть деревянный, оцинкованный или пластиковый.

Ветровая планка на крыше выполняет следующую функцию:

  • защиты кровли от ветра. Когда порывы ветра очень сильные, они могут способствовать тому, что, попадая внутрь кровельного пространства, срывают покрытие или ломают конструкцию крыши;
  • защиты торцевого, бокового свеса от попадания влаги. Когда скапливается снег на обочине кровли, или дождь стекает по скатам конструкции, вода может скапливаться у края крыши и попадать в стропильный навес. Доски, из которых изготовлен стропильный каркас, намокают, вследствие чего приходят в негодность;
  • придания эстетически привлекательного вида кровли. Элементы торцевых элементов скрывают неровности края, которые могут образовываться при укладывании крыши битумной кровлей, закрывать межкровельное пространство, а также придавать конструкции кровельного покрытия завершенный вид.

Ветровая планка профнастила

Ветровые планки для профнастила подбираются по размеру и цвету в соответствии с кровельным материалом.

Размеры планок для разных покрытий

Ветровые элементы необходимо устанавливать для крыш, имеющих крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

  • стальные листы. Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
  • планки их поливинилхлорида. Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
  • алюминиевые листы. Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
  • деревянная защита. Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.

Торцевая или ветровая планка — в чем различия?

Ветровая составляющая, в зависимости от того, на каком месте кровли она крепится, может классифицироваться на:

  • торцевую, которая крепится с торца кровли. Устанавливается поверх кровельного покрытия;
  • коньковую, которая крепится на коньковую составляющую;
  • карнизную, которая крепится на краю ската кровли. Устанавливается перед монтажом кровельного покрытия под покрывной материал.

Монтаж ветровой планки

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Рекомендуется использовать материалы одного производителя. Работы по монтажу ветровых компонентов производятся в заключении работ по монтажу кровли.

Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

  • начинать укладывать ветровую защиту необходимо с нижнего края ската;
  • ширина торцевой планки должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;
  • планка крепится поверх кровельного покрывного материала саморезами в шахматном порядке сверху и по бокам на волновой гребень, соблюдая расстояние 40-50 см. Саморезы должны иметь прессшайбу. Направление крепления должно происходить в одну сторону, чтобы избежать прогибов планки и возникновению больших зазоров;
  • под лист укладывается утеплитель, стыки между покрытием и планкой герметизируют;
  • при продолжении накладывания планок вдоль необходимо производить нахлест в 10 см;
  • завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

Монтаж ветровой планки

Крепление элемента

Виды доборных элементов

Доборные элементы представляют собой ассортимент дополнительных частей к кровельному покрытию, которые устанавливаются для выполнения защитной, а также декоративной функции одновременно.

Кроме торцевой планки, к доборным элементам кровли относятся:

Доборные элементы

Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).

В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

Полезное видео

Монтаж ветровой планки вы можете посмотреть на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-09

Дачный эксперт

Оцените статью автора:

Загрузка…

Как крепится ветровая доска. Зачем нужна ветровая планка для профнастила и как её правильно установить

Конструкция крыши из профнастила или металлочерепицы предусматривает наличие множества элементов, одним из них выступает ветровая планка. Она требуется для защиты ската от проникновения осадков. Помимо прочего, этот доборный элемент необходим ещё и для декорирования кровли. Для того чтобы понять, как крепить этот узел, необходимо ближе познакомиться с устройством всей конструкции.

Устройство системы кровли

Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

Дополнительные сведения об устройстве

Между кровельными листами и коньковой планкой необходимо организовать отверстия, что обеспечит эффективное перемещение потока воздушных масс. Поверх гидро- и пароизоляции устанавливаются стропильные планки или металлические прогоны. К ним продольно укрепляется обрешетка, расстояние между элементами которой будет зависеть от вида профнастила.

Для обрешётки следует использовать брус квадратного сечения со стороной в 50 мм. Понадобятся влагостойкие листы фанеры, их толщина должна составить 10 мм. Устройство кровли из профнастила может предполагать сплошную или прореженную обрешетку. Первая разновидность устанавливается на ребрах, вокруг дымоходов и на коньках. Шаг прореженной равен 50 мм. Все деревянные детали обрабатываются антисептиком.

Поверх обрешётки укладывается диффузионная прокладка, которая препятствует возникновению конденсата. На обрешетку застилается нижний ряд профнастила. При этом следует сформировать карнизный свес. Его размеры будут зависеть от высоты профильного листа. Важно позаботиться ещё и о карнизной планке, которая должна находиться ниже слоя гидрозащиты.

Что необходимо знать о конструктивных особенностях

Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Эстетическая функция

Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом — гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.

Размеры планки

Размеры ветровой планки для профнастила позволяют понять, какое количество доборного материала необходимо приобрести. Обычно такие изделия обладают стандартными параметрами. Их длина равна 2 м. Расчёт следует осуществлять с учетом полезной площади.

Эффективная длина обычно равна 1,9 м. А вот ширина может изменяться, поэтому ее выбирают, учитывая потребности. Таким образом, стандартные размеры могут быть равны 90х150 или 40х60 мм. Узкая планка используется для плоской кровли, последняя из которых обычно устанавливается на гаражах. У этого изделия почти отсутствует волна. А вот для металлочерепицы в ход идет широкий рельефный торец.

Особенности монтажа

Перед тем как крепить ветровую планку для профнастила, вы должны ознакомиться с особенностями технологии. Заняться работами вы можете самостоятельно, ведь монтаж доборного элемента не предусматривает наличия у мастера строительного опыта или специального инструмента.

Технология предполагает использование кровельных саморезов с уплотнителями из резины. На одну планку понадобится примерно 6 крепежей. Помимо прочего, следует подготовить:

  • герметик;
  • шуруповёрт;
  • ножовку по металлу.

Методика проведения работ

Алгоритм проведения работ будет зависеть от места монтажа. Установка карнизной планки осуществляется на карнизные свесы, до момента настила кровельного покрытия и монтажа водостока. Установка осуществляется саморезами, которые должны быть удалены друг от друга на 40 см. Нахлёст составляет предел от 50 до 100 мм.

Начинать следует от края. Гидроизоляционная пленка, укрывающая обрешетку, должна быть поднята и уложена поверх планки. Правильный монтаж подразумевает, что ветровой карнизный элемент должен прижиматься к внутренней поверхности водосточного желоба. При этом влага не будет проникать на стропила ската. Иногда для этого используются планки, выполненные по индивидуальным размерам.

Завершающим этапом кровельных работ обычно считается монтаж доборных элементов. У них имеется две основные функции: защитная и декоративная. К ним относятся такие детали как различные примыкания, конек, уголки, переходники, ендовы, отливы, желоба и так далее. Среди одних из важнейших таких дополнений стоит выделить ветровые планки, которые также часто называют торцевыми, фронтовыми, завершающими, тем самым разъясняя предназначение данных элементов. Поэтому стоит знать, для чего нужна торцевая планка, что она из себя представляет и какие у нее есть особенности.

Функции торцевой планки

Зачем нужна торцевая планка? Ветровая планка на крышу является фасонным доборным элементом, который используют при возведении кровли. Это уголок, одна его крепёжная полка прикрепляется к обрешетке, другая выполняет защитную функцию для свеса крыши от ветра, попадания снега и влаги. Торцевая планка изготовляется из оцинкованной стали высокого качества с покрытием из полиэстера или пурала. Некоторыми производителями выпускаются фасонные элементы с применением каменной крошки. У данной части кровельного пирога есть следующие функции:

  • Защита от ветра . В ветреных районах боковые порывы ветра зачастую способны сорвать или деформировать кровельный материал. Постоянная ветровая нагрузка приводит к нарушению целостности незащищенных краев покрытий. Установка торцевой планки предотвращает порчу крыши и не дает воздуху задуваться под обрешетку.
  • Защита кровельного и фронтонного свеса от попадания влаги. Сверху крышу защищает кровля, но дождевая и талая вода иногда может проникать в стропильный каркас снизу. Из-за этого обрешетка и стропила намокают, что способствует потере полезных качеств даже обработанной антисептиком древесины. Ветровые доски на крышу не позволяют пропускать воду, сохраняя тем самым деревянные элементы конструкции от ускоренного износа.
  • Эстетическая . Правильно подобранные в тон к основному цвету кровли торцевые планки легко скрывают неряшливые края покрытия крыши, а также помогают оптимально ровно подшить свесы софитами либо сайдином.

Важно! В качестве торцевой планки для кровли иногда используют гнутый металлопрофиль, который заметно дешевле. Купить его можно практически в каждом магазине стройматериалов, но вот цветовая гамма и обычные размеры у таких изделий достаточно ограничены.

Виды и технические характеристики ветровых планок

Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

  • Карнизная (лобовая) планка . Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
  • Торцевая (фронтовая) планка . Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.
  • Коньковая планка . Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

Важно! Опытные кровельщики рекомендуют крепить узкую ветровую планку размером 4х6 см на плоских кровлях и в регионах с небольшой ветровой нагрузкой. Для скатных конструкций, независимо от уклона, больше подходит широкая ветровая планка.

Монтаж ветровой планки

Торцевую планку несложно установить собственноручно даже без особого опыта в строительных работах. Нужны для этого лишь кровельные саморезы с уплотнителями из резины, штук 6 на одну планку, герметик, шуруповерт и для подрезки ножовка по металлу. Особенности крепления элементов зависят непосредственно от места монтажа:

  • Установка фронтовой планки . К данной процедуре приступают в конце кровельных работ. Верхняя крепежная полка такой планки подбирается в зависимости от высоты волн и профиля покрытия. Крепится она через материал кровли сверху к торцовой доске и обрешетке каркаса с шагом около 40 см. Здесь лучше всего использовать кровельные саморезы с шайбой из полиуретана или резины.
  • Установка карнизной планки . Ветровая планка на карнизные свесы устанавливается до оборудования водостока и укладки кровельного покрытия. Шаг также составляет около 40 см, нахлест – 5-10 см. Во время монтажа гидроизоляционную пленку, укрывающую обрешетку, поднимают и кладут поверх планки. При правильно выполненной установке данная планка будет плотно прижиматься к внутренней части водосточного желоба, что предотвратит всяческое попадание влаги на стропила.

Для обеспечения дополнительной изоляции стыков кровли и ветровых планок используют специальные уплотнители, силиконовый герметик либо строительный скотч. По мнению большинства мастеров, лучше всего здесь подходит специальный уплотнитель, который повторяет рельеф профлиста, потому что его срок эксплуатации не ограничен. При выборе торцевой планки для металлочерепицы обычно выбирают тонкий стальной лист толщиной около 0,5 мм. Сейчас в интернете можно найти множество фото и видео по установке ветровых досок на крышу, так что осуществить монтаж этой части конструкции крыши можно своими руками, соблюдая все необходимые этапы и нормы данного процесса.

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

  1. Защита кровельного и фронтонного свеса от попадания влаги . Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
  2. Предохранение от порывистых ветров . Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
  3. Конструкция крыши приобретает завершенный и изящный вид . Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

  • Фронтальная . Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
  • Карнизная . Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
  • Коньковая . Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

  • Установка планки карниза . На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
  • Установка фронтонной планки . К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая доска функционально предназначена для предотвращения интенсивного продувания чердачного помещения, создания там сбалансированной температуры, а также придания эстетичного внешнего вида свесу крыши. Для изготовления ветровой доски используется не только дерево, но и металл, а также полимерные материалы.

Самостоятельная установка ветровой доски, обычно, не вызывает затруднений, но лучше пригласить профессионалов, которые правильно снимут все необходимые размеры, а также установят ветровую доску, не повредив кровлю.

На рынке представлены различные варианты ветровой доски, отличающиеся цветом, размером, материалом, фактурой. Существуют даже декоративные варианты, украшенные резьбой или рисунком, такие планки придадут кровле и дому неповторимый, индивидуальный и ухоженный вид.

Дерево всегда в почете

Деревянная отделка – самый старый и известный способ отделки карнизного свеса. Доска для подшивки выпускается на предприятиях, изготавливающих столярные изделия. Пиломатериал для кровли – это древесина, делящаяся на группы способом нарезки.

Этот вид строительного материала, издавна применяющийся во многих сферах строительства, особенно актуальным становится на сегодняшний момент, благодаря своим экологическим качествам. Для защиты древесины от жучков и гниения, а также для придания ей огнеупорных качеств исходный материал обрабатывается большим количеством специальных средств.

Для подшивки карнизного свеса используется обрезная доска произвольной длины и ширины с толщиной около 25 мм. Для защиты свесов, обычно, применяют доски сосны, ели или лиственницы. Последние более дорогие, но и более долговечные. Эти доски имеют разные торцы: профилированные паз-гребень, прямые или под врубку.

При прямых торцах они монтируются встык и между ними остаются щели, значит, вентиляционные отверстия дополнительно делать не нужно. Если же доски имеют перфорированные края или крепятся внахлест, необходимо сделать вентиляционные щели и прикрепить на них сетку. Расстояние между двумя креплениями доски не должно превышать 100 см.

Деревянная подшивка свеса требует постоянного контроля над состоянием. Примерно через каждые 5 лет ее необходимо обрабатывать защитными средствами от грибка и гниения, а также проводить биозащиту, после осуществления всех пропиток ветровую доску подкрашивают или вскрывают лаком.

Ветровая доска – принцип крепления

В строительных нормах нигде не указывается, что свесы крыши нужно обязательно зашивать. Можно обойтись и без этого, но если у конструкции крыши тонкие стропила и при этом видно низ сделанной подшивки, то такие свесы желательно зашить. Это предаст эстетичный вид конструкции и защитит чердачное пространство от перепадов температуры и появления птиц.

Прикрепить ветровую доску можно двумя способами . Первый – элементы подшивки крепятся непосредственно к стропильной системе, при втором – перпендикулярно к стене здания, т.е. под прямым углом.

Перед началом монтажа короба для подшивки утеплите стены, это особенно актуально при горизонтальной обшивке. Также после осуществления монтажа крыши необходимо произвести обрезку концов стропил, выступающих за фасад дома. Это нужно сделать по одной линии и параллельно стенам здания.

Для осуществления процесса монтажа коробки и самой обшивки необходимо использовать строительные леса или стремянку, шуруповерт, саморезы, пилу, карандаш и рулетку.

Для изготовления короба обшивки используем толстую доску или брус. Один край доски крепится к низу стропил, а второй – к предварительно опущенной и закрепленной с помощью сигнальных планок дополнительной доске, находящейся у стены.

На углах конструкции, где сходятся два ската кровли, доску ставьте не на ребро, а укладывайте плашмя, т.к. здесь будет стык, и нужно будет крепить два конца досок. Стыковое соединение должно точно проходить от угла крыши до угла стен. Этот способ крепления досок позволяет получить жесткую конструкцию короба, независимую от стены здания.

Все фото из статьи

Двускатные, вальмовые, полувальмовые и односкатные кровли, точно так же, как и все остальные, подвержены воздействию ветра. На крыше такого типа всегда есть уязвимое место – это её верхние торцы в местах соединения с кровельным материалом.

Если такое место не защитить, то существует риск срыва покрытия, поэтому, чтобы быстродвижущиеся потоки воздуха не проникали под него, в таких местах прикручивают или прибивают ветровую доску или планку. Более подробно о том, как это сделать самостоятельно мы расскажем вам ниже, а ещё покажем видео в этой статье для наглядности.

Ветровая доска

Существует несколько причин, по которым двускатная, односкатная, вальмовая и полувальмовая крыша не может обходиться без ветровых досок на торцах.

Во-первых:

  • любая крыша на здании является частью его утепления , вне зависимости от того, подкладывался ли под кровельный материал или укладывался на пол чердака утеплительный материал. В любом случае там есть воздушное пространство, которое совместно с покрытием служит в качестве теплового барьера;
  • даже при слабом ветре под покрытие (шифер, черепица, ондулин, профнастил) будет проникать поток воздуха , проникая внутрь чердака, следовательно, будет охлаждаться потолок и ваши расходы на отопление увеличатся;
  • кроме того, при штормовом ветре такие зазоры послужат местом для подрыва кровельного материала ;
  • поэтому инструкция рекомендует на торцах устанавливать такую защиту, как ветровая доска . Безусловно, она не способствует полной изоляции, и движение воздуха будет всё равно, но это уже можно назвать естественной вентиляцией.

Во-вторых:

  • второй аргумент в пользу такого устройства, это понижение влажности на чердаке , то есть, это, конечно, не гидроизоляция, но вместе со снижением интенсивности воздухообмена показатель влажности тоже падает;
  • а при стабильной, приближённой к нормальной влажности воздуха лучше сохраняется микроклимат в комнатах и не происходит усадка стен ;
  • было замечено, что без ветровой доски температура в доме менялась очень быстро в соответствии с погодой на улице и особенно сильно на это влиял влажный воздух , а влага, как известно, отличный проводник тепла;
  • после монтажа ветровых планок ситуация резко оптимизировалась , причём, без каких-либо дополнительных мероприятий по утеплению крыши здания.

В-третьих:

  • если планка прикручена или прибита достаточно плотно к кровельному материалу, то в разы понижается тенденция роения ос на чердаке , а это – немаловажный фактор;
  • кроме того, туда не смогут залетать мелкие птицы, типа воробьёв или голубей , после которых остаётся помёт;
  • а цена на такое устройство, особенно, если сделать его из , копеечная , можно сказать, чисто символическая.

В-четвёртых:

  • и, наконец, ветровые доски имеют декоративное значение – они красиво обрамляют крышу, подчёркивая его контуры;
  • существует, как минимум, три типа планок для ветровой защиты , но все они служат одной и той же цели и монтируются по одному и тому же принципу.

Примечание. Ветровая доска может быть в виде прямой планки из обрезной доски, может быть в виде уголка из такой же доски, но может быть в виде уголка из пластика, алюмооцинкованной или оцинкованной жести.

Делаем ветровую доску

Этап первый

Ниже мы разберёмся, как своими руками сделать ветровую доску для металлочерепицы, шифера, профнастила и для других кровельных материалов. Для покрытий такого рода по стропильным балкам обязательно крепится поперечная обрешётка, края которой выступают на торцы.

Но бывает так, что кровля еже готова, а края этой самой обрешётки остались неровными – просто при монтаже в этом не было необходимости, так как никто не планировал монтировать ветровую планку.

Потому эти края следует сделать ровными и лучше всего позаботиться об этом ещё при строительстве дома или крыши – так будет гораздо проще вывести все по одной линии. Для этого вам просто нужно рассчитать ширину кровельного материала, когда будете устанавливать его последний ряд – это нужно делать только с одной стороны, на финише.

Если об этом не позаботились в самом начале, то подрезку придётся делать на готовой крыше с помощью ручной электроциркулярки – процесс достаточно сложный и неудобный, но вполне осуществимый. Для этого вам нужно отбить линию чоклайном (строительным шнуром для разметки), а затем, по одной рейке выравнивать весь край, держа дисковую пилу вверх ногами.

Этап второй

Как вы понимаете, обрезать обрешётку вплоть до фронтона нет возможности, так как она поддерживает козырёк кровли. А крепить доску только к ней очень неудобно, да и ненадёжно.

Поэтому, перпендикулярно рейкам обрешётки вам нужно прикрепить к фронтону такие же рейки или бруски (на рисунке вверху это показано чёрной стрелкой). Но, скорее всего, вы не сможете зафиксировать их непосредственно к фронтону, и вам нужно будет сделать короб, соответствующий ширине доски, из которой вы сделаете ветробарьер.

Этап третий

Теперь вам нужно закрепить саму доску, и вы это можете сделать гвоздями, но лучше всего, фиксировать её саморезами. Но у нас в этом случае есть два варианта крепления доски – мы можем крепить её на 15-20 мм выше шифера, а можем заподлицо.

В первом случае, когда доска будет выше, мы не будем её уже ничем закрывать сверху. А вот когда мы установим её заподлицо, то у нас есть возможность закрыть её сверху уголком из жести или пластика, хотя такой уголок можно собрать из двух обрезных досок. Если вы делали короб, то его нужно подшить снизу – это можно сделать обрезной доской, деревянной или пластиковой вагонкой или сайдингом.

Для металлочерепицы и профнастила

Теперь давайте разберёмся, как крепить ветровую доску к металлочерепице, хотя здесь весь процесс остаётся точно таким же, как и для шифера, только вот доску не нужно будет выводить выше кровли, а только заподлицо.

Вам точно также нужно будет выровнять обрешётку, чтобы на неё легла доска и при этом получилась заподлицо с кровельным материалом. Если вам придётся ровнять эти края при готовой кровле, то не забывайте о том, что циркулярной пилой очень легко повредить покрытие металлочерепицы или профнастила и даже их прорезать (для такой пилы это очень просто).

После того как вы закрепите ветровую доску, её, конечно, нужно будет задекорировать, и сделать это вы сможете ветровыми планками разного типа. Например, такими, какие вы видите на верхнем изображении.

Обратите внимание, что здесь предоставлено три вида, но если ВП-1 и ВП-2 сделаны в виде уголков, то ВП-3 имеет выступ. Это означает, что ВП-3 подсовывается угловой частью под кровельный материал и сверху фиксируется уже сквозь него, хотя с торцевой части всё происходит, как и во всех других случаях.

Для этого вам нужно будет подобрать по цвету не только планки, но и саморезы. При работе будьте аккуратны, чтобы не поцарапать покрытие, в противном случае, металл будет ржаветь. Но если такое всё-таки произойдёт – закрасьте эти места подходящей краской из баллончика.

Примечание. В качестве уголка для всех без исключения кровельных материалов превосходно подойдёт околооконный ПВХ профиль для сайдинга.

Заключение

Как видите, устройство ветровой доски крыши очень просто и не требует большого умения, чтобы её смонтировать. Но не забывайте о том, что монтажные работы в таких случаях производятся с лестницы на высоте и вам следует быть очень внимательным. Особую осторожность нужно соблюдать при подрезке обрешётки электроциркуляркой. Удачи!

Монтаж ветровой доски в Москве и Московской области

Ветровая доска является важным элементом конструкции крыши и устанавливается с целью перекрытия торцевых отверстий, образующихся между досками обрешетки крыши. В такие дыры на кровле ветер надувает пыль и снег. Отверстия привлекают насекомых и птиц, снижая эксплуатационный резерв стропильной системы и утеплителя. В сезон сильных ветров из дома с не подшитой кровлей буквально выдувает тепло, а ее конструкция испытывает дополнительные деформационные нагрузки. Установка ветровой планки также исполняет функцию декоративного элемента, закрывая скелет обрешетки и делая конструкцию крыши завершенной.

Функции ветровой доски

Ветровая планка играет важную роль в конструкции крыши, обеспечивая нормальные показатели влажности и тепла в доме. Небольшая доска выполняет функции:

  1. Защиты от образования сквозняка в чердачном пространстве, потери тепла в холодное время года и сохранения энергоэффективность всего дома. Ветровая доска не обеспечивает полную герметизацию пространства на чердаке, но этого и не требуется, так как от уровня естественной вентиляции зависит долговечность стропильной системы и кровельного покрытия;

  2. Уменьшения влажности на чердаке, что благотворно действует на эксплуатационные качества всех слоев кровельного пирога, а также способствует установке здорового микроклимата в доме. Отсутствие ветровой доски ведет к значительным температурным скачкам – помещения внутри строения в жару быстро нагреваются, а в период отопительного сезона из них быстро улетучивается тепло;

  3. Защиты кровли от заселения грызунами, насекомыми и птицами – ветровая планка, плотно прилегающая к стропилам, закрывает щель между стеной и крышей, предохраняя, таким образом, внутреннее пространство чердака от проникновения в дом животных;

  4. Создания завершенного эстетичного дизайна кровли.

Небольшая, но очень важная кровельная деталь должна быть не только тщательно подобранная под конструкцию крыши, но и правильно смонтирована. От качества ее установки будет зависеть прочность кровли и комфорт во внутренних помещениях в доме.

Правила установки ветровой доски

Такие кровельные покрытия, как шифер или ондулин не комплектуются специальными ветровыми планками. Для их изготовления выбирается деревянная доска. Сделать и установить ветровую планку по шиферу можно по следующему алгоритму:

1. Производится выравнивание обрешетки по краю фронтона. Для этого между фронтонами устанавливается уровень (натягивается шнурок). Ровное расстояние отмечается прямой линией, по которой отрезаются все выступающие элементы обрешетки.

2. Делается обшивка края обрешетки карнизными рейками – узкими досками толщиной до 3 см. Эти элементы позволяют укрепить обрешетку и установить под углом 90 градусов к обрешетке ветровую доску.

3. К кровельному свесу плотно крепится ветровая доска и фиксируется гвоздями к карнизной рейке в два ряда в шахматном порядке.

Если кровельным покрытием является металлочерепица, в качестве креплений используются винты саморезы в единой цветовой гамме с основным материалом. Шаг креплений не меньше 60 см. Длина ветровых досок составляет 2 м, соединение производится внахлест до 5 см.

Для установки ветровой доски на кровлю из сайдинга применяется специальный G-профиль. Непосредственно подшивная доска устанавливается с учетом сезонного расширения материала, для чего создается зазор не менее 5 мм. Для соблюдения точности размеров при раскрое используются специальные шаблоны.

Установить ветровую доску на крыше в Москве

Заказать установку ветровой доски при монтаже кровли или ремонте крыши владельцы объектов разного назначения в Москве могут с помощью услуг кровельной компании Центр кровли и фасадов «Профессионал». Наши мастера быстро и гарантированно качественно выполнят подшивку кровли в зависимости от типа покрытия и формы крыши. Чтобы провести профессиональные финишные работы на крыше, вам достаточно сделать звонок по контактному номеру телефона нашего офиса и выбрать удобное для проведения работ время.

Установить доску для виндсерфинга проще, чем вы думаете

Установить доску для виндсерфинга проще, чем вы думаете; фото Джони Галла

Виндсерфинг раньше был чем-то для старых соленых собак — отсюда и все цвета 80-х годов — но благодаря нескольким молодым лицам и общему движению к воде (спасибо SUP!) виндсерфинг снова набирает обороты . Он идеально подходит для жителей островов, потому что его можно делать на озере, а установка стала настолько простой, что это могут сделать даже дети. Добейтесь успеха, и это настоящий выброс адреналина.Даже если вы боретесь, вы все равно наращиваете серьезную силу ядра. Вы определенно захотите выучить терминологию, но вот базовое руководство по настройке:

Материалы:

— Доска с основанием мачты

— Fin

— Мачта

— Удлинитель мачты

— Парус

— Стрела (с подъемным тросом)

— Ремни для ног (опционально)

— Канаты

— Кинжал (опционально)

Как установить доску для виндсерфинга и парус

Настройка по существу состоит из трех частей Подъем доски: установка мачты и паруса, установка плавника и прикрепление мачты к доске.Это кажется сложным, но на самом деле это не так, когда вы понимаете анатомию своей доски. Имейте в виду, что все доски и настройки разные, и вы можете предпочесть добавить доску для кинжала и ремни для ног, в то время как другие предпочитают обходиться без них.

Шаг 1

Склейте обе части мачты вместе, убедившись, что поверхность в месте встречи гладкая. Проденьте мачту через отверстия для мачты (мешок для мачты) в парусе. Наберитесь терпения и протяните ткань над мачтой. Если наверху есть небольшая пластиковая заглушка, теперь она должна быть в отверстии наверху мачты.Прикрепите удлинитель мачты ко дну.

Step 2

Чтобы затянуть переднюю шкаторину вашего паруса, следуйте указаниям, напечатанным на вашем парусе или в руководстве вашего владельца. Проденьте трос через шкивы на парусе и через удлинитель мачты. А теперь тяни! Это сложно, если у вас нет полной силы Тора, поэтому используйте инструмент для затяжки или оберните веревку вокруг отвертки.

Шаг 3

Потяните, пока верхняя часть паруса не станет гибкой, затем закрепите конец веревки.

Шаг 4

Проденьте парус через гик и используйте большой пластиковый зажим, чтобы закрепить его на месте. Более широкая часть стрелы должна находиться на мачте. Убедитесь, что штанга примерно на уровне груди.

Шаг 5

Протяните трос через нижнюю часть гика и еще раз следуйте инструкциям, напечатанным на парусе. Если вы новичок, используйте самую нижнюю петлю. Потяните крепко!

Шаг 6

Используйте отвертку, чтобы прикрепить плавник.Доска для кинжалов обычно уже закреплена на доске, и вы можете переворачивать ее вверх и вниз по ходу движения.

Шаг 7

Совместите нижнюю часть мачты с основанием мачты (основание должно быть привинчено в соответствии с размером паруса) и надежно установите мачту.

Step 8

Возьмите доску и отправляйтесь в плавание!

Следите за сообщениями Джони на Twitter.

Больше от GrindTV

Попробуйте эту новую форму кемпинга

5 вкусных рецептов s’mores, которые вы еще не пробовали

Практические советы для женщин, путешествующих в одиночку

Следите за GrindTV в Google+

Чтобы получить доступ к эксклюзивным видео о снаряжении, интервью со знаменитостями и многому другому, подпишитесь на YouTube!

Как работать с крыльями [плюс 8 общих вопросов для начинающих]

Windfoiling покорил мир виндсерфинга и сейчас о нем думают все.Возможно, вы скептически относились ко всему «срыву», но факт в том, что каждый, кто пытался помешать, может сказать об этом только положительные отзывы!

Пленка для виндсерфинга — настоящая революция в виндсерфинге, предлагая совершенно новое измерение спорта. У вас также есть искушение попробовать себя в виндсерфинге с фольгой и уметь проехать на полной скорости над водой при скорости ветра всего 7-10 узлов ? Ты не единственный!

Обучение работе с ветровым профилем делает это реальностью.Дни без достаточного ветра для виндсерфинга могут быть идеальными днями для занятий виндсерфингом. Больше дней на воде — никогда не плохо.

Если вы полный новичок, мы надеемся, что эта статья поможет вам лучше понять, что такое фольгирование, как оно работает, а также даст вам несколько рекомендаций и советов по выбору правильного оборудования для фольгирования.

Легкий виндсерфинг снова стал развлечением, как в старые добрые времена. Пришло время узнать, как заняться виндсерфингом на рапирах, так что следуйте инструкциям!


Солнцезащитные очки созданы для занятий водными видами спорта!
Используйте код WINDFOIL-NATION при оформлении заказа со скидкой 5%.

Запросить скидку

Обучение работе с крыльями

Я предполагаю, что у вас есть опыт виндсерфинга, если вы хотите заняться виндсерфингом. Если вы новичок в водных видах спорта, вам следует сначала изучить основы виндсерфинга. Если рядом с вами есть школа серфинга, вы сможете быстрее освоить занятия.

Когда вы овладеете виндсерфингом, пора хлопнуть фольгой по доске и погрузиться в воду!

К сожалению, на самом деле нет никакого способа научить вас с помощью текста, как использовать windfoil.Это процесс, который вы быстро освоите, но вам нужно быть в воде.

Как только вы начнете двигаться достаточно быстро, ваша доска просто начнет подниматься из воды, и с этого момента вы будете кататься на рапирах, а не на доске. Доска — это просто инструмент, которым вы управляете фольгой.

Ваши первые несколько полетов на фольге будут короткими, и это нормально. Требуется время, чтобы научиться держать доску подальше от воды, управлять высотой полета и одновременно использовать новую мышечную память о балансировке.

К тому же вы не сможете сразу поворачивать так хорошо, так что тренируйтесь где-нибудь без толпы!

10 распространенных вопросов новичков о Windfoiling

1. Сложно ли научиться работать с ветром?

Краткий ответ: №

Windfoiling относительно легко освоить, особенно если вы уже знаете, как заниматься виндсерфингом. Первые несколько запусков будут сложными, так как вам нужно привыкнуть управлять фольгой с помощью небольших движений тела.Довольно быстро вы, наконец, поймете влияние вашего веса и найдете правильное положение на доске. Время, необходимое для полета, обычно составляет от 2 до 4 часов , и вам удастся совершить расслабленный полет всего после 4-5 сеансов.

Виндсерфинг требует гораздо меньше физических усилий, чем виндсерфинг. Поскольку вы будете летать над морем, между водой и доской нет трения. Гидродинамическое сопротивление минимально, и вас не разбивают волны.

Все это означает, что движущая сила, необходимая при плавании над водой, намного ниже, чем при обычном виндсерфинге. Вы можете использовать паруса меньшего размера для тех же условий ветра, и вы не будете физически уставать после тренировки. Это делает ветроуловитель подходящим для всех, независимо от возраста и пола.

2. В каких погодных условиях лучше всего изучать фольклорный виндсерфинг?

Мы бы порекомендовали научиться плавать на крыльях при ветре 12-15 узлов и относительно небольшом парусе (5-6 м2).Таким образом, вы легко почувствуете подъемную силу, создаваемую фольгой, а оснастка будет легкой и маневренной.

Вот видео об идеальных условиях для обучения плаванию на крыльях, при слабом ветре и без рубки:

Как только вы окажетесь на крыле без трения о воду, вы можете набрать крейсерскую скорость примерно до 20 узлов. Лучшие аэродинамические крылья теперь даже летают со средней скоростью выше 30 узлов!

Хотя виндсерфинг возможен при скорости ветра менее 10 узлов, это намного сложнее и сложнее, поэтому лучше подождать, пока у вас не будет нескольких хороших заездов, прежде чем попробовать день с более слабым ветром.

3. Опасно ли срезание крыльев?

Все водные виды спорта представляют для них определенный элемент опасности, но аэродинамика — не то, что я считаю опасным видом спорта.

Сначала вы обязательно испытаете несколько «катапультов», напоминая вам о ваших самых первых впечатлениях от игры на доске. Не бойтесь, эти аварии не должны быть слишком агрессивными, так как вы обычно начинаете с очень низкой скорости.

Также будет полезно, если вы, как новичок, будете использовать более короткую мачту (60-72 см), чтобы при падении она не выпадала из воды так высоко.

Фольга действительно представляет некоторые уникальные проблемы, потому что это очень твердая, прочная и острая часть снаряжения, теперь привязанного к вашей доске, к которому вы не привыкли.

На всякий случай не начинайте с водяного старта вначале, потому что вы можете пораниться, ударив об острые края фольги в воде. Лучше поднять парус.

При падении следите за тем, чтобы не упасть на острую пленку, удерживая руки на стреле, независимо от .Это правило №1 по безопасности при работе с ветровыми крыльями!

Благодаря низкой скорости вы должны плавно падать в парус вдали от фольги, без значительных повреждений и проблем. Посмотрите, как чемпион мира по аэродинамическим крыльям Томас Гоярд держит штангу при падении (да, даже чемпионы мира могут упасть!).

Как новичок, вы должны принять некоторые меры предосторожности и надеть шлем и противоударный жилет (прочтите о лучших противоударных жилетах для аэродинамических работ).

Мы также рекомендуем носить гидрокостюм и ботинки даже в жарком климате, на случай, если вы ударите фольгу ногами.

O’Neill Wetsuits Мужской спасательный жилет Slasher Comp, черный, средний
  • Не одобрено береговой охраной США, жилет предназначен для соревнований по водным лыжам и вейкбордингу
  • Пена NytroLite: в 3 раза легче, на 10% больше плавучести и впитывает на 15-20% меньше воды, чем обычная пена ПВХ
  • Сегментированная сердцевина из пеноматериала и анатомическая гибкость Точки обеспечивают беспрепятственное движение.
  • Конструкция с молнией спереди позволяет легко входить и выходить.Вес (кг) — 70-77, грудь (дюймы) — 38,9-40,9
  • Удобно подходит для ориентированного на результат вейкбордиста или водного лыжника, ищущего спасательный жилет, который не будет двигаться во время сильных ударов

Мы также настоятельно рекомендуем использовать на доске защиту носа или защиту мачты . Эти аксессуары не очень дорогие и не позволят вашей мачте разбить нос вашей новой доски с ветровым профилем. Что было бы таким позором…

Прочтите тест и обзор 5 различных протекторов носовой доски здесь.

4. Нужна ли мне доска Windfoil или я могу использовать свою текущую доску для виндсерфинга?

Хотя виндсерфинг с новой доской — это всегда отличное занятие, вы также можете заниматься виндсерфингом с обычной доской для виндсерфинга. Однако есть причина, по которой существуют доски для виндсерфинга — они созданы иначе, чем многие доски для виндсерфинга, чтобы вам было удобнее.

Вот несколько советов, какие доски для виндсерфинга лучше всего подходят для фольгирования —

  • Найдите доску для фрирайда шириной и шириной минимум 75 см.Большие доски обеспечивают больший контроль и стабильность, чем доски меньшего размера, и вам нужно иметь возможность ремонтировать оснастку вместо того, чтобы начинать работу с воды, когда вы начинаете.
  • Доска должна быть максимально короткой и легкой и шириной на хвосте . Доска для слалома с легким ветром обычно имеет эти характеристики. Старая доска с формулами также отлично подойдет.
  • Короб для плавников должен быть глубоким типа , который является стандартом для фольги. Большинство новых досок для фрирайда для слалома теперь «готовы к фольге», т.е.е. с усиленным оребрением. Если у вас старая доска, нет гарантии, что ваша плавниковая коробка сможет выдержать давление, создаваемое фольгой, или нет. Вот руководство по установке усиленного бокса на доску для виндсерфинга.

5. Как мне расположить подножки?

Положение ремней для ног очень важно при выполнении аэродинамических работ. Поскольку ваше положение тела более прямое, чем при обычном виндсерфинге, вам нужно будет расположить ступни по центру доски для более удобного положения тела.

Некоторые доски для фрирайда для виндсерфинга уже имеют дополнительные вставки для ремня, расположенные по центру доски. Если нет, вы можете попросить местный магазин для серфинга наклеить на доску новые вставки.

Передний ремешок очень важен, так как он фиксирует вас на доске. Тем не менее, некоторые райдеры также сталкивались с ветряными лыжами без лямок. У нас есть несколько предыдущих сообщений в блоге о ветряной фольге без бретелек: Обучение безопасному ветроуловителю без лямок с Адрианом Хесселсом.

Задний ремень менее важен.Если вы только начинаете, мы даже рекомендуем полностью снять задние ремни с доски. Это даст вам больше гибкости и даст возможность понять, где поставить свой вес и где поставить ногу на заднюю часть доски. Это также даст вам гораздо больше места в задней части доски для перемещения и начала работы, не будучи заблокированным в стандартном положении ремня.

Филипп Канери из Хоруэ показывает нам правильное положение тела

6. Какой парус мне нужен для крыла?

Паруса для новичка менее важны, чем в обычном виндсерфинге.Если у вас достаточно энергии, чтобы вытащить фольгу из воды, все готово.

Практическое правило для новичков: если ветер достаточен для водяного старта с вашим парусом, вы почувствуете себя подавленным на рапире. Лучше выбрать меньший размер.

Легкий и небольшой парус, так как с ним легче обращаться, и он лучше всего подходит для новичков. Во время обучения вы будете концентрироваться на контроле, а не на скорости.

Как правило, следует выбирать парус на на 2 квадратных метра меньше, чем при обычном виндсерфинге .Ощущения совершенно разные: когда ты занимаешься виндсерфингом, ты испытываешь острые ощущения, когда испытываешь ограничения на мощной оснастке, а самое лучшее ощущение при виндсерфинге — это иметь в руках такую ​​легкую оснастку, что ты можешь кататься даже без привязи.

Несколько брендов, таких как Loftsails или Ezzy, разработали специальные паруса для работы с ветровыми крыльями. Вы можете найти обзор различных брендов в нашем путеводителе из фольги, а также найти наш собственный ассортимент в нашем интернет-магазине.

Идея этих специальных парусов состоит в том, чтобы летать как можно быстрее.Они позволяют генерировать большую мощность за счет эффективной накачки и делать полет комфортным за счет повышения устойчивости оборудования во время порывов ветра и затишья.

7. Как отнести фольгированный картон к воде?

Доска с фольгой не так проста в обращении, как обычная доска для слалома с ластой. Самый простой способ перенести оборудование на воду — это, конечно, сначала нести парус, а затем доску и собирать их в воде.

Однако иногда это может быть затруднительно из-за камней, берега, приливов или течений.В этих условиях вы можете предпочесть носить доску и парус вместе. Еще один способ сделать это — носить снаряжение на голове лицом к ветру.

В недавнем посте в Instagram мы спросили людей, какой путь предпочтительнее. Вы можете щелкнуть по картинке ниже, чтобы получить доступ к этому посту. Прочтите множество комментариев и советов:

По нашему мнению, вот самый простой способ носить свое снаряжение:

  • Полностью переверните доску вверх дном, фольгой вверх, к небу.
  • Возьмитесь за доску на противоположной направляющей и поддержите доску бедром / ремнем безопасности.
  • Отнесите снаряжение к воде. Постарайтесь сориентировать снаряжение, чтобы ветер мог его нести.

Посмотрите это видео Сэма Росс, чтобы увидеть, как это сделать на практике.

8. Как накачать и полететь на фольге?

Вот как большинство людей начали бы планировать использование обычной доски для виндсерфинга:

  • Поставьте ноги на середину доски
  • Подождите, пока порывы ветра начнут накачивать
  • Сильно накачивайте и толкайте в сторону задней ногой, чтобы генерировать энергию на плавнике
  • Зацепите привязь
  • Поставьте ноги ремни для ног

Техника несколько схожа с фольгой, но вот 7 советов, которые помогут вам летать раньше:

  1. Не ждите порыва ветра , сегодня день легкий ветерок! Вам необходимо принять активное решение о том, когда вы хотите лететь на своей рапире, независимо от порывов ветра.Пассивность на нашей доске не заставит вас летать. (Но, конечно, порыв ветра поможет вам летать быстрее, так что воспользуйтесь им…)
  2. Поставьте ступни немного ближе к подветренной направляющей доски, а не в центре.
  3. Когда вы будете готовы, начните накачивать 2-3 раза, чтобы включить парус и начать движение.
  4. Рекомендую как можно скорее надеть переднюю ногу на ремешок . Закрепив ногу на ремне, вы сможете отодвинуться назад и сильнее надавить на фольгу.
  5. Находясь в лямке, сделайте 2 больших насоса , первый для «загрузки» паруса, а второй для подъема вас на рапиру, перемещая всю оснастку назад, и перенести вес вашего тела на парус. задняя лапка . Толкайтесь вертикально задней ногой, а не вбок. Идея состоит в том, чтобы погрузить хвостовую часть доски в воду для создания подъемной силы вместе с накачивающим движением. В то же время вы создадите перекатывающееся движение, так как ваши ноги будут находиться сбоку от доски.
  6. По мере увеличения скорости поставьте заднюю ногу на ремень и только после этого зацепите ремень безопасности.Причина в том, что вы должны найти баланс и получить полный контроль над фольгой, прежде чем надевать шлейку. Вы можете столкнуться с резким падением паруса, если подключитесь слишком рано и не полностью контролируете снаряжение.
  7. Ваша рапира начинает действовать, скорость увеличивается, но доска все еще касается воды. Вам нужно будет сильно и вертикально надавить на заднюю лапку , чтобы приподнять нос доски. Это создаст достаточную подъемную силу, чтобы вытащить вас из воды.

Себастьян Корнум показывает нам свою технику накачки здесь:

Наслаждайтесь измельчением

Нечасто случается, что на сцену выходит совершенно новый вид водного спорта. Получите удовольствие от изучения нового навыка и оцените все усилия, которые потребуются для его овладения!

Домашняя страница — Всемирная ассоциация ветроэнергетики

Энергия сообщества: больше женщин, больше успеха

Pressemitteilung — пресс-релиз Deutsch unten — немецкий внизу важный импульс для защиты климата в последние месяцы и годы.Такое большое участие женщин в …

WWEA празднует 20-летие

www.wwea20.org 1 июля 2001 года группа сторонников ветровой энергии со всего мира встретилась в Копенгагене, чтобы подготовить первую Всемирную ветряную конференцию. Энергетическая конференция, которую планировалось провести год спустя в Берлине. На этой встрече участники из …

WorldREnewDay 2021: время ускорить развертывание возобновляемых источников энергии

Время ускорить развертывание возобновляемых источников энергии, мобилизовать граждан и сообщества в качестве основных бенефициаров

Вебинар REN Alliance: новый импульс по смягчению последствий изменения климата: возобновляемые источники энергии работают вместе (имеются записи)

Понедельник, 28 июня 2021 года, 13:00 по летнему времени Центральной Европы

WWEC2022 будет совместно организована ANEV в конференц-центре Римини с 28 по 30 июня 2022 года

Всемирная конференция по ветроэнергетике 2022 года в конференц-центре Palacongressi di Rimini

WWEC2021 откроет новые горизонты: главная международная конференция по ветроэнергетике станет виртуальной!

19-я Всемирная конференция по ветроэнергетике WWEC2021 «Энергия мира с помощью ветра и солнца»
Хостинг WWEA и TERI — 26-28 ноября 2021 г.

#WWEAwebinar: Судебные разбирательства по смягчению последствий: конституционные аспекты возобновляемой энергии и изменение климата (имеются записи)

#WWEAwebinar в сотрудничестве с Правовой рабочей группой WWEA и EREF
2 июня 2021 г., 13-15 ч. CEST

#WWEAwebinar: Разрешение на использование ветроэнергетики (I) — как это работает и каковы основные препятствия? (имеются записи)

Разрешение на использование энергии ветра: прокладывая путь к 100% -ному будущему возобновляемой энергии
19 мая, 12:00 CEST

Вебинары: Финансирование энергетики сообщества — получение финансовых средств, необходимых для ускорения развития возобновляемых источников энергии в Европе

Joint Веб-семинар Рабочей группы IRENA Coalition for Action по энергетике сообщества и Энергетической коалиции ЕС
15 апреля 2021 г., с 12:00 до 13:30 по летнему центральноевропейскому времени (CEST)

Пребен Маегаард, провидец в области возобновляемых источников энергии и президент-основатель WWEA , Ушел из дома

WWEA выражает соболезнования его жене Джейн, его семье и всем коллегам и друзьям в Folkecenter

Расширенный двухдневный тренинг по установке малых ветроэнергетических установок

Расширьте свой опыт работы с небольшим ветром, присоединившись к Рою Батлеру и его команде на двухдневном интенсивном практическом семинаре.Получите инструкции по установке различных небольших ветряных машин. Один день будет посвящен установке небольших ветряных турбин на открытом воздухе, а один день — моделированию компьютерного программного обеспечения. Предварительное условие = Небольшой семинар по ветру для профессионалов (27-29 июля или любой из курсов февраля / апреля 2009 г.). Размер класса ограничен, поэтому все участники могут участвовать в полном объеме. Предпочтение обоим курсам отдается JATC, MRES и участникам списка ожидания с предыдущих курсов до 20 июля 2009 г. В рамках курса участники получат копию программы Seventh Wind Performance Calculator.

Инструктор

Семинар будет проводить один из ведущих экспертов в области малой ветроэнергетики Рой Батлер. Рой Батлер из Four Wind Renewable Energy имеет более чем 12-летний опыт проектирования и установки ветроэнергетических систем, подключенных к сети и вне сети. Рой был очень активен в образовательной сфере в течение последних 7 лет, в качестве тренера и ведущего на более чем 75 семинарах. Он также входит в состав Комитета по техническому обзору NABCEP для сертификации ветроустановщиков, а также является организатором и ведущим национальной конференции по малым ветровым электростанциям в Висконсине, членом правления Совета по сертификации малых ветроэнергетических установок и техническим редактором журнала Home Power Magazine.

Расположение

Minneapolis Electrical JATC
13100 Frankfort Parkway St.
St. Michael, MN 55376

Стоимость курса

Стоимость курса составляет 300 долларов США для жителей Миннесоты и тех, кто работает в основном в Миннесоте, или 350 долларов США для участников из других штатов, не работающих в основном в Миннесоте. Приоритет будет отдан участникам апрельского списка ожидания, а также членам JATC до 20 июля.

Есть вопросы?

По общим вопросам о семинаре обращайтесь в Общество возобновляемых источников энергии Миннесоты по адресу www.mnRenewables.org или (612) 308-4757.

Windustry является спонсором этого мероприятия.

PrinciplePower inc Windfloat

О принципах власти

Principle Power — поставщик инновационных технологий и услуг для рынка морской глубоководной ветровой энергии. Проверенная PPI технология WindFloat — плавающий фундамент ветряной турбины — позволяет изменить парадигму отрасли с точки зрения снижения затрат и рисков при установке и эксплуатации морских ветряных турбин.Principle Power продает WindFloat как технологическое решение и выступает в качестве поставщика услуг для разработчиков, коммунальных предприятий и независимых производителей электроэнергии, присутствуя на всех этапах проектирования системы на протяжении всего процесса изготовления, установки и ввода в эксплуатацию, а также оказывая поддержку клиентам в течение жизненного цикла платформы. .

Миссия

Principle Power — сделать WindFloat наиболее конкурентоспособной, безопасной, надежной и экологически чистой технологией для глубоководных морских ветроэнергетических проектов, позволяя глобальным рынкам морской ветроэнергетики полностью раскрыть свой потенциал.

Коммерческие преимущества для плавучих оффшорных ветроэнергетических установок, уникальным образом обеспечиваемые решением WindFloat, включают:

  • Снижение затрат и рисков при установке и эксплуатации — WindFloat позволяет производить сборку платформ на берегу, установку морских турбин и капитальный ремонт, устраняет необходимость в специализированных и дорогостоящих установочных судах и оказывает минимальное воздействие на окружающую среду и экологию морского дна;

  • Снижение ограничений по местоположению и глубине — WindFloat позволяет оптимально размещать массивы на большой глубине с разнообразными подводными ландшафтами, обеспечивая доступ к более качественным ветровым ресурсам, устраняя при этом негативное визуальное воздействие.

Обширный опыт, знания и подтвержденная репутация управленческой команды Principle Power соизмеримы с требованиями успешного отраслевого разработчика технологий и поставщика услуг. Principle Power имеет офисы на ключевых рынках, включая США, Португалию и Францию, и активно работает на рынках морской ветроэнергетики по всему миру. Основанная в США компания Principle Power способствует распространению WindFloat во всем мире. Основными акционерами PPI являются EDP Ventures и Repsol Energy Ventures, а также несколько первых инвесторов и менеджмент.

СОВЕТ ДИРЕКТОРОВ

Топ-5 лучших досок для виндсерфинга в 2021 году (последние обзоры)

Только лучшие доски для виндсерфинга, на которых можно обуздать ветер и покататься на волнах для максимального удовольствия. Большинство людей будут продолжать иметь проблемы со своими досками, если им это не выгодно. Если есть другая причина, то пора искать замену.

Идя на рынок, можно не понять, на что пойти. Это нормально, если вы новичок, поэтому не паникуйте.Если вы ветеран, ищущий лучшие доски для виндсерфинга, вы пришли в нужное место.

В этой статье я составил список лучших доступных досок для виндсерфинга. Я также сделал подробный обзор каждого продукта и включил руководство по покупке. В конце моей статьи вы сможете сузить круг вариантов и выбрать лучший для вас.

Лучшая доска для виндсерфинга в 2021 году

Благодаря силе ветра виндсерфинг сочетает в себе удовольствие, которое вы получаете от досок для серфинга и бодиборда, поэтому он приносит больше удовольствия и меньше стресса.Изучив рынок, я составил пятерку лучших досок для виндсерфинга.

  • Лучшее в целом: надувная доска для виндсерфинга Z-Ray
    «Надувная, устойчивая к царапинам, устойчивая к вмятинам, поставляется с инструкцией и комплектом для ремонта».
  • Лучший бюджет: доска для виндсерфинга BIC Sport Ace-Tec Techno
    «Большой объем, высокая стабильность, для безопасности поставляются ремни для ног».
  • Лучшее для начинающих: доска для виндсерфинга Kona One 2020
    «Простая в управлении и маневрировании, имеет прочную конструкцию из ASA / EVA.”
  • Лучшее для среднего уровня: BIC Sport Techno 293 DTT One Design Доска для виндсерфинга
    «Легкая, прочная конструкция, высокая скорость, могут использоваться как продвинутыми, так и профессионалами».
  • Лучше всего для слабого ветра: надувная доска для виндсерфинга Aqua Marina Bt-S300
    «Портативная, надувная, с мягкой палубой для сцепления и комфорта».

Сравнение топ-5 лучших досок для виндсерфинга 2021 года

Для каждой из пяти выбранных лучших досок для виндсерфинга я суммировал их характеристики в таблице ниже.Для принятия решения я предлагаю вам взглянуть на него, чтобы вы могли понять, чего ожидать от каждого продукта.

Топ 5 лучших досок для виндсерфинга 2021 Обзоры

Теперь в этом разделе подробно рассказывается о каждом продукте. Конечно, одного взгляда будет недостаточно, поэтому я сделал подробные обзоры каждого продукта, доступные ниже. Также включены характеристики каждого продукта, а также их плюсы и минусы.

1. Надувная доска для виндсерфинга Z-Ray

(Лучший результат — выбор редакции)

Купить сейчас на Amazon

Благодаря своей портативности доска для виндсерфинга Z-Ray является идеальным выбором для путешествий и отпуска.Это надувная доска, поэтому вам нужно будет использовать прилагаемый насос, чтобы надуть ее.

В полностью надутом состоянии доска достигает длины 10 футов, ширины 30 дюймов и толщины 6 дюймов. При этом он обеспечивает большую стабильность и большую производительность и вмещает около 264 фунтов.

Благодаря небольшому размеру и довольно легкому весу, им легко управлять, и он отлично справится с небольшими волнами. Поэтому он очень хорош для новичков.

Доска изготовлена ​​из ПВХ, устойчива к вмятинам и царапинам.Доска Z-Ray поставляется с инструкциями, ремкомплектом, насосом, веслом, парусом и рюкзаком, который упрощает транспортировку.

Основные характеристики:
  • Запатентованная конструкция с отстрочкой и ПВХ плотностью 500 денье.
  • 10 D-образное кольцо из нержавеющей стали.
  • Ласты двойные.
  • Защитный клапан.
  • Ручка из мягкой ткани.
  • Эластичная тарзанка.
  • Ковер EVA.
  • Включает доску, парус и комплект рамы, ручной насос высокой производительности, регулируемое весло для SUP-серфинга и рюкзак.
  • Резиновый коврик.
Плюсы
  • Чрезвычайно портативный и стабильный.
  • Легкость и экономия места.
  • Жесткий и прочный.
  • Он поддерживает райдеров весом до 264 фунтов.
  • В комплекте есть парус, помпа, весло, доска и даже рюкзак.
  • Устойчив к царапинам и вмятинам.
  • Поставляется с инструкцией и ремкомплектом.
Минусы
  • Перед использованием всегда нужно откачать.
  • Восприимчив к проколам.
Характеристики продукта
Производитель Big Rainforest, Inc.
Размеры Доска: 120 ″ x 30 ″ x 6 ″
Парус: 118 ″ на мачте и 51 ″ вдоль основания паруса
Объем 246 л
Грузоподъемность 264 фунтов
Материал платы ПВХ
Ребра 2 плавника
Цвет Оранжевый / белый / черный

Kevin’s Take: Доска для виндсерфинга Z-Ray — это универсальный и портативный вариант, который помимо необходимости накачивать, является универсальным и портативным вариантом для путешествий.Он имеет конструкцию из ПВХ и поставляется со всеми необходимыми аксессуарами, включая инструкции по простой установке.

Посмотреть видео: Zray Windsurfing Ultra Light Sail Instruction Guide

См. Также: Топ 17 лучших досок для стоячего весла

2. Доска для виндсерфинга BIC Sport Ace-Tec Techno

(лучший бюджет)

Купить сейчас на Amazon

Доска Ace-Tec Techno — еще один продукт Bic Sport в этом списке. Гонщики могут выбирать, исходя из своего опыта, поскольку он доступен в разных объемах — 225D, 185D и 160D.

Изделие изготовлено из эпоксидного композита, поэтому оно легкое и очень прочное. Вариант 160D лучше всего подходит для гонщиков легкого веса при умеренном ветре, однако он будет хорошо работать с крупными гонщиками и сильным ветром.

185D и 225D лучше всего подходят для опытных гонщиков или новичков. В целом, они обладают большим объемом и имеют складную доску для кинжала, чтобы обеспечить большую курсовую устойчивость.

Безопасность высока, поскольку она поставляется с прочной декой и мягкими ремнями для ног. Несмотря на приличный внешний вид, он продается только в одном цветовом исполнении.

Основные характеристики:
  • Конструкция из эпоксидного композита ACE-TEC.
  • Ремни для ног и ласт.
  • Выдвижной кинжал.
Плюсы
  • Доступен в трех размерах.
  • Легкая и прочная конструкция.
  • Поставляется с ластами и ремнями для ног.
  • Яркий цвет, который легко заметить издалека.
  • Большой объем и высокая стабильность.
Минусы
  • Инструкции не прилагаются.
Характеристики продукта
Производитель Bic Sport
Размеры
  • 160D:
    Размеры: 8’3 ″ x 32,28 ″
    Объем: 160 л
    Вес: 24,25 фунта
  • 185D:
    Размеры: 9’7 ″ x 31,1 ″
    Объем: 185 л
    Вес: 26 фунтов
  • 225D:
    Размеры: 9’9 ″ x 36,25 ″
    Объем: 225 л
    Вес: 41 фунт
Материал платы Конструкция из эпоксидного композита ACE-TEC
Fin Box Глубокая черепаха
Цвет Синий
Подушечки для ног Подушка для деки 3/4 с 3 частями, 4.Толщина 5 мм, рельефная поверхность

Kevin’s Take: Доска Bic Sport Ace-Tec Techno с ремнями для ног и мягкой обивкой обеспечивает безопасность и комфорт. Ремни для ног позволяют райдерам оставаться на доске даже во влажном состоянии.

Посмотреть видео: BIC SUP ACE-TEC All-Around Series

См. Также: 13 лучших досок для серфинга Funboard

3. 2020 Доска для виндсерфинга Kona One

(Лучшее для начинающих)

Купить сейчас на Amazon

Доска для виндсерфинга Kona One 2020 — это уникальная первоклассная доска с превосходной конструкцией из ASA / EVA и высокой универсальностью.С ним очень легко справиться райдеры экспертного уровня, и даже если вы новичок, вы сможете с ним справиться.

Обладая длинным рокером и впечатляющей конструкцией хвоста, он представляет собой супер-доску для виндсерфинга в самых разных условиях катания. Интересно, что Kona One предлагает отличную планировку, плавность хода, высокую скорость и производительность, а также фантастическую способность резьбы.

Когда ветер сильный, вам нужен отличный контроль над доской, и эта доска не подведет. Доска длиной 138 дюймов также поставляется с 16-дюймовыми лопастями из стекловолокна, коробкой для плавников и 15-дюймовым плавником.

Основные характеристики:
  • Длинный рокер и ступенчатый хвост.
  • EVA Deck.
  • Кожа днища ASA.
  • Кинжал с пеной из стекловолокна.
  • Система плавников Powerbox.
  • Легкие подножки.
Плюсы
  • Легко управлять и маневрировать.
  • Поставляется с лопастями из стекловолокна и плавниками.
  • Отличная стабильность и скорость.
  • Универсальный.
  • Имеет конструкцию из ASA / EVA.
Характеристики продукта
Марка Кона
Размеры 138 ″ x 27,56 ″
Объем 220L
Грузоподъемность 242,5 фунтов
Материал платы EVA
Ребра Система плавников Powerbox
Цвет Желтый / Синий / Белый

Kevin’s Take: Благодаря размеру доски Kona One 2020 года она обеспечивает большую стабильность, что снижает предрасположенность к падению.Следовательно, это идеальный вариант для начинающих, чтобы увлечься спортом.

Посмотреть видео: Настройка платы Kona One

4. Доска для виндсерфинга BIC Sport Techno 293 DTT One Design

(Лучшее для среднего уровня)

Купить сейчас на Amazon

Доска BIC Sport Techno 293 DTT — достойная доска для профессиональных гонок и отдыха. Благодаря легкой и жесткой конструкции он быстро и довольно легко маневрирует.

Он имеет длину 115 дюймов, ширину 31 дюйм и грузоподъемность 240 фунтов.Когда дело доходит до комфорта и безопасности, доска имеет толстые опоры для ног и надежные ремни для ног.

Вместе с доской для кинжала и плавником, доска имеет большой объем и достаточный контур для обеспечения высокой устойчивости. Доска Techno 293 DTT имеет плавное движение, что обеспечивает удобство работы в условиях дополнительного планирования.

Он имеет приятный внешний вид и доступен только в белом цвете. Однако вам придется покупать парус и оснастку отдельно.

Основные характеристики:
  • Техно 293 OD DTT.
  • Подножки.
  • Bic Sport Epoxy CTS Construction.
  • 46 FF Deep Tuttle, плавник.
Плюсы
  • Поставляется с ремнями для ног.
  • Легкая, высокоскоростная и прочная конструкция.
  • Поставляется с подушечками для комфорта.
  • Обеспечивает отличный контроль.
  • Идеально для среднего и профессионального уровня.
Минусы
  • В комплект не входят такелаж и парус, но их можно купить отдельно.
Характеристики продукта
Марка BIC спорт
Размеры 115 ″ x 31 ″
Объем 205L
Грузоподъемность 240 фунтов
Доска Техно 293 OD DTT
Ребра 46 FF Глубокое ребро Tuttle
Кинжал 60 см
Колодки Толщина 4мм с пяткой 8мм
Цвет Белый
Вес 27,5 фунтов

Kevin’s Take: Доска BIC Sport Techno 293 DTT — это жесткая доска с превосходным дизайном, обеспечивающая плавное движение по воде.Его большой объем и очертания обеспечивают лучшую устойчивость и превосходно работают в условиях субпланировки. Единственным недостатком является то, что вам придется покупать оснастку и парус отдельно.

Посмотреть видео: BIC TECHNO 293 — Установка и техника

См. Также: 17 лучших скимбордов

5. Надувная доска для виндсерфинга для SUP Aqua Marina Bt-S300

(лучше всего подходит для слабого ветра)

Купить сейчас на Amazon

Aqua Marina BT-S300 — универсальная доска для виндсерфинга.Он поставляется со всем необходимым, включая ласты, мачту, парус, насос, стрелу и рюкзак, чтобы облегчить транспортировку.

Конструкционный материал, ПВХ, надежен и даже имеет двойные стенки для дополнительной прочности. Палуба покрыта пеной EVA для обеспечения комфорта и сцепления.

Доска также оснащена ремнями для ног, чтобы вы могли безопасно находиться на доске. Для оптимальной работы вам необходимо надуть его до длины 117 дюймов и ширины 30 дюймов.

При таком размере он удобно вмещает водителей весом до 260 фунтов.Благодаря впечатляющему дизайну и надежной конструкции, Aqua Marina BT-S300 является хорошей доской для любого уровня подготовки.

Основные характеристики:
  • Мягкая дека из ЭВА.
  • Ткань ПВХ с двусторонним швом.
  • Подножки.
  • Мачта RDM, 3 части.
  • Clipper Fast Box System с выдвижным 11-дюймовым плавником DuPont minlon.
  • Упаковка: Насос двойного действия, рюкзак, поводок, кинжал, вставное ласт, оснастка.
Плюсы
  • Простота в использовании.
  • Мягкая дека для высокого сцепления и комфорта.
  • Прочная конструкция и дизайн.
  • Поставляется с ремнями для ног.
  • Надувной и переносной
  • Поставляется с парусом, насосом, эластичным шнуром, мачтой и рюкзаком.
Минусы
  • Среднее плавник может быть трудно снять.
  • Тяжелый.
Характеристики продукта
Производитель Oriental Recreational Products-IMPORT FOB (Шанхай)
Размеры 117 ″ x 30 ″ x 6 ″
Грузоподъемность 260 фунтов
Доска EVA
Ребра 2 плавника
Цвет Белый / Красный / Синий
Вес 36.8 фунтов

Kevin’s Take: Доска Aqua Marina BT-S300 отличается прочностью, отличным сцеплением и комфортом. Он имеет двойные стенки из ПВХ и настил, покрытый пеной EVA. Он имеет максимальный вес в 260 фунтов, что делает его подходящим для больших гонщиков.

Посмотреть видео: 2020 Aqua Marina Champion BT S300 Windsurf Sail

См. Также: 15 лучших бордов для серфинга

Как выбрать лучшую доску для виндсерфинга — Руководство по покупке

Даже если у вас идеальный набор навыков, вам понадобится подходящая доска для виндсерфинга.С подходящей доской вы можете наслаждаться серфингом или учиться в любых условиях, в зависимости от вашего уровня опыта.

После тщательного исследования я хотел бы предоставить вам несколько критериев, которые следует учитывать, прежде чем покупать доску. Конечно, перед покупкой нужно определиться со своим бюджетом.

Тип платы

Доски для виндсерфинга классифицируются в зависимости от их функций. Четыре основных типа досок — это формулы, фрирайд, фристайл и вейвборды.

Доски формулы имеют большие плоские паруса, что делает их эффективными при слабом ветре.С другой стороны, они лучше всего подходят для профессионалов из-за сложности борьбы с сильным ветром.

Доски для фрирайда , самые популярные, тонкие и легкие, в основном используются профессионалами и посредниками. Они предлагают баланс между плавностью движения, скоростью и контролем.

Доска для фристайла — это широкая доска с большой площадью поверхности, идеально подходящая для начинающих. Волновые доски очень легкие и предназначены только для продвинутых виндсерферов.

Размер платы

Большую доску может быть неприятно носить с собой на пляж. Однако доски для виндсерфинга выбираются с учетом уровня опыта предполагаемого пользователя.

Эффективность всадника часто связана с уровнем его мастерства. Как правило, уровень опыта виндсерферов делится на три — начальный, средний и продвинутый.

Для новичка лучше всего начать с больших досок. Благодаря большой площади поверхности они обеспечивают большую устойчивость, позволяя улучшить свои навыки, не падая.

Меньшие или профессиональные доски часто быстрее, так как они имеют меньший вес. Однако их сложно сбалансировать, и вам потребуется высокая техника и хороший баланс, чтобы получить от этого удовольствие.

Вес доски

Несмотря на то, что доски для виндсерфинга имеют разный вес в зависимости от материала и размера, они могут повлиять на вашу производительность.

Тяжелые доски имеют больший объем и могут противостоять сильному ветру. С другой стороны, легкие доски менее обременительны, просты в управлении и лучше подходят для слабого ветра.

С точки зрения производительности, световые панели известны своей лучшей производительностью, их легко переносить и хранить. Как правило, доски, изготовленные из качественных материалов, легкие и способны вытеснять больше воды.

Вес пользователя

Вес пользователя играет важную роль в плавучести на воде и устойчивости на ветру. Из-за различий в размерах и конструкции доски для виндсерфинга имеют разные ограничения по весу.

Прежде чем вы решите, что купить, вам следует взглянуть на ограничение веса (в основном в фунтах).Ваш вес должен быть значительно ниже предела веса.

Также следует учитывать вес других аксессуаров, таких как мачта, парус и т. Д. Ваш вес плюс вес доски и аксессуаров могут служить буфером от сильного ветра.

Строительство

Есть два типа конструкции — жесткая и надувная. Прежде всего, вам следует подумать о плитах, изготовленных из высококачественных материалов, таких как ПВХ, эпоксидная смола или полимерный компаунд.

Жесткие доски могут быть громоздкими, сложными для хранения и менее удобными для путешествий.Однако они обеспечивают лучшую стабильность и, как правило, служат дольше.

Между тем, надувные доски складные, удобные для хранения и удобные для путешествий. Но так как вам нужно перекачивать их, они могут отнимать много времени и даже быть подвержены проколам.

Паруса

Парус — это часть, которая улавливает ветер. Парус может быть изготовлен из трех материалов: дакрона, монопленки и майлара. Лучше всего монопленка, но дакрон легче и даже дешевле.

Большинство парусов имеют от 3 до 12.5 квадратных метров, но чем больше парус, тем ниже контроль и наоборот. Однако большие паруса могут разогнать вас до высоких скоростей.

Конструкция и особенности

Различные доски предлагают разный уровень комфорта, особенно на их деке. Доски с настилом из пены EVA довольно удобны и должны избавить от болей.

Вы можете поискать изделия с даггербордами, так как они помогают повысить стабильность вашей доски. Даже те, у кого есть выдвижной кинжал, уменьшают турбулентность, обеспечивают более плавное движение и высокие скорости.

Вы также можете проверить наличие страховочных ремней для ног, парусов, рюкзаков, стрелы, мачты, троса, ручных насосов (для надувных) и т. Д. Большинство продуктов имеют эти функции, хотя для некоторых других продуктов вам, возможно, придется приобретать их отдельно.

Еще одна особенность, на которую следует обратить внимание, — привязки. Если вы хотите проделать много трюков на доске, особенно если вы хотите делать сальто, то привязка ног к доске обеспечит более стабильную работу, и вы не оторветесь от доски при вращении в воздухе. .

Как установить доску для виндсерфинга?

Уложите аксессуары. Вы должны увидеть парус, гик, мачту, удлинитель, трос и т. Д. Положите парус на землю. Соедините части мачты и вставьте мачту в рукав паруса. Отрегулируйте удлинитель мачты в соответствии с парусом и вставьте его в основание мачты.

Оберните веревку вокруг шкива, чтобы натянуть парус, пока он не коснется основания. Если предусмотрен шкив, натянуть парус будет легче. Вставьте или упакуйте оставшуюся веревку, чтобы предотвратить помехи во время виндсерфинга.

Отрегулируйте гик по размеру (ширине) паруса. Вставьте парус в гик до тех пор, пока он не встанет на место, и зажмите мачту (на рукаве паруса). Затяните парус на другом конце гика и плотно закрепите. Ниже ссылка на полезное видео.

Посмотреть видео: Настройка паруса

Часто задаваемые вопросы (FAQ)

Вы пропустили важную информацию или у вас есть вопросы? Вот несколько часто задаваемых вопросов, которые вы, возможно, захотите задать, чтобы помочь вам лучше разобраться в досках для виндсерфинга в воде.

Из чего сделаны доски для виндсерфинга?

Доски для виндсерфинга могут быть изготовлены из пенополистирола (EPS), ПВХ, углеродного сэндвича и стекловолокна. Самым легким из них является углеродный сэндвич, который идеально подходит для опытных виндсерферов.

Сколько ветра мне нужно для виндсерфинга?

Необходимая сила ветра зависит от размера вашего паруса, доски и вашего веса. Для новичка все, что ниже 15 миль в час, отлично и должно быть комфортно. Опытные виндсерферы могут заниматься виндсерфингом на более высоких скоростях, даже 35 миль в час и выше.

Обзор WindSurfingMag

Помимо ваших навыков, на производительность и удовольствие, которое вы получаете от виндсерфинга, влияет ваш выбор доски. К настоящему времени вы сможете определить необходимые критерии и выбрать для себя лучшие доски для виндсерфинга.

Из пяти лучших досок для виндсерфинга, которые я исследовал, лучшей в целом является доска для виндсерфинга Z-Ray Inflatable SUP. Те, кто ищет недорогой вариант, могут выбрать доску для виндсерфинга BIC Sport Ace-Tec Techno.

Вы купили какие-нибудь доски для виндсерфинга из моего списка? У вас есть замечания, просьбы или комментарии?

Пожалуйста, оставьте их в разделе комментариев ниже. Вы также можете поделиться этой статьей с другими родителями и друзьями на Facebook или Twitter, нажав кнопки ниже.

% PDF-1.7 % 1002 0 объект > эндобдж xref 1002 155 0000000016 00000 н. 0000006047 00000 н. 0000006370 00000 н. 0000006424 00000 н. 0000006554 00000 н. 0000006886 00000 н. 0000007323 00000 н. 0000007362 00000 н. 0000007477 00000 н. 0000007734 00000 н. 0000008213 00000 н. 0000009957 00000 н. 0000010440 00000 п. 0000010691 00000 п. 0000011271 00000 п. 0000011724 00000 п. 0000011982 00000 п. 0000012486 00000 п. 0000043980 00000 п. 0000081640 00000 п. 0000103064 00000 н. 0000105715 00000 н. 0000158313 00000 н. 0000158388 00000 н. 0000158474 00000 н. 0000158612 00000 н. 0000158669 00000 н. 0000158907 00000 н. 0000158964 00000 н. 0000159062 00000 н. 0000159182 00000 н. 0000159354 00000 н. 0000159411 00000 н. 0000159529 00000 н. 0000159629 00000 н. 0000159827 00000 н. 0000159884 00000 н. 0000160004 00000 н. 0000160168 00000 н. 0000160364 00000 н. 0000160421 00000 н. 0000160511 00000 н. 0000160615 00000 н. 0000160763 00000 н. 0000160820 00000 н. 0000160928 00000 н. 0000160985 00000 н. 0000161137 00000 н. 0000161194 00000 н. 0000161296 00000 н. 0000161440 00000 н. 0000161620 00000 н. 0000161677 00000 н. 0000161821 00000 н. 0000161949 00000 н. 0000162127 00000 н. 0000162184 00000 н. 0000162292 00000 н. 0000162422 00000 н. 0000162596 00000 н. 0000162653 00000 н. 0000162759 00000 н. 0000162867 00000 н. 0000163049 00000 н. 0000163106 00000 п. 0000163230 00000 н. 0000163358 00000 н. 0000163512 00000 н. 0000163569 00000 н. 0000163671 00000 н. 0000163761 00000 н. 0000163877 00000 н. 0000163934 00000 н. 0000164052 00000 н. 0000164109 00000 н. 0000164231 00000 п. 0000164287 00000 н. 0000164447 00000 н. 0000164503 00000 н. 0000164601 00000 н. 0000164683 00000 н. 0000164839 00000 н. 0000164895 00000 н. 0000165013 00000 н. 0000165069 00000 н. 0000165125 00000 н. 0000165219 00000 н. 0000165275 00000 н. 0000165387 00000 н. 0000165443 00000 н. 0000165581 00000 н. 0000165637 00000 н. 0000165731 00000 н. 0000165787 00000 н. 0000165899 00000 н. 0000165955 00000 н. 0000166091 00000 н. 0000166147 00000 н. 0000166253 00000 н. 0000166309 00000 н. 0000166365 00000 н. 0000166423 00000 н. 0000166545 00000 н. 0000166603 00000 н. 0000166719 00000 н. 0000166777 00000 н. 0000166835 00000 н. 0000166893 00000 н. 0000166951 00000 н. 0000167009 00000 н. 0000167153 00000 н. 0000167211 00000 н. 0000167269 00000 н. 0000167327 00000 н. 0000167385 00000 н. 0000167443 00000 н. 0000167597 00000 н. 0000167655 00000 н. 0000167795 00000 н. 0000167853 00000 н. 0000167911 00000 н. 0000167969 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
