Как подключить в систему отопления электрокотел: Подключение электрического котла к системе отопления

Подключение электрического котла к системе отопления

Электрокотлы отличаются по типу нагревательного элемента: ТЭНовые, электродные или индукционные модели. Из-за меньшей стоимости и простоты обслуживания больше популярен первый вариант. Особенностью обустройства электроотопления является возможность подключения своими руками агрегата к трубной системе и электросети без оформления разрешительных документов.

Основные правила

Согласно требованиям ПУЭ отопительные электроприборы мощностью до 10 кВт разрешено подключать самостоятельно без согласования с Энергонадзором. К службам придется обратиться, если решено установить в целях экономии счетчик, контролирующий расход электроэнергии по зонам суток.

Каждый производитель в инструкции отображает требования к соблюдению свободного пространства от стенок отопительного агрегата. В зависимости от модели они отличаются, но среднее значение следующее:

  • от верха – 70 см;
  • от боков – 50 см;
  • от передней панели – 70 см;
  • между задней панелью и стеной здания оставляют минимальный зазор 3 см.

Соблюдение требований обеспечивает пожаробезопасность. Упрощается доступ к агрегату для обслуживания.

Электрические котлы ЭВАН Warmos

Подготовка к монтажу

Традиционно подготовительные мероприятия начинаются с определения места. По сравнению с газовыми и твердотопливными аналогами, вариантов расположения электрокотла больше. Его разрешено устанавливать в жилой зоне, например, кухня или коридор. Однако осуществляя выбор места нужно учесть, что к аппарату нужно прокладывать трубопровод, электропроводку. Усложнение схемы приведет к лишним затратам.

В сырых помещениях монтаж запрещен. Ванную комнату, санузел, открытый балкон сразу нужно исключить. Стена, на которую будет подвешен агрегат, должна быть сухая. Если частный дом построен из дерева, никаких ограничений монтажа нет. Участок деревянной стены, прилегающий к задней панели котла, закрывают листом негорючего материала.

Обычно электрический котел поставляется производителем с циркуляционным насосом, фильтром и расширительным баком. Такой агрегат сразу подключают к трубопроводу. Реже встречаются «голые» модели. Насос, бачек и фильтр потребитель покупает отдельно. Дополнительно для подключения нужно подготовить группу безопасности, соединительные муфты, шаровые краны, трубы.

Выбор схемы

Отопление бывает с принудительной и естественной циркуляцией. В первом случае теплоноситель по системе транспортирует циркуляционный насос. Здесь разрешается установка котла на любом уровне относительно трубопровода.

Во втором случае естественная циркуляция происходит за счет уклона подающей и обратной трубы. Такое отопление часто встречается в частных домах. Здесь уже схема подключения требует расположение входящего патрубка котла ниже обратной трубы.

Схема с нижней разводкой и боковым подключением к радиаторам применяется только при принудительной циркуляции.

Схема с верхней подающей и нижней обратной трубой способна работать с насосом и при естественной циркуляции, если выдержаны уклоны. Во втором случае расширительный бак ставят в верхней точке вместо группы безопасности.

Пошаговая инструкция монтажа

После подготовительных мероприятий приступают к основным работам. Чтобы выполнить монтаж, проделывают следующие действия:

  1. На подготовленном участке стены наносят разметку под монтажную пластину котла. Элемент крепят дюбелями, предварительно просверлив отверстия. На монтажную пластину фиксируют электрокотел.
  2. Дальнейшие особенности установки зависят от выбранной схемы отопления. Элементы трубопровода подключают к патрубкам котла разъемными муфтами «американками». Подающая труба всегда идет вверх, а обратная располагается ниже по уровню.
  3. В нижней точке системы предусматривают два крана для заполнения и слива воды.

Когда система будет закольцована, ее заполняют водой. Через воздухосборники стравливают воздух.

Подключение к электросети

Электрокотлы бывают двухфазные (220 вольт), а также трехфазные (380 вольт). В первом варианте требуется подключить два провода: ноль и фазу. Во втором варианте фазных провода три и один ноль. В обеих вариантах подводят дополнительный провод на заземление. На линии между электросчетчиком и отопительным аппаратом устанавливают автомат.

Подключение электрокотла к системе отопления — монтаж и схема. Жми!

Удаленность магистралей централизованной газификации вынуждает домовладельцев искать альтернативные источники тепловой энергии для автономных систем отопления.

Наряду со сжиганием твердого или жидкого топлива, переводом газового оборудования на пропанобутановую смесь, активно используют электрические котлы. Этот тип преобразователей электричества в тепло применяют как в качестве основного теплогенерирующего агрегата, так и в виде резервного источника для обогрева помещений.

Разновидности

Конструктивные подходы, принципиальные схемы электрогенераторов тепла обуславливают широкий диапазон мощностей для этого вида котлов.

Кроме деления по типу питающей электросети на однофазные приборы и трехфазные агрегаты, тепловые преобразователи классифицируются следующим образом:

  1. Тэновые. Нагрев циркулирующего теплоносителя осуществляется посредством взаимодействия жидкости с термоэлектрическими нагревательными элементами в камере прибора.
  2. Электродные. Сопротивление электролита (солевого раствора) при пропускании через него переменного тока сопровождается выделением тепловой энергии, которая передается отопительным радиаторам (теплым полам).
  3. Индукционные. Отбор тепла происходит от своеобразного трансформатора с первичной и вторичной (короткозамкнутой) обмоткой.

Требования к подаче питания

Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

[warning]Обратите внимание: котел обязательно подключается к электрической сети с заземлением.[/warning]

Как избежать замерзания и закипания теплоносителя

Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами, обеспечивающими круговорот теплоносителя.

Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

Безопасность водяного отопления

Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

  1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
  2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
  3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

[advice]Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе. [/advice]

Подключение к водопроводу котельного оборудования

Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.

Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

[warning]Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.[/warning]

Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.

Устанавливают счетчик с двумя или более градациями тарифов.

Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

Оцените статью: Поделитесь с друзьями!

Схема подключения электрокотла к системе отопления своими руками

Электрический котел отопления состоит из теплообменника, металлической емкости и контроллера. Его особенность – преобразование электричества в нагрев теплоносителя (воды, масла или антифриза).

Такие приборы широко используются для обогрева офисов, складов, гаражей, магазинов и частных домов. Их плюсы:

  1. Система регулирования мощности позволяет максимально точно скорректировать температурный режим в доме.
  2. Бесшумны.
  3. Работают только на электричестве, экологичны.
  4. Безопасны ввиду отсутствия открытого огня.
  5. Такие котлы лишены механизмов, непосредственно воздействующих друг на друга, а значит, устойчивы к износу.
  6. Компактны.
  7. Не требуют постоянного внимания.
  8. Эффективны (КПД равен 100%).
  9. Не требуют особого разрешения для самостоятельной установки.

Единственный минус – сбои в работе во время отключения или перепадов электричества.

С чего начать

Для того чтобы подключить электрокотел,  нужно составить схему обвязки. Ее вид определяется мощностью устройства и типом системы (одно- или двухконтурной).

Необходимое условие для установки такого теплогенератора – бесперебойное электроснабжение.

Где установить и как

Подключение электрического котла к системе отопления простое. Большое значение имеет напряжение, ориентируясь на которое, нужно правильно рассчитать схему установки и выбрать подходящую модель.

По мощности выделяется два вида: напольные и настенные. У первого мощность выше –  более 60 кВт.

Для электрогенератора любого типа мощностью более 12 кВт необходима трехфазная сеть. В остальных случаях достаточно двухфазной. При установке нижний патрубок должен располагаться ниже радиатора, чтобы вода (масло или антифриз) не задерживалась в системе.

Для установки чаще всего выбирают кухню либо какое-то нежилое помещение. Важно отсутствие на стене, где будет висеть котел, горючих материалов.

Подготовка электрокотла

Нужно проверить:

  1. Наличие повреждений корпуса (вмятин, царапин).
  2. Состояние электропроводки. При обнаружении каких-то повреждений допускается временная скрутка проводов.
  3. Отсутствие скоплений пыли.
  4. Работу УЗО, которое необходимо на случай скачков напряжения. Возле котла в стену дома монтируется выключатель. К нему должен быть обеспечен открытый доступ.

Нюансы монтажа

Существует два типа систем с электрическим теплогенератором:

  1. С естественным давлением на теплоноситель (электрокотел располагается внизу цепи).
  2. С принудительной циркуляцией. Возможно расположение прибора в любой точке цепи (за исключением самой высокой).

Многие устанавливают не один, а два электрокотла. Если резервное устройство работает не на всю мощность, то монтаж прибора производится параллельно, так, чтобы оба генератора работали с одинаковой силой.

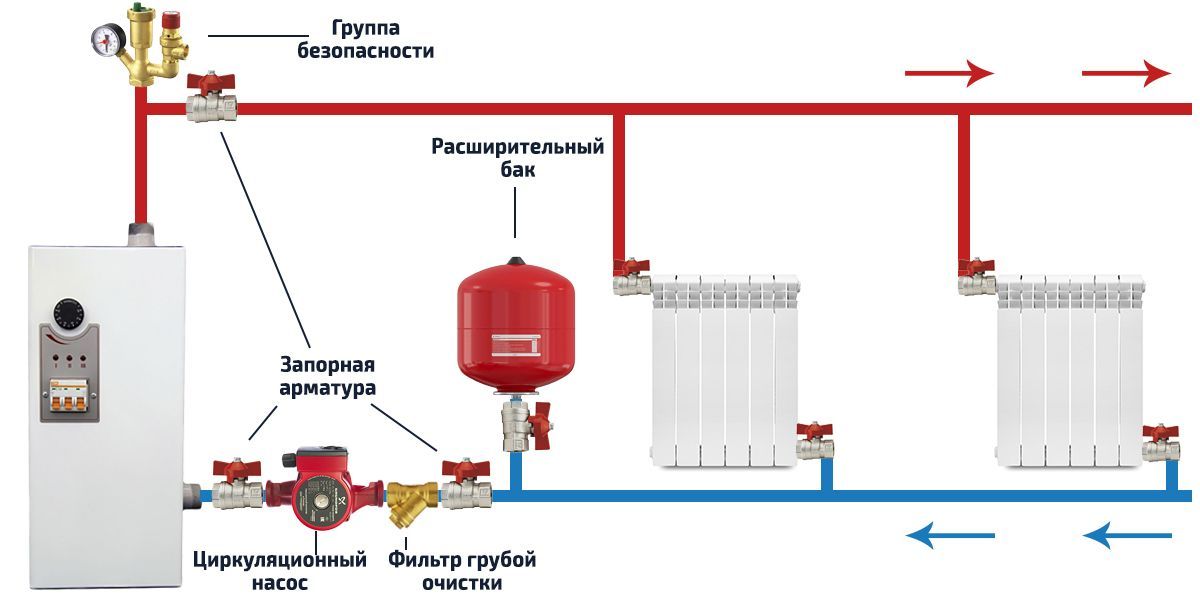

Схема обвязки («классический» вариант)

Для обвязки нужны:

  1. Кронштейны.
  2. Фильтры.
  3. Запорная арматура.
  4. Клапаны (обратные и предохранения).
  5. Бак расширения.
  6. Насос (если требуется).
  7. Термометр и манометр.

Выделяют следующие типы обвязки:

  1. С установкой контура горячей воды (масла или антифриза): перед тем, как поступить в кран, теплоноситель проходит через электрокотел.
  2. С подключением к системе теплого пола.
  3. Обычное подключение к электросети.

Заключение

Подключение электрокотла к системе отопления должно проходить по отдельной электролинии от счетчика.
С особым вниманием следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки. Это запрещено техникой безопасности, а УЗО воспримет это, как короткое замыкание в генераторе.

При установке электрического котла (особенно двухконтурного) и составлении электросхемы лучше обратиться к профессионалам.

место для установки электрического котла, подключение электрокотла к сети

Для небольшого загородного дома отличным вариантом будет отопительная система с применением электрического котла. Такое отопления является безопасным и не несет вреда для здоровья человека. Как подключить электрокотел вы узнаете в нашей статье.



Содержание:



Место для установки электрического котла

Устанавливать котел желательно в нежилой комнате. Хороши вариантом будет устройство оборудования на кухне или в подсобном помещении. Следует взять во внимание удобство для техобслуживания котла. Проход к оборудованию не должен быть загроможден.


Следует соблюдать все нормы по устройству электрического котла. От стены до оборудования должно быть свободное место более 5 см. над котлом должно соблюдаться свободное пространство в 80 см, под оборудованием свыше 50 см, а перед – более 70 см.


Устройство электрокотла можно производить только на стене, которая выполнена из негорючего материала. В комплектацию оборудования входит специальная монтажная планка, которая необходимо при установке котла на стену. Сама планка крепится к стене при помощи дюбелей.

Если в электрическом котле установлен расширительный мембранный бак, то система отопления рассчитывается на объем до 500 литров.

Какие компоненты входят в систему установки электрокотла

При правильном подключении котла отопительная система будет работать эффективно и безопасно. Компоненты, которые входят в систему установки:



  1. Радиаторы.
  2. Расширительный бак.
  3. Вентили запорные и сливные.
  4. Температурные датчики.
  5. Насос для циркуляции и фильтр.
  6. Аппарат.

Функции и недостатки

Также хорошим вариантом является универсальный твердотопливный котел со встроенным электрическим тэном. Такое оборудование выгодно устанавливать, так как многие модели имеют варочную поверхность. Таким образом, можно не устанавливать плиту для приготовления пищи, а также не потребуется дополнительная отделка.


Если вы включается отопления только по выходным или еще реже, то электрический котел отличный для вас вариант. Так как они хорошо переносят долгое отключение от сети. А также если случаются частые перебои электричества.


Единственным недостатком подключения электрокотла является подведение мощных кабелей, которые должны иметь большое сечение.



Необходимо знать для безопасности

Электрический котел можно подключать к розетке, если его потребление не превышает 3,5 кВт. Котлы с большей мощностью необходимо подключать к специальному щитку, который выделен кабелем. Для таких щитков питание свыше 220 В.


Производители ограничивают максимальный ток 16А в целях безопасности. Поэтому применяется отдельный кабель. Котлы, которые имеют мощность свыше 7 кВт, могут питаться только от сети от 380В.



Подключение электрокотла к сети

Подключать электрический котел можно только с использованием медной проводки. А ее сечение должно быть такого же размера, как указывается в технических документах оборудования. При помощи специальных выводов для кабелей должны быть устроены электрические соединения оборудования внешнего типа. Такие выводы необходимо расположить в левом нижнем углу. В этом же месте надо установить клемму заземления из латуни с болтом М6.


При врезке электрического котла в отопительную систему и при установке заземления необходимо чтобы между латунным болтом и металлическим корпусом был создан хороший контакт. Прежде чем соединять раму и болт в месте соединения рекомендуется хорошо зачистить.


Если вы будете отапливать большой дом при помощи электрической системы отопления то перед выбором оборудования необходимо обратить внимание на приборы, которые поддерживают установку каскада. Для эффективной работы оборудования в каскаде необходимо клеммы соединить с управляемым оборудованием.


Также вы можете управлять каскадом при помощи регулятора. В таком случае нужно клеммы управляющего оборудования соединить с контактами управления.


Необходимо изучить техническую документацию электрического котла. После этого следует внимательно осмотреть оборудование зрительно и проверить правильность его установки. А также проверить все подключения и давление воды в отопительной системе, которое должно соответствовать норме.


При установке электрического котла в отопительной системе необходимо применять регулятор комнатного типа.


После соблюдения всех правил схема подключения электрокотла должна соответствовать следующим действиям:
  • В первую очередь проверяется работоспособность трубопроводной арматуры. Для этого необходимо переключить ее из положения «открыто» в «закрыто», и наоборот.
  • Трубопроводная араматура системы отопления, водоснабжения и элетрического теплового генератора должна быть переведена в положение «закрыто».
  • Трубопроводы, которые подводят холодную воду к оборудованию, необходимо открыть запорную арматуру. Для электрической системы отопления не следует применять в качестве теплоносителя незамерзающую жидкость. Связано это со свойствами, которые влияют на работу отопительной системы негативно.
  • Незамерзающая жидкость обладает свойствами, которые приводят к износу и старению резиновых элементов оборудования.
  • На входе оборудования на обратке необходимо установить фильтр для предотвращения попадания мусора.
  • Затем можно наполнить систему отопления водой. После этого можно проверять ее герметичность.
После установки электрического котла и радиаторов отопления необходимо произвести проверку работоспособности датчиков системы: сигнальные, датчик давления воды, датчик регулирования температуры, управляющий и датчик аварийного типа для температуры.


В период проведения ремонтных работ или при неблагоприятных условиях следует подключать электрокотел при помощи резиновых шлангов. Для системы отопления рекомендуется использовать воду с низким значением мощности. В таком случае вы продлите срок эксплуатации тэнов.



Читайте также:

Подключение электрокотла к системе отопления, схема, монтаж, установка

Для обогрева здания среднего размера наиболее эффективным способом обогрева будет отопительная система на базе электрического прибора. К тому же, такая система является самой безопасной с экологической точки зрения. И подключение электрокотла к системе отопления – это важный и целесообразный вопрос.

Электрические тепловые генераторы обладают высоким показателем КПД, а значит, обеспечат наиболее оптимальную температуру в любом типе помещения. Многие современные электроагрегаты оснащены регулировочной системой, что позволяет откорректировать их рабочий режим наиболее оптимальным и удобным образом.

Электрический котел

Еще одним преимуществом, которым обладают электрические приборы для отопления, является отсутствие деталей, которые воздействуют друг на друга механическим образом. Это снижает в несколько раз риск выхода из строя данных агрегатов.

Если сравнивать такой проект, как схема подключения электрического котла отопления, с устройствами, работающими на иных типах теплоносителей, то можно увидеть некоторые существенные нюансы.

В качестве примера возьмем подключение электрического котла отопления Protherm СКАТ для отопления. Подключить такой котел к электричеству и отопительной системе должен только сотрудник из специализированной организации. Агрегат лучше всего приобрести в специализированном магазине, так как он будет обладать всеми необходимыми документами и будет помещен в заводскую упаковку. Вскрыть упаковку можно только в присутствии сотрудника из специализированного сервиса. Вместе с сотрудником нужно выявить, нет ли на поверхности агрегата механических повреждений или других дефектов.

Схема подключения бойлера косвенного нагрева к электрокотлу

Перед тем, как установить электрический котел отопления, необходимо снять заглушки с патрубков и проверить, чтобы в патрубках и коммуникациях не было грязи. Чтобы присоединить аппарат, потребуются различные прокладки и уплотнительные материалы.

Выбираем место для установки теплового электрического генератора

Лучше всего, если установка электрического котла отопления будет произведена в нежилом помещении. Для этих целей отличным местом будет кухня. Для генератора необходимо выбрать такое место, которое будет удобным и для установки, и для его технического обслуживания.

Рекомендуем к прочтению:

Если установить генератор в соответствии с нормами, то необходимо, чтобы от его боковых сторон до стены оставалось не менее 5 см свободного пространства. Перед аппаратом должно быть свободное пространство не менее, чем в 70 см, над устройством – не менее 80 см, а под ним – не менее 50 см.

Один из вариантов установки электрокотла — на балконе

Тепловой генератор должен устанавливаться только на той стене, которая построена из негорючего материала. Чтобы осуществить подвеску устройства, необходимо воспользоваться специальной монтажной планкой. Такой элемент должен входить в базовую комплектацию устройства. К стене планку необходимо прикрепить посредством 4 дюбелей.

Если в устройство монтирован расширительный бак мембранного типа, то отопительная система рассчитана на объем не более, чем в 500 литров.

Схема подключения отопления электрокотла подразумевает, что в более емкую отопительную систему потребуется установить еще один компенсатор давления мембранного типа.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Во время, когда производится установка электрокотла для отопления в отопительную систему, потребуется использовать регулятор комнатного типа, который обладает беспотенциальным выходом.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Рекомендуем к прочтению:

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

  • Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
  • Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
  • На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
  • Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
  • После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Монтаж и установка электрокотла в частном доме своими руками

Обогрев частного дома с помощью электричества считается одним из наиболее удобных способов отопления. Тепловые агрегаты, потребляющие электроэнергию, отличаются экологичностью, бесшумностью и высоким КПД, а также не требуют к себе постоянного внимания домовладельца. Благодаря этому многие из них приобретают электрические теплогенераторы в качестве основного или дополнительного источника тепла. Наша задача – рассказать, как выполняется установка электрокотла и его присоединение к инженерным сетям дома.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

  • ТЭНовые;
  • электродные;
  • индукционные.

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Подключение к электросети

Перед тем как приступить к выполнению данных работ, следует внимательно изучить инструкцию по эксплуатации теплогенератора. В ней указывается минимальное сечение силового кабеля, которое надо обязательно выдержать, точки и схемы подключения. В том случае, когда по каким-либо причинам эта информация отсутствует, для определения сечения жил можно воспользоваться таблицей:

Еще один важный момент, который надо учесть при подключении нагревателя к электросети своими руками. В схеме включения силовой цепи котла в домовую сеть обязательно надо предусмотреть устройство защитного отключения (УЗО) и автоматические выключатели соответствующих номиналов. Это прямые требования ПУЭ, цель которых – обезопасить оборудование и людей от поражения электрическим током. Типовая схема подсоединения показана на рисунке:

Помимо включения в электросеть, при монтаже индукционных и электродных теплогенераторов нужно поставить выносной блок управления и датчики температуры, после чего проложить между ними провода. Эти работы следует выполнять в соответствии со схемой в техническом паспорте нагревателя.

Важно! Не забудьте перед производством работ отключить напряжение в домовой сети!

Заключение

В действительности установка электрического котла в частном доме не представляет собой большой сложности. Нужно быть внимательным при выполнении обвязки агрегата и следить за качеством соединений. Также надо помнить о Правилах электробезопасности и в точности следовать схеме, что представлена в документации на изделие.

Подключение электрокотла – электрическая и гидравлическая схемы

Электрокотлы устанавливаются сейчас довольно часто. Но в большинстве домов выполняют только роль резерва. Как правило, основными являются газовые и твердотопливные котлы, эксплуатация которых в разы дешевле. Но иногда, при соответствующем оборудовании, и электрокотел используется как основной…

Как удешевляется тепловая энергия от электрокотла? Как правильно подключить, какую схему использовать?

Одно важнейшее преимущество этого теплогенератора известно – лучшая комфортность и беспроблемность при эксплуатации, а далее…

Какая мощность потребуется

Сколько мощности потребуется на отопление дома?

  • Известно, что для неплохо утепленного дома потребуется 10 кВт на 100 м кв.
  • Для домов, построенных по энергосберегающим технологиям, такая мощность будет уже излишней.
  • Но если коробка характеризуется как «совсем холодная», то и 20 кВт будет маловато….

Для среднестатистического дома подбор можно осуществить именно так – 1 кВт на 10 м кв. Если на практике оказывается маловато, то экономически целесообразно не наращивать мощность, а утепляться, — менять сначала окна-двери, затем наращивать слой утеплителя на чердаке….

Подходит ли электрокотел для постоянного отопления

С точки зрения удобства и надежности, стоимости ремонта – электрокотел самый лучший теплогенератор. Проблема в стоимости электроэнергии. Ею отапливать по дневному тарифу невыгодно.

Вторая проблема – в выделенной на объект мощности. Хватит ли ее для полноценного отопления дома?

Хорошо, если выделено 15 кВт трехфазного электропитания 380В. Тогда можно установить котел мощностью 12 кВт, еще 3 кВт пойдут на бытовые нужды.

Но если питание 220В и допустимая мощность котла всего 4 кВт, то он может рассматриваться только лишь как аварийный вариант, чтобы поддержать тепло на случай выхода из строя основного. Или для отопления в межсезонье, по дешевому тарифу, но такие схемы будут рассмотрены далее…

Подключаем электричество – чтобы не загорелось

Чтобы электрокотел работал без проблем, в первую очередь его нужно правильно подключить к электропитанию. У различных моделей свои особенности. Но все заводские агрегаты комплектуются электрической принципиальной схемой подключения и инструкцией. Эти документы исполняются в точности.

Общим во всех вариантах остается следующее.

  • Применение кабелей определенного типа с медными жилами соответствующего сечения.
  • Подключение только цельными отрезками кабелей, счалки не допускаются.
  • Недопустимость использования для постоянного включения/выключения выключателей автоматических (ВА) и других защит, — если котел не снабжен выключателем, то такой прибор устанавливается в цепи дополнительно.
  • Применение электрических защит — реле утечки тока на землю (Устройство Защитного Отключения) и максимальной токовой защиты (Выключателя Автоматического). Эти два устройства могут быть объединены в одном корпусе, и называться Дифференциальный Автомат.

Какое сечение жил и тип защит понадобятся

Скорее всего изготовитель даст исчерпывающие рекомендации по подбору электропроводников для подключений, и по выбору типа дифференциального автомата.

Тем не менее, можно воспользоваться следующей таблицей, в которой приведены характеристики кабелей и электрических защит в зависимости от мощности электрокотла. Здесь приведены данные для трехфазного электропитания 380 В.

Для котла в 12 кВт, при трехфазном питании, понадобится кабель ВВГнлLS, который включает в себя 5 медных проводников, каждый из которых имеет сечение 4 мм кв. А также АВ с током отключения 25А, УЗО с дифференциальным током 30 мА.

Схема подключения

Общие принципиальные схемы приведены на рисунках. Для электропитания трехфазного 380В, и двухфазного 220В.

Но принцип один – фазы защищаются и при необходимости отключаются дифференциальным автоматом (защитным отключением и максимальной токовой защитой).

Схема подключение ТЭНов котла

Котлы, которые чаще всего применяются в быту, имеют небольшую мощность – до 15 кВт, так как больше не позволяет подключать энергонадзор. Такие агрегаты могут комплектоваться тенами рассчитанными на электропитание 220 В. При этом к трехфазной сети 380В они подключаются по схеме «звездой» с общим нолем.

На схеме приведены 3 ТЭНа расчитанные на работу в сети 220В, которые подключаются к трем фазам 380В. Например, 3 нагревателя по 4 Квт каждый, дают суммарную электрическую мощность 12 кВт. При таком подключении возможна работа каждого ТЭНа независимо от соседнего. Т.е. возможен выбор режима мощности 4, 8 и 12 кВт.

Подключение ТЭНов и автоматики конкретного электрокотла отображается в схеме электрической, прилагаемой к нему, что и должно исполняться.

Если тены рассчитаны на напряжение 380В, то они включаются между фазами по «треугольнику».

Как работают защиты электрокотла

Устройство защитного отключения (реле утечки) сравнивает силу тока проходящего через него по фазам. Эти значения в нормально-работающей схеме будут приблизительно равны. Но если появится повреждение (разрушена оболочка жил кабеля, разрушен потребитель, например, прогорание тена и вода в корпусе…), или к токоведущей части прикоснулся человек, то появится утечка тока из какой-то фазы. А между проводниками образуется разность (дифференциал) силы тока. При этом реле за очень короткий промежуток времени отключит сеть. Время срабатывания на отключения небольшое, через организм человека не успевает возникнуть опасная для здоровья сила тока.

Выключатель автоматический (максимальная токовая) срабатывает при достижении заданной силы тока в цепи. Например, при коротком замыкании между фазами. В этом случае защитное реле не срабатывает, так как силы токов по фазам будут равны. Но максимальная токовая защита, отключит сеть и предотвратит воспламенение электрических приборов и проводников.

Как сделать монтаж

Для непосредственного монтажа электрических защит, прокладки выбранного кабеля и его подключения к электрокотлу, рекомендуется пригласить квалифицированного электрика. И не выполнять эти ответственные работы самостоятельно.

Как правило, специалист не допустит нарушений нормативов и создания опасной обстановки.

Например, в деревянном доме элекропроводка прокладывается в негорючей оболочке. В этой роли может выступать металлическая гофрированная трубка.

Или, например, не допускается делать штробы в несущих конструкциях дома для прокладки электрических проводников.

Зажим жил проводников в контактных группах выполняется по правилам.

Эти и другие нюансы специалисты выполняют быстро и качественно.

Гидравлическая схема

Типичная схема подключения элеткрокотла приведена на рисунке. Здесь под «электрокотел» подразумевается простейший водонагреватель, который нуждается во всем дополнительном оборудовании.

Важные элементы на схеме.

  • Фильтр грубой очистки – устанавливается на обратке перед насосом, сборником вниз и по ходу струи.
  • Циркуляционный насос – в домах до 200 м кв. как правило достаточно насоса 25 – 40. Рекомендуется устанавливать на обратке перед котлом.
  • Расширительный бак, объемом 1/10 от объема жидкости в системе не допускает опасного роста давления при нагреве (расширении) теплоносителя.
  • Группа безопасности – обязательный элемент, состоит из воздухоотводчика, предохранительного клапана давления, и манометра. Устанавливается на подаче, в высшей точке отопительного трубопровода, на выходе из котла.

Но дорогие модели комплектуются таким оборудованием в одном корпусе.

Дешевое электричество для отопления

К сведению: стоимость тепловой энергии при отоплении газом, в грубом приближении оценивается как 0,8 руб/кВт. При отоплении дровами – 1,3 руб/кВт.

Днем электричество стоит 5,4 рубля за кВт, а ночью 1,6 руб/кВт (приближенные тарифы по Московскому региону).

Т.е. ночная электроэнергия сопоставима по цене с другими видами топлива. А за счет удобства применения, выходит победителем по соотношению цена/качество для большинства пользователей.

Если установить счетчкик с ночным тарифом, что решается с энергонадзором, то этим можно будет воспользоваться.

Но как ночную электроэнергию использовать днем?

Обычная схема применения электрокотла

Максимальная мощность электрокотла ночью бывает излишней, иначе будет жарко, например, для дома площадью в 100 м кв. с котлом 12 кВт, еще и в межсезонье.

Оптимально лишнюю ночную энергию накопить ночью и использовать днем. Для этого ее нужно преобразовать в тепловую (нагреть воду) и запасти ее в теплоаккумуляторе.

Используются буферные емкости вместимостью от 1 тоны жидкости.
Как используется буферная емкость….

Тогда схема включение электрокотла следующая.

Здесь электрокотел включается параллельно твердотопливному. С ночным тарифом электрический агрегат выступает основным, обеспечивая пользователям существование без беспокойств об отоплении. В большие холода, когда электромощности и накапливаемой энергии не хватает, к отопительному процессу подключается твердотопливный.

Как экономить при отоплении электрокотлом

  • Не перегревать помещение.
    Не редко, когда автоматика настраивается неправильно и в помещении становится жарковато. Выбрасывается +20% денег на неудобства. Для автоматического управления котлом лучше использовать воздушные датчики — комнатные термостаты. А не руководствоваться температурой теплоносителя.
  • Отключение не используемых помещений.
    Не редко, когда отдельные комнаты, например, мастерская могут быть прохладными большее количество времени. С автоматизированным электрокотлом целесообразно применять термостатические регуляторы на каждом радиаторе. Тогда рачительные хозяева смогут отрегулировать температуры в комнатах. В отдельных случаях можно сэкономить и 25% энергии.
  • Оптимальное распределение температур.
    Теплый пол экономичнее до 15% от радиаторного отопления. К тому же это комфортно и удобно. Распределение температур в помещениях будет и выгодными и полезным.
  • Сделать вентиляцию.
    С вентиляцией убегает до 50% тепла из помещения. Важно устранить сквозняки и обеспечить вентиляцию по современным представлениям. Как делается вентиляция в доме
  • Целесообразно утеплить.
    Электроэнергия дорогая, с ее использованием намного больше экономической выгоды от утепления, чем при использовании того же газа. Если для газа может быть достаточным и 10 см толщины утеплителя на чердаке, то для электричества целесообразнее 22 см. Нужно доутеплиться максимально, из расчета окупаемости за 12 лет. В неутепленных домах перерасход энергии достигает 200 – 300%.

Электрокотельная жилая. Установка электрического котла PEX Manifold

Это пример бытовой электрокотловой установки с 4 контурами труб из PEX и одной температурой, которая устанавливается на котле.

Вы заметите, что в этом примере есть один насос Taco с шаровыми кранами и коллектор HousPEX PEX с 4 контурами. Температура пола устанавливается котлом, но вы можете использовать смесительный клапан, если вам нужна более высокая температура для других зон.

Рисунок 1: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 2: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 3: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 4: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 5: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX Готовая

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (обшивка)

Кол-во 1 — Электрические отопительные котлы

Количество 2 — Смесительные клапаны для систем водяного отопления (в данном приложении не используются)

Количество 0 — шаровые краны для стороны водяного отопления

Количество 2 — Шаровой кран Webstone серии ProPal и слив

Количество 1 — датчики температуры и тройники

Количество 1 — Расширительный бак гидравлического отопления

Количество 1 — чугунный насос (Taco 0015-MSF3-IFC)

Количество 1 — Фланцы насоса с шаровыми кранами (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Количество 4 — Супер распорка и зажим

Qunatity 1 — Реле переключения гидравлического циркулятора (для 1 зоны)

Количество 1 — Термостаты водяного отопления и датчики пола (для 1 зоны)

Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество 1 — Гидравлические воздухоочистители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Гидравлические предохранительные клапаны котла и предохранительные клапаны водонагревателя

Количество 1 — Коллектор из PEX с радиационным теплом — 4 порта 1/2 дюйма

Сторона водяного отопления (распределение)

Quantity X — Трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X — Гидравлические радиаторы и конвекторы (в зависимости от системы)

X = различное количество необходимого продукта — в зависимости от фактической системы

Основное руководство по установке электрического котла

Электрокотельные установки часто дешевле, чем установка газового или масляного котла, и могут быть гораздо более эффективным способом обогрева небольших домов или домов вне газовой сети.

Поскольку электрические котлы не производят отходящих газов, как газ и нефть, нет необходимости в дымоходе или трубе для конденсата, что делает установку электрокотла более дешевой, быстрой и гораздо более гибкой.

Поскольку ожидается, что в ближайшие 40 лет запасы нефти и газа иссякнут, сейчас самое время подумать об установке электрического котла.



Что такое электрический котел?

Все современные котлы имеют электрические компоненты, но работают на ископаемых видах топлива, таких как природный газ и нефть, для обеспечения центрального отопления и горячего водоснабжения.Электрокотлы используют только электричество.

В зависимости от типа электрического бойлера, горячая вода будет храниться либо в цилиндре внутри бойлера, либо в большем баке в другом месте вокруг собственности.

Электрические котлы — отличная альтернатива для домов, которые не подключены к газовой сети и не имеют места для хранения масла. Количество горячей воды, которую они могут произвести, часто ограничено, что делает их более подходящими для небольших домов и квартир, а не для более крупных.

Зачем устанавливать электрический котел?

Как мы уже упоминали, электрические котлы лучше всего подходят для небольших домов, где нет большого спроса на отопление и горячую воду. Замена газового или масляного котла на электрический котел дает много преимуществ:

  • Меньше движущихся частей, что снижает вероятность возникновения неисправности.
  • Нет необходимости в ежегодном обслуживании котла, что ежегодно экономит ваши деньги
  • Отсутствие риска утечки угарного газа
  • Нет необходимости в дымоходе или трубе для конденсата, что делает установку более гибкой
  • Не занимают столько места, как газовые и масляные котлы
  • Работать тихо
  • Может работать в паре с солнечными фотоэлектрическими и солнечными батареями для снижения эксплуатационных расходов


В поисках подходящего электрокотла

Прежде чем рассматривать установку, вам необходимо найти подходящий электрический котел для вашего дома, а это значит знать:

  • Имеется ли в вашем доме однофазное или трехфазное энергоснабжение;
  • Размер предохранителя;
  • Номинальная мощность, необходимая для удовлетворения потребностей вашего дома в отоплении и горячей воде.

Для получения дополнительной информации о том, как подобрать подходящую мощность для отопления и горячего водоснабжения вашего дома, прочтите наше руководство «Какой размер электрического котла мне нужен?» может помочь.

Электроснабжение

При поиске электрического бойлера вам понадобится агрегат, который подходит для электроснабжения вашего дома. Это означает, что необходимо знать размер предохранителя в вашем доме и одно или трехфазное электроснабжение в вашем доме.

Однофазное электроснабжение обычно встречается в типичных домах по всей Великобритании, тогда как более крупные объекты, квартиры и коммерческие здания будут иметь трехфазное питание для удовлетворения более высокого спроса.В вашем счете за электроэнергию должна быть указана информация о типе электроснабжения вашего дома.

Размер предохранителя

Вам также необходимо принять во внимание размер предохранителя в вашем доме. Типичный электрический бойлер потребляет около 48 ампер, поэтому, например, если у вас есть предохранитель на 60 ампер, включение пары приборов одновременно с котлом может привести к перегоранию предохранителя. Размер предохранителя должен быть четко указан на коробке предохранителей, но если нет, обратитесь к электрику.

Мощность

Помимо выбора электрического бойлера, подходящего для электроснабжения, также необходима соответствующая мощность.Номинальная мощность показывает мощность котла, возьмите котел, который недостаточно мощный, и он не сможет удовлетворить потребности вашего дома в отоплении и горячей воде, установите слишком мощный котел, и ваши счета за электроэнергию резко возрастут.

Самый простой способ найти электрический котел с подходящей мощностью — добавить 1,5 кВт на каждый радиатор. Итак, если у вас дома 8 радиаторов, вам следует подумать о выходной мощности 12 кВт.

Хотя в настоящее время не так много электрических котлов на выбор, как газовых и масляных котлов, все же есть несколько производителей и моделей для сравнения.Лучшие электрические котлы производятся такими компаниями, как Electric Heating Company, Elnur и Heatrae Sadia.

Кого нанять для установки электрического котла?

Если вы заменяете газовый или масляный котел на электрический, то вам понадобится квалифицированный инженер-теплотехник, чтобы снять текущий котел. Это означает, что нужно нанять зарегистрированного инженера Gas Safe для демонтажа газового котла и инженера OFTEC, когда речь идет о масляных котлах.

Инженер-теплотехник снимет существующий котел, отсоединит дымовые трубы и трубы для конденсата, которые не нужны, поскольку электрические котлы не производят отходящие газы, а затем либо закроет газовую линию, либо полностью снимет резервуар для хранения масла.

Тот же инженер-теплотехник должен иметь возможность установить новый электрический котел на стену. Однако, как только он будет запущен, вам понадобится электрик, чтобы завершить окончательную проводку и запустить котел. Ваш инженер-теплотехник часто может порекомендовать местного электрика для завершения установки.

В Boiler Guide мы можем найти для вас квалифицированных инженеров-теплотехников для замены существующего котла на электрический. Просто потратьте несколько минут, чтобы заполнить нашу онлайн-форму, и вы получите бесплатные расценки от 3 квалифицированных установщиков для сравнения.Причина, по которой вы можете услышать до трех установщиков, а не только от одного, заключается в том, что сравнение цен поможет вам найти самую лучшую возможную цену.

Сколько стоит установка электрического котла?

Установка электрического котла намного проще, чем установка газового или масляного котла, что делает его быстрее и зачастую дешевле, экономя ваше время и деньги.

Есть много переменных, которые могут повлиять на цену, когда дело доходит до установки котла (место установки агрегата, тип котла, размер котла, цены, взимаемые установщиком и т. Д.), так что нет ни одной цифры по всем направлениям. Однако, когда дело доходит до установки электрического котла, он может стоить около 1750 фунтов стерлингов, в то время как установка газового котла обычно стоит более 2000 фунтов стерлингов.

После того, как электрический бойлер будет установлен, вы получите дополнительную экономию за счет того, что вам не придется проводить ежегодное обслуживание, и у вас будет гораздо меньше шансов нанять инженера-теплотехника для ремонта каких-либо неисправностей — поскольку движущихся частей меньше. Однако одна область, которая является более дорогой, — это эксплуатационные расходы электрического котла.

Эксплуатационные расходы электрокотла

При сравнении электрокотлов с агрегатами, работающими на газе и масле, КПД может вызвать некоторую путаницу. Это связано с тем, что электрические котлы имеют коэффициент полезного действия 99-100%, но имеют рейтинг ErP только C / D. Между тем, газовые и масляные котлы с КПД 88-93% имеют рейтинг ErP A.

Причина, по которой электрические котлы имеют такой низкий рейтинг ErP, не связана с работой самого агрегата, а с тем, как в первую очередь вырабатывается электричество.

В Великобритании производство электроэнергии считается углеродоемким процессом, поскольку подавляющее большинство из них производится с использованием ископаемого топлива. Этот процесс выбрасывает в атмосферу большее количество углерода, чем природный газ, прежде чем он попадет в дом.

В результате у электричества высокий топливный коэффициент, что увеличивает эксплуатационные расходы и дает электроприборам низкий рейтинг ErP.

Чтобы этот топливный фактор снизился, что может привести к повышению рейтинга ErP и снижению эксплуатационных расходов, необходимо вырабатывать больше электроэнергии с использованием возобновляемых источников энергии, таких как ветер и солнечная энергия.Это приближается, и Национальная сеть полагает, что вся электроэнергия может быть произведена с использованием возобновляемых источников энергии, в заявлении, которое они сказали: «Мы считаем, что к 2025 году мы сможем полностью управлять электроэнергетической системой Великобритании с нулевым выбросом углерода».

Подробнее см. В разделе «Объяснение эффективности электрического котла».

Найти установщика электрического котла

Найти установщика электрического котла никогда не было так просто, поскольку у нас есть сеть инженеров-теплотехников, одобренных Руководством по котлам по всей Великобритании, квалифицированных для установки электрических котлов.

Чтобы связаться с ними и получить бесплатные расценки на установку, все, что вам нужно сделать, это заполнить нашу простую онлайн-форму. Вскоре после этого с вами свяжутся до 3 установщиков, базирующихся в вашем районе, и, как только у вас будут расценки, сравните их, чтобы убедиться, что вы получаете самое выгодное предложение от самой надежной компании.



Об авторе

Группа руководства котла

Boiler Guide стал домом для множества экспертов по отоплению, которые помогли миллионам домовладельцев в Великобритании найти советы и рекомендации.Если у вас есть вопросы по отоплению, у нас будут ответы.

5 ключевых моментов для успешной установки электрического котла

По мере увеличения количества многоэтажных домов и сельских поселений в Великобритании, спрос на электрические бойлеры также будет расти. Чтобы подготовить монтажников к такому скачку спроса, Алан Кларк, менеджер по технической поддержке компании Heatrae Sadia, дает свои главные советы, которые помогут добиться успеха при установке каждого электрического котла — с первого раза и каждый раз.

1. Оцените свое окружение

Перед установкой любой системы отопления жизненно важно понять потребности домовладельца в отоплении и воде. Обычно электрические котлы предназначены только для обогрева, а это значит, что часто требуется отдельный бак для горячей воды. Хотя есть некоторые электрические бойлеры, которые обеспечивают как влажное центральное отопление, так и горячее водоснабжение, например Electromax компании Heatrae Sadia, монтажникам важно оценивать дома в индивидуальном порядке.

2. Найдите этикетку

Инженеры-теплотехники должны следить за тем, чтобы любой устанавливаемый ими прибор соответствовал строительным нормам и правилам. Им следует найти на котле этикетку с оценкой электрооборудования сторонних производителей, которая предоставит им гарантии в отношении конструкции, безопасности, качества и рабочих характеристик продукта.

3. Проверьте электрическую схему

Проверка состояния проводки имеет решающее значение, особенно в старых зданиях, где электрическая схема может не соответствовать действующим стандартам.Следует иметь в виду, что из-за высокой мощности электрокотлам требуется собственная выделенная цепь. Чтобы обеспечить безопасную установку, необходимо учитывать номинальные характеристики выключателей, таких как изоляторы, и при необходимости корректировать их.

4. Промойте систему

Это полезный совет для всех влажных систем центрального отопления, будь то газовые или электрические, потому что любая загрязненная вода, уже находящаяся в системе, может загрязнить заменяющий нагревательный прибор.Это ухудшит производительность только что установленного электрического бойлера, поэтому крайне важно, чтобы инженеры промыли систему перед установкой. Кроме того, рекомендуется добавить ингибитор для защиты от коррозии в будущем.

5. Обеспечение регулярных услуг

Завершение монтажа не означает окончание работы теплотехника. Следует организовать ежегодные сервисные визиты в собственность домовладельца, чтобы убедиться, что все работает правильно. Это означает проверку предохранительных клапанов, вспомогательных компонентов и проводки с особым вниманием к обесцвечиванию, которое может произойти, если соединение не было выполнено должным образом или если использовался кабель неправильного размера.

Для получения дополнительной информации об ассортименте цилиндров и решений для горячего водоснабжения Heatrae Sadia посетите: https://www.heatraesadia.com/products/cylinders-and-hot-water.

Как работают электрические котлы?

Электрический бойлер идеально подходит для резервного отопления, которое может повысить мощность существующей системы центрального отопления дома. Это означает, что ваш электрический бойлер будет в первую очередь использоваться для дополнительного отопления и горячего водоснабжения, когда это необходимо вашему дому больше всего.

Обычно это происходит в холодные месяцы года, когда все в вашем доме используют отопление и горячее водоснабжение, чтобы им было тепло и комфортно в доме.

Электрический котел особенно подходит для повышения температуры и горячего водоснабжения в небольших городских домах. С одной стороны, электрический бойлер — это небольшая компактная установка в вашей системе отопления и горячего водоснабжения.

С другой стороны, использование электрического бойлера для отопления и горячего водоснабжения большого дома может быстро стать очень дорогостоящим.Это связано с высокой ценой на электроэнергию.

Электрический бойлер — очень полезный инструмент для быстрого увеличения количества тепла, излучаемого радиаторами или системами теплого пола в вашем доме. Вы также можете использовать электрический бойлер для нагрева горячей воды в своем доме, подключив его к резервуару для воды.

Электрический котел прост в эксплуатации после быстрого и легкого процесса установки в доме. На рынке вы можете найти множество типов электрических бойлеров, подходящих для любого типа дома и бюджета.

Однако основной проблемой при использовании электрического бойлера для отопления и горячего водоснабжения дома является высокая цена самой электроэнергии. Вы увидите увеличение стоимости счетов за электроэнергию в вашем доме при использовании электрического бойлера просто потому, что электричество само по себе является высокозатратной формой энергии (электричество также наносит значительный ущерб окружающей среде, как и источники энергии).

Здесь мы подробнее рассмотрим, как работает электрический котел, чтобы вы были хорошо информированы, прежде чем выбирать, устанавливать ли электрический котел дома.

Установка электрокотла

Электрокотел может быть установлен на стене или стоять на полу в вашем доме. Какой бы тип установки электрического котла вы ни выбрали, сам процесс установки обычно бывает быстрым и простым.

Все, что вам нужно — или профессиональному мастеру, который может посетить ваш дом, чтобы выполнить установку вашего нового электрического бойлера, — это подключить ваш электрический бойлер к контуру центрального отопления вашего дома.Вам также необходимо подключить электрический бойлер к домашнему счетчику электроэнергии.

Настенный электрокотел можно установить в шкафу, а напольного электрокотла нужно будет установить на большей площади, например, в гараже вашего дома.

Классический электрический котел подключается ко всем радиаторам в вашем доме через систему центрального отопления. Для отопления дома электрический бойлер нагревает горячую воду, которая затем циркулирует через вашу систему центрального отопления, включая радиаторы.

Вы также можете использовать свой электрический бойлер для нагрева горячей воды, которая течет через краны и душевые кабины в вашем доме.

Ионные электрические котлы, в свою очередь, нагревают эту горячую воду в процессе электролиза. В свою очередь, индукционные электрические котлы вырабатывают отопление и горячую воду с помощью электромагнита.

Для всех трех типов производимая ими горячая вода циркулирует через систему центрального отопления дома.

Электрокотлы

Classic, ионные и индукционные различаются по уровню мощности, энергопотреблению, энергоэффективности, энергоэффективности, типу модели, комбинированной или некомбинированной, а также настенным или напольным.

Большинство электрических котлов — это комбинированные модели, то есть они направляют горячую воду через домашние радиаторы или полы с подогревом, а также нагревают домашнюю горячую воду.

Вы можете выбрать низкотемпературный электрический котел, чтобы сэкономить на счетах за отопление дома, но вы должны убедиться, что ваши домашние радиаторы совместимы с этим типом установки электрического котла.

Каковы основные преимущества электрического котла?

Ниже вы найдете основные плюсы электрокотлов.

  • Практичный и удобный вариант домашнего котла (быстрая установка, требует небольшого обслуживания котла, не производит дыма, поэтому не требует установки воздуховода в доме)

  • Быстрый нагревательный эффект

  • Высокая тепловая энергоэффективность ( КПД почти 100%, поскольку выработка тепла не приводит к потере энергии)

  • Относительно низкая цена покупки (по сравнению с другими домашними отопительными установками с такой же теплопроизводительностью)

Каковы основные недостатки электрический бойлер?

Здесь вы найдете основные минусы электрокотлов.

  • Высокие счета за отопление (поскольку электричество — это дорогостоящая энергия)

  • Неэкологичный способ отопления дома

  • Энергоемкость (то есть вам необходимо ограничить собственное потребление энергии)

Прежде чем выбирать электрический бойлер, убедитесь, что вы приняли во внимание дизайн вашего дома и наличие свободного места, потребности в отоплении и горячей воде, а также цену, которую вы заплатите за потребление электроэнергии.

Помните, электрический бойлер лучше всего использовать в качестве резервного источника энергии для отопления дома и горячего водоснабжения. Тем не менее, когда дело доходит до выбора электрического бойлера, для вашего дома нет конца!

Водонагреватели без резервуаров или водонагреватели по запросу

Водонагреватели без резервуаров, также известные как водонагреватели по запросу или проточные водонагреватели, обеспечивают горячую воду только по мере необходимости. Они не вызывают потерь энергии в режиме ожидания, связанных с накопительными водонагревателями, что может сэкономить вам деньги.Здесь вы найдете основную информацию о том, как они работают, подходит ли безрезервуарный водонагреватель для вашего дома и какие критерии следует использовать при выборе подходящей модели. Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать, подходит ли вам безрезервуарный водонагреватель, и с нашим обсуждением #AskEnergySaver о нагреве воды для получения дополнительных ответов об эффективном нагреве воды.

Как они работают

Бесконтактные водонагреватели нагревают воду напрямую, без использования накопительного бака.Когда открывается кран с горячей водой, холодная вода по трубе попадает в агрегат. Воду нагревает либо газовая горелка, либо электрический элемент. В результате безбаквальные водонагреватели обеспечивают постоянную подачу горячей воды. Вам не нужно ждать, пока резервуар наполнится достаточным количеством горячей воды. Однако мощность водонагревателя без резервуара ограничивает расход.

Как правило, водонагреватели без бака обеспечивают горячую воду со скоростью 2–5 галлонов (7,6–15,2 литра) в минуту. Газовые безбаквальные водонагреватели производят более высокий расход, чем электрические.Иногда, однако, даже самая большая газовая модель не может обеспечить достаточно горячей воды для одновременного многократного использования в больших домах. Например, одновременное принятие душа и включение посудомоечной машины может максимально растянуть безбаковый водонагреватель. Чтобы решить эту проблему, вы можете установить два или более безбаквальных водонагревателя, подключенных параллельно для одновременной подачи горячей воды. Вы также можете установить отдельные водонагреватели без резервуаров для бытовых приборов, таких как стиральная машина или посудомоечная машина, которые потребляют много горячей воды в вашем доме.

Другие применения водонагревателей по требованию включают следующее:

  • Удаленные ванные комнаты или гидромассажные ванны
  • Вспомогательное устройство для таких приборов, как посудомоечные машины или стиральные машины
  • Вспомогательное устройство для солнечной системы нагрева воды.
Преимущества и недостатки

Для домов, в которых ежедневно используется 41 галлон или меньше горячей воды, водонагреватели по запросу могут быть на 24–34% более энергоэффективными, чем обычные водонагреватели с накопительными баками. Они могут быть на 8–14% более энергоэффективными для домов, в которых используется много горячей воды — около 86 галлонов в день.Вы можете добиться еще большей экономии энергии — 27% –50%, если установите водонагреватель по запросу на каждом выходе горячей воды.

Начальная стоимость безрезервуарного водонагревателя выше, чем у обычного накопительного водонагревателя, но безбакерные водонагреватели обычно служат дольше и имеют более низкие эксплуатационные расходы и затраты на электроэнергию, что может компенсировать более высокую закупочную цену. Срок службы большинства водонагревателей без резервуаров составляет более 20 лет. У них также есть легко заменяемые детали, которые продлевают срок их службы на много лет.Напротив, накопительные водонагреватели служат 10–15 лет.

Безбаквальные водонагреватели позволяют избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуаров обычно имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них есть постоянно горящая сигнальная лампа. Иногда это может компенсировать устранение потерь энергии в режиме ожидания по сравнению с накопительным водонагревателем. В водонагревателе, работающем на газе, контрольная лампа нагревает воду в резервуаре, поэтому энергия не тратится.

Стоимость эксплуатации контрольной лампы в безбаквальном водонагревателе варьируется от модели к модели. Спросите производителя, сколько газа использует пилотный фонарь для рассматриваемой модели. Если вы приобретете модель, в которой используется стоячая контрольная лампа, вы всегда можете выключить ее, когда она не используется, для экономии энергии. Также рассмотрите модели, которые имеют устройство прерывистого зажигания (IID) вместо стоячей контрольной лампы. Это устройство напоминает устройство искрового зажигания на некоторых газовых кухонных плитах и ​​духовках.

Выбор водонагревателя по запросу

Перед покупкой водонагревателя по запросу вам также необходимо принять во внимание следующее:

Установка и обслуживание

Правильная установка и обслуживание вашего водонагревателя по запросу может оптимизировать его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности, особенно в отношении сжигания газовых водонагревателей.Поэтому для установки водонагревателя по требованию лучше обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика сделайте следующее:

  • Запросите смету расходов в письменной форме
  • Спросите рекомендации
  • Уточните информацию о компании в местном бюро Better Business
  • Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли она местные строительные нормы и правила. .

Если вы решили установить водонагреватель самостоятельно, сначала проконсультируйтесь с производителем.У производителей обычно есть необходимые инструкции по установке и эксплуатации. Кроме того, свяжитесь с вашим городом или поселком для получения информации о получении разрешения, если необходимо, и о местных правилах установки водонагревателя.

Периодическое обслуживание водонагревателя может значительно продлить срок его службы и минимизировать потерю эффективности. Прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды.Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Электрокотлы

Зачем нужно электричество?

Одно из основных преимуществ, помимо возможности быть экологически чистым, электрический котел меньше, чем аналогичный газовый котел. Компактный электрический бойлер поместится в кухонном шкафу или в других узких местах, где раньше вы изо всех сил пытались установить газовый котел или более крупные модели. Кроме того, электрический котел с гораздо меньшей вероятностью потребует каких-либо дорогостоящих затрат на техническое обслуживание или нестандартного ремонта.Большинство типов котлов могут быть ненадежными, поэтому они часто имеют длительный гарантийный срок. Однако, как только эта гарантия истечет, вы легко можете потратить сотни на ремонт, запчасти и проверки. С комбинированным электрическим котлом этот риск сведен к минимуму, и вам не нужно так много обслуживать его.

По цене они ничем не отличаются от своих газовых альтернатив: цены на электрические бойлеры колеблются между отметками 1500 и 2000 фунтов стерлингов. Единственным недостатком электрических котлов является то, что эксплуатационные расходы выше, если вы все еще подключены к сети.Электрические котлы, работающие только на отопление, намного дешевле — всего около 400 фунтов стерлингов. Затраты на установку котла для типичного электрического пароконвектомата могут быть сопоставимы с альтернативным газом, но на самом деле это может также повлечь дополнительные расходы, потому что некоторые старые системы отопления могут потребовать модернизации, чтобы обеспечить своевременный нагрев радиаторов, расположенных дальше от котла.

Электрические котлы — популярный выбор в многоэтажных домах, потому что им не нужен дымоход. Замена котла на 5-м этаже или выше может оказаться очень дорогостоящей работой, потому что нам нужно будет установить строительные леса, чтобы можно было работать с дымоходом.Это, к сожалению, совершенно недоступно для значительной части людей, живущих в многоэтажных жилых домах. Если вы выберете электрический пароконвектомат, такой проблемы не возникнет. Он не требует дымохода и может быть установлен на верхнем этаже небоскреба. Все, что нужно, это водоснабжение и электроснабжение, и вас рассортируют.

Кроме того, электрические альтернативы имеют преимущество с точки зрения безопасности и технического обслуживания. Вы не можете контролировать температуру газового пламени, но можете контролировать тепло с помощью электричества.С природным газом средняя температура внутри пламени составляет 1960 градусов. При таких экстремальных температурах теплообменники и другие детали подвержены перегреву и чрезмерному износу. С электронагревательным элементом такой проблемы нет — электричество позволяет точно регулировать температуру, поэтому детали котла никогда не нагреваются больше, чем требуется. В электрическом котле очень редко возникают механические неисправности, чего нельзя сказать о газовых котлах.

В отличие от некоторых других крупных компаний, которые еще не устанавливают электрические котлы, мы в Glow Green это делаем.Если вы считаете, что ваш дом выиграет от электрического бойлера, позвоните нам по телефону 0330 113 9488 и поговорите с одним из наших консультантов, чтобы обсудить ваши варианты или получить дополнительную информацию.

Электрические котлы / Электрические котлы центрального отопления

Электрические котлы — Электрические котлы центрального отопления — Мощность от 0,5 до 45 кВт.

Электрические котлы — В настоящее время в Соединенном Королевстве более 2 миллионов домов не подключены к магистральной газовой сети, а также во многих старых домах есть ограничения по дымоходу или они внесены в список зданий, которые не позволяют использовать газовые или масляные котлы на территории.В таких ситуациях электрический бойлер может быть идеальным решением для ваших нужд центрального отопления. Некоторые из преимуществ электрических котлов центрального отопления заключаются в том, что они довольно малы и компактны, поэтому их часто можно разместить в кухонном шкафу, под лестницей и т. Д. Большое преимущество заключается в том, что не требуется дымохода, в отличие от масляного или газового котла, которому требуется дымоход для отвода продуктов сгорания, то есть дымовых газов. Таким образом, при использовании системы электрического котла отсутствует риск отравления CO2 из-за неисправной системы дымохода или котла.Это требование об отсутствии дымохода часто позволяет вам установить электрический котел центрального отопления в соответствующем месте, в соответствии с вашими требованиями, что часто не относится к газовым или масляным котлам с дымоходом.

Электрические котлы — какие они?

Электрические котлы могут быть установлены в квартирах или домах малых и средних размеров для производства горячей воды как для вашей системы отопления, так и для горячего водоснабжения (обычно через водонагреватель косвенного нагрева для ваших потребностей в горячей воде).Наиболее часто устанавливаемые котлы используют газ или масло для нагрева воды, электрический бойлер нагревает воду с помощью электрического элемента или нескольких элементов. Они являются популярным выбором для квартир и домов, где газ недоступен, а нефть либо непрактична, либо слишком дорога. Они имеют тенденцию быть ограниченными в отношении количества горячей воды для бытового потребления (ГВС), которое они могут произвести мгновенно, поэтому мы всегда рекомендуем использовать водонагреватель косвенного нагрева для горячей воды для бытового потребления, особенно если в доме установлена ​​ванна.Котлы меньшего размера, то есть мощностью от 0,5 кВт до 15 кВт, электрические котлы доступны с однофазным напряжением 240 В, после 15 кВт агрегатам требуется трехфазный источник питания. Их часто устанавливают в новых домах и квартирах, поскольку они дешевле установить и поддерживать. Кроме того, без выбросов газа они рассматриваются многими как более экологически чистый выбор, поскольку электроэнергия поставляется из возобновляемых источников, таких как энергия ветра, солнца или приливов.

Преимущества электрических котлов

Экономичный

Может быть интегрирован с фотоэлектрическими панелями для дополнительной экономии энергии

Купить дешево, поскольку электрические котлы центрального отопления не имеют газового клапана, вентилятора, реле давления воздуха, печатных плат зажигания, проводов зажигания, электродов , или горелки, которые снижают стоимость

Не требуется ежегодное обслуживание

Нет ежегодного сертификата газовой безопасности в отношении сдаваемой в аренду недвижимости

Дешевле установить

Установить электрический бойлер проще, чем газовый или масляный, и поэтому он быстрее и дешевле Кроме того, поскольку отсутствуют отходящие газы, электрокотлу не нужны трубы, дымоход или дымоход, поэтому установка котла обойдется вам дешевле.

Не требует внешней стены для установки котла

Высокая эффективность

Поскольку электрические котлы не нуждаются в сжигании топлива для выработки тепла, они не теряют энергию из-за отходящих газов или дымоходов. Во многих случаях это приводит к КПД 99% по сравнению с 89-95% для большинства газовых или масляных котлов

Тихий

Электрические котлы почти полностью бесшумны, так как внутри котла нет движущихся элементов

Легкие и компактные

В них отсутствуют отходящие газы, и, следовательно, любой дымоход / дымоход означает, что установка намного более компактна и легка, что дает вам больше гибкости в выборе того места, в котором она установлена.Это делает их гораздо более универсальными с точки зрения того, где они могут быть размещены в собственности.

Легче в обслуживании

Не требуется ежегодный сертификат газовой безопасности домовладельца

В отличие от газовых и масляных котлов, в которые включено больше механики, электрические котлы не нуждаются в ежегодном обслуживании для поддержания их работоспособности

Saftey

Нет угрозы окиси углерода люди в пределах собственности

Детекторы CO не требуются

Абсолютно безопасно, когда котлы защищены RCD и MCB

Нет конденсатных труб для замерзания

Электрические котлы для центрального отопления

Наш ассортимент электрических котлов для центрального отопления полностью регулируются по тепловой мощности в соответствии с вашими требованиями.Например, нас часто просят электрический котел мощностью 24 кВт, эту тепловую мощность покрывает наш бойлер FHEL30, максимальная мощность которого составляет 30 кВт. Этот котел нагревается с шагом в 5 кВт, что позволяет легко установить максимальную теплотворную способность котла: 5, 10, 15, 20, 25 или 30 кВт. Таким образом, для электрокотла мощностью 24кВт можно установить котел на 25кВт, что немного больше по тепловой мощности, на 1кВт. Дополнительная потенциальная мощность электрического бойлера 30 кВт всегда удобна, если в будущем вы захотите добавить в свою систему отопления дополнительные излучатели тепла.

Вот список подходящих электрических отопительных котлов для использования с конкретными потребностями в тепле —

  1. Электрический котел 10 кВт — для мощности электрического котла 10 кВт вы можете использовать наш котел «FHELN 15» из экономичного диапазона, это это самый дешевый вариант, но он имеет всего 3 ступени нагрева 5 кВт и может быть оснащен только стандартным параметром помещения или комнатным программатором. Мы рекомендуем наш электрический отопительный котел «FHEL15», так как он имеет больше ступеней нагрева — 6 с шагом 2,5 кВт, что приводит к лучшему согласованию тепловой нагрузки и, следовательно, к более высокой эффективности и лучшему управлению системой отопления.FHEL15 также может быть подключен к более сложным контроллерам, таким как гнездо или улей, которые позволяют удаленно управлять электрическим котлом центрального отопления с телефона, планшета или ПК. В конечном итоге оба этих варианта котла дадут вам электрический котел мощностью 10 кВт. Наш последний вариант — это наш FHEL14, который из-за своей низкой минимальной производительности (1 кВт) и опции модуляции с шагом нагрева 1,5 кВт может производить 10,5 кВт тепловой мощности. Этот электрический котел идеально подходит для согласования нагрузки электрического центрального отопления и рекомендуется для энергосберегающих и пассивных домов (низкая минимальная мощность).
  2. Электрический котел мощностью 12 кВт — для электрической мощности котла 12 кВт — вы можете использовать наш FHEL15, который даст тебе 12.5 кВт мощности, или наша модель FHEL14, которая даст вам 12 кВт тепловой мощности
  3. Электрический бойлер мощностью 4 кВт — для электрического котла мощностью 14,4 кВт — вы можете использовать FHEL15, который дает вам мощность 15 кВт.
  4. Электрический бойлер мощностью 18 кВт — для мощности электрического котла 18 кВт — вы можете использовать нашу модель FHEL23, которая может дать вам 17,5 кВт или 20 кВт тепловой мощности.
  5. Электрический бойлер 20 кВт — для электрического котла мощностью 20 кВт — вы можете использовать нашу модель FHEL23, которая точно соответствует мощности 20 кВт.
  6. Электрический котел на 24 кВт — для электрического котла на 24 кВт — вы можете использовать наш FHEL30, который даст вам 25 кВт тепловой мощности.
  7. Электрокотел 30 кВт — для электрокотла 30 кВт используйте наш FHEL30, который точно соответствует мощности.
  8. Электрический котел мощностью 36 кВт — для электрического котла мощностью 36 кВт используйте наш FHEL45, это даст мощность 35 кВт или 40 кВт.

Электрический котел центрального отопления Таблица готовых расчетов

Точная площадь нагрева в основном зависит от значения U для вашего здания — в качестве основного ориентира значение U представляет собой измерение потерь тепла здания через строительный материал в результате процессов теплопроводности, конвекция и излучение.Это значение выражается как скорость в ваттах [Вт]), с которой тепло передается через 1 квадратный метр [м²] поверхности материала здания при разнице температур в 1ºC между внутренней и внешней средой.
Примером этого является —
Пустотелая стена из кирпича и блоков с изоляцией из минеральной ваты, дающая толщину стены 312 мм, имеет коэффициент теплопередачи 0,3 Вт / м — на котором основана эта таблица быстрого выбора. Если у вас есть недвижимость, построенная в конце 1990-х годов, вы можете смело пользоваться этой готовой таблицей расчетов.
Однако до конца 1990-х годов большая часть полых стен оставалась неизолированной, и, таким образом, незаполненная полая стена может иметь коэффициент теплопередачи от 1,6 Вт / м2 до 0,6 Вт / м2, в зависимости от того, когда она была построена.
Если у вас есть сомнения, проконсультируйтесь с нами, и мы пришлем ссылку на программу расчета теплопотерь.

22,599 кВт м2
Мощность котла Площадь обогрева с H = 2,7 м и значением U = 0,3
4,5 кВт ~ 55 м2
7.5 кВт ~ 85 м2
9 кВт ~ 110 м2
13,5 кВт ~ 165 м2
15 кВт ~ 180 м2
24 кВт ~ 300 м2

Если у вас есть недвижимость, построенная до конца 1900-х годов или имеющая другую конструкцию, чем указано выше, или просто хотите получить более точную цифру, используйте следующие калькулятор теплопотери, введите все данные о вашей собственности в этот удобный онлайн-калькулятор теплопотерь, добавьте в него все свои комнаты / коридоры / кухню и т. д., и вы получите общую тепловую нагрузку, необходимую для обогрева вашего дома.

Калькулятор тепловых потерь находится здесь

Электрические котлы — вещи, которые необходимо учитывать и знать

Самая большая и самая важная проблема с электрическими котлами — это не сами котлы, а мощность, необходимая им для работы

Во-первых, вам нужно to — В чем разница между однофазным и трехфазным электроснабжением?

Оба источника электроэнергии, разница в мощности. Однофазный источник питания меньше трехфазного, что означает, что вы не можете использовать столько энергии.Типичный дом будет нуждаться в однофазном питании, в то время как более крупный дом, многоквартирный дом или коммерческое здание будет нуждаться в трехфазном питании.

Чтобы узнать, какое питание есть у собственности, взгляните на предохранитель на сервисной головке. Однофазный имеет один предохранитель на 100 А (хотя в некоторых более старых зданиях это может быть предохранитель на 60 А, но это довольно редко), а трехфазный источник питания имеет три предохранителя на 100 А.

Таким образом, дом в Великобритании обычно имеет предохранитель на 100 А, это означает, что все бытовые электроприборы при одновременном использовании не должны потреблять более 100 А, в противном случае предохранитель может перегореть.

Ниже приведена диаграмма, показывающая электрические параметры обычно используемых бытовых приборов —

Сначала электрические души — они могут иметь некоторые высокие нагрузки

Стандартная мощность для душа, Вт (кВт) Максимальная нагрузка от источника питания (А)

6 кВт 26

9 кВт 39,13

9,5 кВт 41.3

10,5 кВт 45,65

11,0 кВт 47,82

Стандартные устройства с электрическим питанием, такие как ноутбуки, зарядные устройства для мобильных телефонов, телевизоры (42 ″ HD), принтеры, радио и т. Д., Потребляют всего около 0,5 А. проблема, связанная с вашими электрическими нагрузками, но следующий список приборов и ампер, которые они могут потреблять от однофазного источника питания, будет иметь —

Бытовые электроприборы Использованные амперы
Чайник 13
Радиатор (электрический) 8.5
Фен 10
Стиральная машина 10
Тостер 9
Сушилка для белья 11 9049 Посудомоечная машина Утюг 12,5
Микроволновая печь 4,5
Пылесос 9
Радиатор (маслонаполненный) 13

— общая проблема
Итак, мы решили эту проблему сейчас. это имеет значение? Что ж, это имеет значение, потому что чем больше размер электрокотла, тем больше вам нужно усилителей для питания котла.Как правило, вы обнаружите, что в стандартном однофазном питании на 100 А — 240 В самый большой котел, который вы можете использовать, — это бойлер на 10 кВт (теперь бойлер на 15 кВт — см. Обновление ниже красным) — почему? потому что этот котел потребляет 45,5 А, что приближается к половине мощности питания стандартной британской собственности, даже если учесть фактор разнообразия (который с точки зрения непрофессионала означает, что не все электроприборы будут включены одновременно), вы Начинают, возможно, превышать ваше питание, срабатывают предохранители и т. д.

Сейчас мы производим новую серию электрических котлов для центрального отопления и / или горячего водоснабжения, обозначенную серией «FHEL», которая теперь может использовать то, что мы называем «измерителем максимального тока» — это, по сути, размыкающее реле (ограничение тока). Реле контролирует и регулирует электрическое напряжение во всем доме или квартире и в случае превышения допустимых значений электрического тока снижает потребляемую мощность электрокотла. Все это происходит автоматически, без какого-либо вмешательства человека.Эта система будет работать не только с нашими однофазными электрическими котлами на 240 В, но и с нашими трехфазными котлами на 400 Вольт. Теперь это означает, что вы можете использовать нашу модель электрического бойлера мощностью 15 кВт в доме или квартире со стандартным напряжением 240 В, однофазным, не беспокоясь и не беспокоясь о том, что устройство отключит главный электрический щит.

Для получения полной информации об этом измерителе максимального тока, пожалуйста, загрузите следующие технические данные / инструкции.

Монитор максимального тока — Инструкции — для электрических котлов центрального отопления от Flexiheat UK

Какие у меня другие варианты? Что ж, лучшим решением было бы модернизировать ваше электроснабжение до трехфазного — возможно ли это / сколько это стоит? Я не знаю, мы просто поставляем котлы — пожалуйста, свяжитесь с UK Power Network, которые за это отвечают здесь

Или другой вариант может заключаться в том, чтобы получить второй источник питания на 100 А в вашу собственность — опять же, свяжитесь с UK Power Network по телефону ссылка выше — этот вариант вполне может сработать дешевле, чем трехфазное подключение к вашей собственности, но опять же, не обращайтесь к нам по этому поводу, мы просто поставляем электрические котлы, и это не входит в наши обязанности.

Электрические котлы центрального отопления — особенности и преимущества

Весь наш ассортимент электрических котлов центрального отопления «FHEL» имеет преимущества: —

  • Возможность производства горячей воды для бытового потребления через внешний водонагреватель косвенного нагрева и 3-ходовой клапан
  • Встроенный энергосберегающий насос отопительный насос, соответствующий ErP
  • Функция антиблокировки насоса — регулярное вращение насоса (один раз в 24 часа) предотвращает возможное засорение насоса во время длительного простоя котла
  • Очень тихая работа благодаря выбранным переключающим реле
  • Система защиты от замерзания — обеспечивает защиту этих электрических котлов от замерзания и любых возможных повреждений.
  • Возможность контролировать максимальный потребляемый ток, чтобы предотвратить перегрузку платы потребителя в здании / собственности — эта система автоматически снижает входную мощность электрического котла — гарантируя, что ваш главный предохранитель не сработает.
  • Функция плавного пуска — обеспечивает постепенный нагрев отопительной системы, которая, таким образом, защищена от резкого повышения температуры в системе центрального отопления, которое может вызывать шум из-за расширения труб.
  • Сбалансированная рабочая нагрузка нагревательных элементов — микропроцессорный контроллер измеряет время работы отдельных нагревательных элементов и включает их таким образом, чтобы обеспечить термически сбалансированную нагрузку на котел и равномерную рабочую нагрузку нагревательных элементов, что продлевает их срок службы .
  • Каждый котел проходит испытания — на герметичность водяного контура, а также настраивается и проверяется функция регулирующих и предохранительных компонентов, прежде чем он покинет завод.

Стандартный ассортимент электрических котлов центрального отопления

Электрический котел центрального отопления от Flexiheat UK — Стандартная серия — от 2,5 кВт до 45 кВт Диапазон мощности — Возможность каскадного подключения для увеличения мощности

Электрические котлы центрального отопления стандартной серии -Стандартный диапазон доступен в 7.Модели с выходной мощностью 5 кВт, 15 кВт, 22,5 кВт, 30 кВт, 37,5 кВт и 45 кВт. Диапазон мощности этого электрического котла центрального отопления составляет от 2,5 до 45 кВт тепловой мощности. Эти электрические котлы центрального отопления работают до максимальной температуры 80 ° C и минимального давления от 0,5 бар до максимального давления 3 бар. Имеют следующие преимущества:

  • Плавное регулирование (мощность котла) с малым шагом 2,5 кВт для электрические котлы до 30 кВт и 5 кВт для электрических котлов от 30 кВт до 45 кВт
  • Возможность подключения котлов к термостату или контроллеру OpenTherm + e.г. контроллер гнезда и т. д. (управляйте своим электрическим котлом на ходу, с телефона)
  • Опция компенсированного погодного контроля для котла — т.е. управление / выход в зависимости от температуры в помещении или снаружи (отличная функция энергосбережения)
  • Возможность подключения до 32 котлов в интеллектуальной каскадной конфигурации котла, чтобы увеличить мощность нагрева или выходную мощность
  • Мощность до 15 кВт при использовании источника питания 240 В / 1 фаза и до 45 кВт при использовании источника питания 400 В / 3 фазы электроснабжение (до 1440 кВт при использовании в каскадной конфигурации электрокотлов)
  • Все эти электрические котлы центрального отопления мощностью до 23 кВт имеют встроенный расширительный бак на 7 литров, после этого размера электрические котлы должны использовать внешний установленный расширительный бак в зависимости от объема и температуры системы .
  • Возможность дистанционного управления котлом с помощью SMS-сообщений при наличии модуля SMS
  • Возможность контроля максимального потребляемого тока для предотвращения перегрузки платы потребителей в здании / собственности — эта система автоматически снижает входную мощность электрического котла — Убедитесь, что главный предохранитель не перегорел.

Для номинального тока этих электрических котлов обратите внимание на следующее: — Меньшие электрические котлы центрального отопления мощностью до 15 кВт могут быть подключены к трехфазному источнику питания / 400 В или однофазному источнику питания 240 В. На этих устройствах вы увидите два набора цифр для максимального номинального тока — первое число «3 x 12», например, на модели FHEL8, это 3-фазный ток — следовательно, 3 фазы, по 12 ампер на каждой фазе.Вторая цифра в скобках (1 × 36) — это однофазный ток, следовательно, однофазный / 240 В, тяговый максимум 36 А для котла FHEL8. То же самое относится к показателям главного выключателя для котлов — первая цифра если вы используете трехфазный источник питания для подключения котла, и цифра в скобках, т.е. (цифра здесь) — это размер, необходимый, если вы используете однофазный источник питания для подключения котла.

Электрические котлы центрального отопления — Стандартная серия от Flexiheat UK

Стандартная серия — Электрические котлы центрального отопления — Технические характеристики

Электрические котлы центрального отопления — Стандартная серия — Технические данные — Flexiheat UK

Электрические котлы — с сенсорным дисплеем

Электрические Системные котлы Flexiheat UK с сенсорным дисплеем — лучший электрический котел на рынке Великобритании, с лучшим согласованием тепловой нагрузки среди всех электрических котлов центрального отопления на рынке.Доступны мощности от 0,5 кВт до 13,5 кВт

Следующая опция в ассортименте электрических котлов центрального отопления Flexiheat UK — серия электрических котлов центрального отопления с сенсорным экраном. Эта серия электрических котлов центрального отопления доступна в трех размерах — электрический бойлер мощностью 4,5 кВт. , обозначенный FHEL5, электрический котел мощностью 9 кВт, обозначенный FHEL9, а самый большой агрегат — электрический бойлер мощностью 13,5 кВт, обозначенный как FHEL14. Весь этот диапазон подходит для однофазного питания — 240 В или может также быть подключенным от трехфазного источника питания -400 В.Эта линейка электрических котлов обладает всеми характеристиками стандартной серии с некоторыми заметными улучшениями, а именно:

  1. Простое и интуитивно понятное управление котлом благодаря хорошо расположенному сенсорному дисплею
  2. Плавное регулирование с малой выходной мощностью на 500 Вт (0,5 кВт) для модели FHEL5, на 1000 Вт (1 кВт) для модели FHEL9 и на 1500 Вт (1,5 кВт) для модели FHEL14. Эти более низкие выходные мощности обеспечивают соответствующее соответствие требованиям тепловой нагрузки.и обеспечивает еще большую эффективность нагрева в системе электрического бойлера влажного центрального отопления.
  3. Минимальная мощность электрических котлов составляет 500 Вт (0,5 кВт) для FHEL5, 1000 Вт (1 кВт) для FHEL9 и 1500 Вт (1,5 кВт) для моделей FHEL14, что у всех помогает повысить эффективность котельной системы центрального отопления .
  4. Из-за низкой минимальной производительности и возможности модуляции эти котлы рекомендуются для домов с низким энергопотреблением и пассивных домов (здания со сверхнизким энергопотреблением).
  5. Модульное цифровое управление обеспечивает оптимальную работу электрического котла, оптимизируя электрическую энергию. потребление при номинальной тепловой мощности электрокотла.

Обратите внимание на следующие параметры номинального тока этих электрических котлов — эти небольшие электрические котлы центрального отопления мощностью до 13,5 кВт могут быть подключены либо к трехфазному источнику питания / 400 В, либо к однофазному источнику питания 240 В — таким образом на этих устройствах вы увидите два набора цифр для максимального номинального тока — первая цифра «8», например, на модели FHEL5, это 3-фазный ток — следовательно, 3 фазы, по 8 ампер на каждой фазе. Вторая цифра в скобках (21) — это однофазный ток, следовательно, однофазный / 240 Вольт, максимальный ток 24 А для бойлера FHEL5.То же самое относится и к показателям главного выключателя для котлов — первая цифра означает, что вы используете трехфазное питание для подключения котла, а цифра в скобках, то есть (цифра здесь) — это размер, требуемый, если вы используете одну фазу подача на электропроводку котла.

Электрические котлы для центрального отопления — Серия сенсорных экранов «FHEL» от Flexiheat UK

Серия сенсорных экранов — Электрические котлы центрального отопления — Технические характеристики

Электрический котел для отопления и / или горячего водоснабжения — Серия сенсорных экранов FHEL от Flexiheat UK

Загрузите брошюру Flexiheat для электрических котлов Серия «FHEL»

Загрузите электрические котлы центрального отопления Flexiheat — Руководство по установке и эксплуатации — Котлы FHEL

Электрические котлы для горячего водоснабжения и центрального отопления

Используя электричество центрального отопления бойлера в сочетании с водонагревателем или баком для горячей воды непрямого действия, то вы можете подавать большое количество горячей воды для купания, будь то душ или наполнение ванны и необходимость мытья посуды.

Эта система горячего водоснабжения гарантирует, что электрический котел центрального отопления не только нагревает вашу влажную систему центрального электрического отопления, будь то радиаторы, подпольные системы или их смесь, а также водонагреватель через внутренний нагревательный змеевик водонагревателя.

Вы можете подключить бойлер к водонагревателю косвенного нагрева, который также может иметь погружной нагреватель с электроприводом в качестве резервного источника питания или использовать более дешевую внепиковую электроэнергию для нагрева горячей воды для бытового потребления. ночь.

Схема, показывающая, как электрический котел центрального отопления подключается к резервуару для горячей воды или резервуару для горячей воды

Использование вашего электрического котла центрального отопления в сочетании с солнечным нагревом воды

Электрический котел может использоваться как “ резервный »или« дополнительный »водонагреватель для солнечной системы водяного отопления. Котел можно использовать для нагрева горячей воды для бытового потребления, которая хранится в накопителе горячей воды, когда не хватает солнечной энергии для достижения желаемой температуры, которая обычно составляет 60 градусов по Цельсию для накопленной горячей воды.Это достигается за счет использования трехходового клапана и статора цилиндра.

Электрический котел можно использовать для «дозаправки» солнечной системы водяного отопления.

Часто задаваемые вопросы

Дорогие ли электрические котлы центрального отопления в эксплуатации?

Текущий тариф на электроэнергию за кВтч (киловатт-час) в настоящее время составляет 12,376 пенсов по состоянию на 11 августа 2019 года для среднего потребителя в Великобритании. Среднее количество кВтч, используемое для отопления для малообеспеченных потребителей, которые обычно следует рассматривать как квартиры или дома среднего размера с низкой загрузкой, составляет около 8000 кВтч в год, то есть около 990 фунтов стерлингов в год.

Для средних пользователей, которые должны рассматриваться как типичный полуфабрикат с 3 спальнями с родителями и 2 детьми, проживающими там, этот показатель составляет 12500 кВт / ч в год, что дает цифру в 1547 фунтов стерлингов в год

Наконец, тяжелый пользователей, что было бы более крупной собственностью, например дом с 4 спальнями, родители и 3 подростка / молодых людей, то показатель потребления составляет 18,00 кВтч в год, в результате чего годовые затраты составляют 2228 фунтов стерлингов.

NB Все цены указаны без НДС

Конечно, если вы производите собственное электричество с помощью солнечных фотоэлектрических панелей, ветряных турбин или даже водяных турбин, то эти расходы можно значительно снизить, а также получить дополнительные экологические преимущества от не добавляя CO2 в окружающую среду

Могут ли электрические котлы нагревать радиаторы?

Да, конечно, можно. Электрический котел следует рассматривать как стандартный газовый или масляный котел, с той лишь разницей, что при питании от электричества они работают точно так же.

Сколько стоит установка электрокотла?

Это должно быть дешевле, чем установка газового котла, так как нет дымохода / дымохода для установки, поскольку электрический котел не имеет этого требования. И определенно дешевле, чем установка масляного котла, так как не требуется масляный бак, а также проблема с дымоходом. Любой грамотный сантехник, который в наши дни часто имеет квалификацию электромонтажных работ, легко сможет установить котел. Если они не имеют квалификации в области электромонтажных работ, то совместно с электриком.

Есть ли у вас центральное электрическое отопление?

Да, электрическое центральное отопление в этом смысле такое же, как обычная влажная система центрального отопления, но с электрическим котлом в качестве источника энергии, а не с газовым или масляным котлом.

Электрический котел центрального отопления какого размера мне нужен?

Первая часть выбора правильного электрического котла центрального отопления — это нагрузка на центральное отопление или потребность в киловаттах. Вы можете сделать это несколькими способами —

1.Проконсультируйтесь с сантехником или инженером по отоплению —

Хороший квалифицированный сантехник сможет произвести расчет тепловых потерь, но, вероятно, не будет иметь возмещения по страховке конструкции (что означает, что у них есть страховой полис, который можно требовать, если система, которую они проектируют / рекомендуют, не работает так, как указано.

Если вам нужна «правильная работа», как они говорят, вам нужно проконсультироваться с консультантом CIBSE по отоплению, который выполнит все расчеты теплопотерь и т. д. —

Найдите систему отопления CIBSE консультант здесь

Но они, вероятно, будут взимать с вас 100 — 150 фунтов стерлингов за час проектирования — вероятно, минимум 300 фунтов стерлингов — но у них есть страховое возмещение — поэтому, если система отопления не работает / или не будет достаточно адекватной, вы получите компенсацию .

2. Ничего не стоит, но ваш метод времени —

Или вы можете рассчитать нагрузку самостоятельно, используя следующий веб-сайт — приложение для расчета тепловых потерь, оно покажет вам тепловую нагрузку для каждой комнаты, введите номера, информацию о вашей собственности, сложите их все — и вы получите общую тепловую нагрузку, необходимую для обогрева вашего дома или квартиры.

Калькулятор тепловой нагрузки находится здесь

Этот калькулятор тепловых потерь очень хорош и точен, если введенная информация верна, я почти уверен, что это (или очень похоже) то, что сантехники и консультанты по отоплению используют ежедневно для выполнения Расчет теплопотерь в наши дни

3.И последнее, но не менее важное: «Практическое правило», мы не рекомендуем использовать их вообще, так как они делают множество предположений и могут быть очень опасными! но здесь мы идем — и используйте на свой страх и риск

Для систем влажного теплого пола используйте 100 Вт на м2 для бетонных полов, а для подвесных деревянных полов используйте 70 Вт на м2

Для систем радиаторного отопления используйте в среднем 1,5 кВт мощности на каждый радиатор. Таким образом, если система центрального отопления имеет 10 рад — 10 x 1,5 кВт = требуется 15 кВт тепловой мощности

Один киловатт тепла потребуется для обогрева каждых 10 квадратных метров вашей собственности.Таким образом, для отопления дома площадью 50 квадратных метров вам понадобится электрический бойлер мощностью 5 кВт

Мы действительно не рекомендуем использовать эти практические методы, используйте по крайней мере пункт 2, на наш взгляд, эти калькуляторы теплопотерь очень хороши. точны в наши дни, если введенная информация верна

Стандарты безопасности и производства

Все наши электрические котлы центрального отопления / электрические котлы были протестированы в соответствии с Директивами 2006/95 / EC (Директива по низковольтному оборудованию, LVD) и 2004/108 / EC (Директива по электромагнитной совместимости, EMC) и полностью соответствуют этим правилам.

Эти электрические котлы также соответствуют следующим нормам и правилам:
• EN 50110-1: 2003 — обращение и работа с электрическими установками
• EN 55014: 2001 — электромагнитная совместимость — условия для бытовых устройств, электрических устройств и т. П. приборы
• EN 60 335-1 + ed.2: 2003 — электрические бытовые приборы
• EN 60 335-1 + ed.2 zm.A1: 2005 — электрические бытовые приборы
• EN 61000-3-2 ed.3: 2006 — Электромагнитная совместимость (EMC) — предел для излучения гармонических токов
• EN 61000-3-3: 1997 — электромагнитная совместимость (EMC) — Закон об ограничении колебаний напряжения и мерцания в низковольтной разделительной сети

Электрические котлы в каскадном формате, опция

Электроника котла позволяет объединить до 32 котлов в один интеллектуальный каскад, который модулирует производительность в диапазоне от минимальной мощности первого котла до суммы максимальных мощностей всех котлов. инед.Взаимосвязь главного и подчиненного котлов возможна только через систему интеллектуальных модулей, то есть один и тот же интерфейс должен использоваться как для главного, так и для подчиненного котла. Таким образом, наибольшая мощность, которую мы можем сделать, — это котлы 32 x 45 кВт. , что равняется 1440 кВт выходной мощности электрокотла.

Электрические котлы
для продажи в Великобритании и Ирландии

Таким образом, если вам нужна электрическая система котлов или электрическая система котлов (мы также слышим, что их называют электрическим проточным котлом или даже электрическим водогрейным котлом ), то мы в Flexiheat UK — люди, с которыми можно поговорить.Мы думаем, что у нас есть лучший ассортимент электрических котлов центрального отопления в Великобритании и Ирландии как для электрического нагрева системы влажного отопления, так и для удовлетворения ваших потребностей в горячей воде с помощью водонагревателя. Если вам потребуется дополнительная помощь или информация о наших электрических котлах / Электрические котлы центрального отопления , пожалуйста, не стесняйтесь обращаться в наш отдел продаж по телефону 01202 822221 или щелкните здесь, чтобы получить контактную форму электронной почты

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
