Дренажная система на загородном участке — ТЕХНОНИКОЛЬ

Дренажная система на приусадебном участке – один из необходимых элементов его жизнеобеспечения, о котором домовладельцу желательно позаботиться еще на этапе планирования. Продумывая, где будут размещены дом и подсобные помещения, разбиты клумбы, проложены дорожки и обустроены площадки, нужно сразу же предусмотреть и систему водоотвода с этих участков. Иначе в случае осадков и весеннего таяния снежного покрова на лужайках, грядках, площадках и дорожках образуются лужи. При этом на земельных участках размывается почва, возникают трудности с уходом за растениями, а дорожки и площадки деформируются и разрушаются.

И, конечно же, вода несет угрозу дому. На дачных и строительных форумах нередки жалобы посетителей на то, что в дождливый период сыреют стены, заливаются водой подвалы, разрушается фундамент, на стенах появляются трещины и приходится вести постоянную борьбу с плесенью. При этом даже правильно устроенные бетонные отмостки не решают проблему.



Основной ошибкой строителей на сегодняшний день является то, что они ограничиваются установкой водосточной системы. Тогда как мало увести воду с кровли. Необходимо обеспечить ее отведение подальше от фундамента здания.

Поэтому дренажная система является столь же обязательным элементом в обустройстве приусадебного участка, как и водосточная. В идеале они должны быть спроектированы и установлены в комплексе.

Что нужно знать перед тем, как устанавливать дренажную систему?

Чтобы определить, какой вид дренажной системы будет наиболее эффективным, необходимо:

  • знать уровень грунтовых вод, тип грунта, особенности ландшафта и другие особенности вашего земельного участка. Поэтому перед её планированием желательно обратиться за консультацией к гидротехникам и гидрогеологам. Также ответ на этот вопрос вам могут дать специалисты, которые бурили скважину на вашем участке;
  • определить, где будет находиться точка сброса воды, куда будут сбрасываться как поверхностные, так и грунтовые воды. Если ваш участок имеет наклонный рельеф, то это будет самая нижняя точка участка. Для участка, который находится на склоне, необходимо предусмотреть систему перпендикулярных склону дренажных траншей, чтобы предотвратить стекание воды с верхнего участка на расположенный ниже. Если территория не имеет уклонов, то нужно предусмотреть дренажные колодцы и насосы для откачивания воды из дренажной системы;
  • рассчитать пропускную способность дренажных систем. Пропускная способность систем водосбора  зависит от площади поверхности участка, с которой будет собираться вода. Для расчета можно воспользоваться программой гидравлического расчета;
  • определить нагрузку, которую будут выдерживать дренажные системы. Поверхностное давление на сооружения для отвода воды зависит от мест их эксплуатации.

Виды дренажных систем

В зависимости от назначения, на приусадебных участках применяются открытые, засыпные и закрытые дренажные системы.

Открытые имеют вид канавы размером примерно полметра шириной и такой же глубины, выкопанной по периметру объекта. Это самое простое решение, которое легко самостоятельно реализовать на объекте, эстетическая привлекательность которого не имеет значения (возможно, какая-нибудь подсобная постройка). При этом канавы периодически засыпаются, и их нужно обновлять либо укреплять распорками.

Засыпные – такой вид дренажной системы также можно установить самостоятельно, но для этого нужно приложить гораздо больше усилий. В вырытую траншею укладывается геотекстиль, затем помещаются щебенка, битый кирпич, бут. Края геотекстиля заворачиваются, и сверху канава засыпается дерном. Такие дрены можно использовать по периметру сооружений и непосредственно на земельном участке. Они долговечны в эксплуатации, однако их недостатком является низкая пропускная способность.

Закрытые – это наиболее трудный для самостоятельной укладки тип дренажной системы. Он состоит из перфорированных труб, укладываемых в вырытые траншеи, а также смотровых и водосборного колодцев. При этом  на дно траншеи сначала укладывается геотекстильная ткань, затем насыпается слой щебенки, укладываются трубы, которые засыпаются щебенкой, а уже затем края геотекстильной ткани заворачиваются. Образуется своеобразный рулон, который сверху засыпается землёй.

Поверхностный водоотвод – это самое простое и вместе с тем самое эффективное комплексное решение, предлагаемое современными производителями систем водоотводов. Систему можно установить на участке даже без привлечения специалистов.

Эти дренажные системы состоят из углубленных лотков, которые образуют желоба (водосборные каналы), и корзин-пескоуловителей. Лотки и корзины защищены сверху решетками, чтобы исключить попадание в систему листьев и крупного мусора. Лотки изготовлены из бетона, полимербетона либо пластика. Корзины – из пластика.

Важно! Чтобы отведение воды осуществлялось самотеком, линейные системы поверхностного водоотвода устанавливаются с уклоном минимум 5 мм на метр длины.

К корзинам подсоединены трубы, по которым вода выводится в систему ливневой канализации.

Благодаря надежности и эстетической привлекательности конструкций, простоте в обустройстве и эксплуатации, такие дренажные системы с успехом применяются в частном строительстве. Они быстро уводят избыток влаги от фундамента строения, с пешеходных дорожек, автомобильной парковки. Обустроенные по периметру клумб и газонов, обеспечивают оптимальные влажность грунта и условия для растений.

Для чистки системы достаточно снять верхнюю решетку и удалить из лотков и пескоуловителя скопившийся мусор и песок.

Системы поверхностного водоотвода могут быть линейными и точечными.

Линейные системы водоотвода

При выборе линейной системы водоотвода нужно учесть класс нагрузки её лотков. Так, лотки поверхностного водоотвода ТЕХНОНИКОЛЬ, используемого на тротуарах, пешеходных и велосипедных дорожках, у стен коттеджей, имеют гидравлическое сечение 70 мм (70DN).



Для зон автомобильных парковок, бордюров и обочин автомобильных дорог, не предназначенных для движения, используются лотки с гидравлическим сечением 100 мм (100DN).

Лотки соединяются либо напрямую, либо с помощью переходников с дождесборниками S’park ТЕХНОНИКОЛЬ.

Дождесборники S’park ТЕХНОНИКОЛЬ пластиковые квадратной и круглой формы с решеткой являются универсальным решением в системе водоотвода. Они могут выполнять функции дождесборника, пескоуловителя, ревизионного и дренажного колодцев. Глубина заложения колодца может варьироваться путем наращивания секций. Приемники выполнены из морозостойкого пластика, который не трескается при замерзании воды в резервуаре. Внутрь колодцев устанавливается улавливатель песка, а сверху они накрываются изящной полимерной решеткой, защищающей его от попадания крупного мусора.

Колодец из ДП-25. 25-пп  Технониколь квадратной формы очень удобен в устройстве дренажной системы. Его высоту можно также регулировать, наращивая секции одна на другую с использованием штырей и защелок. При необходимости комплект можно снова разобрать в исходное положение.

Дренажные лотки ТЕХНОНИКОЛЬ могут подсоединяться к нему как напрямую, так и с помощью переходников.

Из всех видов решений по созданию дренажных систем комбинация поверхностных линейной и точечной систем водоотвода является самым эффективным, долговечным и эстетически привлекательным. Дренажная система S’park в сочетании с водосточной системой ТЕХНОНИКОЛЬ обеспечат эффективное отведение воды  с вашего участка – начиная от кровли постройки и заканчивая площадками, дорожками, клумбами и грядками.

Однажды установив такую систему водоотведения на участке, вы на долгие годы надёжно защитите постройки, сооружения и земельный участок от избыточного увлажнения. Фасад дома всегда будет красивым, дорожки сухими и ровными, а участок – ухоженным.

Дренаж. Система дренажа. Типы: поверхностный (линейный и точечный)

22.07.2019

Важную роль при обустройстве парков, скверов, придомовых территорий, дорог и пешеходных дорожек играют дренажные системы. Задачей, которую призвана она решать, является не только понижение уровня грунтовых вод, но и отвод дождевых и талых вод от участка. С помощью системы поверхностного водоотвода достигается защита территории от избытка влаги.

Качественная дренажная система в несколько раз увеличивает срок эксплуатации дорожных покрытий, отмосток и фундаментов зданий. Такие территории защищены от скопления дождевых и талых вод, что не только затрудняют передвижение по участку, но и являются угрозой отсыревания фундамента и цокольных этажей, их подтапливания и возникновение опасной плесени.

Предусмотреть поверхностный дренаж нужно еще на этапе проектирования объекта, так как монтаж относится к первоочередным мероприятиям по обустройству территорий. Он обычно включает в себя точечный и линейный водоотвод, каждый из которых выполняет определенную функцию. Линейный дренаж предназначен для отвода атмосферных вод с большой территории, точечный дренаж нужен для локального водоотвода.

Компания Стандартпарк работает на рынке с 2000 года. За это время за ней утвердилась репутация добросовестного партнера и производителя. Собственное конструкторское бюро постоянно работает над совершенствованием используемых материалов и технологий производства. Любая система водоотвода, изготовленная нашей компанией, соответствует требованиям европейских стандартов качества.

В ассортиментную линейку входят бетонные, полимербетонные, пластиковые лотки (для отвода жидкости с поверхности) и лотки из нержавеющей стали (для избавления от стоков внутри зданий), дождеприемники, водоприемные решетки, пескоуловители и другое оборудование для устройства системы водоотвода.

Стандартпарк объединяет:

Вся производимая продукция Стандартпарк характеризуются надежностью и долговечностью. Основным принципом деятельности является неизменное качество при оптимальных ценах.

Конструктивно принято выделять следующие типы дренажа:

  • линейный;
  • точечный;
  • внутренний;
  • подземный.

Каждый из этих типов предназначен для решения определенных задач. Как правило, при строительстве и благоустройстве территории используется несколько вариантов ливневых систем, что обеспечивает комплексную защиту строении и открытых территорий от излишков воды.

Перейти в Каталог продукции компании Стандартпарк сейчас.

Линейный дренаж

Системы поверхностного водоотвода предназначены для отвода дождевых, талых, а также сточных и промышленных вод. Прямолинейный отвод широко применяется в строительстве дорог, тротуаров, обустройстве приусадебных участков, оборудовании промышленных цехов и открытых площадок.

Линейный водоотвод решает проблему образования луж и потоков после сильных дождей или таяния снега, что обеспечивает сохранность дорожного покрытия. Отвод воды непосредственно от зданий защищает отмостку и фундамент от разрушения, а подвалы и цокольные этажи – от подтопления.

Представляет собой совокупность углубленных каналов, закрытых съемными решетками (или же монолитных блоков из полимербетона), и пескоуловителей. Пескоуловители предназначены для удержания принесенных водой песка и грязи. Съемные решетки не дают попадать внутрь крупному мусору и засорятся. Кроме того, решетки создают безопасные условия для передвижения людей и транспорта.

В зависимости от места установки и класса нагрузки территории, Вы можете подобрать каналы стандартной серии Basic, усиленных Drive и Max. В каждой категории предвидены все необходимые комплектующие и дополнительные элементы.

Для оттока воды система поверхностного дренажа соединяется с канализацией.


Точечный дренаж

При строительстве зданий обязательно применяется отвод стоков, устраиваемый с помощью дождеприемника. Точечный дренаж применяют для локального сбора воды под водосточными трубами, в придверных приямках и местах большой вероятности образования луж. Кроме того, может дополнять линейный водосток в тех местах, где требуется быстрое удаление излишков воды: на площадках перед входом в дом, автомобильных стоянках, на въездах и дорожках. Сверху дождеприемник обязательно закрывается ячеистой решеткой, выполненной из стали, чугуна или пластика.

Данная конструкция отводит поступающие стоки в ливневую канализацию.

Дополнительно дождеприемники, с помощью которых устроен точечный дренаж, могут быть оснащены сифонами-перегородками, предназначенными для удержания неприятного запаха из канализации, а также корзинами для сбора попадающего мусора.

Правильно спроектированный и реализованный водоотвод предохраняет фундамент и отмостку здания от разрушения, а также предотвращает попадание стоков в цоколи и подвалы.

Перейти в Разделы с продукцией стандартной серии Basic или усиленной Max.

Сертификаты на продукцию Стандартпарк

Внутренний дренаж

Внутренний водоотвод из нержавеющей стали используется на промышленных предприятиях, на которых должен соблюдаться особый санитарно-гигиенический режим. Например, такая система необходима в пищевой или фармацевтической промышленности.

Все комплектующие характеризуются повышенной стойкостью к окислению, гигиеничностью, простотой санитарной обработки и длительным сроком службы.

Внутренний дренаж включает в себя лотки, трапы и решетки. Лотки используются для сбора сточных вод и отвода их к трапу. Сверху каналы закрываются решетками, обеспечивающими безопасность персонала и защищающими от попадания посторонних предметов внутрь. Трапы выводят стоки непосредственно в канализацию, оборудуются уловителями механических примесей, гидрозатворами и сливными решетками. Все элементы изготавливаются из высококачественной нержавеющей стали.

Такая канализация может быть использована не только при строительстве промышленных зданий, но и при их реконструкции и модернизации.

Перейти на сайт производителя Inoxpark

Подземный дренаж

Подземный дренаж представляет собой систему проложенных под землей каналов, которые служат для отвода грунтовых вод от участка. Является необходимым в том случае, если уровень грунтовых вод достаточно высок: например, вблизи водоемов или в болотистой местности. Он также необходим если в доме имеется подземный гараж или цокольный этаж.

Без подземной системы водоотвода можно обойтись при условии наличия песчаного, хорошо дренирующего грунта и грунтовых водах, залегающих в полутора и более метрах от поверхности. Элементами, что используются для этого выступают дренажные перфорированные трубы (с фильтром из геотекстиля или без него), колодцы, инфильтрационные блоки и тоннели.

Глубинный и поверхностный дренаж предназначены для решения различных задач. Первый нужен для понижения уровня грунтовых вод, второй – для отвода излишков атмосферных осадков. Две эти системы не исключают друг друга и могут быть смонтированы совместно. При их проектировании необходимо предусматривать дополнительную нагрузку на коллектор.

Перейти в Раздел Дренажные трубы.

Услуги:

Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.

Рассчитайте необходимое количество герметика  для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.

Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.

Наши менеджеры организуют удобный для Вас способ доставки до Вашего объекта.

Возврат к списку

Устройство дренажа на участке — совет эксперта от Геотех

Если ваш загородный участок расположен в низине или грунтовые воды находятся высоко, то стоит подумать об устройстве дренажной системе, благо сделать качественный дренаж можно на выбор — своими руками или заказав услуги специалистов. Без дренажа вас ждёт сплошное разочарование от проживания за городом — подвал будет постоянно подтапливаться, сырость начнёт разрушать фундамент и на участке не удастся избавиться от луж.

Устройство дренажа поможет решить сразу две задачи:

  1. Отвести с участка воду, выпадающую в виде осадков,
  2. Отвести высоко расположенные грунтовые воды.

Затраты окупятся сторицей, так как на участке и в подвальном помещении будет сухо, хозяевам не придётся перепрыгивать через лужи, а в подвале пропадёт сырость.

Отвод грунтовых вод защитит от разрушения фундамент и корневую систему растений, а дренирование воды от дождя и таянья снега поможет превратить участок из болота в красивую лужайку.

Обустройство дренажа состоит из нескольких этапов:

  1. Проектирования,
  2. Монтажа дренажа (поверхностный или глубинный).

Проектирование

Для грамотного проектирования необходимо знать, что дренажная система состоит из:

  1. Дренажной трубы,
  2. Дренажного слоя (фильтрационной и инфильтрационной прослойки).

Трубы в системе соединяются фитингами и предназначены для отвода воды, а дренажный слой пропускает воду, но за счёт фильтрационной прослойки задерживает крупные фрагменты грунта от попадания в трубы и их засорения. Отличия фильтрационного и инфильтрационного слоя в том, что что первый фильтрует воду и задерживает частички грунта, что предотвращает заиливание системы, а второй необходим для отвода воды из зоны соприкосновения с грунтом. Для фильтрации хорошо подходит геотекстиль, так как он хорошо пропускает воду, но фильтрует частички грунта.

В некоторых дренажных системах необходим разделяющий слой и ступенчатый фильтр. Первый укладывается, как прослойка, между фундаментом и дренажом, второй состоит из нескольких слоёв с разным уровнем водопроницаемости.

При расчёте необходимых свойств дренажной системы стоит учитывать следующие моменты:

  1. Химический состав грунтовой воды,
  2. Нет ли на участке тектонических нарушений,
  3. Особенности грунта и глубину залегания грунтовых вод,
  4. Степень устойчивости грунтовых пород.

Так же учитывайте, что угол уклона труб должен составлять 0,5−0,7% к месту сбора воды, а также обязательно проектируйте ревизионные колодцы, которые необходимы для контроля за работой дренажной системы и её промывки. Оптимальный диаметр колодцев 300−320 мм, а устанавливать их надо на точках поворота дренажа, например, по углам периметра здания.

Если проектируется пристенный дренаж, то он должен обходить все стены по внешнему периметру, а нижняя часть труб должна располагаться на 20−50 см ниже уровня нижней точки фундамента.

Монтаж дренажа

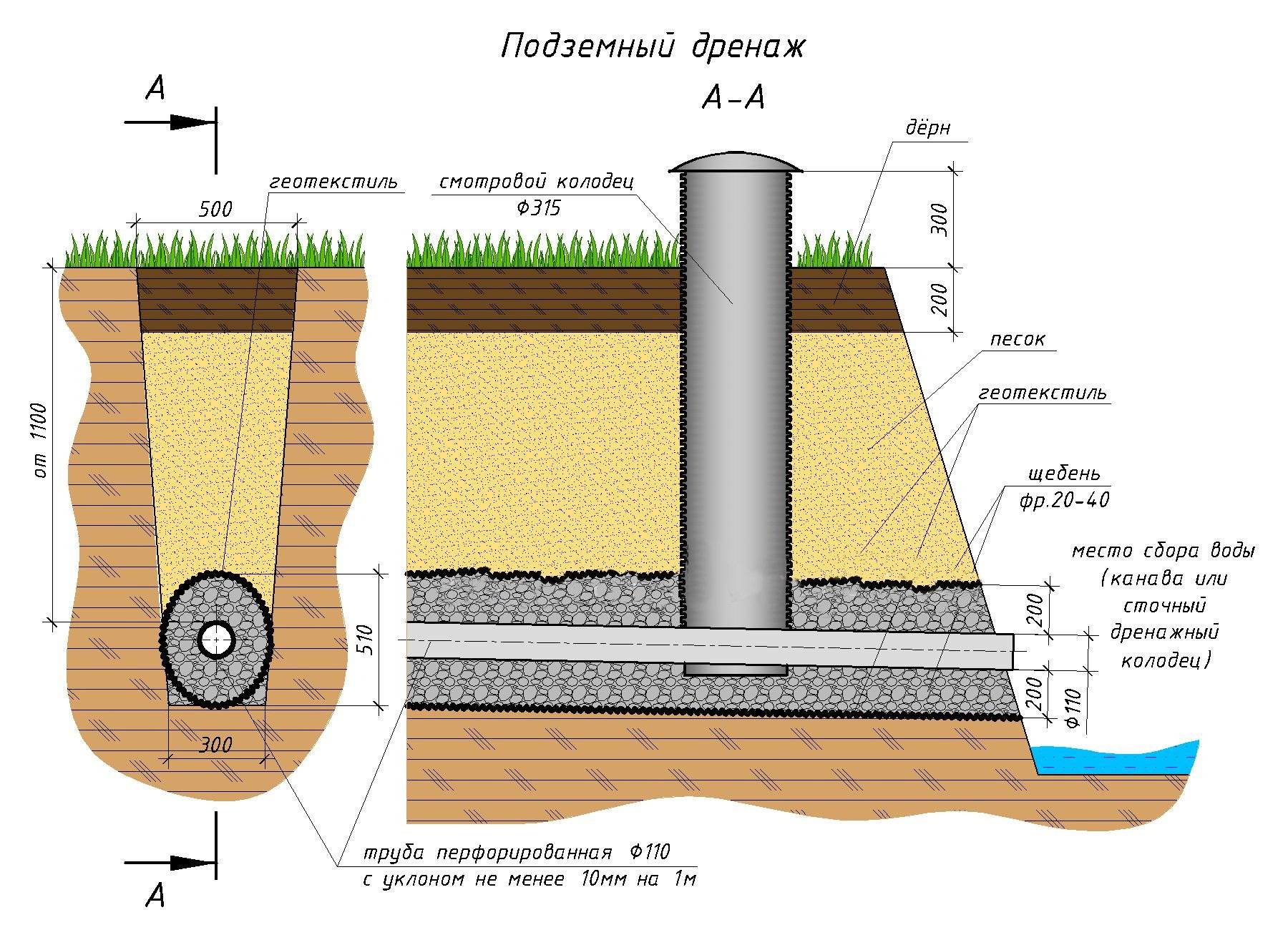

Если посмотреть на классический дренаж в разрезе, то мы увидим в центре дренажную трубу, которая со всех сторон окружена щебнем. Сверху и снизу щебня находится песчаная прослойка, а весь контур труба-щебень-песок облегает геотекстиль, обладающий отличными фильтрующими свойствами.

На первом этапе при устройстве дренажа на загородном участке на расстоянии до 2 метров по периметру здания прокапывается траншея, глубина которой зависит от уровня грунтовых вод и глубины залегания фундамента. В соответствии с техническими требованиями нижний уровень траншеи должен быть на 20−50 см ниже основания фундаментной конструкции.

Далее от траншеи делаются отводы, по которым и будет происходить слив воды. Не забываем про угол уклона, иначе вода банально станет в трубах и уровень дренирования будет на нуле. Не забываем сразу готовить на углах периметра здания ревизионные колодцы, без них очистить систему от заиливания будет проблематично.

Следующий этап — это укладка геотекстиля, тут важно так рассчитать ширину полотна, чтобы оно захватывало не только дренажную трубу, но подсыпной слой щебня. Выбирая геотекстильное полотно отдавайте предпочтение синтетику с максимальной водопропускной способностью, так как материал должен без проблем пропускать воду, но задерживать фрагменты грунта.

После укладки синтетика засыпается слой щебня при толщине слоя 10−15 см, затем в траншею и отводы укладывается дренажная труба, по которой и будет осуществляться отвод излишка грунтовой воды и влаги от дождей и таяния снега.

Внимание! Очередной этап требует внимательности — трубу в дренажной системе надо соединить с трубой отвода через дренажные колодцы. Для стыковки используются специальные фитинги, соединители, двойники и тройники, в зависимости от конфигурации системы. Все стыки должны быть герметичны, иначе вода будет уходить не в отвод, а назад в грунт!

Предпоследний этап обустройства дренажной системы — это засыпка верхнего слоя щебня и устройство песчаной прослойки сверху и снизу дренажа. Завершаются работы захлёстом оставшихся концов геотекстиля и засыпкой его грунтом или песком.

Фильтрующие функции в системы выполняет щебень и геотекстиль, первый фильтрует крупные фракции подсыпки и грунта, второй предотвращает попадание в трубы мелких фрагментов. Не рекомендуем экономить на геотекстиле, так как стоит материал недорого, но дренажная система прослужит без капитальной очистки в 2−2,5 раза дольше.


Поделитесь информацией:

Устройство дренажной системы на дачном участке

Чрезмерная сырость участка является причиной многих проблем. Так, большое количество грунтовых вод может стать причиной вспучивания мощения дорожек и тротуаров, разрушения фундаментов строений, гибели растений или выдавливания чаши бассейна из земли. Поэтому избыточную влагу с участка рекомендуется своевременно удалять, для чего можно использовать методы осушения земли. Одним из распространенных способов осушить участок является устройство на нем дренажной системы.

Современные дренажные системы

Существует несколько видов дренажных систем, выбор которых зависит от факторов переувлажнения грунта, которые доминируют на конкретном участке земли. Предварительно также проводятся гидродинамические расчеты, изыскания и проектирование дренажной системы. Современные дренажные системы используются не только для отведения лишней воды, но также и для раннего прогрева почвы весной или ее аэрации, перевода закисных процессов в окисные, структурирования почвы и улучшения ее качества.

Дренаж на дачном участке представляет собой инженерно-техническую систему, которая предназначена для сбора осадочных или подземных вод, скапливающихся в насыпном материале или грунте, а также их отвода за пределы участка. После сбора воды она отводится в коллектор, природный водоприемник или водоприемный колодец. Природным водоприемником может быть овраг или пруд, болото, придорожная канава или естественный водоем. Для устройства системы дренажа на участке используются специальные трубы, каналы с перфорированными стенками и рулонные материалы. Трубы, которые называют дрены, укладывают в траншеи на слой гравия, а все свободное пространство потом засыпают грунтом.

При выборе места для строительства дома рекомендуется заранее изучить расположение участка, чтобы определить, имеется ли лишняя влага на нем. Сделать это несложно. Сначала необходимо посмотреть, какие растения растут на этой земле в большом количестве. Если на участке преобладают лабазник, ольха, рогоз или частуха болотная, то вероятно эта земля переувлажнена. Также на участках с излишней влагой часто имеются долго непросыхающие лужи. Если рядом с участком расположены реки, пруды, болота или небольшие ручьи, то он также может быть сырым.

Участок может стать сырым уже и после его освоения. Это происходит в том случае, если подпорные стенки или фундаменты построек оказываются на пути естественного стока дождевой или талой воды. На таких участках необходимо правильно сделать дренажную систему, которая при точном выполнении всех этапов работы может служить в течение 30-50 лет.

Разработка дренажной системы

Проектирование дренажной системы помогает правильно определить расположение дренажных труб и других ее элементов, обеспечив надежное и эффективное функционирование всей системы. Дренаж необходим, если грунтовые воды расположены выше 1,8 — 2,5 метров от поверхности. Лучшим способом его устройства является общий дренаж нескольких участков или всего поселка.

При проектировании следует учитывать, что на заболоченных участках обычно требуется не только дренаж, но и применение других способов осушения земли. Для поднятия низин используют привозной грунт. В некоторых местах засыпают не всю территорию, а только отдельные холмики, например, в месте выращивания деревьев и т. д.

Разработка дренажной системы — один из важнейших этапов работы, от которого зависит эффективность действия всей системы в будущем и ее долговечность. На этом этапе важно учесть все важные моменты и нюансы, чтобы предупредить серьезные последствия. Сначала выполняются изыскательные работы, и на основе топографической съемки местности составляется и разрабатывается проект осушения территории. Также важны данные о глубине залегания вод на участке и структуре верхнего слоя. Помимо этого, на этапе проектирования дренажной системы учитываются будущие постройки на участке, расположение искусственных водоемов и других сооружений.

Повышение грунтовых вод обычно начинается весной, когда тает снег. В это время видно, нужны ли дренажные работы на участке, и какого вида систему целесообразнее установить на нем. Если местность отличается супесчаными или песчаными почвами, то грунтовые воды обычно залегают достаточно глубоко, поэтому сложные системы дренажа здесь не обязательны или вовсе не нужны. Тем не менее, отвод воды от подвалов и фундаментов на этом участке должен быть хорошим.

Состояние грунта, уровень залегания вод и другую информацию о земле можно узнать в правлении коттеджного поселка. Там имеются соответствующие данные, полученные в результате проведения пректно-изыскательных работ. Изучив эти записи, специалист с точностью может сказать, какого уровня дренаж необходим участку, и как его лучше сделать. Если же таких данных нет, то признаки переувлажнения грунта можно определить, осмотрев участок, о чем говорилось выше.

Дренажные трубы

Основным звеном каждой дренажной системы являются каналы, собирающие воду. Такие каналы могут быть открытыми или закрытыми (подземными). Открытые каналы представляют собой обычные канавы. Такие каналы нечасто используют, так как они опасны, занимают немало места на участке и делают его непривлекательным. Также за каналами открытого типа необходим постоянный уход, который заключается в укреплении их стенок, очищении и др. работах. Закрытый дренаж выполняется с помощью дренажных труб, которые могут быть изготовлены из разнообразных материалов — поливинилхлорид, полиэтилен, полипропилен и др.

Дренажные трубы могут быть двустенными или одностенными. Двустенные трубы отличаются достаточной прочностью, гибкостью и меньше засоряются. Часто трубы продают с уже готовой обмоткой, состоящей из фильтрующих материалов. Для грунтов песчаных, торфяных и супесчаных подходит геотекстильный фильтрующий материал. А для суглинистых и глинистых грунтов предпочтительнее фильтрующий материал из кокосового волокна.

Длина труб, используемых в дренажных системах, может быть разной. Также они отличаются и диаметром. Во время работы дрены распиливаются на куски нужного размера и укладываются, формируя разработанный проектом отрезок системы. Для их соединения используют дополнительные элементы — фитинги, муфты. На большую глубину рекомендуется закладывать другого вида дрены, которые не гнутся и отличаются повышенной прочностью.

Виды дренажных колодцев

Вода, собранная с участка по системе дрен поступает в дренажный колодец. Дренажные системы могут иметь такие колодцы разных видов. Также с этой целью можно использовать пожарный водоем или ближайший овраг. Дренажный колодец должен иметь объем два — три кубических метра и глубину около двух метров. На некоторых участках может потребоваться более вместительный колодец или несколько небольших колодцев, расположенных в разных частях участка. Часто системы с такими колодцами устраивают на сильно заболоченных или просторных территориях.

Воду лучше откачивать в общий дренаж, который расположен поблизости. Основное требование к такому дренажу — расположение выше уровня участка. Можно сделать стенки колодца водонепроницаемыми, чтобы собранную в нем воду потом можно было использовать для полива растительности. Колодец этого вида называется водоприемным и обычно в его конструкции предусмотрена прочная крышка.

Помимо этого, существует и другой вид дренажных колодцев — водопоглотительные. Они имеют водопроницаемое дно. Основание колодца засыпают бутовым камнем или кирпичом. Также для этого можно использовать гранитный щебень большого размера. Сверху укладывают слой геотекстиля, потом насыпают песок и в завершение — землю. Вода, которая скапливается в таком колодце, постепенно просачивается в нижние слои грунта через водопроницаемое дно.

Схема дренажной системы

Наиболее распространенной схемой дренажной системы является схема, называемая «елочка». В главную трубу такой системы из большого количества боковых дрен поступает вода, которая позже идет в дренажный колодец или просто выводится с территории. Параметры системы рассчитывают отдельно для каждого участка.

Боковые дрены обычно тоньше главной трубы. К ней они могут быть присоединены или под одним углом, или под разными. Где соединяются несколько дрен, обычно устраивают поворотные или смотровые колодцы. Они могут быть изготовлены из железобетонных форм или пластика. Эти колодцы облегчают процесс обслуживания системы, ее ремонта и служат для улавливания пески и ила из воды. Колодцы необходимо осматривать и при необходимости очищать. Также через такие колодцы промывается вся система под большим напором воды.

Технология устройства дренажной системы

Устройство дренажной системы начинается с консультации специалиста, который приезжает на участок, осматривает его, изучает данные о его структуре и дает рекомендации по выполнению дренажных работ. После этого разрабатывается проект дренажа участка, а также составляется сметная документация, заключается договор и т. д. Следующий этап технологии — это приобретение требуемых для работы материалов и инструментов и непосредственно выполненное основных работ.

Обычно дренажные работы выполняются без применения специальной техники, вручную. Так проще добиться точного выполнения работы, соблюдения расчетных параметров при передвижении земляных масс. На строительном рынке можно приобрести все. Что необходимо для устройства системы — колодцы любого вида и требуемого размера, фильтры и лотки, емкости и ливневые решетки, а также разнообразные веды дренажных труб, включая и завернутые в геотекстиль изделия.

Рекомендуется строительные работы совмещать с устройством дренажа на участке. Так, при строительстве дома с подвалом рекомендуется выполнить его пристенный дренаж на том этапе, когда имеется свободный и простой доступ к подвалу. В таком случае не придется отрывать землю у стен подвала уже возведенного строения, чтобы выполнить пристенный дренаж.

Также можно выполнить все работы и после возведения построек на участке. Однако в этом случае рекомендуется все сделать до того, как на участке проведены работы по благоустройству и озеленению территории. Также до озеленения участка лучше уложить ливневую канализацию, выполнить установку системы отвода воды из-под площадок, дорожек и т. д.

Удобно работы по устройству дренажной системы проводить летом, когда обычно уровень грунтовых вод снижается максимально. Трубы при осушении участка укладывать необходимо на глубину от 0,8 до 2,5 метров. Также необходимо защищать трубы от засорения, путем укладки фильтрующих слоев из гравия, щебня или песка. Такой слой необходим и для труб в защитном чехле. Для этого сначала укладывают на дно траншеи песок, потом щебень, а потом дренажную трубу. Сверху на трубу насыпают опять щебень, потом песок и на песок выкладывают слой плодородного грунта. Также можно верхний слой песка отделить от щебня геотекстилем.

Также дренажный канал можно сделать из труб без обмотки. В этом случае рекомендуется дрены, а также окружающие ее слои песка и щебня обмотать геотекстилем. Таким же образом можно выполнить и мягкий дренаж, т. е. щебень обмотать в трубу из геотекстиля. Дно траншеи необходимо выложить материалом, который не подвергается гниению и не пропускает воду. Технология работы заключается в укладке на дно траншеи геотекстиля, засыпании слоя щебня и закрыванию его свободными кромками геотекстиля. Такой дренаж называется мягким и он не может быть уложен под проездами или мощением.

Правильно разработав и установив дренажную систему на участке, можно предупредить большинство проблем, связанных с переувлажнением грунта, включая гибель растений, разрушение фундаментов строений, вспучивание грунта и т. д. Выполнить дренажные работы можно и самостоятельно, но предварительно лучше проконсультироваться со специалистами.

Перейти в раздел: Ландшафтные материалы и элементы благоустройства → Дренажные системы

Устройство дренажных систем

Прежде чем приступить к строительству дренажной системы на участке, необходимо определится. А нужно ли проводить такие работы. Ведь строительство дренажа довольно дорогостоящее и сложное мероприятие. Поэтому дренажная система должна не просто присутствовать, а работать, работать долго и эффективно!

Заявка на проведение работ

Диагностика как метод необходимости проведения дренажных работ.

Руководство по проектированию дренажей зданий и сооружений.

Давайте вместе разберемся, по каким признакам можно определить необходимость строительства дренажа. Существует несколько диагностических признаков. их степень надежности различна и зависит от совокупности показателей и опыта специалиста.

Первый способ включает в себя анализ внешних признаков  в весенний, летний и осенний периоды. Необходимо обратить внимание на следующие:

  • продолжительность застоя воды в микропонижениях участка,
  • сравнить увлажненность почвы весной  и летом на своей территории и соседних участках
  • выбрать участок зеленых насаждении, растения которого внешне отличаются хорошим видом, здоровьем, плодоношением и другим внешними признакам, по которым можно оценить и сравнить такие растения с вашими деревьями и кустарниками.

При продолжительном застое воды, сильной увлажненности почвы и плохом внешнем виде растений с большой вероятностью можно сказать что участо требует проведения дренажных работ. Необходимо также отметить что данный метод достаточно субъективен и требует достаточного опыта от наблюдателя.

Следующий способ заключается в анализе видового состава растений произрастающих на обследуемом участке. Необходимо обратить внимание на видовой состав, встречаемости видов и плотности насаждений.

Индикатором переувлажненности почвы служат ряд травянистых видов растений, таких как:  осоки, тростник, рогоз, ситник, сабельник и др. влаголюбивые растения. Присутствие мхов в понижении местности также говорит о переувлажненности почвы, об этом и свидетельствует и наличие древесных влаголюбивых видов растении – ивы, ольхи, ……. А также произрастание растений мезофитов на микроповышениях (кочках) местности.

Растения — индикаторы переувлажнения почв

Растения, выдерживающие длительное весеннее затопление

Наличие сердцевины и поверхностных гнилей у растений так же может свидетельствовать о избыточном увлажнении почвы.

Дополнительным показанием переувлажнения является физические показатели почвы. При тяжелом гранулометрическом составе (глины, тяжелые и средние суглинки) избыточное увлажнение происходит чаще, чем при легком составе. Исключением являются торфянистые почвы.


Что же мы получим после проведения дренажных работ?

Правильно выполненный дренаж устраняет избыточную почвенную влагу и обеспечивает следующие преимущества по сравнению с первоначальным состоянием почвы:

  • в результате понижения уровня грунтовых вод повышается способность почв накапливать влагу атмосферных осадков в течение вегетационного периода, и, таким образом, растения лучше обеспечиваются влагой;
  • корни глубже проникают в почву;
  • мощное развитие корней улучшает структуру почвы;
  • при осушении и окультуривании почв увеличивается число бактерий
  • усиливаются процессы окисления и подавляются процессы восстановления;
  • питательные вещества в глубоких слоях почвы становятся доступными для растений;
  • увеличивается период, в течение которого можно обрабатывать почву, а также облегчается ее обработка весной и осенью и не нарушается структура;
  • увеличивается полезная сельскохозяйственная площадь, снижаются расходы на эксплуатацию сети отводных каналов, уменьшается опасность появления сорняков;
  • растения растут лучше, повышается их продуктивность;
  • уменьшается опасность эрозии почв, так как сокращается поверхностный сток;
  • выравнивается модуль стока гидрографической сети в результате сокращения поверхностного стока. Пустоты и поры осушенной почвы служат аккумулирующей емкостью для просачивающейся в почву воды;
  • вследствие дренажа, улучшается водный и воздушный режимы почвы, повышается плодородие почв.

Как работает дренаж и почему вода «уходит» в дрены?

На работу дренажа влияет множество факторов: физико-механическое строение грунтов, мощность водоносного горизонта, коэффициент увлажнения почвы, однородность фильтрационного горизонта и др.

В зависимости от расположения дрены по отношению к водоупорному горизонту различают совершенный дренаж (когда дрена проложена в непосредственно близости от водоупора)   и несовершенный (при расположении дрены в между поверхностью земли и водоупором). В любом случае, вода двигается к дрене из за разности напоров воды в дрене и граничащих  слоях грунта, которая достигается из-за разных условий движения воды. В результате чего возникает градиент напора, который и является энергетической причиной движения воды к дрене.

Через отверстия в стенках дренажной трубы избыточные воды поступают в дрены и стекают по ним к вспомогательному или главному собирателям.

Выбор способа осушения.

Выбрать верный способ осушения территории невозможно без определения типа водного питания осушаемой территории.

Выделяют несколько типов водного питания и, соответственно, приемлемых способов дренажа:

 тип водного питания – методы осушения – способы дренажа


  • атмосферный тип водного питания (ТВП) – организация и ускорение поверхностного стока – устройство открытых каналов, планировка поверхности;
  • грунтовый ТВП  — понижение и перехват грунтовых вод – устройство закрытого дренажа, вертикального дренажа, кольматаж поверхности, углубление естественных дрен;
  • склоновый ТВП – устройство перехватывающих дренажей – устройство защитных дамб, перехватывающих дрен;
  • намывной ТВП – защита от затопления, ускорение руслового паводкового стока – обвалование русла рек и водоемов, расчистка водотоков.


Посмотреть последствия намывного типа питания (затопления)



Нормы осушения для различных элементов зеленого строительства.*

Газон 0,4 – 0,5 м
Цветники до 0,6 м
Кустарники  0,5 – 0,6 м
Деревья до 1,2 м и более

* — Глубина заложение дрен должна быть на 0,3 – 0,4 м больше глубины проникновения корневой системы растений.


Расстояние между дренами

  Элементы дренажных систем.


Новые технологии, конечно, не могли обойти и такое традиционное устройство, как дренаж. Керамика или кирпич это хорошо, но такой дренаж зачастую может разрушить даже минимальное смещение грунта.  Вот почему в этой сфере появились более «продвинутые» материалы, которые шагающие в ногу со временем домовладельцы используют все более широко. В частности, на практике в последнее время стали применяться трубопроводы из полимерных материалов. С их появлением ситуация с водоотводом и устройством дренажных систем резко изменилась.

Основным рабочим элементом дренажной системы является дренажная труба. Дренажные трубы выполняются из различного материала и различного диаметра. Основной материал – ПВХ, ПНД

Основные диаметры – 60, 110, 160 мм и более.

Однослойные трубы выпускаются отрезками длиной, как правило, 50 метров и смотаны в рулоны для удобства перевозки.
Двухслойные трубы — отрезками по 6 метров.

Для увеличения срока службы дренажных труб, для защиты их от заиливания, необходимо защищать их поверхность дренажным фильтром.
     Дренажный фильтр представляет собой фильтрующий материал, который полностью или частично окружает дренажную трубу. Этот материал укладывается одновременно с дренажной трубой или после укладки трубы. Фильтр может защищать также основание трубы.

Дренажные фильтры должны выполнять следующие функции:

  • разделять почвенные частицы разных размеров. Мелкие частицы почвы (глина, пыль) должны проходить через дренажные фильтры;
  • повышать гидравлическую эффективность дренажа;
  • замедлять или предотвращать отложение охры в дренах благодаря биохимическому действию дренажных фильтров.

С целью сокращения затрат труда при строительстве дренажа и обеспечения полного покрытия поверхности дренажной трубы фильтром изготавливаются дренажные трубы с готовыми фильтрами.

При дренаже сооружений и ландшафтном строительстве возможна закупорка гравийных фильтров песком и пылеватыми частицами. В таких условиях гораздо эффективнее применять дренажные трубы с готовыми фильтрами.

Материалом для фильтров служат нетканый геотекстиль различной плотности,  мат из кокосового полотна и др.

Нетканый геотекстиль из полипропиленового волокна не подвержен гниению, воздействию грибков, плесени и различных химических соединений, стоек к прорастанию корнями растений. Он идеально подходит для создания дренажных систем как превосходный фильтрующий материал. Вода, проходя через геотекстильное полотно, вымывает мелкие частицы, так что образуется естественный почвенный фильтр, пропускающая способность которого определяется водопроницаемостью грунта.

Дренажные трубы с фильтром из геотекстиля лучше применять в легких и суглинистых грунтах, из кокосового волокна — в тяжелых почвах, так как они менее подвержены заиливанию.

Для контроля работы дренажной системы, в местах перелома линий дренажных систем, присоединений дрен и элементов систем поверхностного водоотвода необходимо устанавливать инспекционные колодцы.  Инспекционные или смотровые колодцы выполняют из готовых бетонных колец или пластиковой гофрированной трубы.

С помощи специальных муфт соответствующих диаметров дренажные трубы соединяют между  собой, переходя с одних диаметров на другие, выполняют герметичные соединения с инспекционными колодцами.

Другой разновидностью дренажа являются системы поверхностного водоотвода призванные собирать и удалять с поверхности избыточные дождевые и талые воды

Сопутствующая продукция

Примеры работ

виды и цены в Москве

Дренаж вокруг дома является необходимым условием для долгосрочной эксплуатации здания. Если дренажная система на участке функционирует грамотно — можно избежать целого ряда проблем с лишней влагой, приводящей к подтоплению территории и вымоканию растительности. Если купить и установить дренажную систему на участке, то она поможет избежать преждевременное разрушение основных и вспомогательных конструкций дома и вокруг него.

Наша компания предлагает низкие цены на дренаж для дома и участка высокого качества. Наши менеджеры помогут вам купить дренажные системы по выгодной стоимости. Быстрая доставка товаров по Москве и Московской области.

Производители и цены

Современный дом и окружающий его участок — это грамотные дренажные системы и другие инженерные сети. Их прокладка является очень важной работой по организации систем жизнеобеспечения ландшафта с учетом всех его особенностей. Дренаж участка (осушение от вод) – это система гидротехнических сооружений в грунте, служащая для отведения из него избыточной влаги.

Дренаж без щебня ЛайтДрэин — эффективный отвод грунтовых вод

Дренажно-распределительная система ЛайтДрэин успешно применяются при строительстве загородных домов, промышленных зданий, дачных участков и других объектов, где не допускается наличие большого количества дождевых вод. Она представляет собой разветвленный комплекс трубопроводов, которые устанавливаются по периметру сооружений в районе фундаментов и подвалов.

Главная задача дренажной системы ЛайтДрэин состоит в том, чтобы предотвратить разрушение основания зданий из-за воздействия дождевой воды. Избытки жидкости стекают в трубы, затем сливаются в точку сброса. Оттуда вода откачивается с помощью мощных насосов и удаляется с территории объекта.

Преимущества

Дренаж ЛайтДрэин без щебня — это одно из самых надежных и эффективных методов защиты зданий от разрушительного воздействия потоков дождевой воды. Она обладает множеством преимуществ:

  • Легкость конструкции. Благодаря этому свойству, все компоненты дренажной системы можно перевозить на транспорте с любой грузоподъемностью. Кроме того, небольшой вес конструкции существенно упрощает процедуру установки.
  • Длительный срок службы. Поскольку ЛайтДрэин не засоряется илом и примесями, которые содержатся в дождевой воде, она может стабильно работать на протяжении более 100 лет.
  • Прочность. Трубы, из которых монтируется дренаж ЛайтДрэин, можно устанавливать на глубине до 2.5 м. При этом они не трескаются из-за воздействия массивного слоя грунта и могут оставаться невредимыми даже после того, как по участку проедет автомобиль массой 25 тонн.

Купить дренажную систему ЛайтДрэин вы можете прямо сейчас. Свяжитесь с нашим менеджером, чтобы уточнить все подробности.

Дренажная система на участке

Дренаж дома и прилегающего участка предусматривает обустройство водосточной и дренажной систем, которые бы дополняли друг друга, эффективно отводя лишнюю влагу за пределы участка. Желательно, чтобы слив воды с кровли, осуществлялся прямо в систему отвода ливневых вод, являющуюся частью дренажа участка. Дренажная система на участке позволит при выпадении сильных дождей или таяния большого объема снега выводить лишнюю влагу сразу же за пределы участка, не позволяя напитываться ею поверхностные слои земли.

Цены на дренажные системы зависят от множества факторов: размера, обусловленного величиной участка, материала, из которого выполнены элементы, типа (открытый, закрытый, засыпной), а также количества элементов, составляющих целостную систему дренажа участка.

Данная система на вашем участке обязательно понадобится в тех случаях, когда вокруг него устроена ограда или имеются постройки с глубоким фундаментом. Также дренаж дома будет желателен, если дом расположен на глинистых или суглинистых почвах, а также место размещения участка находится у подножия склона горы.

Элементы

Открытые и закрытые

Если участок расположен на склоне, просто необходимо устройство открытой дренажной системы, представляющей собой канаву глубиной 0,6-0,7 метра и шириной 0,5 метров. Такой дренаж, устроенный поперек склона, позволяет перехватывать водный поток, предотвращая тем самым размывание почвы и подтопление строений и насаждений, расположенных у подножия склона.

Если на склоне разместились несколько участков, то проходящая между ними канава для отвода ливневых вод прекрасно справится с объемом воды, выводимой посредством дренажных систем нескольких участков. Таким образом, нижние участки не будут подтапливаться водами, насыщающими землю в результате осадков.

Монтаж дренажных систем закрытого типа предусматривает обустройство нескольких дрен, позволяющих эффективно выводить влагу от осадков и таяния снега за пределы участка.

Для этого вырывается несколько канав глубиной 0,7-1,5 метра и шириной 0,5 метра. В полученные траншеи закладываются специальные трубы, характеризующиеся наличием на их поверхности множества отверстий, через которые вода проникает в трубу и благополучно выводится либо в дренажный колодец, либо в естественный водоем.

Можно купить дренаж для дома именно в такой конфигурации, которая бы наиболее точно соответствовала потребностям участка в осушении в дождливый сезон и во время зимних оттепелей. Засыпные дренажные системы — сложное инженерно-техническое сооружение, поэтому выполнять его прокладку желательно только при помощи специалистов соответствующей квалификации.

Преимущества

Чтобы проследить пользу от дренирующих мероприятий, сравните два участка, расположенных рядом, но один из которых стоит на земляной насыпи, а другой — просто на поверхности земли без изменения ее натурального уровня. Вы заметите, что на участке, расположенном на возвышении, растения растут лучше и дом сохраняет свои яркие краски. Это происходит, благодаря естественному процессу отвода воды с участка.

Аналогичная ситуация происходит при эффективно функционирующей дренажной системе. Ее неотъемлемым элементом является ливневая канализация. Во время осадков ливневая канализация посредством соединений с дренажной системой позволяет лишней влаге своевременно покинуть территорию участка, не успев навредить.

Осушаемая почва предоставляет возможность сохранить растения даже при чрезмерном поливе. К тому же при своевременном отведении воды с участка не происходит растворения солей в почве, а значит можно выращивать те растения, которые нужны или которые нравятся, и быть спокойным за состояние цоколя, подвала, отмостки и стен основной и вспомогательных построек.

Такая система является необходимым условием для долгосрочной эксплуатации дома или участка.

Создание дренажной системы

Выберите свой город

Москва

Санкт-Петербург

Абинск

Адлер

Азов

Альметьевск

Анапа

Ангарск

Армавир

Архангельск

Астрахань

Барнаул

Батайск

Белгород

Белореченск

Братск

Брянск

Будённовск

Великий Новгород

Владимир

Владивосток

Владикавказ

Волгоград

Волгодонск

Вологда

Воронеж

Георгиевск

Екатеринбург

Калуга

Краснодар

Липецк

Нижний Новгород

Новороссийск

Новочеркасск

Ростов-на-Дону

Рязань

Саратов

Симферополь

Смоленск

Тверь

Энгельс

Казань

Выбрать

Основные типы систем дренажа жилых помещений

Введение

Дренаж — это метод удаления поверхностных или подповерхностных вод с определенной территории. Дренажные системы включают в себя все трубопроводы в пределах частной или государственной собственности, по которым сточные воды, дождевая вода и другие жидкие отходы отправляются к месту утилизации. Основная задача дренажной системы — систематический сбор и удаление отходов для поддержания здоровых условий в здании. Дренажные системы предназначены для максимально быстрого удаления сточных вод и должны предотвращать попадание газов из канализационных сетей и септиков в жилые районы.

Жилые дренажные системы

Жилые дренажные системы удаляют излишки воды из жилых районов. Эта система помогает смахивать воду с тротуаров, проездов и крыш, чтобы избежать затопления. Системы бытовой канализации очень важны, поскольку они предотвращают гниение, плесень, грибок и структурные повреждения зданий из-за скопления воды. На наших обзорных курсах по экзамену SE обсуждаются требования и рекомендации для жилых построек в отношении дренажных систем.

Типы бытовых дренажных систем:

1) Поверхность
2) Подземный
3) Наклон
4) Водосточная труба


Системы поверхностного дренажа

Системы поверхностного дренажа содержат неглубокие канавы, вырытые параллельно , которые действуют как каналы для сточных вод.Эти канавы направляют воду в основную канализацию, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Под верхним слоем почвы размещаются подземные дрены для удаления излишков воды на уровне корней. Подземные водостоки требуют рытья глубоких котлованов и прокладки подземных труб. Для сбора воды из труб установлен большой коллекторный сток.

Наклонные дренажные системы

Наклонные водостоки позволяют воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону.Устанавливается труба и закрепляется на небольшом уклоне, в результате чего вода течет по трубе и удаляется от конструкции.

Водосточные трубы и водосточные желоба

Водосточные трубы собирают воду из водосточных желобов и отводят ее на землю. Водосточная труба обычно подключается к водосточной системе здания и уносит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

Комбинированные дренажные системы используют один слив для отвода воды от бытовых нужд и дождевой воды с крыш и других поверхностей в общую канализацию.Эта система экономична в установке. В отдельных системах отвода сточных вод используются отдельные отводы сточных вод, которые ведут в канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельной канализации для поверхностных вод в канализацию для поверхностных вод. Эта система относительно дорога в установке. На наших курсах по обзору экзамена SE тщательно изучаются строительные и проектные нормы и правила, чтобы обеспечить правильную установку дренажных систем.

Дренажная система | Вифлеем, Нью-Йорк

В городе Вифлееме есть две системы канализации: канализационная система и ливневая канализация.

Санитарная канализация


Система бытовой канализации забирает бытовые сточные воды (например, сточные воды из раковин, туалетов, стиральных машин и т. Д.) И отводит их по водопроводу дома в подземную канализационную трубу. Оттуда он в конечном итоге попадает на городские очистные сооружения, где сточные воды очищаются и сбрасываются в реку Гудзон.


Ливневая дренажная система

С другой стороны, как видно на рисунке ниже, система ливневой канализации отводит сток с улиц и направляет его в водосборные бассейны у обочины.Оттуда он также попадает в другую подземную, но совершенно отдельную систему. Система ливневой канализации отводит воду непосредственно в несколько ручьев и водоемов без очистки.

Дренаж ливневой канализации предназначен для отвода лишней воды с мощеных улиц, парковок и тротуаров. Ливневые стоки различаются по конструкции от небольших сухих колодцев до канав и крупных муниципальных систем с водопроводом. Они присутствуют на большинстве автомагистралей, автострад и других дорогах с интенсивным движением, а также в низинных районах.


Проблемы с дренажем


Инженерный отдел принимает запросы на исследование проблем дренажа и отвечает на вопросы граждан и предприятий города Вифлеема. Об этих проблемах можно сообщить по телефону, письмом, по электронной почте или через онлайн-форму. Пожалуйста, сохраняйте запросы и вопросы по существу и полностью опишите проблему разборчиво и четко. Все запросы вводятся в организованную базу данных с возможностью поиска, которую ведет инженерный отдел для дальнейшего использования.
Запросы обрабатываются в порядке поступления, и в большинстве случаев инспектор ответит запрашивающему лицу с резолюцией. Инженерный отдел может обращаться к файлам электронных карт и бумажным документам в рамках предварительного анализа перед посещением объекта. Если проблема с дренажем вызвана городской дренажной системой, составляется заказ на работу, и городской персонал быстро направляется для устранения недостатков.

Дренажные системы


Общие решения по дренажу могут включать:
  • Удаление мусора, мусора или отложений, которые забивают трубу или водосборный бассейн
  • Реконструкция канавы или канавы
  • Мелкий ремонт водопропускной трубы или трубы для восстановления первоначальной пропускной способности
Во многих случаях проблема дренажа возникает на частной собственности, за которую город не несет ответственности.В этом случае инженерный отдел предлагает вам обратиться за помощью к профессиональному инженеру или лицензированному подрядчику для выполнения необходимого ремонта.

Сообщить о проблеме с дренажем


Если вы хотите подать жалобу на дренаж, заполните нашу онлайн-форму о проблеме дренажа.

Решите проблемы с дренажом газона с помощью этих систем

Если вы беспокоитесь о своем доме или дворе каждый раз, когда идет дождь, вероятно, самое время подумать о возможных решениях проблем с канализацией.В доме моей мамы возникло множество проблем с канализацией внутри и снаружи, потому что дом находится на склоне, по которому вода из соседних домов направляется во двор.

Французский слив с водоотливным насосом был установлен для предотвращения затопления гаража, которое вызывало плесень и плесень внутри.

На заднем дворе были установлены французские водостоки и водостоки, чтобы газон не промок.

Они провели несколько раундов попыток дренажной системы и установки дерна (после того, как трава умерла от корневой гнили), чтобы слить воду, и дополнительные дренажные канавы, наконец, сделали свое дело.

Мораль истории в том, что решение этих проблем помогло избежать дальнейшего повреждения лужайки и дома. Если бы они позволили воде продолжать проникать в гараж, это могло бы вызвать структурное повреждение фундамента и усугубить существующие проблемы с влажностью. Если бы они позволили воде продолжать собираться на заднем дворе, это могло вызвать серьезные проблемы с корневой системой нескольких из более чем 50-футовых деревьев, возвышающихся над домом.

компании Best Pick ежегодно получают оценку «А». Свяжитесь с одним сегодня!

Почему вас должны беспокоить проблемы с канализацией?

  • Структурные повреждения. Когда вода собирается вокруг вашего дома, это может вызвать повреждение фундамента, протечки подпорных стен и проблемы с бетонными плитами.
  • Проблемы с плесенью / влажностью. Проникновение воды в недостроенный подвал является помехой, но может иметь разрушительные последствия для законченного, меблированного подвала. Внутренние протечки и наводнения могут привести к появлению плесени, грибка и проблем с влажностью по всему дому.
  • Корневая гниль. Бассейны с водой на вашем газоне неприглядны и мешают вам наслаждаться своим садом. Они также представляют опасность для дерновой травы, деревьев и кустарников, уязвимых для корневой гнили. Единственное, что хуже, чем сырая трава и почва, — это заменять траву, растения и деревья из-за постоянного наводнения.
  • Инвазии комаров. Небольшие бассейны со стоячей водой — идеальная среда для размножения комаров. Из-за скоплений и частых дождей вы, возможно, никогда не сможете справиться с нашествием комаров.
  • Эрозия. Если вода быстро движется по лужайке, возможно, вы имеете дело с эрозией, которая может повлиять на рост растений и дерна.

Что вызывает проблемы с дренажем?

  • Склон двора. Наклон вашей лужайки (и лужайки ваших соседей) влияет на то, как будет стекать вода.
  • Проблемы с водосточной трубой и водостоком. Желоба помогают отводить воду из дома. Некоторые водосточные желоба слишком малы, чтобы выдерживать нагрузку на крышу, а из-за плохо устроенных водосточных желобов прямо вокруг фундамента могут образовываться лужи с водой.
  • Воздействующие почвы. Если ваша почва в основном глинистая или сильно уплотненная, она может не впитывать воду достаточно быстро, чтобы вода не собиралась на поверхности.

Типы дренажных систем

Решения

по дренажу разработаны для решения проблем, характерных для вашей собственности. Дренажные растворы обычно делятся на следующие категории:

  • Системы поверхностного водоотвода. Поверхностные системы используются для удаления грунтовых вод в ситуациях, когда почвы недостаточно быстро поглощают воду.К поверхностным системам относятся овраги, русла сухих ручьев, дождевые сады и профилирование.
  • Системы подземного дренажа. Подземные системы работают для удаления воды, которая существует в почвенном профиле. Глубокие валы, французские водостоки, сухие колодцы и водосборные бассейны — все это подземные системы.
  • Системы нагрузки на крышу. Кровельные системы (водосточные желоба, водосточные трубы и дождевые бочки) переносят воду, которая попадает на крышу вдали от вашего дома.
  • Наклонные дренажные системы. В наклонных системах используется сила тяжести (а иногда и дренажные насосы) для отвода воды от конструкций с водосточными трубами.

Специалист по дренажным системам оценит вашу собственность (склон, почву и т. Д.) И порекомендует, что лучше всего подойдет для вашей ситуации. Профессионал также знает местные правила относительно того, куда можно направлять воду. Во многих местах незаконно направлять воду в ливневые стоки, а в более холодных регионах действуют законы о направлении воды на тротуары или дороги, которые зимой могут покрыться льдом.

Русло сухого ручья / канава / канава

Русла, валы и канавы сухих ручьев — это, по сути, все канавы (в разном эстетическом стиле), предназначенные для поверхностного дренажа.

Русла сухих ручьев — это канавы, покрытые скалами, имитирующие внешний вид естественных русел ручьев. Обычно их рассматривают как более привлекательную дренажную канаву, и они очень полезны для домов, имеющих дело с большим количеством быстро движущейся воды.

Канавка — канава, покрытая дерном или другими водолюбивыми растениями. Единственный недостаток канав — они уязвимы для эрозии, если вода движется слишком быстро.

Дождевой сад

Если в вашем дворе грязная местность, где вода имеет тенденцию собираться, а трава просто не растет, лучшим решением может стать дождевой сад.Дождевые сады отлично подходят для влажных проблемных мест. Это не обязательно решает проблему, но предотвращает образование грязных ям. Заполните дождевые сады местными водолюбивыми растениями, которые будут расти в условиях заболачивания.

Французский слив

Одним из наиболее распространенных решений по дренажу является французская дренажная система. Эти системы используются для решения проблем, связанных с недрами. Французский слив состоит из перфорированной трубы, покрытой тканевым фильтром, окруженным проницаемым материалом, например гравием.

Некоторые французские водостоки имеют выходное отверстие, в то время как другие рассеивают воду под землей, чтобы предотвратить скопление поверхностных вод. В зависимости от того, что требуется, установка французского водостока может быть довольно обширной и может привести к беспорядку при рытье траншей.

Сухой колодец / сборный бассейн / слив из ящика

Эти решения для подземного дренажа улавливают излишки воды. Сухие колодцы и водосборные бассейны — это отверстия, заполненные гравием, похожим на заполнитель, который удерживает воду и дает ей больше времени, чтобы впитаться в землю. Сливные ящики — решетки, соединенные с водосточными трубами и другими системами для отвода лишней воды. Эти системы могут использоваться для борьбы с затопленными переходами или в качестве альтернативы расширенным водосточным водостокам.

Водосточные желоба, водостоки и ливневые бочки

Вы можете не думать о водостоках и водостоках как о части дренажной системы вашего дома, но они важны для отвода воды, попадающей на вашу крышу, от фундамента вашего дома. Желоба собирают воду в водосточные трубы , которые отводят воду от фундамента.

Если у вас проблемы с водосточными желобами и водосточными трубами, ответом может быть расширенная водосточная труба; просто убедитесь, что добавка не вызовет проблем в вашем дворе.

Дождевые бочки — отличный способ справиться с проблемной водосточной трубой, которую вы не можете расширить. Они собирают воду, выходящую из водосточной трубы, и хранят ее для дальнейшего использования. Вы даже можете подключить дождевые бочки к спринклерной системе, чтобы поливать клумбы или часть вашего газона.

Дренажные трубы и отстойники

Дренажные трубы и отстойники используются во многих перечисленных выше системах, но их также можно использовать как автономные решения.Иногда водосточная труба и / или водоотливной насос — это все, что вам нужно, чтобы слить воду с вашего двора и подальше от вашего дома.

В зависимости от вашей ситуации, возможно, стоит попробовать перед установкой более интенсивной дренажной системы. Просто знайте, что вам, возможно, придется вернуться к доске для рисования.

Итог

  • Отнеситесь к своим проблемам с канализацией серьезно, потому что они могут вызвать серьезные проблемы для вашего дома и двора, включая структурные повреждения; плесень, грибок и влажность; корневая гниль; инвазии комаров; и эрозия.
  • Обратитесь к профессионалу, который знает, как правильно оценить и спроектировать дренажное решение для вашей конкретной ситуации. Все дома и свойства разные и поэтому требуют индивидуальных решений.
  • Системы поверхностного дренажа (канавы и дождевые сады) удаляют грунтовые воды, которые не рассеиваются достаточно быстро.
  • Системы подземного дренажа (глубокие канавы, французские водостоки, сухие колодцы, водосборные бассейны и ящики) собирают воду в почве и отводят ее от вашего дома.
  • Кровельные водосточные системы (водосточные желоба, водостоки и дождевые бочки) отводят воду из вашего дома.
  • Дренажные системы на склоне (водосточные трубы и откосы) основаны на профилировании для отвода воды с вашего газона и от вашего дома.

Большинство решений по дренажу основаны на сочетании различных методов, которые работают вместе для решения проблем, характерных для вашей собственности.

На наши компании действует гарантия Best Pick.Позвоните сегодня!

Выучить больше

Основные сведения о системе канализационных труб

Назначение системы канализации — отвод сточных вод, сбрасываемых из сантехнической арматуры и другого оборудования, в утвержденный пункт утилизации. В этой статье я рассмотрю некоторую информацию о системах дренажных труб, включая определения, гравитационный поток в установках дренажных труб (DFU), а также наклон и размеры горизонтальных труб.


Система канализации обычно состоит из: горизонтальных ответвлений; вертикальные стеки; строительный сток внутри здания и 30 дюймов снаружи по IPC или 60 дюймов по CPC; и строительная канализация от строительной канализации до места утилизации.


Труба — это основная вертикальная труба, по которой отводятся сточные воды из туалетов и писсуаров (почвенная труба) или другие водные отходы от оборудования и несанитарных приспособлений (сточная труба).


История расчета размеров дренажа


Доктору Рою Хантеру из Национального бюро стандартов приписывают разработку метода определения размеров для дренажных систем, который был первоначально предложен в 1923 году. Для каждого приспособления были разработаны две кривые для определения характеристик приспособления. Его отчет 1940 года «Строительные материалы и конструкции», в котором представлена ​​знаменитая кривая Хантера, можно найти здесь: http://fire.nist.gov/bfrlpubs//build40/PDF/b40002.pdf.


Основная кривая, обсуждаемая в отчете, — это кривая Q / t.Другая обсуждаемая кривая — это кривая T / t, которая оценивает вероятность одновременного использования.


Унитазы с смывным клапаном (FV) и смывным баком (FT) будут иметь такое же влияние на систему бытовых сточных вод, в отличие от разницы, которую они показывают на стороне водоснабжения. Это связано с тем, что у FT вода хранится в резервуаре, а FV должен выпускать такое же количество воды через большую подающую трубу. Кроме того, арматура с низким расходом имеет такой же или подобный пиковый расход, но в течение немного меньшего времени, чем арматура с большим объемом смыва.


Две кривые показывают значение DFU. Мы присваиваем светильникам значения DFU, чтобы представить их нагрузочное воздействие на водопроводную систему. Каждому прибору присваивается значение DFU. Это значение используется для определения размера дренажной системы. Арматура — это мера потенциального потока, и размер трубы все еще зависит от вероятности. Значения единиц арматуры были разработаны для применения в сочетании с вероятностью одновременного использования приспособлений для установления максимально допустимых нагрузок на дренаж, выраженных в единицах арматуры, а не в галлонах в минуту дренажного потока.


DFU не обязательно приравнивается к определенной скорости потока, но в основном основывается на количестве потока, которое можно было бы ожидать от туалета. Это привело к присвоению значения единицы крепления, чтобы представить степень, в которой приспособление нагружает систему при использовании с максимальным предполагаемым расходом и частотой.
Для устройств, которые обеспечивают непрерывный или полунепрерывный поток в дренажную систему, таких как отстойники, эжекторы и оборудование для кондиционирования воздуха, для каждого галлона в минуту (л / с) потока может быть назначено значение 2 штуки.


Мы проектируем наши системы канализации и канализации так, чтобы они работали наполовину. Конечно, труба «заполнена» на 100 процентов, но для обеспечения движения воздуха в системе требуется половина. Наполовину полный поток также предотвращает реверсирование потока в стоках, которое может подтолкнуть сток вверх в отводной трубопровод и, возможно, вызвать затопление водостоков или арматуры или, по крайней мере, потерю уплотнения сифона. Размер трубопровода рассчитывается исходя из максимального расхода DFU, но наполовину полный поток будет происходить редко, если вообще произойдет.При условии, что мы спроектировали его правильно, и он установлен, обслуживается и используется должным образом и по назначению.


Шаг или наклон


Каналы должны быть расположены так, чтобы поддерживать скорость 2 фута в секунду или больше. Минимальная скорость предназначена для удержания твердых частиц во взвешенном состоянии. Минимальный шаг составляет ¼ дюйма на фут (2 процента) для водостоков размером 1–1 ½ дюйма и 2 дюйма и 1/8 дюйма на фут (1 процент) для более крупных водостоков. Некоторые коды различаются и требуют дюйма на фут для 3 дюймов и меньше.


Шаг любой горизонтальной линии должен быть одинаковым. В системе трубопроводов нет максимального шага. Самый крайний шаг — вертикальный. Мы называем это стеком.


Калибровка


Мы используем DFU. Обычно, но иногда необходимо использовать значения GPM. Подсчитайте DFU. Значения арматуры можно найти в кодовых книгах, как и в случае арматуры водоснабжения. Убедитесь, что вы используете правильный код и правильную версию.Это не всегда последняя версия, но она зависит от уполномоченного органа (AHJ). Нам не нужно переводить эти единицы в галлоны в минуту для расчета основных размеров сливного трубопровода.


Теперь мы обратимся к диаграммам, которые показывают максимальное количество DFU, которые могут быть подключены к трубопроводу данного размера. Обратите внимание на эти четыре случая адресации различных конфигураций системы:

  • Крепление любое горизонтальное ответвление
  • Одна стопка из трех этажей или меньше
  • Более трех этажей в высоту: всего стека
  • Более трех этажей в высоту: Всего на интервале одного этажа или ответвления


При подборе размеров горизонтального ответвления определите количество крепежных элементов.Определите размер дренажа приспособления в зависимости от размера сифона. Установите минимальный размер трубы.


Поток в стеке занимает только 7/24 площади стека. Нет тугой спирали потока. Это сохраняет канал потока открытым. Таблицы размеров основаны на этом максимальном потоке. Помните, что и Доусон, и Хантер в ходе полностью независимых исследований пришли к выводу, что пробки воды с сопровождающими их резкими колебаниями давления не возникали до тех пор, пока вода не наполнилась на ¼ до 1/3.Большинство кодов моделей основывают свои таблицы загрузки стека на значении r = или 7⁄24.


Размер соединения от ветви к стеку должен быть таким, чтобы предотвратить резервное копирование потока. Филиал не может превышать вместимость стека на данном этаже. У ответвлений есть особые ограничения по размеру, чтобы избежать прерывания потока.


Интервал ответвлений


Интервал ответвлений — это расстояние вдоль штабеля почвы или отходов, соответствующее высоте этажа, но не менее 8 футов, в пределах горизонтальных ответвлений от одного этажа или этажа здания, соединенных со штабелем.


При выборе размера стека для трех интервалов ответвлений сначала определите количество устройств, выгружаемых в стек. Стек должен быть такого же размера, как и наибольшая соединительная ветвь. Затем определите количество устройств, выгружаемых в стек. Определите количество устройств, выгружаемых в каждый интервал ответвления. Стек должен быть такого же размера, как и наибольшая соединительная ветвь.


В то время как мы можем иметь до 160 DFU на 4-дюймовом ответвлении, нам разрешается только 90 DFU в одном интервале ответвлений на 4-дюймовом стеке более трех этажей.Это означает, что нам придется увеличить размер стека до 6 дюймов, если у нас будет более 90 DFU на ответвлениях в пределах любого интервала ответвлений. Будьте осторожны, потому что это может подкрасться к вам, и у вас может быть небольшая стопка. Обратите внимание, что у «Строительной канализации» или «Строительной канализации» несколько разные номера.


Когда лист воды, стекающий вниз по штабелю, достигает изгиба в основании стопки, он поворачивается примерно под прямым углом в канализацию здания. Поток входит в горизонтальный дренаж с относительно высокой скоростью по сравнению со скоростью потока в горизонтальном дренаже при однородных условиях потока.Скорость воды, протекающей по стоку здания и канализации, медленно уменьшается, а затем резко увеличивается по мере увеличения глубины потока и полностью заполняет поперечное сечение слива.


Это явление называется «гидравлический прыжок». После того, как происходит гидравлический скачок и вода заполняет слив, труба стремится заполниться до полного сопротивления трения трубы, замедляя поток до однородного потока. Это означает, что воздух может задерживаться в трубе, что мешает потоку и создает гидравлический удар и другие проблемы.


Критическое расстояние, на котором может произойти гидравлический скачок, варьируется от непосредственно у фитинга трубы до 10 диаметров трубы ниже по потоку. Гидравлический скачок меньше, если горизонтальный сток больше, чем штабель.


Стеки и смещения


На следующем рисунке показан пример многоэтажного стека с некоторыми смещениями. Прочтите все аннотации, чтобы лучше понять, как смещения влияют на размеры.


Размер дренажной системы здания


«Строительная канализация» и «Строительная канализация» имеют несколько разные номера. При подборе размеров сначала определите количество приспособлений. Далее определяем шаг трубы. Наконец, установите минимальный размер трубы.


Дэвид Э. ДеБорд, CPD, FASPE, GPD, LEED AP BD + C, ARCSA AP, CFPS , является директором по сантехнике и противопожарной защите в dbHMS. Он также является вице-президентом по образованию Американского общества инженеров-сантехников (ASPE).С ним можно связаться по адресу [email protected].

Выбор подходящей системы для вашего двора

Потратив время и деньги на создание идеального двора, вы хотите защитить его как можно лучше. Такие вещи, как дождевая вода и тающий снег, могут оставлять стоячую воду, которая может повредить не только ландшафт вашего заднего двора, но и ваш дом, если она окажется слишком близко к фундаменту и конструкции.

По этой причине очень важно иметь хороший дренаж на заднем дворе.Когда дело доходит до дренажных систем заднего двора, существует множество различных вариантов, и тот, который вы выбираете, зависит от ваших конкретных потребностей и предпочтений.

Вот некоторые из популярных вариантов дренажа заднего двора и способы их наилучшего использования, чтобы помочь найти подходящую дренажную систему для вас.

Сливные трапы

Изображение: https://www.handymanhowto.com

Один из видов дренажной системы, которую вы можете использовать на заднем дворе, — это канализационный сток. Дренажные канавы — это тип поверхностной дренажной системы, которая является более тонкой, чем другие варианты дренажа на заднем дворе.

Сливные канавы часто сравнивают с канавами с их широкими и неглубокими отверстиями. Однако, в отличие от канавы, вы покрываете канаву либо дерном, либо другой растительностью, чтобы помочь ей слиться с остальной частью ландшафта.

Назначение канализационных стоков — помочь контролировать поток стока воды, чтобы предотвратить затопление или образование луж. Канализационные стоки также помогают избежать эрозии почвы и перегрузки системы ливневой канализации вокруг вашей собственности.

В канализационной канализации вода медленно просачивается в почву через гравий внутри канализационной канализации. Это предохраняет сток от перегрузки и ослабления почвы, что может привести к серьезным структурным проблемам.

Французские водостоки

Изображение: https://www.wikihow.com

Еще есть популярный вариант французских водостоков, ставший основой всех современных водосточных систем. Французские водостоки — это подземная дренажная система, похожая на траншейный дренаж.

Траншея обычно имеет глубину около четырех футов и выстлана гравием, а под ней проложена перфорированная труба, в которой может скапливаться вода. Это дренажная система, предназначенная для отвода воды от ближайших строений и фундамента дома.

Из дренажа вода затем течет к подключенному выходу, находящемуся дальше от основного участка. Это может быть что угодно, от ливневой канализации до канавы.

Желоба

Изображение: http: // blog.aardweglandscaping.com

Траншейные дренажные системы — это еще один вид дренажной системы, которая широко распространена во многих областях, в том числе как часть конструкции дренажа на заднем дворе. Как и упомянутые ранее дренажные системы, траншейные дренажи состоят из простой траншеи. Однако эти траншеи также имеют решетку, которая закрывает их, предотвращая попадание посторонних предметов в сливной канал.

В отличие от других дренажных систем, траншейные стоки находятся на мощеных поверхностях с целью перенаправления сточных вод с этих участков, чтобы они не вызывали повреждений.

Это тип дренажной системы, который лучше всего подходит для патио, бассейнов и подобных участков. Он бывает разных размеров, от очень широкого до более тонкого профиля, что позволяет легко вписаться в любой дизайн заднего двора.

Щелевые дренажные системы

Новейшая форма дренажа траншеи, которая отлично подходит для проектирования дренажа заднего двора, — это щелевая дренажная система.

Система щелевого дренажа состоит из прочного дренажного канала внутри траншеи и достаточно тонкая, поэтому не требует покрытия решетки для защиты от посторонних предметов.Более тонкий профиль не снижает эффективность отвода стоков воды от конструкций и фундаментов.

Фактически, щелевые дренажные системы более эффективны, чем другие варианты дренажа, благодаря прочности и долговечности материалов, из которых состоит каждый из компонентов. С такими опциями, как нержавеющая сталь, вы можете быть уверены, что это та система, которая не ржавеет и не заплесневеет при постоянном воздействии элементов.

Какая дренажная система подходит именно вам?

Выбор лучшей дренажной системы для вас будет зависеть от ваших потребностей и желаний по благоустройству заднего двора.Однако, когда дело доходит до области вокруг вашего дома и патио, есть только два варианта, которые следует учитывать: традиционные траншейные дренажные системы и щелевые дренажные системы.

Но если вам нужна надежная дренажная система, не требующая особого обслуживания, которая прослужит долгие годы, нет другого варианта, кроме щелевой дренажной системы. Он не только хорошо защитит ваш ландшафт и дом, но и прекрасно впишется в дизайн вашего заднего двора.

Наличие дренажной системы как части пейзажа заднего двора имеет важное значение; это не только поможет защитить ваш задний двор от вредного воздействия большого количества воды, но также защитит ваш дом и фундамент.

Дизайн дренажа на заднем дворе важен, и его нельзя упускать из виду; так что сделайте правильный выбор с первого раза и воспользуйтесь такой системой, как Slot Drain. Он удовлетворит все ваши потребности, не создавая лишнего ухода за двором, и сохранит ваш задний двор в отличном состоянии на долгие годы.

Системы водоотвода по периметру | Как они работают, техническое обслуживание и многое другое

Что такое дренажная система по периметру?

Водосток по периметру — это то, что есть во всех домах, и он предназначен для предотвращения просачивания воды в ваш подвал.Он предназначен для привлечения воды в почву, которая накопилась в результате проливных дождей, тающего снега или из-за подъема грунтовых вод. Затем он уносит воду из вашего дома, поэтому она с меньшей вероятностью просочится через стены подвала. Вы часто слышите, как это называют «плачущей плиткой». Много лет назад настоящая глиняная плитка использовалась для отвода воды, и это название прижилось, хотя плитки больше не используются, а скорее перфорированные трубы. Его также иногда называют французским дренажем, потому что этот метод дренажа популяризировал Генри Френч из Конкорда, штат Массачусетс, еще в 1800-х годах.

Как они работают?

Водосточная труба по периметру, или плакирующая плитка, представляет собой перфорированную трубу из пластика или ПВХ, которая устанавливается под землей по периметру вашего дома. Перфорация состоит из тысяч крошечных отверстий или щелей, которые позволяют воде попадать в трубу и отводиться от фундамента дома. Труба обычно покрывается проницаемой сеткой «носком», которая помогает предотвратить попадание почвы в трубу. Затем он покрывается слоями гравия с градуированными размерами (самый большой рядом с трубой, за которым следует более мелкий гравий) и, наконец, засыпается грунтом.Гравий позволяет воде течь по направлению к дренажной трубе, не позволяя грязи и мусору забивать ее. Плакучая плитка укладывается таким образом, чтобы она наклонялась в сторону от дома и уносила воду в основную канализационную систему.

При строительстве дома выкапывается определенное количество земли по периметру дома. После завершения строительства эта грязь возвращается на место, делая ее более рыхлой, чем нетронутая почва рядом с ней. Таким образом, вода легче проходит через эту почву, которая просто случайно находится рядом с вашим подвалом или стенами пространства для ползания.Это одна из причин, по которой так важно иметь хороший водосток по периметру, чтобы отводить воду из вашего дома. Будем надеяться, что когда подрядчики закончили установку дренажной системы по периметру, они нашли время, чтобы плотно утрамбовать землю на месте и убедиться, что почва уклоняется от дома для улучшения дренажа. Правильный уклон, в дополнение к правильно функционирующим дренажам по периметру, является ключевым фактором предотвращения просачивания воды. Большинство экспертов рекомендуют уклон вниз от фундамента, равный 2.От 5 до 6 дюймов на расстоянии 10 футов.

Когда дом изначально построен, строитель несет ответственность за обеспечение надлежащей оценки и должен будет пройти инспекцию инспектором муниципалитета, провинции или штата. Затем домовладелец несет ответственность за поддержание надлежащей оценки. Если вы сажаете деревья, кладете новый дерн или кладете в бассейн, вы можете изменить способ отвода воды из дома. Если вы непреднамеренно направили воду на территорию вашего соседа, вам может быть предъявлен иск, и вы будете нести ответственность за любые расходы по исправлению ситуации.

У

Armchair Builder есть отличное видео по водосточной плитке. Вы также можете посетить сайт Майка Холмса.

Что делать, если что-то пойдет не так?

Забит слив по периметру

Со временем водостоки по периметру могут забиться грязью, корнями или другим мусором, и тогда вода не сможет уносить воду из вашего дома. Если дренаж по периметру забит, вода может просочиться в бетонную стену подвала, потому что ей больше некуда идти.Бетон не является водонепроницаемым, поэтому очень важно, чтобы вода не стекала.

Плитка изношенная

В старых домах иногда есть глиняные или бетонные мокрые плитки, которые со временем разрушаются, разрушаются и забиваются грязью и корнями. Возможно, вам потребуется заменить всю систему на современную пластиковую плакирующую плитку, а в некоторых случаях можно просто заменить поврежденные участки.

Засорение

Если плитки заблокированы, но не рухнули, возможно, вам удастся промыть систему.Профессионал может выкопать точки доступа вокруг стен подвала, чтобы получить доступ к сливу и очистить его. У некоторых старых дренажных труб есть выступы внутри, из-за чего их невозможно очистить. Возможно, их потребуется заменить.

Подумайте о замене

Когда устанавливаются дренажные системы по периметру, слой гравия обычно укладывается поверх дренажной системы по периметру до того, как снова засыпается грязь. Это должно предотвратить засорение. Однако, если система засорена, вы мало что можете сделать, кроме как снова выкопать всю территорию и заменить трубы.

Установите порт очистки

Если вы заменяете систему, подумайте о том, чтобы установить порт очистки. К этому типу порта можно получить доступ с поверхности, поэтому вам не о чем беспокоиться, если система потребует очистки в какой-то момент в будущем.

Подключен к канализационной системе?

Некоторые старые дома были построены с дренажом по периметру и мокрой плиткой, подключенной непосредственно к канализационной системе, которая не предназначена для обработки больших объемов стоков.Если водосточная плитка или дренажная система по периметру вашего дома подключены к канализации, вы рискуете внести свой вклад в перегрузку системы, что может вызвать резервное копирование воды. Возможно, вы захотите отключить дренаж в вашем доме от канализационной системы.

Пара индикаторов проблемы с дренажем:

  • Пятна от воды на стенах подвала. Это признак того, что что-то не так и может последовать серьезное наводнение, если не будут предприняты какие-либо действия.
  • Лужи рядом с фундаментом вашего дома: это определенно может быть признаком того, что ваш двор имеет неправильный уклон от дома или что водосточные трубы не направляют воду с крыши достаточно далеко.

Дренажные системы — обзор

Геоморфология, гидрология и химия рек

Дренажная система Пануко претерпевает огромные изменения в морфологии и гидрологии реки от истока до побережья (рис.23.3). От Центральной Месы через горы притоки рек имеют широкие и мелкие русла, приспособленные для переноса русловой нагрузки. В горах реки имеют узкие долины, и каналы имеют тенденцию переплетаться с боковыми активными краями каналов. Пойма состоит из узких полос отложений, состоящих из крупнозернистых отложений, и не имеет сложностей, характерных для нижних частей бассейна. Из-за высокоэнергетической обстановки в горах пойменные отложения, вероятно, быстро перерабатываются во время длительных периодов эпизодических наводнений.

РИСУНОК 23.3. Нижний Рио-Пануко со средним потоком, 40 км вверх по течению от Тампико. Обратите внимание на небольшую лодку в масштабе

(Фото П. Х. Хадсона).

Более крупные реки Центральной Месы имеют яркий режим стока, характеризующийся большими различиями в базовом и ливневом стоках. Небольшие ручьи бывают прерывистыми или эфемерными, транспортируют воду сезонно или только после выпадения осадков. Рио Тула, главная река в верхнем течении бассейна Моктесумы, течет к северу от окраины Мехико (см.рис.23.11). Рио-Санта-Мария и Рио-Верде — главные реки бассейна Рио-Тампаон (Тамуин), образующиеся к востоку от столицы Сан-Луис-Потоси. Здесь река стекает в основном озерными и аллювиальными отложениями третичного и четвертичного периода на высоте около 2000 м над уровнем моря, с изолированными вулканитами третичного периода с пиками около 2500 м над уровнем моря.

В горах уклоны рек сильно различаются, но в некоторых местах могут превышать 5 м / км. Захватывающие водопады встречаются там, где притоки соединяются с врезанными долинами.Например, Каскада-де-Тамул — это 102-метровый водопад в месте слияния рек Риос-Галлинас и Санта-Мария, образующих Рио-Тампаон. Тампаон и Моктесума, два крупнейших притока Пануко, выходят из Восточной Сьерра-Мадре как грозные реки. Вдоль восточной части Сьерра-Мадре-Ориенталь, прежде чем Тампаон уйдет из гор, он встречает многочисленные карстовые особенности, включая воронки, естественные мосты и водопады. Поверхностный дренаж часто нарушается полостями раствора, проявляющимися в сухих долинах и исчезающих ручьях.Эта вода в конечном итоге возвращается в виде огромных источников вдоль нижних склонов восточного побережья Сьерра-Мадре-Ориенталь. Например, Рио-Кой образуется из одного из крупнейших источников в мире (Fish 1977) и присоединяется к Рио-Тампаон вверх по течению от Сьюдад-Тамуина, образуя Рио-Тамуин (рис. 23.4).

РИСУНОК 23.4. Нижний Рио-Тампаон на низком уровне. Рио Валлес входит справа. Далее вниз по течению Тампаон становится Тамуином, а после присоединения к Монтесуме он становится Пануко. Обратите внимание на небольшую лодку масштаба

(Фото П.Х. Хадсон).

В нижней части бассейна Монтесума меньше карстовых структур. Третичные глинистые сланцы на прибрежной равнине Мексиканского залива дают гораздо большие объемы наносов. Рио Темпоал, получая сток и осадки из этой литологии, входит в Моктесуму на прибрежной равнине в Эль-Хиго, что приводит к немедленному увеличению наносов в Монтесуме и образованию воды цвета кафе, резко контрастирующего с более чистой родниковой водой. русло Тамуина. Moctezuma транспортирует годовой объем наносов 4623 × 10 3 тонны, тогда как Tamuin перевозит 2030 × 10 3 тонны в год.Большая часть взвешенных наносов переносится в начале лета и истощается до наступления более крупных наводнений в сентябре (Hudson 2003a). Две реки извиваются через широкие аллювиальные долины, а затем сливаются в Рио-Пануко на западной прибрежной равнине залива, в 185 км вверх по течению от Мексиканского залива. Градиенты долины предсказуемо низкие, уменьшаясь от западного края прибрежной равнины Мексиканского залива до Мексиканского залива. Например, между Тамазунчале и Эль-Хиго градиент реки Рио-Моктесума равен 1.2 м / км, тогда как ниже по течению от Сьюдад-Пануко уклон составляет 0,04 м / км. Этот чрезвычайно низкий градиент нижней части долины Пануко позволяет соленой воде проникать так далеко вверх по течению, как Сьюдад-Пануко во время низких потоков, и приводит к ежедневному обмену приливами между большими лагунами вниз по течению от Сьюдад-Пануко (Hudson 2002).

При входе в прибрежную равнину Мексиканского залива, долины Моктесума и Тамуин значительно расширяются, а реки имеют меандры. Отложения поймы голоцена становятся все сложнее и включают отложения, характерные для латеральной и вертикальной конструкции поймы, такие как перемычка, естественная дамба, заболоченный болот, расщелины трещин и заполненные палеоканалы.На нескольких участках река соприкасается с третичным обнажением, контрастное сопротивление которого нарушает геометрию плоской формы из-за симметричного извилистого рисунка (Hudson and Heitmuller 2003). Извилистость (отношение длины русла к длине долины) Рио-Пануко в среднем составляет 1,85 на протоке протяженностью 185 км, но показывает значительную изменчивость там, где река перерабатывает более устойчивые третичные отложения (Hudson 2002). Нижние 30 км реки Рио-Пануко врезаны в голоценовые отложения дельты с извилистостью 1.15, по существу прямой канал. Мелкозернистые глинистые отложения берегов достаточно сплочены, чтобы противостоять эрозии, а отсутствие материала песчаных пластов не позволяет строить точечные валы. Более того, на нижних границах дельты, незадолго до впадения в Мексиканский залив, Рио-Пануко врезан в гребень третичного песчаника, который предотвращает боковую миграцию русла (INEGI 1984e).

Озера и водно-болотные угодья в основном отсутствуют в горах и Центральной Мезе, но становятся более обычными в нижнем течении бассейна, где они связаны с геоморфологией поймы (Hudson 2002).Заброшенные русла русел и перемычки меандров служат старицами и дугообразными болотами, в зависимости от степени заполнения. Такие озера и водно-болотные угодья обычны в нижних долинах Моктесума и Тамуин, а также в верхних долинах Пануко. Болота, свидетельствующие о долговременной устойчивости поймы, обычны там, где ширина долины достаточна. В нижней части долины Пануко и нижней части долины Тамеси между меандровыми полосами и устойчивыми третичными отложениями образуются большие озера и водно-болотные угодья, которые служат топографическими барьерами для дренажа.Хотя эти объекты были созданы естественным образом, речная вода используется городом Тампико и поэтому в значительной степени регулируется системой плотин и контрольных сооружений. Лагуны и водно-болотные угодья в низовьях Тамеси являются приливными и важными для регионального рыболовства и обеспечивают жизненно важную среду обитания для множества мигрирующих водоплавающих птиц Северной Америки.

Средний расход реки Рио-Пануко в Пануко, выше по течению от Тамеси и Топилы, составляет 473 м 3 / с, а годовой режим расхода сильно отражает региональную структуру осадков для восточной части Мексики (Hudson 2000).Расход и сток остаются низкими с декабря по начало мая, но быстро увеличиваются с началом летних пассатов в конце мая (см. Рис. 23.12). Пиковые выбросы обычно происходят в сентябре, что часто связано с усилением активности тропических циклонов (Hudson and Colditz 2003).

Несмотря на сильную сезонную структуру стока, только самые крупные наводнения, вызванные тропическими циклонами, затопляют всю долину. Механизмы затопления поймы включают подъем уровня грунтовых вод аллювиального водоносного горизонта; каналы, такие как каналы трещин и палеоканалы, соединенные с активным каналом; и местные осадки (Hudson and Colditz 2003).Сроки наводнений аналогичны для рек Рио-Тамуин и Рио-Моктесума, хотя более влажный бассейн Моктесумы обеспечивает большую часть стока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
