Как правильно установить насос: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Установка циркуляционного насоса: схемы, правила монтажа

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Содержание статьи

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

как поставить насос в отопительную систему

Для равномерного распределения тепла в доме, оснащенном автономной системой отопления, используют различные модели циркуляционных насосов. Данное оборудование обеспечивает принудительную циркуляцию теплоносителя по трубам и батареям. При этом прогрев радиаторов осуществляется одновременно во всех комнатах независимо от их удаленности от отопительного котла.

Проводится установка насоса на отопление в соответствии с инструкцией производителя, в которой подробно описан процесс монтажа данного оборудования.

На практике опробовано несколько способов расположения насосных установок в системе отопления частного дома. В каждом случае владельцем объекта выбирается наиболее подходящий вариант с учетом типа используемого котла и расширительного бака, вида отопительной системы, наличия дополнительных элементов.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

  1. Сечение труб, к которым будет подключаться циркуляционный насос.
  2. Габариты места, отведённого для установки перекачивающего агрегата.
  3. Максимальную температуру теплоносителя.
  4. Мощность и пропускную способность теплогенератора.
  5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/otopleniye-s-nasosnoj-cirkulyaciej. html

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности: https://aqua-rmnt.com/otoplenie/kotelnaya/grebenka-dlya-sistemy-otopleniya.html

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

  1. Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
  2. Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
  3. Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
  4. Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
  5. Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
  6. Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке  выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе  после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который  перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

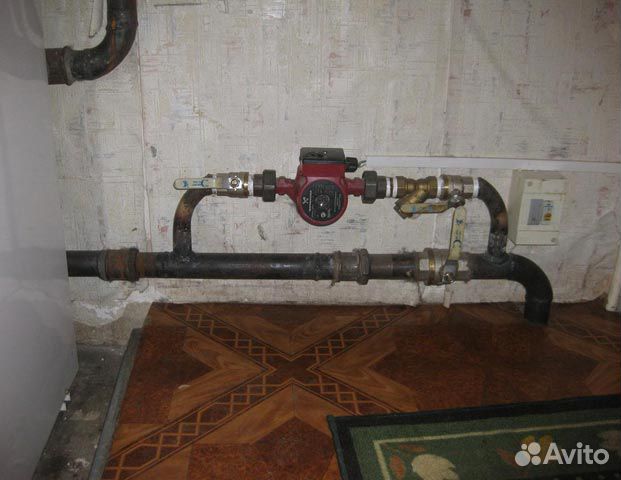

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sistema-s-prinuditelnoj-cirkulyaciej.html

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Оцените статью: Поделитесь с друзьями!

Как правильно установить циркуляционный насос в систему отопления

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Оглавление

  1. Причины установки циркуляционного насоса
  2. Устройство и принцип работы циркуляционного насоса
  3. Типы циркуляционных насосов
  4. Как выбрать циркуляционный насос отопления
  5. Расчет расхода циркуляционного насоса для отопления
  6. Схемы установки циркуляционных насосов
  7. Установка циркуляционного насоса – этапы и важные нюансы монтажа
  8. Причины поломки циркуляционных насосов отопления

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

  • увеличение диаметра труб отопительной системы;
  • установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

  • «мокрый»;
  • «сухой».

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор  — керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально.  «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности  циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов)  соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно  европейским стандартам на 1 м. кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения.  По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м., то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

  • неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

  • неправильное расположение клемного модуля или подводка кабеля
  • игнорирование процедуры развоздушивания насоса
  • не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.



Ход установки циркуляционного насоса в систему отопления

Мощности нагревателей, работающих по принципу естественной циркуляции, часто не хватает для произведения нужных объемов теплоты. В некоторых зданиях можно вести обогрев за счет разницы температуры и массы теплоносителя, но коттеджи большой площади потребуют подключения насоса в систему отопления. Чтобы тепло равномерно распределялось по жилищу, а нагревательный контур функционировал без перебоев, необходимо соблюдать технологическую последовательность его монтажа.

Модернизация отопительной сети

Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.

Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.

Врезка насоса

Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.

К тому же замена труб на аналоги широкого сечения серьезно ударит по кошельку домовладельца. Применение водяного насоса станет более выгодным техническим и экономическим решением.

Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.

Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.

Выбор оборудования

Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.

Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.

Поиск мощности

Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.

Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.

На практике, использование 20 кВт котла будет значить, что в минуту он пропустит сквозь себя 20 литров жидкости.

Расчетная формула

Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.

Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.

Виды насосных агрегатов

Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.

Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.

Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

На конечную мощность обогрева повлияет выбор места, куда можно будет поставить оборудование.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

  • шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
  • фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
  • верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
  • схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
  • защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Как правильно установить водяной циркуляционный насос для отопления

Здесь вы узнаете:

Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

  • От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
  • В самой высокой точке монтировался расширительный бачок;
  • Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
  • Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

  • Неравномерный прогрев системы отопления;
  • Холодные ответвления;
  • Перегрев котловой воды.

Особенности современных отопительных систем

Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.

Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.

Масла в огонь добавляет полное отсутствие уклонов в современном отоплении – все трубы располагаются в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в системах отопления закрытого типа. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.

Помпу можно поставить и в систему отопления открытого типа, сразу же после отопительного котла, но обязательно перед расширительным бачком, а не после него.

Два насоса в системе отопления и больше

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.

Подключение циркуляционного насоса к системе отопления

Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.

Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.

Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.

В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.

Правильная установка дополнительного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.

Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении. По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) – главное действующее «лицо» в системе;
  • Отсекающие краны (3) – отключают насос от отопления;
  • Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
  • Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

Установка насоса: Советы | Общие руководства по трубопроводам • BBA Pumps North America

Размещение насоса — общее

Поместите насосный агрегат на ровную поверхность, способную выдержать нагрузку.

  • Убедитесь, что насосный агрегат установлен таким образом, что на него не действуют деформирующие силы.
  • Убедитесь, что вокруг насосного агрегата достаточно места для работы и обслуживания.

ПРЕДУПРЕЖДЕНИЕ:
— Убедитесь, что верхняя часть насосного агрегата не закрыта.Это важно, поскольку насосный агрегат с приводом от дизельного двигателя всасывает свежий воздух сверху.
— Убедитесь, что передняя и боковые части насосного агрегата не закрыты. Это важно, потому что насосный агрегат с приводом от дизельного двигателя отводит тепло с этих сторон.

Общие инструкции по трубопроводам

  • Выберите диаметр и длину всасывающего и напорного трубопровода, а также любых дополнительных компонентов, чтобы давление на входе оставалось выше минимально допустимого значения.Рабочее давление не должно превышать максимально допустимое значение. Номинальная мощность установленной приводной системы должна быть достаточной. Графики NPSH доступны по запросу.
  • Диаметры труб должны быть равными или больше, чем присоединительные размеры на насосе.
  • По возможности переход между трубами различных диаметров должен производиться с углом перехода прибл. 8 градусов.
  • Трубка должна быть правильно выровнена с соединением насоса.
  • Должна быть обеспечена возможность соединения фланцев труб и насоса вместе, не подвергая ни одну из частей напряжению.
  • В случае вибрации и / или горячих жидкостей установите в трубы расширительные элементы.
  • Установите трубы прямо перед насосом. Насос не может выдерживать вес труб и фитингов.
  • Установите запорную арматуру на всасывающем и напорном трубопроводах как можно ближе к соединительным фланцам, чтобы обеспечить отключение насоса для проведения технического обслуживания и ремонта.Запорные клапаны должны быть такого типа, которые допускают прямолинейный поток, например, задвижки или шаровые краны. Внутренний диаметр запорного клапана должен быть таким же, как у трубы.
  • Если существует вероятность того, что обратный поток жидкости может вызвать вращение насоса в противоположном направлении при остановке, для предотвращения этого в трубопровод необходимо установить обратный клапан.
  • Установите измерительные приборы в трубопровод для контроля во время работы.
  • Если возможно, подключите насосный агрегат к подходящей системе безопасности.Это оставлено на усмотрение разработчика установки.
  • Изолируйте или защитите горячие трубы.
  • Соблюдайте особые правила, касающиеся всасывающих и напорных труб.
  • Тщательно очистите все детали, контактирующие с перекачиваемой жидкостью, перед запуском насосного агрегата.

Примечание: При перекачивании вязких жидкостей возможны значительные потери давления во всасывающих и напорных трубопроводах. Компоненты, размещенные в системе трубопроводов, такие как запорные клапаны, отводы, сетчатые фильтры на всасывании, фильтры и донные клапаны, увеличивают потери давления.

Всасывающий трубопровод

  • Установите насос или насосный агрегат как можно ближе к перекачиваемой жидкости.
  • Труба должна быть как можно короче.
  • Проложите трубу таким образом, чтобы она была наклонена вверх по направлению к насосу, чтобы предотвратить образование воздушных карманов.

  • Если труба сужается, труба должна иметь уклон вниз к насосу. Установите запорный клапан между поплавковой камерой и МД, чтобы предотвратить избыточное давление на МД.

  • Проложите трубу так, чтобы не образовывались воздушные карманы.

  • Используйте минимально возможное количество изгибов.
  • Отводы должны иметь максимально возможный радиус.
  • Система трубопроводов должна быть полностью герметичной.
  • В случае несамовсасывающего насоса, в котором жидкость не течет к насосу, установите обратный клапан с достаточно большой пропускной способностью.
  • В случае загрязненных жидкостей всегда устанавливайте всасывающий фильтр или сетку для отделения твердых частиц с достаточно большой чистой площадью отверстий. Размер фильтрующих частиц сетчатого фильтра на всасывании должен быть равен или меньше, чем указано в технических характеристиках насоса для работы с твердыми частицами.

  • При изменении диаметра трубопровода используйте эксцентриковый переходник для предотвращения скопления воздуха.

  • Убедитесь, что заборник жидкости остается достаточно погруженным под поверхность жидкости, чтобы воздух не втягивался, даже когда жидкость находится на самом низком уровне.

  • Убедитесь, что длина трубы между коленом и насосом как минимум в четыре раза больше диаметра трубы, особенно когда имеется небольшой запас между доступным и требуемым NPSH. Изгиб препятствует плавному поступлению жидкости к рабочему колесу насоса и может отрицательно сказаться на условиях всасывания.

  • При установке тройника используйте переходник с приточным коленом.

В случае самовсасывающих насосов, оборудованных отдельным всасывающим патрубком, этот патрубок нельзя снимать или поворачивать.

  • Для жидкостей с низкой вязкостью установите нижний клапан с диаметром, равным или превышающим диаметр всасывающего клапана, или установите трубопровод без нижнего клапана в U-образной конфигурации (см. Технические характеристики серии BA).
  • Не устанавливайте обратный клапан при перекачивании жидкостей с высокой вязкостью. Нижний клапан вызывает дополнительные потери в трубе.
  • Для удаления воздуха или газов, присутствующих в насосе или всасывающей трубе, напорная труба может быть оборудована байпасной линией.Использование байпасной линии позволит быстрее удалить воздух из насоса. См. Также «Напорная труба».
  • В некоторых ситуациях температура жидкости может быть настолько высокой, что насосу требуется предварительное давление относительно NPSH в линии (см. Технические характеристики серии BA).

Напорная труба

  • Проектировщик установки несет ответственность за включение мер безопасности, таких как защита от избыточного давления.
  • Для предотвращения потерь в трубе используйте как можно меньше изгибов.
  • Если напорный трубопровод длинный или если в напорном трубопроводе непосредственно после насоса используется обратный клапан, установите байпасный трубопровод с запорным клапаном. Подсоедините байпасную линию к всасывающей линии или точке всасывания.
  • Для более быстрого стравливания воздуха из насоса байпасная линия должна быть подключена к питающему резервуару или точке всасывания.

WARNING
Не допускайте внезапного закрытия напорного трубопровода, которое могло бы вызвать гидроудар.

  • Если существует опасность гидравлического удара, установите байпас, гидроаккумулятор или предохранительный клапан в напорном трубопроводе.

Всасывающий фильтр

При перекачивании загрязненной жидкости или жидкости, которая может содержать твердые частицы, установите всасывающий фильтр во всасывающее отверстие.

  • При выборе всасывающего фильтра внимательно учитывайте ширину ячеек, чтобы потери в трубе были минимальными. Чистая площадь отверстия всасывающего фильтра должна как минимум в три раза превышать площадь поперечного сечения всасывающей трубы.
  • В случае загрязненных жидкостей всегда устанавливайте всасывающий фильтр с достаточно большой чистой площадью отверстий. Размер фильтрующих частиц сетчатого фильтра на всасывании должен быть равен или меньше, чем указано в технических характеристиках насоса для работы с твердыми частицами.
  • Установите сетчатый фильтр на всасывании так, чтобы можно было проводить техническое обслуживание и очистку.
  • Убедитесь, что всасываемая жидкость имеет ожидаемую вязкость и может легко протекать через всасывающий фильтр. При необходимости нагрейте всасывающий фильтр.
  • Обратитесь к техническим характеристикам серии BA, чтобы узнать максимально допустимый размер частиц (способность обрабатывать твердые частицы).

У вас есть вопросы по установке помпы? Пожалуйста, свяжитесь с нами для получения консультации. Хотите ли вы или ваш персонал пройти обучение по установке наших насосов? Обратитесь в Учебный центр BBA Pumps.

Несоблюдение инструкций по размещению и установке насосного агрегата может привести к опасности для пользователя и / или серьезному повреждению насоса или насосного агрегата.BBA Pumps не несет ответственности за несчастные случаи и повреждения, возникшие в результате несоблюдения указаний. Такое использование приводит к утрате права на предъявление претензий по гарантии или компенсации ущерба.

Правильная установка: первый шаг к надежной работе насоса

Что касается надежности насосов, то ни одна отрасль промышленности не может позволить себе игнорировать основы. Ознакомьтесь с этим старым и грязным обновлением от одного из самых известных экспертов в этой области.

Правильная и полная практика установки может означать разницу между насосом, который обеспечивает долгие годы безотказной службы, и насосом, который требует постоянного и повторяющегося обслуживания. Хотя доступное нам место в этой статье лишает нас возможности предоставить подробные инструкции по установке всех типов насосов, большая часть информации здесь относится к одноступенчатой ​​конструкции с односторонним всасыванием.
Для гарантии того, что насос будет обеспечивать долгую и надежную работу в системе, должны быть удовлетворены три конкретных требования.

  • Фундамент
  • Расположение трубопроводов
  • Выравнивание

Рис. 1. Гильза и анкерные болты типа «J»

Фундамент
Как правило, насос следует монтировать на прочной опорной плите, опирающейся на прочный бетонный фундамент. Также необходимо правильно подключить насос к системе, точно выровняв его с системой трубопроводов, а также с приводным двигателем.

Прочный фундамент и заливка раствора могут привести к созданию устройства, которое будет обеспечивать надежную бесперебойную работу, по сравнению с устройством, требующим постоянной переналадки.Каждый должен заботиться о том, чтобы при установке насоса использовались только лучшие материалы — вместе с надлежащей конструкцией .

Бетонный фундамент должен быть достаточно прочным, чтобы поглощать любую вибрацию и образовывать прочную жесткую опору для плиты основания. Часто используется практическое правило: фундамент должен быть примерно в пять раз больше веса насоса / двигателя в сборе и примерно на 6 дюймов длиннее и шире, чем плита основания. Анкерные болты обычно бывают гильзового типа — или типа «J» , как показано на рис.1 и должен располагаться в соответствии с сертифицированным габаритным чертежом опорной плиты.

Перед установкой опорной плиты необходимо выровнять всю поверхность фундамента, удалив любой дефектный бетон, оставив его шероховатым, но ровным. После этого поверхность необходимо очистить от масла, жира и незакрепленных частиц. Хотя индивидуальные методы работы в разных отраслях различаются, в большинстве ведущих компаний существует тенденция снимать насос и привод с опорной плиты перед установкой.Это облегчает выравнивание основания и устраняет любые перекосы.

Опорная плита должна опираться на регулировочные винты, прокладки или металлические клинья с небольшим конусом, расположенным рядом с фундаментными болтами. Затем все выравнивающие винты и другие участки, требующие защиты от брызг раствора, следует покрыть воском, чтобы раствор не приставал к ним. Проверьте обработанные монтажные поверхности на опорной плите, отрегулировав выравнивающие устройства и используя прецизионный уровень. Убедитесь, что обработанные монтажные поверхности опорной плиты горизонтальные, плоские и параллельные.Чтобы предотвратить напряжение и деформацию оборудования, все поверхности в одной плоскости должны находиться в пределах 0,002 дюйма в целом.

Когда опорная плита выровнена, убедитесь, что все опорные клинья или прокладки полностью соприкасаются с фундаментом и опорной плитой. Равномерно затяните анкерные болты фундамента и еще раз проверьте уровень.

Температура плиты основания, раствора и фундамента должна поддерживаться в пределах от 40 до 90 F во время заливки раствора — и в течение не менее 24 часов после этого .При использовании цементной затирки тщательно следуйте инструкциям поставщика затирки и убедитесь, что затирка выполняется быстро и непрерывно, чтобы предотвратить образование холодных швов и пустот под опорной плитой. Затирке необходимо дать затвердеть в соответствии с инструкциями производителя.

Использование эпоксидного раствора становится все более распространенным во многих отраслях промышленности. Повышенная прочность сцепления помогает поддерживать соосность между насосом и приводом, тем самым снижая несоосность и затраты на техническое обслуживание.Его использование также облегчает очистку в случае случайного разлива, поскольку поверхность эпоксидного раствора непористая.

В последние годы были достигнуты значительные успехи в использовании предварительно залитых опорных плит для устранения многих традиционных проблем, связанных с выравниванием и заливкой опорных плит на месте. Опорные плиты заливаются на заводе в перевернутом положении, что снижает объемную усадку эпоксидного раствора, которая в противном случае может вызвать деформацию опорной плиты. Доказано, что эти предварительно залитые цементным раствором блоки хорошо перемещаются и прибывают на площадку ровными и выровненными — , такими же, какими они были при выходе с завода .Их также можно установить на месте с установленными насосами и двигателями.

Расположение трубопроводов
Без сомнения, это наиболее часто используемая область установки насоса. Фактически, можно однозначно сказать, что большинство насосов подключены неправильно.

Даже сегодня многие сооружения напоминают «кошмар сантехника». В этих ситуациях насосы выглядят так, как если бы они были зажаты в углу, в стороне, а трубы продвинуты внутрь и наружу, без учета структуры потока жидкости или доступа для будущих работ по техническому обслуживанию.Вину за это следует полностью возложить на поставщика насосов! В конце концов, если бы вы устанавливали новый насос в новую систему, где бы вы могли найти информацию о том, как должны быть устроены трубопроводы насоса?

Большинство из нас обратится к Руководству по установке, эксплуатации и техническому обслуживанию (IOM) производителя насоса. К сожалению, это не дает много информации, поскольку большинство насосных компаний когда-то придерживалось позиции ограничения своей ответственности в пределах всасывающих и нагнетательных патрубков насоса.Хотя это отношение быстро исчезает, изменение еще не коснулось большинства Руководств МОМ — , что означает, что точная и полная информация из этого источника все еще строго ограничена. Следовательно, большая часть насосов в большинстве отраслей промышленности устанавливается с ненадлежащим расположением трубопроводов, что приводит к преждевременному отказу насоса.

Рис. 2. Рекомендуемый всасывающий трубопровод насоса

К сожалению, проблема редко связана с неправильным подключением трубопроводов, поскольку есть много других причин выхода из строя уплотнений и подшипников.Основная трудность заключается в том, что неадекватный трубопровод определяет причину многих отказов насоса за пределами физических границ самого насоса, что затрудняет обнаружение неосторожных и неопытных.

Расположение насоса относительно источника всасывания имеет решающее значение для его максимальной надежности. Каждый насос должен располагаться как можно ближе к источнику всасывания, чтобы снизить влияние потерь на трение на доступный NPSH. Однако он также должен располагаться достаточно далеко от источника всасывания, чтобы обеспечить соблюдение правильных правил прокладки трубопроводов (рис.2).

Эти методы прокладки трубопроводов включают ряд простых правил, выполнение которых устранит значительный процент всех потенциальных проблем с насосом.

Пять правил прокладки трубопроводов насоса следующие:

  1. Обеспечьте на стороне всасывания прямой участок трубы длиной в 5-10 раз больше диаметра этой трубы между редуктором всасывания и первым препятствием в линии. Невыполнение этого требования может создать такие проблемы, как гидравлическая нестабильность в рабочем колесе, что приводит к дополнительной нагрузке на вал, более высоким уровням вибрации и преждевременному выходу из строя уплотнения и подшипников.
  2. Диаметр трубы на входе и выходе насоса должен быть как минимум на один размер больше самого сопла. Диаметр трубы на горизонтальном входе всасывания насоса должен быть уменьшен до диаметра сопла с помощью эксцентрикового переходника, расположенного таким образом, чтобы плоская сторона находилась сверху. Увеличитель на нагнетательной стороне может быть стандартной концентрической конструкции.
  3. Удалите колена, установленные на впускном патрубке насоса. Невыполнение этого требования может вызвать гидравлическую нестабильность, указанную в правиле № 1 выше.
  4. Устраните возможность образования вихрей или вовлечения воздуха в источник всасывания. Эти условия могут вызвать проблемы, которые часто путают с кавитацией.
  5. Расположите трубопровод таким образом, чтобы на корпус насоса не возникала деформация, как описано в следующем разделе, посвященном центрированию.

Центровка
Промышленность далеко ушла от обсуждения утверждения о том, что хорошее центрирование необходимо для безопасной и безотказной работы вращающегося оборудования.Когда мы обсуждаем «центровку» в насосной промышленности, мы обычно обсуждаем «центровку трубопроводов» или «центровку валов». Следует отметить, что термин «выравнивание муфты» употребляется неправильно.

Центровка валов…
Мы не заботимся о выравнивании полумуфт. Единственный критерий — гарантировать, что валы насоса и его привода будут вращаться вокруг общей оси. Если валы не соосны, возникающие в результате моменты увеличивают силы на валу насоса и подшипниках, вызывая ускоренный износ и преждевременный выход из строя.

Рис. 3. Смещение вала и угловое смещение

Выравнивание достигается, когда две линии, которые накладываются друг на друга, образуют одну линию. Несовпадение — это мера того, насколько далеко друг от друга две линии образуют эту единую линию. Две линии, которые нас здесь интересуют, — это центральные линии вала насоса и приводного вала.

В одном смещенном состоянии две линии могут быть параллельны друг другу, но на постоянном расстоянии друг от друга. Это называется смещением или смещением параллельности (рис.3). В другом случае одна линия будет располагаться под углом к ​​другой и называется угловым смещением .

Параллельное смещение можно рассматривать как расстояние между осевой линией вала привода и осевой линией вала насоса в любой заданной точке по длине — , и это смещение может происходить в любой плоскости . Таким образом, имеет смысл провести необходимые измерения сверху и снизу для вертикального смещения, а также с каждой стороны для горизонтального смещения.

Угловое смещение относится к разнице наклона двух валов. Если насос, основание и фундамент были правильно установлены, осевую линию вала насоса можно рассматривать как горизонтальную и, следовательно, как опорную или базовую линию. Наклон приводного вала можно рассчитать, определив величину смещения в двух разных точках, вычтя одну из другой, а затем разделив результат на осевое расстояние между двумя точками. Это смещение необходимо измерить и рассчитать как в вертикальной, так и в горизонтальной плоскостях.

Муфты вала…
Важно отметить, что гибкие муфты вала не обязательно являются решением проблемы несоосности вала. Все муфты сопротивляются работе при смещении, и восстанавливающие силы и моменты, вызывающие это сопротивление, могут повредить подшипники, уплотнения и сам вал. Эти восстанавливающие силы пропорциональны смещению. Другими словами, чем больше перекос валов, тем больше усилия на подшипники и т. Д.Таким образом, валы насоса и привода должны быть совмещены как можно ближе, чтобы обеспечить оптимальную надежность насоса.

Несоосность трубопровода
Фланцы трубопровода должны быть точно выровнены перед затяжкой болтов, а все трубопроводы, клапаны и связанная с ними арматура должны иметь независимую опору без нагрузки на насос. Любые напряжения, воздействующие на корпус насоса со стороны трубопровода, снижают вероятность удовлетворительной надежности и производительности — и могут привести к высоким затратам на техническое обслуживание .

Инструменты для центровки труб

Laser обеспечивают значительные преимущества для пользователя насоса. Эти инструменты, устанавливаемые на насос или трубопровод, являются эффективным способом предотвращения деформации трубопровода во время первоначальной установки, которая является наиболее подходящим моментом для ее остановки.

Эффекты деформации трубопровода в обычном технологическом насосе также могут передаваться на муфту вала. Благодаря точности технологии лазерной центровки деформацию трубы можно измерить так же, как и мягкую опору, и ее следует интегрировать в программу центровки валов.Если ослабить трубное соединение после выполнения правильной центровки вала, любое движение муфты укажет на наличие деформации трубы и, следовательно, может быть исправлено.

Поскольку есть исключения почти из каждого правила, спецификация насосов API 610, используемая в нефтяной промышленности, определяет максимальный уровень сил и моментов, которые могут быть приложены к фланцам насоса. Они должны быть приемлемы для любого насоса, продаваемого в любой отрасли, использующей эту спецификацию. Как следствие, все насосы API имеют гораздо более прочную и тяжелую конструкцию, чем их эквиваленты размера ANSI.

В высокотемпературных приложениях неизбежна некоторая несоосность трубопроводов из-за теплового расширения во время рабочего цикла. В этих условиях часто используются термические компенсаторы, чтобы избежать передачи каких-либо деформаций трубопровода на насос. Однако, если конец компенсатора, ближайший к насосу, не закреплен надежно, деформация трубы передается на насос, таким образом нарушая цель компенсатора.

Заключение
Неправильная установка насоса может привести к преждевременному выходу из строя и увеличению затрат на техническое обслуживание.И наоборот, при правильной установке и надлежащем уходе и техническом обслуживании ваши насосы будут в состоянии удовлетворительно работать — и доставлять для вас — в течение длительного времени. MT


Росс Маккей — всемирно известный эксперт по надежности насосов и автор Практического руководства по насосам. Он специализируется на помощи компаниям в повышении надежности насосных активов и сокращении эксплуатационных расходов и затрат на техническое обслуживание с помощью ряда программ обучения работе с насосами.Телефон: (800) 465-6260. Веб: www.practicalpumping.com

Как установить отстойник (сводка проекта)

Фото: harrycaswell.com

В идеальном мире не было бы затопления подвала. Но на самом деле, несмотря на все наши усилия по решению основной проблемы, влажность подвала остается иногда дорогостоящей, но всегда досадной проблемой для многих домовладельцев.

С одной стороны, установив отстойник, вы можете лечить симптом, а не болезнь — источник влаги.Но при отсутствии более совершенных и недорогих вариантов водоотливной насос является эффективным временным решением.

Имейте в виду, что технология водоотливных насосов не делает ничего сложного: по сути, они собирают паводковые воды, а затем откачивают их на улицу, где они могут безопасно стекать в землю. Хотя — или, возможно, потому, что — отстойный насос работает так просто, его установка может иметь огромное значение. Читайте дальше, чтобы узнать, как установить отстойник в подвале.

Инструменты и материалы

Шаг 1

Определите самую низкую точку в вашем подвале, место, где вы обычно впервые замечаете скопление влаги.Здесь выкопайте яму достаточно широкой и глубокой, чтобы разместить отстойник (верхний край которого в конечном итоге должен находиться заподлицо с уровнем пола).

Конечно, когда у вас бетонный пол в подвале, рытье ямы легче сказать, чем сделать. Для прорыва нужно использовать либо сани, либо отбойный молоток. Проникнув в кладку, продолжайте копать до тех пор, пока полость не поместится в резервуар насоса.

Step 2

Наиболее эффективные отстойные насосы обычно имеют дренажные отверстия, через которые вода может поступать сбоку и снизу.Если у вас нет этих важных отверстий, просверлите их самостоятельно. Затем оберните слой фильтрующей ткани вокруг внешней части резервуара, чтобы предотвратить засорение резервуара илом и илом.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Добавьте два или три дюйма гравия на дно созданной вами ямы, затем поместите брусчатку или полевой камень поверх этой гальки, чтобы создать устойчивую платформу. Теперь поместите отстойник в яму, засыпав по ее периметру выкопанной землей.На этом этапе устройство не должно раскачиваться, даже если вы осторожно толкаете его.

Шаг 3

Для того, чтобы водоотливной насос выполнял свою работу, его поплавковый клапан должен свободно перемещаться вверх и вниз. Когда уровень воды поднимается, то же самое происходит и с поплавком, а когда он поднимается, включается поддон. Крайне важно проверить поплавковый клапан, прежде чем двигаться дальше. Перемещайте его рукой вверх и вниз, чтобы убедиться, что ему ничего не мешает.

Step 4

Не менее важен обратный клапан, который направляет воду от (никогда обратно в) отстойник.Между клапаном и внешней частью дома проложите гибкий сливной шланг или отрезок трубы из ПВХ (с клеевыми соединениями и, при необходимости, коленами).

Там, где выход встречается со стеной подвала, проделайте отверстие достаточно большого размера, чтобы через него прошел шланг или труба. Для этого используйте дрель / отвертку с коронкой для кольцевой пилы. После того, как вы пропустите трубу через отверстие, заделайте ее герметиком, чтобы заполнить все зазоры, большие или маленькие.

Шаг 5

Наконец, подключите насос и дайте ему пробный пуск.Наполните таз водой почти до верха. Поплавок должен подняться, насос должен включиться, а вода должна откачать. Осмотрите соединения на предмет утечек и, если все в порядке, закройте таз крышкой.

Последнее, что нужно сделать, это закрыть отверстие вокруг насоса. Обычно для этого используется цемент: смешайте небольшую порцию до консистенции арахисового масла, затем распределите его, чтобы скрыть все, кроме крышки отстойника.

Готово! В следующий раз, когда на вашем пути будет сильный шторм, вы можете быть уверены, что вам не придется бежать вниз от безумия, чтобы набрать обороты пылесосу для влажной / сухой уборки!

Найдите надежных местных профессионалов для любого домашнего проекта

+

Контрольный список для успешной установки насоса

В течение последних 20 лет общее понимание того, что новые промышленные насосы требуют некоторых основных проверок и регулировок перед установкой и запуском, было вытеснено новым Представление о том, что насосы поступают с завода готовыми к работе, явление, известное как «подключи и работай».«

Изображение 1. Все установки с насосами требуют некоторых основных действий из хорошо продуманного контрольного списка, чтобы обеспечить успешный запуск. (Предоставлено Грегом Фаулером, дистрибьютором Summit Pump)

Каждый производитель оригинального оборудования насосов (OEM) предъявляет собственные требования к конкретным моделям насосов и сферам применения. Требования к установке питающего насоса котла мощностью 60 000 лошадиных сил отличаются от требований к насосу Американского института нефти (API) на 300 л.с. или к насосу Американского национального института стандартов (ANSI) на 100 л.с.Независимо от мощности насоса, свойств жидкости, скорости, физической геометрии или уровня энергии, для всех насосных установок требуются некоторые основные действия из хорошо продуманного контрольного списка для успешного запуска.

Когда мне нужно управлять полевым проектом, я обычно вспоминаю фразу «Начни с конца» из книги Стивена Кови Семь навыков очень успешных людей . Если вы представляете, как выглядит успешный стартап, вы можете оценить процесс в обратном направлении и определить шаги, необходимые для достижения цели.

Хотя последовательность необходимых шагов в списке дел можно обсуждать, большинство из них самоочевидны. В зависимости от типа насоса некоторые из этих шагов могут быть неприменимы. Подробную информацию о том, как выполнить эти шаги, можно найти в инструкции производителя и руководстве по эксплуатации (IOM), а также в книгах и технических документах по этому вопросу.

Фонд

Фундаменты стали частым упущением на новых установках. К сожалению, игнорирование этого шага может привести к хроническим проблемам с перекосом привода и насоса и другим потенциальным проблемам.Если вы хотите иметь лучшую в своем классе работу, увеличивающую среднее время наработки на отказ и ремонт (MTBF / R) до более чем пяти лет, я настоятельно рекомендую вам обеспечить надлежащую основу.

Эмпирические отраслевые правила для центробежных насосов предполагают, что размер фундамента должен в три-пять раз превышать массу насоса и привода вместе взятых.

Базовая установка

Установите основание на фундамент и примите меры, чтобы обеспечить ровное и ровное основание. «Плоский» — это условие (состояние), выполняемое производителем, и его трудно правильно измерить в полевых условиях; тем не менее, вы можете убедиться, что фундамент ровный, используя шлифованный плоский стержень и щупы.На самом деле использование уровня для проверки плоскостности — неправильный метод. Спецификация плоскостности зависит от производителя, области применения и основных типов.

«Уровень» — это условие, которое настраивается и задается в поле. Обычно это означает менее 0,002–0,005 дюйма на фут в двух направлениях. Рекомендуется сначала установить осевой уровень. Если устройство не выровнено, последующие процессы выравнивания будут трудоемкими и, вероятно, неправильными. Многие насосы требуют определенного уровня для правильной работы системы смазки.Уровень также является хорошей практикой с точки зрения динамики ротора.

Установка насоса и привода

Установите насос и привод (турбину / двигатель / двигатель) на опорную плиту. В соответствии с передовой практикой насос обычно следует размещать непосредственно на основании. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Если иное не предусмотрено конструкцией изготовителя комплектного оборудования, его нельзя устанавливать прокладками.

Смазка

Добавьте необходимое масло до нужного уровня в корпус (а) подшипника насоса. (См. Мою статью, состоящую из двух частей, в выпусках журнала Pumps & Systems за апрель и июнь 2015 г.

Проверка первоначальной центровки

Этот шаг часто упускается из виду и может иметь негативные последствия позже, если не будет выполнен на этом этапе. После того, как основание залито раствором и / или установлен трубопровод, может быть слишком поздно выполнять некоторые простые перемещения по размещению оборудования для достижения точного выравнивания.

Заливка основания

Заливка — еще один шаг, который часто пропускают или выполняют неправильно. Если раствор не добавлен или если он не полностью соприкасается с основанием и фундаментом, усилия от деформации трубы и вибрации машины не могут быть успешно переданы на фундамент.Верхняя поверхность фундамента и нижняя сторона опорной плиты должны быть должным образом подготовлены для требуемой адгезии и склеивания раствора / эпоксидной смолы. После затирки еще раз проверьте центровку агрегата.

Монтаж трубопровода

До этого момента установка трубопровода не должна завершаться в пределах 10 футов от насоса. Универсальная передовая практика и принятый метод — прокладка трубопровода от насоса, а не к насосу. Эта стратегия предотвратит любую деформацию трубы на насосе.Кто-то однажды сказал: «Насос — самая дорогая опора для труб, которую вы можете купить».

Вторая проверка центровки

Теперь, когда основание залито раствором и трубопровод завершен, выравнивание, вероятно, отклонено от спецификации. Еще раз проверьте выравнивание и при необходимости исправьте. Это также хорошее время, чтобы быстро и легко проверить наличие чрезмерной деформации трубы. Поместите циферблатные индикаторы или лазерные блоки на ступицу привода насоса в двух плоскостях (вертикальной и горизонтальной). Затем полностью ослабьте болты нагнетательного фланца.Если ступица / муфта насоса перемещается более чем на 0,002 дюйма в любом направлении, напряжение слишком велико. Повторите процесс для всасывающей трубы. Прежде чем переходить к следующему шагу, устраните чрезмерное напряжение.

Направление вращения

Проведите проверку вращения привода и, если применимо, определите электрический центр ротора (рабочий центр). Отсутствие проверки направления вращения может иметь серьезные и дорогостоящие последствия. Я часто вижу эту ошибку, несмотря на инструкции об обратном.Роторы более крупных двигателей с подшипниками скольжения будут иметь как электрический центр, так и механический центр. Вам нужно будет определить оба и записать результаты. Если в вашем устройстве есть подшипники такого типа, то этот шаг может быть лучше выполнить до второй регулировки центровки. Ваш поставщик может предоставить более подробную информацию. Установите выравнивание на расстояние между центрами электрического хода, а не на механическое.

Внимание! Не удивляйтесь, если при запуске двигателя из двигателя выйдет облако пыли.

Настройки

Проверьте настройки насоса, включая осевые регулировки рабочего колеса, зазоры, настройки механического уплотнения, централизацию ротора, настройки уравновешивающего барабана и подъем подшипников. Убедитесь, что блок вращается свободно.

Дополнительное оборудование

Установите вспомогательное оборудование, включая системы промывки уплотнений, охлаждающее / нагревательное оборудование и контрольные устройства.

Установка муфты

Следуйте инструкциям производителя и обратите особое внимание на посадку «ключ-шпонка».Обратите внимание, что ступицы насоса и привода должны быть установлены раньше, чем на этом этапе.

Проверка перед запуском и процедура запуска

Заполните насос и систему и удалите воздух из нее. Проверить системный клапан «модельный ряд». Просмотрите и убедитесь, что предыдущие шаги были выполнены. Помните, вы не можете удалить воздух из работающего насоса; жидкость выйдет, но воздух, застрявший в центре машины, останется. Жидкость имеет большую массу и будет выбрасываться наружу.

Запустите установку. Будьте готовы немедленно остановить установку, если что-то не кажется правильным.Проверьте правильность давления, расхода, температуры масла и подшипников, вибрации и шума. Рекомендуется повторно проверить центровку после того, как насос проработает непродолжительное время. Если перекачиваемая жидкость очень горячая (выше 200 F), также рекомендуется выполнить «горячую проверку центровки».

Заключение

Слишком часто я становлюсь свидетелем разрушительных последствий отклонения или игнорирования информации, содержащейся в МОМ и в этой статье. Если предполагаемым результатом является успешная работа в течение минимум пяти лет, измеряемая как нулевое время простоя из-за ремонта или отказов, этот совет поможет вам в этом стремлении.

Когда агрегаты прибывают с насосом и двигателем, уже установленными на опорной плите, будьте осторожны, поскольку неправильная установка и обращение могут исказить основание. Обязательно запишите все начальные измерения и настройки выравнивания, чтобы установить базовый уровень данных агрегата. Наконец, я советую пользователям проверять соосность насоса с приводом четыре-пять раз в течение процесса от получения до запуска.

Ссылки

  1. Хайнц Блох и Аллан Будрис, «Продление срока службы Руководства пользователя насосов».«
  2. Уоллес Уилкокс, Майк Уайт и Гордон Паркс, «Ввод в эксплуатацию и запуск новых агрегатов (насосов)», Материалы 25-го Международного симпозиума пользователей насосов 2009 г., стр. 75-83.
  3. Тодд Монро и Перри Монро, «Дорога к надежным насосам», Материалы 23-го Международного симпозиума пользователей насосов 2007 г., стр. 99–112.

Установка отстойника — Как установить отстойник

Диагностика проблемы

Дело в том, что большинство проблем с водой в подвале — это вовсе не проблемы с подвалом, а проблемы с внешним водоотводом.Поэтому, прежде чем рассматривать установку водоотливного насоса, внимательно посмотрите (под дождем, если необходимо) на дренаж вокруг вашего дома. Убедитесь, что водосточные желоба не забиты, что удлинители водосточных труб перемещают сток с крыши как минимум на 4 фута за фундамент и что почва в пределах 3 футов от фундамента имеет уклон от дома.

Даже если эти условия были соблюдены, вода может накапливаться в вашем подвале. Проблема может заключаться в канаве, которая незаметно направляет стоки обратно в дом, или в сезонно высоком уровне грунтовых вод.В этих случаях хорошим решением будет установка водоотливного насоса.

Во многих новых домах уже есть отстойник с дренажной системой под плиткой под цокольным полом, предназначенной для отвода воды в яму. Если в вашем доме нет этой функции, и ваша проблема с водой затрагивает большую часть подвала, переоборудованная система этого типа — хороший вариант. Однако это большая работа, которая включает удаление полосы бетона и почвы шириной 24 дюйма по внутреннему периметру подвала, добавление гравия, дренажных труб и ямы и замену бетона.

Хотя это не невыполнимая работа, сделанная своими руками, это изнурительная работа. Вы можете заплатить профессионалу от 2500 до 5000 долларов, чтобы он сделал это за вас — хотя это не обязательно плохая цена, учитывая, что вы, возможно, удвоите свое жилое пространство.

Более управляемый подход в определенных обстоятельствах — это установка изолированного отстойника с несколькими футами гравия вокруг него. Установка этой системы может стоить от 300 до 500 долларов. Или вы можете посвятить работе несколько выходных и сделать это самостоятельно по цене насоса, труб и фитингов, футеровки карьера, гравия и цемента.

Эта сокращенная система наиболее подходит для случаев, когда вода проникает только в одну часть подвала или где цокольный этаж был залит на гравийную подушку. Многие дома, построенные за последние 30 лет, имеют несколько дюймов гравия под бетонным полом. Гравий использовался для того, чтобы выровнять слегка вырытый пол. Поскольку вода ищет путь наименьшего сопротивления и будет мигрировать вбок, прежде чем подниматься вверх, влага под полом будет перемещаться через слой гравия в отстойник, прежде чем затопить пол.

К сожалению, сложно сказать, плавает ли ваш цокольный этаж на гравийной подушке. Возможно, это знает строитель дома или сосед, который проделал подобную работу. Однако в большинстве случаев вы не узнаете, пока не пробьетесь сквозь пол. Иногда, просверлив несколько отверстий в полу перфоратором, можно получить нужную информацию.

Наша установка

У нас периодически возникали проблемы с водой в одном углу подвала, которые, хотя и были локализованы, распространяли плесень по всей территории подвала.Чтобы создать отстойник, мы выломали яму размером 4 x 4 фута. в углу, выкопали около 30 дюймов, установили пластиковую облицовку карьера и окружили ее крупным гравием.

Верхняя половина футеровки ямы перфорирована, чтобы вода могла просачиваться внутрь и собираться на дне. Погружной отстойник с поплавковым приводом на дне ямы автоматически откачивает воду, когда она достигает заданного уровня. Чтобы закончить работу, мы вылили новый бетонный пол вокруг ямы, чтобы он соответствовал исходному полу.

Подготовка

Прежде чем пробить секцию бетонного пола, постарайтесь предугадать, что может лежать под ней. Расположение вашей канализационной линии должно быть очевидным, и вы найдете доступную арматуру для очистки возле стены. Основная линия водоснабжения вашего дома может быть менее очевидной. Если ваша основная ватерлиния входит в дом через стену, вы должны быть в безопасности. Если он проникает через пол, есть небольшая вероятность, что он пройдет под выбранным вами местоположением ямы.

Как узнать, где находится ватерлиния? Большинство линий обслуживания, которые проходят под полом, входят с улицы, обычно от 4 до 6 футов.из канализационной трубы. Если вы не можете оценить, где может быть водопровод, обратитесь в местное управление строительных норм. В большинстве случаев эти измерения записываются во время установки.

Есть несколько способов пробить бетонный цокольный этаж. Экономичный подход состоит в том, чтобы использовать перфоратор для тяжелых условий эксплуатации для просверливания отверстий по периметру каждые 4 дюйма, а также дополнительных отверстий в пределах области, которую необходимо удалить. После того, как отверстия будут на месте, разбейте бетон на куски кувалдой.Если вы используете перфоратор, вы можете справиться с работой аналогичным образом, и работа должна идти быстрее.

Для наиболее аккуратного ремонта вы можете арендовать пилу для сноса, предназначенную для резки бетона. Используйте пилу, чтобы сделать надрезы по периметру глубиной 1 дюйм, а затем выломать вписанную область. Однако имейте в виду, что пилы по бетону производят много пыли, и большинство монтажников по возможности их избегают.

Мы решили арендовать электрический отбойный молоток, который работает от бытовой электросети напряжением 120 вольт.Если вы решите сделать то же самое, стоимость аренды должна составить около 30 долларов за 4 часа. С помощью этого инструмента вы можете довольно быстро и с меньшими усилиями пройти через твердую часть. Чтобы уменьшить неровность обрезной кромки, оснастите отбойный молоток плоской лопаточной коронкой.

Шаг 1. Начало работы

Запланируйте установку котлована на расстоянии не менее 8 дюймов от стен фундамента, чтобы избежать контакта с фундаментом фундамента. Затем разложите участок бетонного пола, который нужно удалить, оставив не менее 6 дюймов.вокруг ямы.

Отрежьте периметр отбойным молотком, затем разрежьте внутреннюю часть на 8–12 дюймов. укусы. Когда вся область будет разрушена, вбейте отбойный молоток под углом и приподнимите, чтобы ослабить первые несколько кусков пола. Затем просто соберите оставшиеся куски бетона и унесите их в ведре.

Шаг 2. Начало работы

После удаления бетона выкопайте почву с участка.Используя лайнер для проверки вашего прогресса, выкопайте достаточно почвы, чтобы вокруг лайнера оставалось не менее 6 дюймов гравия. Когда верхняя часть лайнера находится на уровне верха цокольного этажа, значит, вы копали достаточно глубоко.

Шаг 3. Начало работы

Установите футеровку карьера в яму и заполните окружающую пустоту крупным гравием. Подойдет гравийный заполнитель диаметром от 3/8 до 1/2 дюйма.

Шаг 4. Начало работы

Насыпьте достаточно гравия, чтобы получить степень 1.над нижней стороной цокольного этажа — на 3 дюйма ниже верхней поверхности для пола толщиной 4 дюйма.

Затем выровняйте гравий деревянной теркой. Это поместит нижнюю часть нового бетонного основания на 1 дюйм выше исходного основания плиты и, что более важно, на 1 дюйм выше основания фундамента. Таким образом, вода, просачивающаяся между основанием и стеной, будет просто перемещаться по гравийной дорожке шириной 1 дюйм к яме.

Шаг 5. Начало работы

Когда футеровка карьера зафиксирована окружающим гравием, пора заделать площадку бетоном.Смешайте одну часть цемента, две части песка и три части гравия, а затем добавьте воду. Если вы используете один мешок цемента, а это количество требовалось для нашей работы, используйте около 5 1/2 галлона. воды. Выполните грубую заливку с помощью стяжки и деревянной терки и убедитесь, что новый бетон плотно прилегает к срезанным краям существующего пола.

Наконец, завершите новую заплатку пола, разгладив поверхность шпателем. Когда вы закончите, дайте бетону застыть в течение дня или двух, прежде чем устанавливать насос и трубопровод.

Шаг 6: Установка насоса

Погружные насосы

обычно стоят от 75 до 125 долларов, и некоторые производители предлагают агрегаты хорошего качества. Мы выбрали модель Hydromatic V25 (Aurora / Hydromatic Pumps Inc., 1840 Baney Rd., Ashland, OH 44805). Учитывая существенную цель этого проекта, не стоит экономить при покупке насоса.

Ожидайте, что ваш новый насос будет иметь диаметр 1 1/2 дюйма. резьбовое напорное отверстие.Начните с заправки 1 1/2 дюйма. Вставьте переходник с наружной резьбой из ПВХ в порт и затяните его плоскогубцами до упора.

Шаг 7: Установка насоса

Затем с помощью ПВХ-цемента приклейте короткий стояк из ПВХ сортамента 40 к охватываемому переходнику. Длина стояка будет зависеть от глубины футеровки — цель состоит в том, чтобы поднять стояк чуть выше верхней части футеровки ямы.

Шаг 8: Установка насоса

Перед установкой насоса в приямок привяжите его электрические шнуры к стояку с помощью виниловой изоленты или пластиковых электрических стяжек.

Шаг 9: Установка насоса

Затем, взявшись за опорное кольцо насоса и стояк, осторожно опустите насос в футеровку колодца.

Шаг 10: Установка насоса

Когда насос находится внизу, проверьте плавающее положение. Поместите насос так, чтобы поплавок находился на расстоянии нескольких дюймов от футеровки и, следовательно, мог беспрепятственно перемещаться вверх и вниз.Затем установите защитную крышку на стояк. Некоторые крышки имеют прорези, как показано на рисунке, в то время как для других требуется просверлить отверстие для стояка.

Шаг 11: Установка насоса

Установите насос на место и установите 1 1/2 дюйма. обратный клапан на стояке. Этот клапан абсолютно необходим, потому что он предохраняет двигатель насоса от сгорания. Без обратного клапана вода, которая поднимается по стояку, будет падать обратно в яму при каждом выключении насоса.Этого небольшого количества воды часто бывает достаточно, чтобы активировать насос, который затем поработает несколько секунд и снова отключается. Постоянная последовательность включения / выключения может быстро вывести насос из строя.

Клапан обычно поставляется с резиновыми муфтами и хомутами. Убедитесь, что клапан установлен так, чтобы стрелка указывала вверх — стрелка указывает направление потока. Затем затяните нижнюю муфту над стояком с помощью отвертки или гаечного ключа.

Шаг 12: Установка насоса

Добавьте вторую секцию стояка над клапаном, которая выходит в пространство между балками потолка подвала.Длина этой части будет определяться положением горизонтального участка, выходящего из дома, поэтому сейчас отрежьте этот кусок больше размера. Затем прикрепите второй стояк к верхней муфте обратного клапана с помощью шлангового зажима.

Шаг 13: Выход за пределы

Поскольку сброс грунтовых вод не может быть сброшен в бытовую водопроводную систему, необходимо подсоединить трубопровод для подачи воды на улицу. Самый простой способ — просверлить балку обода дома и пропустить трубопровод через балку и внешнюю стену.Оттуда его нужно отнести достаточно далеко от дома, чтобы вода не вернулась в подвал.

Чтобы не расколоть отверстие и не повредить внешний сайдинг, лучше просверлить отверстие снаружи внутрь. Чтобы найти отверстие снаружи, сначала просверлите отверстие на 1/4 дюйма. отверстие через балку обода и сайдинг изнутри. Затем установите 2-дюйм. сверло в сверло и, используя небольшое отверстие в качестве пилота, просверлите готовое отверстие снаружи.

В качестве альтернативы вы можете проделать эту работу с помощью кольцевой пилы, работая с обеих сторон стены и используя 1/4 дюйма.пилотное отверстие в качестве ориентира.

Шаг 14: Выход за пределы

Вставив отверстие, проденьте отрезок трубы из ПВХ через балку и поднесите конец к вертикальному стояку, выходящему из насоса. Удерживая 90-градусный коленчатый фитинг из ПВХ напротив двух труб, отметьте высоту вертикального стояка.

Обрежьте стояк до точной длины и соберите трубы и колено с помощью клея ПВХ. Перед тем, как выйти на улицу, чтобы завершить сборку нагнетательного трубопровода, убедитесь, что стояк находится в вертикальном положении.

Шаг 15: Выход за пределы

Оказавшись снаружи, отрежьте все, кроме 1/2 дюйма, от горизонтальной трубы, проходящей через сайдинг. Затем приклейте отвод под углом 90 градусов к концу трубы так, чтобы он был направлен вниз.

Шаг 16: Окончательные соединения

Как вы будете двигаться дальше, зависит от уклона вашего двора и особенностей его ландшафта. Цель состоит в том, чтобы отвести очищенную воду от дома таким образом, чтобы она не попадала подальше.В случаях, когда двор быстро уходит под уклон, труба может выходить на длинный блок брызг, как в водосточную трубу.

В других случаях продувочная труба может быть продлена над землей или просто под землей, пока она не сможет заканчиваться на безопасном расстоянии. Пока горизонтальный участок имеет достаточный уклон, труба будет стекать после остановки насоса, и замерзание не должно быть проблемой.

После установки напорного трубопровода заделайте отверстие в балке как внутри, так и снаружи дома.

Шаг 17: Окончательные соединения

Используйте высококачественный герметик на основе силикона, достаточно гибкий, чтобы поглотить вибрацию насоса. Установив насос и все трубопроводы на место, завершите работу, подключив насос к ближайшей розетке, защищенной GFCI, и проверьте свою работу с помощью примерно 5 галлонов. воды.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

6 Основные правила насосной обвязки

Установка нового центробежного насоса? После тщательного выбора правильного размера и материалов убедитесь, что новый насос правильно настроен при правильной установке. Правильная установка основания и выравнивание насоса имеют решающее значение. Также чрезвычайно важно, чтобы трубопровод к насосу был выполнен правильно.

Конструкция трубопроводов насоса иногда упускается из виду при установке новых установок.Основное внимание уделяется оборудованию, а не трубам, по которым оно поставляется. Однако при установке с неправильным расположением трубопроводов насосы могут испытывать преждевременные и многократные отказы в течение срока службы насоса. Бригады технического обслуживания будут регулярно ремонтировать насос, эффективно устраняя симптомы, а не настоящую проблему.

Знания и ресурсы по этой теме крайне ограничены, за исключением того, что вы можете найти в руководстве по установке, эксплуатации и техническому обслуживанию (IOM) (которое является минимальным).Но, следуя этим 6 простым правилам, вы можете избежать преждевременного выхода из строя насоса и связанных с этим ошибок трубопроводов насоса.

1. СОХРАНИТЕ ВСАСЫВАЮЩИЙ ТРУБОПРОВОД ПО ВОЗМОЖНОМУ КОРОТКОМУ

Включите прямой участок трубы длиной в 5-10 раз больше диаметра трубы между впускным отверстием насоса и любым препятствием на всасывающей линии. Примечание. Среди препятствий — клапаны, колена, тройники и т. Д.

Короткая длина всасывающего трубопровода насоса обеспечивает минимальное падение давления на входе. Прямолинейная труба обеспечивает равномерную скорость по диаметру трубы на входе в насос.Оба важны для достижения оптимального всасывания.

2. ДИАМЕТР ТРУБЫ НА ВСАСЫВАНИИ ДОЛЖЕН БЫТЬ РАВНЫМ ИЛИ НА ОДИН РАЗМЕР БОЛЬШЕ, ЧЕМ ВПУСКНОЙ НАСОС

Размер трубы — это баланс между стоимостью и потерями на трение. Трубы большего размера стоят дороже, тогда как трубы меньшего диаметра приводят к большим потерям на трение в системе. С точки зрения диаметра, диаметр напорного патрубка обычно должен соответствовать напорному фланцу насоса, но может быть больше, чтобы уменьшить потери на трение и давление в системе.На стороне всасывания диаметр может быть того же размера, но часто инженеры выбирают на один или два размера больше, поэтому требуется эксцентриковый переходник. Всасывающий трубопровод большего диаметра на стороне всасывания обычно предпочтительнее, если вязкость жидкости выше, чем у воды. Это также помогает обеспечить равномерный поток в насос и избежать кавитации.

3. ИСПОЛЬЗУЙТЕ ЭКСЦЕНТРИЧЕСКИЕ РЕДУКТОРЫ НА ВСАСЫВАЮЩЕЙ СТОРОНЕ

Рассмотрите возможность использования эксцентриковых переходников на всасывающей стороне насоса, когда требуется изменение размера трубы.Установите плоскую сторону редуктора сверху, когда жидкость будет поступать из-под насоса. Если жидкость поступает сверху, плоская часть редуктора должна быть установлена ​​в нижней части трубы. Плоская часть предназначена для предотвращения образования воздушных карманов на всасывании насоса.

4. ОТКЛЮЧИТЕ ОТВОДЫ, УСТАНОВЛЕННЫЕ НА ВПУСКНОМ СОПЛО НАСОСА ИЛИ ПРИМЕНИТЫЕ К ВПУСКНОМУ ФОРСУНКАМ

Между впускным патрубком насоса и коленом необходимо проложить прямую трубу диаметром от 5 до 10 диаметров. Это помогает устранить «боковую нагрузку» рабочего колеса насоса и создает равномерную осевую нагрузку на подшипник насоса.

5. ИСКЛЮЧИТЬ ПОТЕНЦИАЛ ЗАХВАТА ВОЗДУХА ВО ВСАСЫВАЮЩЕМУ ТРУБОПРОВОДУ

  • Поддерживайте соответствующий уровень в расходных баках, чтобы исключить образование вихрей и захват воздуха.
  • Избегайте высоких карманов во всасывающем трубопроводе, в которых может скапливаться воздух
  • Следите за тем, чтобы все соединения труб и фитингов были плотными в условиях разрежения на всасывании, чтобы воздух не попал в насос.

6. УБЕДИТЕСЬ, ЧТО ТРУБОПРОВОД НЕ ВЫЗЫВАЕТ НАПРЯЖЕНИЕ КОРПУСА НАСОСА

Насосы ни в коем случае не должны поддерживать всасывающий или нагнетательный трубопровод.Любая нагрузка на корпус насоса со стороны системы трубопроводов значительно сокращает срок службы и производительность насоса.

Имейте в виду, что повышение производительности насоса поможет компенсировать ошибки трубопровода, сделанные на напорной стороне насоса. Однако проблемы на стороне всасывания могут быть источником повторяющихся отказов, которые могут вызвать проблемы на долгие годы, если не будут устранены надлежащим образом. Проблемы с трубопроводом на стороне всасывания являются причиной большинства проблем с насосом.

Конструкция трубопроводов — это область, в которой часто игнорируются основные принципы, что приводит к повышенной вибрации и преждевременному выходу из строя уплотнений и подшипников.Неправильный трубопровод долгое время не рассматривался как причина этих отказов из-за множества других причин, по которым это оборудование может выйти из строя. Многие опытные инженеры могут возразить, что насосы с неправильным трубопроводом по-прежнему работают и работают должным образом. Этот аргумент, хотя и действителен, не делает правильными сомнительные методы прокладки трубопроводов.

Свяжитесь с нами сегодня, если у вас возникнут вопросы по правильной установке и прокладке насоса! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

6 уроков, как делать правильно

ОБНОВЛЕНО 2 августа 2019 г .: «Как установить погружной насос?» Если вы задаете этот вопрос, то эта статья для вас. Читайте подробности. Насколько я понял, это наиболее полный набор инструкций в Интернете. Я также готов ответить на отдельные вопросы по телефону [адрес электронной почты]

.

Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают лучшую производительность среди всех вариантов бытовых насосов, особенно в колодцах глубиной более двадцати пяти футов. Погружные аппараты не нуждаются в заливке, они бесшумны, они перемещают большую часть воды при заданном количестве потребляемой энергии и развивают более высокое давление воды в домашних условиях, чем поршневые или струйные насосы. Однако есть одна загвоздка — установка.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УВИДЕТЬ НАСТОЯЩИЙ ПОГРУЖНОЙ НАСОС УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ЗАМЕНА

Когда приходит время установить погружной насос, работа становится более сложной физически, чем любой другой вариант водяной скважины, потому что насос, трубопроводы и провода должны быть опущены на самую глубокую глубину углубления колодца. И если этого было недостаточно, несколько неясных деталей установки определяют разницу между пятью годами безотказной работы насоса и двадцатью пятью годами. Вот все, что вам нужно знать, чтобы правильно установить погружной насос. Следуйте этим апробированным методам, и вам не придется выполнять эту хлопотную работу чаще, чем это абсолютно необходимо.

ТЕХНИЧЕСКИЙ СОВЕТ: У вас возникла проблема с качеством воды. Щелкните здесь, чтобы получить объективный некоммерческий обзор технологии фильтрации воды, включая эффективный подход к избавлению от запаха серной воды.

Что такое погружной насос?

Погружные насосы длинные, тонкие, цилиндрические по форме и располагаются на глубине четырех или пяти футов над дном колодца. Обычно для большинства домашних хозяйств при мощности 1/2 или 3/4 л.с. подводные аппараты нагнетают воду вверх и в резервуар высокого давления в доме по трубе диаметром 1 дюйм или 1 1/4 дюйма. Провода проходят вниз от поверхности для питания насоса через блок управления, при этом сама водопроводная труба выходит из стенок металлического кожуха колодца ниже линии замерзания, а затем проходит горизонтально в ваше здание.Щелкните изображение слева, чтобы загрузить полную версию типичной системы погружных насосов. Погружные насосы обеспечивают наилучшую производительность в бытовых условиях. Они стоят дороже, чем другие типы насосов, но они бесшумны и не требуют заливки.

Щелкните выше, чтобы загрузить иллюстрацию в высоком разрешении, показывающую все части системы водяных скважин с погружным насосом

И еще кое-что. . . иногда путают разговоры о «погружных насосах». Помимо описанных здесь погружных водяных насосов для подачи воды под давлением в ваш дом, термин «погружной насос» также может относиться к погружным насосам для отстойников, предназначенным для поддержания сухости подвалов.Установка дренажного насоса стоит от 900 до 3000 долларов, и выбор агрегата полностью отличается от выбора погружного насоса для питьевой воды. Нажмите здесь, если вам действительно нужны погружные насосы для отстойников.

Установка погружного насоса Урок № 1: Подъем и опускание насоса

Для замены неисправного погружного насоса используются те же инструменты и методы, что и при установке нового насоса с нуля, за исключением того, что сначала нужно вытащить старый. Уроки, которые вы здесь усвоите, основаны на работе по замене старого насоса, которую я задокументировал в пробуренной скважине длиной 143 фута с металлической обсадной колонной.Это типичная установка, которая позволяет видеть как удаление, так и замену. Независимо от того, поднимаете ли вы подводную лодку или опускаете ее, этот процесс включает в себя две вещи: самодельный инструмент из оцинкованной стальной трубы и обычную арматуру для водозабора, называемую адаптером без ямы.

Представьте себе металлический водопроводный колен, который раздвигается на две части. Это безамарный адаптер, и вы можете увидеть, как он работает, справа. Половина, показанная в нижней части рисунка (с резиновым уплотнительным кольцом на нем), постоянно монтируется через отверстие, просверленное в боковой части металлической обсадной трубы, и выходит из обсадной колонны ниже линии замерзания.Другая половина адаптера, показанная на рисунке над ним, соединена с черной полиэтиленовой трубой, идущей вниз около дна колодца, где находится насос. Обратите внимание, как нарезан верхний конец безамбарного адаптера? Это позволяет опустить в скважину Т-образный кусок стальной трубной резьбы диаметром 1 1/4 дюйма и ввинтить в безамбарный адаптер. Эта деталь является ключевой.

Т-образная рукоятка из оцинкованной трубы зацепляется с безамбарным адаптером в скважине, готовая вытащить насос и трубу из скважины

Во время установки насоса подвижная часть безамбарного адаптера скользит вниз, зацепляясь с неподвижной половиной. фитинга, закрепленного болтами через обсадную трубу скважины, и создавая водонепроницаемое соединение под углом 90º. Для снятия насоса и водопровода нужно отделить скользящую часть безамбарного адаптера вверх и от колодца, и для этого вам понадобится самодельный инструмент. Он состоит из стальной водопроводной трубы с резьбой диаметром 1 1/4 дюйма длиной шесть футов, тройника наверху и двух рукояток. Нижний конец инструмента ввинчивается в отверстие в верхней части безамбарного адаптера, позволяя вытаскивать его и трубу, а также откачивать ее вверх и из колодца. Вот что происходит на фото выше. На глубоком колодце это тяжелая работа, потому что полиэтиленовая труба заполнена водой.

Установка погружного насоса Урок № 2: Защитите эти провода Износ этого кабеля был вызван раскачиванием погружного насоса внутри обсадной колонны скважины после пускового момента.

Вытягивание вышедшего из строя погружного насоса преподает урок, и одной из самых удивительных является причина, по которой многие насосы выходят из строя. Не обязательно, что мотор выходит из строя (хотя такое, конечно, может случиться). По крайней мере так часто, потому что изоляция на проводах насоса изнашивается из-за движения по внутренней части металлической обсадной трубы.Каждый раз, когда насос останавливается и запускается, когда он свешивается на конце пятидесяти, ста или двухсот футов трубы, вся установка перемещается в ответ на крутящий момент двигателя. Стоп, старт, втирать, втирать. После многих лет таких действий изоляция провода изнашивается, обнажая медь и вызывая короткое замыкание, которое не позволяет насосу работать. На изображении показано, как выглядят типичные изношенные провода в погружном насосе.

Этот резиновый ограничитель крутящего момента предохраняет погружной насос от слишком сильного раскачивания при запуске и останове двигателя.

Другая распространенная проблема также связана с крутящим моментом двигателя. Со временем повторяющаяся скручивающая сила при запуске двигателя может привести к тому, что резьбовые фитинги на верхней части насоса будут закручиваться все туже и туже, оборачивая провода вокруг полиэтиленовой трубы до тех пор, пока они не сломаются. «Гаситель крутящего момента» — это резиновый аксессуар, который крепится к верхней части погружного насоса, где он встречается с трубой, которая в него ввинчивается. Гаситель крутящего момента прижимает установку к крутящему моменту двигателя при его запуске, предотвращая вращение, перемещение и раскачивание насоса, когда он свешивается с трубы.

Водонепроницаемая термоусадочная трубка применяется к проволоке, питающей погружной насос

И если всего этого недостаточно, существует постоянная опасность коррозии и выхода из строя обжимных соединений проводов во влажной среде колодца. Вот почему я всегда припаиваю все проводные соединения, которые возникают внутри обсадной трубы, а затем заключаю эти припаянные соединения внутрь самоуплотняющейся термоусадочной трубки. Это то, что вы видите здесь, на фотографии.

Погружные насосы поставляются с завода с непрерывным проводом, прикрепленным к двигателю, но обычно этого недостаточно, чтобы добраться до верха колодца. Часто бывает необходимо наклеить дополнительные провода на установку до того, как насос опустится ниже. И пайка этих соединений имеет смысл. Правильно обжатые разъемы сначала работают нормально, но с годами они подвержены коррозии. На время пайки это быстрая страховка. Даже с паяными соединениями на всякий случай накройте их водонепроницаемыми термоусадочными трубками. Никогда не используйте изоленту, потому что со временем она просто отвалится. Многоступенчатая надежность может просто предотвратить ненужный отказ системы водоснабжения, когда на улице февраль -30º.

Этот новый погружной насос готов снова опускаться в скважину. Труба слева направляет воду из колодца, в то время как меньшая труба справа защищает провода, ведущие к насосу.

Хотя это не обычная практика, я предпочитаю защищать провода погружного насоса внутри участка диаметром 3/4 дюйма. черная полиэтиленовая труба, идущая вдоль основной трубы и привязанная к ней пластиковыми стяжками. Вот что вы здесь видите. Я обнаружил, что вы можете протолкнуть провода насоса через 10 футов трубы без ее коробления.Натяните на провода столько кусков полиуретана диаметром 3/4 дюйма, сколько необходимо для их защиты, пока ваша установка находится на земле, или используйте ленту для электрика, чтобы протянуть провод через всю защитную трубу сразу.

Установка погружного насоса Урок № 3: Не забудьте обратные клапаны

Обратные клапаны позволяют воде течь только в одном направлении, и, несмотря на их ценность для повышения надежности системы водозаборных скважин, их часто упускают из виду при установке с погружными трубами. Обратный клапан вставляется во впускную линию и повышает надежность двумя способами. Во-первых, он предотвращает стекание воды обратно в колодец, когда насос не работает. Это устраняет ненужную физическую нагрузку на насос. Во-вторых, обратный клапан обеспечивает немедленный поток воды в бак при запуске насоса. Не пропустите обратный клапан. Лучшие из них имеют внутри лоскут из латуни. При работе они издают легкий щелкающий звук, но пропускают гораздо больший поток воды, чем бесшумные клапаны с пружинным приводом.Установите обратный клапан сразу после того, как водопровод войдет в ваш дом, но до того, как он достигнет напорного резервуара. Это позволяет обратному клапану выполнять свою работу, а также позволяет ему оставаться доступным для обслуживания и замены.

Установка погружного насоса Урок № 4: Следуйте этим приемам для опускания погружного насоса Использование шлифовального станка для удаления острого заусенца на верхнем крае стальной обсадной трубы скважины

Установка трубы, насоса и проводов в скважину одним целым — тяжелая работа, и есть несколько вещей, которые вы можете сделать, чтобы добиться большего успеха . Первый связан с верхней частью обсадной трубы. Кромка обычно острая из-за того, как обсадная колонна режется на заводе, и стоит потратить несколько минут на шлифовку острого заусенца, чтобы он не повредил вашу трубу. Чтобы быть уверенным, я использую фанерный пончик с закругленным внутренним краем, который находится наверху колодца. Это снижает давление на трубу, что позволяет избежать ее перегиба. Вы можете увидеть фанерное тесто, которое я приготовила ниже.

Этот самодельный пончик из фанеры надевается на обсадную трубу колодца и защищает провода и трубы при их опускании.Обратите внимание на закругленный внутренний край отверстия, имеющий форму, обеспечивающую защиту.

Перед тем, как вы начнете опускать новую установку в колодец, наденьте Т-образную рукоятку на адаптер без ямы и привяжите конец веревки 1/2 дюйма к предохранителю. выступ на насосе. Назначьте двух человек, которые будут направлять трубу у устья скважины, а третьего — направлять верхний конец трубы и тройник по земле. После соединения двух половин безамбарного адаптера привяжите конец страховочного троса к верхней части внутренней крышки колодца, завершите соединения с проводами, подающими питание на насос, затем закрепите внешнюю крышку колодца поверх всего.Если повезет, пройдет двадцать пять лет, прежде чем вы снова увидите эту обложку. На изображении ниже показано, как должен выглядеть верхний конец колодца после завершения установки погружного насоса.

Практически завершена работа по замене погружного насоса со снятой крышкой. Электрические кабели выходят из колодца, затем снова спускаются по трубопроводу в дом. Страховочный трос, поддерживающий насос, привязан к верхней части обсадной трубы.

Установка погружного насоса Урок № 5: Получение воды в то же время

Никто не знает, когда их скважинный насос перестанет работать, но есть способ получить временную воду для всего вашего дома, пока вы снова вернете свою подводную лодку в рабочее состояние. Пока температура на улице выше нуля, вы можете набрать воду в бак, а затем подключить портативный электрический струйный насос с небольшим напорным баком, чтобы подавать воду обратно в вашу напорную систему через любой внешний кран с помощью садового шланга. Расположение этого крана не имеет значения, так как вся вода, подаваемая в вашу водопроводную систему, будет стекать обратно в напорный бак в доме, а затем оттуда во все другие приспособления. Реле давления на переносном насосе включается или выключается по мере необходимости, когда вода для бытового потребления используется для любого приспособления.Даже при умеренном использовании легко потреблять несколько сотен галлонов воды в день, поэтому будьте готовы регулярно наполнять резервуар. Вы не должны пить воду, обработанную таким образом, но, по крайней мере, это позволяет иметь воду для мытья и туалетов.

Вы когда-нибудь думали об установке ручного насоса в качестве запасного для вашего электрического насоса в том же колодце? Я так и сделал. Щелкните здесь, чтобы увидеть, как происходила установка.

Установка погружного насоса Урок № 6: Как сделать водонепроницаемые соединения

Черная полиэтиленовая труба является наиболее распространенной для систем водяных скважин, но винтовые зажимы сами по себе не обеспечивают надежного соединения на черной полиэтиленовой трубе. Также необходимо нагреть и размягчить трубу пропановой горелкой перед затягиванием винтовых зажимов. Вот что здесь происходит. На всякий случай используйте два зажима на соединение и потратите дополнительные деньги на зажимы из нержавеющей стали. Кроме того, для затягивания зажимов используйте небольшой торцевой ключ или отвертку, а не отвертку.

Для надежных соединений на черном полиэтилене необходимо нагреть трубу, чтобы она стала мягкой, и наложить два винтовых зажима на каждое соединение, затягивая, пока пластик еще мягкий

Установка погружного насоса Вопросы и ответы

Q: Какой калибр провода используется для подключения скважинного насоса? — JC, по электронной почте

A: провод 14 калибра подходит для подачи питания от вашего дома на стандартную бытовую насосную цепь.Если ваш насос погружной, продается специальный провод, который будет проходить снаружи вашего дома в колодец и к вашему насосу. Сечение этого провода не менее 14.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
