Отмостка ширина: Устройство отмосток с цементопесчаной смесью

Устройство отмосток с цементопесчаной смесью

Отмостка из бетона является прочным, долговечным и, в тоже время, недорогим решением для защиты фундамента дома от поверхностной влаги. Соорудить бетонную отмостку вокруг дома вполне возможно собственными силами. Отмостка является одним из самых эффективных способов отведения поверхностных вод от фундамента здания. Отмостка будет надежно выполнять функции защиты фундамента здания от внешних воздействий воды в течение долгих лет.

Виды бетонных смесей для возведения отмостки.

Для устройства отмостки рекомендуется применять бетонную смесь марки не ниже В20 (М250).

Хорошим выбором для возведения бетонной отмостки станет готовая бетонная смесь (https://holcimbeton.ru/), изготовленная на надежном заводе. Использование готовой смеси существенно сокращает время устройства отмостки, к тому же бетонная смесь заводского изготовления гораздо надежнее самостоятельного приготовления бетонной смеси, даже если используется бетоносмеситель.

Оптимальным вариантом для устройства отмосток можно использовать пескобетон М300, к которому необходимо будет добавить только щебень. Готовая сухая смесь от надежного производителя существенно облегчает процесс приготовления раствора: точный вес и правильные пропорции цемента и песка, рекомендации по приготовлению раствора на упаковке помогут корректно рассчитать количество сухой смеси для выполнения строительных работ, не требуется добавление цемента или других дорогостоящих добавок. Набор прочности бетона всего за 12 часов.

Функционал бетонной отмостки.

Отмостка представляет собой водонепроницаемую бетонную конструкцию вдоль всего внешнего периметра здания. Для эффективной защиты фундамента от поверхностных вод отмостка имеет уклон от стены здания в сторону придомового участка или дренажную систему. Обустройство отмостки из бетона предполагает плотное, но подвижное примыкание к цоколю здания, что обеспечивает ее целостность при сезонных пучениях грунта.

Помимо функции горизонтального гидробарьера, отмостка уменьшает промерзание грунта вокруг здания, что уменьшает теплопотери. Защитное устройство также придает зданию эстетически законченный вид и может использоваться в качестве пешеходной дорожки.

Основные правила устройства отмостки.

При возведении отмостки следует руководствоваться несколькими правилами:

  1. Отмостка обязательно должна быть шире карниза здания и выступать за его край на расстояние не менее 30 сантиметров. Это защитит фундамент дома от подмывания водой, стекающей с крыши во время дождя или таяния снега.
  2. Согласно строительным нормам и правилам ширина отмостки на глиняных грунтах должна быть не менее 100 сантиметров, а на песчаных грунтах не менее 70 сантиметров. Если отмостка будет использоваться еще и в качестве дорожки, то ширина может быть увеличена до комфортных для передвижения 130-150 сантиметров.
  3. Уклон отмосток должен быть не менее 1 % и не более 10%. Для отмостки, изготовленной из бетона, уклон от стены, обычно, составляет 3-5%.

Подготовка раствора для устройства отмостки.

Для приготовлений бетонной смеси понадобится:

  • пескобетон М300,
  • вода
  • щебень фракций 5-10 или 5-20 миллиметров.
  • На один мешок необходимо добавить 25-30 кг щебня.

Устройство бетонной отмостки.

Технология и последовательность устройства бетонной отмостки состоит из следующих этапов:

  1. Подготовка траншеи. Территория, выделенная под отмостку, размечается с помощью кольев и веревки. Уровень примыкания отмостки к цоколю отмечается маячками с шагом 1,5-2 метра. Затем вокруг цоколя здания выкапывается ровная траншея необходимой ширины и глубиной от 20 до 30 сантиметров, после чего грунт в траншее утрамбовывается. Для утрамбовки желательно использовать виброплиту.
  2. Гидроизоляционный слой. В качестве материала для гидроизоляционного слоя используется рубероид. Рубероид укладывается в два слоя, таким образом, чтобы один край заворачивался на стену, создавая таким образом компенсационный шов.
    На стыках гидроизоляционный материал укладывается внахлест.
  3. Отсыпка песчаного основания. Выравнивающий слой песка смачивается и тщательно утрамбовывается, создаётся необходимый уклон. Толщина песчаного основания 5-10 сантиметров. На этом этапе также желательно задействовать виброплиту.

    Важно. В регионах с суровым климатом бетонная отмостка зачастую утепляется. Утепленная отмостка сокращает теплопотери здания. Если утеплённая отмостка заложена в проекте, то это может сократить расчетную глубину промерзания и сократить расходы на возведение фундамента.

  4. Установка опалубки. Из деревянных досок собирается опалубка. Опалубку следует хорошо зафиксировать, установив распорки, во избежание прорыва бетонной смеси. Вытекшая бетонная смесь, в которую попал грунт и строительный мусор, для строительных работ непригодна.
  5. Установка температурных швов. Технология возведения опалубки предполагает наличие поперечных температурных швов, расположенных на расстоянии 2-2,5 метра друг от друга. На углах здания температурные швы укладываются по диагонали. В качестве материала используется доски, поставленные на ребро. Доски для температурных швов предварительно пропитывают отработанным маслом и покрывают битумом.

    Важно. Температурные швы смягчают воздействие суточных и сезонных температурных перепадов, предохраняя бетонную отмостку от образования трещин, увеличивая срок ее эксплуатации. Вместо деревянных досок, поставленных на ребро, можно использовать специальную пластичную бентонито-каучуковую или виниловую ленту.

  6. Отсыпка амортизирующего слоя. В качестве амортизирующего слоя используется щебень, засыпанный ровным слоем. Щебень тщательно утрамбовывается и разравнивается. Толщина слоя щебня – 10 сантиметров. При утрамбовке щебня желательно использовать виброплиту.
  7. Армирование. Для армирования отмостки используется металлическая сетка с размерами ячеек не менее 50 на 50 миллиметров. Допустимо увязывание арматурной сетки с арматурой, вмонтированной в цоколь здания. При монтаже арматуры в цоколь, просверливаются отверстия нужного диаметра на расстоянии 70-80 сантиметров друг от друга на всём протяжении отмостки, после чего в отверстия вбивается арматура нужной длины. К арматуре крепится арматурная решетка с помощью металлической проволоки.
    На пучинистых грунтах отмостку не соединяют с цоколем дома.
  8. Укладка бетонной смеси. Бетонную смесь укладывают в секции опалубки до уровня ее верхнего края. В бетоне не должно быть пустот, негативно влияющих на прочность и долговечность отмостки. Толщина слоя бетонной плиты должна быть не менее 10 см. Для удобства укладки бетонной смеси необходимо обеспечить максимальный доступ к опалубке.
  9. Выравнивание и сушка. После укладки поверхность бетонной отмостки тщательно выравнивается, проверяется угол уклона. Сопротивление размыву бетона увеличивается железнением – для этого через 1,5-2 часа после укладки бетонной смеси, поверхность засыпается слоем сухого цемента и тщательно затирается. После железнения поверхность отмостки накрывается плёнкой.
    Через 14 дней отмостка готова.

Отмостку нужно укрыть от осадков, чтобы смесь не набрала лишней влаги.

Уход за бетонной отмосткой.

За отмосткой необходим уход в процессе твердения бетона: следует проверять ширину и плотность заполнения гидроизоляцией пристенного компенсационного и температурных швов, и при необходимости производить их ремонт.

Для увеличения герметичности поверхность отмостки можно обрабатывать гидрофобизатором, раствором из цемента и жидкого стекла, а также грунтовкой глубокого проникновения.

Для отвода выпадающих осадков вокруг отмостки можно создать ливневую канализацию и систему дренажа, которые будут эффективно отводить воду от фундамента здания

Поделиться в соцсетях:

Ширина отмостки по СНиП | Фундамент для Дома

После того как дом построен, необходимо обустроить территорию возле здания. Помимо внешней красоты, необходимо подумать о качественном стоке осадков и удобной дорожке для перемещения вдоль дома. С этими задачами прекрасно справится отмостка.

Для того чтобы качественно выполнить работы самостоятельно или нанять специалистов необходимо знать строительные нормы и правила, где указаны стандарты ширины отмостки жилого дома, угол наклона и другие показатели, благодаря которым дорожка возле дома будет долговечной и функциональной. Ведь зная эти данные, вы можете проконтролировать процесс кладки отмостки.

Как правильно выполнить отмостку

В строительном бизнесе одним из основных факторов выполнения качественных работ является опыт. Чтобы правильно выполнить отмостку, необходимо обязательно соблюдать СНиП из раздела «Благоустройство территорий», которые легко можно найти в интернете.

Там вы узнаете, какая должна быть ширина отмостки согласно нормам СНиП и другие необходимые данные для укладки дорожки вокруг дома.

Для начала вы должны понимать, что отмостка выполняется двумя слоями:

  • Подложный;
  • Покрывающий.

Подложка является основой для выбранного покрытия. Верхний слой делается из бетона, плитки или асфальта. Каким же должна быть толщина, высота и ширина отмостки жилого дома для лучшей функциональности? Кроме этих официальных стандартов, необходимо знать нюансы строительства, которые мы приведем ниже:

  • Данные работы необходимо проводить после окончания облицовки стен;
  • Ширина отмостки зависит от грунта, где расположено здание и от карнизных свесов. Размеры отмостки вокруг дома колеблются от полуметра и выше.
  • Нижний слой состоит из глины, щебня или песка и не должен превышать высоту в 20 см;
  • Покрытие необходимо выбирать водонепроницаемое и устойчивое во время размытия. Этот слой чаще всего равен 10 см;
  • Необходимо обязательно сделать уклон;
  • Между нижним и верхним слоем для утепления можно положить специальный материал.

Расчеты ширины отмостки частного дома, угла наклона, высоты каждого слоя и планирование немаловажны, поэтому к выбору покрытия необходимо подойти серьезно и основательно.

Правильная ширина отмостки и другие необходимые показатели

Если отмостка выполнена правильно, вы можете наблюдать дорожку по периметру здания с наклоном от стены к почве приусадебного участка. Благодаря ей будет отводиться вода, и предотвращаться деформацию фундамента, который в дальнейшем дает разрушение стен здания. Если сделать качественную отмостку, можно не переживать по поводу сырости в доме и ремонта фундамента.

Укладка происходит по всему периметру наружных стен дома, ширина отмостки по СНиП должна быть от 60 до 80 см, угол уклона равен 3-10 градусов. Насколько будут уходить осадки, зависит от ширины отмостки.

Нужно знать, что ширина отмостки по ГОСТу должна быть больше ширины карниза на более чем 20 см. Если грунт легкосжимаемый, тогда минимальную ширину отмостки согласно СНиП вокруг здания необходимо делать шириной от 1 метра.

Укладывая отмостку, нужно обязательно следить, чтобы было очень плотное прилегание к цоколю. Если будет малейшая щель, вода протечет и впитается в фундамент дома. Желательно утеплять отмостку, для того чтобы снизить промерзание грунта. Утепляя, конечно, ширина отмостки увеличится, но вы обеспечите защиту от перепадов температур и предотвратите вспучивание грунта возле дома.

Важные нормы СНиП отмостки вокруг дома

Всегда и везде опытные строители говорят, что необходимо в обязательном порядке соблюдать нормы и правили при возведении отмостки. С их помощью можно верно рассчитать длину, глубину и ширину отмостки по СНиП. Не обязательно знать все пункты на память, но желательно в общих чертах владеть данной информацией. Ведь именно тогда вы сможете сделать правильную ширину отмостки согласно нормам ГОСТа, под верным наклоном, что облегчит вашу жизнь в доме.

Для сооружения дорожки по периметру здания, нужно учесть некоторые нюансы. Возводится отмостка при помощи специального профиля. Минимальная ширина отмостки должна быть 60 см. Щебень используется для нижних слоев фракции 70-120 мм, для верхних 40-79 мм. Экономить средства не стоит, так как отмостка должна выполнять свои функции.

Если вы, преследуя цель экономии, купите меньше строительных материалов, тогда ширина отмостки будет не по ГОСТу, и вода будет стекать в грунт, что приведет к негативным последствиям эксплуатации помещения.

Поэтому правила и нормы в строительном бизнесе необходимо не нарушать, а соблюдать. Теперь вы знаете, какая должна быть ширина отмостки, а значит, сможете правильно выполнить работы по укладке и обеспечите в своем доме комфортное пребывание всей семьи.

Утепление отмостки Пеноплексом вокруг дома — схема, устройство, технология

Отмостка – элемент здания, который опоясывает его снаружи по периметру и примыкает к фундаменту. Главная ее функция – защита фундамента от негативного воздействия влаги и морозного пучения грунта. Также отмостка играет роль водоотводящего контура, предохраняющего ограждающие конструкции (стены, цоколь, фундамент) от повреждения и разрушения талыми водами и атмосферными осадками.

Утепление отмостки с ПЕНОПЛЭКС®

Энергоэффективное строительство – современная технология сокращения теплопотерь ограждающих конструкций зданий. Устройство и теплоизоляция отмостки – это важный этап возведения любого сооружения. Утепление отмостки выполняет энергосберегающую задачу – она не позволяет холоду проникнуть к основанию здания. Качественная и надежная теплоизоляция ПЕНОПЛЭКС® помогает правильно защитить фундамент и цоколь от промерзания. Таким образом повышается энергоэффективность здания, которая способствует значительной экономии финансовых и энергетических ресурсов.

Преимущества утепленной отмостки с ПЕНОПЛЭКС®:

  • Утепление отмостки с помощью высокопрочного ПЕНОПЛЭКС® позволяет защитить сооружение от воздействия сил морозного пучения и предохранить фундамент, цоколь и стены от появления трещин и деформаций.
  • Низкий коэффициент теплопроводности материала ПЕНОПЛЭКС® позволяет сократить потери тепла и уменьшить воздействие наружных низких температур.
  • Обладая нулевым водопоглощением, ПЕНОПЛЭКС® не впитывает влагу — контакт с почвой и водой не вызывает никаких опасений. Эффективно обеспечивается отведение воды с горизонтальной проекции здания.
  • Благодаря биостойкости материала ПЕНОПЛЭКС® конструкция не поддаётся разрушению микроорганизмами, корнями растений и плесенью. Отмостка надежно защищена от деструктивных процессов гниения и разрушения.
  • Долговечность и неизменность технических свойств ПЕНОПЛЭКС® продлевает срок эксплуатации зданий, ограждающие конструкции не потребуют проведения ремонтных работ.
  • Рекомендуемые размеры теплоизоляции отмостки (теплоизоляционной юбки) из материала Пеноплэкс Фундамент  для Вашего региона можно посмотреть в прилагаемой таблице…

Технология устройства правильной отмостки:
  1. Уклон. Отмостка обязательно должна иметь уклон, направленный в сторону от стен дома. Согласно СП 82.13330 «СНиП III-10-75  Благоустройство территорий» пункту 6.26, уклон должен быть не менее 1% и не более 10%.

  2. Ширина. Требованиями СНиП минимальная ширина отмостки не обозначена, но рекомендуемый размер должен быть больше одного метра. Данная ширина удобна с точки зрения эксплуатации — при ходьбе по отмостке человек среднестатистической комплекции не будет прикасаться плечами к стенам дома. Для того чтобы вся жидкость из труб системы ливневого водоотвода выводилась на безопасное расстояние от фундамента, ширина отмостки должна быть на тридцать сантиметров больше, чем ширина выступа крыши.
  3. Земляные работы. По периметру разметки вокруг дома необходимо вырыть котлован глубиной около полуметра. Под отмостку необходимо сделать песчаную отсыпку около 10-20см. Необходима тщательная утрамбовка до состояния «твёрдого тела», то есть до полного прекращения сдвигания уплотняемого материала. Сверху укладываются плиты теплоизоляции ПЕНОПЛЭКС®, затем снова насыпается песок крупной фракции с тщательным трамбованием.  Далее устанавливается опалубка для отмостки и армирующая сетка.
  4. Завершающий этап работ — заливка конструкции бетоном. Толщина бетонной плиты отмостки должна быть в пределах от 70 до 120 мм.
  5. Соблюдение технологии. Устройство отмостки необходимо выполнить сразу после окончания работ по возведению фундамента, когда начинается возведение стен. Таким образом фундамент получит защиту от воды с самого начала, а бетон отмостки при отвердевании не будет размываться и разбиваться водой.

Видео по утеплению отмостки


как правильно расчитать толщину, уклон по СНиП

Отвод воды от основания дома – важная задача, которую предстоит решить владельцам. Желательно делать это на этапе проектирования. Важна не только гидроизоляция самого фундамента, но и сооружение дополнительных конструкций, которые будут защищать строение от негативного влияния влаги.

Важную роль играет отмостка, которая должна иметь размеры, согласно установленным нормам. В СНиП указаны все характеристики конструкции, вплоть до материалов, которые должны быть использованы при строительстве.

Что представляет собой отмостка

Отмосткой называется горизонтально покрытие по периметру сооружения. Ширина ее отличается в зависимости от особенностей самого сооружения.

Но в любом случае существуют определенные нормы, которые регламентируют, какой должна быть отмостка, чтобы надлежащим образом выполнять возложенные на нее функции.

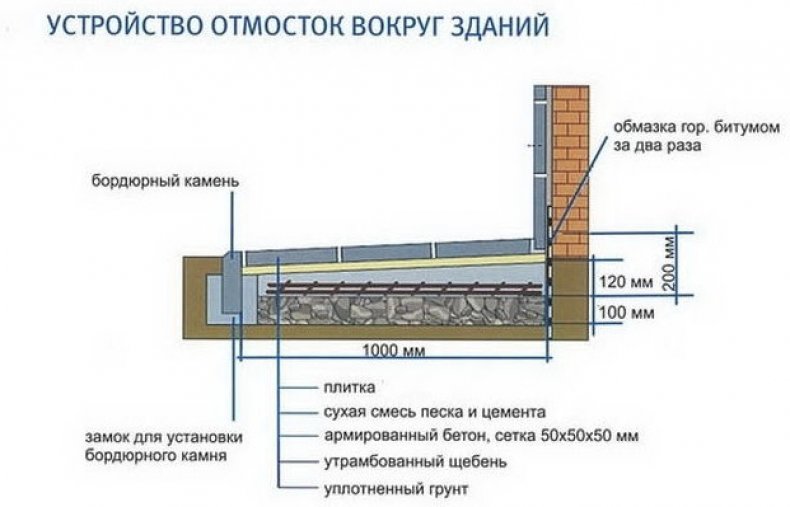

Схема и параметры

Ею начинают заниматься после того, как стены фасада облицованы. Изначально территорию подготавливают к дальнейшим работам. Для этого снимают плодородный слой земли, убирают растения, находящиеся вблизи, устраняют корни. После этого можно приступать к укладке основных слоев. Чтобы узнать их характеристики, важно сразу же определить тип грунта. Если самостоятельно сделать это не удается, то следует обратиться к специалистам.

Зачем нужна отмостка

Конструкция отмостки включает несколько слоев. Наличие всех обязательно, поскольку каждый имеет свою роль.

Составляющими конструкции являются:

  1. Прочная основа. В качестве нижнего слоя выбирают глину и песок, которые при укладке тщательно утрамбовывают для придания плотности.
  2. Дренажная прослойка. Засыпка галькой, щебнем или другими крупнофракционными материалами позволяет беспрепятственно проходить влаге.
  3. Гидроизоляционная мембрана. Современный рынок предлагает большое количество рулонных материалов, которые отлично справляются с этой функцией.
  4. Теплоизоляционный слой. Он является не обязательным, но его присутствие позволяет исключить промерзание грунта при резких перепадах температур и дальнейшее его пучение, что негативно сказывается на основании дома.
  5. Верхнее покрытие. Зачастую владельцы сооружают его из бетона вокруг дома, но возможны и другие варианты верхнего слоя. Вместо бетонной смеси применяют керамическую плитку, керамогранит и пр.

Конструкция позволяет исключить отстаивание воды, а в комбинации с качественной дренажной системе надежно защищают фундамент и сам дом от губительного воздействия влаги.

От чего зависит ширина отмостки по СНиП

Для отмостки существуют конкретные нормативные документы, в которых изложены требования по каждой из важных характеристик. Их соблюдения позволят гарантировать качественный водоотвод и надежную защиту строения.

Чтобы рассчитать этот параметр, следует учесть несколько важных факторов. Ширина отмостки вокруг дома определяется в зависимости от:

  • разновидности грунта, на котором возводится сооружение;
  • размеров крыши и длины ее свеса;
  • конструктивных особенностей строения.
Определяем ширину

В зависимости от типа грунта ширина отмостки должна быть:

  • от 1,5 м для грунтов, которые подвержены минимальной усадке, не больше 5 см под при механическом воздействии;
  • от 2 м для грунтов, которым свойственна глубокая усадка, более 5 см.

Минимальный показатель ширины может составлять 60 см, но это возможно лишь в исключительных случаях.

Следует учитывать свес кровли. Конструкция должна быть удалена от него минимум на 20 см.

Какая должна быть толщина отмостки

Таким же важным параметром, как и ширина отмостки, является ее толщина. Она будет зависеть от суммарной толщины каждого отдельного слоя:

  • подушка из песка должна составлять 10-15 см;
  • слой щебня или гравия – 6-9 см;
  • бетонный слой или другое верхнее покрытие – 7-12 см.
Подбираем толщину

Следовательно, минимальная толщина может составлять 23 см, максимальный же показатель – от 36 см.

Если планируется организовать конструкцию, выступающую в роли пешеходной тропинкой вокруг дома, то будет больше требований по СНиП по отношению к ширине и толщине. Максимально наглядно демонстрирует, какой должна быть отмостка, разрез, где видно особенности и параметры каждого слоя.

Минимальная ширина по СНиП

Согласно нормативной документации минимальная ширина отмостки вокруг дома может составлять 80-100 см, но в таких случаях важно учитывать особенности грунта, а также размеры свеса крыши. Некоторые владельцы частных домов делают конструкцию меньшего размера, но в таком случае она не всегда должным образом справляется с поставленными задачами.

При расчете ширины важно учесть, что от дома до самой поверхности отмостки должен быть предусмотрен деформационный шов, который компенсирует усадку и исключит преждевременную порчу материалов и растрескивание.

Высота отмостки

Важна не только толщина подземного слоя отмостки, но и ее выступ над поверхностью. Высота от нулевой отметки должна составлять не менее 5 см. Следует учесть наклон, поскольку у цоколя этот показатель будет выше. Точно сказать, насколько будет возвышаться отмостка над землей, нельзя, так как это зависит от многих факторов. В большинстве случаев при ее обустройстве ориентируются на ограничительный бордюр, который сооружается по краю отмостки перед заливкой бетонной смеси.

Высчитываем высоту

Иногда для повышения прочности конструкции поверх бетона наносятся дополнительные слои:

  • свежеуложенный бетонный раствор покрывают сухим цементным слоем;
  • подсушенный бетон покрывается свежим раствором цемента.

Эти процедуры особого значения на высоту отмостки вокруг дома не оказывают, поскольку повторные слои тщательно затираются и лишь придают прочности конструкции, при этом на размеры не влияют.

Требования к толщине

Суммарная толщина бетонной отмостки вокруг дома состоит из размеров ее основных слоев:

  • песчаное основание;
  • слой гравия;
  • бетонной заливки.

Показатель может быть увеличен в различных ситуациях:

  • если требуется теплоизоляция и укладываются дополнительные слои;
  • на пучинистых грунтах, когда необходима укладка утолщенный слоев.

Несмотря на то, что слои могут быть различного размера, есть определенный предел, который превышать не рекомендуется.

Нормы СНиП для уклона отмостки

Чтобы отвод воды выполнялся качественно, отмостка вокруг дома должна организовываться под уклоном. СНиП четко регламентирует этот показатель. Он может варьироваться в зависимости от используемых материалов. Так, для:

  • бетонных или асфальтных покрытий показатель наклона должен составлять 3-5%%
  • булыжника, щебня, тротуарной плитки – 5%.

Также важно обеспечить деформационный шов – расстояние от отмостки вокруг дома до его стен. Это нужно, чтобы конструкция не трескалась из-за различий в скорости усадки элементов с разной массой.

При изготовлении гидроизоляционного барьера вокруг дома из бетона, глины или штучных материалов важно помнить о приведенных выше требованиях к геометрии, тогда отмостка прослужит долго и обеспечит надежную защиту несущих конструкций здания.

Как рассчитать ширину отмостки

Автор Евгения На чтение 27 мин. Опубликовано

Как рассчитать ширину отмостки

Размеры отмостки вокруг дома: расчет ширины, толщины и глубины

Несмотря на то, что отмостка достаточно простая строительная процедура, ее мало кто способен сделать правильно.

Отмостка для дома — это горизонтальное защитное покрытие, которое укладывается по всему периметру здания.

Наружный слой покрытия должен обладать высокими изоляционными свойствами, и герметически соединяться с наружной стороной цоколя или фундамента здания и не пропускать влагу в местах стыковки.

Если дом имеет теплый подвал или цокольный этаж, то в таких случаях целесообразно сделать утепленную отмостку. Дополнительный термоизоляционный настил защищает строение от резкого понижения температуры воздуха и предупреждает вспучивание почвы возле фундамента.

Когда выполнять отмостку дома

Строительство отмостки начинают только после завершения возведения здания. Сроки работ будут зависеть от технологии сооружения дома и фундамента. Долговечность самой отмостки — от технологии её строительства.

Чтобы отмостка не просела и не потребовала срочного ремонта, важно хорошо утрамбовать грунтовое покрытие, или дождаться пока оно не уплотнится и осядет самостоятельно.

Это правило необходимо соблюдать для фундаментов с большим заглублением — ленточного и монолитного ленточного. Когда же здание возведено на мелкозаглубленном ленточном фундаменте, отмостку можно пристраивать немедленно на прилегающий к стенкам фундамента плотный грунт.

Ширина отмостки вокруг дома

Ширину отмостки рассчитывают исходя из следующих условий:
  • Тип грунта;
  • Ширина свесов карниза крыши здания;
  • Функциональные и внешние особенности строения.

Также на ширину полотна отмостки влияет степень просадочности грунта. Этот показатель определяется в специальных лабораториях. Все лесные глинистые почвы считаются просадочными в разной степени.

Согласно строительным нормам такие грунты классифицируются на два типа:

  1. Первый: почва имеет механические свойства, при которых просадка слоев от собственного веса не наблюдается или не более 5 см, в большинстве случаев просадка происходит под действием внешних нагрузок;
  2. Второй: механические свойства почвы допускают просадку слоев не только под действием внешних нагрузок, но и под действием собственного веса на величину от 5 см и выше.

По ГОСТу ширина отмосток для почвы первой просадочной категории рассчитывается не меньше 1,5 метра, а для второй — не меньше 2 метров.

Определить типологию почвы по просадочности можно самостоятельно путем изучения территории и состояния имеющихся строительных конструкций, которые были выполнены раньше. Необходимую информацию также можно почерпнуть из справочников по инженерно – геологическим исследованиям грунтов области.

Минимальная ширина по СНИП

Для зданий, расположенных на нормальных несущих почвах, согласно строительным нормам назначают минимальную ширину для отмостки — от 0,8 до 1,0 метра. При этом необходимо обязательно учитывать, что наименьшее значение ширины должно превышать вылет карниза кровли на 20 — 30 см.

Какая должна быть толщина отмостки?

Подготовка качественной отмостки выполняется несколькими этапами. В первую очередь снимается растительный слой. Глубина снимаемого грунта зависит от ширины карниза дома.

Если толщина растительного слоя составляет половину метра, то требуется снять половину метра, если этот слой больше, например один метр, то требуется удалить грунт на один метр.

Минимальная толщина грунта, которую необходимо снять для укладки отмостки составляет приблизительно 40 см. После того как удален поверхностный слой почвы, на более плотный глинистый или известковый слой укладывается и затрамбовывается основание из песка, глины или мелкофракционного щебня толщиной 5 — 15 см. После этого укладываются гидро — и термозащитные покрытия.

В качестве материала для финишного настила обычно используется асфальт, асфальтобетон или цемент. Для определения объемов работ, стоимости выполнения отмостки и её площади рассчитывается подстилающий слой (основание) в кубических метрах, а внешний настил — в квадратных метрах.

Высота отмостки

Высота отмостки по всему периметру дома не самый главный конструктивный параметр и в меньшей степени нормируется строительными стандартами. С учетом уклона поверхности это значение будет неодинаковым относительно сторон.

Наименьшая высота отмостки по внешнему краю должна составлять 5 см от поверхности земли, со стороны цоколя высота отмостки увеличивается на 1 – 20 см в зависимости от выбранного уклона.

Нормы СНИП для уклона отмостки

Для отвода осадков и защиты основания фундамента конструкцию отмостки планируют с уклоном, при этом толщина покрытия возле цоколя больше чем с противоположной стороны. Уклон согласно строительным нормам составляет минимум 10 промилей в направлении от сооружения. Другими словами на каждый метр по ширине отмостки наклон рассчитывается не меньше 1 см. Максимальное значение уклона по СНИПу — не более 10 см на каждый метр отмостки.

Целесообразно устраивать водоприемники – желоба по внешнему периметру отмостки. Благодаря такой конструкции осадки удаляются от здания на безопасное расстояние, и тем самым значительно увеличивается срок эксплуатации сооружения (более подробную информацию о гидроизоляции отмостки вокруг дома можно узнать из этой статьи).

Смотрите видео о том, как правильно сделать отмостку вокруг дома:

Ширина отмостки вокруг дома

Отвод воды от основания дома – важная задача, которую предстоит решить владельцам. Желательно делать это на этапе проектирования. Важна не только гидроизоляция самого фундамента, но и сооружение дополнительных конструкций, которые будут защищать строение от негативного влияния влаги.

Важную роль играет отмостка, которая должна иметь размеры, согласно установленным нормам. В СНиП указаны все характеристики конструкции, вплоть до материалов, которые должны быть использованы при строительстве.

Что представляет собой отмостка

Отмосткой называется горизонтально покрытие по периметру сооружения. Ширина ее отличается в зависимости от особенностей самого сооружения.

Но в любом случае существуют определенные нормы, которые регламентируют, какой должна быть отмостка, чтобы надлежащим образом выполнять возложенные на нее функции.

Ею начинают заниматься после того, как стены фасада облицованы. Изначально территорию подготавливают к дальнейшим работам. Для этого снимают плодородный слой земли, убирают растения, находящиеся вблизи, устраняют корни. После этого можно приступать к укладке основных слоев. Чтобы узнать их характеристики, важно сразу же определить тип грунта. Если самостоятельно сделать это не удается, то следует обратиться к специалистам.

Зачем нужна отмостка

Конструкция отмостки включает несколько слоев. Наличие всех обязательно, поскольку каждый имеет свою роль.

Составляющими конструкции являются:

  1. Прочная основа. В качестве нижнего слоя выбирают глину и песок, которые при укладке тщательно утрамбовывают для придания плотности.
  2. Дренажная прослойка. Засыпка галькой, щебнем или другими крупнофракционными материалами позволяет беспрепятственно проходить влаге.
  3. Гидроизоляционная мембрана. Современный рынок предлагает большое количество рулонных материалов, которые отлично справляются с этой функцией.
  4. Теплоизоляционный слой. Он является не обязательным, но его присутствие позволяет исключить промерзание грунта при резких перепадах температур и дальнейшее его пучение, что негативно сказывается на основании дома.
  5. Верхнее покрытие. Зачастую владельцы сооружают его из бетона вокруг дома, но возможны и другие варианты верхнего слоя. Вместо бетонной смеси применяют керамическую плитку, керамогранит и пр.

Конструкция позволяет исключить отстаивание воды, а в комбинации с качественной дренажной системе надежно защищают фундамент и сам дом от губительного воздействия влаги.

От чего зависит ширина отмостки по СНиП

Для отмостки существуют конкретные нормативные документы, в которых изложены требования по каждой из важных характеристик. Их соблюдения позволят гарантировать качественный водоотвод и надежную защиту строения.

Чтобы рассчитать этот параметр, следует учесть несколько важных факторов. Ширина отмостки вокруг дома определяется в зависимости от:

  • разновидности грунта, на котором возводится сооружение;
  • размеров крыши и длины ее свеса;
  • конструктивных особенностей строения.

В зависимости от типа грунта ширина отмостки должна быть:

  • от 1,5 м для грунтов, которые подвержены минимальной усадке, не больше 5 см под при механическом воздействии;
  • от 2 м для грунтов, которым свойственна глубокая усадка, более 5 см.

Минимальный показатель ширины может составлять 60 см, но это возможно лишь в исключительных случаях.

Следует учитывать свес кровли. Конструкция должна быть удалена от него минимум на 20 см.

Какая должна быть толщина отмостки

Таким же важным параметром, как и ширина отмостки, является ее толщина. Она будет зависеть от суммарной толщины каждого отдельного слоя:

  • подушка из песка должна составлять 10-15 см;
  • слой щебня или гравия – 6-9 см;
  • бетонный слой или другое верхнее покрытие – 7-12 см.

Следовательно, минимальная толщина может составлять 23 см, максимальный же показатель – от 36 см.

Если планируется организовать конструкцию, выступающую в роли пешеходной тропинкой вокруг дома, то будет больше требований по СНиП по отношению к ширине и толщине. Максимально наглядно демонстрирует, какой должна быть отмостка, разрез, где видно особенности и параметры каждого слоя.

Минимальная ширина по СНиП

Согласно нормативной документации минимальная ширина отмостки вокруг дома может составлять 80-100 см, но в таких случаях важно учитывать особенности грунта, а также размеры свеса крыши. Некоторые владельцы частных домов делают конструкцию меньшего размера, но в таком случае она не всегда должным образом справляется с поставленными задачами.

При расчете ширины важно учесть, что от дома до самой поверхности отмостки должен быть предусмотрен деформационный шов, который компенсирует усадку и исключит преждевременную порчу материалов и растрескивание.

Высота отмостки

Важна не только толщина подземного слоя отмостки, но и ее выступ над поверхностью. Высота от нулевой отметки должна составлять не менее 5 см. Следует учесть наклон, поскольку у цоколя этот показатель будет выше. Точно сказать, насколько будет возвышаться отмостка над землей, нельзя, так как это зависит от многих факторов. В большинстве случаев при ее обустройстве ориентируются на ограничительный бордюр, который сооружается по краю отмостки перед заливкой бетонной смеси.

Иногда для повышения прочности конструкции поверх бетона наносятся дополнительные слои:

  • свежеуложенный бетонный раствор покрывают сухим цементным слоем;
  • подсушенный бетон покрывается свежим раствором цемента.

Эти процедуры особого значения на высоту отмостки вокруг дома не оказывают, поскольку повторные слои тщательно затираются и лишь придают прочности конструкции, при этом на размеры не влияют.

Требования к толщине

Суммарная толщина бетонной отмостки вокруг дома состоит из размеров ее основных слоев:

  • песчаное основание;
  • слой гравия;
  • бетонной заливки.

Показатель может быть увеличен в различных ситуациях:

  • если требуется теплоизоляция и укладываются дополнительные слои;
  • на пучинистых грунтах, когда необходима укладка утолщенный слоев.

Несмотря на то, что слои могут быть различного размера, есть определенный предел, который превышать не рекомендуется.

Нормы СНиП для уклона отмостки

Чтобы отвод воды выполнялся качественно, отмостка вокруг дома должна организовываться под уклоном. СНиП четко регламентирует этот показатель. Он может варьироваться в зависимости от используемых материалов. Так, для:

  • бетонных или асфальтных покрытий показатель наклона должен составлять 3-5%%
  • булыжника, щебня, тротуарной плитки – 5%.

Следовательно, оптимальным показателем уклона является именно 5%. Делать наклон меньше не рекомендовано, так как вода будет застаиваться на поверхности и разрушать материал отмостки дома, проникать под нее и негативно влиять на состояние фундамента.

Слишком превышать угол также нерационально, поскольку по такой дорожке неудобно будет передвигаться, да и эстетические качества при этом ухудшается.

В то же время, чем больше уклон, тем быстрее отводится вода от основания, но при этом сильным потоком может разрушаться основание конструкции, что ухудшить ее эффективность и уменьшит срок эксплуатации дома.

5%-ный уклон означает, что на каждые 5 см наблюдается склон, то есть чем больше ширина конструкции, тем больше будет общий наклон отмостки вокруг дома. Согласно СНиП, на 1 м достаточно 2-3 см уклона, возможно и больше, но превышать значение в 10 см недопустимо.

Организация наклона осуществляется поэтапно. Обычно сразу не заливают раствор в наклонную обрешетку. Первоначально сооружается ровная опалубка по периметру дома, куда и заливается смесь. Только после ее застывания организуется необходимы уклон.

Отмостка вокруг дома – это функционально, практично и эстетично. С ее помощью фундамент дома надежно защищается от разрушительного действия влаги, появляется дополнительное место для передвижения по территории, а также внешний вид строения становится более гармоничным.

К тому же, при правильном подходе такая конструкция может стать оригинальным элементов интерьера. Воплотить задуманное в жизнь можно без посторонней помощи. Но, занимаясь обустройством отмостки самостоятельно, важно четко следовать технологии и соблюдать все установленные требования.

Параметры отмостки: ширина, толщина, уклон

Отмостка представляет собой горизонтальную ленту, которая устраивается по периметру всего здания. Она выполняет защитную функцию, поэтому должна отвечать некоторым требованиям. В первую очередь это касается ее ширины, толщины и уклона. Также не нужно забывать о том, что отмостка должна плотно прилегать к вертикальным конструкциям здания.

Требования к устройству отмостки согласно строительным нормам

Отмостка необходима для дома, так как она выполняет защитную функцию. Поэтому стоит позаботиться о ее гидроизоляции, утеплении и усилении. Итак, каким требованиям должна отвечать отмостка? Об этом далее.

Толщина и ширина

Согласно СНИП ширина отмостки равняется 1 м. Если основание представлено глинистыми грунтами (т.е. сильно пучинистыми), то необходимо сделать увеличенную толщину песчаной подушки до 30 см.

При этом стоит обратить внимание на свес крыши. Так, ширина отмостки должна на 20 см превышать свес крыши.

Средняя толщина бетонной отмостки должна быть 100 мм.

Устройство отмостки

Прежде всего, производится разработка почвенно-растительного слоя. Дно траншеи устилается слоем щебня и песка. Такая подушка поддается трамбовке. Ее толщина должна составлять 15 см. После этого в траншею укладывается тепло- и гидроизоляционный слой.

Отмостка должна возвышаться над землей на 5 см. Если же лента по периметру дома будет использоваться в качестве пешеходной дорожки, то требования к ней значительно повышаются. Так, она должна обладать высокой прочностью и быть несколько шире, что обеспечит комфортное передвижение по ней.

Уклон отмостки

Согласно строительным нормам, уклон отмостки должен составлять от 1% до 10% в направлении от здания. Иными словами, если речь идет о конструкции шириной в 1 м, то ее уклон составляет от 1 до 10 см.

Но, при этом не нужно усердствовать. Уклон не должен превышать 10 см на 1 м ширины. Иначе вода будет стекать на большой скорости, что в результате приведет к разрушению края отмостки. Чтобы избежать этого, на границе защитной полосы устраивают желоба, которые обеспечат отвод стекающей воды, и тем самым защитят отмостку от разрушения.

Из чего делают отмостку

Итак, с конструктивными особенностями отмостки предельно ясно. Теперь рассмотрим методы ее устройства, и начать стоит из материалов. Как уже было сказано, отмостка используется для того, чтобы защитить конструктивные элементы сооружения от влаги. Помимо этого, отмостка может использоваться в качестве пешеходной дорожки. В данном случае все будет зависеть от того, из какого материала она будет устроена. Для этого используется бетон, тротуарную плитка, асфальт и другие строительные материалы.

В последнее время особой популярностью пользуется мембрана ПВП. Несмотря на новизну данной технологии, материал очень хорошо зарекомендовал себя в обустройстве скрытой отмостки . При использовании данного варианта стоит учитывать, что здесь исключается обустройство пешеходной дорожки. Мембрана укладывается на определенной глубине, а газон подводится непосредственно к стенам здания.

Что касается тротуарной плитки, то она идеально впишется в ландшафт загородного дома. Такие же материалы, как бетон и асфальт имеют неэстетичный внешний вид, что может негативно сказаться на внешнем виде приусадебного участка. Но, помимо этого, они имеют и некоторые преимущества, основными из которых является экономичность и простота в устройстве.

Что стоит учесть при обустройстве отмостки?

При устройстве отмостки могут возникнуть некоторые проблемы. Любые ошибки могут снизить прочность отмостки и привести к ее скорому разрушению.

Среди распространенных ошибок можно выделить:

  • Жесткое соединение отмостки со стенами. На пучинистых грунтах риск разрушения и поднимания ленты очень высок. В период оттаивания почвы под ней могут образоваться пустоты, в которые в результате будет скапливаться вода. Это все снижает прочность и долговечность отмостки. Чтобы избежать этого, между лентой и стеной укладывается демпферная лента или полиуретановый герметик.
  • Отсутствие поперечных деформационных швов. В зимне-весенний период происходят подвижки грунта. И это приводит к трещинам в отмостке.

Устройство бетонной отмостки

Чаще всего для устройства отмостки используют бетон. Этот вариант очень прост в обустройстве и не требует значительных финансовых вложений. Справиться с такой задачей сможет даже новичок. Работы проводятся в такой последовательности:

  • Разметка придомовой территории. Прежде всего, стоит отметить ширину защитной линии и в выбранных точках вбить колышки. Между ними натягивается нитка, что позволяет наметить прямую линию.
  • Снять почву по всей площади будущей отмостки. При этом стоит учитывать глубину «корыта» согласно проведенным расчетам. Зачастую этот параметр составляет 25 см. Здесь не учитывается толщина отделочного материала.
  • Если на дне траншеи есть корни растений, то их обрабатывают специальными гербицидами. Это позволит предотвратить разрастание корней, которые могут нарушить целостность конструкции.
  • Собрать опалубку. Для сооружения щитов используют необразную доску, толщина которой не должна быть меньше 2 см. Готовые щиты устанавливаются по внешней границе по периметру траншеи.
  • В траншею укладывается подушка из выбранного материала. Чаще всего в качестве базового выравнивающего материала используют песок. Его толщина должна составлять не меньше 5 см.
  • Уложить каркас из арматуры и провести заливку бетона до выбранного уровня.

Соблюдая такую последовательность, каждый сможет создать прочную отмостку, которая на протяжении длительного времени будет защищать строение от атмосферных осадков.

Выбор размеров отмостки: ширина, толщина и уклон

Отмостка – это элемент здания, благодаря которому снижается нагрузка на гидроизоляцию фундамента. Она отводит воду за пределы периметра здания, чем спасает опорные части дома от подтопления дождевой или талой водой в особо опасные весенний и осенний периоды. Как и к любому конструктивному элементу, к ней предъявляются особые требования, которые необходимо соблюдать. Особенно важна ширина отмостки, но нужно уделить внимание и другим геометрическим размерам. Рассмотрим, какой должна быть отмостка вокруг дома.

Материалы для изготовления и назначение отмостки

Элемент предназначен для того, чтобы отводить лишнюю влагу за периметр дома. Это позволяет уменьшить количество воды в непосредственной близости от фундамента и предотвратить преждевременный выход гидроизоляции из строя. Ремонт или усиление фундамента – сложная задача, которая потребует терпения и финансовых затрат, поэтому важно уделить особое внимание профилактике разрушения конструкции.

Кроме основной функции, отмостка вокруг дома может стать удобной дорожкой, позволяющей обеспечить передвижение по участку, и декоративным элементом дома. Все зависит от того, из каких материалов она изготовлена:

  • бетон;
  • асфальт;
  • тротуарная плитка;
  • булыжник;
  • глина с защитным покрытием сверху.

Еще одним вариантом могут стать современные мембраны ПВП. Но здесь важно помнить, что при этом вокруг дома не будет дорожки, кроме того, элемент не будет выполнять декоративную функцию. В рассматриваемом случае мембрана укладывается на некотором расстоянии от поверхности земли, а газон доводится прямо до стен здания.

Отмостка из тротуарной плитки, булыжника или глины может отлично вписаться в дизайн сада или дачного участка. Бетонной или асфальтовой конструкцией намного сложнее это сделать, поскольку их внешний вид оставляет желать лучшего. Но зато бетон или асфальт не потребуют больших финансовых затрат и достаточно просты в изготовлении.

Владелец дома вправе сам решать, какой тип отмостки ему выбрать, но для любого из них важно соблюдать определенные правила.

Эти требования позволят обеспечить надежность гидроизоляции и обеспечат нормальный отвод воды от периметра дома.

Ширина конструкции

Один из важнейших критериев. В большую сторону здесь размер не ограничивается. Нужно только учитывать эстетические пожелания, например, если владелец дома решил, что ему нужно сделать широкую пешеходную зону вокруг строения. При этом лучше выбрать материал для изготовления, который обеспечит привлекательный внешний вид.

Минимальный отступ от проекции карниза

Ширина не зависит от материала, минимальное ее значение должно определяться исходя из характеристик грунта основания и вылета карниза крыши. Карниз учитывается для того, чтобы влага с крыши падала на отмостку и отводилась ею. По нормативам ширина отмостки должна быть такой, чтобы при построении проекции карниза на поверхность земли, она была шире минимум на 200 мм. Именно такой размер обеспечит надежную работу конструкции и предотвратит подтопление. Отмостка, совпадающая с выступом кровли, или имеющая ширину меньше, чем его проекция, не допускается, поскольку такой элемент не сможет полноценно отводить поступающую на поверхность земли влагу.

Далее необходимо определиться с типами грунта. Если основание под дом имеет достаточную прочность и представлено в основном крупнообломочными грунтами или песками средней и крупной фракции, то можно принимать при проектировании в качестве минимального размера 80 см.

Если грунты на участке слабые, склонные к морозному пучению и насыщены водой, 80 см может быть недостаточно. Здесь минимальное значение составляет 90-100 см. Чаще всего в строительстве пользуются одной универсальной шириной отмостки вокруг дома – 1 метр. Это позволяет предотвратить излишнее увлажнение почвы в непосредственной близости с фундаментами.

Таким образом, требуется запомнить две цифры: 80 см для устойчивых грунтов, 90 см для слабых оснований. Максимальная ширина, как уже говорилось ранее, не ограничена. В этом случае, чем шире будет отмостка, тем надежнее она защитит фундаменты. Но важно не переусердствовать. Слишком широкая полоса по периметру здания будет смотреться нелепо (особенно если дом небольшой) и потребует больше затрат.

Важно, чтобы элемент гармонично завершил фасад, учитывая при этом минимальные значения ширины.

Другие геометрические размеры

Помимо ширины конструкции, важно обеспечить соответствие по другим параметрам. К ним относятся:

Устройство отмостки с тротуарной плиткой

  • уклон;
  • толщина отмостки.

Толщина

При работе со штучными материалами для изготовления все достаточно просто. Толщина при этом включает в себя все слои конструкции, важно учесть:

  • подсыпку из песка средней или крупной фракции, толщина которой во многом зависит от типа основания, но в качестве среднего значения можно принять 300 мм;
  • подсыпку из щебня, толщина которой в среднем также принимается 300 мм;
  • толщина подсыпки, на которую укладывается штучный материал, составляет примерно 70-100 мм;
  • толщина материала отмостки.

Последняя величина зависит от выбранного типа покрытия. Например, при использовании булыжника сложно назвать точное значение, поскольку камни могут быть разной формы и величины. При использовании тротуарной плитки все проще – высота указывается производителем.

Для устройства пешеходной дорожки нет необходимости в использовании слишком толстых элементов. Нагрузка на покрытие невелика, поэтому будет достаточно плитки толщиной 25-30 мм. При возможности движения по дорожке автомобильного транспорта этот размер лучше увеличить до 40 мм. Использование большей толщины для собственного участка экономически не обосновано.

Высота для глиняной отмостки составляет примерно 150-200 мм. Также из глины нередко делают замок при использовании штучных материалов, толщину этого замка также важно учесть. При применении асфальта или бетона нужно ориентироваться на толщину 100 мм в самой тонкой части. Для обеспечения уклона толщина такой отмостки меняется. Это важное отличие, например, от тротуарной плитки, при использовании которой необходимая высота подъема обеспечена уклоном песчаной подсыпки. При использовании бетонной отмостки размер по внешнему краю принимается равным 100 мм (при небольшой нагрузке на конструкцию), а толщина у стен здания вычисляется в зависимости от принятого уклона.

Угол наклона

Крайне важная характеристика. Именно от ее зависит нормальная работа элемента. Если уклон отмостки будет недостаточным, то вода задержится на поверхности отмостки и получит возможность просочиться сквозь нее, разрушая как отмостку, так и фундамент дома. Минимальное значение уклона принимается в зависимости от типа материалов.

Устройство и размеры различных отмосток

  • элемент из глины, бетона, асфальта – 3-5%;
  • булыжник, тротуарная плитка – 5%.

Как видно из сказанного, достаточно запомнить одно значение – 5%, чтобы не ошибиться в любом случае. Указанный выше уклон – минимальная величина, принимать большие допускается. Чем круче отмостка из бетона или штучных материалов, тем быстрее по ней сбежит вода и тем меньше вероятность, что она просочится к фундаменту.

Важно разобраться, что означает указанная выше величина. Например, уклон отмостки для бетонной конструкции 5% обозначает, что на каждый метр ширины приходится изменение в 5 см по высоте. При этом нужно помнить о минимальной толщине слоя бетона, так, для бетонной конструкции можно привести следующие оптимальные значения:

  • ширина – 100 см;
  • уклон – 5%;
  • толщина по наружному краю – 100 мм;
  • толщина у стен дома (с учетом уклона) – 150 см.

Также важно обеспечить деформационный шов – расстояние от отмостки вокруг дома до его стен. Это нужно, чтобы конструкция не трескалась из-за различий в скорости усадки элементов с разной массой.

При изготовлении гидроизоляционного барьера вокруг дома из бетона, глины или штучных материалов важно помнить о приведенных выше требованиях к геометрии, тогда отмостка прослужит долго и обеспечит надежную защиту несущих конструкций здания.

Определяем размеры отмостки: ширина, глубина, угол наклона

Отмостку вокруг дома обустраивают независимо от вида фундамента. Некоторые ее считают дорожкой вдоль фасада, которая придает зданию законченный в декоративном отношении вид. И хотя это одна из возможных функций, при условии твердого покрытия, но основное назначение у нее совершенно другое. О том, какой должна быть отмостка дома, размеры и особенности устройства рассказывается ниже.

Назначение и функции отмостки

Отдельного норматива, посвященного только отмостке, нет. Но это не означает, что требования к размерам отмостки не оговорены в разных СНиП, сводах правил и приложениям к ним. Согласно этим документам обустройство отмостки входит в перечень обязательных мероприятий, предотвращающих намокание грунта у основания здания (приложение к СНиП 2.02.01-83). И эта защита носит исключительно локальный характер.

Отмостка это только часть системы, в которой кроме нее могут быть организованный водосток, ливневая канализация и дренаж. А главное свойство отмостки — водонепроницаемость для атмосферных и производственных вод.

Бытует устоявшееся мнение, что отмостка защищает от намокания фундамент. Но это не совсем так. И хотя она отводит от основания осадки, остаются еще грунтовые воды в верхних слоях — верховодка. Поэтому для защиты фундамента специально выполняют гидроизоляцию из рулонных, листовых или обмазочных материалов, а в сложных случаях дополнительно обустраивают кольцевой дренаж.

Основное же назначение отмостки — защита от намокания грунта, который при насыщении влагой частично теряет несущие свойства. А это означает, что мокрый грунт уже не будет обеспечивать выполнение расчетных нагрузок.

В качестве дополнительного назначения, помимо использования отмостки как дорожки, она служит элементом ландшафтного дизайна, является частью облика дома. И здесь уже важны материалы, из которой делают покрытие.

Материалы для отмостки, типы покрытия

Если посмотреть на отмостку в разрезе, то ее можно представить в виде дорожки с разными вариантами покрытия.

По виду материала покрытия отмостка бывает:

Жестокое покрытие — это лента вокруг цоколя, выполненная из цементного бетона или асфальтобетона. Защитные свойства обеспечиваются за счет гидроизоляционных свойств обоих видов бетона. Но если в первом случае, чтобы избежать растрескивание поверхности отмостки, необходимо выполнить армирование, то во втором случае такое усиление не требуется благодаря высокой прочности асфальта на изгибающие нагрузки.

Рисунок 1. Отмостка из бетона

К особенностям жесткого покрытия еще относится обязательное устройство зазора между цоколем и лентой отмостки — он должен компенсировать температурное расширение жесткого покрытия.

К полужесткому покрытию относят тротуарную плитку разных видов, брусчатку или дорожный кирпич. Водонепроницаемость обеспечивают двумя способами:

  • укладкой геомембраны на основание из сухой цементно-песчаной смеси;
  • обустройством монолитного бетонного основания.

Рисунок 2. Отмостка из брусчатки

Мягкое покрытие может быть трех видов:

  1. Из уплотненной водоупорной глины. Этот способ когда-то был традиционным для небогатых деревенских домов. Его и сейчас используют в качестве эконом варианта для небольших дач или хозяйственных построек, но в современном виде могут добавить верхнюю засыпку из гравия.
  2. Щебеночное покрытие. Еще один недорогой вариант, который отличается от предыдущего тем, что для создания гидроизоляционного слоя под покрытие укладывают геомембрану.
  3. Скрытая отмостка. Этот вид можно назвать новинкой. Отличительная особенность — покрытие представляет собой насыпной плодородный грунт, в который высаживают декоративные кустарники, цветы или высевают траву, устраивая один из видов газона.

Рисунок 3. Мягкая отмостка

Устройство отмостки с жестким или полужестким покрытием

Так как отмостка с жестким или полужестким покрытием аналогична по устройству дорожке (тротуару), то на нее распространяются требования СНиП III-10-75.

В разрезе нижняя часть схемы имеет такой вид:

  1. «Корыто» из уплотненного грунта. На всю ширину и глубину (основные размеры отмостки вокруг дома) снимают слой грунта, в том числе вынимают часть обратной засыпки вокруг фундамента. Поверхность трамбуют до тех пор, пока остаются отпечатки трамбовки. На этом этапе изначально формируют уклон отмостки. Толщина утрамбованного слоя просадочных грунтов составляет не менее 15 см.
  2. Подушка. Бетонную или полужесткую отмостки обустраивают на песчаном основании. При недостаточных несущих свойствах грунтов под песок может насыпаться слой щебня средней фракции (40-60 мм), который расклинивают мелкой фракцией (5-10 мм). Рекомендованная толщина подушки из двух слоев не менее 15 см, а при засыпке только песка — не менее 10 см. Каждый слой поливают и трамбуют в три приема. Щебень уплотняют до тех пор, пока не прекратится «подвижность» основной и расклинивающей фракции. Основание для асфальтобетона устраивают на слое щебня средней фракции (40-60 мм), вдавливая его в уплотненный грунт трамбовкой.
  3. Разделительный слой (кроме случаев асфальтобетонного покрытия) выполняют из рулонного гидроизоляционного материала — геомембраны или плотной полиэтиленовой пленки толщиной более 0.15 мм. Ширина полотна должна быть такая же, какая ширина у отмостки вокруг дома. В длину полотна склеивают или укладывают с перехлестом не менее 50 см. Дополнительно на пучинистых грунтах укладывают слой теплоизоляционного материала (обычно пеноплекса).
  4. Для монолитной отмостки из бетона или с полужестким покрытием на бетонном основании устанавливают опалубку и проводят армирование. Для заливки применяют бетон марки М200.

Рисунок 4. Разрез отмостки

Ширина отмостки

Очень часто ширину отмостки «привязывают» к размеру свеса крыши. Например, популярно утверждение, внешняя граница отмостки должна находится от цоколя на расстоянии не менее 20 см, чем проекция карниза кровли. Если следовать логике авторов такого утверждения, то у домов с плоской крышей ширина водонепроницаемой защитной «ленты» вдоль фасада будет равна 20-30 см.Но в нормативах нет такой взаимосвязи. Ширина отмостки зависит исключительно от типа грунта.

В пособии для служб надзора за строительством размер отмостки для песчаных грунтов должен составлять не менее 70 см, а для глинистых — 100 см.

Рисунок 5. Ширина отмостки и свес крыши

Для примера. Если дом из двух этажей построен на песчаном грунте, а водосток у него неорганизованный, то свесы кровли у него не должны быть более 60 см (еще одно требование СНиП). Получается, что в этом случае отмостка может выступать за проекцию крышу на 10 см.

В нормативах отдельно выделены требования по размеру отмостки для просадочных грунтов. У II категории она принимается равной от 2 м, и обязательно должна перекрывать пазухи засыпанного котлована или траншей для фундамента. У I категории — 1.5 м.

Толщина

Для отмостки вокруг частного дома обычно используют бетон, мелкоштучное полужесткое или щебеночное покрытие.

Если не принимать во внимание размеры слоя утрамбованного грунта и подушки (о них было сказано выше), то толщина полужесткого покрытия прямо задается размером плитки (дорожного кирпича, брусчатки). А уклон формируется на стадии подготовки грунтового основания.

Толщину бетонной отмостки надо вычислять, так как ее уклон от цоколя окончательно формируется на этапе заливки. И этот показатель важен для расчета количества смеси. Для вычисления толщины надо знать следующие показатели:

Нормативная высота бровки над спланированной поверхностью должна быть равна от 5 см, плюс толщина «подземной» части. Толщина отмостки из бетона у бровки не может быть меньше 7 см — это получается если сложить диаметр двух прутков дорожной сетки 4 мм (плюс проволока обвязки), и прибавить к сумме два слоя бетона вокруг (сверху и снизу) арматуры по 30 мм.

Для расчета толщины уклон (в процентах) умножают на ширину отмостки и делят на 100. Получится разница высот отмостки у бровки и рядом с цоколем.

Рисунок 6. Толщина отмостки у бровки 7 см

Для примера. При уклоне 5% и ширине 70 см разница высот равна 3.5 см. При высоте внешней части в 7 см, толщина отмостки у цоколя будет равна 10.5 см.

Угол наклона отмостки

Так же как для ширины, для уклона отмостки многое значит тип грунта.

В нормативе по проектированию оснований указано, что для домов, стоящих на просадочных грунтах, уклон отмостки должен быть от 3% и выше. При этом не оговаривается верхний предел, а лишь указывается, что вода с отмостки должна сливаться в ливневую канализацию.

В нормативе по благоустройству территорий (СНиП III-10-75) для домов на обычных песчаных и глинистых грунтах уклон задается в диапазоне значений от 1% до 10%.

Такие же требования к уклону отмостки дома есть в более позднем по дате выпуска документе — схемах операционного контроля качества. Здесь же оговаривается обязательное наличие лотков ливневой канализации, которые должны располагаться под водосточными трубами и иметь уклон выше 15%.

ширина, высота, уклон согласно СНиП

В этой статье кратко изложены общие требования и обоснована необходимость сооружения отмостки для любого здания. Рассмотрены размеры отмосток различных конструкций. Приведены требования СНиП к материалам для изготовления отмостки, а также, к размерам и уклону отмостки вокруг дома.

Оглавление:

  1. Отмостка вокруг дома. Ее необходимость и основные типы
  2. Требования СНиП к размерам отмостки в плане и ее толщине
  3. Требование СНиП к уклонам отмостки
  4. Простые технологии самостоятельной заливки отмостки с созданием уклонов

Отмостка вокруг дома. Ее необходимость и основные типы

Отмостка — это горизонтальная защитная полоса, шириной 1–2 метра, прочная и водоупорная, часто утепленная, которая проходит по периметру всего здания. В обязательном порядке отмостка должна плотно примыкать к наружным вертикальным стенкам фундамента или цоколя и не пропускать воду в зоне контакта. Следует помнить, что эта роль отмостки является главной, а не ее эстетическая ценность.

Идеальная отмостка-тротуар

Отмостка в том или ином виде, также необходима для защиты дома (прежде всего от атмосферных осадков), как его кровля. Требования СНиП 2.02.01–83 однозначны: «…вокруг каждого здания должны быть устроены водонепроницаемые отмостки.»

Различные конструкции отмосток используют самые разнообразные материалы для их сооружения. Общие функциональные требования для всех типов отмостки одинаковы — прочность, гидроизоляция, утепление.

Требования СНиП к размерам отмостки в плане и ее толщине

Ширина отмостки вокруг дома определяется в зависимости от типа просадочности грунта. Все глинистые (лессовые) грунты являются просадочными в различной степени. Определить тип грунта можно в лабораторных условиях. СНиП 2.02.01–83 утверждает два типа грунтов:

«I тип- грунтовые условия, в которых просадка от собственного веса грунта отсутствует или не превышает 5 см; просадка возможна в основном от внешней нагрузки.

II тип- грунтовые условия, в которых, помимо просадки грунтов от внешней нагрузки, возможна их просадка от собственного веса и величина ее превышает 5 см.»

Этот же документ определяет ширину отмостки по госту. Для грунтов первого типа она не должна быть меньше 1.5 м, а для грунтов второго типа, ширина отмостки не должна быть менее 2 м.

При строительстве на просадочных грунтах нужно принять все меры для прохождения фундаментом просадочного слоя, плюс, применение специальных строительных технологий.

При нормально несущих грунтах нормативные документы определяют минимальную ширину отмостки в 0.8–1.0 м. При этом, ее ширина в обязательном порядке должна превышать вылет крыши над стенами на 20–30 см.

Толщина (высота) отмостки в меньшей степени нормируется СНиПом. Согласно нормативным документам, после выборки почвенно-растительного слоя по всей ширине отмостки, устраивается и трамбуется основание из глины, песка или щебня, толщиной не менее 15 см. Далее производится укладка гидро- и теплоизоляционных слоев.

Высота отмостки вокруг дома (отметка верхний защитного слоя на внешнем краю отмостки) должна возвышаться над «0» отметкой не менее чем на 5 см.

Если отмостка по плану будет являться пешеходной, то требования к ней со стороны нормативных документов увеличиваются, по ширине и прочности.

Требование СНиП к уклонам отмостки

Уклон отмостки здания, согласно СНиП должен быть не менее 10 промилле в сторону от здания. Эта означает, что уклон на 1 м отмостки должен быть размером не менее 1 см. Обычно уклон отмостки выполняют в 2–3 см на 1 метр ширины отмостки. Максимальная величина уклона, согласно СНиП, не должна превышать 10 см на 1 м ширины отмостки. Слишком крутой уклон отмостки вызовет разгон потоков воды и постепенное разрушение внешнего края отмостки, на границе с грунтом.

В некоторых случаях на внешней границе отмостки сооружают водоприемные желоба, которым задается продольный уклон. По этим желобам дождевые воды уходят от здания на значительное расстояние.

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

Неврология для детей — Тестирование слепых зон

Слепое пятно возникает, когда свет падает на область сетчатка без фоторецепторов. Насколько велика эта область на сетчатке? Вот один из способов узнать горизонтальный диаметр слепого пятна.
  1. Сделайте тестер, отметив + на дальней правой стороне тетрадная бумага.
  2. Встаньте спиной к стене, коснувшись стены головой.
  3. Держите тестер на расстоянии 500 мм (0,5 м или 50 см) перед глазами.(Это может помогите, чтобы кто-то вам помог.)
  4. Закройте правый глаз и посмотрите на + левым глазом.
  5. Поместите ластик карандаша в дальнюю левую часть тестера.
  6. Медленно переместите ластик карандаша вправо.
  7. Когда ластик исчезнет, ​​отметьте это место на тестере. Назовите эту точку «А».
  8. Продолжайте перемещать ластик вправо, пока он не появится снова. отметка это место на тестере. Назовите эту точку «Б.»
  9. Повторяйте измерения, пока не убедитесь, что они точный.
  10. Измерьте расстояние между пятнами, где ластик исчез и снова появился.

Чтобы рассчитать ширину слепого пятна на сетчатке, предположим, что что 1) задняя часть глаза плоская и 2) расстояние от линзы ваш глаз до сетчатки 17 мм. Мы проигнорируем расстояние от роговица к хрусталику.

Используя простую геометрию подобных треугольников, мы можем вычислить размер слепого пятна, потому что треугольник ABC подобен треугольнику CDE.Так, пропорции линий будут аналогичными.

Когда я проводил этот эксперимент, измеренное расстояние между точкой А и точка B составляла 46 мм. Подставляя 46 мм в уравнение, слепое пятно на моя сетчатка имеет диаметр 1,56 мм.

Настроить Пример Расчеты

Дополнительные вопросы:

  • Как бы вы измерили ВЕРТИКАЛЬНЫЙ диаметр слепого пятна?
  • Как бы вы измерили ФОРМУ слепого пятна?

Значения, полученные у нормальных субъектов

Размер и расположение

из

слепого пятна

были выполнены для оценки приложений —

приложений пространственно адаптивных программ6- *, чтобы оценить

фальсифицирующий эффект рассеянного света в периметре

9, или для сравнения поведения дифференциального светового порога

на границе глау-

коматозных дефектов и слепых пятен1011.В других исследованиях

оценивалось использование

из

обычных, грубых

сеток тестируемых точек при клинической оценке зоны слепого пятна

2.

Систематический анализ слепых зон пара-

метров с использованием автоматизированного перим-

с высоким разрешением, проведенный в этом исследовании, стал возможным благодаря недавней разработке процедуры

, позволяющей довольно быстрое и точное измерение

слепой зоны ».Эта стратегия значительно сократила продолжительность

, требуемую другими,

более традиционными программами для выполнения такого анализа

.

Размер и расположение слепого пятна были ранее оценены с использованием ручной кинетической техники.

nique ~ ‘~ *’ ~. В нескольких исследованиях

a

с ручными статическими стимулами

были также проведены ограниченные исследования морфологии слепого пятна

I4.В результате некоторые из выводов, перенесенных сюда, были ожидаемыми. Однако, используя автоматизированную периметрию с высоким разрешением

, данные, полученные в этом исследовании, являются оптимальными по точности. Вдобавок

стимулы, использованные в нашем исследовании, существенно отличаются от стимулов, используемых в мануальных техниках,

, кинетических или статических, и, следовательно, вероятно,

активируют различные каналы в зрительной системе.

В результате, информация, представленная здесь, необходима для анализа данных, полученных с помощью компьютеризованной периметрии.,

мы обнаружили, что высота слепого пятна

превышает его ширину. Интересно, что наши результаты показали, что корреляция между значениями ширины и высоты между

и высотой была слабой. Это наблюдение

имеет практическое значение для разработки

автоматизированных стратегий для быстрого измерения слепого пятна

, предполагая, что даже

у нормальных субъектов оценка ширины слепого пятна

не дает

а

существенное указание —

его высота.

Рассмотрены возможные преимущества вычисления средних

значений ширины и высоты как квадратного корня из

произведения этих значений. Средний размер и квадратный корень, как и ожидалось,

оказались более стабильными значениями, чем

либо по ширине, либо по высоте. Различия между средним значением

и значением квадратного корня были незначительны.

Вполне вероятно, что среднее значение будет использоваться чаще, чем

, поскольку его легче вычислить, чем квадратный корень

.

В этом исследовании была количественно определена обратная зависимость

между интенсивностью стимула и размером

из

слепого пятна

, последнее имеет на островке зрения форму

ямки с расширенной границей. Анализ

результатов, полученных в верхней части котлована,

, т.е.

с очень низкой интенсивностью стимулов, был неизбежно затруднен. Это было связано с тем, что

гребень

из

котлован варьируется по высоте от одного к другому

; как результат

a

, у некоторых испытуемых

слепое пятно не может быть полностью очерчено

при использовании очень слабых стимулов, тогда как у других

это возможно.

В нашем исследовании асимметричный характер ямки

, представляющей слепое пятно, был хорошо продемонстрирован временным сдвигом среднего горизонта

координат центра при использовании более слабых

стимулов. Смещение центра

слепого пятна к височной стороне при

более слабых стимулах указывало на то, что наклоны назальной и височной чувствительности были асимметричными, причем наклон носа

был круче височного.

Наклон носа был более крутым у

26

из

30

испытуемых, причем разница между наклоном носа

и височным наклоном была даже значительной —

у пяти человек. Однако разница

,

между противоположными склонами значительно варьировала

от одного субъекта к другому. Напротив,

313

Neuroophthalmology Скачано с informahealthcare.com от Женевского университета 17.12.12

Только для личного пользования.

Слепое пятно — эксперименты со зрением

Общие сведения

Чтобы мы могли увидеть объект, световые лучи от этого объекта должны падать на фоторецепторов сетчатки (фоторецепторы — это клетки, которые могут захватывать световая энергия для получения биологической реакции).Эти фоторецепторы расположены в сетчатка внутри глаза и на задней стороне глазного яблока. Сетчатка сплошная задняя часть глаза, за исключением области, называемой диском зрительного нерва , где нервные волокна оставить глаз, чтобы нести информацию о том, что мы видим в мозг. Это означает, что если свет лучи падают на диск зрительного нерва, фоторецепторы не улавливают эту световую энергию, и мы не видим этот объект или ту часть большего объекта.Следовательно, диск зрительного нерва также известная как слепое пятно . (Если вам интересно, почему вы не видите дырок в объектах вы видите — как и следовало ожидать, поскольку световые лучи, исходящие из какой-то части объекта, будут падать на слепое пятно — это потому, что ваш мозг «заполняет» это слепое пятно, основываясь на экстраполяции от характеристик объекта из областей вокруг того, из которого исходит свет лучи падают на слепое пятно.)

У всех позвоночных, кроме головоногих (кальмаров, осьминогов, каракатиц и др.) Есть слепые зоны. У головоногих зрительный нерв отходит позади рецепторов и является самым внутренним слой, поэтому он не создает разрыв сетчатки. У других позвоночных зрительный нерв является самым верхним слоем сетчатки, поэтому, когда он выходит из глаза, он создает разрыв сетчатка.

В этой симуляции вы собираетесь измерить размер слепого пятна по ширине и высота. Для этого вам нужно эффективно «спроецировать» заднюю часть глаза на Экран монитора и измерить там размер слепого пятна. Тогда вам нужно будет преобразовать это обратно к реальному размеру слепого пятна, как оно существует в вашем глазу.

Если это сбивает с толку, просто подумайте об этом так: представьте себе, что вы берете крошечную область сетчатка в задней части глаза и проецирует ее на большую поверхность, увеличивая ее процесс. Это все равно, что взять изображение, которое вы видите в микроскоп, и спроецировать его на большой экран. Это позволяет вам легче измерять вещи теперь, когда вы увеличили его. все.Однако, чтобы определить истинный размер объекта в микроскопе, вам нужно знать насколько вы увеличили его. Здесь вам нужно сделать то же самое, а после того, как вы закончите моделирование, мы покажем вам, как это легко сделать.

исследование с использованием SLO контролируемой скотометрии и томографа сетчатки Heidelberg

Br J Ophthalmol. 1997 May; 81 (5): 355–359.

Universitäts-Augenklinik, Фрайбург, Германия.

Abstract

AIMS — Чтобы выяснить, зависит ли размер области слепого пятна, определяемый статической периметрией, от топографии поверхности диска зрительного нерва и окружающей его области.
МЕТОДЫ — Обследованы десять глаз; у всех была парапапиллярная атрофия, прилегающая к височной стороне диска. Микропериметрию проводили под прямым контролем глазного дна с использованием сканирующего лазерного офтальмоскопа Rodenstock.Горизонтальный меридиан дисков зрительного нерва исследовали с шагом 0,5 ° с использованием стимулов пяти размеров (от I до V по Гольдману), каждый с 10 различными степенями яркости. Топографию диска зрительного нерва измеряли с помощью томографа сетчатки Heidelberg (HRT).
РЕЗУЛЬТАТЫ — Стимулы с высоким уровнем яркости (Goldmann IV, 4 дБ), представленные на горизонтальном меридиане, наблюдались под углом до 0,75 ° по центру (то есть по направлению к центру диска зрительного нерва) от височного края парапапиллярной атрофии. но до 1.85 ° по центру от границы диска зрительного нерва (p <0,01). Горизонтальные профили HRT-сечения диска зрительного нерва постоянно демонстрировали выступающие границы носового диска, контрастирующие с неглубокой выемкой в ​​пределах височной парапапиллярной атрофии.
ВЫВОДЫ —Размер скотом зависит от топографии поверхности исследуемой области. Выступающая носовая часть диска зрительного нерва кажется менее «слепой», чем мелкая височная часть, вероятно, из-за более интенсивного рассеяния света выступающей носовой частью диска.Эти соображения также должны относиться к другим скотомам.

Полный текст

Полный текст этой статьи доступен в формате PDF (185 КБ).

Избранные ссылки

Эти ссылки находятся в PubMed. Это может быть не полный список ссылок из этой статьи.

  • Fankhauser F, Haeberlin H. Динамический диапазон и рассеянный свет. Оценка фальсифицирующих эффектов рассеянного света в периметрии. Док офтальмол. 1980, 15 декабря; 50 (1): 143–167. [PubMed] [Google Scholar]
  • Уэбб Джудит А.В., Рис Хелен.Атлас секционной анатомии плода с помощью ультразвуковой и магнитно-резонансной томографии. J Clin Pathol. 1987 декабрь; 40 (12): a1492–1492. [Бесплатная статья PMC] [Google Scholar]
  • Бек Т., Лунд-Андерсен Х. Влияние размера стимула на периметрическое обнаружение маленьких скотом. Graefes Arch Clin Exp Ophthalmol. 1989. 227 (6): 531–534. [PubMed] [Google Scholar]
  • Stepanik J. Der Blinde Fleck: Kritische Betrachtung rasterperimetrischer Aussage über ein Skotom bekannter Grösse. Klin Monbl Augenheilkd.1986 ноябрь, 189 (5): 409–412. [PubMed] [Google Scholar]
  • Верхаген С., Ровшани Т., Виллекенс Б., ван Херинген, штат Нью-Джерси. Спонтанное развитие кристаллических отложений роговицы у мышей MRL / Mp. Инвестируйте Ophthalmol Vis Sci. 1995 Февраль; 36 (2): 454–461. [PubMed] [Google Scholar]
  • Йонас Дж. Б., Гусек Г. К., Фернандес М. С.. Корреляция размера слепого пятна с площадью диска зрительного нерва и парапапиллярной атрофией. Am J Ophthalmol. 1991 15 мая; 111 (5): 559–565. [PubMed] [Google Scholar]
  • Gramer E, Gerlach R, Krieglstein GK, Leydhecker W.Zur Topographie früher glaukomatöser Gesichtsfeldausfälle bei der Computerperimetrie. Klin Monbl Augenheilkd. Июнь 1982; 180 (6): 515–523. [PubMed] [Google Scholar]
  • Дранс С.М. Ранние полевые дефекты при глаукоме. Инвестируйте офтальмол. 1969 Февраль; 8 (1): 84–91. [PubMed] [Google Scholar]

Рисунки и таблицы

Тестовые стимулы проецировались на глазное дно с использованием тестовой сетки (ряд квадратов), которая накладывалась на изображение глазного дна, отображаемое на мониторе SLO. Центр тестового стимула находится в центре квадрата.Все квадраты имеют ширину 0,5 °. * Граница височного серпа, ** Гольдманн IV, стимул 4 дБ.

Количество стимулов, которые видит тестовый кандидат (№ 1, правый глаз, ось y), зависит от тестового местоположения (ось x), яркости (ось z) и размера стимула. Обратите внимание, что с увеличением яркости граница слепого пятна смещается к центру диска зрительного нерва. Этот эффект показывает назотемпоральную асимметрию. Стрелки слева указывают на височный край парапапиллярной атрофии, стрелки справа — на носовой край диска зрительного нерва.

Количество глаз, воспринимающих стимулы по Гольдману IV, 4 дБ в зависимости от расстояния краев диска до центра стимула. Обратите внимание на заметную разницу между носовой и височной сторонами диска.

Результаты пациента № 2, правый глаз: (А) фотография глазного дна 30 °. (B) Изображение интенсивности HRT с наложенным периметрическим результатом с использованием стимула Гольдмана IV, 4 дБ (белые кружки, видно; закрашенные кружки, не видно) и профиля горизонтального сечения, измеренного вдоль горизонтальной линии.(C) Трехмерная реконструкция поверхности диска. Линия показывает меридиан, на который проецировались тестовые стимулы. (D) Возможное рассеяние падающего света (длинные белые стрелки) поверхностью глазного дна (диска зрительного нерва). Обратите внимание, что рассеянный свет, падающий на диск зрительного нерва / полумесяц внутри выемки, не должен напрямую попадать на прилегающую функционирующую сетчатку, в то время как рассеянный свет, исходящий из выступающих носовых частей диска, должен иметь такую ​​возможность. Нижние белые стрелки показывают височный край парапапиллярной атрофии (слева) и носовой край диска зрительного нерва (справа).


Статьи из Британского журнала офтальмологии предоставлены здесь с разрешения Издательской группы BMJ


Характеристики залитой поверхности в слепой зоне

Реферат

Наша визуальная система может восстановить информацию, отсутствующую в части изображение сетчатки, соответствующее слепому пятну, где зрительный нерв выходит из глаза. Предыдущие исследования свойств залитых поверхностей в слепой зоне выявили сходства и различия между залитыми поверхностями и реальными поверхностями и, следовательно, не предоставили единообразного представления о характеристиках залитой поверхности.Во-первых, мы исследовали, использует ли заливка механизм интеграции контура. Решетки с коллинеарными линиями заполняют слепое пятно более эффективно, чем решетки с ортогональными линиями и без каких-либо линий, что позволяет предположить, что коллинеарное облегчение лежит в основе заполнения слепого пятна. Во-вторых, динамика бинокулярного соперничества была исследована путем сравнения распределений продолжительности доминирования заполненных и реальных поверхностей. Результаты показали, что прочность залитой поверхности снизилась по сравнению с прочностью реальной поверхности во время соревнования.Наконец, мы проверили, могут ли бегущие волны доминирования в соперничестве возникать в слепой зоне. Бегущие волны могут распространяться через отверстие только в слепом пятне, предполагая, что заполненная поверхность помогает волнам восприятия проходить через слепое пятно. Эти результаты предполагают, что заполненная поверхность имеет общий механизм через горизонтальное соединение, но имеет слабую силу, чтобы подавить противоположный глаз во время бинокулярного просмотра.

Особенности

► Заполнение слепых зон осуществляется с помощью механизма интеграции контура.► Заливная поверхность в слепой зоне имеет меньшую прочность, чем физическая поверхность. ► Заполненная поверхность может помочь волнам восприятия преодолевать слепую зону.

Ключевые слова

Слепое пятно

Заполнение

Интеграция контура

Соперничество бинокля

Волны восприятия

Рекомендуемые статьиЦитирующие статьи (0)

Copyright © 2012 Elsevier Ltd. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Предупреждение о слепых зонах и др.

Что это?

Система предупреждения о слепых зонах (BSW) помогает обнаруживать автомобили в труднодоступных местах, обычно известных как «слепые зоны».BSW также может называться информационными системами слепых зон или обнаружением слепых зон. Системы BSW контролируют слепые зоны с обеих сторон вашего автомобиля. При обнаружении автомобиля в боковом зеркале или на оконной раме загорается желтый или красный индикатор. Некоторые системы также издают звуковой сигнал. BSW помогает избежать аварий, которые происходят в слепых зонах. Они наиболее эффективны, когда ваша машина обгоняет, проезжает мимо или готовится к смене полосы движения.

Как им пользоваться?

В некоторых автомобилях функция BSW активируется при превышении определенной скорости.Контрольная лампа на короткое время загорится как в наружных зеркалах заднего вида, так и в оконных рамах, чтобы вы знали, что система находится в рабочем состоянии. Он остается включенным, пока коробка передач находится в режиме ПРИВОД и НЕЙТРАЛЬНО. Затем вы можете отключить его.

В некоторых автомобилях вам потребуется включать или выключать систему вручную, нажимая кнопку BSW.

Как это работает?

В большинстве систем предупреждения о слепых зонах используются радарные датчики, но в некоторых используются камеры. Датчики обычно располагаются под задним бампером или зеркалами бокового обзора.Датчики контролируют участки позади и рядом с вашим автомобилем. Зона обнаружения покрывает примерно одну полосу движения по обеим сторонам вашего автомобиля. Он простирается от зеркал бокового обзора примерно на 10 футов за задний бампер. BSW обнаруживает автомобили, въезжающие в ваши слепые зоны сбоку, сзади и спереди.

При обнаружении автомобиля в соответствующем боковом зеркале или оконной раме загорается желтый или красный свет. Некоторые системы также издают звуковой сигнал. В некоторых автомобилях, если сигнал поворота включен, когда автомобиль находится в вашей слепой зоне, рулевое колесо будет кратковременно вибрировать, а индикаторная лампа будет ярко мигать.

Имейте в виду, что
Предупреждение о слепых зонах не предназначено для обнаружения небольших объектов, таких как мотоциклы и велосипеды. На этом изображении, когда мотоцикл находится в слепой зоне, индикатор BSW может не загореться, потому что датчики его не обнаруживают.

Как измерить жалюзи — Руководство по жалюзи и экрану для DIY

КАК ИЗМЕРИТЬ ОКНА ДЛЯ ЖАЛЮЗИ

ОБЩИЙ ОБЗОР:

Измерение окон на жалюзи, шторы или внутренние ставни очень просто.Начнем с нескольких общих правил, которые применяются ко всем продаваемым нами оконным покрытиям. Помните, лучше всего измерять ДВАЖДЫ и заказывать ОДИН РАЗ.

Правило 1. Всегда используйте стальную рулетку. Мы предпочитаем рулетку Stanley Fat Max. Никогда не пытайтесь обмерить окна тканевой лентой, линейкой или меркой. Посмотрите видео ниже «Как читать рулетку.

Правило 2. Измерьте до ближайшей восьмой дюйма (ближайшей 1/8) и не округляйте свои измерения.Это означает не измерять 35 3/8 ″ и называть это 35 ″ или 36 ″.

Правило 3. При записи ваших измерений не забудьте указать, какое измерение является шириной, а какое — высотой, и ВСЕГДА записывайте сначала ширину, а затем высоту. Распространенная ошибка клиентов — это перестановка чисел. Убедитесь, что не перевернули их. Поскольку это изделия, изготовленные на заказ, обычно очень сложно изменить размер, а их переделка может оказаться дорогостоящей.

Пример измерения: ваше окно имеет ширину 36 3/8 дюйма и высоту 60 1/4 дюйма.Подумайте об этом в следующих терминах: ширина горизонтальна (горизонт) слева направо, а высота вертикальна сверху вниз. Ваши письменные измерения будут выглядеть примерно так… 36 3/8 ″ x 60 1/4 ″

Правило 4. Только внутреннее крепление — НЕ делайте никаких вычетов. Наша фабрика берет эти припуски. Вам необходимо предоставить нам ваш ТОЧНЫЙ РАЗМЕР ОТКРЫТИЯ ОКНА, не используйте размер существующей жалюзи в этом окне. Измерьте ширину от края окна в трех областях: вверху, середине и внизу.Измерьте высоту от подоконника до верха минимум в трех точках. Слева, посередине и справа. Если вы возьмете свои собственные вычеты, а затем закажете как внутреннее крепление, вы получите двойной вычет, когда фабрика также возьмет припуск, что означает, что ваша оконная обработка не будет соответствовать должным образом, и у вас будет больший промежуток между обработкой и оконным проемом.

Правило 5. Только наружное крепление — Вам необходимо указать точный общий необходимый размер жалюзи (добавив необходимое покрытие к ширине и высоте проема).Обязательно измерьте верх окна до самых крайних точек. Наша фабрика производит большинство наружных жалюзи именно той ширины и высоты, которые вы укажете. ПРИМЕЧАНИЕ. В высоту входит ОБЩАЯ шторка, которая включает в себя поручень и т. Д. Одно из немногих исключений — роллетные шторы, ширина которых обычно рассчитывается как размер от кончика до кончика. Это означает, что ширина ткани обычно меньше ширины роликовой трубки

,

и выступов скобы. Поскольку, как правило, не делается никаких вычетов для наружных жалюзи, не заказывайте жалюзи в качестве наружного крепления, если вы устанавливаете их внутри оконного проема, поскольку они не подходят.Жалюзи не могут быть того же размера, что и окно, в которое они будут установлены, поскольку должно быть место для оборудования и свободного пространства. Крепление снаружи обычно используется для окон, у которых нет внутренней области, например, для стеклянных раздвижных дверей патио.

Выберите крепление внутри или снаружи.Для внутреннего монтажа оконный проем должен иметь достаточную беспрепятственную глубину для установки. Обязательно ищите препятствия, такие как оконные замки, оконные рычаги и т. Д.

Совет: Для установки заподлицо (жалюзи полностью утоплены, чтобы никакая часть жалюзи не выступала из проема) проверьте, что у вас есть достаточной глубины и убедитесь, что если в комплект входит балдахин, мы сделаем его немного меньше ширины оконного проема, так как они обычно делают на дюйм или два шире.

Совет: Обычно мы рекомендуем внутреннее крепление, когда это возможно, потому что оно обеспечивает более чистый вид. Однако внешнее крепление может сделать окно больше или скрыть непривлекательное окно. Когда вы укажете внутреннее крепление, мы сделаем вычет из размера, чтобы учесть рабочий зазор. Для большинства продуктов мы будем вычитать до 1/4 дюйма с каждой стороны. Роликовые шторы также имеют довольно большой вычет ткани и роликовых трубок (см. Вкладку со спецификациями продукта на страницах продукта). Для вертикальных жалюзи также предусмотрено уменьшение высоты на 1/4 дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
