Как сделать из погружного насоса насосную станцию: Как собрать насосную станцию с погружным насосом: схемы и 8 советов

Насосная станция с погружным насосом: схема подключения и сборки

В этой статье я расскажу вам, что нужно для сборки насосной станции на основе погружного насоса.

Такая необходимость возникает часто, а готовых решений на рынке немного и ценами они не радуют.

Напомню, что насосная станция необходима для организации в частном доме или на даче водопровода с нормальным напором воды (автоматика насосной станции отрегулирована по умолчанию на 3 атмосферы). Итак, начнем!

Составные части насосной станции на основе погружного насоса

Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:

  • Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
  • Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
  • Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора.
    На него приходит труба от насоса и от него уходит труба к точкам разбора
  • Реле давления — подробно рассматривалась здесь.
  • Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
  • Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
  • Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
  • Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
  • Фильтр грубой очистки — может применяться обычный грязевик или колба

Если собрать все вышеперечисленное в один узел, то получится следующее:


Это конечно же не единственный вариант для сборки насосной станции и здесь нет блока защиты от «сухого хода».

Он устанавливается на напорной магистрали до первой точки разбора.

В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше.

Для примера рассмотрите модель реле давления Italtecnica PM5-3W.

Italtecnica PM5-3W

Данная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления.

Но надежность такого узла ниже, чем у вышеописанной сборки.

К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.

Готовые решения насосных станций на глубинном насосе

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.

Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Насосная станция Водомет-Дом

Система джилекс водомет дом

Компания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).

Давайте разберемся в том, что входит в состав данной насосной станции:

  • Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
  • Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
  • Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
  • Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
  • Корпус фильтра — колба для картриджей 10 дюймов.
  • Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза.

Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Резюме статьи.

Насосная станция на основе погружного насоса является очень хорошим решением для частных домов.

В отличии от насосных станций на основе поверхностных насосов, такие станции могут поднимать воду с любой глубины, а дальше автоматика работает точно так же, устанавливая верхний порог давления в системе.

Все, что нужно для самостоятельной сборки автоматики, перечислено выше.

На этом все, пишите вопросы в комментариях, не забывайте делиться статьей через социальные сети.

Схема подключения насосной станции к скважине: Инструкция +Фото и Видео

Загородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

Воду из источника необходимо транспортировать до жилища, для этого требуется подключение насосной станции к скважине.

Содержание статьи:

Насосное оборудование

Оно позволяет поддерживать в водопроводной магистрали необходимое давление и бесперебойную подачу ресурса.

Стандартная насосная установка состоит из следующих элементов:

  • Насос
  • Гидробак (гидроаккумулятор)
  • Автоматический блок управления
  • Фильтр для установки на вход в систему
  • Трубы, гибкие шланги, запорные краны, переходники

Важно.  Перед насосной установкой монтируется клапан обратного хода, который купирует понижение давления и ход воды в обратном направлении при отключении электричества.

Как подключить насос

Насосы

Станции выпускаются с насосами нескольких видов:

  • Поверхностным насосом. В скважину производится погружение только водозаборный шланг. Такие насосы оснащены эжектором, который вмонтирован в само устройство или может быть выносным.
  • Насос с встроенным эжектором. Изделие способно транспортировать воду с глубины до 8 метров и издает много шума. Но есть существенный плюс, насос не боится холостого хода, то есть при попадании воздуха он спокойно перекачает его, а после приступит к подаче воды. Модель надежная с хорошим КПД. Из-за большого шума установку таких станций осуществляют в подсобном помещении.
  • Модель с выносным эжектором. Рассчитана, для поднятия ресурса с 20 и более метров.
    Выносной эжектор погружается в источник. Он оснащен напорным шлангом и вакуумным. По напорному шлангу вода поступает в эжектор, по всасывающему транспортируется в гидробак. Такой насос практически бесшумный, для его функционирования не требуется много энергии, но производительность низкая.
  • Погружной насос. Устройство подъема воды опускается непосредственно в источник. Может транспортировать ресурс с больших глубин и на приличное расстояние. Существенный недостаток погружных насосов их дороговизна, и они требуют дополнительной установки фильтров, которые регулярно придется чистить.

К сведению. Поверхностные насосы обладают меньшей мощностью, высота подъема жидкости имеет ограничение. При выборе станции с поверхностным насосом стоит особое внимание обратить на этот параметр.

Гидроаккумулятор

  • Контролирует давление жидкости
  • Купирует гидроудары
  • Уменьшает нагрузку на насос
  • Дает определенный запас воды при отключении питания

Гидробак – это герметичная емкость разделенная резиновой мембраной, в одной части которой находится воздух, в другой вода.

Жидкость наполняет бак, мембрана растягивается, воздух сжимается, образуется давление.

Как только давление достигает максимального показателя, насос отключается, если давление падает, устройство включается автоматически.

Объем гидробака выбирают в соответствии с водопотреблением, которое напрямую связано с количеством постоянно проживающих человек, и мощности установки. Маленький бак гарантирует быстрый выход насоса из строя и перерасход электроэнергии, слишком большой накопитель допустит длительные простои, что плохо скажется на мембране.

Блок управления

  • Стандартный блок состоит из реле давления, манометра и штуцера.
  • Манометр контролирует давление.
  • Реле управляет станцией, включает и отключает насос в зависимости от показателей давления.
  • Автоматический блок управление помимо стандартного набора функций защищает систему от сухого хода.

Рекомендация. Приобретать выгоднее автоматический блок управления. Он защитит всю систему, если по каким — то причинам уровень воды опустится ниже насоса, не позволит насосу перегреться, в случаи попадания крупного мусора и плохого всасывания так же даст знать.

Рабочие циклы насосной станции

  • Насос транспортирует ресурс из скважины и заполняет гидробак, когда уровень давления достигнет максимальной точки, насос отключается.
  • При начале водопотребления, вода из бака поступает в рабочие точки, уровень давления начинает падать. Как только стрелка манометра упадет до минимума, реле даст команду насосу включиться, начнется заполнение гидробака.

Стоит заметить, что количество включений установки в час имеет ограничения по моделям. При выборе насосной станции учитывается этот фактор.

Достоинства насосной станции

  • Улучшает систему водоснабжения
  • Гарантирует определенный объем воды в запасе при отключении электричества
  • Защищает трубную магистраль и оборудование
  • Обеспечивает требуемое давление
  • Защищает от износа бытовые приборы
  • Экономит электричество
  • Не большие габариты
  • Простой монтаж

Где устанавливается насосная станция

  • Чем ближе станция к скважине, тем равномернее давление и КПД
  • Станция не должна контактировать со стенами
  • Место, где будет стоять насосное оборудование должно быть сухим и теплым
  • К станции требуется свободный доступ для ревизии и устранения неисправностей.

Установка системы с поверхностным насосом требует тщательного подхода.

  • В доме. Прекрасно если есть котельная. Если нет, то стоит позаботиться о звукоизолированном помещении с отоплением для станции.
  • В цоколе или подвале. Главное соблюдение основных правил при монтаже. Обеспечить тепло, звукоизоляцию и гидроизоляцию.
  • В кессоне. У скважины, ниже уровня промерзания грунта оборудуют помещение для станции. На кессон устанавливают теплоизоляцию и люк для ревизии и ремонта.
  • В отдельном строении. Такой вариант полностью исключает шум, но значительно увеличивает энергозатраты, так как помещение требует отопления.

Монтаж

  • Для станции требуется ровная поверхность, для этого площадку оборудуют подстилкой из бетона, дерева, кирпича.
  • Перекачивание жидкости создает внушительную вибрацию в насосе. Чтобы исключить протечку, под него подкладываются резиновые вкладки, а сама станция прочно фиксируется.
  • Трубопровод доскважины прокладывается ниже уровня промерзания почвы, если это не возможно, то магистраль следует утеплить, чтобы обезопасить от замерзания.
  • При прокладке труб следует помнить об уклоне и по возможности исключить повороты трубопровода.

Сборка узла для водозабора

  1. Установка с поверхностным насосом и встроенным эжектором. К трубе муфтой подсоединяется клапан обратного хода с фильтром.
  2. Насос с выносным эжектором. Непосредственно на эжектор производится установка обратного клапана с сеткой, после подсоединяются две трубы.
  3. Насосная станция со скважинным насосом. Фильтр для воды вмонтирован в насос, просто подсоединяется обратный клапан и труба.
  4. Водозаборный шланг погружается в источник. При поверхностном насосе до дна должно быть не мене метра, при погружном 0,5 м.
  5. Важно. Скважинный насос тяжелый по — этому дополнительно к нему крепится трос, чтобы облегчить нагрузку на трубопровод.
  6. Сборка и монтаж насосной станции имеет различия в зависимости от типа насоса.
  7. Главное правило: все дополнительные элементы устанавливаются через запорные арматуры и клапан обратного хода.
  8. На входную трубу лучше установить фильтр.
  9. Также устанавливается кран для слива воды из системы.
  10. Установка насосной станции своими руками не вызовет вопросов. Гидробак, блок управления и электронасос уже соединены между собой. Потребуется установить устройство, для первичного заполнения бака. Так же как и для слива устанавливается воронка с запорными кранами.
  11. При монтаже насосной станции, трубопровод (две трубы в варианте выносного эжектора) от скважины подключаются к насосу.
  12. После производится установка гидробака и блока управления. В напорную магистраль устанавливается штуцер, в который монтируется реле с манометром.
  13. К штуцеру, сбоку через запорный кран подсоединяется гидробак. Для комфортной эксплуатации тут же организуется слив.
  14. Далее станция подключается к раздаче воды (коллектору).

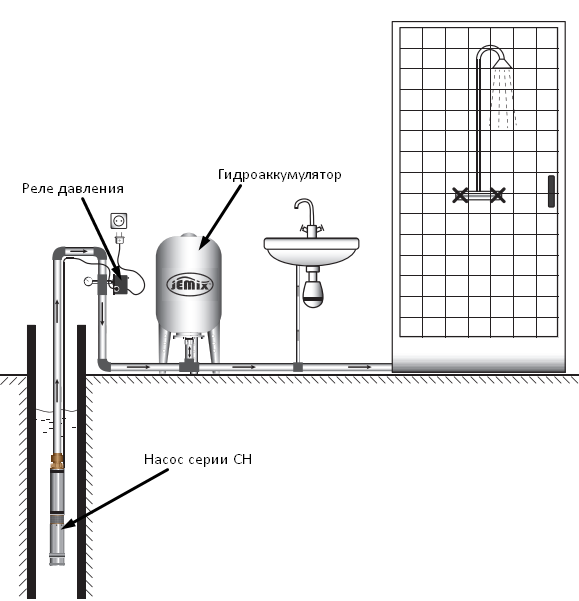

Схема сборки с погружным насосом

Запуск насосного оборудования

Насос любого вида имеет приличную мощность, по этой причине, для насосной станции лучше провести отдельную проводку с заземлением и установит автомат.

  • Перед запуском насосную установку следует наполнить водой, проверить давление.
  • Насос подключается к сети
  • Заливную воронку чуть-чуть открывают, позволяя оставшемуся воздуху уйти
  • Подают питание на установку. Из крана в доме через несколько минут должна потечь вода.
  • Если движение жидкости не началось, установка отключается, в гидробак доливается вода, после еще раз проводится проверка.

Рекомендация Все винтовые соединения стоит делать с уплотнителем или фум – лентой.

Правила эксплуатации

  • Проводить регулярную ревизию
  • Чистить фильтр грубой очистки
  • Один раз в месяц проводить проверку давления в гидроаккумуляторе
  • Если зимой насосная станция находится в простое, то перед началом заморозков следует слить из установки всю воду.

Монтаж с соблюдением всех правил и инструкций гарантирует работу станции без перебоев.

Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Насосная станция своими руками: регулировка, подключение (установка)

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

Но, не всегда предлагаемые в магазинах модели устраивают покупателя по цене и характеристикам. В этом случае есть вариант собрать насосную станцию своими руками. Такое устройство, при наличии необходимых деталей, является более дешевым и более удобным в плане конструктивных решений.

Содержание

Целесообразность самостоятельной сборки

Прежде чем отвечать на вопрос «Как собрать насосную станцию?», следует определиться с тем целесообразно ли ее собирать самому.

Базовая комплектация насосной станции

</p>

Сборка домашней насосной установки своими силами будет выгодной в нескольких случаях:

  1. Тогда, когда уже имеется хотя бы один из гавных компонентов устройства. Главными комплектующими насосных станций являются насос для воды и гидроаккумулятор. Эти две комплектующие составляют две третьих стоимости всей станции. Если оба элемента придется покупать, то самодельная установка окажется дороже заводской модели.
  2. Вторым моментом является несоответствие технических характеристик и габаритов купленного устройства параметрам места установки. Например, если бак гидроаккумулятора не достаточно объемный, или производительности, приемлемого по цене устройства, не хватает на всю сантехнику. В этом плане собранный самостоятельно агрегат является более гибким.
  3. Еще одной причиной собрать автоматическую установку для частного дома самому является большая глубина скважины или ее чрезмерное отдаление от дома. В этом случае используется насос погружного типа, а бак и двигатель устанавливаются внутри помещения. Заводские варианты такие конструкции не выпускают.

Проанализировав все указанные моменты, можно понять, выгодно ли собрать свой насосный агрегат, или же проще и дешевле купить заводскую модель с прилавка.

Основные моменты сборки

Как сделать насосную станцию? Для начала стоит определится с местом расположения, обозначить путь до точки забора воды и его расстояние, подготовить соответствующим образом скважину или колодец и место установки. На основе полученных данных составляется схема расположения и основные комплектующие.

Конструкция автоматической насосной установки

Прежде всего, при самостоятельной сборке установки для водоснабжения, нужно подобрать необходимый насосный аппарат для забора воды. В зависимости от типа источника подойдет, либо поверхностный колодезный агрегат, либо погружной скважинный аппарат.

Принцип работы гидроаккумулятора

</p>

Следующим элементом насосной станции является гидравлический аккумулятор. Он состоит из двух камер, разделенных эластичной мембраной. Нижняя камера напрямую соединяется с насосным аппаратом. Во время его работы камера заполняется водой, растягивая мембрану. Когда насос отключается, мембрана возвращается в исходное положение и тем самым проталкивает воду дальше в трубопровод. Гидроаккумулятор поддерживает постоянное давление в линии и предотвращает гидравлический удар.

Обязательным моментом для всех насосных станций является блок автоматики. Эта деталь отвечает за самостоятельное включение и выключение агрегата. Наиболее простым вариантом является реле давления с манометром. Такое реле устанавливается на гидравлический бак и контролирует работу электронасоса. Когда давление на мембрану ослабевает – датчик срабатывает и аппарат включается, закачивая в бак воду.

Желательно систему также укомплектовать специальным фильтром тонкой очистки. Устанавливается такой элемент на трубопроводе после насосной станции. Он используется для очистки жидкости от примесей и грязи.

Перед агрегатом также устанавливается фильтрующий элемент. Только на этом участке стоит фильтр грубой очистки. Он задерживает крупные частицы, которые могут повредить узлы электронасоса (при использовании поверхностного варианта).

На всасывающем патрубке агрегата важно установить вертикальную заливную горловину. Она необходима для запуска устройства в первый раз, а также в том случае, если было произведено обслуживание. А чтобы усилить напор в магистрали, на всасывающий патрубок поверхностных моделей устанавливается эжектор для насосной станции.

Все элементы самодельного устройства соединяются между собой с помощью трубопровода. Оптимальным вариантом являются трубы из полиэтилена или полипропилена.

Варианты без гидравлического бака

Чтобы сэкономить часть средств можно сделать автоматическую станцию без гидроаккумулятора. Только в этом случае не будет происходить выравнивание давления в магистралях, что приведет к частым включениям устройства. Как результат – комплектующие агрегата быстро придут в негодность.

Насосные станции с гидробаком и без него

</p>

Решением могут стать современные модели, которые отличаются встроенным стабилизатором. Он отвечает за защиту от сухого хода, а также за плавное включение. Но, эффективная работа насоса обеспечивается только при стабильном напряжении. К тому же стоимость таких моделей на порядок выше стандартных станций с баком.

Поэтому, если позволяет помещение и средства, лучше собирать агрегат с встроенным гидравлическим баком.

Как сделать насосную станцию с погружным (глубинным) насосом? (видео)

Установка насосного агрегата

Когда насосная станция своими руками собрана, важным моментом является правильный монтаж устройства. На этом этапе снова необходимо вернуться к расчетам. Внимание при этом сосредотачивается на трех основных показателях:

  1. Дебет скважины. Величина показывает, сколько жидкости способен выкачать электронасос за конкретный показатель времени.
  2. Объем воды, который необходим для обеспечения семьи. Сюда, как правило, входят расходы каждого члена семьи, сантехника, полив и другие потребности. Данный показатель необходим для того, чтобы определить нет ли излишнего дебита. Если он есть, мощная помпа здесь может быть заменена устройством менее производительным.
  3. Глубина источника и расстояние до кранов. От этого показателя зависит напор аппарата.

Из этих величин определяются характеристики станции, после чего начинается монтаж.

Этапы установки

Первым этапом установки насосной станции своими руками является монтаж прочной основы. Для этого есть два варианта в зависимости от типа расположения:

  • бетонная подушка при установке в помещении;
  • приямок возле источника.
    Пример схемы монтажа насосной станции

В первом случае в помещении выкапывается квадратная яма с глубиной 10-15 см. Дно устилается песчаной подушкой. Сверху на песок укладывается арматура и связывается между собой. Сверху все заливается бетоном. Основа готова к установке через 3-4 недели подсыхания.

Как сделать приямок для насосной станции? Такой тип основы целесообразно построить тогда, когда монтаж станции проводится впритык к колодцу или скважине. В этом случае возле источника выкапывается котлован, глубиной 1,5-2 м. Глубина позволит защитить устройство от морозов. На дно ямы выкладывается опалубка. В середину засыпается песок, дальше щебень. Третьим слоем выступает бетон. Сохнуть такая подушка должна несколько недель в тени. Стены приямка желательно выложить из кирпича.

Следующий этап предполагает монтаж всех элементов. Электронасос с баком соединяется посредством шланга. Таким же способом фиксируют и остальные узлы. Основным моментом при этом является правильный подбор сечения трубы.

Сделанный собственными руками агрегат на основу лучше всего устанавливать на резиновые прокладки. Они подставляются под опоры, после чего прикручиваются к подушке болтами. Это снизит шум и вибрацию, в следственно и износ узлов.

Следующий, интересующий вопрос: «Как подключить насосную станцию к скважине?». Подключение насосной станции к скважине проводится после тщательного осмотра узлов. Каждое соединение обязательно герметизируется.

Перед подключением насосной станции к скважине, желательно оборудовать впускной трубопровод обратным клапаном. На этом же участке необходимо установить запорный кран. Точно такие же манипуляции проводятся с выпускным патрубком, который соединяется с водопроводной магистралью.

Последним этапом установки является проверка устройства. Для этого через заливную горловину все узлы заполняются водой. Дальше открываются запорные краны, и производится запуск электродвигателя. В таком режиме агрегат должен поработать не менее 20 минут. При этом необходимо постоянно контролировать устройство.

Регулировка параметров подачи проводится с помощью блока автоматики.

Обслуживание автоматического насосного агрегата

В процессе эксплуатации самодельный аппарат постоянно подвергается нагрузкам, которые могут привести к поломкам системы. Наиболее распространенными причинами неисправностей являются:

Тестирование насосной станции на стенде

</p>

  • отсутствие воды внутри системы;
  • прекращение подачи электрической энергии;
  • неисправность электронасоса;
  • проблемы с гидроаккумулятором;
  • неисправность автоматического механизма управления.

К счастью, конструкция устройства достаточно простая, что позволяет самостоятельно произвести ремонт насосной станции своими руками.

Отремонтировать аппарат если он работает, а жидкость не идет, можно в таком порядке:

  1. Проверить систему на наличие достаточного количества жидкости. При необходимости восполнить запасы.
  2. Если проблема не решилась, следует обратить внимание на обратный клапан электронасоса, если он работает не корректно, нужно произвести замену, а заодно проверить герметичность швов.
  3. Также причиной может быть засоренная примесями крыльчатка. В этом случае аппарат разбирается и чиститься изнутри.

Если станция включается, но подача воды происходит рывками – проблема в гидравлическом баке. Прежде всего, необходимо проверить внешнюю поверхность емкости на наличие повреждений и трещин. Если такие имеются – необходима замена бака. Если же, поверхность герметичная, следует придавить ниппель в изголовье аккумулятора. Вытекающая оттуда вода является верным признаком порванной мембраны и необходимо заменить только ее.

Разборка насосной станции

</p>

Если аппарат не включается вообще, то причиной могут быть:

  • отсутствие электричества;
  • перегорела проводка;
  • повреждена обмотка двигателя или сам мотор.

Прежде всего, проверяется наличие напряжения в сети. После этого весь кабель, сантиметр за сантиметром, осматривается на наличие повреждений. Дальше разбирается электронасос и осматривается двигатель.

Если поврежден мотор – ремонт своими руками нецелесообразен и проще купить новое устройство.

В случае, когда устройство включается и не вращается крыльчатка – есть два варианта решения проблемы. В первом случае крыльчатка остановилась и прилипла к корпусу. Исправить положение можно, повращав некоторое время колесо руками. Если же это не помогло – сгорел конденсатор и его необходимо заменить.

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.



Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Содержание:

Отвечая на вопрос, как собрать насосную станцию своими руками, необходимо понимать, из каких частей она состоит, и почему ее так называют. Начнем с того, что насосная станция – это оборудование по перемещению воды по водопроводу в определенном количестве с определенным давлением. И самое главное, чтобы вода в водопроводе быть обязана постоянно в независимости от условий эксплуатации самого оборудования. Поэтому насосная станция (своими руками собранная) – это в первую очередь насос, во вторую очередь накопительная емкость, в третью блок автоматики, всасывающие рукава, запорная арматура и трубы.

Простейшие насосные станции своими руками

</p>

Выбор элементов для насосной станции

Начинать надо с того, что в состав насосной станции могут входить разные насосы: скважинные, погружные или поверхностные. Главная их задача – заниматься водозабором из гидротехнического сооружения. Но тут надо выбрать и сам источник воды.

  • Если вода будет использоваться только для бытовых нужд и полива зеленых насаждений, то источником можно выбрать открытый естественный или искусственный водоем.
  • Если вода будет использоваться для питья и приготовления пищи, то придется выкапывать колодец или бурить скважину.

Из открытых водоемов воду качать можно поверхностными насосами или погружными. То же самое касается колодцев и неглубоких скважин. Из артезианских воду качать можно только глубинными (скважинными) насосами. То есть, сначала определяетесь с источником воды, затем делаете выбор по марке насоса.

Водозабор из открытого источника

</p>

Накопительная емкость

Все приходит в сравнении, поэтому о накопительных емкостях надо говорить в двояком смысле. Сегодня на рынке емкости этого вида представлены двумя моделями: обычные баки из металла или пластика и гидроаккумуляторы. Поэтому перед тем как собрать насосную станцию, надо определиться с выборов между двумя этими приборами.

Накопительные баки используются уже давно. Это обычный резервуар с поплавковым датчиком уровня воды. Чтобы он создавал давление в системе водопровода, необходимо емкость установить выше уровня установки потребителей. И чем выше, тем больше будет давление на выходе из кранов, смесителей и других сантехнических приборов.

Накопительный бак

</p>

Но тут есть один момент. Монтаж на высоте не всегда возможен, хотя для этого приспосабливают чердачные помещения. Правда, они не всегда являются отапливаемыми, поэтому придется сам бак и подводящие к нему трубы утеплить, что увеличит себестоимость проводимых операций.

В этом плане гидроаккумулятор проще. Это готовое устройство, создающее автоматически давление внутри водопроводной сети. Его можно установить в любое место в независимости от высоты. Горизонтального типа гидроаккумуляторы изготавливаются с готовыми станинами под насосы, так что последние можно установить прямо на бак, что уменьшает место монтажа всей насосной станции.

У гидроаккумуляторов есть и другие положительные качества.

  • Они выравнивают давление при запуске насоса, что защищает водопроводную разводку от гидроударов.
  • С их помощью снижается количество включений и отключений насоса. А это влияет на продолжительность его эксплуатации.
  • И, конечно, это определенный запас воды, на случай выхода из строя насоса или отсутствия подачи электричества на него.

Что касается цены, то у гидроаккумулятора она выше, чем у пластиковой бочки. Но это разовые вложения, которые себя окупят быстро. Поэтому специалисты рекомендуют при сборке самодельной насосной станции выбирать все же гидроаккумулятор.

Гидроаккумуляторы

</p>

Блок управления

Нельзя устанавливать насосную станцию, не использовав блок автоматики. Ведь разговор идет о современном водопроводе, а значит, все в нем должно работать в автоматическом режиме. Человек должен лишь провести настройку данного режима. А все остальное система должна делать сама.

В принципе, стандартный блок автоматического управления насосной станции – это реле давления, его-то и надо будет настроить, и манометр, который показывает давление воды в системе. В самом релейном блоке всего лишь два контакта, которые включают или отключают насос для насосной станции. Они подключены к пластинам, на которые давят металлические пружины. Но перед тем как настроить насосную станцию, необходимо разобраться именно с этим блоком.

  • Большая пружина отвечает за высокое давление воды, она и отключает насос.
  • Малая, наоборот, отвечает за низкое давление, поэтому с ее помощью агрегат включается.
Настройка блока автоматики

</p>

Поджимая или ослабевая гайки над пружинами, производится настройка, при которой выставляется порог высокого и низкого давления. По сути, вся насосная станция работает по вот такому принципу.

Производится запуск насосной станции. Вода начинает поступать в гидроаккумулятор и в саму водопроводную систему. В баке создается давление до 6 атм., потому что вода собой заполняет резиновую грушу, между которой и стенками металлического корпуса резервуара закачен воздух под давлением 1,5 атм. При сжимании воздуха его давление увеличивается больше.

Если в блоке управления был выставлен показатель 4,5 атм., то насос отключится, как только воздух в гидроаккумуляторе достигнет этого значения. Конечно, при этом вода полностью резиновую мембрану не заполнит. Она заполнит ее при давлении 6 атм. То есть, настройка давления будет влиять на количество закачиваемой воды.

То же самое относится и к нижнему порогу давления. То есть, если данный предел будет преодолен, насос тут же включится, и вода будет поступать в гидроаккумулятор. Все очень просто.

Внимание! Если говорить о правилах выбора блока автоматики, то специалисты рекомендуют выбирать тот, в опции которого дополнительно входит отключение насоса при холостом ходе.

Кстати, в плане выбора горизонтального или вертикального гидробака. Никакой разницы нет, обе модели собраны по одной и той же конструкции, поэтому работают по одному и тому же принципу. Здесь предпочтение надо отдавать в плане места, которое вертикальный образец занимать будет меньше.

Регулировка давления насосной станции производится только после изучения характеристик насоса. Особенно это актуально перед повышением давления необходимого для его включения, чтобы понять сможет ли насос такое давление развить. Если нет, то станция не сможет выключиться, поскольку такого давления достигнуть невозможно, и реле тоже не сработает по этой же причине. Как правило, характеристики насоса указываются в паспорте или на упаковке. Единицей измерения берут метр водяного столба, который равен примерно 0,1 бар. При регулировке не рекомендуется закручивать гайки до крайнего положения – это может вывести реле из строя.

Насосная станция с вертикальным гидроаккумулятором

</p>

Сборка самодельной насосной станции

Понятно, что собрать насосную станцию для частного дома своими руками – проблема не самая серьезная. Сложность будет зависеть от выбранных элементов. Если был выбран скважинный насос, то в первую очередь придется его установить в скважину, что уже не так просто, как может показаться на первый взгляд. Ведь это подключение трубы, питающего электрического кабеля. После чего к насосу крепится трос, а уже после вся эта сборная конструкция опускается в ствол сооружения.

С поверхностным агрегатом проще. Для него главное – теплое помещение, где температура не опускается ниже +5С. Это может быть даже подвал дома. Его устанавливают на прочное основание, а затем подключают к другим элементам насосной станции. Вся трубная разводка в обоих случаях – это пластик. Для удобства проведения обслуживания, ремонта и чистки каждый элемент необходимо с двух сторон отрезать запорной арматурой на съемных крепежах, к примеру, установку надо проводить на американки.

Насосная станция и с накопительным баком, и с гидроаккумулятором

</p>

Обязательными элементами в домашнем водопроводе считаются фильтры: грубой очистки лучше установить до насоса, тонкой после гидроаккумулятора или накопительного бака. Обязательно надо предусмотреть сливной кран, который лучше установить ближе к канализации. Пользоваться им придется нечасто, но при проведении ремонтных работ на некоторых участках придется сливать воду из водопровода.

Обязательно, перед тем как запустить насосную станцию и сам домашний водопровод, необходимо проверить все на предмет протечек. Для этого через любой потребитель вода из ведра заливается в систему, пока она не заполнится. Обычно так делают, если водопроводная трасса не очень длинная и разветвленная. В принципе, все, можно включать насос и пользоваться водопроводом. На этом можно считать, что ответ на вопрос, как из насоса и бака сделать насосную станцию, получен.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Собрать насосную станцию своими руками придется еще и в том случае, если оснащение неожиданно вышло из строя. При этом необходимо руководствоваться рекомендациями, приведенными в настоящей публикации. И все, что для этого потребуется, перечислено ниже.

Содержание статьи

Состав оборудования насосной станции

Чтобы вода из скважины или колодца попала в дом или на приусадебный участок, система должна быть оснащена насосом с достаточной мощностью.

Существует 2 типа таких устройств:

  1. Поверхностная насосная станция. Это комплекс, который включает все необходимые элементы для обеспечения бесперебойной подачи воды автономной системой водоснабжения.
  2. Погружной насос. Это помпа, которая опускается в воду в источнике, и будучи включенной втягивает воды, поднимает ее на поверхность и передает по трубопроводу к потребителям.

Те, кто задумался, как собрать насосную станцию своими руками, должны понимать, что это не только насос.

Помимо всасывающего жидкость агрегата в комплекс входит:

  • манометр;
  • гидробак;
  • блок управления;
  • реле давления воды;
  • фильтр грубой очистки.

Каждый элемент выполняет свою функцию. Но только будучи включенными в единый комплекс они формируют автономную систему подачи воды из скважины или колодца.

Как смонтировать насосную станцию самостоятельно

При кажущейся простоте процедура создания насосной станции – довольно сложный процесс, который требует, чтобы были выдержаны следующие требования:

  1. Дебит скважины или колодца должен быть достаточным, чтобы обеспечить все потребители необходимым количеством воды, даже если все их включить одновременно на полную мощность.
  2. Трубопровод должен иметь достаточную пропускную способность, чтобы не создавать избыточного давления в одних узлах, и не быть несостоятельных на выходе. Сечение рассчитывается исходя из производительности станции водоснабжения.
  3. Производительность не может быть недостаточной, чтобы поднять воду с глубины источника на поверхность и передать ее по трубам к самому удаленному потребителю. Производительность – количество жидкости, прокачиваемой за час.

Если говорить упрощенно, насосная станция, собранная собственными руками, должна предполагать соответствие требований потребления и фактических рабочих параметров. При этом нужно правильно ее разместить.

Важно, чтобы источник был в непосредственной близости, чтобы в рабочем состоянии станция была способна быстро закачать требуемое количество жидкости.

Оборудование размещается в помещении, кессоне или другом месте, где не бывает отрицательных температур, если она будет работать круглый год. При этом необходимо, чтобы все узлы были доступны для демонтажа, ремонта и обслуживания.

Виды применяемых насосов

Основных типов два:

  1. Наружная насосная станция для колодца или скважины. Предполагается, что в качестве втягивающего устройства использован центробежный насос, который приводится в действие посредством электродвигателя. Оборудование устанавливается на поверхности, а водозаборник со шлангом опускается в источник. Преимущество – возможность беспрепятственного обслуживания. Недостаток – шум и вибрация.
  2. Насосная станция с погружным насосом. Все элементы, кроме скважинного насоса, находятся на поверхности. Сам насос погружается в жидкость, а вода передается наверх через шланг. Преимущество – эффективное естественное охлаждение жидкостью, возможность использования в других целях. Минус – для обслуживания насос придется поднимать на поверхность.

На какой бы тип не пал выбор, главное – правильно подобрать компоненты, исходя из потребностей жильцов и участка, возможностей источника, а также технических характеристик каждого узла. В любом случае потребуется донные фильтр или система предварительной грубой очистки, чтобы ил, глина и песок не попадали внутрь рабочей камеры насоса.

Монтаж системы не требует инженерного образования или специальных навыков, если правильно подобрать компоненты.

Используемые источники:

  • https://nasosovnet.ru/station/nasosnaya-stantsiya-svoimi-rukami.html
  • http://sansamuch.ru/sobiraem-nasosnuyu-stanciyu-sami/
  • http://otepleivode.ru/vodosnabzhenie/nasosyi/nasosnaya-stantsiya-svoimi-rukami.html
  • https://vodatyt.ru/nasosnaya-stanciya/sobiraem-svoimi-rukami.html

Вопрос-ответ

Попробую объяснить, а точнее напомнить суть этого явления, т.к. все это проходили на уроке физики при изучении темы «атмосферное давление».

Для начала, немного истории:

До середины 17 века считалось неприемлемым утверждение древнегреческого ученого Аристотеля о том, что вода поднимается поршнем насоса потому, что природа не терпит пустоты.

В 1640 г. в Италии герцог Тосканский решил устроить фонтан на террасе своего дворца. Для подачи воды из озера был построен трубопровод и насос большой длины, каких до этого еще не строили. Но оказалось, что система не работает — вода в ней поднималась только до 10,3 м над уровнем водоёма.

Недоумевающие строители обратились за помощью Галилею, который сострил, что, вероятно, природа перестоит бояться пустоты на высоте более 34 футов, но все же предложил разобраться в этом своему ученику Торричелли. Поиски причин упрямства воды и опыта с более тяжелой жидкости – ртутью, принятые в 1643 году Торричелли привели к открытию атмосферного давления.

Стеклянную трубочку, длиной 1 м, запаянную с одного конца, наполняют доверху ртутью. Затем, плотно закрыв отверстие пальцем, трубочку поворачивают и опускают в чашу с ртутью. После этого палец убирают. Ртуть из трубки начинает выливаться, но не вся!

Осмысливая результаты эксперимента, Торричелли делает 2 вывода: в пространстве над ртутью в трубке нет воздуха (позже его назовут «торричеллиевой пустотой»), а ртуть не выливается из трубки обратно в сосуд потому, что атмосферный воздух давит на поверхность ртути в сосуде. Из этого следовало, что воздух имеет вес.

Столб ртути в трубке установился на высоте 760 мм над поверхностью ртути в сосуде. Вес столба ртути сечением в 1 см2 равен 1,033 кг, т. е. в точности равен весу столба воды такого же сечения высотой 10,3 м. Именно с такой силой атмосфера давит на каждый квадратный сантиметр любой поверхности, в том числе и на поверхность нашего тела.

Точно также, если в опыте с ртутью вместо неё в трубку налить воды, то столб воды будет высотой 10,3 метра.

Чем  меньше атмосферное давление, тем на меньшую высоту может подняться жидкость (т.е. чем выше над уровнем моря, например в горах, тем с меньшей глубины может всасывать насос).

Чем  меньше плотность жидкости, тем с большей глубины можно её выкачивать, и наоборот, при большей плотности глубина всасывания уменьшится.

Например, ту же ртуть, при идеальных условиях, можно поднять с высоты не более 760 мм.

Почему же в расчетах получился столб жидкости высотой 10,3 м, а насосы всасывают только с 9 метров?

Ответ достаточно простой:

— во-первых, расчет выполнен при идеальных условиях,

— во-вторых, любая теория не дает абсолютно точных значений, т.к. формулы эмпирические.

— и в-третьих, всегда существуют потери: во всасывающей линии, в насосе, в соединениях.

Т.е. не возможно в обычных водяных насосах создать разряжение, достаточное для того, чтобы вода поднялась выше.

Итак, какие выводы из всего этого можно сделать:

1. Насос не всасывает жидкость, а лишь создает разряжение на своём входе (т.е. уменьшает атмосферное давление во всасывающей магистрали). Вода выдавливается в насос атмосферным давлением.

2. Чем больше плотность жидкости (например, при большом содержании в ней песка), тем меньше высота всасывания.

3. Рассчитать высоту всасывания (h) можно, зная, какое разряжение создает насос и плотность жидкости по формуле:

h = P / ( ρ* g) — x,

где P – атмосферное давление, — плотность жидкости. g – ускорение свободного падения, x – величина потерь (м).

Примечание: формула может использоваться для расчета высоты всасывания при нормальных условиях и температуре до +30°С.

Также хочется добавить, что высота всасывания (в общем случае) зависит от вязкости жидкости, длины и диаметра трубопровода и температуры жидкости.

Например при увеличении температуры жидкости до +60°С, высота всасывания уменьшается почти в два раза.

Это происходит потому, что возрастает давление насыщенных паров в жидкости.

В любой жидкости всегда присутствуют пузырьки воздуха.

Думаю, все видели, как при закипании сначала появляются маленькие пузырьки, которые затем увеличиваются, и происходит кипение. Т.е. при кипении, давление в пузырьках воздуха становится больше, чем атмосферное.

Давление насыщенных паров и есть давление в пузырьках.

Увеличение давления насыщенных паров приводит к тому, что жидкость закипает при более низком давлении. А насос, как раз и создает в магистрали пониженное атмосферное давление.

Т.е. при всасывании жидкости при высокой температуре, существует возможность её закипания в трубопроводе. А никакие насосы не могут всасывать кипящую жидкость.

В конце дам еще пару рекомендаций:  старайтесь  везде, где возможно использовать погружные насосы. Никогда не используйте насосы на всасывание там, где глубина всасывания приближается к максимальной, т.к. всегда остается вероятность, что в измерении имеется погрешность, условия могут чуть изменится и насос перестанет работать.

Так же необходимо помнить, что 1 метр всасывания уменьшает расходные характеристики насоса примерно на 10%. Поэтому, чем больше глубина всасывания, тем мощнее приходится ставить насос. Что весьма не правильно и не экономично.

Вопрос-ответ

Попробую объяснить, а точнее напомнить суть этого явления, т.к. все это проходили на уроке физики при изучении темы «атмосферное давление».

Для начала, немного истории:

До середины 17 века считалось неприемлемым утверждение древнегреческого ученого Аристотеля о том, что вода поднимается поршнем насоса потому, что природа не терпит пустоты.

В 1640 г. в Италии герцог Тосканский решил устроить фонтан на террасе своего дворца. Для подачи воды из озера был построен трубопровод и насос большой длины, каких до этого еще не строили. Но оказалось, что система не работает — вода в ней поднималась только до 10,3 м над уровнем водоёма.

Недоумевающие строители обратились за помощью Галилею, который сострил, что, вероятно, природа перестоит бояться пустоты на высоте более 34 футов, но все же предложил разобраться в этом своему ученику Торричелли. Поиски причин упрямства воды и опыта с более тяжелой жидкости – ртутью, принятые в 1643 году Торричелли привели к открытию атмосферного давления.

Стеклянную трубочку, длиной 1 м, запаянную с одного конца, наполняют доверху ртутью. Затем, плотно закрыв отверстие пальцем, трубочку поворачивают и опускают в чашу с ртутью. После этого палец убирают. Ртуть из трубки начинает выливаться, но не вся!

Осмысливая результаты эксперимента, Торричелли делает 2 вывода: в пространстве над ртутью в трубке нет воздуха (позже его назовут «торричеллиевой пустотой»), а ртуть не выливается из трубки обратно в сосуд потому, что атмосферный воздух давит на поверхность ртути в сосуде. Из этого следовало, что воздух имеет вес.

Столб ртути в трубке установился на высоте 760 мм над поверхностью ртути в сосуде. Вес столба ртути сечением в 1 см2 равен 1,033 кг, т. е. в точности равен весу столба воды такого же сечения высотой 10,3 м. Именно с такой силой атмосфера давит на каждый квадратный сантиметр любой поверхности, в том числе и на поверхность нашего тела.

Точно также, если в опыте с ртутью вместо неё в трубку налить воды, то столб воды будет высотой 10,3 метра.

Чем  меньше атмосферное давление, тем на меньшую высоту может подняться жидкость (т.е. чем выше над уровнем моря, например в горах, тем с меньшей глубины может всасывать насос).

Чем  меньше плотность жидкости, тем с большей глубины можно её выкачивать, и наоборот, при большей плотности глубина всасывания уменьшится.

Например, ту же ртуть, при идеальных условиях, можно поднять с высоты не более 760 мм.

Почему же в расчетах получился столб жидкости высотой 10,3 м, а насосы всасывают только с 9 метров?

Ответ достаточно простой:

— во-первых, расчет выполнен при идеальных условиях,

— во-вторых, любая теория не дает абсолютно точных значений, т.к. формулы эмпирические.

— и в-третьих, всегда существуют потери: во всасывающей линии, в насосе, в соединениях.

Т.е. не возможно в обычных водяных насосах создать разряжение, достаточное для того, чтобы вода поднялась выше.

Итак, какие выводы из всего этого можно сделать:

1. Насос не всасывает жидкость, а лишь создает разряжение на своём входе (т.е. уменьшает атмосферное давление во всасывающей магистрали). Вода выдавливается в насос атмосферным давлением.

2. Чем больше плотность жидкости (например, при большом содержании в ней песка), тем меньше высота всасывания.

3. Рассчитать высоту всасывания (h) можно, зная, какое разряжение создает насос и плотность жидкости по формуле:

h = P / ( ρ* g) — x,

где P – атмосферное давление, — плотность жидкости. g – ускорение свободного падения, x – величина потерь (м).

Примечание: формула может использоваться для расчета высоты всасывания при нормальных условиях и температуре до +30°С.

Также хочется добавить, что высота всасывания (в общем случае) зависит от вязкости жидкости, длины и диаметра трубопровода и температуры жидкости.

Например при увеличении температуры жидкости до +60°С, высота всасывания уменьшается почти в два раза.

Это происходит потому, что возрастает давление насыщенных паров в жидкости.

В любой жидкости всегда присутствуют пузырьки воздуха.

Думаю, все видели, как при закипании сначала появляются маленькие пузырьки, которые затем увеличиваются, и происходит кипение. Т.е. при кипении, давление в пузырьках воздуха становится больше, чем атмосферное.

Давление насыщенных паров и есть давление в пузырьках.

Увеличение давления насыщенных паров приводит к тому, что жидкость закипает при более низком давлении. А насос, как раз и создает в магистрали пониженное атмосферное давление.

Т.е. при всасывании жидкости при высокой температуре, существует возможность её закипания в трубопроводе. А никакие насосы не могут всасывать кипящую жидкость.

В конце дам еще пару рекомендаций:  старайтесь  везде, где возможно использовать погружные насосы. Никогда не используйте насосы на всасывание там, где глубина всасывания приближается к максимальной, т.к. всегда остается вероятность, что в измерении имеется погрешность, условия могут чуть изменится и насос перестанет работать.

Так же необходимо помнить, что 1 метр всасывания уменьшает расходные характеристики насоса примерно на 10%. Поэтому, чем больше глубина всасывания, тем мощнее приходится ставить насос. Что весьма не правильно и не экономично.

Что лучше: насос или насосная станция?

Для водоснабжения частного дома или дачи приходится заботиться о покупке дополнительного оборудования. И тогда возникает вопрос, что выбрать: насос или насосную станцию? Чтобы ответить на него, нужно понимать назначение и особенности каждого устройства. Поэтому рассмотрим их более подробно и разберемся, чем отличается насос от насосной станции.

Главные отличия

Что лучше: погружной насос или насосная станция? Если обратить внимание на название, то становится понятно, что погружной насос – это глубинное оборудование, которое функционирует в жидкой среде. Насосная станция располагается либо на улице, либо в специальном помещении. Вообще, она включает в себя две основные составляющие: поверхностный насос и накопительную емкость. Последняя нужна, чтобы обеспечить систему на случай, если произойдет сбой с добычей воды.

Двигатель погружного насоса охлаждается подземными водами, омывающими его. А шум, который сопровождает его работу, почти не слышен в доме и возле него. Благодаря малому диаметру агрегата он может погружаться в узкие скважины на большую глубину. Насосная станция способна действовать на глубине до 8 м, благодаря чему обеспечивается необходимое давление в системе.

Специалисты, отвечая на вопрос о том, что лучше: глубинный насос или насосная станция, отмечают, что при уровне воды менее 8 м предпочтительнее выбирать второй агрегат. И нужно помнить, что при эксплуатации станции зимой ее следует предварительно утеплить или размещать в отапливаемом помещении.

Что выбрать?

Чем отличается насос от насосной станции? Кроме приведенных отличий, стоит также ознакомиться с плюсами и минусами каждого варианта насосного оборудования.

Основные преимущества насосной станции:

  • доступная цена;
  • простота обслуживания;
  • легкий и быстрый монтаж;
  • небольшие габариты.

К недостаткам относятся:

  • необходимость обеспечения определенной чистоты воды;
  • небольшой срок службы;
  • шумность работы;
  • относительно большие затраты электроэнергии;
  • ограниченная производительность и напор;
  • шланги при запуске должны быть заполнены водой;
  • функционирование на уровне не более 8 м.

Преимущества погружного насоса:

  • высокая надежность;
  • подъем воды возможен с большой глубины и скважин с малым диаметром;
  • бесшумное функционирование;
  • большой эксплуатационный срок.

Из недостатков погружных насосов можно выделить относительно высокую стоимость и усложненное обслуживание.

Если подводить итог, что лучше: глубинный насос или насосная станция, то можно сделать несколько основных выводов. Для небольших скважин лучше применять насосные станции. Они обеспечат потребителей необходимым количеством жидкости. Если воды в скважине окажется недостаточно, к системе будет подключен гидроаккумулятор. Чтобы обеспечить объект повышенной эффективностью и надежностью, стоит использовать погружные насосы. Поэтому в итоге нужно принимать во внимание индивидуальные потребности и возможности, тогда выбранный вариант станет оптимальным решением.

Статья опубликована 14 апреля 2020, 13:19

Как быстро настроить и установить временную насосную станцию ​​за 3 простых шага — MWI Pumps

Временные насосные станции имеют решающее значение, когда вам нужно быстро и эффективно переместить большие объемы воды. Временная погружная насосная станция, почти вдвое дешевле и требуя минимальных строительных работ, может быть установлена ​​в считанные часы, когда время критически. Эти подъемные станции обеспечивают решение в случае чрезмерных дождей, приливов, наводнений и других чрезвычайных ситуаций, связанных с водой, или просто, когда вам нужно переместить большие объемы воды из одного места в другое, например, когда традиционную станцию ​​необходимо обойти из-за технического обслуживания. , или вам нужно переместить воду в дамбу.И наоборот, временные насосные станции могут служить смягчающими барьерами, необходимыми для предотвращения дальнейшего движения воды. Независимо от ситуации, насосы MWI доступны для покупки или аренды в соответствии с вашими потребностями.

Во время ураганов или штормов, а также при использовании вместе с другими аксессуарами для обслуживания воды, такими как водозаборы, боны, насыпи и мешки с песком, можно использовать временные или мобильные насосные станции для безопасного перемещения воды во избежание дальнейшего повреждения. в зону, вызванную наводнением, стоячей водой или эрозией.При использовании в качестве альтернативы постоянной или традиционной насосной станции временные решения невероятно эффективны и универсальны, поскольку их можно установить быстро, с меньшими трудозатратами и затратами времени на установку, быстрым ремонтом на месте и отсутствием необходимости в дорогостоящем строительстве конструкций. Их можно использовать в сложных или затопленных средах благодаря удаленному расположению силовых приводов, а мобильные агрегаты можно даже подвести прямо к насосной площадке и подготовить за считанные минуты. Но как устроить временную насосную станцию?

Как установить временную насосную станцию?

При установке временной насосной станции вы должны быть уверены, что соблюдаются основные методы управления водными ресурсами.Хотя для правильной настройки может быть много дополнительных факторов в зависимости от ситуации, вот несколько вещей, которые следует помнить при быстрой и эффективной настройке временной насосной станции:

  1. Будьте готовы, если это возможно. Будь то подготовка к сезону ураганов, планирование текущего обслуживания существующей насосной станции или известная вероятность переизбытка воды, которую необходимо переместить, каждый муниципалитет должен иметь план перекачки воды.План может быть таким же простым, как покупка нескольких мобильных насосов на случай случайного осушения или договор об аренде и обслуживании насоса на сезон ураганов, чтобы каждый город мог быть подготовлен, если / когда это необходимо.
  2. Убедитесь, что у вас есть место для его прокачки. Временные насосные станции могут быть установлены в любом месте с небольшими оригинальными конструкциями или без них — там, где когда-то ничего не было, насосную станцию ​​можно построить в кратчайшие сроки. Тем не менее, водяные насосы могут быть задействованы для перемещения воды из точки A в точку B, но когда происходят чрезвычайные ситуации и поднимаются паводковые воды, должно быть место, куда вода может уйти.Спросите себя, куда я буду наливать воду? Если ответ не может быть четко определен, возможно, вода спадет до того, как водоотливные насосы станут эффективными. В случае сомнений звоните в нашу круглосуточную службу экстренной помощи по телефону 772-770-0004 и позвольте нашей команде профессионалов помочь найти решение.
  3. Убедитесь, что у вас есть правильный насос для нужной работы. Существует множество различных типов насосов с разной производительностью, размером, мощностью и т. Д. Кроме того, каждая работа отличается, от высоты, на которой вам нужно перекачивать, до расстояния, выбор подходящего насоса может быть затруднительным.В случае сомнений обратитесь к нашей команде инженеров, которые бесплатно помогут подобрать оборудование, подходящее именно вам. Они оценят вашу индивидуальную ситуацию и предложат индивидуальный план, соответствующий вашим потребностям.

Где я могу найти рядом со мной временные, мобильные или традиционные услуги водяных насосов большого объема?

Хорошая новость — профессиональные услуги водяных насосов MWI Pumps предлагает насосы смешанного потока, насосы осевого потока и другие промышленные погружные, мусорные, байпасные, мобильные и водоотливные насосы для продажи или аренды, которые вам нужны для выполнения работы. .Чтобы узнать больше о наших промышленных водяных насосах большого объема, свяжитесь с MWI Pumps сегодня.

Проектирование насосной станции для защиты от хронических наводнений

Когда суровые погодные условия могут опустошить сообщества в считанные минуты, разрушая дома и предприятия и оставляя жителей без основных потребностей, таких как кров и чистая вода. К сожалению, число этих трагедий увеличивается из-за изменения климата и урбанизации.

В связи с обострением штормов и наводнений муниципалитеты внедряют программы устойчивого управления ливневыми водами и совершенствуют инфраструктуру для улучшения борьбы с наводнениями.

Компании, работающие в сфере водных технологий в насосной промышленности, часто используют свой опыт, чтобы помочь сообществам оправиться от стихийных бедствий, таких как ураганы, рекордные осадки и наводнения. Некоторые из них также помогают коммунальным службам и предприятиям подготовиться к худшему с помощью решений для насосных станций, систем ливневой канализации и планов действий в чрезвычайных ситуациях. Так было в городе Эль-Пасо, штат Техас, после сильного летнего наводнения, разрушившего общину в 2006 году.

ИЗОБРАЖЕНИЯ: Установка и модели насосной станции ливневых вод в Эль-Пасо, штат Техас (изображения любезно предоставлены Xylem)

Город Эль-Пасо расположен на оконечности пустыни Чиуауа.Летом нередки случаи, когда годовые дожди выпадают за считанные дни. Эти дожди годами наносили значительный ущерб всему городу, но наводнения всегда были особенно сильными в Чихуахуите, историческом районе к югу от центра Эль-Пасо. Решить проблему помогла ливневая насосная станция с осевыми пропеллерными насосами.

В 2006 году сильный шторм принес в Эль-Пасо годовой дождь всего за два дня, вызвав наводнение по всему городу.Ураган нанес ущерб предприятиям и домам на сумму более 200 миллионов долларов, а городской системе ливневых вод — 115 миллионов долларов.

В ответ на это городской совет Эль-Пасо учредил коммунальную службу ливневой канализации для решения проблем, связанных с наводнениями. Компания наняла строительную фирму CEA Group для проведения исследования дренажа с целью разработки решений по снижению воздействия этих ураганов.

CEA Group определила, что наводнение в Эль-Пасо было напрямую связано с высоким уровнем воды в реке Рио-Гранде во время проливных дождей.

«Район Чихуахуита включает примерно 12 акров жилых домов и малых предприятий, и у него есть единственная подъездная дорога к станции очистки поверхностных вод канала (CWTP)», — сказал Уоррен Маркетт, инженер водоснабжения города Эль-Пасо. «Район невысокий и со всех сторон ограничен железнодорожными путями и водоочистными сооружениями. Высота поверхности земли примерно соответствует уровню половодья реки ».

Впускные отверстия ливневой канализации, которые были добавлены в прошлом для осушения территории, были подключены к системе, осушавшей водораздел на более высокой высоте.Это вызвало сток от штормов вверх по течению, чтобы создать резервную копию в дренажной системе, затопив район Чиуауа.

Ограниченное пространство под насосную станцию ​​ливневых вод

Новая насосная станция была определена как лучшее решение для контроля уровня воды в реке и предотвращения наводнений. Но решение не обошлось без проблем, так как в районе не хватало места и средств для строительства обычной насосной станции для ливневых вод.Коммунальное предприятие для ливневой канализации требовало, чтобы насосная станция работала как при низком уровне реки (или нормальном уровне), так и во время паводка. Конструкция должна быть способна преодолеть эти проблемы, используя сифон при низком уровне реки и полную мощность насоса, когда река находится на своем нормальном уровне.

В 2012 году проект насосной станции был разработан дистрибьютором James, Cooke and Hobson, Inc. (JCH) и производителем насосов при участии CEA Group.Конструкция обеспечивала правильную работу насосной станции даже в тех случаях, когда занимаемое пространство было меньше рекомендованных стандартов Гидравлического института для насосных станций большого объема.

Постоянная откачка независимо от уровня реки

Проект требовал проектирования насосной станции, которая могла бы эффективно транспортировать ливневые воды и занимать минимально возможную площадь для минимизации гражданских затрат для города.«Доступный пролет на этом участке составляет всего около 20 футов в длину, что намного меньше минимума, предусмотренного для традиционной конструкции отвода, установленного Гидравлическим институтом, — сказал Маркетт.

Комбинат ливневой канализации приобрел два участка размером 30 на 80 футов для прокладки трубопроводов и установки новой станции. Аварийное резервное питание было установлено на прилегающем к станции участке ОСВ.

Пропеллерные насосы с осевым потоком были выбраны из-за их высокого КПД и низкого энергопотребления.В конструкции также предусмотрена формованная конструкция всасывающего патрубка для обеспечения оптимальных гидравлических условий на впуске насоса. В конечном итоге эта конфигурация позволила обеспечить более постоянные условия откачки независимо от уровня реки.

Формованный всасывающий патрубок представляет собой впускное устройство, которое обеспечивает оптимальный приток к пропеллерному насосу с осевым потоком за счет постепенного ускорения и перенаправления потока к впускному отверстию насоса. Его основная функция — преобразовать входящий поток в единый профиль и перенаправить его.Компактный дизайн устройства также идеален при ограниченном пространстве.

«Направление входящего потока к проушине рабочего колеса насоса значительно уменьшило необходимое погружение и вероятность вихревого вовлечения воздуха, а также уменьшило размер переднего отсека», — сказал Маркетт. Обеспечивая надежный всасывающий патрубок в ограниченном пространстве, сформированный всасывающий патрубок позволяет получить более экономичное решение насосной станции с меньшей занимаемой площадью и лучшими гидравлическими характеристиками, чем у стандартных всасывающих устройств.

Обработка 100-летних штормовых событий

Обладая пропускной способностью 27 000 галлонов в минуту (галлонов в минуту), станция может справляться со 100-летними штормами. Используя методы сифонирования, город смог приспособиться к большим перепадам высоты реки, что позволило станции работать как на высоком, так и на низком уровне реки.

Проект насосной станции включал улучшение ливневой канализации и перенос многочисленных существующих водопроводных и канализационных линий, обслуживающих центр города.

Проливные дожди снова обрушились на исторический район Эль-Пасо Чихуахуита в 2012 году, но с новой установленной и хорошо функционирующей насосной станцией для ливневых стоков наводнения не возникли. Программа устойчивого управления ливневыми водами позволила городу противостоять неожиданным климатическим явлениям и принесла необходимую помощь историческому району.

«С тех пор, как станция была установлена ​​и пути обратного потока были устранены, район станции не подвергся дальнейшему затоплению», — подтвердил Маркетт.

Проблемы насосной станции | WaterWorld

Почему рабочие колеса изнашиваются и что с этим делать

Менеджеры по водораспределению стремятся максимально эффективно использовать оборудование своих насосных станций. Особое внимание уделяется предотвращению износа крыльчатки или «пережевывания» насосных станций. Жевание может привести к снижению эффективности перекачивания и увеличению затрат на техническое обслуживание, оборудование и эксплуатацию.

Хотя нормальный износ является обычным явлением, все насосные станции должны иметь план эксплуатации и технического обслуживания для оптимизации насосных операций.Традиционные планы операций и обслуживания содержат следующие элементы:

• Регулярный осмотр на предмет утечек и необычных звуков.

• Смазка подшипников

• Замена уплотнения

• Замена набивки

• Замена рабочего колеса при стандартном использовании для оптимизации гидравлики, поскольку рабочее колесо изнашивается с течением времени.

Однако даже хорошо продуманный план технического обслуживания может пойти не так, а другие факторы могут привести к более быстрому износу насоса, чем стандартный износ.

Некоторые общие проблемы износа рабочего колеса насоса, наблюдаемые на насосных станциях, включают:

• Абразивный износ, вызываемый твердыми частицами в воде. Этот тип износа обычно снижается в насосных станциях питьевой воды из-за более высокого уровня фильтрации, но иногда камни или другой мусор могут застревать внутри насоса и вызывать проблемы. Этот мусор гораздо чаще встречается на насосных станциях сырой воды. В более редких случаях гравий попадает в готовую систему водоснабжения, что, скорее всего, связано со строительным проектом.

• Химические реакции между раствором и материалом рабочего колеса, вызывающие коррозию, которая в конечном итоге разрушает рабочее колесо. Переменные в воде могут усугубить эти проблемы, такие как конкретные химические вещества, используемые для обработки, кавитация и температура воды. Способ хлорирования воды операторами может повлиять на коррозионную активность воды на крыльчатку насоса. Например, гипохлорит натрия более агрессивен для оборудования систем водоснабжения, чем газообразный хлор, хотя он гораздо удобнее для операторов.

• Кавитация возникает при низком давлении. Низкое давление может создавать пузырьки пара, которые схлопываются при более высоком давлении. Свернувшийся пузырек пара посылает мощную ударную волну в рабочее колесо, вызывая износ и преждевременный износ. Иногда возникают нерешенные гидравлические проблемы, которые могут создать эту проблему.

Некоторые из этих проблем требуют замены крыльчатки всего за два года. В некоторых случаях гидравлическая система насоса начинает ухудшаться при повышенных расходах и переключениях насосов, что может привести к проверке.Замена рабочего колеса является частью стандартного плана эксплуатации и технического обслуживания, но в этом сценарии частота замены намного превышала стандартное время замены.

Выявление уменьшающейся гидравлики может быть сложным процессом и может быть вызвано различными проблемами. Наблюдение за системой диспетчерского управления и сбора данных (SCADA) или за потоками данных в реальном времени и давлениями является отличной отправной точкой. Анализ данных о расходе и давлении может выявить следующее:

• Насос работает в крайнем левом углу своей характеристики насоса за пределами кривой минимального непрерывного стабильного потока.Операции ниже этой точки могут вызвать следующие проблемы в порядке возрастания по мере того, как кривая насоса перемещается влево от кривой минимального непрерывного стабильного потока:

• Эффективность откачки снижается

• Потоки могут стать прерывистыми, вызывая кавитацию.

и сокращение срока службы рабочего колеса

• Потоки становятся все более прерывистыми и нестабильными, что приводит к:

• Более шумные операции

• Повышенная вибрация

• Уменьшение срока службы подшипников и уплотнений из-за различных скоростей и давлений вокруг улитки корпуса.

• Более частое возникновение кавитации, которая еще больше ухудшает рабочее колесо.

• Температура начинает расти, вызывая:

• Сильный износ рабочего колеса.

• Повышенная вероятность химических реакций с крыльчаткой (в зависимости от химического состава воды и материала крыльчатки насоса)

• Насос работает в крайнем правом углу своей характеристики насоса за пределами максимально допустимого расхода.Действия за пределами этой точки вызывают следующее:

• Пониженная эффективность откачки

• Частое возникновение кавитации, которая еще больше ухудшает рабочее колесо.

• Переключение между насосами не плавное. Это может произойти, если нет задержки для запуска следующего насоса в очереди, или если задержка слишком длинная или короткая. Эта проблема часто встречается в сочетании с одной из ранее обсуждавшихся проблем, касающихся минимального непрерывного стабильного потока или максимально допустимого потока.

• В системах с замкнутым контуром давление не поддерживается. Это также часто сочетается с проблемами минимального и максимального расхода.

Химические реакции между обрабатывающими растворами и материалом рабочего колеса могут вызвать коррозию, которая в конечном итоге повредит рабочее колесо.

Проблемы насосной станции с замкнутым контуром

На насосных станциях с замкнутым контуром перекачка поддерживает давление в зоне, а не перекачивается в резервуары. Это может создавать интересные явления. Особенно это касается самого маленького насоса на станции.

Во многих случаях рабочее колесо самого маленького насоса часто требует замены. После тщательного анализа на нескольких насосных станциях мы обнаружили, что:

• Минимальные дневные потребности были слишком низкими в ночное время для адекватной циркуляции воды. Это вызывает кавитацию насосов. Во время минимальных дневных потребностей в некоторых зонах давления среднее значение в течение минимального дня составляло более 20 галлонов в минуту; однако в ночное время спрос был практически нулевым, только изредка использовался смыв унитаза или поздний душ.Как обсуждалось ранее, насос работает в крайнем левом углу кривой насоса в ночное время за пределами кривой минимального стабильного непрерывного потока. Это вызывает каскадный эффект снижения эффективности перекачки, учащение кавитации и, в конечном итоге, повышение температуры. Более высокие температуры также увеличивают вероятность химических реакций. Эти проблемы усугубляются, когда насосные станции с замкнутым контуром «сбивают» воду из-за низкого спроса.

• Кривые насоса не соответствовали гидравлике системы.Кривая работы насоса ниже минимальной стабильной кривой непрерывного потока или за пределами максимально допустимого потока. Это заставляет насосы работать за пределами диапазона максимальной эффективности и ускоряет износ рабочих колес.

• Точка переключения между насосами была слишком длинной, из-за чего насосы работали сверх максимально допустимого расхода в течение длительного периода перед запуском следующего насоса в линии. При переключении на насос меньшего размера это может привести к тому, что насос будет работать в течение продолжительного периода времени ниже минимальной стабильной кривой непрерывного потока.

• Точка переключения между насосами была слишком короткой, что приводило к частым запускам / остановкам и нестабильным условиям потока.

Рисунок 1: График оптимизации кривой насоса.

Продление срока службы крыльчатки насосной станции с замкнутым контуром

Попытки минимизировать проблемы ускоренного износа могут возникать как во время проектирования, так и во время эксплуатации насосной станции.

На этапе проектирования:

• Выберите подходящие насосы с соответствующими характеристиками насосов для соответствия гидравлике системы.

• Оцените расчетные гидравлические условия при выборе материала рабочего колеса.

• Оцените ночные потоки при минимальных дневных потребностях, чтобы определить, являются ли потоки слишком низкими для самого маленького насоса (не проектируйте нижний предел самого маленького насоса с учетом средних минимальных дневных требований).

• Рассмотрите возможность добавления байпаса, который работает только при работе небольшого насоса, чтобы насос работал в точке с максимальной эффективностью.

• Оцените химический состав воды, чтобы убедиться, что химическая реакция не происходит в зависимости от других факторов (например,г., кавитация / кипение воды).

Чтобы продлить срок службы рабочего колеса, обслуживающий персонал может:

• Модернизируйте рабочие колеса до никель-алюминиево-бронзовой, которая намного более устойчива к кавитации, чем стандартные рабочие колеса из чугуна.

• Возьмите пробы воды, чтобы убедиться, что химическая реакция не происходит независимо от других факторов (например, кавитации / кипения воды). Замените рабочее колесо из коррозионно-стойкого материала, например из нержавеющей стали.

• Замените насос наименьшего размера, если имеется насос с более подходящей гидравлической подгонкой.

• Добавьте байпас от всасывания к напорному коллектору, чтобы обеспечить достаточный поток для эффективной работы небольшого насоса.

• Нанять инженера для оценки вашей насосной станции.

Принятие надлежащих мер по снижению и устранению преждевременного износа крыльчаток насоса позволит сэкономить деньги в будущем. Это также предотвратит дорогостоящую замену рабочих колес, решив проблему на любом этапе проектирования или эксплуатации. WW

Водонасосные станции и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой без необходимости прямого вмешательства человека или животных.Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водонасосные станции, используемые при реконструкции земель

По всей стране есть много мест, где водонасосная станция может быть очень полезной. Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные земли.Лучшее в этом типе преобразования земли — это то, что он очень полезен для ведения сельского хозяйства. Когда заболоченная земля осушается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен. Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора.С другой стороны, очень распространены водонасосные станции, подающие воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде. При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока.Это простое математическое уравнение, и насосы разработаны так, чтобы их можно было программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно присоединен к самой насосной станции, либо управляется удаленно, используется для ввода необходимых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут повлиять на давление в водяной системе. При расчете давления важно учитывать входные размеры трубы, любые изменения направления трубопровода (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо преодолеть давление в системе и заставить воду двигаться.В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды очень важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод. Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому для их перемещения по трубопроводу потребуется более сильное давление.

Правовые вопросы вокруг водонасосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на земле рядом с ними.В прошлом эти устройства были построены местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения. Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня.Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы можно использовать для снижения многих рисков для жилых, промышленных и коммерческих районов. В канализационных системах без достаточной откачки застаиваемая вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании.Достаточная перекачка гарантирует, что неочищенная канализация движется с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы к затоплению подвалов и цокольных этажей зданий.

Водонасосные станции используются в Соединенном Королевстве для перемещения воды по каналам, для перемещения грунтовых вод, для гидроэлектростанций, а также для оказания коммунальных услуг водоснабжения и канализации.

Для водяных насосов требуется источник питания

Для всех водяных насосов требуется определенная мощность. Первые в Великобритании работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии. Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но также могут иметь свои собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывают с близлежащего участка. Хотя было непрактично снабжать насосную станцию ​​солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция.По любым вопросам, касающимся вашей промышленной водонасосной станции, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Насосы, которые построили (и затопили) город Новый Орлеан

За время своего существования Новый Орлеан часто переносил катастрофические наводнения и разрушительные вспышки заболеваний из-за недостаточной инфраструктуры водная система.В 1896 году, после десятилетий безуспешных попыток осушить город, была сформирована Комиссия по дренажу Нового Орлеана для разработки плана управления водными ресурсами в городе, а к 1899 году было создано Управление канализации и водоснабжения. За несколько лет один из инженеров компании положил начало эре инженерной мысли, которая резко улучшила кризис дренажа города, снизила уровень заболеваемости, повысила качество водоснабжения и способствовала экономическому росту во всем Новом Орлеане. Эти улучшения, однако, дорого стоили.

Карта 1870-х годов (слева) и карта 1919 года (справа) показывают расширение (или запланированное расширение) Нового Орлеана в сторону озера Пончартрейн в течение 50-летнего периода, когда новая дренажная система открыла обширные территории для нового развития. ( THNOC, 00.34 a, b; THNOC, подарок посла и г-жи Джона Гиффен Вайнманн, 2004.0012 )


Земля, на которой расположен Новый Орлеан, образовалась всего пару тысяч лет назад. По мере того, как река Миссисипи впадала в Мексиканский залив, на своем пути она осаждала осадочные породы, создавая массу суши по ее берегам.Когда французы поселились здесь в 1718 году, самая высокая местность в Новом Орлеане, известная в просторечии как «Щепка у реки», была единственной пригодной для проживания землей. уровень моря. Земля дальше от реки была сформирована из более мелких частиц, оставив обширные районы непригодных для проживания болот и болот, простирающихся к озеру Пончартрен. Вопреки распространенному мнению, эти области, включая современные Бродмур, Джентилли и Лейквью, до своего развития располагались немного выше уровня моря.

Фрагмент карты 1895 года показывает поперечный разрез возвышенности Нового Орлеана: возвышенность у реки слева, нижняя часть на большей части центра и дамба озера Пончартрейн справа. ( THNOC, подарок Вивиан Блэквелл, 2009.0162.10 )


Ситуация быстро изменилась, начиная с 1899 года, когда Альберт Болдуин Вуд, молодой инженер, недавно окончивший Тулейнский университет, устроился на работу в S&WB инженером-механиком. В 1913 году Вуд подал заявку на патентование винтового дренажного насоса Wood, названного в честь Вуда, не сделанного из дерева, — насоса диаметром 12 футов, который перекачивал воду из нижних областей и дальше от города.Насос был основан на вакуумной трубе, по которой вода через вращающуюся крыльчатку поступала в канал, откуда вода текла в озеро Пончартрен. В то время это был самый большой и мощный насос в мире.

На литографии 1884 года изображена большая часть населенных пунктов Нового Орлеана вдоль реки Миссисипи. Мало кто жил в низинных болотистых местах, простирающихся к озеру Пончартрен. ( THNOC, 1974.25.18.125 )


Вуд затем в 1915 году создал центробежный насос, также известный как «насос для мусора».Его новая конструкция могла перекачивать рекордные объемы воды, а также мусор размером с шар диаметром 12 дюймов, не снижая эффективности насосов. Эта функция особенно хорошо работала во время сильных штормов, которые принесли большое количество мусора в дренажный канал. В 1927 году S&WB решило удвоить пропускную способность города, поэтому Вуд разработал 14-футовую версию своего винтового насоса, способного перекачивать один миллион галлонов воды каждые пять минут.

На этой фотографии 1916 года показана большая часть насоса за пределами насосной станции в Новом Орлеане.Альберт Болдуин Вуд подал заявку на патент на свой винтовой насос три года назад. ( THNOC, подарок Вальдемара С. Нельсона, 2003.0182.32 )


Эти изобретения не только помогли Новому Орлеану удерживать дождевую воду в страхе, но и начали осушать заболоченные районы, такие как Бродмур, Джентилли и Лейквью, превращая их в жилые кварталы. Дизайн Вуда также использовался за границей для отвода воды в некоторых частях Китая, Индии и Нидерландов.

Но хотя эти инновации позволили ускорить экспоненциальный рост города Нового Орлеана, прогресс усугубил исходную проблему.Как только насосы заработали, Новый Орлеан начал испытывать антропогенное проседание почвы или то, что географ Тулейнского университета Ричард Кампанелла назвал «затоплением земли в результате деятельности человека» в статье 2018 года в The Atlantic .

Вот как это работает: почва на неосвоенных заболоченных территориях остается насыщенной ливневыми и грунтовыми водами, которые эффективно поднимают землю над уровнем моря. Но по мере того, как эти земли развиваются и, таким образом, осушаются, грунтовые воды опускаются, почва высыхает, а органическое вещество разлагается, в результате чего земля опускается.

На фотографии Дэвида Спилмана, сделанной в 2014 году, изображена насосная станция № 1 S&WB в Бродмуре. ( THNOC, © Дэвид Спилман, 2015.0225.73 )


В Новом Орлеане насосы Вуда — и их преемники — откачивали грунтовые воды и органические вещества из грунтовых вод более 100 лет, заставляя высохшую почву разрушаться под тяжестью современного города. По словам Кампанеллы, это привело к разрушению дорог и выбоинам, которые пересекают улицы по всему Новому Орлеану, и привело к тому, что более 50 процентов географической площади города опустилось ниже уровня моря.Во время типичного летнего ливня районы, в которых раньше не было скопления воды, начали регулярно наводняться. Несмотря на широко распространенные подозрения относительно способности S&WB поддерживать работу насосов, остается более серьезная проблема: система, которая борется за то, чтобы Новый Орлеан оставался сухим, одновременно тонет в городе.

Мужчина плывет по паводковым водам на этой фотографии Курта Мучлера 1983 года. Проседание почвы привело к тому, что многие районы Нового Орлеана опустились ниже уровня моря, что сделало сильные ливни угрозой наводнения.( THNOC, © Курт Мучлер, 1985.147.2 )


«У них были добрые намерения, — писал Кампанелла. «И они думали, что решают старую проблему. Вместо этого они создали новый, более крупный ».

Таким образом, хотя город, который мы знаем и любим, не существовал бы без инновационных насосов Wood, нынешняя система угрожает устойчивости региона в долгосрочной перспективе. Обсуждается несколько планов по исправлению этого положения: Кампанелла предлагает свои собственные решения, План городского водоснабжения Большого Нового Орлеана содержит ряд предложений, а S&WB изложил свой собственный План зеленой инфраструктуры.Предлагаемые нововведения включают более широкое использование зеленых насаждений, упор на системы удержания воды и возобновление усилий по восстановлению водно-болотных угодий Луизианы для предотвращения крупнейших наводнений.

Главный вывод: насосы столетней давности не могут быть единственными сооружениями, спасающими город. Чтобы выжить, Новый Орлеан должен снова вводить новшества, чтобы жить с его водой еще одно столетие.


Новый проект по обеспечению водоснабжения

Низкоуровневая насосная станция Lake Mead может производить 900 миллионов галлонов в день

Примерно в 30 милях к востоку от Лас-Вегаса Управление водного хозяйства Южной Невады находится на завершающей стадии строительства одного из самых сложных, важных и дорогих объектов водоснабжения в мире.

Насосная станция низкого уровня на озере Мид будет доставлять до 900 миллионов галлонов в день на два водоочистных сооружения, которые направляют воду в Лас-Вегас и другие регионы южной Невады. Проект стоимостью 650 миллионов долларов был запущен в середине 2015 года и будет запущен в 2020 году. Насосная станция предназначена для обеспечения доступа южной Невады к основным источникам воды в озере Мид. Засуха, начавшаяся в 2002 году, вызвала падение высоты озера Мид более чем на 130 футов с момента начала засухи.

Мощные насосы — это двигатель, лежащий в основе сложного проекта, который включает двадцать два насоса с низким подъемом и двенадцать насосов с высоким подъемом, произведенных испанской компанией Indar. Насосы смогут поднимать до 900 миллионов галлонов воды каждый день с сотен футов под поверхностью. Вода будет подаваться по трубам диаметром 12 футов на два очистных сооружения, обслуживающих долину Лас-Вегаса.

«Капля озера Мид потребовала установки насосов на такой глубине», — говорит Мария Елена Родригес, директор по гидротехнике Indar.«Традиционная вертикальная турбина не могла надежно работать на таких глубинах».

Рабочие создали пещеру площадью 12500 квадратных футов, которая находится на 500 футов ниже насосной станции. Двадцать два высоконапорных насоса и двенадцать высоконагруженных насосов будут подавать неочищенную воду на два водоочистных сооружения. (Фото: Даниэль Шумный)

КОМПЛЕКСНАЯ НАСОСНАЯ СТАНЦИЯ

Сложная насосная станция включает в себя доступную шахту глубиной 525 футов и диаметром 26 футов. Насосы включены в шахты глубоких скважин, питающих насосную станцию.

Насосы забирают воду из форбоя, пещеры площадью 12500 квадратных футов, которая находится на 500 футов ниже насосной станции. Затем вода поступает в коллекторную трубу и проходит через две системы акведуков большого диаметра, чтобы доставить воду к двум водоочистным сооружениям.

Двадцать два низкоподъемных насоса будут доставлять сырую воду на предприятие Alfred Merritt Smith Water, а двенадцать высокоподъемных насосов будут доставлять неочищенную воду на водоочистное сооружение Ривер-Маунтинс. Вода обрабатывается озоном, а затем проходит через систему фильтрации, прежде чем попасть в систему передачи и, в конечном итоге, в дома в долине Лас-Вегаса.В этом регионе, самом густонаселенном районе Невады, проживает более 2,25 миллиона человек.

«Масштабная модель была разработана в штате Юта, и были проведены испытания для оценки многих факторов того, как вода попадает в передний залив из водозаборного туннеля, как она попадает в каждый из тридцати четырех стволов скважины, ее скорость и многое другое» — говорит руководитель проекта SNWA Эрика Мунин. «Инженеры использовали данные тестирования этой модели, среди прочего, для определения подходящего размера форбэка.”

Проект включает двенадцать дверей, произведенных компанией BILCO, которые стратегически размещены в хранилищах проекта. В проекте использовались одностворчатые и двустворчатые двери, пропускная способность которых составляет до 900 миллионов галлонов воды в день. (Фото: Даниэль Шумный)

НАСОСЫ ДЛЯ САМЫХ ГЛУБОКОГО ПОГРУЖЕНИЯ

Moonin говорит, что насосы, производимые Indar, являются самыми глубокими погружными насосами в мире. «Они спускаются вниз по каждой 500-футовой стволе скважины до уровня ниже ватерлинии, а не садятся на ватерлинию.Они подталкивают воду вверх по трубе колонны и в коллектор, который ведет к двойной системе акведуков ».

Установка насосов требовала видения и чрезвычайной координации между SNWA, менеджером по строительству, Парсонсом, и Барнардом из Невады, генеральным подрядчиком проекта. Насосы были спущены на место 220-тонным козловым краном. Каждый малоподъемный насос весит около 68 тонн, а каждый высокоподъемный насос — около 79 тонн.

Каждый малоподъемный насос имеет длину 23 фута и может перекачивать 30 миллионов галлонов воды в день, по словам Мунина.Насосы с высоким подъемом имеют длину 28 футов и могут перекачивать 30 миллионов галлонов в день. «Это более 250 ванн в секунду», — говорит Дирк Вульф, руководитель проекта в Indar.

Насосы Indar состоят из многоступенчатых центробежных насосов, напрямую соединенных с погружным электродвигателем в перевернутой конфигурации, и предназначены для постоянной работы с чистой водой под водой. Двигатель имеет охлаждающий кожух, обеспечивающий охлаждающий поток с отводимой водой. Насосы оснащены двигателями на 13 800 вольт и мощностью от 3150 до 5200 лошадиных сил.

«Мы продумали каждую деталь, чтобы сделать эту насосную станцию ​​одной из самых современных и эффективных насосных станций в мире», — говорит Вульф.

КЛАПАНЫ ЗАЩИТНОГО НАСОСА

Клапаны на насосной станции защищены дюжиной напольных дверей, изготовленных компанией BILCO в Коннектикуте. Двери стратегически расположены в хранилищах проекта, в которых размещаются клапаны большого диаметра и обеспечивается доступ к ним. Двери усилены для колесной загрузки AASHTO H-20.Двери часто используются для наружного применения или там, где есть вероятность попадания воды или других жидкостей в отверстие для доступа.

В проекте использовались одностворчатые и двустворчатые двери, которые позволят рабочим получить доступ к клапанам, требующим регулировки, и выполнять обслуживание насосов. Несмотря на то, что двери довольно большие и тяжелые, они снабжены специальной подъемной системой BILCO, обеспечивающей безопасное и легкое управление одной рукой. Компания Foster Engineered Products из Феникса, штат Аризона, и вице-президент Джен Фостер закупили двери для Барнарда.

«Существуют трубопроводы и дренажные линии, к которым требуется доступ», — говорит Тайлер Аскин, инженер проекта Барнарда на озере Мид. «Двери были продуктом, который один из наших поставщиков использовал в прошлом и имел большой опыт работы с ним, и разработчик решил, что они будут хорошим выбором, особенно для этого применения».

АДРЕСНАЯ ЗАСУХА

Насосная станция не будет забирать воду из озера Мид. Скорее, это сложная система безопасности, которая гарантирует, что вода продолжит течь в долину Лас-Вегаса.«Это резервная насосная станция с резервированием на случай, если две другие наши насосные станции не смогут перекачивать воду из-за понижения уровня озера», — говорит Мунин.

Река Колорадо — это источник жизненной силы Юго-Запада, обеспечивающий экономическое производство в размере 1 триллиона долларов, и 16 миллионов рабочих мест зависят непосредственно от реки. Снежный покров падает в реку, и вода используется населением на всем протяжении ее 1450-мильного пути. Долина Лас-Вегаса получает около 90 процентов воды из реки Колорадо, которая впадает в озеро Мид.Озеро является источником питьевой воды. Низкоуровневая насосная станция озера Мид будет гарантировать эту поставку.

«Это действительно незамеченный проект, но для сообщества Лас-Вегаса важно гарантировать их водоснабжение», — говорит Аскин. «Это один из тех проектов, о которых многие люди не знают. Это не у шоссе, где каждый день можно наблюдать прогресс. Люди не думают о воде до тех пор, пока ее не пьют. Это поможет убедиться, что этого не произойдет.”


ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Siemens Digital Industries Software, бизнес-подразделение Siemens Digital Industries, является ведущим мировым поставщиком программных решений для цифровой трансформации промышленности, открывающей производителям новые возможности для внедрения инноваций. Имея штаб-квартиру в Плано, штат Техас, и более 140 000 клиентов по всему миру, мы работаем с компаниями любого размера, чтобы изменить способ воплощения идей, способы реализации продуктов, а также способы использования и понимания продуктов и активов.Для получения дополнительной информации посетите www.sw.siemens.com.

Томас Реннер пишет о строительстве, строительстве, производстве и других торговых темах для публикаций по торговле США.

Компания BILCO обслуживает строительную отрасль с 1926 года. За эти годы она завоевала репутацию среди архитекторов, инженеров, специалистов по спецификациям и строителей благодаря надежности и продукции, не имеющей себе равных по дизайну и мастерству. Для получения дополнительной информации посетите www.bilco.com .

Indar, торговая марка Ingeteam, предлагает погружные двигатели и насосы большой мощности, которые используются, в частности, в водоснабжении (водоснабжение, водоподготовка, опреснение), сельском хозяйстве, промышленности (горнодобывающая промышленность, газ и нефть и т. Д.) И военно-морского флота. Для получения дополнительной информации посетите www.ingeteam.com .


СОВРЕМЕННАЯ НАСОСКА СЕГОДНЯ, октябрь 2019 года
Вам понравилась эта статья?
Подпишитесь на БЕСПЛАТНОЕ цифровое издание журнала Modern Pumping Today Magazine!

Самый мощный водяной насос в мире

Взгляните на самый мощный в мире водяной насос:

Как вы думаете?

Довольно массивно, правда?

Посмотрите на насос под другим углом:

Обратите внимание на человека внизу справа?

А вот и насос в сравнении с грузовиком:

Ладно, помпа явно огромная (особенно по сравнению с помпой мойки высокого давления).Но сколько воды он может перекачать?

Как быстро он сможет заполнить ваш бассейн на заднем дворе? Самый большой бассейн в мире? Великий Каньон?

Вы найдете ответы на эти и другие вопросы на этой странице.

Но сначала давайте узнаем больше о насосе…

Также читайте: Полное руководство по настройке прицепа для мойки высокого давления

Для чего используется насос?

Самый мощный в мире водяной насос был построен по индивидуальному заказу для насосной станции Эймёйден в Нидерландах.Pentair Fairbanks Nijhuis произвела две модели в 2004 году в рамках модернизации, чтобы сделать ее крупнейшей насосной станцией в Европе. Его функция заключается в предотвращении «перманентного наводнения, которое ранее вызывало постоянные проблемы в западной части Нидерландов […]»

Он расположен на западном конце канала Северного моря, как вы можете видеть на карте:

Технические характеристики насоса
  • Модель : Pentair Fairbanks Nijhuis HP1-4000.340
  • Тип : Пропеллерный насос
  • Производительность : 60 м3 / сек (60 000 литров / сек)
  • Головка : 0.5-5 метров
  • Ideal Power : 4000 кВт (5364 л.с.)
  • Награды : обладатель мировых рекордов Гиннеса. Самый мощный в мире водяной насос с производительностью 60 000 литров в секунду

Сколько времени потребуется самому мощному водяному насосу в мире, чтобы заполнить или опорожнить эквивалент этих 9 объемов?

1. Фюзеляж самолета A380

Посмотрите, насколько велик Airbus A380 по сравнению с автомобилями:

Как вы думаете, сколько времени понадобится самому мощному водяному насосу, чтобы наполнить его водой?

Ответ: 18.9 секунд

2. Садовый шланг, полный воды, обернутый вокруг экватора

Представьте, что на экваторе вокруг Земли наматывается шланг для мойки высокого давления — сколько воды вмещает этот шланг?

Мы посчитали и обнаружили, что у него чуть больше 5 миллионов литров.

Сколько времени требуется самому быстрому насосу в мире, чтобы переместить такое количество воды?

Ответ: 1 минута 25 секунд

3. Супертанкер TI-класса

В мире всего 4 супертанкера TI-класса, и они четвертые по валовой вместимости, массе груза и водоизмещению.Взгляните на один в порту — он затмевает все:

Взгляните на объем супертанкера TI-класса по сравнению с Airbus A380:

Сколько времени, чтобы самый мощный насос заправил цистерну водой?

Ответ: 2 часа 19 минут 44 секунды

4. Эмпайр-стейт-билдинг

Давайте наполним Эмпайр-стейт-билдинг водой. Превратите его в действительно глубокий бассейн.

Сколько времени потребуется нашему насосу, чтобы завершить работу?

Ответ: 4 часа 51 минута

5.Великая пирамида

Великая пирамида — не самое высокое сооружение, но она имеет большой объем в форме пирамиды.

Хотя он намного короче, чем Эмпайр-стейт-билдинг, его объем более чем в два раза больше. Столько времени потребуется самому мощному водяному насосу в мире, чтобы наполнить его водой:

Ответ: 11 часов 57 минут

6. Тоннель под Ла-Маншем

Тоннель под Ла-Маншем — это туннель длиной 50,45 км (31,35 мили) с двумя рельсами, разделенными служебным туннелем.Вы можете увидеть относительный диаметр каждого туннеля по сравнению с поездом на изображении ниже:

Как вы думаете, какой общий объем трубок?

Сколько времени потребуется насосу, чтобы наполнить их водой?

Ответ: 1 день 1 час 26 минут 24 секунды

7. Завод Boeing Everett

Завод Boeing Everett — самое большое здание в мире по объему.

Вот как выглядит его объем по сравнению с супертанкером TI-класса и Airbus 380:

Чтобы иметь такой огромный объем, требуется огромная занимаемая площадь.Его площадь составляет 98,7 акра. Внутри вы можете разместить полноразмерное поле для гольфа пар 72. Я примерно измерил площадь поля для гольфа Walter Hall в 100,54 акра (поле для гольфа находится в нескольких минутах ходьбы от завода).

Итак, сколько времени нужно самому быстрому водяному насосу в мире, чтобы заполнить завод Boeing водой?

Ответ: 2 дня 13 часов 32 минуты 10 секунд

8. Крупнейший карьерный карьер

Шахта Бингхэм-Каньон (также известная какKennecott Copper Mine) — крупнейшие по объему рукотворные раскопки на Земле. В приведенной ниже таблице я пытаюсь приблизительно представить его объем как конус, а затем добавить 10%, чтобы учесть тот факт, что он шире идеального конуса.

Трудно дать масштаб — вот попытка показать огромные самосвалы, проезжающие по проезжей части шахты:

Представьте, что однажды было решено превратить шахту в озеро. Вряд ли, поскольку Rio Tinto приносит сотни миллионов долларов в год, но давайте представим.Сколько времени потребуется нашему мощному водяному насосу, чтобы завершить работу?

Ответ: 2 года 54 дня 18 часов

9. Гранд-Каньон

Гранд-Каньон огромен.

Вот приблизительный план Гранд-Каньона на вершине Нью-Йорка, а затем Парижа:

А вот и вершина Швейцарии, а затем Йеллоустонский национальный парк:

Это тоже очень глубоко. Максимальная высота — 1857 метров (6093 фута).

Вот Skywalk, чтобы показать некоторый масштаб:

Итак, сколько времени понадобится самому мощному и лучшему в мире водонасосу, чтобы превратить Гранд-Каньон в озеро?

Официальная оценка объема Гранд-Каньона Службой национальных парков составляет 5 единиц.45 триллионов кубических ярдов или 4 167 кубических километров. Что означает, что на наполнение водой требуется столько времени:

Ответ: 2201 год

Теперь давайте посмотрим на объемы трех различных бассейнов

Эта инфографика дает вам представление о различных объемах бассейнов трех размеров:

И прежде чем мы узнаем, сколько времени требуется насосу, чтобы заполнить или опорожнить их. Посмотрите на самый большой в мире бассейн (фиолетовый контур) рядом с Центральным парком (кстати, бассейн находится в Сан-Альфонсо-дель-Мар, Чили).

Тоже довольно красивый бассейн:

1. Самый большой пул в мире

Время опорожнения / наполнения: 1 час 9 минут 36 секунд

2. Олимпийский бассейн

Время опорожнения / наполнения: 41,6 секунды

3. Большой бассейн на заднем дворе

Время опорожнения / наполнения: 1,5 секунды

И, наконец, давайте опустошим / заполним объемы 6 хорошо известных водоемов

Начнем с трех самых маленьких водоемов: водохранилища Центрального парка, гавани Сиднея и озера Тахо.

Вот инфографика, которая поможет визуализировать их различные объемы:

Итак, сколько времени, по вашему мнению, требуется самому быстрому водяному насосу в мире, чтобы опорожнить или заполнить эти объемы?

1. Водохранилище Центрального парка

Ответ: 17 часов 34 минуты 48 секунд

2. Сиднейская гавань

Ответ: 108 дней 8 часов 9 минут 36 секунд

3. Озеро Тахо

Ответ: 79.75 лет

4. Озеро Байкал

Озеро Байкал — самое глубокое и объемное озеро в мире. В нем намного больше воды, чем в 5 Великих озерах вместе взятых.

Чтобы заполнить Байкал, потребуется 156 баллов озера Тахо.

Вот рисунок, который поможет визуализировать его огромный объем:

Как вы думаете, сколько времени потребуется самому мощному водяному насосу в мире, чтобы переместить столько воды, сколько есть в Байкале?

Ответ: 12 464 года

5.Мексиканский залив

Вот инфографика, показывающая огромный объем воды в Мексиканском заливе:

А вот и озеро Байкал над Мексиканским заливом:

Сколько времени потребуется самому быстрому водяному насосу в мире, чтобы переместить столько воды?

Ответ: 1,32 миллиона лет

6. Тихий океан

Тихий океан — самый большой океан на Земле. На его долю приходится 49,4% объема воды в океане Земли.

Вот инфографика для сравнения объема воды Тихого океана с Мексиканским заливом, озером Байкал (самое большое озеро в мире) и озером Тахо:

  • 264 Мексиканский залив вписывается в Тихий океан
  • 27 966 Озеро Байкал вписывается в Тихий океан
  • 4,37 миллиона жителей озера Тахо

Как долго наш водяной насос сможет переместить воду, эквивалентную количеству воды в Тихом океане?

Ответ: 348,58 миллиона лет

Надеюсь, вам понравилась эта статья.Пожалуйста, отправьте его другу по электронной почте, если вы это сделали.

Вам также может понравиться наша инфографика, посвященная обнаружению необычных объемов.

Источники
  1. Брошюра по насосам Voith. www.voith.com.
  2. Pentair Fairbanks Nijhuis. Linkedin.com.
  3. Краткое описание проекта модернизации насосной станции
  4. в Эймёйдене. www.geonet.nl.
  5. Pentair Fairbanks Nijhuis Брошюра с обзором продукции. www.jung-pumpen.de.
  6. Канал Северного моря. Википедия.орг.
  7. TI Class Supertanker Image Credit. www.marineinsight.com.
  8. Изображение предоставлено для сравнения размеров Великой пирамиды.
  9. Самые мощные в мире установки насосов. Изображения Кредитные ссылки: Изображение 1, Изображение 2, Изображение 3, Изображение 4.
  10. Самый крупный в мире кредитный фонд для пула www.snopes.com.

Об авторе: Джейми тестировал и пересматривал мойки высокого давления в течение 7 лет. Он проработал коммерческим аппаратом для мытья под давлением на заводе по переработке отходов в течение 3 лет, и все это время использовал аппараты для мытья под давлением в коммерческих и бытовых целях более 15 лет.Он также является инженером-механиком и, работая в горнодобывающей промышленности, разработал под ключ несколько подушек для мытья легких промышленных транспортных средств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
