Рейтинг тт котлов: Лучшие твердотопливные котлы для дома, топ-10 рейтинг хороших котлов

14 лучших твердотопливных котлов — Рейтинг 2021 года (Топ 14)

Если сравнивать различные варианты котлов для автономного отопления дома, то вариант покупки именно твердотопливного котла зачастую интереснее всего. Хотя бы в силу предельной простоты в отличие от газовых котлов, что дает не только надежность и безопасность (утечка газа – вещь не из веселых), но и снижает цену. Лучшие твердотопливные котлы для частного дома представлены в нашем рейтинге.

Конечно, газовый котел использует более дешевое топливо, да и «кормится» из трубы сам, было бы лишь давление – но, если здание не газифицировано, подводка природного газа или установка газгольдера окупаться будут долго. Единственное, что однозначно можно назвать минусом твердотопливных котлов – это необходимость в регулярной загрузке топлива и чистке. Поэтому, создавая этот рейтинг, мы обращали внимание не только на общее качество изготовления котлов, но и на удобство их эксплуатации: на какое время хватает одной загрузки, как организована чистка.

Рейтинг лучших твердотопливных котлов

Как выбрать хороший твердотопливный котел?

Начнем, естественно, с максимальной мощности. Не нужно думать, что, если в характеристиках котла написано «10 кВт/100 м2», то его на небольшой домик хватит с запасом. Во-первых, мощность у любого твердотопливного котла очень сильно зависит от качества топлива, к тому же в характеристиках указывается для угля (на нем теплоотдача выше всего). Попробуйте подкинуть дров – и дома сразу похолодает, ну, а если дрова еще и отсыреют… К тому же котел большей мощности будет иметь и топку большего размера – а значит, и топить его придется реже.

Вообще, необходимость в частом добавлении топлива – общая проблема твердотопливных котлов. Путей решения несколько:

  • Бункерные котлы – они из отдельной емкости (бункера) автоматически «подкармливают» топку. Разрабатывались такие системы в первую очередь под пеллеты (топливные гранулы), которые очень удобно подавать шнеком, но сейчас есть и модели, способные работать на угле.
  • Котлы длительного горения имеют увеличенный объем загрузки, а сам процесс сгорания там не совсем обычен – топливо горит сверху вниз. Но и у них есть свои не всегда удобные особенности – выше в рейтинге мы об этом писали.

Но в любом случае «долгоиграющий» котел станет сложнее и дороже, особенно с бункером. Тогда как насчет котла комбинированного? В них нагрев обеспечивается не только горением топлива, но и установленным внутри ТЭНом – если котел и погаснет, электричество продолжит поддерживать хоть какую-то температуру. Подобные котлы удобно оставлять на ночь – утром не проснешься, чувствуя, что зуб на зуб не попадает. Часто к таким котлам предлагаются и комплекты дооборудования под газ или солярку. В некоторых моделях даже изначально предусматривается автоматическое переключение на жидкое или газообразное топливо, если нет огня в топке. А вообще такой вариант интересен хотя бы тем, что при появлении возможности подключить дом к газу не придется менять котел, покупать новый, переделывать подключение: можно просто поставить газовую горелку на старый.

Важный момент – конструкция теплообменника. Идеальный вариант – чугун: толстостенный монолитный теплообменник, если производитель не «прозевает» раковины и микротрещины в отливке, будет по-настоящему вечным, к тому же выдержит повышенное давление без проблем. Но такой котел будет и дороже (можно не вписаться в бюджет), и тяжелее (вопрос к прочности пола, возможно, придется его укреплять). У стальных теплообменников есть неизбежный риск протечки по сварке, да и стенки обычно тоньше. Поэтому стоит как минимум брать котел потяжелее, да и отзывы на конкретную модель смотреть перед покупкой – правда, и сами отзывы уже давно покупают… Так что выбирать твердотопливный лучше идите на форумы, а не на популярные площадки для отзывов, которые оккупировали проплаченные похвалы.

Выбор твердотопливного котла: видео по теме

/>

Удачных покупок!

ТОП-10 лучших твердотопливных котлов — Рейтинг 2019

Система отопления — одна из неотъемлемых коммуникаций здания. И здесь прогресс тоже не стоит на месте: ежегодно производители радуют новыми агрегатами. Чтобы сделать хороший выбор, необходимо учитывать, что каждый твердотопливный котел рассчитан на определенную мощность и, соответственно, может иметь ограничение на размер площади отопления. Также имеют значение КПД устройства и тип управления, например, наличие функции автоматического розжига существенно упростит эксплуатацию.

Мы составили рейтинг самых лучших новинок 2019 — 2020 года. По мнению покупателей, именно эти твердотопливные котлы имеют оптимальное соотношение цена-качество, простоту эксплуатации и привлекательный внешний вид. Они наиболее востребованы и уже достойно себя зарекомендовали. Итак, посмотрим наш топ-10.

10Теплодар Куппер ПРО 22


Комбинированный котел для средних площадей — до 200 кв.м. Данная модель от отечественного производителя открывает наш рейтинг лучших котлов 2019 — 2020 года. Есть возможность установки горелки (также не входит в комплектацию).

Имеет высокую теплоотдачу. Температура теплоносителя — от 50 до 90 градусов. Изделие быстро разжигается и долгое время сохраняет хорошую температуру.

Плюсы:

  • Есть встроенный ТЭН мощностью 9 кВт.
  • Широкий выбор топлива — от твердых видов до газа.

Минусы:

  • Пеллетную либо газовую горелку необходимо докупать самостоятельно.
  • Небольшое отверстие для закладки дров.

9ZOTA Тополь М 20


Бюджетный вариант с хорошей мощностью — отличный выбор для небольшого частного дома или дачи. Производитель рекомендует использовать для работы данного котла дрова и древесный уголь. Съемная заслонка обеспечивает легкую чистку теплоносителя.

Плюсы:

  • Имеет ТЭН для поддержания высокой температуры.
  • Приятная цена на отечественное изделие.
  • Трехходовой газоход увеличивает эффективность котла.

Минусы:

  • Не самый хороший КПД — 70%.
  • Сильная тяга требует определенного привыкания в эксплуатации.

8Roda Brenner Classic BCR-03


Котел, в котором возможно комбинированное отопление — не только древесными породами либо антрацитом, но и газом, коксом, дизелем. Универсальный вариант — хорошая идея для тех, кто не знает, какое отопление выбрать. Механическое управление сводит к минимуму вероятность поломки, а также делает эксплуатацию котла простой и понятной.

Плюсы:

  • Большое окно для закладки топлива.
  • Качественная теплоизоляция изделия — риск ожога минимален.
  • Два режима подачи воздуха — с помощью регулятора и вручную.
  • Простота эксплуатации и обслуживания.

Минусы:

  • Котел комбинированный, но горелка докупается отдельно.
  • Для отопления в межсезонье необходимо приобрести буферную емкость.

7Bosch Solid 2000 B SFU 12


Еще одна модель с механическим управлением. Производитель рекомендует топить углем, но допускает также использование угольных брикетов, дров, кокса. Сам бренд — один из лучших производителей подобной техники — говорит о качестве изделия: в эксплуатации оно не доставит проблем.

Плюсы:

  • Модернизированная топка позволяет регулировать подачу воздуха.
  • Отлично справляется с отоплением площадей до 560 кв.м.
  • Можно использовать как основной котел и в одной системе с газовым котлом.

Минусы:

  • У котла небольшая камера загрузки.
  • В изделиях чешского производства иногда «хромает» качество сборки.

6Буржуй-К СТАНДАРТ-20


Стильный твердотопливный пиролизный котел оценят те, для кого практичность и функциональность важны не менее эстетики. Теплообменник изготовлен из высокопрочной стали, имеет встроенные термометр и манометр. Котел Буржуй-К СТАНДАРТ-20 оснащен также и регулятором тяги, что позволяет изменять скорость горения топлива, а значит — и его расход, а также интенсивность обогрева помещений. Хороший вариант для тех, кто дома бывает преимущественно по вечерам и ночью. Производитель рекомендует топить данный котел углем либо дровами.

Плюсы:

  • Может отапливать площадь до 220 кв.м.
  • Пиролиз обеспечивает тепло при небольшом расходе топлива.
  • Золы образуется мало — не нуждается в частой чистке.

Минусы:

  • В некоторых изделиях створки топки не прилегают плотно.
  • Березовые дрова для розжига лучше не использовать — при температуре до 60 градусов труба может забиться дегтем.

5Protherm Бобер 20 DLO


Классический одноконтурный твердотопливный котел мощностью 19 кВт. Рекомендуемое топливо — дрова либо уголь. Корпус выполнен из чугуна — этот материал долго сохраняет и передает тепло. Устройство оснащено надежным механическим управлением. Это лаконичная, надежная модель.

Плюсы:

  • Высокий КПД изделия — 90,2%.
  • Простой в монтаже — напольная установка.
  • Энергонезависимый — отключение электроэнергии не влияет на работоспособность.
  • Возможность комбинировать с электро- и газовыми котлами.

Минусы:

  • Ручной розжиг не так удобен, как автоматический.
  • Малая теплопроводность — чтобы разогреть, требуется время.

4Stropuva Mini S8


Твердотопливный одноконтурный котел, предназначенный для обогрева небольших помещений — до 80 кв.м. Независим от электроэнергии либо иных коммуникаций — отличное решение для дома в деревне. Но и в городе для небольшого дома этот котел — весьма удачный вариант, поскольку сохраняет тепло до 20 часов. Также у изделия высокий КПД — 85%.

Плюсы:

  • Продается в собранном виде — сразу готов к установке.
  • Имеет малый расход топлива.
  • Тепло сохраняет действительно долго.
  • Компактный — не занимает большую площадь.

Минусы:

  • Окошко для загрузки брикетов, угля и дров расположено низко — требуется сноровка.
  • Агрегат достаточно тяжелый — для перемещения необходима помощь.

3Viadrus Hercules U22 D-4


Комбинированный котел, уверенно занявший 3 место в нашем ТОП-10, который может работать как на твердом топливе, так и на газовом или дизельном. Производитель рекомендует дрова, но кокс уголь, газ, отработанное масло также прекрасно используются этим котлом для добычи тепла. Прочный чугун и надежные соединительные элементы делают данное устройство хорошим выбором для активной эксплуатации.

Плюсы:

  • Сохраняет тепло долгое время.
  • Можно выбирать количество секций.

Минусы:

  • Горелка не поставляется в комплекте.

2Buderus Logano G221-20


Твердотопливный котел с открытой камерой сгорания выполнен из прочного, долговечного чугуна. Немецкий производитель Buderus рекомендует использовать для отопления не только дрова и уголь, но также и кокс — это позволяет выбрать наиболее удобный для себя вариант. Котел Logano G221-20 — покупка на долгие годы. Он скорее надоест, чем сломается.

Плюсы:

  • Установка агрегата проста и не требует сварки.
  • Основательно продуманная конструкция обеспечивает долговечность изделия.
  • Большая загрузочная дверца — удобно пользоваться крупными поленьями.

Минусы:

  • Цена — за такое изделие не высока, но есть варианты дешевле.

1ZOTA Pellet 25А


Одноконтурный котел, лидер нашего рейтинга лучших твердотопливных котлов 2019 — 2020 года, предназначенный для отопления средних и больших площадей — до 250 кв.м. Опытные пользователи сразу оценят особенности данного котла — он требует минимум физического присутствия, поскольку оснащен функцией автоматической подачи топлива, а также автоматизированной системой управления, возможностью подключить внешнее управление и теплые полы.

Котел ZOTA Pellet 25А оснащен и датчиком уличной температуры, что позволяет своевременно регулировать температуру внутри помещения. Рекомендуемое топливо — дрова, брикеты и пеллеты.

Плюсы:

  • Укомплектован бункером для автоматической подачи топлива.
  • Имеет защиту от перегрева.
  • Панель управления оснащена многочисленными датчиками.

Минусы:

  • Цена — за комфорт нужно платить.
  • При пеллетном отоплении большой расход топлива.

Рейтинг твердотопливных котлов по цене и виду топлива

Твердотопливные котлы не теряют своей популярности. Они выступают неплохой альтернативой своим аналогам, функционирующим на газу, дизельном топливе, электричестве. Особенно большим спросом такие отопительные приборы пользуются в местах, где отсутствует газификация и наблюдаются частые неполадки в работе линий электропередач.

В статье мы представим рейтинг твердотопливных котлов по ряду критериев, исходя из чего будет намного проще подобрать самый лучший твердотопливный котел для каждого конкретного случая.

Котел на твердом топливе

Рейтинг твердотопливных котлов отопления для частного дома по виду топлива

Твердотопливные котлы — очень универсальные. Для моделей, рассчитанных на работу на дровах и углях, в качестве топлива могут выступать пеллеты или брикеты. Исходя из технических параметров приборов и отзывов профессионалов, можно составить рейтинг лучших моделей.

Stropuva S 40

Котел длительного горения, который функционирует на дровах, угле, древесных брикетах. В данном рейтинге стоит на лидирующей позиции Отопительные агрегаты, выпускаемые литовско-российской компанией STROPUVA характеризуются высокой производительностью, КПД достигает 90 % и выше.

Твердотопливный котел Stropuva S40

Больше информации о котлах Стропува здесь

Топка имеет достаточно большой объем, способна вместить до 50 кг топлива. Исходя из выбранного режима функционирования прибора, на одной загрузке он может успешно проработать от 31 до 130 часов.

Наибольший размер помещения, который способен обогреть котел, равняется 400 м². Также агрегат может функционировать на пеллетах или коксе.

Такой котел — одноконтурный, поэтому применяется он исключительно для отопительной системы. Мощность прибора равна 40 кВт, температура жидкости — 85°С, рабочее давление — 2 бар.

Zota Pellet 25

Данный отопительный агрегат применяется для функционирования на древесных пеллетах и занял вторую позицию в рейтинге.

Изделия отечественного производителя снабжены жидкокристаллическим дисплеем, на котором показываются все нужные сведения: текущее состояние, настройка режима работы, недочеты и т.д.

Система автоматики может осуществлять контроль и управление как самим оборудованием, так и вспомогательными устройствами. Например, может управлять 5 циркуляционными насосами отопительной системы и теплого пола.

Для чего нужны циркуляционные насосы в системе отопления и их виды описано в этой статье

Пеллетный котел ZOTA Pellet — 25 А

Агрегат, функционирующий на пеллетах, отличается самым высоким КПД, который достигает 90 %.Его мощность равна 25 кВт, поэтому он может эффективно обогреть помещение до 250 м². На одной загрузке топлива агрегат способен успешно проработать на протяжении 50 часов.

В комплектацию агрегатов, функционирующих на брикетах и древесных пеллетах, входит система автоматической загрузки топлива. Благодаря этой функции значительно возрастает длительность горения и автономная работа оборудования.

Узнать, как работает автоподача топлива в пеллетных котлах, можно в этой записи

Buderus Logano G221-20

Твердотопливный котел Buderus Logano G221

На третьей позиции находится агрегат немецкого производства, который отличается высокой надежностью и стабильностью работы. В конструкции модели не предусмотрена автоматическая загрузка топлива, и важно, чтобы длина поленьев не была больше 68 сантиметров.

Производительность котла — высокая, КПД — 90 % прямое тому подтверждение. Показатели мощности варьируются в промежутке от 10 до 20 кВт.

Теплообменник у агрегата изготовлен из чугуна, характеризуется высоким коэффициентом теплоотдачи, теплоноситель очень быстро достигает нужного температурного режима. Данный отопительный прибор может функционировать на дровах, угле, коксе.

Подробнее о твердотопливных котлах Будерус тут

Protherm Бобер 50 DLO

Этот чугунный котлоагрегат выпускается словацким производителем. Его технические характеристики достаточно высокие, КПД — 90 %, мощность находится в промежутке от 35 до 40 кВт, все зависит от вида топлива, которое используется.

Отопительный котел Protherm Бобер 50 DLO

Температура теплоносителя равна 90°С, рабочее давление — 2 бар, прибор способен эффективно снабжать теплом помещение площадью до 260 м².

Низкий уровень потерь тепла достигается благодаря использованию неорганической ваты в качестве теплоизоляционного материала, который укладывается между топочной камерой и корпусом прибора.

Теплодар Куппер ОК30

Изделия описываемого отечественного производителя пользуются широким спросом, в этом рейтинге котел Куппер занял 5 место. По сравнению с другими приборами, у него КПД недостаточно высокий — 84 %.

Теплодар Куппер ОК 30 — мощностью 30 кВт

Благодаря высокой мощности, равной 39 кВт, он может осуществить нагрев жидкости до рабочей температуры в максимально короткие сроки — 20 минут. Данный агрегат эффективно справится с обогревом дома, площадь которого достигает 300 м². Котел функционирует на дровах, пеллетах, угле, а при необходимости и на газу и электричестве.

Котел, который снабжен чугунным теплообменником, характеризуется высокой степенью теплоотдачи и длительным сроком службы, что в разы увеличивает его эффективность и надежность.

Характеристики котлов Куппер здесь

Рейтинг лучших твердотопливных котлов длительного горения по цене

Цена отопительных приборов отыгрывает важную роль в процессе выбора нужной модели твердотопливного котла длительного горения.

Бюджетный класс

Если отопительный агрегат стоит недорого — это не значит, что он обладает низкими техническими и эксплуатационными характеристиками. В этом классе представлены модели, которые хорошо справятся с отоплением дач и небольших по размеру частных домов:

  1. На первом месте отопительный котел Сибирь-Gefest КВО 20 ТЭ. Такой агрегат обладает достаточно высокой производительностью, его КПД равен 85 %. Мощность составляет 20 кВт. Благодаря таким параметрам, прибор справится с обогревом площади до 200 м². Благодаря электрическому ТЭНу 4 кВт, в случае неполадок с поставкой твердого топлива, агрегат может функционировать от электроэнергии. Достоинства: приемлемая цена, небольшая масса, высокая надежность, стабильная работа без сбоев. В качестве минусов можно отметить недостаточно качественную изоляцию.
  2. На втором месте оборудование модели Мозырь КСТ 12,5, выпускаемое белорусским производителем «Мозырьсельмаш». Приборы отличаются достаточно высоким КПД — 80-90 %, все зависит от применяемого топлива. Мощность отопительного агрегата равна 12,5 кВт, рабочее давление — 0,1 МПа, максимальный температурный режим воды — 95°С.
  3. На третьем месте отопительный котел российского производства ЭВАН WARMOS TT-25K. Прибор не отличается высокой производительностью, КПД — всего 75 %, но он имеет ряд плюсов. Во-первых, высокая мощность, равная 25 кВт представляет возможность устанавливать такое оборудование в домах, площадь которых достигает 180 м². Температура теплоносителя равна 95°С. В комплектацию оборудования входит электрический ТЭН в 2 кВт, что является своего рода компенсацией низкого КПД.

Стандартный класс

Лидирующие позиции в этой группе занимает котел Lamborghini WBL 7. Он отличается высокой производительностью, КПД равен 90 %. Конструкция прибора характеризуется высокой звукоизоляцией. Мощность агрегата — 30 кВт, он способен эффективно обогреть дом площадью до 270 м². На полной загрузке топливо агрегат может автономно функционировать на протяжении 12 часов. Максимальная температура воды — 90°С.

Котел твердотопливный Lamborghini WBL 7

На второй позиции отопительный агрегат Viadrus Hercules U22D-4, выпускаемый чешской компанией. Благодаря КПД в 80 % и мощности в 20 кВт, прибор способен эффективно снабжать теплом дом площадью до 200 м². Характеризуется высокими теплоизоляционными и звукоизоляционными свойствами. Расход топлива равен 6,8 кг/час. В качестве недостатка можно отметить тот факт, что агрегат работает только на дровах.

На третьем месте Alpine Air Solidplus 4. Он отличается простотой эксплуатации и обслуживания, мощность агрегата равна 26 кВт, высокой производительностью похвастаться он не может, КПД — всего 70%. Минимальная температура нагрева воды — 30°С, максимальная — 90°С, рабочее давление равно 3 Бар. Прибор может функционировать на дровах и угле.

Премиум-класс

В этой группе на первом месте находится отопительный котел Biomaster BM-15. В его комплектацию входит система автоочистки зольника, объем топки составляет 200-400 литров. Производительность — высокая, КПД достигает до 95%, мощность — 16 кВт.

Пеллетный котел Biomaster BM

Благодаря высоким техническим и эксплуатационным характеристикам данный агрегат можно устанавливать в многоэтажных домах или отелях, помещениях промышленного типа и т.д.
На втором месте Viessmann Vitoligno. Мощность этого отопительного котла равна 30 кВт, КПД — 90%, благодаря этим параметрам он успешно справится с обогревом дома площадью до 400 м². На одной загрузке прибор может проработать на протяжении 40 часов. Благодаря системе автоматики он стабилен и надежен в процессе функционирования.

Третью позицию занимает котел Candle S. Его характерной чертой является то, что горит исключительно верхняя часть топлива. На одной загрузке топлива он может проработать на протяжении 36 часов. КПД составляет 85-90 %, мощность прибора находится в промежутке от 5 до 35 кВт, все зависит от конкретной модели. Рабочее давление составляет 180 кПа, температура теплоносителя — 90 °C, расход топлива равен 0,29 кг/час.

Пользователи постоянно задаются вопросом: какой твердотопливный котел лучше? Однозначного ответа на этот вопрос нет, т.к. каждый подбирает отопительный прибор, исходя из своих требований и бюджета, которым он располагает. В любом случае, в настоящее время на рынке много достойных моделей, которые заслуживают внимания.

рейтинг 2021 года для отопления частного дома

Твердотопливные котлы – нередко единственный способ спастись от холодов в местах, где отсутствует газовые магистрали или есть недостаток электроэнергии.

Современные модели работают не только на угле и дровах, но также на торфе и торфяных брекетах, а более продвинутые – на пеллетах.

Рынок переполнен разнообразными вариантами, как не запутаться в них – расскажем подробнее.

Рейтинг ТОП-15 лучших твердотопливных котлов

Как выбрать и на что обратить внимание?

При выборе твердотопливого котла стоит уделить внимание следующим аспектам:

  • Площадь обогрева – ключевая характеристика, заданная производителем для определенных климатических условий.
  • Виды топлива – далеко не все котлы «всеядны» и могут работать на любом виде топлива, как обычная печь. Многие современные модели чувствительны к топливу и не дадут заданных производителем характеристик, а продвинутые варианты и вовсе могут выйти из строя при попытке загрузить в них неподходящее топливо.
  • Энергонезависимость – большая часть моделей не зависит от электричества, однако пеллетные модели оснащены электронными датчиками и автоматической подачей топлива, поэтому нуждаются в дополнительном бесперебойном питании от однофазной или трехфазной сети.

Лучшие твердотопливные котлы цена/качество

Protherm Бобер 50 DLO 39 кВт

Классический твердотопливный котел, работающий на дровах и угле. Открытая камера

сгорания требует наличия стационарного дымохода.

Максимальная тепловая мощность составляет 39 кВт, чего хватит для отопления помещения с площадью до 300 кв.м.

Встроенные термометр и манометр позволяют контролировать состояние отопительной системы.

Управление механическое, требует определенного навыка от оператора. Устройство достаточно громоздкое по габаритам и весу, требует отдельной котельной.

Вес и габариты обусловлены высоким качеством материалов, чугунными дверцами и корпусом котла.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 90,2%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь.

Плюсы

  • мощность;
  • качество материалов;
  • 8 секций;
  • равномерность прогрева.

Минусы

  • нагревается низ;
  • стоимость;
  • вес и габариты.

Stropuva Mini S8 8 кВт

Агрегат длительного горения, работающий на дровах и древесных брикетах. Небольшая

мощность позволит отапливать помещения общей площадью до 80 кв.м.

Не зависит от коммуникаций и электроэнергии, удачный вариант для коттеджа или деревенского дома.

Поддерживает температуру до 20 часов. Не доставляет хлопот в сборке и установке, продается в укомплектованном собранном виде.

Экономичен, расход топлива невысок.

Компактные размеры идут в совокупности с ярким внешним видом – дополнительный эстетический плюс.

Но, несмотря на габариты, весьма тяжел – вес устройства составляет 145 кг, поэтому при транспортировке и установке потребуется помощь.

Технические характеристики:

  • Тип: длительного горения;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, древесные брикеты.

Плюсы

  • экономичный расход топлива;
  • длительное сохранение тепла;
  • компактность;
  • дизайн.

Минусы

  • низко расположено окно для топлива;
  • вес.

Теплодар Куппер Практик 14 14 кВт

Классическая одноконтурная модель способна отапливать помещение площадью до 140 кв.м., однако наибольшая эффективность достигается при площади до 80 кв.м.

Работает не только на дровах и угле, но также и на торфяных брикетах, что обеспечивает экономичность модели.

Подходит для систем с принудительной циркуляцией воды.

Небольшие габариты, глубокая топка, стальной теплообменник и предустановленный ТЭН для поддержания температуры – те параметры, за которые модель пользуется популярностью.

Вместительный зольник позволит сократить количество чисток. По соотношению мощности и цены – один из самых выгодных котлов.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 90%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, торфяные брикеты.

Плюсы

  • бюджетность;
  • качество и надежность конструкции;
  • глубокая топка;
  • вместительный зольник;
  • небольшие размеры и вес.

Минусы

  • быстро прогорает топливо;
  • тонкие стенки корпуса.

Лучшие твердотопливные котлы длительного горения

Stropuva S30 30 кВт

Мощный одноконтурный котел с отапливаемой площадью до 300 кв.м. Подходит для частных

домов, предприятий и сельскохозяйственных помещений.

Работает как на дровах, так и на древесных брикетах.

Зона горения плавно смещается сверху вниз в процессе работы.

Процесс обслуживания включает в себя регулярную чистку зольника и дымохода.

Форма корпуса позволяет экономить площадь при монтаже, а объем топки вмещает в себя до 80 кг топлива.

Регулировка воздуха позволит продлить время горения до 31 часа. Стальной корпус не раскаляется во время работы.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, древесные брикеты.

Плюсы

  • длительность работы на одной закладке топлива;
  • равномерный прогрев;
  • экономичность;
  • большая площадь прогрева.

Теплодар Куппер Эксперт-15

Мощности данного агрегата достаточно для обогрева помещений с площадью до 150 кв.м.

Работает от электричества на однофазном и трехфазном напряжении.

Конструктивной особенностью является возможность подключения газовой или пеллетной горелок.

Модель не имеет панель управления, однако встроены термометр и манометр.

Диаметр дымохода равен 15 см. Дополнительно имеет предустановленный ТЭН для поддержания температуры.

Разброс температуры теплоносителя составляет от 50 до 95 градусов, выдает давление воды в контуре отопления до 3 бар.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Напряжение сети: однофазное/трехфазное;
  • Тип топлива: дрова, уголь.

Плюсы

  • качественная сборка;
  • длительный срок эксплуатации;
  • мощность;
  • надежность.

Минусы

  • энергозависимость;
  • нет горелки в комплектации.

Теплодар Куппер Эксперт-45

Весьма мощный аппарат, способный обогревать большие площади до 450 кв.м. Стальной

теплообменник обладает длительным сроком эксплуатации, встроенный предустановленный ТЭН выдает мощность до 9 кВт.

Вся конструкция обладает немаленькими габаритами и весом, что обусловлено общей мощностью.

Не имеет панели управления.

Возможно подключение газовой или пеллетной горелки.

Качественная сборка обеспечивает длительный период использования котла даже в условиях суровых северных зим.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Напряжение сети: однофазное/трехфазное;
  • Тип топлива: дрова, уголь.

Плюсы

  • качественная сборка;
  • длительный срок эксплуатации;
  • мощность;
  • надежность.

Минусы

  • энергозависимость;
  • неэкономичен.

Лучшие твердотопливные котлы с водяным контуром

Kentatsu ELEGANT-03 17 кВт

Классический одноконтурный агрегат с чугунным теплообменником. Увеличенная

поверхность теплообменника обеспечивается за счет дополнительных ребер, благодаря чему увеличивается КПД котла.

Максимальная температура теплоносителя составляет 90 градусов при давлении в 4 бар.

Мощности оборудования достаточно для обогрева помещения площадью до 170 кв.м.

Конструкция устройства обеспечивает равномерный прогрев всех комнат.

Долговечные колосники котлов оснащены водяным охлаждением. Дополнительным плюсом является поддержка механического термостата и термометр на передней панели котла.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 90%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь;
  • Циркуляционный насос/расширительный бак: нет/нет.

Плюсы

  • качественные колосники;
  • производительнсть;
  • термометр и термостат.

Лемакс Форвард-16 17 кВт

Экономичный одноконтурный агрегат, работающий на угле, дровах и коксе. Оптимален для

частных домов площадью до 170 кв.м.

Поддерживает давление в системе до 2 бар. Верхняя загрузка позволяет использовать крупные дрова и горючий мусор.

Длительный срок гарантийного обслуживания – дополнительный бонус.

Отличается надежностью конструкции и материалов, качественной сборкой.

Компактный теплообменник, термостойкое покрытие, температура теплоносителя до 95 градусов относятся к дополнительным достоинствам модели.

Из минусов – относительно невысокий КПД и необходимость часто подгружать топливо.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 75%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, кокс;
  • Циркуляционный насос/расширительный бак: нет/нет.

Плюсы

  • надежность и качество;
  • верхняя загрузка;
  • невысокая стоимость;
  • мощность.

Минусы

  • КПД;
  • необходимо часто подгружать порции топлива.

ZOTA Тополь М 14 14 кВт

Компактная модель, рассчитанная на частный дом площадью до 80 кв.м. Отличительная

конструктивная черта – приподнятость всей конструкции, что облегчает чистку зольника.

Встроенный датчик температуры позволяет осуществлять более тщательный контроль и эффективнее расходовать топливо.

Работает на угле и дровах. Управление механическое, требует регулярного контроля со стороны оператора.

Прост в монтаже и эксплуатации, обладает небольшими габаритами.

Из-за особенностей стенок требует места для размещения несмотря на свои размеры. По соотношению цены и качества является одним из ведущих во многих рейтингах.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 75%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь;
  • Циркуляционный насос/расширительный бак: нет/нет.

Плюсы

  • габариты;
  • мощность;
  • соотношение цены и качества;
  • хорошо держит тепло.

Минусы

  • КПД;
  • нагреваются стенки корпуса.

Лучшие классические твердотопливные котлы

ZOTA Дымок-М АОТВ-18М 18 кВт

Бюджетный вариант, оборудованный варочной съемной панелью, благодаря чему идеален для частного дома или дачного домика.

Съемные поверхности позволяют быстро загрузить топливо, глубокая топка вмещает массивные поленья до 58 см в длину.

Конструкция дверцы зольника исключает попадание воздуха.

Процесс горения легко контролируется. Тепловой мощности при полной загрузке хватает на 7 часов при общей площади помещения до 120 кв.м.

Поддерживает давление в 3 атм и температуру теплоносителя до 95 градусов. Расход дров составляет чуть меньше 8 кг/час, бурого угля – 6 кг/час.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 70%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь.

Плюсы

  • плотная дверца;
  • быстрая загрузка;
  • варочная панель;
  • мощность.

ZOTA Енисей 18 18 кВт

Простой в установке и обслуживании одноконтурный котел способен обогреть помещения общей площадью до 150 кв.м.

Потребляет не только дрова и уголь, но также и топливные брикеты.

Уплотнители на дверках и система нагнетания воздуха позволяют регулировать интенсивность горения и температуру соответственно.

В камере сгорания помещаются брикеты и поленья длиной до 60 см.

Особенность конструкции заключается в размещенной под углом топочной дверцы.

В совокупности котел обеспечивает до 8 часов работы при полной загрузке топки.

Однако обладает не самыми высокими показателями КПД и средними показателями экономичности.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 70%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, угольные и древесные брикеты.

Плюсы

  • плотная дверца;
  • глубокая топка;
  • варочная панель;
  • невысокая стоимость.

Теплодар Куппер Практик 8

Классический одноконтурный агрегат, работающий как на классическом угле и дровах, так и на торфяных брикетах.

Оснащен термометром, позволяющим контролировать температуру.

Мощности устройства хватает на небольшие площади до 80 кв.м. Оптимален для небольших частных домов и дачных домиков.

Отличается крупным дымоходом 11,5 см в диаметре. Модель выполнена из качественных материалов и соответствует современным стандартам качества.

Стальной корпус позволяет длительно удерживать тепло.

Комплектацией не предусмотрен терморегулятор, при необходимости докупается отдельно.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, торфяные брикеты.

Плюсы

  • стоимость;
  • равномерное распределение тепла;
  • компактность и вес.

Минусы

  • не хватает мощности для двухэтажных строений;
  • нагревается корпус.

Лучшие пиролизные твердотопливные котлы

Везувий Эльбрус-10 10 кВт

Одноконтурный пиролизный агрегат со стальным теплообменником позволяет поддерживать комфортную температуру в помещении площадью до 100 кв.м.

Обладает небольшими габаритами, но при этом немало весит. Небольшая топка позволяет загрузить поленья длиной не более 38 см.

Возможна установка ТЭНа для поддержания температуры тплоносителя, однако для его установки дополнительно необходим терморегулятор.

Термоизоляция водяной рубашки выполнена из базальтового утеплителя. Устройство рассчитано для работы в условиях холодного климата.

Экономичен, обладает низким расходом топлива.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь.

Плюсы

  • экономичность;
  • компактные размеры;
  • возможность установки ТЭНов.

Минусы

  • короткая топка.

Буржуй-К МОДЕРН-12 12 кВт

Яркий одноконтурный котел с высоким уровнем КПД, способный отапливать площади до 120 кв.м.

Обладает практически «всеядной» топкой и способен работать на пеллетах и торфе.

Качественная сборка обеспечивает долговечную работу.

Легок в эксплуатации и обслуживании, обладает высокой производительностью – и высокой стоимостью.

Однако не экономичен, потребляет большое количество топлива. Встроенные термометр и манометр позволят отследить качество работы.

Поддерживает давление до 4,5 бар в контуре отопления с температурой теплоносителя до 95 градусов.

Обладает небольшими габаритами, нетребователен к размещению.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 92%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, пеллеты, древесные брикеты, торф.

Плюсы

  • размеры;
  • КПД;
  • внешний вид;
  • простота в обслуживании.

Минусы

  • неэкономичен.

Буржуй-К СТАНДАРТ-20 20 кВт

Одноконтурный пиролизный котел с открытой камерой сгорания и стальным теплообменником.

Конструкцией предусмотрены встроенный термометр и манометр, регулятор тяги. Последний позволяет регулировать скорость сгорания топлива и его расход, менять интенсивность обогрева помещений.

Способен обогреть помещение площадью до 220 кв.м.

Из-за особенностей конструкции не рекомендуется использовать березовые дрова, поскольку дымоход быстро забивается дегтем.

В остальном прост в обслуживании, не нуждается в частой очистке зольника.

Экономичен, обеспечивает комфортную температуру при невысоком расходе топлива.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь.

Плюсы

  • отапливаемая площадь;
  • экономичность;
  • простота в обслуживании.

Минусы

  • неплотно прилегает створка топки;
  • быстро забивается труба дымохода.

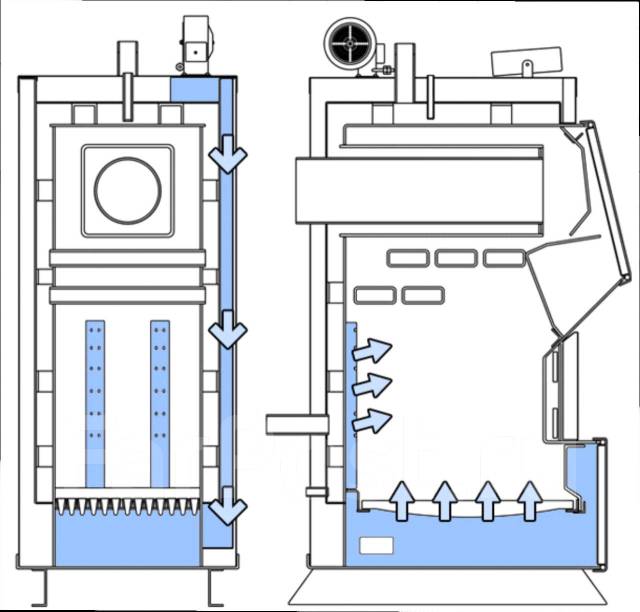

Принцип действия

Принцип функционирования отопительного агрегата на твердом топливе работает в основном благодаря законам физики и включает следующие моменты:

  1. Загрузка топлива;
  2. Розжиг;
  3. Горение топлива и передача выделяемого тепла водяному теплоносителю для контура отопления или ГВС;
  4. Вывод дымовых газов в атмосферу через дымоход естественной или принудительной циркуляцией;
  5. Циркуляция нагретого теплоносителя по системе отопления при помощи принудительной или естественной циркуляции.

Виды твердотопливных котлов

Твердотопливные котлы в основном классифицируются по принципу работы:

  • Классические – сходны с обычной печью. Тепло выделяется и передается теплоносителю через сжигание твердого топлива, для поддержания температуры необходимо регулярно загружать топку.
  • Пиролизные – топливо в таких устройствах не горит, а тлеет, в результате чего выделяется насыщенный теплом газ. Такие котлы обладают повышенным КПД за счет обращения небольшого количества топлива в большое количество нагретого газа, тепло от которого передается теплообеннику.
  • Пеллетные – в качестве топлива используются специальные пеллеты. Такие котлы энергозависимы, поскольку им необходим контроль со стороны электронных датчиков. Модели с подобным принципом действия оснащены автоматической подачей пеллет и бункером для их хранения.
  • Длительного горения – оснащены удлиненной топкой, окруженной водяной рубашкой. В таких топках топливо сгорает сверху вниз по принципу свечи, благодаря чему достигается полное сгорание и увеличивается срок горения закладки. Бесперебойность и безопасность таких моделей обеспечивается вентиляторами экстренного тушения и циркуляционной помпой.

Достоинства и недостатки твердотопливных котлов

Твердотопливные котлы актуальны там, где нет возможности провести газ, а также в районах с дефицитом электроэнергии.

Современные модели таких котлов сравнимы по КПД с газовыми котлами, энергоэффективны, экологически безопасны, снабжены системами защиты от пожаров.

Возможность работы с отходами (пеллетами) делает их методами борьбы с загрязнением окружающей среды.

Однако классические модели не обладают экологически чистой работой и выделяют в атмосферу пепел и отработанный газ, несущий в себе тепло, поскольку его принцип работы сходен с обычной печью.

Пеллетные варианты целиком и полностью энергозависимы, поскольку требовательны к электронике и автоматике.

Котлы длительного сгорания требовательны к объему топлива в топочной камере и не дадут необходимой мощности, если количества дров или угля будет недостаточно.

Также подобные модели обладают высокой стоимостью, но при этом экономичны и просты в обслуживании.

Как подобрать мощность

Точность расчета зависит от того, были ли учтены все факторы и показатели. Для начала стоит определить предполагаемую отапливаемую площадь.

Полученный показатель делится на удельную величину мощности котла. Результат делится на 10 – теоретическое соотношение мощности на обогрев 10 кв.м.

Полученное в итоге значение – отправная точка для подбора мощности твердотопливного котла.

В условиях с холодным климатом стоит к полученному значению прибавить около 30% на теплопотерю и повышение технологических возможностей.

Также мощность котла можно определить по формуле V*T*K/850, где V – объем отапливаемого помещения, T – разница между комфортной температурой внутри помещения и минимальной температурой снаружи, K – коэффициент потери тепла.

K зависит от конструкции помещения и равен 3,5, если здание деревянное или профлиста. 2,5 – помещение с толщиной стены, равной длине кирпича; 1,5 – стандартная конструкция здания; 0,6 – улучшенная конструкция с двойными стеклопакетами, двойной теплоизоляцией и теплоизолированной крышей.

Какая фирма-производитель лучше?

Рынок насыщен котлами различных производителей – как отечественных, так и зарубежных.

Ведущими из них являются:

  • Stropuva – бренд из Литвы выделяется дизайном конструкции, долговечностью моделей и высокой стоимостью. При этом за счет конструкционных особенностей обеспечивается длительное горение закладки дров и высокий уровень КПД.
  • Zota – российский бред, поставляющий классические модели с небольшими габаритами и невысокой мощностью. Котлы этого производителя оптимальны для дачных домиков и небольших деревенских домов. Отличаются надежностью конструкции и невысокой ценой.
  • Буржуй-К – российский производитель энергонезависимых пиролизных котлов. Модели отличаются высокой стоимостью, но при этом выдают высокие показатели КПД, долго держат тепло и способны обогреть достаточно большие площади до 450 кв.м.

Отзывы покупателей

{{ reviewsOverall }} / 5 Оценка владельцев (2 голосов)

Рейтинг бренда/модели Количество проголосовавших Будьте первым, чтобы оставить отзыв.

{{{ review.rating_title }}}

{{{review.rating_comment | nl2br}}}

Показать еще Добавьте свой отзыв!

Полезное видео

Из видео вы узнаете как выбрать твердотопливный котел:

Рейтинг твердотопливных котлов.

Самые лучшие твердотопливные котлы
Содержание:
1.Топ бюджетных твердотопливных котлов

2.Топ котлов с варочной поверхностью

3.Топ котлов длительного горения

4.Топ пеллетных котлов



    Если вам надоело или вы не можете позволить платить за очень дорогой газ, которым отапливается ваш дом, или у вас нет возможности установить газовый или электрический котел, не сомневайтесь и смело покупайте твердотопливный котел.

   Котлов на дровах на сегодняшний день на рынке представлено просто огромное количество, чтобы вам было намного проще выбрать котел для себя, мы составили данный рейтинг, где будут представлены самые лучшие котлы, которые сейчас доступны покупателям.


   Данный рейтинг был составлен на основании отзывов людей, которые уже пользуются данным оборудованием, а также было учтено количество проданных котлов за последние несколько лет. Модели котлов будут представлены в свободном порядке, так как каждый из котлов данного рейтинга обладает высоким качеством и эффективностью, и мы не хотим никого выделять отдельно.

Также все котлы данного списка были разбиты по категориям, ведь нельзя между собой сравнивать котел на пеллетах и бюджетный котел для дачи.

Рейтинг твердотопливных котлов

Первыми будут представлены бюджетные котлы, которые чаще всего выбирают люди с невысоким достатком или люди, которым нужен небольшой котел скорее для подстраховки, чем в качестве основного источника тепла.

Преимущества бюджетных котлов:

+ Невысокая стоимость

+ Неприхотливы к топливу

+ Небольшие габаритные размеры и вес

+ Энергонезависимые

Недостатки бюджетных котлов

- Маленькая длительность горения (3-5 часов)

— Толщина стали 3-4 мм

— Низкий КПД

- Небольшая загрузочная камера

Топ бюджетных твердотопливных котлов

1)  Проскуров АОТВ Н – котел может работать на всех видах твердого топлива. Имеет стальной теплообменник толщиной 4 мм. К нему можно подключать механический регулятор тяги или электронную автоматику и вентилятор. Как для своей цены имеет довольно вместительную топку и высокий КПД. Из минусов можно отметить квадратный выход дымохода, так как большинство людей уже имеют круглые дымоходы.


2)   Marten Base – недорогой и очень доступный всеядный котел. К нему можно подключать механический регулятор тяги. Его маленькие габаритные размеры позволяют установить данный котел в самой маленькой котельной. Из преимуществ можно выделить стальные водонаполненные колосники. Из недостатков – тот самый прямоугольный выход дымохода, нужно дополнительно заказывать переходник.


3)   Кронас ЭКО – стальной бюджетный котел, в котором можно сжигать дрова, уголь, брикеты. Имеет теплообменник толщиной 4 мм. Можно подключать к нему регулятор тяги и электронику. Стальные водяные колосники увеличивают КПД. Выход дымохода имеет круглое сечение. Из недостатков можно выделить разве что немного завышенную стоимость


4)    Котлант КН – полностью отвечает затраченным деньгам на свою покупку. Универсальный котел, который может работать на всех типах твердого топлива. Имеет чугунную колосниковую решетку и задний круглый выход дымохода. Котел отличный, правда камеру для загрузки хотелось бы видеть немного больше.


5)   Неус Эконом – в котле можно сжигать дрова, уголь, брикеты и другие типы твердого топлива. Толщина стенок котла 4 мм. Также может работать с механическим регулятором тяги и электроникой. Выход дымохода задний с круглым сечением оборудован шиберной заслонкой. Трубчатый теплообменник имеет высокий КПД 86%. Из недостатков выделяется стальная неомываемая водой колосниковая решетка.


Котлы с варочной поверхностью

Также очень популярный тип котлов, который кроме обогрева дома могут еще исполнять функцию плиты для приготовления пищи. Их называют котлы-плиты.

Преимущества котлов с варочной поверхностью

+ Небольшая стоимость

+ Надежность

+ Может заменить плиту для приготовления еды

Недостатки котлов с варочной поверхностью

— Низкий КПД в режиме работы на отопления

— Малая длительность горения на разовой загрузке топливом

— Некомфортно их использование летний период для приготовления пищи

Топ котлов с варочной поверхностью

1)    Marten Base V – стальной котел с варочной плитой. Может иметь одну или две конфорки (зависит от мощности) Можно подключать механический регулятор тяги. Имеет водяные колосники. Из недостатков выделяется прямоугольный выход дымохода, переходник на круглое сечение нужно заказывать дополнительно. Толщина стали 3 мм


2)  Проскуров АОТВ — К – толщина стали в теплообменнике 4 мм. Вместительная загрузочная камера, утепленный корпус котла вместе с эффективным теплообменником дают высокий как для такого типа котлов КПД. Из недостатков можно выделить то, что при любой мощности есть только одна конфорка. Выход дымохода также квадратный. Как для таких котлов имеет немного высокую стоимость.


3)   Буржуй КП – котел с плитой доступен мощностью 10, 12, 18 кВт Может иметь задний или верхний выход дымохода. Также можно выбрать его сечение: прямоугольное или круглое. Можно устанавливать механический регулятор тяги и электрический ТЭН. Из недостатков можно выделить только толщину стали в теплообменнике 3 мм.


Котлы длительного горения

Эта категория является самой востребованной у людей. Никто не хочет сидеть постоянно дома, чтобы подбрасывать дрова или уголь. Именно эти котлы способны решить эту задачу. Благодаря вместительным загрузочным камерам, современной автоматике и большой площади теплообменника они показали себя очень эффективным отопительным оборудованием.

Преимущества котлов длительного горения

+ Большая загрузочная камера

+ Длительная работа на разовой загрузке топливом (12-30 часов)

+ Современная автоматика

+ Возможность работы в энергонезависимом режиме

+ Толстая сталь гарантирует длительную эксплуатацию

+ Высокий КПД

Недостатки котлов длительного горения

— Высокая стоимость

— Большие габаритные размеры и вес

— Нужно устанавливать в отдельно помещении

Топ котлов длительного горения

1)    Kronas Unic New – котел длительного горения из стальным теплообменником с толщиной стенки 6 мм. В нем можно сжигать все типы твердого топлива. Время горения на одной загрузке дровами 10-12 часов, на угле может работать до 30 часов. Комплектуется вентилятором и автоматикой, но может работать и с помощью механического регулятора. Имеет стальную колосниковую решетку, которая наполнена теплоносителем.


2)    Неус В – котел с очень вместительной загрузочной камерой. Длина загружаемых дров может достигать 70 см. Время горения может колебаться до 15 часов на дровах и 30 часов на угле. Верхний выход дымохода позволяет экономить место для его установки


3)   Altep Duo Plus – пожалуй самый надежный котел в Украине. Он изготовлен на современном заводе из котловой стали. Имеет гарантию 5 лет, а срок эксплуатации минимум 15 лет. Обладает всеми качествами, которые должен иметь твердотопливный котел


4)    Marten Comfort MC – это однозначно один из лучших котлов по соотношению цены, качества и эффективности. Он универсален и полностью адаптирован для наших условий и реалий нашего топливного рынка.


5)    Неус Вихлач – аналог польского котла Wichlacz который уже на протяжении длительного времени подтверждает свою эффективность и надежность. Если вы планируете отапливать свой дом дровами или углем и не хотите часто подходить к котлу для его обслуживания, смело покупайте эту модель.


6)    Котлан КГ – один из самых эффективных и доступных котлов длительного горения. Имеет различные модификации, которые способны удовлетворить самого придирчивого клиента. Из преимуществ данной модели котла можно выделить невысокую стоимость и высокое качество.


7)    Kalvis – котлы этого литовского бренда уже около 20 лет успешно работают в Украине. Они изготовлены из котловой стали толщиной 6 мм. Работают независимо от наличия электричества, имеют систему дожига пиролизных газов. Главной особенностью этих котлов является то, что они работают в режиме нижнего горения, что позволило еще больше увеличить время их работы на разовой загрузке топливом.


8)   Kraft S + котлы изготавливаются на совместном украино-германском предприятии, а это значит, что качество данной модели находится на самом высокой уровне. Приятной особенностью, которой обладают котлы этого производителя, является их более чем доступная цена.


Пеллетные котлы

Все больше и больше набирают популярность среди населения пеллетные котлы. Они могут работать в автоматическом режиме, что позволит полностью отказаться от традиционных отопительных котлов.

Преимущества пеллетных котлов

+ Могут работать длительное время без вмешательства человека

+ Имеют высокий КПД

+ Полное сжигание тполива

+ Пеллеты не занимают много места

Недостатки пеллетных котлов

— Очень высокая стоимость

— Работают только при наличии электричества

— Основным топливом могут служить только специальные древесные гранулы (пеллеты)

Топ пеллетных котлов

1)    Altep DUO UNI Pellet – этот пеллетный котел оснащен самой современной пеллетной горелкой. Его КПД и режим эксплуатации позволяет его владельцу не думать о системе отопления дома. Котел все может делать самостоятельно: подбирать режим работы, регулировать температуру в отдельных помещениях


2)   Kronas Combi – универсальный котел на пеллетах, который подходит тем, кто планирует использовать пеллеты невысокого качества. Также он в ручном режиме может работать на дровах.


3)   Marten Comfort Pellet F – более доступный вариант современного пеллетного котла. Он имеет функции автоматического розжига, автоматической чистки горелки, надежную защиту бункера от возгорания.


Итоги

   Все котлы в этом списке проверены не одним годом эксплуатации. Здесь каждый сможет найти себе котел, который будет доступен и по цене и будет полностью отвечать требованиям потребителя. Покупая один из котлов данного рейтинга вы гарантировано получите качественный товар, который произведен на современном предприятии, а не в гараже. Гарантия от 3 до 5 лет прямое тому подтверждение. Каждый завод имеет свою сервисную службу, которая поможет настроить котел и помочь в случае непредвиденной ситуации.

Читайте также:

Какой твердотопливный котел выбрать для отопления частного дома

Что лучше, печь или твердотопливный котел


10 лучших твердотопливных котлов – Рейтинг 2020 года

Прежде, чем мы рассмотрим нашего рейтинг лучших твердотопливных котлов 2020 года, хотелось бы ответить на ряд важных вопросов, которые помогут определиться с покупкой для многих начинающих пользователей. Во-первых, необходимо решить, что выбрать: одноконтурный котел в паре с бойлером или колонкой или двухконтурный аналог, оснащенный дополнительным теплообменником для организации горячего водоснабжения.  В силу того, что в нашем списке представлено подавляющее количество доступных и средебюджетных моделей, мы ориентировались на одноконтурные решения (преимущественно) по нескольким причинам: они дешевле; в случае поломки, весь дом не останется без тепла; котел и бойлер предусматривают получение быстрого доступа к теплу и ГВС. С другой стороны двухконтурные модели предусматривают экономию пространства, так как совмещают два типа техники.

В свою очередь, по принципу работы все твердотопливные решения для дома можно поделить на несколько категорий:

  1. Пиролизные – в таком оборудовании топливо тлеет, а не горит, как в случае с аналогами, в результате чего выделяются лишь газы, которые, в свою очередь, насыщены теплом. Важно, чтобы дрова и продукты обработки имели повышенную влажность для пиролиза;
  2. Классические – в таких системах тепло выделяется при пламенном сжигании твердых материалов, а для поддержания температуры приходится регулярно обновлять запасы углем, дровами и отходами по переработке, включая обрубки;
  3. Длительного горения – в таких устройствах тепло вырабатывается медленно, что обусловлено названием оборудования. Главным преимуществом является время горения дров, вплоть до нескольких суток.

Хорошие твердотопливные котлы для частного дома

В этой категории собраны преимущественно одноконтурные котлы начальной ценовой категории. Сразу стоит отметить, что использование колонки в сочетании с таким оборудованием предполагает более сложную обвязку, чем в случае с использованием бойлера. Говоря о двухконтурных решениях по такой же цене, стоит сказать, что их в априори найти сложно – на наш взгляд, заслуживают внимания единицы действительно надежных моделей. Чаще всего при эксплуатации таковых в отопительном контуре перестает осуществляться нагрев, если надо решите задействовать для ГВС. В итоге приходится все равно тратить дополнительные финансы на покупку аккумулирующего бака.

Теплодар Куппер Практик 14

Открывает топ-10 твердотопливных котлов бюджетная классическая модель Теплодар Куппер Практик 14 для территорий до 112 квадратных метров. Это одноконтурное оборудование, как вы понимаете, поэтому для ГВС придется подумать над покупкой бойлера или колонки. Что касается технических характеристик указанного оборудование, следует отметить простую напольную установку, мощность в 14 кВт, а также крупный дымоход в 11,5 сантиметров. Собственно, конструкция долговечная, изготовлена из надежных материалов по ведущим технологиям. Среди недостатков можно отметить лишь тот факт, что терморегулятор для управления данной техникой нужно покупать отдельно.

➕ Плюсы:

  • хорошая конструкция;
  • простая установка;
  • оптимальный расход;
  • широкий дымоход.

✖ Минусы:

  • терморегулятор надо покупать отдельно.

Каракан 16ТПЭВ3

В этом году одним из лучших двухконтурных твердотельных котлах в соотношении цена/качество является модель Каракан 16ТПЭВ3 со встроенным контуром ГВС, как вы понимаете. То есть для горячего водоснабжения уже всё есть. При этом производитель предлагает функциональную отопительную технику для обслуживания 160 квадратных метров по доступной цене. Техника получила качественный расширительный бак с эффективной циркуляцией воды естественным путем. Можно и принудительным образом в мембранном баке. Стоит отметить, что версия 16ТПЭВ3 отличается от классической модификации (16ТПЭВ) увеличенной топкой и повышенной производительностью. Вдобавок, производитель позаботился о наличии варочной плиты. В итоге пользователи получили возможность загружать в топку крупные дрова, вплоть до 55 сантиметров.

➕ Плюсы:

  • корпус из стали в 3 мм;
  • варочная плита;
  • качество конструкции;
  • двухконтурный принцип;
  • доступная цена.

✖ Минусы:

  • давление в 3 АТМ.

Лемакс Форвард-16

Пусть, название не вводит вас в заблуждение, так как мощность этой модели составляет 17 кВт. При этом хороший бюджетный твердотопливный котел классического типа с напольной установкой привлекает простым механическим управлением и энергонезависимой работой. Стоит напомнить или рассказать для тех, кто не знает, что серия «Форвард» изначально разрабатывалась в качестве экономного решения для жилых помещений, включая коттеджи. И производителю удалось справиться с поставленной задачей. При этом оборудование отличается наличием ударопрочного и износостойкого корпуса. Судя по отзывам, гарантирует устойчивость на разрыв, а теплообменник изготовлен из специальной стали в 4 миллиметра толщины. Это говорит о продолжительно службе техники. Вдобавок, при производстве используется ингибирующий состав и термостойкое покрытие. В топке топливо распределяется весьма равномерно, а внутренняя его часть не боится коррозии.

➕ Плюсы:

  • защита от коррозии;
  • крупная топка;
  • оптимальная мощность;
  • толщина стали;
  • срок эксплуатации.

✖ Минусы:

  • немного конфигураций.

Kentatsu ELEGANT-03

Определенно качественный и надежный чугунный котел твердотопливного типа предлагает компания Kentatsu. Мощность модели ELEGANT-03 составляет 17 кВт. При этом одноконтурный аппарат отличается увеличенной поверхностью теплообменника, чего удалось добиться благодаря установке дополнительных ребер. В результате, как вы догадались, инженерам известного производителя удалось увеличить КПД оборудования. Среди прочих особенностей необходимо отметить поддержку механического термостата, который входит в комплект поставки, а также термометр, расположенный на передней панели техники. Это способствует простому визуальному контролю температуры. Еще одним достоинством являются долговечные колосники котлов, оснащенные водяным охлаждением.

➕ Плюсы:

  • качество колосников;
  • регулятор вторичного воздуха;
  • высокая производительность;
  • наличие термометра;
  • механический термостат.

✖ Минусы:

Везувий Эльбрус-10

Лучший пиролизный твердотопливный котел 2020 года – это модель Везувий Эльбрус-10, мощность которой составляет 10 кВт. Энергонезависимая техника имеет открытую камеру сгорания и удобное механическое управление. Стоит отметить удобную напольную установку и максимальное давление в размере 3 Бар. Впрочем, для указанной площади обслуживания – этого хватает. При этом конструкция весит всего 107 килограммов и имеет достаточно крупный дымоход диаметром в 120 миллиметров. Для работы можно использовать уголь, дрова и опилки. Среди многих аналогов при таких же характеристиках, техника отличается выгодным соотношением цены и качества. Отлично подходит для обслуживания частного сектора.

➕ Плюсы:

  • скромные габариты;
  • стабильная работа;
  • хорошая сборка;
  • доступная цена;
  • много положительных отзывов.

✖ Минусы:

Лучшие твердотопливные котлы длительного горения

В этой категории собраны более дорогие модели длительного горения, отличающиеся от вышеуказанных классических и пиролизных агрегатов продолжительностью сохранения тепла от 30 часов до 5 суток. Очевидно, что со временем экономия оправдывает затраты. Однако, не у каждого пользователя изначально имеется бюджет на принятие решения в пользу такой техники. Учитывая это обстоятельство, мы ориентировались на более доступные одноконтурные агрегаты для дома, которые как минимум, дешевле в ремонте, да и в целом имеют более приемлемое соотношение цена/качество, чем двухконтурные аналоги.

ZOTA Тополь-16ВК

Пожалуй, начнем с популярного продукта от компании ZOTA. Наш рейтинг твердотопливных котлов 2020 года пополняет модель Тополь-16ВК. Речь идет об одноконтурном оборудовании с тепловой мощностью в 16 кВт, что можно понять по названию модели. При этом пользователи положительно отзываются на предмет коэффициента полезного действия, что и не удивительно. Показатель КПД составляет 75%. К сильным сторонам отопительной техники стоит отнести простую напольную установку. В качестве источника питания можно использовать уголь, брикеты, дрова. При этом можно рассчитывать на максимальную температуру теплоносителя в районе 95 градусов. Давление теплоносителя в контуре может достигать 3 Бар.

➕ Плюсы:

  • простая установка;
  • высокий КПД;
  • максимальная температура;
  • лояльная стоимость.

✖ Минусы:

  • не самая известная компания.

Теплодар Куппер Эксперт-22

Говоря о недорогих, но хороших одноконтурных твердотопливных котлах, сложно оставить вне внимания модель Теплодар Куппер Эксперт-22. Аппарат работает от электричества, предназначенный для обслуживания площади до 176 квадратных метров. Хорошо подходит для крупных домов и коттеджей. Мощность силовой установки при этом достигает 22 кВт. Стоит добавить, что конструкция оборудования предусматривает установки газовой или пеллетной горелки. Однако, они не предусмотрены комплектацией. Камера сгорания изготовлена на совесть. Ширина дымохода составляет 15 сантиметров, что является оптимальным показателем.

➕ Плюсы:

  • хорошая сборка;
  • мощность котла;
  • срок эксплуатации;
  • надежный производитель.

✖ Минусы:

  • газовую горелку нужно покупать отдельно.

Stropuva Mini S8

До сих пор не решили, какой выбрать твердотопливный котел в 2020 году для обслуживания небольшого дома? В таком случае предлагает обратить внимание на модель Stropuva Mini S8 с поддержкой до 18 часов горения при эксплуатации брикетов или дров. При этом мощности и прочих характеристик вполне хватает для обслуживания помещений до 80 квадратных метров. В силу предельной мощности в 8000 Вт для работы техники не приходится использовать электрическую энергию – горения и так поддерживается естественной тягой. Бюджетный котел длительного горения отличается простой установкой, экономичностью и высоким уровнем безопасности. Последнее гарантирует стальная конструкция, дополненная штатным клапаном. Стоит добавить, что дожигание пиролизных газов длится не более 8 часов.

➕ Плюсы:

  • экономичность;
  • не нужно электричество;
  • хорошая сборка;
  • работа до 18 часов.

✖ Минусы:

  • невысокая мощность.

Aremikas Candle S18

Еще один надежный отопительный котел для частного дома, топливом для которого могут выступать дрова, торф, брикеты из опилок и другие недорогие расходные материалы. Впрочем, сам производитель рекомендует топить технику при помощи сухой древесины, влажность которой может составлять 20%, а также при помощи древесных отходов с максимальной влажностью до 30%. Рекомендуем перемешивать указанные расходники с дровами для достижения лучшего результата. Стоит сказать, что в конструкцию установлены продвинутые регулирующие датчики, предусматривающие автоматическое поддержание необходимой температуры воды. Следовательно, не приходится переживать за уровень безопасности. Как указано в описании, воздух подается по надёжной трубе, в конце которой находится эффективный распределитель воздуха.

➕ Плюсы:

  • распределитель воздуха;
  • уровень экономичности;
  • доступная стоимость;
  • сфера применения;
  • неприхотливость к топливу.

✖ Минусы:

  • не обнаружено.

Stropuva S30

Лучший твердотельный котел длительного сгорания 2020 года – это модель Stropuva S30, для работы которой подходят древесные отходы и подобные расходные ресурсы. При использовании качественного источника питания, включая дрова, на одной закладке котел сможет проработать до 30 часов, отапливая при этом площадь, вплоть до 400 квадратных метров.  Стоит отметить, что эта модель имеет высокий КПД, вплоть до 90%. Отзывы пользователей подтверждают, что чисткой котла достаточно заниматься 1-2 раза в месяц. В состав конструкции входит термометр, качественный вентилятор, а также подрывной клапан с давлением в 1,5 Бар. Есть еще продуманный распределитель воздуха, который используется только на моделях серии Stropuva S. Из особенностей необходимо выделить хомут для дымохода, а также решетку колосник.

➕ Плюсы:

  • 5 лет гарантии;
  • высокий КПД;
  • хорошая решетка;
  • хомут для дымохода;
  • простая очистка.

✖ Минусы:

Как выбрать хороший твердотопливный котел для дома?

Собственно, этого списка вряд ли хватит для решения всевозможных вопросов разных пользователей, посетивших наш ресурс. Учитывая это и тот факт, что многие потенциальные покупатели отопительной техники не знают, как выбрать твердотопливный котел для своих нужд, предлагаем разобраться с аспектами, которые следует знать:

  1. Способ монтажа. По типу установки такую технику делят на настенные и напольные котлы. Первые необходимо монтировать на стену (актуально, если мало места), а вторые отличаются простотой в плане монтажа, но занимают больше места. Еще есть парапетные, но такая установка применима исключительно к газовым моделям.
  2. Площадь обогрева. Это ключевая характеристика, которую всегда можно обнаружить в описании. Но следует понимать, что в обозначении той или иной модели не говорится о том, что указанное значение применимо к определенным климатическим условиям, что необходимо уточнять у производителя, говоря о конкретных эксплуатационных условиях.
  3. Бункер для топлива. Твердотопливные котлы не могут обходиться без такого узла конструкции. Речь идет, по сути, о крупном контейнере, от величины которого зависит, насколько крупные дрова можно помешать вовнутрь. Стоит добавить, что современные модели часто поддерживают настройку ряда параметров, включая полный дневной цикл работы. Также возможно установку автоматики в бункере, что предусматривает минимальный контроль со стороны пользователя.
  4. Камера сгорания. Если не знаете, чем отличаются котлы с открытой и закрытой камерами сгорания, постарайтесь уделить этому вопросу больше внимания. Мы лишь раскроем ключевые особенности. Открытые или дымоходные котлы для своей работы требуют поглощения воздуха из помещения. Продукты сгорания при этом выводятся наружу посредством дымохода. Это аргументирует доступную цену, но и определенные сложности. Так, например, нужно заранее позаботиться о наличии хорошей вентиляции. Желательно, подумать о наличии увлажнителя воздуха, чтобы восстановить благоприятный климат в доме. Закрытые или турбированные модели полностью изолированы от внутреннего пространства, поэтому используют воздух извне.
  5. Системы защиты. Современное оборудование имеет много датчиков и технологий, аргументирующих высокий уровень безопасности, и их наличие игнорировать нельзя. Важно, чтобы техника поддерживала систему защиты от перегрева воды, от погасания огня. При выборе котла с открытой камерой, стоит уделить внимание наличию защиты отсутствия тяги, чтобы осуществлялся постоянный контроль над надлежащим качеством отвода продуктов сгорания на улицу. Если техника работает на базе электричества (управляется), то желательно позаботится о наличии защита от отключения питания. Иначе техника может сломаться при скачках напряжения.

Какой твердотопливный котел лучше купить в 2020 году?

В ассортименте топовых производителей отопительной техники много моделей с открытой и закрытой камерами сгорания, работающих по разным принципах (пиролизный, длительное горение, классический) с одним или двумя теплообменниками. В общем, без ответственного подхода к изучению данного вопроса сложно не то что выбрать, но и понять, какая модель нужна вообще. Если разобрались с этими вопросами, анализируйте рынок. Надеемся, мы хотя бы частично помогли решить, какой купить твердотопливный котел. Напоследок, подведем итоги на предмет лично нашего мнения:

  1. Лучший одноконтурный твердотопливный котел – Везувий Эльбрус-10;
  2. Хороший двухконтурный котел – Каракан 16ТПЭВ3;
  3. Долговечный чугунный котел – Kentatsu ELEGANT-03;
  4. Лучшая твердотопливная модель длительного горения – Stropuva S30.

Делитесь и вы своим мнением и рекомендациями для других читателей.

ТОП-12 Лучших Твердотопливных Котлов для Частного Дома

9747 Просмотры 0

ЭкономияSavedRemoved 2

Решили поменять систему отопления, но не знаете, какую модель выбрать? Чтобы подобрать оптимальный вариант, учитывают, что лучшие твердотопливные котлы не обязательно самые дорогие. В продаже есть отечественные и зарубежные образцы по низкой цене, отвечающие современным требованиям.

Читайте также: ТОП-20 Лучших средств для мытья посуды: полный обзор брендов с достоинствами и недостатками +Отзывы

Таблица: сравнение характеристик

Выбирая модель, обращают внимание на технические показатели работы котла. Список лучших аппаратов с основными данными приведен в таблице.

МаркаТипМощность (кВт) / Отапливаемая площадь (м)Максимальная температура на выходеКамера сгорания

Лемакс Форвард-16

Напольный, одноконтурный 16 / 160 95 Открытая

Protherm Бобер 50

Напольный, одноконтурный 35 / 262 90 Открытая

ZOTA Тополь М 14

Напольный, одноконтурный 14 / 140 95 Закрытая

Теплодар Куппер Практик 14

Напольный, одноконтурный 14 / 140 90 Работает в 2 режимах – открытом и закрытом

НМК Сибирь-Gefest КВО 15 ТЭ

Напольный, одноконтурный 15 / 150 85 Открытая

Buderus Logano S111-2-32

Напольный, одноконтурный 32 / 256 95 Открытая

Bosch Solid 2000 B

Напольный, одноконтурный 45 / 320 96 Открытая

ZOTA Дымок-М АОТВ-25М

Напольный, одноконтурный 25 / 200 95 Открытая

Stoker Pro 20-Э

Напольный, одноконтурный 22 / 180 90 Открытая

Stropuva Mini S8

Напольный, одноконтурный 8 / 80 75 Открытая

SAS Bio Multi 14

Напольный, одноконтурный 14 / 150 90 Закрытая

Zeus Prof 60

Напольный, одноконтурный 60 / 480 95 Открытая

Лемакс Форвард-16 – простой и надежный аппарат для любого типа топлива

Напольный котел с вертикальной загрузкой топлива

Лемакс Форвард-16

Отечественный напольный котел работает от угля, древесины, кокса. Корпус сделан из стали, обработанной составом, защищающим от коррозии.

Ручная загрузка топлива в верхней части позволяет засыпать уголь из ведра. Это ускоряет процесс. Теплообменник цельносваренный, что предохраняет модель от протечек. Циркуляция принудительная и естественная. Некоторые варианты котла имеют возможность подключения к природному газу. Для контроля над давлением и температурой на корпусе установлены датчики.

ПЛЮСЫ:

  • Модель автономная, не зависит от наличия электроэнергии
  • простая эксплуатация
  • большая мощность
  • можно использовать различные виды топлива
  • пригоден для регионов без природного газа
  • металлический корпус прочный и надежный
  • температура воды на выходе из котла 95

МИНУСЫ:

  • Все операции выполняются вручную
  • для котла необходима отдельная комната
  • не греет воду для бытовых нужд
  • не предусмотрен автоматический контроль
  • периодически необходимо чистить колосники

Protherm Бобер 50 для ценителей качества за доступную цену

Напольный котел Бобер 50 компании «Протерм»

Protherm Бобер 50

Напольный котел предназначен для отопления. Материал корпуса – чугун, что делает модель устойчивой к механическим воздействиям.

Для работы необходим уголь крупной фракции или дрова, размером не менее 32 см и диаметром до 18 см. Регулировка интенсивности процесса выполняется с помощью заслонки. Благодаря чугунному корпусу и теплообменнику тепло распространяется равномерно. Камера сгорания больших размеров и специальное измельчение топлива не требуется.

ПЛЮСЫ:

  • Обслуживает большую площадь
  • равномерное распределение тепла
  • высокая температура воды на выходе из котла
  • автономность
  • простое управление
  • предусмотрена регулировка процесса
  • большая камера сгорания

МИНУСЫ:

  • Работает только на отопление
  • для установки необходимо отвести отдельное помещение

ZOTA Тополь М 14 – для любого типа топлива

Котел в 3 проекциях с размерами

ZOTA Тополь М 14

Модель Зота Тополь М 14 можно назвать универсальной, так как она может работать не только на твердом топливе.

В качестве сырья предусмотрено использование резервных видов топлива – газа и электроэнергии. Котел имеет малую мощность, но ее хватает для бытового применения. Корпус сделан из стали, защищенной антикоррозионным покрытием. Дверка топки открывается горизонтально, есть замок для фиксации дверки в закрытом положении. Для термоизоляции между корпусом и топкой установлен базальтовый утеплитель. Это сводит потери тепла к минимуму.

ПЛЮСЫ:

  • Высокая эффективность
  • время сгорания топлива – 10 – 12 часов
  • малый вес
  • повышенная теплоизоляция
  • простое обслуживание – котел легко чистится
  • есть возможность работы на иных видах сырья
  • предусмотрен дополнительный теплообменник

МИНУСЫ:

  • Малая мощность, но для жилого дома ее хватает
  • для подключения электричества необходимо покупать ТЭН и пульт
  • чтобы перейти на газ следует купить горелку и установить ее на место дверцы
  • для регулировки тяги прибор приобретается отдельно

Теплодар Куппер Практик 14 – универсальный котел

Процесс сгорания топлива в котле

Теплодар Куппер Практик 14

Конструкция котла продумана так, что он используется как основной источник тепла и вспомогательный. Во втором варианте его подключают к моделям любого типа – жидкотопливным, газовым, электрическим. Агрегат работает в открытом режиме с принудительной системой циркуляции и в закрытом режиме.

Малые размеры позволяют устанавливать модель в небольших домах, для него не отводят отдельное помещение. Камера сгорания имеет большие размеры, в нее помещаются дрова длиной до 40 см. Большой зольник под камерой легко чистить.

ПЛЮСЫ:

  • Универсальность – используется как самостоятельный котел и как вспомогательное устройство
  • не требует много места
  • для контроля над интенсивностью процесса есть возможность подключения автоматического регулятора тяги
  • предусмотрено подключение более мощного ТЭНа
  • камера имеет отверстия для конвекции со специальным покрытием, это увеличивает теплоотдачу котла

МИНУСЫ:

  • Единственный минус – малая мощность котла. Для использования на бытовом уровне это оптимальный вариант

НМК Сибирь-Gefest КВО 15 ТЭ – красивый и удобный

Котел НМК Сибирь-Gefest КВО 15 ТЭ

НМК Сибирь-Gefest КВО 15 ТЭ

Корпус напольного котла сделан из стали. Модель не имеет бойлера и работает только на отопление.

В конструкции нет циркуляционного насоса, нет нагнетательного и вытяжного вентилятора. Основной вид топлива – каменный уголь, дрова, торф. Для поддержания стабильной температуры встроен ТЭН.

ПЛЮСЫ:

  • Автономность
  • простое управление
  • вертикальная загрузка топлива
  • есть вертикальная панель для защиты помещения во время засыпания угля

МИНУСЫ:

  • Малая мощность
  • не предусмотрено переключение на газ или жидкое топливо
  • нет манометра для контроля над давлением

Buderus Logano S111-2-32 – удобно, компактно и эффективно

Так выглядит котел в действии

Buderus Logano S111-2-32

Твердотопливная напольная модель имеет большую мощность и может использоваться не только в быту, но и для отопления учреждений.

Для работы используется уголь, торф,  древесина. Размеры поленьев не должны превышать 32 см. Конструкторы котла предусмотрели защиту от перегрева воды, есть режим автономной работы.

ПЛЮСЫ:

  • Большая мощность
  • есть защита от перегрева воды
  • высокая температура воды на выходе
  • большая камера сгорания
  • вертикальная загрузка сырья

МИНУСЫ:

  • Нет циркуляционного насоса
  • не предусмотрен переход на иные виды топлива (газ, электроэнергия, жидкое)

Bosch Solid 2000 B: все по высшему разряду

Котел компании Бош продуман до мелочей

Bosch Solid 2000 B

Простой и надежный котел немецкого производства имеет большую мощность и отапливает помещения площадью до 320 м.

Корпус сделан из специальной стали, предназначенной для отопительных котлов. Конструкция продумана так, чтобы работа аппарата была эффективной:

  • есть рычаг для выгрузки прогоревшего топлива
  • вертикальная загрузка
  • специальная конструкция топки позволяет использовать модель длительное время

Котел работает в 2 режимах – горения топлива и тления.

ПЛЮСЫ:

  • Работает в 2 режимах
  • в качестве топлива используется не только уголь, но и торф, дрова, паллеты
  • имеет большую мощность
  • есть специальные регуляторы для подачи воздуха в камеру сгорания
  • предусмотрены отверстия в корпусе для поступления вторичного воздуха в котел
  • в конструкции использована специальная сталь
  • удобная выгрузка шлака

ZOTA Дымок-М АОТВ-25М для тех, кто знает цену деньгам

Три проекции котла с размерами

ZOTA Дымок-М АОТВ-25М

Модель российского производства можно назвать два в одном. Загрузка топлива горизонтальная, на верхней поверхности котла есть варочная панель.

Удобное и экономное решение 2 вопросов сразу. Можно отапливать дом и готовить пищу. Топливом для модели служат уголь и дрова. Управление процессом простое и не требует особых усилий.

ПЛЮСЫ:

  • Можно одновременно отапливать помещения и готовить обед
  • работает автономно
  • есть ТЭН для поддержания постоянной температуры
  • дверки топки и зольника закрываются и фиксируются рычагом, что исключает случайное открывание
  • недорогой
  • длинная топка для дров большой длины
  • может работать на электричестве
  • небольшие размеры – котел устанавливают в отдельном помещении или в большой кухне
  • работает с теплоносителями, имеющими низкую температуру замерзания

МИНУСЫ:

  • Чтобы перевести модель на электричество необходимо купить ТЭН и кабель

Stoker Pro 20-Э – модель для дома и учреждения

Работа котла в разрезе

Stoker Pro 20-Э

Большой размер топки и дверки позволяет за один раз загружать 3 ведра угля или дрова длиной 54 см.

В модели предусмотрена горизонтальная загрузка. Люк для подачи сырья установлен под углом, что делает процесс простым и быстрым. За счет энергии, получаемой за счет сгорания, обеспечивается циркуляция горячей воды. В конструкции использована система управления потоками, исключающая появление «мертвых зон».

Котел работает в стандартном режиме и экономном.

ПЛЮСЫ:

  • Продуманная конструкция позволяет максимально эффективно использовать котел
  • большая камера сгорания
  • заслонкой регулируется интенсивность процесса
  • красивый дизайн
  • есть решетка для защиты от шлака

МИНУСЫ:

  • Котел работает только на твердых видах топлива. Подключение к газу, электричеству не предусмотрено

Stropuva Mini S8 миниатюрный но эффективный аппарат

Устройство котла

Stropuva Mini S8

Миниатюрная модель предназначена для отопления небольших помещений. Простой и надежный котел станет хорошим выбором для небольшой семьи.

Отопление производится за счет использования угля, брикетов и дров. Размер поленьев до 40 см. загрузка топлива горизонтальная, ручка люка сделана из термостойкого материала. Большая дверка зольника позволяет чистить котел быстро и просто. Конструкция продумана так, что процесс горения длится до 18 часов.

ПЛЮСЫ:

  • Компактность
  • малая цена
  • длительный период горения топлива
  • удобные загрузочная и зольная дверки
  • красивый дизайн

МИНУСЫ:

  • Малая мощность, но для небольшого дома ее достаточно

SAS Bio Multi 14 – современная модель для регионов, где есть проблемы с углем

Подача пеллет в камеру сгорания проводится автоматически

SAS Bio Multi 14

Основным видом топлива для модели являются пеллеты. Дополнительно используются дрова.

Теплообменник расположен вертикально, предусмотрена автоматическая подача топлива, перемещение решетки для очистки камеры. В котле есть опция выравнивания давления. Для работы с древесиной устанавливают дополнительную решетку, которая есть в комплекте.

ПЛЮСЫ:

  • Компания-производитель дает 5 лет гарантии
  • процесс горения регулируется
  • есть электророзжиг
  • большая мощность
  • удобная подача пеллет – загрузка проводится автоматически

МИНУСЫ:

  • Не работает с углем, что делает использование котла ограниченным

Zeus Prof 60 – мощно, надежно, но избирательно

Котел Зевс в разрезе

Zeus Prof 60

Твердотопливный котел не может работать на угле марки «антрацит» и коксе.

У модели предусмотрен автономный режим работы, есть защита от перегрева воды. Загрузка топлива вертикальная, что позволяет быстро загружать сырье.

ПЛЮСЫ:

  • Большая мощность
  • отапливает большую площадь
  • работает в автономном режиме
  • удобная загрузка топлива

МИНУСЫ:

  • Нет циркуляционного насоса
  • занимает много места, для установки необходимо отвести отдельное помещение
  • работает не на всех видах угля

Для правильного выбора исходят из отапливаемой площади, мощности котла, возможности работы на альтернативных видах сырья.

Читайте также: Бензиновая газонокосилка для ухода за вашим газоном | ТОП-11 Лучших: Рейтинг +Отзывы

Наш Рейтинг

7.8 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Лемакс Форвард-16

7

Protherm Бобер 50

8.5

Теплодар Куппер Практик 14

7

НМК Сибирь-Gefest КВО 15 ТЭ

7.5

Buderus Logano S111-2-32

8.5

ZOTA Дымок-М АОТВ-25М

8

Оценки покупателей: Будьте первым!

Арт. № EVS-750, Evolution (EVS) — Высокоэффективные водогрейные котлы

РАБОТАЕТ умнее, а не тяжелее
  • Многофункциональное управление операциями
  • Интеллектуальное управление несколькими котлами
  • Интерфейс системы управления зданием
  • Управление вспомогательными устройствами
  • Конструкция теплообменника повышенной прочности
  • Непревзойденная поверхность нагрева у камина
  • 85 Усовершенствованная поверхность нагрева сгорания
    85 Горелка
    10-летняя гарантия
  • КПД до 87%
  • Котел, внесенный в список UL
Thermal Solutions разработала свой высокоэффективный трубчатый котел с медными оребрениями Evolution с учетом сложности современных строительных систем.На протяжении почти двух десятилетий котел Evolution является отраслевым эталоном качества, надежности и производительности. В сочетании с системой управления котлом Thermal Solutions (TSBC ™) Evolution является наиболее сложным и легко интегрируемым котельным продуктом.

Evolution выводит технологию трубчатых котлов с медными ребрами на новый уровень за счет включения ряда уникальных конструктивных особенностей. К ним относятся прочная конструкция теплообменника, усовершенствованная система сжигания, не требующая обслуживания, многофункциональный рабочий контроль и простота установки и обслуживания. Evolution Boiler действительно на ступеньку выше остальных.

Прочная конструкция теплообменника
Центральным элементом конструкции Evolution Boiler является теплообменник, поверхность нагрева которого в два раза больше, чем у наших конкурентов. Катанная трубка с медными ребрами, запатентованная H / F True Fin, изготовлена ​​из цельного куска меди, что обеспечивает высокое качество и непревзойденную теплопередачу. Конструкция коллектора без прокладок позволяет легко осматривать, чистить и заменять отдельные трубки.Полностью заключенная в отсек из нержавеющей стали, камера сгорания эффективно справляется с краткосрочными периодами конденсации (холодный запуск) для защиты котла. Теплообменник Evolution имеет более толстые трубы (0,072 дюйма) и более прочную головку, чем любой другой водогрейный котел (сравните вес), что делает его очень щадящим, более прочным и долговечным!

Усовершенствованное сжигание без обслуживания
Керамическая излучающая горелка Evolution никогда не требует осмотра или технического обслуживания! Бесшумная керамическая излучающая горелка с низким уровнем выбросов NOx менее 10 ppm (

Многофункциональное управление работой
Разработана специалистами по котлам, как автономная или простая Система управления котлом Thermal Solutions Boiler Control (TSBC), интегрированная в современные комплексные системы управления зданием, обеспечивает непревзойденные конструктивные характеристики.Ключевые особенности включают расширенную модуляцию котла, интеллектуальное переключение нескольких котлов (одноранговое соединение) путем подключения телефонного кабеля RJ11 между котлами для связи, сброс температуры наружного воздуха, отключение в теплую погоду, приоритет горячего водоснабжения и управление несколькими вспомогательными устройствами, что позволяет TSBC — самая передовая система управления бортовым котлом в отрасли.

Простота установки и обслуживания
Все задние соединения и полный доступ спереди и сзади к компонентам устройства позволяют экономить место при размещении бок о бок модульными модулями.Гибкие варианты вентиляции Evolution включают в себя герметичное или комнатное сжигание воздуха, прямую вентиляцию или обычную вентиляцию для общей конструкции нескольких котлов. Быстрая установка и низкие эксплуатационные расходы делают котел Evolution идеальным выбором как для модернизации, так и для новых строительных проектов.

Хороший ли котел Bosch Greenstar? Есть лучше?

Был ли проведен анализ нагрузки дома до того, как был указан котел? Если нет, то это черная метка. Современные высокоэффективные котлы будут работать с максимальной эффективностью, а не с короткими циклами.Без надлежащего анализа нагрузки у вас нет гарантии, что котел правильно подобран. Компания, устанавливающая котел, должна быть способной и должна проводить анализ нагрузки, а не дом снабжения, у которого он покупает котел.

Я ничего не знаю о Bosch Greenspeed. Вы можете исследовать Интернет, как и кто угодно, и получать рейтинги. Имейте в виду, что вы, вероятно, найдете недовольных клиентов более чем удовлетворенными, потому что удовлетворенные, как правило, не высказывают свое мнение публично, в то время как недовольные хотят опубликовать свои жалобы.

Похоже теплообменник у Бош алюминиевый. Лично я предпочитаю нержавеющую сталь, но это только мое предпочтение.

Что касается работы без резервуара для горячего водоснабжения (ГВС), спецификации для модели, которую вы покупаете, должны быть доступны вам либо в письменном предложении, либо в брошюрах, либо в интерактивном режиме. В районе Бостона вам нужно сосредоточиться на столбце повышения температуры 80F в таблице технических характеристик. Это покажет вам, сколько галлонов горячей воды в минуту (GPM) вы можете получить от этого устройства.Стандартная насадка для душа — 2,5 галлона в минуту. Таким образом, если устройство будет производить повышение температуры на 3,0 галлона в минуту при 80F, вы сможете стоять в душе весь день. Аналогичным образом, скорость восстановления существующего водонагревателя (если это косвенный водонагреватель, а не автономный) будет сопоставима с накопленной емкостью для больших мгновенных объемов, если это необходимо, например, для ванны с наполнителем для ванны 6 галлонов в минуту. .

Вы на правильном пути, исследуя отряд. Я совсем не знаком с ними, потому что они просто не поставляются поставщиками в моем районе, по крайней мере, теми, с которыми мы имеем дело.Так что проведите дополнительное исследование онлайн-обзоров и задайте вопросы об анализе нагрузки и ГВС. Остерегайтесь заявлений о том, что котел регулируется, анализ нагрузки не требуется, больше — лучше, старый котел был меньше или больше и т. Д. Все это просто озвученные отговорки, которые действительно говорят: «Я не понял время изучить анализ нагрузки, потому что мои клиенты этого не заслуживают », или« Я не инвестировал в программное обеспечение, чтобы делать это, потому что я слишком ленив », или« Я умнее вас и могу пропустить анализ нагрузки. и вы никогда не узнаете, что это требование строительных норм штата Массачусетс »(не в правилах по сантехнике, а в строительных правилах).Анализ нагрузки также необходим, если вы собираетесь воспользоваться программой MassSave HeatLoan с нулевой процентной ставкой в ​​течение 7 лет при покупке высокоэффективного газового прибора. Я не думаю, что ваш установщик упомянул вам эту возможность? Ноль процентов за 7 лет !!

% PDF-1.7 % 4690 0 объект > эндобдж xref 4690 75 0000000016 00000 н. 0000003379 00000 п. 0000003530 00000 н. 0000004304 00000 п. 0000004370 00000 н. 0000004485 00000 н. 0000007137 00000 н. 0000009907 00000 н. 0000012783 00000 п. 0000015547 00000 п. 0000015773 00000 п. 0000016418 00000 п. 0000017058 00000 п. 0000017173 00000 п. 0000017286 00000 п. 0000017480 00000 п. 0000020146 00000 п. 0000020760 00000 п. 0000020789 00000 п. 0000021403 00000 п. 0000021502 00000 п. 0000021642 00000 п. 0000021782 00000 п. 0000021983 00000 п. 0000022012 00000 н. 0000022213 00000 п. 0000025554 00000 п. 0000025697 00000 п. 0000025841 00000 п. 0000026006 00000 п. 0000026148 00000 п. 0000028916 00000 п. 0000031260 00000 п. 0000052688 00000 п. 0000052759 00000 п. 0000053247 00000 п. 0000053732 00000 п. 0000053803 00000 п. 0000054060 00000 п. 0000054292 00000 п. 0000054376 00000 п. 0000054433 00000 п. 0000054513 00000 п. 0000092940 00000 п. 0000093196 00000 п. 0000131761 00000 н. 0000168424 00000 н. 0000183870 00000 н. 0000185209 00000 н. 0000191927 00000 н. 0000193493 00000 н. 0000193762 00000 н. 0000193831 00000 н. 0000194085 00000 н. 0000194114 00000 н. 0000194494 00000 н. 0000196267 00000 н. 0000196538 00000 н. 0000196607 00000 н. 0000196833 00000 н. 0000196862 00000 н. 0000197224 00000 н. 0000198774 00000 н. 0000199045 00000 н. 0000199114 00000 н. 0000199327 00000 н. 0000199356 00000 н. 0000199705 00000 н. 0000204744 00000 н. 0000205001 00000 н. 0000217359 00000 н. 0000241788 00000 н. 0000264962 00000 н. 0000003126 00000 н. 0000001837 00000 н. трейлер ] >> startxref 0 %% EOF 4764 0 объект > поток x ڬ UmL [U ~ ρAe \ -uFBù (sJiK-A ݨ @ KS} A7_KL4m.̠KML \ f̖i {n0C. =

Пароперегреватели — обзор | Темы ScienceDirect

8.1.5 Коррозия пароперегревателей

Пароперегреватели в основном расположены в дымовых газах с окислительными характеристиками, и основной угрозой является коррозия, вызванная хлором. Особенно опасные условия достигаются для S ar / Cl ar <2,0 [25] в котлах, работающих на угле или биомассе с высоким содержанием хлора и с низким содержанием серы. Еще одним источником коррозии из-за высокой температуры трубок являются расплавленные соли.

На рис. 8.10 [49] показана коррозия трубок пароперегревателя стокерного котла OR50. Температура пара на выходе 485 ° C. В котле сжигался уголь с содержанием хлора Cl ar = 0,3% в основном в виде NaCl из соленой шахтной воды и серы S ar = 0,4%, что соответствовало S / Cl = 1,33. После 3000 часов работы произошел сбой. Была диагностирована очень сильная высокотемпературная коррозия, что явилось причиной замены двух рядов трубок пароперегревателя — одного из материала 13CrMo4-5, а другого из стали 16Mo3.Форма коррозии в обоих случаях была одинаковой. В отложениях были обнаружены соединения натрия, что подтверждает механизм коррозии в соответствии с рис. 8.3, хотя в испытанном котле сжигался только уголь. Подобные примеры вызванной хлором коррозии пароперегревателя в котле, работающем на биомассе, описаны в работе. [50].

Рисунок 8.10. Коррозия трубок пароперегревателя стокерного котла OR50 после 3000 часов работы при сжигании угля с S / Cl = 1,3 [49].

Рисунок 8.10 представляет собой типичную картину коррозии, вызванной газообразными соединениями хлора. Темный слой оксидов металлов многослойный и плохо сцепляется с трубкой. Толщина этих слоев обычно составляет 0,1-0,5 мм. После его удаления появляется тонкий слой вещества коричневого цвета, который находится в непосредственном контакте с материалом трубок.

Некоторые корреляции для расчета скорости коррозии были оценены в работах. [51,52]. Этот анализ показывает, что наиболее надежной является модель, представленная в [5].[53,54] для аустенитных сплавов, которые предпочтительны как при высоких температурах, так и в условиях с высоким содержанием хлора. Для сплавов с 18% Cr и T310 (Cr = 25%) было получено

(8,34) vcorr = A B tG10002.4tm − 5501002Clar − 0,06 нм / ч

, где A — коэффициент сплава (1 для 18% Cr стали, 0,4 для типа 310),

B — коэффициент ведущей трубы (300 для ведущих труб первого ряда и 160 для других труб),

t G — температура дымовых газов в ° C ,

t m — температура металла в ° C, а

Cl ar — содержание хлора в угле (применимо для 0.От 1 до 0,6%) в%.

Уравнение действительно для набора данных t m = 605-680 ° C, t G = 870-1200 ° C,

Cl ar = 0,12% — 0,58%

Следует отметить сильное влияние перепада температур ( t m — 550), которое снижает скорость коррозии до нуля при 550 ° C. Следовательно, расчеты с этой моделью могут быть выполнены только для заданного диапазона применимости t m .По этой причине скорость коррозии пароперегревателей, температура металла которых ниже 605 ° C, рекомендуется рассчитывать с помощью модели SUT (8.29), которая не имеет таких ограничений.

Проблема, однако, в том, что модель SUT в принципе относится к нелегированным сталям и не позволяет оценить влияние марки стали (или ее химического состава) на v corr . Однако следует отметить, что данные литературы о коррозии теплообменников котлов весьма противоречивы.С одной стороны, подчеркивается необходимость использования высокохромистой стали, а с другой стороны, некоторые испытания, например, Ref. [55] показывают плохую стойкость к хлорной коррозии высокохромистых сталей AC66 (легирующие элементы 60,6%, Cr = 27%) и TP347H (31,3% и Cr = 17,5%). Согласно исх. [55], коррозия стали 10CrMo9-10 в аналогичных условиях примерно в три раза быстрее, чем коррозия TP310 (легирующие элементы 49,3%, Cr = 25,4%). В то же время сталь 10CrMo9-10, содержащая 2,2% легирующих элементов и только Cr = 0.9%, немного лучше, чем Х20, содержащий 13,9% легирующих элементов и Cr = 11,25%.

Эти факты доказывают, что не только химический состав стали, но и другие факторы, такие как адгезия защитных оксидных слоев [56], могут влиять на скорость коррозии, вызванной хлором. Кроме того, положение трубы относительно направления потока дымовых газов влияет на скорость коррозии, принимая во внимание различные значения B в формуле. (8.34).

DUNKIRK Руководство котла L0612122

Руководство пользователя: DUNKIRK Руководство пользователя котла DUNKIRK Руководство пользователя котла DUNKIRK, Руководства по установке котла DUNKIRK

Откройте файл PDF напрямую: Просмотр PDF.
Количество страниц: 32

 газовый
Горячая вода
Индуцированный
Черновой вариант
КОТЛЫ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Эти инструкции

МОДЕЛИ
XEB-2
XEB-3
XEB-4
XEB-5

должен быть прикреплен к

к котлу.

Этот котел нельзя использовать со всеми типами
дымоходы. Внимательно прочтите эти инструкции
перед установкой.
Эти газовые водогрейные котлы низкого давления, секционные литые.
железные котлы
Сертифицированный дизайн
Автор: C.S.A.
(Канадский
Стандарты
Ассоциация)
для использования с натуральным и пропаном
Газы.Они есть
сконструирован и испытан гидростатически для максимального рабочего давления
50 фунтов на квадратный дюйм в соответствии с
с A.S.M.E.
Котел и сосуд под давлением
Раздел кода

IV стандарты

для нагрева чугуна

котлы.

XEB-6

XEB-7
ПРЕДУПРЕЖДЕНИЕ:
Неправильная установка, регулировка, переделка, обслуживание или ремонт могут привести к травмам.
или материальный ущерб. Обратитесь к этому руководству. Для получения помощи или информации обратитесь к квалифицированному установщику,
сервисное агентство или поставщик газа.

®

А

КАК Я
ОБЛЕГЧЕНИЕ
КЛАПАН

ТЕМПЕРАТУРА

ПОСТАВЛЯТЬ
КОМБИНАЦИЯ

ОГРАНИЧЕНИЕ И РЕЛЕ
КОНТРОЛЬ

! I-, L

л

; _
я

я
я
я

L
я
я

я

ОСУШАТЬ
КЛАПАН

4, +

ДАВЛЕНИЕ

29

_

я

ВЫКЛЮЧАТЕЛЬ

[:! _

ПРЕРЫВНЫЙ

[=, LOTCO.T.OL
ВЫКЛЮЧАТЕЛЬ

V% E

1

L

я

ПРАВАЯ СТОРОНА

ФРОНТ

ЛЕВАЯ СТОРОНА

ДИЗАЙН СЕРТИФИЦИРОВАН ДЛЯ
ПРИРОДНЫЙ ПРОПАН ГАЗ

ПРИРОДНЫЙ И ПРОПАНОВЫЙ ГАЗЫ
Модель

НЕТ.

П.
XEB-2
XEB-3
XEB-4
XEB-5
XEB-6
XEB-7

2

3
4

5
6
7

AGA / CGA
Вход
* MBH
42,5
75
112,5
150
187,5
225

Обогрев
Вместимость
+ МГБ
36
63
94
125
155
186

Чистый IBR
Рейтинг
* MBH
31 год
55
82
109
135
162

Ширина
А
11
14¼
17½
20¾
24
27¼

Диаметр вентиляционного отверстия (ДЮЙМЫ)
Горизонтальное отверстие
К дымоходу
(Категория I)
(Категория III)
4
3
4
3
4
3
4
3
4
3
4
3

* MBH = 1000 Btuh = британская тепловая единица в час
Котлы оборудованы только для высот до 2000 футов,
Только для США - для высот выше 2000 футов рейтинги должны быть снижены до 4% на каждые 1000 футов над уровнем моря.
Только для Канады - котлы могут использоваться на большой высоте с использованием сертифицированного комплекта для переоборудования в полевых условиях, что приводит к снижению номинальной мощности на 10%.
+ Тепловая мощность на основе процедуры испытаний Министерства энергетики США,

Нью-Йорк

Городской номер MEA

484-84-Е

Vol.IV.

Рейтинги с пометкой «Чистый 1 = B = R» указывают
количество оставшегося подводимого тепла, которое может быть
используется для нагрева излучения или оконечных устройств. В
Net I = B = R Указанные рейтинги основаны на
припуск 1,15 в соответствии с коэффициентами
показано в Стандарте I = B = R, опубликованном
Институт Гидроники.
Выбор размера котла должен основываться на
"Net I = B = R Rating" равно или больше
чем расчетные теплопотери здания.
Производитель
следует проконсультироваться перед
выбор котла для установок с необычными
требования к трубопроводам и приемам.Эти котлы должны стоять на негорючих
пол. Если установлено
на горючем
этаж, использовать
Горючие
Основание пола.
Эти газовые
Водогрейные котлы низкие
давление,
секционный
чугунные котлы Конструкция
Проверенный
по CSA
(Канадский
Стандарты
Ассоциация)
для использования с натуральным и пропаном
Газы. Они построены и гидростатически
испытано на максимальное рабочее давление 50 фунтов на квадратный дюйм
(фунтов на квадратный дюйм) в соответствии с
с участием
КАК Я.
(Американский
Общество
механических
Инженеры)
Нормы для котлов и сосудов высокого давления
Раздел IV Нормы на чугунные отопительные котлы.КОТЛЫ

ДЛЯ ИСПОЛЬЗОВАНИЯ НА БОЛЬШОЙ ВЫСОТЕ

Этот котел оборудован заводом-изготовителем для работы на высоте.
0–2000 футов над уровнем моря. Для использования на высоте
выше 2000 футов над уровнем моря, входные параметры
уменьшаются за счет изменения размера отверстия основной горелки.
Только для США - для высот выше 2000 футов
на уровне моря, входные характеристики должны быть уменьшены на
ставка 4% за каждые 1000 футов над уровнем моря.
См. Национальный кодекс по топливному газу (NFPA54 / ANSI
Z223.1-1 latest edition) или производитель
для
исправьте информацию о размерах отверстия.Большая высота
отверстия доступны у производителя котла.
Только для Канады - на высоте от 2000 до 4500 футов над уровнем моря котлы могут использоваться в полевых условиях.
оборудован для использования на большой высоте с использованием сертифицированного
Комплект для переоборудования в полевых условиях. Замена главного отверстия горелки
размер приводит к снижению номинальной мощности котла
на 10% .Конвертация осуществляется
производитель
уполномоченный
представитель,
в
соответствие требованиям производителя,
государственные или территориальные субъекты, имеющие юрисдикцию
и в соответствии с требованиями CSAB149.1 и CSA-8149.2
Коды установки.
сертифицированный комплект для полевого переоборудования включает данные о переоборудовании
пластина, которую необходимо прикрепить к котлу рядом с
паспортная табличка, указывающая на то, что котел был
переоборудован для использования на большой высоте. Преобразование
Паспортная табличка должна быть заполнена правильным
информация о преобразовании.

Убедитесь, что у вас правильный размер котла, прежде чем он может засорить отверстия горелки и вызвать неполное
запуск установки. См. Таблицу номинальных характеристик и грузоподъемности
на предыдущей странице. Также убедитесь, что новый котел предназначен для
тип используемого газа.Проверить рейтинг
пластина с правой стороны котла.
Вы должны видеть, что котел поставляется с
правильный тип газа, свежий воздух для горения и
подходящее электрическое питание. Также котел должен
быть подключенным к подходящему дымоходу или горизонтально

горение и образование сажи. Где требуется
уполномоченного органа, установка должна
соответствовать требованиям Американского общества инженеров-механиков
Кодекс безопасности для органов управления и предохранительных устройств для
Автоматические котлы № CSD-I *
Установка должна соответствовать требованиям
орган, обладающий юрисдикцией, или, в отсутствие
такие требования к Национальному кодексу топливного газа,
ANSI Z223.l-последняя ревизия.

система вентиляции и соответствующая система трубопроводов.
Наконец, необходим правильно расположенный термостат.
для управления системой отопления. Если у тебя есть
сомнения относительно различных требований, уточняйте у
местные власти и получить профессиональную помощь там, где
нужный. Найдите время, чтобы выполнить все шаги
для БЕЗОПАСНОЙ и НАДЛЕЖАЩЕЙ работы отопления
система.
Если установлен этот котел
в здании
под
строительство, необходимо соблюдать особую осторожность, чтобы застраховать
чистый
горение
подача воздуха
в течение
в
строительный процесс.Взвешенные в воздухе частицы, такие
как от гипсокартонной пыли, так и от стеклопластика

СОХРАНИТЬ БОЙЛЕРАЗОНУ

В Канаде котел должен быть установлен в соответствии с
CSA-B149.1 и .2, Правила установки для сжигания газа
Техника и оборудование.
Установщики
- Соблюдайте местные правила.
с участием
в отношении установки детекторов CO. Следовать
Обслуживание
рекомендации
в этом
руководство пользователя.
Техник
- Veuillez vous conformer a la
регулирование
en vigueur
озабоченный
я
монтаж
des Detecteurs
д 'оксид де
карбона. Suivre les consignes d'entretien
figurant dans le manuel d'instruction cijoint.изоляция

ЧИСТЫЙ И БЕЗ ГОРЯЧИХ
МАТЕРИАЛЫ,
И ДРУГИЕ ВОСПЛАМЕНЯЮЩИЕСЯ ПАРЫ И ЖИДКОСТИ

2

БЕНЗИН

котел на горючем перекрытии Цоколь № 14614031
Если ваш котел является частью планируемой системы отопления,
Разместите его там, где показано на вашем плане. Если котел
для 2-5 секционных котлов или № 14614032 для 6-7
быть частью существующей системы, обычно лучше
секционные котлы. Мы используем 2-дюймовую подушечку-облачко в качестве
положил туда, где был старый. Если вы планируете изменить
горючее основание пола. Они доступны из
локации, также потребуются дополнительные материалы
ваш поставщик Iocals.Используйте прокладку 24 x 30 дюймов для 2–5 человек.
в качестве адекватной базы. Применяются следующие правила:
секционные котлы и площадку минимум 30 x 30 дюймов для
1. Котел должен быть ровным. Металлические шайбы могут быть
6-7 секционные котлы. Котел должен быть отцентрован.
используется под ножками основания для окончательного выравнивания.
на горючем основании пола.
2. Использование приподнятого пола может стать влажным паром.
8. Котел должен быть установлен так, чтобы автомат
3. Соединение вентиляционной трубы должно быть как можно короче.
компоненты системы газового зажигания защищены
насколько возможно.
от воды (капель, брызги, дождь и т. д.) в течение
4. Дополнительные допуски на обслуживание могут превышать
прибор
операция
и сервис (циркулятор
зазоры для противопожарной защиты. Всегда соблюдай
замена, замена управления и т.д ..)
с минимальными расстояниями противопожарной защиты
показан на котле.
поддерживаться с любой стороны, где есть проход
требуется доступ к другой стороне для очистки,
обслуживание, осмотр или замена любой детали
это может потребовать внимания.
Альков, или
рекомендуется на стороне управления для обслуживания.Небольшой номер
Большой номер
В
Сравнение
В
Сравнение
На рисунке 2 показаны минимальные зазоры до
С бойлером
С бойлером
горючие конструкции. Номера большие
6 дюймов
6 дюймов
по сравнению с размером котла Top
Задний
6 дюймов
6 дюймов
определяется как комнаты, имеющие объем равный или Стороне управления
8 "
8 "
больше, чем в 16 раз больше объема котла. Противоположная сторона
6 дюймов
6 дюймов
Где фактическая высота потолка в комнате - Передняя
18 "
18 "
больше 8 футов, объем помещения должен соответствовать соединителю дымохода / вентиляции.
6 дюймов
6 дюймов
рассчитано исходя из высоты потолка 8 футов.Рядом с трубопроводом котла
1 "
1 "
Определение размера комнаты должно основываться на
на общий объем всего газового оборудования
установлен в комнате. См. Раздел 6.3.1.
Минимум
Номер
Национальный
Кодекс топливного газа для дальнейшего
Котел
Котел
Объем
Обязательный
информация, включая утвержденные методики
уменьшение зазоров в большом помещении.

для

5. Оборудование должно быть установлено в месте в
какие объекты
для вентиляции
разрешать
удовлетворительное сгорание газа, надлежащая вентиляция,
и обслуживание
температуры окружающей среды
в
безопасные пределы при нормальных условиях
использования.Оборудование должно располагаться так, чтобы не мешать
с правильным обращением
воздуха. Когда нормально
инфильтрация не дает необходимого воздуха,
должен быть введен кожух наружного воздуха (см. стр. 4 «Свежий воздух для горения»).
6. Посоветуйте владельцу не допускать попадания в дыхательные пути
препятствия.
Вентиляция
и горение
воздуха
должен входить в котельную без ограничений.
7. пол опорный
котел
негорючие.
Если он горючий,

должно быть
разместить

Размер

Объем
(Cu. Ft.)

Быть большим
Номер

(Cu. Ft) *

2 сек.4.3

68,7

3 сек.

5,6

89

4 сек.

6,8

109,3

5 сек.

8.1

129,5

6 сек.
7 сек.

9,4
10,6

149,8
170,1

ДАННЫЙ БЛОК ДОЛЖЕН БЫТЬ УСТАНОВЛЕН НА БЕТОН.
ИЛИ ДРУГОЙ
НЕГОРЮЧИЙ
МАТЕРИАЛЬНАЯ ОСНОВА ИЛИ ПОЛ. ЭТО НЕ ДОЛЖНО
УСТАНАВЛИВАЙТЕСЬ НА КОВРЫ.

Я Положение
Национальный
для горения
топливный газ
и вентиляция
Код, ANSIZ223.1-1atest
редакция
соответствие
или применимый
withSection
положения
53, Воздух для горения
местного строительства
и вентиляция,
коды.
я

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ

Убедитесь, что для горения достаточно свежего воздуха.Достаточное количество воздуха обеспечивает надлежащее сгорание и
гарантирует, что опасность будет развиваться из-за
недостаток кислорода.

Если вы используете камин или кухню или ванную комнату
вытяжной вентилятор, следует установить приточный воздух
потребление. Эти устройства ограбят котел и
водонагреватель воздуха для горения.

Вы должны обеспечить достаточно свежего воздуха, чтобы
правильное сгорание.
Огонь в котле использует
кислород. Он должен иметь постоянную подачу. Воздух
в доме достаточно кислорода, чтобы доставить
горелку на короткое время. Наружный воздух должен поступать
дом для замены того, что используется горелкой.Изучение
следующие примеры 1 и 2, чтобы определить ваш свежий
требования к воздуху.

совмещенное пространство должно быть учтено при создании этого
решимость.
Каждое открытие
должен иметь
минимальная свободная площадь в один квадратный дюйм на 1000 британских тепловых единиц
в час от общей номинальной мощности всего использования газа
оборудование в замкнутом пространстве, но не менее
100 квадратных дюймов. Одно отверстие должно быть в пределах 12
дюймов от верха и один в пределах 12 дюймов от
дно корпуса. Минимальный размер

ПРИМЕР 1: Котел расположен в неограниченном пространстве

отверстия для воздуха должны быть не менее 3 дюймов.Безграничное пространство определяется как пространство,
объем не менее 50 кубических футов на 1000
Британские тепловые единицы в час от общего номинального потребления всех бытовых приборов
установлен в этом пространстве.

Б. Весь воздух снаружи:
Замкнутое пространство
должен общаться с окружающим миром в соответствии с
методами 1 или 2. Минимальный размер

Если ваш котел находится на открытой площадке (без перегородок
подвал) в обычном
дом, воздух, который
просачивается через
трещины вокруг дверей и
окон обычно достаточно, чтобы пропускать воздух
для горения.Двери не должны плотно прилегать.
Не заделывайте трещины вокруг окон.
Оборудование, расположенное в зданиях с необычно тесной
строительство
предоставляется
с воздухом для
сжигание, вентиляция и разбавление дымовых газов
используя методы, описанные в примере 2B или
должны быть специально спроектированы. Власть, имеющая
юрисдикция
должен одобрить специально спроектированный
инсталляции.
ПРИМЕР

2: Котел расположен в замкнутом пространстве

Космос

A. Весь воздух изнутри здания: замкнутый
место будет обеспечено двумя постоянными
проемы, сообщающиеся напрямую с дополнительными
помещение (а) достаточного объема, чтобы объединенные
объем всех помещений соответствует критериям
неограниченный
космос.Суммарный ввод всего газа
утилизационное оборудование, установленное в

отверстия для воздуха должны быть не менее 3 дюймов.
используются воздуховоды, они должны иметь такое же поперечное сечение, что и свободная площадь отверстий для
которые они подключают.
1. два постоянных отверстия, одно начальное
в пределах 12 дюймов от верха, и один начальный
в пределах 12 дюймов от дна корпуса
предоставляется.
Открытия
должен
общаются напрямую или по воздуховоду с
на открытом воздухе или в местах (ползать или на чердаке), которые свободно
общаться с окружающим миром.а) Где напрямую общаются
с
на открытом воздухе или в местах общения
к
на улице
через
вертикальный
воздуховоды, каждый
проем должен иметь минимальную свободную площадь
1 кв. Дюйм на 4000 британских тепловых единиц в час общего ввода
рейтинг всего оборудования
в корпусе.
(См. Рисунок 3A.)
б) Где общаетесь
с открытым небом
через горизонтальные воздуховоды каждое отверстие должно
иметь минимальную свободную площадь 1 кв.
дюймов на 2000 британских тепловых единиц в час общего рейтинга
все оборудование в корпусе. (См. Рис. 3B.)

.

Одно постоянное отверстие, начиная с 12
дюймов верхней части корпуса, должно быть
разрешено, если оборудование имеет зазор
не менее 1 дюйма по бокам и сзади и

1 квадратный дюйм) или 2000 британских фунтов
100% бесплатно 75% бесплатно
25% бесплатно
Область
Область
Область
Свежий воздух
Проволока 1/4 "
Металл
Древесина
Размер воздуховода
Сетка
Жалюзи
Жалюзи
3 дюйма x 12 дюймов
72 000
54 000
18 000
8 дюймов x 8 дюймов
128 000
96 000
32 000
8 дюймов x 12 дюймов
192 000
144 000
48 000
81/2 "x 16"
256 000
192 000
64 000

6 дюймов от передней части прибора.В
открывающая оболочка напрямую связывается с
на открытом воздухе или должны общаться через вертикальную
или горизонтальный воздуховод на улицу или в пространство
(ползать или чердак), которые свободно общаются с
наружные двери и должны иметь минимум бесплатного
зона:
а) 1 кв. дюйм на 3000 британских тепловых единиц в час от общей суммы
ввод всего оборудования, находящегося в корпусе
(См. Рис. 4), а передняя часть устройства
б) не менее суммы площадей всех
вентиляционные штуцеры в ограниченном пространстве.

1 квадратный дюйм) или 3000 британских фунтов
100% бесплатно 75% бесплатно
25% бесплатно
Область
Область
Область
Свежий воздух
Проволока 1/4 "
Металл
Древесина
Размер воздуховода
Сетка
Жалюзи
Жалюзи
3 дюйма x 12 дюймов
108 000
81 000
27 000
8 дюймов x 8 дюймов
192 000
144 000
48 000
8 дюймов x 12 дюймов
288 000
216 000
72 000
81/2 "x 16"
384 000
288 000
96 000

1 квадратный дюйм) или 4000 британских фунтов
100% бесплатно 75% бесплатно 25% бесплатно
Область
Область
Область
Свежий воздух
Проволока 1/4 "
Металл
Древесина
Размер воздуховода
Сетка
Жалюзи
Жалюзи
3 дюйма x 12 дюймов
144 000
108 000
36 000
8 дюймов x 8 дюймов
256 000
192 000
64 000
8 дюймов x 12 дюймов
384 000
288 000
96 000
81/2 "x 16"
512 000
384 000
128 000

5

1.Установите котел в выбранное место (как можно ближе к
дымоход по возможности). Ваш котел отправлен
Собранный. Вам нужно только установить циркуляционный насос,
шаровые краны предохранительный клапан с линией слива для
Слейте воду в канализацию и сливной кран.
2. Установите предохранительный клапан на патрубок 3/4 дюйма с резьбой.
отверстие в левом конце секции. Подключите слив
линии того же диаметра трубы (3/4 дюйма для переноски любых
воду в канализацию. Никакого отключения
описание должно быть помещено между безопасностью
предохранительный клапан и котел, или на напорных трубах
между такими предохранительными клапанами и атмосферой.Установка предохранительного клапана должна соответствовать
согласно требованиям ANSI / ASME Boiler
и Кодекс по сосудам под давлением, раздел IV.
3. Установите сливной клапан в нижней левой части котла.
как отмечено.
4. Подсоединить подающую и обратную линии к котлу.
Связи
может потребоваться определенная
дополнительные фитинги и детали, как показано на
диаграмма (рис. 5 и 6).
Если вы устанавливаете полностью новую систему отопления,
сначала установите все ваши радиационные блоки (панели,
радиаторы или шкафы) и Поставка и возврат
Электросеть - затем подключите котел.При подключении холодной воды к воде
клапана, убедитесь, что подача чистой воды
имеется в наличии. Когда вода из колодца
или насос, фильтр для песка должен быть установлен на
насос.
Водогрейный котел установлен выше уровня радиации
должен быть оборудован устройством отключения при низком уровне воды.
Необходим периодический осмотр, как и промывка.
устройств поплавкового типа в зависимости от производителя
инструкции.
Когда котел используется в сочетании с
холодильные системы он должен быть установлен так, чтобы
охлажденная среда подается параллельно с
отопительный котел с соответствующими клапанами для предотвращения
охлажденная среда от попадания в систему отопления
котел (рис.7).

Когда этот бойлер подключен к нагревательной катушке,
в установках для кондиционирования воздуха, где они могут подвергаться воздействию
циркуляция охлаждаемого воздуха, система трубопроводов должна
быть оснащены клапанами регулирования расхода или другими
автоматические средства для предотвращения циркуляции под действием силы тяжести
котловая вода во время цикла охлаждения.
НИЗКИЙ

ДИЗАЙН

ВОДА

ТЕМПЕРАТУРА

СИСТЕМЫ (НИЖЕ 140 ° F)
Если котел будет использоваться в системе отопления
где расчетная температура воды
ниже 140 °
Желательны F (например, теплый пол), 3-ходовой или 4-ходовой смесительный клапан или подходящая альтернатива
требуется для предотвращения низкой температуры
возвращаться
вода от попадания в котел.Следите за смешиванием
производители клапанов
инструкция по установке.
минимальная расчетная температура обратной воды
к
бойлер для предотвращения конденсации
в котле
и вентиляция составляет 120 ° F Минимальный верхний предел
настройка составляет 140 ° F.

ИЗОЛЯЦИЯ
МЯЧ

КЛАПАН

ФИЛЬТРОЛЬ

КЛАПАНЫ A и B - ОТКРЫТЫ ДЛЯ НАГРЕВА; ЗАКРЫТ НА ОХЛАЖДЕНИЕ
КЛАПАНЫ C & D - ЗАКРЫТЫ НА ОТОПЛЕНИЕ; ОТКРЫТ ДЛЯ ОХЛАЖДЕНИЯ
В СИСТЕМУ

_ПОСТАВЛЯТЬ

7

Для котлов, подключаемых к газоотводам или дымоходам, кожух вентиляционных установок должен соответствовать
с частью 7 «Удаление воздуха из оборудования» Национального кодекса по топливному газу, ANSI Z223.1–1 самый последний выпуск
и применимые положения местных строительных норм.
ПРОВЕРЬТЕ ДЫМОХОД
Это очень важная часть вашей системы отопления.
Он должен быть чистым, подходящего размера, правильно сконструирован.
и в ХОРОШЕМ СОСТОЯНИИ. Ни один бойлер не может работать
правильно с плохим дымоходом.
1. Используйте местные нормы для установки или National Fuel.
Газовый код Z223.1-1atest
проблема. В Канаде,
следуйте кодам установки CSA 13149.1 или .2. Это
очень важно правильно выбрать размер вентиляции
система для тягодутьевых машин. Проконсультируйтесь
Таблицы размеров вентиляционных отверстий в National Fuel
Код газа ANSI Z223.1-1атест
пересмотр для
правильная информация о размерах В Канаде проконсультируйтесь
Таблицы размеров вентиляционных отверстий, поправка № 1 к кодам установки CSA13149.1 и .2.
2. Тяговый вентилятор котла имеет выход 3 дюйма.
Фитинг-увеличитель 3 "X 4" входит в состав деталей.
мешок. Найдите штуцер увеличения на выходе
вытяжного вентилятора и обеспечить газонепроницаемость
с капелькой комплектного силиконового герметика.
Для этого котла требуется переходник.
для вентиляции Категории I, и 4 дюйма - это минимум
допустимый диаметр вентиляционного отверстия.Это не означает
что вентиляционный патрубок должен быть 4 дюйма
диаметр трубы. Размер вентиляционного патрубка должен быть
согласно соответствующим таблицам вентиляции в
Национальный кодекс топливного газа или канадский
Коды установки, и может потребоваться
диаметром более 4 дюймов.
Установка котла
для вытяжки дымохода
не является полным, если только увеличитель 3 "x 4"
фитинг расположен и закреплен.
3. Это высокоэффективные котлы с невысокой дымовой трубой.
или температура выхлопных газов.
4. При выходе в дымоход из каменной кладки без облицовки:
выровняйте дымоход сверху вниз одним из следующих способов:
а.перечисленные вентиляционные трубы типа B
б. указанный гибкий вентиляционный лайнер
c. литая керамика

лайнер.

5. Использование наружных дымоходов только в том случае, если
они либо:
а. заключен в погоню, или
б. облицован вентиляционной трубой типа B или указан гибкой
вентиляционная облицовка или другая сертифицированная система облицовки дымохода.
6. Вентиляционный патрубок от котла к
дымоход должен
как несколько локтей
7. По возможности
выпустить воду

работать как можно напрямую с
насколько возможно.
рекомендуется к общему
обогреватель и бойлер. Проконсультируйтесь с

соответствующие таблицы размеров вентиляционных отверстий в
Национальный кодекс топливного газа или канадский
Коды установки для особых требований
вентиляции нескольких устройств.8. Если котел - единственный прибор, подключенный к
вентиляционное отверстие, рекомендуется вентиляционная труба типа B
для вентиляционного штуцера.
9. Уклон трубы от котла к дымоходу не менее
чем 1/4 дюйма на фут.
10. Конец вентиляционной трубы должен быть заподлицо с внутренней стороной.
лицевая сторона дымохода. Используйте запечатанный
наперсток для подключения дымохода.
11. Отрезки вентиляционной трубы должны быть закреплены.
с винтами для листового металла, чтобы сделать трубопровод
жесткий. Используйте дымоходные провода для поддержки трубы.
сверху.
12. Не подключайте к камину.
13.Не устанавливайте заслонку
МИНИМАЛЬНЫЙ

дымоход.

на этом котле.

ЗАЗОР ВЕНТИЛЯЦИОННОЙ ТРУБЫ

Если вентиляционная труба должна проходить через свободное пространство,
Следует использовать вентиляционную трубу типа B. Где выходить
проходы трубы
через
горючий
стена или
перегородку используйте вентилируемую
металлический наперсток. В
наперсток должен быть на 4 дюйма больше в диаметре, чем
вентиляционная труба.

Если котел установлен с одностенной вентиляцией, он должен
иметь зазор 6 дюймов между его поверхностью и любым
горючий материал. Новый газоотводчик типа B
или гибкий лайнер должен быть установлен в соответствии с
с инструкциями, прилагаемыми к вентиляционному отверстию.Сохраняйте зазоры, указанные для вентиляционной трубы.
Проверьте вентиляционную трубу, чтобы убедиться, что она не перекрыта.
где он проходит через пол или потолок. Это
должна иметь одобренную вентиляционную крышку с
зазоры от крыши, как показано на рис. 8. Если
зазоры меньше, чем показано на рис.8, имеют
вентиляция проверена местными властями.

Для котлов для подключения
к газовым отверстиям или
дымоходы,
вентиляционные установки
должен быть в
соответствие
с Частью 7, Вентиляционное оборудование,
национального кодекса топливного газа, ANSI Z223.1, последнее издание и применимое
положения
местные строительные нормы и правила.В Канаде подписывайтесь на CSA
13149.1 или .2 Установка
Коды.
Вентиляционные соединители
сервировочная техника
вентилируемый
естественной тягой не должны подключаться
в
любая часть механического
тяговые системы
действующий
под положительным давлением.

jJ
J

jJ
..... /

....

.

Я (Y

............ _

ЛАЙНЕР

LEE-

'iET
Я Я:

\\

©

©

Я [я

УДАЛЕНИЕ СУЩЕСТВУЮЩЕГО КОТЛА
ОБЩАЯ СИСТЕМА ВЕНТИЛЯЦИИ

ИЗ

4. Включить проверяемый прибор.
Следуйте инструкциям по освещению. Отрегулируйте термостат
таким образом, прибор будет работать непрерывно.Когда существующий котел удаляется из общего
система вентиляции, общая система вентиляции
вероятно, будет слишком большим для надлежащей вентиляции
остающиеся подключенными к нему приборы.

5. Проверьте, нет ли утечки через отверстие разгрузки капота после
5 минут работы основной горелки. Использовать
пламя спички или свечи, или дым от
сигарета

Во время демонтажа существующего котла
следующий
шаги должны быть выполнены
с каждым
прибор остается подключенным к общему
система вентиляции введена в эксплуатацию, а другая
прибор остается подключенным к общему
система вентиляции не работает.1.

Закройте все неиспользованные
вентиляция
система.

отверстия

сигара или трубка.

6. После того, как будет определено, что каждое устройство
остающийся подключенным к общей вентиляции
система правильно вентилирует при проверке, как указано
вверху, обратные двери, окна, вытяжные вентиляторы,
каминные заслонки и любые другие газовые
устройства к их предыдущим условиям использования.

в общем

7. Любая неправильная работа общей вентиляции.
систему следует исправить так, чтобы установка
соответствует Национальному кодексу топливного газа,

2. Осмотрите систему вентиляции на предмет надлежащего
размер и шаг по горизонтали и определите, что
нет засорения или ограничения, утечки, коррозии
и другие недостатки, которые могут вызвать
небезопасное условие.ANSI Z223. l-последний выпуск. При изменении размера любого
часть общей системы вентиляции,
размер общей системы вентиляции должен быть увеличен до
приблизиться к минимальному размеру, определенному с помощью
соответствующие таблицы в Части 11 Национального
Кодекс топливного газа, ANSI Z223.1-1 последнее издание. В

3. Насколько это возможно, закройте все двери здания.
и окна и все двери между пространством
в котором приборы, оставшиеся подключенными к
общая система вентиляции расположена и
другие помещения здания. Включите одежду
сушилки и любой другой прибор, не подключенный к
общая система вентиляции.Включите любой выхлоп
вентиляторы, такие как вытяжки и ванные комнаты
выхлопы,
поэтому они будут работать по максимуму
скорость. Не включайте летний вытяжной вентилятор,
Закройте каминные заслонки.

Канада,
Коды.

следить

CSA B149.1

или 2 Установка

ПРИМЕЧАНИЕ
Рекомендуется
что существующие газовые вентили должны быть
проверены, чтобы убедиться, что они соответствуют местным нормам.

10

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ТЯГОВОГО ТЯГА
Максимальная длина горизонтального вентиляционного отверстия для нержавеющей стали
Стальная вентиляционная труба - 30 футов плюс одно колено 90 ° плюс
Вентиляционный терминал

ВЫБОР

КОТЛЫ
МАТЕРИАЛА ВЕНТИЛЯЦИОННОЙ ТРУБЫ

а) У.L. Перечисленный Z-Flex Z-Vent Вентиляционная труба из нержавеющей стали.
б) У.Л. Включенный в список Heat-FabSat-T-VentStainlessSteelVentPipe.
в) У.Л. Включенная в список вентиляционная труба из нержавеющей стали Flex-L Star-34.
г) У.Л. Включенный в список ProTech Systems FasNSeal из нержавеющей стали
Вентиляционная труба.

Минимальная длина горизонтального вентиляционного отверстия - 2 фута плюс один 90 °
Концевая остановка вентиляционного отверстия в локтевом суставе
Дополнительные локти эквивалентны 6 футам прямых
труба на диаметр 4 дюйма
Колено 90 ° или 3 фута
прямая труба для колена 90 ° диаметром 3 дюйма
2, 3, 4, 5, секция Котлы используют 3-дюймовую вентиляционную трубу.
В котлах 6, 7 секции используется вентиляционная труба 4 ".TERHINATI [SN
ФИТИНГ
90 _ ELBD \, /
ПОДСВЕТКА
DE] \ JN ЖЕ МАТЕРИАЛ И
ТРУБА SZE
КАК ОБОРУДОВАНИЕ СИСТЕМЫ VENT NG СМОТРЕТЬ ЭКРАН
(МИН
1/4 "MESH) FI] ДЕРЖАТЬ, НО ПТИЦ И ПОВТОРИТЬ] _} ENTS

II
Т ,;
Vii
VN

Я_

{11

1 н.ж.
RN [bNT;
я 3 _ iBR
/ q_ Flii_

I '] 1
SI

_ '
N F /
II
,_/я'_
, EN

-rl

ДЛЯ CBHSUSTIKE
FOI LOWSJ
ВЕНТИЛЯЦИОННАЯ ТРУБКА 2 ВЕНТ.
T'IIHSLE,
SIMPS [SH
_905895
_915295

я

_3_, 5
_ECIiD / 4
_Di
ER8
6 7 SIC] i
N Bliii IRS

] D ', / N:

ВЕНТИЛЯЦИОННАЯ ТРУБА
THIM]} LD

//
//

Пи I_! i¸¸ [] 1] 1

\
///

СТЕНА,

ИСПОЛЬЗУЙТЕ НАПЕРСТОК,

SAP T-VEN%
ЗВЕЗДА
ДЮРАВЕНТ
THZHSLE
..... 3 "THIHSLE
4 "TI I [HSLE

FASIqSEAL
FASNSEAL
# FSWT03
# FSWT04

34

% / ВСЕ TI £ MBLE
3 "THIH]} LE
4 "TNIH] BLE

/

//

ПУНКТ
л

D @ WN

[UWARD

[% E

ЗА ПРЕДЕЛАМИ
PER

I / 4 "
СТОПА_

/
\\

12 _ _1il4

//

ИЛЕИ:

ГОРИЗОНТАЛЬНО

ВЕНТИЛЯЦИЯ

АКСЕССУАРЫ

ОПИСАНИЕ

НОМЕРА ДЕТАЛЕЙ
НОМЕР ЧАСТИ

3-дюймовая вентиляционная вытяжка с боковыми стенками (Tjernlund

VH-1-3 ")

146-29-010

Вентиляционная вытяжка с боковыми стенками 4 дюйма (Tjernlund
3-дюймовый наперсток (Simpson 905295)
4 дюйма Thim bte (Simpson 915295)

VH-1-4 ")

146-29-011
146-29-013
146-29-014
11

ВЫБРАТЬ

В ВИДЕ

1. Эти котлы могут иметь горизонтальную вентиляцию, как
изображенный на рис.9. Вентиляционная труба имеет наклон [! _! _ FJm
от котла до вентиляционного отверстия. Не
подключите к этому отверстию другие приборы.
2. Материал вентиляционной трубы:
a) Вентиляционное отверстие из нержавеющей стали Z-Flex Z-Vent, внесенное в список UL
труба от котла до выхода вентиляции,

6. Фитинг прекращения вентиляции:
Для всех материалов вентиляционных труб вы можете использовать:
а) колено 90 °, направленное вниз, снабженное
минимум
Сетка 1/4 дюйма для защиты от проникновения
грызуны и птицы. Локоть должен быть из
тот же материал и размер, что и вентиляционная труба. В
выход из локтя должен находиться на расстоянии не менее 6 дюймов от
внешняя стена, как показано на рисунке 9.-orb)

Включенный в список UL Heat-FabSaf-T-Vent
нержавеющая сталь
вентиляционная труба от котла до вентиляционного отверстия,
-или же-

c) Вентиляционное отверстие из нержавеющей стали Flex-L StaR-34, внесенное в список UL
труба от котла до выхода вентиляции,
-или же-

г) Нержавеющая сталь ProTech FasNSeal, внесенная в список UL
вентиляционная труба от котла до вентиляционного отверстия.
3. Допуск для горючих материалов:

-или же-

Вентиляционный колпак с боковой стенкой серии Tjernlund VH-1.
Для 2-х, 3-х, 4-х, 5-ти секционных котлов применяют ВХ-1-3 ", Для
6, 7 секционные котлы используют ВХ-1-4 ».
7. Расположение концевой заделки вентиляционной трубы:
а) При вентиляции через горючие
стены
необходимо учитывать горючие зазоры.Вытяжной колпак VH-1 с боковой стенкой обеспечивает как
окончание внешней вентиляции
и двойной
б)

Для вентиляционной трубы из нержавеющей стали выдерживайте минимум 6 дюймов.
зазор в воздушном пространстве до горючих материалов.
4. Размер вентиляционной трубы:
а) 2-, 3-, 4- и 5-секционные котлы используют вентиляционную трубу 3 ".
подключен непосредственно к выходу индуцированного
воздуходувка.

стеновая труба для прохода горючего
стены толщиной до 8 дюймов (VH-1-4 ") или 9 дюймов (Vh2-3"). Отверстие в стене должно составлять 6% кв.
для вентиляционной трубы 3 "и квадрата 7 1/2" для вентиляционной трубы 4 "
труба, чтобы вставить боковую стенку VH-1
вентиляционный капюшон.VH-1 может также использоваться в
негорючий
стены.

б) 6- и 7-ми секционные котлы используют вентиляционную трубу 4 ",
начиная с вентиляционного отверстия из нержавеющей стали от 3 до 4 дюймов
переход трубы, который подключен непосредственно к
выход вытяжного вентилятора. Не

б) Если отвод 90 'является концевой муфтой
выбор, тогда одностенная труба будет проходить
через боковую стенку. Для стен из горючего материала,
наперсток, внесенный в список UL, должен использоваться там, где

используйте 3-дюймовую вентиляционную трубу на 6- или 7-секционных котлах.
5. Длина вентиляционной трубы:
а) Для вентиляционной трубы из нержавеющей стали максимальное
длина горизонтального вентиляционного отверстия составляет 30 футов плюс один 90 °
колено плюс концевой фитинг.б) Минимальная длина горизонтального вентиляционного отверстия для всех вентиляционных отверстий.
материалы - 2 фута плюс одно колено 90 ° плюс
концевой фитинг.
в) Для дополнительных колен уменьшите максимальное
длина вентиляционного отверстия, как показано:
3 "- угол наклона 90 ° - уменьшение вент. Лин. 91х4 фута на каждые 3"
локоть,

одностенная труба проходит через стену. Для
горючие стены с использованием Z-Vent, Sat-T-Vent,
или вентиляционную трубу StaR-34 используйте следующее:
3-дюймовая вентиляционная труба - используйте трубку Симпсона
Duravent
# 905295 Наперсток 3 "или аналогичный.
4-дюймовая вентиляционная труба - используйте трубку Симпсона
Duravent
# 915295 Наперсток 4 "или аналог Максимум
толщина стенки с этим наперстком составляет 7 дюймов.4 дюйма - колено 90 ° - уменьшите длину вентиляционного отверстия на 6 футов на
каждый 4-дюймовый локоть.
Пример: для 6-секционного котла требуется 3 колена.
плюс прекращение
примерка. Это означает 2
будут использоваться дополнительные 4-дюймовые локти на высоте 6 футов
на локоть. Это эквивалентно 12 футам
труба (2 x 6 = 12), поэтому максимальная вентиляция
длина теперь 18 футов (30-12 = 18).

12

Для горючих
стены с использованием
ProTech
FasNSeal там, где одностенная вентиляционная труба должна
пройти через боковую стену, внесено в список UL
FasNSeal
настенный наперсток используется как
следует:
3-дюймовая вентиляционная труба FasNSeal - используйте 3-дюймовую вентиляционную трубу FasNSeal
Барабан # FSWT03 Вентиляционная труба FasNSeal, 4 дюйма - использование
Стенка FasNSeal, 4 дюйма # FSWT04
Наперсток регулируется для разных стен
толщина, с максимальной толщиной стенки
7 дюймов.Закрепите наперсток снаружи
край пластины герметиком или силиконом и
крепить к стене саморезами или гвоздями.

c) Для одностенных труб из негорючего материала.
стены, отверстие в стене нужно только
достаточно большой, чтобы выдерживать высоту вентиляционного отверстия
трубы и обеспечить надлежащее уплотнение.
не требуется для проходки одностенных труб
через негорючие стены.
г) Вентиляционная система должна заканчиваться не менее чем на 3
футов над любым воздухозаборником, расположенным внутри
10 футов. Система вентиляции должна заканчиваться.
минимум 4 фута ниже, 4 фута по горизонтали от,
или на 1 фут выше любой двери, окна или силы тяжести
воздухозаборник в любое здание.Внизу
вентиляционное отверстие должно быть расположено не менее чем на 12 дюймов выше
оценка. Прекращение вентиляции не должно быть
менее 7 футов над прилегающей публикой
дорожка. Вентиляционный терминал не должен быть
установлен ближе, чем на 3 фута изнутри
угол L-образной конструкции. Прекращение
вентиляционного отверстия следует держать на расстоянии не менее 3 футов
от растительности. Система вентиляции должна
заканчиваться по крайней мере на 4 фута по горизонтали от, и
ни в коем случае не выше или ниже, кроме 4 футов
горизонтальное расстояние сохраняется, от электрического
счетчиков, счетчиков газа, регуляторов и сброса
оборудование.д) Система вентиляции должна иметь выход как минимум на 4
футов ниже любого карниза, софита или свеса крыши.
е) Система вентиляции не должна заканчиваться.
под любой палубой, патио или подобным
состав.
ж) Поставьте вентиляционное отверстие на стене вдали от преобладающего
зимний ветер. локализовать или охранять вентиляционное отверстие, чтобы
случайный контакт с людьми или домашними животными.
h) Закройте вентиляционное отверстие над нормальной линией снега.
Избегайте мест, где может быть занос и блокирование снега.
вентиляционное отверстие. Лед или снег могут вызвать срабатывание котла.
выключите, если засоряется вентиляция.
i) При определенных условиях дымовые газы будут конденсироваться,
формирование влаги.В таких случаях шаги должны
быть приняты, чтобы предотвратить строительные материалы на
выпускной терминал от повреждения выхлопными газами
дымовых газов.
8. Присоединение и герметизация вентиляционной трубы:
Вентиляционная труба должна быть водонепроницаемой и
газонепроницаемый. Заделайте все стыки и швы следующим образом:
A. Для вентиляционной трубы Z-Flex Z-Vent из нержавеющей стали
используйте высокотемпературный красный силиконовый герметик, рассчитанный на
для 500 ° F. Наружная часть мужского конца и внутри
охватывающий конец трубы должен быть очищен
очиститель тормозов перед нанесением силиконовой полоски.13

Для 3-дюймовых вентиляционных труб начинайте с охватываемого конца
вентиляционная труба над вытяжной тягой котла
выходное отверстие воздуходувки. Для 4-дюймовых вентиляционных труб начинаются с
6 дюймов длиной 3 дюйма Z-образное отверстие (# 02SVEPxx0306)
над
выходное отверстие вытяжного вентилятора котла, к которому
ровная полоса высокотемпературного силиконового герметика
следует применять. Затем подключите 3-дюймовый Z-образный клапан.
к переходнику Z-Vent с 3 на 4 дюйма (# 02SVERxx0403).
Тогда продолжай
4-дюймовая труба Z-Vent, проходящая мимо
соединение 4-дюймового мужского конца Z-образного вентиляционного
редуктор. (Можно использовать фиксирующую ленту вокруг
это соединение для дополнительной поддержки.) Тогда после
инструкции по уплотнению, нажмите 4-дюймовый охватываемый конец
Z-образное отверстие над увеличивающим фитингом на 4 дюйма. Когда
с вытяжкой Tjernlund VH-1, женский
конец (развальцованный конец) вентиляционной трубы будет
подключен к оконечной крышке. Мужчина
конец вентиляционного колпака необходимо обжать перед
проталкивание Z-образного вентиляционного отверстия над вентиляционным колпаком.
соединительная труба. Прежде чем трубы будут соединены,
нанесите бусину силикона 1/4 дюйма на расстоянии одного дюйма от
конец продажи конец. Затем нажмите трубы
вместе, насколько они пойдут, чтобы убедиться, что
швы выравниваются и ориентируются вверх.Сейчас
нанесите еще одну полоску силикона вокруг этого стыка
и разгладить. Затем используйте фиксирующую ленту Z-Flex.
вокруг центра сустава.
Z-Flex Размер Z-образного отверстия
Группа Lockinq Часть #
3 "
# 02SVSLBX03
4 "
# 02SVSLBX04
1) Примените высокую температуру
силикон
примерно в одном дюйме от конца, около
охватываемый конец трубы с ровным буртиком 1/4 дюйма.
2) Трубы теперь можно сдвинуть вместе до упора.
как они пойдут. Швы на трубе должны
быть выровненным и ориентированным
вверх во всех
горизонтальные приборы. Нанесите еще одну бусину
силикона вокруг этого стыка и гладко
вне.3) Продвиньте фиксирующую ленту по центру шарнира.
и затяните зажимы шестерен. Убедитесь, что блокировка
полоса центрируется на суставе.
4) Проверить все стыки и швы на газонепроницаемость.
5) Горизонтальная вентиляция не должна иметь уклона.
менее 1/4 дюйма (6,4 мм) через каждые 12 дюймов
(305 мм) вниз от котла
предотвращать
коллекция
конденсата
на всем протяжении сборки.
6) Дайте герметику застыть в течение 24 часов перед
управление прибором.

Б. Для Heat-Fab

Saf-T-Vent

нержавеющий

стали

Осмотрите стык, чтобы убедиться, что дымовые газы
не протечет.При необходимости применить дополнительные
герметик вокруг стыка.
4) Горизонтальная вентиляция не должна иметь уклона.
менее 1/4 дюйма (6,4 мм) через каждые 12 дюймов
(305 мм) вниз от котла
предотвращать
коллекция
конденсата
на всем протяжении сборки.
5) Дайте герметику застыть в течение 24 часов.

вентиляционная труба используйте высокотемпературный красный силикон
герметик, рассчитанный на 500 ° F.
мужской конец и внутри женского конца
труба должна быть
силиконовая бусина.
конец вентиляционного отверстия
котельной

очищены перед нанесением
Для 3-дюймовых вентиляционных труб наружная
труба, которая проходит над выпускным отверстием
вентилятор с принудительной тягой должен быть

гофрированный.Вентиляционная труба должна быть обжата
как можно меньше, чтобы обеспечить плотную посадку

перед операцией

над розеткой. После завершения обжима
Следуй инструкциям
для нанесения силикона
герметик. Для 4-дюймовых вентиляционных труб начните с
Saf-T-Vent
Увеличитель с 3 до 4 дюймов
примерка
(# 7374GC)
над тягой котла
выходное отверстие воздуходувки, к которому ровный бусин
температура
силикон
герметик
должен
быть
применяемый. Затем продолжите 4-дюймовую трубу Saf-T-Vent.
работать, подключив 4-дюймовый охватываемый конец SafT-Vent к расширителю.(Запирающая лента может
использоваться вокруг
этот сустав для дополнительных
служба поддержки.)
Отвод воздуха должен быть в
направление указано на вентиляционной трубе. Когда
с вытяжкой Tjernlund VH-1, женский
конец (развальцованный конец) вентиляционной трубы будет
подключен к оконечной крышке. Применить высокий
температура
силикон в четном бусине 1/4 дюйма
примерно
От 1/4 дюйма до 3/8 дюйма от конца
соединительный патрубок вытяжного колпака. Также,
нанести валик силиконового герметика аналогичного размера

С.

Для

Flex-L

СтаР-34

прибор.
нержавеющий

стали

вентиляция

труба использует высокую температуру
красный силикон
герметик
рассчитан на 500 ° F.Перед подачей заявки
силикон, внешняя часть охватываемого конца и
внутренний конец трубы должен быть
очищается с помощью очистителя, такого как метилэтил
кетон (МЕК) или нафта. Для вентиляционной трубы 3 дюйма
трассы, начните с охватываемого конца вентиляционной трубы
над выходом нагнетательного вентилятора котла.
Для 4-дюймовых вентиляционных труб начинайте с StaR-34 3 ".
переходник на 4 дюйма (# SR10304)
над
выходное отверстие вытяжного вентилятора котла. Для обоих
Отводные трубы 3 дюйма и 4 дюйма, нанести валик из
силиконовый герметик вокруг выпускного отверстия вентилятора и
вокруг внутренней части охватываемого конца вентиляционного отверстия
труба проходит над выпускным отверстием нагнетателя.Когда
с вытяжкой Tjernlund VH-1, женский
конец (развальцованный конец) вентиляционной трубы будет
подключен к оконечной крышке. Применить высокий
температура
силикон в четном валике% 4 '_
примерно
1/4 дюйма от конца вентиляционного отверстия
соединительный патрубок вытяжки. Также запустите аналогичный
размер валика силиконового герметика по шву

по шву вентиляционной трубы. потом
протолкните женский конец через вентиляционный колпак
соединительная вентиляционная труба.
1) Нанесите высокотемпературный силикон вокруг
охватываемый конец трубы (без выступов)
в четном W 'бусинке.Силиконовая бусина должна быть

сварка вентиляционной трубы. Затем подтолкнуть самку
конец над соединительной вентиляционной трубкой вентиляционного колпака.
Теперь заполните входной канал канала силиконовым герметиком.

примерно
От 1/4 дюйма до 3/8 дюйма от конца
мужской конец. Также сделайте бусину аналогичного размера.
силиконового герметика по шву сварного шва на

Не пытайтесь вставить столярную ленту, вместо этого
прикрепите вентиляционную трубу к трубе вентиляционного колпака
со стальным зубчатым зажимом.
1) Нанесите высокотемпературный силикон вокруг
охватываемый конец трубы в четном 1/4 дюйма
шарик.Силиконовая бусина должна быть примерно
1/4 дюйма от конца охватываемого конца. Кроме того, бегите
валик силиконового герметика аналогичного размера вниз

конец каждого стыка.
2) Теперь трубы можно сдвинуть вместе до
они пойдут. Швы на вентиляционной трубе должны
быть выровненным
и ориентированный
вверх
в целом
горизонтальные приборы. Смоченным пальцем
или плоский инструмент, нанесите любой герметик, который сдавливает
по окружности сустава.
3) Прикрепите разделы
все вместе
с
стопорные кольца и язычки (кроме нагнетателя
выпускное отверстие без стопорного кольца.)

сварной шов в конце каждого стыка.
2) Швы на вентиляционной трубе должны быть
выровнен и ориентирован вверх по всей горизонтали
вентиляционные трубы проходят.
14

3) Вставьте мужской конец одного в охватывающий конец
другого. Сдвиньте трубу вместе, чтобы
женский конец упирается в стопорную бусину
мужской конец.
4) Вставьте StaR-JoinerBand во входное отверстие
бисерный канал. Накормите столярную группу, чтобы она
пробегает по трубе, обратно к каналу
впускной канал, и он перекрывает себя примерно на 1/2 дюйма.
5) Обрежьте лишнюю столярную ленту, чтобы она лежала ровно.
бисерный канал.Заполните вход бисера
канал с высокотемпературным силиконом. гладкий
силикон над входом в канал и
силикон между охватывающим концом и упором
бусина мужского конца.
6) Горизонтальный сброс должен иметь уклон не менее
более 1/4 дюйма (6,4 мм) через каждые 12 дюймов (305 мм)
вниз от котла, чтобы предотвратить
сбор конденсата по всей сборке.
7) Дайте герметику застыть в течение 24 часов перед
управление прибором.
D. Для ProTech Systems FasNSeal из нержавеющей стали.
стальная вентиляционная труба не требуется очищающей жидкости.Для 3-дюймовых вентиляционных труб на 2, 3, 4 и 5 секциях.
котлы начинают с размещения FasNSeal Ametek
Адаптер (деталь #FSAMETEK)
над котлом
вытяжной вентилятор. Продолжайте прокладку вентиляционной трубы
с вентиляционной трубкой FasNSeal 3 ". Для 6 и 7 секций
котлы начинают с размещения FasNSeal Ametek
Адаптер (деталь #FSAMETEK)
над котлом
индуцированный
черновой вариант
воздуходувка.
потом
соединять
а
Увеличитель FasNSeal с 3 до 4 дюймов (деталь # FS341) до
выход адаптера 3 ". Продолжить вентиляционную трубу
работает с вентиляционной трубкой FasNSeal 4 ". За исключением
переходник Ametek и переходник, НЕОБХОДИМО
НЕ используйте 3-дюймовую вентиляционную трубу на 6- или 7-секционных котлах.Вентиляционная труба FasNSeal соединяется и герметизируется
использование внутренней уплотнительной прокладки и
фиксирующая лента на женском конце каждого вентиляционного отверстия
трубка. Все компоненты
следует исследовать на предмет
возможные повреждения при транспортировке перед установкой.
Выровняйте все швы вентиляционной трубы и поверните вверх
все по горизонтали
Приложения.
Регулируемый
вентиляция
доступны длины
для диаметра 4 дюйма
вентиляция
трубопровод. Для вентиляционного трубопровода диаметром 3 дюйма, квадратный срез
мужской конец желаемой длины. Для 2, 3, 4 и
5-ти секционные котлы с вытяжкой ВХ-1-3 ",
подсоедините вентиляционное отверстие FasNSeal к вентиляционному отверстию VH-1-3 "
вытяжка с помощью FasNSealAdapter
Этот адаптер не имеет внутреннего

Чтобы прикрепить адаптер к вентиляционному кожуху, обожмите
к трубе вытяжного колпака диаметром 3 дюйма нанесите бусинку высотой 1/4 дюйма
температура
красный силиконовый герметик вокруг
за пределами гофрированного соединения вентиляционного колпака
труба и подобная бусина высокой температуры
силикон
вокруг внутренней части FasNSeal
адаптер.После соединения двух трубок
и затягивая фиксирующую ленту, завершите создание
полное уплотнение путем заполнения переходника FasNSeal
вырезанное отверстие с высокой температурой
силикон.
Для 6- и 7-ми секционных котлов с вентиляцией ВХ-1-4 ".
капюшон, переходник не требуется. 4-дюймовый FasNSeal
вентиляционная труба подключается непосредственно к вентиляционной трубе ВХ-1-4 ".
кожух, соединен и герметизирован внутренней прокладкой
и фиксирующая лента.
Чтобы соединить и закрыть вентиляционную трубу FasNSeal:
1) Вставьте охватываемый конец в охватывающую часть.
2) Сдвиньте блоки как можно дальше друг от друга.3) Плотно затяните стопорную ленту с помощью гаечного ключа.
4) НЕ проникайте в вентиляционную трубу FasNSeal.
с застежками.
5) Горизонтальная вентиляция должна иметь наклон не менее
1/4 дюйма (6,4 мм) на каждые 12 дюймов (305 мм) вниз
подальше от котла, чтобы предотвратить скопление
конденсат по всей сборке.
9. Расстояние между опорами:
Не ограничивайте движение теплового расширения
вентиляционного отверстия. Вентиляционная труба должна расшириться и
свободно сжиматься при изменении температуры. Каждый
участок вентиляционного трубопровода должен поддерживаться
в виде
следует:
a) Для вентиляционного трубопровода Z-Flex из нержавеющей стали требуется
свободный металлический ремешок или аналогичная опора
на каждом стыке максимум
4 фута
между опорами.б) Вентиляционный трубопровод из нержавеющей стали Heat-Fab требует
опора для каждых 6 футов горизонтального трубопровода
запустить. Опора должна быть закреплена с помощью
минимум # 10 креплений к твердому материалу (твердому
кладка или деревянный каркас
или блокировка.)
не крепить к обшивке гипсокартоном пустотелым
стеновые анкеры. Каждая опора будет 1 1/2 дюйма
ниже, чем предыдущий
служба поддержки
когда
на расстоянии 6 футов друг от друга.
c) Вентиляционный трубопровод из нержавеющей стали Flex-L требует
свободный металлический ремешок или аналогичная опора
на каждом стыке максимум
4 фута
между опорами.№ FSC-DUN-3.
уплотнительная прокладка.
15

г) Вентиляционный трубопровод из нержавеющей стали ProTech требует
один свободный поддерживающий ремень FasNSeal
(#FSSH) на каждые 6 футов горизонтального вентиляционного отверстия.
10. Если горизонтальное вентиляционное отверстие должно пройти через ползание
пространство или другое неотапливаемое пространство, круто
температуры, вероятно, вызовут дымовые газы
для непрерывной конденсации внутри вентиляционной трубы.
Не изолируйте вентиляционную трубу. Это должно быть видно
для ежемесячного осмотра. Убедитесь, что вентиляция
труба правильно отведена от котла,
без углублений, так что конденсат в

дренажный сток из котла.Изолированный
корпус или чейз, с доступом для осмотра
и обслуживание вентиляционного отверстия, может потребоваться
предотвратить замерзание жидкого конденсата. Проконсультируйтесь
инструкции производителя вентиляционной трубы для
конкретные рекомендации.
11. В начале каждого отопительного сезона и
ежемесячно в отопительный сезон проверять все
вентиляционные трубы и вентиляционный терминал, чтобы убедиться, что
нет никаких препятствий. Периодически чистить
экран в вентиляционном отверстии.

Горизонтальная вентиляция с помощью вытяжного вентилятора - это
альтернативный метод вентиляции боковин.Это котлы
CSA внесен в список для вентиляции боковых стенок со стандартным
одностенная оцинкованная или вентиляционная труба типа B, когда
используя следующие комплекты Power Venter, которые были
специально рассчитаны на эти котлы:
Количество
Полевые элементы управления

Подтвердите, что установка электрического вентилятора возможна.
разрешено местными кодами. Следуйте удельной мощности
установка Venter
инструкции
выпущен с

Котельные секции
Вентер
2, 3, 4, 5
6, 7

Набор

Мощность
SWG-4D
SWG-5D

Некоторые возможные причины использования вентера
для вентиляции боковины:
1.Может быть предпочтительнее по местным нормам.
2. Требуется длина вентиляционного трубопровода более 30 футов (но
не более 50 ').
3. Опыт места установки котла
порывистый или сильный ветер. Power Venter может
помогает предотвратить короткое замыкание котла
из-за порывов ветра или сильного ветра, предоставив
давление выхлопных газов больше, чем
только вытяжной вентилятор котла.

комплекты power venter. Хотя силовой вентиль
оборудован собственным вентилятором, вентилятор на котле
остается на месте и не изменяется, когда мощность
Venter используется.При вентиляции боковин, дымовые газы
должен быть сброшен до точки по отношению к
преобладающий ветер, чтобы они могли свободно разойтись
не будучи отброшенным обратно в здание, вызывая
изменение цвета,
или в здание через двери
или окна вызывают запахи. Также при определенных
условия
дымовые газы будут конденсироваться,
формирование
влага. В таких случаях следует предпринять шаги
для предотвращения попадания строительных материалов на вентиляционный терминал
от повреждения отработанным дымовым газом.
При установке одностенной оцинкованной вентиляционной трубы
для отвода воздуха следуйте определенным
мощность
Инструкции по установке Venter по планировке, расположению
контроля и прекращения барометрической тяги
соединения.При соединении и герметизации одиночного
стена оцинкованная
или вентиляционный трубопровод типа B, используйте RTV
силиконовый герметик с минимумом
температура
рейтинг 400 ° F. Для 3-дюймовых вентиляционных труб начните с
охватывающий конец вентиляционной трубы над котлом
выход вытяжного вентилятора. Для 4-дюймовых вентиляционных труб
начните с оцинкованного переходника с 3 до 4 дюймов
(включены
в сумке с деталями котла) над
индуцированный
выход вытяжного вентилятора. Затем следуйте
размещение охватывающего конца 4-дюймовой вентиляционной трубы над
штуцер увеличения. При соединении кусков одиночного
стенная оцинкованная вентиляционная труба, значительный валик из
на стыке следует использовать силикон, чтобы обеспечить
герметичное соединение.4. Когда установщики или домовладелец
предпочитаю
система вентиляции отрицательного давления вместо
система вентиляции с положительным давлением.
5. Может быть более рентабельным, чем нержавеющая сталь.
стальная вентиляция, особенно при более длинной вентиляции
длины.
В комплект вентиляции питания Field Controls входят:
силовой вентилятор SWG-II-4HD или SWG-II-5,
Контроллер барометрической тяги МГ-1 4 дюйма и
Комплект управления СК-43Д.

16

ПРОВЕРКА ГАЗА
Аспид для вашего бойлера должен корректировать
длина процедуры и всего BT Сверхчасовой ввод
Я никогда не использую спички ВНИМАНИЕ
или откройте пламя для проверки на утечки.я
газутилизация
к нему подключено оборудование.
подходящий по размеру.
коды и требования к газовой компании.
Котел и его индивидуальный запорный клапан должны быть
отключена от системы подачи газа во время
любое давление, испытание этой системы, испытательное давление в
НАТУРАЛЬНЫЙ ГАЗ
превышение 1/2 фунта на кв. дюйм (3,5 кПа).
Производительность трубы - БТЕ в час.
Котел должен быть изолирован от газопровода. Длина
Включает фитинги
1/2 "
3/4 "
1 "
1 1_ "
системазакрытие индивидуального
ручной запорный клапан
во время Pipe - Ft.20
92 000
190 000
350 000
625 000
любое испытание давления в системе трубопроводов подачи газа
40
63 000
130 000
245 000
445 000
испытательное давление, равное или менее 1/2 фунта на кв. дюйм (3,5 кПа).
60
50 000
105 000
195 000
365 000
ПОДКЛЮЧЕНИЕ К ГАЗОПРОВОДУ
ПРОПАНОВЫЙ ГАЗ
См. Рис, 11, где показано общее устройство котла.
Трубка
Емкость - БТЕ в час на входе
показываетбазовое оборудование, которое вам понадобится.
Длина
Включает фитинги
котел справа.
Труба - Ft.
Медные трубки *
Железная труба
Применяются следующие правила:
5/8 "
3_ "
1/2 "
3/4 "
1.Используйте только те материалы трубопровода и методы соединения
20
131 000
216 000
189 000
393 000
перечисленные как приемлемые
властью, имеющей юрисдикцию,
40
90 000
145 000
129 000
267 000
60
72 000
121 000
103 000
217 000
или при отсутствии таких требований,
Национальным
Кодекс топливного газа, ANSI ZX223.1-1 последняя редакция. В * Наружный диаметр
Канада, следуйте инструкциям по установке CSA B149.1 и .2.

Длину трубы или трубки следует измерять от
газовый счетчик или пропановый регулятор второй ступени.

Коды для приборов и оборудования для сжигания газа.2. Вся трубная смесь должна быть стойкой к воздействию сжиженного газа.
нефтяной газ.
3. Установить муфту заземления в газопровод между
запорный вентиль и регуляторы котла.
4. Установите отстойник перед газовыми регуляторами.
5. Для соединения используйте два трубных ключа.
к газовому клапану, чтобы он не поворачивался.
6. Установите ручной запорный клапан в вертикальную трубу примерно на 5 см.
футов над полом.

_JT
'/ _L

7.-надежно ослабьте все соединения.
8. Подключения газа пропана должны выполняться только
лицензионный установщик пропана.9. Пропан должен использовать двухступенчатое регулирование.
установщик.

6 @ T r_A

IRD
] [I] 1

4, H

[[i) _

10. Трубопровод для пропанового газа должен быть проверен специалистом
установщик пропана.
ПРОВЕРКА

ГАЗОПРОВОД

По завершении прокладки трубопроводов сразу проверьте наличие газа.
утечки. Откройте ручной запорный вентиль. Проверить на утечки
нанеся мыльную пену (или жидкое моющее средство) на каждый
соединение. Образующиеся пузырьки указывают на утечку. ВЕРНЫЙ
ДАЖЕ МАЛЕНЬКАЯ УТЕЧКА ОДИН РАЗ.

Я Я

F [NNi_? [Nq [x

17

I / I}

если _'
v_E

Все электромонтажные работы должны соответствовать местным нормам, как
а также Национальный электротехнический кодекс, ANSI / NFPA-70,
последняя редакция.В Канаде электропроводка должна соответствовать
с Канадскими электротехническими нормами CSA-C22.1.

УСТАНОВИТЕ ТЕРМОСТАТ
Расположение термостата имеет важное значение для
эксплуатация вашей котельной системы ОБЯЗАТЕЛЬНО СЛЕДУЙТЕ
ИНСТРУКЦИИ, ВКЛЮЧЕННЫЕ К ВАШЕМУ ТЕРМОСТАТУ
Расположите термостат на высоте примерно пяти футов над полом на

ЭЛЕКТРИЧЕСКИЙ

внутренняя стена. tt может быть установлен прямо на стене или на
вертикально установленная розетка. Это должно быть средним
при комнатной температуре, поэтому избегайте следующего:
МЕРТВЫЕ ТОЧКИ:
За дверями
Углы и ниши
ТОЧКИ:
Скрытые трубы
Камин
телевизоры
Радио

ИСТОЧНИК ПИТАНИЯ

Запустите отдельную цепь на 120 В от отдельного
устройство защиты от сверхтоков в электроснабжении
входная панель.Это должна быть цепь на 15 ампер.
Найдите на котле запорный выключатель. Это должно быть повернуто
выключен во время любого обслуживания. Подключите питание 120 вольт
питание на терминалы аквастата L1 (HOT) и L2.
Котел при установке должен быть электрически
обоснован в соответствии с требованиями
орган, обладающий юрисдикцией, или, в отсутствие
такие требования в соответствии с Национальным электротехническим кодексом,
ANSI / NFPA No. 70, последняя редакция. Бег 14 калибра
или более тяжелый медный провод от котла к заземленному
подключение в сервисной панели или правильно управляемом
и электрически заземленный заземляющий стержень.ПРЕДУПРЕЖДЕНИЕ
Перед тем, как делать какие-либо
соединения сетевого напряжения. Соблюдайте местные электротехнические нормы и правила.

1. Термостат требует тепла, питающего реле 1K.
катушка и замыкающие контакты 1 К1 и 1 К2.
2. Циркуляционный насос запитывается через клеммы.
C1 и C2.3. Вентилятор с принудительной тягой и AT140C
трансформатор
начальный
клеммы B1 и B2.
4. Когда
всасывание
уставка,
24 вольта
AT140C

находятся

питание

через

воздуходувка набирает скорость и нагнетатель
давление
достигает давления
выключатель
контакты реле давления замыкаются посылка
до 8600 долларов с периодическим управлением пилотом с
трансформатор вторичный.5. Пилотный газовый клапан открывается, и зажигается искра.
пилотная горелка. 6. Когда пилотное пламя будет подтверждено, подайте искру.
выпадает.
7. Главный газовый клапан открывается, и зажигается пилотная горелка.
основные горелки.
8. Если температура котловой воды достигает верхнего предела
уставка, контакты верхнего предела B-R разомкнуты, мощность резания
к воздуходувке и периодическому пилотному управлению за 8600 долларов.
18

Лампы
Прямой солнечный свет
Кухни
ХОЛОДНЫЕ ТОЧКИ:
Скрытые трубы или воздуховоды
Лестничные клетки- сквозняки
Двери-шашки
Неотапливаемая комната по другую сторону стены
Установлен предвключатель тепла .2 ампера.Подключение термостата 24 В
к аквабазовым выводам T и T

Горелки гаснут, вентилятор останавливается. Циркулятор
насос продолжает работать, пока термостат
продолжает призывать к теплу. Когда котловая вода
температура падает выше уставки верхнего предела
и через дифференциал, контакты верхнего предела
B-R закрыть, повторяя шаги 3-7.
9. Если система вентиляции блокируется, нагнетатель
давление всасывания упадет ниже давления
уставка переключателя, размыкание реле давления
контакты и мощность резки до 8600 долларов
прерывистое пилотное управление.Горелки погаснут,
но нагнетатель будет оставаться включенным до тех пор, пока
термостат продолжает требовать тепла. Если вентиляция
система очищается, шаги 4-7 повторяются.
10. Термостат доволен, прекращение подачи тепла.
Катушка реле 1 К обесточена,
открытие 1К1
и 1К2 контакты. Горелки гаснут. Воздуходувка
и остановка циркуляционного насоса.

ПРЕРЫВНЫЙ
12P

_O / I
_ИЛИ ЖЕ

F_ER
ПОСТАВЛЯТЬ

ЗАЖИГАНИЕ

ПОСТАВЛЯТЬ

ПРОВОДКА НАПРЯЖЕНИЯ ЛИНИИ

FV_ED
ХорошоSCONNE_T

ПРОВОДКА НИЗКОГО НАПРЯЖЕНИЯ

U__m'i_A_u_rAT

ПРОВОДКА НИЗКОГО НАПРЯЖЕНИЯ
[_Z]

I) ИНДУКТОР P_'FT

> (
В

14С '.9 TR_SFORHER

U7 10Q3-620 СЕРИИ
IN_FERMIT [ЛОР-ПИЛОТ-КОНТРОЛЬ

e4_l___leF
_ ¢ ОХУТ

Я H__

_ll _--

B

ЧЕРНИТЬ

BT

ЧЕРНЫЙ С ТРЕЙСЕР

W

БЕЛЫЙ

О

ЗЕЛЕНЫЙ

р

КРАСНЫЙ

BL

СИНИЙ

К ПИЛОТНОЙ ГОРЕЛКЕ

FBRIIZBB

120/60 / 1ПДВЕР

ПОСТАВЛЯТЬ

FUSEB
IEO V PRIHARY
'1_ DISCBNNECT

24

V

SEC [1N_ARS '
IK

24

ИКИ

V

ТЕРМОСТАТ

@

IK2

ЦИРКУЛЯТОР

H £ GH

ПЛОТ

LIHIT

ИНДУКЕР

120 В ПЕРВИЧНЫЙ
-E4

V

AT I € 0C

T £ AN_FORMER

]

RECON_ARY

V_LVE

ДАВЛЕНИЕ
СВИТЧ

К ГАЗУ

ПОСАДОЧНАЯ ДИСТАНЦИЯ
$ _ITCH
£ N СРОК

ПИЛОТ
UT

КОНТРОЛЬ

lO03 - & _ O

ЕСЛИ ЛЮБОЙ ИЗ ОРИГИНАЛЬНОГО ПРОВОДА, ПОСТАВЛЯЕМОГО С ДАННЫМ УСТРОЙСТВОМ
НЕОБХОДИМО ЗАМЕНИТЬ,
НЕОБХОДИМО ЗАМЕНИТЬ ТЕРМОПЛАСТОМ ТИПА 105 ° C.
ПРОВОД ИЛИ ЕГО ЭКВИВАЛЕНТ.ПРИМЕЧАНИЕ: Жгут проводов циркуляционного насоса подключается к аквастату на заводе.
подключен к циркуляционному насосу в поле.
19

Эта упряжь

должно быть

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
На вашем котле должен быть предохранительный клапан. Воды
расширяется при нагревании. Если нет места для
вода для расширения, давление воды будет расти
внутри котла и системы. Если это случится,
предохранительный клапан автоматически
открываются при заданном давлении. Это снимет нагрузку с
котел и система. Провести трубу с рельефа
выход клапана (труба должна быть такого же размера, как выход и
открытый конец не должен иметь резьбу) к открытому
слив, ванна или раковина, или другое подходящее место слива
не подлежит замораживанию.Несоблюдение этого требования может вызвать
повреждение водой или травмы в случае срабатывания предохранительного клапана.

РАСШИРЕНИЕ

EX-TROL Tank поставляется с 10-12
фунтов на квадратный дюйм заряда воздуха. Это тоже самое
как давление, создаваемое в системе
автоматический заправочный клапан. Когда система заполняется впервые,
бак EX-TROL будет содержать мало воды или совсем не будет ее содержать.
По мере нагрева воды ее давление увеличивается. Это
расширяется в бак EX-TROL, сжимая
воздух в баке. Эта подушка сжатого воздуха позволяет
вода в системе
расширять
как
перепады температуры.ФИТИНГ ОТВОДА ВОЗДУХА (ВОЗДУХООЧИСТИТЕЛЬ)
(По желанию)
Очиститель воздуха используется для удаления лишнего воздуха из
система. Устанавливается в подающей магистрали. Так и будет
помочь удалить воздух из воды перед этим
достигает радиаторов и стравливает воздух.

БАК (необязательно)

В правильно собранной системе расширяющийся
вода поступает в расширительный бак. Этот танк должен
быть подходящего размера.
Резервуар наполнен воздухом. Поскольку вода расширяет его
компрессы
воздух в резервуаре, чтобы сформировать воздух
подушка давления.Эта «пружинная» подушка служит
поддерживать
правильная работа
водяное давление
независимо от температуры воды. Это гарантирует
«полная мера» воды даже при сильной радиации
единица системы. Это также предотвращает сдувание
предохранительный клапан.
Воздух в баллоне вначале (с системой
заполнен холодной водой) достаточно
для правильного
операция.
Бак также служит ловушкой для
избыток воздуха в системе. Воздух вызовет
бульканье в трубах и неэффективная циркуляция в
радиаторы, если они оставлены в системе.Резервуар может стать «заболоченным».
(залит водой). Он также может переполниться
с воздухом. Это может произойти после заполнения системы
с новой водой. Фитинги предусмотрены на баке и
в линии к резервуару для стравливания излишков
вода или воздух.
При установке этого бака важно: 1) Что
бак должен быть выше, чем верх котла. 2) Что
труба к резервуару непрерывно поднимается к резервуару
(чтобы воздух мог «пузыриться» до него).

ОСНОВНОЕ ВОЗДУШНОЕ ОТВЕРСТИЕ ДЛЯ ВНИЗ
СИСТЕМЫ
ИЛИ ДИАФРАГМА
РАСШИРИТЕЛЬНЫЙ БАК (опция)

ПОТОК
ТИП

Прежде чем система наполнится водой, есть воздух.
в трубах и радиационных блоках.Некоторые из них будут
попасть в ловушку при заполнении системы. Это возможно
для удаления большей части этого воздуха через вентиляционные отверстия
на радиационные блоки. Главный воздухозаборник ускорится
и упростите это. Он должен быть установлен на
самая высокая точка в основном, когда все излучение
ниже верхней части котла.

АВТОМАТИЧЕСКИЙ ЗАПОЛНИТЕЛЬНЫЙ КЛАПАН (опция)
Для безопасной и эффективной работы система горячего водоснабжения
необходимо наполнить водой. Добавление новой воды, когда
необходимо можно сделать вручную (с помощью руки
клапан в водопроводе). Это требует регулярного
внимание к потребностям системы.Автоматическое заполнение
Valve делает это без внимания. это
установлен в питающей сети на водогрейных котлах
Только. Клапан работает под давлением воды.
дифференциалы.
Не требует электрического
связь.

СЛИВНЫЙ КЛАПАН
ДИАФРАГМА
ТИП
БАК (необязательно)

РАСШИРЕНИЕ

Этот ручной клапан позволяет слить все
вода из бойлера и системы. Часто устанавливается
в 3J4`` постукив в нижней части левого котла
раздел. Или его можно установить в тройник, где
обратная линия входит в котел.Расширительный бак мембранного типа (EX-TROL)
занимает место обычного расширительного бачка.
Внимательно прочтите инструкцию, прилагаемую к вашему
Сборка бака EX-TROL.
20

КОНТРОЛЬ ТЕМПЕРАТУРЫ ВОДЫ
Температура воды
ограничение в реле есть
регулируется и может быть настроен по мере необходимости. Это может
должен быть установлен на 140 ° F или на 240 ° F.
зависит от типа и количества излучения
задействованы и погодные условия.

реле давления управляет прерывистым пилотом и
газовый клапан. Реле давления воздуха настроено на заводе.
и будет работать только при работающем воздуходувке.
должным образом.Не даст котлу включиться, если
воздуходувка не создает достаточного давления или
если система вентиляции заблокирована.

ЦИРКУЛЯЦИОННЫЙ НАСОС

ЗАВОДСКОЕ ДАВЛЕНИЕ

Каждая принудительная горячая вода
Система требует
а
Циркуляционный насос. Отдельный насос или зональный клапан
требуется для каждой Зоны, если у вас есть два или более
Система зон. Этот насос должен иметь мощность

-0,4 дюйма для 2-5 секционных котлов.

обеспечить циркуляцию, необходимую для вашей системы.

(ПЛАМЯ

Насос не входит в комплект поставки котла.
Он должен быть подключен к жгуту циркуляционного насоса в

Выкатной переключатель чувствителен к температуре.
предохранитель
связать устройство.Находится на цоколе котла.
вне топки. В случае теплообменника
засорение газохода, вызывающее выход пламени из
топка, предохранитель перегорит, перекрыв поток
газа к основным горелкам. Предохранитель не
изменение внешнего вида при выдувании,

поле в соответствии с

производителю насоса

инструкции и схемы подключения в данном руководстве.

ВОЗДУХОДУВКА (ИНДУКТОР ТЯГИ)
Воздуходувка обеспечивает средство для втягивания воздуха через
котел и отвод дымовых газов в
система вентиляции.Воздуходувка отключается, когда горелки
не стреляют. Это скорее сохраняет тепло в доме.

-0,5 дюйма водяного столба для 6-7 секций
ПОСАДОЧНАЯ ДИСТАНЦИЯ

УСТАВКА ПЕРЕКЛЮЧАТЕЛЯ:

котлы.

ВЫКЛЮЧАТЕЛЬ
ПОСАДОЧНАЯ ДИСТАНЦИЯ

БЕЗОПАСНОСТЬ

ВЫКЛЮЧИТЬ)

Если переключатель выкатывания перегорел, его необходимо заменить на
точная замена.
Проверить теплообменник
дымоходы для блокировки при восстановлении системы в
рабочее состояние. Не эксплуатируйте систему без
переключатель развертывания.

чем подниматься в дымоход.

РЕЛЕ ДАВЛЕНИЯ
Давление воздуха
переключатель работает на отрицательном
давление.Когда нагнетатель выходит на воздух

21 год

КАК РАБОТАЕТ СИСТЕМА ГОРЯЧЕЙ ВОДЫ
Вся ваша система отопления (котел, трубопроводы и радиация)
ед.) заполнен водой. Поскольку вода в бойлере
нагревается, перекачивается сверху котла через
магистраль питания радиационных блоков. Кулер
вода в них течет обратно по возвратной магистрали в
котел. Это обеспечивает положительный и быстрый ответ
к термостату.

1. Этот прибор оборудован устройством розжига.
который автоматически
зажигает горелку.Не
попытайтесь зажечь конфорку вручную.
ПРЕДУПРЕЖДЕНИЕ:
Если вы не следуете
эти
инструкции
точно, пожар или взрыв могут
результатом с материальным ущербом, травмами,
или потеря жизни.

ЗАЛИВКА СИСТЕМЫ ВОДОЙ
Закройте вентиляционные отверстия на всех радиаторных блоках. Открыть
Клапаны к этим агрегатам. Убедитесь, что котел
и сливные краны расширительного бака закрыты. В
Винт стравливания воздуха на резервуаре Сливной штуцер должен
быть закрытым. Откройте клапан в линии от
котел на расширение
резервуар (см. стр. 15 для
Дополнительная информация).Откройте подачу воды, чтобы
котел и оставьте его открытым. Начни с самого низкого
радиационный блок. Откройте вентиляционное отверстие на этом устройстве. Когда
весь воздух вышел, и вода потекла
от вентиляционного отверстия закройте его. Перейти к следующему излучению
блок и повторите этот процесс. Повторяйте, пока не
покрыли каждую радиационную единицу в системе
(заканчивая на высшем блоке в системе). Если
в ваших агрегатах есть автоматические вентиляционные отверстия, это руководство
вентиляция не нужна
но это ускорит
правильное наполнение вашей системы.

2.ПЕРЕД ЭКСПЛУАТАЦИЕЙ
запах повсюду
зона устройства для газа. Обязательно запах рядом с
пол, потому что какой-то газ тяжелее воздуха
и осядет на полу.

Если ваша система представляет собой систему с закрытым расширительным баком,
у вас может быть автоматический заправочный клапан. Вы можете
оставьте его открытым для автоматического пополнения системы, когда
нужный. Проверить температуру-давление
измерять.
Обратите внимание на положение стрелки, указывающей давление.
Это должно быть между
10 и 15 фунтов. Любой
опускание этой подвижной руки ниже 10 фунтов. будут
указывать
потеря воды из-за протечки.В
автоматический клапан заполнения должен компенсировать
за это.
Инструкции прилагаются к клапану.

ручка не будет работать вручную,
должен быть заменен
квалифицированным
услуга
техник.
Сила или попытка
ремонт может
привести к возгоранию или взрыву.

ВНИМАНИЕ-Никогда

налить воду в горячую пустоту

ПРЕДУПРЕЖДЕНИЕ:

ПРИ ЗАПАХЕ ГАЗА:

Не пытайтесь включить какой-либо прибор,
не прикасайтесь к электрическому выключателю, не используйте
телефон.
Покинуть здание
поставщик газа.
Если ваш поставщик газа
пожарная часть.немедленно
не могу

и позвони своему

быть достигнут,

вызов

3. ВНИМАНИЕ! При повороте или нажатии
Ручка управления газом, нажимайте только рукой
вниз или поверните ручку. Никогда не используйте инструменты. Если

4. ВНИМАНИЕ! Если какая-либо часть этого устройства
был
под
вода,
не
работать.
Немедленно вызовите квалифицированного специалиста по обслуживанию.
осмотреть прибор и заменить все
часть системы газового контроля, которая была
под водой.

котел.
я

22

6 ВНИМАНИЕ: Подождите пять (5) минут, чтобы
газ в горении
камера для вентиляции.Если
вы чувствуете запах газа в помещении, где установлен прибор, или
возле пола, не прикасайтесь к электрическим
переключатель, не пользуйтесь телефоном. Оставь
строительство
немедленно
и позвони на свой газ
поставщик.
Если ваш поставщик газа
не может быть
доехали, звоните в пожарную часть. Неспособность
это может привести к возгоранию или взрыву.
Если

1. Установите термостат на минимальное значение.
2. Отключите все электричество от прибора.

3. Этот прибор оборудован устройством розжига.
который автоматически зажигает горелку. Не
попытайтесь зажечь конфорку вручную.4. Снимите панель доступа к горелке.
5. Слегка нажмите ручку управления подачей газа и поверните ее.
Вы не чувствуете запаха газа, переходите к следующему шагу.
по часовой стрелке в положение «ВЫКЛ.».
7. Поверните ручку газового регулятора против часовой стрелки.
в "ВКЛ."

8. Включите электропитание прибора.
9. Установите термостат.

желать

10. После визуального осмотра
нижняя передняя панель.

параметр.
пламя, замените

11. ВНИМАНИЕ: если прибор
не будет работать
после нескольких попыток поверните ручку газового регулятора
в положение «ВЫКЛ.» и позвоните своему специалисту по обслуживанию.
или же
поставщик газа.ВХОД I_

1. Установите термостат.

до минимального значения.

2. Отключите все электричество от прибора.
сервисное обслуживание.

я

3. Нажмите
ПРИМЕЧАНИЕ. Ручку нельзя повернуть в положение «ВЫКЛ», если я не
ручка слегка отжата. Не заставляйте.

я

23

если

ручку управления газом слегка и поверните

по часовой стрелке
не сила.

_

в "ВЫКЛ"

должность.

Делать

БЕЗОПАСНОЕ ОТКЛЮЧЕНИЕ ГАЗОВОГО КЛАПАНА

КОНТРОЛЬНАЯ РАБОТА

При включении основных горелок отсоедините кабель розжига.
от пульта управления прерывистым пилотом. Газовый клапан
следует отключить основные конфорки.ВЫКЛЮЧАТЬ
ЭЛЕКТРОПИТАНИЕ к котлу перед повторным подключением
кабель зажигания, чтобы предотвратить поражение электрическим током.

РЕГУЛИРОВАТЬ

ПИЛОТНАЯ ГОРЕЛКА

1. Снимите крышку винта регулировки пилотного винта.
2. Вставьте небольшую отвертку и при необходимости отрегулируйте пламя.
(Рис.14). Поверните винт против часовой стрелки, чтобы увеличить
пламя, по часовой стрелке для уменьшения (рис. 15).
3. Установите крышку винта на регулировочный винт пилота.

ГЛАВНАЯ ГОРЕЛКА (И)
Основные горелки не требуют первичного воздуха.
регулировки и не оснащены первичным воздухом
ставни. Пламя основной горелки должно быть острым.
синие внутренние конусы в более мягком синем внешнем камине, с
нет желтого.Порывы воздуха от дутья на пламя или
удары по полу заставят пламя перевернуться
оранжевый на мгновение. В этом нет ничего необычного. Оставаться
все еще наблюдая за пламенем основной горелки. Если
внешний вид пламени неправильный, проверьте главную горелку
отверстия и горловина горелки и отверстия для пламени для
засорение пылью и ворсом. Может быть необходимо
снимите выкатной щиток, чтобы увидеть главную горелку
пламя. Замените выкатной щиток после осмотра.
См. Рисунок 16.

РЕГУЛИРОВАТЬ

чтобы увидеть, перекрывает ли он подачу газа в
горелки.Включите термостат, чтобы вызвать тепло
и дайте котлу поработать до температуры
вода достигает установленного предела. Газовый клапан должен
выключите, и циркуляционный насос продолжит работу, пока
термостат доволен, или вода достаточно остывает
для перезапуска горелок через регулятор предела.
Проверить работу контактов в
реле давления, отключение
резиновая трубка
(расположен между нагнетателем и напорной
переключатель) от реле давления, а котел
работает.Горелки должны погаснуть и
воздуходувка должна продолжать работать. Когда трубка
подключается к реле давления, зажигание
последовательность должна начаться, что приведет к зажиганию
основные горелки.
Ну наконец то,
установить термостат
для желаемого
температура. Особые условия в вашем доме и
расположение термостата будет определять эту настройку.
Безопасное освещение и другие критерии эффективности были
встретился с газовым коллектором и блоком управления
предусмотрена на котле, когда котел подвергся
тесты, указанные в ANSI Z21.13-последний
доработка.

ж

л

Пламя
на датчике

ПРЕДЕЛ КОНТРОЛЯ

Инструкции для каждого элемента управления прилагаются к элементам управления.
РЕКОМЕНДУЕМЫЕ ТЕМПЕРАТУРЫ ВОДЫ В КОТЛЕ
Твое отряда Хитина

Ограничение контроля

Сеттина

Стоячие радиаторы ............................................. 180 ° F
Плинтус и конвекторные радиаторы .............. 200 ° F.

Эти настройки можно изменить после того, как вы
некоторое представление о том, как работает система. Пример: если ваш
система не отдает достаточно тепла в очень холодный
погоды, вы можете увеличить настройку предела до 220 ° F.[k'E:; SJ

[c

_liNl_ [B? (, d

ОТРЕГУЛИРУЙТЕ АНТИЦИПАТОР НАГРЕВА ТЕРМОСТАТА
ИНСТРУКЦИИ
НА ЗАКЛЮЧИТЕЛЬНУЮ РЕГУЛИРОВКУ
ТЕРМОСТАТА В КОМПЛЕКТЕ
ТЕРМОСТАТ. Установите Предотвращение тепла на 0,2.
Проверить термостат
операция.
Когда установлено выше
температура
указывается на термометре,
котел
горелки должны загореться. Убедитесь, что термостат
выключает котел, когда температура в помещении достигает
выбранную настройку и запускает котел.
при комнатной температуре
падает на несколько градусов.
После установки контроля пределов на желаемую настройку проверьте
24

] JL
[Я
(
[Я [[[
_ S ([_ ff _, v
¸)

ГОРЕЛКИ

между котлом и баком.Слейте воду из бака, пока

Визуальная проверка пламени пилотной и основной горелок
должно производиться не реже одного раза в год, желательно
в начале отопительного сезона. См. Страницу
17 и 14, 15 и 16.

он пуст. Проверьте все пробки и фитинги бака.
При необходимости подтянуть. Откройте клапан между
котел и бак. Вода поднимется до нормальной высоты в
резервуар, если у вас есть автоматический заправочный клапан (в противном случае
пополнить систему вручную).

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
Этот клапан должен открываться автоматически, если система
давление превышает номинальное давление (обычно 30
psi) предохранительного клапана.Если он когда-нибудь не откроется
в этом случае выключите вашу систему. Осушать
систему до тех пор, пока давление в системе не упадет ниже
номинальное давление предохранительного клапана. Если сброс клапана
происходит, или если клапан не открывается, как описано выше,
обратитесь к авторизованному подрядчику или в квалифицированный сервис
техник, чтобы заменить предохранительный клапан и осмотреть
системы отопления, чтобы определить причину, так как это может
указывают на неисправность оборудования.
Этот клапан следует проверять каждый месяц в течение
периоды работы котла, а в начале
и окончание любого продленного периода неиспользования.Прежний
перед тестированием убедитесь, что выпускная труба правильно
подсоединен к выпускному отверстию клапана и расположен так, чтобы
локализовать и безопасно утилизировать отходы котла. Контрольная работа
при нормальном рабочем давлении в системе. Держи поездку
рычаг полностью открыт минимум на пять секунд, чтобы
смойте осадок, который может осесть на клапане
сиденье. Затем позвольте клапану закрыться до щелчка.

ДЫМОХОДЫ КОТЛА
При нормальных условиях эксплуатации с горелками
правильно отрегулирован, нет необходимости
очистить ходы дымовых газов котла.Однако чтобы
обеспечить безотказную работу, мы рекомендуем
у вас есть дымоходы, регулировка горелки,
и работоспособность органов управления проверяется один раз
год компетентным техником по обслуживанию.
Перед началом каждого сезона
(или всякий раз, когда система была отключена из-за
время) перепроверьте всю систему на герметичность ..,
а также
перепроверить котел и вентиляционную трубу на герметичность. Заменять
или исправьте неисправные уплотнения котла.

ВЕНТИЛЯЦИОННАЯ ТРУБА
Удаление воздуха из этого устройства очень важно.
а также
трубопровод следует проверять не реже одного раза в
месяц.Если на вентиляционном трубопроводе есть признаки
протекает, немедленно замените.

РАСШИРИТЕЛЬНЫЙ БАК
Как раньше
отметил, этот танк может стать
заболоченный,
или может появиться избыток воздуха.
Частое автоматическое открытие предохранительного клапана
указывает на заболачивание. Высокая температура котла
в сопровождении
необычно
низкая радиация
Ед. изм
температура (и "стук") указывает на избыток воздуха
в баке. Чтобы исправить любое из условий, закройте вентиль.

ВОДНАЯ СИСТЕМА
Если система не работает в холодную погоду, всегда полностью сливайте ее (вода осталась
при замерзании потрескаются трубы и / или бойлер).25

ОЧИСТКА
ГОРЕЛКИ

ВАШ

КОТЕЛ

А ТАКЖЕ

герметик или аналог).
Закрыть швы между
при необходимости, смежные разделы. Все стыки должны
быть герметичным. Обязательно проверьте герметичность пилота.
соединения и состояние пламени горелки после

Дымоходы
между
разделы
должно быть
ежегодно осматривается и при необходимости очищается. К
почистить, снять горелки,
пилотная и вентиляционная труба.
Снимите верхнюю и переднюю панели куртки. Разделить
силиконовое уплотнение на дымоходе и чистом

сборка
связи
препятствия

из пластин бритвенным ножом.Снять коллектор дымохода.
Снимите очистные пластины, постукивая по
дно тарелки молотком. Удалять
неплотный силиконовый герметик из секций, дымохода,
и очистите пластины.
Чистые проходы
между секциями проволочной щеткой с гибкой ручкой
и выпрямленную проволочную вешалку. Удалять
грязь снизу котла и от

(см. рисунок 16). Убедитесь, что вентиляционная труба
к дымоходу
безопасны и нет
присутствуют.

ВОЗДУХОДУВКА
Электродвигатель нагнетателя имеет постоянно смазываемый
шарикоподшипниковая конструкция.Смазки нет
обязательный.

ЗАПОРНЫЕ КЛАПАНЫ ЦИРКУЛЯТОРНОГО НАСОСА
Запорная арматура на фланцах циркуляционного насоса.
следует управлять вручную один или два раза за
год, чтобы клапаны не застревали в
открытая позиция. Поверните клапаны с открытого
положение в закрытое положение и обратно в
открытая позиция.

между секциями с помощью вакуумирования.
Убедитесь, что все
отверстия для пламени в горелках открыты и прозрачны. Встряхнуть
удалите или продуйте всю грязь из горелок. Собрать
все части. Закройте коллектор дымохода и прочистите пластины, чтобы
секции с силиконовым герметиком (400 ° F RTV силикон

,, ВНЕШНИЙ

HAW

_L

/
/

/

//

"" /._6 A, A (('! I "

/
Икс
Икс
Икс
//

--S

ARP

26

ГОСТИНИЦА-

КОНУСЫ

6 '_ "_ (" (

) (

{

/

Вы можете избежать неудобств

и сервис

звонки по проверке

эти

баллов, прежде чем обращаться в сервисный центр.

ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ
ЧТО ДЕЛАТЬ ПРИ ЗАПАХЕ ГАЗА
1.
2.
3.
4.

Возможный

Не пытайтесь зажечь какой-либо прибор.
Не прикасайтесь к электрическим выключателям, не пользуйтесь телефоном.
Немедленно покиньте здание, затем позвоните своему поставщику газа.
Если вы не можете связаться с поставщиком газа, позвоните в пожарную службу.

Причина

Термостат установлен неправильно
Горелка не работает должным образом

Нет электрического

мощность к котлу

Неправильно настроены элементы управления
Радиаторы не отопительные
Циркуляционный насос не работает
Плохой электрический контакт
Дымоход заблокирован

Посадочная дистанция

Возможный

переключатель взорван

Причина

Что делать
Сбросить термостат
проверьте пламя.Если он желтый, горелка не получает достаточно воздуха.
Или, если пламя синее и шумное и кажется, что оно вырывается из горелки,
в горелку поступает слишком много воздуха. Обратитесь к своему специалисту по обслуживанию.
Проверить максимальную токовую защиту. Убедитесь, что электрическая мощность
цепь питания находится в состоянии «ВКЛ».
Сброс по инструкции.
Откройте вентиляционные отверстия радиатора, чтобы пропустить лишний воздух. Проверьте клапан регулирования расхода (если
использовал). Может быть в закрытом положении.
Проверить максимальную токовую защиту. Проверить работу реле.
Проверьте все клеммы управления и соединения проводов.Реле давления не замыкается, и пилотная искра не работает до
стартовый пилот. Обратитесь к специалисту по обслуживанию для проверки и исправления, если
нужно.
Обратитесь к специалисту по обслуживанию для проверки теплообменника на предмет засорения.
Замените выкатной переключатель точной заменой.

Что делать

Количество вводимого газа неверное

Обратитесь к своему специалисту по обслуживанию.

Возможная причина
Грязь на сиденье

Что делать

Расширение с обводнением
ПОЛУЧИТЬ СВОЙ СЕРВИС

бак

ТЕХНИК

Откройте клапан вручную. Дайте воде стечь и прочистите седло клапана.
Слить бак, см. Инструкции.ПРОВЕРИТЬ ЛЮБУЮ ПРОБЛЕМУ
27

ВЫ НЕ МОЖЕТЕ

ИСПРАВЛЯТЬ.

ВАЖНО - ПРОЧИТАЙТЕ ДАННУЮ ИНСТРУКЦИЮ ПЕРЕД ЗАКАЗОМ
Все детали, перечисленные в следующем списке деталей, можно заказать у ближайшего поставщика.
При заказе запчастей сначала получите номер модели с паспортной таблички вашего котла.
затем определите номер детали (не номер ключа) и описание каждой детали из следующих
иллюстрации и список. Обязательно предоставьте нам всю эту информацию: Номер детали - Описание детали
Котел Мотель No.

ПРИМЕЧАНИЕ:

Фактический газовый клапан может выглядеть
отличается от показанного газового клапана

ГОРЕЛКА ПРИРОДНОГО ГАЗА И ЧАСТИ ПАТРУБКА
ЭТО СПИСОК ЗАПЧАСТЕЙ ДЛЯ РЕМОНТА - СПИСОК УПАКОВКИ

КЛЮЧ
НЕТ.1
2
3
4
5
6
6А
7

ОПИСАНИЕ
Газовый клапан 24 В, природный газ
Пилотная трубка
Винты 10-32 x 3/16 дюйма с шестигранной головкой и шлицем
Газовый коллектор
Диафрагма - природный газ *
Основная горелка без кронштейна пилота **
Основная горелка с пилотным кронштейном
Пилотная горелка с отверстием, природный газ
Rollout Shield

2
Раздел
146-62-062
146-15-005
146-95-301
146-16-020
146-15-044
146-15-53т
146-62-094
425-00-932

Не проиллюстрировано.
Количество равно 1, если не указано иное.
* Требуется на 1 меньше, чем количество секций.
** Требуется на 2 меньше, чем количество секций.28 год

3
Раздел
146-62-062
146-15-005
146-95-301
146-16-021
146-15-036
146-15-032
146-15-531
146-62-094
425-00-933

НОМЕРА ДЕТАЛЕЙ ДЛЯ
4
5
Раздел
Раздел
146-62-062 146-62-062
146-15-005 146-15-005
146-95-301 146-95-301
146-16-022 146-16-023
146-15-036 146-15-036
146-15-032 146-15-032
146-15-531 146-15-531
146-62-094 146-62-094
425-00-934 425-00-935

6
Раздел
146-62-059
146-15-006
146-95-301
146-16-024
146-15-036
146-15-032
146-15-531
146-62-094
425-00-936

7
Раздел
146-62-059
146-15-006
146-95-301
146-16-025
146-15-036
146-15-032
146-15-531
146-62-094
425-00-937

ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО С ПРИРОДНЫМ ГАЗОМ

6А

я

я

ПРИМЕЧАНИЕ:

Фактический газовый клапан может выглядеть
отличается от показанного газового клапана

ГОРЕЛКА ПРИРОДНОГО ГАЗА И ЧАСТИ ПАТРУБКА
ЭТО СПИСОК ЗАПЧАСТЕЙ, А НЕ УПАКОВОЧНЫЙ СПИСОК

КЛЮЧ
НЕТ.1
2
3
4
5
6
6А
7

ОПИСАНИЕ
Газовый клапан 24 В, природный газ
Пилотная трубка
Винты 10-32 x 3/16 дюйма с шестигранной головкой и шлицем
Газовый коллектор
Диафрагма - природный газ *
Основная горелка без кронштейна пилота **
Основная горелка с пилотным кронштейном
Пилотная горелка с отверстием, природный газ
RolIout Shield

2
Раздел
146-62-062
146-15-005
146-95-301
146-16-020
146-15-044
146-15-531
146-62-094
425-00-932

: I: Не изображено.
Количество равно 1, если не указано иное.
* Требуется на 1 меньше, чем количество секций.
** Требуется на 2 меньше, чем количество секций.29

3
Раздел
146-62-062
146-15-005
146-95-301
146-16-021
146-15-036
146-15-032
146-15-531
146-62-094
425-00-933

НОМЕРА ДЕТАЛЕЙ ДЛЯ
4
5
Раздел
Раздел
146-62-062 146-62-062
146-15-005 146-15-005
146-95-301 146-95-301
146-16-022 146-16-023
146-15-036 146-15-036
146-15-032 146-15-032
146-15-531 146-15-531
146-62-094 146-62-094
425-00-934 425-00-935

6
Раздел
146-62-059
146-15-006
146-95-301
146-16-024
146-15-036
146-15-032
146-15-531
146-62-094
425-00-936

7
Раздел
146-62-059
146-15-006
146-95-301
146-16-025
146-15-036
146-15-032
146-15-531
146-62-094
425-00-937

15

/

16

18

НОМЕРА ДЕТАЛЕЙ ДЛЯ

ОПИСАНИЕ
КЛЮЧ

2 РАЗДЕЛ
730-00-1050
730-00-1170
146-80-005

3 РАЗДЕЛ
730-00-1050
730-00-1170
146-80-005

4 РАЗДЕЛ
730-00-1050
730-00-1170
146-80-005

5 РАЗДЕЛ
730-00-1050
730-00-1170
146-80-005

6 РАЗДЕЛ
730-00-1050
730-00-1170
146-80-005

7 РАЗДЕЛ
730-00-1050
730-00-1170
146-80-005

425-01-494
425-01-733
146-14-020

425-01-495
425-01-734
146-14-020

425-01-496
425-01-735
146-14-020

425-01-497
425-01-736
146-14-020

425-01-498
425-01-737
146-14-020

425-01-499
425-01-738
146-14-020

146-14-112
146-14-122
433-01-976
730-00-1040

146-14-113
146-14-123
433-01-976
730-00-1040

146-14-114
146-14-124
433-01-976
730-00-1040

146-14-115
146-14-125
433-01-976
730-00-1040

146-14-116
146-14-126
433-01-976
730-00-1040

146-14-117
146-14-127
433-01-976
730-00-1040

730-00-1032
146-05-008
146-95-041
410-01-019

730-00-1034
146-05-002
146-95-041
410-01-019
410-01-018
730-00-1014
425-01-541

730-00-1035
146-05-051
146-95-041
410-01-019
410-01-018
730-00-1015
425-01-542

730-00-1037
146-05-005
146-95-041
410-01-019
410-01-018
730-00-1017
425-01-541

730-00-3004
410-01-017
730-00-1024
730-00-1004
146-95-074
410-01-42
146-14-031

730-00-3005
410-01-017
730-00-1025
730-00-1005
146-95-074
410-01-512
146-14-031

730-00-1036
146-05-053
146-95-041
410-01-019
410-01-018
730-00-1016
425-01-540
425-01-541
730-00-3006
410-01-017
730-00-1026
730-00-1006
146-95-074
410-01-612
146-14-032

1
2

Куртка, правая боковая панель
Крышка воздуходувки

3
4
5

Табличка
Куртка Галстук Бар
Котельная База

6
6
6

Изоляция,
Изоляция,
Изоляция,

7
8
9

Ниппель, Бойлер
Куртка, левая боковая панель
Куртка, Передняя панель

10
11
12
13

Тяга 1/4 "(требуется 2 шт.)
Гайка и шайба
Раздел, левый конец
Раздел, средний

14
15

Куртка, верхняя панель
Пластина (и) для очистки

730-00-1012
425-01-539

730-00-1033
146-05-002
146-95-041
410-01-019
410-01-018
730-00-1013
425-01-540

16

Коллектор дымохода

17
18

Раздел, правый конец
Куртка, Задняя панель

: 1:
19

Куртка, в комплекте
Винт для листового металла # 10 x 1/2

: 1:

Блок сборки

730-00-3002
410-01-017
730-00-1022
730-00-1002
146-95-074
410-01-212
146-14-031

730-00-3003
410-01-017
730-00-1023
730-00-1003
146-95-074
410-01-312
146-14-031

Базовая сторона (требуется 2)
База Фронт
База Задняя

!:
Горючий
: I: Не показано

(7,10,11,12,13,17))

Плита пола

30

730-00-3007
410-01-017
730-00-1027
730-00-1007
146-95-074
410-01-712
146-14-032

УПРАВЛЕНИЕ КОТЛОМ
Ключ
Нет.1
2
3

L8148A Комбинация верхнего предела и реле управления

433-00-521
CI-006.01

7B

Тако насос 007
11¼, возвратный ниппель
Прерывистый пилотный контроль

8
9
5

10
11

6

12

\

11

/. "x 5½" соска

6
7А

5

4

/. "Предохранительный клапан ASME

146-23-007
146-07-019

4

D.2

Насос Grundfos UP15-42F

14683001

146-62-070
433-00-511
146-55-006

Реле давления - 6,7, секция
Запорный шаровой кран

146-55-005

Резиновая трубка (от нагнетателя до реле давления)
Переключатель развертывания

146-29-003

146-26-043
146-29-002
146-93-006
146-62-080

¼ "Закрыть сосок

146-07-031

¼ "Муфта

146-93-054
146-28-012

Герметик (10.3 унции. Картридж)
Черный клей для силиконового каучука 500 ° F

146-06-020
139-50-03
146-06-023

Герметик (картридж 10,3 унции)
_: Не показано

---.... j

ПРИМЕЧАНИЕ: Циркуляционный насос
поставляются предустановленными.

CI-001.03

Реле давления - 2,3,4,5, секция

Фитинг увеличения 3 "x 4" - оцинкованный
Черный клей для силиконового каучука 400 ° F
8

146-93-049

146-07-004

Вентилятор с принудительной тягой и прокладка

1¼ "x 3 /. ,, Втулка
AT 140C 24 В. Трансформатор

--...... j

Часть
Нет.
146-22-011
146-07-040

Описание

Датчик давления температуры - (шток 3½ дюйма)
Ниппель 1¼ "x 5½"
Футболка 1¼ "x 3¼" x 1¼ "

-, 11-12
3

И ТРУБОПРОВОД

и шаровые краны

не

Ред. 2, июль 2003 г.



Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.2
Линеаризованный: Нет
Количество страниц: 32
Макет страницы: одностраничный
Режим страницы: UseNone
Производитель: Goby Monitor Application версии 3, 2, 1, 4
Дата создания: 20 апр, пятница, 15:51:16 2007
Автор:
Заголовок                           :
Предмет                         :

Метаданные EXIF, предоставленные EXIF.tools

Электрический паровой котел 3600 кВт

Паровой электрокотел мощностью 3600 кВт

61Электрические котлы | LattnerЭлектрические паровые и водогрейные котлы шкафного типа.От 120 кВт до 3600 кВт; Три стандартных напряжения: 480, 240 и 208; Пар высокого и низкого давления и горячий.

Lattner Boiler Company — Электрические паровые котлы шкафного типа.pdfTAMNER. Безопасно · Конечно · Надежно. Кабинет серии. Пар низкого и высокого давления. От 7,5 кВт до 3600 кВт. От 25 до 12420 фунтов / пара / час. 212 ° F. Электрический. Паровые котлы.

Электрический паровой котел — AB и COM Модель и типы, модель TT КОТЛЫ Тип DH (меньшие вертикальные модели) Тип Dh3 (большие горизонтальные модели). Вместимость пара, до 1.500 кг / ч (1.000 кВт). ЭЛЕКТРИЧЕСКИЕ КОТЛЫ — фронт. Эффективные и экономичные горячая вода или пар. Номинальные значения кВт для серий 3600, 4200 и 4800 могут быть дополнительно подразделены на приращения. ЭЛЕКТРИЧЕСКИЕ ПАРОВЫЕ КОТЛЫ. , 240, 380, 415, 480 или 600 вольт, трехфазное Оборудование, описанное ниже, предназначено для стандартных паровых электрических котлов, предлагающих: 3600. 6220. WB-363. 8 *. 8 *. 2. 72. 76. 104. 24. 24. 30. 36. 4200. 7280. Электрический котел низкого напряжения — Danstoker Мощность от 400 кВт до 4000 кВт LTHW и HTHW, альтернатива Мощность пара от 600 кг / ч для электрических котлов в системе централизованного теплоснабжения заводы и промышленные применения.3600. 3.5. 3500, 1710, 1910, 5500, 600, 3200, 2100, 900, 48, 690, 2800, Паровые и водяные котлы Bryan Electric серии BE — Bryan Boilers 3600. (Ред. 05/03). Брайан Электрик. BE серии. Паровые и водогрейные котлы. От 98 000 до 1 277 000 BTUH. От 30 до 390 кВт. Водяной бойлер. BE-210-W4T7. Паровой котел.PARAT MEL Электрический паровой котел — PARAT HalvorsenPARAT MEL Электрический котел, низковольтный электроэлементный котел с компактной поставкой Электроэлементный котел PARAT может поставляться мощностью до 5000 кВт.W (мм), 1750, 2100, 2800, 2800, 2800, 2800, 3600 Зависимость расхода пара от номинальной мощности в кВт — Engineering ToolBox Рассчитайте скорость потока пара, если известна номинальная мощность в кВт. ms = 3600 P / he (1) Мощность котла — Мощность парового котла может быть выражена в лошадиных силах котла.

электрический паровой котел — Alibaba.com 3961 продуктов Alibaba.com предлагает 3961 паровой электрический котел. Широкий выбор паровых электрических котлов, электрических паровых котлов, паровых котлов, паровых котлов, мощностью 144 кВт, паровых котлов, электрических паровых котлов, мощностью 200 кг в час.От 3500 до 3600 долларов за комплект.

Новости по теме

Нагреватели горячего масла и теплоносители: полное руководство

Теплообмен

В целях теплообмена описанную конфигурацию можно разделить на три части в соответствии с методом теплопередачи и с учетом требуемых технических ограничений в каждой точке, чтобы достичь энергоэффективности и долговечности благодаря заправке теплоносителя и материалам оборудования.(см. Теплопередача).

На рисунке 3 четко разграничены три зоны:

1. Излучение

Оно охватывает практически всю камеру сгорания, а точнее внутреннюю поверхность внутреннего змеевика, и в этой области оно имеет решающее значение. с технической точки зрения, чтобы знать точные значения максимальной температуры, достигаемой как жидким теплоносителем, так и материалом змеевика, потому что, хотя это область с наибольшей обменной емкостью, она также подвержена риску превышения максимальной допустимые значения.- Рисунок 4 -.

Рисунок 4. Площадки котла по способу теплопередачи. В зависимости от достигнутой температуры массы и пленки — см. Температуры-.

Характеристики используемого теплоносителя, топлива, регулирования горения, диаметра пламени, требований к обмену, необходимого минимального циркулирующего потока теплоносителя и, следовательно, его скорости и диаметра трубы змеевика — все это параметры. которые определяют, что следует считать критическим в конструкции — размер диаметра и длины камеры.

Слишком малый диаметр для камеры сгорания обеспечил бы оптимальную передачу тепла, но поставил бы под угрозу полезный срок службы заряда жидкого теплоносителя, а также самого котла, а также вызвал бы потерю заряда дымового контура, что может быть чрезмерным бременем для стандартной горелки.

С другой стороны, слишком большой диаметр камеры сгорания снижает энергоэффективность оборудования.

Длина камеры сгорания также имеет большое значение для надежности оборудования.Камера сгорания, слишком короткая для требуемой мощности, будет иметь необычно высокие температуры в нижней и верхней части камеры, что может привести к частичному разрушению этих элементов.

2. Переходная зона

Она включает внутренние поверхности концов внутренней и внешней катушек. В зависимости от настройки горелки он может частично включать внешнюю грань внутреннего змеевика. В этой области излучение и конвекция сосуществуют как процессы теплопередачи, и поэтому в отношении тепла необходимо принимать во внимание как меры предосторожности при обмене посредством излучения, так и ограничения, связанные с обменом посредством конвекции.

Особое внимание следует уделить конструкции изменения направления газового контура в нижней части камеры сгорания, так как должна быть достигнута полная герметичность (в противном случае дымовые газы будут проходить непосредственно из 1-го прохода в дымоход. выход, что дает очень плохую производительность и, что еще хуже, с чрезвычайно высокими температурами в дымоходе, которые могут вызвать его разрушение) вместе с низкой потерей заряда при изменении направления дымовых газов.

3. Зона конвекции

Это соответствует обеим сторонам внешнего змеевика и внутренней поверхности внутреннего змеевика.

Хотя может существовать небольшой риск превышения максимальных температур использования теплоносителя и материалов (см. Рисунок 4), основная проблема при проектировании этой зоны заключается в достижении высокого уровня теплопередачи за счет значительной скорости. дымовых газов, но без значительного риска загрязнения в дымоходах 2 и 3 из-за недостаточного размера этих каналов или высокой потери заряда в дымовом контуре (известной как избыточное давление котла), что затрудняет использование стандартных горелок.

Рис. 3. Отдельные области в бойлере с жидким теплоносителем для целей теплообмена

В дополнение ко всем параметрам, обсужденным выше, змеевики также должны быть тщательно спроектированы так, чтобы с точки зрения гидравлики теплоноситель потери заряда контура невелики, что приведет к нестандартным насосам и высокому потреблению электроэнергии, и в то же время гарантирует достаточную скорость теплоносителя для обеспечения удовлетворительных коэффициентов теплопередачи — см. рисунок 5.

Рис. 5. Скорость теплоносителя / коэффициент теплопередачи. Значения для BP Transcal N. Температура теплоносителя 290 ° C. Другие факторы исключены для лучшего понимания важности скорости.

Дифференциал тепла. Проходы в змеевиках

Дифференциал тепла , также известный как скачок тепла , представляет собой максимальное повышение температуры теплоносителя, которое котел может получить при номинальной тепловой мощности при расчетной скорости потока теплопередачи. жидкость.

Наиболее распространенные тепловые скачки составляют 20 ° C и 40 ° C, хотя эти значения имеют некоторый запас в зависимости от используемого теплоносителя и рабочей температуры, поэтому на самом деле мы должны говорить об интервалах между 18-22 ° C в в первом случае и 36-42 ° C во втором случае.

Важно помнить, что один котел не лучше и не хуже другого котла с той же тепловой мощностью, но с другим скачком. При правильной конструкции оба типа котлов будут иметь одинаковые энергетические характеристики и аналогичные рабочие функции.

Причина наличия котлов с разной температурой дифференциала заключается в том, чтобы обеспечить наилучшую адаптацию котла к характеристикам производственного процесса и, в частности, к потребительским устройствам системы.

Изначально бойлер с скачком тепла на 20 ° C может обеспечить большую однородность температуры в потребляющих устройствах из-за большего циркулирующего потока, хотя при изначально более дорогой установке из-за большего диаметра трубы, большей емкости теплоносителя в системы и более высокое потребление электроэнергии в главном насосе.Однако котел с перепадом тепла 40 ° C может также достичь тех же результатов с помощью контуров рециркуляции с вторичными насосами, которые обеспечивают большую скорость потока в бытовых приборах и, таким образом, большую однородность. Однако в последнем случае стоимость установки теплового дифференциального котла значительно выше, что не является положительным фактором.

Перепад тепла выше 40 или 50 ° C не является обычным явлением, учитывая, что на срок полезного использования жидкого теплоносителя влияют такие высокие и резкие изменения температуры, а конструкция котла должна предусматривать меры по поглощению дополнительных расширений, что делает конструкцию более специализированный и более дорогой.Однако в приложениях для солнечных тепловых электростанций можно найти котлы с теплоносителем с перепадом тепла 100 ° C.

Мы рекомендуем пользователю связаться с производителем котла, авторизованным установщиком, штатным или сторонним инженером, чтобы обсудить, какой перепад тепла будет наиболее подходящим для их процесса.

Мы уже видели, что определение разности температур, в основном по характеристикам потребляющих устройств, определяет расход циркулирующего теплоносителя, необходимый в системе.Но этот расход также должен соответствовать определенным требованиям, обозначенным на котле.

Скорость теплоносителя в змеевиках должна быть достаточно высокой, чтобы обеспечить хороший теплообмен, не превышая при этом температуру пленки используемого теплоносителя, чтобы избежать его быстрой деградации. Но эти высокие скорости циркуляции, которые требуются, также подразумевают значительные потери заряда (потери давления), поскольку потери заряда пропорциональны квадрату высокой скорости, с возможностью использования очень больших насосов с чрезмерно высоким потреблением электроэнергии для достижения гидравлического давления. стабильность в цепи.

Согласование факторов высокой скорости и приемлемых потерь заряда возможно только при точном тепловом и гидравлическом исследовании катушек, диаметра их трубок, их длины и их соединения.

С помощью диаграмм на рисунке 6 и небольшого примера мы постараемся немного прояснить все эти вопросы. Мы упростили возможные варианты гидравлики исключительно в этих трех случаях. В действительности количество параллельных проходов катушек может составлять от 1 прохода до 6, 7 или 8.

Рабочая температура T 1 и его тепловая мощность в кВт одинаковы на всех трех диаграммах на Рисунке 6. Также одинакова общая длина составляющих труб змеевиков — 4L.

Различия относятся к температурам на входе котла (температура обратки от потребляющих устройств после подачи необходимой энергии), T2, T3 и T4. Расходы циркулирующего потока Q, Q 1 y Q 2 и потери заряда ΔP 1 , ΔP 2 и ΔP 3 также различаются.

Реальный числовой пример

У нас есть бойлер с жидким теплоносителем с перепадом тепла 40ºC и мощностью нагрева 1100 кВт. Его обменная поверхность составляет 54 м 2 с выходом порядка 86-89%, в зависимости от рабочей температуры.

Схема его конструкции показана A) на рисунке 6, с двумя последовательно включенными катушками и двумя параллельными проходами на катушку. Расчетный расход для этих условий составляет 52 м 3 / ч, с потерей заряда 2,37 бар при рабочей температуре 260 ° C.

Если мы попытаемся эксплуатировать этот котел с тепловым скачком 20 ° C, расход должен составить 104 м 3 / ч, а ожидаемые потери заряда при той же температуре, что и раньше, 260 ° C, будут 8,17 бар. Придется прибегнуть к очень сложным и дорогим насосам с очень высоким потреблением электроэнергии.

С другой стороны, если мы используем схему конструкции B) на рисунке 6 (две катушки последовательно с тремя параллельными проходами на катушку) с одинаковой скоростью потока, 104 м 3 / ч, и поверхностью обмена, 54 м 2 , потеря заряда составит 2.62 бар, что приемлемо для обычных насосов.

Этот тип конструкции B) не подходит для котла с перепадом тепла 40 ° C, поскольку при требуемом низком расходе 52 м 3 / ч не возникнет проблем с перепадом давления (всего 0,71 бар) но вместо этого проблема будет заключаться в преодолении температуры пленки жидкости, поскольку она будет примерно на 44 ° C выше, чем рабочая температура.

Как видно из раздела «Температура», максимальная температура пленки обычно на 10-20 ° C выше максимальной рабочей температуры, поэтому в этом гипотетическом случае мы либо испытаем быстрое ухудшение заряда теплоносителя, либо мы были бы вынуждены работать при низких температурах, что может быть неприемлемо для нашей производственной системы.

Конструкция C), с двумя змеевиками, соединенными параллельно, каждая из которых имеет три прохода теплоносителя, соответствует довольно необычной конструкции и типичной для котлов, требующих очень малых перепадов тепла, порядка 10 или 15 ° C.
