Бесплатные проекты кирпичных печей для дома и дачи своими руками

Существует так много толковых интернет-ресурсов и печатных изданий, посвященных печному делу и бесплатно предлагающих готовые проекты печей, что кажется маловероятным, что кому-то взбредет в голову разрабатывать свой, собственный проект с нуля.

В основном этим «грешат» печники с инженерным образованием, которые знают принцип действия различных печных моделей в мельчайших подробностях. Но никто не запретит вам попробовать себя в роли изобретателя и разработать свою, собственную схему.

Макеты и программы помощники

Печникам, которые хотят самостоятельно разрабатывать проекты кирпичных печей для дома или дачи, можно посоветовать использовать компьютерные программы, с помощью которых можно сделать 3-мерный проект и тщательно рассмотреть его со всех сторон, чтобы найти и исправить недочеты.

Когда проект готов, не пожалейте времени изготовить печь в миниатюре. Для чего это нужно?

  • Во-первых, уменьшенный макет позволяет еще раз перепроверить все на наличие ошибок.
  • Во-вторых, такие макеты удобно демонстрировать потенциальным заказчикам (это в том случае, если вы планируете превратить кладку печей в свой личный бизнес). Согласитесь, клиент быстрее заплатит заявленную цену, если будет четко представлять, какой продукт поучит по результату работы.

Кирпичики для мини-макета делаются из дерева либо плотного полистирола. Размер стройматериала: 13х24х50 мм.

Выбираем конструкцию печи для нашего проекта


Чтобы ваша печь была максимально эффективной, обратите внимание на следующие моменты…

  • Габариты. Определяя нужные размеры, помните, что боковые стенки отдают гораздо больше тепла, чем передняя и задняя. Не стоит выбирать массивные модели (например, русскую печь) для небольших по площади помещений. Во-первых, это будет смотреться нелепо. Во-вторых, чтобы протопить такую печь, потребуется очень много топлива.
  • Расположение. Принимая во внимание размер всех стенок, подумайте, как расположить печь так, чтобы она обогревала не только одну комнату, но, возможно, еще и смежные. Если это отопительно-варочная модель, то варочную поверхность разворачивают в сторону кухни, а тело самой печи выводят в жилое помещение. Также конструкции, которые выполняют только отопительную функцию зачастую располагают на стыке 3-х или даже 4-х комнат так, чтобы стены печи являлись одновременно и перегородками.
  • Форма. По форме печки могут быть квадратными, прямоугольными, Т-образными, а также с функциональными выступами в виде лежанки или варочной поверхности. Заранее продумайте, какие задачи будет выполнять ваша печь, и уже от этого «пляшите» с выбором формы.
  • Теплоотдача. Возводя печь своими руками, просчитайте, какую теплоотдачу она должна иметь, чтобы справляться с обогревом помещений. Требуемая теплоотдача печи зависит не только от площади комнаты, но также и от ее расположения. Например, для обогрева прихожей требуется печка с большей поверхностью, чем для поддержания тепла в комнатах с одним или двумя внешними углами (при равной площади). А для того чтобы комфортная температура установилась в такой же по размеру жилой комнате, не имеющей внешних углов, достаточно будет самой небольшой отопительной модели.
  • Утепленность здания. Эффективность отопительного прибора, а точнее, эффект от его работы, зависит еще и от того, насколько добросовестно была проведена работа по утеплению дома. Если стены, пол, потолок и окна не допускают больших теплопотерь, то даже относительно небольшой печки будет достаточно для создания комфортных условий проживания. Но если по дому в прямом смысле слова гуляет ветер, вас не спасет даже самая массивная печная конструкция.

Когда плясать нужно от печки, а не от дома


А еще стоит понимать, что в идеале планировка дома должна быть подстроена под печь, а не наоборот. В принципе, планировку не так сложно изменить при необходимости. Разумеется, это касается только перегородок, а несущие стены трогать ни в коем случае нельзя.

Планировка дома

Отрисуйте планировку дома (или этажей дома) и укажите на ней все отапливаемые контуры, площадью до 60 м2. Стоит понимать, что каждый контур должен отапливаться отдельно. Но при этом контур не одно и то же, что и комната.

Так, например, в один контур может входить и 2 и 4 помещения, в каждом из которых находится хотя бы одна стена печи. Лучше всего располагать отопительное приспособление по центру контура. В двухэтажных коттеджах, лестницы должны находиться вне тепловых зон, но сама лестничная клетка может быть на ваше усмотрение или холодной, или отапливаемой.

Если в доме вы планируете проживать не постоянно, а лишь время от времени имейте в виду, что вам нужна такая печь, которая способна прогреть помещение за 6-8 часов. Но помните, что прогреть холодную комнату гораздо сложнее, чем поддерживать в ней постоянную температуру.

Расчеты теплопотери

Расчетные теплопотери обязательно должны компенсироваться мощностью печи при условии, что топка будет проводиться дважды в сутки. Действительно эффективная отопительная система должна работать в обширной тепловой мощности, то есть при очень широком диапазоне наружных температур. К сожалению, приходится констатировать, что КПД современных отопительных систем во многом зависит от мощности, при которой она работает. То есть чем меньше степени ее использования, тем меньше коэффициент полезного действия и в то же время тем больше расход топлива.

Например: если у вас печь мощностью 12 кВт с КПД около 75%, но вы эксплуатируете ее только на четверть ее возможного потенциала (на 3 кВт), то ее КПД будет чуть меньше 20%, а топливный расход при этом увеличивается в 5 раз в сравнении с расчетами, проведенными в теории.

В наших климатических условиях максимальная мощность печи требуется в течение очень непродолжительного времени. В этот период она протапливается дважды в день и работает с максимальным КПД. Половина мощности требуется также относительно недолго – всего 1/3 или даже ¼ часть отопительного сезона. В этот период времени система протапливается, как правило, единожды в сутки, но также с предельно высоким КПД. Все оставшееся время – это работа с мощностью не более ¼ от максимальной, чтобы просто поддерживать нужную температуру.

Выводы

Из всего этого следует, что нет смысла принимать печную систему большей мощности, чем этого требуют расчеты. Также нерационально принимать печку из расчета покрытия потерь тепла одного контура за одно протапливание в сутки. Кстати, при возведении печной системы меньшей мощности, чем гласят расчеты, вы будете перетапливать печь, и это приведет к ее быстрому выходу из строя.

Почти уникальный проект кирпичной печи

На самом деле, самостоятельная разработка проекта печи – это не всегда разработка конструкции с «нуля». Дело в том, что найти схему, которая бы устраивала вас на 100%, довольно сложно. Вот и приходится вносить свои коррективы в уже имеющиеся чертежи.

Но помните, что даже после незначительных, на ваш взгляд, изменений, безопасность печной конструкции ставится под сомнение. Поэтому рекомендуется ваши разработки согласовать с опытным специалистом.

Вот лишь основные моменты, которые под силу изменить даже начинающему печнику: размеры, высота, наличие/ отсутствие камина и т.д. Кроме того, если вы неплохо разбираетесь в кладке печей, вы сходу будете все допущенные по невнимательности ошибки в порядовках. И в этом случае изменения к проекту носить не просто можно, а даже нужно.

Рекомендуем вам просмотреть видео «Процесс создания проекта отопительной печи 3х5»

Проекты печей, каминов

Проекты наших печей и каминов.

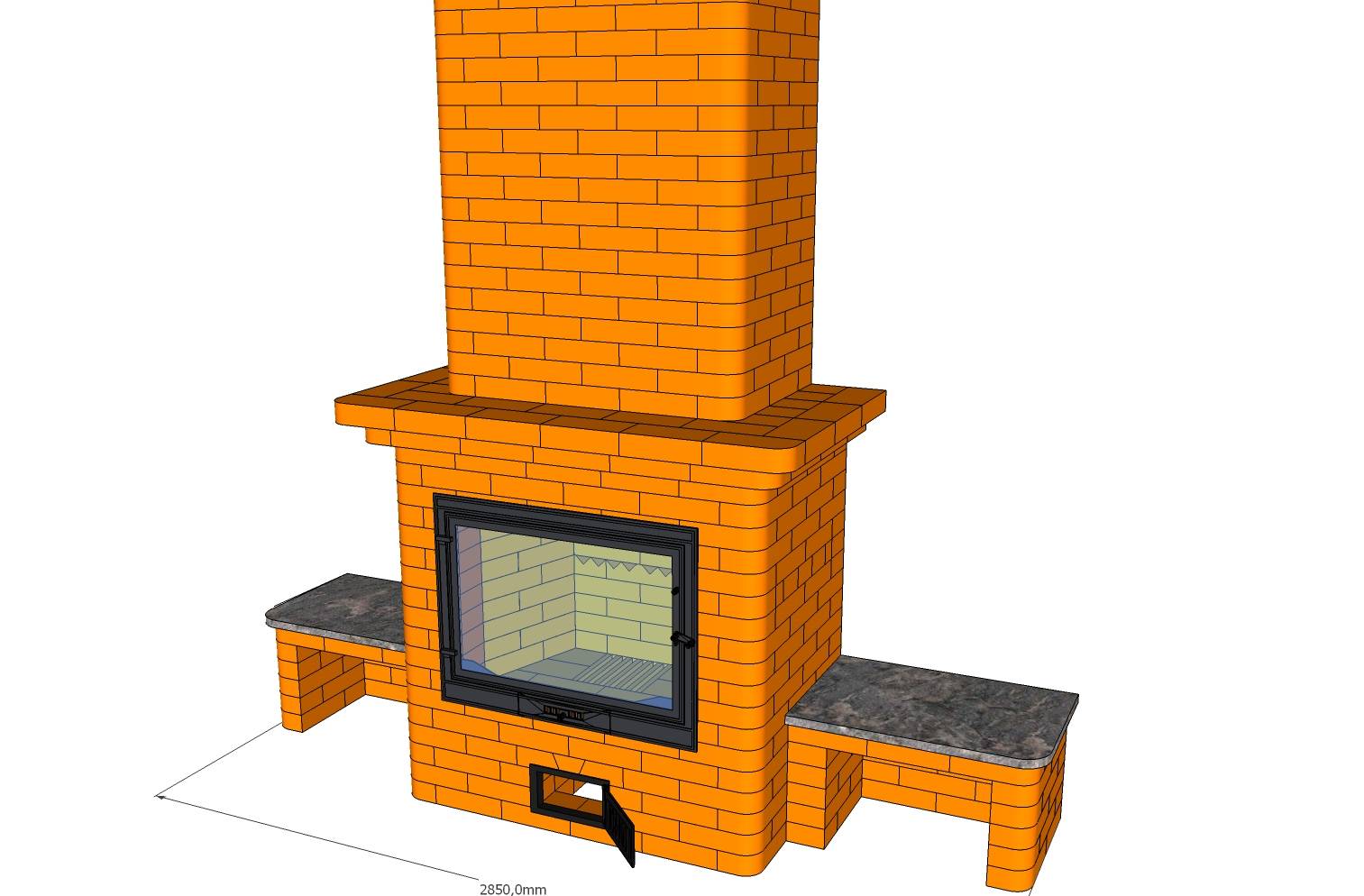

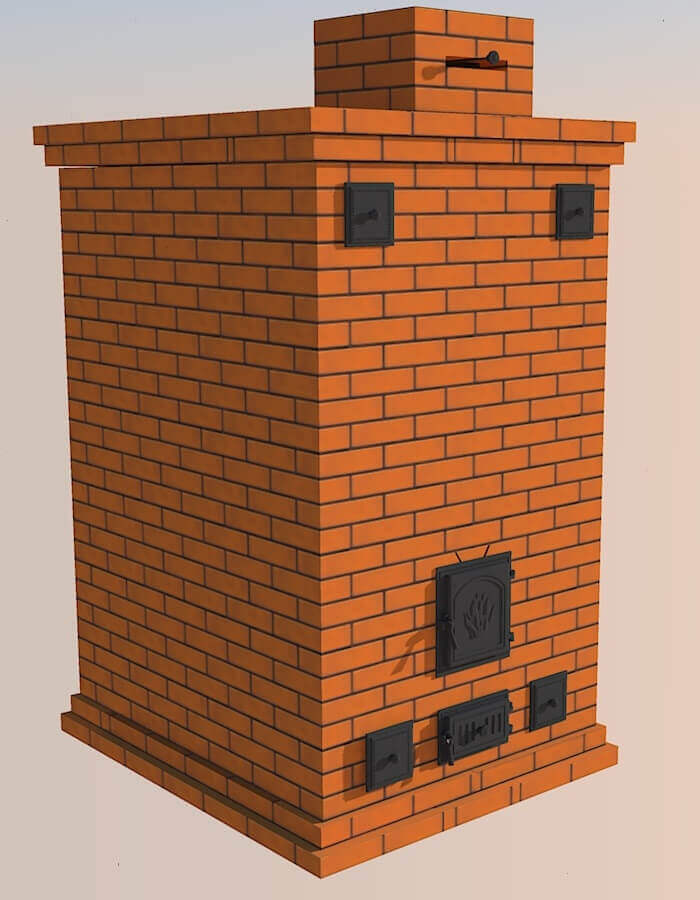

К каждому нашему заказу мы разрабатываем бесплатный визуальный проект печи или камина, чтобы заказчик смог увидеть будущую отопительную конструкцию в планировке дома,  а так же внести коррективы в оформлении внешнего вида.

Наши специалисты разрабатывают печные проекты по техническому заданию с полной порядовкой, разрезами, списком комплектации материалов.

Многие наши проекты печей и каминов уже реализованы и Вы сможете посмотреть в разделе Наши работы.

_________________________________________________________________________________________

Проект №1 Подовая печь на шанцах с большой топочной дверкой.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №2 Печь-камин из кирпича ручной формовки. Духовка по-белому.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №3 Кирпичная печь-камин в облицовке камнем.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №4 Кирпичная печь-камин 4.5х3.5 кирпича.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №4 Печь с лежанкой.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №5 Кассетный камин. Гостиная со вторым светом.

СКАЧАТЬ ПРОЕКТ

_________________________________________________________________________________________

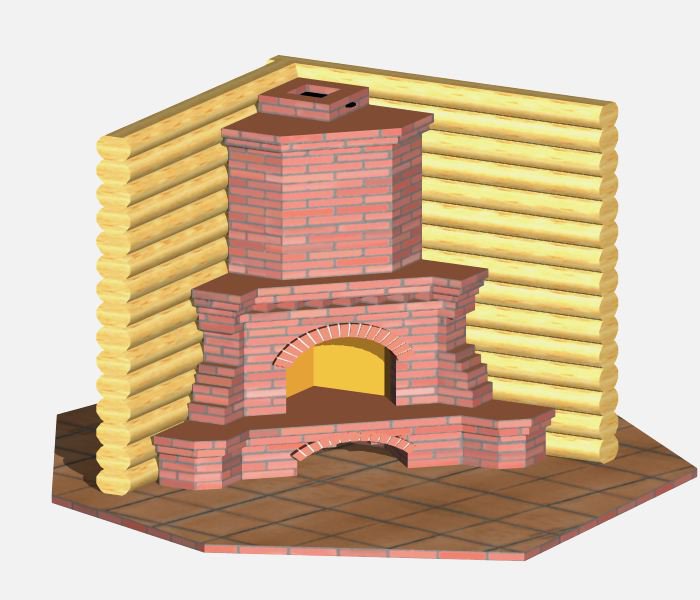

Проект №6 Угловая печь-камин.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №7 Буржуйка с кирпичным щитком. Часть 2. Заднее и верхнее подключение печи-камина.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ И СПИСОК МАТЕРИАЛОВ

_________________________________________________________________________________________

Проект №8 Кирпичный щиток на ребро с буржуйкой. 1 часть.

СКАЧАТЬ ПРОЕКТ



Проект №. Кассетный камин в облицовке из жаропрочного гипрока с термоизоляцией. Работа выполнена. Отделка планируется на весну 2013г.

Проект №. Барбекю комплекс. Мангал, розжиг для угля, хлебная камера, варочная плита. Работа выполнена.

Проект№. Барбекю комплекс. Мангал, коптильня горячего копчения, плита под казан. Работа запланирована на лето 2013года.

Проект №. Барбекю из кирпича. Мангал с варочной плитой, совмещенный. К второму дымоходу подключена коптильня холодного копчения.

Проект № . Барбекю с рабочей столешницей.Работа выполнена.

Проект № . Барбекю из кирпича ручной формовки.

Проект №  Банная металлическая печь с кирпичным обрамлением. Работа выполнена.

Проект № . Вид со стороны парной.

Проект №. Кассетный камин в кирпичной облицовке. Кирпич LODE.

Проект № . Барбекю комплекс. Мангал, мойка, хлебная камера, плита под казан. Работа выполнена.

Проект № . Кассетный камин в кирпичной облицовке. Работа выполнена.

Проект № . Чугунная топка в кирпичной облицовке. Камин построен.

Проект № . Каменка периодического действия из кирпича ручной формовки ROBEN. Строительство на весну 2013года.

Проект № . Каменка периодического действия. Вид с парного помещения.

Проект№ . Каменка периодического действия. Строительство -зима 2013года.

Проект № . Каменка периодического действия. Вид с парной.

Проект №. Отопительно-варочная печь двухъярусная.

Проект № . Каменка русской бани.

Проект № . Вид русской каменки со стороны парной.

Проект № . Каменка русской парной из кирпича ручной формовки. Строительство зимой 2013 года.

Проект№. Каменка русской парной. Вид с парилки.

Проект №. Отопительно варочная печь совмещенная с открытым камином.Строительство Весна 2013 года.

Проект № . Вид со стороны камина.

Проект №. Кассетный камин в кирпичной облицовке.

Проект № . Отопительная печь с воздуховодами из кирпича ручной формовки.

Проект № . Отопительная печь каминного типа. Вид с гостиной. Работа выполнена.

Проект №. Отопительная печь каминного типа. Вид со стороны спальни.

Проект №. Кирпичная русская каменка. Топка с технического помещения.

Проект №. Каменка русской парной. Вид с парильного помещения.

Проект № 22. Каменка периодического действия. Вид с предбанника.

Проект№ 22(2). Каменка русской парной. Вид с парилки.

Проект№23. Кассетный теплоемкий камин в штукатурке.

Проект №24. Открытый классичечкий камин с мраморным порталом. Работа выполнена.



Проект № 25. Кассетный двухсторонний камин в теплоемкой облицовке. Работа выполнена.



Проект № 26. Трехсторонний камин в теплоемкой облицовке из кирпича с последующей отделкой.



Проект №27. Отопительная печь каминного типа с хлебной камерой и боковой банкеткой для хранения дров. Работа выполнена.



Проект №28. Каменка периодического действия для русской парной с открытым камином. Вид с комнаты отдыха.

Проект № 28(2) каменка с камином. Вид с парилки.



Проект № 29. Чугунная топка-кассета в кирпичной облицовке. Работа выполнена.













Порядовка и чертеж кирпичной печи для дома: устройство, технологии строительства

Кирпичная печь пользуется популярность до сих пор, несмотря на современные решения. Основное преимущество — она дышит. Когда кирпичное тело нагревается, в помещение выделяются пары влаги, а при остывании, вбирает обратно. Из-за этого точка росы поддерживается на оптимальном для человека уровне.

Помимо положительного влияния на здоровье, имеется ещё одно преимущество: при расчёте оптимальной температуры, показатель можно снизить до 18°C, из-за идеального соотношения влажности в отопительный сезон. В кирпичных и деревянных домах печь даёт экономию на топливе: при 17 °C, физически здоровый человек не ощущает дискомфорта. А в бетонном доме и при 18 °C, ощущается зябко.

При отоплении водяными регистрами нижняя температура — 22 °C, а при использовании ИК излучателя, электрического и газового обогревателя, на градус выше. Поэтому кирпичная печь, при КПД в 50%, экономически выгоднее современных решений с КПД от 70%. Отопительный сезон начинается позже, заканчивается раньше. Для средней полосы это разница в неделю, а в южной до 3.

Материалы и приборы

Кирпич

Печной кирпич отличается от огнеупорного шамотного, в некоторых источниках их путают. Общий у них размер: строительный кирпич 250х125х65 мм, стандартный печной 230х114х40 мм. Если разобраться, то печной кирпич — это качественный М150, красного цвета. Он подходит для строительства русской и голландской печи. При термостойкости в 800 °C из него можно сделать и камни для дома, но он быстро остывает и мало впитывает тепла, поэтому используется только для открытых источников огня, где не нужен обогрев.

Из шамотного кирпича кладут топочные отделы печи с высоким тепловым режимом: банные, шведские, колпаковые. Теплостойкость — 1600 °C, что хватит для домашней печи. Высокая теплоёмкость делает его отличным теплоаккумулятором. Но из-за этих особенностей печка не делается целиком из шамотного кирпича, иначе она быстро накалялась и также стремительно охлаждалось. С наружной стороны кладка должна быть обложена керамикой, как минимум, в полкирпича.

Шамотная глина из разных месторождений имеет различный цвет, но это никак не влияет на характеристики и определить качественный продукт по внешнему виду не получится. Размер и обозначения ничем не отличаются от обычного.

Как узнать хороший кирпич:

  • Мелкозернистая структура без пор и включений.
  • При простукивании кирпича молотком, у хорошего продукта звонкий звук, у плохого глухой.
  • Если уронить хороший кирпич с высоты, то он разлетится на крупные куски, а плохой, на мелкие куски и пыль.

При кладке внутренних отверстий печей для дома, хорошо зарекомендовал себя клинкерный кирпич. Он состоит из керамики и при невзрачном внешнем виде показывает хорошие показатели жаростойкости и прочности. Клинкер стоит дешевле шамотного, но дороже красного.

Песок

Если вы рассчитываете, чтобы ваша печь прослужила 10 лет без регулярного ремонта, то в растворе нужно использовать горный песок без примесей. Другие виды содержать большое количество органики, что приводит к тресканью швов. Глиняный песок — перемолотый битый кирпич, по цене он дешевле горного, а качество кладки ничем не уступает.

Кладочные растворы

При кладке печей для дома используют глиняные и песчаные растворы. Для шамота применяют белый каолин и шамотный мергель. С керамическим кирпичом — молотая глина с огнеупорными качествами (серая или синяя кембрийская, серый каолин). На 100 шт. вам нужно 40 кг глины.

Когда покупаете глину обратите внимание на запах, если вы его чувствуете, это говорит о примесях, что не подходит для строительства печи. Перед кладкой нужно определить жирность, т. е. сочетание вязкости с адгезионной способностью, для правильного соотношения песка. Глина одного качества, но с разных месторождения, отличаются по этому показателю. Для проверки 1 кг порошка заливают водой до верхней грани и дают постоять сутки. Шамотный мергель закисает за 2 часа.

Закисшую глину смачивают водой и помешивают, до достижения консистенции густого теста. Получившийся состав разделяют на 5 равных частей и каждую смешивают с песком, в разных пропорциях (10%, 30%, 50%, 70%, 100% от объёма). После чего сушат 4 часа. Из каждой пробы делают колбаски диаметром 1,5 см, не менее 30 см, оборачивают вокруг круглого предмета диаметром 5 см и смотрят:

  • Если раствор улёгся без трещин, то он сгодится для постройки любой печи.
  • Сухая корочка порвалась, появились мелкие трещины — материал пригоден для использования.
  • Трещины разошлись вглубь на 1 мм — для печей, температура которых не поднимается выше 300°C (дачный камин, барбекю).

  • Изломы, глубокие трещины, разрывы — большое содержание песка, непригоден для использования.

Испытание кирпичного песка, для выявления правильного соотношения, позволят вам значительно сэкономить, качественная глина стоит дороже.

Рабочий раствор делается по тому же принципу:

  • Глину на сутки помещают в воду.
  • Получившуюся массу вмешивают до состояния теста.
  • Для удаления комков используют сито 3х3 мм.
  • По результатам предварительного замеса, добавляют песок.
  • Добавляют воду, пока смесь не дойдёт до густоты сметаны.
  • Жирность проверяют смачиванием кельмы.
  • Если нужно добавляют немного глины или песка.

Из поковки продажной глины получается 4 ведра раствора.

Печные приборы

Печные приборы (задвижки, дверцы), крепятся к печи усами, которые приходятся на швы или юбкой из стали, обмотанной в 5 мм асбестовый шнур. Первый вариант наиболее дешёвый, но не подходит для духовки, творила топки и жаровых заслонок, быстро приходит в негодность. А для замены необходимо нарушить кладку, что плохо для печи.

Кладка и перевязка

В зависимости от того какая сторона кирпича находится снаружи, кладку разделяют на тычковую и ложковую. «Постельная» кладка, когда кирпич укладывают на ложок или тычок, запрещена СНиП из-за непрочности, но применима в крайних случаях, для внешней отделки.

Кладку производят с перевязкой швов, ряды кирпичей должны идти со смещением. Иначе любая микротрещина пойдёт дальше места возникновения, разрушая целостность конструкции. Способов перевязки существует большое количество, их часто приходится изменять в процессе возведения сложного дымохода по чертежу.

Принципы кладки кирпичей:

  • Тычковый ряд начинает и заканчивает кладку.
  • Каждый кирпич должен стоять на 2 других.
  • Соседние ряды кирпичей должны перекрываться на 1/4 по ширине и длине.
  • Если вертикальные швы не заполнить раствором, то кладка расползётся на пласты.
  • Не должно быть совпадения вертикальные швов ложковых и тычковых рядов.
  • Участки под балками, выступающие пороги, вкладыши — только тычковые.
  • Обтёсанные кирпичи не используют наружу.

Минимальная ширина шва — 2 мм, максимальная — 3 мм. Допускается уширение в кладке до 5 мм, в своде и потолочных рядах — до 13 мм. В местах сопряжения керамической и шамотной кладки, максимальная ширина — 5 мм. Все ряды кладки должны быть перевязанными.

При сооружении перегородок, делают перепускные окна внизу и вверху. Перевал делается просто — пропускаются 2 кирпича. Но с перетоком так не получится, иначе будет висячая стенка. Опоры тычков чередуются каждые 3 ряда с окнами ложкового.

Стенки конвектора делаются по порядовке, а щитка — ложками с обычной перевязкой.

Своды в бытовых печах делаются полуциркульные. Порядок кладки:

  • Делается чертёж свода.
  • По нему подтёсываются кирпичи, на которых будет держаться свод.
  • Подпятники кладут на раствор и ждут полного высыхания.
  • Крылья свода выкладываются по шаблону, перевязка должна соблюдаться.
  • Замковые камни обильно смазываются раствором перед установкой, а потом вколачиваются деревянным молотком.
  • После полного высыхания раствора убирается кружалка и продолжается кладка печи.

Швы на крыльях не должны совпадать с замковыми. Чтобы избежать этого на чертеже их выполняют в зеркальном отображении, а не сдвигом. Угол расхождения не должен превышать 17 градусов. Для этого нужно использовать кирпич стандартного размера, толщина внутренних швов 2 мм, внешних 13 мм.

Количество кирпичей

До широкого распространения компьютеров, количество кирпичей на постройку считалось по специальным коэффициентам для проектов с добавлением 15%, на брак и воровство. Но при нынешних ценах на материалы, такой подход недопустим. Сейчас все постройки рассчитываются на САПР (системах автоматизированного проектирования). Программа автоматически выдаст необходимое количество полномерок, фасонных и дольных кирпичей, согласно чертежу. Но при самостоятельной постройке печи, самым простым способом будет подсчёт по порядовке. Для средней печи это займёт час, но позволит подсчитать материалы с точностью до 2%.

«Буслаевская» печь для дома

Конструкция снабжена встроенной вытяжкой и хорошо подойдёт для дома, так как может использоваться не только для обогрева (нижний), но и готовки (верхний). Чтобы соорудить «Буслаевскую» печь, вам потребуется:

  • Поддувало (0,14х0,14 м), дверки — топорки (0,2х0,25 м).

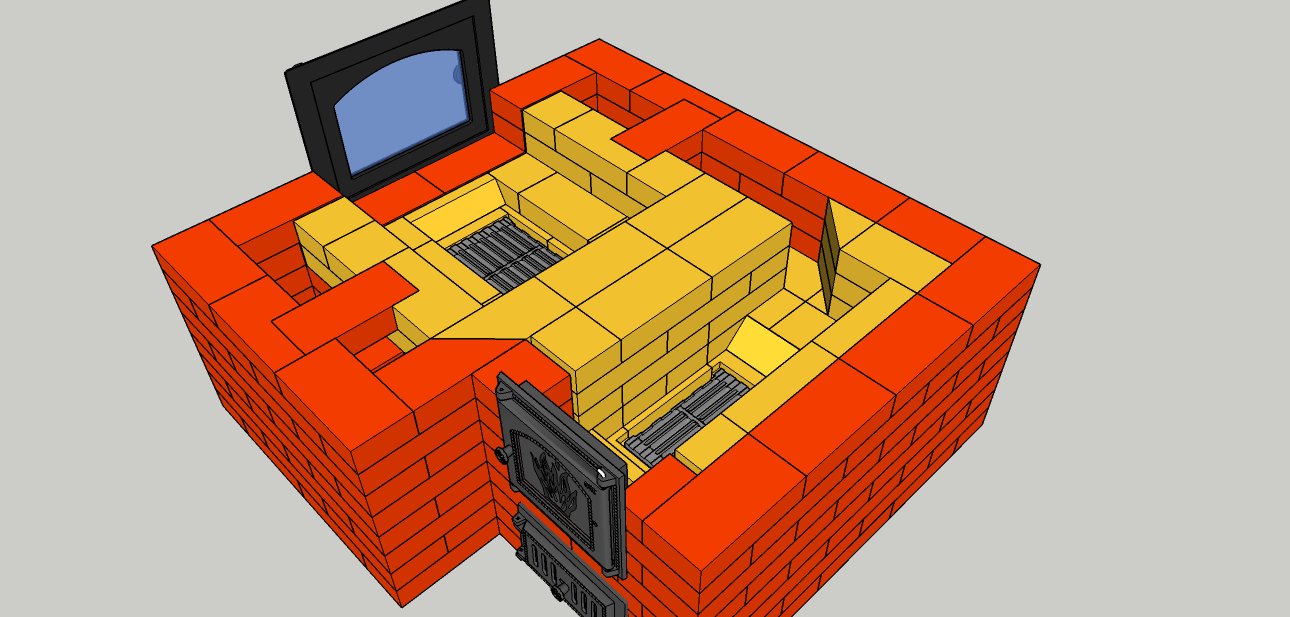

  • Чертежи с порядовкой.
  • Огнеупоры — 44 шт.
  • Полнотелый кирпич — 383 шт.
  • Чугунная плита с конфорками 0,7х0,4 м.
  • Духовой шкаф 0,28х0,33х0,5 м.
  • Дымовые задвижки 0,13х0,25 м.
  • Решётка колосник 0,3х0,25 м.
  • Уголок 0,45х0,45 м, 3 шт по 1 м.
  • Стальной кусок 0,3х0,28 м.
  • Чугунная плита 0,4х0,25 м.

Порядовка «Буслаевской» печи:

  • I — полный ряд.
  • II — поддувало.
  • III — окно прочистки.
  • IV — низ духовки выкладывается из огнеупора, с трёх сторон облицовываются железом.
  • V — устанавливается топочная дверь, колосник, перекрытие прочистки.
  • VI — монтаж ДШ.
  • VII — вокруг ДШ огнеупор устанавливается на ребро.
  • VIII — полный ряд
  • IX — верхняя часть духового шкафа обмазывается глиной (1 см).
  • X — устанавливается дымооборот.
  • XI — создание каналов и укладка 25 см полос, перекрытие чисток.
  • XII — монтаж крепёжной проволоки и окончание чисток.
  • XIII — колпак.
  • XIV — перекрытие.
  • XV–XVI — пичурки.
  • XVII — малая пичурка обкладывается железом.
  • XVIII — грани боковых стенок отёсываются.
  • XIX — кладка выступов.
  • XX — монтаж уголка, дублирование выступа.
  • XXI — перекрытие дымохода.
  • XXII — уменьшение диаметра дымохода до 0,26х0,13 м.
  • XXIII — и все следующие ряды — это дымоход.

При использовании для облицовки клинкерного кирпича габариты печи увеличиваются. Его не рекомендуется использовать вместо полнотелого. Облицовка конструкции изразцами, обеспечит долгий срок службы.

Советы: грамотная порядовка

Технология создания печей для дома отличается от традиционной. Часто используют укладывание рядов без использования раствора, согласно порядовке. Для придания нужной формы кирпич стёсывается и подрезается. Габариты печи меньше стен дома и перед постройкой тщательно отмеряйте диагонали. Каждые 4 ряда производите контрольный замер. Это удобно делать с помощь натянутого шнура и правила.

Использование готового раствора поможет существенно сэкономить время. У вас не будет необходимости 2 дня вымачивать глину, процеживать через сито, замешивать до необходимой консистенции. Для предотвращения быстрого высыхания, кирпич предварительно смачивают водой. Отсутствие прямоугольных уступов в конструкции поможет сэкономить на эксплуатационных расходах. Во время кладки контролируйте толщину швов, лишний раствор удаляйте. При постройке печи используют разные материалы и для их стыковки используйте различные растворы. Шамотный кирпич не перевязывается с глиняным, духовые шкафа, чугунные и стальные плиты, прутья, водяные баки, решётки не вмуровываются в кладку. Это связано с разными показателями расширения материалов в момент нагрева.

Оцените статью: Поделитесь с друзьями!

Кирпичные печи для дома — чертежи с порядовками

Наиболее популярными и востребованными печами среди владельцев загородных домов являются кирпичные печи для дома (чертежи с порядовками – это то, на что в обязательном порядке следует обращать своё внимание даже при изначальном проектировании). Во многих коттеджах принято устанавливать кирпичные печи для дома (чертежи с порядовками позволяют правильно установить отопительно-варочную печь, а также дают возможность все процессы сделать самостоятельно, собственными руками).

Кирпичная отопительно-варочная печь обеспечивает быстрое получение тепла в доме при минимальных финансовых затратах и затратах труда. Тем, кто решил обратил внимание на кирпичные печи для дома, чертежи с порядовками потребуются обязательно.

Конструирование печного отопления по ориентации на порядовки

С помощью порядовки для варочно-отопительной печи можно без особого труда собрать печь собственными руками, не обладая при этом особыми умениями или специальными навыками, потому что порядовка является определённого рода уточнённой схемой.

Благодаря пользованию составленной специалистами-печниками схемой, сооружение кирпичной печи может быть в существенной мере упрощено.

Порядовка отопительной кирпичной печи создаётся профессионалами ещё на этапах предварительных. В процессе кладки фиксируются все пошаговые действия, записывается последовательность кладки (записываются в обязательном порядке материалы, которые использовались для создания печи).

Как правило, порядовки, выполненные квалифицированными мастерами для людей, хотя бы немного ориентирующихся в вопросах строительной тематики, ясные и понятные, благодаря чему можно без особого труда сложить в своём доме кирпичную печку, не привлекая для совершения этого процесса посторонних специалистов.

Базовые этапы конструирования печки из кирпича

При кладке печи из кирпича очень важно обратить особое внимание на кладку 1 ряда, поскольку именно этот ряд выкладывается строго по уровню (все углы необходимо строго контролировать при помощи использования строительного угольника).

Ориентируясь на инструкцию-порядовку после выкладки первого печного ряда, нужно поставить дверку поддувала, после чего начать укладывать второй ряд. При этом, очень важно учитывать, что крепить дверцу при помощи проволоки ни в коем случае нельзя – в этом случае, специалисты рекомендуют использовать специальные пластины, изготовленные из металла.

Третий ряд кирпичной варочно-отопительной печи для загородного дома необходимо класть в полном соответствии со всеми требованиями, указанными в инструкции. Необходимую конфигурацию поддувала можно создавать с помощью обтёсывания кирпича с двух сторон. Помимо этого, нужно следить за тем, чтобы высота дверки обязательно верно соотносилась с высотой кирпичного ряда.

При укладке четвёртого ряда важно учесть, что ряд начинается с левой стороны. Непосредственно перед началом кладки этого ряда необходимо установить дверку зольника, без которой невозможно обеспечить полноценное функционирование печи. Несмотря на то, что кладка производится в последовательности, которая указана в схеме, нужно учесть то, что дверца поддувала должна быть перекрытой, а сверху зольника надо сделать отверстие квадратной формы (достигается это с помощью использования особого способа выкладывания кирпича).

В процессе кладки пятого ряда необходимо сузить отверстие зольника. Пятый ряд по принципу кладки аналогичен четвёртому.

При кладке шестого ряда используется специальный огнеупорный кирпич. По обыкновению, профессиональные мастера-печники на схеме этот вид кирпича обозначают штриховкой, что ощутимо упрощает саму кладку и, кроме того, исключает возникновение различных проблем.

Преимущества наличия схемы кладки

В первую очередь, преимуществом является доступная цена в вопросе произведения работ. Использование схемы-порядовки, составленной высококвалифицированными специалистами, мастерами в области изготовления печного отопления, позволяет значительно сэкономить финансовые средства. В большинстве случаев, схема настолько проста, что даже человек, не имеющий специальной подготовки и особых навыков в области строительства, сможет за короткий период времени создать с помощью порядовки готовую, оптимально функционирующую кирпичную печку.

Хорошо составленная схема – это именно то, что предлагает креативному исполнителю обширный выбор самых разнообразных конструктивных решений.

Скорость создания. С помощью схемы порядовки можно воспроизвести даже самый сложный вариант печи, а также завершить все работы, так или иначе касающиеся обустройства отопления.

Понятно описанные инструкции, предлагающиеся к схеме. Мастера, составляющие порядовки, делают их так, чтобы человек мог разобраться в них (включая тех людей, у кого нет специального образования).

Особо важно в схеме то, что вопрос использования материалов преподносится детально и в точной последовательности, благодаря чему можно не опасаться сделать ошибку, потому что профессионалы разработали инструкции таким образом, что по ориентации на них легко сделать качественное отопительное устройство любого вида.

Обширный выбор схем, минимальные временные затраты и доступность строительного процесса – это именно то, что помогает самостоятельно создавать функциональную систему отопления любых размеров без особых проблем.

Проекты печей из кирпича для дома

Проекты печей из кирпича для дома, дачи, бани

Если Вы заинтересовались печным отоплением или размышляете о строительстве печи из кирпича, проекты печей сразу дадут полное представление о возможностях и внешнем виде Вашей будущей печки. Здесь мы собрали наши лучшие, сделанные и проверенные временем проекты печей из кирпича для дома, дачи, бани.

В состав входят: внешний вид, размеры, разрезы, спецификация на материалы, полная порядовка с описаниями и дополнительными 3D изображениями, рекомендации по строительству в формате статей и обучающих видео уроков.

Тонны отличных проектов печей из кирпича для дома — и двухэтажных с одной топкой, и красивых теплых каминопечей, и самых разных по размерам «шведок» с равномерным прогревом — пока, к сожалению, только на бумаге и в кирпиче, но будут постепенно появляться для заказа на сайте.

Как купить проекты наших кирпичных печей?

Как обычно — очень просто. Нажимайте кнопку «Купить» напротив понравившегося проекта. Далее введите Ваше имя и электронный почтовый ящик. После этого Вам предложат способ оплаты и вариант доставки. Оплатив проект через электронную платежную систему Вы сможете его получить в течение одной минуты! Все очень удобно. Наши проекты кирпичных печей для дома стоят совсем не дорого для авторской разработки. Купив проект и вложив некоторое количество времени и труда, Вы сможете сильно сэкономить, а удовлетворение от проделанной работы и вовсе бесценно!

Смогу ли я сам построить печь?

Чем отличаются проекты кирпичных печей для дома от проектов, например, уличных печей. Конечно это степенью ответственности. Наши чертежи и порядовки гарантируют Вам пожарную безопасность. Предлагаемые проекты разработаны профессиональным печником, проводящим обучение.

Кстати об обучении. Во всех наших готовых проектах, которые содержат от 19 до 43 страниц и более в зависимости от сложности, затрагивается и разбирается множество тем, входящих в программу печного обучения. Например, расчет лекала и монтаж арки, футеровка топки печи шамотом, места обязательной подрезки кирпича и т.д. Отдельные важные темы представлены в виде статей и видео фрагментов: подготовка фундамента для печи, консистенция глиняного раствора, монтаж колосника, дверок, разметка 1-го ряда и другие. После просмотра всех видео и статей, смело покупайте проект из кирпича для дома.

Если Вы среди готовых проектов печей не нашли подходящей именно Вам, можно заказать индивидуальный проект. Это обойдется дороже, но будет полностью соответствовать Вашим пожеланиям по функционалу и дизайну печи.

Порядовки печей из кирпича — варочной, отопительной и других видов печей

Проект барбекю комплекса как правило состоит из двух разделов, а именно:

Архитектурные решения  (или сокращенно раздел АР в проектной работе) — часть документации направленная для производства строительных работ. Главным требованием является архитектурно-художественные замыслы, визуализация барбекю комплекса, планировочные решения и эргономика барбекю комплекса.

Конструктивный раздел включает спецификации строительных материалов, указания по выполнению работ и описания технологии строительства (разработка фундамента, поэтажные планы).

Если упростить, то АР, то что мы строим, а КР как мы это строим.

  1. У каждого участка свои ландшафтные особенности и бывает сложно вписать туда типовой проект (Пример: участки с уклоном и особенным рельефом, необходимость сохранить вековые деревья, расположить беседку с барбекю комплексом по сторонам света, учесть вид из окна беседки на рядом стоящие дома соседей, возможно откроется живописный вид на широкие просторы, лес или озеро). Все эти моменты необходимо найти, учесть и воспользоватся всеми преимуществами участка.
  2. Стоимость индивидуального проекта несоизмерима со стоимостью строительства. За ваши деньги Вы получаете не компромисс, а именно то о чем вы мечтали и хотели. Готовый проект никогда не будет индивидуальным. Однотипные барбекю комплексы сейчас можно увидеть сплошь и рядом. Вам пользоваться этим барбекю комплексом и каждая мелочь должна быть учтена. Если Вам нужен действительно эксклюзивный барбекю комплекс единственный и неповторимый в своём роде, тогда услуга проектирования барбекю комплекса именно для вас.
  3. Стоимость строительства может оказаться даже дешевле, за счет того, что мы понимаем как удобней и правильней строить. Архитектор совместно со строителями учитывает и продумывает все нюансы, рассчитывается детальная смета.
  4. В отличие от готового проекта, индивидуальный предлагает и закрепляет за собой услугу авторский надзор. Архитектор осуществляет контроль за правильной авторской реализацией согласно дизайн проекту. Купив готовый проект вы можете рассчитывать только на опыт прораба. Но на практике эти люди далеки от видения картины в целом, это брутальные лица которых не заботит дизайн-концепция в целом.
  5. Учитываются индивидуальные вкусы и хобби каждого члена семьи (мангал, плита для казана, тандыр, коптильня горячего копчения, мини-русская печь, печь — духовка, помпейская печь, столешницы, мойка и другие предпочтения хозяев). Расположение очагов, правильное расположение в беседке — это тоже всё относится к правильной планировке. Все ваши идеи и пристрастия будут учтены и реализованы.
  6. Комплексное проектирование в одном стиле. Помимо барбекю комплекса, на участке возможно будет индивидуальная зона отдыха, беседка, патио с очагами и другие архитектурные малые формы. Но невозможно подобрать проекты для всех сооружений в одной стилистике, если мы с вами говорим о готовых решениях т.е типовых проектах. В этом случае индивидуальное проектирование снова будет лучшим решением.
  7. Индивидуальное проектирование поможет спланировать бюджет на строительство и не выйти за рамки проекта. Не важно какую сумму вы хотите инвестировать на строительство барбекю комплекса, уверяем вас, что не каждый проект впишется в запланированный бюджет.
  8. Вы не тратите своё время на поиски понравившегося проекта барбекю комплекса, вы получаете то что вам нужно. А изменения в готовые проекты по времени занимают не меньше, чем создание проекта с нуля.
  9. Архитектор предоставляет несколько вариантов 3D визуализаций барбекю комплоекса. У вас есть возможность сравнить и выбрать наиболее интересное решение (например цвет кирпича, камня, цвет швов, стиль).

Проекты печей, каминов, барбекю, мангалов, тандыров

Разработка эскизного проекта будущего камина, печи, мангала или барбекю помогает заказчику представить как же будет выглядеть его детище еще на стадии ведения переговоров о будущем строительстве, когда можно вносить любые корректировки и изменения, поиграть с цветом и формами кирпича, расположением и размерами печи или камина.

К нам обратился клиент, и попросил сложить для него печь-камин со сквозной топкой и дымоходной системой Schiedel «под кирпич». Для составления проекта и решения многих технических вопросов, была оформлена выездная заявка к месту будущего строительства. Затем, наш дизайнер составил несколько вариантов 3D проектов. После внесения корректировок от заказчика, был утвержден рабочий проект. Ну а затем началась работа.

Результаты вы видите на фото:

Перед началом работ всегда необходимо определиться с проектом печи и какой материал будет использоваться. Для любого типа печи, камина или проекта барбекю существует множество вариантов для отделки, которые отличаются по своим свойствам, внешнему виду, цене и качеству. Это раздел поможет Вам определиться в выборе материала для Вашей печи, камина или барбекю.

Печь, камин или барбекю в доме/на садовом участке могут не только выполнять утилитарные функции обогрева или приготовления пищи, но и быть доминантой интерьера, для чего их стараются всячески облагородить. Вариантов дизайн-решений придумано бесконечное множество:

  • Обложить облицовочным кирпичом
  • Оштукатурить
  • Отделать природным камнем, изразцами
  • Керамической или кафельной плиткой и т.п.

от «сносного» до «роскошного»! (ограничение — только ваша фантази), чем тщательнее вы отнесетесь к выбору печи, которая будет максимально удовлетворять Вашим требованиям и наилучшим образом подойдёт к Вашему дому, тем лучше будет результат.

Проекты печей-каминов из кирпича «Голландка»

В последние годы все чаще заказчик выбирая себе печь с камином отказываеться от них из за слишком больших размеров, не очень красивым внешним видом, и все чаще выбирают варианты печи-камина типа «Голландка» со стеклянной дверцей. Такие печи-камины чаще всего имеют в 1 и 2 ярусе симетричные каналы с подверткой и одним-двумя отопительными колпаками в 3 ярусе. При этом печь обладает не только хорошим внешним видом, но и высокой теплоемкостью и возможностью наблюдать игру пламени как с закрытой так и с открытой стеклянной дверцей. В этом разделе представлены печи-камины для средних помещений до 25 метров, со стеклянной дверцей с большими посадочными размерами.

Проекты отопительных печей из кирпича

Кирпичная отопительная печь может быть массивной или малогабаритной – все зависит от обогреваемой площади и предназначения. Не рекомендуем размещать её у внешних стен, иначе вы будете греть улицу. Оптимальная зона расположения – в месте, откуда возможно проложить дымоходные колодцы в максимальное количество комнат, то есть в центре дома. Так жар будет распространяться равномерно, что значительно повышает КПД.

При проектировании следует учесть, что различные виды отопительных печей из кирпича различаются по мощности и стоимости. Необходимая мощность рассчитывается в зависимости от отапливаемой площади. Кроме того, выделяют следующие печи: голландские – компактные прямоугольные, с вертикальной системой дымооборотов; предназначенные для обогрева двухэтажных зданий с одним трубным каналом; угловые – по принципу размещения в углу комнаты. Правильно сложенная угольная или дровяная кирпичная отопительная печь обладает высоким КПД независимо от типа. Ключевой фактор эффективной эксплуатации – соблюдение технологических особенностей кладки.

Облицовка печей термостойкой клинкерной плиткой

Как любая керамика, плитка изготавливается из специальных сортов глины, собственно, сырье и определяет особые технические характеристики материала. Такая плитка способна выдерживать длительное время процедуру нагревания – остывания, при этом не теряя своей формы и эстетического вида. Она способна поглощать и испарять влагу за счет особенностей структуры и натурального сырья, поэтому подходит для облицовки банных печей. Уход за плиткой сводится к минимуму – ее нужно регулярно мыть и протирать от пыли. Термостойкая плитка для печей и каминов из кирпича весит немного и монтируется на жаропрочный клей, к которому имеет высокую адгезию. Чаще можно найти предложения по неглазурованной плитке – терракота, которая используется не только для печей, но и для фасадной отделки. Она имеет разные поверхности (под кирпич или под натуральный камень), но все они отличаются шершавой структурой обожженной глины. В отличие от терракотовой плитки майолика имеет глянцевую глазурованную поверхность. Печные изразцы являются великолепным образцом данной продукции. Если терракотовую плитку монтируют на готовую печь, то изразцы специальным образом закрепляются на печных стенках в процессе их кладки, что не дает возможности использовать их на сложенных печах.

Облицовка печей термостойкой декоративной штукатуркой

Современная термоштукатурка способна выдерживать температуру до 1000 градусов.
Кроме того, из особенностей этого покрытия можно выделить и другие некоторые моменты:

  • Все ингредиенты, которые используются при изготовлении жаростойкой штукатурки, представляют собой минеральные материалы, в результате состав является экологически безвредным.
  • Штукатурка обладает большим сроком эксплуатации, который составляет до 50 лет, конечно, при условии соблюдения технологии ее использования.
  • Можно наносить на все виды покрытия, в том числе и металлические основания. При этом не требуется придавать поверхностям искусственную шероховатость.
  • Если правильно выполнен замес раствора и его нанесение, то в процессе высыхания не возникает трещин.
  • Не крошится при небольших механических нагрузках.
  • Доступная цена.

Использование термостойкой штукатурки на сегодняшний день является наилучшим решением при отделке печей и каминов. Соблюдая изложенную выше технологию, данный материал позволит выполнить качественную и долговечную отделку, после чего к этой процедуре можно будет не возвращаться на протяжении многих десятков лет.



Облицовка печей термостойкой керамической плиткой

Современный дизайн частного дома ни в коем случае не отказывается от традиций, а только подчёркивает все их достоинства. Сегодня сложно представить коттедж или дачу без камина или настоящей печки, ведь это самое настоящее сердце жилища: оно горячее, живое, доброе. Ни в коем случае не выбрасывайте печи из доставшегося от дедушек и бабушек домика. Они станут «изюминкой», этакой дизайнерской штучкой нового интерьера. А поможет в этом облицовка старой поверхности жаростойкой керамической плиткой. Именно она делает из неприглядных каминов и печей неповторимые произведения искусства.

Облицовочная плитка состоит в основном из глины, глазури, воды. Всё это спрессовывается и обжигается при достаточно высоких температурах. Термостойкая плитка отличается от обычной керамической, прежде всего, коэффициентом поглощения воды, который должен составлять не более 3%. Выдерживает огнеупорная плитка для печи температуру более 1000 градусов по Цельсию.

Такая печная отделка имеет ряд преимуществ. Кроме прочности и термостойкости, ещё одним большим плюсом является её эстетичность. Печь или камин идеально впишется в любой интерьер, будь то роскошная классика или строгий хай-тек, стоит только выбрать необходимый рисунок и фактуру.

За жаростойкой плиткой очень легко ухаживать: она прекрасно моется обычным мыльным раствором. Ещё одним немаловажным фактором является то, что печное термопокрытие не пропускает дымовые газы. Ну и конечно, отдельно стоит сказать, что огнеупорная облицовка долговечна. Рекомендуем прочитать и про обслуживание кирпичной печи.

Плитка огнеупорная бывает нескольких видов. К ним относятся: терракота (один из первых видов керамики, неглазированное изделие с высокопористой структурой), майолика (усовершенствованная глазированная терракота), клинкерная плитка (внешне напоминает облицовочный кирпич, но, благодаря своему составу, имеет более прочную низкопористую структуру), керамогранит (в его состав входят кварцевый песок с вкраплением гранитной, мраморной крошки, солей и окислов разных металлов), изразцы (передаваемое с их помощью тепло считается самым экологически чистым).

Проект в SketchUp печи совмещенной с камином, просмотреть в 3D WebGL

Проект в SketchUp печи с хлебной камерой Финка, просмотреть в 3D WebGL

Проект в SketchUp печи совмещенной с камином, просмотреть в 3D WebGL

Проект в SketchUp мангала из кирпича, просмотреть в 3D WebGL

Проект в SketchUp мангала из кирпича, просмотреть в 3D WebGL

Проект в SketchUp отопительно-варочной печи, просмотреть в 3D WebGL

Проект в SketchUp мангала из кирпича, просмотреть в 3D WebGL

Проект в SketchUp мангала из кирпича в беседку, просмотреть в 3D WebGL

Проект в SketchUp печи совмещенной с камином, просмотреть в 3D WebGL

Проект в SketchUp мангала из кирпича с плитой для казана, просмотреть в 3D WebGL

Преимущества повышения урожайности современных кирпичных печей в Бангладеш

Жизнь Хафизы в кирпичных печах в Бангладеш — это история до и после.

Когда-то она была похожа на тысячи сезонных рабочих, которые трудились в жгучих условиях в пятиэтажных дымовых трубах стационарных дымоходов, выбрасывая так много угольной пыли и других загрязнений, что убивали окружающую растительность.

Во временном жилье не было доступа к чистой воде или местному медицинскому обслуживанию, и семьи, подобные ее, переезжали в поисках другой работы, когда печи закрывались во время сезона дождей.

«Раньше я время от времени работал на различных работах в течение года — на полях, в традиционных печах, на строительных площадках или в качестве помощника по дому», — сказал Хафиза из бедного района Джамалпур. «Я был малооплачиваемым и никогда не был уверен в следующей работе или доходе».

История до и после

Сегодня Хафиза работает в кирпичной печи другого типа в рамках проекта, поддерживаемого Группой Всемирного банка.

Он использует новую технологию для работы круглый год, выбрасывая половину загрязнения. Полная занятость означает больше денег и постоянный семейный дом. Дополнительные деньги, полученные за счет сокращения выбросов углекислого газа, идут на оплату регулярного медицинского обслуживания, новых ванных комнат, обеденной зоны и других улучшенных объектов.

«Теперь я знаю, что у меня есть работа в течение всего года и сколько денег я принесу домой в конце месяца», — сказал Хафиза. «Работа в этих печах не только намного менее утомительна… но также более стабильна и приносит более высокий доход, чем раньше, как и мужчины.”

Множественные преимущества

Множественные преимущества — меньшее загрязнение, повышение качества жизни и возможностей, более эффективное производство — служат примером развития чистой энергии, необходимой миру для успешной минимизации изменения климата в ближайшие десятилетия.

«Этот проект является моделью развития, необходимого для достижения целей Группы Всемирного банка по искоренению крайней бедности, повышению общего благосостояния и преобразованию экономики и общества в низкоуглеродное будущее», — сказала Сандрин Букерш, специалист по углеродным выбросам Всемирного банка. специалист по финансам, недавно побывавший в Бангладеш.

Производство кирпича является основой экономики Бангладеш, одной из беднейших стран Южной Азии. Поскольку быстрая урбанизация приводит к росту строительства и увеличению спроса на кирпич, быстро развивающаяся промышленность нанимает уязвимых рабочих, таких как Хафиза, в традиционные стационарные дымоходные печи, сосредоточенные вокруг городских районов.

и других загрязнителей окружающей среды в атмосферу каждый год, оказывая вредное воздействие на здоровье, урожайность сельскохозяйственных культур и изменение климата. Рабочие, у многих из которых отсутствует обувь или защитное снаряжение, зарабатывают очень низкие доходы в тяжелых условиях из-за плохих и редко соблюдаемых трудовых стандартов.

В 2008 году проект гибридной печи Хоффмана в Бангладеш (HHK) начал проложить путь к более чистым кирпичным технологиям, улучшенным условиям труда и лучшей жизни рабочих.

Новые технологии

Первоначально разработанная в Германии, технология HHK была импортирована в Бангладеш после усовершенствования китайцами и теперь была переработана с учетом местных почвенных условий, уровня влажности и климата. Он использует смесь измельченного угля и глины для улучшения качества и правильного горения кирпичей.Кроме того, отработанное тепло печи собирается и повторно используется для сушки сырых кирпичей перед их поступлением в печь. Благодаря этим нововведениям, HHK используют только половину количества угля по сравнению со стационарными дымовыми печами и улавливают частицы угля внутри кирпича, чтобы предотвратить их попадание в летучую золу.

Проект Группы Всемирного банка в партнерстве с Industrial and Infrastructure Development Finance Company Limited (IIDFC), частной небанковской финансовой организацией, предоставил финансирование и техническую помощь для девяти печей для обжига кирпича HHK в Бангладеш.

Лучший кирпич: устранение угрозы здоровью, передаваемой по воздуху

Для спасения тысяч жизней, повышения уровня жизни и борьбы с изменением климата путем преобразования одной из самых загрязняющих отраслей в мире.

Загрязнение от угольных печей для обжига кирпича в Южной Азии представляет собой катастрофическую угрозу здоровью, переносимую по воздуху, с которой сталкиваются десятки миллионов людей, и бремя глобального потепления, эквивалентное бремени всех легковых автомобилей в США.S. Начиная с Бангладеш, новое сотрудничество между экспертами в области общественного здравоохранения, заинтересованными сторонами в отрасли, консультантами по технологиям и государственными учреждениями направлено на улучшение отрасли таким образом, чтобы это принесло значительные выгоды для здоровья, окружающей среды и общества. Инициатива будет работать с владельцами печей, чтобы стимулировать прогрессивное повышение эффективности, условий труда и добычи глины — ключевого ингредиента кирпича. Мы будем использовать спутниковый мониторинг, исследования Стэнфордского университета и уникальные возможности партнерских организаций из Бангладеш, чтобы точно определить местонахождение печей, количественно оценить неблагоприятное воздействие печей на здоровье и предоставить прозрачную общественную информацию для информирования о политических изменениях. Чтобы мотивировать владельцев печей, мы планируем предоставить ссуды на модернизацию экономичных технологий, которые позволят сократить выбросы черного углерода более чем на 80 процентов.

Мы — эксперты в области здравоохранения, представители отрасли, консультанты по технологиям и государственные учреждения.

Мы предлагаем комплекс мероприятий, чтобы помочь владельцам печей сократить выбросы и затраты на топливо, одновременно решая трудовые проблемы.

«Это отличается от медицинской модели, которая гласит, что давайте подождем, пока они не заболеют, и лечим их в клинике. Мы должны думать, как врач, о том, как мы можем относиться к окружающей среде ». — Доктор Стивен Луби, Стэнфордский университет

На пути к прекращению экологического кошмара:

Кирпичные печи в Южной Азии

Прямых доказательств воздействия на здоровье загрязненного воздуха из кирпичных печей практически нет.Чтобы восполнить этот пробел, мы анализируем измерения загрязнения воздуха и изучаем его влияние на астму, хроническую обструктивную болезнь легких, гипертонию, уровень кислорода в крови и уровень окиси углерода в крови у более чем 3500 человек. Мы сравниваем разницу в результатах между домохозяйствами, которые более и менее подвержены воздействию печей.

Печи для обжига кирпича в Бангладеш плохо регулируются и отслеживаются. Мы объединяем дистанционное спутниковое зондирование и алгоритмы глубокого обучения для создания объективной базы данных действующих печей. Мы будем использовать эти данные, чтобы стимулировать обсуждение между владельцами кирпичных печей, государственными регулирующими органами, исследователями и гражданским обществом. Цель состоит в том, чтобы стимулировать развитие производственной системы, которая наносит меньший вред окружающей среде и здоровью.

«Речь идет о спасении человеческих жизней. Отходы деятельности человека — это то, что убивает так много людей, в основном бедных. Это можно предотвратить. — Нина Брукс, Стэнфордский университет

Решения для обжига кирпича: поиск печей для обжига кирпича из космоса

Производство кирпича занимает центральное место в строительстве в Бангладеш, где отсутствуют внутренние источники многих других строительных материалов (1,2).В Бангладеш и по всей Южной Азии кирпичи производятся в традиционных печах, где глиняные кирпичи ручной формовки обжигаются с углем. В отрасли преобладают традиционные стационарные печи с дымоходом, которые расположены в низменных поймах рек и работают только в сухие зимние месяцы (1,2). При сжигании угля для производства кирпичей в атмосферу выделяется ряд загрязняющих веществ, включая CO2, SO2, CO, NOX, взвешенные твердые частицы и черный углерод. Следовательно, производство кирпича способствует глобальному изменению климата (3-5), а также ухудшает качество местного воздуха (6), что отрицательно сказывается на здоровье человека.Недавние оценки показывают, что потеря продолжительности жизни, связанная с загрязнением воздуха, в Бангладеш, в среднем 1,87 года на человека, выше, чем в любой другой стране мира (7). Производство кирпича также влияет на урожайность сельскохозяйственных культур, поскольку в кирпичных печах используется плодородная почва близлежащих фермеров в качестве основного ресурса для производства кирпича (8), а загрязнение воздуха, которое оседает на сельскохозяйственных угодьях, напрямую препятствует росту растений (9).

Из-за множества неблагоприятных последствий производства кирпича правительство Бангладеш (Правительство Бангладеш) приняло множество постановлений, ограничивающих места установки печей для обжига кирпича и требующих более чистых производственных процессов (1,10).К сожалению, эти правила редко соблюдаются. Например, там, где в 2002 году были запрещены печи для обжига кирпича с более короткими дымоходами, Департамент окружающей среды прекратил указывать их в официальной статистике, но многие из них продолжали работать по всей стране (1). Фактически, хотя Правительство Банка сообщает, что в Бангладеш около 6000 печей для обжига кирпича (10), нет точного учета того, сколько традиционных печей работает, потому что многие из них либо не учитываются, поскольку они нарушают различные правила, либо никогда не регистрируются с самого начала.

Мы сотрудничаем со Стэнфордской лабораторией SustainLab, чтобы воспользоваться достижениями в области машинного обучения и улучшением спутниковых изображений для разработки сверточной нейронной сети (CNN) для определения местонахождения всех традиционных печей для обжига кирпича в Бангладеш. Студент бакалавриата по информатике Джихён Ли руководил разработкой модели и созданием воспроизводимого конвейера. Мы используем спутниковые снимки от DigitalGlobe с изображениями 224×224 пикселей с пространственным разрешением 1 м. Мы начинаем с компиляции обучающего набора данных спутниковых изображений, содержащих эти координаты с метками классов положительный (содержит печь) или отрицательный (не содержит печь), и обучили модель для классификации, используя подход трансферного обучения.Затем мы реализовали подход со слабым контролем для локализации, который определяет, где на изображении находится печь, а затем экстраполирует более точное географическое местоположение. Наконец, мы добавили дополнительный плотный узел в самом конце CNN, чтобы классифицировать, является ли каждая идентифицированная печь традиционной печью с неподвижной дымовой трубой или зигзагообразной печью.

Мы будем использовать эти данные, чтобы стимулировать обсуждение между владельцами кирпичных печей, государственными регулирующими органами, исследователями и гражданским обществом. Цель состоит в том, чтобы стимулировать развитие производственной системы, которая наносит меньший вред окружающей среде и здоровью.

Артикулы:

  1. Стивен П. Луби, Дебашиш Бисвас, Эмили С. Герли и Иджаз Хоссейн. Почему в Бангладеш для производства кирпича используются сильно загрязняющие окружающую среду методы. Энергия для устойчивого развития, 28: 68–74, октябрь 2015 г.
  2. Всемирный банк. Внедрение энергоэффективных чистых технологий в кирпичном секторе Бангладеш. Технический отчет, МБРР / Всемирный банк, Вашингтон, округ Колумбия, 2011 г.
  3. Билкис А. Бегум. Исследование источников атмосферного аэрозоля в городских и полугородских районах Бангладеш.Атмосферная среда, 38 (19): 3025–3038, июнь 2004 г.
  4. Билкис А. Бегум, Филип К. Хопке и Андреас Марквиц. Загрязнение воздуха мелкими твердыми частицами в Бангладеш. Исследование загрязнения атмосферы, 4, 2013.
  5. Шерил Вейант, Васудев Атали, Сантош Рагаван, Ума Раджаратнам, Дирадж Лалчандани, Самир Майтель, Эллен Баум и Тами К. Бонд. Выбросы от производства кирпича в Южной Азии. Наука об окружающей среде и технологии, 48 (11): 6477–6483, июнь 2014 г.
  6. Сарат К.Гуттикунда, Билкис А. Бегум и Зия Вадуд. Загрязнение твердыми частицами из блоков кирпичных печей в регионе Большой Дакка, Бангладеш. Качество воздуха, атмосфера и здоровье, 6 (2): 357–365, июнь 2013 г.
  7. Джошуа С. Апте, Майкл Брауэр, Аарон Дж. Коэн, Маджид Эззати и К. Арден Поуп. Окружающие PM2,5 сокращают глобальную и региональную продолжительность жизни. Письма об экологической науке и технологиях, 5 (9): 546–551, сентябрь 2018 г.
  8. Дебашиш Бисвас, Эмили С. Герли, Шеннон Резерфорд и С.П. Луби. Движущие силы и последствия продажи верхнего слоя почвы для производства кирпича в Бангладеш. Экологический менеджмент, 62 (4): 792–802, 2018.
  9. А. Д. Бханаркар, Д. Г. Гаджгате и М. З. Хасан. Оценка загрязнения воздуха малой промышленностью. Экологический мониторинг и оценка, 80 (2): 125–133, 2002.
  10. Департамент окружающей среды. Национальная стратегия устойчивого производства кирпича в Бангладеш. Технический отчет, Дакка, Бангладеш, май 2017 г.

Ядовитые пары уступают место печам для обжига зеленого кирпича в Бангладеш

Эти новые печи намного меньше загрязняют окружающую среду, чем традиционные печи.Например, немецкая технология HHK была модифицирована с учетом местных потребностей. За счет утилизации отработанного тепла печи и использования более зеленой смеси угля и глины для обжига кирпичей в этих печах используется вдвое меньше угля, чем в стационарных дымоходных печах, что снижает загрязнение на 50 процентов.

Современные печи для обжига кирпича имеют экономическую выгоду; их технология позволяет работать круглый год. Печь HHK может производить в среднем на 11 миллионов кирпичей в год больше, чем печь с неподвижной дымовой трубой. Более эффективное производство означает более высокий доход для рабочих печи и улучшение условий для здоровья и безопасности.

Назмул Хак, директор по инвестициям и руководитель отдела консультирования в Infrastructure Development Company Limited (IDCOL) сказал, что цель проекта — лучше понять различные доступные технологии обжига, чтобы иметь возможность улучшить комплексную проверку при установке нового кирпича. обжиговые проекты.

Правительство Бангладеш, партнер-основатель CCAC, привержено борьбе с загрязнением воздуха. Департамент окружающей среды (DoE) стремится отказаться от традиционных печей для обжига кирпича.Было принято постановление о переводе всех печей для обжига кирпича, использующих огонь, в негорючие.

В июне на семинаре в Дакке Коалиция по климату и чистому воздуху, IDCOL и Франкфуртская школа финансов и менеджмента представили результаты технической помощи по финансированию кирпичных печей в Бангладеш. Франкфуртская школа представила разработанную ею дорожную карту, в которой излагаются шаги, необходимые для перехода к более чистой технологии обжига кирпича. После семинара Министерство энергетики согласилось продолжить работу по предложенной дорожной карте.

Внедрение современных и экологически чистых кирпичных технологий активизировалось после того, как Министерство энергетики прекратило выдачу экологических сертификатов для традиционных печей.

До перехода еще далеко. Согласно последним статистическим данным, на сегодняшний день установлено только 134 HHK и 47 туннельных печей. Это менее 3% от общего числа печей для обжига кирпича в Бангладеш.

Кирпичные печи и их влияние на окружающую среду


Др.Н. Субраманиан

Введение
Кирпич — это традиционный строительный материал, который имеет большое значение в индийской архитектуре. При производстве кирпича в Индии, а также в некоторых частях мира до сих пор используется традиционная техника обжига. После Китая Индия является вторым по величине производителем кирпича, производя более 10 процентов мирового производства, и имеет около 140 000 предприятий по производству кирпича, что составляет 250 миллиардов единиц кирпичной кладки (www.proptiger.com).В отрасли работает около 15 миллионов человек, и ежегодно она потребляет более 35 миллионов тонн угля.

В развитых странах простые печи были заменены туннельными печами непрерывного действия, которые производят миллионы высококачественных кирпичей за меньшее время. Чтобы кирпичная промышленность Индии выжила, ей следует модернизировать свои печи.

Министерство жилищного строительства и городского хозяйства (HUA) изучает вопрос о том, может ли оно запретить использование кирпича из обожженной глины в своих строительных проектах. Это шаг, направленный на продвижение экологически чистой продукции.Если правительство запретит обжигать глиняные кирпичи, это будет большим ударом для обжиговой промышленности. Национальный экологический трибунал (NGT) также приказал запретить рытье земли для изготовления кирпичей без предварительного экологического разрешения (EC).

Эти шаги вызваны тем, что традиционные печи для обжига кирпича вызывают загрязнение воздуха, поскольку они используют уголь в процессе производства кирпича. В октябре 2018 года Верховный суд уполномочил Управление по предотвращению и контролю загрязнения окружающей среды (EPCA), чтобы гарантировать, что все печи для обжига кирпича используют зигзагообразную технологию, как указано Министерством окружающей среды и лесов, которая может сократить выбросы на 80 процентов.

В этой статье представлен обзор различных технологий обжиговых печей и предлагается использовать вертикальную шахтную печь для обжига кирпича (VSBK) в качестве альтернативы традиционным печам, загрязняющим окружающую среду. Приняв VSKB, огромные трудовые ресурсы, занятые в этой отрасли, не только сохранят средства к существованию, но и смогут жить на лучших рабочих местах с ограниченным уровнем загрязнения.

Классификация печей для обжига кирпича
Печи для обжига кирпича сначала начали в ямах, а стены были добавлены позже. Была добавлена ​​дымовая труба, чтобы улучшить воздушный поток или тягу в печи, а также для более полного сжигания топлива.За прошедшие годы было изобретено несколько вариантов с разной степенью эффективности и стоимости. Различные типы технологий обжига кирпича, которые используются во всем мире, включают следующие (Akinshipe and Kornelius, 2017): 1. Зажимная печь 2. Обжиговая печь с восходящей тягой (UDK) 3. Обжиговая печь с нисходящей тягой (DDK) 4. Bull’s траншейная печь (БТК), которая может иметь подвижный или фиксированный дымоход 5. Зигзагообразная печь 6. Обжиговая печь Хоффмана (кольцевая) 7. Вертикальная шахтная печь для обжига кирпича (VSBK) и 8. Тоннельная печь.

Менее популярные типы включают печь Хабла (энергоэффективный вариант печи зигзага, изобретенной в Германии), печь Иглу или Улей (используется в Зимбабве), печь Кондагаон и печь Бхадравати (Акиншипе и Корнелиус, 2017).Другие менее распространенные печи включают модифицированные печи с зажимом, такие как печь Scove и печь Scotch.

Существуют два типа печей для обжига кирпича в зависимости от производственного процесса и потока воздуха в печах.

Классификация на основе производственного процесса
Двумя основными типами являются печи прерывистого действия и печи непрерывного действия (рис. 1).

Рисунок 1: Классификация печей для обжига кирпича в зависимости от производственного процесса
В печах прерывистого действия кирпичи обжигаются партиями и могут быть далее подразделены на две категории: без дымохода, у которого нет трубы / дымохода для отвода дымовых газов (примеры: печи с зажимом, скотчем и скотчем), и с дымоход, у которого есть дымоход / дымоход для создания тяги для выпуска дымовых газов на более высоком уровне в атмосферу (примеры: печь с нисходящей тягой и подъемные печи). В обоих типах кирпичи и топливо укладываются слоями, и вся партия обжигается сразу. После того, как огонь утихнет, кирпичам дают остыть. Затем печь опорожняется, снова заполняется необработанными кирпичами и разжигается новый огонь для следующей партии кирпичей. Таким образом, теряется тепло, содержащееся в горячих дымовых газах, в обожженных кирпичах и в конструкции печи. Эти печи имеют низкую топливную эффективность и загрязняют атмосферу.

Этот раздел статьи доступен только нашим подписчикам.Пожалуйста, Нажмите здесь , чтобы подписаться на план подписки для просмотра этой части статьи.


ПРОЕКТ ПОВТОРНОЙ ОБРАБОТКИ ПЛОЩАДИ КИРПИЧНОЙ ПЕЧИ В КОММЕРЧЕСКОМ, ЖИЛОМ И ОФИСНОМ ЗДАНИИ И ПАРКЕ — PISCILLE

Архитектурный

Италия

19 января 2011 г. — 11:06 • 3,902

3,902

3,902

Италия 18 января 2011 г. — 13:54 • 3,771

Архитектурный

Италия

4 мая 2010 г. — 18:24 • 3,144

Архитектурный

Италия

28 января 2010 г. — 18:49 • 3,590

Архитектурное

Италия

28 января 2010 г. — 17:34 • 6 672

Архитектурное

Италия

7 января 2010 г. — 15:49 • 2 643

Архитектурное

Италия

2009 18 ноября — 12:11 • 12,173

Архитектура

Италия

18 ноября 2009 г. — 11:56 • 10,133

Архитектура

Италия

18 ноября 2009 г. — 11:34 • 7,321

Архитектурный

Италия

9 ноября 2009 г. — 13:33 • 6,669

Архитектурный

Италия

9 ноября 2009 г. — 13:26 • 11,627

Архитектурно

Италия

6, 2009 — 11:41 • 7 658

Архитектурное

Иран

10 июня 2009 г. — 19:07 • 5 954

Архитектурное

Иран

9 июня 2009 г. — 19:42 • 8 912

Архитектурное

Италия

23 апреля 2009 г. — 19:20 • 11,998

Архитектурное

Италия

23 апреля 2009 г. — 19:18 • 10,672

Архитектурное

Италия

23 апреля 2009 — 19 : 14 • 11 982

Архитектурный

Италия

23 апреля 2009 г. — 19:05 • 10 799

Архитектурный

Италия

23 апреля 2009 г. — 19:02 • 6,165 9000 5 Архитектурное

Италия

23 апреля 2009 г. — 18:59 • 6,116

Архитектурное

Италия

23 апреля 2009 г. — 18:52 • 7 829

Архитектурное

Италия

23 апреля 2009 г. — 18:48 • 5,466

Архитектурное

Италия

23 апреля 2009 г. — 18:44 • 10,763

Архитектурное

Италия

23 апреля 2009 г. — 18:36 • 11,921

Архитектурное

Италия

23 апреля 2009 г. — 18:32 • 11 049

Архитектурное

Италия

23 апреля 2009 г. — 18:13 • 7 637

Архитектурное

Италия

23 апреля 2009 г. — 17:59 • 11410

Архитектура

Япония

23 апреля 2009 г. — 17:38 • 13,216

Архитектурная

Италия

23 апреля 2009 г. — 17:29 • 13,465

Architectura l

Италия

23 апреля 2009 г. — 17:17 • 8,982

Архитектурное

Италия

23 апреля 2009 г. — 17:08 • 8,580

Архитектурное

Италия

23 апреля 2009 г. — 16:36 • 11,485

Архитектура

Италия

23 апреля 2009 г. — 15:49 • 13,045

Архитектурная

Италия

23 апреля 2009 г. — 14:13 • 11,682

Архитектурная

Италия

23 апреля 2009 г. — 13:53 • 9907

Архитектурное

Италия

23 апреля 2009 г. — 13:47 • 9,585

Архитектурное

Италия

23 апреля 2009 г. — 13:21 • 6,486

Архитектура

Италия

23 апреля 2009 г. — 13:03 • 12,748

Архитектурная

Италия

23 апреля 2009 г. — 12:43 • 10,193

Архитектурная

Италия

23 апреля 2009 г. — 12:14 • 9,017

Архитектура

Италия

23 апреля 2009 г. — 11:51 • 8,960

Архитектура

Италия

23 апреля 2009 г. — 11:40 • 8,343

Архитектура

США

23 апреля 2009 г. — 11:00 • 5,219

Архитектурная

Италия

23 апреля 2009 г. — 10:50 • 13,066

Архитектурная

Италия

22 апреля 2009 г. — 18:57 • 9,196

Архитектурное

Италия

22 апреля 2009 г. — 18:36 • 9,039

Архитектурное

Италия

22 апреля 2009 г. — 18:31 • 9,901

Архитектурное

Италия

22 апреля 2009 г. — 17:55 • 10 438

Архитектурное

Италия

22 апреля 2009 г. — 17:36 • 7,367

Архитектурное

Италия 900 05

22 апреля 2009 г. — 17:22 • 12,401

(PDF) Кирпичные печи Непала: взгляд неправительственной организации

S.Шреста, С. М. Тайгерсон

10. 4236 / ojsst.2019.91001 4 Открытый журнал по безопасности и технологиям

в костер голыми руками. В отличие от печей, не относящихся к BBN, в печах BBN

не наблюдалось детского труда, принудительного или кабального труда. Весь персонал, опрошенный

на печах BBN, был осведомлен о пяти стандартах BBN. Рабочие прошли переподготовку

по этим стандартам. Мы заметили, что печи BBN

были механизированы, и в них использовалась улучшенная технология, которая уменьшила загрязнение воздуха в окружающей среде на

.Результаты проб воздуха будут продемонстрированы в следующей статье.

4. Обсуждение

Такие льготы, как медицинское обслуживание, оплачиваемый отпуск, бесплатный обед и бонус в денежной форме

были причинами для увеличения удержания рабочих в этих конкретных печах BBN. Когда

спросили о безопасности труда на рабочем месте, рабочие ответили, что

ответили, что они чувствуют себя в безопасности на рабочем месте. Из обзора было ясно, что печи, связанные с

BBN, упорно работали над соблюдением пяти принципов

BBN.Чтобы искоренить принудительный и кабальный труд, BBN следит за тем, чтобы найке (mid-

dleman) не участвовал в процессе найма. Предприятиям

не разрешается хранить какие-либо оригиналы документов, например, гражданство работника.

Компании также должны иметь фиксированные часы работы для всех рабочих. Чтобы исключить использование детского труда, BBN следит за тем, чтобы печь не принимала на работу лиц моложе 18

лет. Если есть дети, против печи будет возбуждено уголовное дело.

В целях повышения безопасности и гигиены труда на рабочем месте BBN начала обучение рабочих

, чтобы повысить осведомленность их об опасностях, связанных с обжигом кирпича. Рабочим были предоставлены различные виды средств индивидуальной защиты (СИЗ)

, такие как респираторы, ботинки, защитные очки, перчатки,

и каски, в зависимости от спроса и типа

работы. BBN предоставляет работникам СИЗ во время каждой тренировки. Чтобы обеспечить работникам справедливую заработную плату в размере

, BBN заставляет компании платить через систему заработной платы ra-

, а не сдельную.Все транзакции должны быть понятны работнику.

Это защищает рабочих от обмана со стороны владельцев печи или посредников. Наличие у рабочих оригинала документа, такого как карта гражданства, свидетельство о рождении или миграционное свидетельство

, дает им чувство свободы и безопасности. Это делает их более независимыми.

Механизированные рабочие системы производят кирпичи быстрее и устраняют многие из

травм опорно-двигательного аппарата, столь распространенных в кирпичной промышленности.Печи BBN имеют на

больше кирпича, производимого этими типами систем. Обжиговые печи BBN обеспечивают

начальных и текущих тренингов по технике безопасности с целью предотвращения травм на рабочем месте

присяжных. Это мотивирует рабочих и владельцев также видеть выгоду от снижения затрат на производственные травмы на

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
