Вентиляция в погребе с одной и двумя трубами — схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Содержание статьи

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

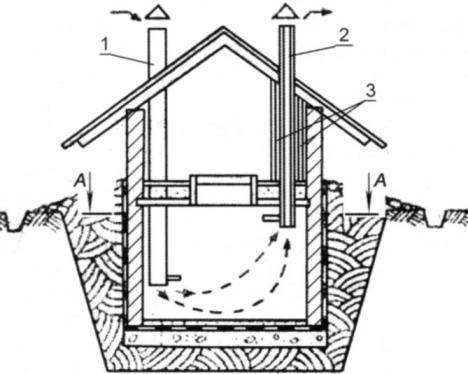

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

где

F – площадь трубы в м2,
L – объём необходимого воздуха,
V – скорость потока. Принимается за 1 м/с,
3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м

3/час.
F = 18/3600 х 1 = 0,005м2.
R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.

При площади 10 м2 это 250 см2.
Вычисляем радиус по формуле (2):
R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба.
При 10 м2 это 0,025 м2.
Через площадь круга
R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2).


Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно.

Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Оцинкованные воздуховоды при повреждении покрытия ржавеют, закапывать их без гидроизоляции не рекомендуется. Не герметичны, на поверхности образуется конденсат, что требует держать ёмкость или устраивать кран для слива конденсата. По цене сравнимы с пластиком.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

  • Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
  • Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
  • Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат.

Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.



Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Заключение

Правильный выбор, монтаж и эксплуатация системы вентиляции – залог успешной работы погреба. Каждый из них индивидуален. Принципы работы одинаковы, но условия разные.

Только собственные наблюдения и записи о погоде, положении задвижек, шиберов, дверей, люков (хотя бы в течение первого года) помогут выработать правильный алгоритм.

Вентиляция в погребе, гараже: как сделать вытяжку своими руками с одной или двумя трубами

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности.

Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют.

В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

  1. Естественной.
  2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях.

Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха.

В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

  • диффуз-флюгер;
  • дефлектор;
  • нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

  • вентиляционных труб;
  • защитных решеток;
  • козырьков для уличных концов труб;
  • дефлекторов;
  • вентиляторов;
  • кабеля;
  • крепежных хомутов;
  • дюбелей и саморезов;
  • молотка;
  • дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов.

Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый.

Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Источник: https://garazhyk. ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom

Устройство вентиляции в погребе под гаражом

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх.

Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже.

Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества.

Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения.

Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов. Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

  1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
  2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича.

Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе.

Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

  • Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
  • Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
  • Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

  • Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
  • Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
  • Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Источник: https://PodvalDoma.ru/mikroklimat/ventilyaciya/pogreba-v-garazhe.html

Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

  • Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.
  • Основные элементы.
  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

  1. Расчёт идёт по формуле:
  2. F = L/3600 х V, (1)
  3. где
  4. F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с,
  5. 3600 – количество секунд в 1 часе.
  6. На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант

  • На 1 метр площади подвала требуется 25 см2 сечения вентканалов.
  • При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2):
  • R = 89 мм, диаметр 18 см.

Третий вариант

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга

  1. R = 89 мм, диаметр труб 18 см.
  2. Как видим, два последних варианта дают одинаковый результат.
  3. Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Оцинкованные воздуховоды при повреждении покрытия ржавеют, закапывать их без гидроизоляции не рекомендуется. Не герметичны, на поверхности образуется конденсат, что требует держать ёмкость или устраивать кран для слива конденсата. По цене сравнимы с пластиком.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

  • Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.
  • Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

  • Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
  • Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
  • Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Заключение

Правильный выбор, монтаж и эксплуатация системы вентиляции – залог успешной работы погреба. Каждый из них индивидуален. Принципы работы одинаковы, но условия разные.

Только собственные наблюдения и записи о погоде, положении задвижек, шиберов, дверей, люков (хотя бы в течение первого года) помогут выработать правильный алгоритм.

Источник: https://stroy-okey.ru/remont/ventilation/ventilyaciya-v-pogrebe-s-odnoj-i-dvumya-trubami-shemy-ustrojstvo/

Вентиляция в гараже с подвалом: все секреты правильного выбора

23.02.2018

Наличие подвального помещения в гараже для хранения различных вещей имеет множество преимуществ, и при этом его обустройство не несет больших финансовых затрат.

Популярность такого планировочного решения обусловлена тем, что при экономии пространства дома или площади участка имеется возможность длительного хранения домашних заготовок и овощей.

Грамотно устроенная вентиляция в гараже с подвалом предотвратит воздействие неблагоприятных факторов – увеличит срок хранения продовольственных запасов, избавит от плесени и порчи промышленные предметы.

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

  • Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
  • Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
  • Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

  • Принудительная вентиляция.
  • Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

  • Легкость и дешевизна обустройства.
  • Отсутствие шума.
  • Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

  • Отсутствует возможность регулировки.
  • Воздух нельзя нагревать и охлаждать.
  • Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

  • Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

  • обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

  • Сложность устройства.
  • Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
  • Дороговизна оборудования.
  • Необходимость постоянного энергоснабжения для работы системы.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

  • Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
  • Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
  • Мелкоячеистая сетка.
  • Емкость для конденсата.
  • Конусный козырёк.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

  1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
  2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
  3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
  4. Для сбора конденсата устанавливается емкость под выходной трубой.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

  • Таким образом, можно определить два варианта установки:
  • Этапы монтажа:
  • На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:
  • В трубу монтируют вентилятор.
  • Для запитки вентилятора укладывают электрокабель.
  • Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-garazhe-s-podvalom.html

Вентиляция погреба в гараже своими руками

Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т.п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.

Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.

Зная, какая должна быть вытяжка в погребе, можно добиться хорошего микроклимата. Кроме этого, следует придерживаться рекомендаций специалистов, а также соблюдать простые правила: добиться наиболее подходящего температурного режима (+5), соорудить хорошее затемнение, улучшить циркуляцию воздуха, не превышать уровень влажности выше 90%.

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Вентиляция в погребе с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

  • Идеальный вариант – закладка вентиляции на стадии строительства.
  • Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
  • Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
  • Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
  • Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
  • Чаще всего систему делают из пластика.
  • Вытяжная система будет проходить через специальный люк.
  • Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
  • Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Совет! Лучше всего использовать трубы, изготовленные из асбестобетона. Выбирать сечение не менее 15 мм, что вполне надежно и прочно. Для усиления эффективности воздухообмена, трубы снабжают дефлектором, а это обеспечить разрежение воздуха и рост тяги.

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования.

Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба.

Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя.

В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием.

С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока.

Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

 Загрузка …

Источник: https://ventilation-conditioning.ru/montazh/ventilyaciya-pogreba-v-garazhe.html

Вентиляция в погребе своими руками: схема и особенности устройства

Правильная вентиляция – залог хорошего микроклимата помещения. Отсутствие сырости, грибка, плесени, поддержание температурно-влажного режима являются показателями корректной работы системы. Принимая решение о строительство домашнего погреба нужно предусмотреть все нюансы, чтобы в итоге получить соответствующий режим хранения фруктов, овощей, консервированной продукции.

Правильный микроклимат в помещении погреба

В погребе должен поддерживаться определенной тепловлажностной баланс

Лучшая вентиляция, которая оправдана по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, которым должно соответствовать помещение для хранения продуктов:

  • Надлежащая влажность воздуха. При повышенной влажности: продукты быстро портятся, в помещении образовывается плесень. Избежать этого поможет правильно устроенная гидроизоляция.
  • Необходим приток свежего воздуха и отвод отработанного.
  • Не должно быть перепадов температур, во избежание подмерзания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

Схема вентиляции погреба под домом

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Вентиляция в погребе своими руками: ключевые акценты

Какие трубы подойдут

Две трубы (подача и отвод воздуха) изготовленные из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывают следующим образом: вытяжная труба проходит вдоль угла погреба, начинаясь в полутора метрах от его пола (приблизительно на 20 см ниже уровня потолка) и заканчивается на крыше, выше конька не менее, чем на 0,5 м. Правильная высота влияет на уровень тяги.

Диаметр трубы подбирается на основании расчетов

Приточная труба устанавливается в противоположном углу от вытяжной, на высоте до 0,3 м от уровня пола. Диаметр труб рассчитывается исходя из утвержденных нормативами значений, так на 1 кв. м площади погреба – 26 кв. см сечения трубы.

Допустим, площадь погреба составляет 10 кв. м, тогда воспользовавшись формулой площади окружности, найдем нужное нам сечение трубы.

R= √S/π = √(26х10)/3,14= 9,1 см. Значит, сечение нужной трубы – 18 см.

При расчетах учитывайте, что если расчетный диаметр получается, например, 12,8 см, необходимо взять большее значение – 14.

Важно! Для того, чтобы получилась правильная вентиляция погреба, сечение вытяжной трубы нужно рассчитывать с коэффициентом 1,15. То есть для погреба площадью 10 кв. м – 20 см (18х1,15), а для 5 кв. м – 16 см.

Обязательная теплоизоляция

Утепление вытяжной трубы в месте, где она проходит через чердачное помещение, является обязательным при ее установке. Труба, выполняющая функции отвода теплого воздуха, в холода образует на своей внутренней поверхности конденсат. Он замерзает на морозе, уменьшая, а иногда полностью закупоривая, путь прохождения отработанного воздуха. Также защитить необходимо вытяжную и приточную трубу козырьками, которые не позволят осадкам попадать внутрь.

Внимание! Отрегулировать воздухообмен с помощью заслонок, которые встраиваются в трубы. Благодаря таким устройствам, можно изменять интенсивность входящих и выходящих воздушных масс.

Вентиляция из досок

Для небольших размеров помещения целесообразна вентиляция в погребе с одной трубой. Ее делают двухканальной. Сделать вентиляционную трубу, для отдельно стоящего погреба, можно из досок толщиной 3-4 см. Она представляет собой полую прямоугольную конструкцию со сторонами 18 см каждая. Внутри – диагональная перегородка. Для регулировки притока и отвода воздуха, каждый канал имеет задвижку.

Деревянная вентиляция тоже бывает

Важно! Приточные и вытяжные трубы не должны располагаться на одном уровне. Это правило не относится к вентиляции с одной трубой.

Как сделать вентиляцию в погребе дома?

Для устройства такой вентиляции необходимо соблюсти обязательное условие – она не должна нарушить комфорт жителей дома запахами, которые присутствуют в погребе. Этот факт может свидетельствовать о том, что вентиляция погреба неправильно работает.

Устройство вентиляции в погребе, находящимся под домом, должно выполняться с соблюдением нормативных требований к установке труб и их размерам, в зависимости от высоты здания и площади погреба. В доме может быть установлена только вентиляция погреба с двумя трубами.

Правила установки вентиляции погреба в доме

Вентиляцию можно организовать с помощью вентилятора
  • Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
  • Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
  • Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
  • Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
  • Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

В новом погребе после «сдачи в эксплуатации» нужно обязательно проверить работу вентсистемы

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

Навигация по записям

Расчет и схема вентиляции погреба

Мечта любого домовладельца — это чистый и сухой подвал под домом. В погребе, используемом для хранения овощей с приусадебного участка, должен поддерживаться особый микроклимат, характеризующийся низкой влажностью и невысокой положительной температурой (1-2°С). Для этого еще на этапе проектирования дома должна быть разработана и включена в проект схема вентиляции погреба. Но зачастую, на практике все выглядит печальней.

Просчет проектировщика или халатность строителей приводят к удручающим результатам. Затхлый воздух, сырость, плесень, грибок на стенах и полках подвала. И, как следствие, испорченный урожай, гниение деревянных элементов строения и ослабление прочности несущих элементов. К счастью, восстановить или даже заново создать систему воздухообмена — вентиляции подвального помещения, дело хоть и не простое, но осуществимое. Ниже мы рассмотрим примеры работающих схем вентиляции подвалов, находящихся под домом, гаражом или сараем.

Принцип действия системы вентиляции в погребе

В основу работы вентиляции заложен физический эффект стремления теплого воздуха вверх. В классической схеме воздухообмена в противоположных концах помещения монтируются две вертикальные шахты. Выход из одной расположен над полом, а вход во вторую под потолком. Это приточная и вытяжная трубы системы. Холодный воздух опускается в подполье через приточную трубу, под действием силы тяжести. Теплый воздух, наоборот, стремится покинуть помещение через трубу вентиляционного канала, расположенную под потолком.

Классическая схема вентиляции подвального помещения

Виды вентиляционных систем

Естественная двухтрубная

Этот вид системы воздухообмена называется двухтрубным. И представляется наиболее целесообразной для установки. Проектируя систему вентиляции подвала с двумя трубами, начинать надо с правильного математического расчета проходных сечений воздуховодов вентиляции. По действующим стандартам на один квадратный метр помещения должно приходиться не менее 25 см2 проходного сечения вентиляционной шахты. Зная это соотношение, нетрудно рассчитать необходимый диаметр. Ниже в таблице приведены значения расчетов для типовых подвалов.

Значения проходных сечений для небольших подвалов

Площадь подвального помещения, м2
4 6 8 9 10 12 15 18
Сечение воздуховода, см2 104 156 208 234 260 312 390 468
Диаметр трубы 11 14 16 17 18 20 22 25

Важно! При проектировании системы воздухообмена для подвала или погреба, необходимо использовать трубы сечением больше расчетного на 10 – 15%. И предусмотреть задвижки или заслонки в каналах. Это обеспечит запас мощности системы и позволит регулировать её производительность.

Так же при разработке проекта следует учесть следующие аспекты:

  • трубы или шахты воздуховодов должны иметь как можно меньше углов, изгибов и колен. Идеальная шахта — это прямая вертикальная труба.
  • вытяжная труба в верхней своей части должна быть утеплена, во избежание появления конденсата.
  • также вытяжная труба должна быть выше конька крыши на 25-30 см и иметь наверху колпак, предотвращающий попадание внутрь атмосферных осадков.
  • приточная труба обычно выводится сквозь фундамент и располагается чуть выше уровня земли.
  • входное отверстие приточной трубы должно быть забрано мелкой металлической сеткой или решеткой. Во избежание проникновения в подвал грызунов, птиц и других мелки животных.
  • приточная и вытяжная трубы должны быть одного диаметра, а производительность системы регулируется заслонками.

 Естественная однотрубная

Однотрубная система менее продуктивна, так как в данном случае шахта воздуховода делается двух – канальной, и развести входящий и выходящий поток воздуха представляется затруднительным. Но, не смотря на низкую эффективность, такие системы все равно используются в погребах с одной трубой в случаях, когда подводить две трубы в разные концы помещения слишком накладно. Смотрите фото ниже.

Схема однотрубного двухканального воздуховода из досок

Для подвала в гараже или в частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

 Принудительная система вентиляции

Принудительная вентиляция погреба

Для подвала в гараже или в небольшом частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно. Поэтому в помещениях большой площади, или в которых по каким-то причинам установка естественной вентиляции затруднена, используют принудительную вентиляцию. Движение воздуха в ней обеспечивается электровентиляторами. Принудительная вентиляция бывает нескольких типов:

  • вытяжная;
  • приточная;
  • приточно-вытяжная системы;

Тип системы определяется местом установки вентилятора. И подбирается, исходя из местных условий.

Следует отметить, что для большого подвального овощехранилища хорошим решением будет использование принудительной вытяжной вентиляции с естественным притоком.

Преимуществом таких систем является хорошая производительность, независимо от количества изгибов и поворотов воздушной магистрали, а так же возможность включения в систему дополнительных устройств – таких, как системы фильтрации и очистки воздуха, электрический подогрев, автоматическое включение/отключение по показателям температуры или загазованности. Проектирование и монтаж таких систем лучше доверить специалистам, что, несомненно, окупится в будущем.

Профессиональный расчет и монтаж систем воздухообмена

Несмотря на кажущуюся простоту системы вентиляции подпольного пространства, неспециалисту бывает трудно правильно произвести расчет вентиляции и тем более смонтировать подобную систему своими руками. Потому что в процессе монтажа обычно возникают непредвиденные ситуации, и человеку без опыта подобных работ бывает трудно с ними справиться. Особенно, когда дело доходит до бурения монолитного фундамента или прокладки воздуховодов сквозь перекрытия первого и второго этажей. В таких случаях лучше доверить работу специалистам, которые быстро и с гарантией проведут все необходимые работы от проектирования до монтажа. И избавят от этой головной боли хозяина, которому останется только принять работу и порадоваться замечательному микроклимату, образовавшемуся в его подвале.

Чтобы гарантированно избежать ошибок в проектировании и монтаже инженерных систем, вы можете заказать проекты вентиляции общественных и частных зданий и помещений в компании «Мега.ру». Связаться с нами можно, перейдя на страницу «Контакты».

И напоследок рекомендуем к просмотру видео о самостоятельной реализации системы воздухообмена в погребе гаража:



Как сделать принудительную или естественную вентиляцию в погребе частного дома

В статье рассмотрены основные типы естественной приточно-вытяжной вентиляции и варианты ее реализации для небольших погребов или подвалов. Кроме того, вы узнаете, в каких случаях необходимо устанавливать принудительную систему вентиляции, а также ее преимущества, особенности и недостатки.

Устройство вентиляции в погребе – технически сложная и масштабная работа, которую стоит доверить специалистам. Вентиляция погреба в частном доме позволяет удалять скопившуюся влагу, что предотвращает образование грибка и плесени, а также увеличивает срок хранения овощей и фруктов. Монтаж вентиляции предполагает установку определенного оборудования, которое в естественном или принудительном виде будет способствовать регулярному воздухообмену внутри помещения.

Как правильно сделать вентиляцию в погребе

Устройство вентиляции в подвале частного дома предполагает следующие виды работ:

  • Выбор типа вентиляции.
  • Проведение необходимых расчетов (объем помещения, сечение воздуховодов и прочее).
  • Подбор соответствующего оборудования.
  • Монтаж системы.

Каждый из этих этапов имеет свои особенности и нюансы, которые знают профильные специалисты.

При выборе типа вентиляционной системы следует ориентироваться на объем подвального помещения. Естественная вентиляция подвала – наиболее простой способ наладить регулярный воздухообмен в погребе. Для установки не потребуется никаких дополнительных устройств (вентиляторы, кондиционеры, автоматические датчики климат контроля и прочее). Достаточно обойтись только одной или двумя трубами.

Вентиляция в погребе с одной трубой допускается лишь в помещениях с небольшим объемом. Труба соответствующего диаметра выходит наружу, служа одновременно и приточным и вытяжным каналом. Для защиты погреба от попадания атмосферных осадков, на внешний конец трубы одевается специальная конусообразная крышка — «грибок». Недостаток такой системы – достаточно низкая эффективность, поэтому если в вашем погребе хранится большое количество овощей и фруктов, рекомендуется установить вентиляцию в погребе с двумя трубами.

Этот метод показал себя намного эффективнее, чем предыдущий, и на сегодняшний день является самым простым и популярным вариантом среди систем естественного обмена воздухом. Для обустройства такой вентиляции в погребе под домом потребуется два вентканала (трубы), один из которых будет вытяжным, а другой – приточным.

Трубы устанавливаются в разных сторонах погреба, при этом вытяжной канал монтируется максимально близко к потолку, а приточный – на расстоянии около полуметра от пола. Благодаря разнице между плотностью воздуха внутри помещения и снаружи будет происходить воздухообмен. Наружный конец приточного канала защищают сеткой от проникновения грызунов, а верх вытяжной трубы закрывают конусообразной крышкой.

Правильная приточно-вытяжная вентиляция подвала обеспечит эффективный воздухообмен и выведет лишнюю влагу из помещения, что предотвратит распространение гнили и порчу продуктов.

Преимущества и особенности принудительной вентиляции в подвале частного дома

Если площадь помещения более 40 м2, и внутри нет разделения на отдельные комнаты, а также в случае использования подвала для обустройства сауны, бассейна, бильярдной или комнаты отдыха, естественная вентиляция не сможет эффективно справиться со своей задачей.

Принудительная вентиляция в подвале частного дома предусматривает монтаж вентканалов и подключение специального оборудования – вытяжных вентиляторов, калорифера, блока автоматики, воздухозаборников, обратного клапана с электрозадвижкой и многого другого. По сравнению с естественным отводом воздуха, принудительная вентиляция имеет свои преимущества:

  • Возможность эффективно проветривать помещения любой площади.
  • Контроль воздухообмена и уровня влажности (автоматический или ручной).
  • Обогрев помещения (если установлен калорифер или рекуператор).
  • Очистка воздуха (при наличии фильтров).

Несмотря на все преимущества, такая система имеет ряд недостатков. Во-первых, это затраты на покупку оборудования и расходных материалов. Во-вторых, это достаточно высокая стоимость монтажа. В-третьих, это дополнительные расходы на обслуживание и замену вышедших из строя элементов. В-четвертых, если будут перебои с электроэнергией, то воспользоваться системой вентиляции не удастся. Кроме того, необходимо предварительно произвести изоляционные работы (гидроизоляция погреба и его утепление), чтобы уменьшить расход электроэнергии в зимнее время в режиме обогрева воздуха.

На нашем сайте вы сможете найти специалистов, которые занимаются обустройством вентиляции «под ключ», начиная от расчетов и заканчивая подбором оборудования и монтажными работами любого уровня сложности. Сотни частных мастеров и строительных бригад зарегистрировались на нашем портале и ждут своих заказчиков. Вам доступны фотографии реальных работ, онлайн рейтинг и отзывы других заказчиков. Вы сможете связаться с мастером, обговорить условия работы и договориться о цене.

Вытяжка в погребе — ВентиСам

Правильная вытяжка в погребе положительно повлияет на качество продуктов, приготовленных на долгое хранение. Если циркуляция воздуха будет устроена неправильно, будет присутствовать сквозняк, то это может негативно отразиться на овощах и фруктах.

  • 1 Несколько советов по обустройству вентиляционной системы
  • 2 Как своими руками выполнить приточно-вытяжную вентиляцию погреба
    • 2.1 Детальная инструкция: как правильно сделать вытяжку из погреба
  • 3 Как смонтировать приточную трубу
    • 3.1 Как сделать вытяжку из погреба одной трубой

Несколько советов по обустройству вентиляционной системы


Каждый обладатель дачного участка старается сберечь собранный урожай на длительное время, и лучше чем погреб с этой задачей ничто не справится.

На что следует обратить внимание:

  • Подвал с повышенной влажностью нельзя использовать для этих целей, так как это приведёт к негодности продуктов за короткий период времени.
  • Поэтому необходимо знать, как правильно сделать вытяжку в погребе. Ведь без проветривания не сможет обойтись ни один погреб, особенно тот, в котором хранятся свежие и закупоренные на зиму продукты.
  • Исходя из вышесказанного, ясно, что основной задачей погреба является создание необходимого микроклимата, в котором будут благоприятно храниться овощи и фрукты, сохраняющие полезные компоненты и свойства длительное время.

Обратите внимание! В результате неточных расчётов, не соблюдения технологии по строительству и экономии личных средств на строительные материалы, погреб зачастую не используются по назначению.

  • Там невозможно сберегать продукты из-за сырости, в результате которой развивается плесневый и грибковый налёт.

Когда погреб относится к неотъемлемой части постройки, то вентиляция проектируются в цоколе фундамента, сохраняя над погребом отдушины:

  • Отдушина заграждается решёткой от всевозможных вредителей и домашних животных.
  • С началом заморозков отдушину закрывают тряпьём или непроницаемым материалом, тем самым ограждая подвал от лишней влаги.

Если всё будет сделано как надо, то погреб сможет выдерживать необходимую температуру для хранения продуктов.

Как своими руками выполнить приточно-вытяжную вентиляцию погреба


В том случае, когда у погреба большая площадь, то обыкновенной отдушиной не спасти ситуацию. Она не сможет обеспечить правильный воздухообмен в помещении. К нашему счастью вытяжка выполняется очень легко и без больших расходов.

Базируясь на природной разнице температур снаружи и внутри погреба:

  • Верно рассчитанная вытяжка погреба предупредит возникновение плесневого и грибкового налёта, не позволит испарениям пройти в жилую часть помещения, а прямиком выгонит их на воздух.
  • Можно самостоятельно сделать все расчеты, если кто-то впервые сталкивается с такой задачей, можно посмотреть видео как сделать вытяжку в погребе.
  • Цена на материалы доступная, их можно приобрести в любом строительном магазине. Обеспечить такого вида вентиляцию можно с помощью двух труб, одна будет выполнять приточную функцию, а другая вытяжную.
  • Располагаются эти трубы на разнообразных уровнях погребного помещения. Трубы должны находиться под различным углом. Вытяжное отверстие располагаются вверху, на потолке. А местоположение приточной трубы будет внизу приблизительно полметра от пола.

Примечание. Это устройство называется естественным, так как оно безотказно работает за счёт разных температур в середине и вне помещения. Скорость вентиляции напрямую связана с разностью температур. Чем выше температура, тем выше скорость движения.

Схема вытяжки в погребе показывает насколько легко всё на деле, и можно все выполнить самостоятельно.

Детальная инструкция: как правильно сделать вытяжку из погреба


Рассмотрим, как правильно определить диаметр трубы:

  • Вентиляцию в погребе рассчитать очень легко, простейшими математическими вычислениями, так на 1 м² погреба нужно 26 см² сечения воздуховода.
  • То есть на 1 см диаметра трубы, приходится 13 см² сечения. Так рассчитывается диаметр трубы: если погреб 7 м², то нужно умножить эту площадь на 26 см²(182) и полученный результат разделить на 13.
  • В конце расчетов получаем диаметр нужной трубы — 14 см.

Второй шаг — как смонтировать вытяжную трубу:

  • Вытяжная труба выводится сквозь перекрытие на кровлю здания, если имеется дымарь с печи или камина, то рекомендуют вытяжку расположить возле неё, чтобы улучшилась тяга.
  • Главное условие этой конструкции — вытяжка должна находиться выше всех стен и построек, тогда тяга будет постоянной. В нижней части вытяжная труба застилается задвижкой для возможной регулировки тяги, также ею регулируются степень влажности и температура в подвале.

Совет. Часть трубы в погребе обязательно утепляется. Сверху трубу, которая находится на улице, следует оградить решёткой от различного сора и листьев, и сделать ограду от осадков.

Как смонтировать приточную трубу


Приточная труба устанавливается в противолежащей стороне помещения. Она должна располагаться в полуметре от пола. Выводится эта труба на кровлю и снабжается решёткой от загрязнений и защитой от осадков. Итак:

  • На практике ясно, что при более короткой приточной трубе сильнее будет воздухообмен, но нельзя располагать трубы на одном уровне, иначе произойдёт застой воздуха.
  • При помощи такой простой конструкции вы быстро добьётесь благоприятного климата в погребе, насыщенного кислородом и с достаточным уровнем влажности.
  • Чтобы проверить вентиляцию в погребе, достаточно зажечь свечу. Если огонь будет ровным и ярким, то с воздухообменом всё в порядке.
  • Если спичка тут же потухнет, это будет означать, что недостаточно углекислого газа в помещении, и воздухообмен происходит неправильно.
  • Чтобы выяснить, в какой трубе загвоздка, на помощь приходит снова спичка или горящая бумага. Её необходимо поднести по очереди то к одной, то к другой трубе.
  • Если пламя будет дрожащим — это будет свидетельствовать о потоке свежего воздуха. Если же этого не происходит, значит, воздуховод забит или есть ошибки в проекте.

Совет. В этом случае нужно изменить высоту поточной трубы, чтобы ускорить поточный канал. Это не помогло — следует увеличить диаметр трубы.

  • В случае, когда вентиляция воздуха происходит правильно, а в погребе собирается лишняя влажность, можно внизу поставить ёмкость с гашеной известью, которая уберёт избыточную сырость.
  • Основными плюсами поточно-вытяжной вытяжки для погреба являются её долговечность, надёжность и простота конструкции.

Для наглядного примера рекомендуем посмотреть видео, как сделать в погребе вытяжку. Со своими достоинствами такая система вытяжки имеет и свои недостатки.

Один недостаток — это то, что вытяжка зависит от различия температуры и от силы ветра, погреб будет проветриваться хорошо лишь при большой её разнице.

Как сделать вытяжку из погреба одной трубой


Если размеры вашего подвального помещения небольшие, то устройство вытяжки в погребе можно соорудить с одной трубой, вместо двух. Конструкция такой вентиляции должна разделяться на два одинаковых вертикальных канала.

По одному каналу воздух будет проникать в подвал, а по параллельному, будет выходить наружу. На обоих каналах ставятся специальные засовы, регулируемые воздухообмен, когда это необходимо.

Источник

назначение, конструкция и особенности, инструкция по установке и производству

Погреб является важным помещением для любого человека, а чаще всего он имеется либо под домом, либо под гаражом. Его основным назначением является хранение различных солений и продуктов, которые должны содержаться при определенной влажности и температуре. Однако при этом важно знать, что вытяжка в погребе должна иметься обязательно, поскольку без нее на стенах помещения может появиться плесень, а также может возникнуть большое количество других проблем. Именно поэтому недостаточно просто сделать подземное помещение, которое будет обустроено и отделано подходящими материалами, поскольку нужно обеспечить ему качественную вентиляцию.

Вытяжка в погребе

Зачем нужна вытяжка в погребе?

Первоначально важно определиться с тем, какие функции осуществляет данная система, в соответствии, с чем можно быть уверенным в ее необходимости. Для этого важно изучить основные требования строительства, которые предъявляются к совершенно любому подземному помещению. В этом случае можно узнать и требования к погребу. Сюда относятся:

  1. Оптимальная температура, которая нужна для долгого хранения специализированных продуктов, а достичь ее можно только в случае, если будет контролироваться влажность и поступление свежего воздуха.
  2. Высота потолка в таких помещениях должна быть примерно два с половиной метра, а сами продукты лучше всего хранить в специальных деревянных стеллажах, оснащенных закрытыми дверцами.
  3. Все стенки помещения не должны контактировать с внешним миром, поэтому помещение должно быть под землей примерно на один метр.
  4. Влажность не должна достигать определенного максимального значения, для чего проводятся гидроизоляционные работы, а также обеспечивается оптимальная вентиляция, без которой можно наблюдать появление в помещении плесени или грибков. Только вытяжка в погребе гаража или дома может стать основным элементом для формирования оптимального этого показателя.

Какой конструкцией должна обладать вытяжка, предназначенная для погреба?

Поскольку данная система является обязательной для любого погреба, важно знать, из каких основных элементов она состоит, а также как выполнить ее установку. Чаще всего особенная необходимость в этой конструкции возникает именно в зимнее время, поскольку тогда в помещении может стать очень холодно, что негативно скажется на всех продуктах, которые здесь имеются. Если предполагается заниматься работой, связанной с монтажом системы, своими руками, то нужно очень хорошо разбираться в ее конструкции и составляющих компонентах.

К ним относятся:

  • Входная труба, которая должна выходить на улицу, а при этом обычно располагается на небольшом расстоянии от уровня земли. Она должна быть снаружи закрыта специальной решеткой, которая будет защищать погреб от проникновения насекомых или загрязнений. Самым лучшим материалом для этого элемента считается асбоцемент, а в самом погребе отверстие от этой трубы должно располагаться примерно в половине метра от пола. Именно с ее помощью будет обеспечиваться постоянное поступление в погреб свежего воздуха с улицы.
  • Выходная труба предназначена для устранения загрязнённого воздуха из помещения. Отверстие для нее в самом погребе обычно располагается рядом с поверхностью потолка, а вторую часть лучше всего выводить на крышу всего строения. В этой трубе могут иметься различные повороты, а под ней лучше всего установить небольшой сборник конденсата.
  • Дефлектор является необязательным элементом системы, однако именно за счет него обеспечивается более лучшее растяжение, которое появляется в выходной трубе, поэтому можно будет существенно улучшить работоспособность всей системы в целом.

Вытяжная система в погребе

Правильная вытяжка в погребе будет обеспечивать формирование в этом помещении равновесия между испарением и конденсатом. Это обеспечивается тем, что в зимнее время в погребе обычно температура составляет 4 градуса, причем она считается оптимальной для него. Теплый воздух будет подниматься, в результате чего будет уходить через вытяжную трубу, а холодный воздух с другой стороны не сможет справляться с поступлением тепла, поэтому в самом помещении будет возникать разряжение, в результате чего будет втягиваться порция теплого воздуха из дома. За счет такой работы всей системы можно быть уверенным, что в погребе всегда будет установлена нужная температура и влажность, поэтому можно не волноваться за сохранность всех продуктов, которые будут содержаться здесь.

Как сделать естественную вытяжную систему в погребе?

Справиться с этим можно самостоятельно, а при этом можно выбрать как простую систему, для которой не нужно тратить много денег и усилий, а также можно сконцентрироваться на довольно дорогостоящих, однако и высококачественных элементах, которые будут обеспечивать просто идеальную вентиляцию в помещении.

Система естественной вентиляции

Самая простая конструкция вытяжки предполагает наличие двух труб, а чтобы они хорошо справлялись со своими задачами, они должны быть правильно расположены, а также созданы из подходящих материалов. Лучше всего применять в процессе создания одну большую вытяжную трубу и одну приточную трубу существенных размеров. Это будет эффективным и правильным, а вот применение сразу нескольких труб маленького диаметра не позволит получить результативной системы в целом. Также такое решение может стать причиной того, что на различных поверхностях помещения появится конденсат, что приведет к повышенной влажности и возможности образования плесени. Также если нужно узнать, как сделать вытяжку в погребе, которая будет более эффективной, то в этом случае можно сделать конструкции, в составе которой будет иметься специальный ветроуловитель.

Во время создания вентиляции в данном помещении важно учитывать, что она должна быть действенной, а для этого важно убедиться, что она действительно работает. Для этого к выходному отверстию в трубе обычно прикладывается обычный листок, который должен либо притягиваться, либо отталкиваться. Если этого не происходит, значит можно утверждать, что во время обустройства были нарушены какие-либо правила и требования, поэтому важно будет уделить внимание осмотру системы и удалению ошибок.

Система приточной вентиляции

Как создать принудительную вентиляцию в погребе?

Естественная вентиляция, формируемая за счет двух труб, каждая из которых имеет свое предназначение, считается не слишком эффективной, а если приходится иметь дело с довольно большим помещением, то самым лучшим решением в этой ситуации будет формирование принудительной вентиляционной системы. В этом случае в погребе под домом может быть установлена наиболее оптимальная и подходящая температура и влажность, а при необходимости данная система может включаться и выключаться. Однако затраты на ее обустройство считаются довольно существенными, поскольку предполагается установка специального оборудования. Важно знать, что естественная вентиляция вовсе не будет работать, если в самом погребе и на улице будет иметься одна температура. Принудительная система будет функционировать при необходимости.

Устройство вытяжки в погребе, которая будет принудительной, предполагает формирование такой же конструкции, как и для естественной, однако в трубы будут устанавливаться специальные вентиляторы, один из которых будет обеспечивать вывод воздуха наружу, а другой его поступление. Однако можно установить только один вентилятор, причем он монтируется в вытяжную трубу. Во время его работы создаются особые потоки воздуха, которые удаляют отработанный кислород из помещения. При этом создается разряжение, поэтому возникает постоянный приток воздуха через приточную трубу в системе.


Такая система считается очень комфортной в применении, поскольку она может работать исключительно при необходимости, поэтому сам человек может решать, когда ее следует включать или выключать. Однако для работы такой системы важна возможность подключить вентилятор к электрической сети, что не всегда является возможным именно в подвале.

Таким образом, процесс формирования вентиляционной системы в подвале считается достаточно простым, а при этом можно самостоятельно решить, какой конструкцией и особенностями она будет обладать, какой мощности вентилятор будет куплен, а также определяются другие моменты системы.

как правильно сделать вентиляцию своими руками

Для эффективного использования погреба необходимо обеспечить в нем надлежащую вентиляцию. Грамотно установленная система вентиляции поможет нормализовать воздухообмен, убережет от лишней влаги и сделает помещение пригодным для хранения продуктов и хранения. Как сделать вентиляцию в погребе, рассмотрим далее.

Основные требования к работам по развитию вентиляции погреба

Большинство частных домов оборудованы подвалом.Эта комната предоставляет своим хозяевам дополнительную полезную площадь, которую часто используют как кладовую, сауну, рабочую комнату, офис, тренажерный зал или комнату отдыха. Самый распространенный вариант — использовать подвал как погреб — место для хранения продуктов. За необходимыми продуктами в зимнее холодное время не нужно выходить на улицу.

Для правильного функционирования подвала необходимо соблюдать определенные требования, а именно:

1. Недостаток света.

Отсутствие окон в погребе обязательно, а включение электрического освещения должно быть периодическим, только во время нахождения в нем людей.

2. Определенный температурный режим.

Для оборудования погреба используются подвалы, которые должны соприкасаться с одной из внешних стен.

3. Наличие свежего чистого воздуха.

Это условие поможет организовать правильно смонтированную систему вентиляции погреба.

4. Влажность воздуха.

В погребе должна быть влажность около девяноста процентов, этот фактор зависит от правильно организованной вентиляции.

Важнейшим условием правильного функционирования погреба является наличие системы вентиляции.Правильно организованная вентиляция создает атмосферу, которая поможет долгое время хранить продукты в погребе. Отсутствие вентиляции способствует повышению влажности, приводит к образованию грибка и плесени, а также порче продуктов. Наличие чрезмерной вентиляции приведет к пересыханию овощей и фруктов из-за сильного сквозняка. Поэтому вентиляционное оборудование должно быть правильным, чтобы в погребе были оптимальные условия хранения.

Для организации правильной системы вентиляции необходимы два воздуховода.Первый — приточный, а второй — вытяжной. В качестве материала воздуховодного оборудования разрешается использовать трубы из асбеста, ПВХ или оцинкованной стали определенного диаметра. Расчет необходимого диаметра производится исходя из соотношений, согласно которым для одного квадратного метра требуется 25 квадратных сантиметров от общего размера трубы.

Предлагаем ознакомиться с основными требованиями для установки основных узлов выхлопной системы:

1. Расширительная труба. Помогает удалить из помещения застоявшийся воздух.Его установка производится в одном из углов погреба, а нижняя часть размещается в верхней части помещения. Прохождение воздуховода по всем помещениям вертикальное, и далее он происходит над скунсовой частью в полметра. Чтобы уменьшить количество конденсатных масс внутри трубы, воздуховод нуждается в утеплении. Эта процедура поможет предотвратить образование инеи в зимний период. Для изоляционных работ потребуется наличие еще одной трубы большего диаметра и минеральной ваты.Первая труба помещается во вторую, а пространство между ними заполняется утеплителем.

2. Приточная труба обеспечивает поступление свежего наружного воздуха в помещение погреба. Монтаж трубы осуществляется в углу, который находится напротив трубы вытяжного типа. Высота открытого конца напольной трубы от пола — полметра. Эта труба проходит через участки этажей и поднимается на тридцать сантиметров от пола.

Совет: Чтобы не допустить попадания грызунов или других насекомых в подвал или других насекомых, рекомендуется установить мелкую сетку на верхней части подающей трубы.

Воздух движется по вентиляционным каналам за счет разницы удельных масс теплых и холодных воздушных масс. При слишком большом перепаде температур возникают сквозняки, а при небольшом — застой. Поэтому требуется установка специальных клапанов, регулирующих расход воздуха на трубах приточно-вытяжного назначения.

Для проверки правильности работы вентиляционной системы возьмите тонкий лист бумаги и прикрепите его к отверстию вентиляционной трубы.Если лист немного покрылся горошинами, система работает исправно. Еще один вариант проверки — установка в подвале резервуара с горячими углями. Если дым проходит через выхлопную трубу, система работает.

Совет: Для улучшения воздухообмена. Попробуйте настроить предустановленные клапаны. Для увеличения тяги — следует увеличить размер выхлопной трубы. Если при выполнении этих действий вентиляция не работает, установите вентиляция комбинированного типа.

Для создания данного типа вентиляции следует позаботиться об установке в воздуховод, отвечающий за отвод воздуха из вентиляторного помещения, мощность которого не превышает 100 Вт. Эта процедура обеспечит приток свежего воздуха.

Особенности штатной вентиляции погреба в доме

Естественная вентиляция — это приточно-вытяжная система, обеспечивающая приточно-вытяжную вентиляцию и вытяжку. Для этой системы требуются шахты, организованные в виде двух труб:

  • поставочные цели;
  • выхлоп.

Монтаж данных трубы происходит с противоположных сторон от стен погреба. С медовыми трубками рекомендуется соблюдать наибольшее расстояние. Приточная шахта устанавливается внизу стены, а вытяжная — в ее верхней части.

Такое расположение труб объясняется физическим явлением, которое свидетельствует о том, что теплый воздух расположен сверху, как легче, а холодный — снизу. Поэтому свежий воздух, выходя из приточной трубы, нагревается и поднимается наверх, где выводится с помощью вытяжной шахты.

Зимой холодный воздух еще тяжелее, поэтому вентиляция идет быстрее. Это предполагает усиление воздухообмена в холодное время года. При устройстве системы естественной вентиляции такое расположение шахт в обратном направлении является обязательным. В то же время асбест действует как лучший материал для труб. Для создания отводимого воздуха к трубе прикрепляют отражатель, также улучшается вентиляция. При обустройстве подвала, который находится в районе с теплым климатом, такая система не подойдет.В этом случае рекомендуется установка комбинированных систем вентиляции.

Комбинированная вентиляция в погребе своими руками

Данная система вентиляции универсальна и подходит для помещений с любым микроклиматом. Он способен работать как в теплую, так и в холодную погоду. Его установка предполагает установку двух мин, как и в предыдущей системе:

Основное отличие данной системы от предыдущей версии состоит в разнице температур, которая образуется при установке небольшого вытяжного вентилятора на трубе воздуховода.Воздухообмен в этом случае увеличивается и вентиляция работает в любых условиях.

Стоимость таких вентиляторов доступная, а потребление электроэнергии минимальное. Эффективность его работы превышает расход на его покупку, поэтому в подвале с комбинированной системой вентиляции царит здоровый микроклимат, способствующий круглогодичной сохранности продуктов.

Особенности устройства вентиляции погреба в гараже

Владельцы, имеющие индивидуальный гараж, часто обустраивают в нем погреб, так как при небольших вложениях получается довольно просторное помещение для хранения продуктов и консервации.

Обустройству системы вентиляции погреба в гараже стоит уделить значительное внимание, так как от неправильной установки пострадают не только изделия, но и автомобиль. Повышенная влажность вызовет коррозию и повредит все инструменты, находящиеся в гараже.

В гараже существует два типа организации вентиляции погреба:

1. Система естественной вентиляции — удаление воздуха по принципу теплообмена. Воздухообмен происходит за счет того, что теплый воздух поднимается вверх, а холодный располагается внизу.

2. Система принудительной вентиляции — установка нагнетателей механического типа, помогающих в организации воздухообмена. Эта система более эффективна, хотя требует дополнительных финансовых вложений.

Монтаж системы естественной вентиляции производится путем монтажа двух труб для забора и подачи воздуха. Чтобы избежать появления зон с застоя воздуха, трубы располагаются в противоположных углах помещения.

Есть два способа установки выхлопных труб:

  • сквозной — проход трубы через весь гараж и его крышу;
  • настенный — труба проходит через внутреннюю часть стены и выводится наружу.

Длина трубы должна быть такого размера, чтобы ее верхняя часть находилась на 50-100 см выше кровли гаража. Минимальная длина выхлопной трубы — 250-300 см. Для усиления вентиляции рекомендуется устанавливать дефлектор в верхней части, что увеличивает интенсивность воздушных масс. Кроме того, дефлектор предотвратит попадание пыли и грязи в подвал.

Самый эффективный дефлектор — это диаметр, который в два раза больше диаметра трубы.В целях экономии возможен вариант самостоятельного изготовления дефлектора, из жестяного ведра или пластика.

Монтаж подводящего патрубка предполагает его расположение на полу метра над полом и в полуметре от его верхнего среза и уровня земли. На верхний срез устанавливается решетка, со средним или малым сечением ячеек.

Для расчета диаметра труб необходимо знать площадь помещения. Например, в погребе площадью 15 квадратных метров требуется вентиляционная труба диаметром 22.5 см. Так как 1,5 см диаметра трубы требуется для установки вентилятора диаметром один квадратный метр.

Возможна покупка пластиковых труб, так как они стоят дешевле асбеста, а также имеют небольшой вес, устойчивы к влаге, морозу и механическим повреждениям.

Воздуховоды из олова — самые нерациональные, хотя их стоимость невысока, они совершенно неустойчивы перед механическими повреждениями.

Наличие заслонок поможет контролировать вентиляцию.Амортизаторы покупаются и изготавливаются лично. Единственное требование к заслонкам, их размер должен полностью перекрывать воздуховод. При сильных морозах воздуховоды рекомендуется закрывать, чтобы не допустить замерзания продуктов.

При оснащении вентиляцией принудительного типа нужно учитывать правила электробезопасности. Подключение рисунка следует проводить только при наличии специальных навыков. В противном случае лучше доверить этот процесс профессионалам.

Обязательным условием правильной работы вентилятора является наличие гидроизоляции всей проводки.Так как из-за образования конденсата он быстро выйдет из строя.

1. Для обеспечения качественной вентиляции этого оборудования потребуется:

  • болгарка — воздуховоды помогут;
  • Молоток
  • — для выбивания стен;
  • Перфоратор
  • — для бурения;
  • Решение
  • — закрыть щели после установки труб.

2. Если в погребе появился неприятный запах, плесень, грибок — некорректно работает вытяжная система.

3. Если влажность в погребе слишком низкая, рекомендуется установить в нем ящик с мокрыми опилками или мокрым песком.

4. При слишком высокой влажности в подвале необходима тщательная вентиляция. Осенью в подвале лучше открыть все задвижки и двери, чтобы в нем не скопилось скопление сырости.

6. Если основным назначением погреба является сохранность в нем вина — автоматизированная система управления должна быть снабжена автоматизированной системой климат-контроля.Для этого нужно приобрести специальную технику, которая будет регулировать влажность и температурный режим.

7. При установке сплит-систем в закрытом помещении рекомендуется прибегнуть к помощи специалистов, которые помогут провести расчеты и сопоставят площадь помещения с мощностью, необходимой для создания комфортного микроклимата.

8. Еще один способ определить правильность установки вентиляции в погребе — зажженная спичка, от того, как быстро она погаснет, зависит качество вентиляции.

9. Факторы, от которых зависит качество естественной вентиляции погреба:

  • земляной подъезд;
  • материал, из которого изготовлен пол подвала;
  • потолок цокольного этажа;
  • наличие козырька на крышу.

10. Используйте канальный вентилятор с малой производительностью, подключите его к асинхронным двигателям двух типов:

Второй вариант имеет более высокий КПД, хотя его значение немного выше, чем у синхронного.

11. Подвал требует не только хорошей вентиляции, но и хорошей гидроизоляции и теплоизоляции. На этапе строительства погреб следует предусмотреть пропитку пола материалами проникающего действия и утеплитель из минеральной ваты. Эти работы помогут сделать микроклимат погреба благоприятным для хранения и консервации продуктов.

  1. Внутри темно — окон нет, свет — от лампочки и только когда нужно что-то взять.
  2. При длительном хранении вещей и продуктов обязательна низкая температура, иначе «любовь держалась, томаты назывались». Буквально.
  3. Постоянная циркуляция воздуха, приток свежего и вывод застоя.
  4. Влажность около 90% — мало и мало. Достаточно, чтобы сохранить свежесть без гниения и высыхания.


Если конструкция не соответствует перечисленным требованиям, стоит задуматься о необходимости качественной вентиляции.Для создания такого воздушного цикла используется 2 типа вентиляции — пассивная и механическая.

Для малогабаритных помещений

При закладке фундамента в цокольном этаже над погребом остаются выступы. Их перекрывают железными решетками — так внутри не будет домашних животных, вредителей и мусора (листья, ветки, макулатура). С началом заморозков поверх решетки кладут плотную ткань для утепления и прижимают листом железа. При правильной конструкции погреба даже зимой позволит сохранить допустимую для хранения температуру.


Это самый простой способ устроить, но он не обеспечивает достаточно хорошей вентиляции, а выпадающие осадки (снег, дождь) в любом случае будут попадать в выступы и накапливаться.

Если нет возможности сделать два отдельных выдачи — можно разделить пополам только. Первая часть с ветрохолдером выпускает в комнату свежий воздух, вторая слегка прикрыта параллельным материалом и служит вытяжкой.

Пассивная (естественная) вентиляция

Подвал больших размеров не сможет качественно чередоваться только нишами — есть циркуляция воздуха.Но сделать вентиляцию в погребе на собственных пристройках можно довольно быстро и без больших затрат, а полноценная система позволит и дальше хранить любые вещи без опасности их повреждения.

Существенный минус естественной вентиляции — это зависимость от погодных условий. При полном отсутствии ветра приток воздуха крайне слабый, поэтому его можно считать промежуточным решением и «рамным» для механического.

Для начала необходимо определить диаметр труб, рассчитать объем камеры и необходимое количество воздуха для нормальной циркуляции, после чего составляется схема вентиляции погреба.Формула довольно проста: 1 см диаметра трубы составляет 13 кв.м. разделы. На погреб площадью 1 кв.м нужно 26 кв.м Раздел. То есть с погребом 10кв.м. Диаметр рассчитывается как: 10 кв.м (площадь) * 26 (необходимое сечение на метр): 13 (сечение на диаметр 1 см).


Проще говоря, площадь умножается на 2 — получается диаметр трубы. Если воздуховод прямоугольной формы — возьмите из расчета 1 кв.м. Площадь помещения = 26 см. Кв. Площадь воздуховода (в данном случае — 230 кв.См. = Воздуховод размером 10х23 см). По такому же принципу сделана вентиляция погреба в гараже, но с учетом конструктивных особенностей — убрать напрямую не всегда получается.

Так как гараж используется в основном для хранения более устойчивых к температуре и влажности продукта — зависимость от вентиляции меньше, но для автомобиля все равно необходима циркуляция воздуха для предотвращения скопления конденсата.

После этого измеряется необходимая длина, и можно приступать к сборке.

Установка вытяжки и притока

Воздуховод через потолок в углу погреба удаляется на крышу, обязательно выше уровня здания — иначе тяга будет нестабильной и зависеть от направления ветра. Внизу крепится заслонка для регулировки, а сверху надевается сетка (от птиц и мусора) и «грибок» от дождя. Ставить обратно нельзя, иначе воздух не будет свободно падать, а слишком высокий «гриб» по умолчанию бесполезен, так как дождь и снег редко падают по вертикали, а ветер их отравит в трубу.Если перекрытие (бетонная стена, печи, кирпич) уже над подвалом — можно вместо большого прохода сделать несколько меньшего, но равного общей площади / диаметру. Правильная вентиляция погреба зимой убережет продукты от обледенения и полностью допустит «разделение» труб.

Приточный патрубок расположен у вытяжного устройства диаметрально — в противоположном углу на расстоянии не менее 0,5 м от пола. Размер приточного канала можно сделать немного больше вытяжного для надежности и лучшей подачи воздуха.Подобно выхлопу, выводится на крышу, а также имеет решетку и защиту от дождя. Важно, чтобы подающая труба находилась ниже чертежа не менее чем на 0,5 м, иначе система закроется, и воздух не поступит из-за одинакового давления в обоих каналах.


После установки необходимо проверить тягу.

Никаких датчиков не хватит, чтобы поднести горящую зажигалку на 5-10 секунд к выхлопному отверстию. Если пламя горит равномерно и «втягивается» в канал — все в порядке.Получается — значит воздух не приходит или не отображается. В этом случае пламя по очереди проверяет каждый канал. Возле притока он должен дрожать от ветрового потока, если горит идеально плавно — труба либо забита, либо неправильно установлена. Измените высоту, увеличьте диаметр — это должно решить проблему.

Принудительная (механическая) вентиляция

В отличие от пассивной, механическая вентиляция подвала в частном доме не зависит от погодных условий, силы / направления ветра и других составляющих.Более того, существующая пассивная вентиляция послужит основой для создания принудительной циркуляции. Собственно, основные принципы конструкции не отличаются — обе трубы диаметрально, обе модернизированы, обе защищены от мусора и атмосферных осадков. Принудительная вентиляция оборудована двумя способами.

На вытяжке установлен электрический вентилятор, который выдувает воздух из помещения. В результате внутри образуется небольшой вакуум, который сам будет втягивать наружный воздух. Альтернатива — вентилятор на притоке для лучшего нагнетания воздуха, но нагрузка на него будет немного увеличена при нешироком выпуске.В идеале поставить вентиляторы с регулировкой скорости на оба канала и выставить им одинаковую скорость.


Так как в подвалах влажность выше, чем в обычных условиях, лучше использовать низковольтные вентиляторы и дополнительно изолировать провода и контакты и предварительно проконсультироваться у профессионалов, как сделать вентиляцию в подвале своими руками .

Альтернатива — дефлекторы. Их надевают на капюшон вместо колпачка и разрезают воздух в трубе, вызывая повышенную тягу.Другой вариант — турбина. Сила ветра вращает вал, он передает усилие на вентилятор, улучшает отток воздуха. Оба варианта не требуют электричества, но при их установке нужно регулировать тягу.


Минус дефлекторов и турбин только в одном — они тоже зависят от ветра и при его отсутствии много пользы не принесут. Для таких случаев лучше усилить вытяжку к вентилятору.

Лучше разобраться во всех деталях поможет видеовентиляция погреба своими руками — визуальное восприятие намного эффективнее любого текста.

Подвал — гениальное изобретение человека, которого можно поставить в один ряд с изобретением пенициллина и стиральных машин. Благодаря наличию этого подземного помещения человек мог не только вырастить урожай, но и сохранить его. Особая форма, толстый слой земли над его верхом и правильная вентиляция погреба создавали особый микроклимат, при котором почти круглый год в нем поддерживалась одинаковая температура и влажность. Правильный микроклимат не позволял испортить сельскохозяйственные резервы человека, как в летнюю жару, так и в самые суровые зимы.И в этом немаловажную, а может и основную роль играет вентиляция.

Подвал и погреб: назначение и основные отличия

Сразу хотим оговориться, что погреб и подвал — это совершенно разные помещения, с разными задачами. Подвалом называется подвал здания, входящего в состав дома. Этот этаж можно использовать как помещение для хранения любых заповедников, различных вещей, спортивного и туристического инвентаря. В подвалах многих владельцев частных домов оборудованы и спортивные залы.

    Трифтинг воздушный лайнер обеспечивает подачу свежего воздуха в складское помещение для продуктов. Его устанавливают в углу таким образом, чтобы его открытый конец находился на высоте 20-50 см. Пол. Воздуховод должен находиться в строго вертикальном положении, огибать угол комнаты и выходить на улицу, возвышаясь над конструкцией не менее чем на 0,5 м.

  1. Поддержка вытяжного воздуха обеспечивает вытяжку с большим содержанием углекислого газа за пределами хранилища. Его монтируют по углу комнаты строго с противоположной стороны воздуховода так, чтобы открытый конец трубы находился от потолка на расстоянии 20 см.
  2. Совет:
    Чем выше выхлопная труба, тем лучше тяга и соответственно вентиляция в погребе. Если подземное хранилище не является частью подвала дома, вопрос крепления выхлопной трубы становится довольно острым. Его можно закрепить с помощью натяжных тросов, установленных на каждой талрепе для натяжения. Самый простой и эффективный способ крепления воздуховода — вывод его в деревянный утепленный короб, который укрепляется в земле с помощью бетона.

    Расчет сечения воздуховодов и выбор мощности вентилятора

    Для эффективной вентиляции подземного хранилища необходимо, чтобы дыхательные пути могли пропускать через себя нужное количество воздушных масс, и это зависит от их диаметра. Как узнать, какое сечение воздуховодов необходимо для обустройства эффективной системы вентиляции целлера своими руками? Чтобы узнать правильный диаметр воздуховодов двумя способами:

    1. Закажите расчет в соответствующей организации.Это даст вам гарантию того, что все расчеты будут произведены правильно. Правда, эта процедура не самая дешевая и для расчета нужно будет указать сумму, возможно превышающую затраты на организацию всего погреба.
    2. Выполняйте вычисления самостоятельно, при этом нужно помнить арифметику, но это будет абсолютно бесплатно. Какой способ выбрать — решать исключительно вам.

    Для того, чтобы сделать вентиляцию погреба своими руками, нам потребуется узнать размер изделий для хранения продуктов и кратность воздухообмена.Рекомендуемый воздухообмен (сколько раз воздух заменяется в погребе) колеблется от 2 до 4, в зависимости от хранимых в нем продуктов.

  • Чтобы узнать объем комнаты, нужно умножить ее длину на ширину и высоту. Рассмотрим погреб размером 2 м. Х 3 м. Х 2,5 м. = 15 м. Куб
  • Чтобы узнать количество прошедшего воздуха, нужно умножить причины на рекомендованную скорую помощь. Считаем среднее значение 3. В итоге получаем, что 1 час по погребу должен пройти 15 м.Куб х 3 = 45 м. Куб

Площадь воздуховодов найдем по следующей формуле:

F = L / (S x 3600)

  • S. — Рекомендуемая скорость движения воздуха
  • л. — расход воздуха.

В нашем случае скорость воздушного потока 1 м / с. (Норма для естественной вентиляции).

Получаем площадь воздуховода:

45 / (1 м / с х 3600) =) 0,0125 м.кв

Расчет радиуса круглой трубы:

R = √ (f / π)

  • R. — Радиус воздуховода (мм)
  • F. — Сечение воздуховода (мм.кв)
  • π — Константа = 3,14

На основании данных получаем:

√ (0,0125 / 3,14) = 0,063 мкВ

Радиус необходимого нам рядного воздуховода должен быть не менее 125 мм

Теперь переходим к расчетам производительности вытяжного вентилятора.Вы можете использовать упрощенную технику. Для этого размер комнаты умножается на 12. В нашем случае это 15 м. Куб х 12 = 180 мкб / час. Производительность вытяжного вентилятора для погреба, площадью 6 м.кв, с высотой потолков 2,5 м. Это 180 м. Куб / час.

Рисуем погреб самостоятельно

Многие спрашивают: «Как сделать вентиляцию в погребе?» Теперь, когда все расчеты произведены, деньги сэкономлены, приступаем к закупке авиационных шкафов и оборудования.Для монтажа комбинированной системы вентиляции нам потребуется:

  • Требуемый объем трубы ПВХ диаметром 125 мм.
  • Тройник односторонний для отвода конденсата.
  • Один метчик из латуни или пластика для нарезания тройника.
  • Крепеж для труб.
  • Вытяжной вентилятор, производительностью 180 м.куб / час. Важный! Вентилятор устанавливается внутри выхлопной трубы, поэтому вы ищите модель, которая будет подходить по диаметру к вашим воздуховодам.
  • Необходимое количество провода, сечение не менее 1.5 мм. КВ, вилка.
  • Сетка Воздухозаборник круглый диаметр 125 мм — 2 шт.
  • Металлическая сетка, от проникновения грызунов в погреб 15 см х 15 см.
  • Дефлектор. Покупка дефлектора необязательна. Он служит для увеличения тяги в вытяжном воздуховоде, в случае отключения электричества и остановки вентилятора.

Сделать вентиляцию в подземном хранилище продуктов, что несколько легче под домом. Причем все расчеты остались прежними, а крепление корпуса стало проще.Выхлоп — должен проходить через подвал и выходить снаружи дома. Высота выхлопной трубы должна быть 0,5 м. Вверху конек крыши.

Мастер-Совет:
Перед монтажом выхлопной трубы установите в нее вентилятор и закрепите штатными креплениями.

Используя наши советы, мы надеемся, что вы легко оснастите свое подземное хранилище подходящей системой вентиляции.

Правильная вентиляция — залог хорошего микроклимата в помещении.Отсутствие сырости, грибка, плесени, поддержание температуры и влажный режим — показатели правильной работы системы. Решаемся со строительством домашнего подвала. Необходимо предусмотреть все нюансы, чтобы привести к соответствующему режиму хранения овощей, фруктов, консервов.

Правильный микроклимат в помещении

Лучшая вентиляция, оправданная по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, под которые должны быть настроены продукты:

  • Правильная влажность воздуха.При повышенной влажности: изделия быстро портятся, в помещении образуется плесень. Избежать этого поможет правильно устроенная гидроизоляция.
  • Нужен приток свежего воздуха и удаление удаления.
  • Не должно быть перепадов температуры, во избежание замораживания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы системы вентиляции в погребе предусмотрены два отверстия, предполагающие приток и отвод воздушных масс.В эти отверстия заходят трубы необходимого диаметра и длины. Поэтому при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения.

Если подвал находится под строением (домом или гаражом), то трубы располагаются в стенах строения. В притворном здании их снимают через потолок. Нельзя допускать больших объемов холодного воздуха. При этом застоявшийся подвал необходимо постоянно убирать.

Вентиляция в погребе своими руками: Основные акценты

Какие трубы подойдут

Две трубы (подача и отвод воздуха) из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывается следующим образом: выхлопная труба проходит по углу подвала, начиная с полутора метров от его пола (примерно на 20 см ниже уровня потолка) и заканчивается на крыше, над коньком не менее 0,5 м. Правильная высота влияет на уровень тяги.

Приточная труба устанавливается в углу, противоположном вытяжной, на высоте до 0,3 м от уровня пола. Диаметр труб рассчитывается исходя из значений, утвержденных стандартами, то есть на 1 квадратный метр. М. Площадь погреба — 26 кв. Сечение трубы см.

Допустим, площадь погреба 10 кв. М, то по формуле площади круга найдем нужный вам участок трубы.

R = √S / π = √ (26х10) / 3,14 = 9,1 см. Итак, сечение нужной трубы 18 см.

При расчете учтите, что если получается расчетный диаметр, например, 12,8 см, необходимо брать большее значение — 14.

Важно! Для правильной вентиляции погреба сечение вытяжной трубы необходимо рассчитывать с коэффициентом 1,15. То есть для погреба 10 кв. М — 20 см (18х1,15), и на 5 кв.М — 16 см.

Обязательная теплоизоляция

Изоляция выхлопной трубы в том месте, где она проходит через чердак, является обязательной при ее установке. Труба, выполняющая функции отвода теплого воздуха в холодный, образует на своей внутренней поверхности конденсат. Он замерзает на морозе, сокращая, а иногда и полностью забивая путь прохождения отработанного воздуха. Также необходимо защитить козырьки выхлопных и подающих труб, которые не позволят попадать внутрь осадкам.

Внимание! Отрегулируйте воздухообмен с помощью заслонок, встроенных в трубы. Благодаря таким устройствам можно изменять интенсивность приходящих и выходящих воздушных масс.

Вентиляция бортовая

Для небольших помещений рекомендуется вентиляция в подвале с помощью одной трубы. Она сделана двухканальной. Сделать вентиляционную трубу, для отдельного погреба, можно из досок толщиной 3-4 см. Это полая прямоугольная конструкция со сторонами 18 см каждая.Внутри — диагональная перегородка. Для регулировки притока и удаления воздуха в каждом канале есть клапан.

Важно! Опоры и выхлопные трубы не должны располагаться на одном уровне. Это правило не распространяется на вентиляцию с одной трубой.

Как сделать вентиляцию в подвале дома?

Для устройства такой вентиляции необходимо соблюдение условия — она ​​не должна нарушать комфорт жителей дома запахами, которые присутствуют в подвале.Этот факт может свидетельствовать о том, что вентиляция погреба работает некорректно.

Устройство вентиляции в погребе под домом следует проводить с соблюдением нормативных требований к установке труб и их размерам в зависимости от высоты постройки и площади погреба. В доме можно установить только вентиляцию погреба с двумя трубами.

Craying правила вентиляции в доме

  • Подводящая труба «входит» по горизонтали в ту часть фундамента, которая расположена выше уровня земли.При входе в помещение труба поворачивается на 90 ° вниз и входит в подвал прямо в погреб, не доходя до этажа 0,2-0,5 м. Расходомерная трубка притока не должна иметь много изгибов, а ее диаметр во всем воздуховоде должен быть одинаковым.
  • Вход в приток, расположен невысоко от земли, зимой может быть засыпан снегом. Чтобы этого не произошло, нужно постоянно убирать завтраки (если есть). Также его необходимо закрыть решеткой, сквозь которую не смогут упасть грызуны, птицы.
  • Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенном специальном канале.
  • Размещение погреба под кухню целесообразно, поэтому Вентканалы будут совмещены.
  • Если предполагается построить достаточно большое помещение, выполняющее назначение погреба, можно устроить принудительную вентиляцию. Для этого добавьте в схему вытяжной вентилятор, который не будет врезаться в сцену и спертый воздух.

Проверка эффективности вентиляции

После установки вентиляции в погребе и всех сопутствующих работ нужно проверить, насколько хорошо она работает, нет ли излишней влажности. Эффективность работы можно проверить с помощью обычной спички. Для этого нужно просто зажечь. Как известно из школьного курса физики, горение поддерживается кислородом, если воздух перенасыщен углекислым газом, то горение слабое или полностью отсутствует. Итак, горящая и ярко горящая спичка говорит о наличии кислорода в воздухе и хорошей работе системы, потухла — что вентиляция «не тянет».«

В новом погребе после «ввода в эксплуатацию» необходимо проверить работу вентсистемы

.

Определить, какой влаги в погребе можно, давно известный метод — стакан с водой. В стакан налили холодную воду так, что его стенки трахнули. Постояв некоторое время в погребе, влага из стекла испарится — с этим показателем справляется вентиляция. Если по стенкам стеклянный конденсат стекает в форсунки — микроклимат погреба не соответствует требованиям.От сырости можно избавиться от изменений работы вентиляционной системы. А профилактикой послужит окрашивание стен тушеной известью. Также вы всегда можете держать в подвале ведро с известью, отлично впитывающей влагу.

Чтобы вентиляция погреба в доме работала исправно и соответствовала всем требованиям, нельзя пренебрегать этим этапом как проектированием. Ведь, впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, одновременно выращивая плесневые грибы.

В погребе должны быть стеллажи и полки для хранения продуктов, заготовок, свежих овощей и фруктов, а также система вентиляции. Равномерная температура в помещении обеспечит сохранность продуктов до следующего урожая. Правильная вентиляция погреба позволяет поддерживать оптимальный режим хранения овощей.

Избавит его от сырости помещения и повышенной влажности. Использовать элементарные правила устройства систем вентиляции можно в сухом виде, не прибегая к помощи специалистов.

Есть несколько вариантов, как сделать вентиляцию в погребе: можно использовать готовые кондиционеры и просто установить их, а можно сделать воздуховод своими руками.

Второй вариант подходит для бытового использования погреба, первый — для обустройства крупных промышленных складских помещений.

Перед тем, как сделать вентиляцию в погребе, следует выбрать наиболее подходящий вариант системы. Они естественны и обязательны.

вентиляция — Схема 1

Основные отличия систем:

  • форсированный способ предусматривает установку стационарного вентиляторного механизма.Такой простой, на первый взгляд, способ подходит для больших объемов. Вентилятор для погреба ставят на вытяжной канал;
  • для естественной вентиляции вентилятор тоже используется, но не стационарный, а временно — установка устанавливается на несколько дней для быстрого просыхания хранилища.

Особенности устройства вентиляции:

  • подводящая труба проложена через часть фундамента;
  • подающая трубка должна быть гладкой;
  • Часть выхлопной трубы должна быть вдыхаемой, чтобы предотвратить появление конденсата.

При выборе конкретного типа системы вентиляции следует учитывать периодичность использования и режим поддержания температуры.

Важно! Для эффективной вентиляции любого другого помещения воздушные тела должны иметь большую пропускную способность. Чтобы не было недостатка в воздушной массе, очень важно правильно подобрать диаметр трубы для устройства вентиляции погреба.

Система естественного воздухообмена

Вентиляция подземного помещения двумя трубами приточно-вытяжного назначения — самый простой и эффективный способ сделать систему естественного воздухообмена.

Подходящим материалом для оборудования воздуховодов являются трубы из асбеста или ПВХ. Для труб из оцинкованной стали работает правильно подобранный диаметр — на 1 м2 требуется 25 см2, исходя из габаритных размеров.

Для размещения труб обычно используются противоположные углы. Благодаря этому снижается вероятность образования застоя влажного воздуха.

Устройство выхлопной системы

Выхлопная труба — используется для очистки воздушных масс в помещении. Подходящее место для установки в одном из углов погреба. Важно учитывать, что нижнюю часть воздуховода необходимо устанавливать в верхней части помещения. В помещении вентиляционный проход должен быть вертикальным. В местах удаления обязательно должен быть выступ над скунсовой частью примерно на 50 см и более.

Для уменьшения массы конденсата, который будет образовываться внутри трубы, требуется изоляция воздуховода. Процедура утепления не занимает много времени и не требует особых навыков.Для работы вам понадобится одна трубка чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба помещается внутрь второй, а пустое пространство заполняется изоляцией.

Методы установки:

  1. Простая схема вентиляции погреба — методом: труба проходит через пол, поднимается по углу стены и выводится через потолок и крышу;
  2. Более сложный — через стенку, когда низ выхлопной трубы расположен горизонтально и поднимается вверх на поверхность.Эта схема также подходит для.

Приточная труба обеспечивает поступление свежего воздуха в помещение погреба. Обычно труба устанавливается в углу напротив канала вытяжного типа. Высота открытого конца трубы от уровня пола 40-50 см. Далее он проходит по площадям пола и тоже поднимается на 25-30 сантиметров от пола.

вентиляция в подвале схема 3

Облицовочный воздуховод должен быть установлен таким образом, чтобы его нижний срез не доходил до уровня пола примерно на 45-50 см.Примерно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учитывать, что верхний срез обязательно прикрыть защитной решеткой. Это поможет защитить запасы продуктов от грызунов, мышей, крыс и других непрошеных гостей. Можно использовать металлическую сетку.

Воздух движется по вентиляционным каналам за счет разницы удельных масс теплых и холодных воздушных масс.
Если разница температур слишком разительна, в помещении образуются сквозняки.

В другом случае наоборот — эфир будет заявлен. Для разрешения движения воздушных масс используются клапаны. Их устанавливают на обе трубы — и вытяжную, и приточную.

Преимущества естественной вентиляции:

  • небольшая стоимость — вентиляция погреба не требует значительных финансовых затрат;
  • экономии электроэнергии;
  • возможность самостоятельной установки;
  • нет необходимости в постоянном контроле, обычно требуется только зимой при резком похолодании;
  • Совместимость с другими системами вентиляции, либо с системами кондиционирования, которые можно установить в доме, при необходимости можно дополнительно установить принудительную вентиляцию подвала.

В конце установки очень важно проверить работоспособность системы. Для проверки правильности работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к вентиляционному отверстию.

Проверяется очень просто: если створка колеблется под струями воздуха, значит, вентиляция в погребе установлена ​​правильно. Таким же образом проверяется работоспособность системы воздуховодов в погребе с одной трубой.

Система принудительного воздухообмена

Принудительная вентиляция подразумевает стационарное, стационарное вентиляторное устройство — оптимальное решение для строительства погреба большой площади. Также его можно использовать для естественной вентиляции погреба, но не постоянно, а временно. Вентилятор установлен на выхлопной трубе.

Вентиляция подвала жилого дома имеет некоторые особенности — воздуховод для притока воздушных масс проходит только через надземную часть фундамента.Если подвал уже есть, то обрезной воздуховод проходит через него. Труба должна быть гладкой, с минимальным количеством изгибов и углов. Также стоит обратить внимание на длину, она не должна быть очень длинной. Наружную часть выхлопной системы нужно утеплить.

Вытяжная вентиляция погреба обычно располагается внутри несущей стены коттеджа или дома. Если после постройки устанавливается вентиляция погреба под домом, в стене вдоль стены делаются специальные ниши или проходы.

Если погреб небольшой, то в температурном и влажностном режимах можно будет обеспечить вентиляцию даже с помощью одной дополнительной вытяжной трубы. Принудительная вентиляция погреба зимой при установке отрицательных температур ее можно отключить, так как отпадает острая необходимость в дополнительной вентиляции помещения.

Схема системы вентиляции

Если погреб уже перекрыт, на противоположных углах в стенах делают отверстия для крепления воздуховодов с шагом 26 см2 на 1 м2 площади.

Вытяжной воздуховод опускается внутрь через отверстие так, чтобы нижний конец находился под самым потолком, уклон не более 10-15 см. Верхняя часть вытяжки выводится в воздух через отверстие в крыше на высоте 15-25 см.

Облицовочный канал уже выведен в другое отверстие. От пола должно быть расстояние не менее 20-25 см. Все щели тщательно заделываются цементным раствором.

Расчет вентиляции погреба производится следующим образом: количество воздуха, пропущенного за 1 час, необходимо умножить на рекомендуемый кратный воздухообмен.

Формула для расчета площади сечения воздуховодов: F = расход воздуха: (скорость воздушного движения х 3600)

Вентиляция погреба в частном доме или на даче выполняет сразу 2 важные функции:

  • обеспечивает подходящие условия для хранения продуктов в течение длительного времени;
  • помогает поддерживать комфортную температуру в доме над подвалом.

Неправильная вентиляция погреба в доме отрицательно сказывается на комфорте и комфорте.В этом случае сырость и валовой воздух легко проникают в жилые помещения. Нарушаются санитарные нормы, что приводит к риску развития у жителей различных заболеваний.

Важно! Помните, что даже плотно закрытая крышка, дверь или заслонка погреба не заменят систему вентиляции, без которой не обходится ни одно жилое помещение.

Подготовка погреба к хранению продуктов

В теплое время года, а также в те периоды, когда готовится закладка для хранения товара, все, двери, окна, не забывайте о заслонках на трубах.Это делается для дополнительного просушивания погреба и установления в нем такой же температуры.

Если помещение сильно пропитано влагой, для того, чтобы быстрее высушить воздух, из него удаляются все деревья, которые отдельно сушат на солнце. При необходимости погреба можно использовать вентиляторы за 3-5 дней до заготовки изделия.

Простой совет: влага удаляется, если поставить в погреб ведро с негашеной извести. Популярным является способ улучшения тяги при помощи свечи, ее следует ставить перед выхлопной трубой.

Действенным способом также является использование электронагревателей. Установлены вентиляторы посередине подвала. После того, как просохший веер будет закончен, стены и потолок нужно будет укладывать слоями. В результате должна образоваться водонепроницаемая поверхность.

В тех случаях, когда вытяжка работает нормально, схема вентиляции в погребе предусматривает обычную вентиляцию не только погреба, но и всего жилого помещения в целом.

как правильно сделать вентиляцию своими руками.Как сделать вентиляцию в погребе приточный патрубок

Хозяева частных домов обычно используют погребные продукты. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию грибка с плесенью, ускоренному порче продуктов, что очень неприятно, не правда ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем решение — ведь обеспечить приток воздуха поможет правильно организованная вентиляция погреба двумя трубами.И делать это самостоятельно.

Основные этапы работы и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядным фото и подробными видеозаписями по организации оптимальных климатических условий в подвале. Изучив, что даже новичок сможет разобраться в основах системы вентиляции дома.

Подвал обычно есть в каждом частном доме. Многие жители частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, тренажерные залы, комнаты отдыха, что требует устройства сложной системы.

Однако чаще всего подвал используется для хранения запасов продукции, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае достаточно будет сделать натуральный.

Отсутствие или недостаточная вентиляция погреба является основной причиной повышения влажности и образования плесени

Однако для обеспечения сохранности продуктов и правильного функционирования погреба необходимо придерживаться некоторых правил при устройстве этого погреба. номер.

Рассмотрим их подробнее:

  1. Исключить в подвале естественного освещения . В подвале не должно быть окон, допускается периодическое использование электрического освещения.
  2. Организуйте благоприятный температурный режим. Для этого подвал оборудуют таким образом, чтобы одна его сторона касалась внешней стены дома.
  3. Обеспечить нормальный воздухообмен в помещении Что обеспечивается наличием вентиляции.
  4. Поддерживать в помещении необходимую влажность .Оптимальный показатель — около 90%. Этот параметр также зависит от вентиляции.
  5. Установить хорошую гидроизоляцию Для исключения попадания грунтовых вод в погреб.

Из приведенного выше перечня требований к правильному устройству подвала видно, что два из пяти необходимых условий обеспечивают вентиляцию.

Но чтобы он эффективно функционировал и создавал оптимальный режим хранения продуктов, необходимо соблюдать определенные правила его установки.

Изготавливаются самые элементарные системы вентиляции, которые устанавливаются в фундамент с противоположных сторон дома. Они подходят для небольших квадратных подвалов с высотой потолков не более двух метров. Чтобы в погреб не попал мусор, и не попали грызуны, отверстия закрывают сеткой

Недостаточная вентиляция помещения приводит к увеличению влажности и образованию плесени, избыток может вызвать чрезмерную сухость подвала , что также негативно скажется на сохранности урожая.

Следовательно, необходимо придерживаться Правил Золотой Середины, но для их соблюдения важно производить правильные расчеты, зависящие от размеров и характеристик помещения.

Галерея изображений

Правила Монтаж воздуховодов

Для организации приточно-вытяжной системы вентиляции потребуется. Чтобы циркуляция воздуха была равномерной, используются трубы одного диаметра. Допускается ускорение вывода застоявшегося воздуха для установки в выхлопную трубу еще нескольких секций.

Воздуховоды располагаются на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом, создаются максимально благоприятные условия для вентиляции погреба.

Желательно, чтобы по пути следования труб было как можно меньше, а еще лучше не было совета, изгибов и поворотов.

Выхлопная труба установлена ​​в одном из углов подвала. Его нижний конец должен быть у самого потолка (примерно в 1,5 м от пола погреба), чтобы весь теплый воздух, уходящий в верхнюю часть помещения, полностью выводился.

Воздуховод проходит через все комнаты дома и выводится на крышу на высоте полутора метров над коньком.

При прохождении воздушных масс в трубе накапливается конденсат, а зимой образуется аная. Чтобы этого не произошло, нужно утеплить воздуховод на улице.

Для этого труба больше трубы большего размера, и в получившееся пространство укладывается любая изоляция.

Выпускное отверстие закрыто мелкой сеткой.Но лучше всего на кончике трубы, вокруг которой создается искусственный разряд, способствующий увеличению тяги.

Облицовочный канал ставится в другом углу, его открытый конец должен возвышаться над цокольным этажом на 40-50 см. Необходимо, чтобы отверстие подающей трубы было ниже выхлопа на метр. Трубу можно запустить через дом и сделать крышу здания.

Следует отметить, что входное отверстие ограждения на крыше также должно быть расположено ниже выхлопной трубы, в этом случае создается большой перепад давления воздуха на входе и выходе, что способствует усилению тяги и улучшает воздушный поток.Поэтому внешний край труб поднимается не выше 20-25 см.

Часто при обустройстве цокольного этажа под жилым домом облицовочный воздуховод удаляется через перекрытие цоколя в отверстии, проделанном во внешней стене строения.

Снаружи на решетку надевают крашеную трубу, которая предотвращает попадание пыли и мусора в яму и не дает попасть в подвал грызунам.

Внутри подвального помещения в каждом воздуховоде необходимо установить специальные заслонки, открытие или закрытие которых регулируется интенсивностью притока и оттока воздуха.

Подающую трубку можно вынуть из подвала, установив ее вне дома. В этом случае отверстие воздуховода поднимается над землей примерно на 80 см.

Монтаж системы естественной вентиляции

Систему вентиляции предпочтительно проектировать и устанавливать на этапе строительства. В этот период все работы значительно проще, чем монтаж воздуховода в готовый короб.

Однако это не всегда возможно, воздуховод устанавливается в уже готовой конструкции.

Если при строительстве погреба проводится прокладка вентиляции, то для прокладки вытяжного воздуховода делают грунт. В кирпичной кладке оставляют отверстие, куда выводится труба.

Если установка вентиляции проводится в отдельном погребе, то в его потолке проделывается отверстие, куда выводится выхлопная труба. Его укрепляют внутри и снаружи помещения в соответствии с указанными выше рекомендациями.

При строительстве вентиляции погреба вытяжной канал должен быть установлен в том месте, где канал общеобменной вентиляции проходит на крыше здания.

На противоположной стороне подвала в потолке или в верхней части стены делается отверстие для установки приточного патрубка. В отдельном погребе труба выводится на крышу ниже уровня вытяжного канала.

В погребе под жилым домом делается вывод в наружной стене строения. Внутри подвала труба падает на расстоянии 30-50 см от пола.

Вытяжной канал подвала, расположенный под домом, обычно заделывают в общий воздуховод, а приточный патрубок выводится в боковую стену

После установки приточных и вытяжных воздуховодов необходимо закрыть их наружные отверстия, а внутри труб установить демпферы.В выходном канале даже при утеплении может скапливаться конденсат в сильные морозы, поэтому внизу трубы рекомендуется установить кран для слива воды.

Для проверки работы системы вентиляции нужно приложить тонкую бумагу к приточному каналу. Если воздуховод исправен, листочек будет сдавлен.

Фото-руководство по установке вытяжной трубы

Рассмотрим реализованный на практике вариант усиления вентиляции подвала за счет установки высокой вытяжной трубы.

Согласно ранее выполненным расчетам, такое решение увеличит вытяжку, кроме того, это позволит выйти из зоны ветряка, создаваемого соседними зданиями и деревьями. По задумке труба установлена ​​на вентбокс:

Галерея изображений

Без устройства системы вентиляции не обойтись ни один подвал, ведь при отсутствии постоянного притока свежего воздуха сырости не избежать. В подвалах и погребах обычно хранят не только консервы, но и свежие овощи и фрукты, которые «дышат», но в помещении обязательно накапливается влага.Кроме того, стены могут поглощать влагу из почвы, которая находится снаружи, если она была плохой для строительства и было устроено основание.

Вентиляция погреба достаточно проста. Причем наладить и наладить работу данной системы постоянного воздухообмена можно не только на этапе строительства, но и в готовом хранилище.

Принцип работы системы

В основе системы вентиляции лежат законы физики, и если внимательно рассмотреть ее принципиальную схему, можно увидеть, что она очень проста и понятна.

Общий принцип вентиляции предельно прост

В помещении подвала предусмотрены два вентиляционных отверстия, через одно из которых свежий воздух поступает в подвал, а через второе — выводится вместе со всем испарением. Но система была бы недостаточно эффективной, если бы не было вентиляционных отверстий. Подключаются трубы определенного диаметра.

Также качество работы вентиляции во многом зависит от правильного расположения вытяжных и приточных труб и от их подъема над поверхностью почвы над погребом.

Вентиляционные трубы можно установить в стенах подвала, если он находится под домом или гаражом, или вывести через потолок, если он работает во дворе как отдельное здание.

Еще одним важным моментом при расчете и установке системы является высота настилов этажа подвала и вынос их на улицу, так как в помещение может поступать слишком много холодного воздуха, что будет опасно для овощей, хранящихся в помещении. витамин свежей формы.Нельзя делать отверстия и слишком маленькие, так как краевой воздух не будет выходить из помещения полностью, а значит, хранящиеся в нем продукты обязательно начнут портиться.

Перед тем, как приступить к монтажу любой из разновидностей систем вентиляции, необходимо ознакомиться с некоторыми рекомендациями, которые необходимо учитывать при проектировании и строительстве:

  • Будет правильно, если в процессе постройки погреба начнется прокладка вентиляционной системы — в этом случае в кладке стены оставляют каналы, в которые устанавливаются вентиляционные трубы.

Конечно, оптимальный вариант — устройство системы вентиляции еще в постройке погреба

Чтобы впоследствии не угадать, где лучше установить трубы, вентиляцию нужно сразу включить в проект погреба.

  • Устанавливаемые трубы должны быть одинакового диаметра — этот параметр СД обеспечивает равномерную циркуляцию воздуха. При необходимости ускорить удаление застоявшегося, пропитанного сыростью воздуха, выхлопную трубу можно взять чуть большего диаметра, чем у всасывающей.Однако ни в коем случае нельзя устанавливать вытяжную трубу диаметром меньше, чем у подающей, так как воздух в таких условиях может начать задерживаться в помещении. Это негативно повлияет на продукты, хранящиеся в погребе, но главная опасность здесь та же в другом — создается определенная угроза для здоровья человека, когда он спускается в задыхающееся подземное помещение.
  • Ни в коем случае не располагайте две вентиляционные трубы рядом друг с другом, так как в этом случае помещение будет плохо проветриваться.Их необходимо устанавливать на противоположных стенах или под противоположными углами. Это делается для того, чтобы свежий поток перед выходом на улицу прошел через все помещение и вытолкнул застойный воздух к выходу в выхлопную трубу.
  • Отверстие выхлопной трубы необходимо смонтировать под потолком, так как отработанный теплый воздух устремляется вверх. Его расположение будет способствовать постоянному очищению воздуха, без застоя в зоне потолка, а значит, и хорошей безопасности пищевых продуктов.
  • Вытяжная вентиляционная труба для обеспечения хорошего подъема тяги над коньком или насыпью над потолком подвала, не менее 1500 мм.
  • Для системы вентиляции чаще всего используют пластиковые трубы для отвода канализации. Для небольших помещений такого диаметра обычно бывает достаточно.
  • Если погреб размещается под гаражом или под другим хозяйственным помещением, то приточный люк можно использовать как вытяжное отверстие.

В данном случае делается две две горловины, одна утепленная — зимняя, а другая в виде каркаса, с прикрепленной к нему неглубокой решеткой. Решетка нужна для того, чтобы в подвал не проскользнули мелкие грызуны.

Утепленный люк снимается летом для постоянной вентиляции погреба. Если помещение над подвалом утеплено, то зимой можно проводить сеансы оповещения.

Вариант — погреб в подвале под домом
  • При установке вентиляции в погребе под домом или гаражом необходимо предусмотреть, чтобы изгибы и повороты и в приточно-вытяжной трубе были как можно меньше. В идеале лучше добиться такого расположения, чтобы труба была абсолютно прямой.
  • Труба по всей длине должна быть одного диаметра, без расширений и сужений.
  • На улице подающая труба, если она расположена низко над землей, должна быть обязательно закрыта сеткой (сеткой) для защиты погреба от проникновения грызунов или других мелких животных и птиц.

  • Рекомендуется в обеих трубах для регулирования притока и оттока воздуха через заслонку, что особенно необходимо зимой. Помогают дозировать поступление холодного воздуха в сильные морозы и соответственно отток теплого, поддерживать необходимый микроклимат в погребе.

  • Если заглушки труб расположены строго вертикально, их необходимо защитить от отслаивающихся осадков, пыли и мусора, установив сверху металлический зонт или дефлектор.

Дефлектор более выгоден, так как создает искусственный вакуум и увеличивает тягу

При использовании дефлектора вокруг него создается область разряда, и это явление способствует увеличению тяги.

  • Длина выхлопной трубы, которая находится на улице, должна быть хорошо изолирована, во избежание образования конденсата в холодное время года.

Типы систем вентиляции погребов

Существует два основных типа систем вентиляции — естественная и принудительная. И тот или иной вариант подбирается в зависимости от объема и планировки подвала.

Система естественной вентиляции

Естественная вентиляция основана на разнице давления и температуры в помещении и на улице. Эффективная работа во многом зависит от правильного расположения труб. Таким образом, приточное отверстие должно находиться на высоте не более 250 ÷ 300 мм от пола, а вытяжное — ниже уровня потолка на 100 ÷ 200 мм.Его без разбора ставят даже внизу, иначе потолок начнет охлаждаться.

Такой системы вентиляции может явно не хватить для размещения большого объема погреба или в том случае, если он состоит из нескольких комнат.

Видео: Естественная вентиляция в подвале под гаражом
Система принудительной вентиляции

В системе приточной вентиляции все те же каналы (трубы), но встроены вентиляторы для создания принудительного движения воздуха.

В простейших системах принудительного типа вентилятор устанавливается на вытяжном канале. Таким образом в помещении создается искусственный вакуум, способствующий активному поступлению свежего воздуха в погреб через приточное отверстие. Мощность выбранного вентилятора будет зависеть от размеров помещения.


Записывались и по другому — устанавливались вентиляторы и на расколотый, и на вытяжной канал. Актуально это бывает в объемных, сложных цокольных конфигурациях. Здесь нужно будет помочь специалисту рассчитать согласованность воздухозаборника и выпуска, то есть диаметры каналов и мощность (производительность) установленных в них вентиляторов.

Видео: Пример самодельной принудительной вентиляции погреба

Расчет диаметров вентиляционных каналов

Для любого типа вентиляции очень важно определиться с диаметрами труб. Алгоритмы расчета, которыми пользуются профессиональные дизайнеры, очень сложны, и приводить их полностью бессмысленно. Однако при вентиляции оборудования в небольшом частном погребе можно использовать упрощенный метод расчета.

Таким образом, с некоторыми допущениями, приемлемыми в этих условиях, можно считать, что на один квадратный метр площади погреба требуется 26 квадратных сантиметров площади сечения вентиляционного канала. Так, например, можно прикинуть, какой диаметр торга понадобится для погреба размером 3х2 метра.

Находим площадь комнаты:

S = 3 × 2 = 6 м²

По заданному соотношению потребуется труба следующего сечения канала:

T = 6 × 26 = 156 см²

Осталось найти радиус трубы:

R = √ (T / π) = √ (156/3.14) ≈ 7,05 см

Следовательно, диаметр чулочной трубы:

DP ≈ 14 см = 140 мм.

При условии, если в подвале установлена ​​только приточная вентиляция, а часть вытяжки будет играть люком, то можно немного увеличить входной канал, установив трубу диаметром 150мм.

Для гарантированного воздухообмена принято устанавливать трубу диаметром трубы с диаметром на 10 ÷ 15% больше, чем на входе.В данном примере можно установить на вытяжной канал:

ДБ = DP + 15% = 140 + 21 ≈ 160 мм

Монтаж вентиляции

После проведения необходимых расчетов с учетом всех описанных выше нюансов можно переходить к установке вентиляции.


  • Если система вентиляции устанавливается после постройки погреба, то в его перекрытии необходимо проделать отверстие для прохода воздуховода.
  • Затем через отверстие в погребе опускается труба, которая будет работать на вытяжке, она закрепляется под потолком, не более чем на 100 ÷ 150 мм ниже его поверхности.
  • На улице выхлопная труба поднимается на высоту не менее 1500 мм над почвой или над поверхностью крыши.

  • В противоположном углу подвала также делают отверстие в потолке или стене, и устанавливают и закрепляют подводящую трубу, которая опускается до пола. Он должен располагаться не ниже 200 мм от пола и не выше 500 мм.
  • На улице подающую трубку нельзя делать очень высоко. Если он проходит через потолок, достаточно поднять его на 200 ÷ 250 мм. При этом следует учитывать, что чем ниже расположено всасывающее отверстие подающей трубы, чем больше перепад давления на входе и на выходе, тем сильнее будет естественная тяга, а значит, будет воздушный поток.
  • Если приточная труба выводится через стену, то на нее надевается вентиляционная решетка или пластиковый дефлектор.

  • В случае, если установка вентиляции погреба проводится в доме, где установлен камин или печь, рекомендуется поднять выхлопную трубу рядом с дымоходом, так как это активирует удаление отходов. воздух из подвала из-за большого перепада температур.

  • На трубах внутри погреба для регулировки мощности воздушных потоков рекомендуется устанавливать заслонки. При обнаружении их на нужном просвете в помещении регулируется интенсивность циркуляции, влажность и температура воздуха.Именно от наличия заслонки и правильной регуляции микроклимата в погребе будет зависеть, будут ли заготовки поддерживаться в надлежащем состоянии долгое время.

После сборки системы ее необходимо проверить на выход из нормальной тяги.

  • Для проверки напора входящего воздушного потока необходимо приложить к трубе тонкий лист бумаги. Если он начинает явно красться, значит, интенсивность забора воздуха хорошая.
  • Еще один способ проверить работу системы — это направление дыма, который может исходить от бумаги, сожженной в металлическом ведре.Достаточно будет пары старых газет, которые нужно зажечь, дать сгореть до половины, а потом соблазнить до состояния натяжения.
Дополнительные действия по поддержанию нормального микроклимата

Для поддержания комфортного содержания в подвале для хранения продуктов микроклимата необходимо периодически выполнять следующие шаги:

Чтобы способствовать снижению влажности в подвале, необходимо проводить его регулярную вентиляцию.Таким образом, летом все двери или люки открыты, а створки на отверстиях полностью открыты. Жаркий летний ветер сделает ей работу — подсушит и разорвет погреб. Ниже будут описаны другие, более эффективные способы принудительной сушки погреба.

Бывают случаи, когда нужно наоборот — увеличить влажность помещения хранилища. Затем в погребе с помощью распылителя воды из пульверизатора пол посыпают влажными опилками или устанавливают ящик, наполненный влажным песком.Опилки и при необходимости зашлифовать водой.

Погреб сушеный

Вы также можете отнести к вентиляционным мероприятиям, поэтому они также должны иметь достаточное представление. Причем есть несколько способов выполнить эту процедуру.

Как было сказано выше, все процессы сушки проводятся летом, но дополнительно рекомендуется их выполнять один раз непосредственно перед закладкой овощей в погреб.

Если комната сильно оглушена, то из нее следует убрать все предметы «подвальной мебели» и ящики (лари) для хранения овощей.Сушить их желательно под прямым солнечным светом — их ультрафиолетовая составляющая станет отличным «лекарством» от плесени и грибка.

Все двери и люки открыты, а если вентилятор установлен в подвале, то его тоже можно включить. Таким образом, необходимо проветрить погреб в течение 3 ÷ 5 дней, и это будет предварительная подготовка перед основными мероприятиями по сушке.

Первый способ — ящики с гигроскопичным веществом

В процессе сушки иногда можно обойтись совершенно простым методом.В подвал вводится ящик, наполненный очередной известью или поваренной солью. Эти компоненты недорогие, отличаются высокой гигроскопичностью и отлично впитывают влагу. Кроме того, они также обеззараживают воздух и стены помещения.

Второй способ — старый метод со свечой

Очень старый, популярный, чрезвычайно простой и доступный метод сушки — установка горящей свечи с выхлопной трубой. Его необходимо установить в железный контейнер и на устойчивую подставку.


Простой и эффективный способ сушки — свечой

Свеча способствует созданию более интенсивной тяги в выхлопной трубе, благодаря чему циркуляция воздуха в помещении ускоряется, а его обмен происходит значительно чаще, чем при обычный режим вентиляции.

Кроме свечи, для той же цели можно использовать обычный спирт на жидком или сухом топливе.


Сушка таким способом продолжается несколько дней, в зависимости от того, насколько увлажнено помещение.Свечу или топливо в горелке по мере необходимости нужно менять несколько раз до получения желаемого результата.

Третий метод — металлическая жаровня

Более хлопотный, но не менее надежный способ быстрой сушки — с помощью самодельного мангала, который можно сделать из металлических емкостей, например, из старого ведра.


Делает несколько отверстий для увеличения тяги, а затем загружает в резак дров, желательно березовых, так как они способны создавать благоприятный дезинфицирующий дым.

Можно создать более сложную конструкцию, используя решетку из чугуна, которая устанавливается на кирпичи, прикрепленные по ее углам. Решетка устанавливается на верхнее ведро без нижнего, в которое также укладываются дрова и поджигаются. Преимущество этого метода в том, что решетка способна треснуть, а затем медленно остывать, отдавая тепло в комнату. Увеличивает тягу, и соответственно ускоряется воздухообмен.

Огонь должен гореть непрерывно не менее 12 ÷ 14 часов, поэтому эти процедуры нужно выделить на целый день и приготовить много березовых дров.

Подъем парома для заправки дров и спуск производится через люк с помощью троса для вязания крючком. Место для такого импровизированного «огороженного костра» следует подготовить заранее, чтобы не создавались предпосылки для возгорания.

Четвертый метод — использование электрических нагревателей

Не слишком хлопотным можно назвать способ с использованием электронагревателей. Для этого подойдет любое из существующих устройств, но лучше всего использовать или «ветреные» модели.

Обогреватель устанавливается посередине подвала, чтобы тепло равномерно распределялось по всей площади помещения.

При использовании этого метода необходимо полностью понимать, что такой процесс развития достаточно ликвидности, а, скорее, стал дорогостоящим, поэтому нужно сразу рассчитывать свои финансовые возможности.

Сухой погреб мощный теплогенератор Положительно популярен, так как этот метод очень эффективен. Его используют даже для сушки подвалов домов, переживших наводнение.


Благодаря тепловому излучению и мощному потоку, создаваемому вентилятором, погреб поднимается достаточно быстро.Устройство также работает от электричества, но такая сушка обойдется дешевле, так как будет происходить намного быстрее. Однако вы можете попробовать найти тепловую пушку, работающую на пропане.

Цены на популярные модели электронагревателей

Электронагреватели

Способ пятый — вентилятор обычный домашний

Так как вентиляторы есть почти в каждом доме, их также часто используют для удаления излишней влажности из погреба. Вентилятор устанавливают в центре погреба и включают его на три ÷ пять дней.В этом случае все имеющиеся отверстия, двери или люки должны быть открыты.

Шестой метод — портативный более крутой

Применяется для проточной сушки и обычных печей-буржуйков.

Дымовая труба печи в этом случае подводится к вытяжному отверстию и заглушается на три ÷ пять суток. При этом резко увеличивается воздухообмен в погребе, что приводит к эффективному просушиванию помещения.


Если в погребе нет выхлопной трубы, то этот способ не имеет смысла, так как в помещении будет много дыма, но эффект от дренажа будет совсем небольшим.

Гидроизоляционная обработка погреба

После высыхания погреба для максимально длительного сохранения достигнутого состояния помещения поверхность стен и пола рекомендуется покрыть гидроизоляционными составами.

  • Если стены снимаются из бетона, то используются, поверхности которых обрабатываются в несколько слоев.

С каждым слоем он проникает глубоко в бетонную плиту, закрывая все поры внутри нее, создавая водонепроницаемую, но дышащую поверхность.

  • Покрытие сушеным погребом и каучукоидом, который является отличным гидроизолятором.

В этом случае можно получить желаемый эффект, если материал будет уложен на ровную поверхность. На ЗДЕСЬ наносится мастика, которую затем нагревают, а затем на ЗДЕСЬ наклеивается рубероид, создавая водонепроницаемые стены и пол.

  • Отличным гидроизоляционным экологически чистым материалом является глина.

Такой способ гидроизоляции помещения называется пакетным.Единственное требование к натуральному материалу для пола и стен — высокий процент жирности.


— Для процесса потребуются камни, которые укрепят пол подвала. Их выливают на его поверхность, затем поверх них кладут раствор глины с добавлением песка. Этот слой должен быть не менее 100 ÷ 120 мм. Консистенция глиняного раствора должна быть достаточно густой.

— Глина распределяется по верху и утрамбовывает ее среди камней, создавая смешанный слой.

— Полностью уложенная до ровного состояния поверхность засыпана слоем крупного песка толщиной 40 ÷ 60 мм. Также песок уплотняется растиранием — это делает поверхность еще более плотной. Остатки песка просто сметают с пола. Если вы хотите добиться аккуратной гладкой поверхности, то ее окончательно разглаживают сверху с помощью специального инструмента для затирки швов.

— Глиняный пол сохнет долго — от 20 до 40 дней, поэтому к этим работам следует приступить в начале лета.Тогда погреб будет полностью готов к эксплуатации осенью.

  • Земляные стены тоже могут быть водонепроницаемыми. С помощью небольших металлических скоб фиксируется цепная сетка или обычная мягкая проволока. Затем на эту основу набрасывается глиняный раствор. При перекусе наносится еще один слой, который перемещается вручную или с помощью затирки, круговыми движениями.

Помимо этих гидроизоляционных материалов, наиболее доступными и безопасными для помещения, где будут храниться продукты, можно назвать и другие, но вышеперечисленные.

Устройство вентиляции в погребе необходимо, и об этом лучше подумать заранее, после проведения его монтажа при строительстве хранилища. При правильной установке системы можно избежать серьезных и длительных процессов сушки, так как этого будет достаточно при обычной вентиляции.

Видео: Как работает вентиляция в погребе

Такую конструкцию как погреб часто обустраивают на даче, под домом или хозяйственным строением.Подвал используется для хранения свежих продуктов и консервов, и для его эффективной работы в нем должен быть создан правильный микроклимат. Важным элементом его безопасности является вытяжка в погребе: как правильно сделать вентиляцию — вы можете узнать из многочисленных инструкций и тематических видеороликов. Вентиляция может быть естественной и принудительной.

Есть несколько вариантов обеспечения микроклимата в хранилище с помощью вентиляции. Циркуляция воздуха может происходить естественным путем, а может быть и с помощью специальных вентиляторов.Кроме того, система вентиляции может быть оснащена дополнительными устройствами, которые повысят эффективность ее работы.

Основным элементом любой вентиляционной системы являются трубы. Их обычно два:

  1. Выхлопная труба — по ней воздух выходит из помещения. Он монтируется в верхнем углу подвала и должен быть над коньком примерно на 0,5 м. В выхлопной трубе может скапливаться конденсат, поэтому ее необходимо дополнительно изолировать минеральной ватой или другими материалами.
  2. Приточная труба — служит для притока свежего воздуха в хранилище, монтируется в углу, противоположном вытяжной. Отверстие подающей трубы должно располагаться примерно в 40-60 см от пола погреба, а ее внешний конец должен быть значительно приподнят над уровнем земли.

Помимо труб, в устройстве системы вентиляции воздуха используются заслонки, вентиляторы, дефлекторы, а также специальное климатическое оборудование.

Естественная вентиляция

Самый простой способ обеспечить в подвале оптимальную температуру и приток свежего воздуха — это установка естественной вентиляции.

Организовав правильную вентиляцию погреба естественным путем, вы получите следующие преимущества:

  1. Низкая стоимость строительства. При установке естественной вентиляции вы тратитесь только на стройматериалы, которых для нее вам нужно не так уж и много.
  2. Возможность монтажа системы не только в процессе строительства цокольного этажа, но и после его завершения.
  3. Простая установка. Чтобы создать систему естественной циркуляции в подземном хранилище, не потребуется много времени и сил.

К недостаткам такой системы вентиляции в погребе можно отнести то, что не удастся четко регулировать температурный режим. К тому же, если на улице будет такая же температура, как в подвале, циркуляции воздуха просто не будет.

Полезный совет! Если продуктам в хранилище нужен определенный температурный режим, то лучше использовать систему принудительной вентиляции. Даст возможность точно отрегулировать микроклимат в подвале.

Установка системы естественной вентиляции

Для естественной циркуляции воздуха в подвале потребуются две трубы. Материал труб может быть разным, в последнее время часто используются трубы ПВХ — они недорогие, легкие и прочные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение трубы подбирается в зависимости от объема хранилища. Например, оптимальное сечение вентиляционной трубы в подвальном помещении 6-8 м² — 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для такого же подвала на 6-8 м² он начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими складскими помещениями. При такой конструкции в одной трубе расположены сразу два канала — обрезной и вытяжной. Каждая из них оснащена собственной заслонкой, с помощью которой регулируется интенсивность притока и оттока воздуха.

При установке естественной вытяжки в погребе нужно учитывать ряд нюансов:

  • чем выше отверстие выхлопной трубы, тем выше эффективность циркуляции воздуха в системе;
  • наружные выходы труб необходимо закрыть специальными козырьками, иначе в них будет попадать дождевая вода или снег;

  • чем меньше поворотов и изгибов труб, тем лучше будет проводиться вентиляция;
  • обе трубы должны быть одинакового диаметра.

Естественная вентиляция для небольших складских помещений — это простой и эффективный вариант вытяжки в погребе. Как сделать такую ​​же эффективную систему для большого хранилища? В этом случае не обойтись без принудительной закачки воздуха.

Установка принудительной вентиляции погреба с двумя трубами и одной

Как правило, система принудительной циркуляции воздуха монтируется в двух корпусах. Первое из них — наличие большого складского помещения площадью более 40 м². Второй вариант — подвал, который используется не для хранения продуктов, а как спортзал, игровая или другое подобное помещение.

В обоих случаях установка системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от чрезмерной влажности и сырости. Последний момент очень важен, если в подвале установлено спортивное или другое дорогостоящее оборудование.

Автоматический тип

В отличие от естественной, система принудительной вентиляции в подвале имеет следующие преимущества:

  1. Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
  2. Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
  3. С помощью специальных приспособлений можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков данного варианта можно выделить необходимость регулярного обслуживания, более сложного по сравнению с естественным монтажом системы, а также дороговизну комплектующих. Кроме того, работа принудительной системы зависит от наличия блока питания, а значит, вам придется дополнительно проложить проводку.А во время перебоев с электричеством система вообще продолжит работать.

Варианты настройки системы принудительной вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземных хранилищах. Первый из них подразумевает использование электровентиляторов.

Полезный совет! Если вы решили использовать вентиляторы, обязательно позаботьтесь об их защите от влаги и других неблагоприятных воздействий, влияющих на оборудование под землей.

Вентиляторы с устройством принудительной вентиляции в погребе могут быть два или один. Со стороны хранилища на выхлопной трубе монтируется один вентилятор, и воздух с его помощью необходимо продувать. Два вентилятора — вариант для больших помещений. В этом случае второй помещается в подающую трубку и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, поэтому вы можете контролировать приток и отток воздуха, а также поддерживать необходимую температуру в подвале.Электроснабжение может осуществляться от основной электросети, если подвал находится под жилым домом или гаражом, а также от отдельного электрогенератора.

Если в погребе под домом смонтировать принудительную вентиляцию, то запитать блок питания вентилятора будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование необходимо дополнительно использовать от влаги.

Вторая версия форсированной системы подразумевает использование энергии ветра вместо электрической.Для этого на выхлопной трубе монтируется специальное устройство — дефлектор, который улавливает потоки воздуха и передает энергию вентиляторам. Дефлектор стоит остановиться подробнее.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора заключается в том, что потоки воздуха, огибая диффузор, создают повышенную тягу в вентиляционной трубе, за счет какая осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить электроэнергию, а также повысить эффективность системы принудительной вентиляции.К тому же такую ​​конструкцию можно с успехом использовать в системе натурального шрифта.

Есть несколько типов дефлекторов. Рассмотрим самые популярные из них.

Astato. — Дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства предполагает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Этот вариант выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха.Электродвигатель в таких моделях достаточно экономичный, поэтому о перерасчете энергии можно не беспокоиться.

— вращается исключительно за счет силы ветра, хорош тем, что может адаптироваться к любому направлению воздушного потока. К недостаткам можно отнести то, что подшипники в конструкции нуждаются в регулярной смазке и периодической замене. Кроме того, если использовать такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Статический дефлектор — относительно новая модель, которая отличается наличием вытяжного вентилятора.Обладая относительно высокой стоимостью, имеет такие преимущества, как пониженный уровень шума при работе, высокий КПД, удаление влаги из системы.

Роторная турбина — устанавливается в зоне с устойчивым сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме того, есть сферические и n-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей системы вентиляции и площади, на которой находится подвал.

Полезный совет! Самым простым в изготовлении считается дефлектор григоровича, поэтому если монтировать обычную приточно-вытяжную систему вентиляции, лучше всего использовать ее.

Изготовление дефлектора своими руками

Это устройство чаще всего изготавливают из оцинкованных или нержавеющих листов, а также пластика. Пластиковые модели дешевле своих стальных аналогов и выглядят привлекательнее, но долговечностью похвастаться не могут.К тому же пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит их устанавливать, если система вентиляции совмещает в себе функции дымохода.

Прежде чем приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xd, в которой D — диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора — диаметру, умноженному на 1.3.

Чертежи дефлектора вентиляции выполняются на картоне или плотной бумаге, после чего вырезаются детали из металла или пластика. Для работы вам потребуются следующие инструменты и материалы:

  • бумага или картон для чертежей;
  • ножницы по металлу для резки деталей;
  • лист металлический или пластиковый;
  • маркер или строительный карандаш;
  • сверло со сверлами разного диаметра.

  1. Контуры изделия переносятся с чертежа на металлический лист.Сюда входят заглушка, внешний цилиндр, стойки и диффузор.
  2. С помощью ножниц по металлу эти детали вырезаются.
  3. Соединение деталей между собой осуществляется при помощи заклепочного пистолета.
  4. Готовый дефлектор устанавливается на головку трубы и фиксируется хомутами.

При вентиляции в погребе установка дефлектора — очень ответственный момент. Монтаж устройства лучше производить вдвоем, так как обычно работы ведутся на высоте.Сначала на выходе из вентиляционной трубы закрепляется нижняя конструкция цилиндра. Делается это с помощью струбцин или специальных болтов с дюбелями. После этого к баллону крепится диффузор, поверх которого устанавливается защитный колпачок. Места соединения болтами рекомендуется дополнительно обработать специальным антикоррозийным составом.

На чертежной схеме в погребе дефлектор занимает очень важное место, поэтому его сборке и установке нужно уделить особое внимание.

Как сделать вентиляцию в погребе с повышенной влажностью, покрасить погреб

Бывают ситуации, когда хранилище строится в местности, для которой характерен высокий уровень грунтовых вод или климат с повышенной влажностью. Большое содержание влаги в воздухе может негативно сказаться на состоянии продуктов, которые хранятся в погребе.

Кроме того, при однотрубной системе вентиляции погреба на его стенах часто конденсируется влага, а в холодное время года — замерзает.Таким образом, он может выровняться в несколько слоев и полностью забить вентиляционное отверстие. Чтобы этого не произошло — необходимо усовершенствовать систему приточной вентиляции с усиленной вытяжкой.

С помощью принудительной вытяжки можно значительно снизить влажность в любом типе. Как сделать просушенным даже достаточно места? Для этого необходимо использовать не только систему вентиляции, но и предварительно просушить погреб. Для этого нужно сделать из него все изделия до устройства вентиляции в погребе, после чего предстоит провести работы по сушке.

Осушить погреб можно несколькими способами:

  1. С помощью железной печи или мангала — мангал или ведро с углями опускают в подвал, огонь поддерживают до тех пор, пока он не станет достаточно сухим. Перед тем, как начать такую ​​сушку в погребе, необходимо открыть дверь и другие отверстия. Огонь лучше всего заразить древесными опилками или щепоткой, а при необходимости операцию можно повторить несколько раз.
  2. С помощью свечи — устанавливается свеча под вытяжкой в ​​погребе.Правильное использование такого метода подразумевает небольшие размеры погреба, иначе он будет не совсем эффективным. Сушка подвала с помощью свечи проще, чем с помощью мангала, но и занимает больше времени. Как правило, на это уходит несколько дней, в течение которых свечи придется регулярно менять.
  3. Использование спец — хороший вариант для крупногабаритных репозиториев, позволяет быстро избавиться от влажности. Осушитель можно использовать в дополнение к обычной приточно-вытяжной системе вентиляции, если в погребе часто скапливается влага.

Вам нужно выбрать подходящий вариант подвала в зависимости от его размеров, а также наличия вашего времени и возможностей. Установка эффективной системы вентиляции позволит это реже, но даже самая качественная вентиляция не сможет полностью избавиться от необходимости просушивания, если не было возможности использовать ее гидроизоляцию.

Контроль микроклимата в подвале с помощью системы вентиляции

Есть несколько вариантов, как сделать холодный подвал разных типов.Возможно изначально затухание на большей глубине, можно больше внимания уделить теплоизоляции, а можно использовать специальные системы контроля микроклимата. По типу регулирования температуры различают две форточки систем вентиляции:

  1. Автомат — работает в автономном режиме. В такой системе есть специальные датчики, которые отслеживают температуру в погребе и отключают и включают вентиляторы, когда ее нужно понизить или поднять. Главный элемент такой системы — разные варианты терморегуляторов для погреба, которые можно использовать в специализированных магазинах.
  2. Механический — работает при непосредственном участии человека, следящего за температурой и уровнем влажности в хранилище. В такой системе интенсивность работы вентиляторов, а также положение заслонок на приточном и вытяжном патрубках регулируется вручную.

Полезный совет! Выбирая тип вентиляционной системы, ориентируйтесь на то, насколько точно нужно будет поддерживать температуру. Если допустимые отклонения составляют более двух градусов, то подойдет механическая система.В противном случае лучше отдать предпочтение автоматическому контролю микроклимата.

Материалы для изготовления системы вентиляции

Схема вентиляции в погребе своими руками сделать подразумевает использование различных типов труб. На сегодняшний день наиболее популярными из них являются асбатированный полиэтилен низкого давления.

Вентиляционные трубы с асбиновым цементом выглядят как сланец, поэтому их еще называют сланцем. Они отличаются высоким уровнем прочности и надежности, а также долговечностью и устойчивостью к коррозии.Они продаются отрезками большой длины, поэтому система вентиляции может быть сделана из целых частей труб. Полиэтиленовые трубы, скорее всего, придется сваривать между собой, будут специальные инструменты и навыки.

Металлические трубы реже используются для системы циркуляции воздуха. Они достаточно дороги и просты в установке, но металл подвержен коррозии и довольно быстро вращается в земле. Чтобы этого не произошло, металлические трубы можно покрыть слоем антикоррозийной эмали или дополнительно защитить от влаги с помощью гидроизоляционных материалов.Кроме того, на металлической поверхности конденсируется больше влаги, чем на пластике, поэтому их лучше использовать в сочетании с системой принудительной вентиляции в погребе. Как сделать движитель из металлических труб? Лучше всего это сделать для складского помещения под жилым домом или гаражом.

При использовании любого материала отверстия вытяжной и приточной трубы необходимо защищать от влаги и мусора. Для этого их устанавливают на специальный колпак и решетку, которую можно изготовить из любых материалов.

Типы вентиляторов для системы принудительной вентиляции

Чтобы воздух в подвале регулярно циркулировал, можно использовать несколько различных типов вентиляторов. По принципу действия и расположению делятся на осевые.

Канальный вентилятор Отличается средним уровнем производительности и может быть установлен в любом месте вентиляционной трубы. Кроме того, он потребляет некоторое количество электроэнергии, так что этот вариант хорошо подходит для экономии денежных средств.Наиболее эффективны канальные вентиляторы амплитудного типа.

Осевые вентиляторы Устанавливаются возле выхлопных или соединительных отверстий. Они более требовательны к электричеству, но также обеспечивают более мощный воздушный поток. В комплекте с вентилятором на выходном патрубке системы устанавливается специальный клапан, не пропускающий холодный воздух в помещение.

Вытяжка в подвале: как правильно сделать вентиляцию, собрать систему и проверить ее работоспособность

После того, как вы определились с типом системы циркуляции воздуха, выбрали тип труб и вентиляторов, изготовили или приобрели дефлектор, заслонки и другие комплектующие, можно приступить к настройке выхлопа.Это делается в следующем порядке:

  1. Если вы монтируете вентиляционную систему после постройки хранилища, в его потолке просверливается отверстие для вентиляционной трубы.
  2. В отверстие под потолком монтируется выхлопная труба. На улице его конец должен быть приподнят над поверхностью не менее чем на 15 см.
  3. В стене напротив вытяжного отверстия просверливается около пола. Его следует размещать не ниже 2 см, но не выше 5 см.
  4. Вставная труба вставляется в отверстие.С внешней стороны погреба его отверстие должно располагаться слишком высоко, так как должна быть разница давлений между напорным и вытяжным отверстиями для создания естественной тяги. Это более актуально для системы естественной циркуляции воздуха, но имеет смысл для принудительной.
  5. Конец подводящей трубки на улице закрывается дефлектором или специальной защитной сеткой.
  6. Внутри погреба на трубе установлены специальные заслонки, регулировка зазора которых позволит регулировать интенсивность циркуляции воздуха в системе.

После того, как система смонтирована, необходимо проверить работоспособность чертежа в подвале. Как это сделать? Для этого лист бумаги можно уменьшить до отверстия подающей трубки. Если он сломается, значит, система работает исправно. Другой вариант проверки — с зажженной бумагой или другим источником дыма. Дым должен быстро рассеиваться и выходить из подвала.

Независимо от того, какой тип системы циркуляции воздуха для подвала вы выбрали, при установке следует учитывать ряд общих моментов:

  • лучше всего прокладывать вентиляционную систему еще на этапе строительства хранилища.В этом случае в стенах необходимо оставить специальные каналы, по которым впоследствии будут монтироваться вентиляционные трубы. Так вы сэкономите не только время и силы, но и средства. Схема вентиляции должна быть сразу включена в проект подвала;
  • как сделать вентиляцию погреба в частном доме равномерной? Для этого стоит использовать поставляемую и выхлопную трубы одинакового диаметра. Если для подвала характерна повышенная влажность воздуха, диаметр выхлопной трубы может быть немного больше.Помните, что подающая труба ни в коем случае не должна быть более вытяжной, так как воздух начнет задерживаться внутри хранилища, что может привести не только к разбрызгиванию продуктов, но и к повышенной загазности газа. Последний момент опасен для здоровья человека;
  • нельзя располагать подающую и выхлопную трубы рядом друг с другом. Это приведет к низкой эффективности всей системы. Лучше всего, если отверстия будут расположены на противоположных стенах подвала; №
  • если подвал расположен под торговым корпусом, роль выхлопной трубы может играть входной люк или дверь;

  • В качестве вентиляционных каналов можно использовать пластиковые трубы для канализации.Они отличаются подходящим диаметром и относительно недороги;
  • Часть выхлопной трубы, которая находится за пределами погреба, должна быть как показано ниже. В противном случае на его внутренней поверхности в холодное время года может образоваться конденсат, который при промерзании способен добыть вытяжное отверстие.

Полезный совет! Нагреть трубы так, чтобы не образовывался конденсат, можно не только в той части, где они выходят на поверхность, но и по всей длине.

Существует множество вариантов, как самому сделать вентиляцию в погребе разного типа. Для этого можно использовать одну или две трубы, оборудовать циркуляцию воздуха естественным или принудительным путем, установить вентиляторы, дефлекторы, системы контроля температуры и датчики климата.

От эффективности системы вентиляции напрямую зависит срок службы изделий, а также здоровье, если речь идет о спортзале или другом часто посещаемом помещении. Чертежную схему лучше всего выложить прямо в план кладовой, так вы потратите меньше времени на ее установку и сможете использовать подвал сразу после окончания его строительства.

10697 0 0

Как вы думаете, трубы можно найти на крыше и чердаке квартиры или частного дома? Наверное, уважаемому читателю выскочит только дымоход и вентиляция. Между тем список возможных вариантов заметно длиннее. О разновидностях инженерных коммуникаций, проходящих через крышу или в непосредственной близости от нее, я хочу рассказать в этой статье.

На фото — крыша жилого дома с выводами вентиляции и канализации.

Посмотреть весь список

Через кровлю обычно выводят:

  • Трубы для отвода продуктов сгорания топки или котла ;

Нужны желательно твердотопливные котлы с естественной нагрузкой. Например, современные газовые котлы обычно оснащаются коаксиальной (двойной) трубой, проходящей через ближайшую наружную стену. Отвод продуктов сгорания осуществляется по внутренней трубе, воздух для сжигания газа отбирается снаружи с улицы.

  • Вентиляционные выводы ;
  • Выводы вентилятора канализационных стояков .

В мансардном помещении можно встретить еще три типа трубопроводов:

  • Разливное отопление. На чердаке он снабжен так называемыми верхними системами заполнения;

  • Перемычки между стояками в нижней системе розлива (при подаче и обогреве разведены в подвале). Чаще такие перемычки можно встретить в квартирах верхнего этажа, однако их расположение на чердаке более рационально: в этом случае запуск системы отопления и прогон воздуха из парных стояков не требует наличия и участие жителей;
  • Такие же перемычки между тарифами на ГВС.

Дымоход

Функции

Функции дымохода вполне понятны: он позволяет выносить продукты сгорания за пределы дома. Вывод трубы через крышу исключает попадание их в окна и балконы.

Установка

Основные требования к проектированию и монтажу дымоходов изложены в СНиП 41-01-2003. Для удобства читателя я приведу их здесь.

Для каждого котла или топки предусмотрен отдельный дымоход.Исключение составляют две печи, расположенные в одной квартире на одном этаже. Можно использовать обычный дымоход.

Я живу в Сталинке, где были печи на дровах. При его строительстве правило «одна труба — одна печь» не было обязательным для строителей: стояки квартиры были объединены общим дымоходом на кухне.

Сечение трубы определяется тепловой мощностью печи. Snip дает следующие значения:

Для круглой трубы площадь внутреннего сечения не должна быть меньше указанной для прямоугольных труб.

Минимальная высота дымохода от топки — 5 метров. Меньше — нельзя: в этом случае дымохода не возникнет, достаточного для его эффективной работы.

Увеличение тяги снижает КПД топки или котла, так как продукты сгорания покидают дом, не отдавая всего тепла. Чрезмерное увеличение длины дымохода будет означать увеличение затрат на отопление.

Высота трубы над крышей должна быть равна или превышать следующие значения:

Если вы парапет или сука в пределах полутора метров от дымохода, высота зависит не от поверхности крыши, а от них.

  • На расстоянии от 1,5 до 3 метров от конька скатной кровли часть трубы не должна быть ниже конька. То же ограничение действует и для парапета;
  • Если дымоход оторван от конька на 3 и более метра, он не должен быть ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту.

В качестве материала дымохода можно использовать:

  • Для дровяной печи или котла — глиняный кирпич, жаростойкий бетон, асбестоцемент и многослойная труба из нержавеющей стали с негорючей изоляцией между стенами.При этом максимально допустимая рабочая температура составляет 300 с для асбестоцертогена и 500 — для нержавейки;
  • Если в качестве топлива можно использовать уголь, то труба может быть только кирпичной или из жаропрочного бетона.

Устье трубы должно быть защищено от атмосферных осадков, а зонтик не должен ограничивать выход.

Резка труб на крыше или в перекрытии (утолщение кирпичного дымохода, обеспечивающее желаемую степень теплоизоляции) должна составлять 70 мм по толщине кровельного пирога, перекрытия или перекрытия.Если дымоход при капремонте парный или перегородка из топливного материала, то резка выполняется на всю высоту и толщину. Щель между вырезом и стеной заполняется негорючим материалом (как правило, базальтовой ватой).

Как провести трубу через крышу из шифера или профлиста?

Производится между стропилами, на расстоянии не менее 15 см от негорючих несущих конструкций и не менее 30 см от легковоспламеняющихся. Вокруг дымохода сооружается короб, который снизу зашивается листом оцинкованного железа с футерованным асбестом.Коробка набита базальтовой ватой или мелкой керамикой.

В рубероиде в трубе прорезается отверстие. Сланец нарезается на заграждение каменным или алмазным диском, выпрямителем и металлочерепицей — той же болгаркой, но диском по металлу.

Как пронести трубу на крышу, сделав соединение с кровлей из герметика?

  • От трубы вниз по откосу под рубероид, но поверх гидроизоляционной пленки укладывается стяжка — лист оцинкованный с ароматизатором.Его верхний край начинается в неглубоком кожухе дымохода. Внизу стяжка конька открывается в сливной желоб;
  • Дополнительная гидроизоляция трубы на крыше в ходу по периметру дымохода выполняется термостойким силиконовым герметиком;
  • Поверх стяжки укладывается с минимальным зазором рубероид;
  • Последним по периметру устанавливается пристенный профиль.

Если крыша сделана из мягкого материала (битумная черепица или бегунок), ее укладывают шестигранником на трубу.Верх приклеивания прижимается металлической полосой, которая садится на герметик (желательно — стороной верхнего края в ходу).

При обходе круглой трубы общие принципы гидроизоляции остаются прежними, меняется только форма стяжки и слой прилегающего слоя.

Вентиляция

Функции

Каналы вентиляции обеспечивают постоянное обновление воздуха в комнатах дома. Это необходимо по двум причинам:

  1. Содержание кислорода в воздухе жилых помещений снижается в результате дыхания;
  2. Влажность воздуха повышается за счет жизнедеятельности людей и домашних животных, уборки, стирки, приготовления пищи и т. Д.

Конденсат на окнах — первый признак недостаточной вентиляции.

В целом для жилых помещений вентиляция рассчитывается исходя из воздухообмена из расчета 3 кубометра в час на квадратный квадрат. Есть исключения из этого правила:

  • В санузлах и санузлах вентиляция должна проходить 7-9 кубов на квадратный метр площади в час;
  • На кухне минимальная производительность вентиляции 60 м3 / час с электроплитой или 2-х килтовой газовой плитой.Увеличение количества горелок до трех влечет за собой рост минимальной производительности до 75 м3 / час, с четырех до 90.

Раньше вытяжная вентиляция в многоквартирных домах работала только через кухни, ванные комнаты и ванны; В жилых помещениях воздух обновлялся только за счет притока через щели оконных рам. Теперь в проектах заложить вытяжную, приточную или приточно-вытяжную вентиляцию в каждой комнате.

Получить поток воздуха через вентканалы, в точности соответствующий расчетному, предельно просто: достаточно установить вытяжные вентиляторы в помещениях соответствующей производительности.

Снип 41-01-2003 запрещает установку приточно-вытяжной вентиляции без принудительного забора воздуха в домах с топками и котлами с естественной нагрузкой. Вентканалы должны работать только с естественной мотивацией — из-за разницы в плотности горячего и холодного воздуха. Инструкция связана с опасностью опрокидывания тяги в дымоходе при преобладании воздушного потока над притоком.

Установка

Для отображения вентиляции на крыше можно использовать:

  • Трубы асбестоцементные;
  • Трубы вентиляционные ПВХ;
  • Обычная канализационная труба диаметром 110 — 200 мм.

Кроме того, выходом Вентканала может быть бетонная или кирпичная надстройка на плоской крыше.

Вне зависимости от материала, водоотвод Вентканала снабжен зонтом — дефлектором, защищающим его от атмосферных осадков. Дефлектор также усиливает тягу к ветреной погоде.

Установка и опломбирование выхода вентиляции выполняется теми же методами, что и в случае с дымоходом.

Столкнувшись с проблемой установки вентиляции на чердаке, решил так:

  • В качестве вентиляционной трубы использована серая канализационная труба диаметром 110 мм, проложенная между крышей и подвесным потолком КЗС;
  • Вентиляция была отключена не через крышу, а через один из фасадов над окном.Это позволило обойтись без герметизации компаунда: мойки кровли надежно защищают ее от атмосферных осадков;

Труба за фронтоном устанавливается с минимальным уклоном в его сторону. Таким образом я исключил попадание воды в дождь на поверхность трубы.

  • Установлен канальный вентилятор в проеме вентиляционной трубы. Цепь его питания тусклая. Наличие диммера позволяет регулировать производительность вентиляции в зависимости от погоды и требований к шуму;
  • Перед вентилятором со стороны помещения на Вентканале тройник.Через один из кранов он отбирает воздух из ванной, расположенной посередине чердака, через второй — из пространства между натяжным потолком и крышей чердака. Таким образом обеспечивается постоянная вентиляция этого помещения;
  • Для приточной вентиляции в четырех углах мансарды в подвесном потолке устанавливаются вентиляционные решетки.

Канализация

Функции

Зачем нужен вывод канализации на крышу?

В стояке канализации неизбежно создается тяга: влажный воздух нагревается стоками со стоками.Если стояк герметично закрыть сверху, он пропитает кухню и санузлы верхних этажей ароматизаторами сточных вод. Конечно, при условии, что соединения сантехнических приборов с канализацией будут насечками.

При залповом сбросе воды (например, при одновременном мытье двух унитазов) разрежение, возникающее после прохождения кромки воды, может нарушить работу водяных затворов в сифонах сантехнических приборов. Тогда запах канализации будет проникать даже в те помещения, в которых все соединения канализации тщательно загерметизированы.

Свободный воздухообмен с улицей решает обе проблемы: тяга переносит ароматы сточных вод за пределы дома, а во время залпового сброса воды сточные воды могут засасывать воздух через выход вентилятора.

Установка

Герметизация выводов труб за пределы кровли осуществляется теми же методами, что и при вентиляции.

Одним из решений проблемы гидроизоляции является установка на герметик резиновой заглушки.

Несколько нюансов:

  • До четырех стояков можно объединить с общим выводом вентилятора;
  • На горизонтальных участках фановой трубы не должно быть конфулендов. Цена несоблюдения этого правила — скопление конденсата на участках с отрицательным уклоном. Наполнение трубы водой нарушит нормальную работу вентиляции;
  • В частном доме вентилятор устанавливается в верхней точке канализации. Он монтируется на фасаде дома из канализационной трубы, которая протекает через фасад хоз.пол в септик.

Разливное отопление

Функции

Что дает движение подачи отопления на чердак?

  1. Максимально простой запуск системы отопления. Нужно только его залить, открыть в лифте обе домовые вентили и удалить воздух из расширительного бачка на чердаке. Для сравнения: при нижнем розливе воздух в перемычку между каждой парой стояков должен быть проложен;
  2. Равномерное отопление всех отопительных приборов на каждом этаже.Падение температуры охлаждающей жидкости при движении сверху вниз компенсируется увеличением размера.

Неудобство заключается только в более сложном сбросе и запуске своими руками отдельного стояка: в случае верхнего наполнения его нужно отключать и в подвале, и на чердаке.

Установка

Набивка монтируется с постоянным уклоном по всей длине. В верхней точке находится расширительный бачок, собирающий воздух при запуске контура.Укомплектовано каждого стояка:

  • Клапан отключать его независимо от покоя;
  • Путь. Это позволит стояку засолить воздух при сливе и исключит замерзание в нем воды.

Получено по розливу. Вместо заглушки крепление — шаровой кран.

При вентилируемых атаках и розливе, а также ингредиенты перекрытия стояков изолированы. Как правило, для этого используются стеклянная азартная игра или минват, тряпки и вязальная проволока.Теплоизоляция снижает как нецелевые потери тепла, так и вероятность смещения контура с кратковременными остановками циркуляции в зимние холода.

Джемпер

Функции

Независимо от того, какие стояки соединены перемычками — отопление или ГВС — перемычки выполняют одну функцию — обеспечивают непрерывную циркуляцию воды. Зачем он нужен в системе отопления — думаю, не объяснишь.

На ГВС соединение перемычками двух и более стояков решает сразу две задачи:

  • Обеспечивает практически мгновенную подачу горячей воды после открытия крана.В домах с тупиковой планировкой стояка ГВС вода для его нагрева уже давно сливается;
  • Обеспечивает непрерывную работу полотенцесушителей. В новостройках они монтируются в разрыв прерывателя, а не подачи ГВС.

Установка

Требования к установке перемычек на чердаке более чем немного:

  1. Вверху монтируется точка перемычки воздух (Маевский или обычный вентиль). Это нужно для удаления с стояков воздушных пробок;
  2. При наличии кронштейнов (изгибов в вертикальной плоскости) пневматический пистолет устанавливается в верхней точке каждого кронштейна;
  3. Перемычка над уровнем перекрытия теплоизолирована.

Заключение

Надеюсь, что мне удалось ответить на все вопросы, накопившиеся у уважаемого читателя. Как обычно, дополнительную информацию можно узнать, просмотрев видео в этой статье. Буду благодарен за комментарии и дополнения. Удачи, Камрады!

2 августа 2016 года.

Если хотите выразить благодарность, добавить уточнение или возражение, спросите автора — добавьте комментарий или скажите спасибо!

Практически в каждом жилом доме в процессе строительства, реконструкции ставится система очистки воздуха.Часто используются пластиковые вентиляционные трубы для снятия вытяжки на крыше. Но, какой бы вариант вентиляции не использовался, важнейшим этапом ее оснащения является обеспечение прохода через крышу.

Технология выполнения узлов вентиляции для каждого вида кровельных материалов разная. Чтобы обеспечить безаварийную работу системы жилого дома, длительный срок эксплуатации, необходимо подходить к ее обустройству.

В этой статье

Трубы для системы вентиляции

Труба является основным компонентом вытяжной системы отопления.Его установка — довольно сложный этап строительства, особенно для больших построек. Специалисты при проектировании помещения обязательно обращают внимание на размещение вытяжной системы вентиляции.

Оптимальным вариантом является наличие под потолком в каждой комнате жилого дома вентиляционных окон перед окном. Согласно требованиям ТИСЭ, на этапе возведения стен здания, монтажа дымохода, вытяжки вентиляции упрощаются за счет наличия в стене вертикального канала.

Вентиляционные окна могут соединять все комнаты между собой.

Необходимость снятия воздуховода:

  • вентиляция чердака, внутренних помещений;
  • Монтаж вентиляторной трубы от канализации.

Принцип работы системы вентиляции

Вывод вентиляции через крышу. По нормам строительства жилых домов безокон не обязательно оборудовать вентиляционными каналами.В этом можно убедиться при тщательном осмотре любого помещения жилого дома. Например, в ванной или туалете можно обнаружить характерные щели на стене.

Для кухни, несмотря на то, что здесь есть окно, также предусмотрена система вентиляции. К этому помещению предъявляются особые требования. Вентиляция должна обеспечивать правильную работу, воздуховоды должны выходить на крышу — это сложная задача для строителей, требующая предварительных расчетов, проектирования.

Типы вентиляционных труб

Для системы вентиляции применяют:

  • гладкие полимерные (полиуретан, полипропилен) трубопроводы;
  • стальные гофрированные, каналы оцинкованные;
  • трубопроводы алюминиевые;
  • есть также варианты с изолированным воздуховодом.

Поверхность алюминиевых труб ребристая, они создают значительный шум в процессе работы, задерживают жир, грязь, в результате чего требуется постоянная очистка. В частном доме вентиляционные трубы из пластика могут быть очерчены через стену или крышу.

Воздуховод частного дома можно использовать для вывода кровли во внешнюю среду продуктов сгорания при работе газового котла. Зимой, когда температура воздуха значительно снижается, уровень влажности повышается. Это способствует образованию конденсата, что способствует нарушению герметичности соединений труб. Чтобы этого не произошло, выход выхлопной трубы на крышу обязательно изолирующий.

Изолированные вентиляционные трубы из ПВХ чаще всего размещают на чердаке.Воздуховод, идущий на крышу, защитить от образования конденсата вполне возможно.

Основные элементы конструкции системы вентиляции

Система вентиляции состоит из следующих элементов:

  • Воздуховодная система вентиляции . Подбирается в зависимости от необходимого размера, сечения труб. Для улучшения рисунка на кухне проще всего использовать профильную трубу из пластика, так как она очень легко крепится.Стандартные параметры используемых прямоугольных труб для воздуховода — 6х12, 6х20,4 см.
  • Соединительные элементы. Может быть переходным, равнозначным. Переходные соединения используются для соединения вентиляционных труб из пластика, сам переход выполняется плавно.
  • Поворотные элементы. Для изменения направления воздуховода в вертикальной, горизонтальной плоскости используются дополнительные поворотные компоненты.
  • Тройники. Обеспечьте поворот системы вентиляции на 90 градусов в разные стороны, все выходы имеют одинаковое сечение.
  • Детали крепежа труб. Крепежные элементы предназначены для быстрого монтажа в вентиляционные трубопроводы их ПВХ.
  • Обратный клапан. Предоставляет возможность задать необходимое направление движения воздуха. Этот компонент в основном используется в системах вентиляции принудительного типа. Обратный клапан предотвращает попадание наружного воздуха в комнату, когда вентилятор выключен.

Пластиковые вентиляционные трубы для капота предусмотрены для специальных переходников, обеспечивающих переход прямоугольного сечения на круглое, а также других соединительных, крепежных элементов, позволяющих самостоятельно оборудовать вентиляционную систему в частном доме.Дополнительные комплектующие для воздуховода подбираются относительно параметров магистрального трубопровода.

Требования к каналам системы вентиляции

  • Минимальный диаметр трубопровода системы вентиляции — 150 мм. Именно с таким сечением стандартные стальные оцинкованные трубы способны выдерживать эксплуатационную нагрузку.
  • При установке вентиляции приточно-вытяжного типа необходимо учитывать, что воздуховод на отводной части должен иметь повышенную кольцевую жесткость, так как площадь вентиляционной трубы, расположенной выше крыша будет подвергаться существенным ветровым нагрузкам.
  • Воздуховод должен отличаться не только повышенными прочностными характеристиками, но и иметь тонкие стенки (чем они тоньше, тем выше их пропускная способность).
  • Дымоход частного дома не должен быть покрыт ржавчиной в результате оседания выделяющегося из помещения пара на внутренних стенках труб системы вентиляции. Кроме того, в конструкции системы вентиляции жилого дома нельзя выделять, выделять вредные компоненты в процессе отопления.
  • Конструкция системы вентиляции должна иметь минимальную массу.

Стандартный материал для устройства системы вентиляции в частном домостроении — стальная оцинкованная труба, кирпич. Эти строительные материалы обладают всеми вышеперечисленными свойствами.

Технология монтажа кровельных труб

Перед тем, как начать вывод воздуховода, необходимо завершить устройство инженерных коммуникаций внутри здания, закрепить воздуховод.Перечень инструментов, который понадобится для выполнения монтажных работ, будет зависеть от выбранного кровельного материала. В итоге вам могут понадобиться: ножницы по металлу

  • ;
  • долото;
  • электролобзик;
  • электродрель;
  • обязательно строительная планка;
  • маркер для нанесения необходимой разметки.

Этапы оборудования

  • Определена кровельная площадка для монтажа питающей части системы вентиляции.В этом случае необходимо учитывать конструктивные особенности кровли, требования СНиП.
  • Сделана разметка: отмечены контуры форточки вентиляционной трубы. Далее в кровельном покрытии, утеплении, слое гидроизоляции вырезается отверстие соответствующего диаметра (инструмент для этого подбирается в зависимости от типа материала).
  • Далее по шаблону наносится схема расположения узла прохода, просверливаются отверстия для крепления самотяжками.
  • Поверхность кровли очищается от грязи, обязательно удаляется влага.
  • Перед установкой уплотнителя в предусмотренном месте на его нижнюю поверхность наносится слой герметика.
  • Рядом с прокладкой монтируется проходной компонент, который фиксируется самозатягивающими элементами.
  • В проходной узел вставляется трубка вентиляции, обязательно проверяется конструктивным уровнем ее вертикальности размещения, только после этого фиксируется саморезами.

По окончании монтажа трубы необходимо проверить, насколько плотно проходной элемент прилегает к крыше.Когда ее нормально прижимают к поверхности крыши, из-под конструкции конструкции «вылезают» излишки герметика. Также необходимо обеспечить герметичность выхода трубы на крышу из чердачного помещения.

Дополнительные элементы конструкции

Чтобы в будущем не допустить попадания атмосферной влаги в воздуховод атмосферной влаги, может использоваться специальный кожух, который состоит из следующих элементов:

  • от атмосферных осадков защитит крышку в виде зонтика;
  • для отвода стекающей сверху воды ставится капельница.

Такая заглушка значительно увеличит срок службы воздуховода.

При длине ската кровли более трех метров (недостаточная естественная тяга), кроме вентиляционного воздуховода на крыше, оборудуются аэраторы, обеспечивающие циркуляцию потока воздуха между теплоизоляцией и кровельным покрытием.

Обобщить

При правильном определении на участке крыши выхода трубы системы вентиляции, соблюдении всех правил монтажа согласно строительным нормам, применении дополнительных элементов для улучшения системы в целом очень легко обеспечить максимально комфортный микроклимат для проживания в собственном доме.

Установка вытяжки

: логистика, планирование и выполнение

Пришло время переделать вашу кухню, и вы планируете все, что связано с установкой вытяжки. Вы пытаетесь убедиться, что все работает и интегрируется вместе, но вариантов так много. Ух, да?

Чем вы занимаетесь?

Следите за обновлениями, и My Old House «Fix» предложит несколько вариантов установки вытяжки, которые вернут планирование реконструкции вашей кухни и установку вытяжки на правильный путь!

Давайте начнем с ТРЕХ простых шагов!

1) Установка вытяжки — логистика


Соображения
  • Под вытяжкой с рециркуляцией воздуха в шкафу (без вентиляции) — я не рекомендую этот вариант, но если у вас должна быть микроволновая печь, превышающая диапазон, то это ваш единственный вариант.Они громкие, , только фильтруют воздух и не удаляют тепло или влажность .
  • Стандартная вытяжка (вентилируемая — громче двигатель в шкафу / кухне) — 1) Обычно это единственный вариант для вентилируемой вытяжки на внешней стене. 2) Невнешняя стена — труба / воздуховод выходит сверху и через верхние шкафы к выходу из внешней стены.
  • Вытяжка с выносным вентилятором (с вентиляцией — двигатель на чердаке или в подвале) — 1) Сверхтихая работа по сравнению со стандартной вытяжкой. 2) Применение не на внешней стене — труба / воздуховод может проходить в выделенной полости стены, за пределами вытяжного шкафа и к удаленному нагнетателю там, где он находится в доме (подвал или чердак).
  • Выход заднего воздуховода — Используется с вытяжкой со вставками . При прокладке воздуховода через полость в стене убедитесь, что вытяжной шкаф на кухне оборудован выходом для воздуховода REAR . ПРИМЕЧАНИЕ: Если выбранная вами модель имеет только выход TOP (показан), не беспокойтесь, верх можно закрыть / запечатать и вырезать новый выход REAR в коробке.Выход из заднего воздуховода сэкономит место и позволит вам иметь полностью функционирующие шкафы над вытяжкой (СМОТРЕТЬ ВИДЕО НИЖЕ).
  • Верхний выход воздуховода — Используется с отдельно стоящей / настенной вытяжкой , без шкафов над вытяжкой .

Размер / Размеры

Возможно, вы не будете следовать этим правилам каждый раз, но постарайтесь приблизиться к ним. Для диапазона 36 дюймов нам пришлось использовать бленду шириной 34,5 дюйма, так как следующий размер был 40 дюймов.Вытяжка 40 дюймов не подойдет для нашей конфигурации шкафа.

    • Рассчитайте размер вентилятора для вашего диапазона — 400 куб. Футов в минуту, 900 куб. Футов в минуту и ​​т. Д. (См. Руководство ниже)
    • Вытяжка должна быть такой же ширины, как ваша плита (или близко).
    • Вытяжка должна быть не менее половины глубины варочной поверхности (или быть закрытой).
  • Высота установки вытяжки должна быть 30-36 дюймов (у нас 35 дюймов) над столешницей / варочной поверхностью.Слишком высоко, и воздух не будет тянуть должным образом. Слишком низко — и капюшон будет мешать. 34 дюйма — это хороший средний показатель.

Дополнительные ресурсы вытяжки

2) Установка вытяжки — планирование


Итак, после выбора стиля вытяжки ( под шкафом, отдельно стоящая / настенная / островная или встраиваемая / скрытая в шкафу) , пора спланировать установку.

ПРИМЕЧАНИЕ: Этот план установки предполагает полную реконструкцию кухни и доступ к полостям в стене.

ПРИМЕЧАНИЕ: Пример, приведенный в этом блоге, будет сфокусирован на варианте удаленного нагнетателя , который совместим с под шкафом, отдельно стоящим (кроме островного), и вставными вытяжками стиля .

Расположение

Первое, о чем вам нужно подумать при планировании реконструкции кухни. может не быть плитой или раковиной — особенно , если вы планируете любую модель вытяжки с вытяжкой .

  • Для внешней внутренней стены OR канал вытяжки должен выходить между стойками стены.
  • Итак, ПЕРВЫЙ , убедитесь, что ваш план выровняет вытяжку по центру обозначенной полости в стене.
  • Все остальное на стене вытяжки — шкафы, плита, раковина и т. Д., Будет установлено на свое место в соответствии с этой отправной точкой!
  • Обратитесь к блогу о модернизации кухни в фермерском доме — Планирование и выбор продукта для получения подробного плана вентиляции и компоновки!
  • Если возможно, я люблю набросать набросок на существующих стенах, чтобы визуализировать расположение всего — шкафов, плиты, вытяжки, электрических розеток и т. Д.

Дизайн кухни — нарисованный / приклеенный на стены

Окончательная компоновка вытяжки с выносным вентилятором

Спланируйте окончательную компоновку вытяжки по отношению к кухонной плите и окружающим шкафам.

Выносной вентиляторный канал в полости стены

  • Опять же, воздуховод вытяжки должен выходить из вытяжки между стойками стены, поэтому определите полость в стене, которая находится ближе всего к центру того места, где вы хотите, чтобы ваша вытяжка!
  • Центральная линия этой полости в стене — ваша отправная точка!
  • Все остальное на стене вытяжки — шкафы, плита, раковина и т. Д. — встанет на свои места в соответствии с этой отправной точкой!
  • Учтите окончательную ширину ваших верхних шкафов с каждой стороны вытяжки, чтобы обеспечить правильные размеры и посадку.
  • Рассчитайте пространство и высоту ваших шкафов над высотой установки вытяжки, особенно если шкафы доходят до потолка.
  • Спланируйте примерное размещение коробки вытяжки и ее источника (ов) электричества.

Вытяжка — 20 А, без GFCI

  • Рассмотрите возможность съемной «служебной крышки», которая интегрируется в дизайн вашего шкафа и модель / размер вытяжки (СМОТРЕТЬ ВИДЕО).
  • Знайте характеристики своего диапазона.

Диапазон Требования к размерам

3) Установка вытяжки — Исполнение

Электрическая предварительная

Опять же, вернитесь к своему генеральному плану для приблизительной электрической схемы.

    • Вернитесь к образцу схемы электропроводки, использованной при реконструкции кухни в фермерском доме.
  • Рядом с вытяжкой (внутри шкафа) грубые жгуты электропитания, электричества и дистанционного управления, которые будут проходить от панели управления вытяжкой к удаленному нагнетателю.

Проволочная вытяжка

Воздуховод грубый

Пора проложить воздуховод внутри выбранной полости стены.

  • Проложите воздуховод вытяжки в полости стены и через пол / потолок на чердак / подвал.
    • Обратите внимание на приблизительную высоту входа воздуховода в заднюю часть кожуха вытяжки. Не заходите слишком высоко в верхние шкафы ( только вытяжка )
    • Опять же, мне нравится начинать с наброска на существующих стенах (примечание на рисунке ниже ), чтобы мой план на бумаге соответствовал реальности.

Окончательная установка

Шкафы, щиток и электрическая часть завершены…

Перестройка кухни в фермерском доме — Шкаф для вытяжки

    • Пришло время окончательной установки узла вытяжки с выносным вентилятором.

  • Установить вытяжку на кухне.

Цепи: запасные части / фары / капот / фары

Установлено, фланец к заднему выходу из воздуховода

  • Установите узел выносного вентилятора в подвале или на чердаке.

Воздуховоды, выходящие наружу, только над фундаментом

Для этого слайд-шоу требуется JavaScript.

Заключение


Вытяжки с рециркуляцией воздуха ( без вентиляции ) «обойдутся», в то время как стандартные вытяжки ( с вентилируемыми ) — шаг вперед, но в результате они будут работать громче. Если позволяют существующие условия, то лучшим вариантом для меня станет вытяжка с выносным вентилятором ! Плюсы перевешивают минусы в том, что он вентилируемый, и вы действительно можете поддерживать разговор во время приготовления еды и развлечений! Это просто лучшее из обоих миров!

Как всегда, я надеюсь, что эта информация поможет вам на этом пути, и вы получите кухню своей мечты с наилучшей конфигурацией!

Для получения дополнительных советов, информации и идей о Старом доме… посетите нас на сайте www.myoldhousefix.com!

Авторские права © 2018. Ремонт моего старого дома

Нравится:

Нравится Загрузка …

Связанные

Постройте подвал с подвалом — Сделай сам

Самое замечательное в капусте, моркови и всех других культурах, как описывают Дэвид Кавагнаро и Нэнси Бубель в двух предыдущих статьях, то, что все, что вам нужно для их хранения в течение месяцев, — это холодное, хорошо проветриваемое помещение.Запасной холодильник работает неплохо, но еще лучше и просторнее настоящий погреб. Подвальный подвал — это удобно и полезно.

Традиционно эта холодная комната представляла собой подземное пространство, построенное под домом или рядом с ним, изолированное от земли и вентилируемое, чтобы холодный воздух мог поступать внутрь, а теплый — выходить осенью. Затем, когда наступили зимние температуры, форточки закрыли, и погреб оставался холодным, но не замерзшим.

Большинство современных подвалов слишком теплые для длительного зимнего хранения, но вы можете создать внутреннюю версию подвалов, которые долгое время хорошо служили поселенцам, отгородив угол подвала и добавив вентиляционные отверстия, как показано на рисунке выше.Два вентиляционных отверстия создают сифонный эффект, который позволяет регулировать поток холодного наружного воздуха в изолированное помещение подвала, позволяя поддерживать температуру около нуля в зимние месяцы.

Фред Мэтлак из Вера-Крус, штат Пенсильвания, разработал этот изящный дизайн, и подвальный подвал, который он построил в своем подвале, работал так, как он планировал. «Вам просто нужно следить за температурой, чтобы быть уверенным, что вы закрыли вентиляционные отверстия до того, как температура упадет ниже нуля, что может повредить некоторые посевы», — говорит Мэтлак.


Несколько универсальных истин остаются неизменными, которые помогут вам создать оптимальный корневой погреб, даже если каждая ситуация в подвале уникальна. Во-первых, это расположение. Поскольку вам понадобится выход на улицу для свежего воздуха, выберите место в подвале с окном. Можно просверлить отверстия в стене подвала для 3- или 4-дюймовых вентиляционных труб, которые вам необходимо установить, но намного проще просто снять стекло с окна, заменить его фанерой и затем проложить трубы. через отверстия в дереве.В холодных регионах можно создать утепленную панель вместо оконного стекла. Ламинирование слоя наружной фанеры толщиной в полдюйма с каждой стороны куска экструдированного пенополистирола толщиной 1 или 2 дюйма — отличный способ сделать изолированную панель для доступа к вентиляционной трубе. Строительный клей из полиуретана идеально подходит для скрепления сэндвича из пенопласта и дерева.

Когда дело доходит до любого подвального подвального помещения, внешние стены создают идеальную внутреннюю температуру. Это то, что обеспечивает охлаждающее действие, и чем больше у вас будет каменной кладки, тем лучше.Вот почему вы захотите выбрать угловое место для установки, если сможете. Это обеспечивает максимальное воздействие на внешние стены, сводя к минимуму необходимость строительства и изоляции внутренних стен. А если у вас есть выбор, выберите место с наибольшей высотой почвы снаружи. Есть ли в одном из возможных вариантов северная экспозиция? Потрясающий! Здорово, если получится.

После того, как вы выбрали место для вашего погреба и заменили оконное стекло на сплошную панель, в которую вставлены вентиляционные трубы, обратите внимание на стены.Найдите себе помощника, возьмите пару листов фанеры или вафельной доски и будьте готовы дать волю своему воображению. Удивительно, как временная опора листовых материалов может помочь вам представить план этажа новой комнаты, что приведет к более качественным конечным результатам. Какой длины должен быть ваш погреб? Насколько широк? Достаточно ли велика дверь шириной 3 фута? На такие вопросы гораздо легче ответить, если есть что подержать, посмотреть, передвинуть и подправить.

После того, как вы определились с отпечатком и расположением двери вашего подвала, отметьте соответствующие очертания на полу большим маркером с фетровым наконечником.Хотя вам понадобится сделать деревянный каркас для стены и дверного проема, он не должен быть таким мощным, как обычная несущая стена для дома. Вы можете увеличить расстояние между стойками более 24 дюймов по центру, если вам нужно сэкономить, но независимо от конструкции стены вам придется закрепить ее сверху и снизу. Это можно сделать с помощью нескольких уловок.

По мере того, как вы обрезаете стойки по длине, сделайте их достаточно короткими, чтобы оставался зазор от восьми до четверти дюйма между верхней частью стены и балками наверху в сочетании с верхней и нижней пластинами.Таким образом, у вас не возникнет проблем с наклоном стены в нужное положение (убедитесь, что она вертикальна с помощью уровня), но вы все равно можете закрепить ее 3½-дюймовыми винтами № 10, вкрученными через верхнюю пластину в нижний край балок. Прежде чем вкручивать шурупы, вбейте в щель клин из мягкой древесины, смоченный клеем.

Подвальные полы часто бывают влажными, поэтому подумайте об использовании композитного материала настила вместо дерева для нижней стенки. Выберите твердый бренд, затем разрежьте и прибейте его, как обычный пиломатериал.Композиты устойчивы к гниению и не будут создавать затхлый запах в вашем погребе, даже если они намокнут. Прикрепите нижнюю часть стены подвала к бетонному полу с помощью строительного клея и бетонных гвоздей или шурупов, вбитых в предварительно просверленные отверстия.

Изоляция — это ваша следующая задача, и существуют веские причины рассмотреть возможность использования жестких листов пенопласта вместо традиционных стекловолоконных ватных покрытий. Самое главное — влагостойкость. Любой подвал может время от времени становиться влажным, а стекловолокно почти не способно противостоять росту и порче плесени в присутствии воды.Пена же намного лучше переносит влагу. Кроме того, его легче использовать, чем стекловолокно, и он не вызывает раздражения. Особенно хорош в этом отношении экструдированный пенополистирол. Это также очень эффективный теплоизолятор. Просто имейте в виду, что в некоторых юрисдикциях требуется, чтобы пену покрывали огнестойким листом, чтобы соответствовать техническим требованиям. Планируя стратегию теплоизоляции, не забудьте включить потолок в подвале. Тепло, идущее из нагретых помещений наверху, может поднять температуру погреба слишком высоко для еды.

Ключевой особенностью подвального помещения является двухстворчатая конструкция. Для оптимального функционирования расположите внутренние концы впускной и выпускной труб как можно дальше друг от друга. Кроме того, вам нужно будет спланировать расположение полок так, чтобы воздух перемещался сверху вниз, насколько это возможно. Здесь действительно могут помочь потолочные полки. Лучше всего использовать подвесные металлические проволочные каркасы, которые поддерживают полки из пиломатериалов размером 2 на 12 дюймов, которые вы порежете сами. Закройте вентиляционные отверстия сеткой, чтобы не допустить насекомых и мышей, а если вы хотите по-настоящему быстро охладить комнату, добавьте небольшой вытяжной вентилятор, чтобы дополнить естественный поток холодного воздуха в комнату.


Сотрудник редактора Стив Максвелл уже более двух десятилетий помогает людям ремонтировать, строить и содержать свои дома. «Самый умелый человек Канады» — отмеченный наградами авторитет в области жилищного строительства и эксперт по деревообработке. Свяжитесь с ним, посетив его веб-сайт и блог , Maxwell’s House. Вы также можете подписаться на него в Twitter , поставить лайк на Facebook и найти его в Google+ .

Первоначально опубликовано: декабрь 2004 г. / январь 2005 г.

Простое удаление радонового газа из подвальных помещений и подвалов

Газ радон в подпольях и подвалах — почему это проблема?

Газ радон не привлекал к себе пристального внимания строителей и домовладельцев в течение последних нескольких десятилетий , но, поскольку он является второй по значимости причиной рака легких (после курения) в США и Канаде, он быстро становится общепринятым термином. .Многие новые дома будут иметь радоновые барьеры и вентиляционные отверстия, но остается вопрос, как бороться с высокими уровнями радона в существующих домах без системы смягчения последствий. Ниже мы описываем решения по снижению воздействия радона в каждом конкретном случае, с различными вариантами, доступными для разных ситуаций с фундаментом и цокольным этажом. Если вы только что узнали, что у вас дома высокий уровень радона, или вы посмотрели на карту радона, которая показывает, что ваш штат или регион подвержены риску высоких уровней радона, не паникуйте; практически всегда есть способ зафиксировать уровень газа радона в доме — я должен знать, что мой дом был проверен на наличие высокого уровня радона, и после того, как были установлены радионагреватели и мы повторно проверили уровень радона, я теперь знаю, что мы можем жить безопасно — значит, радон работает!

Первый шаг: проверьте, есть ли у вас газ радон, проверив воздух в вашем доме.Набор для проверки на радон не очень дорогой и должен быть доступен через ваш муниципалитет, штат или через сеть известного бренда наборов для проверки на радон . Обычно вам нужно поставить прибор для проверки радона на каждом этаже вашего дома и забыть о нем на несколько месяцев; затем отправьте его в лабораторию, чтобы узнать результаты. Тестирование лучше проводить зимой, когда окна закрыты, чтобы получить точные показания. Ожидается нормальная деятельность, такая как стирка с сушилкой, выведенной наружу, и работающее вентиляционное оборудование, поэтому вам не нужно менять свое обычное поведение при проверке дома на радон.Если вы знаете или подозреваете, что ваш дом «подвержен риску» радона, рассмотрите возможность установки системы непрерывного мониторинга радона SMART с сигнализацией через специальное приложение — это стоит немного дороже, но дает дополнительное душевное спокойствие и уровень радона в доме. можно отследить. Нажмите на изображение ниже, чтобы увидеть один из вариантов, который нам нравится, или сравните и получите цены на системы мониторинга радона здесь .

Если вы получаете высокие показатели радона в воздухе, следующим логическим шагом будет определение источника, поэтому сначала проверьте свою воду на наличие радона, чтобы увидеть, не проблема ли в этом; подробнее здесь.

В районах с высоким уровнем радонового риска в новых домах часто устанавливаются «пассивные» системы смягчения радона при их строительстве (простая 4-дюймовая труба от под плиты к внешней стороне), хотя они имеют ограниченную эффективность, так как давление в дымовой трубе редко бывает достаточным для извлекать радоновый газ из почвы. Их все еще хорошо иметь, в основном потому, что они могут быть адаптированы для включения вентилятора для всасывания воздуха, если уровень радона в доме окажется высоким.

Фоновые уровни радона присутствуют повсюду и обычно настолько низки, что невозможно заранее узнать, приведет ли строительная площадка к дому с небезопасным уровнем радона.И поскольку почти во всех домах будет хотя бы немного радона, нет причин не предпринимать основных шагов вначале, чтобы избежать более сложной проблемы, которую нужно решить в будущем. При этом подвалы потенциально более подвержены проблемам с газом радоном, так что это еще одна из причин, по которой следует выбрать плиту на уровне пола вместо подвала.

Установка активной радоновой трубы © Радоновый завод


Вытяжные трубы из радона — размещение во избежание замерзания в холодном климате

Трубы радона часто проходят через стены и выходят через крышу , как трубы водопровода.Цель этой конструкции — держать ее достаточно далеко от открытых окон, чтобы предотвратить повторное попадание радона в дом, но в этом нет необходимости и это может работать против вас.

Воздух под вашей плитой потенциально очень влажный, а в холодную погоду он теплее, чем снаружи. Поскольку система смягчения воздействия радона может втягивать до 2 литров воды в день через выхлопную трубу, в более холодном климате этот теплый влажный воздух часто конденсируется в холодной верхней части радоновой трубы и приводит к замерзанию зимой, поскольку водяной пар может кристаллизоваться в ней. открытый участок трубы, отходящий от крыши, и полностью заглушить радоновую трубку.

Установка радоновых вентилей на низком уровне © Радоновый завод


Предпочтительно, если в зоне холодного климата вы направите вытяжное отверстие из радоновой трубы прямо через балку обода (как показано на соседних изображениях), и это расположение дает несколько преимуществ для всех климатических зон: это более быстрая установка с меньшим количеством требуемых материалов, вы избегаете прокола кровельного материала и риска утечки воды, и только пара дюймов трубы подвергается воздействию низких зимних температур, если вы находитесь в зоне с холодным климатом, а не в более высокой стека крыши, что значительно снижает риск замерзания и засорения стека радона.Кроме того, легче бросить быстрый взгляд на вентиляционное отверстие на уровне земли, чтобы проверить, не замерзло ли оно, чем вставать на крышу зимой, и гораздо проще разморозить выхлоп из радоновой трубы, если вам нужно. Проверить цены на вентиляторы Radon Ventilation можно здесь.

Расположение вентиляционных отверстий для выпуска радона может соответствовать требованиям Строительного кодекса для вентиляции устройств для сжигания, которые должны держать их на расстоянии 3 футов от работающих окон. По возможности держите его подальше, но на расстоянии всего нескольких футов воздух достаточно разбавлен, чтобы не допустить повторного попадания заметного количества радона в дом.И не забывайте размещать его, по крайней мере, на таком же расстоянии от забора свежего воздуха HRV или ERV или даже основного выхода вентилятора в ванной или кухне — потому что, когда они выключены, они могут вернуть радон в ваш дом, если трубопровод будет подвал — что бы плохо.

Перед началом радионавигации в подполье или подвале:

Вот что: если вы собираетесь установить радионавигатор в подвале или подвале , потому что уровень радона превышает рекомендуемый уровень, то первым шагом к началу работы и установке радонового барьера является проветривание рабочей зоны.Откройте окна, вставьте временный входной патрубок низкого уровня, который выходит наружу на расстоянии не менее 5 футов от окна, и включите вентилятор на пару часов, прежде чем идти туда поработать. Безопасность прежде всего: как только вы узнаете, что в вашем доме есть проблема с радоном, старайтесь не вдыхать его в максимально возможной степени — это разумная мера предосторожности. Если у вас есть плесень в вашем пространстве или в подвале, наденьте маску и примите это во внимание при выборе решения по уменьшению радона. Предотвратить плесень при отделке подвала можно, читайте здесь, чтобы узнать, как.

Радон в полах Crawlspace, которые не будут утеплены:

Необходимо установить радоновый барьер, чтобы изолировать землю от воздуха в пространстве для обхода . Самостоятельное решение по уменьшению радонового излучения для подполья — использовать стандартный полиэтиленовый пароизоляционный слой толщиной 6 мил, который работает, но по закону от подрядчиков может потребоваться использование огнестойкой мембраны. Сама мембрана не является непроницаемой для радона, но радон пойдет по самому легкому пути, поэтому пока это активная система, в которой воздух всасывается вентилятором из-под радонового барьера, результаты обычно весьма эффективны.Для чрезвычайно высоких уровней и для обеспечения того, чтобы ваши меры по смягчению воздействия радона были решены раз и навсегда, вы можете рассмотреть возможность перехода на радоновую мембрану, которая проверена на непроницаемость для радона, чтобы быть уверенным в удовлетворительных результатах вашей тяжелой работы.

Газовая радоновая мембрана должна быть герметизирована по отношению к внешней стене (лучше выше по стене, если она ниже уровня), и все проходы от водопровода или структурных опор должны быть хорошо загерметизированы, включая воздухозаборник, который будет тянуть радон снизу мембрану и выпускают газ наружу.

Радон в подпольях, которые будут утеплены:

Самый эффективный метод изоляции подползников и , предотвращающих проникновение радона — это экологически чистая пена для распыления на землю и стены; для получения дополнительных сведений см., как правильно изолировать пространство для обхода, на странице . Для установки трубы для отвода радона вместе с распыляемой пеной должна быть какая-то среда, в которой воздух и радон могут перемещаться под пеной. Слой щебня будет выполнять эту работу, если входной канал находится в камне и не заблокирован пеной.Пена для распыления пойдет поверх камня и герметизирует штабель.

Если установка 4-дюймового слоя прозрачного камня в ваше пространство для ползания не является жизнеспособным вариантом, все равно должно быть постоянное разделение между землей и радоновым барьером, чтобы радон мог свободно перемещаться ниже. Это можно сделать, установив поверх грязи мембрану с ямочками или другое подходящее средство. Если пол у вас ровный, можно использовать другой вариант — использовать стойкий к радону ребристый слой XPS, но не забудьте тщательно заклеить швы, чтобы воздух мог двигаться ниже.Это даст вам немного больше тепловой защиты и будет герметично закрыто распыляемой пеной сверху. Таким образом вы сможете использовать немного меньше пены для распыления или получить более высокое значение R и более эффективный тепловой барьер.

Радоновая нейтрализация в готовых подвалах:

Если у вас есть готовый подвал и вы обнаружили, что у вас высокий уровень радона, не паникуйте , есть эффективные и доступные варианты.

Самый простой и доступный вариант — разгерметизация под плиту.В большинстве новых домов под плитой будет пароизоляция, хотя, вероятно, она не будет хорошо герметизирована. В некоторых домах его не будет, но в любом случае бетон в довольно хорошем состоянии должен обеспечивать достаточный воздушный барьер, чтобы удерживать радон под ним.

Подрядчик просверлит два небольших испытательных отверстия в бетонном полу на противоположных сторонах подвала, затем установит вакуум в одной и измерит воздушный поток в другой. Если под плитой имеется достаточное движение воздуха, то можно установить дымовую трубу для отвода радона с вентилятором, выводящим наружу.

Роб Махони из Radon Works в столичном регионе страны — специалист по уменьшению воздействия радона, добившийся больших успехов в использовании этой техники.

«Мы взяли готовые подвалы с уровнями радона в тысячи беккерелей и опустили их ниже сотни, используя разгерметизацию под плитами», — говорит Махони .

Специальная система HRV для удаления радона: Если испытания показывают, что удаление радона из-под существующей плиты не будет успешным, блок HRV (вентилятор с рекуперацией тепла) или блок ERV (вентилятор с рекуперацией энергии), выделенный для подвала, может быть очень эффективным.Есть радоновый монитор непрерывного действия, называемый Radostat, который управляет вентиляционным оборудованием, активируя его, когда уровень радона достигает пикового значения 150 Бк. ВСР перейдет на высокую скорость, и как только уровни упадут до безопасного уровня, Радостат вернет ВСР к нормальному рабочему режиму и оставит подвал под давлением, что снизит количество радона, который может выйти из-под земли. .

Радоновая очистка в недостроенных подвалах:

Специальная система HRV, упомянутая выше, также является вариантом для удаления газа радона из недостроенных подвалов, как и разгерметизация субплит.Если у вас очень высокие уровни, а HRV недостаточно, и вы также не можете выполнить разгерметизацию субплит, вы можете залить дополнительную бетонную плиту поверх существующего пола или даже рассмотреть возможность установки автономной системы удаления радона, установленной на боковой стене. .

Целью заливки дополнительной плиты является создание герметичной полости, в которой радон может собираться и удаляться. Это можно сделать с помощью гребенчатого слоя изоляции из пенополистирола с пустотами под ним, по которым может циркулировать воздух. В слое пенополистирола вырезается 5-дюймовое отверстие, где устанавливаются фланец и радоновая трубка.Как только все заделано, сверху заливается новый слой бетона.

Чтобы использовать жесткие изоляционные листы, вам понадобится плоская поверхность, поэтому наряду с существующими цокольными этажами это возможно и в подвальном помещении, если оно достаточно плоское — хотя таких очень мало.

Пример смягчения воздействия радона при установке цокольного этажа, профилактика радона лучше, чем лечение

Воздушное уплотнение между этажами для остановки радона:

Если у вас очень высокий уровень радона, опция Radostat и HRV может работать хорошо , но не может привести вас к полностью безопасным уровням.Из-за эффекта накопления теплого воздуха, поднимающийся вверх, воздух из подвала всегда попадает на верхние этажи, чтобы уравновесить давление, поскольку теплый воздух выходит через утечки в верхних точках вашего дома.

В таком случае вы можете захотеть создать воздушную перегородку между подвалом и верхними этажами. Очень немногие мембраны действительно блокируют прохождение радона; здесь доступна мембрана, которая может быть установлена ​​либо под плитами, либо, в данном случае, на потолке подвала для разделения этих сред.Это потребует особого внимания к деталям при герметизации проема, но может быть более дешевой альтернативой заливке нового бетонного пола. Мы также всегда рекомендуем установить устройство или систему для мониторинга радона, чтобы убедиться, что проклеенные швы не разошлись.

Потолочная мембрана — это решение, которое следует использовать вместе с HRV, чтобы насыщенный радоном воздух не загрязнял верхние жилые этажи. Опасности от газообразного радона связаны с долгосрочным воздействием, поэтому, пока вы не используете свой подвал в качестве жилого помещения, спустившись вниз, чтобы положить стирку в подвал с более высокими уровнями, вы не упадете замертво. пятно; вы просто не хотите жить в нем постоянно.

Важно не забыть остановить проникновение радона:

  • Следите за чистотой воздухозаборника HRV! Заблокированные воздухозаборники могут снизить давление в подвале и вызвать резкое повышение уровня радона, вытягивая его из почвы.
  • Водосливные насосы не всегда имеют герметичные крышки , поэтому убедитесь, что у вас есть крышка, иначе вы помешаете системе правильно выполнять свою работу.
  • Газообразный радон в воздухе составляет беккерелей на кубический метр ( Бк / м3) в Канаде, и Министерство здравоохранения Канады рекомендует принять меры для снижения уровня радона в домах, когда уровни превышают 200 Бк / м3.Результаты радонового теста в США могут быть представлены в трех различных единицах измерения — пикокюри (pCi / l), рабочие уровни (WL) и bequerels (bq). Если результат вашего теста в пКи / л, EPA рекомендует отремонтировать ваш дом, если уровень радона составляет 4 пКи / л или выше. Если результат теста равен WL, EPA рекомендует отремонтировать дом, если рабочий уровень составляет 0,016 WL или выше. В некоторых штатах требуется преобразование результатов WL в pCi / L для минимизации путаницы. Хотя это обычно не используется в Соединенных Штатах, любой уровень радона равный или выше 0.148 Бк следует уменьшить, указывая на то, что рекомендации EPA ниже, чем в Канаде. Также интересно или потенциально тревожно отметить, что Всемирная организация здравоохранения, спонсируемая ВОЗ, поддерживает Международные основные стандарты безопасности (2014 г.) и Руководство по безопасности МАГАТЭ по радону (2014 г.) рекомендуют среднегодовой референсный уровень концентрации 100 Бк / м3 — половину от рекомендаций Министерства здравоохранения Канады. Как утверждает ВОЗ: « Чем ниже концентрация радона в доме, тем ниже риск рака легких, поскольку не существует известного порога, ниже которого воздействие радона не несет риска. «

Обсуждаемые здесь методы снижения уровня радона предназначены для того, чтобы дать домовладельцам представление о типах решений, доступных для снижения уровня радона в домах, они не предназначены для использования в качестве руководства для домашних хозяйств. Загрязнение радоном в домах — серьезная проблема для здоровья, и с ней лучше всего справиться опытным специалистом, который может гарантировать результаты.

«На рынке доступно бесчисленное множество продуктов для герметизации воздуха, вам просто нужно знать, какие из них использовать и как их использовать эффективно.Всегда есть решение для снижения уровня радона; вам просто может потребоваться проявить творческий подход к этому. Худшим случаем, который мы когда-либо обнаружили, был дом с показателем 20 000 Бк / м3, и мы смогли снизить его до менее 70 ». Роб Махони.

, который охватывает удаление газа радона из подвальных помещений и подвалов, чтобы узнать больше о

Смягчение радона в домах , см. Руководства здесь, , чтобы прочитать , как уменьшить газообразный радон в скважинной воде, см. Здесь, оба из EcoHome Руководства по экологическому строительству

Роб Махони является специалистом по снижению воздействия радона в столичном регионе и входит в состав многих консультативных советов, включая Канадскую ассоциацию ученых и технологов по радону, Канадскую национальную программу повышения квалификации по радону, Канадский общий совет по стандартам и CGA Standards (Ассоциация сжатых газов).Он работал с CHMC над пилотной программой профилактики радона и помог внести профилактику радона в строительные нормы и правила. Большое спасибо Робу за его техническое руководство с этой страницей. Чтобы узнать больше о мерах по профилактике радона, посетите его сайт radonworks.ca.

Как установить вентиляционное отверстие сушилки (Руководство для мастера)

Фото: familyhandyman.com

Первые механизированные сушилки для одежды, разработанные в Англии XIX века, представляли собой перфорированные бочки, вращавшиеся над пламенем.Сегодняшняя техника не так уж сильно отличается, по крайней мере в принципе, с нагретым воздухом, продуваемым через стакан. Но куда денется воздух, если он украл влагу из ваших носков, рубашек и полотенец для рук? Если вы когда-нибудь проходили или проезжали мимо современной прачечной, то вы уже знаете: для безопасной и эффективной работы сушильной машины она должна выходить наружу.

В последние десятилетия домовладельцы стали обычной практикой использовать гибкие виниловые или металлические трубки в вентиляционных установках осушителя.Однако ребристая конструкция этих воздуховодов создает опасность возгорания: короче говоря, они задерживают ворсинки.

По этой причине теперь специалисты рекомендуют использовать жесткий или полужесткий шланг; любой из них можно легко найти и недорого купить в диаметре, соответствующем вашему прибору (для большинства сушилок правильный размер воздуховода составляет четыре дюйма).

Как установить вентиляционное отверстие осушителя

ШАГ 1. Определите путь вентиляционного канала.

Установка вентиляции осушителя начинается с принятия решения: каким путем будет идти воздуховод от вашего прибора к дому? Чем короче, тем лучше.

Прямой путь — это кратчайший путь, но не всегда практичный. Если, скажем, ваша сушилка находится в подвале, то шлангу нужно сделать хотя бы один оборот. Чтобы усложнить ситуацию, общая длина забега не должна превышать 25 футов — и это для прямого выстрела. Из этого максимума вычтите пять футов для изгибов под углом 90 градусов и два с половиной фута для изгибов под углом 45 градусов.

ШАГ 2: Сделайте небольшое отверстие размером 4-1 / 4 дюйма во внешней стене.

Теперь самое сложное — установка вентиляционного отверстия осушителя: проделать отверстие во внешней стене.

В большинстве случаев ширина проема должна составлять четыре с четвертью дюйма (для подтверждения обратитесь к инструкциям производителя). Я предлагаю сначала просверлить пилотное отверстие, а затем выйти на улицу, чтобы еще раз проверить его положение.

Если препятствий нет и вы просверливаете древесину, установите на сверло насадку для кольцевой пилы (см. На Amazon).

Чтобы проникнуть в штукатурку или бетон, проще использовать сверло по камню (вид на Amazon), чтобы просверлить несколько отверстий по окружности желаемого проема, прежде чем вручную вырубить его внутреннюю часть.

Некоторые вакансии лучше оставить профессионалам

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Фото: shutterstock.com

ШАГ 3. Закрепите вентиляционную крышку сушилки на внешней стороне дома.

Установите колпачок вентиляционного отверстия осушителя сбоку от дома, убедившись, что присоединенная к нему труба проходит через отверстие в стене, которое вы сделали. Закрепите крышку прилагаемыми винтами и не забудьте уплотнить края для защиты от элементов.Теперь войдите внутрь и подсоедините воздуховод осушителя к трубе вентиляционной крышки (может потребоваться изгиб на 90 градусов), закрепив соединение с помощью зажима для шланга.

ШАГ 4. Вырежьте и соедините секции воздуховода, чтобы соединить вентиляционное отверстие с выпускным отверстием осушителя.

Переместив сушильную машину в нужное место в прачечной, измерьте расстояние от задней части машины до вентиляционного отверстия, учитывая все необходимые повороты воздуховода. С помощью пары ножниц по олову перережьте трубку до длины измеренного расстояния.Если вы соединяете несколько трубок, закрепите все стыки лентой из фольги. Когда вы, наконец, прикрепите трубку к осушителю, не забудьте закрепить соединение с помощью шлангового зажима, как вы это делали на шаге 3.

ШАГ 5: Проверьте установку.

На этом этапе важно убедиться, что установка вентиляции осушителя прошла успешно. Включите сушилку, затем выйдите на улицу, чтобы осмотреть вентиляционную крышку: она должна выпускать теплый воздух. Если это не так, вернитесь в помещение и проверьте свои воздуховоды.Наиболее вероятное объяснение состоит в том, что одно из соединений было разорвано.

Помните, что для того, чтобы ваша сушильная машина продолжала работать с максимальной эффективностью, вы должны периодически пылесосить внутри вентиляционной системы, так как ворс постоянно задерживается, даже когда нет выступов, в которых он может застрять.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

Что можно и нельзя делать с вентиляцией сушилки

Иногда случается, что одна из моих колонок вызывает множество вопросов у читателей, как это было в случае с предыдущей колонкой о вентиляции осушителя.

Судя по полученным мною вопросам, очевидно, что существует много путаницы и неправильных представлений по поводу вентиляции сушилки, и многие люди борются с дезинформацией, которую они собирают от друзей, в Интернете или других источниках.

Так что сейчас самое время вернуться к этой теме и прояснить несколько заблуждений:

Заблуждение № 1 : Можно вентилировать сушилку прямо в доме, чтобы воздух можно было использовать как источник влажности или как источник тепла.

Определенно НЕТ! По мере высыхания одежды влага удаляется и удаляется из сушилки, поэтому так важно, чтобы вентиляция сушилки для одежды выходила наружу. В противном случае вы будете накачивать огромное количество теплого влажного воздуха прямо в свой дом, что является идеальным рецептом для роста плесени, а также потенциально может нанести много структурных повреждений. Этот воздух также несет с собой множество мелких частиц ворса. Это не то, чем вы хотите дышать, и при достаточно высоких концентрациях ворс легко воспламеняется.

Заблуждение № 2 : Для сушилок, расположенных в местах, где вентиляция наружу затруднена, можно просто сбросить воздух из сушилки в емкость с водой.

Нет. Когда сушилка работает, она удаляет влагу и ворсинки и выводит их наружу. Единственная причина, по которой люди выпускают сушилку в воду, — это удерживать ворс, чтобы он не летал. Но это никак не решает проблему вывода влаги из дома; на самом деле, если поместить влажный воздух в ведро с водой, проблема только усугубится.

Заблуждение № 3 : Установка вытяжного вентилятора в вентиляционную трубу сушилки повысит производительность сушилки, особенно на больших расстояниях.

Когда воздуховоду нужно пройти долгий путь от осушителя до наружной стены, можно использовать вспомогательный вентилятор. Это может помочь улучшить поток воздуха, чтобы он не застревал и не оставлял мокрые волокна в воздуховодах, которые могут забить внутреннюю часть трубы. Однако вам необходимо использовать нагнетательный вентилятор, специально разработанный для сушильных каналов; влага и ворсинки быстро испортят обычный вытяжной вентилятор.

Заблуждение № 4 : Если действительно трудно найти способ отвести воздух из сушилки наружу, приемлемой альтернативой является выпуск воздуха прямо в ползунок.

ЗАПРЕЩАЕТСЯ выпускать воздух из сушилки прямо в подвал или в подвал. Я знаю, что повторяю, но я получил так много похожих вопросов по этому поводу, что, очевидно, стоит повторить. Вы будете накачивать под дом много теплого влажного воздуха, который может вызвать как плесень, так и структурные проблемы, а также позволите скапливаться всему ворсу, что представляет определенную опасность пожара!

Заблуждение No.5 : Можно использовать этот белый гофрированный пластиковый гибкий шланг для вентиляции сушилки.

Хотел бы я сказать вам «да», потому что я знаю, как легко этим пользоваться. Но ответ отрицательный. Белый пластиковый гибкий воздуховод имеет множество проблем. Влажный ворс накапливается во всех складках, и его невозможно удалить обычной чисткой. Пластик практически не имеет структурной прочности, поэтому по мере накопления мокрого ворса канал все больше и больше провисает, что позволяет накапливать все больше и больше ворса в порочном круге.Со временем воздуховод просто заполняется, через него может проходить все меньше и меньше воздуха, ваша одежда требует больше времени для сушки, и в конечном итоге ваша сушилка перегружается и перегорает — или, что еще хуже, начинается пожар в доме.

Для вентиляции осушителя используйте 4-дюймовую алюминиевую трубу с гладкими стенками. Если требуется изменение направления, используйте 4-дюймовые алюминиевые отводы. Повесьте трубу на балки пола — не позволяйте ей скатываться по земле.

Заблуждение № 6 : Вентиляционные отверстия сушилки не нужно изолировать.

Если воздуховод находится в отапливаемом помещении, например, внутри дома или в готовом подвале, то нет, его не нужно изолировать.Но если он проходит через подвальное помещение, неотапливаемый подвал, чердак или другое не кондиционированное пространство, где есть вероятность замерзания, его необходимо изолировать. Изоляция помогает предотвратить замерзание влаги в отработанном воздухе внутри трубы, что впоследствии может привести к конденсации и потенциальным проблемам с влажностью, когда труба нагревается и лед тает.

Заблуждение № 7 : Вентиляционные отверстия сушилки не нуждаются в чистке.

Ваша сушильная машина способна только вытолкнуть этот тяжелый влажный ворсинок, поэтому часть его неизбежно останется в вентиляционной трубе.Как я упоминал ранее, скопление ворса в вентиляционном отверстии снижает поток воздуха и влияет на производительность вашей сушилки, поэтому ее следует периодически очищать профессионально. Частота использования сушилки зависит от ее использования. Многим семьям, которые стирают много вещей, следует подумать о том, чтобы стирать их каждые шесть месяцев, в то время как тем, кто живет один и стирает примерно раз в неделю, возможно, потребуется стирать только один раз в три или четыре года.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
