Теплые полы водяные монтажные схемы в частном доме видео: Укладка водяного теплого пола своими руками: Пошаговая инструкция +Видео

alexxlab 1 Comment

Укладка водяного теплого пола своими руками: Пошаговая инструкция +Видео

Плюсы и минусы водяных теплых полов. Если сравнивать систему водяных теплых полов с другими типами обогревания, то у него есть ряд превосходящих качеств:

Благодаря невысокой температуре прогрева и равномерному распределению тепла происходит экономия электричества. Нагревающиеся элементы недоступны для соприкосновения, а это исключает возможность ожога. Помещение равномерно прогревается по всей своей площади, что создает очень комфортные условия. Если у вас есть маленькие дети это немаловажный фактор.

Никакие батареи и конвекторы не испортят вашего интерьера, так как конструкция водяного теплого пола надежно спрятана.

Минусы системы

Но у этой системы тоже имеются свои минусы:

  1. Сложный монтаж система, необходимо тщательно все подготавливать и выравнивать.
  2. Не исключена протечка, отыскать ее будет весьма затруднительно. Придется снимать все финишное покрытие.
  3. Сложно сказать что этот вид может быть основным источником тепла, только в случае если в помещении отличная теплоизоляция, а на окнах качественные стекло пакеты. Так же в маленьких помещениях, где нет возможности установки теплого пола придется ставить другой обогревающий элемент.

Разновидности систем

Существует два вида укладки пола: бетонная и настильная.

Бетонная

В первом случае укладка водяного теплого пола происходит под бетонную стяжку. Это очень сложный и затратный в монтаже процесс. В помещении нельзя жить, пока слой бетона не высохнет полностью, только после этого можно покрывать пол верхним покрытием.

Настильная

Настильный способ — это способ, в котором используются уже готовые материалы. Длительность установки намного быстрее чем в первом способе, но выйдет значительно дороже. Подразделяется на виды в зависимости с верхним материалом: полистирольный, модульный и реечный деревянный.

Монтаж

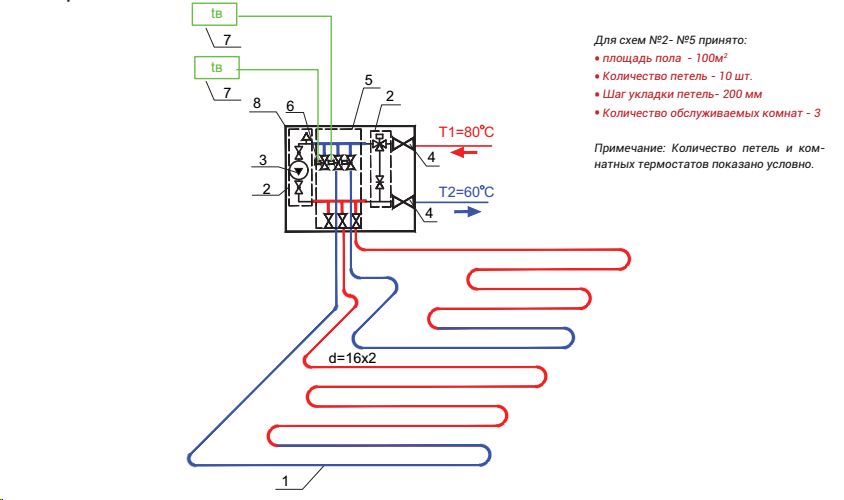

Схема

Сама установка водяного пола производится легко, без сложностей. Трубы укладывают по специальной системе, заливают бетонной стяжкой или другим материалом, защищая от каких либо повреждений. Горячая вода, проходя по трубам распространяет тепло через слой бетона, возвращаясь обратно через коллектор нагрева. Вода нагревается в специальном котле или с помощью подключения к централизованному отоплению, именно для этого производят установку коллектора. К которому подводится трубопровод и устанавливаются специальные краны для отключения воды в случае неполадок.

Самый легкий способ — змейка, трубопровод продвигается от одной стены к другой, соединяет все это коллектор. Этот способ очень удобен, тем что можно выбрать какой то участок где будет более эффективный теплообмен, например возле балкона. Но этот вариант не допустит полностью равномерного прогревания в помещении.

Метод «улитки» устанавливается таким способом, что теплые и возвратные трубы располагаются рядом друг с другом. Именно эта схема способствует равномерному прогреванию, так как снижается потеря тепла при подаче в коллектор.

Укладывается по всей площади к центру. Труба которая подает горячую воду, заканчивают петлей, от которой возвращается к коллектору. Оба метода можно комбинировать между собой.

Выбор трубопровода

Самый лучший вариант — это медная труба, так как медь самый лучший проводник тепла. У Этих труб самый долгий срок службы, но существенный минус их высокая цена.

ЗАМЕТКА!!! От качества трубы будет зависеть качество и длительность эксплуатации.

Металлопластиковые трубы очень просты в установки, имеют относительно недорогую стоимость и очень долгий срок эксплуатации. Благодаря свойствам своей гибкости легко выдерживает любой шаг и высокие нагрузки.

Полиэтиленовые трубы очень износоустойчивы и отлично проводят тепло. Выдерживает перепады температур, устойчивы к морозу. Очень легки в монтаже, не нуждаются в применении специальных инструментов. Имеют слегка шероховатую структуру и устойчивы к появлению коррозии.

Основные правила укладки теплого пола

Первым делом замеряем площадь всего пространства, в том числе балкон и так далее. Если помещение находится на первом этаже, стоит выбирать теплый пол с большей мощностью, так как там будут высокие теплопотери.

Подготавливаем пространство в стене под коллектор. Установитель располагают в специальный шкаф, куда в последующем будет подсоединен весь трубопровод. При приобретении коллектора стоит учитывать сколько подсоединений к нему будет произведено.

Для правильного циркулирования воды нужен специальный насос на трубопровод. После монтирования коллектора, приступаем к уборке покрытия пола. Удаляем старый финишный слой, проверяем очищена ли поверхность от сколов и строительного мусора.

Укладка водяного теплого пола

После очистки поверхности, на нее кладут гидроизоляцию, для защиты этажей ниже от протекания жидкости и предотвратит поступление влаги снизу. По площади помещения клеится демпферная лента.

Если вы установите гидроизоляцию из пенополистирола, это поможет уменьшить потери тепла и направить горячий воздух в помещение.

Бетонный способ. Цементно-бетонная стяжка должна быть проармирована специальной сеткой, для получения более крепкой текстуры. Сетку кладут на слой теплоизоляции, к которой прикрепляют трубы с помощью хомутов из пластика. После укладки трубы необходимо испытать в течении одного дня.

Трубопровод заполняется жидкостью и происходит полная симуляция обогревательной системы. Это может помочь увидеть и устранить неполадки, без траты финансов. Если все хорошо, тогда заливаем бетоном. После полного высыхания можно укладывать финишный слой напольного покрытия. Плитка и ламинат отлично подойдут на эту роль, так как обладают хорошей теплопроводимостью.

Тёплые полы водяные монтажные схемы в частном доме

Попадание босой стопы, на холодный кафель в ванной комнате, прямо после горячего душа — опыт, который не хочется повторять. Другое дело — плитка с подогревом, а когда полы тёплые во всем доме — атмосфера становится комфортной и уютной. Легкий способ добиться такого эффекта — установка гидравлической системы отопления. Самое приятное, что тратить средства на дорогих специалистов — необязательно, сделать монтаж тёплого пола — реально, своими руками.

После решения, о превращении обычных полов, в тёплые и водяные, надо сделать четыре шага: создать проект отопления дома, приобрести правильные инструменты и материалы, сделать монтаж, и проверить систему в действие. Эта статья поможет разобраться с этапами установки тёплого водяного пола своими руками, приведены подробные схемы работ.

Как работают тёплые водяные полы?

Принцип функционирования системы — в равномерно распределенном, по площади пола, трубопроводе, циркулирует теплоноситель (вода, нагретая котлом). Теплые излучения появляются, по всей поверхности полов в помещениях. В итоге холодные потоки рассредоточиваются в районе потолка, а горячие преобладают снизу. Такое разделение температур — комфортно для самочувствия человека.

Какие плюсы и минусы у теплых водяных полов?

Важно изучить положительные и отрицательные стороны, установки гидравлической системы, чтобы сделать взвешенный, правильный выбор и избежать неожиданностей. Ключевые преимущества:

  • Экономия энергетических затрат;
  • Комфорт;
  • Отсутствие электромагнитных излучений;
  • Из-за равномерного прогрева, не будут развиваться вредные грибки;
  • Долгий срок службы;

Главные недостатки:

  • Сложность укладки труб своими руками;
  • Кропотливая работа в расчетах;
  • Вероятность протечки и сложности её поиска
  • Высокая стоимость материалов
  • Монтировка только в частном доме, квартиры неприспособленны для монтажа.

Выбор типа установки пола

После отброса сомнений, в целесообразности установки теплого пола в доме, время перейти к практике и определиться — монтажная схема, с задействованием каких технологий, для установки—лучше. Выбирать придется из трех вариантов:

План дальнейшей работы

  1. Расчет системы
  2. Монтажные работы
  3. Установка коллектора
  4. Гидравлические испытания
  5. Подключение теплых полов

1. Расчеты

На этапе расчета подсчитывается:

  • Мощность;
  • Диаметр труб и расстояние между ними;
  • Общая длина труб, в каждом контуре;
  • Необходимые параметры работы насоса;

Для этого понадобится информация:

  • Материалы труб;
  • Схема контуров
  • Вид напольного покрытия

Произвести расчеты лучше с помощью специализированных контор, особенно если теплые водяные полы — не единственный источник отопления. Если расчитывать своими руками, то можно воспользоваться одним из интернет онлайн сервисов, которые автоматически производят операции, после ввода необходимых данных.

2. Как проходят работы по монтажу?

Схема работ зависит от выбора технологии — «бетонной» или «настильной», поэтому список общий, следует дополнительно изучить какие процедуры, в каких частных случаях используются.

  • Подготовка основания — выравнивание поверхности;
  • Гидроизоляция — укладка водонепроницаемой плёнки таким образом, чтобы полы не намокали;
  • Теплоизоляция — чтобы избежать потери тепла, нужно использовать теплоизолирующие материалы;
  • Установка вспомогательных элементов — армирующая сетка и др.
  • Установка греющего контура;
  • Заливка стяжки или укладка прокладок и установка плит;
  • Шлифовка финальных результатов;

Схема укладки теплых водяных полов в доме

Существует три эффективных техники, которые гарантируют равномерное распределение тепла — «меандр», «спираль» или «комбинация». Однако, следует учитывать, что прокладывать трубы нельзя — в местах, отведенных для мебели. Лучше оставить отступ около 15-20 см. Устанавливать трубопровод, используя схемы для укладки, приведенные ниже — нужно по направлению от стен, к выходу или центру.

  • Если использовать технику укладки, которую показывает схема «меандр», то сначала, трубу нужно провести по периметру стен, а потом выкладывать змейкой. Эта техника лучше подходит маленьким помещениям, к сожалению, она самая сложная для исполнения своими руками.
  • Намного проще справиться с техникой, которую показывает схема «спираль», это продвижение труб по периметру и дальнейшее сужение радиуса по направлению к центру. Такая техника подойдет для больших пространств.
  • Последняя Схема «комбинация» демонстрирует смешение «меандр» и «спирали» — отдельные кусочки площади пола, раскладывают, используя различные техники укладки.

3. Установка коллекторной группы элементов

При любом способе монтажа теплого водяного пола — без коллекторного шкафа не обойтись. Его можно укомплектовать своими руками, а лучше — купить на любом строительном рынке, с полной комплектацией внутри. После установки шкафа, в него заводят трубы — возвратную и подающую — подающая направляет теплоноситель из котла в пол, а возвратная — собирает остывшую после циркуляции по всему контуру воду, в нагревательный прибор. Чтобы была возможность отключиться от общей системы отопления (в целях экономии, например), на трубы устанавливают запорные вентили, закрепляя их фиттингами. Следущий шаг — подключить вентиль ко входу коллектора и установить на его выходе — кран для слива и воздухоотводчик. Это предотвращает образование воздушной пробки.

4. Гидравлические испытания — опрессовка

Испытания воздуха, подача давления и гидроиспытания — проводятся перед заливкой стяжки, по принятым нормам. Также лучше еще раз, визуально осмотреть систему, проверив — все ли на месте.

5. Запуск системы

Главное, что нужно сделать перед включением системы — вывести температуру термоносителя на проектный режим и удалить воздух из петель теплых полов.

В статье даны схемы установки теплых водяных полов и необходимая информация, от которой следует отталкиваться в работе. Сделать теплые полы в доме, своими руками — по силам каждому!

Устройство водяных теплых полов в частном доме

В этой статье мы рассмотрим устройство водяных теплых полов в частных домах. Как работает, какое необходимо оборудование для него, из какой трубы его лучше сделать и чем его лучше залить.

Эта статья будет полезна тем, кто собирается сделать в своем доме напольное отопление своими силами, а также если будет привлекать подрядчиков. Многие мастера-сантехники не изучают новинок и не заходят даже в интернет, чтобы почерпнуть для себя что-то новое и продолжают делать всё «по старинке» как учил его отец или дед))).

За свою практику я не однократно видел множество ошибок совершенных монтажниками и чтобы их не допустить нужно четко иметь представление о том, что ты хочешь получить в итоге.

Содержание статьи:

В статье «Что лучше водяной или электрический теплый пол?» я вам привел много фактов, почему для загородного дома лучшим решением будет использование водяных теплых полов.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Теплый водяной пол представляет из себя систему подогрева стяжки и напольного покрытия путем постоянной циркуляции разогретого теплоносителя по трубам, заложенным в эту самую стяжку (возможен вариант с УШП – утепленная шведская плита в этой статье рассматривается её конструкция).

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Укладку трубы можно производить:

Непосредственно на утеплитель три способа:
  1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
  2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.
Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола



Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Здесь имеется ввиду утеплитель который необходимо положить на бетонное основание меж этажных перекрытий, а также одного слоя утеплителя если мы рассматриваем 1 этаж

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Какое оборудование необходимо для водяного теплого пола?

В состав оборудования современного водяного теплого пола должно войти:

Труба диаметром 16 мм из сшитого полиэтилена из расчета 7-8 метров погонной длины на квадратный метр площади дома.

Фиксаторы поворота из расчета две штуки на один контур теплого пола.

Смесительный узел для теплого пола, который обвязываем с котлом (по выбору котла для отопления дома здесь) обязателен к применению. Не нужно городить огород и возьмите готовый.

Коллектор с расходомерами (не пожалейте денег и возьмите с ними, так проще отрегулировать потоки в контурах) количество контуров рассчитывается конкретно на объекте, но если примерно, то поделите свою площадь этажа на 13 и получите количество контуров. Допустим на 100 метровый этаж дома достаточно коллектора на 8 выходов. Однако если вы захотите сделать отдельно регулируемые контура в каждом помещении то тогда нужно исходить уже из этого.

И все, что не относится к оборудованию: маты, гофра, клей…

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

укладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Со мной многие захотят поспорить, но за период весна 2018-осень 2018 к нам обратилось по крайней мере 3 человека с одной и той же проблемой. Переделать теплый пол полностью. У всех них такой пол прослужил по крайней мере не более 13 лет. Много? Я считаю, что очень мало.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Какую стяжку лить под теплый водяной пол?

Когда трубы уложены и собраны распределительные коллекторы, система залита и опресована давлением необходимо сразу же закрыть их, залив бетонную стяжку.

Толщина стяжки выбирается исходя из того, что над трубами она должна быть не менее 30 мм. Обычно фирмы, которые занимаются механизированной стяжкой для своего расчета берут 50 мм вот это и будет та необходимая толщина, которую нужно планировать при проектировании дома. Даже если мы укладываем трубы на ровный утеплитель при толщине в 50 мм над трубами будет оставаться 30-34 мм (диаметр трубы 16 мм).

При заливке стяжки не забываем класть демпферную ленту по периметру помещения, а также разделяем ей контуры теплого пола.

Трубы теплого пола, которые проходят деформационные швы в этих местах должны быть в утеплителе или гофре. Таким же образом они должны быть защищены при выходе из стяжки у распределительного коллектора. Еще в месте выхода к коллектору трубы из сшитого полиэтилена должны быть зафиксированы фиксатором поворота. Это необходимо из-за того, что трубы имеют очень большой коэффициент линейного расширения и со временем могут за счет этого разгерметизировать цанговые соединения на коллекторе.

Защита труб гофрой

Чем заливать теплый водяной пол?

По вопросу заливки системы напольного отопления и системы отопления в целом нужно исходить из того живете вы в доме постоянно или это дачный вариант дома.

В первом случае только вода, желательно дистиллированная или прошедшая осмотическую обработку.

Во втором случае это вода с антифризом.

Предпочтительнее всегда использовать воду. Антифриз стоит денег и требует периодической замены. Также у системы отопления с антифризом уменьшается КПД.

А еще в доме, даже в котором живут только на выходных, желательно поддерживать тепло всегда. Представьте, что у вас есть дача, которая оборудована по последнему слову техники и вы зимой уезжаете в город и оставляете все размораживаться надеясь на антифриз в системе отопления. Но вам также надо продуть всю систему водоснабжения, осушить все гидрозатворы и даже вычерпать воду из унитаза)). Плюс ко всему, когда вы включите отопления стены «заплачут». Пару таких выходных и плесень пойдет везде.

А если система отопления подключена к дистанционному управлению через смартфон, то переживать за то, что система разморозиться вообще не стоит. Случись нештатная ситуация, дом не остынет моментально, должно пройти не один час, а то и сутки, чтобы температура понизилась до критической, вы успеете приехать и если не восстановить систему отопления, так хоть включить электрические конвекторы и т.д.

Модуль GSM управления котлом

Поэтому использовать антифриз можно, но нужно ли?!

Заключение по данной теме такое:

  • Теплый водяной обязателен в современном отоплении частного дома;
  • Укладывать пол лучше на готовые маты;
  • Использовать, где только возможно схему укладки трубы улитка с шагом 150 мм и длиной не более 100 м;
  • Труба должна быть только из сшитого полиэтилена диаметром 16 мм (у рехау она 14 но тоньше стенки) этого достаточно. Количество трубы необходимое на квадратный метр теплого пола берем 7-8 метров.
  • Обязательно устанавливать смесительный узел с защитой от перегрева.
  • Заливать стяжку нужно не менее 30 мм над трубами и разделять по контурам отделяя друг от друга демпферной лентой. (А лучше если дом будет построен на фундаменте УШП)
  • Защищать трубы на месте деформационных швов и при выходе из сяжки гофрированной трубой или утеплителем.
  • По возможности использовать в системе отопления деминерализованную воду.
  • Возможно организовать отдельную регулировку температуры по комнатам с помощью сервоприводов.

Надеюсь, статья была полезна для вас, и вы нашли для себя полезную информацию, а также увидели моменты на что нужно обратить внимание при устройстве водяных теплых полов в частном доме и теперь не сделаете ошибки.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!

монтажные схемы в частном доме

Что представляет собой конструкция теплых полов водяных и их монтажные схемы в частном доме? Это целостная система, состоящая из труб или других элементов, по которым непрерывно циркулирует теплоноситель, обогревая поверхность пола в доме. Для его функционирования требуется подключение к центральной или локальной отопительной системе.

Вступление

Водяные устройства способны полностью заменить основное отопление (часто радиаторное), становясь единственным источником отопления в помещении или доме. Также может использоваться как дополнительная система, которая будет поддерживать определенный (заданный пользователем) температурный режим в комнате. В зависимости от используемого теплоносителя различают электрические (инфракрасные, кабельные, пленочные, стержневые) системы и водяные. Устройство теплых полов в частном доме может производиться самостоятельно, без привлечения третьих лиц.

Виды теплых полов

Главные особенности

Подобные системы состоят из  металлических, медных, пластиковых или пропиленовых труб. В роли теплоносителя выступает горячая вода, которая непрерывно циркулирует внутри системы отопления частного дома. Температура выставляется при помощи термостата, который регулирует не только температуру внутри системы, но и в квартире. Этот датчик достаточно чувствителен и его установка производится на расстоянии 75-130 см над уровнем напольного покрытия. Его так же можно установить на внешней стене дома или в любой другой комнате.

Устройство водяного теплого пола отличается особенной экономичностью. При этом схема его установки достаточно сложная:

  • в первую очередь подготавливается черновой пол;
  • производится работа с теплоизоляционным материалом;
  • подключаются трубы к отопительной системе;
  • организуется безопасность частного дома или квартиры.


В дополнение понадобится самостоятельная установка распределительных коллекторов и регулировочной арматуры. В специальном шкафу будут находиться обратные и подающие трубопроводы, которые впоследствии подключаются к коллектору.

Основные правила:

  1. Укладка устройство теплого пола должна производиться исключительно на ровную поверхность. Наличие малейшего перекоса может свести эффективность всей системы на нет. При необходимости старый слой стяжки меняется на новый. Если слой стяжки укладывался относительно недавно, но при этом ровным его назвать нельзя, можно использовать самовыравнивающие смеси, разновидностей которых великое множество. Если при обустройстве дома своими руками не выполнить это требование, то пол будет прогреваться неравномерно.
  2. Слой гидроизоляции укладывается только на ровную поверхность, при укладке водяного теплого пола в частном доме. В качестве такого материала стоит использовать фольгированный полистирол, теплоотражающие прокладки, односторонний или вспененный полиэтилен или самоклеящийся полиэтилен.
  3. При обустройстве водных тёплых полов рекомендуется использовать трубы, чье сечение составляет 2 см.
  4. Сплошной трубой укладываются все стыки. Это делается для того, чтобы при повышении давления внутри системы не разорвались места стыков.
  5. Чем выше будет нагрузка на теплый пол, тем толще должен быть теплоизоляционный материал.
  6. На полное высыхание стяжки понадобится не меньше месяца. Все будет зависеть от толщины ее слоя при обустройстве системы в квартире или доме.

Монтаж и его основные способы

Так что понадобится для обустройства теплых водяных полов в квартире или частном доме? Способов установки всего два – обустройство на поверхность бетонной стяжки и настильный способ. Последний метод используется при работе с такими напольными покрытиями как ковролин, линолеум и ламинат. Первый же используется для таких напольных покрытий, которые могут устанавливаться непосредственно на бетонное основание. Этот способ является наиболее популярным и часто используемым, позволяя устанавливать высокотехнологическое оборудование. Популярность эта схема теплого пола приобрела благодаря высокому уровню экономичности и производительности.

Пошаговое руководство:

  1. Вся площадь комнаты в квартире делится на одинаковые участки (не более 40м). Если деление на сектора невозможны, так как геометрия площади этого не позволяет, следует придерживаться установленной пропорции 1:2 (в одной комнате два сектора).
  2. Черновое покрытие и его подготовка. Комната в квартире полностью очищается от строительного и другого мусора (жирные пятна, грязь, пыль).
  3. После этого можно приступать к укладке теплоизоляционного слоя под теплый пол. Если сделать слой слишком тонким, то будут происходить большие тепловые потери в плохо отапливаемых домах. Это приведет к перерасходу энергии и увеличению счетов на ее оплату. Одним из наиболее доступных считается пенопласт (толщиной 3-15 см). При этом плотность должна составить 35 кг/м3. Толщина основания теплого водяного пола должна основываться на его предназначении. Если комнатой в квартире пользуются часто, то слой делается толстым.
  4. Укладывается слой гидроизоляции. Для этого используется полиэтиленовая пленка, которая укладывается поверх предыдущего слоя.
  5. Демпферная лента позволит избежать возможного расширения материала, после того, как основание будет нагрето.
  6. В конечном итоге следует уложить сетку арматурную с сечением 0,4 см. Способов армирования несколько. Можно уложить ее под трубы или поверх труб (последний имеет более высокий уровень безопасности).

Укладывать теплый пол, нужно четко следуя имеющимся инструкциям и в той же последовательности, которая указана выше. Подобная система устанавливается самостоятельно, даже при отсутствии необходимого опыта. Укладывать теплый пол можно двумя схемами: спиралью и змейкой. Последний пользуется в случае наличия прямоугольных или квадратных комнат. Если геометрия помещения нарушена, следует использовать схему змейкой. Между нагревательными элементами должен оставаться шаг, который составит 0,5 м. Гофрированные трубы используются в местах, где возможно наличие повышенного давления (напряжения).

Максимальная длина трубы, которая используется для установки системы теплый пол, не должна превышать 90 м. Если больше, будут происходить существенные тепловые потери из-за снижения давления в конце контура. На квадратный метр площади понадобится пять метров трубы, при условии соблюдения шага в 20 см. Выбор типа системы дело индивидуальное, однако, к его укладке необходимо подходить крайне осторожно, ведь речь идет о безопасности не одного человека, а целой семьи. Нагревает система поверхность одинаково, однако от разновидностей будет зависеть ее экономичность.



АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Монтаж водяного тёплого пола в ванной своими руками


Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.

Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.

Можно ли делать водяные полы в ванной

Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

  • Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
  • Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.

  • Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
  • Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
  • Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.

  • Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
  • Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

  1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
  2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.


Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

  • От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
  • От котла – решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
  • От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

  1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
  2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
  3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
  4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Теплые полы в ванной – электрические или водяные

Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

Как выбрать тёплый пол и правильно его смонтировать

  • Новости
  • Свежее
  • Лучшее
  • Время есть
  • Подкасты
  • Тесты
  • Сервисы
  • Все рубрики
  • Тренды
  • 🕵🏻‍♂️Ответы
  • 🦠Коронавирус
  • Жизнь
  • Интернет
  • Кино
  • Личные финансы
  • Android
  • AliExpress
  • 💳Промокоды

Найти

  • Новости
  • Свежее
  • Лучшее
  • Время есть
  • Подкасты
  • Тесты
  • Сервисы
  • Все рубрики

Рубрики

  • Тренды
  • 🕵🏻‍♂️Ответы
  • 🦠Коронавирус
  • Жизнь
  • Интернет
  • Кино
  • Личные финансы
  • Android
  • AliExpress
  • 💳Промокоды
Интерактивная схема подключения

для автофургонов, школ, домов на колесах и т. Д.

перейти к содержанию Наша история ПЕЧАТНЫЕ СМИ СВЯЖИТЕСЬ С НАМИ
