Проект СП Прокладка подземных трубопроводов способом горизонтально-направленного бурения (ГНБ) с применением высокопрочных чугунных труб Третья часть Свода Правил

Проект

Третья часть Свода Правил

Москва 2009

1 Область применения

1.

1.2 Положения Части III СП распространяются на проектирование, строительство, монтаж и последующую эксплуатацию вновь строящихся сетей холодного водоснабжения и напорной канализации, прокладываемых способом ГНБ с обеспечением последующей эффективной работы, надежной и безопасной эксплуатации.

1.3 Положения СП распространяются на проведение работ на всех территориях России независимо от их организационно-правовой формы и формы собственности: общественных и жилых территориях (районах, микрорайонах и на отдельных участках).

1.4 Положения СП не распространяются на проектирование, монтаж, ремонт и эксплуатацию сетей горячего водоснабжения, а также систем производственной канализации.

1.5 Положения Части III СП обязательны для применения всеми юридическими и физическими лицами (включая зарубежные фирмы, а также совместные предприятия с участием зарубежных партнеров), осуществляющими проектирование, монтаж, ремонт и эксплуатацию сетей и сооружений водоснабжения и напорной канализации на территории России.

1.6 Часть III СП содержит обязательные, а также рекомендуемые и справочные положения по проектированию, монтажу и эксплуатации водопроводных и канализационных трубопроводов, выполняемых из высокопрочного чугуна с шаровидным графитом (ВЧШГ), независимо от предприятий — изготовителей трубных изделий, проектных, монтажных и эксплуатирующих организаций, предприятий и фирм.

2 Эксплуатационные и монтажные нагрузки, действующие на трубопроводы, прокладываемые бестраншейным способом ГНБ

На трубопроводы действуют следующие нагрузки:

1) Внешние нагрузки от грунта, транспорта, собственного веса трубы и веса транспортируемой жидкости;

2) Внутреннее давление жидкости;

3) Осевые нагрузки при протягивании трубы в расширенную скважину.

2.1 Внешние нагрузки, действующие на трубопроводы, прокладываемые способом ГНБ

2. 1.1 Давление грунта на подземные трубопроводы при закрытых прокладках

2.1.1.1 Для расчета вертикального давления грунта на трубу от внешних нагрузок принимается расчетная схема, приведенная на рис.2.1.

Рис.2.1 Среднее давление грунта на подземный трубопровод

Для расчета принимаются среднее давление грунта по горизонтальной плоскости проходящей через центр трубопровода.

Среднее давление грунта определяется по формуле:

, (2.1)

где

— объемный вес грунта в естественном состоянии;

— давление грунта на трубу.

2.1.1.2 Среднее давление грунта на подземный трубопровод при образовании свода естественного равновесия

При прокладке труб способом ГНБ над трубой образуется свод естественного равновесия высотой hсв. Это отражено на рис.2.2.а. Высота свода определяется по формуле:

, (2. 2)

где

— условный угол внутреннего трения, град.

2.1.1.3 Начало свода помещается на уровне верха трубы (рис.2.2.б), то высота будет равно:

, (2.3)

где

— величина пролета разгруженного свода. Для раструбных такое решение более целесообразно.

2.1.1.4 Давление грунта, расположенного выше точки О, полностью воспринимается грунтовым сводом, а на трубы давит грунт находящийся внутри свода естественного равновесия. Давление принимается равномерно распределенным и равным:

(2.5)

2.1.1.5 Среднее давление грунта на уровне определяется по формуле

(2. 6)

2.1.1.6 При некотором значении образовываться свод естественного равновесия (при ). Ниже давление грунта на трубу остается постоянным при увеличении глубины заложения.

, (2.7)

где

— коэффициент крепости учитывающий суммарное действия сил трения и смещения грунта.

2.1.1.7 Для связных грунтов коэффициент крепости определяется формулой:

, (2.8)

где

— угол внутреннего трения;

— удельное сцепление;

— сжимающее напряжение, при котором определяется сопротивление связного грунта сдвигу.

2.1.1.8 Численные значения коэффициентов крепости для некоторых грунтов соответствующие условные углы внутреннего трения приведены в табл.2.1.


Таблица 2.1. Коэффициенты крепости (по М.М. Протодьяконову) и условные углы внутреннего трения ц различных грунтов

, (2.9)

где

— коэффициент перегрузки, равный 1,5.

Величина равнодействующего бокового давления грунта с коэффициентом перегрузки =0,8 будет равна:

, (2.10)

где

— коэффициент перегрузки, равный 0,8.

Равнодействующая расчетная вертикальная нагрузка от давления наземного транспорта (кН/м) определяется по формуле:

, (2.11)

где

— коэффициент надежности для колесного транспорта равный 1,4, для гусеничного — 1,0;

— равномерно-распределенная нагрузка от транспорта, определяемая по таблицам 1-2 в первой части настоящего СП;

— коэффициент динамичности, при 0,5 м 1,17, 1,0 м 1.

Равнодействующая расчетной горизонтальной нагрузки от наземного транспорта (кН/м) определяется по формуле

, (2.12)

где

— коэффициент надежности, равный 1,0;

— коэффициент бокового давления для грунтов Г-I-Г-III при уплотненном грунте равный 0,5, для грунтов Г-IV-Г-VI — 0,1…0,3.

Равнодействующая расчетной вертикальной нагрузки от собственного веса трубопровода, кН/м, определяется по формуле

, (2.13)

где

— коэффициент надежности по нагрузке, равный 1,1;

— теоретическая масса труб, кН/м.

Равнодействующая расчетная вертикальная нагрузка от веса транспортируемой воды, кН/м

, (2.14)

где

— коэффициент надежности по нагрузке, равный 1,0;

— внутрениий диаметр труб, м;

— удельный вес водопроводной воды (кН/м), принимаемый равным 0,98 кН/м.

2. 2 Определение расчетных изгибающих моментов

Расчетные изгибающие моменты, кН•м, от действия вертикальных нагрузок от транспорта при прокладке труб способом ГНБ при 2180(°) определяются по формуле:

(2.15)

Расчетный изгибающий момент от действия горизонтальных нагрузок:

, (2.16)

где

— коэффициент бокового давления.

Расчетный изгибающий момент от собственного веса трубы и транспортируемой воды при 2180° определяется по формуле

(2.17)

Суммарный расчетный изгибающий момент в лотке трубы, кНм, будет:

(2.18)

Расчетная приведенная нагрузка , кН/м, определяется по формуле:

(2.19)

2.3 Пример расчета

Определить вертикальное и боковое давление грунта на жесткую трубу из ВЧШГ с наружным диаметром 32,5 см, укладываемую способом ГНБ на глубине 2 м в песчаном грунте (Г-III). Транспортная нагрузка Н-18.

Объемный вес грунта 17 кН/м и угол внутреннего трения 30°.

2.3.1 Расчетный пролет разгружающего свода

.

2.3.1.2 Высота разгружающего свода при коэффициенте прочности 0,6 по формуле (1.4)

.

2.3.1.3 Расчетная сила вертикального равнодействующего давления грунта на трубу с коэффициентом перегрузки 1,5.



Равнодействующее боковое давление с коэффициентом перегрузки 0,8.

2.3.1.4 Равнодействующая вертикальная нагрузка от действия колесного транспорта Н-18 равна



при 1,0 м

при 1,5 м

при 2,0 м

2.3.1.5 Равнодействующая горизонтальной нагрузки от воздействия Н-18 будет равна

,

где

— коэффициент бокового давления, принятый равным 0,2.

при 1,0 м

Работы по прокладке газопровода методом ННБ

Подробности

Категория: Проектировщикам

Технология наклонно — направленного бурения позволяет осуществлять бестраншейную прокладку коммуникаций — трубопроводов на большой глубине под оврагами, дорогами, в стесненных условиях, не нарушая при этом ландшафты, дорожное покрытие и не затрагивая подземные коммуникации.

Работы производятся буровой установкой «Vermeer» Navigator® D60x90 Series II. Максимальное тяговое усилие 27216кг. Крутящий момент 12202Н*м. Установка принята по наибольшему тяговому усилию, необходимому для производства работ одного из переходов. Перед работой установки ННБ требуется тщательно произвести замер трассы для определения количества штанг для бурения.

Производство работ методом ННБ производить согласно расчетам и прилагаемым схемам. Переходы газопровода в футляре через дороги выполнены закрытым способом методом ННБ в соответствии с техническими условиями, выданными владельцами дорог. Буровая установка при переходе через железную дорогу располагается за пределами охранной зоны железной дороги. Перед бурением требуется подготовить место для размещения бурильной установки. Место установки необходимо оградить. Расстояние между ограждением и машиной должно быть не менее 1,5 м.

При производстве работ необходимо предусмотреть рабочий и приемный приямки, установить сигнальные знаки видимые в любое время суток. Для спуска рабочих в приямки предусмотреть лестницы. Разработка рабочего и приемного приямков выполняется ковшовым экскаватором ЭО-3121. Приямки копать с естественными откосами. Весь разрабатываемый грунт перемещается во временный отвал.

Из приёмных и рабочих приямков, а также из траншеи (в местах с высоким уровнем грунтовых вод) предусмотреть водоотлив с помощью вакуумной машины. После завершения работ прокладке газопровода методом ННБ рабочие и приемные приямки засыпают до проектных отметок газопровода грунтом.

Кроме того, предусматривается размещение машины с водой и бентонитовой смесью. Прокладку газопровода способом наклонно-направленного бурения выполнять с обязательной подачей бурового раствора (бентонита) в зону бурения для стабилизации буровой скважины, предотвращающей ее обвал от давления окружающего грунта и образования дополнительной защитной пленки. Состав бурового раствора выбирается в зависи- мости от типа грунтов. Для стабилизации бурового канала необходимо использовать буровой раствор надлежащего качества.

Для протаскивания газопровода использовать длинномерные трубы, захлесты сварить в приямках при помощи муфт с закладным нагревательным элементом согласно требованиям проекта.

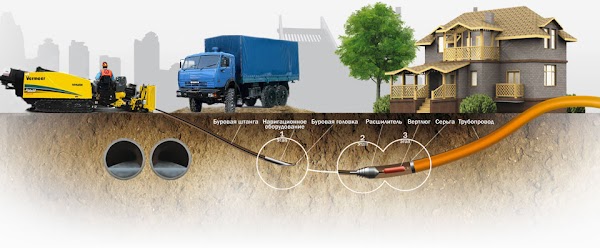

Прокладка подземных коммуникаций по технологии ННБ осуществляется в три этапа:

1. бурение пилотной скважины по заданной проектом траектории;
2. последовательное расширение скважины;
3. протягивание трубопровода.

Бурение пилотной скважины

Бурение пилотной скважины — особо ответственный этап работ в горизонтально направленном бурении, от которого зависит конечный результат. Оно осуществляется при помощи буровой головки со скосом в передней части и встроенным излучателем. Контроль за местоположением буровой головки в процессе бурения осуществляется с помощью приемного устройства локатора, который принимает и обрабатывает сигналы встроенного в корпус буровой головки передатчика.

Буровая головка соединена с гибкой приводной штангой, что позволяет управлять процессом бурения пилотной скважины и обходить выявленные препятствия в любом направлении в пределах естественного изгиба приводной штанги. Буровая головка имеет отверстия для подачи специального бурового раствора, который закачивается в скважину и образует суспензию с размельченной породой. Прокладку газопровода способом наклонно-направленного бурения выполнять с обязательной подачей бурового раствора (бентонита) в зону бурения для стабилизации буровой скважины, предотвращающей ее обвал от давления окружающего грунта и образования дополнительной защитной пленки. Состав бурового раствора выбирается в зависимости от типа грунтов. Для стабилизации бурового канала необходимо использовать буровой раствор надлежащего качества.

На мониторе локатора отображается визуальная информация о местоположении, уклоне, азимуте буровой головки. Эта же информация отображается на дисплее оператора буровой установки. Эти данные являются определяющими для контроля соответствия траектории строящегося трубопровода проектному направлению и минимизируют риск излома рабочей нити. При отклонении буровой головки от проектной траектории оператор останавливает вращение буровых штанг и устанавливает скос буровой головки в нужном положении. Затем осуществляется задавливание буровых штанг в нужном положении с целью коррекции траектории бурения. Бурение пилотной скважины завершается выходом буровой головки в заданной проектом точке.

Расширение скважины

Расширение скважины осуществляется после завершения пилотного бурения. При этом буровая головка отсоединяется от буровых штанг и вместо нее присоединяется расши- ритель обратного действия.

Приложением тягового усилия с одновременным вращением расширитель протягивает- ся через створ скважины в направления буровой установки, расширяя пилотную скважину до необходимого для протаскивания трубопровода диаметра. Для обеспечения беспрепят- ственного протягивания трубопровода через расширенную скважину ее диаметр должен на 25-30% превышать диаметр трубопровода.

Протягивание трубопровода

На противоположной от буровой установки стороне скважины располагается готовая плеть трубопровода. К переднему концу петли крепится оголовок с воспринимающим тя- говое усилие вертлюгом. Вертлюг вращается с буровой штангой и расширителем, и, в тоже время, не передает вращательное движение на трубопровод. Таким образом буро- вая установка затягивает в скважину плеть протягиваемого трубопровода по проект- ной траектории. Технология горизонтально направленного бурения уникальна тем, что позволяет изменять при необходимости направление прокладки как в плане, так и в профиле, огибая на своем пути различные препятствия (действующие или брошенные под- земные коммуникации или другие сооружения).

При протаскивании трубопровода в буровой канал, с целью уменьшения силы трения рекомендуется использовать роликовые подставки. Для оптимизации процесса бурения (управляемости буровой головки и условий протаскивания труб) определяются составы грунтов по трассе прокладываемого трубопровода, а затем назначаются необходимые режимы производства работ.

Назначение и состав буровой смеси

Буровая смесь уменьшает трение на буровой головке и штанге, предохраняет сква- жину от обвалов, охлаждает буровой инструмент, разрушает породу и очищает скважину от ее обломков, вынося их на поверхность.

Назначение буровой смеси:

• создание прочных конструкций стенок бурового канала;
• охлаждение и смазка режущего инструмента и штанг;
• удаление грунта из буровой скважины;
• формирование прочных стенок пилотной скважины (бурового канала), предотвращающая их обвал от давления окружающего грунта;
• создание избыточного давления внутри пилотной скважины (бурового канала), что предотвращает просачивание грунтовых вод в буровой раствор;
• снижение усилий протягивания трубопровода. Приготовление смеси производится как в навесных емкостях, крепящихся непосредственно на установке горизонтального направленного бурения, так и в отдельно стоящих резервуарах с использованием воды, бентонита и различных добавок.

Обязательным условием бурения является применение буровой смеси в течение всего процесса бурения. Приготовление буровой смеси осуществляется медленным добавлением бентонита или бентонитового загустителя на струйную мешалку. Размешивание продолжается до получения однородной смеси. При приготовлении смеси необходимо контролировать показатели плотности и содержания хлорида, при этом показатель рН не должен превышать 10, а содержание хлорида должно быть не более, чем 1000 мг/л.

Метод ГНБ (горизонтально-направленное бурение) в Санкт-Петербурге

Мы являемся динамично развивающейся компанией, выполняющей собственными силами весь комплекс работ по прокладке наружных инженерных сетей и сооружений от проектирования до ввода в эксплуатацию. Строительство и реконструкция:наружных сетей и сооружений водоснабжения и канализации, наружных тепловых сетей, газораспределительных систем, кабельных и воздушных линий электроснабжения. Общестроительные работы. Строительство, реконструкция и капитальный ремонт автомобильных дорог.

Выдерживая временные обязательства, как гарантию оперативности, качества и экономической эффективности. Содержим: большой парк современной строительной техники и оборудования, команду квалифицированных специалистов с многолетним опытом работы, отлаженную систему мотивации персонала, гибкую ценовую политику, оптимально отлаженную схему взаимодействия со всеми заинтересованными сторонами. Менеджмент предприятия ориентирован на максимальное исполнение обязательств перед Заказчиком.

Наши основные заказчики – городские профильные предприятия, в ведении которых находится система инженерных коммуникаций Санкт-Петербурга и Ленинградской области, энергоснабжающие и генерирующие компании, как городского, так и федерального подчинения.

Дополнительным преимуществом организации является использование новых технологий, в том числе по прокладке сетей как закрытым способом — методом горизонтально-направленного бурения, так и использование современного траншейного оборудования для производства работ открытым способом.

Преимущества бестраншейных технологий, реализованное профессионалами компании «Навигатор-СБС»

Оперируя высокотехнологичным, мощным буровым оборудованием, команда квалифицированных специалистов компания «Навигатор-СБС» реализует в Санкт-Петербурге и Ленинградской области проекты ГНБ любой степени сложности.

При этом у нас вы можете заказать не только выполнение работ по горизонтальному бурению, но и проектированию и осуществлению других услуг ГНБ. Так, чаще всего бестраншейные технологии применяются при прокладке подземных коммуникаций. Наши мастера готовы осуществить в сжатые сроки монтаж канализации, газо- или водопровода. При этом на все выполненные работы ГНБ в Петербурге и области мы даём гарантию, а также предлагаем партнёрам демократичные цены.

Преимущества метода горизонтального направленного бурения

Ещё до недавнего времени прокладка подземных коммуникаций осуществлялась традиционным траншейным методом. Однако данный способ сопряжён с существенными временными потерями, большим объёмом земляных работ, нарушением дорожного покрытия, зависимостью от режима навигации речным транспортом, рисками механического повреждения подготовленных траншей из-за внешних факторов, а также колоссальными расходами, связанными с укреплением прибрежной зоны и т. д.

Бестраншейная прокладка, которая была разработана в 1963 году и стала революционным этапом в строительстве коммуникаций, лишена всех этих недостатков.

Во-первых, если вы хотите сократить сроки выполнения работ в несколько раз, тогда вам стоит заказать ГНБ. Как показывает практика, в зависимости от сложности проекта, прокладка трубопровода бестраншейным методом происходит от 2 до 20 раз быстрее.

Во-вторых, при реализации бестраншейных технологий объём земляных работ сведен к минимуму, а также нет необходимости в прокладке подводной траншеи.

Кроме того, при бурении горизонтальных скважин дорожное покрытие и экосистема реки остаются нетронутыми. Метод не оказывает негативного воздействия на природную среду и относится к наиболее экологически безопасным в строительстве.

Также прокладка газопровода, водопровода и канализации по такой технологии обеспечивает высокую надёжность и долговечность коммуникаций. Ведь в процессе выполнения работ по горизонтальному бурению в Петербурге мы укрепляем стенки скважины специальным бетонным раствором, который предотвращает их размытие и дальнейшее повреждение. При этом очень важным и ответственным этапом реализации проекта ГНБ в СПб является подбор рецептуры

бурового раствора, который должен быть устойчив к геологическим особенностям грунта в конкретной местности.

Основными компонентами такой буровой смеси являются пресная вода и бентонит, изготовленный на основе натуральной глины.

Возможности ГНБ

Технология горизонтального бурения в СПб – это оптимальное решение для заказчиков, которые желают провести подземные коммуникации как малой, так и большой протяжённости. Возможности современных буровых установок, на которых работают мастера компании «Навигатор-СБС», безграничны, поэтому с их помощью можно сделать ГНБ прокол и проложить путь всего несколько метров или создать трассу для трубопровода протяженностью в десятки километров. При этом диаметр скважины может достигать около 1500 мм.

Кроме того, с помощью ГНБ проколы можно выполнять как открытым, так и закрытым способом, из подвала в имеющийся колодец и наоборот. При этом мы укладываем в пробуренные трассы трубы из различных материалов, начиная с традиционных стальных и чугунных, заканчивая экологичными и долговечными трубами ПНД (полиэтилена низкого давления).

Заказать ГНБ при прокладке водопровода

В настоящее время горизонтальное бурение в СПБ стало доступно не только крупным предприятиям и промышленным компаниям, но и частным заказчикам, которые хотят благоустроить своё загородное жилище. Так, если вы запланировали провести на приусадебном или дачном участке автономную систему водоснабжения, закажите у нас прокладку водопровода.

В таком случае срок выполнения работ будет минимален, а цена проекта не ударит по вашему бюджету. При этом вы будете иметь на даче или в загородном коттедже собственную систему питьевого водопровода, а чтобы она была максимально безопасной и надёжной, наши специалисты помогут вам подобрать оптимальные материалы для возведения коммуникаций данного типа.

Так, мы уже не один год работаем с водопроводными трубами ПНД и можем уверенно сказать, что данный материал как нельзя лучше подходит для данных целей, ведь он соответствует санитарно-гигиеническим требованиям и нормам экологической безопасности. Кроме того, такие трубы не лопаются, если внутри них жидкость замерзает в холодную зиму.

Работая с опытными мастерами «Навигатор-СБС», вы реализуете любой проект с максимальной выгодой и минимальными расходами.
