Как правильно выбрать АГВ для отопления: технические характеристики и особенности работы аппаратов
Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.
Отопление АГВ: что это такое и как работает
За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям.
Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.
Принцип работы АГВ-отопления
Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.
Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.
Автоматика и безопасность
АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход.
В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.
Технические характеристики различных моделей АГВ
Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:
- АГВ-50 – 5 киловатт;
- АГВ-80 – 5.
- АГВ-120 – 10 киловатт.
Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.
Преимущества газовых аппаратов
Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.
Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании.
С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.
Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.
Обратим внимание на недостатки
Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.
Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.
Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.
АГВ-отопление в квартире
Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения.
Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.
Видео: отопление дома АГВ
Mauro Gianvanni
>Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели — Ремонт, сервис, эксплуатация.
Рекомендации по монтажу и установке.
Автоматический газовый котел АГВ-80
Технические характеристики котлов АГВ-80
Запас воды в баке, л — 80
Номинальная тепловая нагрузка горелки, ккал/час — 6000
Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час — 0,7
Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 — 0,28
Номинальное давление газа перед прибором, мм вод. ст. — 130
Максимальное давление воды в водопроводе, кгс/см2 — 6
Интервал настройки по температуре нагрева воды в баке, С — 40-90
— 75Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. — 0,1
Коэффициент полезного действия — 0,8
Диаметры отверстия в форсунках, мм:
— горелки (природный газ) — 2,4
— горелки (сжиженный газ) — 1,4
— запальника (природный газ) — 0,5
— запальника (сжиженный газ) — 0,25
Габаритные размеры, мм:
— диаметр — 410
— высота — 1560
Общий вес, кг — 85
Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.
Рис. 1. Схема газового котла АГВ-80
1 — тягопрерыватель; 2 — муфта термометра; 3 — стабилизатор; 4 — фильтр; 5 — магнитный клапан, 6 — терморегулятор; 7 — газовый кран; 8 — запальник; 9 — термопара; 10 — воздушник; 11 — газовая горелка; 12 — штуцер для подачи холодной воды; 13 — бак; 14 — термоизоляция; 15 — кожух; 16 — патрубок выхода горячей воды к квартирной разводке; 17 — предохранительный клапан
Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.
Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора.
Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением.
Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.
Рис. 2. Схема работы терморегулятора
1 — перекидной рычаг; 2 — пружина клапана; 3 — стакан; 4 — прокладка; 5 — втулка клапана; 6 — клапан; 7 — седло клапана; 8 — инваровый стержень: 9 — втулка; 10 — трубка; 11 — гайка; 12 — прокладка; 13 — пружина, 14 — шайба; 15 — уплотнительное кольцо; 16 — корпус; 17 — фигурный рычаг; 18 — перекидная пружина.
Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).
Если газовый котел АГВ-80 настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».
Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.
Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника.
Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).
Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану
1 — горелка; 2 — запальник; 3 — контактная шайба термопары; 4 — контактная шайба магнитного клапана; 5 — кнопка.
Рис. 4. Схема магнитного газового клапана
1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь.
Магнитный клапан — прибор автоматики безопасности газовых котлов АГВ-80, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.
Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь.
Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).
Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5).
Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана.
Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку.
Рис. 5. Схема магнитного газового клапана
1 — накидная гайка; 2 — контактные шайбы; 3 — пробка; 4 — прокладка; 5 — шайба коническая; 6 — основание сердечника; 7 — кнопка.
Рис. 6. Схема предохранительного клапана
1 — промежуточное кольцо; 2 — мембрана; 3 — шайба; 4 — труба; 5 — бак; 6 — кожух; 7 — верхняя крышка; 8 — крышка кожуха; 9 — корпус; 10 — прокладка.
__________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант — ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Самым доступным энергоресурсом с минимальным уровнем вредных выбросов в современном мире является газ.
Применение АГВ для обогрева помещений – наиболее эффективный вариант в плане экономичности и безвредности. Независимость от электрообеспечения и дешевизна обслуживания позволяют водонагревательным котлам АГВ занять достойное место среди подобных аппаратов.
Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели — Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке
НЕИСПРАВНОСТИ И РЕМОНТ
РЕМОНТ ГАЗОВОЙ КОЛОНКИ
ЗАПАСНЫЕ ЧАСТИ КОТЛОВ
Позитивные и негативные стороны
Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:
Примечание.
Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.
Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:
низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;
- простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
- надежность;
- компактность;
- энергонезависимость: аппарат не требует для своей работы электричества.
Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата.
Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.
Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.
Особенности конструкции и характеристика оборудования
Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.
Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ.
Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.
Принцип работы АГВ
Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.
Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.
Эта система обеспечивает полный цикл работы аппарата, который включает:
- нагрев теплоносителя – воды;
- подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
- отдача тепла;
- обратный возврат воды в прибор для последующего нагревания.
Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка.
Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.
ВАЖНО! Система АГВ позволяет установить насос для обеспечения принудительной циркуляции воды. Такой котел уже не будет считаться энергонезависимым, т. к. для функционирования насоса необходимо электричество.
Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.
Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.
Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.
Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:
Котлы АОГВ 11 и АОГВ 23 для отопления частного дома
Самым доступным энергоресурсом с минимальным уровнем вредных выбросов в современном мире является газ. Применение АГВ для обогрева помещений – наиболее эффективный вариант в плане экономичности и безвредности. Независимость от электрообеспечения и дешевизна обслуживания позволяют водонагревательным котлам АГВ занять достойное место среди подобных аппаратов.
Особенности конструкции и характеристика оборудования
Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.
Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.
Принцип работы АГВ
Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.
Эта система обеспечивает полный цикл работы аппарата, который включает:
- нагрев теплоносителя – воды;
- подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
- отдача тепла;
- обратный возврат воды в прибор для последующего нагревания.
Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.
Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.
Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.
Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:
Достоинства и недостатки
Серьезным весомым преимуществом, выгодно отличающим газовые котлы АГВ от аналогичного оборудования, является их независимость от снабжения электроэнергией, другими словами нет необходимости в установке генератора. Другими «плюсами» использования аппаратов признаны:
- доступная цена;
- высокие показатели экономичности: полученный эффект от использования значительно превышает затраты на обеспечение функционирования котла;
- надежность и безопасность эксплуатации котла;
- простота обслуживания.
- Это низкий коэффициент полезного действия;
- Оснащение ненадежной автоматикой;
- Значительные габариты самих аппаратов и большой диаметр труб;
- Необходимость строгого соблюдения уклонов труб при их монтаже.
Зная сильные и слабые стороны оборудования, можно обоснованно подойти к выбору.
Выбираем АГВ (газовый котёл) для частного дома
Особенности дома (площадь, использованные стройматериалы) и климатическая характеристика местности – одни из главных критериев удачного выбора прибора отопления и ГВС. Второй важный признак – мощность котла.Определяющим выбор критерием является и цена оборудования, а также стоимость материалов, необходимых для эксплуатации. По сравнению с импортными аналогами отечественные аппараты дешевле на ≈ 35%, стоимость обслуживания тоже втрое ниже.

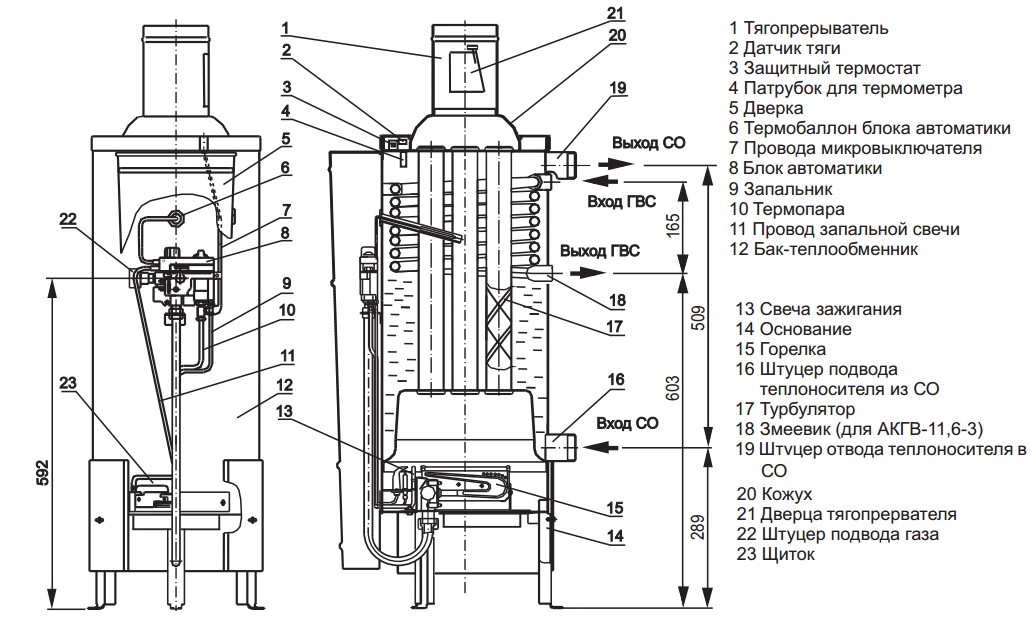

Газовый котёл АОГВ-11.6 и АОГВ — 23
Аппарат АОГВ-11,6 — это напольная модификация оборудования из ассортиментного ряда одноконтурных котлов Жуковского машзавода (ЖМЗ). Предназначена исключительно для нужд отопления. Его маркировка расшифровывается как «аппарат отопительный газовый водонагревательный». Следующая цифра в обозначении марки указывает его мощность – 11,6 кВт.
Модели АОГВ-11,6–3 («Эконом» и «Универсал») относятся к двухконтурным котлам и могут обеспечивать потребителя, кроме отопления, еще и горячей водой. С одноконтурными аппаратами эти котлы разнятся присутствием в конструкции змеевика из стали.
Отличаются между собой особенностями автоматических систем (первый из названных оснащен отечественной автоматикой, «Универсал» работает с итальянской системой).

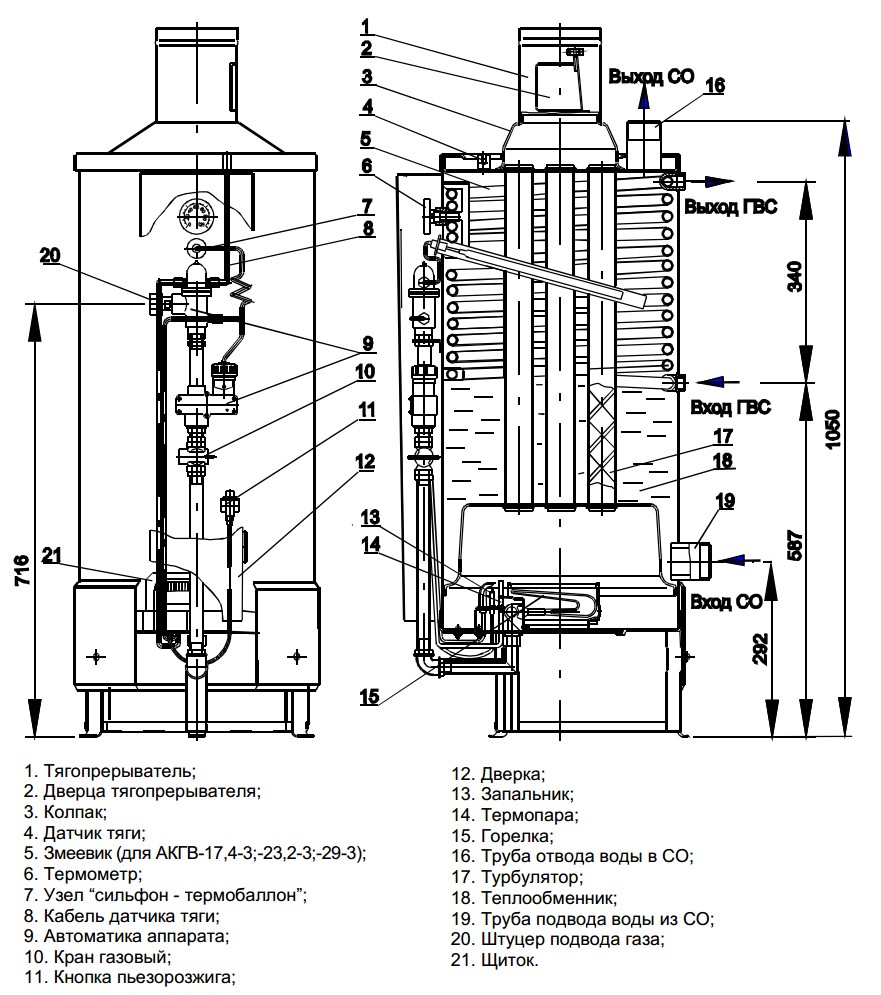

Современные газовый котёл АОГВ — 23 отличаются не только улучшенным внешним видом, но и модернизацией некоторых элементов конструкции:
- установлены прочные итальянские термометры вместо ненадежных стеклянных приборов отечественного производства;
- система автоматики американской компании Honeywell позволяет осуществлять контроль в системе дымоудаления, поддержания нагрева, отключения газа при поломках в системе, при отсутствии пламени горелки блокирует работу водогрейного оборудования;
- комплектация инжекционной горелкой позволяет осуществить наиболее полное сгорание газа без остатка.
Использование новой технологии нанесения покрытия на металлическую поверхность корпуса котла обеспечило привлекательный внешний вид оборудования. Это делает АГВ (газовые котлы) хорошим выбором для частного дома или дачи.
Некоторые рекомендации по монтажу АГВ-систем
Важно! Котельная может располагаться в любом месте, но не в жилом помещении. Крайне необходимо предусмотреть в топочной возможность притока и отвода воздуха.Монтаж оборудования в соответствии с определенными техническими нормативами и требованиями безопасности может производить специализированная организация. Точное выполнения всех правил, инструкций и рекомендаций по установке котла проверяет представитель газовой инспекции.
Важно! Инспектор даст разрешение на подключение оборудования к магистрали в случае полной реализации всех требований проектной документации, обеспечения безопасности.
АГВ отопление
Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.
Конструкция АГВ
Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.
Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:
Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:
Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:
Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию.
Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

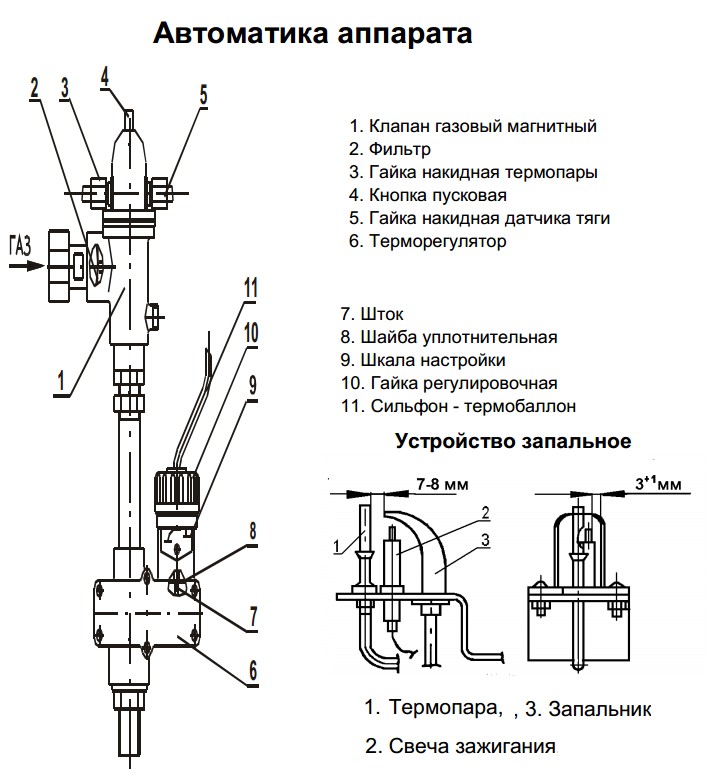

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:
- пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
- происходит отрыв пламени или самопроизвольное затухание горелки;
- упало давление газа в магистрали.
Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.
Позитивные и негативные стороны
Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной.
Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:
Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.
Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:
низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;
- простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
- надежность;
- компактность;
- энергонезависимость: аппарат не требует для своей работы электричества.
Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.
Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.
Советы по монтажу АГВ
Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор.
Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:
- необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
- диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
- поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
- проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.
Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг.
При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.
Заключение
Из-за невысоких доходов граждан и постоянного удорожания энергоносителей теплогенераторы, подобные АГВ еще долго не потеряют своей актуальности. К тому же, работая совместно с гравитационной системой отопления, они не требуют электроэнергии. Правда, для квартиры аппарат вряд ли подойдет, так как дымоходные шахты в современных домах отсутствуют, а поставить коаксиальный не позволяет конструкция.
хаpaктеристики, установка АОГВ > Домашнее инженерное оборудование
Как сделать канализацию в частном домеПодробное описание канализационных систем очистки, особенности выгребной ямы, плюсы септиков, системы биологической очистки, накопительные емкости ……
12 11 2020 3:58:36
Лучшее отопление для частного дома При обустройстве дома часто возникает ситуация выбора типа отопления помещений.
На выбор типа отопления влияет множество факторов ……
07 11 2020 9:49:41
Самостоятельный ремонт водонагревателяРемонт водонагревателей своими руками вполне возможен. Для этого нужно знать, в чем именно заключается неполадка. А для правильного установления причины неисправности следует иметь представление об устройстве водонагревателя ……
30 10 2020 16:43:49
Комплектующие для сайдинга: j профиль, фурнитура, стартовая планка + инструменты для монтажа и доборные элементыВ данной статье вы узнаете, о таких комплектующих и доборных элементов для сайдинга как: j профиль, фурнитура, стартовая планка, откосы, финишная планка, а так же мы расскажем вам о инструментах монтажа, таких как: уголок, перфоратор, пробойник, просекатель….
25 10 2020 3:19:17
Виды сайдинга для наружной отделки дома: белый, винилон, дачный, бетонный, бесшовный, перфорированый + фото В данной статье вы узнаете каких бывают видов сайдинги для наружной обшивки стен, расскажем вам какой сайдинг можно выбрать и о его разновидностях, таких как: белый, бетонный, бесшовный, бежевый, квадратный, перфорированный, коричневый, бежевый, шоколадный и черный.
…
18 10 2020 3:57:19
Вакуумная канализацияОписание вакуумной канализации, способы ее применения, преимущества вакуумной канализации ……
13 10 2020 21:24:51
Экономное отопление:чем дешевле отопить дом?Перечень альтернативных энергоносителей, которые может использовать экономное отопление дома без газа. Методика определения оптимального вида топлива для обогрева жилища….
02 09 2020 17:35:16
Ремонт и монтаж пластиковых труб своими рукамиВыполнение всей работы каждому человеку по силам, не привлекая при этом специалистов, можно выполнить монтаж пластиковых труб своими руками, что экономит денежные средства ……
30 08 2020 16:21:50
Котел аогв принцип работы
fbvk- Игры
- Обогреватели
- Тепловые пушки
- Пленочный обогреватель — плюсы и минусы
- Учимся делать теплый плинтус
- Современные системы отопления
- Бак для горячей воды — мечта домоседа
- Всё об обогревателях
- Энергосберегающие обогреватели
- Газовые
- Масляные обогреватели
- Инфракрасные
- Конвекторы
- Камины
- О каминах
- Применение камина для обогрева
- Электрические камины с реалистичным видом
- Дровяной камин в квартире?
- Гостиная с камином
- Декоративный камин
- Искусственный камин
- Что выбрать — камин или печь камин?
- Электрообогрев
- Теплые полы в доме — все за и против
- Греющий кабель — особенности использования для защиты водопровода
- Обогреватель зеркала
- Защита от плесени
- Электрический теплый пол
- Теплолюкс Standart
- Теплоскат
- Теплодор
- Тепловод
- Система электрообогрева грунта
- Трубы гофрированные
- Полотенцесушители электрические
- Терморегуляторы
- Водяной обогрев
- Водяной обогрев пола в загородном доме
- Кондиционирование
- Промышленные кондиционеры
- Промышленные кондиционеры
- Для коттеджа
- Карта сайта
- Контакты
- Игры
- Обогреватели
- Тепловые пушки
- Пленочный обогреватель — плюсы и минусы
- Учимся делать теплый плинтус
- Современные системы отопления
- Бак для горячей воды — мечта домоседа
- Всё об обогревателях
- Энергосберегающие обогреватели
- Газовые
- Масляные обогреватели
- Инфракрасные
- Конвекторы
- Камины
- О каминах
- Применение камина для обогрева
- Электрические камины с реалистичным видом
- Дровяной камин в квартире?
- Гостиная с камином
- Декоративный камин
- Искусственный камин
- Что выбрать — камин или печь камин?
- Электрообогрев
- Теплые полы в доме — все за и против
- Греющий кабель — особенности использования для защиты водопровода
- Обогреватель зеркала
- Защита от плесени
- Электрический теплый пол
- Теплолюкс Standart
- Теплоскат
- Теплодор
- Тепловод
- Система электрообогрева грунта
- Трубы гофрированные
- Полотенцесушители электрические
- Терморегуляторы
- Водяной обогрев
- Водяной обогрев пола в загородном доме
- Кондиционирование
| О проекте | Советы | Статистика | Погадать | Добавить | |
По запросу огв нашлось 31 сокращение: | |||||
|---|---|---|---|---|---|
особой государственной важности гос. | |||||
оперативная группировка войск воен. | |||||
орган государственной власти | |||||
очистка газовых выбросов | |||||
объединённая группировка войск объединённая группировка сил воен. | |||||
геоинформационная система для органов государственной власти | |||||
цифровая сеть обслуживания органов государственной власти | |||||
объединённая группировка войск (сил) воен. | |||||
территориальный отраслевой исполнительный орган государственной власти Свердловской области — Управление социальной защиты населения Министерства социальной защиты населения Свердловской области гос., Свердловская обл. | |||||
Центр охраны объектов высших органов государственной власти Министерства внутренних дел Российской Федерации гос., РФ | |||||
диспансеризация определённых групп взрослого населения | |||||
уполномоченный орган государственной власти субъекта гос. | |||||
центральные исполнительные органы государственной власти гос. | |||||
Центр противодействия коррупции в органах государственной власти организация, РФ http://ak-center.ru/ | |||||
орган государственной власти и управления гос., мн. ч. | |||||
государственное областное ветеринарное учреждение; областное государственное ветеринарное учреждение мед. | |||||
Организация городов всемирного наследия организация | |||||
Управление по охране объектов высших органов государственной власти и правительственных учреждений гос., РФ | |||||
федеральные органы государственной власти | |||||
Московский областной госпиталь для ветеранов войн воен., мед., Московская обл. | |||||
исполнительные органы государственной власти | |||||
облигация государственного валютного займа | |||||
аппарат отопительный газовый с водяным контуром | |||||
система очистки газовых выбросов агрегата термической обработки | |||||
совмещённый командный пункт войск противовоздушной обороны и оперативной группы воздушной армии фронтового назначения воен. | |||||
объединённый городской военный комиссариат воен. | |||||
облигации валютного государственного внутреннего займа | |||||
Красногвардейский трест угольных предприятий организация, энерг. | |||||
Всесоюзное объединение гражданского воздушного флота | |||||
| Если среди найденного нет сокращения, которое вы искали, а вам известно значение, добавьте его, пожалуйста, в словарь. | |||||
, РФАГВ газовые котлы для частного дома: виды и преимущества
Сегодня в продаже есть масса новых марок котлов отечественного и импортного производства. Однако нередко покупатели предпочитают покупать модели, которые прошли проверку временем. К числу таких моделей можно отнести котлы АГВ. Их изобрели еще в середине прошлого века, предназначены они для отопления небольшого частного дома. Это оборудование имеет многочисленные положительные отзывы.
Аббревиатура АГВ расшифровывается очень просто – аппарат газовый водонагревательный. Используются котлы этой марки для отопления небольших по площади объектов и подачи горячей воды. Чаще всего, агрегаты используются в условиях частного дома, это надежнее и удобное в использовании оборудование, имеющее многочисленные положительные отзывы потребителей.
Общее описание
Как можно увидеть на фото, отопительный агрегат АГВ внешне немного напоминает самовар. Производятся газовые котлы этой марки давно. Разумеется, за прошедшее время, модели нередко подвергались усовершенствованию, вносились некоторые изменения в конструкцию, была добавлена система автоматики. Поэтому современный вариант АГВ намного лучше своего предшественника.
Как работает?
Конструкцию газовые котлы этой марки имеют довольно простую. По сути, это емкость, внутри которой располагается труба. По этой трубе проходят раскаленные газы, отдающие свое тепло воде, которая заливается в пространство между трубой и стенками аппарата. Движение теплоносителя обеспечивается законами физики: нагретый теплоноситель поднимается вверх, поступая в стояк системы отопления.
Автоматика
Современные котлы АГВ снабжены автоматической системой контроля подачи топлива в горелку. Работает система так:
- внутри установлен датчик, который реагирует на изменение уровня нагрева жидкости;
- при нагреве теплоносителя до установленной настройками температуры срабатывает автоматика, перекрывающая поступление газа в горелку, при этом пламя не гаснет полностью, остается небольшой фитиль;
- после того, как температура теплоносителя упадет, снова срабатывает автоматика и подача газа возобновляется в полном объеме;
- в случае возникновения нештатной ситуации (полностью погасло пламя на горелке, значительно понизилось давление газа на подаче, снизилась сила тяги из-за забившегося дымохода и пр.) автоматика заблокирует подачу газа, обеспечивая безопасность.
Особенности использования
Чтобы газовые котлы не создавали проблем хозяевам дома, очень важно соблюдать правила их установки и эксплуатации. Необходимо:
- для установки оборудования выделить изолированное помещение котельной, оборудованное эффективно работающей вентиляцией;
- для обеспечения тяги требуется сооружение дымохода. Причем диаметр трубы должен быть более 135 мм, а конец трубы должен быть выведен через крышу;
- внешнюю часть дымохода, расположенную на чердаке, необходимо теплоизолировать;
- чаще всего, этот агрегат используется с системами отопления с естественной циркуляцией теплоносителя. Поэтому важно правильно выбрать место его установки. Располагаться котел должен ниже по уровню, чем радиаторы, поэтому его, как правило, устанавливают в подвале или цокольном этаже.
Совет! Если строится отдельностоящая котельная, то в ней необходимо произвести углубление пола, чтобы агрегат располагался ниже по уровню, чем место расположения радиаторов.
- трубы сетей отопления должны быть проложены с уклоном, как правило, уклон составляет по сантиметру на каждый метр длины.
Преимущества и недостатки
Использование отопительных агрегатов АГВ имеет свои плюсы и минусы. Начнем с перечисления достоинств:
- агрегаты энергонезависимы, их можно устанавливать там, где электроснабжение нестабильно;
- имеют предельно простое устройство, поэтому крайне редко ломаются;
- отличаются простотой установки и обслуживания.
Минусы:
- уровень автоматизации процессов минимальный, нет возможности устанавливать для каждого помещения свой температурный режим;
- использовать котлы можно только с системами отопления с естественной циркуляцией воды, а такие сети можно смонтировать не всегда.
Усовершенствованные модификации
Производители предлагают новые, более совершенные модели отопительных котлов, созданных на базе модели АГВ. Основной моделью является аппарат для бытового использования, выпускаемый под маркой АОГВ. Эти котлы выпускаются в двух вариантах:
- менее мощная модель, предназначена для отопления дома площадью до 140 квадратов;
- модель с увеличенной мощностью, которую можно применять для отопления дома площадью до 200 квадратов.
Модель, позволяющая не только отапливать дом, но и получать горячую воду, называется АКГВ. Этот аппарата уже имеет более сложную, но совершенную конструкцию:
- вместо центральной трубы, по которой проходят раскаленные газы в аппаратах старого поколения, установлен пучок труб, соединенный в три отдельные секции;
- все три секции имеют выход в общий патрубок, к которому присоединяется дымоход;
- внутри емкости расположен змеевик из медной трубы, по которому проходит вода, подаваемая в трубопровод горячего водоснабжения;
- горелка в этом аппарате используется инжекционная, благодаря чему происходит более полное сгорание топлива, что повышает КПД модели.
Совет! Существенным плюсом использования инжекционной горелки является то, что она нормально работает даже если давление газа в подающей трубе недостаточно высокое.
Новая модель имеет более совершенную систему автоматики, которая обеспечивает контроль:
- нагрева теплоносителя;
- работу клапана, регулирующего подачу газа;
- работу дымохода (датчик контролирует эффективность тяги).
Благодаря новой системе автоматики, использование котла становится более безопасным, так как возникновение аварийных ситуаций, связанных с утечкой газа или перегревом котла исключены. Кроме того, новые модификации котлов имеют более привлекательный дизайн, в это можно убедиться, сравнив фото агрегатов.
Многие домовладельцы предпочитают приобрести для своего дома газовые котлы, которые проверены временем и имеют многочисленные положительные отзывы. К таким моделям относят отопительный агрегат АГВ отечественного производства. Можно приобрести как классическую модель, так и более современный вариант котла.
| RV | Reentry Vehicle Governmental »Военные | Оцените: | Правый желудочек Оцените это: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RV | Исследовательское судно Академические и научные исследования» Наука об океане 45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RV | Транспортное средство для отдыха Правительственный транспорт | Оцените: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RV Real | »Математика | Оценить: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RV | Реальное значение Вычисления »Сборка | Оценить | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Оцените это: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RV | Относительная скорость Государственное агентство» NASA 4
Производные термины [править]
норвежский букмол [править]Этимология 1 [править]из древнескандинавского arfr , из протогерманского * arbiją , из протоиндоевропейского * h₃erbʰ- («сменить владельца»). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
