Термостат для инфракрасного обогревателя: какие терморегуляторы лучше купить, как правильно выбрать, сравнение цен

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку. имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети. процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

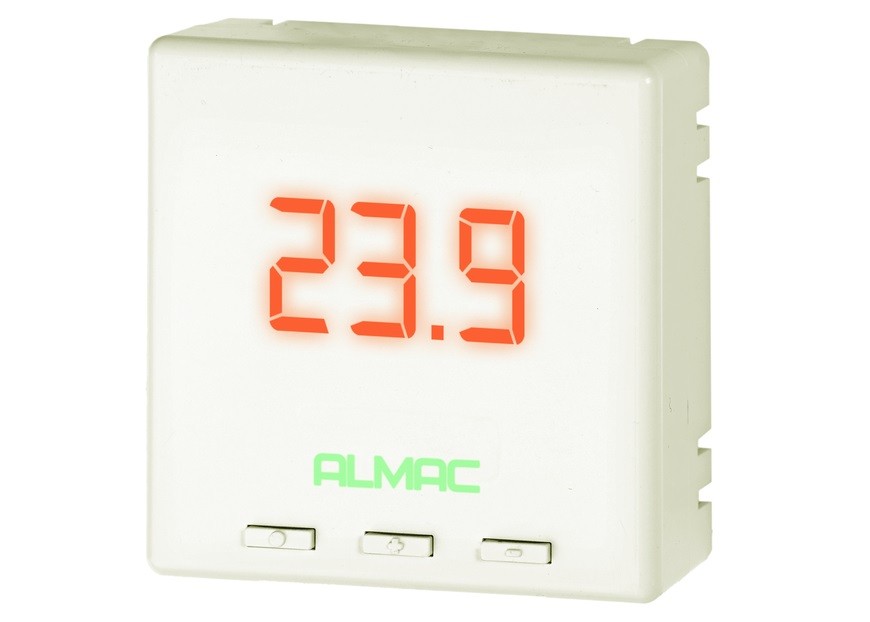

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея. на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
3. Избегайте попадания солнечных лучей на корпус термостата.
4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор ):

1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

1. Термостат подсоединяется к автомату на электрическом щитке.
2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Особенности подключения терморегулятора к инфракрасному обогревателю

Источник: tehnika.expert

Выбираем терморегуляторы для инфракрасных обогревателей

Инфракрасные обогреватели и терморегуляторы

Для контроля над температурой воздуха в помещении, обеспечения экономичной работы системы отопления и создания максимально комфортного микроклимата применяют разные системы терморегулирования. Широко распространено использование терморегуляторов для инфракрасных обогревателей, обеспечивающих автоматическую работу отопительной системы. Пользователю нужно только установить необходимые параметры, а электроника сама будет поддерживать нужный температурный график.

Обычно принято устанавливать в одно помещение по одному терморегулятору. А вот один прибор на несколько обогревателей в разных комнатах специалисты ставить категорически не рекомендуют. Такой вариант приводит к сложностям в управлении. Ведь хотя помещения находятся в одном доме или квартире, температурный режим и уровень теплоотдачи в них, скорее всего, окажутся разными. По этой причине для достижения комфортного микроклимата в каждом помещении следует устанавливать свои параметры системы отопления.

Инфракрасные обогреватели с терморегулятором работают, пока температура в комнате не достигнет заданного значения. После этого электроника или механика отключают работу отопительной системы, и она не запускается до тех пор, пока температура не снизится на 2-3 градуса ниже установленной нормы. В целом такие терморегуляторы ничем не отличаются от тех, что используются для системы теплого пола.

Принцип работы и функциональные возможности терморегулятора

Термостат для инфракрасного обогревателя позволяет задавать значение температуры на постоянной основе или программным методом. Во втором случае можно запланировать режим не только на день, но даже на определенный цикл в течение нескольких дней — обычно на неделю.

Это свойство современных термостатов очень полезно для использования в отопительной системе загородного дома. Если дом выступает в качестве летней дачи, а зимой хозяева приезжают временами и только по выходным, то можно установить определенный режим работы. В будни будет поддерживаться минимальная температура, необходимая для нормального функционирования системы отопления, а к выходным обогрев включится на полную мощь, и хозяев встретит теплый дом.

Остановимся на типах термостатов немного подробнее.

Механические регуляторы

Механические регуляторы обладают большим сроком службы и работают независимо от наличия электропитания. Они недорогие, компактные, могут использоваться в широком диапазоне температур и просты в управлении.

Недостаток один, но принципиальный — с их помощью можно настроить только одно значение температуры. Если думать об экономии, действительно «умном доме» и максимальном комфорте, то такой прибор не очень-то подходит. Точность установки температуры при использовании этого типа приборов составляет около 2 градусов.

Электронные регуляторы

Этот тип приборов более точен. С их помощью можно устанавливать температуру с точностью до 0,5 градуса. Они допускают подключение выносных температурных датчиков и программируются, позволяя изменять температуру в помещении автоматически в зависимости от времени суток и дня недели. Но такие устройства могут использоваться только в тех помещениях, где всегда поддерживается положительная температура.

Электронный терморегулятор для инфракрасных обогревателей обязательно должен иметь энергонезависимую память. Тогда в случае отключения электроэнергии вам не придется заниматься его перепрограммированием, а все сделанные настройки восстановятся автоматически. Этот момент принципиально важен для нормального функционирования отопительной системы.

Размещение регулятора

Термостат положено устанавливать таким образом, чтобы он находился как можно дальше от сквозняков, прямых солнечных лучей и тепловых источников. Дело в том, что все эти факторы могут внести серьезные погрешности в его работу. Для размещения прибора следует выбирать место, где обеспечивается свободное движение воздуха. Высота установки — 1,5 метра от пола.

Если монтаж системы регулировки осуществляется в очень большом помещении (например, производственном цехе), то стоит отойти от правила «один регулятор — одна комната» и ставить по одному термостату на 100-150 метров. Разумеется, монтаж должен осуществлять специалист, разбирающийся в схемотехнике и электрике. В этом случае удастся достичь оптимального режима работы и комфортного микроклимата.

Выбираем терморегуляторы для инфракрасных обогревателей

Источник: gidotopleniya.ru

как выбрать, как сделать самому

Электрический обогреватель создает уют и тепло в доме. Но работает такое устройство в постоянном режиме, а всё же еще лучше, когда он сам включается и выключается в нужный момент. Терморегулятор в розетку для бытовых обогревателей помогает управлять температурой в помещении без посторонней помощи.

Терморегуляторы

Не секрет, что современная отопительная система в большинстве регионов не может порадовать своих потребителей стабильным и качественным обогревом. В случае, когда мощностей центральных систем отопления не хватает, на помощь приходят разного рода обогреватели.

Чаще всего у большинства моделей предусмотрена работа в нескольких режимах плюс встроенная защита от перегрева. И всё. В принципе со своей работой они вполне справляются. Но что делать, когда есть желание, чтобы обогреватель сам мог включаться, когда температура становится некомфортной, и выключаться, когда в комнате слишком жарко.

На помощь придут автоматические терморегуляторы для обогревателей. Они сами способны выдерживать режим и интенсивность работы отопительного прибора, и, самое главное, можно задавать периодичность работы. Принцип устройства достаточно прост: датчик температуры и электронный модуль управления, который замыкает или размыкает цепь электропитания согласно заданной программе. Для более точной работы терморегуляторы могут оснащаться внешним датчиком температуры выносного типа.

Применение бытового терморегулятора

Самый популярный способ управления источниками тепла — розеточные терморегуляторы. Они самостоятельно поддерживают комфорт в доме. Главное преимущество таких устройств в датчике температуры. Именно с его помощью контролируется тепловой режим в помещении, исходя из настроек пользователя. Есть и другие достоинства таких девайсов:

• Для монтажа такого прибора нет необходимости обращаться за помощью в специализированные компании. Установить приборчик под силу любому человеку, который впервые столкнулся с таким способом управления источниками обогрева.
• Устройство выглядит таким образом, что оно не нарушит дизайн любого помещения. На одной стороне есть вилка для подключения к сети, а на обратной — розетка для обогревателя и панель управления с дисплеем.
• Применение термостата не ограничивается контролем за работой только обогревателей. К ним также можно подключать светильники, кондиционеры и другие электроприборы, которым требуется удаленное управление. Конечно, чем сложнее устройство, тем больше у него возможностей и настроек по удаленному управлению домашними электроприборами.

Как работает розеточный термостат

Для того чтобы розеточный терморегулятор начал работать, необходимо выделить для него отдельную розетку и вставить электровилку. Тип и производитель обогревателя не имеют значения. Всё, на что надо обратить внимание, — это мощность устройства для обогрева. Она не должна превышать допустимых значений для регуляторов такого типа.

Чтобы в помещении поддерживался оптимальный температурный режим, для этого есть Панель управления. На ней устанавливается желаемая температура для комнаты. Теперь можно подключать сам нагревательный прибор. Он будет нагревать помещение до тех пор, пока температура окружающего воздуха не достигнет тех значений, которые установлены хозяином квартиры. Срабатывает реле, и нагревательный прибор отключается.

Подключенный термостат в постоянном режиме собирает информацию об окружающей температуре. Как только она опустится ниже предельных значений, заданных хозяином, срабатывает реле, и цепь замыкается, а прибор отопления снова начинает работать.

Терморегулятор своими руками

Можно собрать простой терморегулятор своими руками. В такой схеме чаще всего применяется компаратор под управлением датчика наружной температуры и с клапаном подачи горячей жидкости. Рабочий диапазон терморегулятора от 5º до 30ºС с небольшими отклонениями (около 3ºС).

Описание схемы

Чтобы полнее представить, как работает комнатный терморегулятор, рассмотрим пример, на котором показана принципиальная схема терморегулятора, с помощью которой при наличии соответствующих навыков можно собрать терморегулятор самостоятельно.

Для повышения чувствительности уровня сигнала входной интенсивности тока (3) и датчика температуры внутри комнат (2) применен усилитель lm358. В схему включен терморезистор NTC с отрицательным температурным коэффициентом. Его сопротивление напрямую зависит от температуры: сопротивление падает, когда она возрастает и наоборот. Показания терморезистора при 25ºС в пределах 20 кОм. То есть, стоит подняться теплу в комнате, как тут же упадет сопротивление, и уровень сигнала на выходе электронного усилителя lm358 также поднимется. К работе подключается транзистор Q1 и реле, которое переводит клеммы переключателя до положения NO, открывая клапан, который до этого перекрыл движение жидкости. Теперь вода будет идти по каналам системы отопления, пока температура снова не достигнет заданного показания на датчике температуры.

Такой самодельный управляемый терморегулятор работает с помощью резистора R5, который и выдерживает гистерезис в 2º. Этот элемент нужен для удаления вибрации реле, когда идет анализ температуры. Более точную калибровку выполняют переменным резистором VR1. Необходимо установить терморегулятор, когда в помещении будет температура 25ºС. Меняя положение резистора VR1, необходимо уловить тот момент, когда реле включится. Надо добавить, что параметры реле должны соответствовать мощности клапана, управляющего подачей воды.

Такое устройство требует источника питания с постоянным напряжением 12 В. Можно приобрести такой блок питания в магазине или собрать самому.

Терморегуляторы для инфракрасных обогревателей

Инфракрасные обогреватели набирают большую популярность не только, как дополнительный источник отопления квартиры или загородного дома, но и зачастую это единственная возможность обогреть помещение. Работу таких устройств тоже можно автоматизировать с помощью термостата.

Чтобы правильно подобрать термостат, необходимо учитывать нагрузку электроприборов. Для обогрева помещений стали применяться ИК-обогреватели мощностью до 3 кВт. Бытовые ИК-приборы работают от сети переменного тока. Могут подключаться, как к обычной розетке, так и к автомату на распределительном щите. Обычно устройство устанавливается на 0,8–1,2 метра выше уровня пола. Все монтажные кабели, идущие к регулятору, лучше защитить от повреждений, например, гофрированной трубкой.

Рассмотрим варианты подключения терморегуляторов.

Вариант №1

Для того чтобы подключить терморегулятор своими руками, существует классическая схема: две входные контактные группы (ноль/фаза) и пара выходных (ноль/фаза). Чтобы подключить терморегулятор, от щитка прокидывается кабель на два провода, которые подходят к точкам N и 1. И уже от датчика кабель монтируется до ИК-аппарата, где также есть соответствующие клеммы.

Если в комнате несколько нагревательных ИК-устройств, например, два, то можно применить один терморегулятор. Подсоединение от автомата до прибора выполняется точно так же, а от выходных клемм (ноль/фаза) отводятся по паре проводов (ноль/фаза) на каждый нагревательный прибор отдельно.

Вариант №2

Упрощенная схема подключения выполнена в виде одного провода (фазы), который соединяется с прибором обогрева, нулевой кабель проходит через клеммы термостата. Конечно, в таком случае не гарантируется корректная работа терморегулятора, но бывают ситуации, когда этот вариант является единственно возможным.

Одно из преимуществ такой схемы является возможность контроля большего количества ИК-устройств отопления. Можно вместо них подключить один промышленный нагреватель. Но в этом случае нужно будет установить еще один механизм — магнитный пускатель. Он также может работать в режиме полной автоматики, но уже с электрическими приборами большей мощности.

Критерии выбора розеточного терморегулятора

Если появилось желание установить розеточный термостат, то нужно взвешенно отнестись к выбору аппаратов такого типа. Есть несколько моментов, на которые желательно сосредоточить внимание перед покупкой. Это:

• Рабочая мощность самого обогревателя. Лучше если она будет на 30% меньше допустимой нагрузки контроллеров, которые рассчитаны на мощности в 2 кВт, 3 кВт, 3.5 кВт. Рекомендуемая мощность написана на обратной стороне самого устройства.
• Дополнительные функции. На стоимость термореле в значительной мере влияют его дополнительные возможности. Самые дешевые модели работают только на включение и выключение бытового обогревателя. Но есть приборы, которые могут принимать команды по управлению климатом в помещении удалённо, через интернет или с датчиком движения. А если оборудовать помещение GSM-розеткой, то появится возможность удаленного управления отоплением со своего смартфона. Конечно, это очень удобно и современно, но уровень цен таких устройств совсем другой.
• Характеристики помещения. Для каждого жилья есть свой температурный диапазон. Поэтому нужная модель подбирается исходя из особенностей комнаты.
• Производитель. Тут лучше обратить внимание на проверенные модели от ведущих производителей приборов такого класса.
• Уровень защиты. Большинство приборов обладают степенью защиты IP20, что позволяет их использовать с некоторыми ограничениями. В помещениях с повышенной влажностью, таких как ванная комната, их применять нельзя. Для влажных помещений прибор должен обладать классом минимум IP44.
• Наличие дополнительных программ. Наиболее эффективны цифровые регуляторы с программным управлением. Такие программы нацелены на оптимальный обогрев при наименьшем расходе электроэнергии. Регулятор сам следит не только за состоянием температуры воздуха в помещении, но и способен отключаться, если в доме никого нет.
• Дизайн прибора. Современный рынок позволяет подобрать устройство, как по цвету, так и по форме.
• Наличие защитной блокировки от детей.

Где купить

Приобрести регуляторы температуры можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых товаров есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Заключение

Применение терморегулятора с датчиком температуры значительно упрощают наш быт, но нельзя забывать о том, что всё-таки к нему следует относиться, так же как и к другим домашним электрическим устройствам. Необходимо помнить о соблюдении правил электробезопасности, и тогда домашний помощник будет долго радовать своих владельцев и напоминать о себе приятным теплом в доме.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

Хорошая реклама

Инфракрасный обогреватель с терморегулятором для дома и дачи: подключение, отзывы

Каждый владелец частного дома или квартиры желает обеспечить в своем жилище максимально комфортные условия, а как известно, главным залогом комфорта и уюта в доме, является — тепло. В настоящее время широкой популярностью пользуются инфракрасные обогреватели с терморегулятором. Именно о таких отопительных приборах пойдет речь в данной статье.

Инфракрасный обогреватель с терморегулятором

Принцип работы

Для того, чтобы понять как функционирует ИК-обогреватель, обратимся к схеме работы классической системы отопления.

В первом случае, помещение снабжается теплом благодаря теплоотдаче самого устройства. В процессе нагрева его стенки отдают тепло, за счет которого комната и прогревается. Такой принцип обогрева — несложный, но и высокой эффективностью он не отличается, поскольку ограничен размером самого прибора.

В другом случае, обогрев осуществляется по принципу конвекции.

При таком способе обогрева теплообмен осуществляется благодаря принудительной циркуляции теплых воздушных масс. В комплект подобных устройств могут также входить специальные вентиляторы, которые образуют конвекционные потоки. Такой способ обогрева гораздо эффективнее, чем у приборов со стандартным теплообменником, но и у него есть ряд недочетов: не всегда тепло размещается равномерно по помещению, тому же подобные отопительные приборы достаточно шумные, в процессе их функционирования может наблюдаться выделение пыли и образование сквозняков.

Принцип действия инфракрасного обогревателя с терморегулятором совершенно отличный от двух вышеописанных.

Принцип обогрева ИК обогревателем

Помещение прогревается за счет электромагнитных волн, которые распространяются по комнате. Эти волны находятся в заданном диапазоне: между красной границей спектра видимого света (длина волны — 0,74 мкм) и областью микроволнового радиоизлучения (от 1000 до 2000 мкм).

Если сравнить ИК-обогреватель и обычную отопительную систему, то эффективность первого намного выше. Это отмечают и владельцы подобных обогревателей.

Достоинства и недостатки

Инфракрасные обогреватели с терморегулятором — современные отопительные приборы. Несмотря на своё, относительно недавнее появление на рынке отопительного оборудования, они смогли завоевать широкую популярность у пользователей.

Большой спрос на подобные изделия обусловлен рядом плюсов, выделяемых в их эксплуатации:

1. Установив подобный прибор в помещении, вы будете обеспечены быстрым и равномерным прогревом, даже в помещениях, больших по размеру, тепло поступает в очень короткие сроки.
2. Высокая экономичность, поскольку установленный терморегулятор обеспечивает заданный температурный режим, то в среднем, в сутки ИК-обогреватель функционирует 11-12 часов. Это значит, что затрат на электричество будет производиться меньше как минимум в два раза.
3. Высокий коэффициент полезного действия, достигает 95-100 %.
4. Прибор достаточно прост в управлении, ведь очень удобно выбрать нужный температурный режим и заниматься своими делами. Когда температура достигнет предельного уровня, инфракрасный обогреватель сам отключится, а после того, как воздух в комнате охладится, он вновь начнет работать.

Панельный потолочно-настенный инфракрасный обогреватель Royal Clima RIH-R800G с терморегулятором

1. Высокий уровень безопасности. Установив такое оборудование, вы будете застрахованы от возможного перегрева, т.к. автоматический датчик сам поддерживает нужный уровень температуры.
2. Инфракрасный обогреватель в процессе функционирования не издает никаких отвлекающих звуков.
3. Когда прибор работает — кислород не сжигается и сохраняется естественный уровень влажности.
4. Мобильность. Такие устройства вы можете переместить в любое место.
5. Широкий выбор дизайна и цветовой гаммы позволяет подобрать подходящий вариант ИК-обогревателя, который впишется в любой интерьер.

Несмотря на обилие достоинств, подобных обогревателям присущи и некоторые недостатки:

1. Прогревается помещение зонально. С одной стороны, такой фактор является плюсом, но, с другой стороны, зона комфорта значительно ограничивается.
2. Многие говорят о вреде инфракрасного обогревателя для здоровья человека. Согласно всем заключениям специалистов, негативного влияния подобные приборы не оказывают, но риск возникновения индивидуальной аллергической реакции нельзя исключать.

Нельзя на протяжении долгого времени находиться вблизи обогревателя. Поскольку длительное прямое воздействие ИК-лучей на глаза чревато ожогом роговицы.

Учитывая возможные негативные последствия, которые могут оказывать инфракрасные обогреватели, следует строго соблюдать все рекомендации и требования, касаемые монтажа и эксплуатации. В качестве месторасположения прибора ни в коем случае нельзя выбирать места прямого воздействия на человека, например, над кроватью.

Виды

Сегодня на рынке отопительного оборудования большое разнообразие инфракрасных обогревателей с терморегулятором, которые различаются по размеру, дизайну, техническим и эксплуатационным характеристикам и способу монтажа.

По месту расположения

Исходя из того, где устанавливается ИК-обогреватель, выделяют несколько видов.

Инфракрасный обогреватель с терморегулятором потолочный. Такой вид приборов пользуется наибольшим спросом. Обогреватели крепятся на потолке, что позволяет сэкономить значительную часть пространства.

Выбирая агрегат потолочного исполнения, следует учитывать высоту потолка. Чем выше потолок в комнате, тем больше мощность должна быть у обогревателя.

Потолочный ИК-обогреватель с терморегулятором характеризуется следующими отличительными особенностями:

• тепло равномерно распространяется по всей комнате;
• монтаж прибора не требует особых усилий и не отнимает много времени, крепление осуществляется при помощи саморезов с дюбелями;
• разнообразие дизайнерских решений, выпускаются модели, которые внешне напоминают светильники.

Инфракрасный обогреватель с терморегулятором настенный. Внешне такой вид отопительных приборов напоминает обычные радиаторы отопления. Существенно отличие заключается в том, что обычные батареи привязаны к отопительной системе и монтируются на определенном расстоянии от пола, а ИК-обогреватель можно установить на любом участке стены.

Также как и потолочные, настенные агрегаты крепятся посредством саморезов с дюбелями. Современный дизайн ИК-обогревателей с терморегулятором настенного исполнения, позволяет с легкостью подобрать прибор, который станет не только источником обогрева, но и отличным декором в интерьере. На выборе и расположении приборов никак не сказывается высота потолка.

Если вы хотите получить максимальный эффект обогрева, то можно установить в комнате и настенный, и потолочный инфракрасный обогреватель.

Инфракрасный обогреватель с терморегулятором напольный. Этот вид обогревателей также пользуется большим спросом у пользователей, т.к. установить его можно в любой части помещения и при желании переносить из одного места в другое.

Напольный галогеновый ИК обогреватель Ballu BHH/M-09

Многие напольные модели функционируют от сжиженного газа, а это значит, что приборы не нужно подключать к электрической сети.

Отличительные особенности напольных моделей инфракрасных обогревателей:

• характеризуются высокой эффективностью и производительностью, КПД достигает до 95-98%. В качестве топлива для большинства моделей выступает газ-бутан, который стоит недорого. В итоге вы получите эффективное и бюджетное отопление;
• снабжены датчиками, которые отвечают за отключение прибора в случае опрокидывания или при недостатке кислорода в помещении.

По типу конструкции

По типу конструкции инфракрасные обогреватели бывают:

1. Панельные. Подобные приборы выполнены в виде тонкой панели прямоугольной или квадратной формы. Внутри такой панели размещены нагревательные элементы;
2. В виде ламп. В качестве нагревательного элемента у таких приборов выступают спиральные отражатели.
3. Пленочные. Это тонкая полимерная пленка, на которой расположены нагревательные элементы, излучающие электромагнитные волны. Принцип функционирования у таких приборов идентичен тому, на основе которого функционирует инфракрасный теплый пол.

По интенсивности излучения

Выделяются три типа ИК-обогревателе по длине излучаемой волны:

1. В первую группу входят коротковолновые модели, диапазон излучения в них составляет 0,74-2,5 мкм. Данные обогреватели признаны самыми мощными. Они непригодны для установки в жилых помещениях, чаще всего их обустраивают в промышленных зданиях.
2. Диапазон у средневолновых моделей — 2,5-50 мкм. Такие приборы часто приобретают для установки в жилых домах и квартирах.
3. Обогреватели с длинноволновым излучением — самые безопасные, диапазон волн — 50 -1000 мкм, они положительно влияют на человека, часто монтируются в больницах и детских учреждениях.

Если в доме есть маленькие дети, то рекомендуется обратить внимание на приборы без отражателя. Температура нагрева таких панелей достигает 90 °С, не более. При таком температурном режиме исключены ожоги при случайном касании.

По типу энергоносителя

Каждый инфракрасный обогреватель с терморегулятором функционирует от определенного энергоносителя:

1. Дизельные устройства. Процесс функционирования осуществляется благодаря сжиганию жидкого топлива (солярки). Такие приборы использовать для обогрева дачи или дома не рекомендуется, т.к. они небезопасны, помимо этого выделяется неприятный запах топлива.
2. Газовые инфракрасные обогреватели работают в автономном режиме от баллонного или природного газа. Чаще всего подобные обогреватели устанавливают в производственных помещениях, т.к. использование газовые ИК-приборов дома небезопасно. Важно все время контролировать работу устройства и следить за тем, чтобы был постоянный поток свежего воздуха.
3. Электрические инфракрасные обогреватели получили наиболее широкое распространение, благодаря своей безопасности, практичности и надежности. В таких приборах обязательно находится ТЭН, от которого идет электромагнитное излучение. Передача потока лучевой энергии осуществляется с помощью специальных отражателей.

Карбоновый ИК обогреватель Zenet NS-1200D

В свою очередь электрические ИК-обогреватели различаются по используемому нагревательному элементу:

1. Керамика. Внутри прибора расположены керамические пластины, по которым происходит процесс равномерного распределения тепла. Такие приборы характеризуются высокой эффективностью и производительностью. К тому же они достаточно экономичны. Инфракрасные обогреватели с ТЭНом из керамики устойчивы к всевозможным механическим повреждениям.
2. Галоген. В качестве нагревательного элемента в таких приборах выступает трубка, которая заполнена инертным газом.
3. Карбон. Функционируют обогреватели на углеродном (карбоновом) волокне, помещенном в кварцевую трубу. Приборы очень экономичны. Инфракрасные обогреватели с таким нагревательным элементом оказывают полезное воздействие на человеческий организм: прогревают тело, стимулируя кровообращение. Такие приборы можно найти в физиотерапевтических кабинетах.
4. Кварц. Источником излучения является вольфрамовая нить, помещенная в кварцевую трубку.

Подключение терморегулятора к инфракрасному обогревателю

Термостат предназначен для контроля и регулировки температурных режимов обогревателя.

Некоторые модели ИК-обогревателей сразу оборудованы встроенным терморегулятором. Если же он отсутствует, необходимо подключить его самостоятельно.

Выделяется две разновидности:

1. Механические термостаты. С ними температура задается вручную, посредством нажатия кнопки или поворачивания рычага.

Механический терморегулятор Ballu BMT 2

1. Электронные терморегуляторы. Такие модели отличается большей точностью и в них предусмотрена функция программирования. Рабочие режимы меняются на сенсорном дисплее или кнопками. Электронные терморегуляторы стоят дороже механических.

Электронный терморегулятор

По способу установки выделяются термостаты открытого и закрытого типа.

Cхема подключения терморегулятора к инфракрасному обогревателю

Схема подключения терморегулятора к инфракрасному обогревателю, предусматривает соблюдение нескольких правил:

• термостат должен располагаться на высоте от пола — не более 1,5 м;
• чтобы показания были более точными, под терморегулятор нужно поместить теплоизолятор;
• к терморегулятору разрешается подключать только один обогреватель;
• мощность термостата должна соответствовать показателям отопительного прибора;
• следите за тем, чтобы терморегулятор не соприкасался ни с какими предметами.

Таким образом, инфракрасный обогреватель с терморегулятором способен обеспечить вас теплом и сэкономить средства.

принципы работы, основные виды, схемы подключения

Терморегулятор крайне востребованный прибор, который встречается нам довольно часто. Без него не обходится ни один водонагреватель или котёл отопления. Он участвует в нагревании полов, работе бытовых приборов, двигателей и разного рода обогревателей.

Задача терморегулятора – контроль и поддержание в автоматическом режиме установленных пользователем температур (то есть, термостатирование).

Виды и принципы работы термостатов

Принцип работы терморегулятора имеет цикличный характер, включаясь и выключаясь под воздействием датчика температуры или биомеханической пластины.

Подключение инфракрасного обогревателя через терморегулятор осуществляется с целью контроля его работы: термостат использует замыкание и размыкание электрической сети – действует по принципу выключателя, реагирующего на датчик.

Сопротивление датчика постепенно снижается при нагревании. При достижении им определённого значения сопротивления, соответствующего заданной максимальной температуре, срабатывает термостат и размыкает цепь. Затем датчик остывает, растёт его сопротивление, что вызывает очередное срабатывание термостата и замыкание цепи – включение обогревателя.

Термостаты можно условно разделить на простые и сложные модели (по конструкции).

1. Простые – это электромеханические модели доступные по цене, но не обладающие достаточной точностью регулировки. Включение и отключение производится компактным выключателем. А регулирование температур осуществляется поворотным рычагом, оснащённым шкалой.
2. Сложные – электронные (доступные для программирования или лишённые этой возможности, непрограммируемые). В них отключение и выключение, а также регулирование происходит с помощью кнопочной или сенсорной панели.
