Расчет точки росы в стене калькулятор: Узнайте методику расчета точки росы для правильного утепления дома

Узнайте методику расчета точки росы для правильного утепления дома

Многие из вас наблюдали появление капелек влаги на поверхностях – на трубах холодного водоснабжения, стенах бани, окнах п также при перемещении вещей с мороза в комнатную температуру. Это объясняется просто: предмет охлаждает окружающий воздух, провоцируя образование конденсата.

Появление влаги возникает из-за разности температур внутри и снаружи помещения. Это физическое явление неразрывно связано с понятием «точка росы». Разберёмся, что означает термин, рассмотрим его значение в утеплении дома и приведём примеры самостоятельного расчёта.

Что это такое?

Начнём с азов – обратимся к школьному курсу физики. Итак, что такое «точка росы»? Так называют температуру, при которой воздух начинает преобразовываться в жидкость. В результате на поверхности образуются капельки влаги – конденсат, который может впоследствии трансформироваться в иней, туман или испариться.

Элементарный пример – стоящий на плите чайник. Когда вода начнёт закипать, на поверхности крышки будет выступать конденсат. В этом случае, температура нагревшейся крышки чайника будет соответствовать точке росы.

Другой пример: запотевшие окна в квартире. Здесь точка росы указывает, что внутри помещения повышенная влажность, соответственно при большой разнице внутренней и внешней температуры (зимний период), на окнах образуется конденсат.

Отсюда можно сделать вывод, что точка росы – это своеобразный индикатор влажности воздуха. Учитывая, что речь идёт о температурном явлении, точка росы измеряется в градусах по Цельсию.

Влажность воздуха

Разбираясь с определением точки росы, мы отметили, что явление напрямую зависит от влажности воздуха. Учитывая эту особенность, имеет смысл заострить внимание на этом вопросе более детально.

Что такое влажность воздуха? Это содержание жидкости в окружающей атмосфере. Величина может иметь абсолютное и относительное значение.

Абсолютная влажность – фактическое содержание влаги в одном кубометре воздуха. Данный показатель принято обозначать латинским символом F. Рассчитать абсолютную влажность можно по формуле:

F= M:

V, где:

• M – фактическая масса влаги;

• V – объём воздуха.

• F – содержание влаги, выражается в Г/м³.

Относительная влажность – величина, показывающая реальное содержание влаги в атмосфере по отношению к номинально допустимым значениям при температурных показателях. Единица измерения выражается в процентном соотношении, которым пользуются дикторы, сообщая прогноз погоды.

Именно относительная влажность привязана к понятию точки росы.

Если говорить о точке росы, можно выделить несколько любопытных фактов:

1. Это значение никогда не превышает фактическую температуру воздуха.

2. Температура точки росы напрямую привязана к содержанию влаги в воздухе.

3. Высшую точку можно наблюдать в тропическом климате, низшую – в арктическом.

4. 100 % относительной влажности атмосферы приводит к образованию конденсата.

5. Высшую точку росы можно наблюдать перед прохождением холодного атмосферного фронта.

Эти нюансы помогут лучше разобраться с капризным определением.

Точка росы, °C	Восприятие человеком	Относительная влажность (при 32 °C), %
более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24—26	крайне некомфортное состояние	62
21—23	очень влажно и некомфортно	52—60
18—20	неприятно воспринимается большинством людей	44—52
16—17	комфортно для большинства, но ощущается верхний предел влажности	37—46
13—15	комфортно	38—41
10—12	очень комфортно	31—37
менее 10	немного сухо для некоторых	30

Бытовое значение

Многие жильцы частных и многоквартирных домов никогда не задумывались о точке росы. Это вполне объяснимо: внутренние стены помещений всегда тёплые, здесь никогда не выступает конденсат. Капельки влаги могут появиться на окнах, когда за окном стоят лютые морозы.

Такой баланс будет сохраняться до тех пор, пока жильцы не решатся на дополнительное утепление дома или квартиры изнутри. В этом случае, разность температур изменится, под слоем утеплителя начнёт скапливаться влага. При этом вид и стоимость утеплителя не будут играть значения.

Если речь идёт о природных материалах, появятся такие проблемы:

• вздутие;

• плесень;

• расслоение.

Бетонные и кирпичные конструкции начнут постепенно разрушаться.

Чтобы избежать этих проблем, точка росы должна приходиться на слой утеплителя, который расположен с внешней стороны стены. Возникает логичный вопрос: «Как найти искомую точку?».

Где находится точка росы

Расположение точки росы (ТР) можно выявить самостоятельно при визуальном осмотре стены. Рассмотрим различные ситуации на примерах.

1. Неутеплённые стены. Здесь точка может находиться в середине конструкции, смещаясь к внутренней поверхности при резких похолоданиях. В первом случае, внутренняя поверхность будет сухой, Если ТР постоянно смещена ближе к внутренней стороне, поверхность будет сыреть в течение всего холодного времени года.

2. При наружном утеплении. При правильном выполнении работ точка росы будет приходиться на слой утеплителя, здесь и будет образовываться конденсат. Это указывает на правильные расчеты при строительстве. Если неверно рассчитан слой утеплителя, ТР может находиться в любом месте толщи стены.

3. При внутреннем утеплении. Здесь точка будет неизменно сдвинута внутрь помещения. Она может находиться в центральной части стены, непосредственно под утеплителем. Поверхность стены или середина утепляющего слоя будут частично сыреть.

   В этом случае, материал будет мокрым всю зиму.

Из приведённых примеров видно, что точка росы не обладает точным положением и может смещаться при перепадах температур.

Последствия неправильных расчётов

Если при строительстве здания допущена ошибка в расчётах, тёплый воздух, выходящий из помещения, будет сталкиваться с холодным и преобразовываться в конденсат. В результате на поверхности, обладающей температурой ниже точки росы, будут появляться капельки влаги.

Зимний период в большинстве регионов страны продолжается долго, сопровождается стабильно низкими температурами, поэтому стены будут постоянно мокрыми.

Это явление может доставить массу неприятностей жильцам.

1. Уровень комфорта в жилых помещениях снизится.

2. Высокая влажность воздуха внутри помещений спровоцирует хронические заболевания дыхательных путей.

3. Отсыревшие стеновые конструкции – это идеальная среда для появления плесени.

Дома, пораженные стеновым грибком, начинают разрушаться.

Исправить ситуацию можно своими силами. Для этого нужно вывести точку росы на внешнюю сторону стены.

Оптимальный вариант – утепление дома с внешней стороны. Это поможет снизить величину температурного перепада и вывести

ТР наружу. Чем толще утепляющий внешний слой, тем меньше вероятность того, что точка росы придётся на стеновые конструкции.

Что влияет на показатель?

При определении точки росы, нужно учитывать такие факторы:

1. Фактическую толщину стеновых конструкций.

2. Вид строительного материала.

3. Вариант утепления дома: внутреннее/наружное.

4. Микроклимат в помещении – системы отопления и вентиляции.

Зная эти особенности, можно вычислить точку росы самостоятельно.

Как рассчитать с минимальной погрешностью?

Чтобы определить температуру точки росы, не нужно полагаться на интуицию и действовать «на глазок». Существуют формулы, которые позволят точно определить температуру образования конденсата.

Для вычислений обычно применяют такую математическую формулу:

ТР = (B F (T,RH)) : (A-F (T,RH)) следовательно F (T,RH) = A T : (B+T) + LN (RH : 100)

Здесь:

• ТР – искомое значение;

• A – 17,27;

• B – 237,7;

• T – внутренняя температура;

• RH – значение относительной влажности;

• LN – натуральный логарифм.

Рассчитаем точку росы при следующих условиях: внутренняя температура – 21 ⁰С, влажность воздуха – 60 %.

Вначале вычисляется функция F (T,RH). Подставляем нужные значения и получаем следующее: 17,27 х 21 : (237,7 + 21) + LN (60 : 100) = 1,401894 + (-0,51083) = 0,891068.

Определяем температуру точки росы: (237,7 х 0,891068) : (17,27 х 0,891068) = 211,087 : 16,37893 = 12,93167 ⁰С

Помимо этого, можно воспользоваться специальными таблицами (нормативный документ СП 23-101-2004) или онлайн-калькулятором, который предлагают некоторые сайты строительной тематики.

Прибор для определения точки росы

Чтобы определить ТР можно использовать специальные устройства для измерения влажности воздуха. Найти искомое значение поможет конденсационный гигрометр. Устройство удобно в применении, а принцип действия основан на встроенной зеркальной поверхности, которая реагирует на температуру окружающей среды.

Первичный замер определяет температуру зеркала. На поверхности образуется конденсат и проводится повторный замер. Разность значений покажет абсолютную либо относительную влажность воздуха. Точные настройки прибора помогают определить точку росы для любой поверхности.

Заключение

Точка росы – это фактор, которым не стоит пренебрегать при возведении зданий любого назначения. С расчётами вполне можно справиться самостоятельно, не прибегая к услугам специалистов.

При этом учитывайте все нюансы, включая климатические условия региона проживания, режим проветривания помещений, работу отопительной системы. Правильное определение точки росы – залог долговечности здания и комфортных условий проживания.

Точка росы каркасного дома | Русская построечка

По правилам домостроения, все последующие стеновые слои, начиная с первого внутреннего, должны обладать большей паропроницаемостью, чем предыдущие. Соблюдая это требование, можно изначально минимизировать проблему конденсации пара внутри стен.

Кирпичные, бетонные, блочные и деревянные строения легко вписываются в эту схему. Особняком стоят лишь каркасные дома из многослойного стенового «пирога» с чередующимися плотными и пористыми материалами. С одной стороны, такой принцип возведения стен позволяет создавать недорогое и комфортное жилье с большим сроком службы. С другой – ошибки в расчете точки росы и подборе материалов приведут к быстрой потере эксплуатационных преимуществ каркасного дома.

Что такое точка росы

Точка росы – это значение температуры охлаждения, при которой газообразная влага в воздухе начинает превращаться в капельки конденсата (росу).  При возведении каркасного дома этот показатель приобретает ключевое значение и должен рассчитываться с особой тщательностью, чтобы правильно подобрать пароизоляционные и теплоизоляционные материалы с учетом расхода тепла, влажности и вентиляции помещений.

Точка росы может образовываться по всей толщине стены и зависит от ряда важных факторов:

• показателей комнатной температуры;
• значений уличной температуры;
• влажности воздуха в комнатах;
• влажности воздуха на улице;
• характеристик и месторасположения теплоизолирующего, пароизолирующего и ветрозащитного материалов.

При слишком тонком утеплителе холодный воздух способен проникать глубоко в стену и создавать резкий температурный перепад в зоне теплоизолирующего материала или возле внутренней стеновой поверхности, провоцируя развитие плесневого грибка. Слишком толстый утеплитель без достаточной вентиляции может критично поднять точку росы и снизить комфорт проживания в доме за счет высокой влажности. Например, при температуре точке росы свыше +20°C нахождение человека в помещении связано с неважным самочувствием и сильным дискомфортом.

Зачем рассчитывать точку росы при строительстве каркасного дома

Значение точки росы выступает своеобразным температурным ограничителем, при котором возможна безопасная встреча внешнего холодного и внутреннего теплого воздуха без риска выпадения конденсата. Если создать условия, при которых внутристеновая температура не будет опускаться ниже температуры точки росы, получится избежать опасного увлажнения материалов.

Это очень важно для каркасного дома, поскольку влага быстро разрушает стойки каркаса, деформирует древесные плиты и снижает характеристики теплоизолятора.  В зимнее время поступающий в стену из теплых помещений пар может не только конденсироваться во влагу, но даже замерзать. Кристаллизированная влага увеличивается в объеме и негативно влияет на прочностные характеристики строительных и изолирующих конструкций.

Часто неправильное определение точки росы незаметно для глаза, а лишь угадывается по быстрому остыванию помещений и возросшим расходам на обогрев. Но возможна и другая ситуация, когда стены и потолки в жилых помещениях начинают покрываться обильными каплями конденсата или в углу появляется обширное пятно плесени.

Как просчитать точку росы

Для определения точки росы в каркасном доме применяется несколько альтернативных способов:

• табличный метод;
• расчетный метод;
• использование электронного термогигрометра.

Наиболее доступным является табличный метод, который основан на применении Приложения «Р» к СП 23-101-2004 «Значение температуры точки росы для различных показателей температур и относительной влажности воздуха в помещении». Здесь достаточно выбрать требуемую температуру и уровень влажности в комнате и на пересечении строки и столбца увидеть искомую температуру точки росы. Например, при комнатной температуре +24⁰С и нормальной влажности 65% температура точки росы составит +17 ⁰С. Гигрометр с психрометрической таблицей позволит снять реальные показатели температуры и влажности и более точно просчитать точку росы по таблице.

Расчетный метод использует специальные формулы. Наиболее простая имеет вид Т_р≈Т — (1-Rh)/0,05, где:

• T_Р – температура точки росы;
• Т – температура комнатного воздуха;
• Rh – влажность в объемных долях.

Используя те же данные, можно убедиться в правильности показателей таблицы: Т_р≈ 24- (1-0,65)/0,05=17.

Электронный термогигрометр самостоятельно просчитывает значения температуры и влажности окружающего воздуха и выводит на экран готовый расчет параметра точки росы.

В заключение

Правильно просчитанная точка росы определяет срок службы каркасного дома. Если выполнить неправильный расчет или проигнорировать данный параметр, теплоизоляция конструкций не будет соответствовать реальным условиям эксплуатации и станет причиной повышенной влажности в стенах и помещениях дома.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Что такое точка росы? Как рассчитать точку росы?

Точка росы в стене может перемещаться по ее толщине при изменении температур внутри помещения и снаружи. Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.
Температура предмета, на котором начнет конденсироваться пар, т.е. точка росы, зависит в основном от двух параметров:

• температуры воздуха;
• влажности воздуха.

Например, при температуре внутри помещения +20 град и влажности 50%, температура точки росы будет (примерно) +12,9 градусов. Если в помещении появится предмет с такой температурой или ниже, то на нем образуется конденсат. Например, когда открывается холодильник, то внутри него выпадает роса из поступающего теплого воздуха. Она выглядит как «туман идущий из холодильника».
Если на улице холодно, то где-то в стене будет температура, при которой начнется конденсация пара, и в этой точке будет увлажнение. Если стена тонкая, «холодная», и ее внутренняя поверхность охладится до 12,9 градусов или меньше (при указанных значениях температуры и влажности воздуха), то на ней выпадет роса, она станет мокрой, и очень быстро обзаведется плесенью.
При утеплении стен, конструкций дома, полезно сделать расчет точки росы для наибольших и наименьших значений влажности и температуры, что бы знать в каких границах пространства будет перемещаться точка росы при изменении этих параметров.

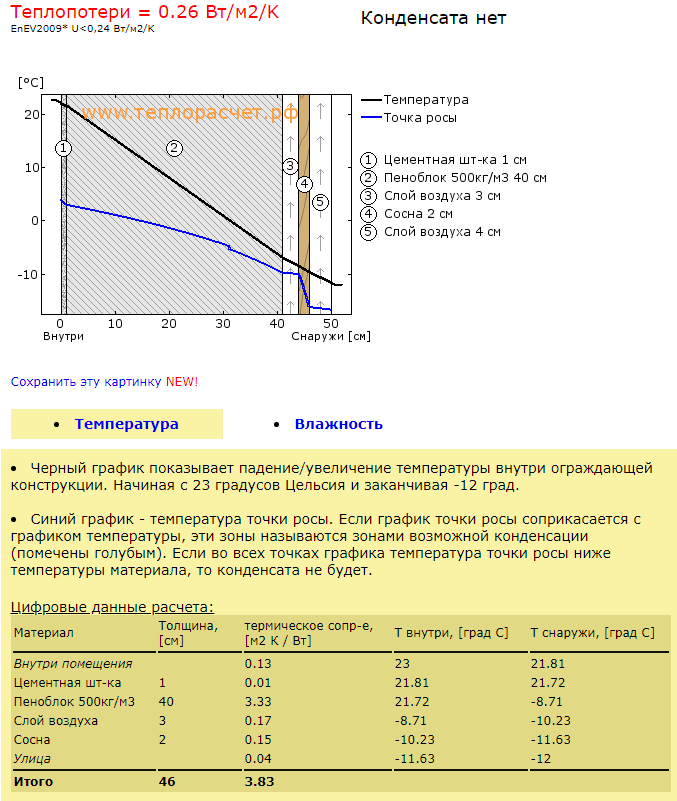

Расчет точки росы

В расчетах точки росы и толщины утепления не учитываются некоторые параметры, — давление, скорость движения воздуха, плотность материала… Поэтому говорить можно только о приближенных значениях. Но, это не критично, когда речь идет об определении толщины утеплителя.
Для определения точки росы в стене проще всего воспользоваться таблицами готовых примерных значений, и не пытаться самостоятельно заниматься расчетами. Тем более не стоит доверять самодельным программам из интернета, они часто не учитывают параметры и выдают ложные значения, а иногда — и по принципу случайных чисел.

Ниже приведена таблица расчетных значений точки росы в зависимости от температуры воздуха и его влажности. Это примерные значения, так как не учитывается влияние других факторов.



Какие значения нужно брать для расчета точки росы

Обычно температура внутри помещения принимается 22 градуса, чаще у пола она ниже, а под потолком достигает 27 градусов. Для центральных регионов считается минимальной температура снаружи помещений -15 градусов, (допускается кратковременные понижения температуры до -20 — -25 градусов).
Для южных регионов — -7 градусов, с кратковременным понижением -15 — -20 градусов.
(Минимальную температуру можно выбрать самостоятельно, — какая температура держится зимой постоянно? До каких значений она опускается кратковременно?)
Влажность воздуха в помещении обычно принимается средняя (но не маленькая) — 50%,. Здесь обычно имеется некоторый запас, так как часто зимой воздух в помещении суше, из-за активно работающего отопления, — 30 – 40%. Но во многих домах борются с сухостью воздуха, устанавливая увлажнители и разводя растения. Оптимальная же влажность – 50%, она же и расчетная.
Осенью и весной для пропускных утеплителей пар будет идти в обратном направлении — с улицы. Для расчета на «демисезон» по паропроницаемым утеплителям, влажность нужно принимать порядка 90%.

Где должна находится точка росы

Утепление ограждения считается «нормальным» только когда точка росы в холодное время в основном (!) находится в утеплителе и не смещается в стену.

Что значит «в основном»?
При максимальных отрицательных температурах, которые длятся обычно несколько дней, неделю, и наступают периодически, точка росы может смещаться и в стену.
Для стены из плотных тяжелых материалов, в этом нет ничего опасного. Но для стены из пористых материалов, которые как обычно очень хорошо пропускают пар и впитывают влагу, появление точки росы должны быть коротким, особенно когда они сочетаются с утеплителями-пароизоляторами. Такие стены требуют наибольшего утепления, особенно с учетом того, что они сами по себе теплые. Что бы сместить точку росы потребуется в 2 раза больше утеплителя. С паропрозрачными утеплителями, они сочетаются намного лучше, так как здесь можно осуществить вывод влаги, но только при условии отличной вентиляции утеплителя.



Конденсат на входных дверях

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.
Вторая причина конденсата скрывается в низкой теплоизоляции — к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.


Способы устранения конденсата на входных дверях

Способ избавиться от конденсата заключается в обеспечении притока сухого свежего воздуха извне и оттока паров из закрытого помещения. Возможна установка «теплой завесы», которая станет обогревать дверь прогретым воздухом. Повысится температура поверхности дверного полотна, и сместится точка росы.
Утепление полотна двери не искоренит проблемы конденсата. Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.
Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Конденсат на окнах

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Конденсат — жидкость которая преодолела точку росы и выпала в виде капелек на окне.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?



Причины запотевания окон и как их устранить

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Подоконник закрывает батарею

Неправильно





Правильно



Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

О бесплатной вентиляции чистым воздухом читайте в статье о геотермальной вентиляции загородного дома

Пример организации притока воздуха: вентиляция и ионизация воздуха

Устранить образование конденсата можно почистив или заменив решетки, а в случае когда забита вентиляция и нет возможности ее почистить придется делать дополнительную вентиляцию.

Комнатные растения на подоконнике

Комнатные цветы выделяют влагу, так же после полива часть воды испаряется и может оседать на стеклопакете, в следствии чего запотевают окна. Если причина появления конденсата на окнах — цветы, просто уберите их с подоконника.

Окна не переведены на зимний режим

По сравнению с зимним, в летнем режиме окна имеют меньшую теплоизоляцию. Поэтому внутренняя часть стеклопакета охлаждается сильней. Не забываем переводить окна на зимний режим работы.

Если из пластикового окна начало дуть, или створка цепляет при открывании или закрывании, либо происходит промерзание окна в зимний период, либо плохо закрывается пластиковое окно — как правило это означает что Вашему окну требуется регулировка.

Регулировка пластикового окна, также может потребоваться если Вы хотите перевести окно в зимний или летний режимы работы.

Всё что нам для этого понадобится — это шестигранный ключ для регулировки фурнитуры.

Перевод пластиковых окон в летний и зимний режим работы

Степень прижима створки на пластиковом окне регулируется — зимой требуется более плотный прижим.

Летом прижим стоит ослаблять, так как это продлевает жизнь уплотнительным резинкам и обеспечивает приток свежего воздуха в помещение.

В случае возникновения сквозняка, решением может быть перевод фурнитуры окна с летнего режима на зимний, при котором прижим окна усиливается.

По периметру створки пластикового окна находятся прижимы, обеспечивающие плотность прилегания створки к раме.

Прижимы выполнены в форме эксцентриков и имеют углубление под шестигранный ключ 4 мм.

Плотность прижима створки регулируется путем вращения эксцентрика.

• Зимний режим (более плотное прилегание). Для перевода в зимний режим надо все эксцентрики повернуть так, чтобы самый длинный радиус был направлен в сторону помещения когда створка закрыта
• Летний режим режим микропроветривания (менее плотный притвор). Для перевода окна в летний режим, все эксцентрики поворачиваются самым коротким радиусом в сторону помещения. В этом режиме, воздух поступает через створку окна осуществляя микропроветривание.

Плохое проветривание

Какими бы не были Ваши окна, помещение обязательно надо проветривать хотя бы 10 минут в день. Избавиться от конденсата можно проветривая комнату 10 — 15 минут в день или использовать окно с функцией микропроветривания.

Ошибки монтажа

Случается и так, что компания которая занималась установкой окон недобросовестно отнеслась к своим обязанностям и не качественно произвела установку окон или откосов.

В результате чего окно стало продуваться, что является причиной низкой температуры стеклопакета и окна начинают потеть. Устранить образование конденсата можно устранением источника холодного воздуха.

Ремонтные работы

Проведение ремонта в помещении всегда связано с влажными условиями. Штукатурка стен, отделка откосов, оклеивание обоями — все это подразумевает использование воды.

Конечно все это временные неудобства и , чтобы предотвратить запотевание окон им следует уделять больше внимания. Почаще протирать их сухой тряпкой, а лучше производить ремонт в теплое время года.

Конденсат образовался внутри стеклопакета

Если же конденсат образовался внутри самого стеклопакета и он замерз, причина может быть только одна — произошла разгерметизация конструкции. В этом случае придется ремонтировать стеклопакет или покупать новый.

Подводя итог можно сказать, что причиной появления конденсата на окнах в основном является человеческий фактор, а не производственный брак оконных изделий. Кто то скажет — сосед и мы брали окна в одной компании, окна одинаковые, но у него они не потеют, а у нас с них течет как со шланга. Присмотритесь к условиям эксплуатации.

Возможно сосед даже спит с открытой форточкой, а у Вас она ни когда не открывалась (простудиться боитесь). Может у Вас часто готовит супруга (супруг) или белье сушится над плитой, а сосед обедает в кафе или питается чипсами.

Ваша семья из четырех человек живет в двухкомнатной квартире, квартира от комнатных цветов выглядит как оранжерея, а сосед живет один в четырехкомнатной и у него даже кактуса нет.

Так что если у Вас на окнах появился конденсат, не спешите их менять. Ведь когда пол в комнате становится грязным Вы его не меняете? Обратитесь в компанию по установке окон и они помогут найти причину появления конденсата на окнах и устранить ее.

Точка росы в строительстве расчет онлайн

Представленный теплотехнический расчет ограждающих конструкций зданий является оценочным и предназначен для предварительного выбора материалов и проектирования конструкций.

При разработке проекта для проведения точного расчета необходимо обратиться в организацию, обладающую соответствующими полномочиями и разрешениями.

Расчет основан на российской нормативной базе:

• СНиП 23-02-2003 «Тепловая защита зданий»
• СП 23-101-2004 «Проектирование тепловой защиты зданий»
• ГОСТ Р 54851—2011 «Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче»
• СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»

Добавьте ссылку на расчет в закладки:
Ссылка на расчет

Описание

Калькулятор расчета точки росы помимо графика парциального давления в стене и графика распределения температуры в стене показывает еще и зону возможной конденсации, которую всячески нужно избегать.

Давайте же рассмотрим, что есть что:

Синим показаны слои стен. Максимально 5 слоев. Слева – помещение (тепло), справа – улица (холод). Количество, толщину и материал слоев необходимо задавать в расчете.

Зеленый график – парциальное давление водяного пара.

Красный график – максимальное парциальное давление водяного пара.

Фиолетовый график – распределение температуры в толще стены.

Зона между точками пересечения зеленого графика и красного графика – зона возможной конденсации влаги (для удобства она будет выделена голубым цветом).

Порядок работы:
1. Задать количество слоев стены.
2. Задать толщины и выбрать материал слоя/слоев.
3. Задать температуру воздуха снаружи/внутри.
4. Задать влажность снаружи/внутри.
5. Нажать кнопку «Расчет».

Для справки:
– есть возможность листать график по горизонтали при помощи ползунка
– диапазон температур от -30 до +30 градусов
– помимо определения точки росы в стене, можно еще воспользоваться калькулятором Теплотехнический расчет и определить достаточно ли конструкции вашей стены будет для сохранения тепла

Если у Вас будут какие-нибудь пожелания/предложения к расчету точки росы онлайн – прошу написать об этом на форуме

а также примеры расчета. Бесплатная программа-калькулятор

+Добавить в избранное

Материал

Толщина

R, кг/м3

L, Вт/m/K

µ, min/max

C, Дж/кг/К

1.см.Снаружи

Температура

Влажность

Выберите материалы вашей ограждающей конструкции

Случайные расчеты посетителей:
Материалы Экст.пенополистирол Железобетон (2%)	Материалы Гипсокартон Слой воздуха Пароизоляция sd=2.3 Минеральная вата Ветрозащита sd=0.1 Черепица с обрешеткой

Точка росы Причина №1. Высокая паропрозрачность внутренних слоев конструкции позволяют создать большое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приведет к повышенной конденсации. Решение проблемы точки росы Добавьте слабо проницаемых слоев внутри (пароизолцию) и/или добавьте вент зазор снаружи. Эта мера позволит сдержать поток водяных паров сквозь стены. Но не стоит переусердствовать т.к запертые пары внутри комнаты будут копиться и это приведет к ухудшении качества воздуха внутри помещений. Если условия эксплуатации здания особенно суровые (-20 и ниже), то стоит рассмотреть возможность принудительного поступления в помещение подогретого воздуха с помощью теплообменников или нагревателей. Это позволит использовать герметичные пароизоляционные материалы без риска испортить микроклимат в доме. Как выполняется расчет теплопотерь? Расчет теплопотерь определяется на основании температуры внутреннего воздуха, температуры внутренней поверхности ограждающей конструкции и температуры уличного воздуха. Температура внутри стен меняется линейно. Угол наклона графика зависит от значения термического сопротивления материала в разных его слоях. Усредненное значение сопротивления теплопередачи внутри здания принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108 Термическое сопротивление остальных слоев Re соответствует перепаду температур между внутренней поверхностью стены и уличным воздухом. (Т поверхности стены – T за пределами здания ) dTe. Затем по следующей формуле: Ri / dTi = Re / dTe Re = Ri * dTe / dTi Общее тепловое сопротивление R = Re + Ri R = Ri (1 + dTe / dTi) И, наконец, значение теплопотерь Температура в помещении: 20 ° C на поверхность стены: 18 ° C температура окружающей среды: -10 ° C dТ = 2 ° C DTE = 28 ° C Ri = 0,13 м2 К / Вт dТi = 2 ° C dTe = 28 ° C Ri = 0,13 м2 К / Вт R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

Калькулятор точки росы

Взаимодействие T, RH и DP

Определения: Температура (T): мера тепловой энергии, выраженная в градусах Фаренгейта (F) или Цельсия (C). Тепловая энергия запускает химические реакции. Относительная влажность (RH): мера того, насколько воздух насыщен водяным паром,% RH определяет количество воды, содержащейся в объектах сбора. Точка росы: мера абсолютного количества воды в воздухе, DP — это температура, при которой воздух не может удерживать всю влагу в нем и вода конденсируется. Без увлажнения (добавления влаги) или осушения (удаления влаги) внутренний DP аналогичен наружному DP.

Каждая среда имеет ровно одну комбинацию температуры (T), относительной влажности (RH) и точки росы (DP). Измените любую из этих переменных, и вы получите другую среду.

Используйте калькулятор DP для:

• Определите, какая точка росы в вашем помещении — введите T & RH и решите для DP
• Посмотрите, какие комбинации T & RH возможны при изменении DP — DP определяет, какая температура даст вам какую RH

Как связаны T, RH и DP?

• При постоянной температуре:
  Относительная влажность и перепад давления увеличиваются или уменьшаются вместе
• При постоянной относительной влажности:
  T и DP будут увеличиваться или уменьшаться вместе
• При постоянной точке росы:
  При увеличении T относительная влажность уменьшается
  При уменьшении T относительная влажность увеличивается

Как T, RH и DP определяют качество сохранности?

• Высокие температуры (обычно выше 75 ° F / 24 ° C) увеличивают скорость химических реакций, которые определяют, насколько быстро или медленно органические материалы будут разлагаться или «естественным образом стареть».

• Низкие температуры замедляют скорость химического распада. Понижение температуры может улучшить сохранность, ЕСЛИ вы также поддерживаете соответствующую относительную влажность (определяемую точкой росы).
• При более высоких температурах биологическая активность (насекомые, рост плесени) увеличивается.
• Высокая относительная влажность (обычно более 65%) может привести к появлению плесени, коррозии металла и механическим повреждениям.
• Низкая относительная влажность (обычно ниже 35%) может привести к механическим повреждениям.
• Широкие и частые колебания относительной влажности влияют на скорость механического разрушения.
• DP определяет, какой T даст вам какую RH.

Калькулятор относительной влажности

Калькулятор относительной влажности

Этот калькулятор показывает взаимосвязь температуры и влажности воздуха с точкой росы и температурой по влажному термометру, измеренной психрометрическим термометром. Относительная влажность и коэффициент смешивания рассчитываются на основе введенных значений.

Используемые термины

Количество влаги, которую может удерживать воздух, зависит от его температуры и давления.Чем теплее воздух, тем большее количество водяного пара он может содержать. Температура воздуха измеряется обычным термометром, это показание Dry-Bulb . Фактическое количество влаги, известное как соотношение смешивания , измеряется в граммах воды на килограмм сухого воздуха. Когда воздух определенной температуры насыщен, он больше не может удерживать влагу. Относительная влажность воздуха — это отношение фактического количества влаги в воздухе к количеству полностью насыщенного воздуха.

Мы можем использовать испарение, чтобы измерить количество влаги в воздухе. Влажную ткань кладут на колбу термометра, а затем обдувают ткань воздухом, вызывая испарение воды. Поскольку испарение поглощает тепло, термометр остынет до более низкой температуры, чем термометр с сухой лампочкой в ​​то же время и в том же месте. Понижение температуры Wet-Bulb позволяет рассчитать влажность. Если воздух полностью насыщен (относительная влажность 100%), вода не может испаряться, поэтому температуры по влажному и сухому термометрам одинаковы.Если температуры по сухому и влажному термометрам установлены на одно и то же значение, калькулятор покажет соотношение насыщения при смешивании количество воды в насыщенном воздухе при этой температуре.

Если частично насыщенный воздух охлаждается без изменения его давления или количества водяного пара, достигается точка, когда он становится насыщенным. Влага будет выделяться в виде кристаллов росы или льда. Это температура , точка росы . Вот почему на бутылке холодного пива образуется конденсат, так как воздух в непосредственной близости от бутылки охлаждается ниже точки росы.В метеорологических отчетах обычно указывается температура и точка росы, а также давление на станции. По этим значениям можно рассчитать влажность и относительную влажность.

Психрометр — это название устройства, содержащего как влажный, так и сухой термометр. Это может быть стационарное устройство для метеорологии или переносной психрометр, который часто используется в системах кондиционирования воздуха.

Калькулятор точки росы на стене Скачать бесплатно для Windows

Ludosity AB 44 Коммерческий

Вы можете испытать хитрые головоломки, неподвластный времени геймплей и множество исследований.

8 Dew Drive 12 Бесплатное ПО

Dew Drive — это бесплатное онлайн-решение для ОС Windows.

1 Dew Research 4 Условно-бесплатное ПО

Высокопроизводительная числовая, статистическая и dsp библиотека для Delphi / C ++.

60 Инерционное программное обеспечение 53 Условно-бесплатное ПО

В этой игре вам нужно связывать буквы и строить слова.

2 Инерционное программное обеспечение 152 Условно-бесплатное ПО

Great Wall of Words — эпическая словесная приключенческая игра для Windows.

1 Программное обеспечение Ronin 118 Условно-бесплатное ПО

Фондовый рынок Уолл-стрит / корпоративное финансовое моделирование и обучение.

Корпорация T&D Бесплатное ПО

Он генерирует температуру точки росы из каналов данных температуры / влажности.

6 Vaisala Oyj 381 Бесплатное ПО

Позволяет рассчитать несколько параметров влажности из одного известного значения.

2 Dew Research 63 Бесплатное ПО

Распределение вероятностей

, вычислять, строить и манипулировать.

1 Мэтью Гензель 7 Бесплатное ПО

Это простой калькулятор очков Weight Watchers для использования на вашем персональном компьютере.

MR Soft Tmi 85 Бесплатное ПО

Используется для расчета геодезического расстояния и азимута между двумя точками.

2 Программное обеспечение Pine Grove 153 Бесплатное ПО

Кредит * Калькулятор! Plus помогает нам найти лучшее кредитное решение.

Jet-Tech Motorsport 28 Коммерческий

JET-TECH Pro постоянно контролирует температуру точки росы.

1 NEWPORT Electronics, Inc. 33 Бесплатное ПО

Получение данных о температуре, влажности и точке росы.

7 UltimaCalc 3 Условно-бесплатное ПО

Это новый поворотный момент в развитии приложений для калькуляторов.

Гарри Дж.Смит, частное лицо. 2 Бесплатное ПО

XMCalc — Матричный калькулятор с плавающей запятой повышенной точности.

1 FFF Web Media Inc 25 Коммерческий

Компонент 3D Wall Flash отображает изображения на интерактивной 3D-стене.

U.S. Департамент внутренних дел, Бюро мелиорации 11 Бесплатное ПО

Wall Gage Creator — это автономная программа, которая позволяет создавать стенные шкалы.

дайапаран Бесплатное ПО

Meyshan Wall — это устройство для смены обоев, работающее на платформе Micro soft . Net.

Настенный контроль 12 Бесплатное ПО

Wall Control — это прикладная программа, позволяющая управлять контроллером видеостены.

2 Проект HotGear 18 Бесплатное ПО

Быстро измените тип соединения стен для каждой стены в выбранном Autodesk Revit.

19 Sabre Inc. 775 Бесплатное ПО

Это двухточечное соединение между агентством и хостом Sabre с использованием TCP / IP.

Калькулятор точки росы для стен Скачать бесплатно для Windows

Ludosity AB 44 Коммерческий

Вы можете испытать хитрые головоломки, неподвластный времени геймплей и множество исследований.

8 Dew Drive 12 Бесплатное ПО

Dew Drive — это бесплатное онлайн-решение для ОС Windows.

1 Dew Research 4 Условно-бесплатное ПО

Высокопроизводительная числовая, статистическая и dsp библиотека для Delphi / C ++.

Дэвид Маккензи 4 Бесплатное ПО

Бесплатное программное обеспечение, разработанное исследователями пещер, которые намерены использовать его в своих собственных проектах.

54 Novel Games Limited 4 Бесплатное ПО

Walls Logic — игра, в которой вы должны поставить диагональные стены в пустые места.

1 Мэтью Гензель 7 Бесплатное ПО

Это простой калькулятор очков Weight Watchers для использования на вашем персональном компьютере.

Корпорация T&D Бесплатное ПО

Он генерирует температуру точки росы из каналов данных температуры / влажности.

6 Vaisala Oyj 381 Бесплатное ПО

Позволяет рассчитать несколько параметров влажности из одного известного значения.

2 Dew Research 63 Бесплатное ПО

Распределение вероятностей

, вычислять, строить и манипулировать.

2 Программное обеспечение Pine Grove 153 Бесплатное ПО

Кредит * Калькулятор! Plus помогает нам найти лучшее кредитное решение.

7 ТатуГИС, Инк. 665 Бесплатное ПО

Поддержка отражает коды EPSG и определения системы координат OpenGIS WKT.

Jet-Tech Motorsport 28 Коммерческий

JET-TECH Pro постоянно контролирует температуру точки росы.

1 NEWPORT Electronics, Inc.33 Бесплатное ПО

Получение данных о температуре, влажности и точке росы.

7 UltimaCalc 3 Условно-бесплатное ПО

Это новый поворотный момент в развитии приложений для калькуляторов.

Гарри Дж. Смит, частное лицо. 2 Бесплатное ПО

XMCalc — Матричный калькулятор с плавающей запятой повышенной точности.

Эван Дизайн 1 Коммерческий

Вы можете использовать его для строительства стен, каменных подпорных стен, кирпичных тротуаров и т. Д.

Компьютерная система Леонардо 3 Коммерческий

Это дает вам множество удобных способов создания стен — даже стен с двойной линией.

19 Sabre Inc.775 Бесплатное ПО

Это двухточечное соединение между агентством и хостом Sabre с использованием TCP / IP.

30 SonicWALL, Inc. 1,938

NetExtender создает виртуальный адаптер для безопасного двухточечного доступа.

2 Fine Point Technologies 95 Коммерческий

WinPoET — это промышленный стандарт для протокола точка-точка через Ethernet.

5 Рад 75 Бесплатное ПО

Это система беспроводной широкополосной передачи данных операторского класса «точка-точка».

.
