Что из себя представляет регулятор давления воды: как устроен, принцип действия устройства, как разобрать?

назначение оборудования, преимущества и принцип работы

От того, насколько тщательно подобрано сантехническое оборудование и соблюдена технология его монтажа, зависит его срок службы и правильное функционирование. Однако не редки случаи, когда поломки происходят из-за внезапного скачка воды в центральном водопроводе. Защитить дорогостоящую сантехнику и ремонт в ванной поможет регулятор давления воды.

Для чего нужен клапан давления воды

В независимости от типа инженерных коммуникаций, клапан давления воды стабилизирует давление жидкости внутри них. По принципу действия существует две разновидности регулирующих клапанов.
Регулятор давления «после себя» стабилизирует водяное давление на выходе, а прибор с принципом работы «до себя» корректирует давление в ветках расположенных до прибора.
Конструктивно регулирующие клапаны воды бывают поршневыми и мембранными. Первые являются менее надежными из-за чувствительности к наличию примесей в воде и высокой вероятности образования коррозии.

Мембранные устройства отличаются неприхотливым уходом за счет образования двух камер, разделенных диафрагмой, одна из которых не контактирует с влагой и служит для установки большего числа элементов регулятора. При эксплуатации такого устройства можно забыть о периодической очистке его от загрязнений.

Регулятор давления «до себя»

Регуляторы водяного давления этого типа основано на изменении проходного сечения клапана, благодаря чему давление в трубах поддерживается автоматически. Клапан открыт до установки заданной величины давления в трубах.
Оборудованием этого типа рекомендуется оборудовать насосные станции и отопительные системы. Пропорциональность пропускной способности отклонениям моментальных значений от установочных параметров послужило тому, что такие устройства стали называться пропорциональными.

Регулятор давления «после себя»

Регулятор давления «после себя» контролирует и поддерживает стабильный напор воды. Сечение клапана так же, как и в ранее описанном приборе, участвует в регулировке давления, но при повышении установленного значения устройство блокирует частично или полностью поступление жидкости. Когда напор понижается, клапан открывается.
Такое устройство обладает высокой надежностью и неприхотливостью в эксплуатации. Настройка не вызывает трудностей, при этом оборудование не нуждается в техническом обслуживании и применении электричества.

Задачи, которые решают регулирующие клапаны воды

Регулирующие клапаны воды решают следующие задачи:

• Защищают инженерные коммуникации и оборудование от скачков давления жидкости внутри магистрального трубопровода, превышающих допустимые параметры. Ситуация, когда допустимые параметры значительно превышаются, актуальна для многоквартирных высотных домов. Результатом становится образование протечек и поломка дорогостоящего оборудования, подключенного к водопроводу (стиральная и посудомоечная машина, водонагреватель, термостат и смеситель).
• Защищают бытовое оборудование и инженерные коммуникации от гидроудара.
• Уменьшают давление на входе при подключенном оборудовании, работа которого зависит от соблюдения определенных параметров подачи воды, установленных производителем. Так, некоторые водонагреватели оборудованы встроенной защитой, которая препятствует включению устройства при недостаточном или превышающем норму показателе давления воды на входе. А при наличии накопительного бойлера, оборудованного предохранительным клапаном, настроенным на 6 атмосфер, будет происходить регулярный сброс нагретой жидкости в канализацию при повышенном входном давлении.
• Влияют на экономное потребление воды, снижая давление в трубах до оптимального значения. В частном доме такое устройство позволяет снизить объем стоков.
• В случае нарушения герметичности системы вода будет с меньшей скоростью поступать в помещение, что позволит сократить ущерб от затопления.
• Неприятный результат повышенного давления воды и сильного напора – шум и гул при открытии крана.

Клапаны «bermad»: преимущества

Клапаны «bermad» обладают следующими преимуществами:

• Изготавливаются с учетом международных стандартов.
• Соответствуют сертификату качества ISO 900.
• В основе имеют уникальную запатентованную технологию.
• При изготовлении регуляторов давления используются высокотехнологичные металлические и композиционные материалы.
• Устройства одинаково отлично работают с водой любого качества и состава.
• Изделия, в зависимости от назначения и условий эксплуатации, бывают многоцелевыми и специализированными.



Применяемый тип оборудования

принцип работы, назначение и преимущества оборудования для стабилизации давления воды в трубопроводе

Организация водоснабжения в жилом доме, особенно если строение многоквартирное,  требует соблюдения множества правил и норм. Часто к поломкам оборудования, появлению протечек, выходу из строя бытового оборудования, подключенного к водопроводу – стиральных и посудомоечных машин, водонагревателей приводит неравномерное давление воды в трубопроводе и резкие его перепады. Помочь с решением этого вопроса поможет регулирующий клапан давления воды.

Какие функции выполняет клапан водяной для регулировки давления

Функции, которые выполняет клапан водяной, состоят в следующем:

• Многие разновидности бытового сантехнического оборудования настроены на работу не выше 3 атм. Система водоснабжения существенно перегружается при повышении этого значения, соединительные переходники и прокладки утрачивают свою надежность, функциональные узлы стиральных и посудомоечных машин выходят из строя. Устройства для регулировки предупреждают поступление воды под высоким давлением, своевременно понижая его до оптимального значения.
• Резкий скачек давления чреват гидравлическим ударом, который влечет за собой прорыв трубы и выход из строя агрегатов на котельных. Большой скачок давления может привести не только к поломке, но даже взрыву накопительного водонагревателя. Регулятор давления защитит от подобных неприятностей.
• За счет регулировки давления воды в трубопроводе приходит ее экономичное потребление до 25 % при уменьшении напора до 3 атм.
• При использовании клапанов регулировки давления снижается шум от работы сантехнического оборудования – кранов и смесителей.
• Уменьшение напора воды приводит к тому, что при образовании протечки, потери от затопления будут сокращены, так как устройство снижает подачу воды при падении давления в трубе.

Какими особенностями обладает регулятор давления «после себя» и «от себя»

В зависимости от места расположения регулятора давления в системе, выделяют две основные группы: регулятор давления «после себя» и «до себя». Из названия понятно, на каком промежутке трубопровода осуществляется регулировка давления – до или после точки установки устройства.
Конструкция РДВ содержит поршень (клапан), пружину «мембрану» и чугунный, латунный или стальной корпус. Дополнительно прибор может иметь манометр, очищающий фильтр, воздушный клапан, шаровой кран.

По долговечности и практичности лидируют мембранные модели. Поршневые более уязвимы перед качеством воды.
Пропускная способность устройств бывает разной. В связи с этим они бывают бытовыми, коммерческими и промышленными.

Как правильно выбирать регулирующие клапаны воды

Выбирая регулирующие клапаны воды, обратить внимание рекомендуется на материал изготовления устройства. Это должен быть прочный металл и сплавы (сталь, латунь, бронза). Широкий ассортимент, предлагаемый множеством специализированных магазинов, состоит не только из достойных товаров этой категории, но и из изделий сомнительного качества. Чтобы правильно выбрать клапан давления, стоит обратить внимание на его стоимость – он не должна быть низкой, и вес – качественное изделие не может быть слишком легким.

Также внимание уделяют качеству литья – на поверхности и стенках изделия не должно быть раковин и обломов.
Специалисты рекомендуют приобретать модели, оснащенные манометрами, благодаря которым настройка оборудования и контроль рабочих параметров будет производиться проще.

Клапаны bermad: преимущества

Клапаны «bermad» широко представлены на российском рынке и более чем за 10 лет зарекомендовали себя, как качественная и долговечная продукция.

Являясь собственной разработкой компании Bermad, изделия отвечают всем международным стандартам, сертификатам качества, в том числе ISO 900, требованиям и нормам эксплуатации.
Для изготовления клапанов регулировки давления марки «Bermad» применяется высокотехнологичное оборудование и материалы. Это позволяет получать на выходе функциональные устройства, для которых не принципиально качество и состав воды – изделия работают на высоком уровне в течение многих лет.
Назначение и эксплуатационные условия позволяют приобрести клапаны многоцелевого или специализированного использования.

Применяемый тип оборудования

Принцип работы регулятора давления воды

Регуляторы давления воды используются повсеместно для управления и контроля потока в сетях снабжения. Серия 300 предназначена для использования в крупных системах водоснабжения, где контроль за гидравлическими показателями должен производиться с большой ответственностью.
Принцип действия регулятора давления воды зависит в первую очередь от его конструктивных особенностей. Так, в серии 300 представлены регулирующие клапана с незначительными различиями, что существенно расширяет их сферу применения и возможности при комбинированном использовании.
Состав деталей регулирующих клапанов серии 300: крышка, диафрагма, ось, кольцо, корпус.





Принцип работы регулятора давления воды в общих чертах строится на вертикальном движении оси штока. Сверху ось крепко зафиксирована в латунной втулке, а снизу крепление к регулирующей насадке осуществляется посредством четырех небольших лапок, которые обеспечивают очень прочную фиксацию.
Подобная конструкция практически полностью исключает возможность быстрого износа модели. В серии 300 представлен широкий модельный ряд регулирующих клапанов и знание их конструктивных особенностей поможет понять, как работает регулятор давления воды.
Клапан «до себя» помогает регулировать давление воды перед клапаном, в соответствии с предварительными настройками.

Принцип работы 300 PS

Такой регулятор рассчитан на автоматическое управление, после того как заданы настройки на определенное рабочее давление. Причем, если давление воды увеличивается, клапан автоматически плавно приоткрывается и выравнивает давление до нужных величин, при снижении давления происходит обратный процесс — клапан немного закрывается. Благодаря этому давление воды остается всегда на заданном уровне. Работу регулятора давления воды можно настроить и таким образом, чтобы он полностью закрывался, если давление упадет ниже заданной границы.

Принцип действия регулятора давления воды «После себя» отличается от предыдущей модели тем, что регулировка происходит после клапана, по направлению потока. Таким образом, при повышении давления воды ось штока опускается (в зависимости от настроек) и давление снижается. В условиях понижения давления воды происходит обратный процесс: клапан приоткрывается — давление увеличивается.

Принцип работы 300 PR

Из той же серии 300, регулятор перепада давления воды действует несколько иначе. При увеличении давления, клапан приоткрывается, чтобы уровнять разницу между входным и выходным потоком, соответственно, при уменьшении давления — он начинает закрываться.
Такой регулятор давления используется преимущественно для насосов и разнообразных конструкций систем климатического контроля помещения (отопление и охлаждение).
Подобные конструктивные отличия регуляторов давления воды обеспечивают высокую надежность конструкции и долговечность использования, а вертикальный ход оси клапана — низкие потери

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

Регулятор давления воды в системе водоснабжения

Регулятор давления воды в системе водоснабжения

Перепады давления в системе снабжения водой часто становятся причиной неисправностей сантехнических устройств, что приводит к утечкам воды различного рода. Чтобы предотвратить перепады давления в трубопроводах и защитить запорную арматуру и систему трубопроводов от порывов необходимо установить регулятор давления воды. регулировка давления воды в системе водоснабжения осуществляется во вновь построенных жилых домах.

Принцип работы

Принцип работы регулятора

Это устройство служит для поддержания водяного давления в определенном диапазоне. Регулятор давления выравнивает его, уменьшая его величину при возрастании, и увеличивая при падении. По устройству такие регуляторы делятся на два вида.

Регулятор со стабилизацией до места монтажа

Такой прибор сантехники называют «до себя». Такой тип приборов действует по принципу регулировки проходного сечения. При снижении давления меньше положенного, клапан открывается, выполняя большую свободу прохождению воды. При увеличении давления больше нормы, клапан закрывается, что способствует ухудшению проходимости воды, в результате давление в системе уменьшается. Управление клапаном производится посредством сервопривода.

Такие регулирующие устройства называют пропорциональными. Их свойство пропускать воду пропорционально изменению давления от нормы. Такой редуктор давления воды в системе водоснабжения обычно монтируют на насосных станциях. В домашних условиях они практически не используются.

Регулятор со стабилизацией после места монтажа

Таким приборам специалисты дали название «после себя». Работа такого прибора подобна действию предыдущему рассмотренному устройству. Он также изменяет размер сечения трубы, увеличивая или уменьшая давление в ней. При этом изменение позиции клапана осуществляется от энергии напора воды.

Регулятор со стабилизацией после места монтажа

Регулирующий клапан расположен таким образом, что мембрана повернута в сторону исходящего потока воды. С другой стороны в мембрану упирается пружина, противодействуя силе давления воды. Во время уменьшения давления пружина становится слабее и приоткрывает клапан, давая возможность прохождению воды. Когда рабочее давление в системе водоснабжения увеличивается, наоборот, происходит сжатие пружины, и как следствие, проход воды перекрывается. Прибор имеет простую конструкцию, компактный и надежный корпус. Это дает возможность широко применять его для управления давлением в домашней водопроводной системе.

Преимущества системы водоснабжения с регулятором давления

1. Поддерживается определенная величина давления в части водопроводной системы, которая расположена на территории жилья собственника. Поэтому в домашних условиях обычно применяются регуляторы «после себя», монтируемые на входе трубы в здание или квартиру. Наиболее популярна установка регулятора в многоэтажных зданиях. Там для гарантии напора воды устанавливают вспомогательные насосы, после которых величина давления значительно превышает допустимое значение для бытовых устройств: посудомоечной или стиральной машины. Поэтому течь возникает обычно в месте подключения.
2. Установ

О выборе регуляторов давления для многоэтажных зданий

В. Балашов

Регуляторы давления, установленные на вводах хозяйственно-питьевого водопровода в квартиры многоэтажного здания, предохраняют арматуру и оборудование квартир от избыточного давления воды источника водоснабжения, снижают до нормативного значения расход воды через точки водоразбора, уменьшают шум в квартирной системе и по стояку в целом. Что необходимо учесть при выборе регуляторов давления на этапе проектирования хозяйственно-питьевого водопровода?

Регуляторы давления – это устройства, предназначенные для уменьшения заданного значения давления на выходе и поддержания стабильного давления воды независимо от расхода. Такие устройства еще называют клапанами понижения давления или редукционными клапанами. Англоязычный термин для этого устройства – relief valve – отражает его назначение: редукционный клапан сглаживает пульсации давления после себя, поддерживая его на заданном уровне.

Регуляторы давления – важное устройство в системе водоснабжения многоэтажных зданий. Они позволяют избежать опасного повышения давления при уменьшении водоразбора, что особенно характерно для водоснабжения многоэтажных зданий, расположенном на сложном рельефе с разными высотами. Они также позволяют обеспечить наличие в локальной системе зон с разным давлением, например, повышенное давление для пожарных гидрантов. Редукционные клапаны (регуляторы давления, редукторы) защищают гидросистему от высокого давления воды на входе в здание; обеспечивают стабильность расхода воды у потребителя, чем экономят воду; способны снизить вероятность возникновения гидроударов; снижают шум при работе системы водоснабжения; помогают сбалансировать давление у потребителей на разных этажах в высотной застройке.

Правила и рекомендации

В ДБН В.2.5-64:2012 «Внутренний водопровод и канализация» определены требования к гидростатическому давлению в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода, которое не должно превышать определенных значений, а именно:

• 0,45 МПа (не более 0,6 МПа для зданий, проектируемых в сложившейся застройке) на отметке наиболее низко расположенного санитарно-технического прибора;
• 0,2 МПа (или не выше паспортных значений) на отметке наиболее высоко расположенных приборов.

При расчетном давлении в сети, превышающем предельное нормированное значение, необходимо устанавливать устройства, понижающие давление до безопасного предела и устраняющие пульсацию давления.

Согласно европейскому стандарту DIN 4109 регуляторы обязательно устанавливают при давлении в сети свыше 5 бар. Необходимость установки регуляторов также возникает, если предельное значение давления в сети, на которое настроен предохранительный клапан (клапан сброса), различается от рабочего давления менее чем на 80%.

Регуляторы давления, монтируемые в системе хозяйственно-питьевого водопровода, должны обеспечивать после себя назначенное давление и при статическом, и при динамическом режиме работы системы.

Требования и рекомендации к установке редукционных клапанов определяются нормативными документами. Однако сейчас в Украине приказом от 14.12.2015 № 184 «Об отмене межгосударственных стандартов в Украине, разработанных до 1992 года» отменен ранее действовавший стандарт ГОСТ 12678-80 «Регуляторы давления прямого действия. Основные параметры». Идущий ему на замену новый ДСТУ, как ожидается, будет включать положения евростандарта EN 1567:1999 «Building valves – Water pressure reducing valves and combination water pressure reducing valves – Requirements and tests» (Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания).

Таким образом, сейчас формально отсутствуют стандарты, которые бы помогали проектировщикам определиться с выбором редукционных клапанов, их условных проходов, показателей объемных расходов и давлений при эксплуатации систем водоснабжения многоэтажных зданий. Решение о выборе конкретных моделей регуляторов давления для установки на вводах водопровода в квартиры многоэтажных зданий остается за проектировщиком.

Принцип действия

Для жилых зданий, как правило, применяют регуляторы давления прямого действия. Они работают по принципу уравновешивания сил. С одной стороны на регулирующий орган действует сила, задаваемая сжатой настроечной пружиной, с другой – давление в камере после дросселирования потока (рис. 1). При понижении давления в системе водоснабжения ниже заданного пружиной (например, при увеличении водоразбора), клапан приоткрывается и пропускает воду с давлением в подающем патрубке в полость «после себя», которое действует на нижнюю часть мембраны. Мембрана, в свою очередь, стремится приподняться и вернуть перепускной клапан в положение, соответствующее настроенному давлению, и, таким образом, обеспечить (в известных пределах) постоянное давление в гидросистеме независимо от потребляемого расхода. При плавном изменении или пульсации давления на входе в редукционный клапан, мембрана, чья эффективная площадь равна площади седла регулятора, воздействует на шток и устанавливает регулирующий орган в новое положение, которое соответствует заданному давлению (силе сжатия пружины). В случае прекращения водоразбора регулятор полностью закрывается.

Рис. 1. Устройство редукционного клапана прямого действия

С чего начинать выбор

Подходящий по техническим характеристикам редукционный клапан следует выбирать, начиная с правильного определения суммарного расхода в регулируемой ветви водоснабжения. Это прямо влияет на условный диаметр устройства, который не следует выбирать «с запасом». Редукционный клапан должен работать в середине диапазона своей пропускной способности. Нужно избегать режимов, при которых клапан работает на малых расходах, т. е. практически в закрытом положении. Высокая степень дросселирования приводит к неточности регулирования и нестабильности давления после себя, т.е. к ситуации, когда редукционный клапан не обеспечивает свое основное назначение – стабильное давления в гидросистеме.

Параметр Д_у для редукционного клапана определяют по специальным таблицам, номограммам, учитывающим скорость потока, как, например, показано в таблице 1, или исходя из рекомендаций производителей.

Таблица 1. Рекомендуемый диаметр условного прохода Ду регулятора давления системы водоснабжения в зависимости от расхода воды

Регуляторы давления систем домового водоснабжения выполняют с фланцевым и резьбовым присоединением. Принцип действия внутриквартирных редукционных клапанов схож с принципом работы общедомовых регуляторов – уравновешивание давления воды на поясках регулирующей втулки и давления от настроечной пружины.

Форм-фактор

На вводах хозяйственно-питьевого водопровода в многоквартирных зданиях сегодня устанавливают моноблочные регуляторы, а также гибридные многофункциональные устройства, которые, помимо редуцирования и поддержания на заданном уровне давления «после себя», выполняют также функции запорной арматуры и фильтрующего устройства.

Надежность моноблочного регулятора при прочих равных выше, чем надежность гибрида, совмещающего в одном корпусе регулятор и фильтр, или же регулятор, фильтр и запорный кран. «Моноблоки» компактны, их намного проще «вписать» в ограниченное пространство сантехнического шкафа, чем гибридное устройство. На время проведения регламентных и ремонтных работ моноблочный регулятор демонтируется и заменяется сгоном соответствующей длины.

Гибридные многофункциональные регуляторы со встроенным запорным устройством намного сложнее и дороже моноблочных регуляторов. Они, как правило, и более чувствительны к качеству пропускаемой воды.

В квартирах и не только

При выборе редукторов рекомендуем обратить внимание на продукцию европейских компаний. На рынке Украины представлены регуляторы давления компаний Caleffi, Giacomini (рис. 2), ICMA, IVR, (все – Италия), Danfoss (Дания), Herz (Австрия), Honeywell (Германия) и многих других производителей. Например, поршневые и мембранные регуляторы давления серии R153 итальянской компании Giacomini отличаются высокой надежностью и прекрасно работают в условиях «нашей» воды с высокой жесткостью и часто с недостаточной степенью очистки от механических загрязнений.

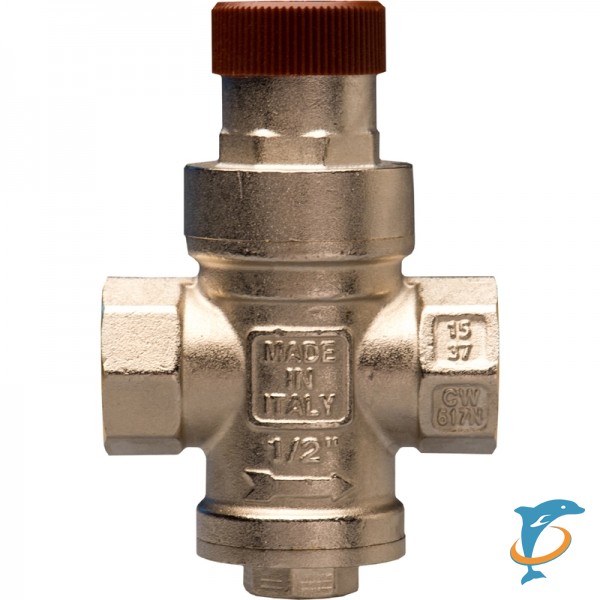

Рис. 2. Редукторы давления Giacomini R153C, R153M и R153P

Моноблочные регуляторы давления Giacomini серии R153 применяются в промышленности и в быту для редуцирования и поддержания заданного давления воды в трубопроводе. Помимо воды регуляторы работают на гликолевых растворах с концентрацией гликоля до 50%.

Поршневые, так и мембранные регуляторы серии R153 соответствуют требованиям европейского стандарта EN 1567 «Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания».

Область применения этих регуляторов не ограничена системами холодного и горячего водоснабжения многоэтажных зданий и квартир в них. Они также могут использоваться в установках для кондиционирования воздуха (чиллер-фанкойловых системах), в санитарно-техническом оборудовании, в ирригационных системах, системах распределения сжатого воздуха (немасляного тумана), в фототермальных гелиосистемах и др.

Основные параметры регуляторов давления Giacomini R153Р и R153М приведены в таблице 2. В соответствии с рекомендациями производителя температура рабочей жидкости для поршневого редуктора R153Р не должна выходить за границы диапазона от 0°C (до замерзания жидкости) и до +130°C, а для мембранной модели R153М — от 0 до 80°C.

Согласно ДБН В.2.5-64:2012 температура горячей воды в местах водоразбора должна соответствовать требованиям ДСанПиН 2.2.4.171-10 и быть не ниже 60°C для присоединяемых к открытым системам, не ниже 55°C – к закрытым, и быть не выше 75–80°C. То есть, регуляторы серии R153 не имеют ограничений по температуре при установке на вводах в квартиры и могут использоваться в системах и холодного, и горячего водоснабжения.

Таблица 2. Основные параметры регуляторов давления R153Р и R153М

Диапазон регулирования давления на выходе регулятора модели R153Р может составлять от 1 до 5,5 бар, а из R153М — от 1,5 до 7,0 бар. Заводская настройка для этих моделей составляет 3 бара, такое давление оптимально для эксплуатации многих моделей водоразборной арматуры и домашней техники, использующей воду.

Максимальное рабочее давление на входе в регуляторы может составлять 25 бар. Это позволяет в соответствии с ДБН В.2.5-64:2012 использовать регуляторы давления R153Р и R153М в зданиях высотой до 75 м.

Качество материалов

Материалы, применяемые для изготовления регуляторов давления в системах холодного и горячего водоснабжения питьевого и хозяйственного назначения, имеют большое значение не только с технической точки зрения (надежность работы, эксплуатационный ресурс), но и для безопасности человека. Регуляторы изготавливают из разных металлов и сплавов, используются детали из полимеров, поэтому очень важно иметь сертификаты соответствия на эту продукцию, которые, в том числе, свидетельствуют о безопасности для здоровья человека.

Например, мембранный регулятор давления Giacomini R153M выполнен из латуни DZR, устойчивой к коррозии (согласно стандарту EN 806-2 A.1), имеет усиленную механическую прочность корпуса и внутренних деталей для защиты от гидроударов и абразивного износа, индифферентен по отношению к перемещаемой через него воде с высоким содержанием хлора. Как в поршневой модели R153Р, так и в мембранной модели R153M компенсационное седло выполнено из высококачественной нержавеющей стали AISI 303 и устойчиво к кавитационному износу. Поршневой узел обеспечивает точность регулировки и бесшумность работы регуляторов.

Уплотнительные кольца поршневых моделей выполнены из этилен-пропиленового эластомера (EPDM) с низким коэффициентом трения, отличаются повышенной износоустойчивостью, вследствие чего почти не нуждаются в техобслуживании. Эластичная мембрана в мембранной модели R153M также выполнена из материала на основе EPDM, дополнительно усилена полиамидным материалом с высокой механической прочностью и соединена с уплотнительным кольцом из пористой резины на основе EPDM, что гарантирует надежность и высокую точность регулировки давления.

Особенности монтажа

При монтаже следует учитывать особенности конструкции регуляторов прямого действия. Например, клапаны с Ду 80 мм и более следует устанавливать горизонтально, чтобы шток регулятора и механизм пружины располагались вертикально. Это помогает компенсировать вес подвижных частей регулятора. При горизонтальном расположении массивной пружины и штока их вес приходится только на одну сторону уплотнений мембраны и направляющих устройств, что ведет к их ускоренному износу и преждевременному выходу регулятора из строя. Для редукционных клапанов с меньшим диаметром условного прохода это требование менее критично, тем не менее, следует строго соблюдать рекомендации производителя.

Редукционные клапаны на входе в многоквартирный дом монтируют в месте перехода от сети водоснабжения к внутридомовой системе после узла учета расхода воды. Редукционный клапан на вводе в квартиру следует устанавливать после запорной арматуры и фильтра перед квартирным счетчиком воды и манометром.

Регуляторы давления следует монтировать в местах с положительной температурой и не допускать возможности их замерзания – следует предусмотреть соответствующую теплоизоляцию или обеспечить подогрев корпуса. После клапана рекомендуют устраивать прямой участок трубопровода длиной от пяти до десяти диаметров, чтобы предотвратить неустойчивую работу и стабилизировать поток воды «после себя».

Оптимальные настройки

Регуляторы давления позволяют уменьшить расход потребляемой воды и тем самым получить существенную экономию. Редуцирование давления воды в системе водоснабжения с 0,6 до 0,3 МПа уменьшает ее потребление семьей из четырех человек примерно на 29%. Признано, что оптимальный уровень давления в системе водоснабжения для жилья не превышает 0,25 МПа. При проектировании систем водоснабжения рекомендуется придерживаться приведенных значений.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 10 581

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Регуляторы давления воды и их предназначение

Регуляторы давления воды представляют собой устройства, главным предназначением которых является поддержание необходимого давления либо его понижение. Следует отметить, что зачастую эти приборы еще называют понижающими клапанами или редукторами. Благодаря им практически до нуля снижается вероятность поломки элементов системы по причине скачков давления. В связи с этим такие клапаны широко применяются не только в промышленных, но и в бытовых системах. Помимо всего прочего, регулятор давления воды для насоса существенно понижает уровень шума при его работе.

Принцип функционирования

В основе принципа действия устройства лежит система уравнивания усилий. Если конкретнее, то направление силы штока является противоположным силе упругости, которой характеризуется настроенная пружина. Как только в результате забора воды понизится уровень штока, клапан открывается под действием упругости пружины (другими словами, ее силы). До того момента, когда произойдет уравновешивание сил пружины и штока, будет подниматься показатель выходного давления. Что касается входящего, то оно не имеет никакого влияния на открытие либо закрытие клапана. Качественным отечественным вариантом этого прибора, который рекомендуют многие эксперты, является регулятор давления воды РД-15. Все материалы, которые применяются при его изготовлении, прошли сертификацию и разрешены российским Министерством здравоохранения.

Использование в промышленных целях

Как уже было отмечено выше, в промышленных установках и системах устройство призвано обеспечить снижение лишнего давления и свести к минимуму вероятность возникновения гидравлического удара.

Кроме этого, регуляторы давления воды способствуют увеличению терминов эксплуатации агрегатов и машин. Дело в том, что определенное давление газа или жидкости во многих технологических процессах обязательно должно быть постоянным. Обеспечить это без использования редукторов практически невозможно. Если посмотреть с экономической точки зрения, регуляторы давления воды становятся просто незаменимыми, ведь в большинстве случаев само технологическое оборудование и его ремонт оцениваются очень крупными денежными суммами.

Применение в быту

Редукторы широко используются для избавления от высокого давления в частных домах и квартирах. Устройство позволяет избежать гидравлического удара, а также защищает от повреждений многие сантехнические приборы. К таким можно отнести душевые кабины, стиральные и посудомоечные машины, смесители и другие. Если дома отсутствуют регуляторы давления воды, это зачастую приводит к повышению износа и постепенному разрушению их уплотнений и прокладок, результатом чего становится протекание воды.

Выводы

В завершение следует отметить, что применение редуктора можно смело назвать экономически обоснованным. В связи с этим преимущественное большинство систем отопления и водоснабжения проектируется и конструируется с обязательным использованием регуляторов давления воды.

Регуляторы давления воды — Редукционные клапаны

PlumbingSupply.com® — это ваш лучший источник в Интернете для регуляторов давления воды (также известных как «PRV»), регуляторов расхода и тысяч других товаров, связанных с сантехникой, инструментов, смесителей, раковин и многого, многого другого. Если вам это нужно, у нас есть!

EB25 Клапаны регулировки давления воды с простой регулировкой

Эти регуляторы давления воды с одним штуцером оснащены удобной поворотной крышкой оранжевого цвета и числовым индикатором, которые помогают быстро регулировать давление и устанавливать их, выполняя работу одним человеком.В конструкции с одним картриджем меньше деталей для повышения надежности, и ее можно обслуживать, не снимая корпус клапана. Инновационный дизайн также устраняет водяной свист или гармонический гул, характерный для большинства PRV, благодаря инновационным «микропальцам», которые рассеивают шум, когда вода течет по сиденью.

Особенности:

• Удобная оранжевая поворотная крышка и числовой индикатор упрощают настройку — просто потяните крышку и поверните, чтобы установить индикатор PSI (см. Инструкции)
• Цельные картриджи Unique содержат меньше деталей для повышения надежности
• Обслуживание без снятия корпуса клапана
• Инновационная конструкция устраняет «водяной свист» или «гармонический гул», присущие большинству клапанов регулирования давления.
• Заводская установка 45 фунтов на квадратный дюйм (и 50/55 для блоков с несколькими картриджами) с диапазоном регулировки давления 20-90 фунтов на квадратный дюйм
• Клапан закрывается «против потока», чтобы снизить вероятность гидроудара
• Максимальное давление на входе 300 фунтов на кв. Дюйм и до 180 ° F
• Доступен широкий выбор размеров и соединений для соответствия вашим требованиям
• Соответствует Федеральному закону о безопасной питьевой воде, 2014 г., внесены в списки IAPMO и ASSE
• Посмотреть технические характеристики клапана с одним штуцером
• Посмотреть технические характеристики клапана с двойным штуцером
• Посмотреть технические характеристики клапана с несколькими картриджами

Обратите внимание: При использовании регулятора давления с водонагревателем для большинства норм требуется расширительный бак.

EB25 PRV с одинарным соединением

EB25 Двойные PRV с соединением

PRV с несколькими картриджами EB25

Наборы картриджей EB25

Комплект картриджей размером 1-1 / 4 «- 2» также подходит для многокартриджных PRV 2-1 / 2 «, 3» и 4 «

Мы рекомендуем устанавливать регуляторы давления, если давление воды превышает 60 фунтов на квадратный дюйм. Обратите внимание, что большинство правил водоснабжения требуют его, когда давление превышает 80 фунтов на квадратный дюйм.

---

Клапаны регулирования давления воды EB45 — «PRV»

Регулятор давления EB45 имеет конструкцию с половинным картриджем, которая обеспечивает как производительность клапана на основе картриджа высокого класса, так и цену традиционного регулятора.EB45 поставляется с заводской настройкой на 45 фунтов на квадратный дюйм. Давление можно отрегулировать до 10-70 фунтов на квадратный дюйм. Система EB45 на основе половинного картриджа упрощает обслуживание и установку.

Особенности:

• Латунь высшего качества с регулировкой давления, штуцером и фильтром
• Доступны различные соединения и размеры в зависимости от вашего применения
• Заводская установка 45 psi (регулируемое) выходное давление
• Стандартный диапазон давления: 10-70 фунтов на квадратный дюйм (кроме модели 2 «)
• Стандартный диапазон давления: 20-90 фунтов на кв. Дюйм (только модель 2 «)
• Давление регулируется поворотом гайки по часовой стрелке (увеличивает давление) и против часовой стрелки (снижает давление)
• Максимальная рабочая температура: 180 ° F.
• 1/2 «, 3/4», 1 «максимальное давление на входе: 400 фунтов на кв. Дюйм
• Максимальное давление на входе 1-1 / 4 дюйма, 1-1 / 2 дюйма, 2 дюйма: 300 фунтов на кв. Дюйм
• Посмотреть размеры клапана с одинарным и двойным штуцером
• Посмотреть подробную диаграмму объема воды
• Соответствует Федеральному закону о безопасной питьевой воде, 2014 г.

Обратите внимание: При использовании регулятора давления с водонагревателем для большинства норм требуется расширительный бак.
Пластиковый верх Бронзовый топ

EB45 PRV одинарного соединения

Пластиковый верх Бронзовый топ

EB45 Двойной PRV с соединением

EB45 SharkBite Соединительные клапаны PRV

Мы рекомендуем устанавливать регуляторы давления, если давление воды превышает 60 фунтов на квадратный дюйм. Обратите внимание, что большинство правил водоснабжения требуют его, когда давление превышает 80 фунтов на квадратный дюйм.

---

Ремкомплекты для регуляторов давления EB45

---

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

Q. «Что означает« ДИФФЕРЕНЦИАЛЬНОЕ ДАВЛЕНИЕ P1 — P2 (psi) »?»
A. P1 — нерегулируемое давление на входе, а P2 — регулируемое давление на выходе. Разница между этими двумя числами укажет, какой столбец использовать, чтобы определить, какой клапан будет работать лучше всего при расходе галлонов в минуту, который вы хотите использовать.

Q. «Что означает« Изменение P2 (падение давления) »?»
A. Изменение давления P2 (падение давления) — это величина потери давления, которая будет возникать при требуемом расходе в галлонах в минуту (галлонах в минуту). Например: если перепад давления составляет 25 фунтов на квадратный дюйм (давление на входе 70 фунтов на квадратный дюйм и давление на выходе 45 фунтов на квадратный дюйм), и вы хотите, чтобы расход составлял 15 галлонов в минуту, тогда падение давления через клапан может варьироваться до 15 фунтов на квадратный дюйм

Q. «Что такое гидравлический удар?»
А.Гидравлический удар происходит очень часто! Это часто распознается по «стуку» или «удару», обычно по всей линии водоснабжения (если у вас медные трубы, вы, как правило, будете слышать шум по всему дому). Гидравлический удар может быть вызван несколькими причинами. Часто причиной этого является неплотная шайба, которая прыгает в кране или клапане. Это можно исправить, определив, какой клапан является виновником, и отремонтировав шайбу. В других случаях это просто вызвано быстрым движением воды и ее внезапным отключением.Лучшее решение для этого — увеличить размер источника воды, тем самым замедляя поток воды (большая труба может подавать такое же количество воды в галлонах в минуту с меньшей скоростью). Если такой возможности нет, то много раз помогает гидроудар.

Q. «Мое давление на входе меняется, какое значение мне следует использовать, большее или меньшее число?»
A. Всегда используйте наименьшее число, это обеспечит соответствие вашим требованиям к минимальному давлению и скорости потока.

Q.

Часто задаваемые вопросы: редукционные клапаны давления воды

Часто задаваемые вопросы: Редукционные клапаны давления воды | Вт Перейти к основному содержанию

• Наша компания
• Служба поддержки
• Инвесторам
• Карьера
• Соединенные Штаты

• Товары Товары
  • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
    • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
    • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
    • Предохранители обратного потока Предохранители обратного потока
    • Системы газового подключения Системы газового подключения
    • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
    • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
    • Смесительные клапаны Смесительные клапаны
    • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
    • Клапаны понижения давления Клапаны понижения давления
    • Предохранительные клапаны Предохранительные клапаны
    • Запорные клапаны Запорные клапаны
    • Вся сантехника и контроль потока Вся сантехника и контроль потока

Редукционные клапаны давления воды — Скачать PDF бесплатно

1 F-23QA 23 Вопросы и ответы о клапанах понижения давления воды $ КАК ОНИ экономят ВОДУ Экономят ЭНЕРГИЮ Экономят СТОЧНУЮ ВОДУ Экономят техобслуживание Экономят ДЕНЬГИ

2 ЭНЕРГОСБЕРЕЖЕНИЕ ВОДЫ автоматически экономит воду с помощью клапанов понижения давления воды Этот буклет был подготовлен WATTS REGULATOR COMPANY North Andover, Массачусетс. Следующая информация познакомит вас с клапанами понижения давления воды, также обычно называемыми регуляторами.Будет подчеркнуто, что регуляторы — это не только регуляторы давления воды, но на самом деле «первичные регуляторы сохранения», которые автоматически сохраняют воду и энергию при использовании в областях с высоким давлением.

3 ВВЕДЕНИЕ Водоснабжение и энергоснабжение — одна из самых серьезных национальных проблем. Если мы не можем увеличить наше предложение, необходимо сократить потребление.К счастью, было доказано, что мы можем значительно сэкономить и таким образом, который не повлияет серьезно на привычный нам образ жизни. Сохранение воды и энергии настолько тесно взаимосвязаны, что практически являются синонимами. Любое сокращение использования воды автоматически приведет к сокращению использования энергии. Таким образом, это означает, что вся наша философия использования воды меняется, и мы, наконец, осознаем, что на протяжении многих лет мы были «богаты водой», и теперь пора вернуться к реальности, приспособившись к нашим реальным потребностям. и придерживаться хороших принципов сохранения.Цель этой брошюры — познакомить вас с простым способом экономии воды и энергии. Центральным элементом программы является использование редукционных клапанов (регуляторов) давления воды, автоматическое управление, которое устанавливается на счетчик воды в домах и других зданиях для снижения давления в городской магистрали до более низкого, более функционального давления (для большинства целей 50 давление воды в фунтах на квадратный дюйм является достаточным.) Регуляторы — это простые недорогие продукты, срок окупаемости которых составляет от 6 до 12 месяцев.Как вы увидите на следующих страницах, они могут сэкономить от 30 000 до 40 000 галлонов воды в год только в среднем доме. Если бы эти сбережения были применены к 1 000 000 типичных домов по всей стране, подумайте о том, какое огромное влияние это окажет на наши национальные природоохранные цели. Таким образом, экономия воды и энергии за счет использования редукционных клапанов (регуляторов) давления воды не только отвечает национальным интересам, но также приносит значительную пользу домовладельцу, местному водопроводу и энергокомпании. Как показано ниже, чем выше давление воды, тем больше воды расходуется впустую. (См. Подробное объяснение в вопросе 5.) Смеситель с 10-минутным временем работы Давление подачи 50 фунтов на квадратный дюйм 30 65 фунтов на квадратный дюйм 6 галлонов 36 80 фунтов на квадратный дюйм 10 галлонов на квадратный дюйм psi 15 галлонов 26 галлонов Расход воды в галлонах 56 1

4 1 Что такое регулятор давления воды? Также называемые редукционными клапанами давления воды, они представляют собой компактные недорогие устройства, которые выполняют две функции: (1) они автоматически снижают высокое давление воды, поступающей из городской сети, чтобы обеспечить более низкое, более функциональное давление для распределения в доме; (2) они «регулируют», поддерживая заданное давление в доме, обычно 50 фунтов на квадратный дюйм, тем самым обеспечивая работу домашних трубопроводов и приборов под безопасным, более умеренным, но удовлетворительным давлением. 2 Что такое давление воды? Когда в доме открывается светильник и из него течет вода, это происходит потому, что вода «выталкивается». Этот «толчок» и есть давление. Скорость, с которой вода вытекает из открытого выпускного отверстия, зависит от величины «толчка» или давления, которое существует в данный момент в системе. Короче говоря, чем выше давление, тем сильнее «толчок» за водой. 3 Что не так с высоким давлением воды? Высокое давление воды, которое обычно считается выше 60 фунтов, имеет некоторые преимущества, например, в системах пожаротушения.Однако в домашней водопроводной системе это может быть опасным, потому что вода с сильным «толчком» позади нее может разрушить или истощить многие материалы и вызвать протечку водонагревателей, удары по водопроводным трубам, капание из кранов, чрезмерное количество посудомоечной машины и стиральной машины. шум и поломка, а также протечки водопроводных труб. Следовательно, вода, текущая со скоростью, превышающей скорость, необходимую для удовлетворения нормальных требований к приспособлениям или приборам, становится вредной, расточительной и сокращает ожидаемый срок службы оборудования в системе. Но наиболее важным для среднего домовладельца является то, что высокое давление воды может увеличить расходы на воду, энергию и сточные воды.2

5 Утечка в водонагревателе Удары по водопроводным трубам Капли краны Неисправность посудомоечной машины 3

6 4 Вызывает ли высокое давление воды гидроудар? Да. Гидравлический удар — это просто шум, создаваемый сотрясениями воды, протекающей по трубе с высокой скоростью, когда приспособление внезапно закрывается.Эта резкая остановка вызывает отскок воды и называется гидроударом, вызывая удары по трубам, шум в системах и повреждение приборов. Это можно сравнить с вождением машины на малой скорости в стену, где эффект незначителен. Однако, если вы ведете машину на гораздо более высокой скорости, удар будет сильнее, а значит, и отскок или удар. Другое описание гидроударов высокого давления воды может быть легко продемонстрировано. Сначала обойдите острый угол, а затем бегите за тот же угол.Мы можем приравнять ходьбу за углом к ​​более низкому, более функциональному и контролируемому напору воды. Однако, когда вы бежите за угол, импульс заставляет ваше тело раскачиваться по более широкой неконтролируемой дуге. Этот принцип основан на том, что движущиеся объекты, в том числе вода, имеют тенденцию двигаться по прямой линии. Они сопротивляются смене направления. Следовательно, в доме, где трубопровод имеет много изменений направления, удар гидроудара можно ограничить за счет снижения давления воды. 5 Какая разница в потоке воды из приспособления при давлении 100 фунтов на кв.давление 50 фунтов на квадратный дюйм? Уменьшение давления со 100 фунтов на квадратный дюйм до 50 фунтов на квадратный дюйм приведет к экономии примерно 1/3, потому что при этом более низком давлении течет на 1/3 меньше воды. Помните, что при 100 фунтах на квадратный дюйм за водой происходит больше «толчка», чем при 50 фунтах на квадратный дюйм, и большая часть этой воды тратится впустую. Обратите внимание на иллюстрацию, где при 150 фунтах на квадратный дюйм протекает почти в два раза больше воды, чем при 50 фунтах на квадратный дюйм, большая часть которой теряется. Умеренная экономия может быть получена, если давление подачи будет снижено до 65 фунтов на кв. Дюйм. Однако даже при таком более низком давлении экономия с помощью регулятора составит 20%.4

7 Быстрые движения создают большую силу. Смеситель со временем работы 10 минут. Давление подачи 50 psi 30 65 psi галлонов 36 80 psi 10 галлонов psi 6 15 галлонов 26 галлонов Расход воды в галлонах 56 5

8 6 Есть ли какие-либо исследования, подтверждающие эту цифру экономии? Да.В 1971 году Санитарная комиссия пригородов Вашингтона провела программу испытаний 2400 жилых единиц, которая вызвала широкий интерес в более чем 40 штатах и ​​различных зарубежных странах. Одним из устройств, использованных в их исследовании консервации, был регулятор давления воды. Интересно отметить, что в их отчете сделан вывод о том, что в местах проведения испытаний с использованием регуляторов потребление воды снизилось на 30% в октябре и ноябре и на 37% в декабре. 7 Где чаще всего используются регуляторы давления воды? Регуляторы давления воды обычно устанавливаются на счетчиках в жилых, коммерческих и промышленных зданиях.Такое расположение желательно, потому что оно затем контролирует давление воды, протекающей ко всем приборам и выходам в здании, и обеспечивает недорогие средства подачи более низкого, более функционального давления воды к выходам и приборам. 8 Почему мы теперь называем регуляторов первичным контролем за сохранением? Большинство людей рассматривают регуляторы как средства контроля давления, поскольку, как описано выше, они используются для защиты приборов и трубопроводов от воздействия высокого давления воды. Однако из-за нехватки воды и энергии и проблем с затратами регуляторы становятся все более важными, поскольку они автоматически обеспечивают преимущество экономии воды и энергии. 6

9 декабря Регулятор давления воды счетчика воды ко всем приспособлениям 7

10 9 Как регуляторы экономят воду? Как упоминалось ранее, при 50 фунтах на квадратный дюйм протекает на 1/3 меньше воды, чем при 100 фунтах на квадратный дюйм. Поэтому, когда вы понижаете основное давление в городе до более умеренного, 50 фунтов на квадратный дюйм, вы можете рассчитывать на сохранение до 1/3 или более, ранее выпитой воды.Это отразится на ваших счетах за воду. 10 Сколько использует обычная семья из четырех человек? Типичная семья из четырех человек использует в среднем 255 галлонов воды каждый день. С разбивкой по следующим параметрам: мытье посуды — 15 галлонов; приготовление пищи / питье — 12 галлонов; хозяйственная раковина — 5 галлонов, прачечная — 35 галлонов; купание — 80 галлонов; раковина в ванной — 8 галлонов; туалетные галлоны. Если умножить это на год, то обычное семейное потребление воды составит 93 000 галлонов воды. Ваша семья, особенно если в нее входят подростки, несомненно, будет использовать больше, чем указано выше.11 Как регулирующие органы влияют на систему сточных вод? Когда мы можем сэкономить 1/3 ранее потребленной воды, это также представляет собой аналогичную экономию воды, которая не будет попадать в канализационную систему, где ее нужно очищать. Вода не испаряется после того, как мы ее используем, и ее необходимо направить в канализацию. Многие налоги и сборы за канализацию основаны на количестве используемой вами воды, при условии, что эта вода попадает в систему сточных вод. Это выставляется вам как дополнительный сбор за канализацию, и во многих случаях налог на канализацию может равняться стоимости воды.Следовательно, когда регуляторы давления экономят 1/3 измеряемой воды, они также способствуют экономии до 1/3 нагрузки сточных вод, и это чрезвычайно важно, потому что это приносит пользу как пользователю за счет более низкого счета за канализацию, так и сообществу, поскольку это вода, их не нужно лечить. 8

11 9

12 12 Как регуляторы давления воды позволяют экономить электроэнергию? По оценкам Агентства по охране окружающей среды, 30% воды, используемой в домах, нагревается.Чтобы нагреть эту воду, требуется энергия. Следовательно, логически, если регулятор давления может снизить потребление на 1/3, мы автоматически сокращаем количество горячей воды, которую используем в туалетах и ​​душах, и, следовательно, из этого следует, что мы автоматически уменьшаем количество энергии, необходимой для нагрейте эту нагрузку. Таким образом, легко увидеть, что сохранение воды имеет прямое отношение к сохранению энергии. Например, средний душ стоит около 17 центов энергии, а бритье с работающим краном стоит 10 центов энергии.13 Как эта экономия приносит пользу коммунальным предприятиям водоснабжения и энергетики? Высотное офисное здание в Чикаго было спроектировано с использованием водосберегающих продуктов, что привело к экономии более 3 000 000 галлонов воды в год. Это важно в том смысле, что муниципальному водоснабжению не нужно было перекачивать этот дополнительный галлон, водоочистной станции не нужно было его обрабатывать, само здание сэкономило на перекачке 3 000 000 галлонов, и должна была быть значительная экономия энергии за счет экономия горячей воды.Кроме того, была получена дополнительная экономия за счет того, что 3 000 000 галлонов воды или их нормальную часть не нужно было направлять в систему сточных вод, и, следовательно, водоочистной станции не нужно было отбирать эту воду. Нагрев воды требует энергии, и следует также помнить, что «перекачка» воды из одного места в другое также требует значительного количества энергии. 10

13 11

14 14 Как регуляторы экономят на обслуживании? Ранее мы описывали влияние высокого давления воды на трубопроводы и приборы.Если эти устройства будут работать при более низком давлении, их ожидаемый срок службы будет намного больше. Использование более низкого давления также сократит количество обращений в службу технической поддержки, вызванных проблемами с посудомоечными и стиральными машинами, протекающими водонагревателями, протекающими водопроводными трубами и потенциальным повреждением воды, которое может возникнуть. 15 Требуются ли кодам редукционные клапаны давления воды? Да. Они требуются Федеральной жилищной администрацией, региональными правилами водоснабжения, такими как IAPMO, Южный строительный кодекс и BOCA, а также многочисленными кодексами городов и штатов.Требование состоит в том, что всякий раз, когда давление воды в городской водопроводной сети превышает 80 фунтов на квадратный дюйм, должен быть установлен регулятор. Однако из-за недавно признанных преимуществ регуляторов с точки зрения экономии, регуляторы можно было бы экономично установить даже там, где давление подачи составляет около 60 фунтов на квадратный дюйм, из-за преимуществ экономии воды и энергии, которые они могут обеспечить. 16 Как долго прослужит регулятор? Регуляторы были описаны как продукты «пожизненного залога», потому что исторически неисправный регулятор давления не заменялся, а просто очищался или ремонтировался с помощью недорогого комплекта для обслуживания.С точки зрения дизайна он похож на смеситель для кухни в том, что грязь или посторонние предметы в зоне отдыха могут вызвать проблемы. На самом деле отремонтировать регулятор не сложнее, чем починить смеситель на кухне. 12

15 Утечка в водопроводных трубах Неисправность стиральной машины Регулятор давления воды Легкодоступная зона отдыха. Так же легко чистится и обслуживается, как кухонный смеситель.Регуляторы предназначены для обслуживания с минимальным вниманием. 13

16 17 Если я установлю регулятор давления, на какую экономию я могу рассчитывать? Средняя экономия составит от 50 до 150 долларов в год, возможно, намного больше. A. Основываясь на том факте, что при 50 фунтах на квадратный дюйм протекает на 1/3 меньше воды, чем при 100 фунтах на квадратный дюйм, вы можете рассчитывать на экономию до 1/3 воды, потребляемой ранее. Поскольку типичная семья из четырех человек использует 93 000 галлонов воды в год, это означает экономию приблизительно 30 000 галлонов воды.Чем выше давление, тем выше экономия. Более низкое давление приводит к меньшей экономии. (Ваша компания по водоснабжению может предоставить ставку.) Б. Помните также, что 1/3 воды, используемой в домах, нагревается; Таким образом, 1/3 сэкономленных 30 000 галлонов воды, разделенные на 2, чтобы отразить коэффициент смешивания холодной воды, означала бы экономию при нагреве до 5 000 галлонов горячей воды в год. Если вы потратите 4 цента на нагревание галлона воды, то экономия составит $ C. Вы также можете рассчитывать на экономию на счетах на доплату за канализацию, поскольку большая часть сэкономленных 30 000 галлонов воды не будет попадать в систему сточных вод.Таким образом, вы не будете подвергаться оценке за эту утилизацию. (Свяжитесь с местными властями, чтобы узнать о начисленных сборах.) D. Вам также необходимо подсчитать экономию, полученную за счет отказа от более частого ремонта или замены приборов. Это туманная цифра, но, основываясь на вашем собственном опыте за последние годы, вы можете рассчитывать на сокращение частоты технического обслуживания и, конечно же, на повышение производительности этих устройств. 18 Следует ли нам рассмотреть возможность использования других устройств для экономии воды и энергии? Безусловно.Регулятор давления воды, о котором мы говорим сегодня, является центром программы сохранения; но вы также должны рассмотреть другие устройства контроля потока, туалеты с низким смывом, улучшенное водонагревательное оборудование и более дисциплинированные привычки использования. Однако, если бы ни одно из этих других устройств не было установлено, регулятор давления воды по-прежнему служил бы для важной и значительной экономии энергии и воды. Это обеспечит среднюю экономию от 50 до 150 долларов в год или более в зависимости от ваших местных тарифов.14

17 15

18 19 Действительно ли устройства ограничения расхода экономят воду? Да, и их можно эффективно установить на душевые лейки, светильники и безбаквальные нагреватели в котлах. Например, многие насадки для душа подают воду со скоростью 6 галлонов в минуту.Применение ограничителя расхода на 3 галлона в минуту сократит расход вдвое, обеспечивая экономию воды и энергии. Однако следует помнить, что их производительность основана на «фиксированном» давлении подачи, таком как 50 фунтов на квадратный дюйм, и работа под более высоким давлением позволит обеспечить больший поток. Вот почему мы говорим, что водяной регулятор является «центром» программы, потому что он поддерживает постоянное давление во всем доме, тем самым даже улучшая работу устройств ограничения потока. 20 Какие советы можно использовать для экономии воды и энергии? 1.Закрывайте раковину пробкой или используйте таз для мытья посуды. Мытье проточной водой требует 30 галлонов на прием пищи. 2. Держите бутылку с питьевой водой в холодильнике — наливайте воду из крана до тех пор, пока холод не потратит галлон. 3. Прежде чем запускать стиральную машину, подождите, пока вы наберете 9 фунтов стерлингов. Средняя машина использует 50 галлонов на загрузку. 4. Отключайте горячую воду во время бритья и выключайте холодную воду во время чистки зубов. Для бритья с работающим краном требуется около 20 галлонов.5. Принимайте душ вместо ванны. Для обычной ванны требуется 36 галлонов, для обычного душа — всего 25. Десяти галлонов достаточно для душа, если выключить его на время мытья. 6. Не используйте унитаз для утилизации сигаретного пепла, салфеток для лица и других материалов. Для нормальной промывки требуется 5-8 галлонов. 7. Используйте посудомоечную машину только полностью заполненной. 8. Своевременно исправляйте капающие краны. В день капания можно потратить около двух галлонов. 9. Работающие туалеты могут тратить четыре галлона в час. Держите их в хорошем состоянии.10. ПОДУМАЙТЕ, прежде чем открывать кран. ПРИМЕЧАНИЕ. Советы любезно предоставлены Институтом производителей сантехники. 16

19 При давлении питания 50 фунтов на кв. Дюйм 17

20 21 Сколько стоит регулятор давления воды? Разумеется, существуют регуляторы разного типа и разные сборы за установку по всей стране.Смету можно получить у местного квалифицированного сантехнического подрядчика. Чтобы определить, сколько вы, как физическое лицо, сэкономите, необходимо рассмотреть факторы, указанные в вопросе 17, в сравнении с вашими текущими счетами за воду и электроэнергию. См. Стр. 20 с примерами. 22 Как я узнаю, что у меня высокое давление воды? Практическое правило: если вы слышите стук труб в доме или наблюдаете, как вода плещется в раковине, вероятно, давление слишком велико. Однако для получения точных показаний ваш местный сантехнический подрядчик или коммунальное предприятие может измерить ваше давление с помощью манометра.23 Как я могу установить регулятор давления воды? Самый простой способ — позвонить вашему местному квалифицированному сантехническому подрядчику, который может предоставить вам оценку, а также посоветовать регуляторы различных типов, а также тот, который лучше всего подходит для вашего дома. Хотя регуляторы довольно просты в установке и могут быть самостоятельным проектом, есть некоторые законы, которые предусматривают, что только лицензированному сантехническому подрядчику разрешается работать с домашней системой питьевой воды в целях здоровья и безопасности.18

21 Либо то, либо это Брызги воды Стук труб ЛЕГКО! Экономьте все вокруг, просто позвоните своему сантехнику. 19

22 КАК ПОКАЗАТЬ ВАШ (Обратитесь к своим годовым счетам за воду и электроэнергию для конкретных ставок и использования) 1. СЧЕТЫ ЗА ВОДУ Кубические футы воды x ставка = общая сумма счета. ПРИМЕР: 15 000 кубических футов x 0,90 доллара США за куб. . Ft.= (Прибл. 112 000 галлонов) ЭКОНОМИЯ с регулятором — 1/3 или 5 000 куб. 0,90 долл. США за п / к Cu. Ft. 2. ОЦЕНКА КАНАЛИЗАЦИИ Кубические футы воды x скорость = общая сумма счета. ПРИМЕР: 15 000 кубических футов x 0,90 доллара США за куб. Ft. = ЭКОНОМИЯ с регулятором — 1/3 или 5000 куб. 0,90 долл. США за п / к Cu. Ft. 3. СТОИМОСТЬ ЭНЕРГИИ (нагревается примерно 1/3 общего объема используемой воды). Галлоны нагрева воды x 0,02 доллара США за галлон. 2 ПРИМЕР: 37 000 галлонов. = 18 500 x 0,02 доллара = 2 ЭКОНОМИИ с регулятором — прибл. 1/3 или 12 000 галлонов. с дополнительным поправочным коэффициентом 1/2 = 6000 галлонов.4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Фактический счет за техническое обслуживание ПРИМЕР: Одно обслуживание, связанное с «высоким давлением», 50 долларов. 20

23 ПОТЕНЦИАЛЬНАЯ ЭКОНОМИЯ ГОДОВОЙ СЧЕТ ПРИМ. ЕЖЕГОДНАЯ ЭКОНОМИЯ С РЕГУЛЯТОРАМИ $ $ $ $ $ $ 50.00 $ 50.00 Общая потенциальная экономия $ 260.00

Типовое соединение штуцера регулятора воды 24 3 4 дюйма 2. Бронзовый корпус 3. Встроенный сетчатый фильтр из нержавеющей стали с отдельной заглушкой 4. Съемный диск в сборе 5. Прочная диафрагма 6.Проверка байпаса теплового расширения 7. Винт регулируемого давления ТИПИЧНЫЕ ХАРАКТЕРИСТИКИ Начальное давление — Пониженное давление до 300 фунтов на кв. Дюйм — Регулируемое давление — 3 4 дюйма: размер; галлонов в минуту Высота — 7 дюймов Длина — 6 дюймов Вес — 5 фунтов. F-23QA 0052 Watts Regulator Co., 1998 Напечатано в США

Что такое регулятор давления?

• Домашняя страница
• Клапаны
  • Электромагнитные клапаны
    • 2-ходовые электромагнитные клапаны
    • 3-ходовые электромагнитные клапаны
    • Электромагнитные клапаны прямого действия
    • Электромагнитные клапаны непрямого действия
    • Электромагнитные клапаны мембранного типа
    • Электромагнитные клапаны тарельчатого типа
    • Электромагнитные клапаны NAMUR
    • Газовые электромагнитные клапаны
    • Пластиковые электромагнитные клапаны
    • Электромагнитные клапаны Buschjost
    • Электромагнитные клапаны Herion
    • Электромагнитные клапаны Norgren
    • Электромагнитные клапаны Bürkert
    • Электромагнитные клапаны Asco
    • Электромагнитный клапан ASV Stübbe
    • Электромагнитные клапаны Konan
    • Электромагнитные клапаны Maxseal
    • Электрогазовые электромагнитные клапаны
  • Клапаны с пневматическим приводом
    • Поршневые клапаны с угловым седлом
    • Пневматические мембранные клапаны
    • Клапаны с пневматическим приводом Buschjost
    • Клапаны с пневмоприводом Bürkert
  • Пропорциональные клапаны
    • I / P преобразователи
    • I / P преобразователи Watson Smith
    • Пропорциональные клапаны Norgren
  • Шаровые краны
    • Двухходовые шаровые краны
    • 3-ходовые шаровые краны
    • Краны с плавающим шаром
    • Шаровые краны на цапфе
    • Шаровые краны V-образного типа
    • Пластиковые шаровые краны
    • Шаровые краны ASV Stübbe
  • Клапаны-бабочки
    • Дроссельные заслонки концентрические
    • Дисковые затворы с двойным смещением
    • Дисковые затворы с тройным смещением
    • Пластиковые дисковые затворы
    • Высокопроизводительные дисковые затворы
    • Дроссельные заслонки ABO
    • Дисковые затворы ASV Stübbe
    • Дисковые затворы Durapipe
  • Задвижки
    • Задвижки клиновые
    • Ножевые задвижки
    • Ножевые задвижки Orbinox
  • Обратные клапаны
    • Обратный клапан с упругим шарниром
    • Обратные клапаны для груза и поворота рычага
    • Обратные клапаны с двумя пластинами
    • Бесшумные обратные клапаны
    • Обратные клапаны сопел
    • Обратные клапаны сопла для водного хозяйства
    • Шаровые обратные клапаны
    • Обратные клапаны с наклонным диском
    • Клапаны с педалью
    • Обратные клапаны Val-Matic
    • Донные клапаны Val-Matic
    • Обратные клапаны для чистой воды
  • Пробковые клапаны
    • Двухходовые эксцентриковые пробковые клапаны
    • Многопортовые пробковые клапаны
    • Плунжерные клапаны Val-Matic
  • Воздушные клапаны
    • Воздушные клапаны выпуска
    • Воздушно-вакуумные воздушные клапаны
    • Комбинированные воздушные клапаны
    • Клапаны подавления перенапряжения
    • Воздушные клапаны вакуумного выключателя
    • Вакуумные клапаны подачи воздуха
    • Клапаны для обслуживания скважин
    • Пластиковые воздушные клапаны
    • Воздушные клапаны Val-Matic
  • Регулирующие клапаны
    • Редукционные клапаны
    • Клапаны сброса давления
    • Клапаны поддержания давления
    • Клапаны регулирования расхода
    • Клапаны контроля уровня
    • Регулирующие клапаны насоса
    • Предохранительные клапаны
    • Регулирующие клапаны Singer
• Срабатывание клапана
  • Служба приведения в действие клапана
  • Шаровые краны с приводом
  • Дроссельные заслонки с приводом
  • Пневматические приводы
  • Электроприводы
• Пневматика
  • Пневматические цилиндры
    • Цилиндры круглой линии ISO
    • Цилиндры ISO / VDMA
    • Компактные цилиндры
    • Цилиндры из нержавеющей стали
    • Konan Пневматические цилиндры
    • Встроенный клапан и привод IVAC
  • Подготовка воздуха
    • Фильтры
    • Регуляторы
    • Лубрикаторы
    • Фильтры-регуляторы
    • Наборы комбинированных коробок FRL
    • Клапаны сброса давления
    • Вакуумные насосы Norgren
    • Принадлежности
    • IMI Norgren Оборудование для подготовки воздуха
    • Aventics Оборудование для подготовки воздуха
  • Пневматические клапаны
    • Золотниковые клапаны
    • Предохранительные клапаны
    • Предохранительные клапаны Herion
    • Вакуумные насосы Norgren
    • Konan Клапаны и элементы управления
  • Фитинги и трубки
    • Фитинги и разъемы
    • Пневматическая трубка
    • Пневматические фитинги Norgren
    • Пневматические трубки Norgren
• Приборы
  • Манометры
    • Манометры с трубкой Бурдона
    • Манометры дифференциального давления
    • Контакты Манометры
    • Капсульные манометры
    • Манометры Бурдона
    • Манометры Labom
  • Датчики и переключатели давления
    • Датчики давления
    • Реле давления

Регулятор давления, разгрузочный клапан

Разгрузочный клапан устройства для очистки под давлением работает как предохранительное устройство.Разгрузочные клапаны регулируют направление потока воды, выходящей из насоса. Поршневой насос всегда подает воду, независимо от того, открыт или закрыт пистолет-распылитель. Когда пистолет-распылитель закрыт, разгрузочный клапан перенаправляет поток воды обратно на входную сторону насоса. Это предотвращает создание опасно высокого давления и предохраняет от выхода из строя компонентов. Очистители высокого давления устанавливаются либо с разгрузчиком с ограниченным давлением, либо с разгрузчиком с приводом от потока.

Пистолеты-распылители запускают, останавливают и направляют поток воды из сопла мойки высокого давления. Нажатие на спусковой крючок снижает давление. При отпускании спускового крючка поток воды к форсунке прерывается, хотя насос продолжает работать. Без выхода для выпуска этой воды давление продолжало бы расти. В результате возникнет очень опасная ситуация.

Разгрузочный клапан

Разгрузочные клапаны функционируют как «гаишники» и регулятор давления, которые направляют поток воды в систему очистки под давлением.Когда вода перестает вытекать из сопла пистолета-распылителя, разгрузочный клапан перенаправляет ее на безопасный выход давления. Когда очиститель находится в «байпасном режиме», вода, которая не выходит из пистолета-распылителя, направляется обратно на входную сторону нагнетательного насоса. Затем он циркулирует через насос и обратно к входной стороне разгрузочного клапана. Вода снова либо выпускается через пистолет-распылитель, либо перенаправляется к насосу. Процесс непрерывной рециркуляции воды через насос называется «цикличностью».”

• Наиболее часто используются разгрузочные клапаны «Ограниченное давление» . Эти клапаны определяют давление на выходе насоса и активируются им. Клапаны захваченного давления переходят в режим байпаса в прямом ответе на повышение давления в шланге между выходом насоса и распылителем. Их часто называют просто «напорными» клапанами. Резкий скачок давления возникает, когда цикл прерывается, и клапаны захваченного давления повторно выпускают воду в распылитель. Операторы должны быть готовы к эффекту «отдачи» пистолета-распылителя или трубки, чтобы избежать потери управления или травм.
• «Flow Actuated» разгрузочные клапаны реагируют на прерывание потока воды к форсунке. Эти клапаны воспринимают любое уменьшение потока от клапана к распылителю и в ответ запускают обходной контур. В отличие от клапанов с ограниченным давлением, давление не сохраняется, поэтому при повторном выпуске воды не возникает «отдачи». С помощью разгрузочных клапанов, управляемых потоком, операторы не могут регулировать давление, уменьшая размер отверстия форсунок. Клапаны с приводом от потока обнаруживают потерю потока и реагируют многократным циклом.

Хотя цикличность предотвращает опасное повышение давления, дополнительные проблемы безопасности возникают в режиме байпаса. Движущиеся части насоса создают трение и тепло, которое передается потоку воды в байпасе. Циркуляционная вода может быстро нагреваться до опасных температур, поскольку во время байпаса в насос не поступает холодная вода.

Большинство насосов для очистителей высокого давления могут выдерживать температуру 140 ° F. При более высоких температурах насос может быть поврежден.Уплотнения насоса, плунжеры, уплотнения и даже короткий байпасный шланг во внешних байпасных системах могут быть повреждены. Термопредохранительные клапаны обеспечивают некоторую защиту от чрезмерного нагрева. Они обеспечивают подачу холодной воды в насос, когда температура превышает 145 ° F.

Операторам рекомендуется всегда принимать меры для предотвращения перегрева, независимо от наличия предохранительных термоклапанов. Насосы не должны работать в байпасном режиме более 2–3 минут.Нажатие на спусковой крючок пистолета-распылителя всегда прерывает цикл и вводит новую прохладную воду в систему.

Прочтите статью о настройке регулятора давления или разгрузочного клапана.

.
