Нижнее подключение радиаторов отопления: как выполняется монтаж радиаторов

Содержание статьи:

Любая система отопления требует правильного выбора схемы подключения. Это поможет организовать более эффективную подачу теплоносителя с минимальными потерями мощности. Для тех, кто хочет сохранить эстетичный вид помещения, не нарушая гармонии его интерьера, и облегчить монтаж, рекомендуется выбирать радиатор отопления с нижней подводкой, который практически всегда укомплектован встроенным терморегулятором. Батареи этого типа бывают панельные и стальные с 1-3-х нагревательными панелями.

В каких системах отопления используется

Однотрубная и двухтрубная системы отопления

Нижнее подключение радиаторов отопления применяется для следующих СО:

• Однотрубные линии. В этом случае организовывается байпасная разводка, что помогает предотвратить неравномерный нагрев цепи радиаторов, где близлежащие прогреваются до максимума, а последующие не получают необходимого запаса тепла.
• Двухтрубные магистрали. Для этого варианта используется разводка «бинокль» с применением запорных или регулирующих клапанов. Прогрев радиаторов происходит равномерно, поэтому температурная компенсация не требуется.
• Комбинированный узел. Обеспечивается внутренним байпасным каналом и монтируется как в одно-, так и в двухтрубные системы.

На каждый радиатор необходимо устанавливать воздухоотводчик. При выборе нижнего подключения необходимо предусматривать тот фактор, что потеря тепла увеличивается в среднем на 15%.

Преимущества и недостатки

Радиаторы с нижней подводкой отопления гармонично сочетаются с любым интерьером

Радиаторы отопления с нижней подводкой отличаются следующими достоинствами:

• экономия материалов, для стыковки радиатора необходимо только два коротких вывода;
• эстетичность и гармоничное сочетание с любым интерьером, трубопровод, выходящий из стены практически незаметен, также конструкция не создает помех во время мытья пола;
• равномерное распределение теплоносителя по батарее за счет применения вертикального байпаса и возможность управления интенсивностью поступления воды за счет запорно-регулирующей арматуры;
• простота воплощения в жизнь любого дизайнерского решения;
• обеспечение беспрепятственного доступа к контролирующим элементам и втулкам;
• быстрый нагрев нижней части.

В случае возникновения дефекта в трубах потребуется производить демонтаж полов

Помимо преимуществ радиаторы с нижним подключением имеют некоторые недостатки:

• не подходит для самотечного теплоснабжения;
• в обязательном порядке устанавливается воздушный отводный клапан;
• для беспрерывной циркуляции жидкости необходим подпорный насос;
• неравномерный нагрев частей регистров;
• для устранения дефектов на трубах потребуется демонтаж полов и нарушение целостности отделки;
• зависимость от наличия энергоснабжения.

Перед выбором нижнего подключения радиаторов стоит оценить все за и против и только после этого приступать к монтажу.

Какие радиаторы используются

К преимуществам стальных панельных радиаторов относят небольшой вес и привлекательные внешние характеристики

Для нижнего подключения существуют некоторые требования, которым должны соответствовать радиаторы, так как в этом случае теплоноситель распределяется по сплошной зоне и привычные секционные конструкции здесь не подойдут.

Панельные

Производятся из алюминиевых сплавов. Специальные П-образные ребра увеличивают площадь нагрева и теплоотдачи. Лицевая сторона сделана в виде цельной панели. К главным преимуществам такой батареи относят: небольшой вес, привлекательные внешние характеристики, экономия энергоресурсов, невысокая цена, широкий ассортимент моделей, долговечность.

Для социальных учреждений: больниц, школ, детских садов выпускаются специальные варианты с более гладкой поверхностью, которые облегчают регулярный уход.

Из профилированной стали

Трубчатый радиатор из стальной профильной трубы

Простые по конструкции панели прямоугольной формы могут быть разного размера. Батарея состоит из нескольких пластин соединенных сваркой, внутри которых размещены вертикальные продолговатые каналы, предназначенные для циркуляции горячей жидкости. Для повышения теплоотдачи используются П-образные стальные ребра.

Такая батарея обладает целым рядом достоинств: длительный срок службы, более 25 лет, совместимость с большинством типов котлов, нет строгих ограничений по выбору теплоносителя, эстетичность, простота монтажа.

Так как радиаторы из профилированной стали склонны к быстрому загрязнению, во время монтажа рекомендуется параллельно устанавливать грязевые фильтры.

Приобретая конструкцию, важно серьезно отнестись к качеству покрытия, которое должно хорошо защищать выбранный экземпляр от коррозии и сохранять свои первоначальные характеристики на протяжении многих лет эксплуатации при интенсивном термическом воздействии, где максимальная температура достигает 130°С.

Расходники для нижней подводки

Монтаж батарей с нижним подключением отличается относительной простотой, если предварительно позаботиться о необходимой арматуре и других расходниках:

• фитинги;
• набор переходников;
• средства упаковки;
• гильзы под пайку;
• термостатирующие, регулировочные клапаны;
• резьбовые «американки»;

  Кран Маевского для спуска воздуха

• запорная арматура, устанавливается на входе, выходе, шаровые краны позволяют перекрывать поступление теплоносителя в радиатор и регулировать интенсивность поступления жидкости;
• заглушка, предназначена для четвертого входа в батарее, выкрашена в белый цвет и не портит общий облик конструкции;
• пакля или уплотнительная паста;
• кран Маевского, является воздухоотводом, чаще всего поставляется в комплекте с переходниками.

Перечень зависит от типа выбранного радиатора. Также используются крепежные материалы в виде крюков, кронштейнов, напольных установок.

Особенности монтажа

Нижнее подключение радиатора с боковым отводом

Существует три метода нижнего подключения:

• использование обычных батарей с нижними отверстиями;
• применение специальных радиаторов с характерной конструкцией;
• посредством набора комплектующих в нижней части выбранной модели.

Провести монтаж можно разными способами.

С боковыми отводами

Трубы размещаются снизу внутри полового покрытия или над полом. Радиатор крепиться на стене и к нему проводится трубопровод. Для облегчения процесса демонтажа с каждой стороны устанавливается запорная арматура.

С переходником

Если нет возможности подвести трубопровод к батарее с обеих сторон, используется переходник, который вставляется в отверстие снизу, а сверху проводится трубка с антикоррозийными свойствами.

С удлинителем потока

Удлинитель потока для радиатора

Этот тип монтажа не совместим с самотечными системами. Удлинитель потока монтируется в нижнее отверстие отопительного изделия. При этом не предусмотрено никаких отводов к верхней части модели.

Самым оптимальным нижним подключением является установка снизу, для этого приобретается специализированный радиатор, который уже обеспечен терморегулятором, двумя патрубками с нужным направлением и возможностью внедрения переходника направления потока.

При любом способе подключения батарея должна быть расположена в 10 см от пола, подоконника и в 5 см от стены. В зависимости от схемы трубопровод укладывается под пол, в стене, между половым покрытием и радиатором. Выбранный метод монтажа не влияет на эффективность работы отопления.

биметаллический, стальной, алюминиевый, напольный, видео-инструкция по установке своими руками, узел подключения, фото и цена

Подводка к радиатору отопления бывает трех типов:

• боковая односторонняя;
• перекрестная;
• расположенная снизу.

Панельная батарея в интерьере жилого помещения

Схема установки отопительных приборов

Каждая из перечисленных разновидностей имеет характерные преимущества и некоторые недостатки,которые нужно учесть, как при выборе отопительного оборудования, так и при проектировании отопительной системы.

• Например, самым распространенным на сегодняшний день является боковой односторонний способ подключения. Это во многом объясняется расположением труб в квартирах с типовой планировкой.
• Перекрестный способ, как правило, применяется для подключения устройств с большим межосевым расстоянием или увеличенным количеством секций.
• Напольный способ актуален в том случае, если выполняется подключение отопительных приборов к трубам, проведенным снизу.

Итак, каждый из ранее перечисленных способов актуален применительно к той или иной ситуации. Рассмотрим подробнее, как выполняется подключение радиаторов с нижней подводкой.

Основные сведения

Так выглядят алюминиевые радиаторы с нижней подводкой

Современные напольные радиаторы с нижней подводкой актуальны в том случае, если трубы отопления проведены под полом. Надо сказать, что сегодня,при обустройстве новых квартир и домов, в большинстве случаев практикуется скрытая прокладка труб,а значит необходимы отопительные приборы, рассчитанные на такой тип подключения.

Важно: Выбрав этот способ установки отопительных приборов, необходимо использовать специальный узел подключения для радиаторов с нижней подводкой. Такой подход к проведению монтажных работ позволит предупредить угрозу затопления в случае аварии и утраты соединениями герметичности.

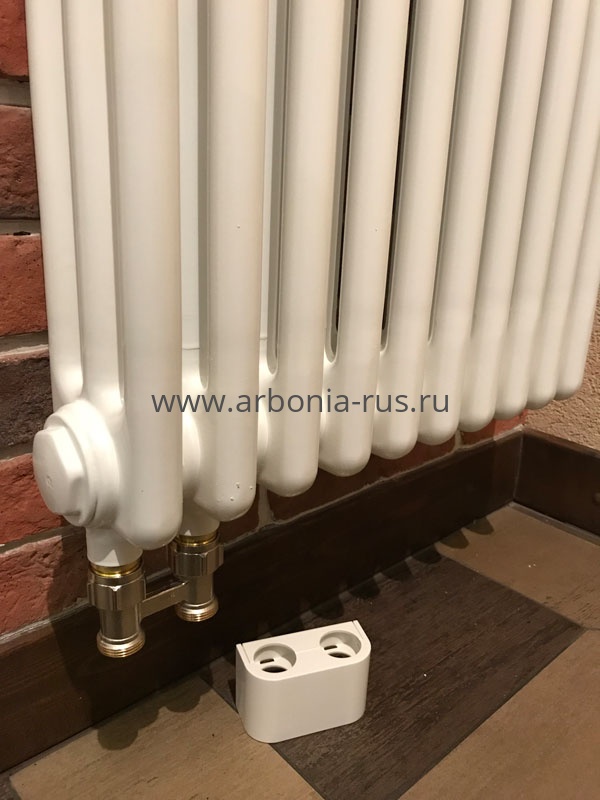

На фото узел для подсоединения труб

Как уже было сказано, каждому способу подключения свойственны не только преимущества, но и некоторые недостатки. В данном случае недостатком является снижение энергоэффективности батареи примерно на 10%, в сравнении с аналогами, подключенными по другой схеме.

Тем не менее,потерю эффективности можно компенсировать правильным выбором отопительного прибора. В продаже представлен широкий ассортимент батарей, которые отличаются как типом применённых при изготовлении материалов, так и степенью энергоэффективности.

Поэтому,для того чтобы при использовании автономной отопительной системы с подключением батарей снизу, в помещении не было холодно, следует приобретать алюминиевые или металлические устройства, которые более интенсивно высвобождают тепло.

Чем вызвана необходимость применения батарей с подключением внизу

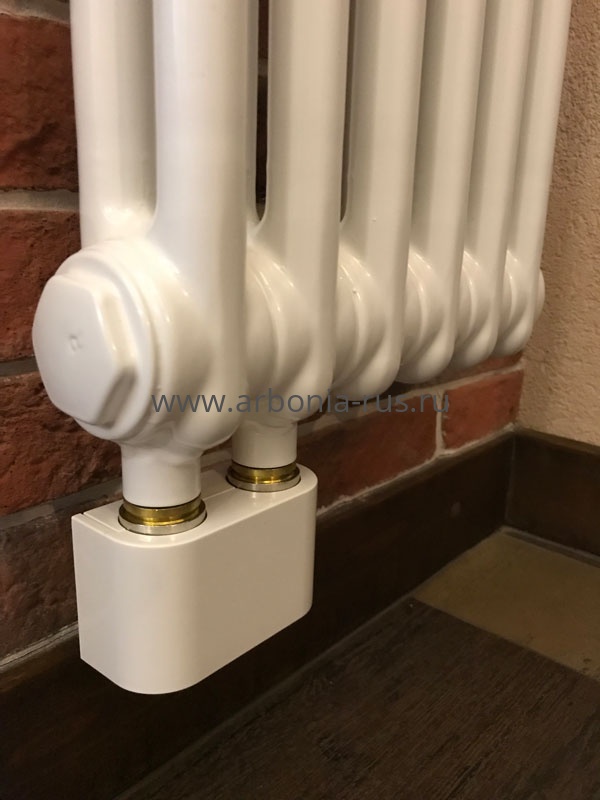

Узел для подсоединения труб в собранном состоянии

Как уже было сказано, основная причина, по которой проводится установка биметаллических радиаторов с нижней подводкой, это расположение труб под полом. Но, оказывается эта причина не единственная.

Присоединение, выполненное внизу,выглядит более эстетично, чем боковое или перекрёстное. Дело в том, что интерьер, оформленный таким образом, смотрится гораздо аккуратнее и гармоничнее.

Подключение снизу более практично, так как может быть выполнено своими руками с использованием специального узла или напрямую. Если используется специальный узел,то батарею можно отключить от системы без необходимости в сливе воды. Это более чем актуально, если возникала потребность в ремонте одного из устройств при функционирующей системе.

Необходимость в подсоединении снизу может быть вызвана конструкционными особенностями самой батареи. Так, например, некоторые трубчатые или панельные модели в стоковой комплектации имеют входные отверстия, расположенные не по бокам, а внизу.

Важно: Штатными приспособлениями для нижней подводки комплектуются отопительные приборы,изготовленные из стали. Биметаллические и алюминиевые батареи штатным узлом, необходимым для подсоединения к трубам снизу, по большему счету не комплектуются. В итоге этот узел необходимо приобретать отдельно и крепить к нижним боковым отводам, предусмотренным в стандартной комплектации.

Типы отопительных приборов

Пример того как могут быть установлены биметаллические радиаторы с нижней подводкой

В штатной комплектации не все типы батарей оснащены всем необходимым для нижнего подключения. Если выбираете отопительные приборы, которые с завода оборудованы узлом для присоединения к трубам, проложенным в полу, самое время обратить внимание на стальные радиаторы с нижней подводкой.

Эта категория отопительных приборов представлена в продаже следующими модификациями:

1. Панельные батареи, которые, в соответствии с конфигурацией, подразделяются на следующие модели:

• гладкие;
• профильные;
• гигиенические.

Профильные модели широко применяются в быту. Эти устройства несложно опознать по коробчатому кожуху с выштамповкой на лицевой стороне,выполненной в форме вертикальных полос. Эта модификация популярна, так как ее цена наиболее доступна, а кроме того декоративная выштамповка придает прибору особую привлекательность.

Гладкие и гигиенические модели несложно опознать по отсутствию выштамповок. Такие отопительные приборы в быту применяются редко, так как в основном устанавливаются в медицинских учреждениях, зданиях общественного назначения и т.д.

Характерными особенностями этих батарей является простота ухода, так как их несложно очищать от пыли и отмывать от различных загрязнений.

2. Трубчатые батареи, также, как и панельные, изготавливаются из стали, но при этом выглядят более привлекательно. Трубки, из которых собран обогревающий прибор являются совмещёнными секциями, по которым циркулирует теплоноситель.

Стальная трубчатая батарея

Такие модели в штатной комплектации могут быть оснащены фитингами для подключения к трубам, проложенным в полу или в нижней части стен.

Как можно подвести трубы снизу

Алюминиевые и биметаллические радиаторы отопления с нижней подводкой в штатной комплектации встречаются нечасто, а потому может потребоваться приобретение специального узла, посредством которого выполняется подключение.

В этом случае нужно учесть, что нижнее подключение может быть следующих типов:

• Одностороннее присоединение, при которой обе трубы присоединяются,с одной стороны. Это наиболее востребованное решение так как трубы на подачу и на обратку при скрытой подводке располагаются с зазором 10-20 см. Преимуществом такого типа подсоединения является аккуратность всей конструкции.
• Разностороннее присоединение предполагает подключение труб по разные стороны батареи. Такое решение встречается нередко и чаще всего продиктовано особенностями конфигурации отопительной системы.

Особенности проведения монтажных работ

Монтаж обогревающих приборов и, например, установка биметаллических радиаторов с боковой подводкой мало чем отличаются друг от друга.

• Установка батареи выполняется на специальные кронштейны, которые подбираются в соответствии с типом радиатора.
• Размещая батарею, убедитесь в том, что зазор снизу не превышает 20 см, но и не меньше 10 см. Если зазор меньше чем это нужно, будет трудно проводить уборку. Если зазор больше, чем это нужно, возможно образование холодных участков, что негативно скажется на конвекции воздуха.
• Фитинги накручиваются с использованием фум-ленты в качестве уплотнителя.

Вывод

Итак, мы рассмотрели, какова инструкция присоединения отопительных приборов к нижней подводке. Остались вопросы, требующие пояснений? Больше полезной информации вы найдёте, посмотрев видео в этой статье.

Подключение радиаторов снизу, из-под пола

Трубы отопления можно проложить под полом, оставив стены свободными, а радиаторы подключить снизу. При этом применяется гибкая металлопластиковая или полимерная труба. Более дешевый вариант – прокладка полипропиленового трубопровода вдоль стен на уровне плинтуса. Как в этих случаях подключить радиаторы снизу, наиболее дешево и эстетично…

Подключение радиатора снизу с помощью изгиба трубы

Простейшее и недорогое подключение радиаторов с нижними штуцерами, – с помощью плавного изгиба металлопластиковой трубы в месте выхода из-под пола.

Применяются специальные держатели трубопровода, которыми обеспечивается фиксированный изгиб трубы, чтобы она не переломилась при укладке стяжке. Этот кронштейн фиксируется к конструкциям с помощью саморезов.

Труба отопления изгибается строго по заданному радиусу.

Даже если разводка выполнена более дешевым полимерным трубопроводом, для подключения радиаторов снизу с помощью изгиба трубы в держателе, используются отрезки металлопластиковой трубы, как более надежной и эстетичной.

Дешевый и простой способ доступный каждому монтажнику. На радиаторах снизу устанавливается блок кранов и штуцера подключения, которыми иногда комплектуются сами радиаторы, или их можно приобрести отдельно.

Подключение со стороны стены со штробой

Короткая вертикальная штроба в несущих стенах часто допускается проектами домов, что дает возможность спрятать трубы отопления.

При этом металлопластиковая труба изгибается полукольцом диаметром 15 – 25 см и выводится к точке стыковке со стороны стены. Применяются уголковые краны на радиаторах или дополнительно к обычным кранам ставятся хромированные стальные уголки…

• В любых вариантах подключения радиаторов снизу, на стены предварительно навешиваются сами радиаторы, выверяются точки нахождения штуцеров и кранов, а затем к ним уже выводятся трубы…

Подключение радиаторов снизу с использованием короткой штробы в стене в последнее время стал самым популярным вариантом из-за дешевизны и лучшей эстетики и надежности – трубы почти полностью не видны и спрятаны в стене.

• Прокладка металлопластиковых или полимерных труб в конструкциях выполняется только в теплоизоляционном кожухе.

Нижнее подключение обычных радиаторов по схеме «низ – низ»

Радиаторы с нижним расположением штуцеров более сложные и дорогие. Но можно применить и обычные бюджетные радиаторы с боковыми выходами, подключив их отводками снизу. Сделать это предельно просто – достаточно вывести в нужных точках из-под пола металлопластиковую трубу, для чего лучше всего воспользоваться пластиковыми кронштейнами с фиксированным изгибом, как в предыдущих случаях.

На радиаторах лучше поставить уголковые краны, для уменьшения габаритов фитингов.

Но подключение «низ-низ» уменьшает энергоотдачу радиаторов на 10 и более процентов. Поэтому иногда подключают к верхнему штуцеру той же металлопластиковой трубой от пола, чтобы обеспечить схему движения теплоносителя «с боку» или «по диагонали».

Но более надежное, прочное и эстетичной подключение обычных радиаторов можно сделать с помощью специального набора фитингов.

Применение стальной Г-образной трубки для подключения через штробу. Требуется специальный инструмент…

Подключение обычных радиаторов стальными трубками

Существуют специальные наборы трубок и фитингов из нержавеющей стали для подключения обычных радиаторов к трубам, находящимся под полом. Набор выручит, если уже имеются радиаторы с боковым подключением, а трубопровод находится внизу. Но его стоимость нивелирует разницу в цене с радиаторами, оборудованными нижними штуцерами, поэтому последние остаются более предпочтительными.

Как подключать с помощью стальных трубок радиаторы с боковыми выходами покажет специалист на видео.



Нижнее подключение с помощью полипропилена

Полипропиленовые трубы нельзя замоноличивать, а их стыки также не желательно прятать в конструкциях за ограждениями. Обычная прокладка полипропилена – на уровне плинтуса устанавливаются две трубы, обратка обычно ниже.

При этом радиаторы подключаются подводками снизу. Могут применяться и алюминиевые радиаторы с боковыми выходами.

Нижнее подключение радиаторов с помощью полипропиленовых труб доступно любому домашнему мастеру в виду простоты сварки комплектующих.

Верхняя труба обходится простым наклоном подводящего патрубка от нижней трубы.

Как подключить радиаторы снизу фирменным комплектом

Радиаторы с нижним подключением можно подключать также и с помощью Г-образных и Т-образных трубок из нержавеющей стали с их предварительной обрезкой по длине, развальцовкой специальным аппаратом… Применяются фирменные комплектующие для уплотнения.

Данные способ наиболее дорогостоящий, ввиду применения нержавеющей стали и специальных фитингов, а также использования недешевых специальных инструментов. Но зато в дизайн добавляется стальной блеск точных подводок к радиаторам снизу…











плюсы и минусы, особенности монтажа, обзор популярных моделей

Одним из важнейших этапов монтажа системы отопления является подключение батарей. Технологии проведения этой процедуры могут применяться разные. Очень часто специалисты, к примеру, используют нижнее подключение радиаторов. Такая методика имеет как свои плюсы, так и минусы. Производиться нижнее подключение радиаторов отопления, в свою очередь, также может несколькими способами.

Основное преимущество технологии

Разводка труб при монтаже системы отопления выполняется чаще всего открытым способом. Конечно, можно спрятать магистрали и в стены. Однако процедура эта — очень трудоемкая и затратная. Проходящие же прямо на виду трубы в любом случае очень сильно портят внешний вид помещения.

Нижнее подключение радиаторов отопления позволяет сделать магистрали максимально незаметными. Прокладываются трубы в данном случае или по самому низу стены, или же и вовсе под полом.

Какие еще плюсы имеет методика

Кроме возможности сделать интерьер квартиры более привлекательным, нижняя прокладка труб отличается еще и следующими преимуществами:

Имеется у этой технологии и еще один безусловный плюс. Владельцу дома обычно не требуется дополнительно приобретать терморегулятор. На радиаторах отопления с нижним подключением он чаще всего уже установлен изначально.

Недостатки способа

Конечно же, у нижнего подключения батарей имеются не одни только плюсы. Есть у этой методики и определенные недостатки. К таковым можно отнести в первую очередь:

• необходимость установки на каждый радиатор воздухоотводчика;

• менее эффективный и равномерный прогрев помещений в сравнении с другими способами подключения.

Потери тепла при использовании такого подключения могут достигать 15 %. Это, конечно же, очень много. Используется нижнее подключение радиаторов отопления в основном только в системах принудительного типа. Для самотечных эту технологию обычно не применяют. Использоваться она в данном случае может только при наличии специального разгонного контура. То есть при нижнем подключении в гравитационной системе создается искусственный перепад высот. От котла магистраль поднимается почти под потолок. Затем она опускается до уровня окон. Далее уже выполняется разводка на радиаторы.

Какие схемы принудительной системы отопления могут использоваться

В домах монтируются в основном две разновидности подобных коммуникационных систем: двухтрубные и однотрубные. В первом случае, пройдя по кольцу, вода возвращается к котлу уже охлажденной. Такие системы используются в основном только для небольших жилых домов или же дач.

В двухтрубных схемах монтируется 2 кольца магистралей. Такая конструкция позволяет отапливать помещения с большей эффективностью. В данном случае к каждой батарее подходит по 2 трубы. Нижнее подключение радиаторов отопления применяется в обоих этих схемах.

Какие батареи можно использовать

Входной и выходной патрубок у радиаторов с нижним подключением расположены, соответственно, в нижней части. На рынке также существуют и универсальные батареи. В них имеется по четыре отверстия для подключения магистралей. Такие радиаторы можно врезать в систему любыми способами. Разумеется, допускается использовать их и для нижнего подключения. Оставшиеся два выхода в данном случае просто закрываются надежными заглушками.

Иногда для нижнего подключения используются и радиаторы, предназначенные для боковой врезки. Однако в этом случае приходится дополнительно использовать специальный монтажный комплект.

В зависимости от типа приобретенных радиаторов, таким образом, могут использоваться три основных технологии их нижнего подключения. Собственно, сами трубы в данном случае допускается прокладывать как непосредственно по стене, под самими радиаторами, так и внутри последней или же под полом. При монтаже системы отопления в первую очередь крепят к стенам сами радиаторы. И только потом к ним подводят трубы.

Виды батарей

Изготавливаться радиаторы с нижним подключением могут из разных материалов. Чугунные модели этого типа на рынке встречаются редко. В большинстве случаев батареи с нижним подключением производятся из стали или алюминия. Такие модели стоят относительно недорого и при этом имеют современный внешний вид и отличаются надежностью. Однако наибольшей популярностью у потребителей пользуются все же биметаллические радиаторы отопления с нижним подключением. Изготавливаются такие батареи с использованием одновременно алюминия и стали. Собственно, поэтому они и называются биметаллическими. Стоят такие радиаторы дороже стальных. Но при этом цена на них обычно меньше, чем на алюминиевые.

Стальные радиаторы отопления с нижним подключением, как и с односторонним или диагональным, имеют один довольно-таки серьезный недостаток. Со временем они начинают ржаветь. Алюминиевые модели также служат не слишком долго. К тому же такие батареи нельзя использовать при наличии в теплоносителе большого количества примесей. Биметаллические радиаторы подобных недостатков лишены.

Наиболее популярные модели с нижним подключением

Эффективной система отопления в доме будет, конечно же, только при условии выбора качественного оборудования. Касается это в том числе и радиаторов. Батареи с нижним подключением выпускают сегодня практически все компании, специализирующиеся на производстве подобной продукции. В большинстве случаев на отечественный рынок ими поставляются модели вполне достойного качества. Но самые лучшие отзывы потребителей заслужили все же батареи с нижним подключением таких марок, как:

• «Керми».

• «Рифар».

Радиаторы «Керми»: плюсы и минусы

Батареи этой марки выпускаются одноименной немецкой компанией. К их безусловным преимуществам относят отличное качество сборки и относительно невысокую стоимость. Радиаторы отопления «Керми» с нижним подключением оборудуются термостатом. Регуляторы температуры в комплект поставки этих батарей не входят. Используют батареи «Керми» с нижним подключением обычно только для врезки в двухтрубные системы. Можно применять их и в однотрубных схемах. Однако в этом случае монтаж производится с использованием специальной арматуры. Маркируются модели с нижним подключением «Керми» как FKV.

Радиаторы «Рифар»

Батареи этой марки выпускаются российской компанией. В комплект поставки радиаторов «Рифар», помимо всего прочего, входит регулирующий термостат. Наибольшей популярностью у потребителя пользуются биметаллические батареи этой марки. К плюсам радиаторов отопления «Рифар» с нижним подключением относят в том числе и простоту монтажа. Установить модели этой марки при необходимости можно без привлечения специалистов — самостоятельно. Батареи с нижним подключением «Рифар» маркируются производителем как Ventil.

Особенности навески

Крепятся радиаторы к стене, в том числе и при нижнем подключении, обычно на кронштейны. При этом используется строительный уровень. Вешают батареи на стены при нижнем подключении чаще всего с небольшим уклоном в сторону обратки. Такой способ монтажа позволяет эффективнее удалять пузыри воздуха из системы. Но можно закрепить радиаторы на стене и строго горизонтально.

В данном случае ориентироваться следует на рекомендации самого производителя батарей. Чаще всего компании, выпускающие подобное оборудование, советуют устанавливать его с уклоном в 3-4 мм. Именно таким образом в большинстве случаев монтируются алюминиевые радиаторы отопления с нижним подключением. Модели этого типа очень чувствительны к наличию воздуха в теплоносителе. Реагируя с ним, алюминий начинает быстро окисляться.

Основные правила монтажа

Располагать батареи, в том числе и при нижнем подключении, следует правильно. Нормативы в данном случае должны соблюдаться такие:

1. От пола радиатор должен находиться на расстоянии не менее чем в 10-12 см. Это обеспечит беспрепятственную уборку помещения, а также наиболее эффективный теплообмен.

2. Расстояние от батареи до подоконника не должно быть меньше 8-10 см. В противном случае нельзя будет получить оптимальный тепловой поток.

3. От стены радиатор должен отстоять минимум на 2 см. Иначе часть тепла от него будет расходоваться на прогрев стены, а не помещения.

Врезка в систему

В радиаторах «Керми» и «Рифар» с нижним подключением входное и выходное отверстия расположены с одной стороны. Подача горячей воды в данном случае производится в крайнюю правую секцию. Уходит остывшая вода через вторую секцию. Патрубки у таких радиаторов расположены вертикально — по направлению к полу. У универсальных батарей они обычно находятся по обоим их краям внизу. Располагаются патрубки в данном случае горизонтально.

Если врезка универсального радиатора отопления производится в однотрубную систему, обязательно дополнительно используется байпас. По обеим сторонам от каждой батареи при этом устанавливаются краны-американки. Монтируются они на горизонтальные патрубки. При их перекрытии вода начинает идти по трубе байпаса. Это позволяет в случае необходимости заменить или отремонтировать батарею без отключения всей системы.

В универсальном радиаторе в один из верхних выходов также монтируется кран Маевского. Оставшееся отверстие закрывается заглушкой.

Батареи с нижним подключением просто врезаются в систему с помощью сгонок. Байпас при этом не применяется. Нижнее подключение радиаторов отопления в двухтрубной системе в данном случае предполагает, помимо всего прочего, использование вентиля. Последний присоединяется к сгону. Такая же схема применяется и при врезке в двухтрубную систему универсальных батарей. В однотрубной системе, как уже упоминалось, при применении радиаторов с нижним подключением используется специальная арматура.

На заключительном этапе в любом случае производится опрессовка всей системы. Воздух при этом стравливается через кран Маевского. При обнаружении протечек проводятся коррекционные работы.

схема подключения биметаллических, алюминиевых и стальных батарей с нижней подводкой

Радиаторы отопления с нижним подключением не только прогреют ваше жилье в зимний период, но и гармонично впишутся в обстановку. Трубы скрываются под полом, а вся система отопления не портит интерьер.

На качество отопления помещения не влияет ни боковая, ни нижняя схема подключения радиаторов. Тепло распределяется равномерно в обоих случаях. Однако нижняя схема смотрится изящней. В этой статье мы расскажем именно о ней.

Виды систем

Прежде чем установить батареи, нужно определиться с отопительной системой. Она бывает однотрубной и двухтрубной.

Однотрубная

Однотрубную схему чаще всего используют в высотных домах. Для её установки не нужно много деталей и усилий. Но регулировать прогревание батареи в однотрубной системе нельзя, потому что показатели задаются заранее, и изменить их впоследствии невозможно.

Есть у неё и ещё один существенный недостаток – воздушные пробки. Поэтому в каждом высотном доме система отопления снабжена специальными кранами для спускания воздуха.

Тем не менее у однотрубной системы много достоинств:

1. На чердаке трубы не устанавливают, поэтому тепло сохраняется лучше.
2. Подключать батареи можно до завершения строительства.
3. Благодаря уровневому обогреву, температура помещения не зависит от того, что происходит на других этажах.
4. Чтобы сэкономить пространство, можно размещать управление отоплением в одном месте.
5. Можно регулировать температуру в различных комнатах по-разному.

Двухтрубная

В двухтрубной системе по одной трубе поступает горячая вода, а после охлаждения вытекает по другой. При этом батареи укладываются параллельно. В такой системе можно регулировать температуру в помещении. Для этого конструкцию оснащают вентилями.

Для установки двухтрубного подключения с нижней подводкой понадобится больше деталей, чем для верхнего. Зато благодаря вертикальному соединению приборов по стояку, не образовываются воздушные пробки.

Таким образом решаются сразу две проблемы. Во-первых, поступающая вода горячее сточной. Во-вторых, компенсируется высокое давление в многоэтажных домах.

Выбираем радиатор

Теперь настало время подобрать радиатор. Итак, батареи отопления бывают:

• чугунные;
• алюминиевые;
• стальные;
• биметаллические.

Биметалл

Сегодня очень популярны биметаллические радиаторы, которые можно подсоединить собственными силами при помощи переходных устройств. Купить их можно в любом специализированном или интернет-магазине. Чтобы установить такую батарею отопления правильно, достаточно внимательно изучить схему подключения. С этим справятся даже те, кто раньше не сталкивался с монтажом.

Биметаллические радиаторы выполнены из двух типов металла. Снаружи – алюминий, внутри – сталь. Такой радиатор:

Отлично сохраняет тепло

Благодаря стали, из которой выполнена внутренняя поверхность биметаллической батареи, контакт с водой максимально безопасен. Сталь прекрасно проводит тепло, поэтому алюминиевое покрытие легко нагревается и нагревает воздух в помещении.

Безопасен

Зоны контакта защищены специальными прокладками. Поэтому они безопасны в конструкциях с любой подводкой.

Прочен и долговечен

Биметаллические батареи выдерживают высокое давление. Неочищенная вода, циркулирующая по ним, не разрушает конструкцию изнутри. Стало быть, вам не придётся разбирать напольное покрытие из-за аварии.

Отлично выглядит

Секции биметаллического радиатора качественно и красиво собраны. Поэтому он будет хорошо смотреться в любой обстановке.

Алюминиевый радиатор

В отличие от биметаллической батареи, в алюминиевой нет внутреннего стального сердечника. За счёт этого алюминиевые батареи отопления весят существенно меньше, но подвержены внутренней коррозии от высокого содержания щёлочи в проточной воде.

Стальной

Стальные батареи весят не в пример больше алюминиевых. Казалось бы, чем внушительней – тем надёжней. К сожалению, это не так. Толщина стенок стального радиатора варьируется от 1,25 до 2,5 см. Не факт, что он выстоит против коррозии. К тому же стальные батареи рассчитаны на невысокое давление.

Поэтому устанавливать их в многоэтажных домах не рекомендуется.

Как подключить радиатор

Подключить радиатор можно несколькими способами:

• по диагонали;
• по параллели;
• по последовательному принципу;
• прикрепить батареи к прибору сбоку;
• нижнее подключение.

Вид подключения при нижней подводке к радиатору.

Ещё один способ — использовать блок нижнего подключения, с которым радиатор отсоединяется от сети без слива воды. То есть в остальных местах отопительная система продолжает исправно функционировать.

Установка радиаторов с нижней подводкой

Как мы обещали в начале статьи, рассмотрим устройства с нижней подводкой подробнее. Монтировать их можно по-разному:

• односторонне;
• разносторонне;
• от низа к низу;
• центровое подключение.

Не забывайте, что радиаторы отопления отвечают за рассеивание теплого воздуха, который мешает холодному проникнуть в помещение. Поэтому устанавливать их нужно там, где холоднее. Чаще всего приборы крепят под окном.

1. Вот несколько принципов, по которым нужно монтировать батареи с нижним подключением:
2. Отдаленность от края подоконника до верхнего края прибора не должна быть меньше 11 см.
3. От пола до нижнего края устройства — не меньше 13 см.
4. Отдаление от стены на 2-3 см.

После того как подберёте правильное место для монтажа, зафиксируйте мультифлексы гайками на отвесной части конструкции. Снизу закрепите трубу.

Как самостоятельно подключить радиатор отопления с нижней подводкой

Любая система отопления требует правильного выбора схемы подключения. Это поможет организовать более эффективную подачу теплоносителя с минимальными потерями мощности. Для тех, кто хочет сохранить эстетичный вид помещения, не нарушая гармонии его интерьера, и облегчить монтаж, рекомендуется выбирать радиатор отопления с нижней подводкой, который практически всегда укомплектован встроенным терморегулятором. Батареи этого типа бывают панельные и стальные с 1-3-х нагревательными панелями.

В каких системах отопления используется

Однотрубная и двухтрубная системы отопления

Нижнее подключение радиаторов отопления применяется для следующих СО:

• Однотрубные линии. В этом случае организовывается байпасная разводка, что помогает предотвратить неравномерный нагрев цепи радиаторов, где близлежащие прогреваются до максимума, а последующие не получают необходимого запаса тепла.
• Двухтрубные магистрали. Для этого варианта используется разводка «бинокль» с применением запорных или регулирующих клапанов. Прогрев радиаторов происходит равномерно, поэтому температурная компенсация не требуется.
• Комбинированный узел. Обеспечивается внутренним байпасным каналом и монтируется как в одно-, так и в двухтрубные системы.

На каждый радиатор необходимо устанавливать воздухоотводчик. При выборе нижнего подключения необходимо предусматривать тот фактор, что потеря тепла увеличивается в среднем на 15%.

Преимущества и недостатки

Радиаторы с нижней подводкой отопления гармонично сочетаются с любым интерьером

Радиаторы отопления с нижней подводкой отличаются следующими достоинствами:

• экономия материалов, для стыковки радиатора необходимо только два коротких вывода;
• эстетичность и гармоничное сочетание с любым интерьером, трубопровод, выходящий из стены практически незаметен, также конструкция не создает помех во время мытья пола;
• равномерное распределение теплоносителя по батарее за счет применения вертикального байпаса и возможность управления интенсивностью поступления воды за счет запорно-регулирующей арматуры;
• простота воплощения в жизнь любого дизайнерского решения;
• обеспечение беспрепятственного доступа к контролирующим элементам и втулкам;
• быстрый нагрев нижней части.

В случае возникновения дефекта в трубах потребуется производить демонтаж полов

Помимо преимуществ радиаторы с нижним подключением имеют некоторые недостатки:

• не подходит для самотечного теплоснабжения;
• в обязательном порядке устанавливается воздушный отводный клапан;
• для беспрерывной циркуляции жидкости необходим подпорный насос;
• неравномерный нагрев частей регистров;
• для устранения дефектов на трубах потребуется демонтаж полов и нарушение целостности отделки;
• зависимость от наличия энергоснабжения.

Перед выбором нижнего подключения радиаторов стоит оценить все за и против и только после этого приступать к монтажу.

Какие радиаторы используются

К преимуществам стальных панельных радиаторов относят небольшой вес и привлекательные внешние характеристики

Для нижнего подключения существуют некоторые требования, которым должны соответствовать радиаторы, так как в этом случае теплоноситель распределяется по сплошной зоне и привычные секционные конструкции здесь не подойдут.

Панельные

Производятся из алюминиевых сплавов. Специальные П-образные ребра увеличивают площадь нагрева и теплоотдачи. Лицевая сторона сделана в виде цельной панели. К главным преимуществам такой батареи относят: небольшой вес, привлекательные внешние характеристики, экономия энергоресурсов, невысокая цена, широкий ассортимент моделей, долговечность.

Для социальных учреждений: больниц, школ, детских садов выпускаются специальные варианты с более гладкой поверхностью, которые облегчают регулярный уход.

Из профилированной стали

Трубчатый радиатор из стальной профильной трубы

Простые по конструкции панели прямоугольной формы могут быть разного размера. Батарея состоит из нескольких пластин соединенных сваркой, внутри которых размещены вертикальные продолговатые каналы, предназначенные для циркуляции горячей жидкости. Для повышения теплоотдачи используются П-образные стальные ребра.

Такая батарея обладает целым рядом достоинств: длительный срок службы, более 25 лет, совместимость с большинством типов котлов, нет строгих ограничений по выбору теплоносителя, эстетичность, простота монтажа.

Так как радиаторы из профилированной стали склонны к быстрому загрязнению, во время монтажа рекомендуется параллельно устанавливать грязевые фильтры.

Приобретая конструкцию, важно серьезно отнестись к качеству покрытия, которое должно хорошо защищать выбранный экземпляр от коррозии и сохранять свои первоначальные характеристики на протяжении многих лет эксплуатации при интенсивном термическом воздействии, где максимальная температура достигает 130°С.

Расходники для нижней подводки

Монтаж батарей с нижним подключением отличается относительной простотой, если предварительно позаботиться о необходимой арматуре и других расходниках:

• фитинги;
• набор переходников;
• средства упаковки;
• гильзы под пайку;
• термостатирующие, регулировочные клапаны;
• резьбовые «американки»;

  Кран Маевского для спуска воздуха

• запорная арматура, устанавливается на входе, выходе, шаровые краны позволяют перекрывать поступление теплоносителя в радиатор и регулировать интенсивность поступления жидкости;
• заглушка, предназначена для четвертого входа в батарее, выкрашена в белый цвет и не портит общий облик конструкции;
• пакля или уплотнительная паста;
• кран Маевского, является воздухоотводом, чаще всего поставляется в комплекте с переходниками.

Перечень зависит от типа выбранного радиатора. Также используются крепежные материалы в виде крюков, кронштейнов, напольных установок.

Особенности монтажа

Нижнее подключение радиатора с боковым отводом

Существует три метода нижнего подключения:

• использование обычных батарей с нижними отверстиями;
• применение специальных радиаторов с характерной конструкцией;
• посредством набора комплектующих в нижней части выбранной модели.

Провести монтаж можно разными способами.

С боковыми отводами

Трубы размещаются снизу внутри полового покрытия или над полом. Радиатор крепиться на стене и к нему проводится трубопровод. Для облегчения процесса демонтажа с каждой стороны устанавливается запорная арматура.

С переходником

Если нет возможности подвести трубопровод к батарее с обеих сторон, используется переходник, который вставляется в отверстие снизу, а сверху проводится трубка с антикоррозийными свойствами.

С удлинителем потока

Удлинитель потока для радиатора

Этот тип монтажа не совместим с самотечными системами. Удлинитель потока монтируется в нижнее отверстие отопительного изделия. При этом не предусмотрено никаких отводов к верхней части модели.

Самым оптимальным нижним подключением является установка снизу, для этого приобретается специализированный радиатор, который уже обеспечен терморегулятором, двумя патрубками с нужным направлением и возможностью внедрения переходника направления потока.

При любом способе подключения батарея должна быть расположена в 10 см от пола, подоконника и в 5 см от стены. В зависимости от схемы трубопровод укладывается под пол, в стене, между половым покрытием и радиатором. Выбранный метод монтажа не влияет на эффективность работы отопления.

• Делаем оригинальные кормушки для птиц: 6 несложных способов
• Особенности и применение утеплителя Кнауф Коттедж для дома

Peterbilt 387 Радиатор с центральным нижним соединением 2002-2005 гг.

Корпорация LKQ и ее дочерние компании, включая Keystone Automotive Industries, Inc. («LKQ»), распространяют широкий спектр новых, переработанных, восстановленных и отремонтированных продуктов для замены автомобилей и грузовиков через принадлежащие и находящиеся под ее управлением предприятия. У нас есть много продуктов для механического ремонта и ремонта промышленных и тяжелых грузовиков, включая радиаторы, сердечники радиаторов, конденсаторы, охладители наддувочного воздуха, кондиционеры, бамперы, капоты и многое другое.

Ограниченная гарантия на 36 месяцев
Радиаторы с болтовым креплением

Ограниченная гарантия на 24 месяца
Пластиковые / алюминиевые радиаторы вторичного рынка

Ограниченная гарантия на 12 месяцев
Готовый промышленный радиатор или радиатор HD * (за исключением радиаторов с болтовым креплением, на которые распространяется 36-месячная гарантия и 24-месячная гарантия на пластиковые / алюминиевые радиаторы) качество изготовления в течение гарантийного срока, указанного с даты установки, и до тех пор, пока первоначальный розничный покупатель владеет автомобилем, на котором установлена ​​деталь.

Единственное и исключительное обязательство LKQ по настоящей гарантии ограничивается, по усмотрению LKQ, заменой, ремонтом или возмещением покупной цены. Чтобы подать претензию, вы должны предоставить доказательство покупки по месту покупки или в компанию, которая установила деталь. В случае, если будет установлено, что деталь подлежит замене, оригинальная деталь должна быть возвращена в LKQ для получения запасной детали вместе с документацией, подтверждающей, что требования по подтверждению гарантии были выполнены.

Если вы не можете получить удовлетворительное обслуживание, обратитесь в гарантийный отдел LKQ, 655 Grassmere Park Drive, Nashville, TN 37211. Данная гарантия распространяется на автомобили, зарегистрированные и обычно эксплуатируемые в США и Канаде.

НА ЧТО НЕ РАСПРОСТРАНЯЕТСЯ

Поскольку эта гарантия распространяется на дефекты материалов и изготовления, она не распространяется на обычные изношенные детали, повреждения в результате дорожно-транспортных происшествий, гравий, регулировку мусора или повреждения, вызванные неправильным использованием, небрежностью, отсутствием обслуживания, использование агрессивных чистящих материалов, авария, ненормальная работа, неправильная установка, условия, которые вызывают отказ сигнальных устройств транспортного средства, или изменение или удаление деталей.Гарантия не включает расходы, связанные с удалением, установкой деталей, неудобствами или косвенными убытками.

ТРЕБОВАНИЯ К ПРОВЕРКЕ РАДИАТОРА

Чтобы подтвердить полные гарантии радиатора, сердечника радиатора и сердечника нагревателя, необходимо предпринять следующие меры. Непредоставление конкретных и задокументированных доказательств первоначальной установки и последующей замены приведет к аннулированию гарантийного покрытия, и претензия будет отклонена. Мы рекомендуем следовать конкретным инструкциям, содержащимся в литературе или на наклейках, поставляемых в упаковке наших компонентов.

1. Система охлаждения должна быть тщательно промыта и заполнена новой охлаждающей смесью.

2. Рекомендуемая смесь охлаждающей жидкости должна представлять собой смесь охлаждающей жидкости и воды в соотношении 50/50 или в соответствии с рекомендациями производителя транспортного средства. Настоятельно рекомендуется использовать дистиллированную воду, и это обязательно для всех алюминиевых охлаждающих компонентов.

3. Все внешние причины, которые могут привести к электролизу и / или коррозии, должны быть проверены и устранены.
4. Электрические, электронные и / или механические устройства, такие как; термостат, датчики, датчики, передающие устройства, водяной насос и устройства, используемые для контроля и поддержания оптимальной температуры двигателя, должны быть проверены на правильность работы.

5. Установщик должен использовать признанные торговые методы и процедуры. LKQ не несет ответственности за искажение информации, сделанной третьей стороной в отношении применения гарантии и / или покрытия, а также LKQ не уполномочивает кого-либо замещать себя вместо LKQ для представления интересов клиентов LKQ. Только LKQ может санкционировать и утверждать гарантийные претензии и их обработку в соответствии с политиками и процедурами LKQ.

ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.Данная гарантия предоставляет вам особые законные права. У вас также могут быть другие права, которые могут отличаться от штата к штату.

Радиатор Peterbilt 387 со смещенным нижним соединением 2005-2009 гг.

Корпорация LKQ и ее дочерние компании, включая Keystone Automotive Industries, Inc. («LKQ»), распространяют широкий спектр новых, переработанных, восстановленных и отремонтированных продуктов для замены автомобилей и грузовиков через принадлежащие и находящиеся под ее управлением предприятия. У нас есть много продуктов для механического ремонта и ремонта промышленных и тяжелых грузовиков, включая радиаторы, сердечники радиаторов, конденсаторы, охладители наддувочного воздуха, кондиционеры, бамперы, капоты и многое другое.

Ограниченная гарантия на 36 месяцев
Радиаторы с болтовым креплением

Ограниченная гарантия на 24 месяца
Пластиковые / алюминиевые радиаторы вторичного рынка

Ограниченная гарантия на 12 месяцев
Готовый промышленный радиатор или радиатор HD * (за исключением радиаторов с болтовым креплением, на которые распространяется 36-месячная гарантия и 24-месячная гарантия на пластиковые / алюминиевые радиаторы) качество изготовления в течение гарантийного срока, указанного с даты установки, и до тех пор, пока первоначальный розничный покупатель владеет автомобилем, на котором установлена ​​деталь.

Единственное и исключительное обязательство LKQ по настоящей гарантии ограничивается, по усмотрению LKQ, заменой, ремонтом или возмещением покупной цены. Чтобы подать претензию, вы должны предоставить доказательство покупки по месту покупки или в компанию, которая установила деталь. В случае, если будет установлено, что деталь подлежит замене, оригинальная деталь должна быть возвращена в LKQ для получения запасной детали вместе с документацией, подтверждающей, что требования по подтверждению гарантии были выполнены.

Если вы не можете получить удовлетворительное обслуживание, обратитесь в гарантийный отдел LKQ, 655 Grassmere Park Drive, Nashville, TN 37211. Данная гарантия распространяется на автомобили, зарегистрированные и обычно эксплуатируемые в США и Канаде.

НА ЧТО НЕ РАСПРОСТРАНЯЕТСЯ

Поскольку эта гарантия распространяется на дефекты материалов и изготовления, она не распространяется на обычные изношенные детали, повреждения в результате дорожно-транспортных происшествий, гравий, регулировку мусора или повреждения, вызванные неправильным использованием, небрежностью, отсутствием обслуживания, использование агрессивных чистящих материалов, авария, ненормальная работа, неправильная установка, условия, которые вызывают отказ сигнальных устройств транспортного средства, или изменение или удаление деталей.Гарантия не включает расходы, связанные с удалением, установкой деталей, неудобствами или косвенными убытками.

ТРЕБОВАНИЯ К ПРОВЕРКЕ РАДИАТОРА

Чтобы подтвердить полные гарантии радиатора, сердечника радиатора и сердечника нагревателя, необходимо предпринять следующие меры. Непредоставление конкретных и задокументированных доказательств первоначальной установки и последующей замены приведет к аннулированию гарантийного покрытия, и претензия будет отклонена. Мы рекомендуем следовать конкретным инструкциям, содержащимся в литературе или на наклейках, поставляемых в упаковке наших компонентов.

1. Система охлаждения должна быть тщательно промыта и заполнена новой охлаждающей смесью.

2. Рекомендуемая смесь охлаждающей жидкости должна представлять собой смесь охлаждающей жидкости и воды в соотношении 50/50 или в соответствии с рекомендациями производителя транспортного средства. Настоятельно рекомендуется использовать дистиллированную воду, и это обязательно для всех алюминиевых охлаждающих компонентов.

3. Все внешние причины, которые могут привести к электролизу и / или коррозии, должны быть проверены и устранены.
4. Электрические, электронные и / или механические устройства, такие как; термостат, датчики, датчики, передающие устройства, водяной насос и устройства, используемые для контроля и поддержания оптимальной температуры двигателя, должны быть проверены на правильность работы.

5. Установщик должен использовать признанные торговые методы и процедуры. LKQ не несет ответственности за искажение информации, сделанной третьей стороной в отношении применения гарантии и / или покрытия, а также LKQ не уполномочивает кого-либо замещать себя вместо LKQ для представления интересов клиентов LKQ. Только LKQ может санкционировать и утверждать гарантийные претензии и их обработку в соответствии с политиками и процедурами LKQ.

ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.Данная гарантия предоставляет вам особые законные права. У вас также могут быть другие права, которые могут отличаться от штата к штату.

Прямое подключение вентилятора радиатора вредно !!!! — Car Talk

ЧАСТЬ 2
Сейчас я перечислю недостатки прямого вентилятора радиатора. Но сначала я хотел бы вкратце рассказать читателям о системе охлаждения двигателя.

В водяном контуре двигателя (водяной контур означает путь воды в двигателе) делается попытка удерживать воду подальше от радиатора до тех пор, пока температура воды в водяной рубашке не достигнет отметки 82 ° C.Просто вы можете сказать, что вода не может попасть в радиатор и должна циркулировать внутри водяной рубашки. Это делается с помощью устройства под названием ТЕРМОСТАТНЫЙ КЛАПАН. Этот термостатический клапан в закрытом состоянии не позволяет воде циркулировать в радиаторе. Как только температура начинает выходить за пределы 78 ° C, клапан открывается. Это позволяет воде циркулировать в радиаторе. Если теплоотвод радиатора не может поддерживать температуру около 82 ° C, ТЕРМОСТАТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ замыкает цепь вентилятора радиатора с электрическим приводом, чтобы поддерживать температуру на уровне 82 ° C за счет циркуляции воздуха.

ВАЖНО ЗАМЕТИТЬ, что если температура превышает 82 ° C, это относительно приемлемо, поскольку наиболее вероятным недостатком является повышенная вероятность детонации двигателя на более высокой передаче и низких оборотах двигателя.

Но если температура ниже нормальной рабочей температуры, это приведет не только к ухудшению характеристик двигателя, но и к сокращению срока его службы.

Таким образом, в большинстве автомобилей клапан термостата снят, что приводит к постоянному замыканию водяного контура, а также в обход переключателя термостата, чтобы вентилятор работал вместе с двигателем независимо от температуры двигателя.

Проблемы, которые могут возникнуть в результате, обсуждаются ниже:

Проблемы, связанные с карбюрацией
Приготовление смеси
Подготовка бензинового воздуха / смеси в карбюраторе зависит от температуры. Для обеспечения максимальной эффективности приготовления смеси вода в радиаторе и водяной рубашке подается на внешние стенки (вокруг трубки Вентури) карбюратора, чтобы он оставался теплым.

Это повышение температуры способствует перемешиванию бензина и воздуха. Если температура воды не оптимальна, будет произведена подготовка воздушно-бензиновой смеси в карбюраторе.Это приведет к тому, что двигатель будет работать на неоднородной смеси, что приведет к пропускам зажигания в двигателе и его активной работе.

Надо было заметить резкую работу двигателя при холодном пуске утром. Это также происходит по той же причине, что температура двигателя очень низкая, а приготовление смеси плохое.

Таким образом, удерживая вентилятор прямо, вы заставите двигатель работать с вибрациями, и он не будет работать на полную мощность, поскольку смесь (бензин / воздух) не является однородной (хорошо подготовленной).

Распределение смеси
Если температура воды в радиаторе поддерживается низкой, температура карбюратора также остается низкой, поскольку вода циркулирует вокруг трубки Вентури карбюратора (цилиндрический канал вниз по карбюратору, где смешиваются воздух / бензин). Оптимальная работа карбюратора — это достигается при более высокой температуре. Таким образом, поддерживая постоянный вентилятор, температура поддерживается на уровне от 55 до 60 ° C. Это влияет не только на приготовление смеси, но и на ее движение. Смесь готовится в карбюраторе и сжигается в цилиндре.Чтобы попасть в цилиндр, бензин / воздух проходит через трубку Вентури карбюратора и впускной коллектор. Если температура трубки Вентури и коллектора низкая, происходит конденсация бензина. Это также приведет к тому, что двигатель будет работать на неоднородной смеси, и результаты работы двигателя будут такими же, как обсуждалось в приведенном выше случае.

Важно отметить, что если смесь, подаваемая в цилиндр, не является однородной, то сгорание не будет производить желаемое количество энергии. Под гомогенной смесью подразумевается, что прочность смеси, выраженная в весовых соотношениях, одинакова на всем протяжении объем смеси.Сгорание происходит настолько быстро, что в неоднородной смеси бензин не будет гореть там, где недостаточно воздуха. Это приводит к потере топлива, и двигатель вырабатывает меньше мощности. То же, что описано выше, поскольку температура воды будет низкой.

Проблемы, связанные с двигателем

Четырехтактный цикл
Поскольку температура двигателя не измеряется напрямую, а измеряется относительно температуры воды в радиаторе, поэтому, когда температура воды в радиаторе достигает примерно 115–120 ° C, температура .двигателя достаточно, чтобы вызвать серьезное повреждение двигателя, и это может даже привести к его остановке.

Здесь я хотел бы подчеркнуть, что температура двигателя никогда не измеряется напрямую, а измеряется температура воды. Таким образом, если температура воды низкая, такова и температура двигателя. Дальнейшее обсуждение будет проводиться с учетом температуры воды в радиаторе.

Когда двигатель запускается, температура в верхней части поршня или температура поршня очень низкая, такая же, как температура окружающей среды.Во время работы двигателя она достигает ста градусов по Цельсию. Еще не разработано ни одного металла или сплава с нулевой скоростью расширения. Таким образом, чтобы компенсировать расширение, поршень выполнен овальной формы. При холодном пуске поршень не полностью закрывает цилиндр, но с повышением температуры поршень расширяется и закрывает зазор. При температуре воды от 115 до 120 ° C расширение настолько велико, что поршень застревает, что приводит к серьезному повреждению двигателя. При температурах ниже 75 ° C поршень свободно входит в цилиндр.

Мы обсудим состояние двигателя, имея в виду, что температура воды ниже 75 ° C, поскольку вентилятор работает напрямую, не позволяя двигателю работать при нормальной рабочей температуре.

Такт впуска
Когда нормальная рабочая температура двигателя не достигается, поршень не полностью помещается в цилиндр. Во время такта впуска поршень опускается из ВМТ (верхней мертвой точки) и достигает НМТ (нижней мертвой точки). Таким образом, если поршень не полностью вставлен, бензин / воздух не будут всасываться должным образом.Это приведет к низкому объемному КПД двигателя.

Ход сжатия
Во время хода сжатия поршень выходит из НМТ в ВМТ. Если температура поршня ниже нормы, он не подходит к цилиндру. Таким образом, бензиновый воздух, всасываемый перед сжатием, при сжатии во время такта сжатия будет обходить поршень и поршневые кольца в картер (это будет подробно обсуждено позже). So ful

Подключение радиатора — Stiralkainfo

Современные радиаторы отопления во многих домах заменены на пожароопасные печи, являющиеся эффективным средством передачи тепла.Подключение радиаторов популярно не только в Узбекистане, но и во всем мире.

Современные радиаторы отопления — это не только утилитарный прибор, но и важная часть дизайна любой квартиры. При установке, пуско-наладке и проектировании системы отопления лучше обращаться к профессионалам, специализирующимся в данной сфере деятельности.

Предлагаем все виды услуг по обслуживанию системы отопления. Мы — компания «Стиралка Инфо» — профессиональные специалисты, оказавшие услуги по подключению радиаторов отопления в Ташкенте.Подключаем все виды радиаторов отопления вне зависимости от производителя.

Существует два типа подключения радиаторов отопления:

Подключение радиаторов отопления однотрубное.

В однотрубных радиаторах отопления две схемы:

Кольцевое соединение состоит из одной трубы большого диаметра, к которой подключаются радиаторы и сливное отверстие.

Последовательная схема подключения — вода перетекает от одной батареи к другой.Каждая трубка получает меньше тепла, чем предыдущая.

Недостатки однотрубных радиаторов отопления.

Недостатком однотрубного радиатора отопления является снижение температуры в последних батареях. Эта проблема решается с помощью разного количества секций, установки радиаторных регуляторов, балансировочного клапана, тепловых и шаровых кранов.

Двухтрубное подключение радиаторов отопления.

Этот тип соединения состоит из двух труб.В одной трубе горячая вода, а в другой — холодная. Все батареи подключены к обеим трубам, в результате в низкую трубу течет холодная вода. Преимущество такого подключения — равномерное распределение тепла по всем батареям. При строительстве здания следует продумать систему горячего питания и правильно выбрать тип радиатора. Наиболее оптимальной с точки зрения теплоотдачи является диагональная схема подключения радиатора.

Типы радиаторов

Стальные панельные радиаторы отличаются теплоотдачей, простотой монтажа и невысокой ценой.Недостатком этих радиаторов является быстрое загрязнение из-за плохого качества системы горячего водоснабжения.

Радиаторы железные — самый популярный тип радиаторов. У них отличная теплоотдача.

Алюминиевые радиаторы — один из новых типов радиаторов. У них красивый дизайн и довольно надежный. Основным недостатком этих радиаторов является чувствительность к коррозии окружающей среды, используемой в системе горячего питания.
