Котлы на отработанном масле для частного дома: самая подробная инструкция по выбору котлоагрегатов с водяным контуром и масляной горелкой, работаюшей на отработке, лучшие модели и производители, цены и отзывы

Масляный котел: общая информация

Необходимость в обогреве небольших помещений возникает довольно часто. Владельцы гаражей или сарайных построек, тепличных конструкций или оранжереей стараются максимально выгодно оборудовать помещение отопительным прибором с наименьшими затратами на топливо. Последнее время набирают популярности котлы для отопления, которые в качестве топлива используют отработанное масло.

Данное топливо находится в избытке у автовладельцев и его использование наносит минимальный вред окружающей среде.

Масляный котел можно собрать своими руками из старой буржуйки или приобрести конструкцию, полностью готовую к эксплуатации.

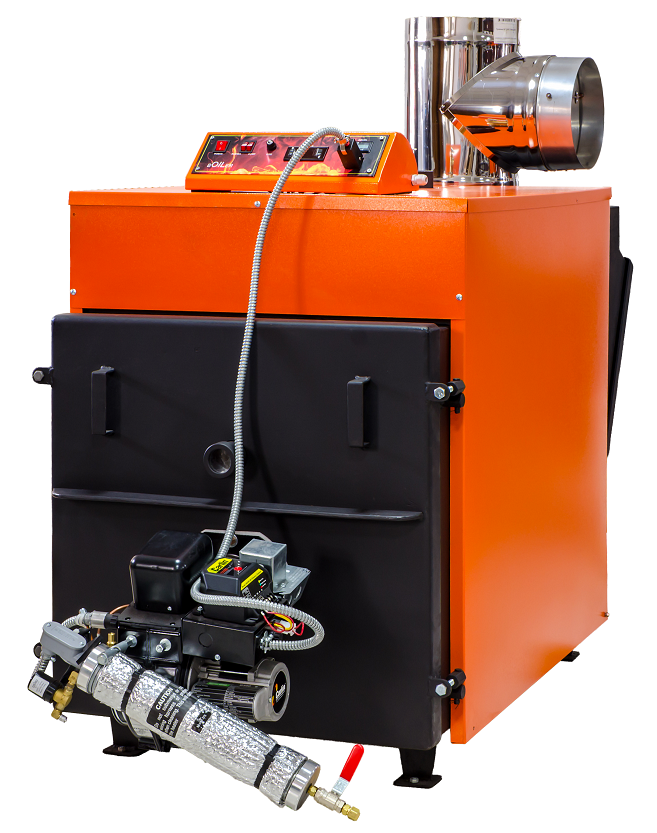

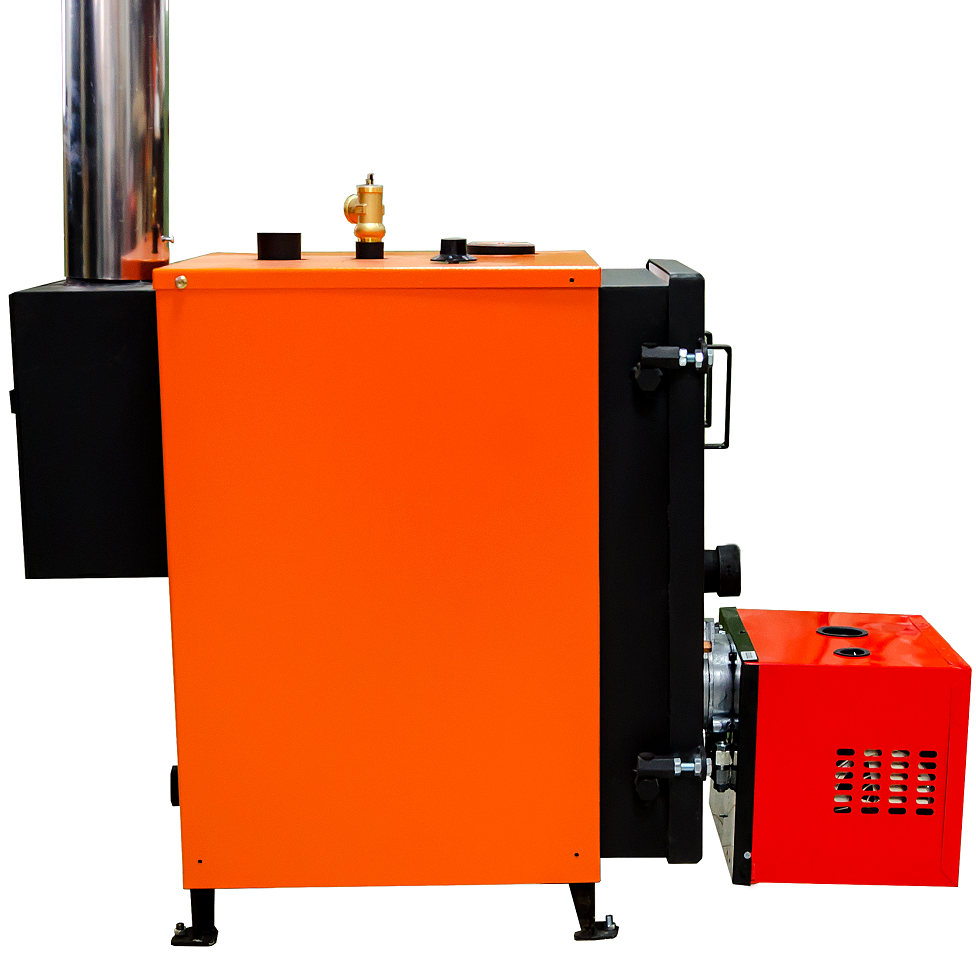

Среди покупных котлов можно выделить:

• Двухоборотный котел «ТеплоТерм» – надежный, экономичный и несложный в управлении котел на отработанном масле. Чем выше мощность и больше емкость водяной рубашки, тем больше расход жидкого топлива.
• Котел «ГеККон» – произведение Курлыкова не требует предварительной очистки и подогрева масла. Кроме масел, позволяет перерабатывать также тормозную жидкость.
• Водогрейный котел на отработке «Мустанг» – эту топку можно использовать как в промышленных целях, так и в бытовых.

Автономное отопление на масляных отходах потенциально опасное, поэтому при самостоятельной сборке конструкции и ее эксплуатации следует придерживаться правил безопасности. Все этапы работы следует выполнять неспеша и согласно инструкции, даже самая маленькая ошибка способна привести к нежелательным последствиям.

Котел на отработке: принцип работы

Теплотворная способность у отработанного машинного масла выше, чем у чистого дизельного топлива. Этот нюанс нужно принимать во внимание, если изготавливаете отопительный котел на отработке самостоятельно.

Рекомендация: используйте чугунные теплообменники, они могут выдерживать высокие температуры.

Принцип работы котла довольно прост. Маслонасос отправляет по шлангу отработанное масло прямиком в испарительную камеру. Этот элемент котла изготавливается из прочного металла, способного выдержать большие температуры. При этом на самом дне масло испаряется. Масляные пары смешиваются с воздухом, находящимся внутри, нагревают водяную рубашку. Эта смесь поступает в камеру сгорания, где полностью сгорает и нагревает теплоноситель. Сами же продукты сгорания поступают в дымоход и выводятся наружу.

Правила эксплуатации:

• Не оставлять работающие приборы надолго без присмотра;
• Помимо масла не сжигать в котле другие материалы – это может повредить агрегат;
• Следить, чтобы не попадала вода внутрь котла, особенно на его раскаленные участки;
• Не перекрывать горелку;
• Во время работы запрещается добавлять масло в котел.

Специалисты предупреждают, что постоянная работа котла на полной мощности может привести к нарушению работы агрегата или его быстрой поломке.

Котлы на отработанном масле: преимущества и недостатки

Отопительные котлы на отработанном масле очень простые в использовании и они требует совсем немного затрат для монтажа и заправки котла.

При использовании котла можно решить основную проблему – обогрев помещения и при этом утилизировать отработанное масло.

Можно отметить много достоинств котла на отработке, что и делает его весьма привлекательным для владельцев гаражей, теплиц и других помещений, нуждающихся в обогреве.

Плюсы отопительного котла:

• Для заправки используется очень дешевое топливо, масло – синтетическое, минеральное, трансмиссионное. Также можно использовать их смесь в любых пропорциях.
• Топливо сгорает почти полностью, не оставляя отходов. Данный котел можно считать экологически чистым.
• Стоимость котла невысокая, окупается за один сезон использования прибора.
• Возможность собрать котел самостоятельно из недорогих деталей.
• Простота сборки котла. При этом он состоит из небольшого количества деталей, что уменьшает риск поломки конструкции.
• Помещение прогревается довольно быстро и есть возможность постоянного подогрева в случае понижения температуры в комнате.

Бытовой отопительный котел очень простой в использовании и не требует специальных навыков для сборки и установки котла на отработке. К нему можно подключить воду и создать водную систему отопления.

Имеет котел и свои минусы:

• Высокие требования к технике пожарной безопасности. В помещении, где находится котел, должен находиться огнетушитель на случай возгорания.
• Котельная, где находится прибор, должна иметь хорошую вентиляцию. При работе котла сильно выгорает кислород в помещении, поэтому доступ свежего воздуха обязателен.
• Для обеспечения нормальной работы котла нужно чистить его довольно часто.
• Для очистки масла от различных примесей используются специальные фильтры.

При установке котла не стоит забывать о наличии дымохода длиной не менее 4 метров, который требует периодической чистки. Правильная эксплуатация и надлежащий уход позволят использовать котел на отработке долгое время.

Котлы отопления на отработанном масле: устройство агрегата

Для того чтобы котел на отработке мог функционировать, рядом с ним должна находиться цистерна с топливом. По технике пожарной безопасности запасы отработанного масла должны находиться на расстоянии не менее 20 м от работающего котла. При этом нужно решить проблему подачи масла в котел.

Особая сложность заключается в перекачке топлива в зимнее время, когда масло становится более вязким.

Перед самостоятельной сборкой агрегата нужно подготовить чертежи с указанием всех составляющих деталей.

Котел на отработке содержит следующие детали:

• Корпус котла – цилиндрический бак из металла, в идеале из баллона, внутри которого собираются элементы котла;
• Горелка – незаменимая часть устройства, где скапливается масло, нагреваемое до высокой температуры;
• Термостат;
• Масляный насос – помогает маслу дойти до камеры сгорания;
• Фильтры для топлива – фильтруют масло от различных примесей;
• Циркуляционный насос – поддерживает определённый напор жидкости в отопительной системе;
• Компрессор – помогает воздуху попасть во вторичную камеру сгорания.

Важно установить дымоход, через который будет выходить дым, образовавшийся во время сгорания масла.

Как сделать котел на отработанном масле своими руками

Самым простым примером является котел, состоящий из двух труб, возможно разного диаметра, соединенных между собой трубой с отверстиями по всему периметру. Нижняя труба – это емкость, в которую подается топливо. Верхняя труба – камера для теплообменника. Там мы размещаем компактно уложенные трубы, чтобы максимум передать тепло воде, которая будет по ним бежать. Между ними размещается труба с произвольно насверленными в ней отверстиями — это камера сгорания.

Самый обычный масляный котел для отопления можно сделать из простого баллона.

Для работы понадобится болгарка с кругом по металлу, сварочный аппарат, перфоратор, молоток, заклепки, кувалда и самое главное – схема сборки конструкции.

Ход работы:

1. Отрезать у баллона дно так, чтоб получилась небольшая емкость. Сверху эту емкость накрыть листом железа толщиной не менее 3 мм с отверстием для будущей камеры сгорания.
2. Верхнюю часть баллона также отрезать болгаркой так, чтоб осталась просто труба. В ней размещаем и закрепляем теплообменник и выводим подачу и возврат за пределами котла.
3. Верхнюю крышку устанавливаем назад, приспособив для нее крепления. Желательно чтобы все было по максимуму герметично.
4. В верхней части крышки делаем отверстие под воздуховод, диаметром не меньше 100 мм. Там же приделываем заслонку.
5. В емкость для топлива делаем подачу топлива, она может быть как верхней, так и нижней. Верхняя подача будет более надежной, так как можно будет ее регулировать. Нижний способ состоит в том, что масло необходимо будет продавливать, это можно выполнить за счет обычного стекания из емкости за счет погружного маслонасоса.

Систему отопления следует собирать до того, как подсоединять все водопроводные трубы. Дополнительно может быть врезан вентилятор и отверстие для выхода теплого воздуха. Вентилятор лучше разместить чуть выше камеры сгорания.

Все детали собираются вместе, привариваются ножки и желательно крепления к стене. Место должно быть жароустойчивым. Отверстие под дымоход также вокруг должно быть из негорючих материалов.

Принцип работы котла на отработанном масле (видео)

При самостоятельной сборке нужно неукоснительно придерживаться правил эксплуатации отопительного котла. Каждому должно быть понятно, что не следует подпускать детей к работающему котлу и не оставлять рядом с конструкцией легковоспламеняющиеся предметы.

Управление отработанным маслом: ответы на частые вопросы для бизнеса | Опасные отходы

Если ваш бизнес работает с отработанным маслом, вы должны соблюдать определенные правила уборки. EPA разработало необходимые методы, называемые «стандартами управления», для предприятий, работающих с отработанным маслом. Стандарты управления основаны на здравом смысле и передовой деловой практике, призванной обеспечить безопасное обращение с отработанным маслом, максимизировать переработку и свести к минимуму утилизацию. Хотя EPA и штаты могут предъявлять особые требования к разным перегрузчикам отработанного масла, следующие требования являются общими для всех типов перегрузчиков.Эти требования относятся к хранению, ведению документации и устранению утечек и разливов следующим образом.

Требования к хранению отработанного масла:

• Обозначьте все емкости и резервуары как отработанное масло.
• Содержите емкости и резервуары в хорошем состоянии. Не позволяйте танкам ржаветь, протекать или портиться. Немедленно устраняйте дефекты конструкции.
• Никогда не храните отработанное масло в каких-либо иных резервуарах и емкостях для хранения. Отработанное масло также можно хранить в установках, которым разрешено хранить регулируемые опасные отходы.Однако резервуары и контейнеры для хранения отработанного масла не должны иметь разрешения RCRA, если они имеют маркировку и находятся в хорошем состоянии. Хранение отработанного масла в лагунах, ямах или поверхностных водохранилищах, запрещенных RCRA, запрещено.

Требования к утечкам и разливам масла:

• Примите меры для предотвращения утечек и разливов. Поддерживайте машины, контейнеры для оборудования и резервуары в хорошем рабочем состоянии и будьте осторожны при перемещении отработанного масла.Имейте в наличии сорбирующие материалы.
• Если произойдет разлив или утечка, остановите поток масла в источнике. Если утечку из контейнера или резервуара невозможно остановить, переложите масло в другой резервуар или резервуар.
• Содержать пролитое масло. Например, локализация может быть достигнута путем возведения берм из сорбента или за счет распределения сорбента по нефти.
• Очистите масло и утилизируйте отработанное масло, как если бы оно было пролита. Если переработка невозможна, вы сначала должны убедиться, что отработанное масло не является опасным отходом, и утилизировать его надлежащим образом.Со всеми использованными чистящими материалами, от ветоши до сорбирующих штанг, которые содержат сыпучее отработанное масло, также необходимо обращаться в соответствии со стандартами обращения с отработанным маслом. Помните, что со всем вытекшим и пролитым маслом, собранным во время очистки, следует обращаться как с отработанным маслом. Если вы работаете с отработанным маслом, вам следует ознакомиться с этими методами очистки. Они также могут быть частью плана действий по ликвидации разливов.
• Немедленно удалите, отремонтируйте или замените неисправный бак или контейнер.
К операторам
• могут применяться требования по предотвращению, контролю и противодействию разливу (SPCC) (40 CFR, часть 112).

Стандарты ведения документации:

EPA использует 12-значные идентификационные номера для отслеживания отработанного масла. Транспортеры, которые перевозят отработанное масло, должны иметь действующий идентификационный номер EPA, а генераторы, центры сбора и пункты агрегации должны использовать перевозчики с идентификационными номерами EPA для отправки отработанного масла за пределы объекта. Если вам нужен идентификационный номер, обратитесь в региональный офис EPA или к директору вашего штата. Генераторам, центрам сбора, точкам агрегации и любому оператору, который перевозит отработанное масло партиями менее 55 галлонов, не требуется идентификационный номер, но может потребоваться разрешение штата или местного значения.

Транспортеры, переработчики, горелки и продавцы отработанного масла также должны регистрировать каждую приемку и доставку партий отработанного масла. Записи могут принимать форму журнала, счета-фактуры или другого товаросопроводительного документа и должны храниться в течение трех лет. Перерабатывающие предприятия, перерабатывающие предприятия, перегрузочные сооружения и горелки должны иметь вторичные системы локализации (например, непроницаемую для нефти дамбу, берму или подпорную стену и пол), чтобы нефть не могла попасть в окружающую среду в случае утечки или разлива. Агентство по охране окружающей среды также рекомендует производителям использовать вторичную систему герметизации для предотвращения загрязнения окружающей среды отработанным маслом.

Горелки отработанного масла, которые соответствуют определенному набору стандартов качества, «спецификациям отработанного масла», не регулируются стандартами обращения с отработанным маслом, если отработанное масло сжигается в соответствующих котлах, печах или инсинераторах.

Стандарты смешивания отработанного масла и опасных отходов:

В дополнение к стандартам EPA по обращению с отработанными маслами от вашего предприятия может потребоваться соблюдение федеральных и государственных нормативных требований по опасным отходам, если ваше отработанное масло загрязняется в результате смешивания с опасными отходами.Удаление опасных отходов — длительный, дорогостоящий и строгий процесс. Единственный способ убедиться, что ваше отработанное масло не загрязнено опасными отходами, — это хранить его отдельно от всех растворителей и химикатов и ни с чем не смешивать.

Справочник по добыче нефти и газа: установки и процессы

Объекты и системы нефтегазовой промышленности определяются в широком смысле в соответствии с их использованием в производственном потоке нефтегазовой отрасли:

Разведка — Включает в себя поисковые, сейсмические и буровые работы, которые проводятся до окончательного решения о разработке месторождения.

Upstream — Обычно относится ко всем объектам добычи и стабилизации нефти и газа. Коллектор и бурильщики часто используют восходящий поток только для устья, скважины, заканчивания и коллектора, а ниже по потоку — для добычи или обработки. Разведка и разведка / добыча вместе именуются E&P.

Midstream — Широко определяется как установки для подготовки газа, производства и регазификации СПГ, а также системы нефте- и газопроводов.

Нефтепереработка — Когда нефть и конденсат перерабатываются в товарные продукты с определенными характеристиками, такие как бензин, дизельное топливо или сырье для нефтехимической промышленности. Внешние объекты нефтепереработки, такие как резервуары для хранения и распределительные терминалы, включены в этот сегмент или могут быть частью отдельной операции по распределению.

Нефтехимия — Эти продукты представляют собой химические продукты, основным сырьем для которых являются углеводороды. Примерами являются пластмассы, удобрения и широкий спектр промышленных химикатов.

В прошлом особенности поверхности, такие как просачивание смолы или газовые оспы, давали первые подсказки о местонахождении неглубоких залежей углеводородов. Сегодня серия съемок, начиная с обширного геологического картирования с использованием все более совершенных методов, таких как пассивная сейсмика, отражающая сейсмическая, магнитная и гравиметрическая съемка, предоставляет данные для сложных аналитических инструментов, которые идентифицируют потенциально углеводородсодержащие породы как «перспективные». Карта: Норвежское нефтяное управление (Баренцево море)

Морская скважина обычно стоит 30 миллионов долларов, большая часть из которых находится в диапазоне от 10 до 100 миллионов долларов.Аренда буровой установки обычно составляет от 200 000 до 700 000 долларов в день. Средняя береговая скважина в США стоит около 4 миллионов долларов, так как многие из них имеют гораздо более низкие производственные мощности. Небольшие компании, исследующие маргинальные месторождения на суше, могут пробурить неглубокую скважину всего за 100 000 долларов.

Это означает, что нефтяные компании тратят много времени на модели анализа хороших данных разведки и будут бурить только тогда, когда модели дают хорошее представление о материнской породе и вероятности обнаружения нефти или газа. Первые скважины в регионе называются «лесными кошками», потому что мало что может быть известно о потенциальных опасностях, таких как забойные давления, которые могут возникнуть, и, следовательно, требуют особого внимания и внимания к оборудованию безопасности.В случае обнаружения (вскрытие, проникновение) требуется дополнительная характеристика коллектора, такая как эксплуатационные испытания, оценочные скважины и т. Д., Чтобы определить размер и производственную мощность коллектора, чтобы обосновать решение о разработке.

На этой иллюстрации представлен обзор типичных объектов добычи нефти и газа:

Несмотря на то, что существует широкий диапазон размеров и компоновок, большинство производственных предприятий имеют многие из тех же систем обработки, показанных в этом упрощенном обзоре:

Сегодня нефть и газ добываются почти во всех частях мира, от небольших частных скважин со 100 баррелями в день до скважин с большим стволом 4 000 баррелей в день; в неглубоких водоемах глубиной 20 метров до скважин глубиной 3000 метров на глубине более 2000 метров; в береговых скважинах стоимостью 100 000 долларов и морских разработках на 10 миллиардов долларов. Несмотря на этот диапазон, многие части процесса в принципе очень похожи.

Слева находим устья.Они подаются в производственные и испытательные коллекторы. В распределенном производстве это называется системой сбора. Остальная часть диаграммы — это реальный процесс, часто называемый установкой разделения газойля (GOSP). Несмотря на то, что существуют установки, работающие только на нефти или газе, чаще всего поток скважины будет состоять из полного спектра углеводородов от газа (метан, бутан, пропан и т. Д.), Конденсатов (углеводороды средней плотности) до сырой нефти. С этим потоком из скважины мы также получаем множество нежелательных компонентов, таких как вода, углекислый газ, соли, сера и песок.Целью GOSP является переработка скважинного потока на чистые, товарные продукты: нефть, природный газ или конденсаты. Также включен ряд инженерных систем, которые не являются частью фактического процесса, но обеспечивают установку энергией, водой, воздухом или другими полезными свойствами.

Береговая добыча экономически выгодна при добыче от нескольких десятков баррелей нефти в день и выше. Нефть и газ добываются из нескольких миллионов скважин по всему миру. В частности, сеть сбора газа может стать очень большой, с добычей из тысяч скважин, расположенных на расстоянии нескольких сотен километров / миль друг от друга, которые через сеть сбора поступают на перерабатывающий завод.На этом рисунке показана скважина, оснащенная штанговым насосом (насосом-ослом), часто используемым для добычи нефти на суше. Однако, как мы увидим позже, существует множество других способов добычи нефти из скважины с непроизводительным потоком. Для самых маленьких резервуаров масло просто собирается в сборный резервуар и через определенные промежутки времени забирается автоцистерной или железнодорожным вагоном для переработки на нефтеперерабатывающий завод.

Береговые скважины в богатых нефтью районах также представляют собой скважины с высокой производительностью, производящие тысячи баррелей в день, подключенные к GOSP в 1 000 000 баррелей или более в день.Товар отправляется с завода по трубопроводу или танкерами. Добыча может поступать от разных владельцев лицензий, поэтому учет отдельных потоков скважин в сети сбора является важной задачей.

Нетрадиционные месторождения нацелены на очень тяжелую нефть и битуминозные пески, которые стали экономически выгодными благодаря более высоким ценам и новым технологиям. Тяжелая нефть может потребовать нагревания и экстрагирования разбавителей. Битуминозные пески утратили летучие соединения и их можно добывать методом открытой добычи или с паром.Его необходимо дополнительно обработать, чтобы отделить битум от песка. Примерно с 2007 года технологии бурения и гидроразрыва пласта позволили добывать сланцевый газ и жидкости в увеличивающихся объемах. Это позволяет, в частности, снизить зависимость США от импорта углеводородов. Канада, Китай, Аргентина, Россия, Мексика и Австралия также входят в число ведущих нетрадиционных игр. Эти нетрадиционные запасы могут содержать в 2-3 раза больше углеводородов, чем в обычных коллекторах. На этих фотографиях изображен завод Syncrude Mildred в Атабаске, Канада. Фото: GDFL Jamitzky / Wikimedia и месторождение Marcellus Shale в Пенсильвании.Фотография: GDFL Ruhrfisch / Wikimedia

В море используется целый ряд различных конструкций, в зависимости от размера и глубины воды. В последние несколько лет мы видели установки на чистом морском дне с многофазными трубопроводами к берегу и без каких-либо морских верхних строений. При замене удаленных устьевых опор скважинное бурение используется для достижения различных частей пласта из нескольких мест расположения кустов устья скважины. Вот некоторые из распространенных оффшорных структур:

Мелководный комплекс, , который характеризуется несколькими независимыми платформами с различными частями технологического и инженерного оборудования, связанными с переходными мостами.Отдельные платформы включают в себя устьевой стояк, технологические, жилые и энергетические платформы. (На этом снимке показан комплекс BP Valhall.) Обычно встречается на глубине воды до 100 метров.

Гравитационная база состоит из огромных бетонных неподвижных конструкций, размещенных на дне, обычно с нефтехранилищами в «юбке», которая опирается на морское дно. В большую колоду входят все части процесса и утилиты в больших модулях. Большие поля на глубине от 100 до 500 метров были типичными для 1980-х и 1990-х годов.Бетон был залит на берегу, чтобы в камерах хранения было достаточно воздуха, чтобы конструкция оставалась плавучей до момента буксировки и опускания на морское дно. На снимке показана крупнейшая в мире платформа GBS Troll A во время строительства. Фото Statoil

Вышки, соответствующие требованиям , очень похожи на фиксированные платформы. Они состоят из узкой башни, прикрепленной к фундаменту на морском дне и доходящей до платформы. Эта башня гибкая, в отличие от относительно жестких ножек фиксированной платформы.Гибкость позволяет ему работать на более глубокой воде, поскольку он может поглощать большую часть давления, оказываемого ветром и морем. Соответствующие вышки используются на глубине от 500 до 1000 метров. Плавучая добыча, где все системы верхнего строения размещены на плавучей конструкции с сухими или подводными скважинами. Некоторые поплавки:

FPSO : Плавучая добыча, хранение и разгрузка. Их главное преимущество в том, что они представляют собой автономную структуру, не нуждающуюся во внешней инфраструктуре, такой как конвейеры или хранилище.Нефть выгружается в танкер-челнок через регулярные промежутки времени, от дней до недель, в зависимости от объемов добычи и хранения. В настоящее время предприятия FPSO производят от 10 000 до 200 000 баррелей в день.

FPSO обычно представляет собой корпус танкерного типа или баржу, часто переоборудованную из существующего танкера для сырой нефти (VLCC или ULCC). Из-за увеличения глубины моря для новых месторождений они доминируют при разработке новых морских месторождений на глубине более 100 метров.

Устьевые или подводные стояки от морского дна расположены на центральной или носовой башне, так что судно может свободно вращаться, указывая на ветер, волны или течение.Башня имеет трос и цепные соединения с несколькими якорями (позиционирование швартовки — POSMOOR), или ее можно динамически позиционировать с помощью подруливающих устройств (динамическое позиционирование — DYNPOS). В большинстве установок используются подводные скважины. Основной технологический процесс размещается на палубе, а корпус используется для хранения и выгрузки на танкер-челнок. Также может использоваться для транспортировки трубопроводов.

Планируются предприятия FPSO с дополнительной обработкой и системами, такими как бурение и добыча, а также производство СПГ из выброшенного газа.

Вариантом FPSO является дизайн Sevan Marine. Здесь используется круглый корпус, который показывает одинаковый профиль для ветра, волн и течения, независимо от направления. Он обладает многими характеристиками FPSO в форме корабля, такими как большая вместимость и нагрузка на палубу, но не вращается и, следовательно, не требует вращающейся башни. Фотография: Sevan Marine

Платформа для натяжных опор (TLP — левая сторона на рисунке) состоит из конструкции, удерживаемой вертикальными связками, соединенными с морским дном с помощью шаблонов, закрепленных сваями.Конструкция удерживается в фиксированном положении с помощью натянутых тросов, что позволяет использовать TLP в широком диапазоне глубин воды до примерно 2000 м. Арматура выполнена в виде полых стальных труб с высокой прочностью на разрыв, которые несут запас плавучести конструкции и обеспечивают ограниченное вертикальное движение.

Полупогружные платформы (на фото спереди) имеют аналогичную конструкцию, но без тугой швартовки. Это обеспечивает большее горизонтальное и вертикальное движение и обычно используется с гибкими стояками и подводными скважинами.Точно так же платформы Seastar представляют собой миниатюрные плавающие платформы с натяжными опорами, похожие на полупогружные, с натянутыми сухожилиями.

SPAR состоит из одного высокого плавающего цилиндрического корпуса, поддерживающего неподвижную палубу. Однако цилиндр не доходит до морского дна. Скорее, он привязан к основанию серией кабелей и линий. Большой цилиндр служит для стабилизации платформы в воде и позволяет двигаться, чтобы поглотить силу потенциальных ураганов.SPAR могут быть довольно большими и использоваться на глубинах от 300 до 3000 метров. SPAR не является аббревиатурой и назван из-за сходства с лонжероном корабля. SPAR могут использоваться в скважинах с сухим заканчиванием, но чаще используются с подводными скважинами.

Подводные системы добычи — это скважины, расположенные на морском дне, а не на поверхности. Как и в плавучей системе добычи, нефть добывается на морском дне, а затем «привязана» к уже существующей производственной платформе или даже к береговому объекту, ограниченному горизонтальным расстоянием или «смещением».«Скважина пробурена передвижной буровой установкой, и добытые нефть и природный газ транспортируются по подводному трубопроводу и стояку на перерабатывающий завод. Это позволяет одной стратегически размещенной добывающей платформе обслуживать множество скважин более

достаточно большая площадь. Подводные системы обычно используются на глубинах 500 метров и более и не имеют возможности бурения, только для извлечения и транспортировки. Бурение и заканчивание производятся с буровой установки. В настоящее время возможны горизонтальные смещения до 250 км / 150 миль.Целью отрасли является создание полностью автономных подводных производственных объектов с несколькими кустовыми площадками, обработкой и прямой привязкой к берегу. Фотография: Statoil

Мы подробно рассмотрим каждый раздел в следующих главах. Краткое содержание ниже представляет собой вводный синопсис каждого раздела. Работы вплоть до устья добывающей скважины (бурение, обсадная колонна, заканчивание, устье скважины) часто называют «предварительным заканчиванием», а производственный объект — «пост-заканчиванием».«Для обычных месторождений они, как правило, примерно одинаковы по начальным капитальным затратам.

Устье скважины находится на вершине реальной нефтяной или газовой скважины, ведущей вниз к пласту. Устье скважины также может быть нагнетательной скважиной, используемой для закачки воды или газа обратно в пласт для поддержания давления и уровней для максимизации добычи.

После того, как бурение скважины на природный газ или нефть будет пробурено и будет подтверждено, что коммерчески жизнеспособные количества природного газа присутствуют для добычи, скважина должна быть «завершена», чтобы позволить нефти или природному газу вытекать из пласта на поверхность. .Этот процесс включает в себя укрепление ствола скважины обсадной колонной, оценку давления и температуры пласта и установку соответствующего оборудования для обеспечения эффективного потока природного газа из скважины. Расход скважины контролируется штуцером.

Мы проводим различие между сухим заканчиванием (на суше или на палубе морской конструкции) и подводным заканчиванием под поверхностью. Конструкция устья скважины, часто называемая «рождественской елкой», должна позволять выполнять ряд операций, связанных с добычей и ремонтом скважин.Под капитальным ремонтом скважин понимаются различные технологии обслуживания скважины и повышения ее производительности.

Береговая линия , отдельные потоки скважин подводятся к основным производственным объектам по сети сборных трубопроводов и коллекторных систем. Назначение этих трубопроводов состоит в том, чтобы обеспечить возможность настройки добывающих «комплектов скважин» таким образом, чтобы для данного уровня добычи был составлен поток скважины с наилучшим использованием пласта (газ, нефть, вода) и т. Д., можно выбрать из имеющихся лунок.

Для систем сбора газа обычно измеряют отдельные линии сбора в коллекторе, как показано на этом рисунке. Для многофазных потоков (комбинация газа, нефти и воды) высокая стоимость многофазных расходомеров часто приводит к использованию программных средств оценки расхода, которые используют данные испытаний скважин для расчета фактического расхода.

Offshore , скважины с сухим заканчиванием в основном центре месторождения подаются непосредственно в производственные манифольды, в то время как удаленные устьевые башни и подводные установки питаются по многофазным трубопроводам обратно в эксплуатационные райзеры.Стояки — это система, которая позволяет трубопроводу «подниматься» к верхнему строению. Для плавучих конструкций это включает в себя способ воспринимать вес и движение. Для тяжелой нефти и в арктических районах могут потребоваться разбавители и нагревание для снижения вязкости и обеспечения текучести.

На некоторых скважинах добывается чистый газ, который можно использовать непосредственно для обработки и / или сжатия газа. Чаще всего из скважины образуется комбинация газа, нефти и воды с различными загрязнителями, которые необходимо отделить и обработать.Производственные сепараторы бывают разных форм и конструкций, классическим вариантом является гравитационный сепаратор. Фото: JL Bryan Oilfield Equipment

При гравитационной сепарации скважинный поток подается в горизонтальную емкость. Период удерживания обычно составляет пять минут, позволяя газу выходить пузырями, воде оседать на дне и маслу выводиться в середине. Давление часто снижают в несколько ступеней (сепаратор высокого давления, сепаратор низкого давления и т. Д.), Чтобы обеспечить контролируемое разделение летучих компонентов.Внезапное снижение давления может привести к мгновенному испарению, что приведет к нестабильности и угрозе безопасности.

Большинство заводов не позволяют хранить газ на месте, но нефть часто хранится перед погрузкой на судно, например, танкер-челнок, доставляющий нефть на более крупный танкерный терминал или прямо на нефтеналивной танкер. Морские производственные мощности без прямого подключения к трубопроводу обычно зависят от хранилища сырой нефти в основании или корпусе, что позволяет танкеру-челноку выгружаться примерно раз в неделю.Более крупный производственный комплекс, как правило, имеет связанный терминал резервуарного парка, позволяющий хранить различные сорта сырой нефти с учетом изменений спроса, задержек в транспортировке и т. Д.

Измерительные станции позволяют операторам контролировать и контролировать экспорт природного газа и нефти с производственной установки. В них используются специальные счетчики для измерения расхода природного газа или нефти по трубопроводу, не препятствуя его движению.

Этот измеренный объем представляет собой передачу права собственности от производителя к покупателю (или другому подразделению в компании) и называется коммерческим счетчиком.Он формирует основу для выставления счетов за проданный продукт, а также для уплаты налогов на производство и распределения доходов между партнерами. Требования к точности часто устанавливаются государственными органами.

Обычно измерительная установка состоит из ряда участков счетчика, так что одному счетчику не придется обрабатывать весь диапазон производительности, и связанных контуров проверки, чтобы точность счетчика можно было проверять и калибровать через равные промежутки времени.

Коммунальные системы — это системы, которые не обрабатывают технологический поток углеводородов, но предоставляют определенные услуги для безопасности основного процесса или жителей.В зависимости от места установки многие такие функции могут быть доступны из близлежащей инфраструктуры, например, электричества. Многие удаленные установки полностью автономны и должны вырабатывать собственную электроэнергию, воду и т. Д.

Промежуточная часть производственно-сбытовой цепочки часто определяется как газовые заводы, производство и регазификация СПГ, а также системы транспортировки нефти и газа по трубопроводам.

Обработка газа заключается в отделении различных углеводородов и флюидов от чистого природного газа с получением так называемого сухого природного газа «трубопроводного качества».Крупные транспортные трубопроводы обычно накладывают ограничения на подпитку природного газа, который разрешается вводить в трубопровод. Прежде чем можно будет транспортировать природный газ, его необходимо очистить.

Каким бы ни был источник природного газа, после отделения от сырой нефти (если он присутствует) он обычно существует в смесях с другими углеводородами, в основном с этаном, пропаном, бутаном и пентанами. Кроме того, неочищенный природный газ содержит водяной пар, сероводород (h3S), диоксид углерода, гелий, азот и другие соединения.

Попутные углеводороды, известные как «сжиженный природный газ» (ШФЛУ), используются в качестве сырья для нефтеперерабатывающих или нефтехимических заводов и в качестве источников энергии.

Газ из устья скважины с чистым природным газом может иметь достаточное давление для подачи непосредственно в трубопроводную транспортную систему. Газ из сепараторов обычно потерял настолько большое давление, что его необходимо повторно сжимать для транспортировки. Компрессоры с турбинным приводом получают энергию за счет использования небольшой доли природного газа, который они сжимают.Сама турбина служит для работы центробежного компрессора, который содержит тип вентилятора, который сжимает и перекачивает природный газ по трубопроводу. Некоторые компрессорные станции управляются с помощью электродвигателя, вращающего центробежный компрессор. Этот тип сжатия не требует использования природного газа из трубы; однако для этого требуется наличие поблизости надежного источника электроэнергии. Компрессия включает в себя большую часть сопутствующего оборудования, такого как скрубберы (для удаления капель жидкости) и теплообменники, очистку смазочного масла и т. Д.

Трубопроводы могут иметь диаметр от 6 до 48 дюймов (15–120 см). Чтобы обеспечить их эффективную и безопасную работу, операторы регулярно проверяют свои трубопроводы на предмет коррозии и дефектов. Для этого используется сложное оборудование, известное как «свиньи». Свиньи — это интеллектуальные роботизированные устройства, которые перемещаются по трубопроводу для оценки внутренней части трубы. Свиньи могут проверять толщину трубы, округлость, проверять наличие признаков коррозии, обнаруживать мельчайшие утечки и любые другие дефекты внутри трубопровода, которые могут либо ограничивать поток газа, либо представлять потенциальную угрозу безопасности при эксплуатации трубопровода.Отправка скребка по трубопроводу уместно известна как «скребок». На экспортном объекте должно быть оборудование для безопасной загрузки и извлечения скребков из трубопровода, а также для разгерметизации, называемое пусковыми установками и приемниками скребков.

Погрузка на танкеры включает в себя системы погрузки, начиная от причалов для танкеров и заканчивая сложными одноточечными системами швартовки и погрузки, которые позволяют танкеру стыковаться и загружать продукт даже в плохую погоду.

Природный газ, состоящий в основном из метана, не может быть сжат до жидкого состояния при нормальной температуре окружающей среды.За исключением специальных применений, таких как сжатый природный газ (КПГ), единственное практическое решение для транспортировки газа на большие расстояния, когда трубопровод недоступен или экономически нецелесообразен, — это производство СПГ при -162 ° C. Для этого требуется одна или несколько стадий охлаждения. На охлаждение уходит 6-10% транспортируемой энергии. Для транспортировки требуются специальные изотермические танкеры для перевозки СПГ, а на приемной стороне терминал регазификации нагревает СПГ до испарения для распределения по трубопроводу. Фото: Терминал LNG Regas

Переработка нацелена на предоставление определенного ассортимента продукции в соответствии с согласованными спецификациями.Простые нефтеперерабатывающие заводы используют дистилляционную колонну для разделения сырой нефти на фракции, и относительные количества напрямую зависят от используемой нефти. Следовательно, необходимо получить ряд сырой нефти, которую можно смешивать с подходящим сырьем для получения конечных продуктов необходимого количества и качества. Фото: Statoil Mongstad Refinery

Экономический успех современного нефтеперерабатывающего завода зависит от его способности принимать практически любую доступную нефть. Благодаря разнообразию процессов, таких как крекинг, риформинг, добавление и смешивание, он может обеспечивать количество и качество продукта, отвечающего рыночному спросу, по премиальным ценам.

Операции нефтеперерабатывающего завода часто включают терминалы распределения продукта для раздачи продукта оптовым потребителям, таким как аэропорты, автозаправочные станции, порты и промышленные предприятия.

Химические вещества, полученные из нефти или природного газа — нефтехимические продукты — являются важной частью современной химической промышленности. Нефтехимические предприятия производят тысячи химических соединений. Основное сырье — природный газ, конденсат (ШФЛУ) и другие побочные продукты нефтепереработки, такие как нафта, газойль и бензол.Нефтехимические заводы делятся на три основные группы первичной продукции в зависимости от их сырья и первичного нефтехимического продукта:

Олефины включают этилен, пропилен и бутадиен. Это основные источники пластмасс (полиэтилен, полиэстер, ПВХ), промышленных химикатов и синтетического каучука.

Ароматические углеводороды включают бензол, толуол и ксилолы, которые также являются источником пластмасс (полиуретан, полистирол, акрилаты, нейлон), а также синтетических моющих средств и красителей.

Синтез-газ (синтез-газ) образуется в результате парового риформинга метана и водяного пара с образованием смеси моноксида углерода и водорода. Он используется для производства аммиака, например, мочевины для удобрений, и метанола в качестве растворителя и химического посредника. Синтез-газ также является сырьем для других процессов, таких как процесс Фишера-Тропша, который производит синтетическое дизельное топливо.

Судовые котлы | Центр обучения морской инженерии

Предохранительные клапаны предназначены для защиты котла от воздействия избыточного давления.На каждом паровом барабане котла установлено не менее двух предохранительных клапанов, но если есть пароперегреватель, то на нем должен быть установлен другой предохранительный клапан.

Введение: Предохранительные клапаны судовых котлов

Давление предохранительного клапана пароперегревателя должно быть меньше расчетного давления котла, т.е. меньше давления предохранительного клапана парового барабана, чтобы обеспечить прохождение пара через пароперегреватель в условиях продувки. Настройка давления одного предохранительного клапана парового барабана должна быть такой же, как расчетное давление котла.Давление еще одного предохранительного клапана должно быть на 2–3% больше расчетного давления котла.

Классификация предохранительных клапанов котла

В судовых котлах используются предохранительные клапаны трех типов:

1. Клапан безопасности высокого подъема улучшенный
2. Полноподъемный предохранительный клапан
3. Полнопроходной предохранительный клапан

Предохранительный клапан котла

Улучшенный предохранительный клапан высокого подъема:

1. Бескрылевой клапан улучшает поток пара и снижает риск заклинивания.
2. Давление отработанного пара, действующее на поршень, увеличивает подъем клапана.
3. Седло специальной формы отводит пар к выступу клапана и увеличивает подъем клапана.
4. Клапан поднимается, усилие сжатия пружины увеличивается, поэтому чем выше поднимается клапан, тем больше увеличивается давление в котле.
5. Давление отработанного пара удерживает цилиндр на месте во время движения поршня, а также благодаря плавающему цилиндру снижается риск заклинивания.
6. Вокруг седла клапана помещается выступ, так что, когда крышка клапана поднимается, выходящий пар задерживается в кольцевом пространстве вокруг торца клапана, возникающее в результате нарастание давления, действующего на большую площадь крышки клапана, вызывает резкий подъем клапана .Такое расположение дает еще одно преимущество, заключающееся в том, что клапан закрывается чисто и резко с очень небольшим эффектом продувки.
7. Усовершенствованный предохранительный клапан с высоким подъемом использует давление отработанного пара для увеличения подъема клапана; это достигается за счет того, что давление действует на нижний держатель пружины, который помещается в плавающее кольцо, образуя таким образом поршень. Давление действует на этот поршень, заставляя его двигаться вверх, помогая сжимать пружину и тем самым увеличивая подъем клапана.
8. Ключ с неплотной посадкой или навесной замок обеспечивает правильное закрытие клапана.
9. Ослабленный штифт предназначен для фиксации крышки клапана и обеспечения возможности теплового расширения.
10. Регулировка клапана осуществляется путем навинчивания стяжной гайки на верхнюю пластину пружины.
11. После окончательной регулировки устанавливается компрессионное кольцо, чтобы исключить дальнейшее движение.
12. Затем на стяжную гайку и верхнюю часть шпинделя клапана надевается колпачок, пропускается шплинт и блокируется висячим замком для предотвращения несанкционированного доступа посторонних лиц.
13. Зазор между этой крышкой, шпинделем клапана и чекой таков, чтобы предохранять клапан от внешнего прижатия.
14. Разгрузочный механизм установлен таким образом, чтобы в случае аварии клапан можно было открыть вручную на полный подъем ¼ D, чтобы сбросить давление в котле.

Зона клапана: As = A × (1 + Ts / 555)

• As- Площадь агрегата через седло клапана (мм2) для перегретого пара.
• A-Агрегатная площадь через седло клапана (мм2) для насыщенного пара.
• Ts — степень перегретого пара в ^o C.

15. Площадь клапана (As) больше (A) из-за того, что удельный объем пара увеличивается с повышением температуры при постоянном давлении, и требуется большая площадь выхода, чтобы избежать накопления давления.

16. Площадь клапанной коробки должна быть не менее (1/2) A.

17. Труба для отходящего пара и проход для пара должны иметь размер не менее 1,1 × A.

Ручной пример предохранительного клапана котла:

Для проверки исправного состояния предохранительного клапана котла мы регулярно проводим «ручную проверку предохранительного клапана котла».Предохранительный клапан снабжен спусковым механизмом, который вручную поднимает предохранительный клапан и сбрасывает избыточное давление в котле. Когда ослабляющий механизм вытянут, клапан открывается вручную на полный подъем на ¼ D, чтобы сбросить давление в котле. Перед проведением процесса необходимо опорожнить предохранительный клапан котла.

Дренаж предохранительного клапана котла:

Опорожнение предохранительного клапана котла необходимо для предотвращения любого скопления воды в трубопроводе, которое может вызвать образование напора над крышкой клапана, что приведет к увеличению давления продувки.Поэтому необходимо регулярно опорожнять предохранительный клапан котла.

1. Сливной труба должна быть установлена ​​на нижнюю часть грудной клетки клапана на выпускной стороне клапана.
2. Трубу не следует выводить из котла.
3. По длине трубы не должно быть клапана или крана.
4. Открытый слив трубы следует регулярно проверять.
5. Если труба забивается, существует вероятность перегрузки клапана из-за гидравлического напора или повреждения из-за гидроудара.
6. Трубопровод отработанного пара предохранительного клапана котла должен быть хорошо закреплен, чтобы предохранительный клапан не подвергался нагрузке, так как это может стать причиной дополнительной нагрузки на клапан.

Настройка давления предохранительного клапана котла:

Если обнаруживается, что предохранительный клапан котла не поднимается при расчетном давлении подъема, необходимо вручную настроить давление предохранительного клапана котла для правильной и безопасной работы котла.Регулировка может быть выполнена на этом типе клапана для получения желаемых характеристик выпуска и продувки.

1. Настройку давления предохранительного клапана можно выполнить в диапазоне от высокого до низкого давления или наоборот.
2. Примите необходимые меры личной безопасности и подготовьте инструменты, например, инструмент для затыкания рта и контрольные калибры.
3. Медленно поднимите давление в котле и несколько раз продуйте предохранительные клапаны вручную для теплового расширения и уменьшения термической нагрузки на клапаны.
4. Затем закрутите все предохранительные клапаны выше заданного давления, которое вы собираетесь установить.
5. Поднимите давление пара в котле на 2-3% больше, чем расчетное давление в котле, затем прекратите работу и медленно открутите первый клапан, когда он дует на 2-3% больше расчетного давления, отметьте это давление открытия и закрытия клапана и, наконец, заткнуть ему рот.
6. Поднимите давление в котле до расчетного давления котла и открутите 2-й клапан, когда он дует с расчетным давлением, отметьте это давление открытия и также проверьте давление закрытия.Еще раз проверьте давление настройки и закройте клапан.
7. Затем тем же способом установите предохранительный клапан перегревателя ниже расчетного давления котла.
8. Наконец, достаньте инструменты для затыкания рта. Установка давления должна производиться в присутствии инспектора
.

11.034678 76,929263

Разделение нефти и газа

Скважина

Скважина — это отверстие, пробуренное в земле с целью обнаружения или добычи сырой нефти или природного газа; или предоставление услуг, связанных с добычей сырой нефти или природного газа.Кроме того, нефтяную скважину можно описать как трубопровод, идущий от кровли земли до нефтедобывающего пласта. По этой трубе нефть и газ выводятся на поверхность. Скважины обычно бурятся с помощью буровой установки поэтапно, начиная с бурения скважины на поверхности, чтобы достичь глубины от 60 до 400 метров.

Бурильщики затем вытаскивают бурильную колонну и вставляют стальную трубу, называемую поверхностной обсадной колонной, которая цементируется на месте, чтобы предотвратить обрушение стены. Обсадная трубчатая стальная труба, соединенная резьбой и муфтами, составляет всю длину ствола скважины. для обеспечения безопасного контроля добычи и предотвращения попадания воды в ствол скважины и предотвращения оседания горных пород в ствол скважины.Второй этап — установка НКТ. НКТ — это стальная труба меньшего диаметра, чем эксплуатационная обсадная колонна. Он опускается в обсадную колонну и удерживается пакерами, которые также изолируют продуктивные пласты породы.

НКТ

НКТ свешиваются с наземной установки, называемой устьем скважины. На устье установлены клапаны, штуцеры и манометры, что позволяет регулировать добычу из скважины. Третий шаг — перфорировать скважину.Кожух предотвращает обрушение скважины, но также предотвращает попадание нефти или газа в ствол скважины. Поэтому отверстия проделываются через обсадную колонну в пласт. Обычно это достигается с помощью взрывного устройства, которое опускается в скважину на электрическом кабеле на необходимую глубину. Это устройство, представляющее собой набор зарядов взрывчатого вещества, называется перфоратором.

Добыча нефти и газа из скважины. Обычно газ поступает в ствол скважины под собственным давлением.В результате большинство газовых скважин оборудовано только штуцерами и клапанами для регулирования потока через устье в трубопровод. Когда давление на устье ниже давления в трубопроводе, устанавливается компрессор для нагнетания газа низкого давления в трубопровод.

Добыча сырой нефти сложнее. Сырая нефть имеет более крупные молекулы и менее легко перемещается через породу. Процент нефти в коллекторе, который может быть добыт естественным путем, называемый коэффициентом извлечения, определяется большим количеством элементов.К ним относятся плотность нефти, вязкость, пористость и проницаемость породы, давление в нефтяном пласте и давление других флюидов, таких как газ и вода в пласте.

Насосная. В то время как некоторые нефтяные скважины обладают достаточным давлением, чтобы вытолкнуть нефть на поверхность, большинство нефтяных скважин, пробуренных сегодня, требуют откачки. Это также известно как искусственный подъемник. Если это требуется для скважины, насос опускают по НКТ на дно скважины на колонне стальных штанг, называемой колонной штанг.Колонна штанг передает мощность насосу, вращаясь или перемещаясь вверх и вниз, в зависимости от типа используемого насоса. Погружные насосы3 используются на некоторых скважинах.
