Какие виды батарей бывают: Как правильно выбрать радиаторы отопления

Виды и типы радиаторов отопления

Современные производители таких отопительных приборов, как радиаторы, на сегодняшний день предлагают широкий ассортимент товаров. Виды радиаторов отопления сегодня зависят не только от технических характеристик, но и от внешнего вида. В настоящее время важную роль играют не только лишь технические параметры, но и размер, форма, цветовое решение радиаторов. Так разберемся, какие бывают радиаторы отопления.

Виды радиаторов отопления

Виды батарей отопления в зависимости от материала

Конечно, при выборе приборов отопления на первом месте все-таки остается именно эффективность радиаторов. Чтобы понять, какие батареи будут лучше, нужно изучить особенности разных видов.

Самое первое разделение радиаторов основывается на материале изготовления батарей. Так, современные радиаторы отопления могут быть чугунными, стальными, алюминиевыми, биметаллическими, медными, пластиковыми, а также включать различные сплавы.

Чугунные батареи

Чугунные батареи – можно сказать, что это своего рода советские батареи отопления.

Такие радиаторы в свое время были просто на пике популярности. Несмотря на разнообразие батарей в современности, мы все же до сих пор используем радиаторы из чугуна. Что касается минусов чугунных батарей, то здесь все основывается на материале чугуне. В первую очередь, чугун имеет низкий уровень теплопроводности. И чтобы радиатор нагрелся до 45 градусов, температура воды или другого теплоносителя должна быть около 70 градусов. А это – вызовет большие затраты на топливо.

Современная чугунная батарея

Хоть чугунные газовые батареи отопления и имеют достаточно большой срок работы, все же они не вечные. Обычно от чугунных радиаторов отпугивает их внешний вид – в современные комнаты их очень трудно вписать. Единственным, но очень существенным преимуществом радиаторов из чугуна является то, что они не требовательны к носителю тепла. Так, технические характеристики радиаторов отопления радиаторов из чугуна позволяют использовать в них воду любого качества – хоть ржавую, хоть с множеством бактерий.

Алюминиевые радиаторы

Следующие разновидности радиаторов отопления – это алюминиевые. Что касается внешнего вида, то такие батареи намного лучше чугунных. Помимо этого, модельный ряд батарей постоянно пополняется новыми образцами. Отличное преимущество радиаторов из алюминия – это высокая теплопроводность. Но стоит отметить, что такие радиаторы для индивидуального отопления являются очень чувствительными к качеству носителя тепла. Если вода будет хоть немного грязной, они тут же выйдут из строя. Именно поэтому стоит заранее хорошо очистить теплоноситель – поставить разнообразные фильтры и приспособления. А это – дополнительные затраты. Также алюминий не подойдет для промышленных помещений, где наблюдается высокое давление горячей воды – такие виды батарей отопления просто-напросто порвет на части.

Алюминиевые радиаторы

Стальные радиаторы

Еще одним материалом изготовления радиаторов отопления является сталь. Стальные батареи могут быть трубчатыми и панельными.

Панельные варианты относятся к категории бюджетных, но они имеют высокую теплоотдачу. Панельные модели довольно неприхотливые, поэтому они широко используются не только в домах, но и в офисах, и на производствах. Трубчатые стальные батареи – это отопительные приборы разряда премиум. Такие характеристики достались этим моделям не только благодаря отличным техническим параметрам – высокому уровню теплоотдачи и большому сроку работы (около 25 лет). Помимо всего этого, такие батареи имеют отличный внешний вид. Стальные батареи не только обогреют помещения, но и способны украсить их. Стоит отметить особенно радиатор парового отопления, сделанный из нержавейки – из всех стальных трубных батарей они самые эффективные.

Рекомендуем к прочтению:

Стальные радиаторы

Биметаллические радиаторы

Биметаллические типы радиаторов отопления – это отличный вариант. У них высокая теплоотдача за счет того, что в конструкции присутствует алюминий. Также такие батареи являются очень прочными, а их срок эксплуатации также большой – из-за того, что устройства комплектуются металлическими трубами. Но единственным недостатком биметаллических батарей является их высокая стоимость.

Медные радиаторы отопления

Еще одним вариантом могут быть медные радиаторы отопления. Такие батареи – самые стойкие к агрессивным средам. Эти радиаторы почти не изнашиваются, однако это очень дорогое удовольствие. На сегодняшний день медные батареи отопления применяются в тех системах отопления, где теплоноситель – и вода, и антифриз. Ставят их и для централизованного, и для автономного отопления. Медные радиаторы нивелируют сопротивление теплоносителя. Также они максимально рассеивают тепло и увеличивают эффективность прибора отопления. Конструкция медных батарей более надежна, они практически не подвергаются коррозионным процессам и гидроударам.

Медные радиаторы отопления

Пластиковые радиаторы отопления

Помимо названных вариантов, существуют также пластиковые радиаторы отопления. Если вы хотите сэкономить – то этот вариант вам подойдет. Однако здесь следует быть уверенным в том, что температура вашего отопления не будет выше 80 градусов по Цельсию.

Такие низкотемпературные радиаторы отопления – достаточно простые в установке и работе, они стойкие к износу, обладают малым весом, недорогие.

Конструкция радиаторов

В зависимости от конструктивных особенностей, радиаторы можно разделить на несколько подвидов:

• Секционные радиаторы отопления – такие батареи имеют несколько секций, поэтому вы сможете собрать радиатор нужного размера и мощности. Размеры и формы секций могут быть различными.
• Трубчатые радиаторы – это цельная конструкция из металла, которая имеет верхний и нижний горизонтальный коллектор и приваренные к нему вертикальные трубки. Такие батареи – это прерогатива централизованного отопления, для которого они и были разработаны.
• Панельные батареи – могут быть как стальными, так и бетонными. Бетонные встраивают внутри стен, они могут передавать тепло только излучением.
• Пластинчатые батареи – обладают конвективным теплообменом, представляют собой сердечник и насаженные на него ребра из металлических тонких пластин.

Отдельно существуют угловые радиаторы отопления. Они могут быть выполнены в любом приведенном варианте конструкции. Однако угловые батареи отопления предназначены для монтажа в углах помещений.

Угловые батареи отопления

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение.
Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.

Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.

Рекомендуем к прочтению:

Кварцевые батареи отопления

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.

Плинтусные радиаторы отопления

Подбираем модель радиатора

Когда мы просматриваем фото, которые предоставляет каталог радиаторов отопления, мы можем оценить только внешний вид и дизайнерские характеристики того или иного прибора. Визуально невозможно определить качество и технические параметры батарей.

Различные модели радиаторов отопления

Выбирая типы батарей отопления, прежде всего, следует определиться со сроком их эксплуатации. Такой показатель будет зависеть от того, какое качество имеет изделие и в каких условиях оно эксплуатируется.

И если вы живете в многоквартирном доме, ваши радиаторы центрального отопления будут снабжаться водой ужасного качества. Поэтому не стоит ставить батареи из алюминия в многоэтажном доме. Конечно, производители в современности устанавливают массу защитных технологий и обрабатывают внутренности батарей полимерами. Это, конечно, вариант получше, однако и подороже.

Что касается стальных и биметаллических батарей, то они тоже подвергаются коррозии, но в меньшей мере. В таком случае наиболее надежными будут чугунные батареи центрального отопления.

Стоит отметить, что существует еще один показатель, который нужно особенно учитывать, — это возможность выдерживать давление теплоносителя. Минимальный показатель – 7 атмосфер, однако специалисты рекомендуют выбирать радиаторы отопления с вентилятором на 15 атм – если система потерпит гидравлический удар.

На сегодняшний день многие потребители при выборе разновидности батарей отопления очень часто обращают внимание на такой параметр,  как дизайн. Конечно, это также важно. Но помните, что красота радиаторов ни в коем случае не должна быть в ущерб качеству и функциональности. Современные евро радиаторы отопления наряду с отличными техническими характеристиками обладают хорошим дизайном. Евро батареи для отопления можно удачно вписать практически в каждый современный интерьер.

В настоящее время много внимания уделяется такому вопросу, как экономия. Поэтому появились энергосберегающие батареи отопления. Такие устройства позволят сэкономить затраты на отопление. Их еще называют экономичные радиаторы отопления.

Виды батарей отопления

Батареи – важная часть отопительной системы в многоквартирном доме. Температура в помещении зависит не только от того, насколько горячая вода бежит по трубам. Качество обогрева помещения зависит от конструкции, материала, мощности и способа размещения радиаторов отопления.

Чрезвычайно широкий ассортимент отопительного оборудования может вызвать трудности при выборе подходящих батарей. Для того чтобы выяснить, каким приборам отдать предпочтение, придется предварительно изучить особенности существующих типов батарей.

Различные виды приборов отопления

Существует несколько классификаций батарей.

В зависимости от типа тепло- или энергоносителя они делятся на следующие виды:

• электрические радиаторы;
• масляные радиаторы, работающие на электричестве;
• водяные батареи.

В зависимости от материала батареи бывают:

В зависимости от конструкции радиаторы отопления делятся на следующие типы:

• секционные – благодаря наличию отдельных секций позволяют регулировать размер и мощность устанавливаемого прибора отопления;
• трубчатые – батареи, разработанные специально для централизованной системы отопления. Представляют собой цельнометаллическую конструкцию с горизонтальным коллектором и вертикальными трубками;
• панельные – изготавливаются из стали и даже из бетона. Во втором случае такие батареи располагаются внутри стен и передают тепло в виде излучения;
• пластинчатые – имеют сердечник с насаженными на него пластинчатыми ребрами из тонких листов металла, осуществляют теплообмен конвекционного типа.

 Виды батарей, подходящих для квартиры

Рассмотрим, какие виды радиаторов подойдут для стандартной централизованной системы отопления в многоквартирном доме. Она характеризуется использованием технической воды в качестве теплоносителя, высоким рабочим давлением и температурой. Характеристики отопительных приборов для квартиры должны соответствовать особенностям этой системы. Сравнить параметры приборов из разных материалов, чтобы понять какие их типы  подойдут для вашего жилья, можно с помощью таблицы.

Чугунные батареи

Классические радиаторы из чугуна, несмотря на большое количество современных аналогов из других материалов, уходить в отставку пока не собираются. Чугун устойчив к коррозии и воздействию высоких температур, долговечен. Некоторые производители изменили в лучшую сторону внешний вид чугунных изделий, украсив их резьбой и превратив этот прибор в элемент дизайна.

Совет: интенсивность излучения радиатора можно повысить, покрасив его в темный цвет.

Биметаллические радиаторы

Эффективность и надежность биметаллических радиаторов достигаются благодаря сочетанию двух видов материалов: стали и алюминия. Высокая теплопроводность алюминия делает его прекрасным материалом для корпуса батареи, а прочность стали обеспечивает невосприимчивость к перепадам давления и к процессам коррозии. Лучшими на российском рынке считаются биметаллические изделия итальянских производителей.

Нужно иметь в виду, что этот тип отопительных приборов имеет одну особенность: сталь начинает ржаветь после спуска воды в системе. Такого недостатка лишены модели, в которых вместо стального используется медный сердечник.

Стальные радиаторы

Радиаторы из стали могут быть панельными, трубчатыми и секционными. Наибольшей популярностью пользуется первый вид благодаря оптимальному сочетанию характеристик и стоимости. Однако батареи из стали практически не применяются в многоэтажных домах с централизованным отоплением, поскольку не предназначены для систем с высоким давлением.

Алюминиевые батареи

Радиаторы из алюминия имеют очень привлекательные характеристики, среди которых прекрасная теплоотдача и низкая инерционность, позволяющая быстро менять температуру в помещении. Но они очень требовательны к качеству теплоносителя, поэтому также не подходят для централизованной отопительной системы.

Медные радиаторы отопления

Медные батареи имеют массу достоинств и всего лишь один недостаток – очень высокую стоимость. Их эксплуатационные характеристики впечатляют: радиаторы из меди превосходят все существующие виды по эффективности, надежности и долговечности, а также по стойкости к коррозии и гидроударам.

Установка медных радиаторов дорогое удовольствие не только из-за стоимости самой батареи. Подключать их можно только к цельнометаллическим трубам, которые также стоят недешево. Воспользоваться достоинствами меди, и при этом приобрести изделие по более доступной цене можно, если выбрать медно-алюминиевый радиатор, трубки которого изготовлены из меди, а ребра — из алюминия.

Пластиковые батареи

Самый новый вид отопительных приборов – это пластиковые батареи. Такие изделия просты в установке, имеют широкий выбор цветов и не требуют дополнительного ухода. Однако многие заинтересовавшиеся новинкой владельцы квартир будут разочарованы: пластиковые радиаторы не могут быть установлены в доме с централизованной системой отопления. Причинами этого являются ограничения максимальной рабочей температуры и давления, которые не должны превышать 80 градусов и 2 бара соответственно.

Как определить необходимую мощность отопительного прибора

Чтобы зимой в квартире было комфортно, нужно правильно подобрать мощность радиатора. Мощность классического секционного прибора будет зависеть от количества секций. При расчете нужно учитывать следующие факторы:

• материал стен в доме – кирпич или бетон;
• площадь комнат;
• количество окон и их расположение по сторонам света;
• количество наружных стен;
• качество окон;
• использование экранов для радиаторов.

Внимание: для стандартной комнаты с трехметровой высотой потолка, имеющей одну дверь и одно окно, на каждый квадратный метр потребуется радиаторная мощность от 90 до 125 Вт.

Требуемое количество секций будет зависеть от материала, и которого изготовлен радиатор. Мощность одной секции разных видов батарей:

• Чугунные – от 80 до 150 Вт;
• Алюминиевые – 190 Вт;
• Биметаллические – 200 Вт;
• Стальные – от 450 до 5700 Вт (имеется в виду мощность всей батареи).

какие бывают радиаторы, сравнение батарей, радиатор отопления в разрезе на фото и видео

Содержание:

1. Какие бывают радиаторы отопления
2. Популярные типы батарей отопления
3. Характеристики секционных типов батарей отопления и их сравнение
4. Панельные стальные радиаторы

С наступлением отопительного сезона многие жильцы жалуются на холодные батареи в квартире. Но не всегда в проблеме плохого обогрева виноваты коммунальные службы. Часто причина кроется в том, что радиаторы отопления засорились или уже пришли в негодность и нуждаются в замене на современные типы батарей отопления. Прежде чем приступить к реконструкции отопительной системы, не помешает поинтересоваться, какие бывают батареи отопления и какими они обладают преимуществами и недостатками.

Данной теме посвящена эта статья, рассказывающая о современных отопительных приборах для квартир и частных домовладений. В ней говорится о том, какие бывают радиаторы отопления.


Какие бывают радиаторы отопления

Батареи отопления, они же радиаторы, которые устанавливают в жилых помещениях, бывают в основном водяными или электрическими.

Водяные типы батарей отопления обогревают жилье при помощи воды, которую используют в качестве теплоносителя (детальнее: «Водяные радиаторы отопления — типы и виды»). После того, как жидкость нагрета до определенной температуры, она начинает циркулировать по трубам и батареям, отдавая тепловую энергию окружающему воздуху.

Электрические радиаторы отопления только внешне похожи на обычные приборы, но принцип работы у них отличается. Пользуются ими обычно в качестве дополнительного источника тепла, поскольку высокие цены на электричество делают эксплуатацию таких обогревателей экономически невыгодной.

Правда, если отсутствует возможность обустроить водяное отопление, ничего другого не остается, как использовать электрические приборы для обогрева. Допустим, что на дачу за городом семья ездит только по выходным — в таком случае электроконвектора будет достаточно, ведь замерзнуть он не даст.

Популярные типы батарей отопления

Если сравнить радиаторы отопления, то в первую очередь видно, что все они отличаются по конструкционному решению. Исходя из того, что выглядят они по-разному, батареи делят на секционные и панельные изделия.

Секционные радиаторы. Такие приборы делят на три основные группы:

• батареи, произведенные из чугуна;
• радиаторы, изготовленные из алюминиевого сплава;
• биметаллические изделия.

Из названия уже ясно, что обогревательный прибор состоит из секций, собранных в единую конструкцию. Например, многим потребителям знакомы используемые не одно десятилетие чугунные батареи, представляющие собой набор конкретного количества секций. Новые алюминиевые приборы также состоят из нескольких секций, но если посмотреть на эти радиаторы отопления сравнение будет в пользу современных изделий, поскольку выглядят они более эстетично (подробнее: «Алюминиевые батареи отопления — технические характеристики, установка»).

Панельные батареи. Их изготавливают только из стали. Внешне они представляют собой плоское изделие, имеющее выпуклости. Плоские батареи широко применяли в 80-х годах прошлого века. В основном их монтировали в панельных домах. Современные панельные отопительные приборы были модифицированы и их внешний вид немного изменился. После этого их теплоотдача возросла, и они как когда-то используются для обогрева жилых помещений.

Делая сравнение радиаторов отопления секционных и панельных, можно отметить, что первые широко применяются в отопительных системах и потребители отзываются о них положительно.

Характеристики секционных типов батарей отопления и их сравнение

1. Чугунные секционные радиаторы. Рассматривая типы батарей отопления, следует отметить, что именно приборы из чугуна известны потребителям давно, со времен Советского Союза. Их в те годы устанавливали повсеместно – в жилых, производственных и общественных помещениях.

   Конструкционное решение чугунных секционных радиаторов позволяет прогревать их до высоких температур. За счет особенностей чугуна как материала изготовления батарей, они продолжительное время отдают тепло и поэтому им в те годы отводились лидирующие позиции среди отопительных приборов, теплоотдача чугунных радиаторов достаточно хорошая.

   Правда, чугунные радиаторы необходимо прогревать до нужной температуры более долго, а для этого требуется большее количество топлива или энергоносителя. В целях экономии денег не все потребители выбирают для установки чугунные изделия.

   Внешний вид современных радиаторов из чугуна претерпел незначительные изменения при тех же технических характеристиках. Одна секция способна обогреть около двух «квадратов» площади. В продаже даже можно встретить дизайнерские модели, которые могут стать украшением комнаты.

   Поскольку для нагрева чугунных приборов необходимо большое количество топлива, их не устанавливают, если планируют использовать дорогостоящие источники энергии, например, электричество. Выбирают более экономичные отопительные радиаторы, среди которых батареи из алюминия.
2. Алюминиевые секционные радиаторы. Данные приборы считаются современной альтернативой чугунным приборам, поскольку они меньше весят и менее теплоемкие. Алюминиевые секционные изделия тепло отдают не хуже чугуна и быстро прогреваются до нужной температуры (подробнее: «Как выбрать алюминиевые радиаторы отопления: технические характеристики»). Благодаря эстетичному и аккуратному внешнему виду отлично вписываются в современный интерьер.

   Одна алюминиевая секция обогревает один «квадрат» помещения. Если установить такие батареи самостоятельно, с монтажом без особых проблем можно справиться своими силами, поскольку они намного легче изделий из чугуна. По мнению специалистов, если сделать сравнение батарей отопления для частного дома, то явными лидерами сейчас стали алюминиевые секционные радиаторы.
3. Биметаллические радиаторы. Внешне такие отопительные батареи похожи на алюминиевые приборы. Биметаллические радиаторы отопления в разрезе можно посмотреть на фото. В них соединены элементы из стали и алюминиями. По причине изготовления из двух сплавов данные приборы получили название биметаллические.

   Когда смотришь на биметаллический радиатор отопления в разрезе, то внутри его виден теплопроводный канал из нержавеющей стали. Благодаря такой конструкции, прочность приборов значительно возросла. А теплопроводность биметаллических радиаторов больше чем алюминиевых. Эти обогревательные изделия можно устанавливать с теплоносителем класса эконом. Одна секция такого радиатора снабжает теплом 1,4 «квадрата» площади. Биметаллические радиаторы имеют незначительный вес, а их монтаж аналогичен установке алюминиевых батарей.

У разных типов современных отопительных приборов секции могут отличаться размерами. Поэтому, выбирая радиаторы, следует уточнять мощность секции. Исходя из данного параметра, можно сделать расчет количества секций, учитывая площадь помещения.

Панельные стальные радиаторы

Согласно техническим характеристикам, которые указываются в документах, прилагаемых к отопительным батареям, можно отметить, что панельные радиаторы из стали являются золотой серединой между чугунными и алюминиевыми изделиями. Теплоотдача стальных приборов меньше, чем у чугунных, но выше по сравнению с алюминиевыми теплообменниками (детальнее: «Стальные радиаторы: технические характеристики, преимущества и недостатки»).

Радиаторы из стали (она обладает хорошей тепло проводимостью) изготавливают из стальных листов, соединенных в единую конструкцию при помощи метода штамповки. Такие батареи изготавливают одно-, двух-, трехрядными. Максимальная температура, которую способны выдержать стальные приборы, достигает 120 градусов.

Чтобы нагреть панельный теплообменник, необходимо в 7 раз меньше воды по сравнению с чугунными аналогами. Расчет мощности этих приборов измеряют, исходя из целого радиатора. Таким образом, определенный размер панельного отопительного изделия, рассчитан на конкретное количество «квадратов» помещения. Читайте также: «Счетчики на батарею в квартиру».

Детально о типах батарей отопления на видео:

какую батарею выбрать и почему

Автор: Алеся Маркова

Последнее обновление: Август 2019

Продолжительность отопительного сезона в наших широтах близка к 2/3 года. Показатель зависит от региона, но в среднем это около 250-ти дней. Для нас крайне важны все вопросы, касающиеся эффективности системы отопления, что во многом зависит от правильного выбора ее приборов.

Разберем, какие радиаторы отопления лучше, чем отличаются разновидности. В представленной к рассмотрению статье подробно описаны критерии выбора приборов отопления. Для самостоятельных домашних мастеров мы привели советы от опытных сантехников.

Содержание статьи:

Основные характеристики типового радиатора

Независимо от сложности системы отопления, основная задача сводится к поддержанию заданной температуры в доме или квартире. Радиатор отопления играет в этом ключевую роль, осуществляя теплообмен между воздухом в помещении и теплоносителем.

Равномерное прогревание, эффективная теплоотдача, поддержание микроклимата, устойчивая работа – основные требования, предъявляемые к батарее отопления.

В жилых помещениях устанавливаются одинарные, панельные или секционные спаренные радиаторы, не выделяющие при нагреве токсинов

Основные параметры, влияющие на выбор конкретной модели:

• Рабочее давление системы. Зависит от того в автономную или централизованную сеть включен прибор. Устроена она по самотечному или принудительному принципу. В среднем варьирует от 3 до 10 бар или в аналогичном интервале атмосфер.
• Тепловая мощность. Характеристика, требующаяся для расчета необходимой  для обогрева помещения тепловой мощности. Нужна она и для подбора отдельных составляющих секционных батарей. На обработку 10 м² округленно требуется 1кВт.
• Модульность. Качество, присущее сборным радиаторам, дающее возможность сборки-разборки прибора под индивидуальные требования.
• Скорость реакции на tº. Точнее, способность реагировать на изменение температуры теплоносителя. период времени на остывание и разогрев.
• Возможность оснащения автоматикой. Устройствами, отслеживающими погодные условия и самостоятельно устраняющими воздушные пробки.

Представленные сейчас к продаже приборы обеспечивают свободную циркуляцию по системе. Отличаются коррозионной стойкостью и привлекательным внешним видом.

Секционные радиаторы различаются формой и размером секций, обеспечивающих поставку необходимого количества тепловой энергии

Тепловая эффективность радиатора зависит от площади поверхности рассеивания энергии. Плоский металлический конвектор имеет гораздо меньшую площадь, по сравнению с секционным алюминиевым, того же геометрического размера. Т.к. последний излучает тепло всей площадью ребер.

Виды современных радиаторов отопления

Во времена СССР вопрос, какую батарею отопления лучше выбрать, никогда не задавался по простой причине. Промышленность выпускала только два их вида – стальной и чугунный. Мы живем в счастливое время разнообразия, технологического и экологического совершенства.

Мировая и отечественная промышленность предлагают на выбор, достаточно широкий ассортимент. Есть несколько признаков, по которым целесообразно разделить батареи отопления.

Радиаторы можно разделить по материалам изготовления:

• стальные панельные конвекторы;
• чугунные батареи;
• алюминиевые радиаторы;
• биметаллические радиаторы.

По особенностям конструкции:

• секционные;
• панельные.

Каждый из этих видов наилучшим

Как выбрать радиаторы отопления для квартиры и частного дома: советы специалистов

Автор: Антонина Турьева

Последнее обновление: Декабрь 2019

Чтобы в доме и квартире в холодное время года было тепло и уютно, важно правильно спроектировать и смонтировать систему отопления. А радиатор – одна из важных составляющих. Именно благодаря правильно подобранному оборудованию можно обеспечить эффективность отопительной системы.

Но среди богатого ассортимента батарей, представленных такими производителями как Prado, Конрад, Global Style, Tenrad, Viadrus, Konner и прочие, сложно сориентироваться, не так ли?

Вы не знаете, как избежать ошибки при выборе и на какие моменты следует обратить внимание в первую очередь? Мы поможем разобраться в этом вопросе – в статье подробно поговорим о критериях выбора радиаторов в частный дом и в квартиру, имеющих первостепенное значение.

Также рассмотрим разновидности оборудования и их особенности. Приведем рекомендации покупателям, дополнив их наглядными фото и полезными видеороликами.

Содержание статьи:

Виды батарей и их подключение

Разнообразие радиаторов отопления, представленных на рынке, действительно поражает. И особенно сложно сделать правильный выбор неподготовленному пользователю.

Поэтому, в рамках нашей статьи, постараемся детально рассмотреть разновидности отопительных приборов, уделив внимание их ключевым характеристикам, и дадим рекомендации по выбору подходящего варианта, исходя из условий проживания, типа системы отопления и конкретных требований владельца.

Классификации радиаторов отопления

Отопительные приборы, применяемые в водяном контуре, различаются конструкцией, материалом изготовления, техническими характеристиками, дизайном. Далее поговорим более подробно о видах радиаторов и их особенностях.

Из каких материалов делают батареи?

В качестве материала изготовления для отопительных приборов чаще всего применяют:

• сталь;
• алюминий;
• чугун;
• комбинацию двух металлов.

Так, приборы отопления могут быть секционными, панельными или трубчатыми. И, в зависимости от конструкции, будут отличаться их технические характеристики, срок эксплуатации, стоимость.

Самые простые и недорогие – панельные. Они выдерживают рабочее давление до 10 бар (значение следует смотреть в паспорте соответствующей модели и конкретного производителя), уязвимы к гидроударам, а в местах сварных швов могут возникать протечки.

Трубчатые приборы отопления более выносливые – чаще всего их стенки изнутри покрывают полимерным составом, что увеличивает износостойкость, позволяя продлить срок эксплуатации. Они могут быть секционными или сварными

Радиаторы из достаточно быстро нагреваются и отдают тепло в помещение, т.е. обладают низкой инертностью. Благодаря большой площади нагревающейся поверхности с их помощью можно быстро прогреть помещение.

Отопительные приборы из характеризуются высокой инертностью – долго прогреваются и долго остывают. Это свойство оценивается положительно многими пользователями, страдающими от периодического отключения отопления. Но, с другой стороны, такая особенность не позволяет использовать чугунные батареи в системах умного дома – большинство моделей бесполезно оснащать терморегуляторами.

Биметалл – это не сплав, а корректное соединение двух металлов в одном изделии: внутренние элементы выполнены из стали (иногда меди), а внешние (корпус) из алюминия. Причем стальным может быть весь «скелет» или же отдельные его части – трубопровод или вертикальные направляющие. Первый вариант лучше и дороже.

Подробнее особенности радиаторов из этих типов материалов мы привели в следующей подборке фото.

Галерея изображений

Фото из

виды батарей, правила выбора и стоимость,дизайн.

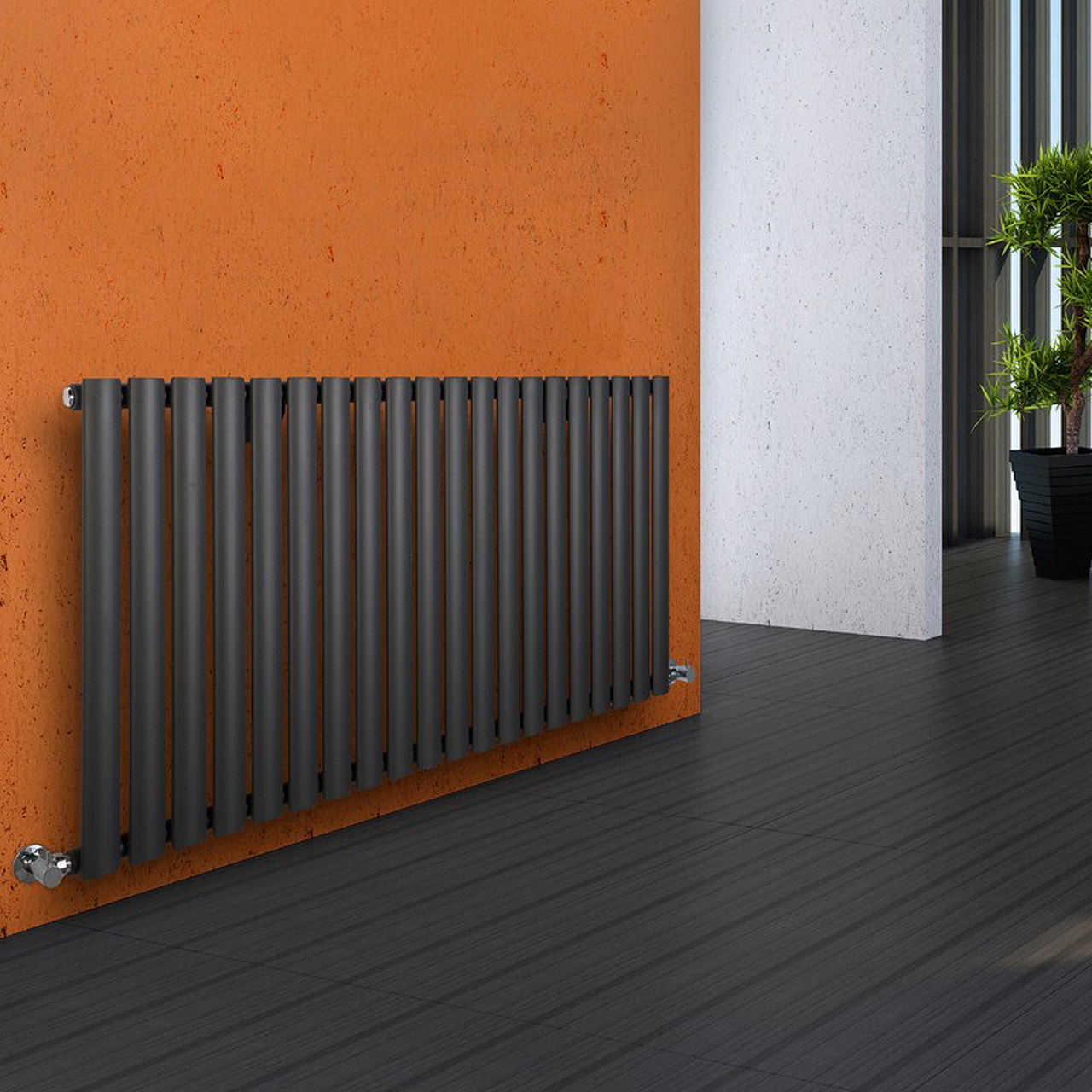

Каждый хозяин желает, чтобы в доме было уютно, окружали красивые вещи. Комфортный микроклимат и безупречный стиль помещениям обеспечат дизайнерские радиаторы отопления. Они классифицируются по типу, назначению, форме, материалу изготовления. Их производством занимаются известные во всем мире фирмы.

В отличие от обычной батареи, которую хозяева стараются замаскировать любым способом, декоративный обогреватель является важной деталью интерьера. Выбирать прибор нужно не только исходя из собственных эстетических предпочтений, но и с учетом технических требований, допустимых условий работы, особенностей подключения, стилистики помещения.

Особенности дизайнерских радиаторов

Содержание статьи

Дизайнерские радиаторы — это отопительные устройства, имеющие оригинальный внешний вид и форму. Они могут быть стальными, чугунными, деревянными и т. д.

Декоративные радиаторы отличаются от обычных батарей следующими признаками:

• оригинальный внешний вид;
• повышенные требования к условиям эксплуатации;
• более высокая стоимость.

Чтобы придать источнику обогрева необычный внешний вид, дизайнеры используют изогнутые, переплетенные и штампованные элементы. Зачастую их фантазия превращает обычный обогреватель в настоящий шедевр современного искусства, о предназначении которого с первого взгляда невозможно догадаться. Кроме эстетической функции, которую выполняют эти приборы, они могут использоваться в качестве хранилища для вещей, зеркала, картины на стене, скамейки в прихожей и т. д.

Классификация батарей

Современные производители предлагают владельцам частных домов, квартир и офисов разнообразные модели радиаторов, которые отличаются по форме, материалу, размеру и стилю исполнения.

Принципы классификаций батарей:

1. Предназначение для конкретных помещений: прихожей, спальни, детской, ванной, кухни.
2. Место установки: под панорамные или обычные окна.
3. Способ монтажа: плинтусные, напольные или настенные.
4. Форма: в виде панелей, скамеек или перегородок, плоские и ребристые.
5. Размер: узкие и высокие.
6. Материал: стальные, чугунные, алюминиевые.
7. Ст

Различные типы батарей и их применение

Батарея — это совокупность одной или нескольких ячеек, которые подвергаются химическим реакциям, создавая поток электронов в цепи. В области аккумуляторных технологий ведется много исследований и улучшений, и в результате в настоящее время во всем мире испытываются и используются прорывные технологии. Батареи вошли в игру из-за необходимости хранить генерируемую электрическую энергию. Поскольку генерировалось хорошее количество энергии, важно было сохранить энергию, чтобы ее можно было использовать при отключении генерации или когда возникает необходимость в питании автономных устройств, которые нельзя привязать к источнику питания от сети.Здесь следует отметить, что в батареях может храниться только постоянный ток, а переменный ток — нет.

Батарейные элементы обычно состоят из трех основных компонентов;

1. Анод (отрицательный электрод)
2. Катод (положительный электрод)
3. Электролиты

Анод — это отрицательный электрод, который производит электроны во внешнюю цепь, к которой подключен аккумулятор. Когда батареи подключены, на аноде начинается накопление электронов, которое вызывает разность потенциалов между двумя электродами.Затем электроны естественным образом пытаются перераспределиться, этому препятствует электролит, поэтому, когда электрическая цепь подключена, она обеспечивает свободный путь для движения электронов от анода к катоду, тем самым запитывая цепь, к которой он подключен. Изменяя компоновку и материал, используемый для изготовления анода, катода и электролита, мы можем достичь многих различных типов химического состава батарей, что позволяет нам разрабатывать различные типы аккумуляторных элементов. В этой статье мы расскажем о различных типах батарей и их использовании , так что давайте начнем.

Типы аккумуляторов

Батареи обычно можно разделить на разные категории и типы, в зависимости от химического состава, размера, форм-фактора и вариантов использования, но под всеми из них можно выделить два основных типа батарей;

1. Первичные батареи
2. Вторичные батареи

Давайте посмотрим глубже, чтобы понять основные различия между первичной ячейкой и вторичной ячейкой.

1.Первичные батареи

Первичные батареи — это батареи, которые нельзя перезарядить. после разрядки. Первичные батареи состоят из электрохимических элементов, электрохимическая реакция которых необратима.

Первичные батареи существуют в различных формах , начиная от таблеток и заканчивая батареями типа AA . Они обычно используются в автономных приложениях, где зарядка нецелесообразна или невозможна. Хороший пример этого — устройства военного класса и оборудование с батарейным питанием.Использовать аккумуляторные батареи будет непрактично, так как перезарядка батареи будет последним, о чем будут думать солдаты. Первичные батареи всегда имеют высокую удельную энергию, а системы, в которых они используются, всегда рассчитаны на потребление небольшого количества энергии, чтобы батарея прослужила как можно дольше.

Некоторые другие примеров устройств, использующих первичные батареи, включают ; Стрелки, трекеры животных, наручные часы, пульты дистанционного управления и детские игрушки, и это лишь некоторые из них.

Самым популярным типом первичных батарей являются щелочные батареи . Они обладают высокой удельной энергией, экологически безопасны, экономичны и не протекают даже при полной разрядке. Они могут храниться в течение нескольких лет, имеют хорошие показатели безопасности и могут перевозиться на борту самолета без соблюдения транспортных и других правил ООН. Единственным недостатком щелочных батарей является низкий ток нагрузки, что ограничивает их использование устройствами с низким потреблением тока, такими как пульты дистанционного управления, фонарики и портативные развлекательные устройства.

2. Аккумуляторы вторичные

Вторичные батареи — это батареи с электрохимическими элементами, химические реакции которых можно обратить вспять, подав на батарею определенное напряжение в обратном направлении. Также называемые аккумуляторными батареями , вторичные элементы, в отличие от первичных, могут перезаряжаться после того, как энергия на батарее была израсходована.

Они обычно используются в приложениях с высоким энергопотреблением и других сценариях, где будет либо слишком дорого, либо нецелесообразно использовать однозарядные батареи.Вторичные батареи малой емкости используются для питания портативных электронных устройств, таких как мобильные телефоны , и других гаджетов и приборов, в то время как сверхмощные батареи используются для питания различных электромобилей и других приложений с высоким потреблением энергии, таких как выравнивание нагрузки при производстве электроэнергии. Они также используются в качестве автономных источников питания вместе с инверторами для подачи электроэнергии . Хотя первоначальная стоимость приобретения аккумуляторных батарей всегда намного выше, чем у первичных батарей, в долгосрочной перспективе они являются наиболее рентабельными.

Вторичные батареи можно разделить на несколько других типов в зависимости от их химического состава . Это очень важно, потому что химический состав определяет некоторые атрибуты батареи, включая ее удельную энергию, срок службы, срок годности и цену, чтобы упомянуть некоторые из них.

Ниже приведены различных типов аккумуляторных батарей , которые обычно используются.

1. Литий-ионный (Li-ion)
2. Никель-кадмий (Ni-Cd)
3. Никель-металлогидрид (Ni-MH)
4. Свинцово-кислотный

1. Никель-кадмиевые батареи

Никель-кадмиевый аккумулятор (никель-кадмиевый аккумулятор или никель-кадмиевый аккумулятор) — это тип аккумуляторной батареи, в которой в качестве электродов используются гидроксид никеля и металлический кадмий. Никель-кадмиевые батареи превосходно поддерживают напряжение и заряд, когда они не используются. Однако батареи NI-Cd легко становятся жертвой страшного эффекта «памяти», когда частично заряженная батарея перезаряжается, что снижает ее емкость в будущем.

По сравнению с другими типами перезаряжаемых элементов, никель-кадмиевые батареи предлагают хороший срок службы и производительность при низких температурах с хорошей емкостью, но их наиболее значительным преимуществом будет их способность обеспечивать полную номинальную емкость при высоких скоростях разряда. Они доступны в различных размерах, включая размеры, используемые для щелочных батарей, от AAA до D. Ni-Cd элементы используются по отдельности или собираются в пакетах из двух или более элементов. Маленькие пакеты используются в портативных устройствах, электронике и игрушках, в то время как более крупные находят применение в пусковых батареях самолетов, электромобилях и резервных источниках питания.

Некоторые свойства никель-кадмиевых батарей перечислены ниже.

• Удельная энергия: 40-60 Вт-ч / кг
• Плотность энергии: 50-150 Вт-ч / л
• Удельная мощность: 150 Вт / кг
• Эффективность заряда / разряда: 70-90%
• Саморазряд: 10% / мес.
• Долговечность / срок службы: 2000 циклов

2. Никель-металлогидридные батареи

Металлогидрид никеля (Ni-MH) — еще один химический состав, используемый для аккумуляторных батарей.Химическая реакция на положительном электроде батарей аналогична реакции в никель-кадмиевом элементе (NiCd), при этом оба типа батарей используют один и тот же гидроксид оксида никеля (NiOOH). Однако отрицательные электроды в никель-металлогидриде используют сплав, поглощающий водород, вместо кадмия, который используется в никель-кадмиевых батареях

.

.

Батареи

NiMH находят применение в устройствах с высоким энергопотреблением из-за их большой емкости и плотности энергии.Аккумулятор NiMH может иметь емкость в два-три раза больше, чем аккумулятор NiCd того же размера, а его плотность энергии может приближаться к плотности литий-ионного аккумулятора. В отличие от химии NiCd, батареи, основанные на химии NiMH, не восприимчивы к эффекту «памяти» , который испытывают NiCad.

Ниже приведены некоторые свойства батарей, основанные на химии никель-металлгидрида;

• Удельная энергия: 60-120 ч / кг
• Плотность энергии: 140-300 Втч / л
• Удельная мощность: 250-1000 Вт / кг
• Эффективность заряда / разряда: 66% — 92%
• Скорость саморазряда: 1.3-2,9% / мес при 20 ^o C
• Цикл Долговечность / срок службы: 180-2000

3. Литий-ионные батареи

Литий-ионные батареи

— один из самых популярных типов аккумуляторных батарей. Существует много различных типов литиевых батарей , но среди всех литий-ионных батарей используются наиболее часто. Вы можете найти эти литиевые батареи в различных формах, популярных среди электромобилей и других портативных устройств.Если вам интересно узнать больше об аккумуляторах, используемых в электромобилях, вы можете прочитать эту статью о батареях для электромобилей. Они встречаются в различных портативных устройствах, включая мобильные телефоны, интеллектуальные устройства и некоторые другие аккумуляторные устройства, используемые дома. Они также находят применение в аэрокосмической и военной промышленности из-за их легкости.

Литий-ионные батареи — это тип перезаряжаемых батарей, в которых ионы лития от отрицательного электрода мигрируют к положительному электроду во время разряда и возвращаются обратно к отрицательному электроду, когда батарея заряжается.Литий-ионные батареи используют интеркалированное соединение лития в качестве материала одного электрода, по сравнению с металлическим литием, используемым в неперезаряжаемых литиевых батареях.

Литий-ионные батареи

обычно обладают высокой плотностью энергии, небольшим эффектом памяти или отсутствием его и низким саморазрядом по сравнению с другими типами батарей. Их химический состав, производительность и стоимость различаются в зависимости от сценария использования, например, литий-ионные батареи, используемые в портативных электронных устройствах, обычно основаны на оксиде лития-кобальта (LiCoO ₂ ), который обеспечивает высокую плотность энергии и низкие риски безопасности при повреждении, в то время как Li Батареи на основе литий-фосфата железа, которые предлагают более низкую плотность энергии, более безопасны из-за меньшей вероятности возникновения неблагоприятных событий, широко используются в электроинструментах и ​​медицинском оборудовании.Литий-ионные аккумуляторы предлагают лучшее соотношение производительности и веса, а литий-серные аккумуляторы — самое высокое.

Некоторые характеристики литий-ионных батарей перечислены ниже;

• Удельная энергия: 100: 265 Вт-ч / кг
• Плотность энергии: 250: 693 Вт-ч / л
• Удельная мощность: 250: 340 Вт / кг
• Процент заряда / разряда: 80-90%
• Цикл Долговечность: 400: 1200 циклов
• Номинальное напряжение ячейки: NMC 3,6 / 3,85 В

4.Свинцово-кислотные батареи

Свинцово-кислотные батареи

— это недорогая и надежная силовая рабочая лошадка, используемая в тяжелых условиях эксплуатации. Обычно они очень большие и из-за своего веса всегда используются в непереносных устройствах, таких как накопители энергии на солнечных батареях, зажигание и освещение транспортных средств, резервное питание и выравнивание нагрузки при производстве / распределении электроэнергии. Свинцово-кислотные аккумуляторы являются самым старым типом аккумуляторных батарей, которые по-прежнему актуальны и важны в современном мире. Свинцово-кислотные батареи имеют очень низкое отношение энергии к объему и энергии к весу, но они имеют относительно большое отношение мощности к весу и, как следствие, при необходимости могут обеспечивать большие импульсные токи.Эти атрибуты наряду с низкой стоимостью делают эти батареи привлекательными для использования в нескольких сильноточных приложениях, таких как питание стартерных двигателей автомобилей и хранение в резервных источниках питания. Вы также можете ознакомиться со статьей о работе свинцово-кислотных аккумуляторов, если хотите узнать больше о различных типах свинцово-кислотных аккумуляторов, их конструкции и областях применения.

У каждой из этих батарей есть своя область, которая лучше всего подходит, и изображение ниже помогает выбрать между ними.

Выбор подходящего аккумулятора для вашего приложения

Одной из основных проблем, препятствующих технологическим революциям, таким как IoT, является мощность, время автономной работы влияет на успешное развертывание устройств, требующих длительного времени автономной работы, и даже несмотря на то, что для увеличения срока службы аккумулятора принимаются несколько методов управления питанием, совместимый аккумулятор все равно должен быть выбран для достижения желаемого результата.

Ниже приведены некоторые факторы, которые следует учитывать при выборе правильного типа батареи для вашего проекта.

1. Плотность энергии: Плотность энергии — это общее количество энергии, которое может храниться на единицу массы или объема. Это определяет, как долго ваше устройство остается включенным, прежде чем ему потребуется подзарядка.

2. Плотность мощности: Максимальная скорость разряда энергии на единицу массы или объема. Низкое энергопотребление: ноутбук, i-pod. Высокая мощность: электроинструменты.

3. Безопасность : Важно учитывать температуру, при которой устройство, которое вы собираете, будет работать.При высоких температурах некоторые компоненты батареи выходят из строя и могут подвергаться экзотермическим реакциям. Высокие температуры обычно снижают производительность большинства батарей.

4. Срок службы: Стабильность удельной энергии и удельной мощности батареи при многократных циклах (зарядка и разрядка) необходима для длительного срока службы батареи, необходимого для большинства приложений.

5. Стоимость: Стоимость — важная часть любых инженерных решений, которые вы будете принимать.Важно, чтобы стоимость выбранного вами аккумулятора была соизмерима с его производительностью и не приводила к чрезмерному увеличению общей стоимости проекта.

Различные типы аккумуляторов, их применение и применение

Аккумулятор — это основной источник питания для любого беспроводного электронного устройства, будь то смартфон, ноутбук, часы или пульт. Вы можете представить ситуацию без этих источников энергии? Мы не сможем создать какое-либо беспроводное электронное устройство, и нам придется полагаться только на проводной источник питания, даже электромобили и космические миссии были бы невозможны без батарей.Сегодня в этом руководстве мы кратко обсудим различные типы батарей, их классификацию, терминологию и характеристики.

Что такое аккумулятор и почему он используется?

Давайте посмотрим на основную разницу между батареей и элементом . Также давайте выясним, почему нам именно нужна батарея и почему мы не можем использовать переменное питание (т. Е. Питание переменного тока от настенных розеток) вместо питания постоянного тока.

Ячейка: Ячейка — это источник энергии, который может подавать только постоянное напряжение и ток в очень малых количествах.Например, если мы возьмем элементы, которые мы используем в часах или пультах дистанционного управления, они могут дать максимум 1,5 — 3 В.

Батарея : Функциональность батареи точно такая же, как у элемента, но батарея представляет собой набор элементов, расположенных последовательно / параллельно , так что напряжение может быть повышено до желаемых уровней. Самый известный пример аккумулятора — это внешний аккумулятор, который используется для зарядки смартфонов. Если мы когда-нибудь увидим внутреннюю часть блока питания, мы сможем найти набор батарей, расположенных последовательно / параллельно, в зависимости от требований.Батареи расположены последовательно для увеличения напряжения и параллельно для увеличения тока.

Now Почему постоянный ток предпочтительнее переменного тока ? В большинстве портативных электронных устройств переменный ток нельзя хранить, а постоянный ток можно хранить без каких-либо проблем. Даже потери из-за мощности переменного тока больше по сравнению с мощностью постоянного тока. По этой причине DC предпочтительнее для портативных электронных устройств.

Технические термины, используемые при работе с аккумуляторами

Мы не можем просто продолжать использовать только напряжение и ток, чтобы объяснить функциональность батареи, существуют некоторые уникальные термины, которые определяют характеристики батареи, такие как ватт-час (мАч), рейтинг C, номинальное напряжение, напряжение зарядки, зарядный ток, разрядный ток, напряжение отключения, срок хранения, срок службы — вот несколько терминов, используемых для определения характеристик батарей.

Давайте кратко обсудим каждый термин,

Мощность :

Это энергия , хранящаяся в батарее , которая измеряется в Вт-час

Ватт-час = В * I * часы {поскольку напряжение остается постоянным, поэтому оно измеряется в Ач / мАч}

Обычно при чтении спецификаций смартфона мы видим номинал батареи 2500 мАч или 4000 мАч. Что это значит?? Давайте посмотрим

Пример: 2500 мАч это означает, что аккумулятор имеет емкость 2.Ток 5А / 2500мА на нагрузку в течение 1 часа. Продолжительность непрерывной работы батареи зависит от потребляемого ею тока нагрузки. Таким образом, если нагрузка потребляет только 25 мА тока, батарея может проработать 100 часов. Как это?

25 мА * 100 часов {т. Е. 25 мА тока в течение 100 часов}

Аналогично 250 мА в течение 10 часов Итак…

Хотя теоретические расчеты кажутся идеальными, срок службы батареи меняется в зависимости от температуры, потребления тока и т. Д.

Мощность :

Это означает величину тока , которую батарея может доставить . Он также известен как C-рейтинг.

Теоретически рассчитывается делением A-h на 1 час.

Пример. Рассмотрим аккумулятор емкостью 10000 мАч.

После деления 10000 мА час / 1 час дает 10000 мА = 10 А = 10 C

Таким образом, батарея емкостью 10000 мАч будет иметь рейтинг C 10 C, что означает, что батарея способна выдавать ток 10 А при постоянном напряжении (фиксированное напряжение / номинальное напряжение).

Если батарея имеет номинал 1С, она способна выдавать ток 1А.

Примечание : Чем выше рейтинг C, тем больше ток, который может потребляться от батареи.

Номинальное напряжение:

При определении мощности у нас есть единица под названием Вт · ч , которую можно представить как В * I * час, но куда пропало напряжение? Поскольку напряжение аккумулятора будет постоянным и не будет изменяться, оно считается номинальным напряжением (фиксированное напряжение).Таким образом, поскольку напряжение фиксировано, только Ампер и час считаются единицей ( Ач / мАч) .

Ток зарядки:

Это максимальный ток , который может быть применен для зарядки аккумулятора , т.е. практически максимум 1A / 2A может применяться, если встроена схема защиты аккумулятора, но все же 500 мА — лучший диапазон для зарядки аккумулятора.

Напряжение зарядки:

Это максимальное напряжение, которое необходимо приложить к аккумулятору для его эффективной зарядки.Обычно 4,2 В — это лучшее / стандартное напряжение зарядки. Хотя мы подаем на аккумулятор 5 В, он принимает только 4,2 В.

Ток разряда:

Это ток , который может быть получен от батареи и передан на нагрузку . Если ток, потребляемый нагрузкой, превышает номинальный ток разряда, батарея разряжается очень быстро, что приводит к быстрому нагреву батареи, что также вызывает взрыв батареи. Поэтому следует с осторожностью определять величину тока, потребляемого нагрузкой, а также максимальный ток разряда, который может выдержать аккумулятор.

Срок годности:

Может возникнуть ситуация, когда батареи будут оставаться неиспользованными / закрытыми, особенно в магазинах / магазинах, в течение длительного периода времени. Таким образом, срок годности определяет период времени, в течение которого батарея может оставаться включенной, и должна иметь возможность использовать ее в течение номинального периода времени . Срок годности в основном рассматривается для неперезаряжаемых батарей, потому что они пригодятся и выбрасываются. Для аккумуляторных батарей, даже если срок хранения меньше, мы все равно можем их зарядить.

Напряжение отключения:

Это напряжение , при котором аккумулятор можно считать полностью разряженным. , после чего, если мы все же попытаемся разрядить его, аккумулятор повредится. Таким образом, за пределами напряжения отключения аккумулятор должен быть отключен от цепи и должен быть заряжен соответствующим образом.

Срок службы:

Предположим, что батарея полностью заряжена и разряжена до 80% от своей реальной емкости, тогда считается, что батарея проработала один цикл.Точно так же таких циклов, которые батарея может заряжать и разряжать, определяет срок службы . Чем больше продолжительность цикла, тем лучше будет качество аккумулятора. Но если батарея разряжена, скажем, на 40% от ее фактической емкости, учитывая, что батарея изначально полностью заряжена, это нельзя рассматривать как срок службы.

Удельная мощность:

Определяет емкости аккумулятора для заданной массы объема.

Например, 100 Втч / кг (стандартная удельная мощность щелочных батарей) означает, что для 1 кг химического состава они обеспечивают 100 Втч мощности.

Теперь объем щелочной батареи AAA составляет 11,5 грамма. Итак, если 1 кг может дать емкость 100 Втч, то сколько может дать 11,5-граммовая батарея AAA ?? Давайте посчитаем.

Втч (для 11,5 г) = 100 * 11,5 / 1000 = 1,15 Втч

Итак, мы знаем, что номинальное напряжение щелочной батареи составляет 1,5 В. Таким образом, он обеспечивает 1,5 В * (1,15 / 1,5) А * 1 час дает 0,76 А · ч = 760 мА · ч емкости, что почти равно емкости стандартной щелочной батареи AAA.

Типы аккумуляторов

Батареи в основном делятся на 2 типа:

• Неперезаряжаемые батареи (первичные батареи)
• Аккумуляторы (аккумуляторные батареи)

Неперезаряжаемые батареи

Они в основном рассматриваются как первичных батарей , потому что их можно использовать только один раз.Эти батареи нельзя перезаряжать и использовать снова. Давайте посмотрим на обычные, повседневные первичные батареи, которые мы видим.

• Щелочные батареи: Он в основном построен с химическим составом цинка (Zn) и диоксида марганца (MnO ₂ ), так как в нем используется гидроксид калия, который является чисто щелочным веществом, которое называется аккумулятором. щелочная батарея с удельной мощностью 100 Втч / кг.

Преимущества:

1. Срок службы больше
2. Более совместимый и эффективный для включения портативных устройств.
3. Срок годности больше.
4. Маленький размер.
5. Высокоэффективный.
6. Низкое внутреннее сопротивление, поэтому состояние разряда в состоянии покоя меньше.
7. Утечка низкая.

Недостатки:

1. Стоимость немного высока. Кроме этого все является преимуществом.

Заявки:

Может использоваться в фонариках, пультах дистанционного управления, настенных часах, небольших портативных гаджетах и ​​т. Д.

• Батареи типа «таблетка»: Химический состав батарей катушечных элементов также имеет щелочную природу.Помимо щелочного состава, для производства этих батарей будут использоваться химические вещества оксида лития и серебра, которые более эффективны в обеспечении стабильного и стабильного напряжения в таких небольших размерах. Он имеет удельную мощность 270 Втч / кг.

Преимущества:

1. Облегченный
2. Маленький
3. Высокая плотность
4. Низкая стоимость
5. Высокое номинальное напряжение (до 3 В)
6. Легко получить высокое напряжение путем последовательной установки
7. Длительный срок хранения

Недостатки:

1. Требуется держатель
2. Возможность низкого потребления тока

Заявки:

Используется в часах, настенных часах, миниатюрных электронных продуктах и ​​т. Д.

Аккумуляторы

Обычно они называются вторичными батареями , которые можно перезаряжать и использовать повторно. Хотя стоимость высока, их можно перезаряжать и использовать повторно, и они могут иметь огромный срок службы при правильном использовании и безопасной зарядке.

Свинцово-кислотные батареи

Он состоит из свинцово-кислотного вещества, которое очень дешево и используется в основном в автомобилях и транспортных средствах для питания систем освещения в нем.Они более предпочтительны в продуктах, где размер / пространство и вес не имеют значения. Они имеют номинальное напряжение от 2 В до 24 В и чаще всего используются как батареи 2 В, 6 В, 12 В и 24 В. Он имеет удельную мощность 7 Втч / кг.

Преимущества:

1. Недорого по стоимости
2. Легко перезаряжаемый
3. Высокая выходная мощность

Недостатки:

1. Очень тяжелый
2. Занимает много места
3. Очень низкая удельная мощность

Заявки:

Используется в автомобилях, ИБП (источники бесперебойного питания), робототехнике, тяжелой технике и т. Д..

Ni-Cd батареи

Эти батареи изготовлены из никеля и кадмия по химическому составу. Хотя они используются очень редко, они очень дешевы и имеют очень низкую скорость разряда по сравнению с NiMH батареями. Они доступны во всех стандартных размерах, таких как AA, AAA, C и прямоугольной формы. Номинальное напряжение составляет 1,2 В, часто соединенные вместе по 3 штуки, что дает 3,6 В. Он имеет удельную мощность 60 Втч / кг.

Преимущества:

1. Недорого по стоимости
2. Легко заряжается
3. Может использоваться во всех средах
4. Поставляется всех стандартных размеров

Недостатки:

1. Более низкая удельная мощность
2. Содержит токсичный металл
3. Необходимо очень часто заряжать во избежание роста кристаллов на пластине аккумулятора.

Заявки:

Используется в радиоуправляемых игрушках, беспроводных телефонах, солнечных батареях и в основном там, где важна цена.

Ni-MH батареи

Никель-металлогидридные батареи намного предпочтительнее никель-кадмиевых батарей из-за их меньшего воздействия на окружающую среду. Его номинальное напряжение составляет 1,25 В, что больше, чем у никель-кадмиевых аккумуляторов. У них меньшее номинальное напряжение, чем у щелочных батарей, и они являются хорошей заменой из-за своей доступности и меньшего воздействия на окружающую среду.Удельная мощность Ni-MH аккумуляторов составляет 100 Втч / кг.

Преимущества:

1. Доступны все стандартные размеры.
2. Высокая удельная мощность.
3. Легко заряжается.
4. Хорошая альтернатива щелочному, имеющая почти все сходства, а также перезаряжаемая.

Недостатки:

1. Саморазряд очень высок.
2. Дороже, чем никель-кадмиевые батареи.

Заявки:

Используется во всех приложениях, аналогичных щелочным и никель-кадмиевым батареям.

Литий-ионные аккумуляторы

Они состоят из металлического лития и являются новейшими аккумуляторными батареями. Поскольку они компактны по размеру, они могут использоваться в большинстве портативных приложений, требующих высокой мощности. Это лучшие из имеющихся аккумуляторных батарей. Они имеют номинальное напряжение 3,7 В (чаще всего у нас 3.6 В и 7,2 В) и имеют различные диапазоны мощности (от 100 мАч до 1000 мАч). Даже C-рейтинг колеблется от 1C до 10C, а плотность мощности литий-ионных аккумуляторов составляет 126 Втч / кг.

Преимущества:

1. Очень легкий.
2. Высокий рейтинг C.
3. Плотность мощности очень высокая.
4. Напряжение элемента высокое.

Недостатки:

1. Это дороговато.
2. При коротком замыкании клемм аккумуляторная батарея может взорваться.
3. Требуется схема защиты аккумулятора.

Li-Po батареи

Их также называют литий-ионными полимерными перезаряжаемыми батареями, поскольку в них вместо жидкого электролита используется полимерный гелевый / полимерный электролит с высокой проводимостью. Они относятся к литий-ионной технологии. Это немного дороже. Но батарея очень хорошо защищена по сравнению с литий-ионными батареями.Он имеет удельную мощность 185 Втч / кг.

Преимущества:

1. Они обладают высокой защитой по сравнению с литий-ионными аккумуляторами.
2. Очень легкий
3. Тонкая структура по сравнению с литий-ионными батареями.
4. Плотность мощности, номинальное напряжение сравнительно очень высоки по сравнению с Ni-Cad и Ni-MH батареями.

Недостатки:

1. Дорого.
2. При неправильном подключении может взорваться.
3. Не допускайте сгибания или воздействия высокой температуры, которая может привести к взрыву.

Применения: Может использоваться во всех портативных устройствах, которые нуждаются в перезарядке, таких как дроны, робототехника, радиоуправляемые игрушки и т. Д.

Типы батарей / источников питания: принципы работы и преимущества

Батареи являются наиболее распространенным источником питания от базовых портативных устройств до крупномасштабных промышленных приложений. Батарею можно определить как; это комбинация одной или нескольких электрохимических ячеек, которые способны преобразовывать накопленную химическую энергию в электрическую.

Работа батареи:

Батарея — это устройство, которое состоит из различных гальванических элементов. Каждый гальванический элемент состоит из двух полуэлементов, соединенных последовательно проводящим электролитом, содержащим анионы и катионы. Одна полуячейка включает электролит и электрод, к которому перемещаются анионы, то есть анод или отрицательный электрод; другая полуячейка включает электролит и электрод, к которому движутся катионы, то есть катод или положительный электрод.

В окислительно-восстановительной реакции, которая приводит в действие аккумулятор, происходит восстановление катионов на катоде, в то время как окисление происходит до анионов на аноде.Электроды не касаются друг друга, но электрически связаны электролитом. В основном полуэлементы имеют разные электролиты. Учитывая все обстоятельства, каждая полуячейка заключена в контейнер, а сепаратор, пористый для ионов, но не для основной массы электролитов, предотвращает смешивание.

Работа батареи

Каждая половина элемента имеет электродвижущую силу (ЭДС), определяемую ее способностью передавать электрический ток изнутри во внешнюю часть элемента. Чистая ЭДС ячейки — это разница между ЭДС ее полуячеек.Таким образом, если электроды имеют ЭДС, иными словами, чистая ЭДС представляет собой разность восстановительных потенциалов полуреакций.

Как ухаживать за аккумулятором?

Чтобы поддерживать аккумулятор в хорошем состоянии, необходимо выравнивание заряда аккумулятора. Из-за старения все элементы заряжаются по-разному, и некоторые элементы заряжаются очень быстро, а другие заряжаются постепенно. Выравнивание может быть выполнено путем небольшой перезарядки аккумулятора, чтобы позволить более слабым элементам также полностью зарядиться.Напряжение на клеммах полностью заряженной батареи составляет 12 В, автомобильная батарея показывает 13,8 В на клеммах, а 12-вольтная трубчатая батарея — 14,8 В. Автомобильный аккумулятор должен быть надежно закреплен в автомобиле, чтобы избежать тряски. Батарею инвертора следует по возможности поставить на деревянную доску.

2 типа батарей

1) Первичные батареи:

Как видно из названия, эти батареи предназначены для одноразового использования. После того, как эти батареи используются, их нельзя перезарядить, так как устройства не могут быть легко восстановлены, и активные материалы могут не вернуться к своей первоначальной форме.Производители батарей не рекомендуют перезаряжать первичные элементы.

Некоторыми примерами одноразовых батареек являются обычные батарейки AA, AAA, которые мы используем в настенных часах, пультах дистанционного управления от телевизора и т. Д. Другое название этих батарей — одноразовые батарейки. Типы

Батарея

2) Вторичные батареи:

Вторичные батареи также называются аккумуляторными. Эти батареи можно использовать и заряжать одновременно. Обычно они собираются из активных материалов, причем активный элемент находится в разряженном состоянии.Перезаряжаемые батареи заряжаются с помощью электрического тока, который обращает вспять химические реакции, происходящие во время разряда. Зарядные устройства — это устройства, обеспечивающие необходимый ток.

Примерами таких аккумуляторных батарей являются батареи, используемые в мобильных телефонах, MP3-плеерах и т. Д. В таких устройствах, как слуховые аппараты и наручные часы, используются миниатюрные элементы, а в таких местах, как телефонные станции или компьютерные центры обработки данных, используются более крупные батареи.

Вторичные батареи

Типы вторичных (перезаряжаемых) батарей:

SMF, свинцово-кислотные, Li и Nicd

SMF батареи:

SMF — это герметичные необслуживаемые батареи , обеспечивающие надежную, стабильную и низкую потребность в обслуживании для Приложения ИБП.Эти батареи могут подвергаться глубокому разряду и минимальному обслуживанию в сельских районах и районах с дефицитом электроэнергии. Эти батареи доступны от 12 В.

В современном информативном мире нельзя упускать из виду требование, чтобы аккумуляторные системы были разработаны для восстановления важных квалифицированных данных и информации и выполнения основных контрольно-измерительных приборов в течение желаемого времени. Батареи необходимы для мгновенной подачи энергии. Ненадежные и некачественные батареи могут привести к потере данных и отключению оборудования, что может стоить компаниям значительных финансовых потерь.Следовательно, сегменты ИБП требуют использования надежной и проверенной аккумуляторной системы.

Батарея SMF

Литиевая (Li) Батарея:

Все мы используем ее в портативных устройствах, таких как сотовый телефон, портативный компьютер или электроинструмент. Литиевая батарея была одним из величайших достижений портативной энергетики за последнее десятилетие; Благодаря использованию литиевых батарей мы смогли перейти с черно-белых мобильных телефонов на цветные с дополнительными функциями, такими как GPS, оповещения по электронной почте и т. д.Это устройства с потенциалом высокой плотности энергии для более высоких мощностей. И относительно невысокий саморазряд аккумуляторов. Также специальные элементы могут обеспечивать очень высокий ток для таких приложений, как электроинструменты.

Li-батарея

Никель-кадмиевая (Nicd) батарея:

Никель-кадмиевые батареи имеют то преимущество, что их можно перезаряжать много раз, они обладают относительно постоянным потенциалом во время разряда и имеют большую электрическую и физическую стойкость. В этой батарее используется оксид никеля в качестве катода, соединение кадмия для анода и раствор гидроксида калия в качестве электролита.

Когда аккумулятор заряжается, химический состав катода изменяется, и гидроксид никеля изменяется на NIOOH. В аноде образование ионов кадмия происходит из гидроксида кадмия. Когда аккумулятор разряжен, кадмий реагирует с NiOOH с образованием гидроксида никеля и гидроксида кадмия.

Cd + 2h3O + 2NiOOH -> 2Ni (OH) 2 + Cd (OH) 2

Свинцово-кислотная батарея:

Свинцово-кислотные батареи широко используются в автомобилях, инверторах, системах резервного питания и т. Д.В отличие от трубчатых и необслуживаемых батарей, свинцово-кислотные батареи требуют надлежащего ухода и обслуживания для продления срока их службы. Свинцово-кислотная батарея состоит из ряда пластин, погруженных в раствор серной кислоты. Пластины имеют сетки, на которые крепится активный материал. Пластины делятся на положительные и отрицательные. Положительные пластины содержат чистый свинец в качестве активного материала, в то время как оксид свинца прикреплен к отрицательным пластинам.

Свинцово-кислотная батарея

Полностью заряженная батарея может разрядить ток при подключении к нагрузке.В процессе разряда серная кислота соединяется с активными материалами на положительной и отрицательной пластинах, что приводит к образованию сульфата свинца. Вода — самый важный шаг в обслуживании свинцово-кислотной батареи. Периодичность подачи воды зависит от использования, способа зарядки и рабочей температуры. Во время процесса атомы водорода серной кислоты реагируют с кислородом с образованием воды.

Это приводит к высвобождению электронов из положительных пластин, которые будут приняты отрицательными пластинами.Это приводит к образованию электрического потенциала на батарее. Электролит в свинцово-кислотной батарее представляет собой смесь серной кислоты и воды, имеющую удельный вес. Удельный вес — это вес кислотно-водной смеси по сравнению с равным объемом воды. Удельный вес чистой воды, не содержащей ионов, составляет 1.

Свинцово-кислотные батареи обеспечивают наилучшее соотношение мощности и энергии на киловатт-час; имеют самый длительный жизненный цикл и большое экологическое преимущество, поскольку они перерабатываются с чрезвычайно высокой скоростью.Никакая другая химия не может коснуться существующей инфраструктуры для сбора, транспортировки и переработки свинцово-кислотных аккумуляторов.

Наряду с этой статьей обсуждается литий-ионный аккумулятор, его достоинства и недостатки.

Работа литий-ионных аккумуляторов

Литий-ионные аккумуляторы сейчас популярны в большинстве портативных электронных устройств, таких как мобильные телефоны, ноутбуки, цифровые фотоаппараты и т. Д., Благодаря их длительной энергоэффективности. Это самые популярные аккумуляторные батареи с такими преимуществами, как лучшая плотность энергии, незначительные потери заряда и отсутствие эффекта памяти.Литий-ионный аккумулятор использует ионы лития в качестве носителей заряда, которые перемещаются от отрицательного электрода к положительному во время разряда и обратно при зарядке. Во время зарядки внешний ток от зарядного устройства вызывает перенапряжение, чем в аккумуляторе. Это заставляет ток проходить в обратном направлении от положительного электрода к отрицательному, где ионы лития внедряются в пористый электродный материал посредством процесса, называемого интеркаляцией. Литий-ионные ионы проходят через неводный электролит и разделительную диафрагму.Материал электрода — интеркалированное соединение лития.

Отрицательный электрод литий-ионной батареи состоит из углерода, а положительный электрод — из оксида металла. Наиболее часто используемым материалом для отрицательного электрода является графит, а для положительного электрода — оксид лития-кобальта, ион-фосфат лития или оксид лития-марганца. Литиевая соль в органическом растворителе используется в качестве электролита. Электролит обычно представляет собой смесь органических карбонатов, таких как этиленкарбонат или диэтилкарбонат, содержащих ионы лития.В качестве электролита используются анионные соли, такие как гексафторфосфат лития, моногидрат гексафторарсената лития, перхлорат лития, гексафторборат лития и т. Д. В зависимости от используемой соли напряжение, емкость и срок службы батареи различаются. Чистый литий бурно реагирует с водой с образованием гидроксида лития и ионов водорода. Таким образом, в качестве электролита используется неводный органический растворитель. Электрохимическая роль заряда электродов между анодом и катодом зависит от направления протекания тока.

Реакция ионно-литиевой батареи

В литий-ионной батарее оба электрода могут принимать и выделять ионы лития. Во время процесса интеркаляции ионы лития перемещаются в электрод. Во время обратного процесса, называемого деинтеркаляцией, ионы лития возвращаются. Во время разряда положительные ионы лития извлекаются из отрицательных электродов и вставляются в положительный электрод. В процессе зарядки происходит обратное движение ионов лития.

Преимущества литий-ионной батареи:

Литий-ионные батареи превосходят никель-кадмиевые и другие вторичные батареи.Некоторые из преимуществ:

• Легкий вес по сравнению с другими батареями аналогичного размера
• Доступны в другой форме, включая плоскую
• Высокое напряжение холостого хода, увеличивающее передачу мощности при низком токе
• Отсутствие эффекта памяти.
• Очень низкая скорость саморазряда 5-10% в месяц. Саморазряд составляет около 30% у никель-кадмиевых и никель-металлгидридных аккумуляторов.
• Экологичный аккумулятор без свободного металлического лития

Но наряду с преимуществами, как и у других аккумуляторов, литий-ионный аккумулятор также страдает некоторыми недостатками.

Недостатки литий-ионной батареи:

• Отложения внутри электролита со временем будут препятствовать прохождению заряда. Это увеличивает внутреннее сопротивление батареи, и способность элемента передавать ток постепенно уменьшается.
• Высокая зарядка и высокая температура могут привести к потере емкости.
• При перегреве литий-ионная аккумуляторная батарея может подвергнуться тепловому уходу и разрушению элемента.
• Глубокая разрядка может привести к короткому замыканию литий-ионного аккумулятора. Поэтому, чтобы предотвратить это, некоторые производители имеют внутреннюю схему отключения, которая отключает аккумулятор, когда его напряжение превышает безопасный уровень от 3 до 4.2 вольта. В этом случае, когда аккумулятор не используется в течение длительного времени, внутренняя схема будет потреблять энергию и разряжать аккумулятор ниже напряжения отключения. Так что для зарядки таких аккумуляторов обычные зарядные устройства не пригодятся.

Какие типы батарей используются в солнечных электрических системах?

Краткий обзор различных типов батарей, которые могут использоваться в солнечных электрических и резервных энергосистемах.

СВИНЦОВАЯ КИСЛОТА

Обычные автомобильные аккумуляторы, в которых электроды представляют собой сетки из металлических свинцовых оксидов свинца, состав которых изменяется во время зарядки и разрядки.Электролит — разбавленная серная кислота.

Новая технология аккумуляторов AGM оказала огромное влияние на свинцово-кислотные аккумуляторы, сделав их одними из лучших аккумуляторов для использования в солнечных электрических системах. Узнайте больше об аккумуляторах AGM здесь.

Батареи промышленного типа могут прослужить до 20 лет при умеренном уходе, и даже стандартные батареи глубокого разряда, такие как батареи для автомобилей для гольфа, должны прослужить 3-5 лет. Промежуточные батареи, такие как S460 и другие батареи Surrette, должны прослужить от 7 до 12 лет.

ЛИТИЙ

Литиевые батареи

имеют много преимуществ перед традиционными типами батарей. У них очень долгий срок службы и высокая скорость разряда и перезарядки. Узнайте больше о литиевых батареях здесь.

НИКАД (НИКЕЛЬ КАДМИЙ)

Щелочные аккумуляторные батареи, в которых активным положительным материалом является оксид никеля, а отрицательным — кадмием.

Минусов:

1. Очень дорого
2. Утилизировать очень дорого — кадмий считается ОЧЕНЬ опасным.
3. Низкий КПД (65-80%)
4. Нестандартные кривые напряжения и зарядки могут затруднить использование некоторого оборудования, такого как стандартные инверторы и зарядные устройства.

Мое впечатление от традиционных никель-кадмиевых пластин — это технология рубежа веков — таково то, что у них много хороших сторон — низкий саморазряд, незамерзание и т. Д. — но их ЦИКЛИЧЕСКИЙ СРОК НЕТ ЛУЧШЕ, ЧЕМ КАК ХОРОШО, КАК правильно подобранные свинцовые кислоты. Другими словами, они имеют долгую жизнь в * хронологическом плане *, но не в * циклическом * смысле.Это делает их подходящими для аварийных / резервных систем, но не для систем с суточным циклом. Не рекомендуется для большинства систем солнечного или резервного питания.

NIFE (НИКЕЛЕВЫЙ)

Плотность накопления энергии = 55 Вт на килограмм

Электроэлементы щелочного типа, использующие гидроксид калия в качестве электролита и аноды на подложке из стальной ваты с активным железом и катоды на подложке из никелированной стальной ваты с активным никелевым материалом. Это оригинальная «камера Эдисона».Очень долгая жизнь.

… «Наш опыт работы с клиентами, использующими щелочные батареи в автономных системах AE, показывает, что они могут иметь столько же недостатков, сколько преимуществ по сравнению со свинцово-кислотными батареями. Мы предлагаем потенциальным пользователям щелочных батарей внимательно оценивать экономические и эксплуатационные характеристики. для определения пригодности любой рассматриваемой батареи … »

Кристофер Фрейтас Ксантрекс

Минусов:

1. Низкий КПД — может составлять всего 50%, обычно 60-65%.Очень высокая скорость саморазряда
2. высокое газообразование / расход воды
Высокое внутреннее сопротивление
3. означает, что вы можете получить большие падения напряжения на последовательных элементах.
4. высокий удельный вес / объем
5. может снизить общую эффективность солнечной системы на 25%

Это также означает, что выходное напряжение меняется в зависимости от нагрузки и заряжается намного сильнее, чем другие батареи. Если вы используете инвертор, он должен быть спроектирован с учетом этих колебаний напряжения.Возможно, вы не сможете использовать NiFe, если ваша система зависит от стабильного напряжения, например, если вы используете некоторые распространенные приборы постоянного тока, такие как холодильник, напрямую от батарей. Также при использовании NiFe для питания постоянного тока вы заметите колебания интенсивности света. Всегда можно использовать регулятор напряжения для питания тех приборов, которые в нем нуждаются, но это еще больше снизит эффективность.

В настоящее время выясняется, что единственным источником новых NiFe батарей является Венгрия, и мы слышали неоднозначные сообщения о них.Короче говоря, мы не рекомендуем их, если они почти не бесплатны. Высокие потери при зарядке и разрядке добавят 25-40% к размеру солнечных панелей, которые вам понадобятся для того же потребления энергии.

Короче говоря, несмотря на некоторую шумиху вокруг долгого срока службы и тысяч циклов, мы считаем, что в целом эти батареи — очень плохой выбор для всех солнечных батарей.

Преимущества и ограничения различных типов батарей

Нас часто озадачивают объявления о новых батареях, которые, как говорят, предлагают очень высокую плотность энергии, обеспечивают 1000 циклов заряда / разряда и имеют толщину как бумага.Они настоящие? Возможно — но не в одном аккумуляторе. Хотя один тип батарей может быть рассчитан на небольшой размер и длительную работу, этот аккумулятор не прослужит долго и изнашивается преждевременно. Другой аккумулятор может быть рассчитан на долгий срок службы, но его размер большой и громоздкий. Третья батарея может обеспечить все желаемые характеристики, но цена будет слишком высокой для коммерческого использования.

Производители аккумуляторов хорошо осведомлены о потребностях клиентов и в ответ предлагают пакеты, которые лучше всего подходят для конкретных приложений.Индустрия мобильных телефонов — пример умной адаптации. Акцент делается на небольшие размеры, высокую удельную энергию и невысокую цену. На втором месте — долголетие.

Надпись NiMH на батарейном блоке не гарантирует автоматически высокую плотность энергии. Призматический никель-металлогидридный аккумулятор для мобильного телефона, например, имеет тонкую форму. Такой пакет обеспечивает плотность энергии около 60 Втч / кг, а количество циклов составляет около 300. Для сравнения, цилиндрический NiMH обеспечивает плотность энергии 80 Втч / кг и выше.Тем не менее, количество циклов этой батареи от умеренного до низкого. Высокопрочные NiMH аккумуляторы, выдерживающие 1000 разрядов, обычно упаковываются в громоздкие цилиндрические элементы. Плотность энергии этих элементов составляет скромные 70 Втч / кг.

Компромиссы существуют и в отношении литиевых батарей. Литий-ионные блоки производятся для оборонных приложений, плотность энергии которых намного превышает их коммерческий эквивалент. К сожалению, эти литий-ионные аккумуляторы сверхвысокой емкости считаются небезопасными для населения, а высокая цена делает их недоступными для коммерческого рынка.

В этой статье мы рассмотрим преимущества и ограничения серийного аккумулятора. Так называемые чудо-батареи, которые просто живут в контролируемой среде, исключены. Мы тщательно изучаем батареи не только с точки зрения плотности энергии, но и с точки зрения долговечности, характеристик нагрузки, требований к техническому обслуживанию, саморазряда и эксплуатационных расходов. Поскольку никель-кадмиевые батареи остаются стандартом, с которым сравнивают другие батареи, мы сравниваем альтернативные химические составы с этим классическим типом батарей.

Никель-кадмий (NiCd) — зрелый и хорошо изученный, но с относительно низкой плотностью энергии. NiCd используется там, где важны долгий срок службы, высокая скорость разряда и экономичная цена. Основные области применения — двусторонняя радиосвязь, биомедицинское оборудование, профессиональные видеокамеры и электроинструменты. NiCd содержит токсичные металлы и не наносит вреда окружающей среде.

Никель-металлогидрид (NiMH) — имеет более высокую плотность энергии по сравнению с NiCd за счет сокращения срока службы.NiMH не содержит токсичных металлов. Приложения включают мобильные телефоны и портативные компьютеры.

Свинцово-кислотный — наиболее экономичный для мощных систем, где вес не имеет значения. Свинцово-кислотные батареи являются предпочтительным выбором для больничного оборудования, инвалидных колясок, аварийного освещения и систем ИБП.

Lithium Ion (Li ‑ ion) — самая быстрорастущая аккумуляторная система. Литий-ионный используется там, где первостепенное значение имеют высокая плотность энергии и легкий вес. Технология хрупкая, и для обеспечения безопасности требуется схема защиты.Приложения включают портативные компьютеры и сотовые телефоны.

Литий-ионный полимер (литий-ионный полимер) — предлагает атрибуты литий-ионного аккумулятора в сверхтонкой геометрии и упрощенной упаковке. Основное применение — мобильные телефоны.

На рисунке 1 сравниваются характеристики шести наиболее часто используемых систем аккумуляторных батарей с точки зрения плотности энергии, срока службы, требований к упражнениям и стоимости. Цифры основаны на средних номиналах имеющихся в продаже батарей на момент публикации.

	никель-кадмиевый	NiMH	Свинцово-кислотный	Литий-ионный	Литий-ионный полимерный	Многоразовые Щелочные

Типы литий-ионных батарей — Battery University

Ознакомьтесь с множеством различных типов литий-ионных батарей.

Литий-ионный назван в честь его активных материалов; слова либо написаны полностью, либо сокращены их химическими символами. Ряд букв и цифр, соединенных вместе, может быть трудно запомнить и еще сложнее произнести, а химический состав батареи также обозначается сокращенными буквами.

Например, оксид лития-кобальта, один из наиболее распространенных Li-ионов, имеет химические символы LiCoO ₂ и аббревиатуру LCO. Для простоты в этой батарее также можно использовать сокращенную форму Li-cobalt.Кобальт является основным активным материалом, придающим этой батарее характер. Другим литий-ионным химическим соединениям даны аналогичные сокращенные названия. В этом разделе перечислены шесть наиболее распространенных Li-ion. Все показания являются средними оценками на момент написания.

Оксид лития-кобальта (LiCoO ₂ ) — LCO

Его высокая удельная энергия делает Li-кобальт популярным выбором для мобильных телефонов, ноутбуков и цифровых фотоаппаратов. Батарея состоит из катода из оксида кобальта и графитового угольного анода.Катод имеет слоистую структуру, и во время разряда ионы лития перемещаются от анода к катоду. При зарядке поток меняется на противоположный. Недостатком литий-кобальта является относительно короткий срок службы, низкая термическая стабильность и ограниченные нагрузочные возможности (удельная мощность). Рисунок 1 иллюстрирует структуру.

Рисунок 1 : Структура Li-кобальта. Катод имеет слоистую структуру.Во время разряда ионы лития перемещаются от анода к катоду; при зарядке поток идет от катода к аноду. Источник: Cadex

Недостатком литий-кобальта является относительно короткий срок службы, низкая термическая стабильность и ограниченные нагрузочные возможности (удельная мощность). Как и другие литий-ионные соединения с добавкой кобальта, у литий-кобальта есть графитовый анод, который ограничивает срок службы за счет изменения поверхности раздела твердого электролита (SEI), утолщения анода и литиевого покрытия при быстрой зарядке и зарядке при низкой температуре.
