Как крепить стропила крыши: конструкция и узлы, монтаж своими руками

способы крепления к мауэрлату, к брусу, стене дома, как скрепить гвоздями, саморезами

Содержание:

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

Основные элементы стропильной конструкции

Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.

Стропила бывают двух видов:

1. Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
2. Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки —  на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.

Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом  распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты или металлические шпильки, которые вмуровывают.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой.

Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того, как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

• материал, из которого изготовлены стропила, и их сечение;
• вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

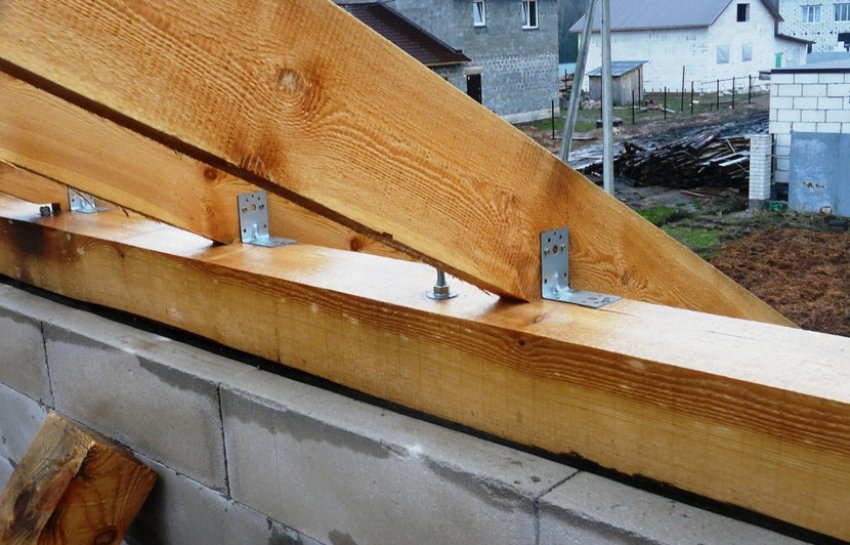

1. При помощи уголков из металла. Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
3. С использованием «чурок». Такое название получили небольшие брусочки, имеющие квадратное сечение. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

По мнению специалистов, наиболее надежный способ из всех вышеперечисленных – использование уголков из металла, поскольку они прочно стыкуют деревянные элементы и жестко фиксируют угол между ними. Уголок, который перекрывает стык между ногой стропил и мауэрлатом или коньковым брусом, также является своеобразным распором.

Виды креплений стропил

Поскольку дерево относится к природным материалам, оно при изменении уровня влажности и по мере высыхания дает значительную усадку, что приводит к изменению линейных размеров конструкции. По этой причине строители советуют обустраивать крышу для домов из бруса и бревен через год после завершения их возведения.

Для соединения стропил пользуются такими видами креплений:

1. Жесткие крепежи. К ним относятся изделия крепежной фурнитуры, которые в процессе высыхания древесины не способны компенсировать изменения ее параметров. Они гарантируют прочную фиксацию, но часто становятся причиной деформации деревянного каркаса, в результате чего изменяется геометрия конструкции, появляются протечки, а иногда происходит обрушение крыши. К жестким крепежным изделиям принадлежат металлические накладки и уголки, деревянные чурки.
2. Подвижные крепежи. Данные крепления функционируют за счет деталей, способных скользить вдоль своей оси. Они компенсируют изменения, происходящие с параметром элементов системы стропил при усадке древесины. Каркас, собранный с использованием салазок (ползунков), подстраивается под размеры дома, не давая деформироваться кровельной конструкции. При помощи этих креплений можно обустраивать крыши на деревянных строениях, у которых не завершился усадочный процесс.

На практике при возведении кровель нередко задействуют один из вариантов совмещения подвижных и жестких крепежных узлов.

Наибольшее распространение получили системы, у которых присутствует одно жесткое и два скользящих варианта фиксации. В итоге обеспечивается требуемая подвижность при высокой прочности каркаса.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

1. Для того, чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.

Крепление стропил к мауэрлату без запила односкатной крыши, двухскатной крыши, в деревянном доме, скобами, гвоздями, уголками :: SYL.ru

Залогом долговечности дома жилого типа или любого другого назначения станет безопасная и прочная кровля. Качество монтажа основывается на верном подборе материалов, крепежных элементов и технологии соединения узлов конструкции.

Варианты крепления

Какая бы ни была крыша, она предполагает наличие нескольких основных элементов, среди них можно выделить стропильный каркас, обрешетку и кровельный пакет. Что касается системы стропил, то она представляет собой основной опорный элемент крыши, который еще иногда называют скелетом. Обрешетка — это ребра, на которые устанавливается укрывной материал. Разновидности стропильных систем можно свести к двум основным классам, среди них висячие стропила и те, что называются наслонными.

Висячие стропила

Если вам необходимо произвести крепление стропил к мауэрлату, то важно знать, что первые из них могут быть висячими. Они образованы треугольным жестким сопряжением конструкции, которая имеет вид ферм. В их составе можно выделить брус и стропильные доски. Затяжки в этом случае убираются на мауэрлат. Последний представляет собой толстый опорный брус, который надежно закреплен сверху стены. В качестве его задачи выступает создание основы для профильного каркаса.

Наслонные стропила

Если необходимо произвести крепление стропил к мауэрлату, то нужно помнить о том, что первые из них могут быть наслонными. При этом брусья стропил, которые располагаются под углом, обладают двумя точками опоры на концах, а именно мауэрлатом и коньковым брусом. Последний опирается через промежуточные стойки на стену постройки, расположенную внутри. В качестве опоры может выступить и массивный продольный брус.

Варианты крепления стропил к мауэрлату

В качестве особенности строительного наклонного каркаса выступает то, что его составляющие могут иметь между собой подвижное и неподвижное соединение. Если речь идет о деревянной постройке, то в качестве мауэрлата выступает последний венец сруба или бруса, который относится к верхней обвязке стен. Если есть необходимость произвести крепление стропил к мауэрлату, то соединение верхних концов с коньком делают шарнирно-подвижным. Это касается и сопряжения нижней части. Такое требование обусловлено снижением возникающих внутренних напряжений, которые свойственны стропильному каркасу. Причиной таких напряжений выступают температурные колебания, деформации деревянных зданий, усадка дома, а также неравномерная нагрузка от снега и ветра. Если манипуляции под коньком производятся на значительной высоте, что не очень удобно, то предпочтительнее выбрать жесткое соединение стропильных досок. Для нижних концов при этом оставляется свобода перемещения.

Фиксация стропильной ноги

Когда есть необходимость осуществить крепление стропил к мауэрлату, то нижний узел, как правило, фиксируется одним из нижеперечисленных способов. Технология может быть распорной, она предполагает обустройство неподвижного узла соединения, в этом случае стропила упираются в основание бруса жестко. Соединение может быть скользящим. При этом стропило будет скользить по поверхности бруса, удерживаясь на нём исключительно с помощью крепежных элементов. Оба данных способа достаточно широко распространены и обладают своими особенностями.

Разновидности фиксации без запила и с его наличием

Крепление стропил к мауэрлату без запила применимо исключительно при скользящем сопряжении. Стропильная нога при этом будет свободно лежать своей кромкой на поверхности мауэрлата. В качестве крепежа в данном случае применяются уголки. Данный вариант крепления не считается совершенно надежным при больших нагрузках со стороны кровли. По этой причине его используют для перекрытия пролетов с незначительными габаритами. Для того чтобы обеспечить более надежное сопряжение составляющих нижнего узла, производят выпиливание блокирующего зуба-запила. Его можно выполнить по определенной технологии. Вместо запила в стропилах достаточно часто используются упорный брусок, который пробивается для прочности. Если было решено произвести крепление стропил к мауэрлату скобами, то запил следует выполнить в стропильной ноге, а не в мауэрлате. Это исключит деформирование и ослабление.

Разновидности крепежа

Крепление стропил к мауэрлату, фото которого представлено в статье, может осуществляться с помощью гвоздей и скоб, в качестве наиболее простого варианта выступает проволока-катанка, которую складывают в несколько рядов. Сегодня на рынке строительных материалов можно найти крепежные элементы различных видов. Гвозди, которые применяются в соединениях, исключают расшатывание крепежа. Однако для этого следует использовать крепёж с насечкой или так называемый крученый гвоздь. Если вы решили использовать болты и шурупы, под них важно подложить шайбы или пластины, изготовленные из стали. Это позволит предотвратить утапливание крепежных деталей.

Правила осуществления работ по креплению стропил

Если производится крепление стропил к мауэрлату односкатной крыши, то заготовка укладывается на коньковый брус ее верхним краем, тогда как нижний угол следует соединить с внутренним ребром мауэрлата. Используя отрезок доски, который выступает в качестве шаблона, необходимо очертить на поверхности стропил линию, которая располагается параллельно по отношению к верхней границе мауэрлата. Если будет делаться запил, то нужно с внутренней или наружной стороны разметить упорные зубы. Далее производится обрезание по линиям. Когда осуществляются запилы, следует соблюдать разметку углов для того, чтобы обеспечить плотное прилегание всех элементов деревянной конструкции. Когда производится крепление стропил к мауэрлату гвоздями, на следующем этапе нужно установить элемент на свое место. Теперь можно произвести фиксацию. Если используются гвозди, то их необходимо устанавливать под углом через стропильную доску в брус по два с обеих сторон. Если было решено применить скобы, то их установка осуществляется с внутренней стороны бруса примерно в центральную часть. Другой ее конец разворачивается на прямой угол в сторону стропил, а после забивается в них.

Альтернативное использование крепежа

Если производится крепление стропил к мауэрлату двухскатной крыши с использованием проволоки-катанки, то ее необходимо сложить в четыре ряда, сформировав хомут. С помощью него снаружи стропило прикручивается к мауэрлату. Наиболее часто сопряжение скобами или проволокой комбинируется с другими видами соединений, при этом вы получаете резервное крепление. Взамен проволоки можно использовать перфорированную монтажную ленту. Достаточно часто используются уголки. Они прикручиваются шурупами к верхней грани мауэрлата с обеих сторон от стропила, нужно укрепить уголки к нему. Для того чтобы обеспечить более внушительную надежность, уголки следует использовать с двумя рядами отверстий, а также ребром жесткости. Взамен уголков Вы можете применить специальные пластины, которые обладают разворотом концов на прямой угол.

Рекомендации по укреплению

Если производится крепление стропил к мауэрлату уголками, то можно использовать так называемые салазки. Они обладают скользящей пластиной. С их помощью можно обеспечить надежное сопряжение, которое компенсирует деформации. После того как будет выполнен монтаж нижнего узла, можно начинать соединение с коньковым брусом. Возведение кровли занимает половину всего времени, которое уходит на строительство дома. Материальные затраты на нее оказываются примерно такими же. Важно при этом не допустить даже самых мельчайших ошибок, которые могут стать источником весьма внушительных проблем при использовании системы.

Правила осуществления крепления

Если производится крепление стропил к мауэрлату в деревянном доме, то использовать следует исключительно качественные элементы. Экономия в данном случае недопустима, так как некачественные метизы не будут гарантировать создания долговечной и устойчивой кровли. Запилы, если они имеются, на стропилах нужно выполнять очень аккуратно, это позволит избежать необходимости монтажа дополнительных прокладок или вкладышей. Такие детали помогут обеспечить хорошее соединение, однако лучше всего обойтись без них. Это обусловлено тем, что со временем они способны деформироваться и вовсе выпасть. Это станет причиной ослабления всей конструкции. Стропила рекомендуется устанавливать именно на стальные пластины и уголки. Их лучше всего приобрести до начала проведения работ над крышей. Иначе придется останавливать монтаж на время, что продлит период проведения манипуляций. Однако можно использовать и другие виды креплений, которые были описаны выше. Но это будет только лишь временной мерой. Для установки бруса в качестве наиболее оптимального варианта выступают гвозди и саморезы. Для обустройства долговечной конструкции обязательно используются болтовые соединения по типу шпилек. При установке крыши специалисты рекомендуют использовать скользящие крепления. Такая технология хороша для сопряжения стропил с мауэрлатом. Подвижность конструкции выступает обязательным условием. Перед тем как зафиксировать стропила, необходимо подготовить специальные выемки. Они способны обеспечить плотное герметичное прилегание элементов. Для того чтобы выемки были одинаковыми, следует использовать шаблоны. Если скаты крыши сделаны под разным углом, в данном случае шаблоны должны изготавливаться отдельно. Если в конструкции есть запилы, то их глубина должна быть равна 1/4 ширины стропильной ноги. Для соблюдения этого параметра следует дополнительно осуществлять точные измерения.

Заключение

Когда производится крепление стропил к мауэрлату без запила, то важно обеспечить прочность и устойчивость крыши при воздействии сильного ветра. Важно позаботиться и о проблеме распирающего усилия, которое оказывает значительное влияние. Кровельная система должна собираться первоначально на земле. Эта подготовка считается необходимой. Все замеры можно будет сделать, а также произвести врезки в мауэрлате. В конечном итоге нужно подогнать и установить элементы на месте. Готовые части должны быть установлены на сооружение по очереди. Приобретая метизы, следует помнить о том, что их плохое качество может стать причиной не только перекосов, но и обрушения всей конструкции. Именно по этой же причине не рекомендуется использовать подкладочный материал, делая соединение максимально прочным, так как оно не будет расшатываться со временем и не станет предполагать необходимости проведения ремонта.

Как крепить стропила к мауэрлату ⋆ Строю Дом

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

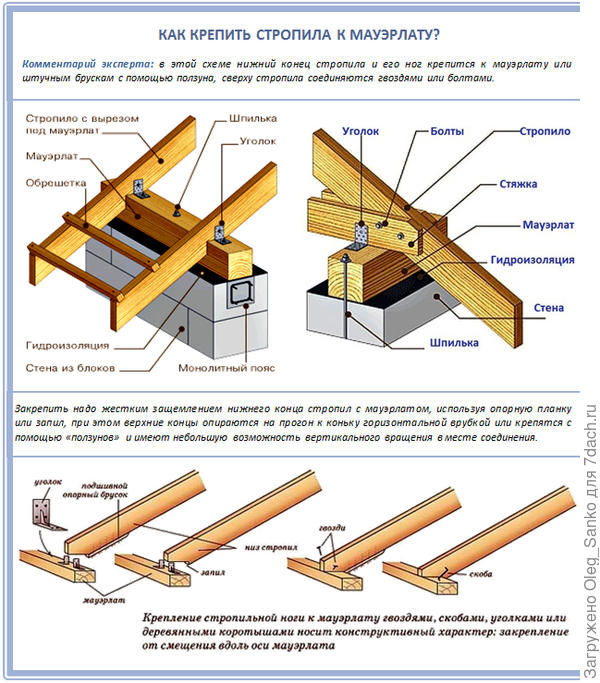

Как крепить стропила к мауэрлату

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

[adrotate group=»5″]

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки



Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

Источник

Как исправить стропила с разделенной крышей | Home Guides

Стропила могут расколоться в результате чрезмерного веса на крыше или повреждения упавшими объектами, такими как деревья или опоры электропередач. Независимо от причины, раскол стропила должны быть отремонтированы, чтобы обеспечить целостность системы поддержки на крыши. В плане ремонта исправить раскол особо не сложно, но ремонт должен быть надежным. Самый надежный ремонт заключается в прикреплении отрезка металлического уголка по нижнему краю и одной стороне стропила.Работа начинается с измерения, чтобы определить размер металлического уголка, который вам понадобится.

Подготовка

Осмотрите крышу снаружи дома и обратите внимание на область, где крыша провисает. Доступ на чердак через панель доступа, спусковую лестницу или чердачную лестницу. Если свет на чердаке не установлен, несите на чердак фонарик.

Найдите разделенное стропило. Измерьте длину шпагата и умножьте полученное значение на три, чтобы определить длину металлического уголка, который понадобится для крепления стропила.Измерьте ширину на одной стороне стропила от нижней стороны обшивки крыши до нижнего края стропила, чтобы определить размер большей стороны металлического уголка. Например, большая сторона угла составляет 5 1/2 дюймов в ширину для стропил два на шесть и 7 1/2 дюймов в ширину для стропил два на восемь.

Посетите изготовителя металлоконструкций и получите кусок L-образной стали толщиной 3/16 дюйма, исходя из размеров длины и сторон. Меньшая сторона угла всегда имеет ширину 1 1/2 дюйма, а большая сторона равна ширине стропила.Попросите изготовителя отрезать кусок нужной длины.

Установите дрель с сверлом на 1/4 дюйма. Просверлите пилотные отверстия для стопорных болтов с интервалом 6 дюймов от конца до конца на стороне 1 1/2 дюйма. Просверлите дополнительные направляющие отверстия для болтов с квадратным подголовком с интервалом 6 дюймов на широкой стороне металлического уголка. Центрируйте каждое отверстие между внешним краем широкой стороны и углом, где эта сторона встречается со стороной 1 1/2 дюйма.

Установка

Расположите L-образный металл у стропила широкой стороной к одной стороне стропила, а меньшей стороной к нижней стороне стропила. При необходимости переместите кусок в любую сторону так, чтобы концы выступали одинаково с каждой стороны разреза.

Прикрепите меньшую сторону металла к нижней стороне стропила с помощью болтов с затяжкой 1/4 на 1 1/2 дюйма в каждом пилотном отверстии с головкой и трещоткой. Начните с конца, который подходит к нижней стороне стропила. Надавите вверх на противоположный конец металла, чтобы он плотно прилегал к нижней стороне стропила на другой стороне разреза, когда вы устанавливаете оставшиеся болты.

Используйте направляющие отверстия на широкой стороне металла в качестве направляющих и просверлите отверстия диаметром 1/4 дюйма на стороне стропила для болтов с квадратным подголовком в каждом отверстии.

Вставьте конец болта с квадратным подголовком 1/4 на 3 дюйма в каждое отверстие на противоположной стороне стропила и протолкните их через соответствующие отверстия в металлическом уголке. При необходимости забейте головки болтов молотком. Навинтите гайку на конец каждого болта и затяните гайки к поверхности металла с помощью торцевой головки и трещотки.

Ссылки

Наконечники

• При сверлении пилотных отверстий нанесите капли легкого масла на стальной наконечник сверла.Это предотвращает затупление сверла.
• Используйте кусок фанеры 3/4 дюйма в качестве подиума при креплении стропил. Отрежьте кусок шириной 24 дюйма и такой длины, чтобы он мог перекрывать верхние края четырех балок потолка, когда он уложен горизонтально.
• Попросите помощника подтолкнуть вверх конец металлического уголка, когда вы устанавливаете стяжные болты, или отрежьте распорку два на четыре, которая вставляется между верхним краем потолочной балки и внешним концом металла, если необходимо.
• В качестве дополнительной меры нанесите столярный клей или полиуретановый клей в щель, прежде чем закрывать щель металлическим уголком и болтами.

Предупреждения

• При работе на чердаке не наступайте на воздуховоды системы кондиционирования и электрические кабели.

Writer Bio

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Как исправить провисшую крышу — Сделай сам

Ваша крыша — самое важное средство защиты вашего дома, и когда она проседает, она не может правильно выполнять свою работу. Есть несколько вещей, которые могут вызвать провисание крыши, и здесь наши специалисты по ремонту кровли расскажут, как исправить каждую ситуацию. Вот как исправить провисшую крышу:

Что понадобится для ремонта провисшей крыши:

• Фонарик
• Швеллер стальной «L»
• Сверло
• Долото
• Болты и шайбы
• Пневматический пистолет для ногтей
• Гвозди
• Фанерная вставка
• Рулетка
• Фанера
• Пенополистирол
• Ремень поясничный

Определение проблемы

1. Определите, где провисание крыши по отношению к чердаку.
2. Возьмите фонарик и отправляйтесь на чердак, чтобы осмотреть стропила и настил крыши, особенно те, на которых крыша провисает.
3. Также осмотрите металлические или фанерные вставки (используются там, где древесина встречается на ферме).
4. Ищите повреждения, которые включают трещины, гниль, изломы и любые другие повреждения.

Крепление фермы или стропила

1. Чтобы вернуть ферму или стропило в форму, вы можете использовать стальной L-образный швеллер.
2. Сначала просверлите сверлом по четыре отверстия с каждой стороны буквы L.
3. Затем используйте долото, чтобы удалить любые куски дерева (например, осколки или сломанные обрезки), которые могут помешать вашему ремонту.
4. Установите L-образный швеллер на ферму или стропило. (Проще всего начать монтаж с самого труднодоступного конца.)
5. Используя просверленные отверстия, прикрепите конец швеллера к ферме или стропиле с помощью болтов и шайб.
6. Как только конец встанет на место, переместите сломанный кусок на место.
7. Определите зазор между швеллером и фермой или стропильной балкой и выберите болты, которые на 1 1/2 ″ — 2 ″ длиннее зазора.
8. Вставьте и затяните два нижних болта, пока шайбы не будут на одном уровне с каналом.
9. Затем затяните болт, наиболее удаленный от трещины или разрыва, пока головка другого болта не окажется примерно на 1/4 дюйма от канала.
10. После этого затяните задний болт до упора в канал. Затем затяните передний болт до тех пор, пока задний болт не окажется примерно на 1/4 дюйма от канала.
11. Продолжайте затягивать оба болта вперед и назад до тех пор, пока ферма или стропила надежно не упрется в L-образный канал.
12. Вставьте болты в остальные отверстия в канале и затяните.
13. После того, как ферма или стропила вернутся на место, рекомендуется добавить дополнительную поддержку в эту область.

Крепление косынки

1. Сначала снимите косынку, которая частично или полностью отделилась от двух деревянных частей.
2. Поскольку переустановить пластину практически невозможно, замените ее фанерной вставкой 1/2 дюйма.
3. Используйте пневматический пистолет для гвоздей и гвозди, чтобы прикрепить косынку с обеих сторон деревянных деталей.
4. Это должно заменить прочность оригинальной косынки.

Крепление настила крыши

Поврежденный настил крыши должен ремонтировать профессионал, но вы можете создать временное решение, выполнив следующие действия:

1. Измерьте поврежденный участок между стропилами или фермами крыши.
2. Отрежьте кусок фанеры 1/2 дюйма, который будет покрывать эту область.
3. Поскольку вбивание гвоздей в материал обшивки только усугубит ситуацию, приклейте кусок жесткого пенополистирола толщиной 1 дюйм к куску фанеры.
4. Затем поместите кусок фанеры и пенополистирола стороной вверх к поврежденному настилу крыши.
5. Поднимите фанеру вверх, пока поролон не коснется нижней стороны настила крыши.
6. После этого используйте кусок поясничной ленты, чтобы удерживать фанеру на месте, пока вы не попросите специалиста по ремонту кровли починить ее. Вот как исправить провисшую крышу.

* Фото любезно предоставлено ready2roof.com

Как прикрепить стропила и фермы к верхней плите

Вы находитесь в середине строительства, и пора приступить к обрамлению односкатной крыши.Вы знаете, что есть множество способов прикрепить стропила и фермы к верхней плите, но не знаете, какой из них лучше всего подходит для вашего проекта.

Как лучше всего прикрепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, включая снятие ногтей, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

Что такое фермы и стропила?

Как фермы, так и стропила можно использовать для создания крыши здания. Хотя они функционируют аналогично, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.

Давайте начнем с сравнения этих двух разных стилей крыш. Стропила — это балки, которые проходят от пика крыши до верхней плиты несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по длине пика дома или сарая. Стропила устанавливаются поштучно при возведении кровли.

Фермы, как и стропила, образуют профиль крыши сооружения.Однако, в отличие от стропил, фермы перед установкой предварительно собираются. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перепонок в середине.

Фермы обычно собираются на складе, а затем устанавливаются как одно целое. Из-за дополнительных опорных элементов фермы обычно намного прочнее стропил и, следовательно, могут выдерживать более длинные пролеты.

Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и стропилах.фермы.

Прежде чем мы начнем, важно подумать, почему крепление вашей крыши, будь то стропильная или стропильная крыша, к вашей конструкции является таким важным шагом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.

Некоторые методы могут выдерживать большие подъемные нагрузки. Что поднять? Подъем — это давление, которое создается, когда ветер дует вверх на крышу вашего сооружения. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, количество подъема, которое может выдержать ваша крыша, может определять, останется ли крыша на ней или нет.

Хотя в этой статье не будут подробно рассказываться обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает все, от пролета вашей крыши до типа используемой древесины, мы обсудим, какие методы крепления сильнее других.

При определении того, что лучше всего подходит для вашей крыши, подумайте, где вы живете и какие погодные условия будет выдерживать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные стяжки.

Как прикрепить стропила к верхней плите

Очень важно иметь прочное соединение между стропилом и верхней плитой, чтобы ваша крыша была устойчивой. Гравитационные силы на крыше заставляют стропила выталкиваться наружу. Поэтому важно правильно закрепить стропила, чтобы эти силы не победили.

Частично это связано с созданием разреза «птичий рот» для облегчения соединения верхней плиты и стропила. Для вырезания «птичьего рта» на каждом стропиле делают выемку в форме птичьего рта в том месте, где она встречается с верхней пластиной.

Эта выемка позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть соблазн избежать утомительного, по общему признанию, процесса надрезов в виде птичьего рта на каждом стропиле, не делайте этого.

Прежде всего, выемка создает большую площадь поверхности соединения между верхней пластиной и стропилой, обеспечивая лучшее соединение для их скрепления.

Есть еще и гравитация, о которой стоит подумать. Те гравитационные силы, о которых мы упоминали ранее, толкают все стропила от пика до карниза.При прорезании выемки в виде птичьего рта эти силы перенаправляются вниз на настенную плиту и стену, а именно туда, куда вы хотите, чтобы эти силы направились.

В конце концов, это работа стен — поддерживать крышу. Это предотвратит возможное смещение стропил, что приведет к провисанию крыши или, что еще хуже, обрушению внутрь.

По тем же причинам вам также следует рассмотреть возможность использования хомутов, если вы планируете использовать стропила. Стяжка воротника — это отрезок пиломатериала, который прикрепляется к каждому противостоящему стропилу рядом с пиком, предотвращая разведение стропил.Хомуты также снимают нагрузку с настенной плиты и стропильного соединения.

Для дополнительной поддержки вы можете использовать потолочные балки, которые представляют собой отрезки пиломатериалов, идущие от конца одного стропила до другого.

1. Ножки на ногах

Ножки — один из проверенных временем способов крепления стропила к верхней пластине. Он включает в себя прикрепление стропила к верхней плите путем вбивания гвоздей через стропило и в стенной заглушку под углом с противоположных сторон стропила.Этот метод используется, потому что просто невозможно врезать пластину прямо в стропило из-за стеновых стоек.

Сколько гвоздей вам следует использовать, зависит от размера верхней пластины. Для верхней пластины 2 × 4 используйте три ногтя на ногах, чередуя стороны. Для верхней пластины 2 × 6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.

Используя гвоздь 8d, забейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 — в заглушку стены.

Эти гвозди обычно называют «наклонными» гвоздями. Какой в ​​этом смысл?

Наклонные забивные гвозди с противоположных сторон предотвращают выдергивание гвоздей. Это также снижает вероятность срезания гвоздей под весом крыши.

2. Галстук урагана

Не хотите дурачиться с ногтями на ногах, которые включают оценку углов и глубины? Хочу более безопасный стык. Затем весна для галстуков Simpson Strong-Tie Hurricane.

Эти стяжки, похожие на вешалки для балок, состоят из металлической пластины, которая удерживает ваши стропила и упирается в стеновую пластину.Как и в случае подвесной балки, здесь есть специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

После того, как стропила будет на месте, сдвиньте пластину на место и прикрепите конструкционными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.

Simpson Strong-Tie также предлагает другой стиль, который прикрепляется к передней части верхней пластины и сбоку стропила. Как и в случае с другим стилем, эти соединители предлагают удобство и прочность. Выровняйте их в ряд d

24 различных компонента, используемых для конструкции скатной крыши

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Создание оголенных стропил

Информация в этой статье относится к:

ВОПРОС

Я хотел бы отобразить открытые хвосты стропил на моих внешних 3D видах и фасадах. Как я могу это сделать?

ОТВЕТ

Хвосты стропил — это концы стропил, которые нависают над несущими стенами и находятся под карнизом. Они могут быть на всю глубину стропила или обрезаны до глубины потолков, а иногда и иметь декоративные профили.Хвосты стропил также могут быть полностью открытыми или частично закрытыми софитами.

В этой статье предполагается, что вы уже указали параметры кровельного каркаса по умолчанию.

Для создания полностью открытых стропил

1. Откройте файл плана, в котором вы хотите создать выступающие хвосты стропил.

   Примечание: Следующие шаги предполагают, что вы еще не создали плоскости крыши. Если на вашем плане уже построена крыша, сгруппируйте все плоскости крыши, которые будут иметь открытые стропила, и выполните шаги, описанные в Спецификации плоскости крыши, а не в диалоговом окне «Построить крышу».




2. Выберите Build> Roof> Build Roof и в диалоговом окне Build Roof , которое отобразит:
   • На панели Roof установите флажок Build Roof Planes .
   • На панели «Структура» установите флажок « Построить каркас крыши ».
   • Снимите чеки со следующих ящиков:
     • Диваны

     • Облицовка карниза
     • Фронтальная фасция
     • Облицовка карниза






   • Если будет использоваться декоративный конец стропила, выберите панель «Хвосты стропил» и нажмите Добавить новый , чтобы просмотреть библиотеку для поиска подходящего профиля хвоста стропила.
   • Если декоративный конец выходит за внутреннюю поверхность подфасции, укажите желаемое значение в поле Extend .

   • Нажмите OK , чтобы закрыть диалоговое окно и создать крышу.

3. В появившемся сообщении с вопросом нажмите Да , если вы хотите, чтобы стропила отображались на виде в плане. Нажмите № , если вы не хотите видеть стропила на виде сверху.
4. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы , чтобы просмотреть структуру.
5. Слои кадрирования по умолчанию не включены в видах камеры. Чтобы включить стропила крыши, выберите «Инструменты »> «Настройки слоя»> «Параметры отображения» .
6. В диалоговом окне «Параметры отображения слоя » убедитесь, что набор слоев Camera View Layer Set выбран в раскрывающемся меню «Наборы слоев».
7. Введите «rafter» в поле Name Filter , чтобы отфильтровать все слои, не содержащие слова «rafter». Установите флажок в столбце Disp для слоя Framing, Roof Rafters или установите флажок Display , затем нажмите OK .

Для создания частично оголенных стропил

1. Откройте файл плана, в котором вы хотите создать выступающие хвосты стропил.

   Примечание: Следующие шаги предполагают, что вы еще не создали плоскости крыши. Если на вашем плане уже построена крыша, сгруппируйте все плоскости крыши, которые будут иметь открытые стропила, и выполните шаги, описанные в Спецификации плоскости крыши, а не в диалоговом окне «Построить крышу».



2. Выберите Build> Roof> Build Roof и в диалоговом окне Build Roof :
   • На панели Roof установите флажок Build Roof Planes .
   • На панели «Структура»:
     • Проверить Построить каркас крыши

     • Снимите чек с Облицовка рамы к потолку

     • Клет Софиты

     • Укажите желаемую глубину фасции и глубину подфасции .

       Для этого примера:

       • Глубина фронтальной дополнительной фасции установлена ​​на 3 дюйма
       • Глубина подфасции карниза установлена ​​на 2 дюйма
       • Глубина фасции карниза установлена ​​на 2 1/2 дюйма.



     Высота софита определяется глубиной фронтальной фасции.


   •

   • Если будет использоваться декоративный конец стропила, выберите панель «Хвосты стропил» и нажмите Добавить новый , чтобы просмотреть библиотеку для поиска подходящего профиля хвоста стропила.

   • Нажмите ОК , чтобы принять изменения и закрыть диалоговое окно.

3. В появившемся сообщении с вопросом нажмите Да , если вы хотите, чтобы стропила отображались на виде в плане. Нажмите № , если вы не хотите видеть стропила на виде сверху.
4. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы , чтобы просмотреть структуру.
5. Слои кадрирования по умолчанию не включены в видах камеры.Чтобы включить стропила крыши, выберите «Инструменты »> «Настройки слоя»> «Параметры отображения» .
6. В диалоговом окне «Параметры отображения слоя » убедитесь, что в раскрывающемся меню «Наборы слоев» выбрано значение « Camera View Set ».
7. Введите «rafter» в поле Name Filter , чтобы отфильтровать все слои, не содержащие слова «rafter». Установите флажок в столбце Disp для слоя Framing, Roof Rafters или установите флажок Display , затем нажмите OK .

Резервуары с фиксированной крышей — PetroWiki

Резервуары с фиксированной крышей широко используются на производственных объектах для хранения углеводородов с давлением пара, близким к атмосферному. При таком использовании они должны быть оборудованы клапанами давления-вакуума и продуваться природным газом, чтобы исключить попадание воздуха в паровое пространство. Потери продукта за счет испарения могут быть высокими, особенно когда в резервуар добавляется сырая нефть, а пары удаляются через клапан сброса давления.

Обзор

На нефтяных терминалах и насосных станциях внутренние плавающие крыши могут быть добавлены к резервуару с неподвижной крышей для уменьшения потерь паров продукта, если сырая нефть стабилизирована до давления паров менее 11 фунтов на квадратный дюйм.

Примеры резервуаров с фиксированной крышей показаны на Рис. 1 .

• Рис. 1 — Типовые резервуары с фиксированной крышей.

Наиболее распространенная конструкция фиксированной крыши включает в себя плоскую коническую крышу с использованием одной центральной колонны и внутреннего (или внешнего) каркаса для поддержки плит крыши. Промежуточные колонны используются для диаметров более 120 футов. Конструкции могут включать хрупкий стык крыши для дополнительной защиты в случае внезапного увеличения внутреннего давления.В этом случае расчетное давление ограничивается давлением, эквивалентным собственному весу кровельных листов, включая конструкционные стропила. Другие конструкции с фиксированной крышей, такие как самонесущая купольная крыша или зонтичная крыша, могут использоваться, если давление хранения превышает возможности конструкции конической крыши. В зависимости от размера (диаметра) резервуара конструкции стандарта API 650 и приложения F могут допускать внутреннее давление до 2,5 фунтов на кв. Если рабочее давление превышает 2,5 фунта на квадратный дюйм, стандарт 620 API «Проектирование и строительство больших резервуаров для хранения низкого давления » предусматривает процедуры проектирования для внутреннего давления до 15 фунтов на квадратный дюйм.

Манометрические люки

Резервуары с фиксированной крышей должны иметь в крыше быстро открывающийся контрольный люк, который позволяет оператору получить доступ к резервуару, чтобы «измерить» резервуар, определить наличие воды, измерить высоту границы раздела нефть / вода и взять пробы. сырой нефти. Манометрический люк может быть утяжелен таким образом, чтобы он работал как резервное устройство для сброса давления или вакуума для первичного клапана давления и вакуума.

Стандарты для ручного измерения нефти и нефтепродуктов приведены в Руководстве API по стандартам измерения нефти, гл.3.1 А . «Измерение» включает измерение количества жидкости, содержащейся в резервуаре, а также определение температуры жидкости и получение репрезентативных проб.

Операции наполнения или откачки

Обычные операции заполнения и откачки резервуара также влияют на паровое пространство резервуара с фиксированной крышей. Когда продукт удаляется из резервуара, воздух втягивается в паровое пространство по мере удаления жидкости, что создает опасность. Во время периода выдержки перед следующей операцией наполнения резервуара потери на испарение на дыхание увеличиваются из-за увеличения объема парового пространства.Когда продукт добавляется в резервуар, увеличивающийся объем жидкости вытесняет паровоздушную смесь через вентиляционное отверстие резервуара, что приводит к значительным выбросам в результате испарения.

Системы газовой подушки

Пока давление паров продукта низкое (ниже 1,5 фунта на квадратный дюйм), безопасным считается использование свободно вентилируемого резервуара с фиксированной крышей. Для производственных резервуаров или других применений, в которых давление пара поступающей жидкости обычно превышает атмосферное давление при нормальной температуре окружающей среды, требуется система газовой подушки для поддержания положительного давления в резервуаре и сведения к минимуму возможности втягивания воздуха в паровое пространство резервуара.В периоды отсутствия притока один только процесс дыхания в резервуаре может вызвать попадание воздуха в резервуар через клапан давления и вакуума и образование взрывоопасной смеси.

Система газовой подушки включает в себя подходящий источник природного газа и регулятор давления, который работает по мере необходимости для поддержания давления в резервуаре на заданном уровне. В жаркую погоду при повышении давления регулятор закрывается. Если давление продолжает расти, открывается сброс давления, чтобы сбросить внутреннее давление в резервуаре, выпуская пары (защитный газ + пар продукта) в атмосферу или какой-либо последующий процесс улавливания пара.Обратите внимание, что необходимо использовать сброс вакуума для защиты резервуара от вакуума в случае выхода из строя системы газовой подушки.

Воздействие огня

Выдох в результате воздействия огня может превысить расчетную скорость вентиляции при нормальных условиях эксплуатации. В таких случаях детали конструкции резервуара определяют необходимость дополнительной вентиляции.

На резервуарах с фиксированной крышей, где крепление крыши к корпусу выполнено в соответствии со стандартом API Standard 650 , разд.3.10.2.5.1 соединение крыши с оболочкой может считаться хрупким, и в случае чрезмерного внутреннего давления может выйти из строя до того, как произойдет разрушение соединений резервуара и оболочки или стыка корпуса с днищем. В резервуарах, построенных таким образом, нет необходимости учитывать какие-либо дополнительные требования к аварийной вентиляции, если резервуар изолирован от другого оборудования и потеря крыши в аварийных условиях допустима.

Для резервуаров, которые не соответствуют деталям хрупких соединений, процедуры проектирования предусмотрены в стандарте API Standard 2000 для расчета необходимой вентилирующей способности для воздействия огня.

Общие ссылки

Измерение потерь при испарении. В Руководстве по стандартам измерения нефти , гл. 19, п. 2-Е. 1997. Вашингтон, округ Колумбия: API.

API RP12R1, Настройка, техническое обслуживание, осмотр, эксплуатация и ремонт резервуаров в производственной службе, пятое издание. 1997. Вашингтон, округ Колумбия: API.

API RP575, Проверка резервуаров для хранения при атмосферном и низком давлении, первое издание. 1995. Вашингтон, округ Колумбия: API.

API RP651, Катодная защита надземных резервуаров для хранения нефти, второе издание.1997. Вашингтон, округ Колумбия: API.

API RP652, Футеровка днищ надземных резервуаров для хранения нефти, первое издание. 1991. Вашингтон, округ Колумбия: API.

API RP2003, Защита от возгораний, возникающих из-за статического электричества, молнии и блуждающих токов, пятое издание. 1991. Вашингтон, округ Колумбия: API.

API Spec. 12B, Резервуары на болтах для хранения производственных жидкостей, четырнадцатое издание. 1995. Вашингтон, округ Колумбия: API.

API Spec. 12D, Сварные резервуары для хранения производственных жидкостей, десятое издание.1994. Вашингтон, округ Колумбия: API.

API Spec. 12F, Сварные резервуары для хранения производственных жидкостей, одиннадцатое издание. 1994. Вашингтон, округ Колумбия: API.

Стандарт API 650, Сварные стальные резервуары для хранения нефти, десятое издание. 1998. Вашингтон, округ Колумбия: API.

Стандарт API 653, Проверка, ремонт, переделка и реконструкция резервуаров, второе издание. 1995. Вашингтон, округ Колумбия: API.

Стандарт API 2000, вентиляция резервуаров для хранения атмосферного и низкого давления (без охлаждения и с охлаждением), пятое издание.1998. Вашингтон, округ Колумбия: API.

Стандарт API 620, Проектирование и строительство больших резервуаров для хранения низкого давления, десятое издание. 2002. Вашингтон, округ Колумбия: API.

Интересные статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые читатель, желающий узнать больше, обязательно должен прочитать

Внешние ссылки

Используйте этот раздел, чтобы предоставить ссылки на соответствующие материалы на других веб-сайтах, кроме PetroWiki и OnePetro.

См. Также

Хранение нефти

Резервуар для дыхания

Конструкция вентиляционной системы резервуаров для хранения

Резервуары с плавающей крышей

Контроль утечек жидкости из резервуаров

Особенности площадки для производственных резервуаров

Бак аккумулятор

PEH: Oil_Storage

.
