Как выбрать шаровые краны для отопления: Какие шаровые краны лучше для системы отопления

Ещё не так давно сантехнические магазины были «завалены» запорной арматурой из силумина. Однако граждане быстро осознали, что такие краны не пригодны для использования, поскольку они через непродолжительное время начинают крошиться и выходят из строя.

На замену им пришла латунная и бронзовая продукция, — шаровые краны из этих материалов несколько дороже, но надёжней и долговечней.

Всё было бы хорошо, но и здесь оказались «подводные камни», — некоторые недобросовестные производители экономят на внутренних элементах шаровых кранов. По этой причине советую – никогда не покупайте шаровые краны, не проверив по моей рекомендации.

Причины выхода из строя шаровых кранов

Магнит прилип к шару, значит это чермет

Шаровой кран из бронзы надёжен

Причин поломки кранов водоснабжения не так много:

• Непригодные для водоснабжения материалы: сталь и силумин

Стальные краны дёшевы и прочны, но подвержены ржавчине, — по этой причине использовать в системах отопления и водоснабжения их не рекомендуется. Такие краны уже через один-два года заржавеют и заклинят.

Силуминовые, т.е. краны из алюминиевого сплава хоть и не подвержены коррозии, но весьма не надёжны, поскольку этот материал под воздействием воды разрушается. Выход простой – не покупать такие изделия для водопровода.

Образование известкового налёта

• Образование известкового налёта на шаре

Чем жёстче вода, тем выше вероятность известковых отложений на подвижных частях крана. Появившиеся образования препятствуют работе запорных механизмов. Для избежания таких ситуаций нужно периодически производить ревизию, т.е. один раз в два месяца отрывать и закрывать кран.

Шар с напылением, — такой кран годится только для воздухопроводов

• Недобросовестные производители. Внешне шаровый кран выглядит, как бронзовый и в действительности является таковым. Но вот, что касается самого запорного шара, то он может быть изготовлен из чёрного металла с хромовым напылением

Это напыление никак не спасает шар от появления ржавчины, и через полгода такой кран будет невозможно ни закрыть, ни открыть. Ремонту он не подлежит, и придётся покупать новый.

Как определить «подделку»?

Отправляясь в магазин, нужно прихватить небольшой магнит

По каким причинам производители идут на такой подлог, можно лишь догадываться, но вот определить мы можем легко. Для этого нам понадобится только небольшой магнит.

У правильных кранов для водоснабжения корпус и запорный механизм (шар) должны быть изготовлены из цветных металлов: бронза, латунь, а они не магнитятся. Поэтому проверяем шар магнитом.

Магнит прилип к шару, значит это чермет

Если магнитные свойства у крана обнаружены – продолжаем поиски.

Заключение

Шаровой кран

Бронзовые краны с металлическим запорным механизмом пригодны только для воздушных трубопроводов. Поэтому утверждать, что производители специально изготавливают такую продукцию, чтобы увеличить свой товарный оборот или вина лежит только на продавцах, для которых прибыль превыше всего, мы не можем.

Поэтому, чтобы не переплачивать и не терять своё время на ненужные замены, давайте будем более бдительны, а этот простой способ нам в этом поможет.

ВИДЕО: НИКОГДА НЕ ПОКУПАЙТЕ ШАРОВЫЕ КРАНЫ НЕ ПРОВЕРИВ ПО МОЕЙ РЕКОМЕНДАЦИИ

10 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Какие шаровые краны лучше использовать для системы отопления

Содержание

Для выполнения регулировки, обслуживания или ремонта отопительных систем в них применяется различная трубопроводная арматура. На сегодняшний день особую популярность приобрели шаровые краны для отопления как наиболее простые и надежные устройства для перекрывания теплоносителя. На современном рынке они представлены в широком ассортименте, что подчас затрудняет выбор нужного изделия. Задача данной статьи – помочь разобраться, какие шаровые краны стоит покупать для монтажа отопления в частном доме или квартире.

Конструкция шарового крана

Невозможно подобрать качественную арматуру, не разбираясь в ее конструкции, тем более что устройство шарового крана очень простое. Корпус изделия выполняется из специальной водопроводной латуни (марка ЛС 59–1 или зарубежная CW 617 N) методом горячего штампования из двух заготовок. Последние изготавливаются методом литья, а после спрессовываются вместе. Затем корпус проходит механическую обработку и никелирование.

Внутри корпуса находится шар из нержавеющей полированной стали, в нем сделан канал для протока воды. В качестве уплотняющих элементов и одновременно подшипников скольжения применяются седла и шайбы из фторопласта (как вариант – из тефлона). К шару прикреплен вращающийся шток, выходящий наружу через отверстие с уплотнительным кольцом. На конец штока устанавливается рукоятка в виде рычага или «бабочки». Ниже на схеме изображен шаровый кран в разрезе:

Корпус изделия по типу присоединения производится в двух исполнениях: муфтовом и фланцевом. Муфтовое исполнение предполагает наличие наружной или внутренней трубной резьбы для сопряжения с другими элементами системы. Во втором случае корпус крана снабжен фланцами, что прикручиваются к ответной части болтами. Арматура во фланцевом исполнении всегда стоит дороже, чем с резьбами.

Многие ошибочно полагают, что вентили делают на фланцах тогда, когда их диаметр слишком велик, чтобы закручивать их по резьбе. В действительности фланцами снабжаются краны высокого давления, поскольку такое сопряжение надежнее, чем резьбовое. При этом проходной диаметр изделия может быть и небольшим.

Виды шаровых кранов

Описанное выше устройство крана и принцип его работы одинаковы для всех видов изделий. Разновидности шаровых вентилей возникли в результате добавления в конструкцию разных полезных элементов, расширяющих функциональные возможности крана. Единственное исключение — шаровый трехходовой кран, в нем корпус имеет не 2 отвода, а три. Данный элемент не просто перекрывает теплоноситель, а перераспределяет его потоки и может служить смесительным узлом.

Все остальные функциональные элементы, дополняющие конструкцию крана, приведем в перечне:

• штуцер для слива воды,
• соединение с накидной гайкой (американка),
• кран Маевского (игольчатый клапан),
• сетчатый фильтр,
• различные типы приводов для вращения штока.

Когда нужно опорожнить одну ветвь системы отопления, радиатор либо котловой контур, правильнее всего в схеме предусмотреть кран со штуцером. Благодаря ему для проведения ремонтных или других работ не придется спускать воду из всей системы. Это очень удобно и в том случае, когда нужно снять батарею для промывки. Достаточно перекрыть теплоноситель и открутить пробку штуцера, подставив под него емкость нужной вместительности. Ниже на рисунке представлен шаровый кран с американкой и штуцером для опорожнения:

Надо отметить, что под термином «шаровый кран со штуцером» понимается также и обычный вентиль с возможностью присоединения поливочного шланга.Чтобы удалять воздушные пробки из проблемных участков сети, в схеме применяется игольчатый кран для системы отопления. Это всем хорошо знакомый клапан Маевского для ручного выпуска воздуха, совмещенный с шаровым краном. Нельзя сказать, что данное изделие часто применяется, но в некоторых случаях оно просто незаменимо. Например, когда воздушные пробки возникают на горизонтальных трубопроводах, проложенных в наивысших точках системы.

Когда в сложных схемах отопления требуется автоматизировать работу запорной арматуры, в них используется такое изделие, как шаровый кран с электроприводом. Его задача – по команде электронного блока управления открыть или закрыть поток жидкости, либо направить его по другому пути. В таких кранах конструктивно предусматривается площадка для монтажа привода, призванного вращать шток с шаром.

В смесительных узлах, где нужно обеспечить разделение или объединение потоков в необходимых пропорциях, ставятся трехходовые краны с сервоприводом. Их отличие от электрических механизмов в том, что устройство может медленно поворачивать шток и останавливаться в необходимой позиции по команде контроллера или термостата. Тогда потоки перекрываются частично, сливаясь на выходе в один.

Рекомендации по выбору шарового крана

Теперь, когда мы разобрались, для чего предназначен тот или иной вид шарового крана, можно приступать к его выбору. Следует помнить, что данный вид арматуры не используется для регулирования количества воды, а выполняет лишь запорные функции. Исключение – устройства с сервоприводами. Конкретный выбор крана лучше осуществлять, зная рабочие параметры теплоносителя. Если такой информации нет, то достаточно знать, что для систем частных домов вполне достаточно арматуры в муфтовом исполнении с рабочим давлением до 10 Бар и температурой до 120 ºС.

Если речь идет о централизованных сетях, то для отопления лучше использовать шаровые краны рабочим давлением до 16 Бар и выше. С подбором арматуры для центрального теплоснабжения нужно быть осторожнее и предусматривать приличный запас по давлению. Причина – непредсказуемые скачки параметра вследствие гидроударов.

Отдельно дадим предостережение о подделках, коими заполнены все сантехнические рынки. Китайский дешевый кран делается из силумина, он очень хрупкий и зачастую не выдерживает даже затяжку ключом. Кроме того, материал подвержен электрохимической коррозии, уничтожающей его за пару лет. При этом распознать подделку стало очень трудно. Единственная рекомендация на эту тему: покупайте арматуру у проверенных людей или в проверенных магазинах, даже если выбираете небольшой кран для радиаторов отопления.

Что в итоге?

Подбирая шаровой клапан, стоит отказаться от дешевого продукта – это первое. Второе: не пренебрегайте изделиями отечественных производителей, которые немного дороже, но зато изготавливаются из латуни. При этом не забывайте сопоставить технические характеристики предлагаемых вентилей с параметрами теплоносителя.

конструкция, характеристики, виды, применение. Полный обзор.

Детали конструкции шаровых кранов варьируют в зависимости от сферы их применения. Например, на трубах с диаметром более 30 см ставятся модели с редукторами, а краны для высокоточной регулировки оснащаются измерительными приборами. Устройства с количеством патрубков больше 2-х, с T-образными или L-образными портами, позволяют смешивать и перенаправлять потоки. Но в быту чаще используют кран с двумя отводами (рис.1).

Рассмотрим принципиальное устройство такого шарового крана.

Главный элемент крана — хорошо отшлифованный шар: сферический затвор/затворная пробка с цилиндрическим сквозным отверстием.

Диаметр отверстия совпадает с диаметром трубы либо чуть меньше. В зависимости от этого параметра краны делятся на полнопроходные и неполнопроходные/редуцированные. Первые дороже (иногда почти вдвое) и используются, когда важно минимизировать гидравлические потери. У вторых пропускная способность ниже на 20-50% (в зависимости от модификации). Это замедляет ток среды, повышает риск эрозии, снижает долговечность. Зато они дешевле и компактнее, поэтому их чаще всего выбирают для домашнего использования.

У кранов с функцией регулирования форм шара и отверстия более сложная конструкция (рис 3).

Материал шара — сталь или латунь с антикоррозийным напылением (никель, хром).

Есть в продаже и модели из полипропилена для установки на пластиковые трубопроводы. Учитывайте, что они менее прочные, чем металлические, и не годятся для транспортировки горячих сред (выше 60⁰С).

В большинстве кранов ставятся фторопластовые уплотнительные элементы. Этот материал рассчитан на эксплуатацию в диапазоне температур от -10⁰С до +150⁰С. Для более сложных температурных условий чаще выбирают конструкции с жесткими уплотнениями из металла. Но они характеризуются меньшей герметичностью.

Шпиндель — деталь, которая передает усилие от рукоятки к шару. В современных моделях при сборке его устанавливают изнутри корпуса: это снижает риск выбивания при скачках давления.

Управлять положением затвора можно рукояткой (в форме рычага, бабочки или колеса), которая сверху удерживается самоблокирующейся гайкой.

Кстати, по цвету рукоятки можно быстро определить назначение крана (рис. 4). Если цвет желтый — это арматура для газопровода. Другими цветами обычно маркируют краны для систем отопления и водоснабжения.

Когда требуется дистанционное управление, выбираются варианты с пневмо- и электроприводами (рис. 5).

Корпус крана изготавливают из стали, латуни, чугуна или пластика. Для промышленного использования чаще заказывают модели в стальном корпусе, а для бытовых систем — латунные.

В зависимости от способа соединения с трубопроводной линией краны подразделяются на муфтовые, фланцевые и приварные (рис 6).

Муфтовое соединение характерно для систем с диаметром трубы до 45 мм. Если нужно поставить запорную арматуру на домашний радиатор, то разумным решением будет муфтовый кран с наружной или внутренней резьбой.

Фланцевые соединения выдерживают большие нагрузки. Такие краны ставятся на системы с трубой более 50 мм в диаметре.

Для крепления приварного крана потребуется сварочный аппарат. Это соединение считается самым прочным и применяется в промышленных трубопроводах с большим диаметром.

Типы шаровых кранов — утройство, классификация, применений

Автор Монтажник На чтение 12 мин. Просмотров 7k. Обновлено 11.06.2020

Запорная арматура эксплуатируется в сетях отопления, подачи холодной и горячей воды, газоснабжения для перекрытия потока жидкостей и газов. При этом в зависимости от условий использования, транспортируемого рабочего тела и габаритных размеров трубопроводов, используются различные типы шаровых кранов.

Для рядового потребителя, самостоятельно занимающегося монтажом различного вида бытовых систем, на рынке представлена масса разновидностей шаровых кранов. Для того, чтобы выбрать подходящую модель, следует знать отличительные особенности шаровой запорной арматуры, область ее применения, технические характеристики устройств, расшифровку буквенных и цифровых символов на корпусе.

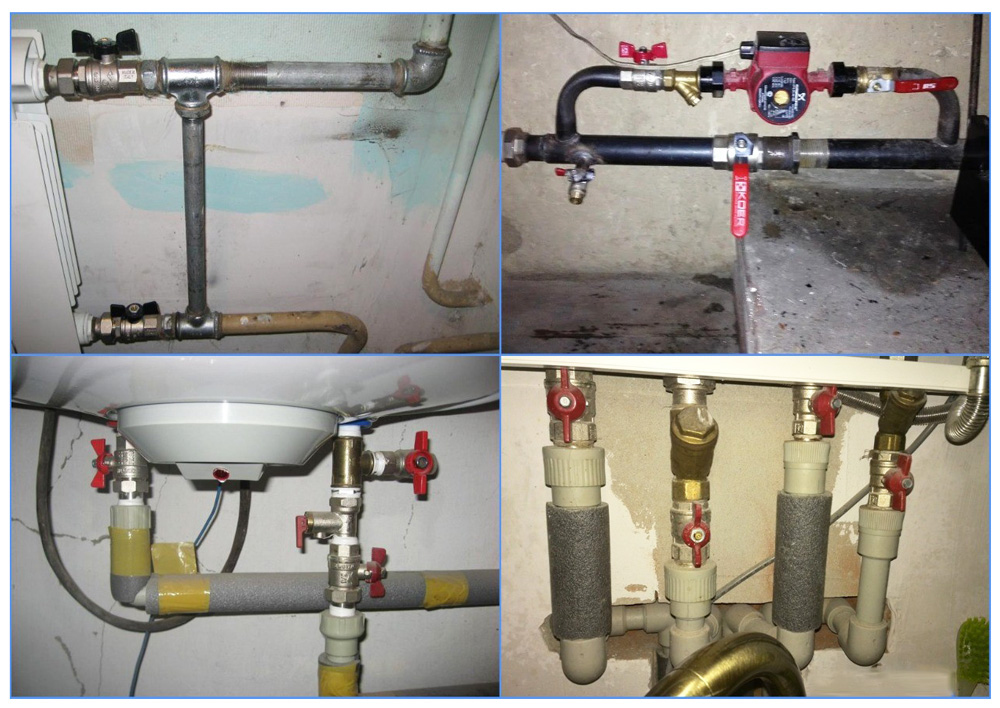

Рис. 1 Шаровая арматура в обвязке отопительных приборов и оборудования

Назначение и принцип работы

Шаровые краны предназначены для перекрытия потока транспортируемой жидкой или газообразной среды в трубопроводных линиях. В отличие от винтовой арматуры, задвижек и запорных вентилей, которые перекрывают поток рабочего тела постепенно, шаровый кран рассчитан на быстрое закрывание проходного канала поворотом управляющей ручки на угол 90 градусов.

Запорным элементом шаровой арматуры является металлическая сфера со сквозной цилиндрической прорезью, равной ширине или чуть меньше проходного канала. При повороте ручки вдоль направления трубопровода (открывании) подсоединенный к ней через шпиндель шар также поворачивается, его внутренний канал совпадает с проходным трубопровода, и рабочая среда беспрепятственно транспортируется по магистрали. Когда ручку перемещают в положение, перпендикулярное трубопроводу, сфера поворачивается сплошной стороной, закрывая канальный проход.

Чтобы обеспечить герметичность примыкания жесткого металлического шара к цилиндрической седельной поверхности канала, в места контакта помещают герметизирующие прокладки из эластичных полимерных материалов.

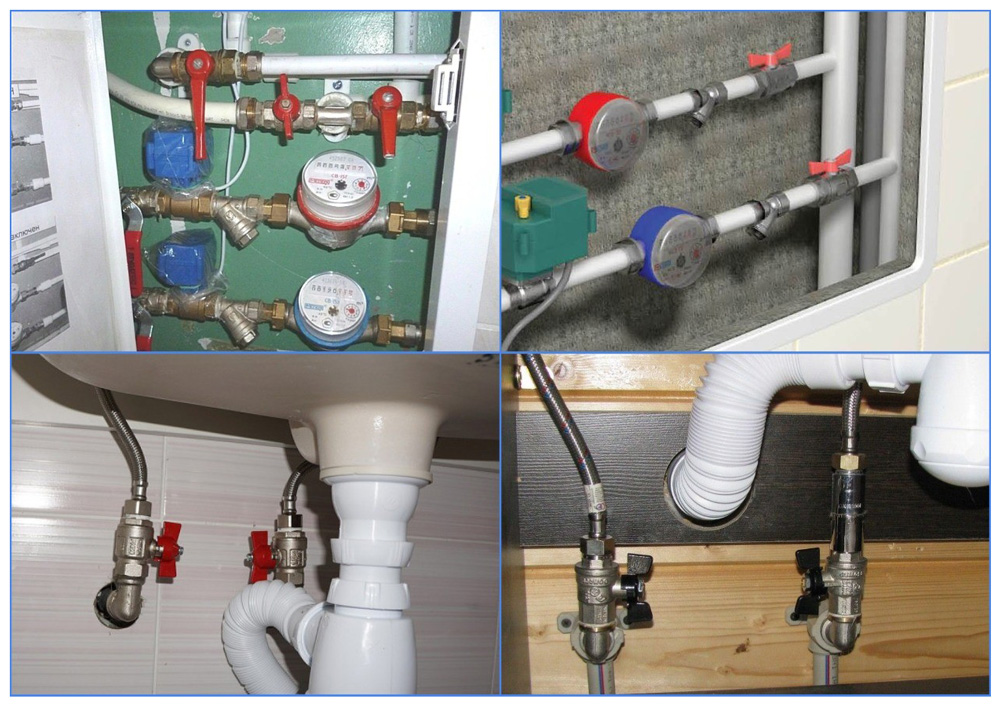

Рис. 2 Запорная шаровая арматура в трубопроводе горячего и холодного водоснабжения

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

• Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
• При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
• Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
• В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
• В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
• В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

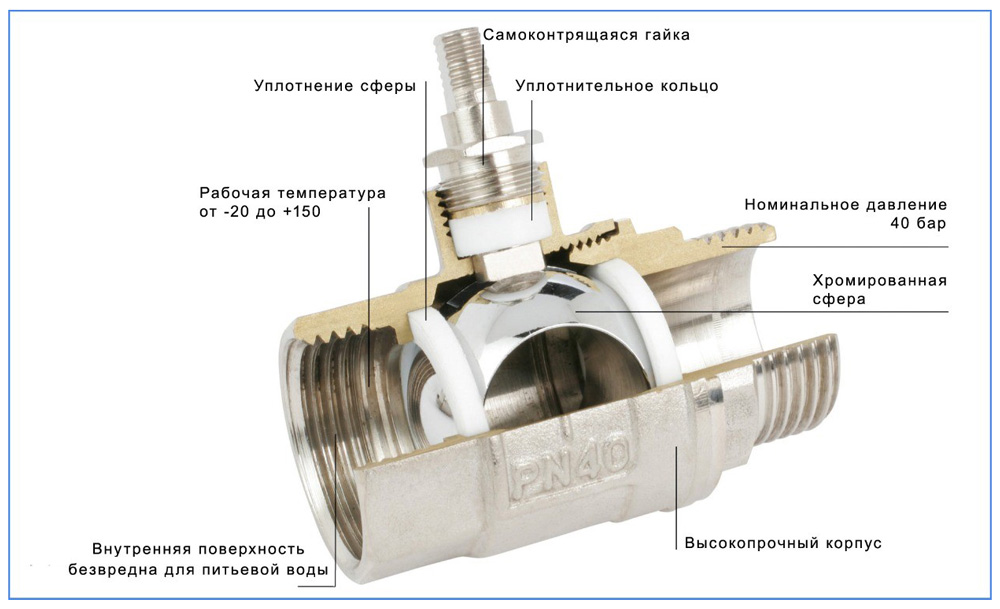

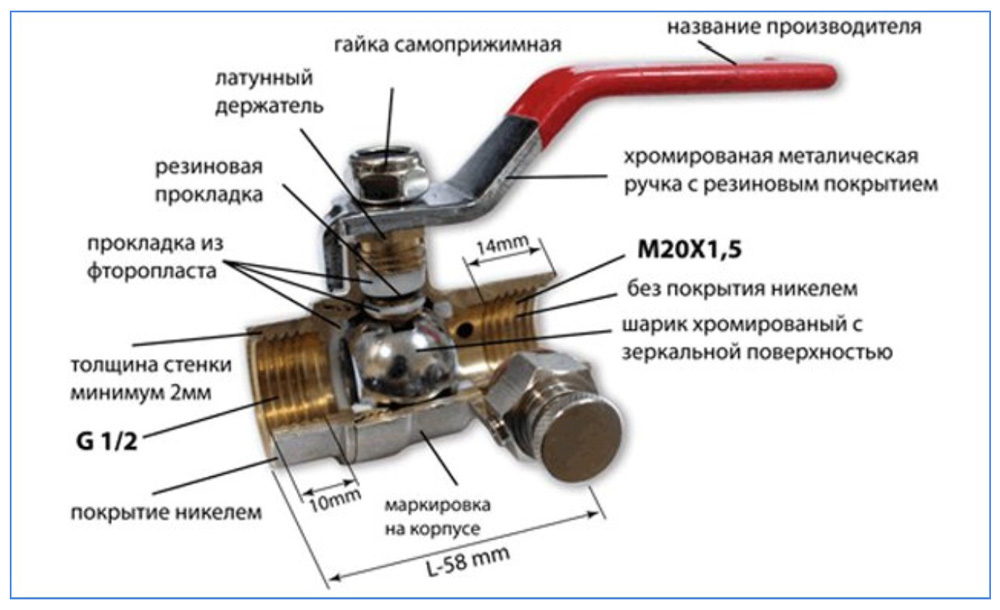

Рис. 3 Основные детали и физические характеристики типового крана

Конструктивное устройство

Краны, применяемые в разных сферах, имеют некоторые отличительные особенности, но любой из них включает в себя следующие основные узлы:

Корпус. Служит для удержания в нем запорной сферы и стыковки с трубами, выполняется из различного типа металлов, основные из которых – сталь, чугун, нержавейка, латунь, или полимерных материалов – полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ).

Входной и выходной патрубки крана для врезки в трубопроводную магистраль оснащают резьбой, фланцами или имеют гладкую цилиндрическую поверхность для приваривания к металлическим трубопроводам, впаивания в полимерные трубы. Многие разновидности современных кранов имеют на корпусе специальные фитинги для компрессионного подсоединения или запрессовки в полимерный трубопровод из сшитого РЕХ или полиэтилена низкого давления ПНД, металлопластика PEX-AL-PEX.

Латунные модели кранов, устанавливаемые на оборудование и трубы в зоне обзора жилых помещений, нередко делают с хромированным покрытием, повышающим внешний эстетичный вид изделий.

Рис. 4 Разновидности шаровых затворов: с прорезью и цапфами

Запорная сфера. Затворный шар выполняют из металла, его материалом в основном служит латунь, реже нержавеющая сталь и медь. Для получения гладкой поверхности сферу обрабатывают полированием и покрывают плотным слоем хрома.

Стандартный шар имеет цилиндрический проходной канал, в верхней точке для его удержания и проворачивания находится прорезь и в некоторых конструкциях присутствует нижний выступ (цанга). В прорезанную канавку входит шток, который отвечает за поворот сферы, выступающая цанга размещается во впадине нижней части корпуса и фиксирует шар в неподвижном положении, облегчая его проворачивание.

Приводной механизм. Шар вращают при помощи штока (шпинделя), который входит в верхнюю часть прорези его корпуса. Рядовому обывателю известны шаровые краны, в которых шток перемещают при помощи ручки. В промышленной отрасли и коммунальном хозяйстве для приведения штока в действие используют различные типы приводов, чаще всего ставят электрический, также известны гидравлические и пневматические приводные механизмы.

Ручка. Ручку крана производят из стали с антикоррозионным порошковым напылением, алюминия, пластиков, ее две основные разновидности – однорычажная консольная и в форме бабочки. В моделях, где от запорной арматуры требуется компактность, делают маленькую ручку в виде бабочки с одним крылом. Некоторые производители оснащают свои изделия фиксаторами, препятствующими непредусмотренному повороту ручки от случайного прикосновения.

Рис. 5 Материалы изготовления стандартного крана

Материалами прокладок кранов являются:

• Тефлон (PTFE). Тефлоном называют термоустойчивый белый фторопласт с мыльной на ощупь поверхностью, благодаря высокой химической стойкости, плотности и низкому коэффициенту трения его используют в трубопроводной и запорно-регулирующей арматуре при температурах рабочей среды от -70 до +270 °С.
• Этиленопропилендиеновый каучук (EPDM). Эластомер синтетического происхождения отличается высокой устойчивостью к химически агрессивным веществам и маслам, эффективно работает в температурном интервале от -50 до +150 °С.
• Акрилонитрилбутадиеновый каучук (NBR). Эластомер с высокой стойкостью к истиранию и химической устойчивостью к широкому ряду жидких и газообразных углеводородов, полученных путем нефтепереработки. Рабочий температурный диапазон NBR от -20 до +90 °С, материал часто используют в нефте-, масло- и газопроводной арматуре.
• Синтетический фторированный каучук (СФК, Viton). Материал является лидером среди всех эластомеров по химической стойкости, не боится воздействия минеральных кислот, углеводородных реагентов, агрессивных растворителей. Диапазон эксплуатационных температур СФК составляет от -40 до +200 °С, материал не подвержен истиранию и чаще используются в агрессивных высокотемпературные средах, где не выдерживают уплотнители натурального происхождения из каучуков.

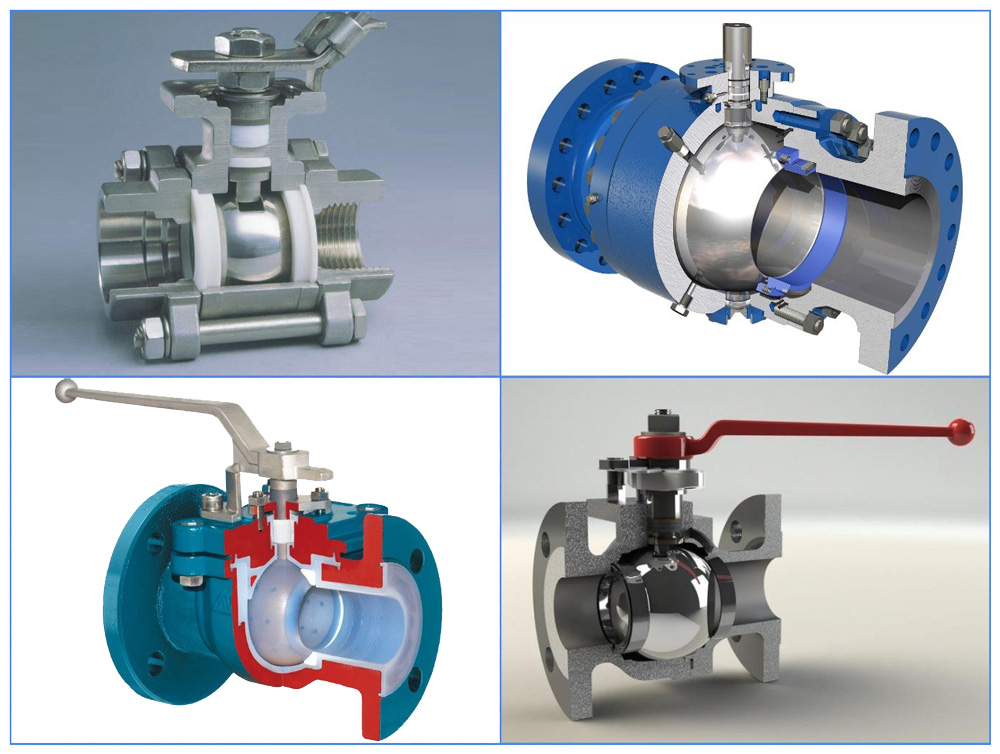

Рис. 6 Разновидности корпусов кранов на примере линейки продукции от Valtec

Типы шаровых кранов

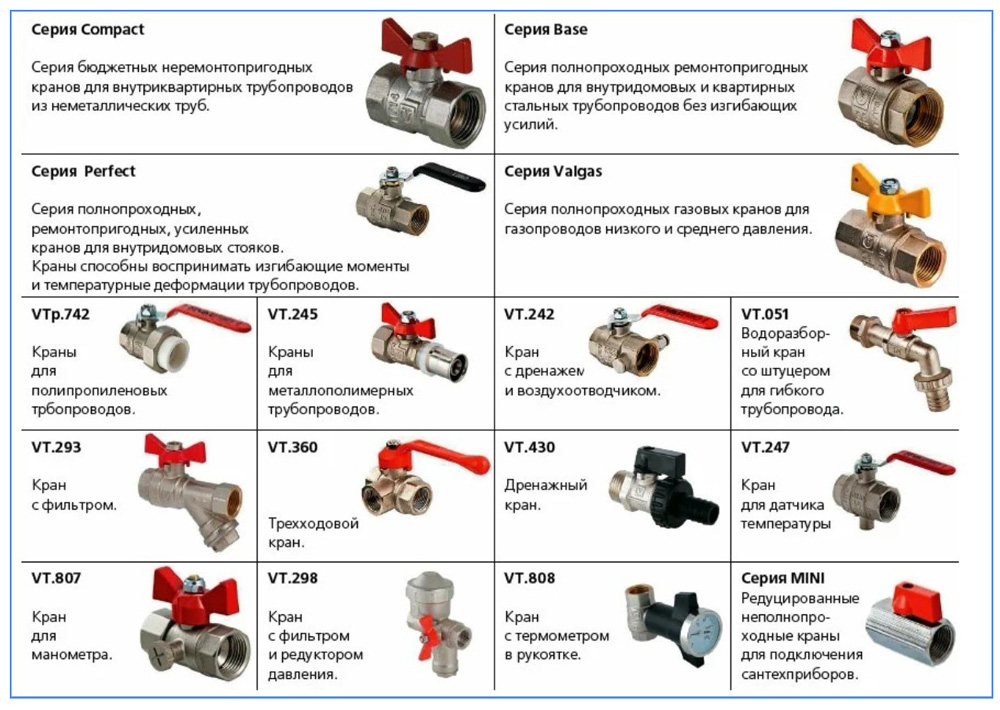

Запорная арматура для бытового применения отличается довольно разнообразной линейкой устройств, на смену традиционным изделиям из металлов в связи с широким применением полимерных трубопроводов приходят пластиковые виды шаровых кранов. Наполнение отечественного рынка товаром в основном производится за счет поступлений запорной арматуры от российских (бренды Valtec, Зубр), китайских (торговые марки RM, TIM, AquaHit) и итальянских (фирмы Bugatti, Royal Thermo, FIV, Itap, Gecon, Remer) производителей.

Следует отметить, что средний срок службы российской и китайской запорной арматуры составляет 10 лет, в то время как более дорогие изделия итальянского производства способны функционировать не менее 30 лет.

По геометрии корпуса

Шаровые краны применяют на неравнозначных участках трубопроводной магистрали. Кран может использоваться как проходной с одинаковым или разным размером внутренней или наружной резьбы, нередко его ставят на отвод трубопроводной магистрали для слива или наполнения ее водой. Если кран применяют для полива, один из его концов оснащают штуцером с елочкой для закрепления гибкого шланга на хомуты или проволоку, для грубой очистки от песка в корпус некоторых моделей помещают встроенный фильтр.

Существуют разновидности, рассчитанные на изменение направления потока, они имеют три входа (трехходовые). Другие удобно ставить в трубопровод, изменяющий свое угловое положение – их корпус оснащен расположенными под углом присоединительными патрубками (угловые виды).

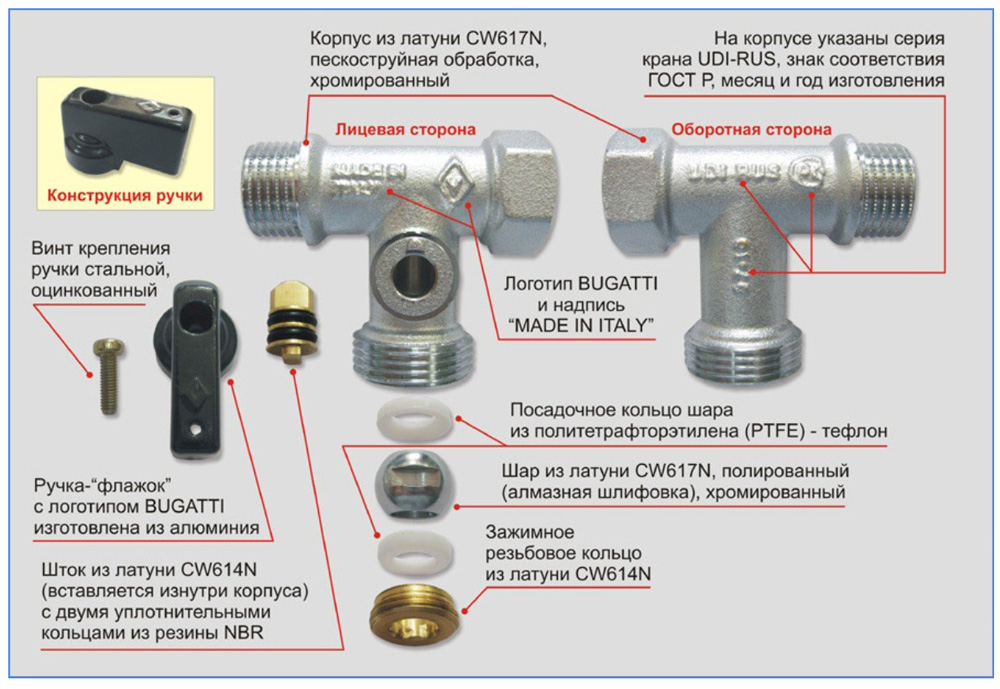

Рис. 7 Устройство, узлы и маркировка трехходового крана Bugatti

По размерным параметрам

Маркировка на крановом корпусе в виде литер DN показывает диаметр канального прохода в миллиметрах и реже в дюймах, общепринятыми считаются следующие номинальные размеры: 1⁄2 (15 мм), 3⁄4 (20 мм), 1 (25 мм), 1 1⁄4 (32 мм), 1 1⁄2 (40 мм), 2 (50 мм) дюйма. Следует отметить, что для бытовой запорной арматуры в системах холодной и горячей водоподачи, отопления, наивысшим размером считают сечение 32 мм. Практически все краны с канальными проходами до 50 мм оснащены резьбовыми патрубками, при 50 мм и выше арматуру оснащают дисковыми тарелками для фланцевого соединения.

По рабочему давлению

Номинальное давление (литеры PN с цифрой) – это второй показатель, который проставляют на корпусе всех кранов для воды. Цифровое обозначение показывает, какой напор выдерживает арматура в течение своего эксплуатационного срока при температуре окружающей среды в 20° С. Цифровое значение Pn указывают в атмосферах (барах), соответствующих 0,1 мПа, стандартные показатели 10, 16, 25, 40, реже встречается импортные модели (Bugatti) с более высокими напорными характеристиками в 50 и 64 бара.

Типу проходного канала

Шаровые краны выпускают двух видов – с редуцированным проходным каналом, на один типоразмер (1/4 дюйма) меньше сечения трубопровода, и полнопроходными. При выборе запорной арматуры стараются учитывать этот фактор, монтируя полнопроходные приборы в разрез трубопроводной магистрали, где они оказывают наименьшее гидравлическое сопротивление потоку. Модели с редуцированным канальным проходом лучше устанавливать на отводные ветви для слива или наполнения труб жидкостью – тогда их диаметр не окажет никакого влияния на производительность системы.

Рис. 8 Крупногабаритные промышленные краны с резьбой и фланцами

Методу подсоединения к трубам

Выше было отмечено, что в подавляющем большинстве случаев металлические шаровые краны для трубопроводных магистралей диаметром до 50 мм изготавливают под резьбовое соединение. Модели больших размеров от 50 мм чаще делают с фланцами. Промышленные разновидности из черных металлов выпускают под приварку, бытовые разновидности для установки в полимерные трубопроводы оснащают патрубками для спаивания (полипропилен РР), приклеивания (поливинилхлорид PVC), компрессионного или пресс соединения соответственно к трубам из полиэтилена низкого давления (ПНД) или металлопласта (PEX-AL-PEX).

Конструкции корпуса

Краны бывают с цельнометаллическими или разборными корпусами, последний вариант сборки выгоднее в том отношении, что прибор можно разобрать и поменять в нем износившиеся седельные кольца или поврежденную запорную сферу. При эксплуатации запорной шаровой арматуры рекомендуется регулярно (раз в месяц) поворачивать ручку во избежание выхода ее из строя из-за отложения на деталях известкового налета. Разборная конструкция хороша тем, что ее можно отремонтировать или прочистить при невозможности привести прибор в рабочее состояние после длительного простоя.

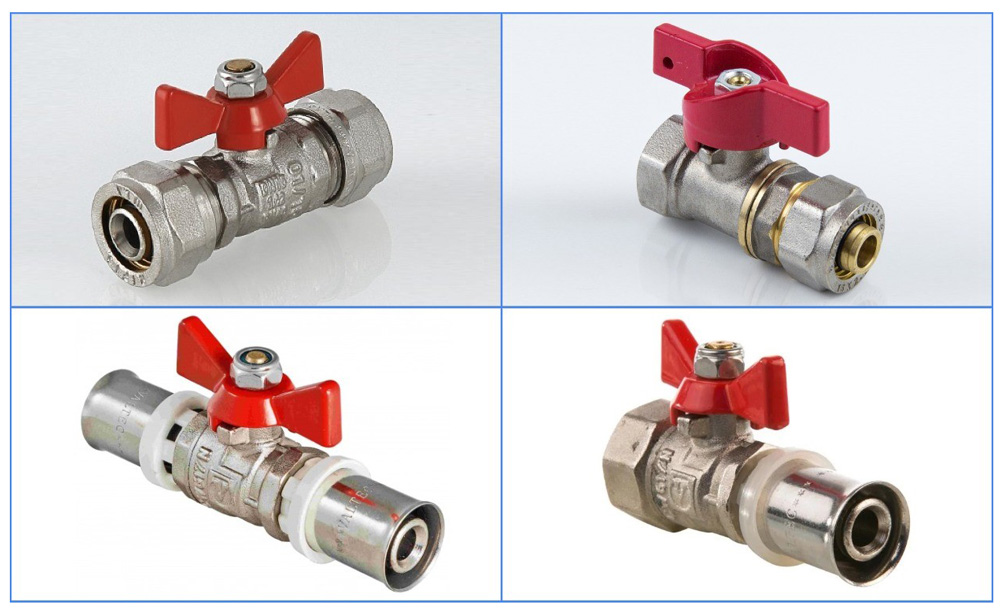

Рис. 9 Виды с компрессионными и пресс-фитингами для металлопластиковых труб

Форме и материалу ручки

Все виды шаровых кранов укомплектованы ручками различной формы, это сделано не случайно и определяет сферу использования приборов.

• Консольные однорычажные модели стремятся монтировать в местах без непосредственного доступа людей или в ограниченном пространстве. В этом случае ручку нельзя случайно сдвинуть, а благодаря длинному рычагу ее удобно поворачивать в труднодоступном месте пальцем одной руки.
• Арматуру с ручкой бабочка монтируют в точках, где возможно ее случайное касание, так как для ее проворачивания придется приложить большее усилие, чем для консольной модели, вероятность ее случайного открывания значительно снижается.
• Ручка типа бабочка с одной маленькой пластиной используется для подачи воды в стиральные машины, ее также сложно повернуть случайным касанием, а небольшие габаритные размеры и одинаковое с краном хромовое напыление повышают декоративность изделия.

Ручки бытовых кранов изготавливают из стали или алюминия с порошковым напылением красного, черного или желтого цветов, полимерных материалов.

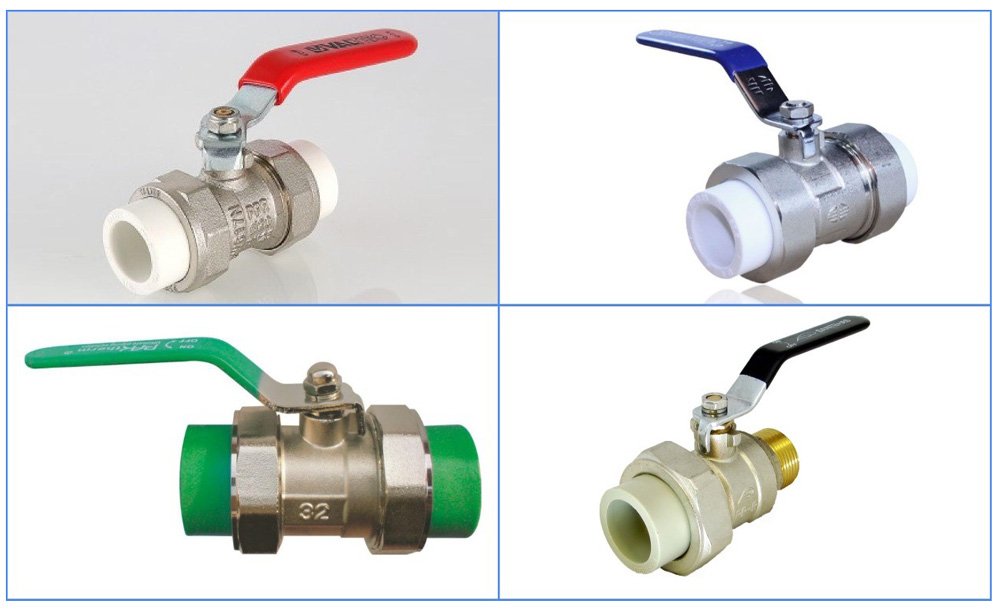

Рис. 10 Краны с полипропиленовыми патрубками под пайку

Устройству запорного элемента

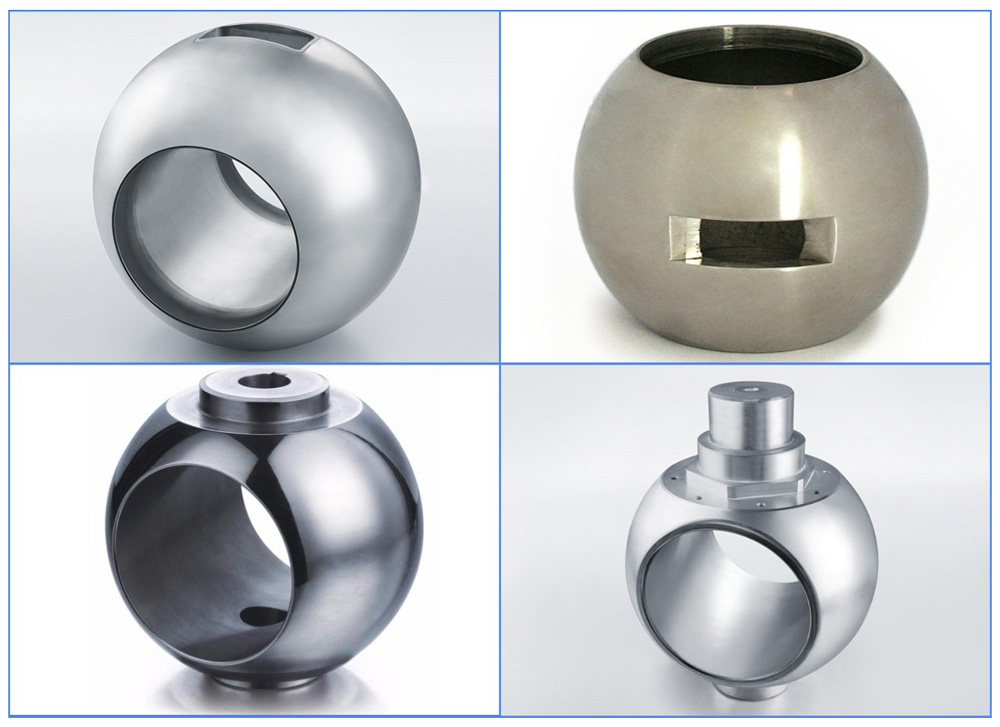

Запорную металлическую сферу изготавливают двух видов (рис. 4):

• С плавающей сферой. Шар имеет прямоугольную прорезь для штока в верхней части, она направлена по потоку при закрытом канале. В результате давления на поверхность шар сдвигается по прорези вдоль штока и с усилием прижимается к седельному кольцу, обеспечивая надежное и герметичное уплотнение. Плавающие шары устанавливают в арматуру относительно небольших габаритных размеров.
• Со сферой на опорах. В конструкции этого типа шар через сквозное отверстие вверху фиксируется на шпинделе, а снизу имеет выступающую цапфу, которая располагается в корпусном углублении.

При запорной работе сфера находится в неподвижном положении, а герметизация проходного канала обеспечивается за счет прижимания седельных колец к ее поверхности. Конструкция отличается более легким ходом и используется в крупногабаритных изделиях, нередко нижнюю цапфу для облегчения проворачивания устанавливают на подшипники.

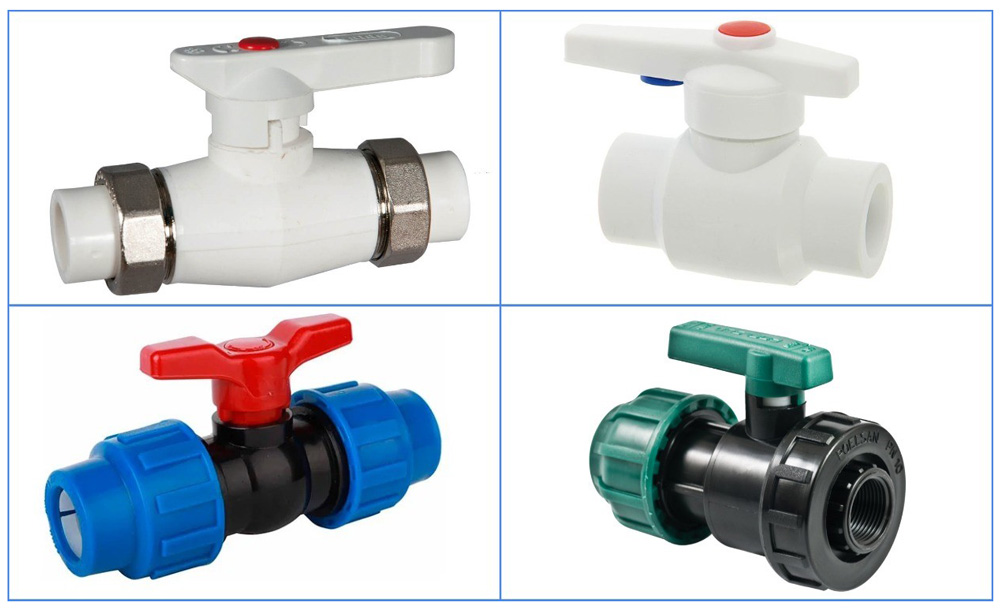

Рис. 11 Разновидности из полипропилена ПП и полиэтилена низкого давления ПНД

Материалу корпуса

Основной материал, из которого делают корпуса бытовых кранов – латунь, нередко она имеет оцинкованное или хромовое покрытие при использовании арматуры на видных местах (подачи воды в стиральную машину от смесителя). Существует очень дешевые модели китайских приборов, изготовленные из силумина – сплава алюминия с кремнием, однако виду хрупкости и низкой прочности материала срок их службы может исчисляться часами.

В последнее время выросло число кранов, изготавливаемых из полимерных материалов – поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД), полипропилена (ПП).

Типу привода

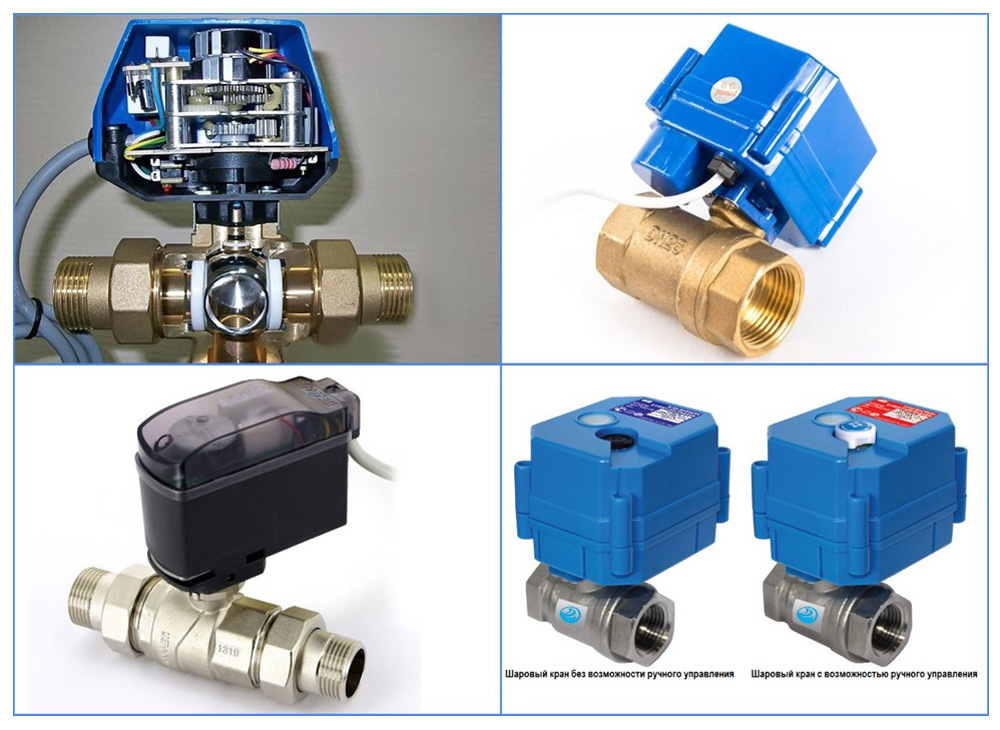

В быту используют краны с ручным приводом, однако в торговой сети можно обнаружить устройства, оснащенные электроприводом. В промышленности и коммунальном хозяйстве могут устанавливать шаровую запорную арматуру с гидравлическим или пневматическим управлением.

Виду рабочей среды

Бывают две основные разновидности бытовых шаровых кранов – для подачи холодной, горячей воды или газа, последние имеют ручку желтого цвета. Конструктивно приборы мало чем отличаются друг от друга, основное различие состоит в использовании разных материалов для седельных и штоковых уплотнений.

Рис. 12 Модели с электроприводом

шаровые, американка, трехходовой и др.

При монтаже современной системы отопления не обойтись без запорной и регулировочной арматуры. Краны устанавливают в местах обвязки котла, слива воды, стравливания воздуха, установки байпаса, циркуляционного насоса, радиаторов отопления и т. д. Они предназначены для регулировки потоков воды и её перекрытия в случае поломки или замены некоторых приборов или элементов в системе отопления. Даже самая сбалансированная, совершенная и надёжная схема отопления жилья требует как минимум одной установки крана – для слива теплоносителя. В реальности запорных элементов должно быть намного больше. И какие функциональные обязанности будут у каждого крана, зависит от его местоположения в системе отопления, конструктивно они тоже могут отличаться один от другого.

Основные виды запорной арматуры для системы отопления

Основной принцип работы любого крана – это запирать и регулировать поток жидкости. Совершать это можно с помощью нескольких видов механизмов, какие были использованы в конструкции кранов и дали им названия. Каждый вид запорно-регулировочного устройства имеет свои преимущества и недостатки, позволяющие лучше подобрать их к конкретному месту в системе отопления.

Важно! Многие краны имеют на корпусе обозначение в виде стрелки, которая указывает направление движения жидкости. Несоответствие подключения указателю может привести к поломке или неправильной работе запорного устройства.

Каждый кран, даже полностью открытый – это дополнительное сопротивление на пути потока воды, которое уменьшает напор и давление теплоносителя, а также требует увеличения мощности циркуляционного насоса.

Самые популярные виды кранов для системы отопления по конструкции и предназначению:

1. Устройство шарового крана для отопления

   Шаровой – название определяет тип конструкции. Внутри имеется шар с отверстием, поворачивающийся на 90°. Этот универсальный кран применяется в тех местах, где нужно одним движением перекрыть поток жидкости или газа. Особенности данного устройства – это простота конструкции, небольшое сопротивление потоку воды, быстрое запирание, не предназначено для регулировки. Поворот запорного шара осуществляется с помощью вентиля-бабочки или рычага;

2. Вентильный – предназначен для регулировки и запирания потока с помощью постепенно опускающегося клапана в виде конуса или цилиндра. По сравнению с шаровой конструкцией, имеет более сложный механизм и большее сопротивление потоку воды. Во избежание протекания вдоль штока, требует периодической замены набивки сальника, а при частом использовании – резинового уплотнения клапана. Если вентильный кран использовать только в качестве запорной арматуры, то штоковой утечкой воды, во время движения клапана, можно пренебречь, ведь в крайних положениях это устройство герметично, даже при отсутствии набивки сальника;
3. Кран-задвижка – устройство очень похожее на вентильный тип, но вместо клапана находится задвижка. Эта конструкция осуществляет меньшее сопротивление потоку воды, лучше его регулирует. Сама задвижка подвержена более быстрому износу, чем клапан;

4. Кран Маевского

   Кран Маевского – специфическое устройство. Предназначено для стравливания воздуха из радиаторов отопления. Отличается своей миниатюрностью. Вместо этого типа можно устанавливать маленькие краны других конструкций, но они не будут иметь эстетический вид. Более практичная конструкция крана Маевского работает в автоматическом режиме;

5. Промывочный кран – это конструктивно усовершенствованная радиаторная пробка, предназначенная для установки в секциях батарей отопления для облегчения их промывки от разного рода осадков. Её узкая специализация не позволяет устанавливать в других местах системы отопления;
6. Кран-терморегулятор – предназначен для регулировки температуры воздуха в помещении путём постепенного перекрывания или полного запирания потока теплоносителя, поступающего в радиаторы системы отопления. В зависимости от того, какие регулирующие элементы имеет схема этих устройств, они делятся на механические, электронные, с электроприводом;

7. Трехходовой кран для отопления

   Трехходовой – этот тип устройства имеет множество разнообразных видов конструкций. Их успешно можно применять и для запирания, и для регулировки теплоносителя. Крепятся они к системе отопления с помощью резьбы, фланцев или сварки. Имеют различную форму поворотной части (Г-образные, Т-образные, S-образные). Затворная деталь может быть сальниковой или натяжной. Механизм регулировки потока теплоносителя может быть ручным, электронным и с электроприводом. Но главная отличительная особенность трехходового крана – это управление тремя потоками воды: смесительный – два входных патрубка и один выходной; разделительный – один входной патрубок и два выходных. Конструкция трехходового неразборная;

8. Клапанный – это современное запорное устройство. Отличительной особенностью этого механизма является наличие одного клапана или нескольких. Принцип действия данного устройства заключается в регулировке потоков воды с помощью запорных элементов (клапанов) приводимых в движение механикой, электронным способом или электроприводом. Клапанный механизм, также как и трехходовой кран, бывает смесительным или запорным. Он во многом лучше, чем обычный кран: лёгкость при монтаже, работает без вмешательства человека, прост в обслуживании и использовании, долговечен, ремонтопригоден, герметичен, низкое гидравлическое сопротивление, отсутствие зон застоев воды;
9. «Американка» — это быстросъёмный кран, имеющий любой принцип действия. Под это обобщённое название («американка») может попасть и шаровой, и трехходовой, и с электроприводом, и мн. др. Отличительной чертой такого устройства является наличие в конструкции накидной гайки, которая значительно упрощает и ускоряет процесс установки крана;

Особенности кранов-«американок»

Схема соединения труб с помощью резьбового фитинга, прокладки и накидной гайки, получившая жаргонное название «американка», во многих вопросах подключения запорной арматуры лучше, чем использование сгона с целым рядом дополнительных компонентов (резьбы, муфты, контргайки и ответной резьбы). Также при старом способе подключения очень часто приходилось вращать трубу или кран. Сейчас эта проблема отсутствует. Особенно эффективна «американка» во время установки или замены радиаторов, полотенцесушителей, счётчиков, расширительных баков и других узлов системы отопления. И не обойтись без неё в труднодоступных, неудобных местах, где сварочное соединение сделать невозможно. Для замены, демонтажа или установки любого прибора, входящего в систему отопления, достаточно повернуть ручку или вентиль в положение «закрыто», чтобы перекрыть поток теплоносителя, и можно с помощью ключа отвинчивать накидную гайку, освобождая любой узел. Из всего вышесказанного можно сделать вывод, что «американка» – это не столько кран, сколько схема соединения трубных деталей и элементов. Эта схема может быть использована в любом виде запорной арматуры, но чаще всего «американку» соединяют с шаровой конструкцией. Также нередко можно встретить американку с трехходовым краном оборудованным клапаном и снабжённым электроприводом.

Важно! Существует угловой вариант «американки», имеющий той же принцип действия, что и обычный – прямой.

Особенности кранов-термолегуляторов

Принцип работы терморегуляторов механических, электронных и с электроприводом, одинаков. Они управляют клапаном, который регулирует поток теплоносителя через радиатор. Тепловые датчики электронных кранов вынесены далеко за пределы корпуса, и измеряют температуру воздуха в тех местах помещения, какие интересуют потребителя. Этим они лучше механических и электрических, которые определяют температуру окружающей среды в непосредственной близости от отопительного прибора. Также электронная система позволяет осуществлять регулировку температуры дистанционно, с помощью сервера.

Введение в арматуру — шаровые краны с поворотом на четверть оборота

Шаровые краны

Шаровой кран — это четвертьоборотный клапан с вращательным движением, в котором для остановки или запуска потока используется шаровидный диск. Если клапан открыт, шар вращается до точки, в которой отверстие в шаре совпадает с входом и выходом корпуса клапана. Если клапан закрыт, шар поворачивается так, чтобы отверстие было перпендикулярно отверстиям потока в корпусе клапана, и поток останавливается.

Типы шаровых кранов

в основном доступны в трех версиях: с полным отверстием, с отверстием Вентури и с уменьшенным отверстием.Полнопроходной клапан имеет внутренний диаметр, равный внутреннему диаметру трубы. Версии с трубкой Вентури и с уменьшенным отверстием обычно на один размер меньше, чем размер линии.

изготавливаются с различными конфигурациями корпуса, наиболее распространенными из которых являются:

• Шаровые краны с входом сверху обеспечивают доступ к внутренним деталям клапана для обслуживания путем снятия крышки клапана. Снимать клапан с трубопроводной системы не требуется.
• Шаровые краны с разъемным корпусом состоят из двух частей, одна из которых меньше другой.Шар вставляется в большую часть корпуса, а меньшая часть корпуса собирается с помощью болтового соединения.

Концы клапанов доступны под сварку встык, муфту, фланцевые, резьбовые и другие.

Материалы — конструкция — крышка

Материалы

Шары обычно изготавливаются из нескольких металлических материалов, а седла — из мягких материалов, таких как тефлон®, неопрен и комбинации этих материалов. Использование материалов с мягким седлом обеспечивает отличную герметизирующую способность.Недостатком материалов с мягким седлом (эластомерных материалов) является то, что они не могут использоваться в высокотемпературных процессах.

Например, седла из фторированного полимера могут использоваться для рабочих температур от -200 ° (и выше) до 230 ° C и выше, а седла из графита могут использоваться для температур от? ° до 500 ° C и выше.

Конструкция штока

Шток шарового крана не прикреплен к шару. Обычно он имеет прямоугольную часть на шаре, которая входит в прорезь, вырезанную в шаре.Увеличение позволяет вращать шар при открытии или закрытии клапана.

Шаровой кран Крышка

Крышка шарового клапана крепится к корпусу, который удерживает узел штока и шар на месте. Регулировка крышки позволяет сжать набивку, которая снабжает уплотнение штока. Уплотнительный материал для штоков шарового клапана обычно представляет собой тефлон® или тефлоновое наполнение или уплотнительные кольца вместо набивки.

Применение шаровых кранов

Ниже приведены некоторые типичные области применения шаровых кранов:

• Воздух, газы и жидкости
• Сливы и отводы в системах с жидкими, газообразными и другими жидкостями
• Паровой сервис

Преимущества и недостатки шаровых кранов

Преимущества:

• Быстрое включение-выключение на четверть
• Герметичное уплотнение с низким крутящим моментом
• Размер меньше, чем у большинства других клапанов

Недостатки:

• Обычные шаровые краны имеют плохие дросселирующие свойства
• В суспензии или других применениях взвешенные частицы могут оседать и захватываться в полостях корпуса, вызывая износ, утечку или отказ клапана.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 18 мая 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы я рискнул предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, день за днем выходной. Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью.Именно такую ​​работу выполняет клапанов : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, потому что оно увеличивает силу, прилагаемую к ободу. производят большую и более полезную силу в центре. Если вы не знаете почему, взгляните на нашу статью об инструментах и ​​машинах.Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан — это механическое устройство, которое частично блокирует трубу. или полностью изменить количество жидкости, проходящей через него. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы.По аналогии, когда вы спускаете воду в туалете, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым клапаном шаровой кран), который впускает больше воды в бак для следующего румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) Ваша плита, регуляторы, которые включают или выключают газ, являются клапанами. Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает через трубу. Больше газа горит с большим пламенем так вы получите больше тепла.

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается при каждой промывке барабана. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть довольно важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Эта дроссельная заслонка диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ней! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, чтобы пропустить воздух через трубу. Фото любезно предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Как изготавливаются клапаны?

фотография отключая воду с запорным клапаном.Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекание воды. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового обслуживания. После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько различные части.Внешняя часть называется сиденьем и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется , корпус и подходит для седло, когда клапан закрыт. Также есть некоторая форма механизм открытия и закрытия клапана — ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (Даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном — это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это.Вот почему некоторые клапаны управляются с помощью рычагов (как на фото здесь, но некоторые могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны — большие, мощные, промышленные изделия из металла. Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны.Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, — еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому, теоретически, еда может просто капать на стол внизу! Этот оригинальный клапан останавливает его. В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку.Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, основанная на очень осторожных подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан.В центре: если смотреть сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические детали того, как это работает, в их US10287066B2: Дозирующий клапан.)

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных. Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть — это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В самые распространенные — бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

• Шар : в шаровом кране полая сфера (шар) плотно сидит внутри трубы, полностью перекрывая поток жидкости. Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
• Butterfly : Дроссельная заслонка — это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
• Кран или пробка : В кране или пробке расход заблокирован конической заглушкой, которая отодвигается при повороте колеса или ручка.
• Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать через них металлические ворота. Большинство клапанов этого типа разработан, чтобы быть полностью открытым или полностью закрытым и не может работают правильно, когда они открыты лишь частично. В трубах водоснабжения используются такие клапаны.
• Globe : Водопроводные краны (краны) — примеры глобуса клапаны.Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
• Игла : Игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
• Тарелка : Клапаны в цилиндрах двигателя автомобиля являются тарелками.Эта тип клапана похож на крышку, сидящую на вершине трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
• Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов — возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух — его нельзя выпускать ни при каких обстоятельствах.Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины. Например, если у вас есть паровой двигатель, приводимый в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается.Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз.Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где находился клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу есть дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины.Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, снимая давление.

Изображение из патента США: 1 449 472: предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

• Справочник по клапанам Филипа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, которые могут возникнуть с ними.
• Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
• Справочник по клапанам, трубопроводам и трубопроводам Т. Кристофера Дикенсона. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

• Создание лучшего клапана, Джина Колата.Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
• Мужчина из Великобритании получил искусственное сердце из пластика: NHS Choices, 3 августа 2011 г. Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
• Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты дают отличное понимание технических деталей того, как все работает на самом деле.Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

• US3425439: Дроссельная заслонка Дона В. Даффи. Duriron Co. Inc., 4 февраля 1969 г.
• US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
• US20030159737A1: Шаровой клапан большой емкости от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
• US20030159737A1: Тарельчатый клапан и способ его изготовления от Charles Peter deCler.Colder Products Co, 16 марта 2004 г.,
• US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 года. Техническое описание желтого самоуплотняющегося пищевого клапана на фотографии выше.

Ручные шаровые краны | RS Components

Ручные шаровые краны

Как работают шаровые краны с ручным управлением?

Когда кран открыт, отверстие совмещено с трубами и пропускает поток. Когда он закрыт, отверстие поворачивается перпендикулярно потоку, полностью закрывая клапан. Рукоятка клапана расположена ровно по направлению потока в открытом состоянии и перпендикулярна ему в закрытом состоянии, что позволяет легко визуально подтвердить состояние клапана. При необходимости ручку также можно установить в положение на пол-оборота или на четверть оборота, что снизит уровень потока жидкости и давление.

Типы ручной Шаровые краны

При выборе ручного шаровые краны, обратите внимание на тип соединения, в которых они могут быть прикреплены к отсечной клапан. Эти методы включают сжатие, вставку, резьбовые соединения и муфты для цемента на растворителе. Также обратите внимание на уплотнения, материал ручки и варианты конфигурации ручки, например, ручка может быть установлена ​​в обоих направлениях или если это фиксированный вариант. В некоторых моделях шаром можно управлять с помощью отвертки. Это позволяет устанавливать в ограниченном пространстве.Ручные шаровые краны также различаются по материалам, из которых они сделаны, включая латунь, железо, ПВХ и нержавеющую сталь. Этим и определяется применение ручного шарового крана; например, клапан из нержавеющей стали гораздо более устойчив к нагреванию, чем клапан из ПВХ.

Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас.Вы можете изменить настройки файлов cookie, прочитав нашу политику использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.

Хорошо, я понимаю

.
